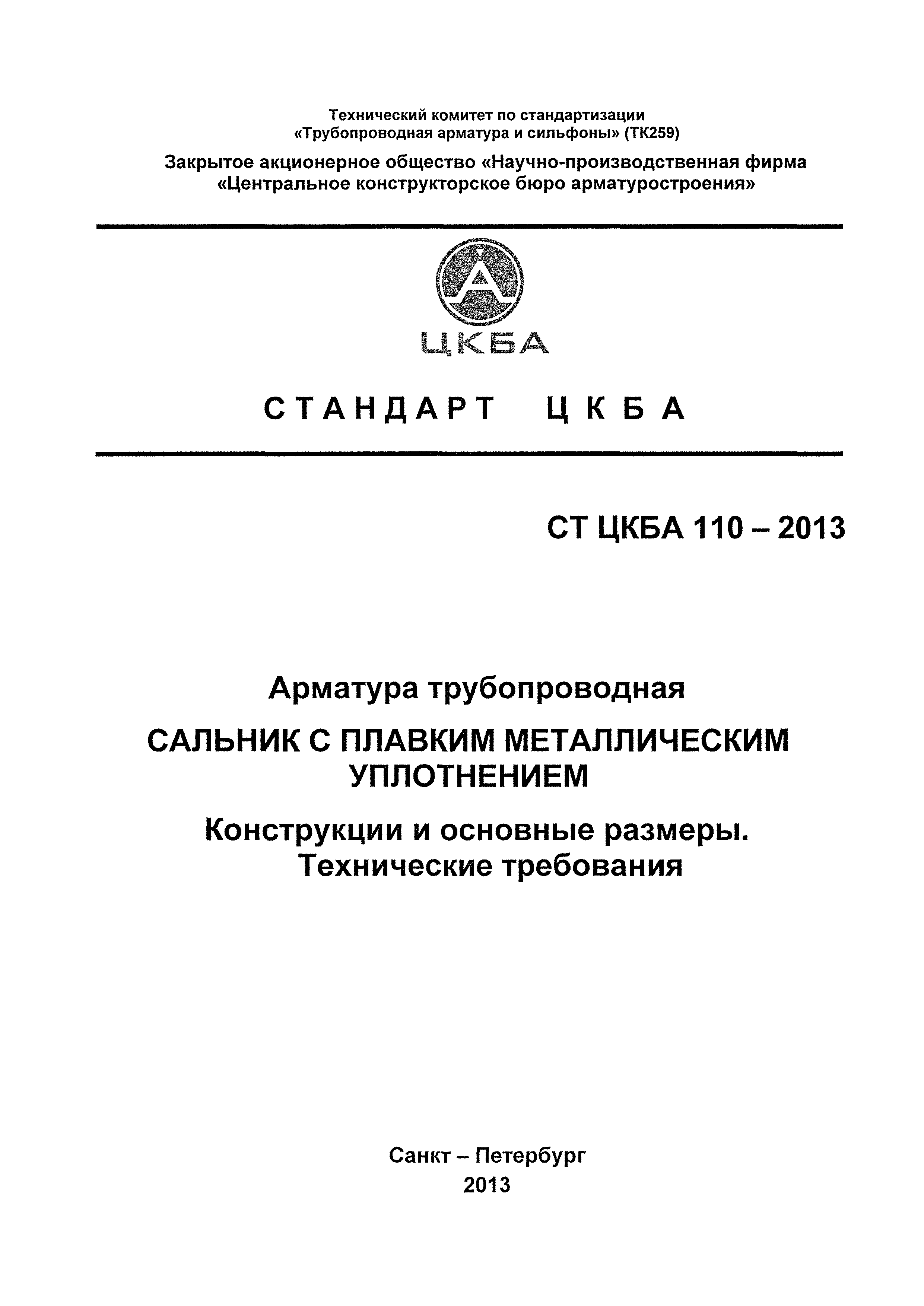

СТ ЦКБА 110-2013

Арматура трубопроводная. Сальник с плавким металлическим уплотнением. Конструкции и основные размеры. Технические требования

Обозначение:	СТ ЦКБА 110-2013
Обозначение англ:	110-2013
Статус:	действует
Название рус.:	Арматура трубопроводная. Сальник с плавким металлическим уплотнением. Конструкции и основные размеры. Технические требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

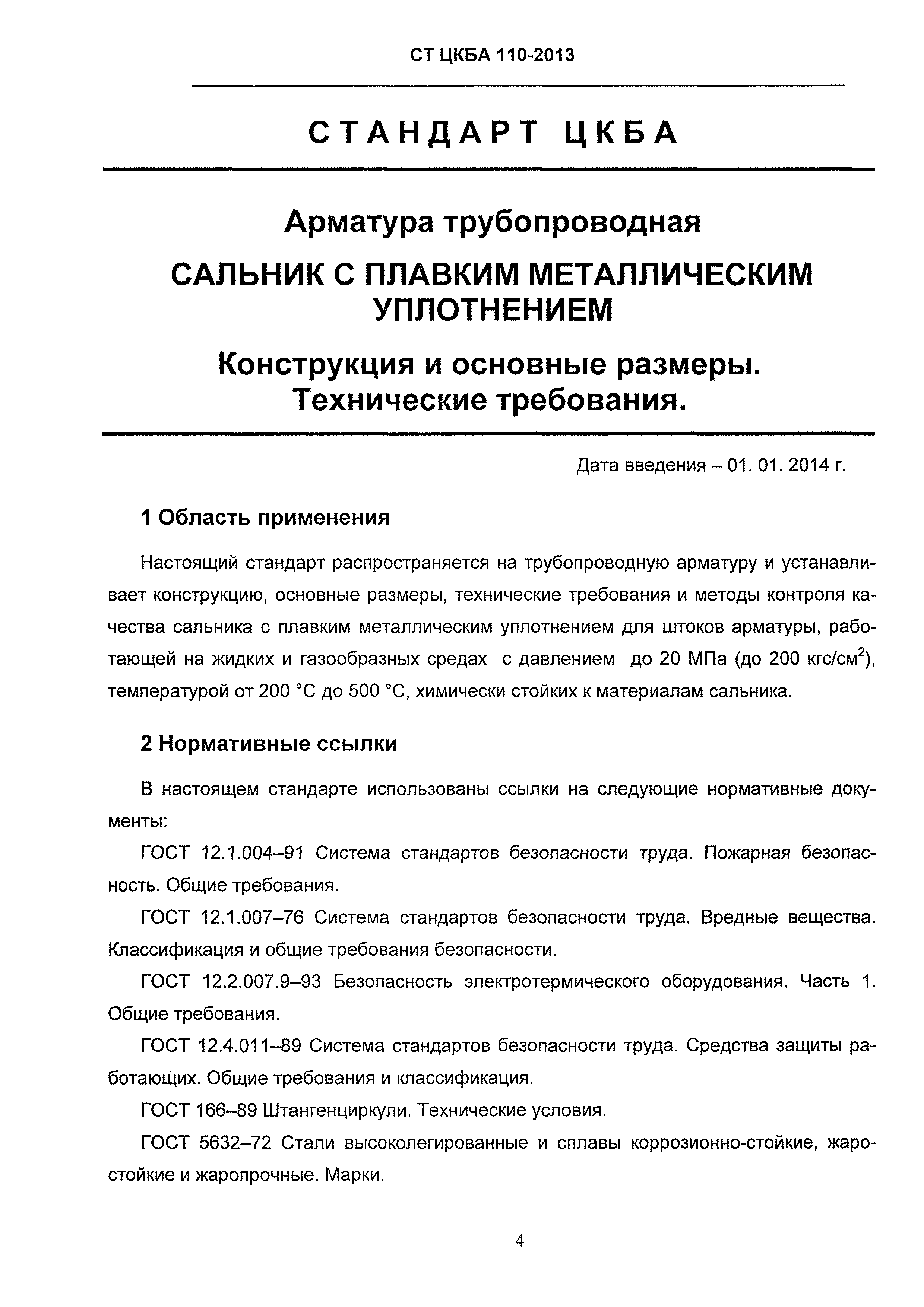

Область применения:	Стандарт распространяется на трубопроводную арматуру и устанавливает конструкцию, основные размеры, технические требования и методы контроля качества сальника с плавким металлическим уплотнением для штоков арматуры, работающей на жидких и газообразных средах с давлением до 20 Мпа (до 200 кгс/см2), температурой от 200 градусов Цельсия до 500 градусов Цельсия, химически стойких к материалам сальника.

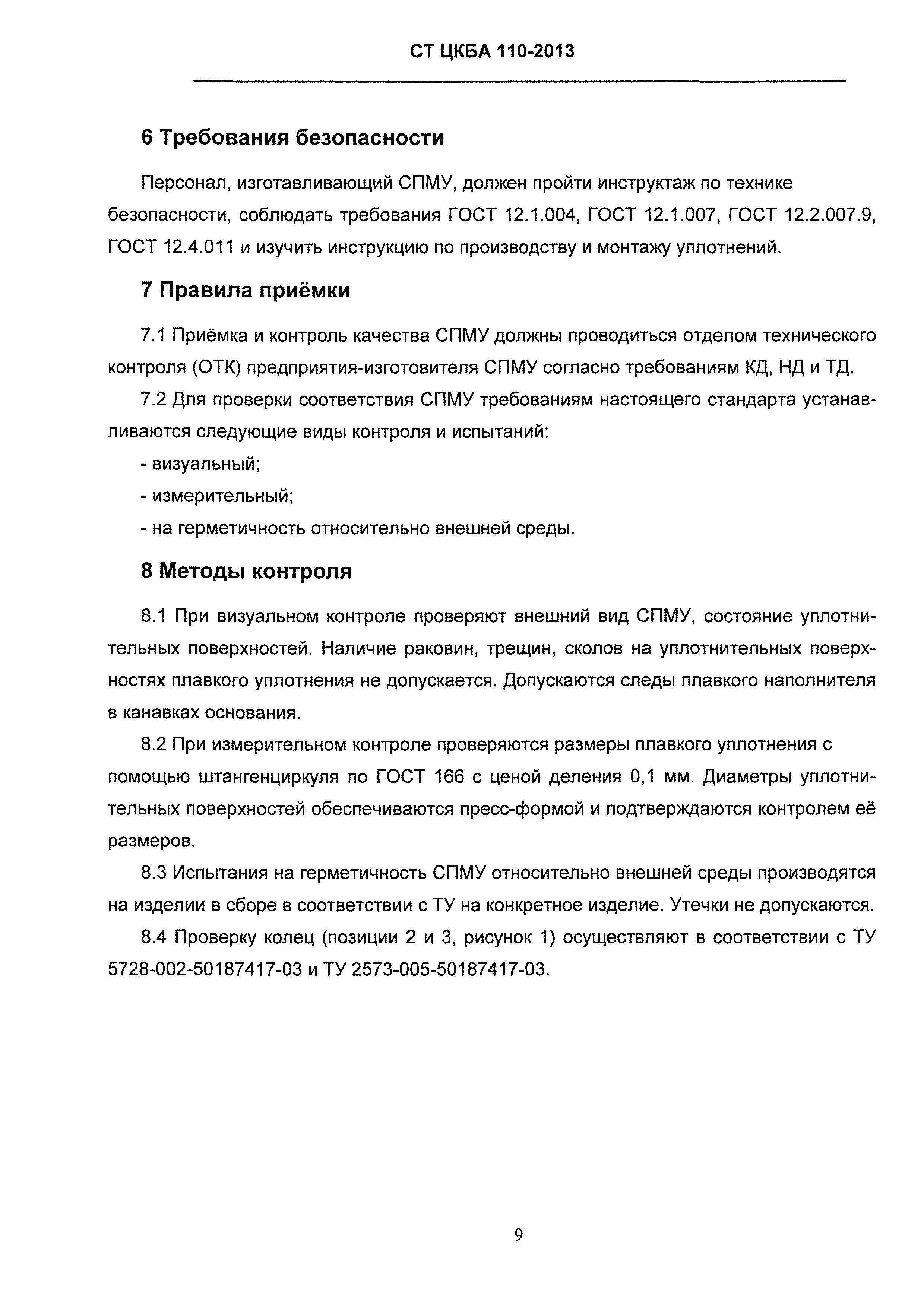

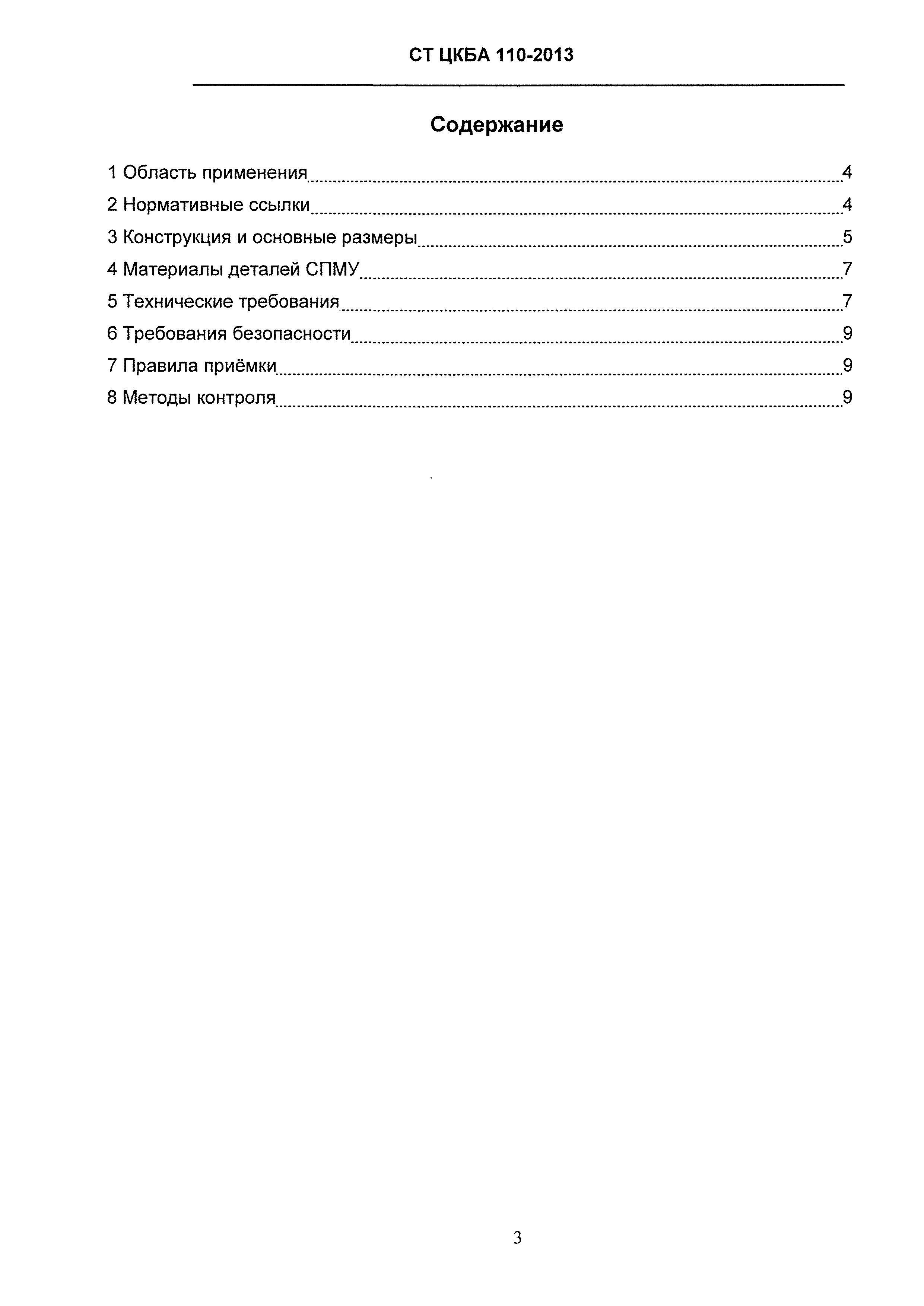

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Конструкция и основные размеры 4 Материалы деталей СПМУ 5 Технические требования 6 Требования безопасности 7 Правила приёмки 8 Методы контроля

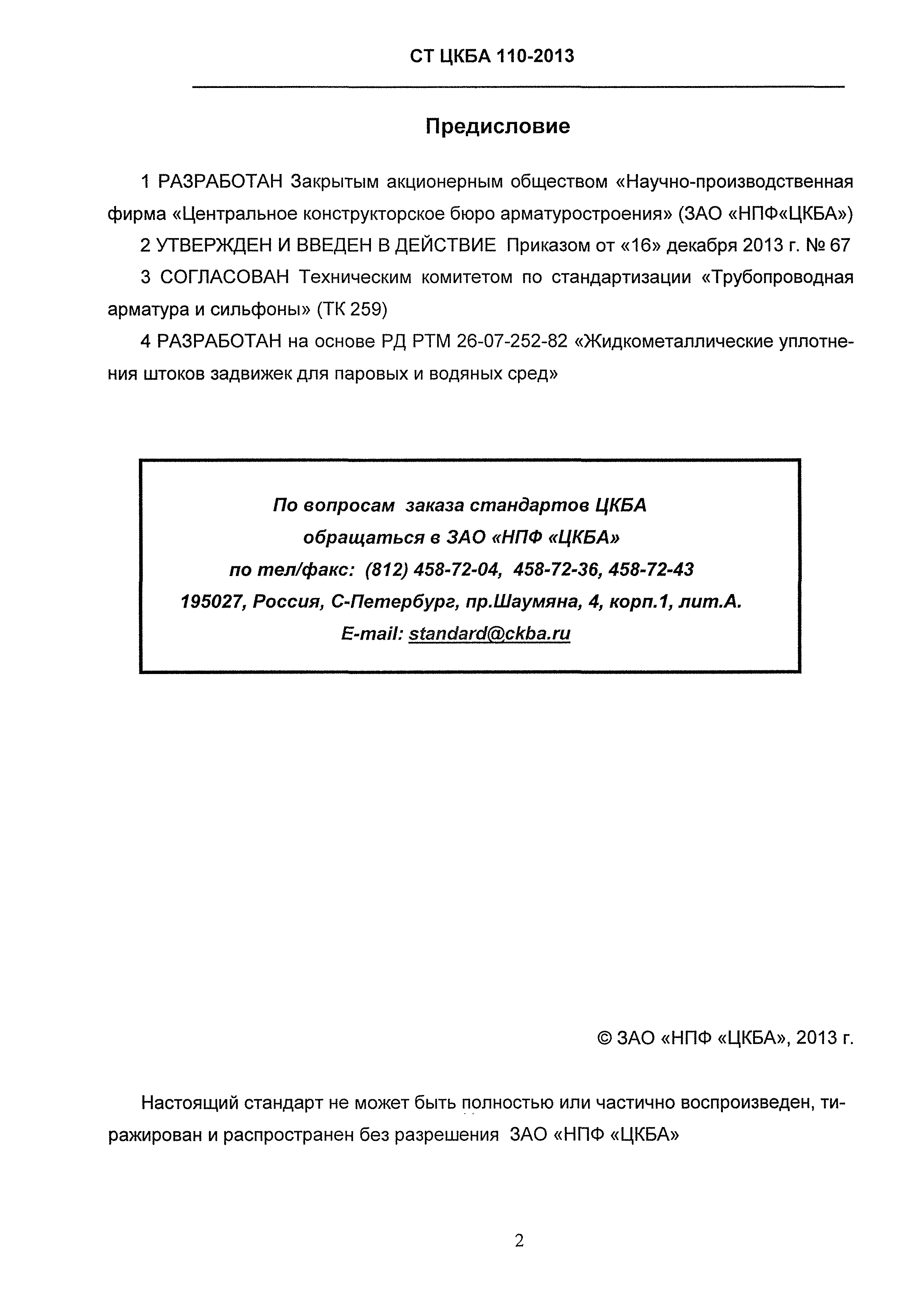

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	16.12.2013 ЗАО НПФ ЦКБА (67)
Принят:	ТК 259 Трубопроводная арматура и сильфоны
Издан:	ЗАО НПФ ЦКБА (2013 г. )
Расположен в:	Техническая документация
Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 12.2.007.9-93 «Безопасность электротермического оборудования. Часть 1. Общие требования» ГОСТ 17299-78 «Спирт этиловый технический. Технические условия» ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки» ГОСТ 19250-73 «Флюсы паяльные. Классификация» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» СТ ЦКБА 034-2006 «Арматура трубопроводная. Уплотнения сальниковые. Нормы герметичности» СТ ЦКБА 037-2006 «Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования» РД РТМ 26-07-252-82 «Жидкометаллические уплотнения штоков задвижек для паровых и водяных сред»
