Скачать ГОСТ Р 54917-2012 Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров

Дата актуализации: 10.08.2017

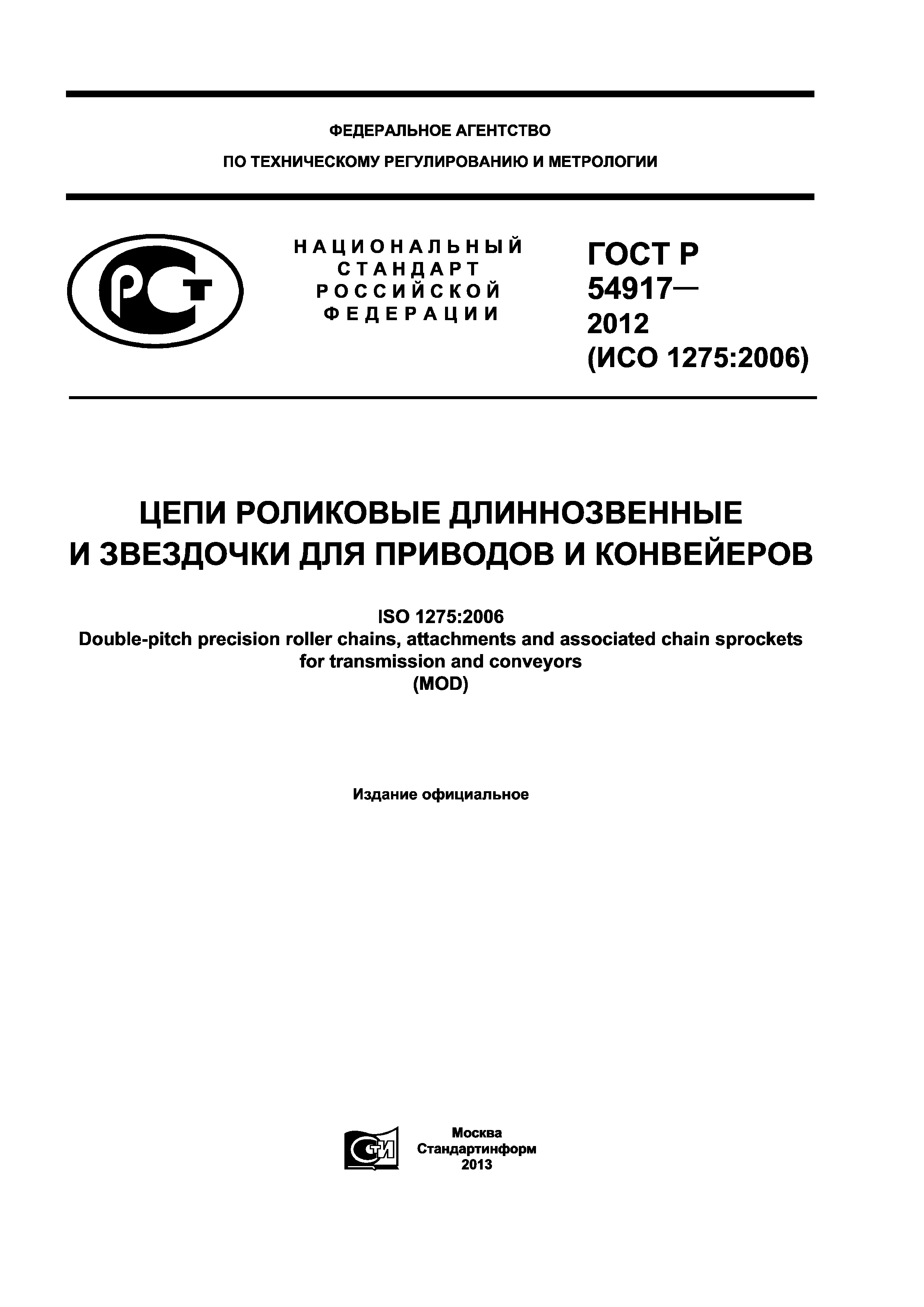

ГОСТ Р 54917-2012

Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров

Обозначение: ГОСТ Р 54917-2012
Обозначение англ: GOST R 54917-2012
Статус:действует
Название рус.:Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров
Название англ.:Chain rollers long-links specification, attachments and associated chain sprockets for transmission and conveyors
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.01.2013

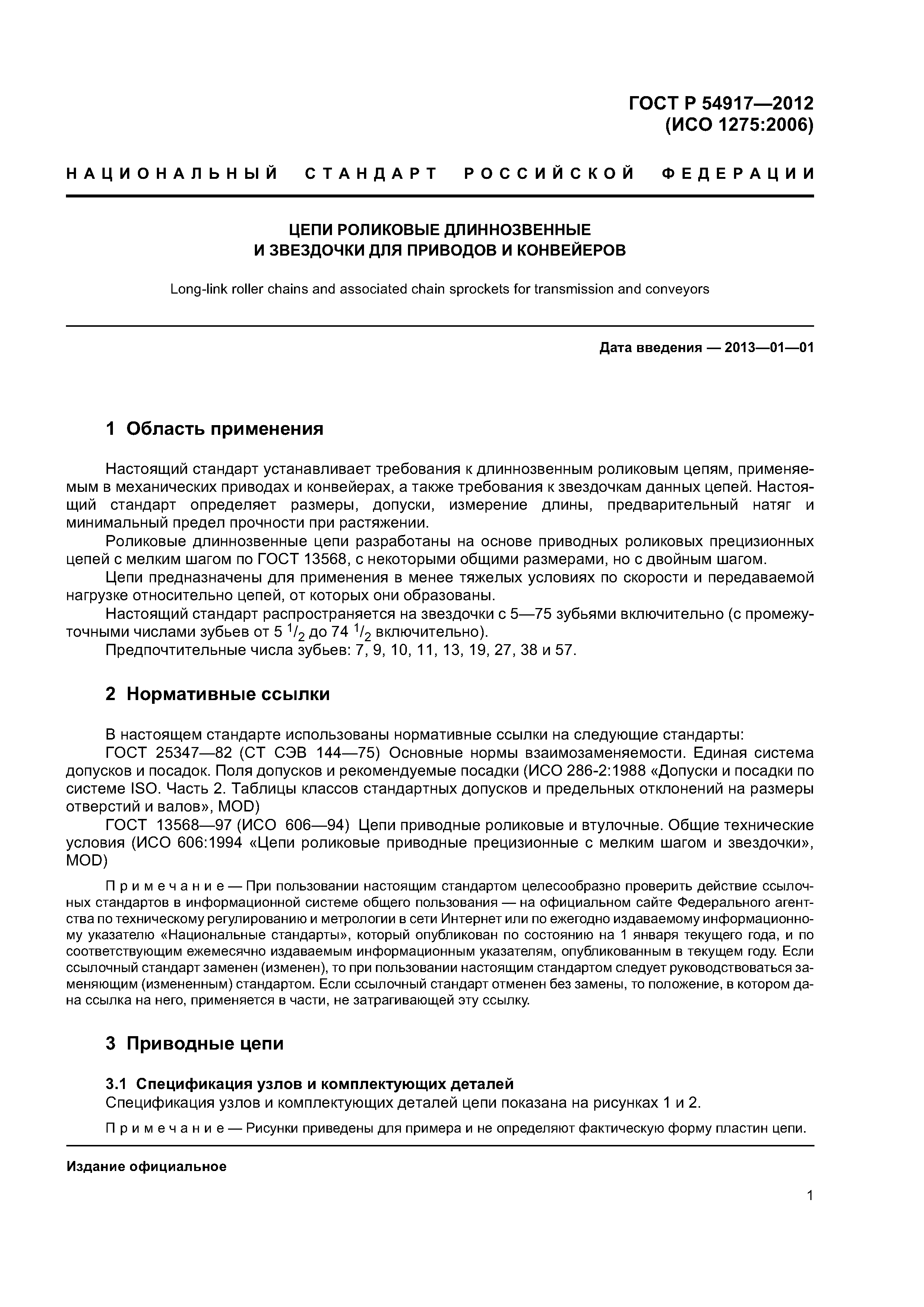

Область применения:Стандарт устанавливает требования к длиннозвенным роликовым цепям, применяемым в механических приводах и конвейерах, а также требования к звездочкам данных цепей. Стандарт определяет размеры, допуски, измерение длины, предварительный натяг и минимальный предел прочности при растяжении. Роликовые длиннозвенные цепи разработаны на основе приводных роликовых прецизионных цепей с мелким шагом по ГОСТ 13568, с некоторыми общими размерами, но с двойным шагом. Цепи предназначены для применения в менее тяжелых условиях по скорости и передаваемой нагрузке, относительно цепей, от которых они образованы. Стандарт распространяется на звездочки с 5–75 зубьями включительно (с промежуточными числами зубьев от 5 (1/2) до 74 (1/2) включительно). Предпочтительные числа зубьев: 7, 9, 10, 11, 13, 19, 27, 38 и 57.

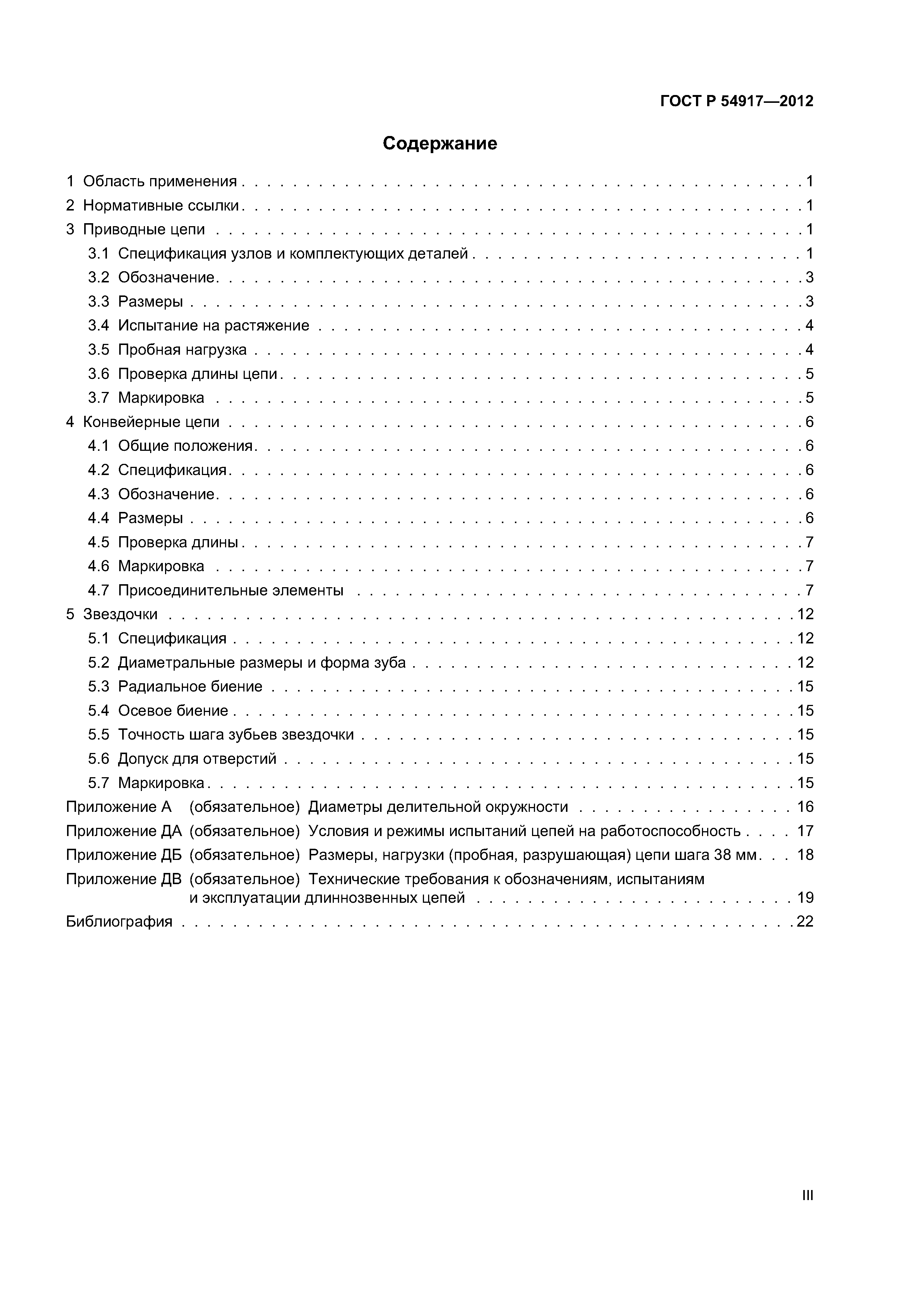

Оглавление:1 Область применения
2 Нормативные ссылки

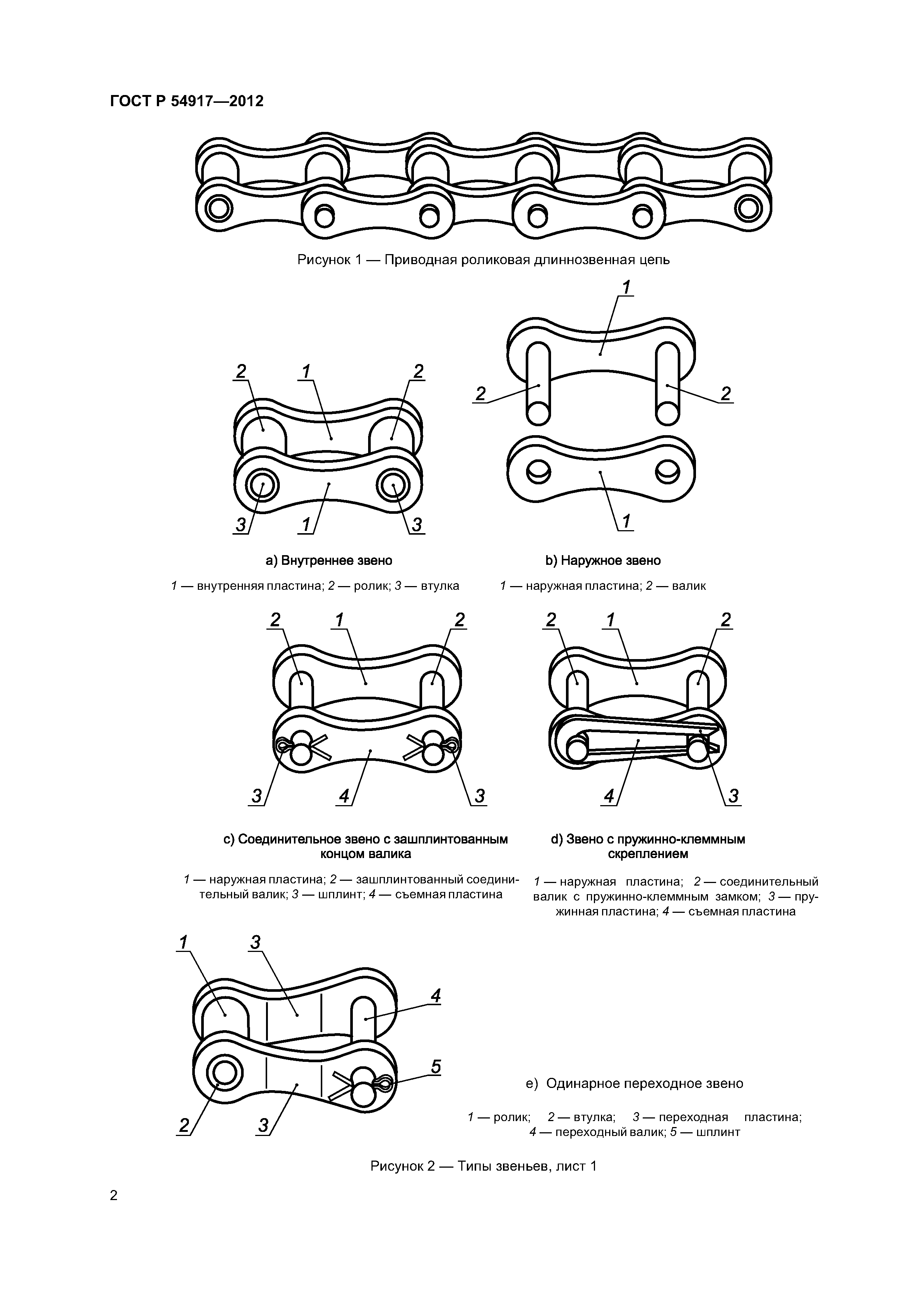

3 Приводные цепи
   3.1 Спецификация узлов и комплектующих деталей

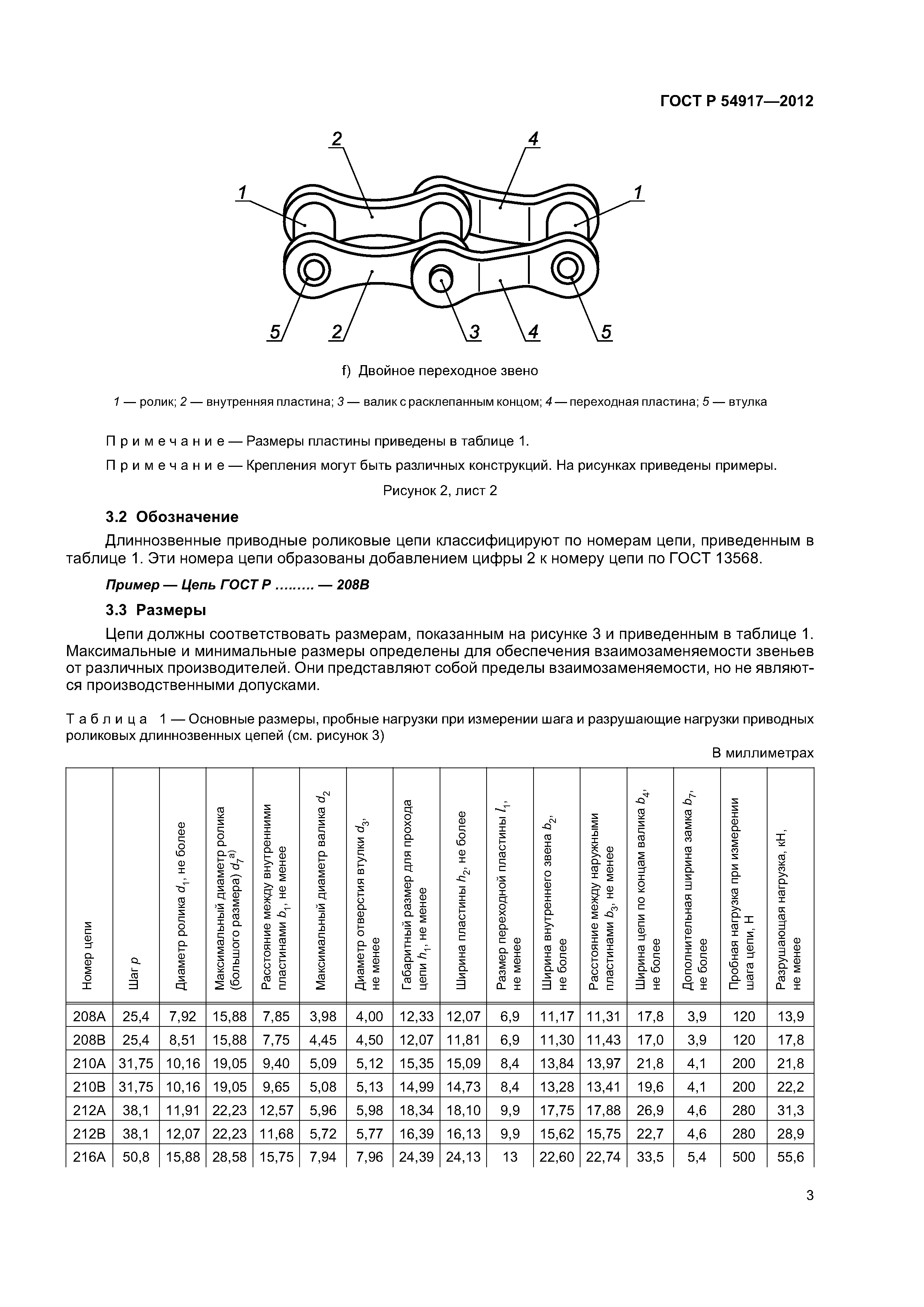

   3.2 Обозначение
   3.3 Размеры

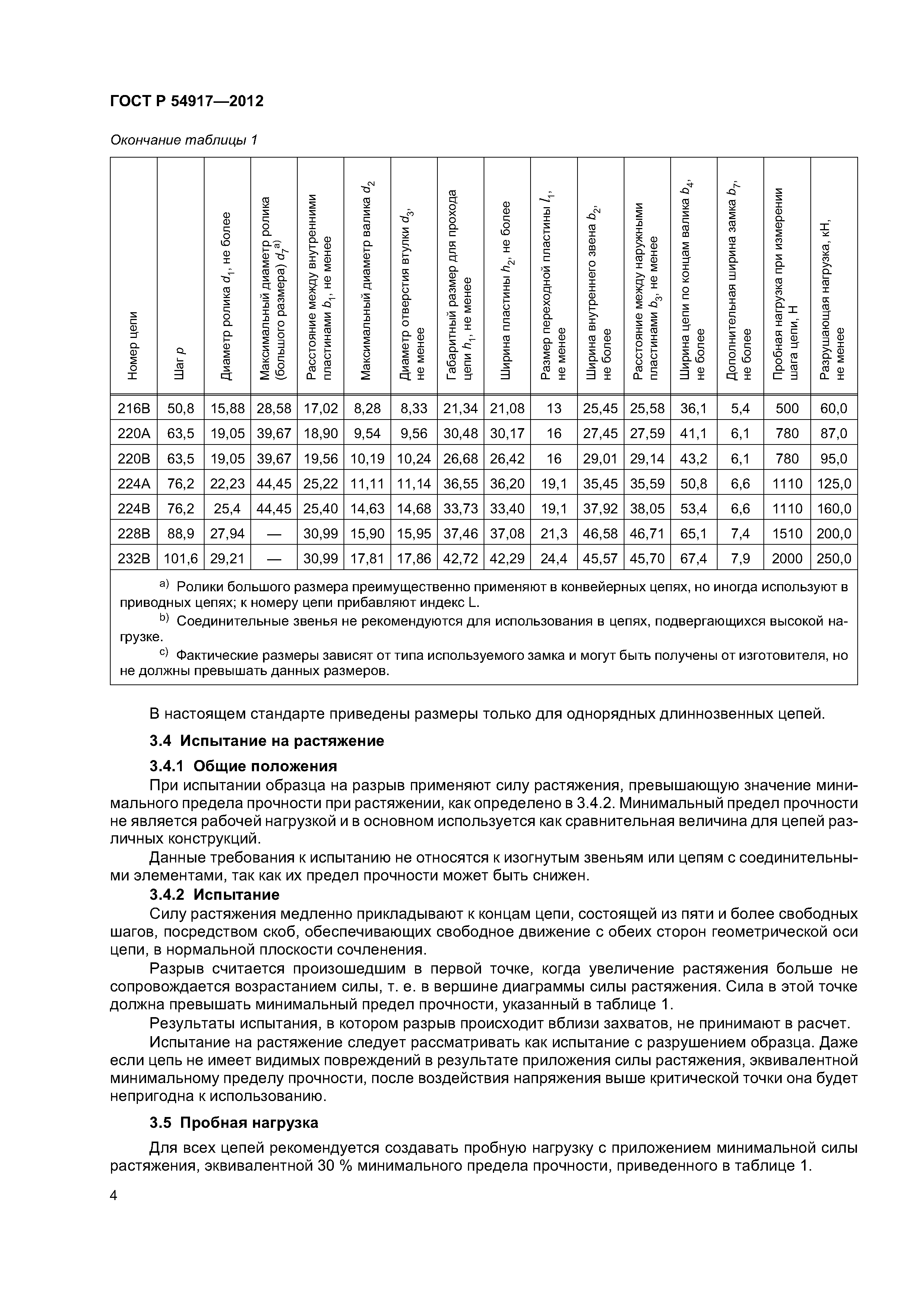

   3.4 Испытание на растяжение
   3.5 Пробная нагрузка

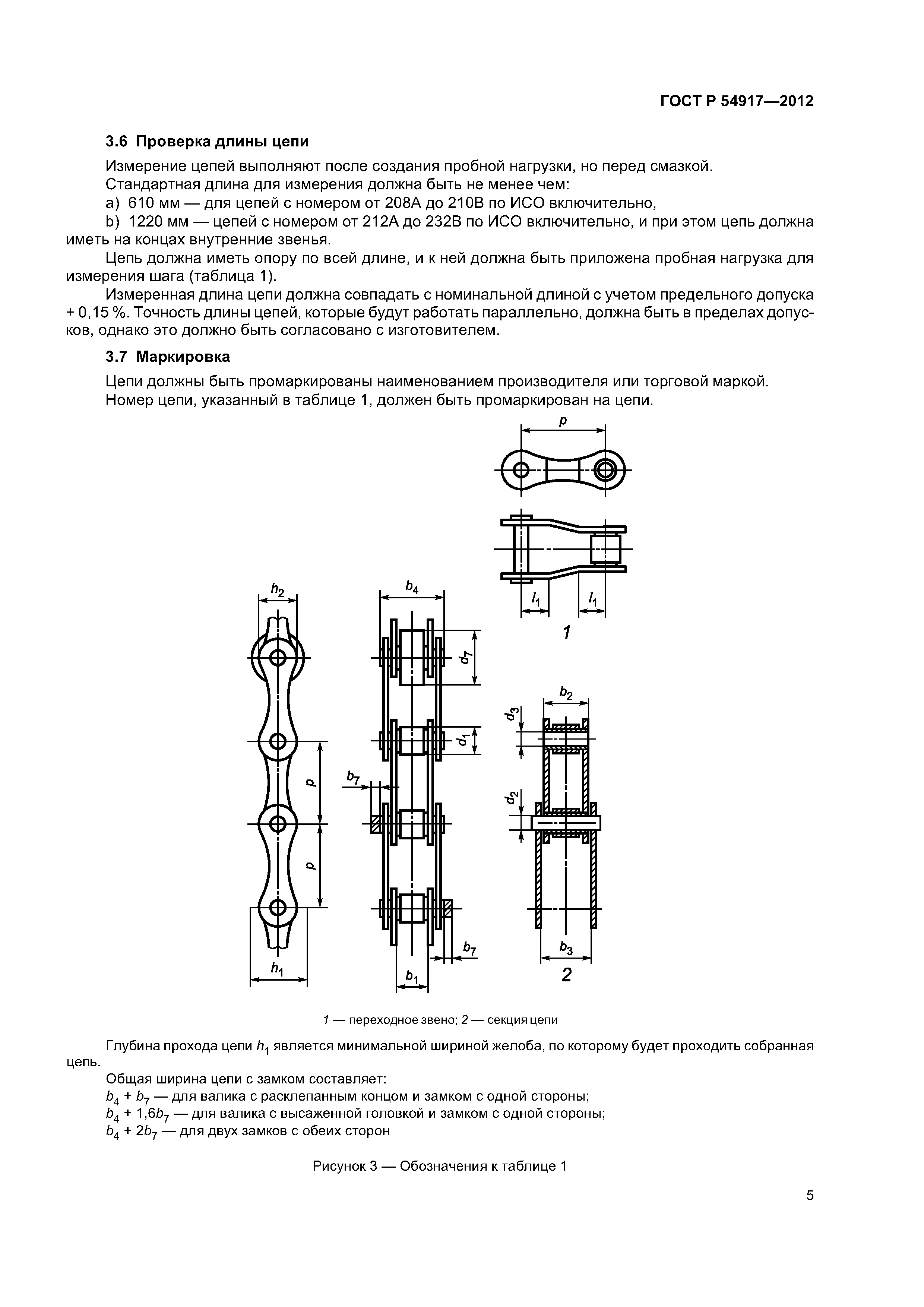

   3.6 Проверка длины цепи
   3.7 Маркировка

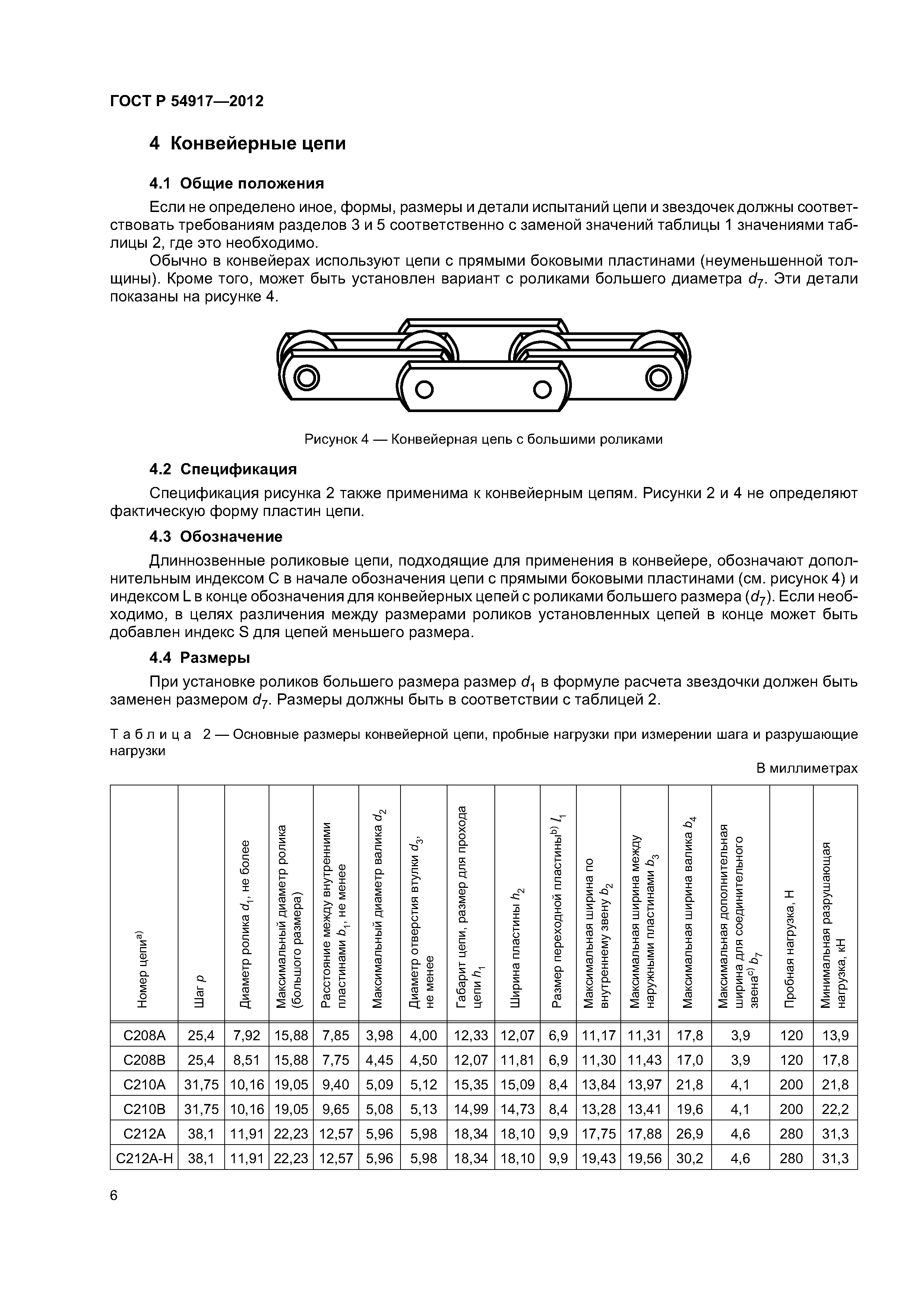

4 Конвейерные цепи
   4.1 Общие положения
   4.2 Спецификация
   4.3 Обозначение

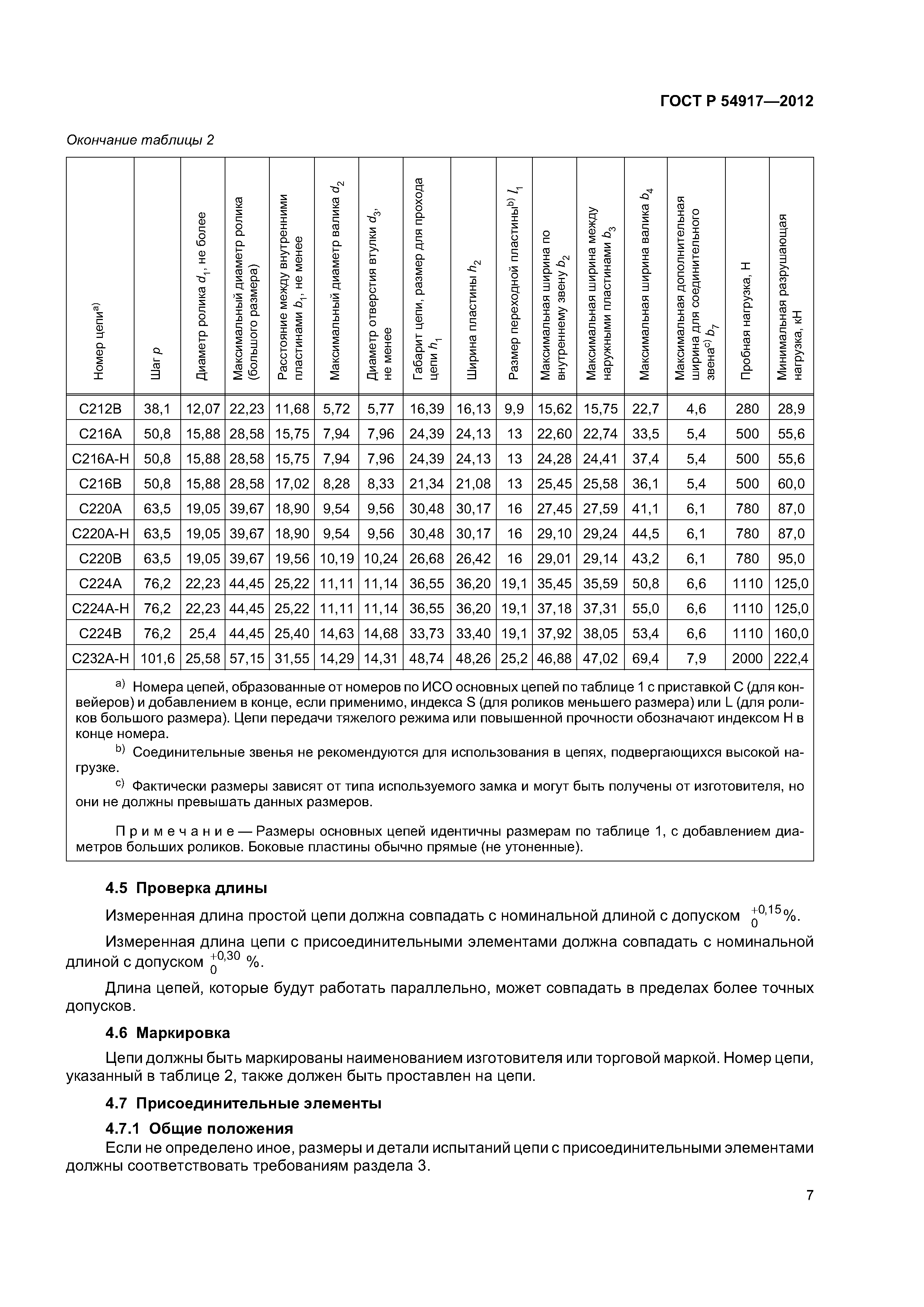

   4.4 Размеры
   4.5 Проверка длины
   4.6 Маркировка

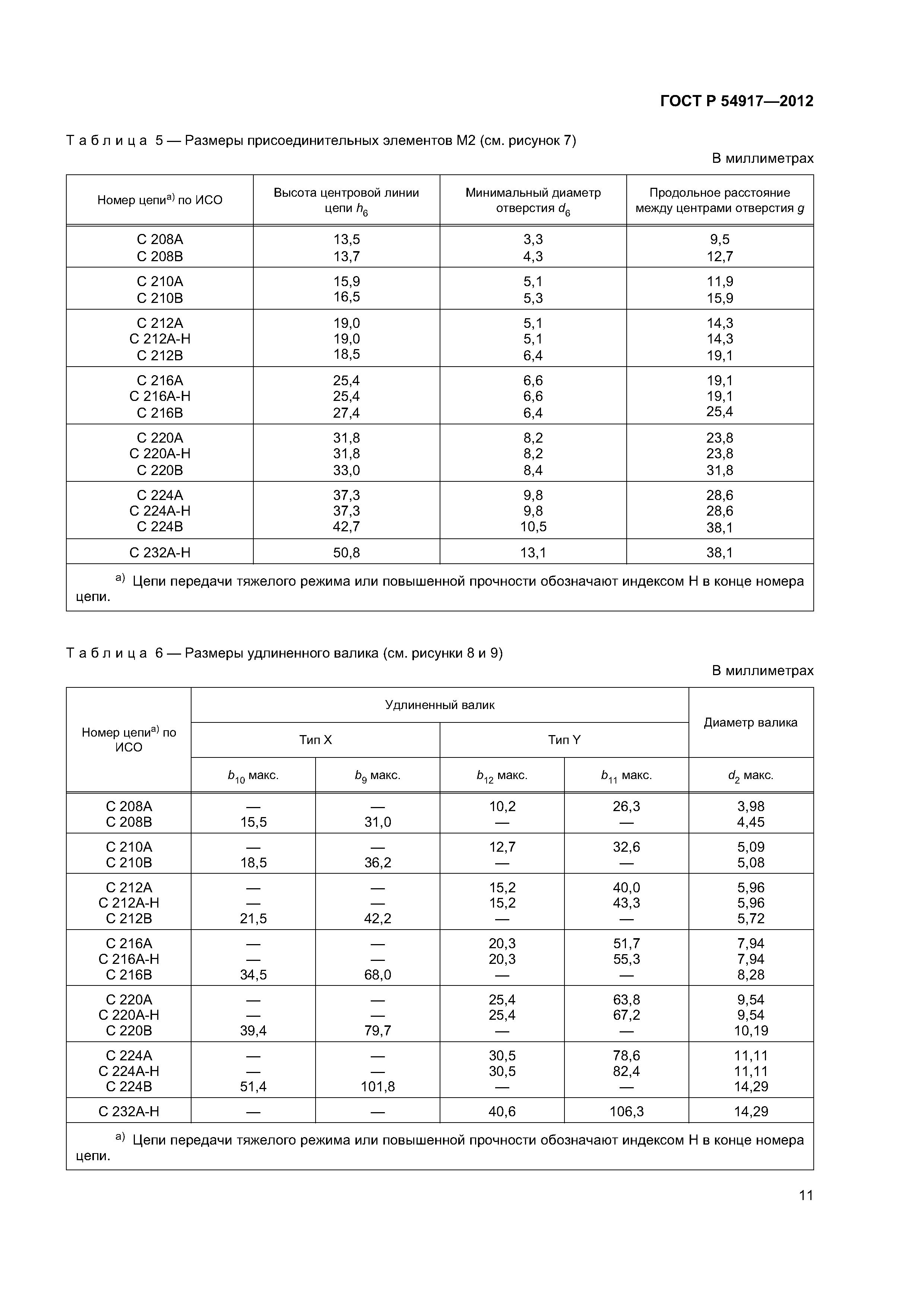

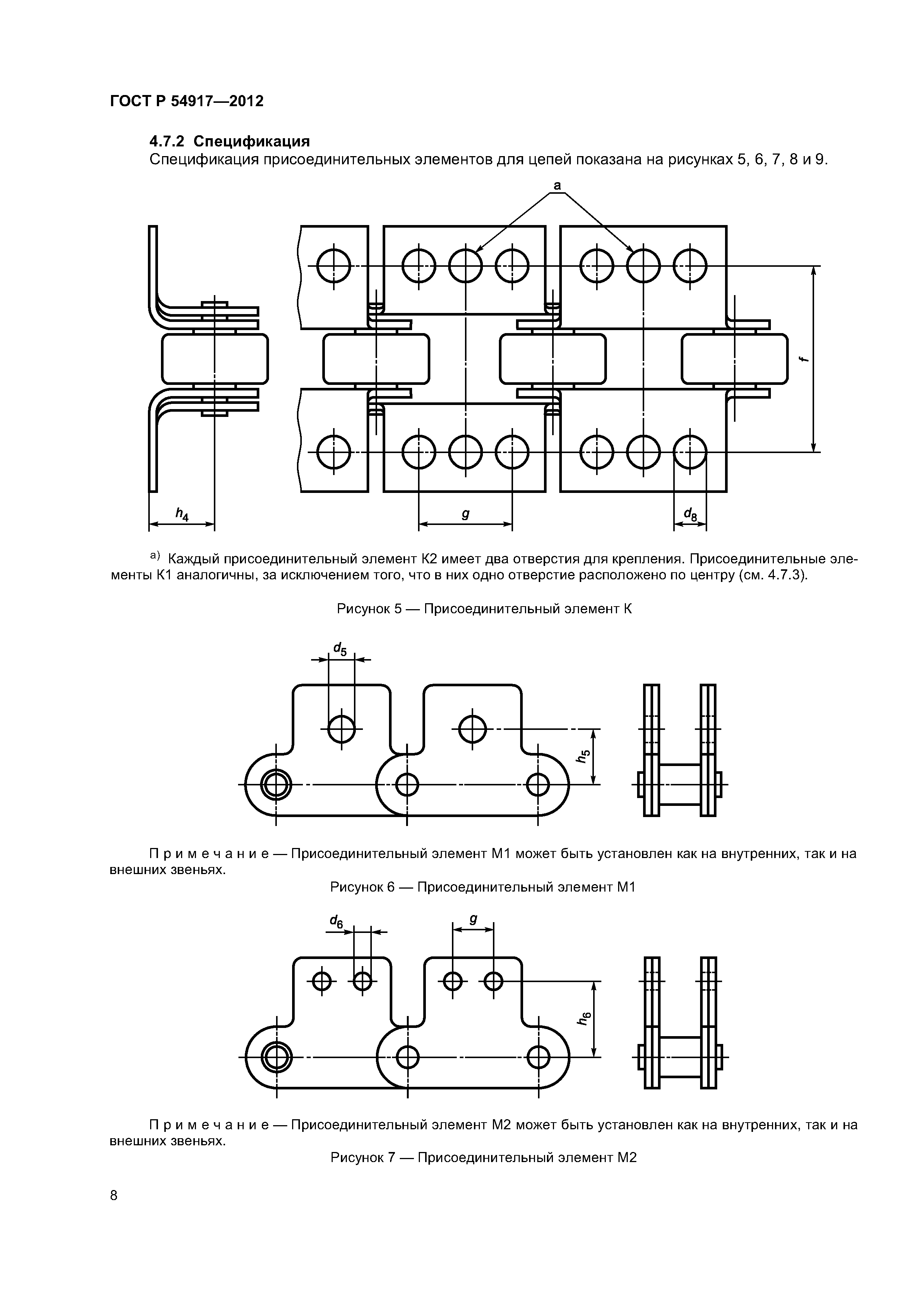

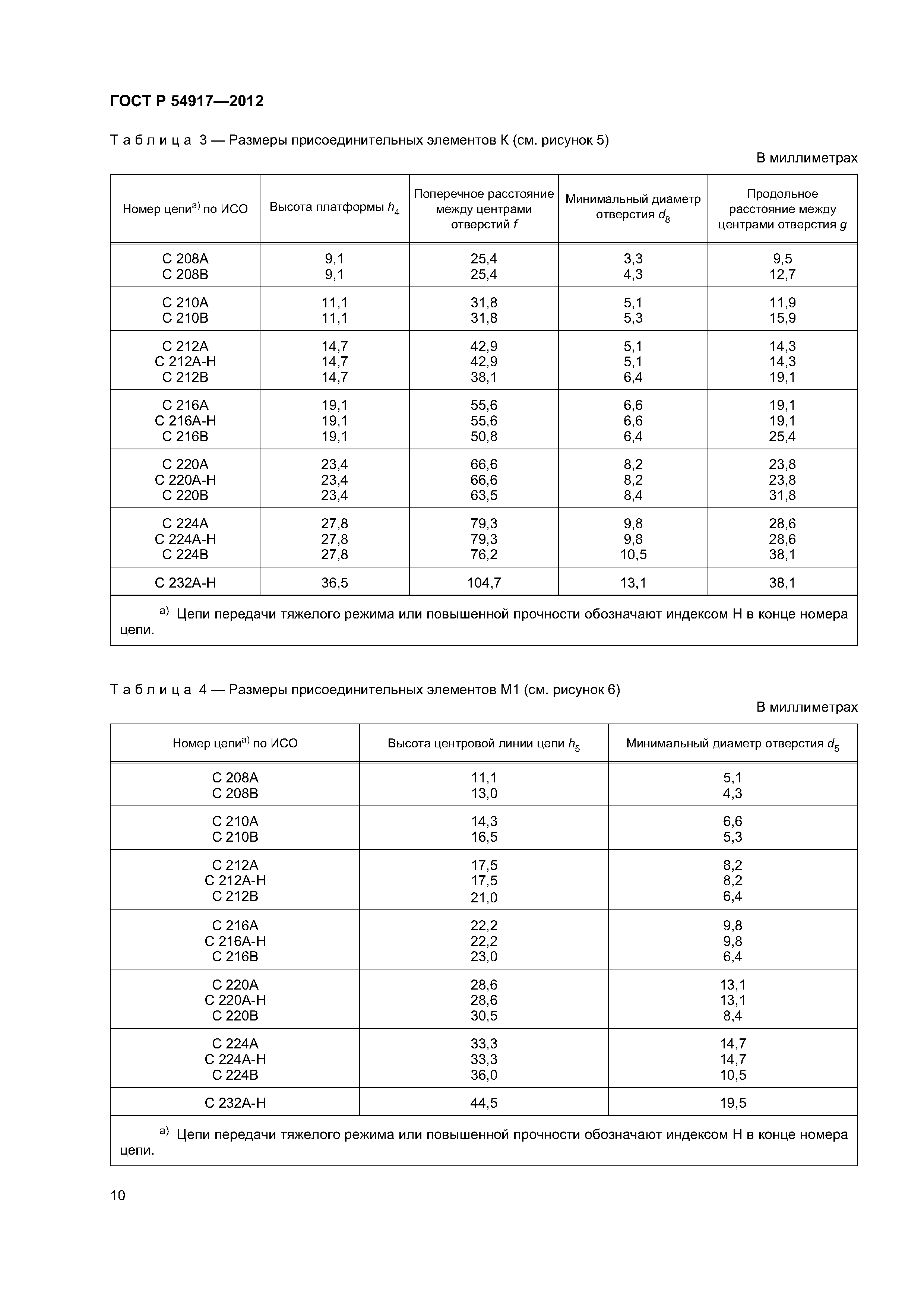

   4.7 Присоединительные элементы

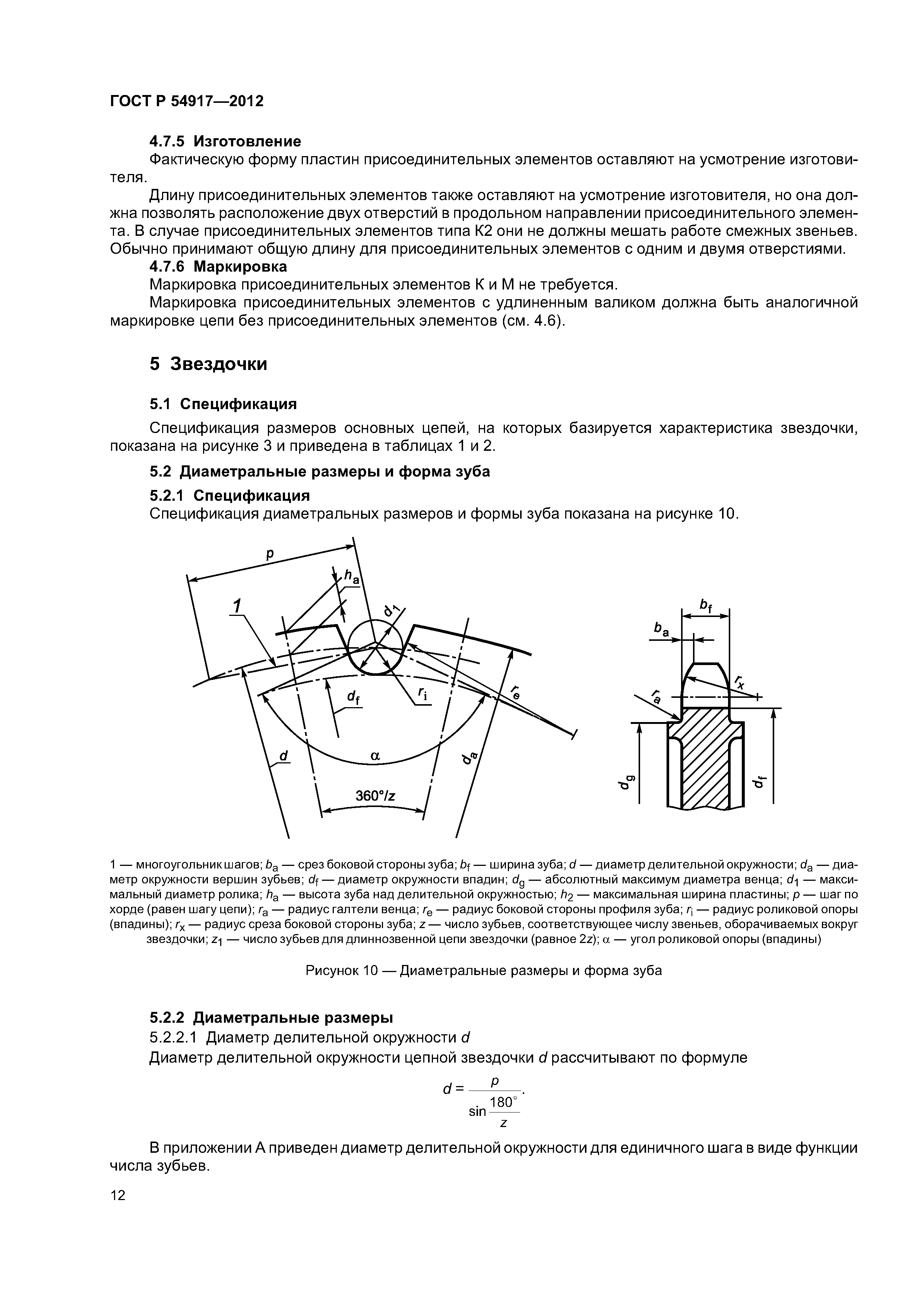

5 Звездочки
   5.1 Спецификация

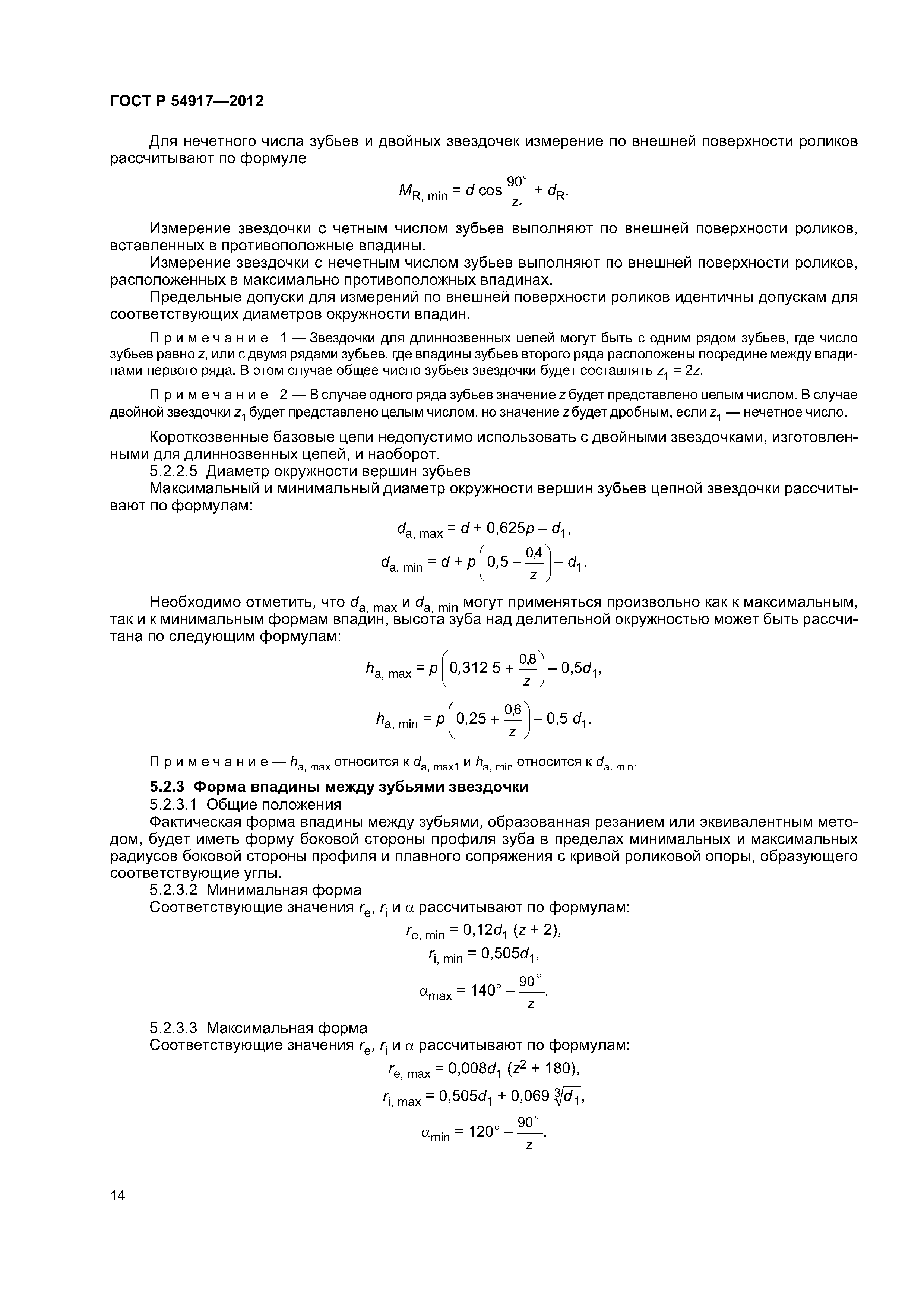

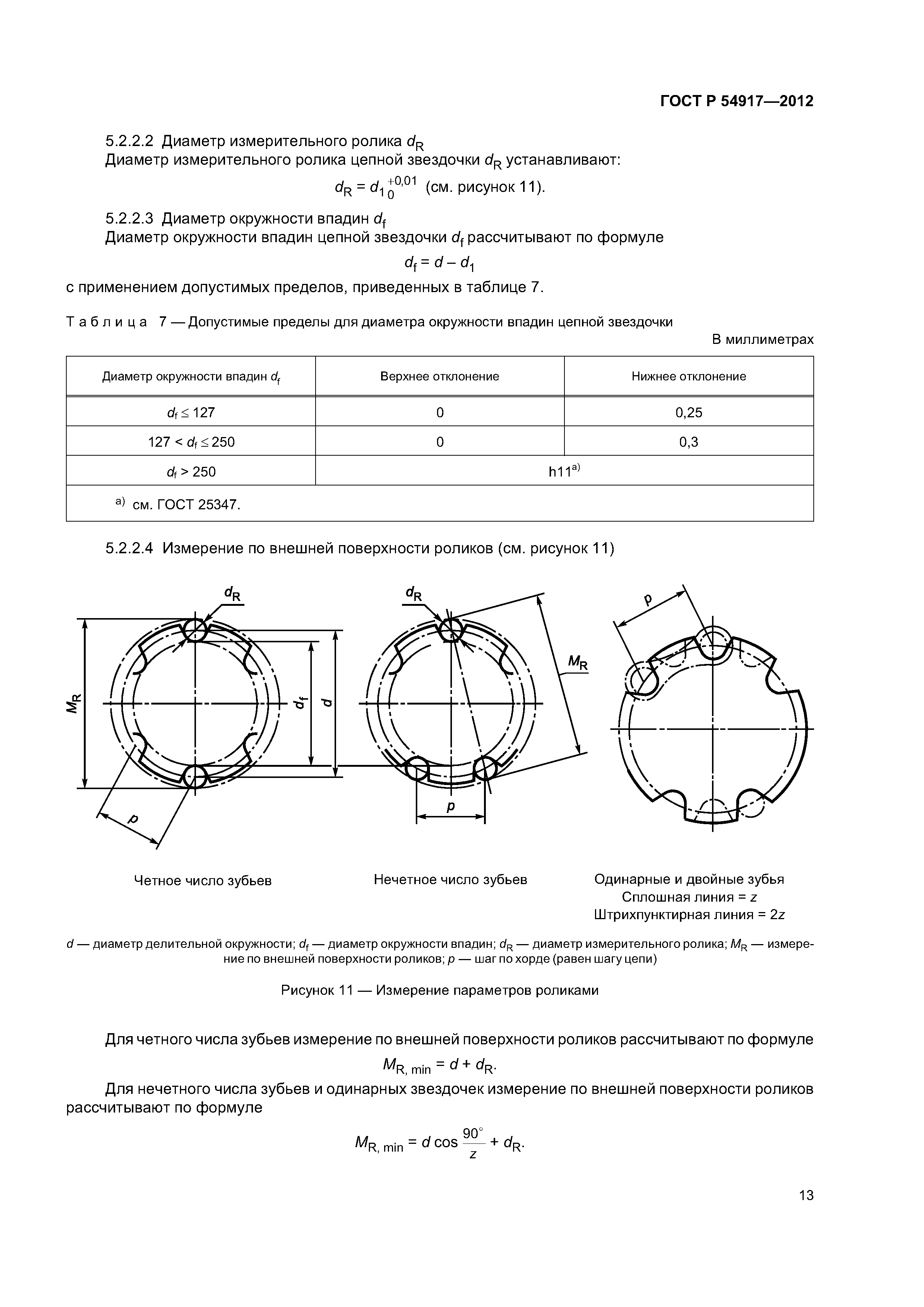

   5.2 Диаметральные размеры и форма зуба

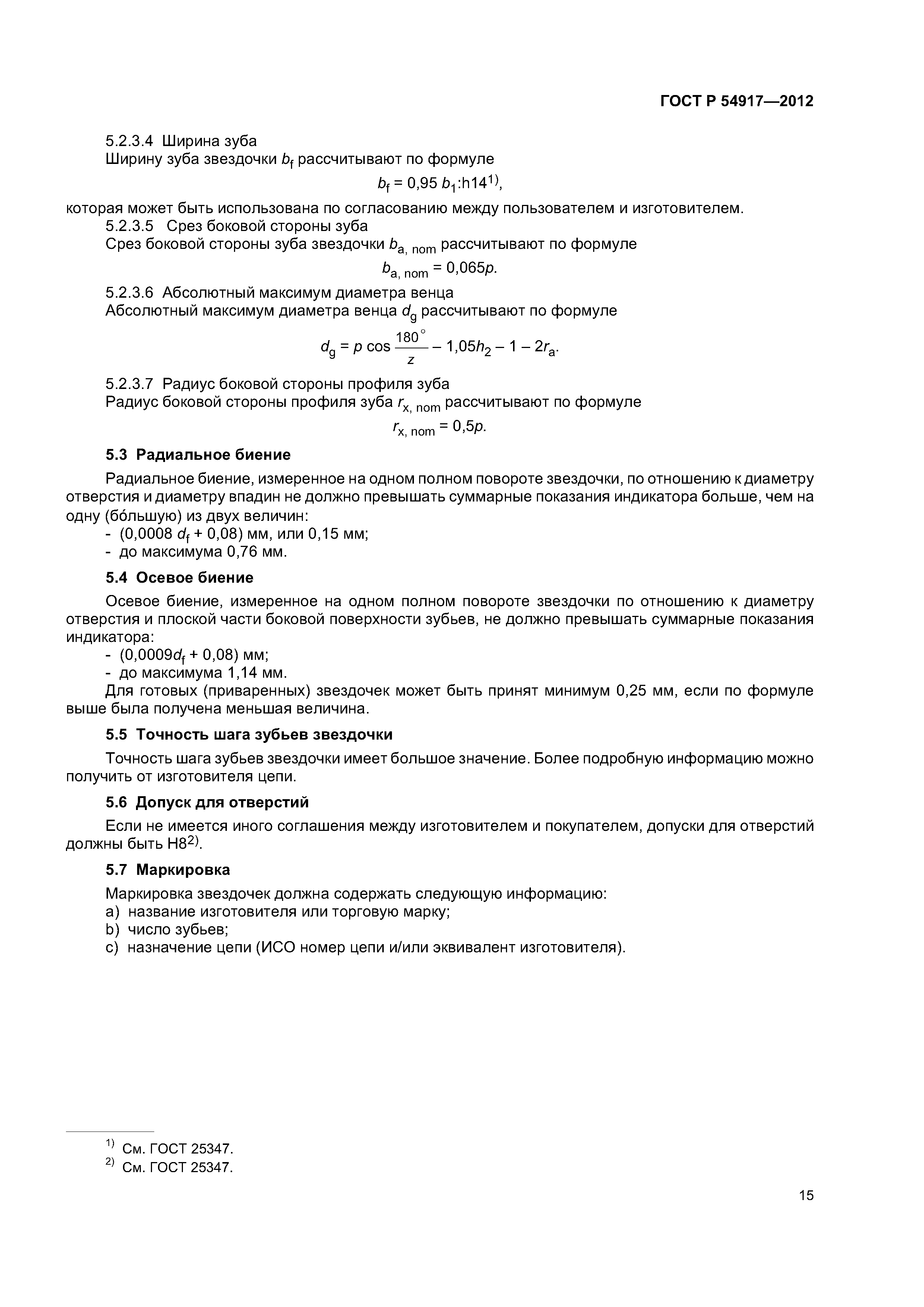

   5.3 Радиальное биение
   5.4 Осевое биение
   5.5 Точность шага зубьев звездочки
   5.6 Допускдля отверстий
   5.7 Маркировка

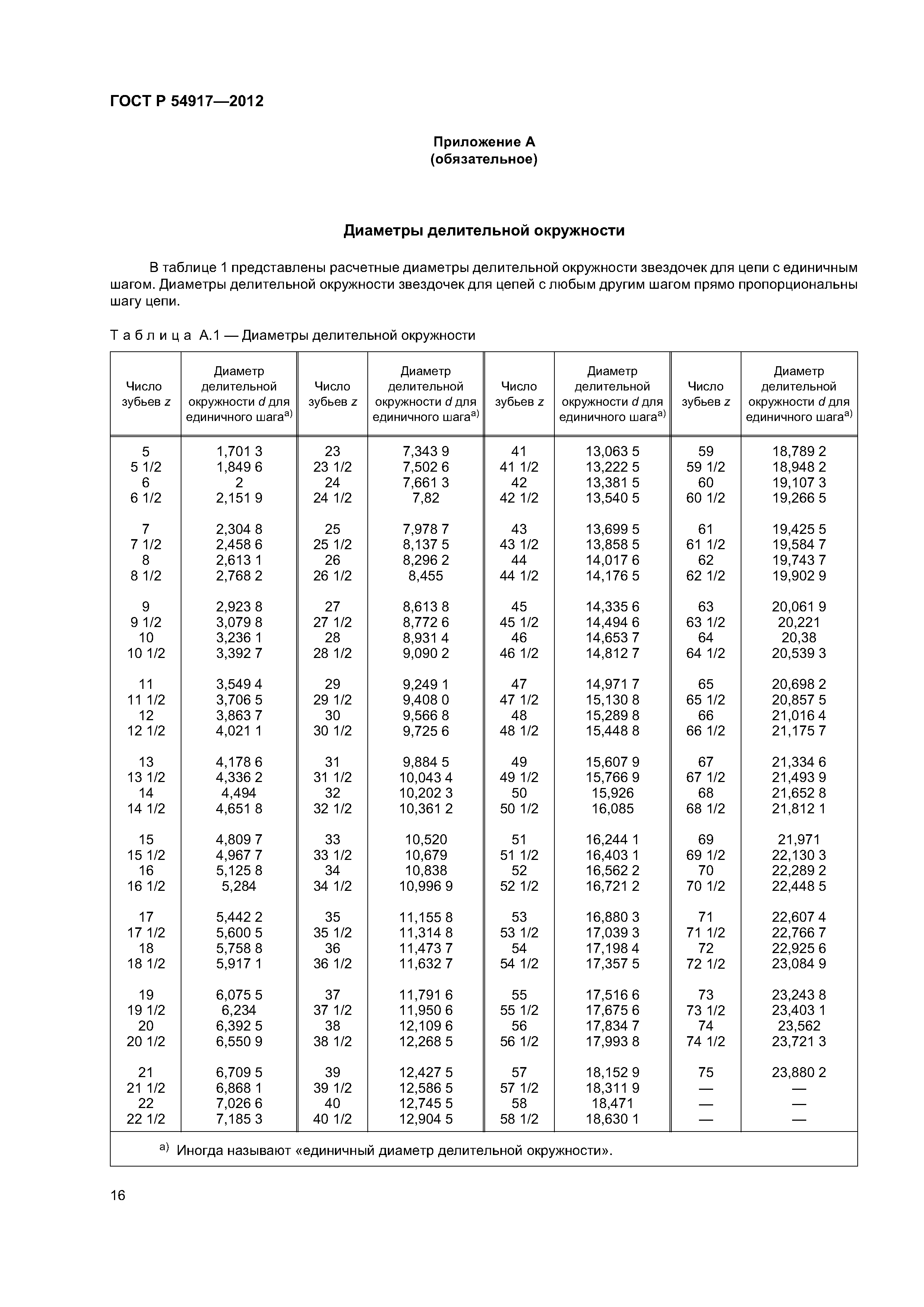

Приложение А (обязательное) диаметры делительной окружности

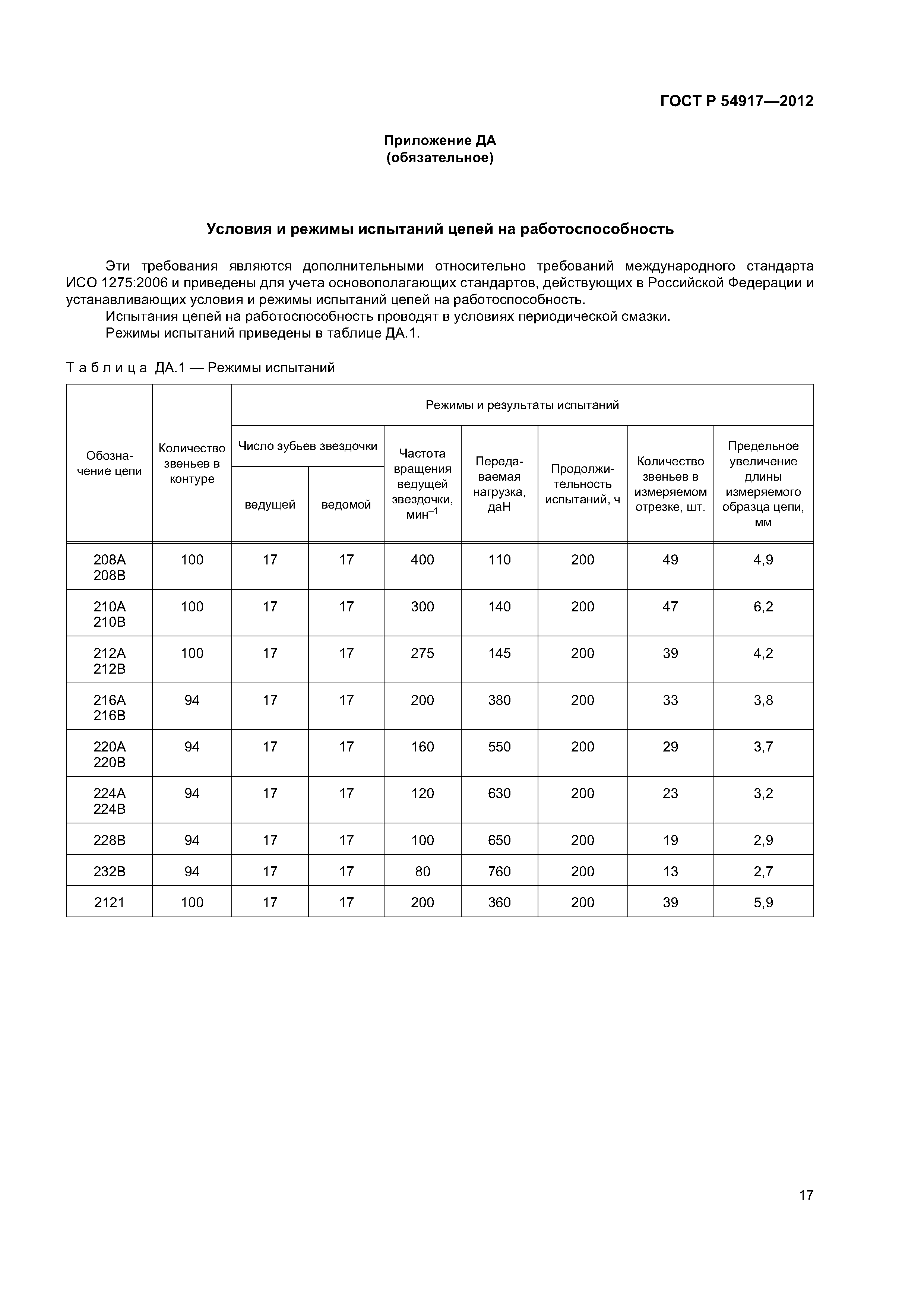

Приложение ДА (обязательное) Условия и режимы испытаний цепей на работоспособность

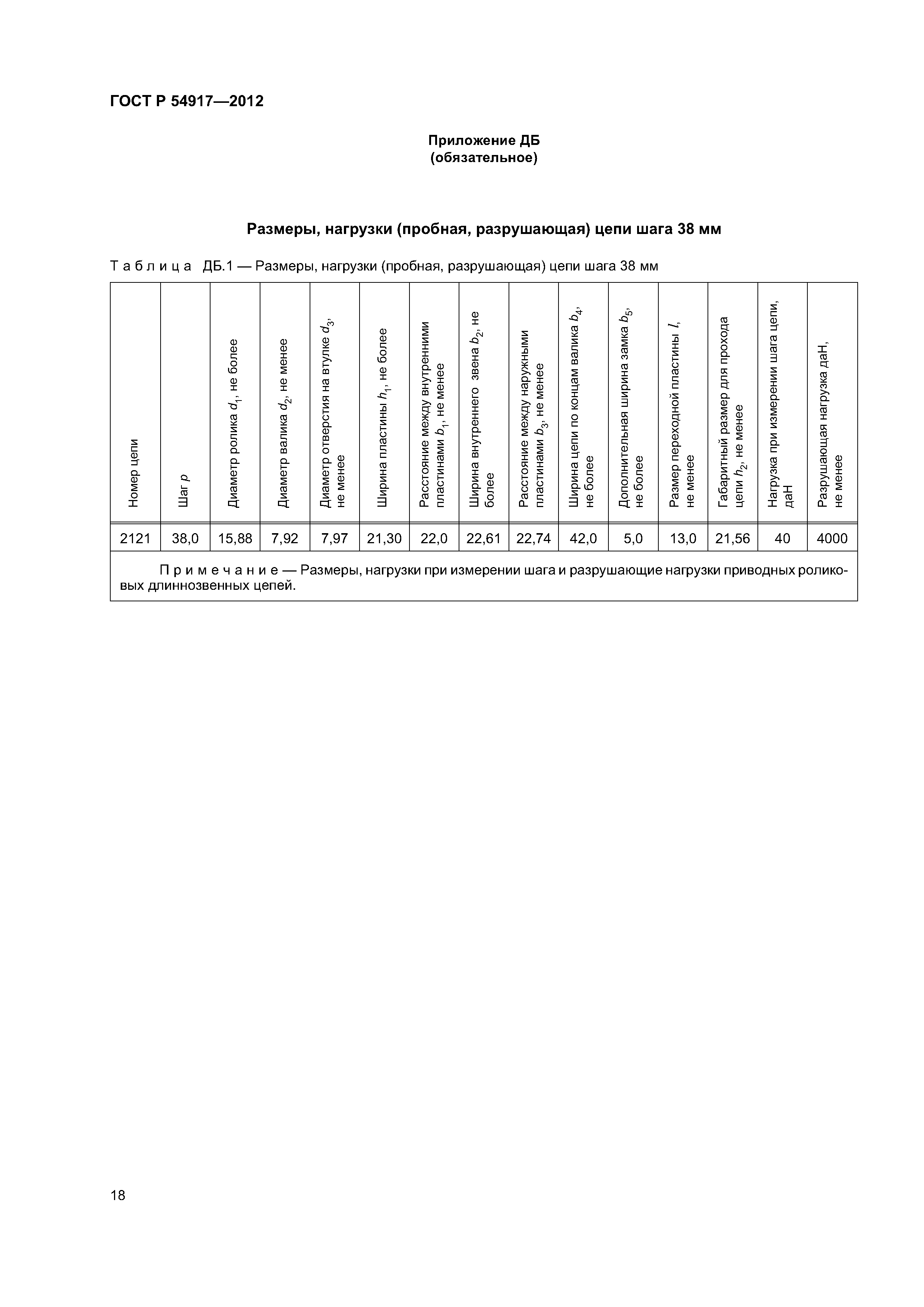

Приложение ДБ (обязательное) Размеры, нагрузки (пробная, разрушающая) цепи шага 38 мм

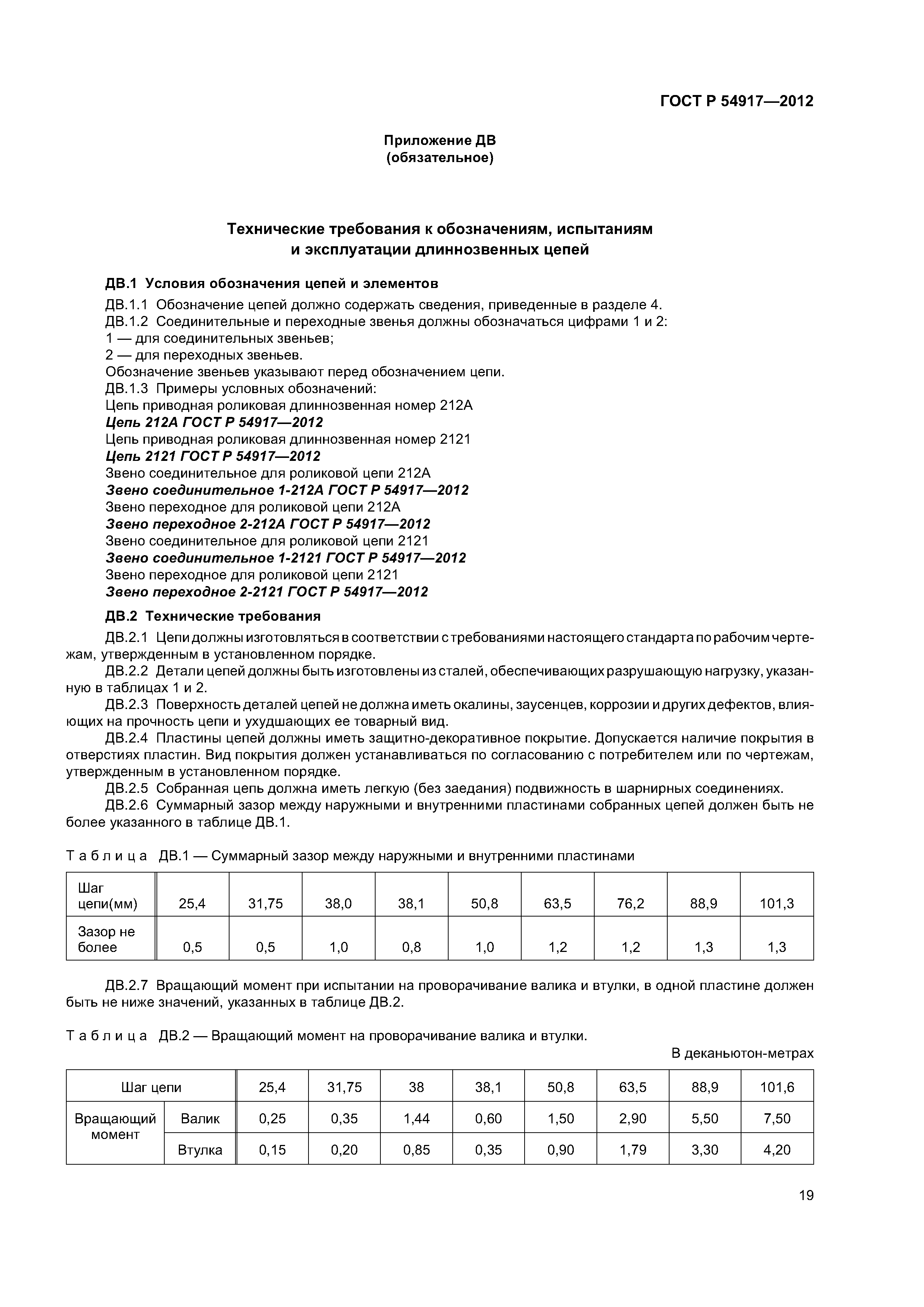

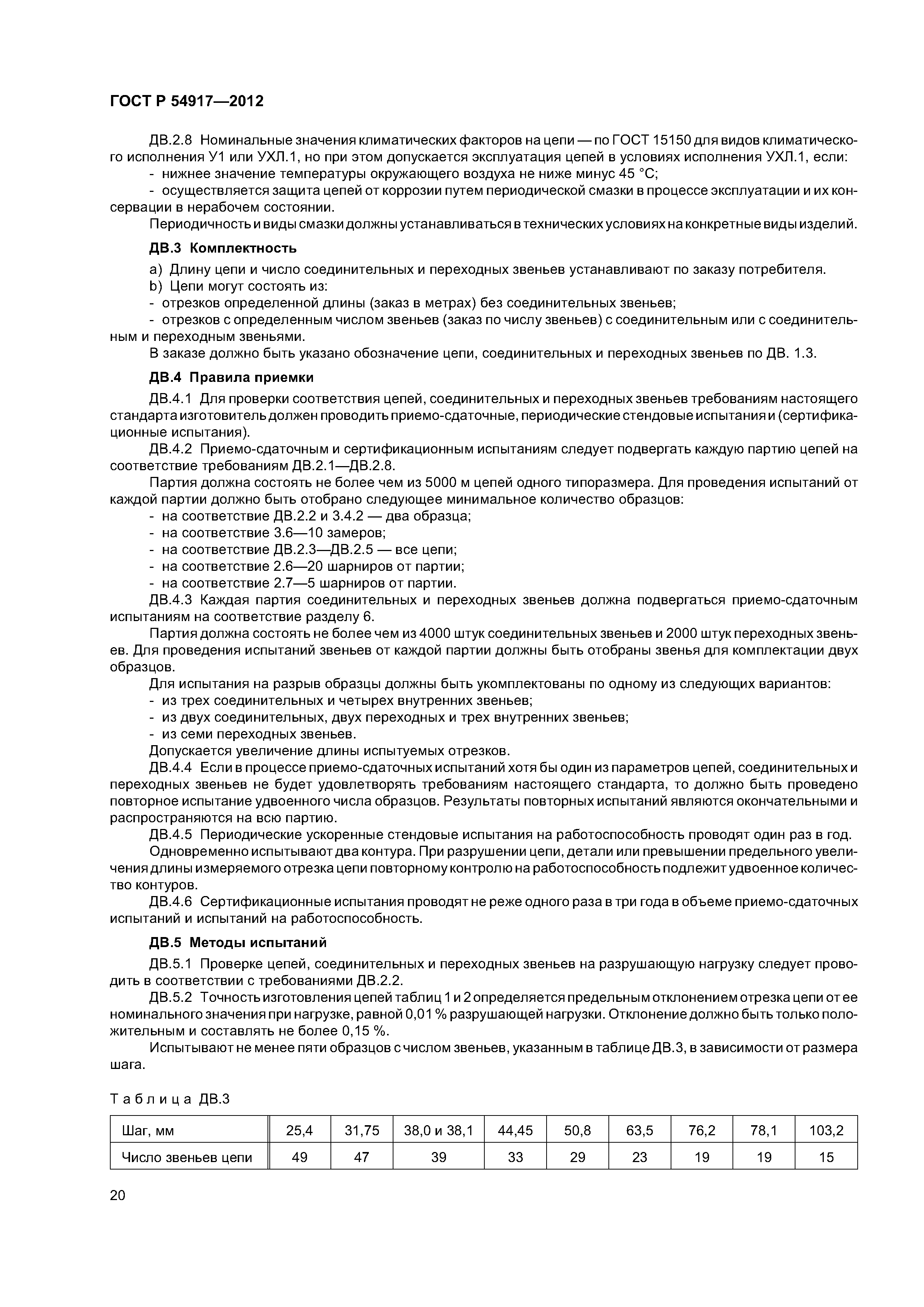

Приложение ДВ (обязательное) Технические требования к обозначениям, испытаниям и эксплуатации длиннозвенных цепей

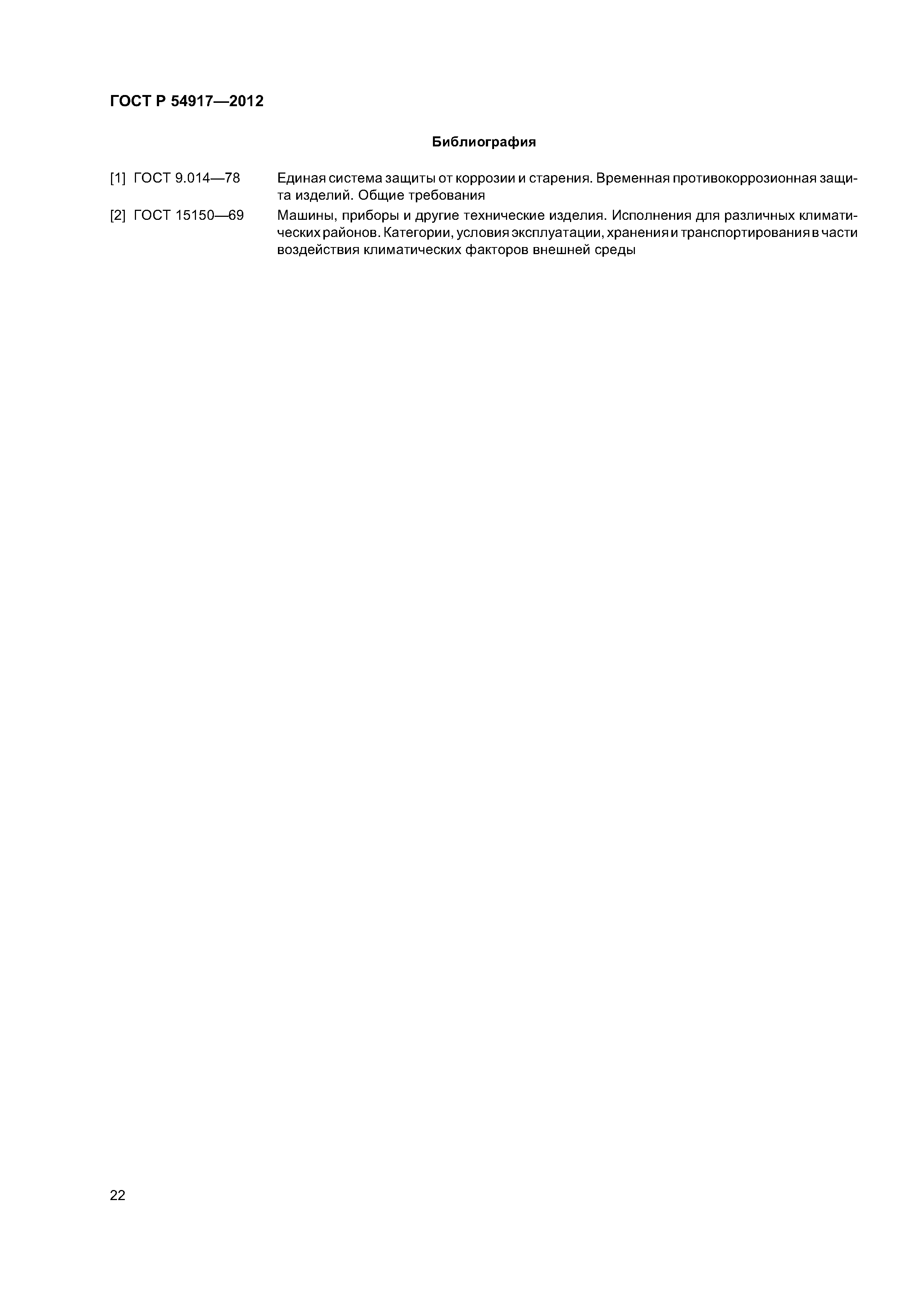

Библиография
Разработан: ФГУП ВНИИНМАШ
Утверждён:26.06.2012 Федеральное агентство по техническому регулированию и метрологии (120-ст)
Издан: Стандартинформ (2013 г. )
Расположен в:Техническая документация Электроэнергия ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ Подъемно-транспортное оборудование непрерывного действия Компоненты для конвейеров МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Гибкие приводы и передачи Цепные приводы и их компоненты Экология ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ Подъемно-транспортное оборудование непрерывного действия Компоненты для конвейеров МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Гибкие приводы и передачи Цепные приводы и их компоненты Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Подъемно-транспортное оборудование Механические системы и устройства общего назначения
Нормативные ссылки:
