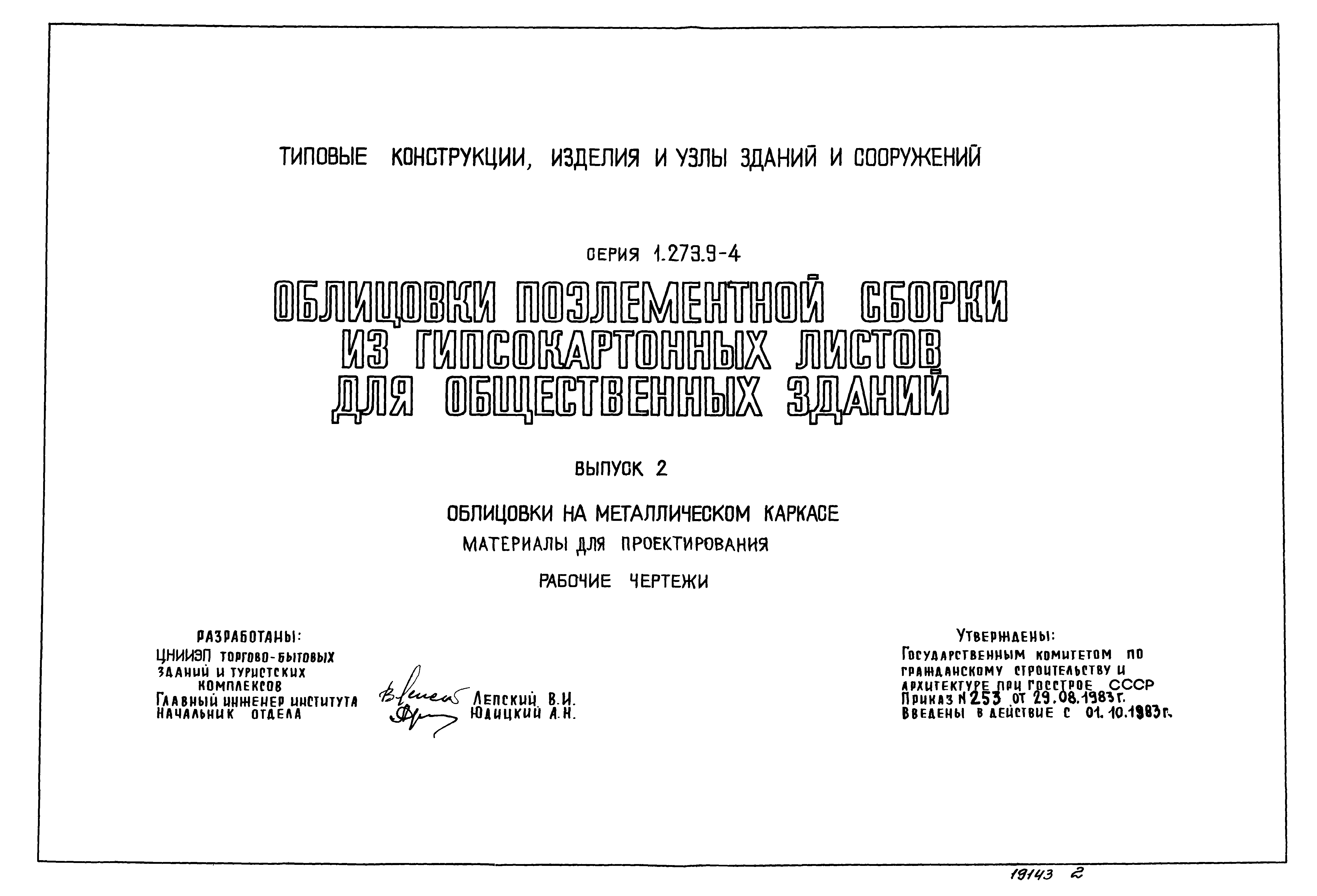

Серия 1.273.9-4

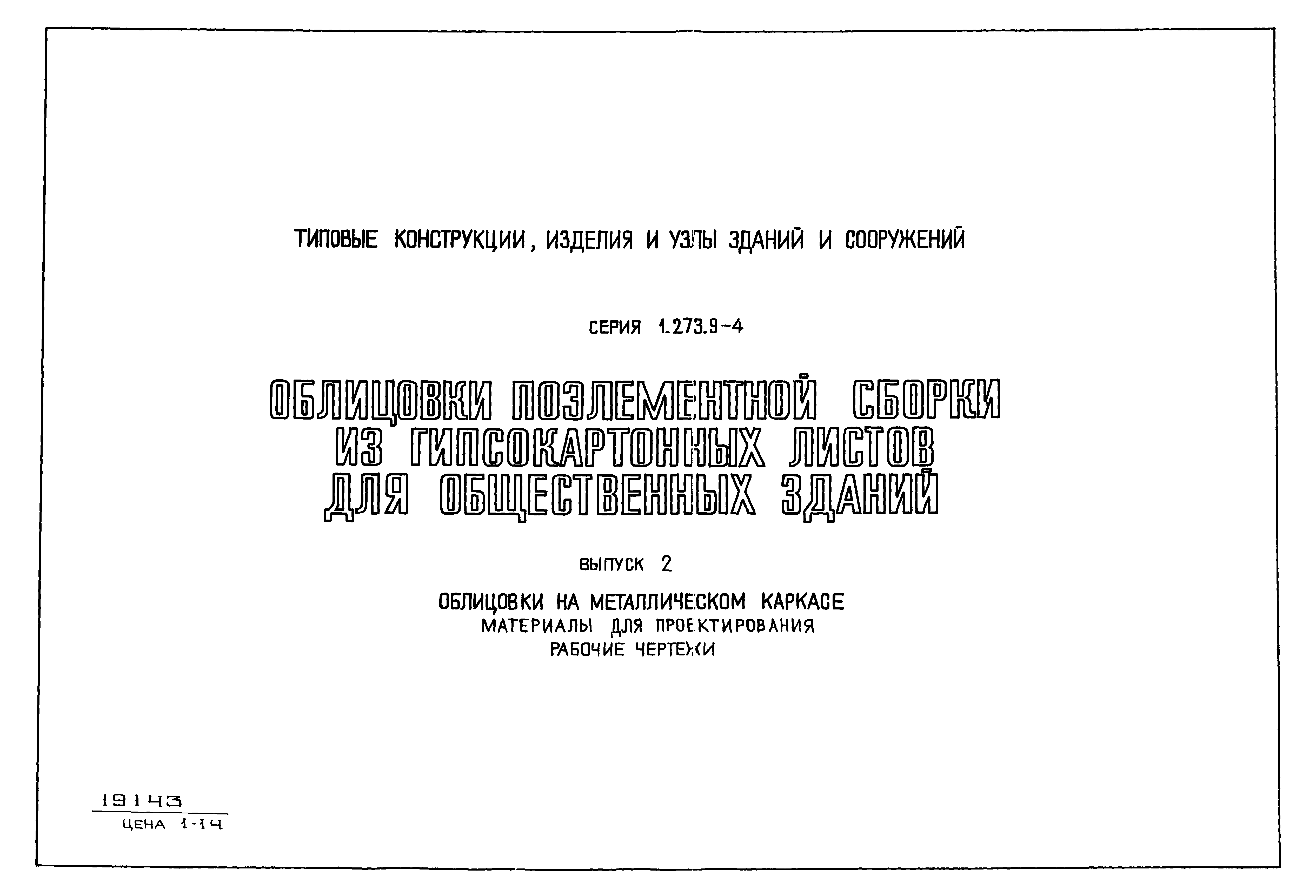

Выпуск 2. Облицовки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи

Обозначение:	Серия 1.273.9-4
Обозначение англ:	Series 1.273.9-4
Статус:	не действует
Название рус.:	Выпуск 2. Облицовки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1983
Дата окончания срока действия:	01.07.1986

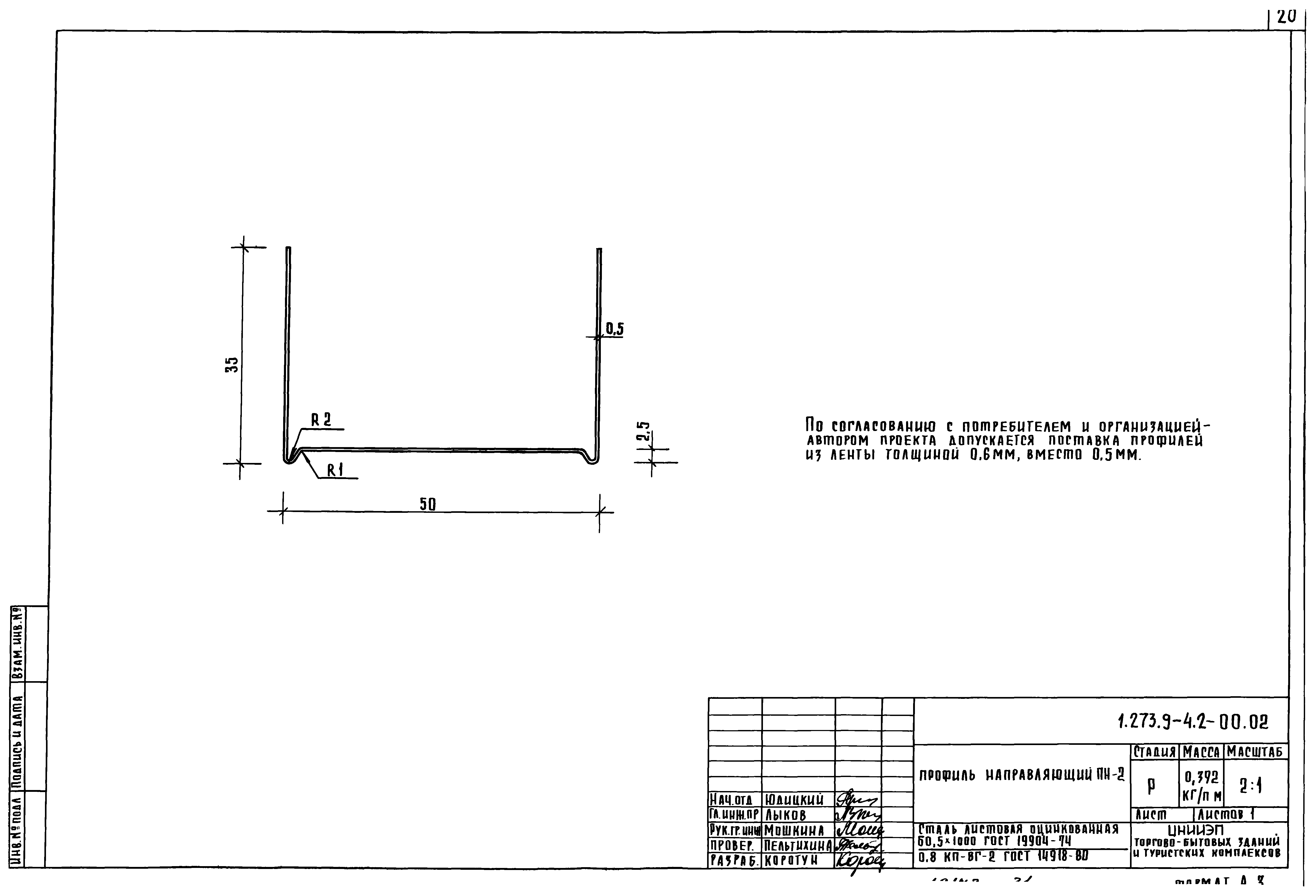

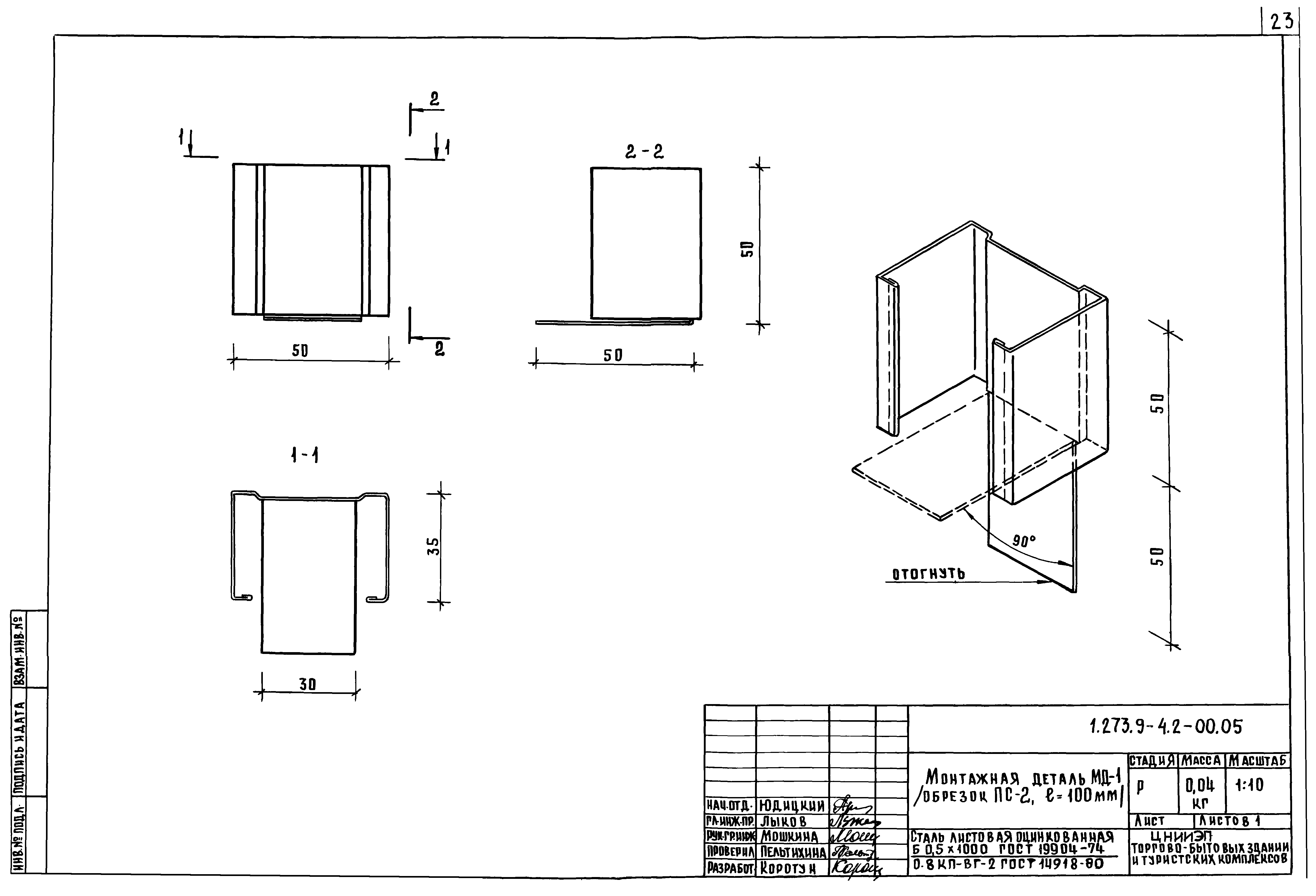

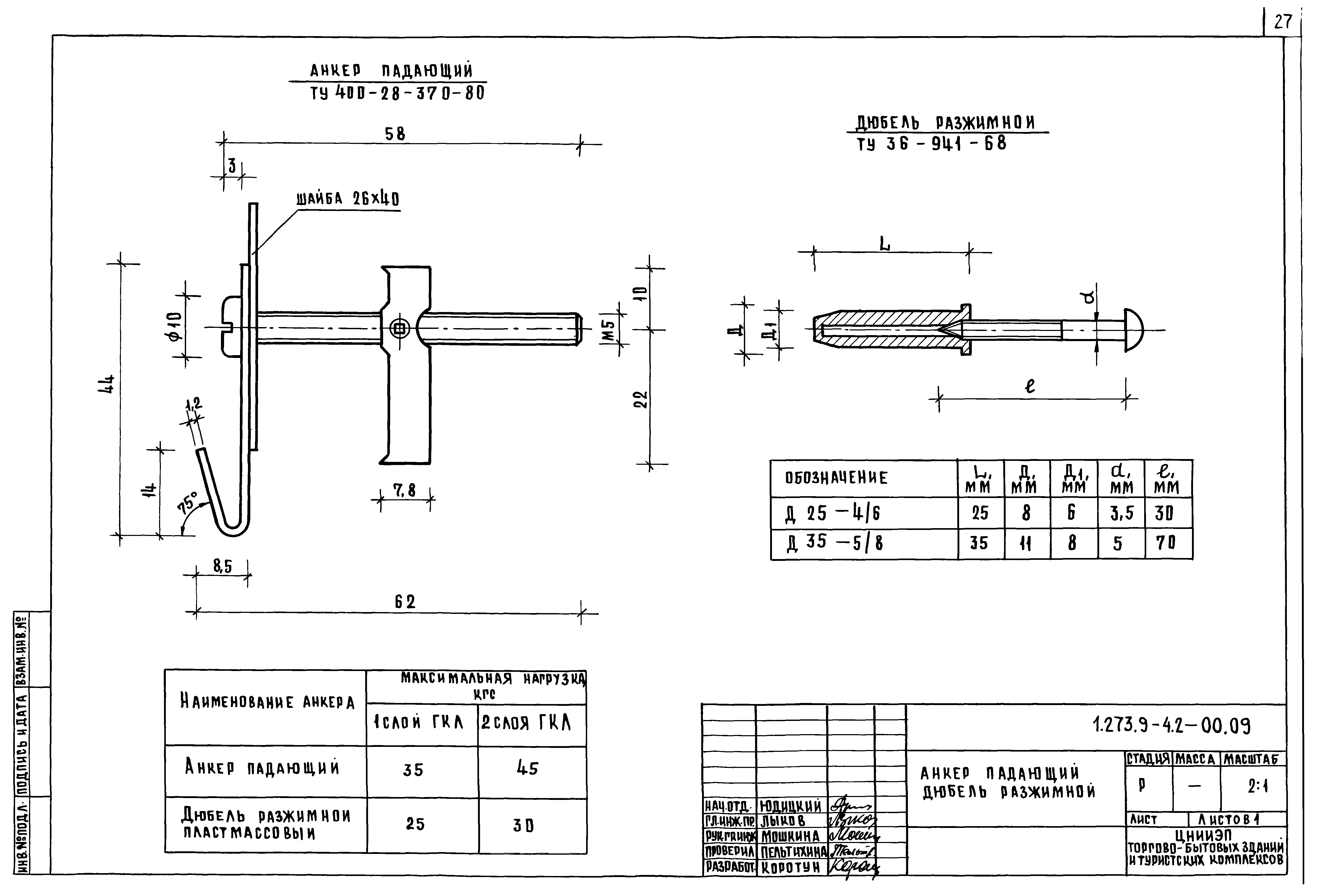

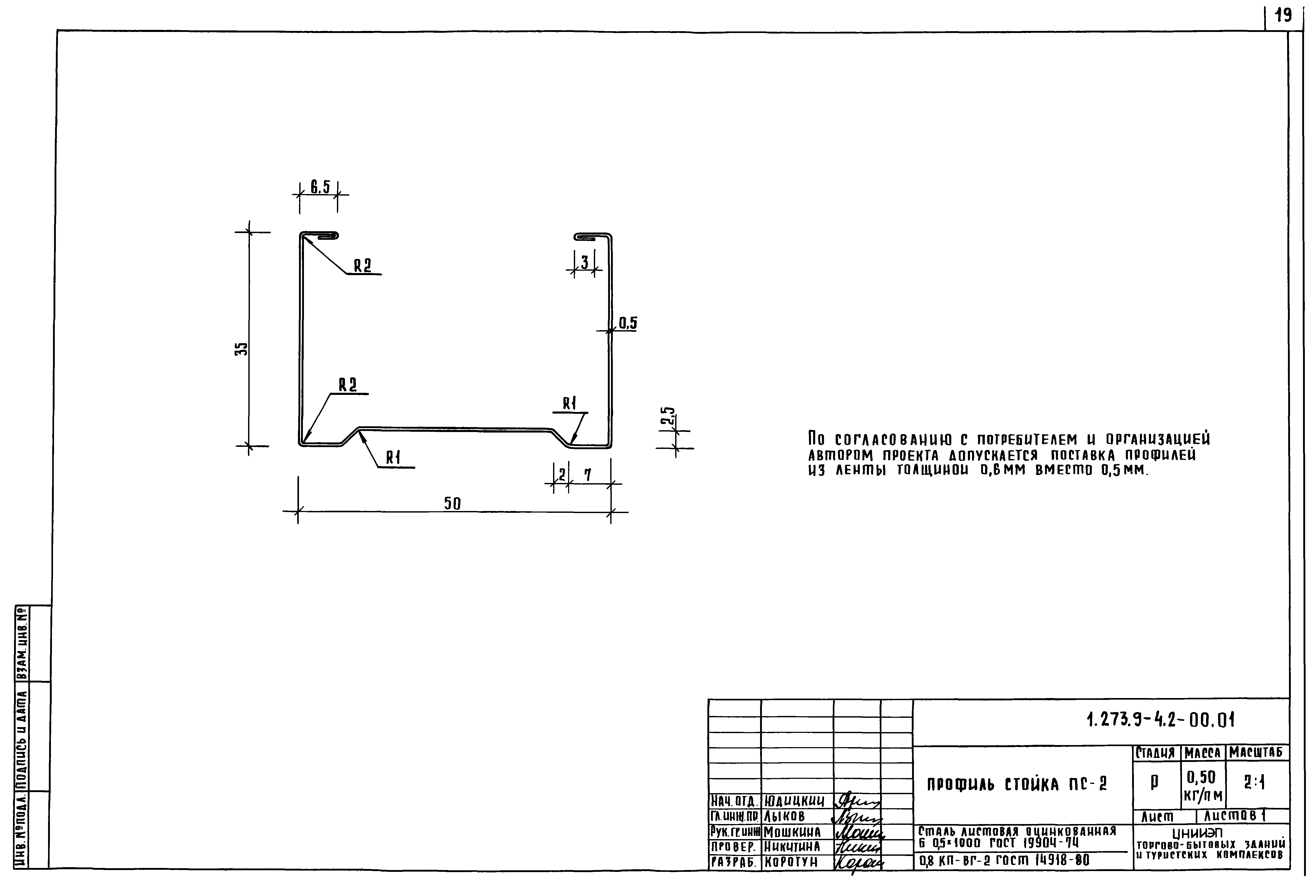

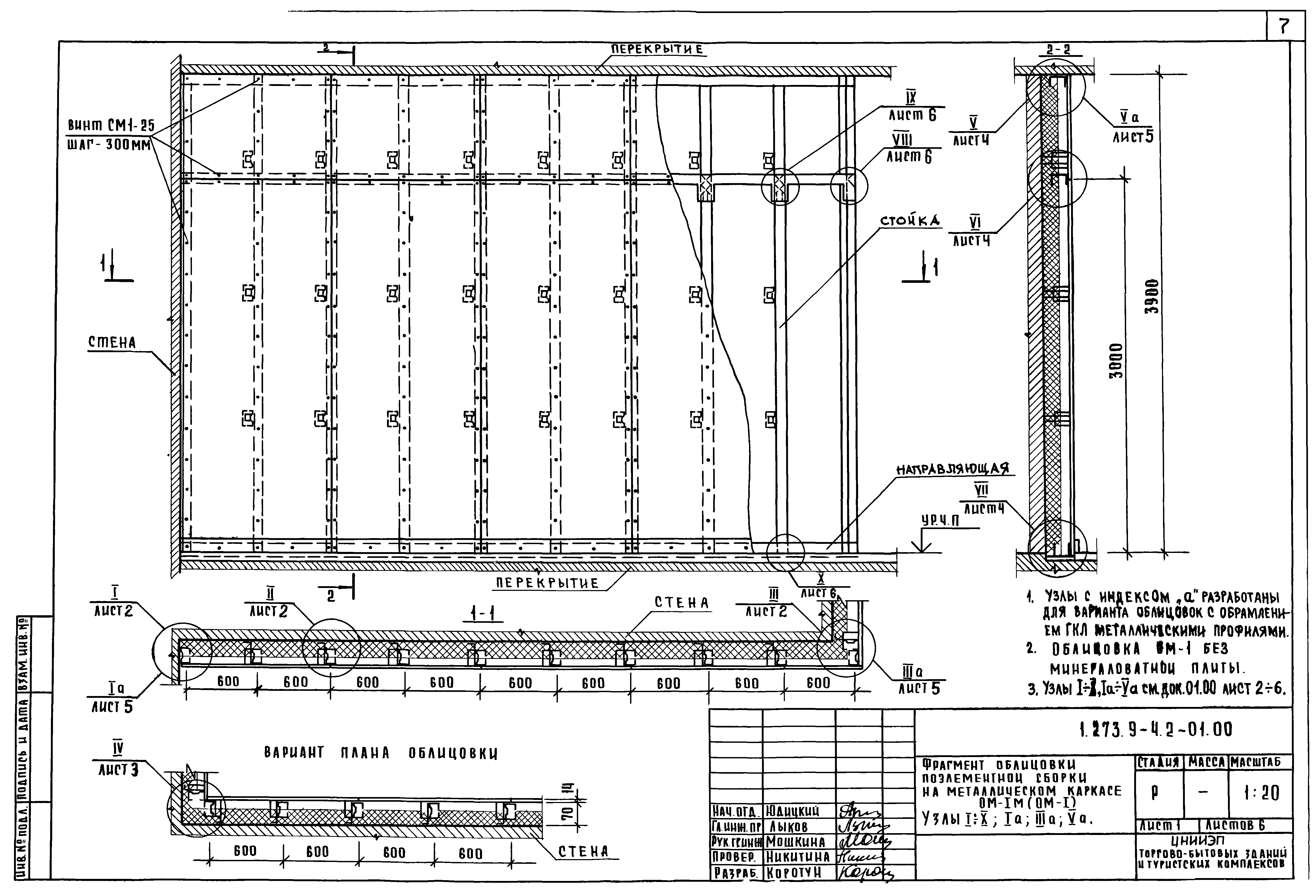

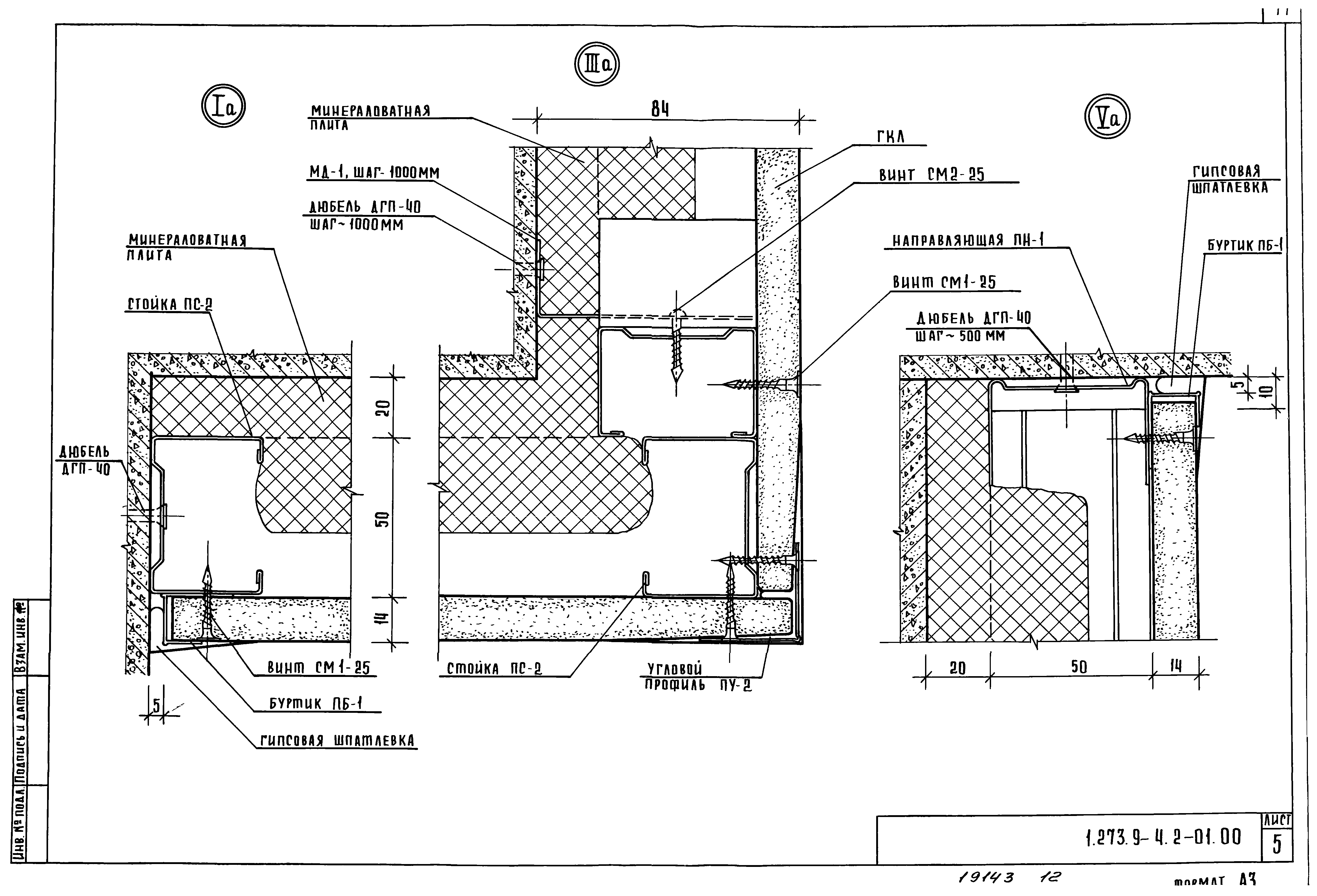

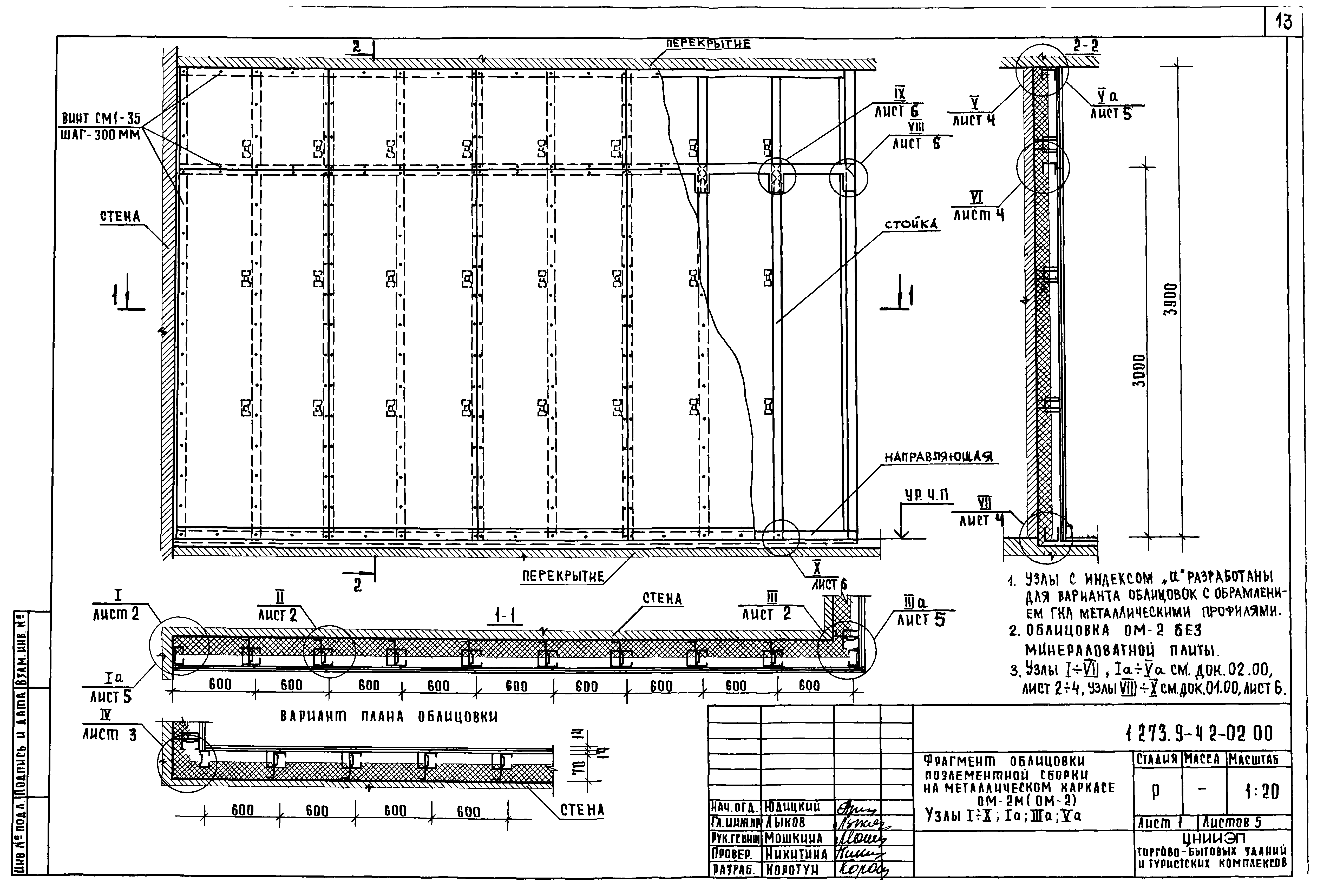

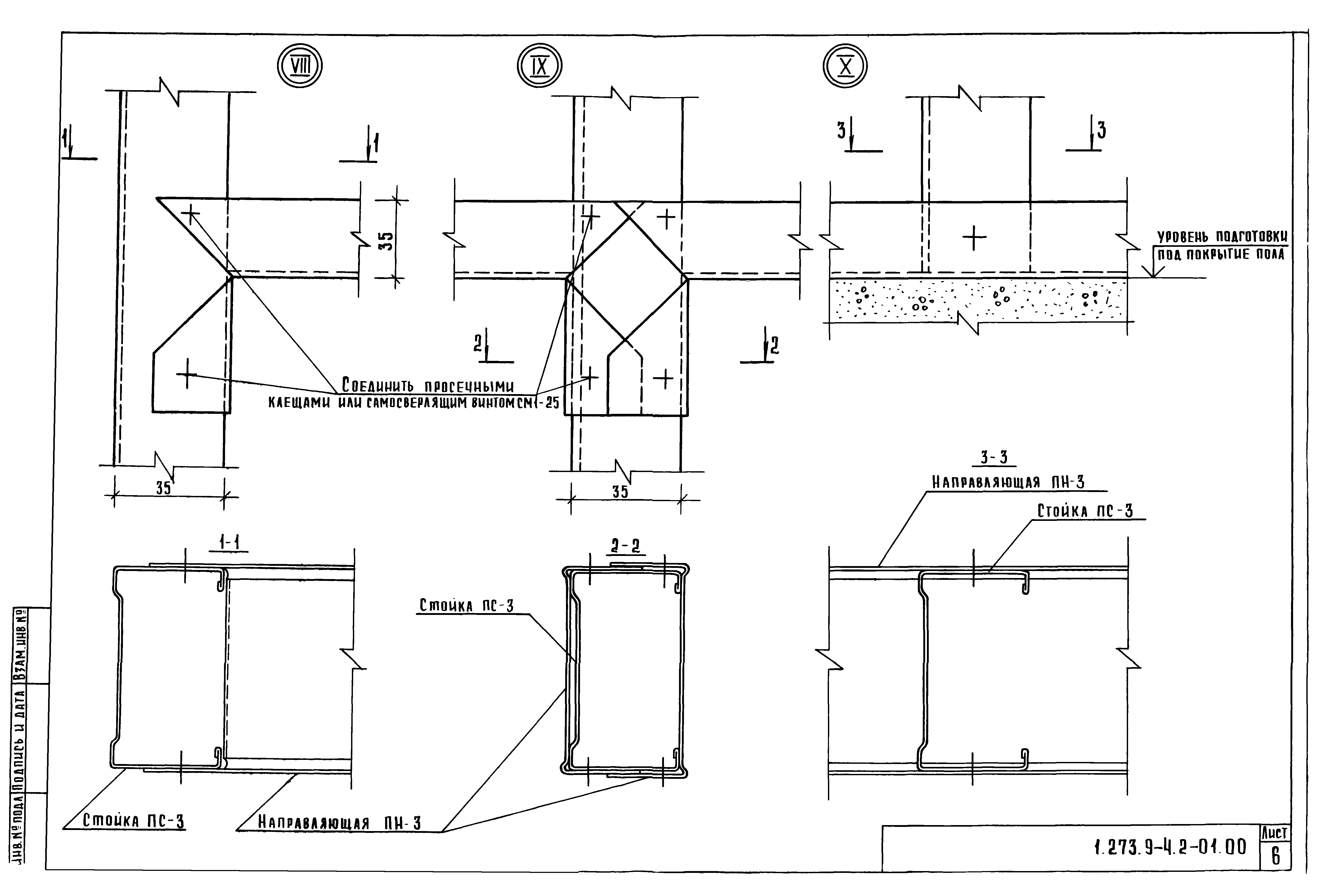

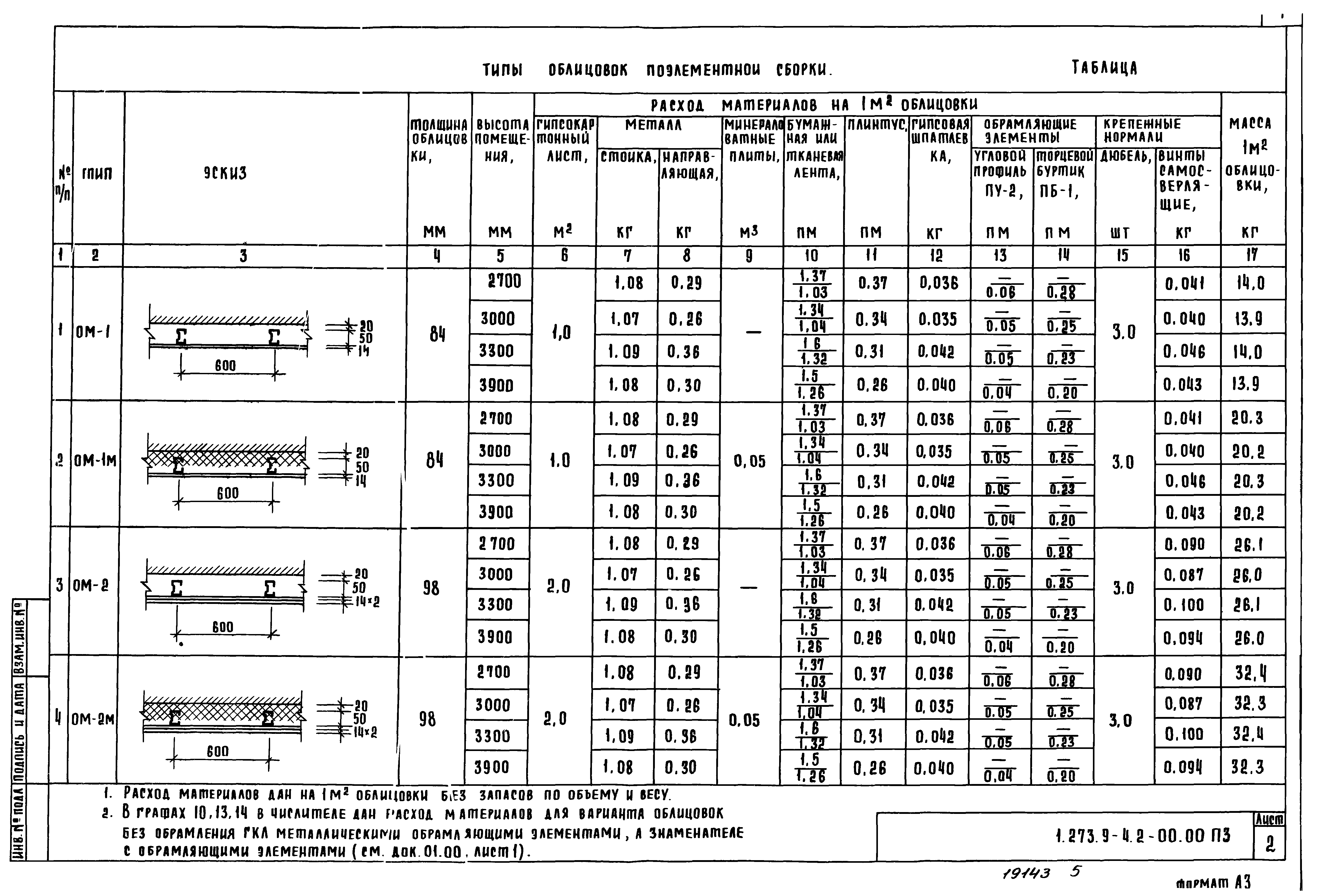

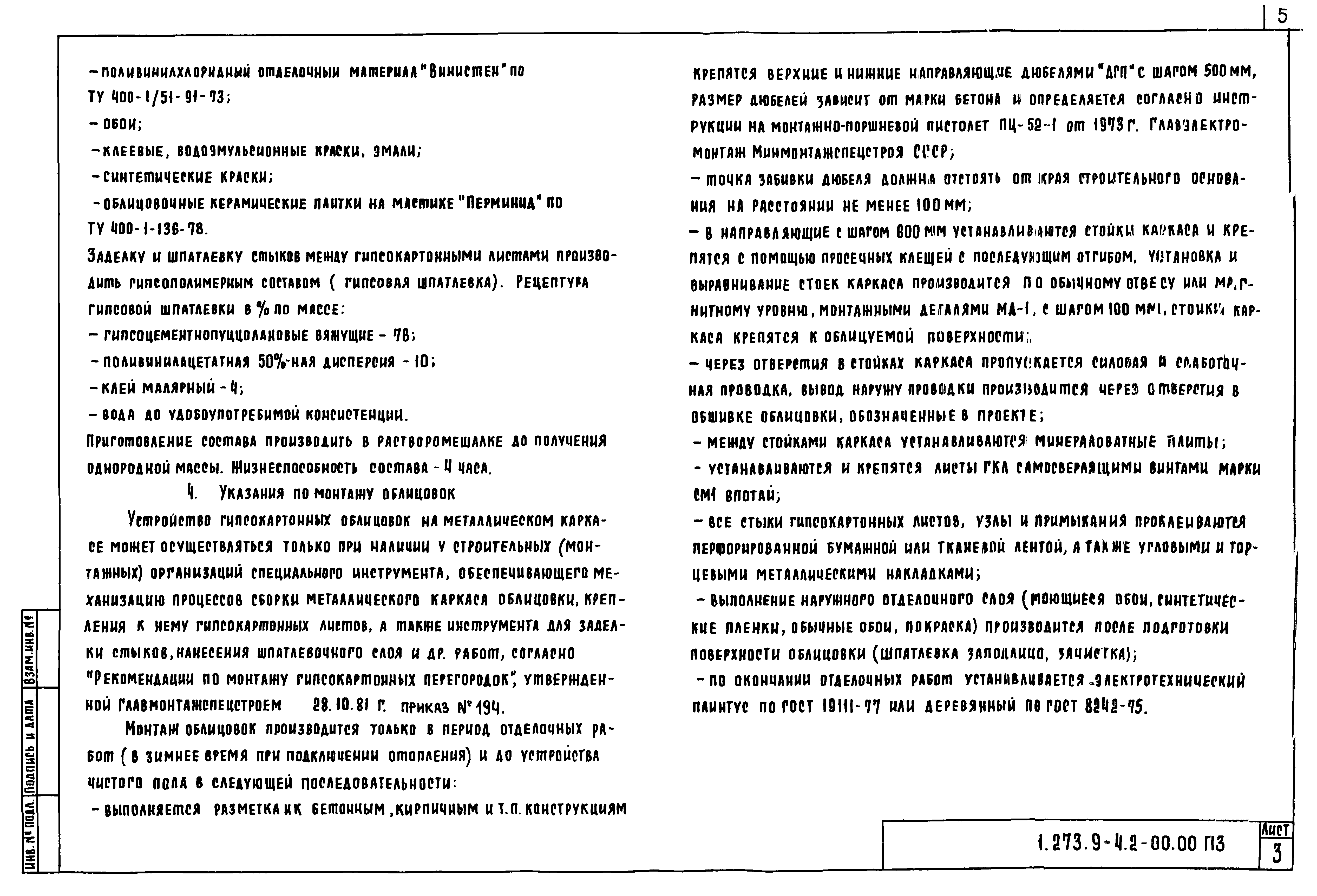

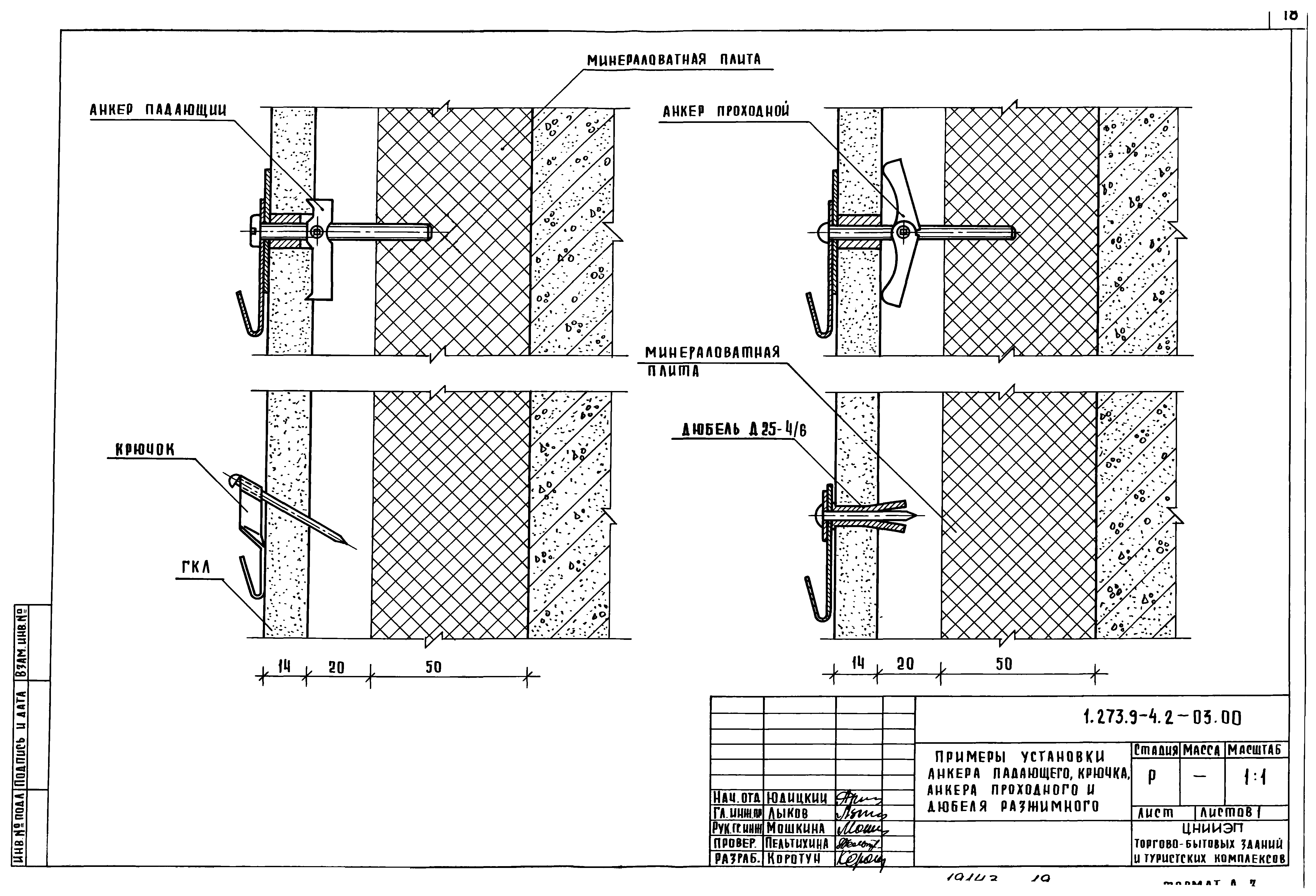

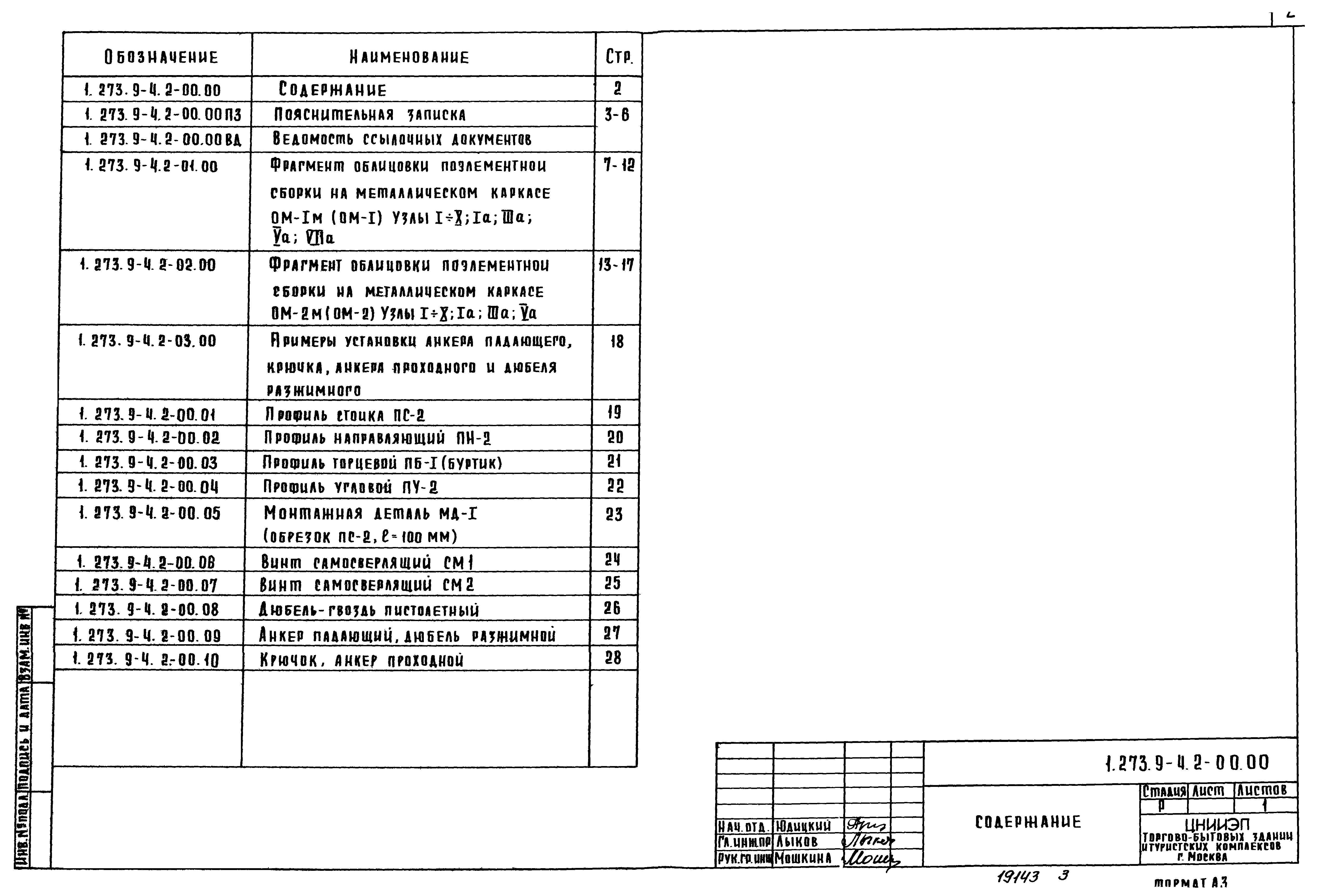

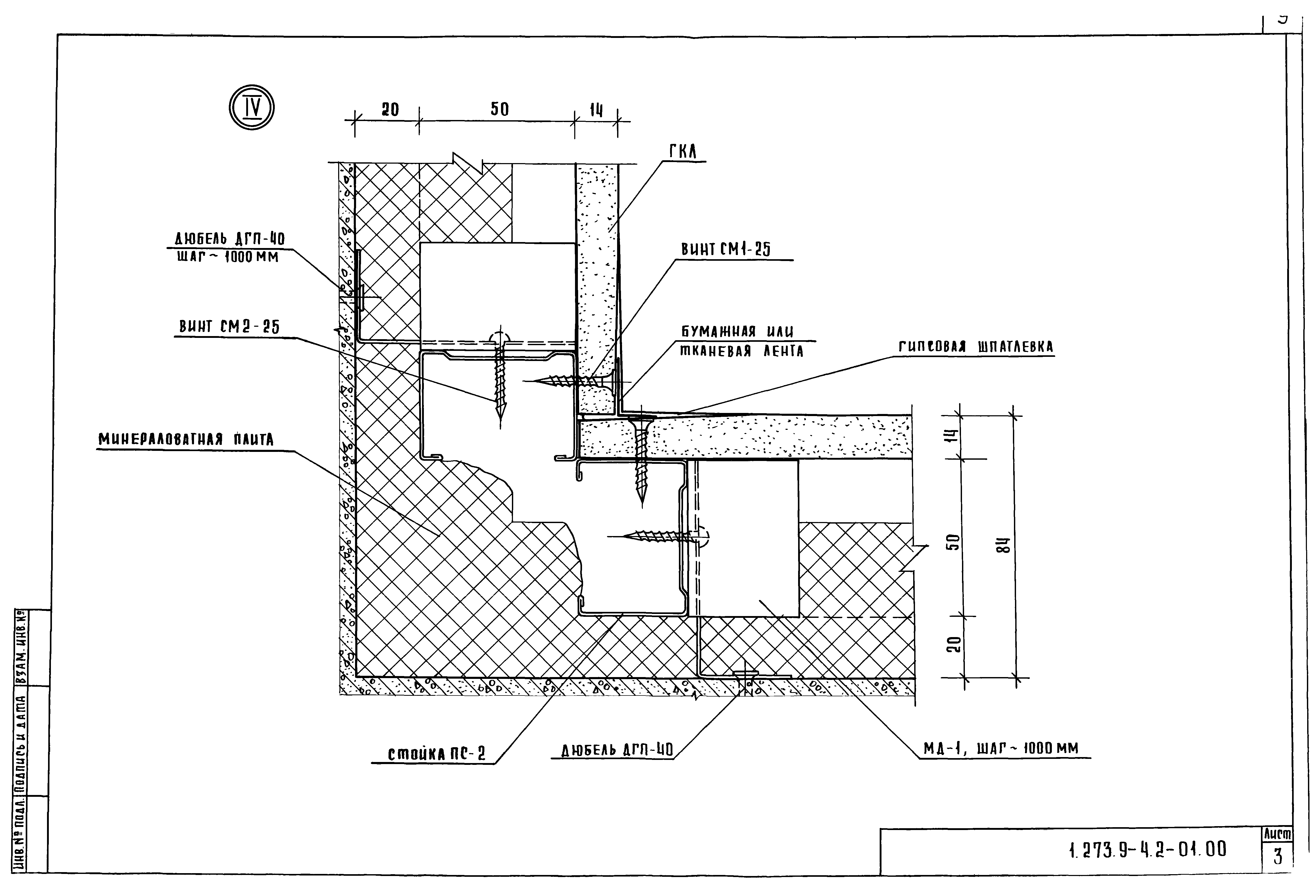

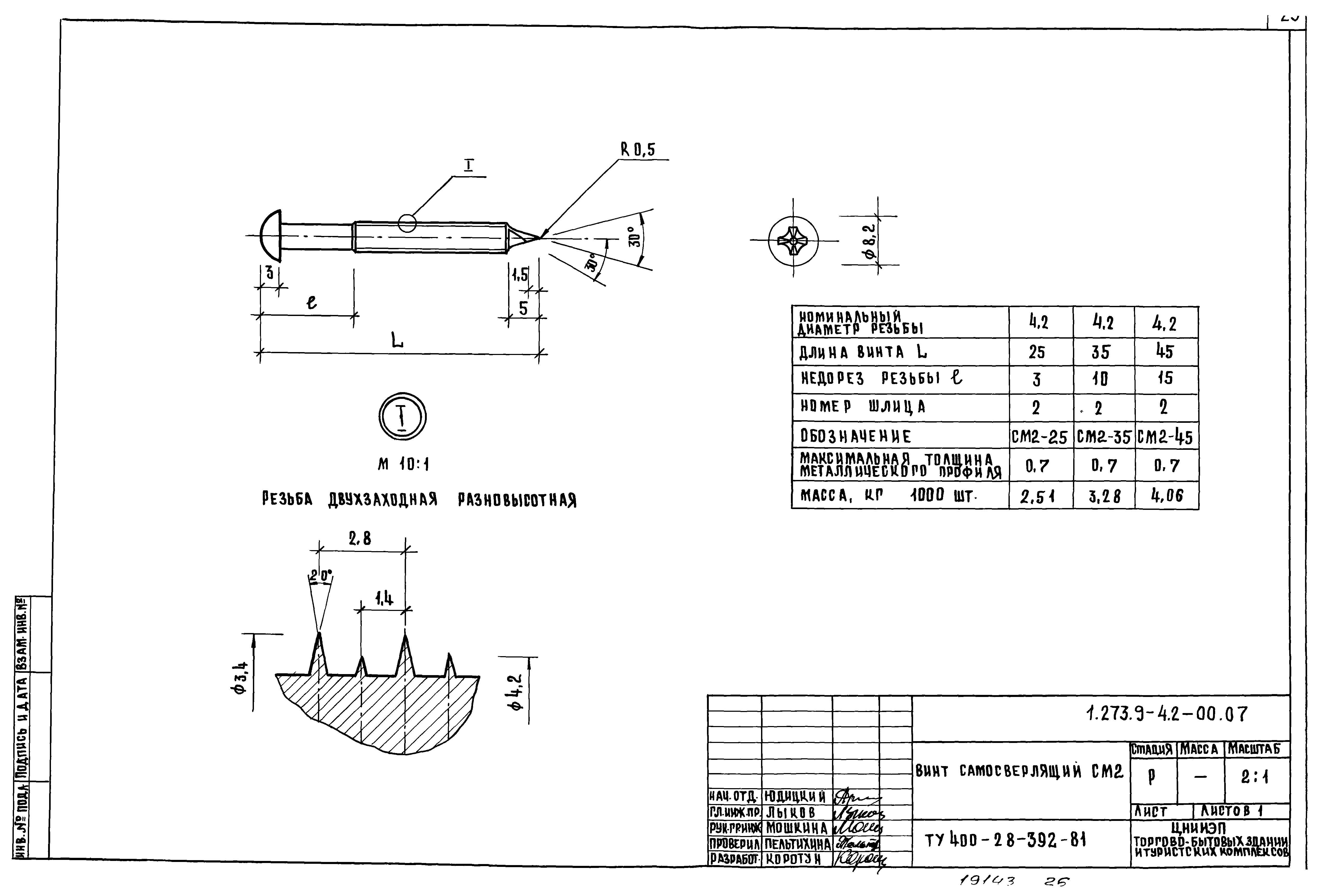

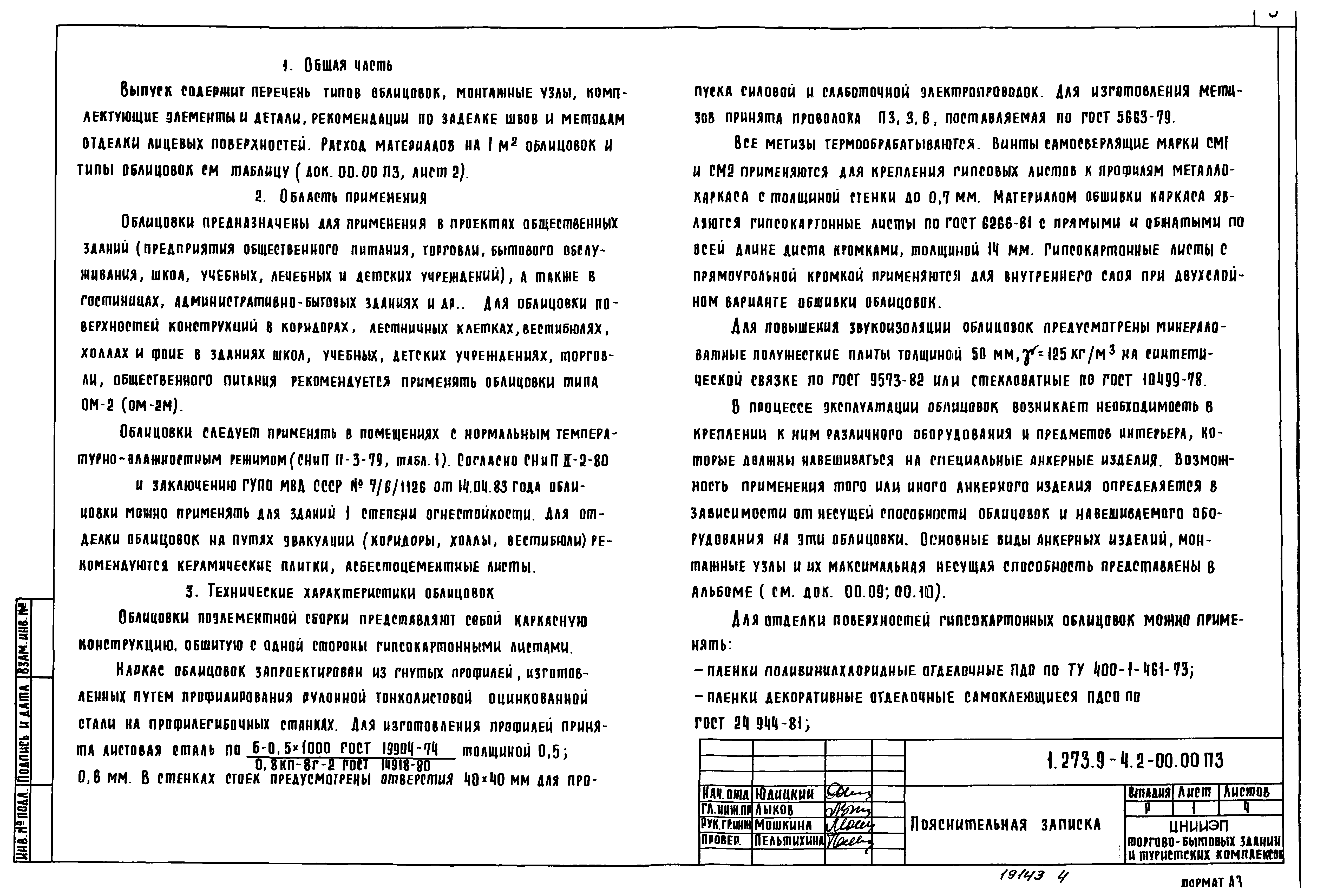

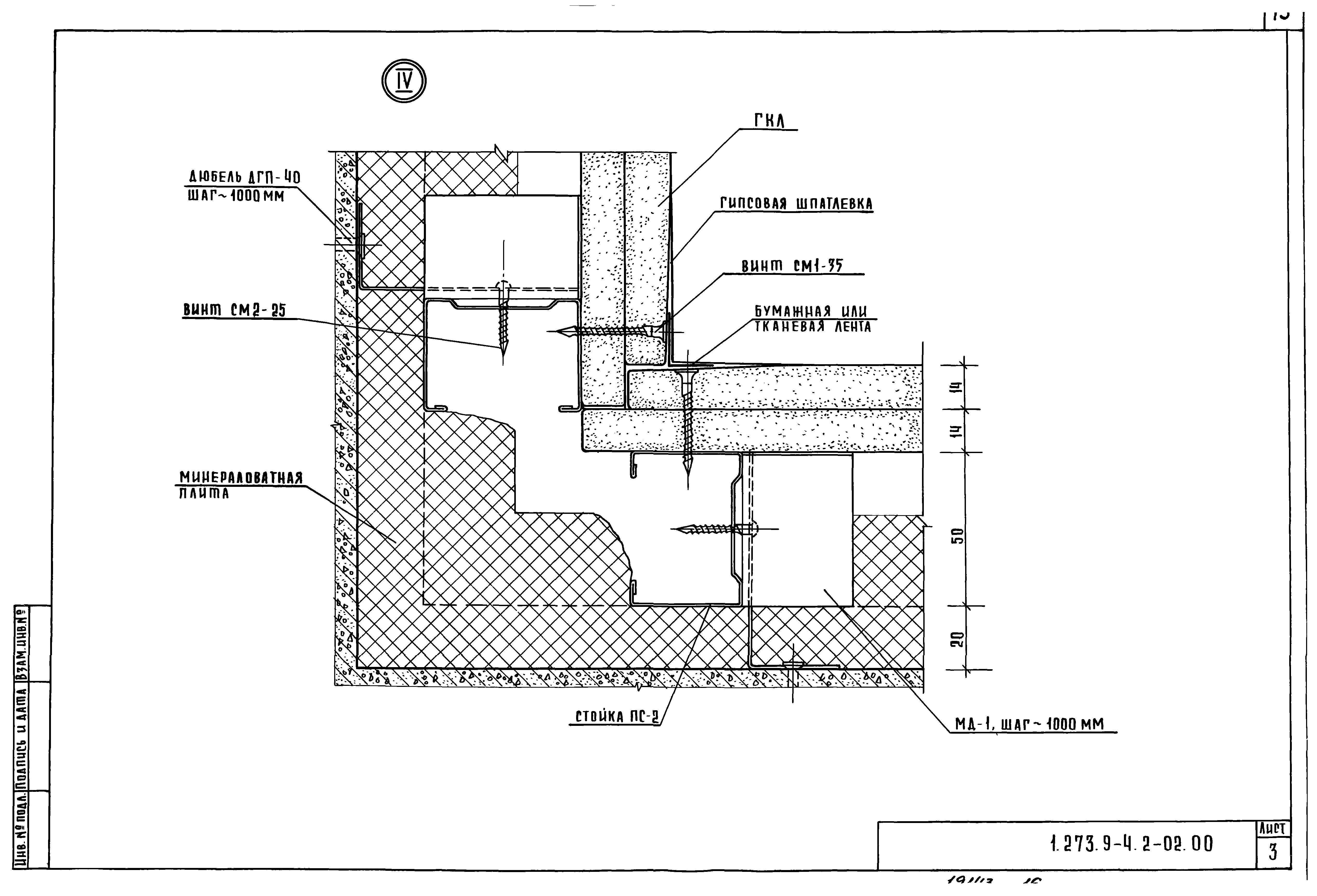

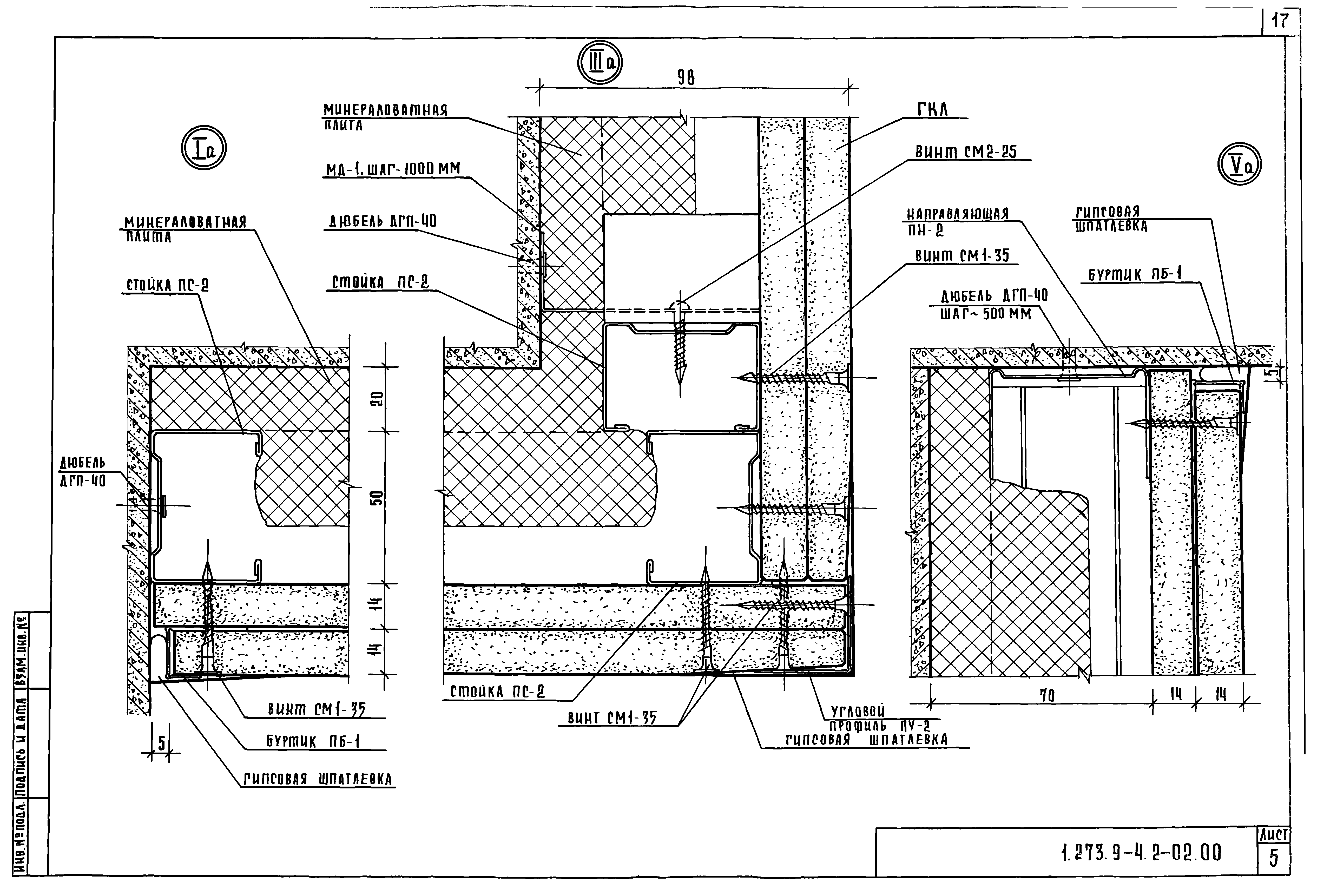

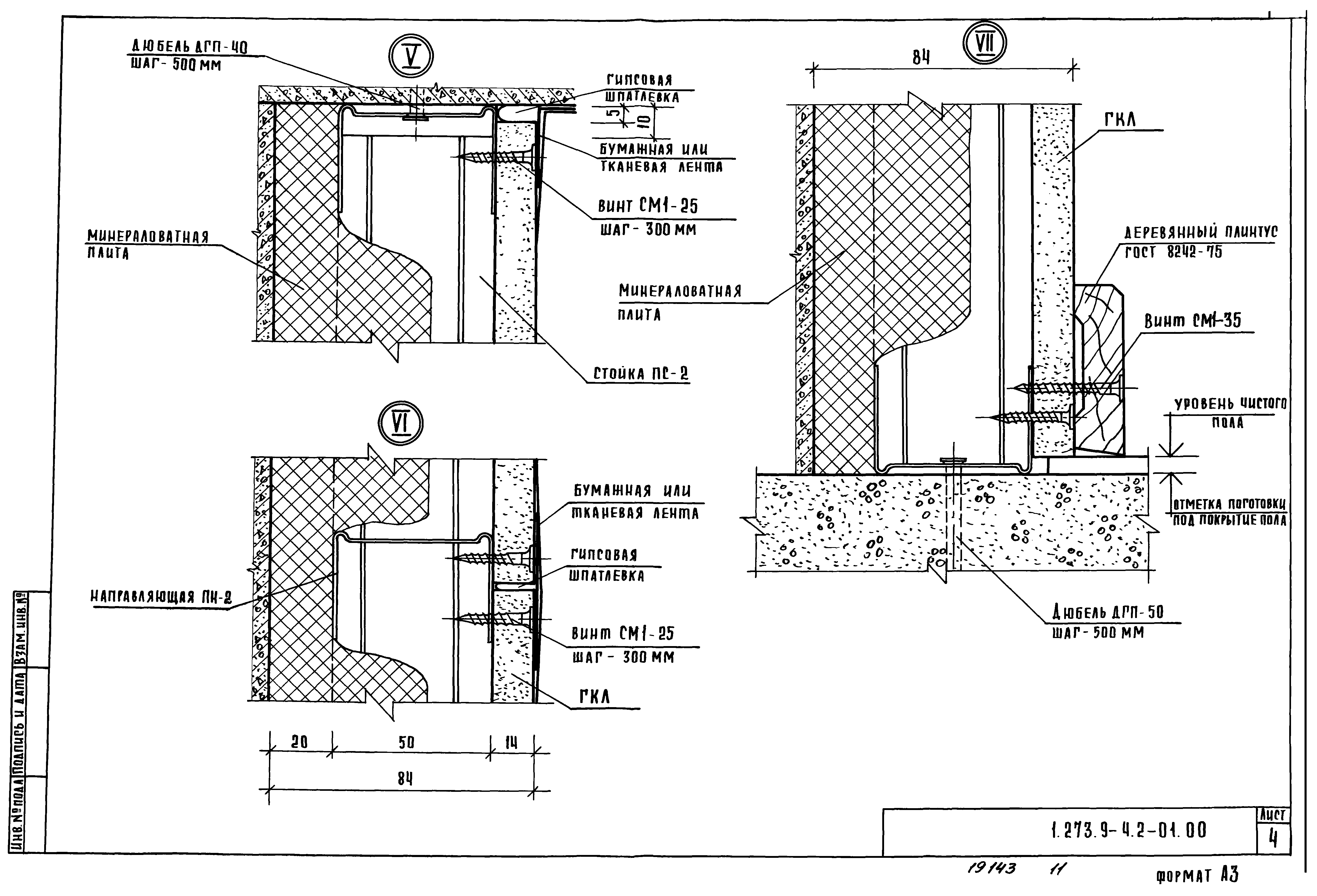

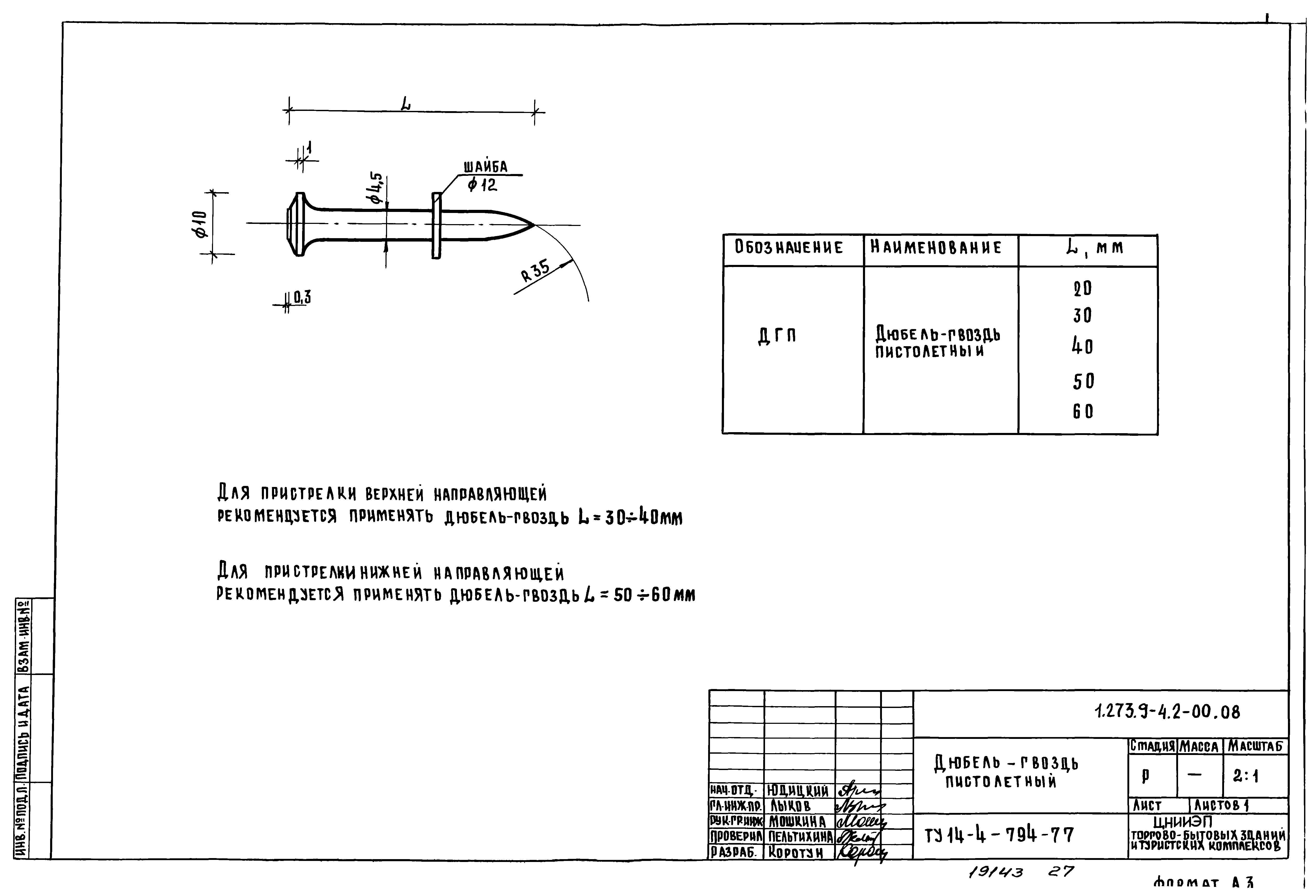

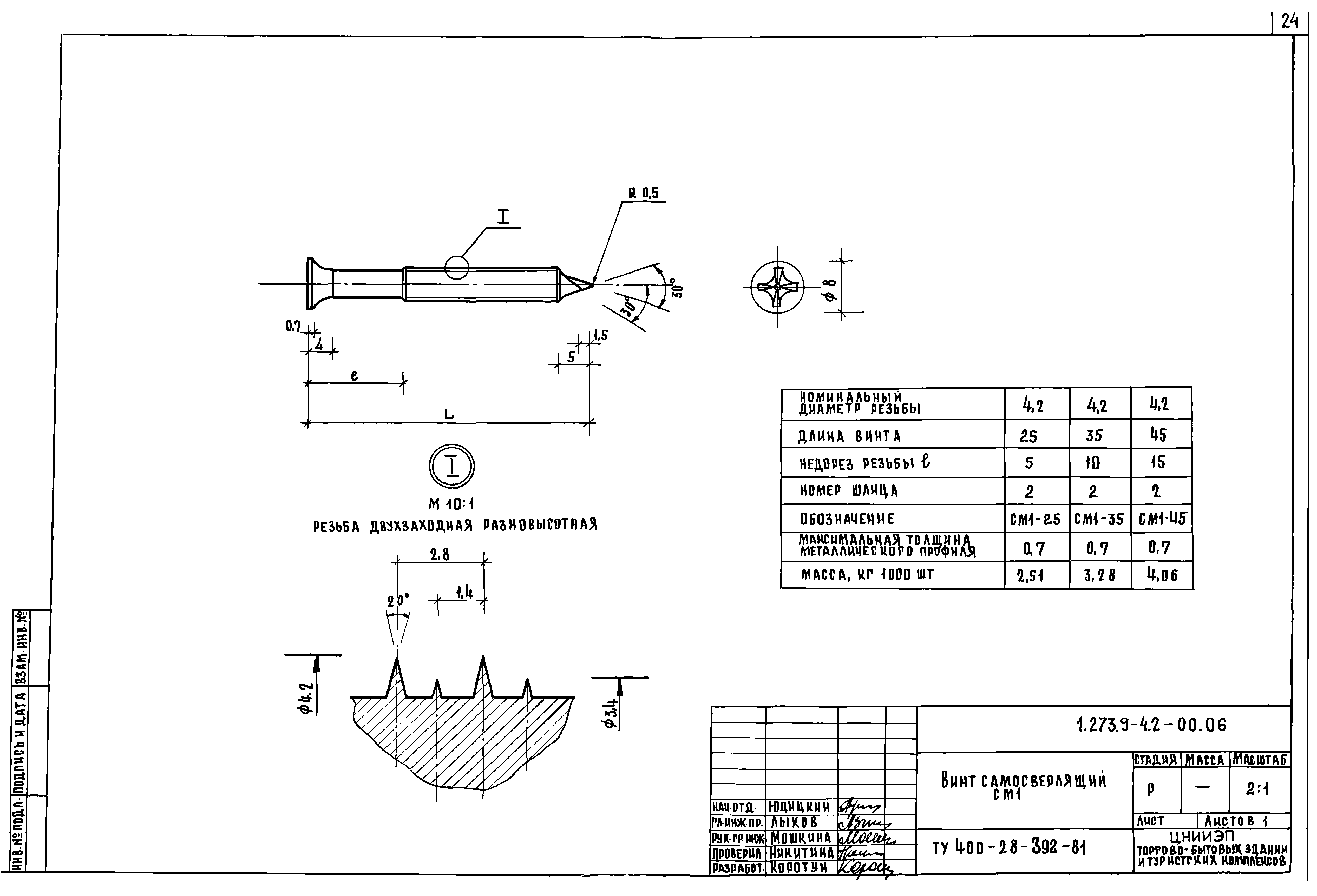

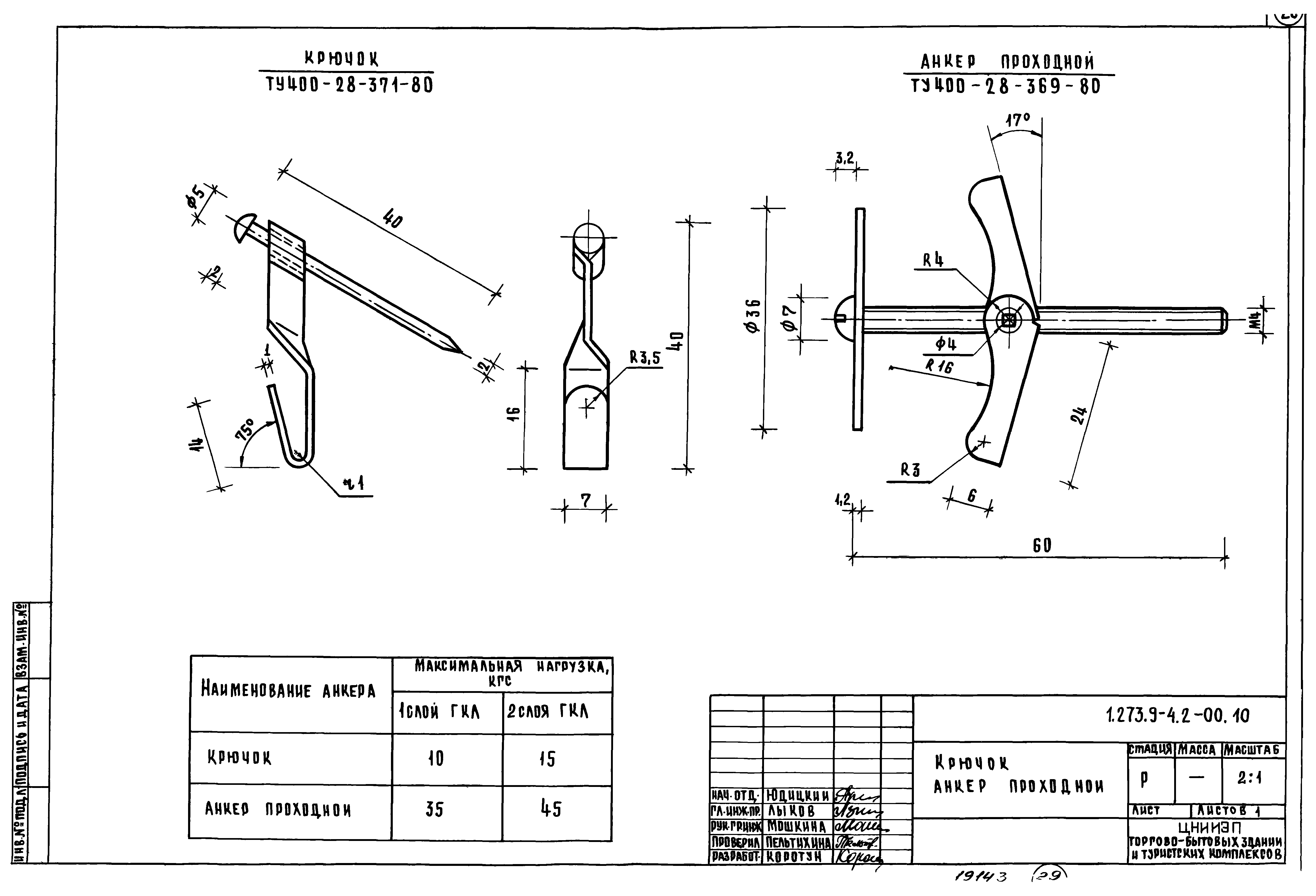

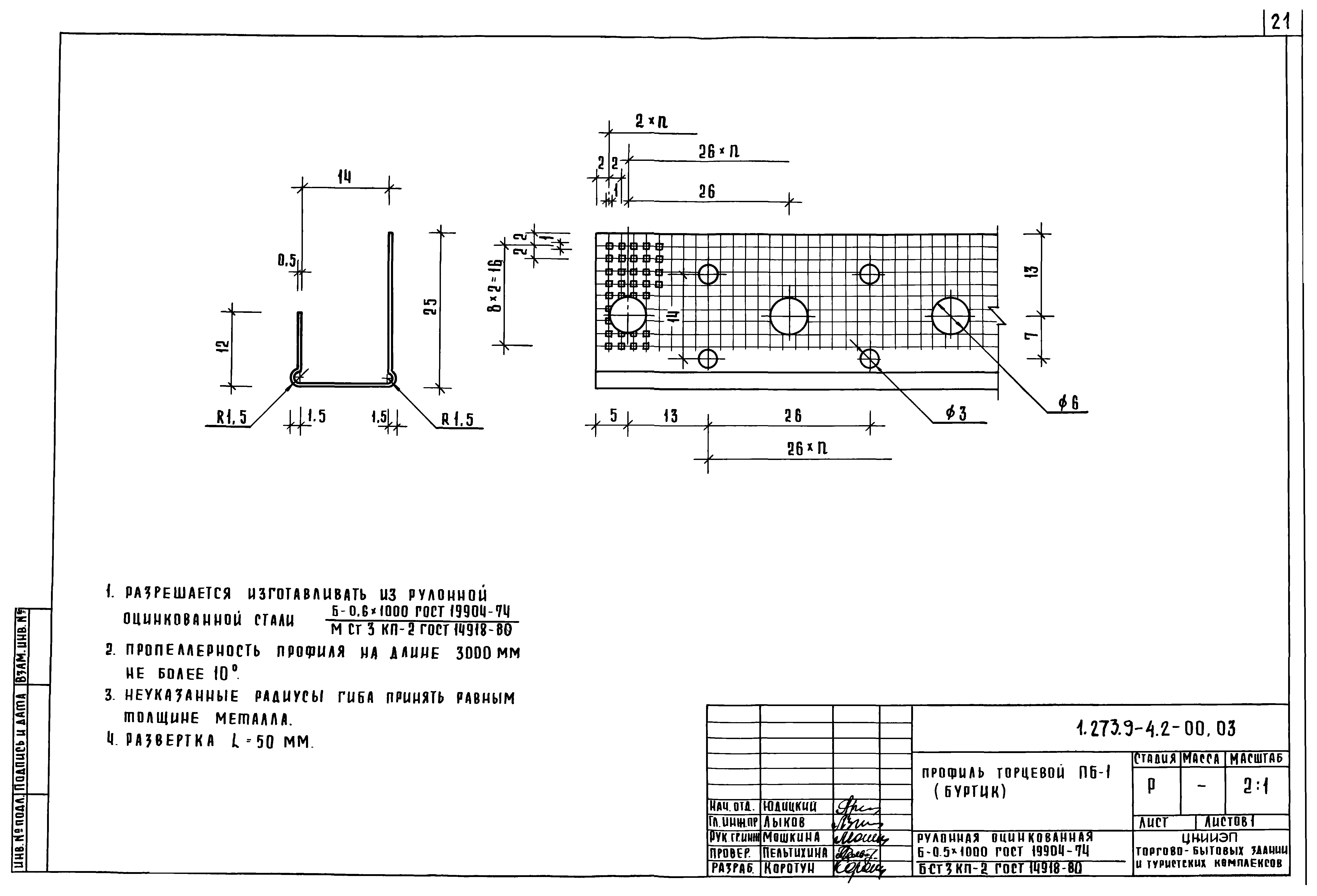

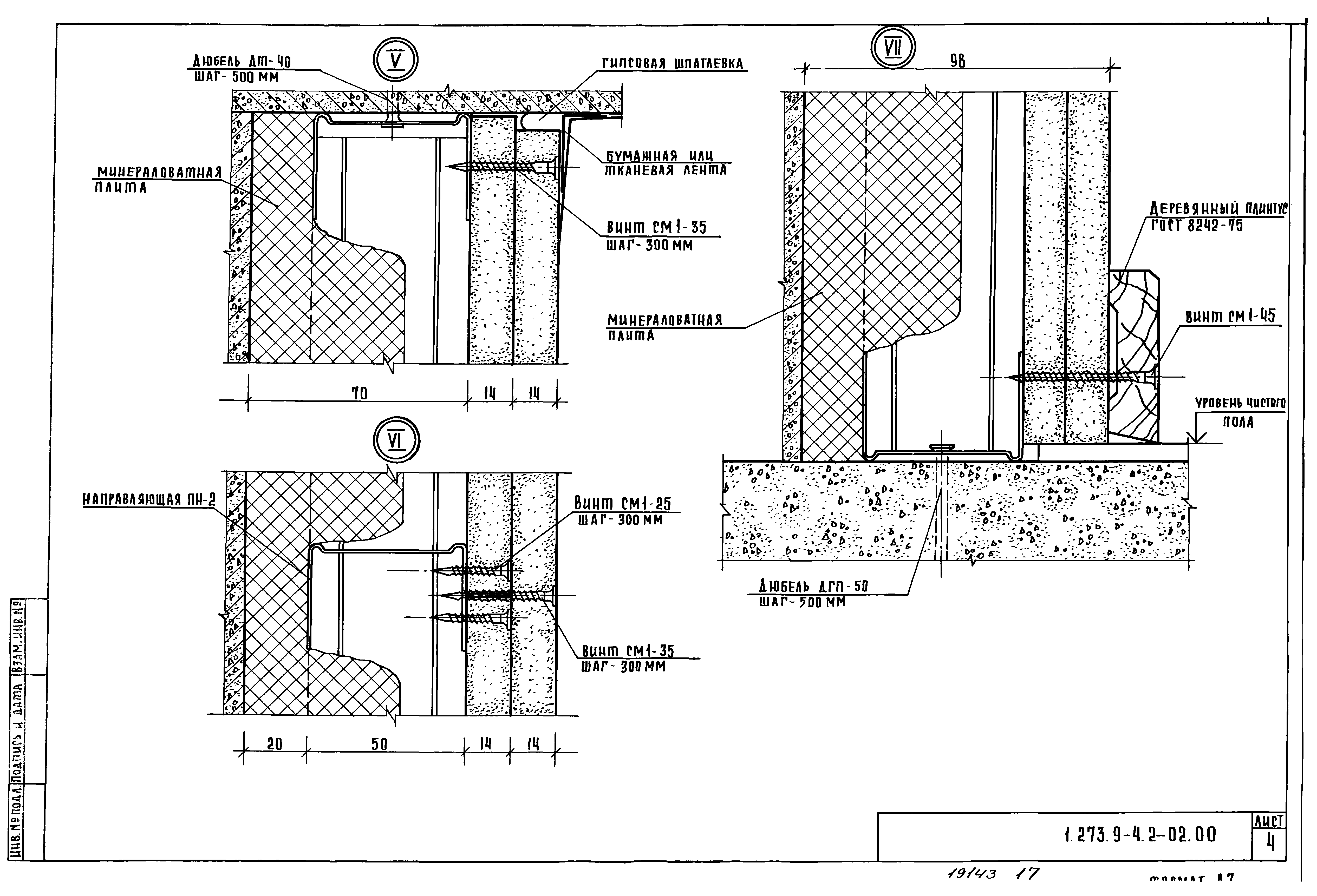

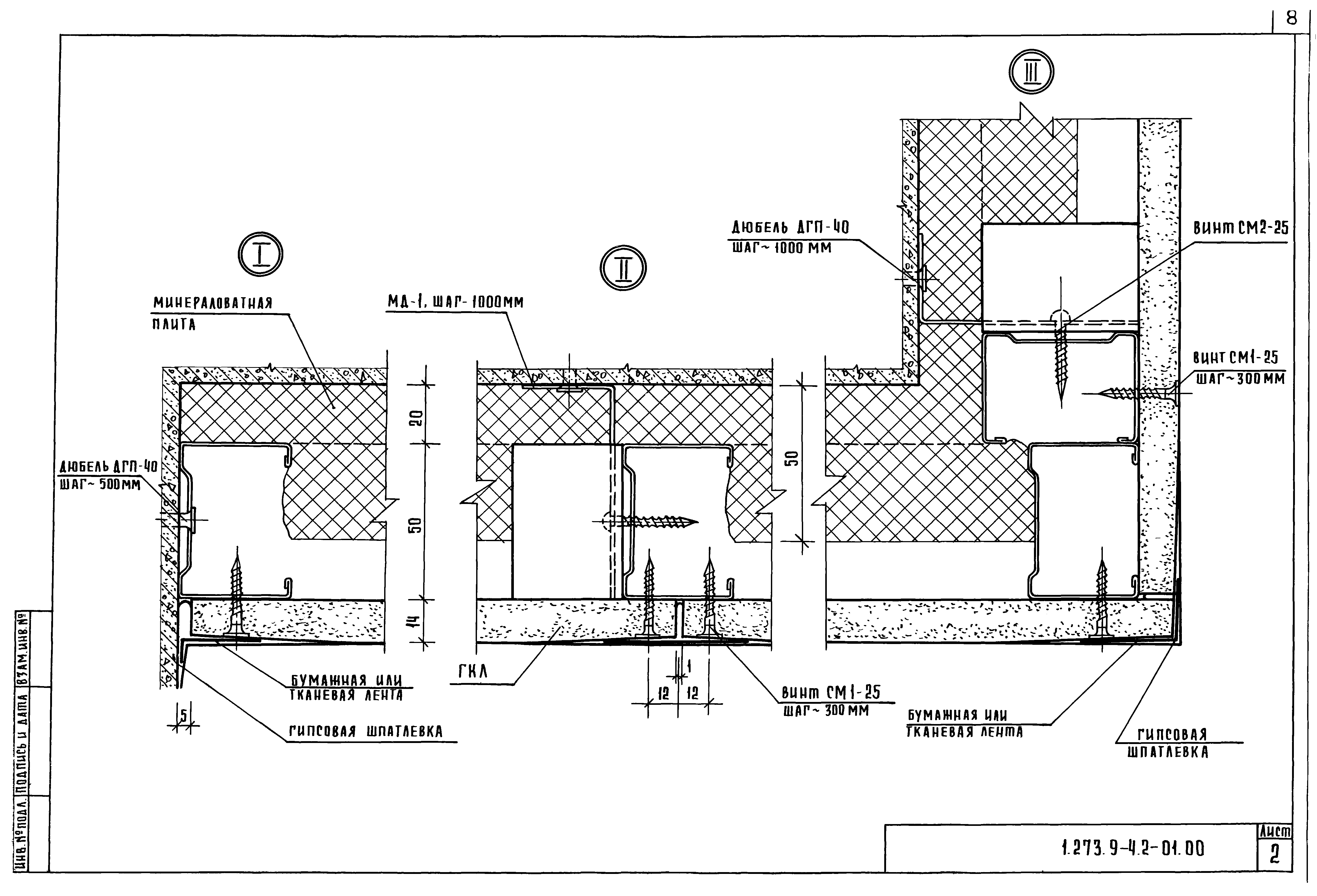

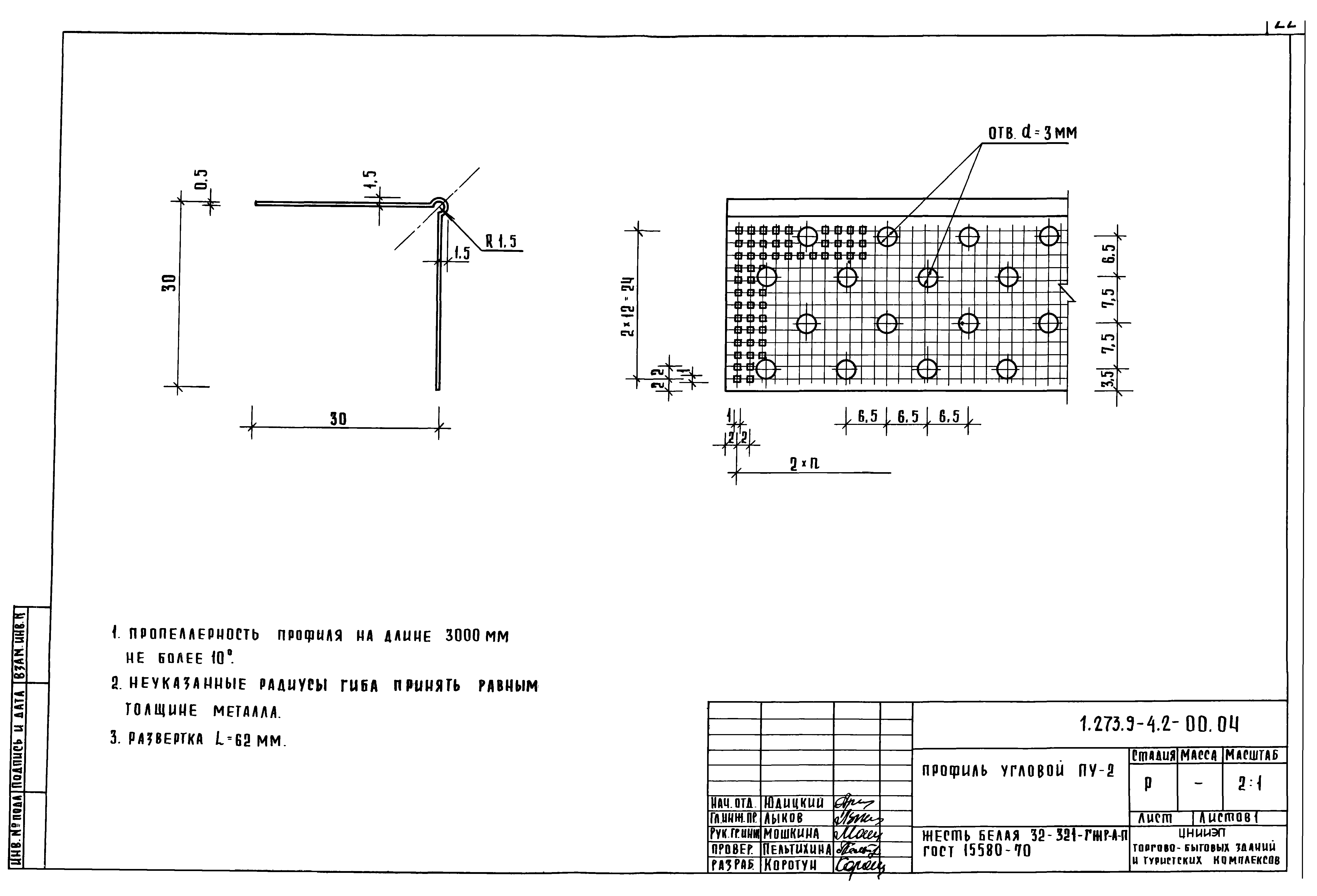

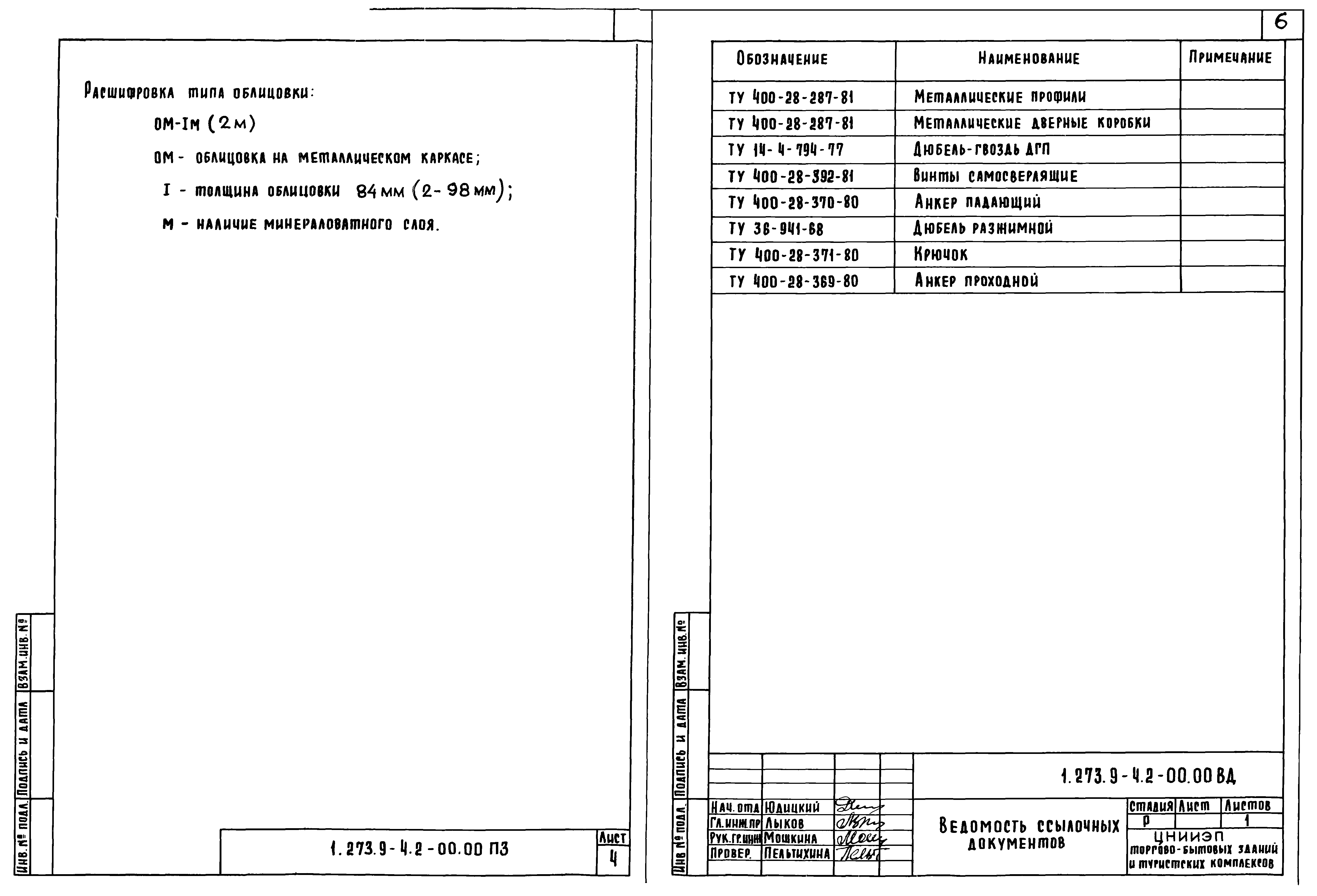

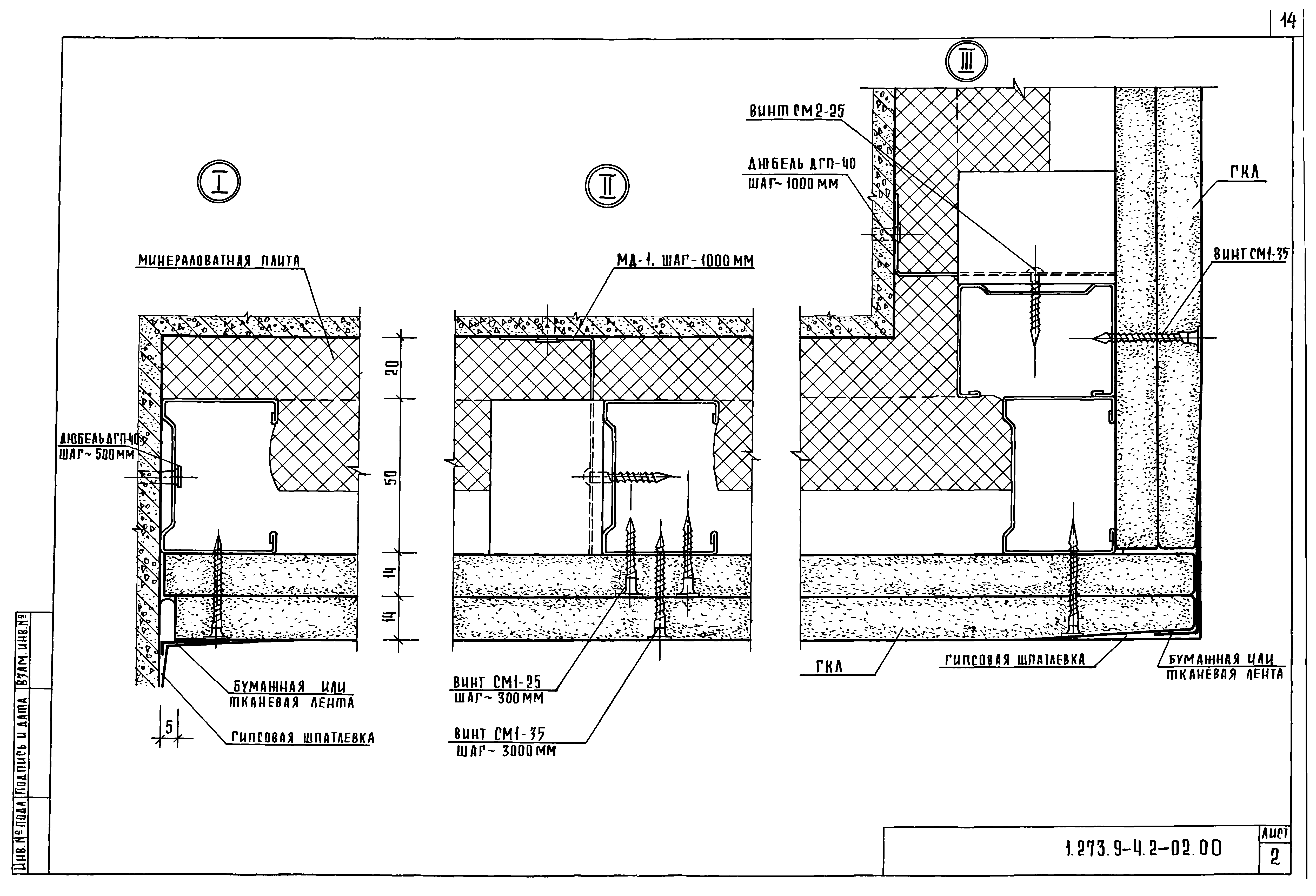

Оглавление:	1.273.9-4.2-00.00 Содержание 1.273.9-4.2-00.00ПЗ Пояснительная записка 1.273.9-4.2-00.00ВД Ведомость ссылочных документов 1.273.9-4.2-01.00 Фрагмент облицовки поэлементной сборки на металлическом каркасе ОМ-1м (ОМ-1). Узлы I - X, Iа, IIIа, Vа, VIIа 1.273.9-4.2-02.00 Фрагмент облицовки поэлементной сборки на металлическом каркасе ОМ-2м (ОМ-2). Узлы I - X, Iа, IIIа, Vа 1.273.9-4.2-03.00 Примеры установки анкера падающего, крючка, анкера проходного и дюбеля разжимного 1.273.9-4.2-00.01 Профиль стойка ПС-2 1.273.9-4.2-00.02 Профиль направляющий ПН-2 1.273.9-4.2-00.03 Профиль торцевой ПБ-1 (буртик) 1.273.9-4.2-00.04 Профиль угловой ПУ-2 1.273.9-4.2-00.05 Монтажная деталь МД-1 (обрезок ПС-2, L = 100 мм) 1.273.9-4.2-00.06 Винт самосверлящий СМ1 1.273.9-4.2-00.07 Винт самосверлящий СМ2 1.273.9-4.2-00.08 Дюбель-гвоздь пистолетный 1.273.9-4.2-00.09 Анкер падающий, дюбель разжимной 1.273.9-4.2-00.10 Крючок, анкер проходной
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.08.1983 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (253)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Оснащение зданий. Встроенное оборудование
Чем заменён:	Серия 1.273.9-5 «Выпуск 2. Облицовки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи»
