Скачать Серия 1.273.9-5 Выпуск 2. Облицовки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.273.9-5

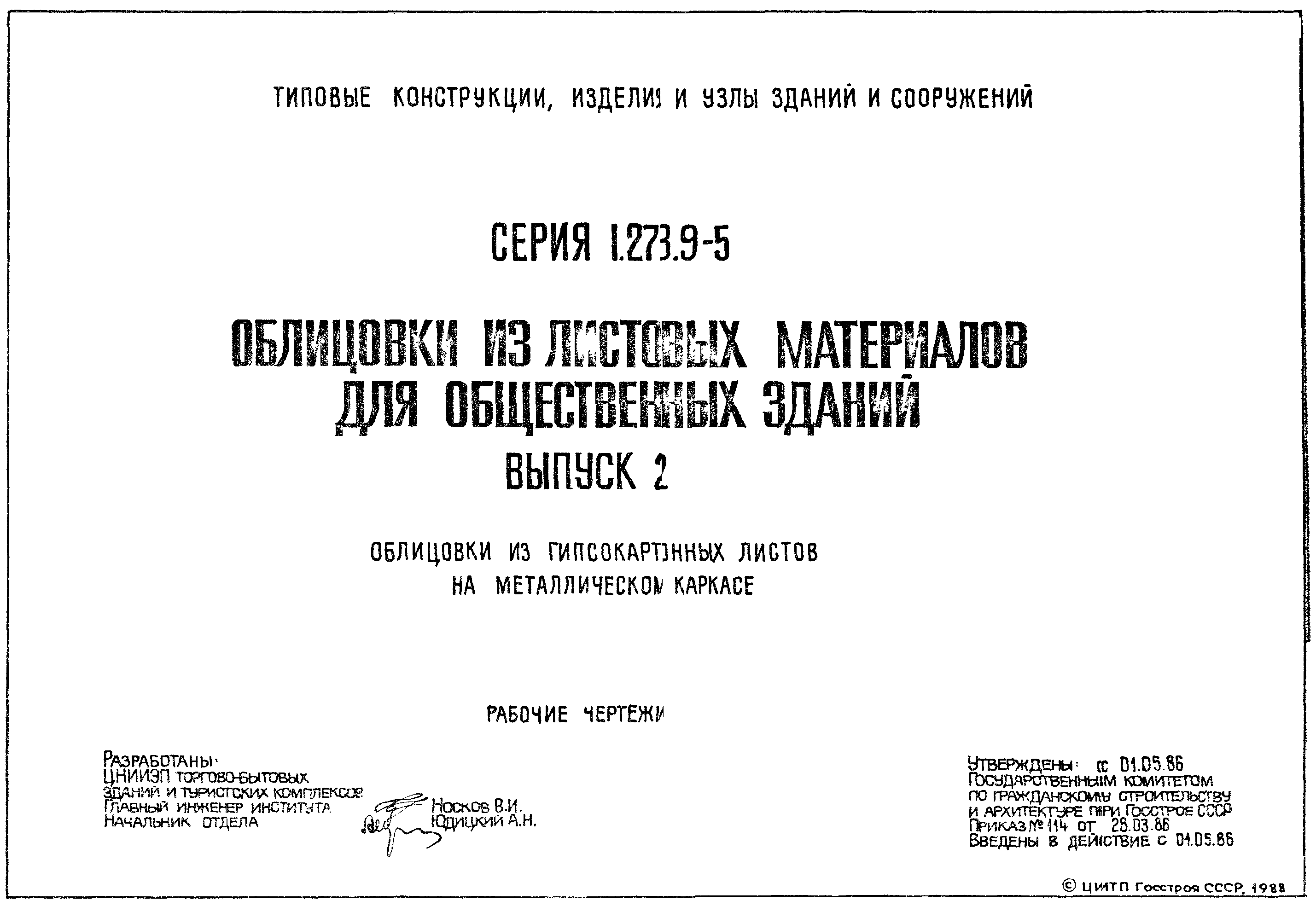

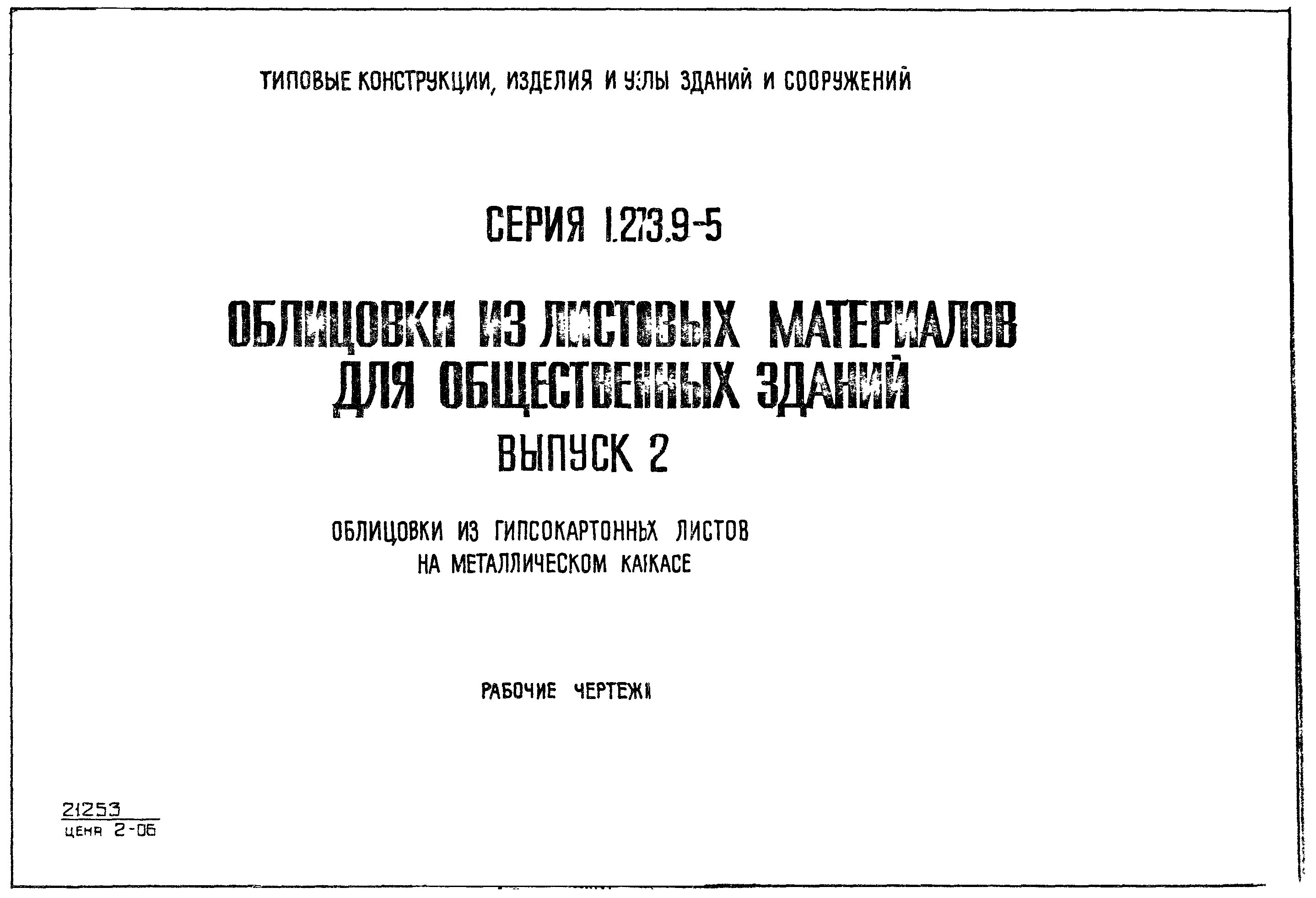

Выпуск 2. Облицовки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи

Обозначение:	Серия 1.273.9-5
Обозначение англ:	Series 1.273.9-5
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Облицовки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1986

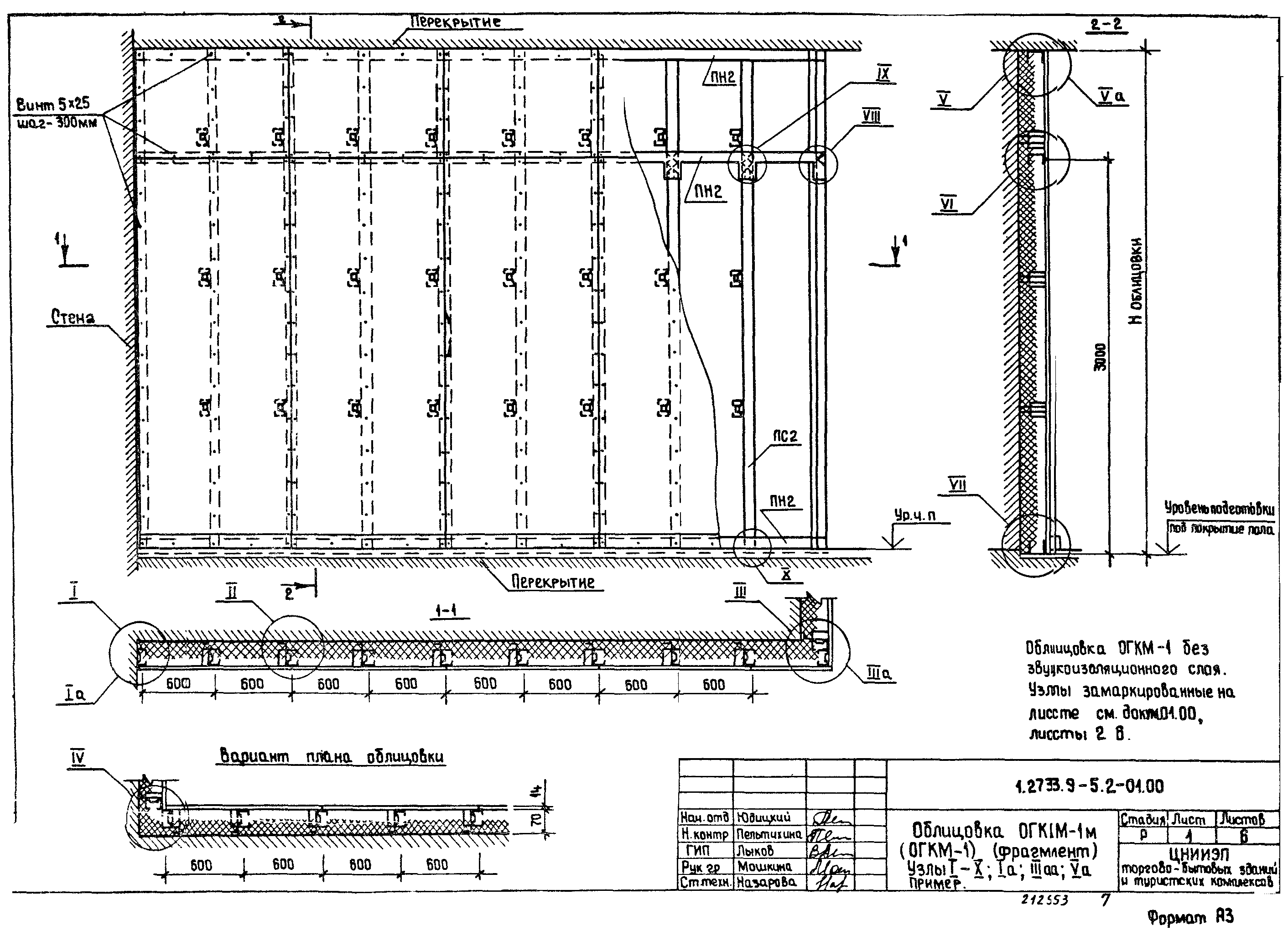

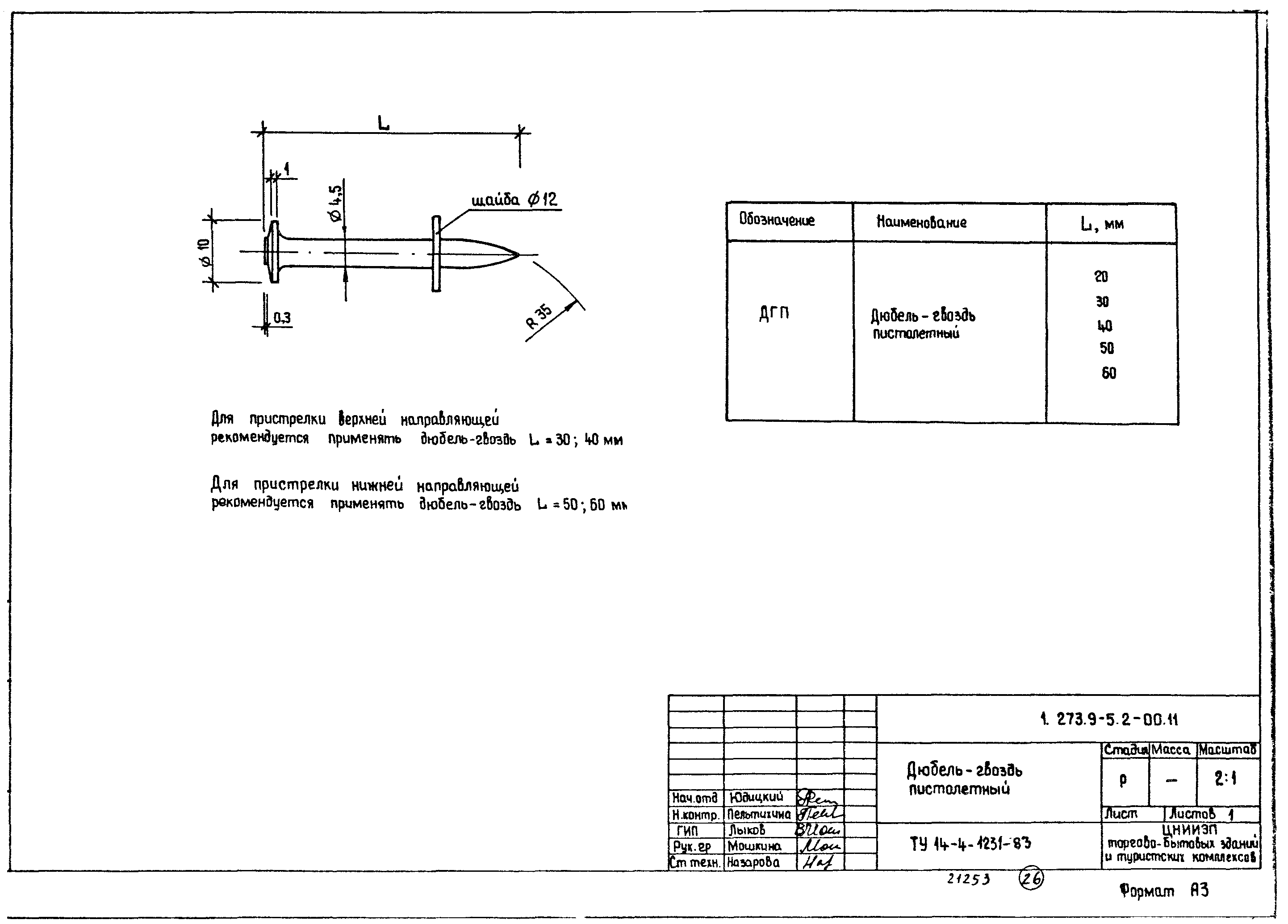

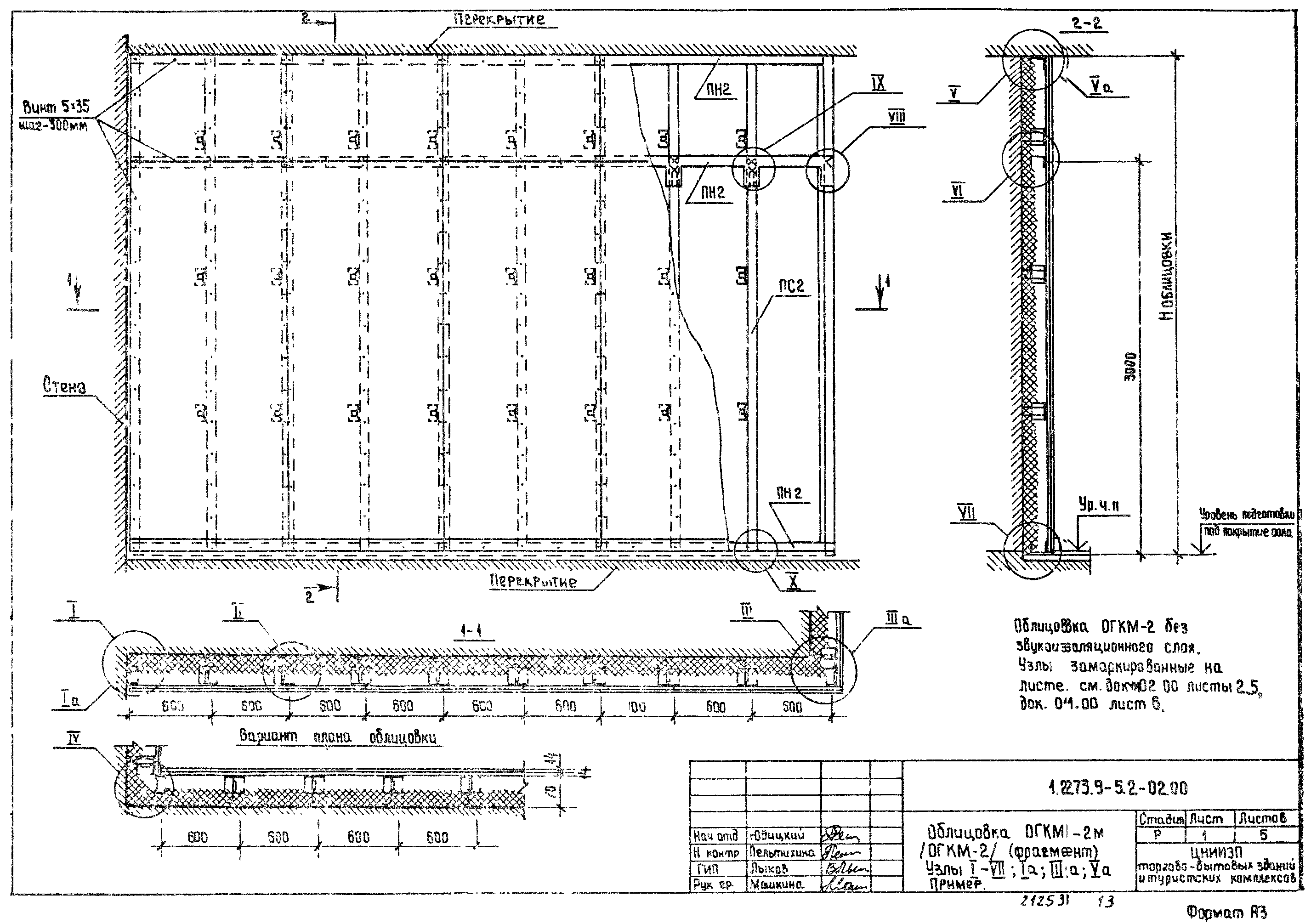

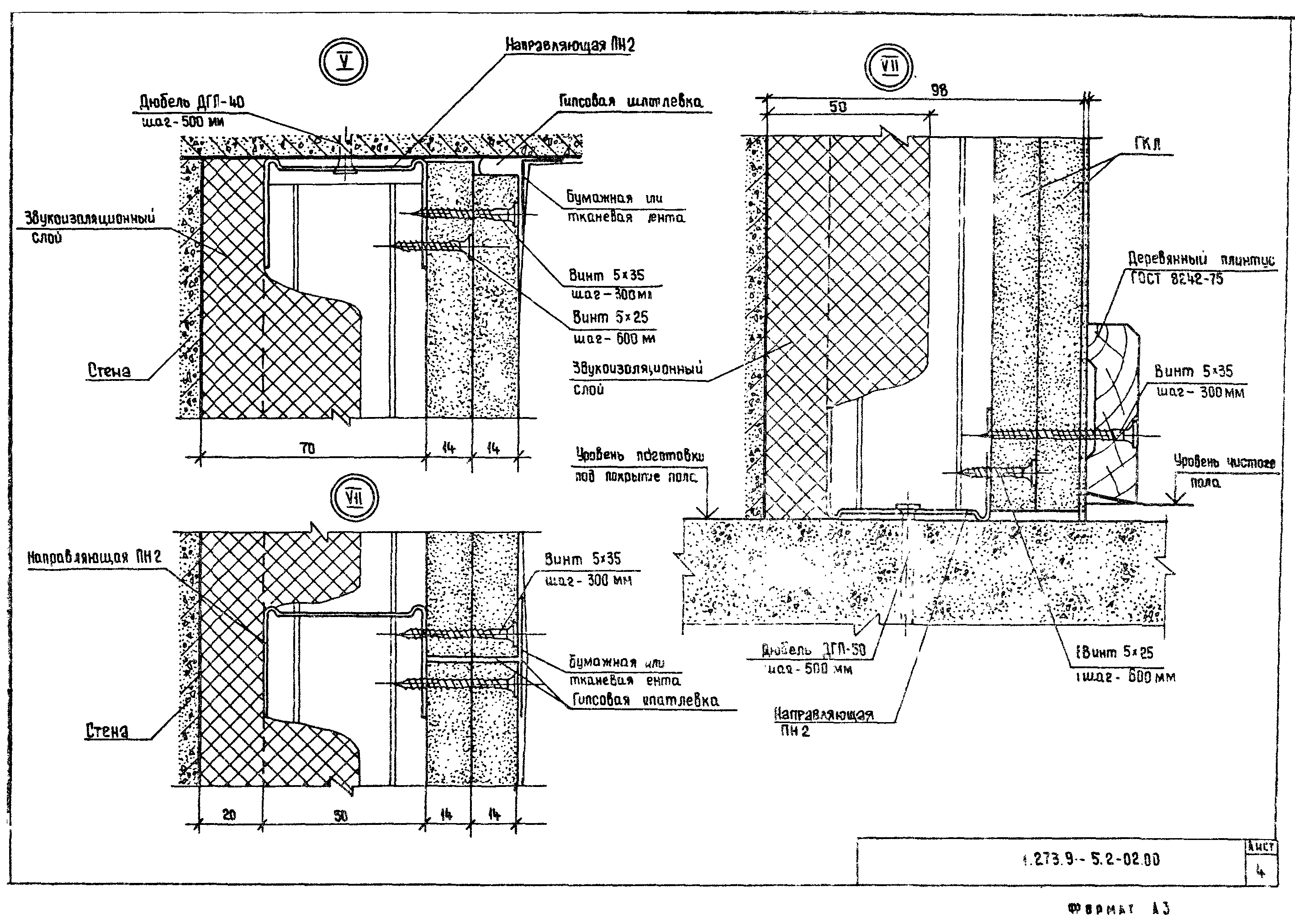

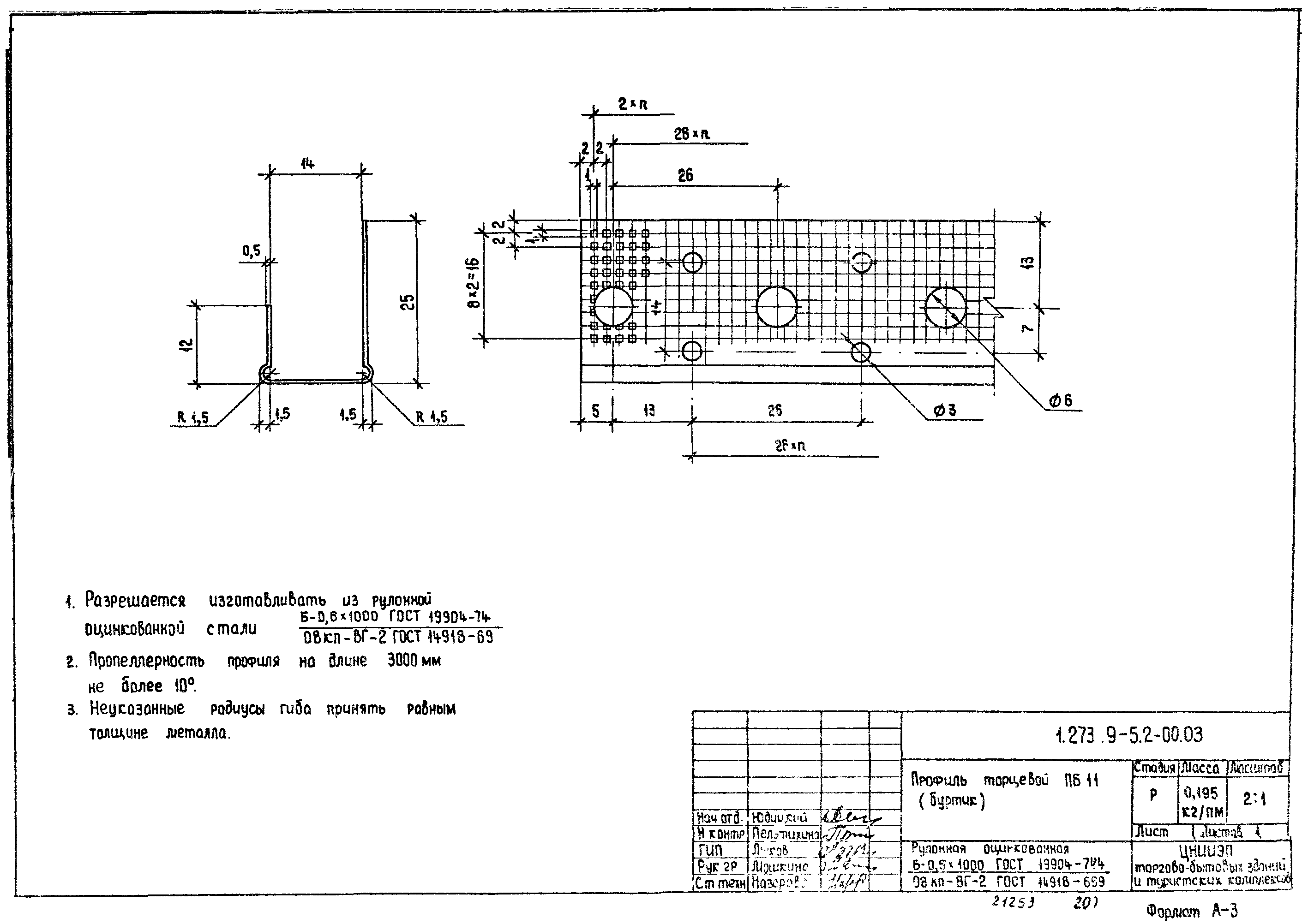

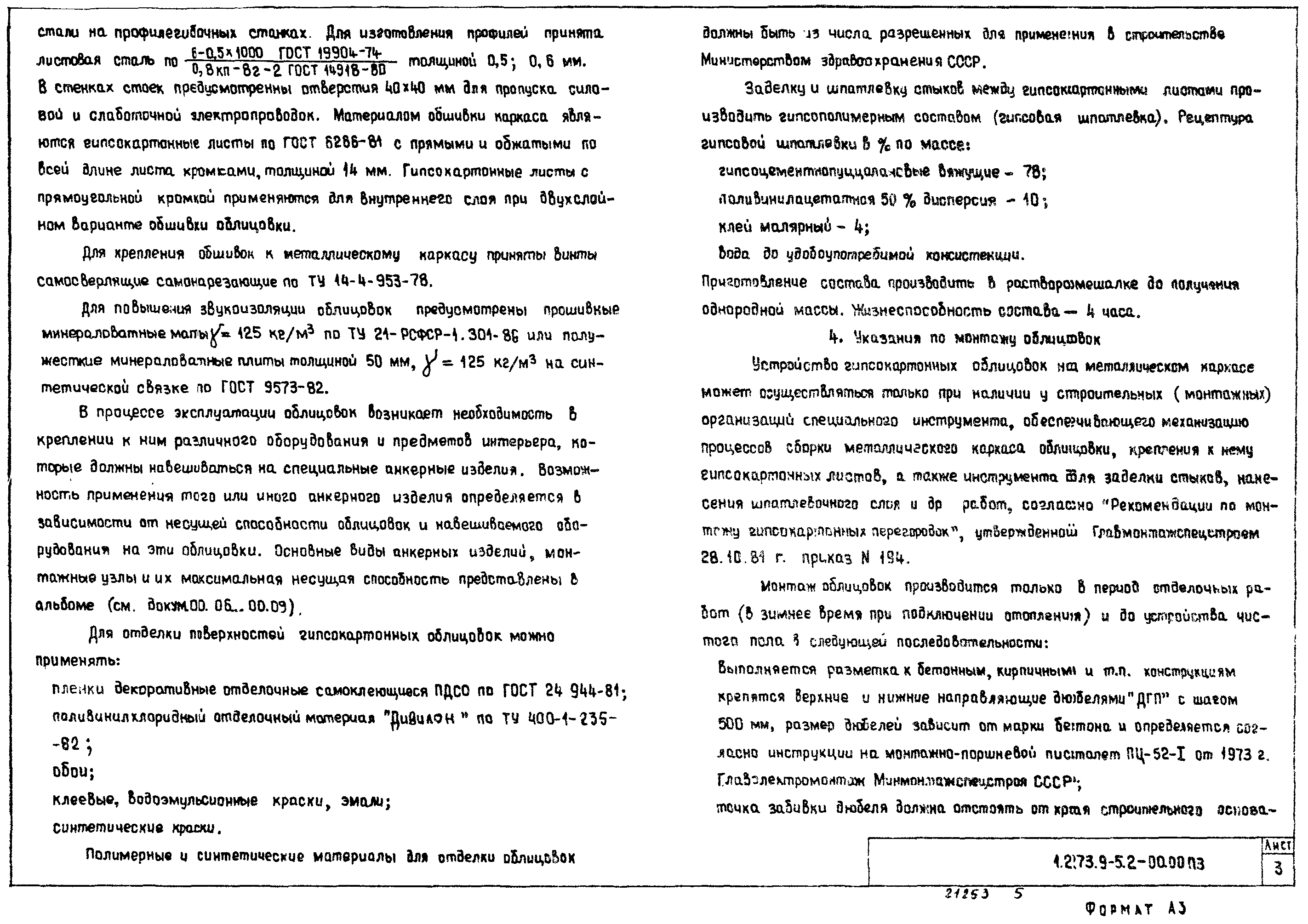

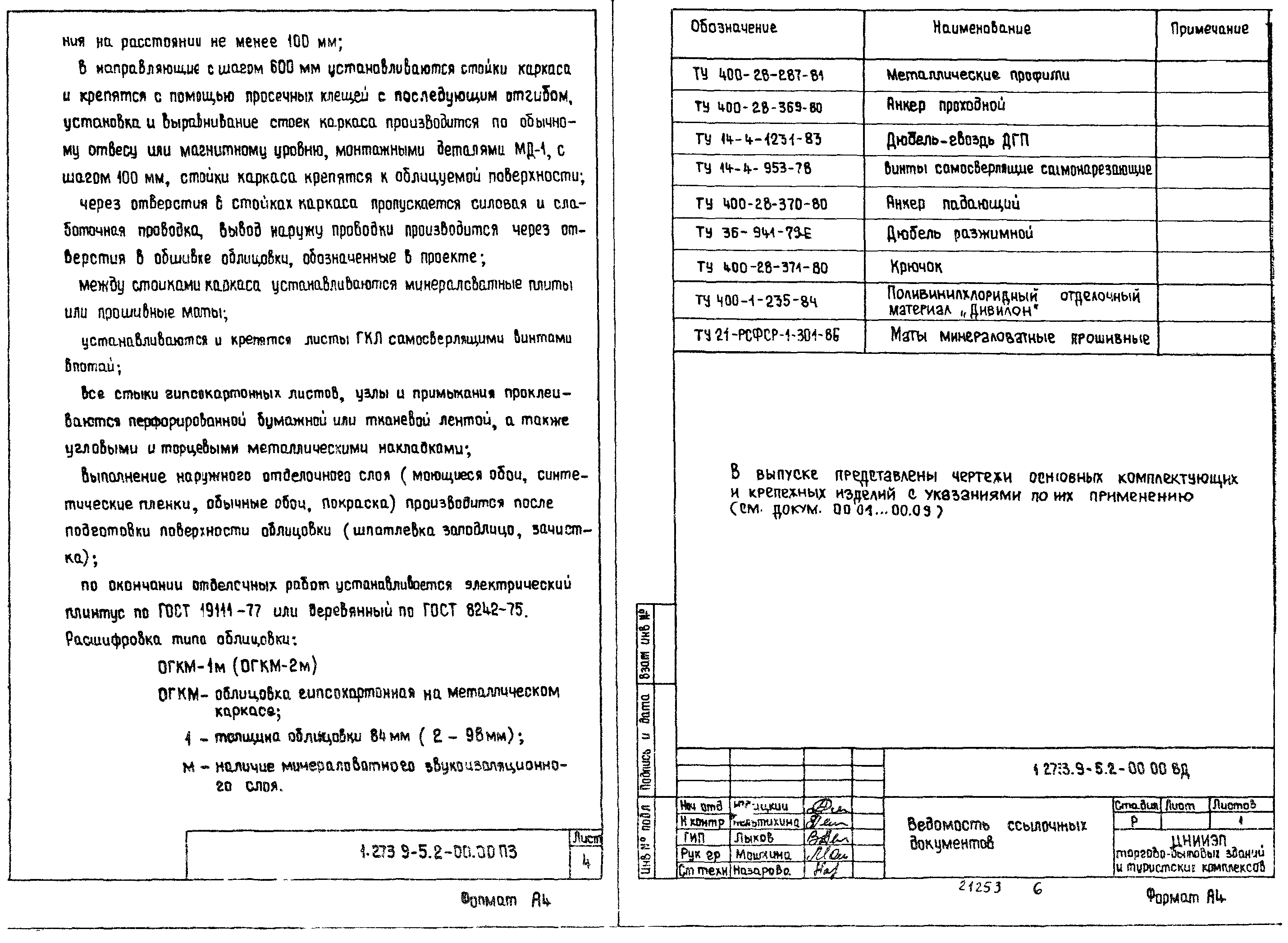

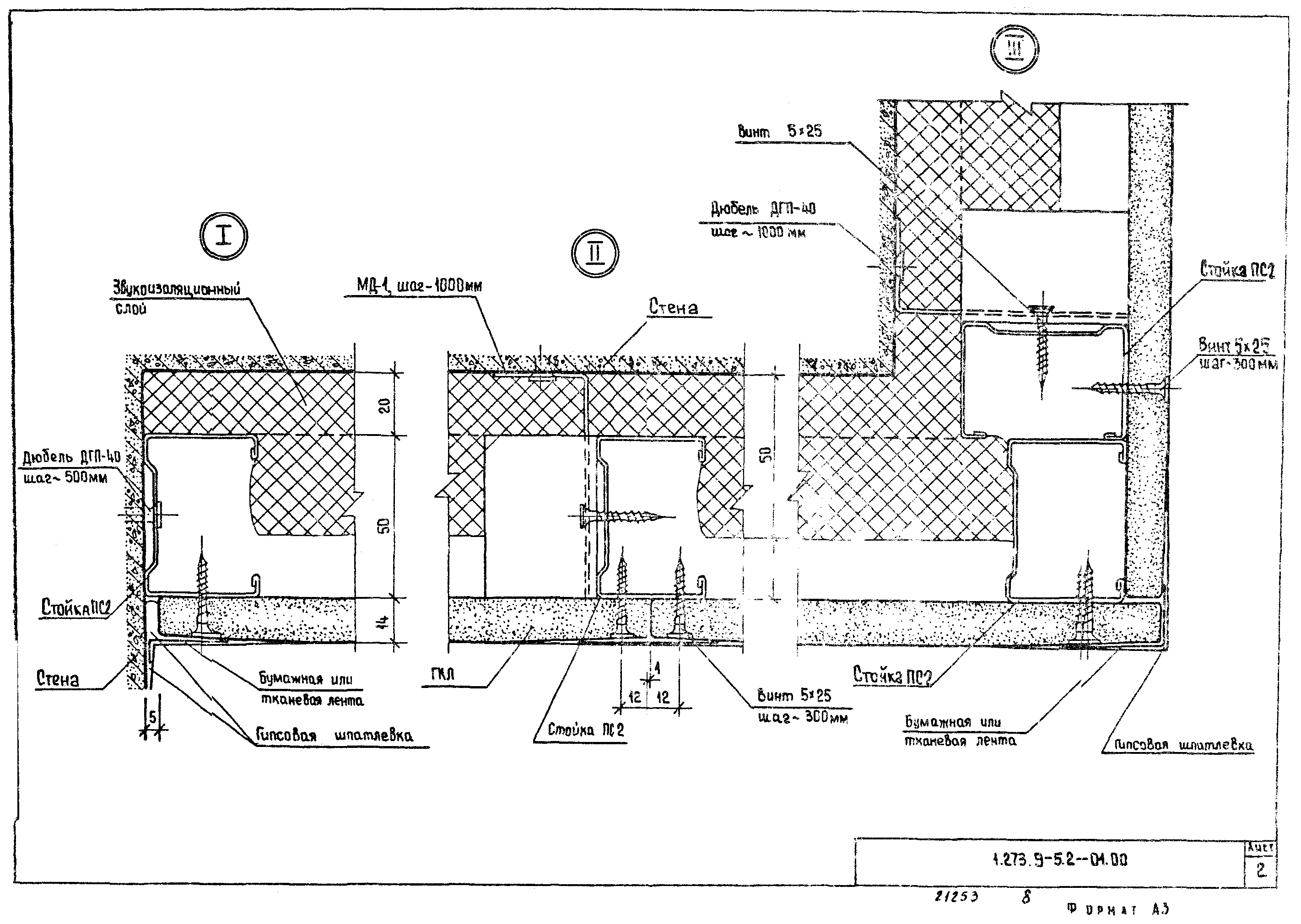

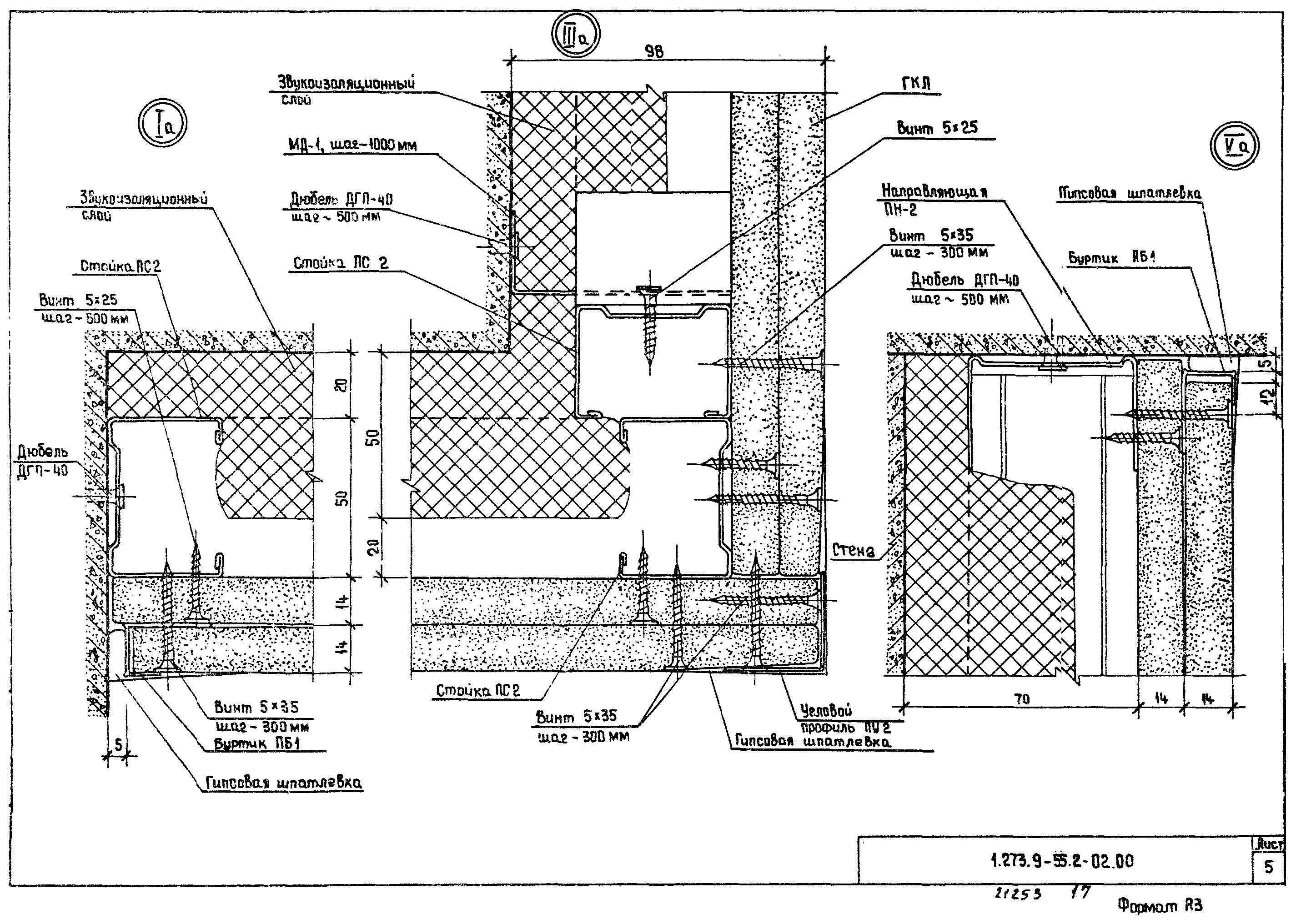

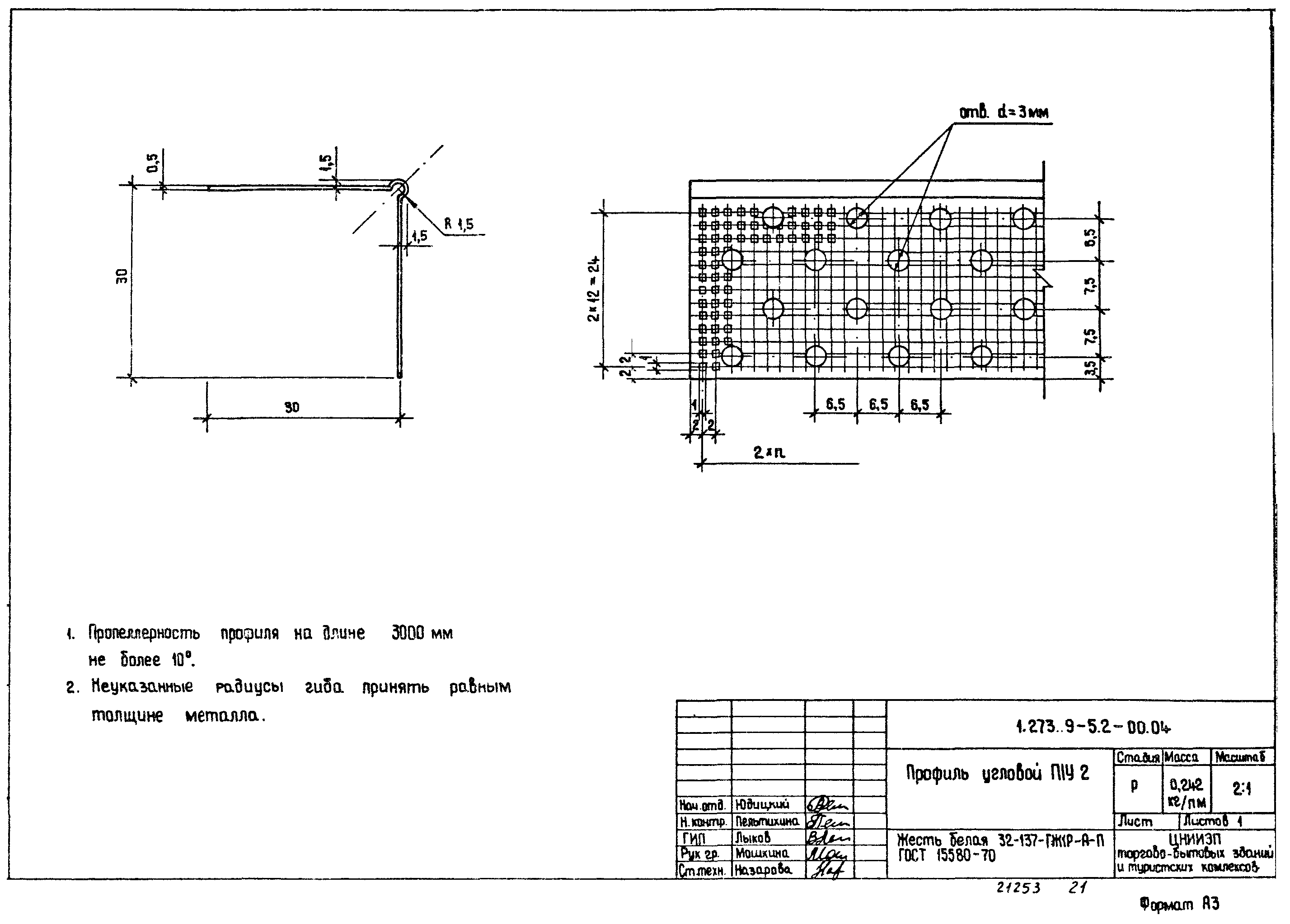

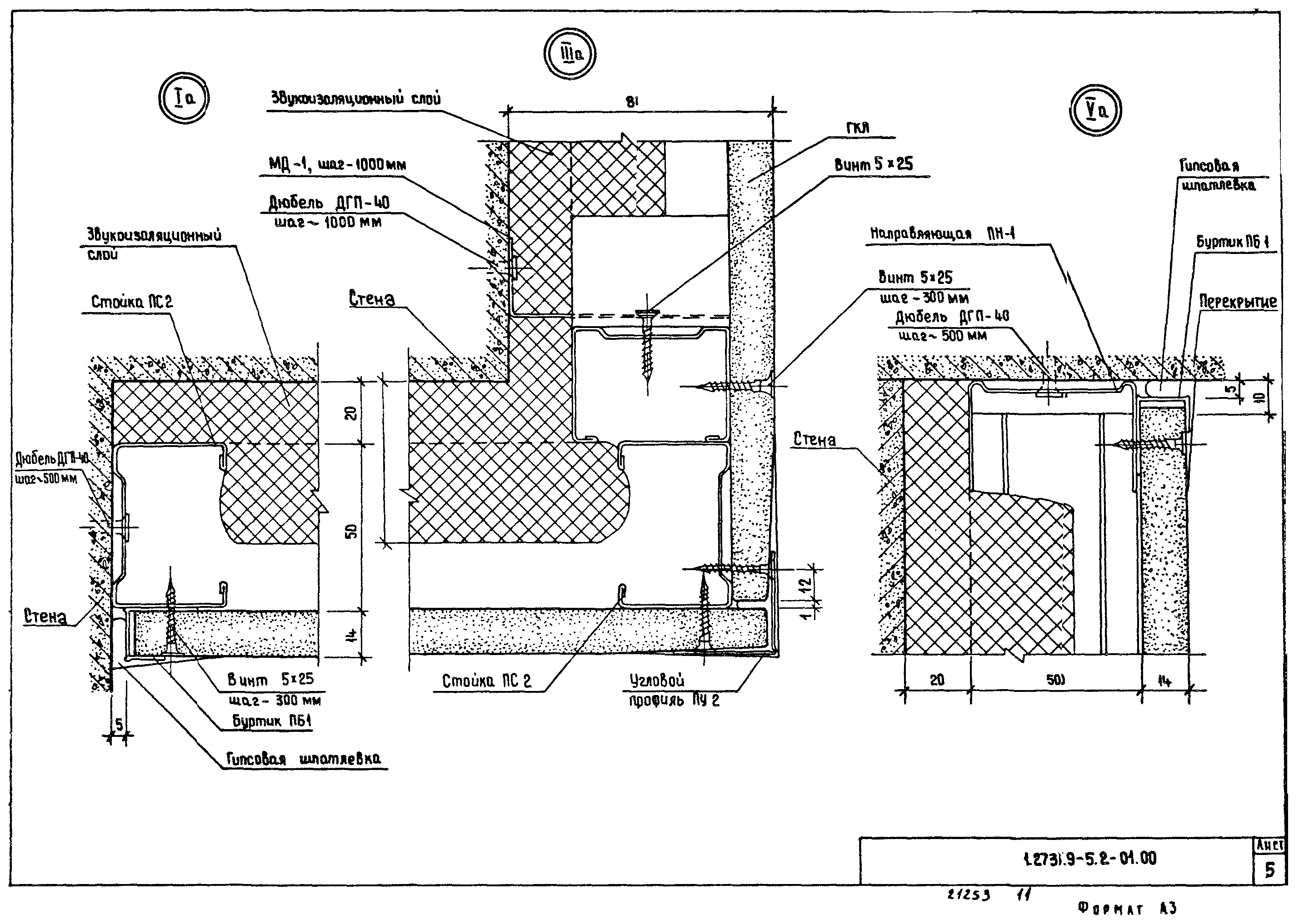

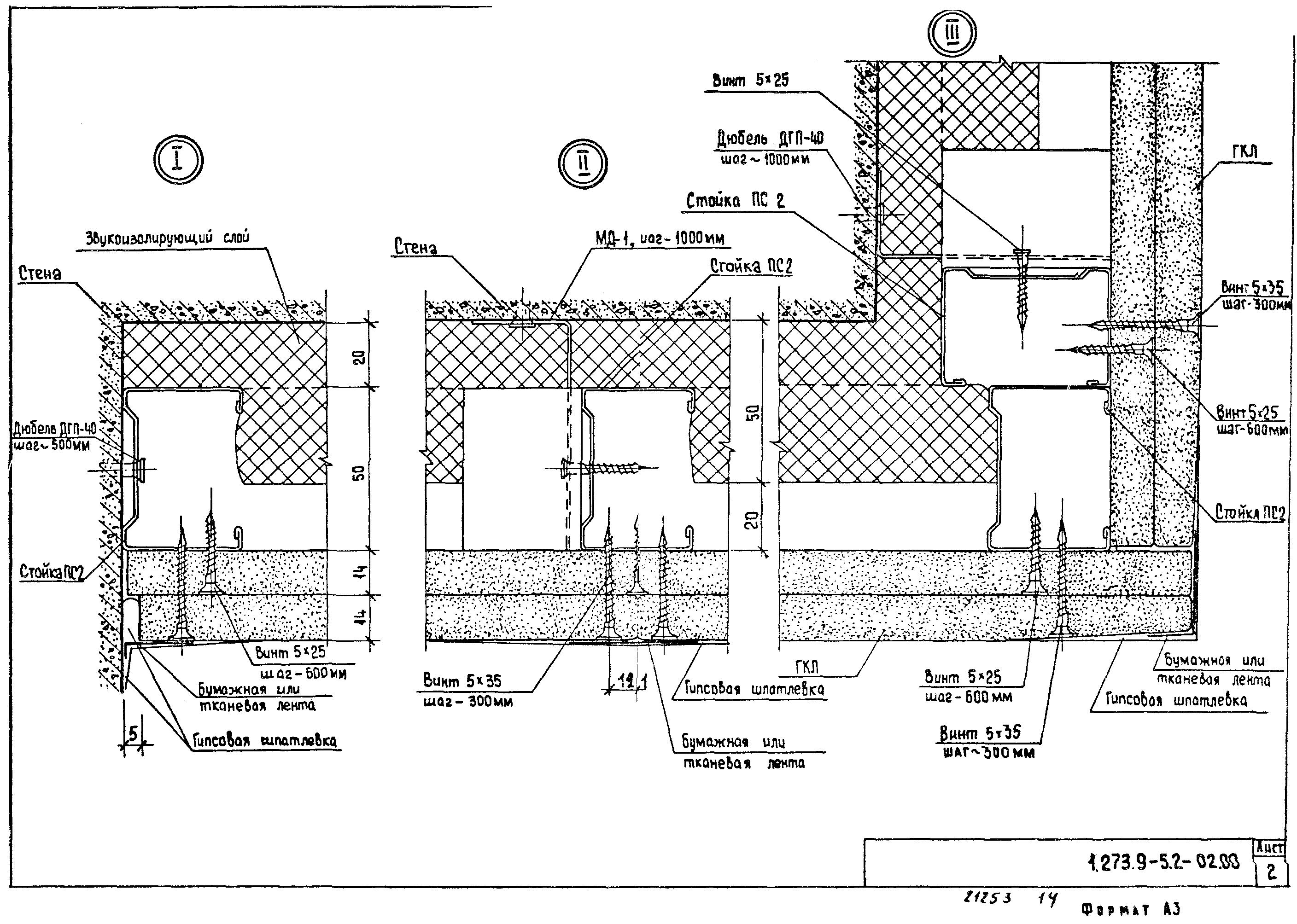

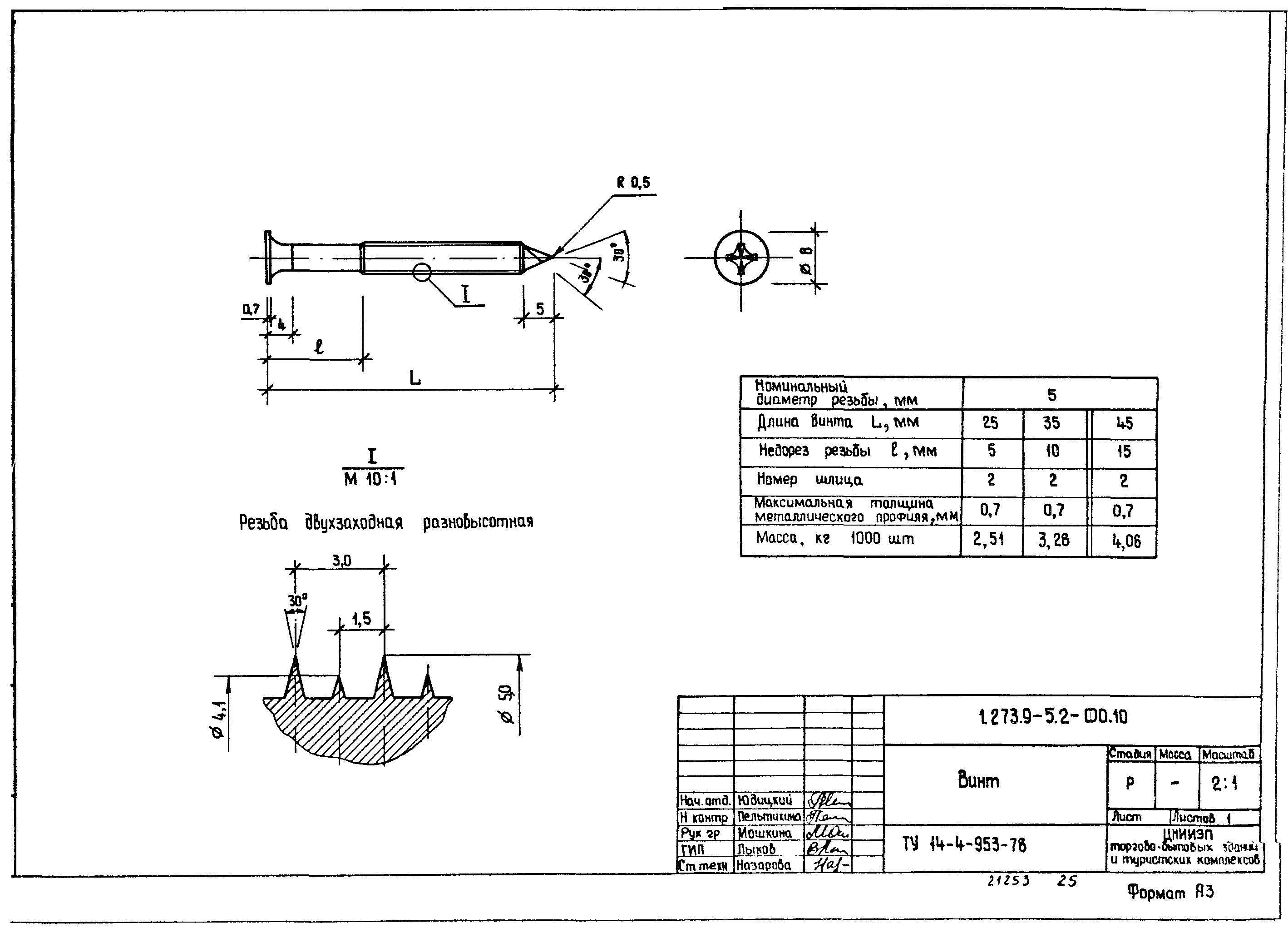

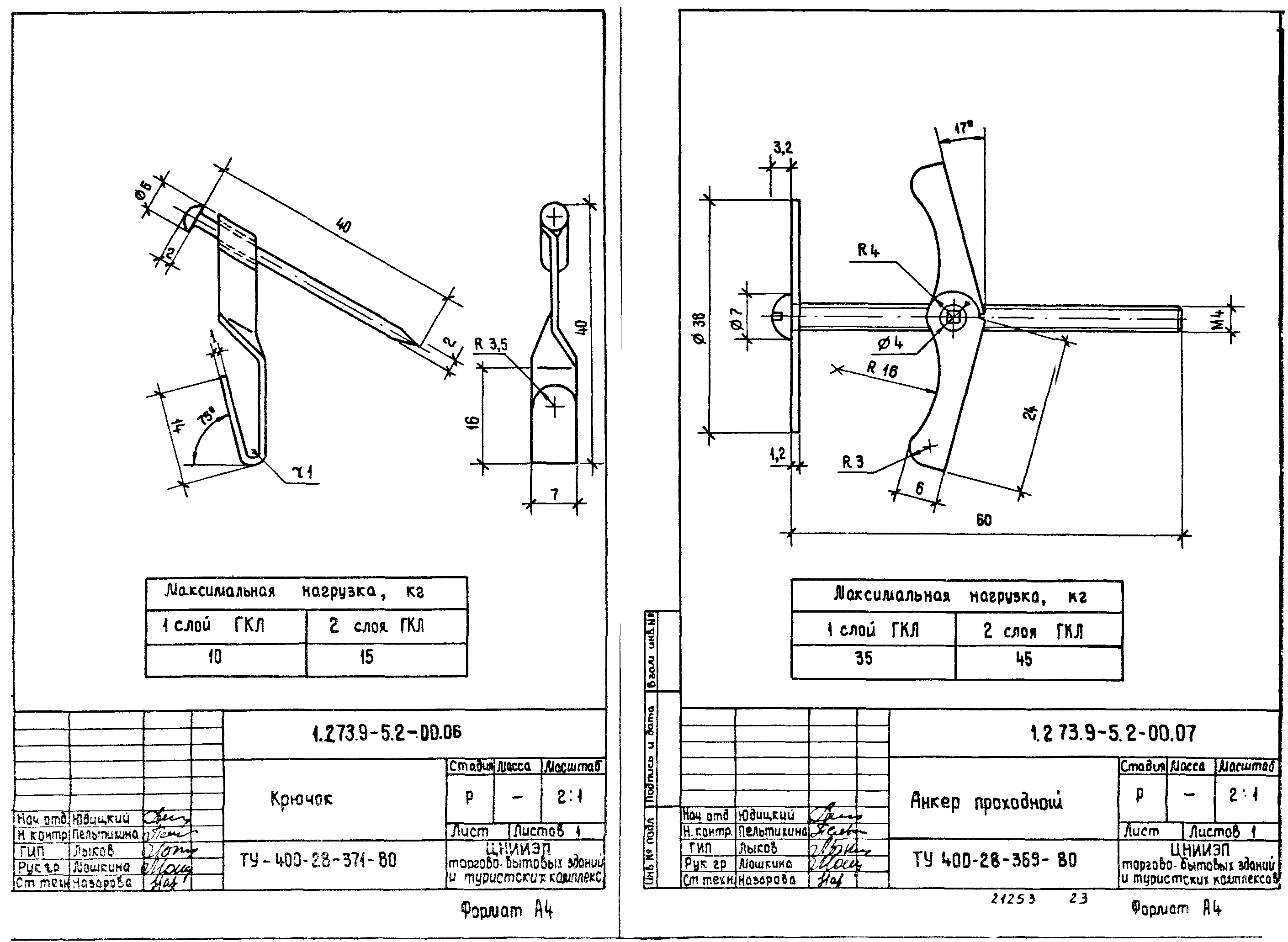

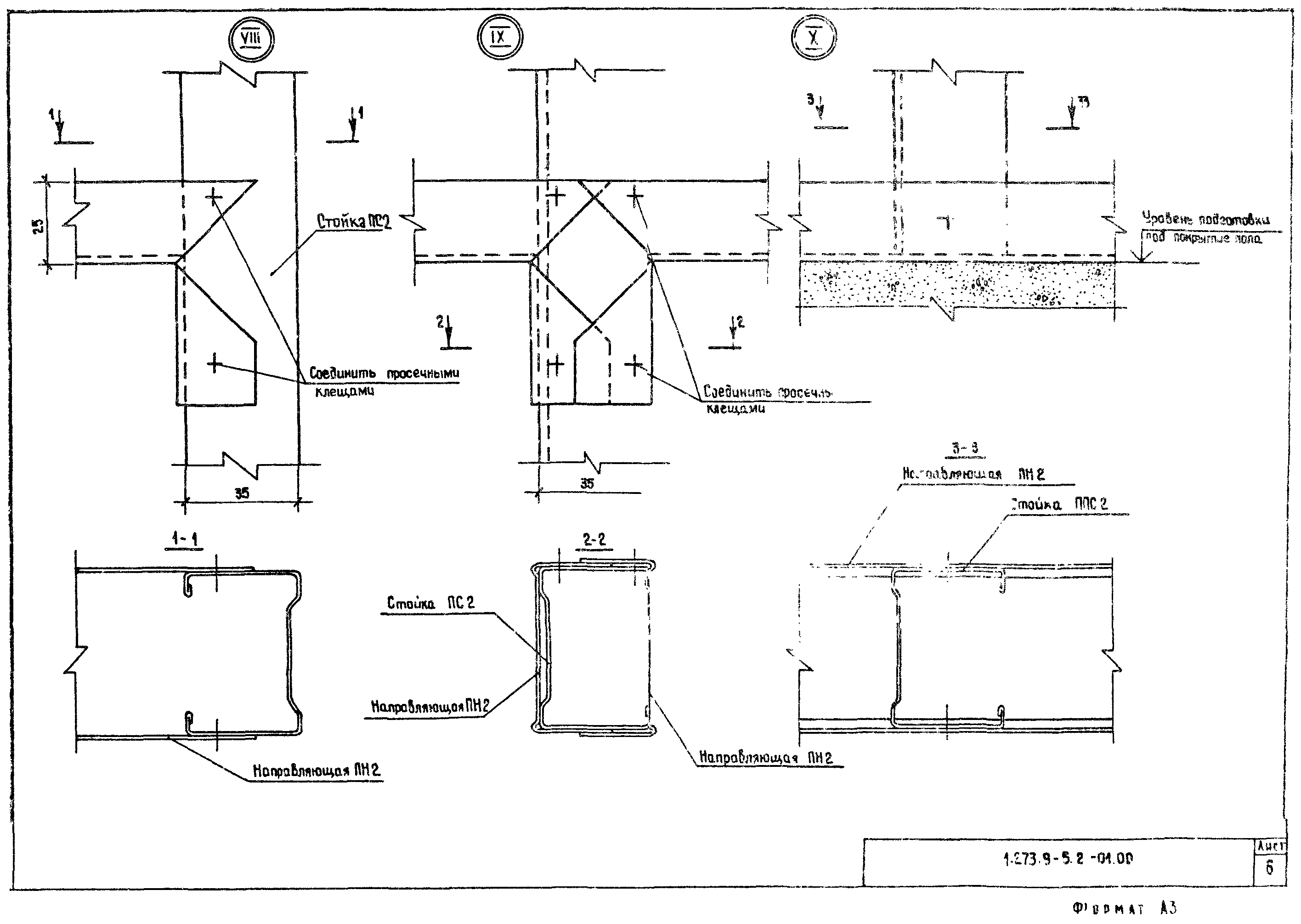

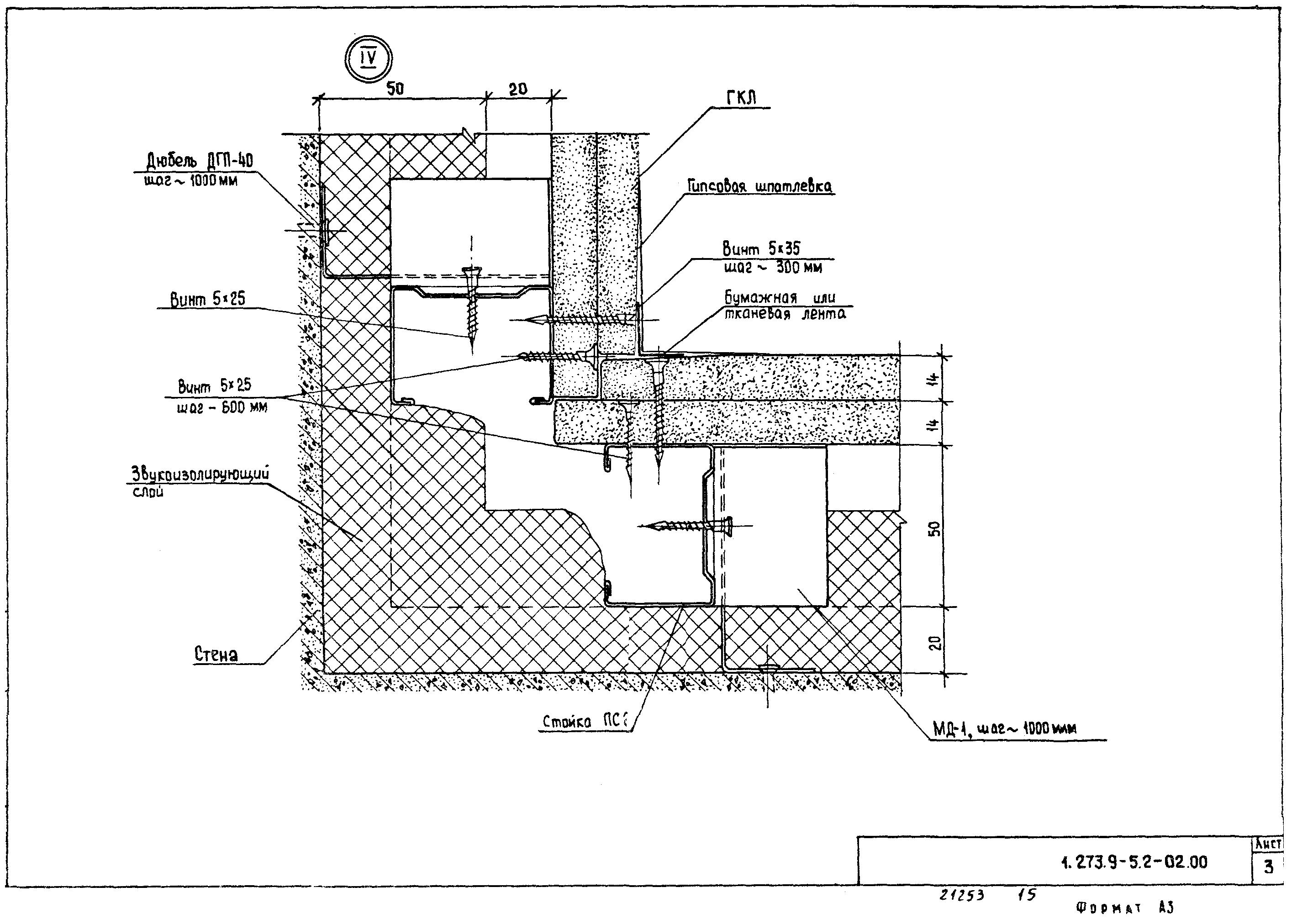

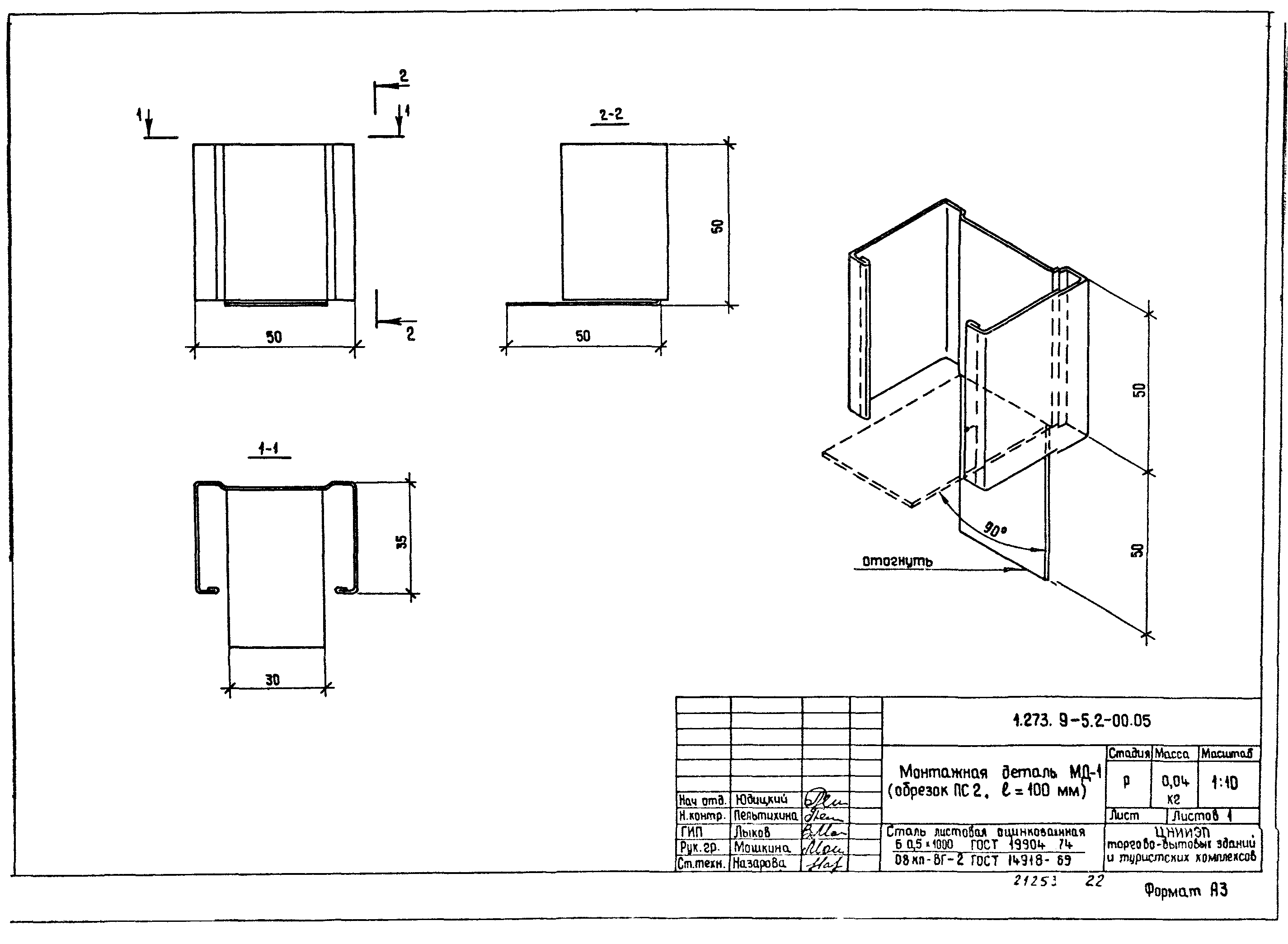

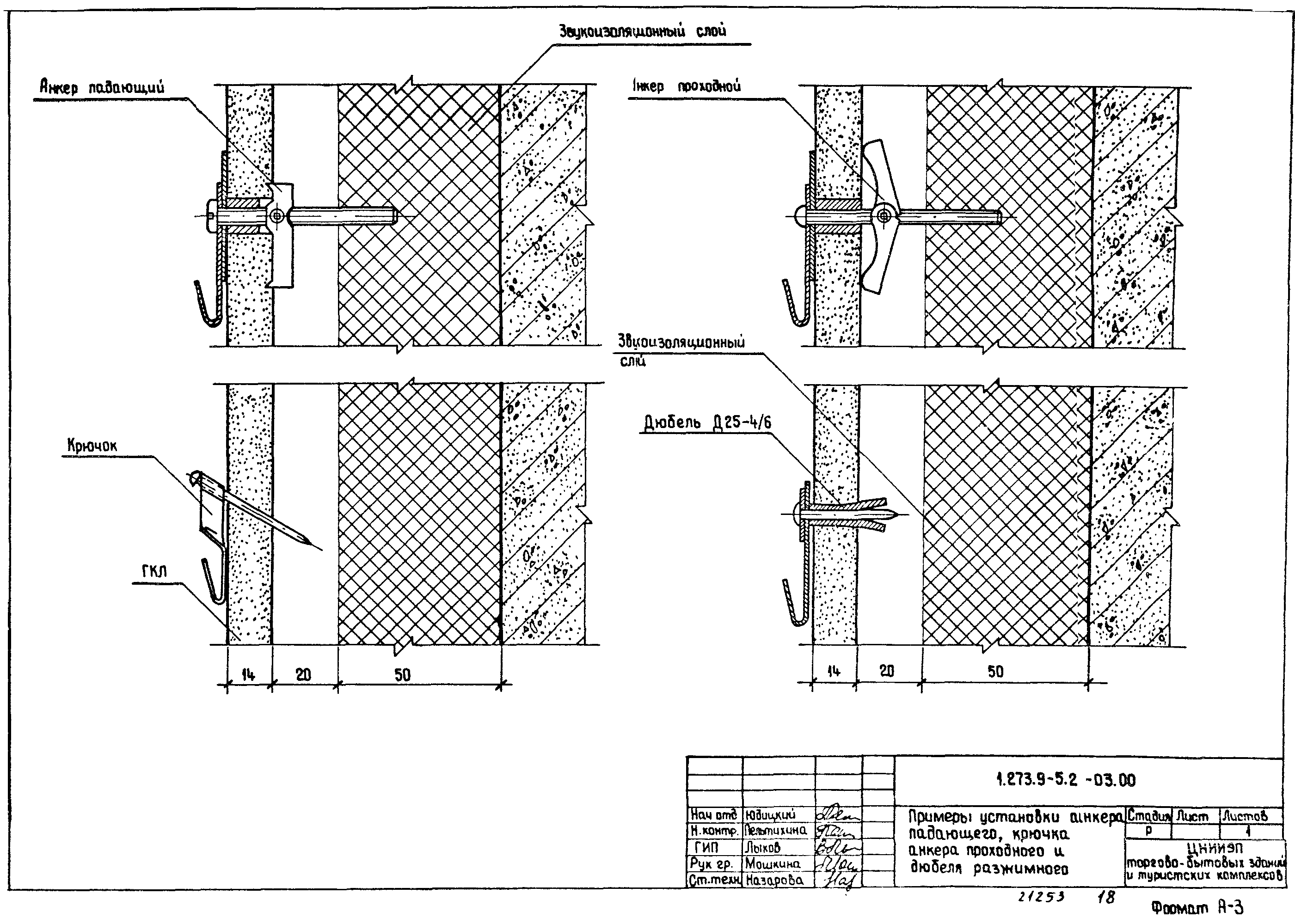

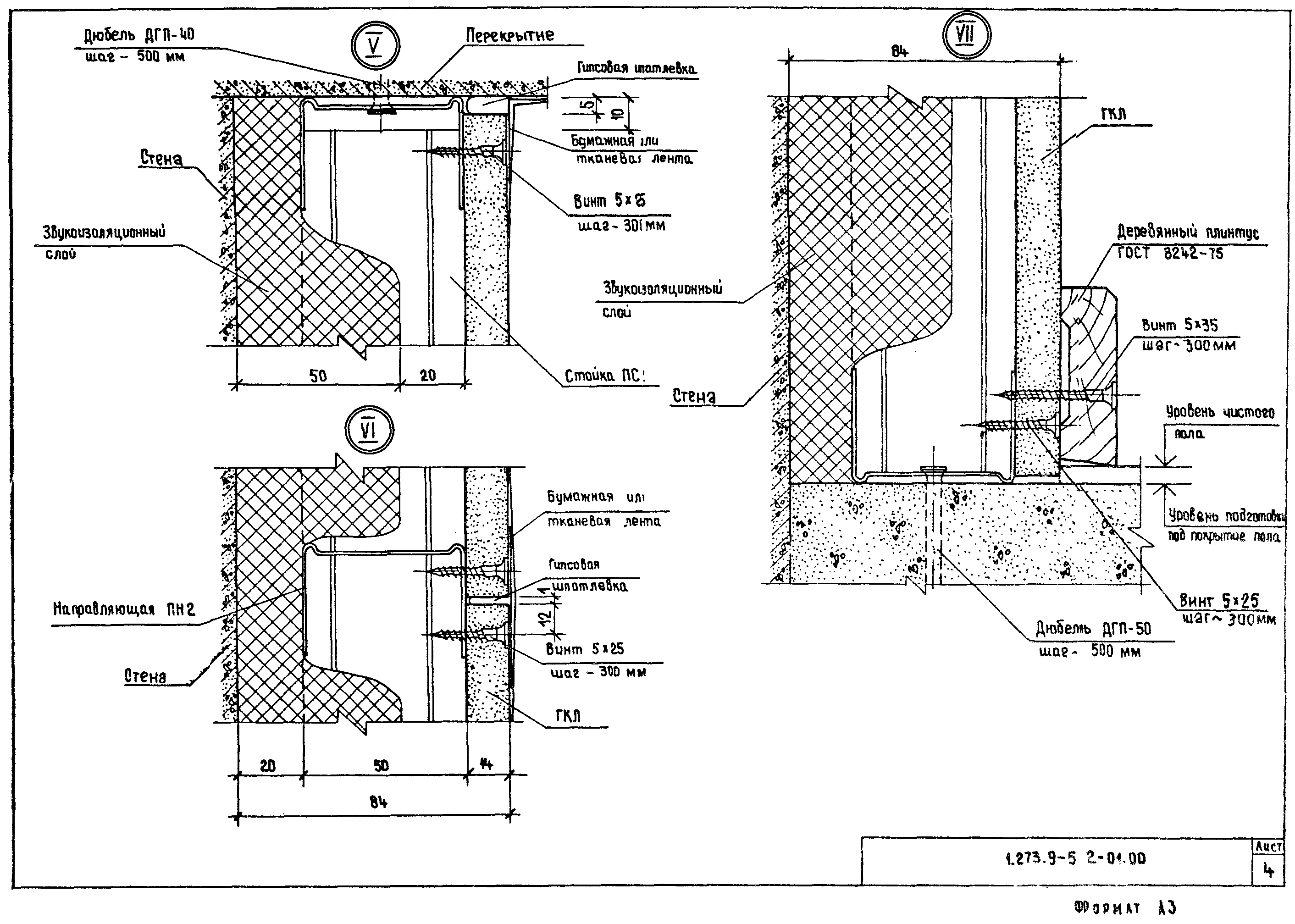

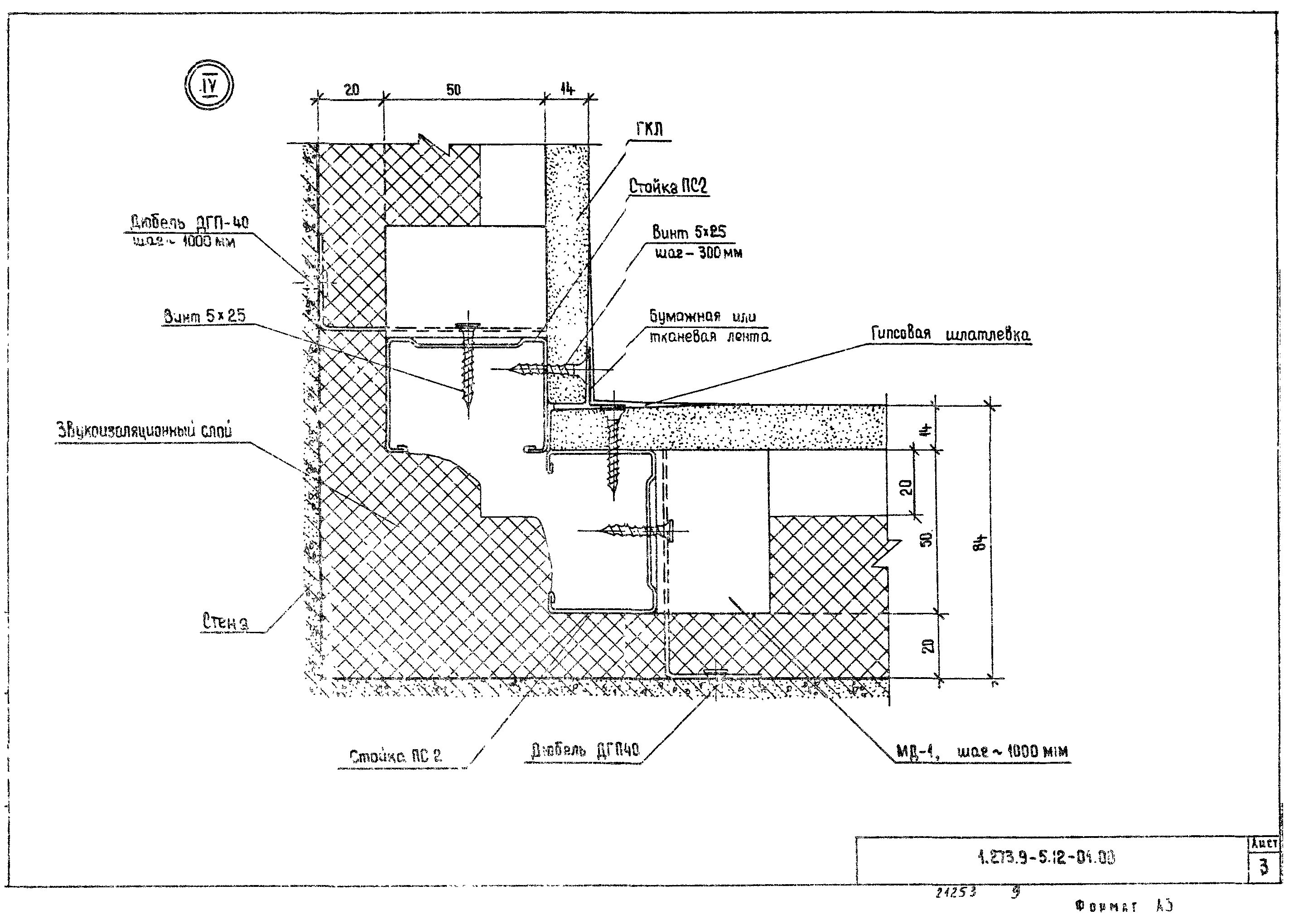

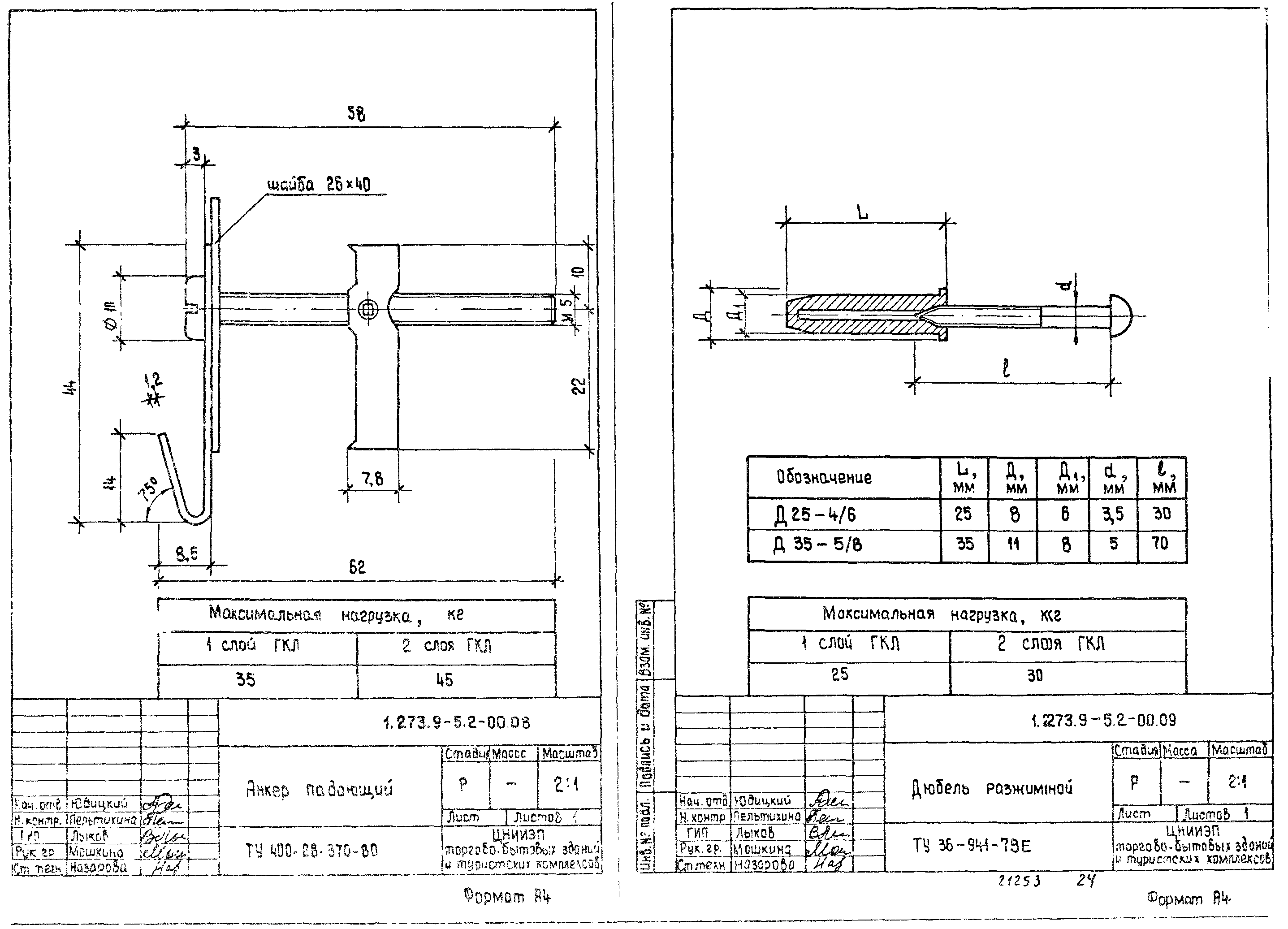

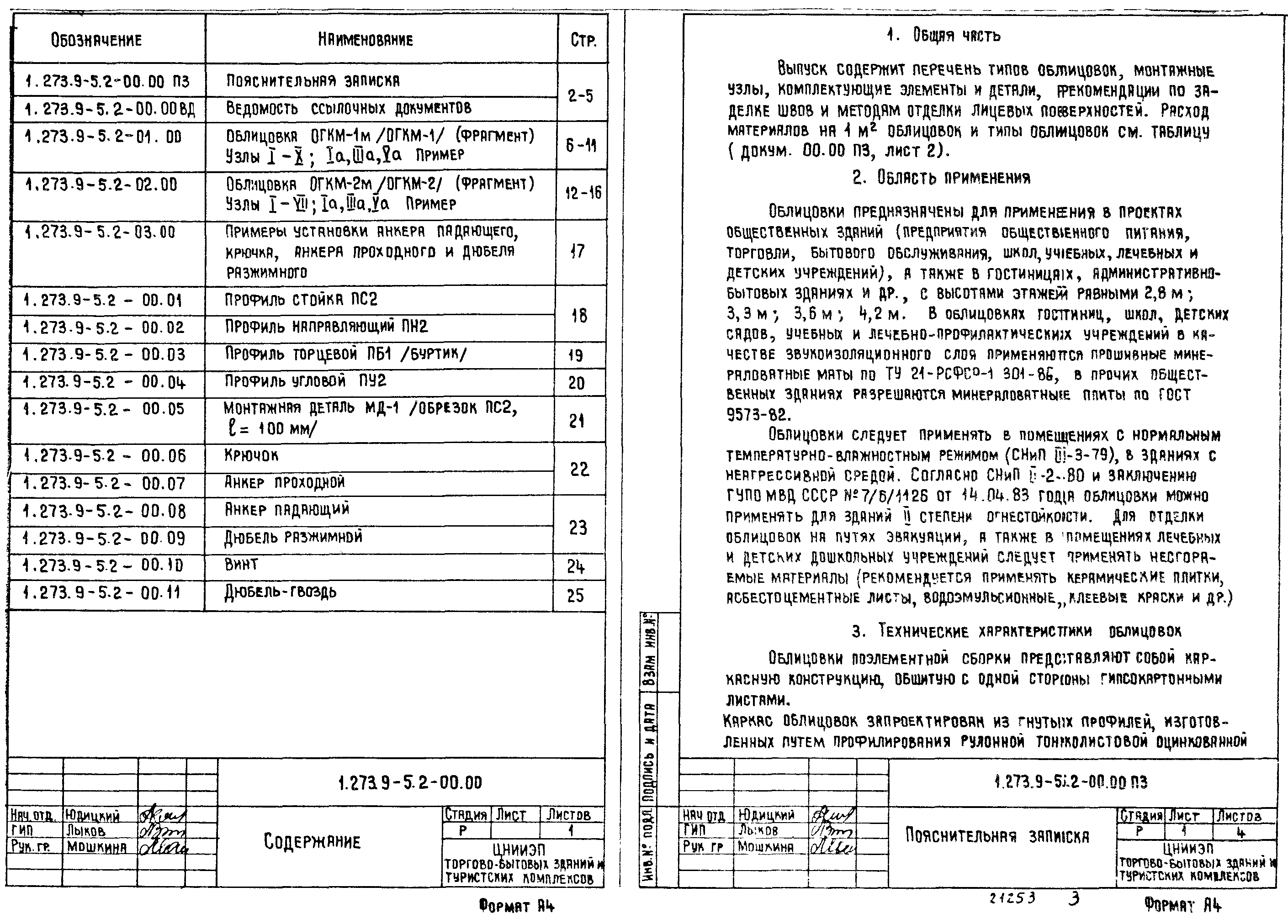

Оглавление:	1.273.9-5.2-00.00ПЗ Пояснительная записка 1.273.9-5.2-00.00ВД Ведомость ссылочных документов 1.273.9-5.2-01.00 Облицовка ОГКМ-1м/ОГКМ-1/ (фрагмент). Узлы I - X; Iа, IIIа, Vа. Пример 1.273.9-5.2-02.00 Облицовка ОГКМ-2м/ОГКМ-2/ (фрагмент). Узлы I - VII; Iа, IIIа, Vа Пример 1.273.9-5.2-03.00 Примеры установки анкера падающего, крючка, анкера проходного и дюбеля разжимного 1.273.9-5.2-00.01 Профиль стойка ПС2 1.273.9-5.2-00.02 Профиль направляющий ПН2 1.273.9-5.2-00.03 Профиль торцевой ПБ1/буртик/ 1.273.9-5.2-00.04 Профиль угловой ПУ2 1.273.9-5.2-00.05 Монтажная деталь МД-1 (обрезок ПС2, L = 100 мм) 1.273.9-5.2-00.06 Крючок 1.273.9-5.2-00.07 Анкер проходной 1.273.9-5.2-00.08 Анкер падающий 1.273.9-5.2-00.09 Дюбель разжимной 1.273.9-5.2-00.10 Винт 1.273.9-5.2-00.11 Дюбель-гвоздь
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	28.03.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (114)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Оснащение зданий. Встроенное оборудование
Заменяет собой:	Серия 1.273.9-4 «Выпуск 2. Облицовки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи» Серия 1.273.9-4 «Облицовки поэлементной сборки из гипсокартонных листов для общественных зданий»
