Серия КЭ-01-51

Конструкции крепления крановых рельсов к железобетонным подкрановым балкам для кранов грузоподъемностью 10 - 30 тонн серии КЭ-01-50. Рабочие чертежи

Обозначение:	Серия КЭ-01-51
Обозначение англ:	Series КЭ-01-51
Статус:	заменен
Название рус.:	Конструкции крепления крановых рельсов к железобетонным подкрановым балкам для кранов грузоподъемностью 10 - 30 тонн серии КЭ-01-50. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1984

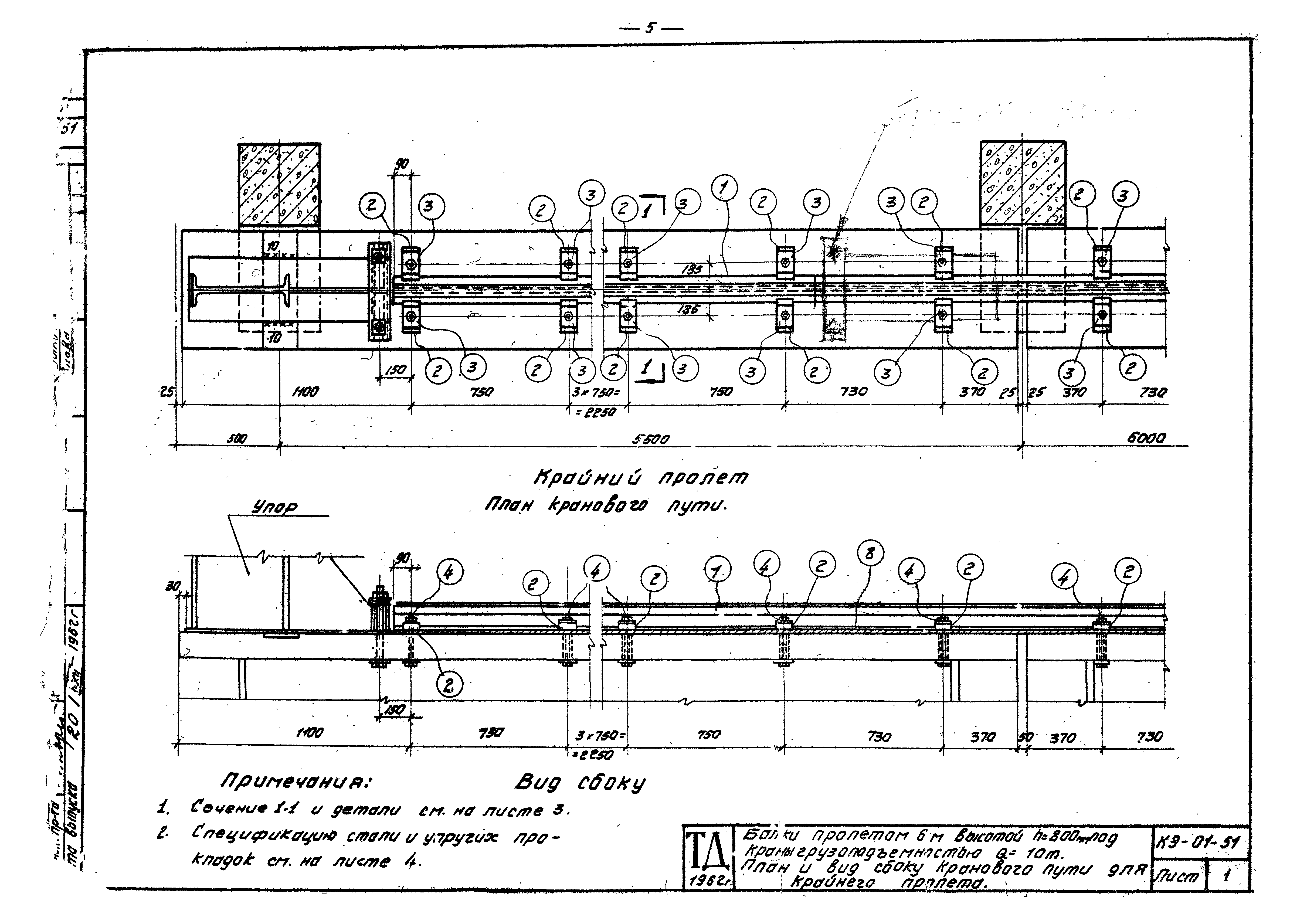

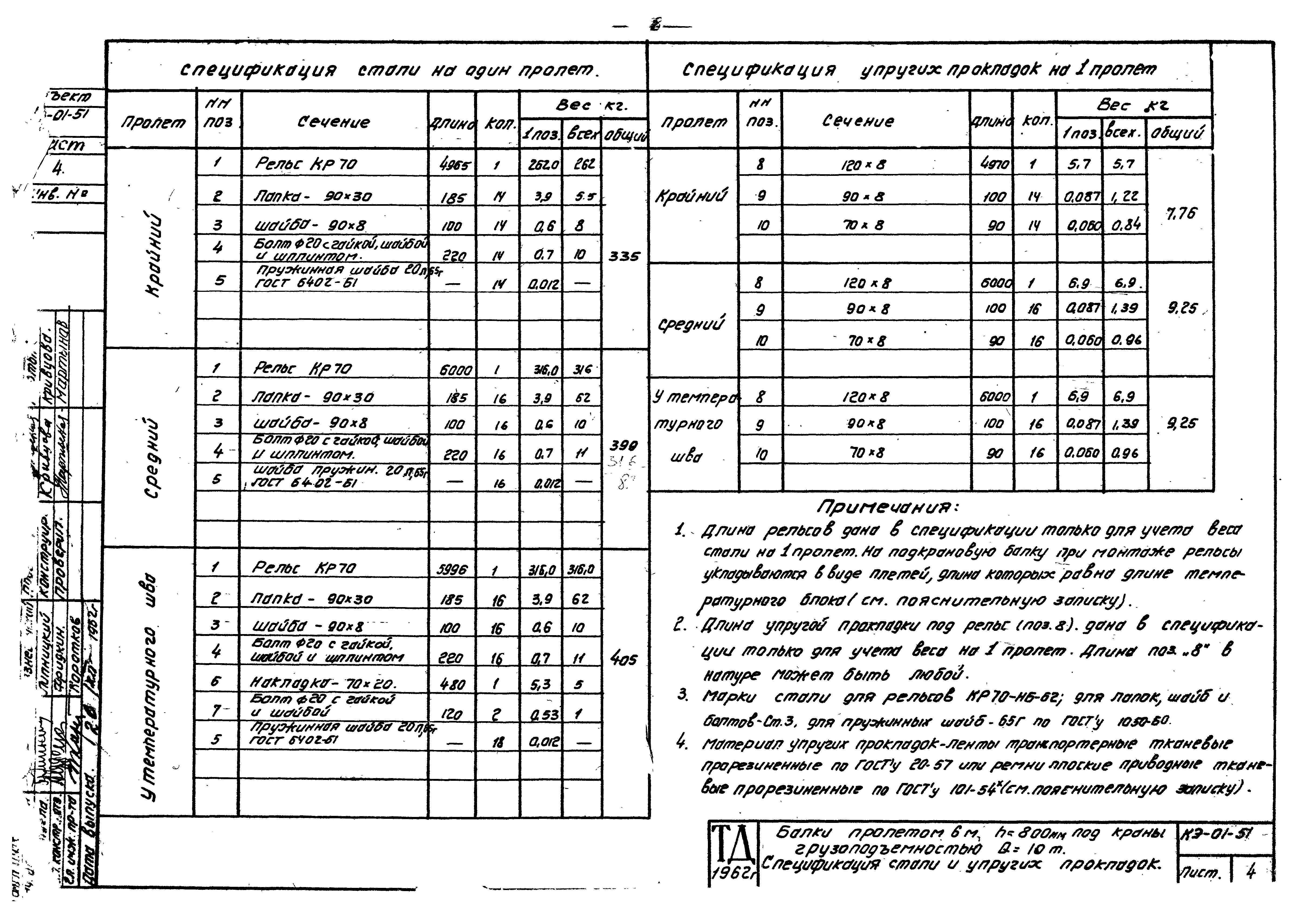

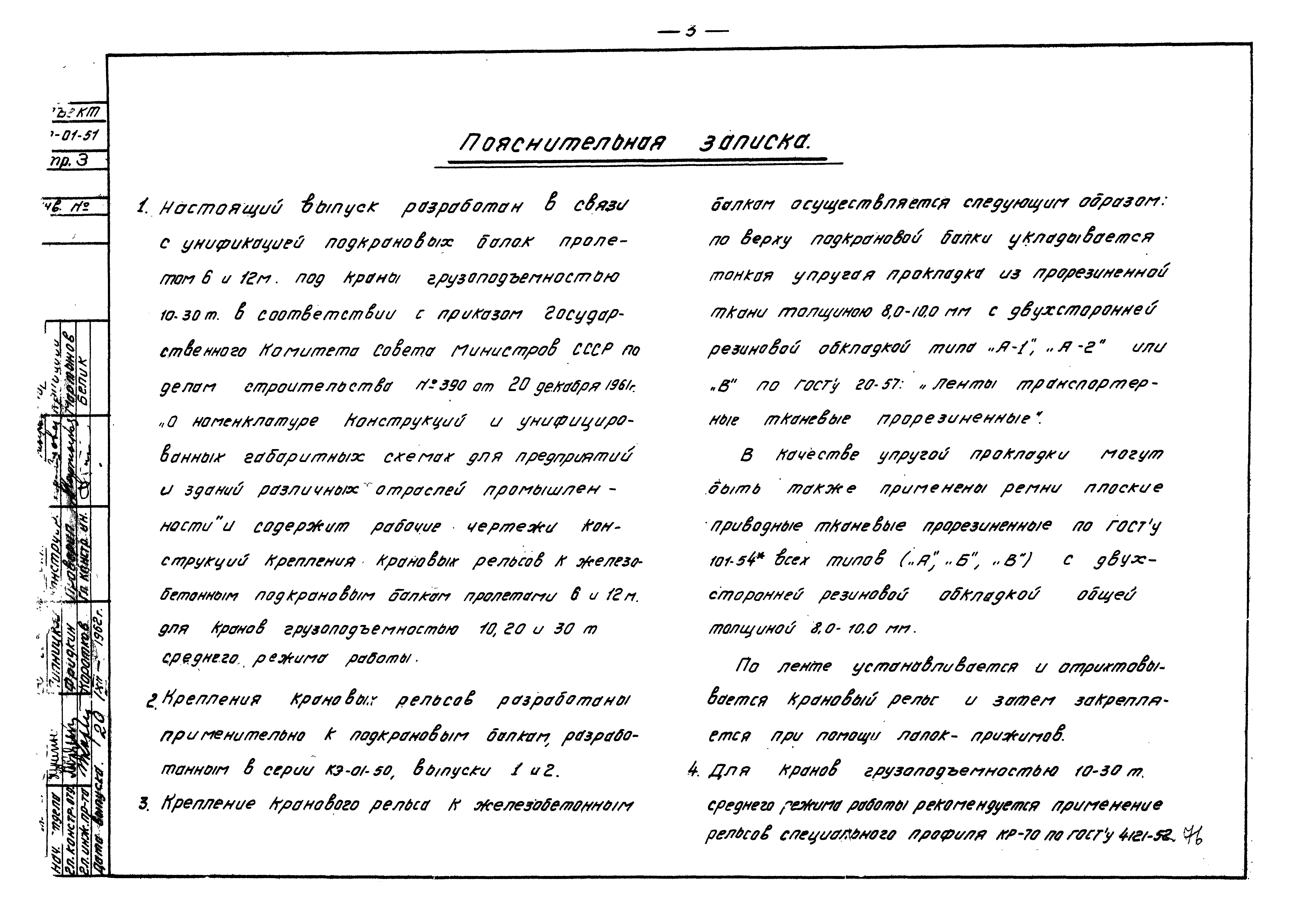

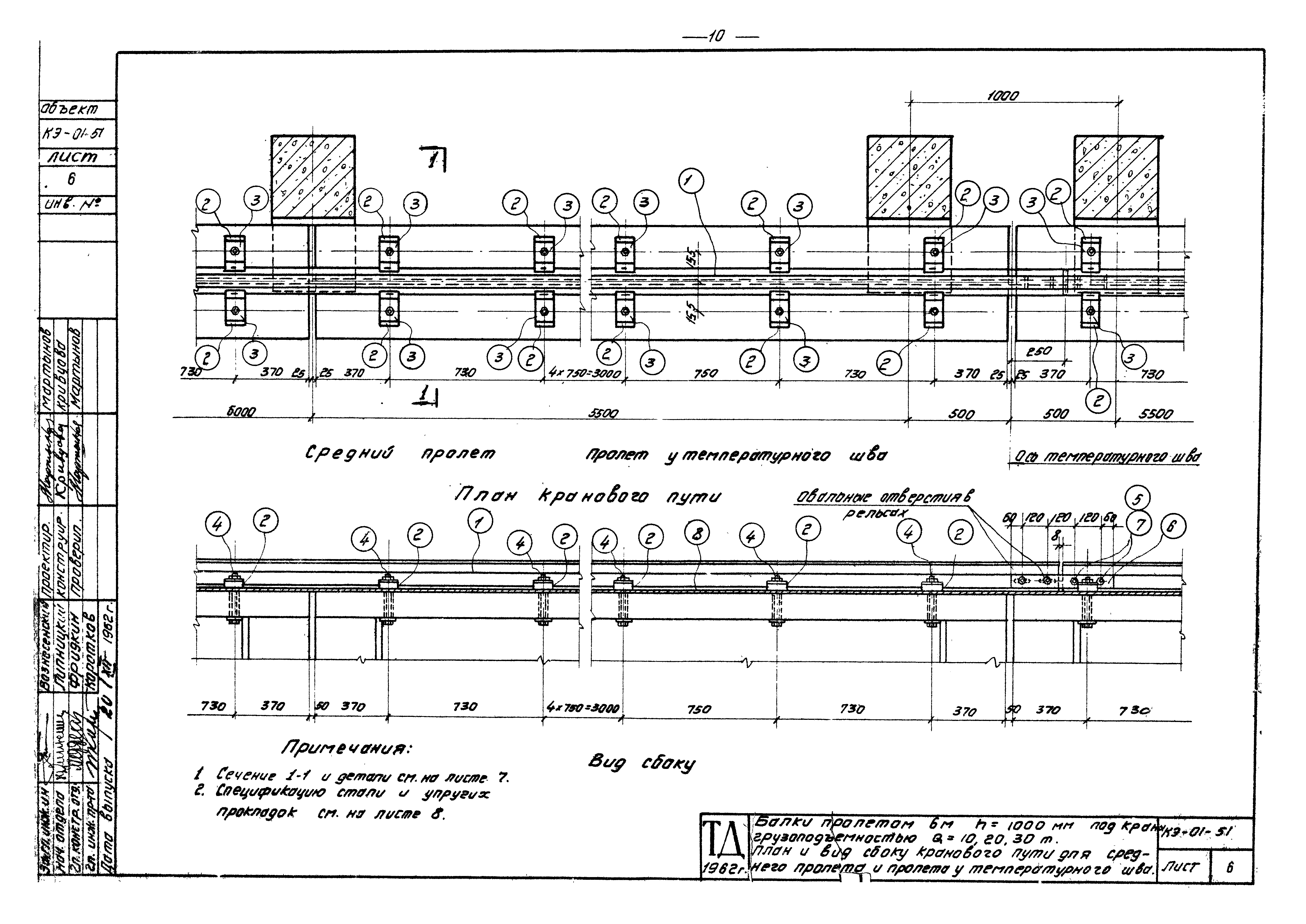

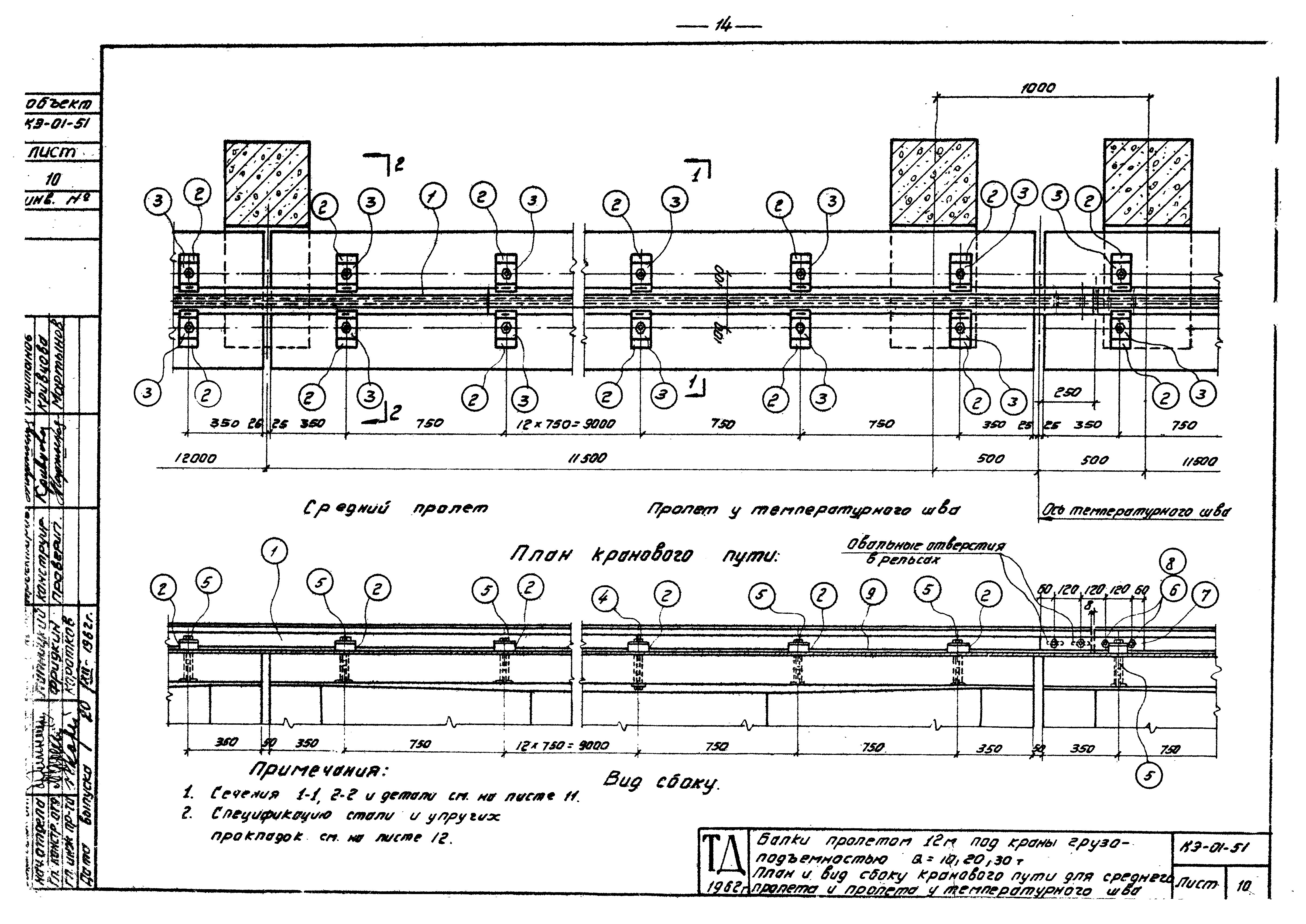

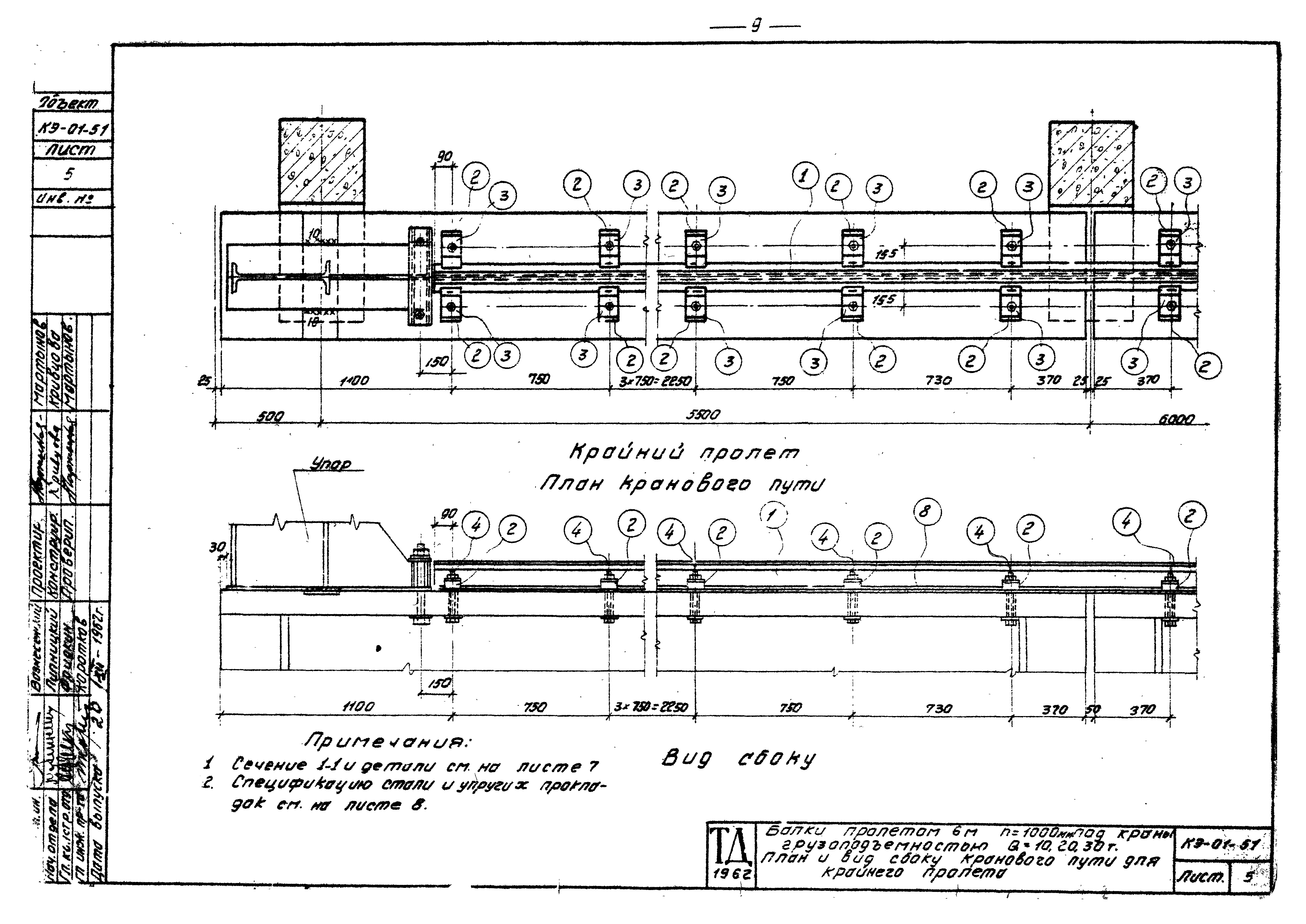

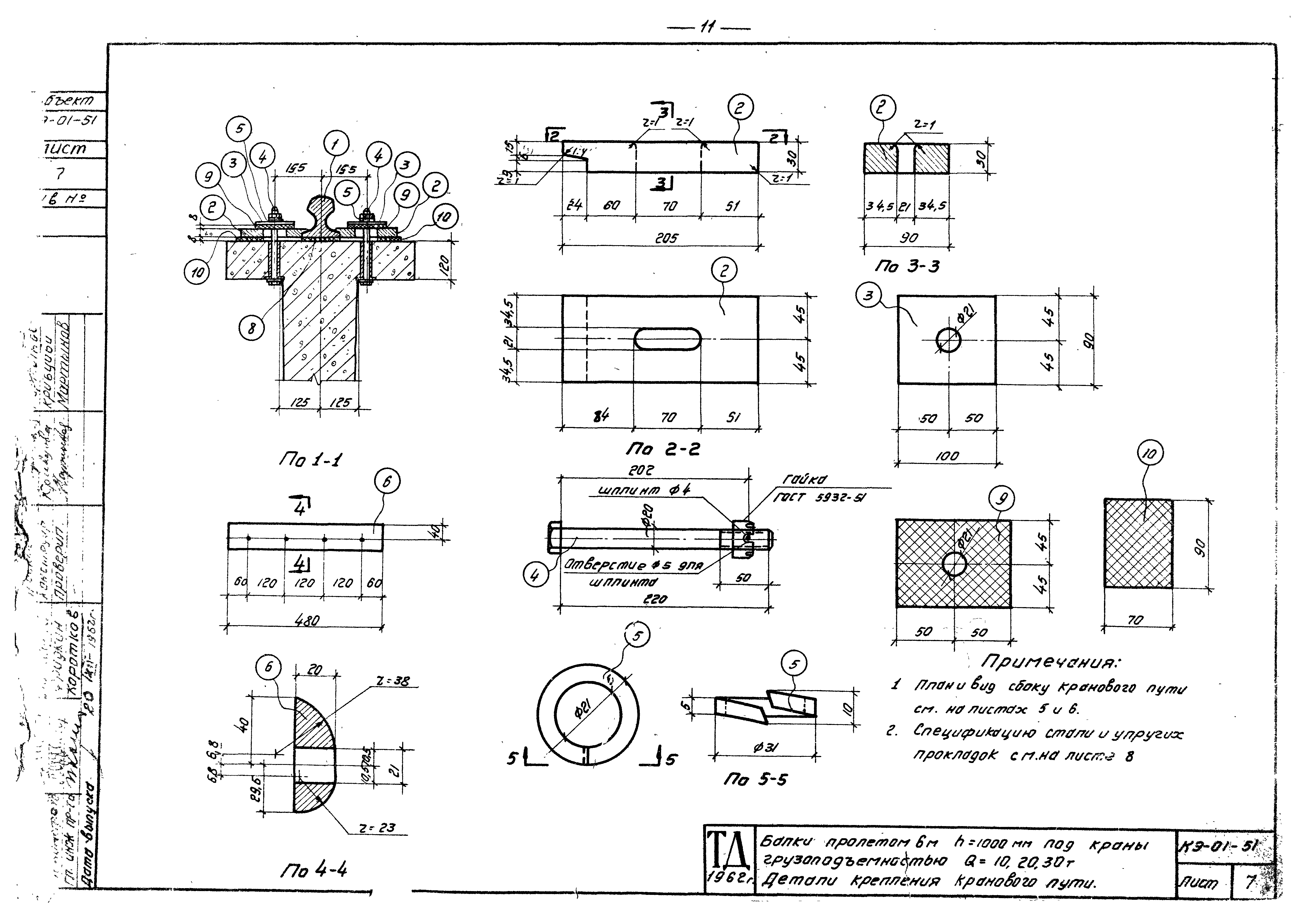

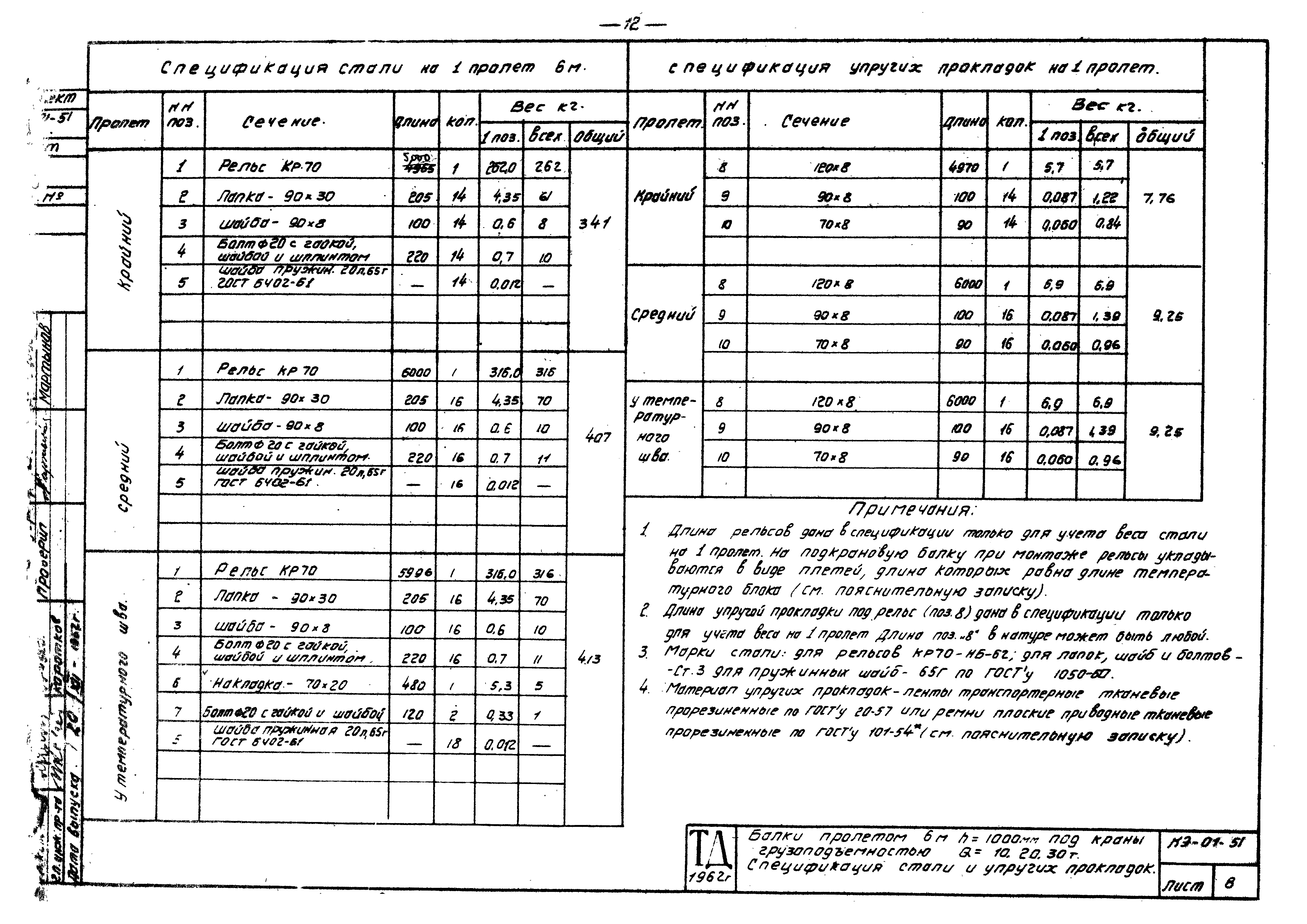

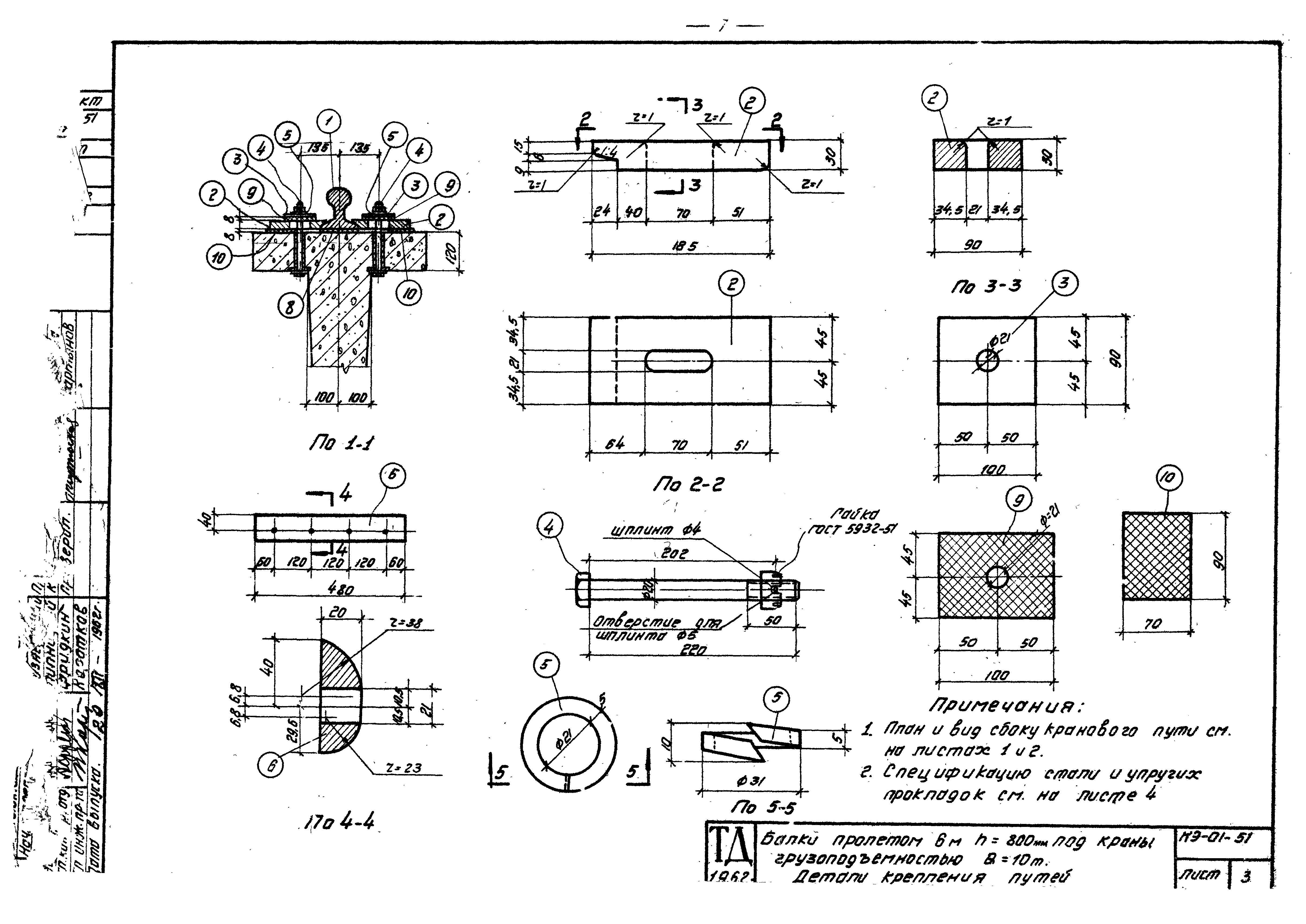

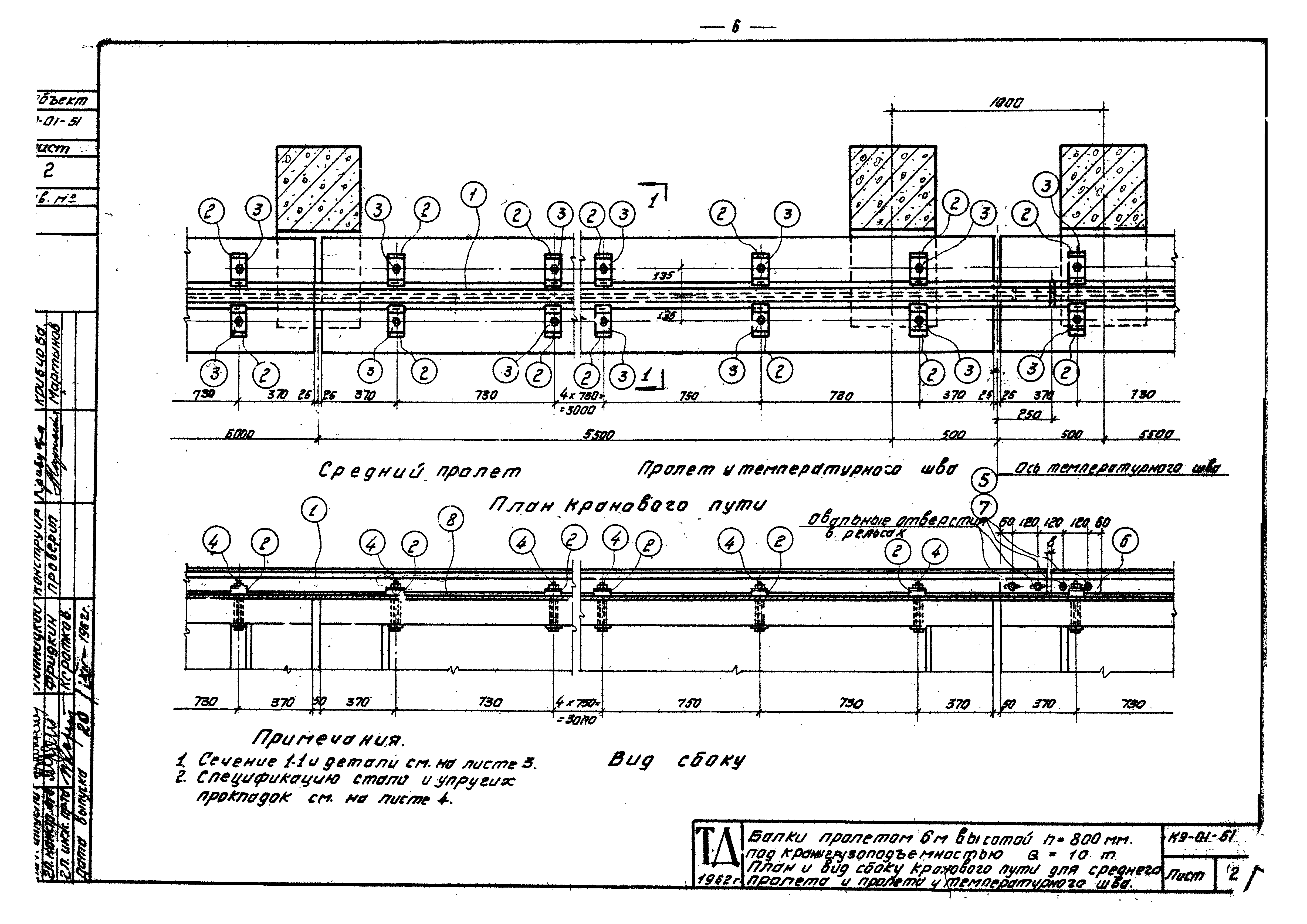

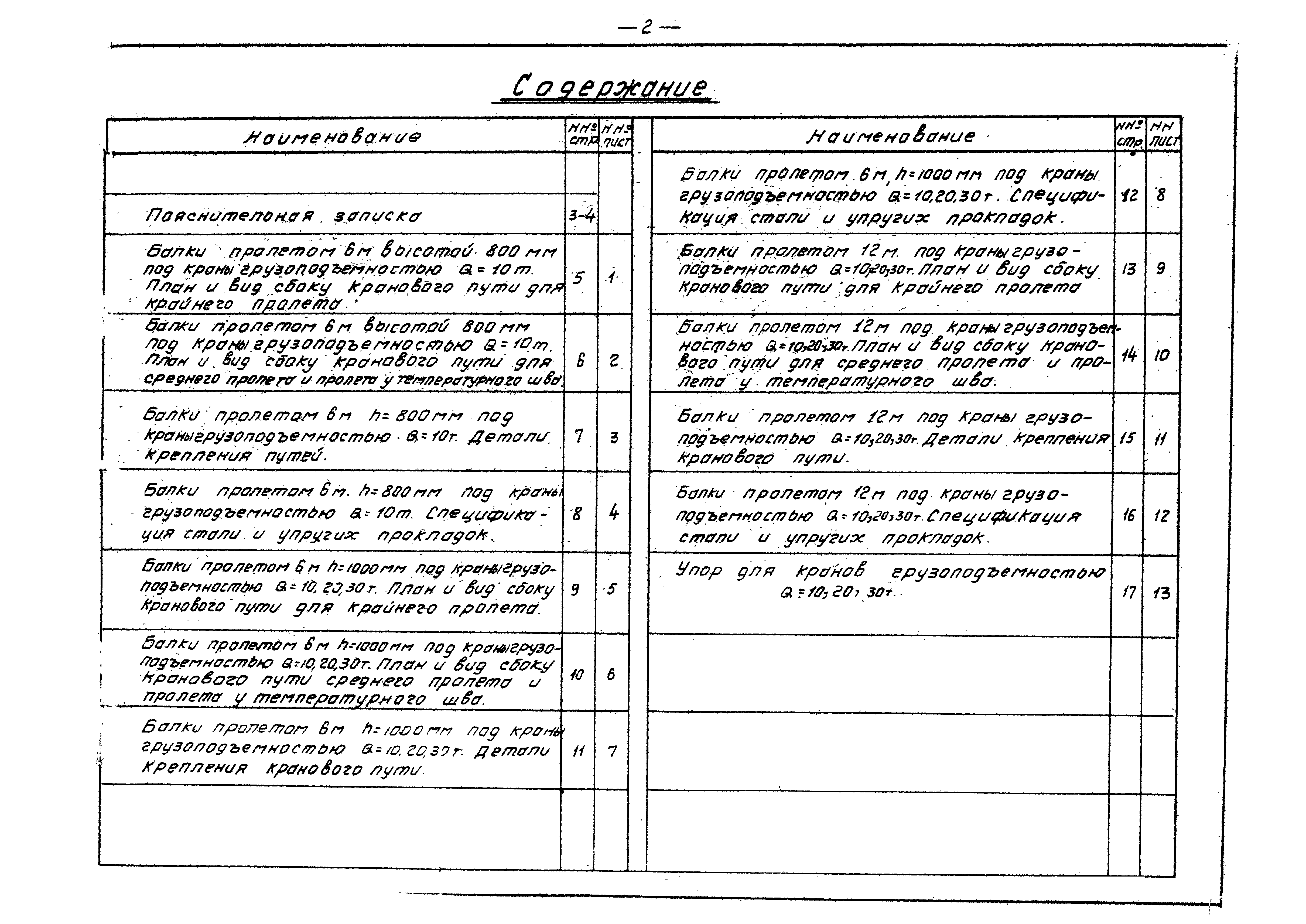

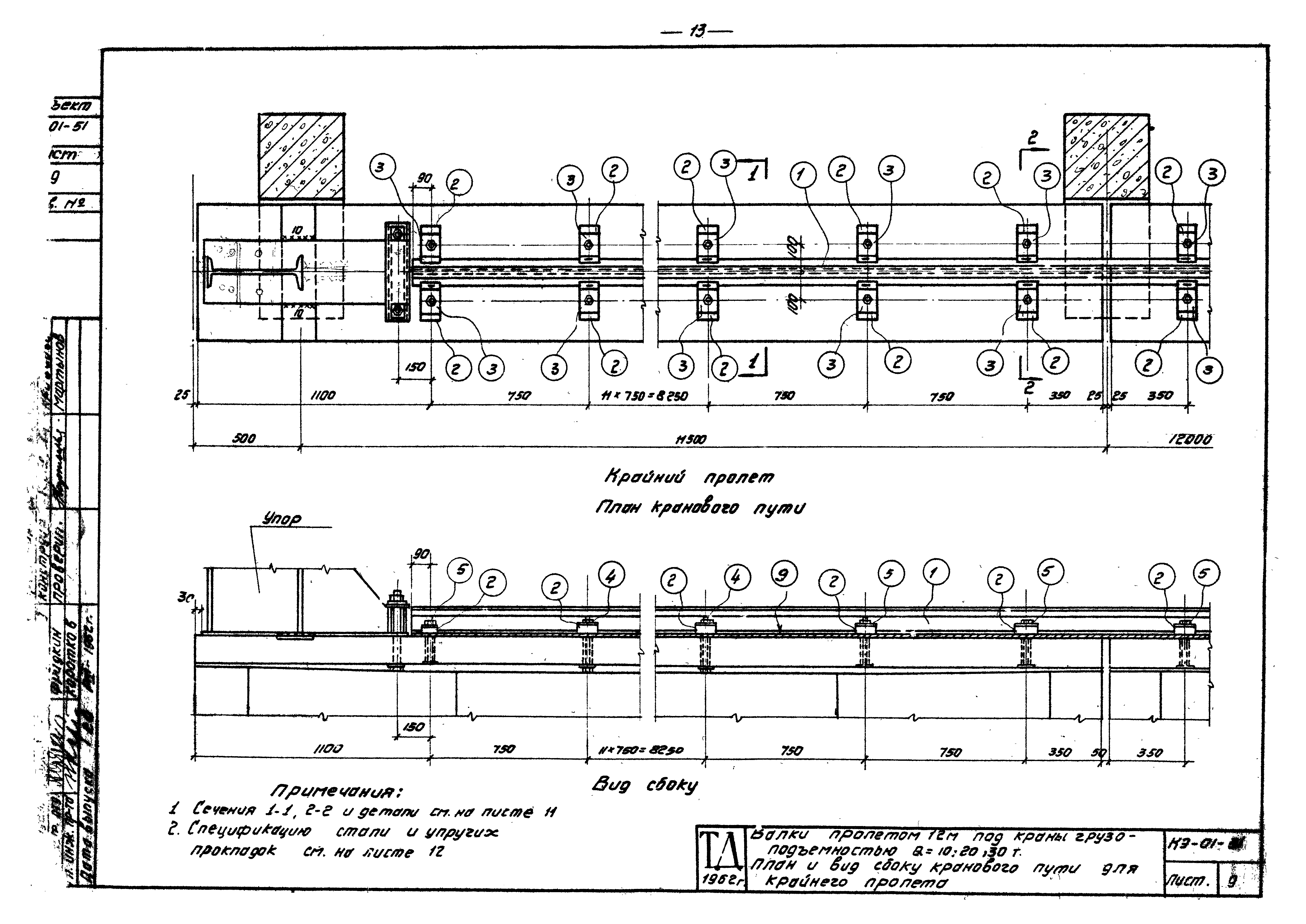

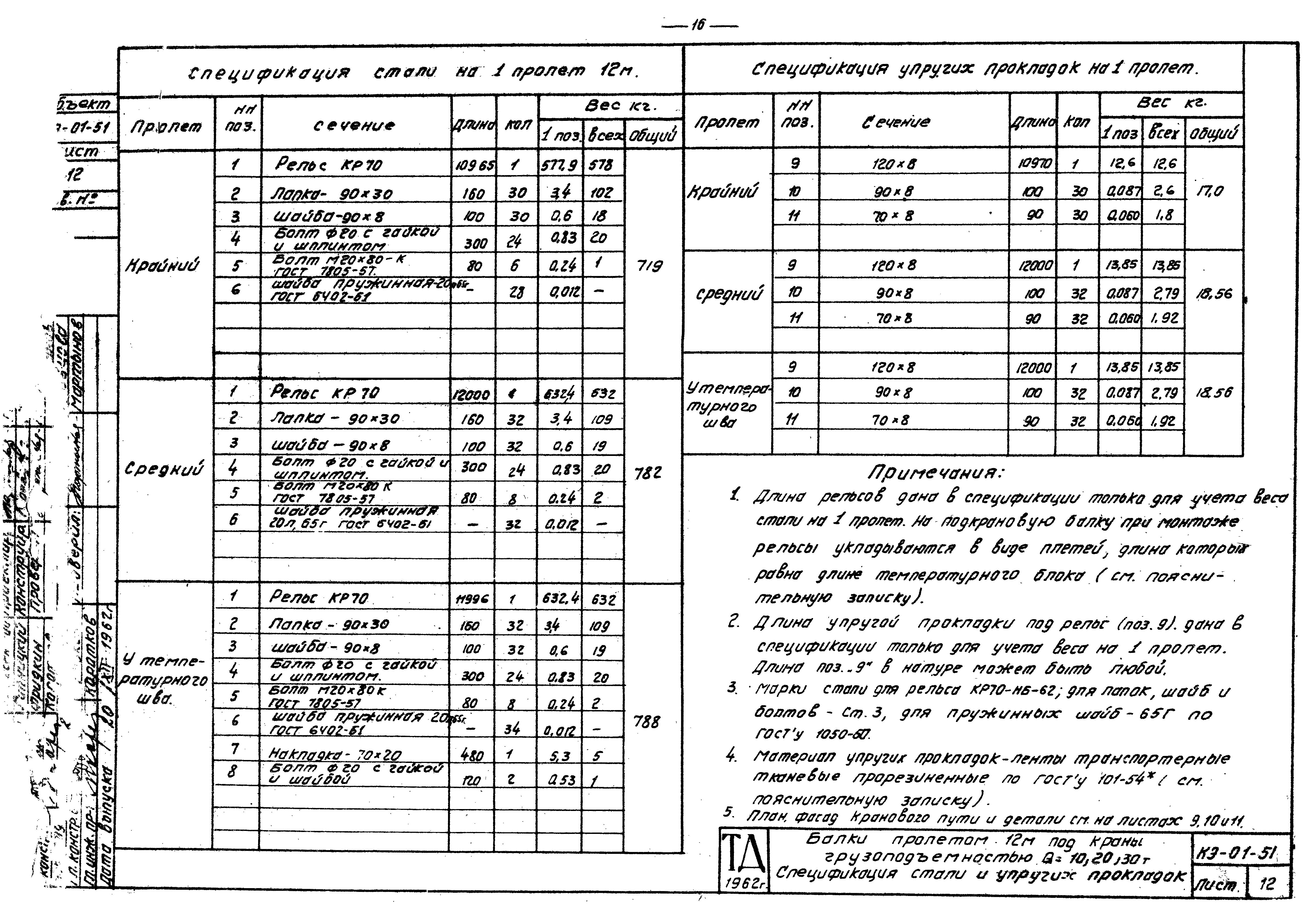

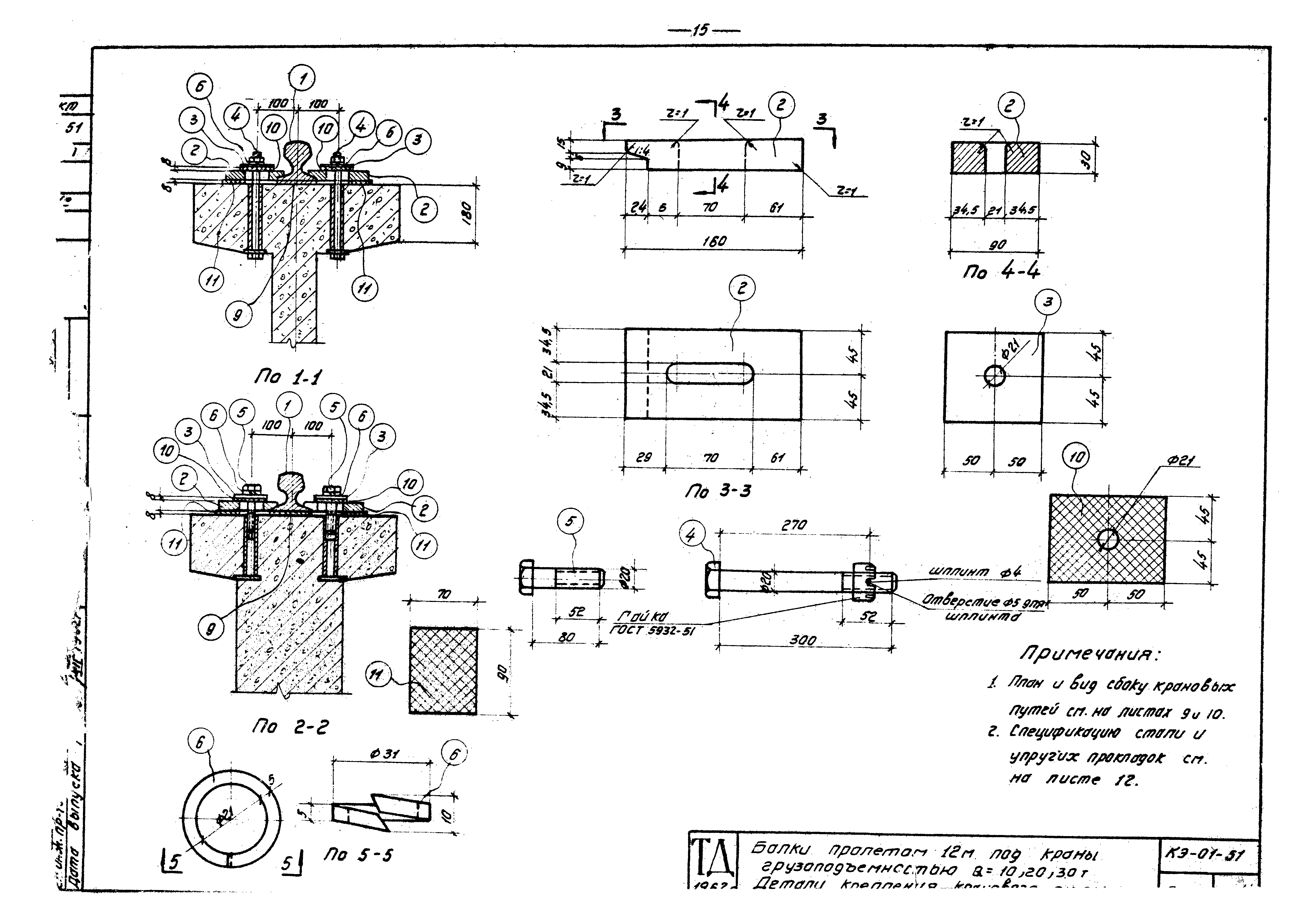

Оглавление:	Пояснительная записка Балки пролетом 6 м, h = 800 мм под краны грузоподъемностью Q = 10 т. План и виды сбоку кранового пути для крайнего пролета Балки пролетом 6 м, h = 800 мм под краны грузоподъемностью Q = 10 т. План и виды сбоку кранового пути для среднего пролета и пролета у температурного шва Балки пролетом 6 м, h = 800 мм под краны грузоподъемностью Q = 10 т. Детали крепления путей Балки пролетом 6 м, h = 800 мм под краны грузоподъемностью Q = 10 т. Спецификация стали и упругих прокладок Балки пролетом 6 м, h = 1000 мм под краны грузоподъемностью Q = 10, 20, 30 т. План и вид сбоку кранового пути для крайнего пролета Балки пролетом 6 м, h = 1000 мм под краны грузоподъемностью Q = 10, 20, 30 т. План и вид сбоку кранового пути для среднего пролета и пролета у температурного шва Балки пролетом 6 м, h = 1000 мм под краны грузоподъемностью Q = 10, 20, 30 т. Детали крепления кранового пути Балки пролетом 6 м, h = 1000 мм под краны грузоподъемностью Q = 10, 20, 30 т. Спецификация стали и упругих прокладок Балки пролетом 12 м под краны грузоподъемностью Q = 10, 20, 30 т. План и вид сбоку кранового пути для крайнего пролета Балки пролетом 12 м под краны грузоподъемностью Q = 10, 20, 30 т. План и вид сбоку кранового пути для среднего пролета и пролета у температурного шва Балки пролетом 12 м под краны грузоподъемностью Q = 10, 20, 30 т. Детали крепления кранового пути Балки пролетом 12 м под краны грузоподъемностью Q = 10, 20, 30 т. Спецификация стали и упругих прокладок Упор для кранов грузоподъемностью Q = 10, 20, 30 т
Разработан:	Ленинградский Промстройпроект НИИЖБ АСиА СССР
Утверждён:	14.12.1962 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 466)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1963 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Балки подкрановых путей подвесного транспорта
Чем заменён:	Серия 1.426.1-4 «Балки подкрановые железобетонные пролетами 6 и 12 м под мостовые опорные краны общего назначения грузоподъемностью до 32 т» Серия 1.426.1-4 «Выпуск 1. Балки из бетона марок 400 и 500. Рабочие чертежи» Серия 1.426.1-4 «Выпуск 2. Балки из бетона марки 600. Рабочие чертежи» Серия 1.426.1-4 «Выпуск 3. Узлы крепления балок и крановых рельсов. Рабочие чертежи»
