Скачать Серия ИИ-03-02 Альбом 53. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой диаметром 5Вр-II с линейно-групповым расположением арматуры (метод натяжения - электротермический)

Дата актуализации: 10.08.2017

Серия ИИ-03-02

Альбом 53. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой диаметром 5Вр-II с линейно-групповым расположением арматуры (метод натяжения - электротермический)

Обозначение:	Серия ИИ-03-02
Обозначение англ:	Series ИИ-03-02
Статус:	не действует
Название рус.:	Альбом 53. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой диаметром 5Вр-II с линейно-групповым расположением арматуры (метод натяжения - электротермический)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

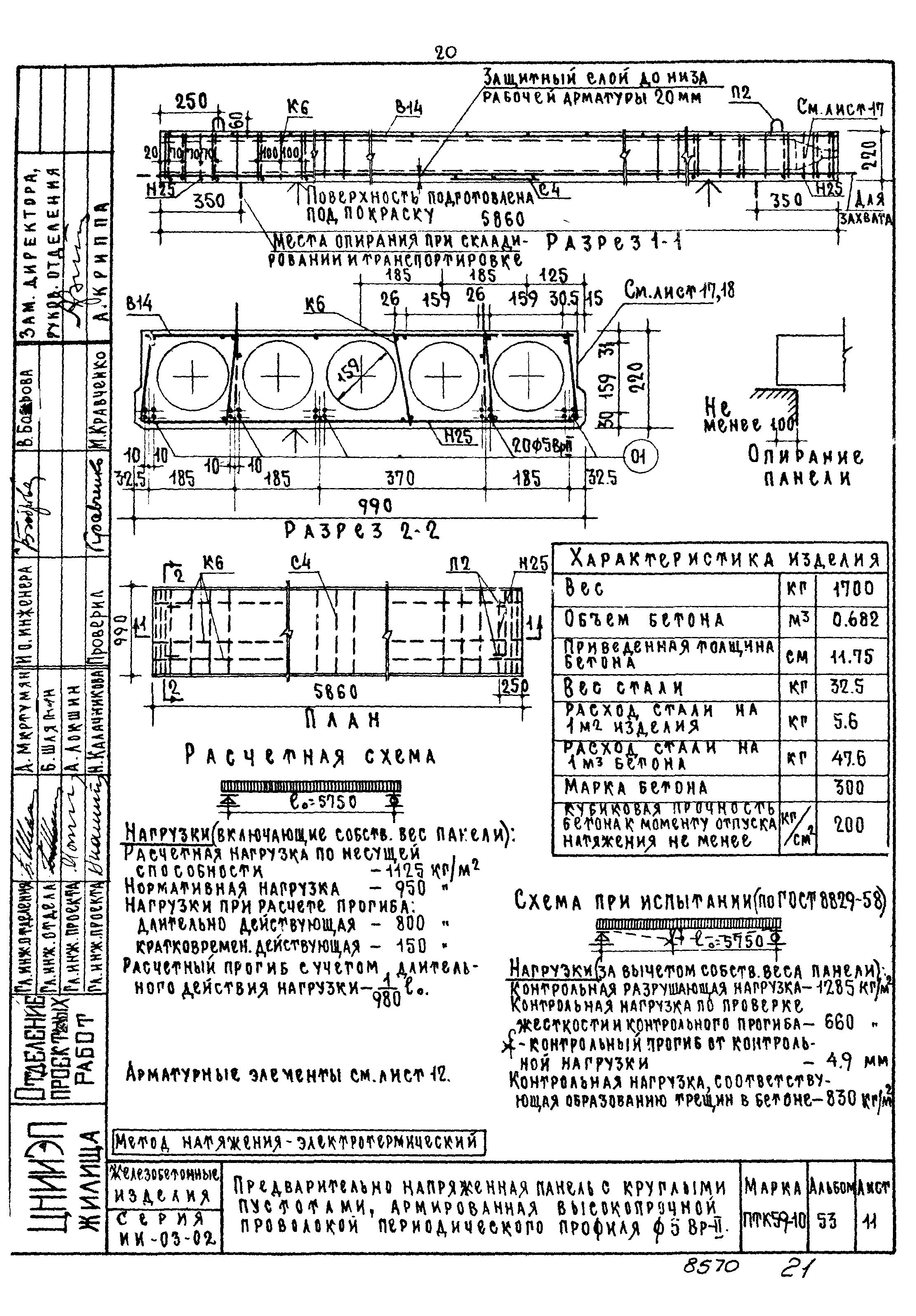

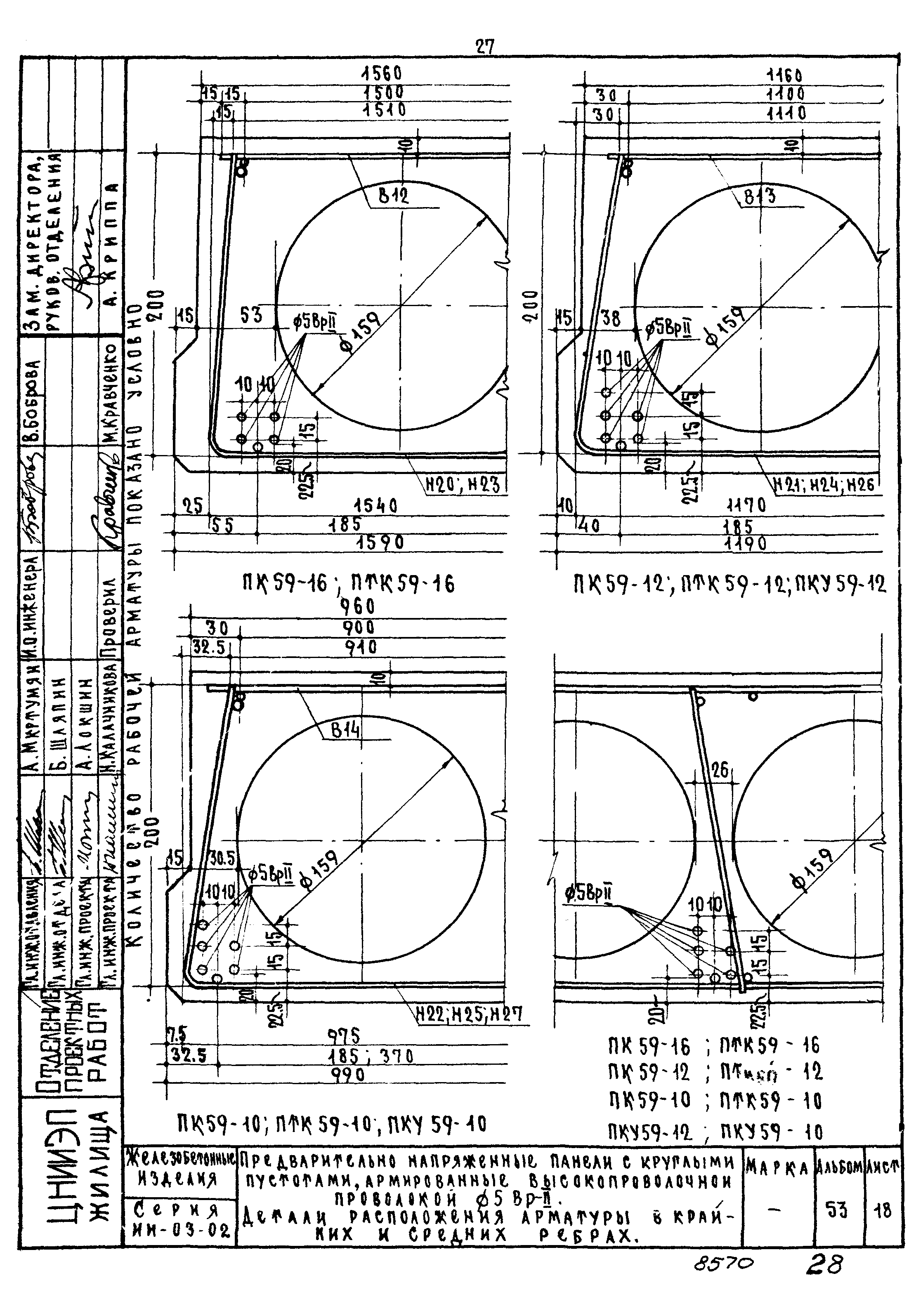

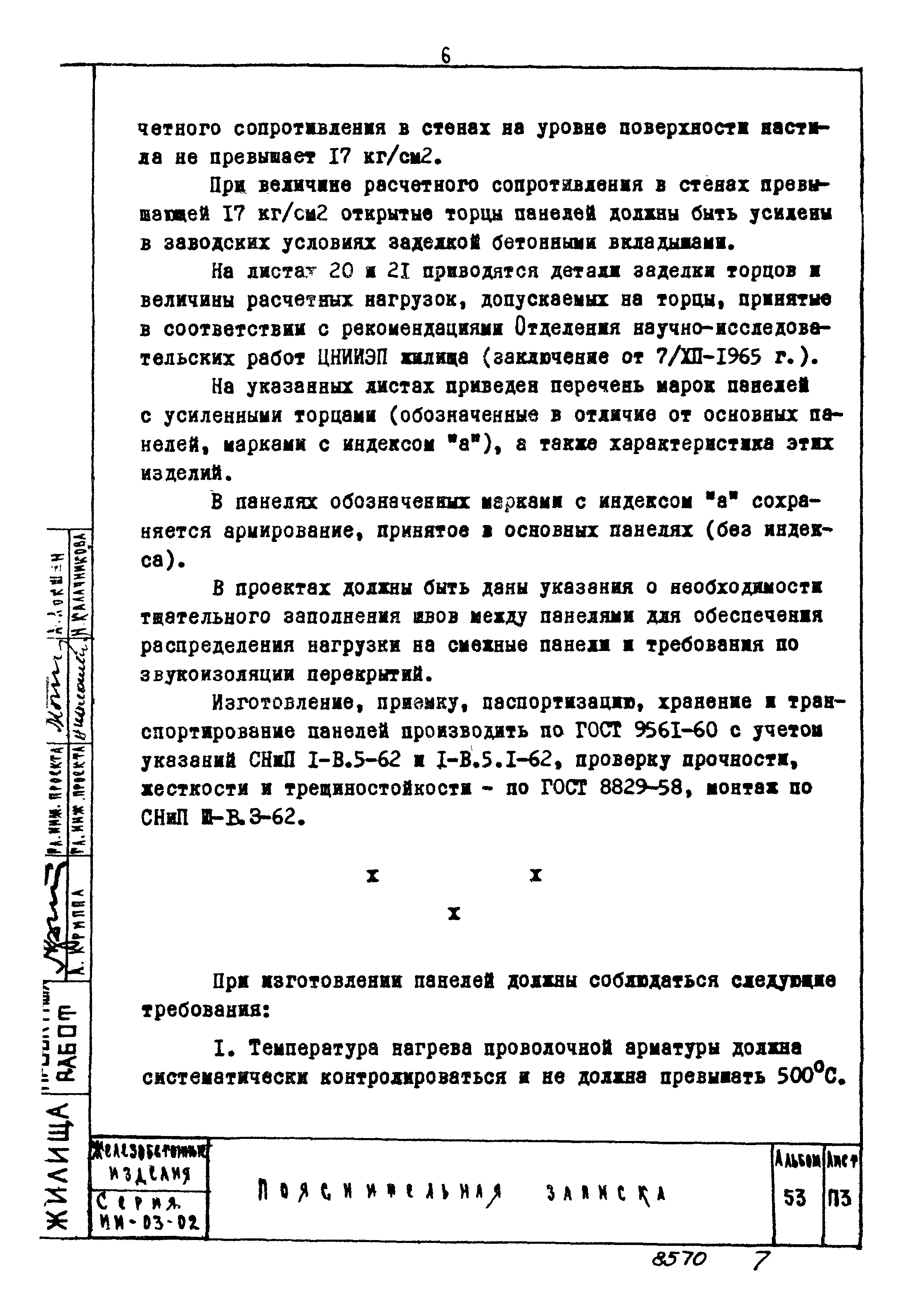

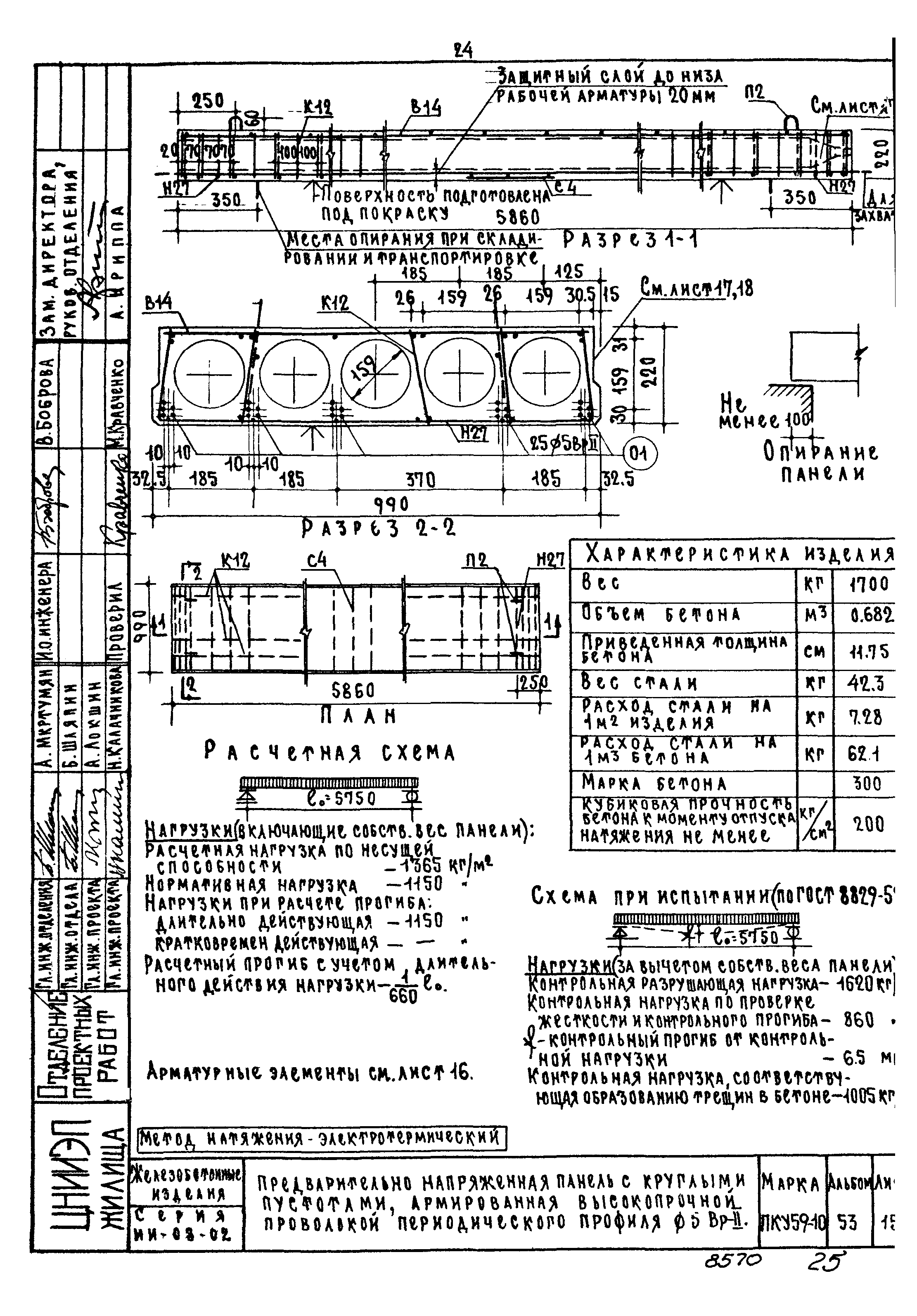

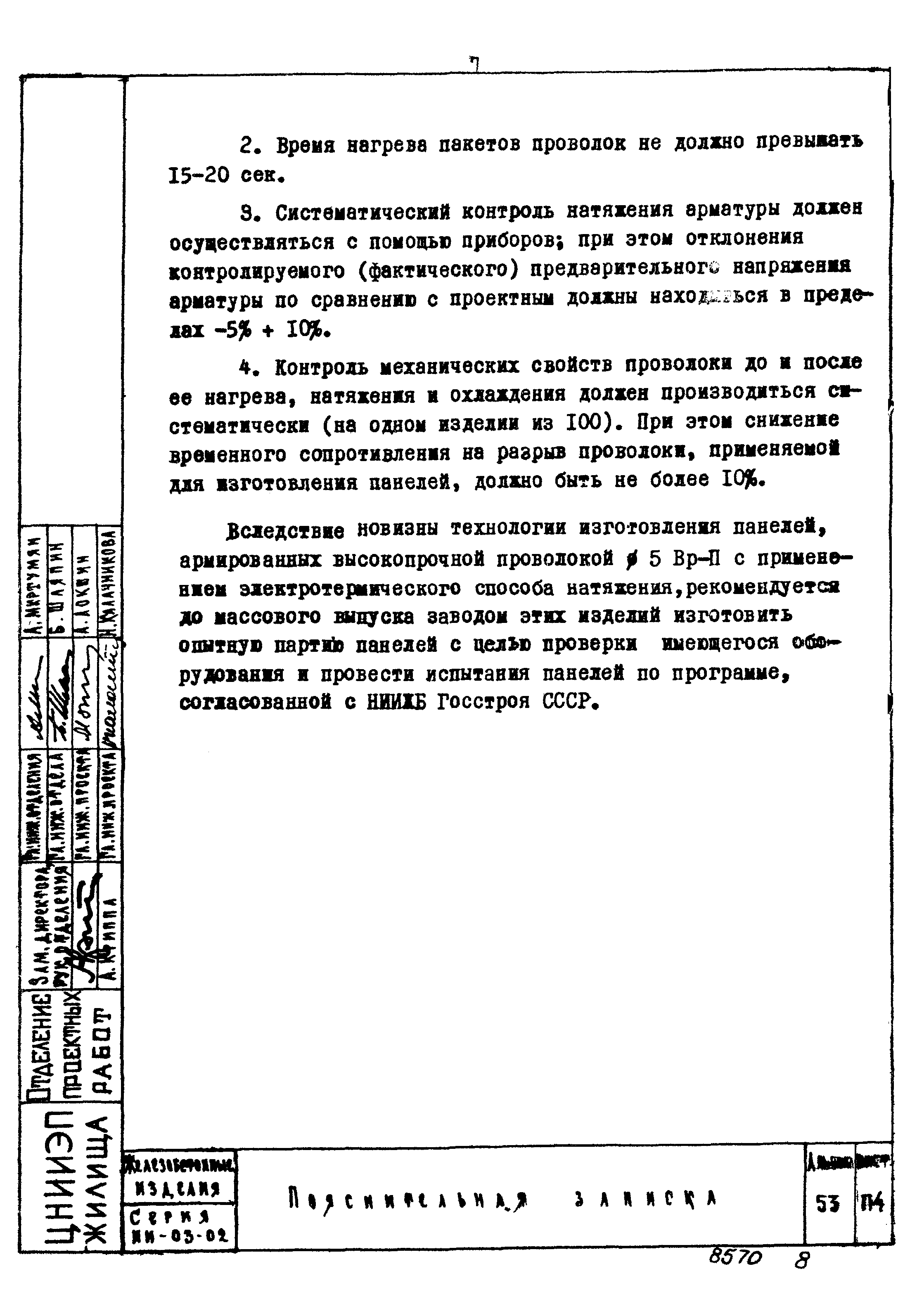

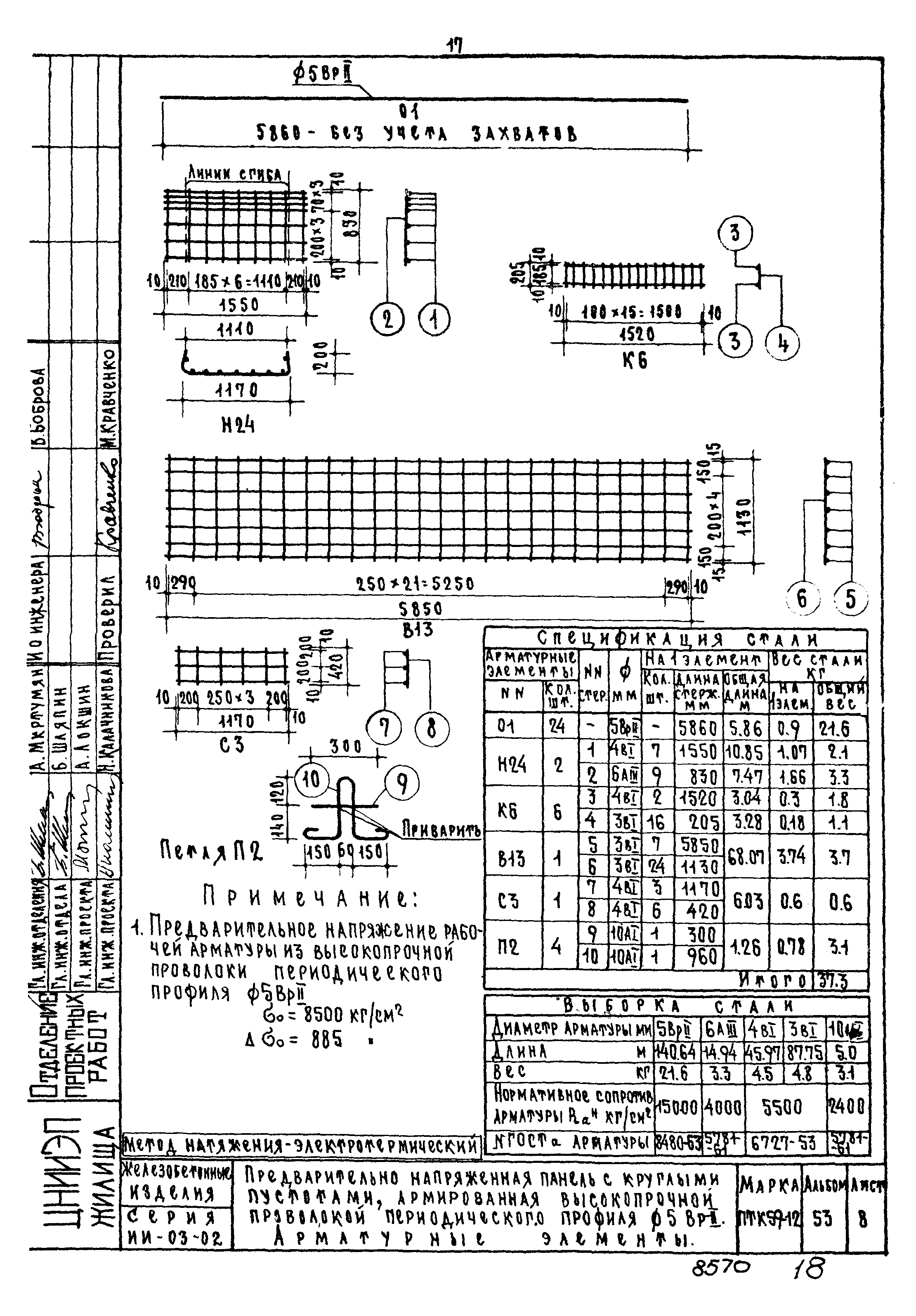

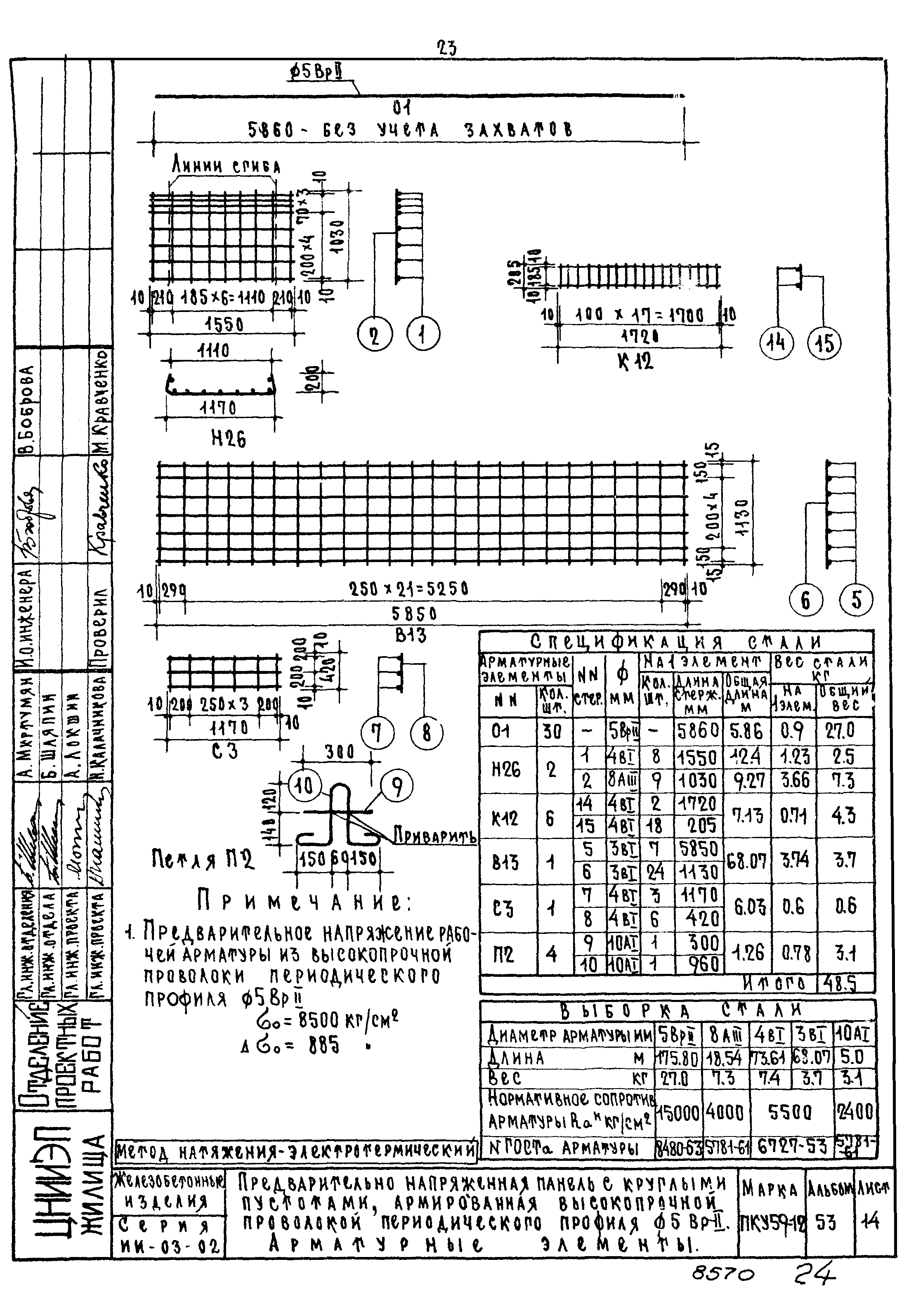

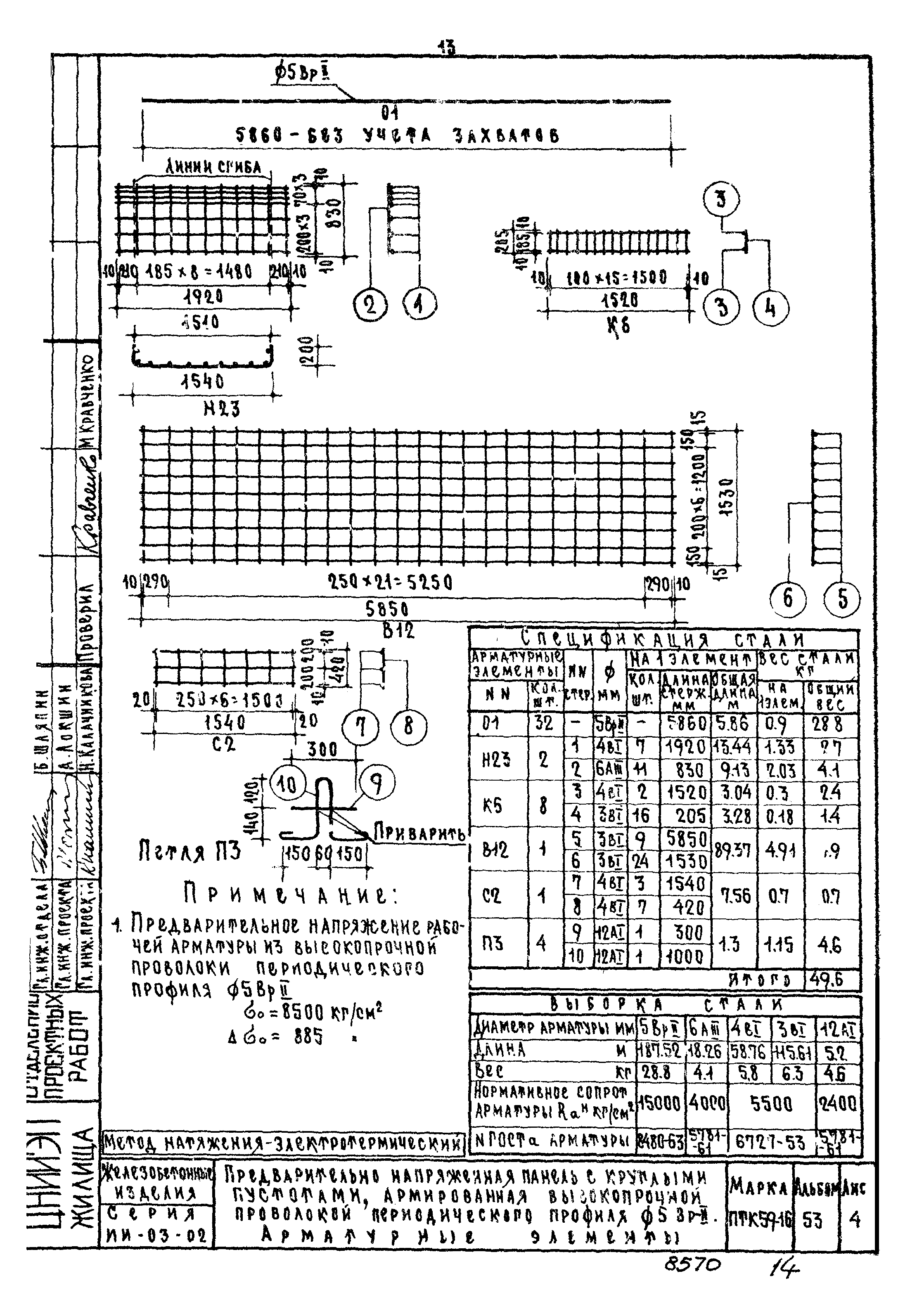

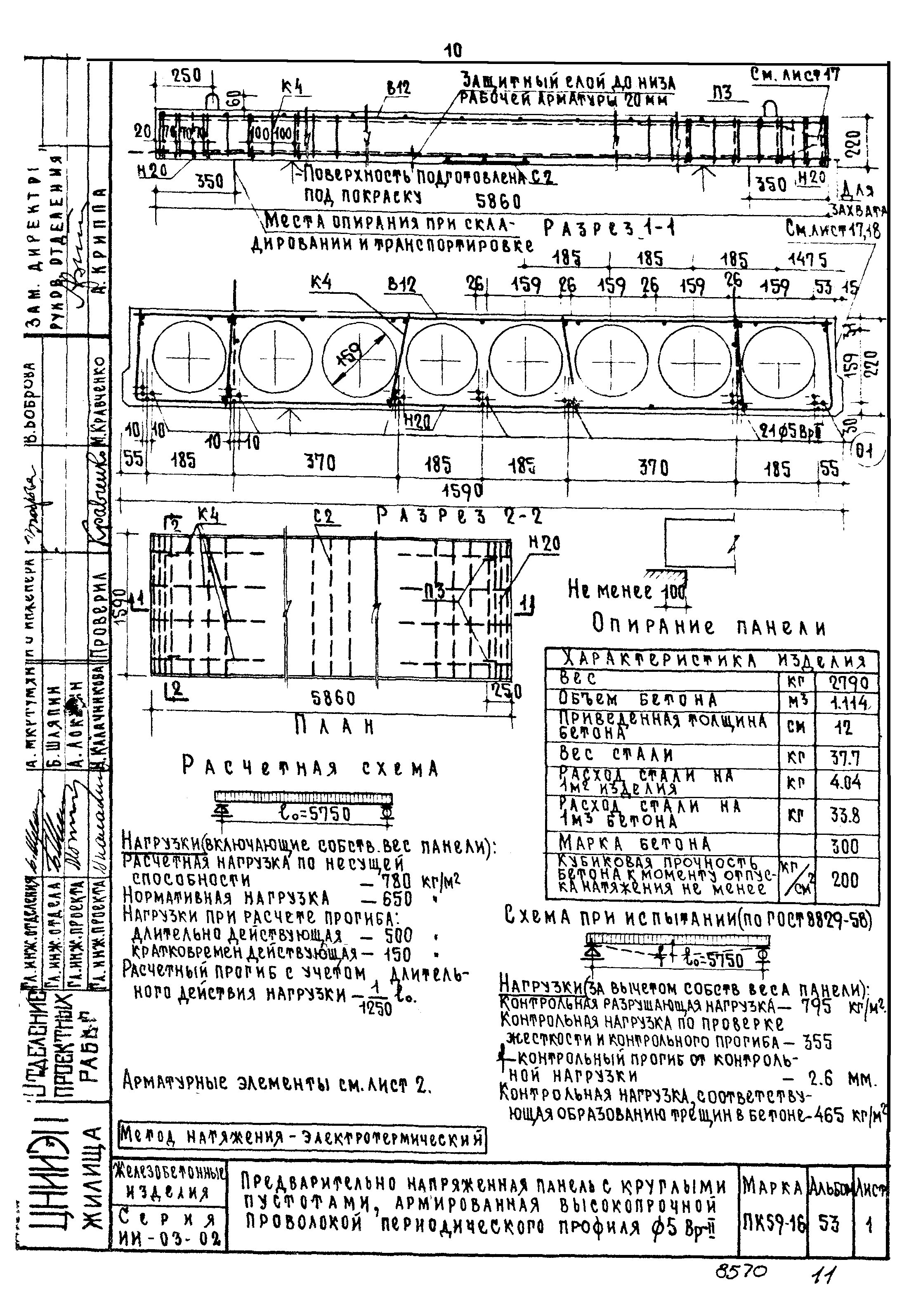

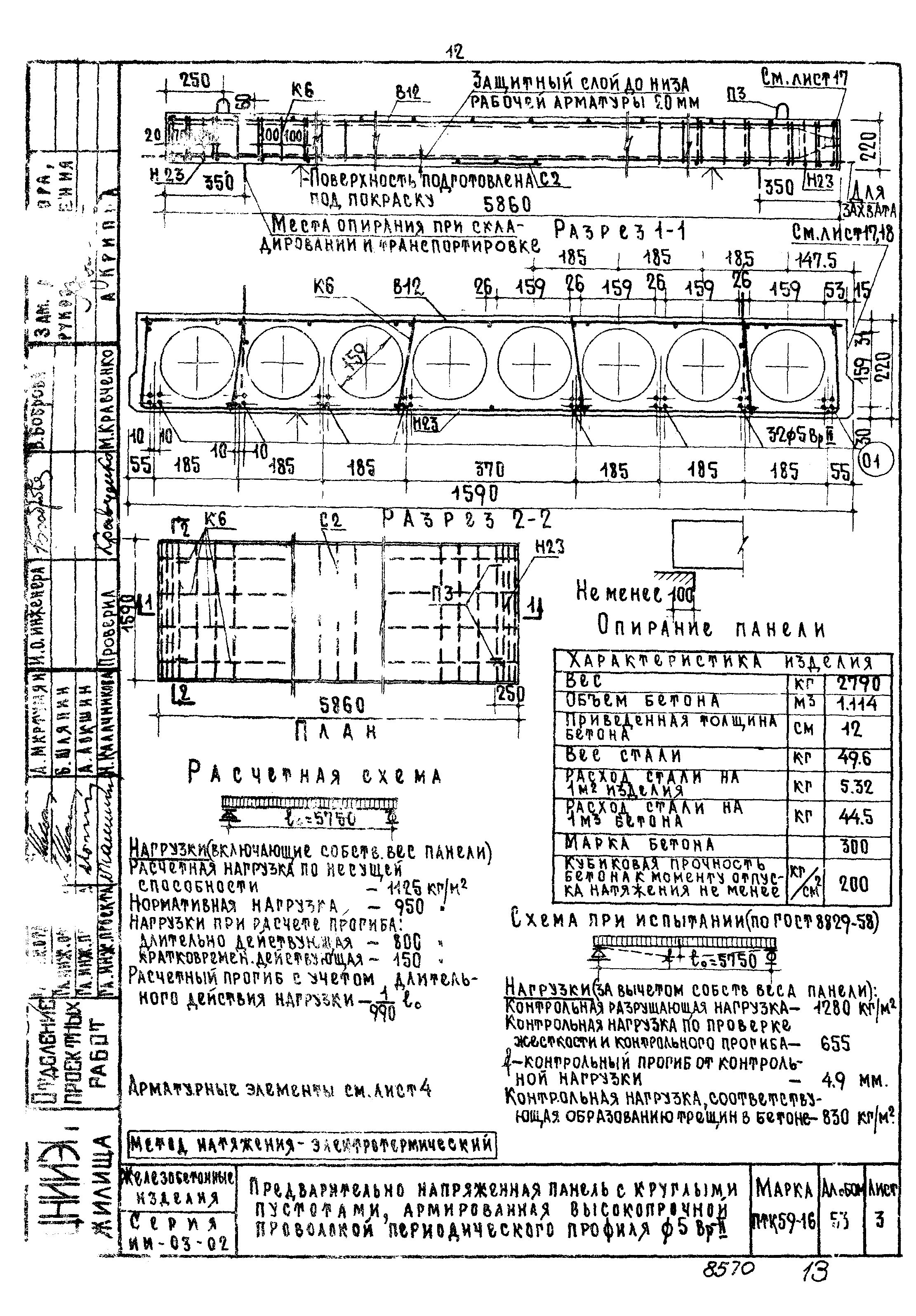

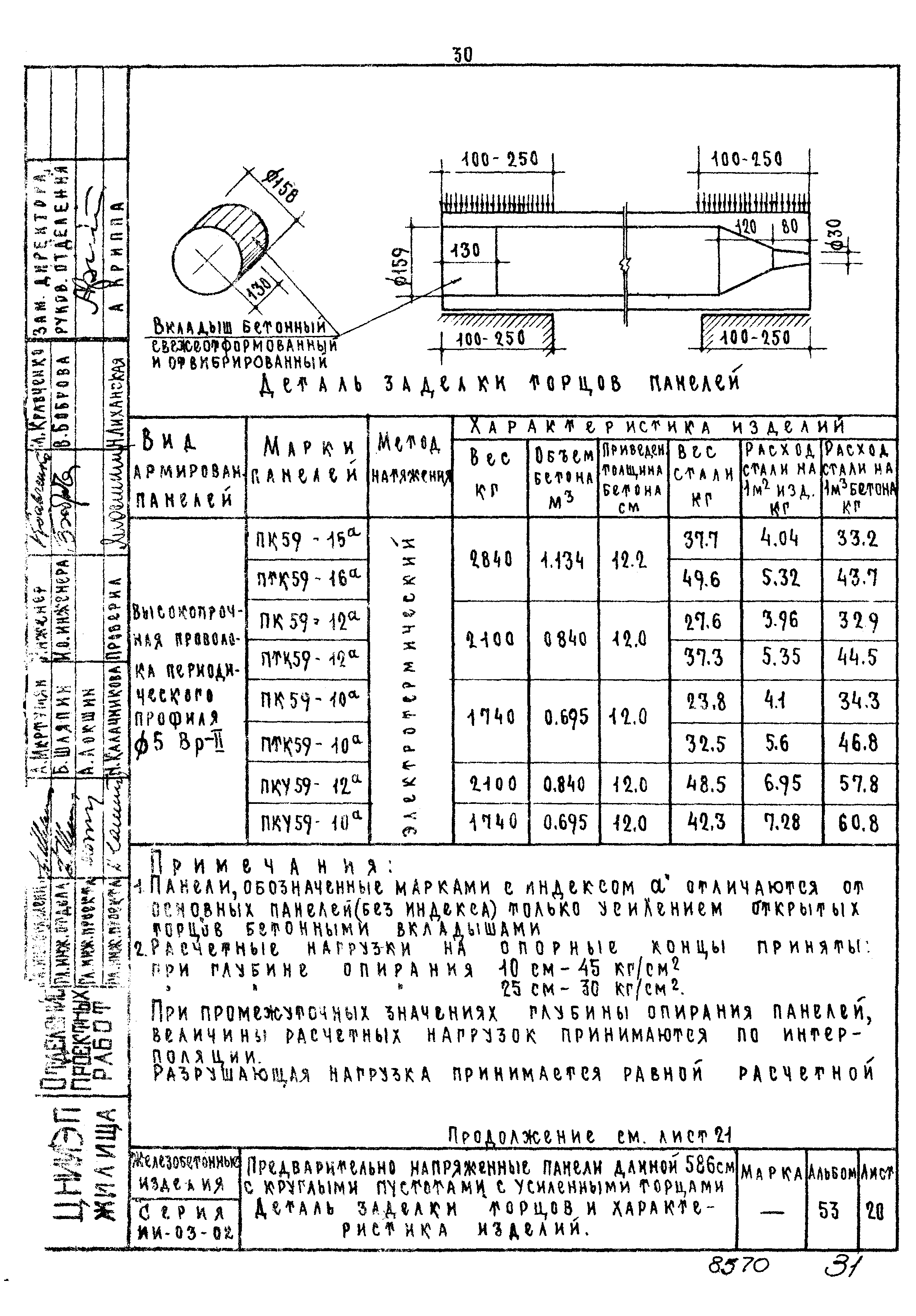

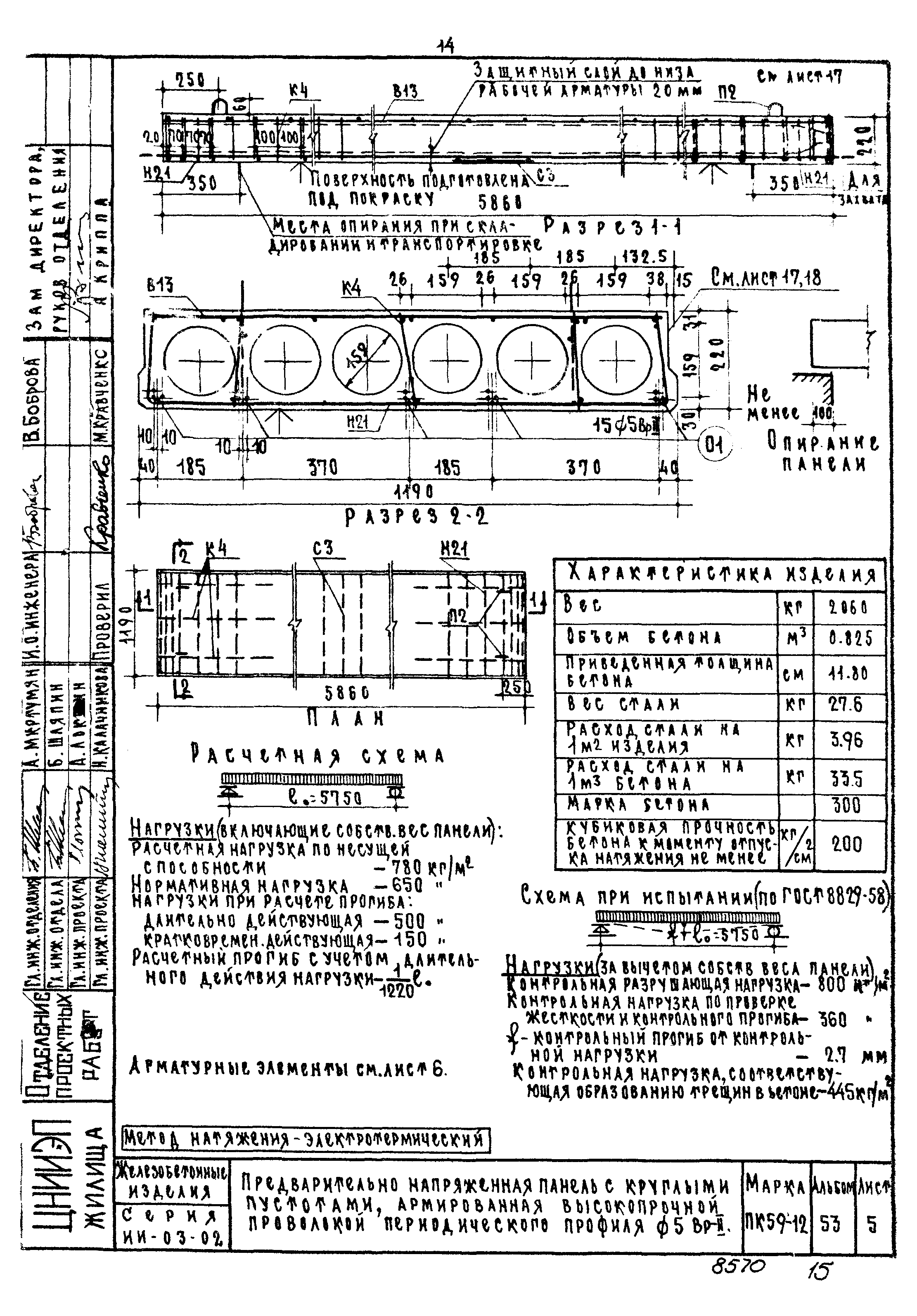

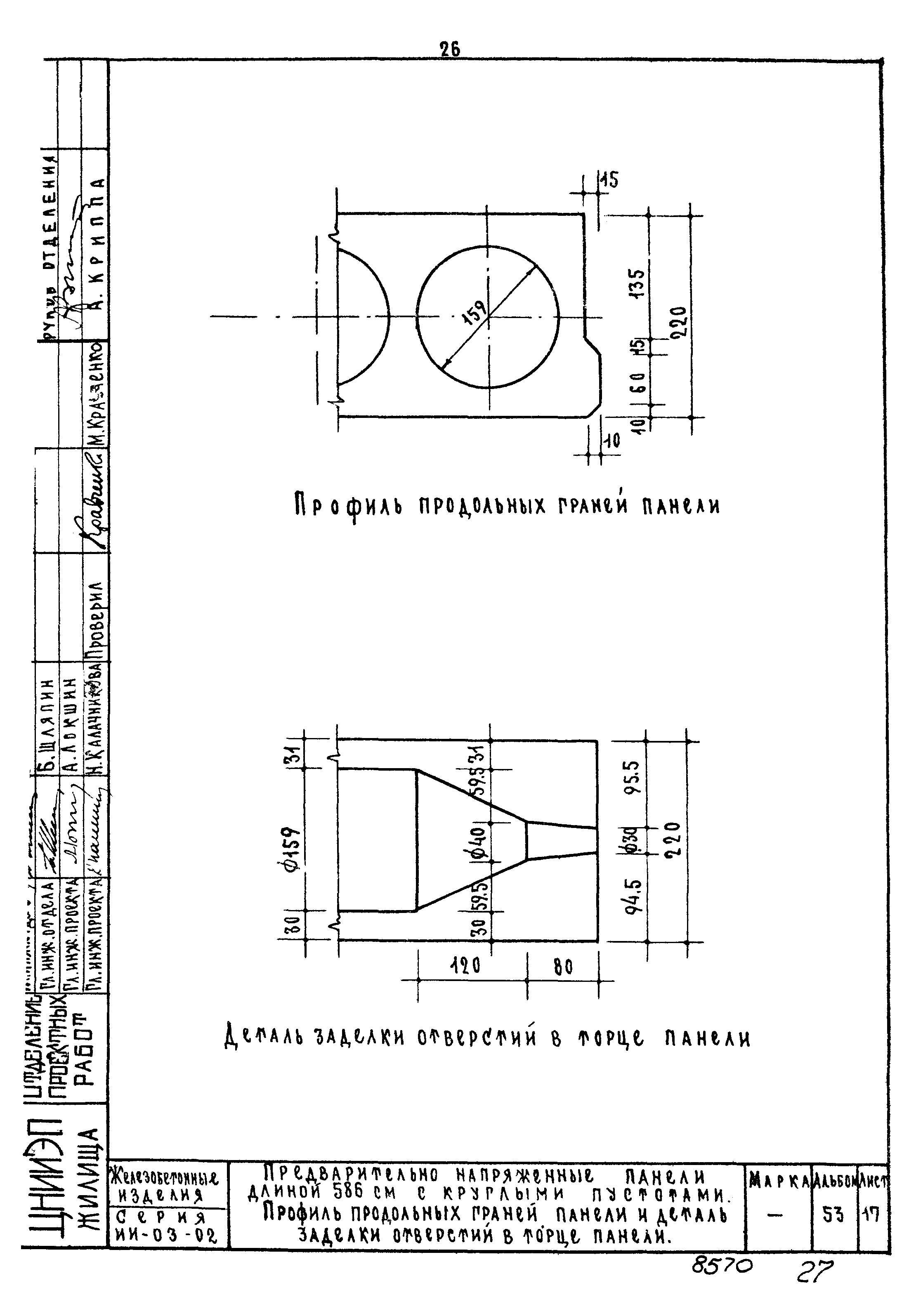

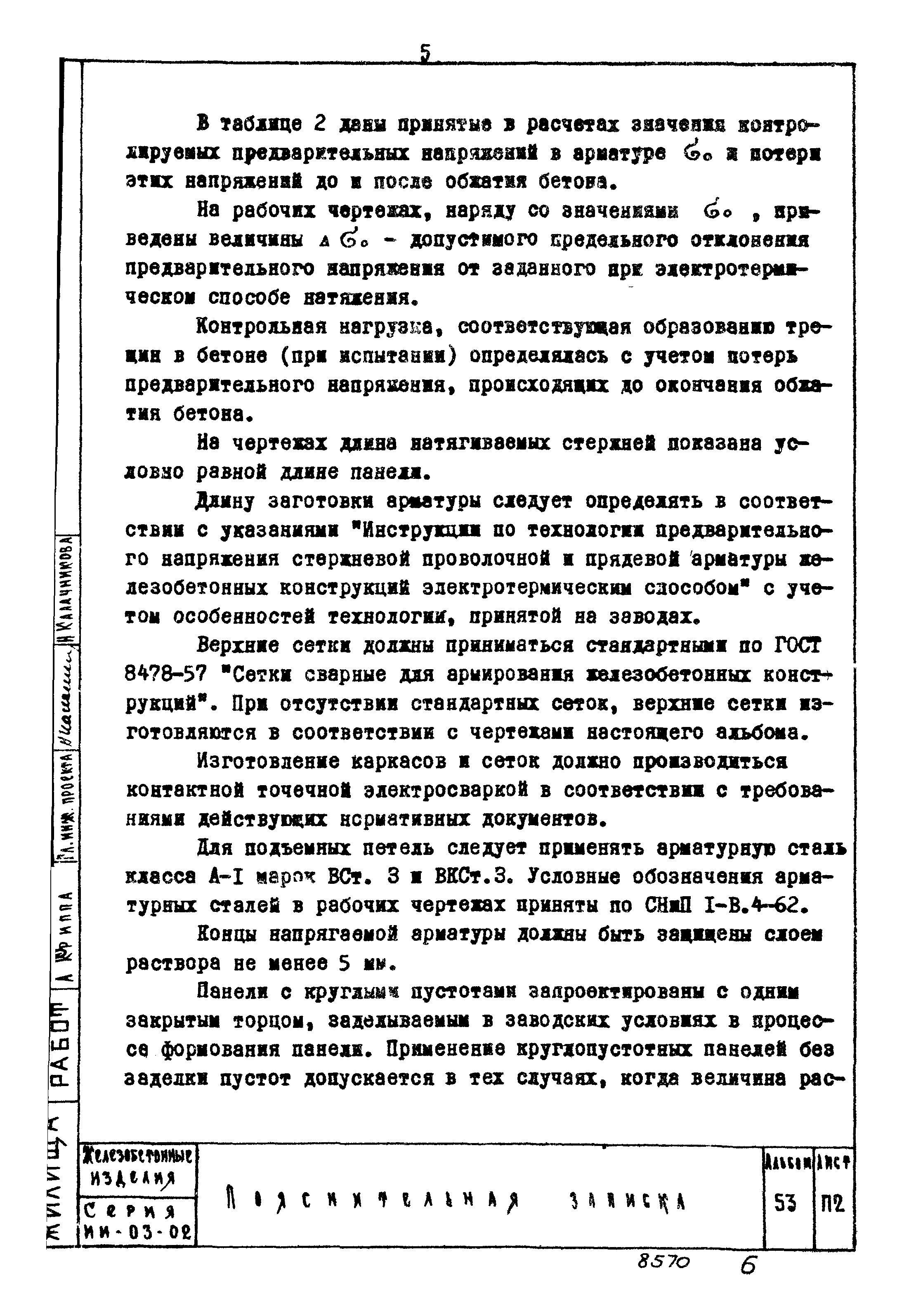

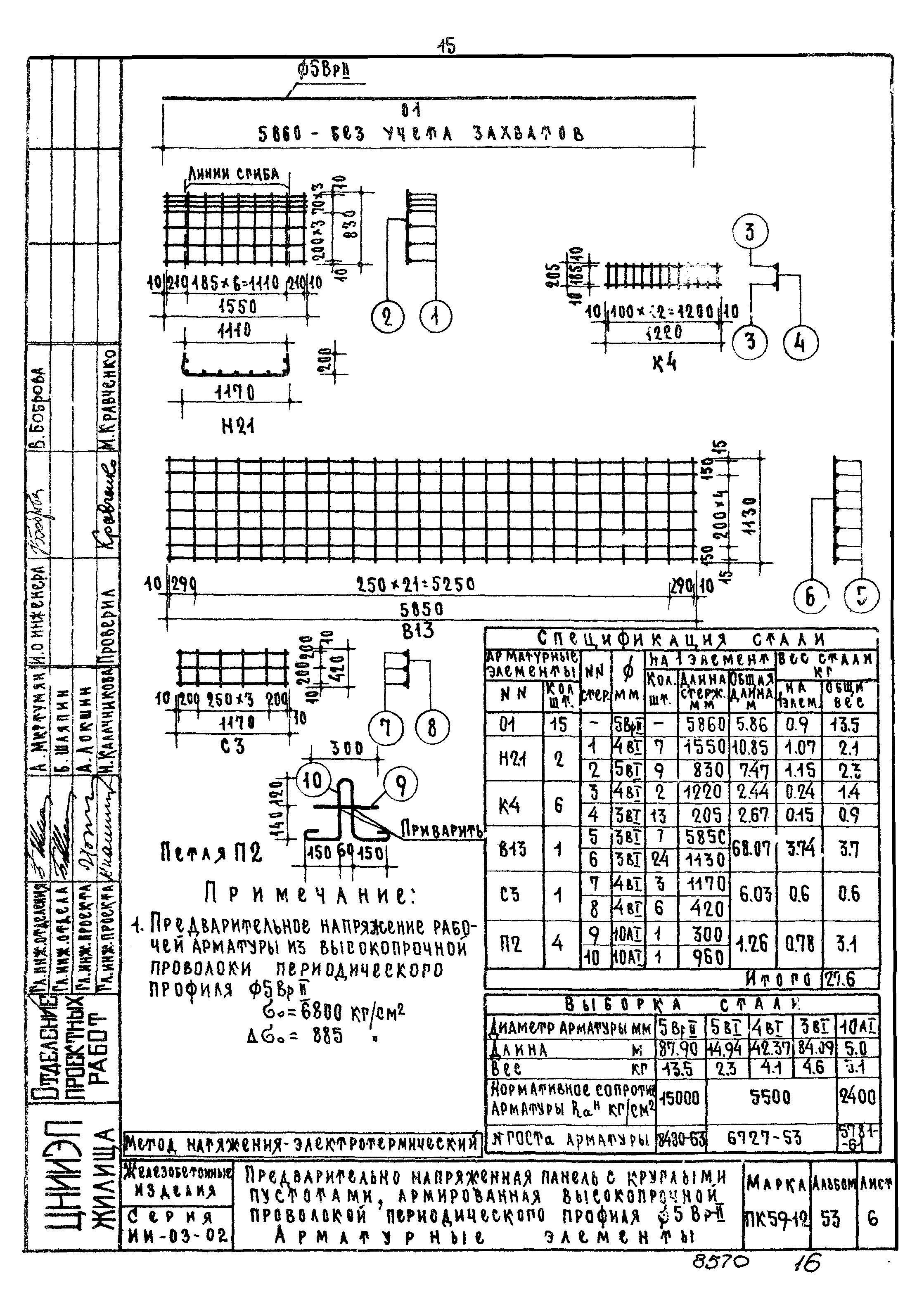

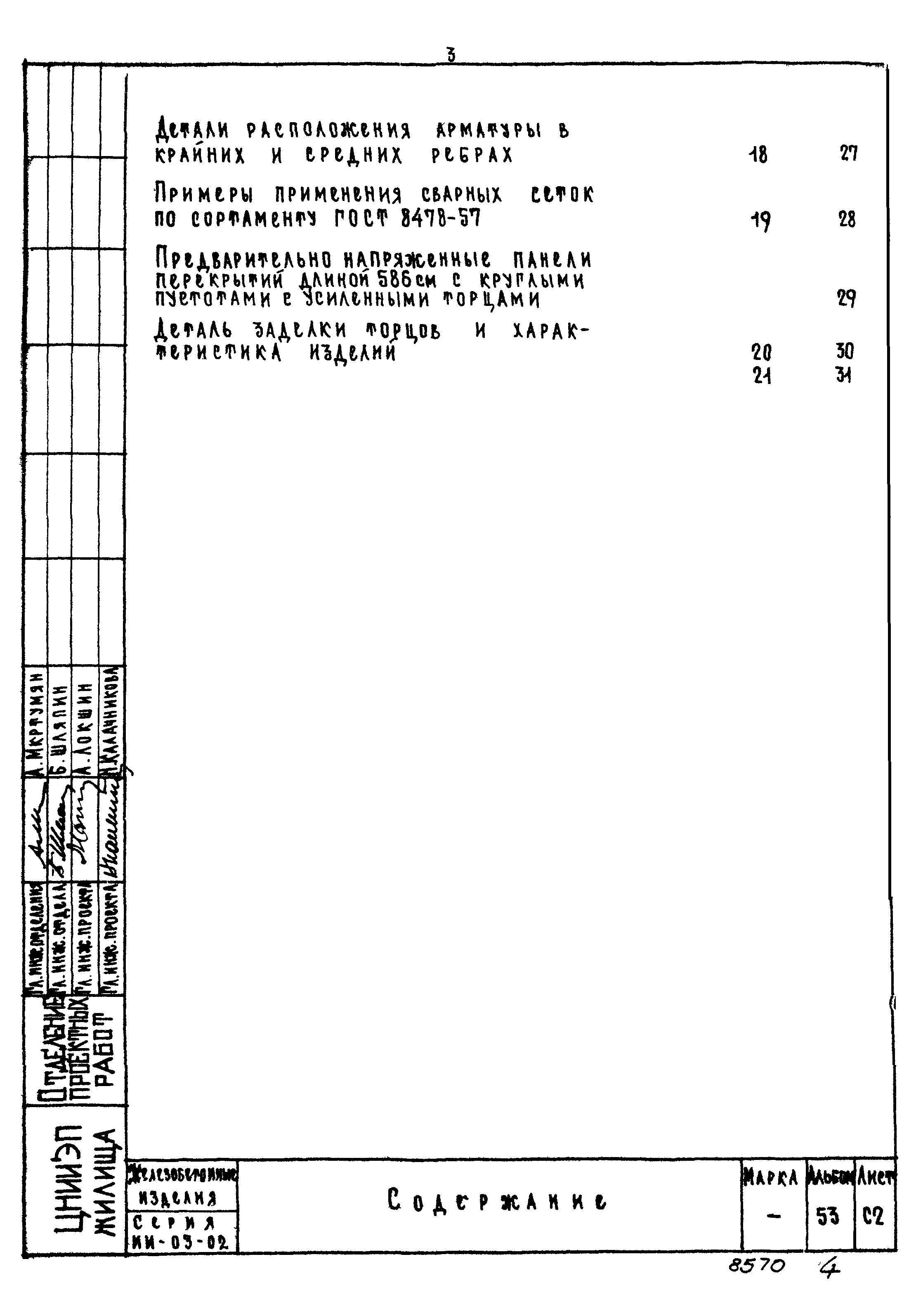

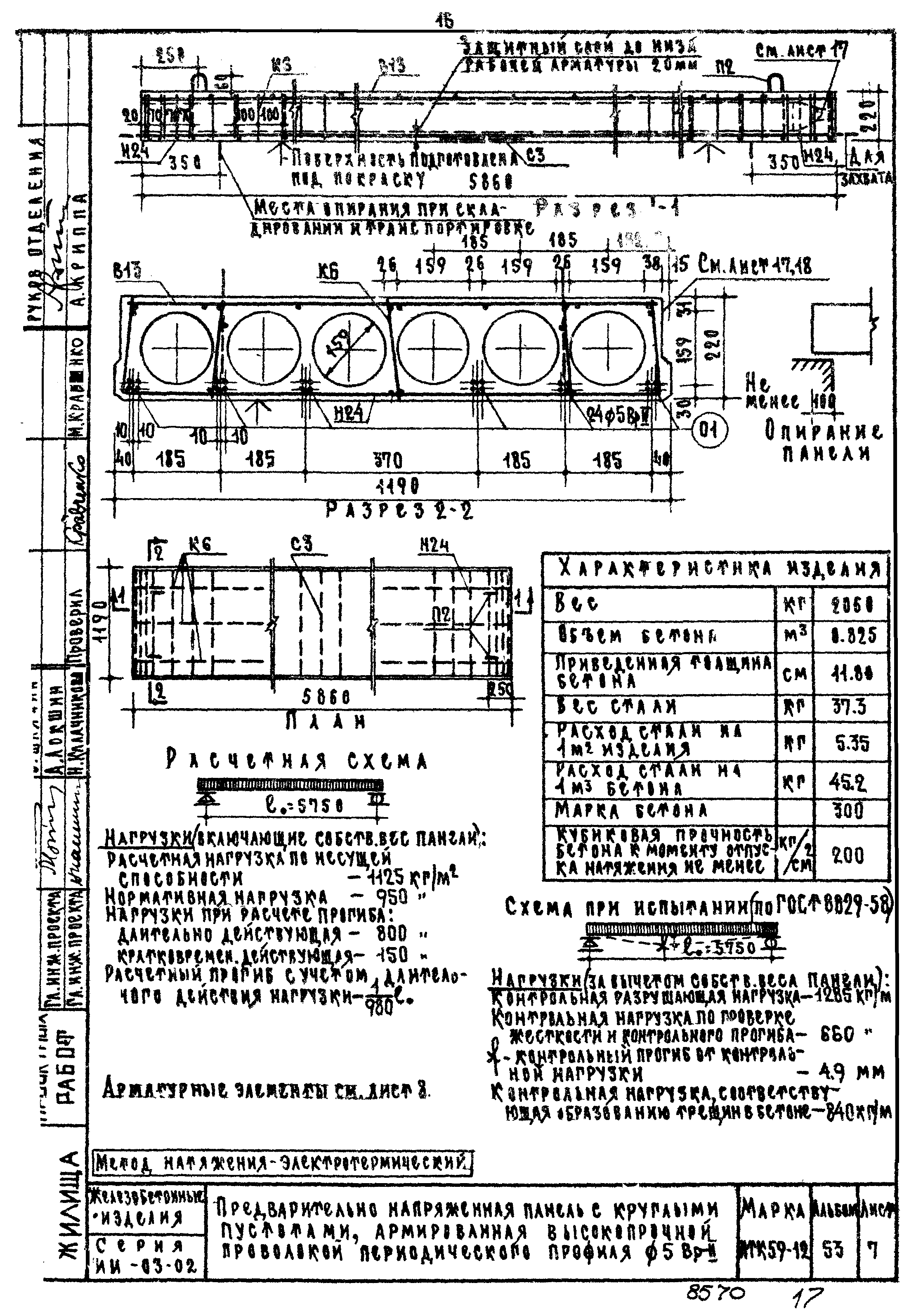

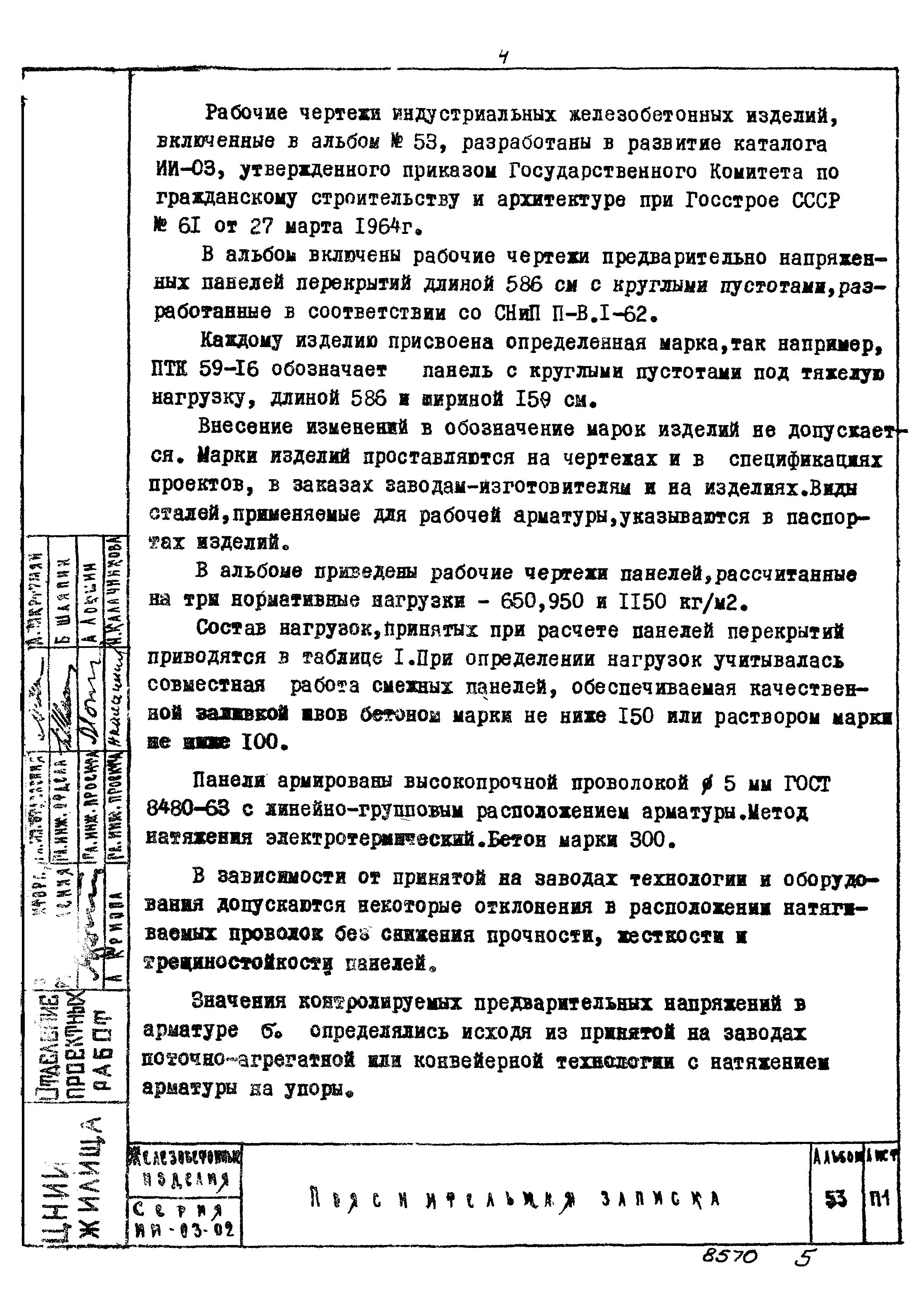

Оглавление:	Содержание Пояснительная записка Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами - нормативные нагрузки 650 и 950 кг/м² Армирование высокопрочной проволокой периодического профиля ø5ВрII (групповое, линейное расположение проволок) 5860х1590х220 электротермический метод натяжения ПК59-16 5860х1590х220 электротермический метод натяжения ПТК59-16 5860х1190х220 электротермический метод натяжения ПК59-12 5860х1190х220 электротермический метод натяжения ПТК59-12 5860х990х220 электротермический метод натяжения ПК59-10 5860х990х220 электротермический метод натяжения ПТК59-10 Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами - нормативная нагрузка 1150 кг/м² Армирование высокопрочной проволокой периодического профиля ø5ВрII (групповое, линейное расположение проволок) 5860х1190х220 электротермический метод натяжения ПКУ59-12 5860х990х220 электротермический метод натяжения ПКУ59-10 Профиль продольных граней панели и деталь заделки отверстий в торце панели Детали расположения арматуры в крайних и средних ребрах Примеры применения сварных сеток по сортаменту ГОСТ8478-57 Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами с усиленными торцами Деталь заделки торцов и характеристика изделий
Разработан:	НИИЖБ Госстроя СССР ЦНИИЭП жилища
Утверждён:	19.04.1966 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (58)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
