Серия 1.832-6

Выпуск 1. Панели с асбестоцементными обшивками

Обозначение:	Серия 1.832-6
Обозначение англ:	Series 1.832-6
Статус:	не действует
Название рус.:	Выпуск 1. Панели с асбестоцементными обшивками
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Альбом содержит рабочие чертежи стеновых панелей типа "Сэндвич" с обшивками из асбестоцементных листов и утеплителем из фенального пенопласта ФРП-1. Панели предназначены для стен (горизонтальной и вертикальной разрезки) животноводческих и птицеводческих зданий с относительной влажностью воздуха помещений не более 75 %

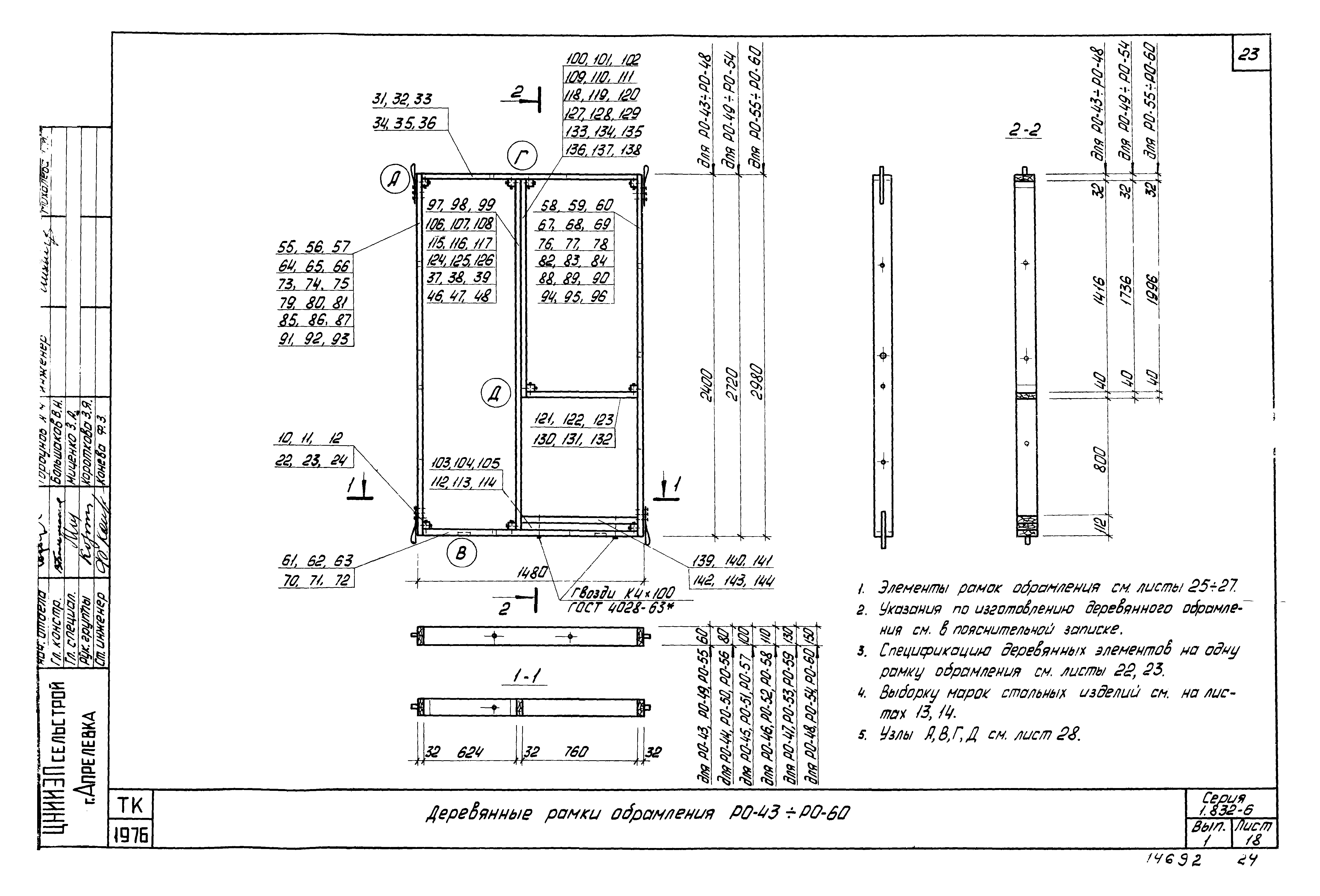

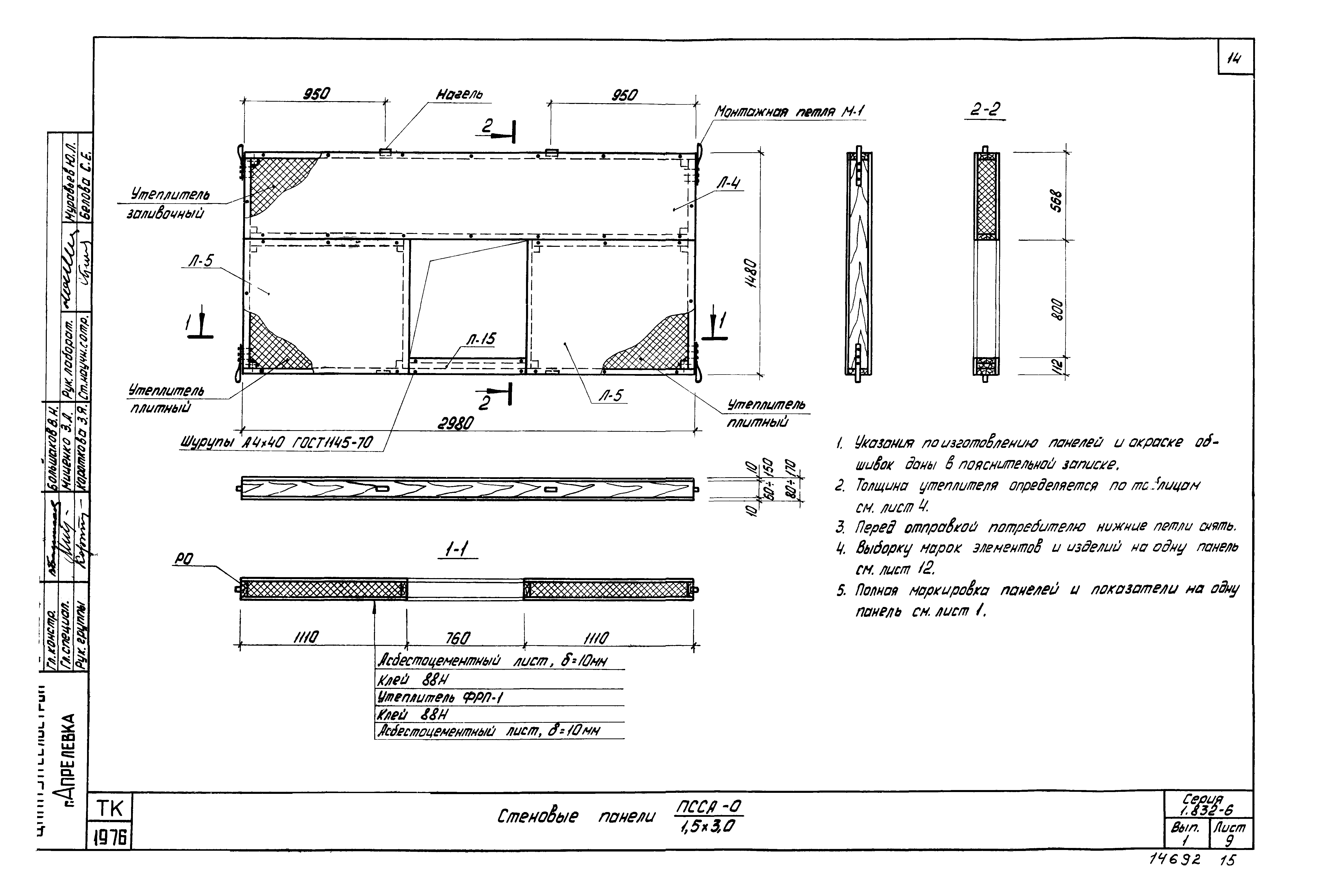

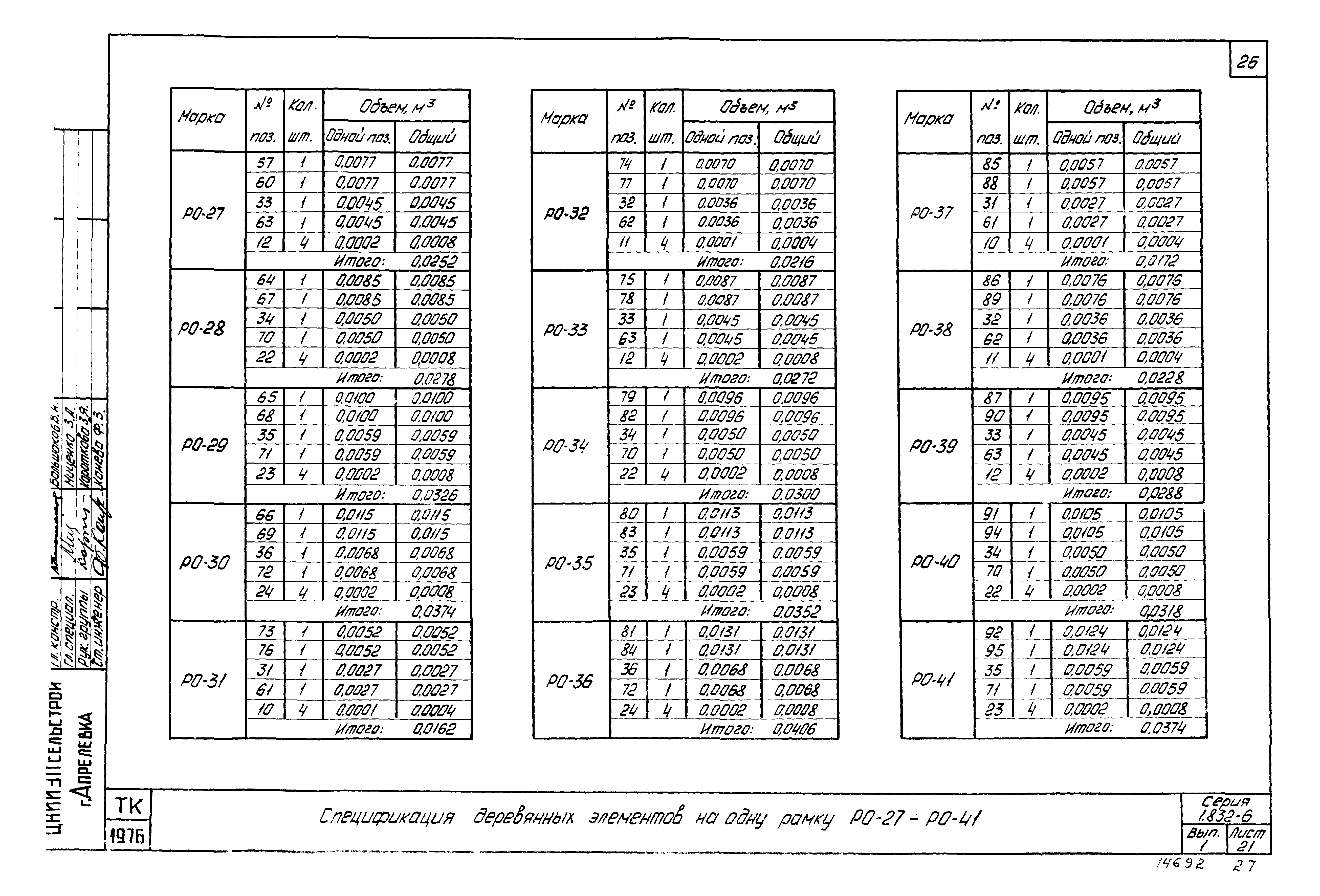

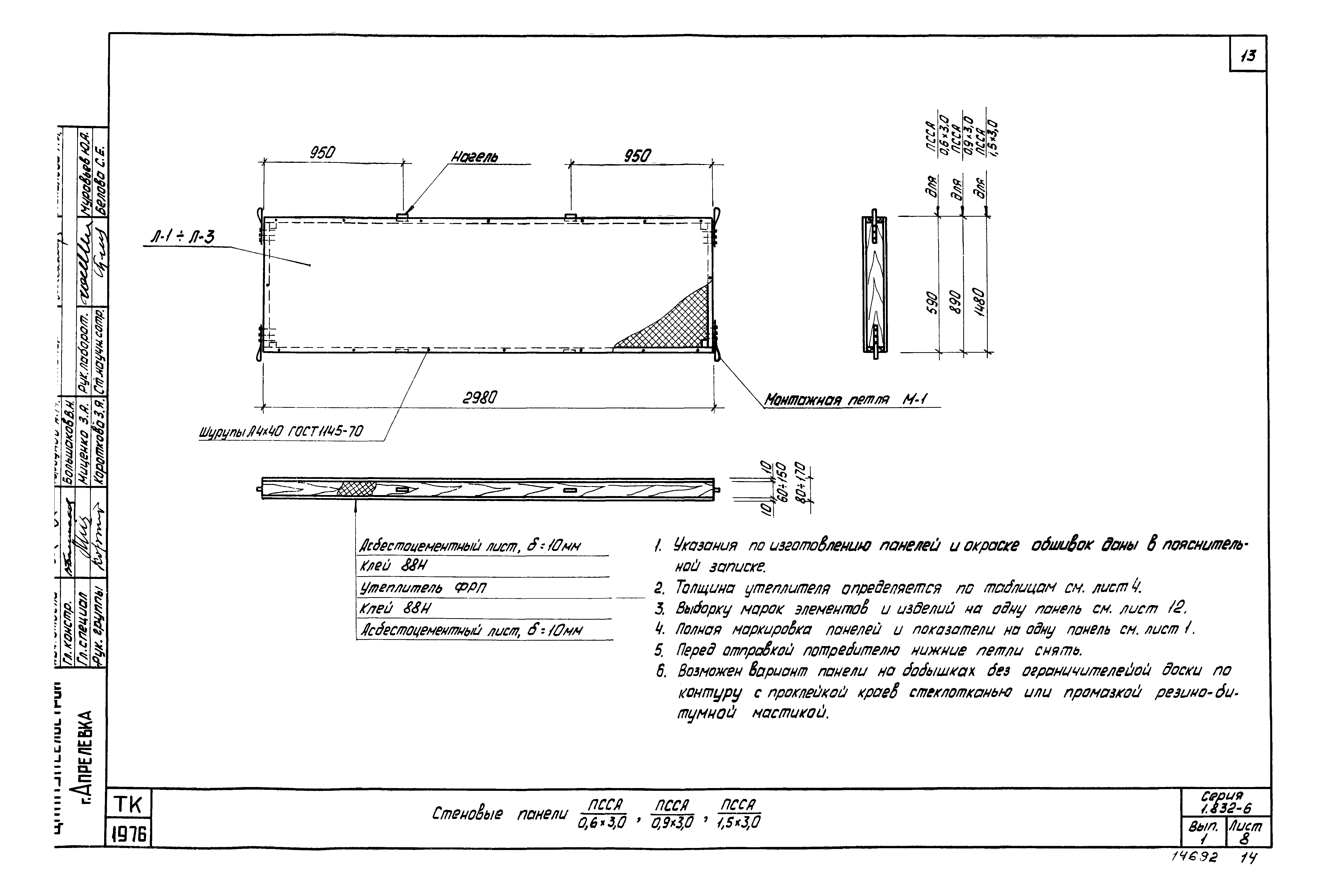

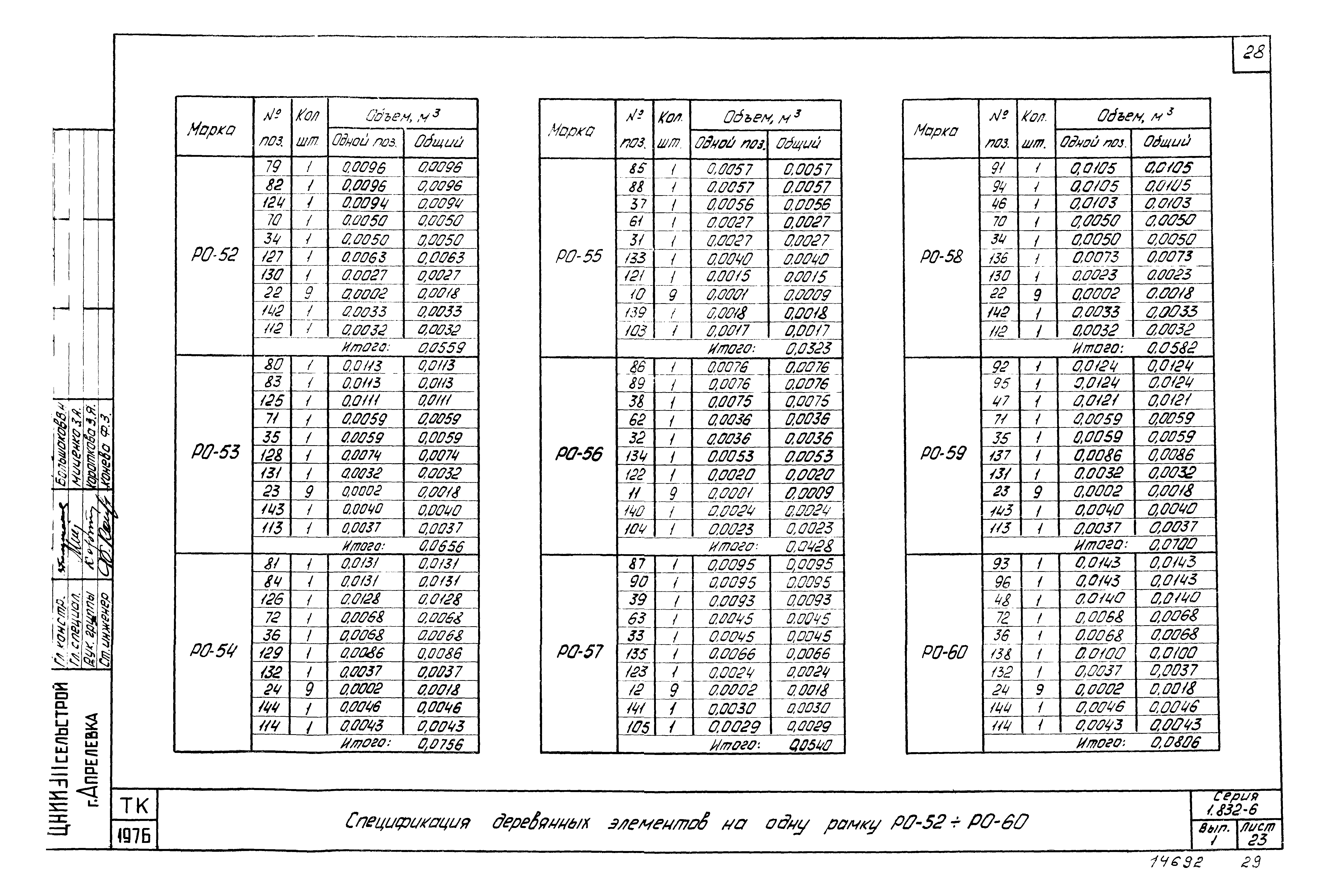

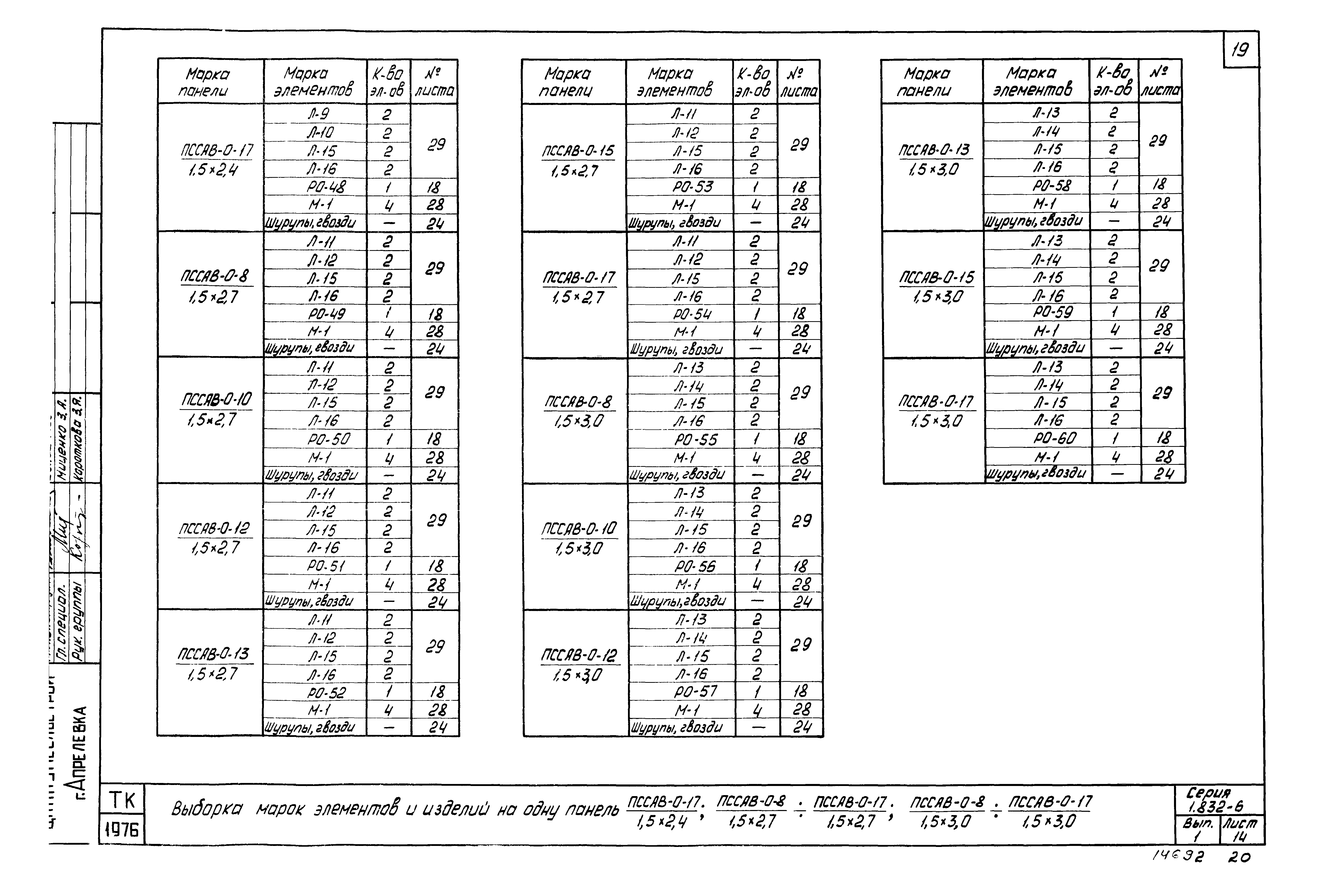

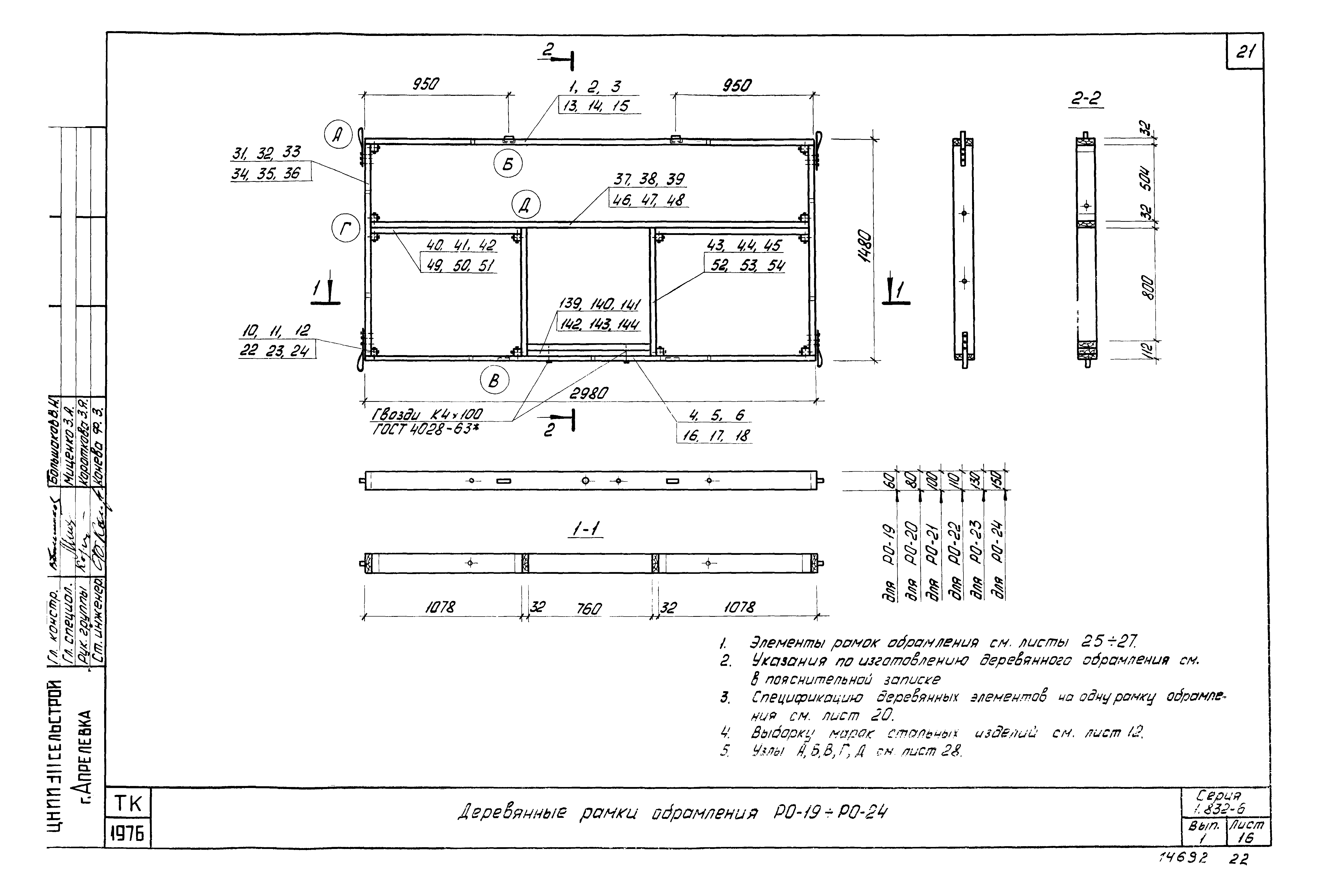

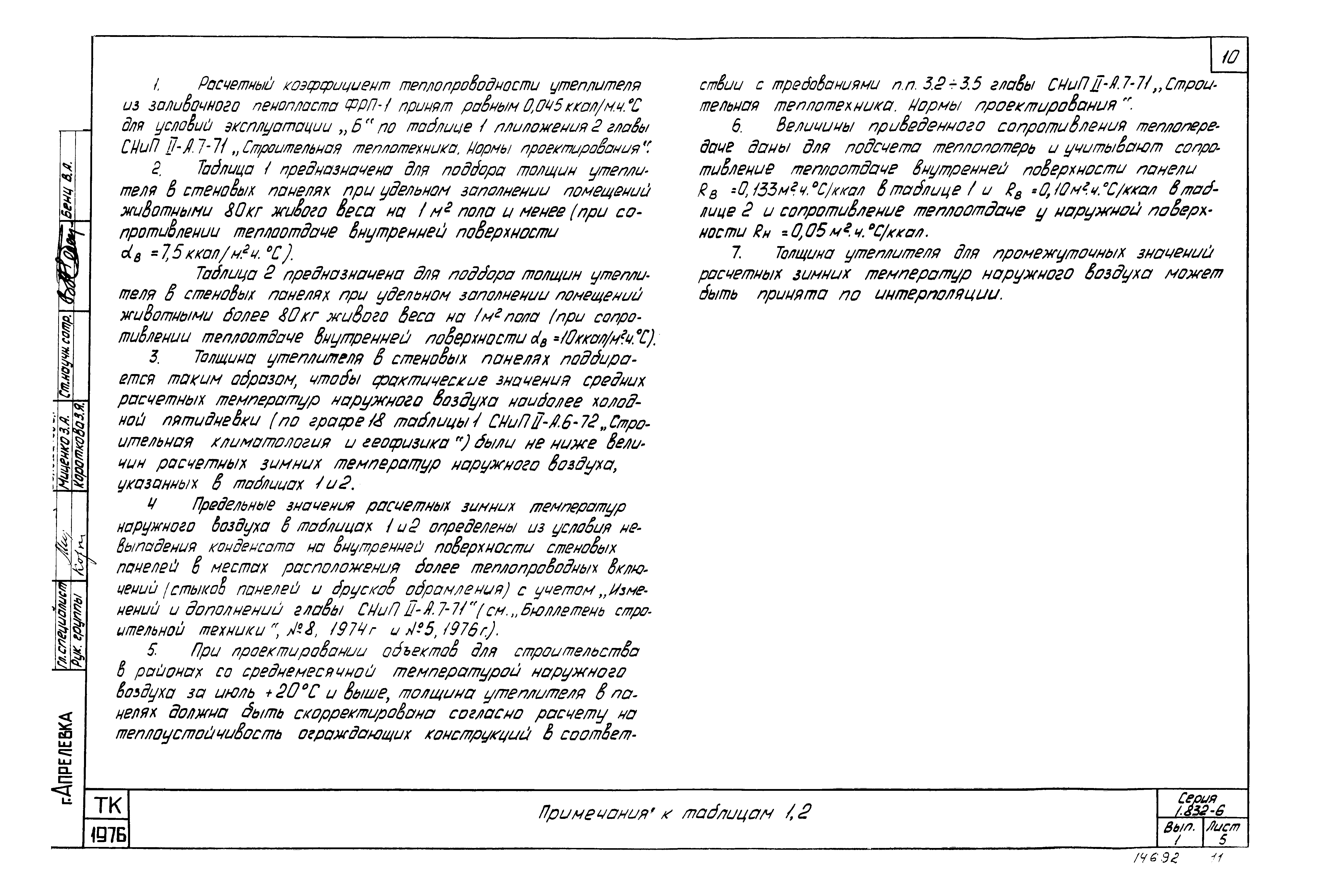

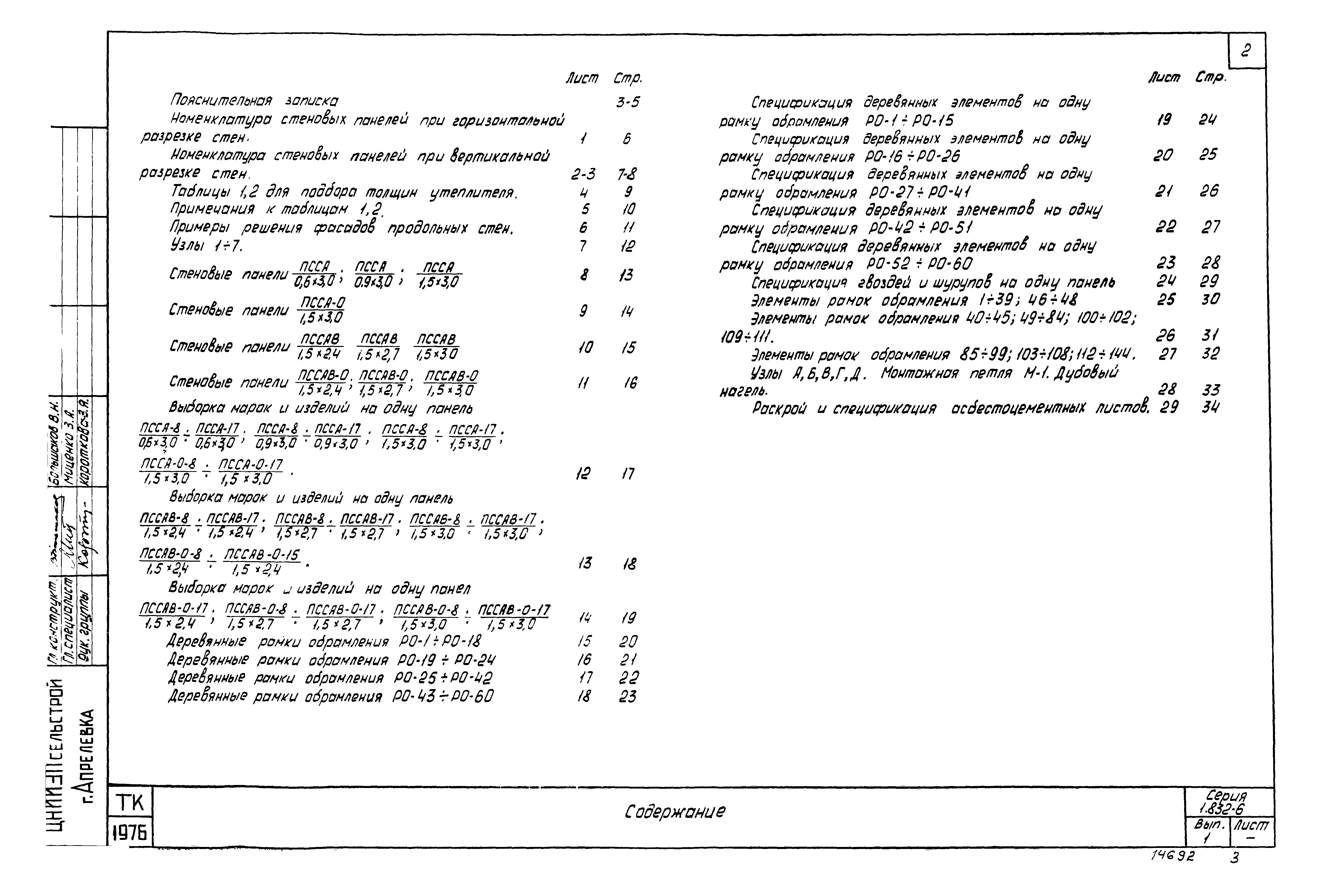

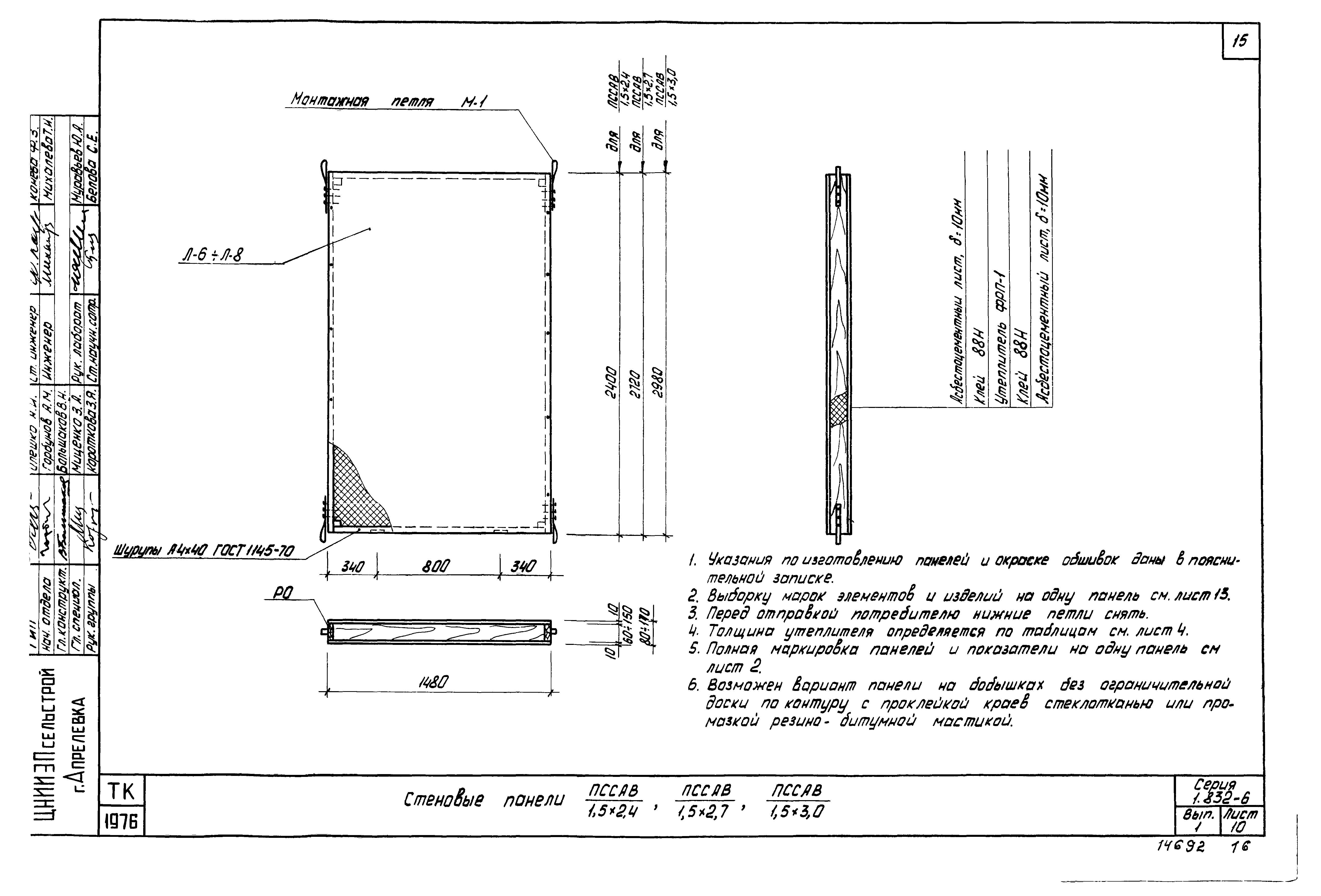

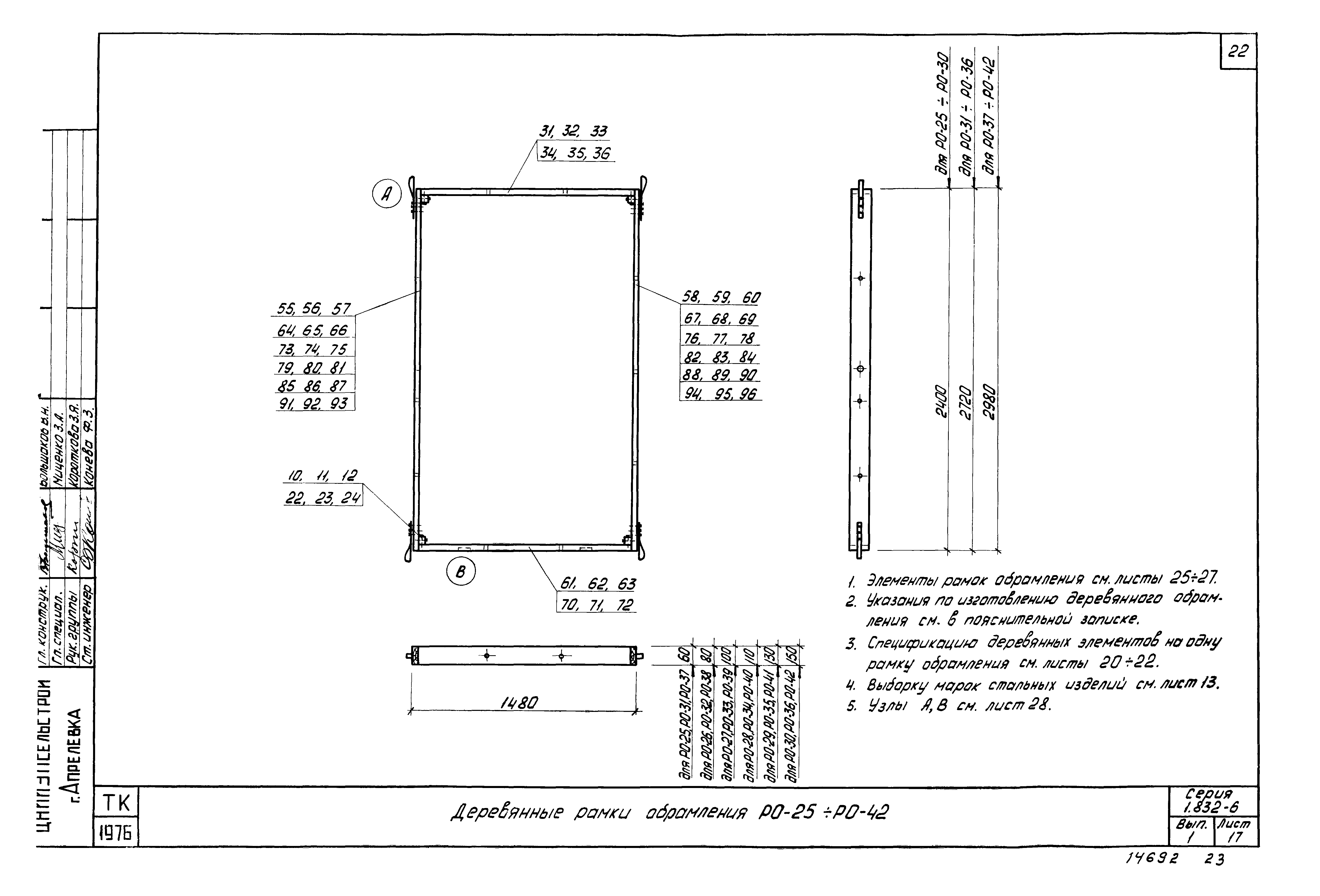

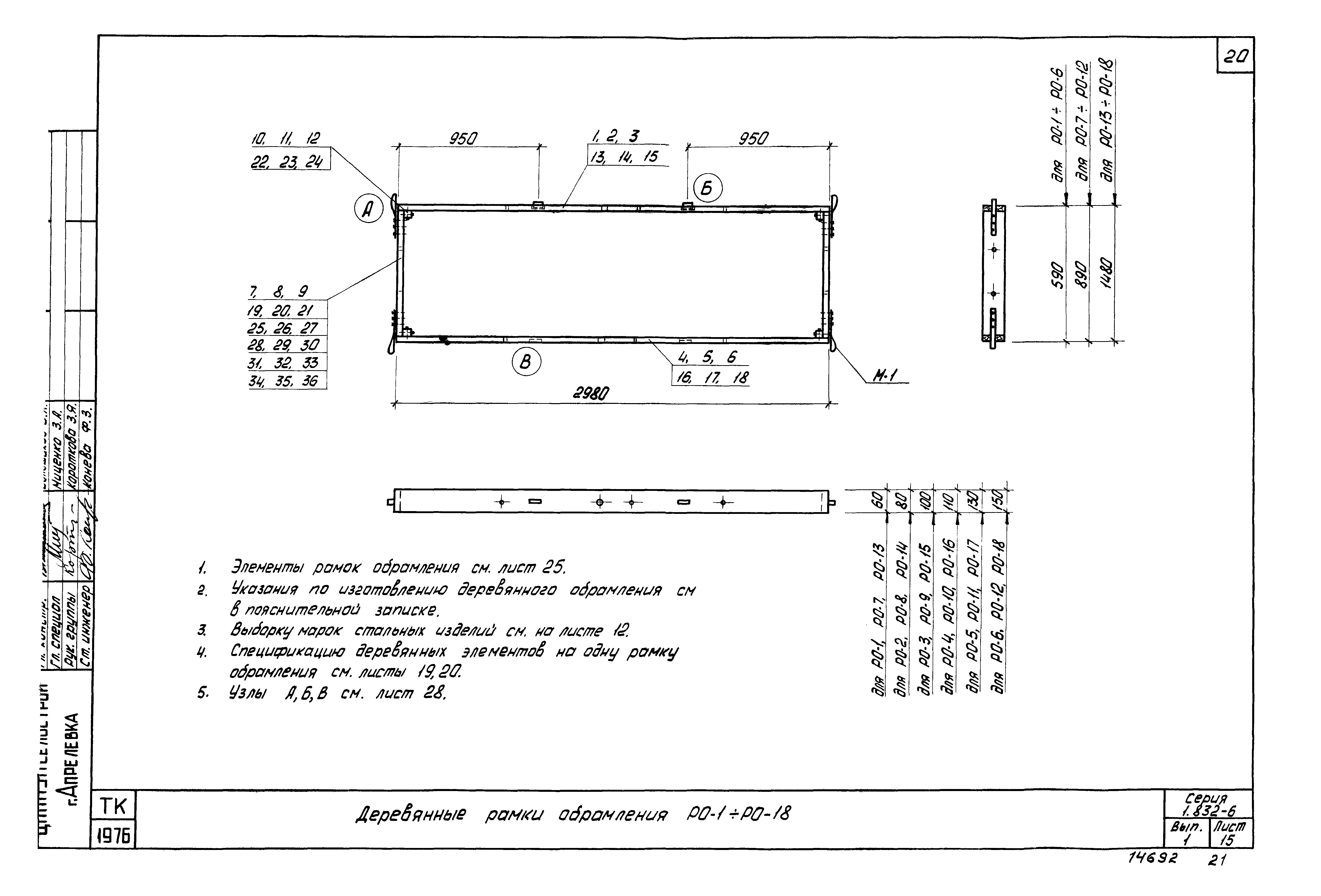

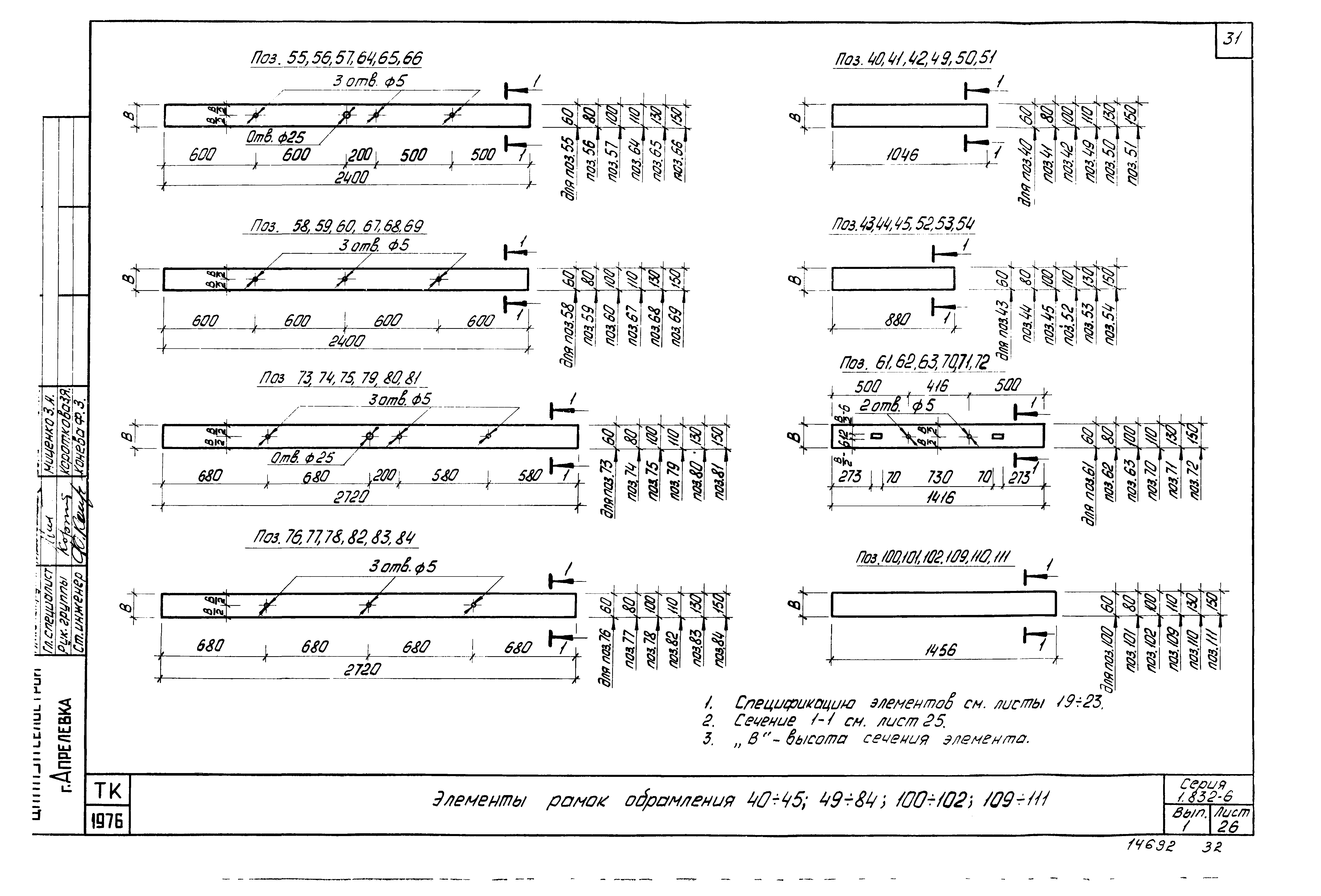

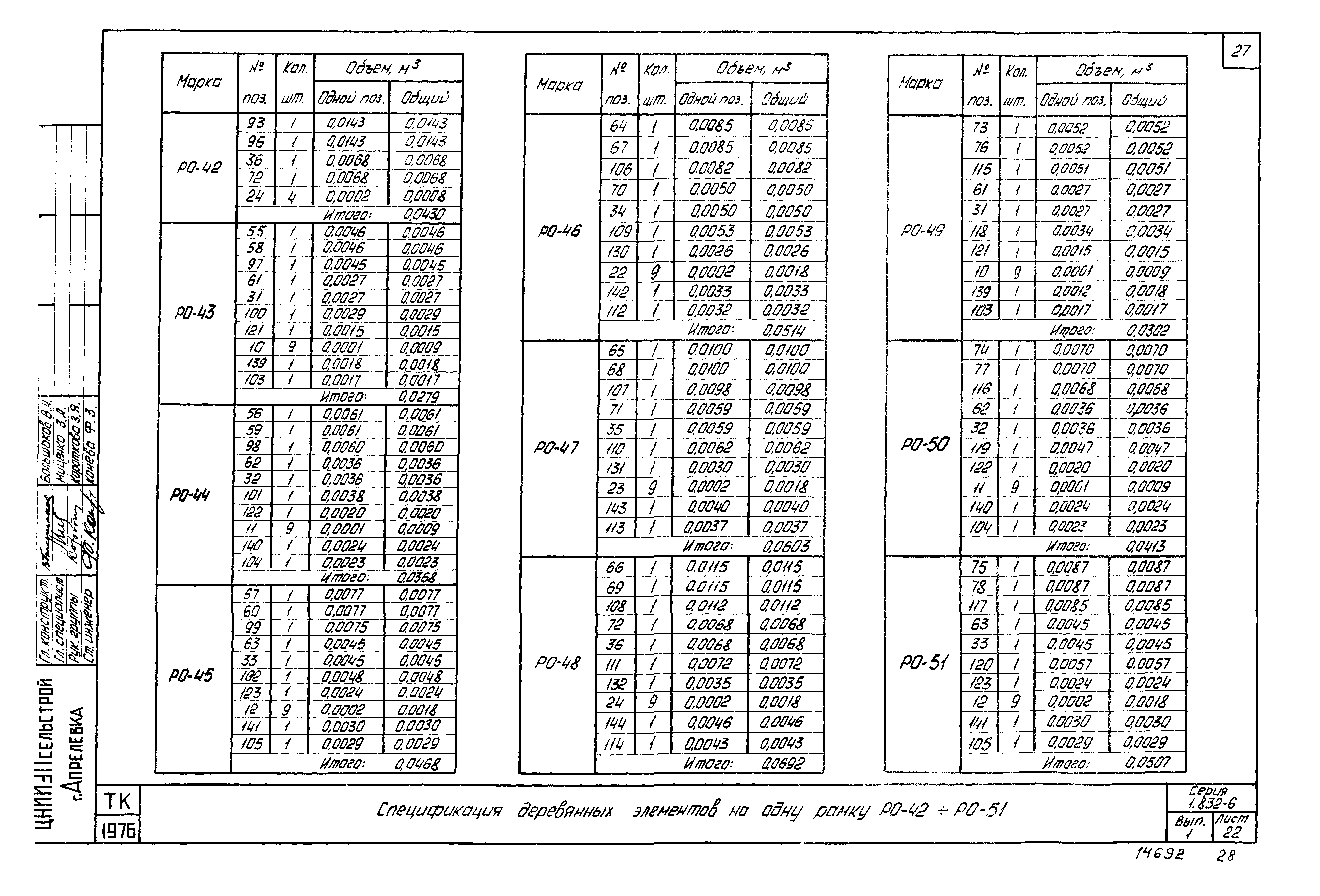

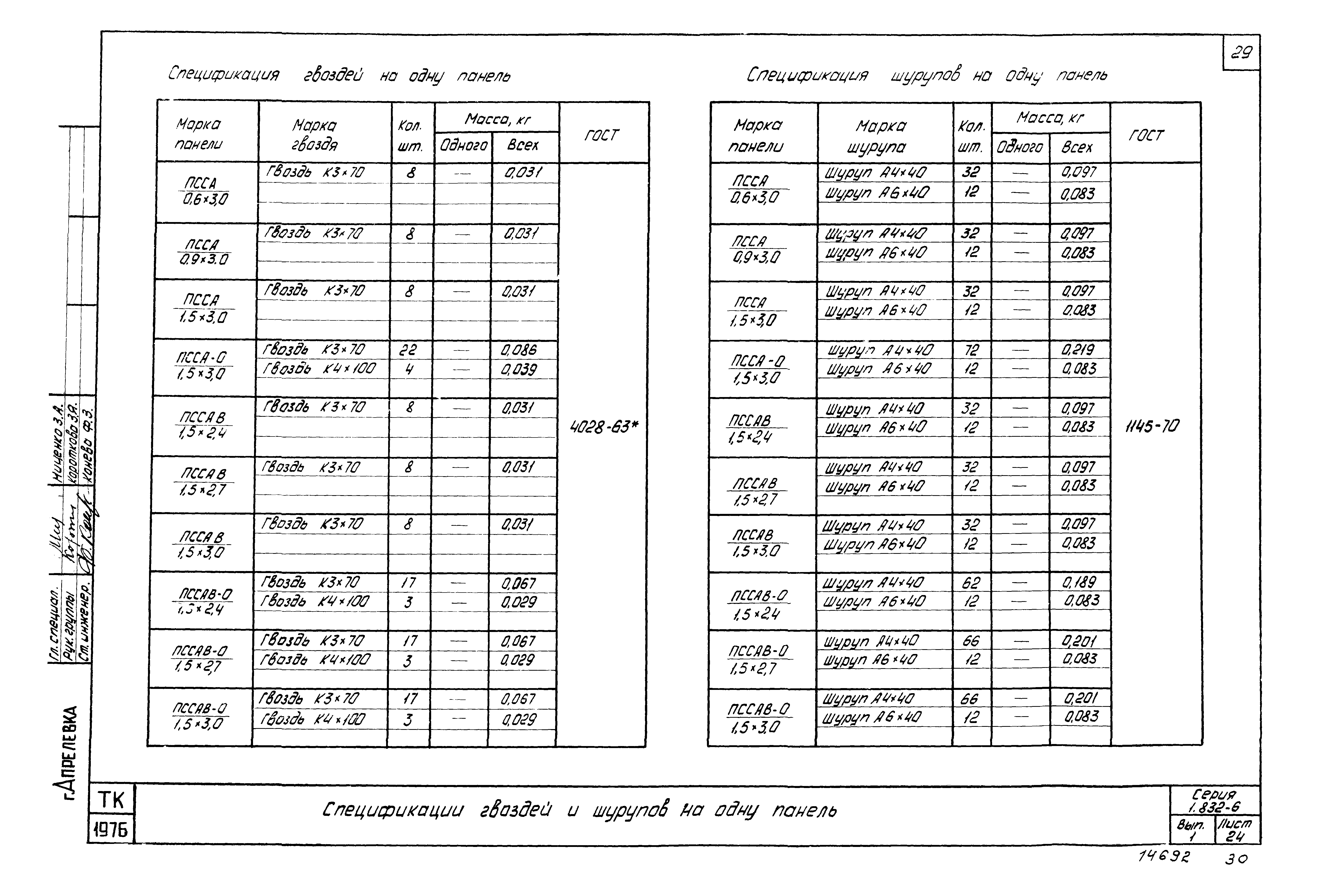

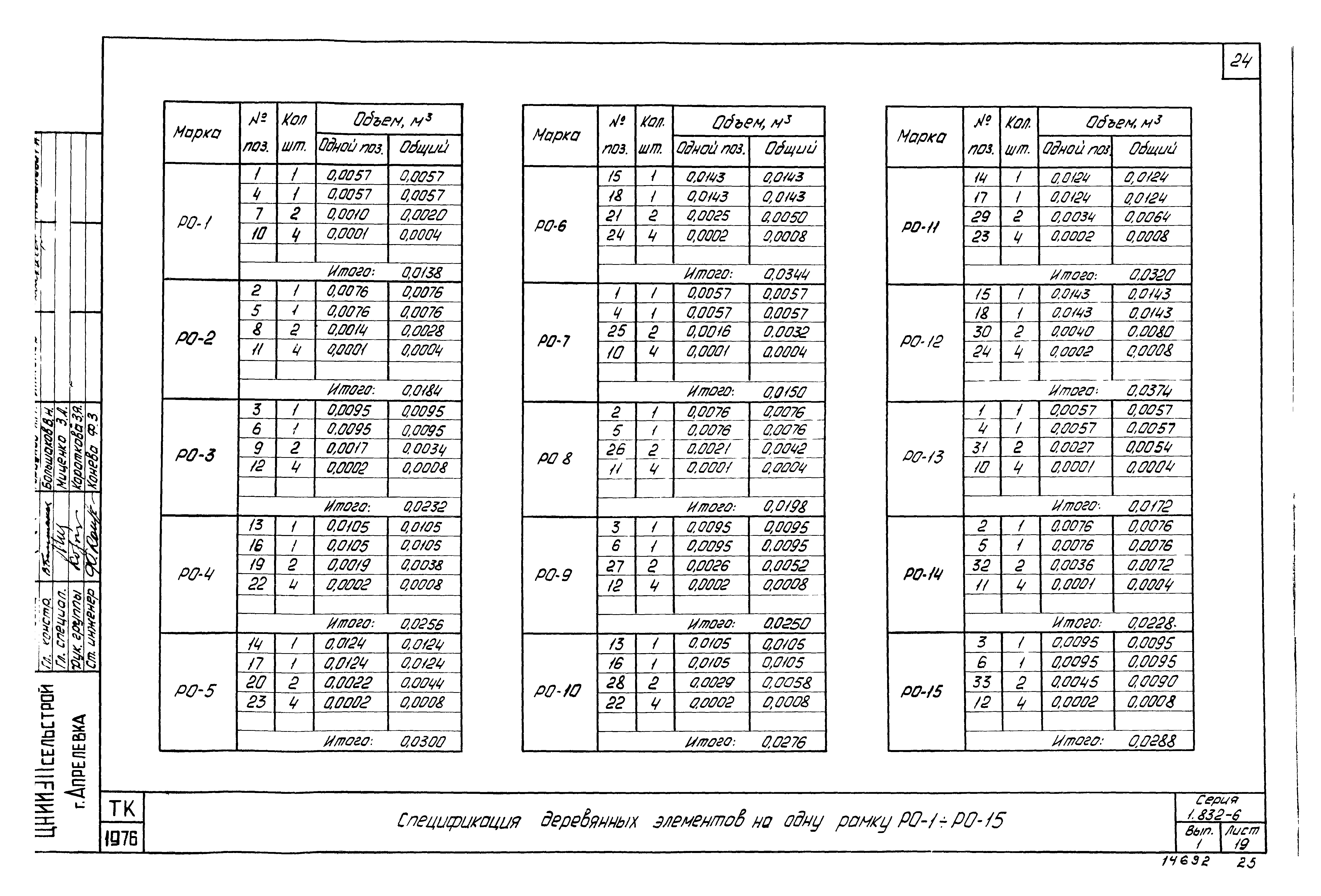

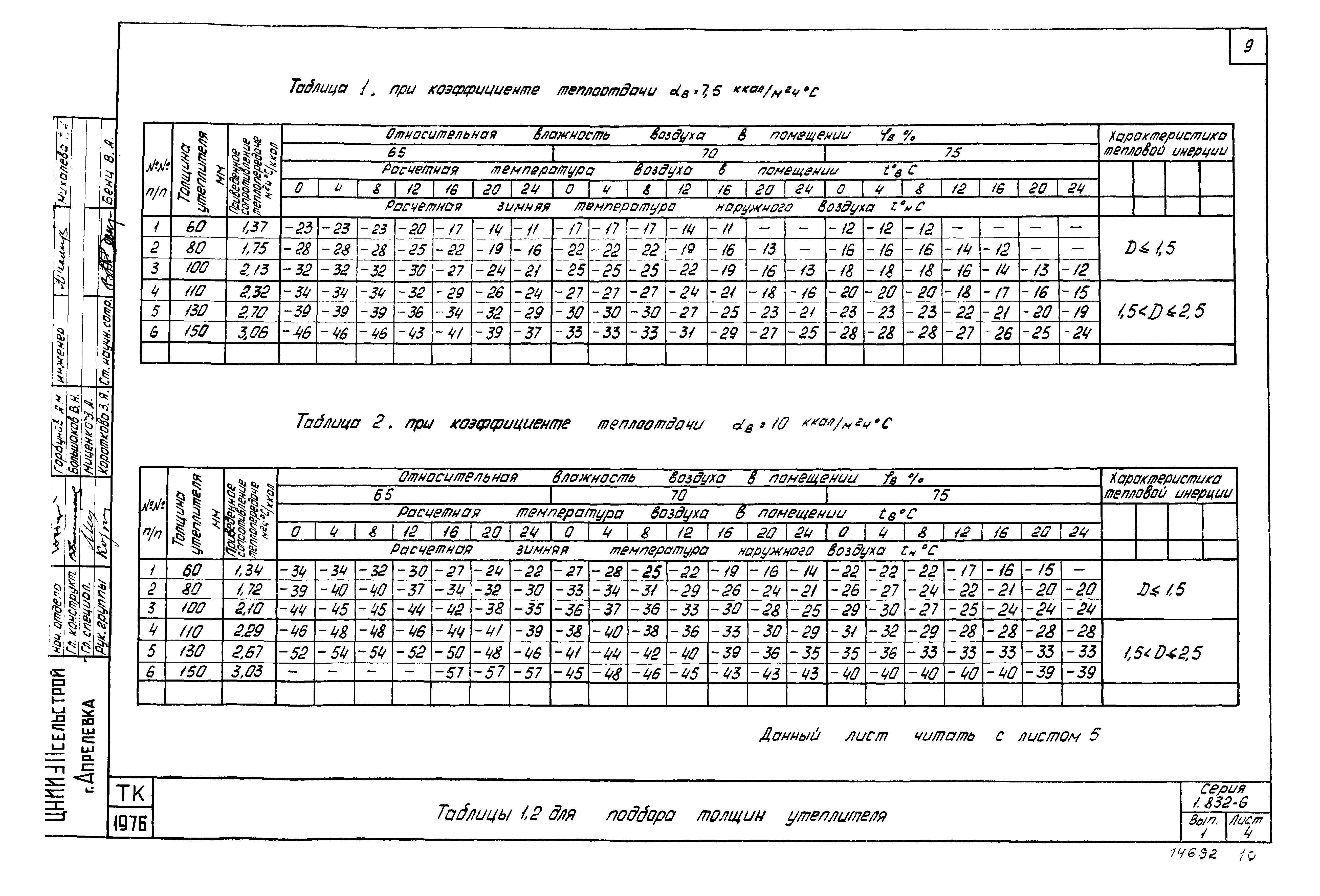

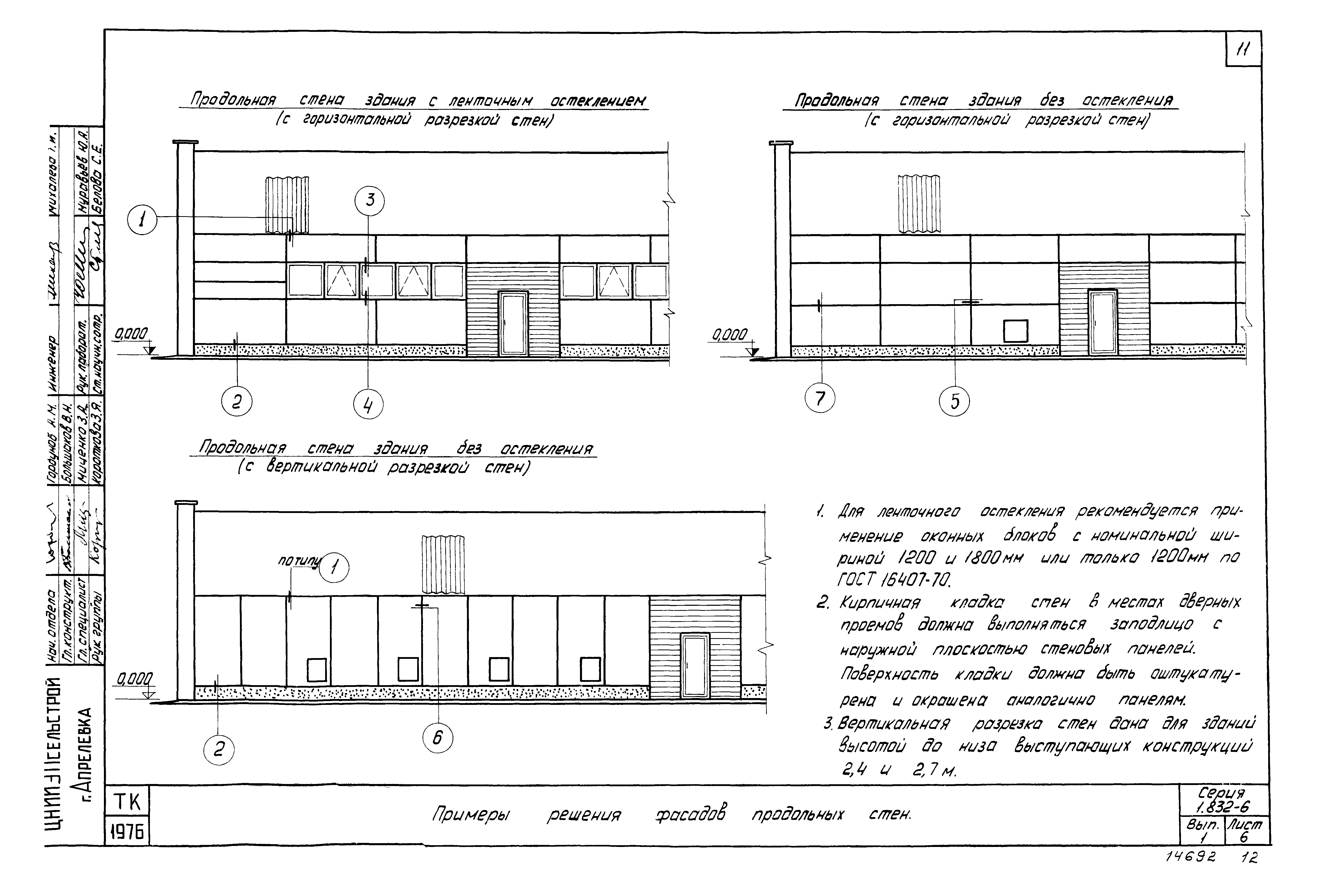

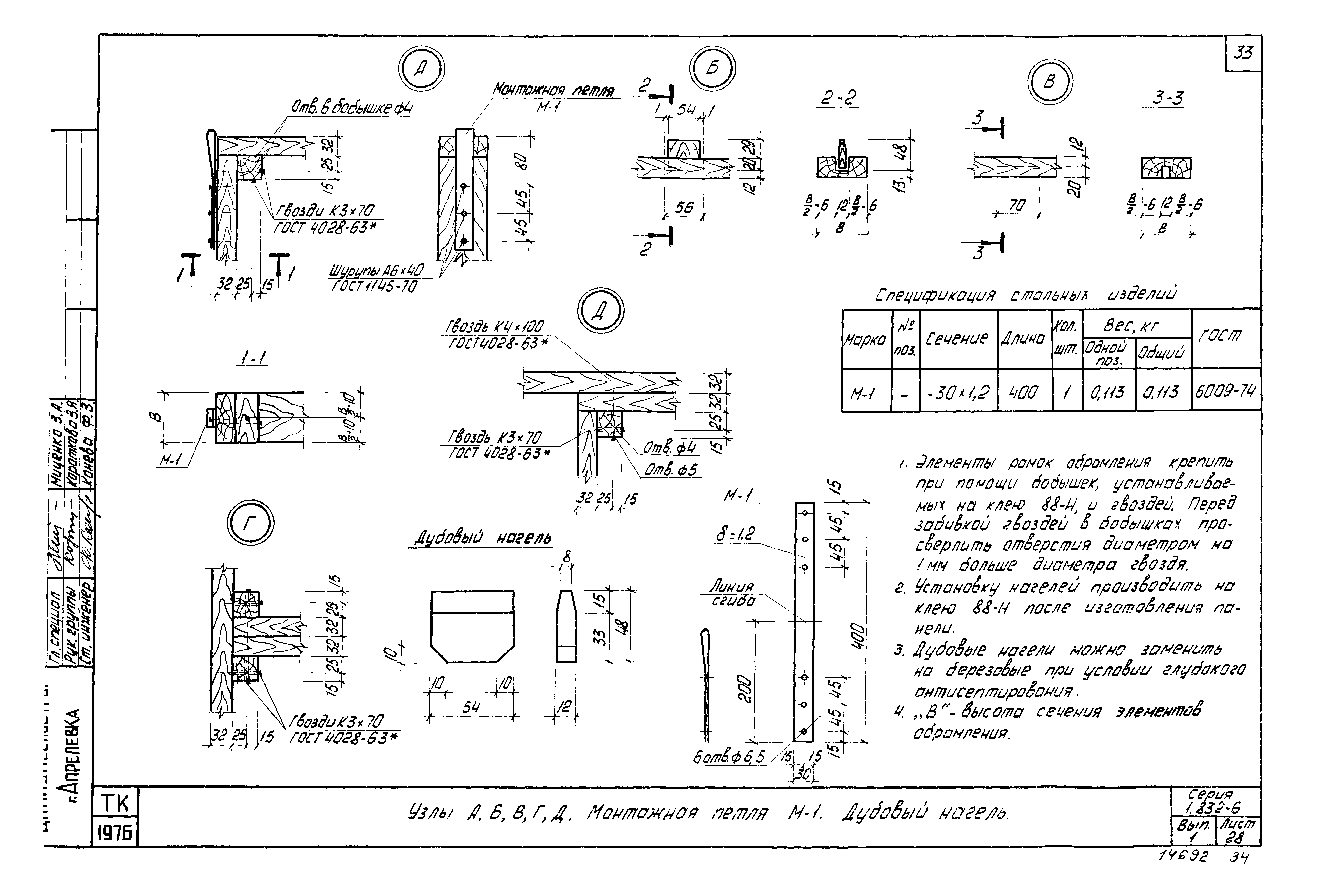

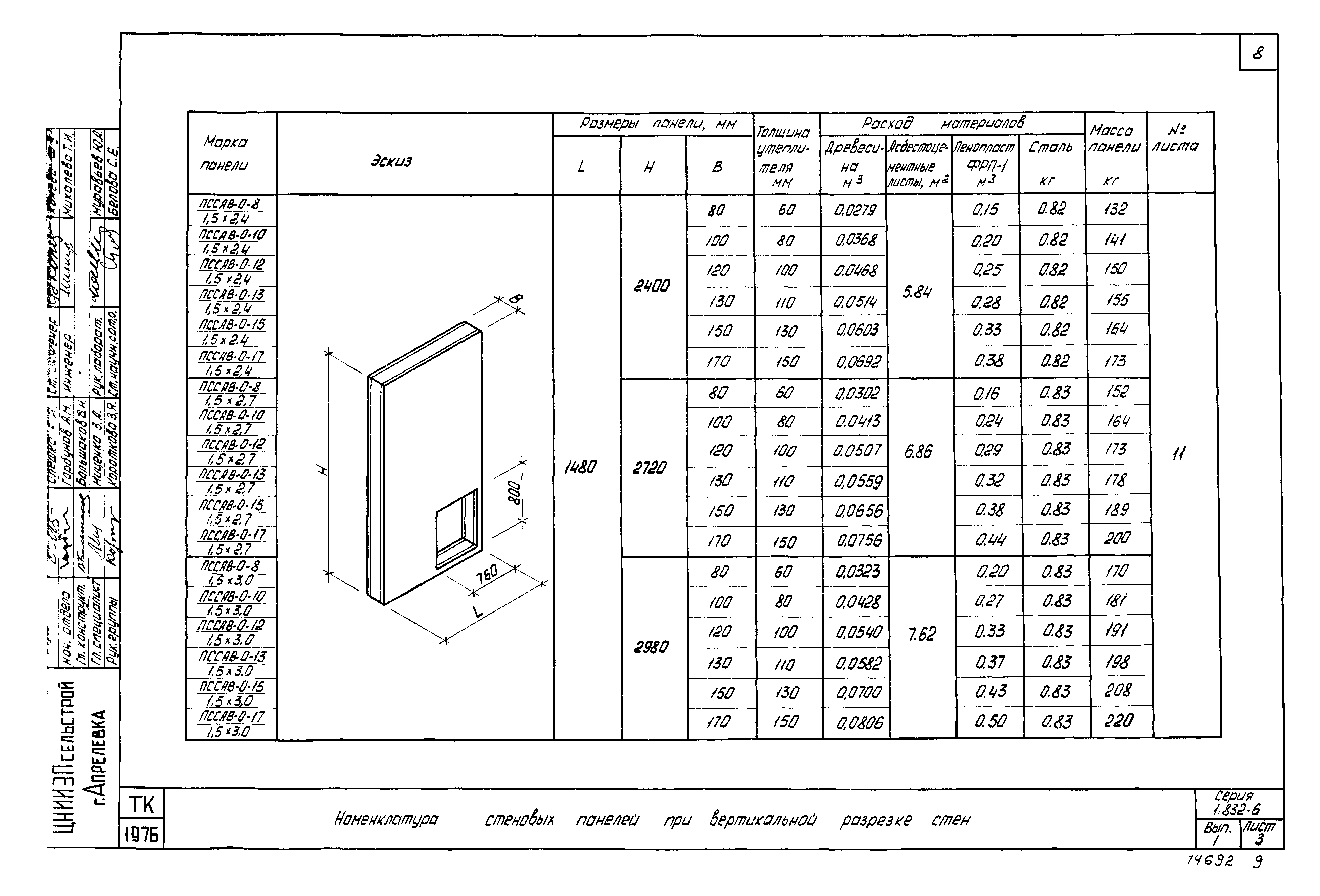

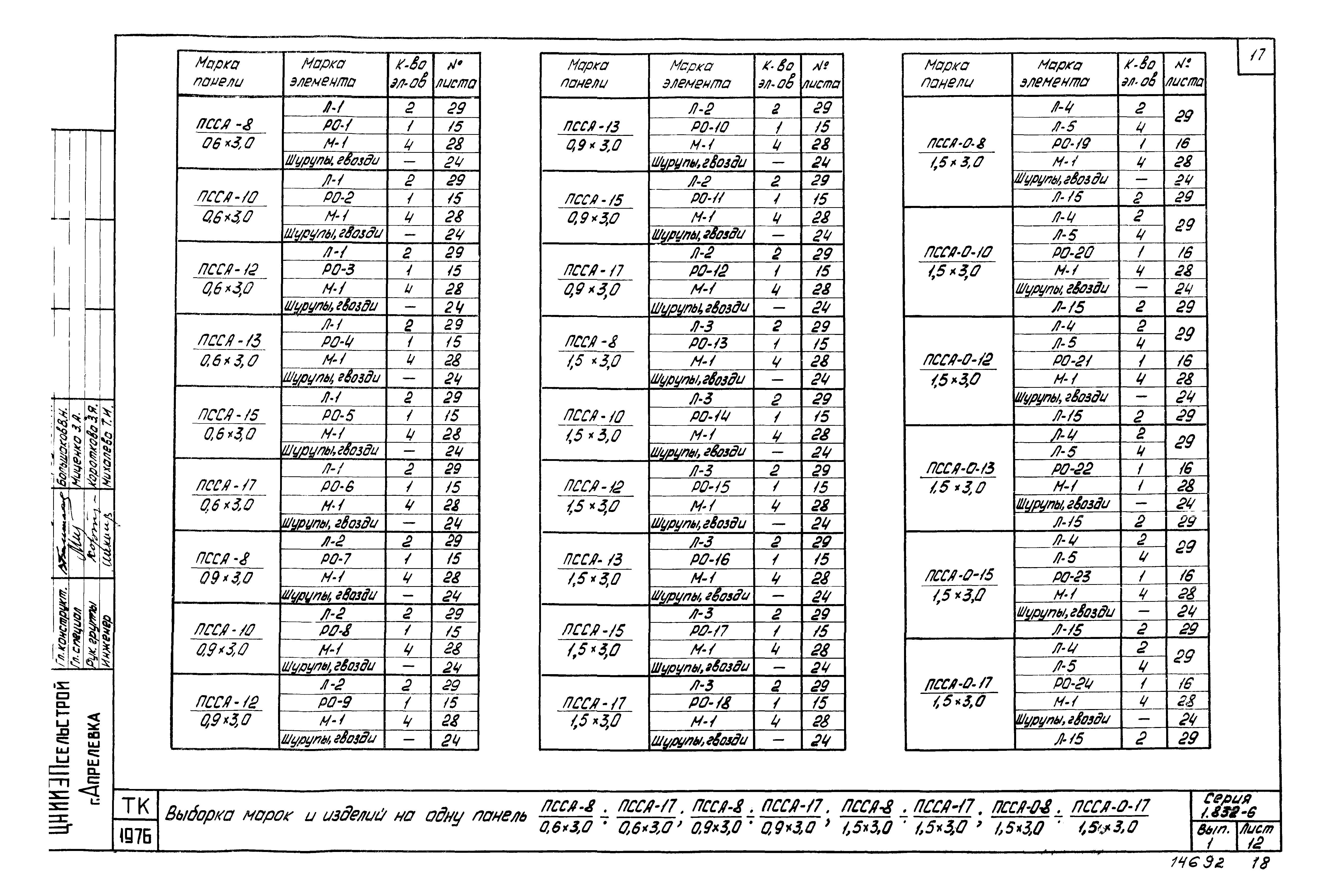

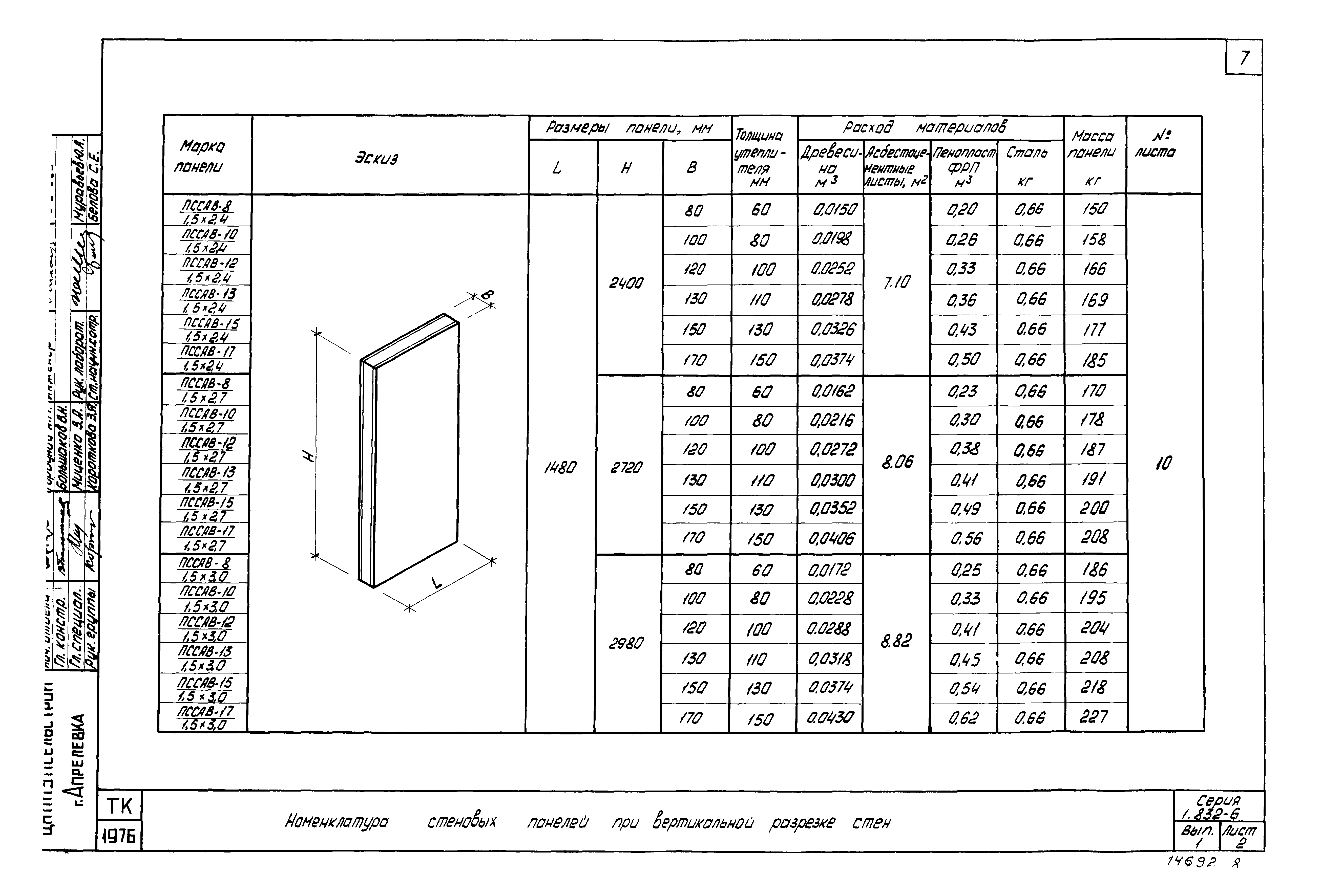

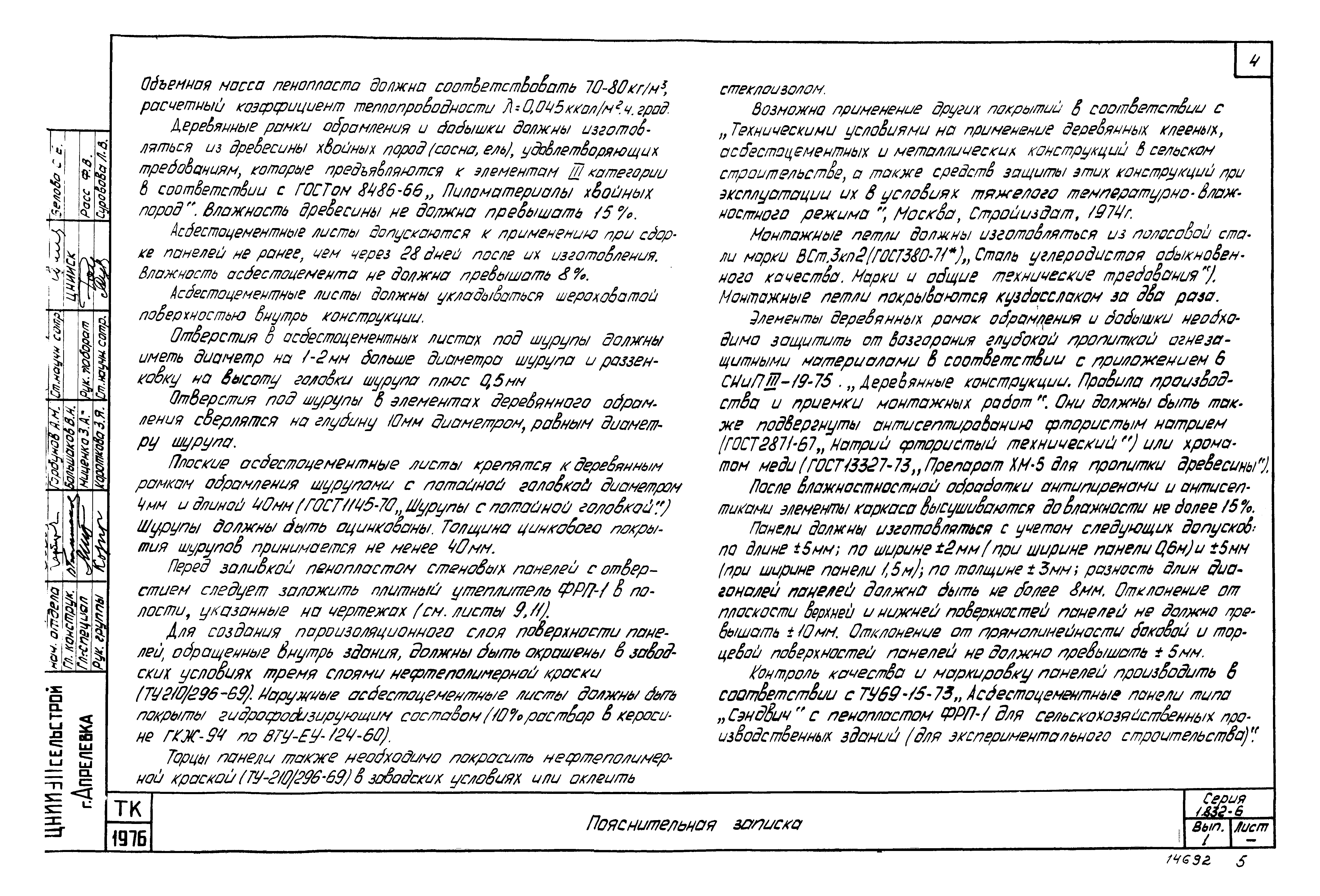

Оглавление:	Пояснительная записка Номенклатура стеновых панелей при горизонтальной разрезке стен Номенклатура стеновых панелей при вертикальной разрезке стен Таблицы 1 и 2 для подбора толщин утеплителя Примечания к таблицам 1, 2 Примеры решения фасадов продольных стен Узлы 1 - 7 Стеновые панели ПССА/0,6х3,0; ПССА/0,9х3,0; ПССА/1,5х3,0 Стеновые панели ПССА-0/1,5х3,0 Стеновые панели ПССАВ/1,5х2,4; ПССАВ/1,5х2,7; ПССАВ/1,5х3,0 Стеновые панели ПССАВ-0/1,5х2,4; ПССАВ-0/1,5х2,7; ПССАВ-0/1,5х3,0 Выборка марок и изделий на одну панель Деревянные рамки обрамления РО-1 - РО-18 Деревянные рамки обрамления РО-19 - РО-24 Деревянные рамки обрамления РО-25 - РО-42 Деревянные рамки обрамления РО-43 - РО-60 Спецификация деревянных элементов на одну рамку обрамления РО-1 - РО-15 Спецификация деревянных элементов на одну рамку обрамления РО-16 - РО-26 Спецификация деревянных элементов на одну рамку обрамления РО-27 - РО-41 Спецификация деревянных элементов на одну рамку обрамления РО-42 - РО-51 Спецификация деревянных элементов на одну рамку обрамления РО-52 - РО-60 Спецификация гвоздей и шурупов на одну панель Элементы рамок обрамления 1 - 39; 46 - 48 Элементы рамок обрамления 40 - 45, 49 - 84, 100 - 102, 109 - 111 Элементы рамок обрамления 85 - 99, 103 - 108, 112 - 144 Узлы А, Б, В, Г, Д. монтажная петля М-1. Дубовый нагель Раскрой и спецификация асбестоцементных листов
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИЭПсельстрой НИИСФ
Утверждён:	26.10.1976 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-598)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 6009-74 «Лента стальная горячекатаная. Технические условия» ГОСТ 8486-66 «Пиломатериалы хвойных пород» СНиП II-А.11-62 «Нагрузки и воздействия. Нормы проектирования» СНиП II-А.5-70* «Противопожарные нормы проектирования зданий и сооружений» СНиП II-А.6-72 «Строительная климатология и геофизика» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП II-В.4-71* «Деревянные конструкции. Нормы проектирования» СНиП II-А.7-71 «Строительная теплотехника. Нормы проектирования»
