ЦПИ 22/30

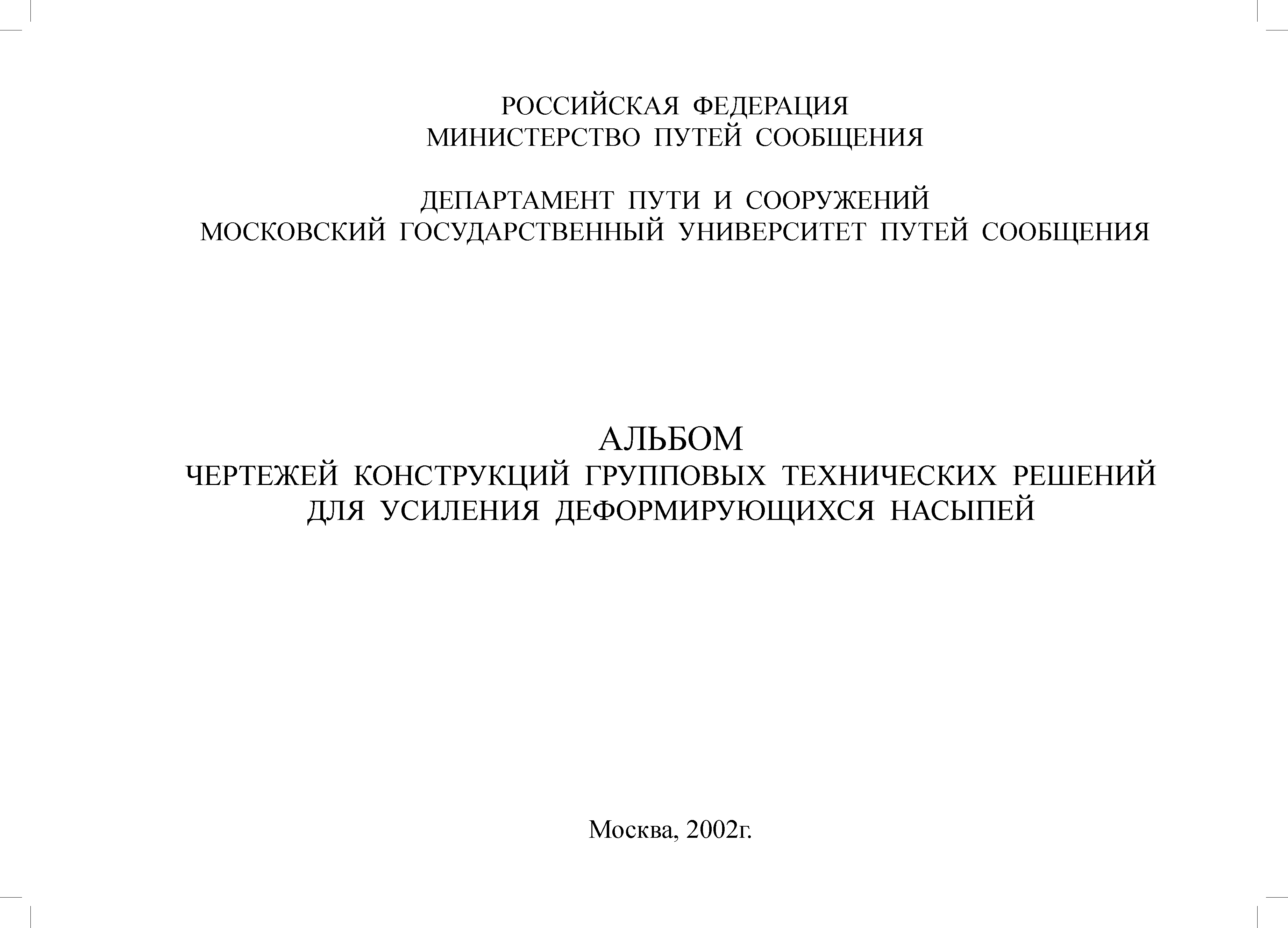

Альбом чертежей конструкций групповых технических решений для усиления деформирующихся насыпей

Обозначение: ЦПИ 22/30
Обозначение англ: 22/30
Статус:действует
Название рус.:Альбом чертежей конструкций групповых технических решений для усиления деформирующихся насыпей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:28.12.2000
Область применения:Альбом конструкций групповых технических решений для усиления деформирующихся насыпей предназначен для использования проектными организациями Министерства путей сообщения РФ. Приведенные технические решения являются типовыми, и задачей проектных организаций является привязка этих решений к местным условиям. Решения распространяются на деформирующиеся и потенциально-опасные насыпи

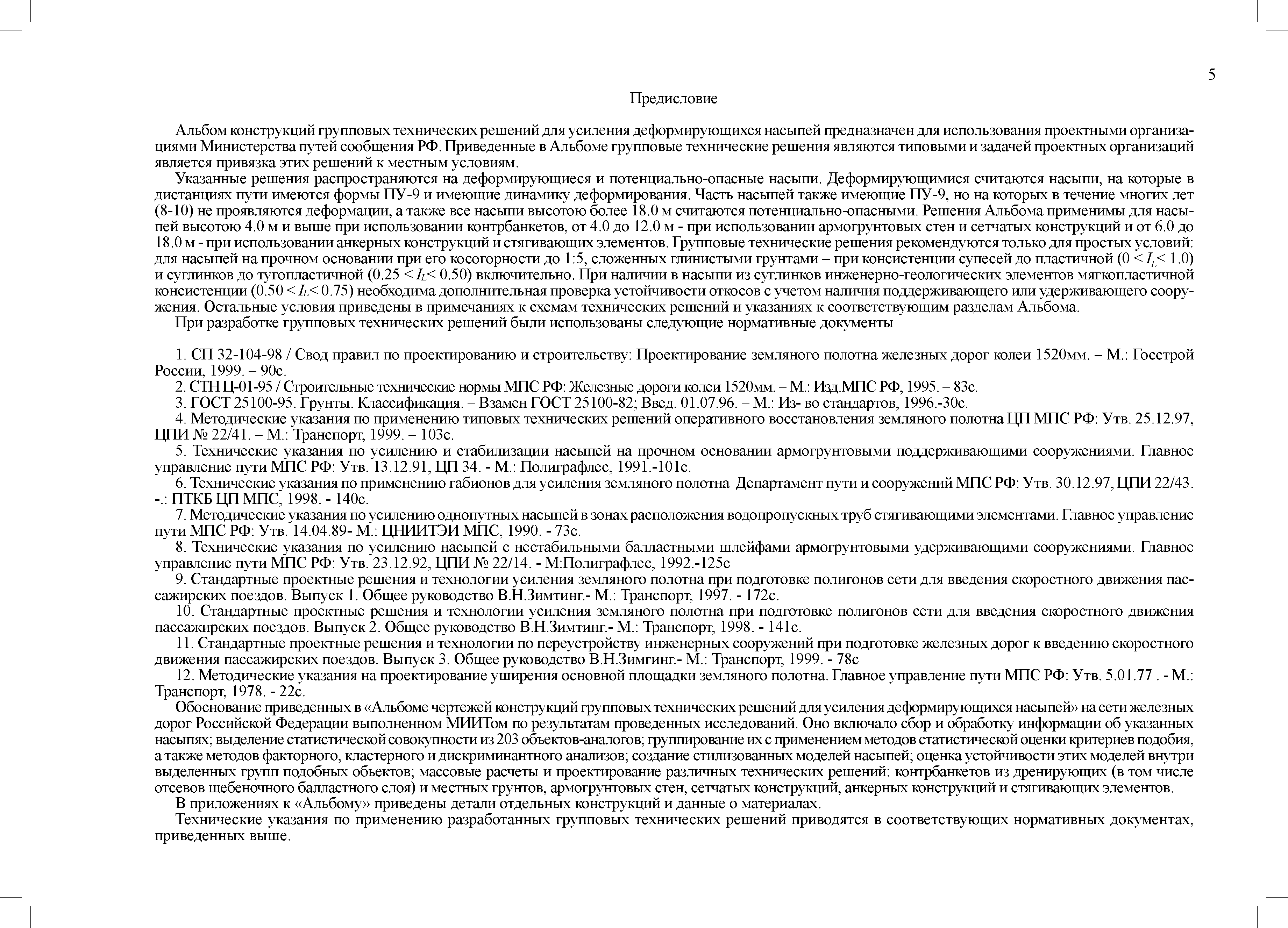

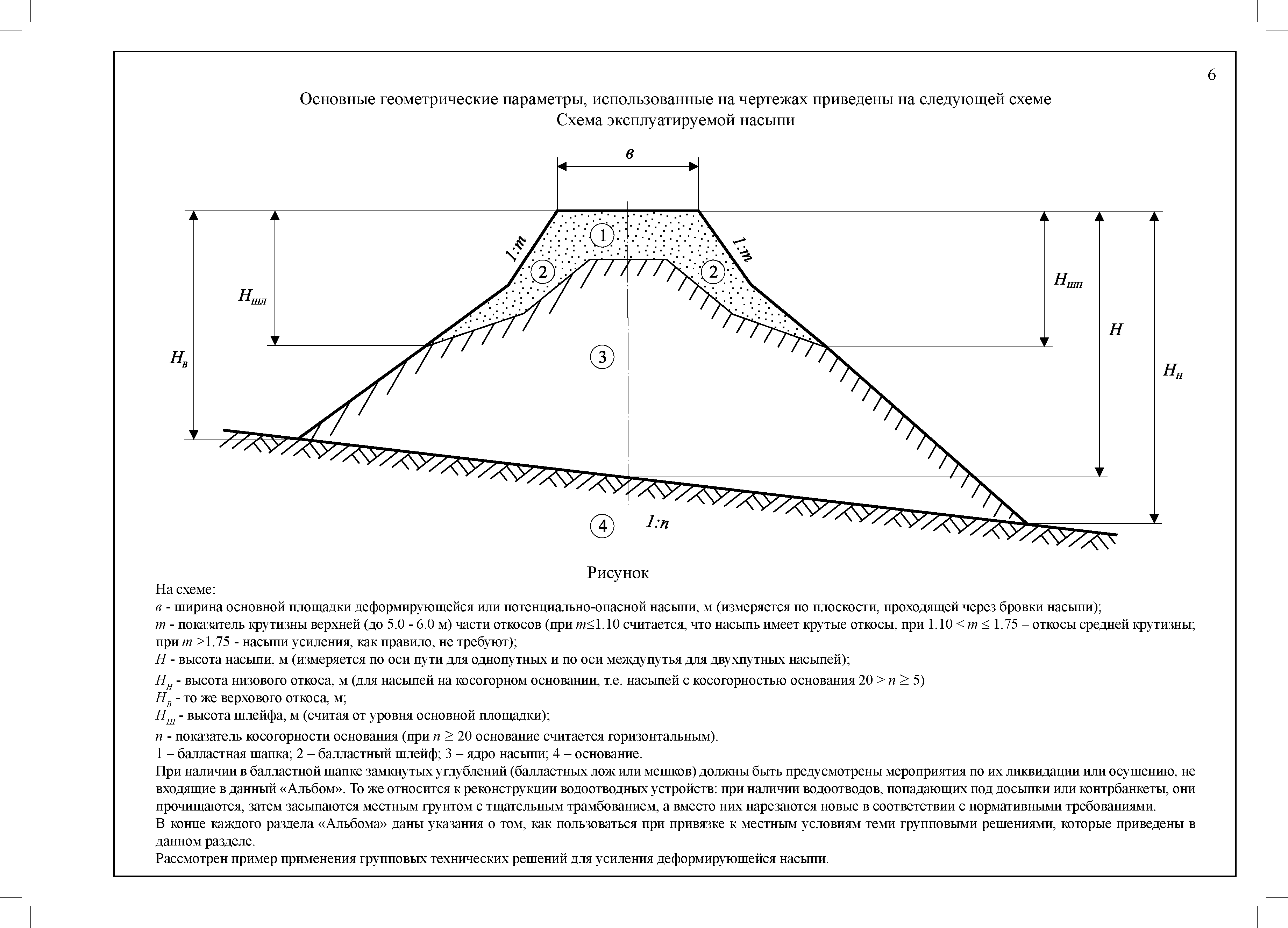

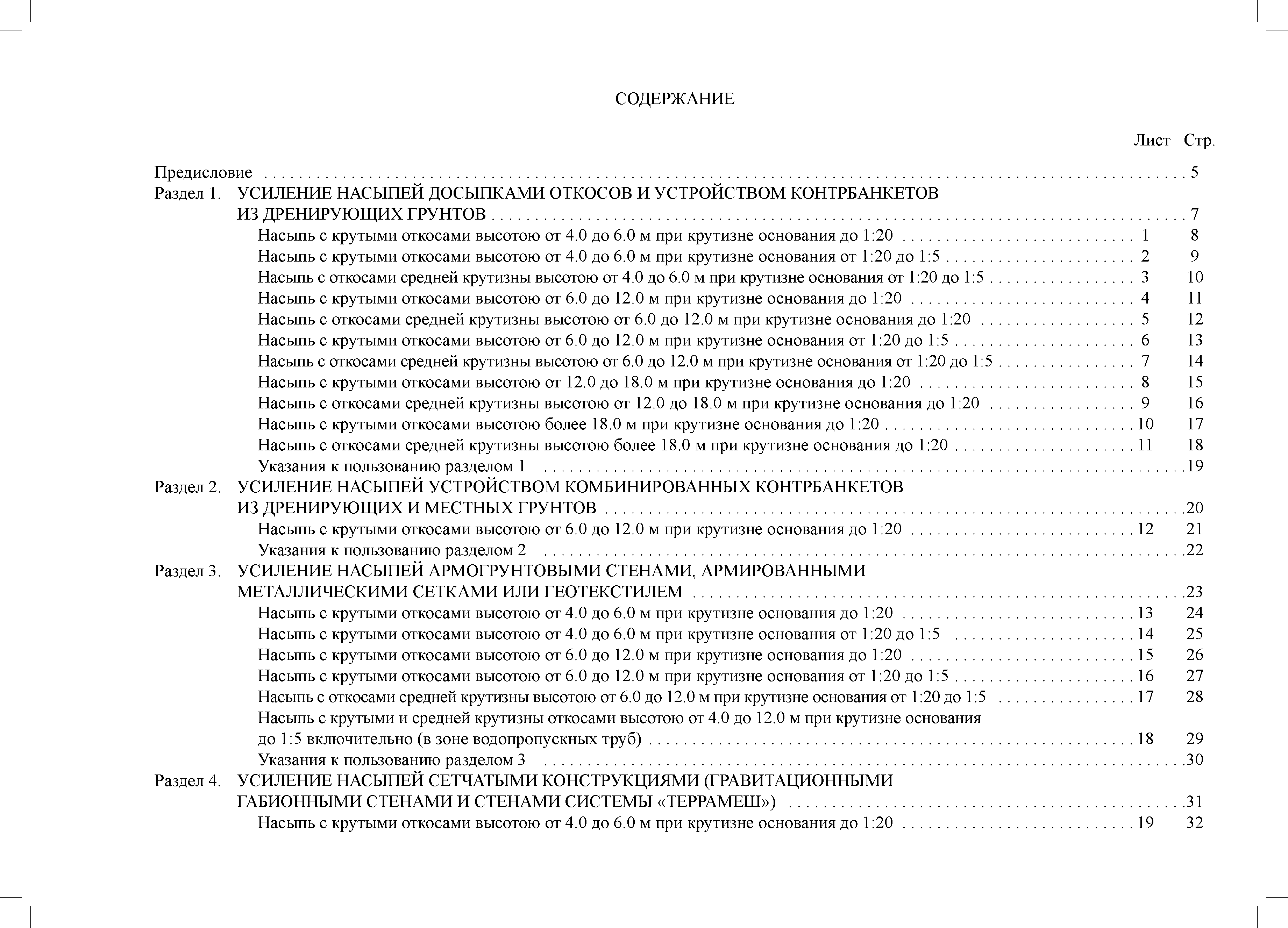

Оглавление:Предисловие

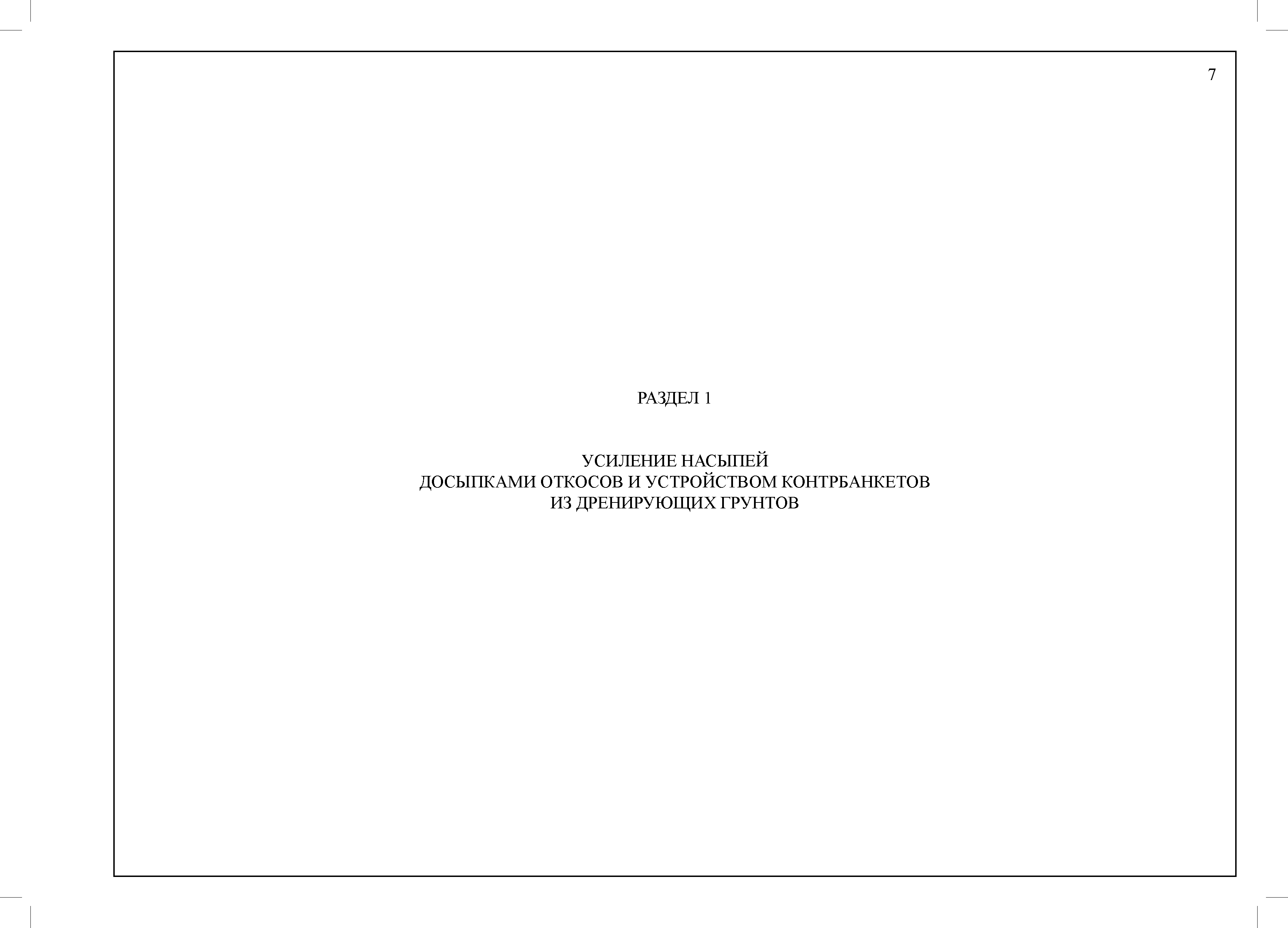

Раздел 1. Усиление насыпей досыпками откосов и устройством контрбанкетов из дренирующих грунтов

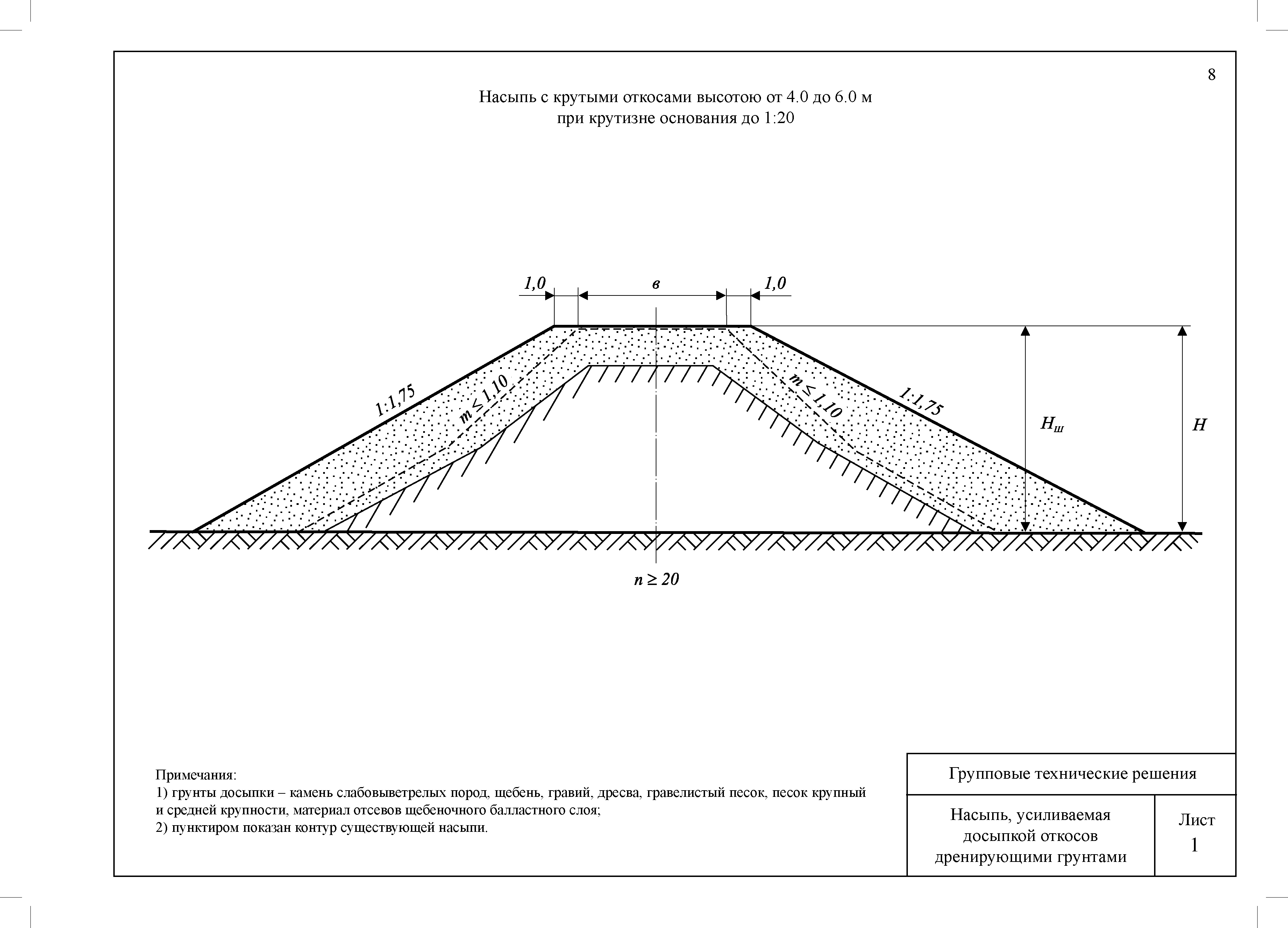

   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания до 1:20

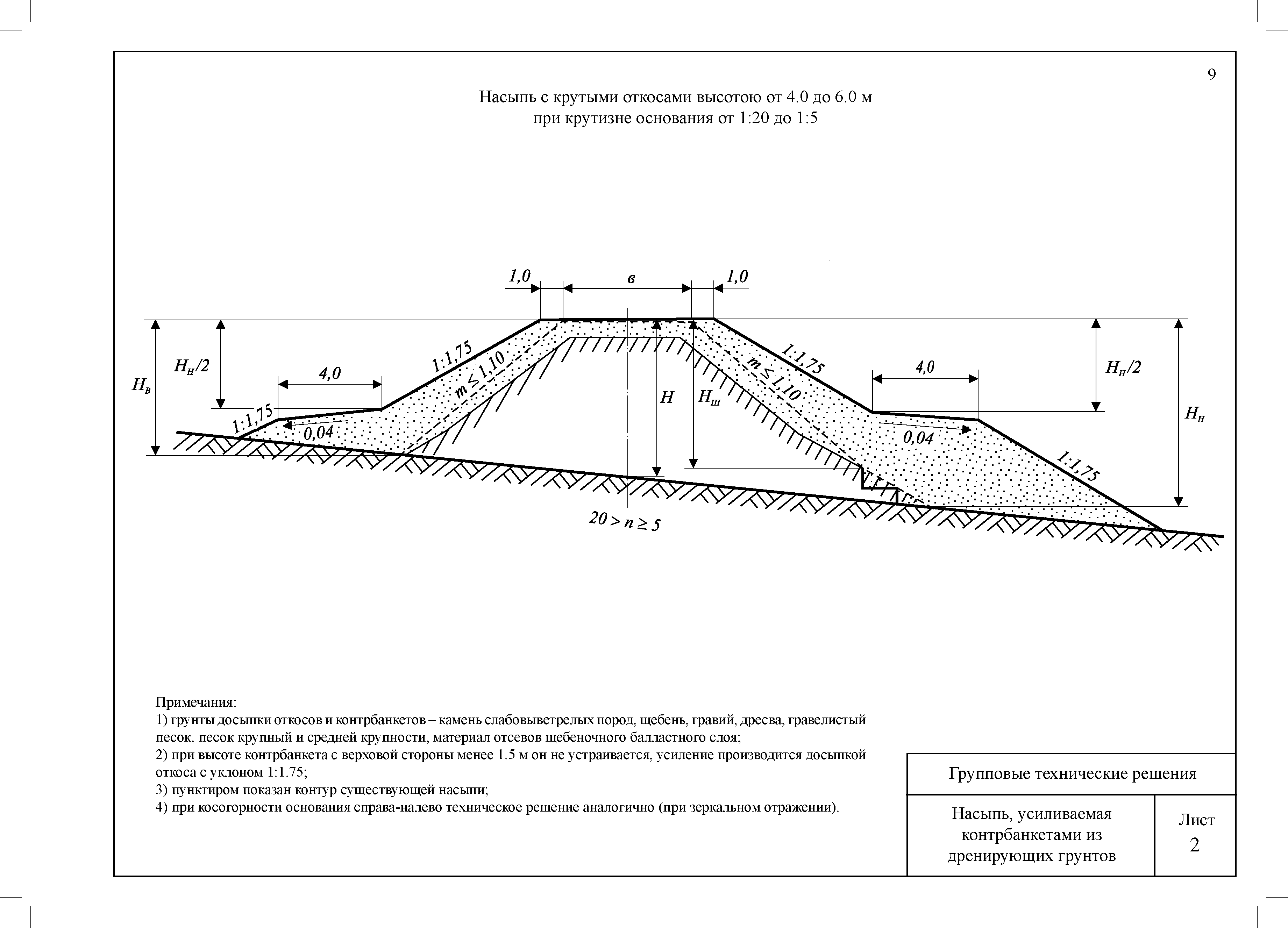

   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания от 1:20 до 1:5

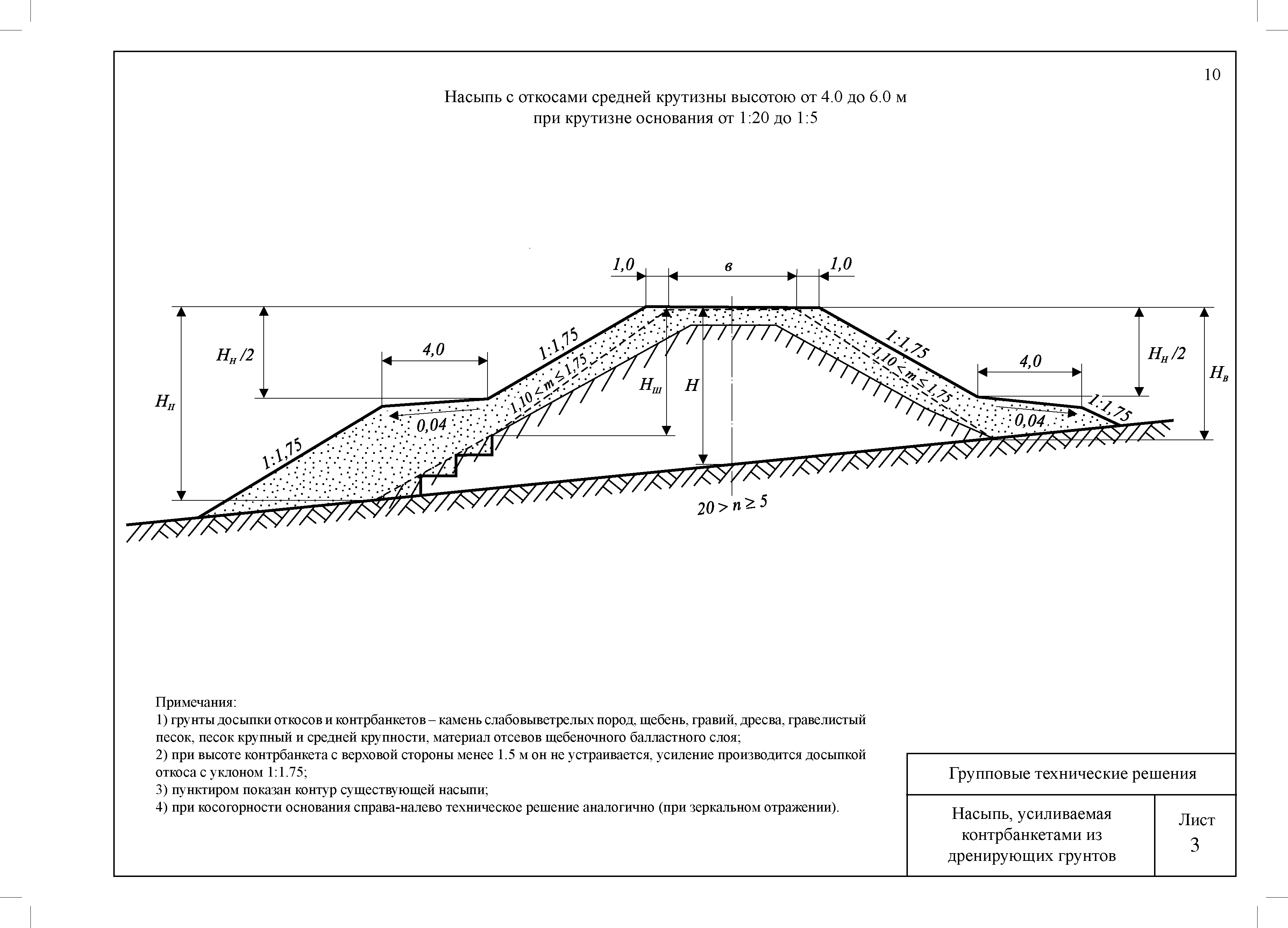

   Насыпь с откосами средней крутизны высотою от 4,0 до 6,0 м при крутизне основания от 1:20 до 1:5

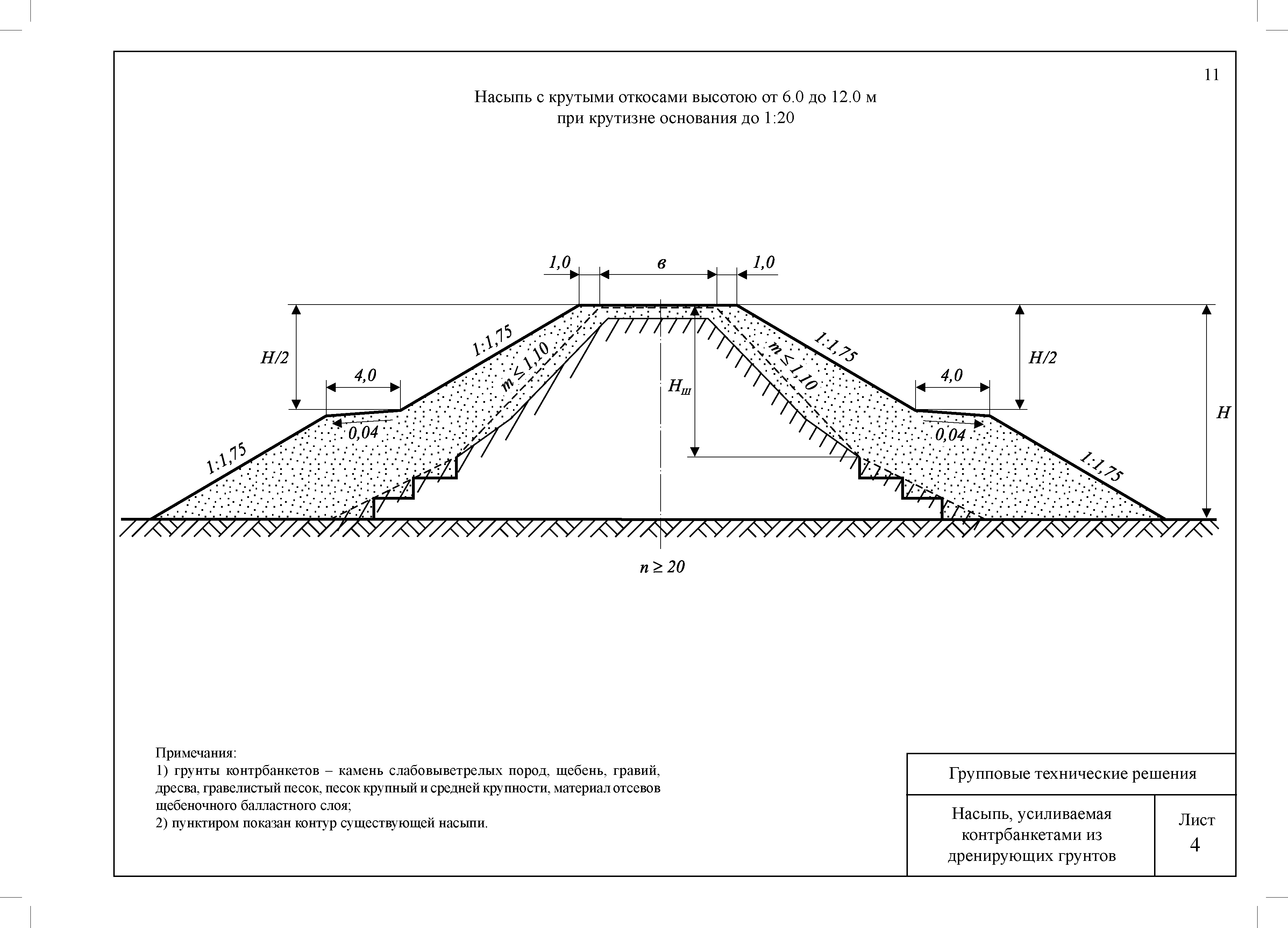

   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания до 1:20

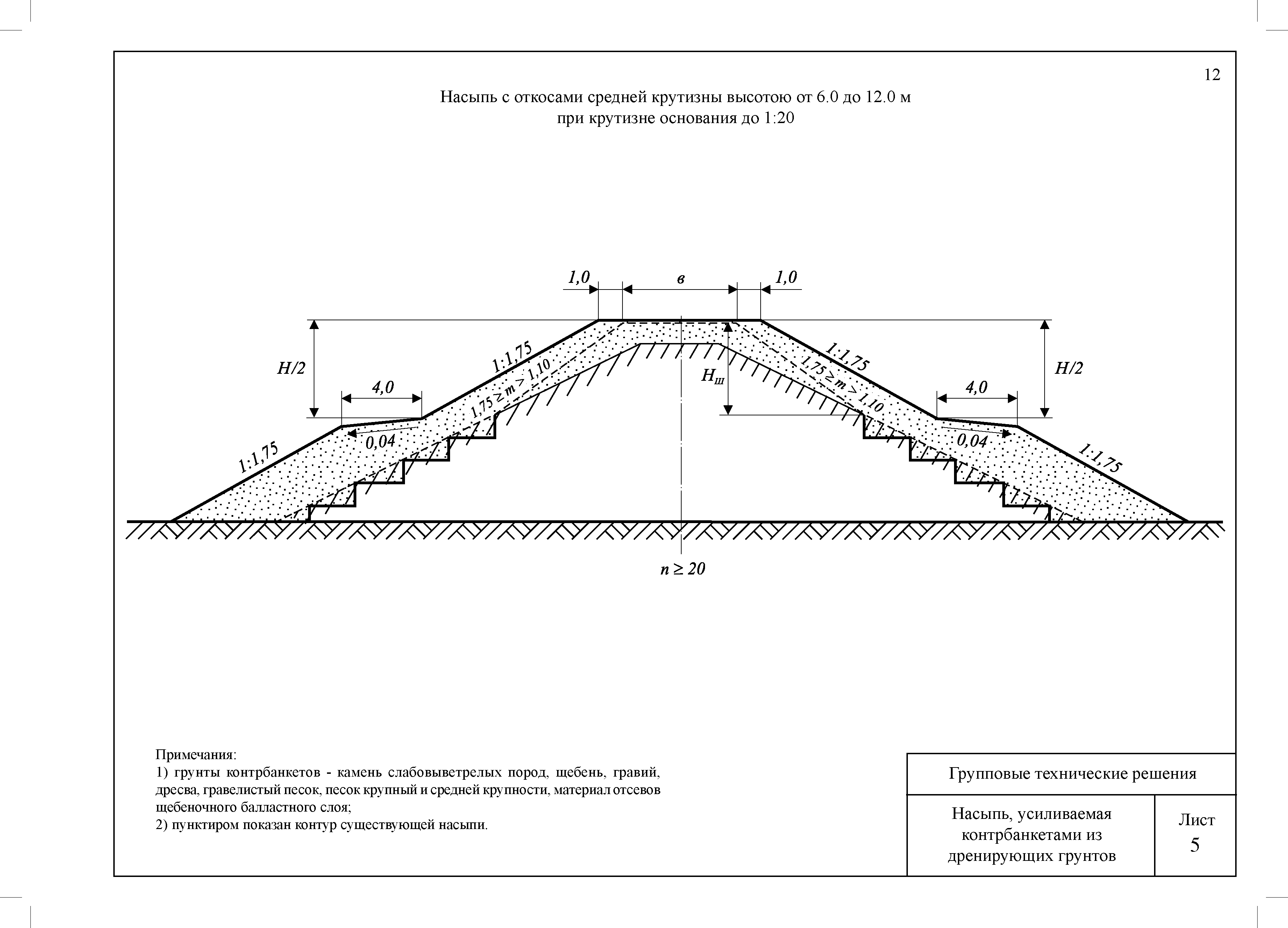

   Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания до 1:20

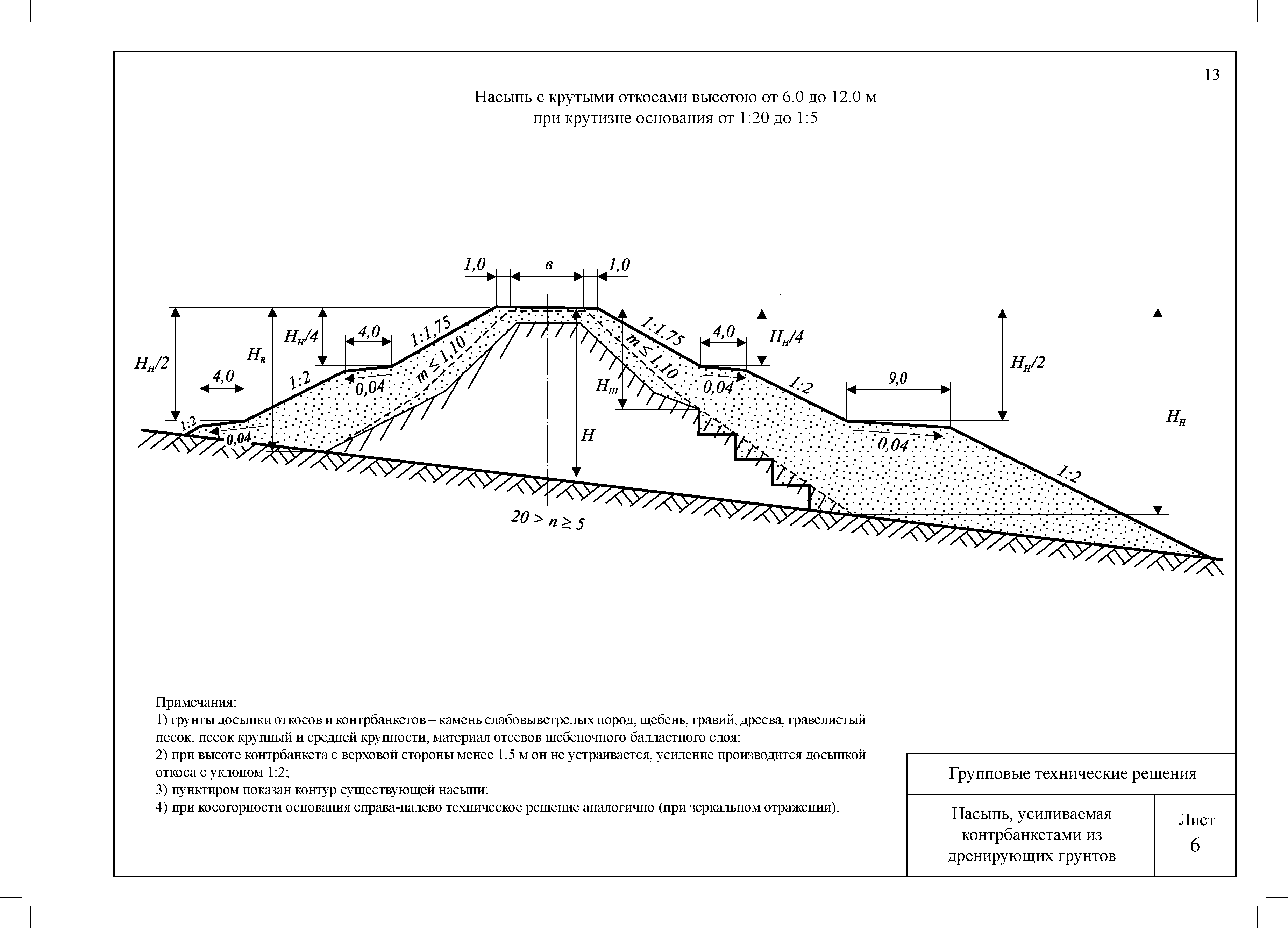

   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5

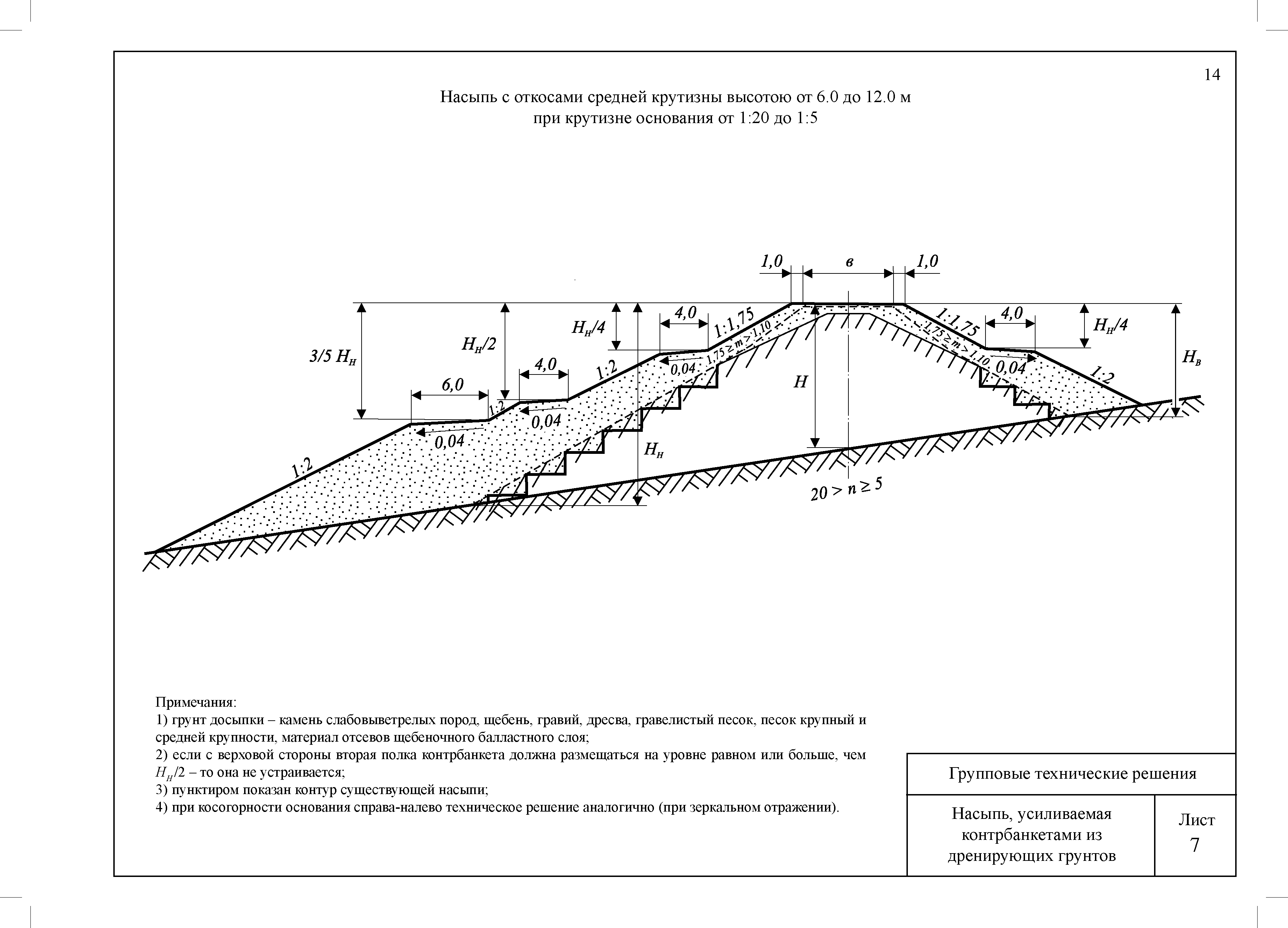

   Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5
   Насыпь с крутыми откосами высотою от 12,0 до 18,0 м при крутизне основания до 1:20

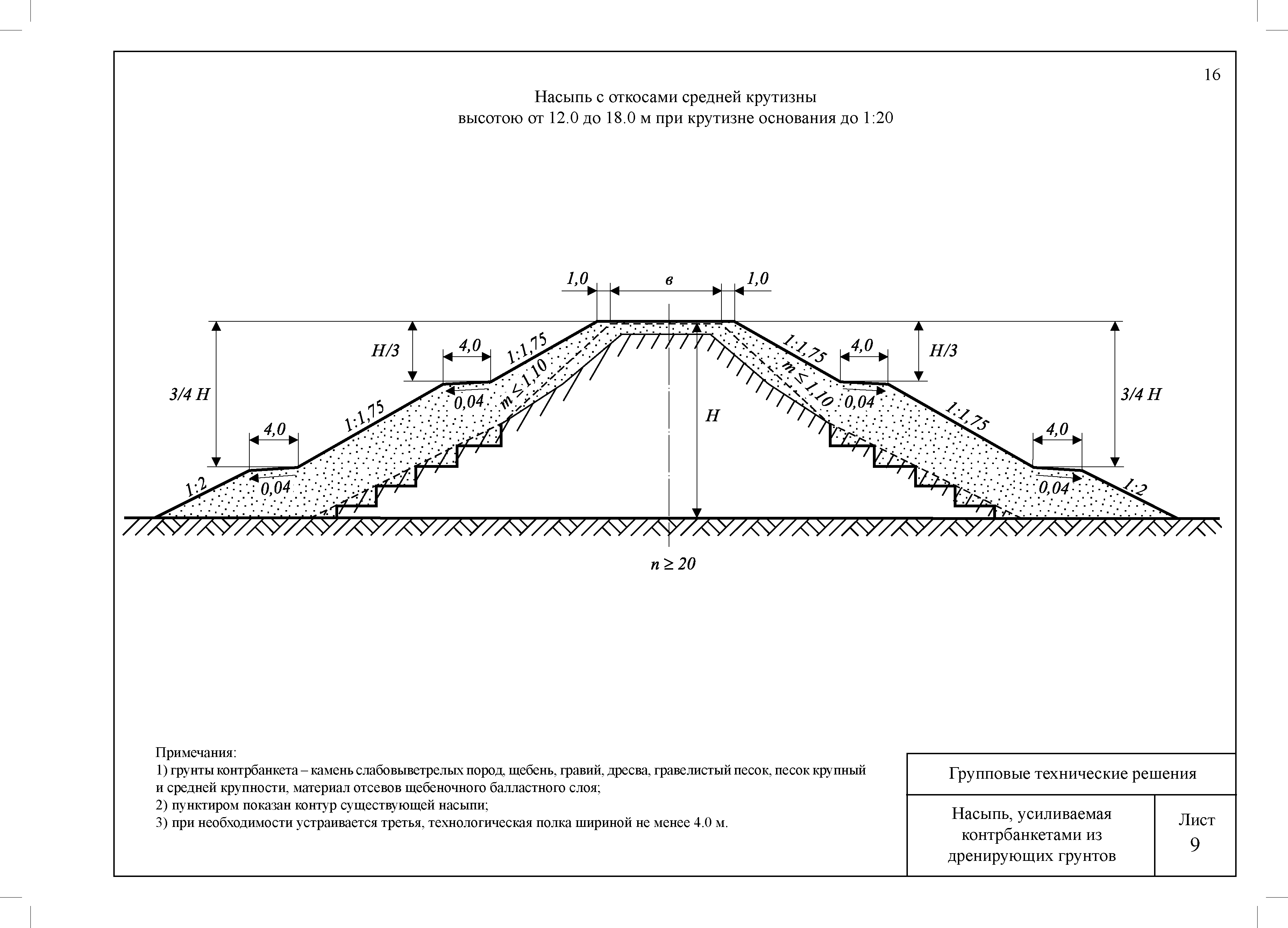

   Насыпь с откосами средней крутизны высотою от 12,0 до 18,0 м при крутизне основания до 1:20

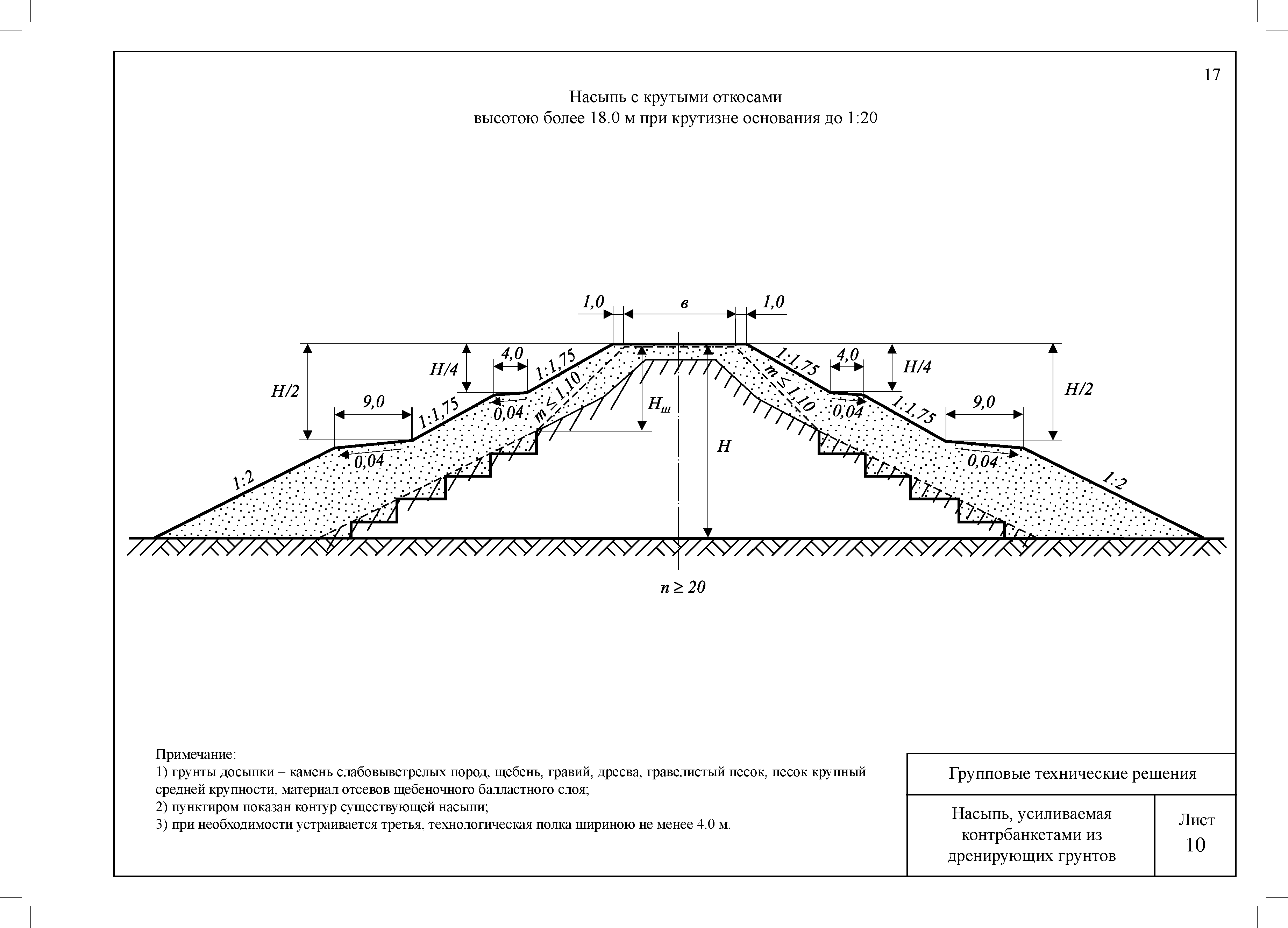

   Насыпь с крутыми откосами высотою более 18,0 м при крутизне основания до 1:20

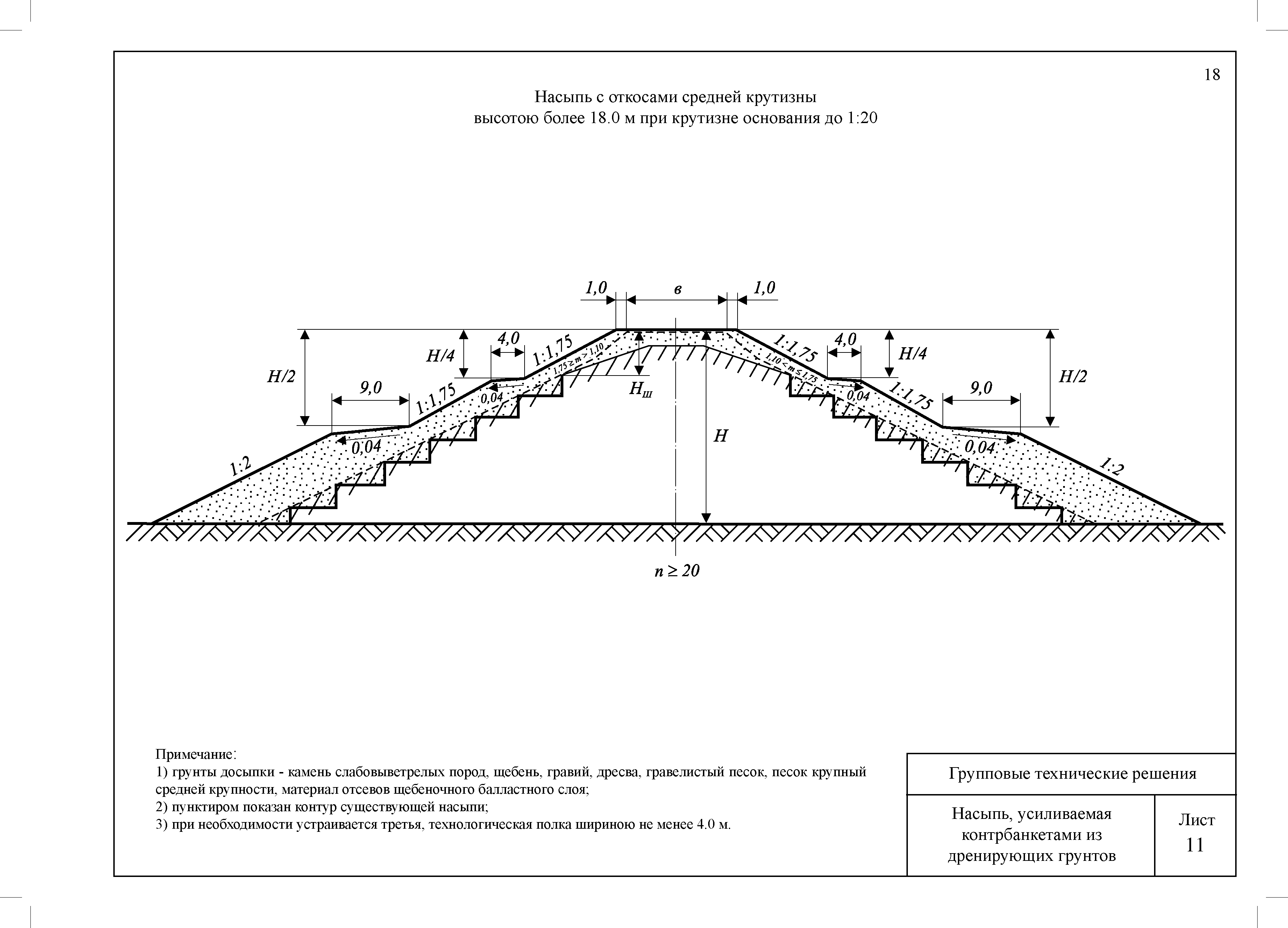

   Насыпь с откосами средней крутизны высотою более 18,0 м при крутизне основания до 1:20

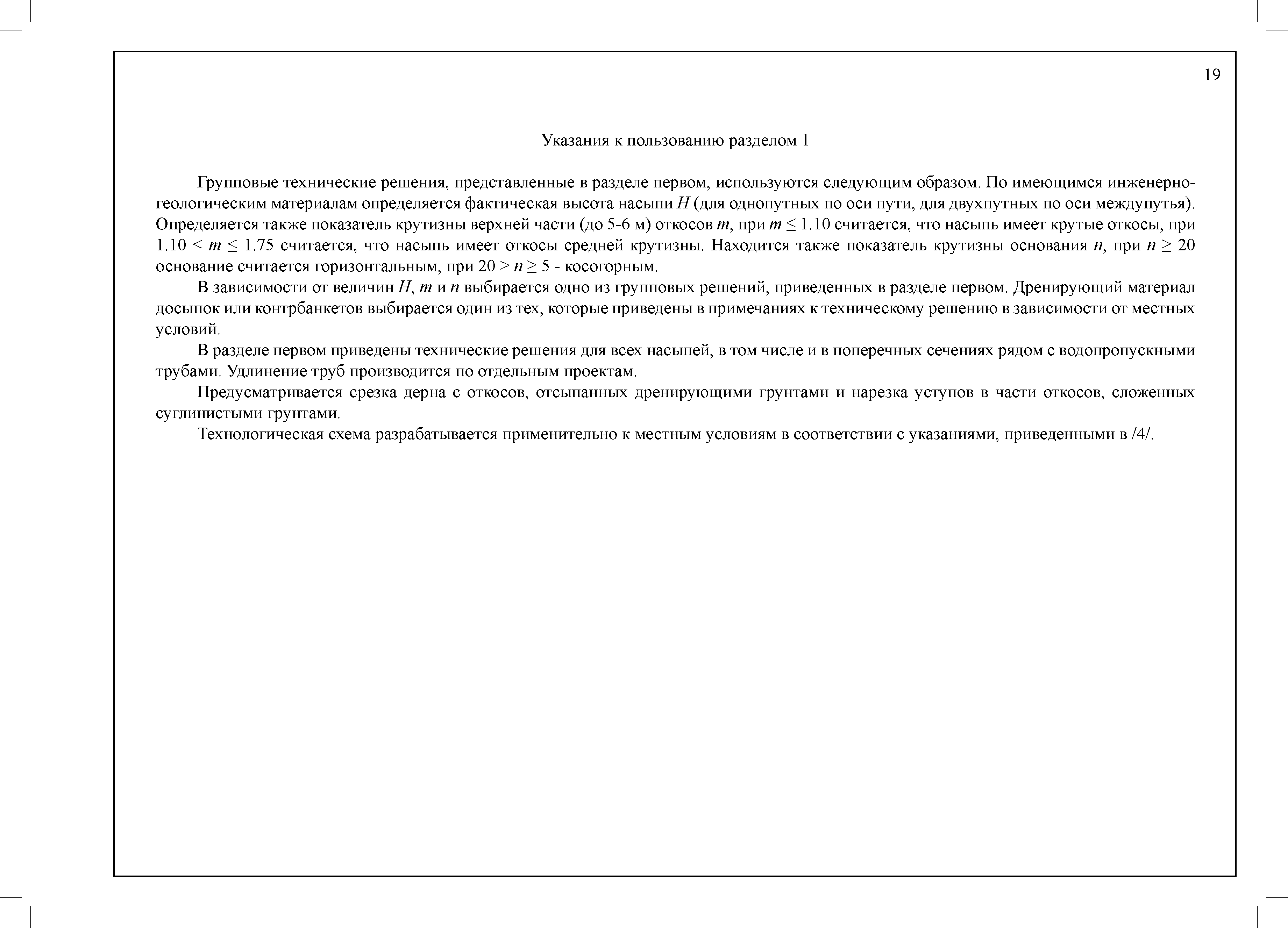

   Указания к пользованию разделом 1

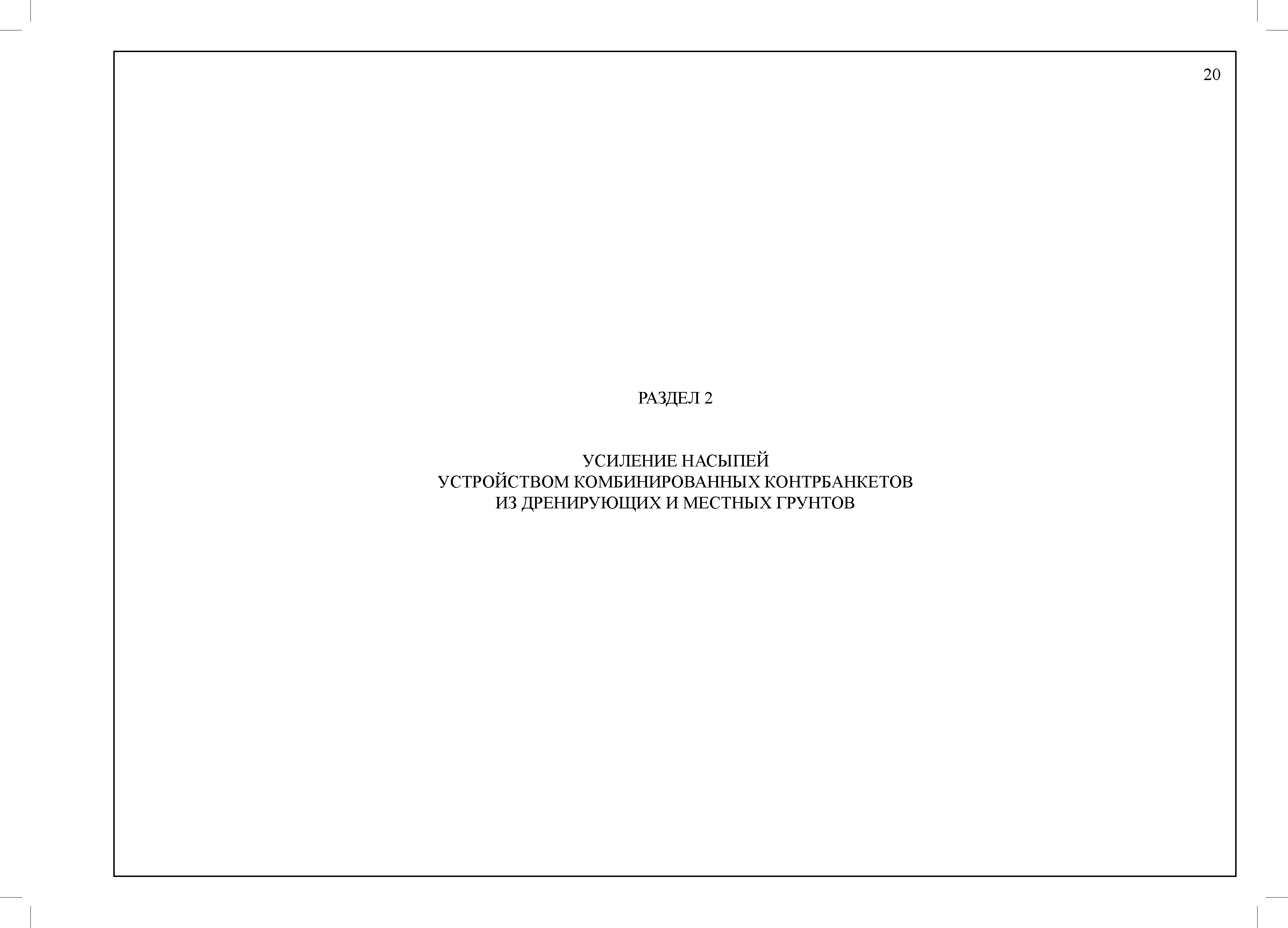

Раздел 2. Усиление насыпей устройством комбинированных контрбанкетов из дренирующих и местных грунтов
   Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания до 1:20

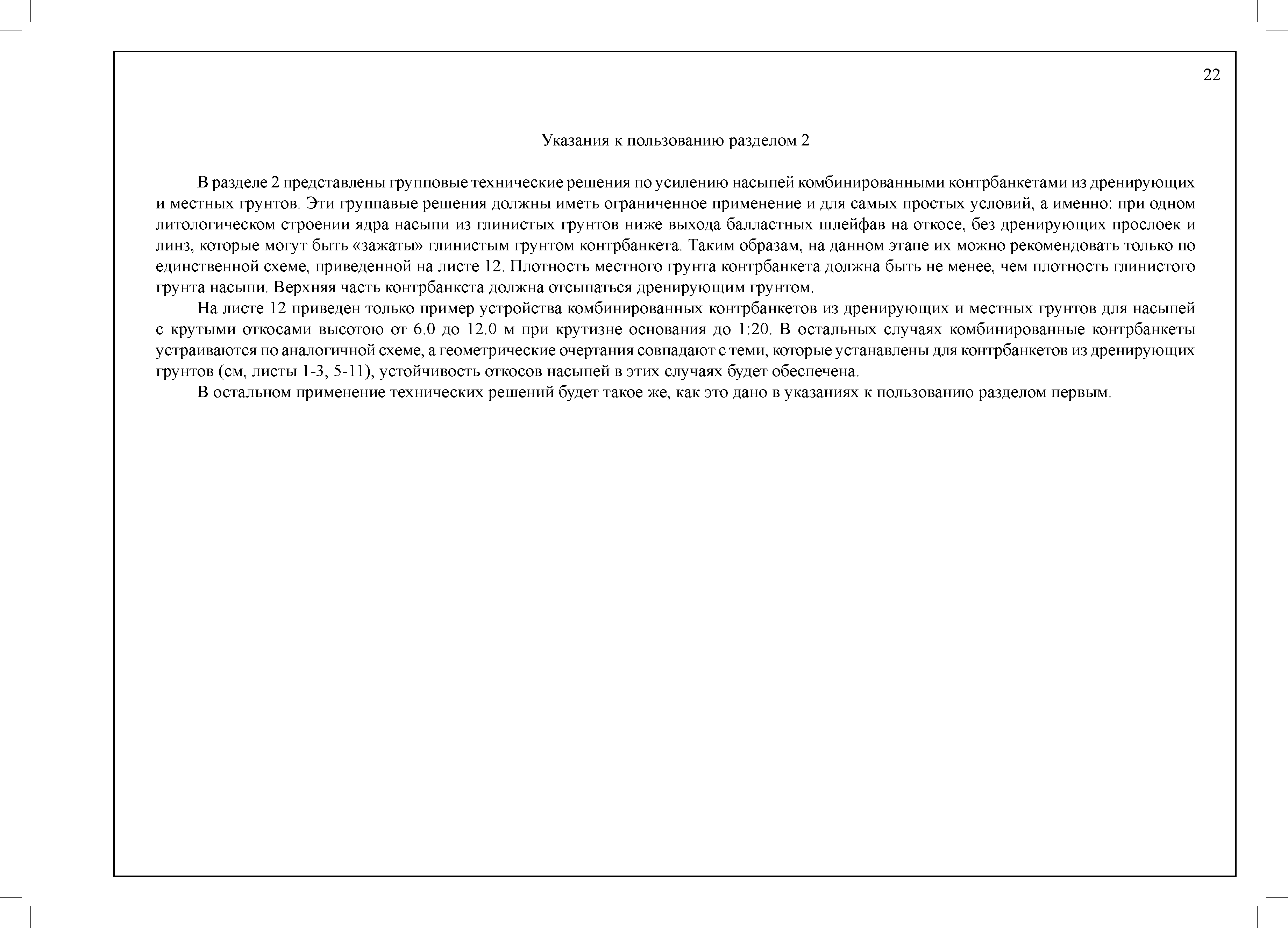

   Указания к пользованию разделом 2

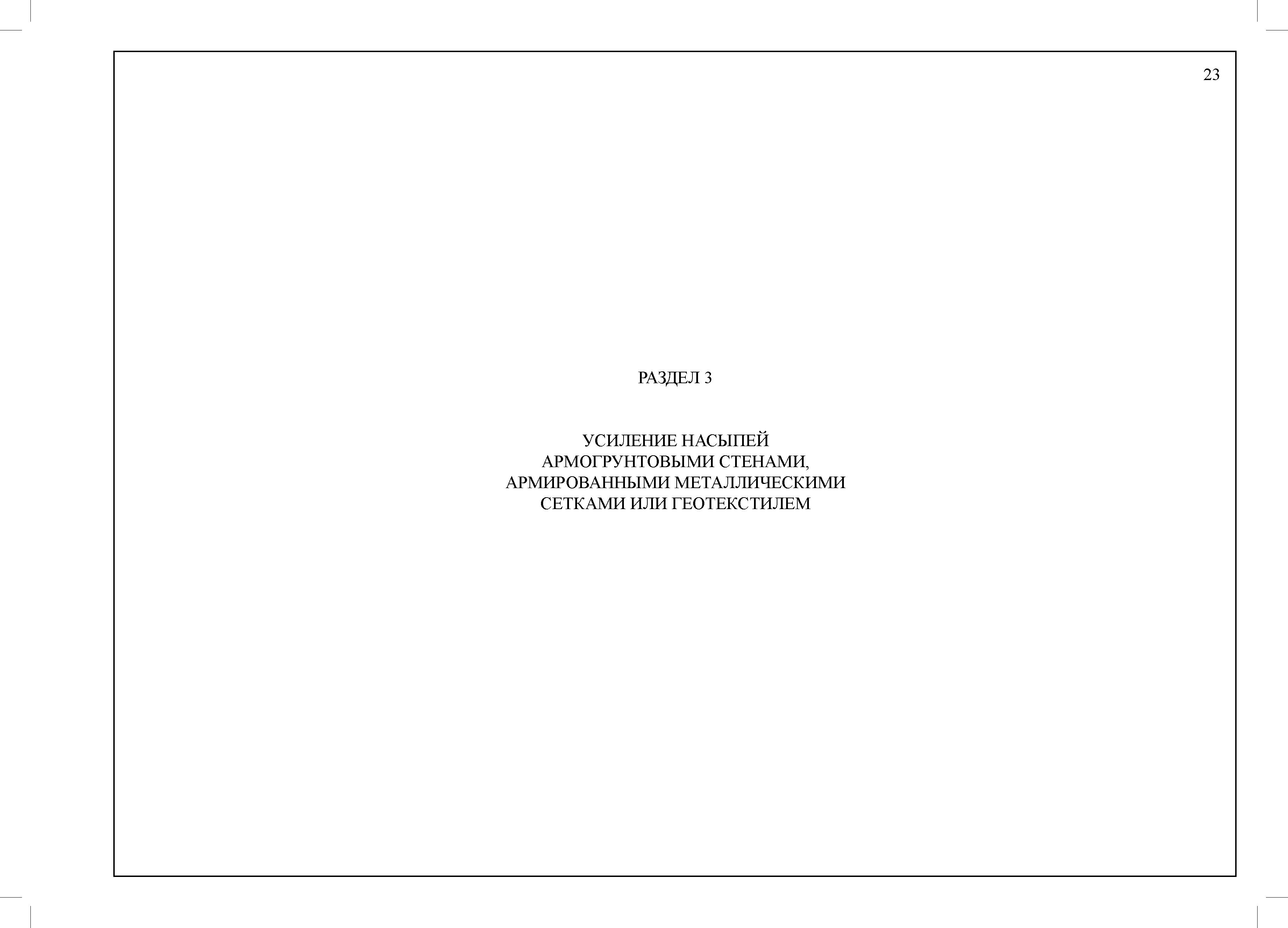

Раздел 3. Усиление насыпей армогрунтовыми стенами, армированными металлическими сетками или геотекстилем
    Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания до 1:20

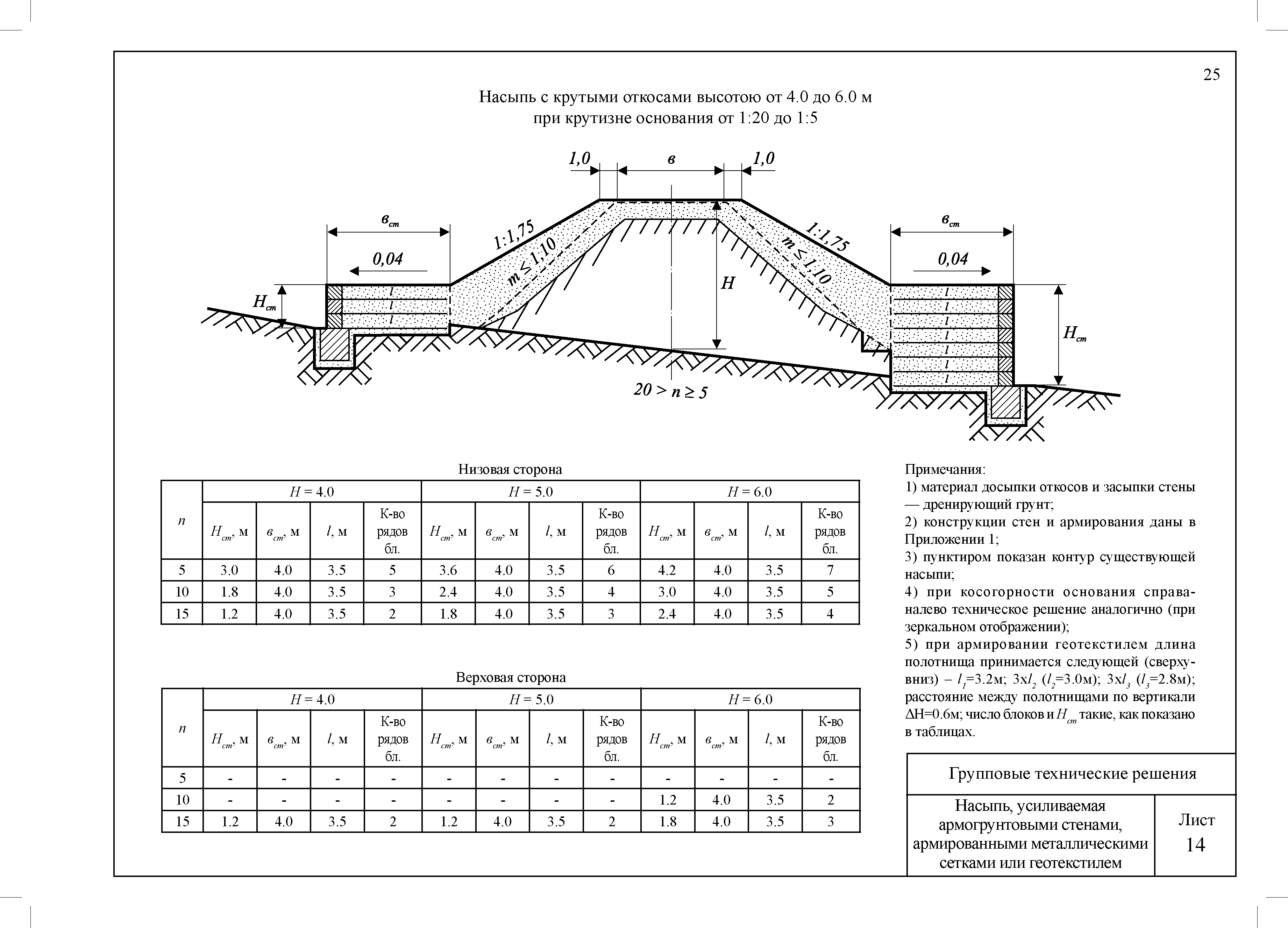

    Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания от 1:20 до 1:5

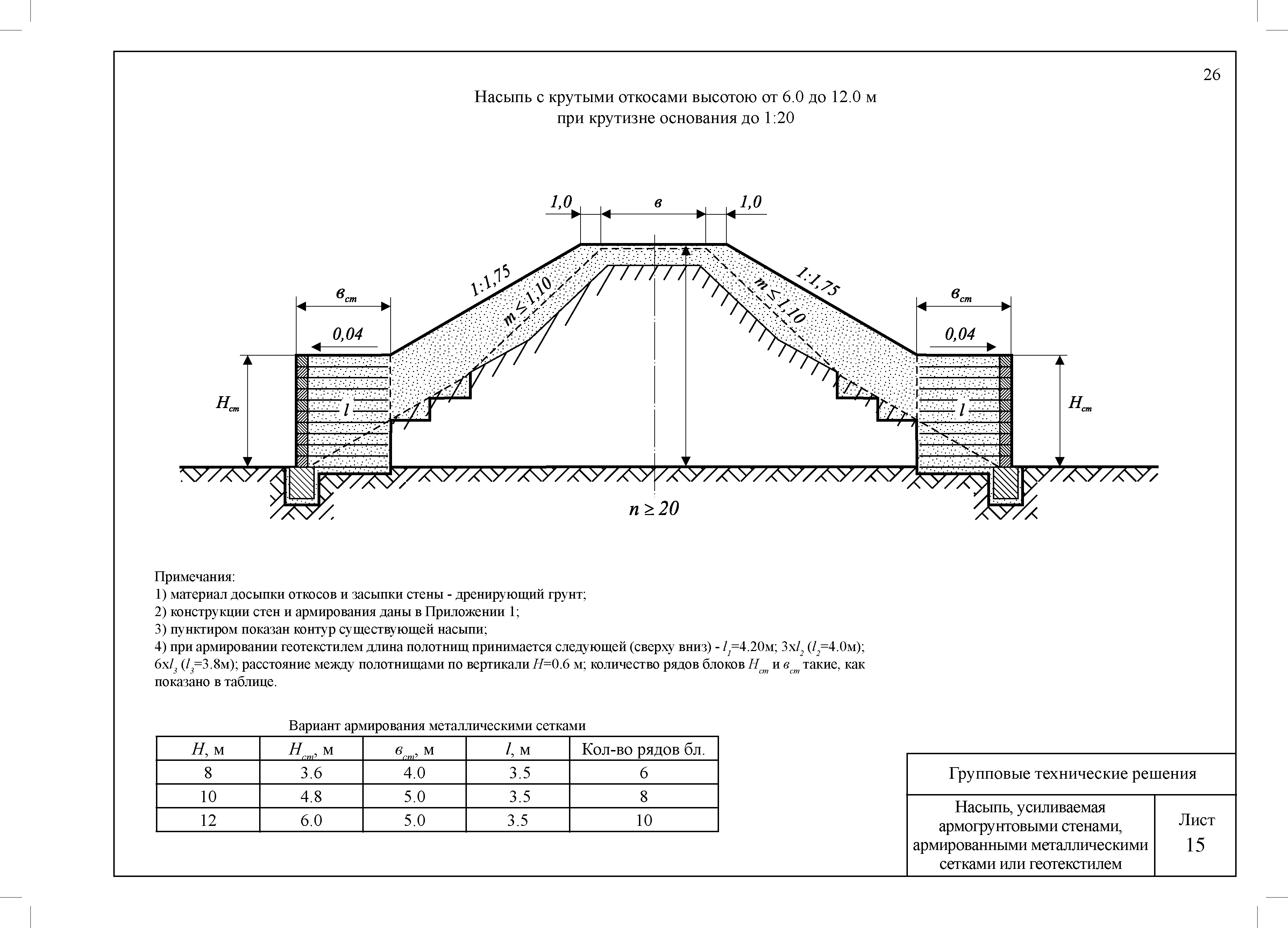

    Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания до 1:20
    Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5
    Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5
    Насыпь с крутыми и средней крутизны откосами высотою от 4,0 до 12,0 м при крутизне основания до 1:5 включительно (в зоне водопропускных труб)

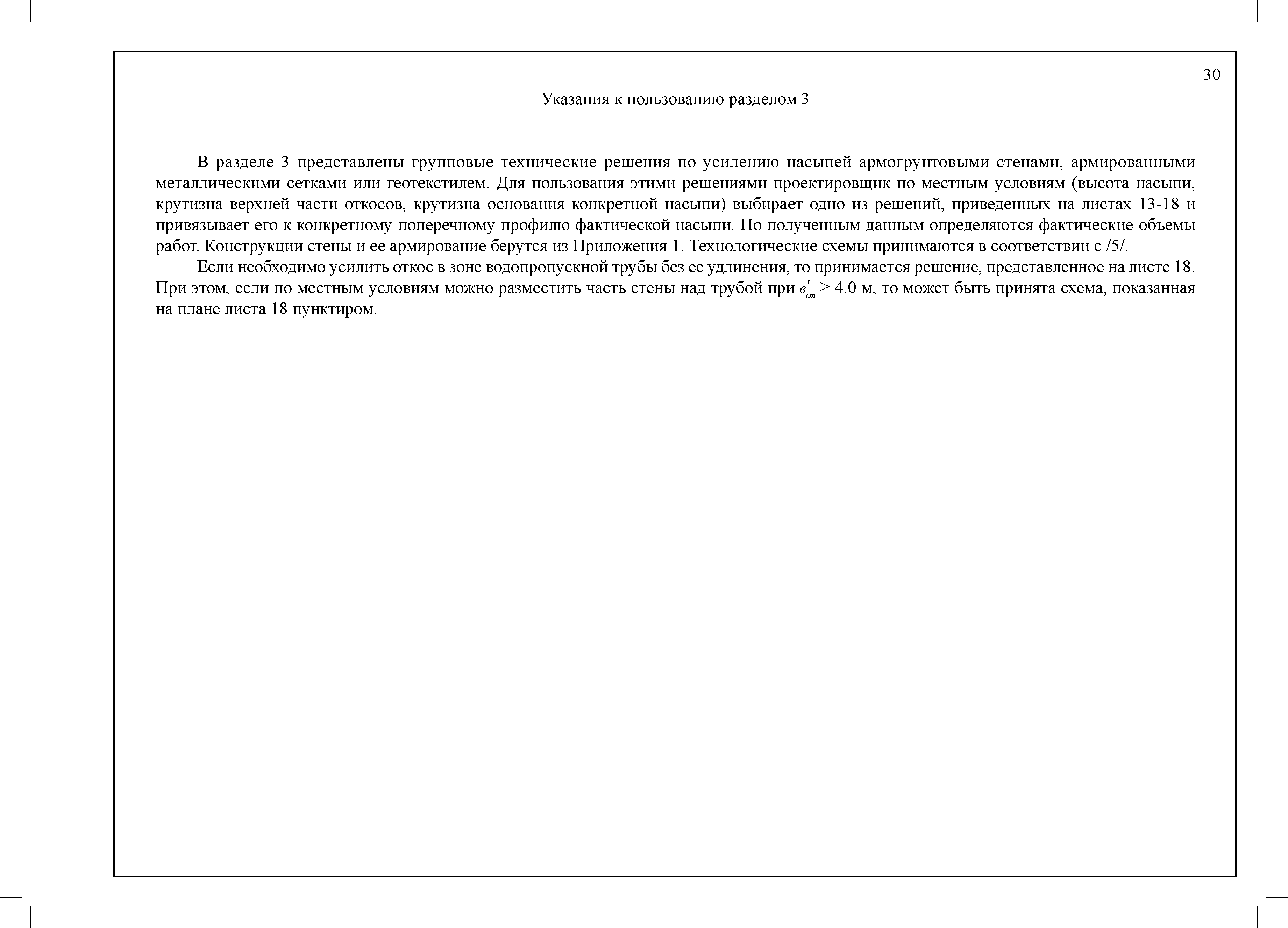

    Указания у пользованию разделом 3

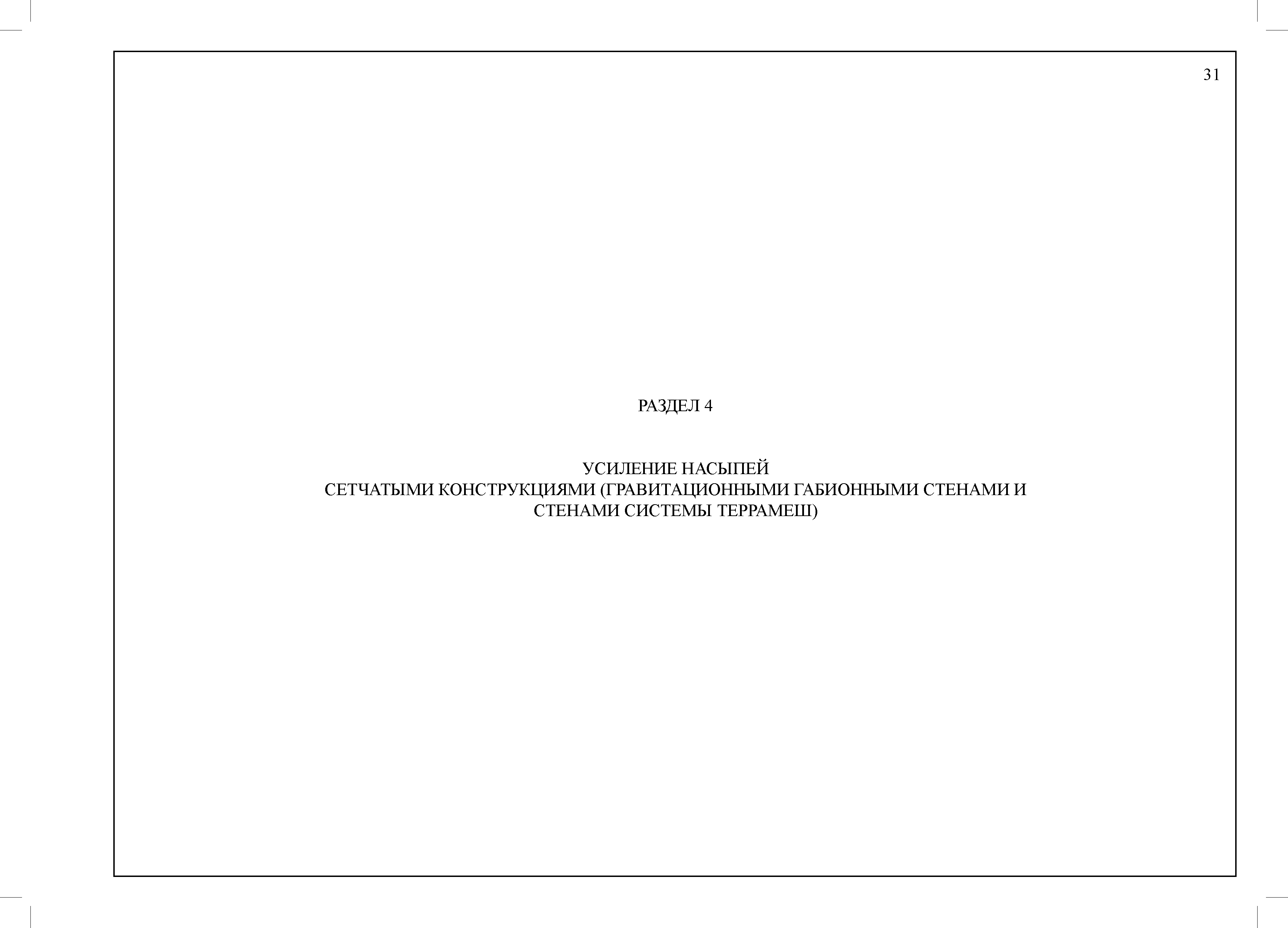

Раздел 4. Усиление насыпей сетчатыми конструкциями (гравитационными габионными стенами и стенами системы "Террамеш"
   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания до 1:20

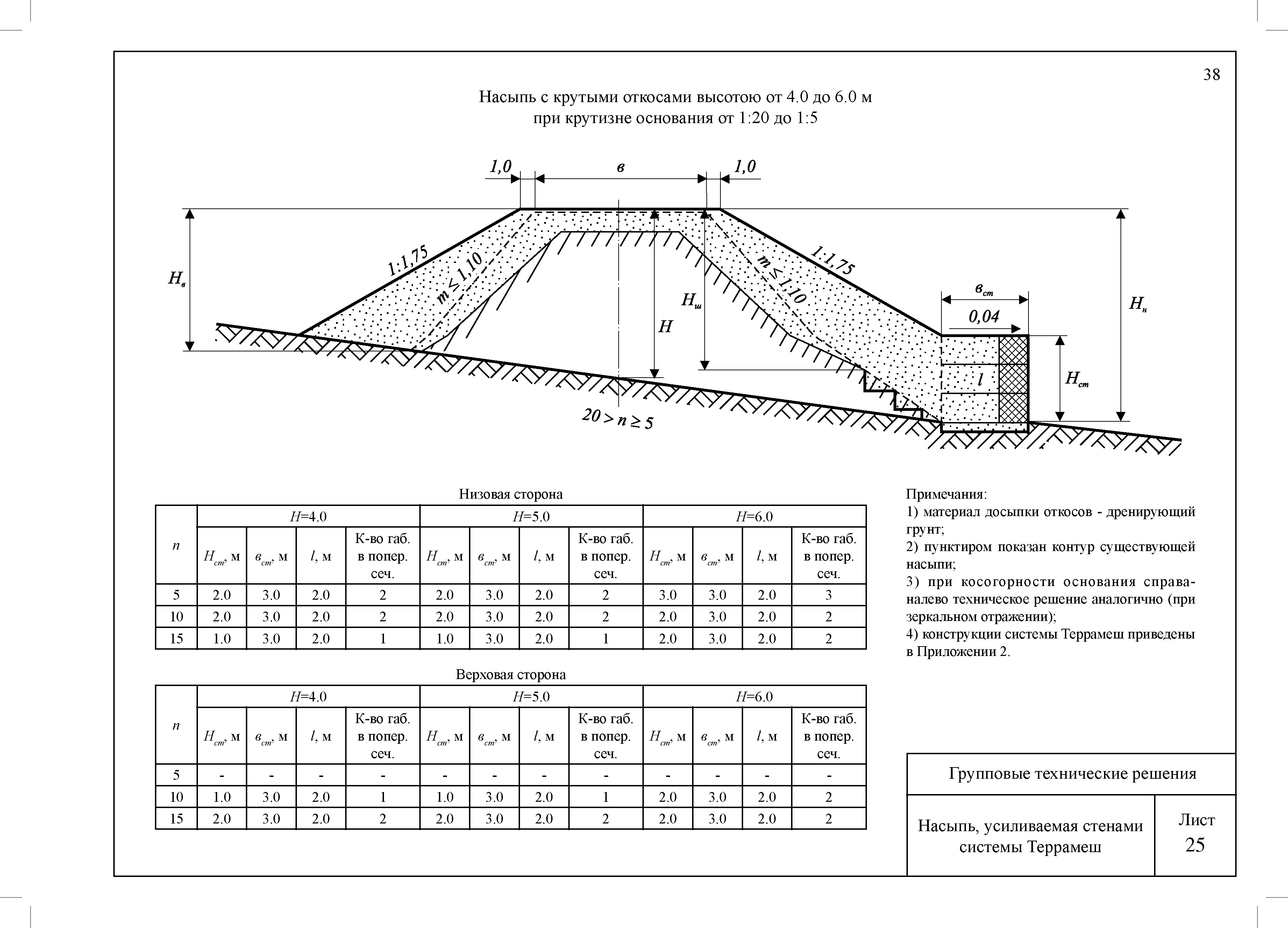

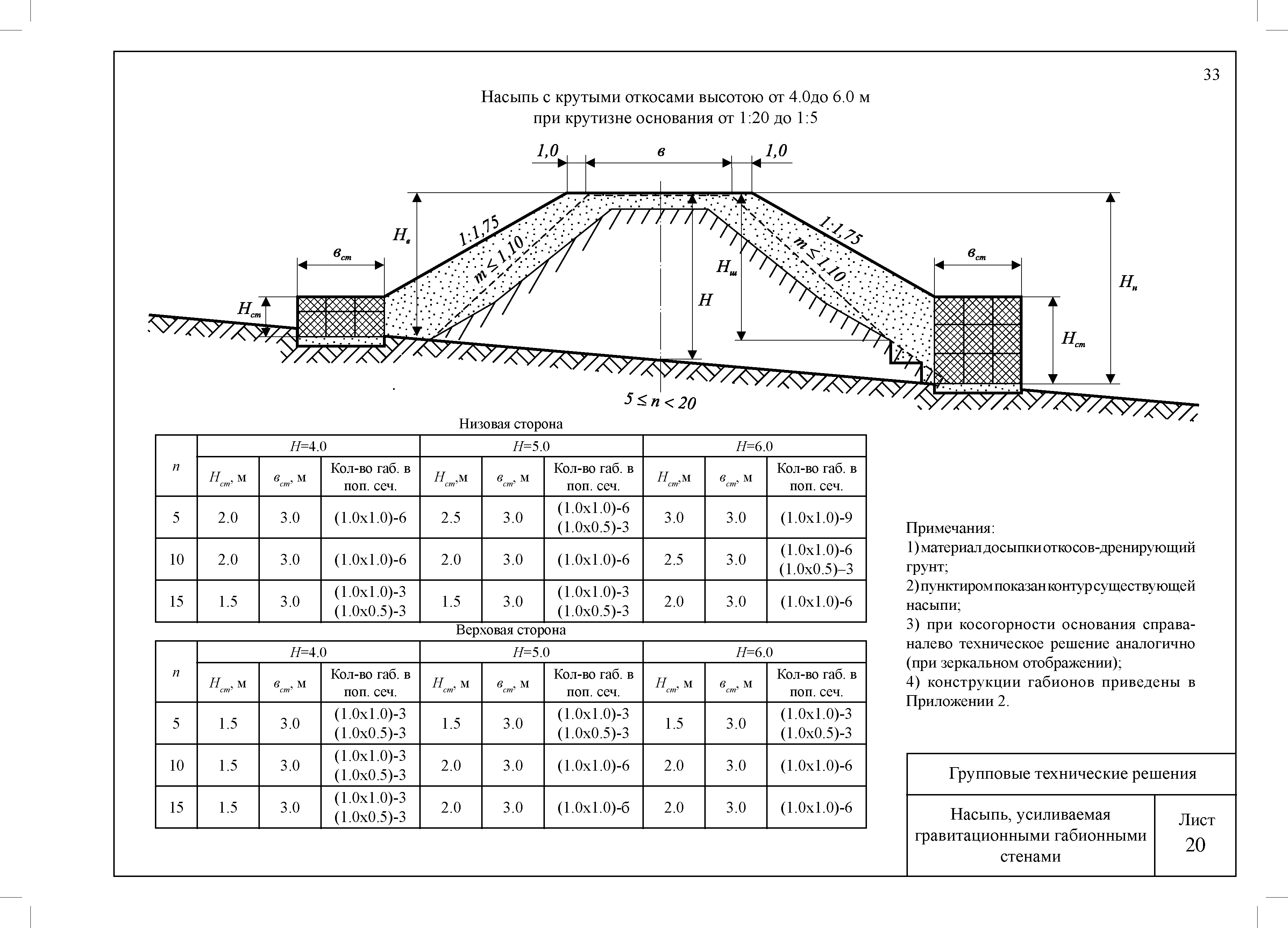

   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания от 1:20 до 1:5

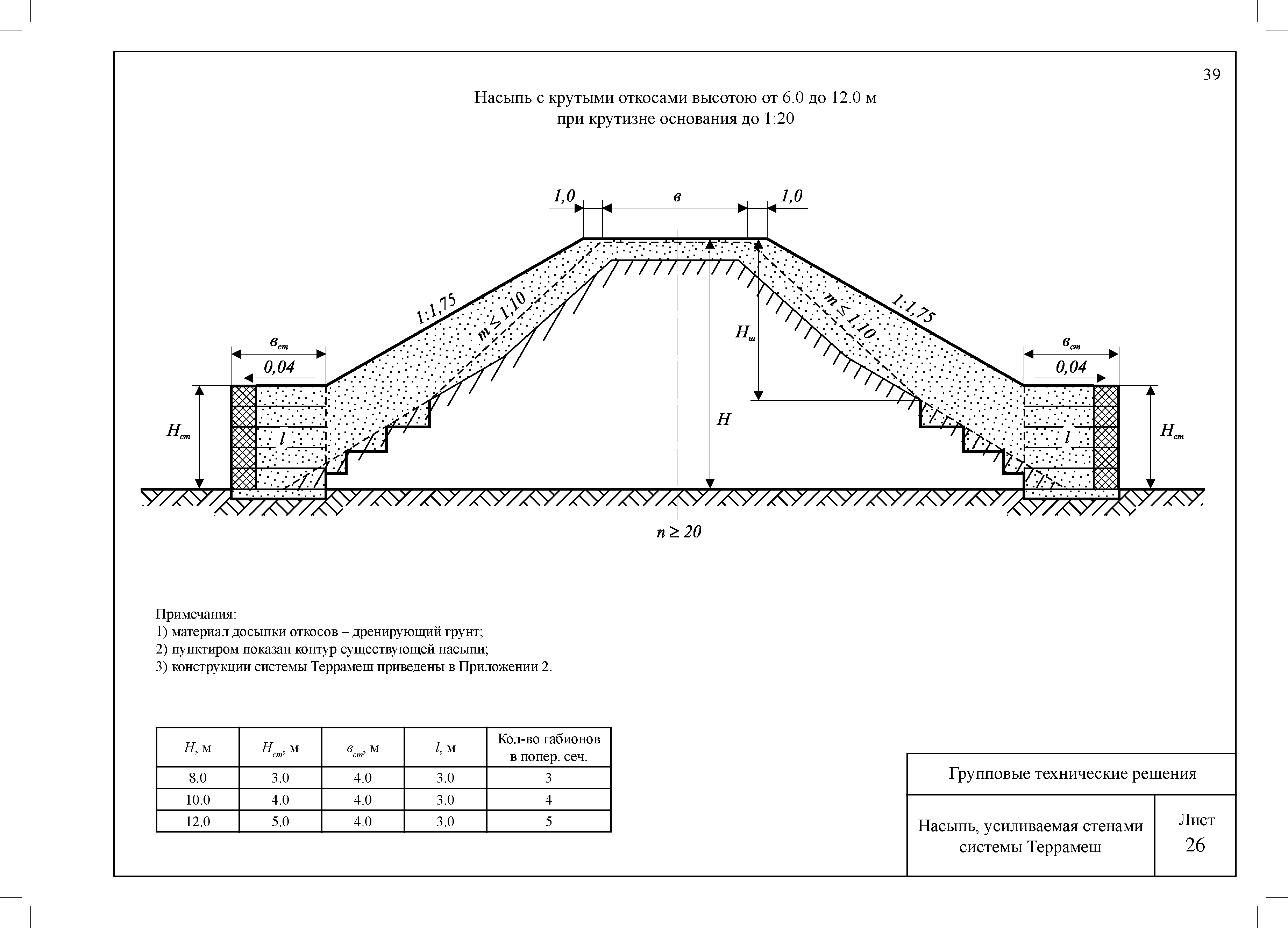

   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания до 1:20

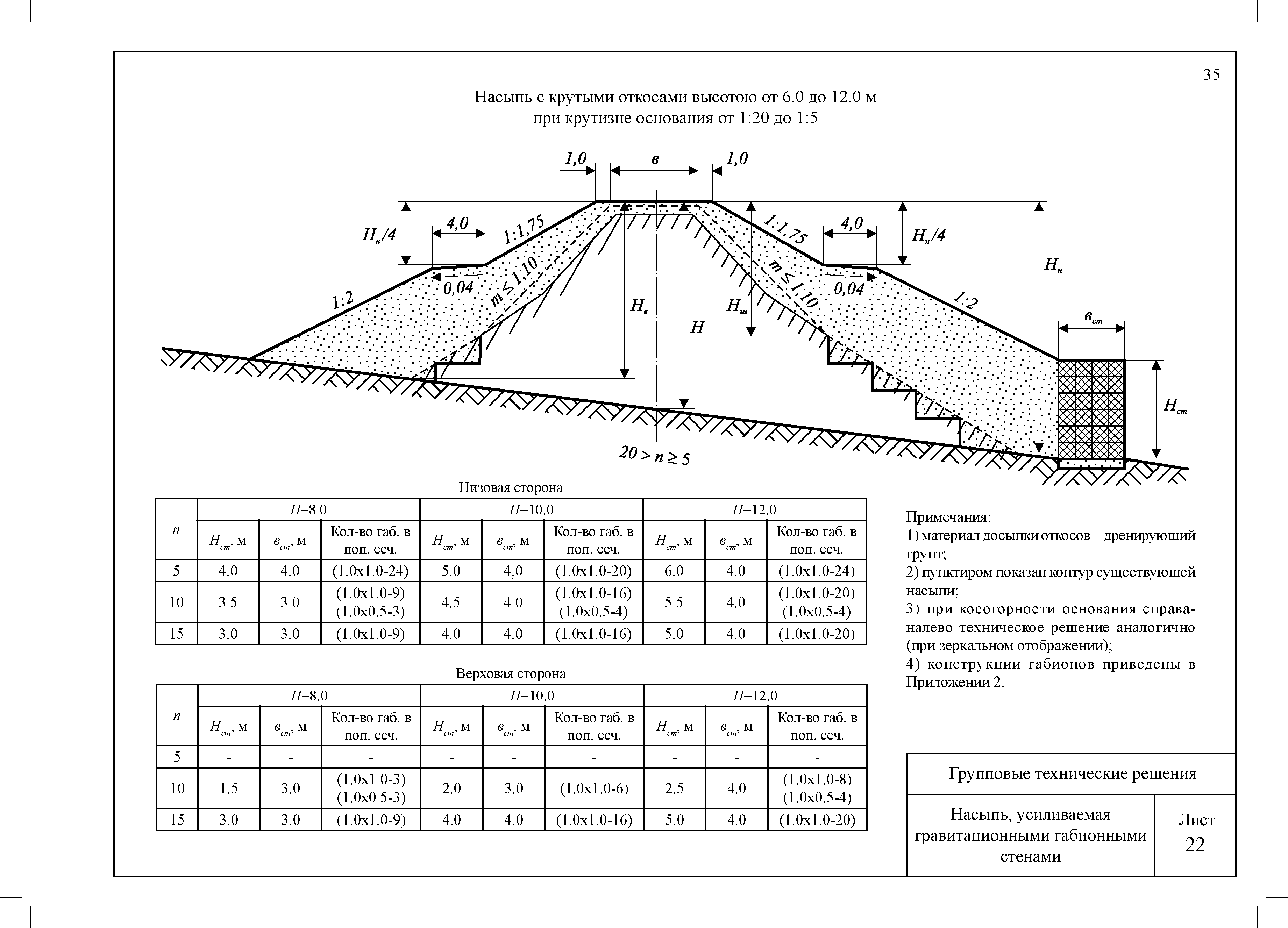

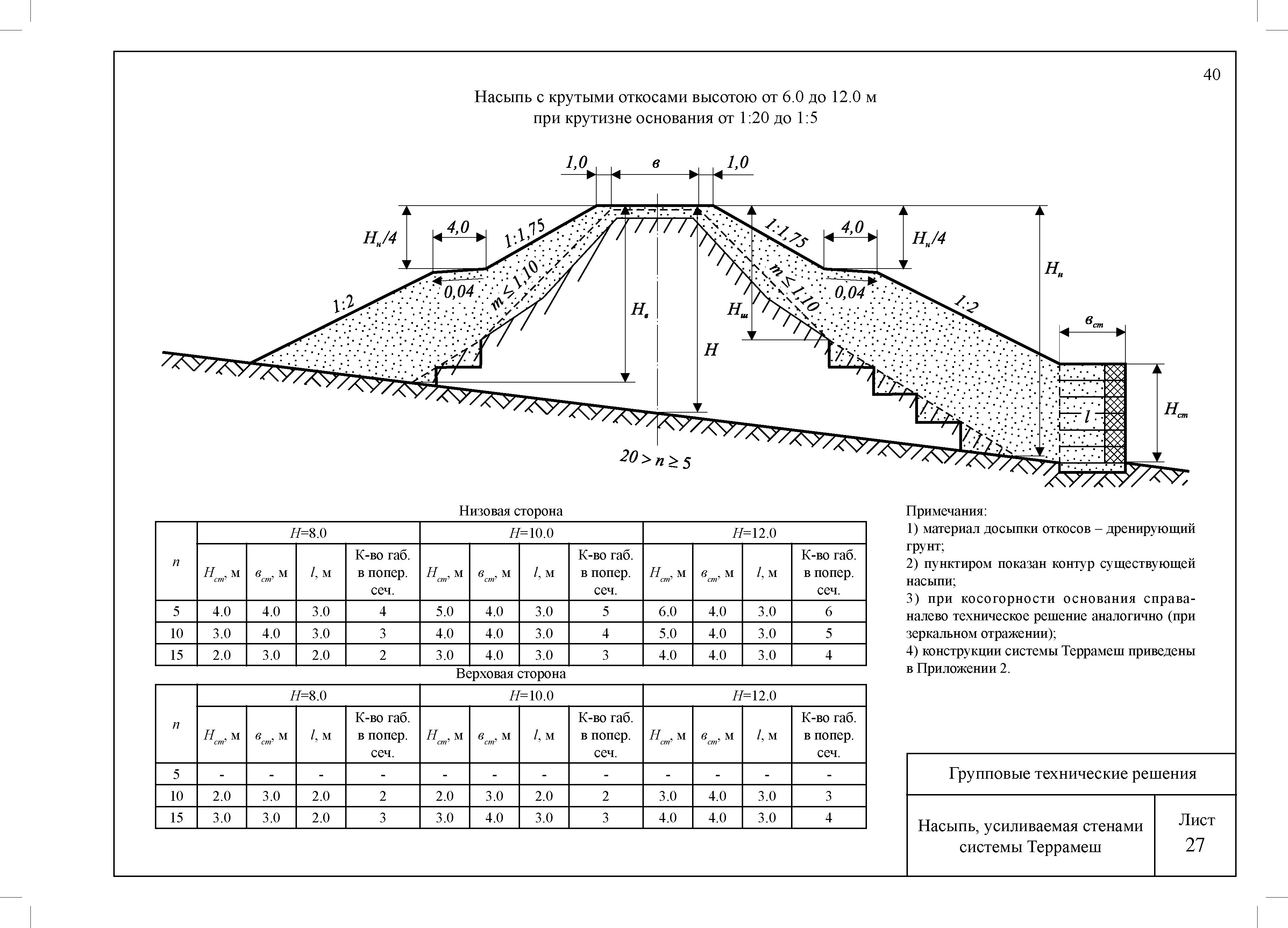

   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5

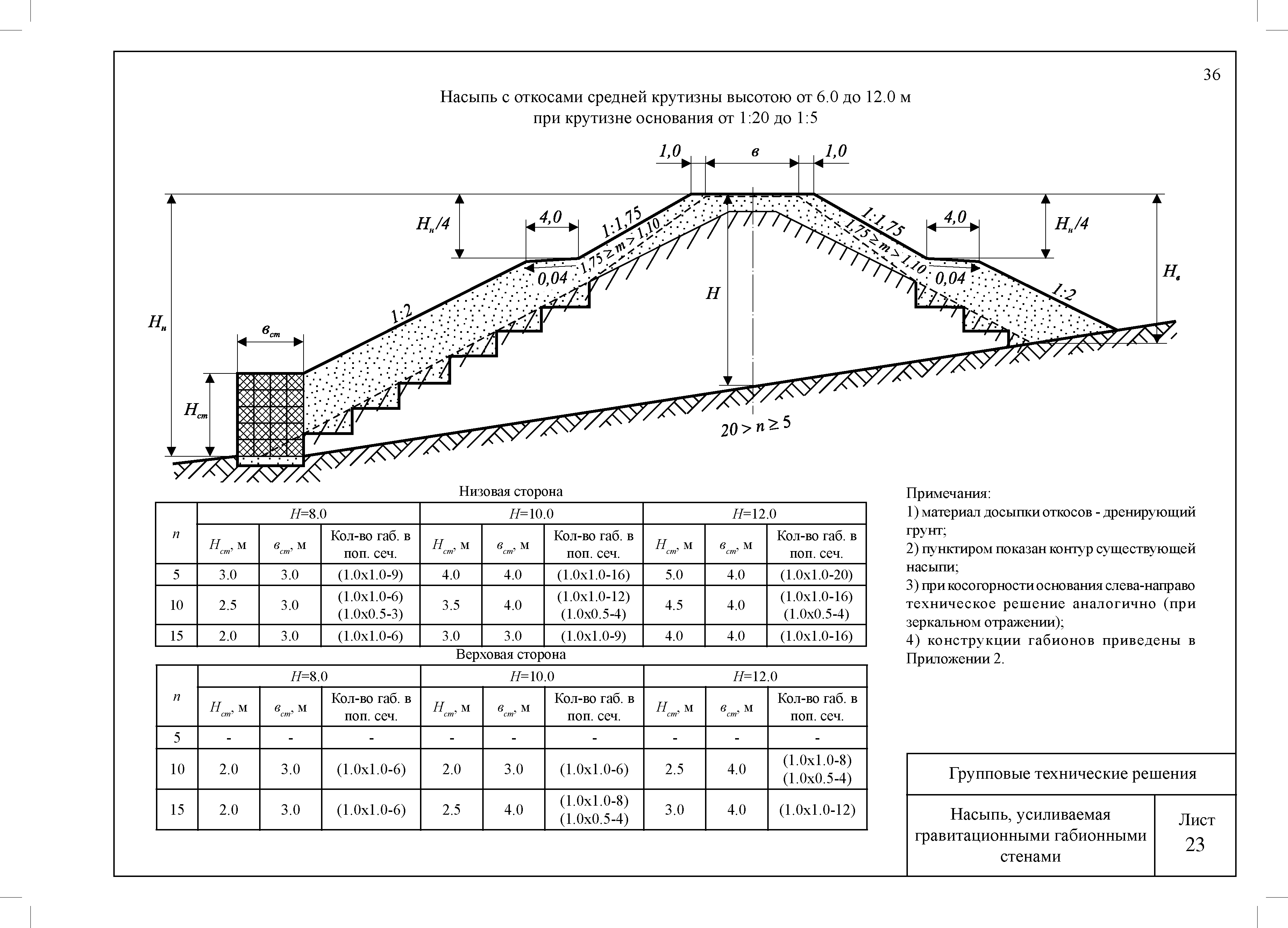

   Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5

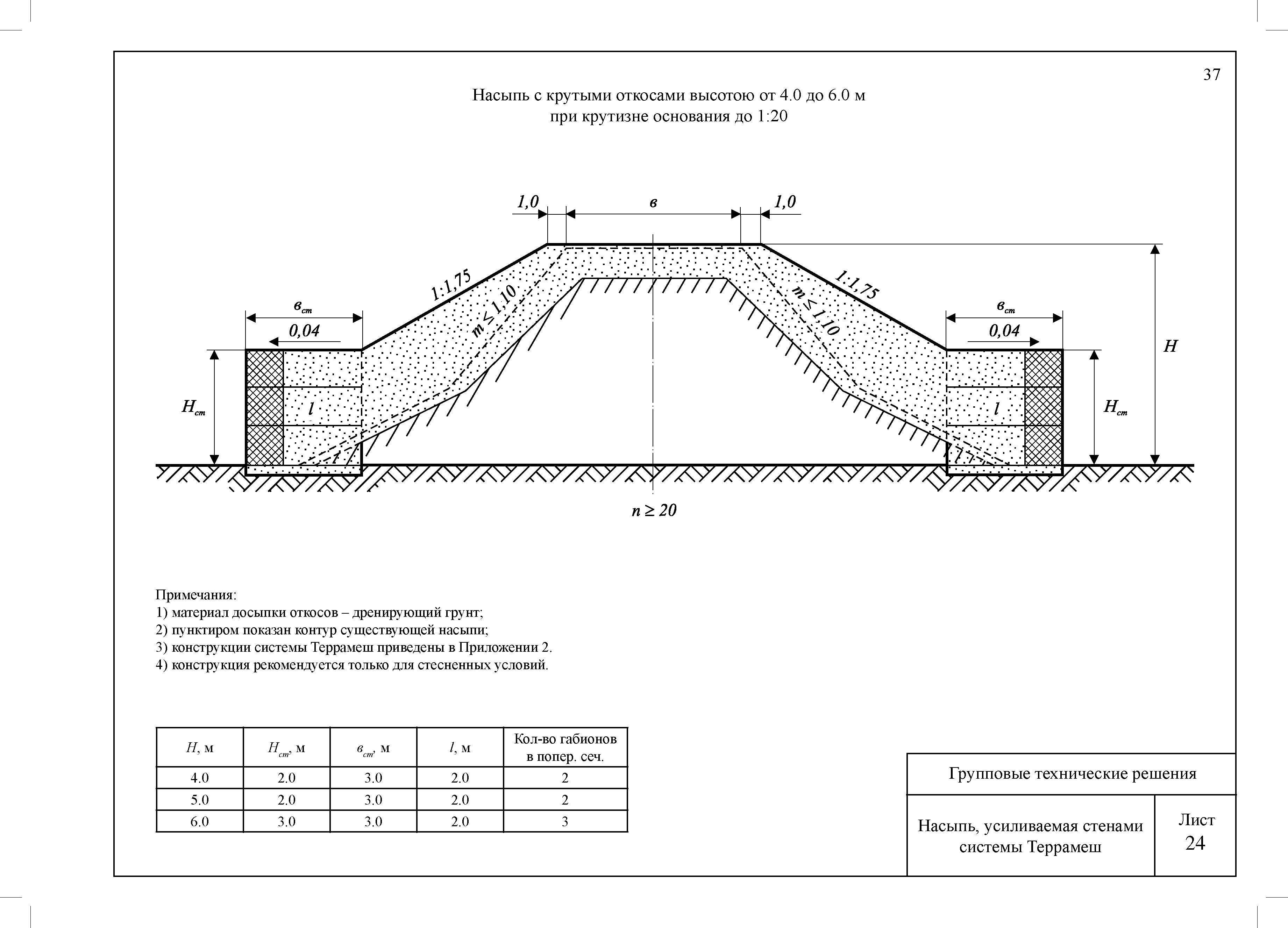

   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания до 1:20
   Насыпь с крутыми откосами высотою от 4,0 до 6,0 м при крутизне основания от 1:20 до 1:5
   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания до 1:20
   Насыпь с крутыми откосами высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5

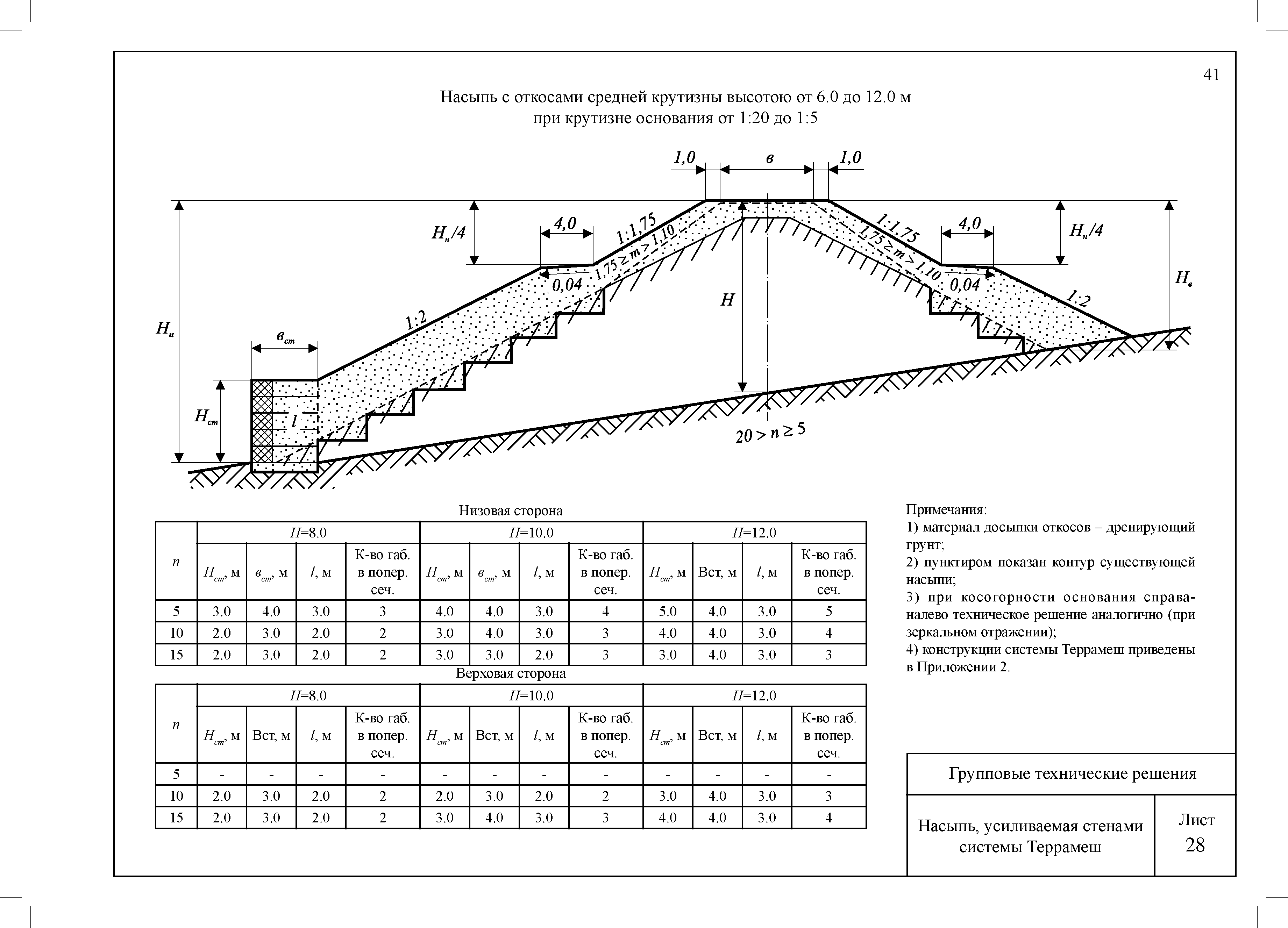

   Насыпь с откосами средней крутизны высотою от 6,0 до 12,0 м при крутизне основания от 1:20 до 1:5
   Указания к пользованию разделом 4

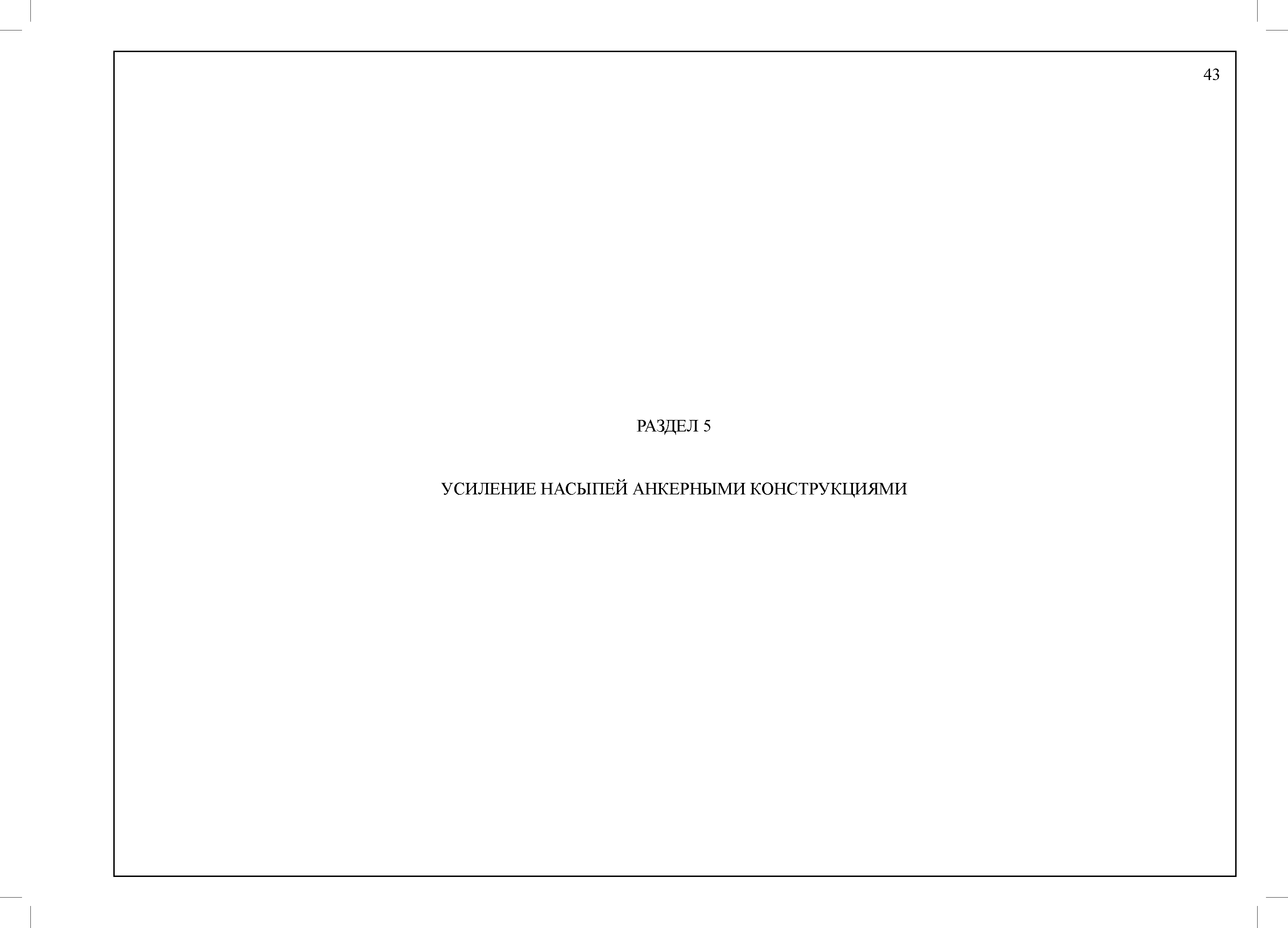

Раздел 5. Усиление насыпей анкерными конструкциями

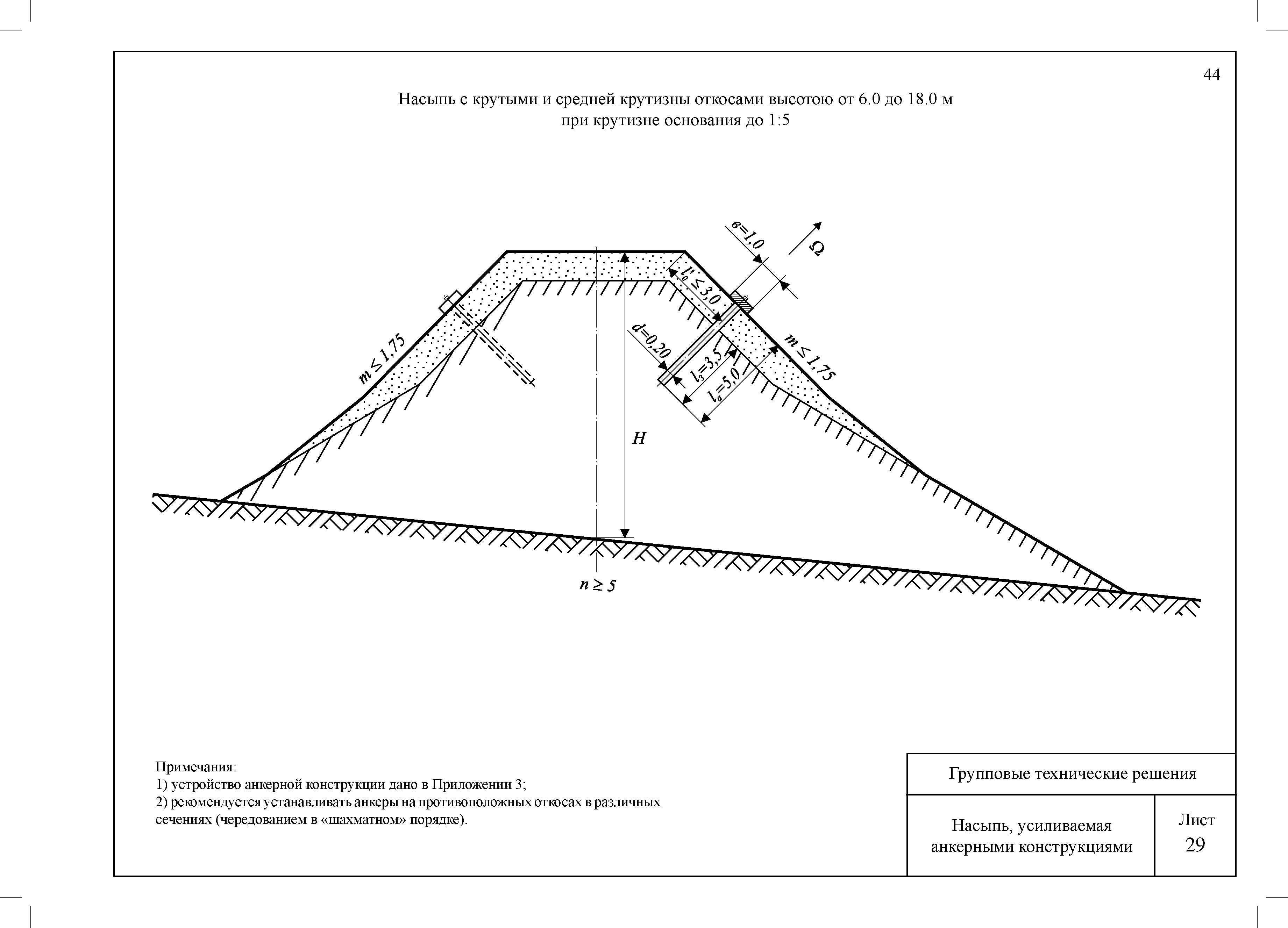

   Насыпь с крутыми и средней крутизны откосами высотою от 6,0 до 18,0 м при крутизне основания до 1:5
   Расположение анкерной конструкции в плане
   Указания к пользованию разделом 5

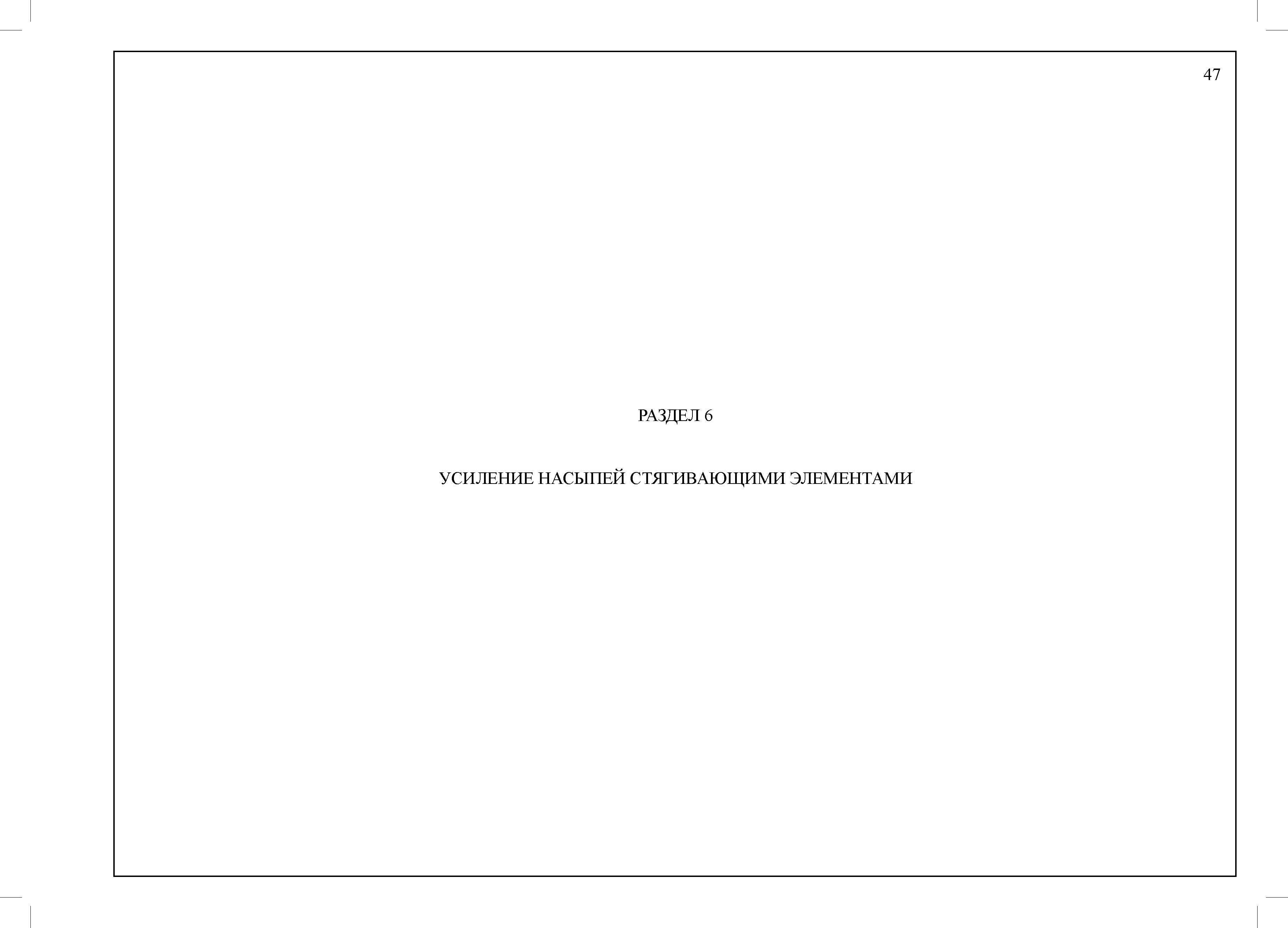

Раздел 6. Усиление насыпей стягивающими элементами

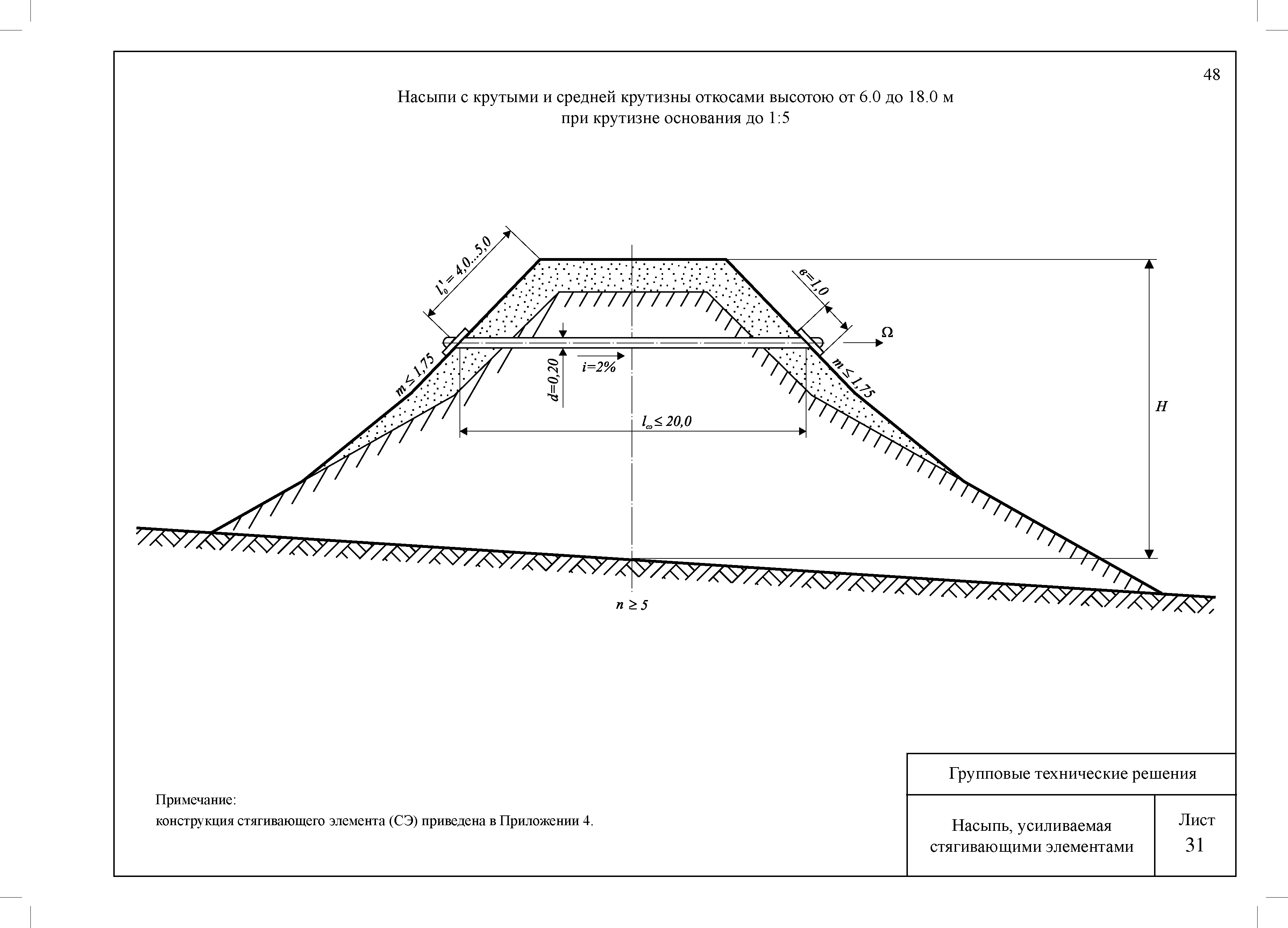

   Насыпь с крутыми и средней крутизны откосами высотою от 6,0 до 18,0 м при крутизне основания до 1:5
   Расположение стягивающих элементов в плане

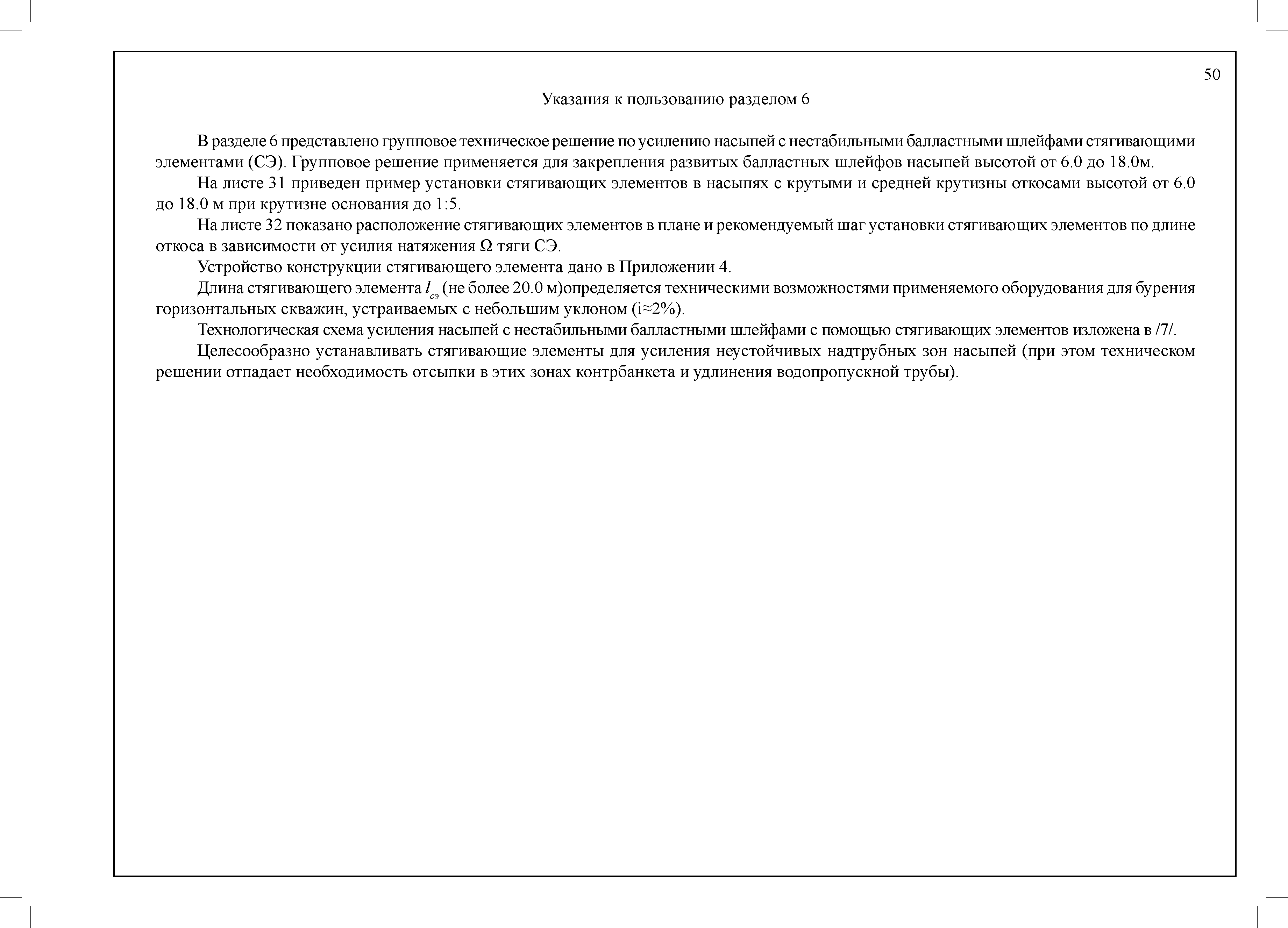

   Указания к пользованию разделом 6

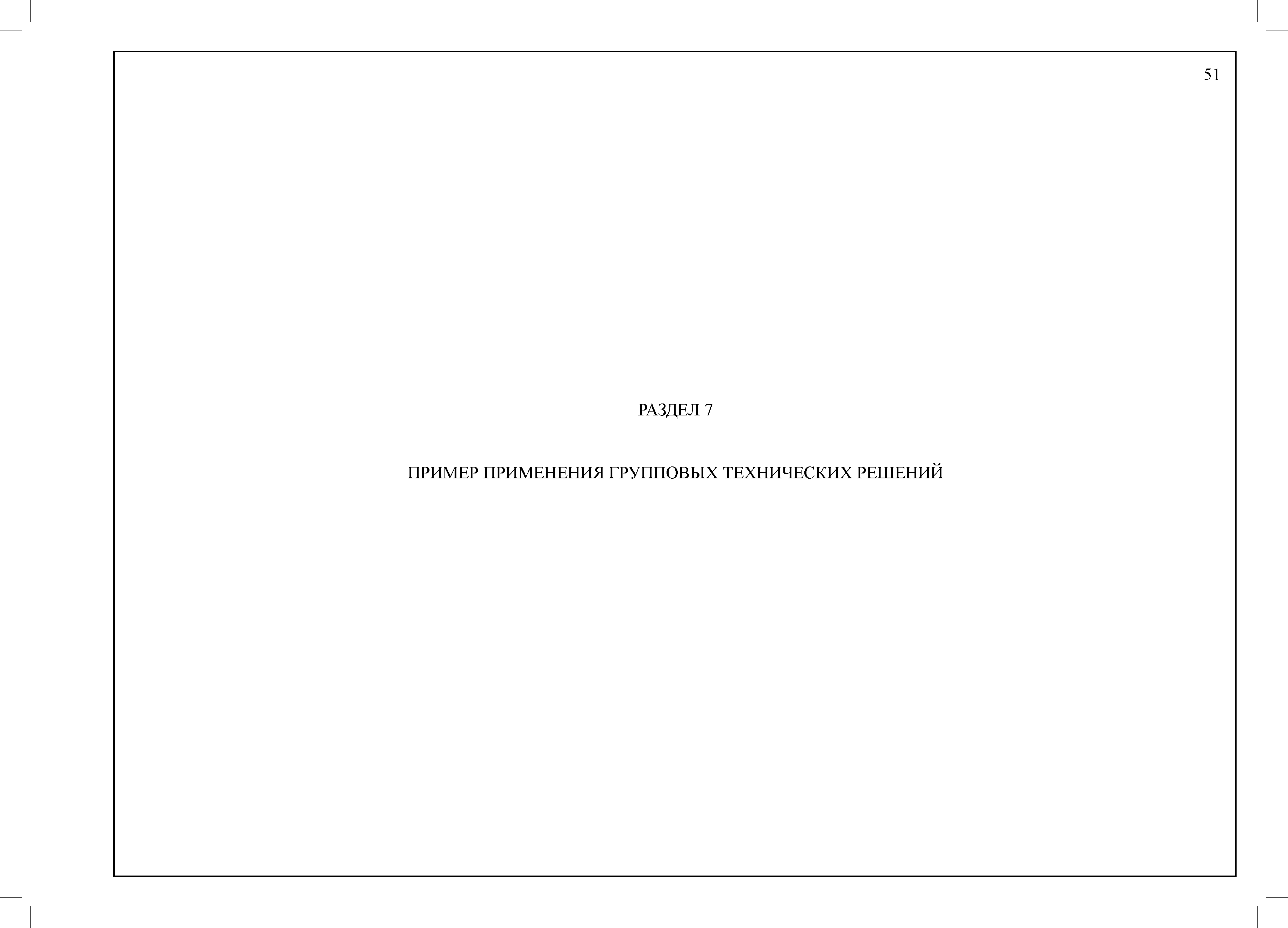

Раздел 7. Пример применения групповых технических решений

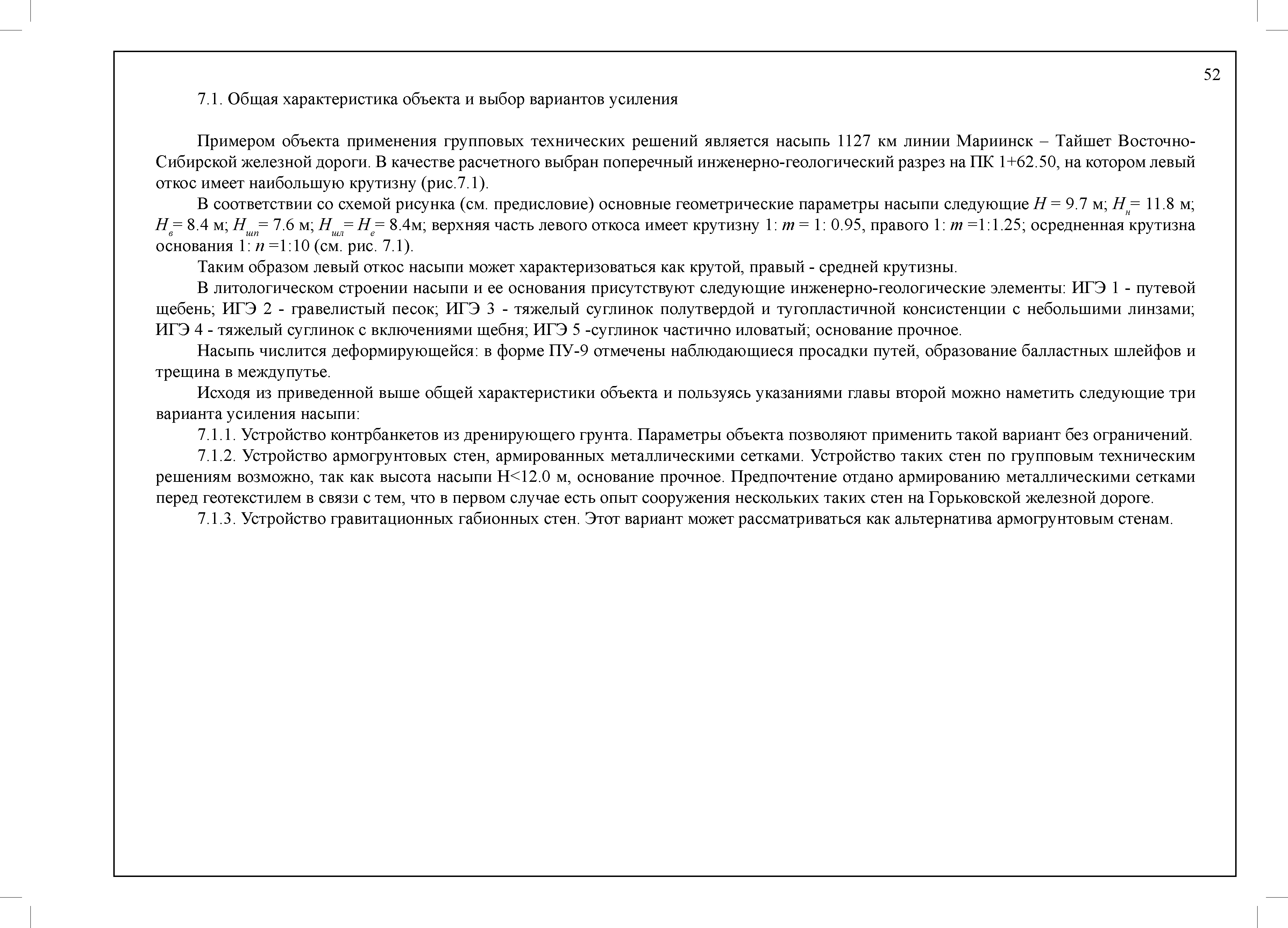

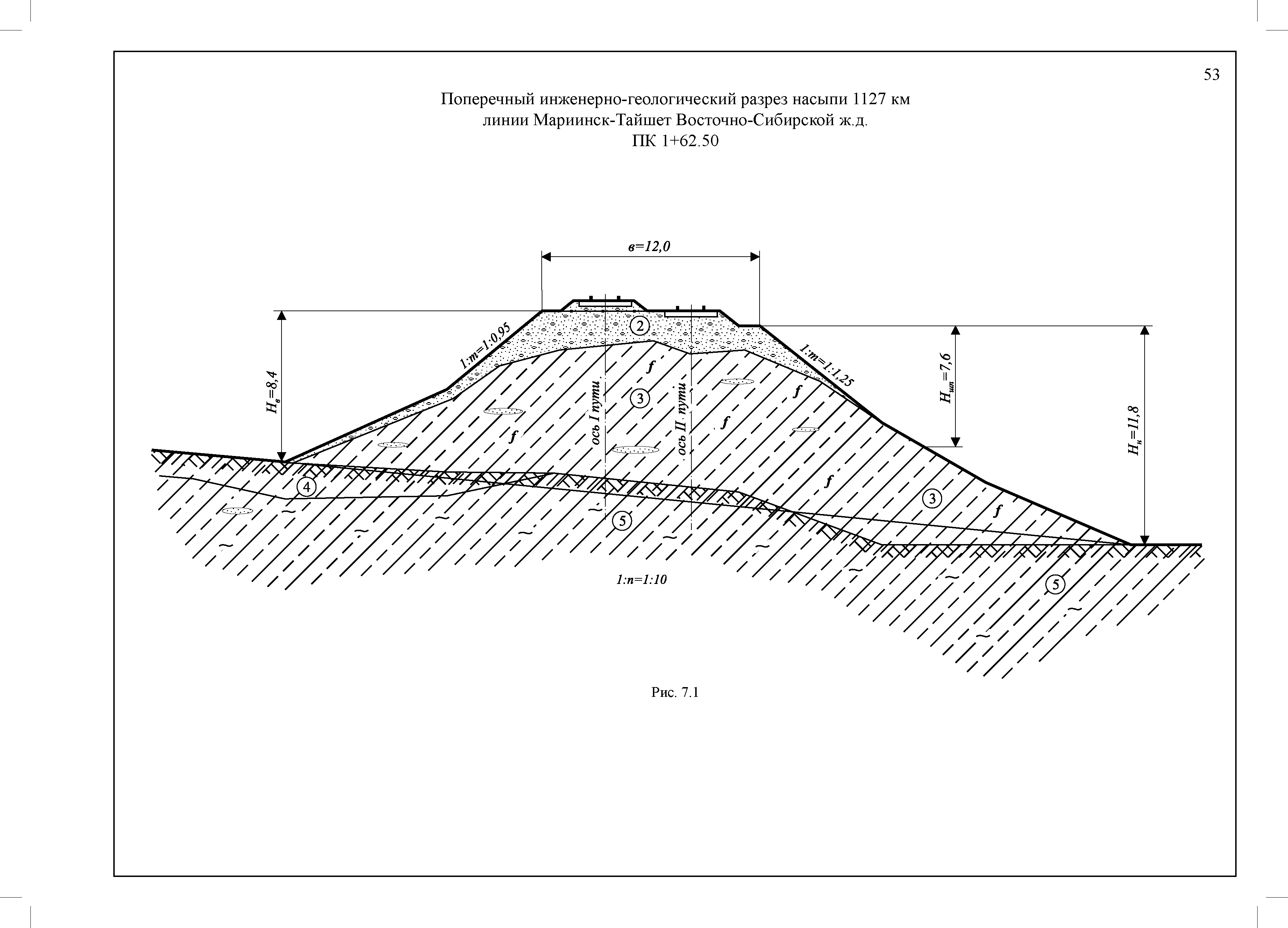

   7.1. Общая характеристика объекта и выбор вариантов усиления

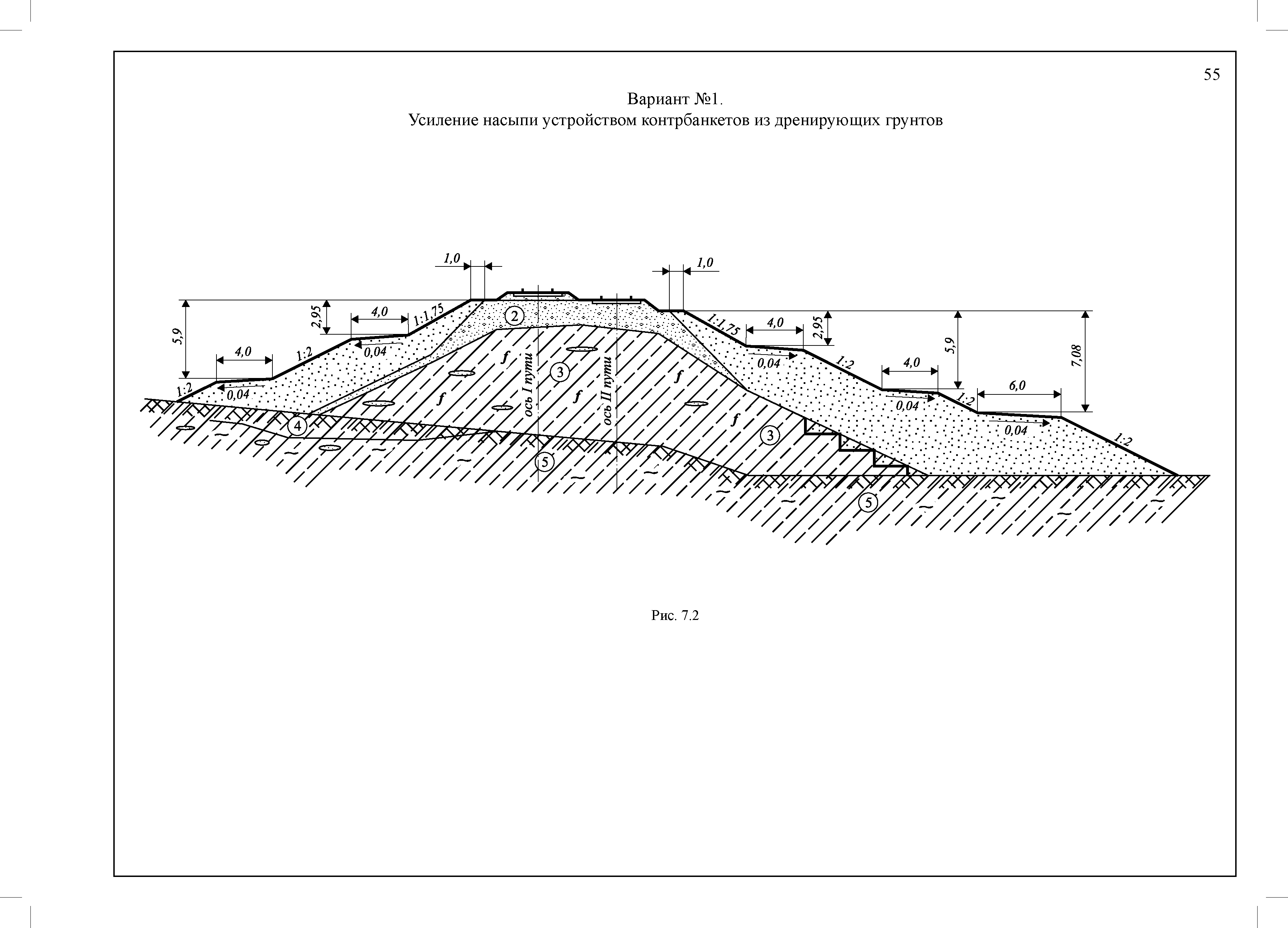

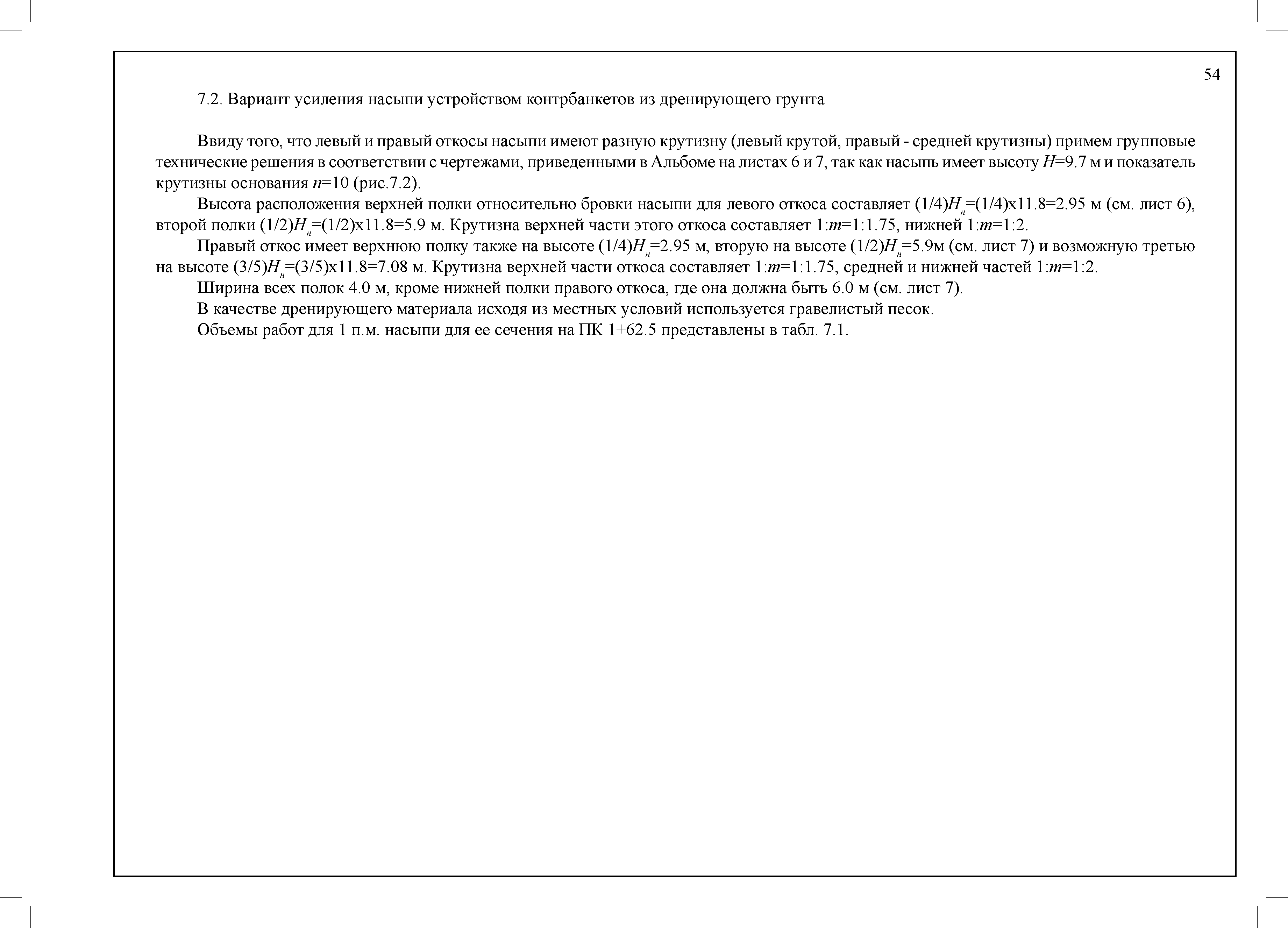

   7.2. Вариант усиления насыпи устройством контрбанкетов из дренирующих грунтов

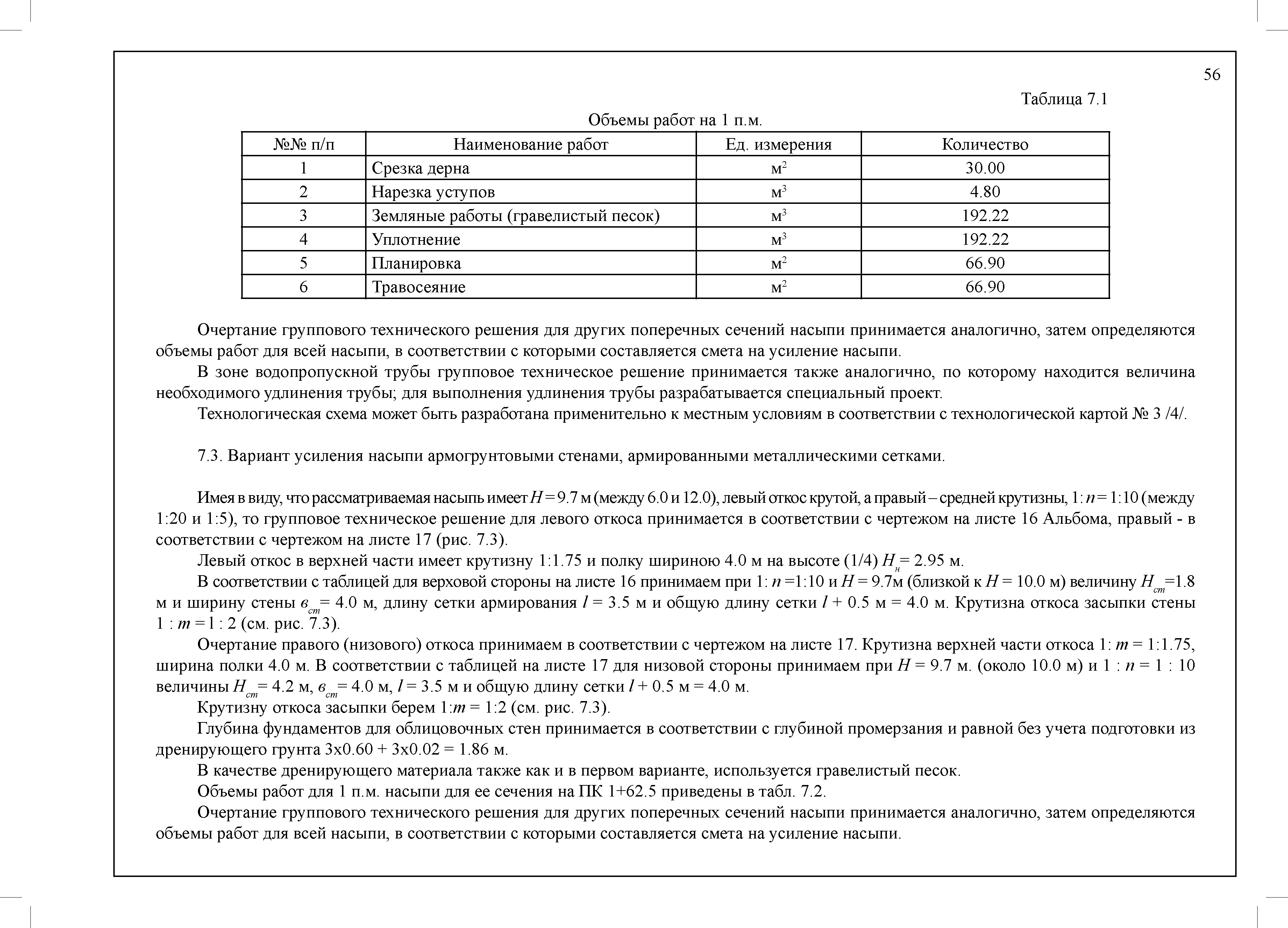

   7.3. Вариант усиления насыпи армогрунтовыми стенами, армированными металлическими сетками

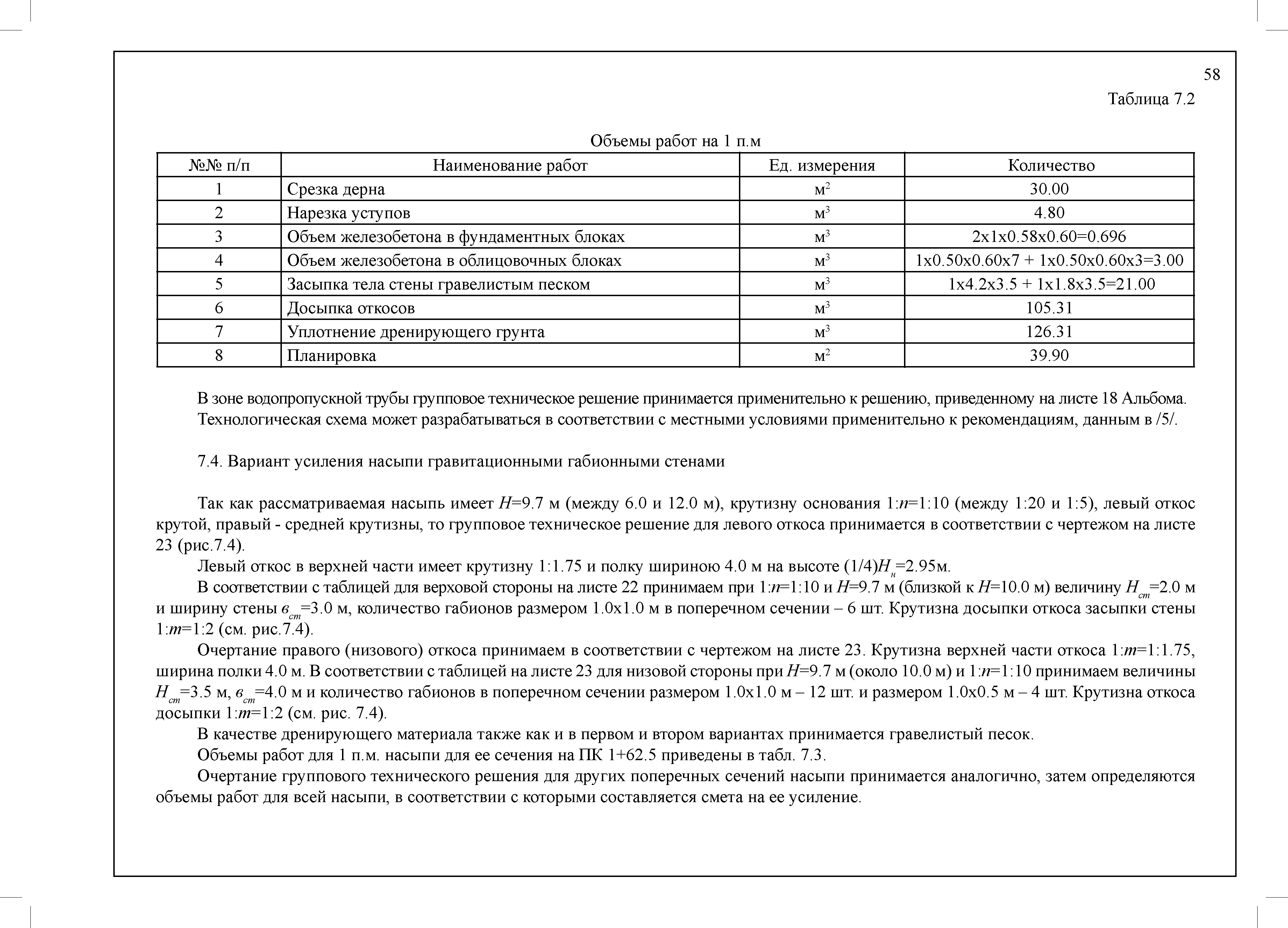

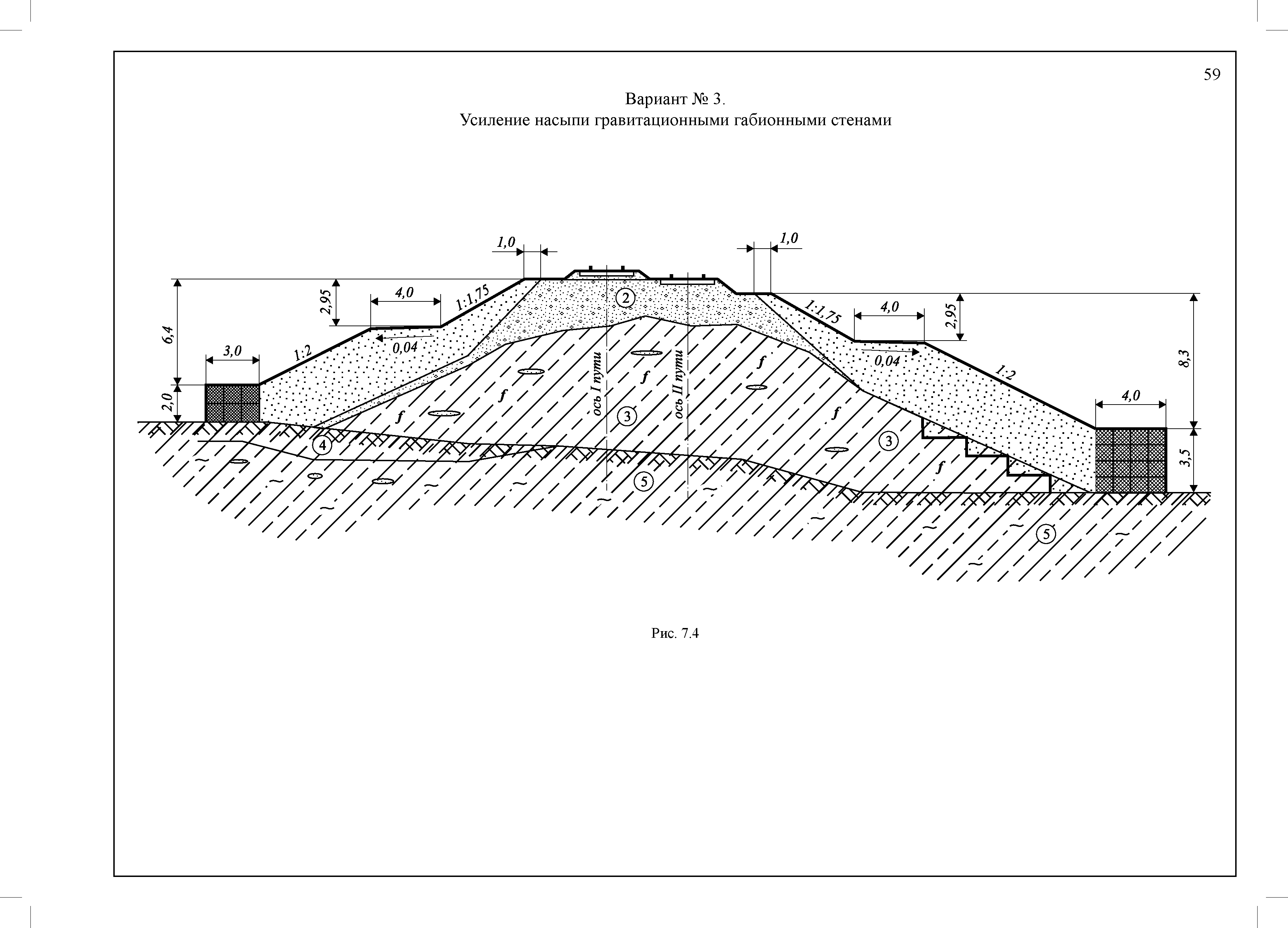

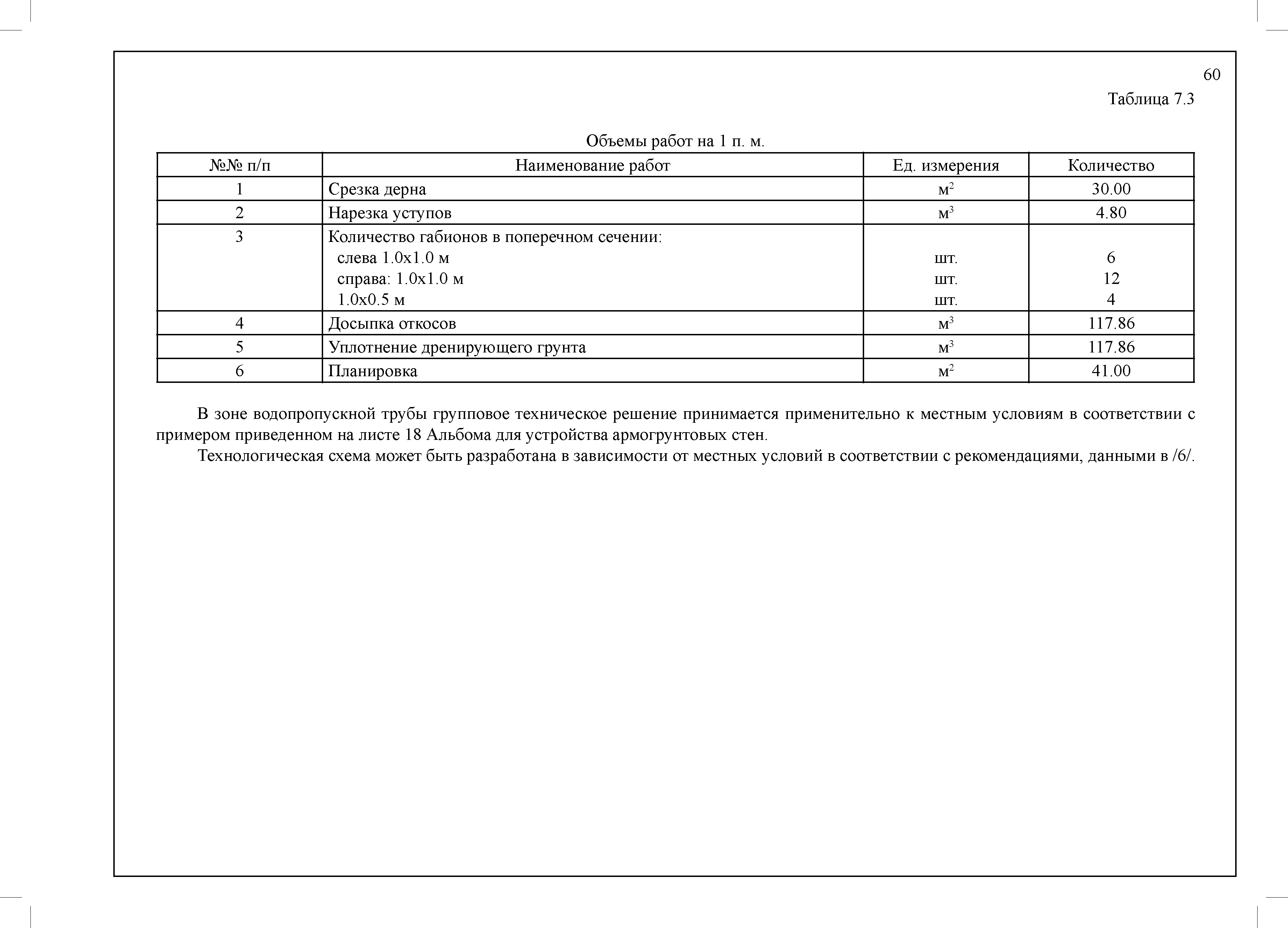

   7.4. Вариант усиления насыпи гравитационными габионными стенами

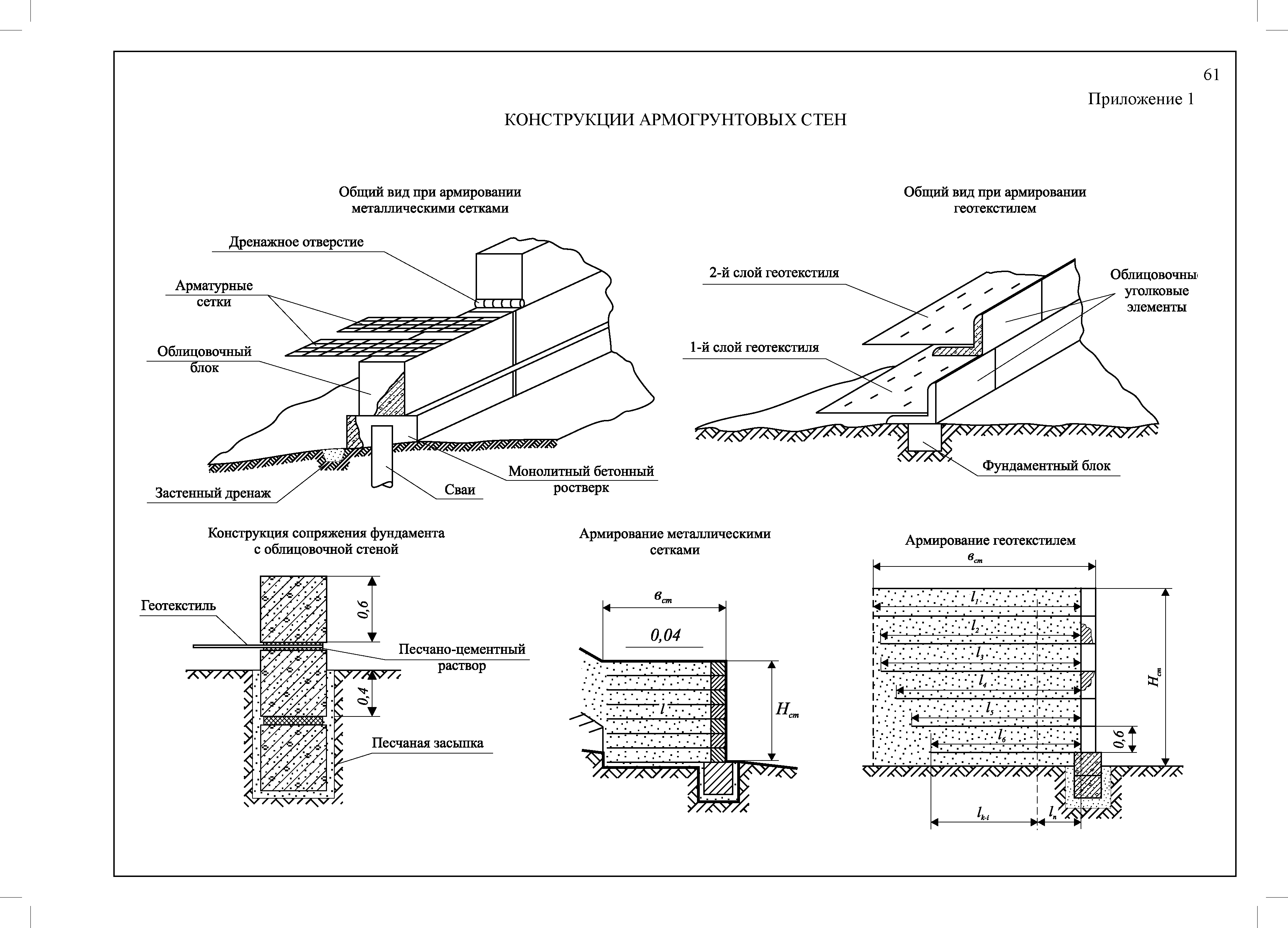

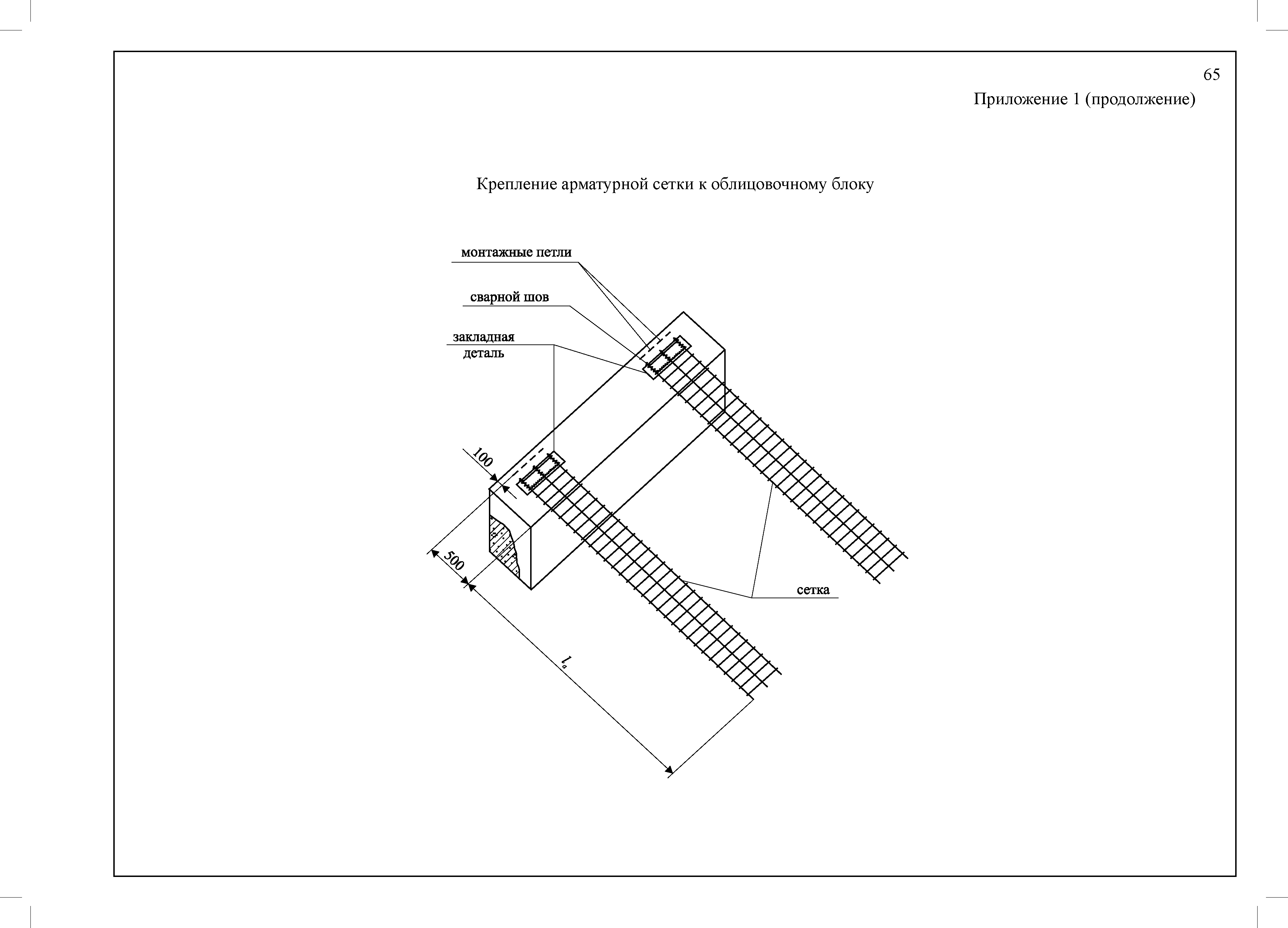

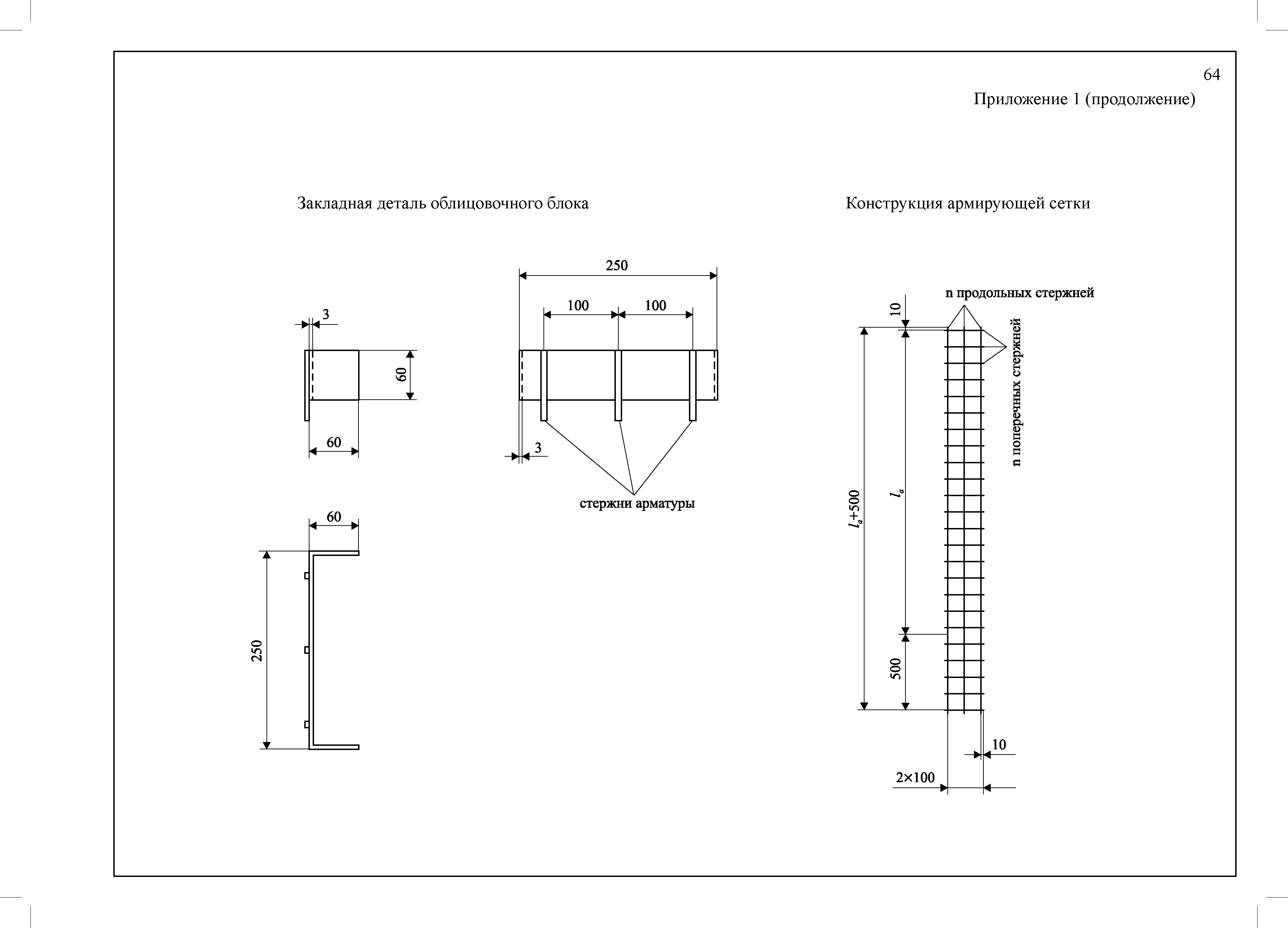

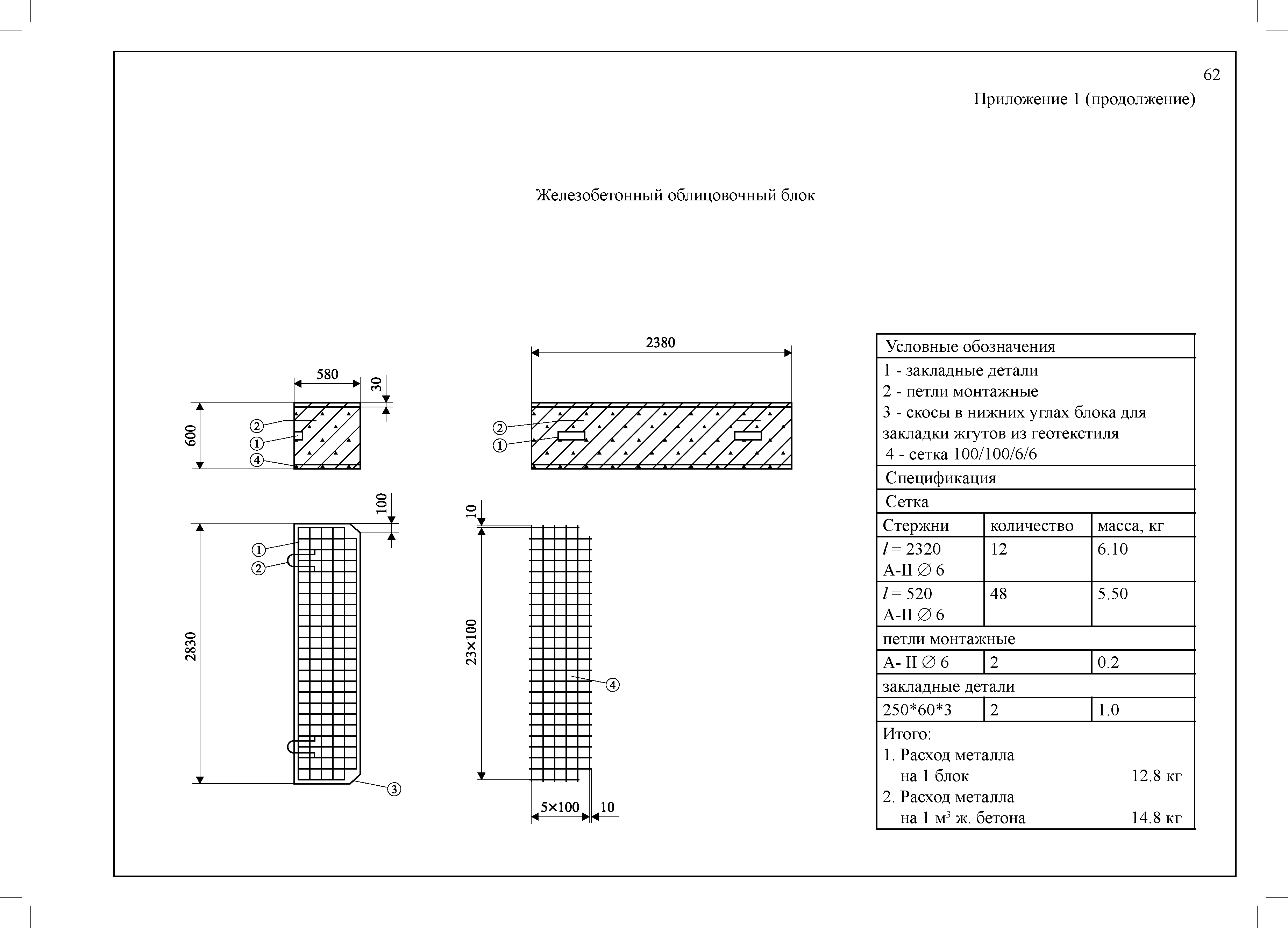

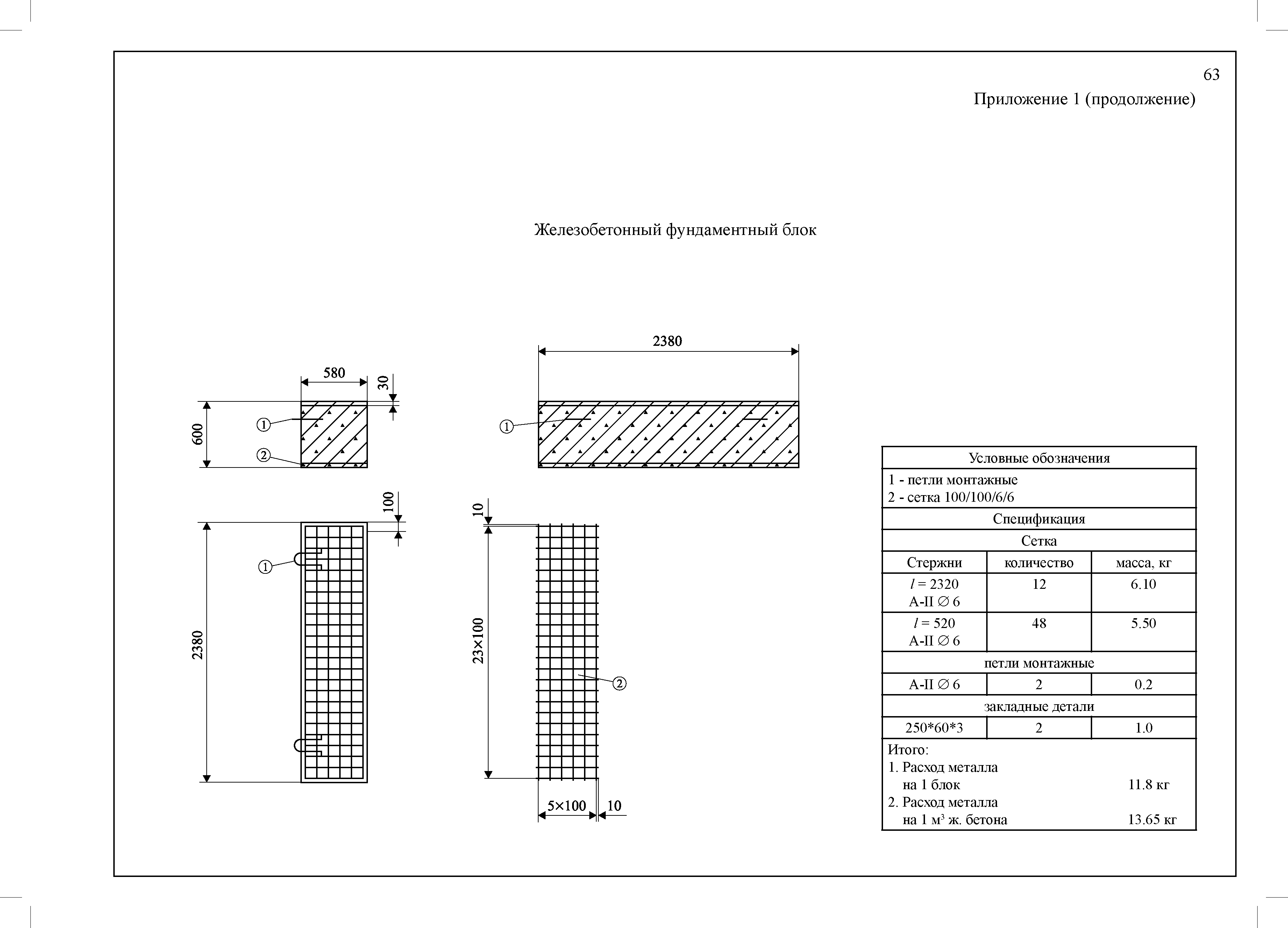

Приложение 1. Конструкции армогрунтовых стен

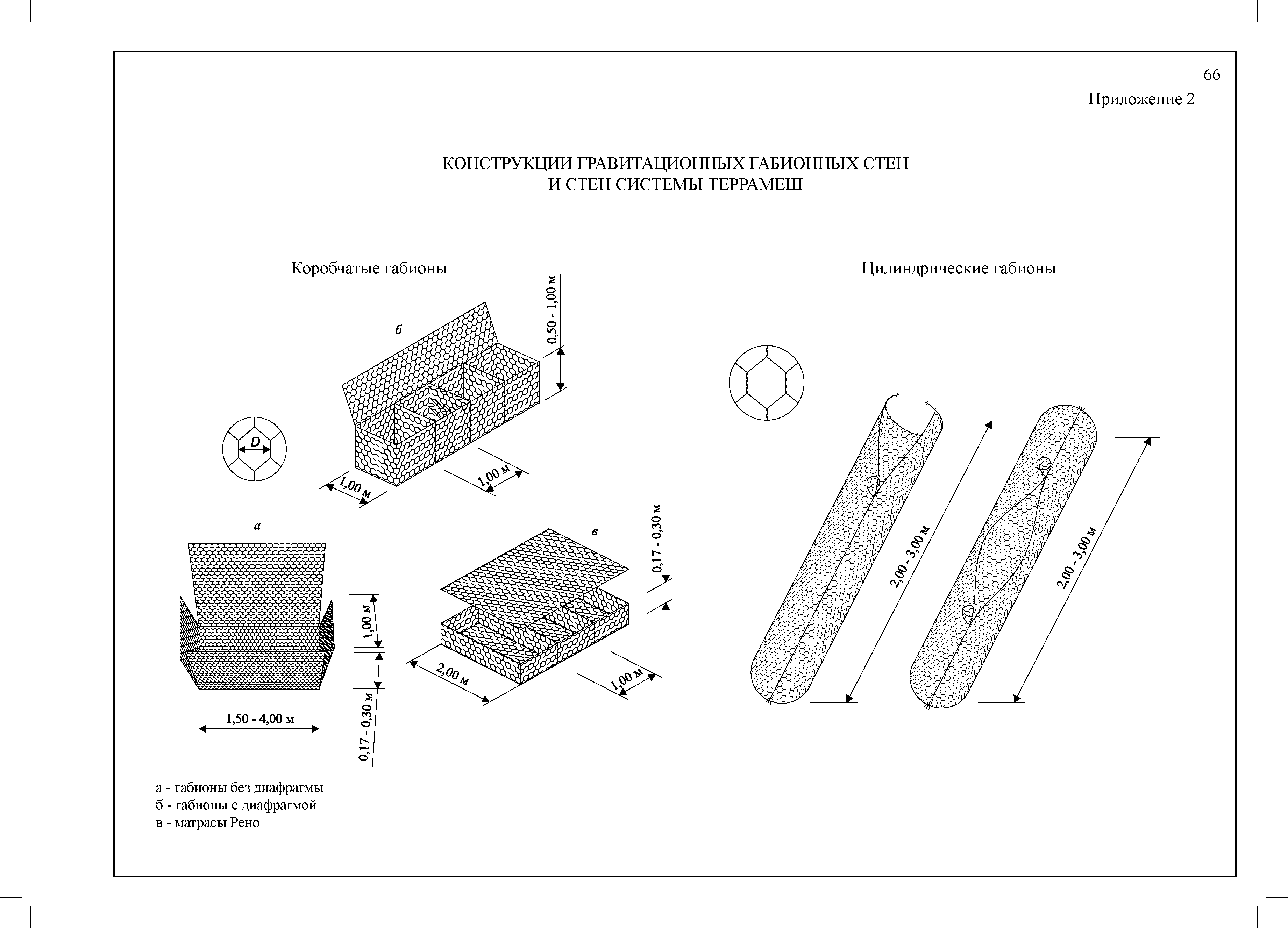

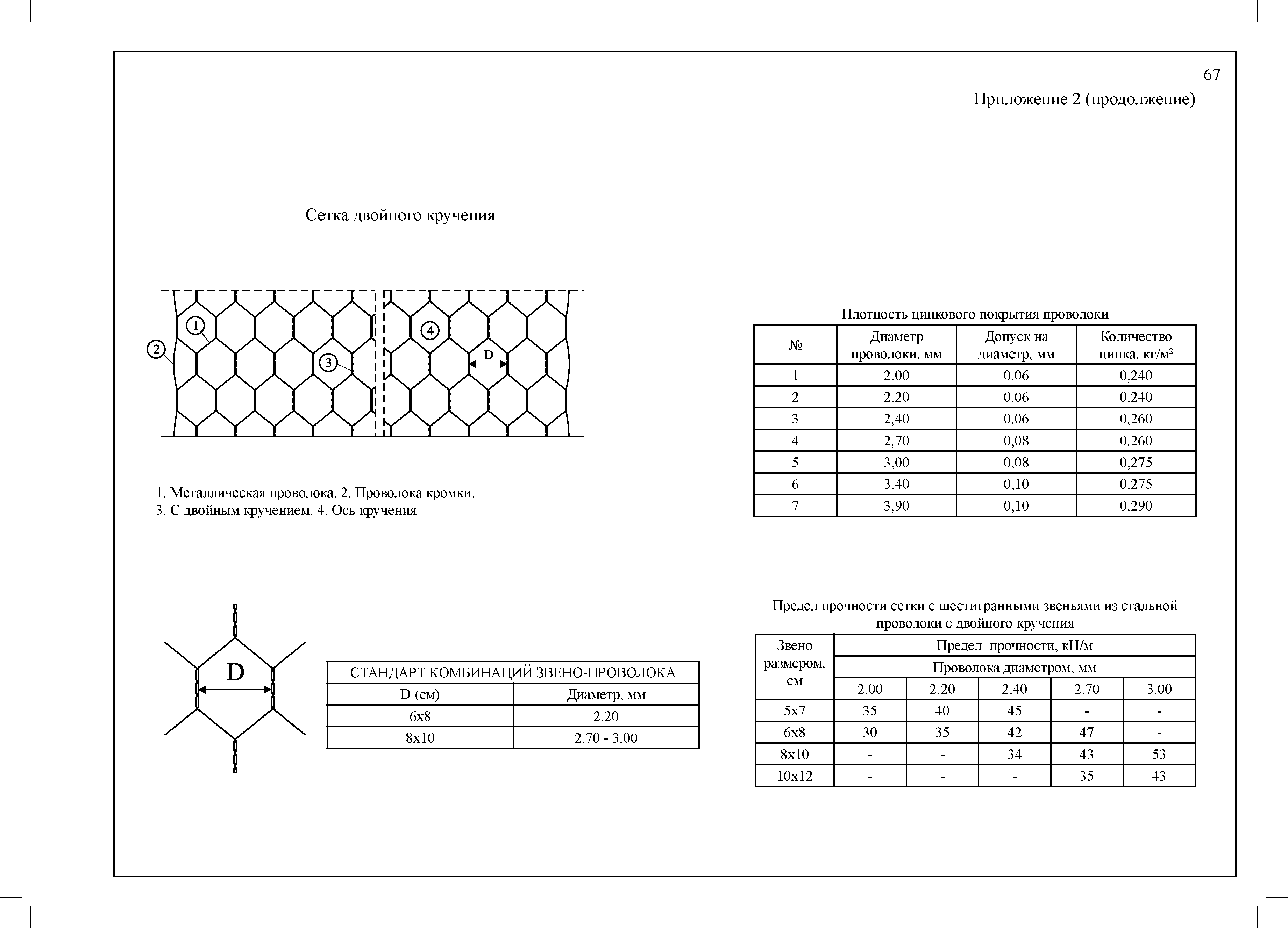

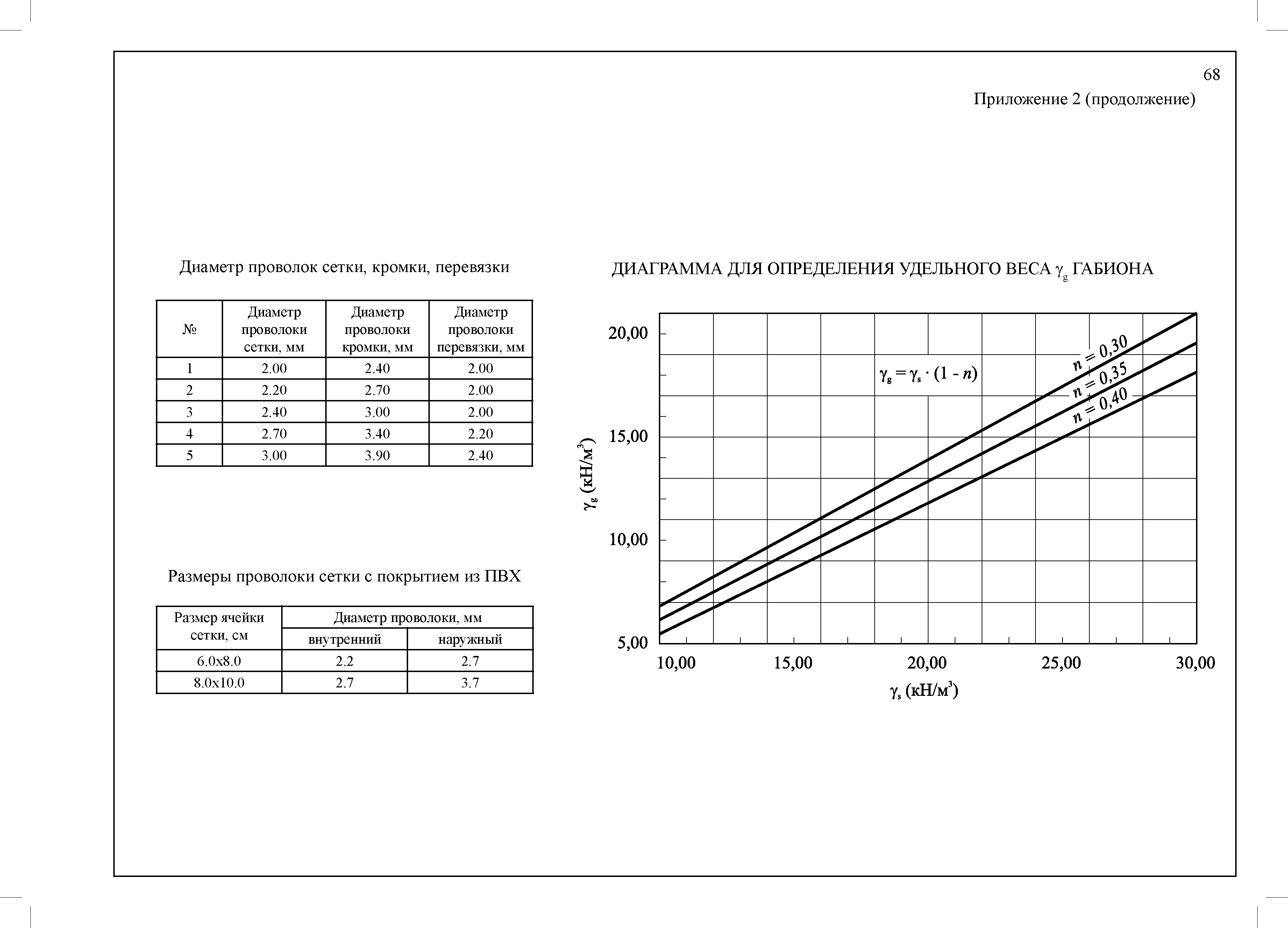

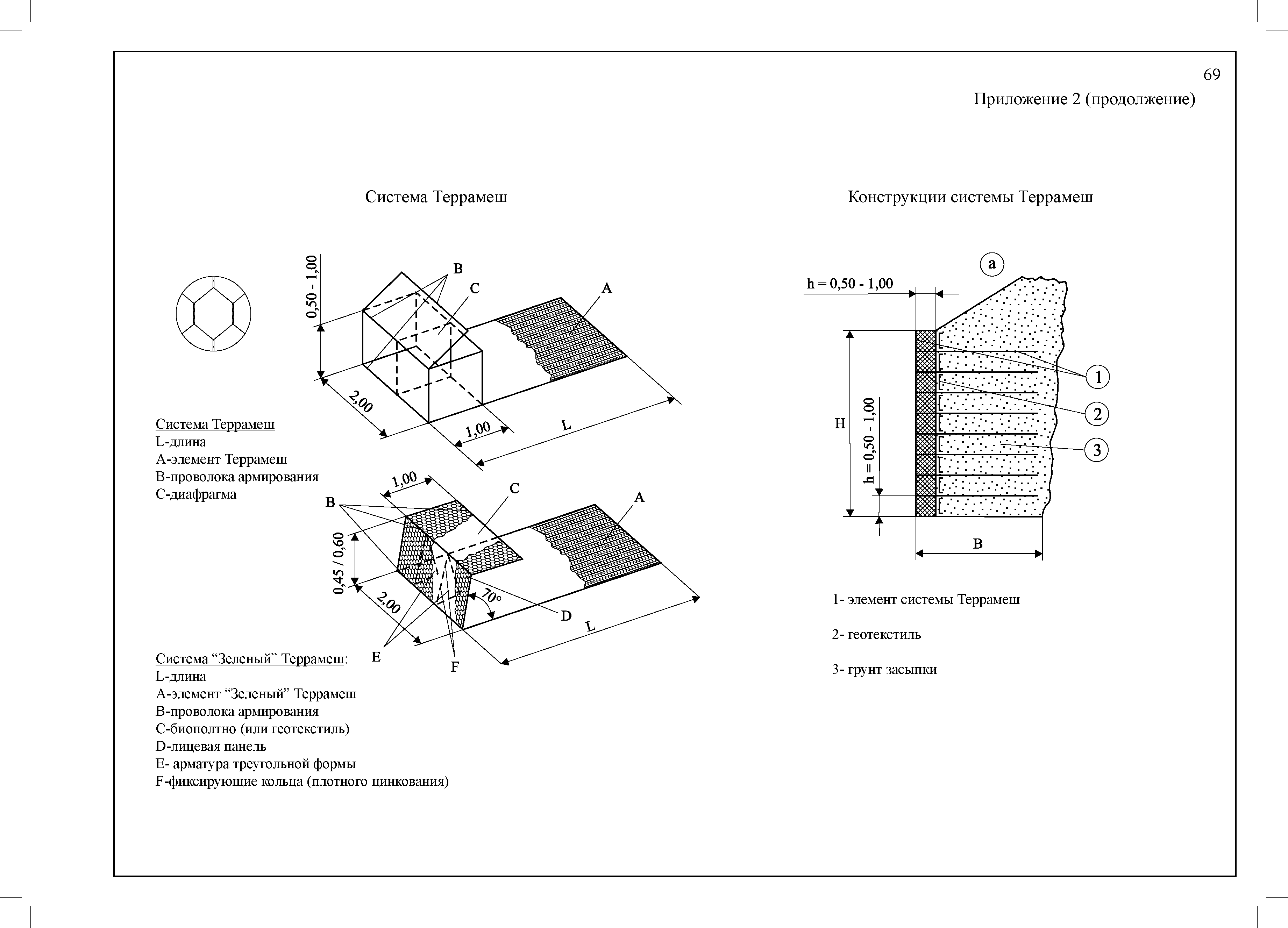

Приложение 2. Конструкции гравитационных габионных стен и стен системы Террамеш

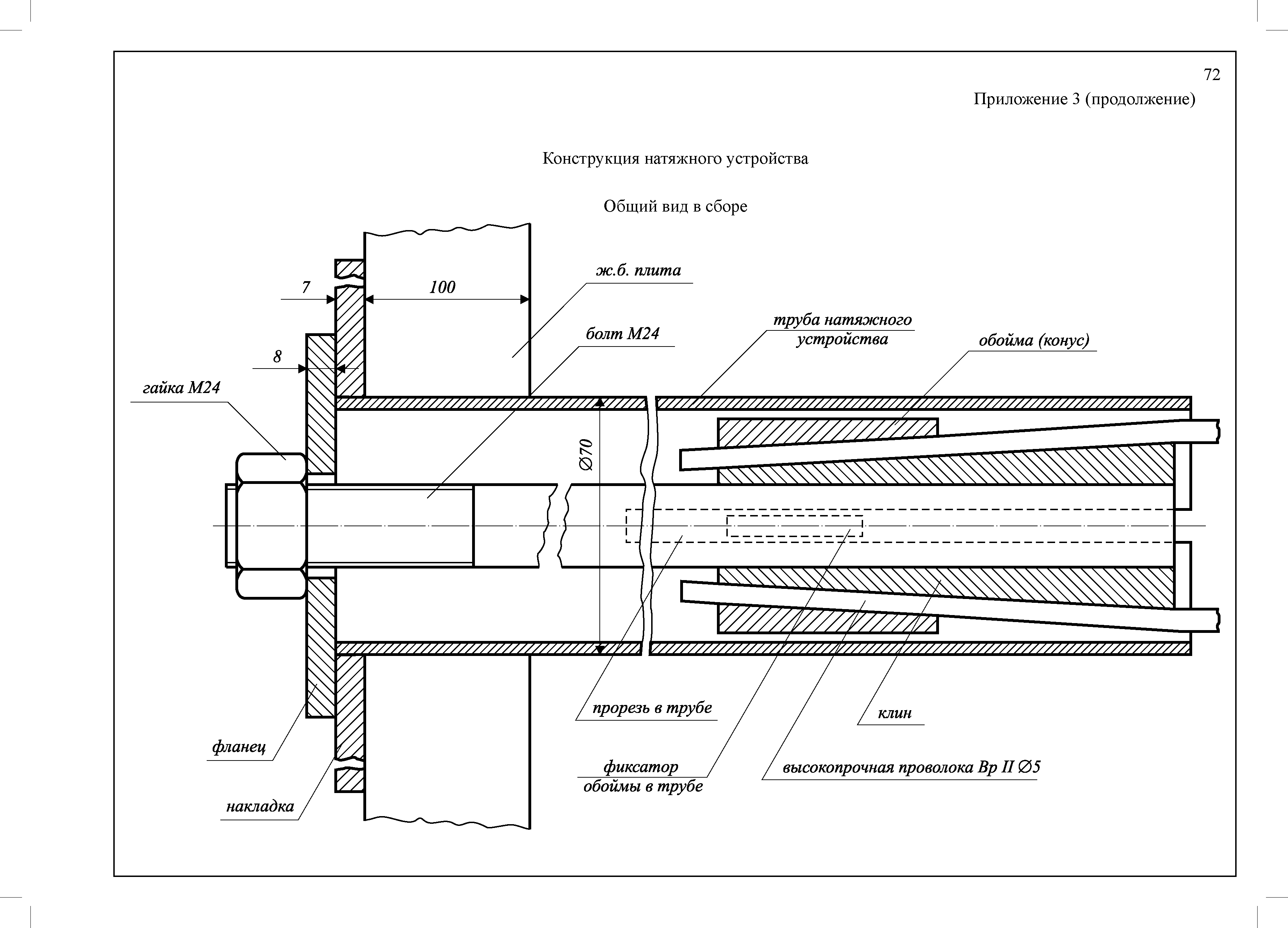

Приложение 3. Анкерные конструкции

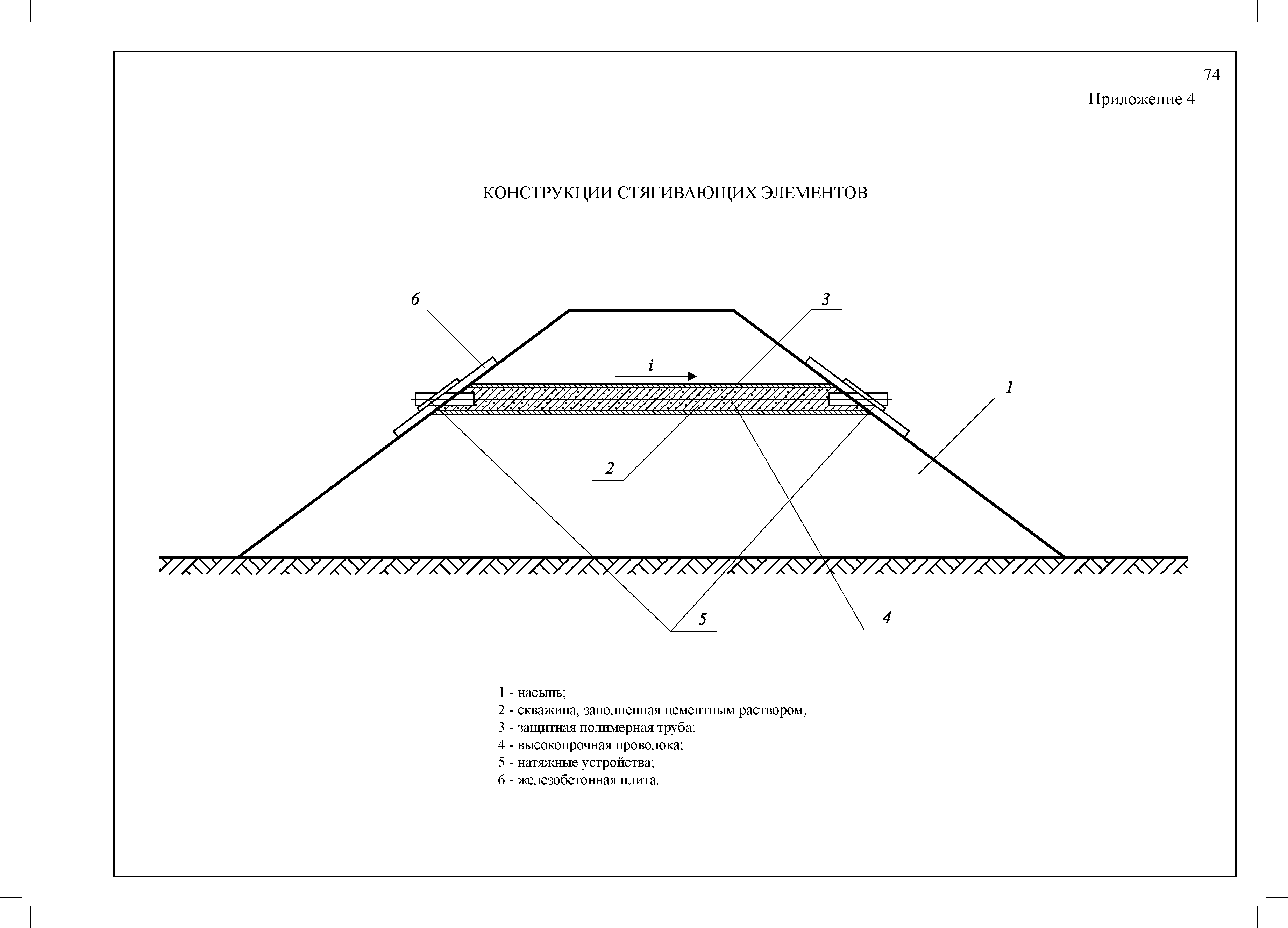

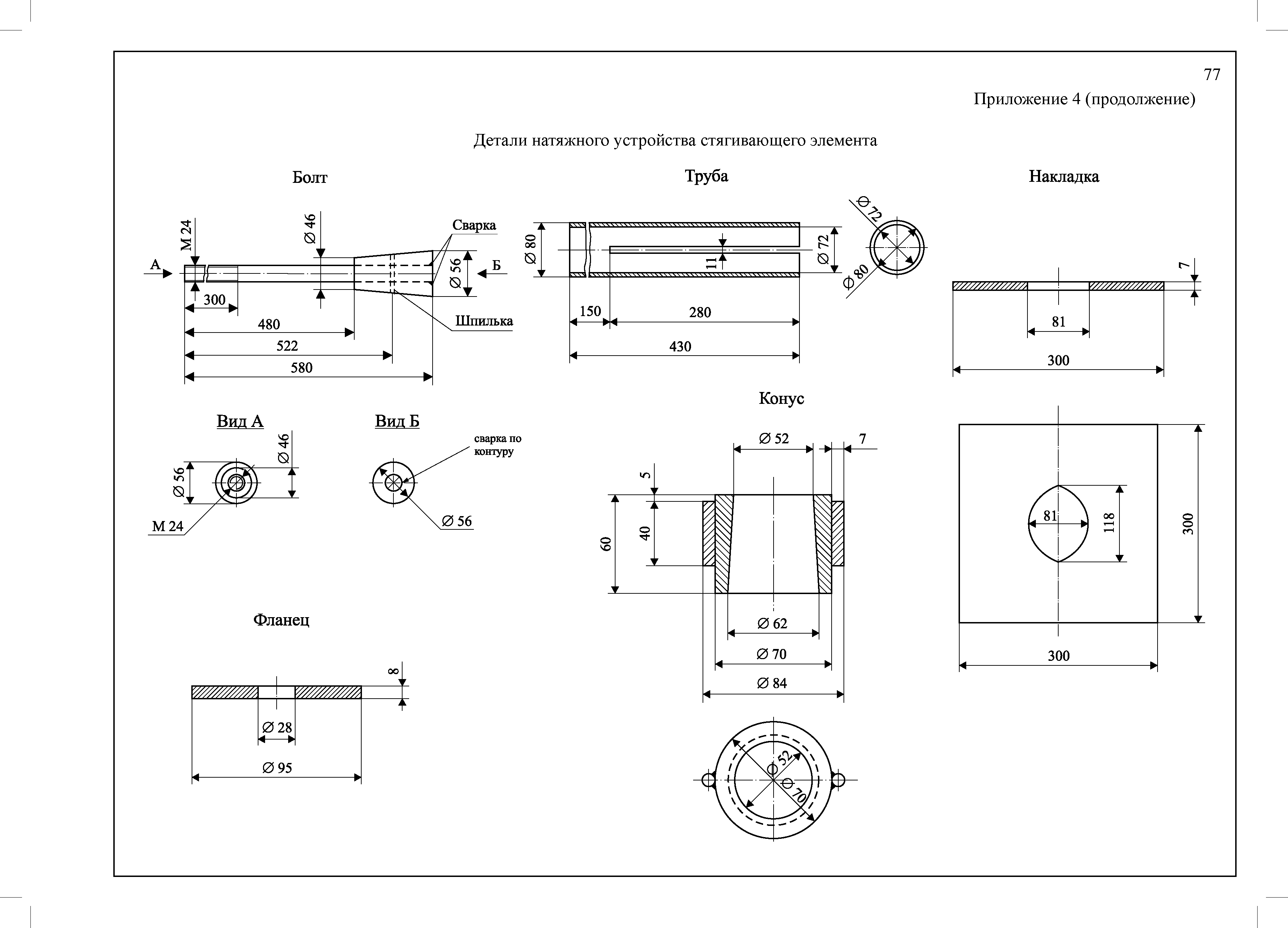

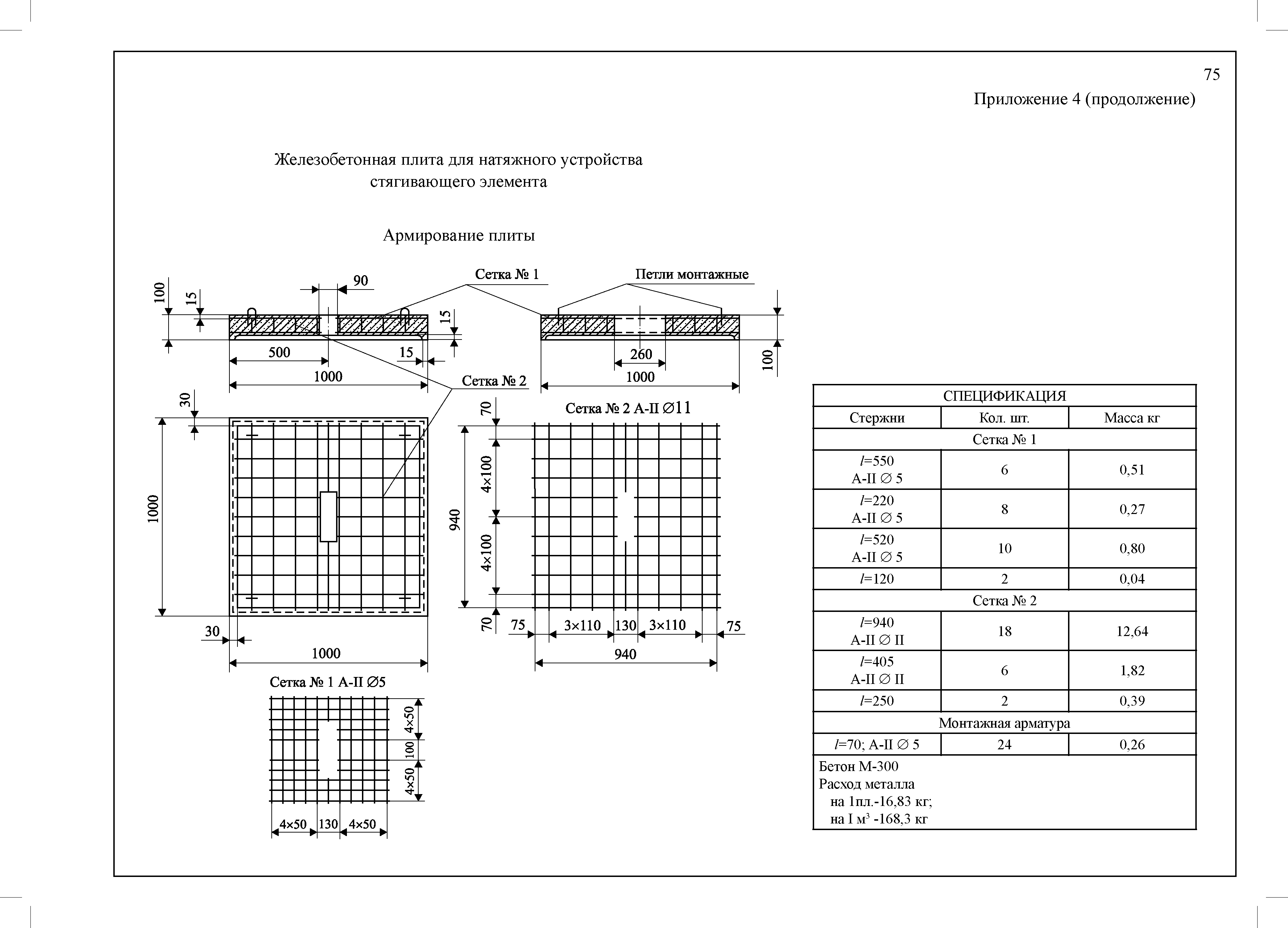

Приложение 4. Конструкции стягивающих элементов
Разработан: МИИТ
Утверждён:28.12.2000 Министерство путей сообщения РФ (Russian Federation Ministry of Railroads )
Расположен в:Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение железных дорог Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство железных дорог
