Скачать РД 26-14-88 Сосуды и аппараты. Методы расчета на прочность. Элементы теплообменных аппаратов

Дата актуализации: 10.08.2017

РД 26-14-88

Сосуды и аппараты. Методы расчета на прочность. Элементы теплообменных аппаратов

Обозначение: РД 26-14-88
Обозначение англ: RD 26-14-88
Статус:отменен
Название рус.:Сосуды и аппараты. Методы расчета на прочность. Элементы теплообменных аппаратов
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.04.2008

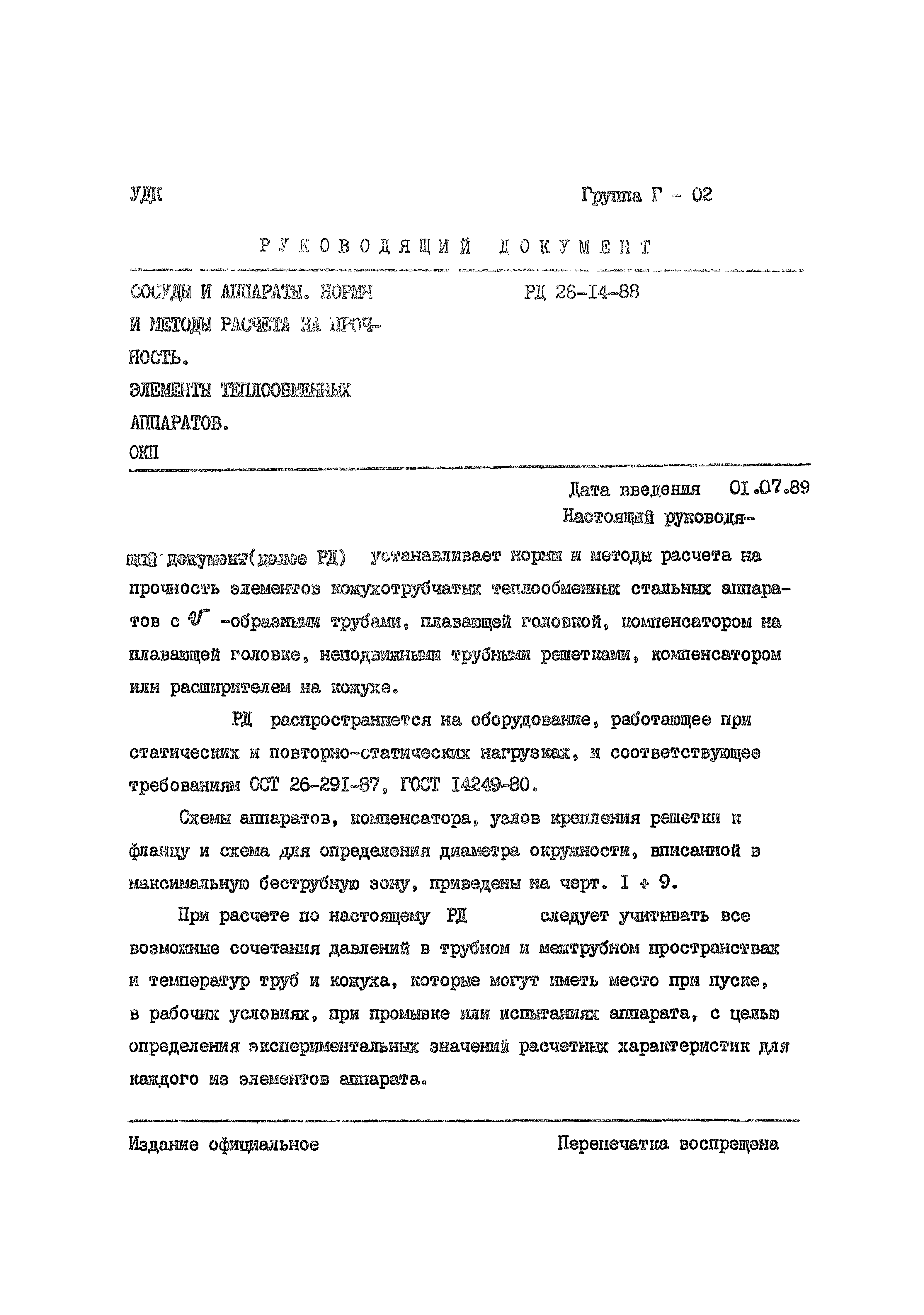

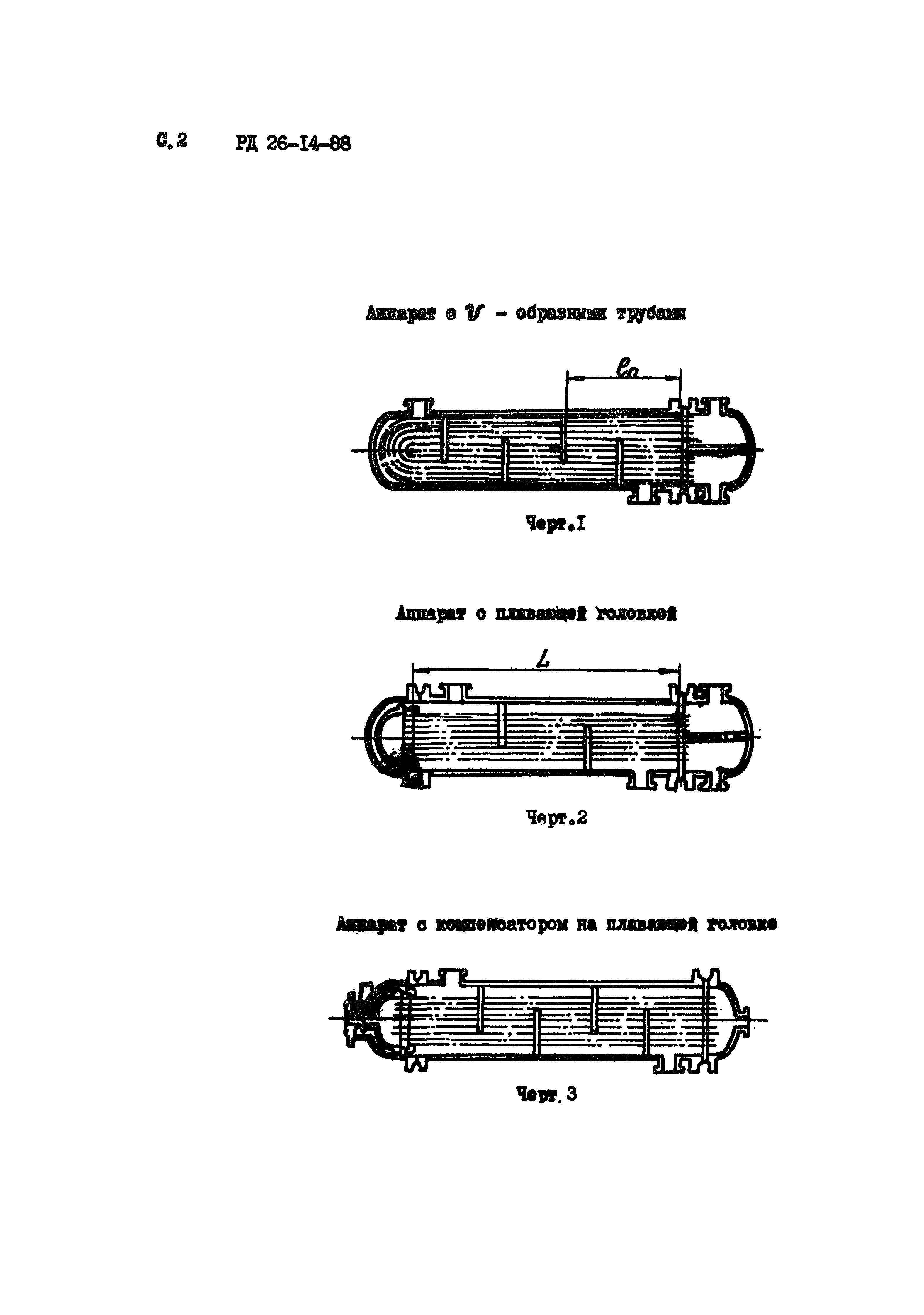

Область применения:Руководящий документ устанавливает нормы и методы расчета на прочность элементов кожухотрубных теплообменных стальных аппаратов с V-образными трубами, плавающей головкой, компенсатором на плавающей головке, неподвижными трубными решетками, компенсатором или расширителем на кожухе. РД распространяется на оборудование, работающее при статических и повторно-статических нагрузках и соответствующее требованиям ОСТ 26-291-87, ГОСТ 14249-80.

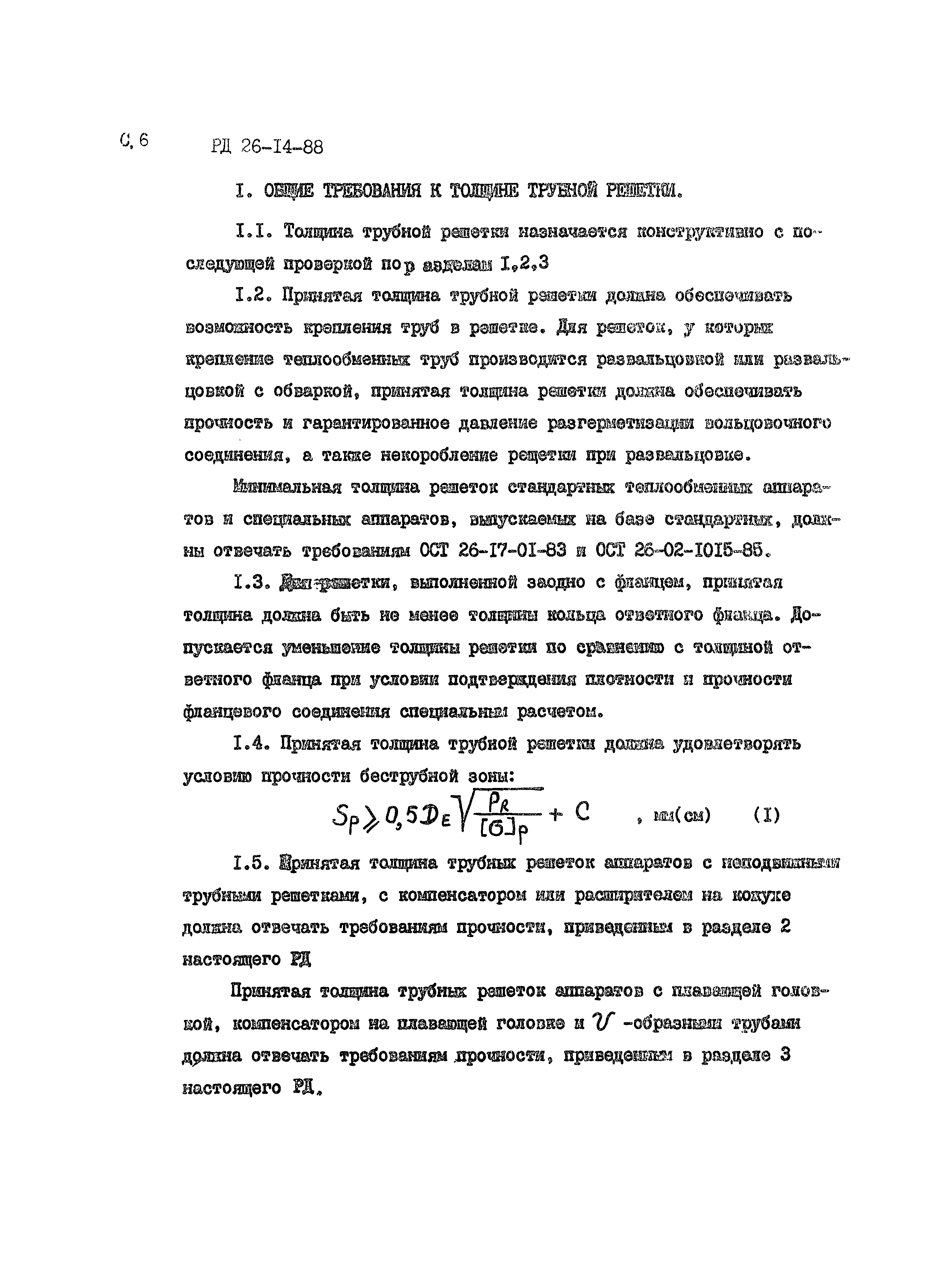

Оглавление:1. Общие требования к толщине трубной решетки

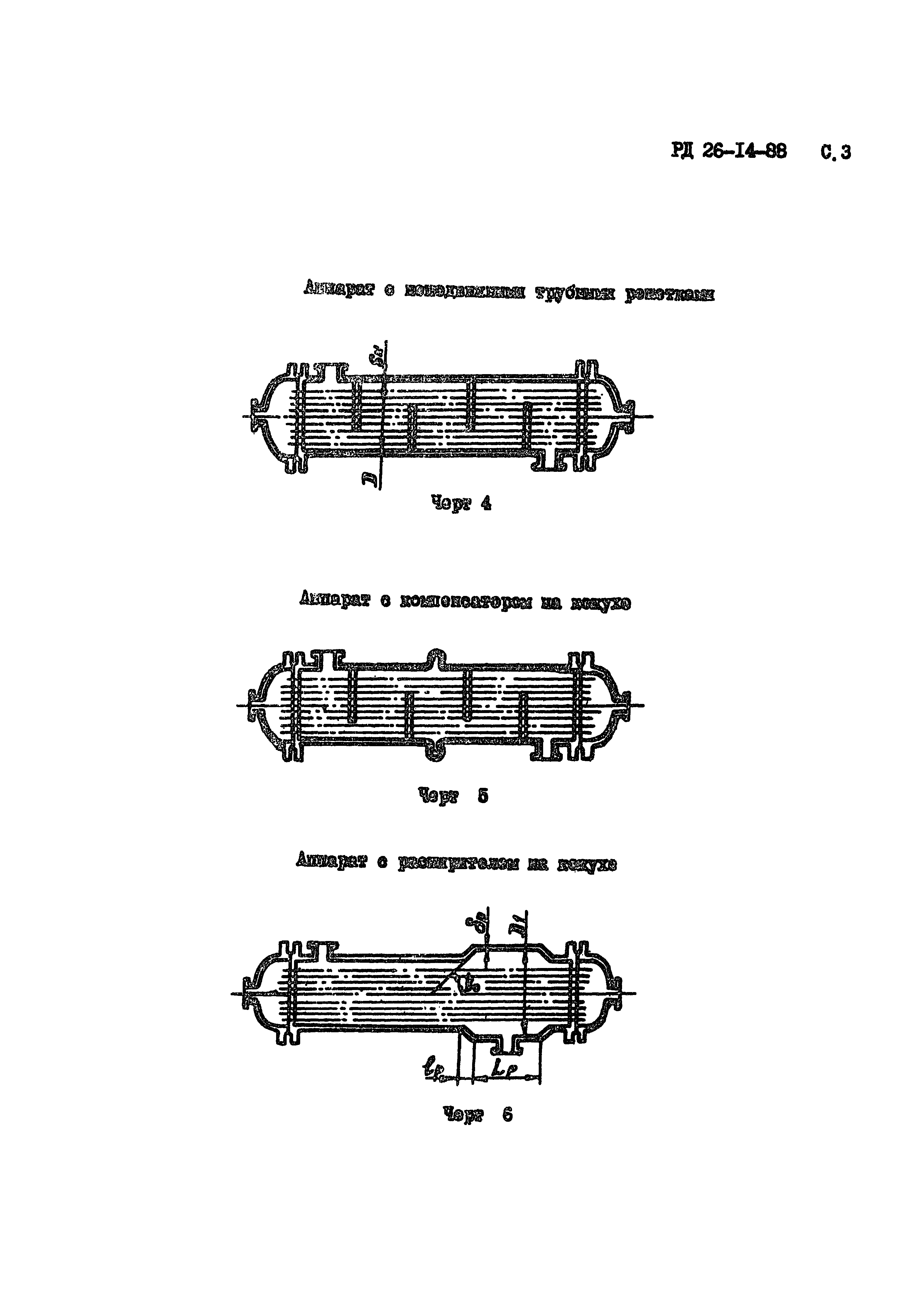

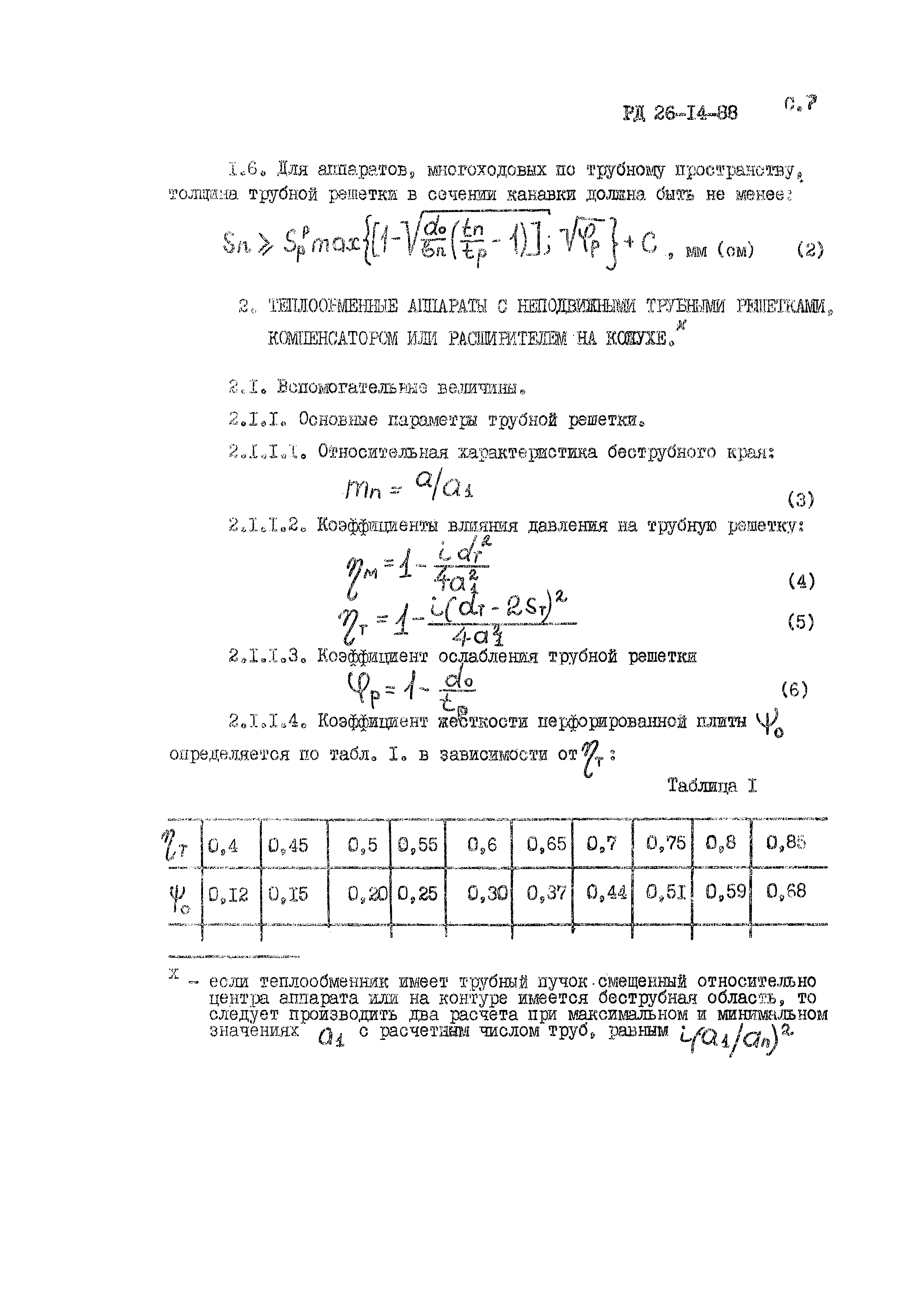

2. Теплообменные аппараты с неподвижными трубными решетками, компенсатором или расширителем на кожухе
   2.1. Вспомогательные величины
      2.1.1. Основные параметры трубной решетки

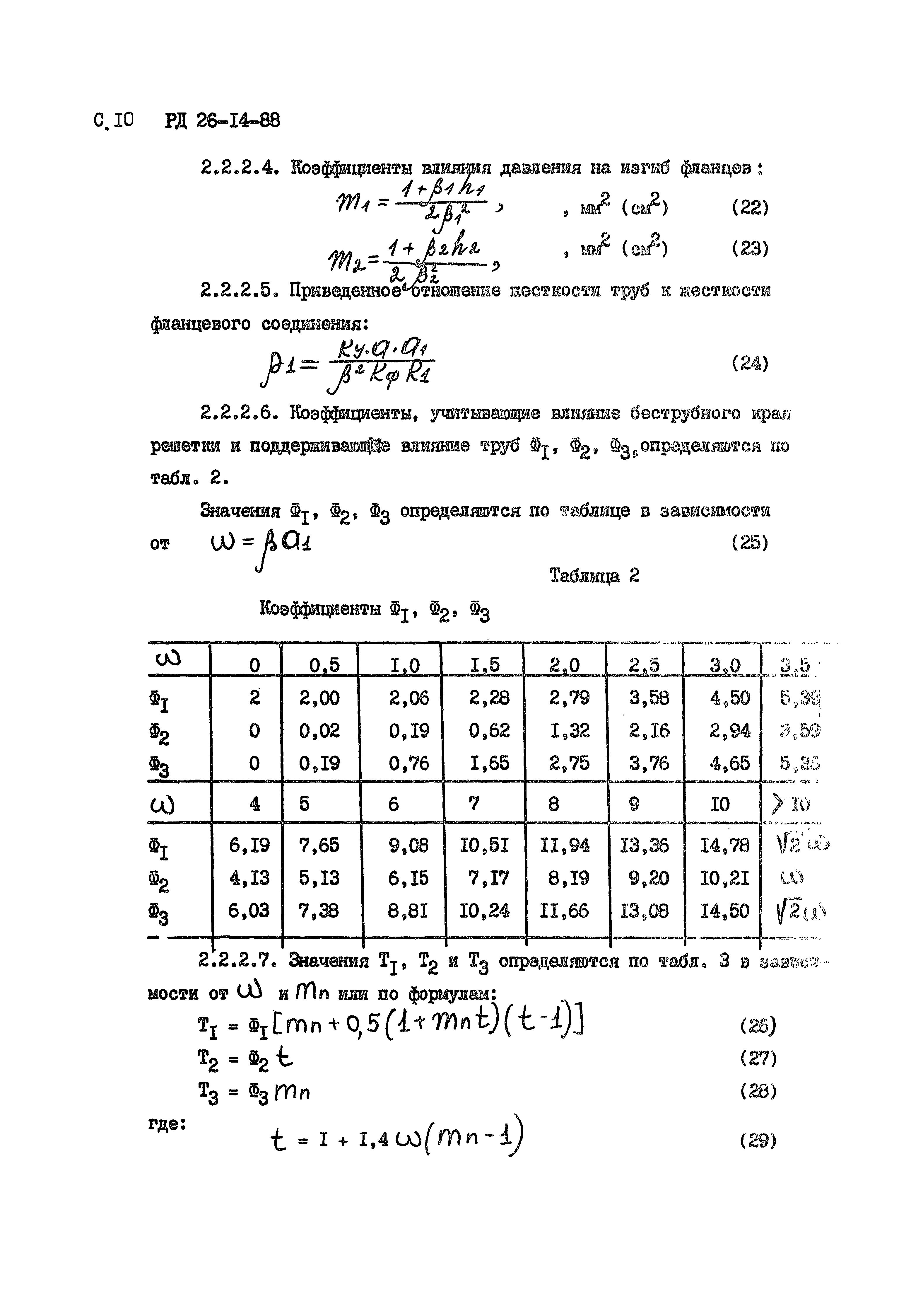

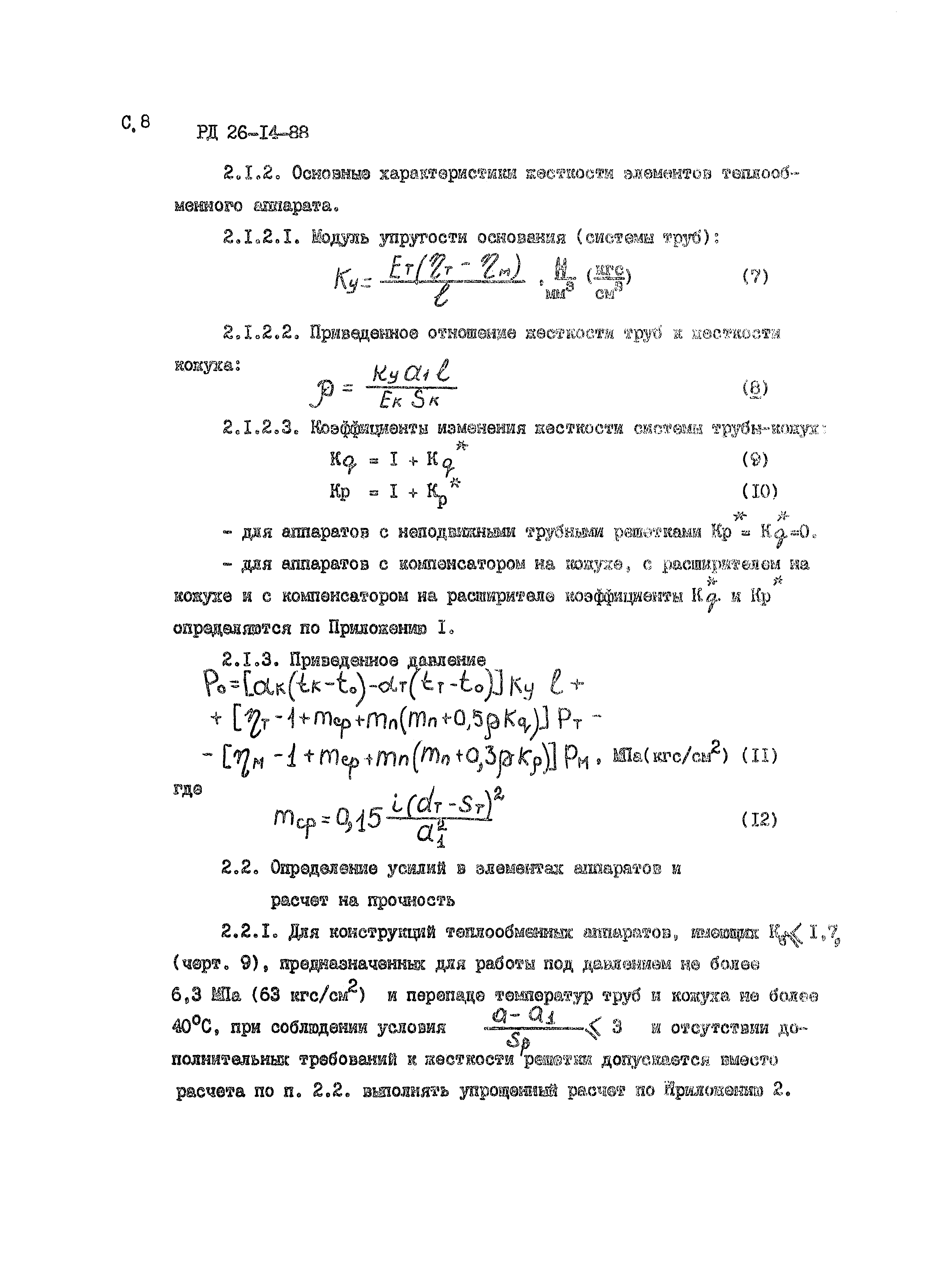

      2.1.2. Основные характеристики жесткости элементов теплообменного аппарата
   2.2. Определение усилий в элементах аппаратов и расчет на прочность

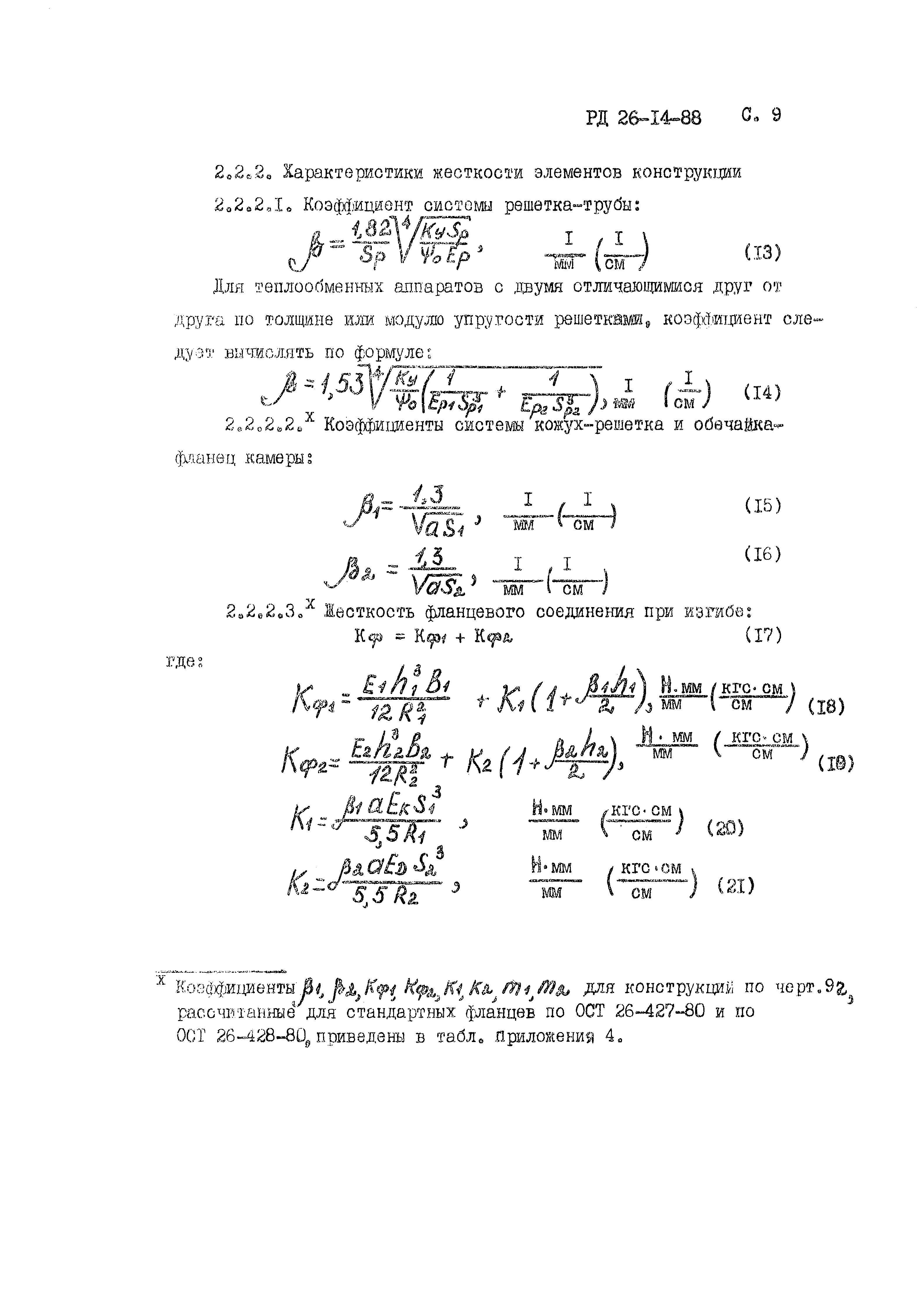

      2.2.2. Характеристики жесткости элементов конструкции

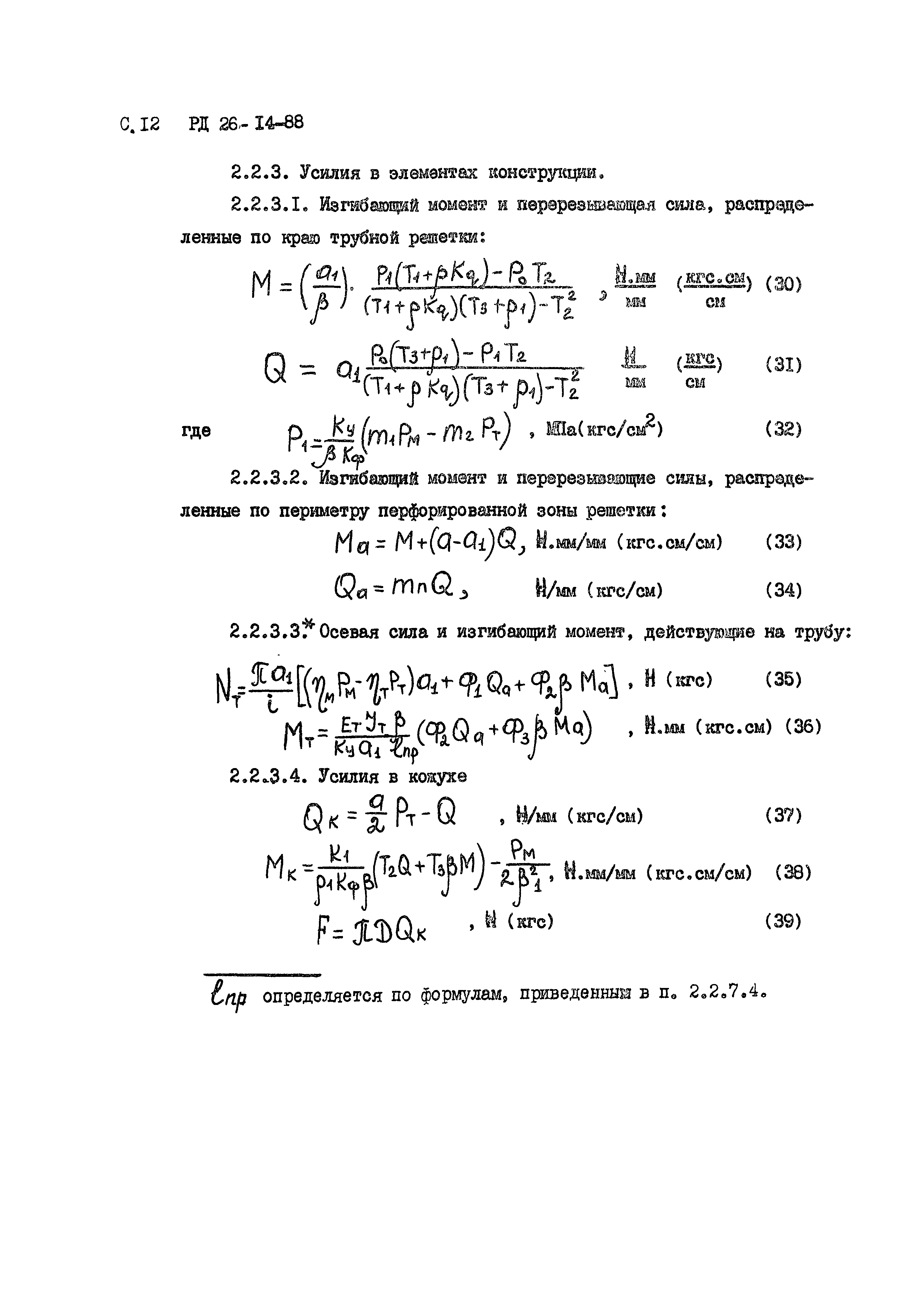

      2.2.3. Усилия в элементах конструкции

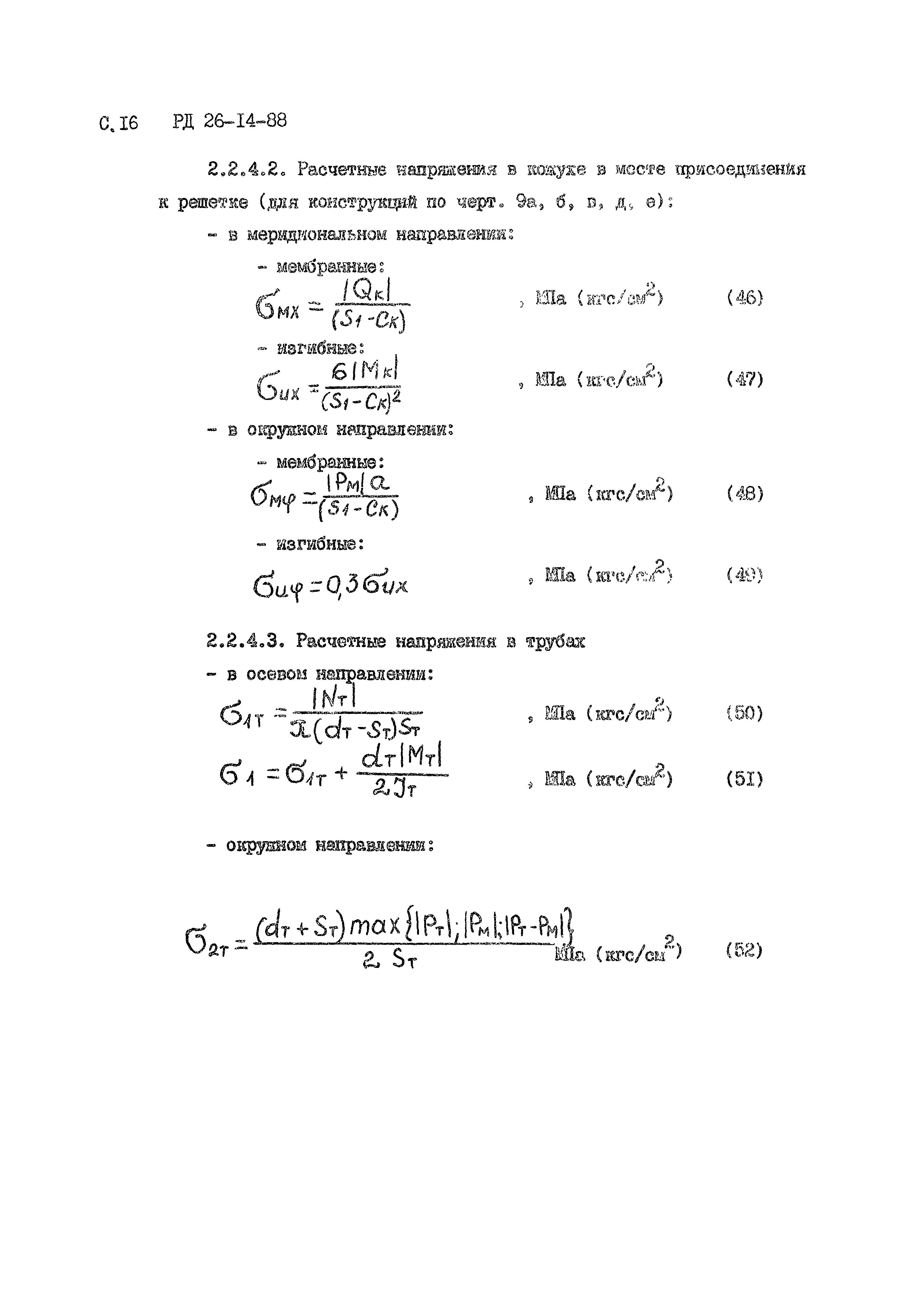

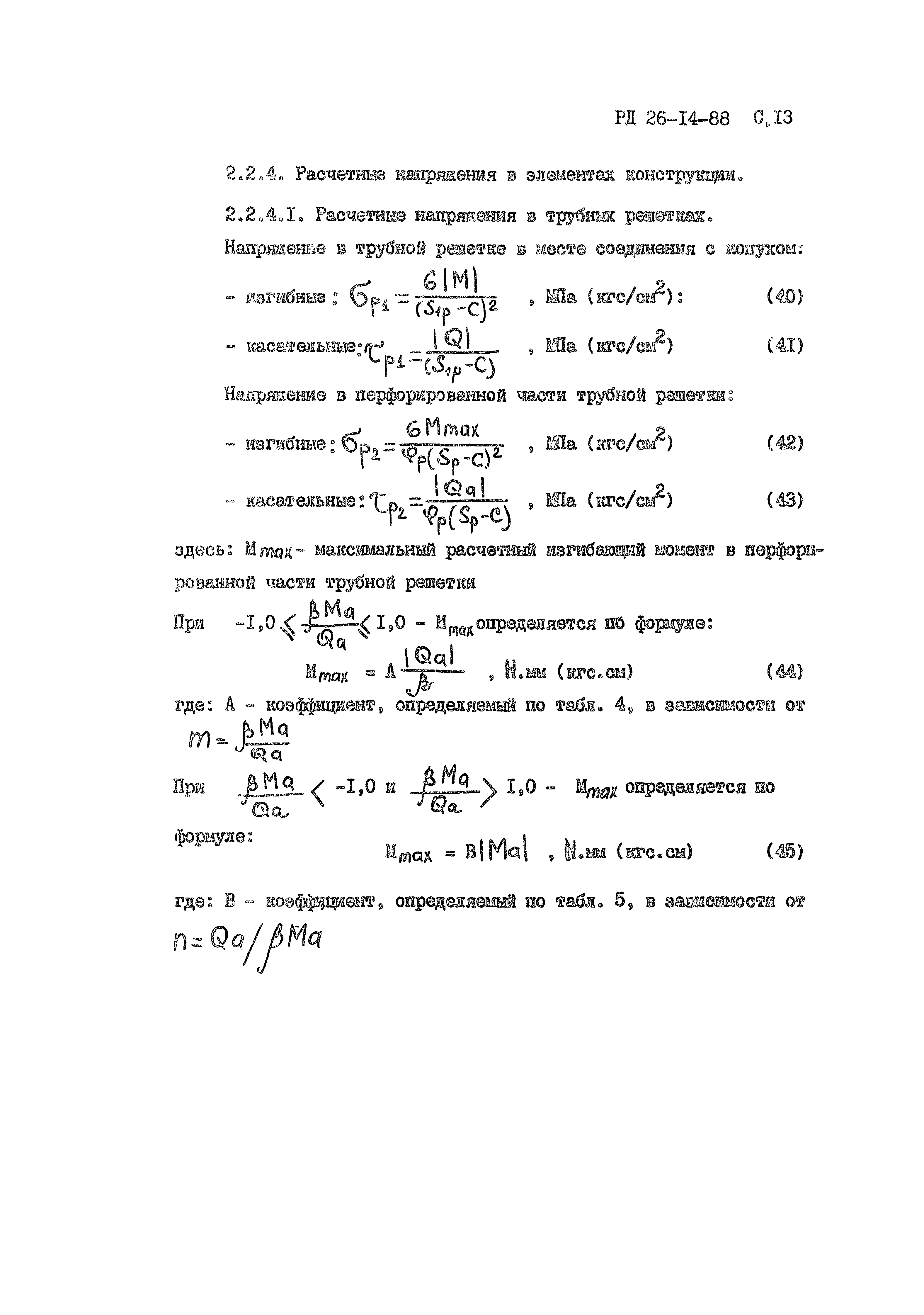

      2.2.4. Расчетные напряжения в элементах конструкции

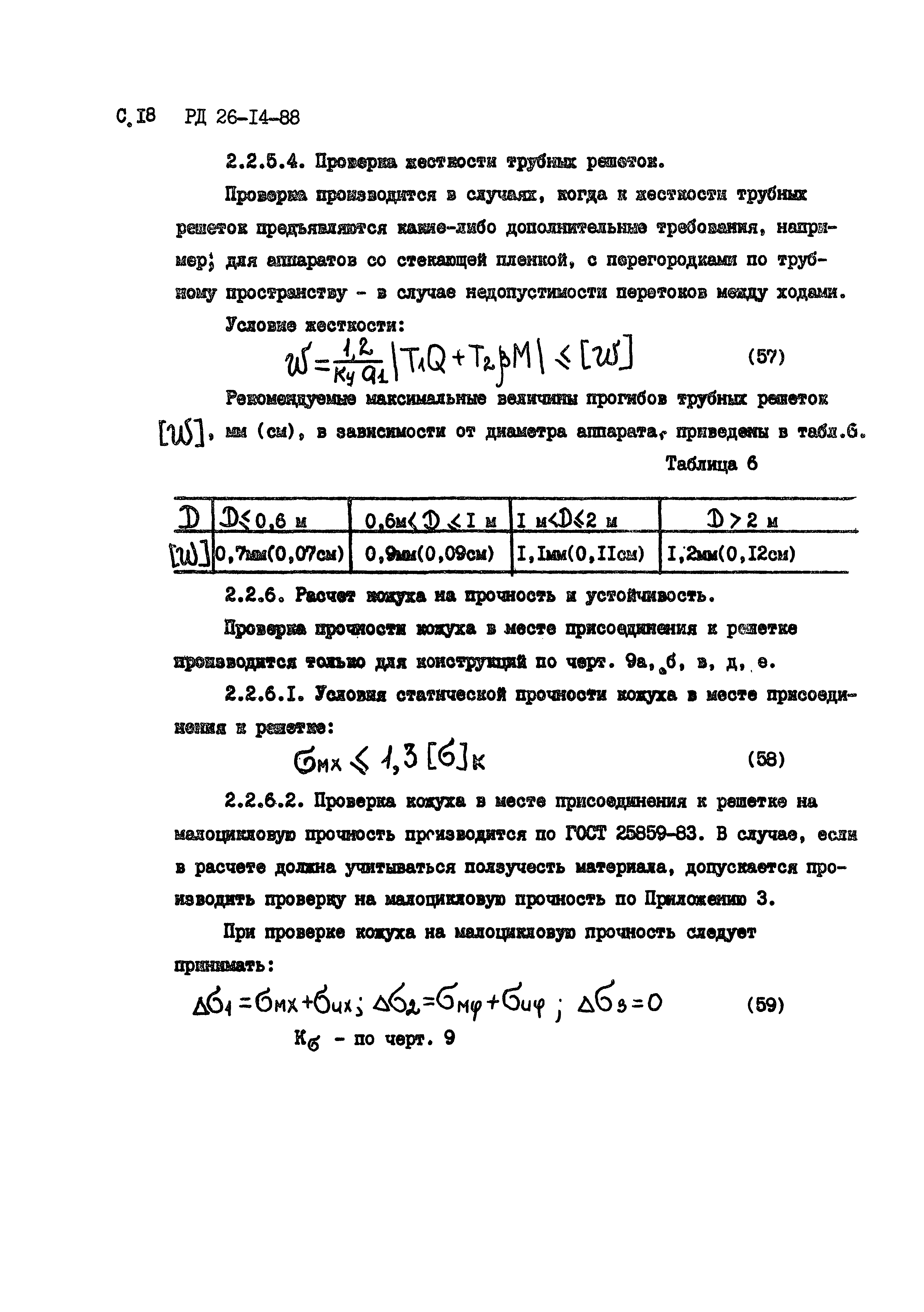

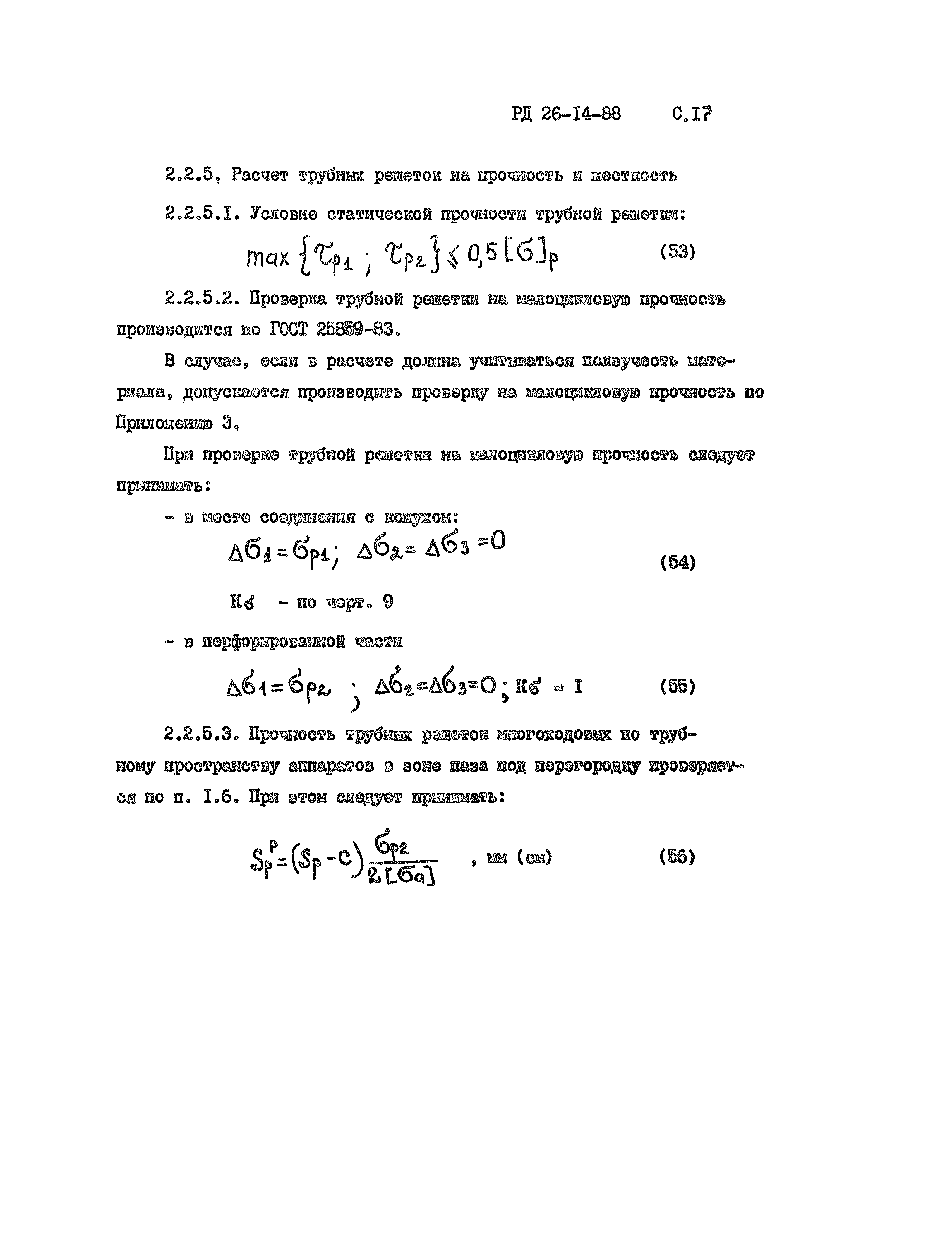

      2.2.5. Расчет трубных решеток на прочность и жесткость
      2.2.6. Расчет кожуха на прочность и устойчивость

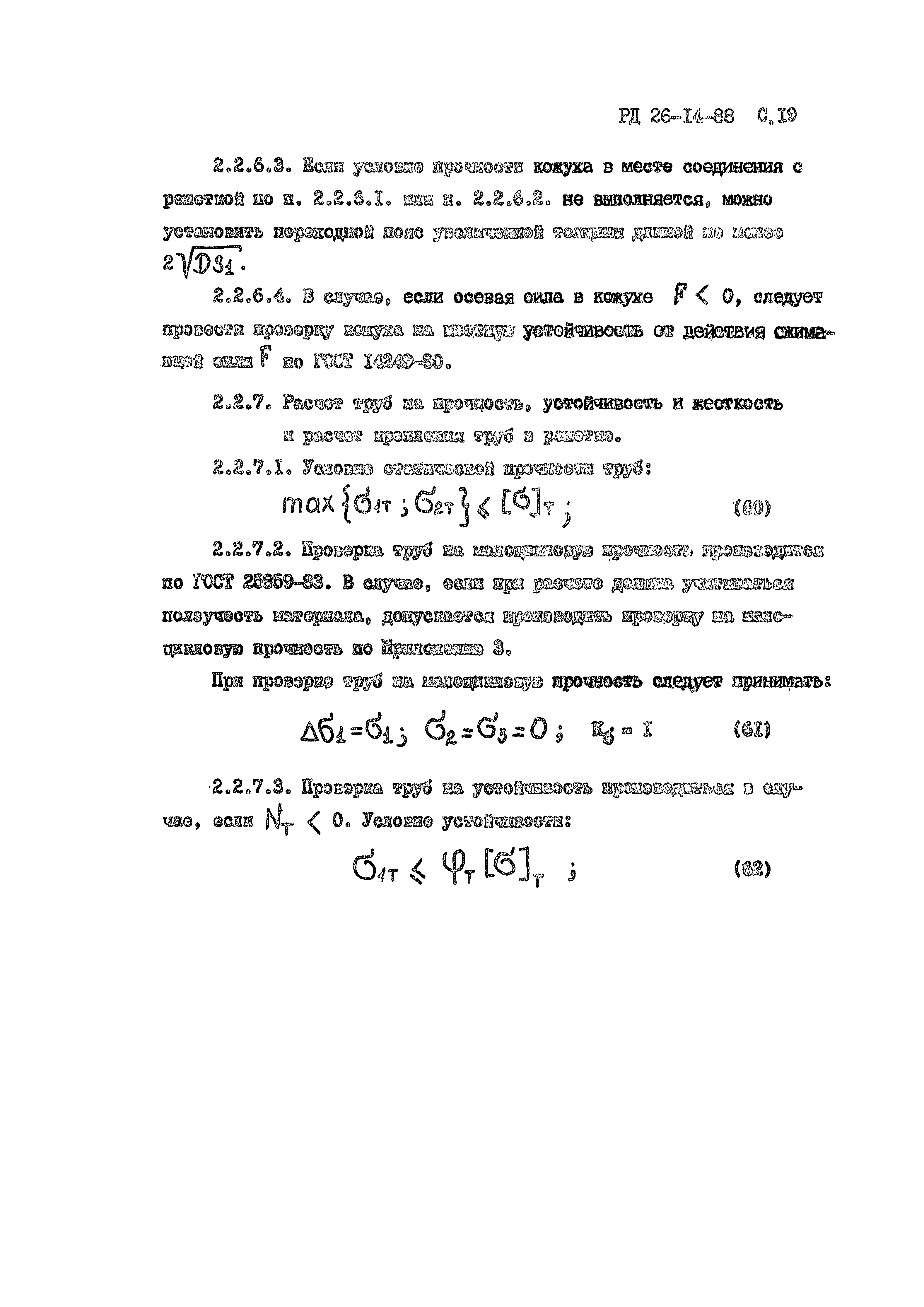

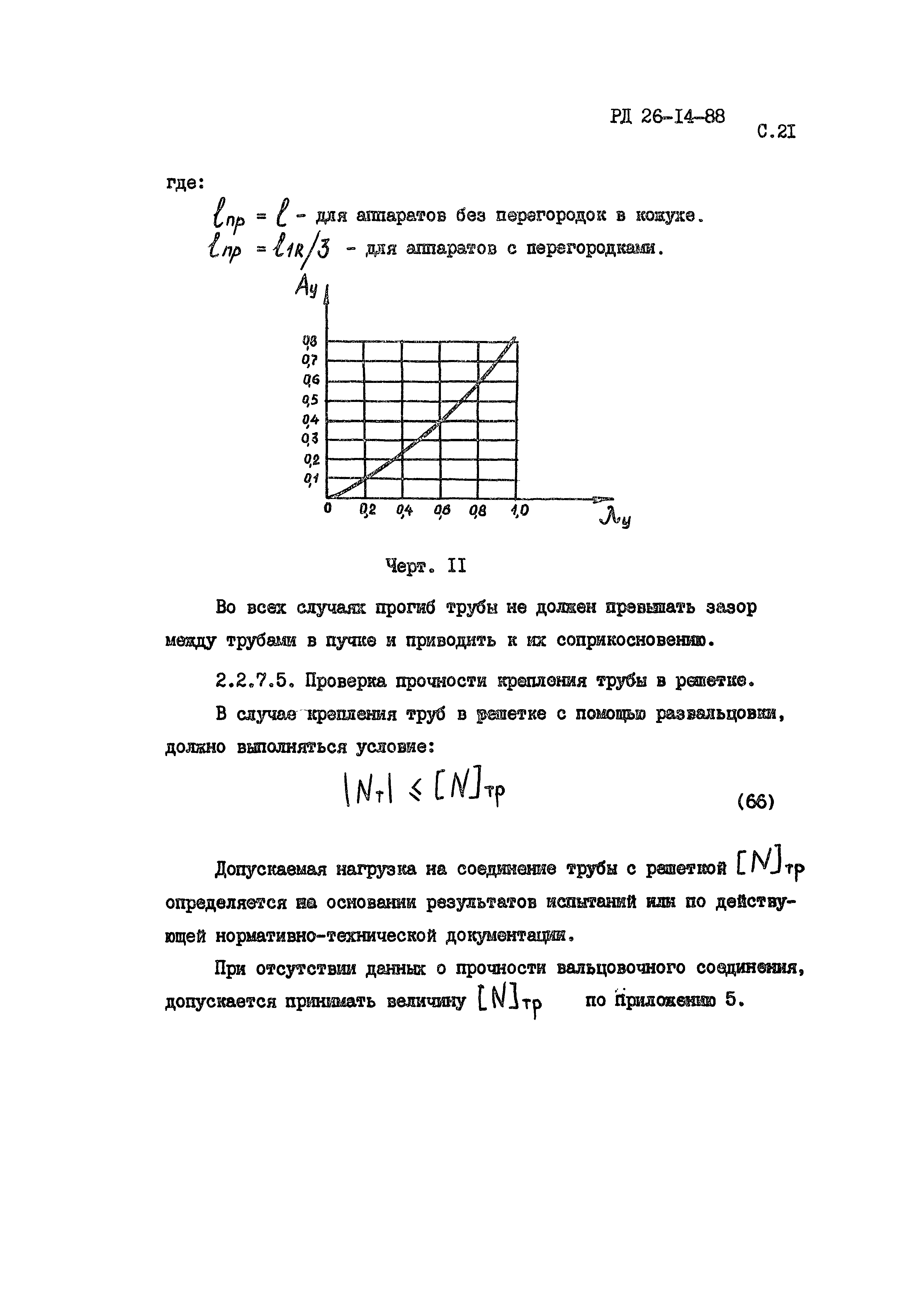

      2.2.7. Расчет труб на прочность, устойчивость и жесткость и расчет прочности труб в решетке

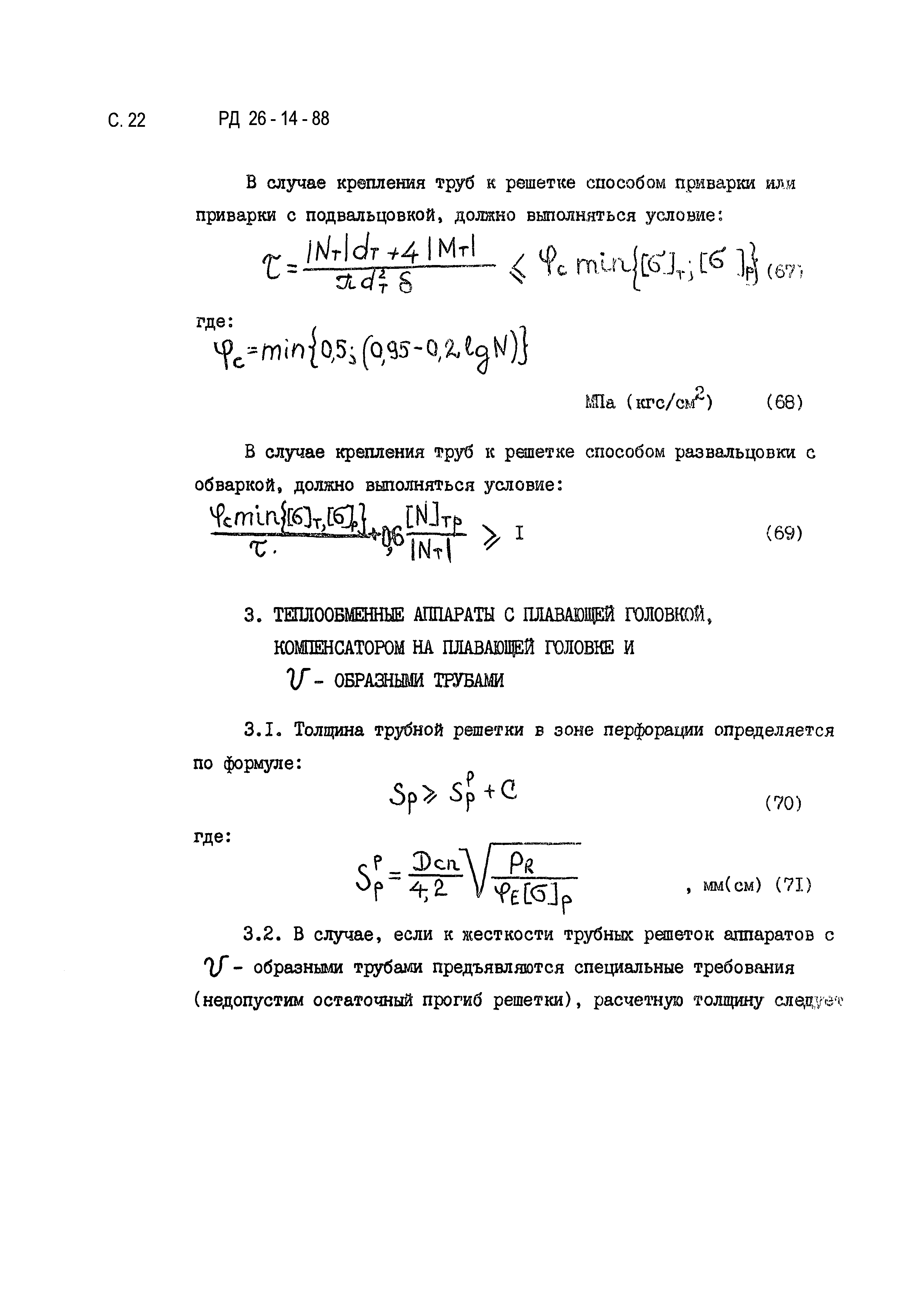

3. Теплообменные аппараты с плавающей головкой, компенсатором на плавающей головке и V-образными трубами

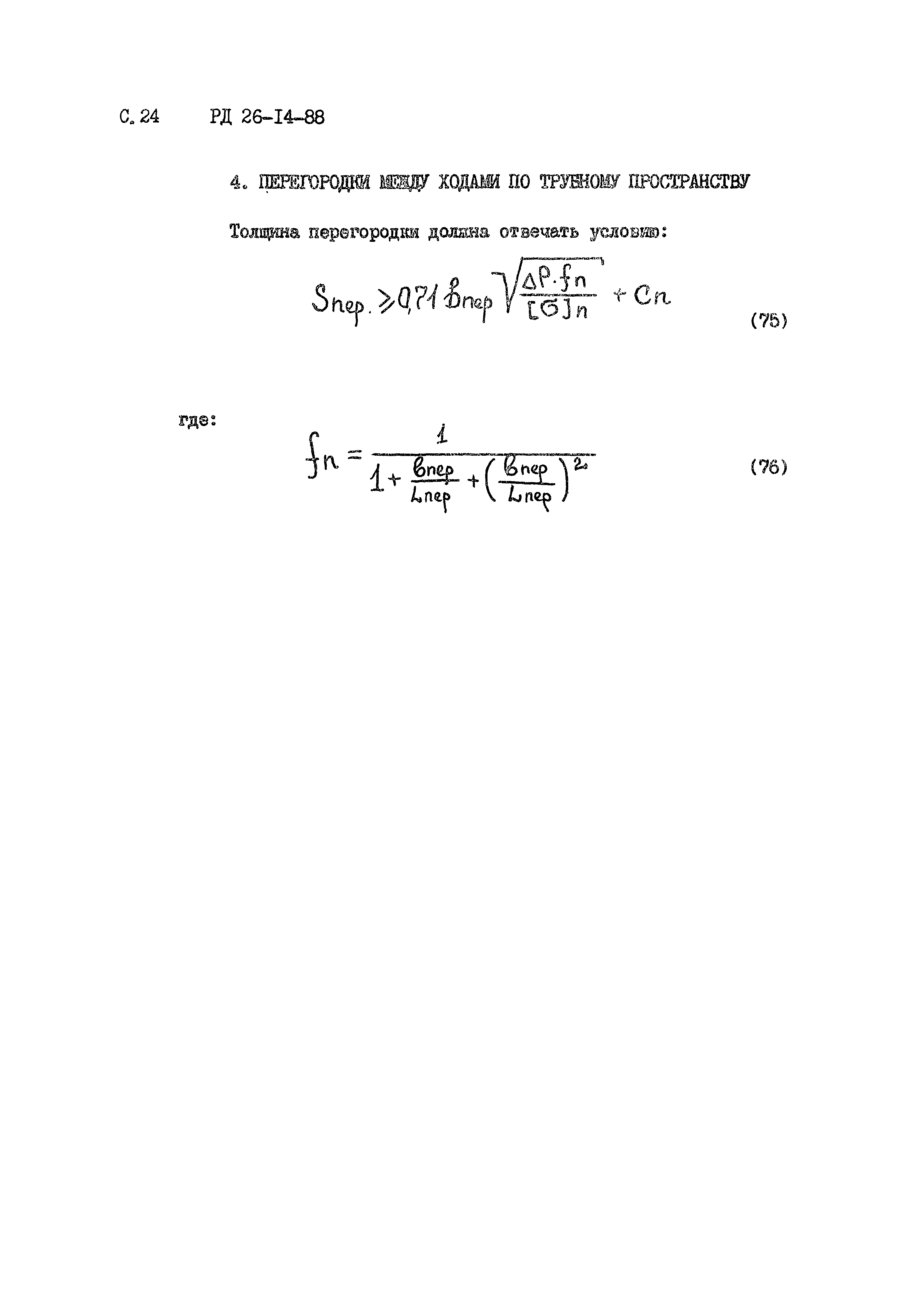

4. Перегородки между ходами по трубному пространству

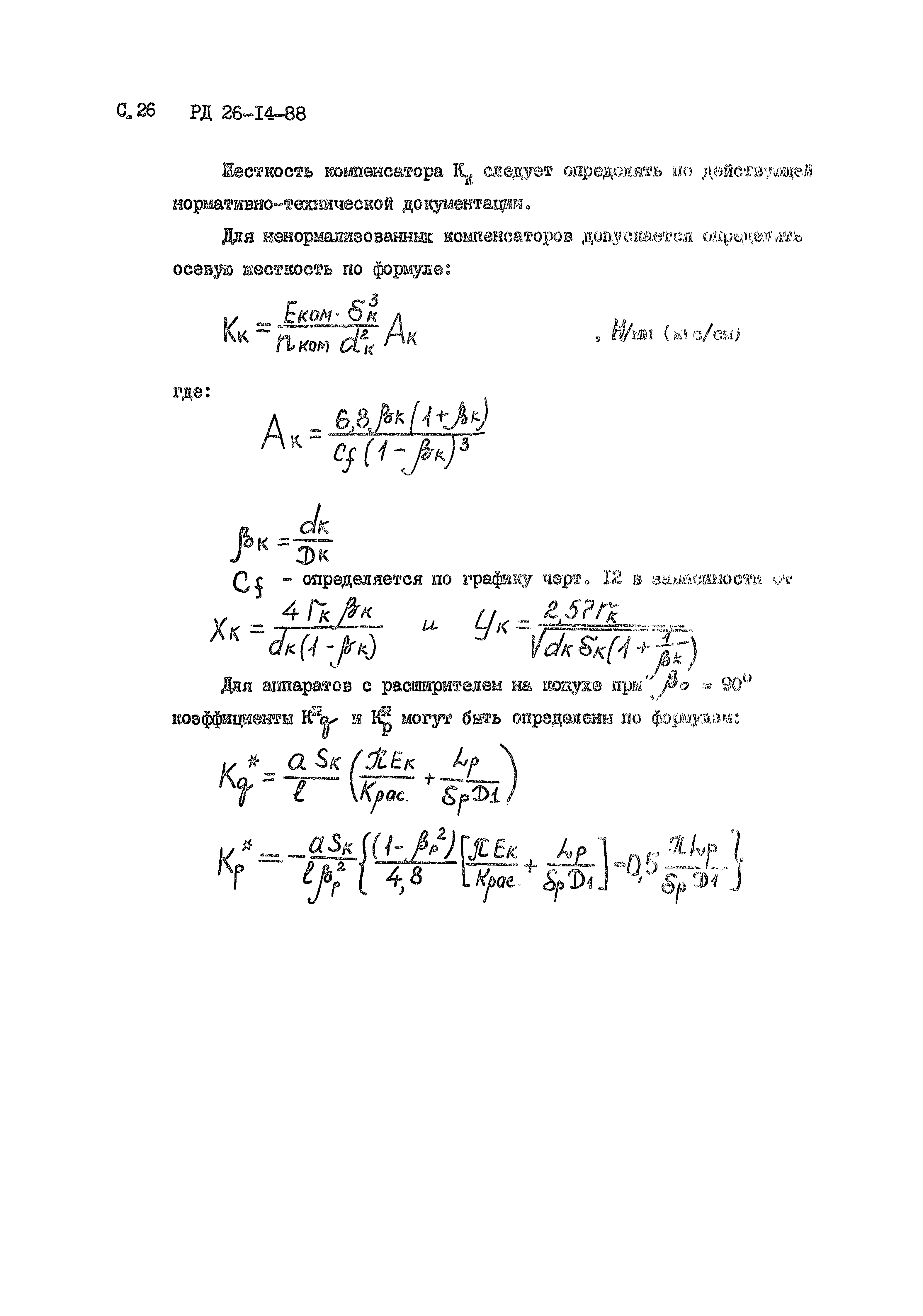

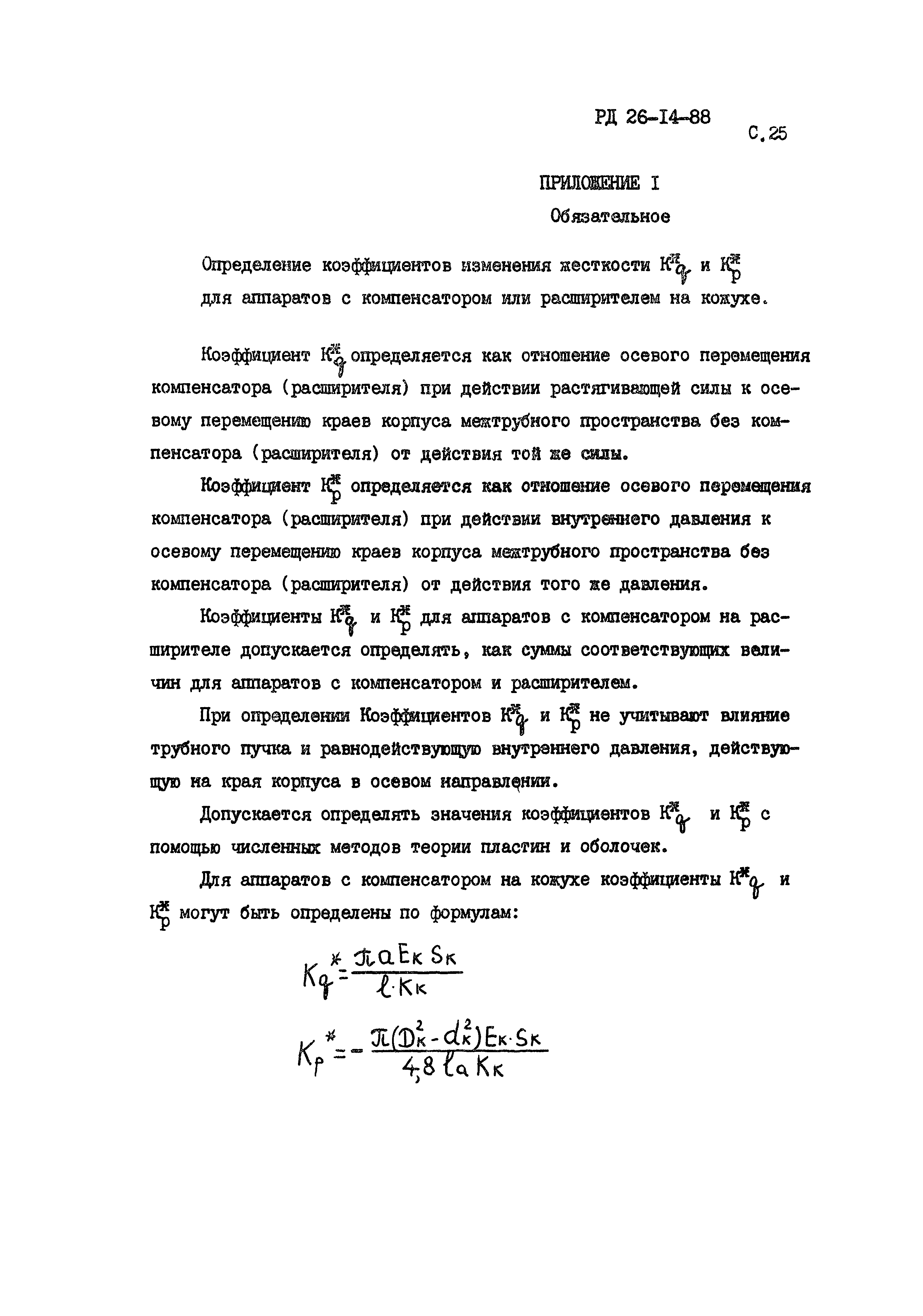

Приложение 1 Определение коэффициентов изменения жесткости для аппаратов с компенсатором или расширителем на кожухе

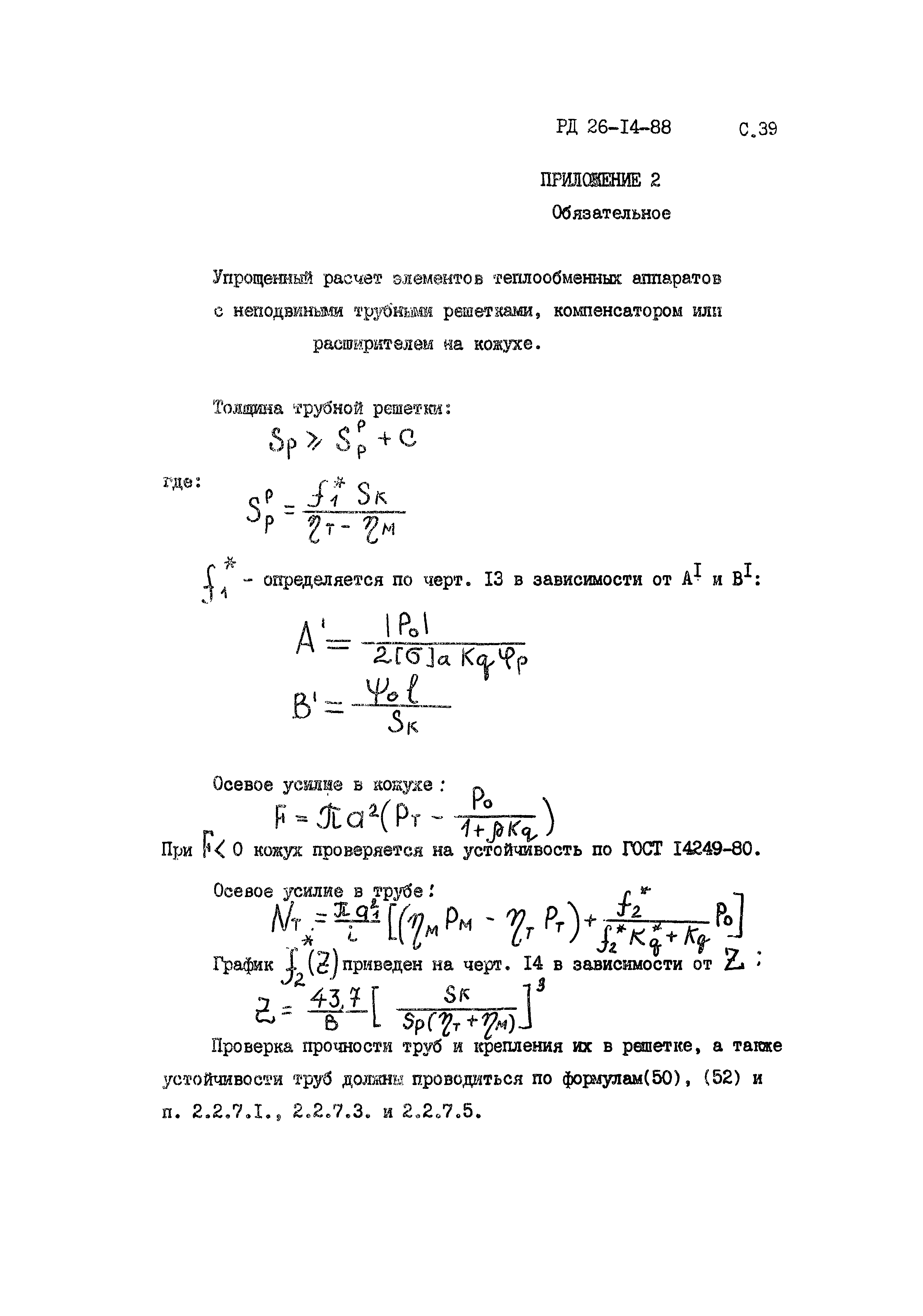

Приложение 2 Упрощенный расчет элементов теплообменных аппаратов с неподвижными трубными решетками, компенсатором или расширителем на кожухе

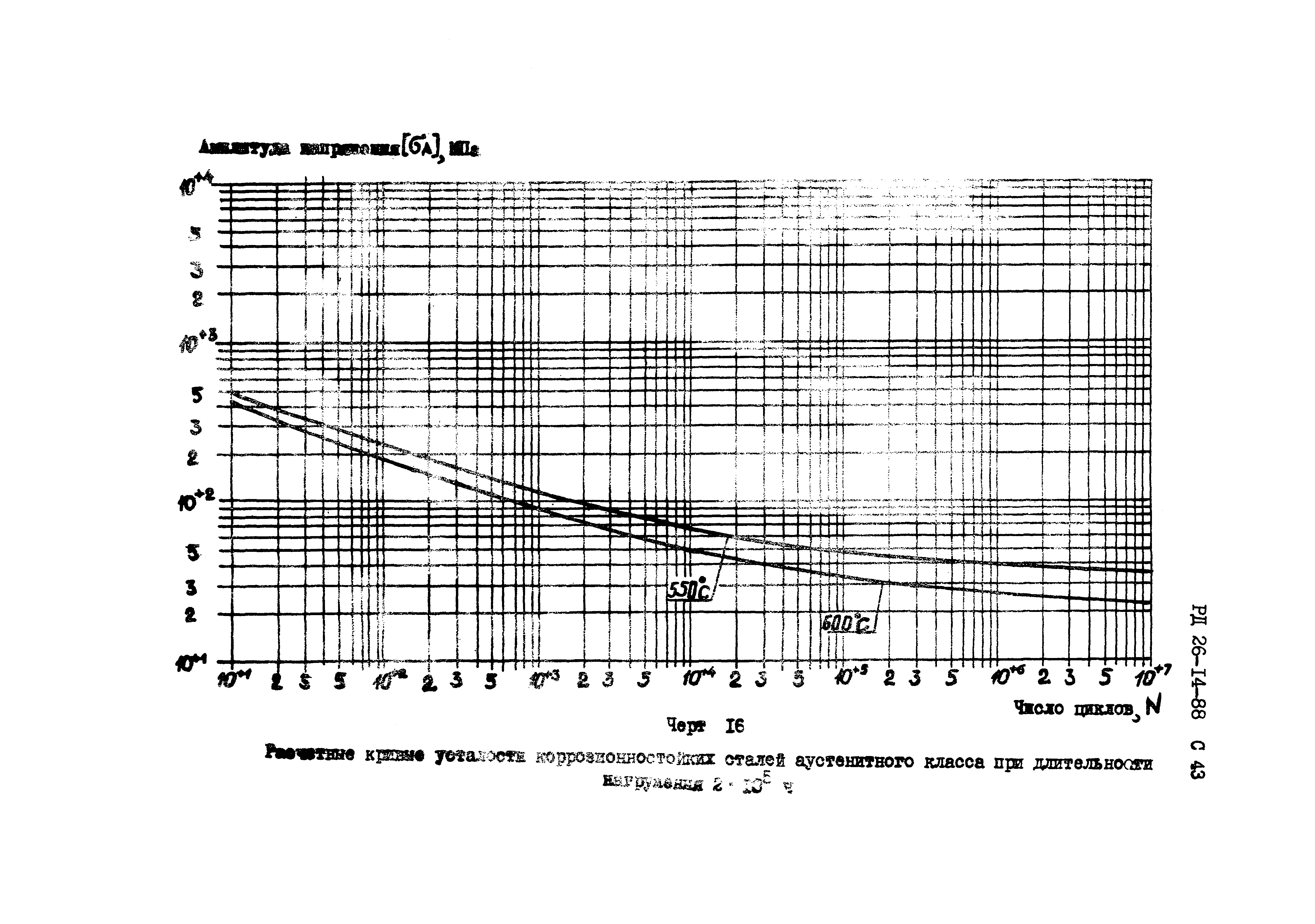

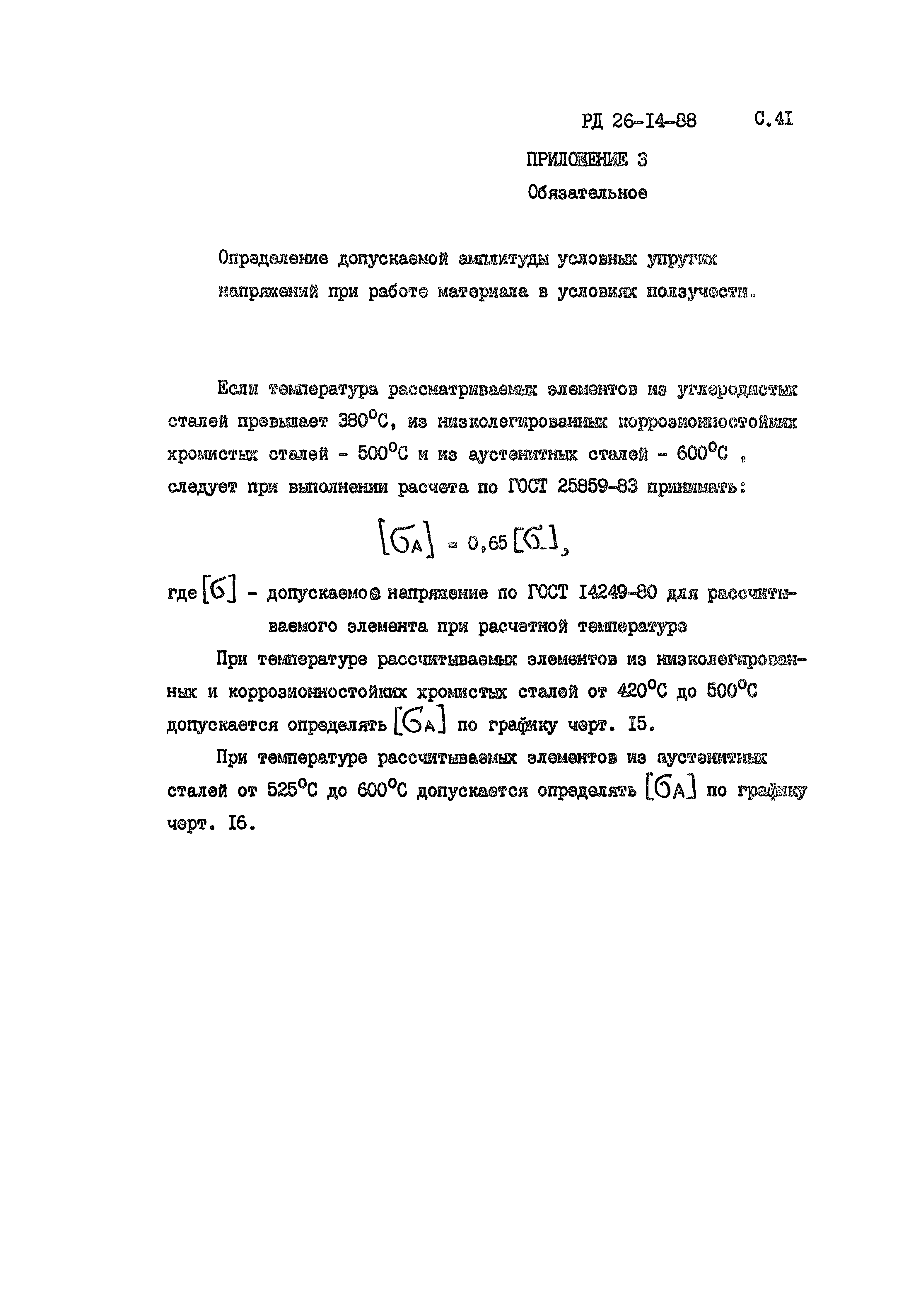

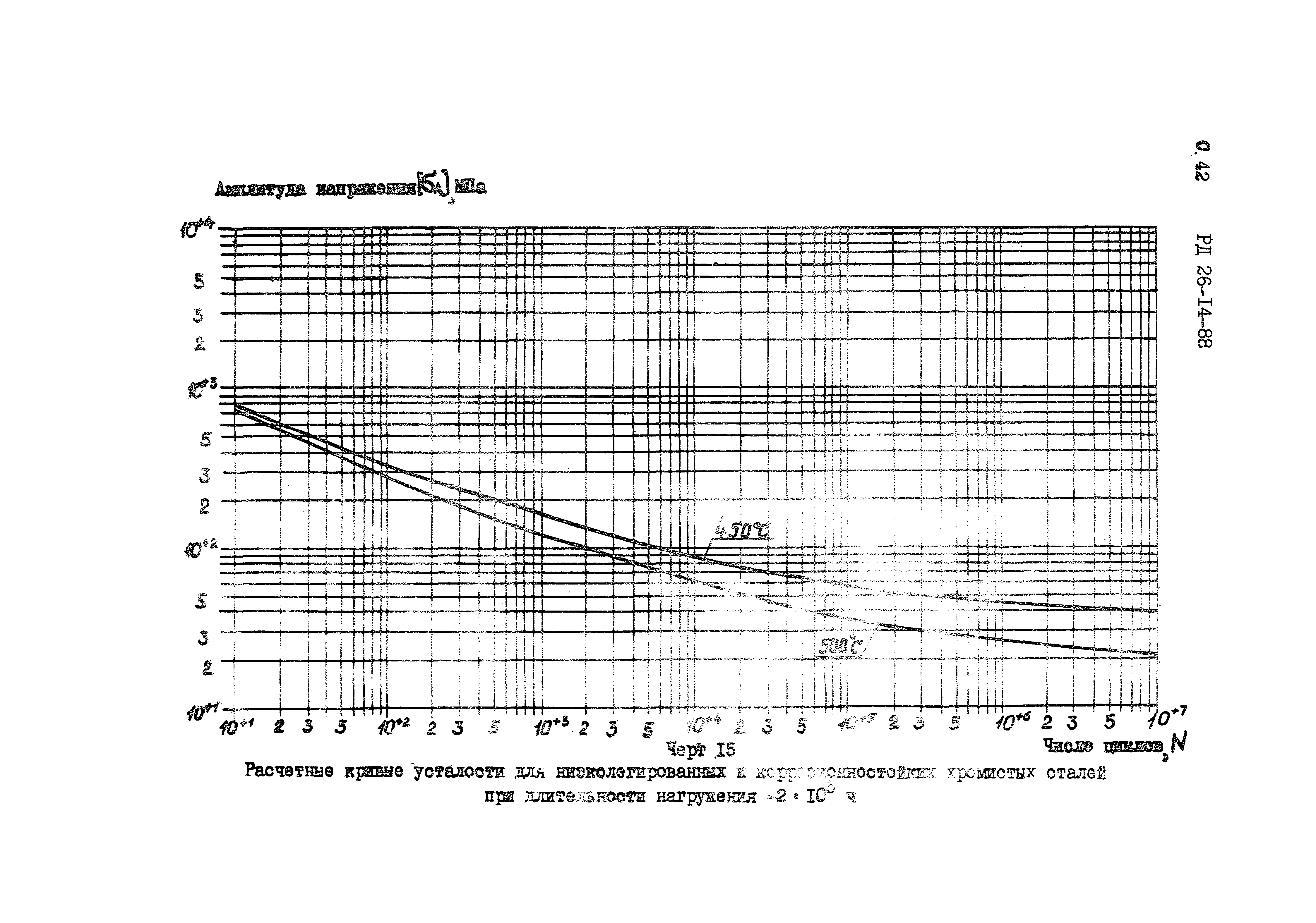

Приложение 3 Определение допускаемой амплитуды условных упругих напряжений при работе материала в условиях ползучести

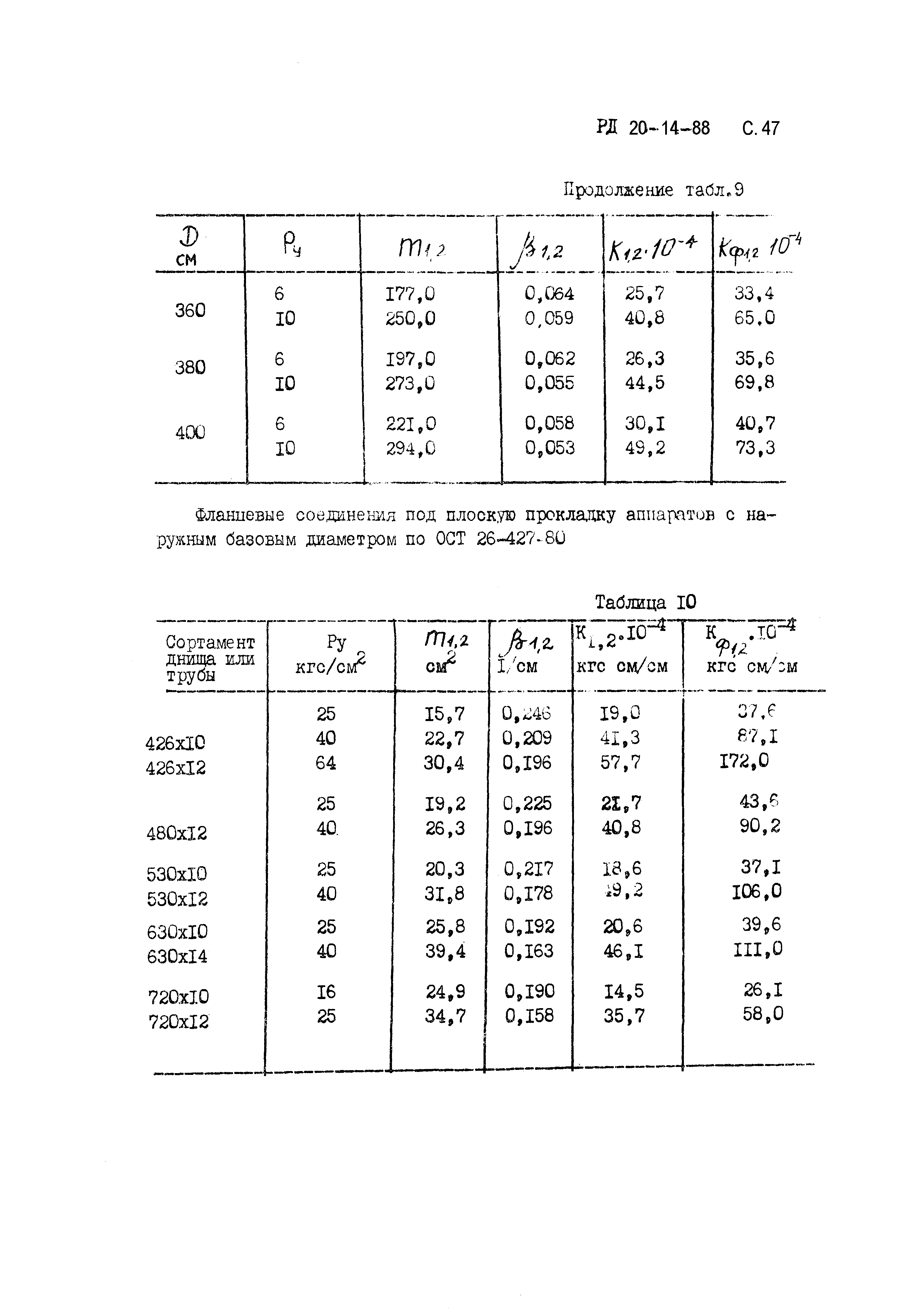

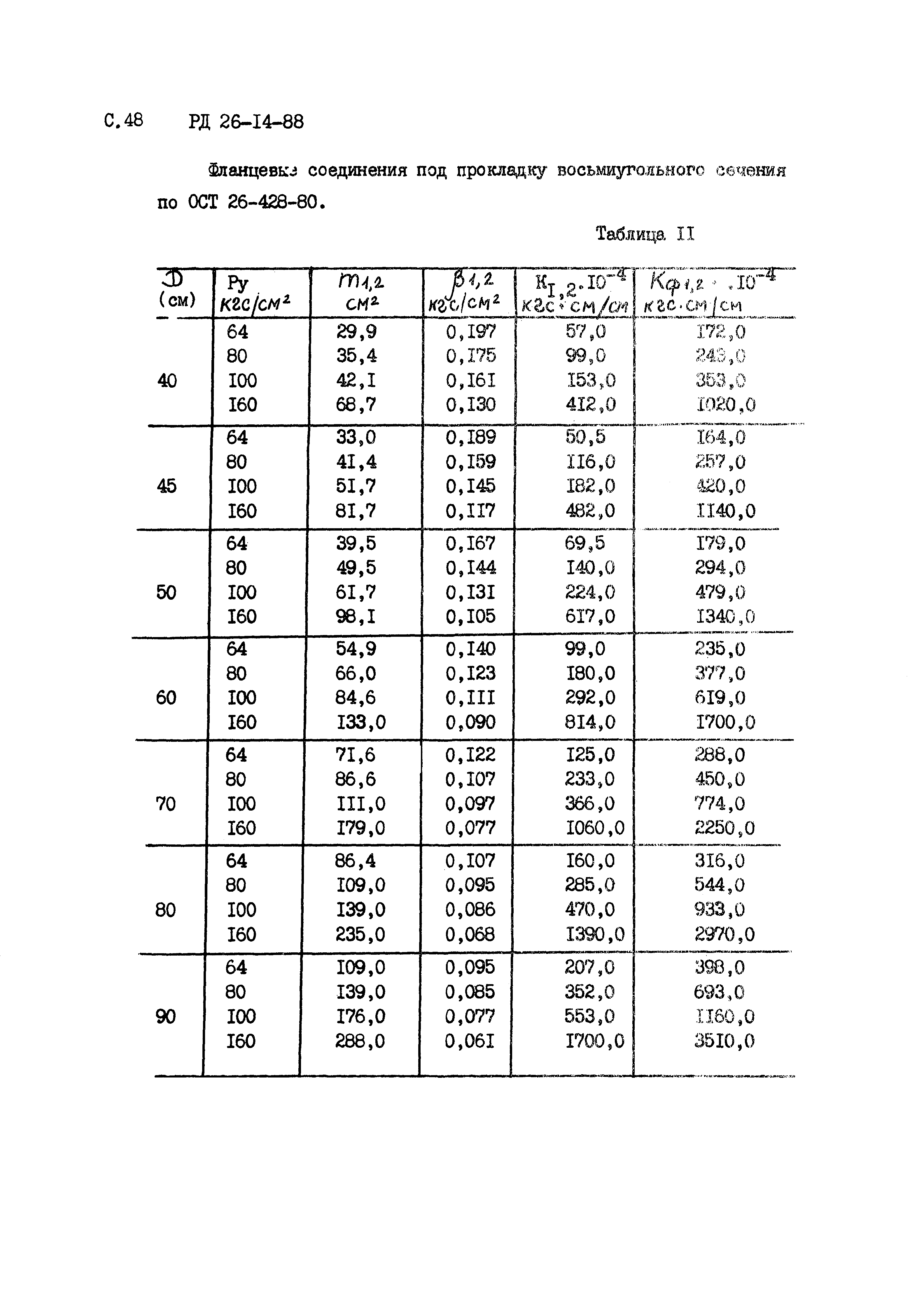

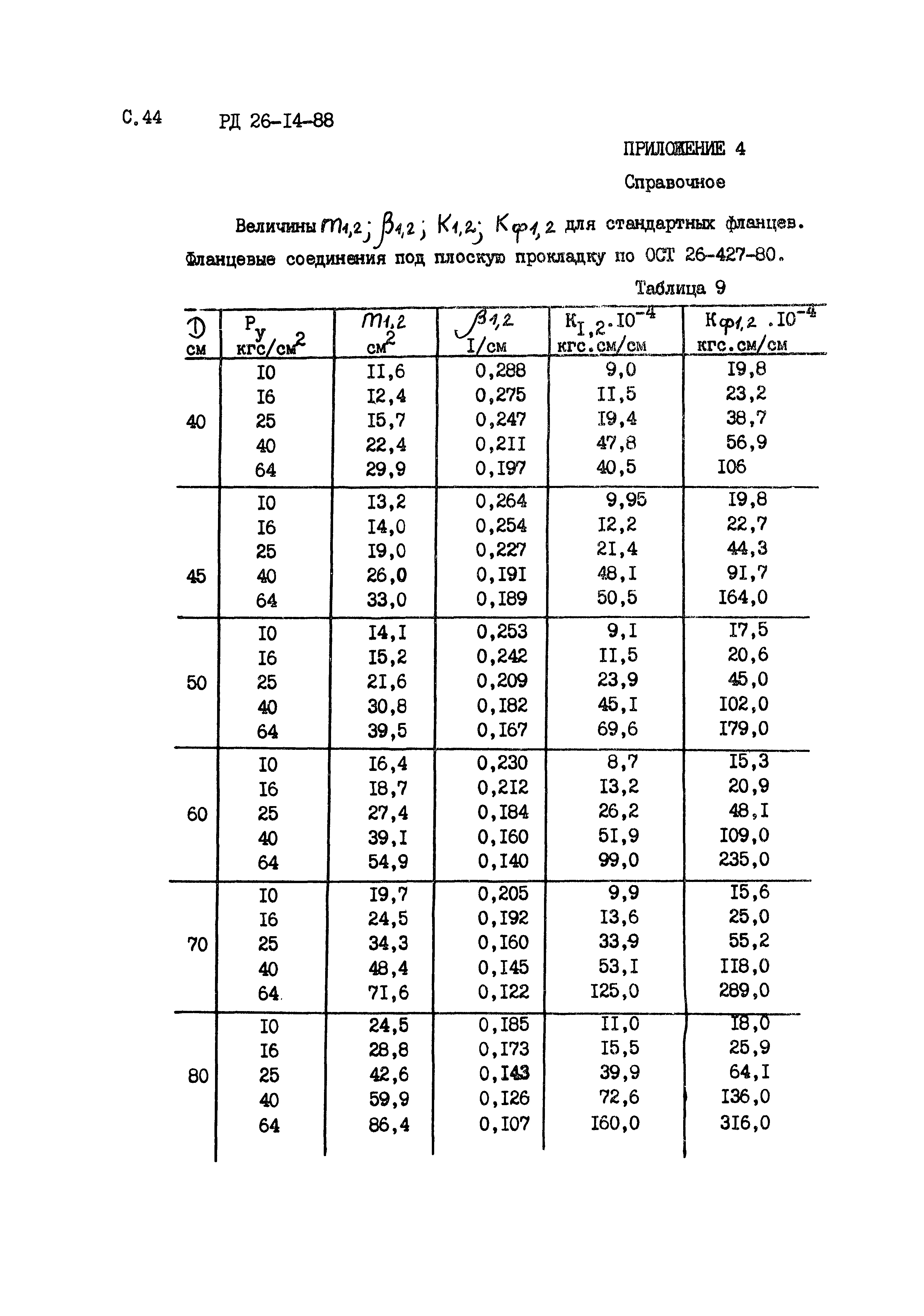

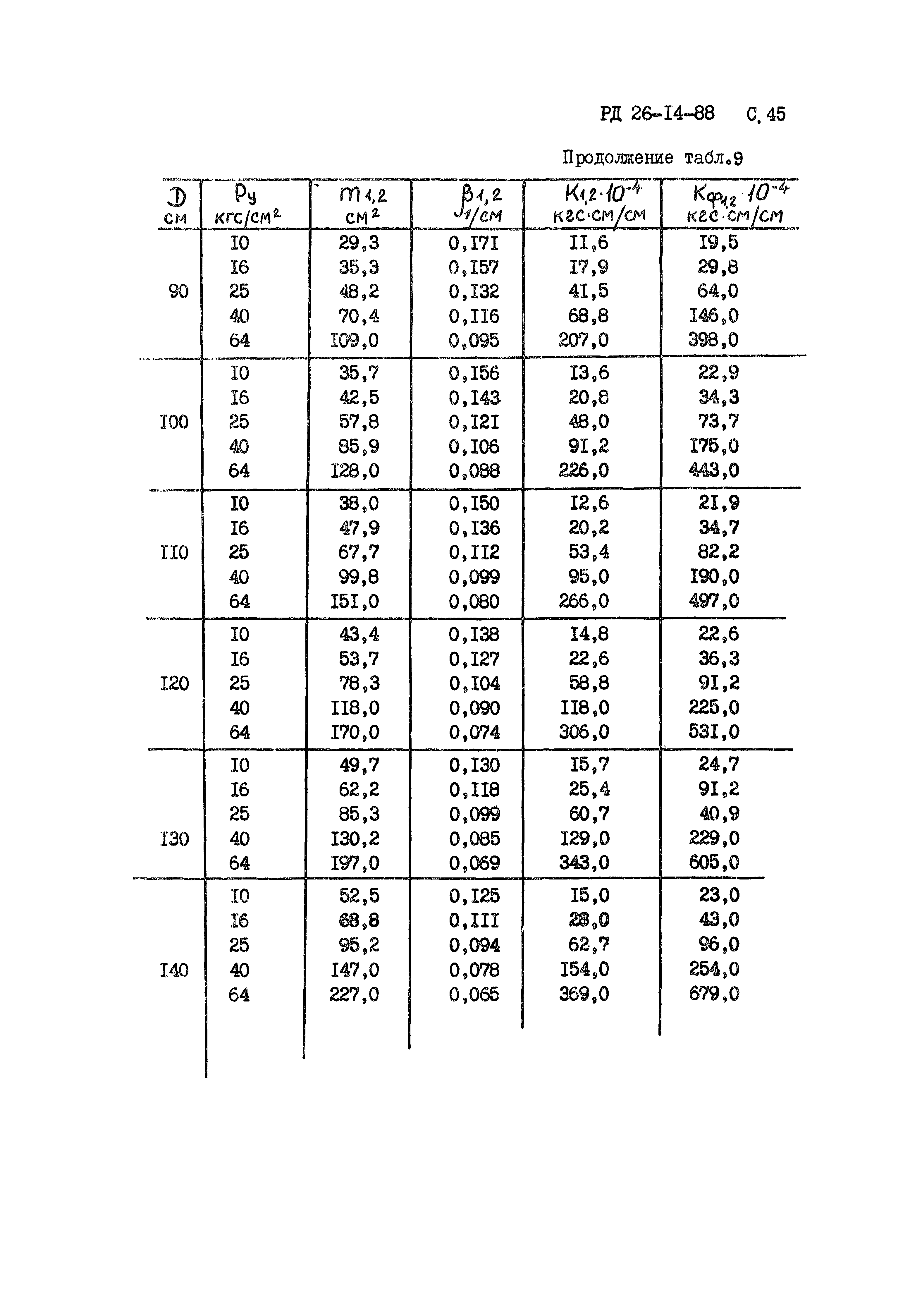

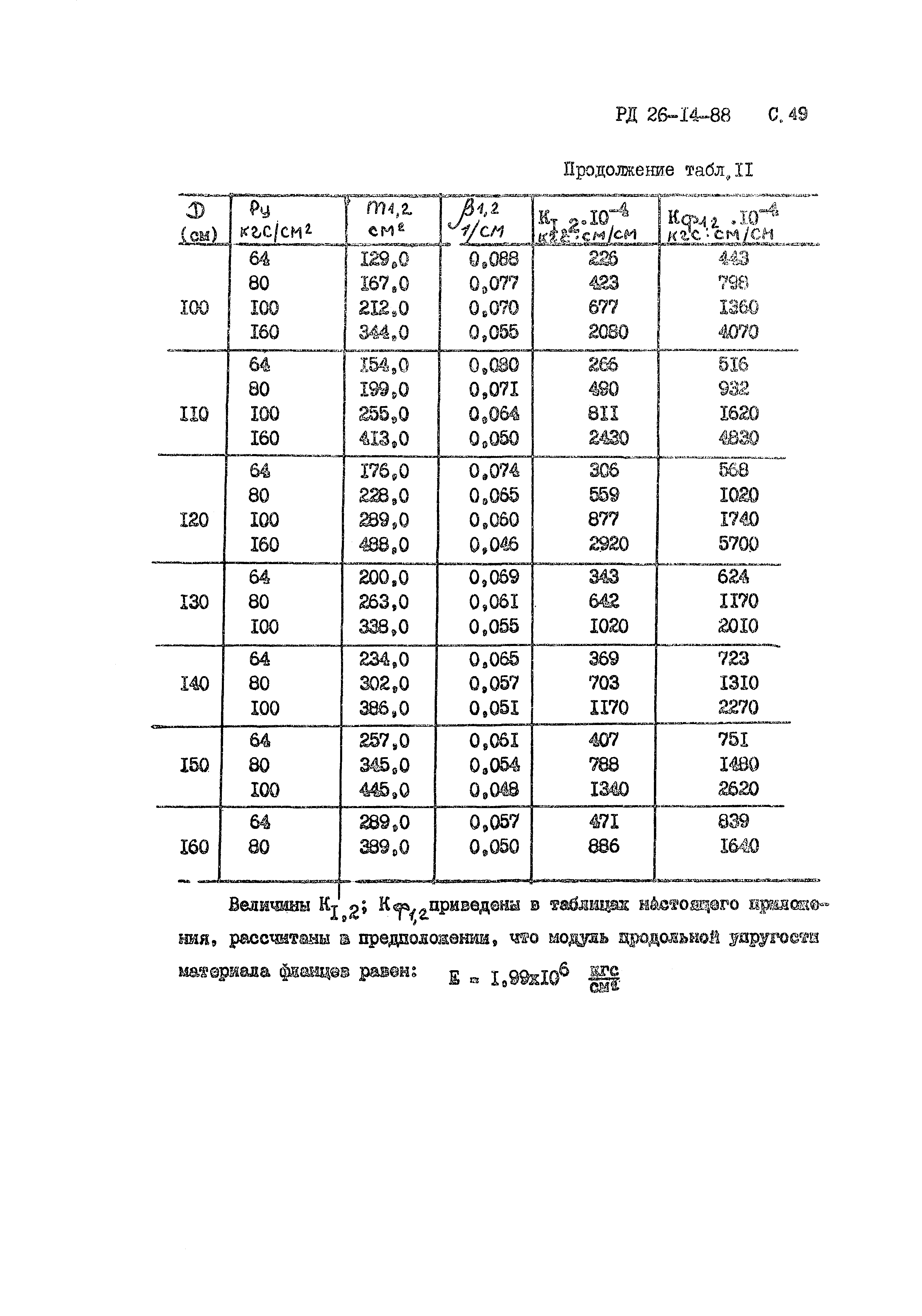

Приложение 4 Величины для стандартных фланцев. Фланцевые соединения под плоскую прокладку по ОСТ 26-427-80

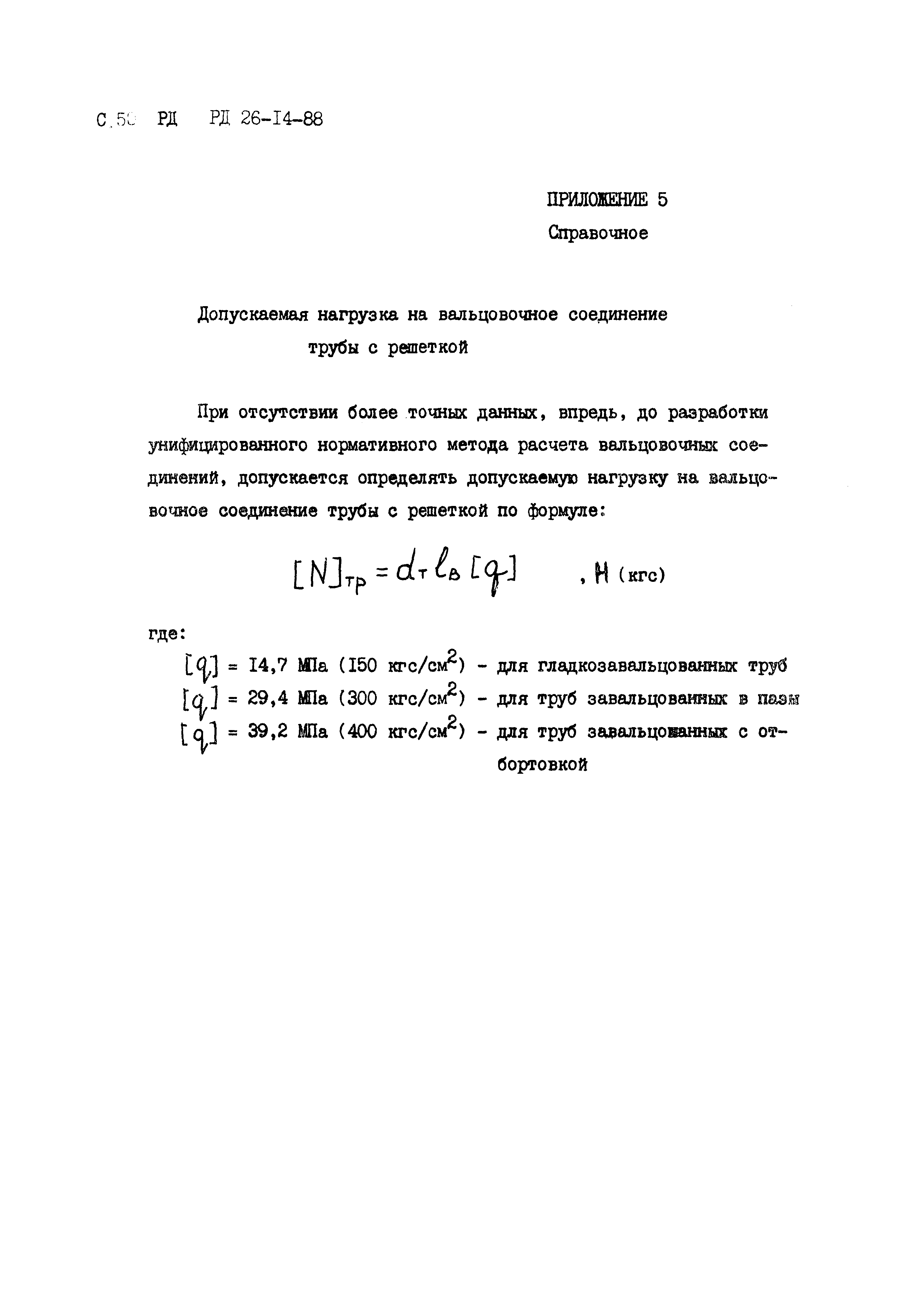

Приложение 5 Допускаемая нагрузка на вальцовочное соединение трубы с решеткой

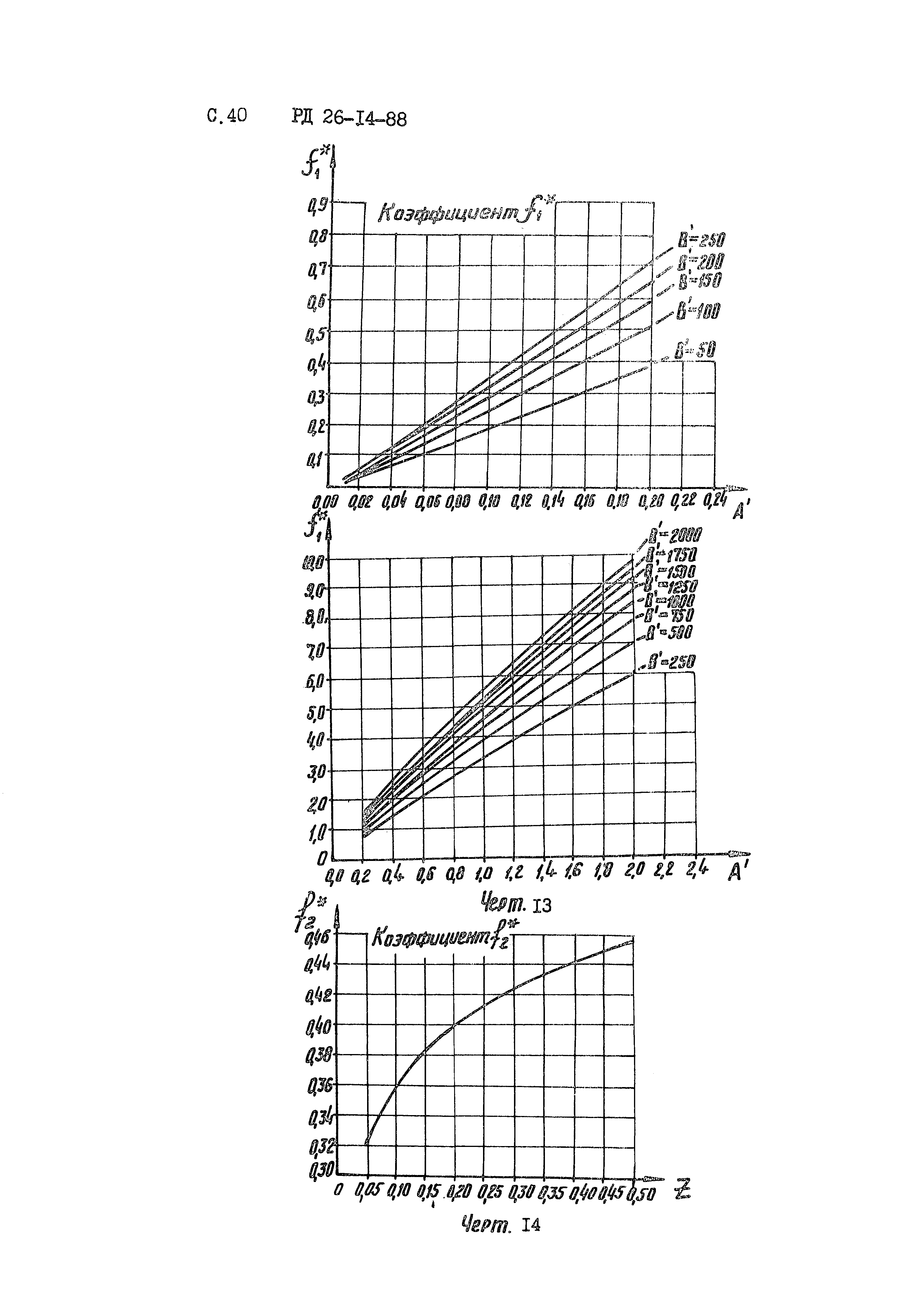

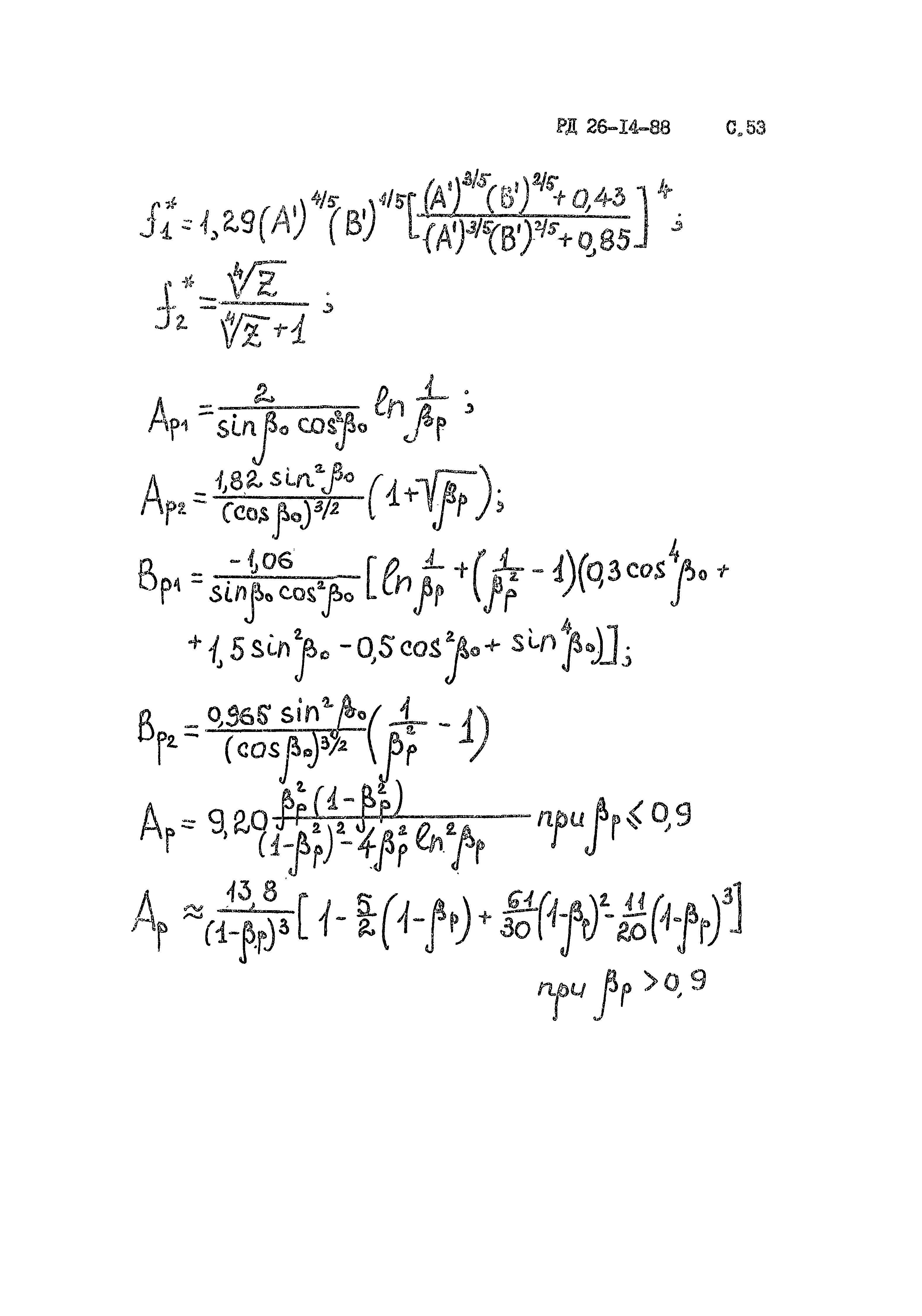

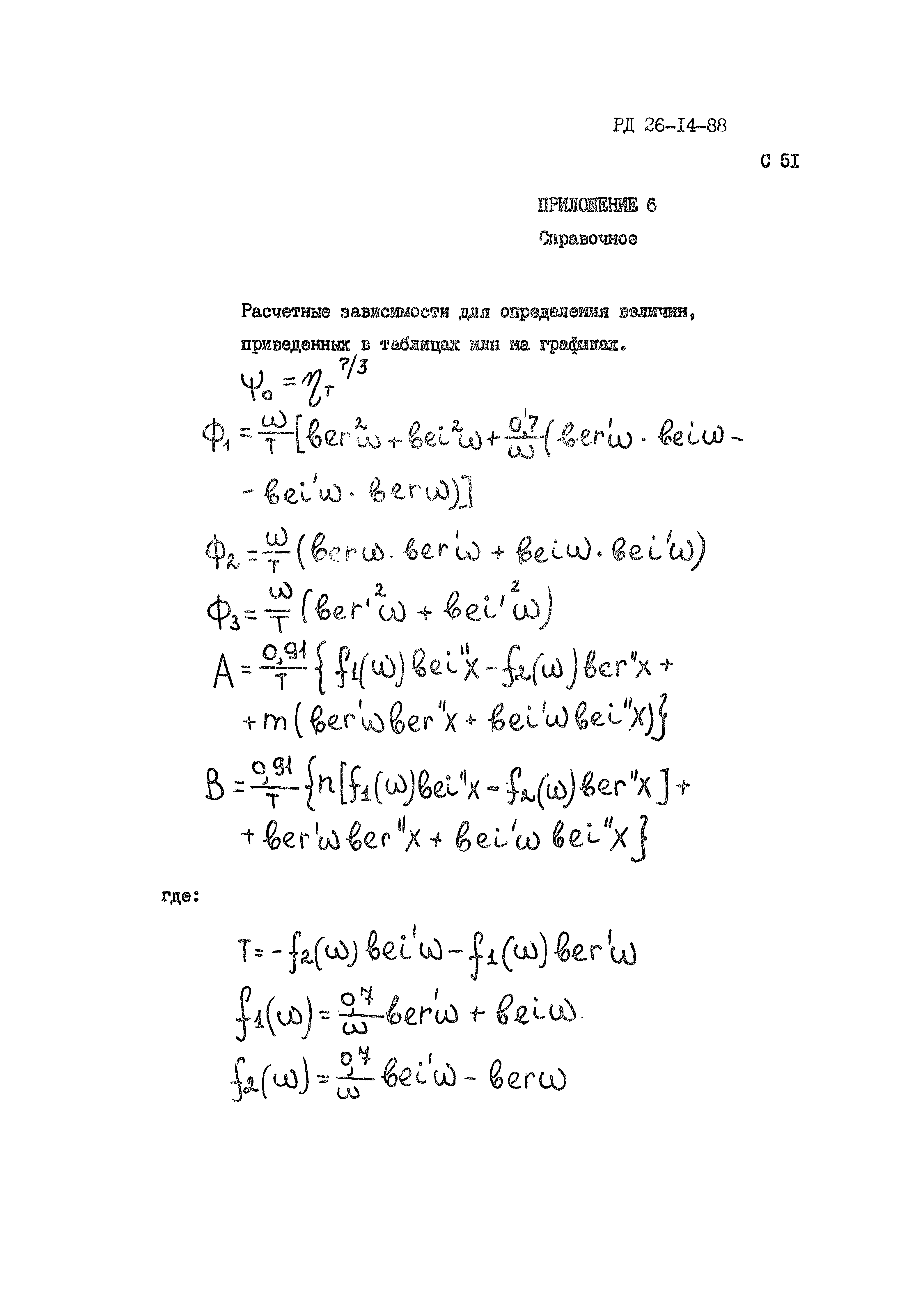

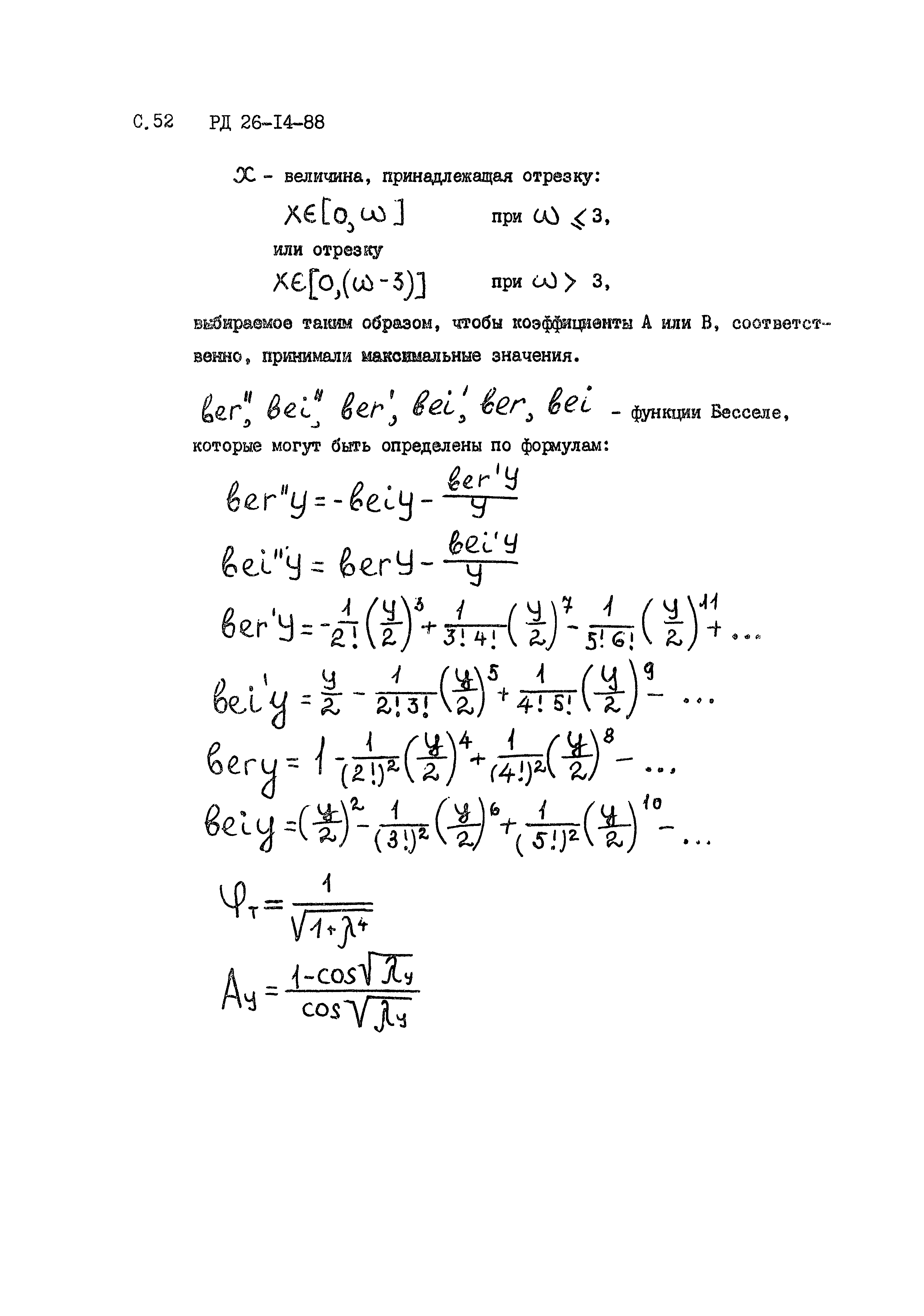

Приложение 6 Расчетные зависимости для определения величин, приведенных в таблицах или на графиках

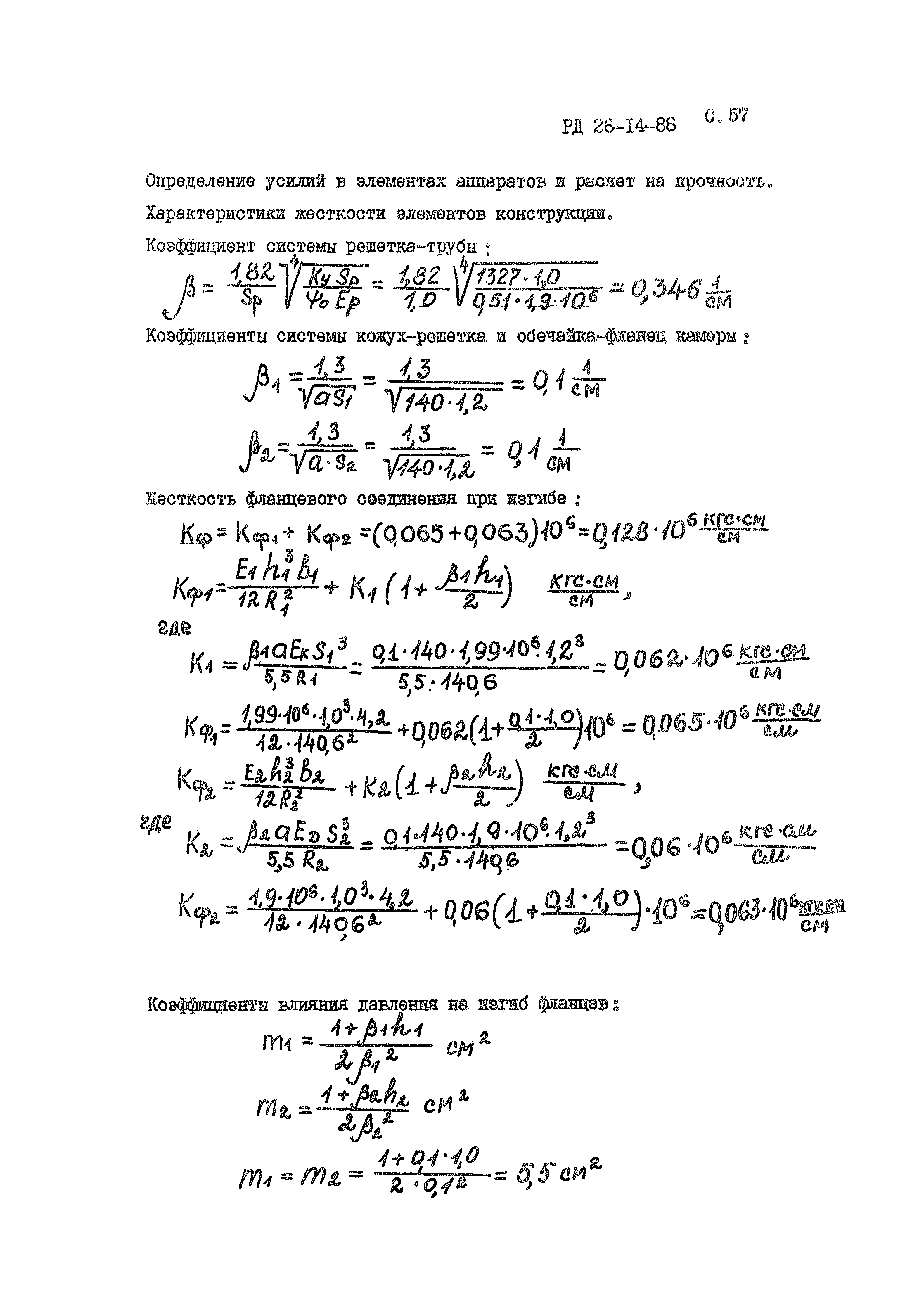

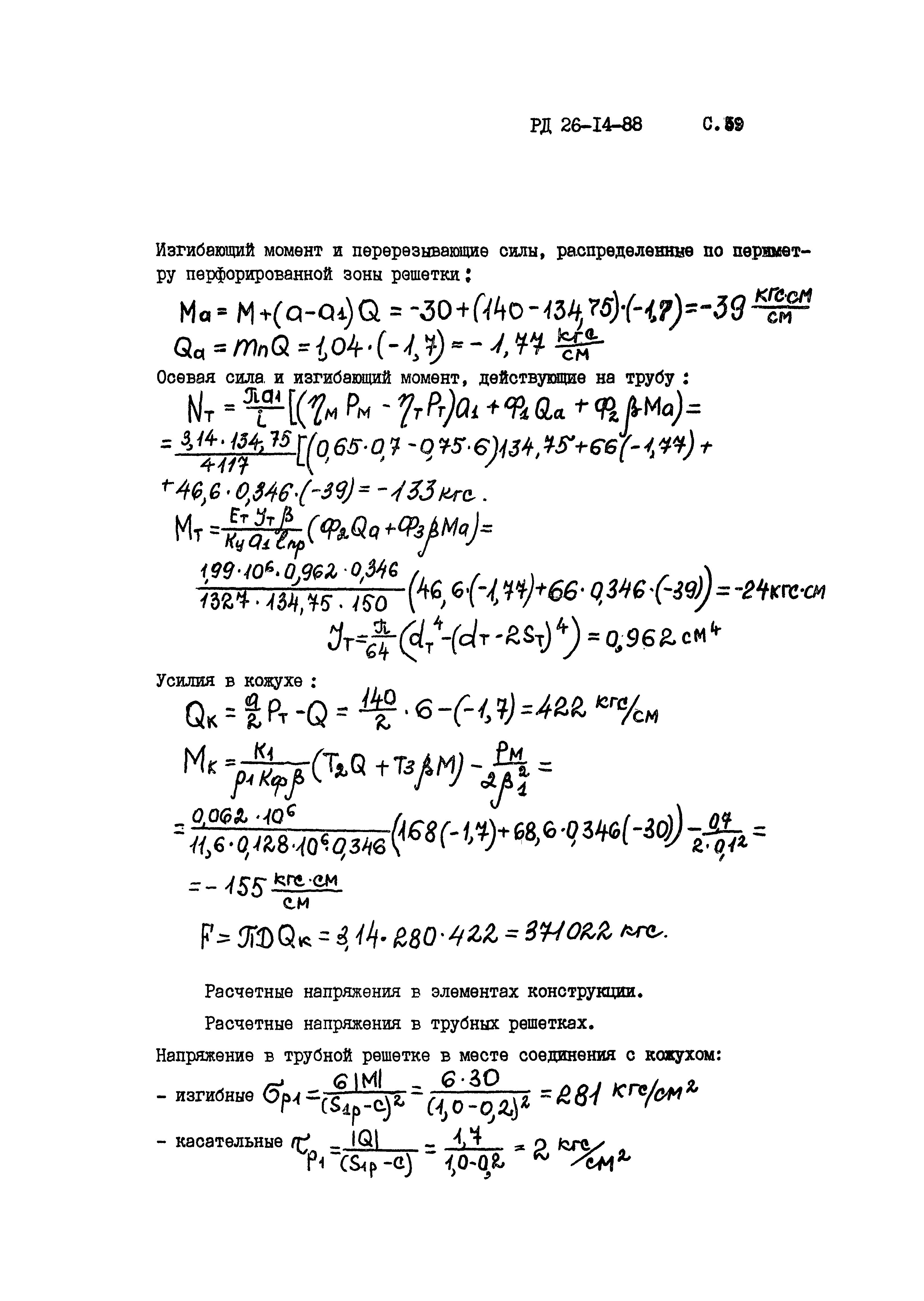

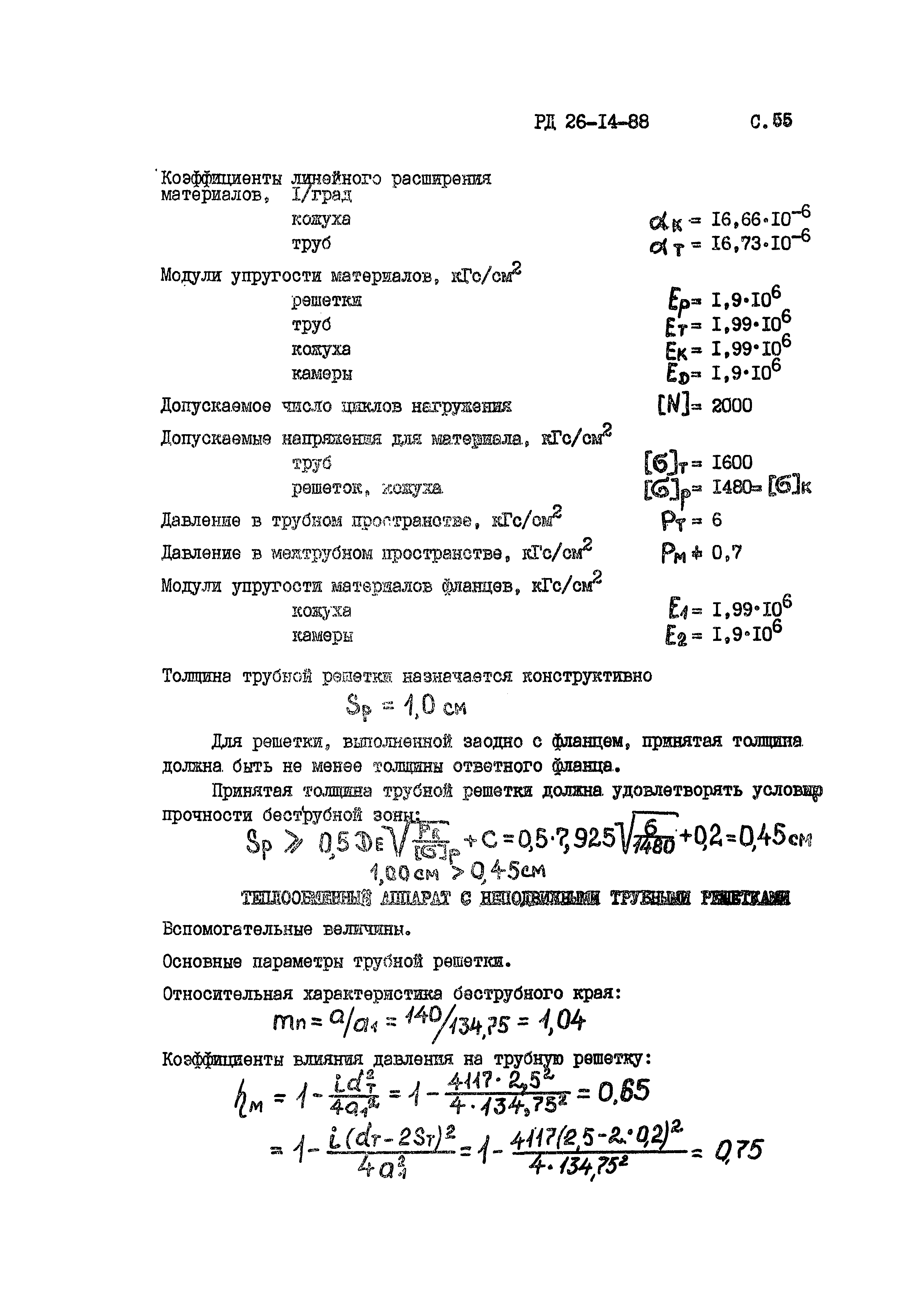

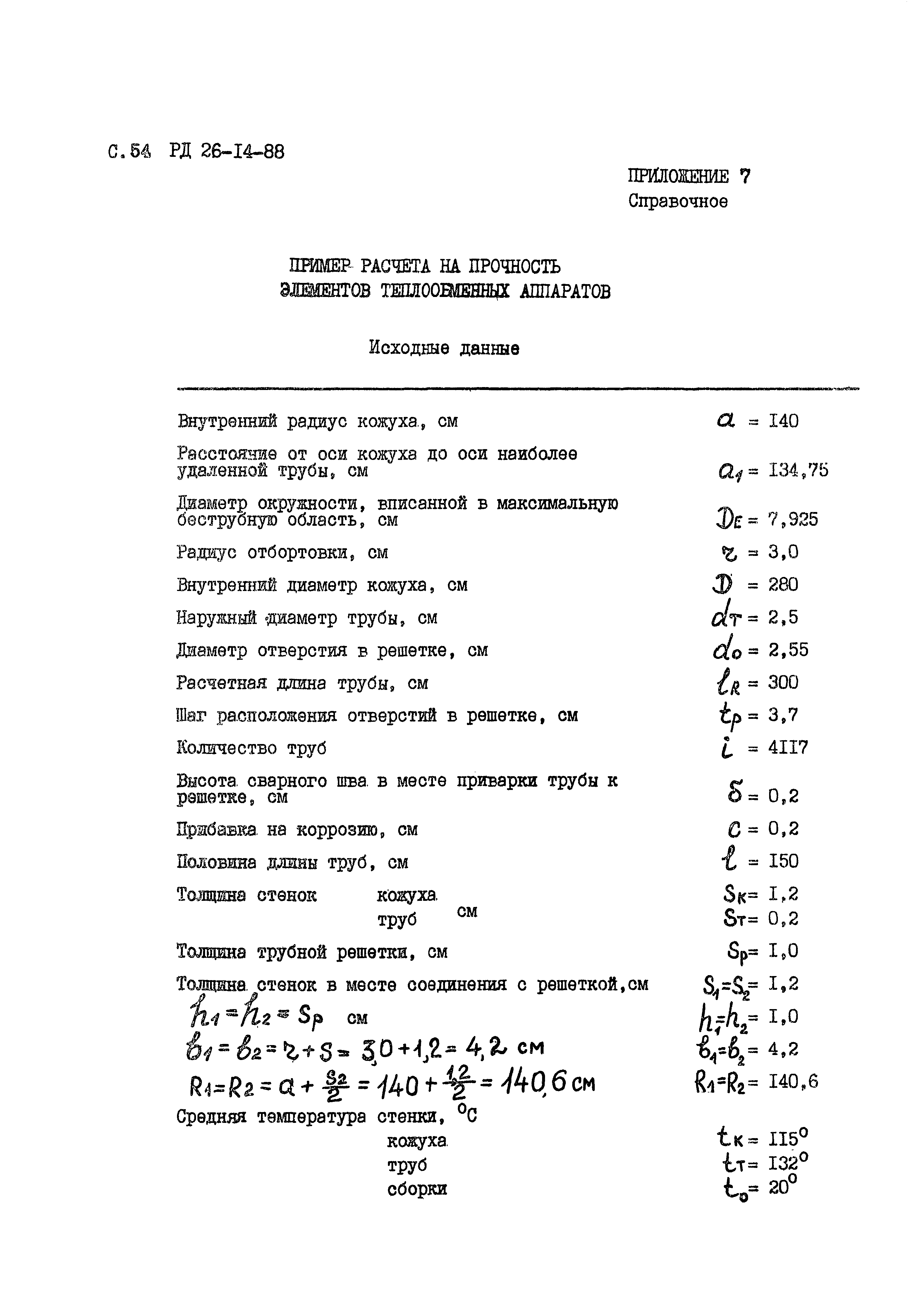

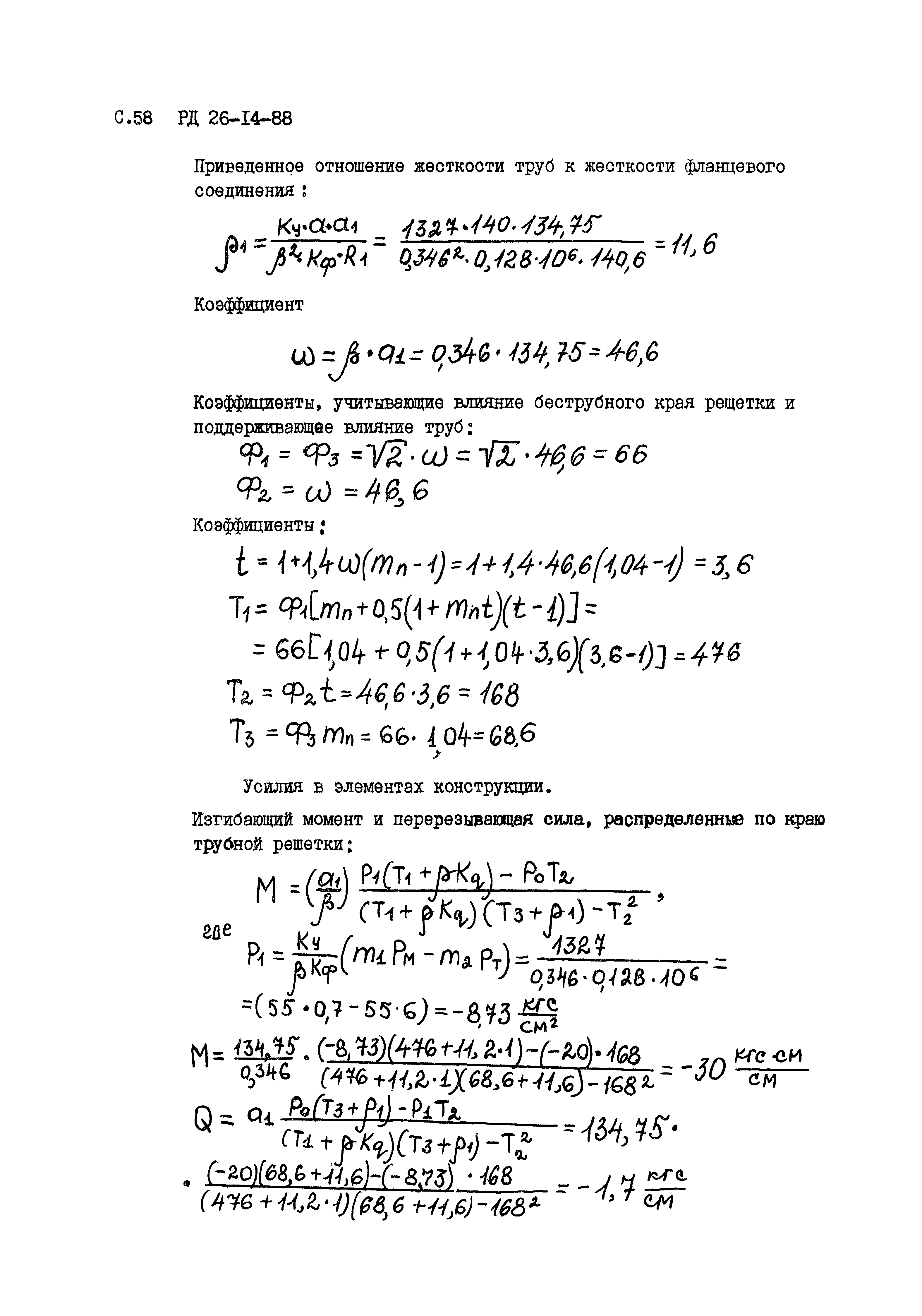

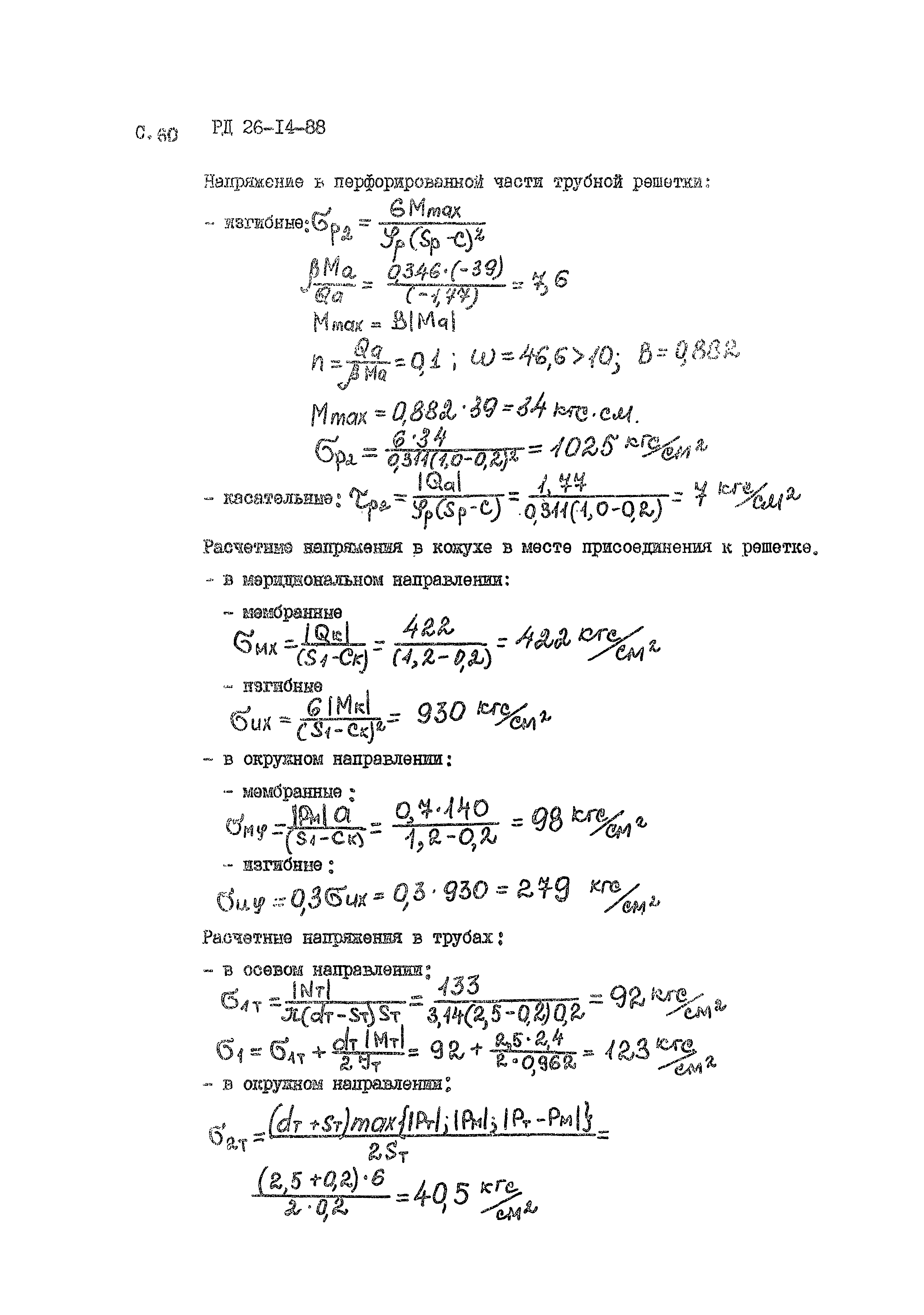

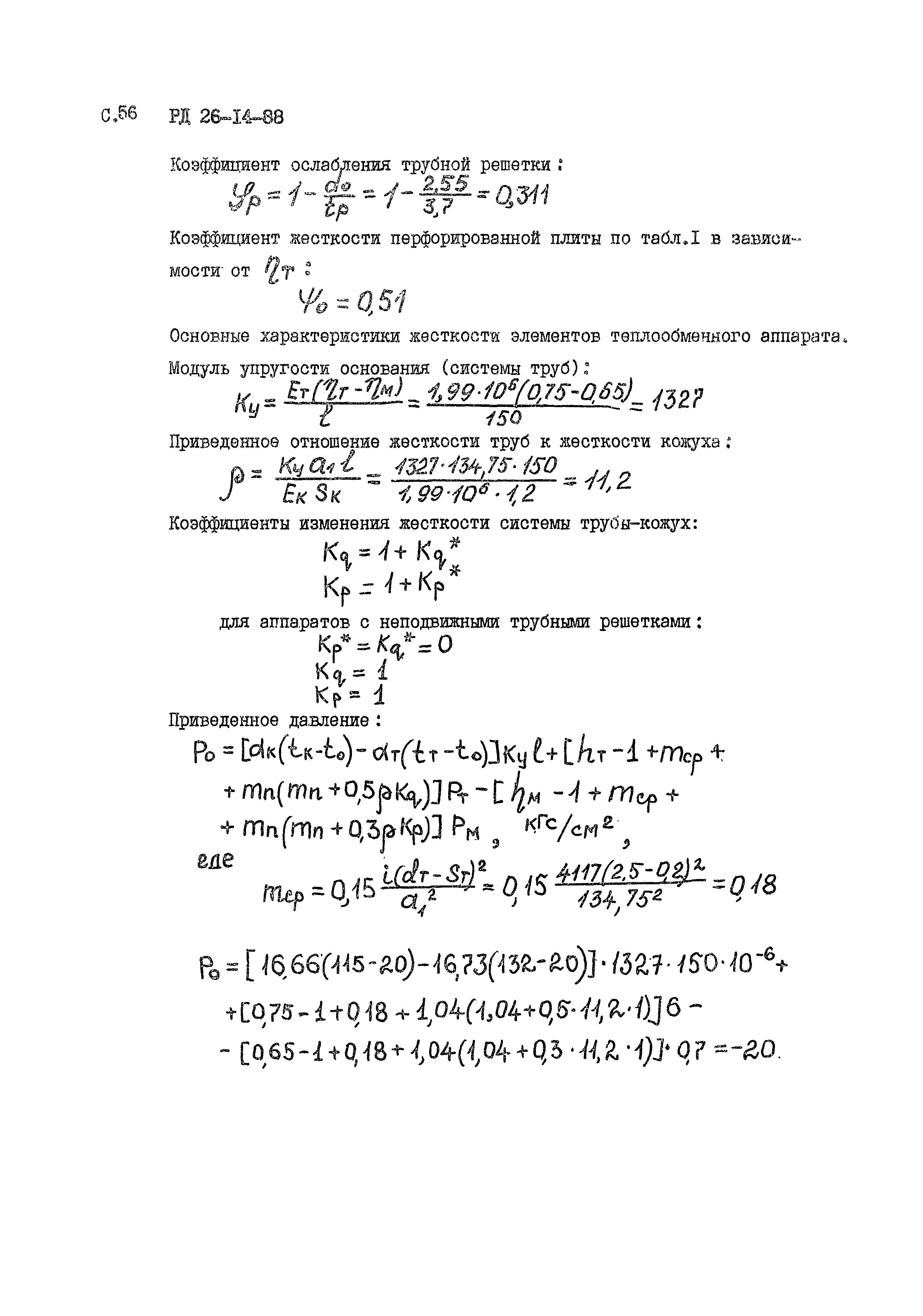

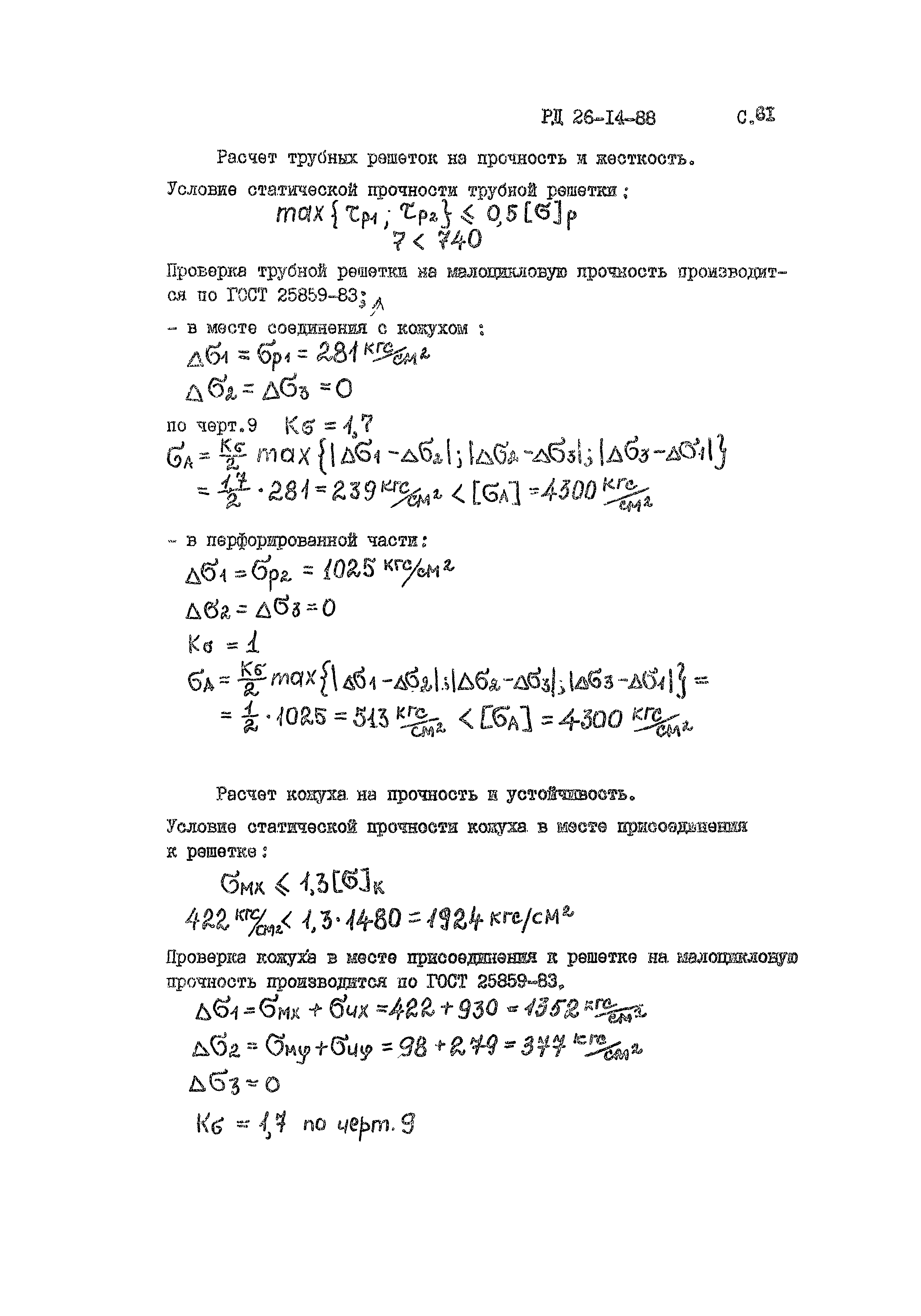

Приложение 7 Пример расчета на прочность элементов теплообменных аппаратов

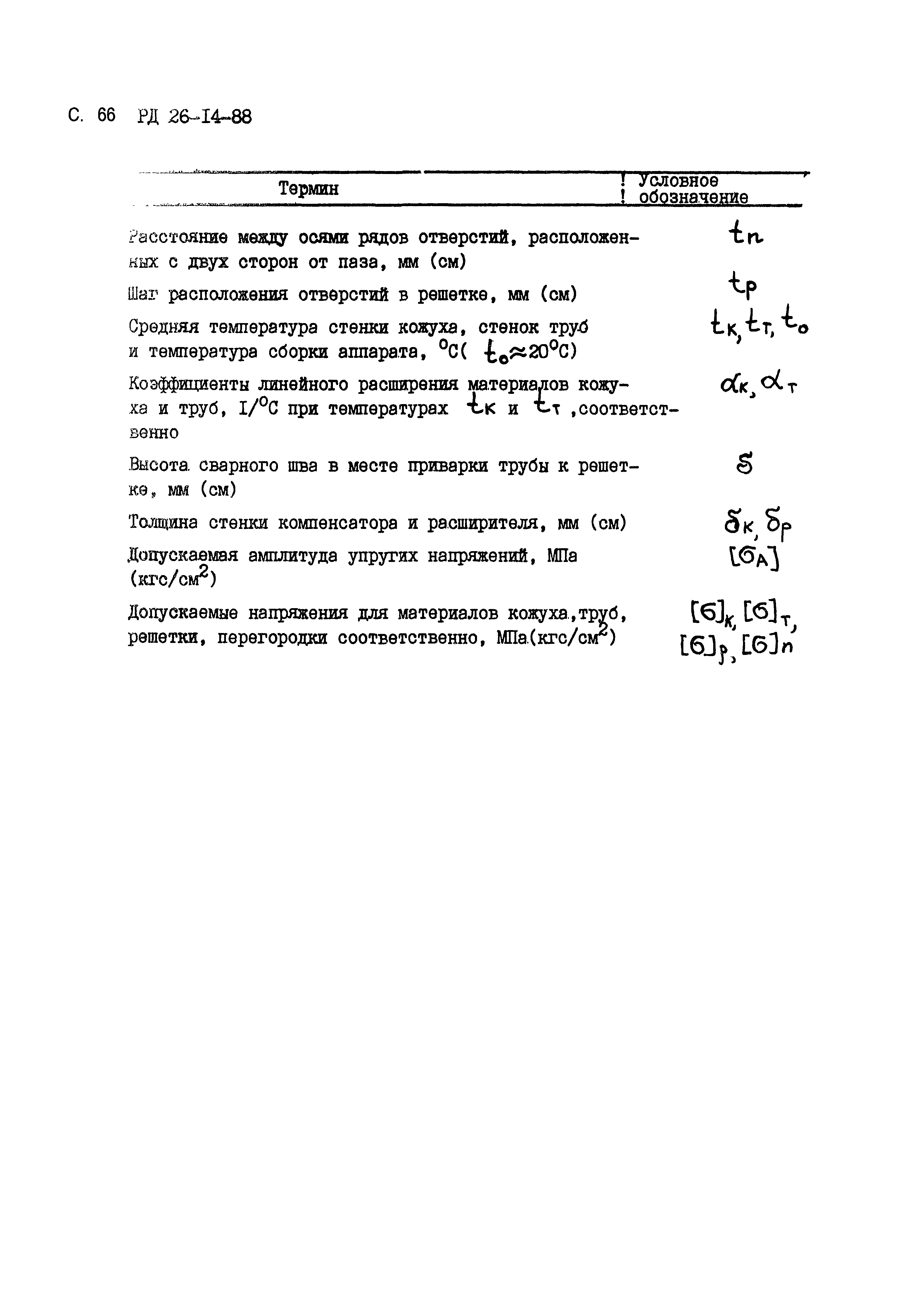

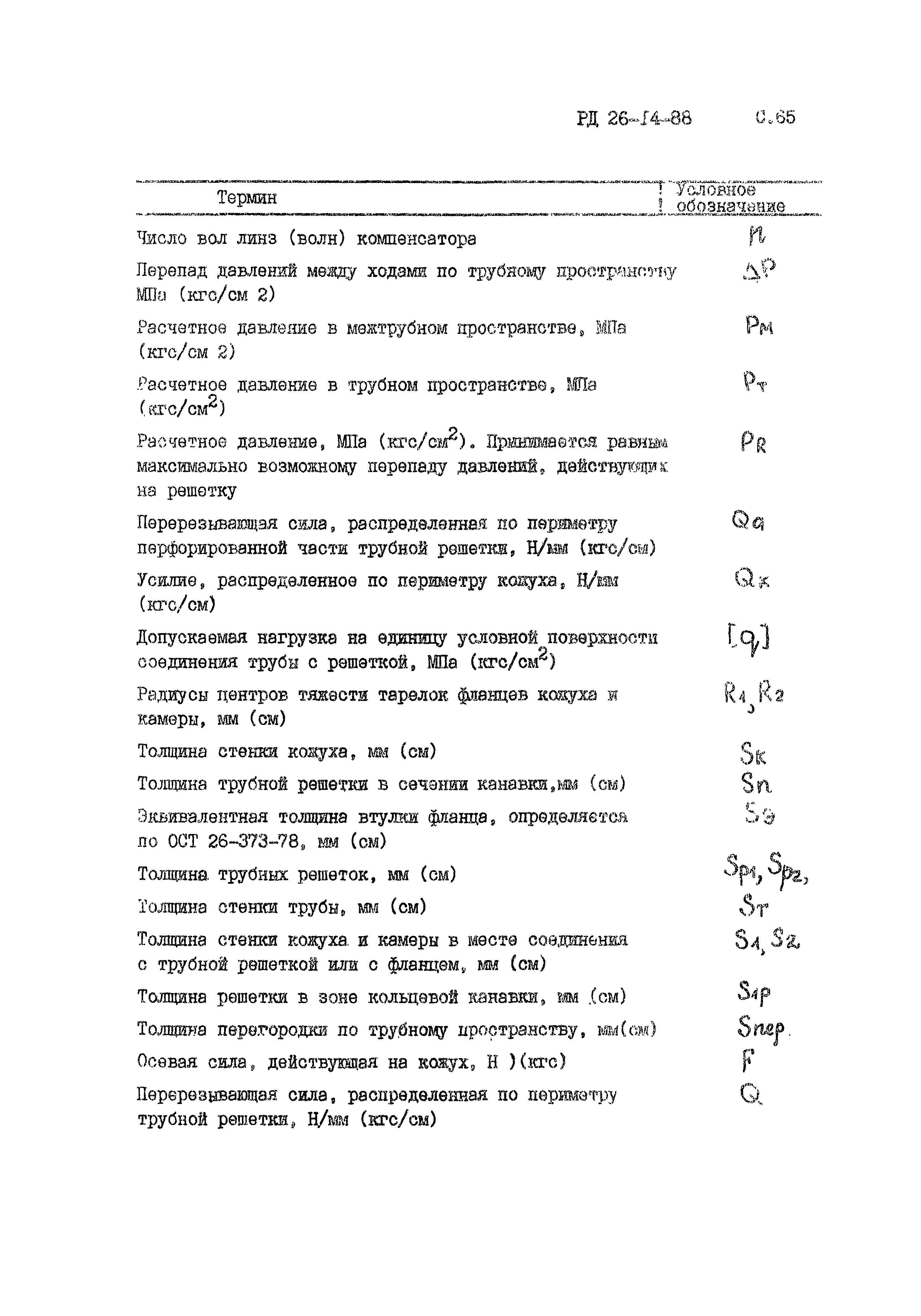

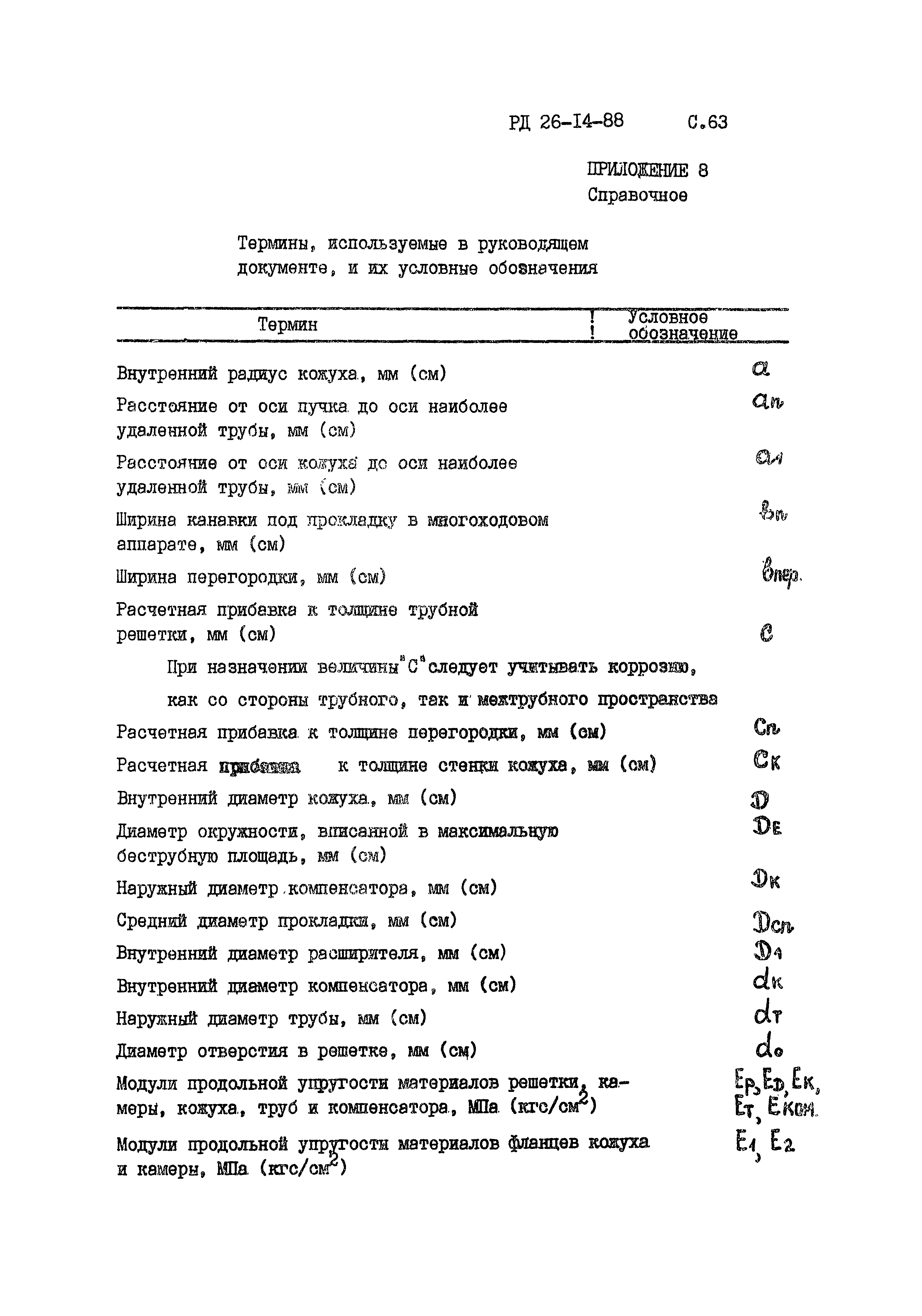

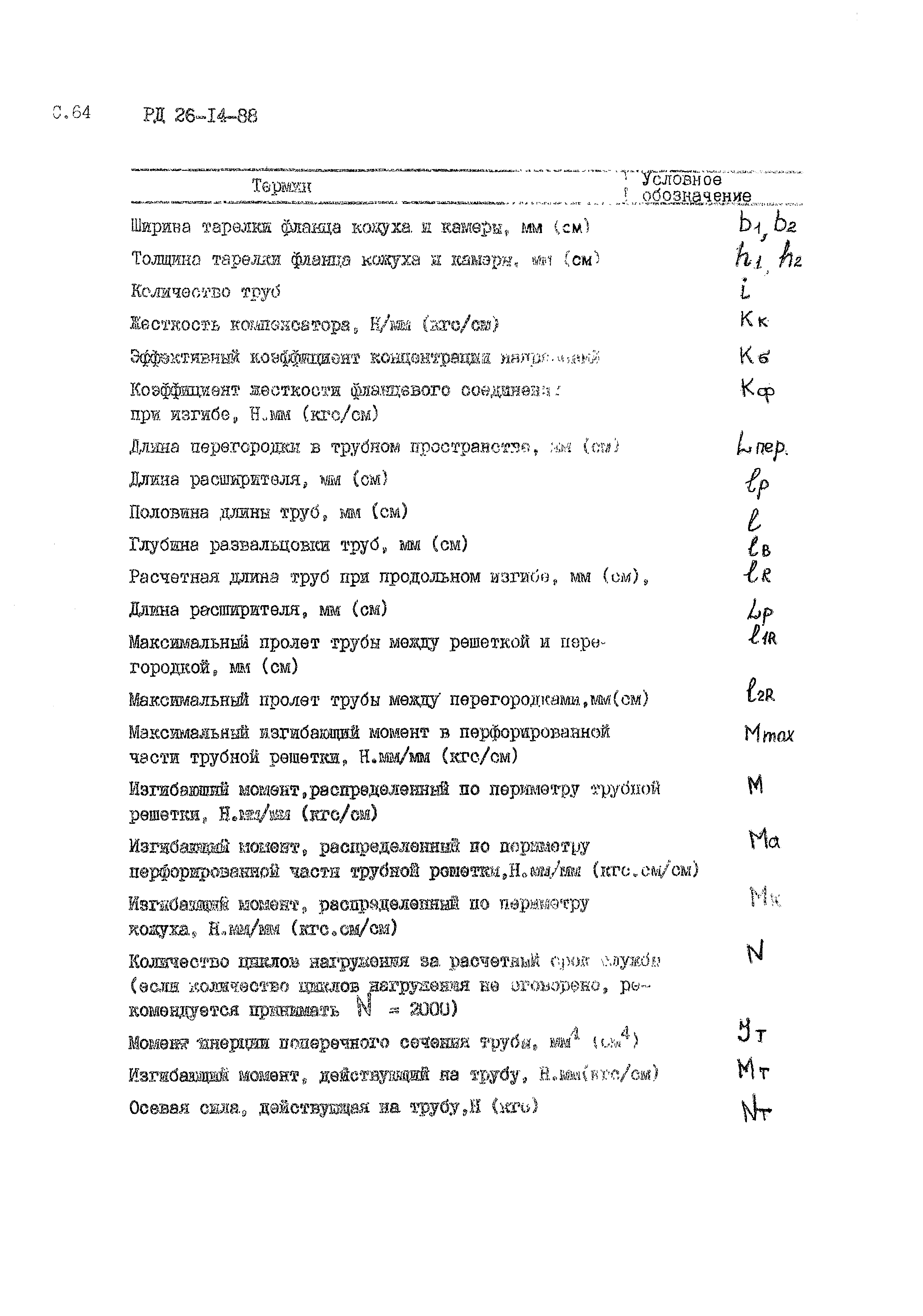

Приложение 8 Термины, используемые в руководящем документе, и их условные обозначения

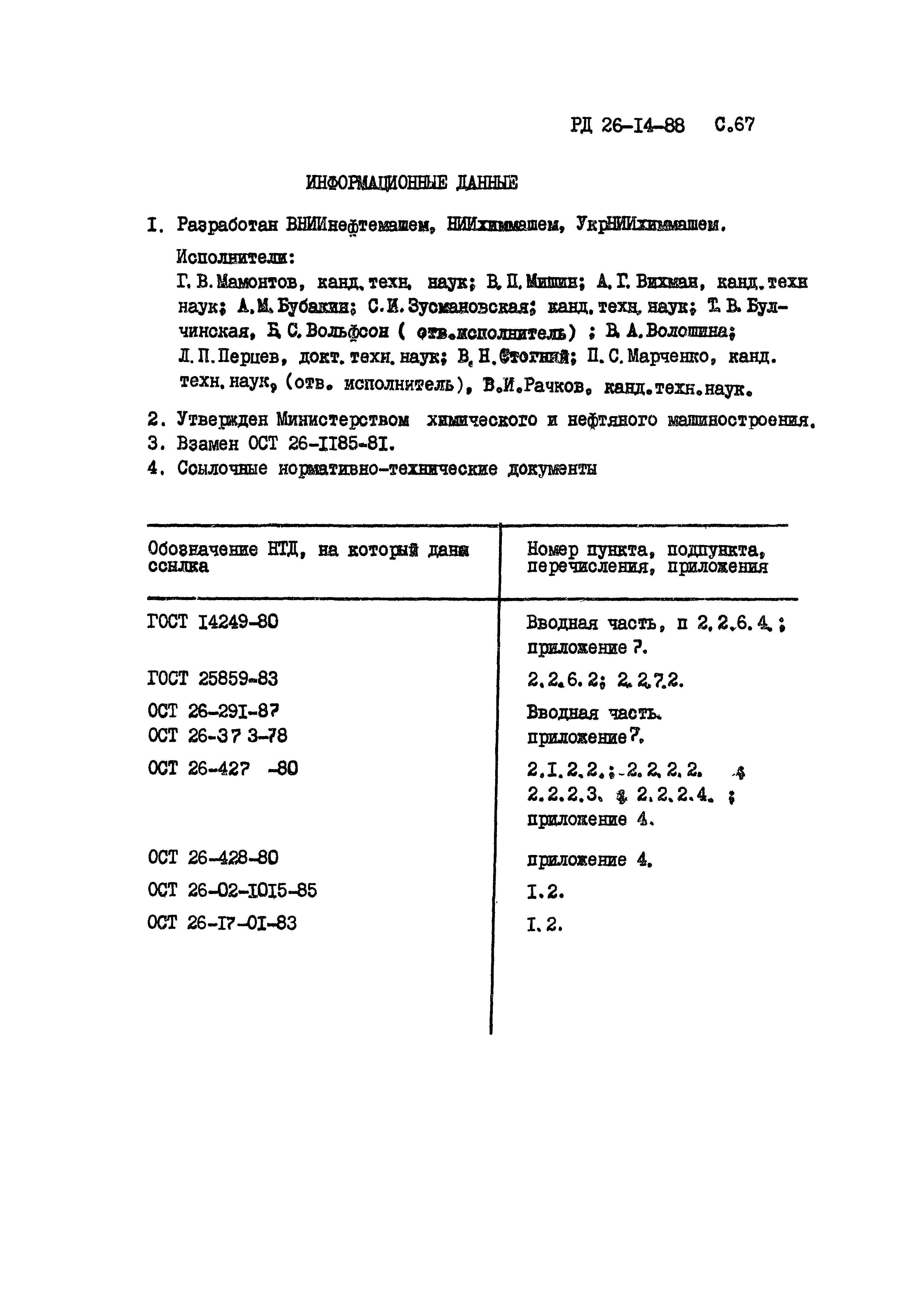

Разработан: НИИхиммаш
ВНИИнефтемаш
УкрНИИхиммаш
Утверждён: Министерство химического и нефтяного машиностроения СССР (USSR Ministry of Chemical and Petroleum Machine Manufacturing )
Расположен в:Техническая документация Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов химического комплекса
Заменяет собой:
  • ОСТ 26-1185-81 «Сосуды и аппараты. Нормы и методы расчета на прочность элементов теплообменных аппаратов»
