Скачать СТО Газпром 2-1.11-070-2006 Методические указания по выбору режима заземления нейтрали в сетях напряжением 6 и 10 кВ дочерних обществ и организаций ОАО Газпром

Дата актуализации: 10.08.2017

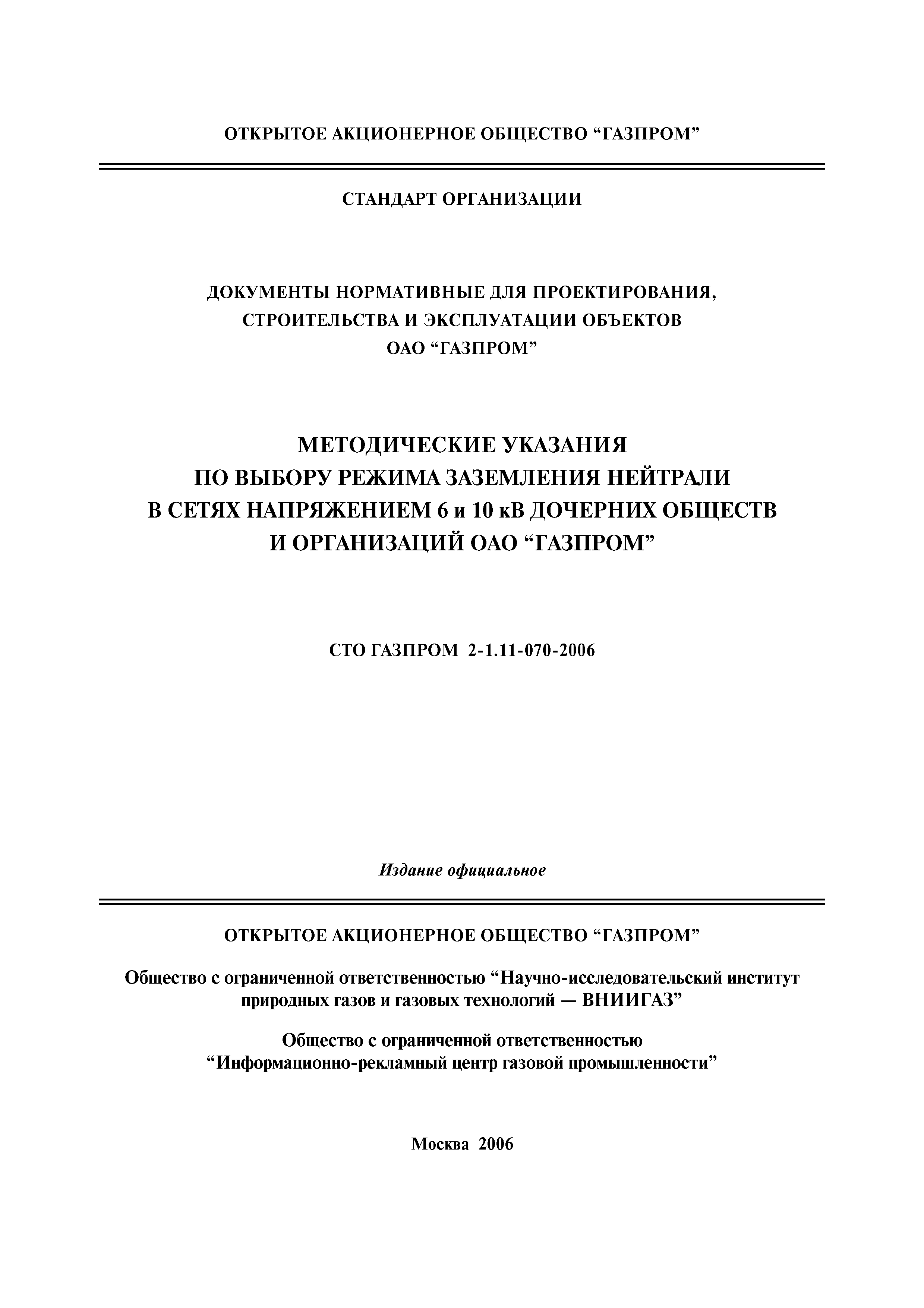

СТО Газпром 2-1.11-070-2006

Методические указания по выбору режима заземления нейтрали в сетях напряжением 6 и 10 кВ дочерних обществ и организаций ОАО "Газпром"

Обозначение:	СТО Газпром 2-1.11-070-2006
Обозначение англ:	2-1.11-070-2006
Статус:	действует
Название рус.:	Методические указания по выбору режима заземления нейтрали в сетях напряжением 6 и 10 кВ дочерних обществ и организаций ОАО "Газпром"
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	10.08.2006

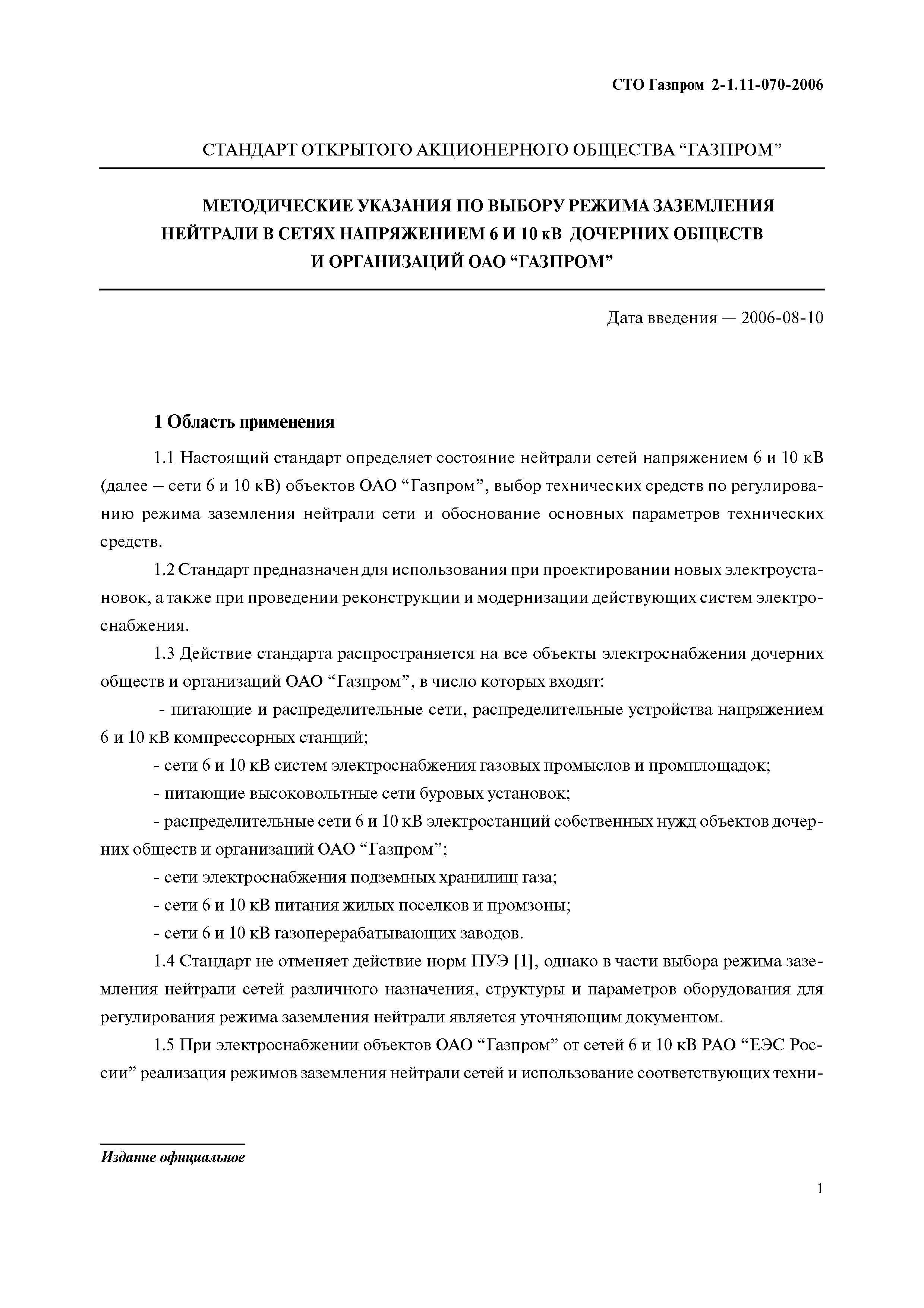

Область применения:	Стандарт определяет состояние нейтрали напряжением 6 и 10 кВ объектов ОАО "Газпром", выбор технических средств по регулированию режима заземления нейтрали сети и обоснование основных параметров технических средств. Стандарт предназначен для использования при проектировании новых электроустановок, а также при проведении реконструкции и модернизации действующих систем электроснабжения. Действие стандарта распространяется на все объекты электроснабжения дочерних обществ и организаций ОАО "Газпром", в число которых входят: - питающие и распределительные сети, распределительные устройства напряжением 6 и 10 кВ компрессорных станций; - сети 6 и 10 кВ систем электроснабжения газовых промыслов и промплощадок; - питающие высоковольтные сети буровых установок; - распределительные сети 6 и 10 кВ электростанций собственных нужд объектов дочерних обществ и организаций ОАО "Газпром"; - сети электроснабжения подземных хранилищ газа; - сети 6 и 10 кВ питания жилых поселков и промзоны; - сети 6 и 10 кВ газоперерабатывающих заводов. Стандарт не отменяет действие норм ПУЭ, однако в части выбора режима заземления нейтрали сетей различного назначения, структуры и параметров оборудования для регулирования режима заземления нейтрали является уточняющим документом.

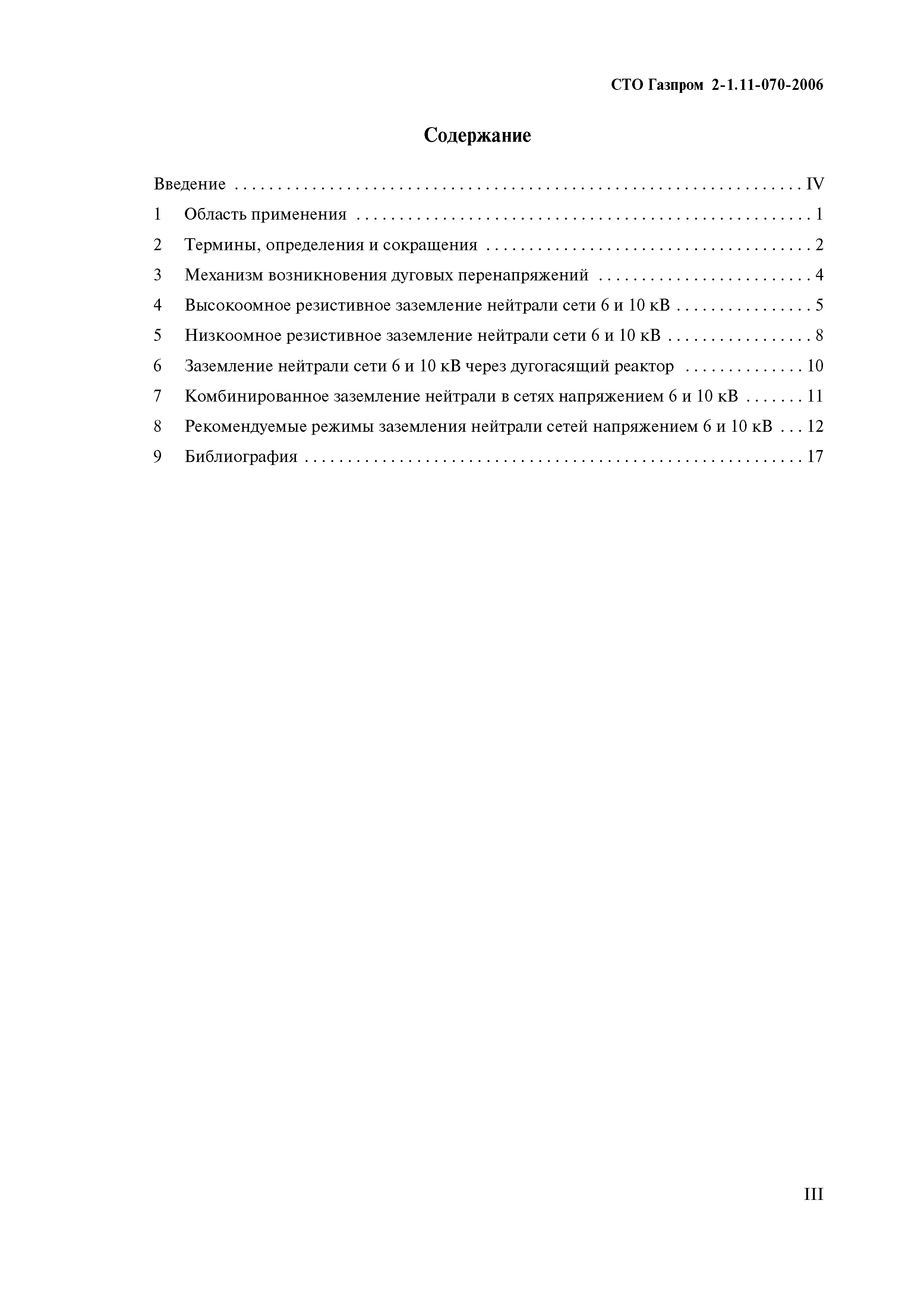

Оглавление:	Введение 1 Область применения 2 Термины, определения и сокращения 3 Механизм возникновения дуговых перенапряжений 4 Высокоомное резистивное заземление нейтрали сети 6 и 10 кВ 5 Низкоомное резистивное заземление нейтрали сети 6 и 10 кВ 6 Заземление нейтрали сети 6 и 10 кВ через дугогасящий реактор 7 Комбинированное заземление нейтрали в сетях напряжением 6 и 10 кВ 8 Рекомендуемые режимы заземления нейтрали сетей напряжением 6 и 10 кВ 9 Библиография
Разработан:	ОАО Газпром (Gazprom OAO ) ООО ВНИИГАЗ
Утверждён:	20.03.2006 ОАО Газпром (Gazprom OAO 25)
Расположен в:	Техническая документация
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования»
