Скачать Серия 1.030.1-1 Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1

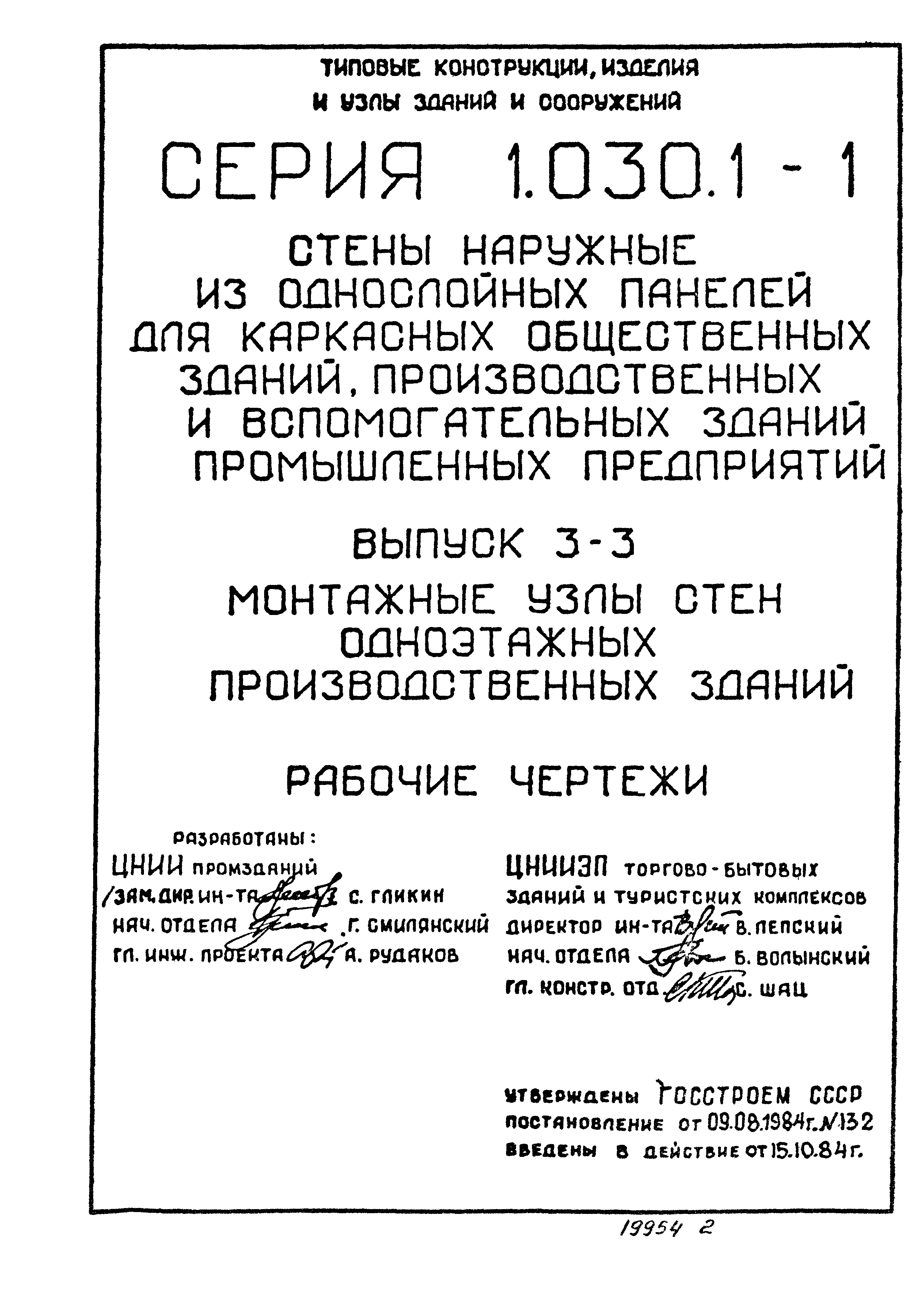

Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Обозначение: Серия 1.030.1-1
Обозначение англ: Series 1.030.1-1
Статус:действует
Название рус.:Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Область применения:В выпуске приведены монтажные узлы навесных и самонесущих панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом

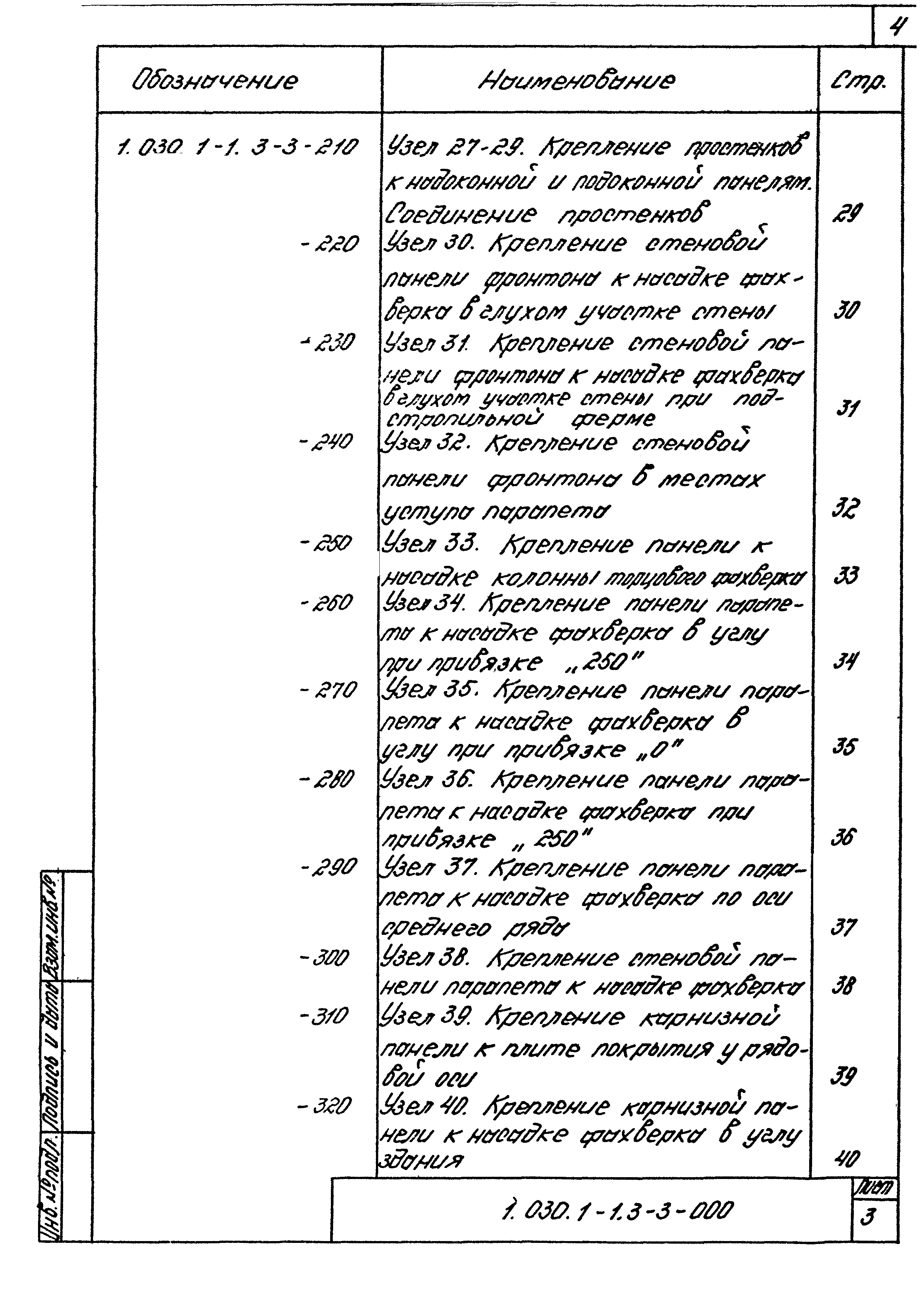

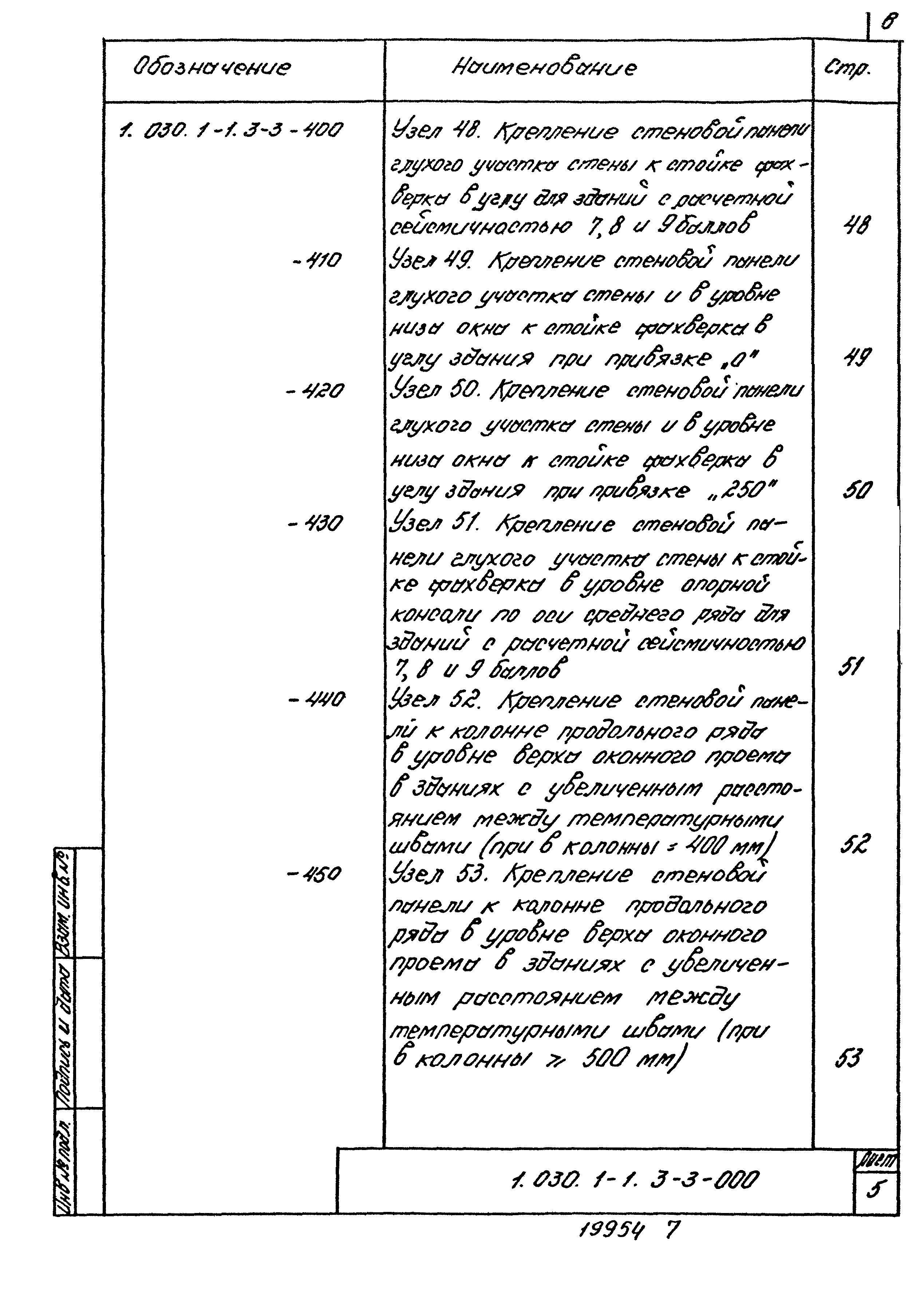

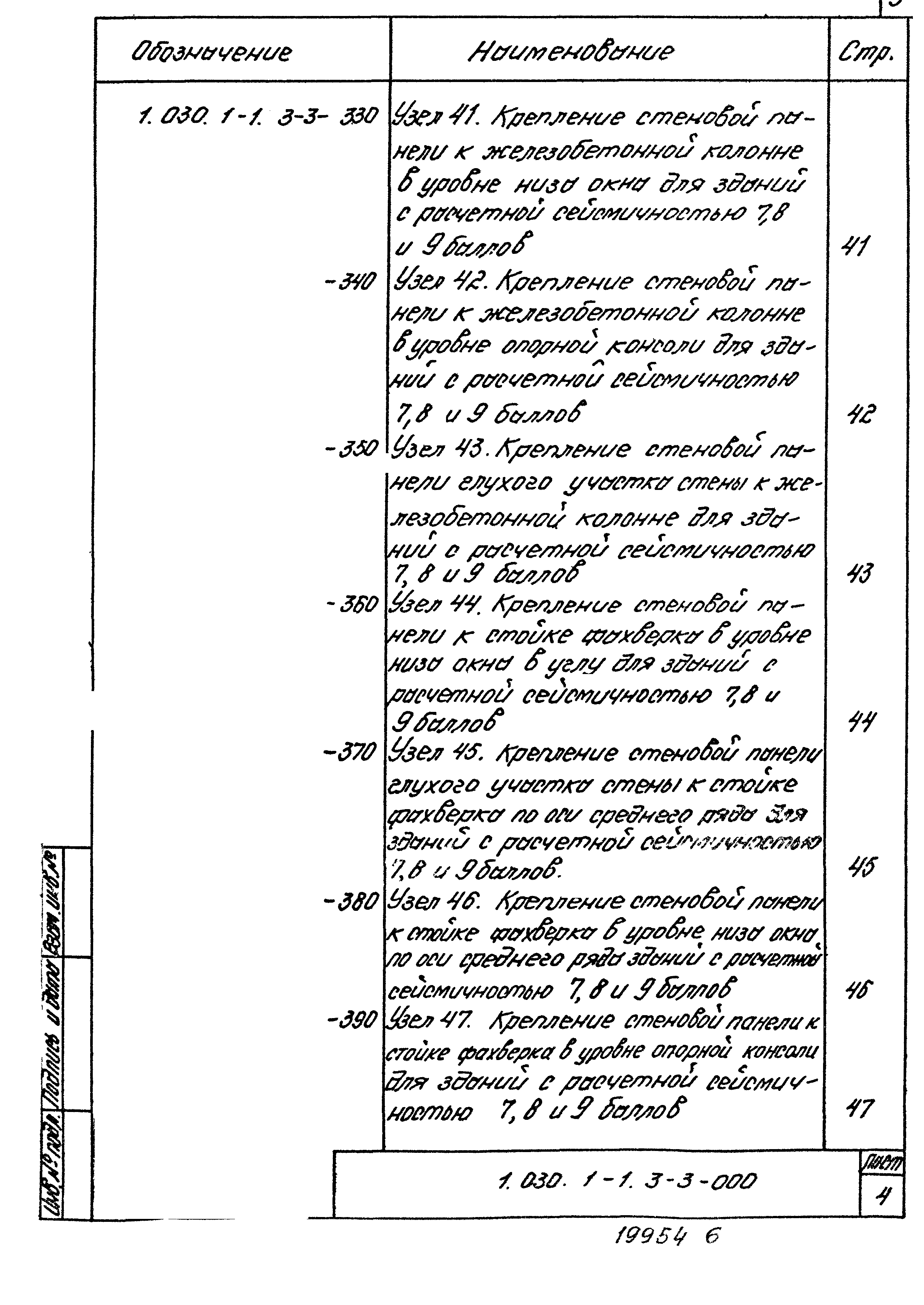

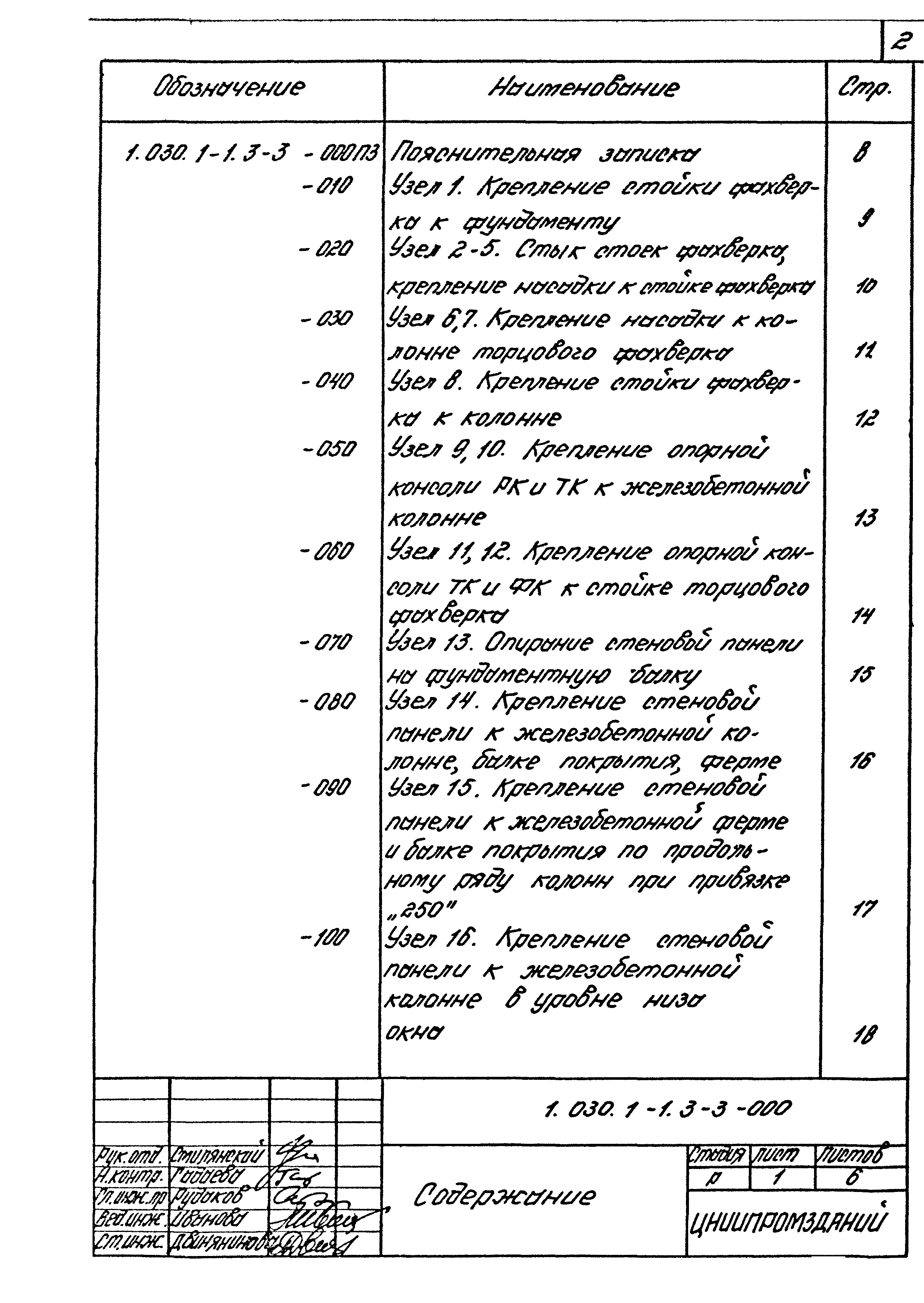

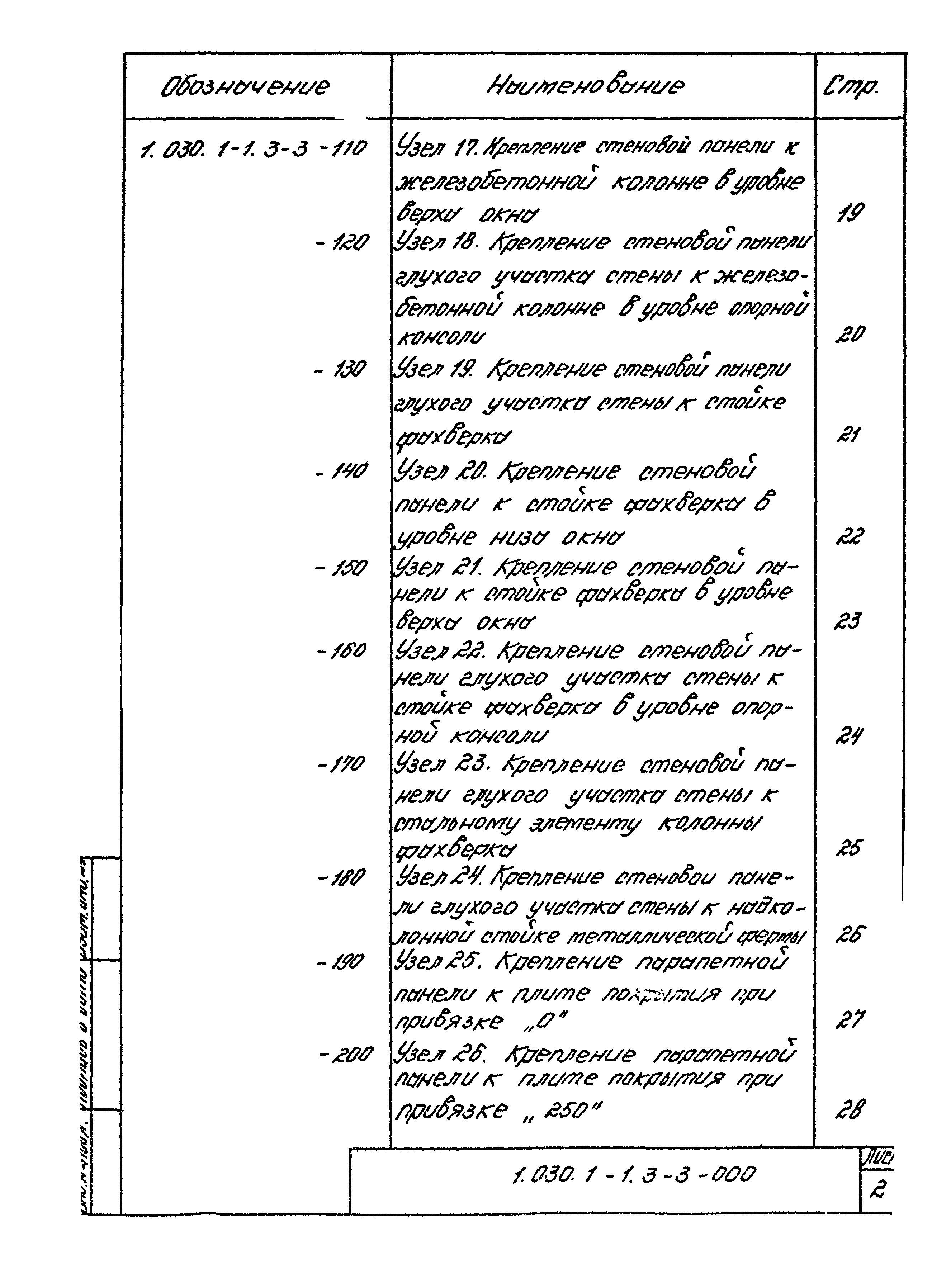

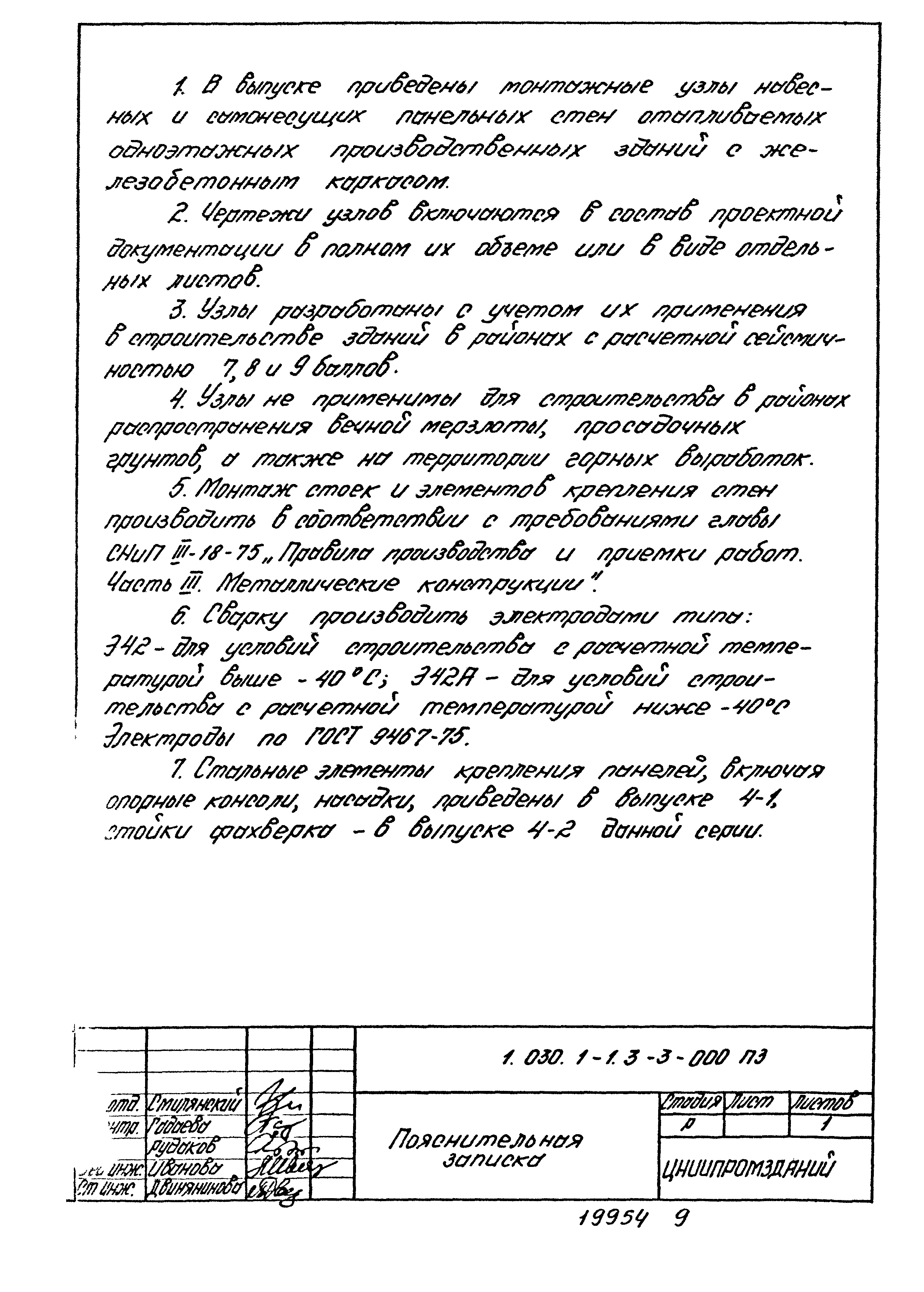

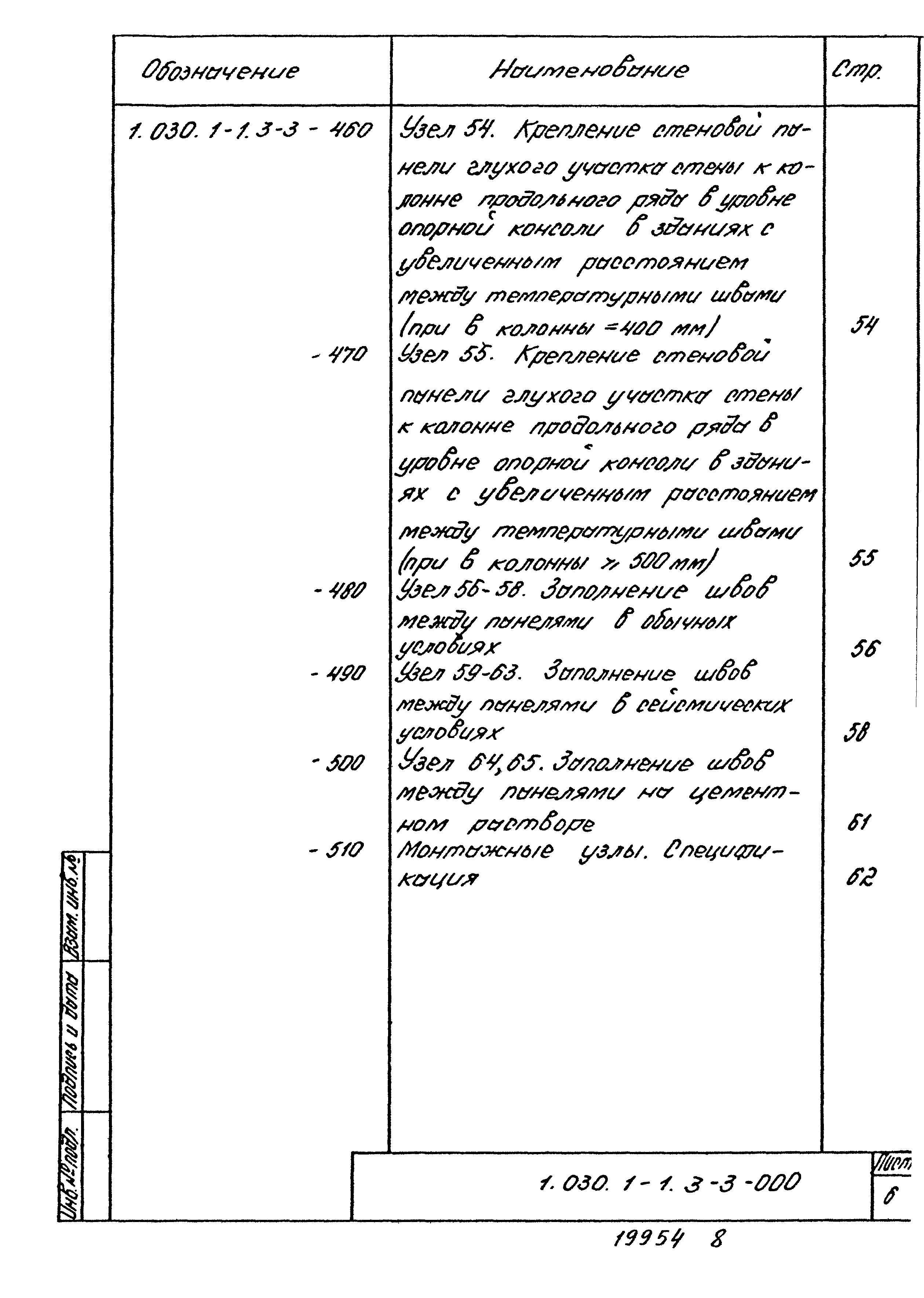

Оглавление:1.030.1-1.3-3-000 ПЗ Пояснительная записка

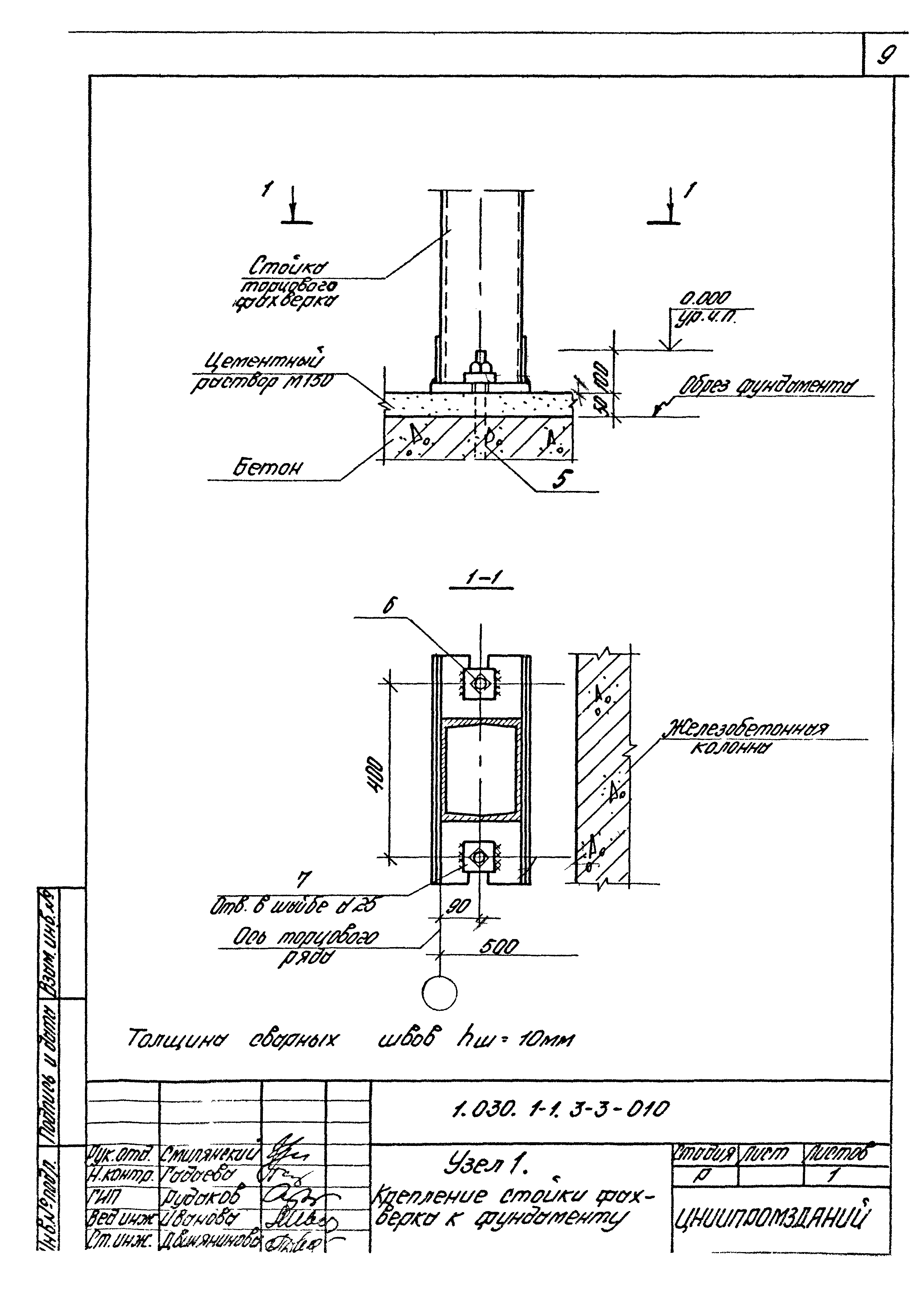

1.030.1-1.3-3-010 Узел 1. Крепление стойки фахверка к фундаменту

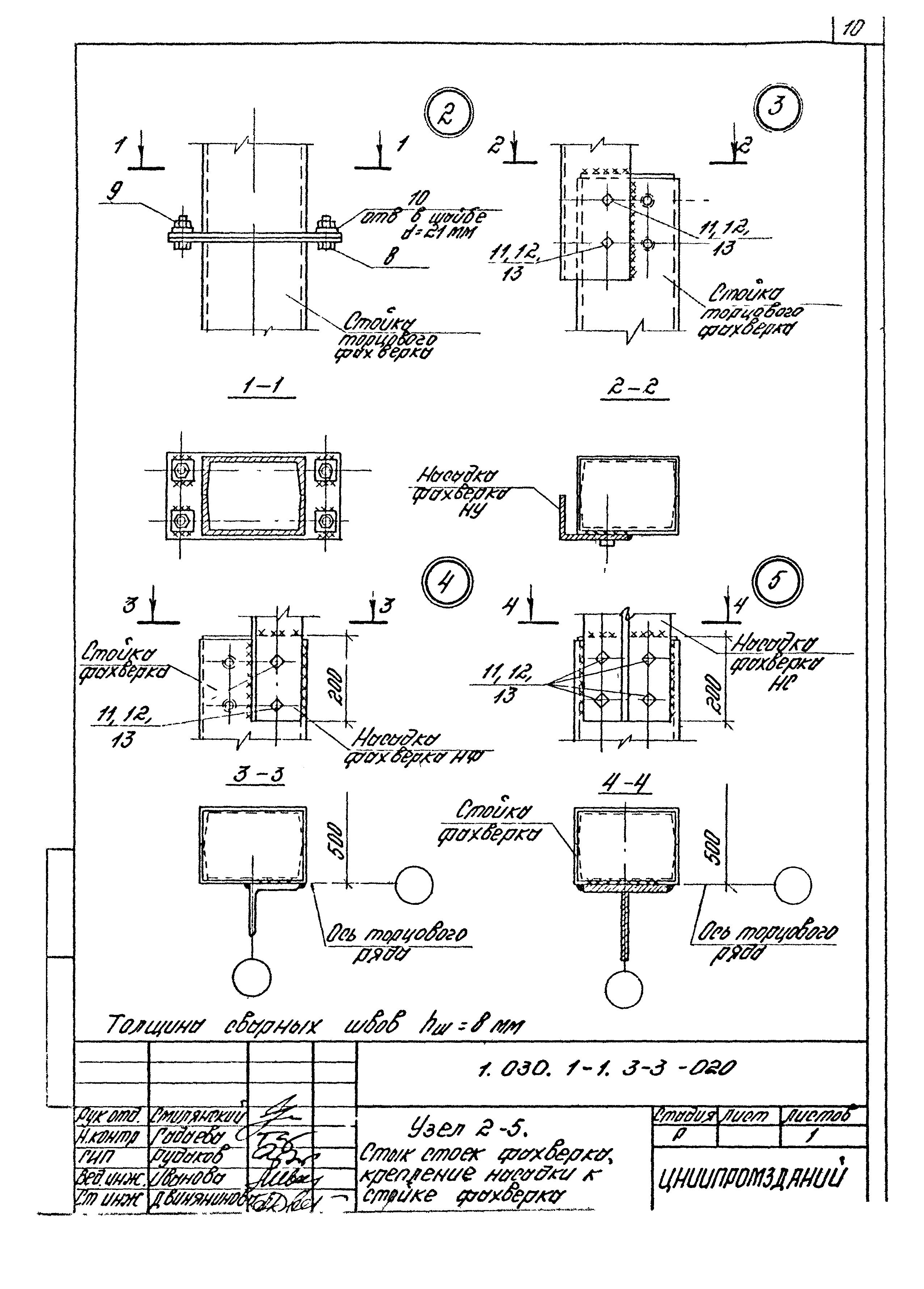

1.030.1-1.3-3-020 Узел 2-5. Стык стоек фахверка, крепление насадки к стойке фахверка

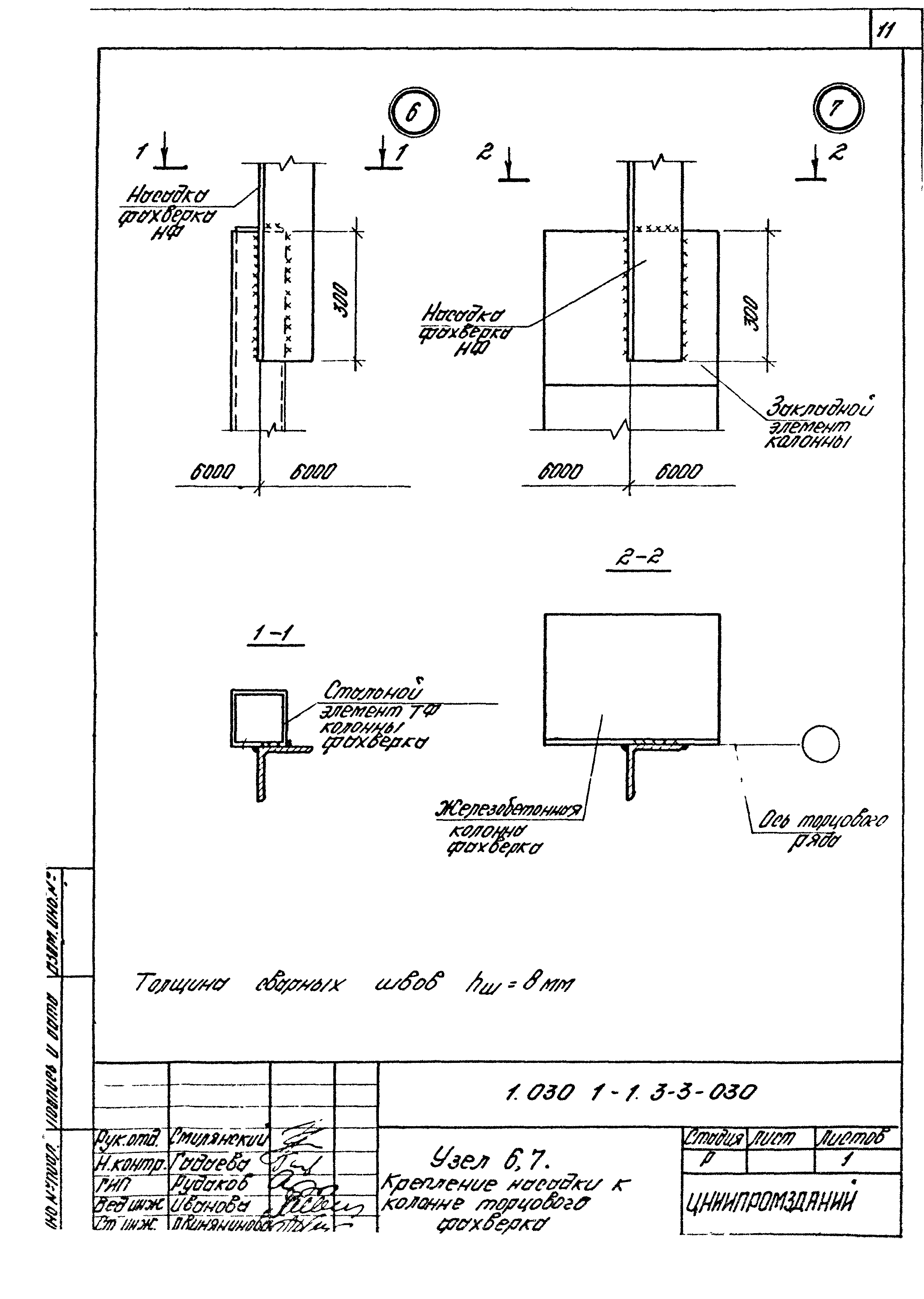

1.030.1-1.3-3-030 Узел 6, 7. Крепление насадки к колонне торцового фахверка

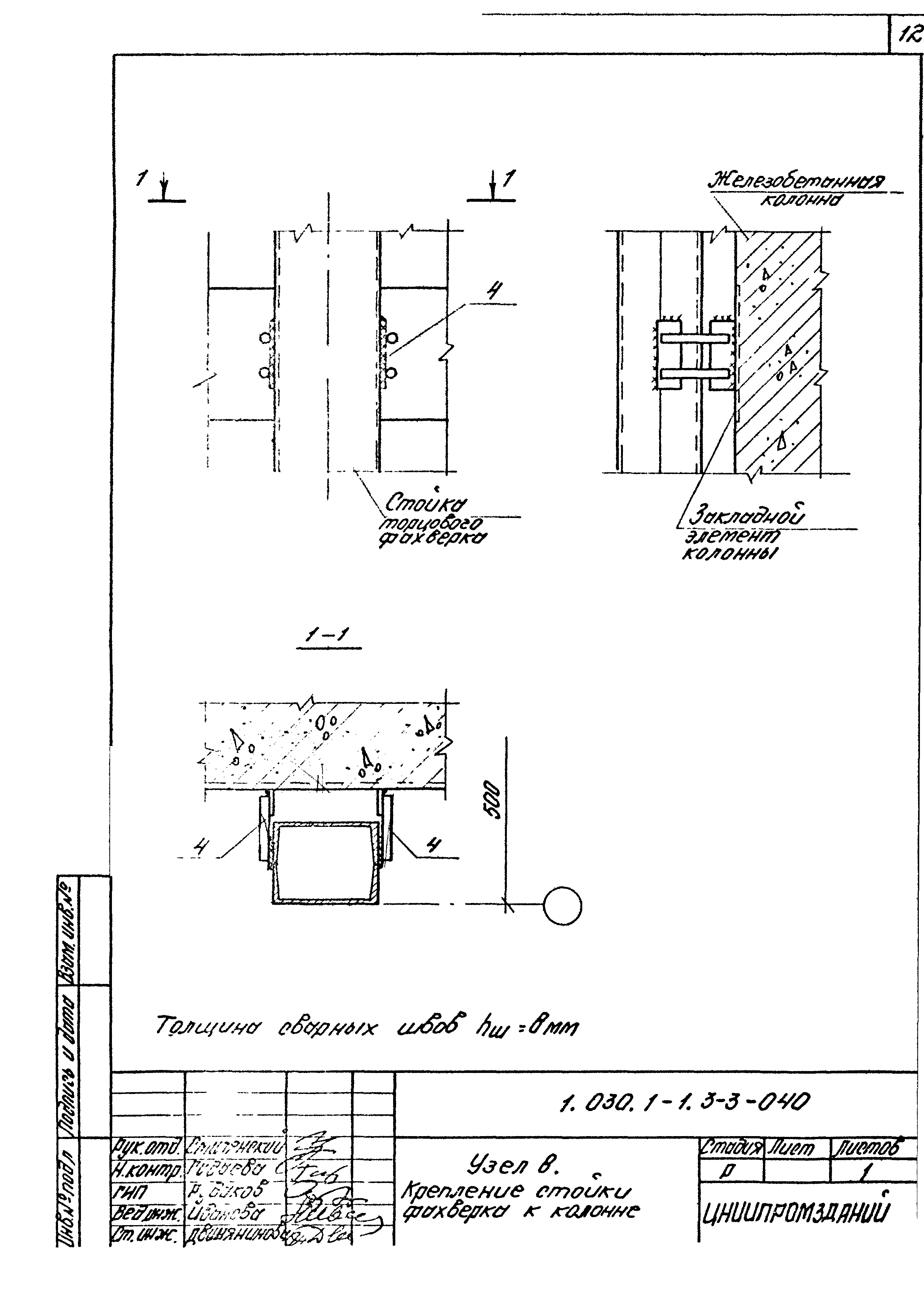

1.030.1-1.3-3-040 Узел 8. Крепление стойки фахверка к колонне

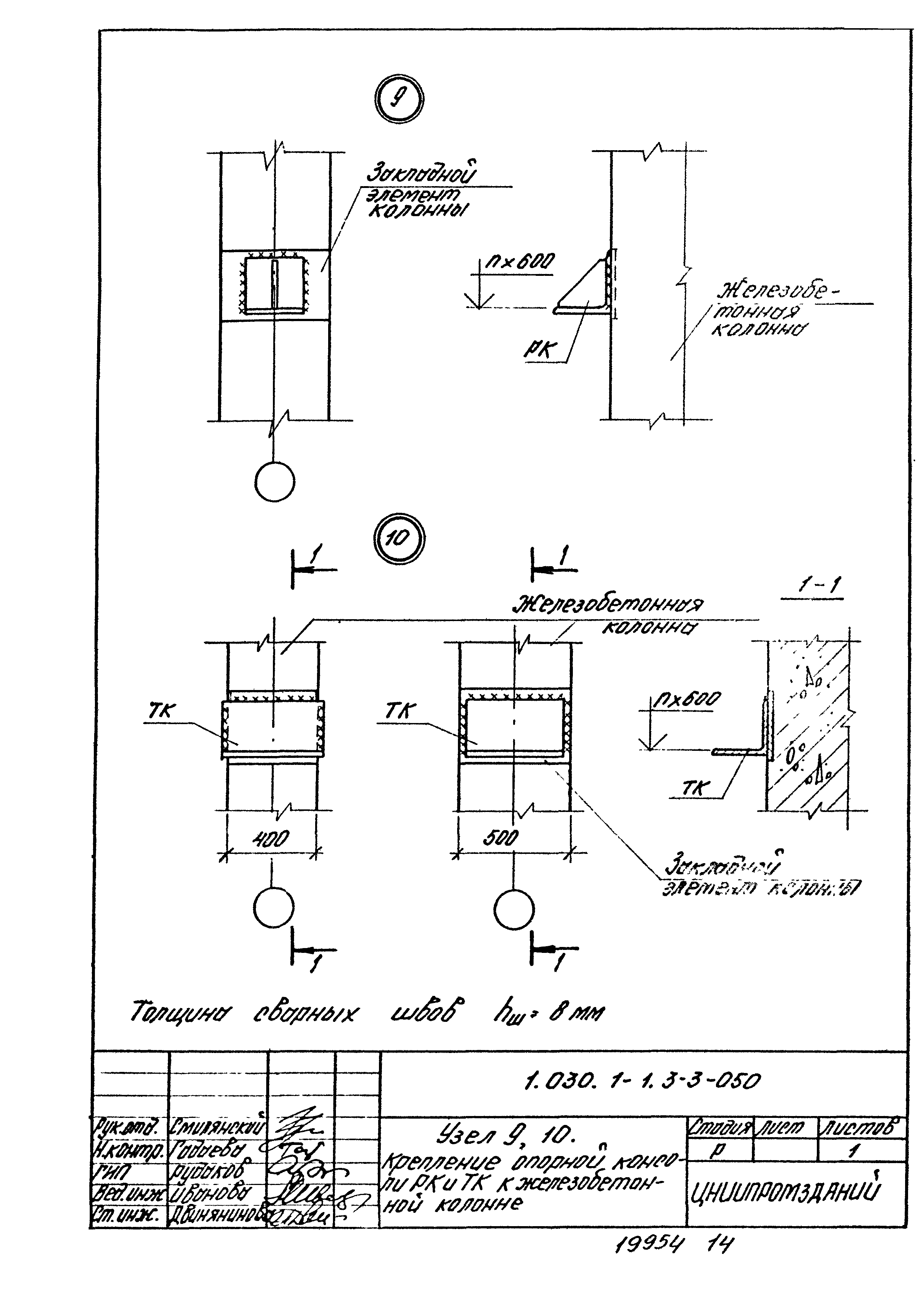

1.030.1-1.3-3-050 Узел 9, 10. Крепление опорной консоли РК и ТК к железобетонной колонне

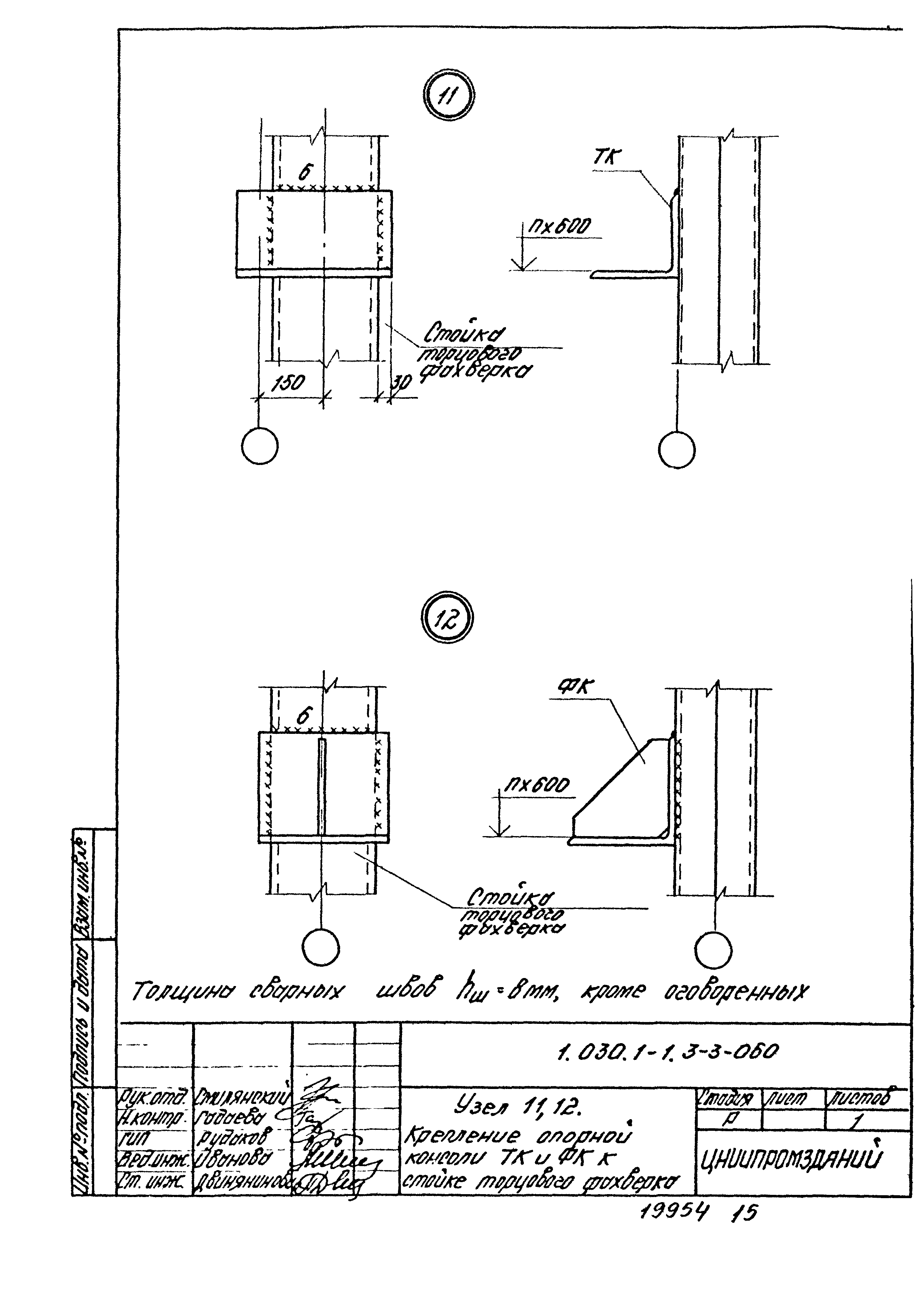

1.030.1-1.3-3-060 Узел 11, 12. Крепление опорной консоли ТК и ФК к стойке фахверка

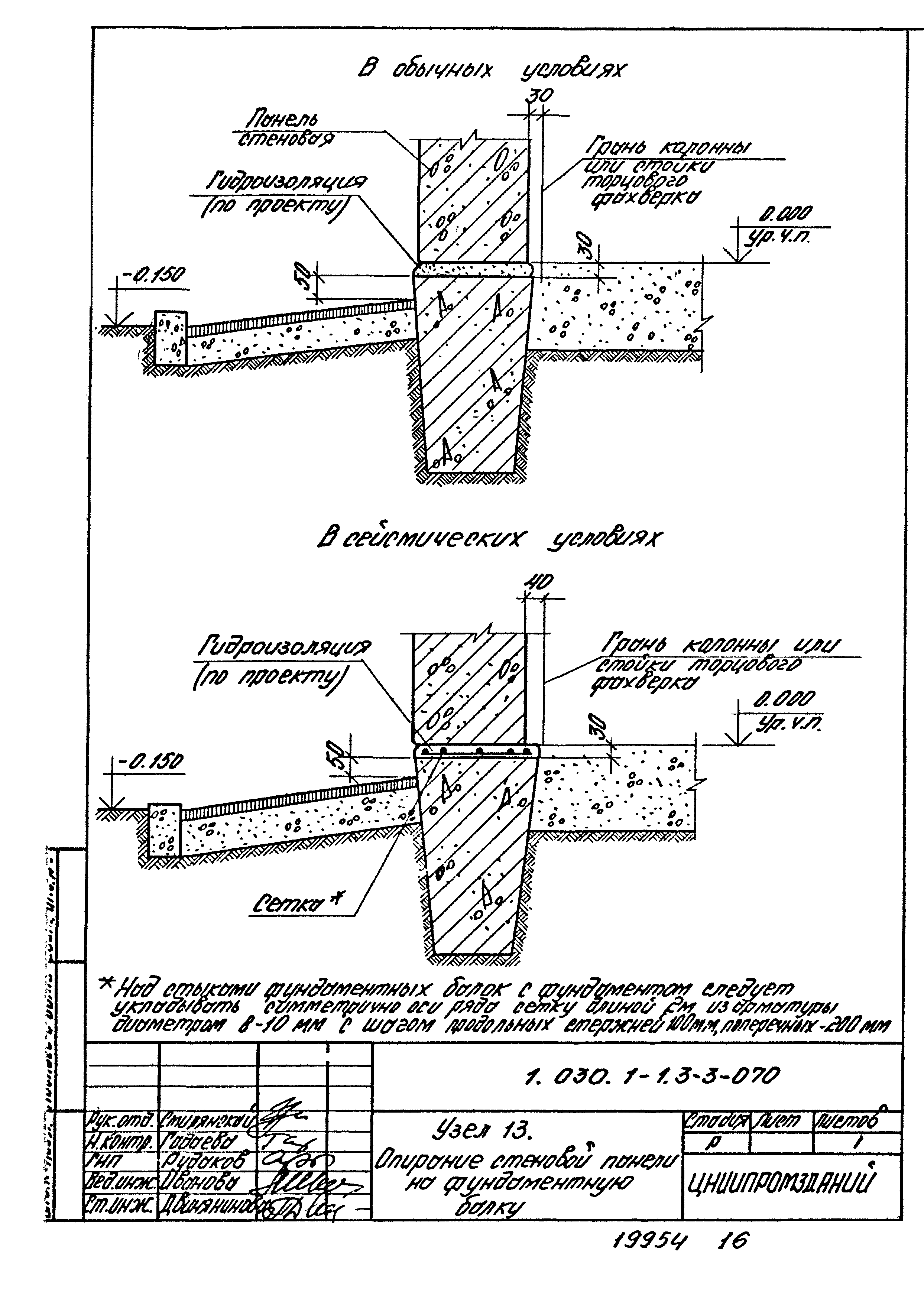

1.030.1-1.3-3-070 Узел 13. Опирание стеновой панели на фундаментную балку

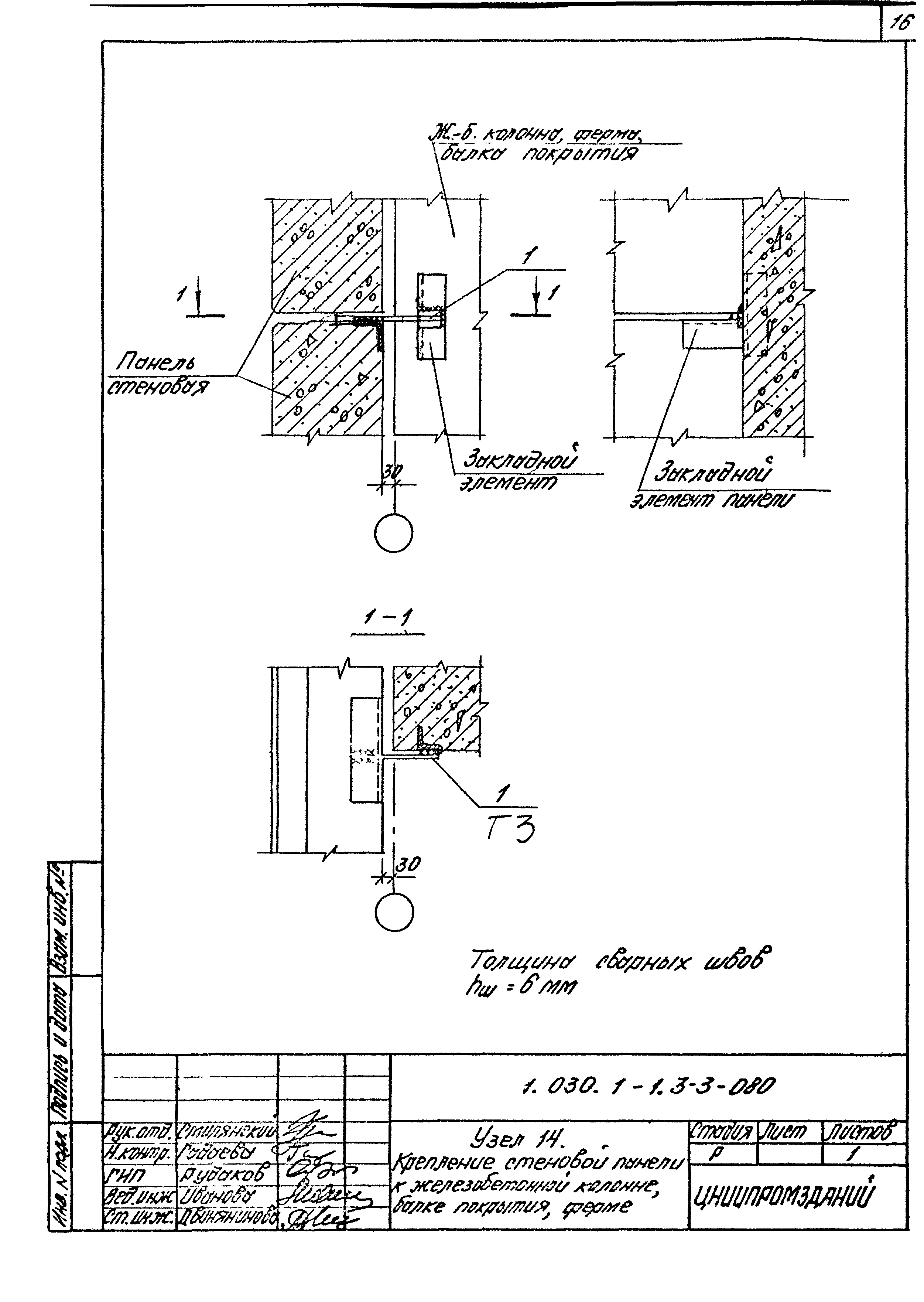

1.030.1-1.3-3-080 Узел 14. Крепление стеновой панели к железобетонной колонне, балке покрытия, ферме

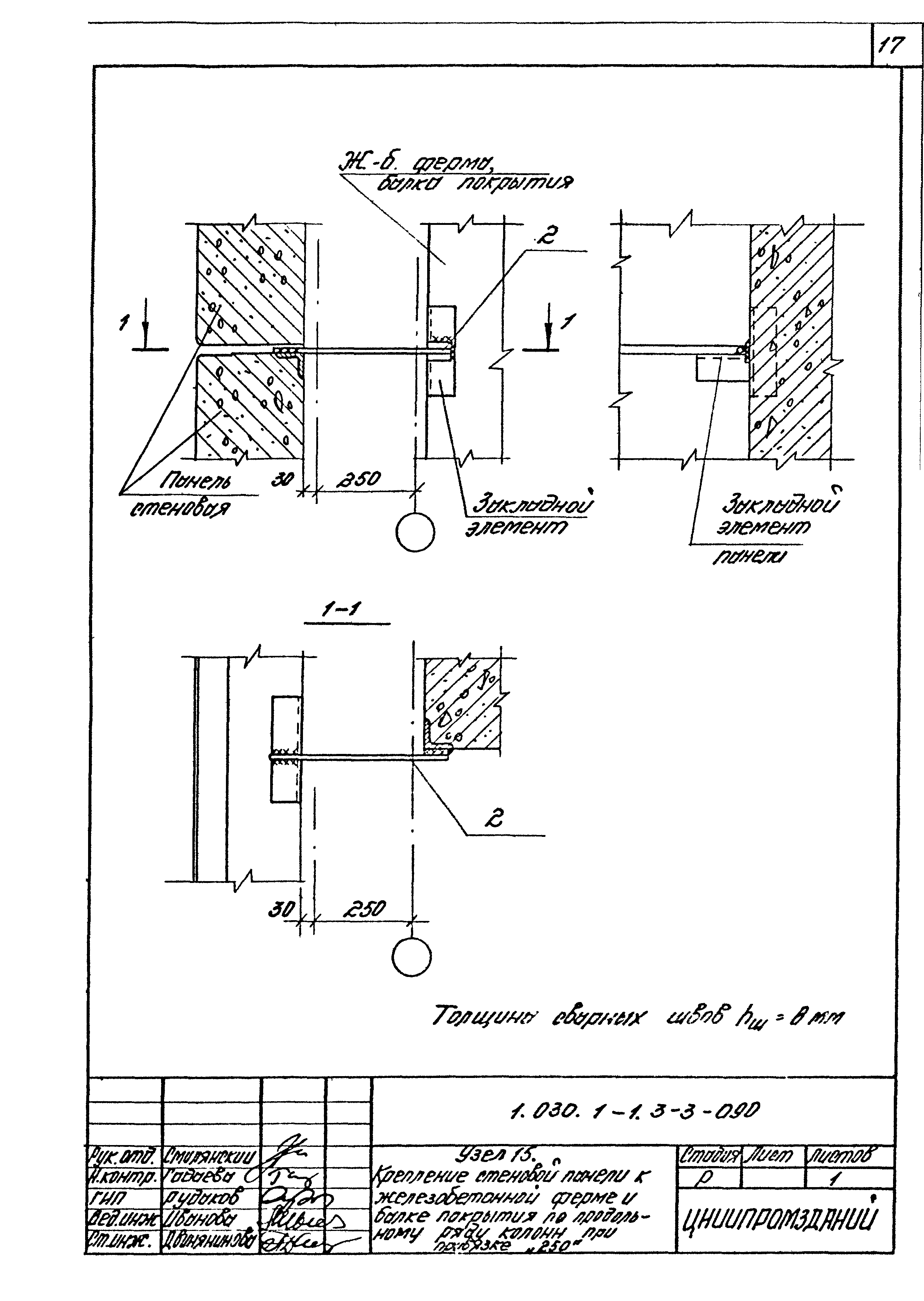

1.030.1-1.3-3-090 Узел 15. Крепление стеновой к железобетонной ферме и балке покрытия по продольному ряду колонн при привязке "250"

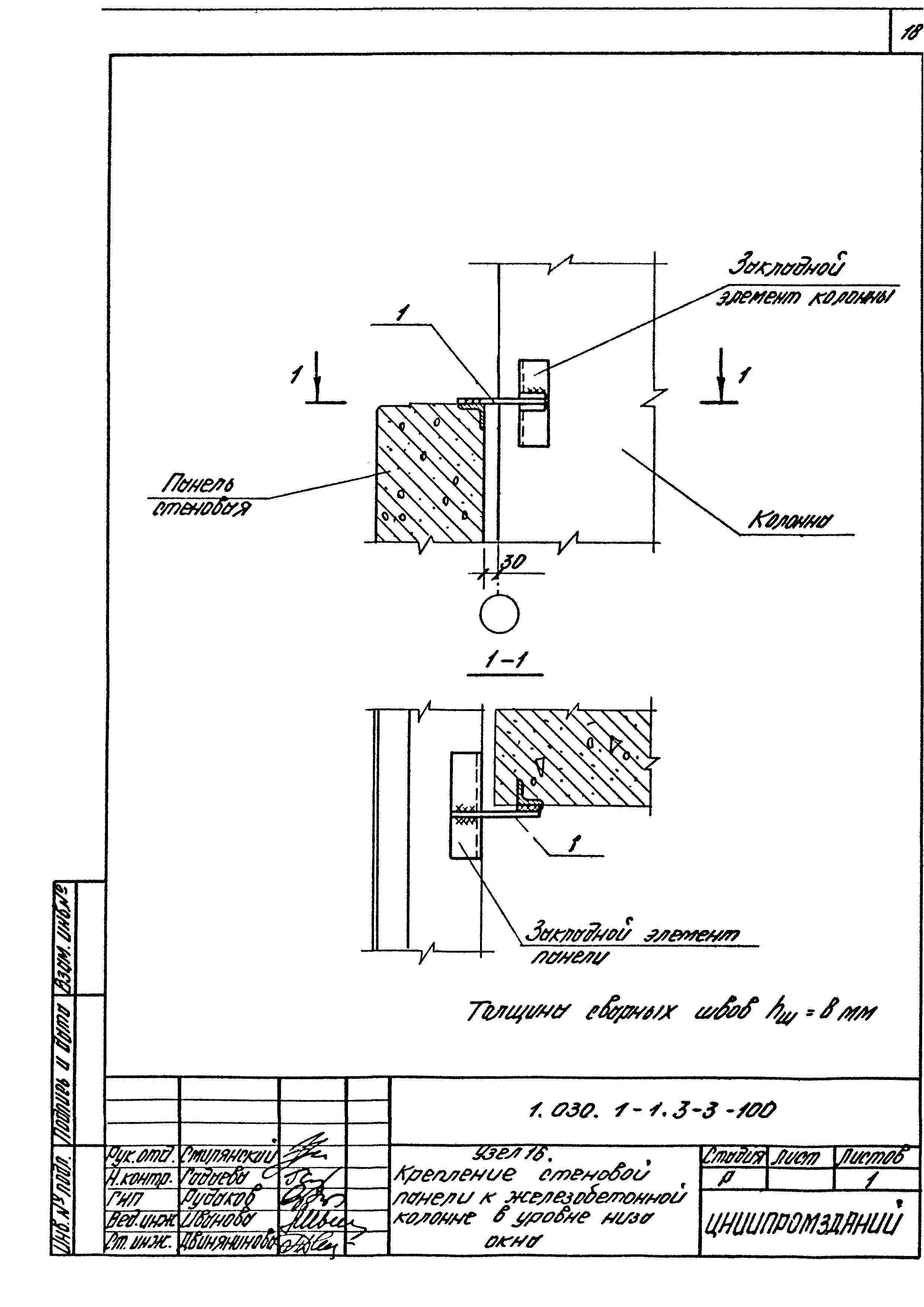

1.030.1-1.3-3-100 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне низа окна

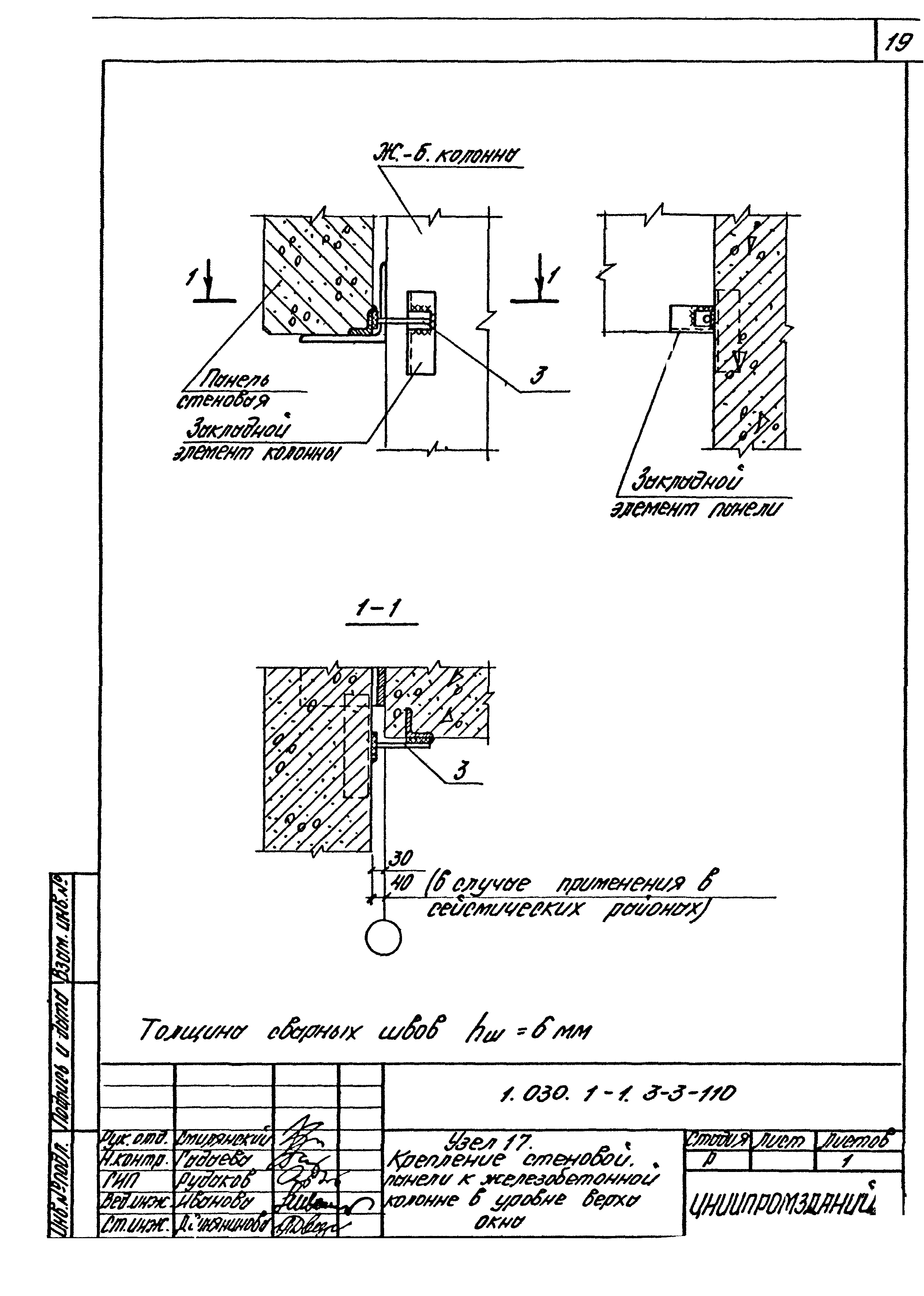

1.030.1-1.3-3-110 Узел 17. Крепление стеновой панели к железобетонной колонне в уровне верха окна

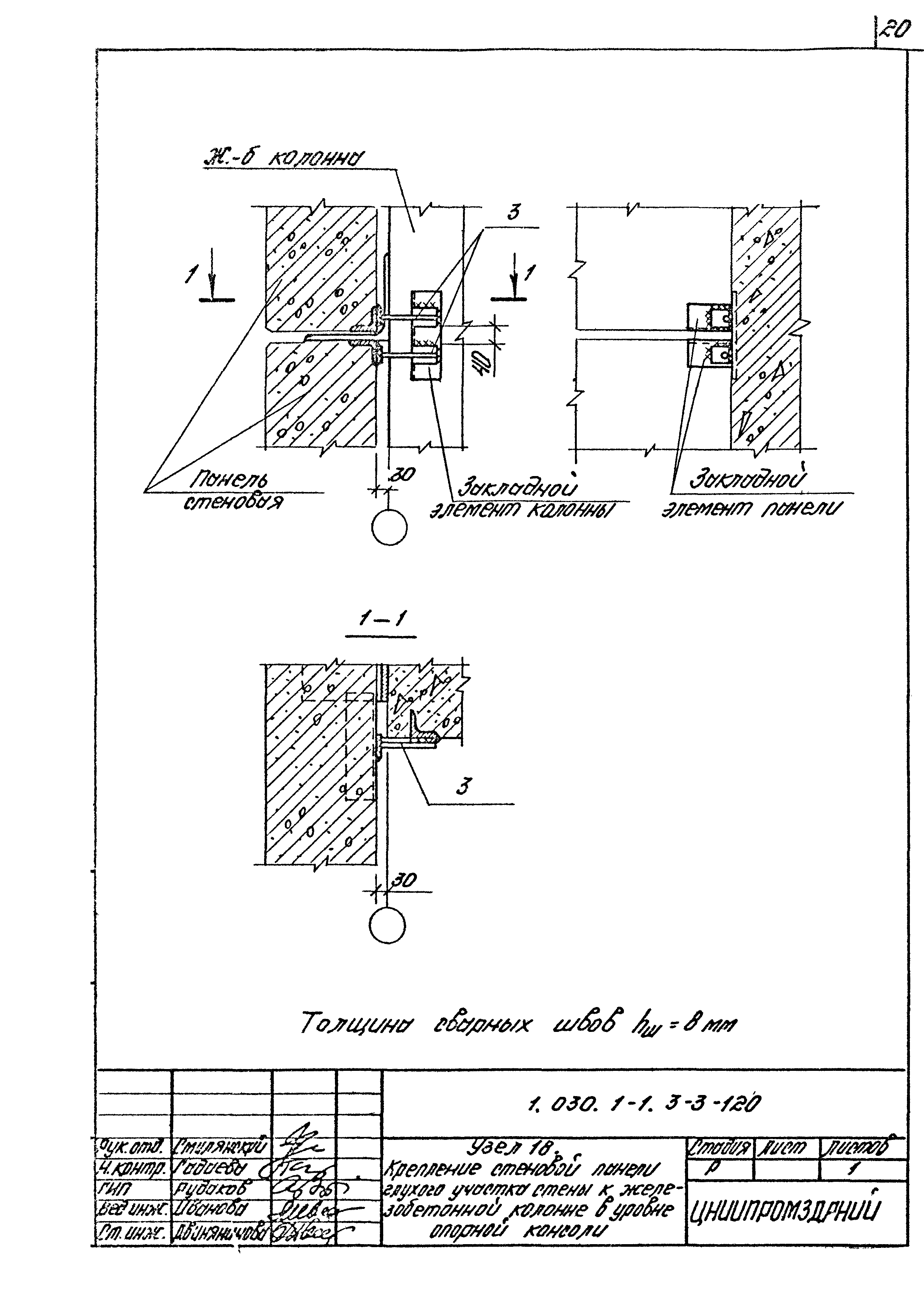

1.030.1-1.3-3-120 Узел 18. Крепление стеновой панели глухого участка стены к железобетонной колонне в уровне опорной консоли

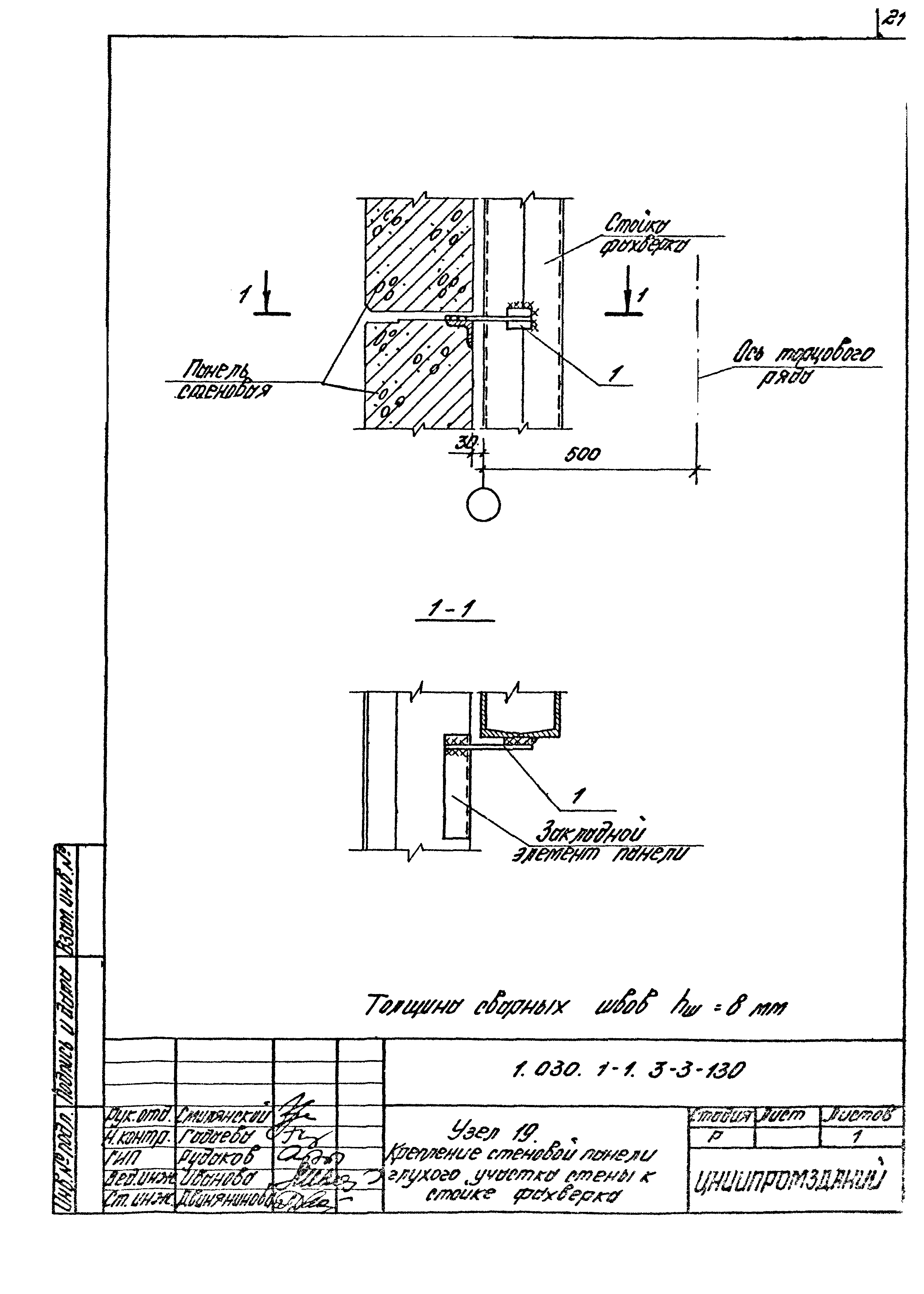

1.030.1-1.3-3-130 Узел 19. Крепление стеновой панели глухого участка стены к стойке фахверка

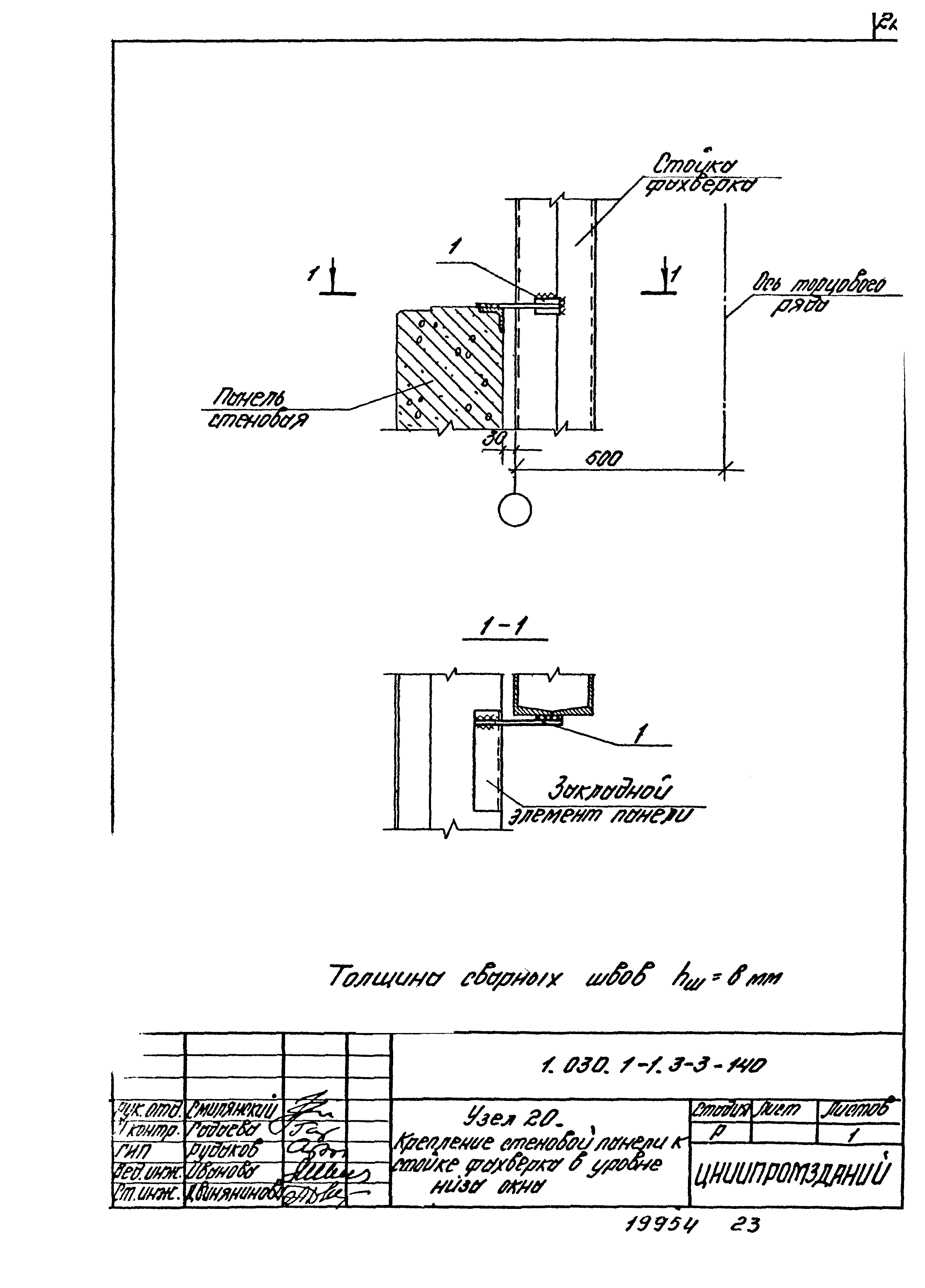

1.030.1-1.3-3-140 Узел 20. Крепление стеновой панели к стойке фахверка в уровне низа окна

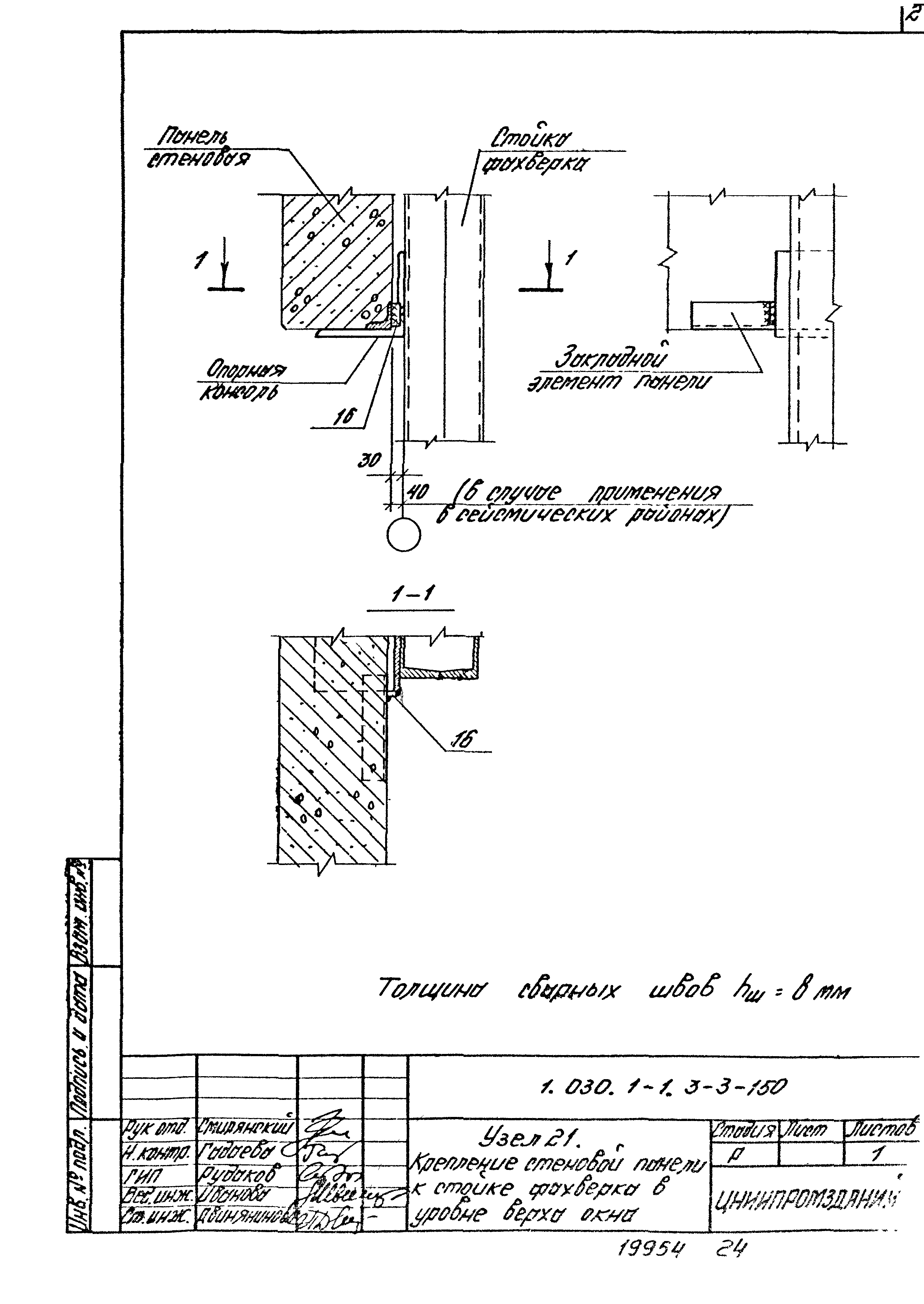

1.030.1-1.3-3-150 Узел 21. Крепление стеновой панели к стойке фахверка в уровне верха окна

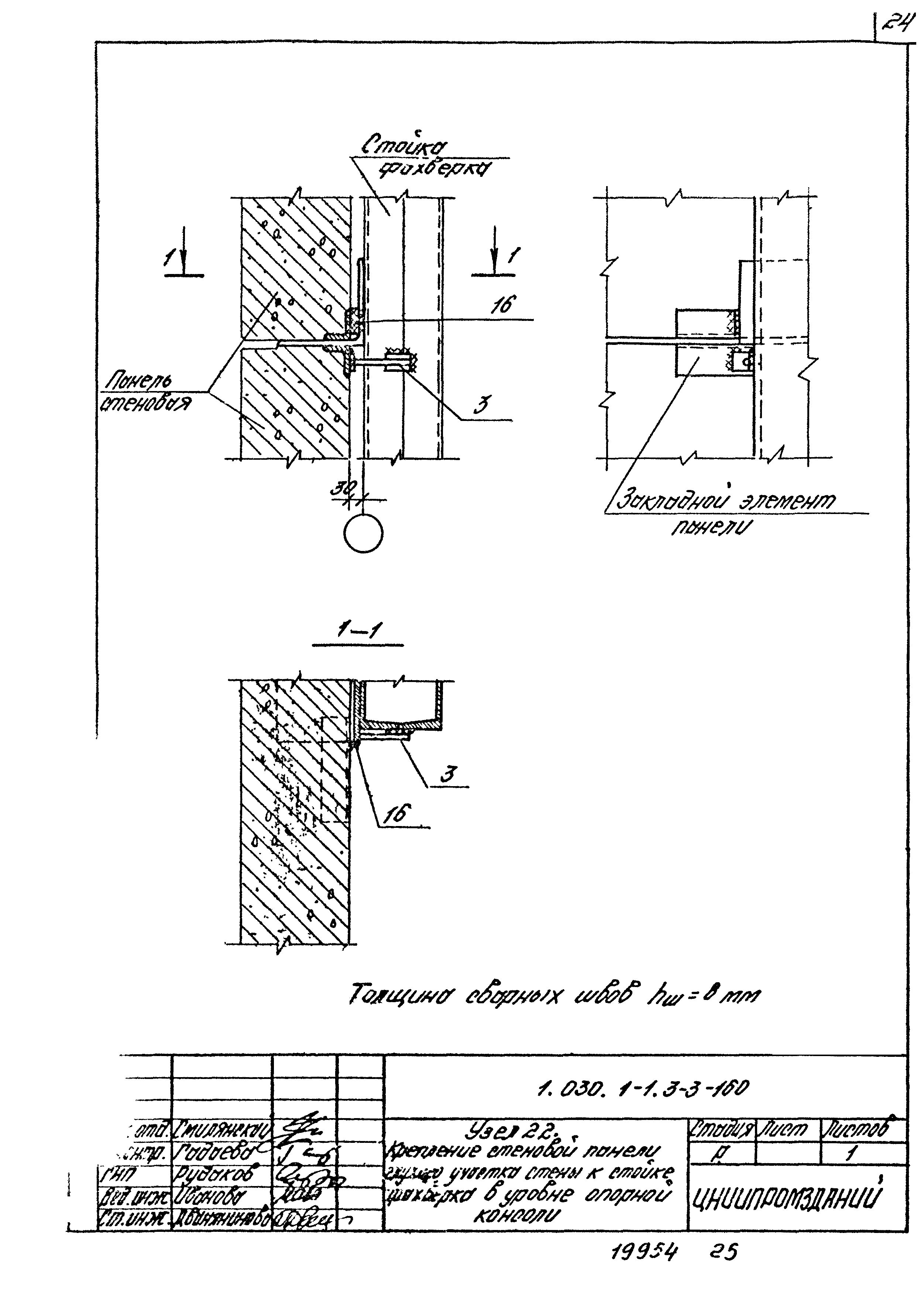

1.030.1-1.3-3-160 Узел 22. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли

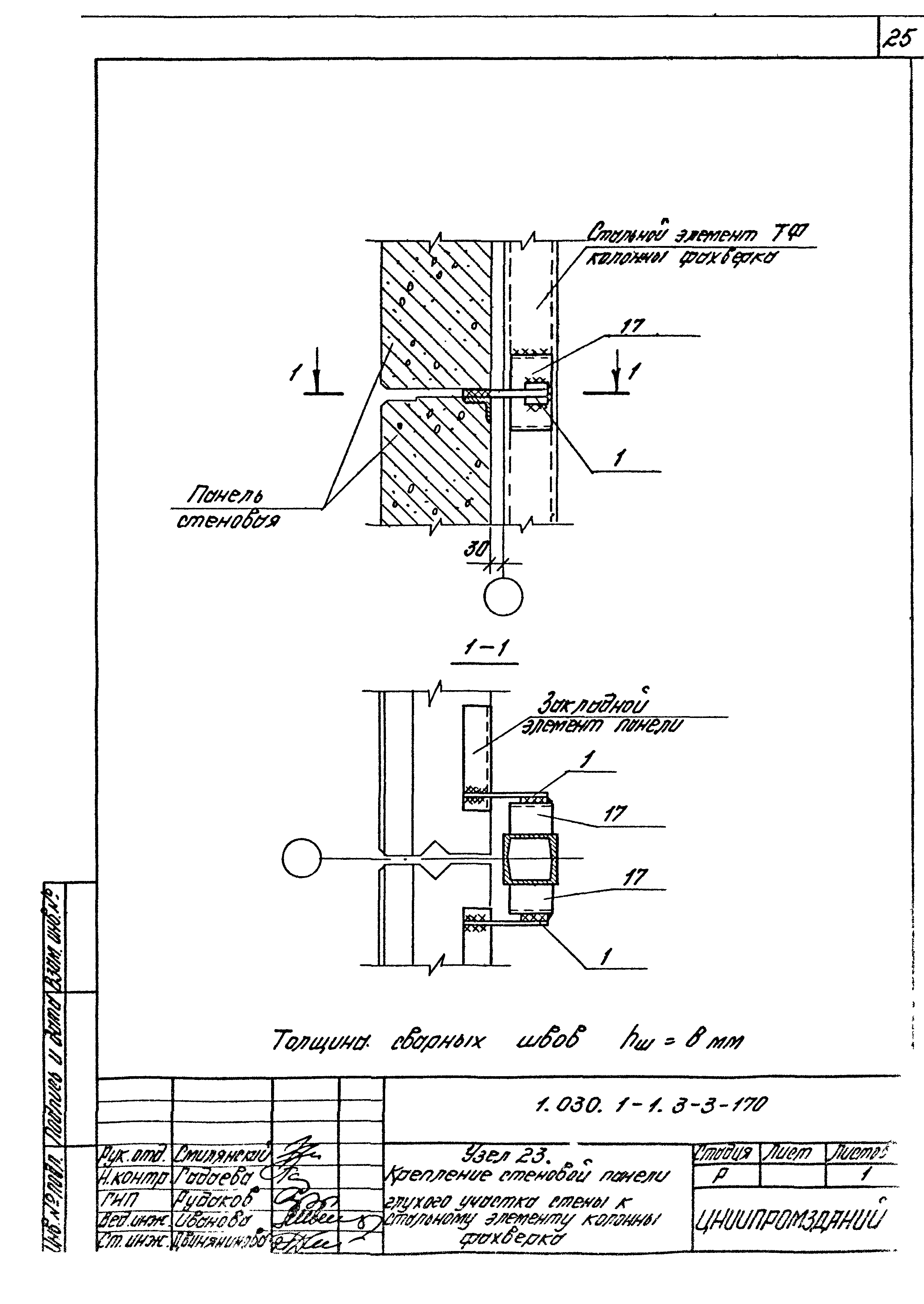

1.030.1-1.3-3-170 Узел 23. Крепление стеновой панели глухого участка стены к стальному элементу колонны

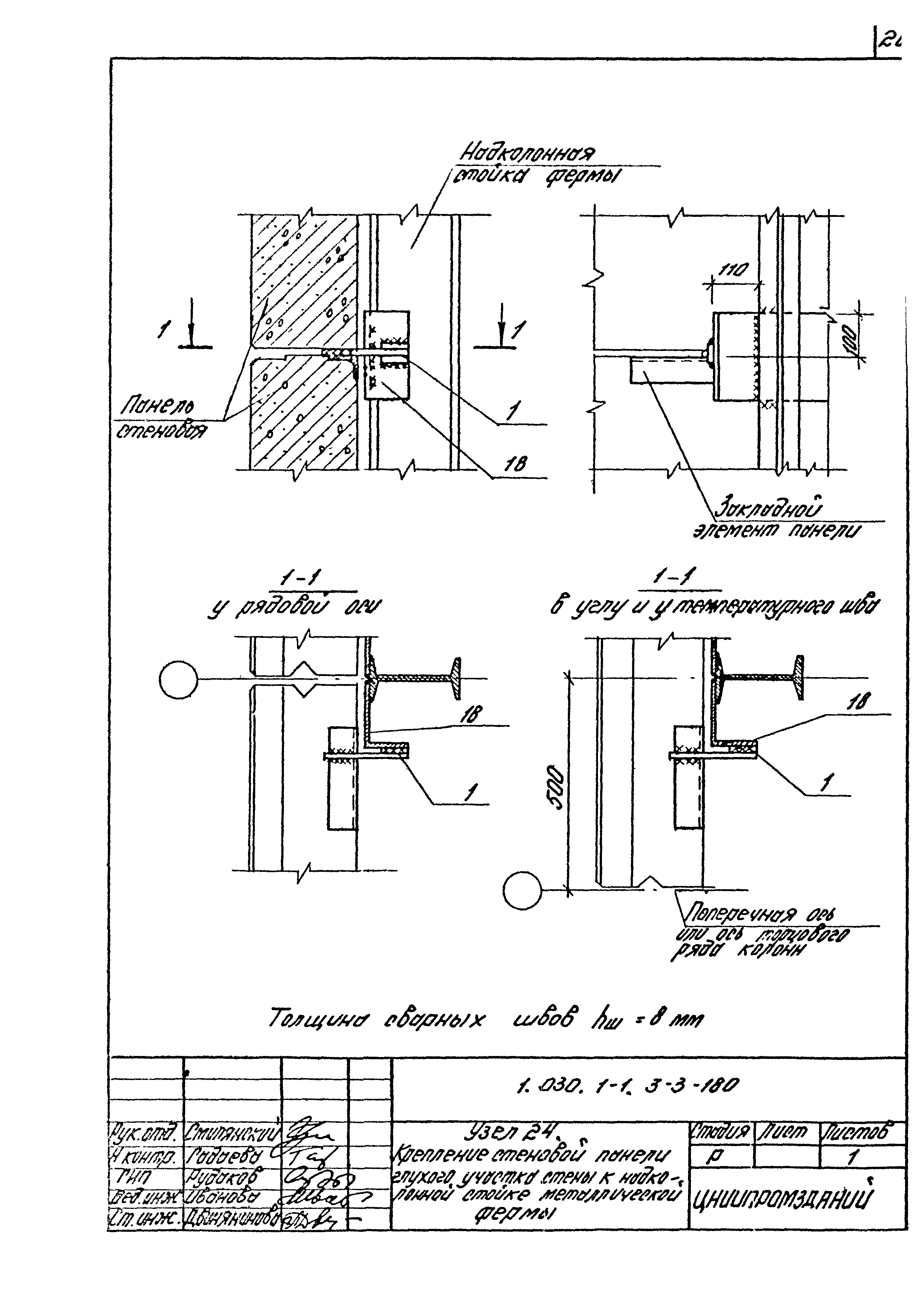

1.030.1-1.3-3-180 Узел 24. Крепление стеновой панели глухого участка стены к надоконной стойке металлической фермы

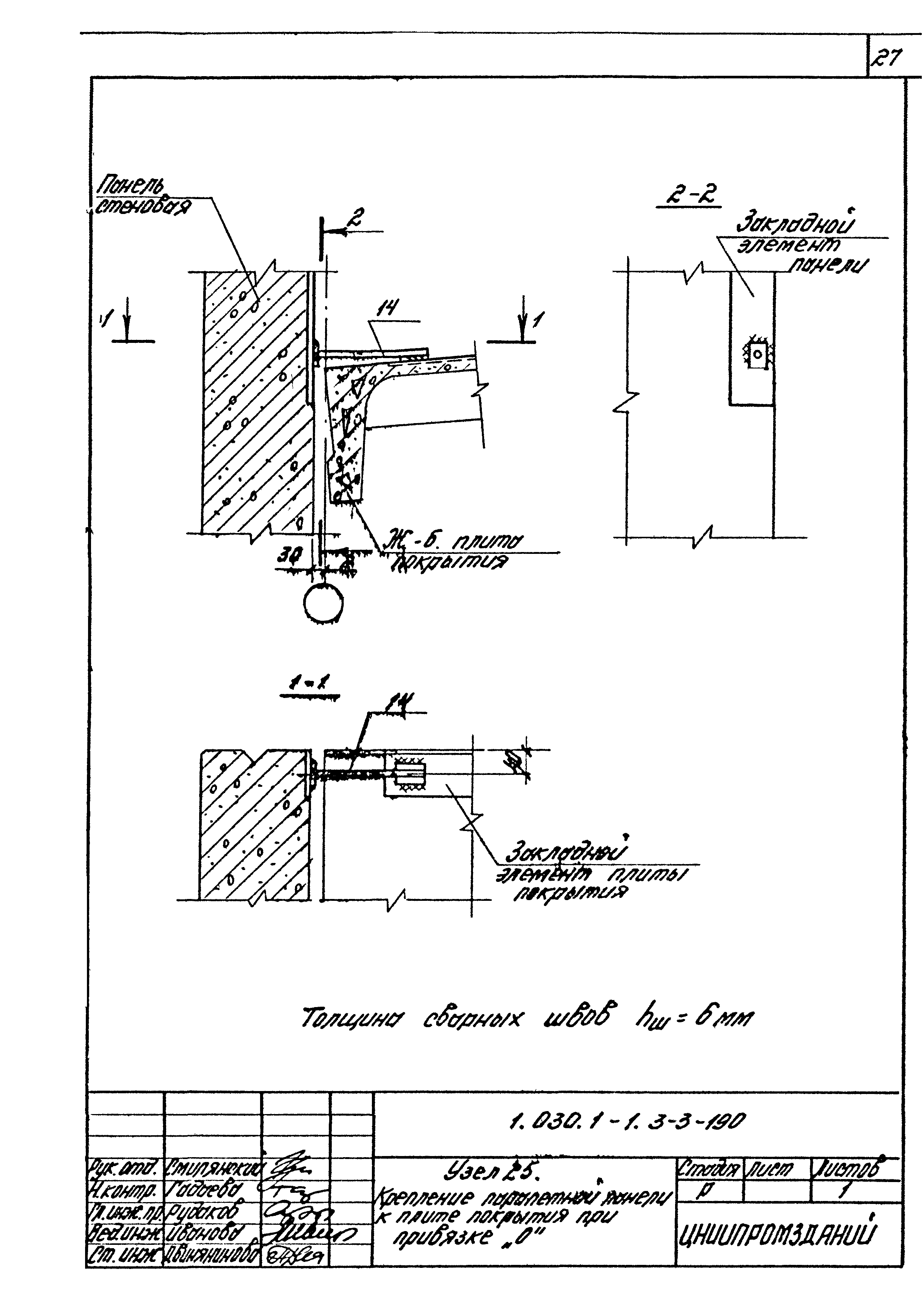

1.030.1-1.3-3-190 Узел 25. Крепление парапетной панели к плите покрытия при привязке "0"

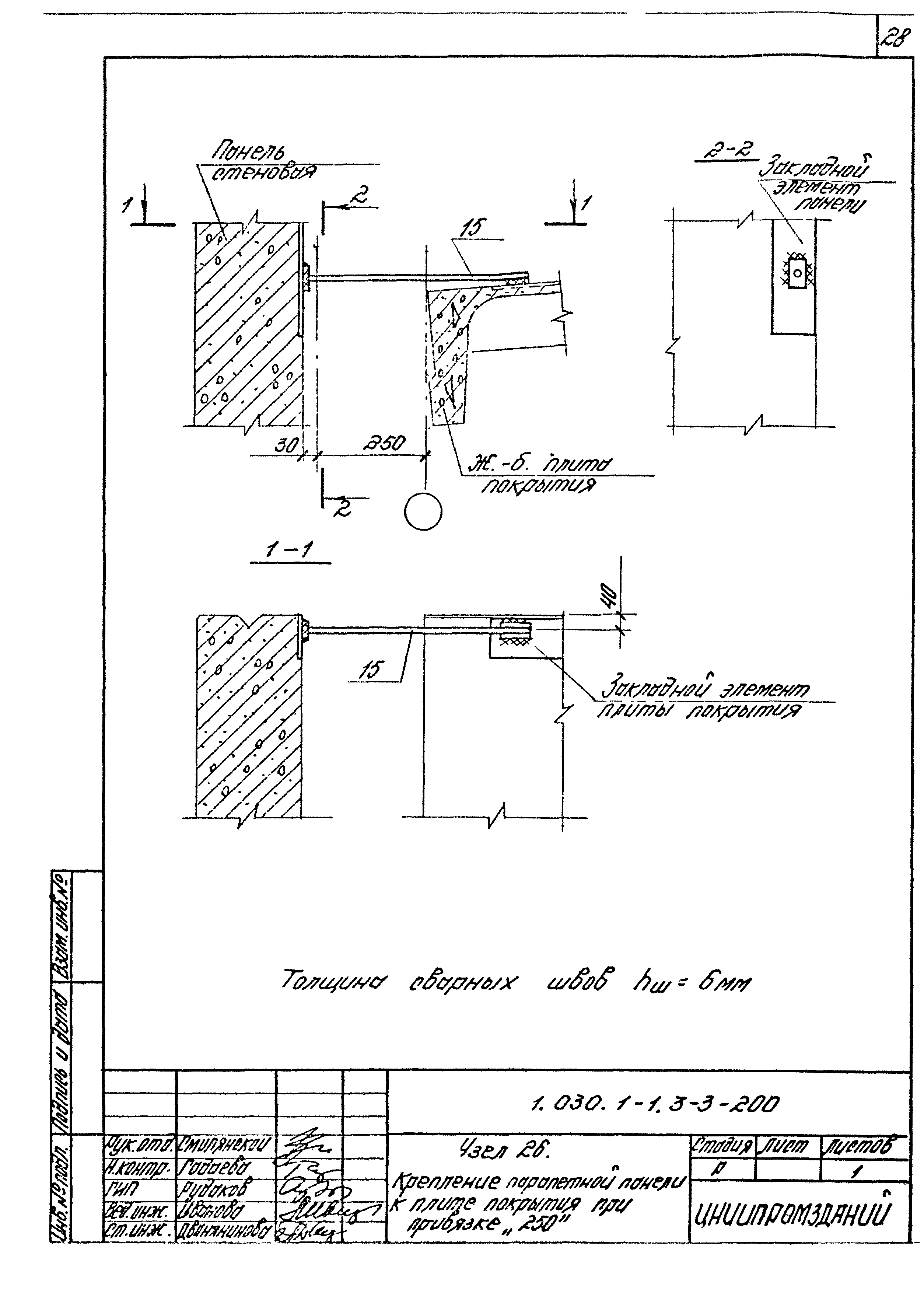

1.030.1-1.3-3-200 Узел 26. Крепление парапетной панели к плите покрытия при привязке "250"

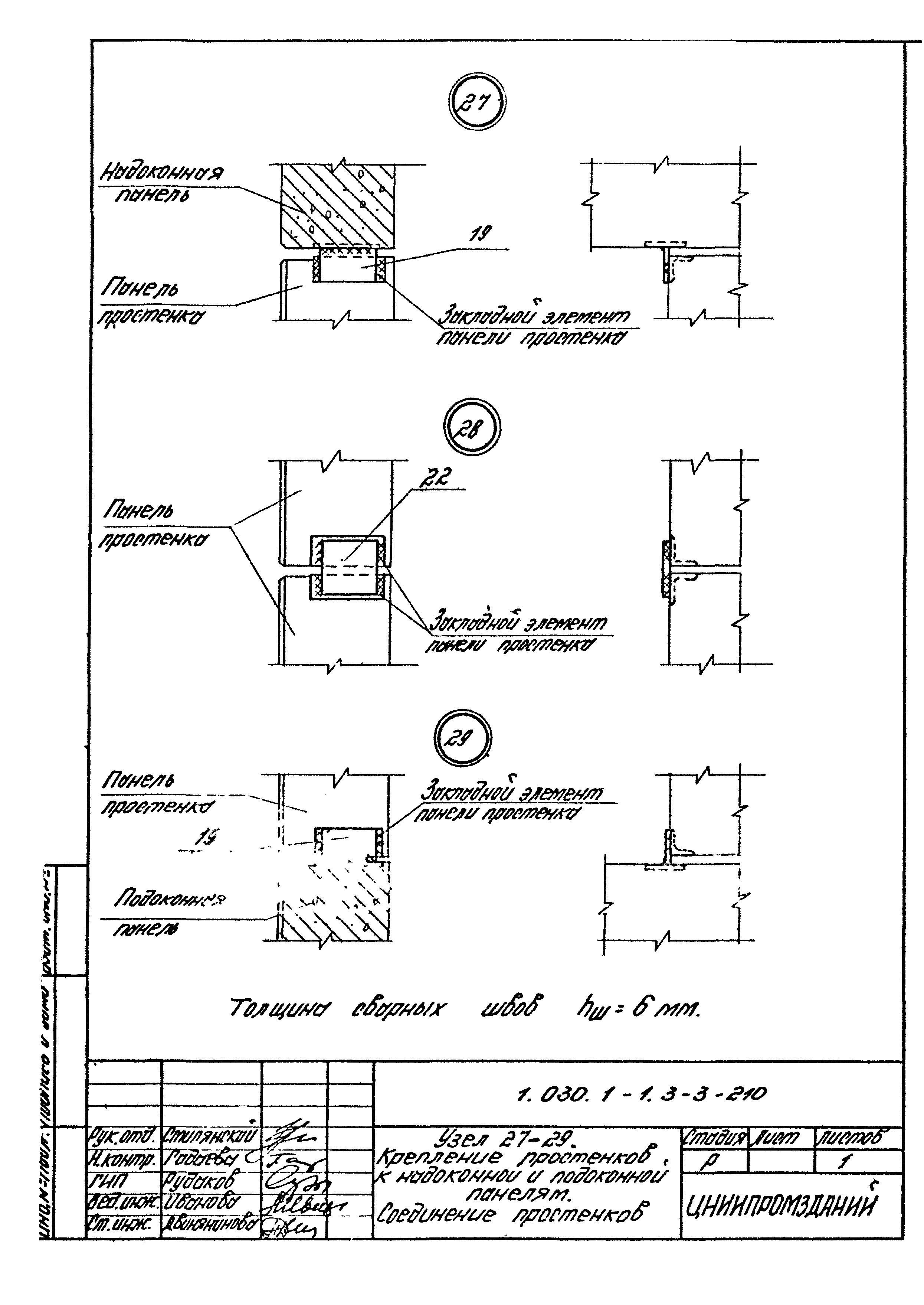

1.030.1-1.3-3-210 Узел 27-29. Крепление простенков к надоконной и подоконной панелям. Соединение простенков

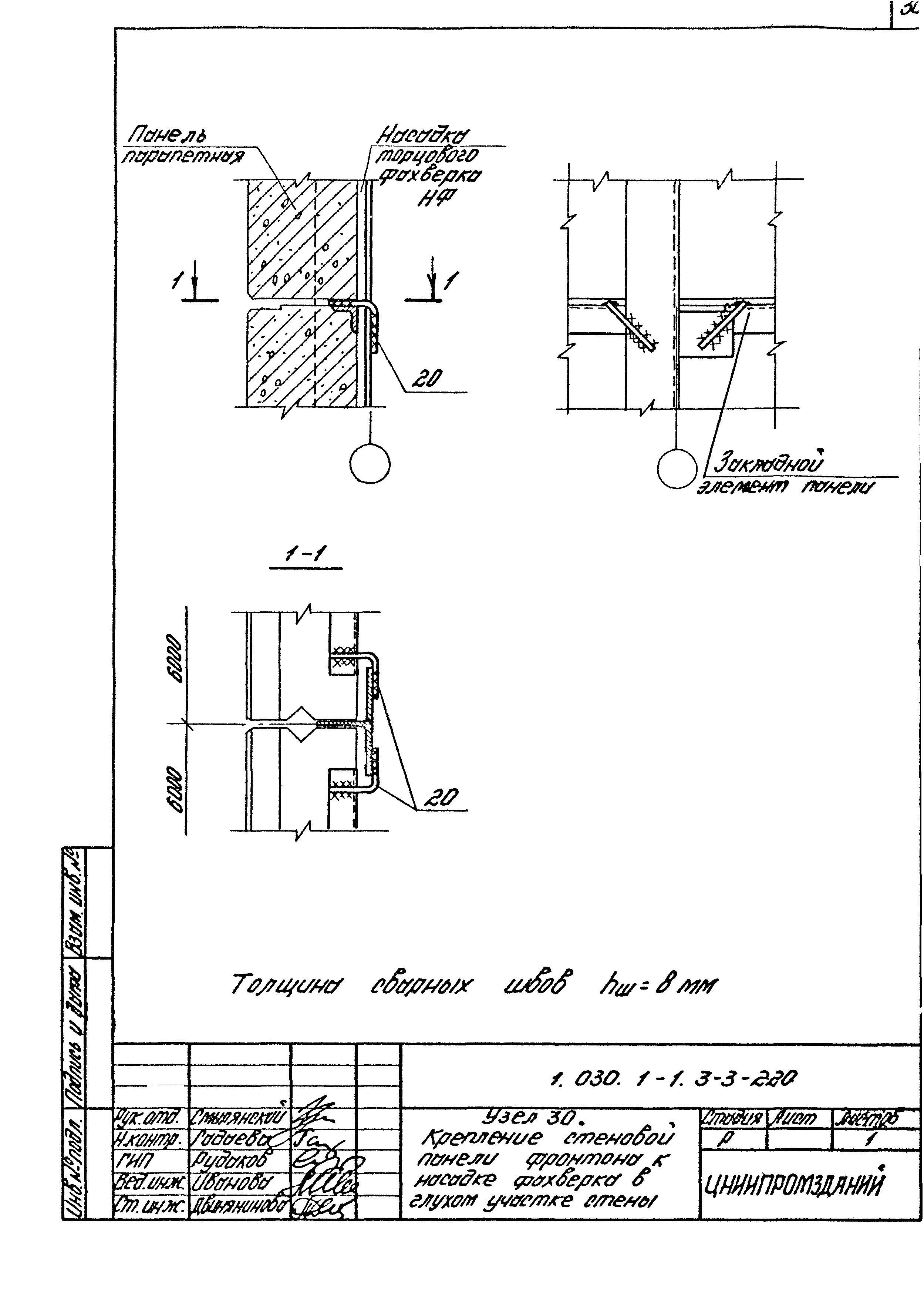

1.030.1-1.3-3-220 Узел 30. Крепление стеновой панели фронтона к насадке фахверка в глухом участке стены

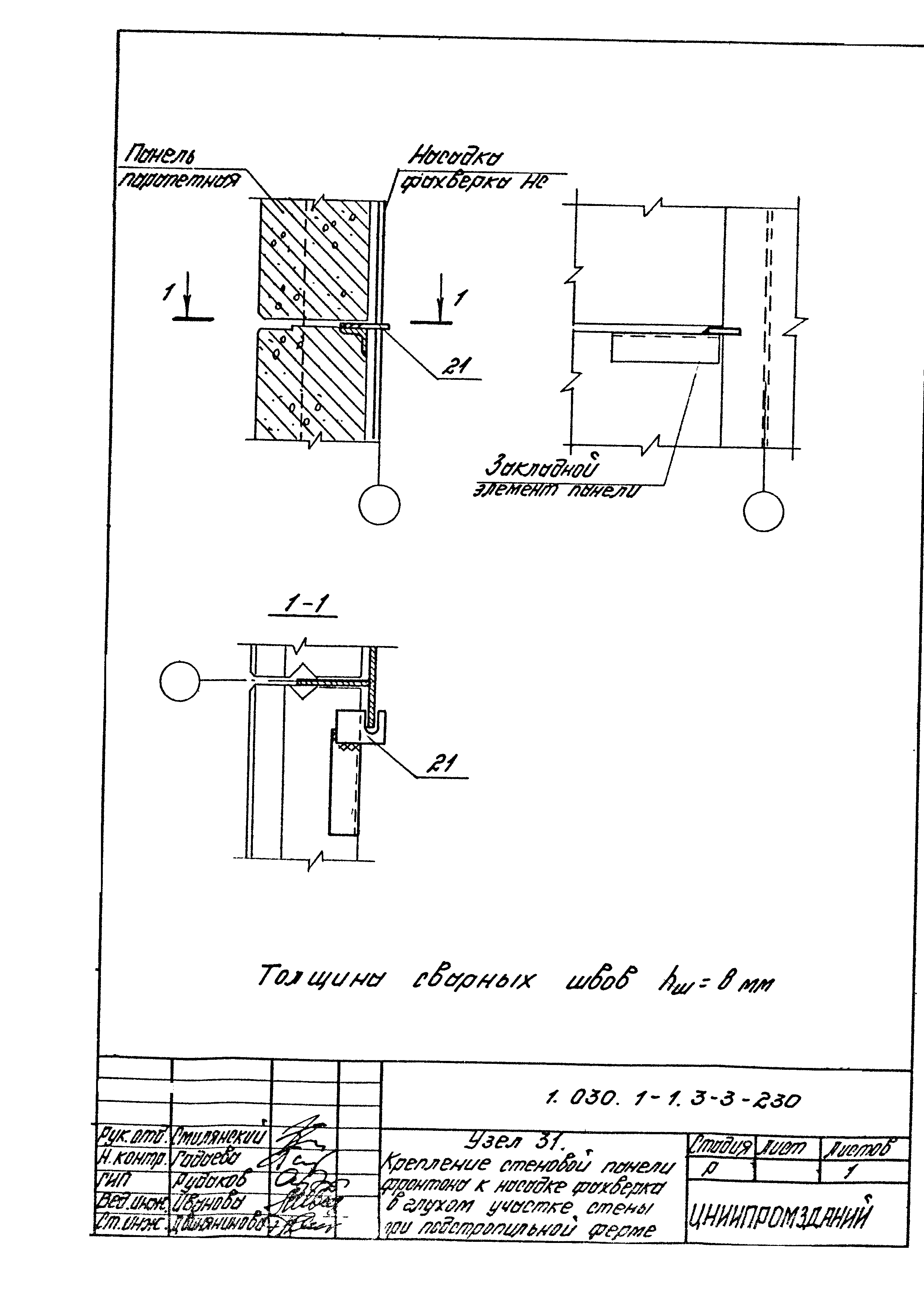

1.030.1-1.3-3-230 Узел 31. Крепление стеновой панели фронтона к насадке фахверка в глухом участке стены при подстропильной ферме.

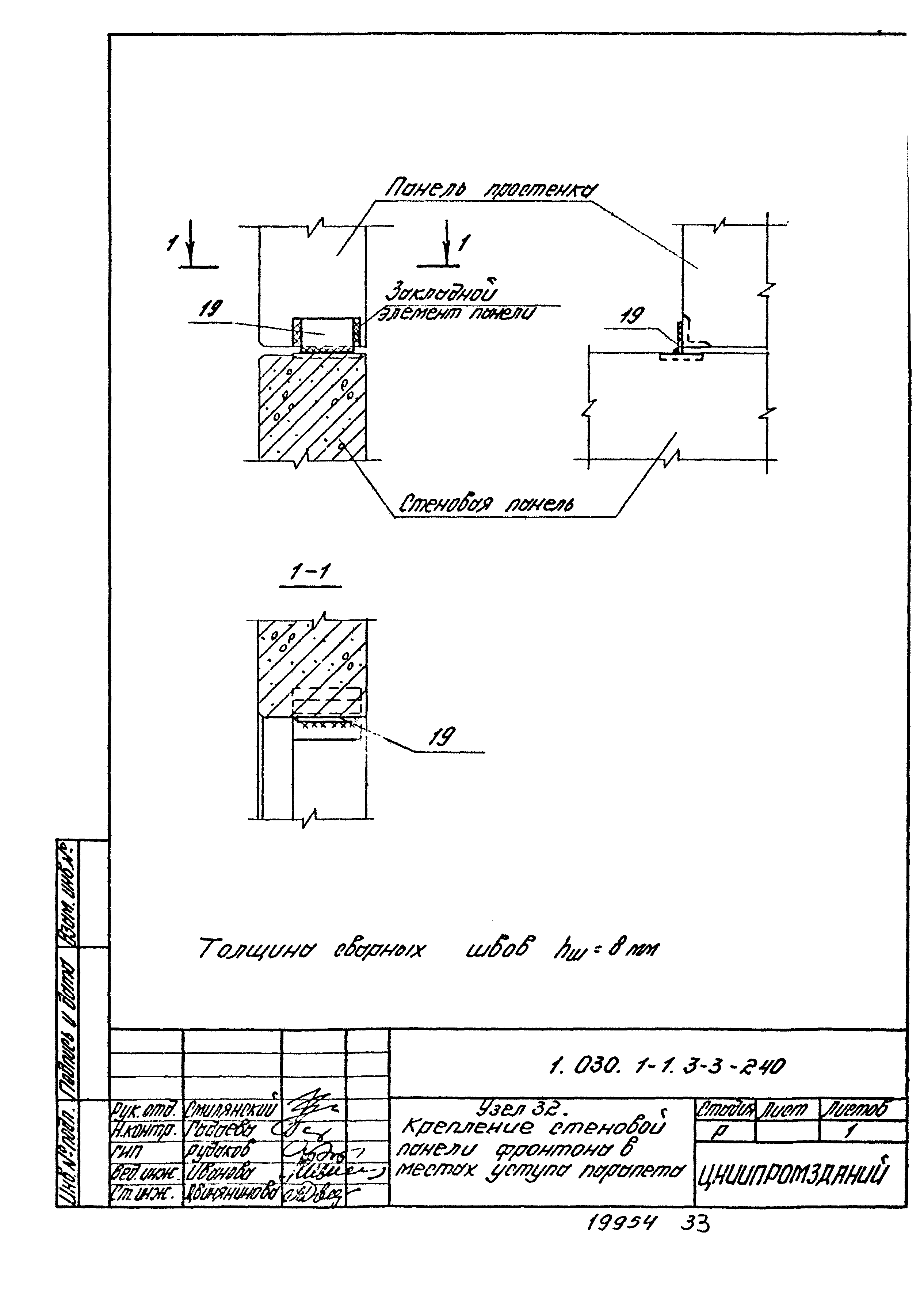

1.030.1-1.3-3-240 Узел 32. Крепление стеновой панели фронтона в местах уступа парапета
1.030.1-1.3-3-250 Узел 33. Крепление панели к насадке колонны торцового фахверка

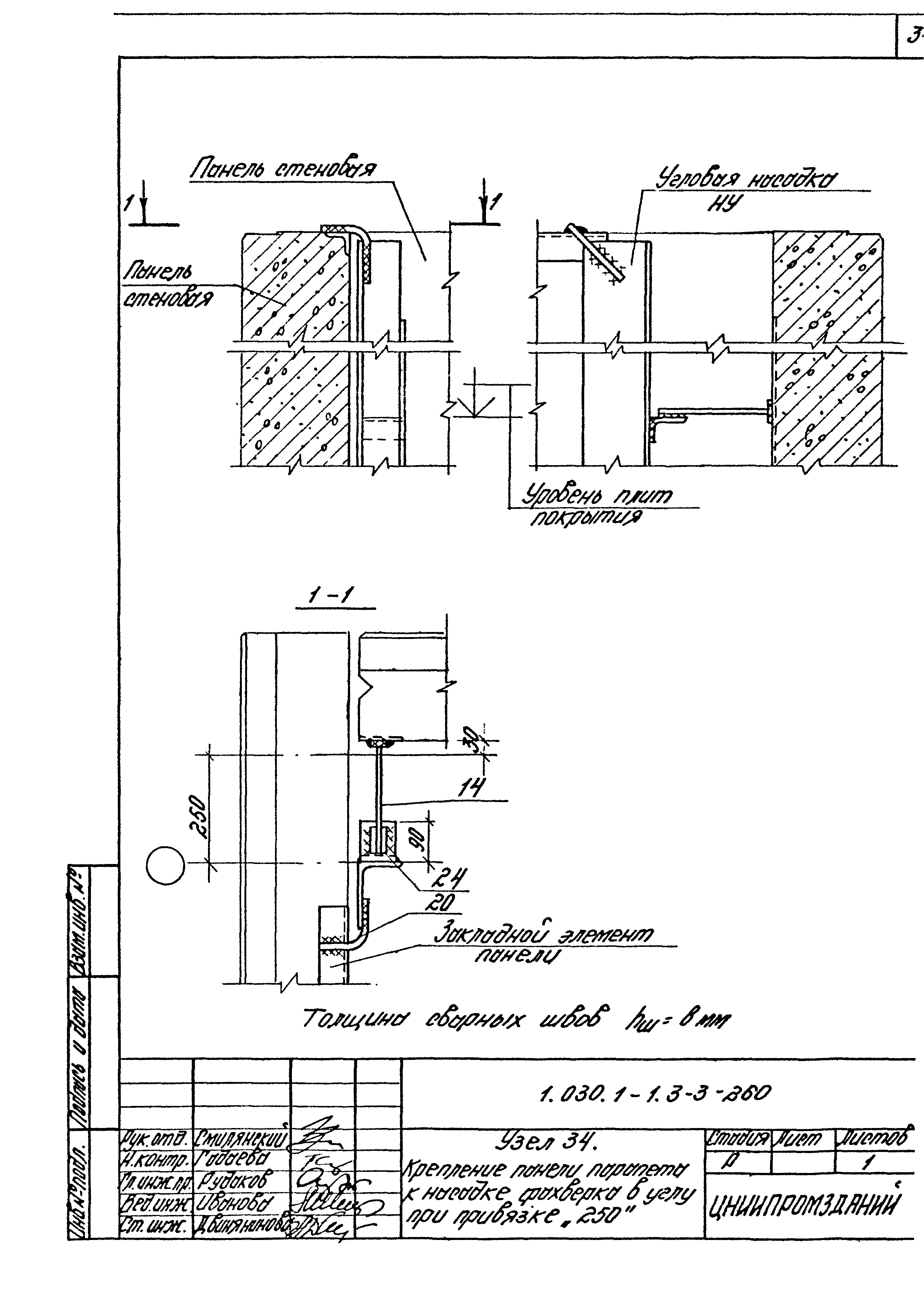

1.030.1-1.3-3-260 Узел 34. Крепление панели парапета к насадке фахверка в углу при привязке "250"

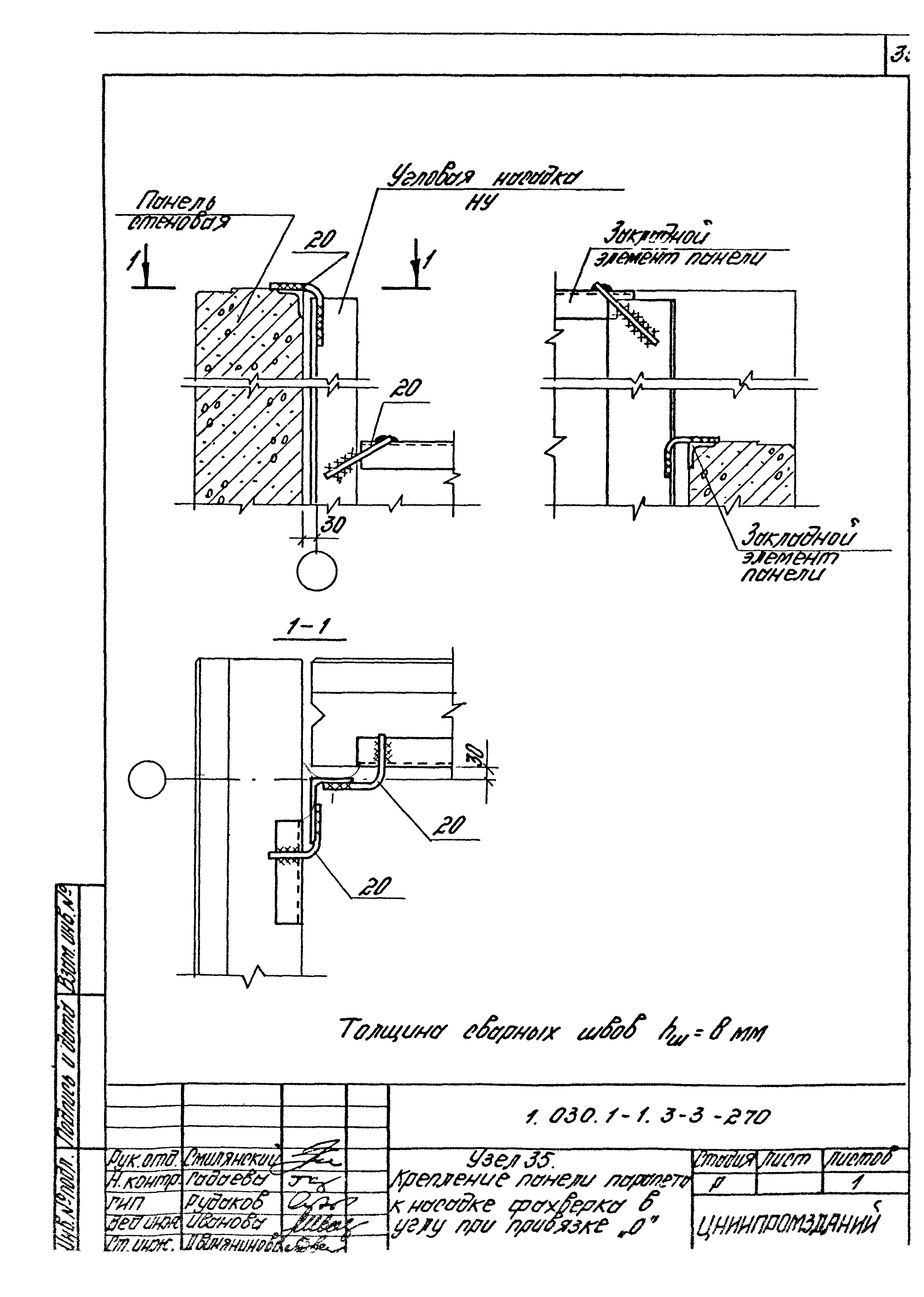

1.030.1-1.3-3-270 Узел 35. Крепление панели парапета к насадке фахверка в углу при привязке "0"

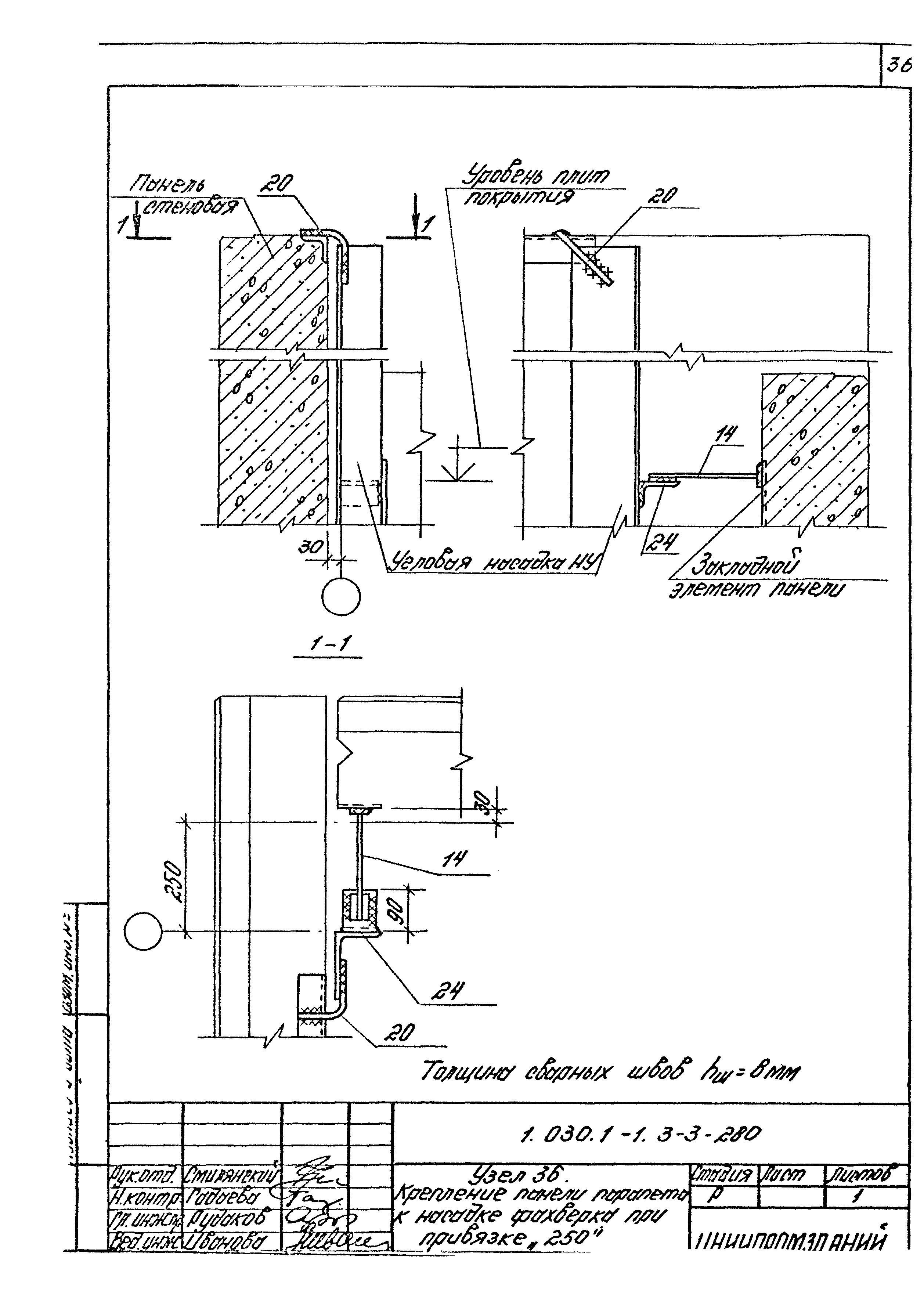

1.030.1-1.3-3-280 Узел 36. Крепление панели парапета к насадке фахверка при привязке "250"

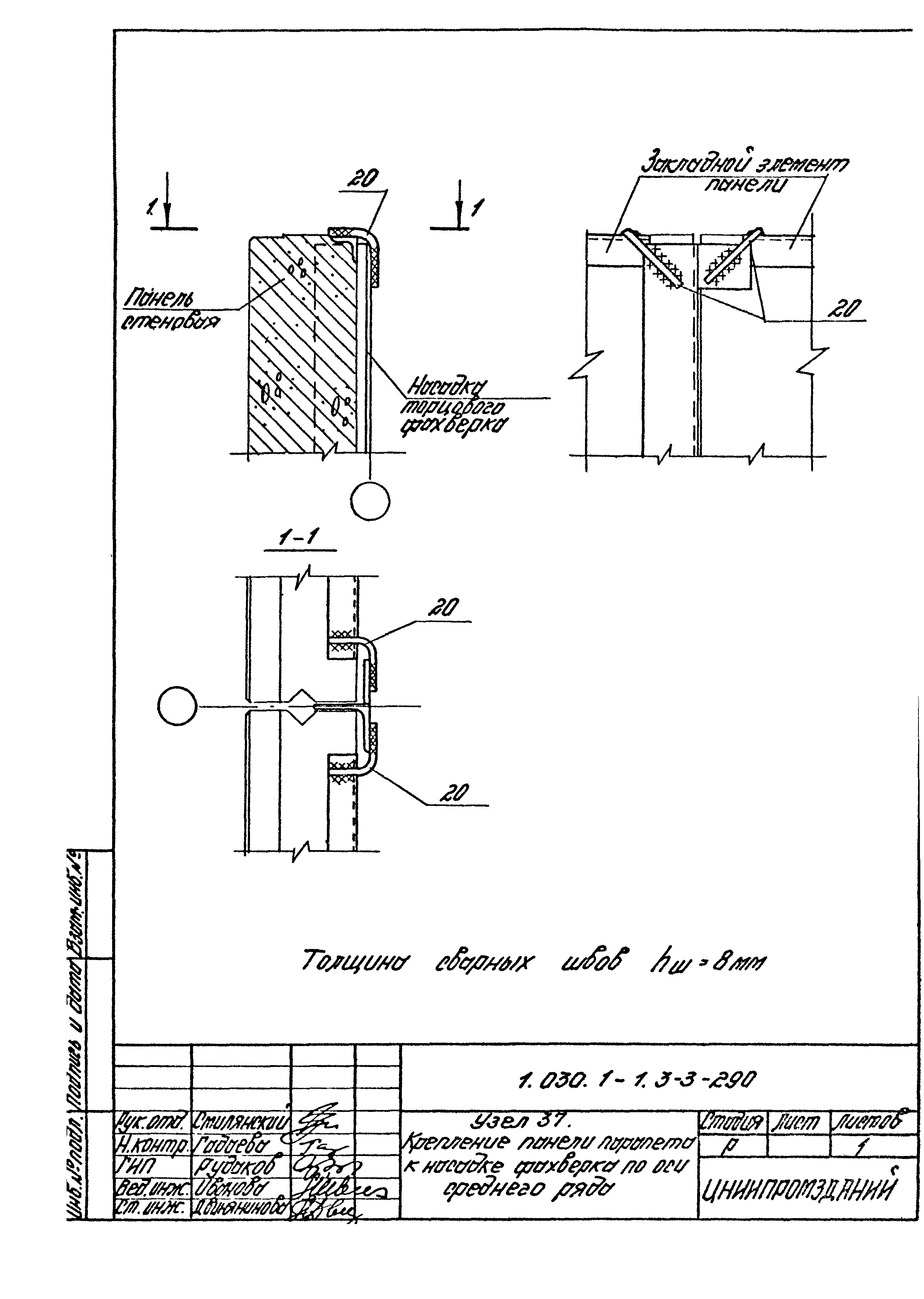

1.030.1-1.3-3-290 Узел 37. Крепление панели парапета к насадке фахверка по оси среднего ряда

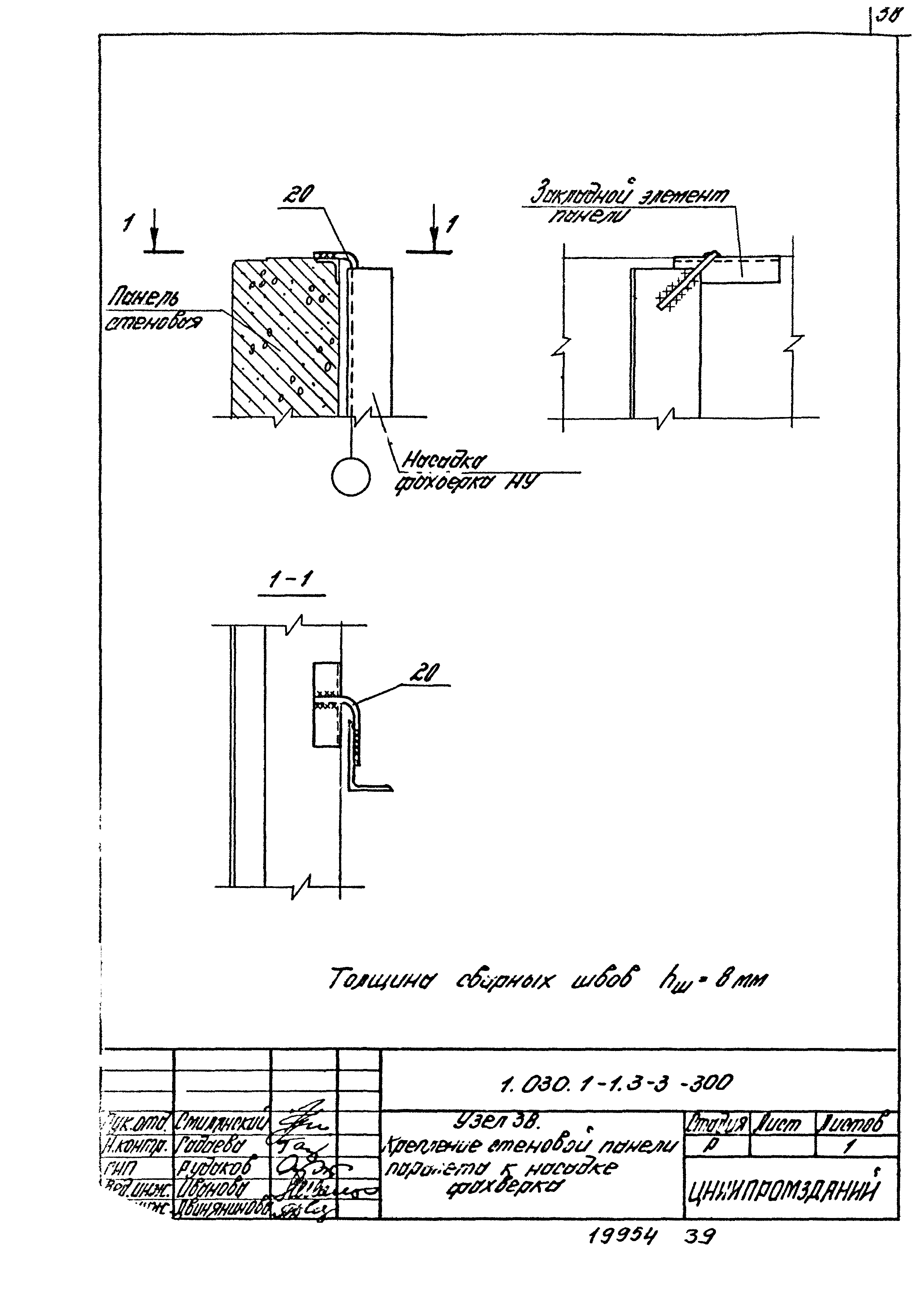

1.030.1-1.3-3-300 Узел 38. Крепление панели парапета к насадке фахверка

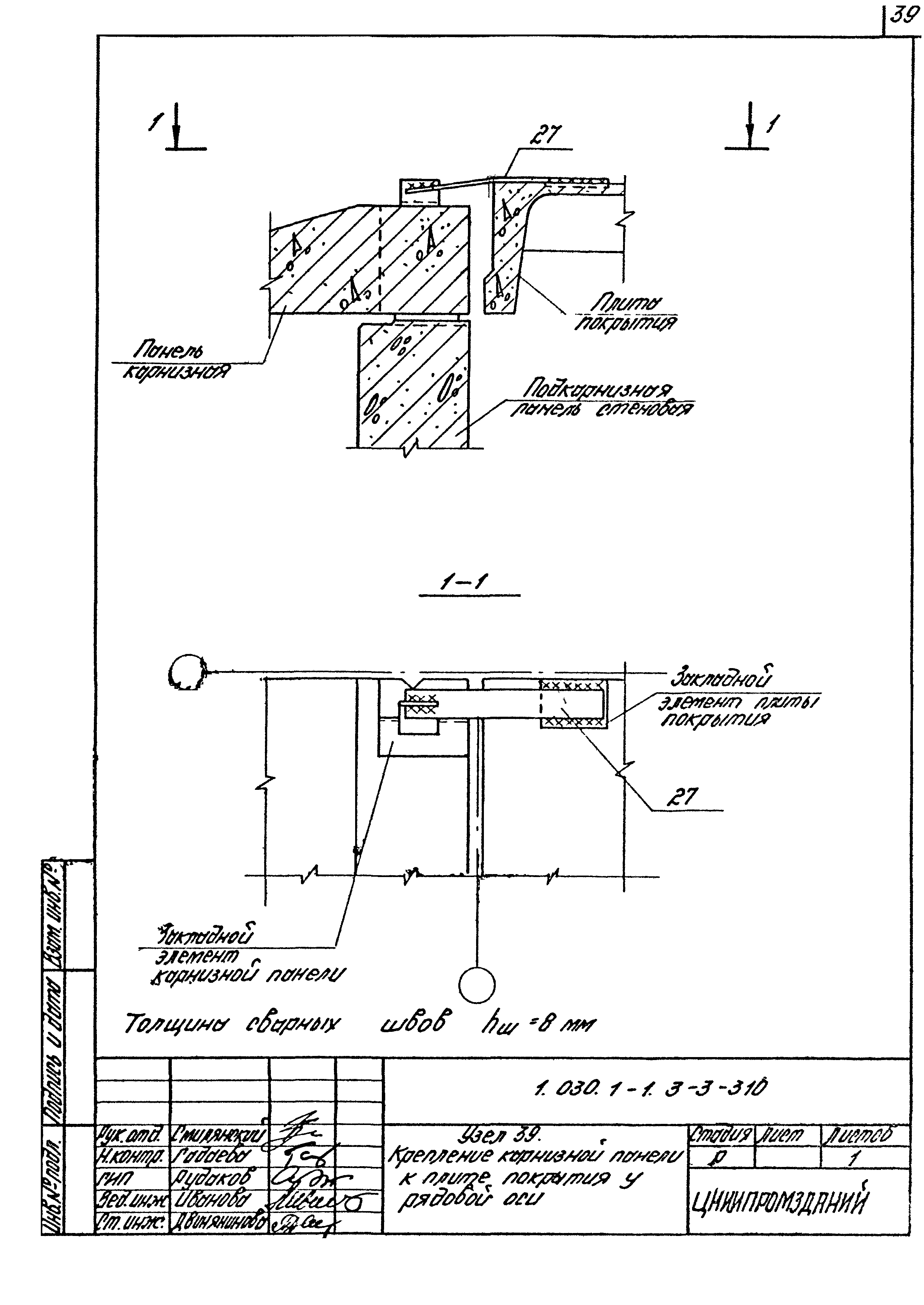

1.030.1-1.3-3-310 Узел 39. Крепление карнизной панели к плите покрытия у рядовой оси

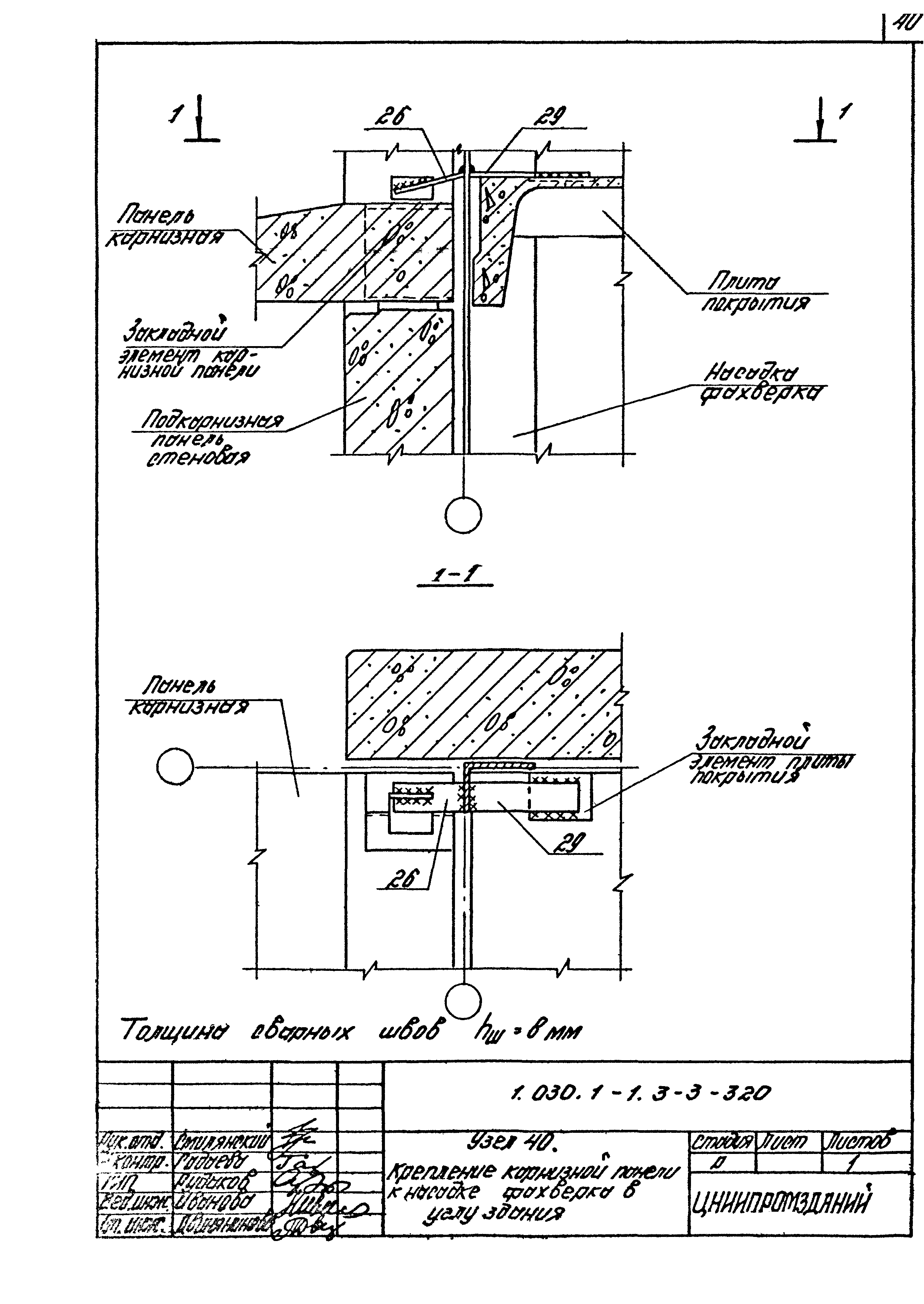

1.030.1-1.3-3-320 Узел 40. Крепление карнизной панели к насадке фахверка в углу здания

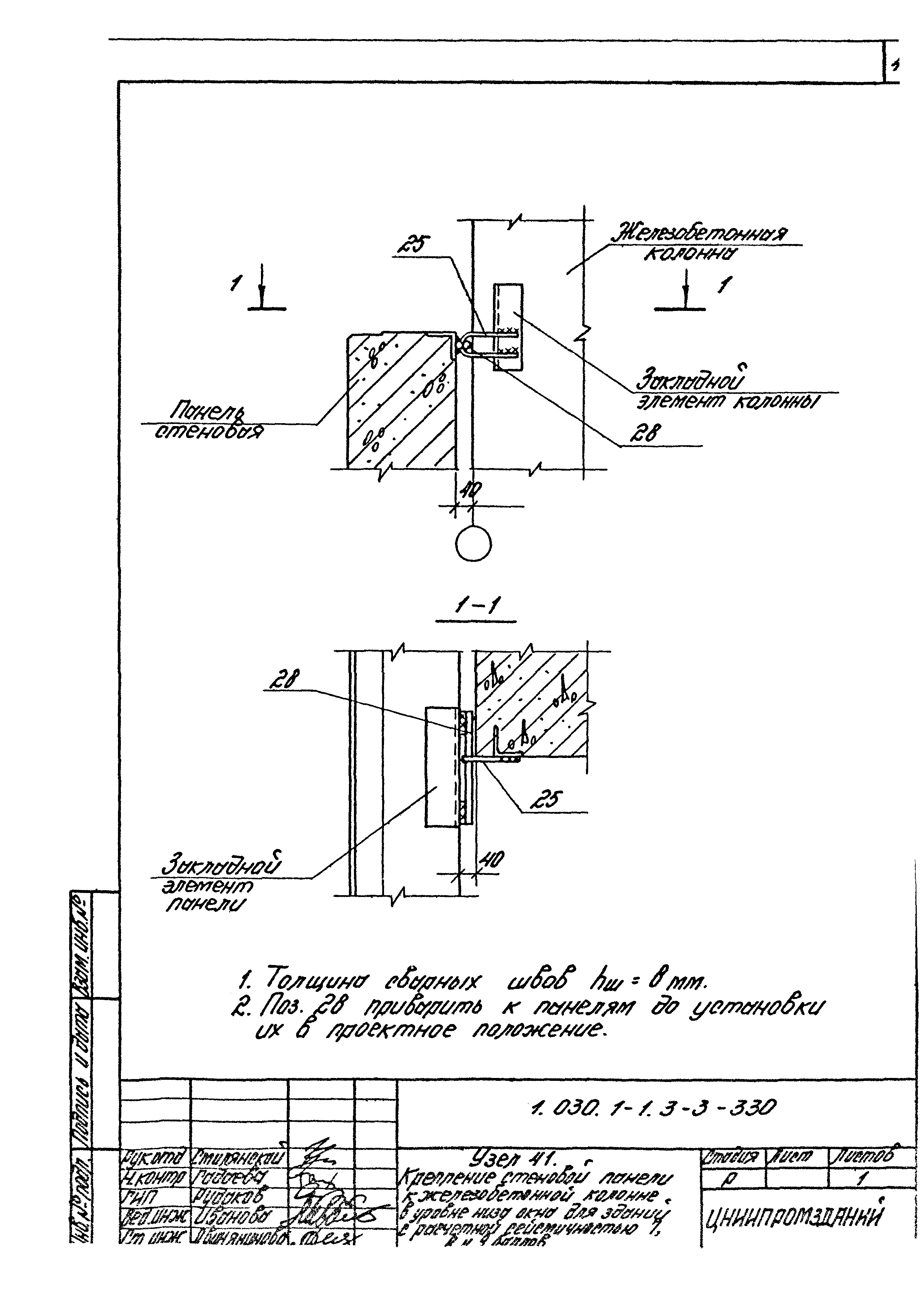

1.030.1-1.3-3-330 Узел 41. Крепление стеновой панели к железобетонной колонне в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

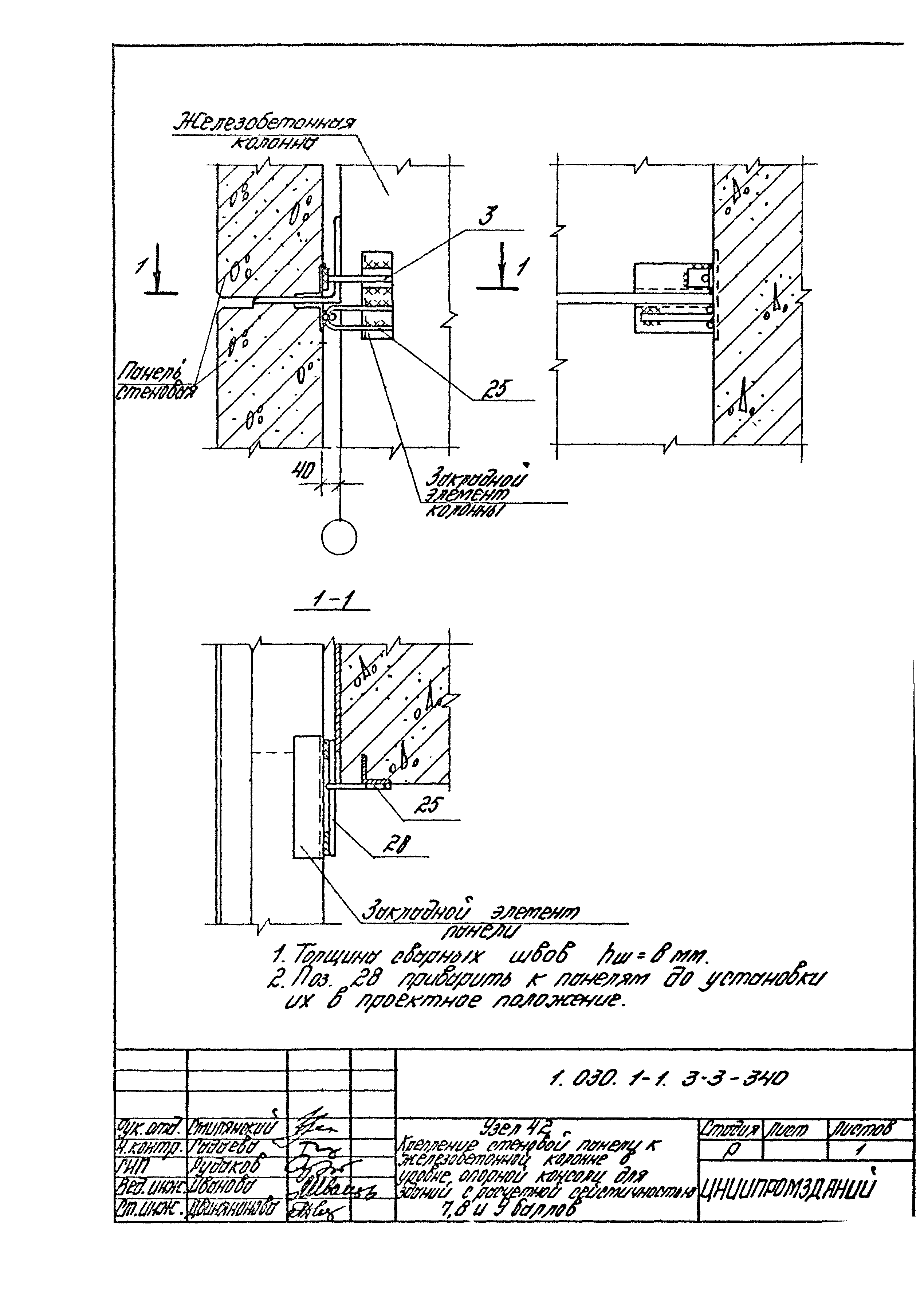

1.030.1-1.3-3-340 Узел 42. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

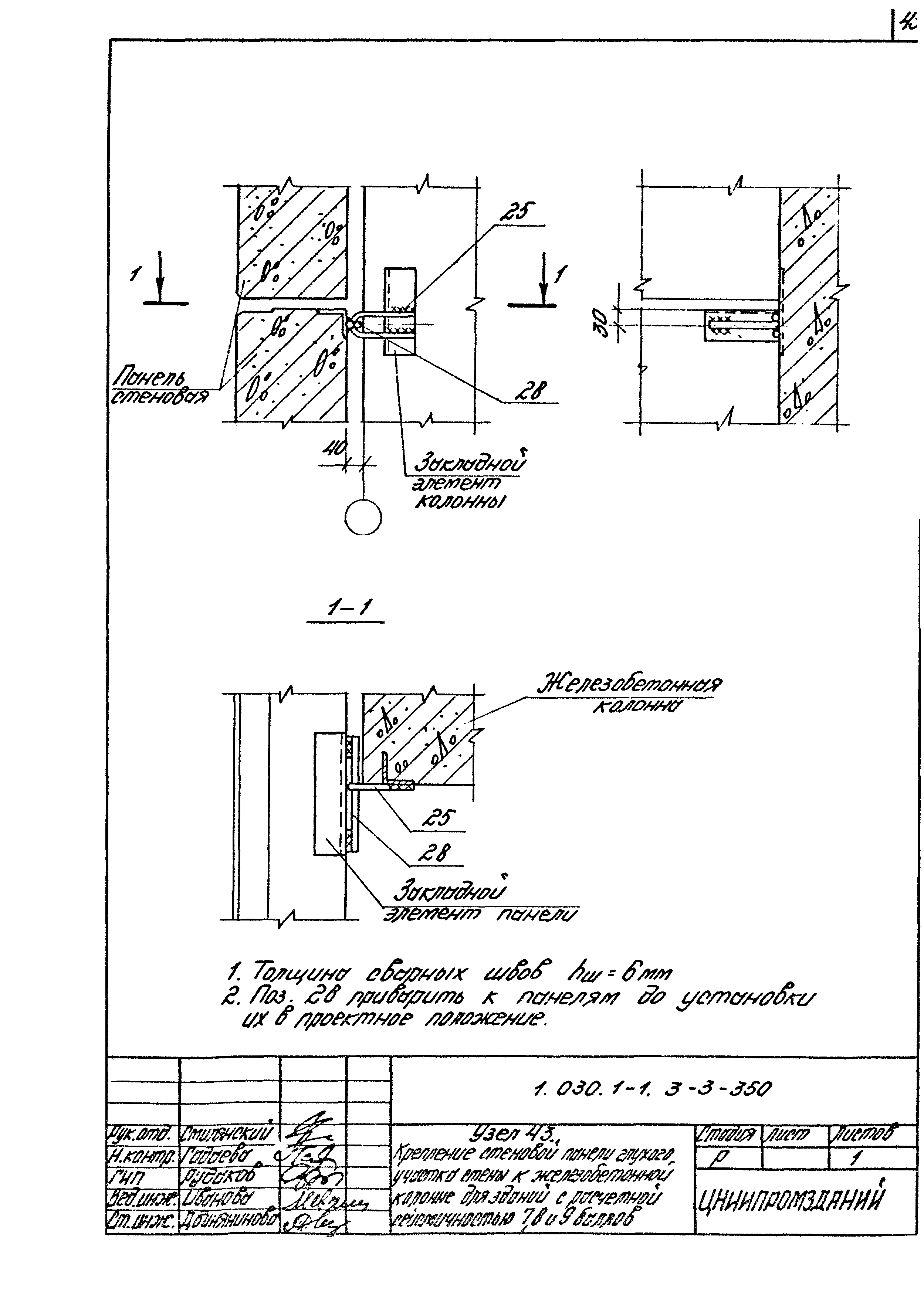

1.030.1-1.3-3-350 Узел 43. Крепление стеновой панели глухого участка к железобетонной колонне для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

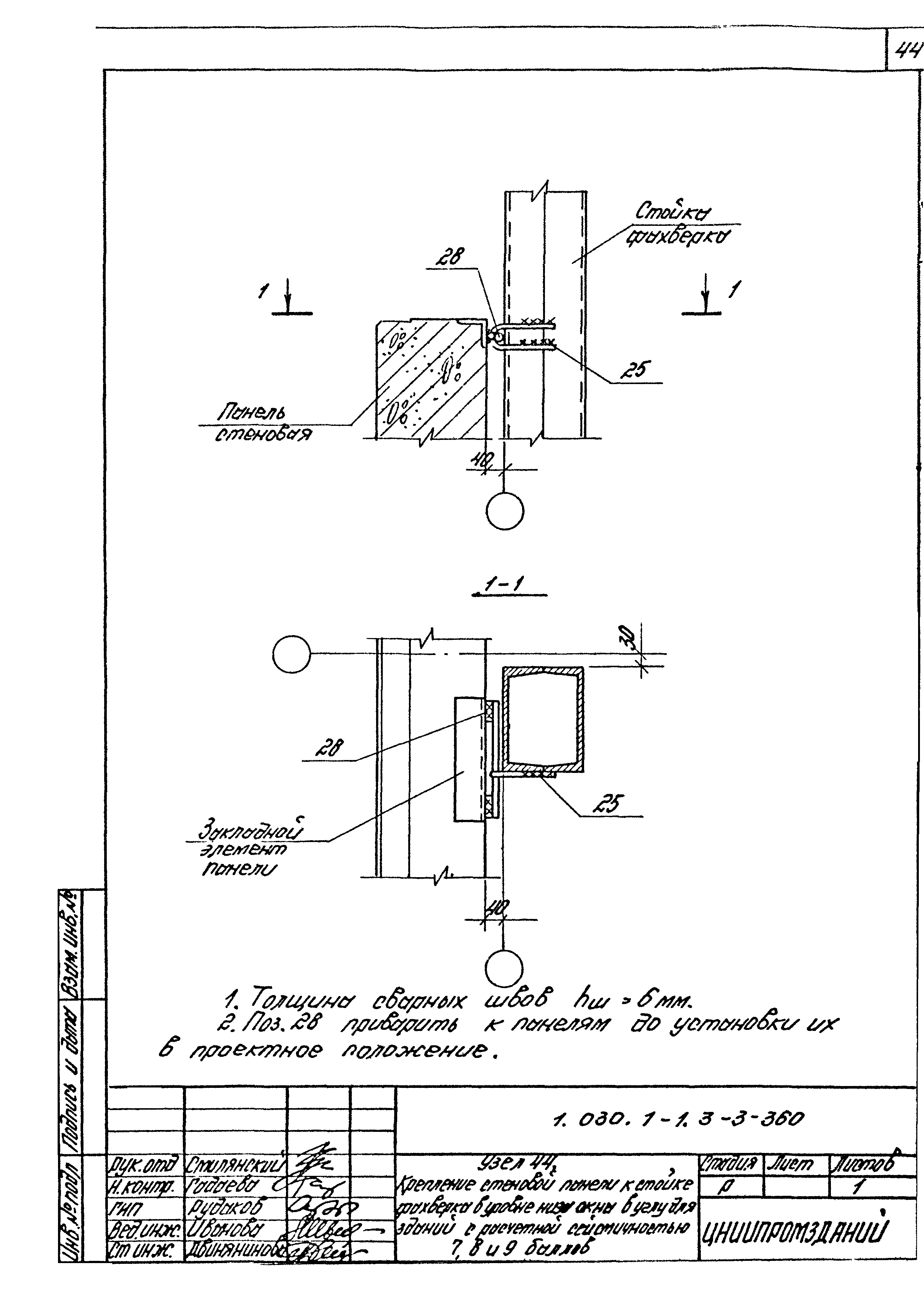

1.030.1-1.3-3-360 Узел 44. Крепление стеновой панели к стойке фахверка в уровне низа окна в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1.3-3-370 Узел 45. Крепление стеновой панели к стойке фахверка по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

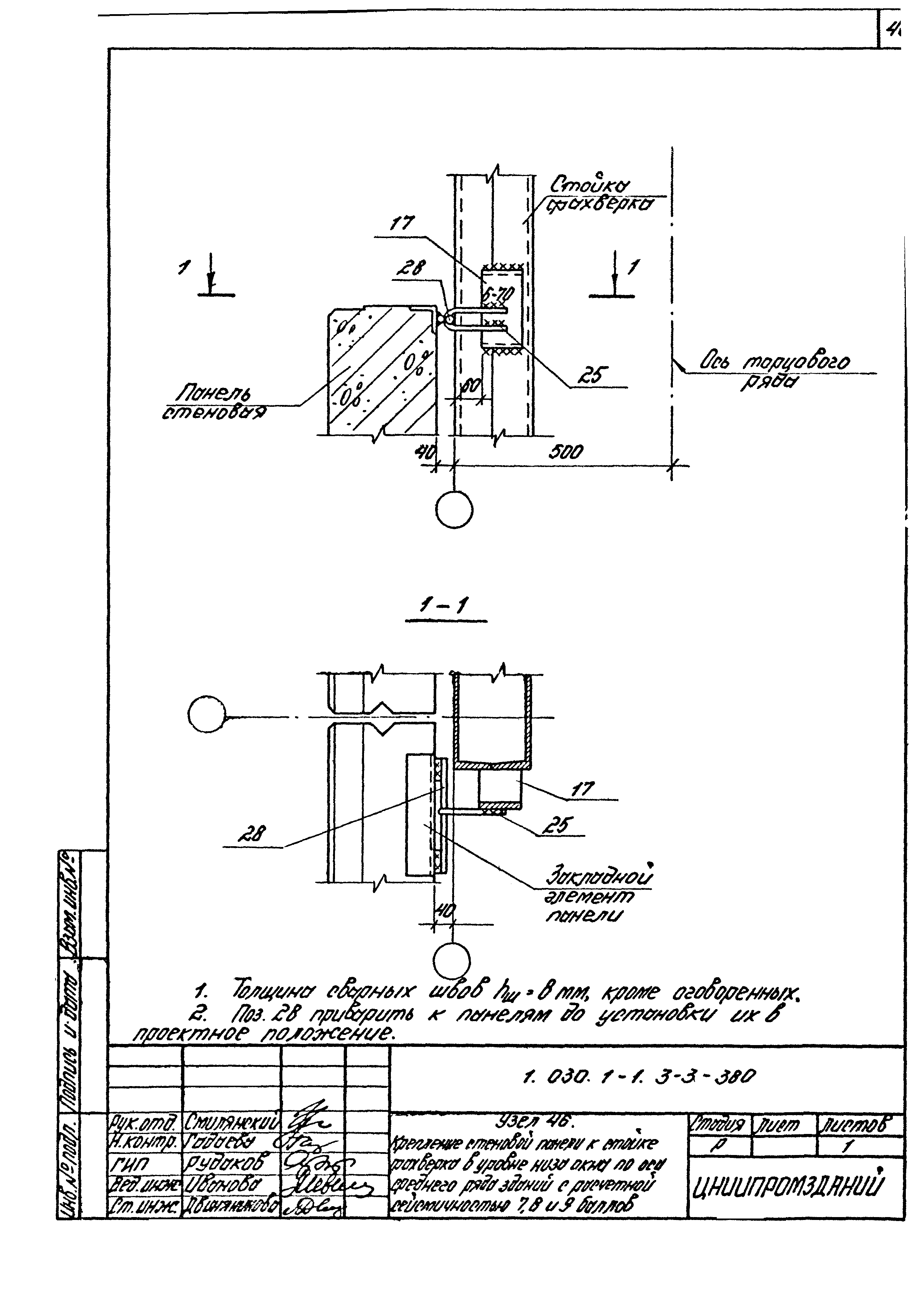

1.030.1-1.3-3-380 Узел 46. Крепление стеновой панели к стойке фахверка в уровне низа окна по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

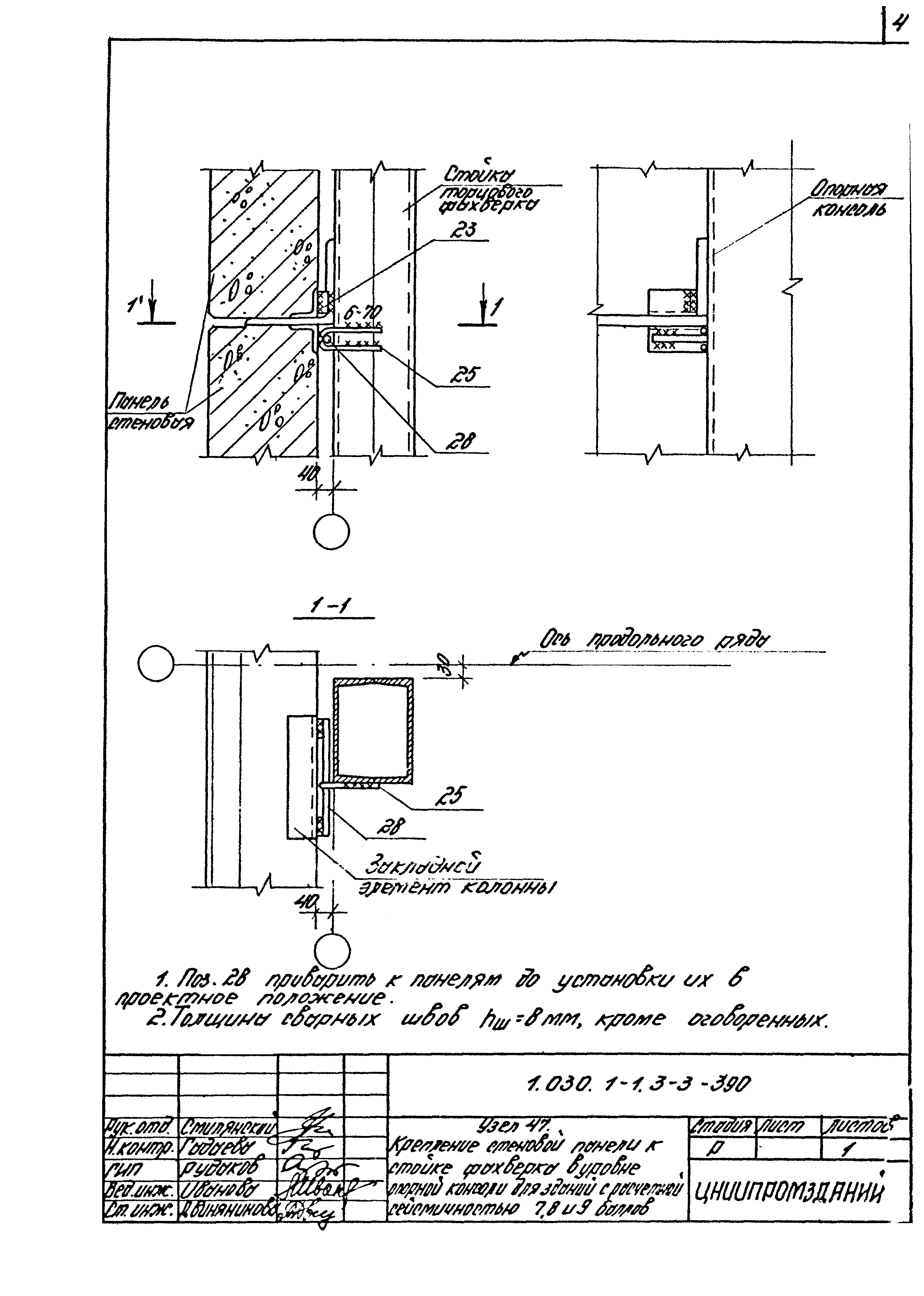

1.030.1-1.3-3-390 Узел 47. Крепление стеновой панели к стойке фахверка в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

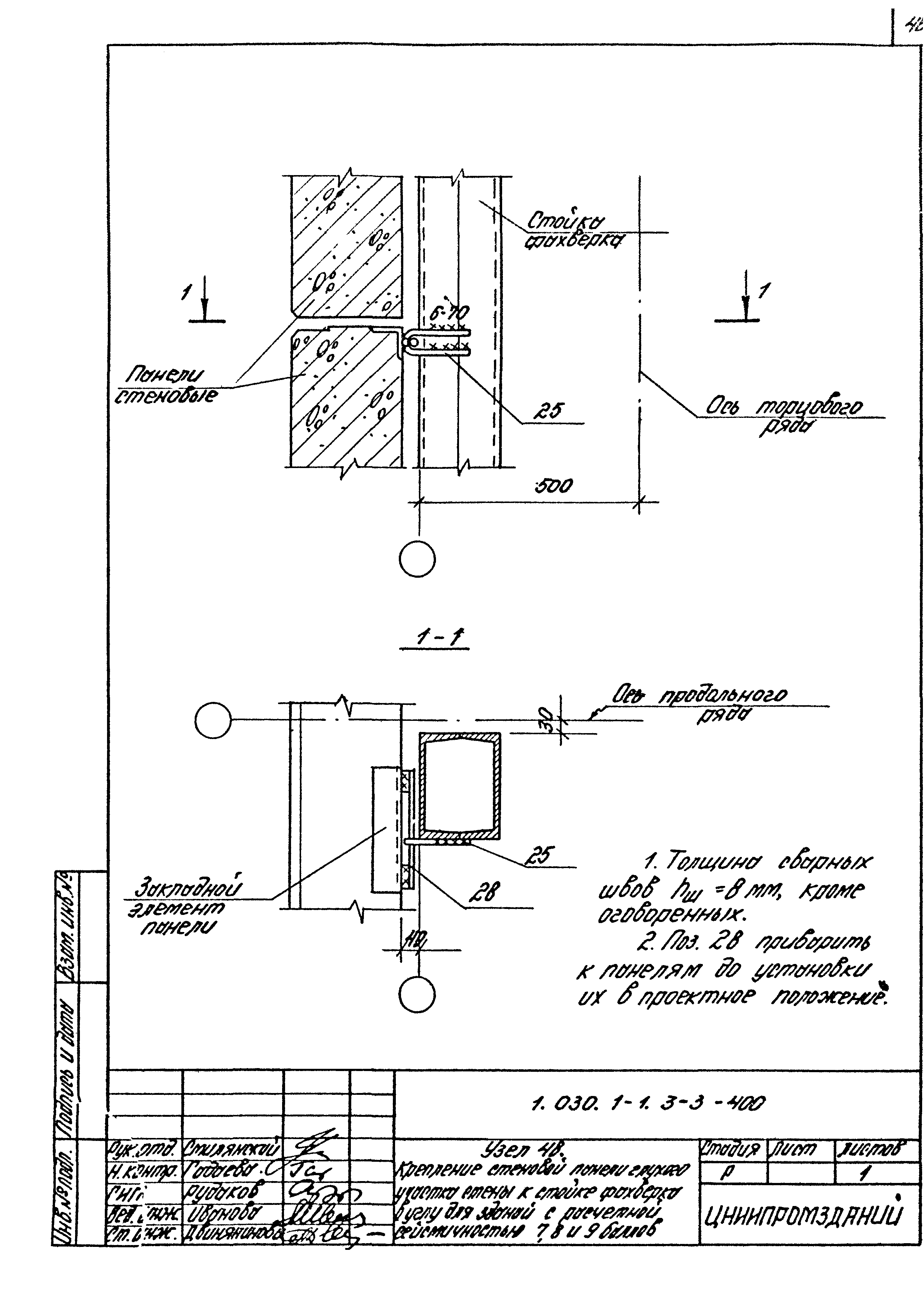

1.030.1-1.3-3-400 Узел 48. Крепление стеновой панели к стойке фахверка в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

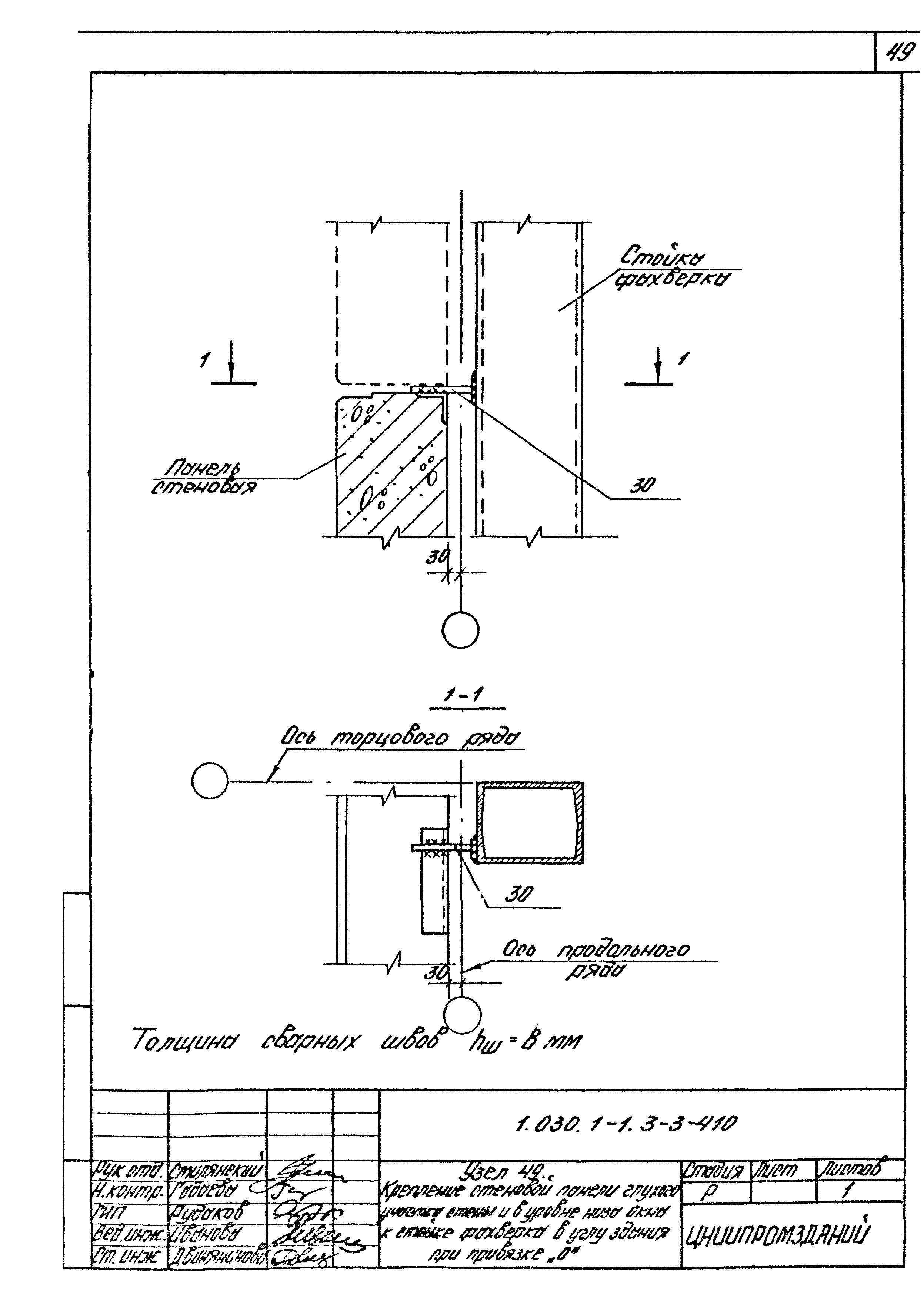

1.030.1-1.3-3-410 Узел 49. Крепление стеновой панели глухого участка стены в уровне низа окна к стойке фахверка в углу здания при привязке "0"

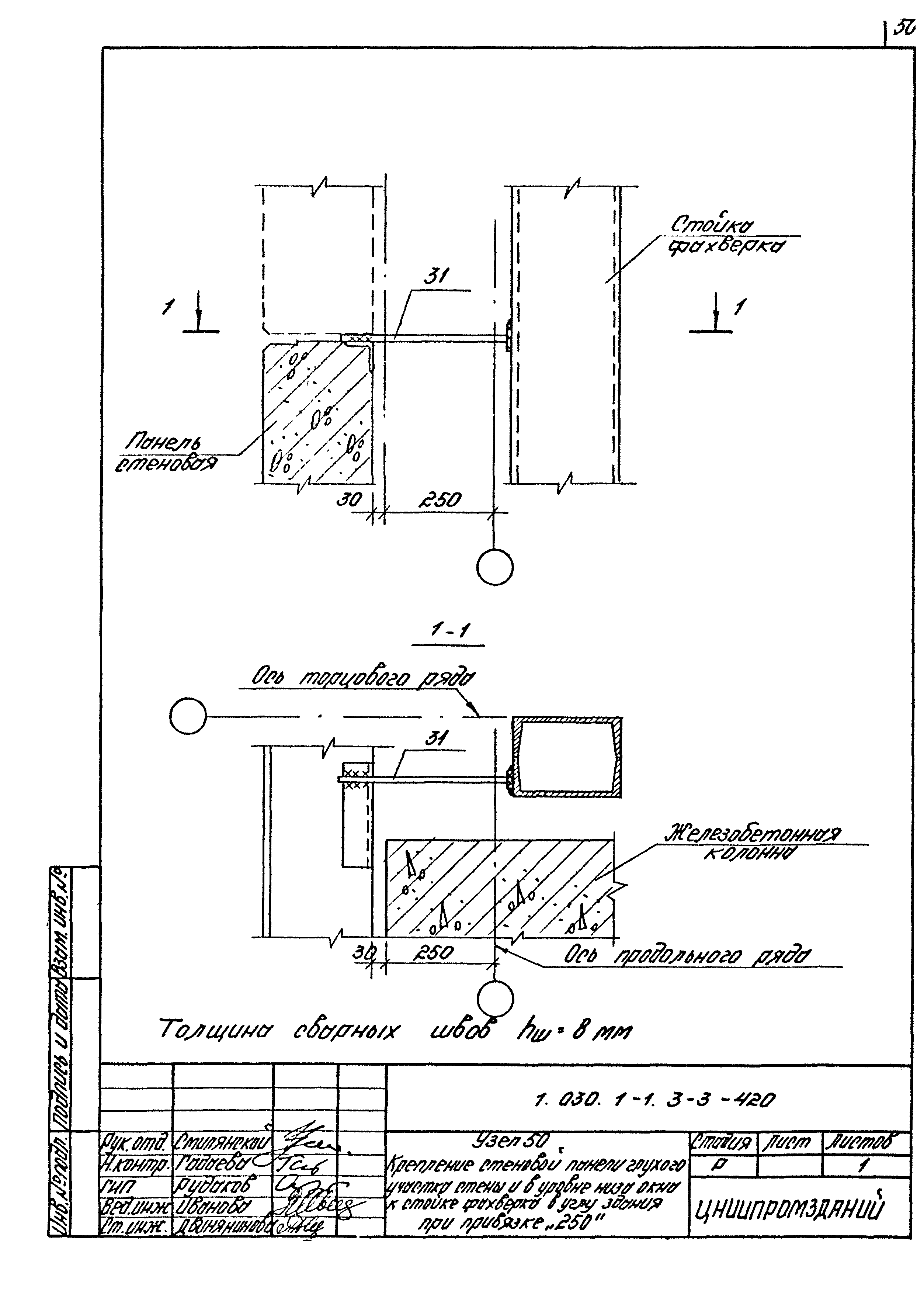

1.030.1-1.3-3-420 Узел 50. Крепление стеновой панели глухого участка стены в уровне низа окна к стойке фахверка в углу здания при привязке "250"
1.030.1-1.3-3-430 Узел 51. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов

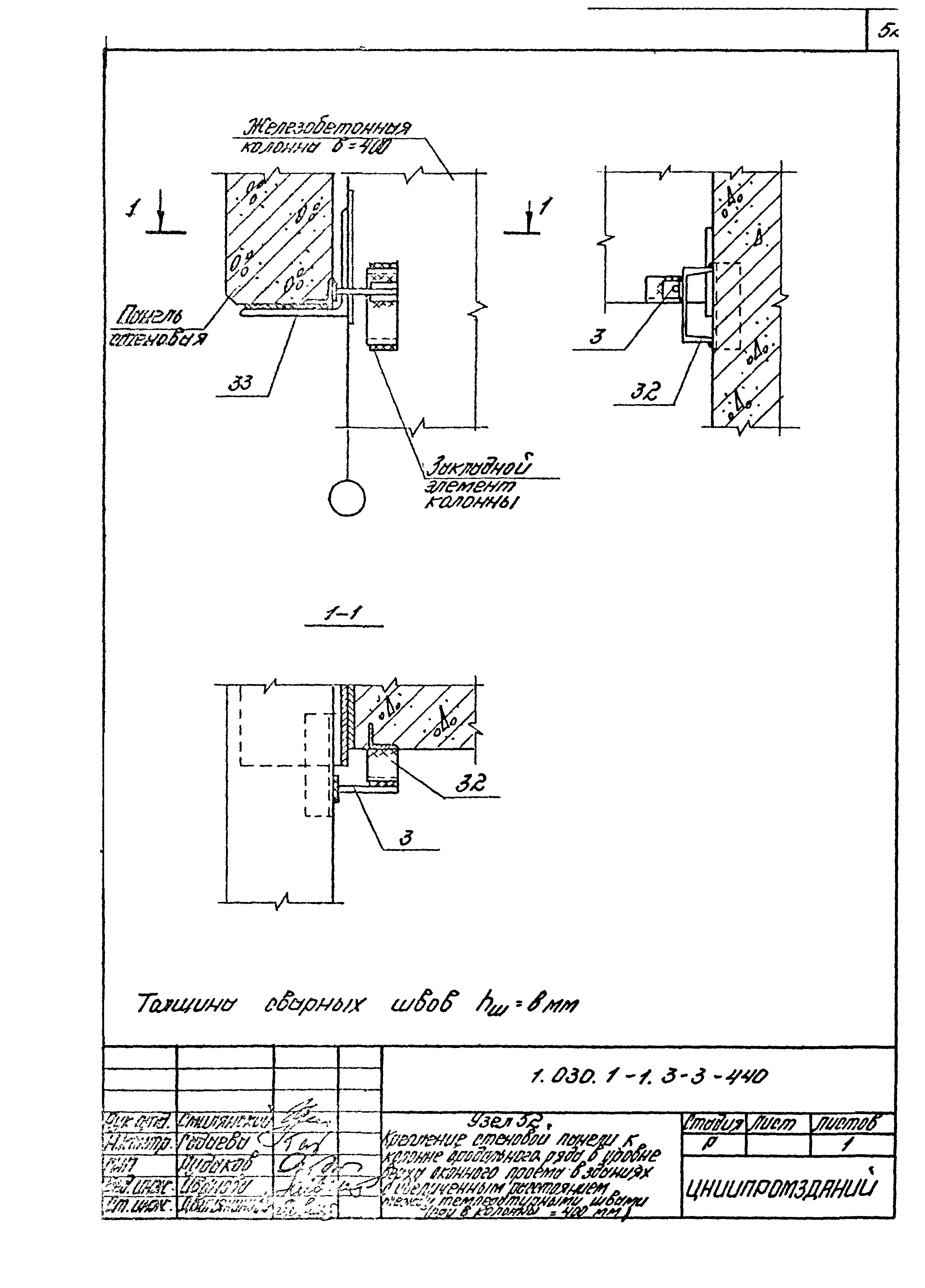

1.030.1-1.3-3-440 Узел 52. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм)

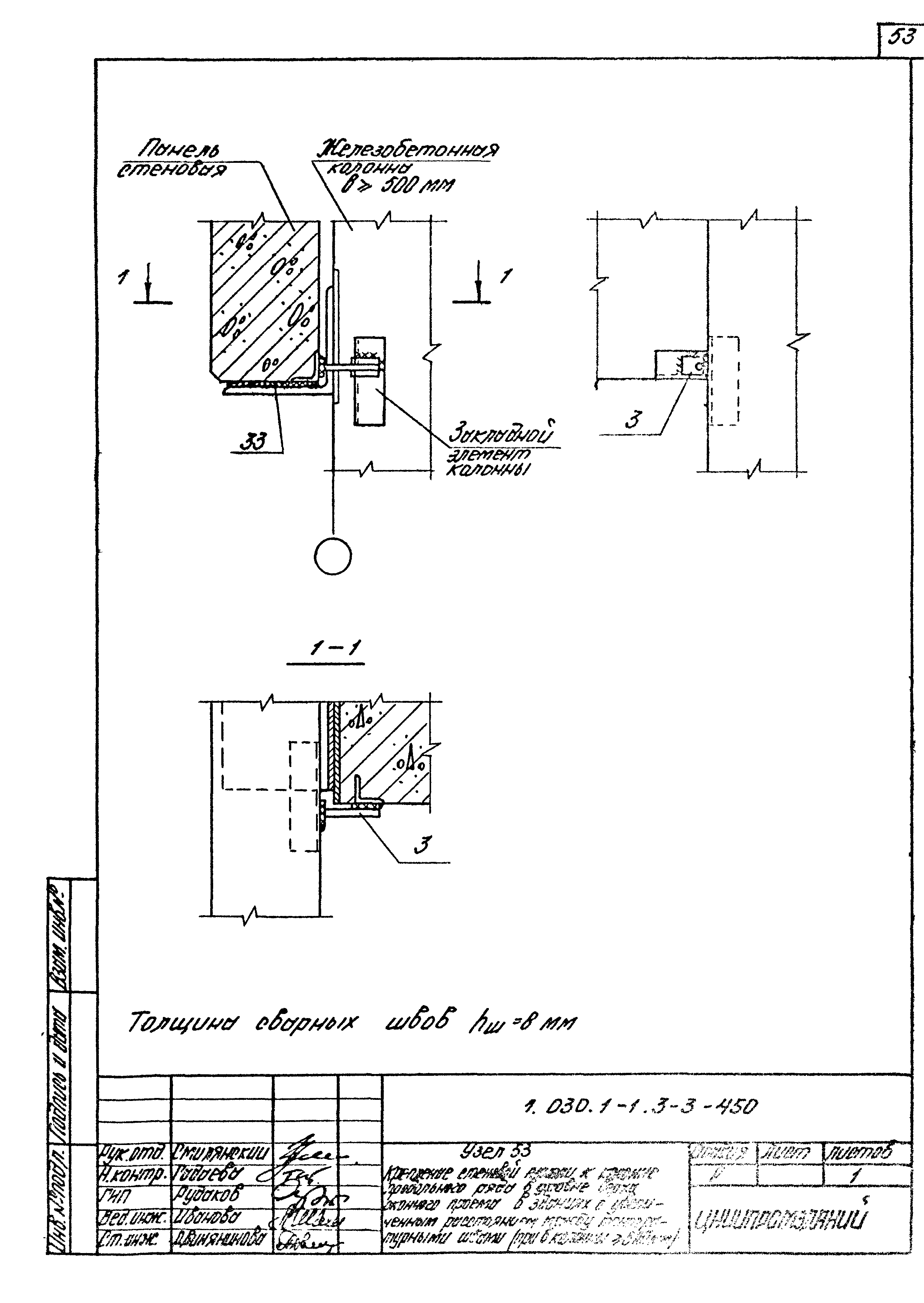

1.030.1-1.3-3-450 Узел 53. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм)

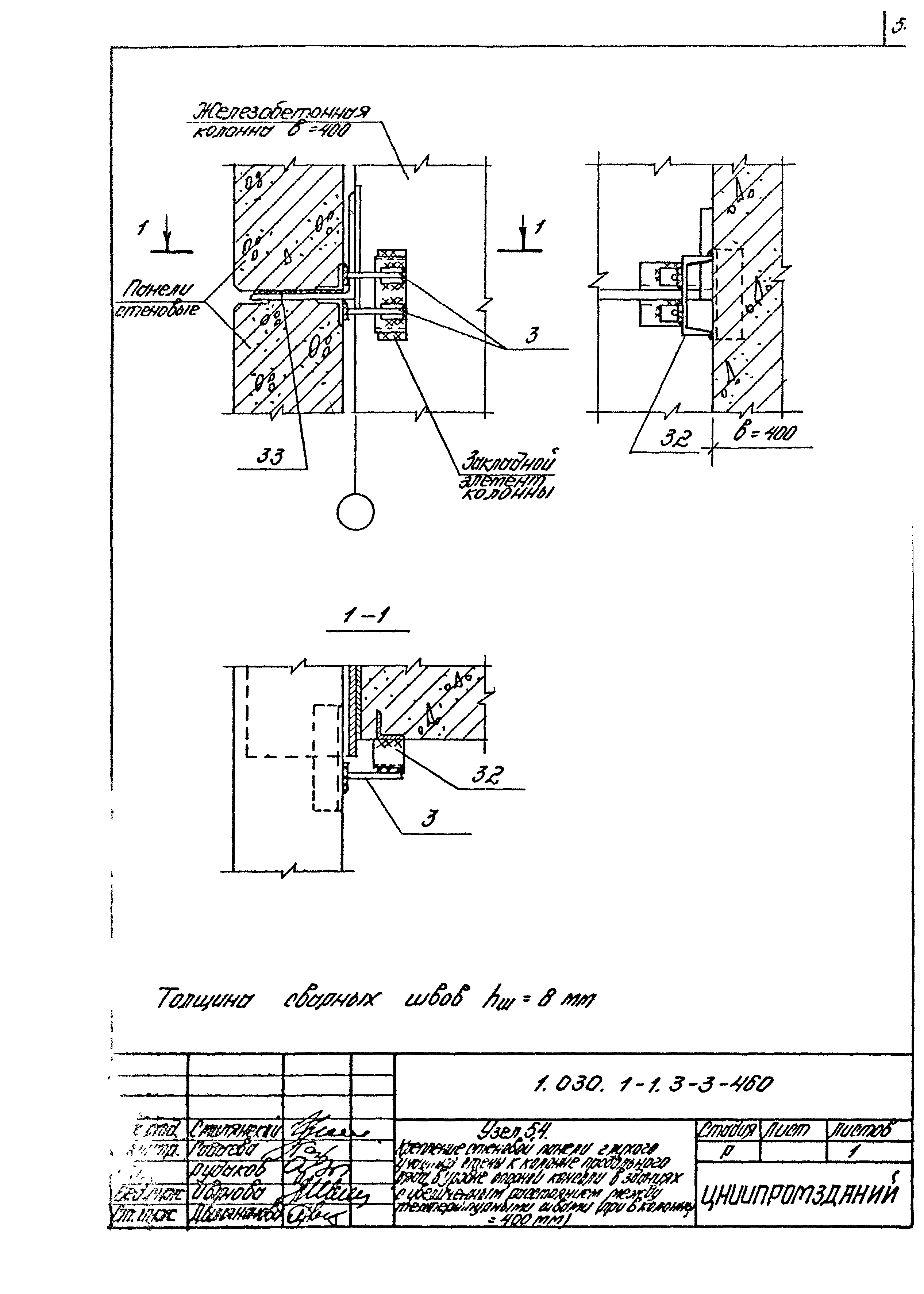

1.030.1-1.3-3-460 Узел 54. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм)

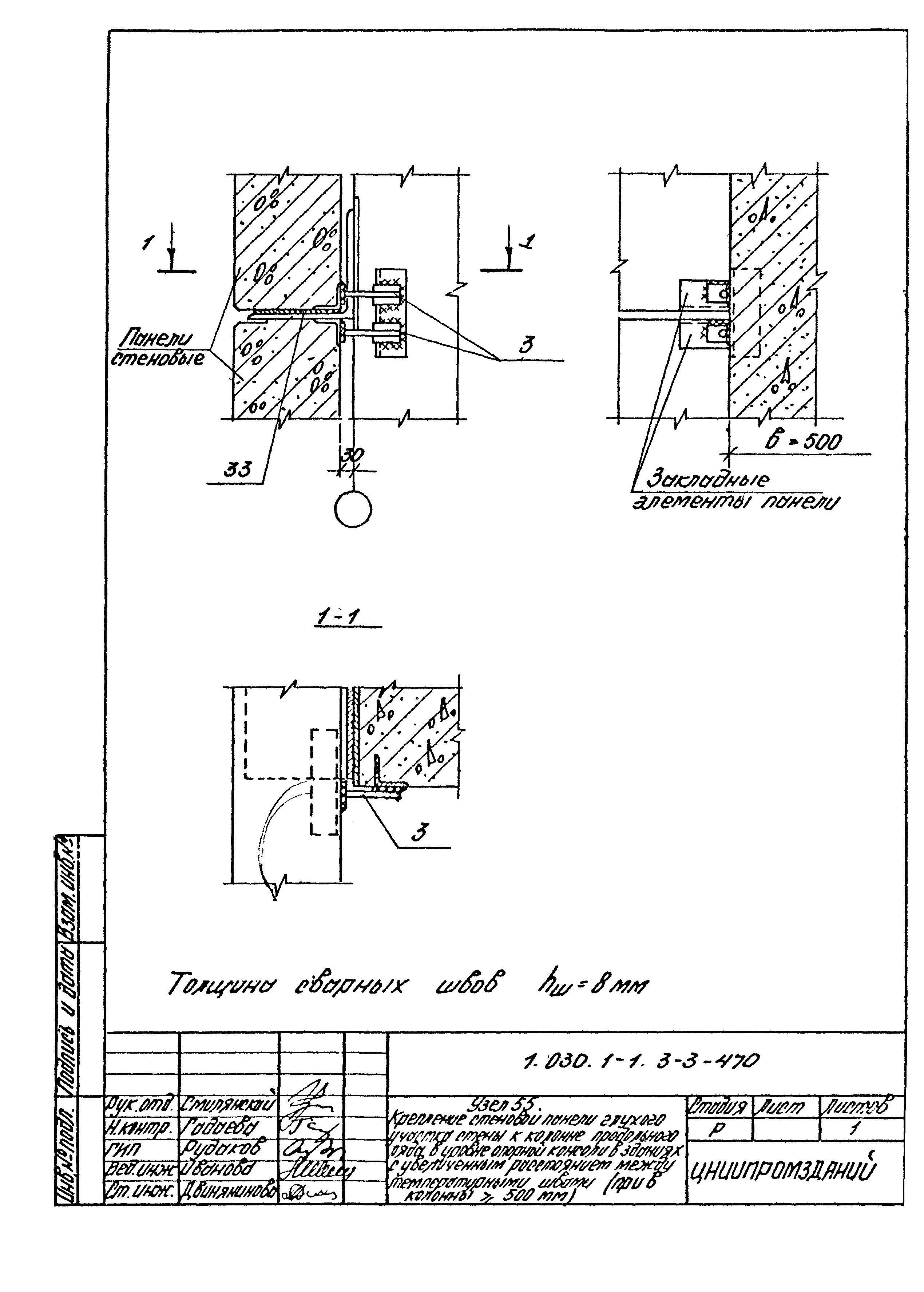

1.030.1-1.3-3-470 Узел 55. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм)

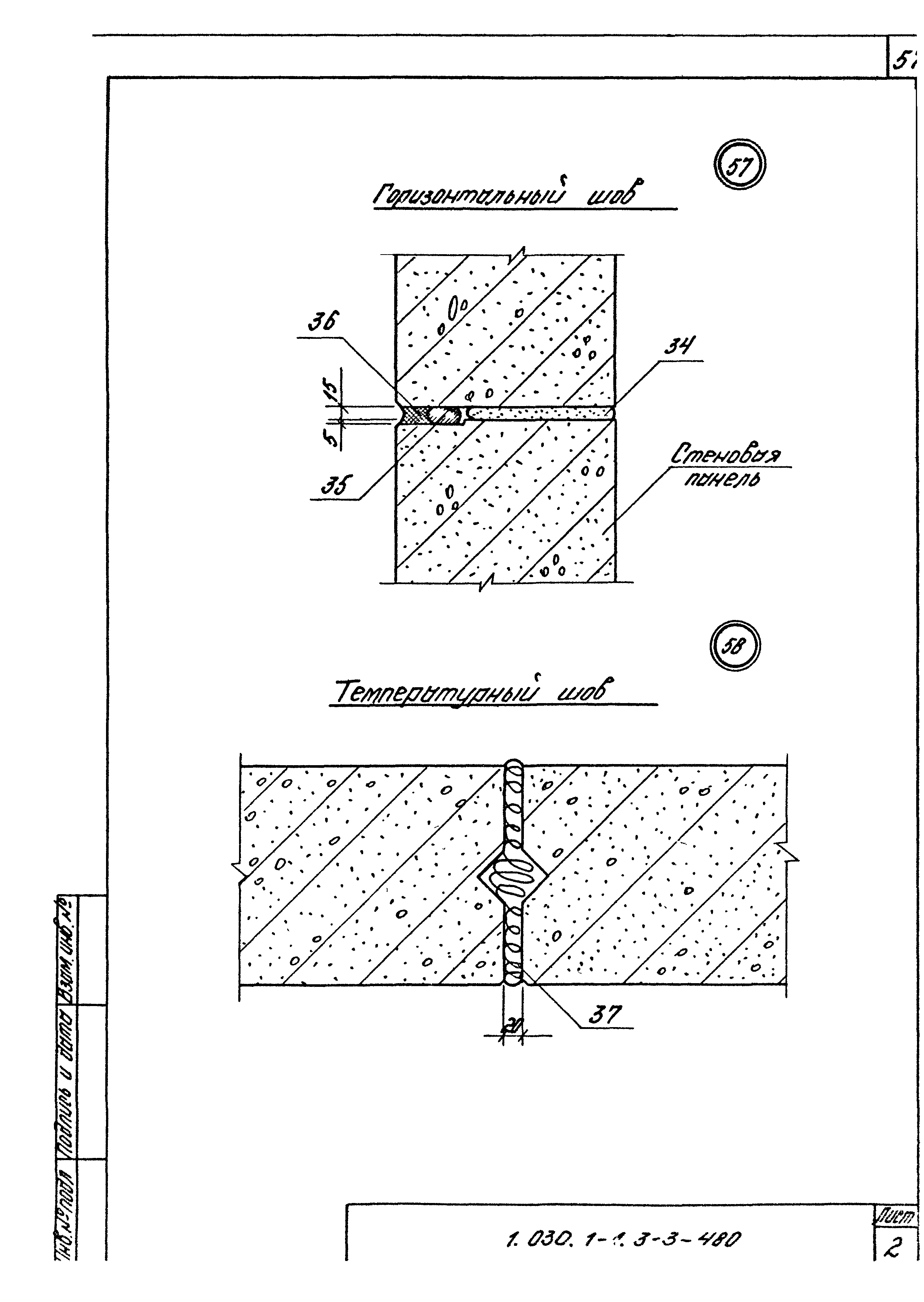

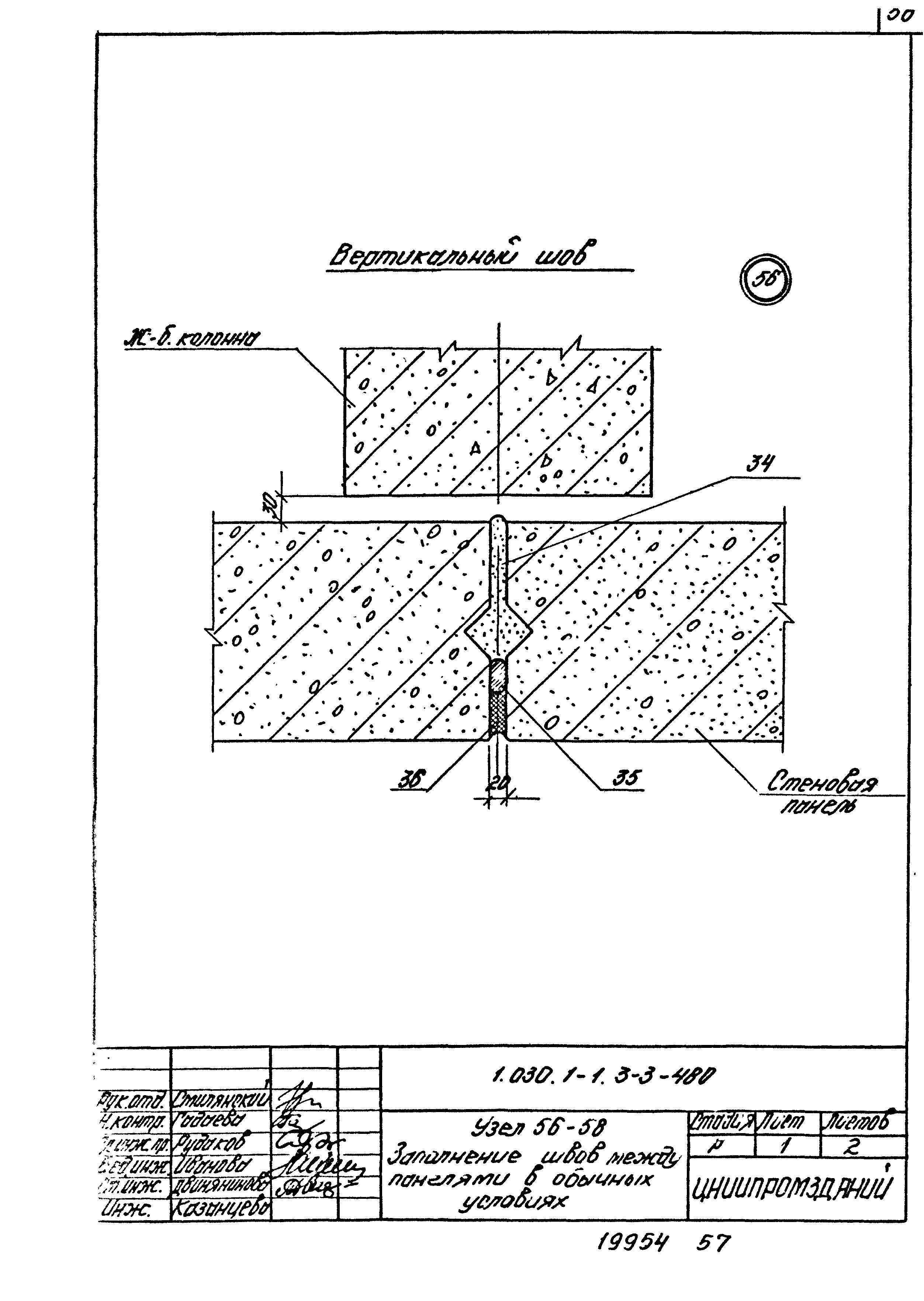

1.030.1-1.3-3-480 Узел 56 - 58. Заполнение швов между панелями в обычных условиях

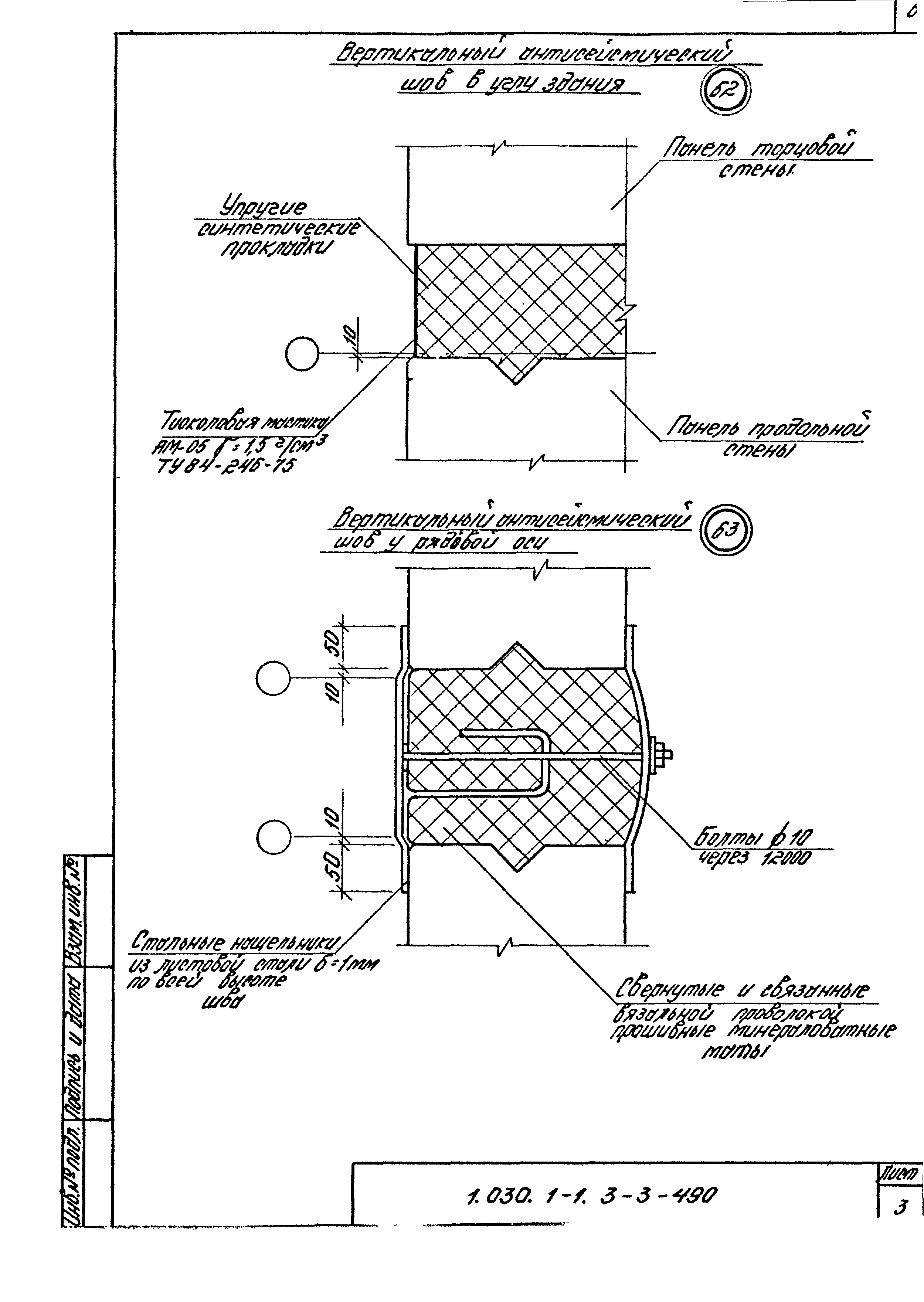

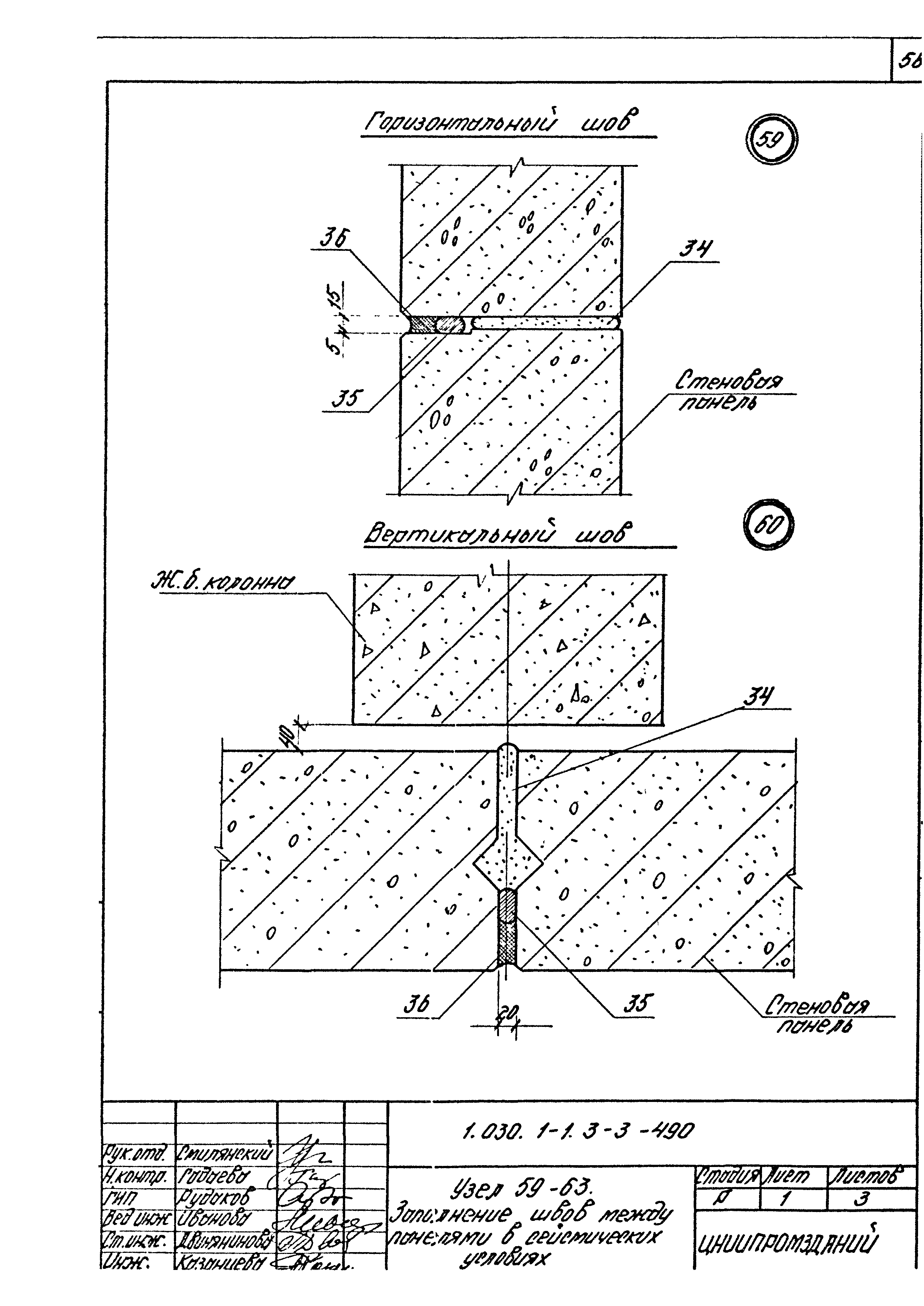

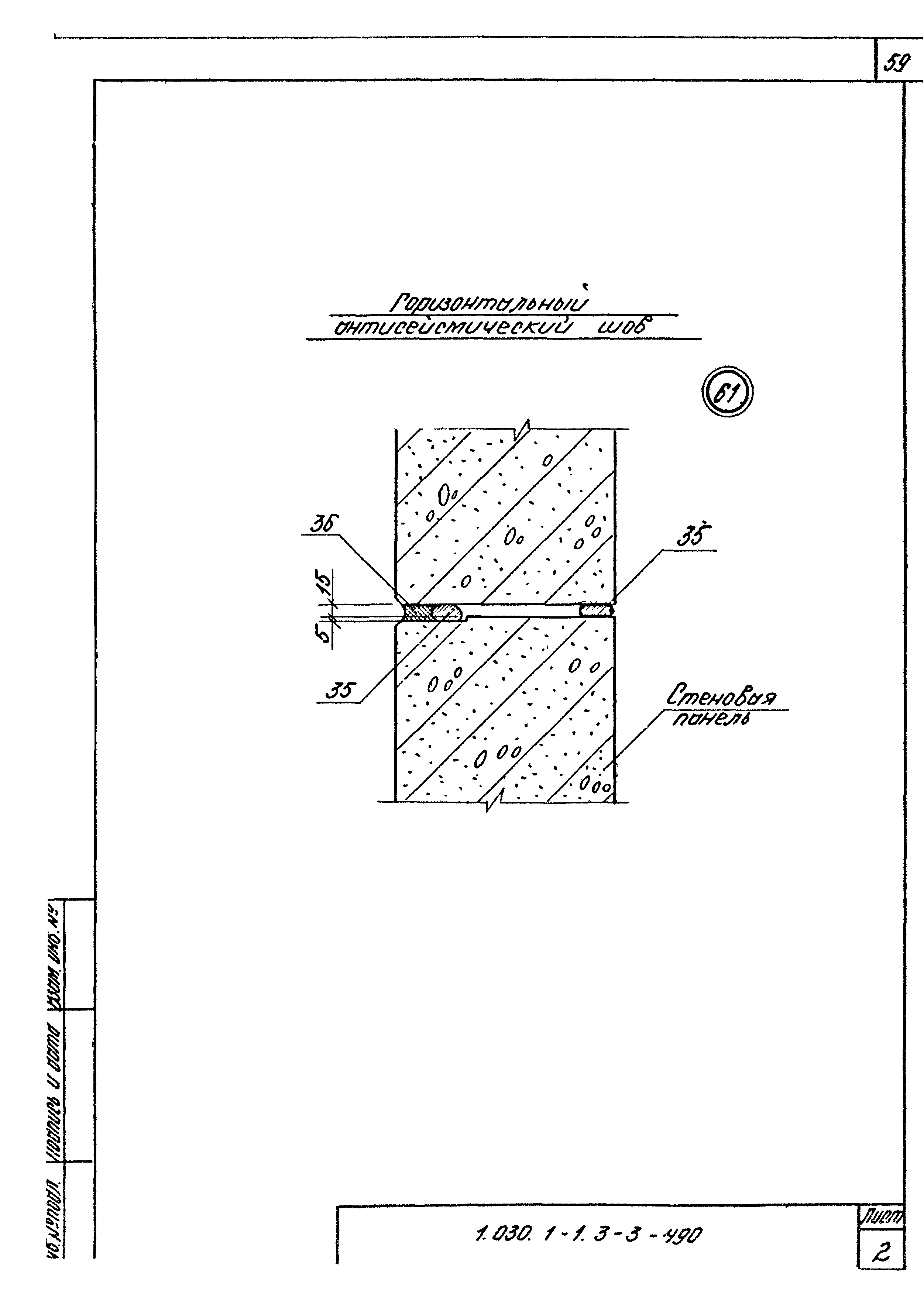

1.030.1-1.3-3-490 Узел 59 - 63. Заполнение швов между панелями в сейсмических условиях

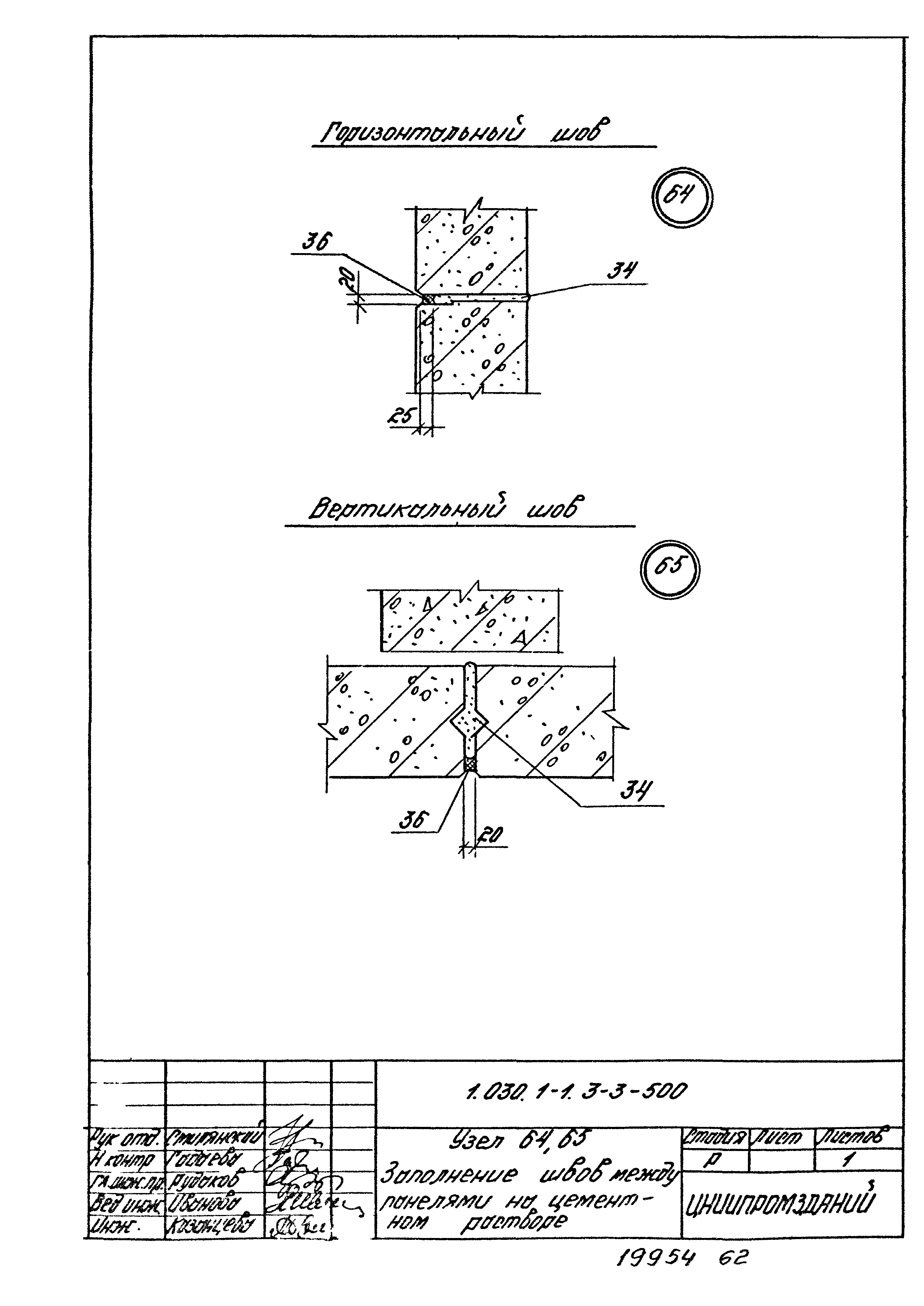

1.030.1-1.3-3-500 Узел 64, 65. Заполнение швов между панелями на цементном растворе

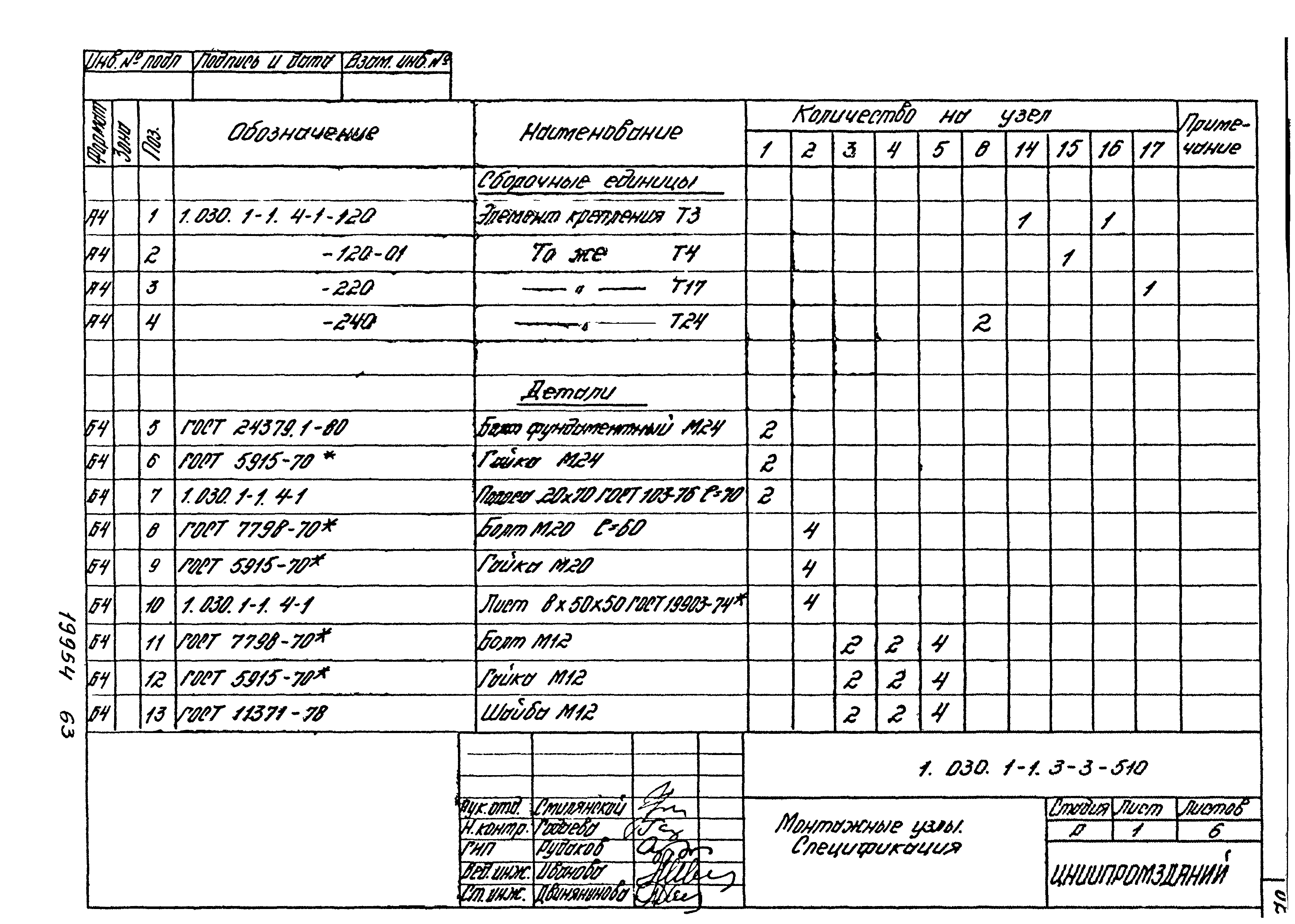

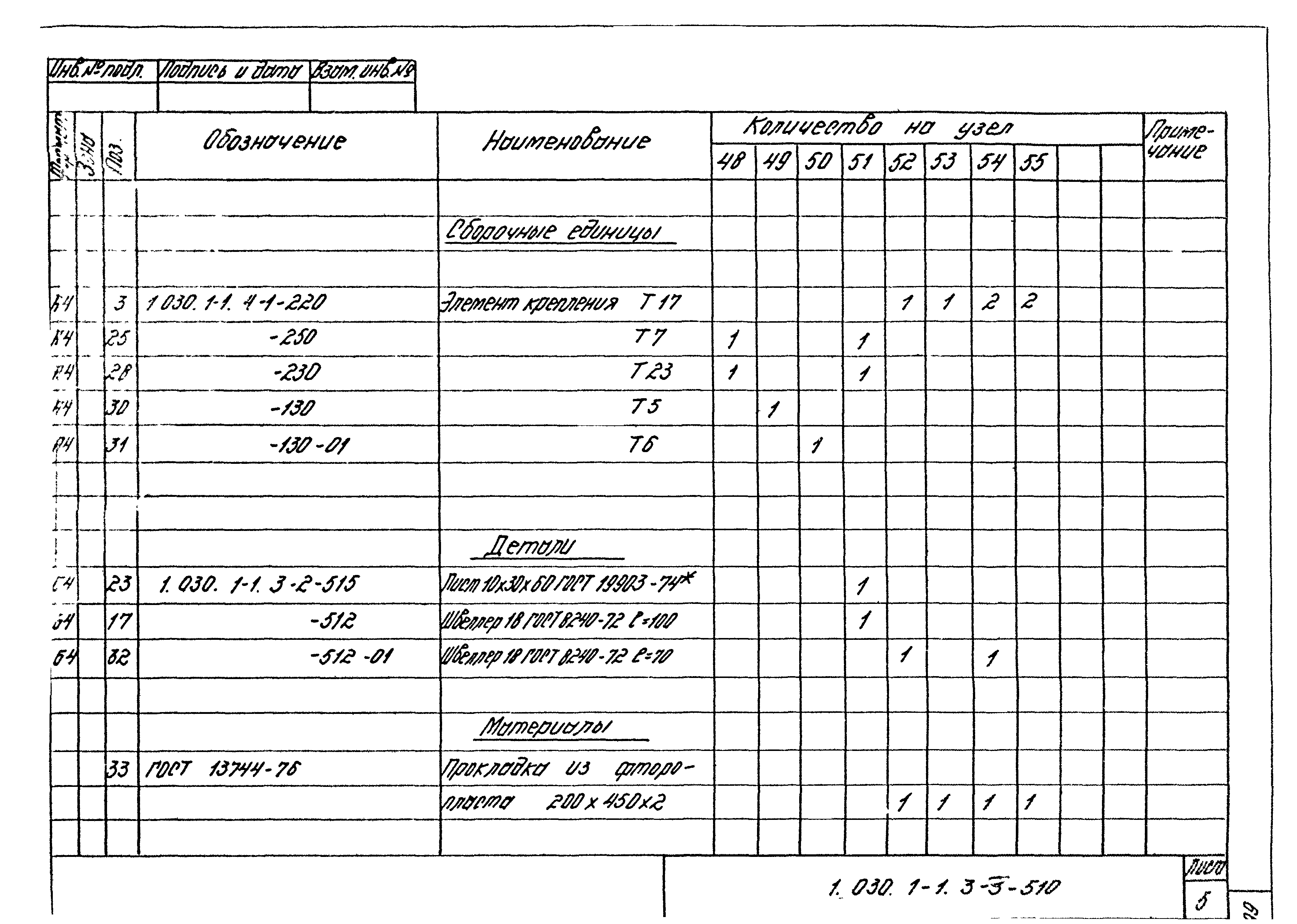

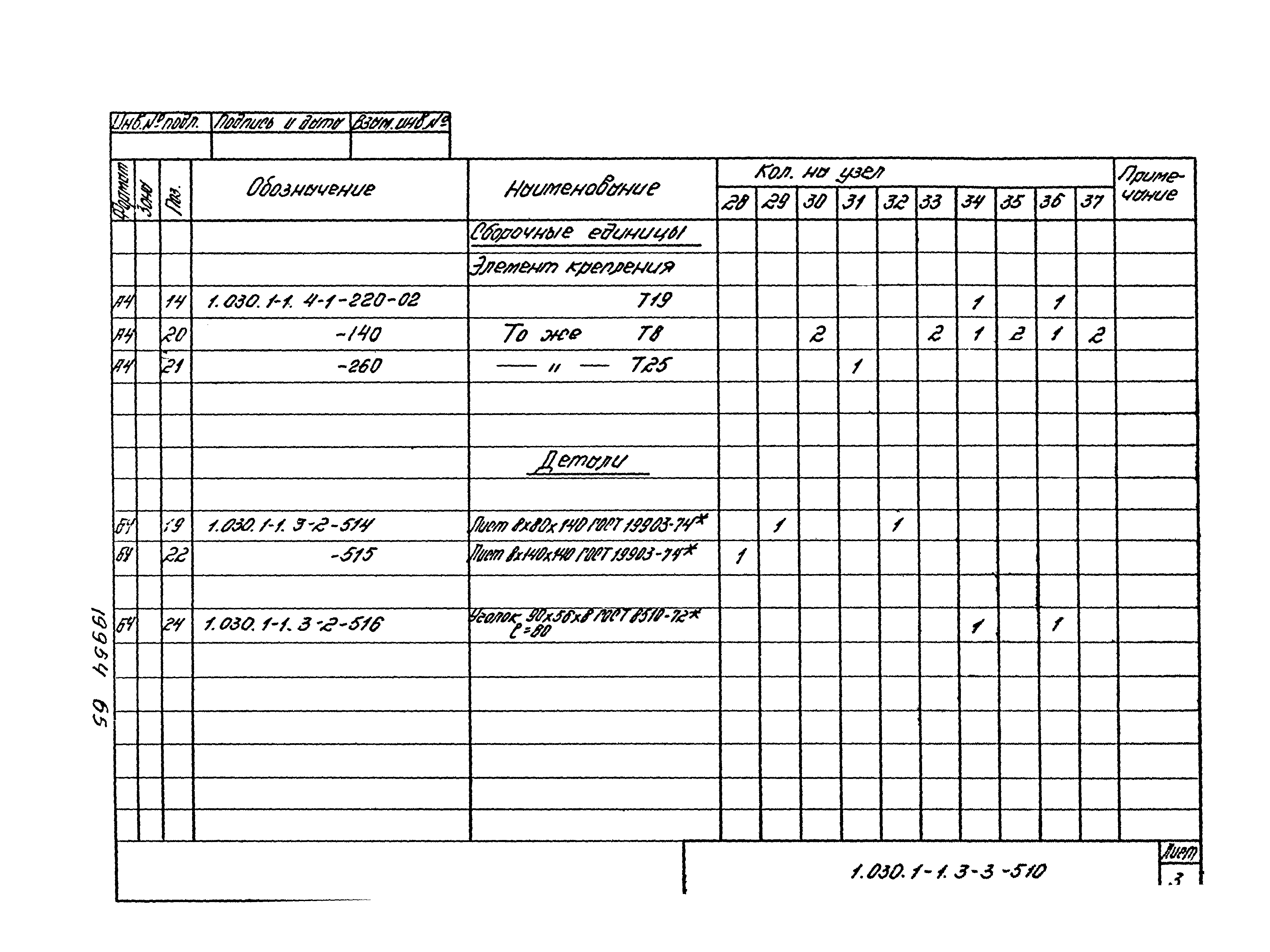

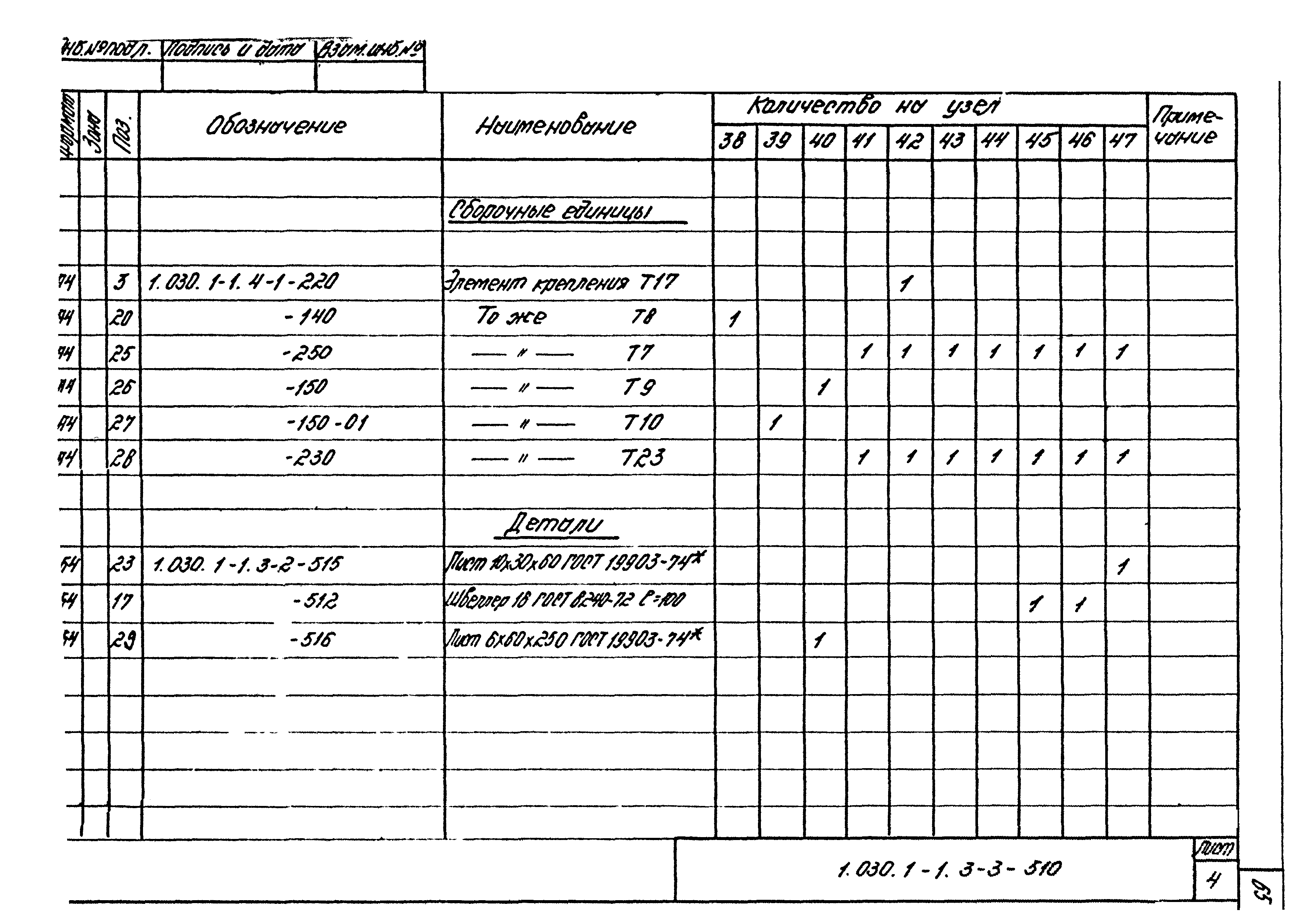

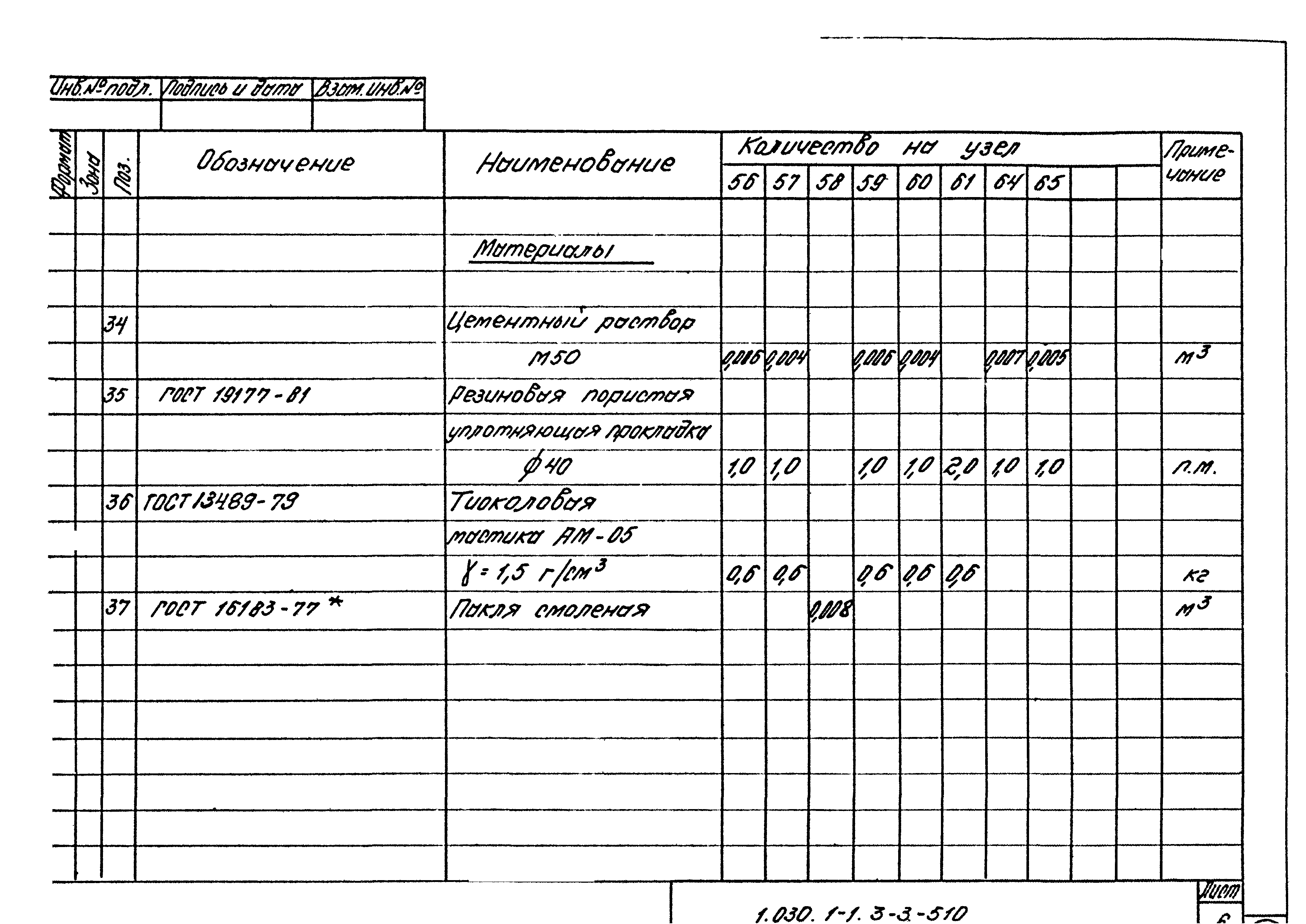

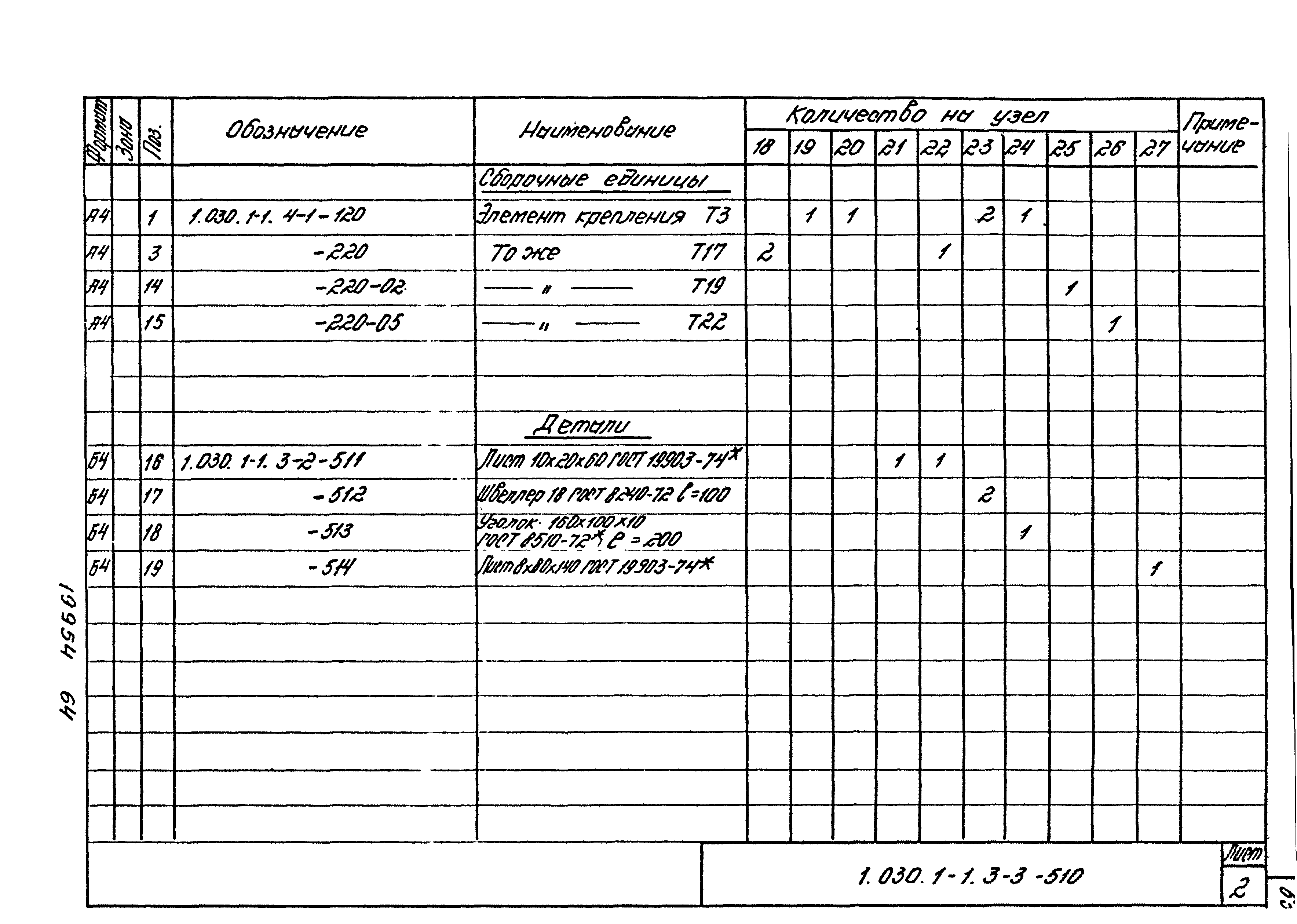

1.030.1-1.3-3-510 Монтажные узлы. Спецификация
Разработан: ЦНИИпромзданий
ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:09.08.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 132)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:
Чем заменён:
Нормативные ссылки:
