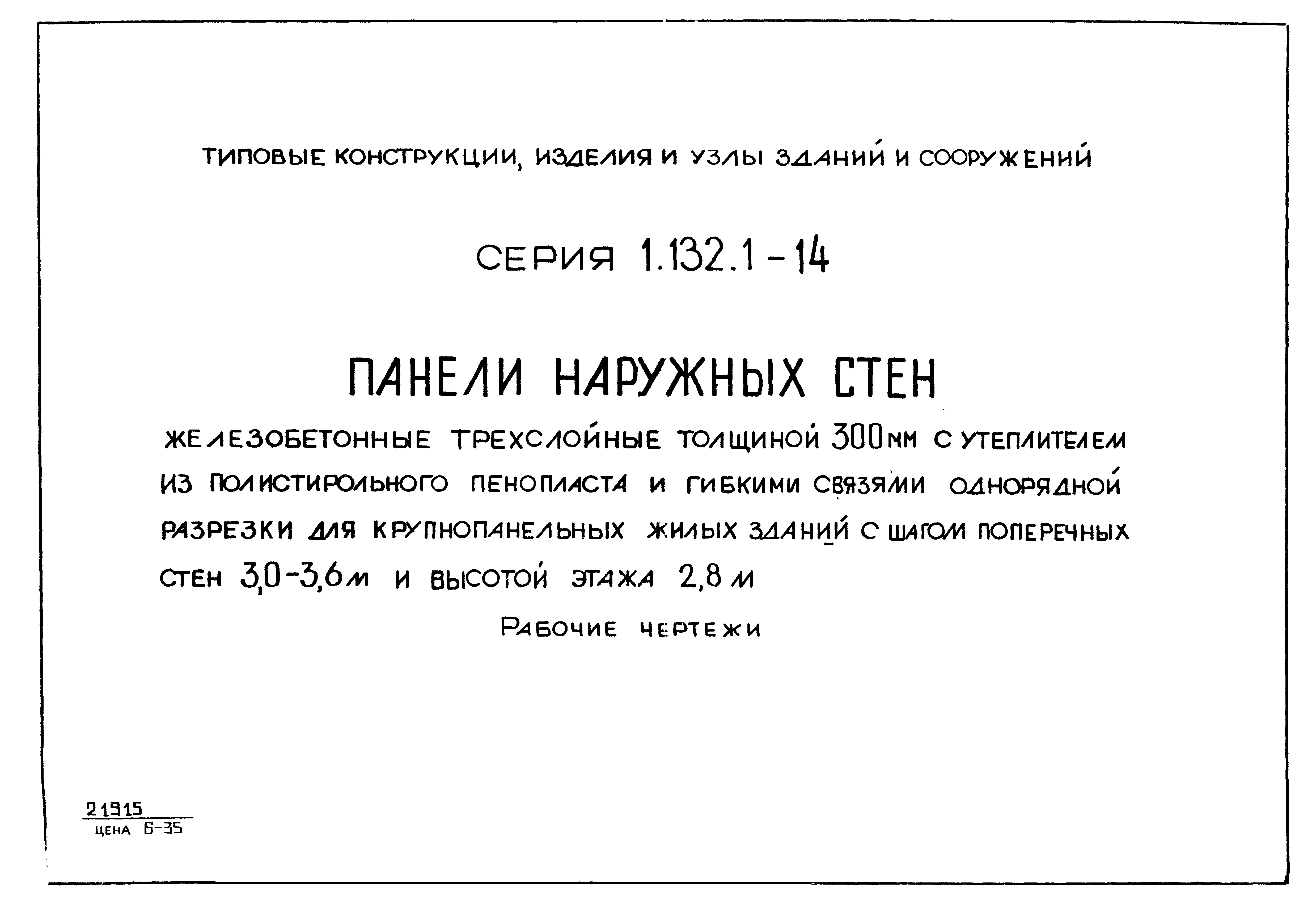

Скачать Серия 1.132.1-14 Панели наружных стен железобетонные трехслойные толщиной 300 мм с утеплителем из полистирольного пенопласта и гибкими связями однорядной разрезки для крупнопанельных жилых зданий с шагом поперечных стен 3,0-3,6 м и высотой этажа 2,8 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.132.1-14

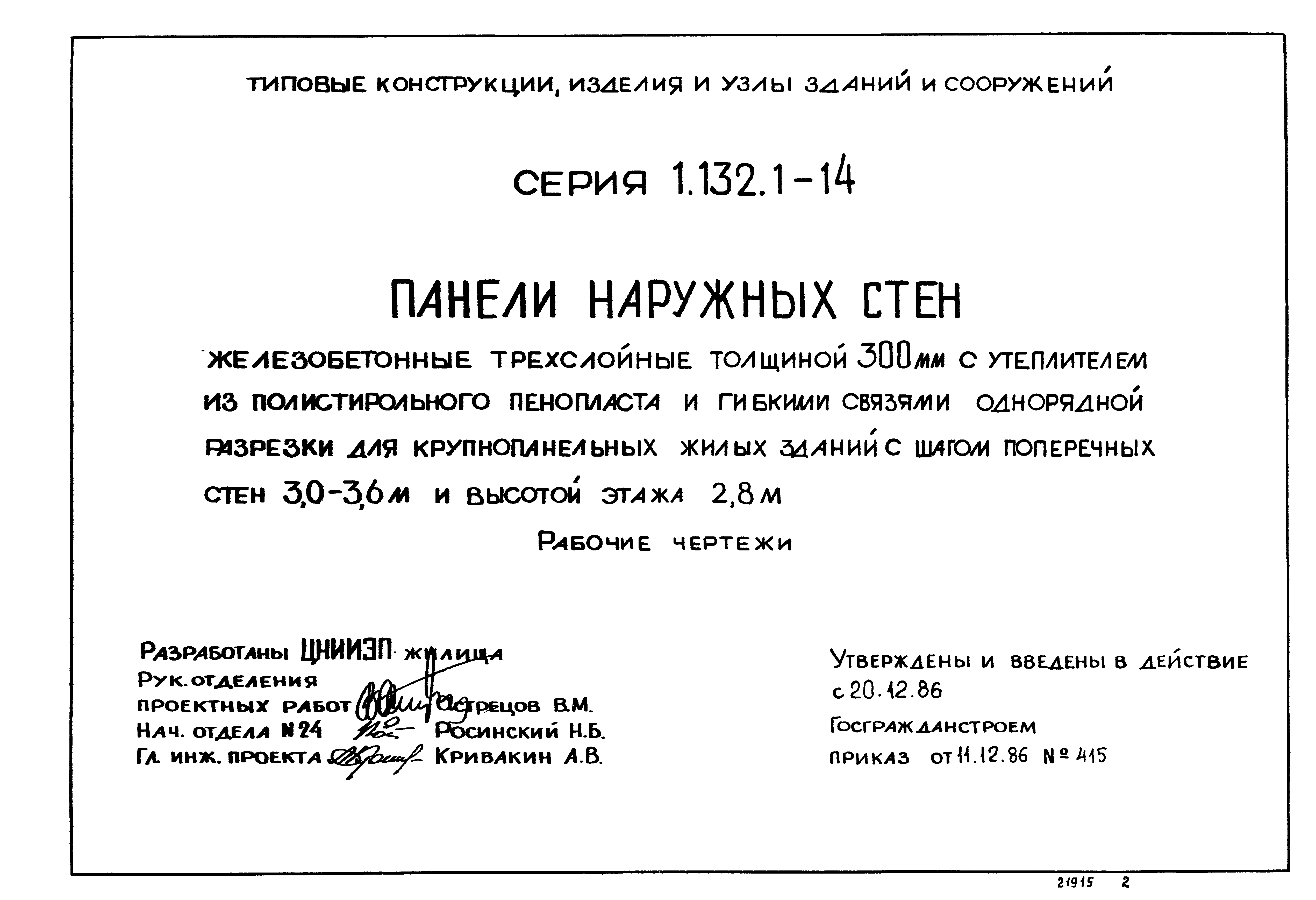

Панели наружных стен железобетонные трехслойные толщиной 300 мм с утеплителем из полистирольного пенопласта и гибкими связями однорядной разрезки для крупнопанельных жилых зданий с шагом поперечных стен 3,0-3,6 м и высотой этажа 2,8 м. Рабочие чертежи

Обозначение:	Серия 1.132.1-14
Обозначение англ:	Series 1.132.1-14
Статус:	не определен законодательством
Название рус.:	Панели наружных стен железобетонные трехслойные толщиной 300 мм с утеплителем из полистирольного пенопласта и гибкими связями однорядной разрезки для крупнопанельных жилых зданий с шагом поперечных стен 3,0-3,6 м и высотой этажа 2,8 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	20.12.1986
Область применения:	Трехслойные железобетонные панели с эффективным утеплителем и гибкими связями разработаны для наружных несущих стен крупнопанельных 5 - 9-этажных жилых зданий. Панели запроектированы применительно к сериям типовых проектов с размерами планировочной сетки, кратными 600 мм

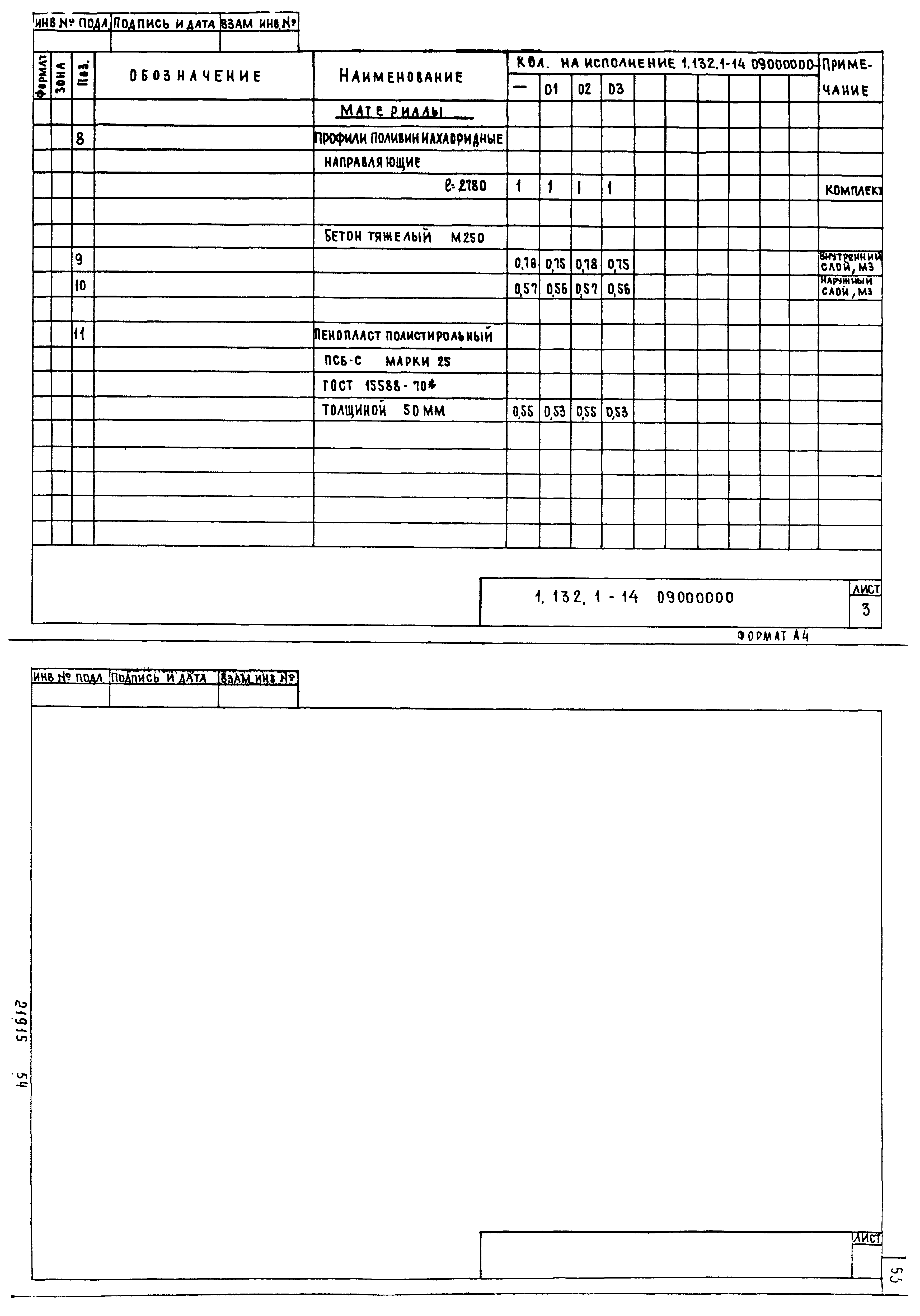

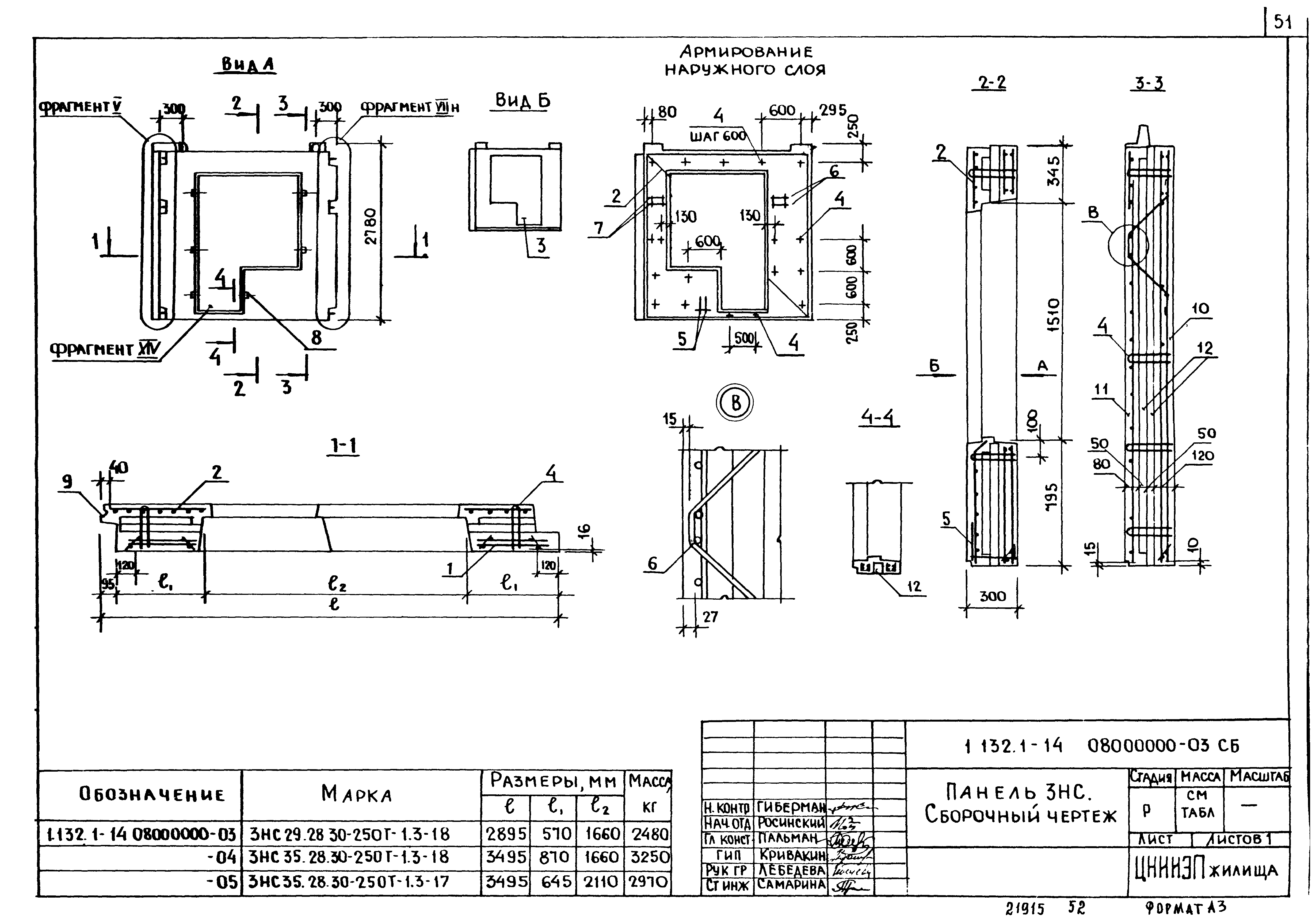

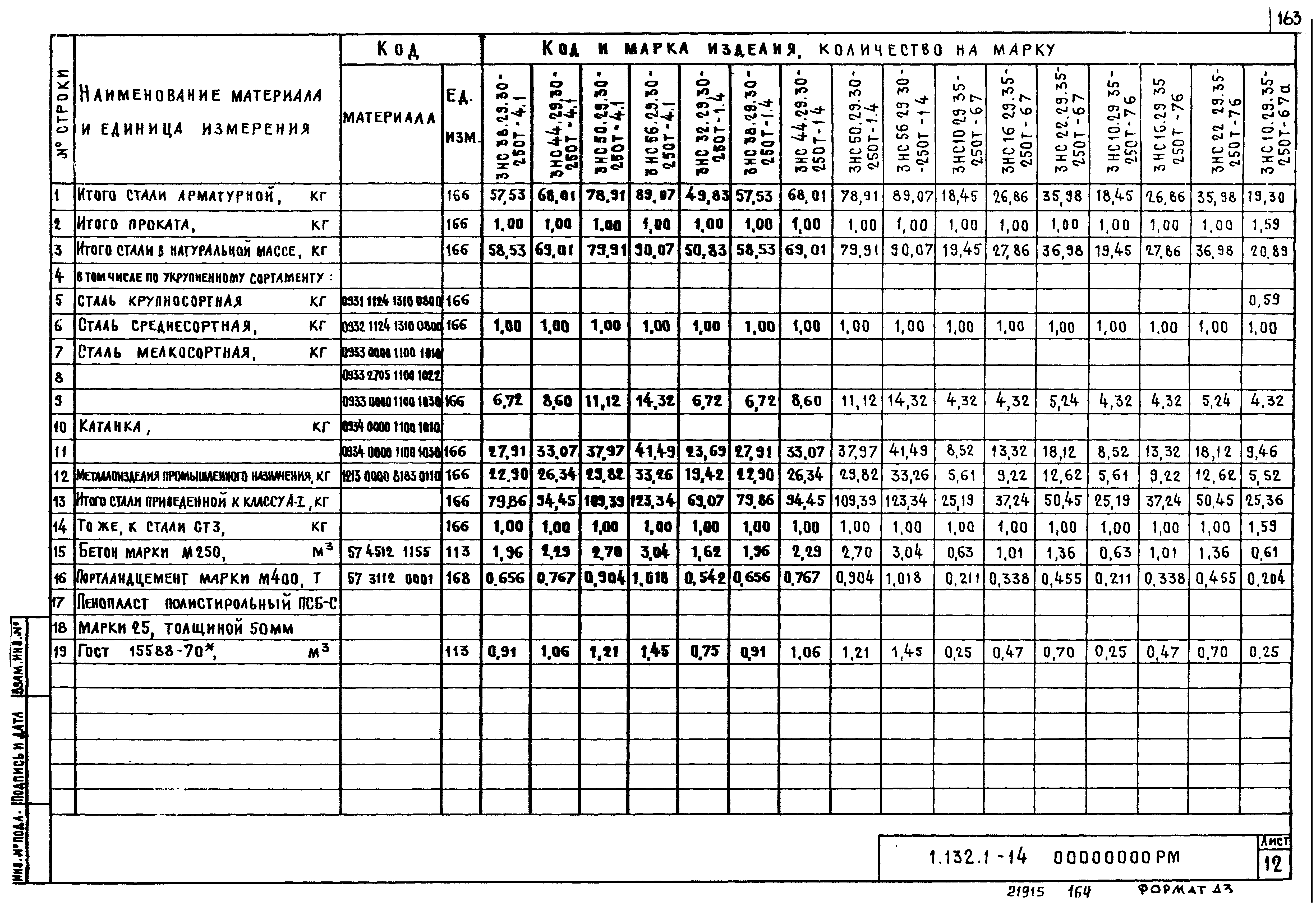

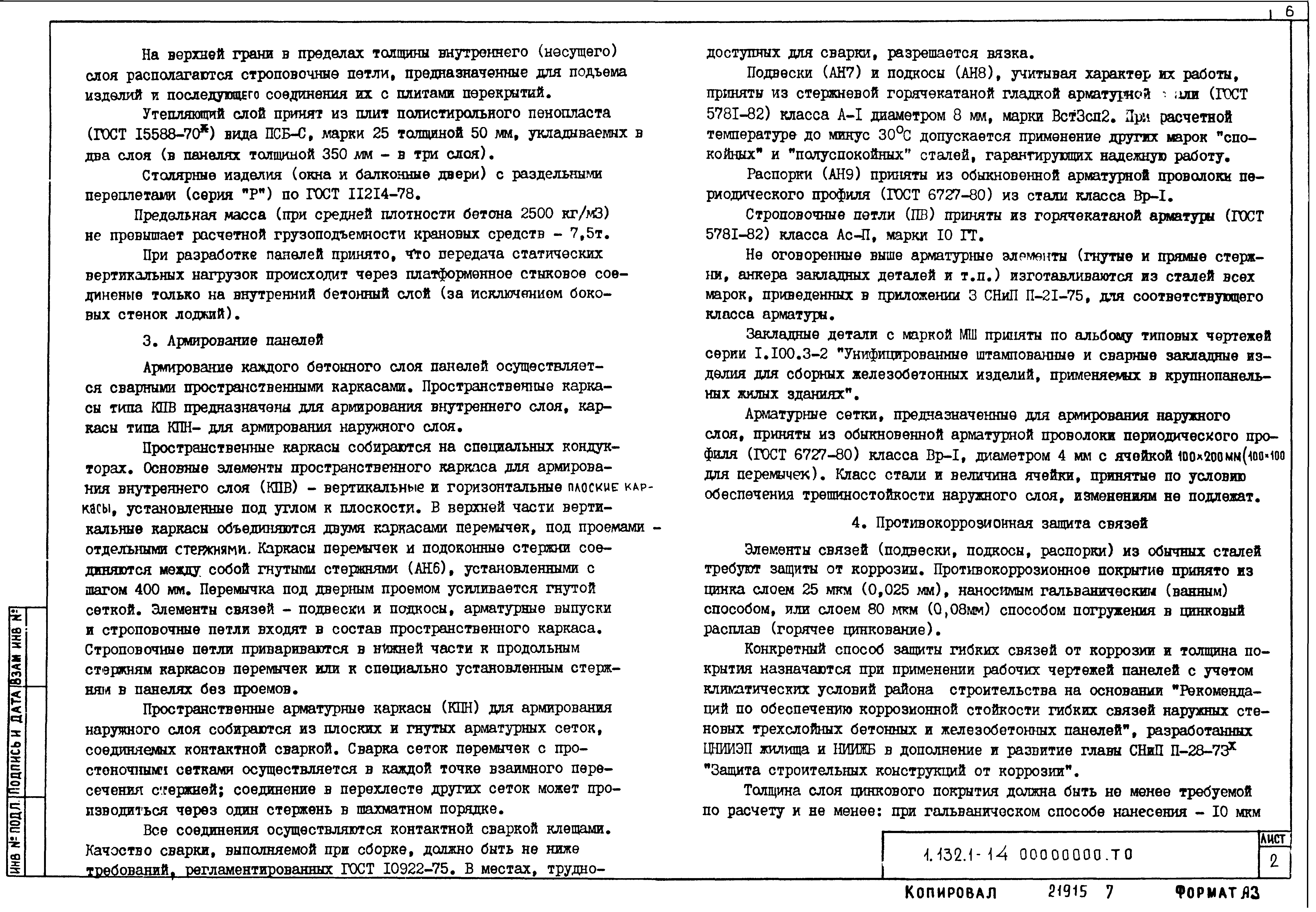

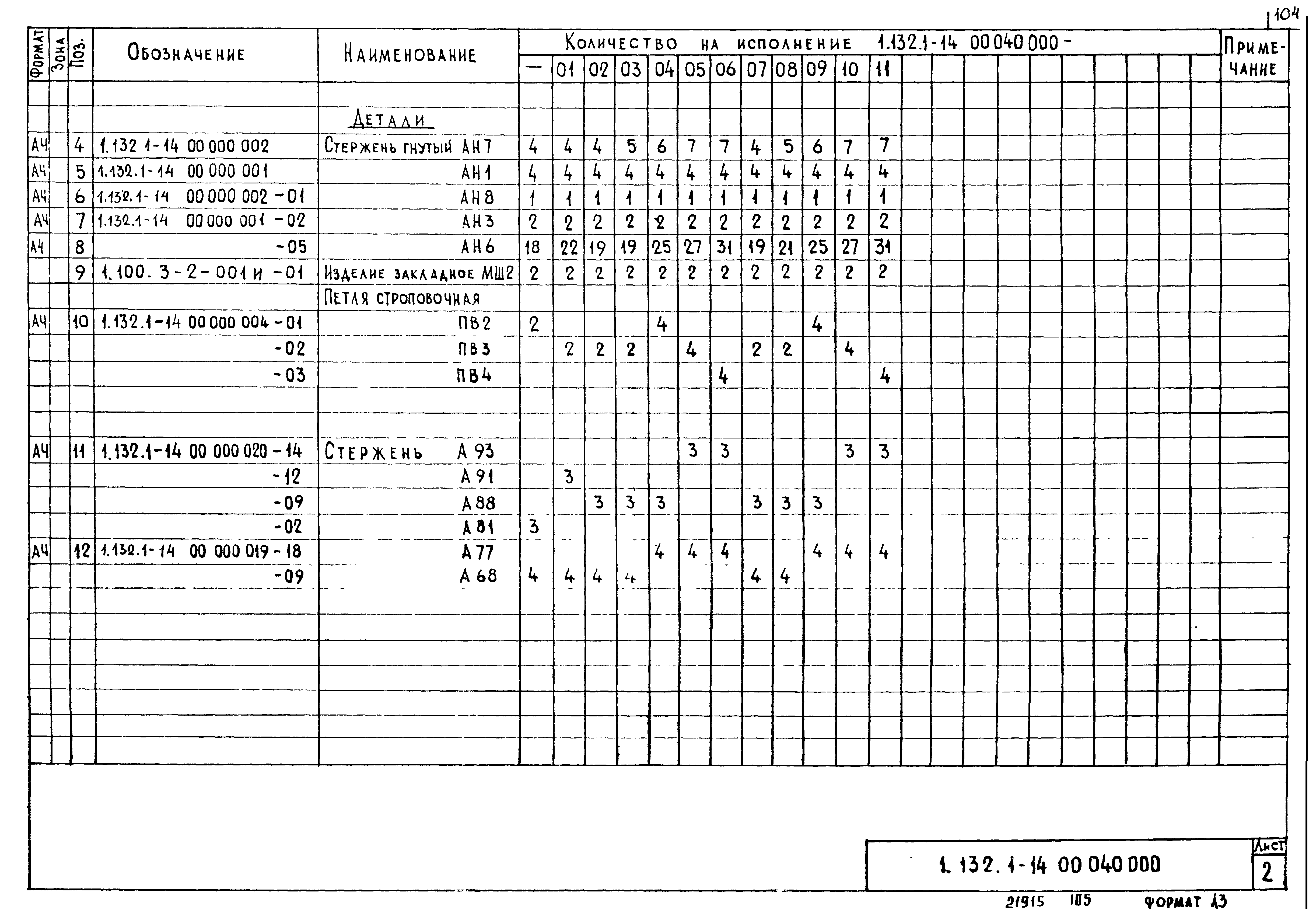

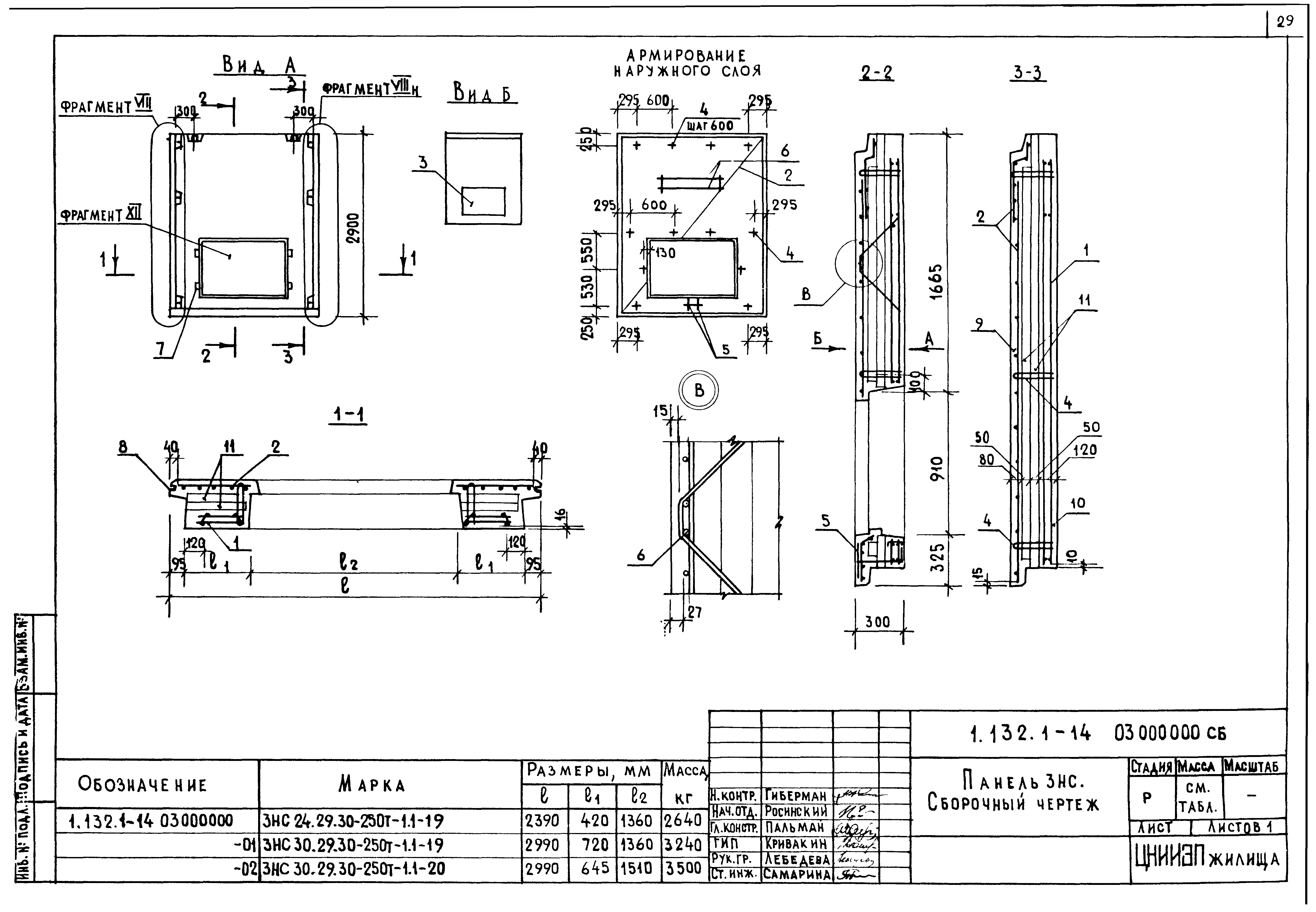

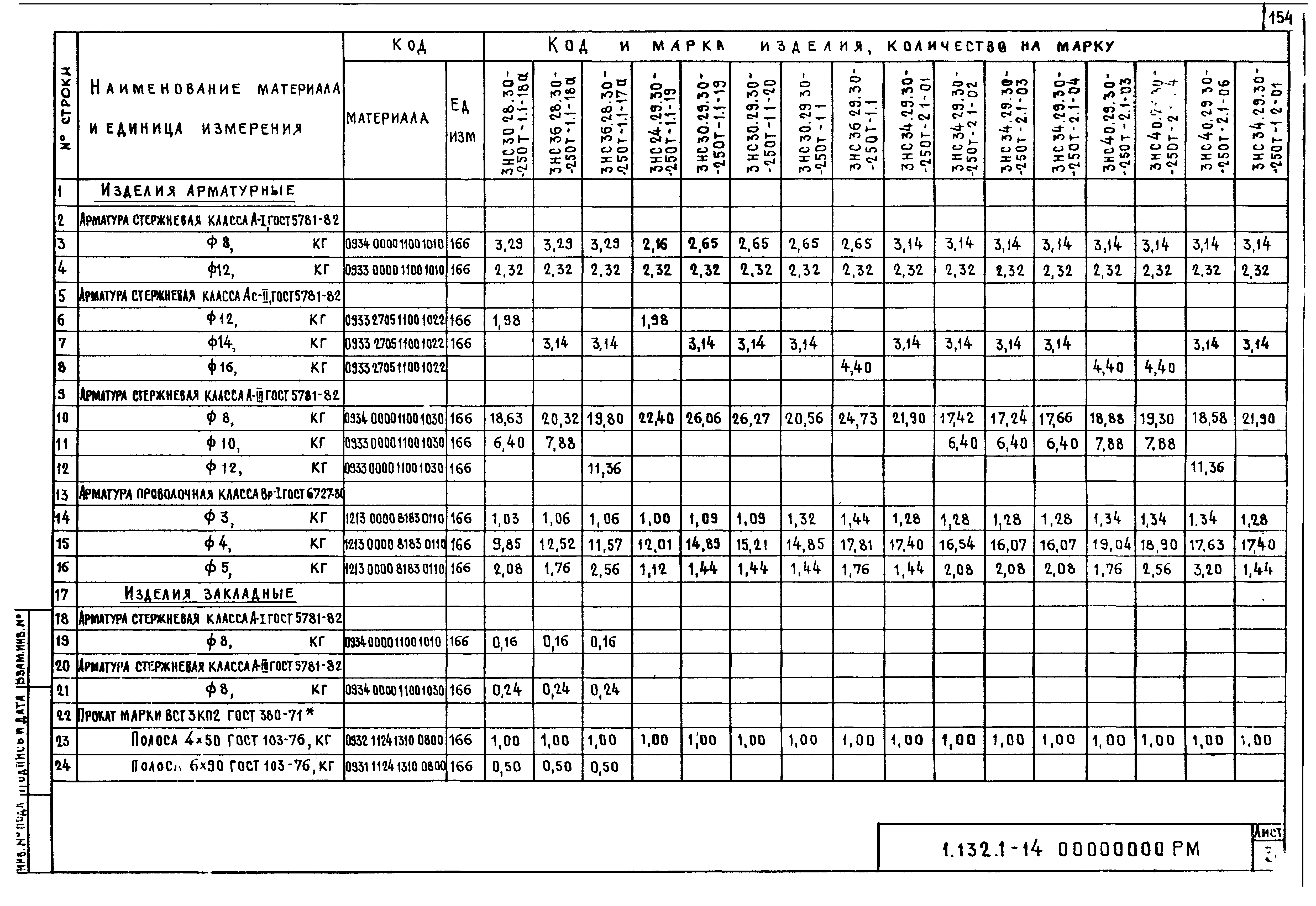

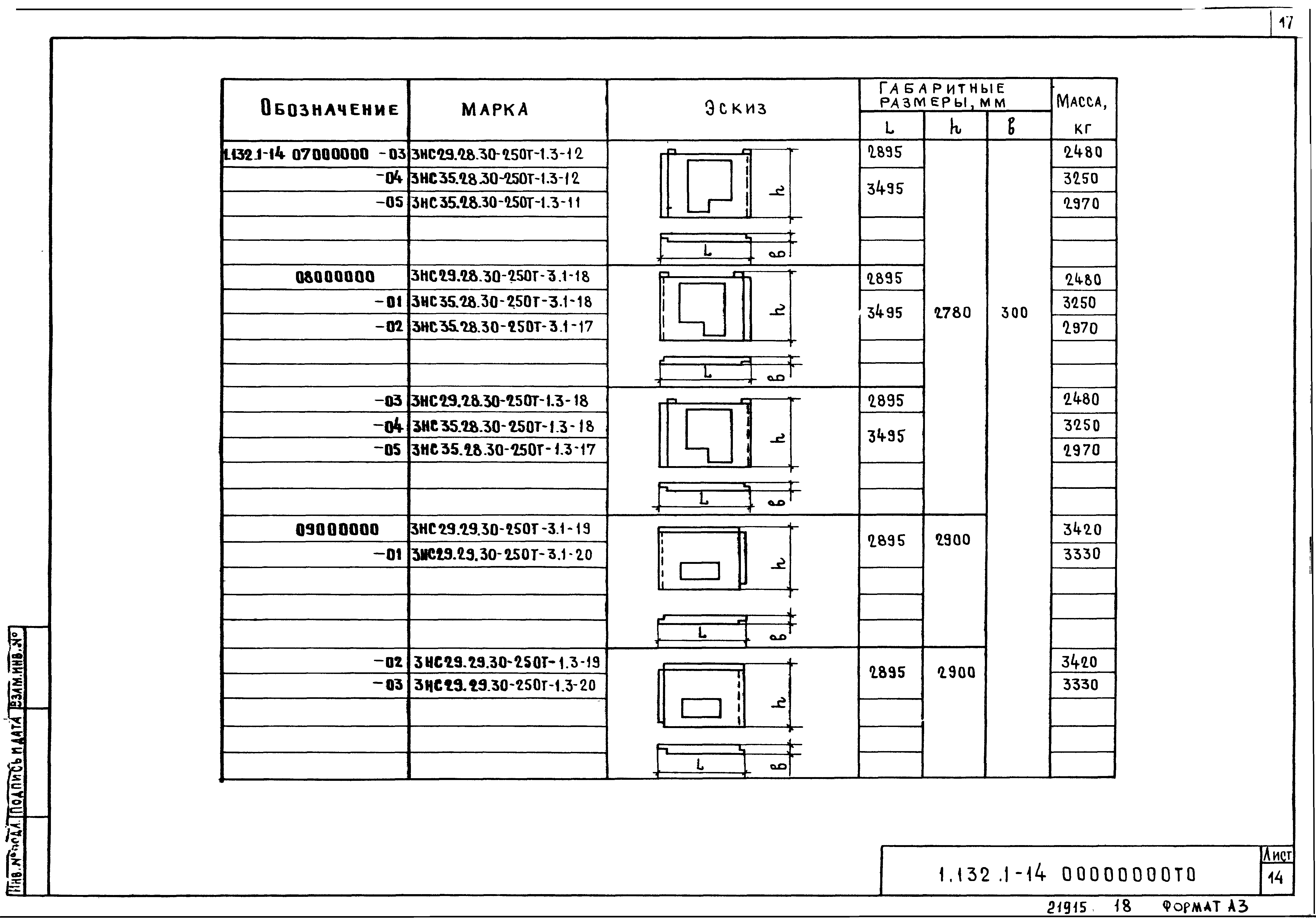

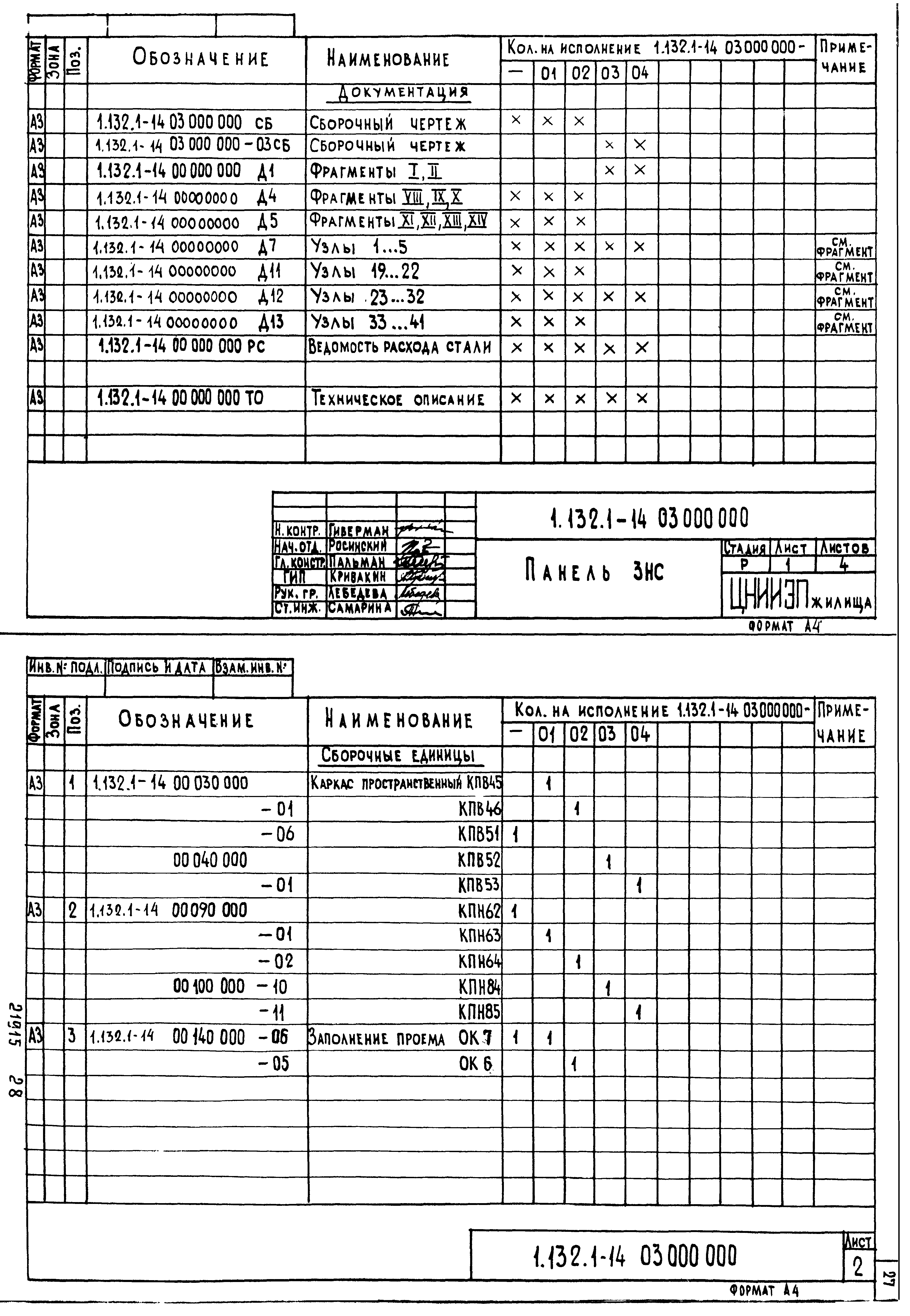

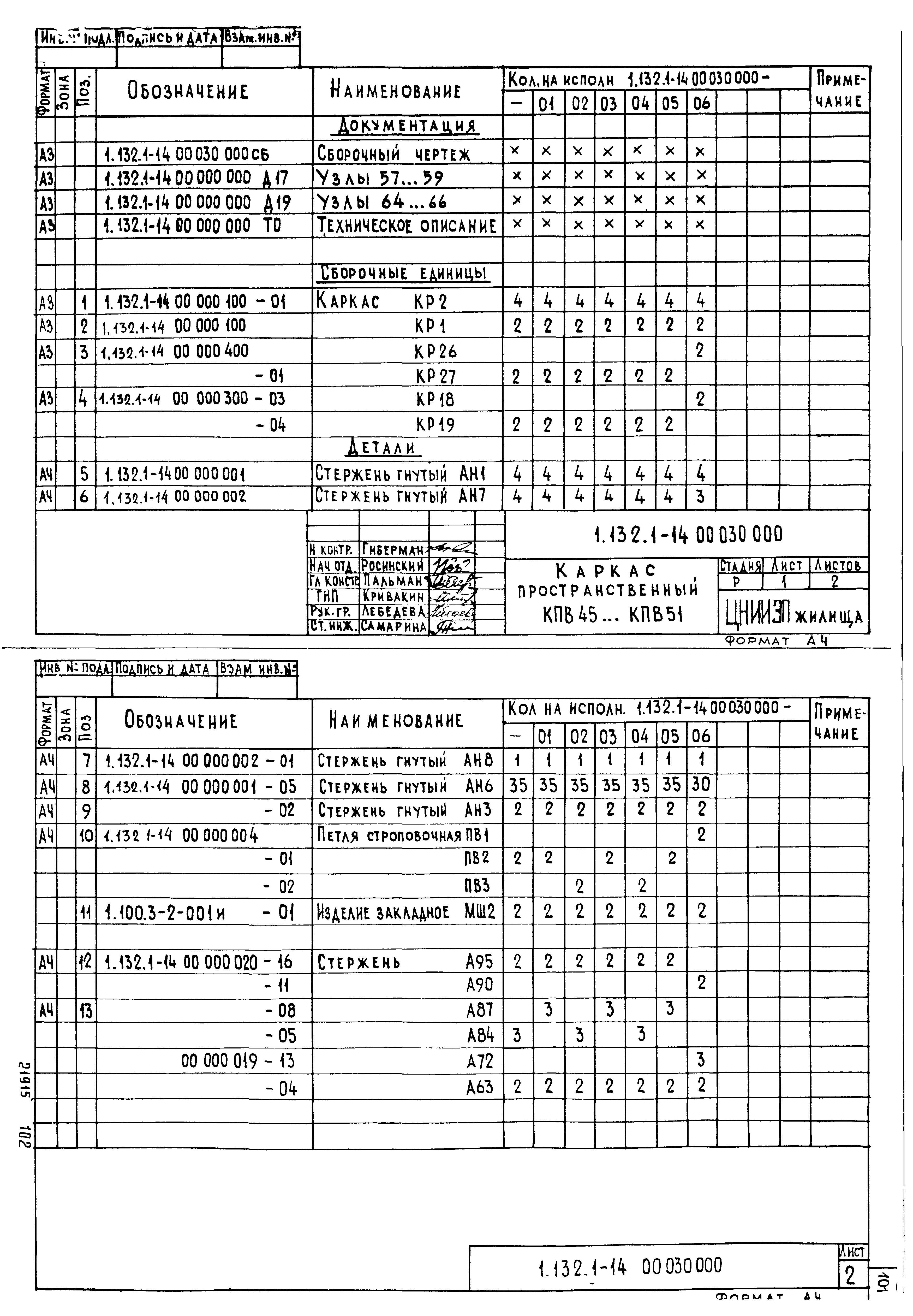

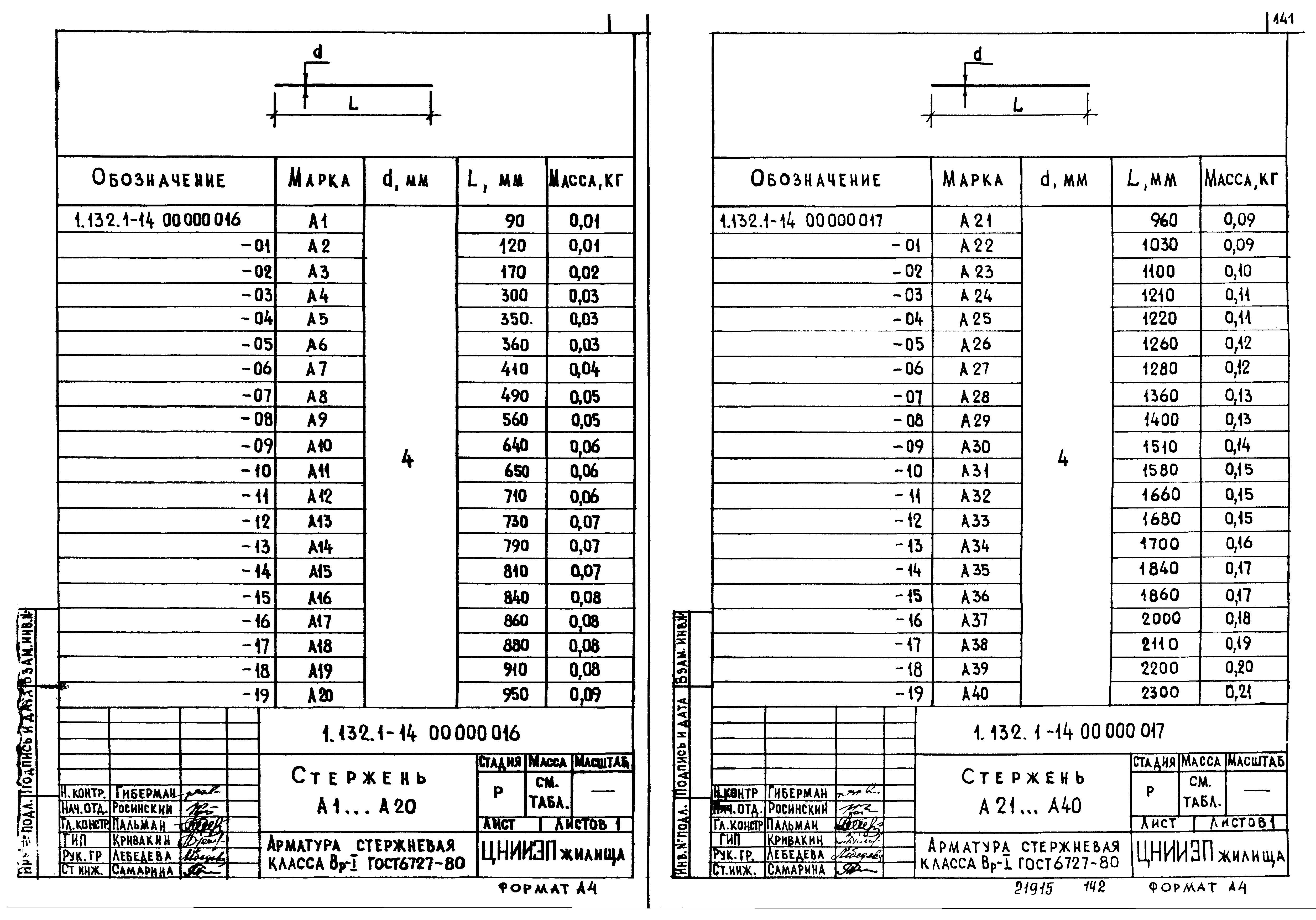

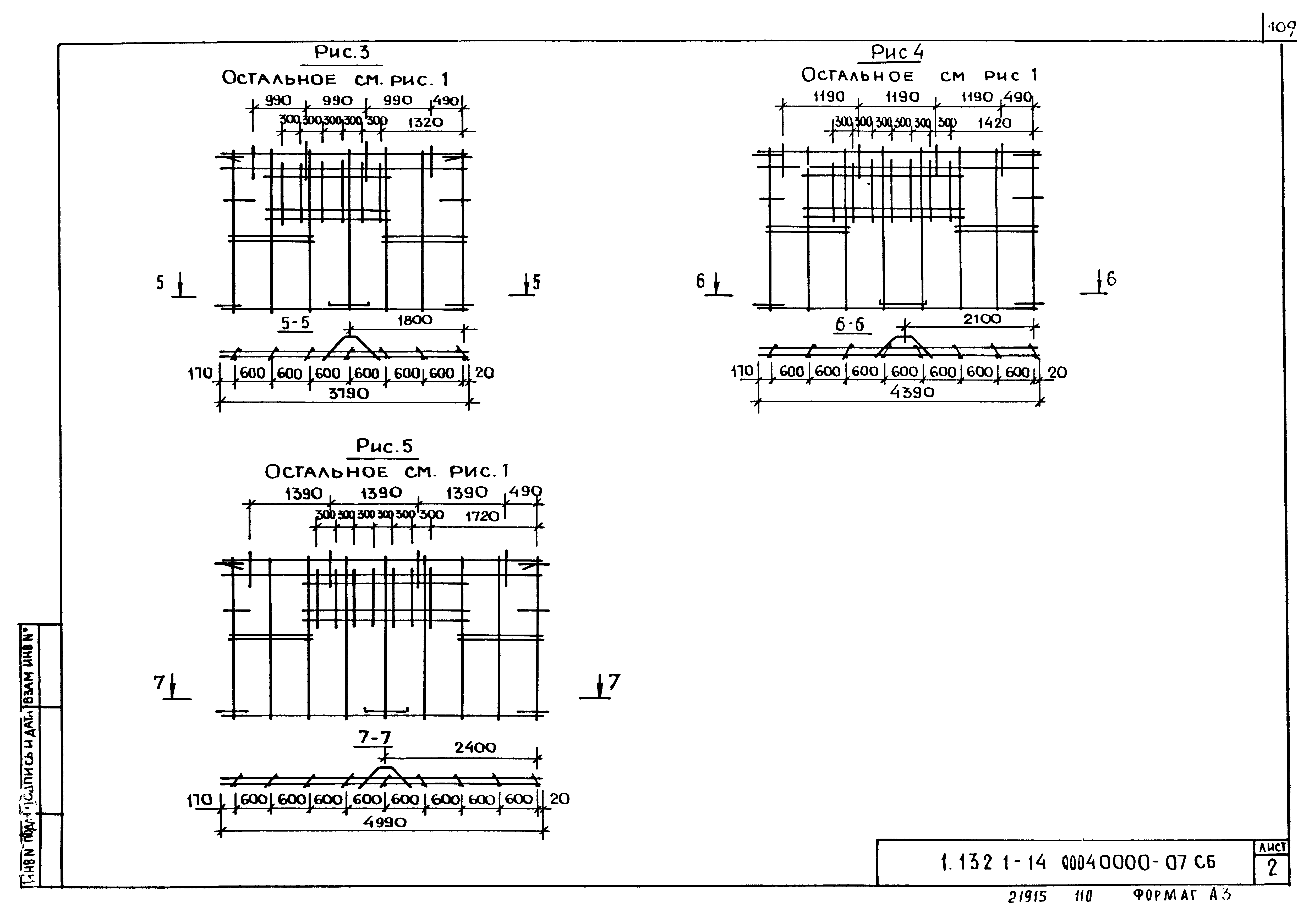

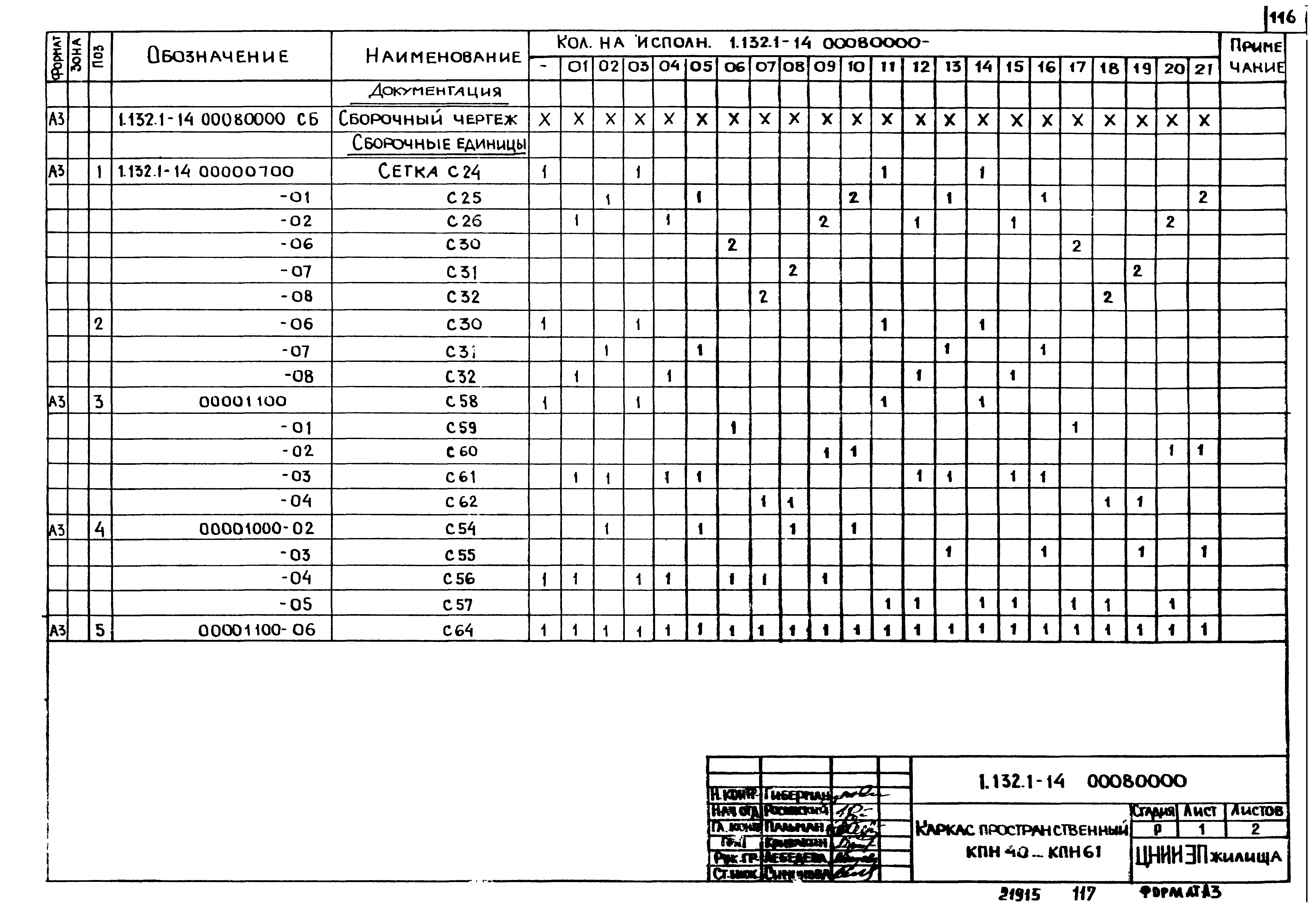

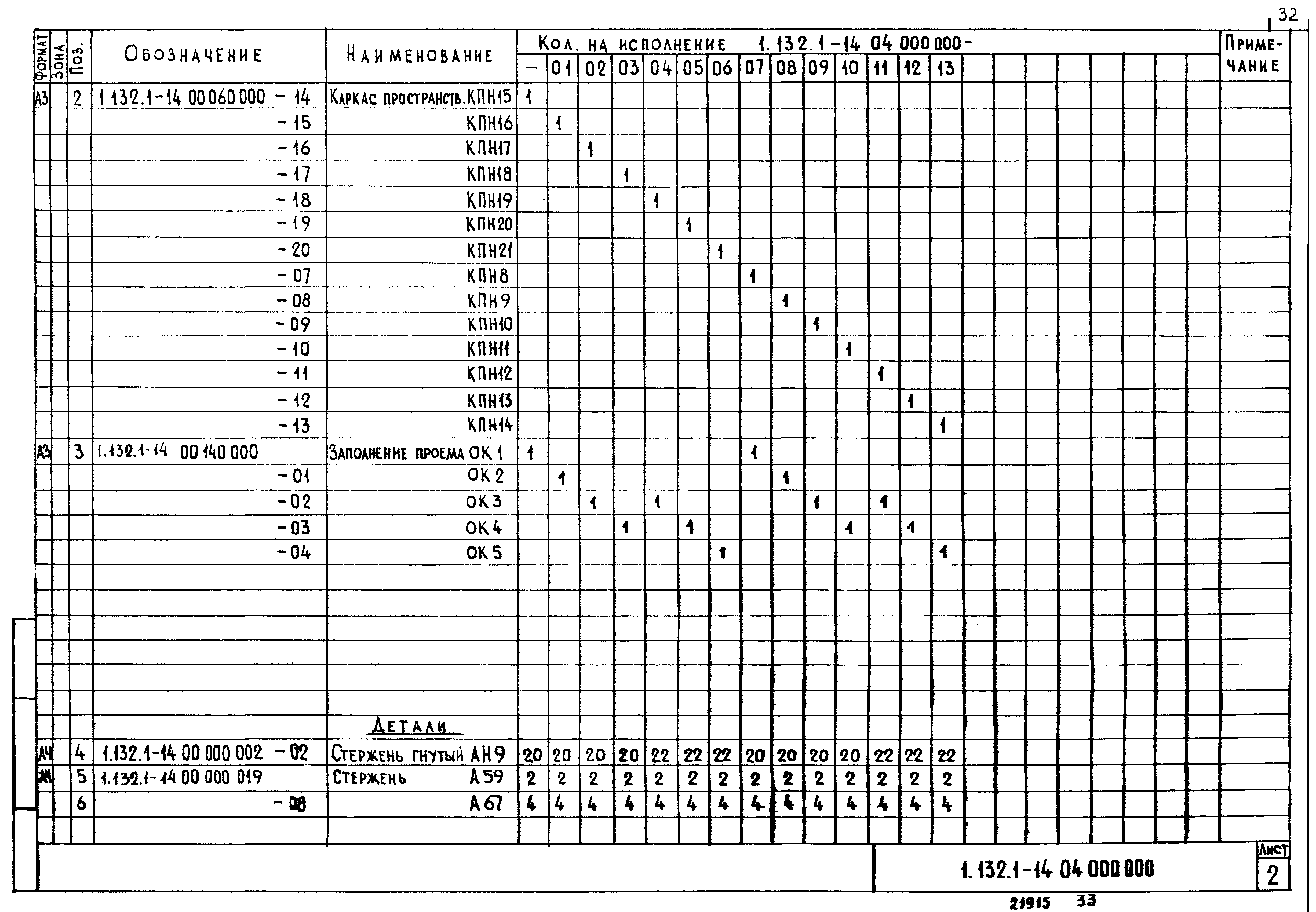

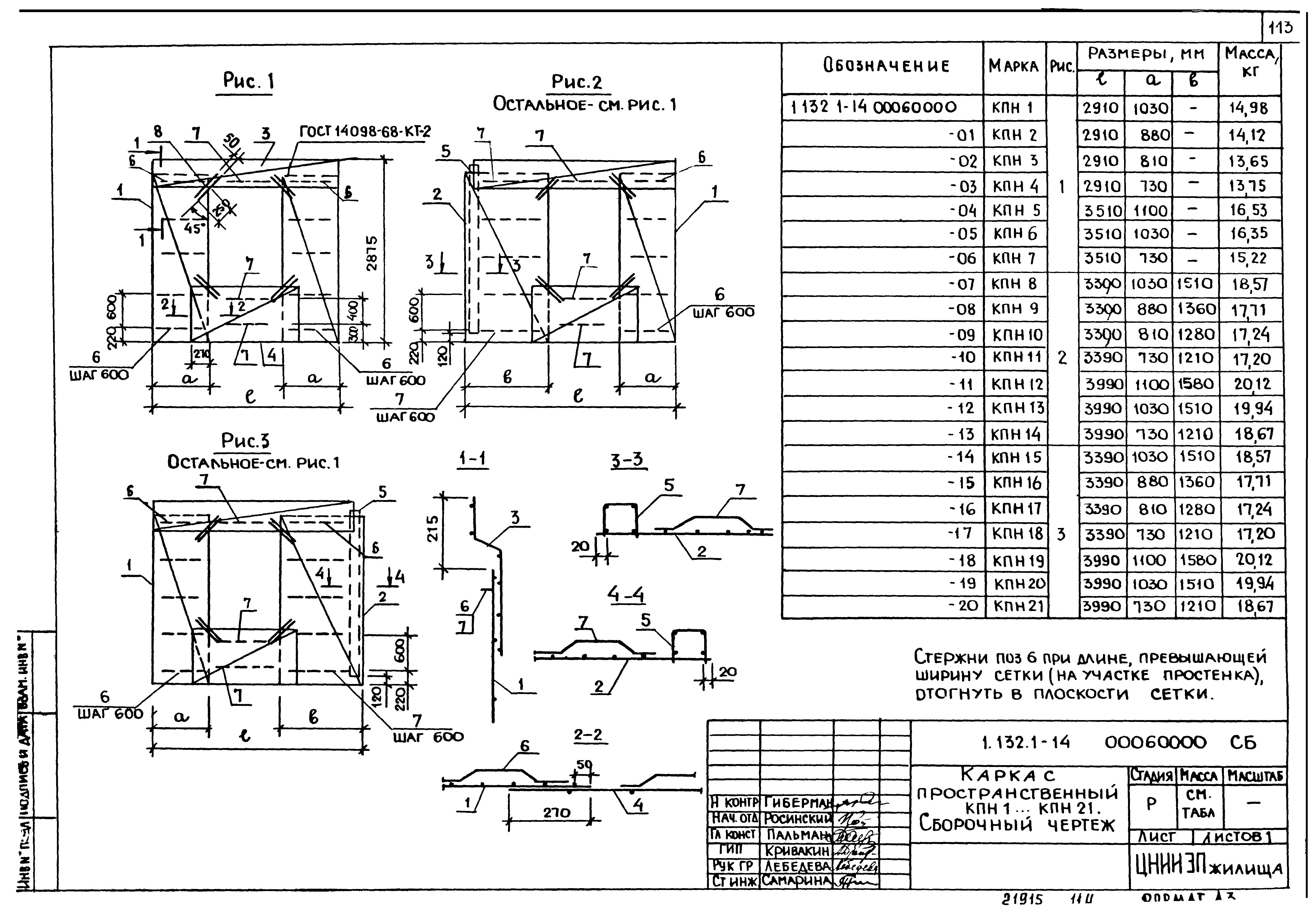

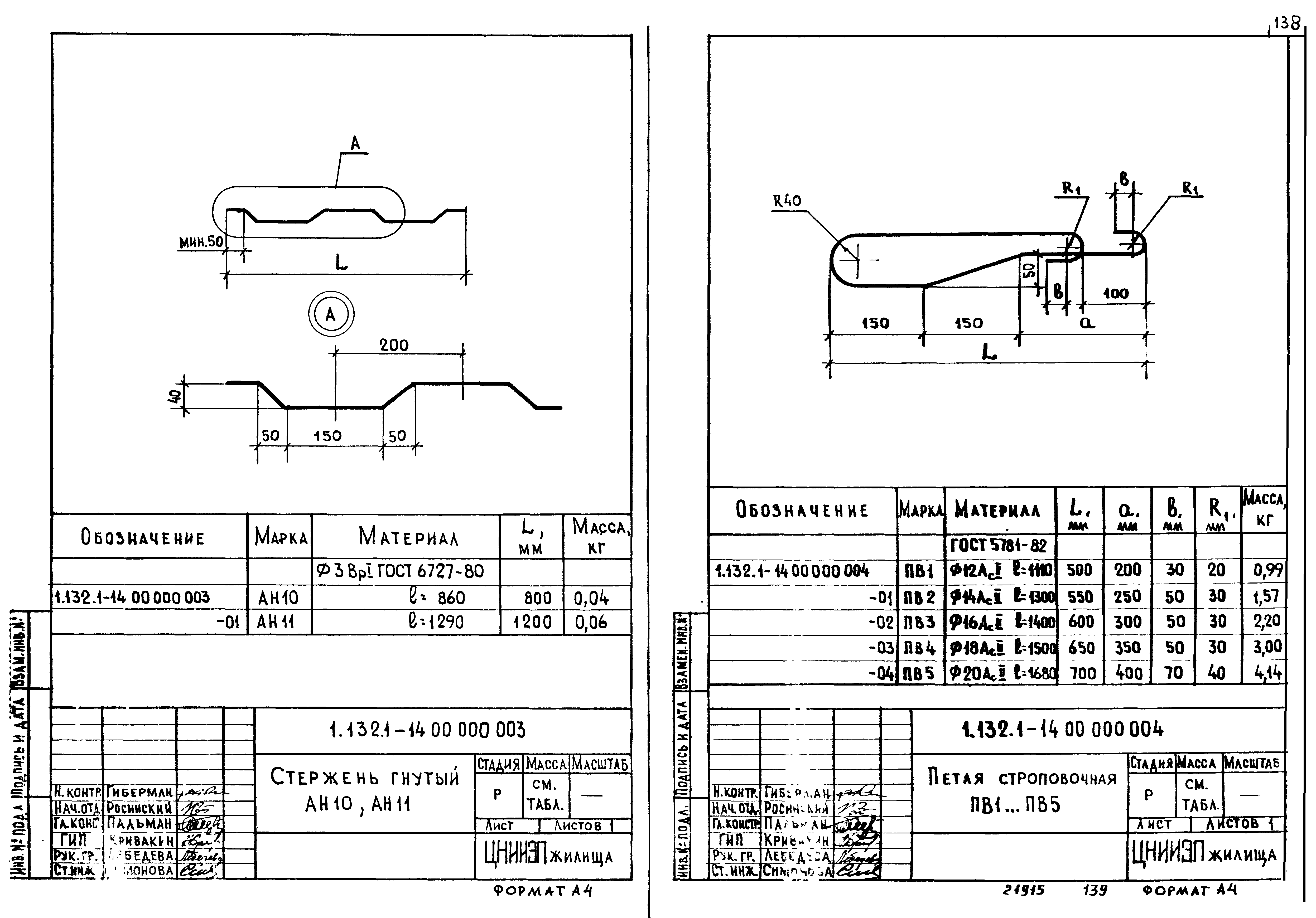

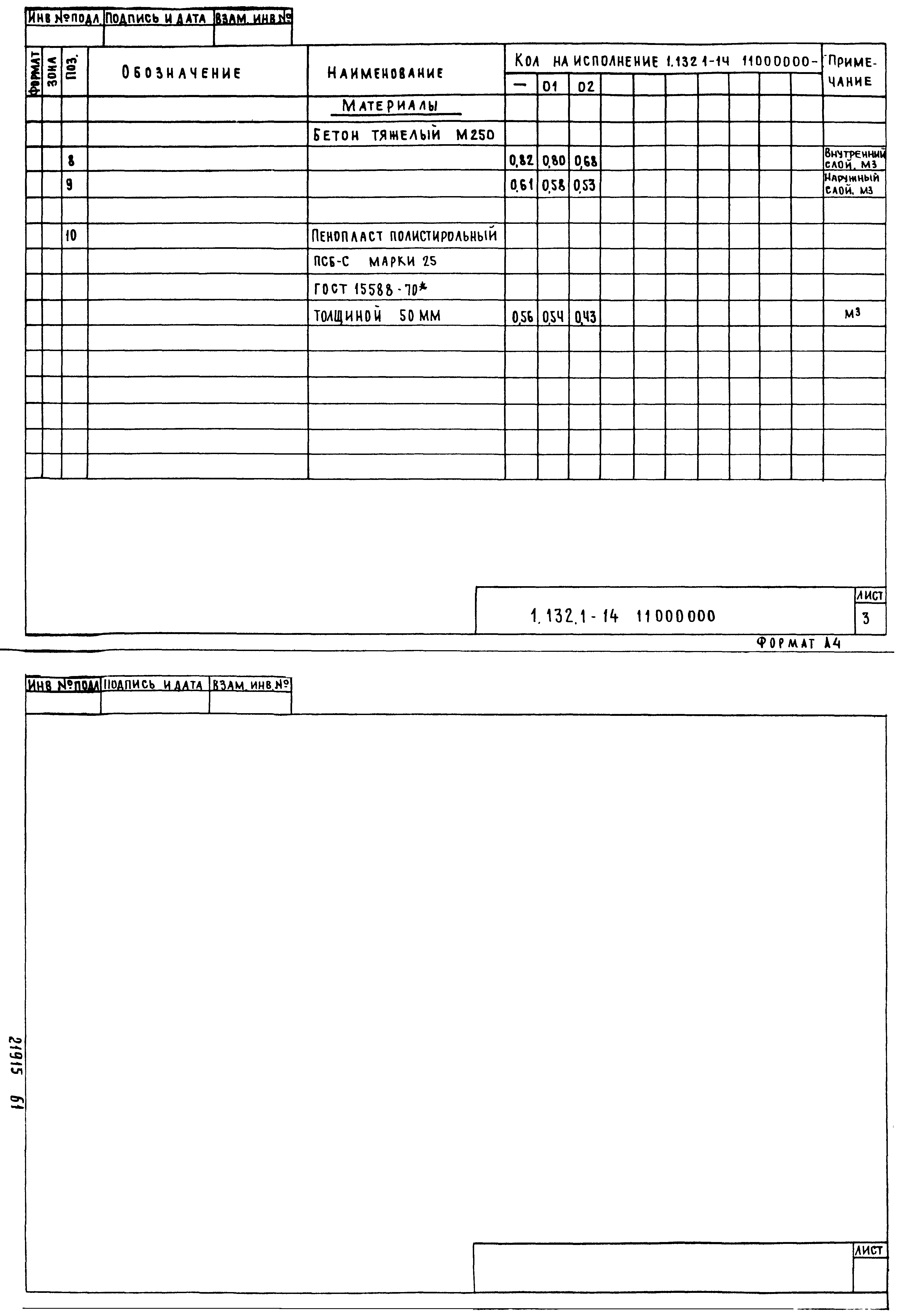

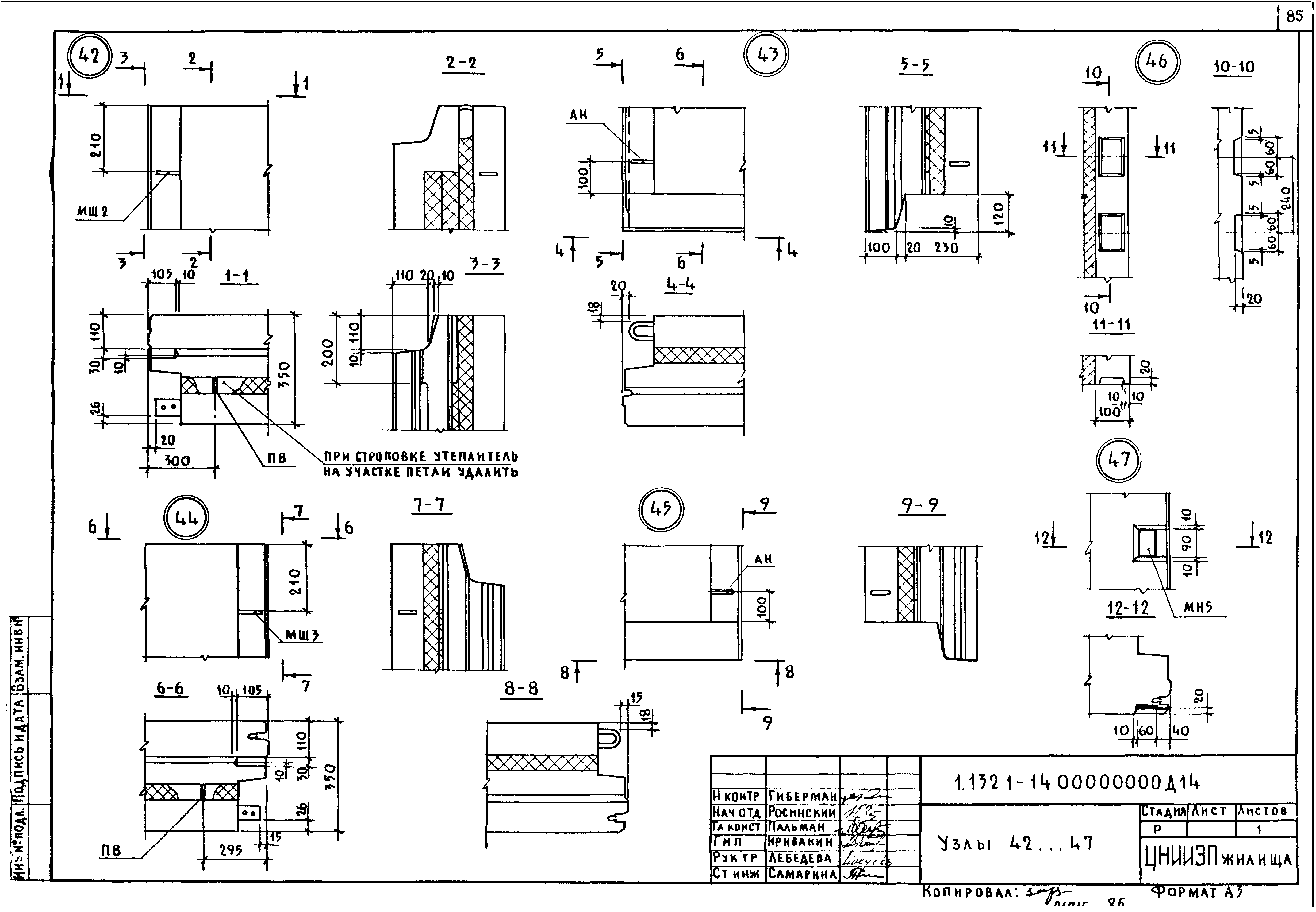

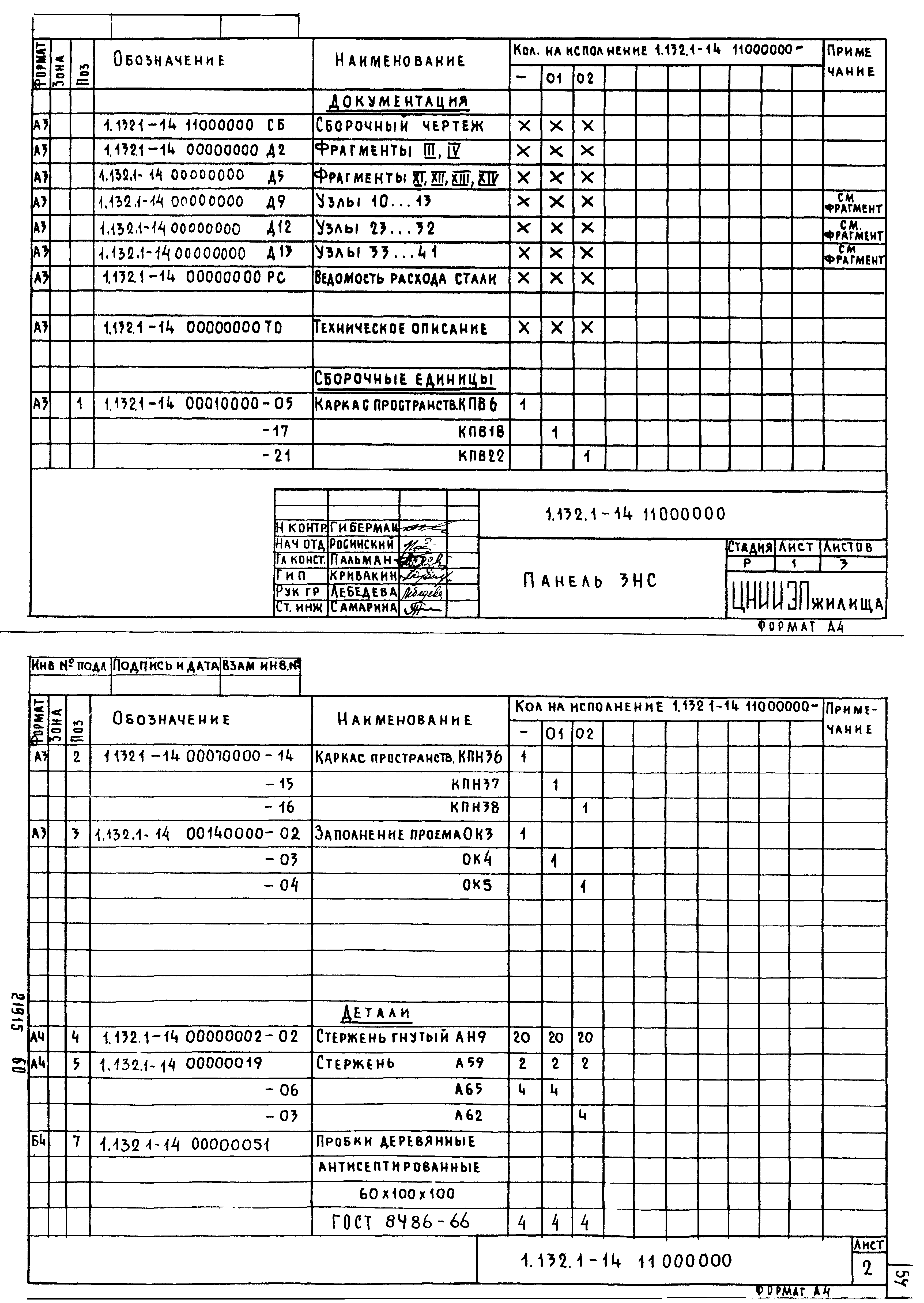

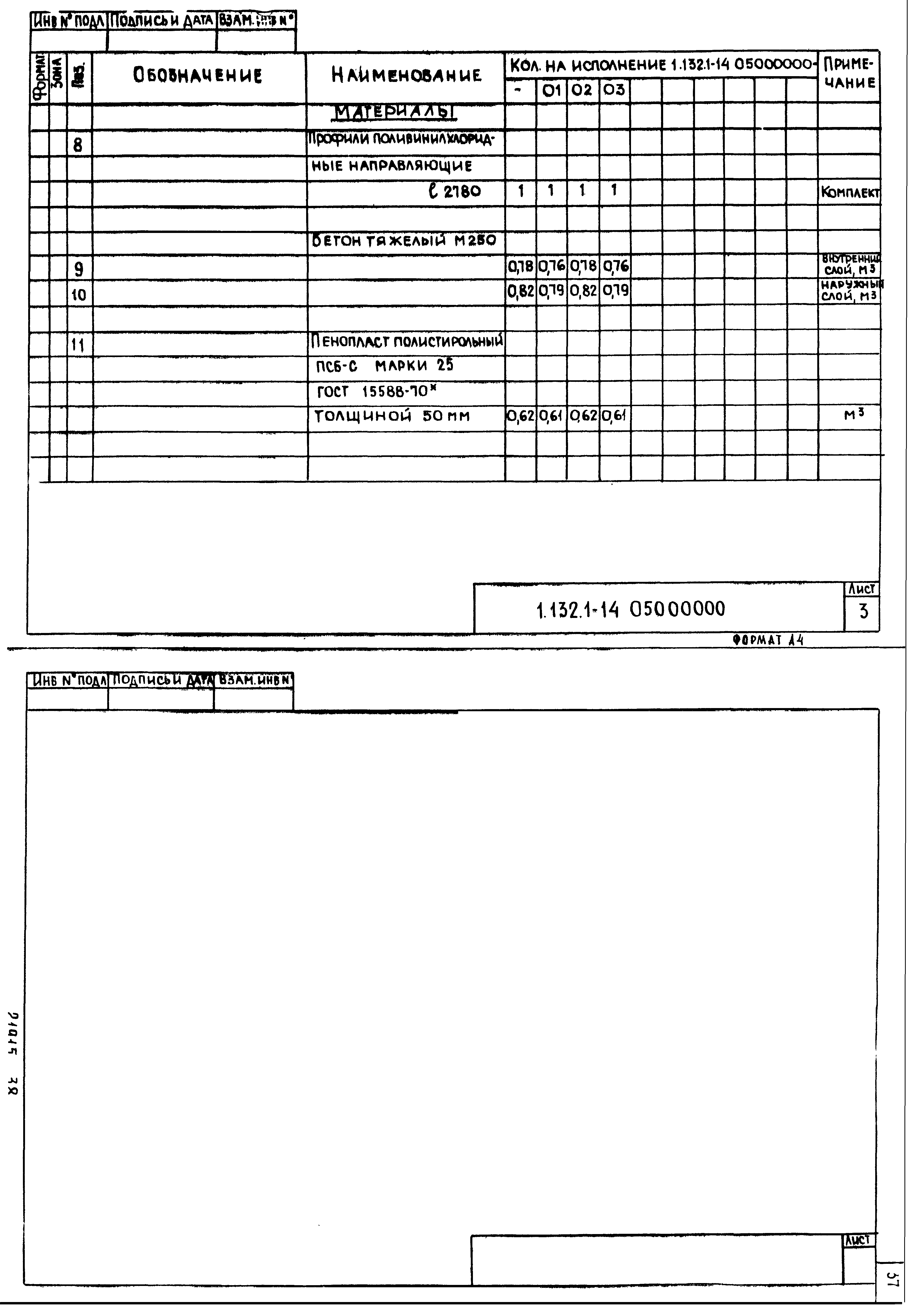

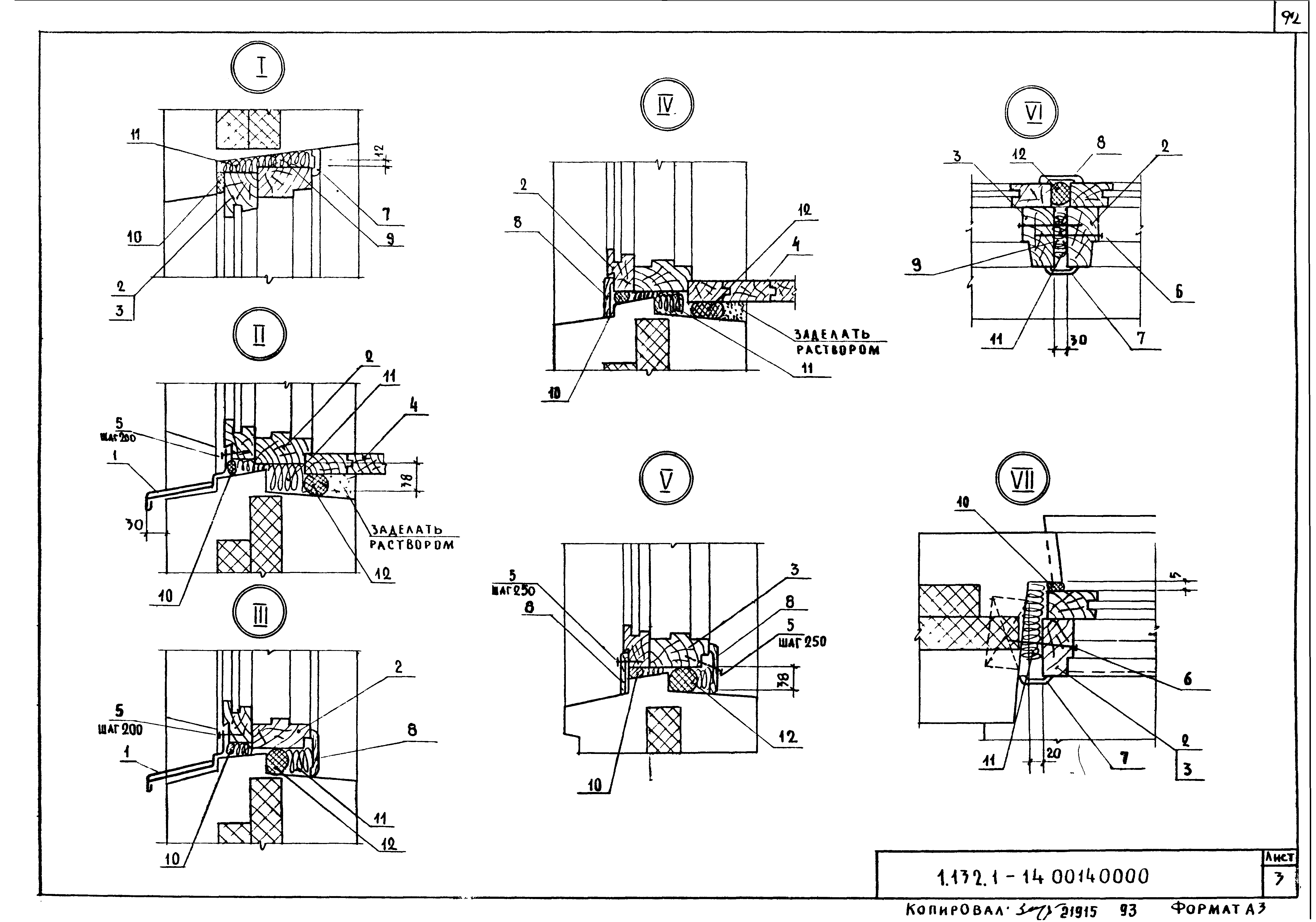

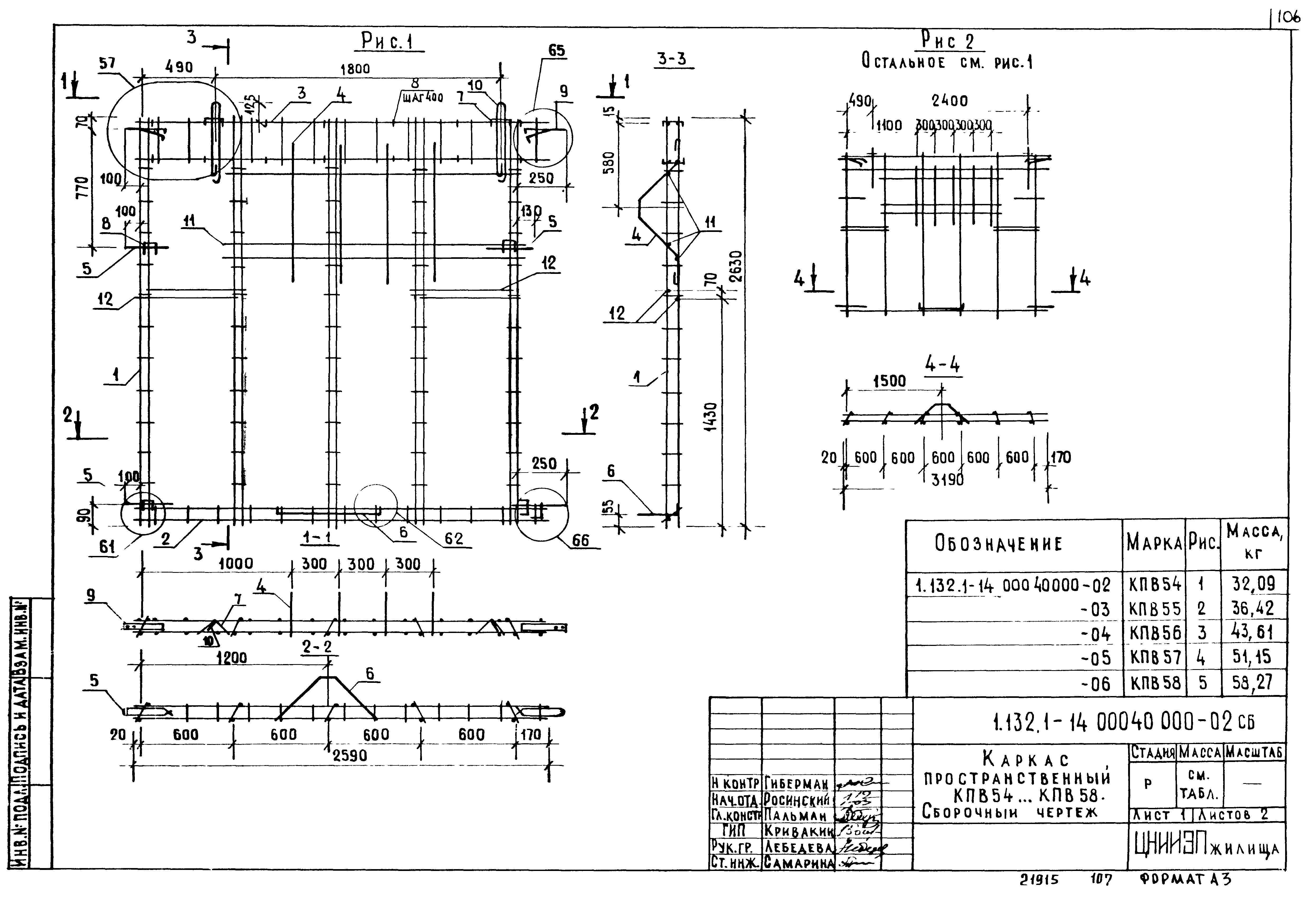

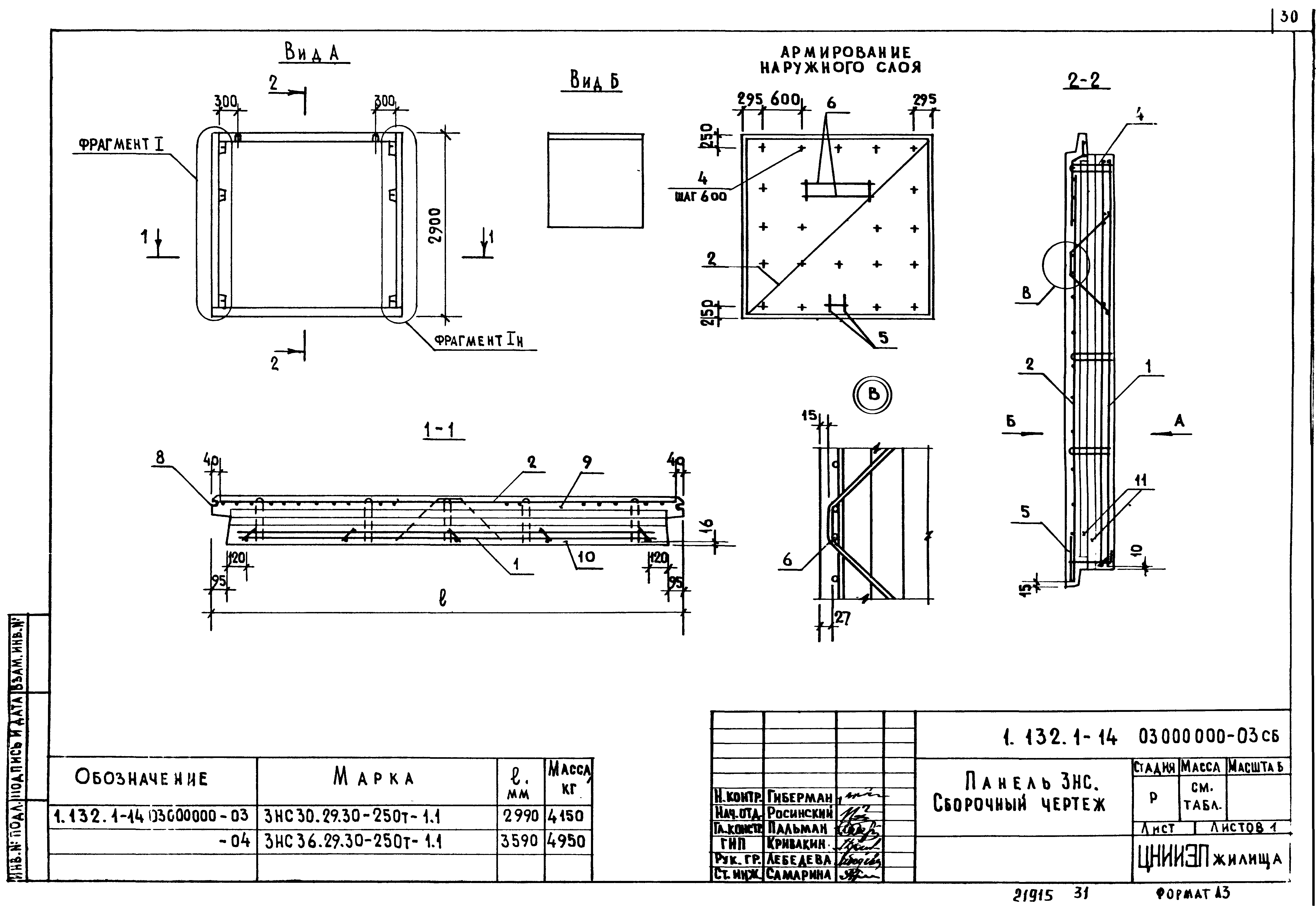

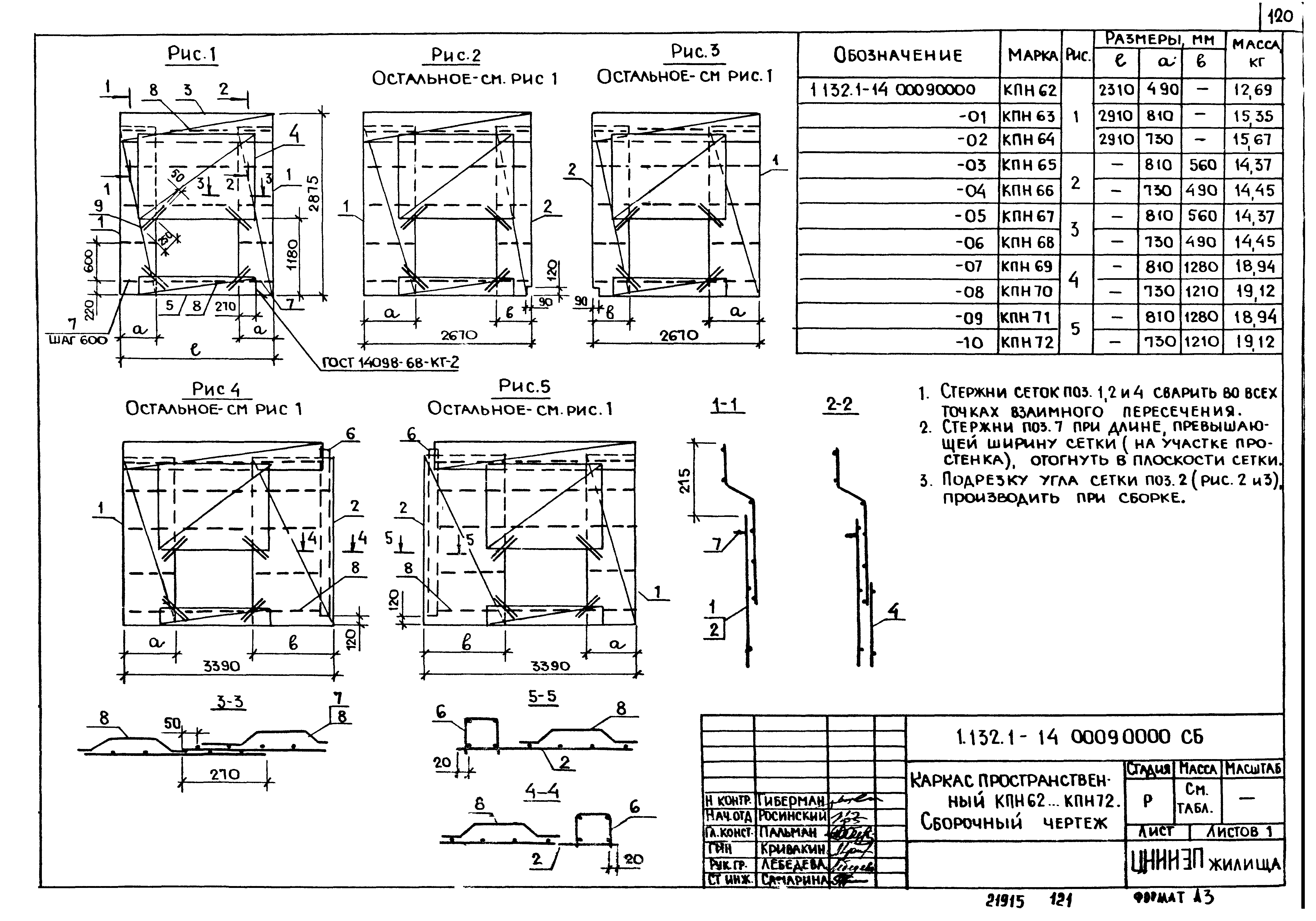

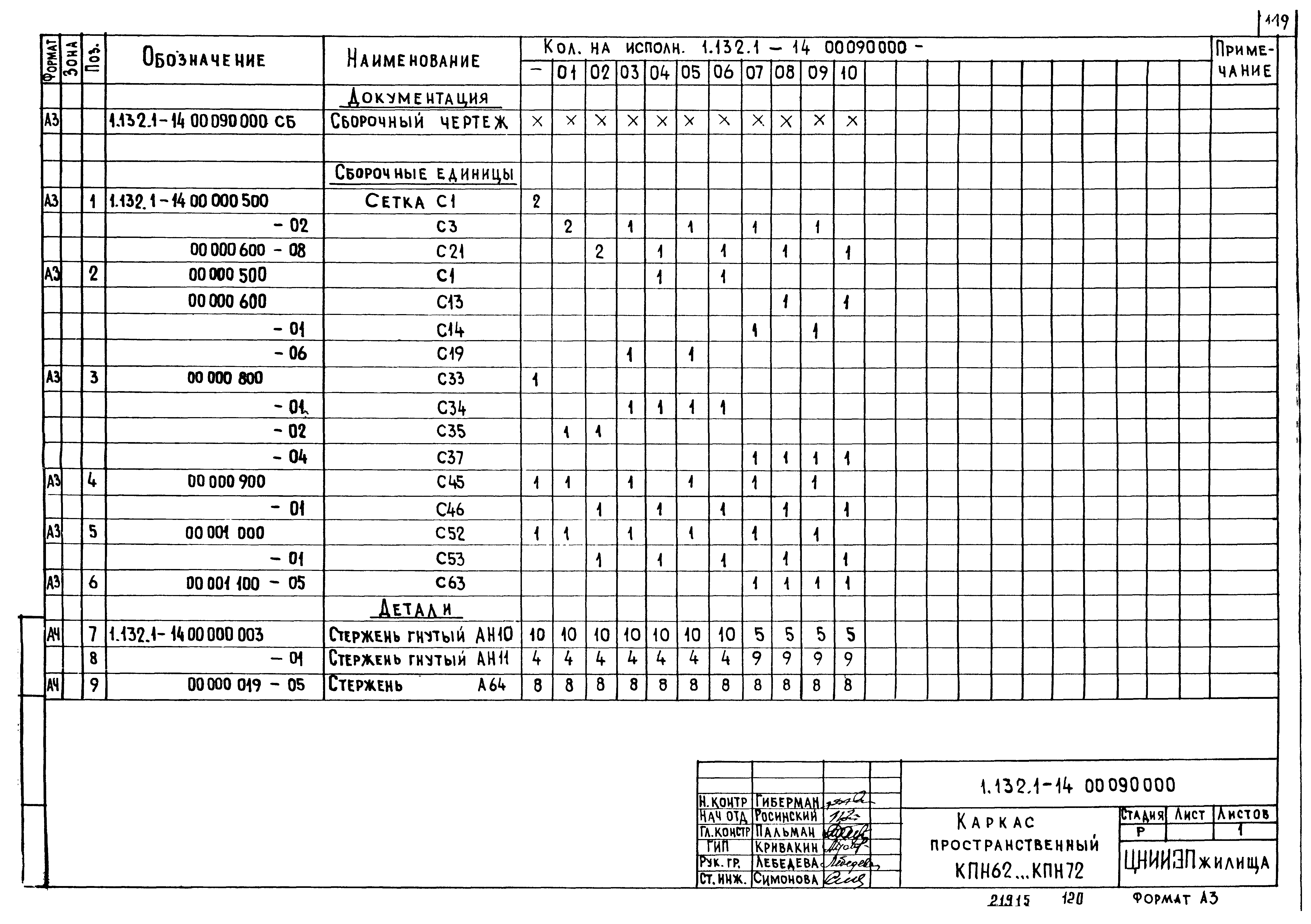

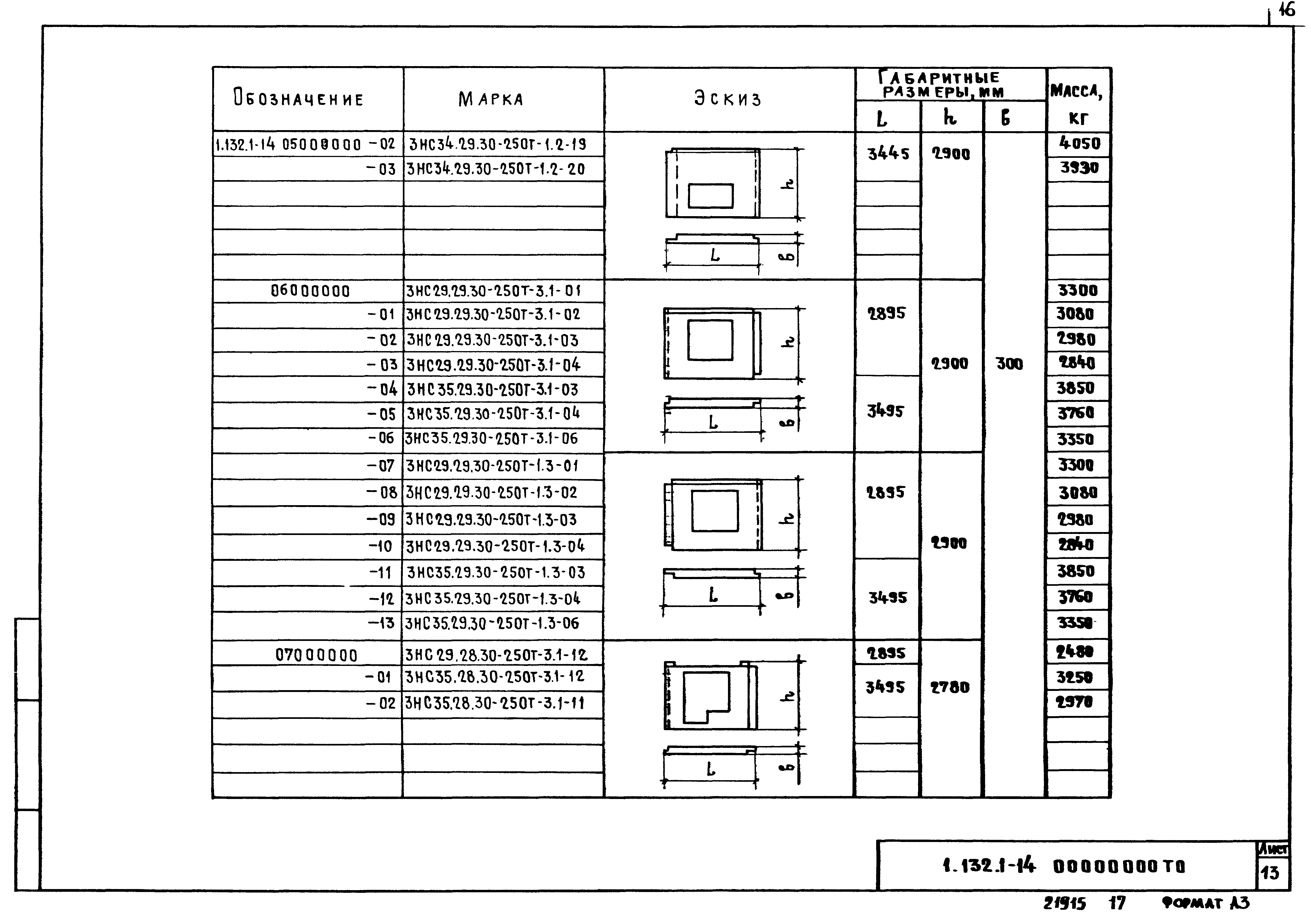

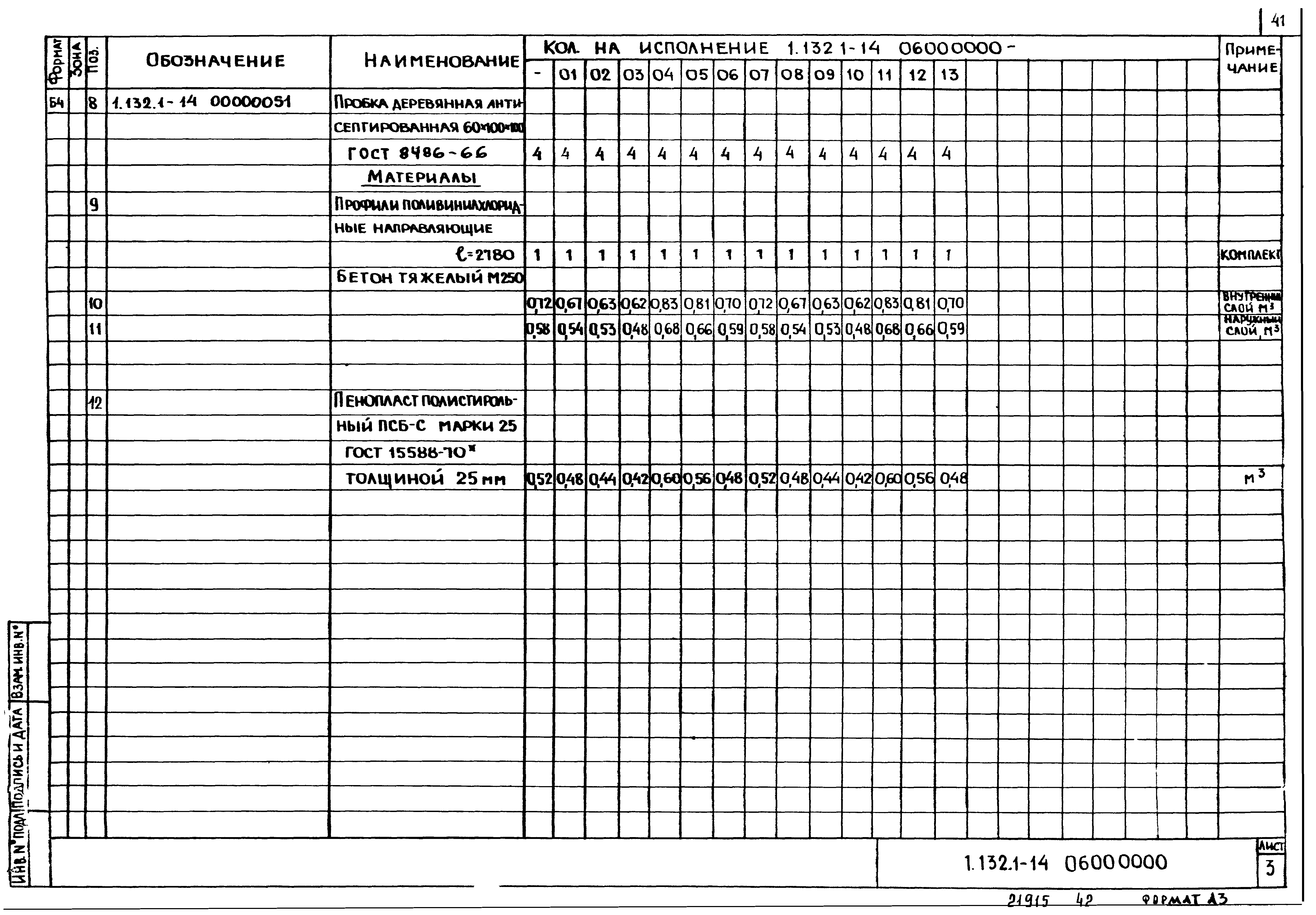

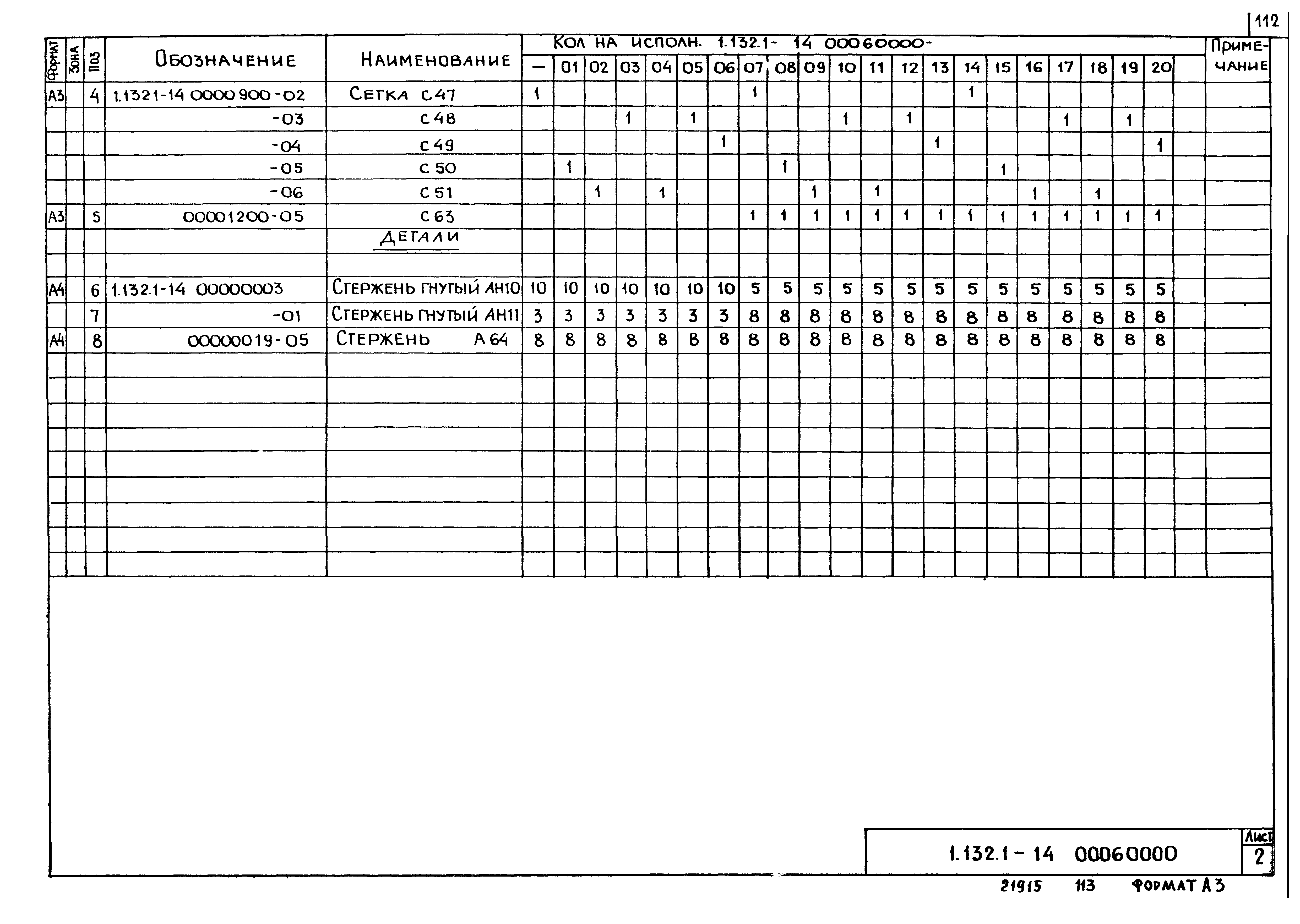

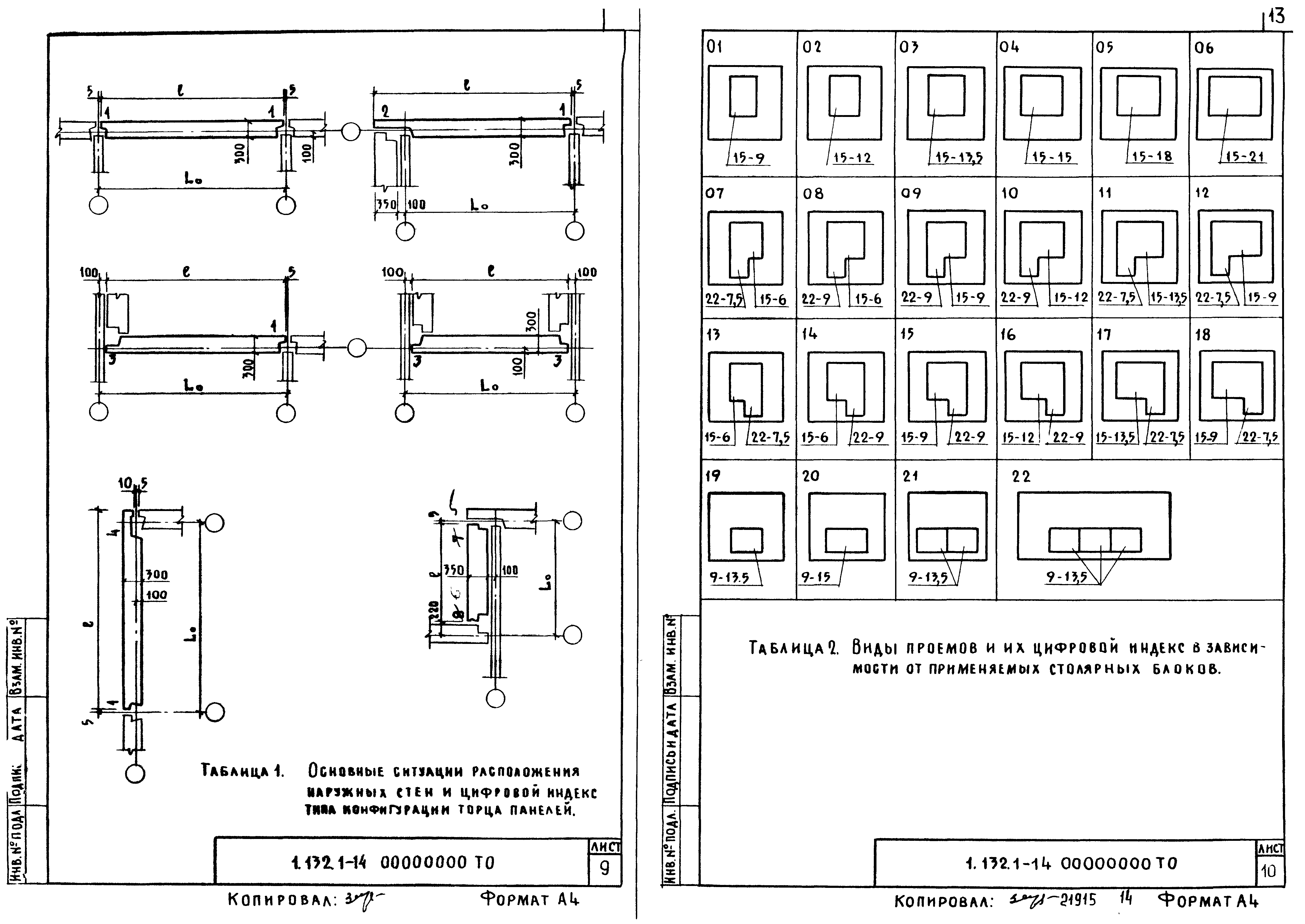

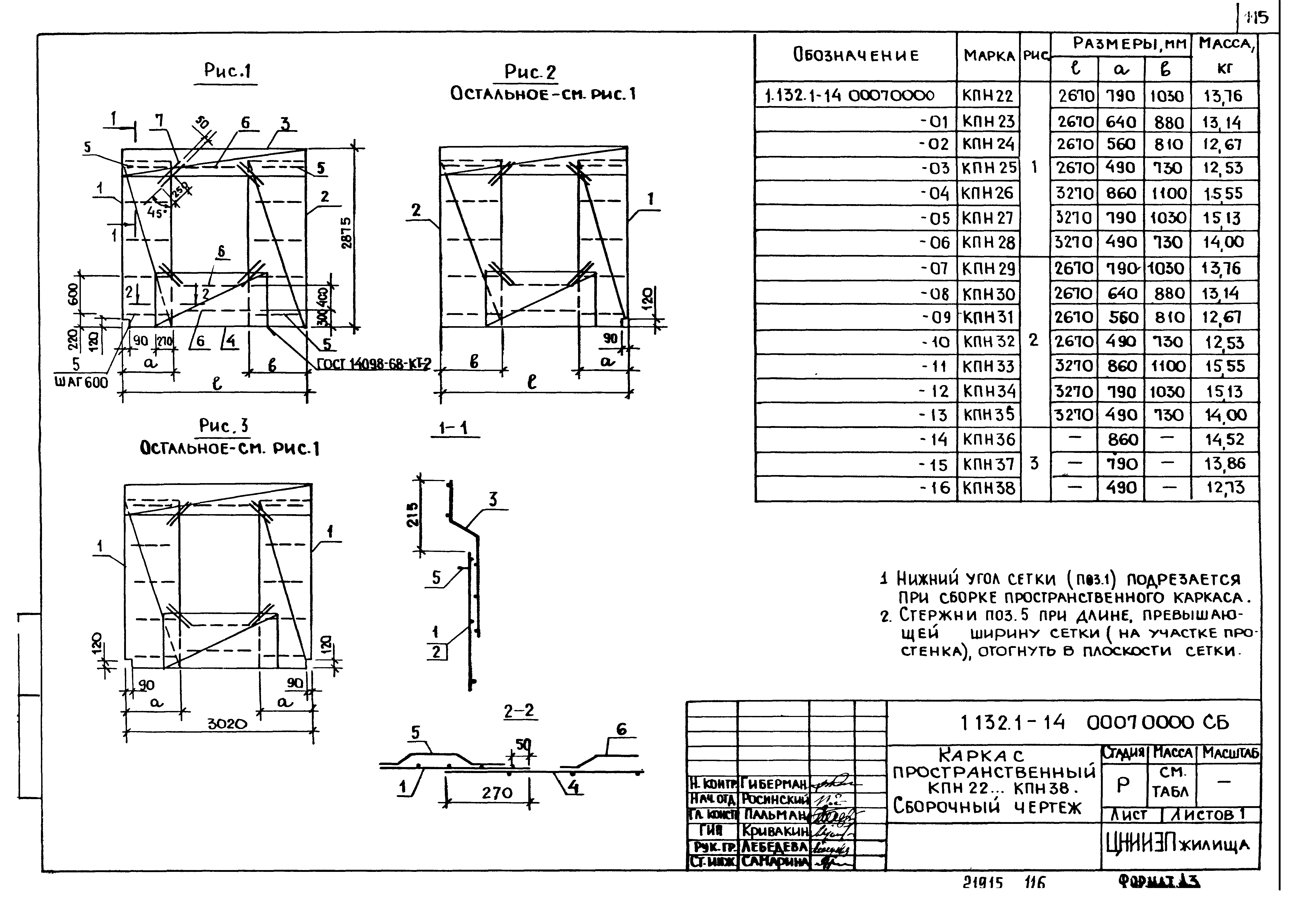

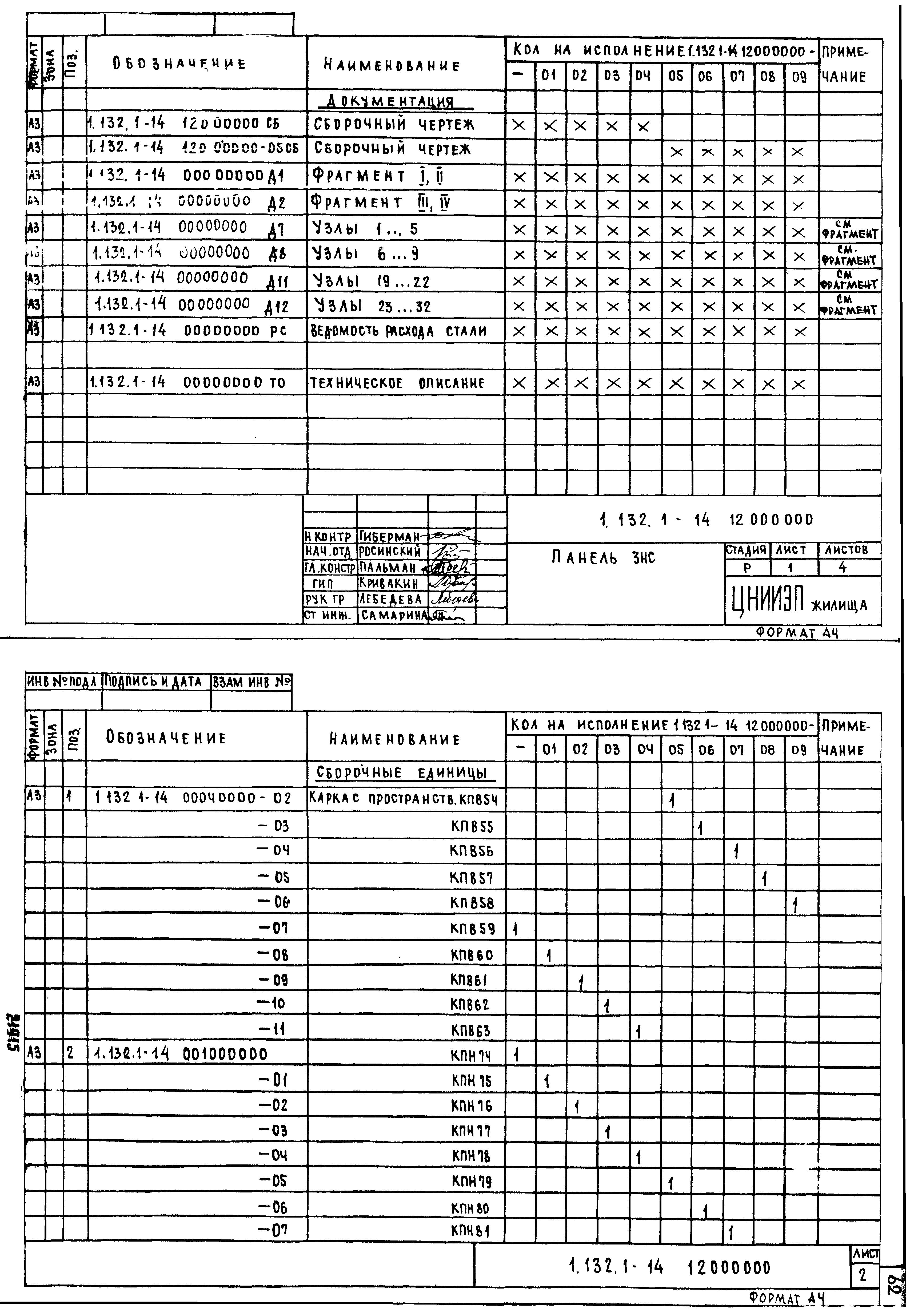

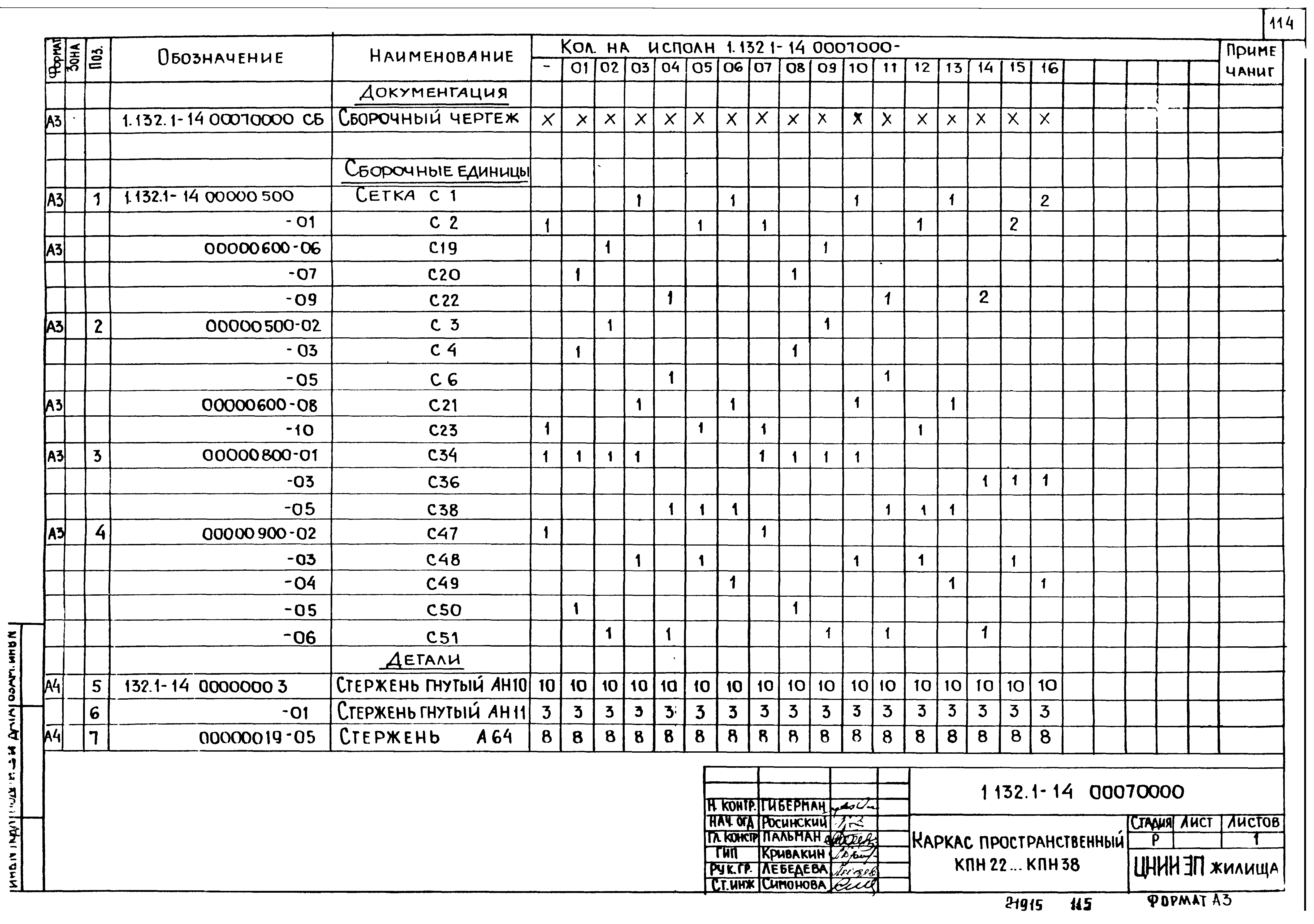

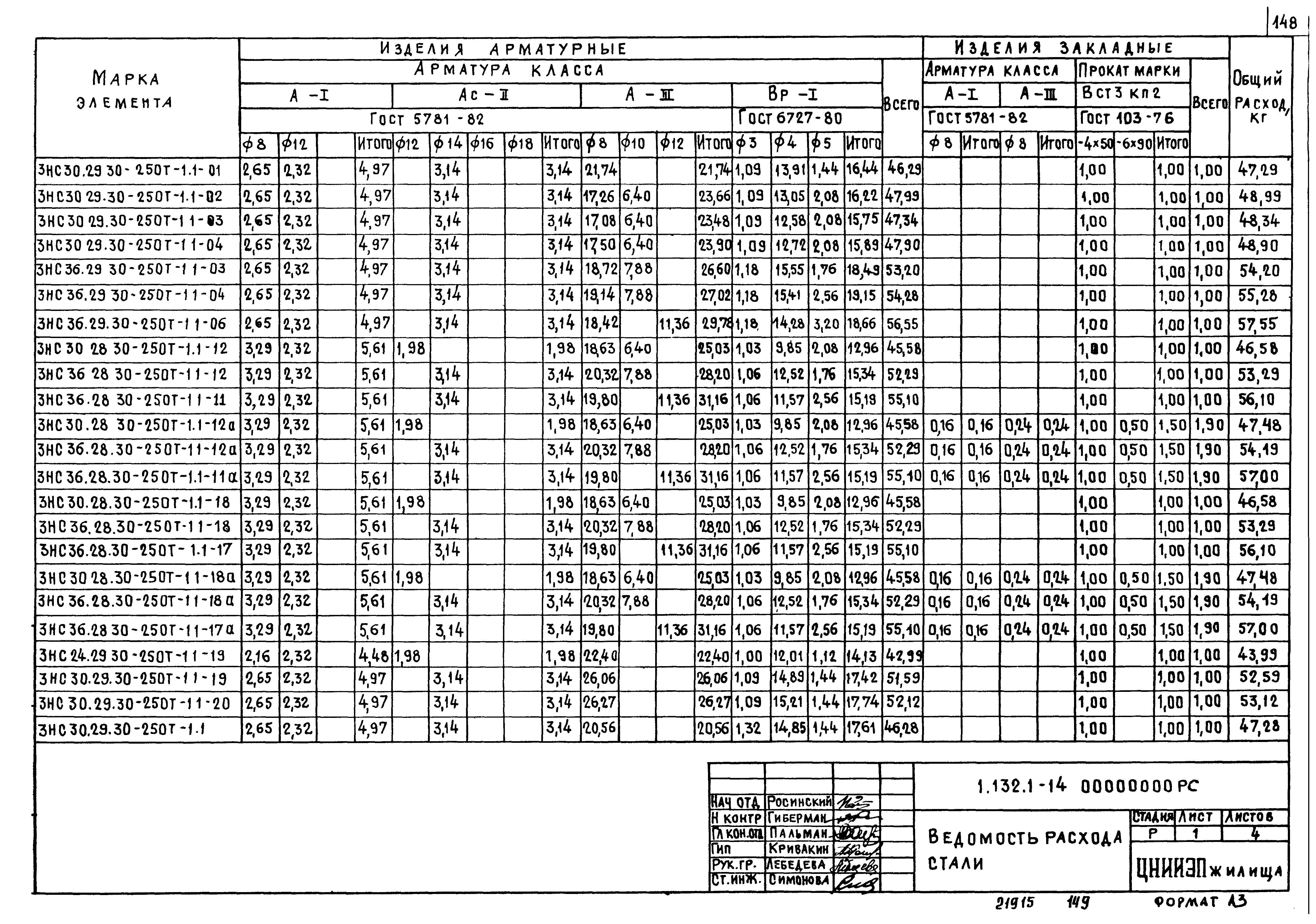

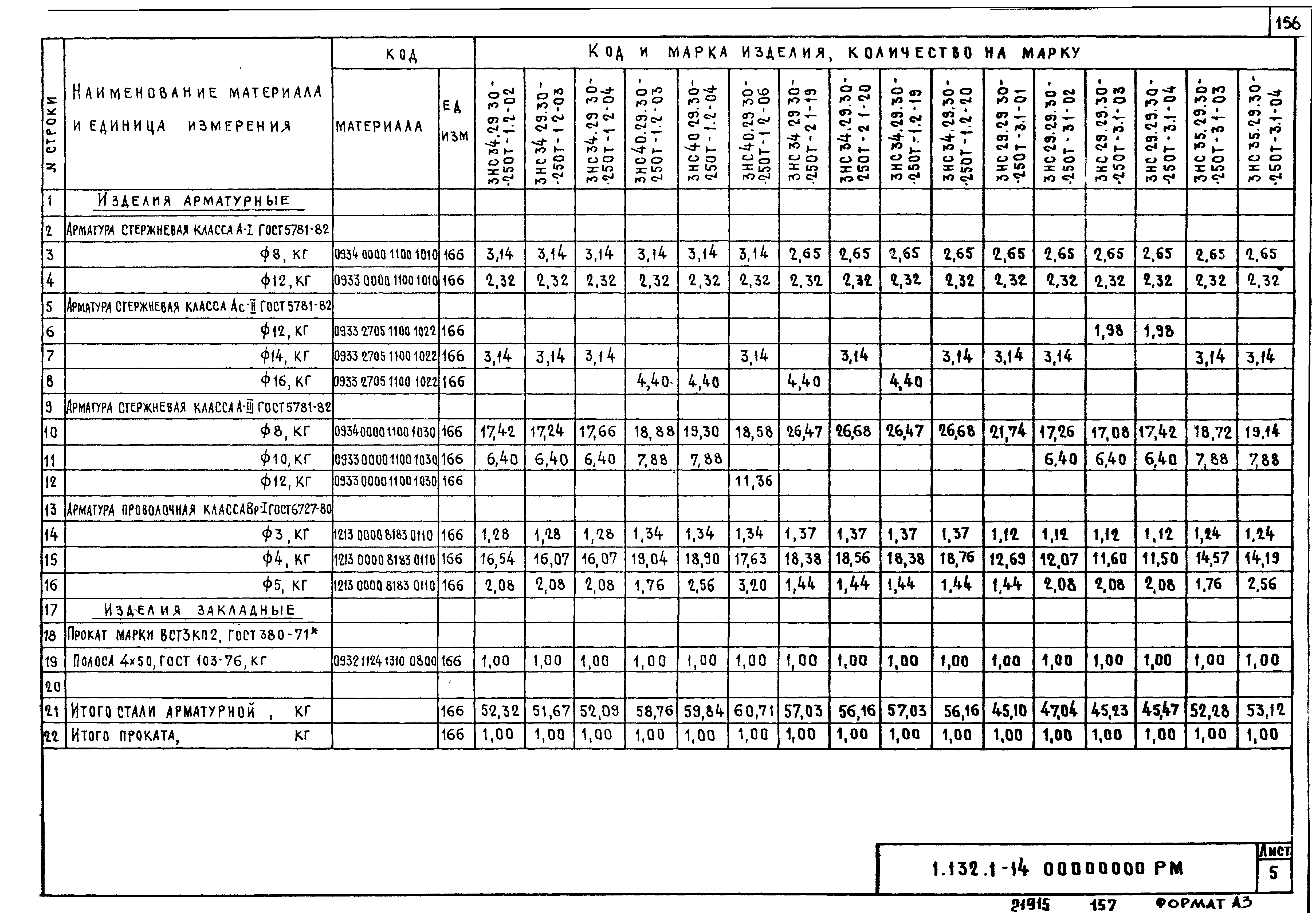

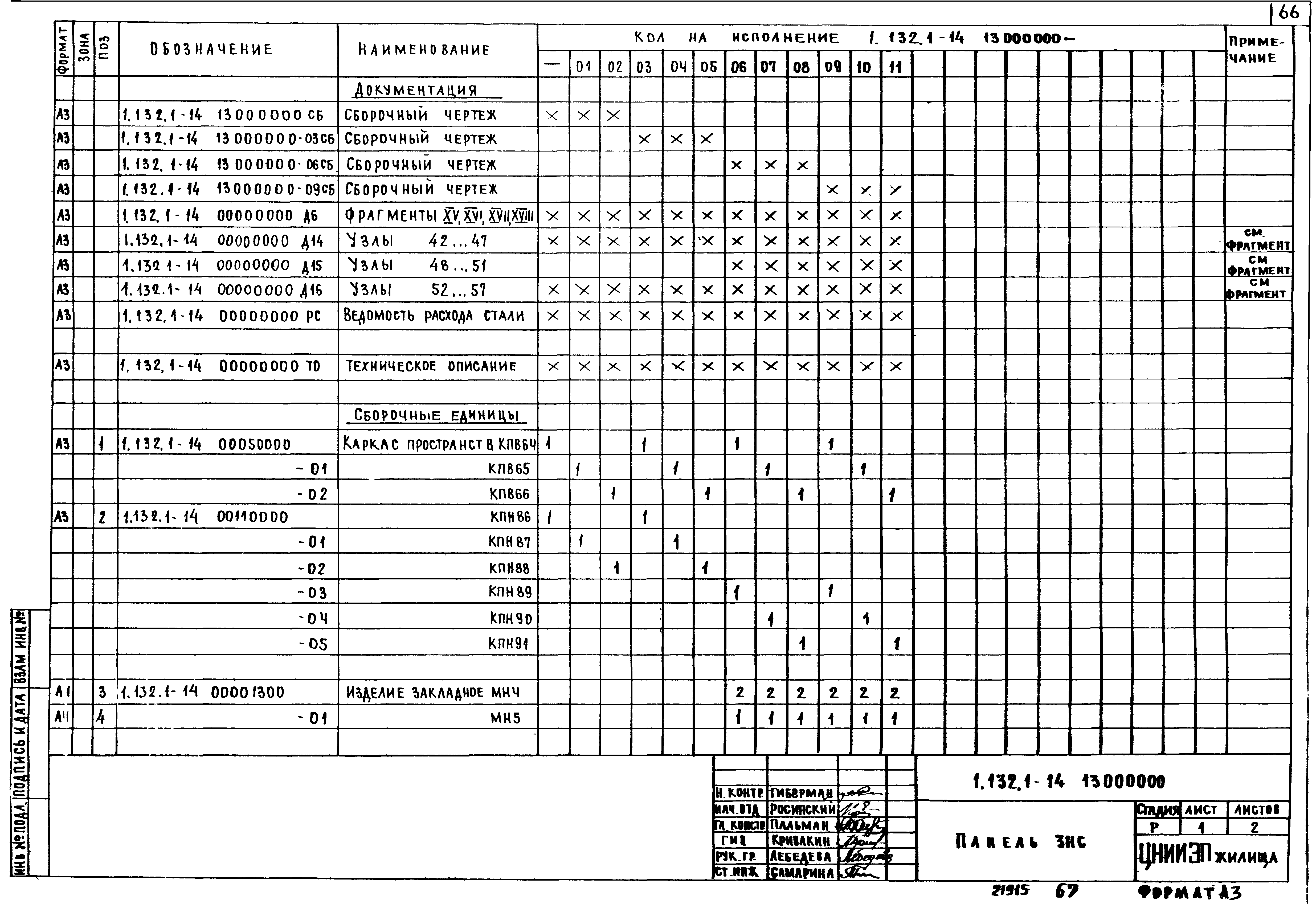

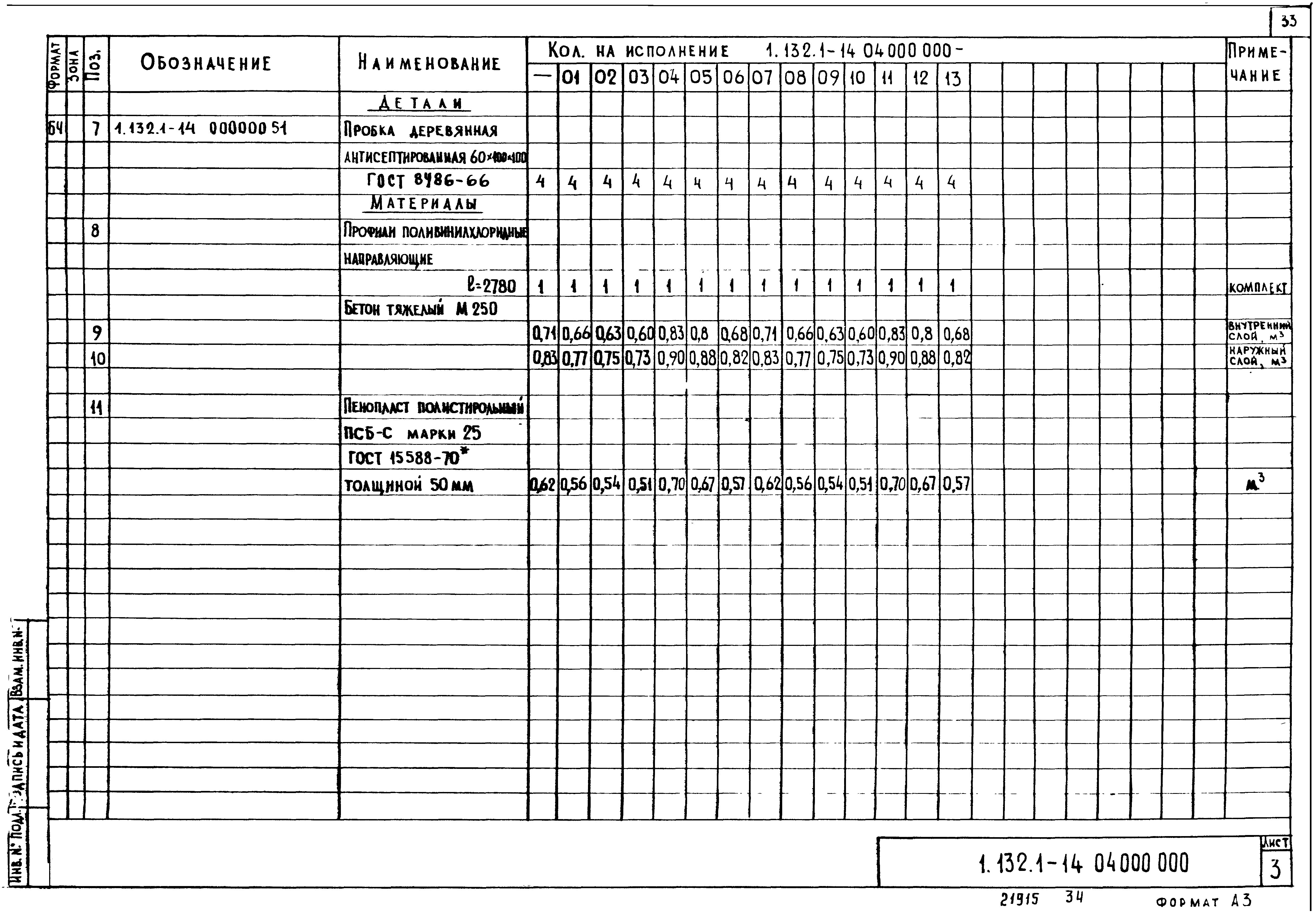

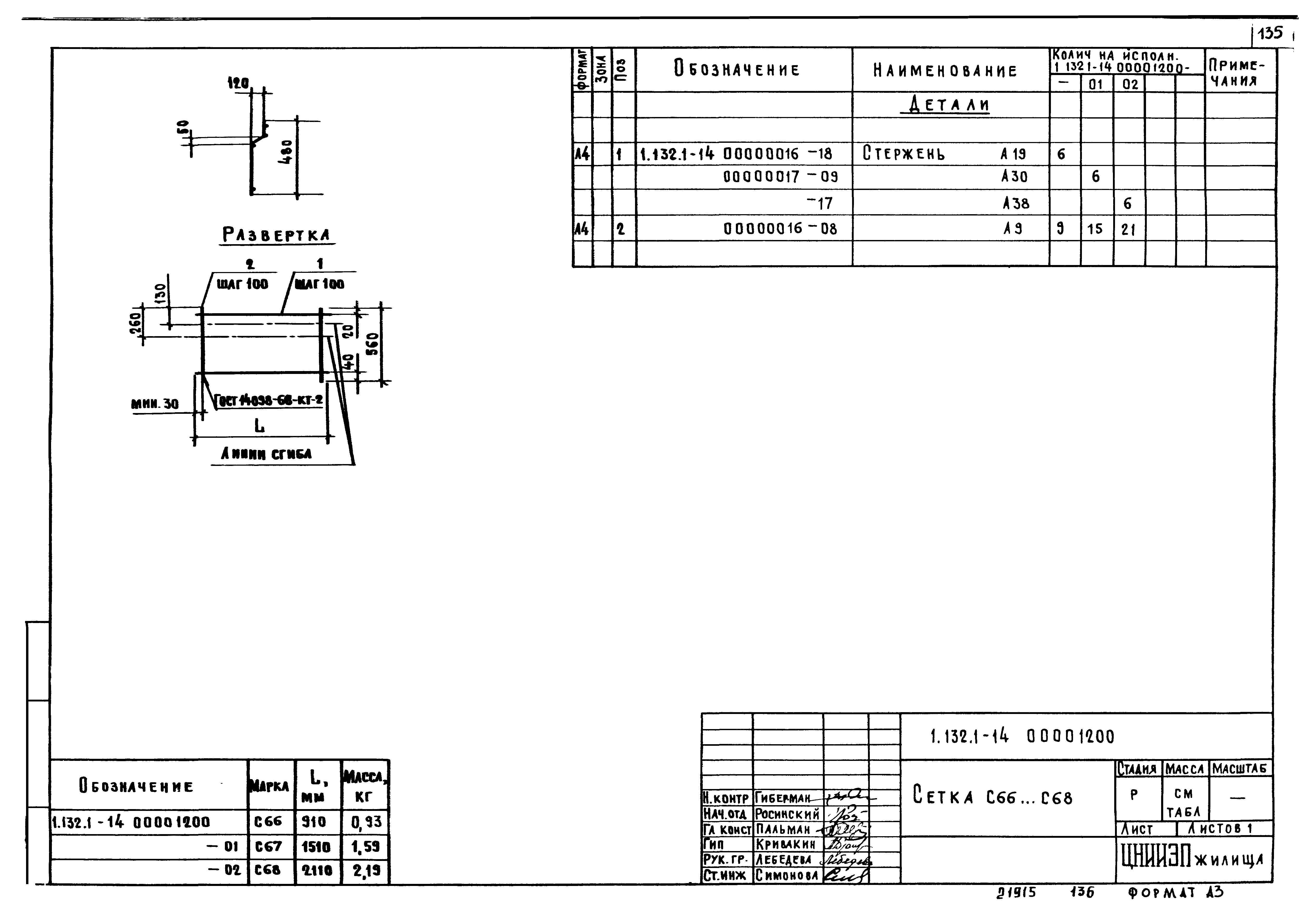

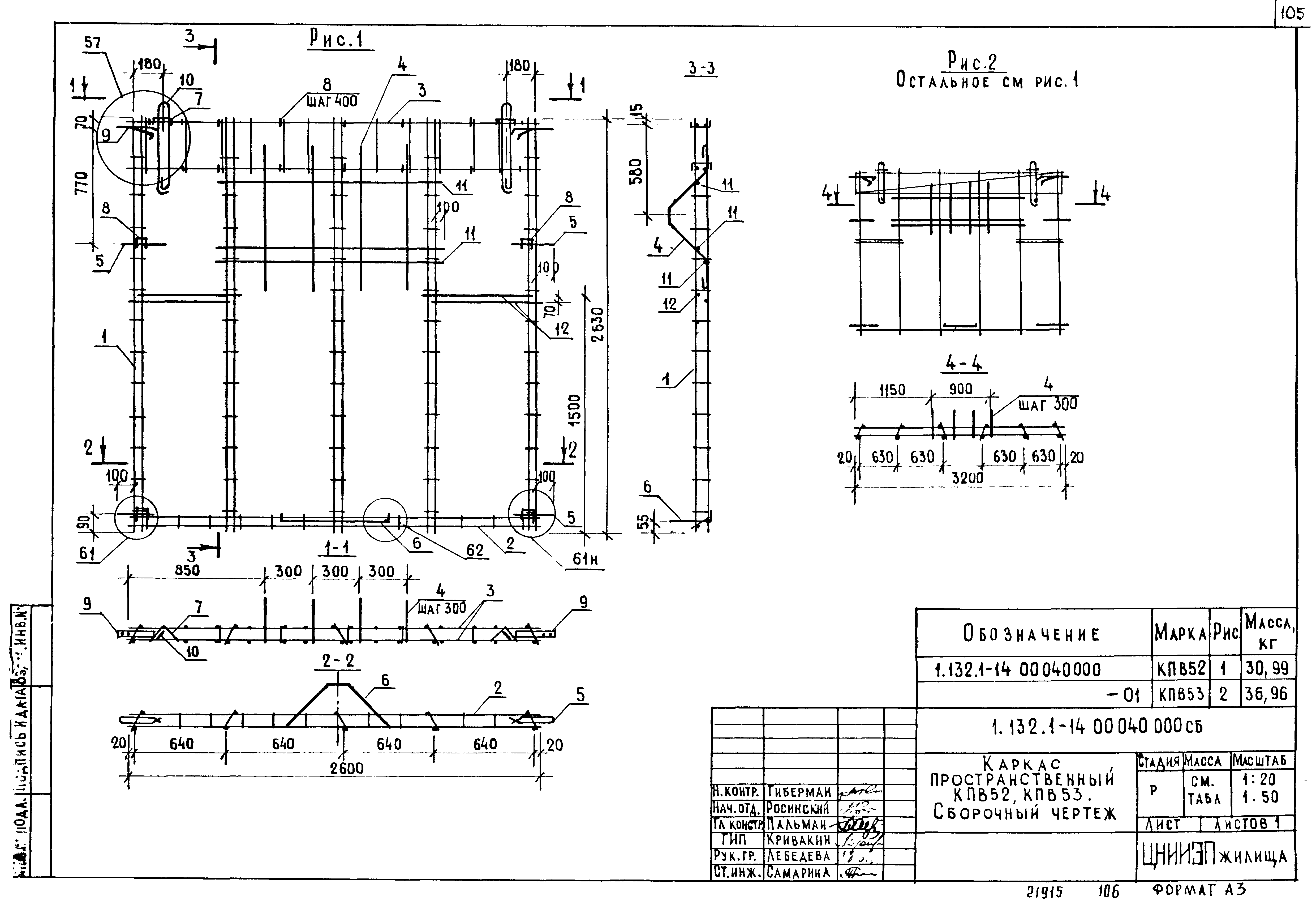

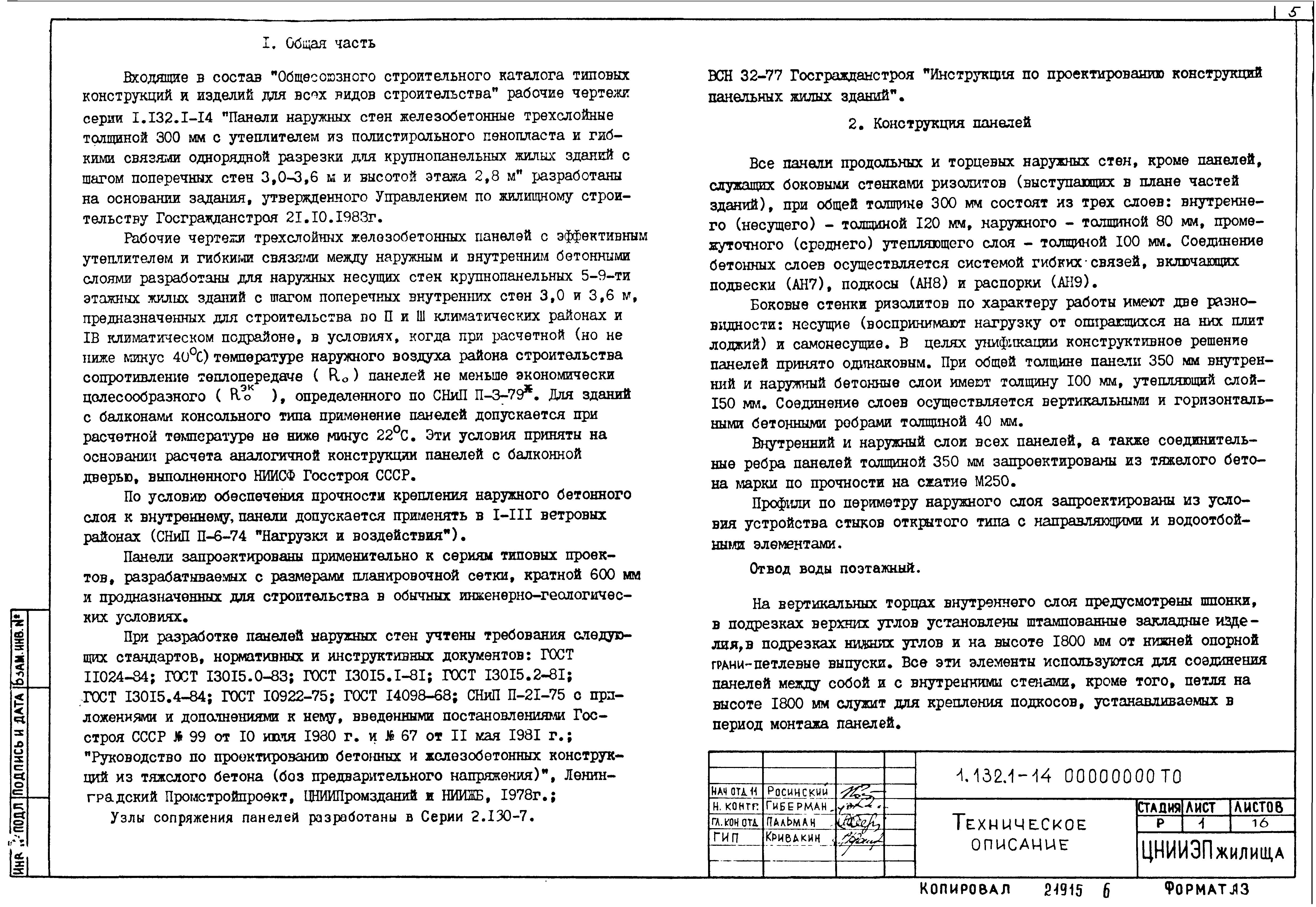

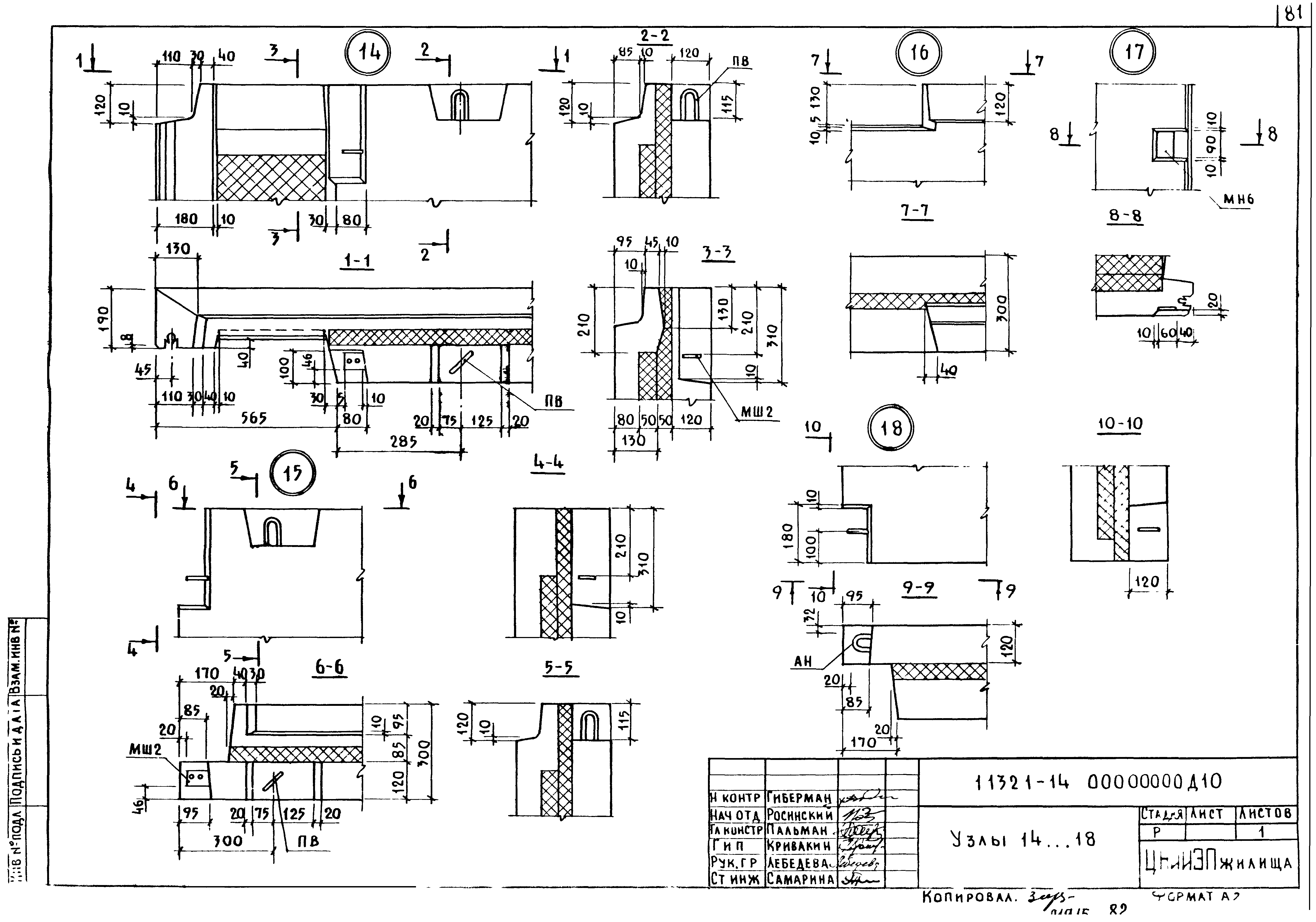

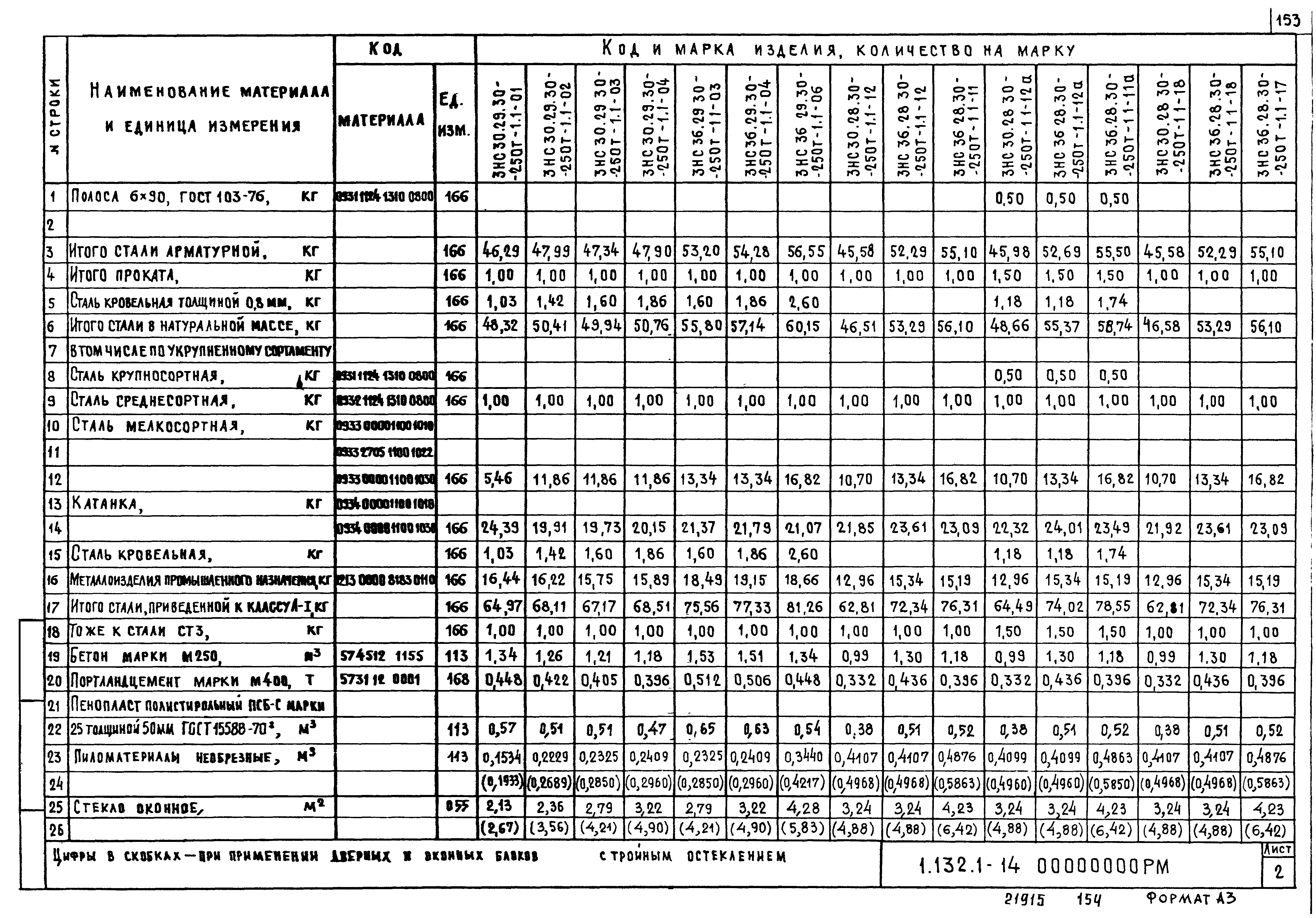

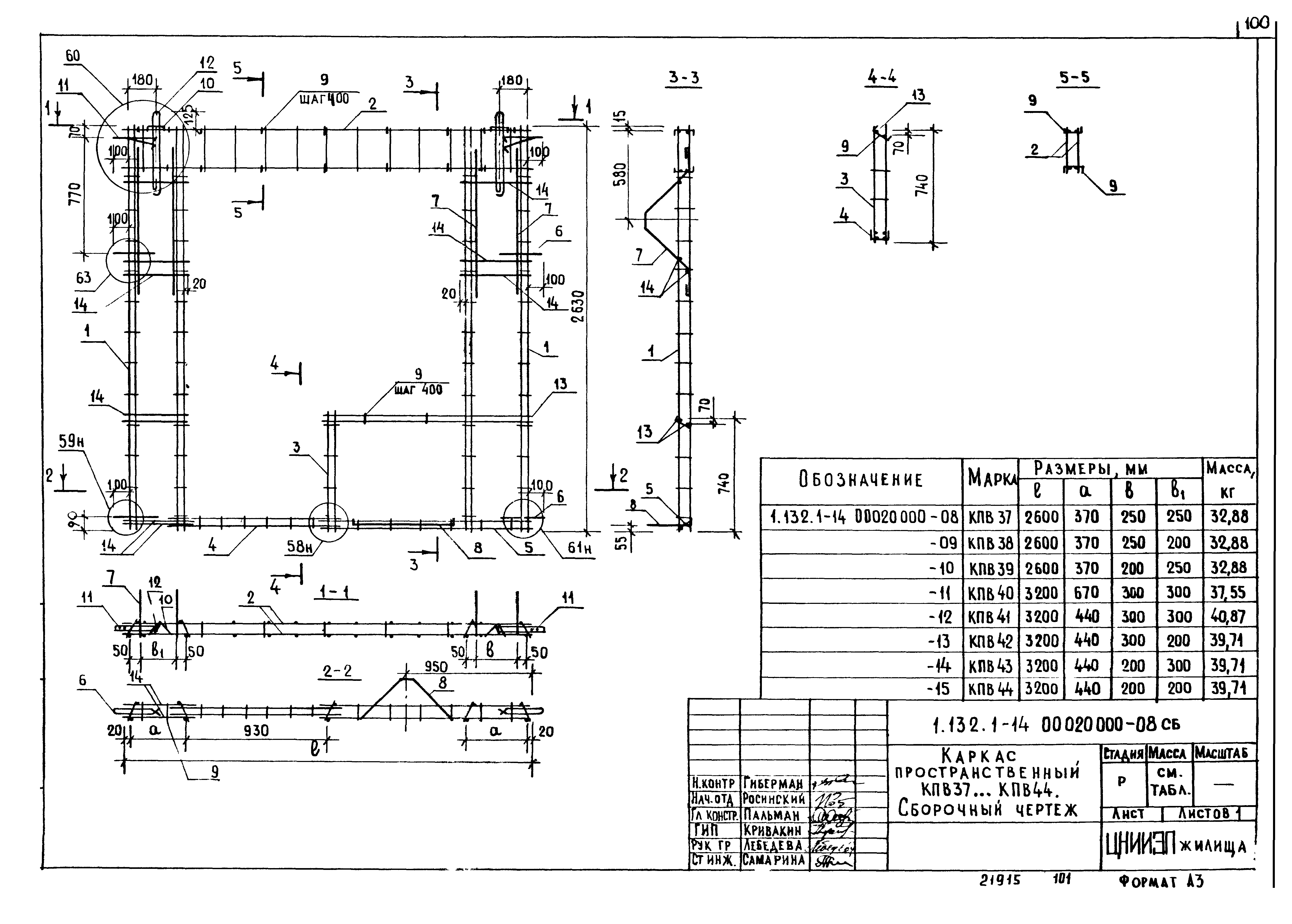

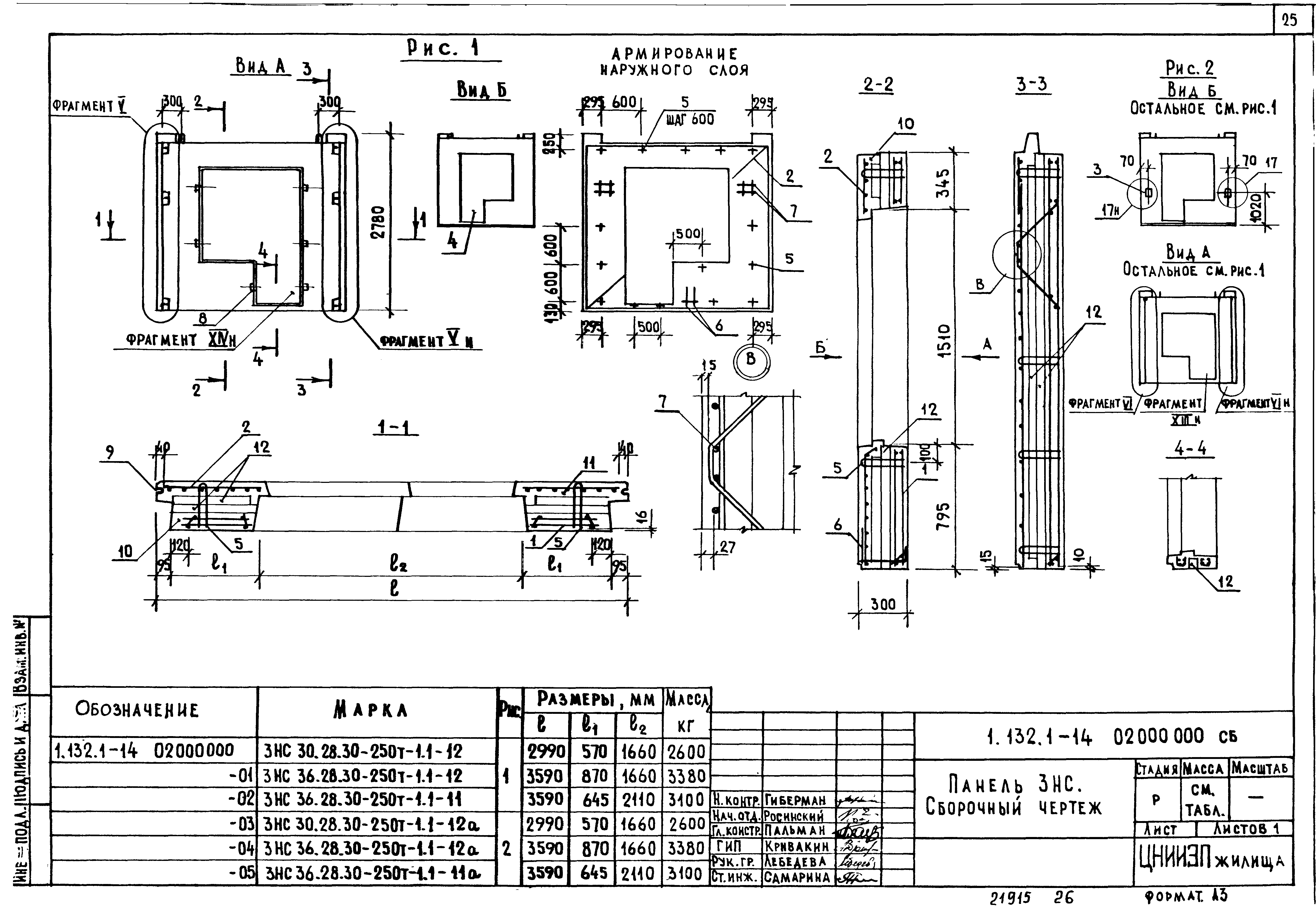

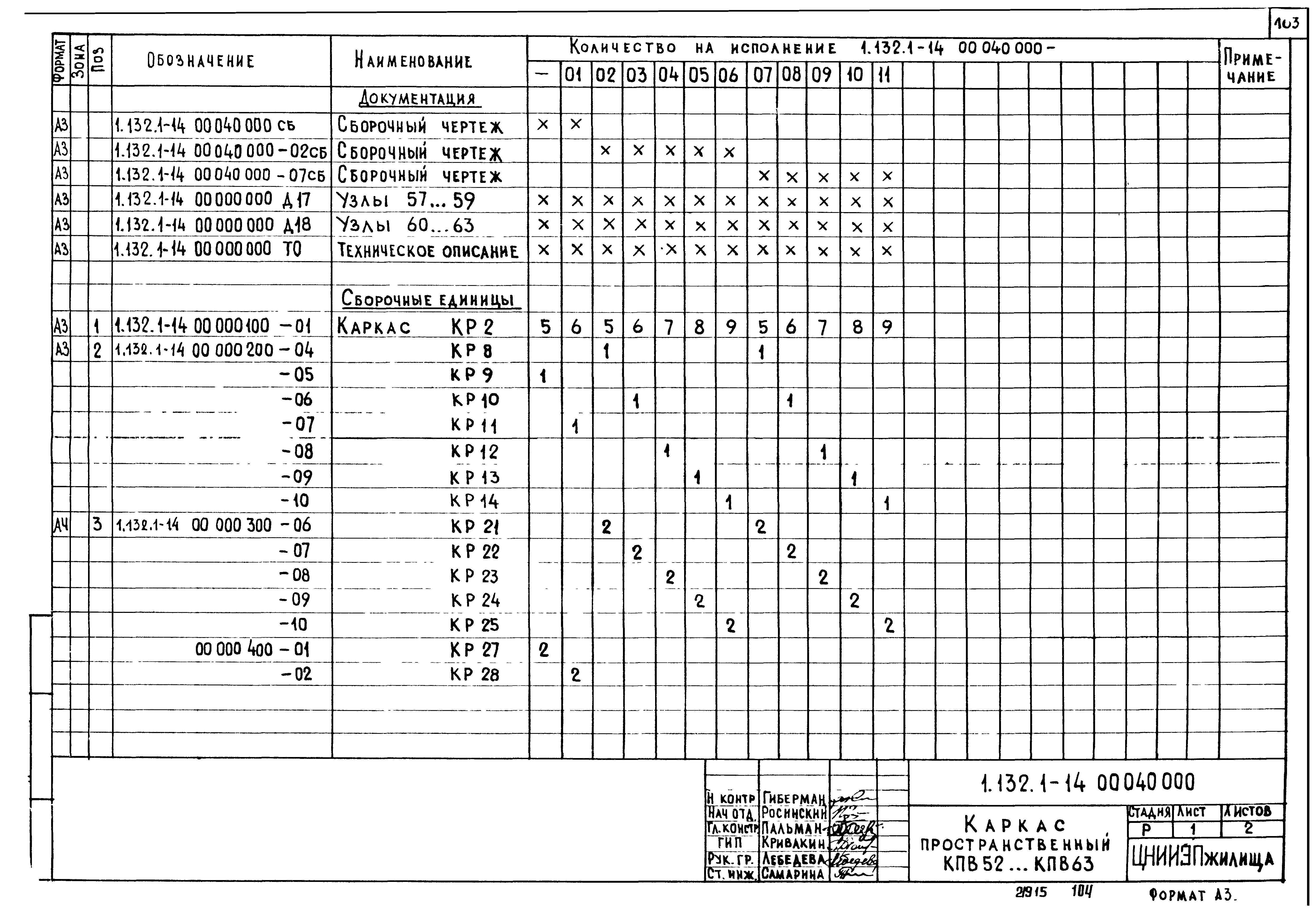

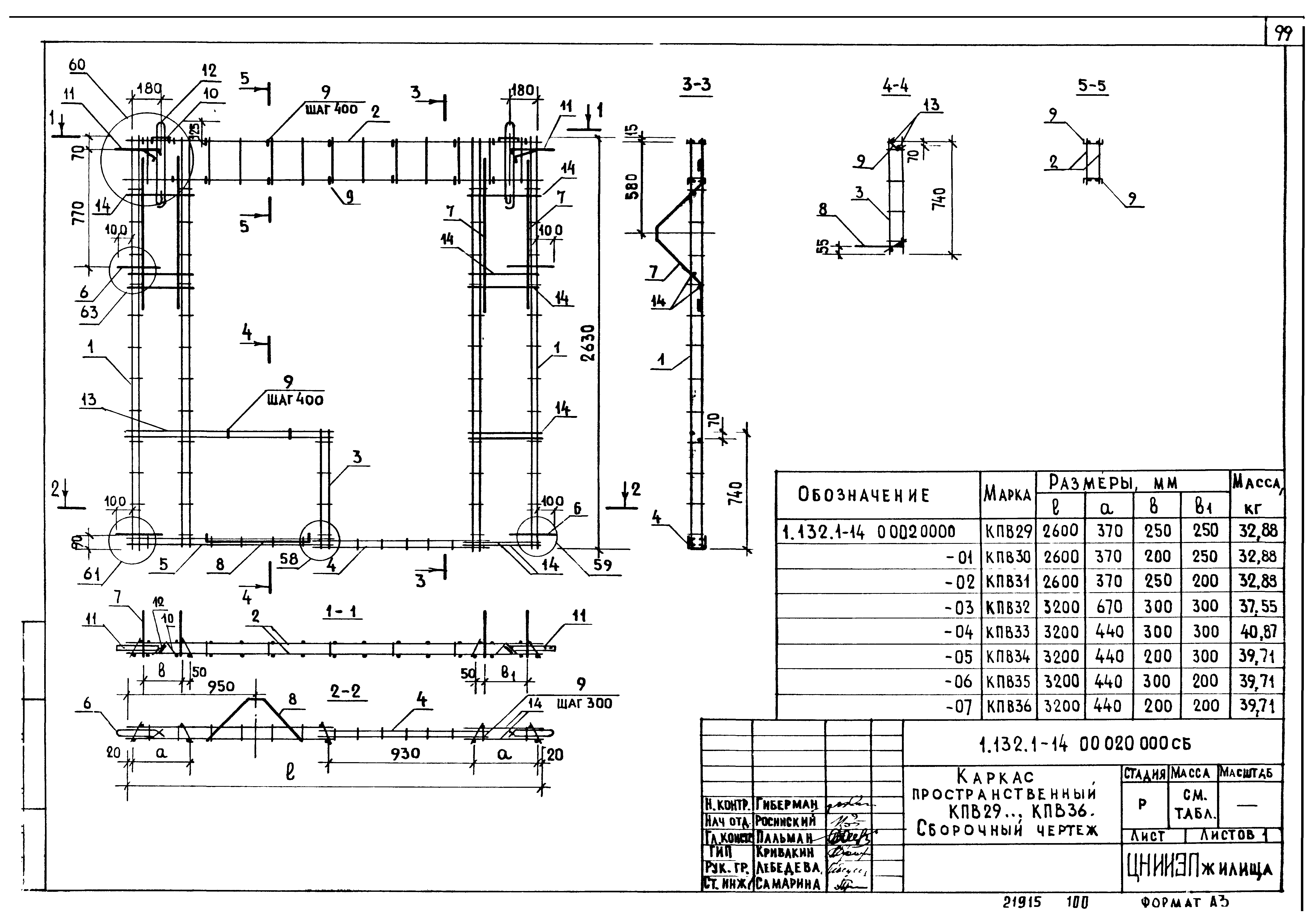

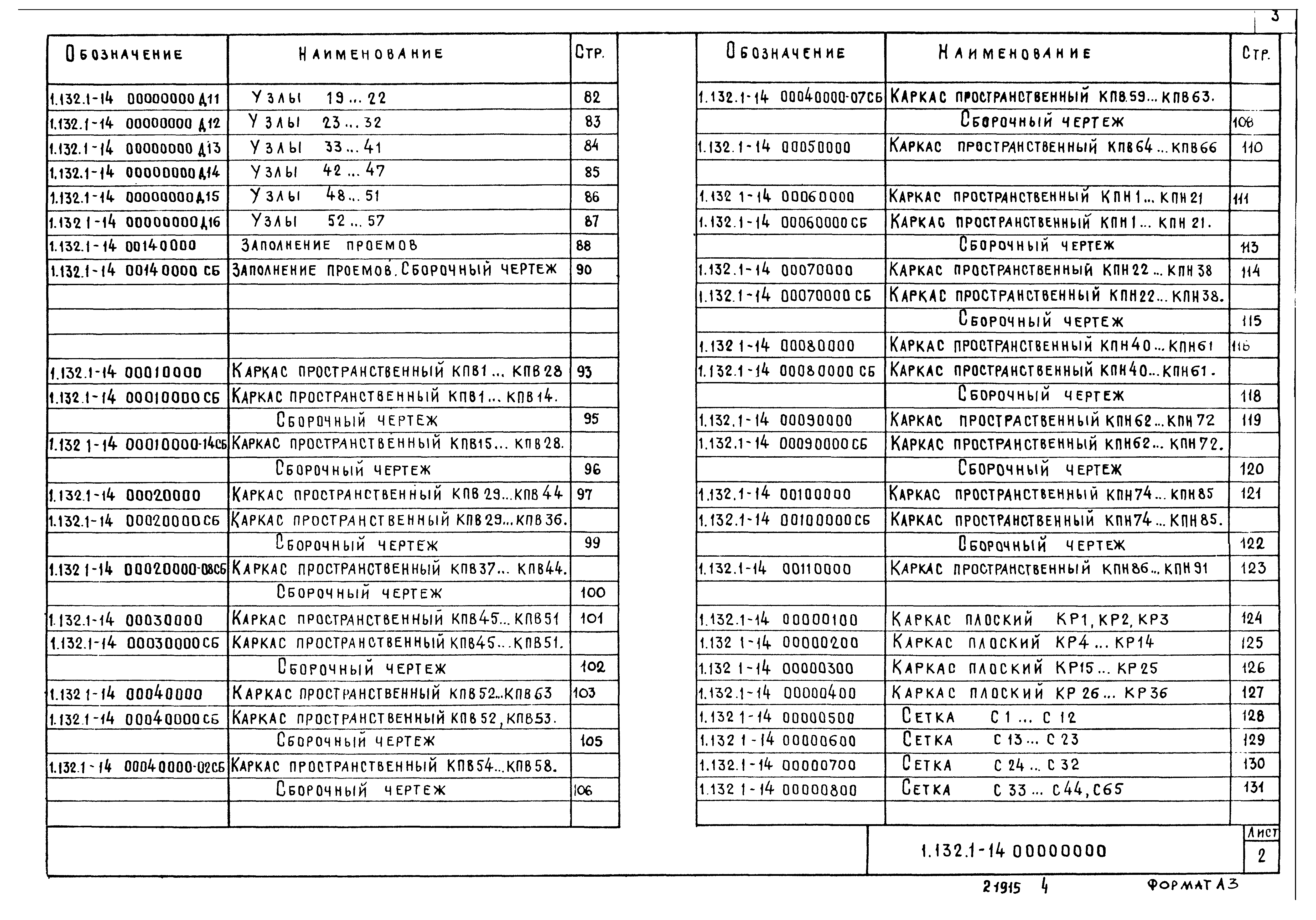

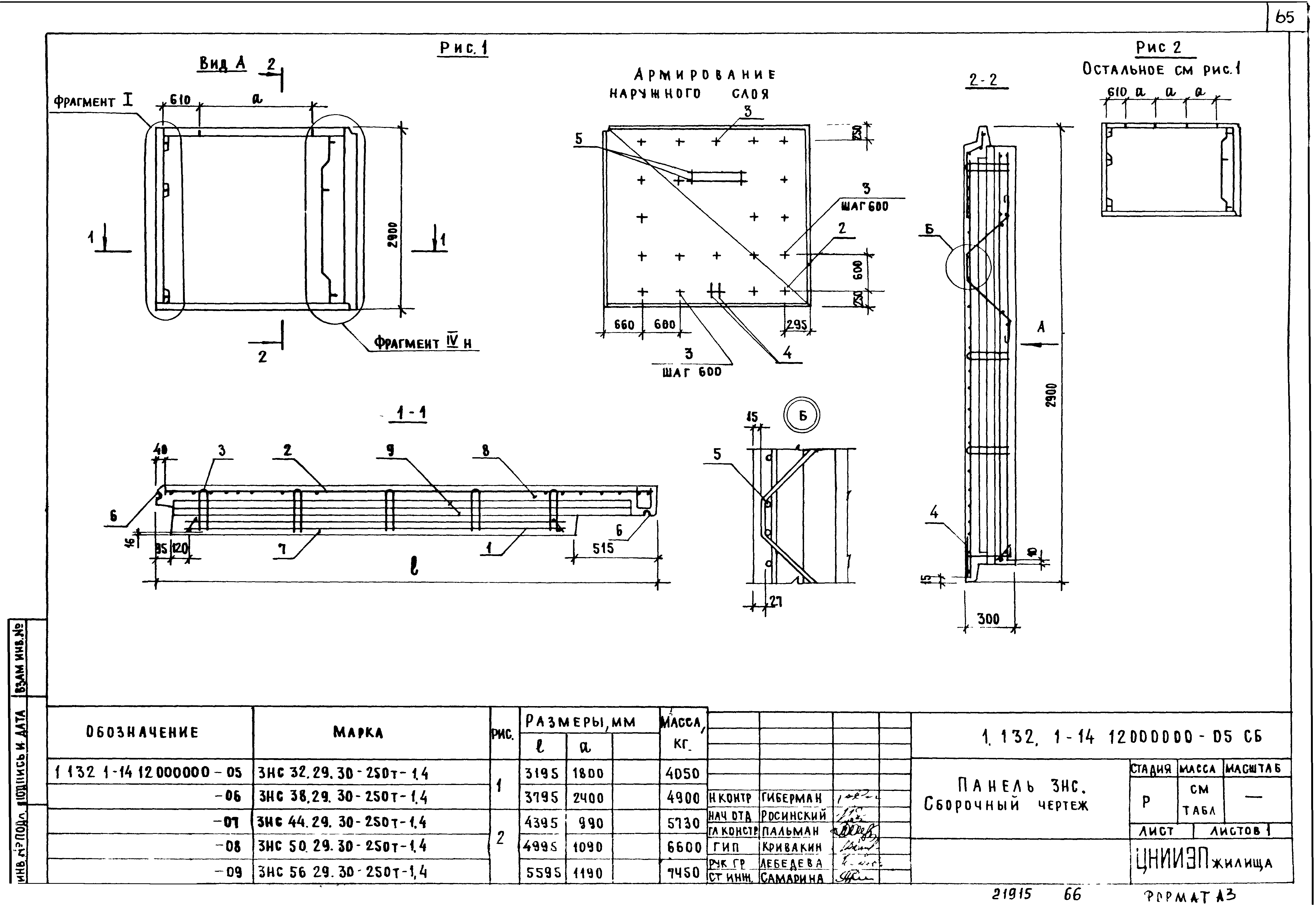

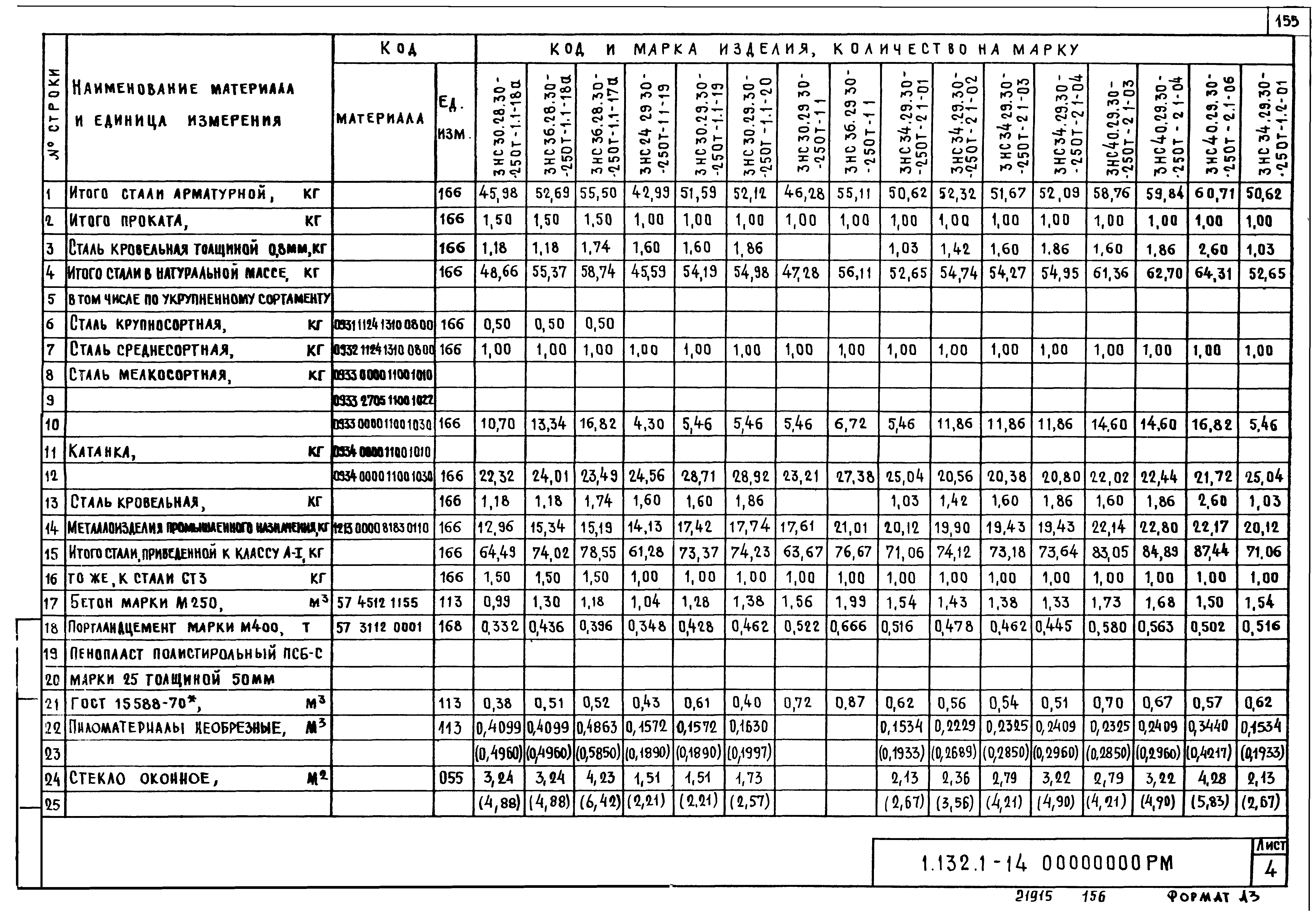

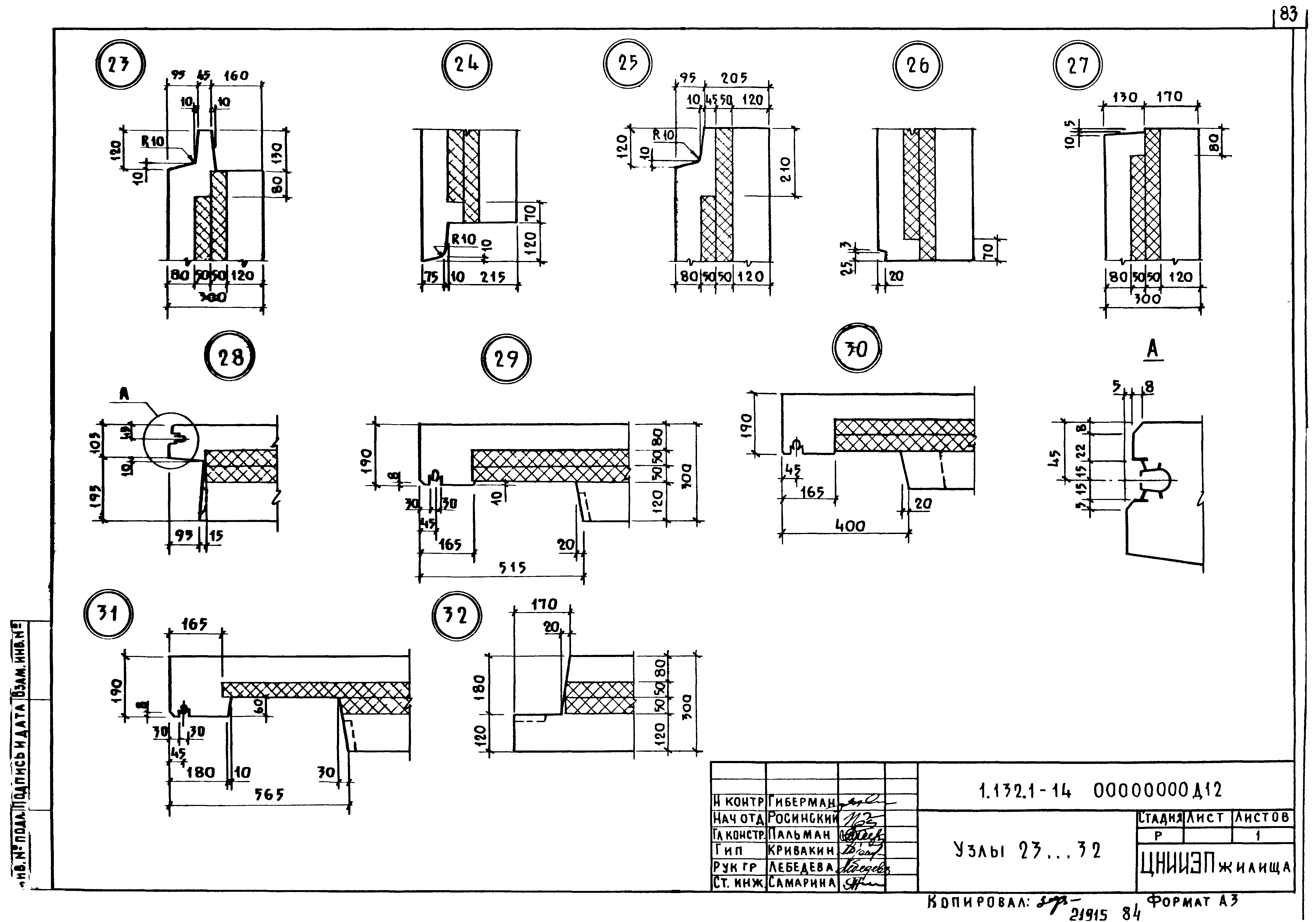

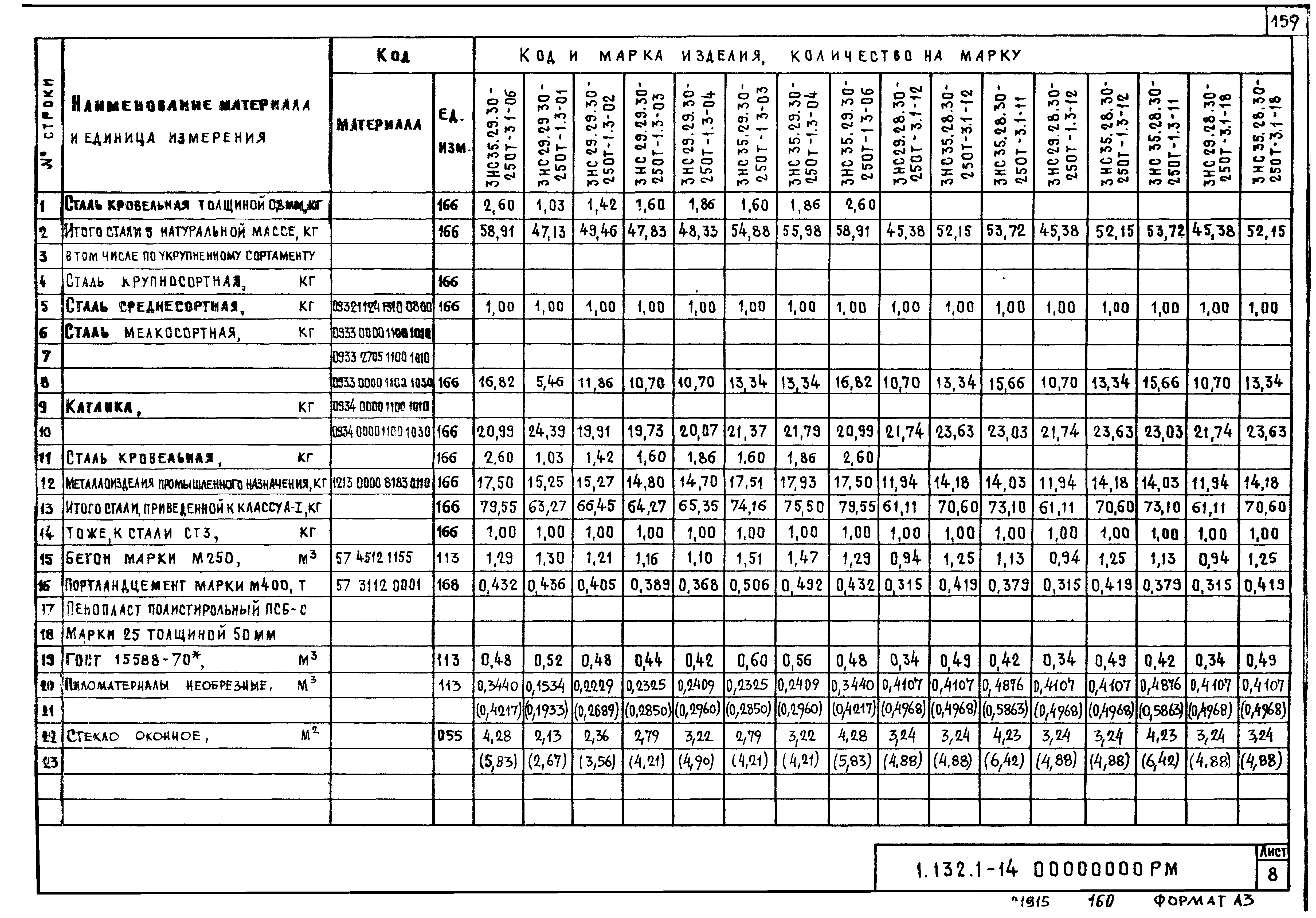

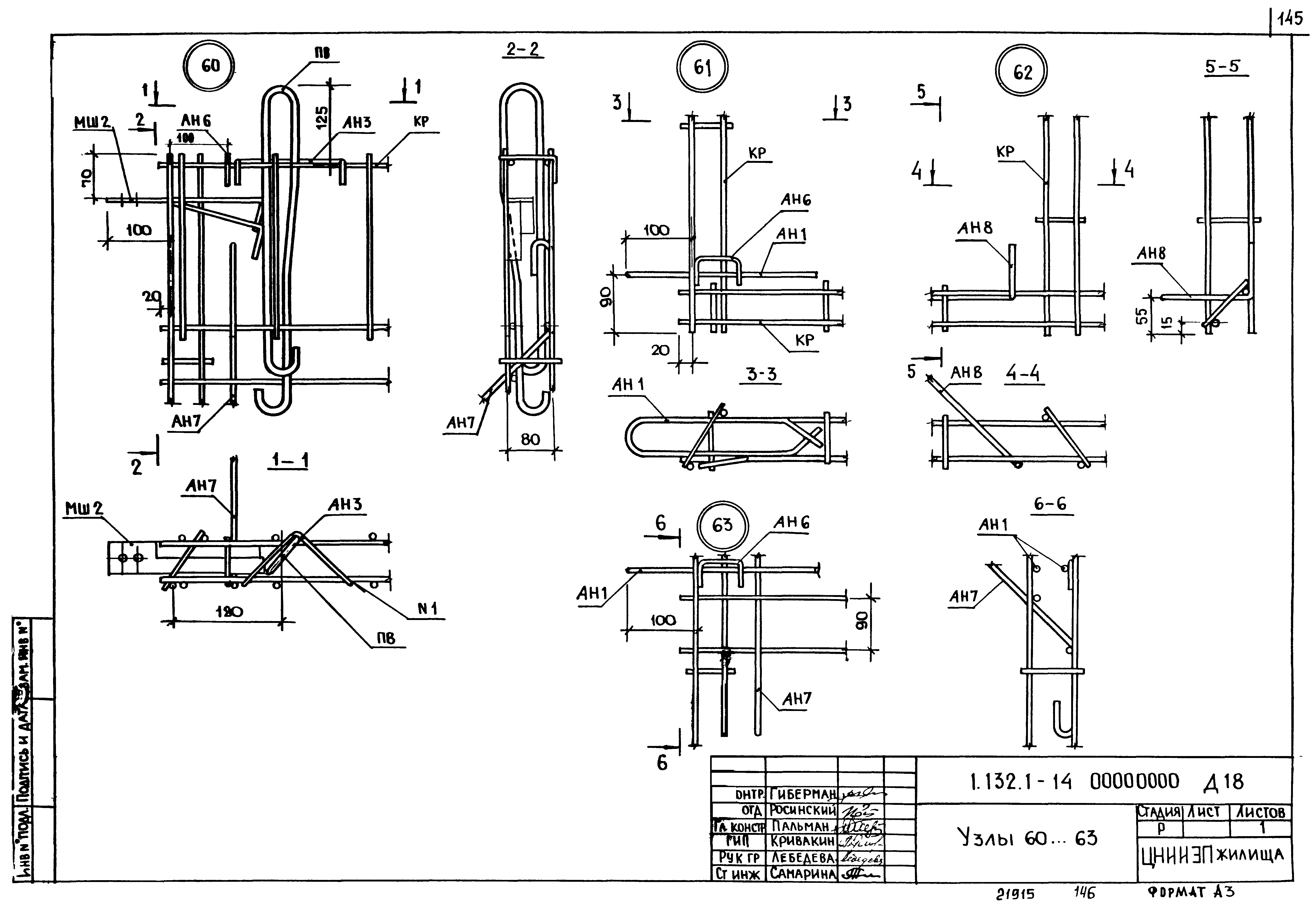

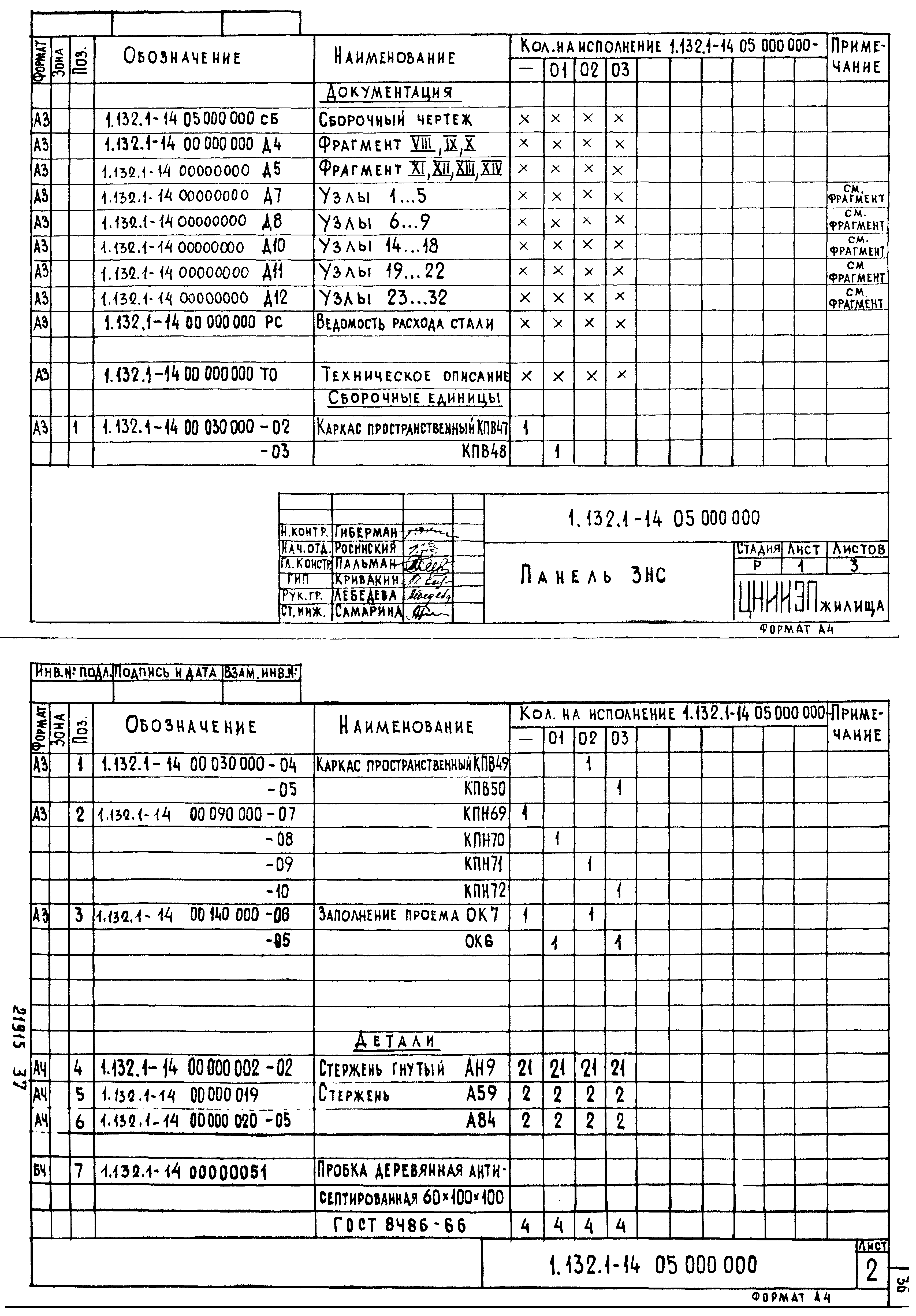

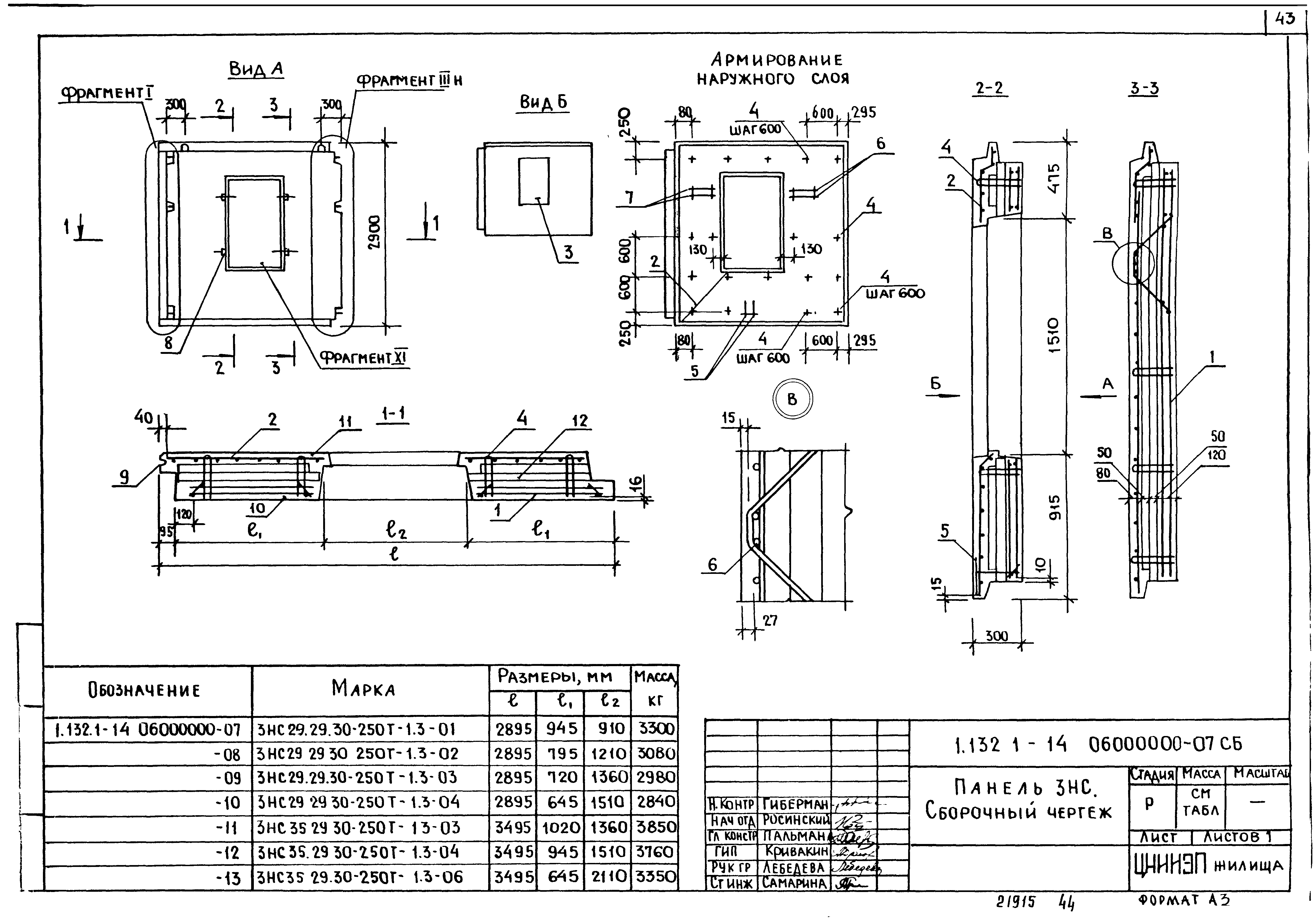

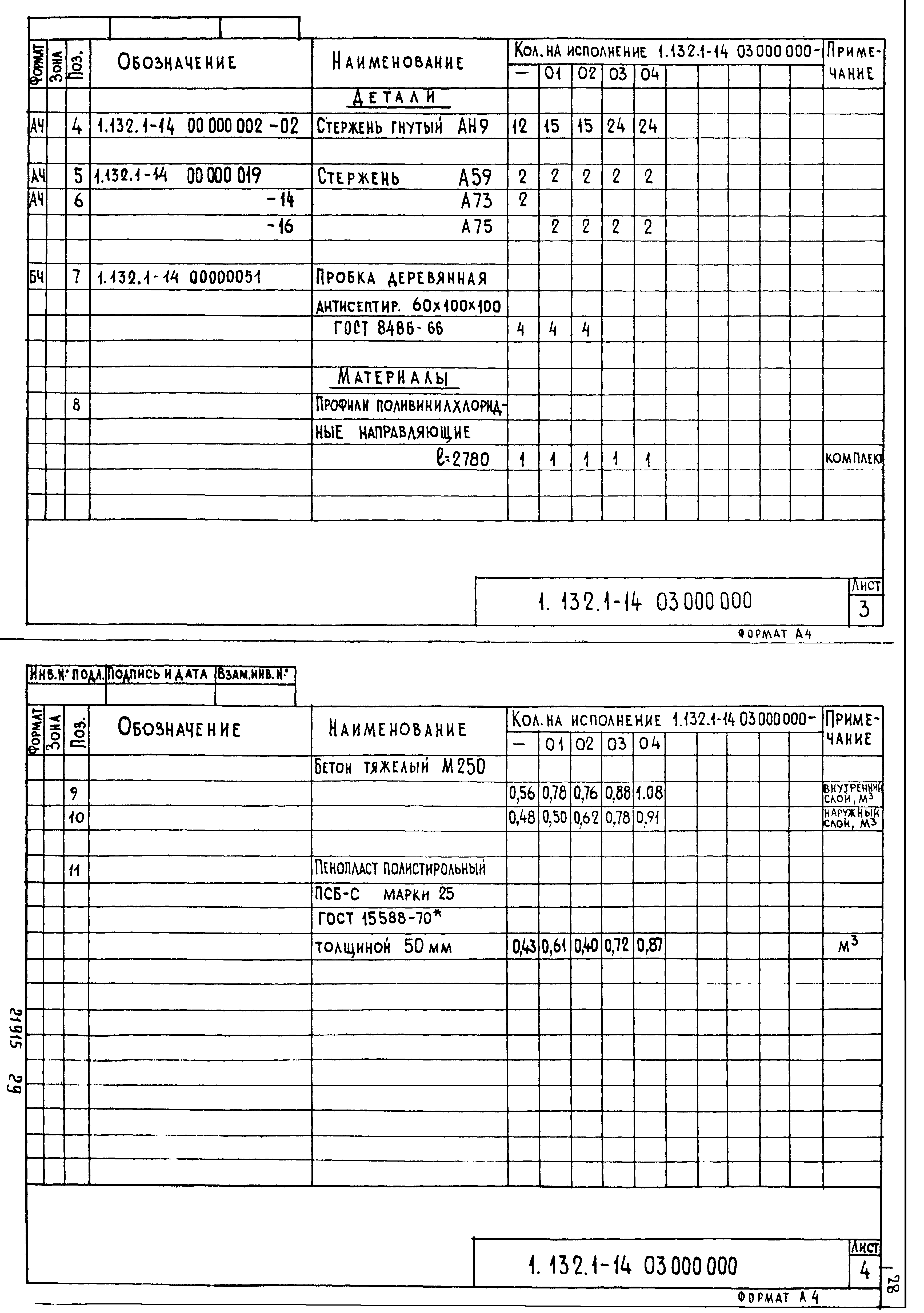

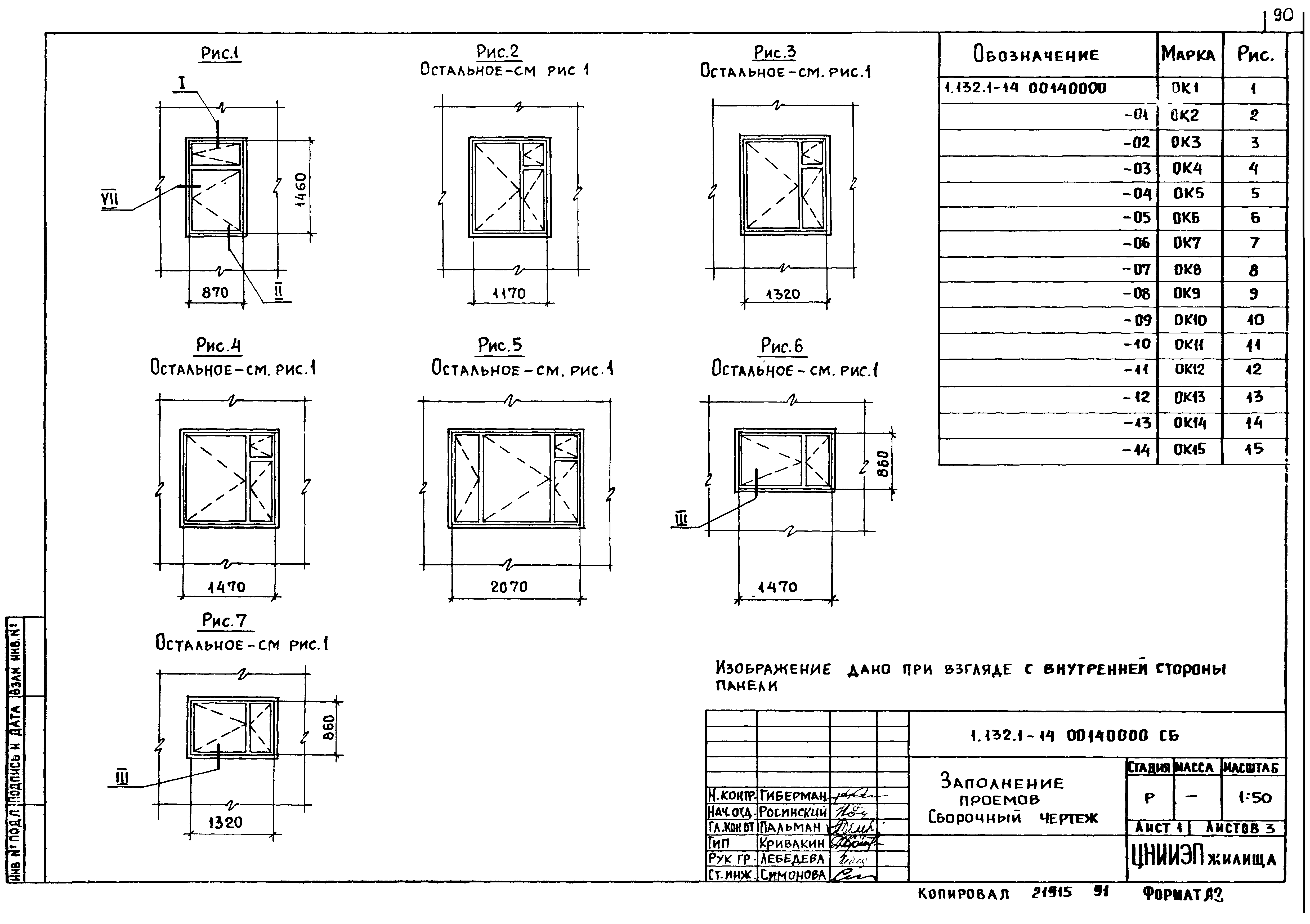

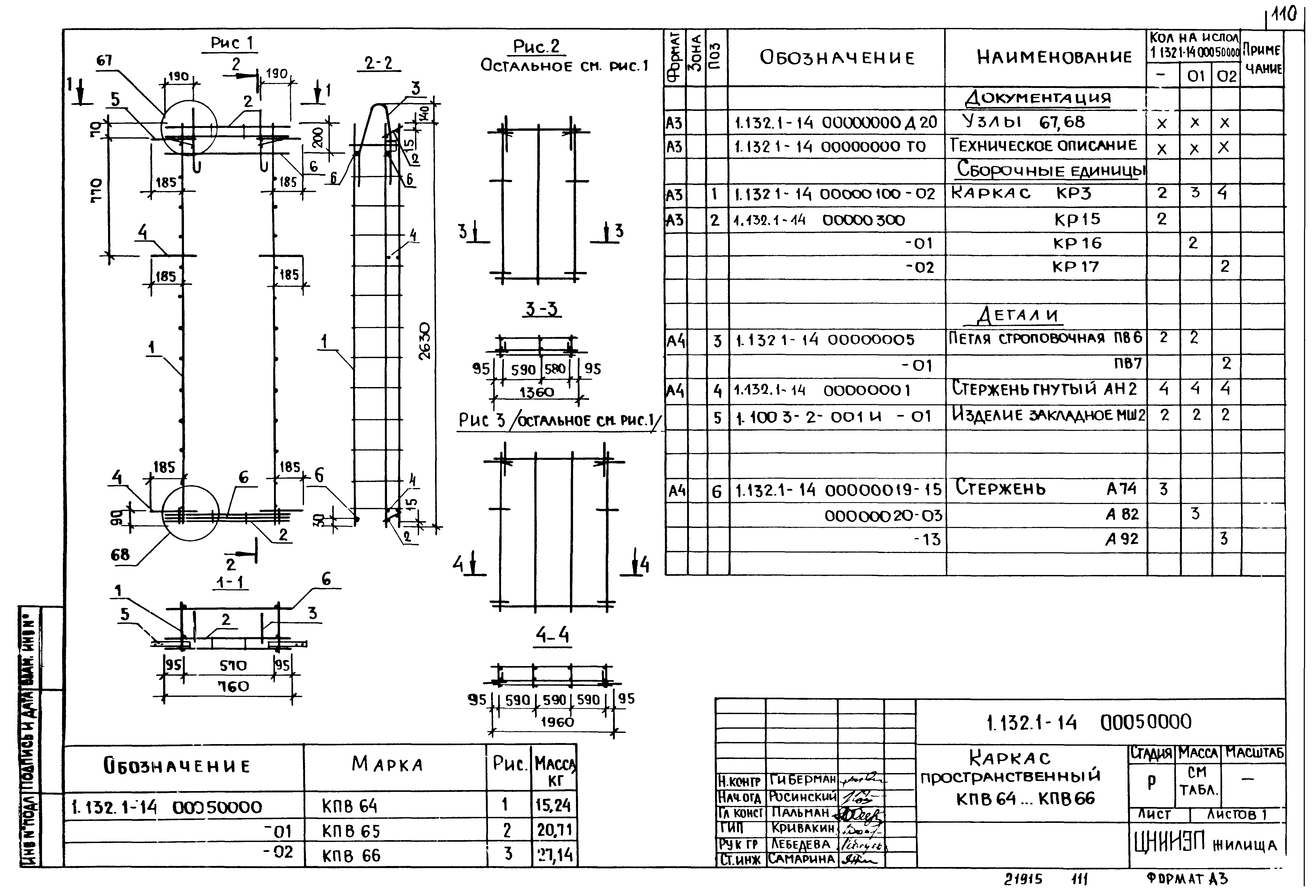

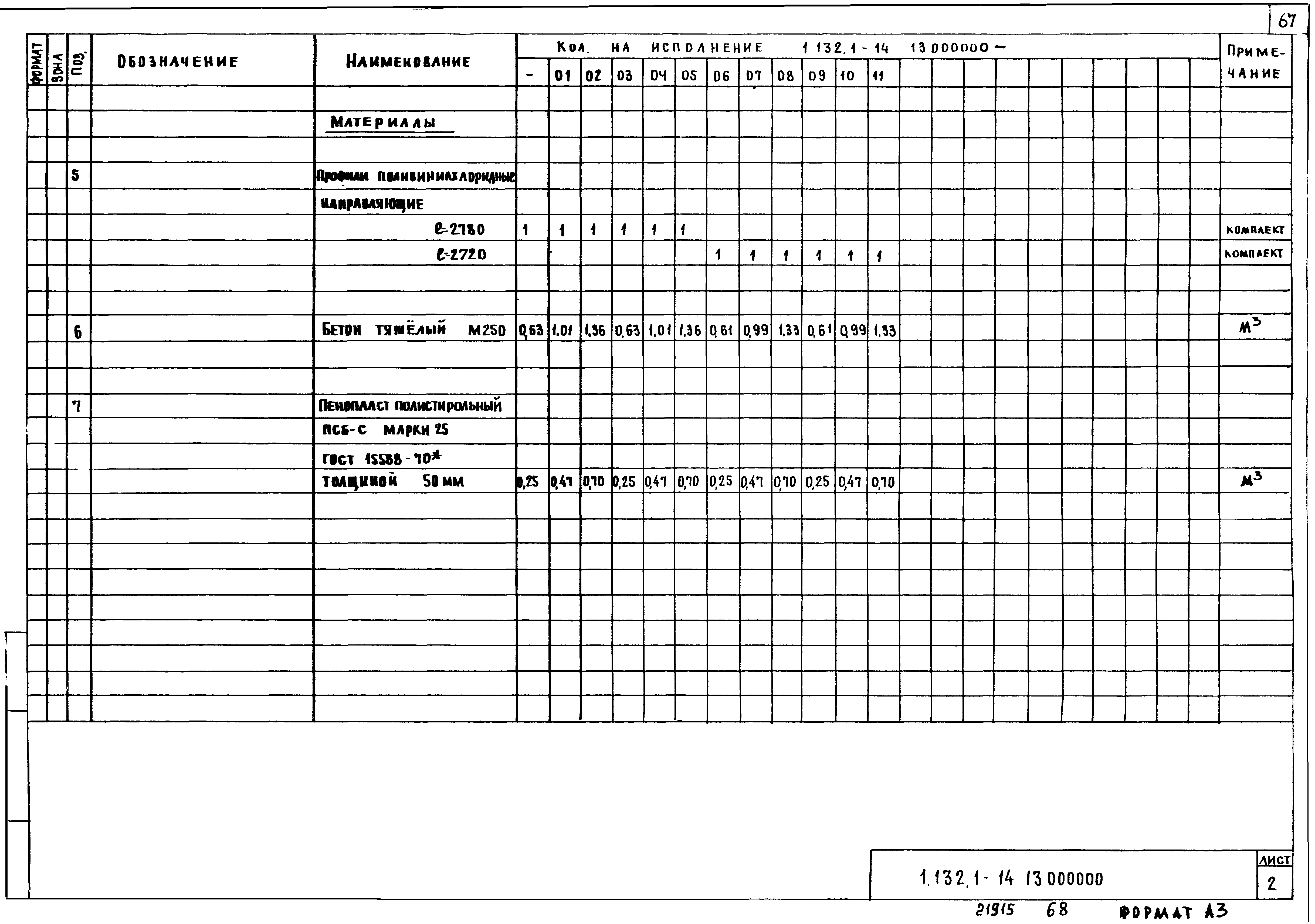

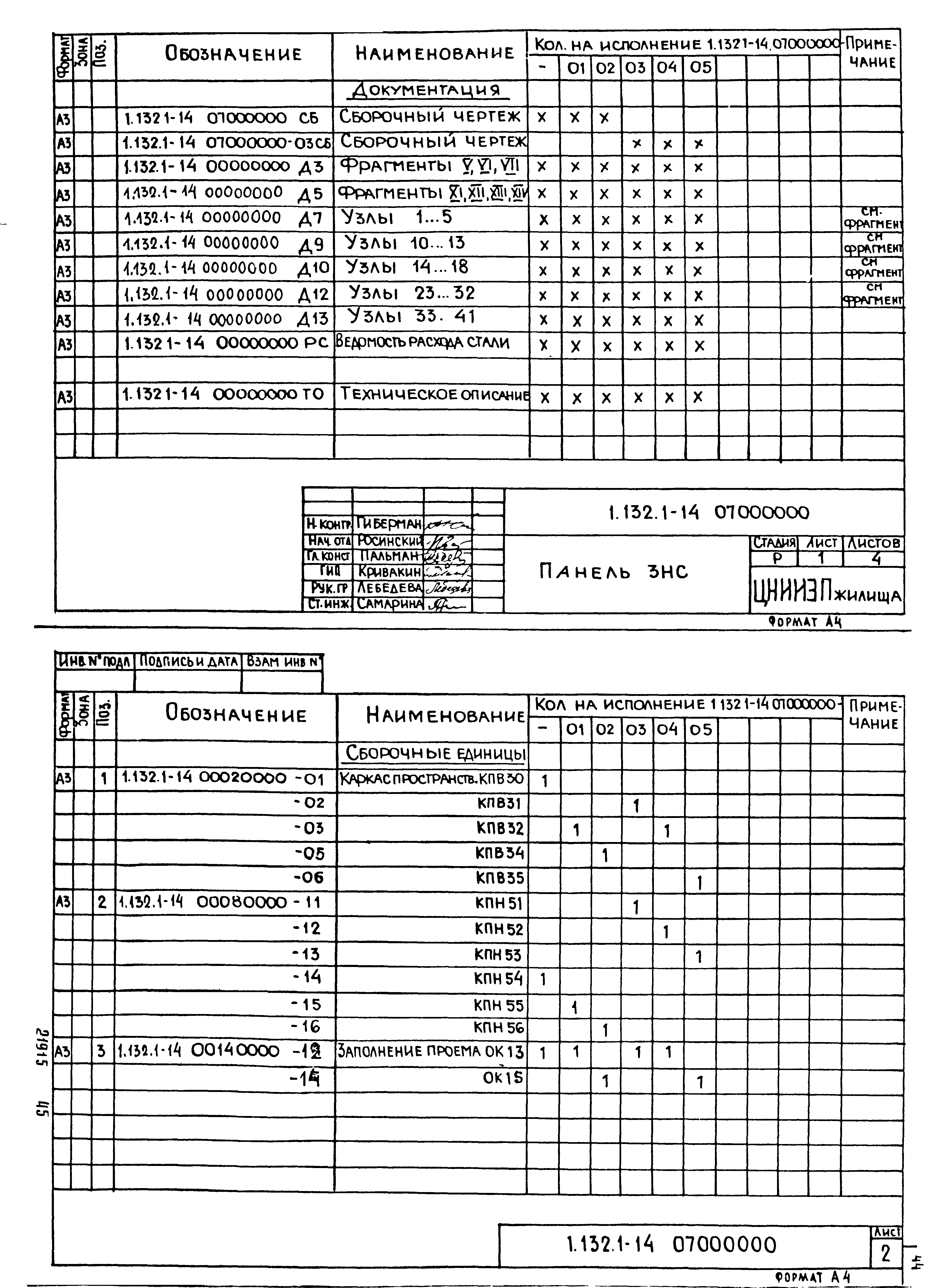

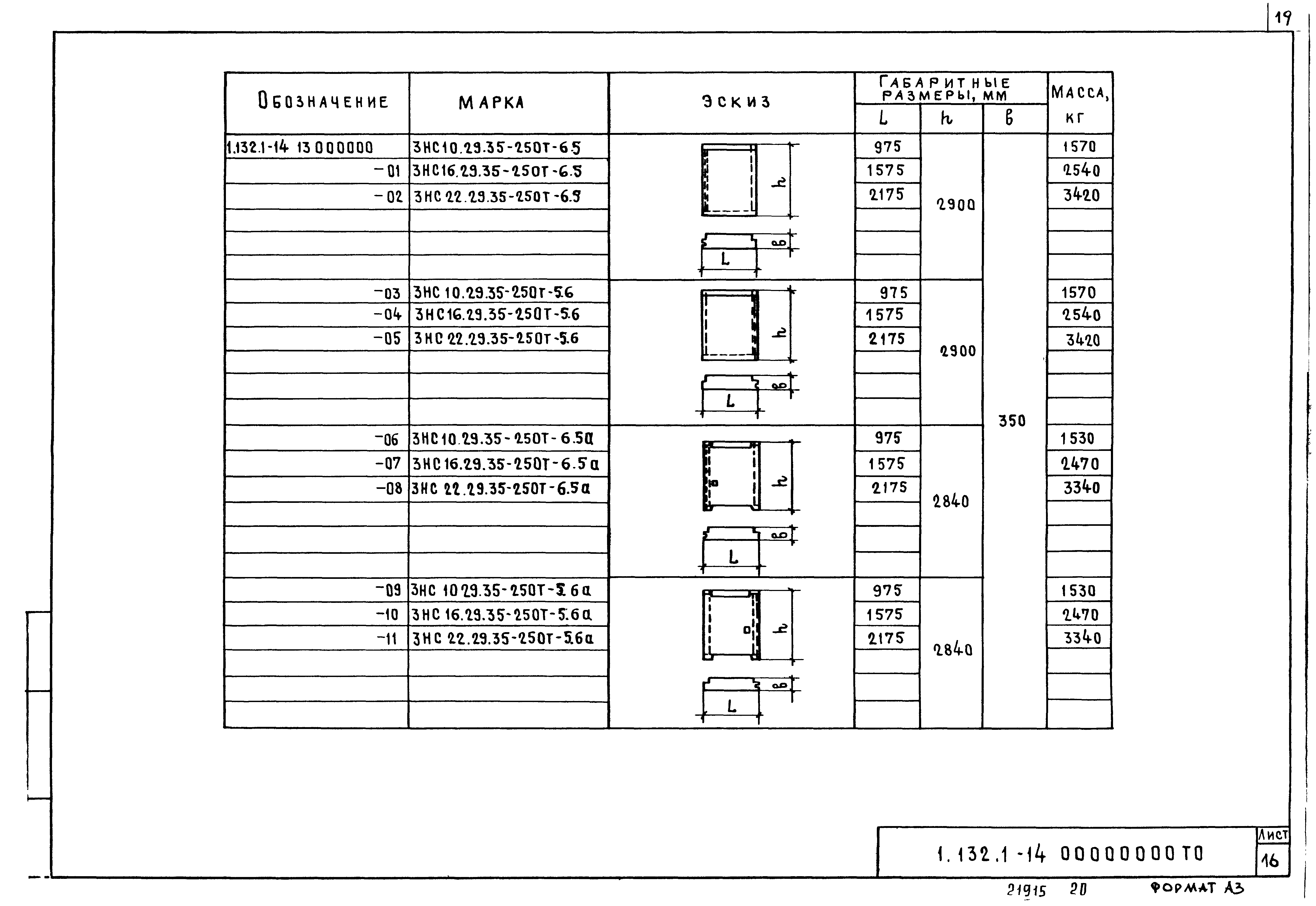

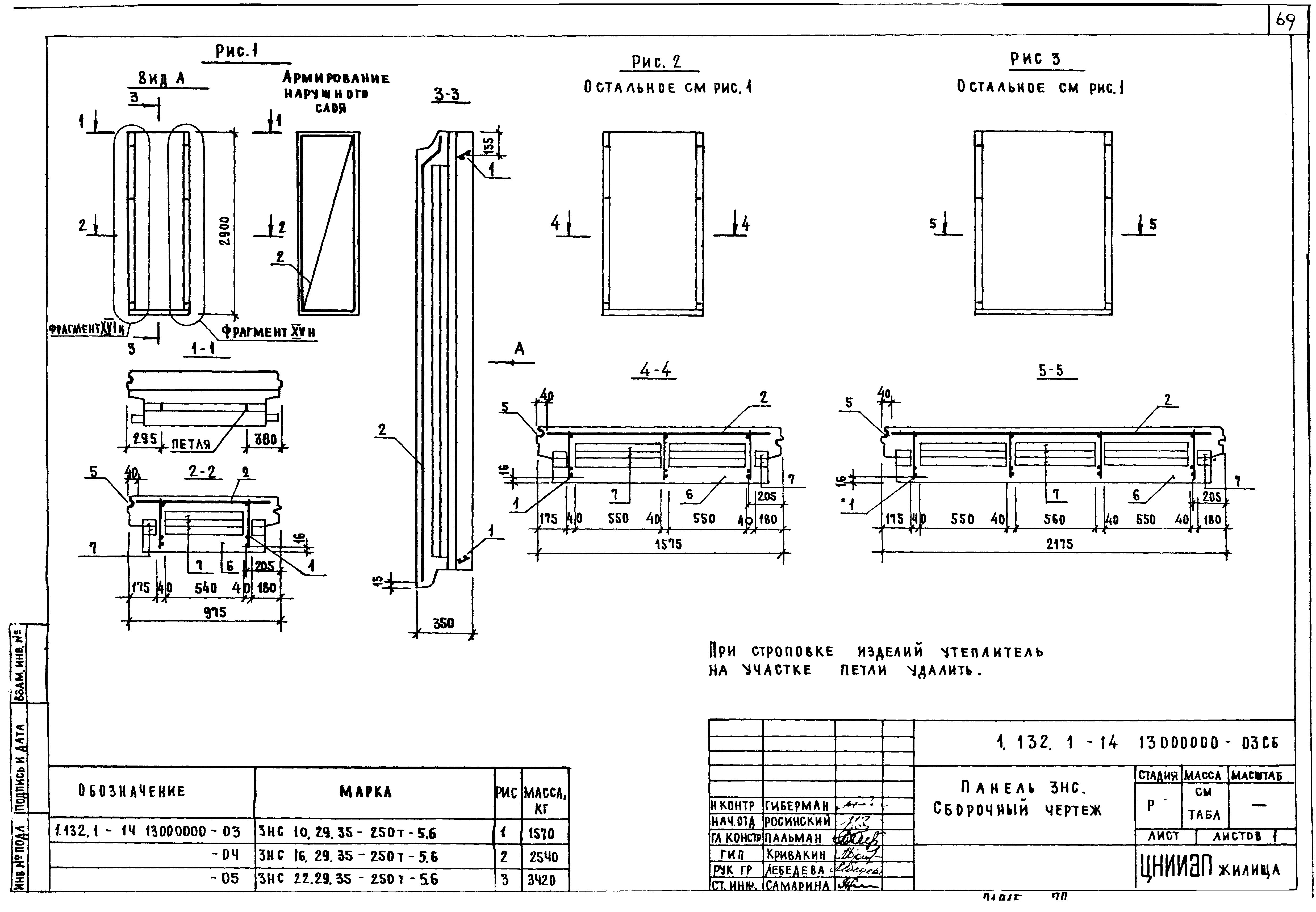

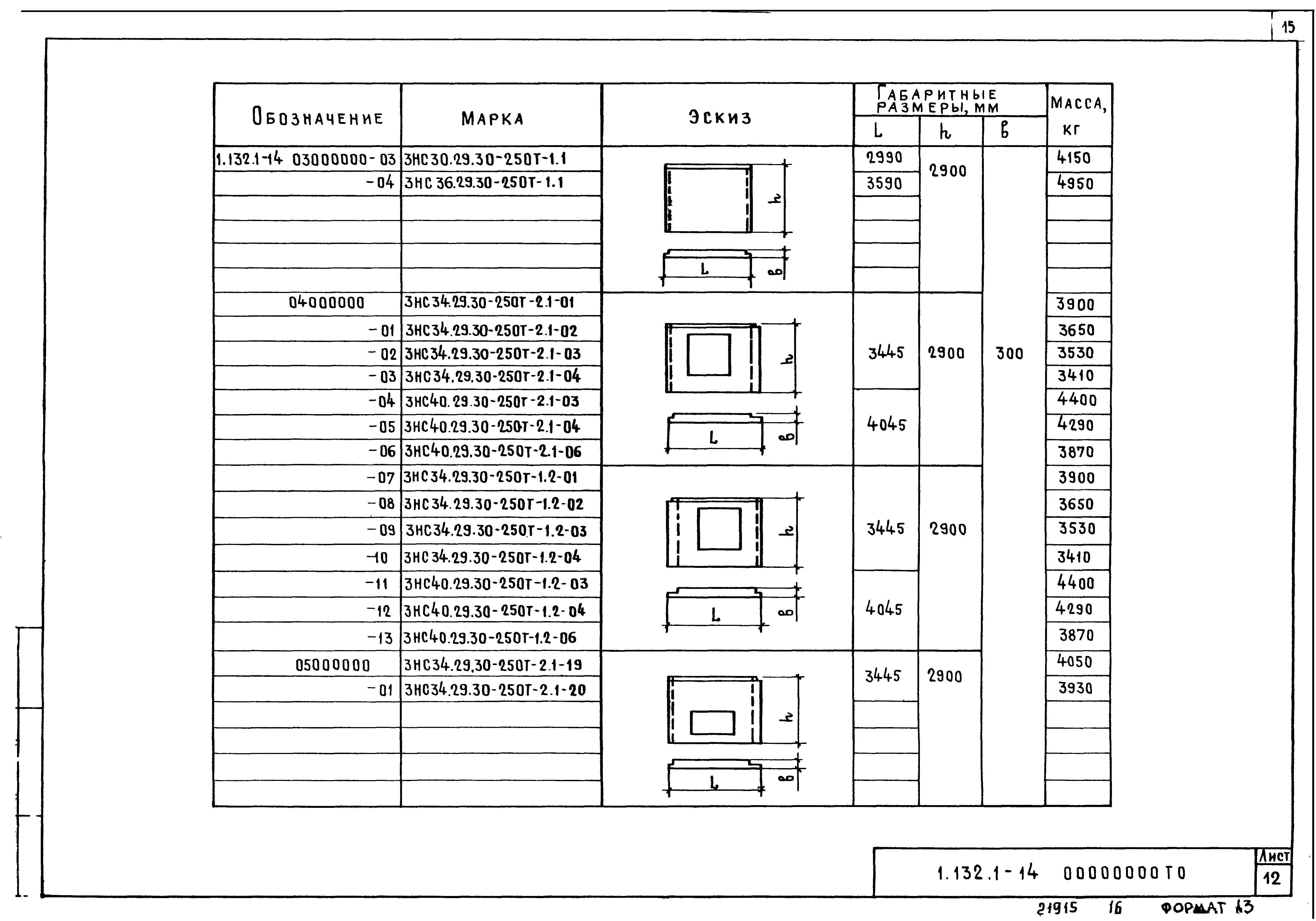

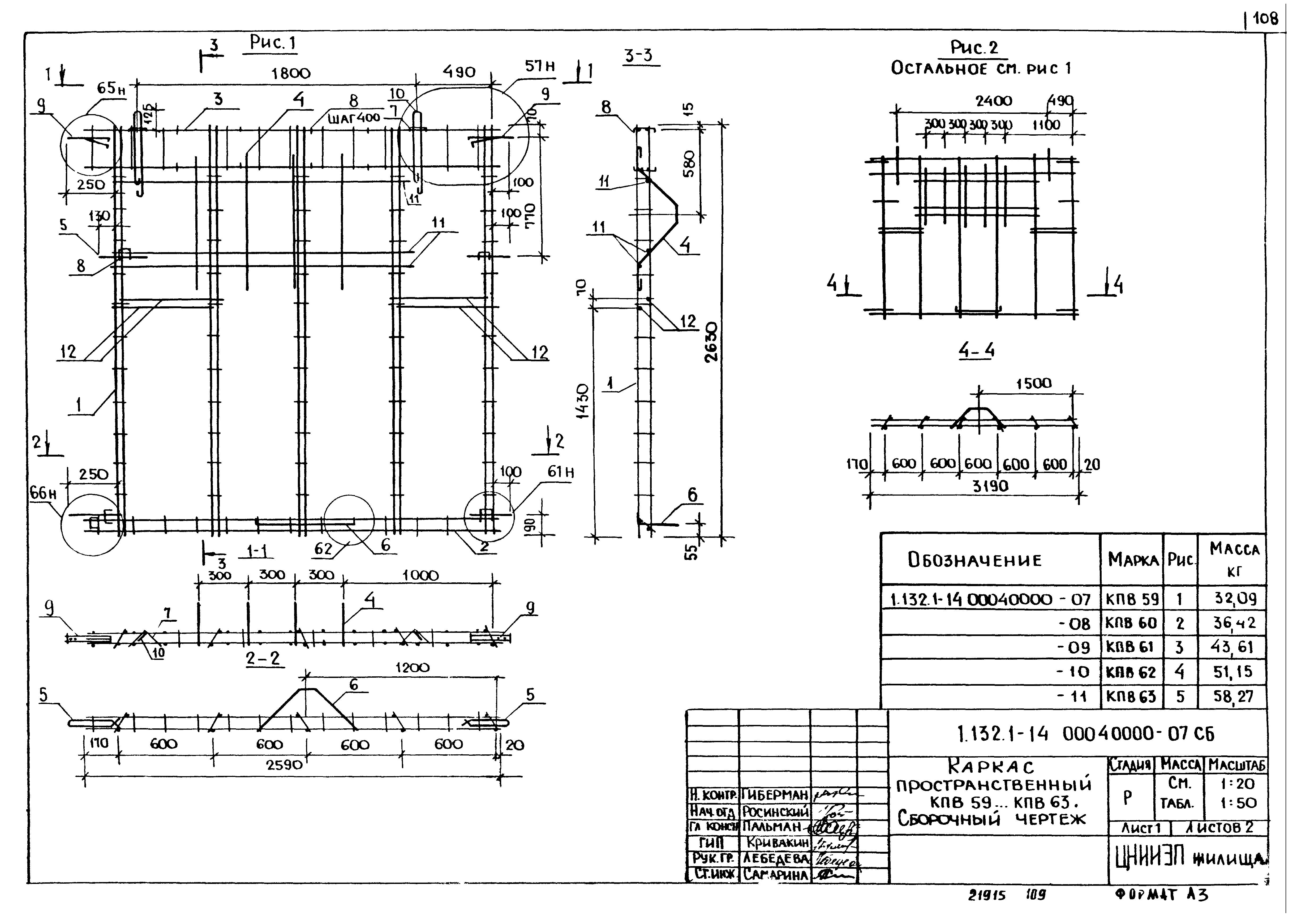

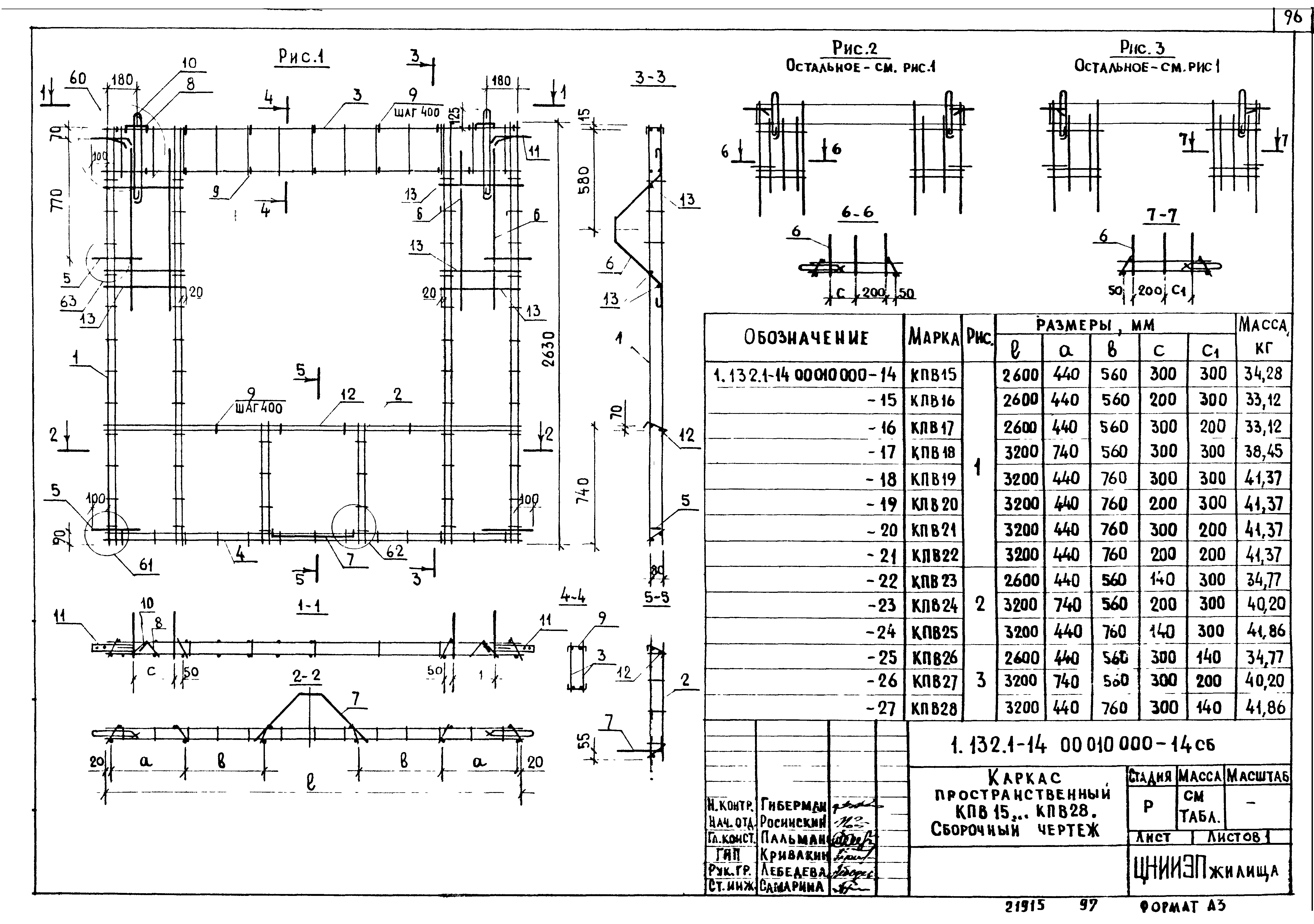

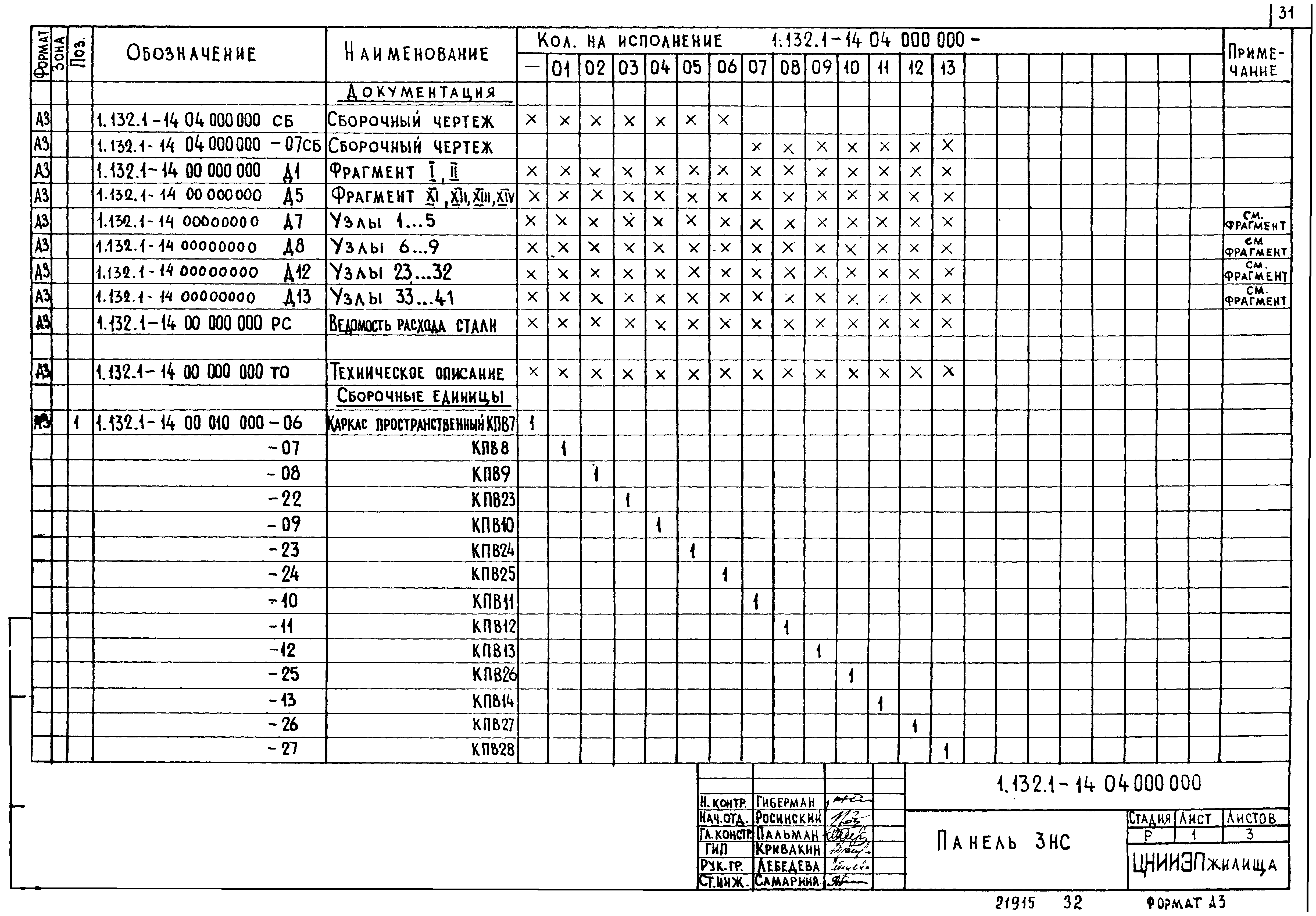

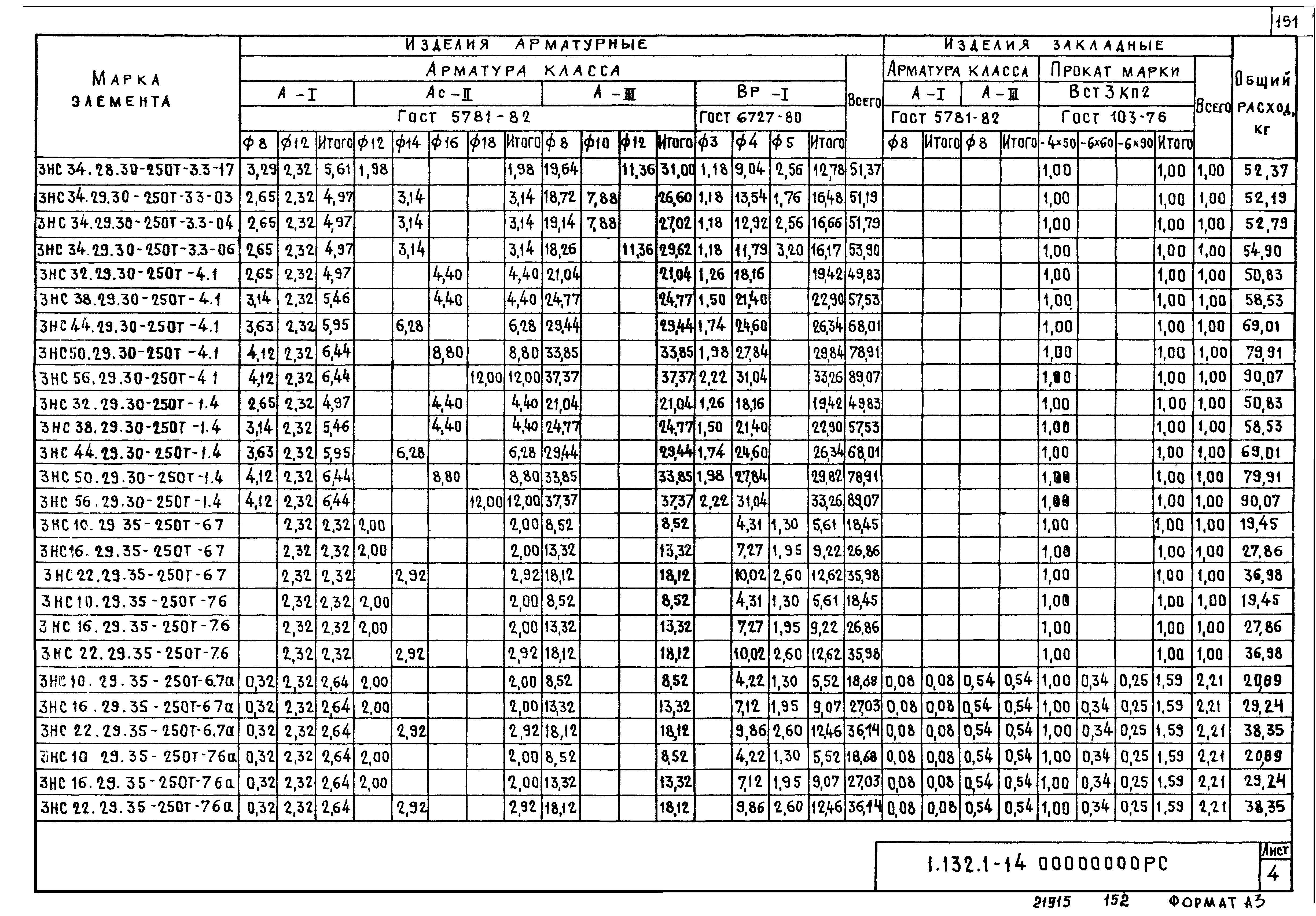

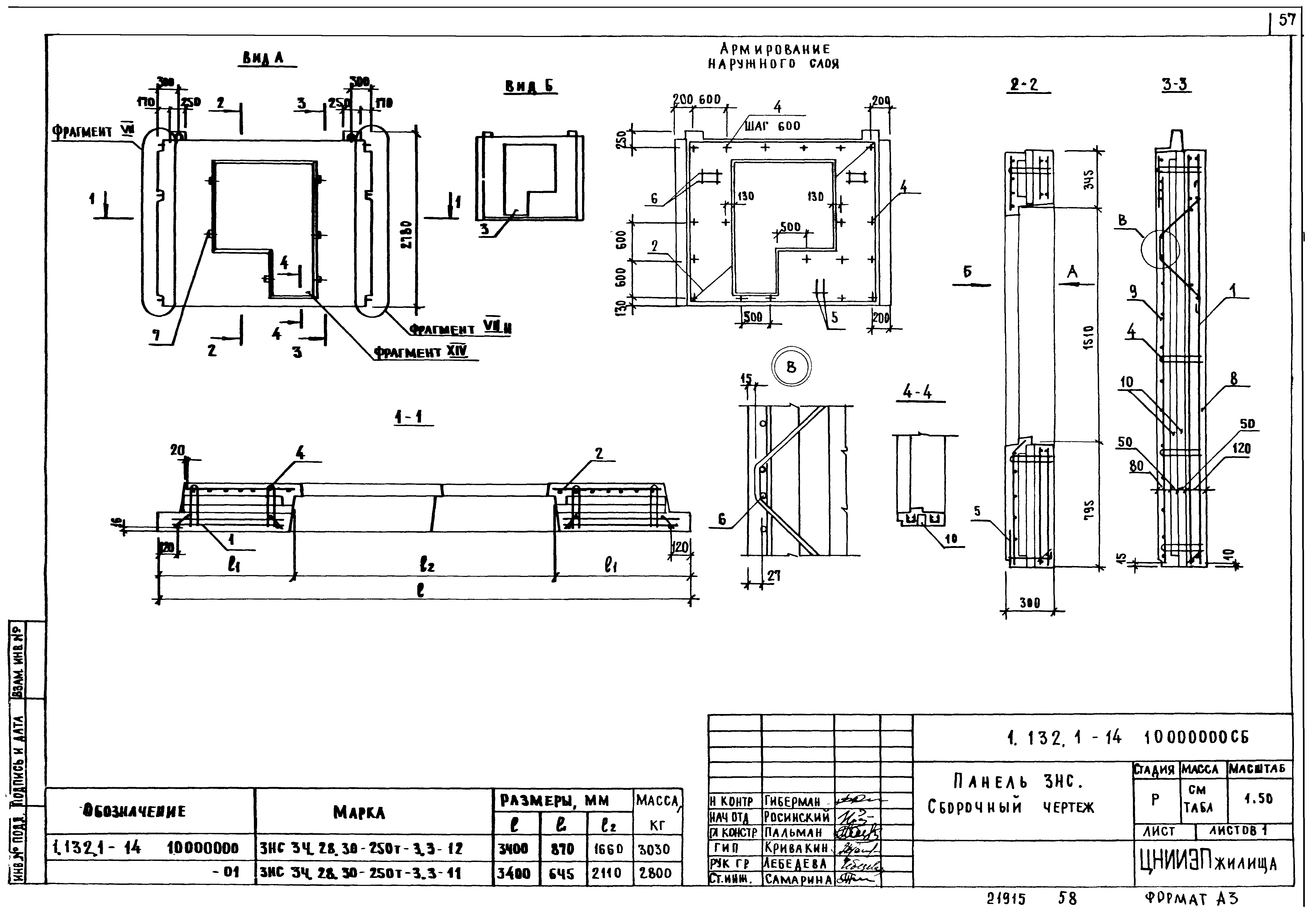

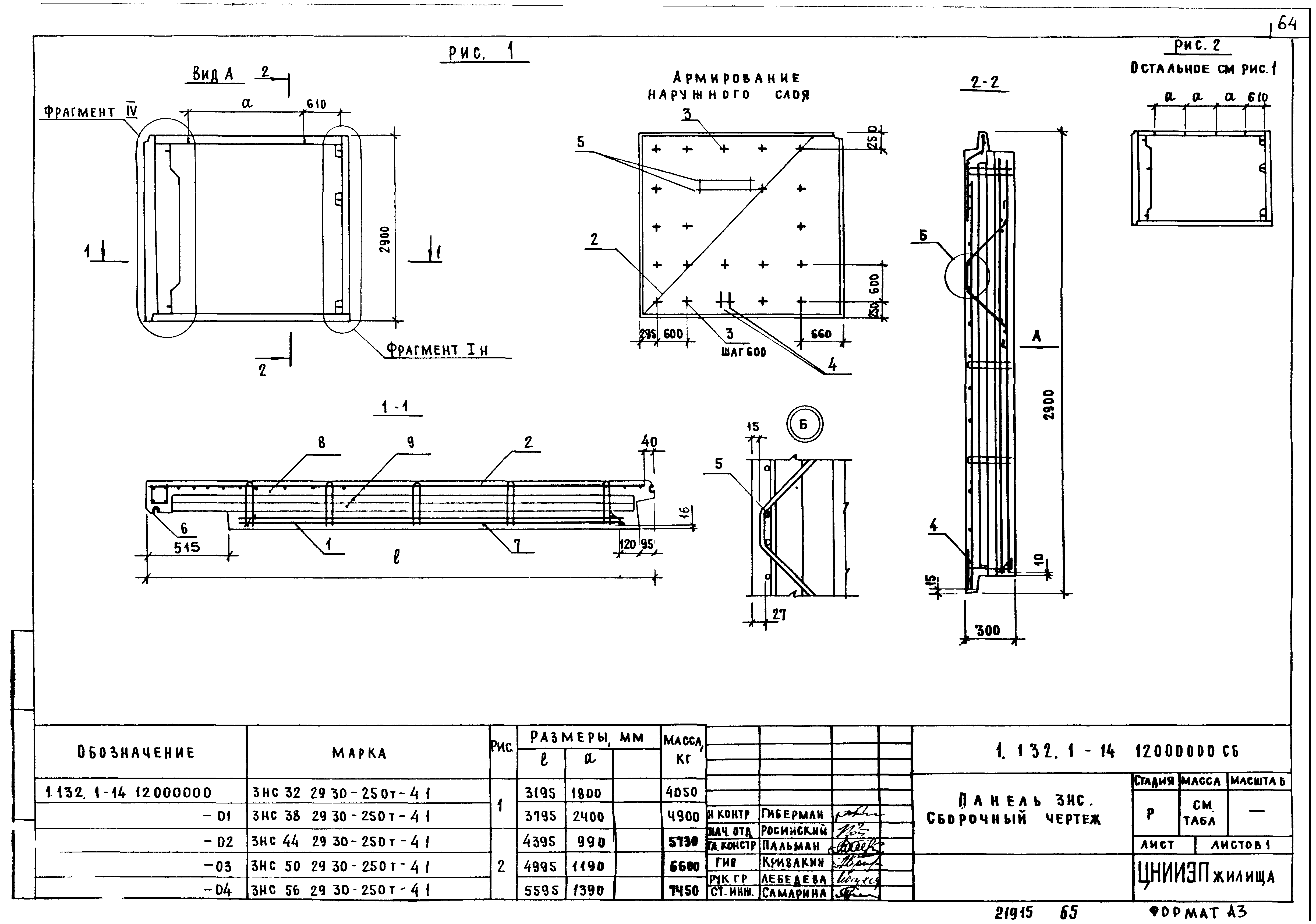

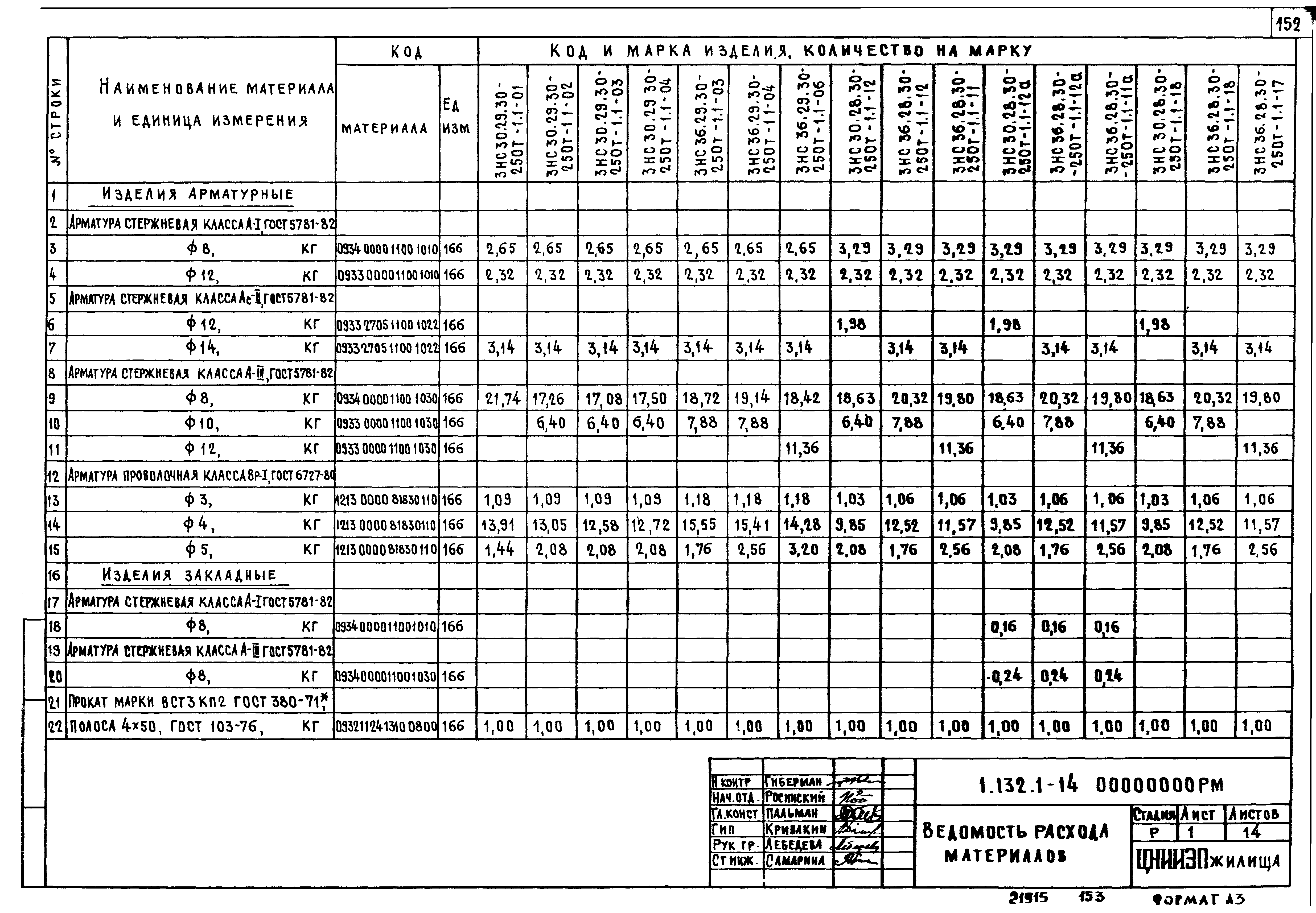

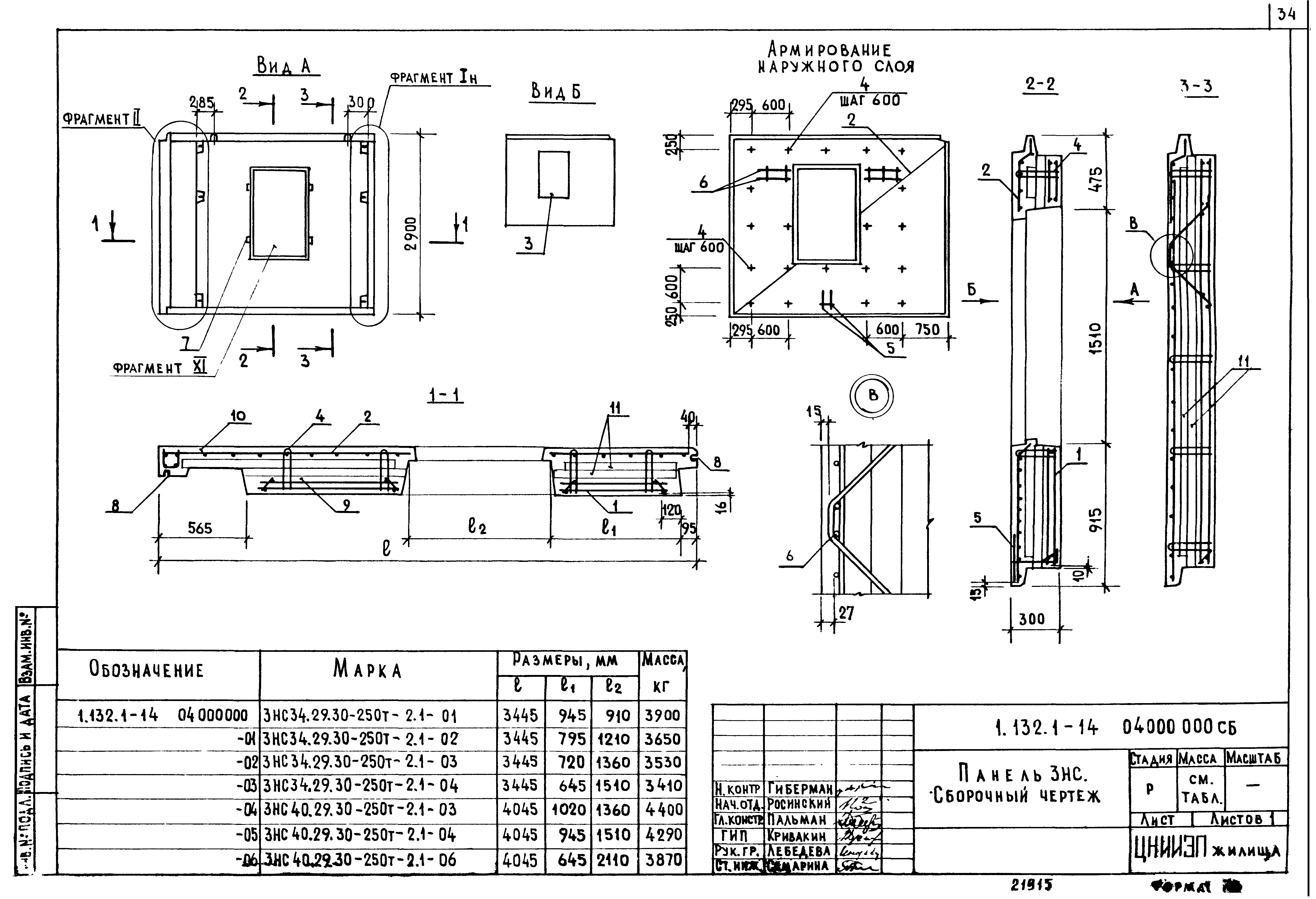

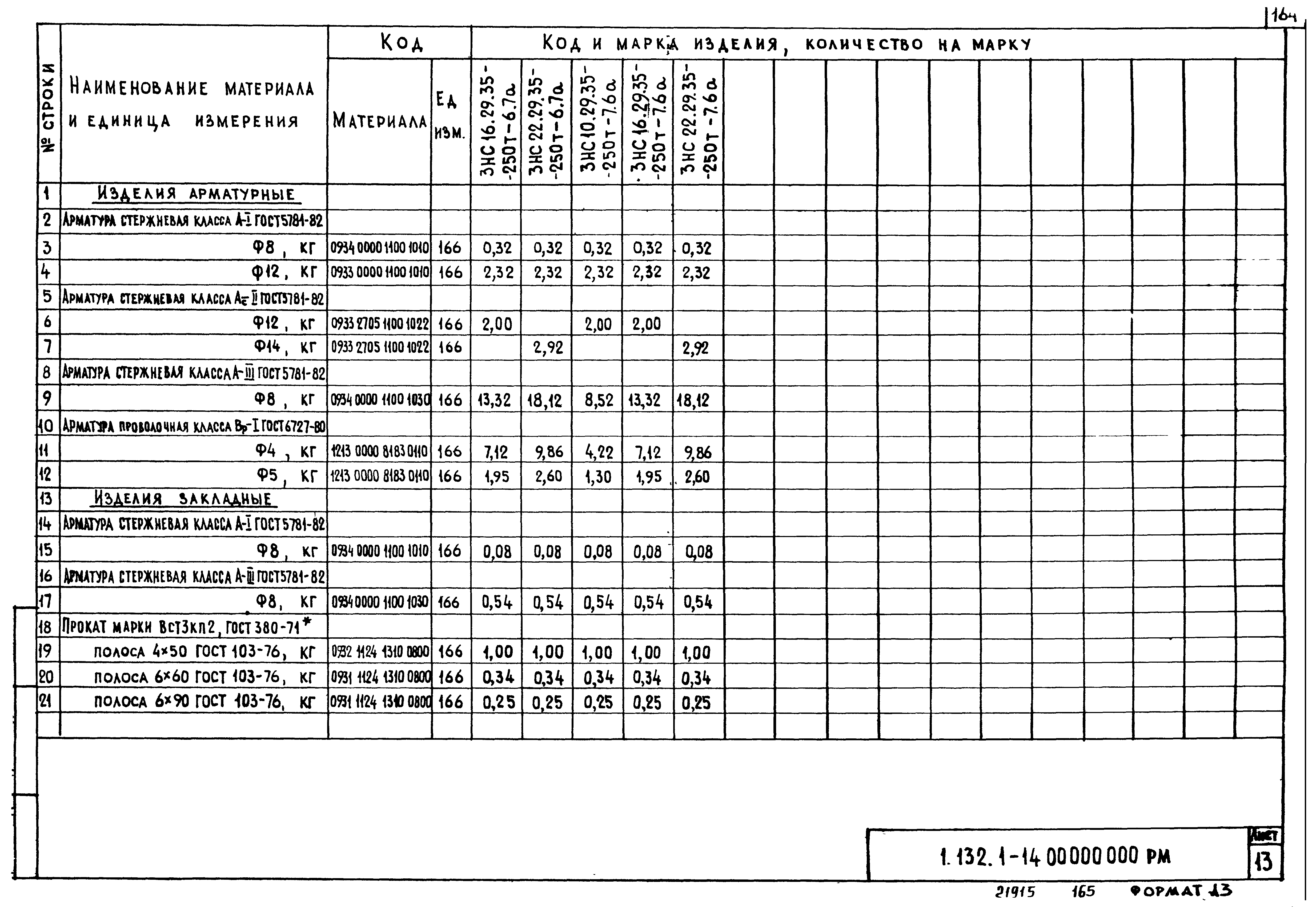

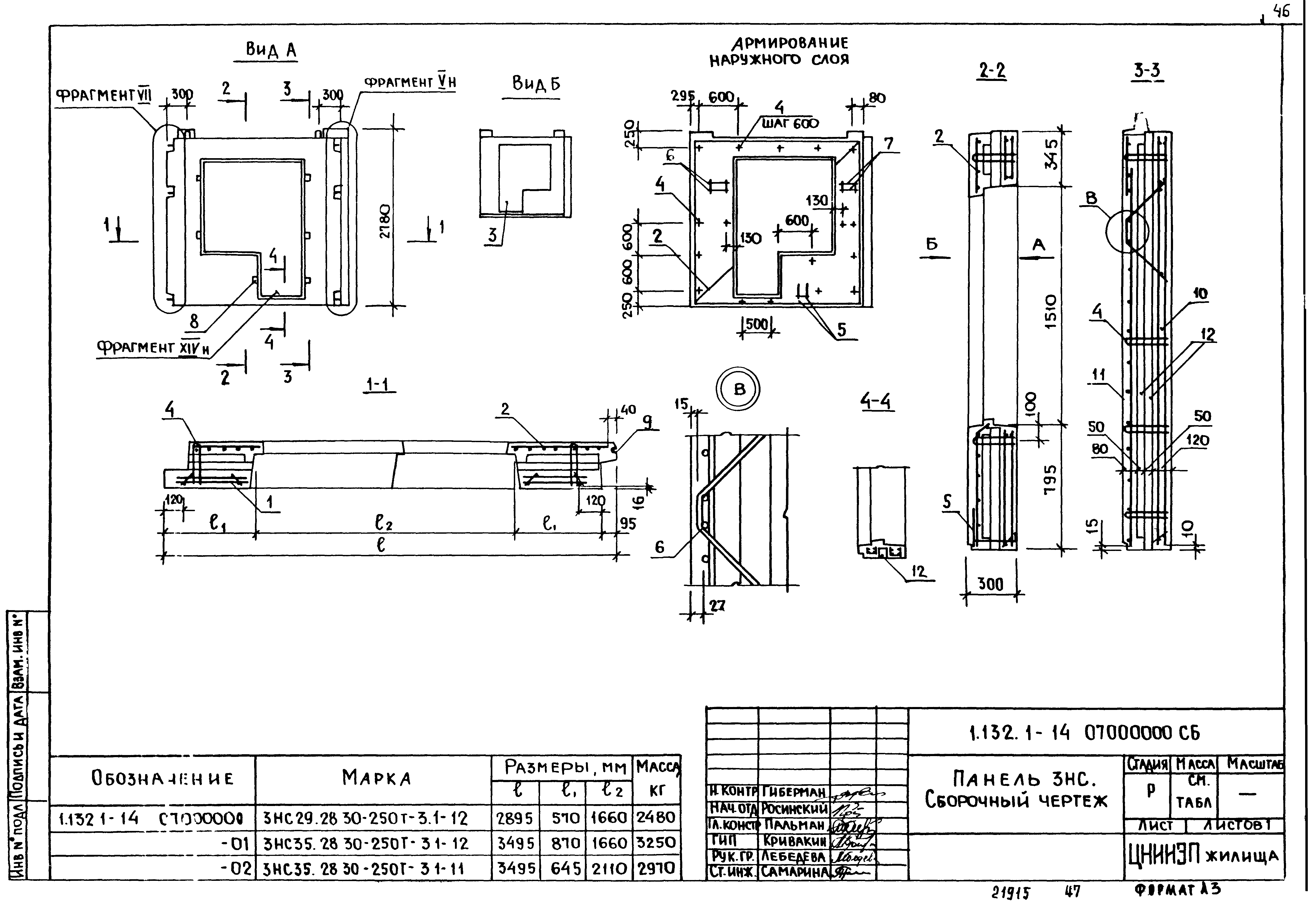

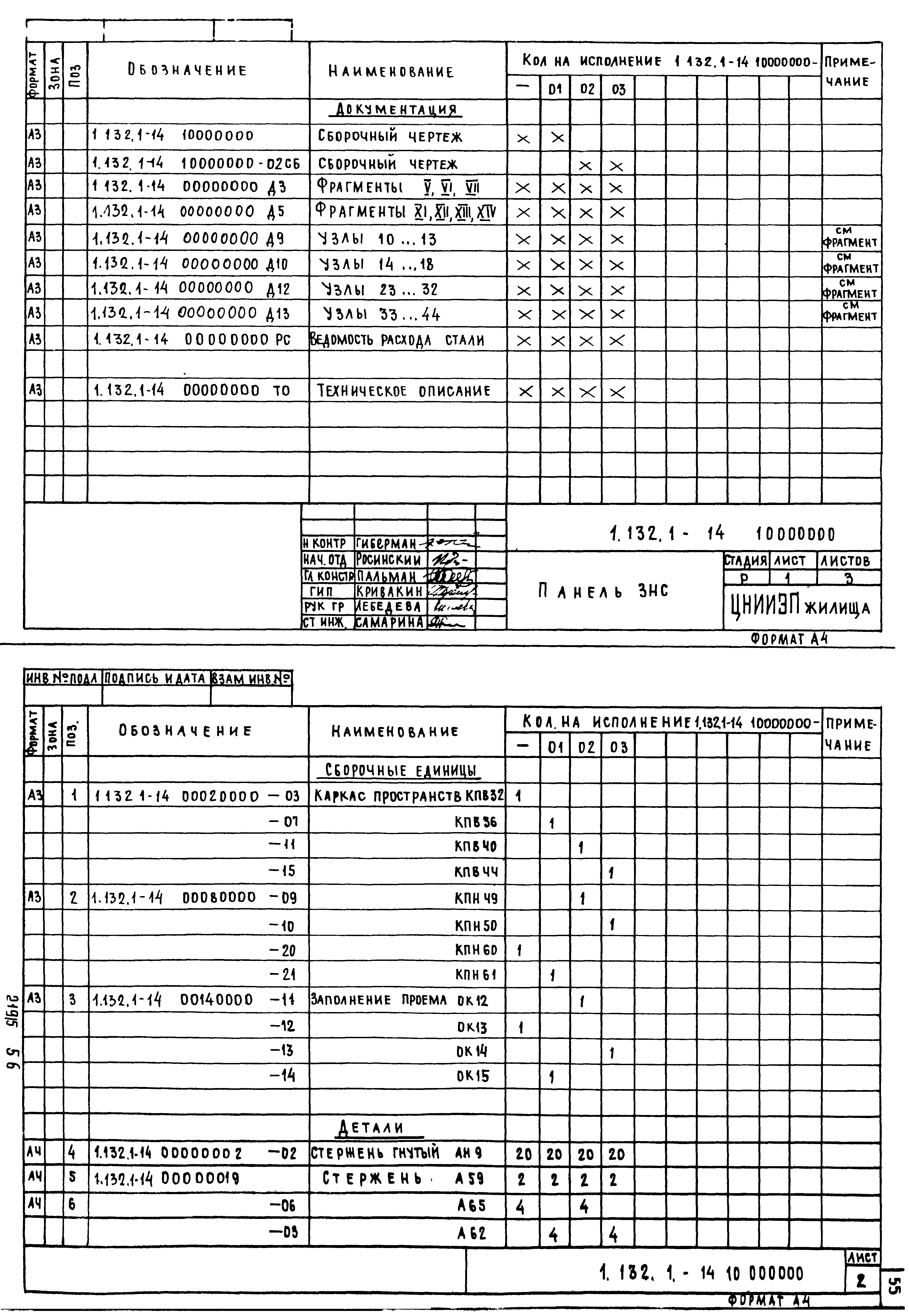

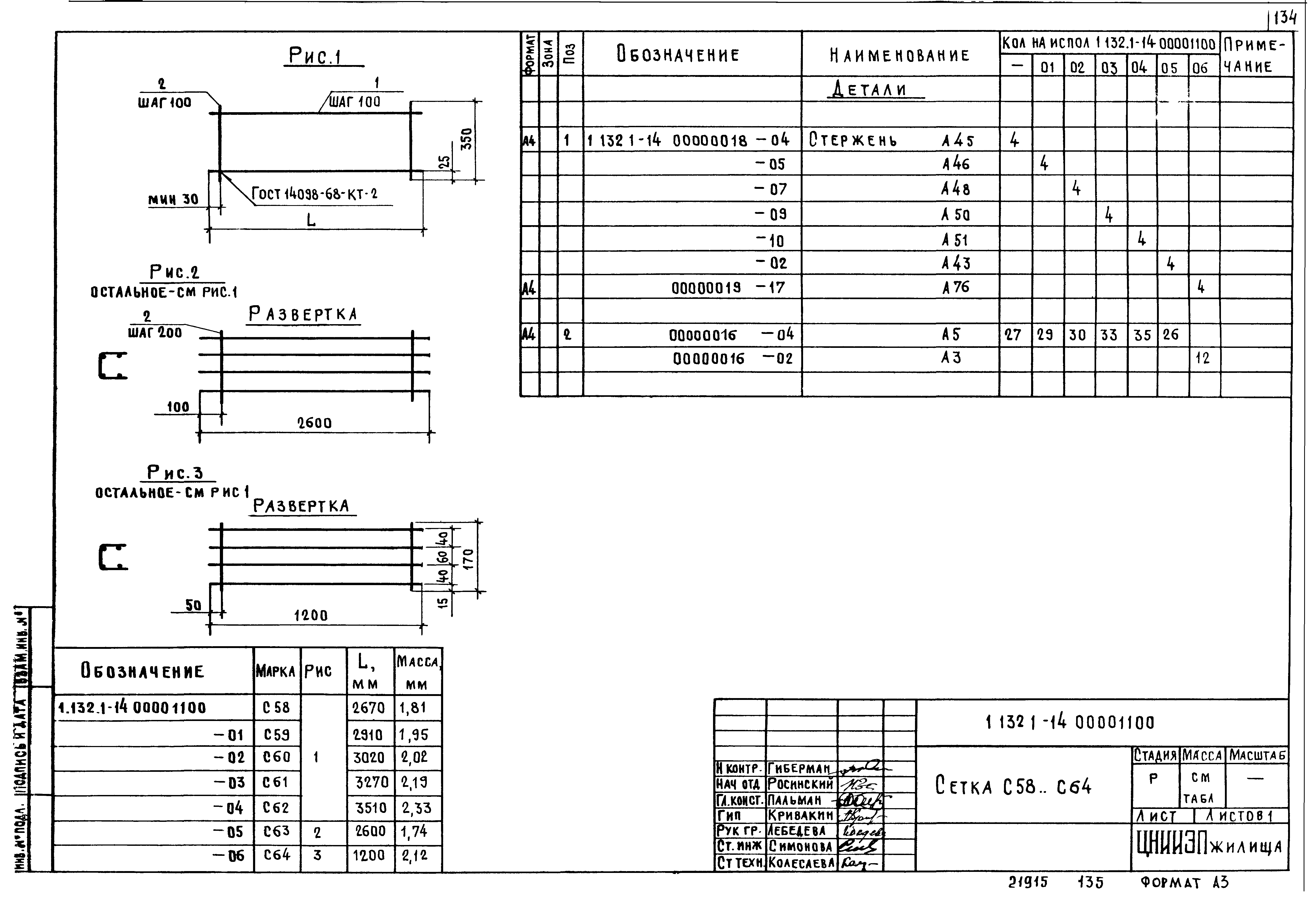

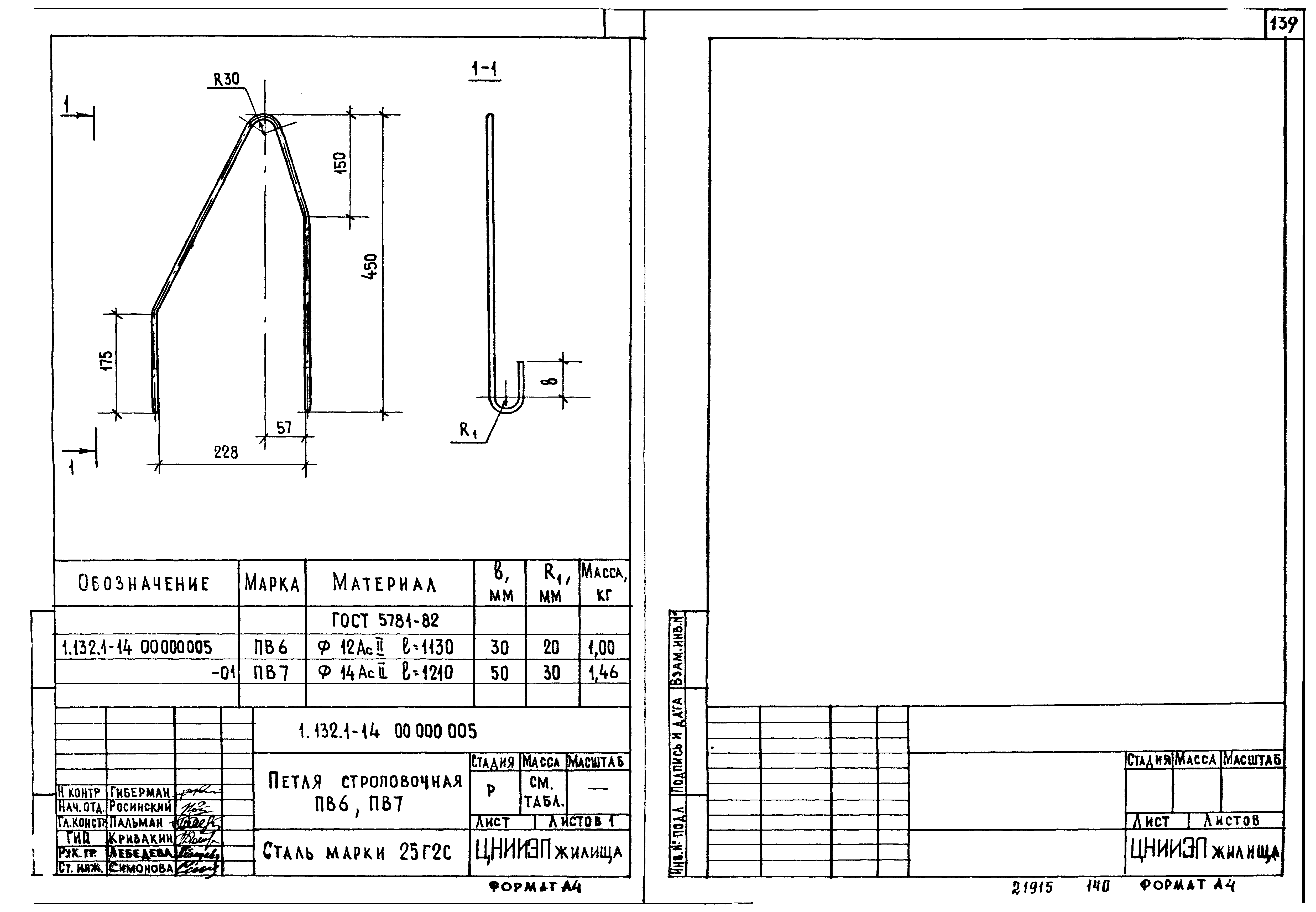

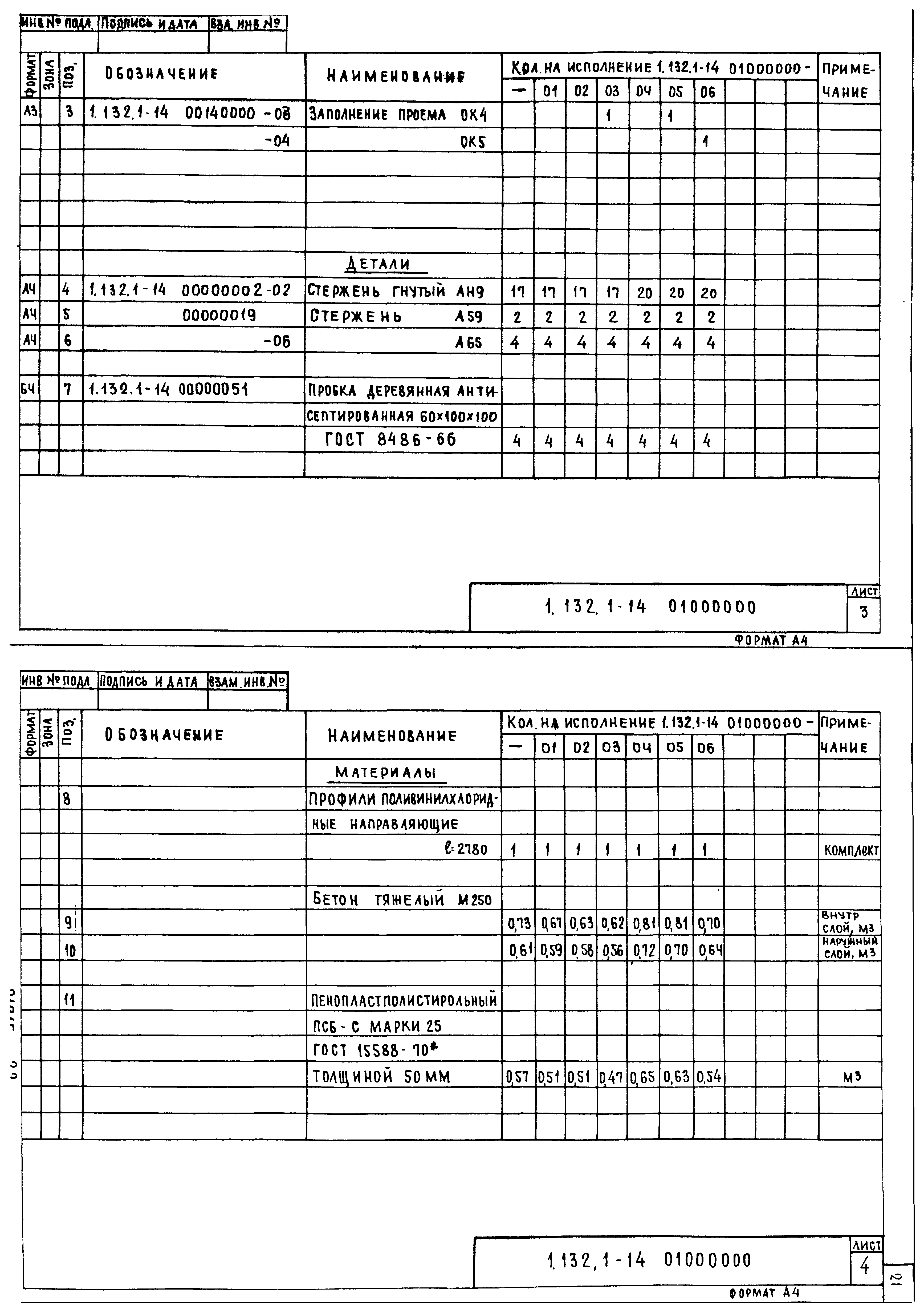

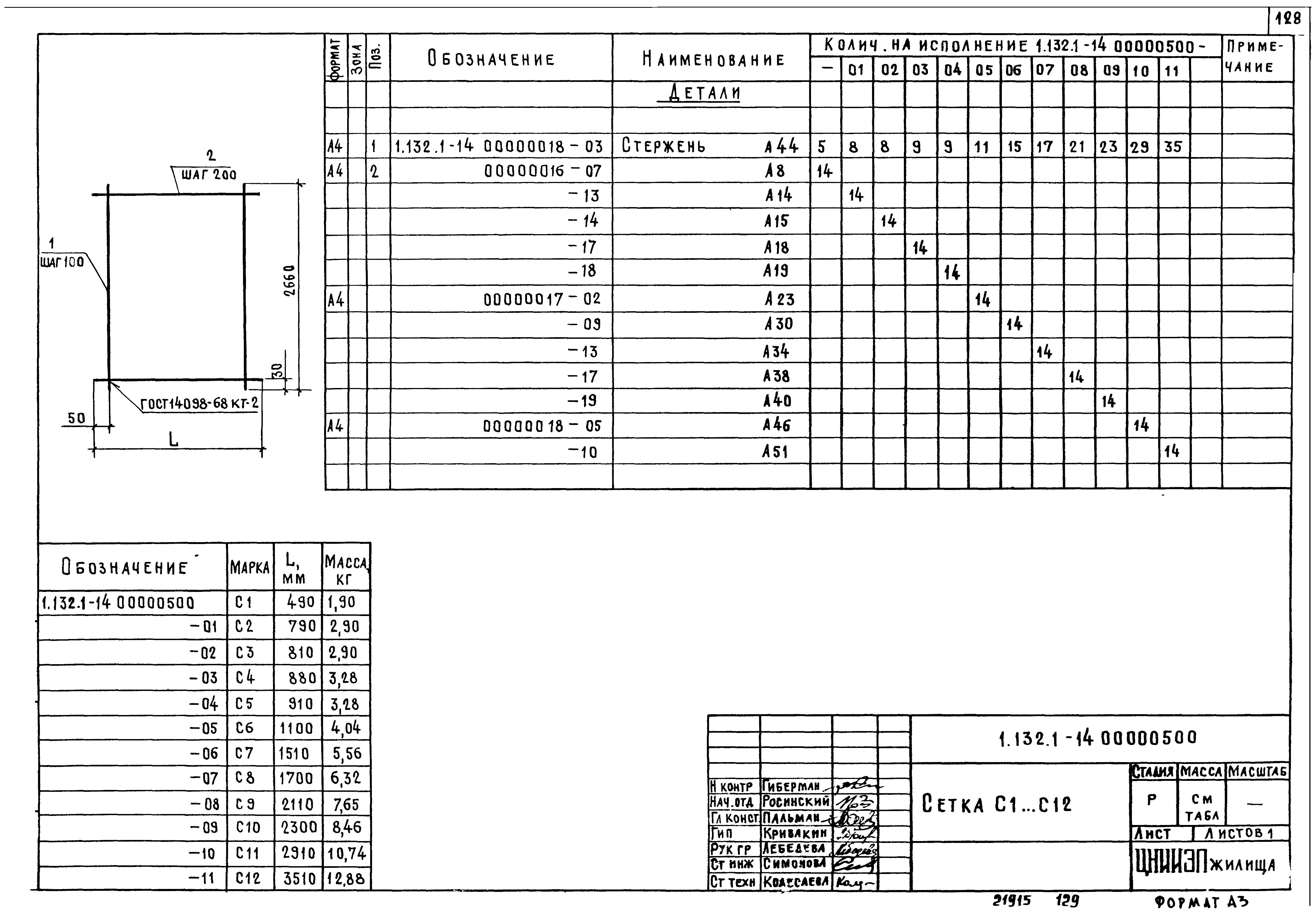

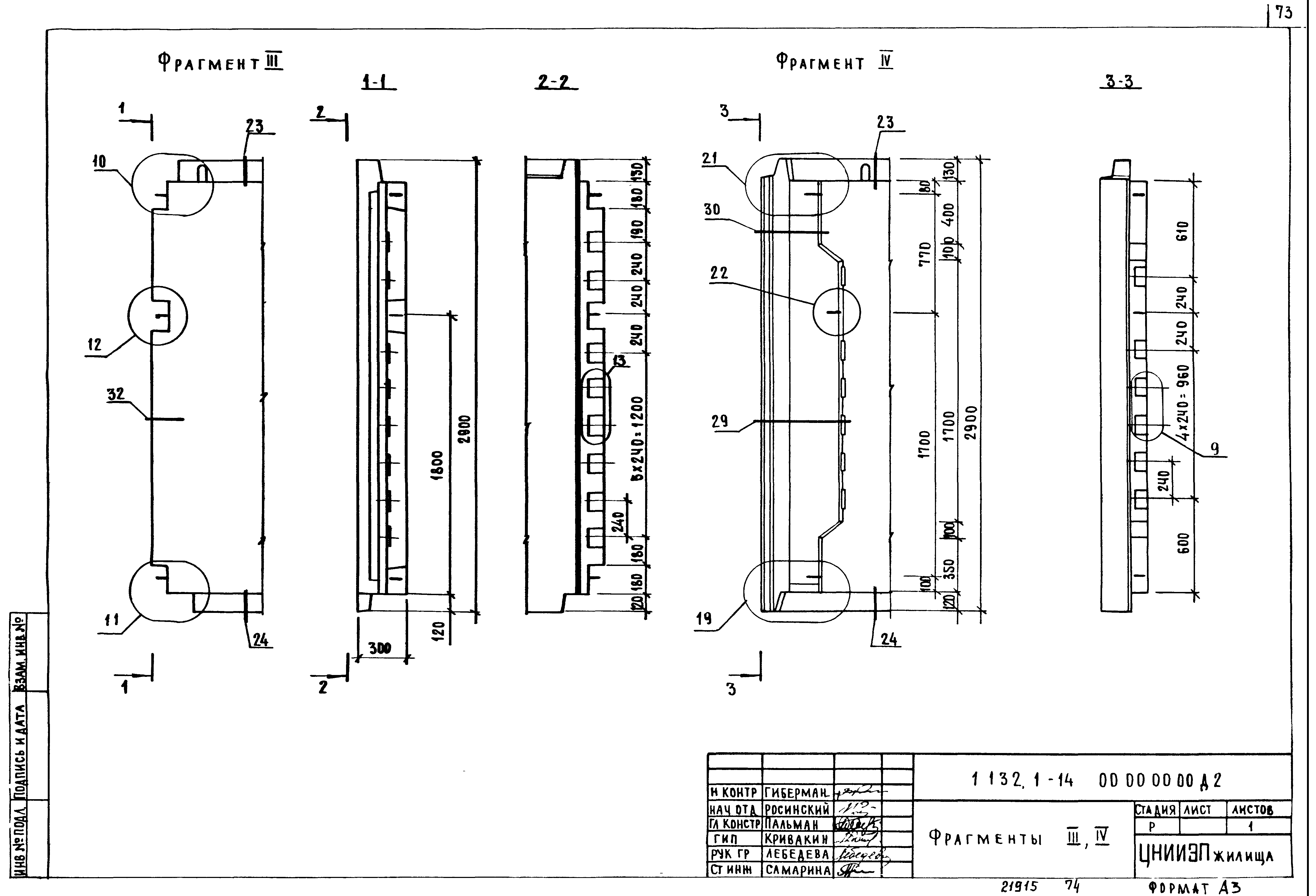

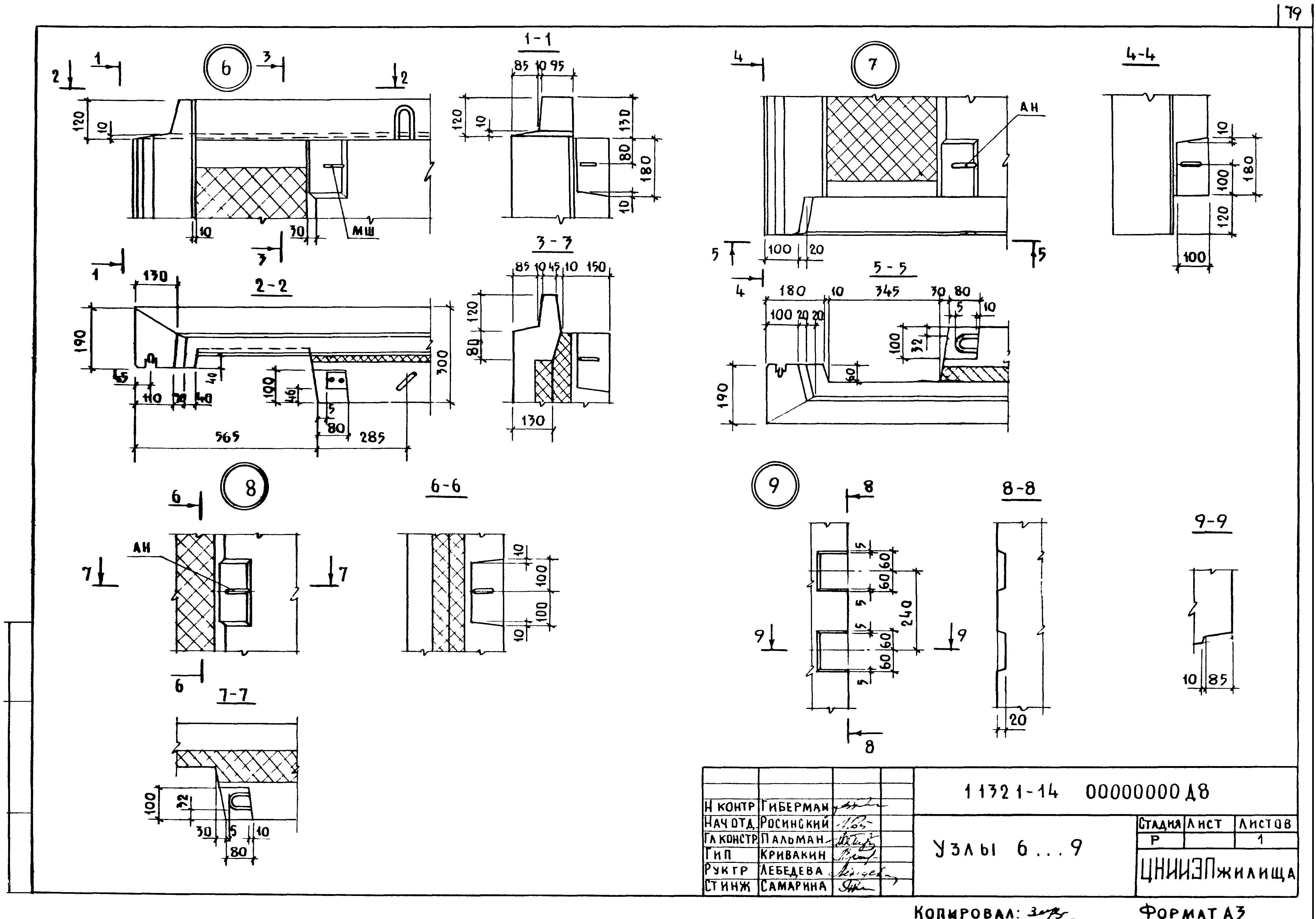

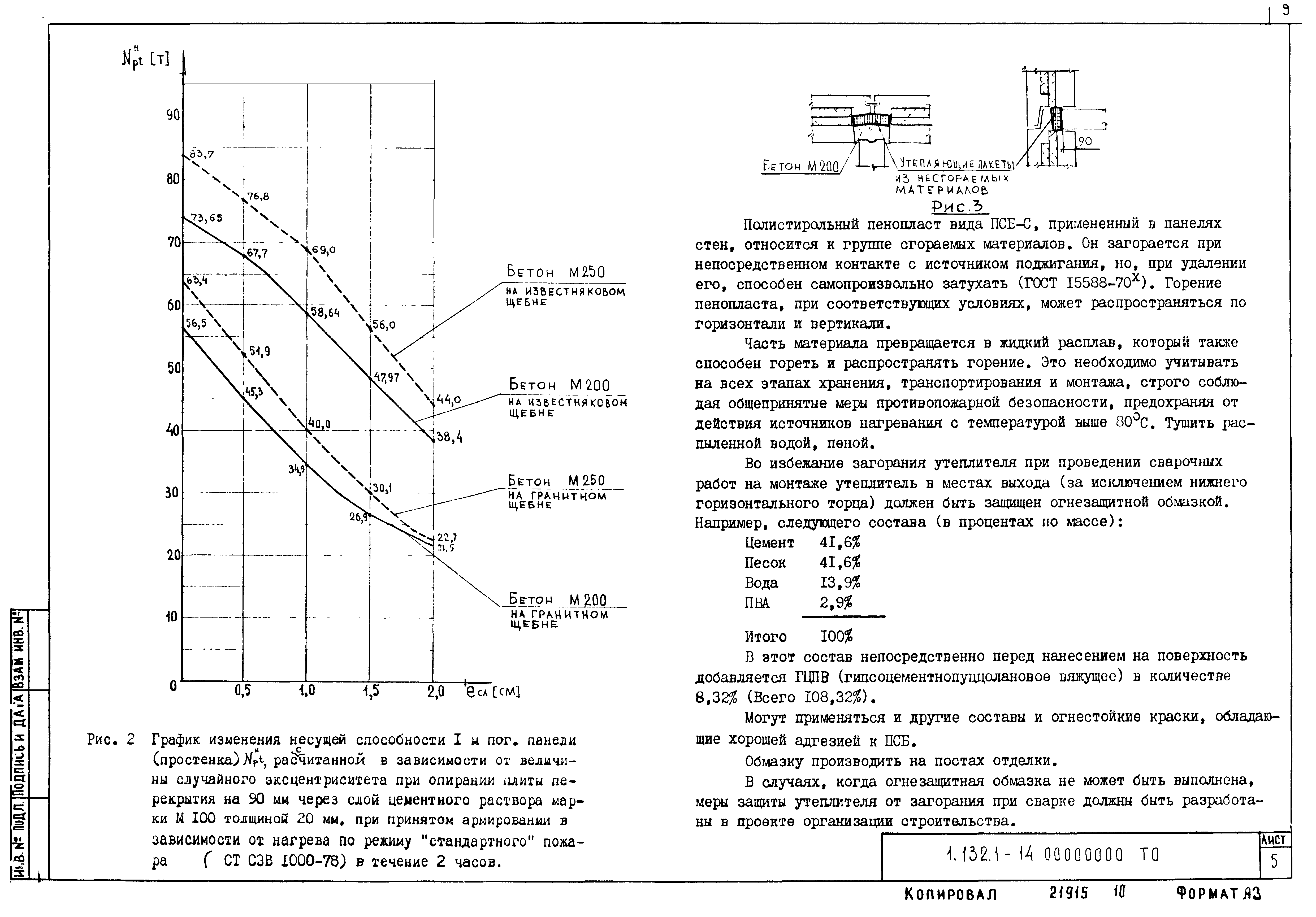

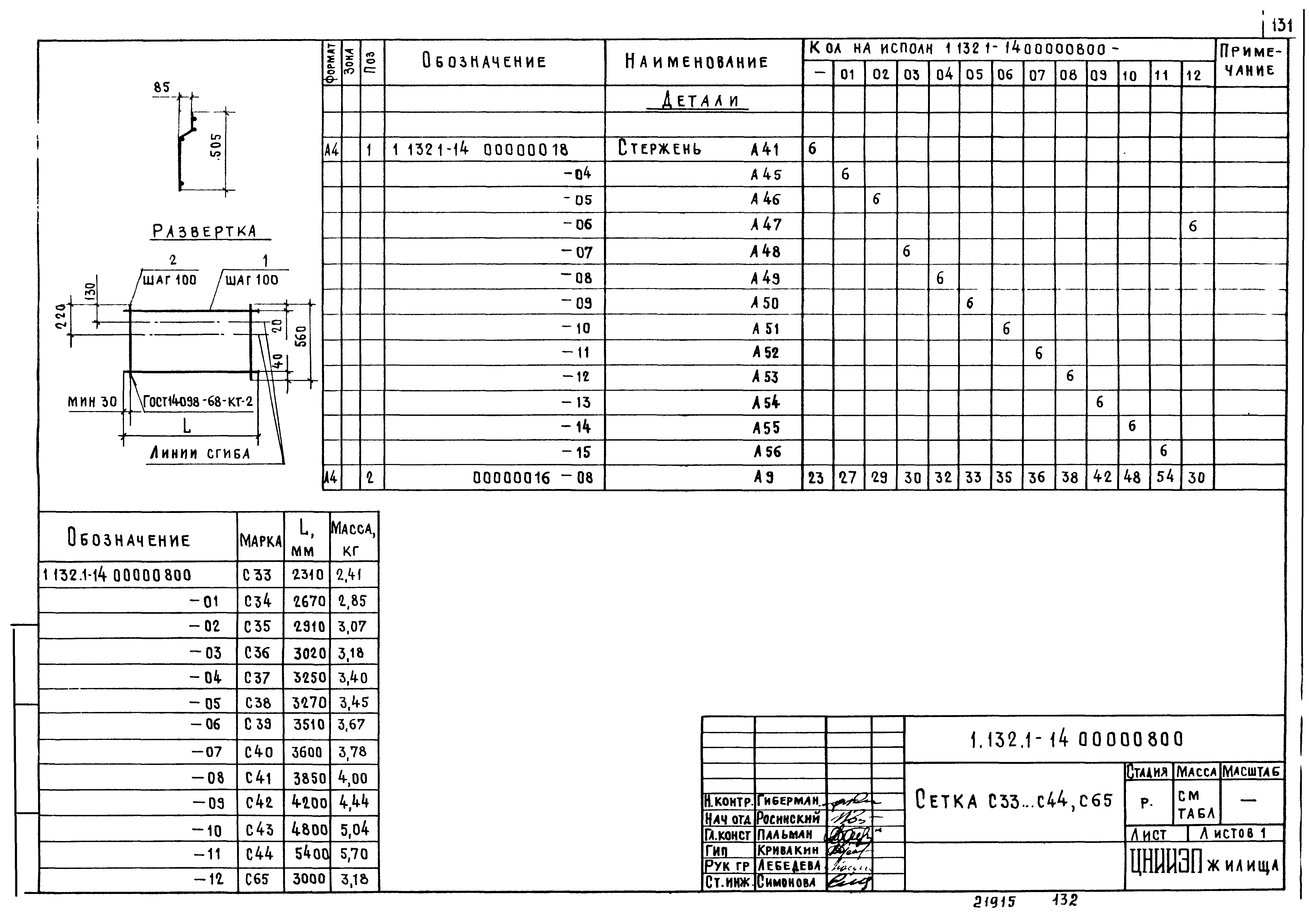

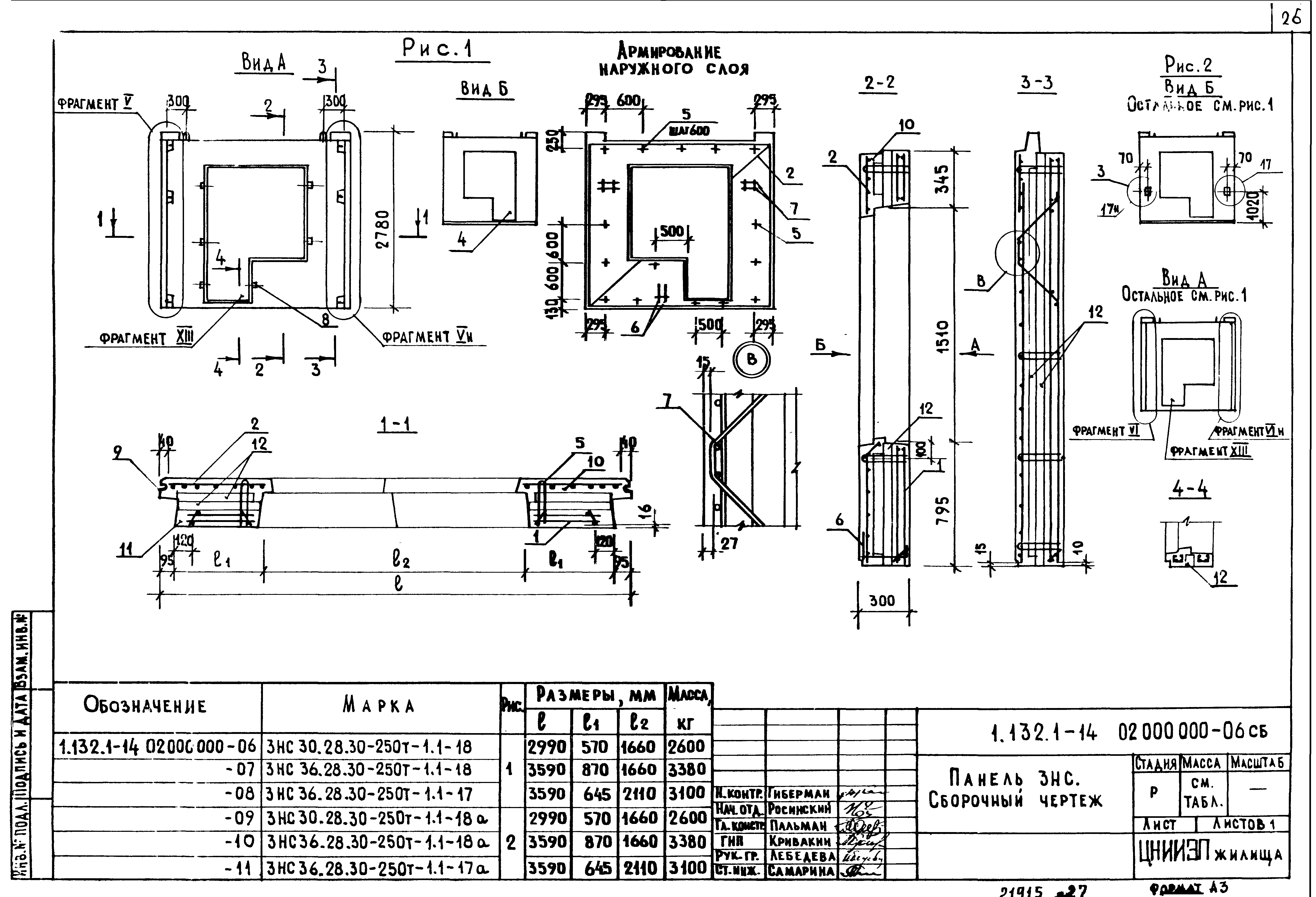

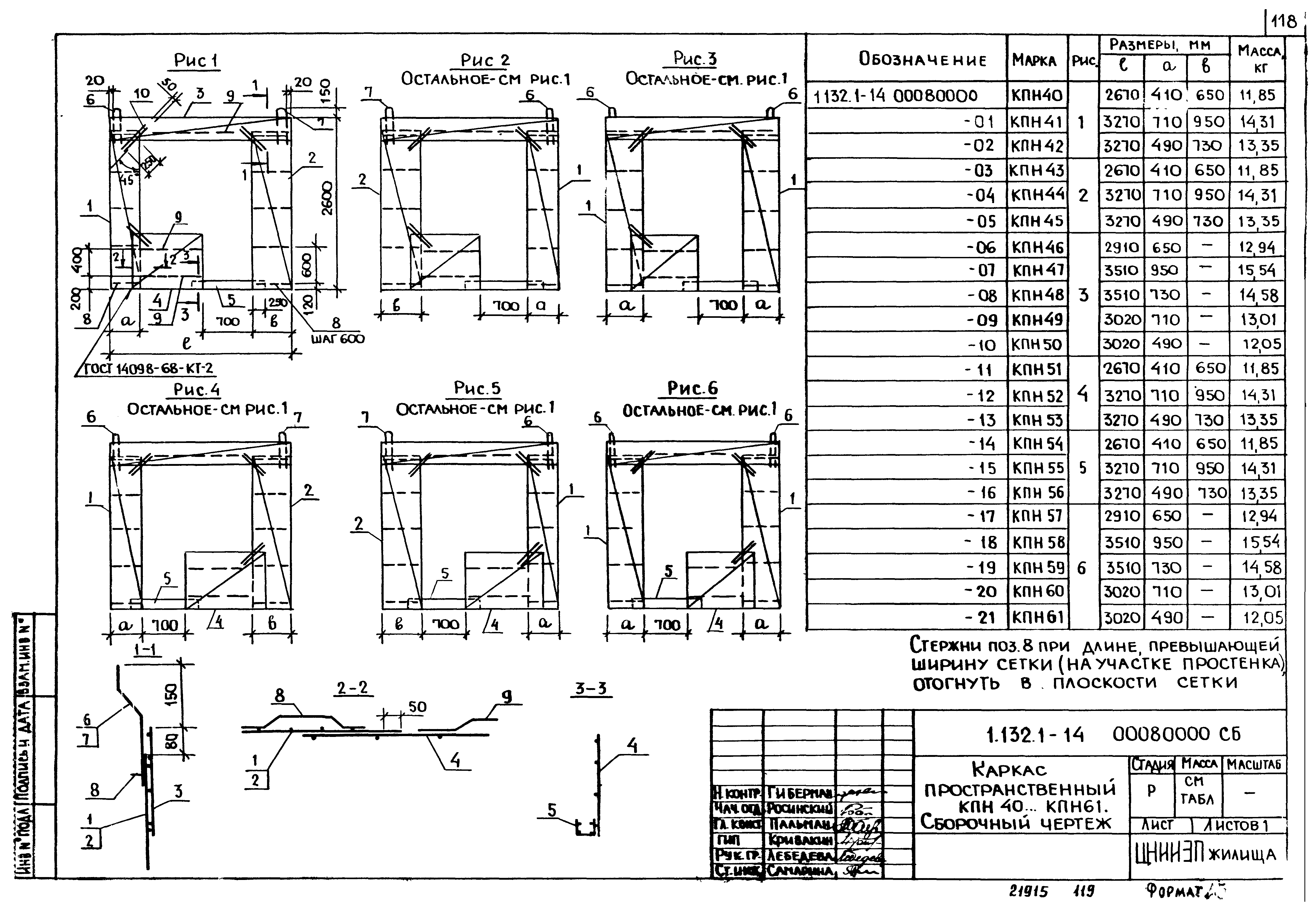

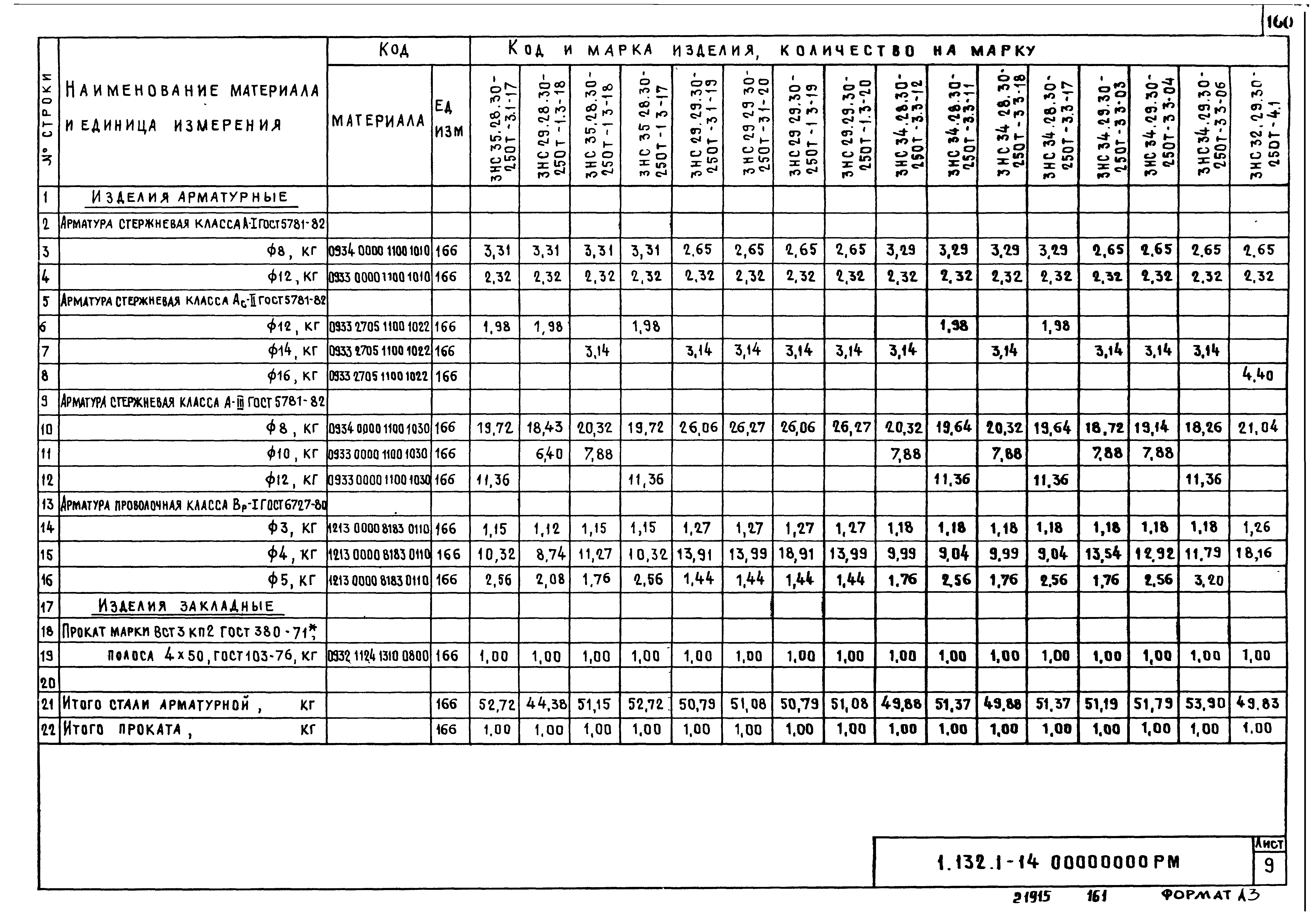

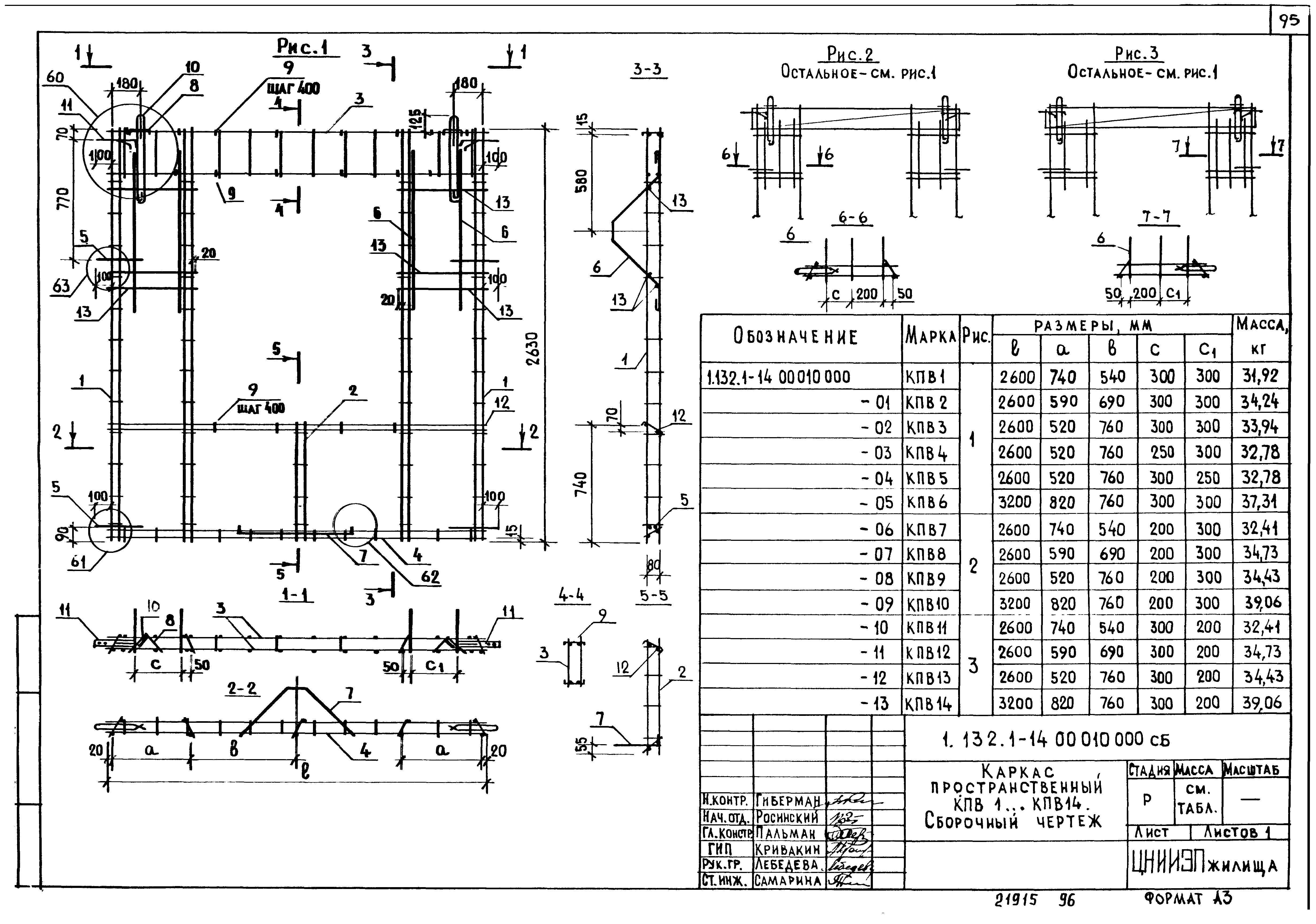

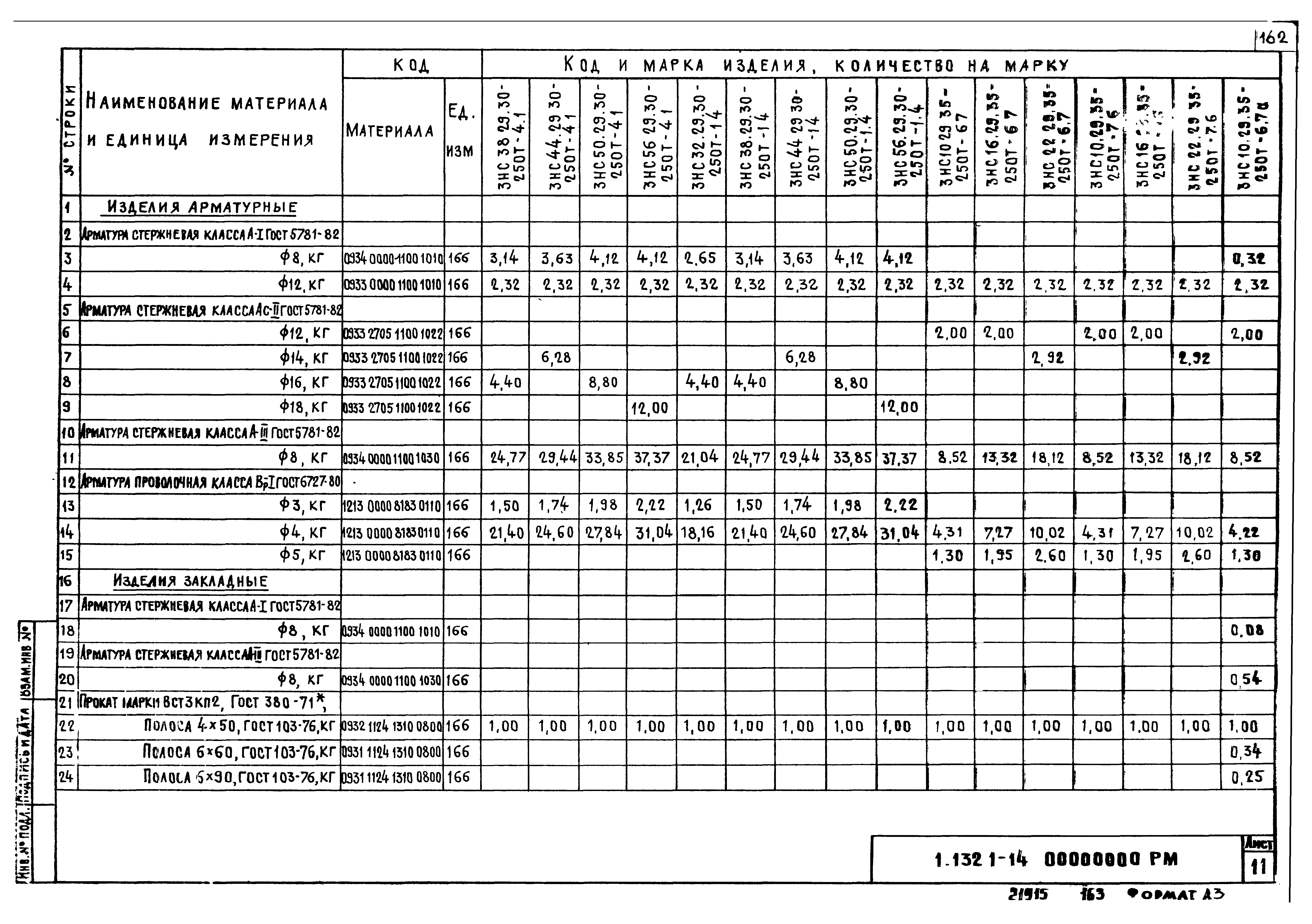

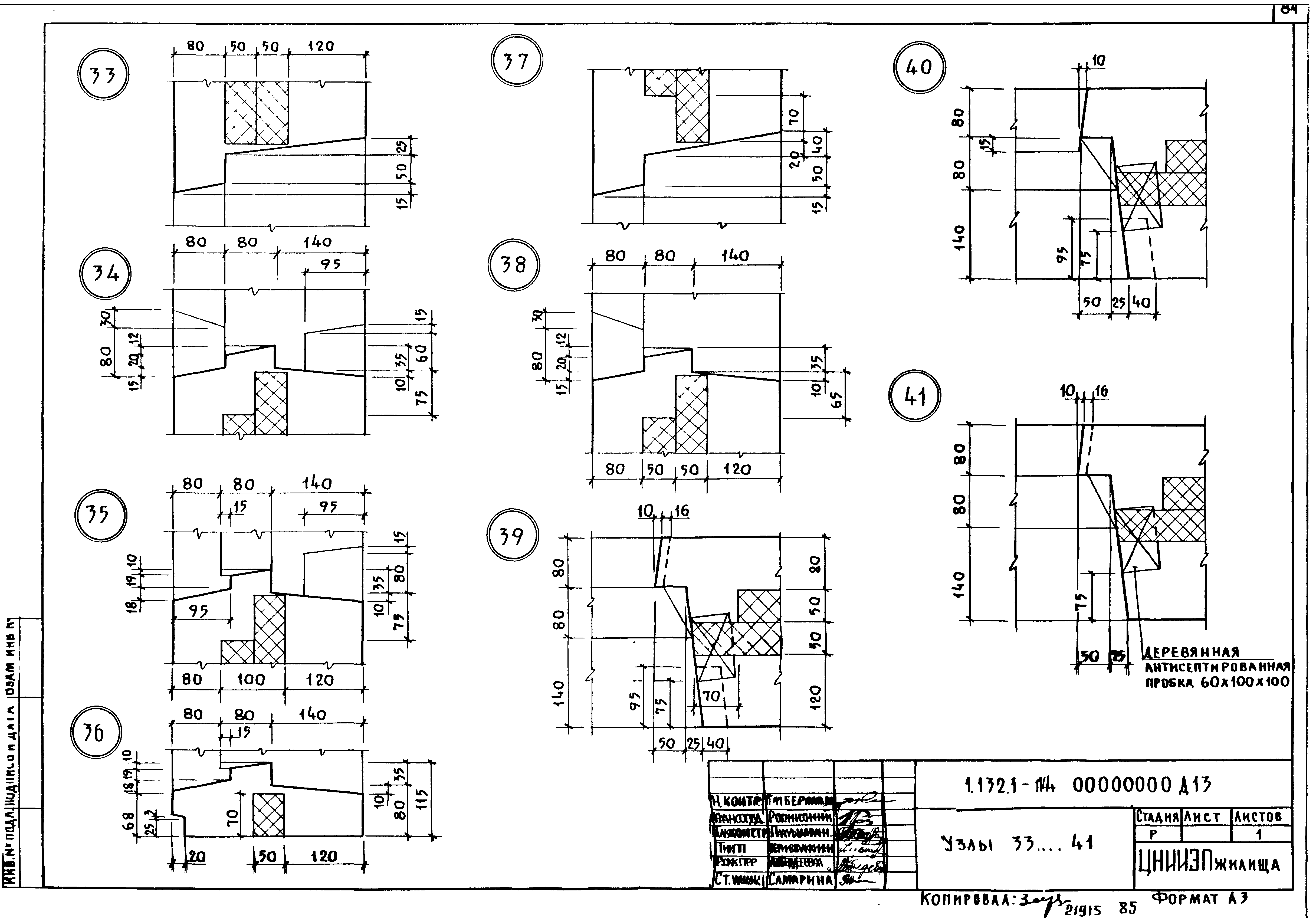

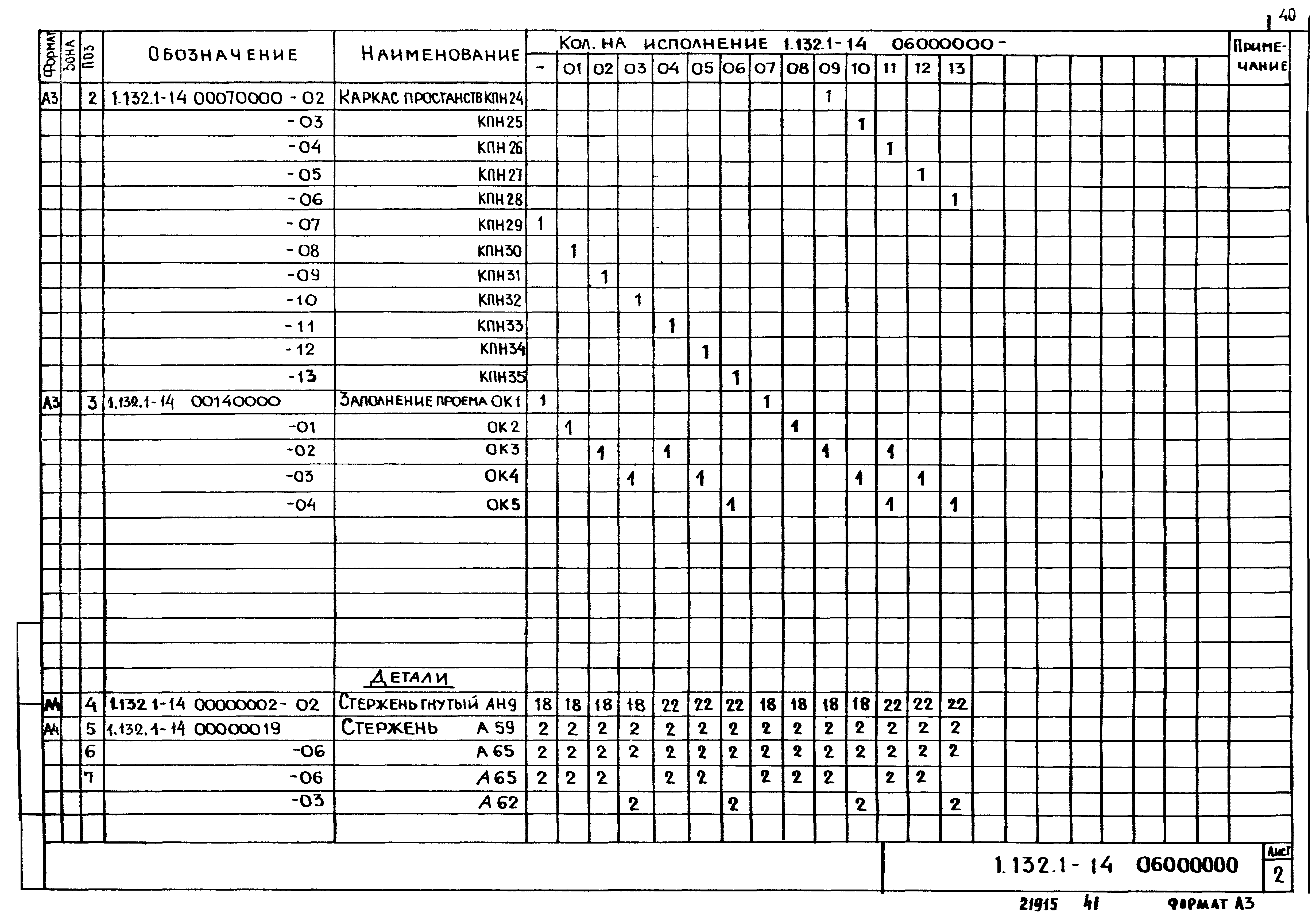

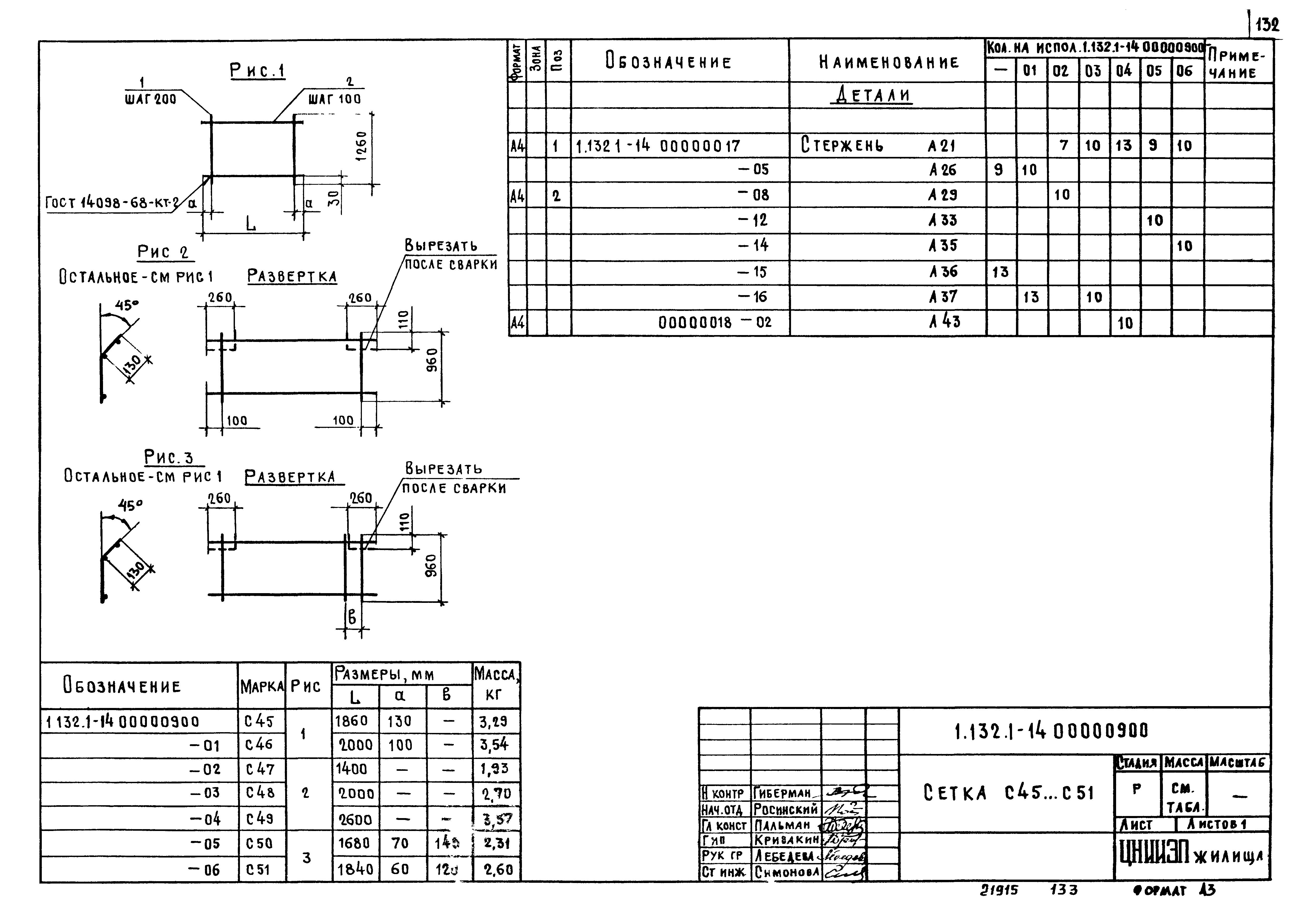

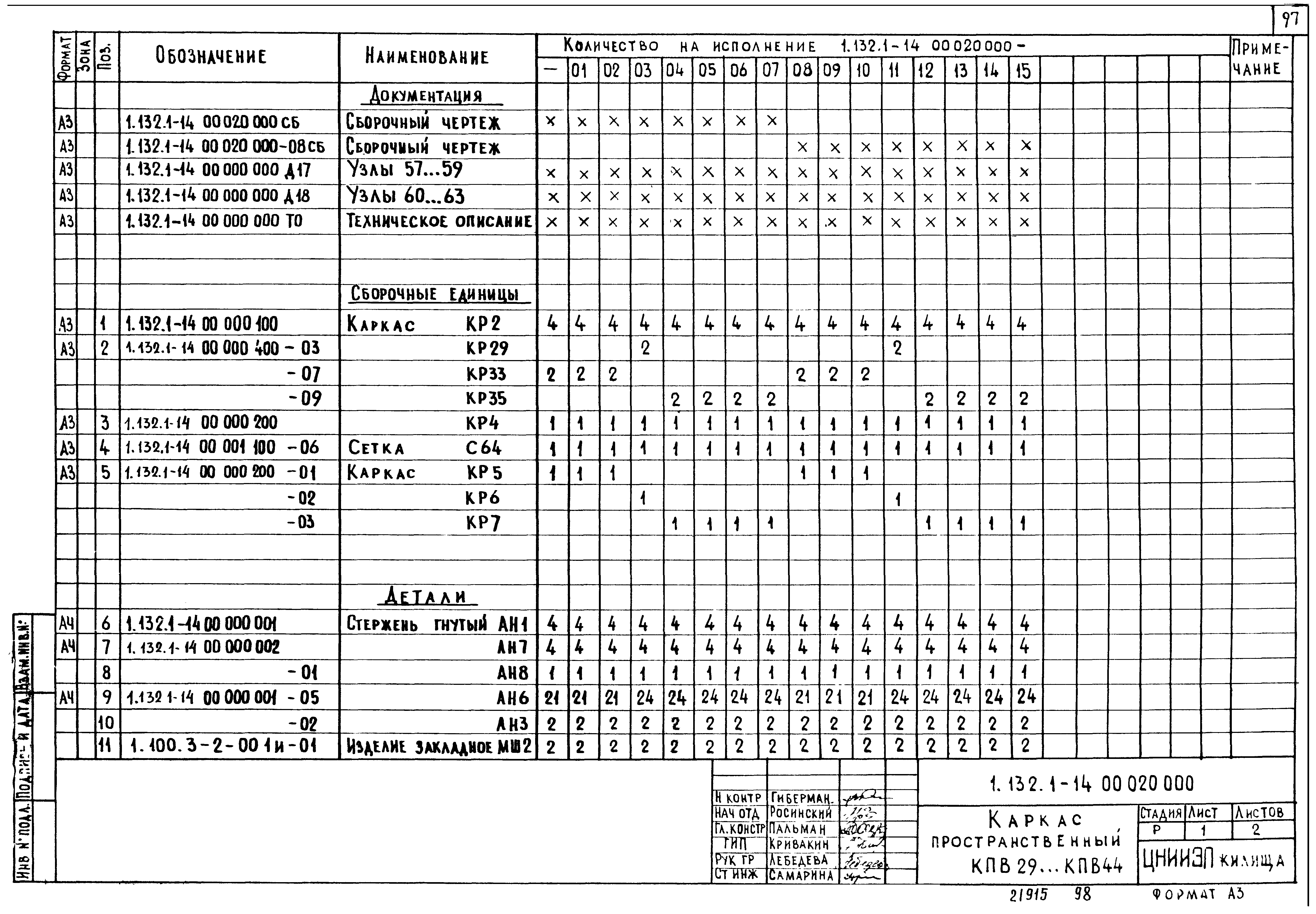

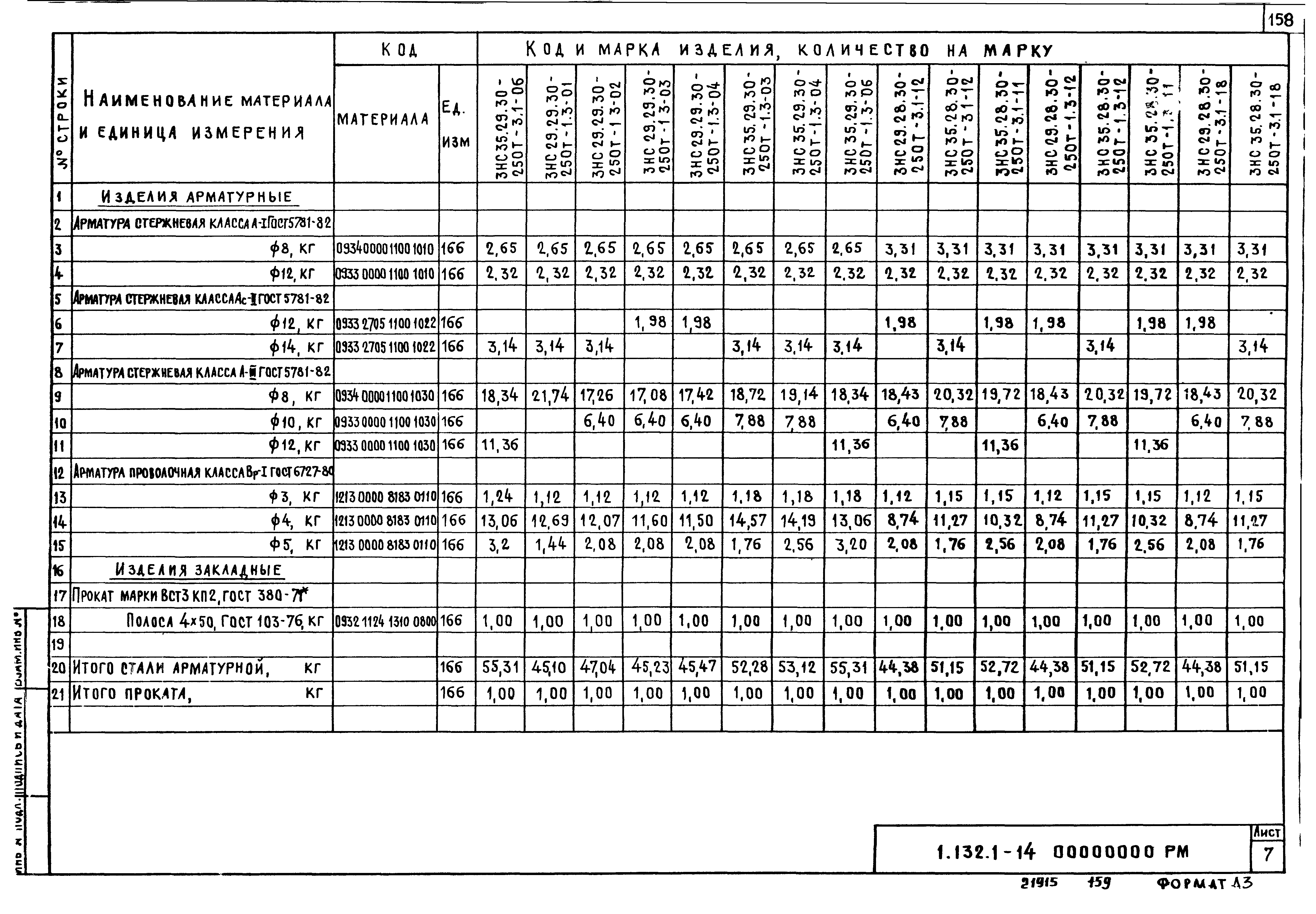

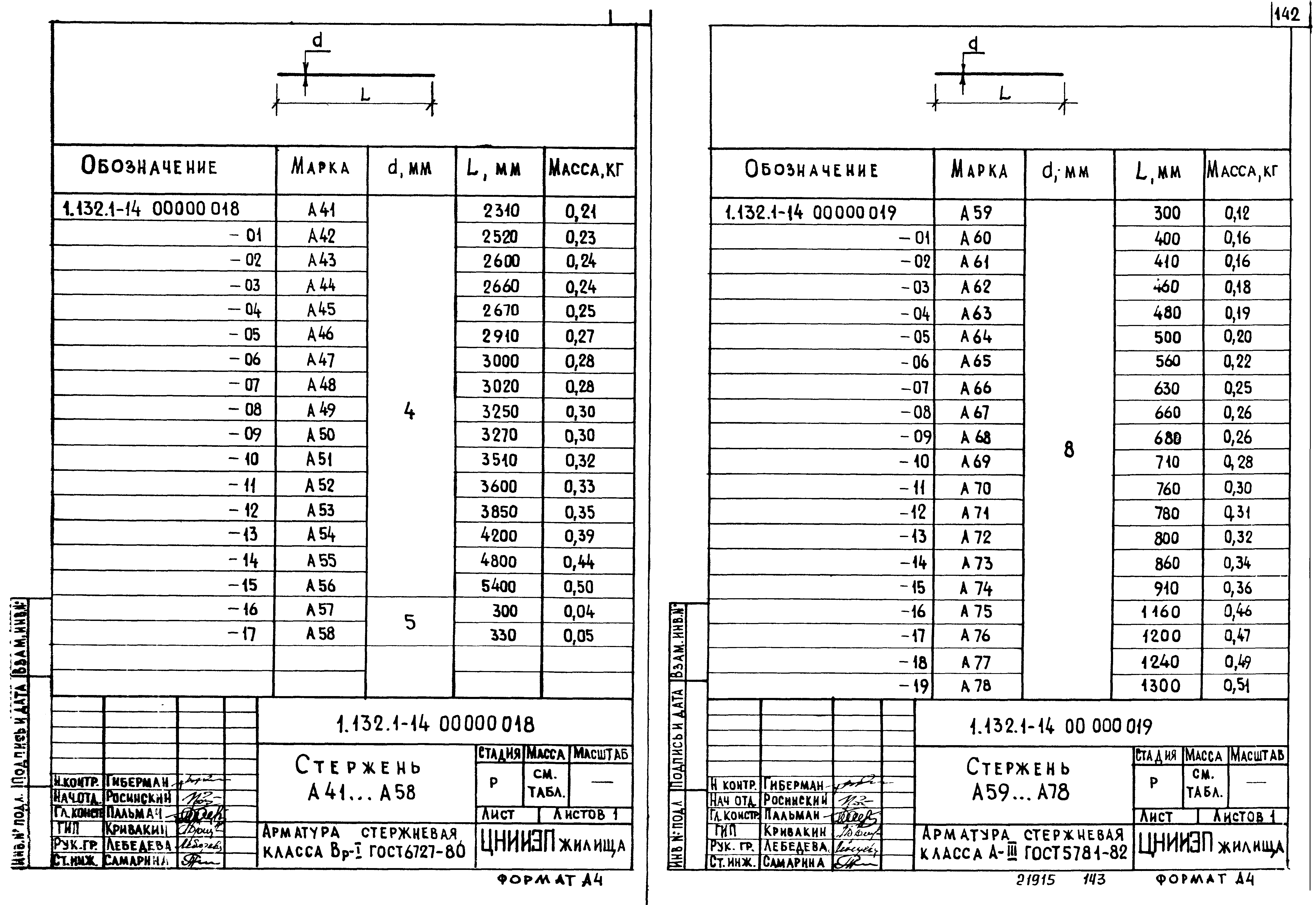

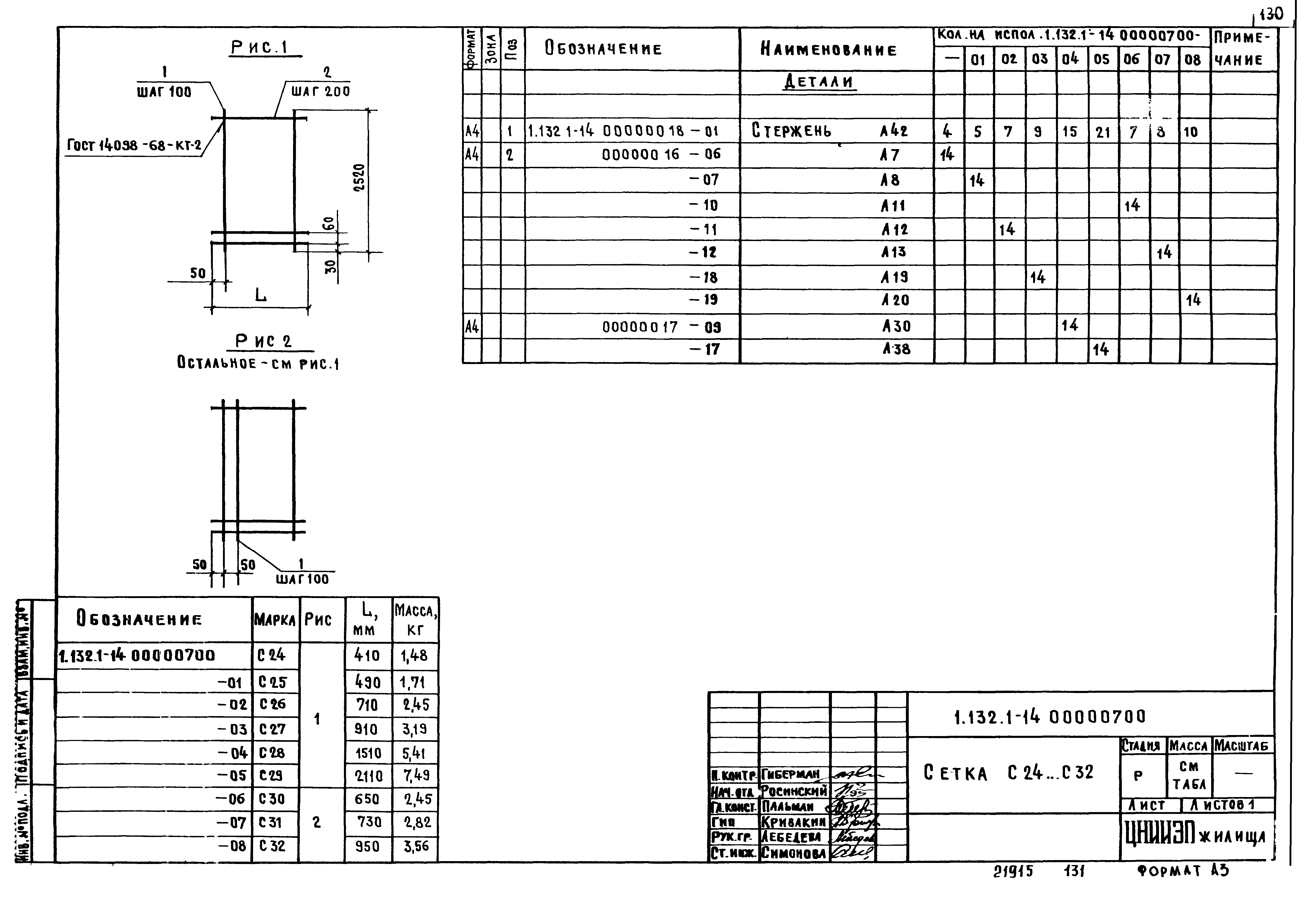

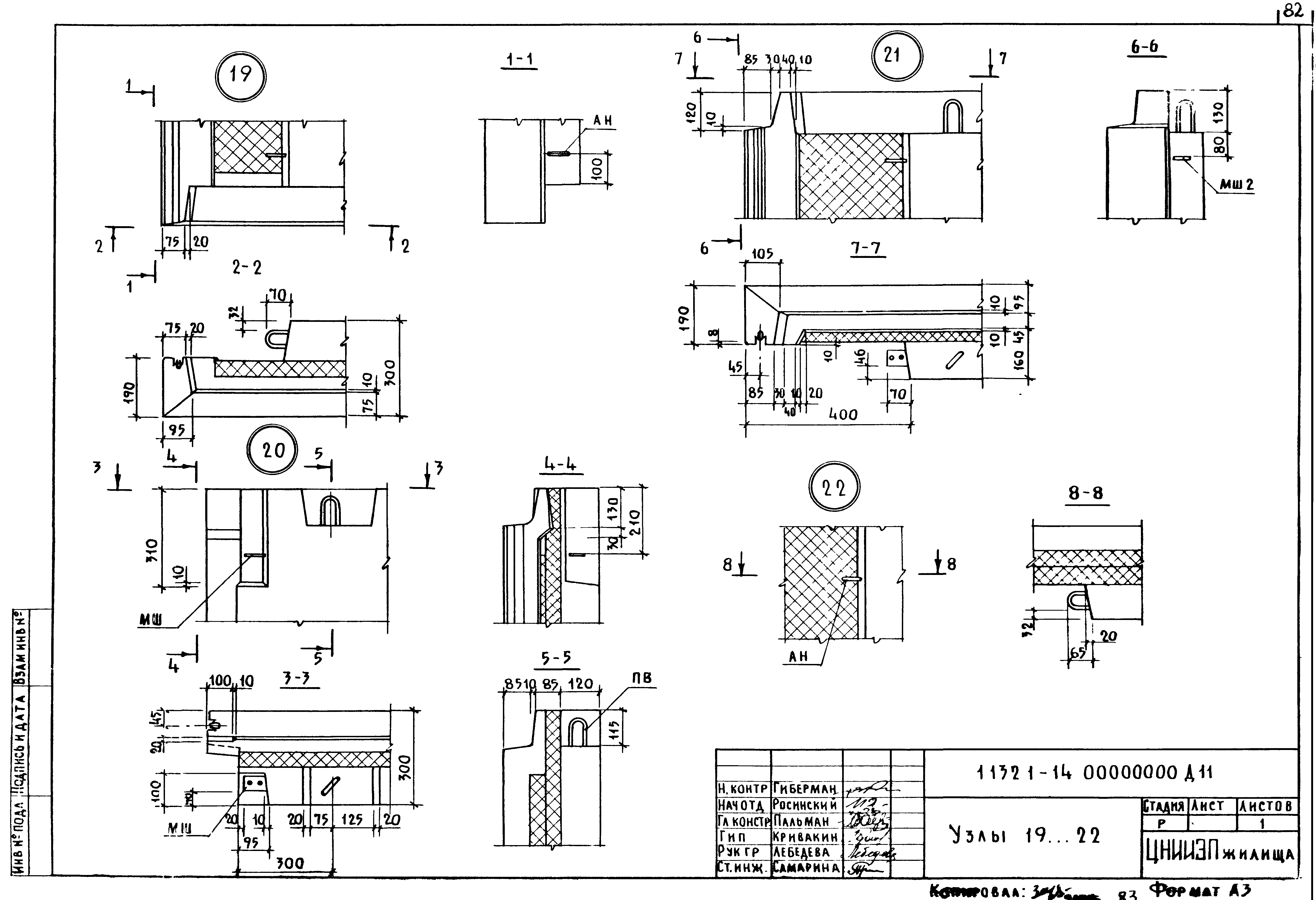

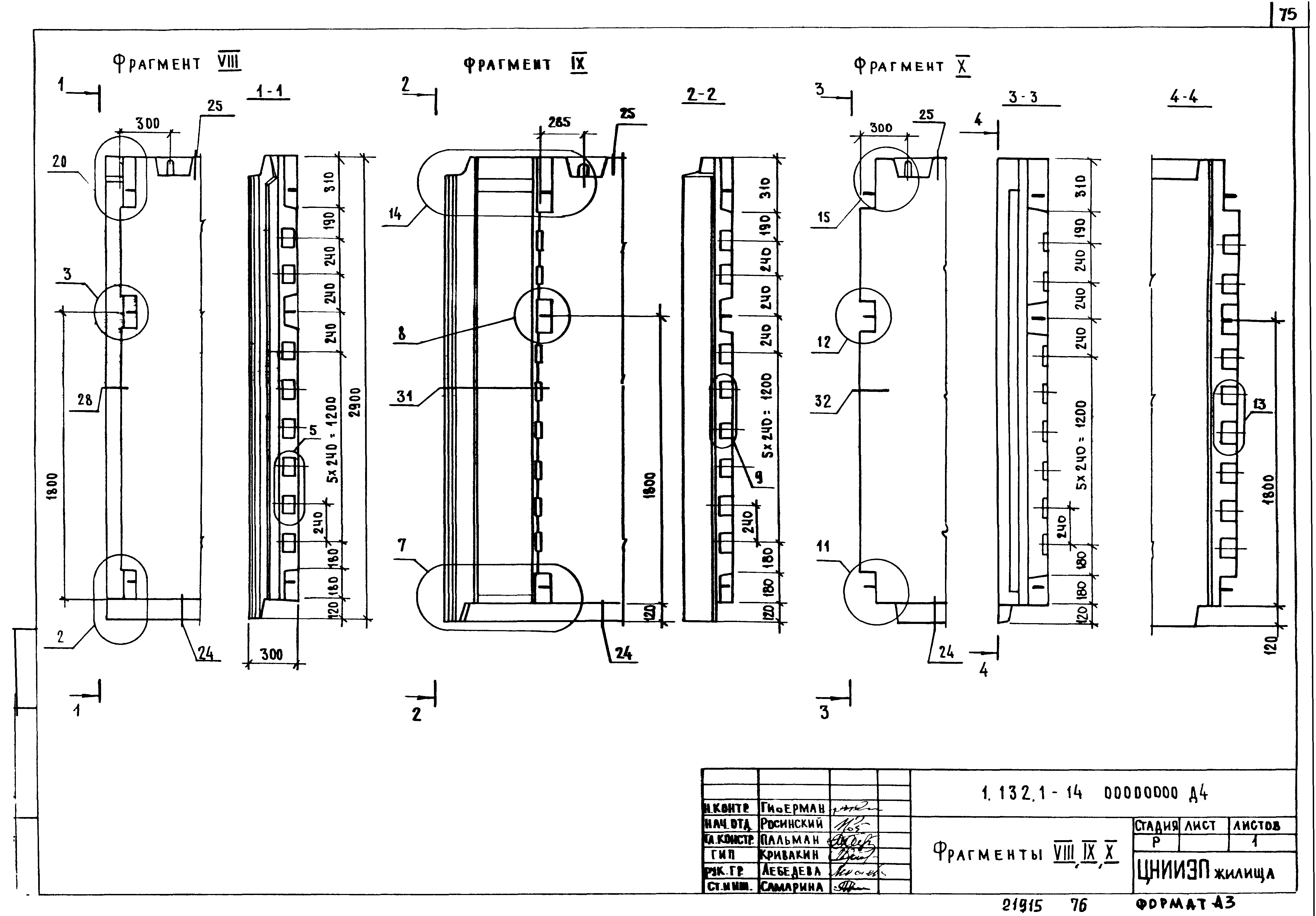

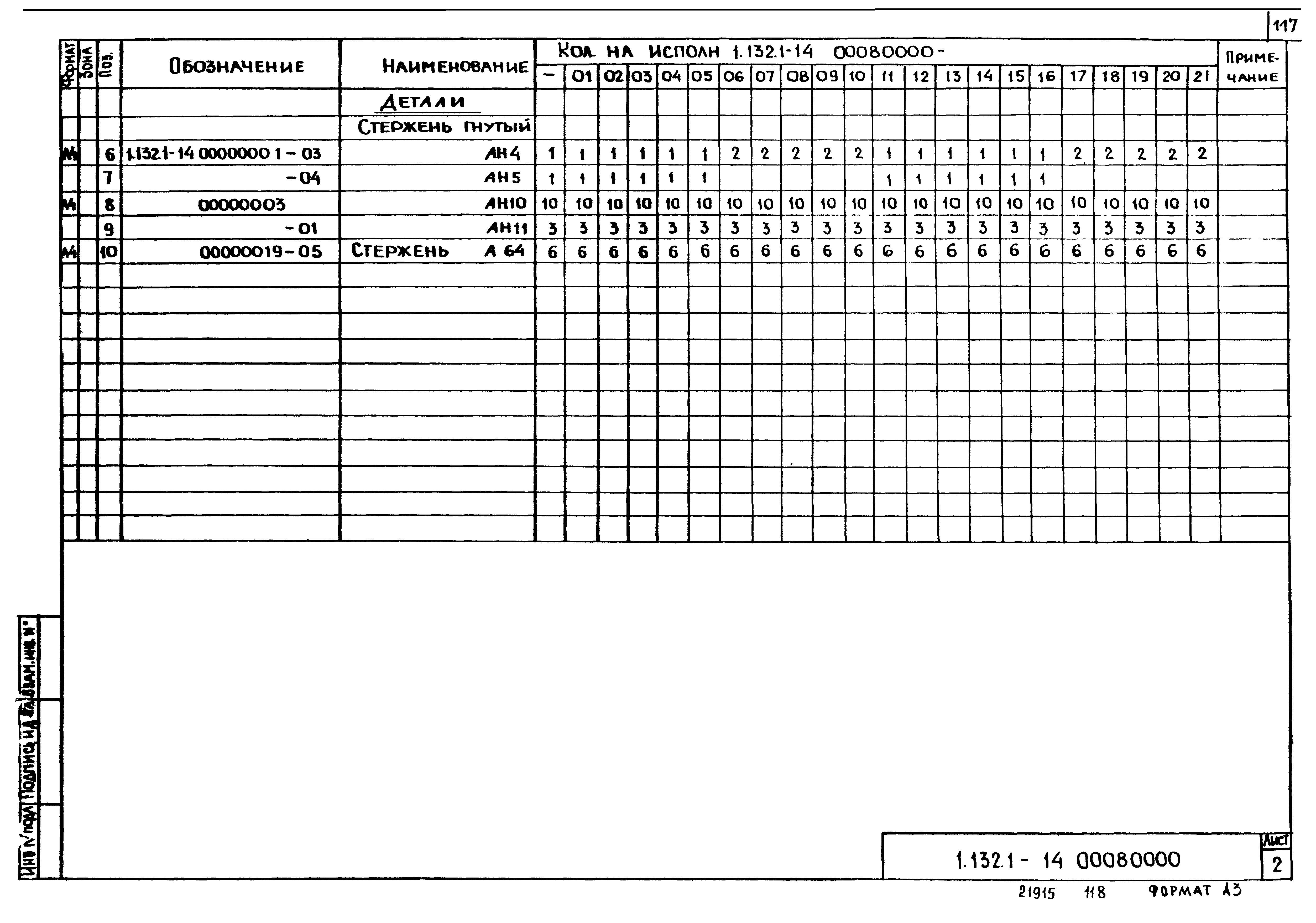

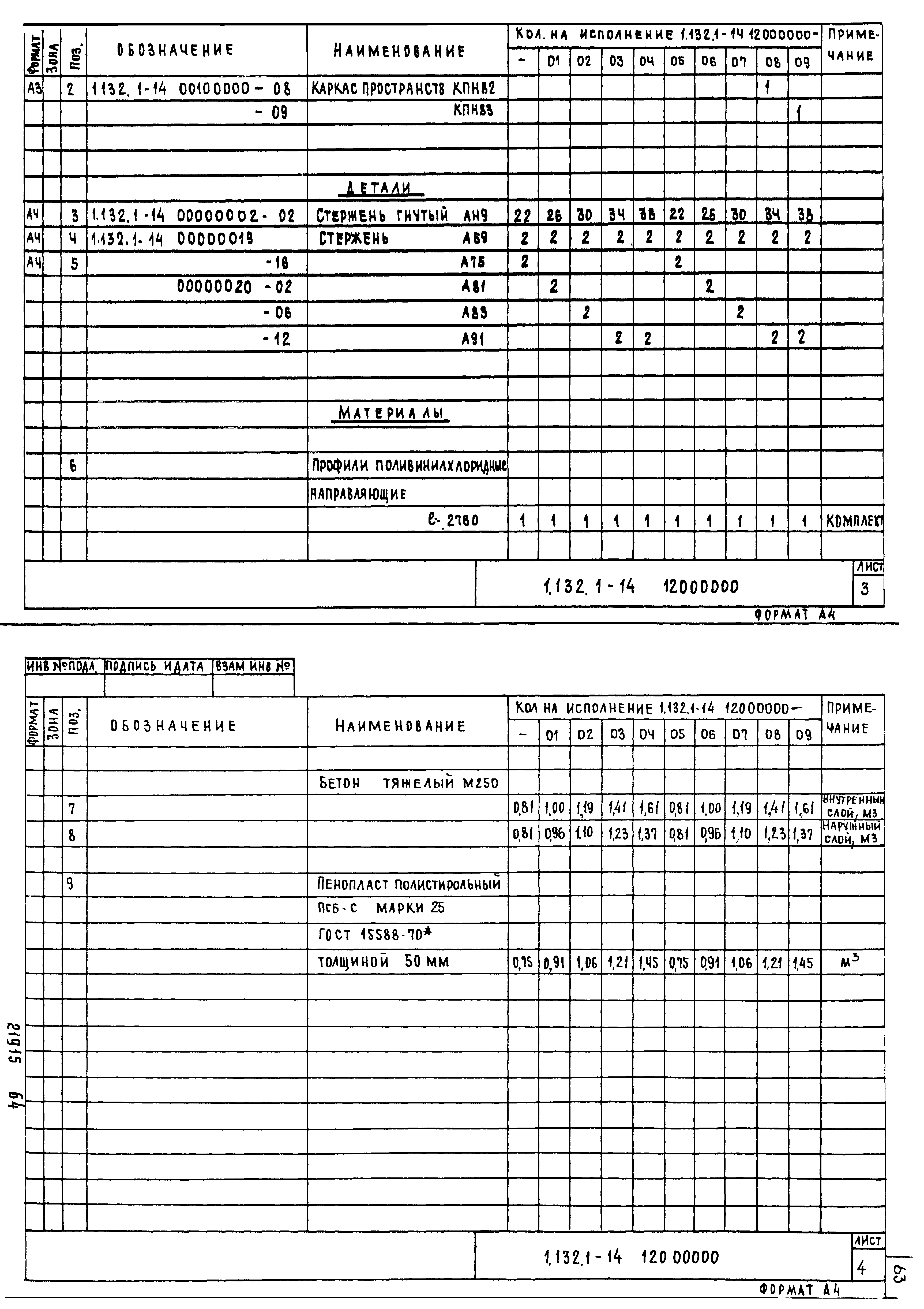

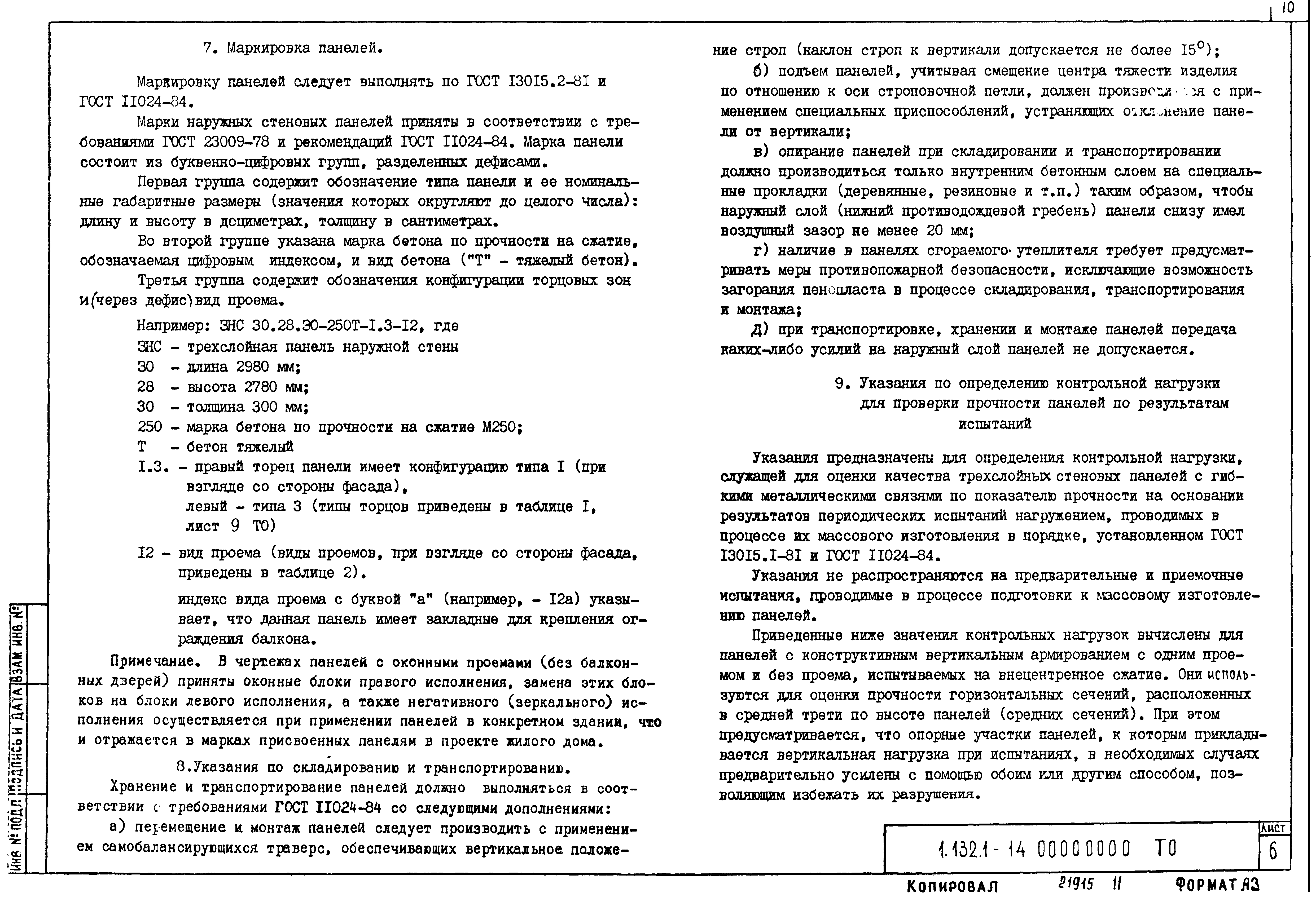

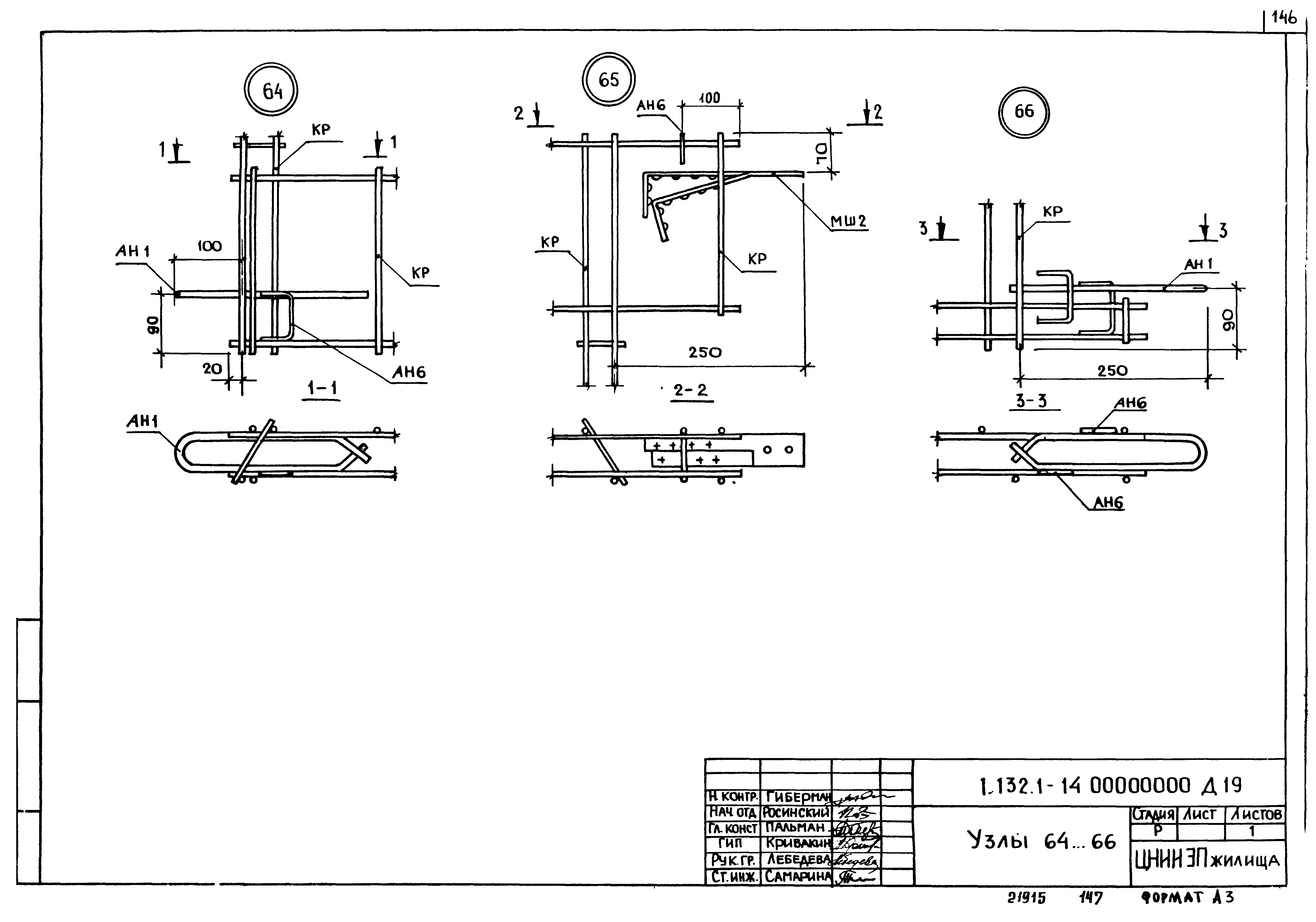

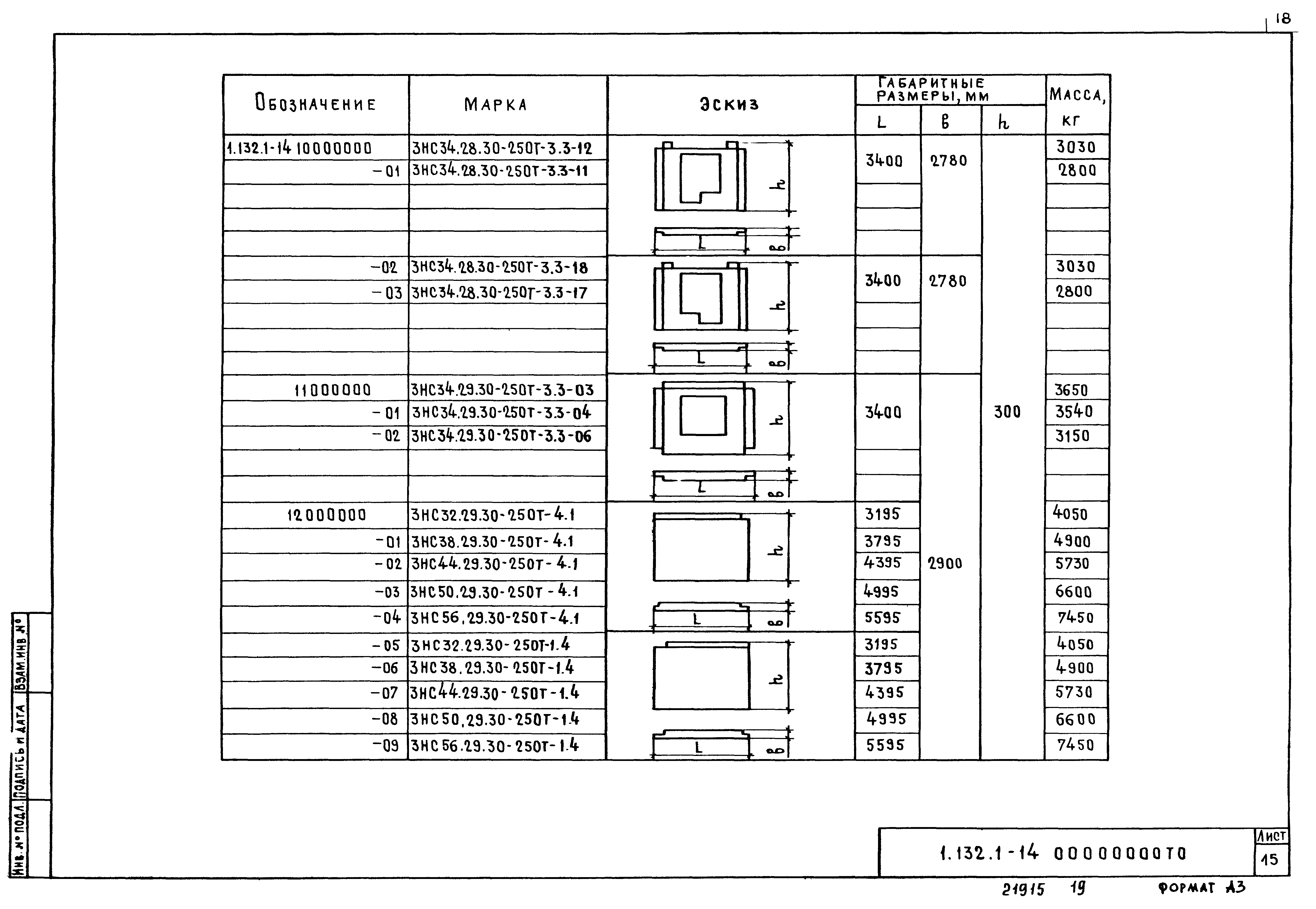

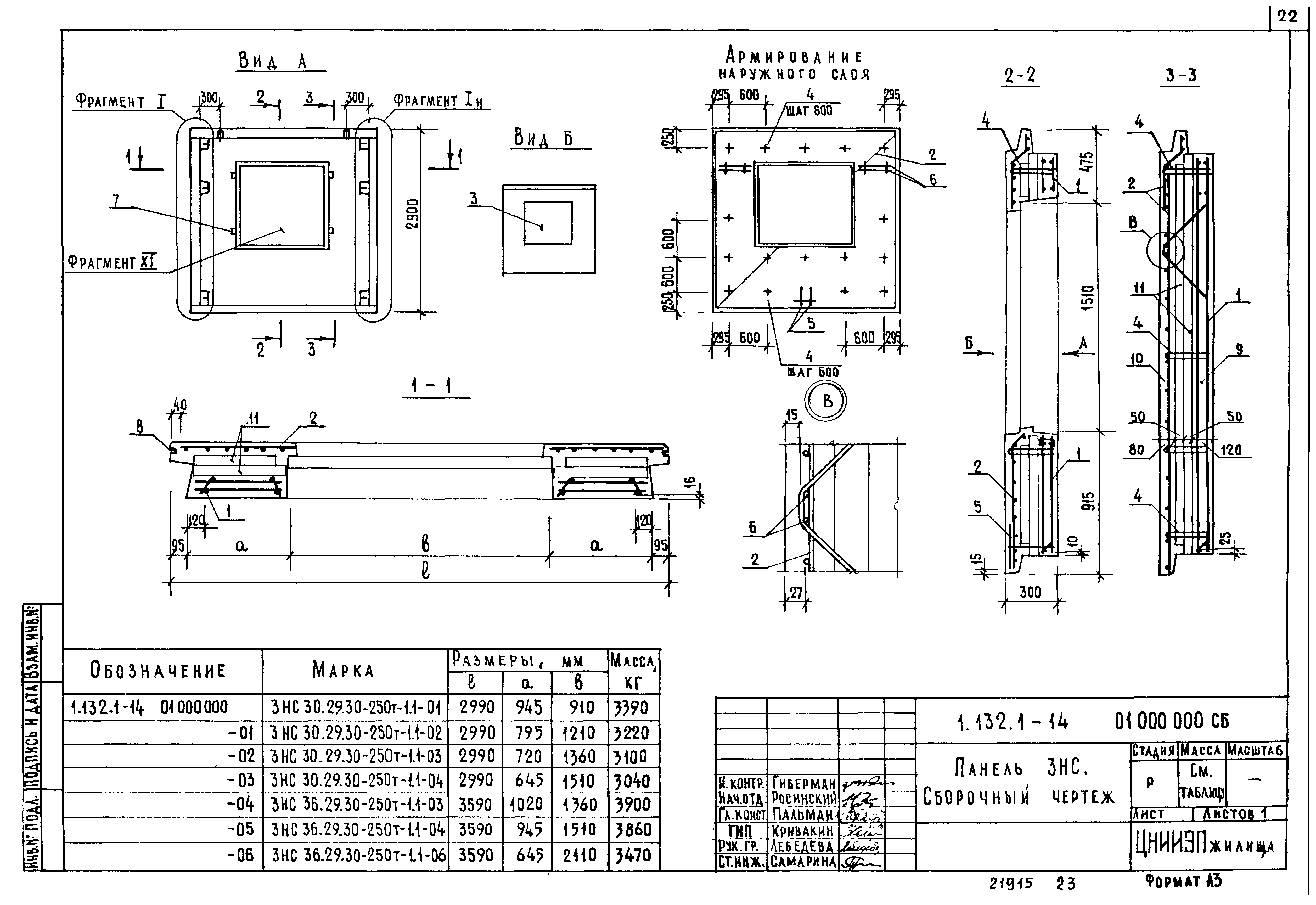

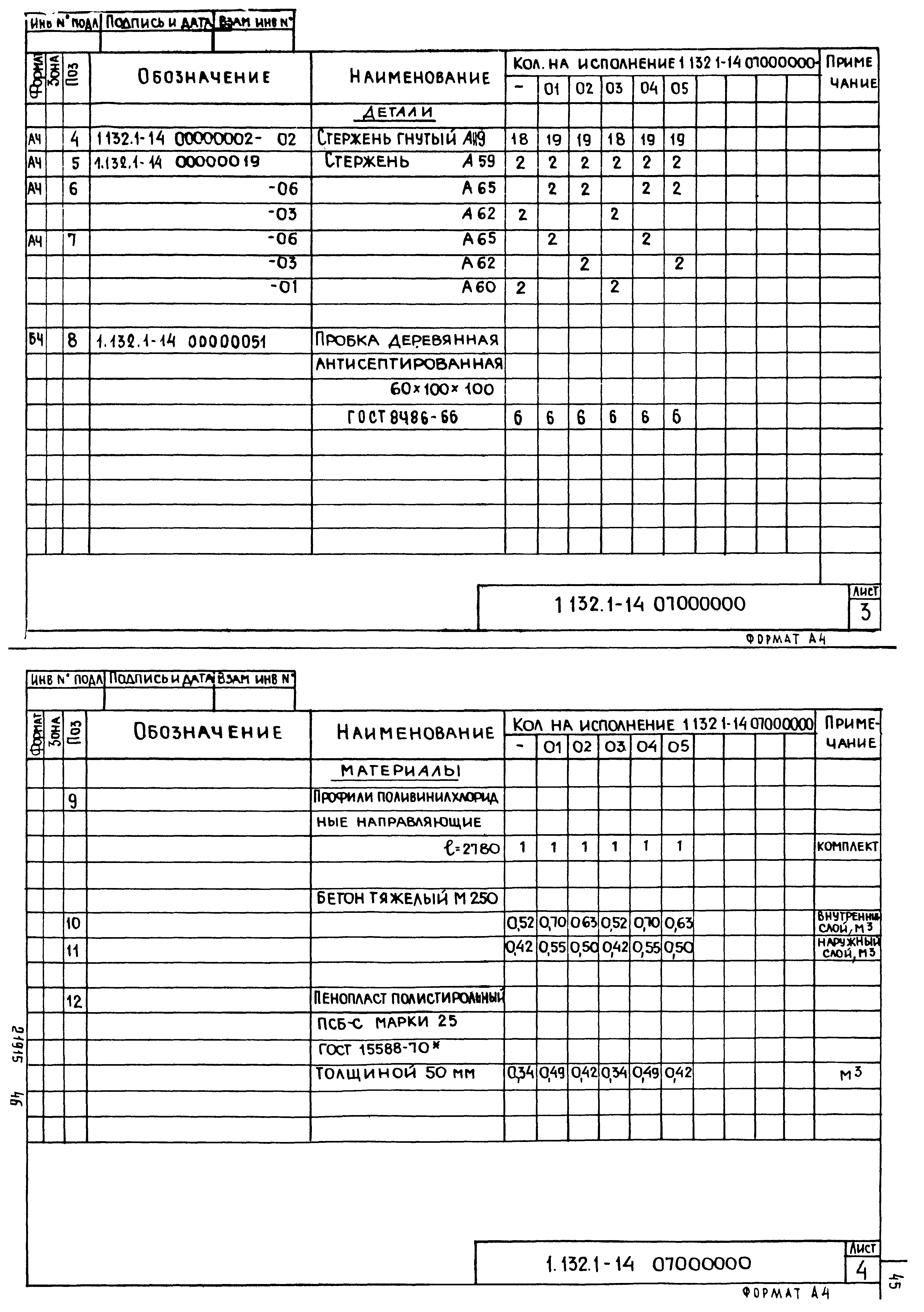

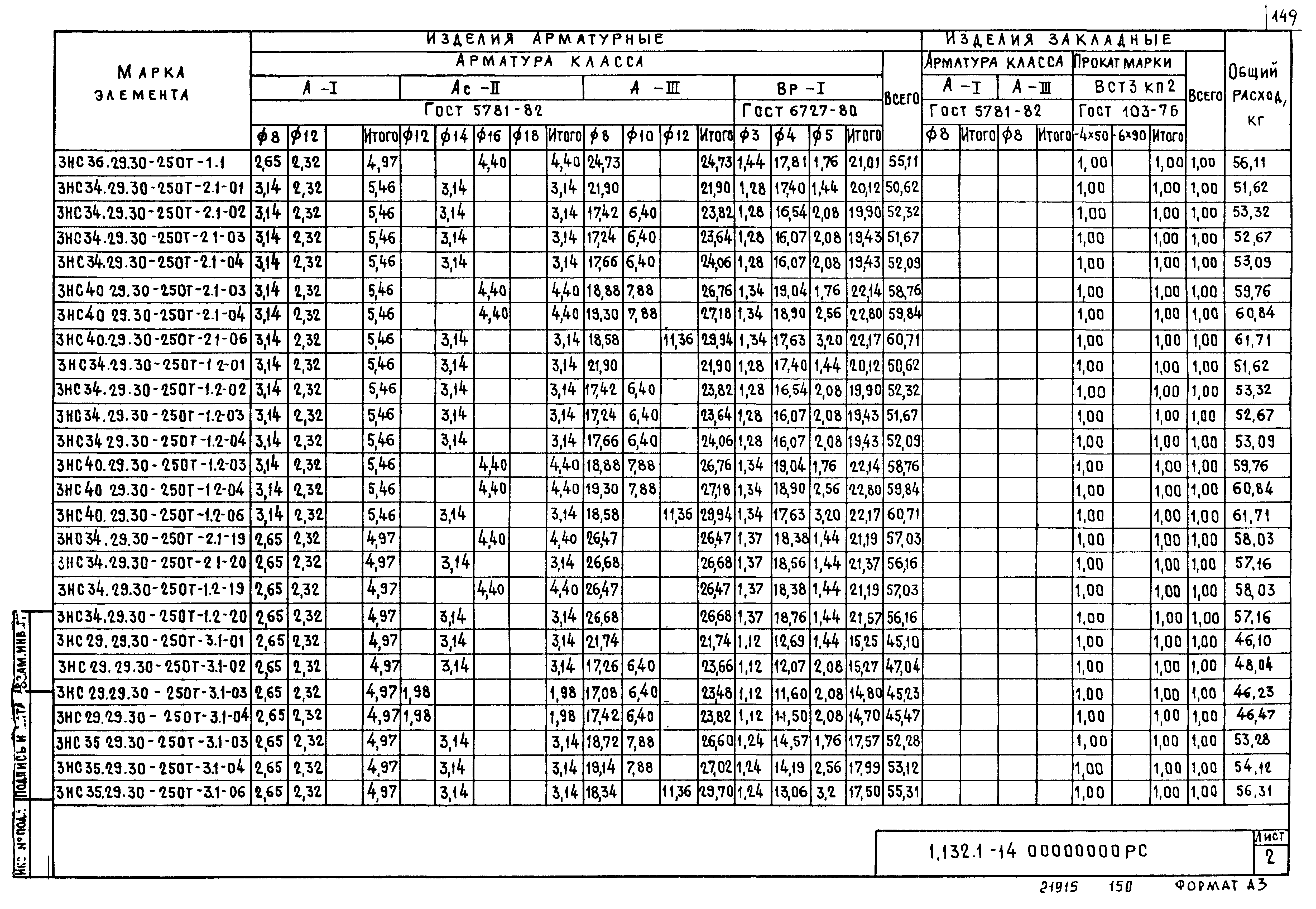

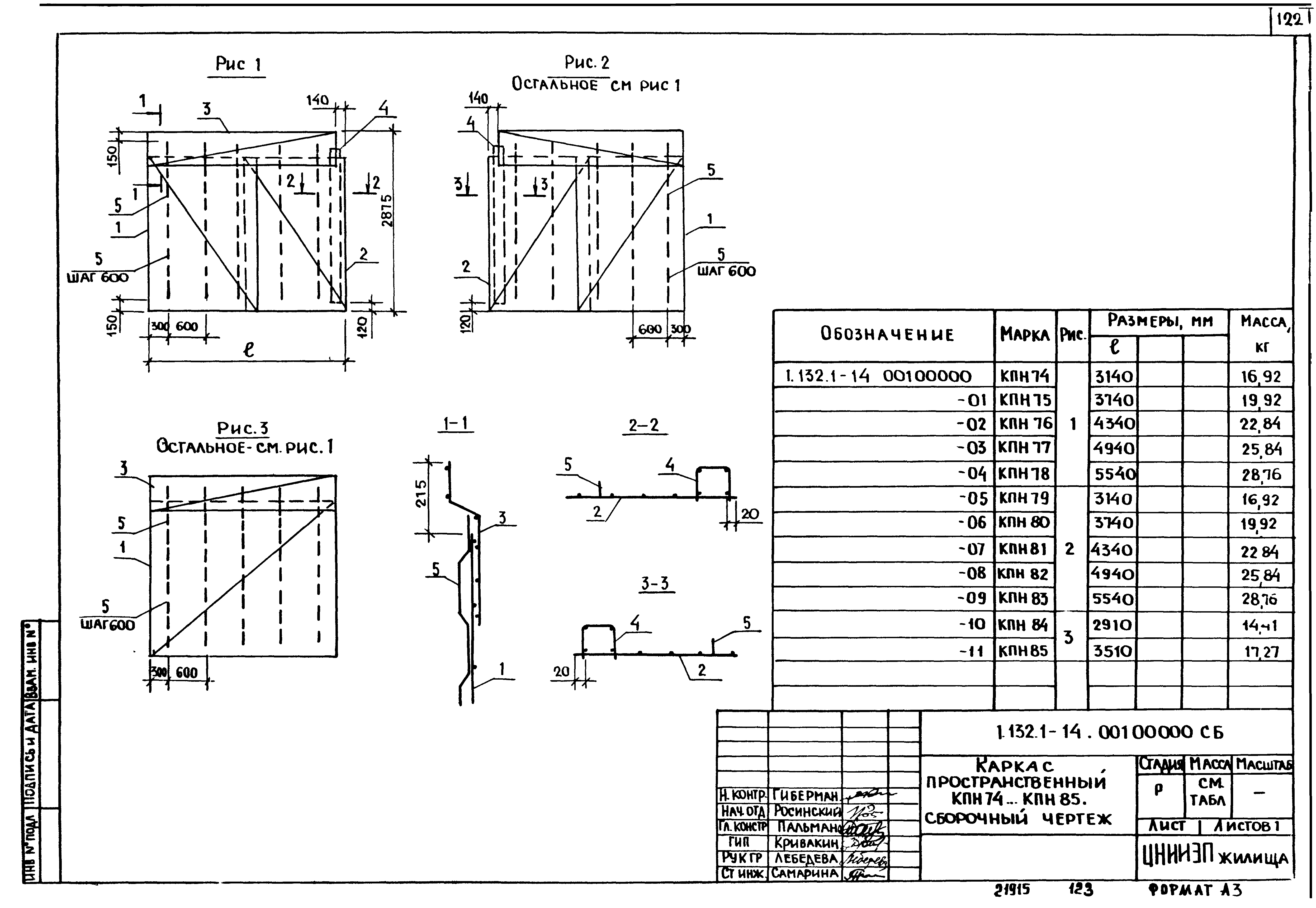

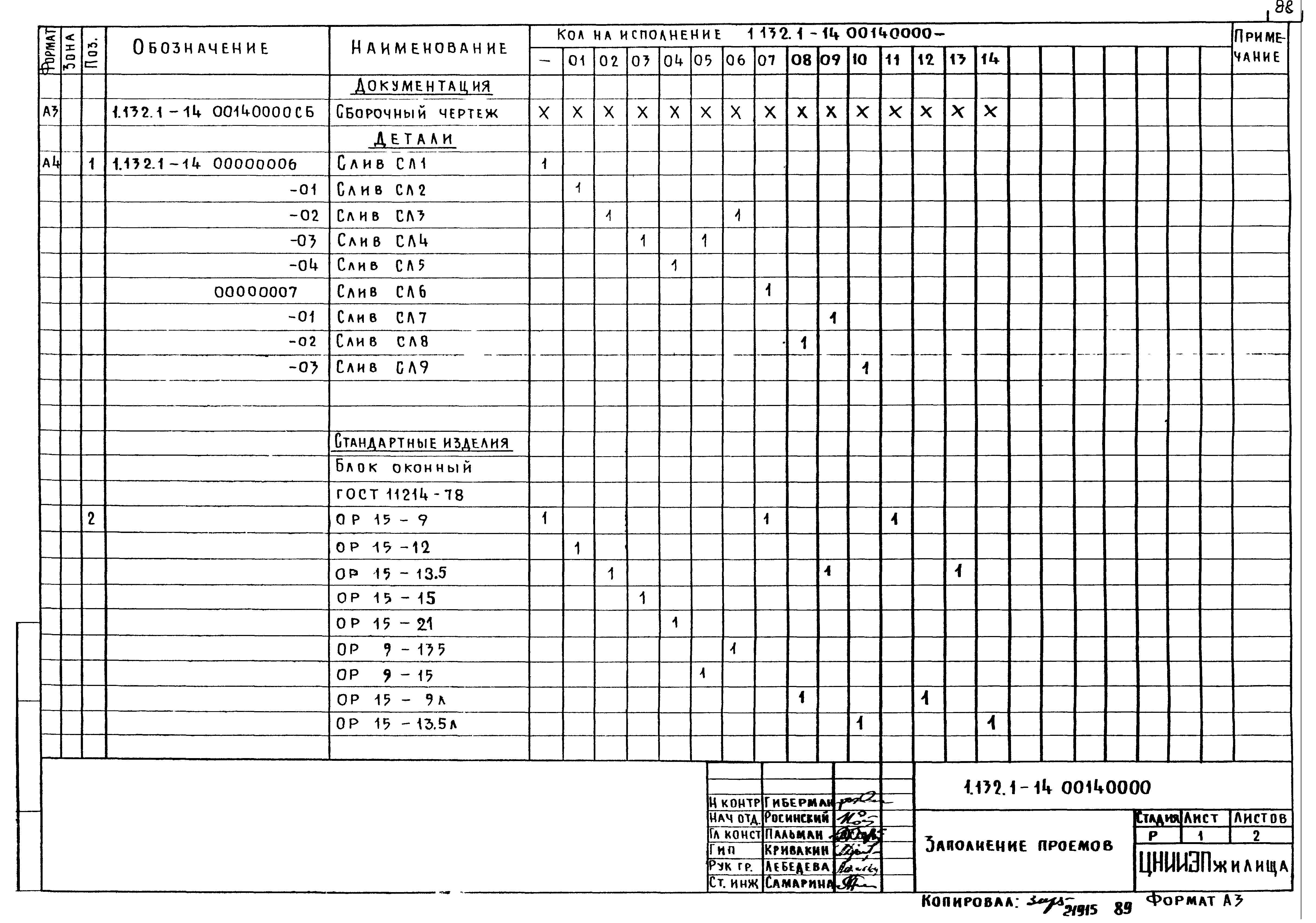

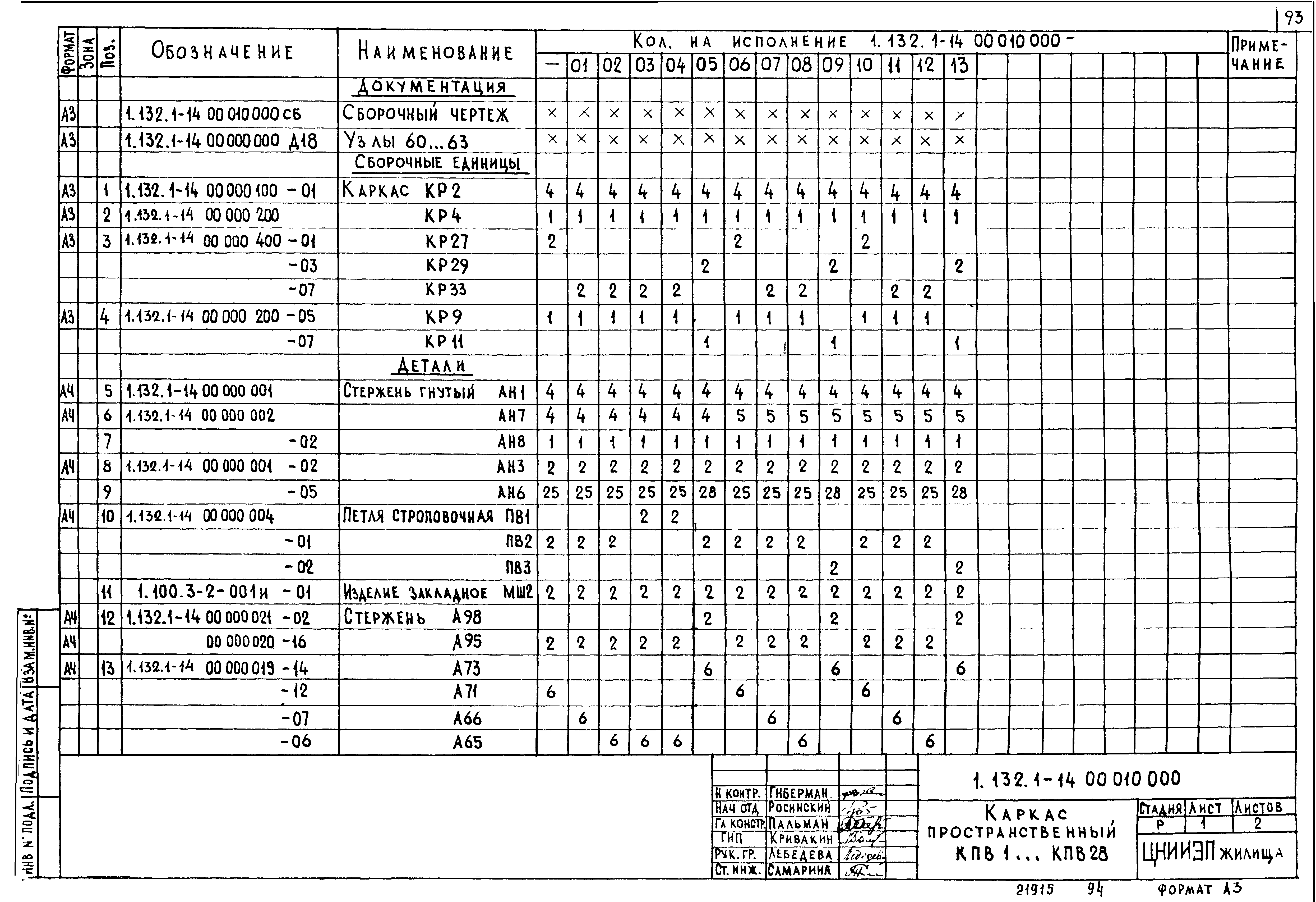

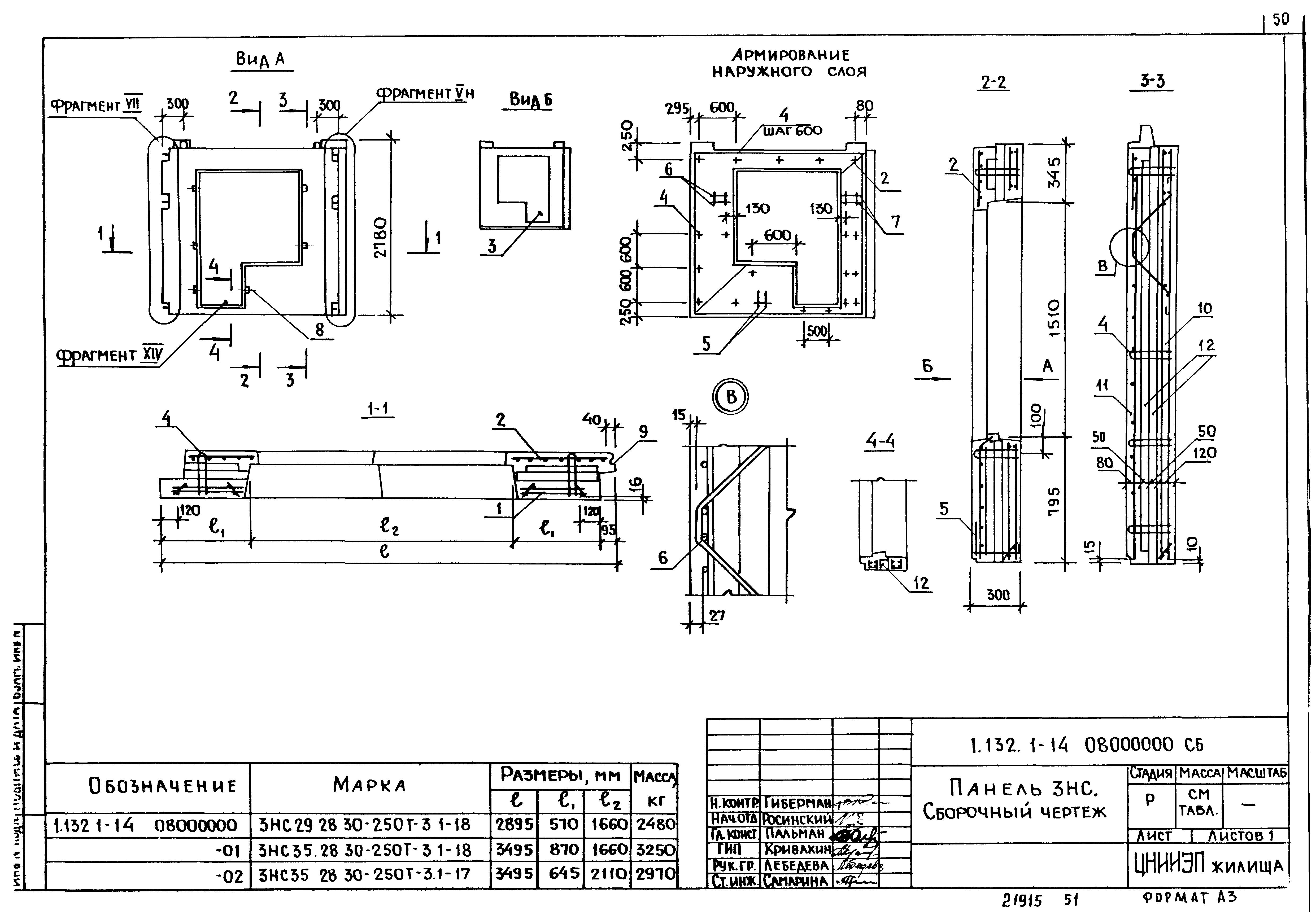

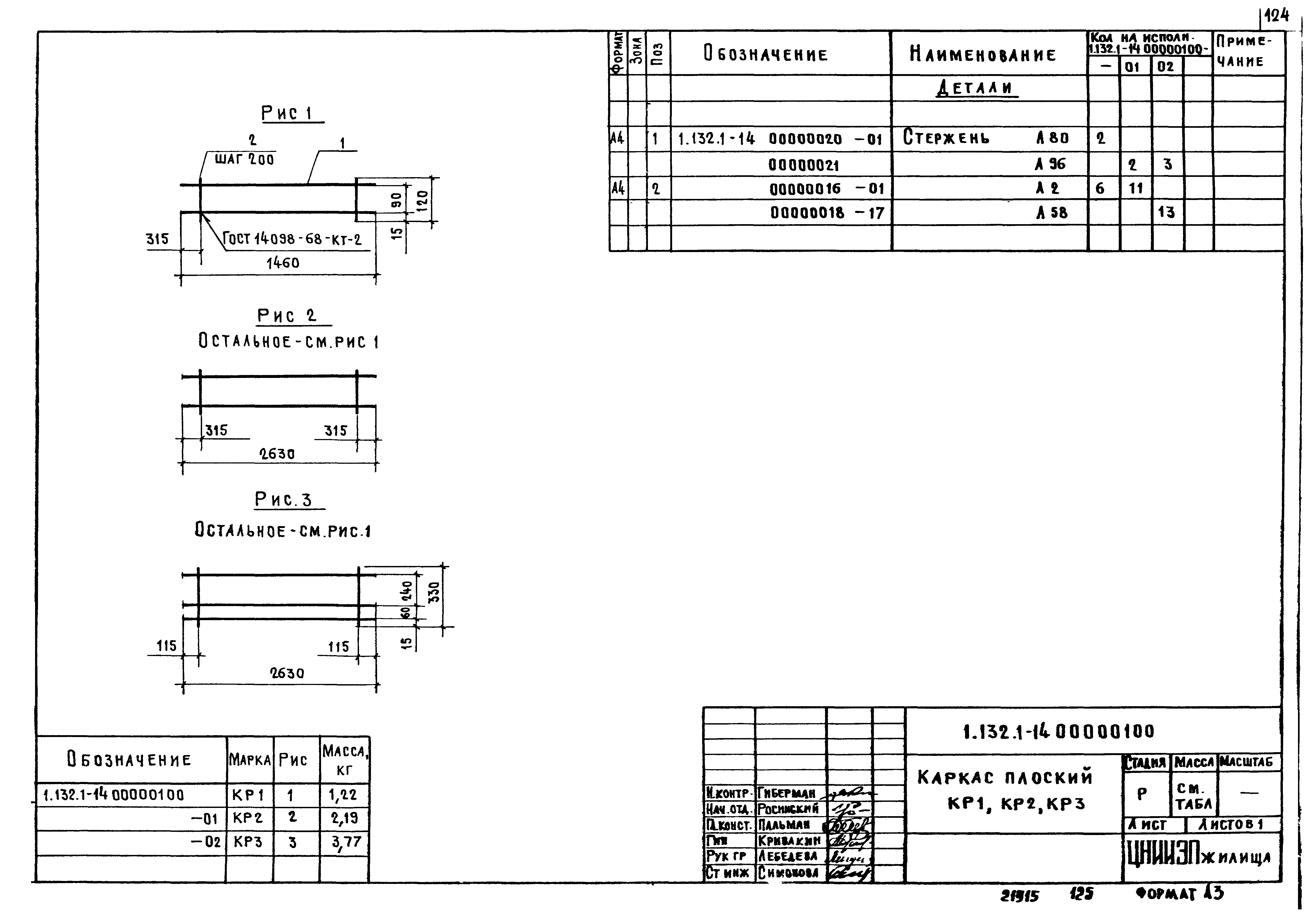

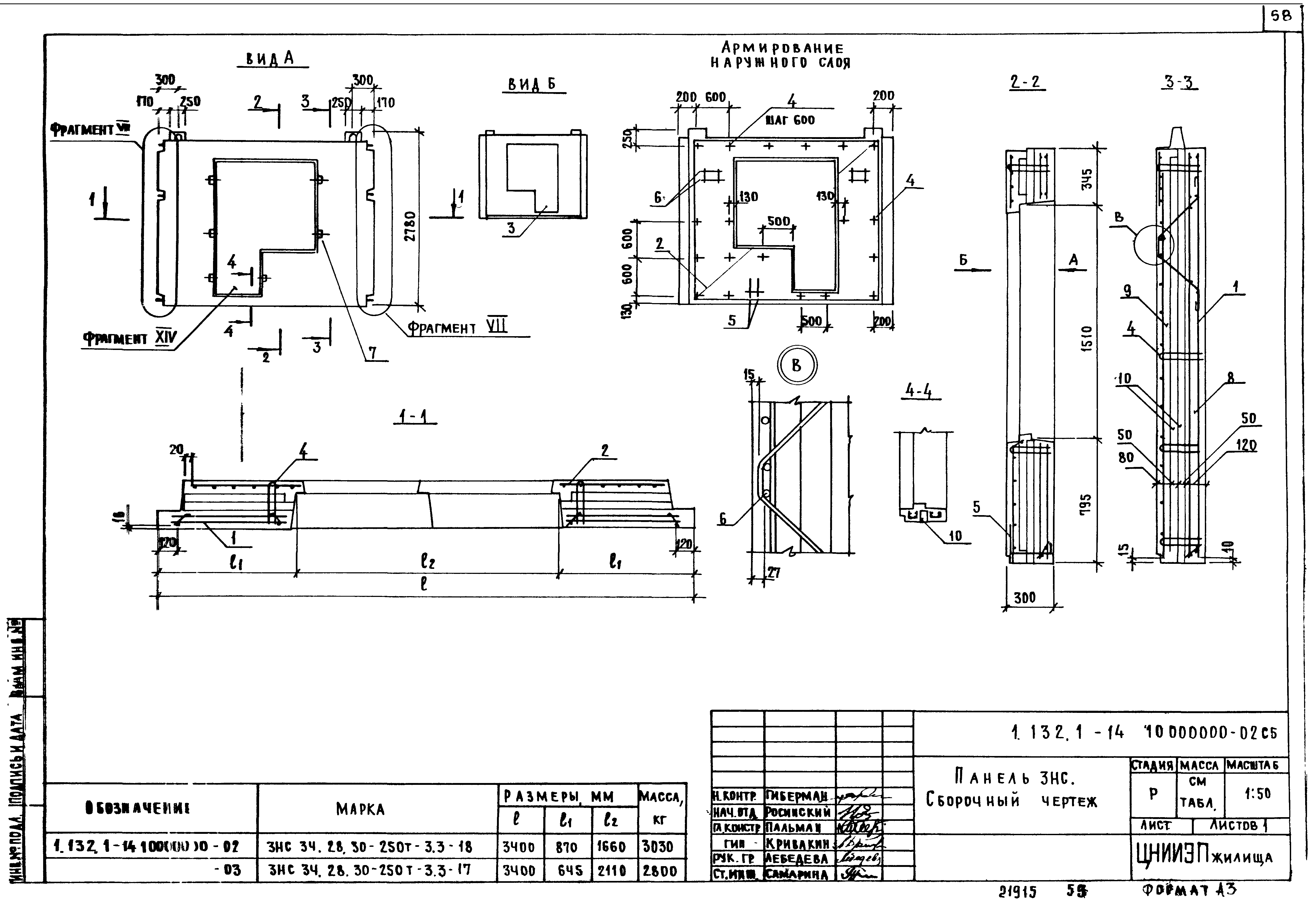

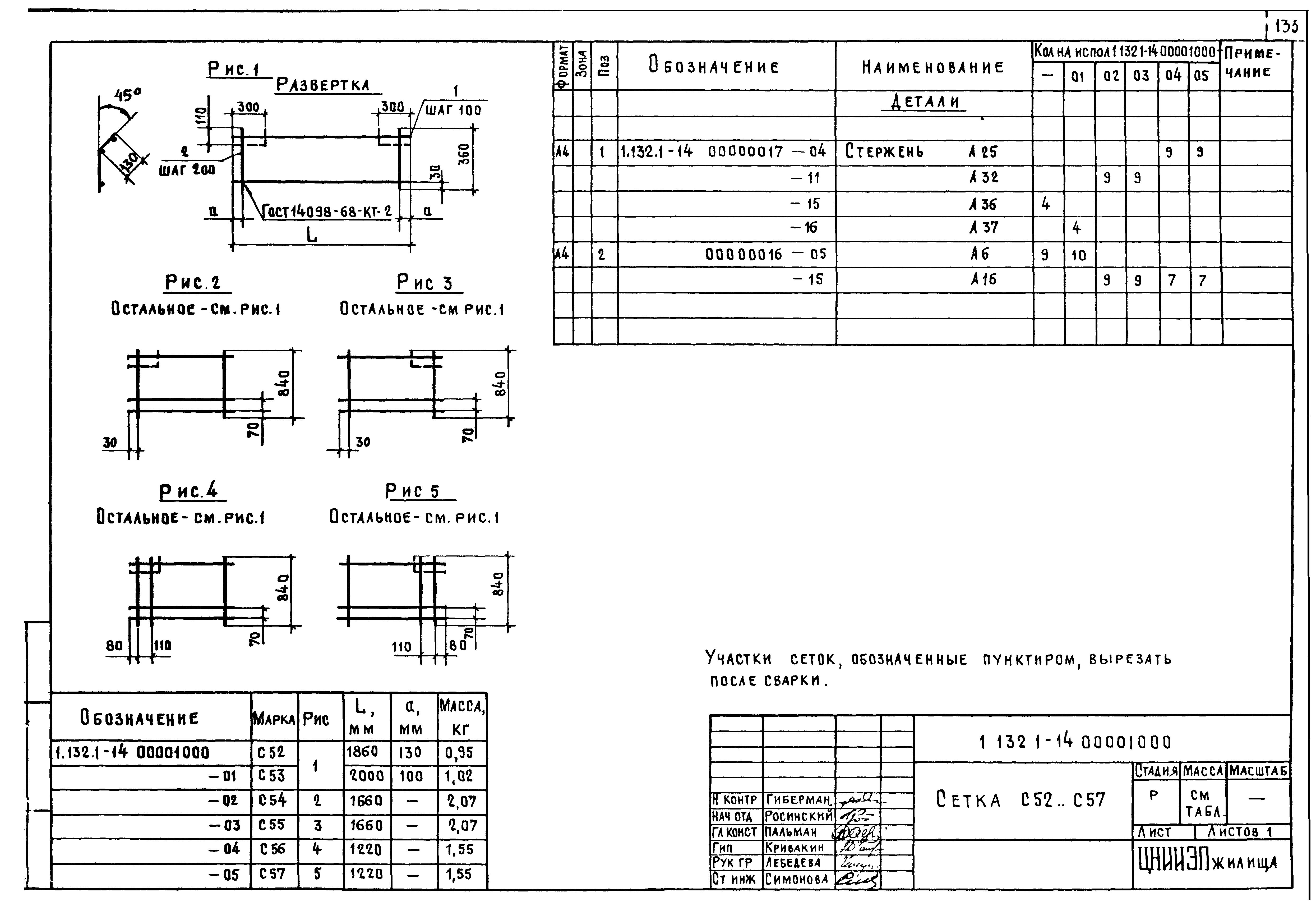

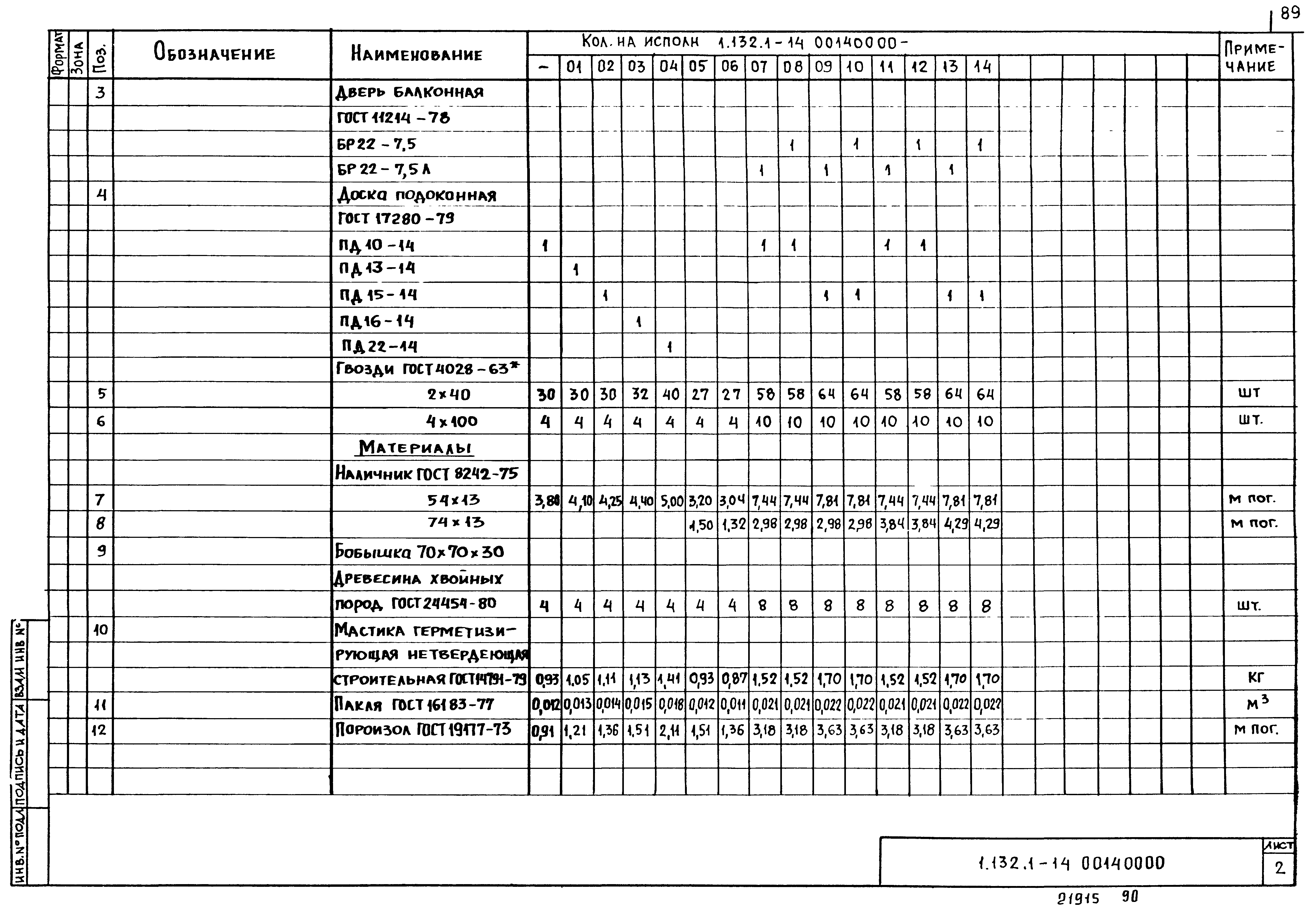

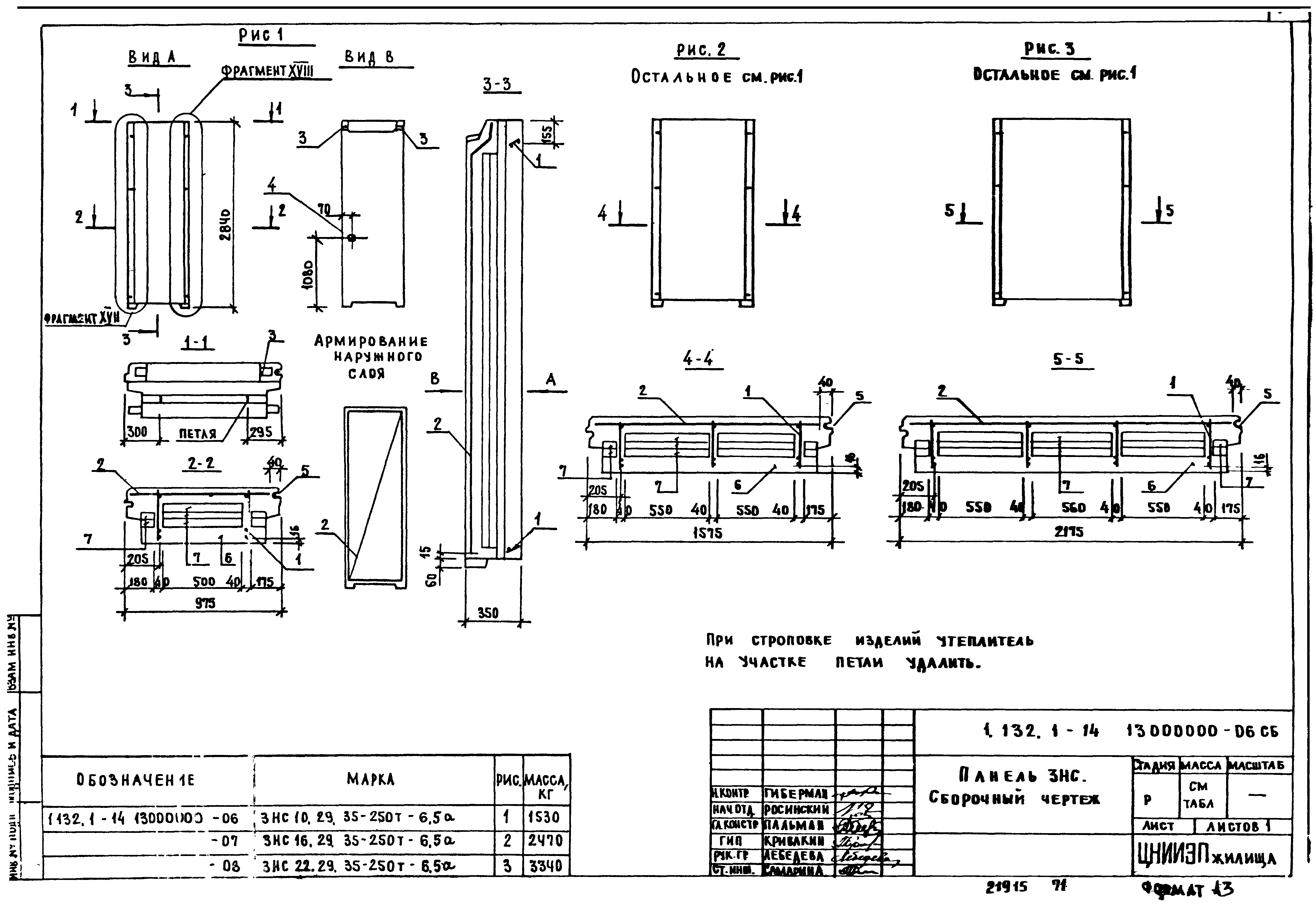

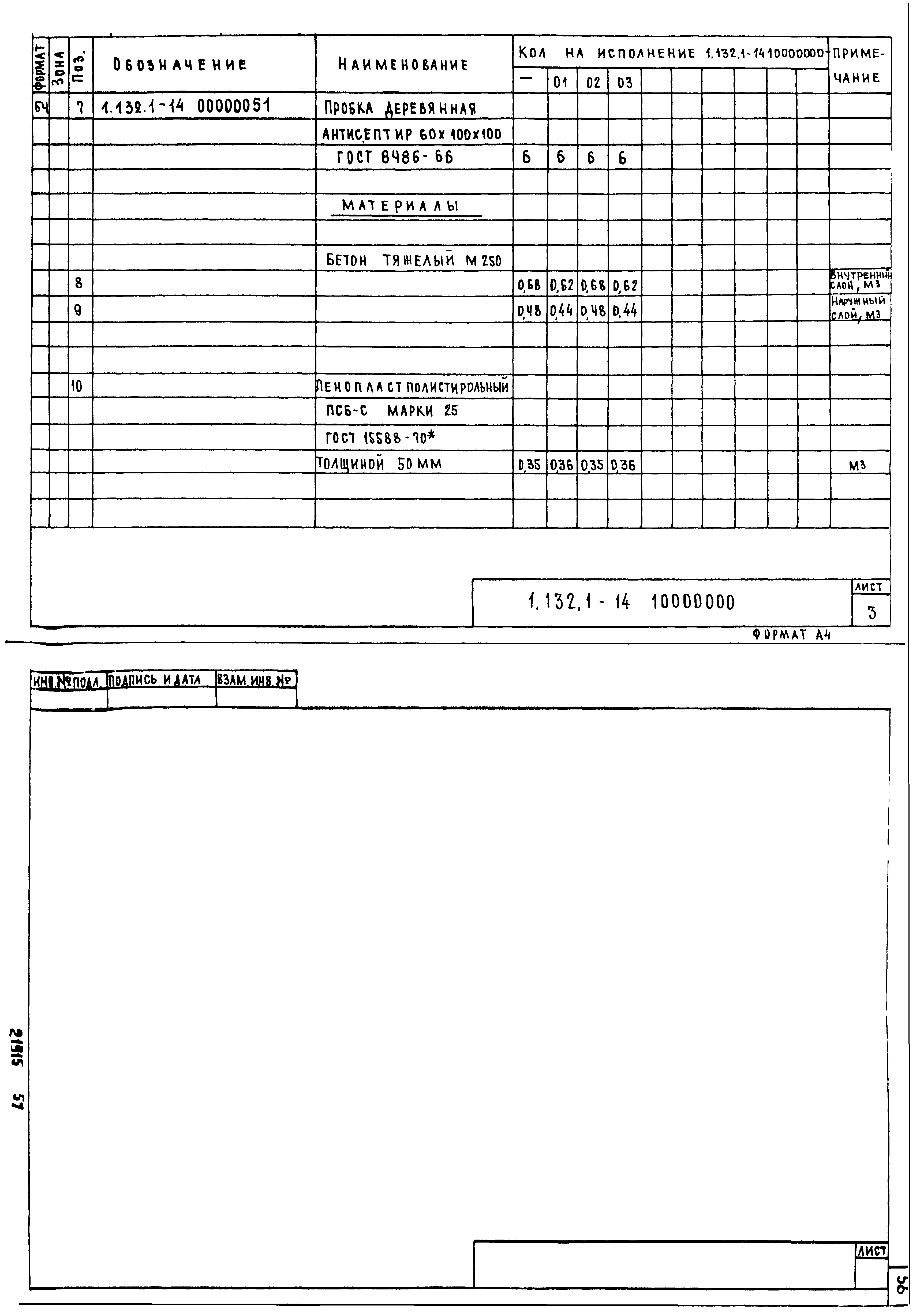

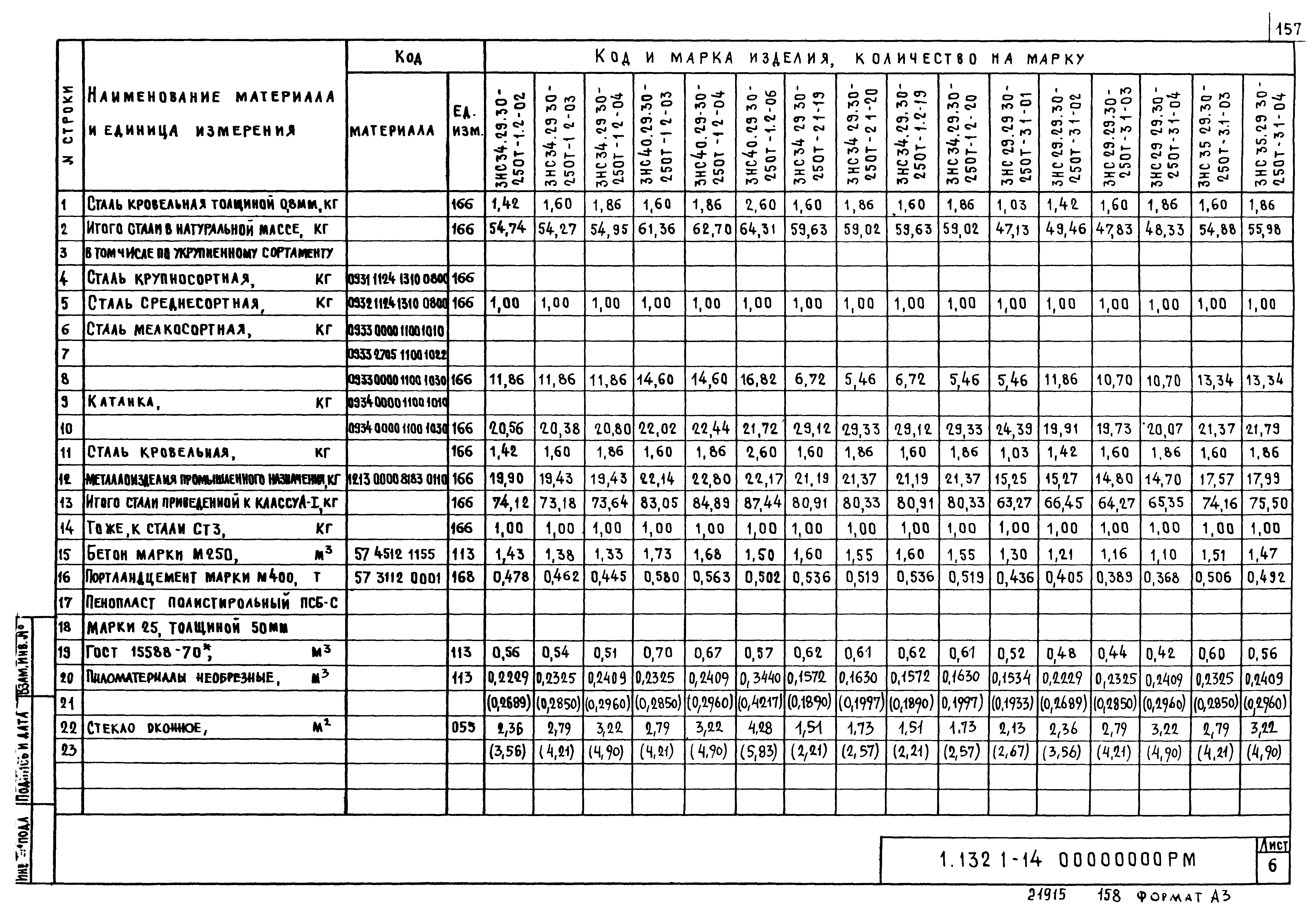

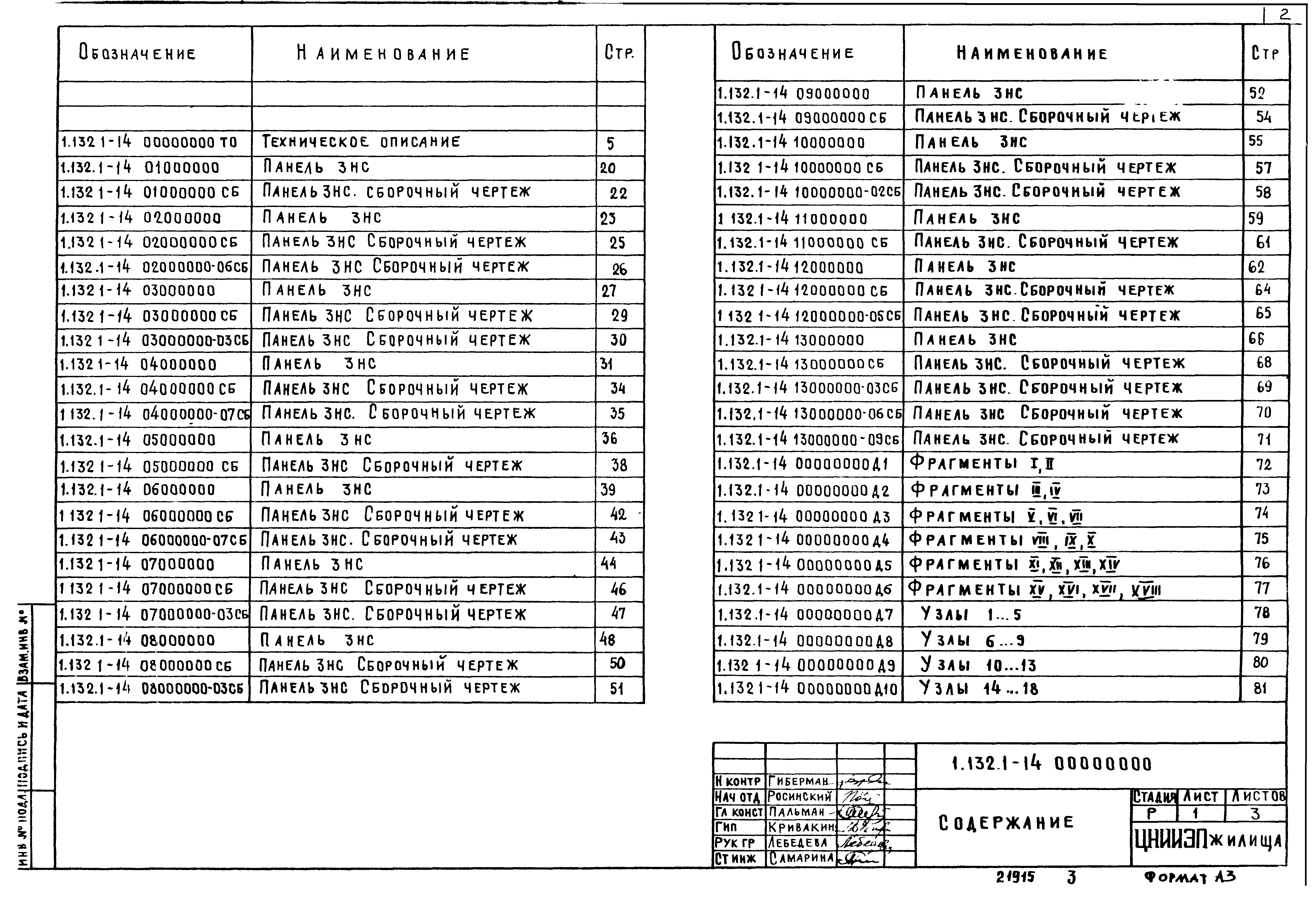

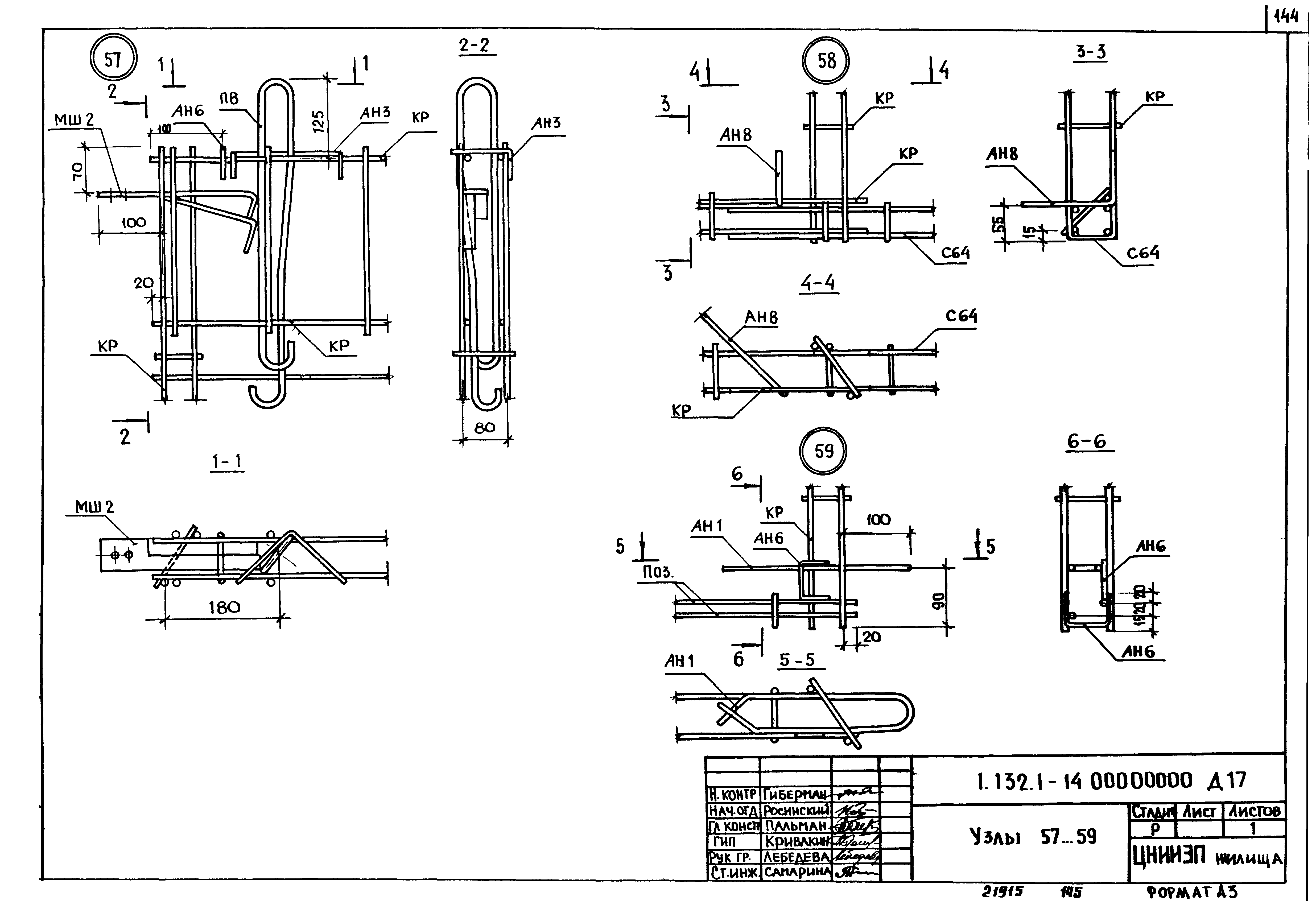

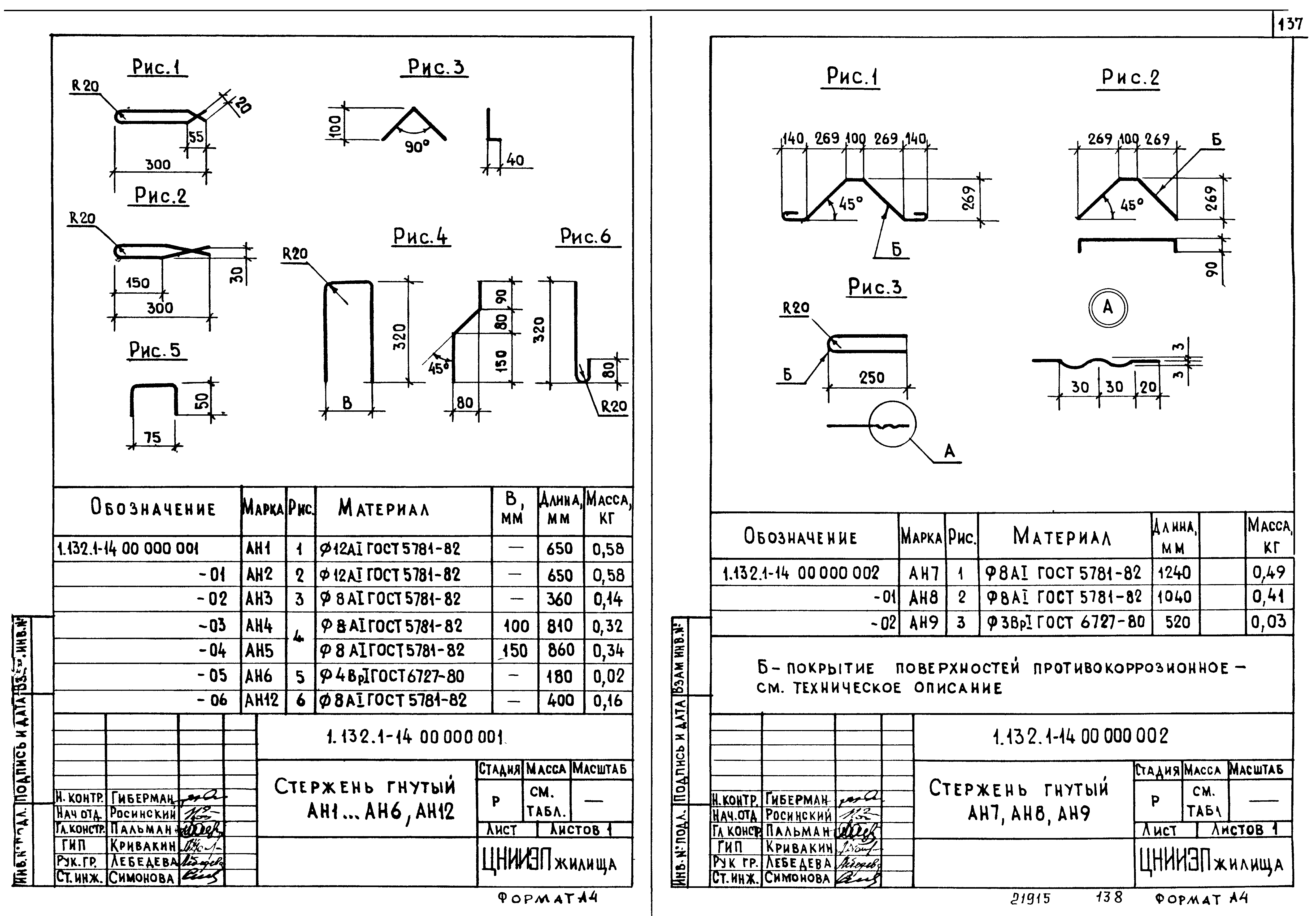

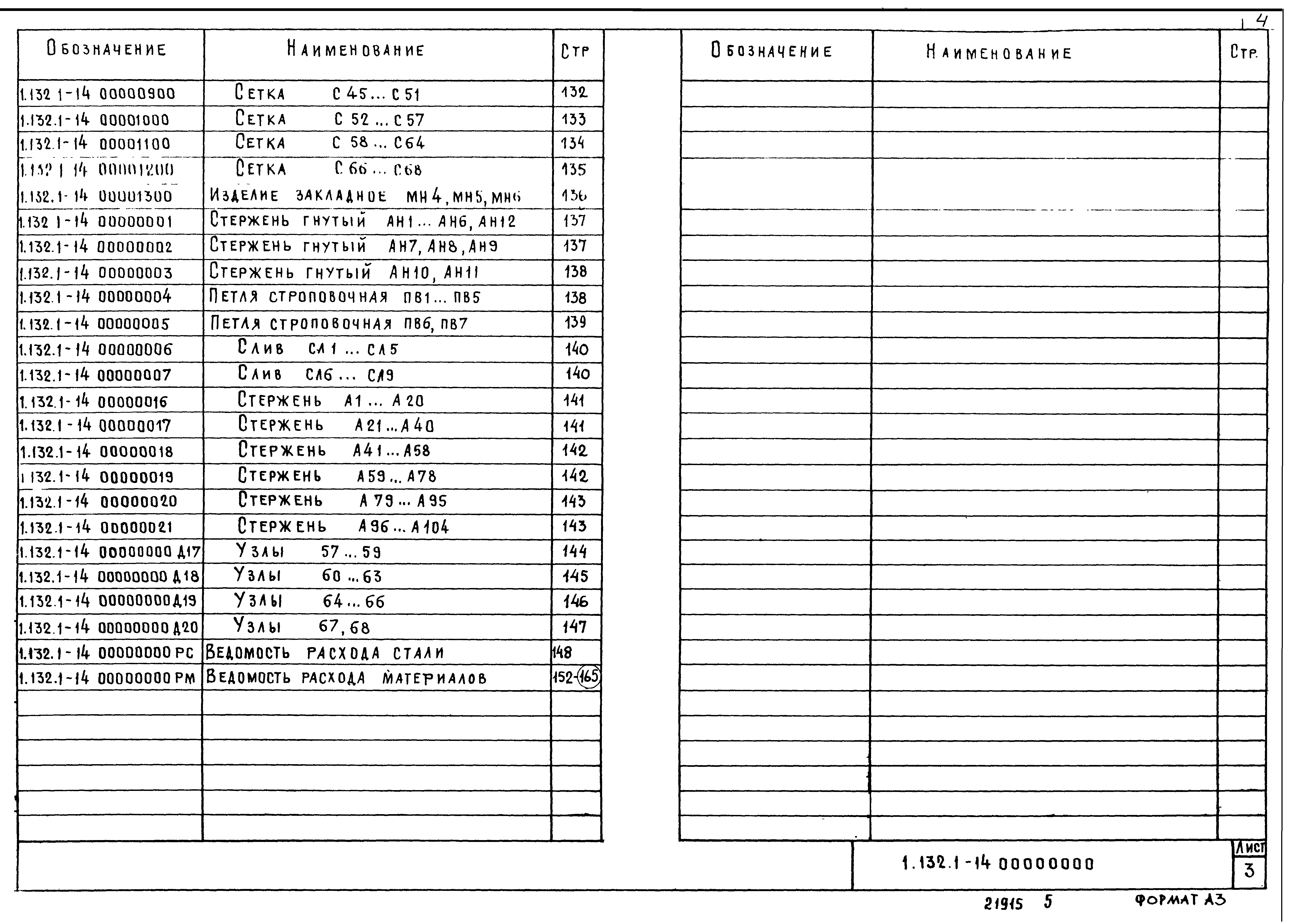

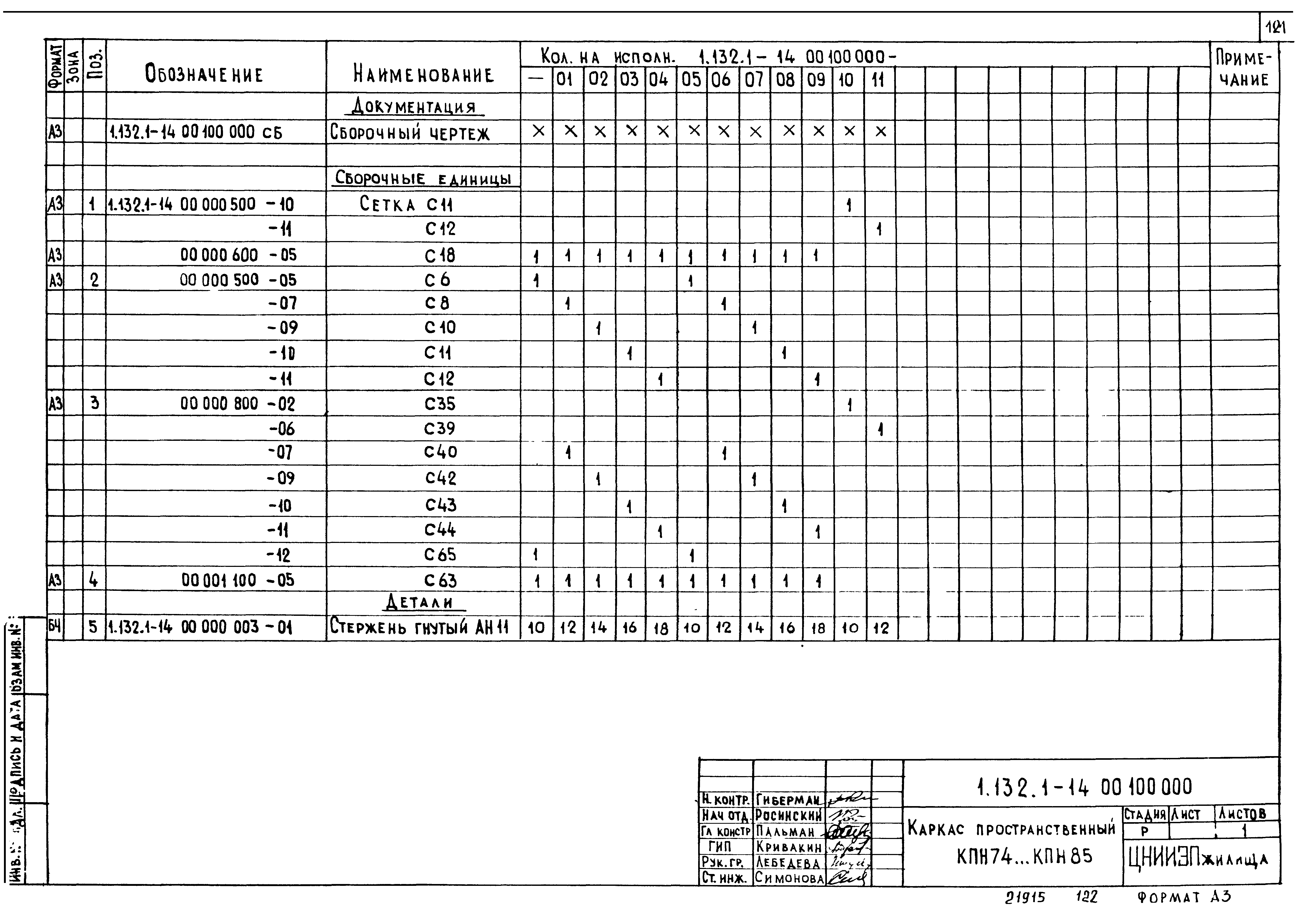

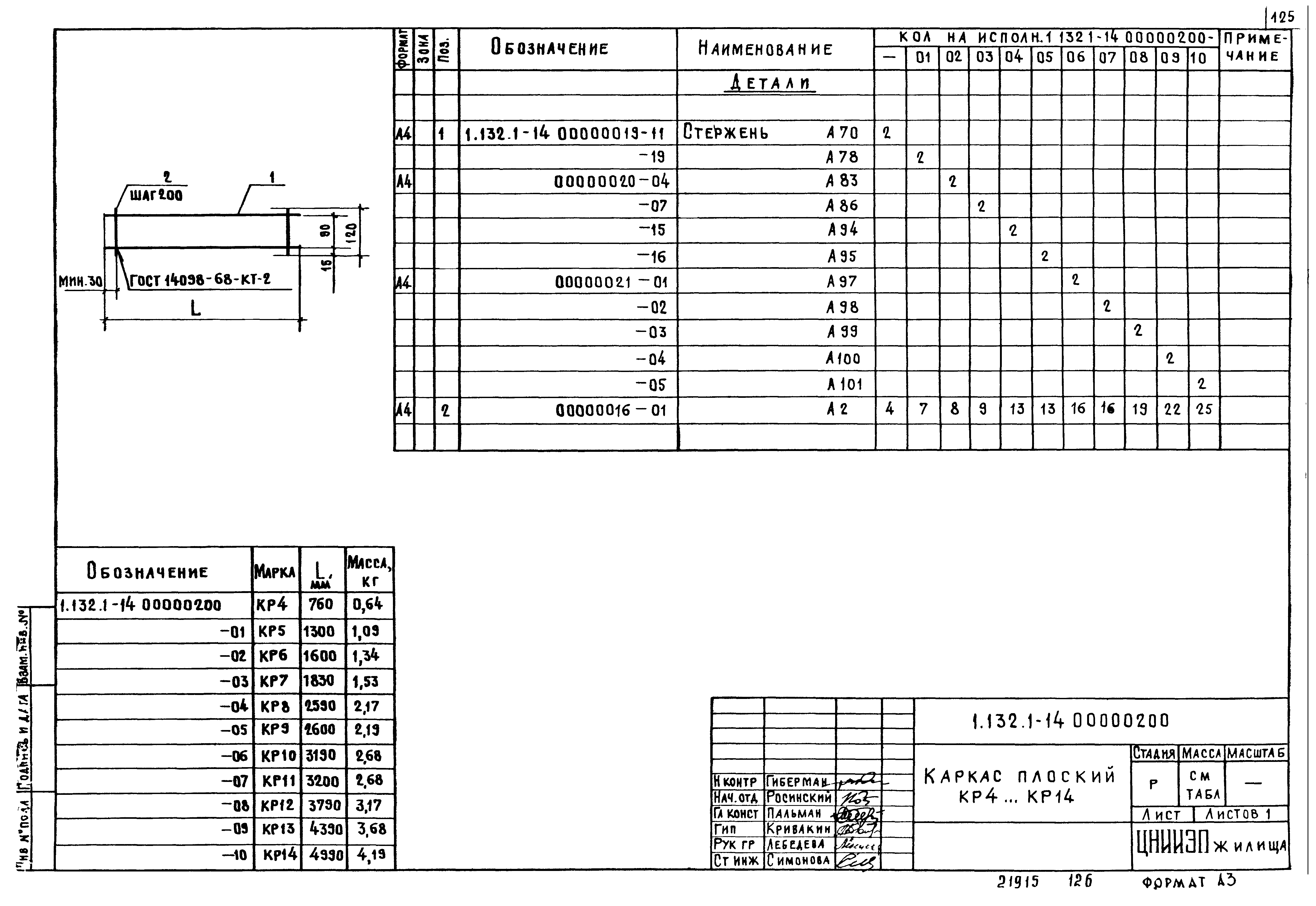

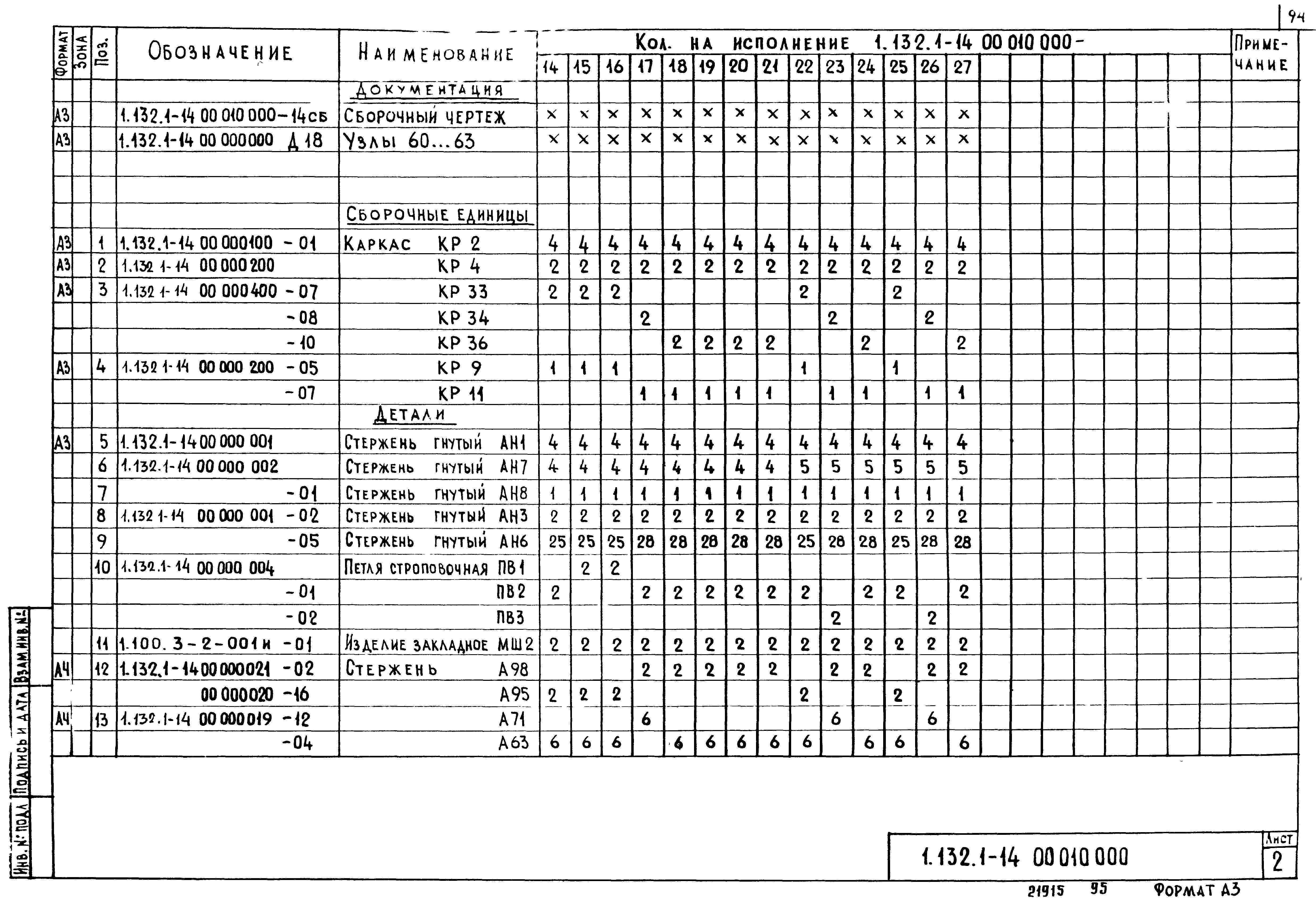

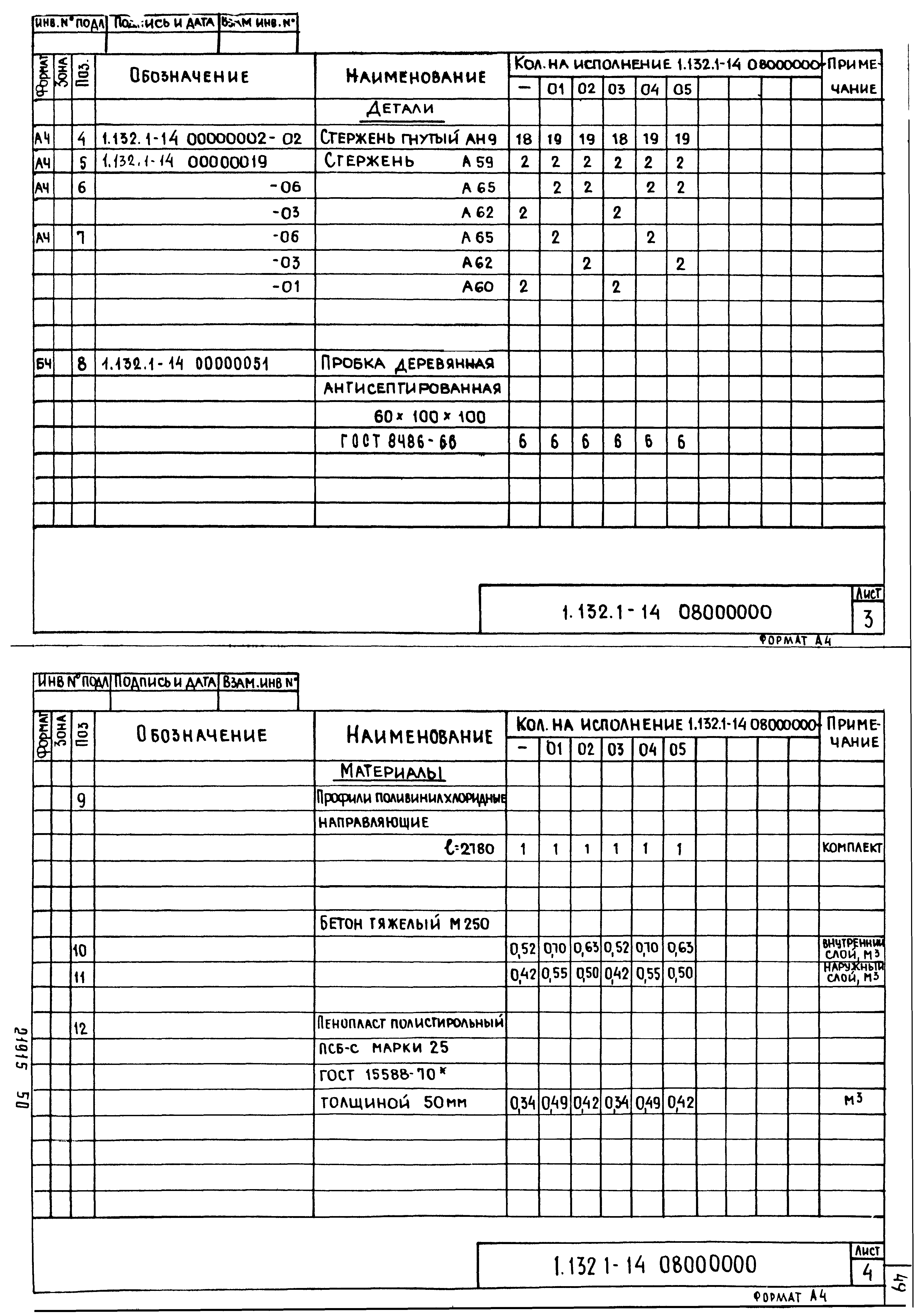

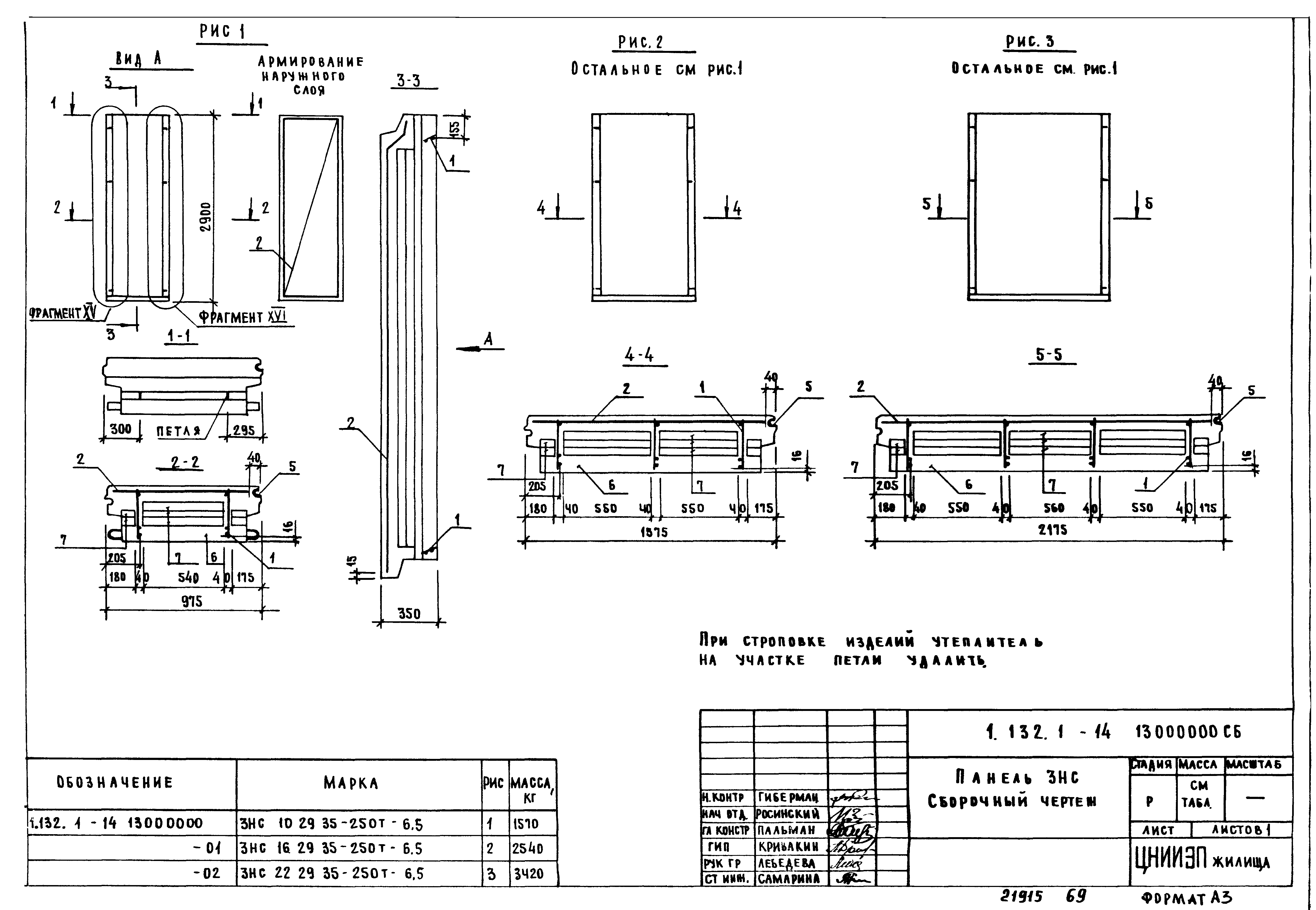

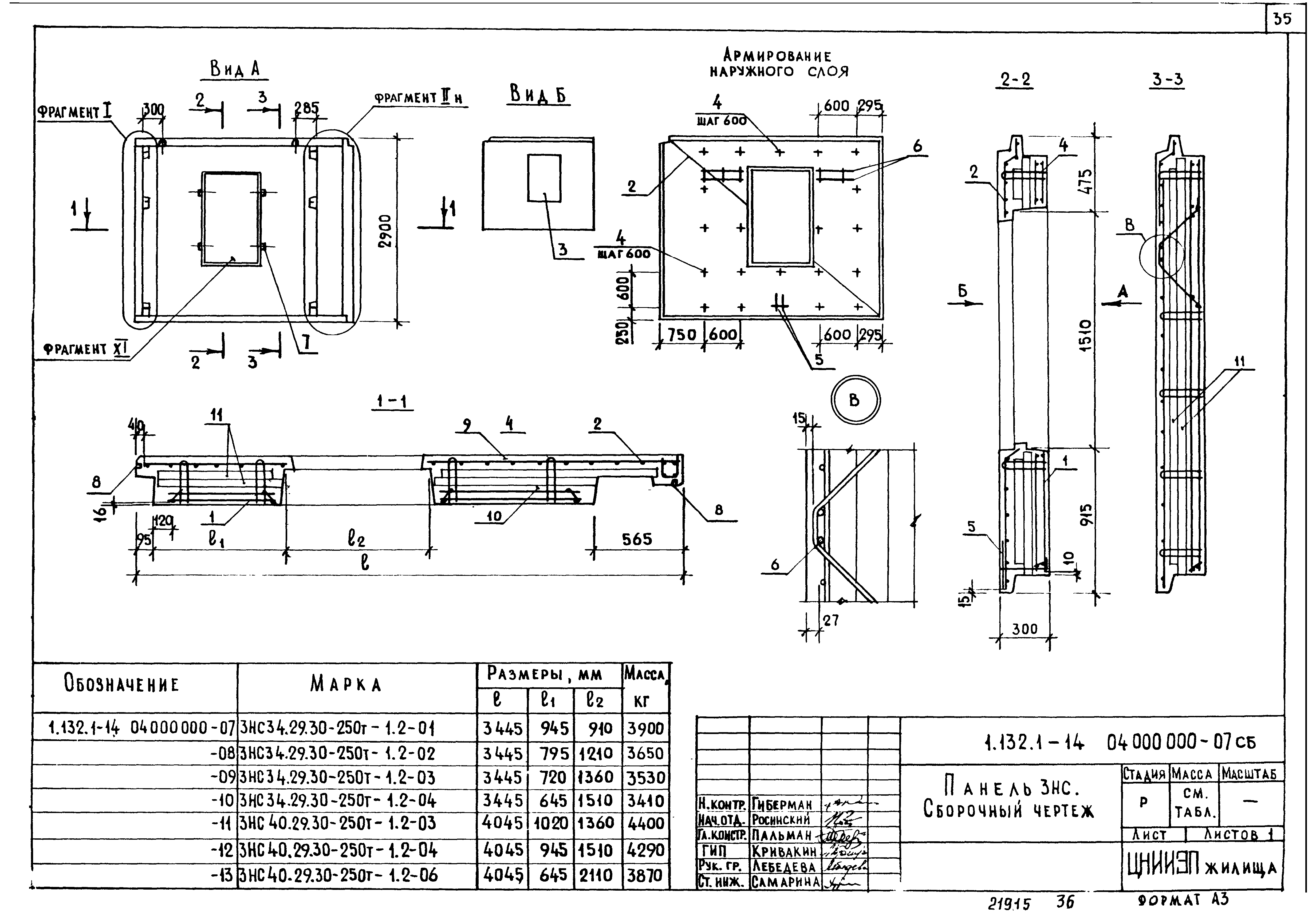

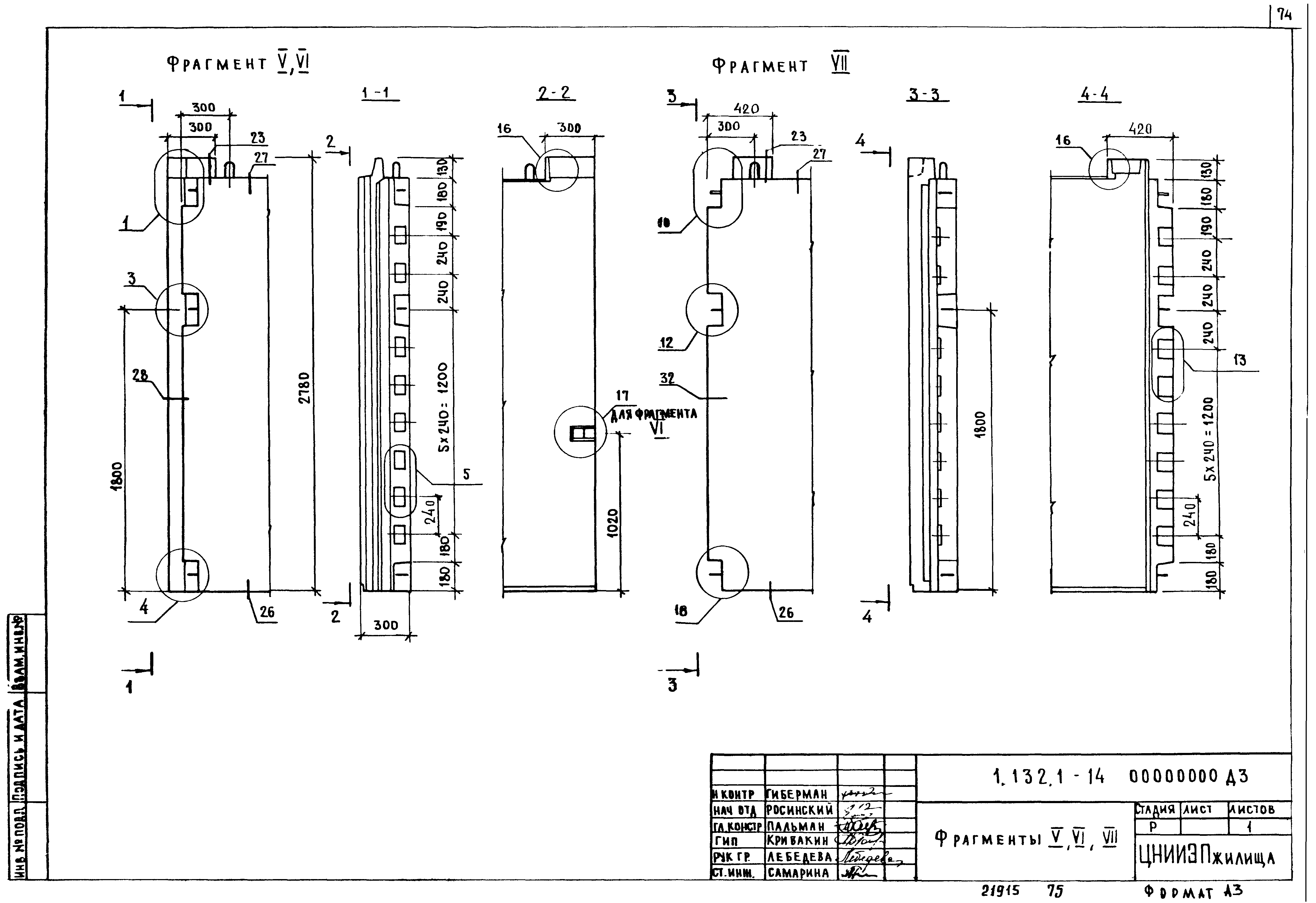

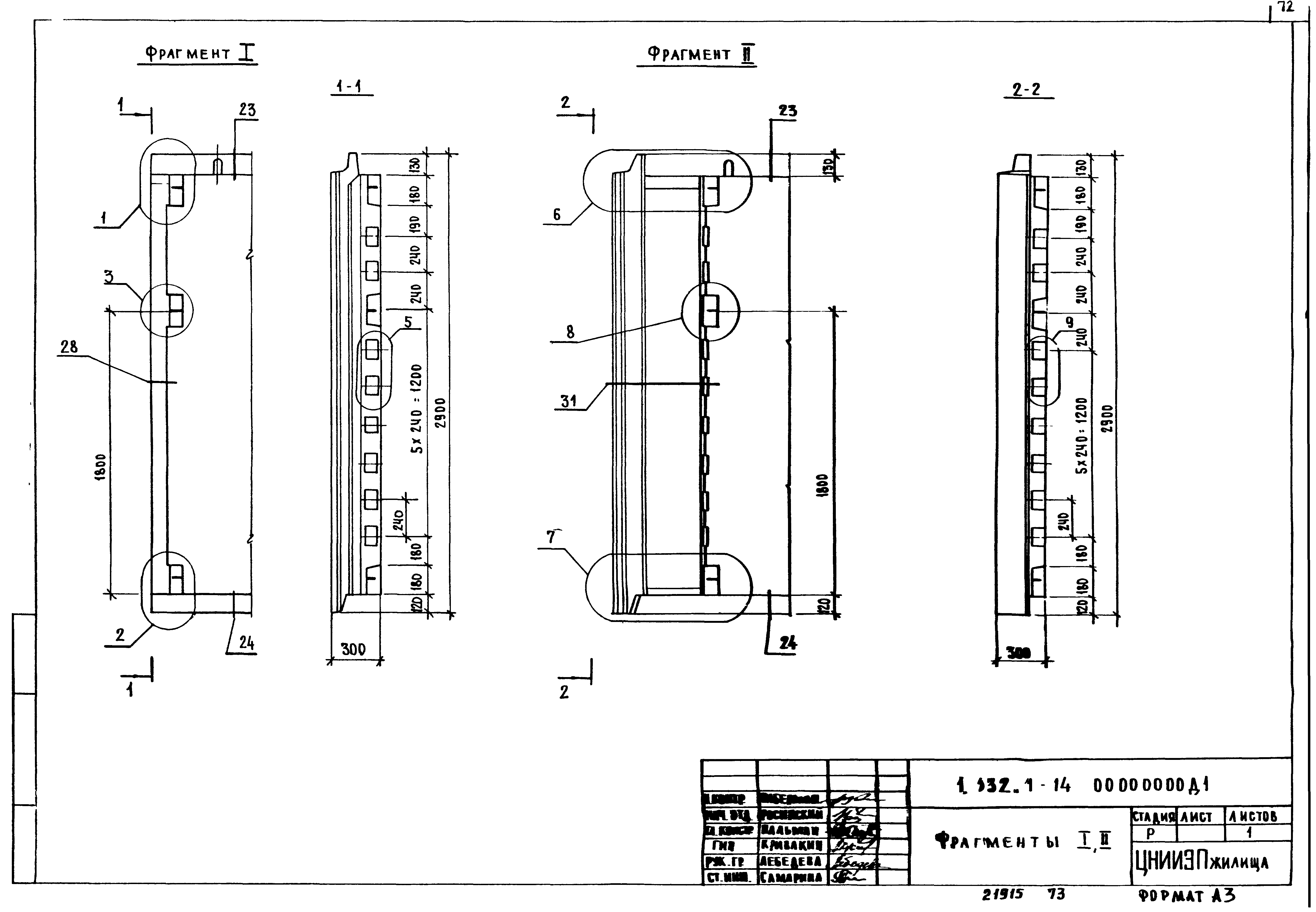

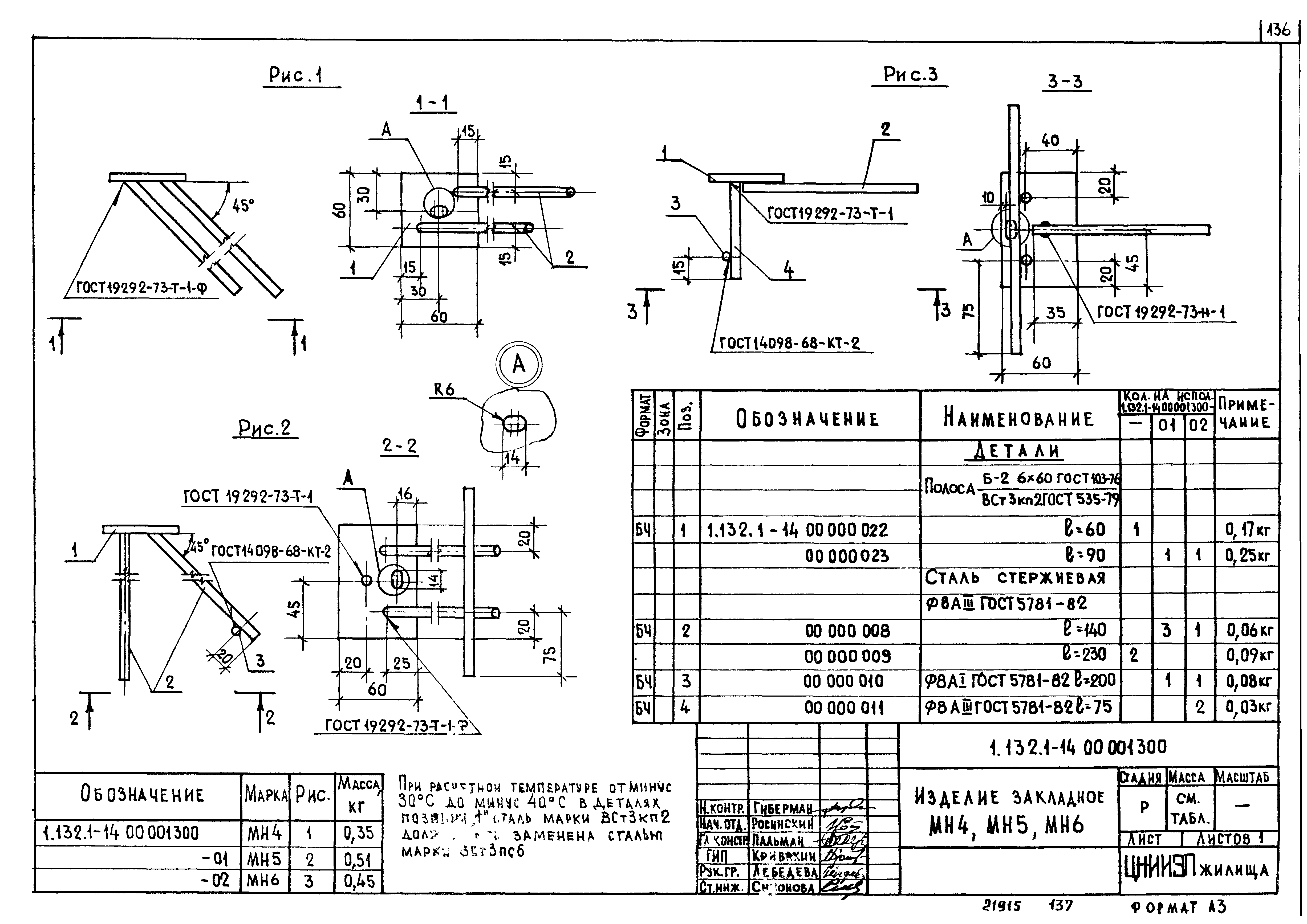

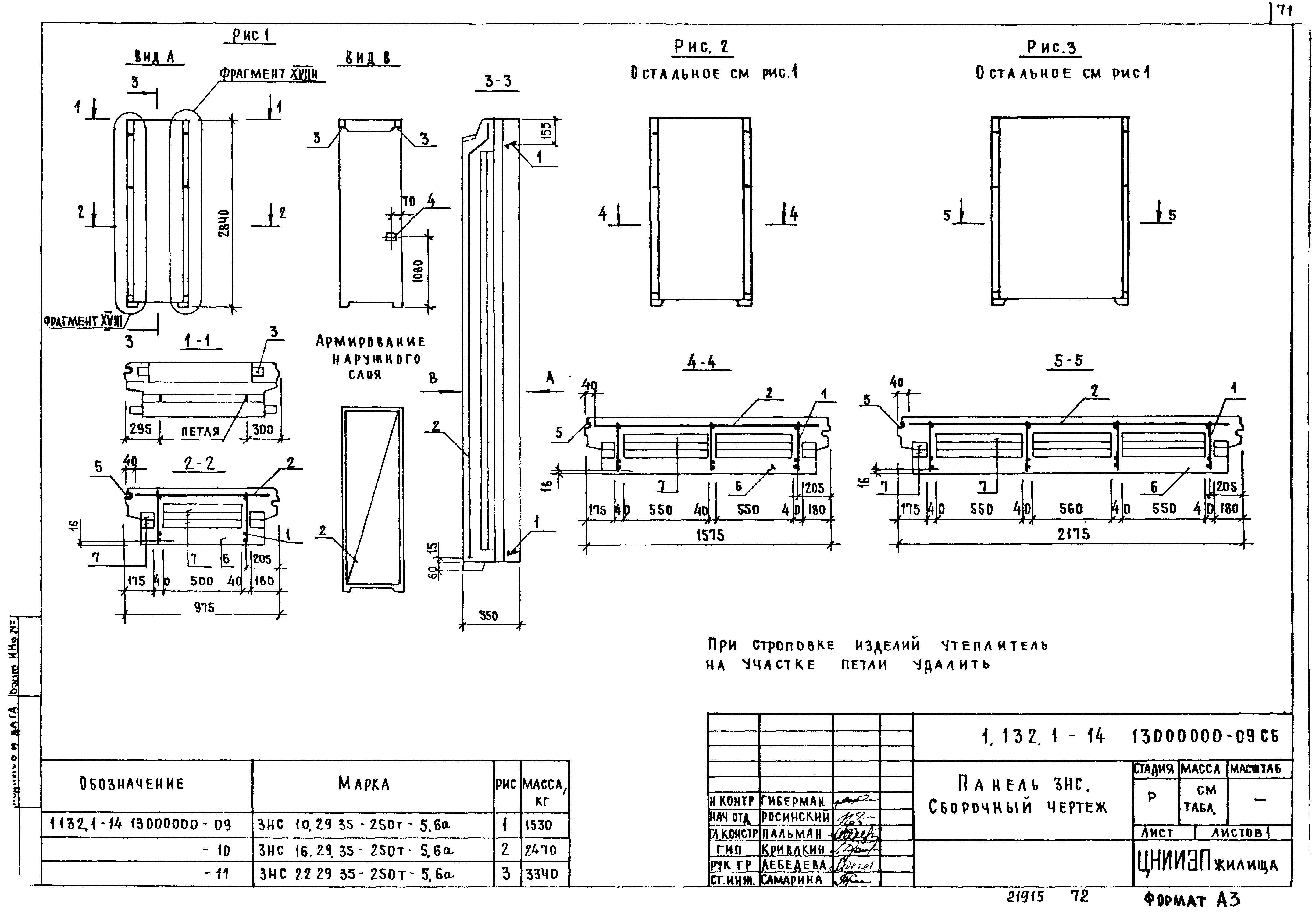

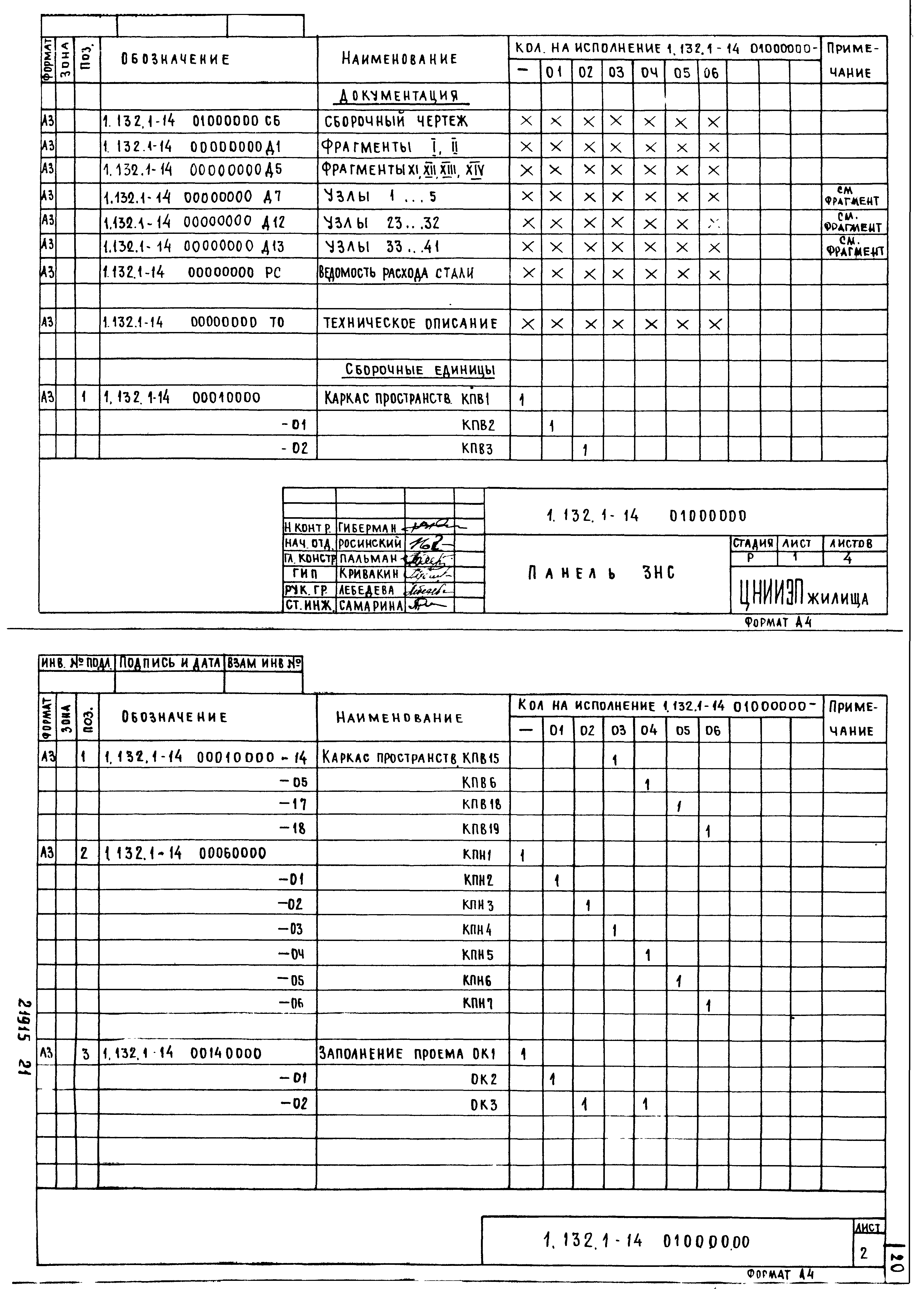

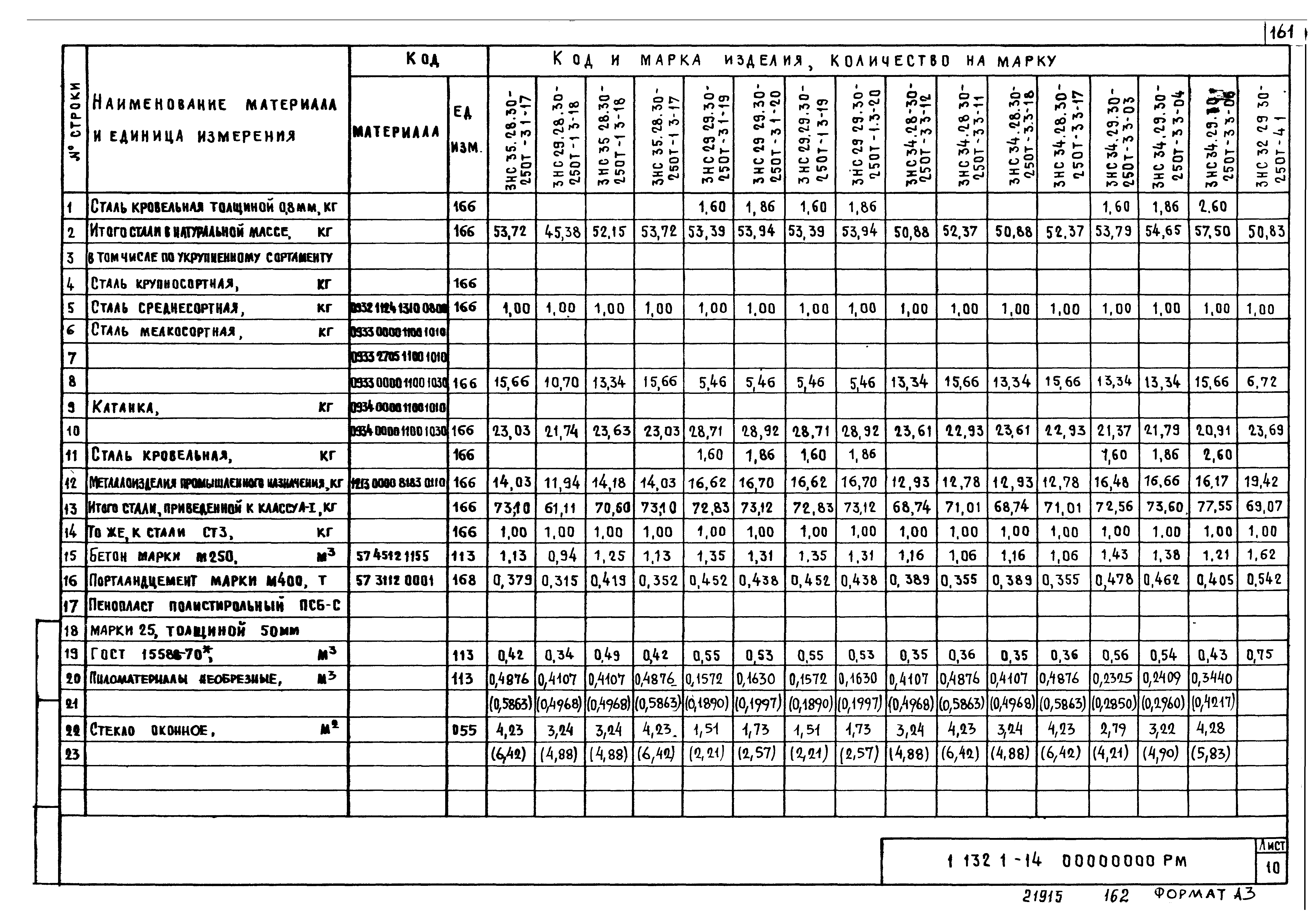

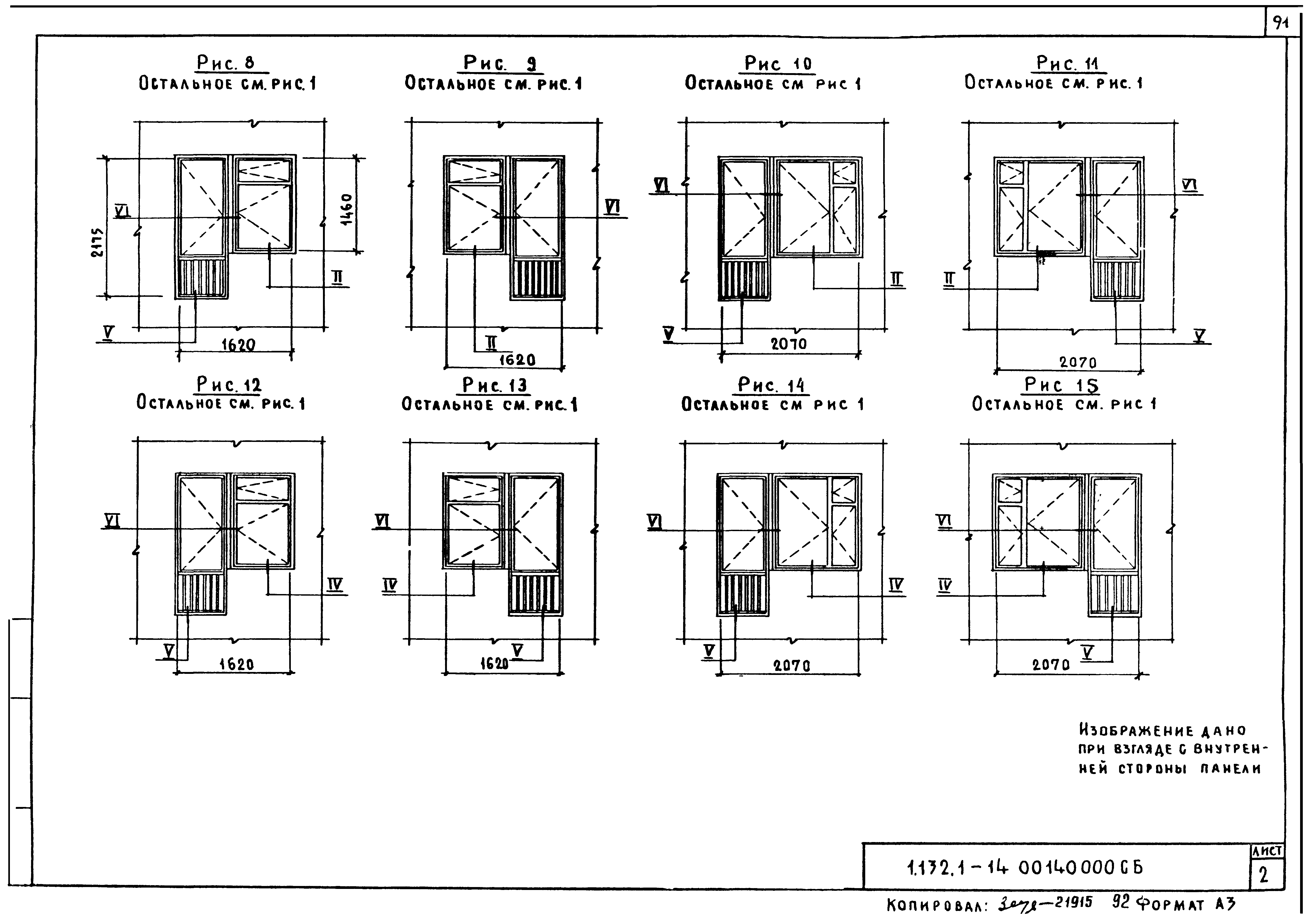

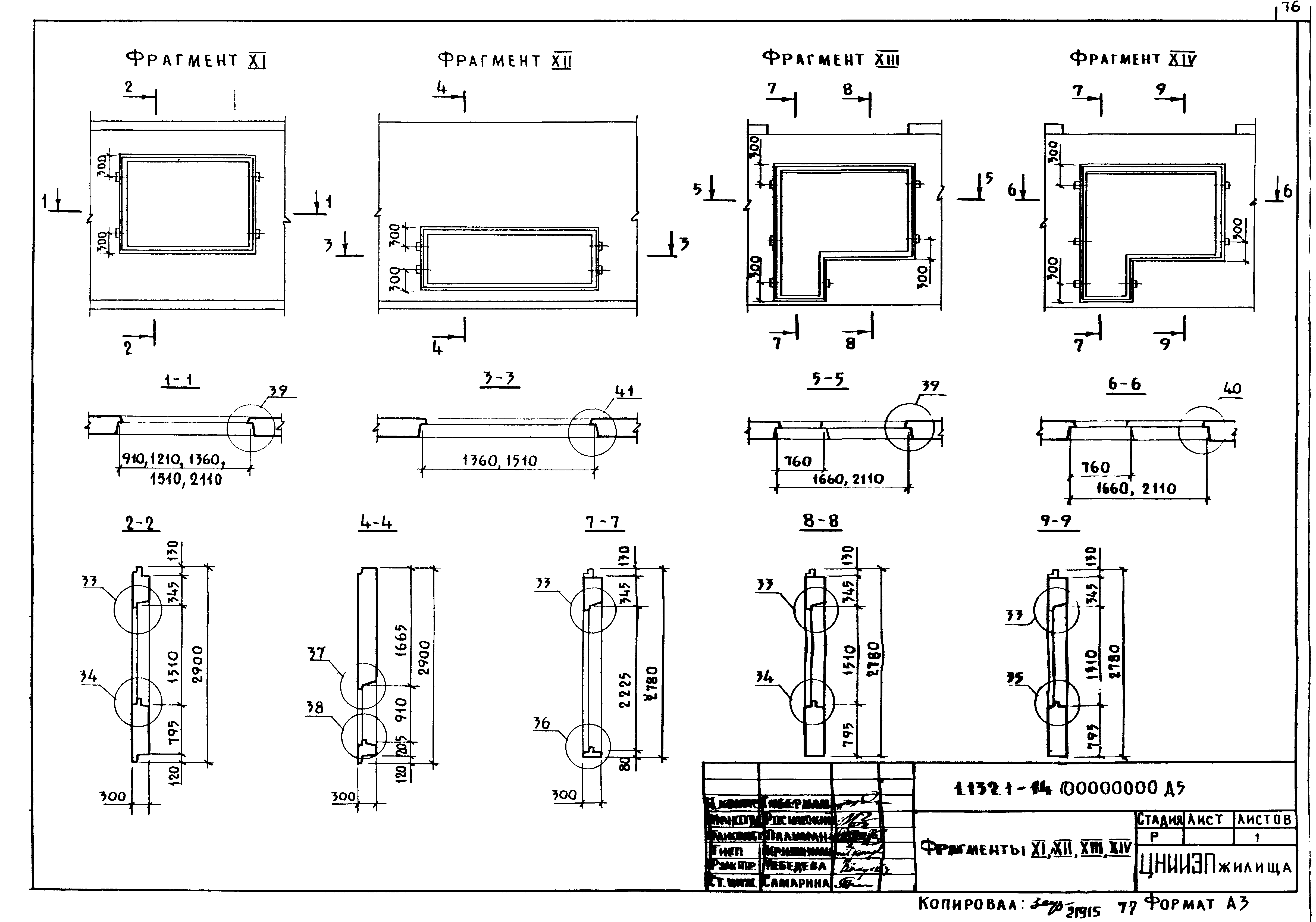

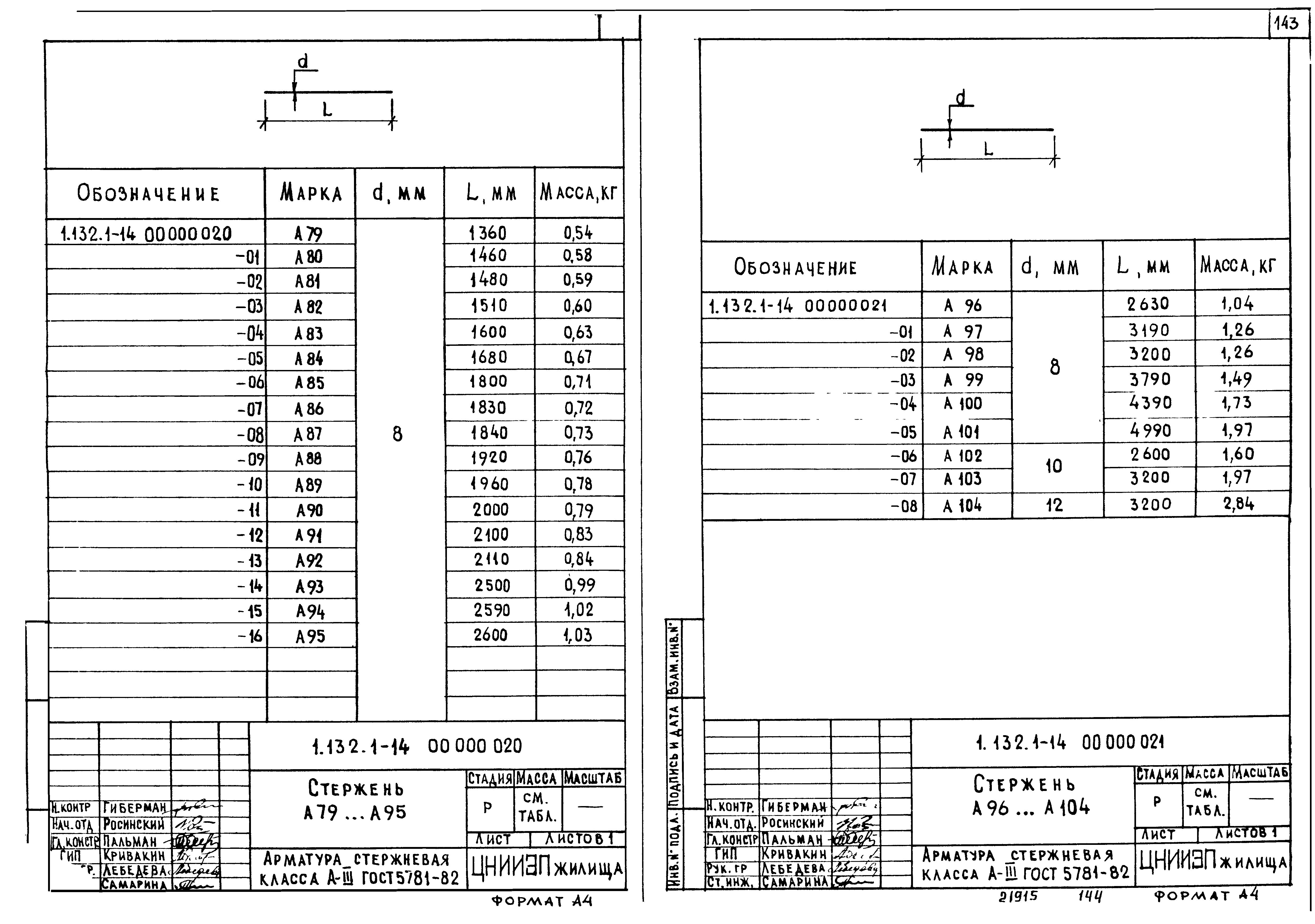

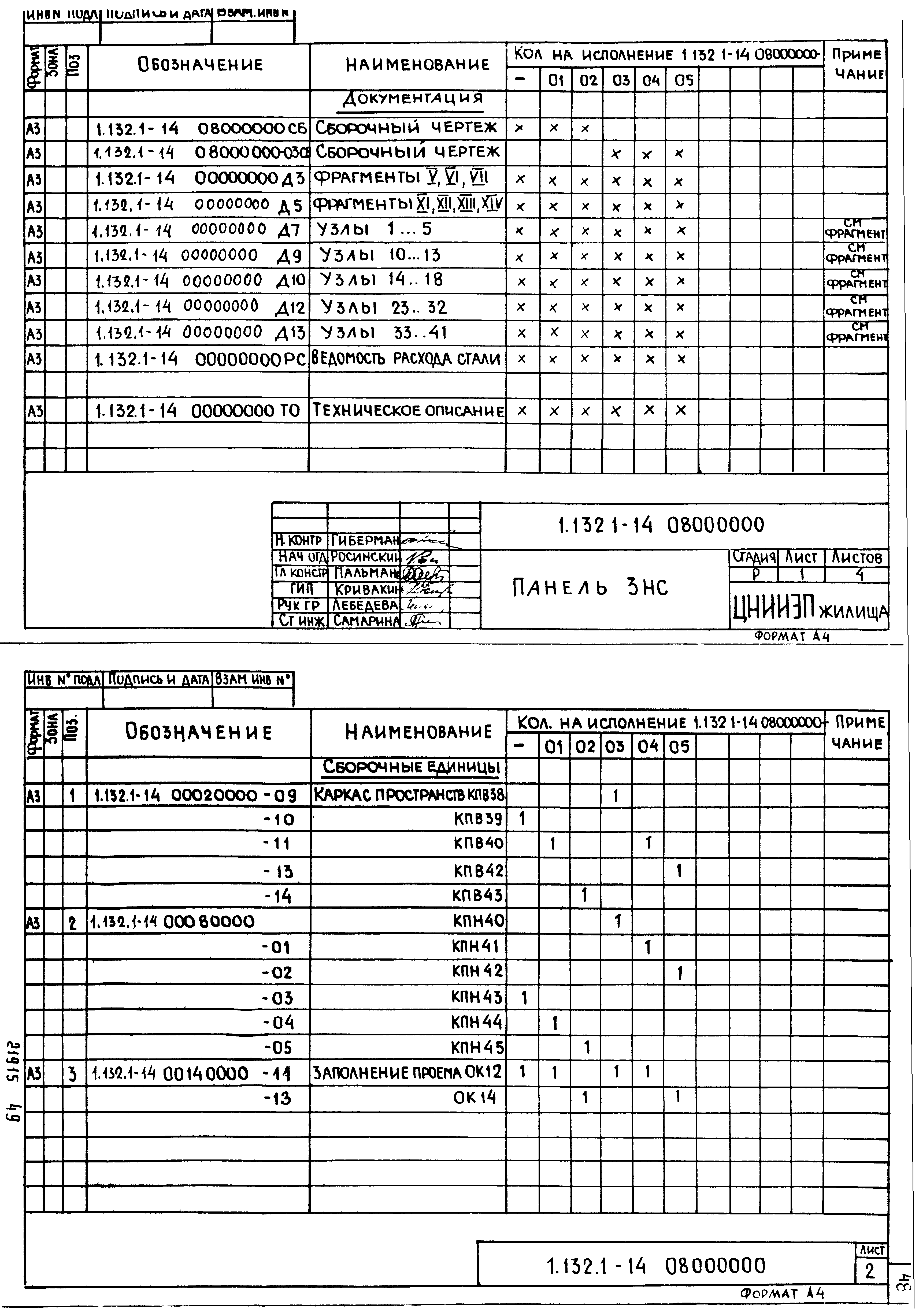

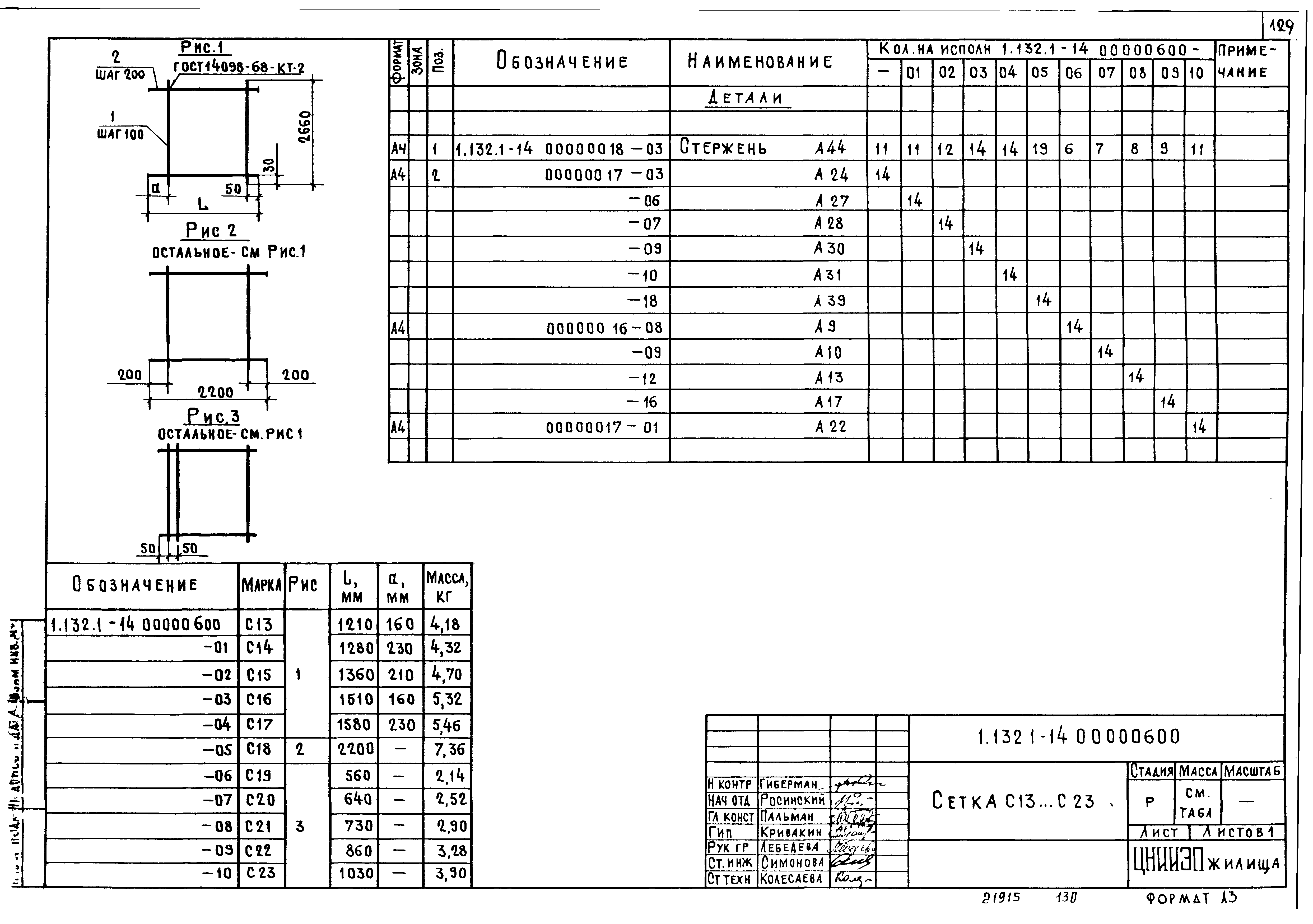

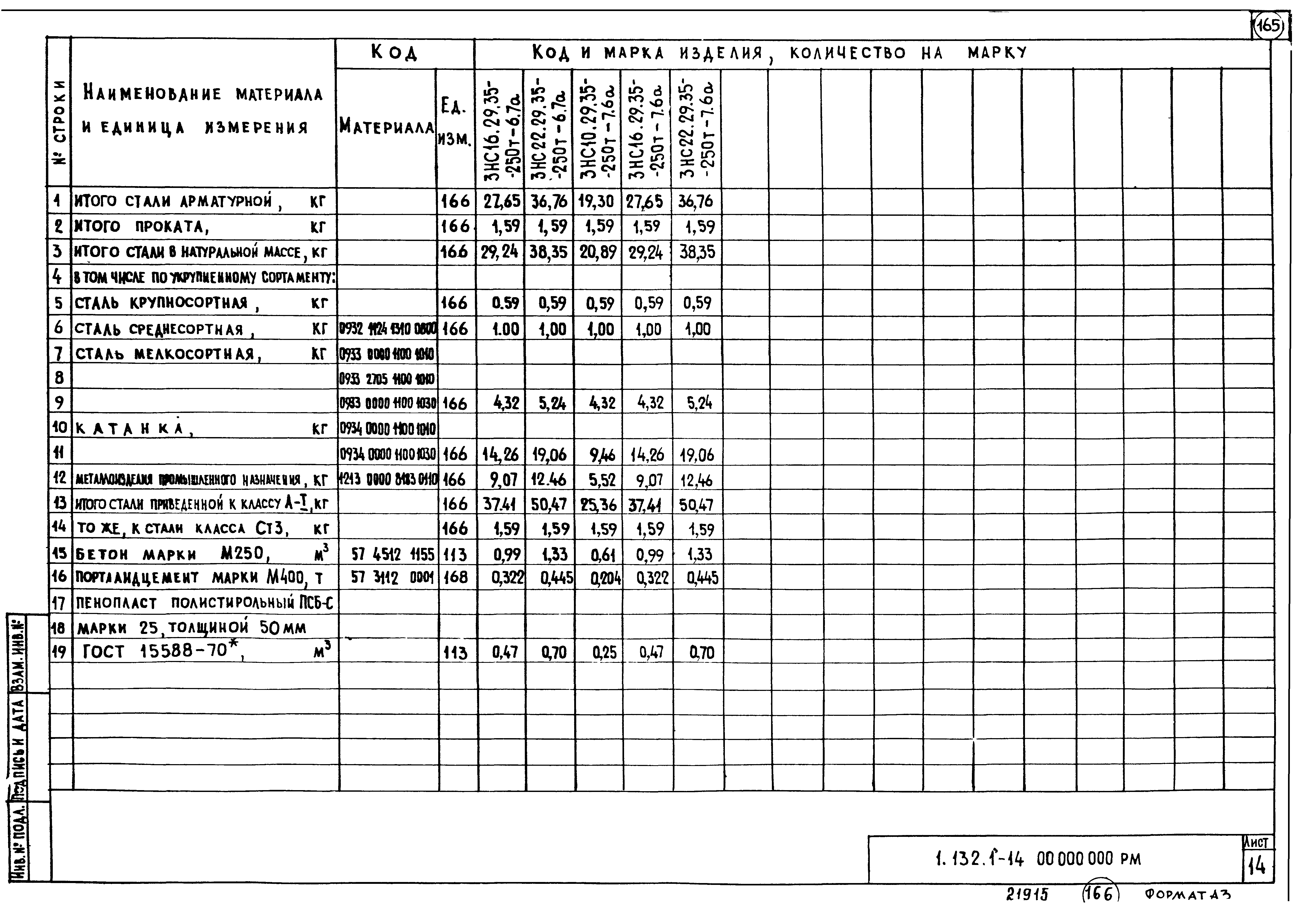

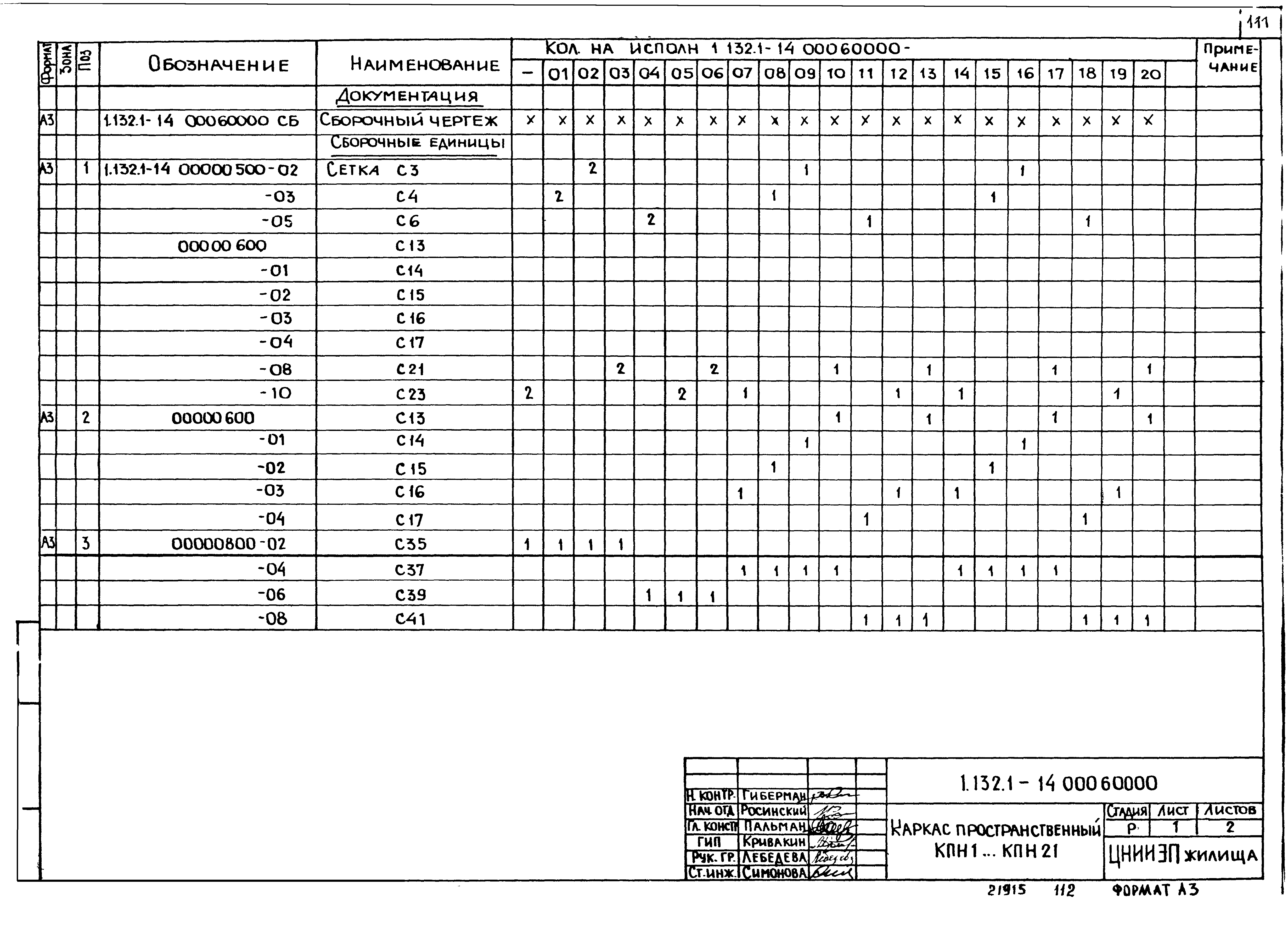

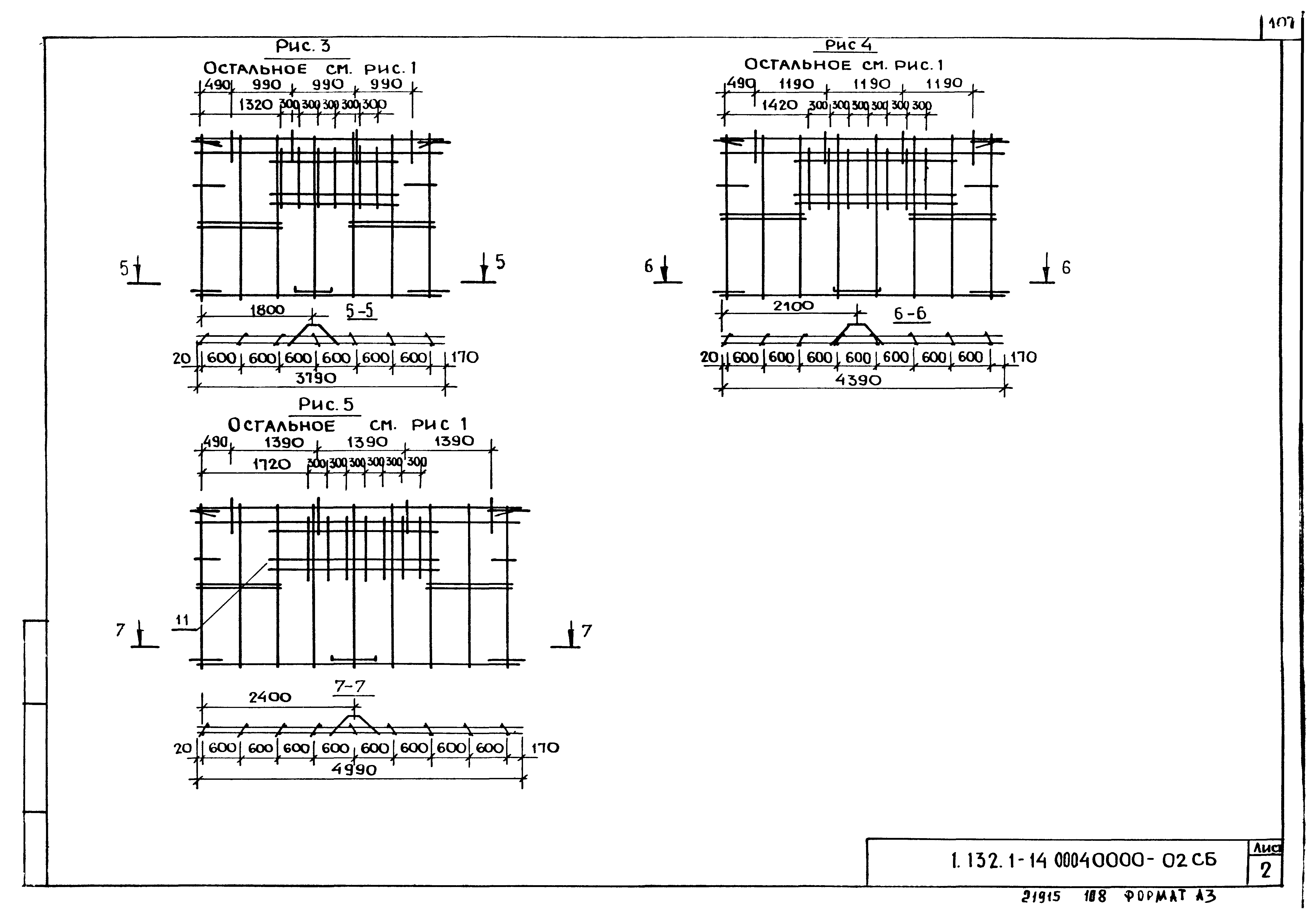

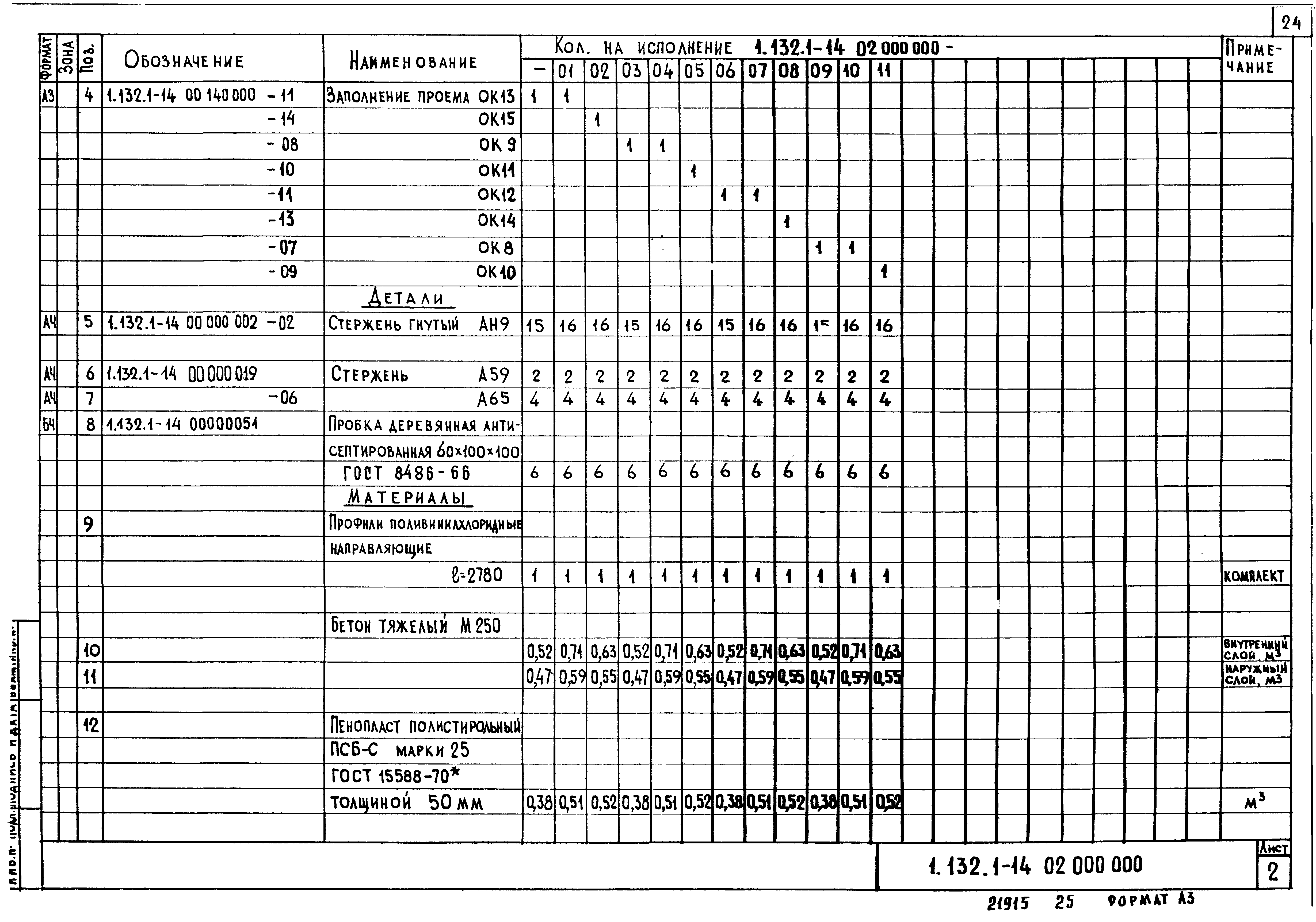

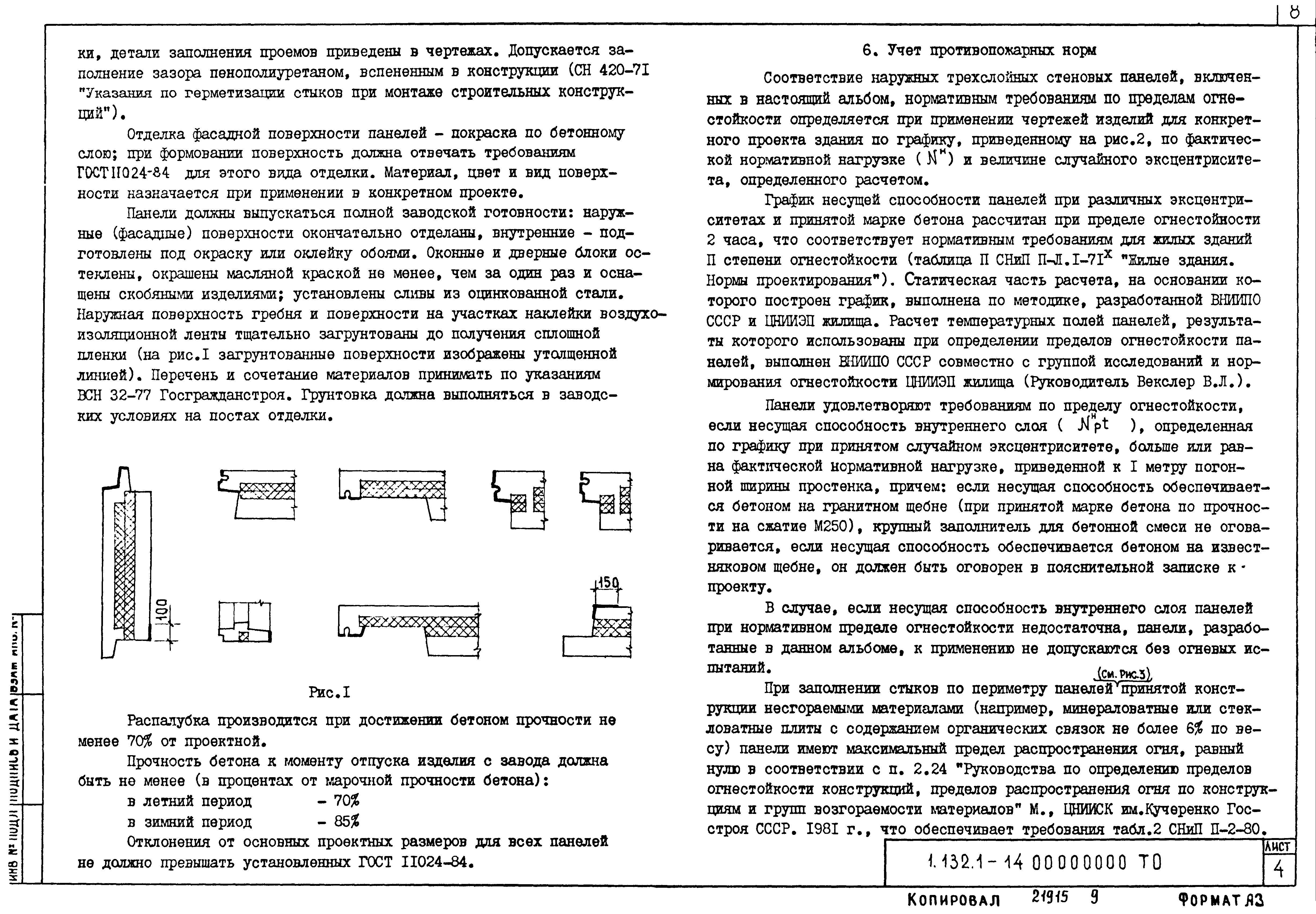

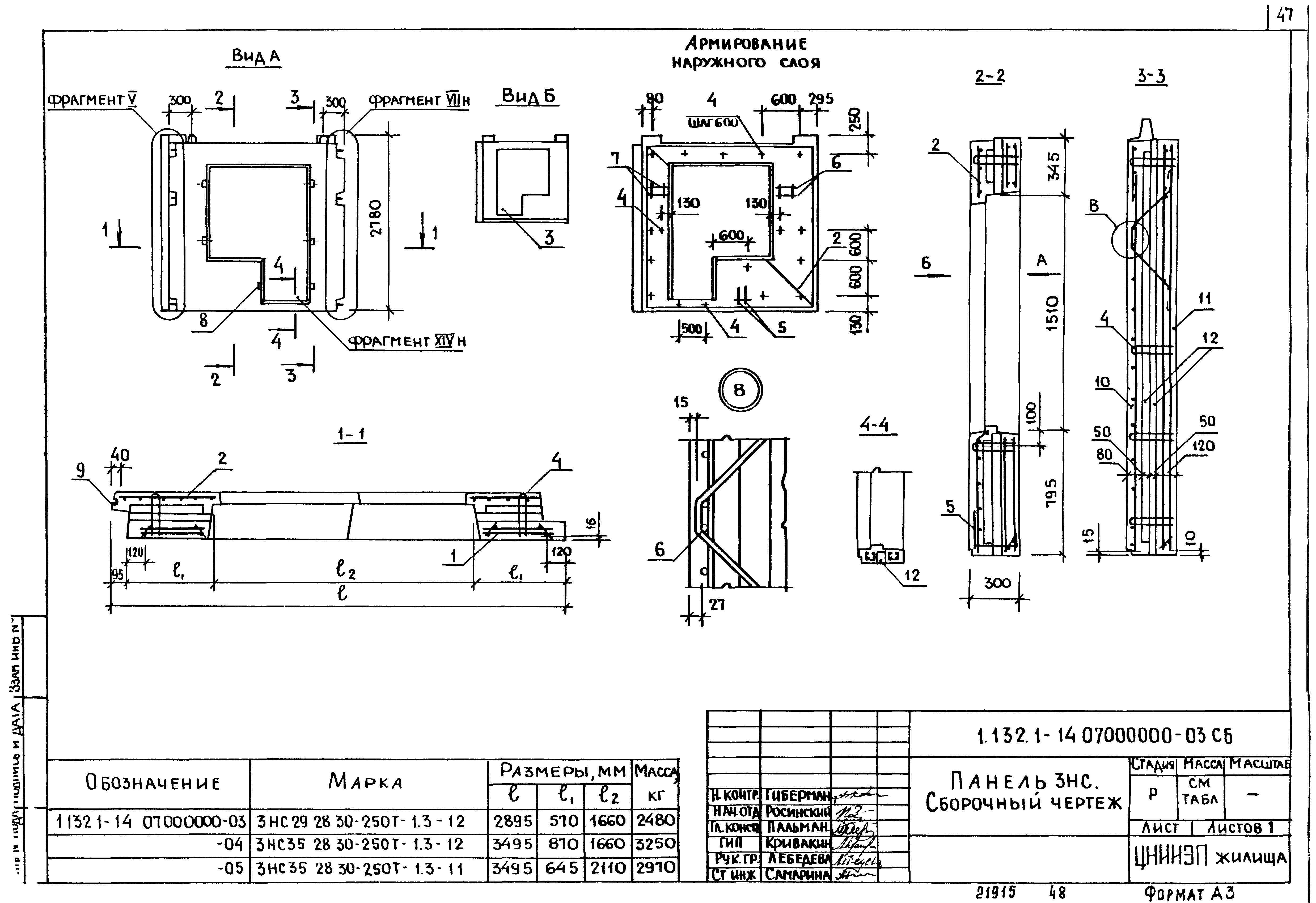

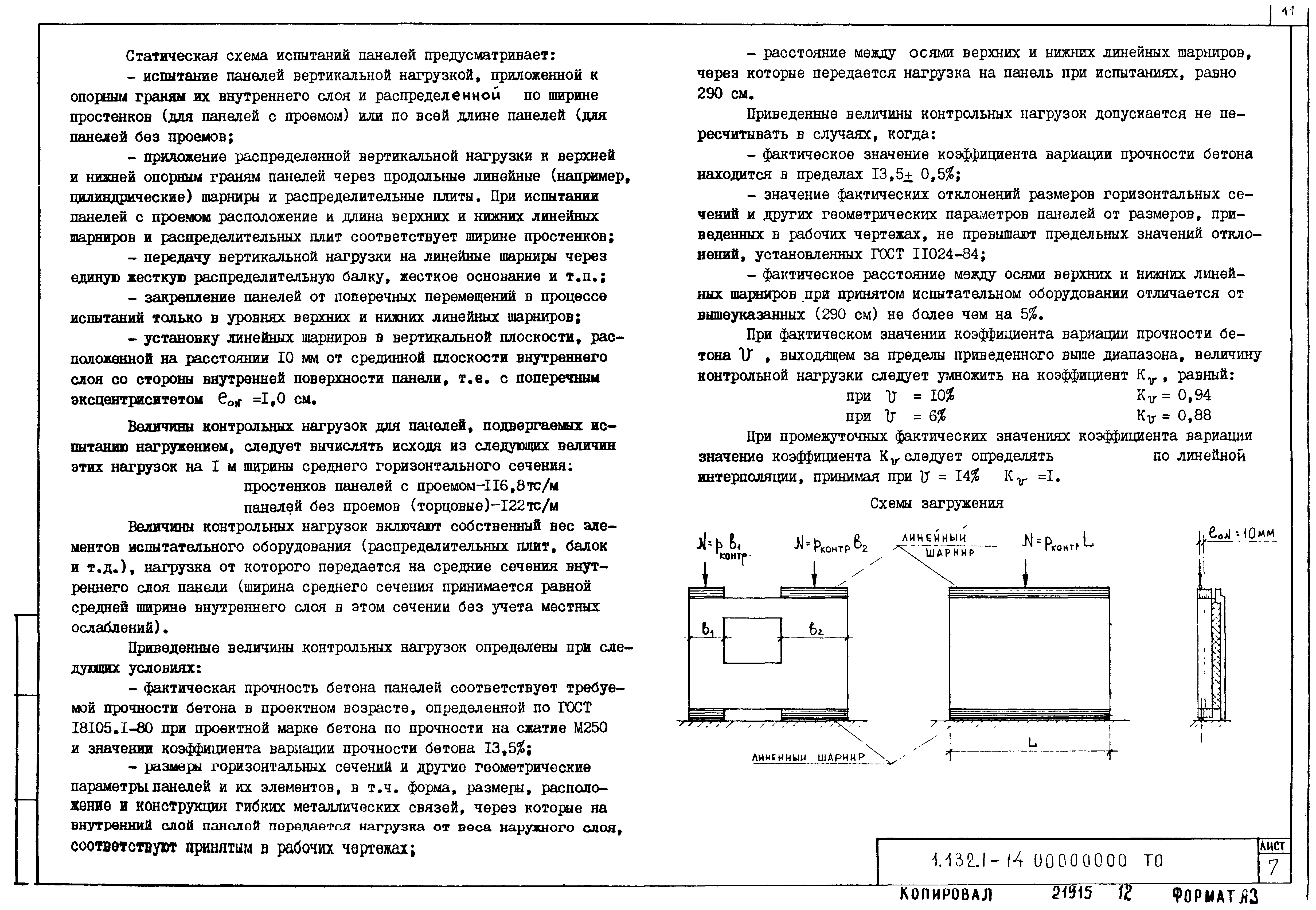

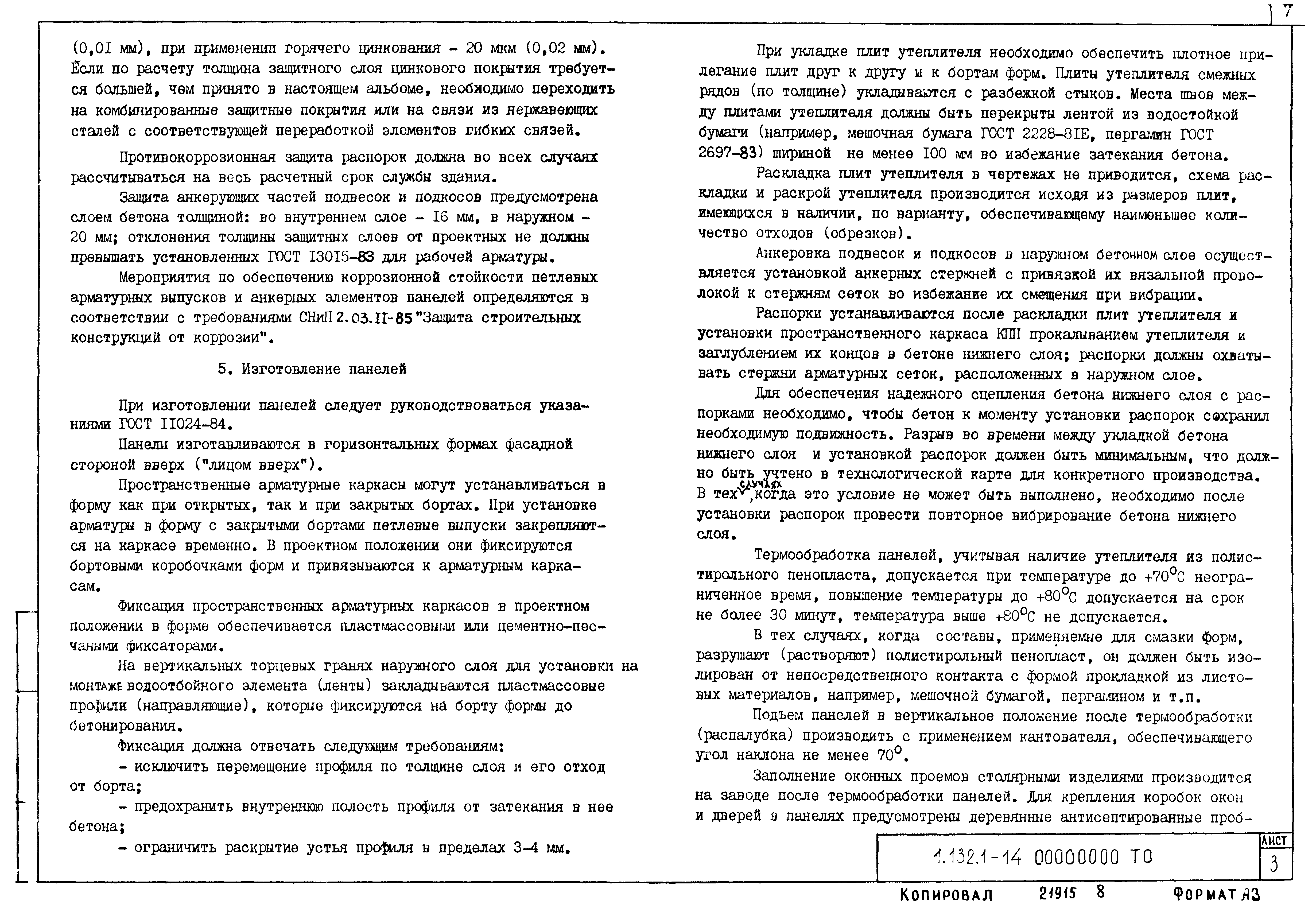

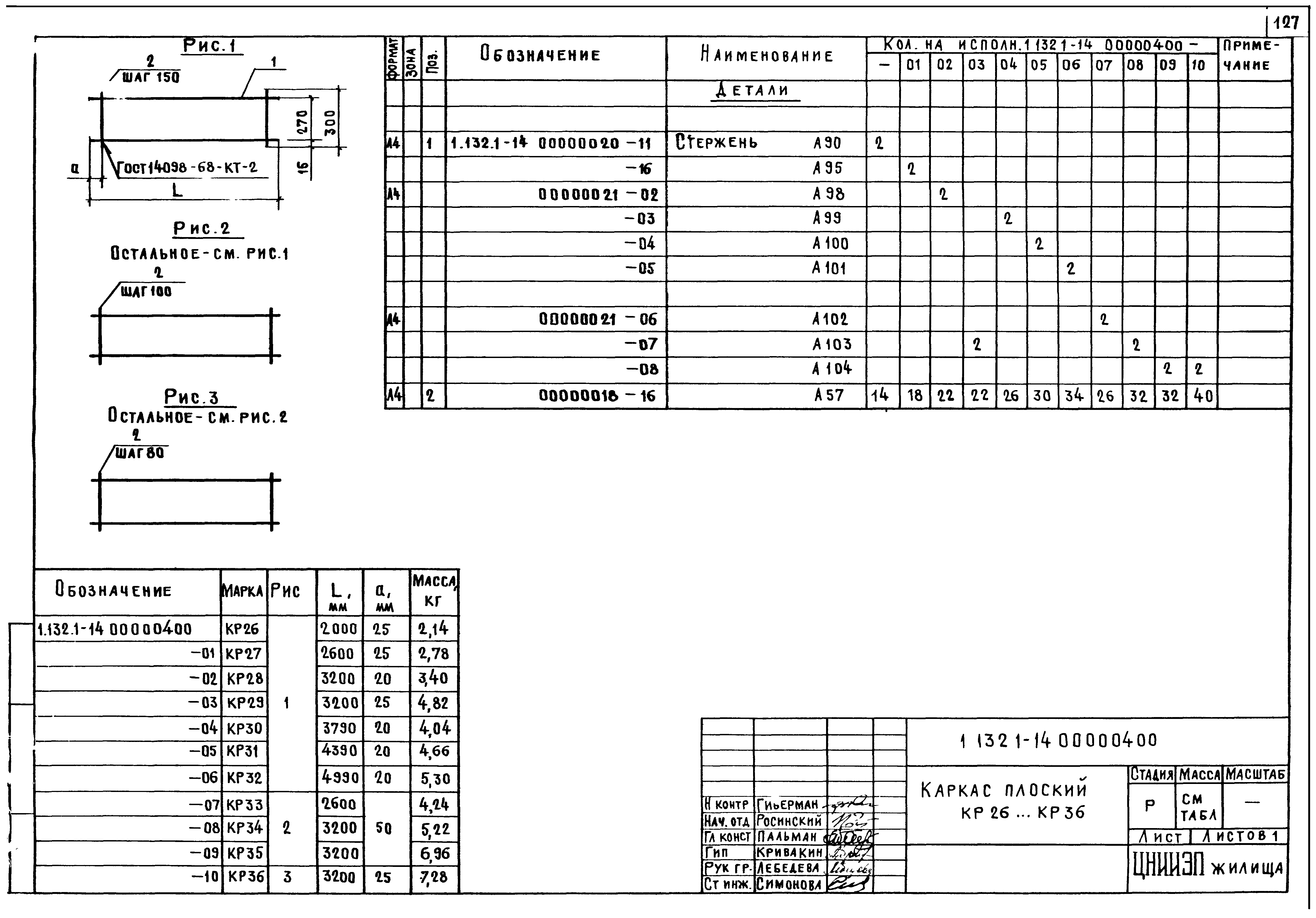

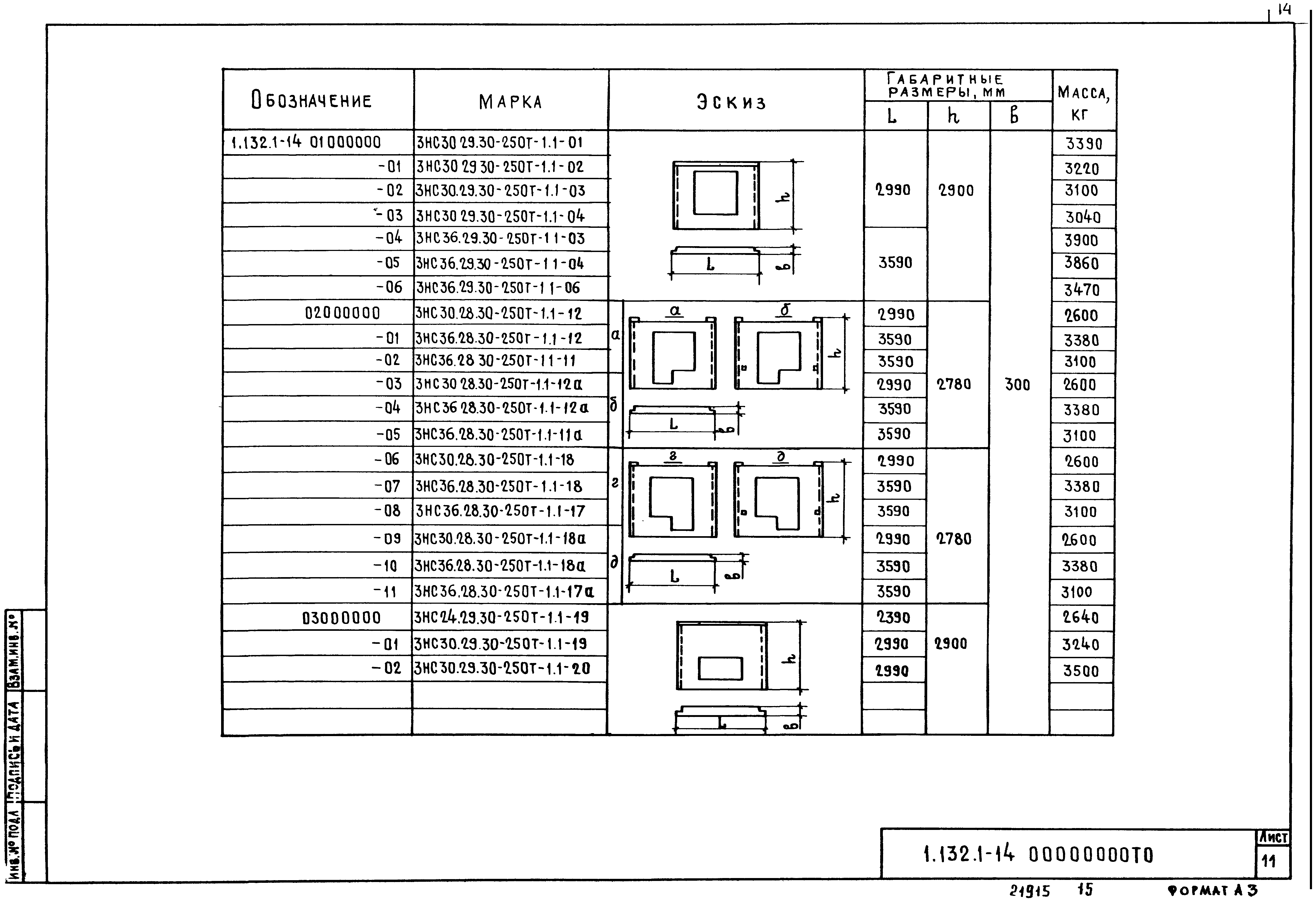

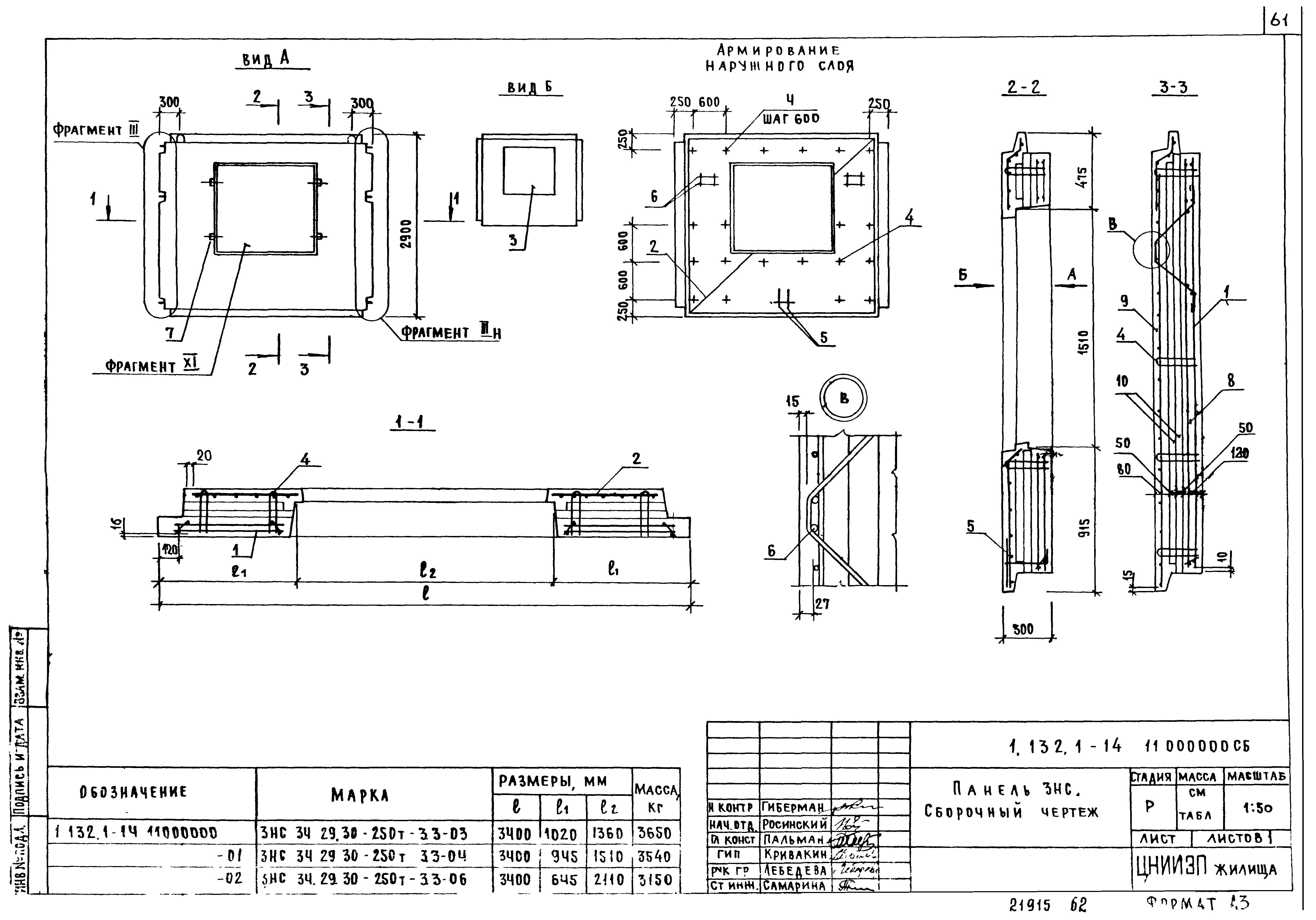

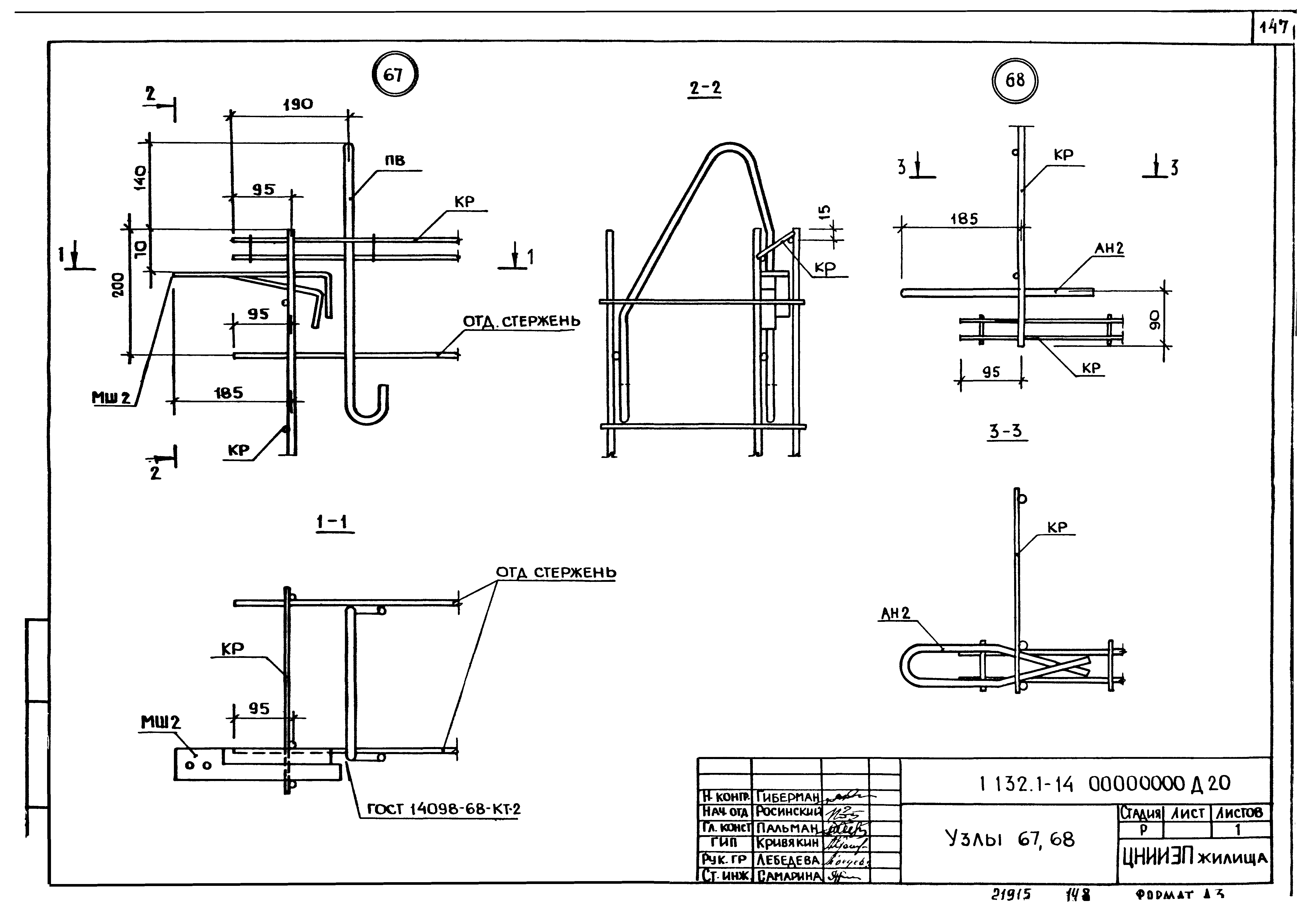

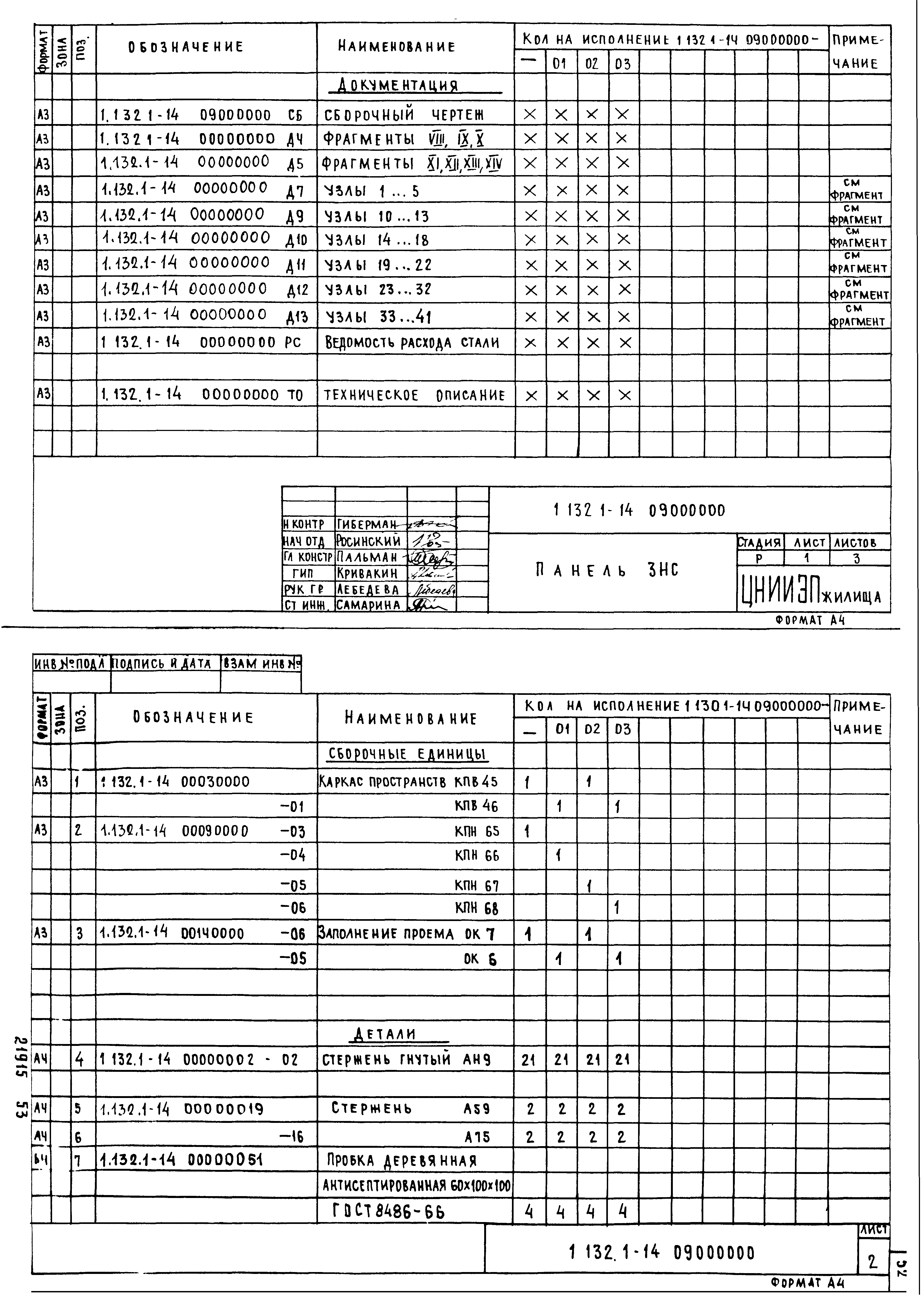

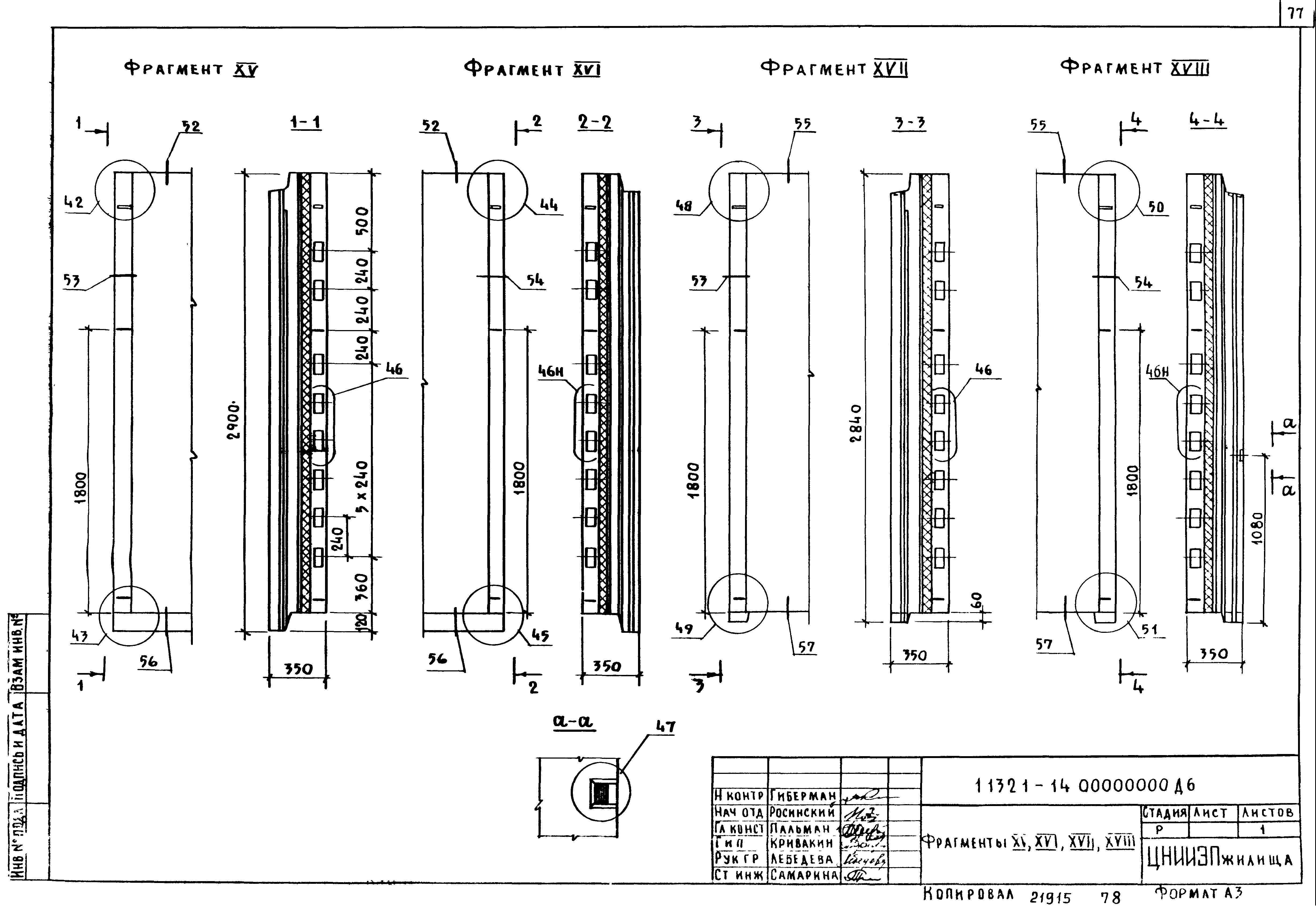

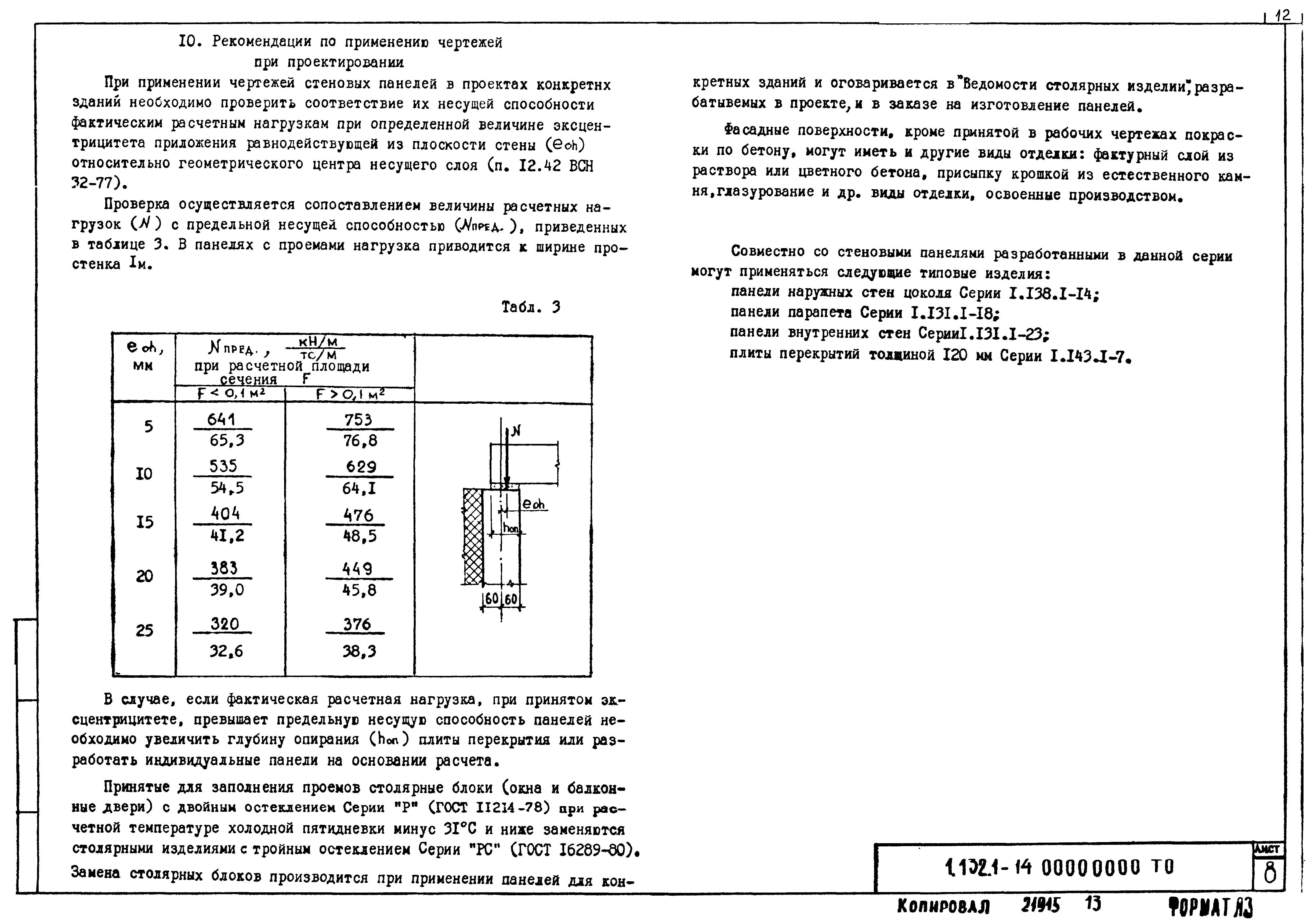

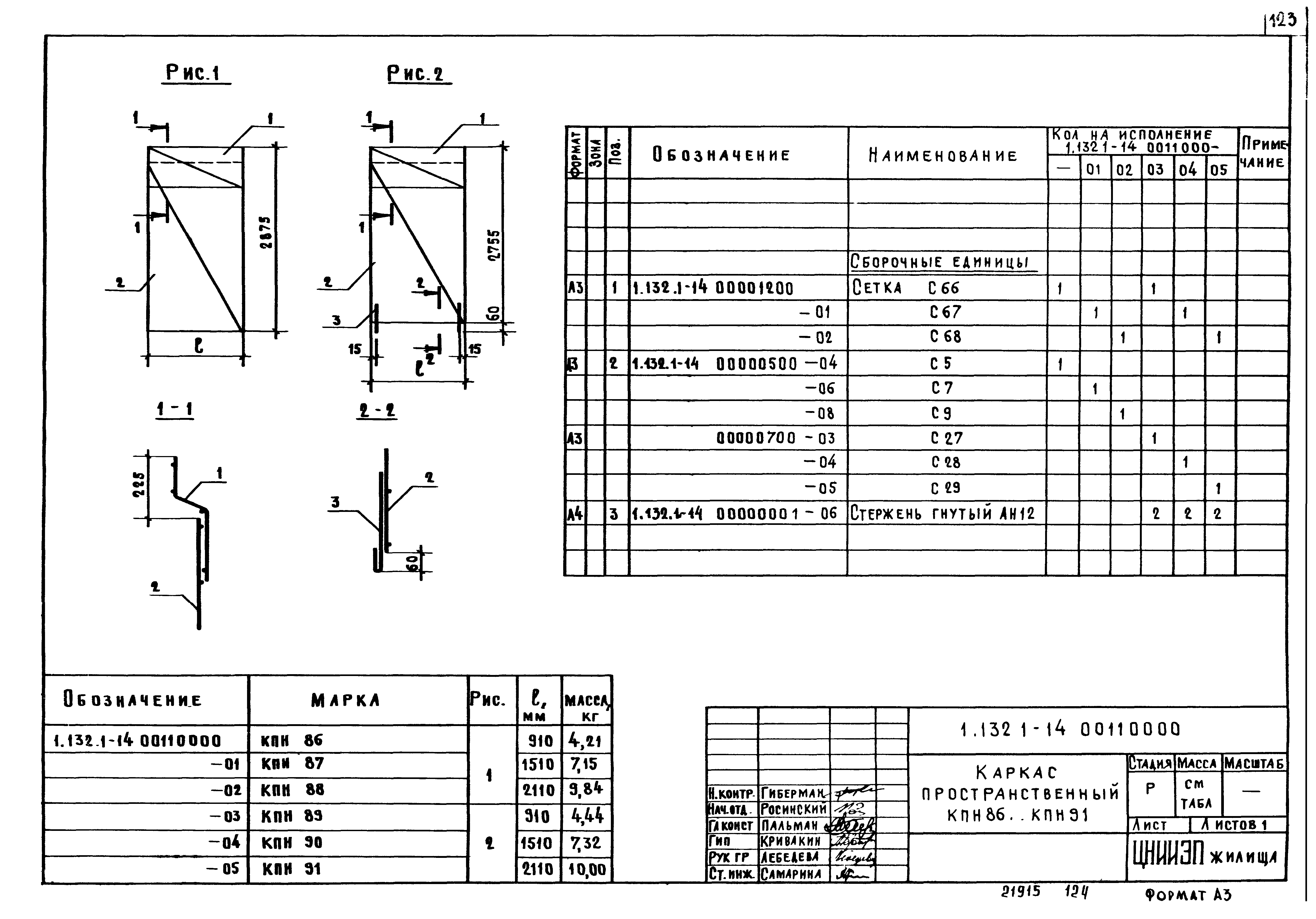

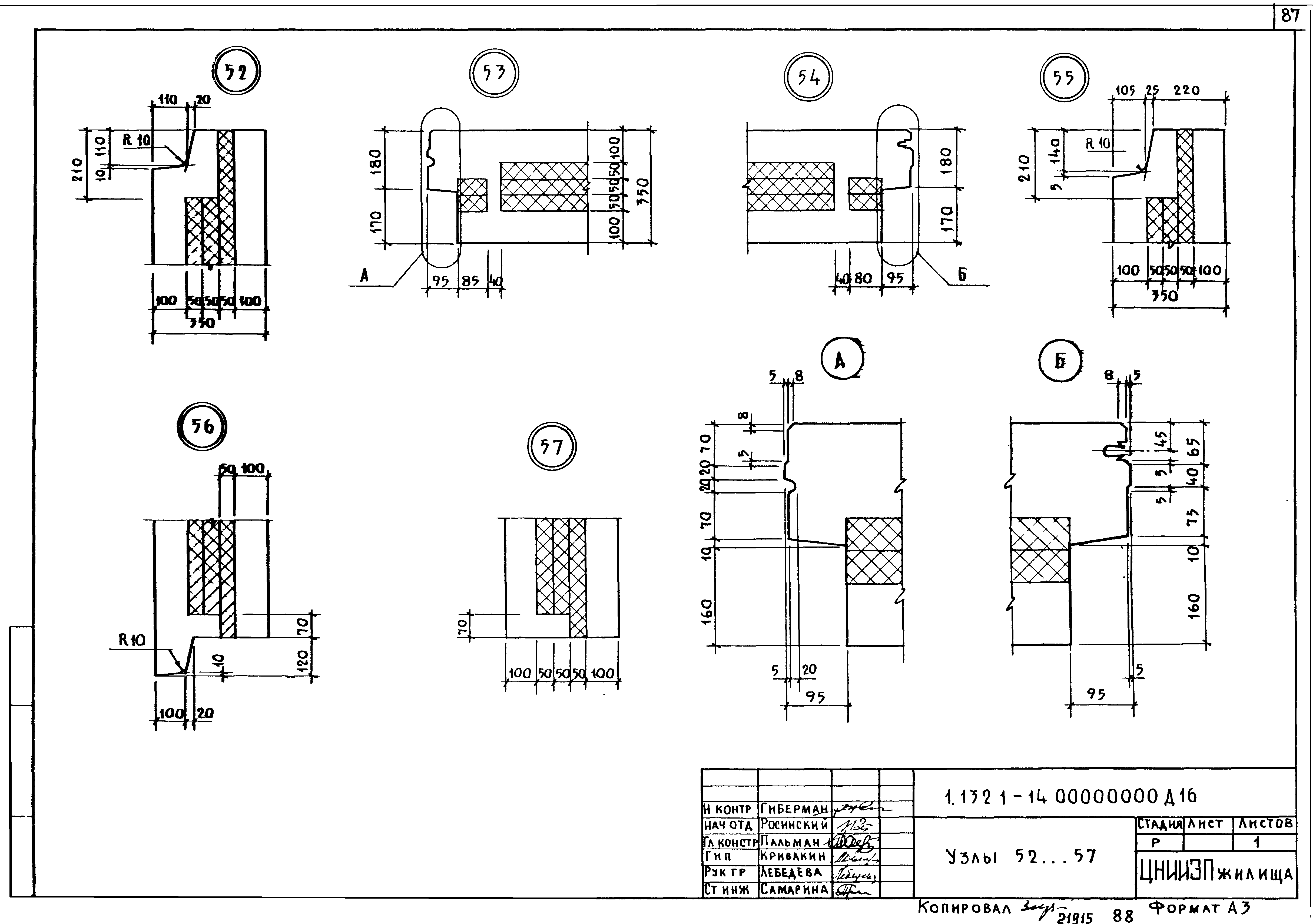

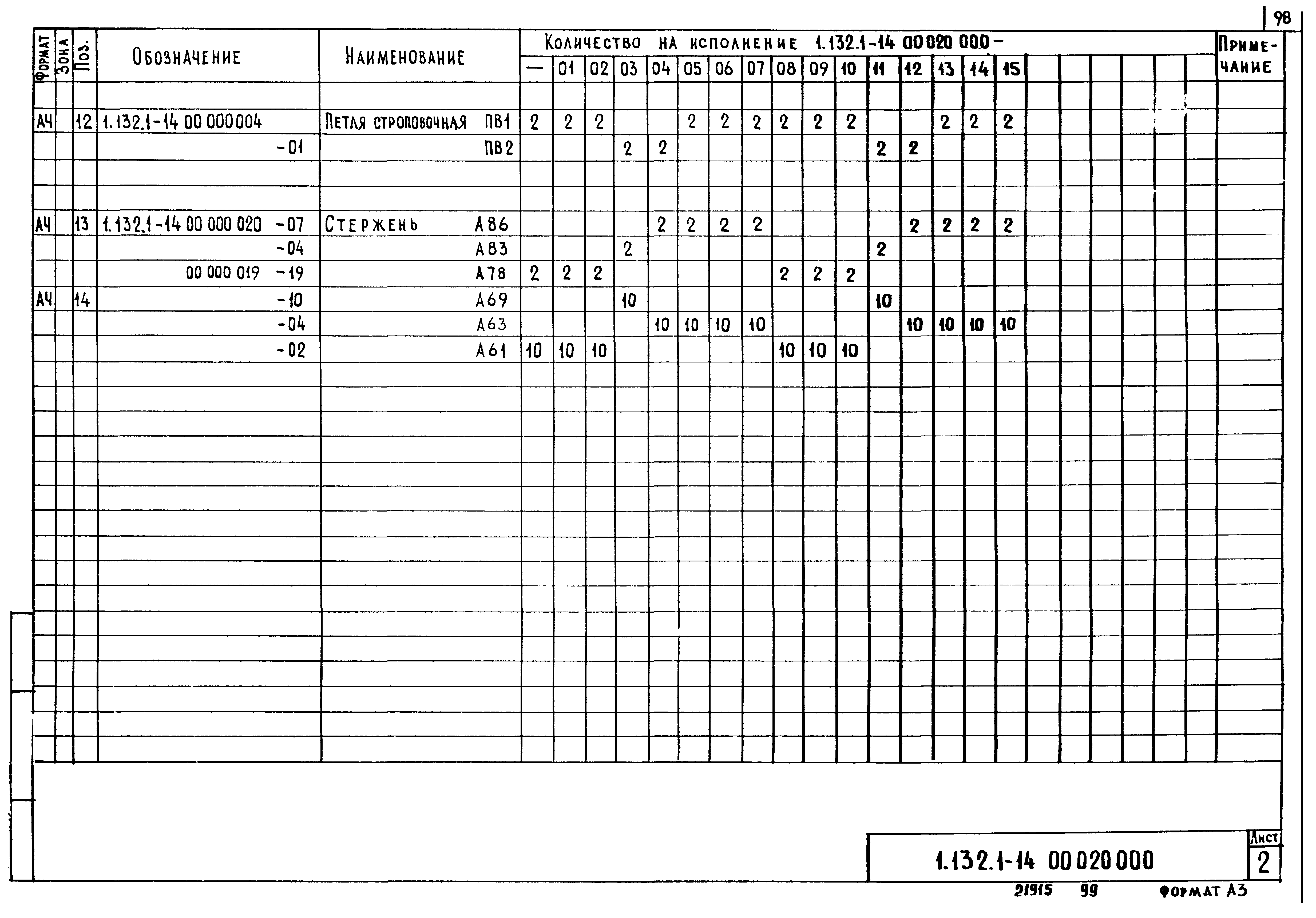

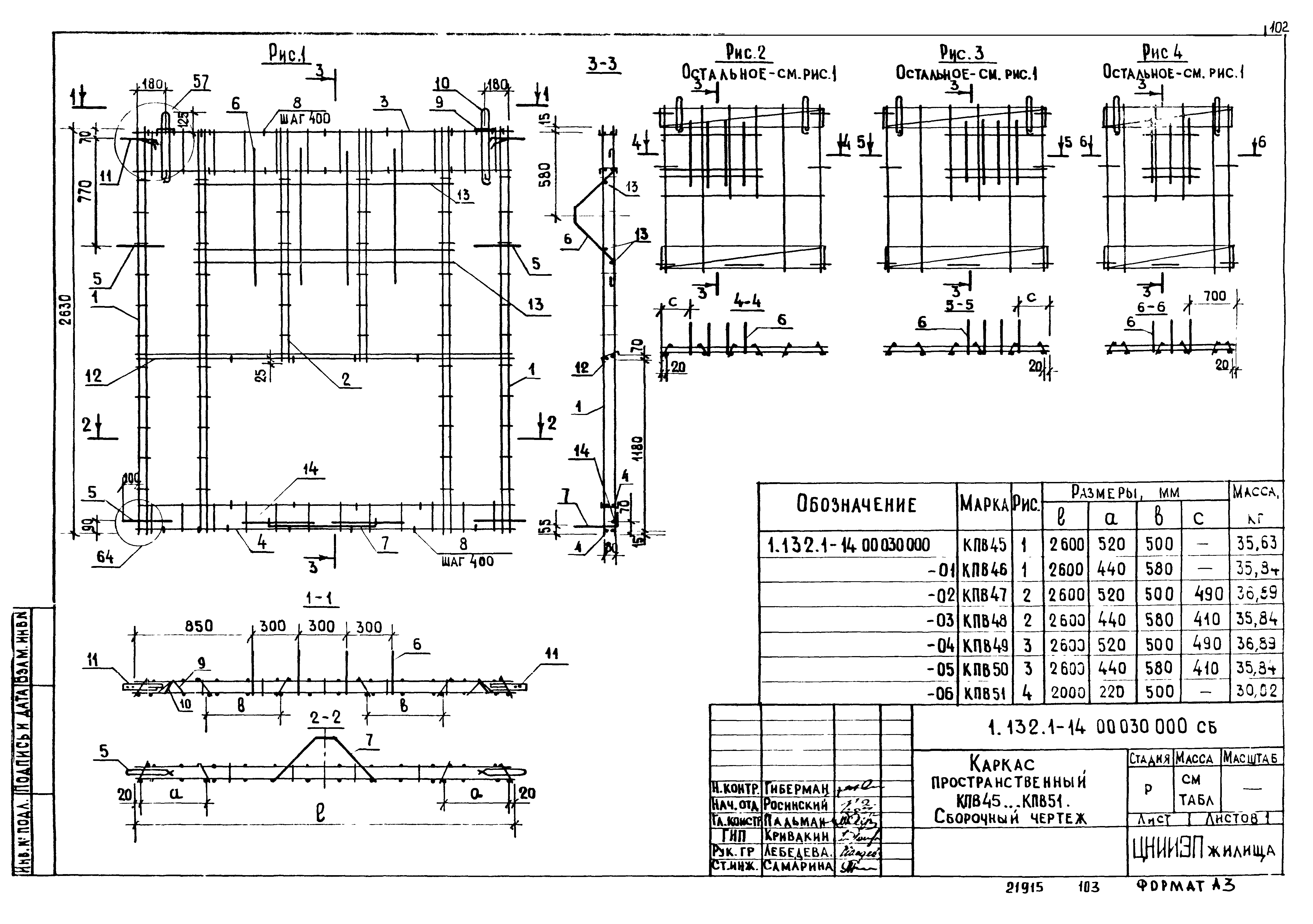

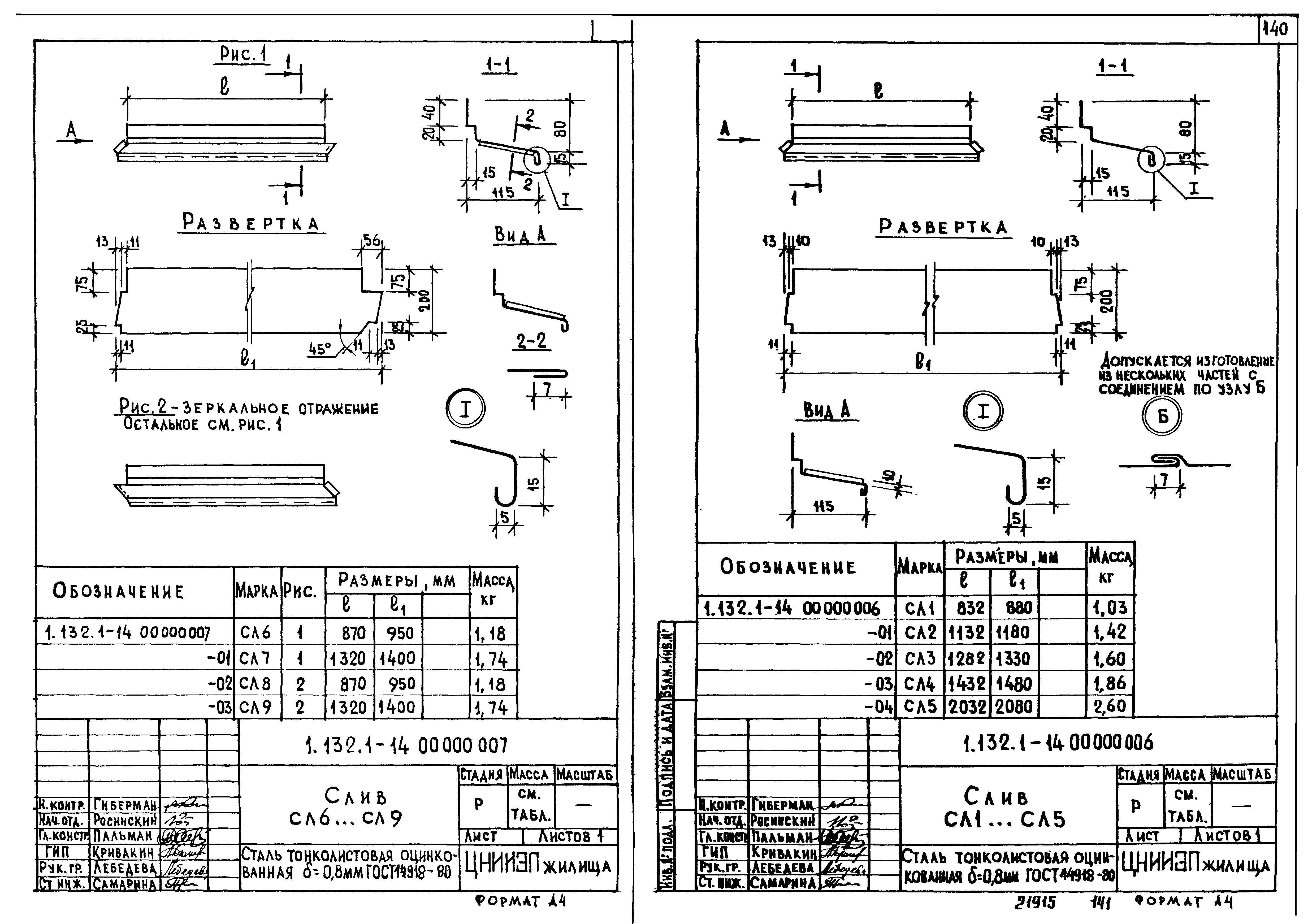

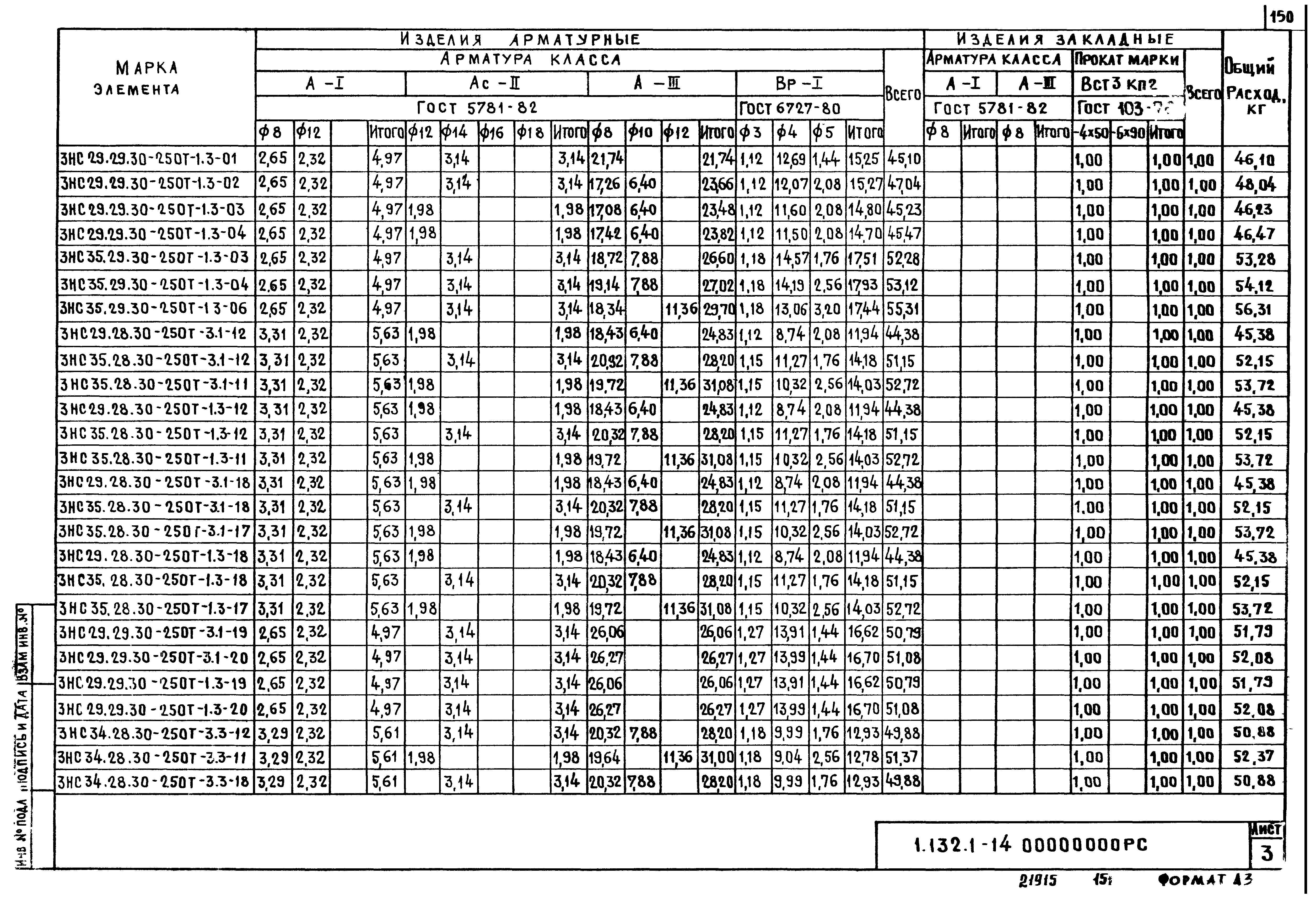

Оглавление:	1.132.1-14 00000000 ТО Техническое описание 1.132.1-14 01000000 Панель 3НС 1.132.1-14 01000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 02000000 Панель 3НС 1.132.1-14 02000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 02000000-06 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 03000000 Панель 3НС 1.132.1-14 03000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 03000000-03 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 04000000 Панель 3НС 1.132.1-14 04000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 04000000-07 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 05000000 Панель 3НС 1.132.1-14 05000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 06000000 Панель 3НС 1.132.1-14 06000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 06000000-07 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 07000000 Панель 3НС 1.132.1-14 07000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 07000000-03 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 08000000 Панель 3НС 1.132.1-14 08000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 08000000-03 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 09000000 Панель 3НС 1.132.1-14 09000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 10000000 Панель 3НС 1.132.1-14 10000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 10000000-02 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 11000000 Панель 3НС 1.132.1-14 11000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 12000000 Панель 3НС 1.132.1-14 12000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 12000000-05 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 13000000 Панель 3НС 1.132.1-14 13000000 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 13000000-03 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 13000000-06 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 13000000-09 СБ Панель 3НС. Сборочный чертеж 1.132.1-14 00000000 Д1 Фрагменты I, II 1.132.1-14 00000000 Д2 Фрагменты III, IV 1.132.1-14 00000000 Д3 Фрагменты V, VI, VII 1.132.1-14 00000000 Д4 Фрагменты VIII, IX. X 1.132.1-14 00000000 Д5 Фрагменты XI, XII, XIII, XIV 1.132.1-14 00000000 Д6 Фрагменты XV, XVI, XVII, XVIII 1.132.1-14 00000000 Д7 Узлы 1… 5 1.132.1-14 00000000 Д8 Узлы 6… 9 1.132.1-14 00000000 Д9 Узлы 10… 13 1.132.1-14 00000000 Д10 Узлы 14… 18 1.132.1-14 00000000 Д11 Узлы 19… 22 1.132.1-14 00000000 Д12 Узлы 23… 32 1.132.1-14 00000000 Д13 Узлы 33… 41 1.132.1-14 00000000 Д14 Узлы 42… 47 1.132.1-14 00000000 Д15 Узлы 48… 51 1.132.1-14 00000000 Д16 Узлы 52… 57 1.132.1-14 00140000 Заполнение проемов 1.132.1-14 00140000 СБ Заполнение проемов. Сборочный чертеж 1.132.1-14 00010000 Каркас пространственный КПВ1… КПВ28 1.132.1-14 00010000 СБ Каркас пространственный КПВ1… КПВ14. Сборочный чертеж 1.132.1-14 00010000-14СБ Каркас пространственный КПВ15… КПВ28. Сборочный чертеж 1.132.1-14 00020000 Каркас пространственный КПВ29… КПВ44 1.132.1-14 00020000 СБ Каркас пространственный КПВ29… КПВ36. Сборочный чертеж 1.132.1-14 00020000-08СБ Каркас пространственный КПВ37… КПВ44. Сборочный чертеж 1.132.1-14 00030000 Каркас пространственный КПВ45… КПВ51 1.132.1-14 00030000 СБ Каркас пространственный КПВ45… КПВ51. Сборочный чертеж 1.132.1-14 00040000 Каркас пространственный КПВ52… КПВ63 1.132.1-14 00040000 СБ Каркас пространственный КПВ52, КПВ53. Сборочный чертеж 1.132.1-14 00040000-02СБ Каркас пространственный КПВ54… КПВ58. Сборочный чертеж 1.132.1-14 00040000-07СБ Каркас пространственный КПВ59… КПВ63. Сборочный чертеж 1.132.1-14 00050000 Каркас пространственный КПВ64… КПВ66 1.132.1-14 00060000 Каркас пространственный КПН1… КПН21 1.132.1-14 00060000 СБ Каркас пространственный КПН1… КПН21. Сборочный чертеж 1.132.1-14 00070000 Каркас пространственный КПН22… КПН38 1.132.1-14 00070000 СБ Каркас пространственный КПН22… КПН38. Сборочный чертеж 1.132.1-14 00080000 Каркас пространственный КПН40… КПН61 1.132.1-14 00080000 СБ Каркас пространственный КПН40… КПН61. Сборочный чертеж 1.132.1-14 00090000 Каркас пространственный КПН62… КПН72 1.132.1-14 00090000 СБ Каркас пространственный КПН62… КПН72. Сборочный чертеж 1.132.1-14 00100000 Каркас пространственный КПН74… КПН85 1.132.1-14 00100000 СБ Каркас пространственный КПН74… КПН85. Сборочный чертеж 1.132.1-14 00110000 Каркас пространственный КПН86… КПН91 1.132.1-14 00000100 Каркас плоский КР1, КР2, КР3 1.132.1-14 00000200 Каркас плоский КР4… КР14 1.132.1-14 00000300 Каркас плоский КР15… КР25 1.132.1-14 00000400 Каркас плоский КР26… КР36 1.132.1-14 00000500 Сетка С1… С12 1.132.1-14 00000600 Сетка С13… С23 1.132.1-14 00000700 Сетка С24… С32 1.132.1-14 00000800 Сетка С33… С44, С65 1.132.1-14 00000900 Сетка С45… С51 1.132.1-14 00001000 Сетка С52… С57 1.132.1-14 00001100 Сетка С58… С64 1.132.1-14 00001200 Сетка С66… С68 1.132.1-14 00001300 Изделие закладное МН4, МН5, МН6 1.132.1-14 00000001 Стержень гнутый АН1… АН6, АН12 1.132.1-14 00000002 Стержень гнутый АН7, АН8, АН9 1.132.1-14 00000003 Стержень гнутый АН10, АН11 1.132.1-14 00000004 Петля строповочная ПВ1… ПВ5 1.132.1-14 00000005 Петля строповочная ПВ6, ПВ7 1.132.1-14 00000006 Слив СЛ1… СЛ5 1.132.1-14 00000007 Слив СЛ6… СЛ9 1.132.1-14 00000016 Стержень А1… А20 1.132.1-14 00000017 Стержень А21… А40 1.132.1-14 00000018 Стержень А41… А58 1.132.1-14 00000019 Стержень А59… А78 1.132.1-14 00000020 Стержень А79… А95 1.132.1-14 00000021 Стержень А96… А104 1.132.1-14 00000000 Д17 Узлы 57… 59 1.132.1-14 00000000 Д18 Узлы 60… 63 1.132.1-14 00000000 Д19 Узлы 64… 66 1.132.1-14 00000000 Д20 Узлы 67, 68 1.132.1-14 00000000 РС Ведомость расхода стали 1.132.1-14 00000000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	11.12.1986 Госгражданстрой (Gosgrazhdanstroy 415)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1987 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-3-79* «Строительная теплотехника» ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 2697-83 «Пергамин кровельный. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 2228-81 «Бумага мешочная. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 8486-66 «Пиломатериалы хвойных пород» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СНиП II-6-74 «Нагрузки и воздействия» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 2.130-7 «Узлы сопряжения наружных стен из трехслойных панелей с гибкими связями. Рабочие чертежи» Серия 1.143.1-7 «Плиты перекрытий железобетонные сплошные для жилых зданий с шагом поперечных стен 3,0 и 3,6 м» ВСН 32-77 «Инструкция по проектированию конструкций панельных жилых зданий» СНиП II-21-75 «Бетонные и железобетонные конструкции» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» СНиП II-Л.1-71* «Жилые здания. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» ГОСТ 16183-77 «Пакля ленточная пропитанная. Технические условия» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы» ГОСТ 15588-70 «Плиты теплоизоляционные из пенопласта полистирольного» ГОСТ 16289-80 «Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры» ГОСТ 11214-78 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры»
