Серия 1.812.1-6с

Выпуск 1. Материалы для проектирования. Технические условия. Рабочие чертежи

Обозначение:	Серия 1.812.1-6с
Обозначение англ:	Series 1.812.1-6с
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Материалы для проектирования. Технические условия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.03.1991
Область применения:	Настоящая серия 1.812.1-6с содержит материалы для проектирования, технические условия и рабочие чертежи сборных железобетонных фундаментов под трехшарнирные железобетонные рамы пролетами 12, 18 и 21 м с шагом 6 м однопролетных сельскохозяйственных зданий для строительства в районах сейсмичностью 7, 8 и 9 баллов

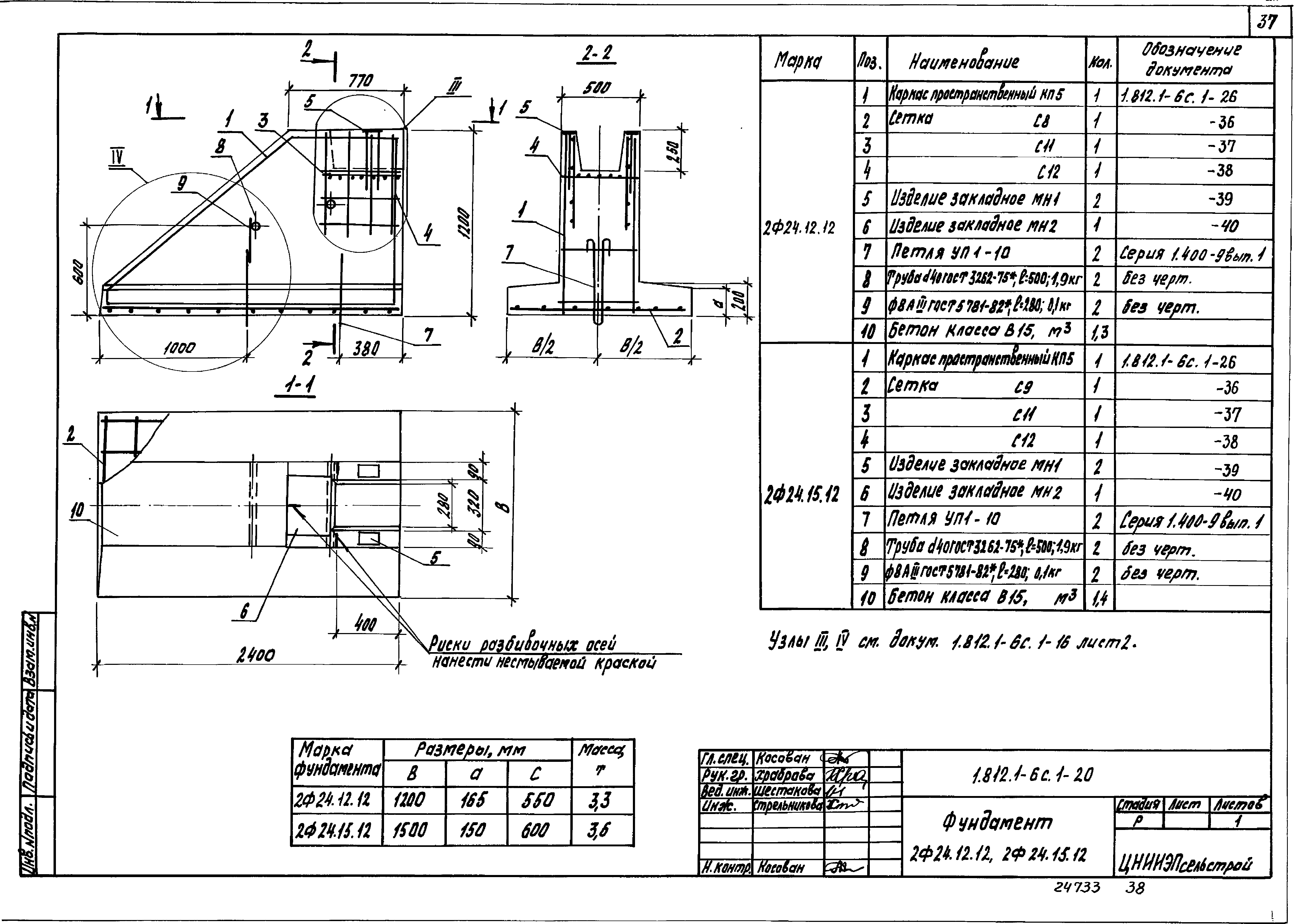

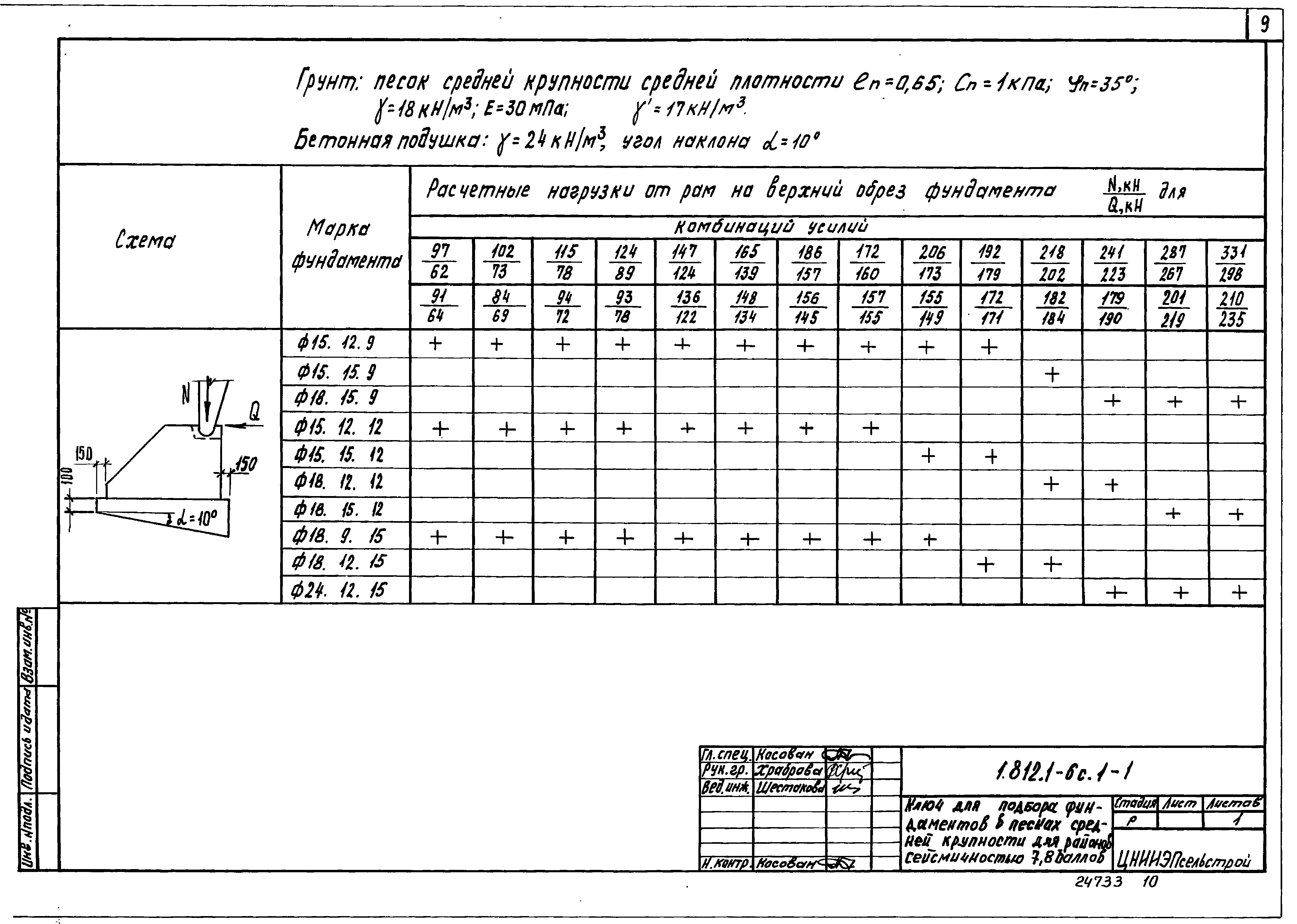

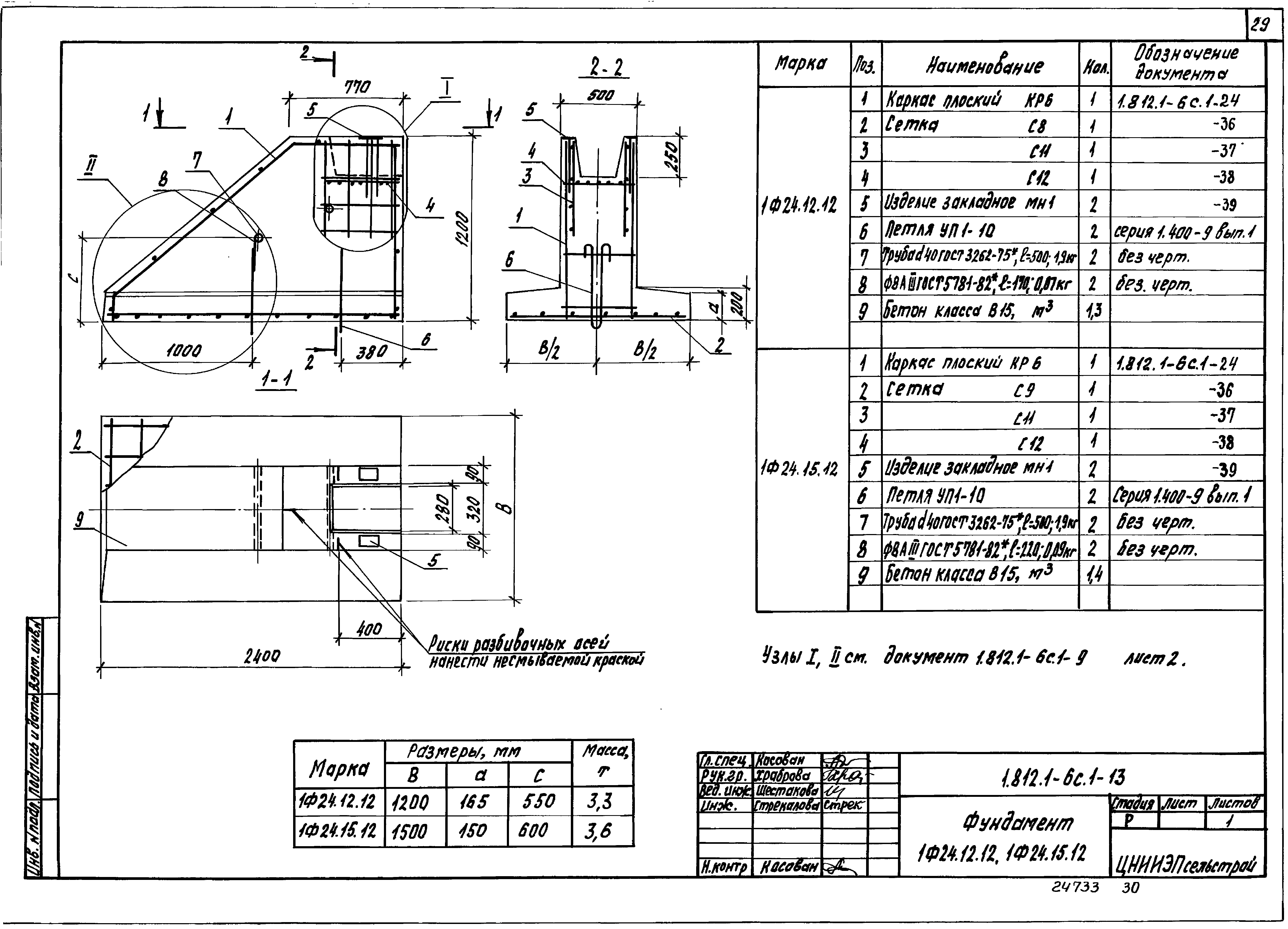

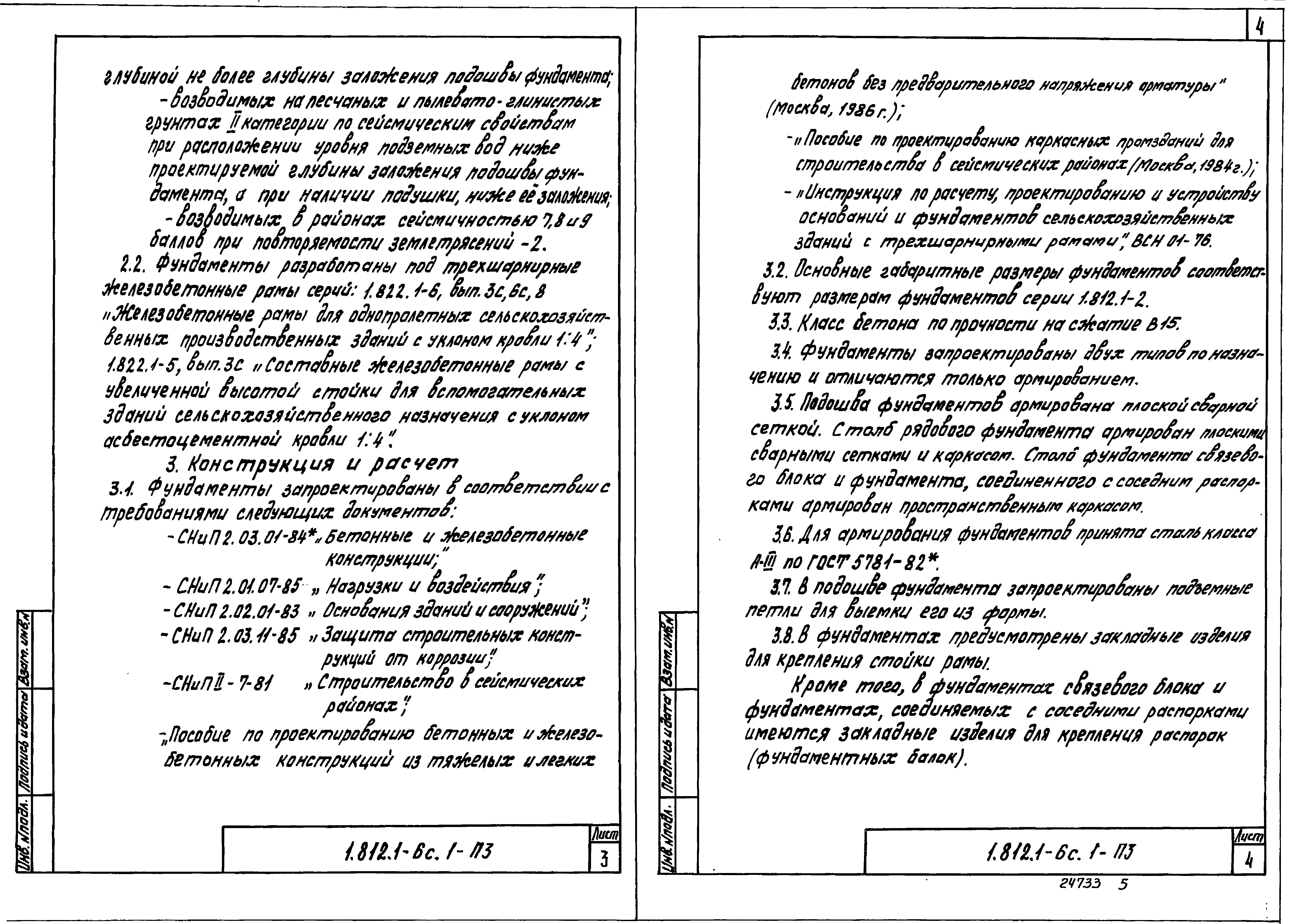

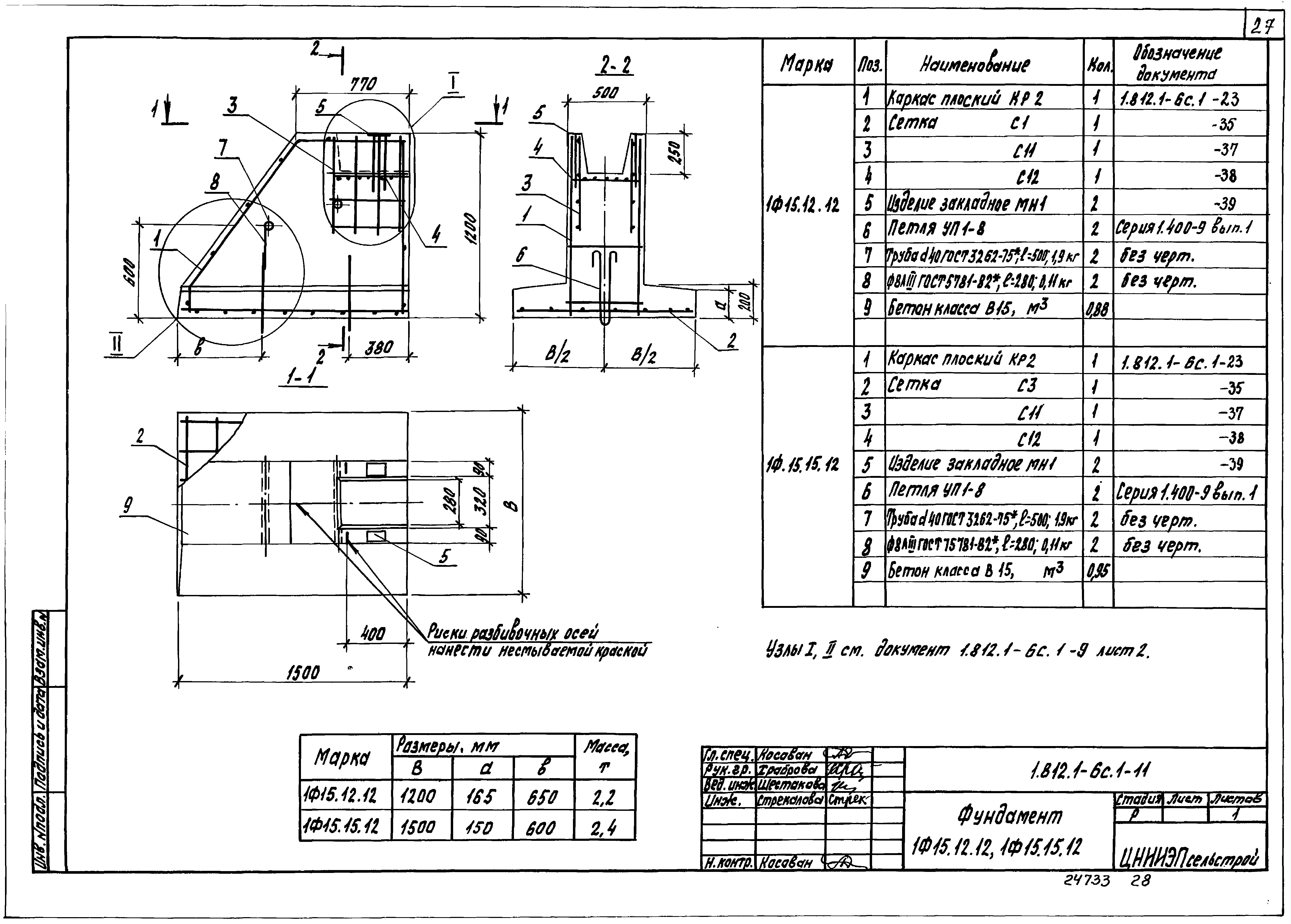

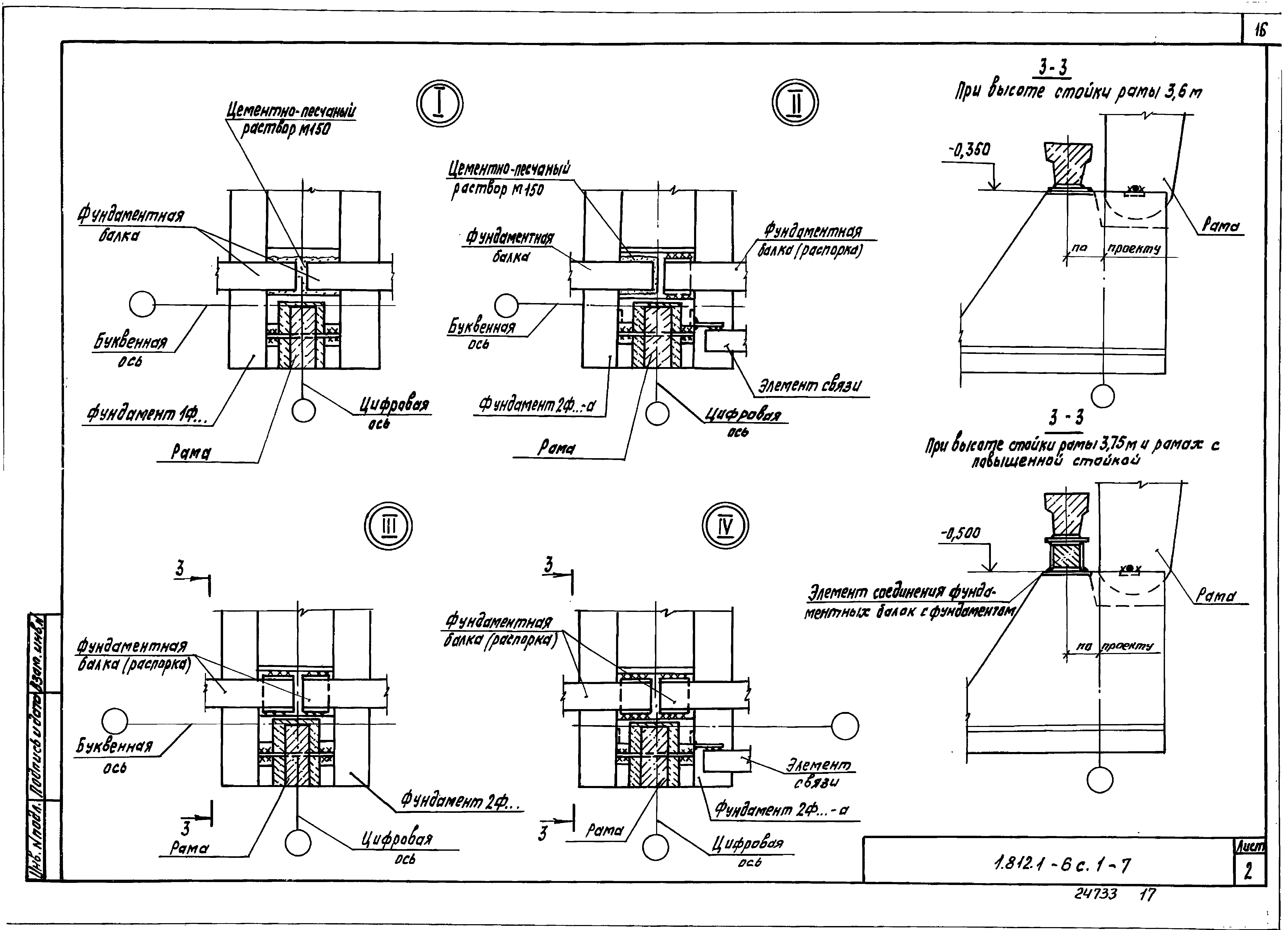

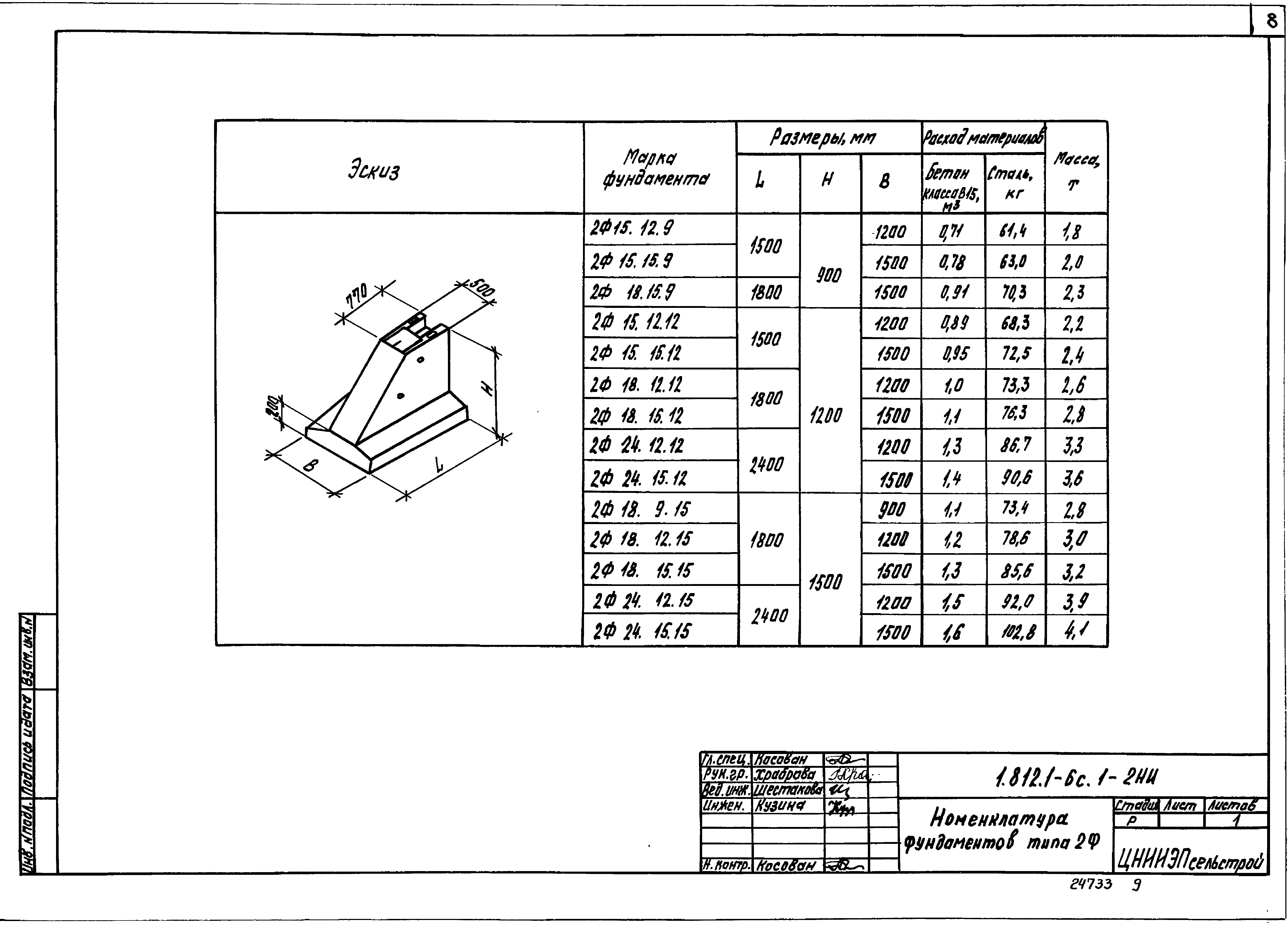

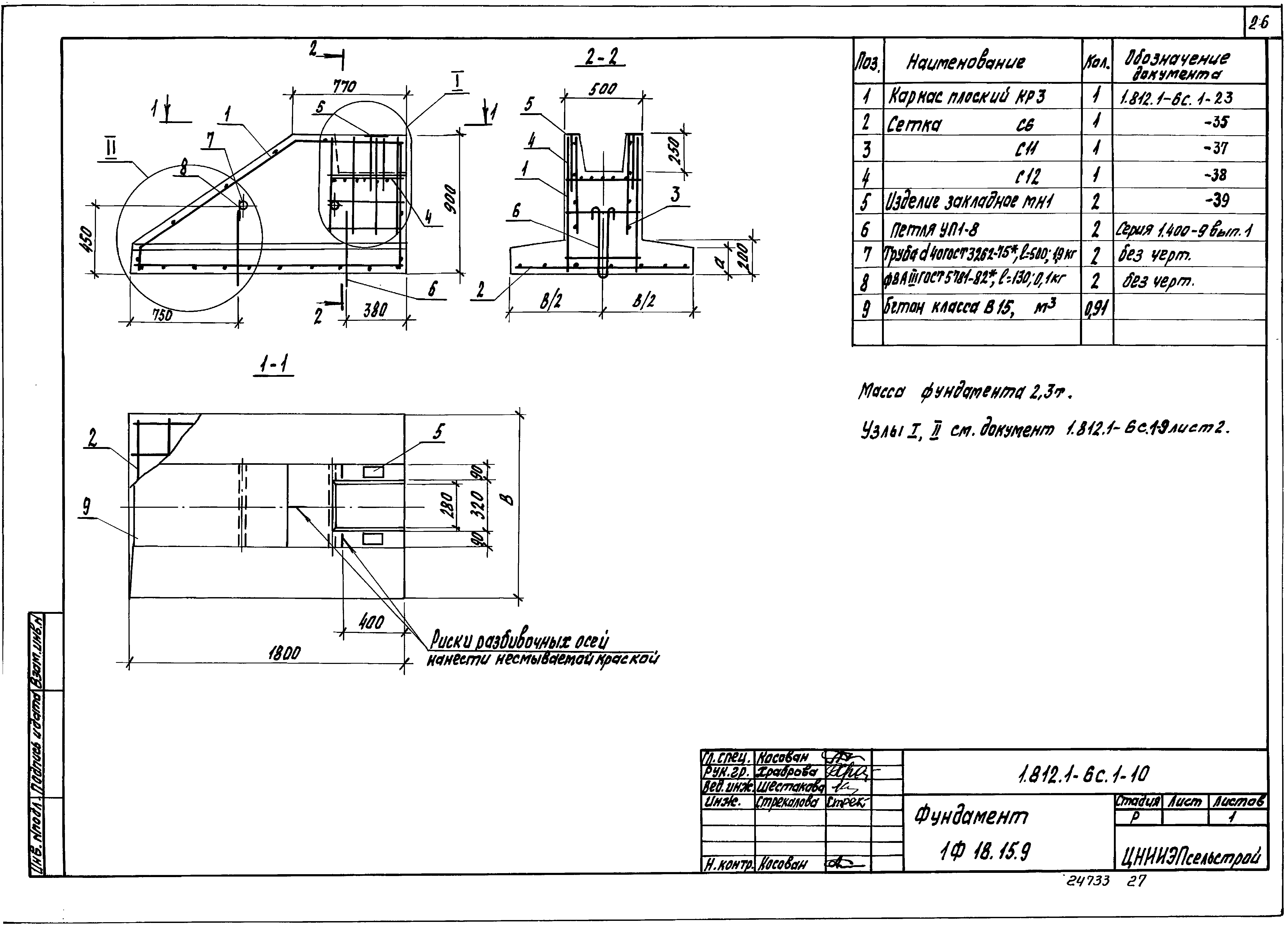

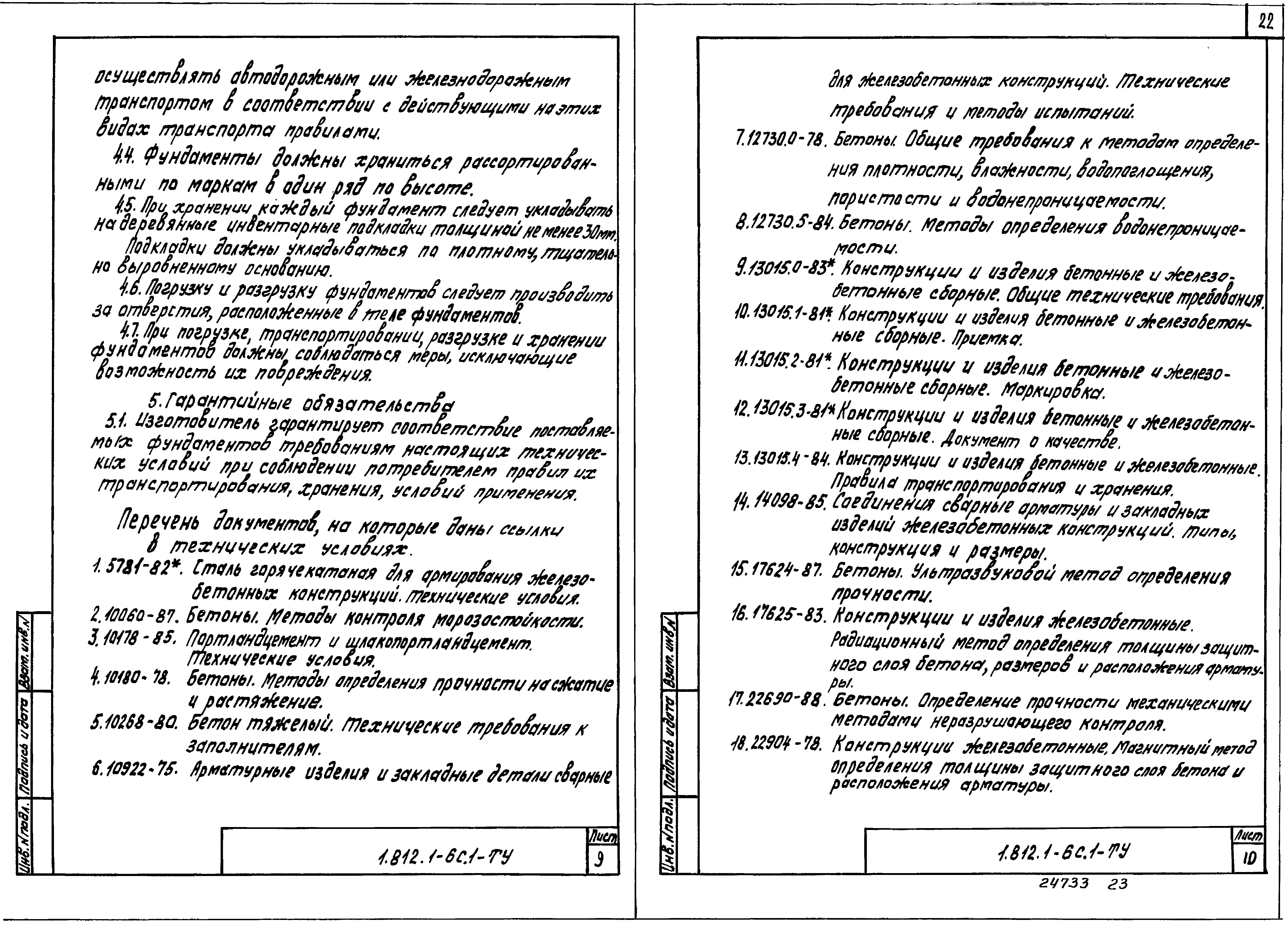

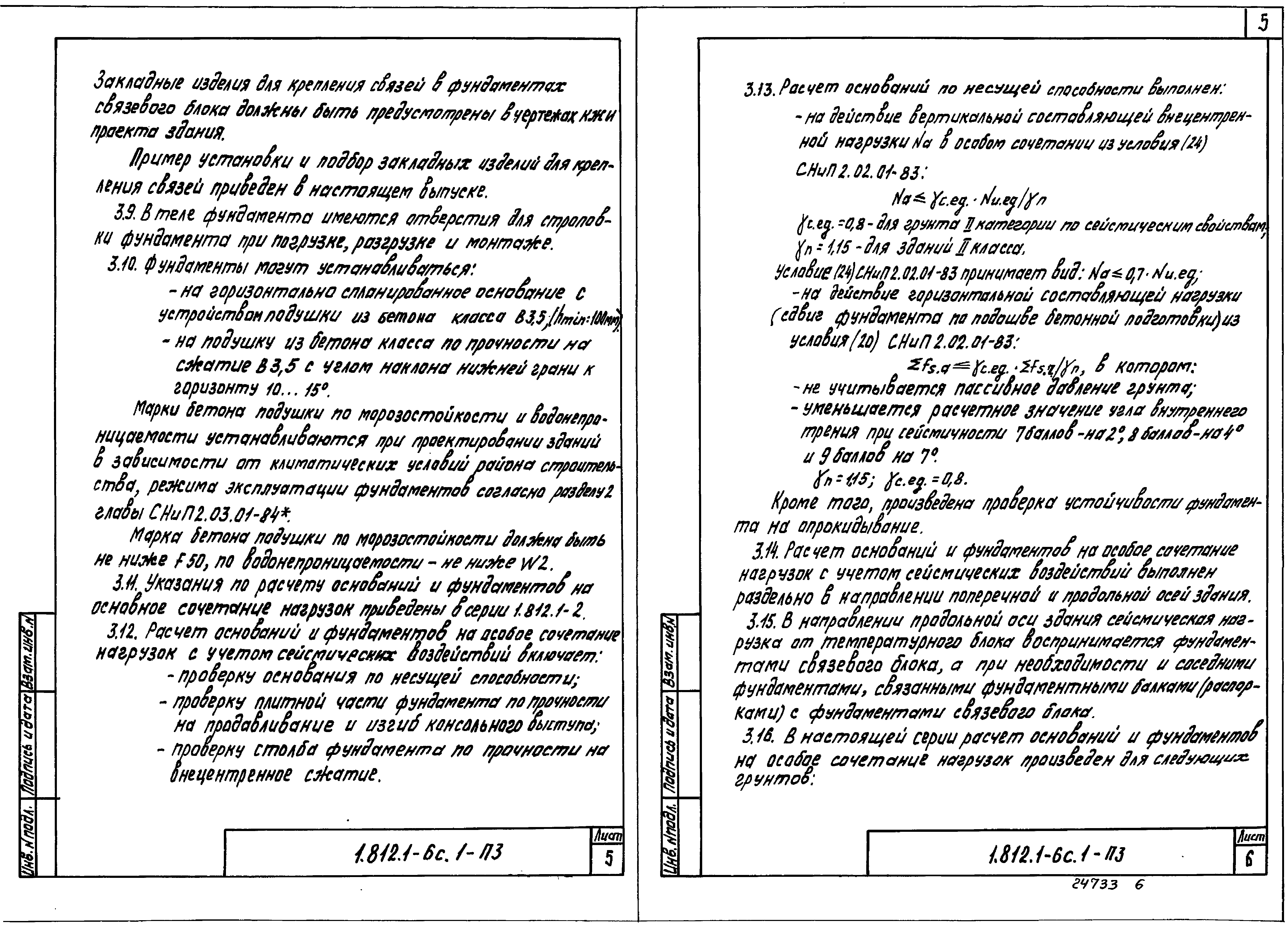

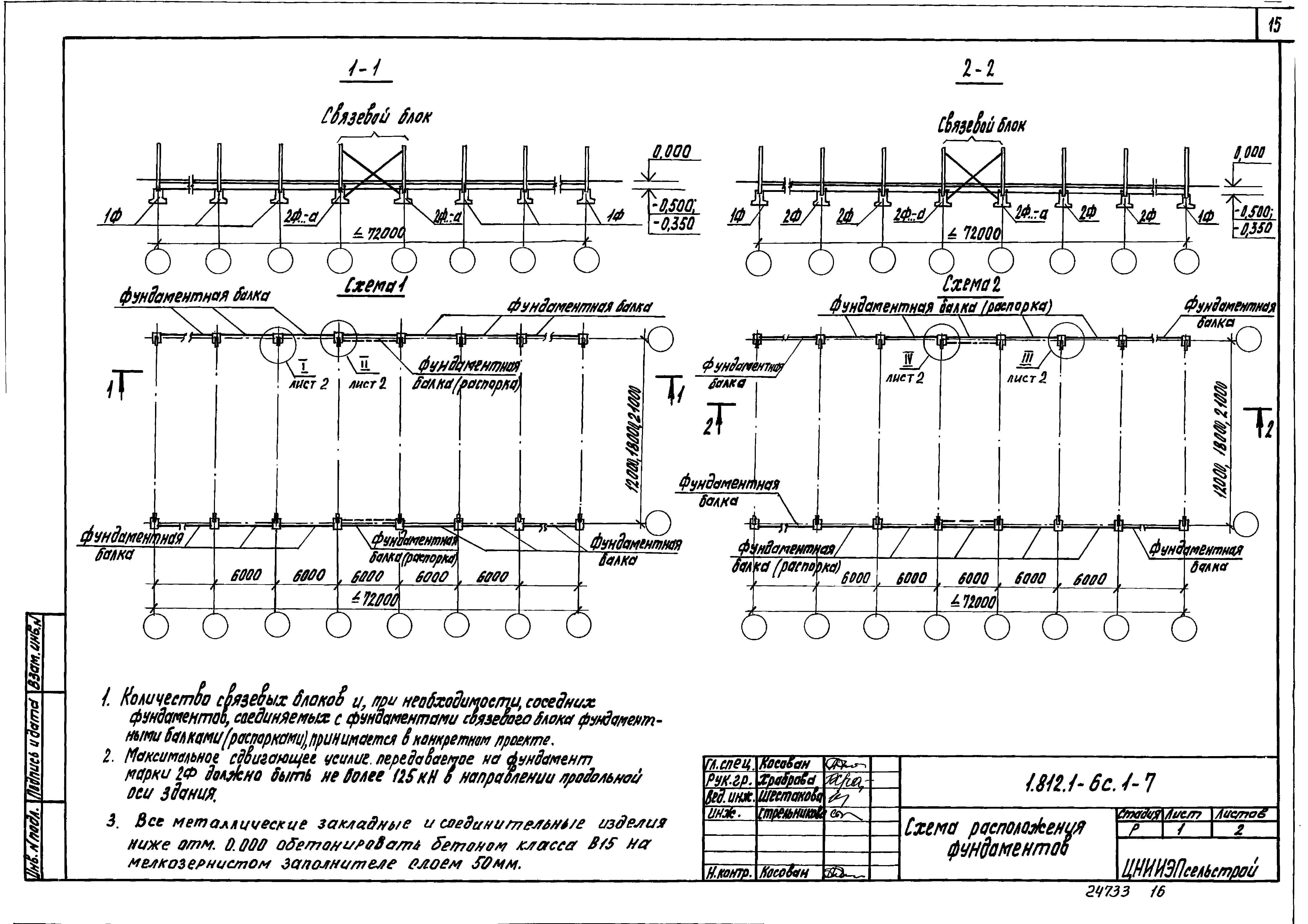

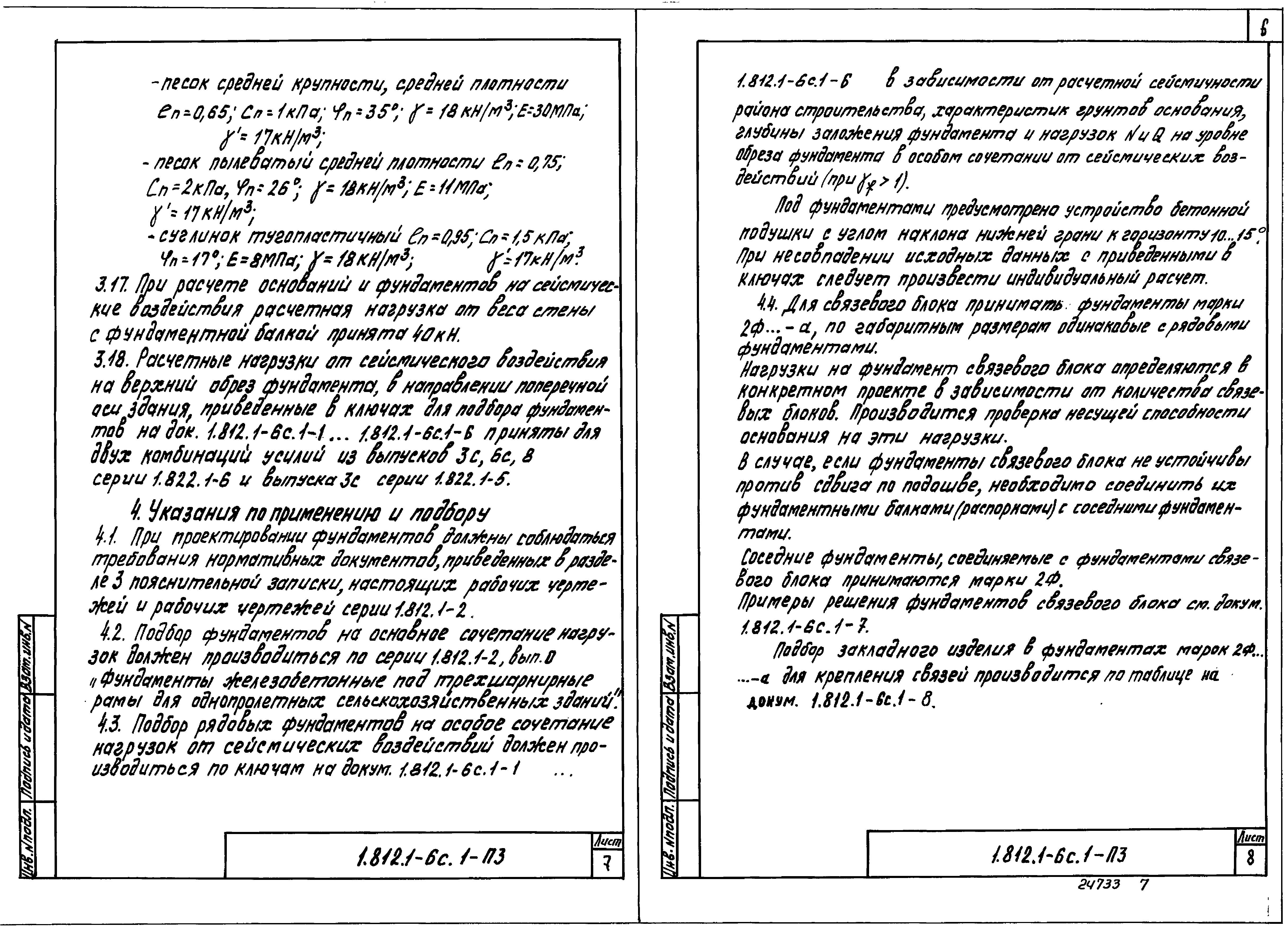

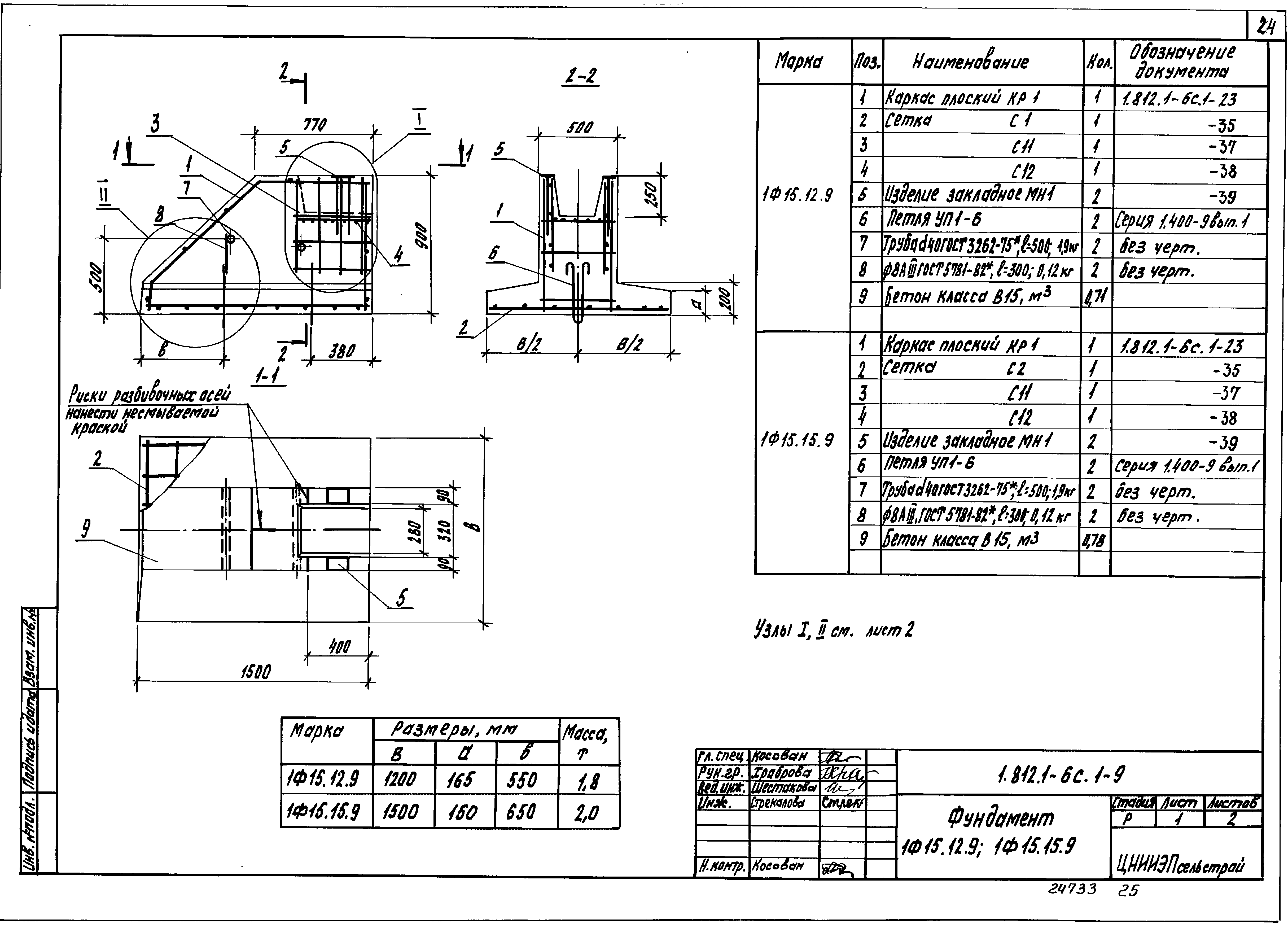

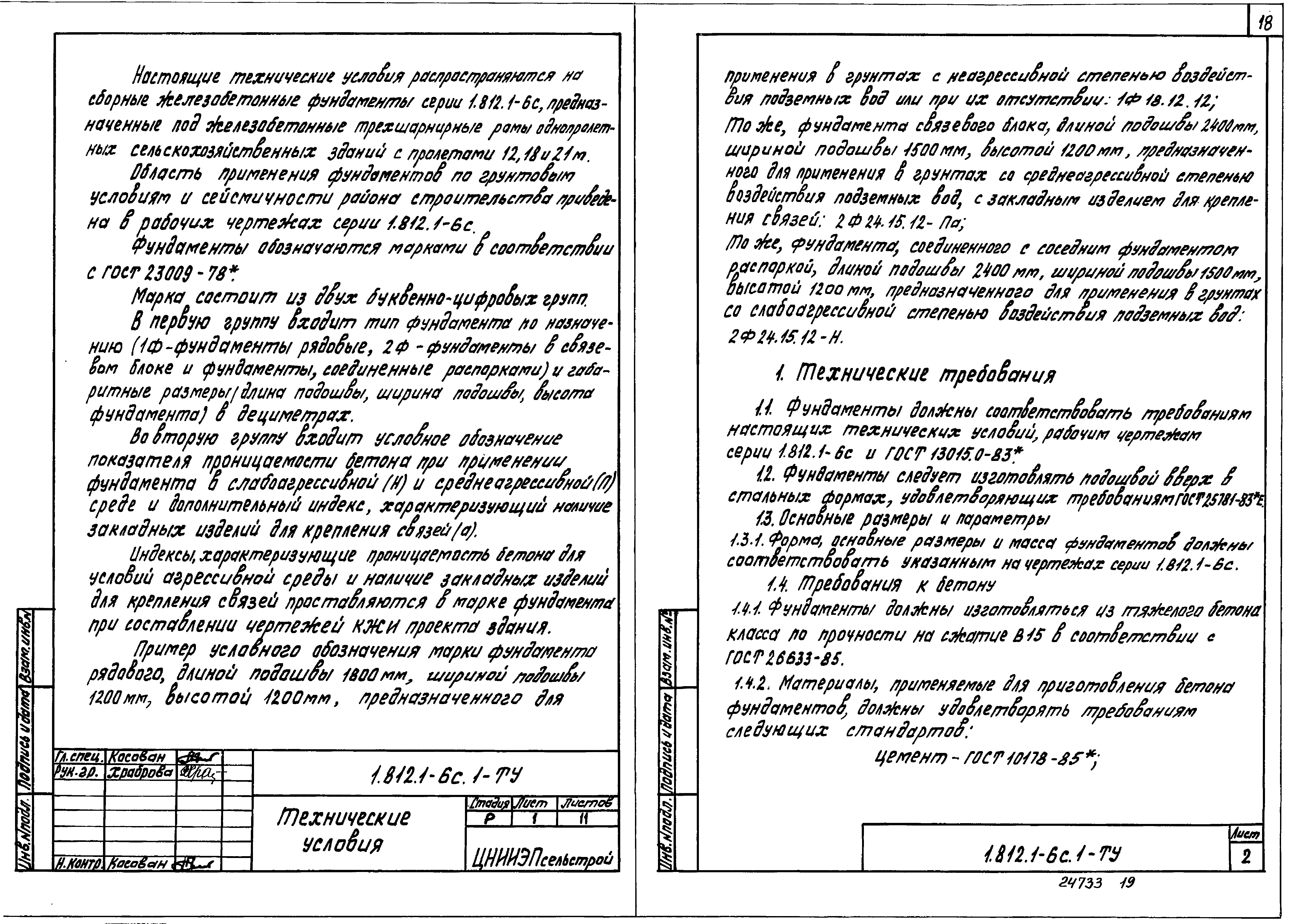

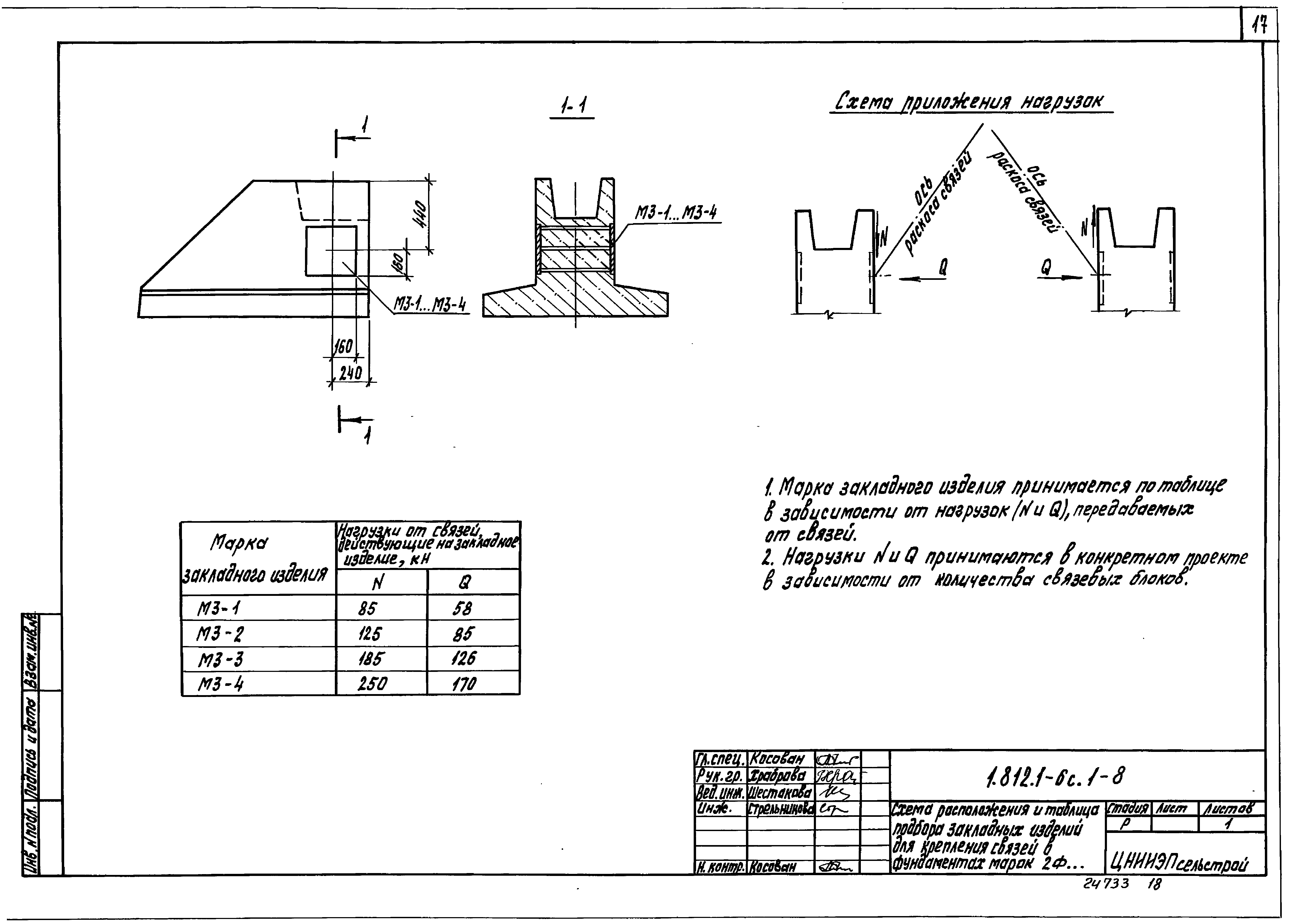

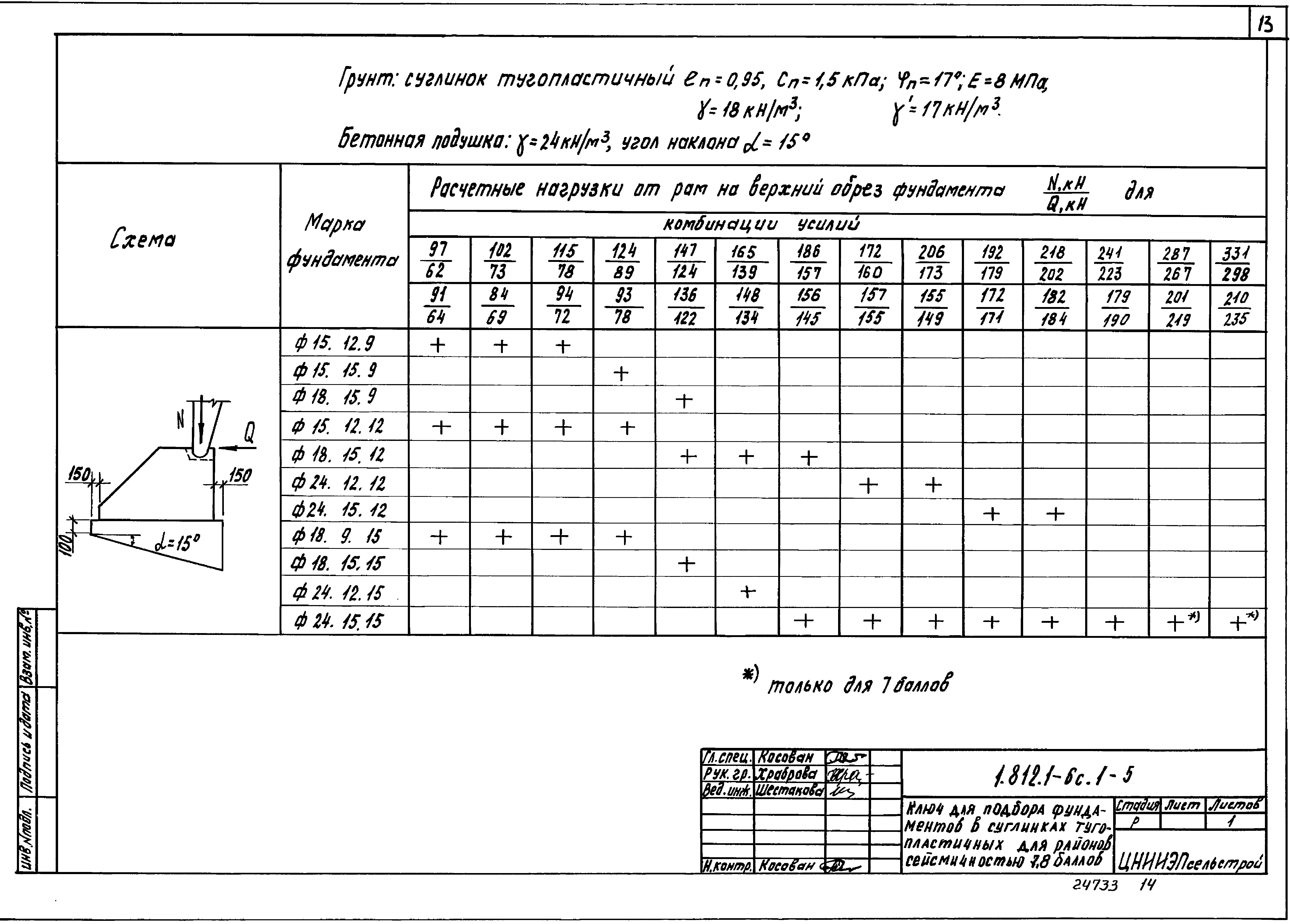

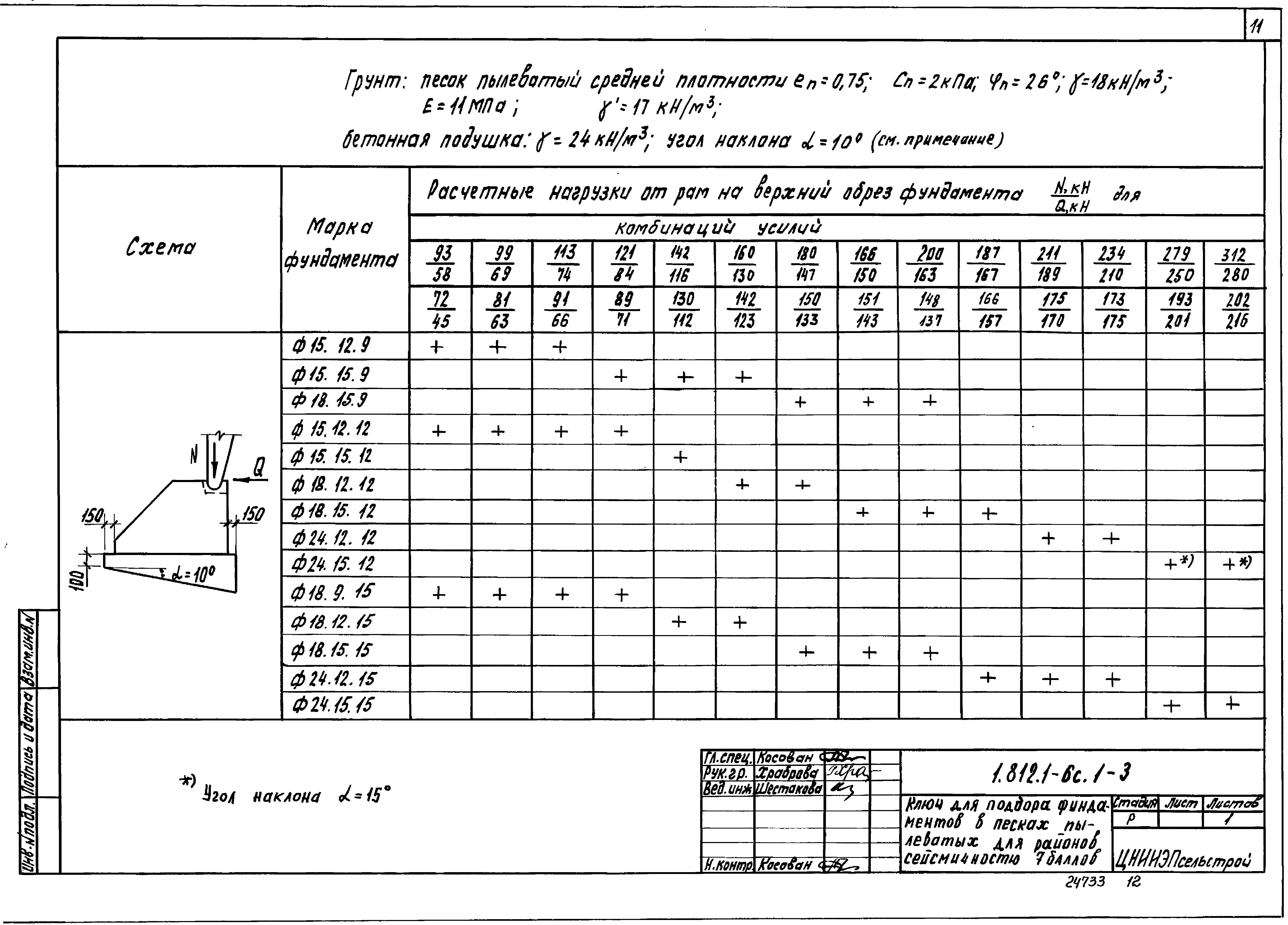

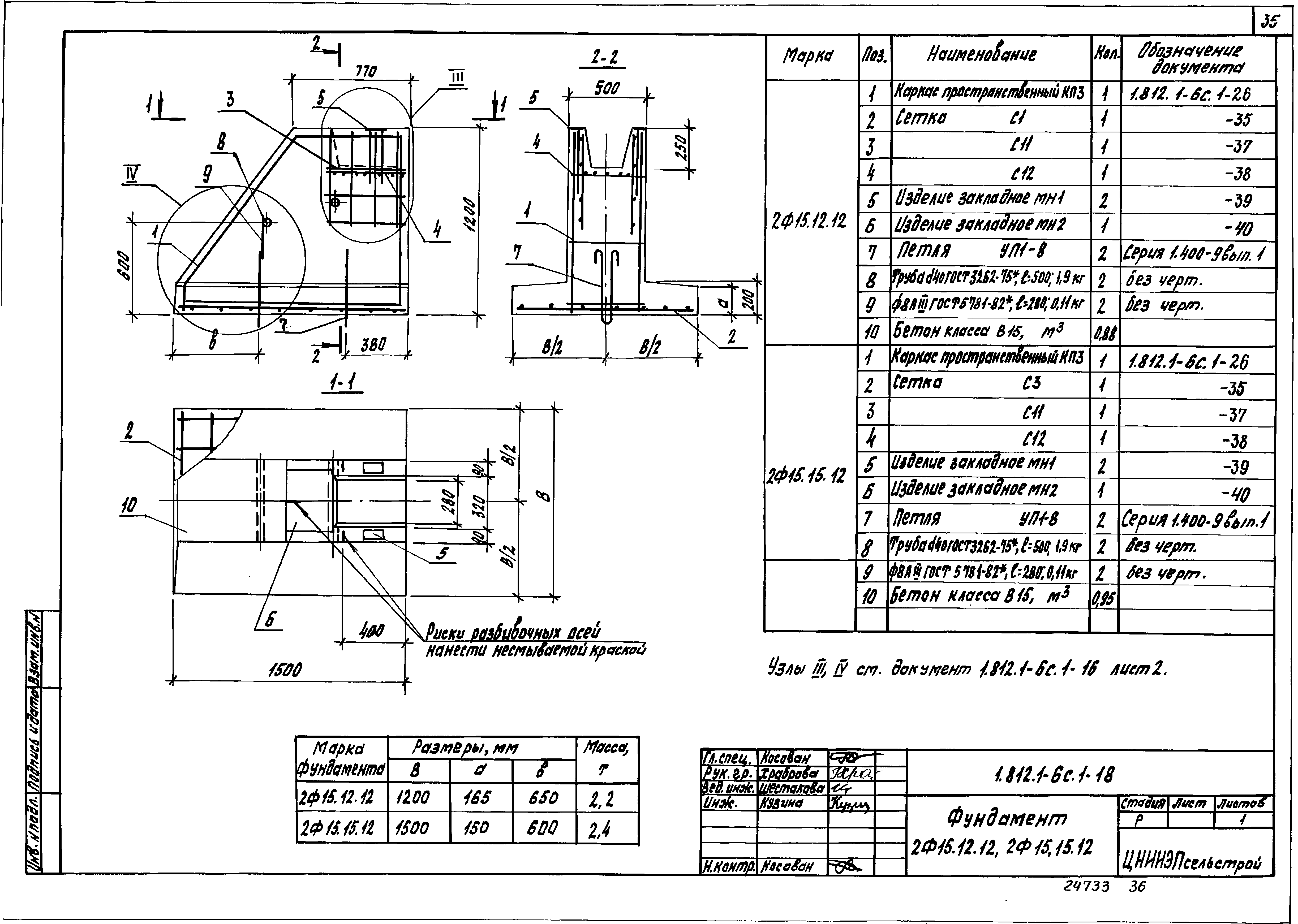

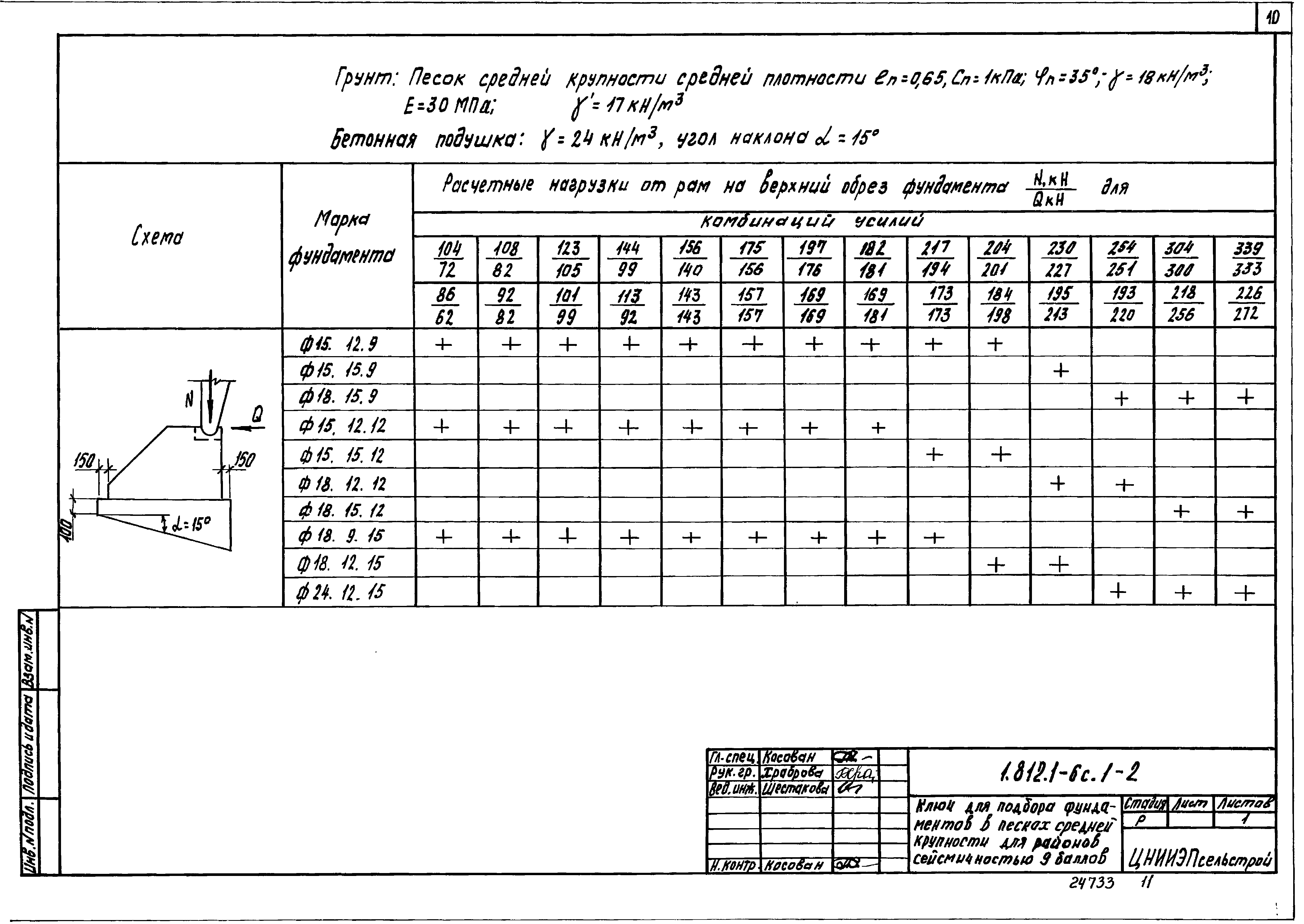

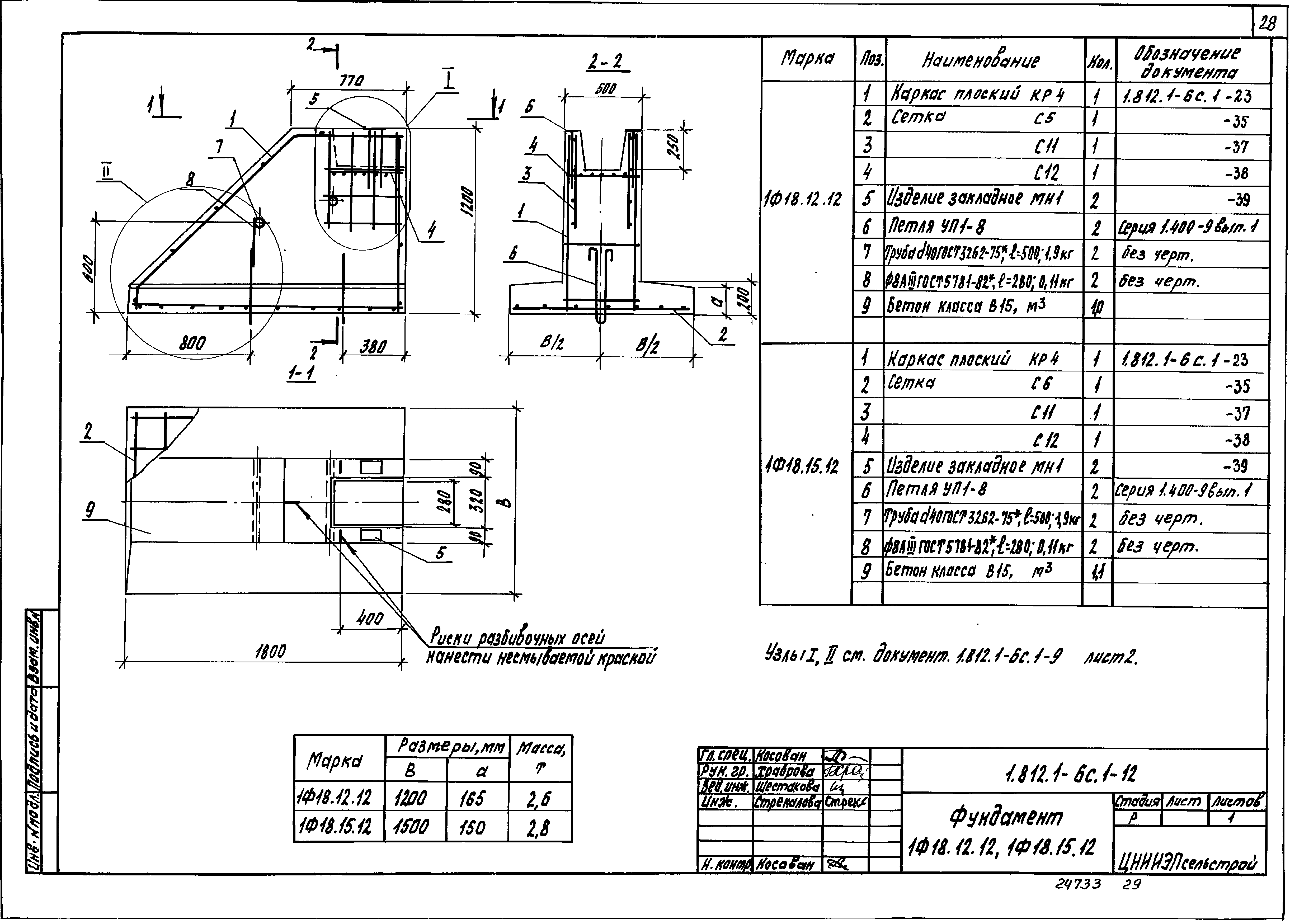

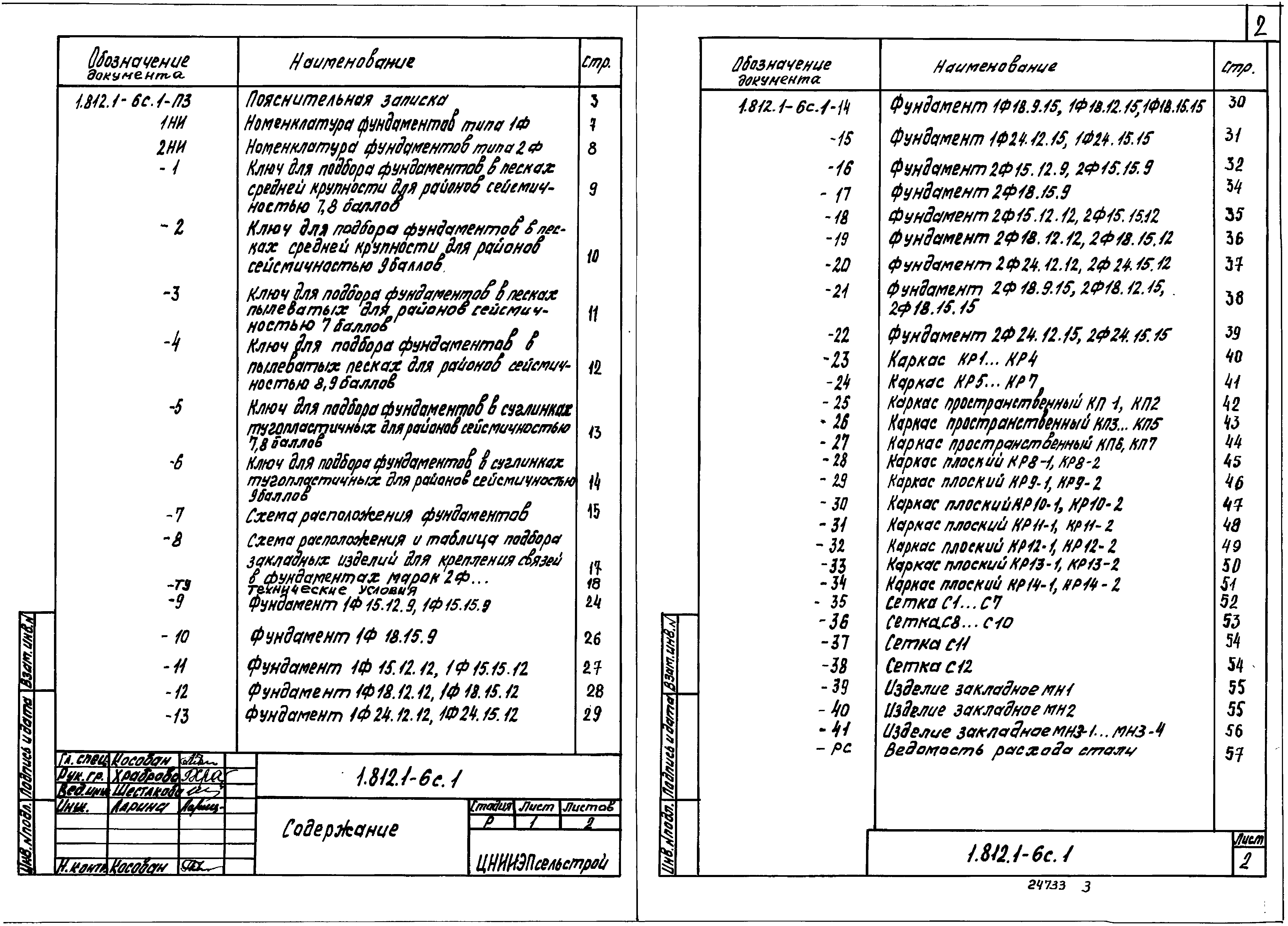

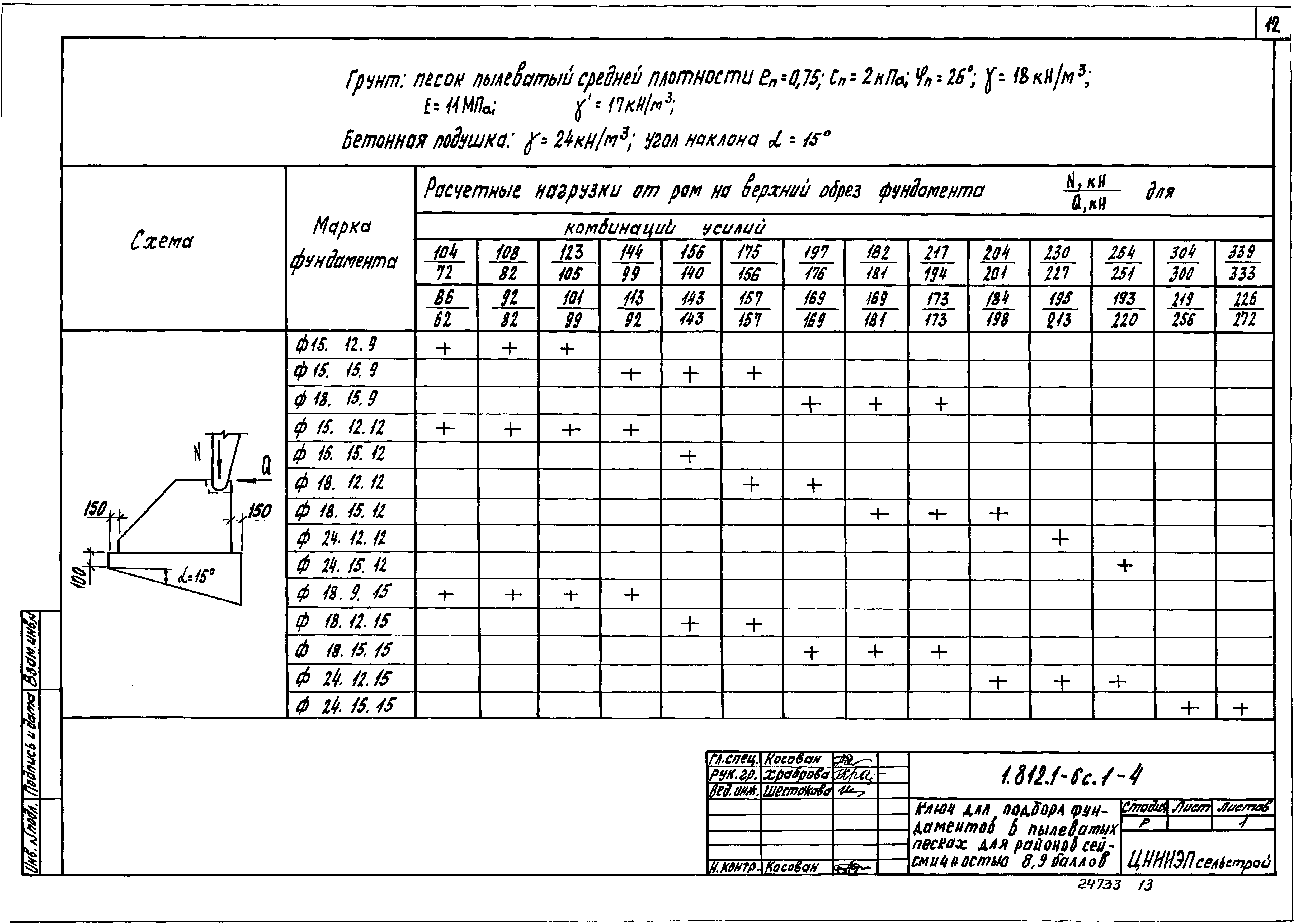

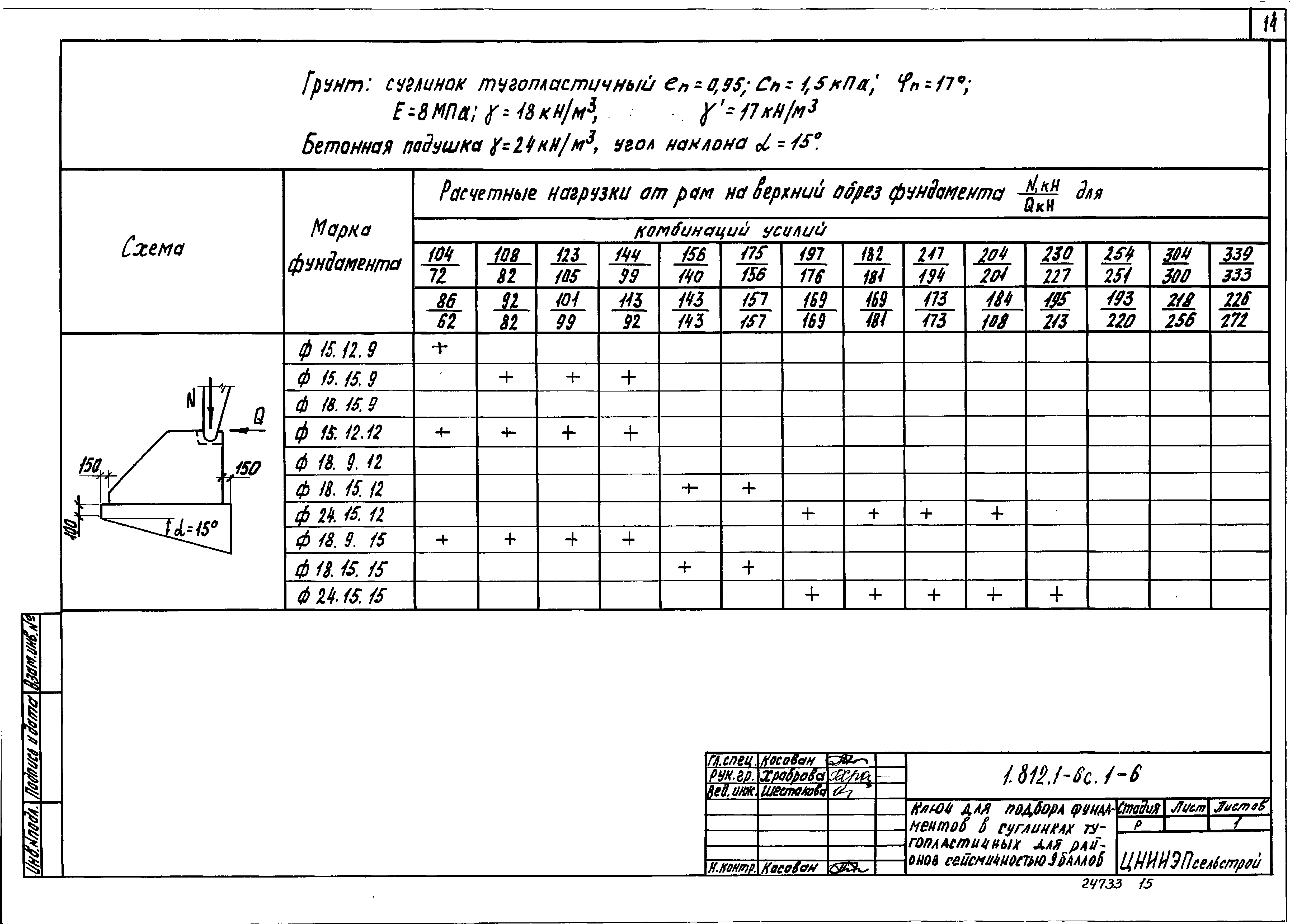

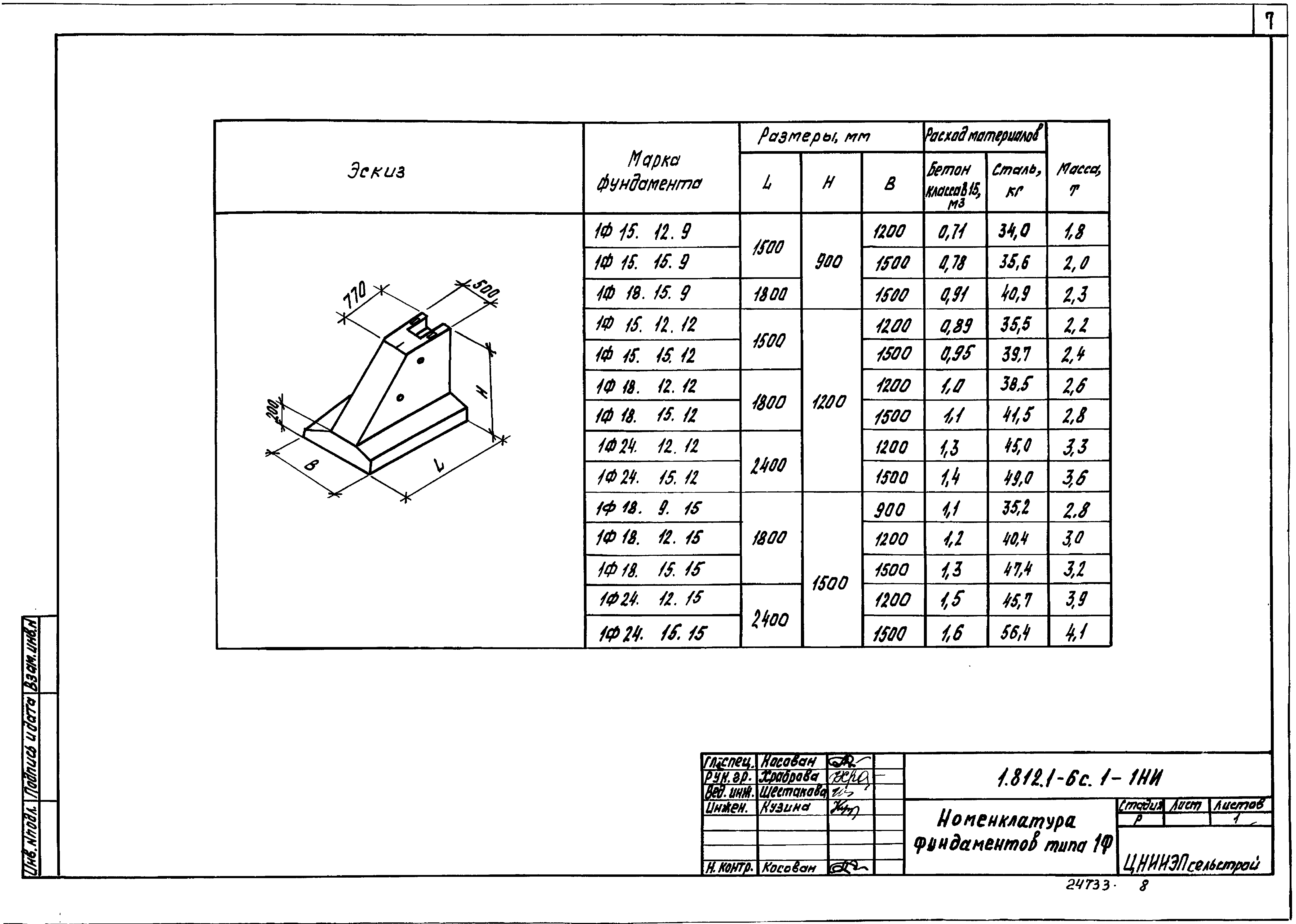

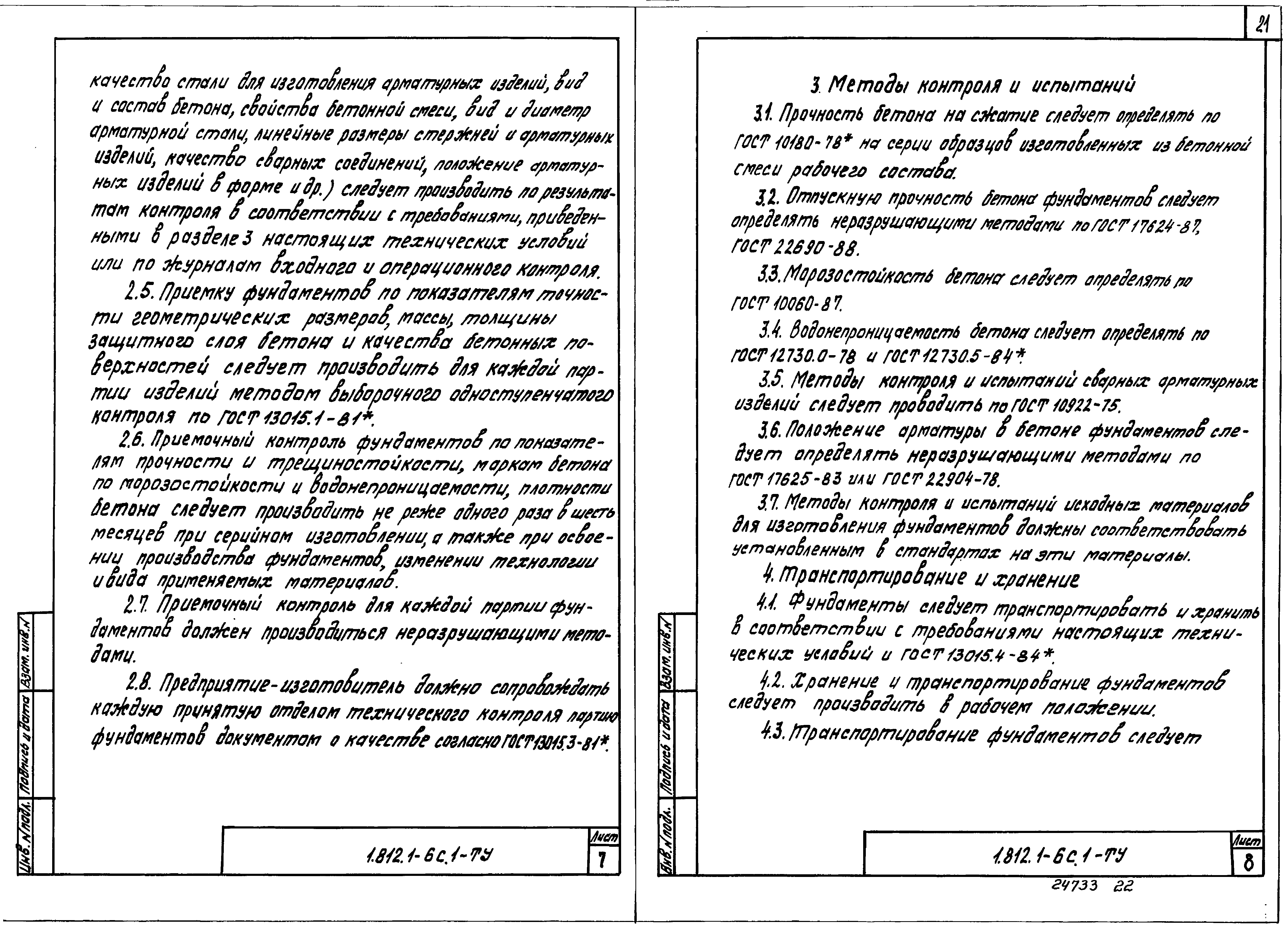

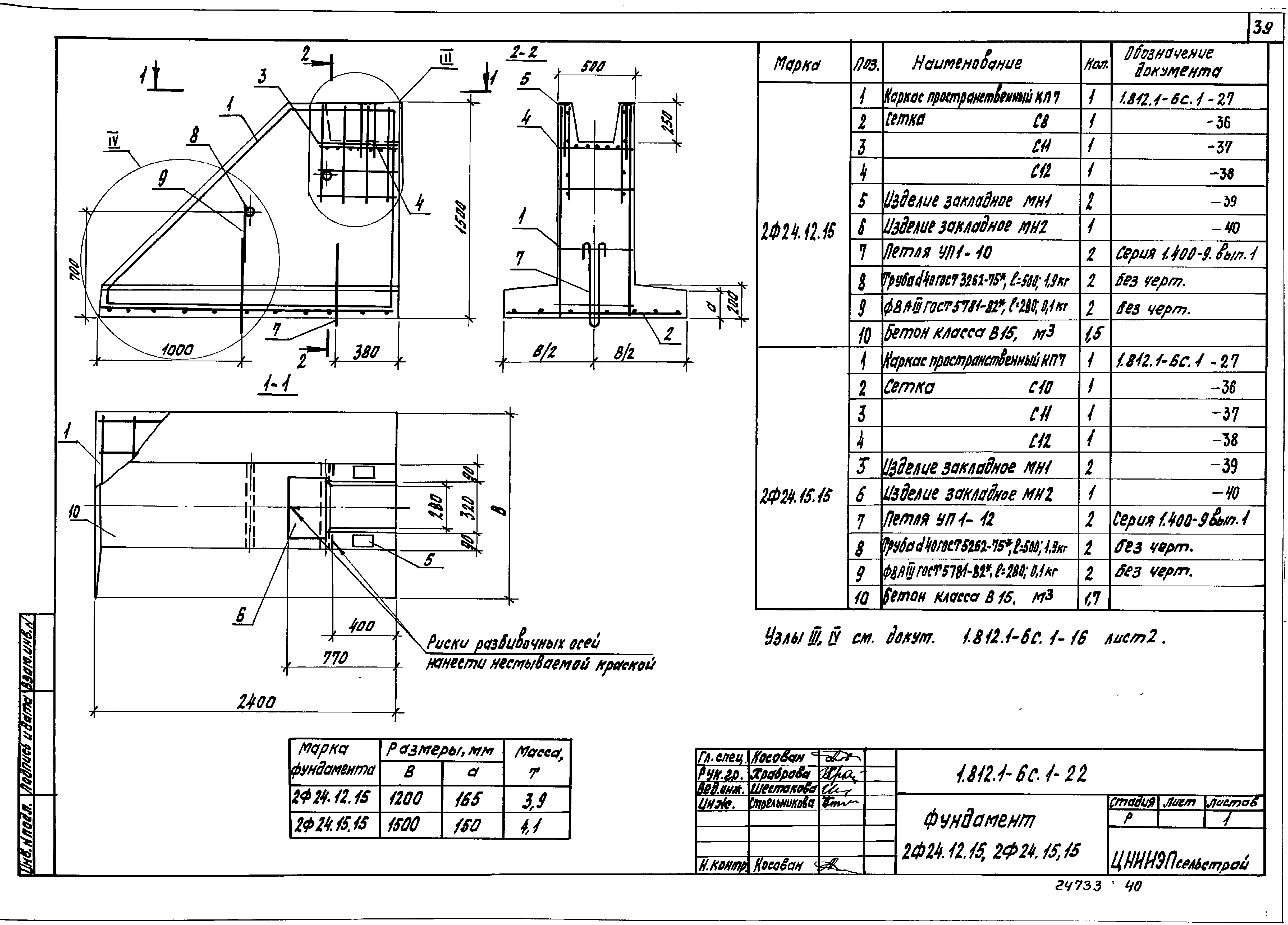

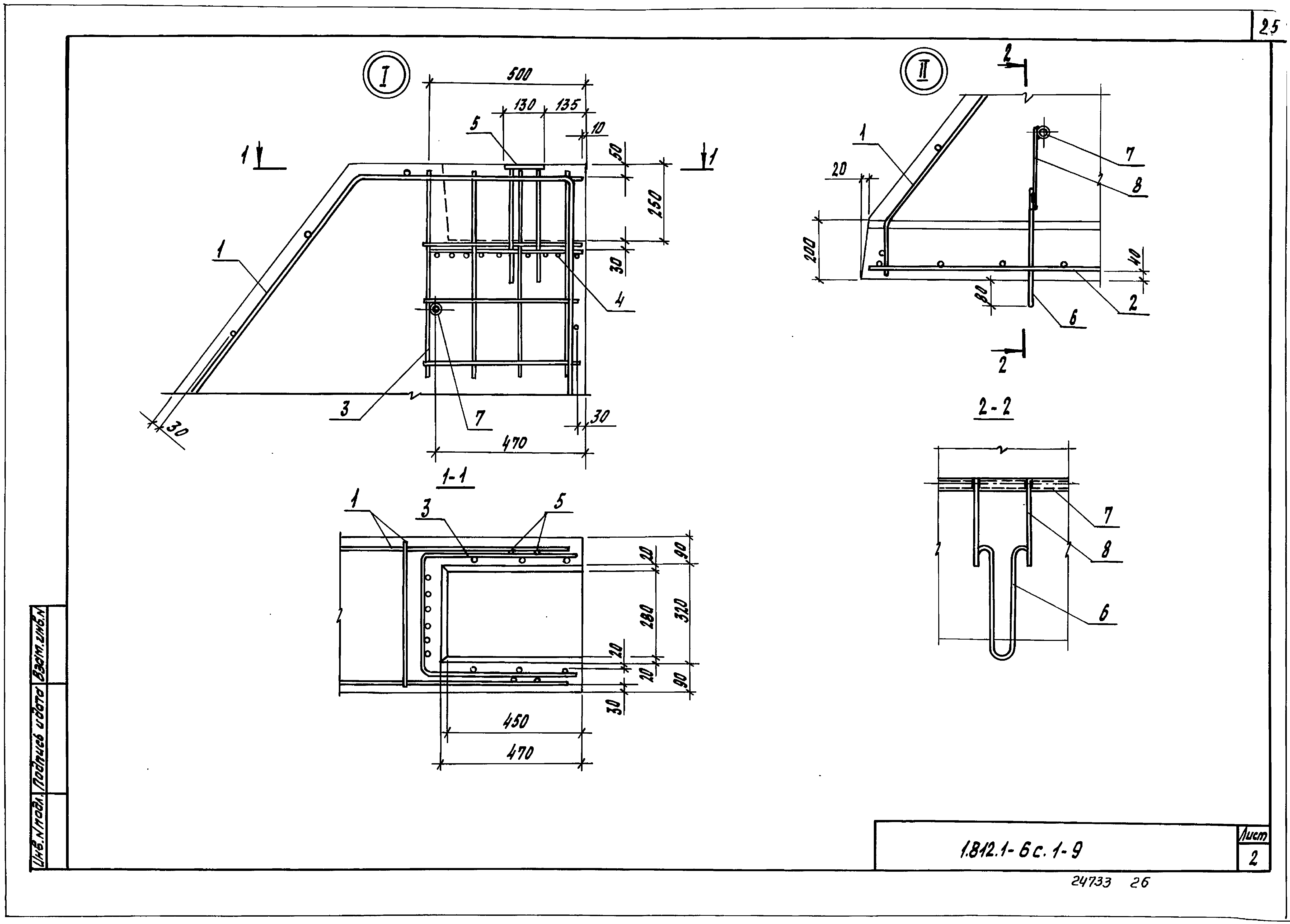

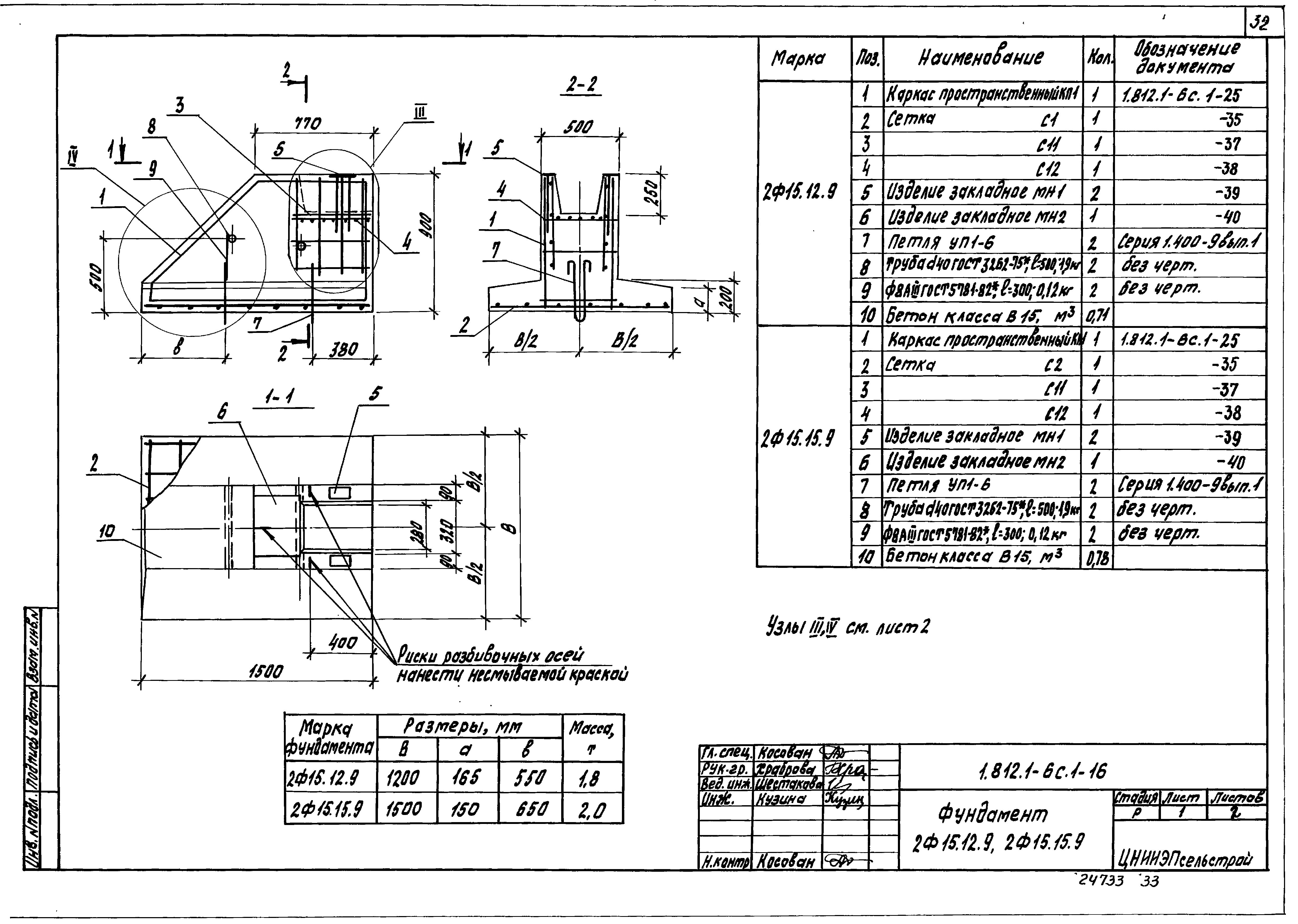

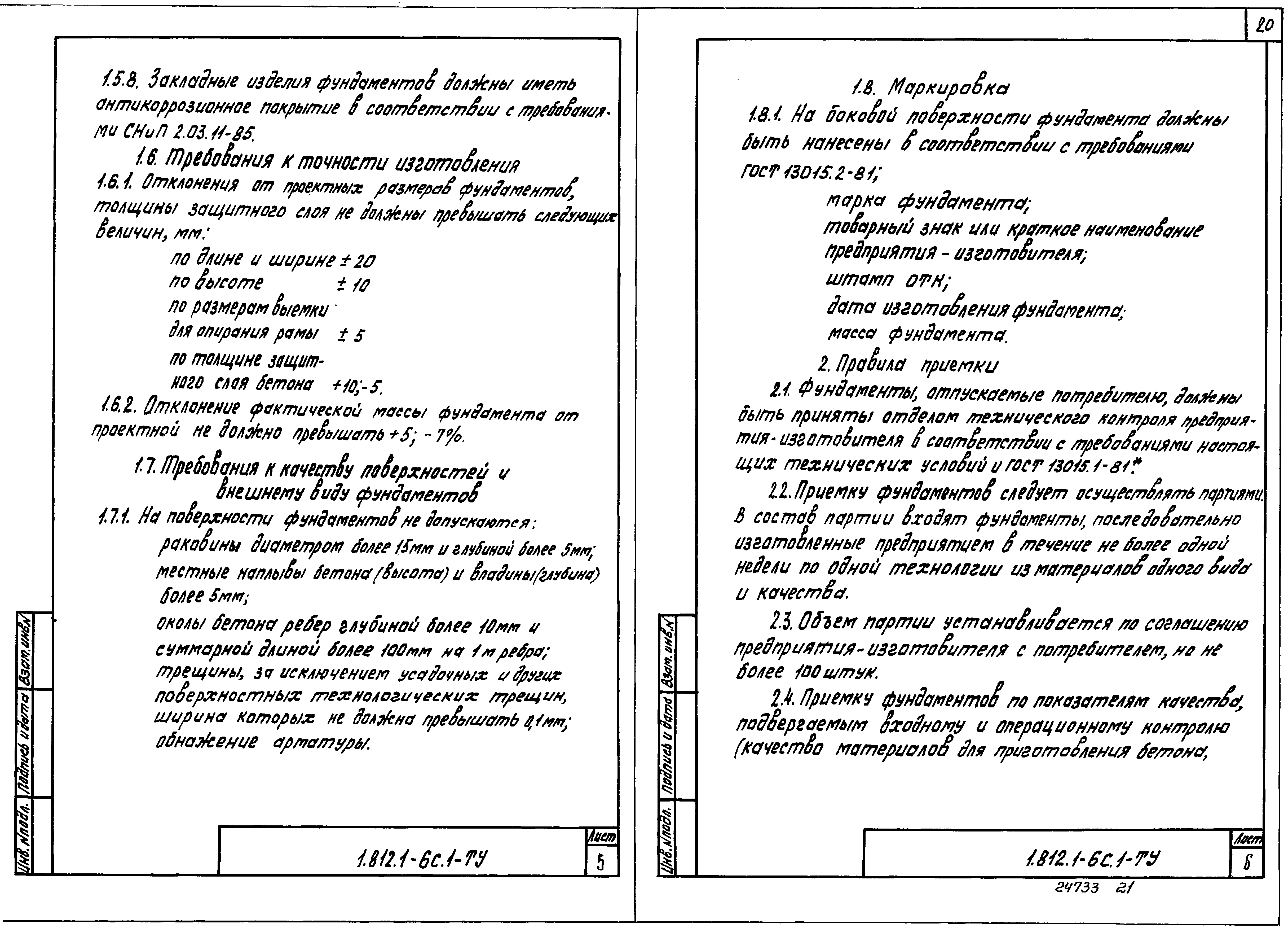

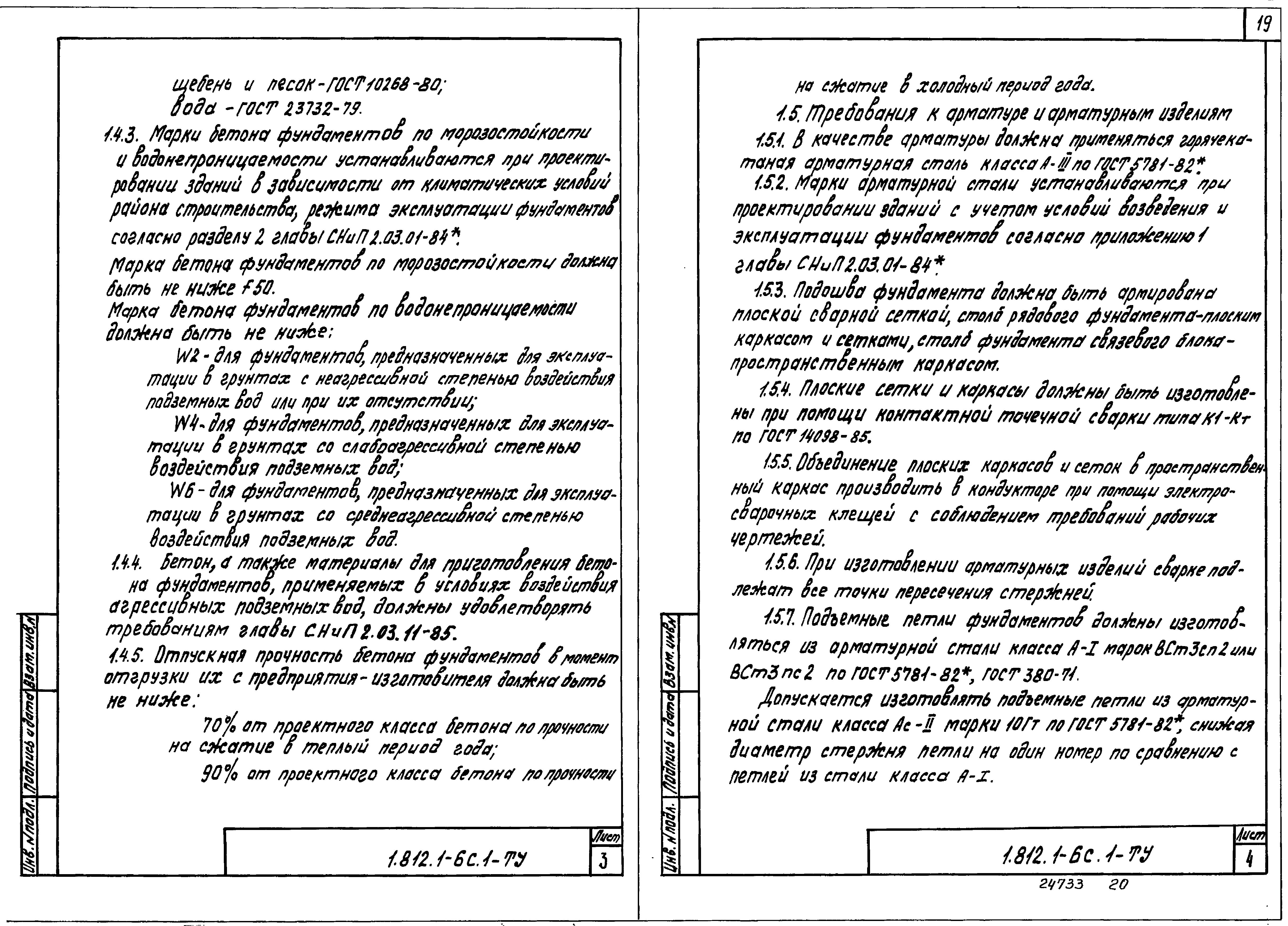

Оглавление:	1.812.1-3.2-6.с.1-ПЗ Пояснительная записка 1.812.1-3.2-6.с.1-1НИ Номенклатура фундаментов типа 1Ф 1.812.1-3.2-6.с.1-2НИ Номенклатура фундаментов типа 2Ф 1.812.1-3.2-6.с.1-1 Ключ для подбора фундаментов в песках средней крупности для районов сейсмичностью 7,8 баллов 1.812.1-3.2-6.с.1-2 Ключ для подбора фундаментов в песках средней крупности для районов сейсмичностью 9 баллов 1.812.1-3.2-6.с.1-3 Ключ для подбора фундаментов в песках пылеватых для районов сейсмичностью 7 баллов 1.812.1-3.2-6.с.1-4 Ключ для подбора фундаментов в песках пылеватых для районов сейсмичностью 7,8 баллов 1.812.1-3.2-6.с.1-5 Ключ для подбора фундаментов в суглинках тугопластичных для районов сейсмичностью 7,8 баллов 1.812.1-3.2-6.с.1-6 Ключ для подбора фундаментов в суглинках тугопластичных для районов сейсмичностью 9 баллов 1.812.1-3.2-6.с.1-7 Схема расположения фундаментов 1.812.1-3.2-6.с.1-8 Схема расположения и таблица подбора закладных изделий для крепления связей в фундаментах марок 2Ф… 1.812.1-3.2-6.с.1-Т9 Технические условия 1.812.1-3.2-6.с.1-9 Фундамент 1Ф15.12.9, 1Ф15.15.9 1.812.1-3.2-6.с.1-10 Фундамент 1Ф18.15.9 1.812.1-3.2-6.с.1-11 Фундамент 1Ф15.12.12, 1Ф15.15.12 1.812.1-3.2-6.с.1-12 Фундамент 1Ф18.12.12, 1Ф18.15.12 1.812.1-3.2-6.с.1-13 Фундамент 1Ф24.12.12, 1Ф24.15.12 1.812.1-3.2-6.с.1-14 Фундамент 1Ф18.9.15, 1Ф18.12.15, 1Ф18.15.15 1.812.1-3.2-6.с.1-15 Фундамент 1Ф24.12.15, 1Ф24.15.15 1.812.1-3.2-6.с.1-16 Фундамент 2Ф15.12.9, 2Ф15.15.9 1.812.1-3.2-6.с.1-17 Фундамент 2Ф18.15.9 1.812.1-3.2-6.с.1-18 Фундамент 2Ф15.12.12, 2Ф15.15.12 1.812.1-3.2-6.с.1-19 Фундамент 2Ф18.12.12, 2Ф15.15.12 1.812.1-3.2-6.с.1-20 Фундамент 2Ф24.12.12, 2Ф24.15.12 1.812.1-3.2-6.с.1-21 Фундамент 2Ф18.9.15, 2Ф18.12.15, 2Ф18.15.15 1.812.1-3.2-6.с.1-22 Фундамент 2Ф24.12.15, 2Ф24.15.15 1.812.1-3.2-6.с.1-23 Каркас КР1… КР4 1.812.1-3.2-6.с.1-24 Каркас КР5… КР7 1.812.1-3.2-6.с.1-25 Каркас пространственный КП1, КП2 1.812.1-3.2-6.с.1-26 Каркас пространственный КП3… КП5 1.812.1-3.2-6.с.1-27 Каркас пространственный КП6, КП7 1.812.1-3.2-6.с.1-28 Каркас плоский КР8-1, КР8-2 1.812.1-3.2-6.с.1-29 Каркас плоский КР9-1, КР9-2 1.812.1-3.2-6.с.1-30 Каркас плоский КР10-1, КР10-2 1.812.1-3.2-6.с.1-31 Каркас плоский КР11-1, КР11-2 1.812.1-3.2-6.с.1-32 Каркас плоский КР12-1, КР12-2 1.812.1-3.2-6.с.1-33 Каркас плоский КР13-1, КР13-2 1.812.1-3.2-6.с.1-34 Каркас плоский КР14-1, КР14-2 1.812.1-3.2-6.с.1-35 Сетка С1… С7 1.812.1-3.2-6.с.1-36 Сетка С8… С10 1.812.1-3.2-6.с.1-37 Сетка С11 1.812.1-3.2-6.с.1-38 Сетка С12 1.812.1-3.2-6.с.1-39 Изделие закладное МН1 1.812.1-3.2-6.с.1-40 Изделие закладное МН2 1.812.1-3.2-6.с.1-41 Изделие закладное МН3-1… МН3-4 1.812.1-3.2-6.с.1-РС Ведомость расхода стали
Разработан:	НИИЖБ ЦНИИЭПсельстрой
Утверждён:	18.09.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-791)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаменты и фундаментные блоки

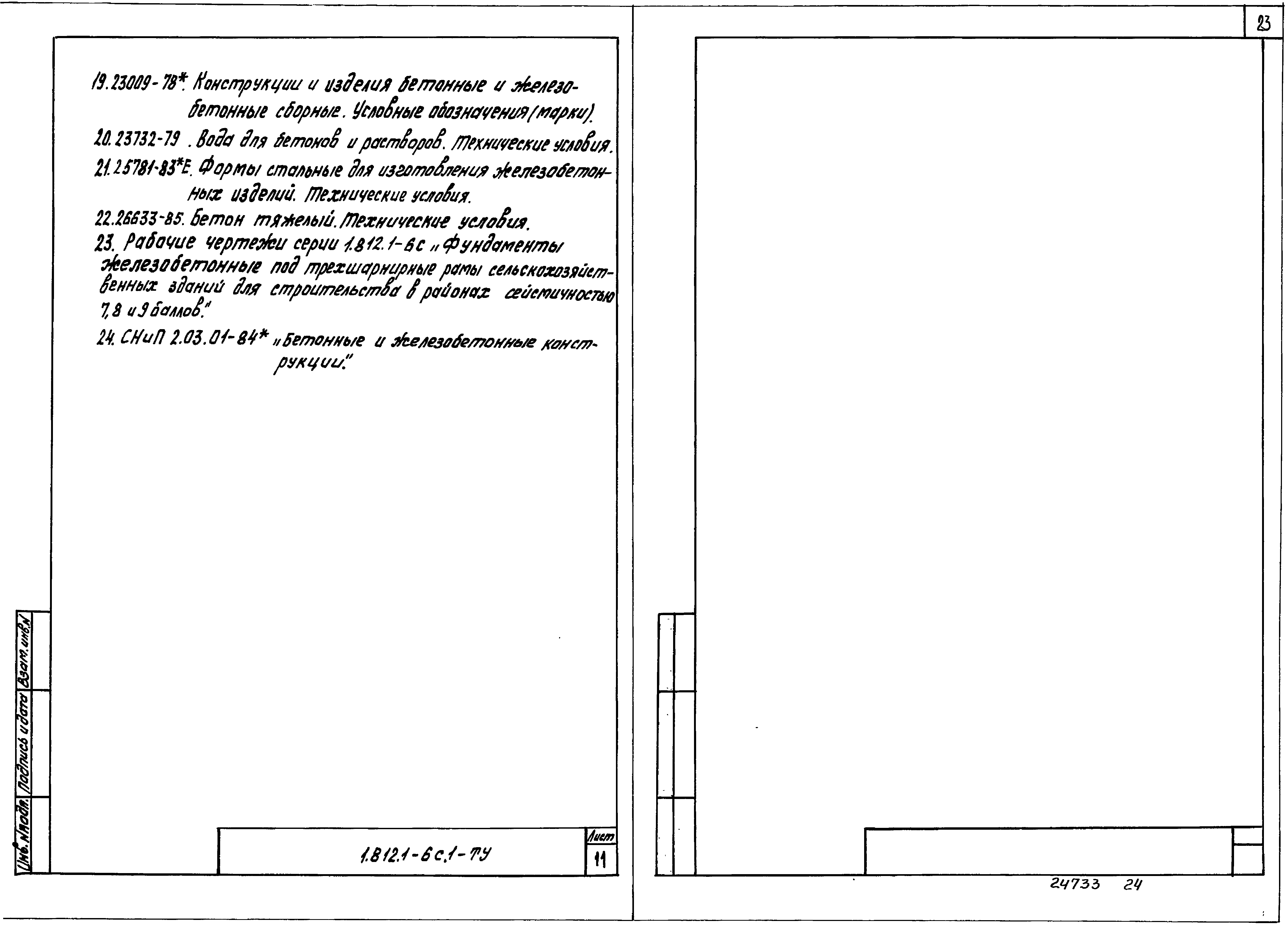

Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 2.02.01-83* «Основания зданий и сооружений» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 17625-83 «Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия» ГОСТ 25781-83 «Формы стальные для изготовления железобетонных изделий. Технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 10060-87 «Бетоны. Методы определения морозостойкости» ГОСТ 10268-80 «Бетон тяжелый. Технические требования к заполнителям» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» Серия 1.812.1-2 «Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 1.822.1-6 «Выпуск 3с. Рамы пролетом 12, 18 и 21 м с высотой стойки 3,6 м. Материалы для проектирования зданий с расчетной сейсмичностью 7 и 8 баллов» Серия 1.822.1-6 «Выпуск 6с. Рамы пролетом 12, 18 и 21 м с высотой стойки 3,75 м. Материалы для проектирования зданий с расчетной сейсмичностью 7 и 8 баллов» Серия 1.822.1-6 «Выпуск 8. Рамы прямоугольного сечения пролетом 12, 18 и 21 м с высотой стойки 3,75 м для V и VI снеговых районов в несейсмических районах и районах сейсмичностью 7, 8 и 9 баллов. Арматурные и закладные изделия. Рабочие чертежи» Серия 1.822.1-5 «Составные железобетонные рамы с увеличенной высотой стойки для вспомогательных зданий сельскохозяйственного назначения с уклоном асбестоцементной кровли 1:4» Серия 1.400-9 «Выпуск 1. Строповочные петли железобетонных конструкций из тяжелого бетона» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 26633-85 «Бетон тяжелый. Технические условия»
