Скачать СО 34.35.656 Методические указания по наладке и эксплуатации дифференциально-фазных защит ДФЗ-504 и ДФЗ-201

Дата актуализации: 10.08.2017

СО 34.35.656

Методические указания по наладке и эксплуатации дифференциально-фазных защит ДФЗ-504 и ДФЗ-201

Обозначение:	СО 34.35.656
Обозначение англ:	SO 34.35.656
Статус:	действует
Название рус.:	Методические указания по наладке и эксплуатации дифференциально-фазных защит ДФЗ-504 и ДФЗ-201
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.04.1982
Область применения:	В Методических указаниях учтены дополнения и уточнения существующих методов проверок, изложена методика проверок новых устройств и элементов, приведено краткое описание защиты и отдельных ее элементов. Методические указания рекомендуются для персонала служб релейной защиты энергосистем и наладочных организаций, занимающихся наладкой устройств релейной защиты.

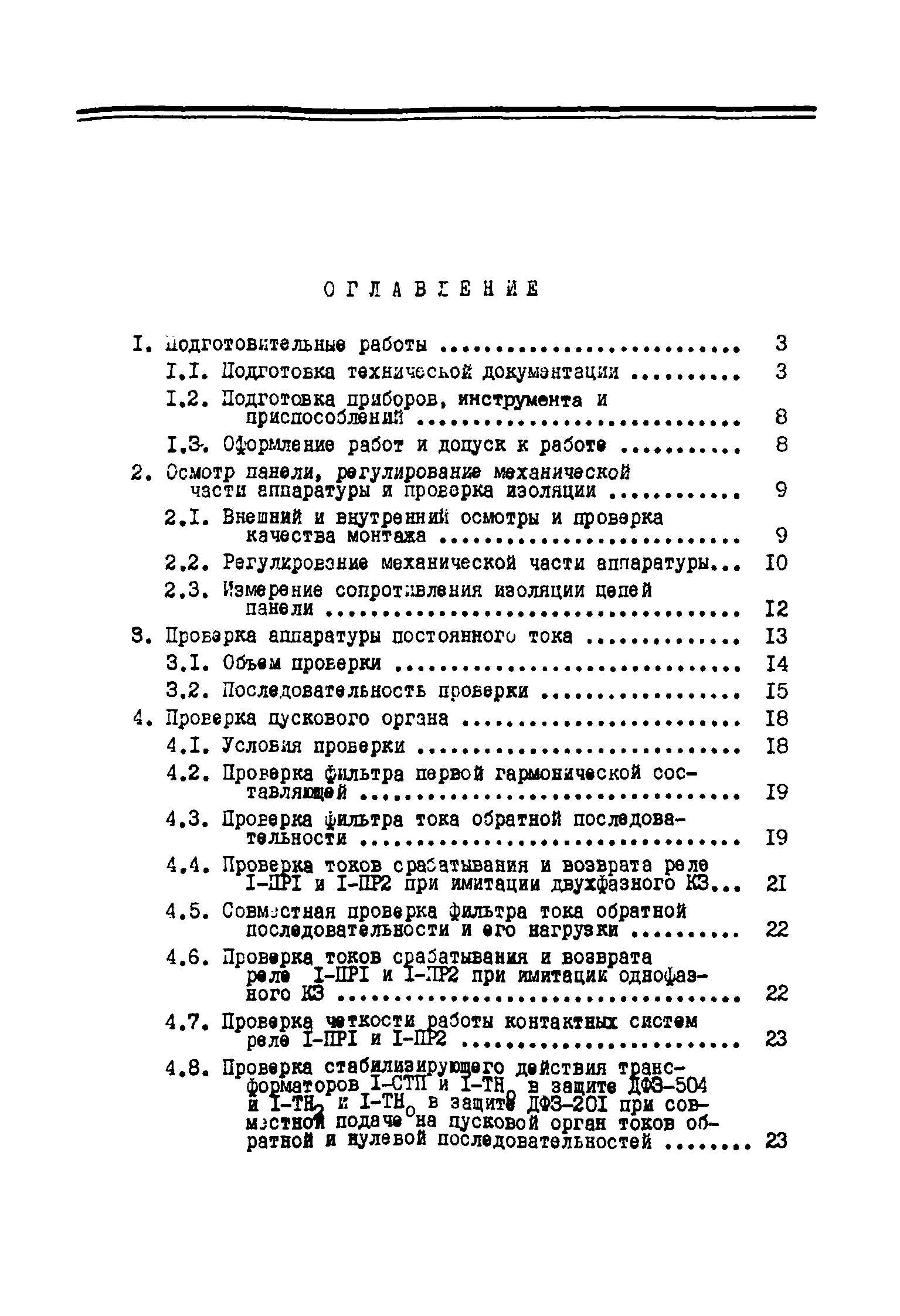

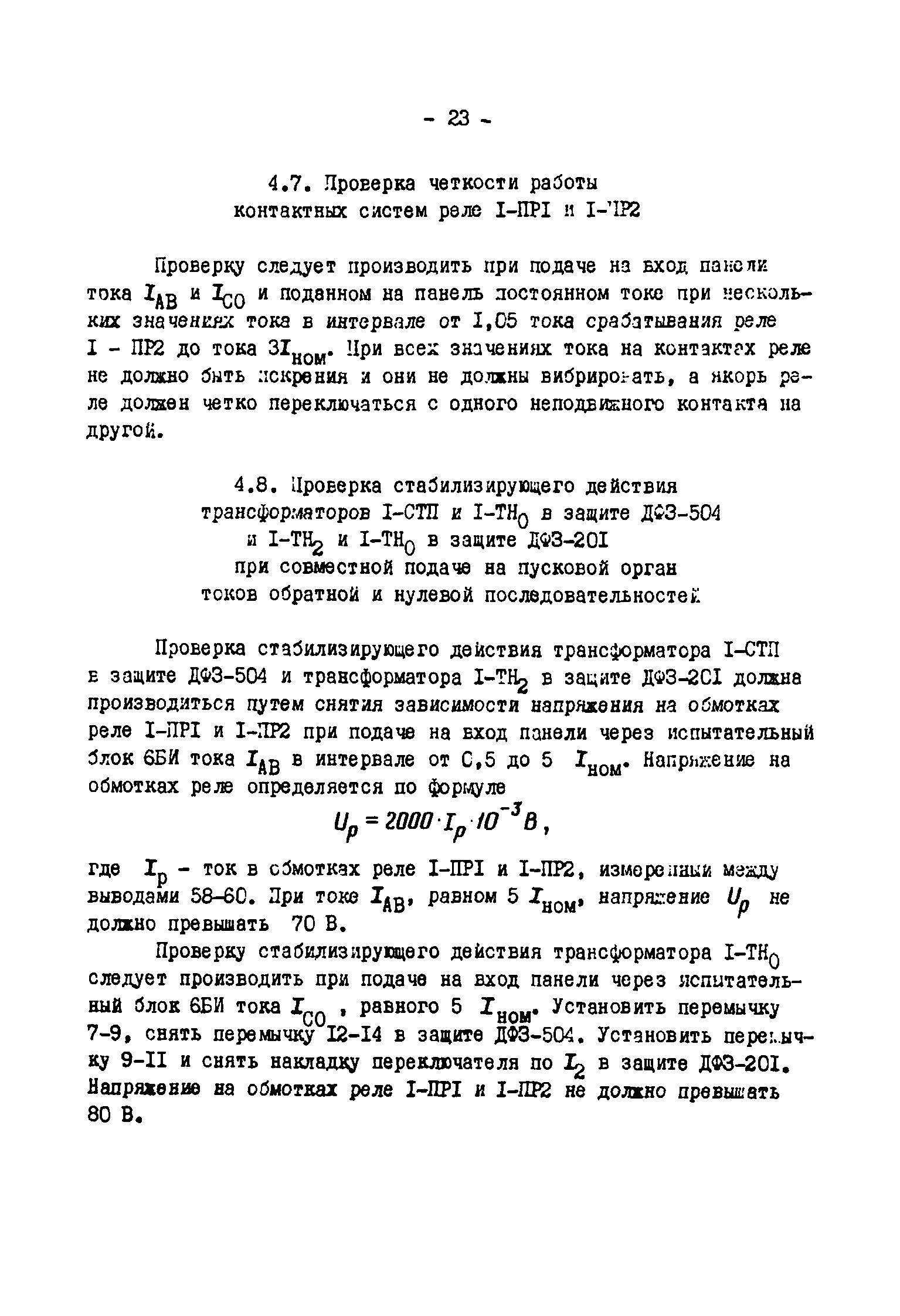

Оглавление:	1 Подготовительные работы    1.1 Подготовка технической документации    1.2 Подготовка приборов, инструмента и приспособлений    1.3 Оформление работ и допуск к работе 2 Осмотр панели, регулирование механической части аппаратуры и проверка изоляции    2.1 Внешний и внутренний осмотры и проверка качества монтажа    2.2 Регулирование механической части аппаратуры    2.3 Измерение сопротивления изоляции цепей панели 3 Проверка аппаратуры постоянного тока    3.1 Объем проверки    3.2 Последовательность проверки 4 Проверка пускового органа    4.1 Условия проверки    4.2 Проверка фильтра первой гармонической составляющей    4.3 Проверка фильтра тока обратной последовательности    4.4 Проверка токов срабатывания и возврата реле 1-ПР1 и 1-ПР2 при имитации двухфазного КЗ    4.5 Совместная проверка фильтра тока обратной последовательности и его нагрузки    4.6 Проверка токов срабатывания и возврата реле 1-ПР1 и 1-ПР2 при имитации однофазного КЗ    4.7 Проверка четкости работы контактных систем реле 1-ПР1 и 1-ПР2    4.8 Проверка стабилизирующего действия трансформаторов 1-СТП и 1-ТН0 в защите ДФЗ-504 и 1-ТН2 и 1-ТН0 в защите ДФЗ-201 при совместной подаче на пусковой орган токов обратной и нулевой последовательностей    4.9 Проверка действия безинерционного пуска ВЧ передатчика    4.10 Проверка токовых реле 1-РТ1 и 1-РТ2    4.11 Проверка реле сопротивления 5 Проверка органа управления ВЧ передатчиком    5.1 Условия проверки    5.2 Проверка действия стабилизаторов напряжения    5.3 Проверка частотного фильтра    5.4 Проверка настройки комбинированного фильтра токов    5.5 Проверка угла между векторами тока на входе панели и напряжения на выходе органа управления    5.6 Проверка чувствительности органа управления ВЧ передатчиком 6 Проверка органа сравнения фаз токов    6.1 Проверка зависимости длительности импульсов тока на выходе приемника о значения управляющего напряжения    6.2 Снятие фазной характеристики    6.3 Определение углов и токов срабатывания и возврата реле 2-ПР4    6.4 Проверка токов срабатывания и возврата реле органа сравнения фаз токов при питании переменным напряжением 7 Проверка взаимодействия реле    7.1 Условия проверки    7.2 Порядок проверки 8 Испытание изоляции панели    8.1 Условия проверки    8.2 Порядок проверки 9 Комплексная проверка защиты    9.1 Проверка времени срабатывания защиты при имитации различных КЗ в защищаемой зоне    9.2 Проверка поведения защиты при КЗ вне защищаемой зоны    9.3 Проверка взаимодействия защиты с другими устройствами 10 Проверка защит рабочим током и напряжением    10.1 Условия проверки    10.2 Проверка правильности подключения цепей напряжения    10.3 Проверка правильности подключения токовых цепей    10.4 Проверка правильности включения реле сопротивления    10.5 Проверка фильтра тока обратной последовательности    10.6 Проверка правильности включения комбинированного фильтра токов    10.7 Проверка совпадения фаз токов между подстанциями    10.8 Проверка фазировки органа управления    10.9 Обмен ВЧ сигналами между приемопередатчиками обоих полукомплектов защиты    10.10 Подготовка защиты к включению 11 Указания по эксплуатации защит    11.1 Виды технического обслуживания    11.2 Объем технического обслуживания    11.3 Указания оперативному персоналу    11.4 Порядок ввода в работу и вывода из работы Приложение 1 Особенности выполнения защит Приложение 2 Протокол наладки релейной части ВЧ дифференциально-фазной защиты ДФЗ-504 Приложение 3 Перечень приборов и устройств, необходимых для наладки и эксплуатационных проверок защит Список использованной литературы

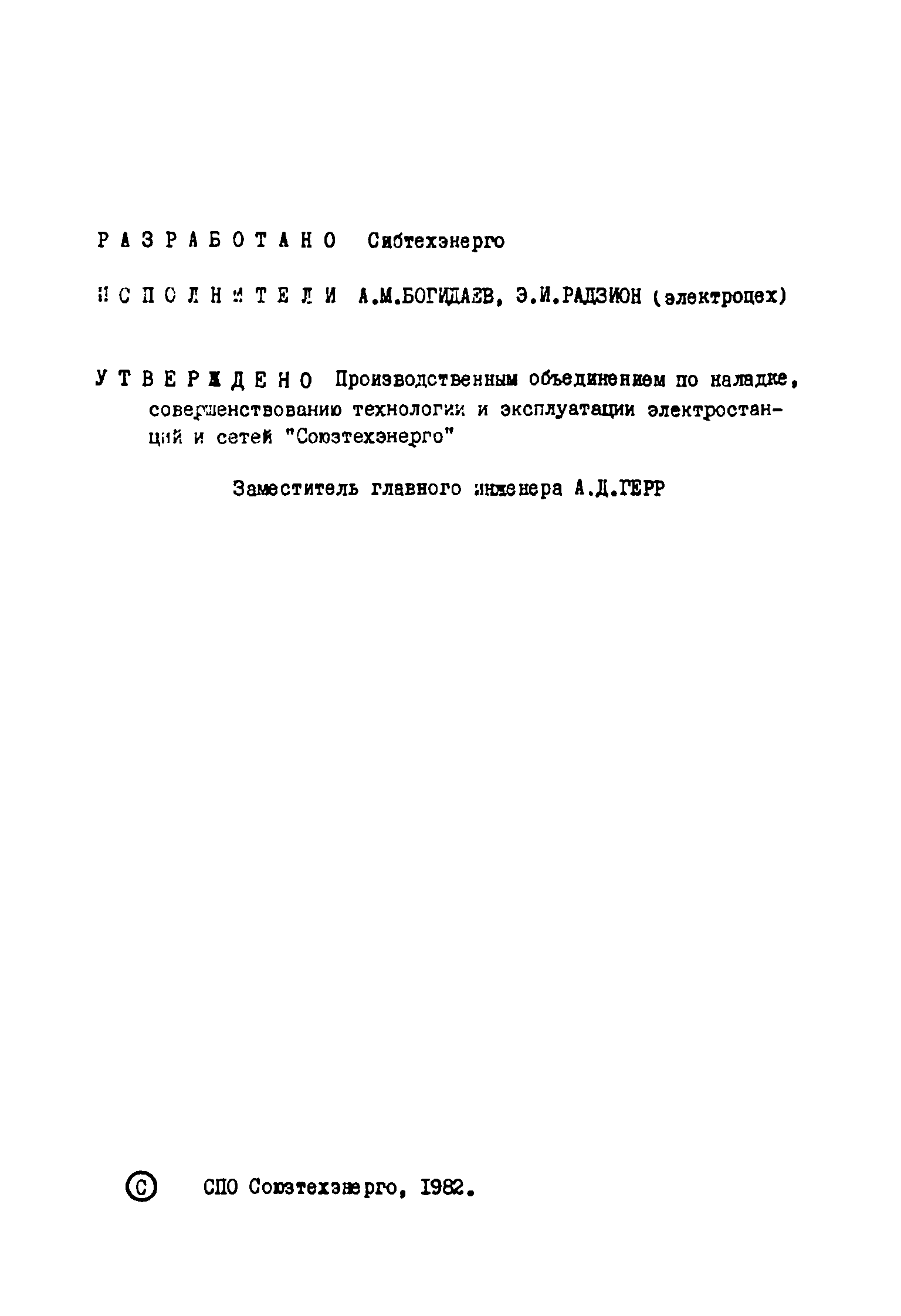

Разработан:	Сибтехэнерго
Утверждён:	01.01.1982 ПО Союзтехэнерго
Издан:	СПО Союзтехэнерго (1982 г. )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок»
