Скачать РД 153-34.0-35.301-2002 Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты и измерения

Дата актуализации: 10.08.2017

РД 153-34.0-35.301-2002

Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты и измерения

Обозначение: РД 153-34.0-35.301-2002
Обозначение англ: RD 153-34.0-35.301-2002
Статус:действует
Название рус.:Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты и измерения
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.03.2003
Область применения:Инструкция содержит указания по проверке трансформаторов тока, используемых для релейной защиты, автоматики и измерения, а также указания по проверке вторичных токовых цепей до входных зажимов устройств защиты, автоматики и измерения.

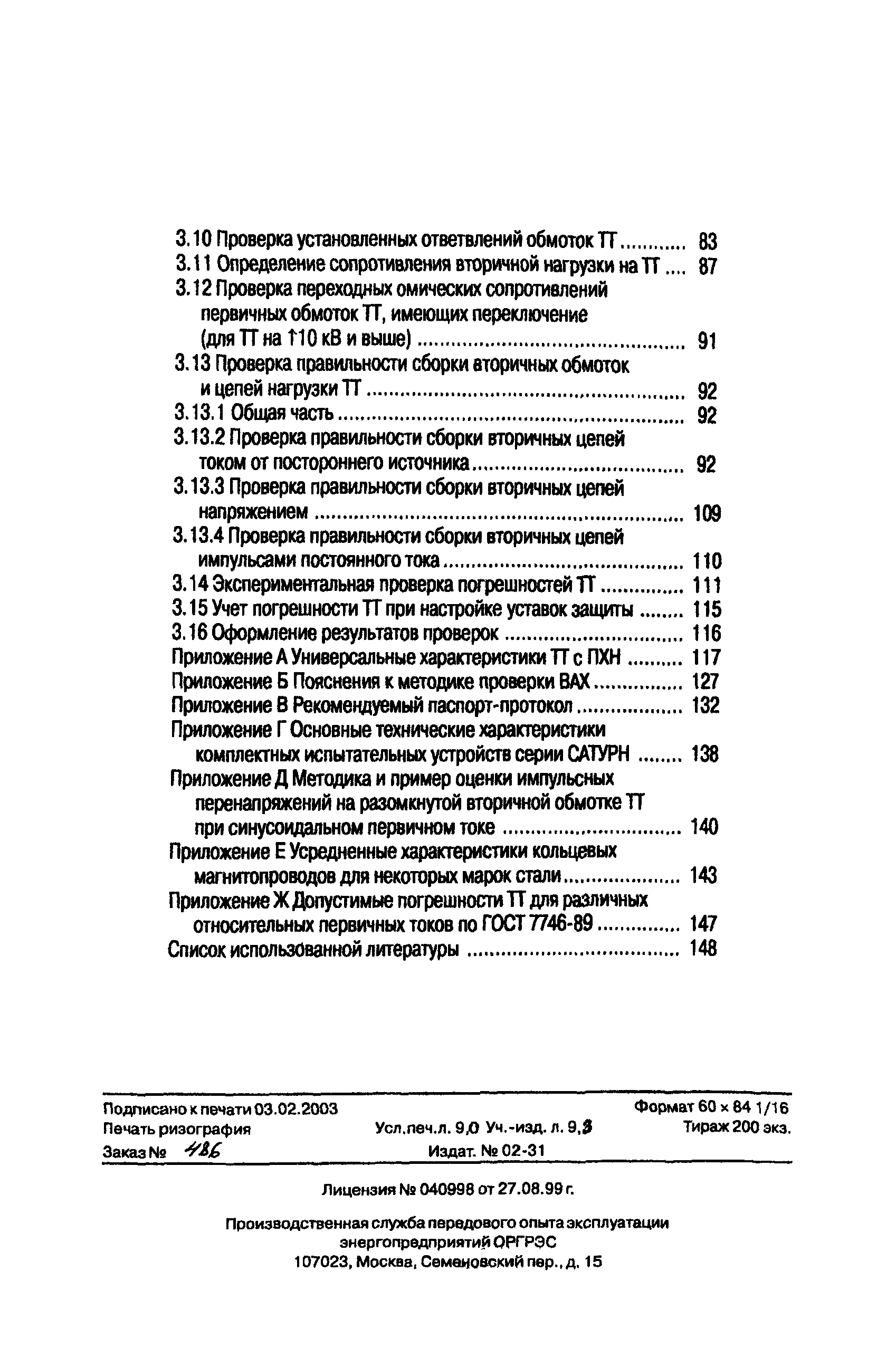

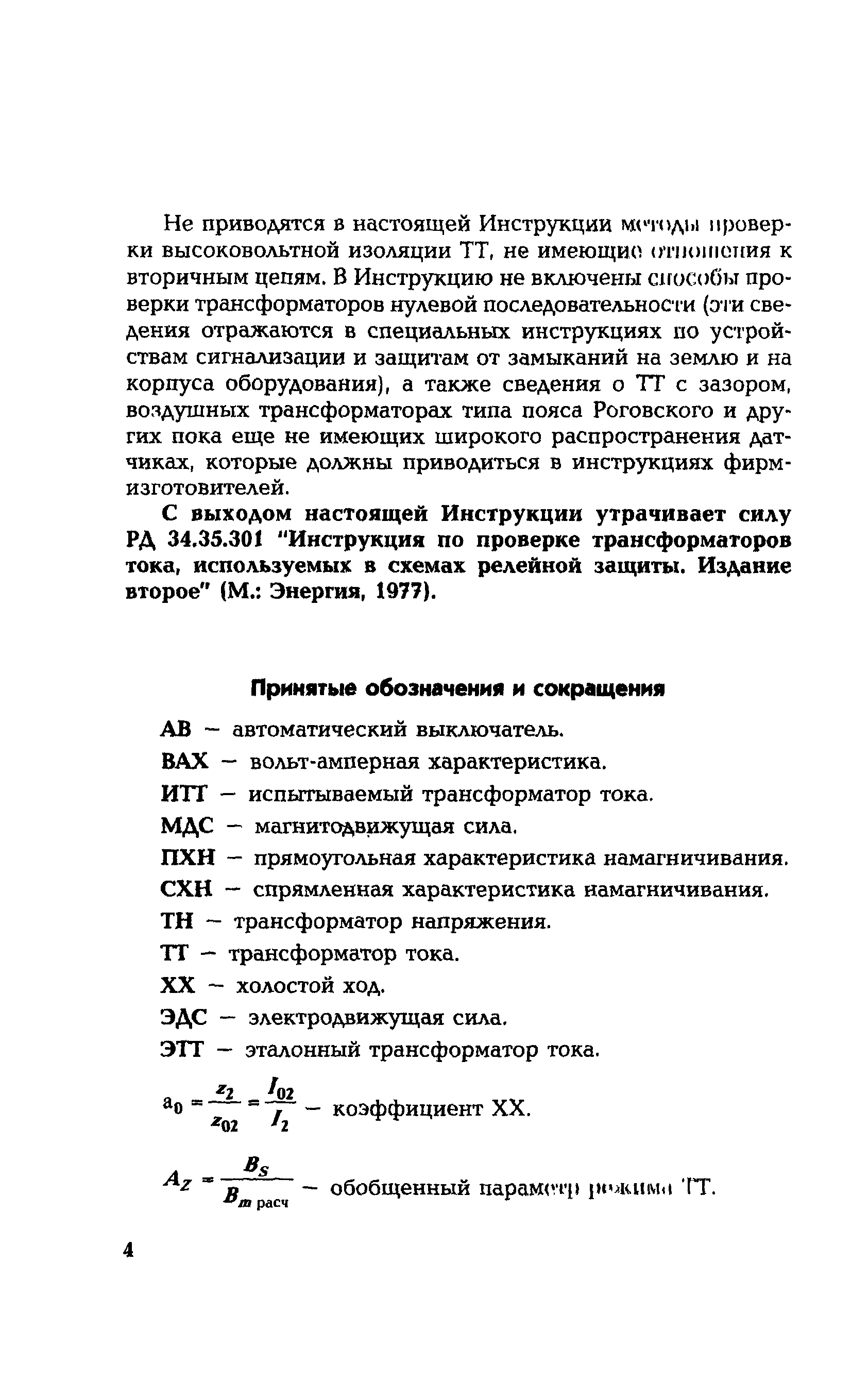

Оглавление:Вводная часть

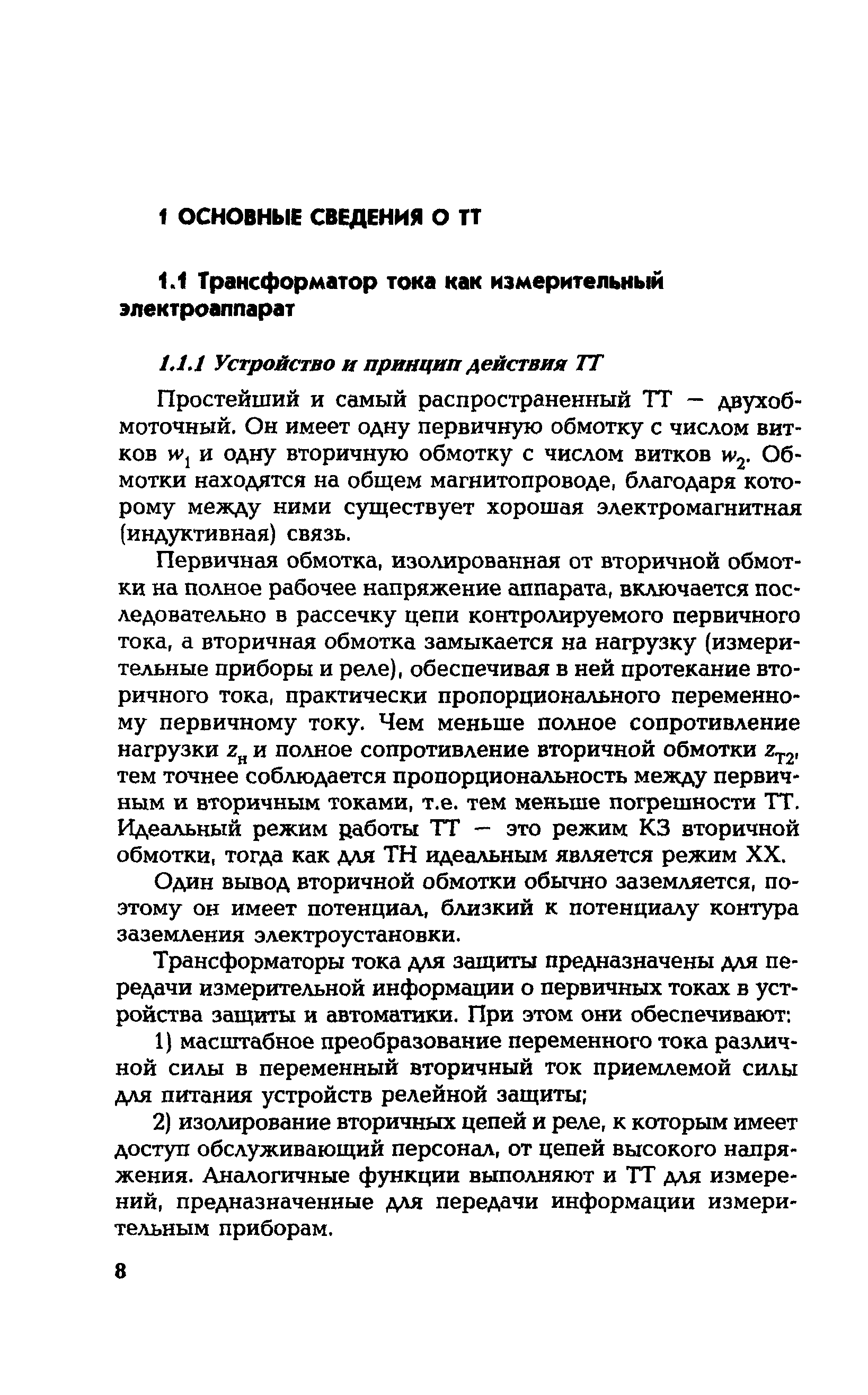

1 Основные сведения о ТТ

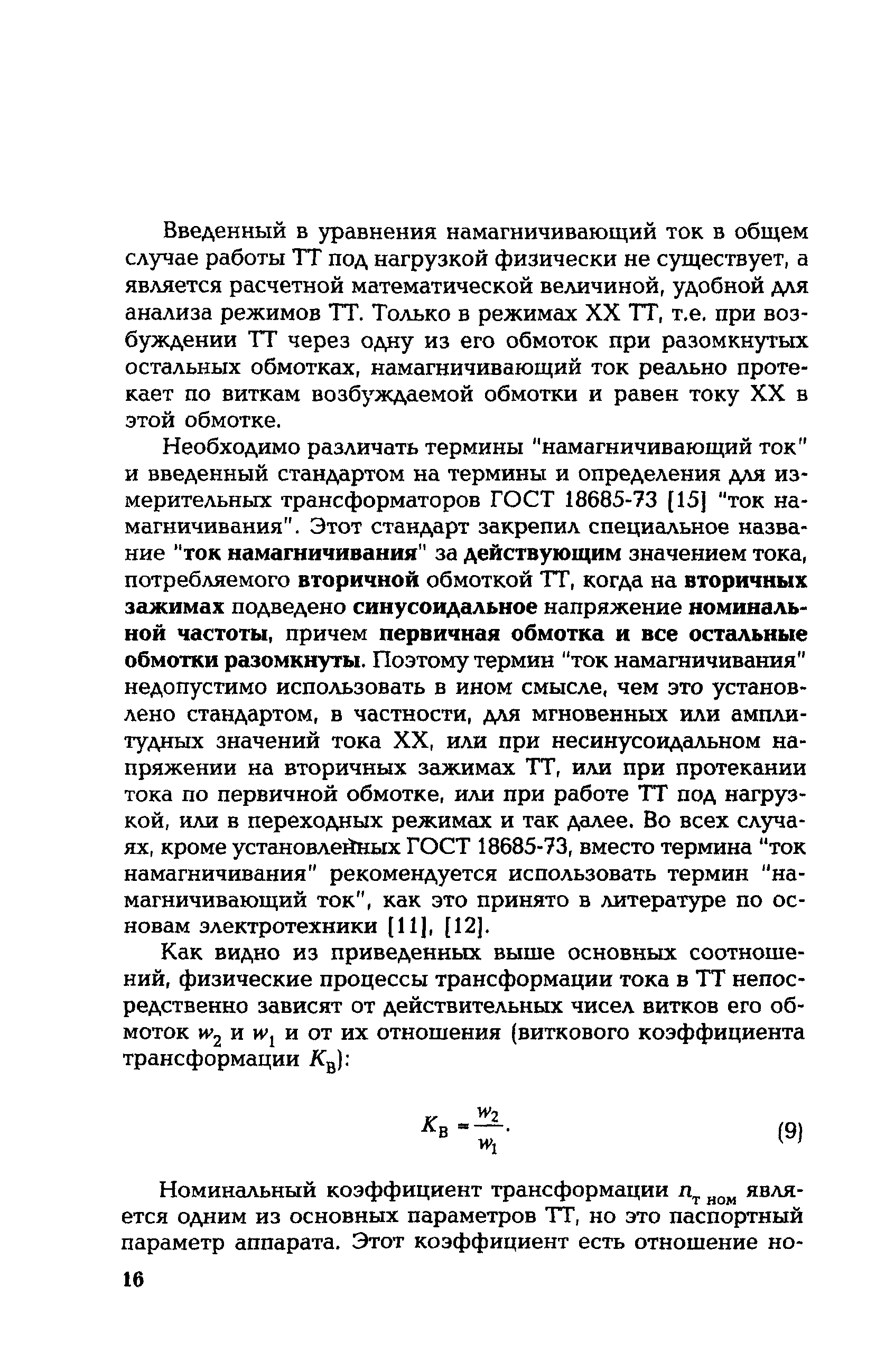

1.1 Трансформатор тока как измерительный электроаппарат
1.1.1 Устройство и принцип действия ТТ

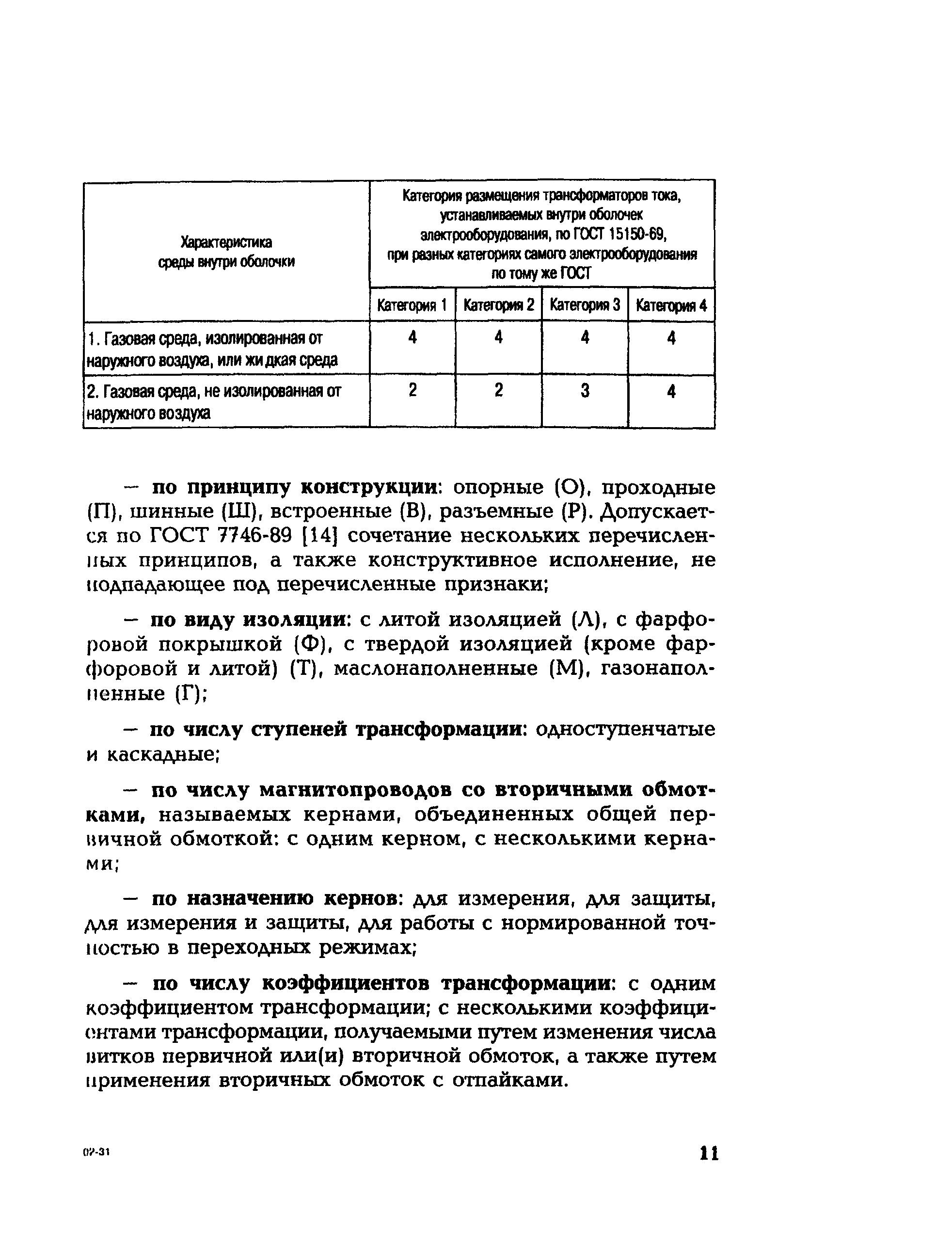

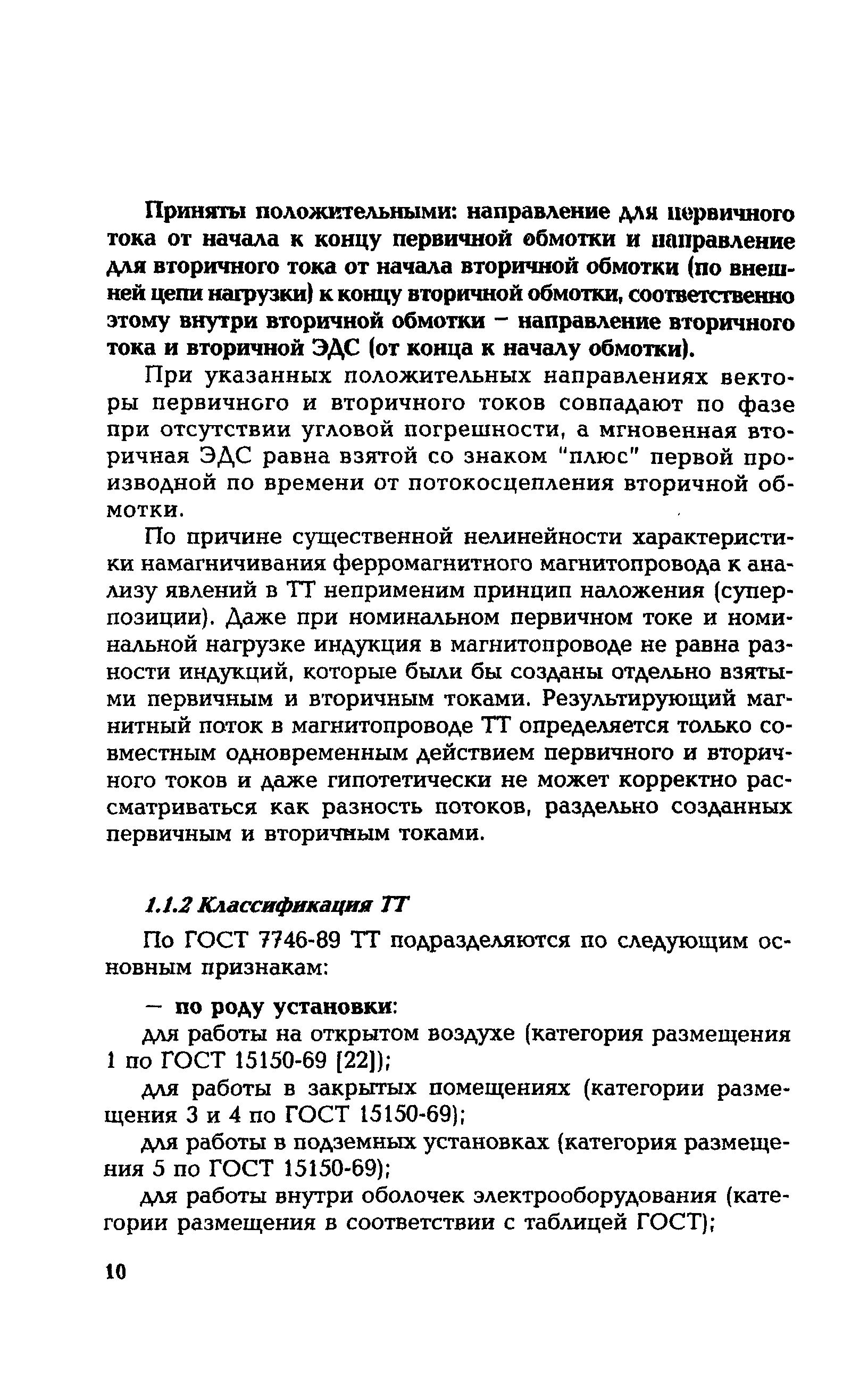

1.1.2. Классификация ТТ

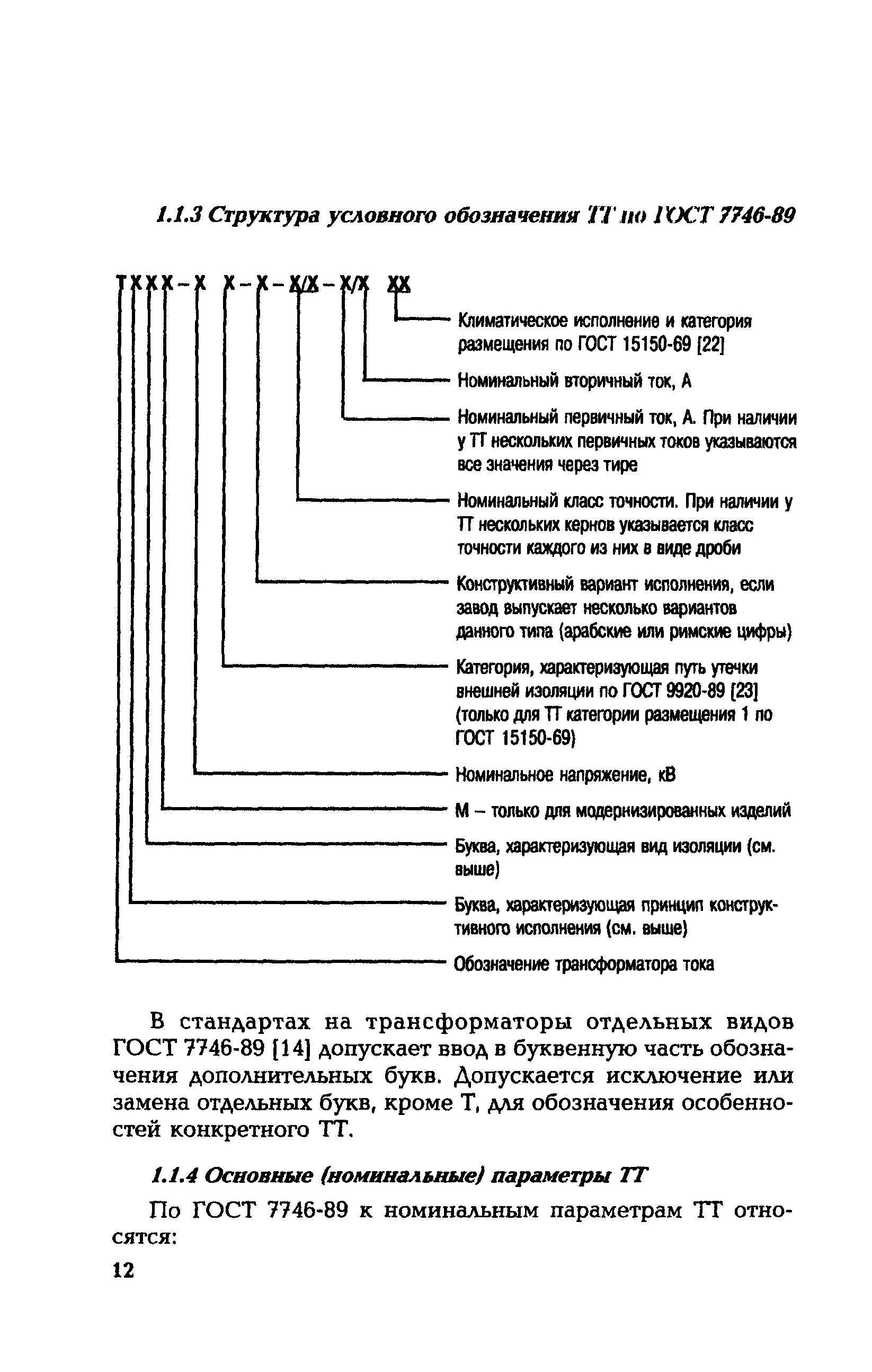

1.1.3 Структура условного обозначения ТТ по ГОСТ 7746-89
1.1.4 Основные (номинальные) параметры ТТ

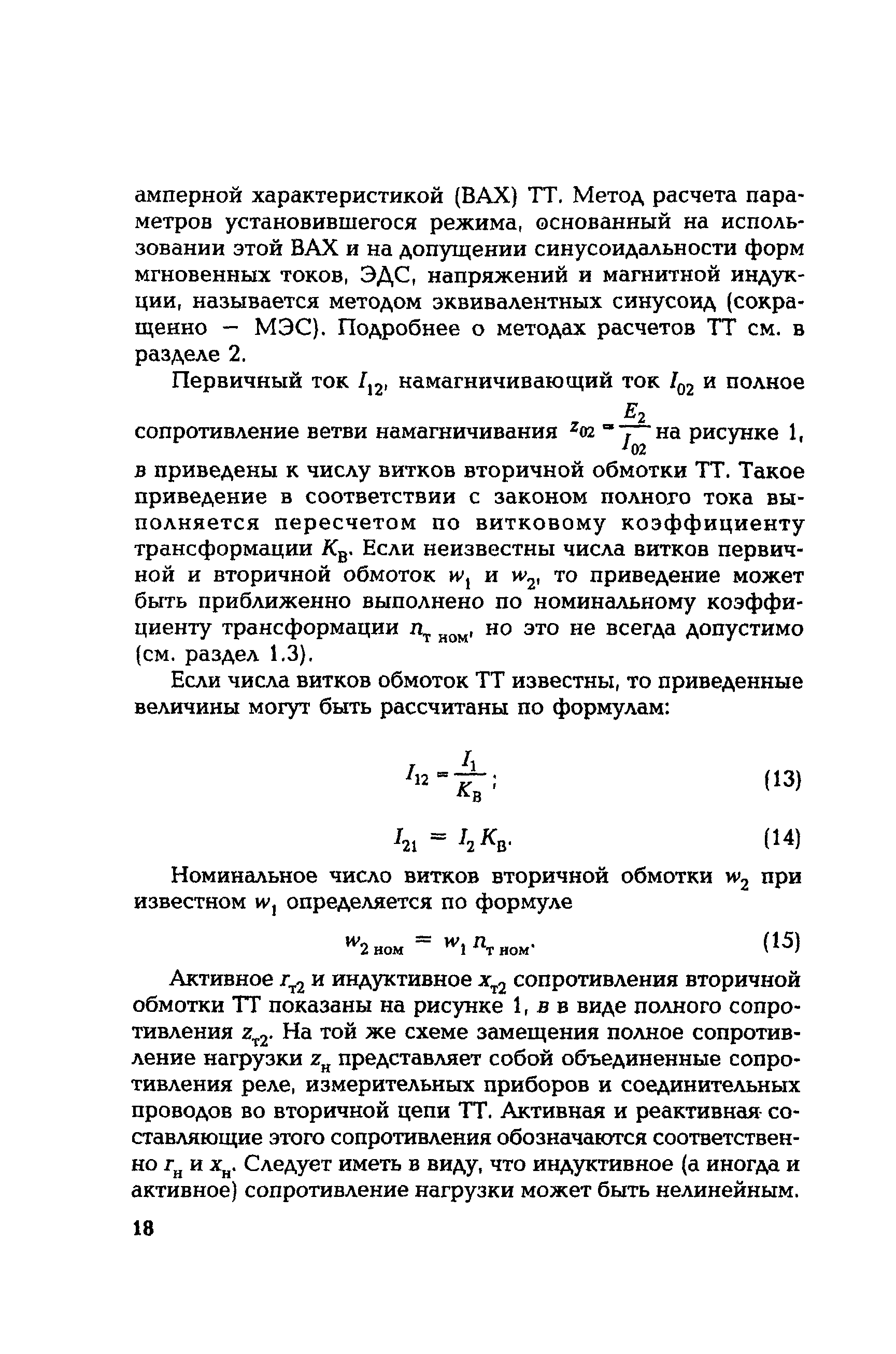

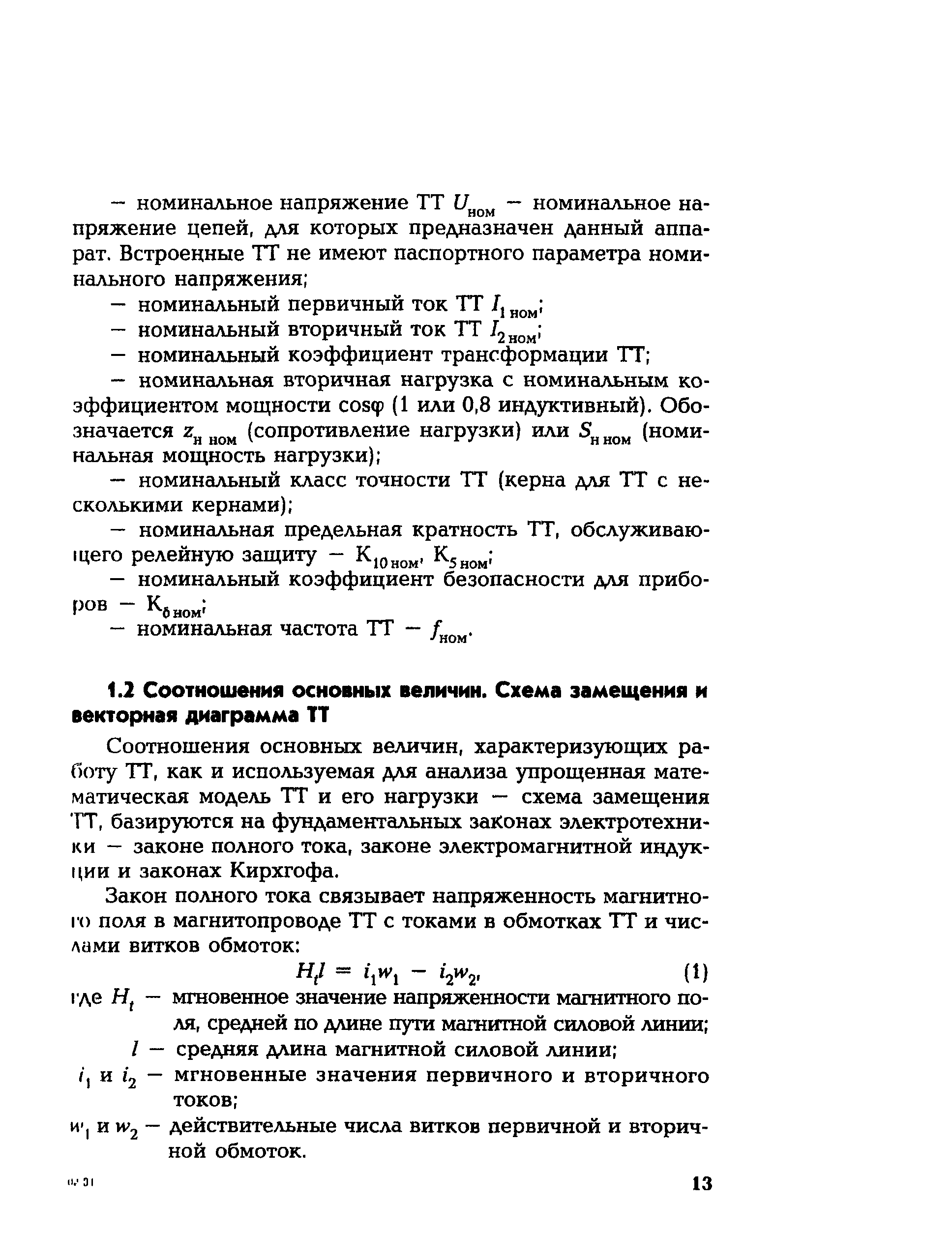

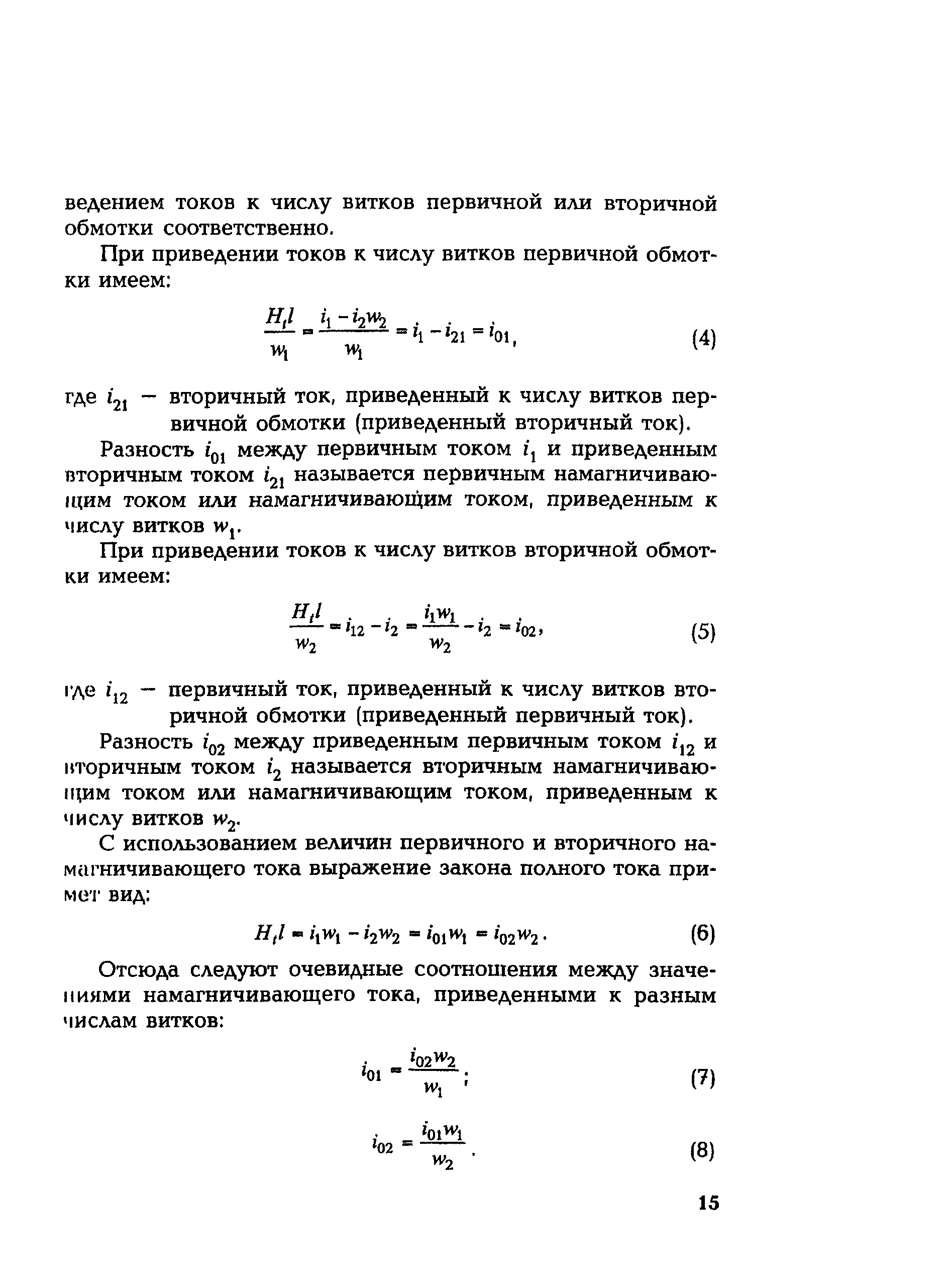

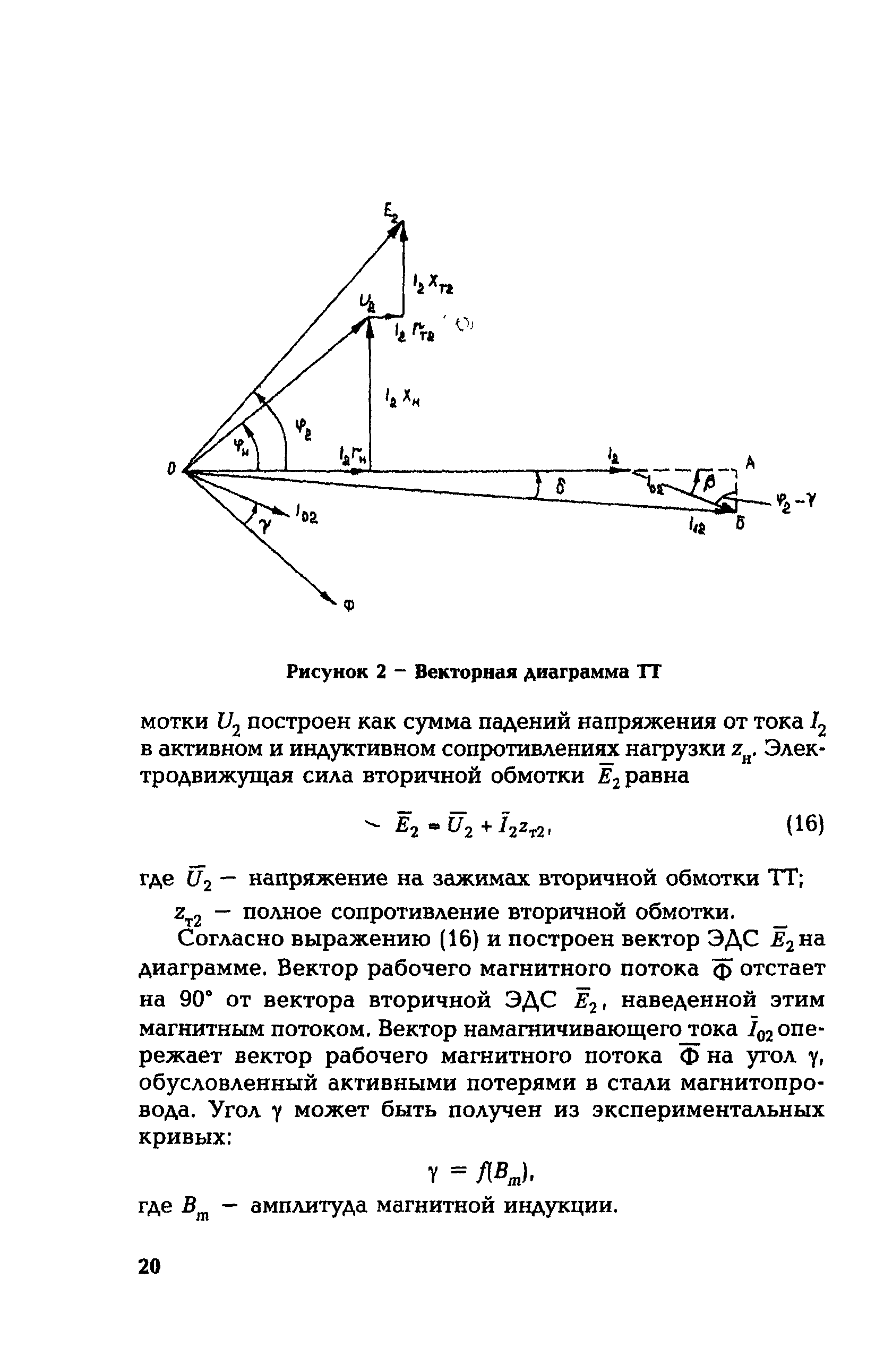

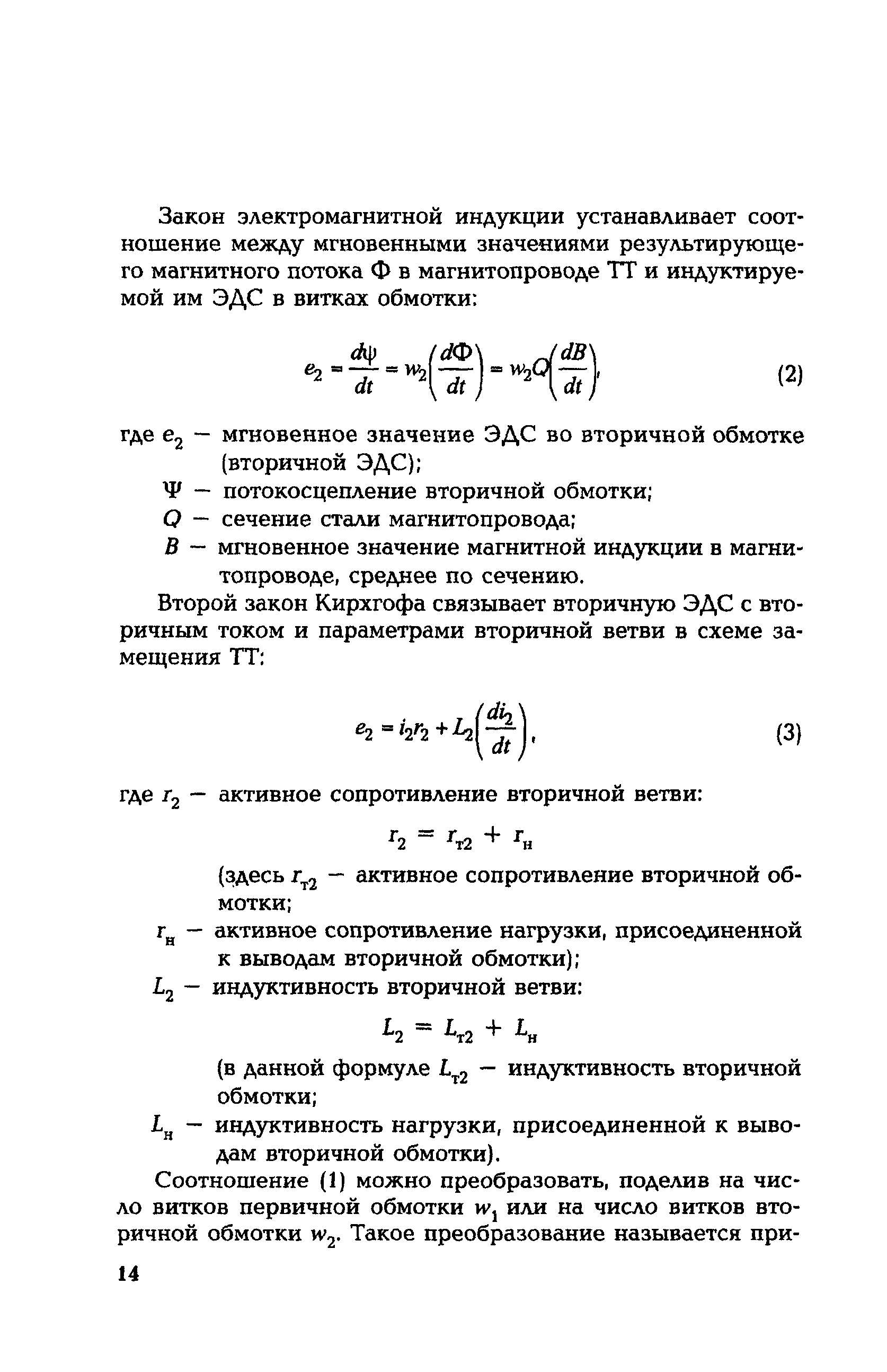

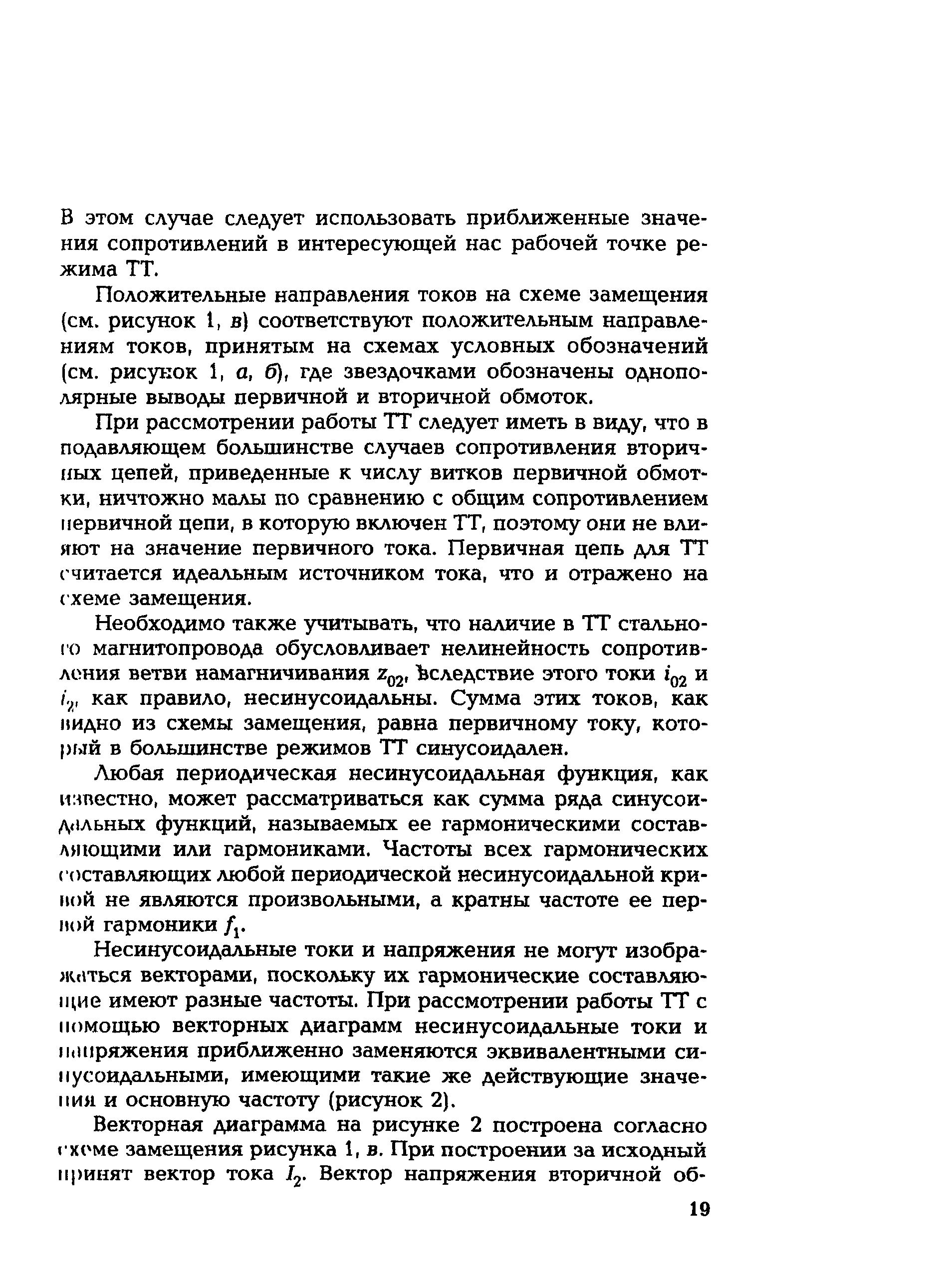

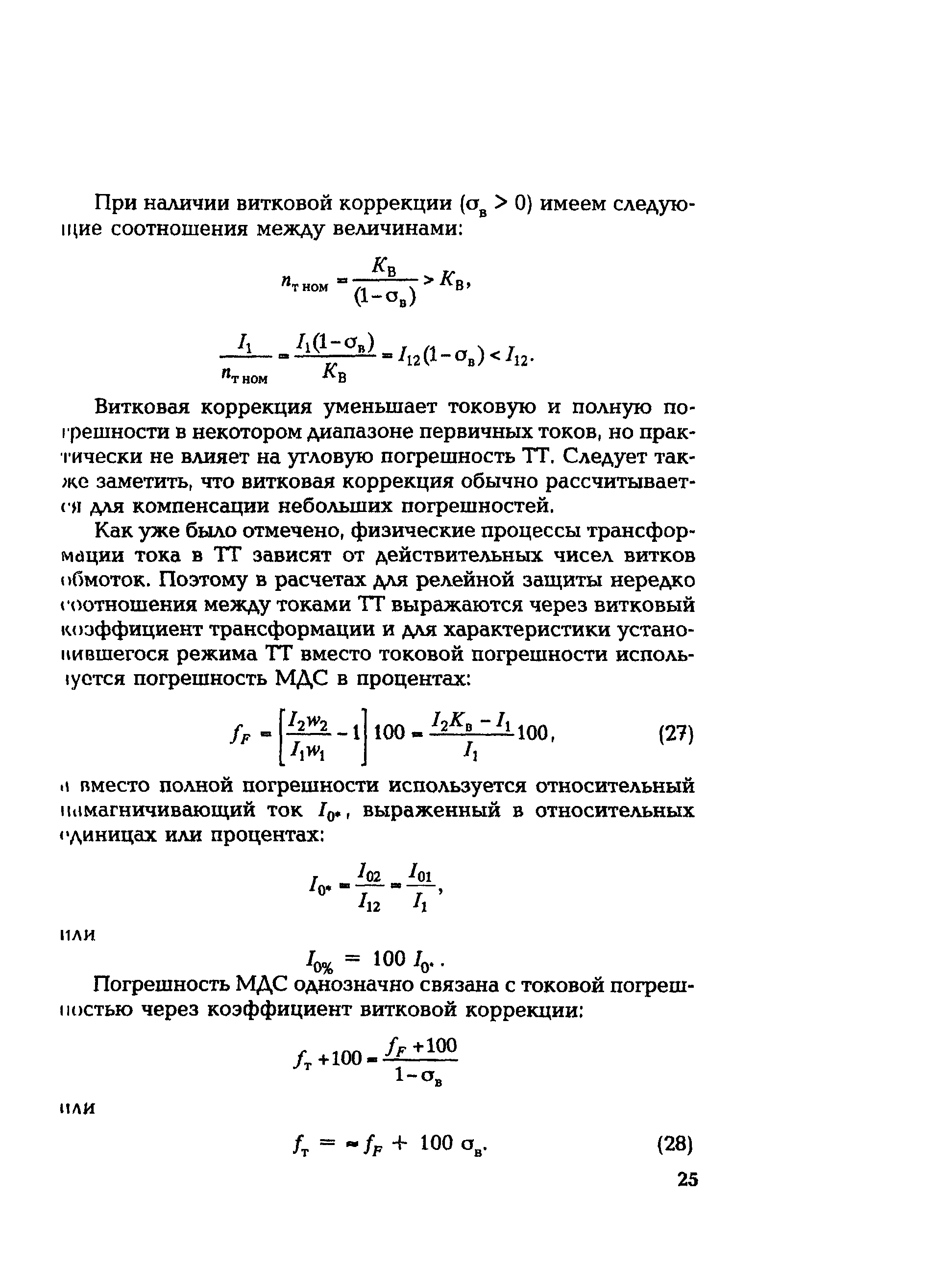

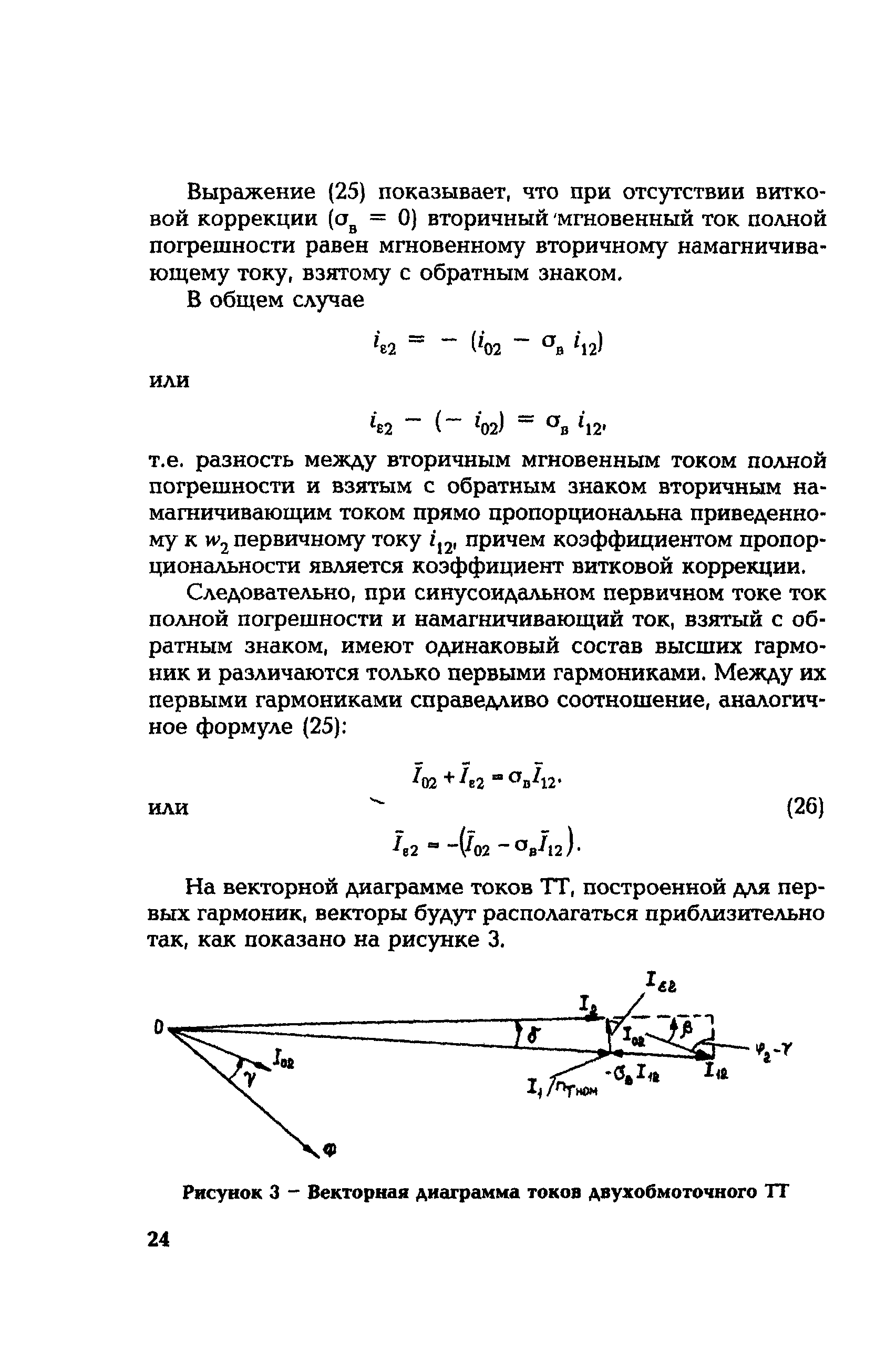

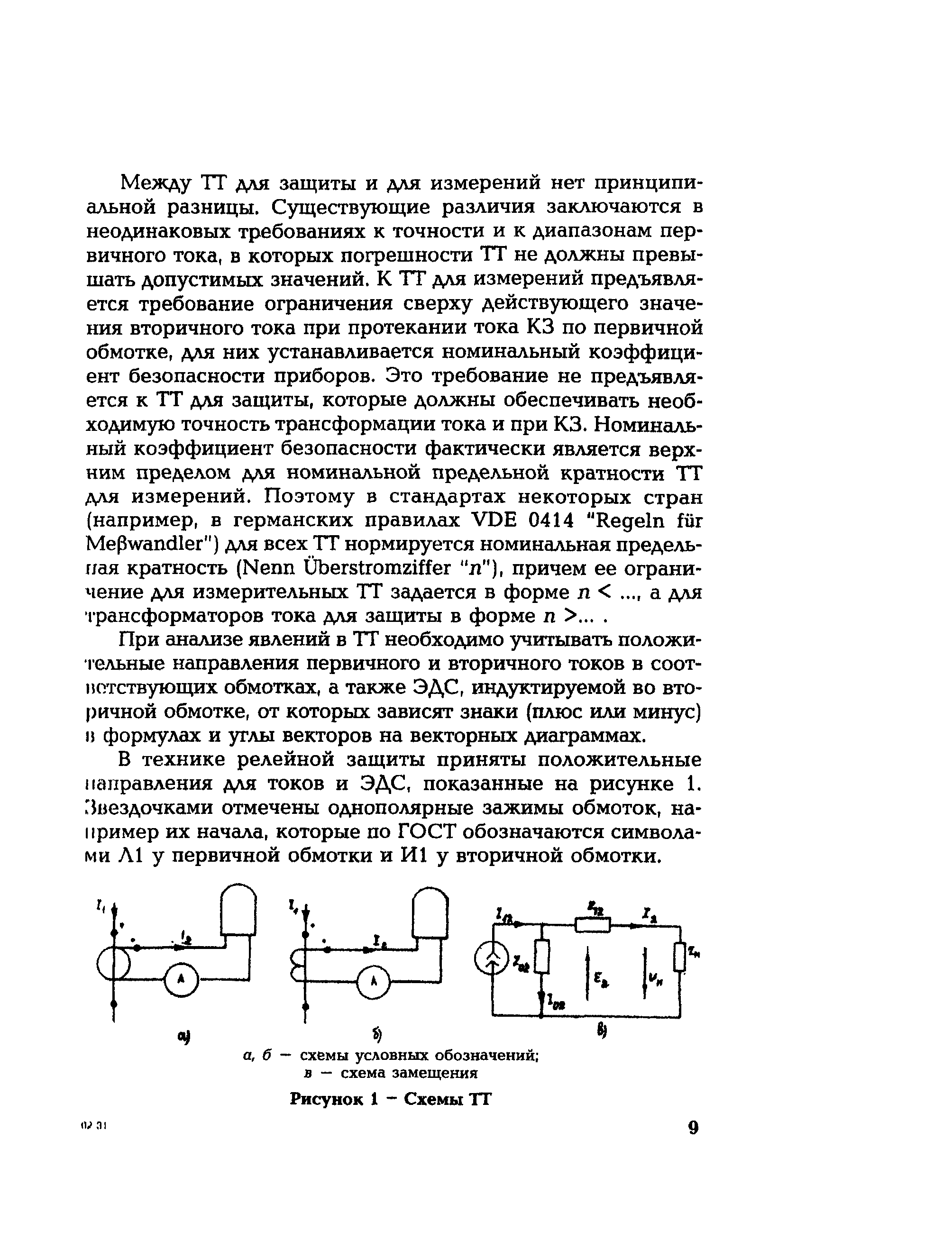

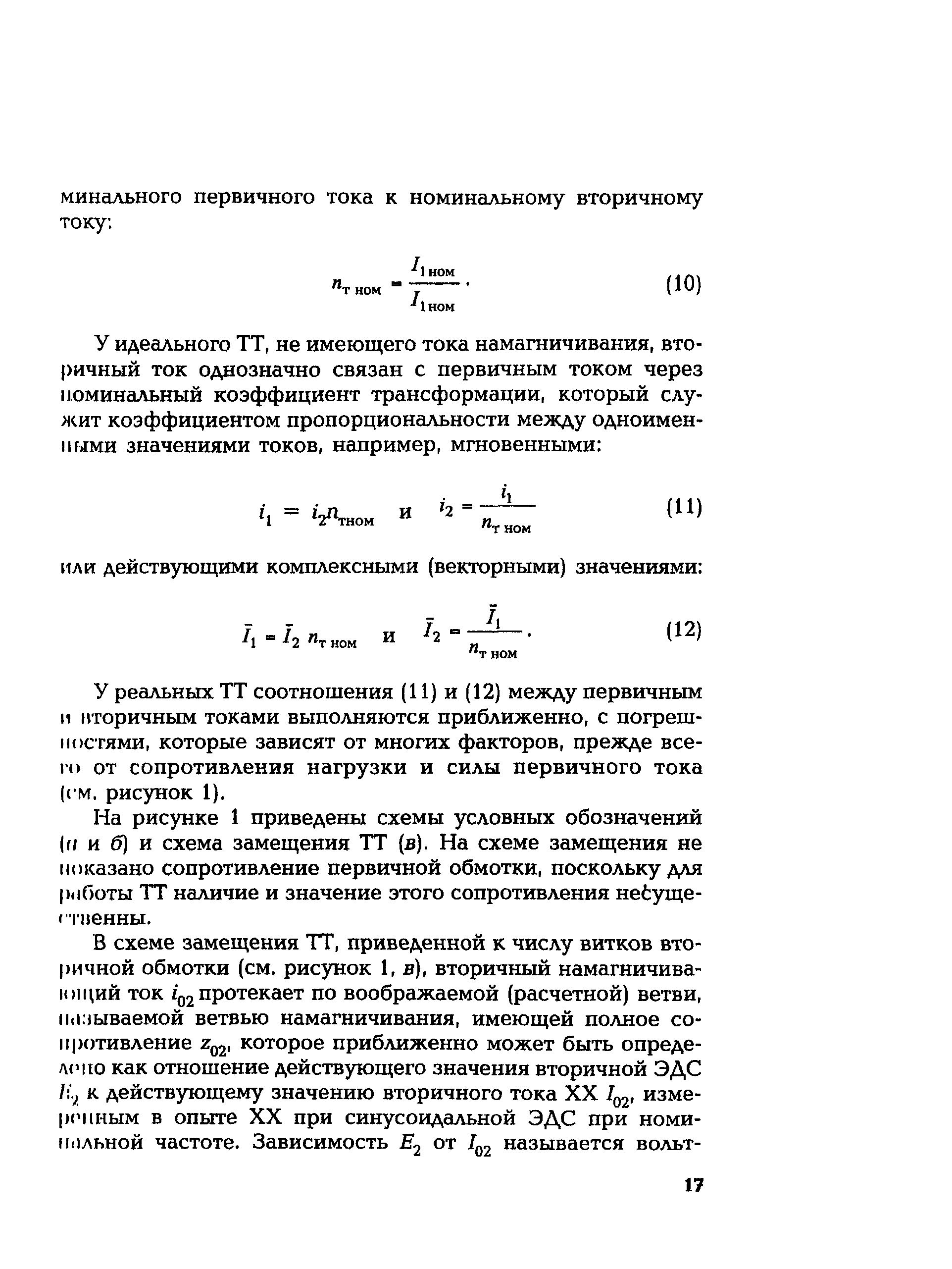

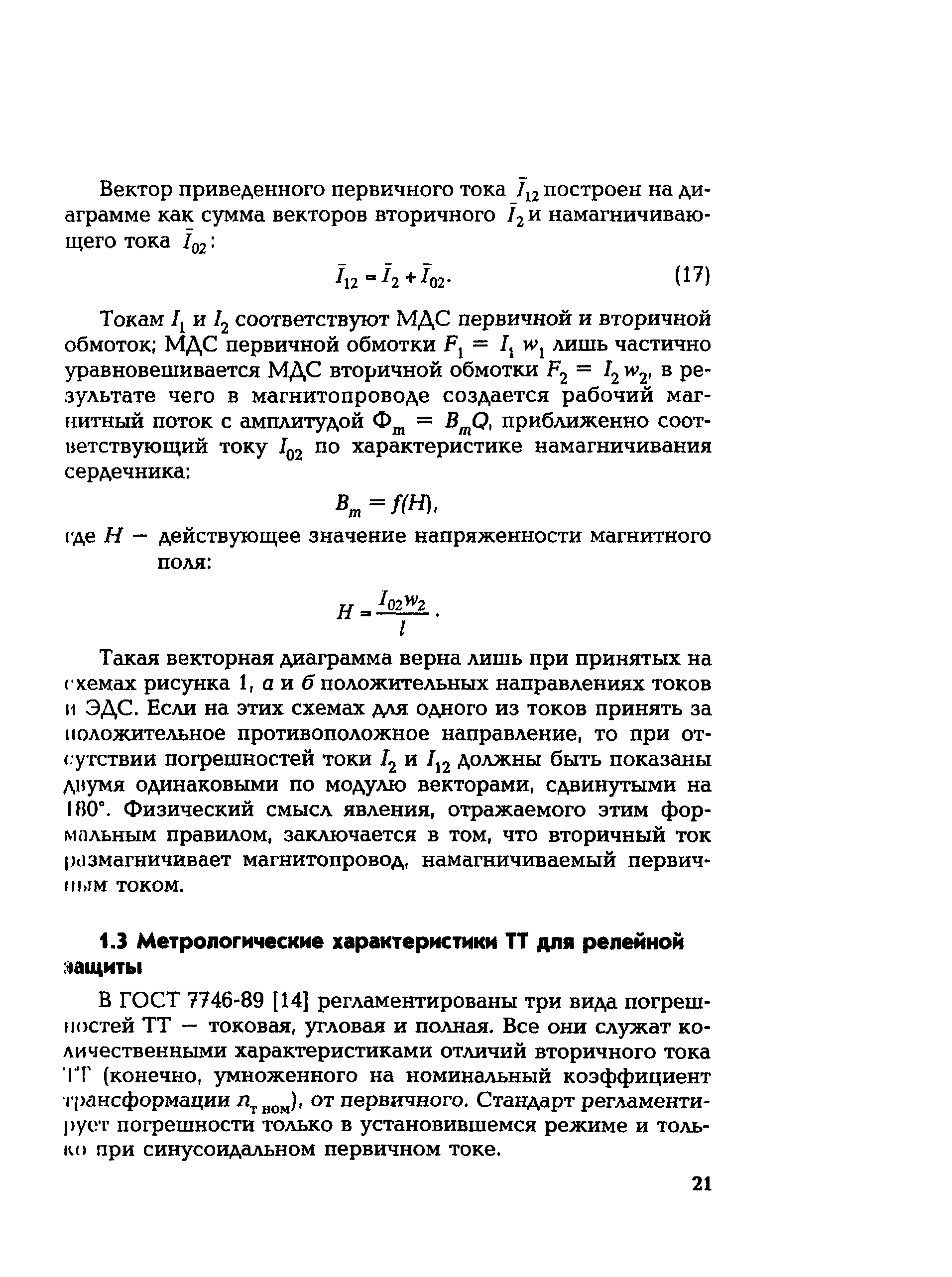

1.2 Соотношения основных величин. Схема замещения и векторная диаграмма ТТ
1.3 Морфологические характеристики ТТ для релейной защиты

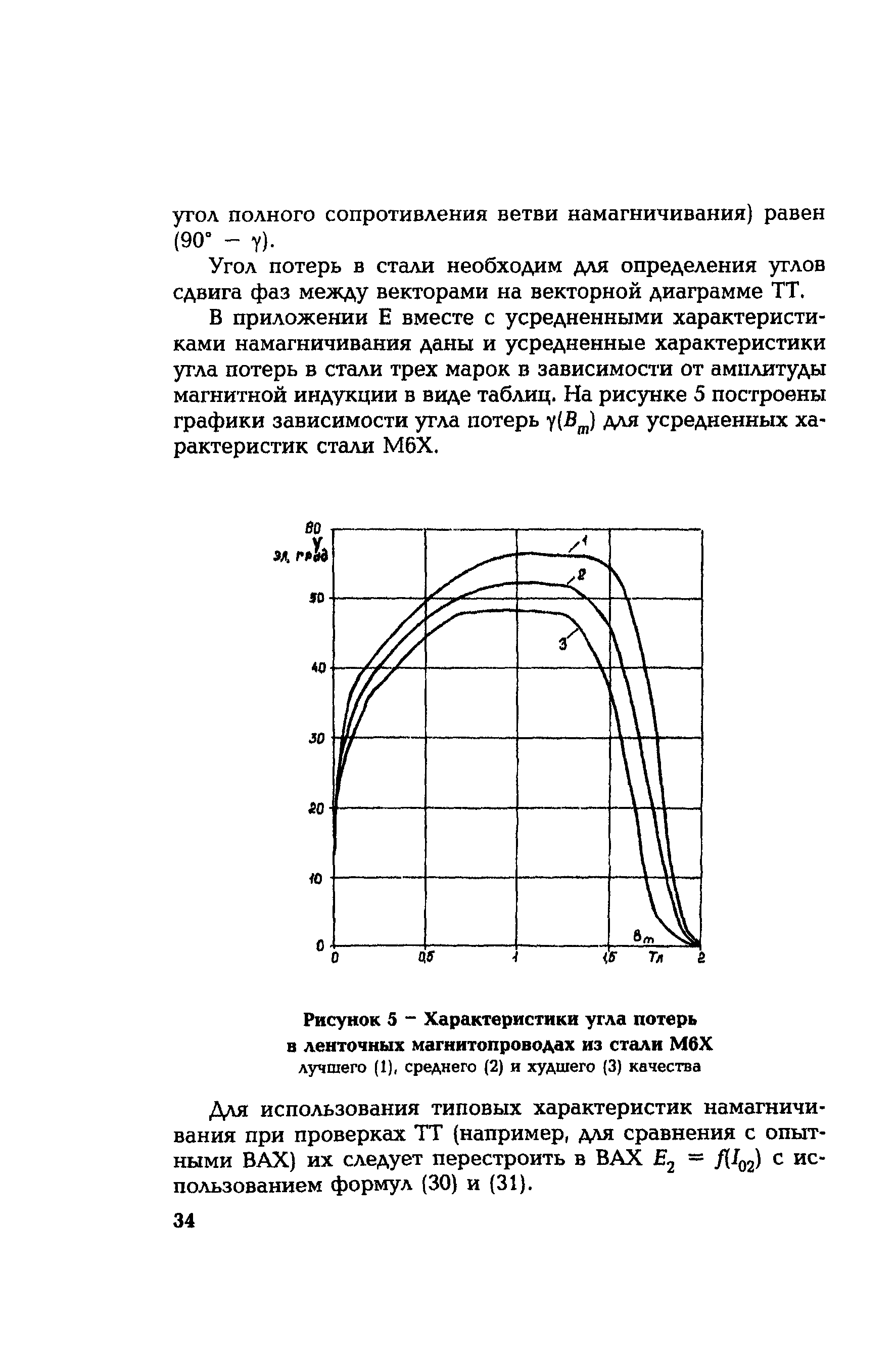

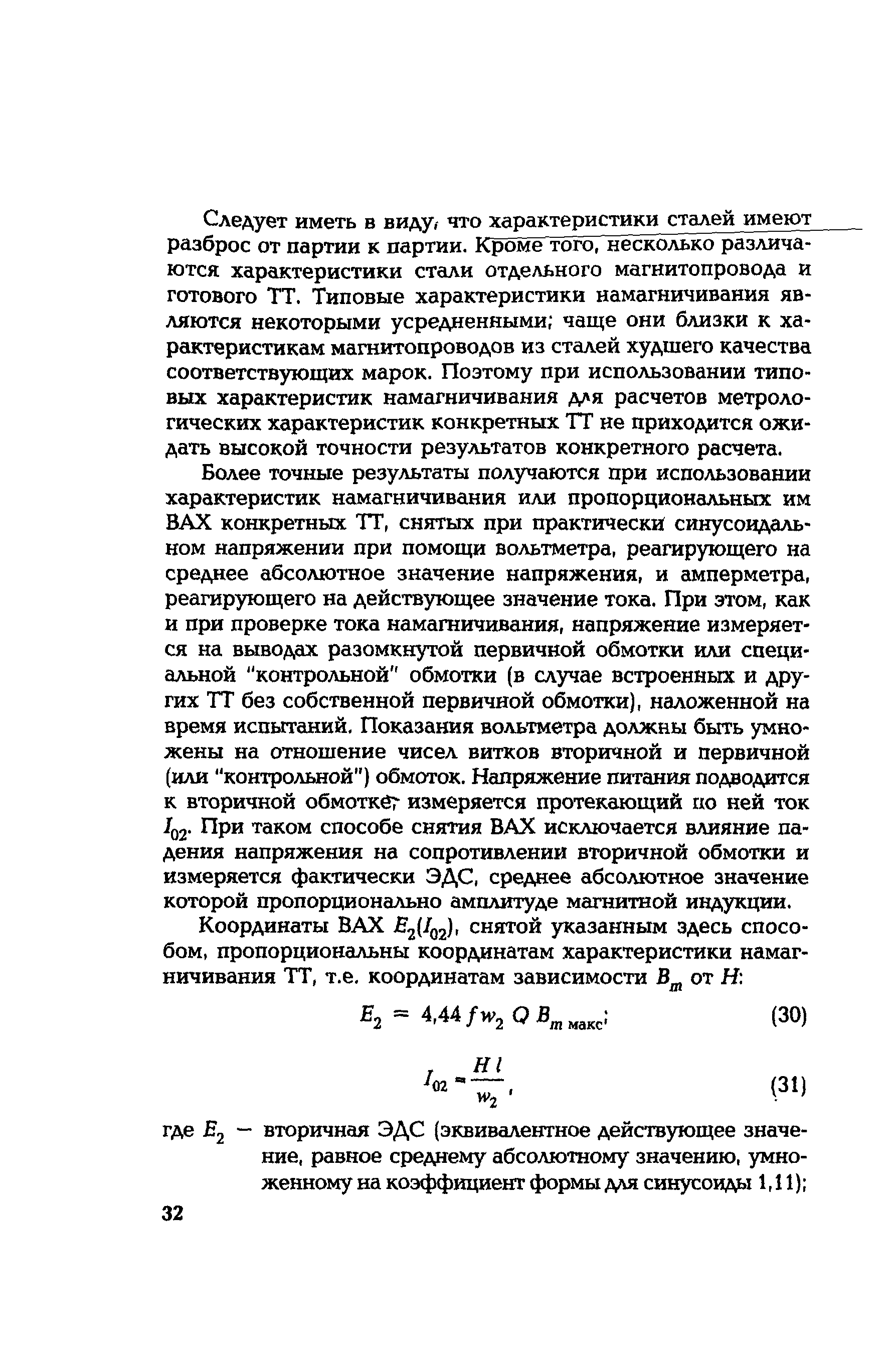

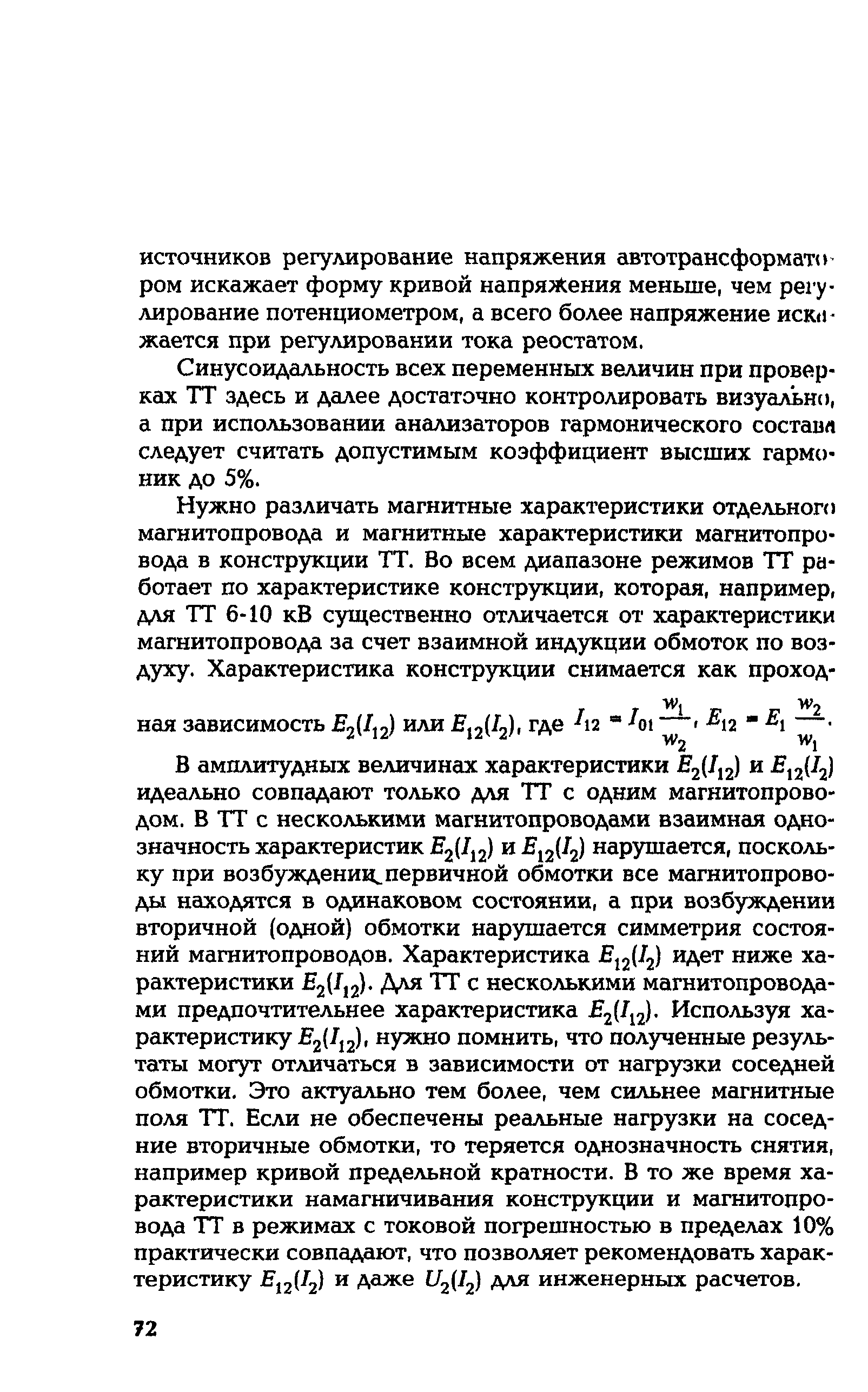

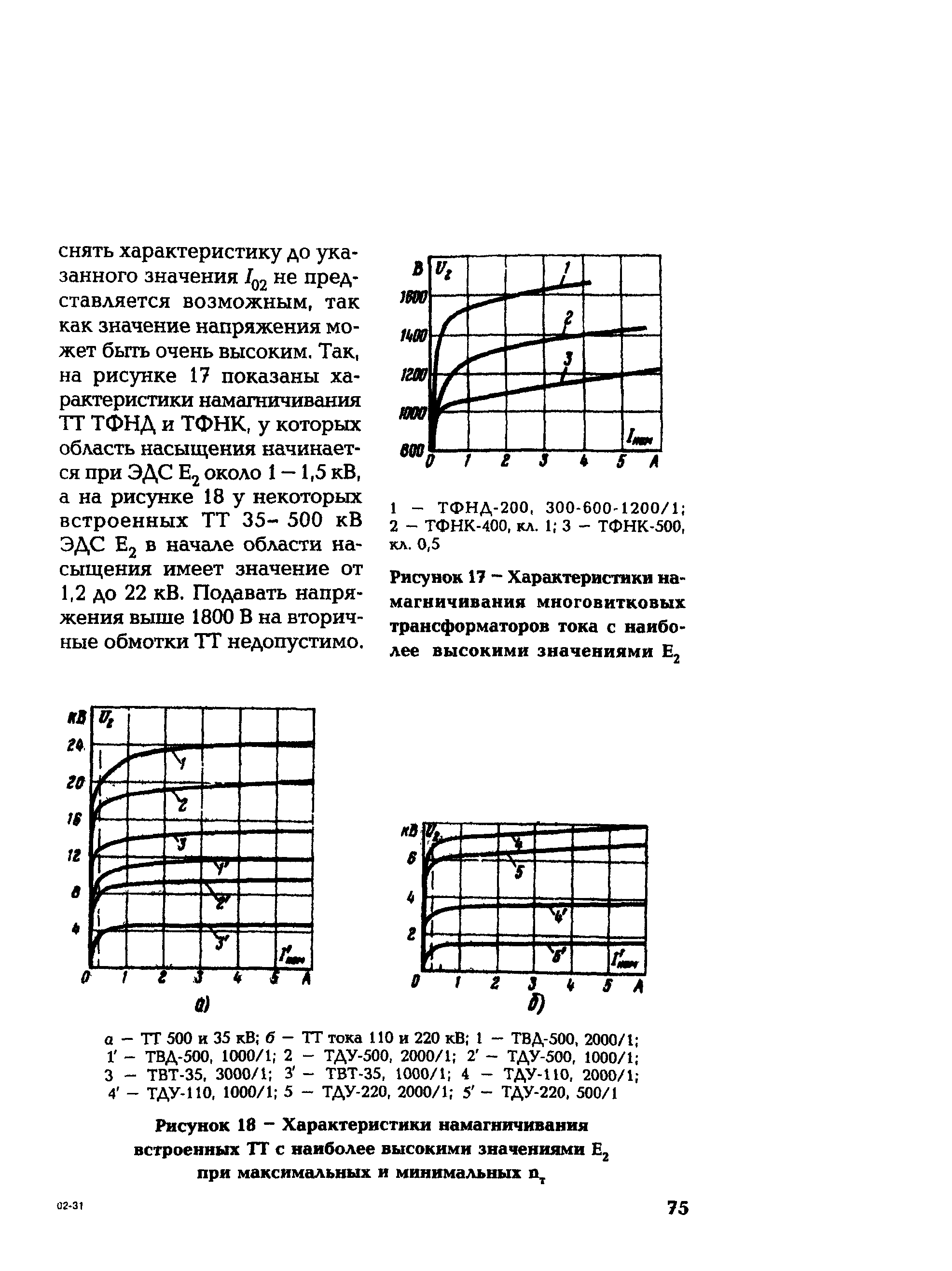

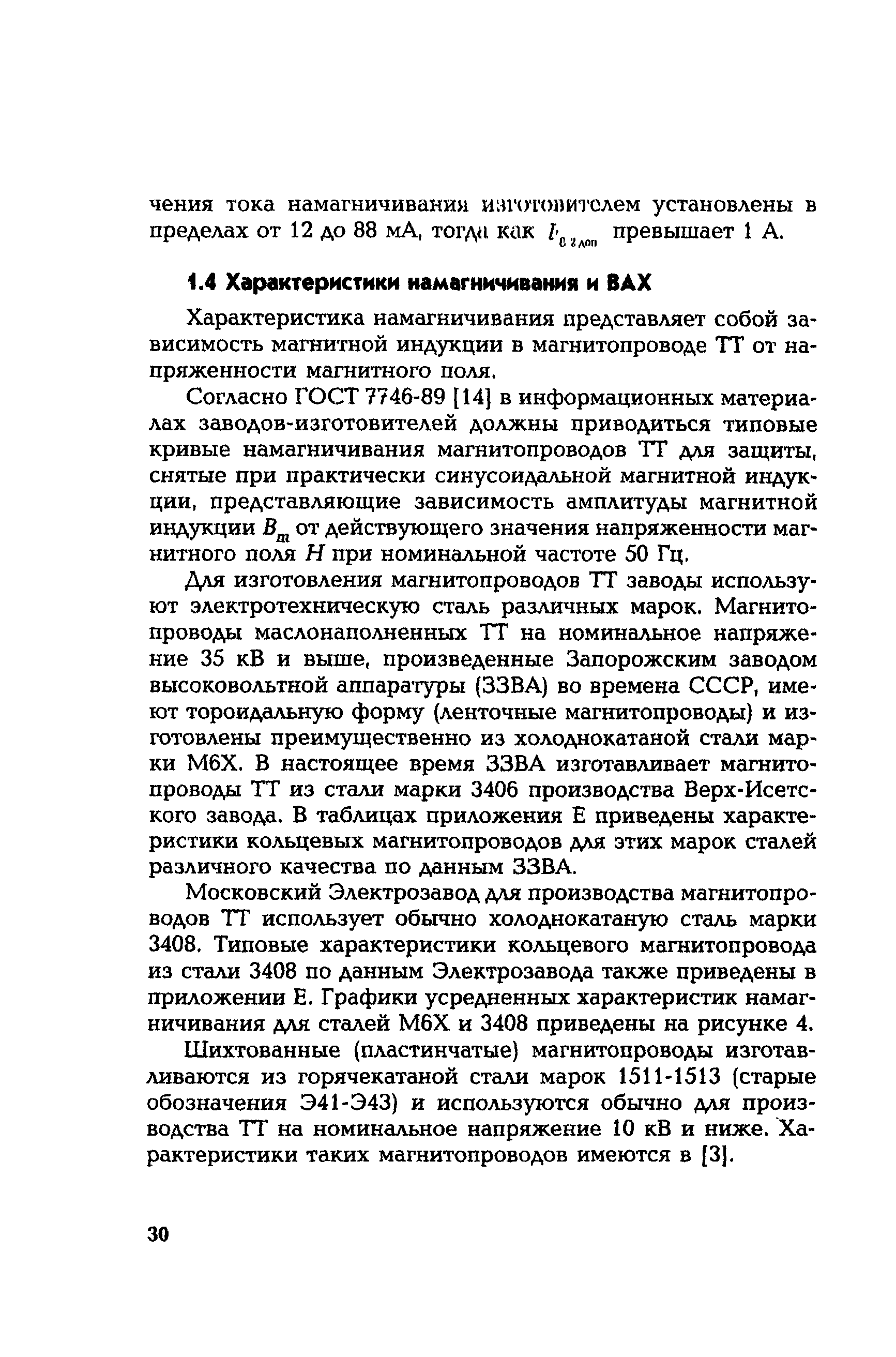

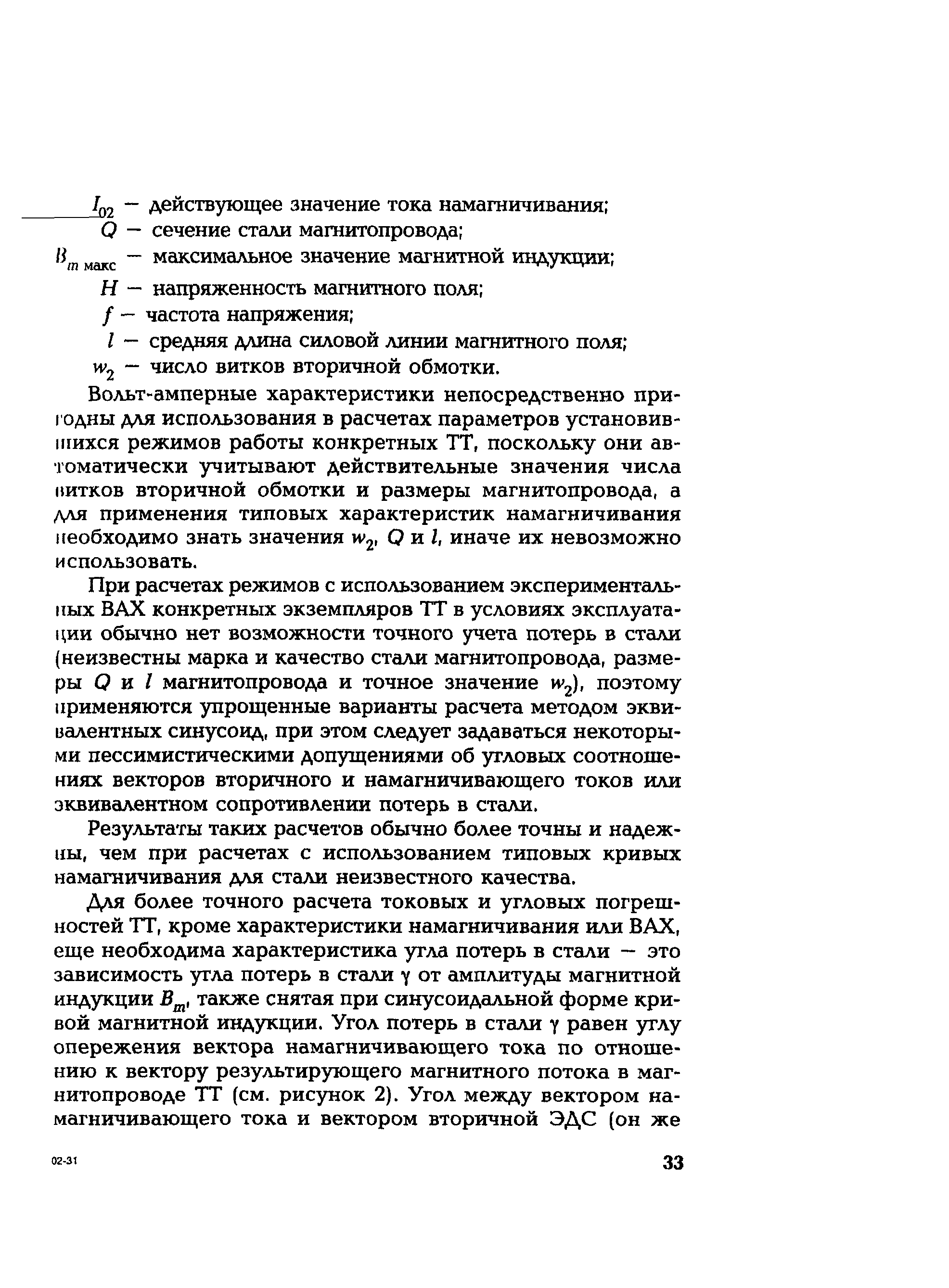

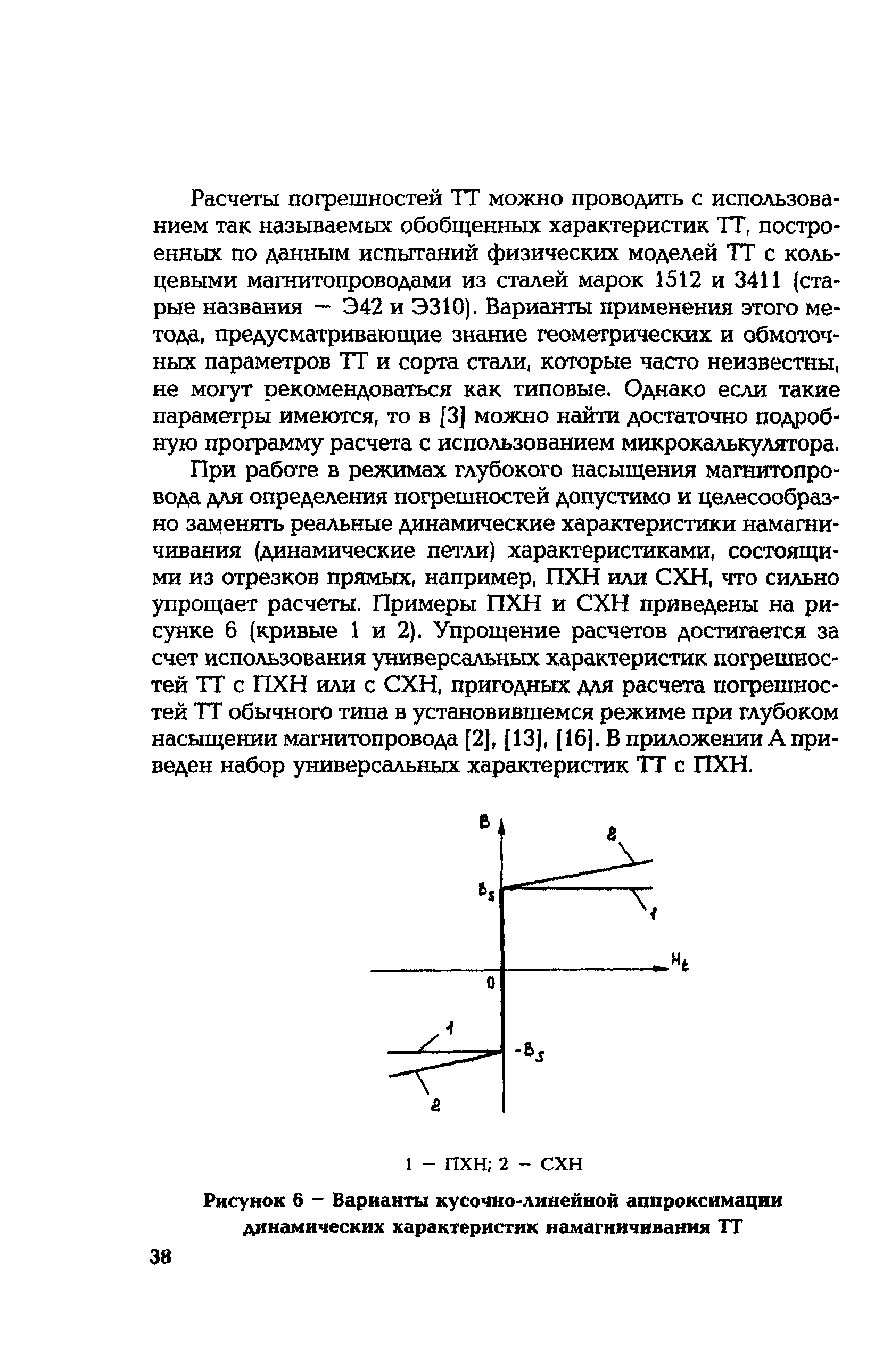

1.4 Характеристики намагничивания и ВАХ

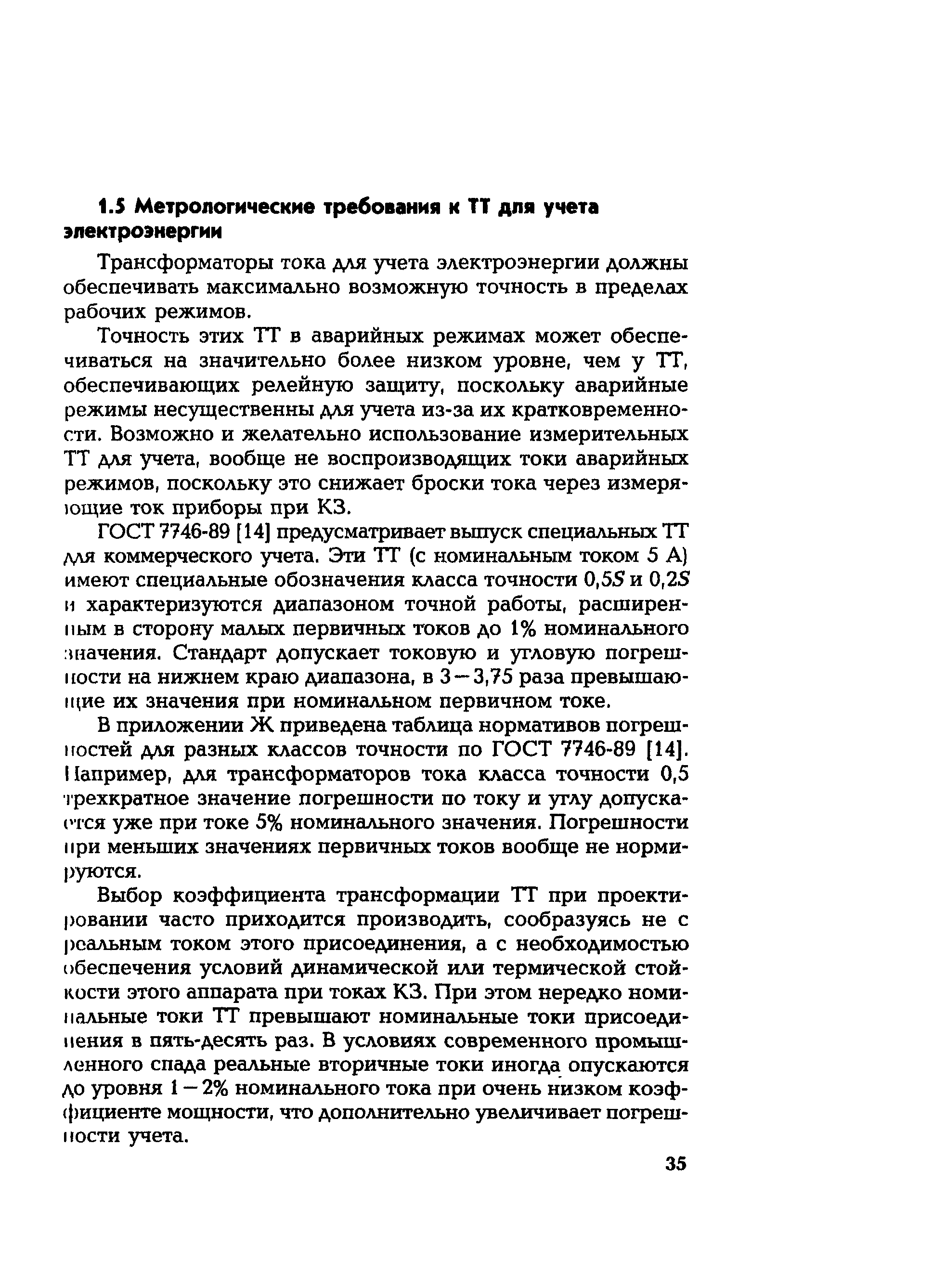

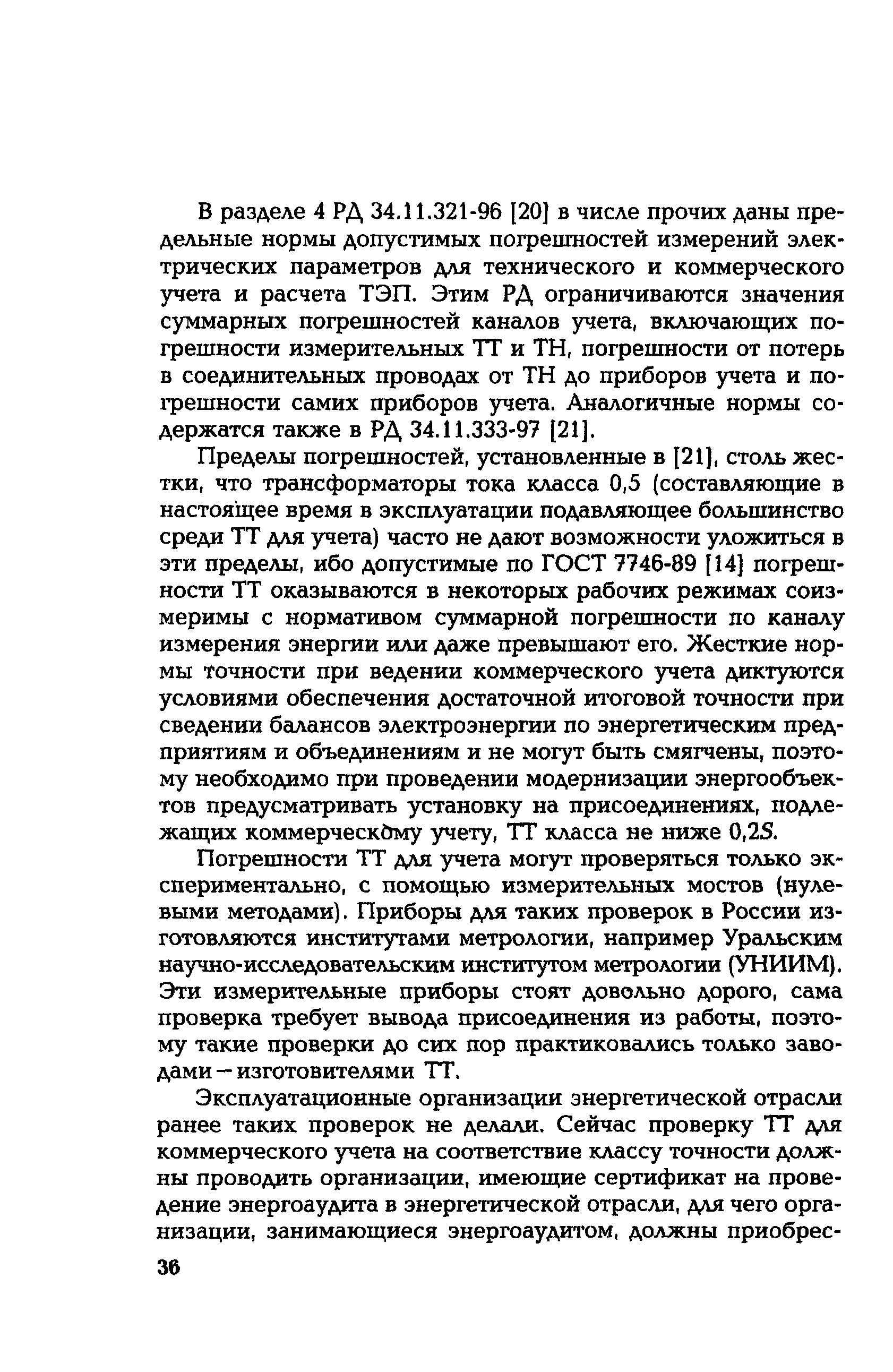

1.5 Метрологические требования к ТТ для учета электроэнергии
2 Расчеты по ТТ

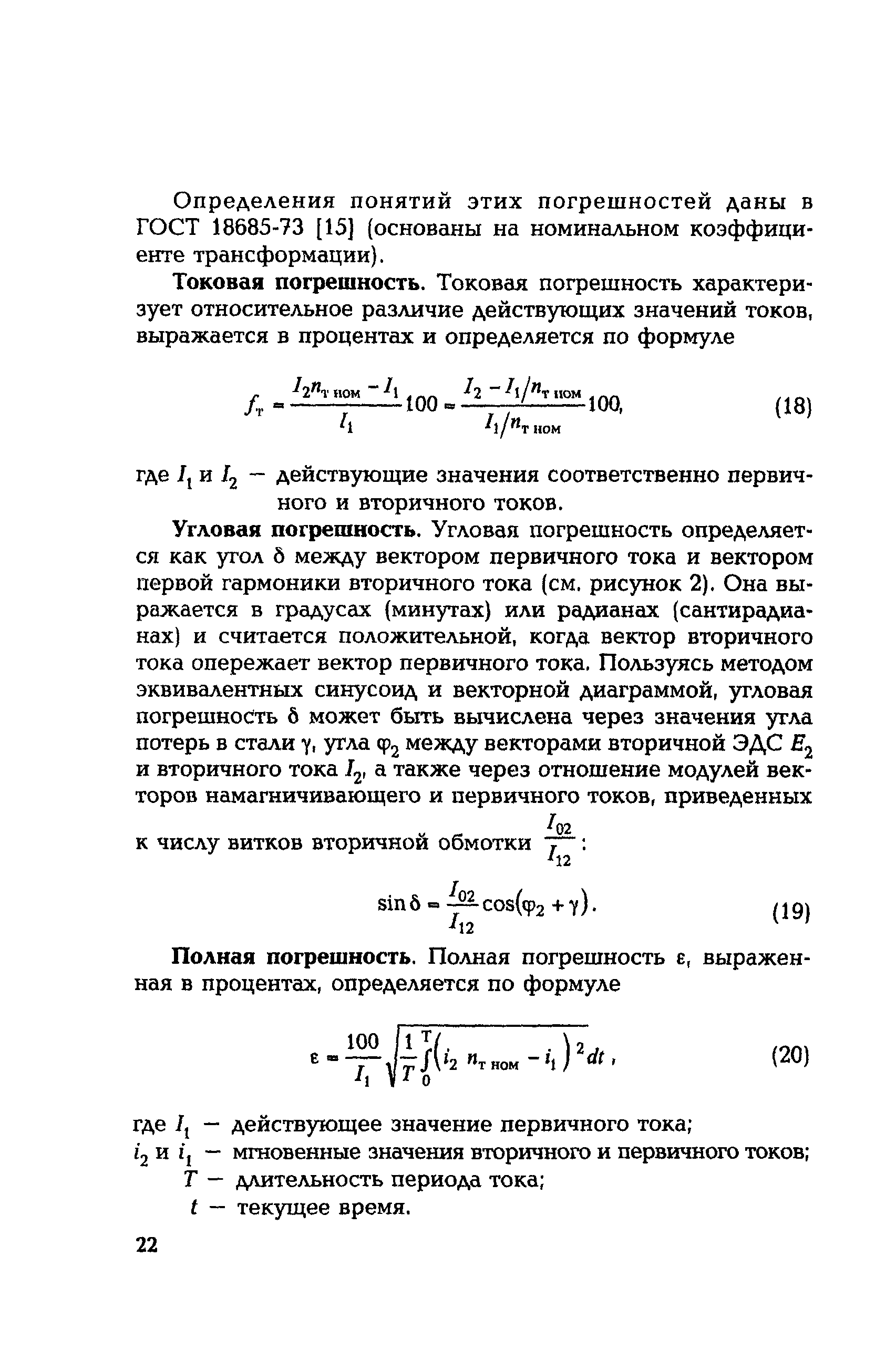

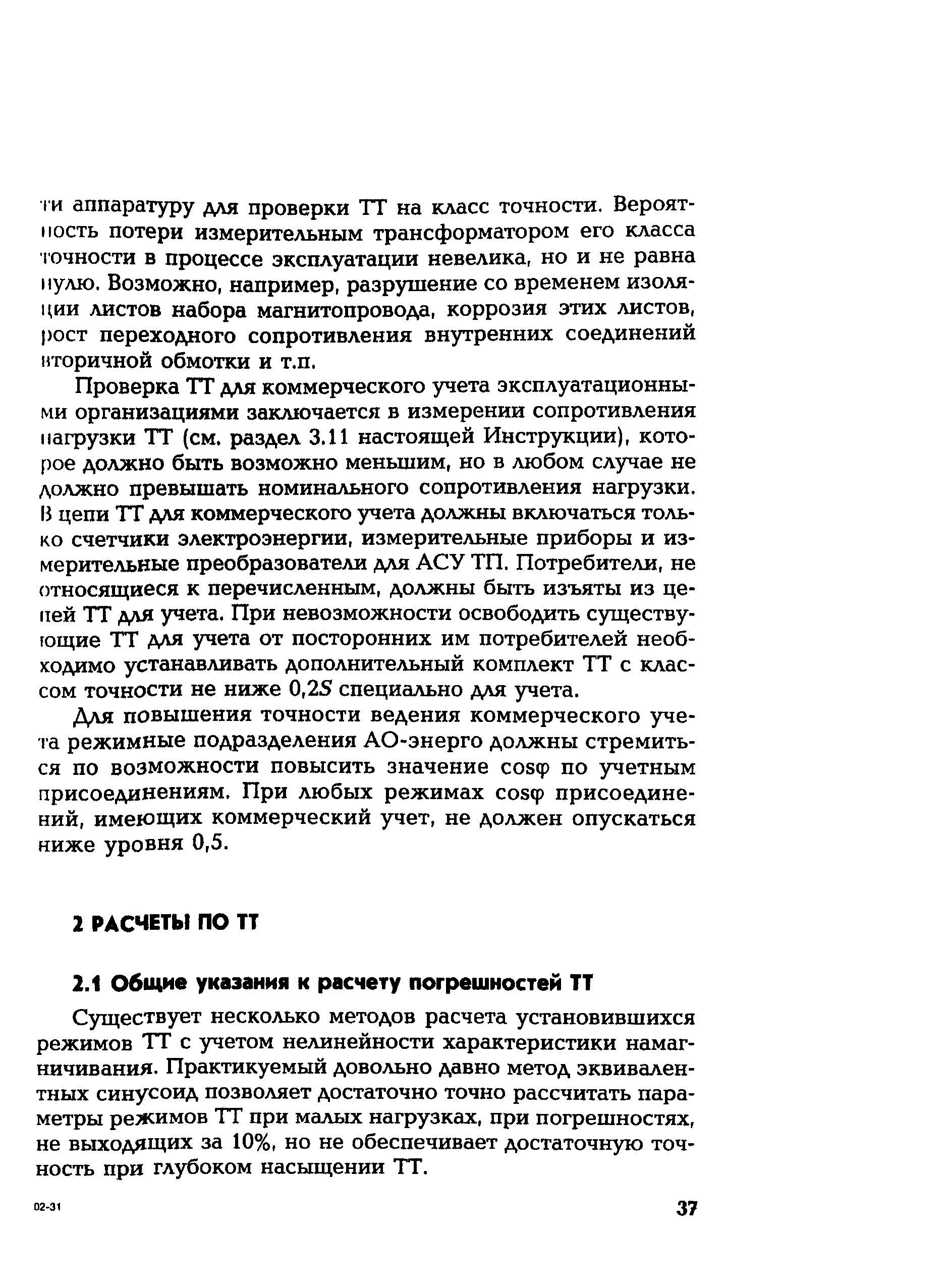

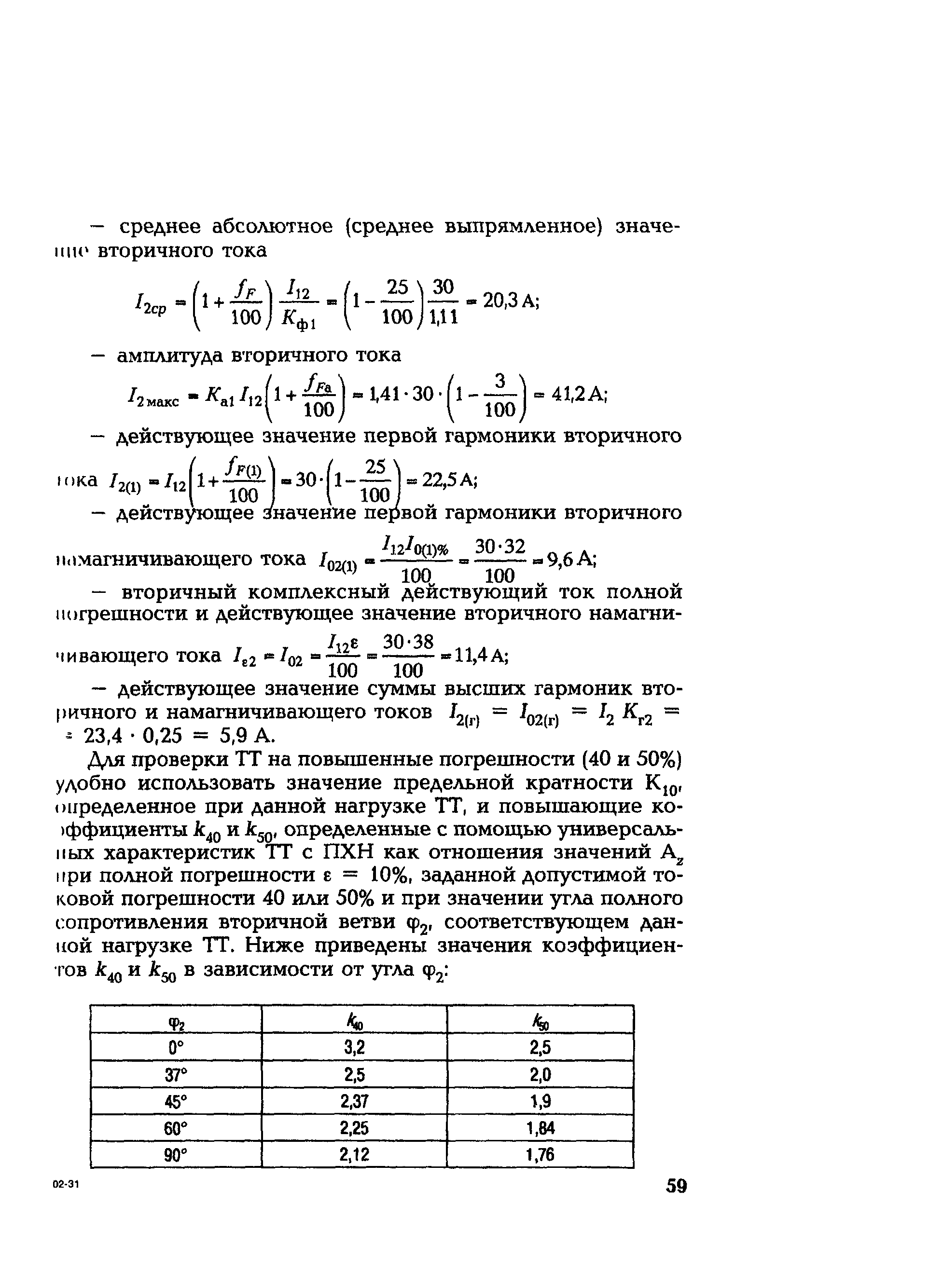

2.1 Общие указания к расчету погрешностей ТТ

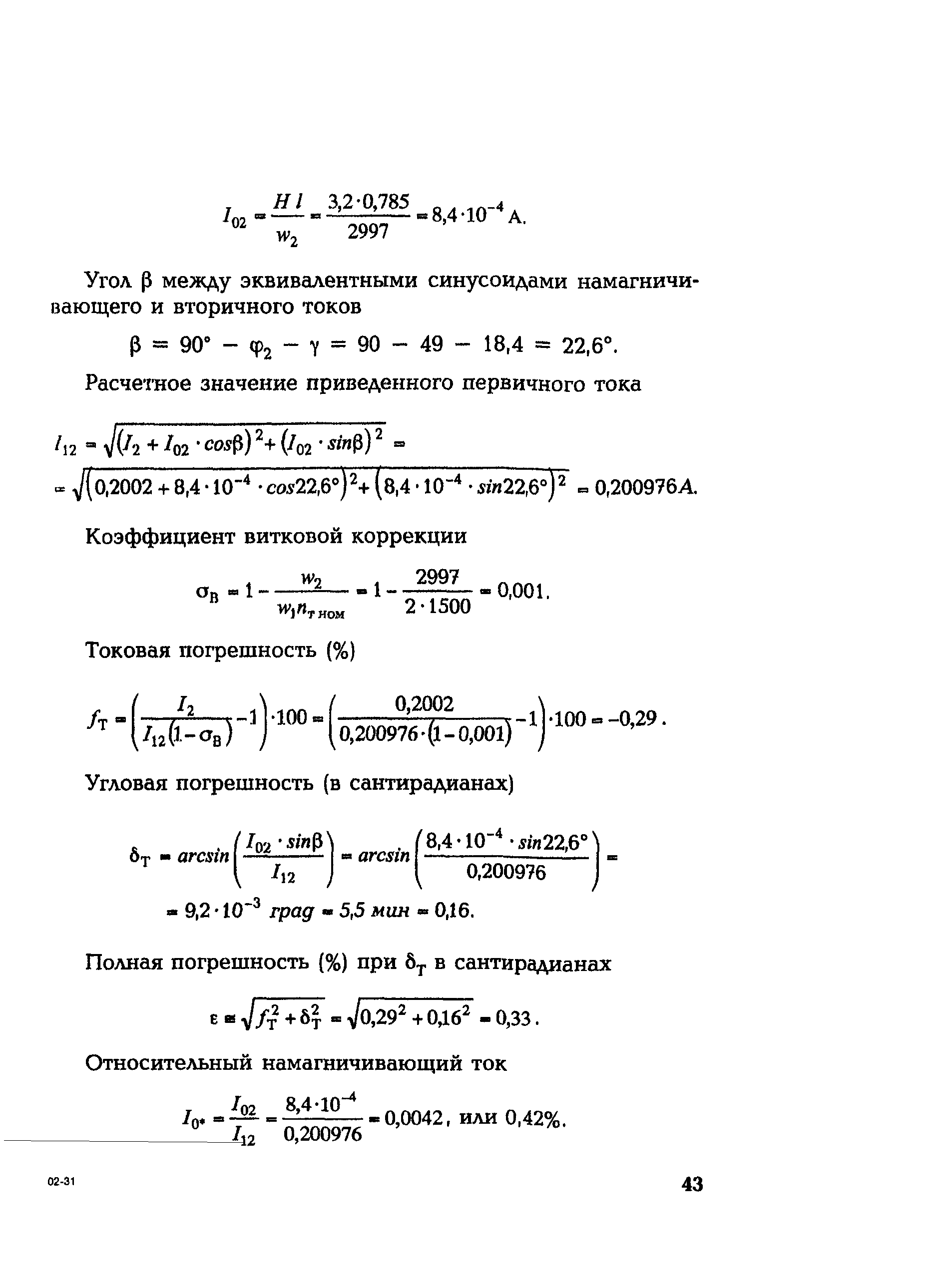

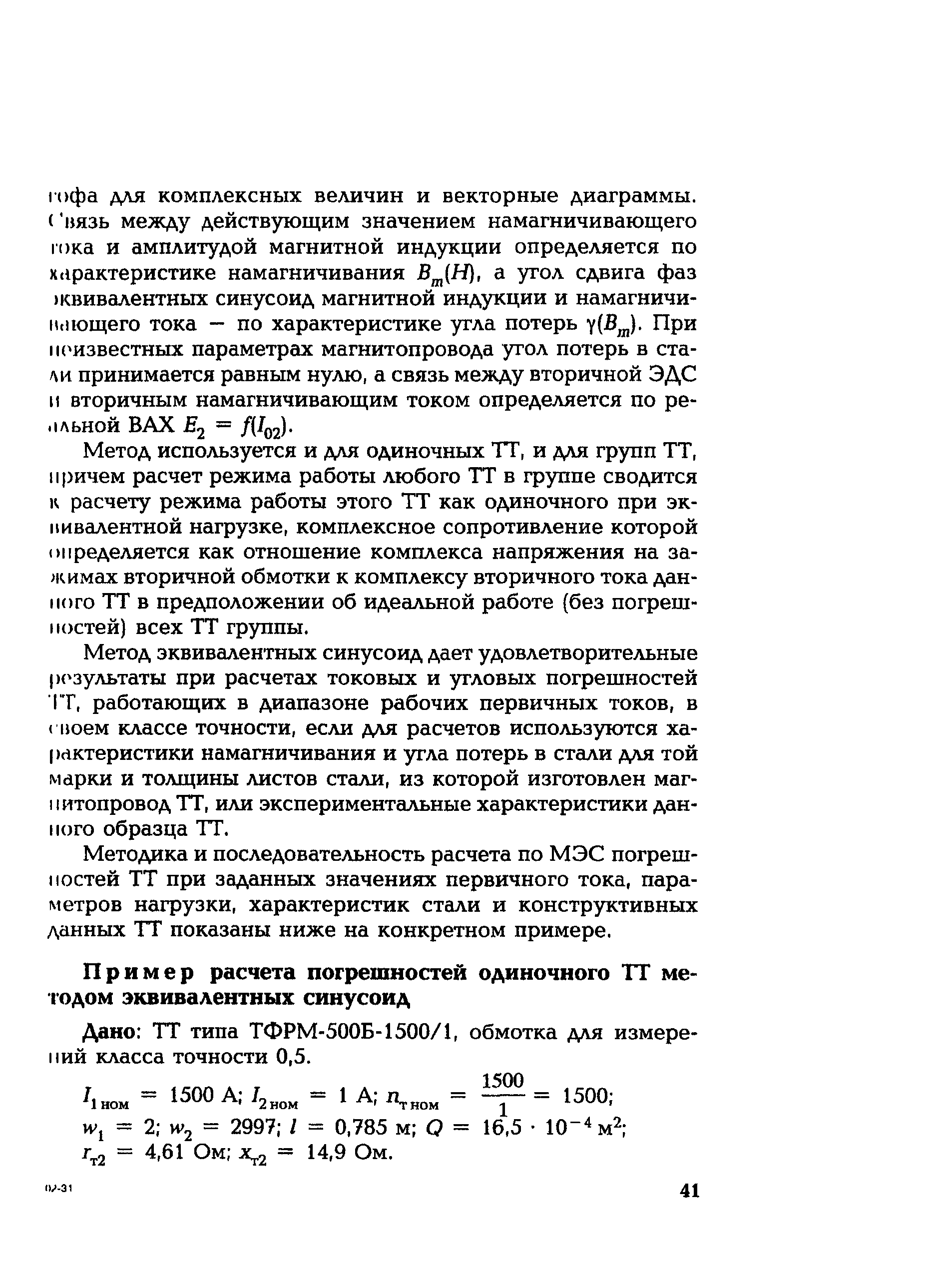

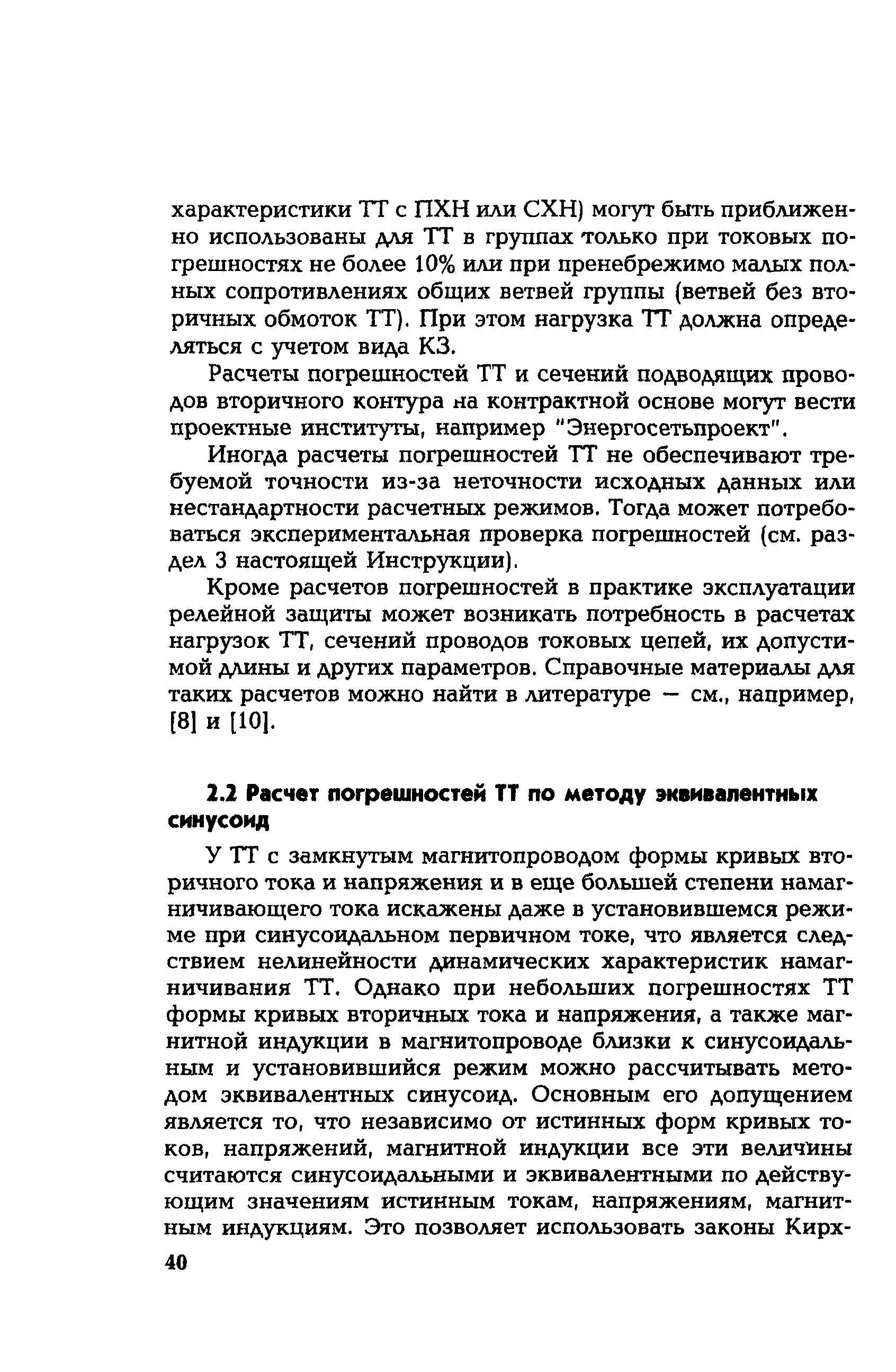

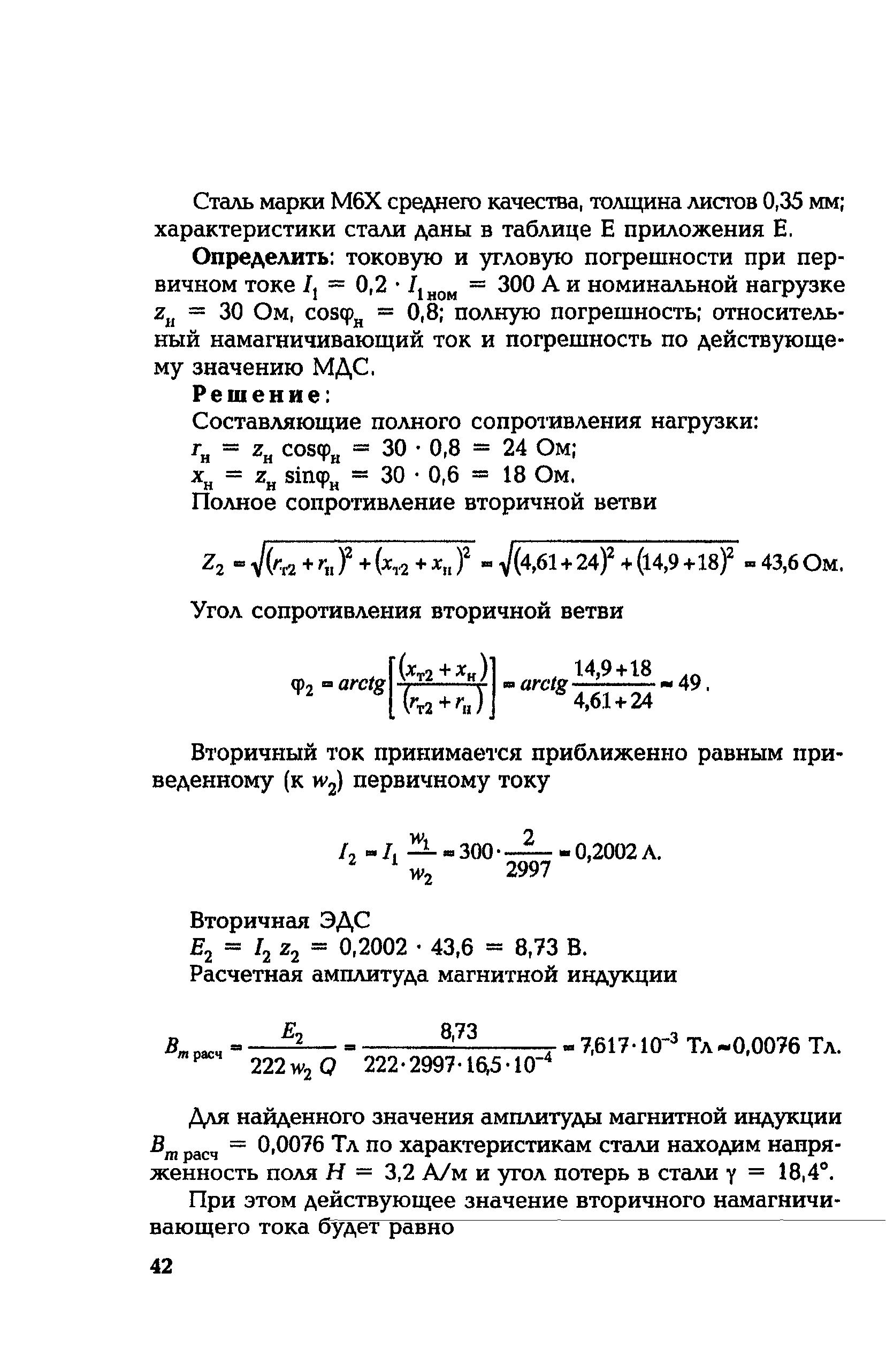

2.2 Расчет погрешностей ТТ по методу эквивалентных синусоид

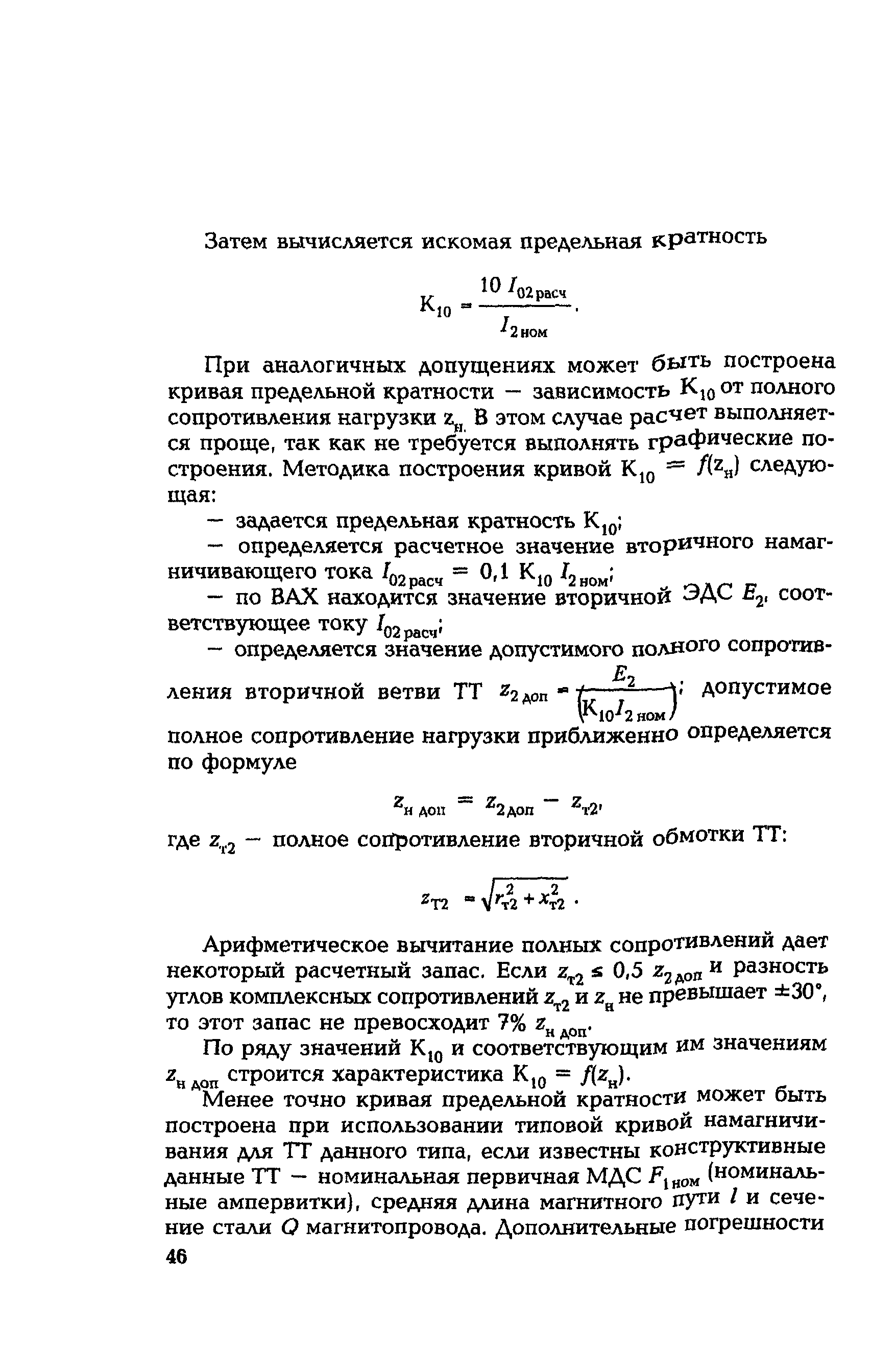

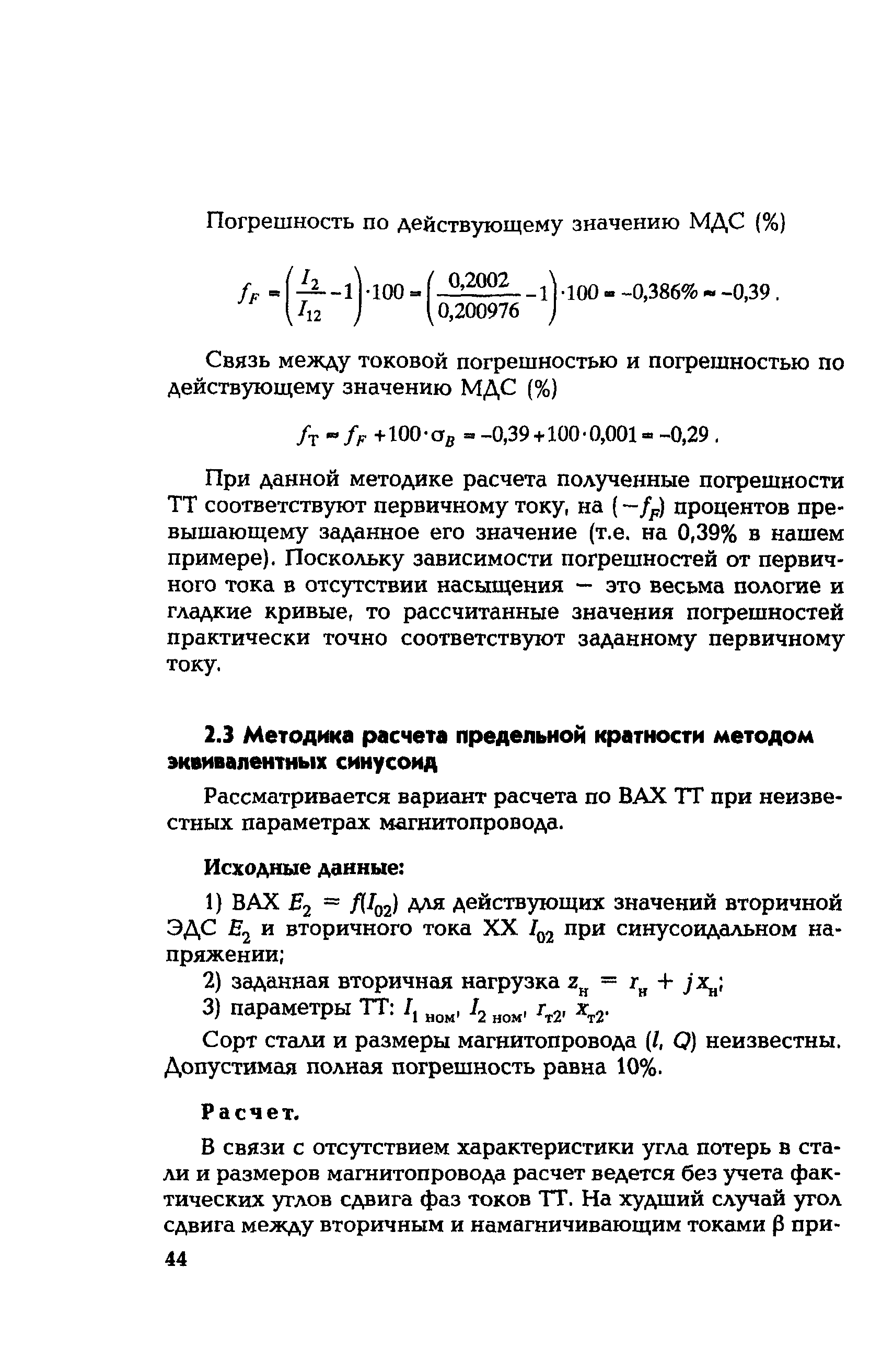

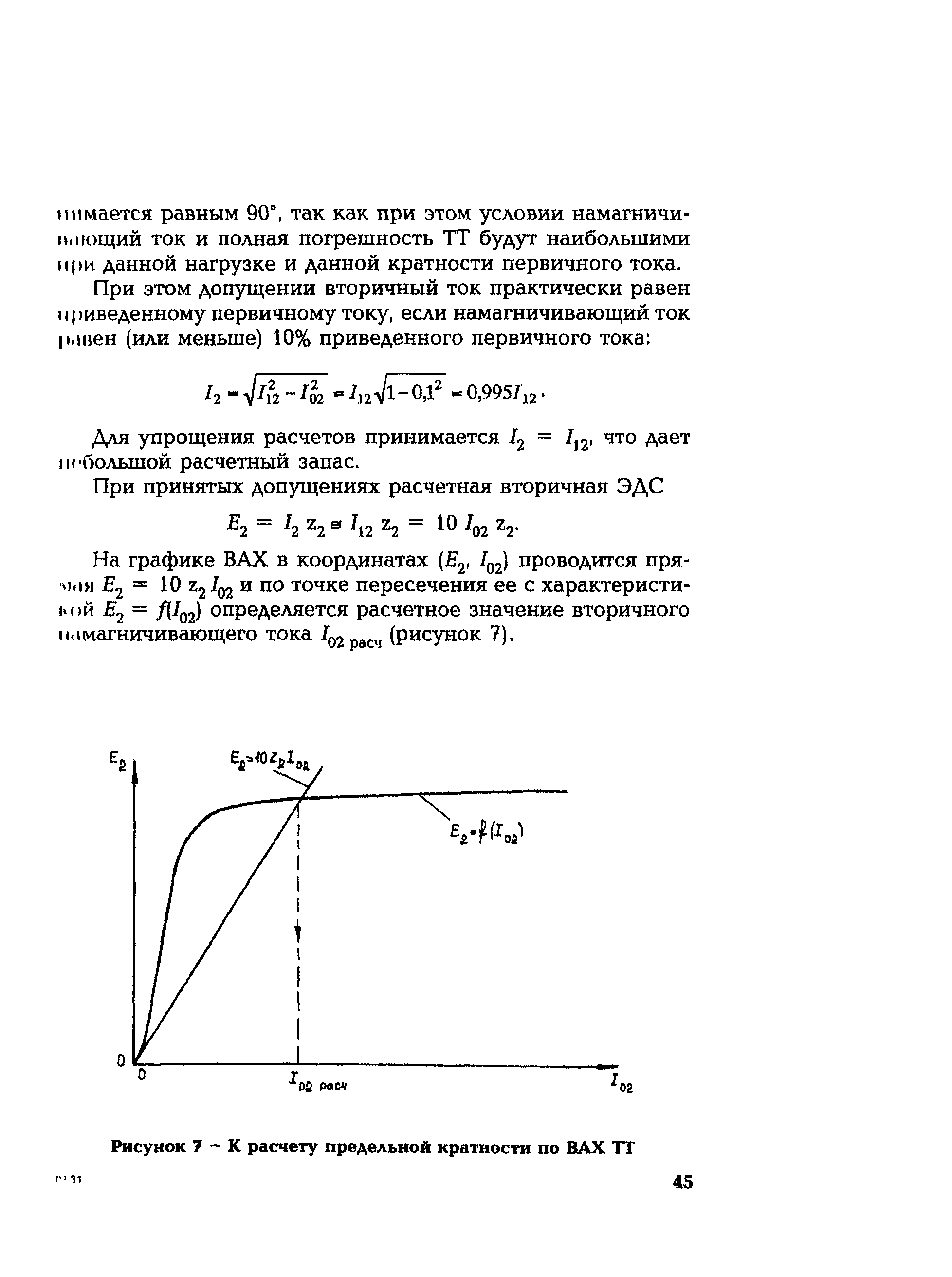

2.3 Методика расчета предельной кратности методом эквивалентных синусоид

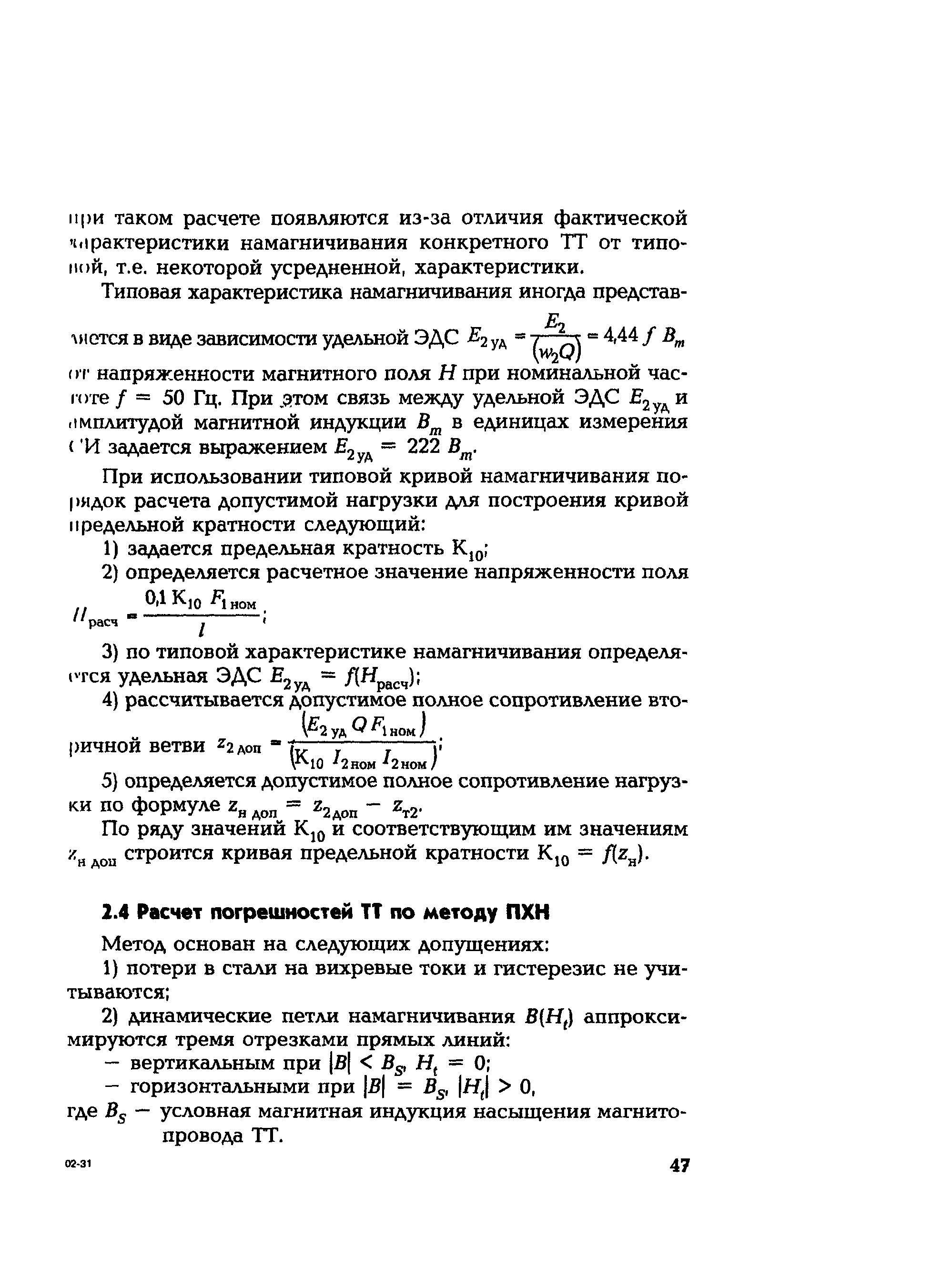

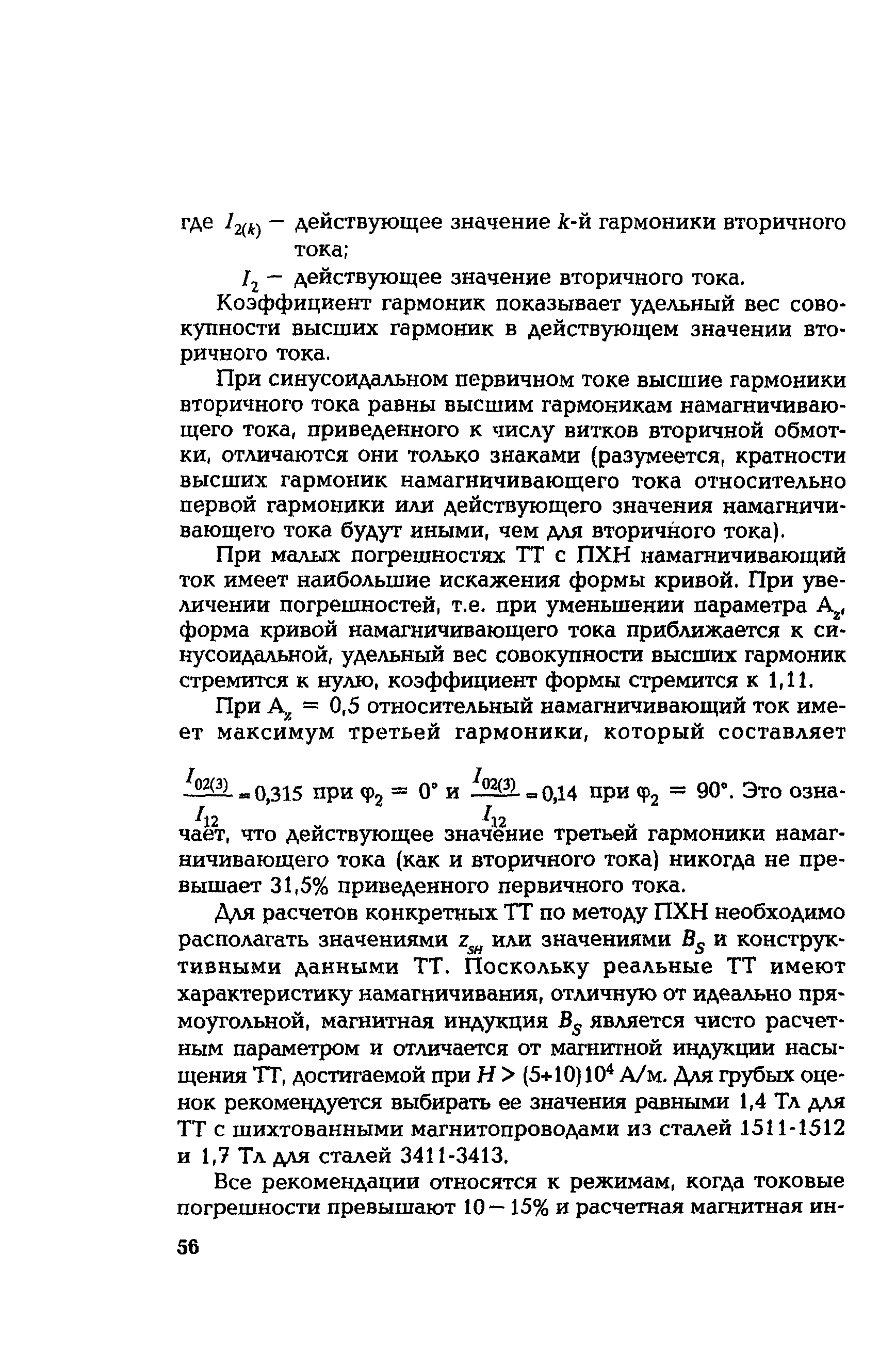

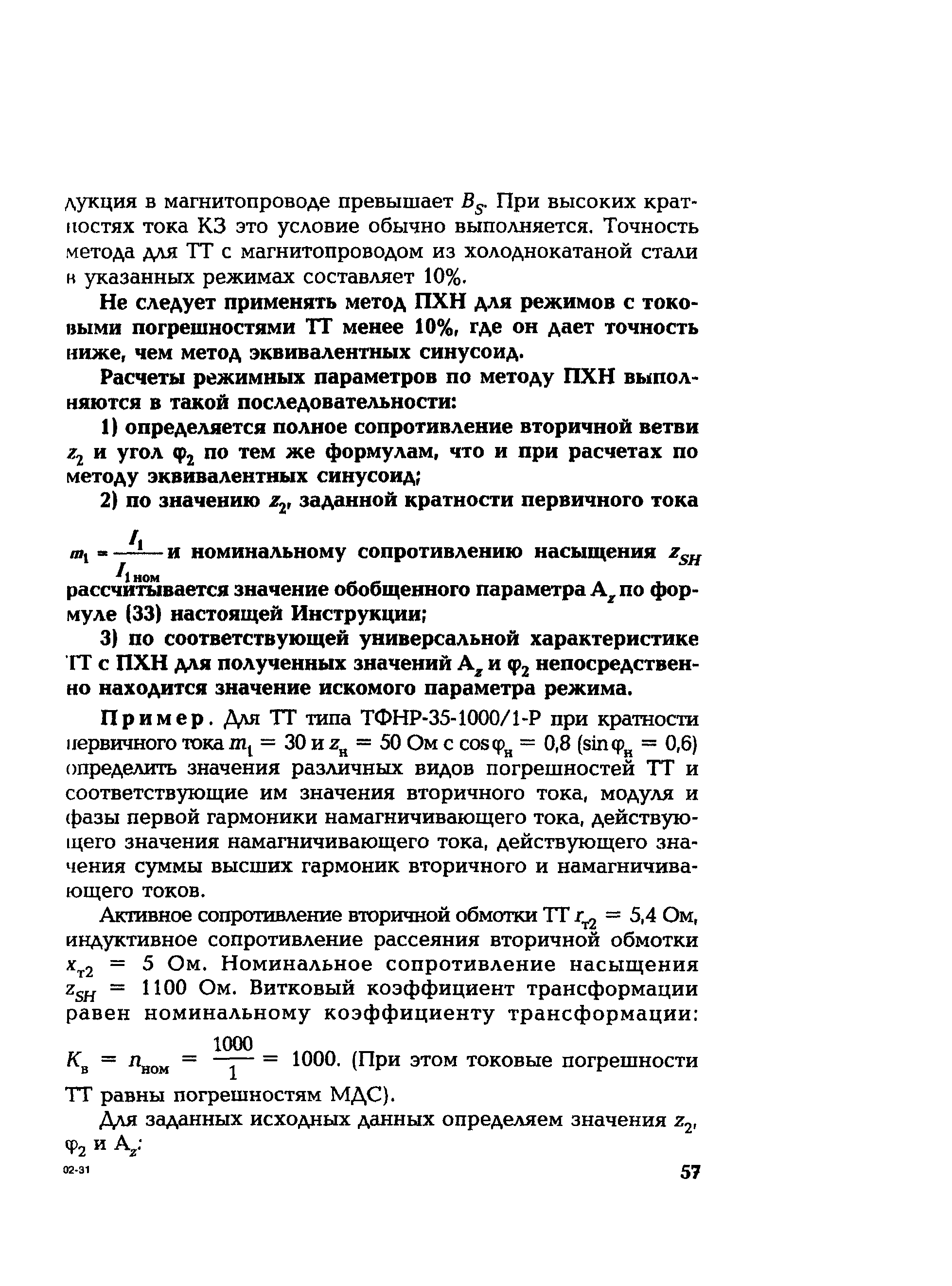

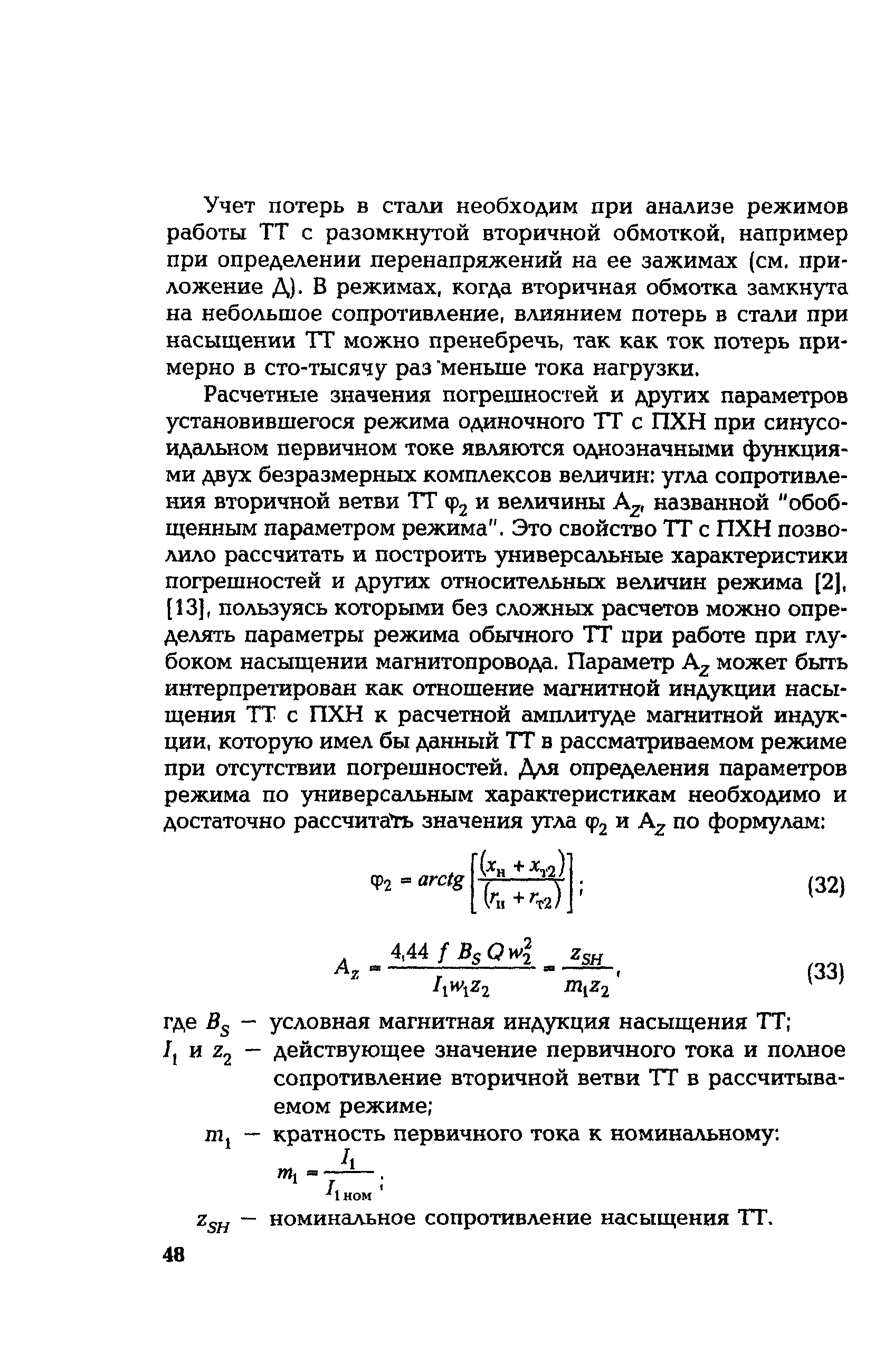

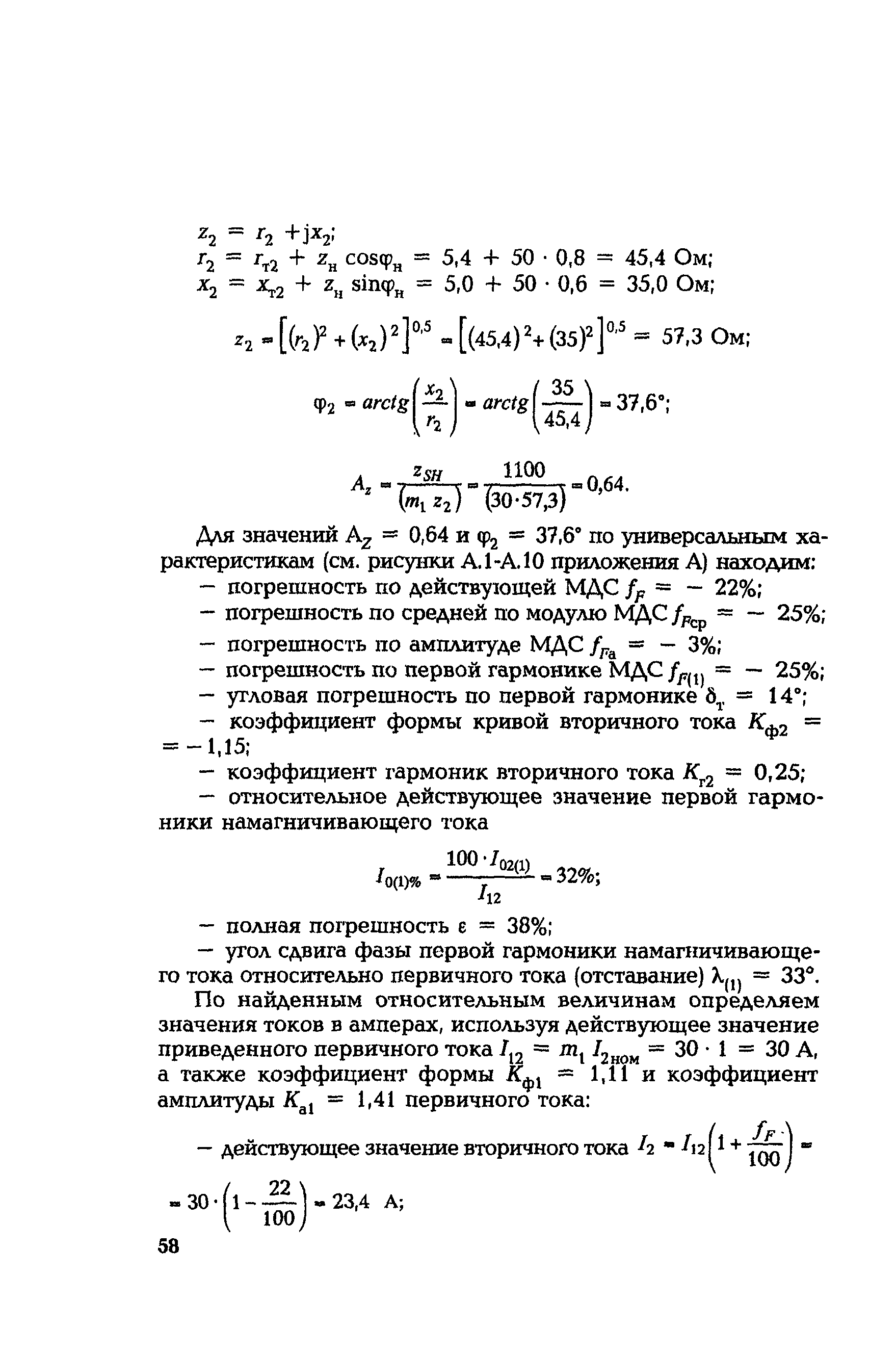

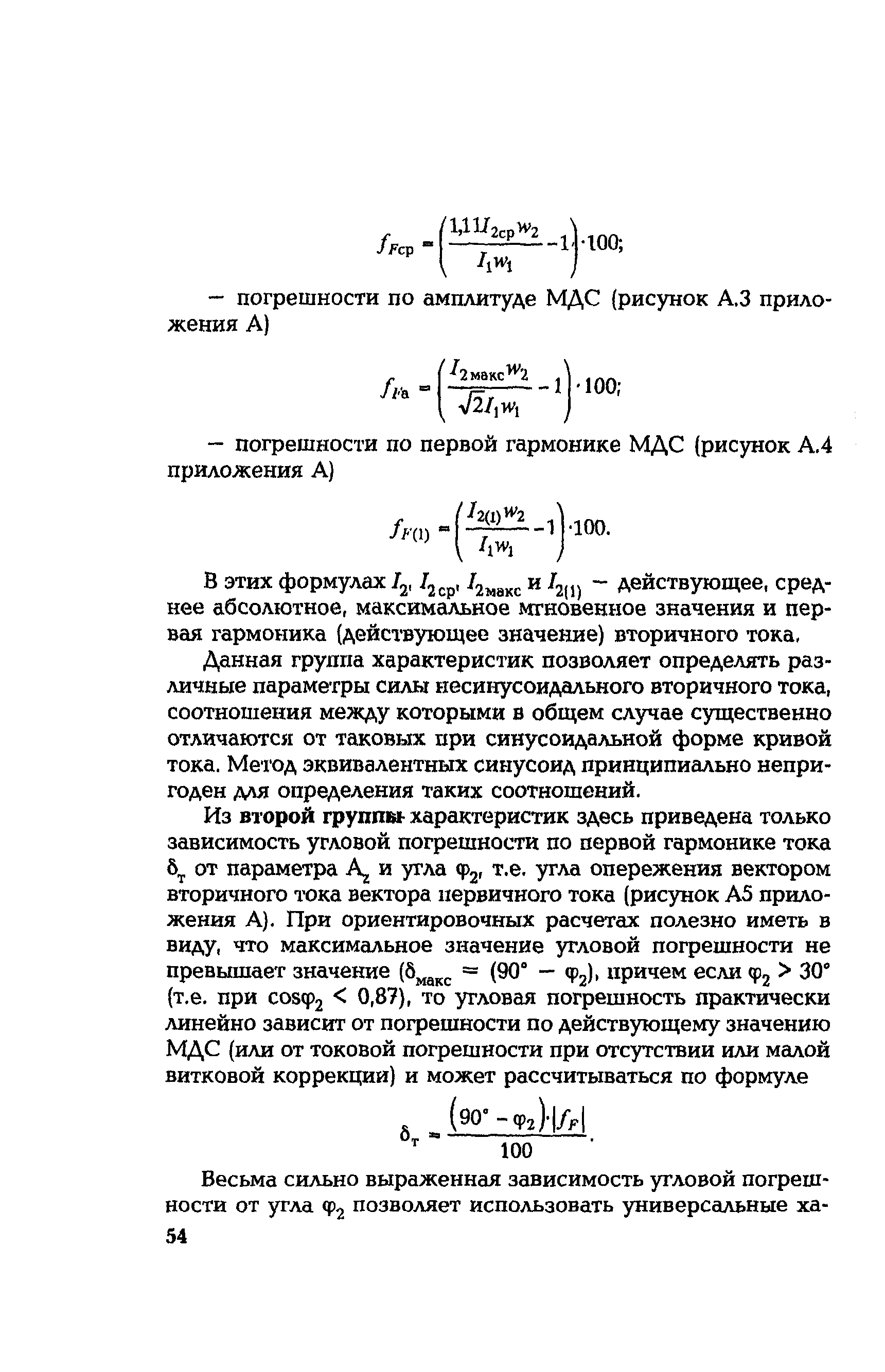

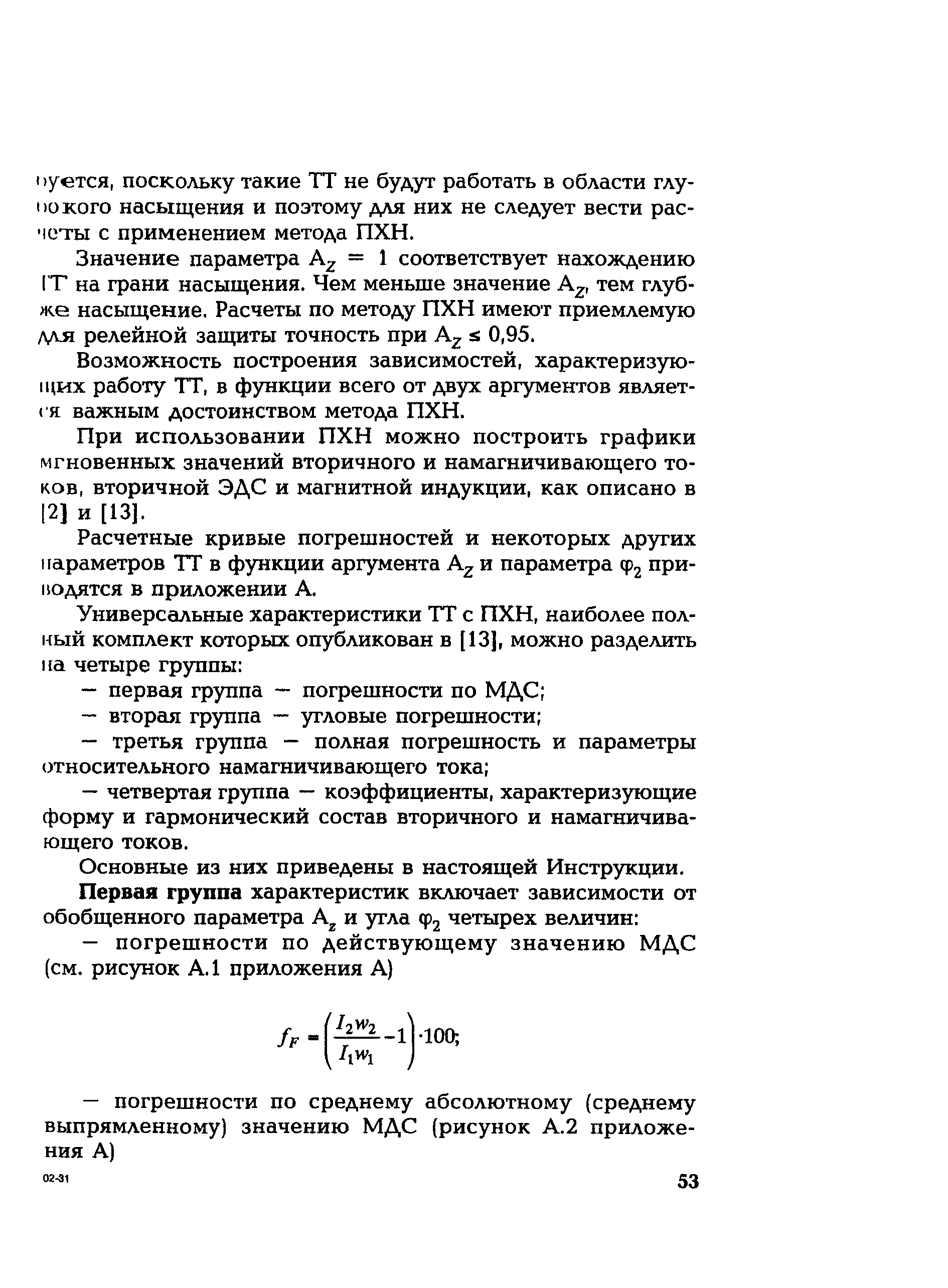

2.4 Расчет погрешностей ТТ по методу ПХН
3 Проверки ТТ

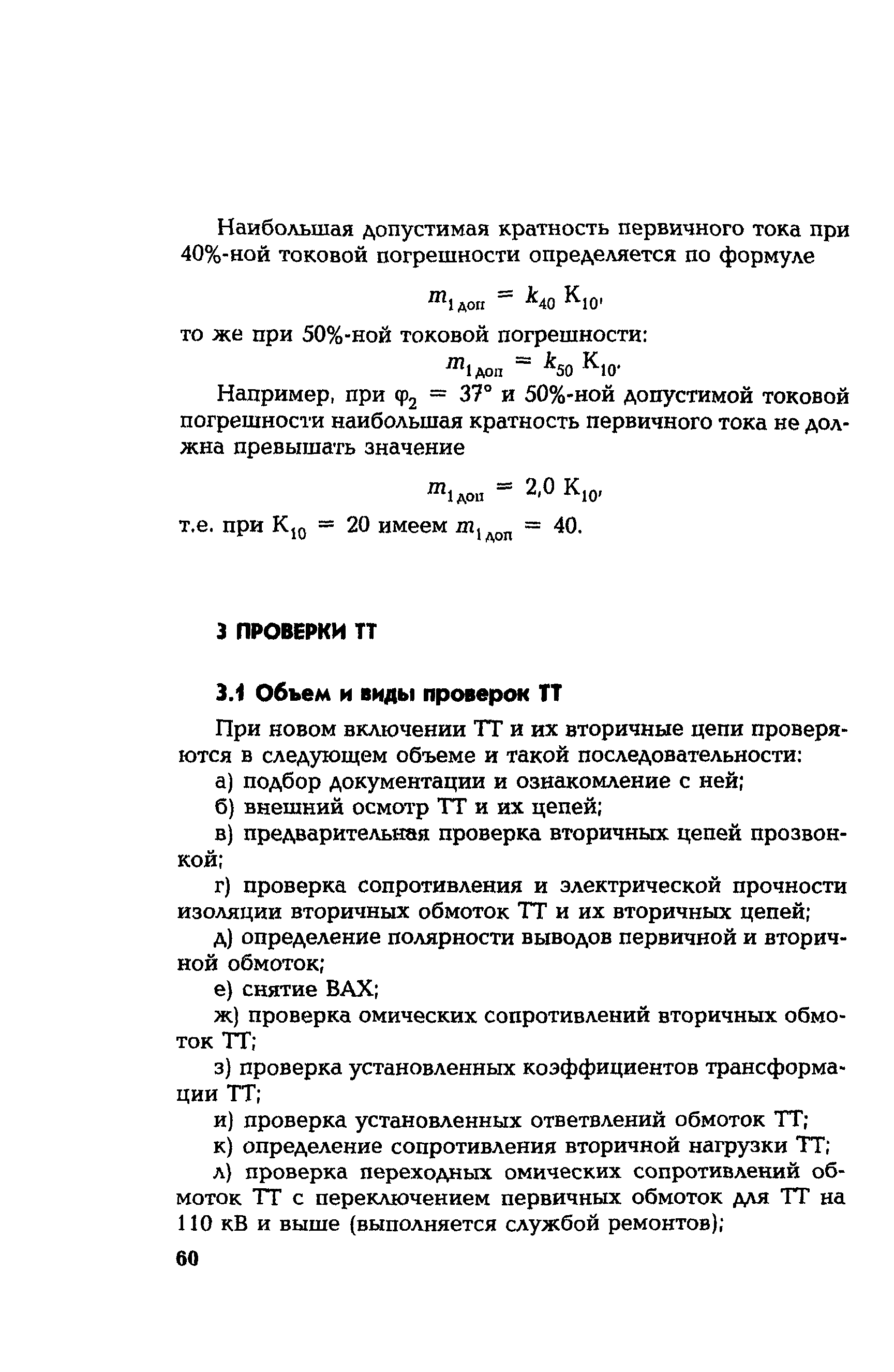

3.1 Объем и виды проверок ТТ

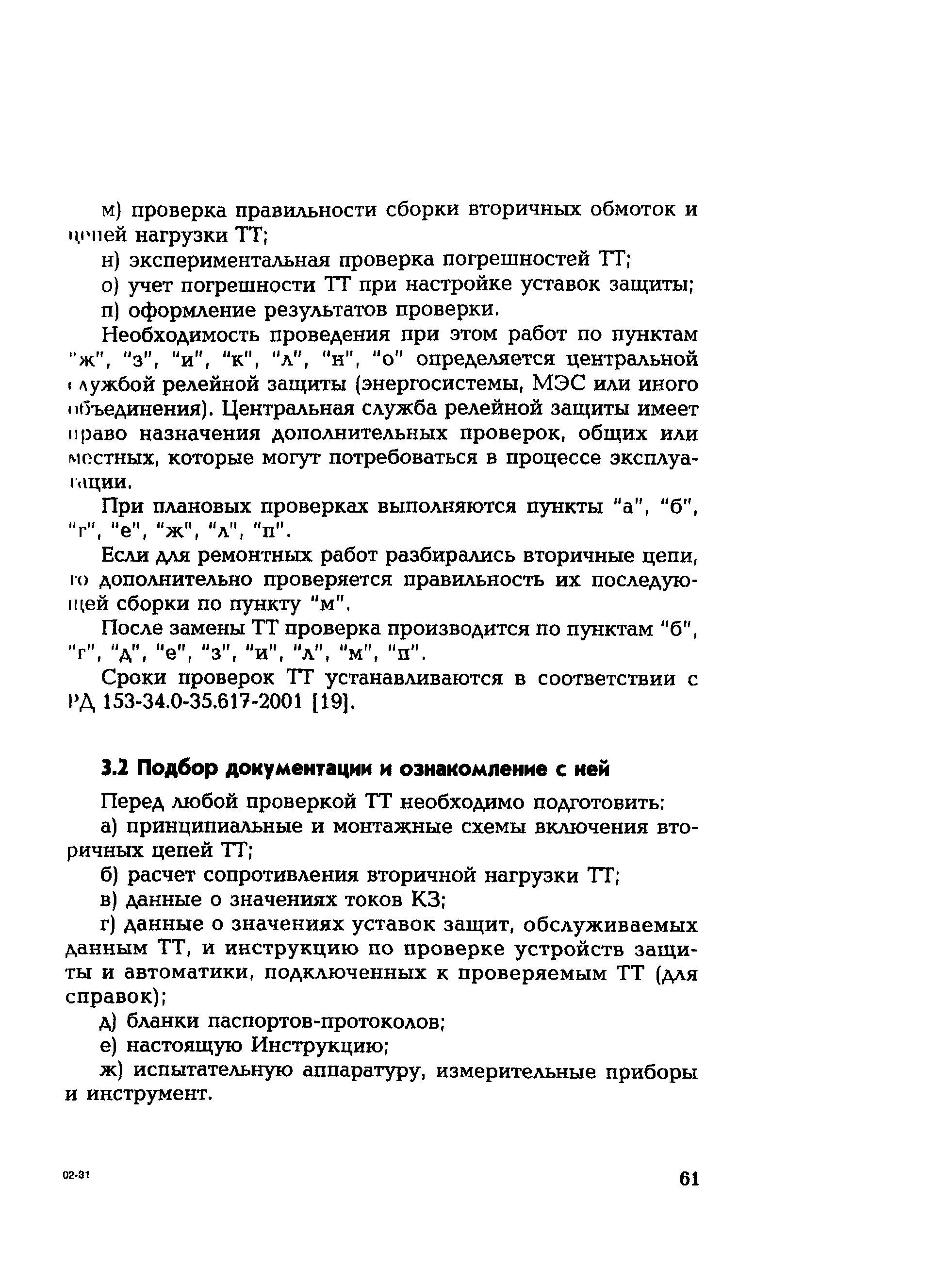

3.2 Подбор документации и ознакомление с ней

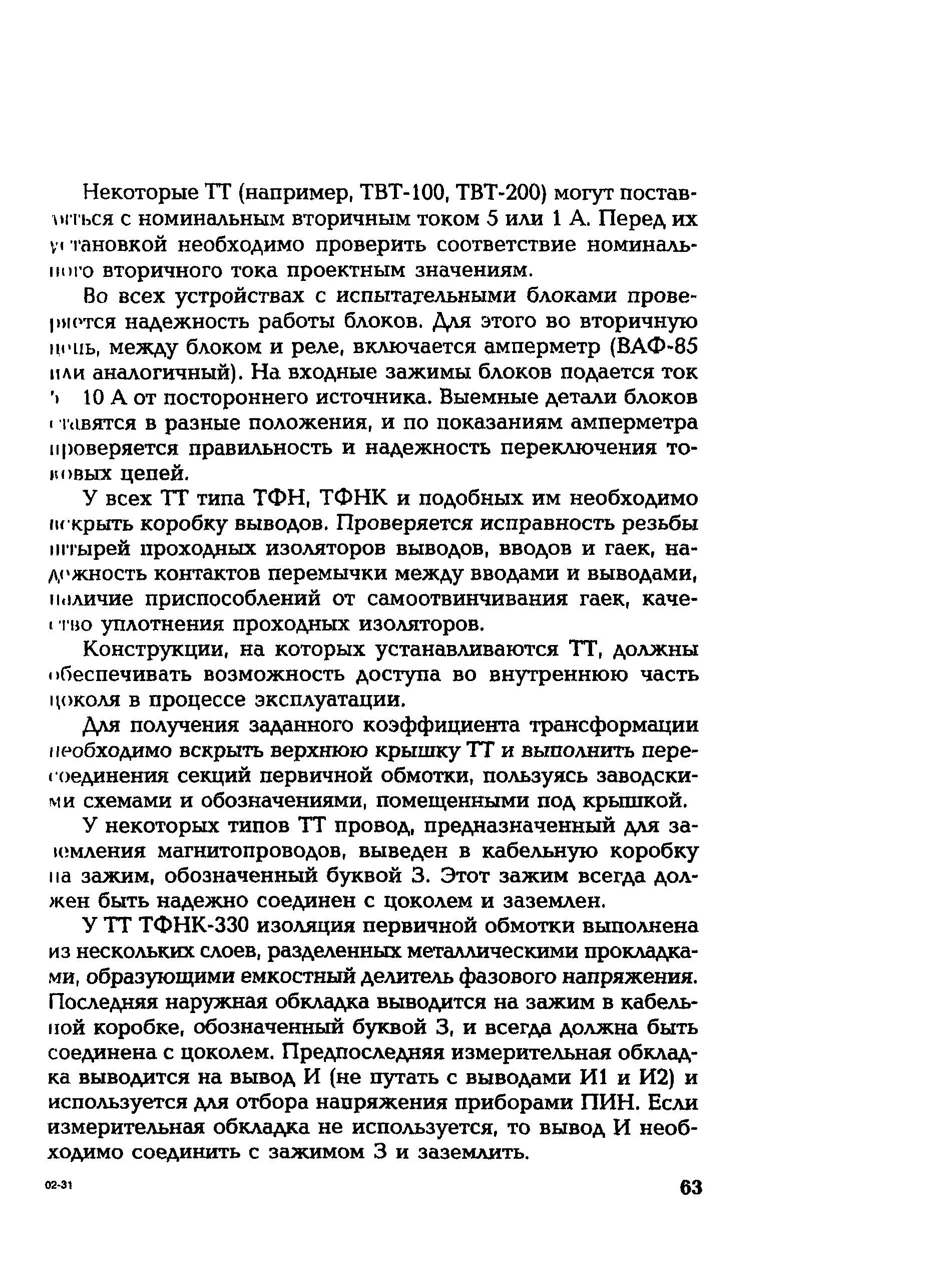

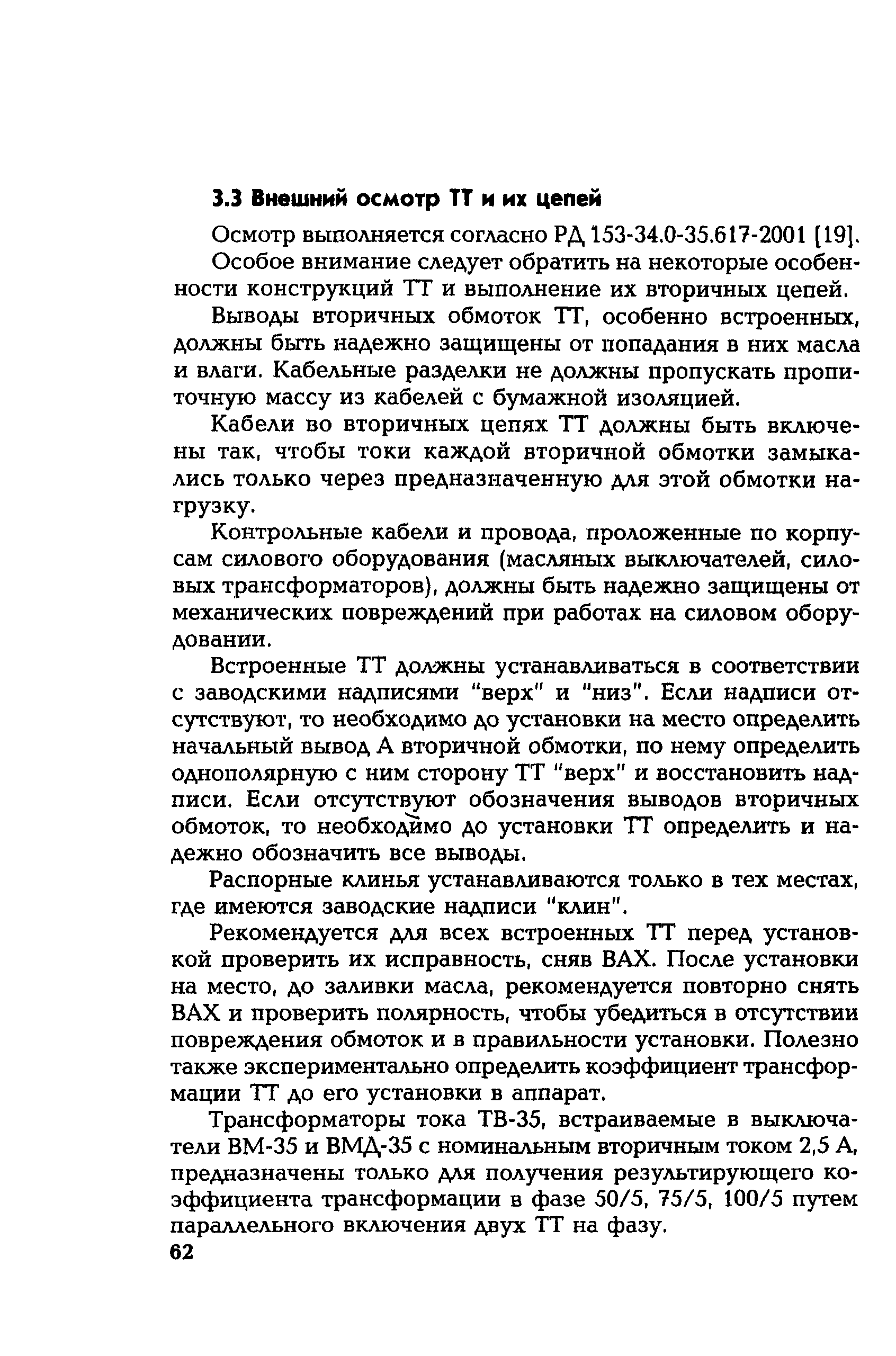

3.3 Внешний осмотр ТТ и их цепей

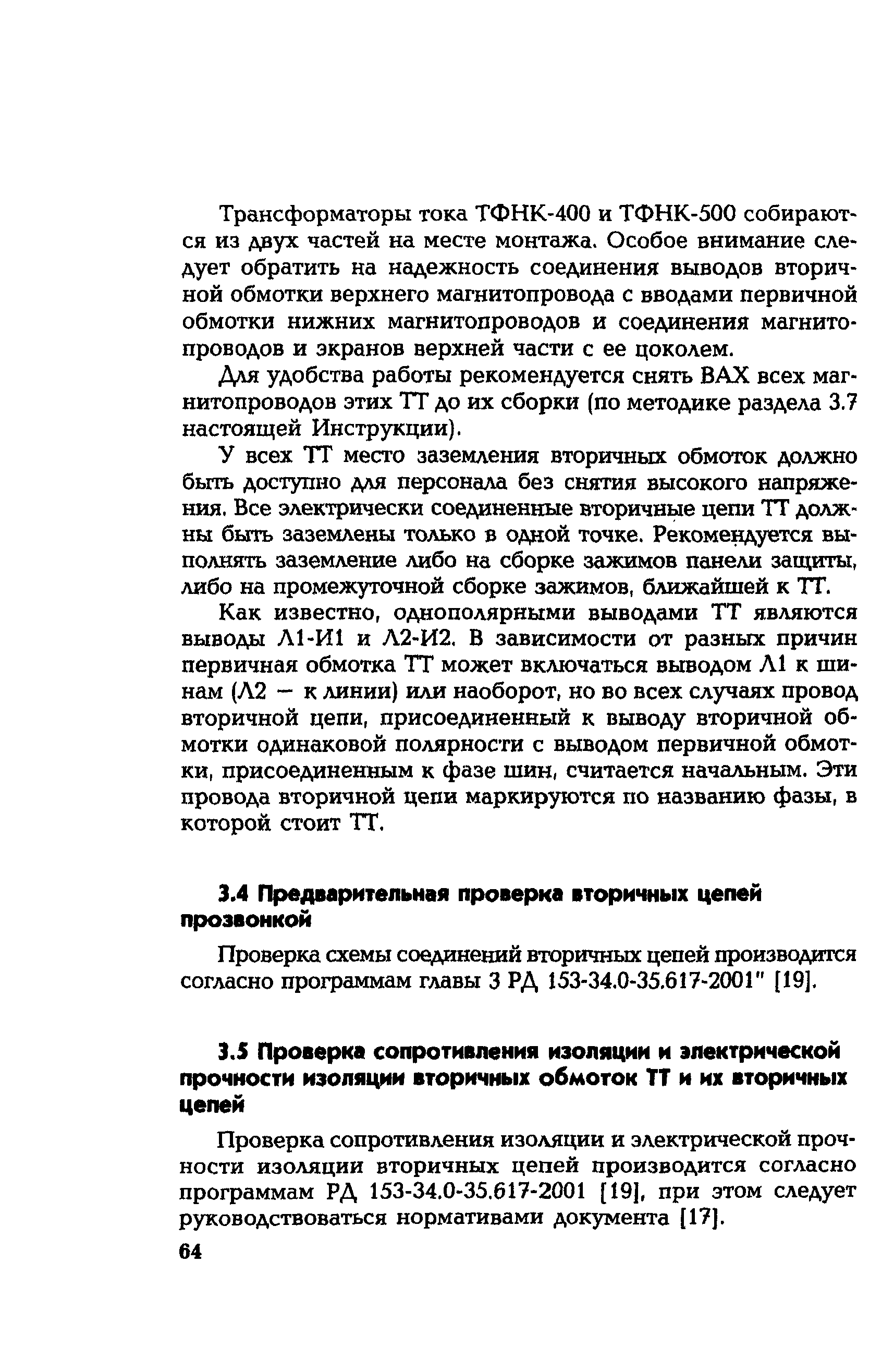

3.4 Предварительная проверка вторичных цепей прозвонкой
3.5 Проверка сопротивления изоляции и электрической прочности изоляции вторичных обмоток ТТ и их вторичных цепей

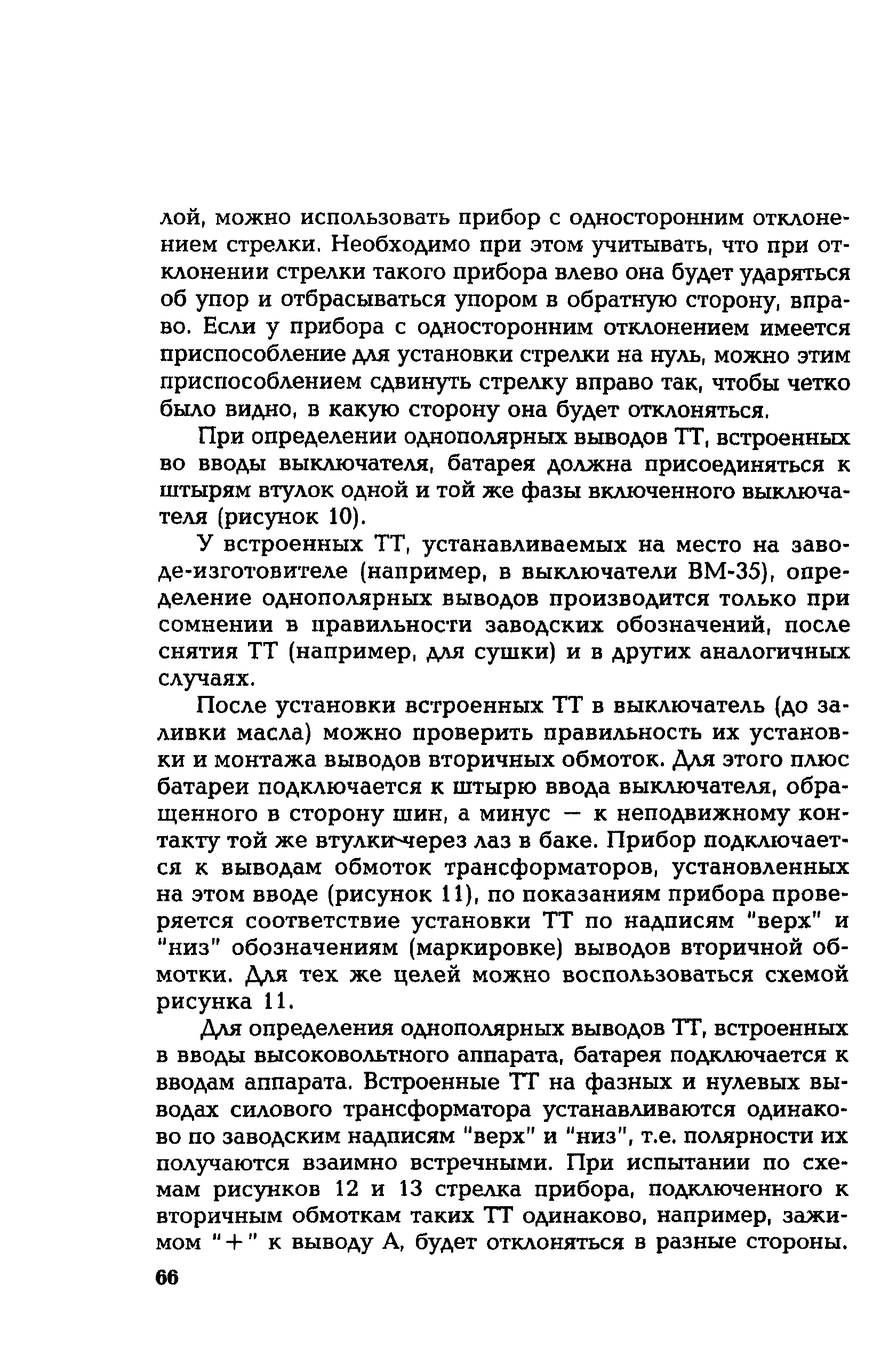

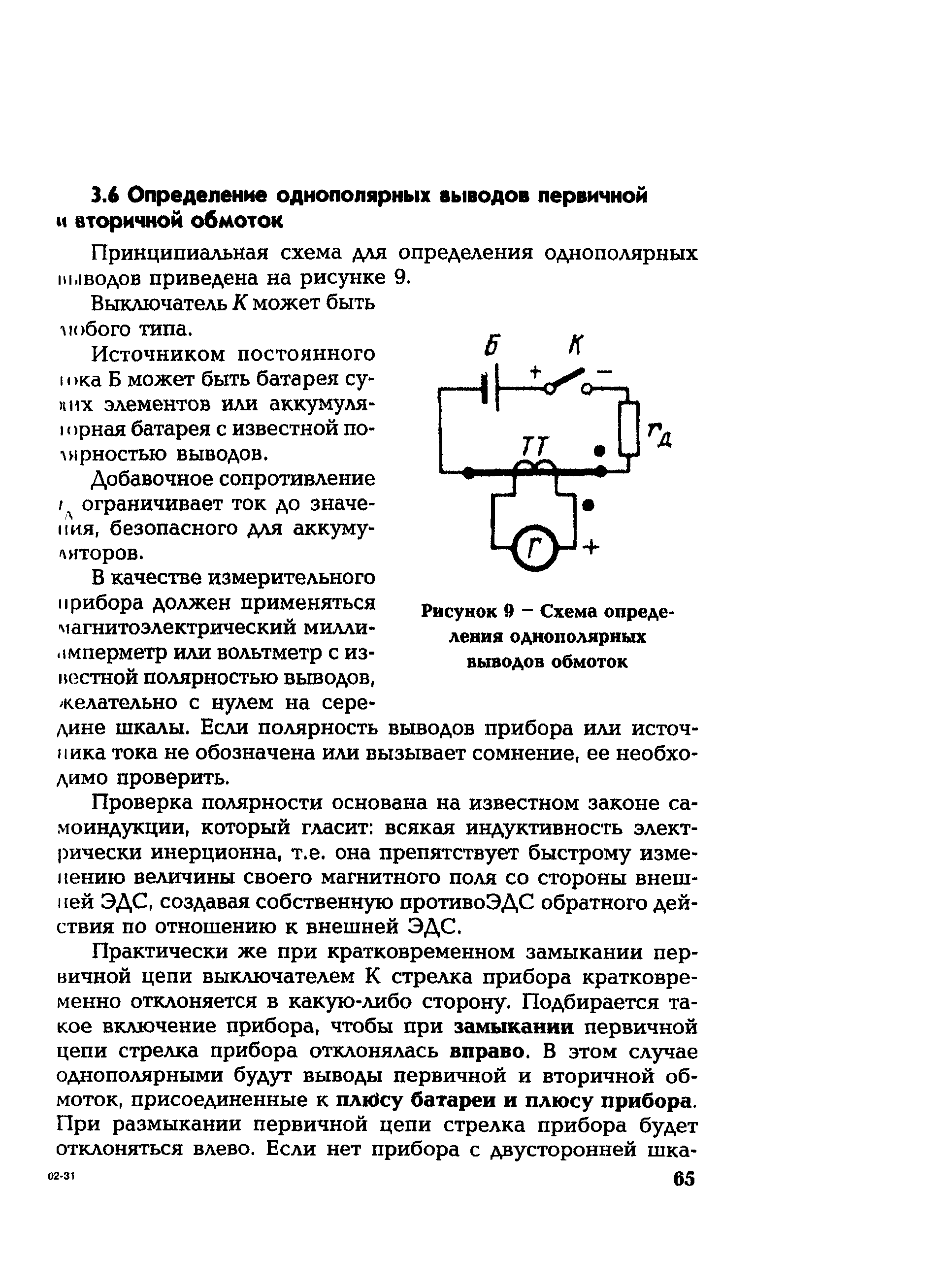

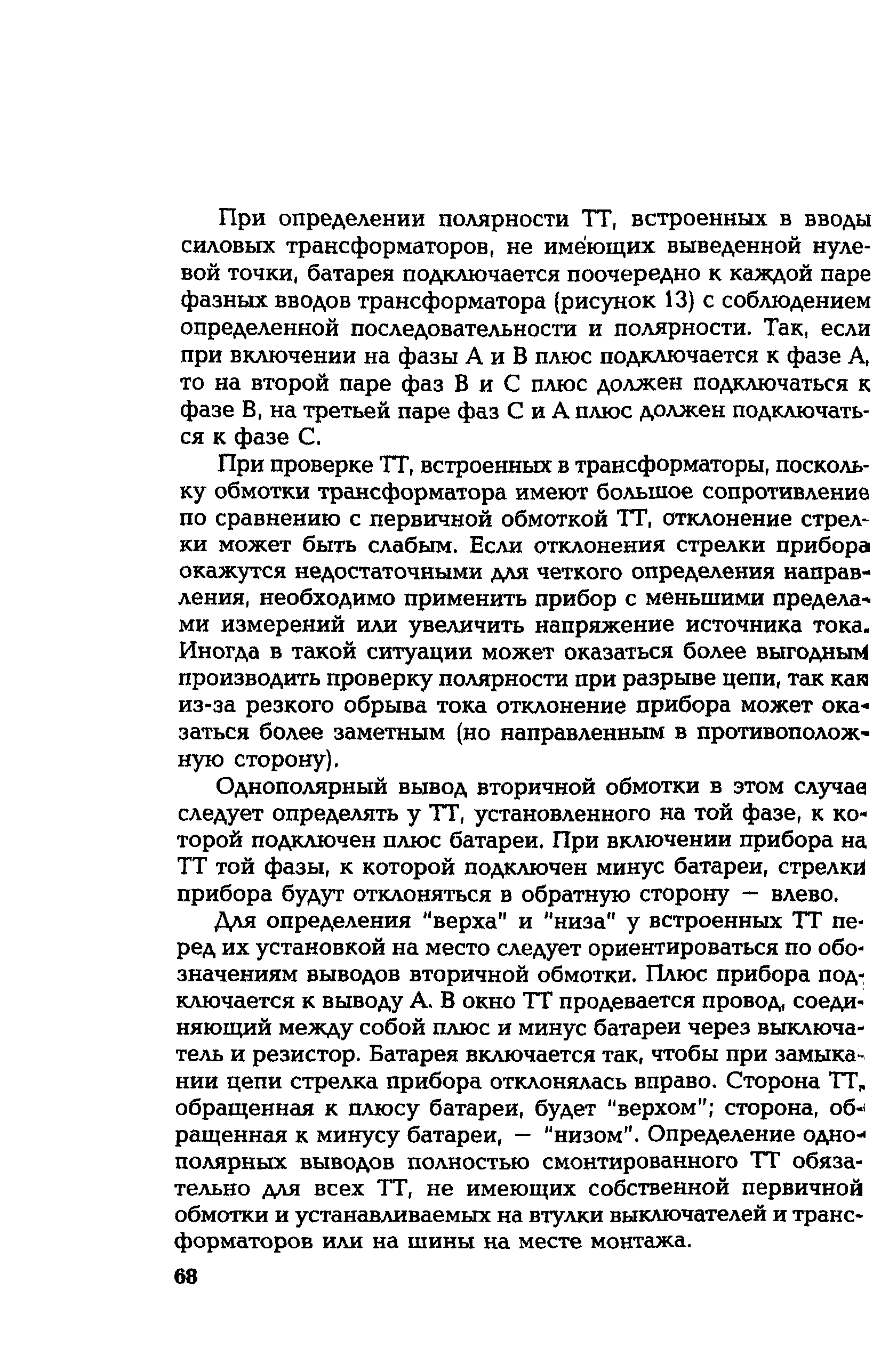

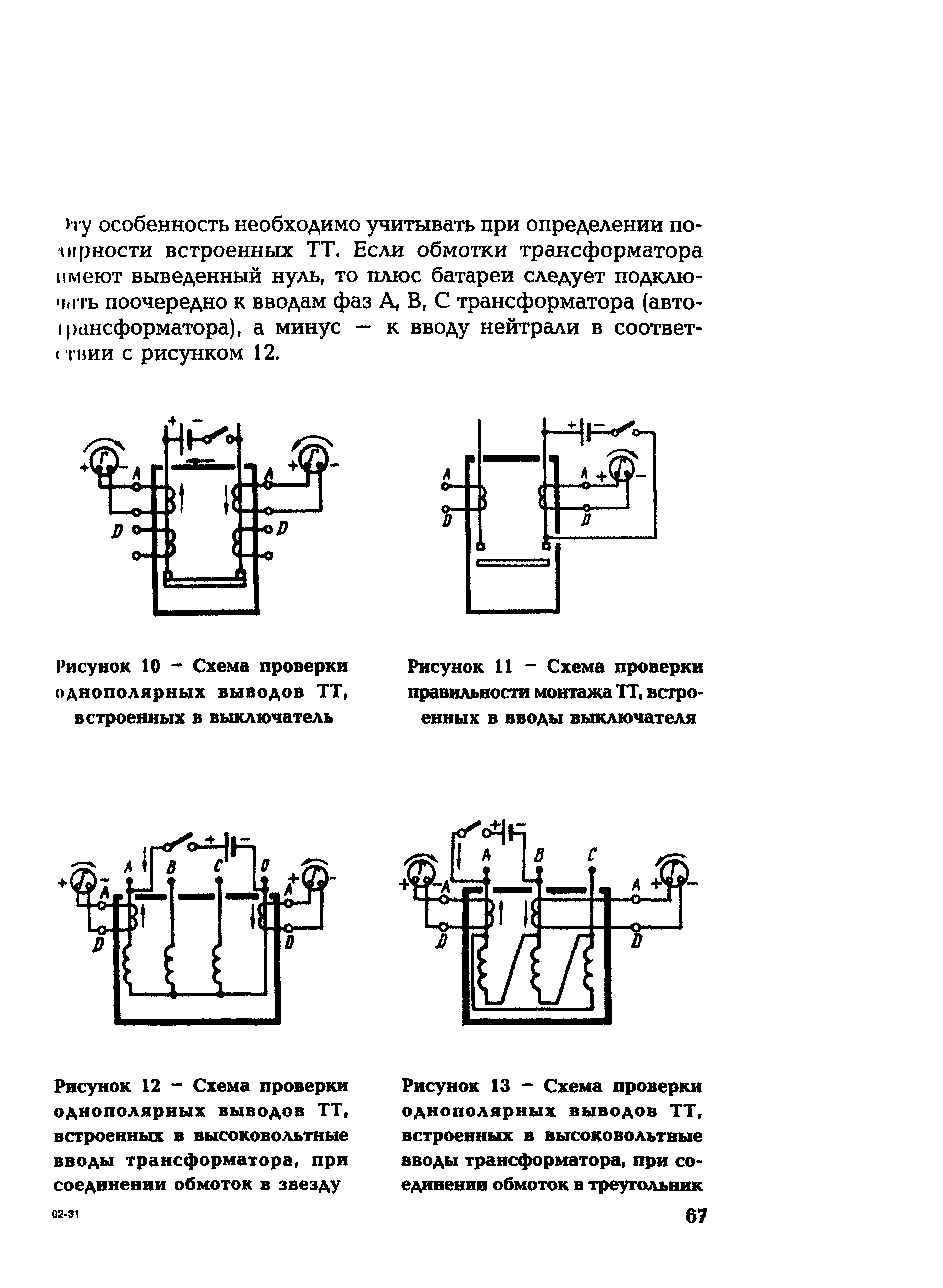

3.6 Определение однополярных выводов первичной и вторичной обмоток

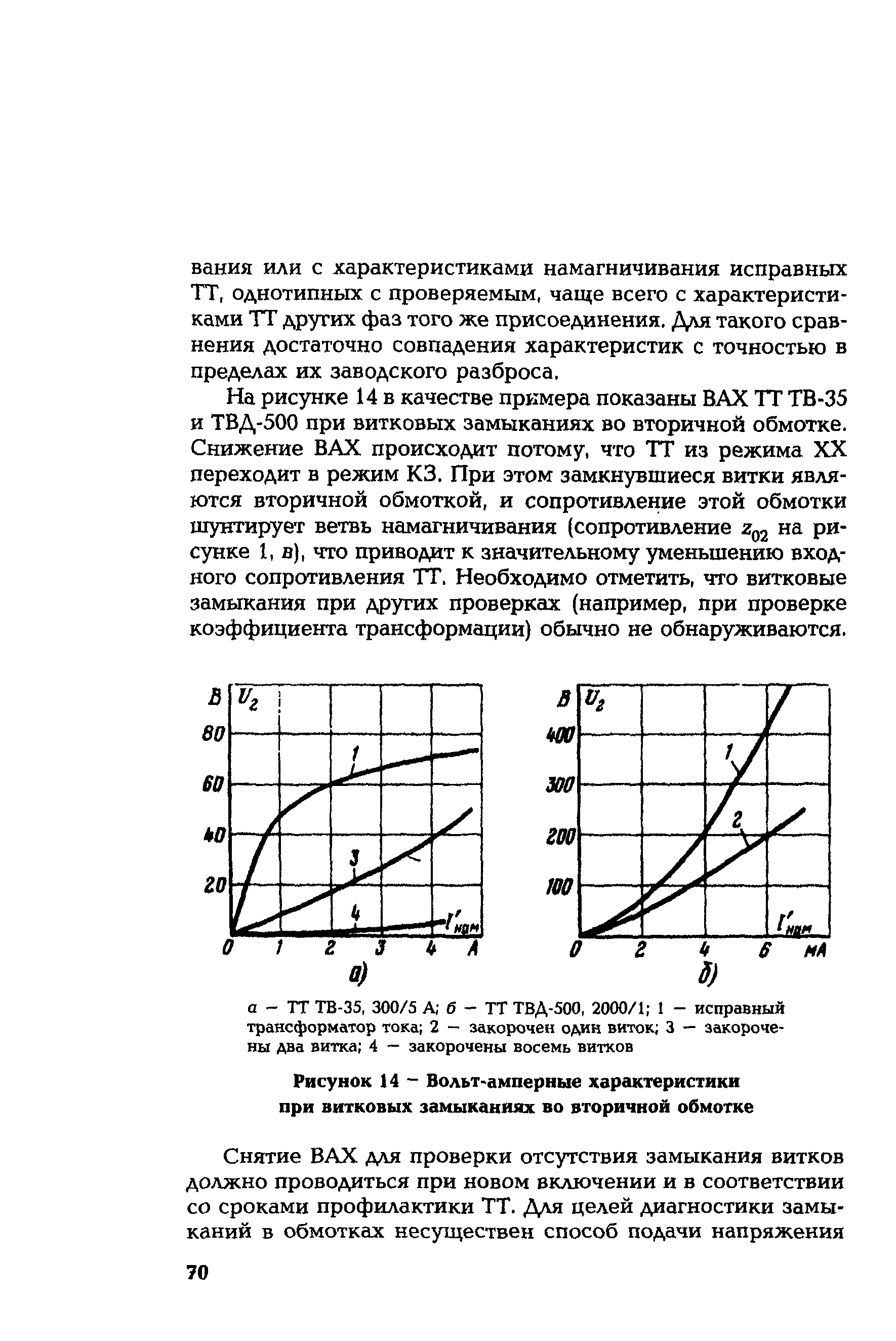

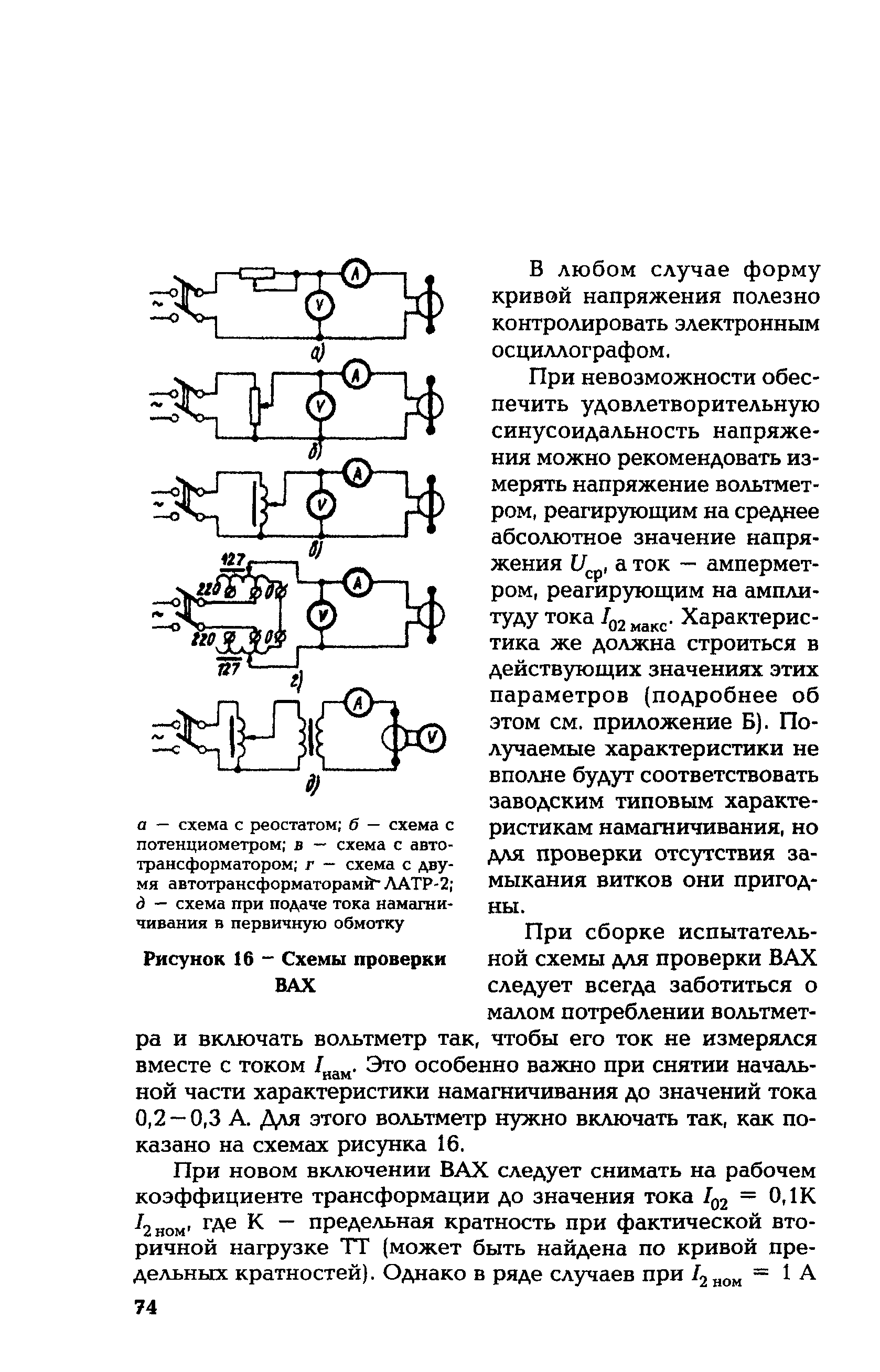

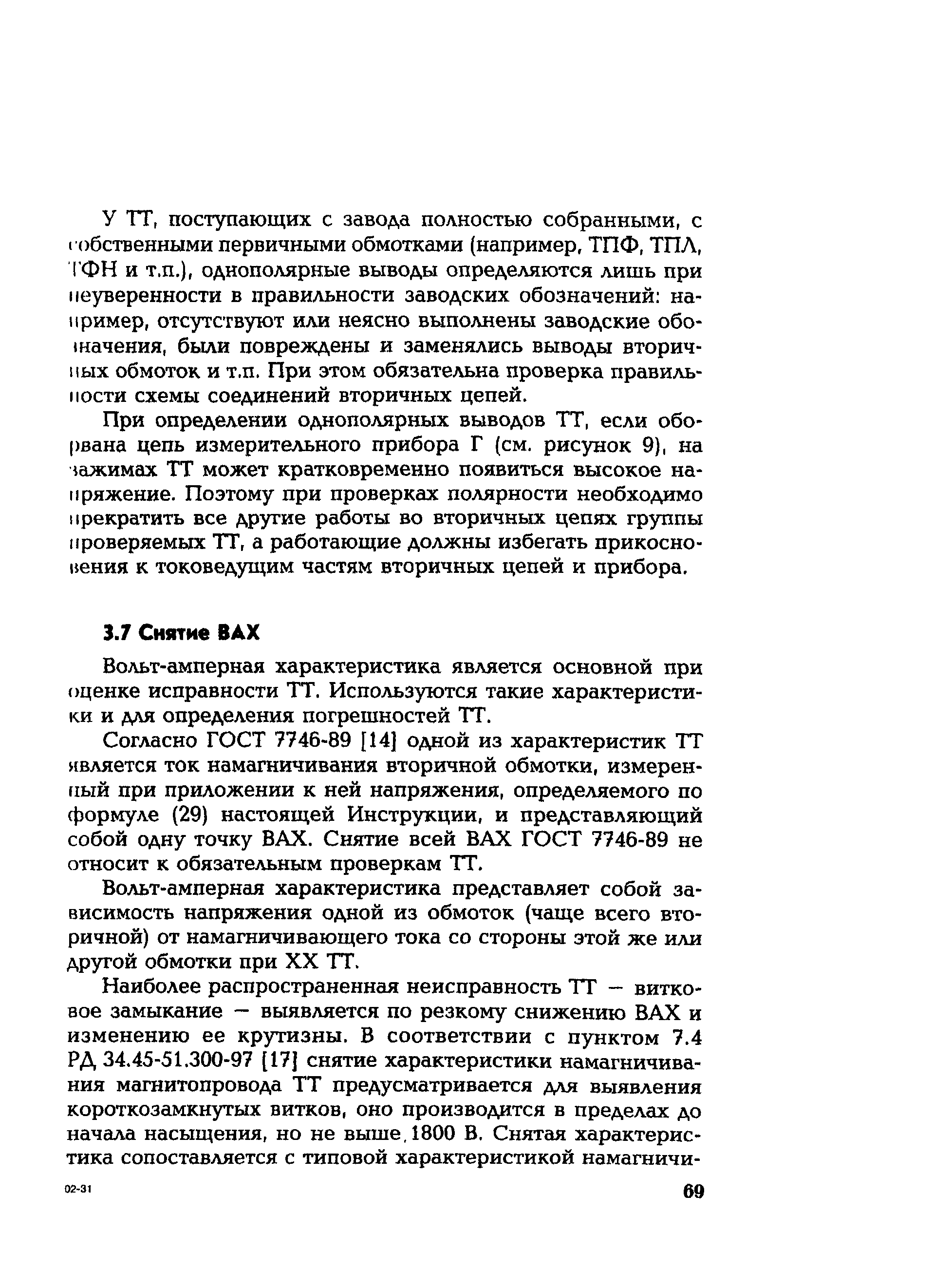

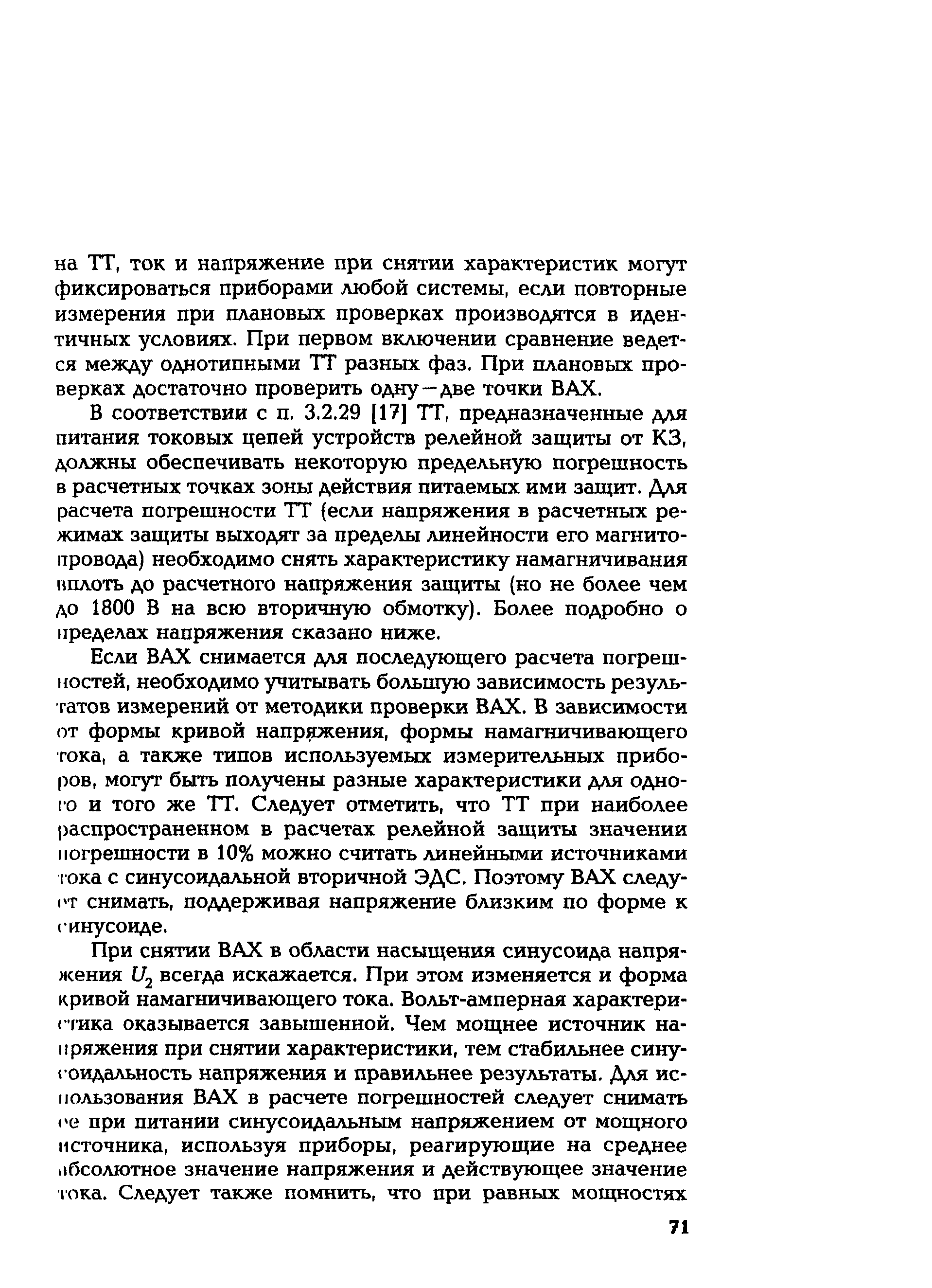

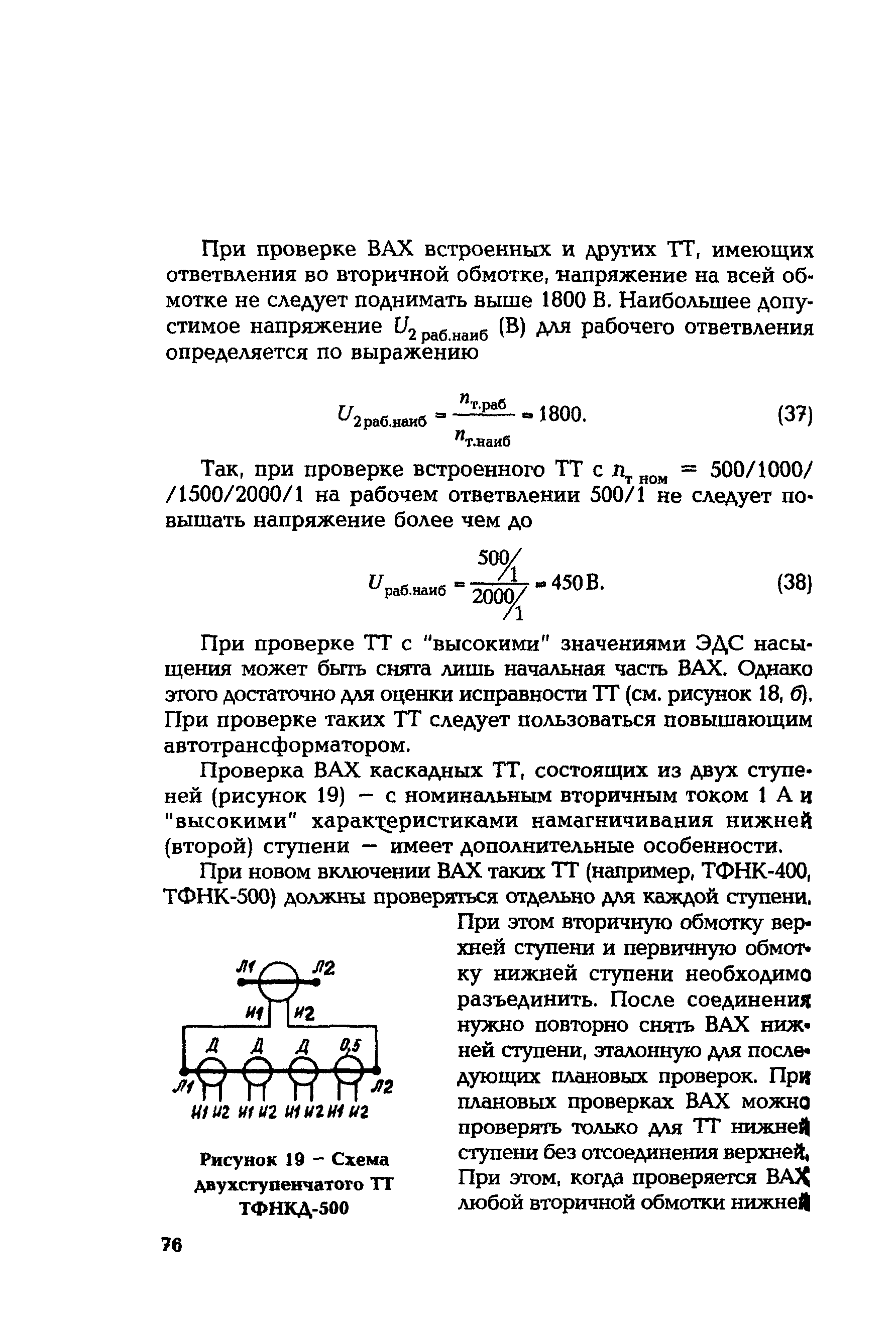

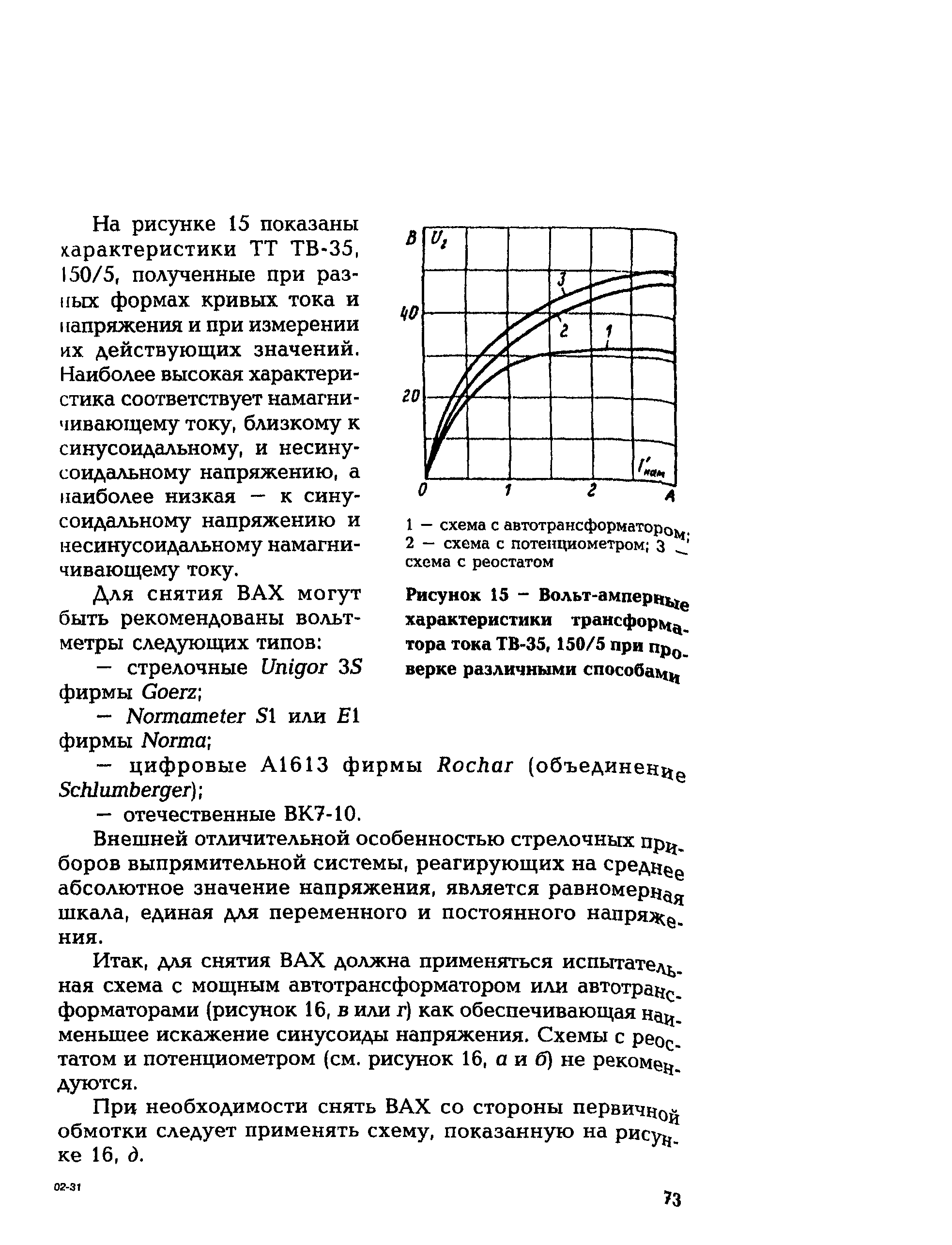

3.7 Снятие ВАХ

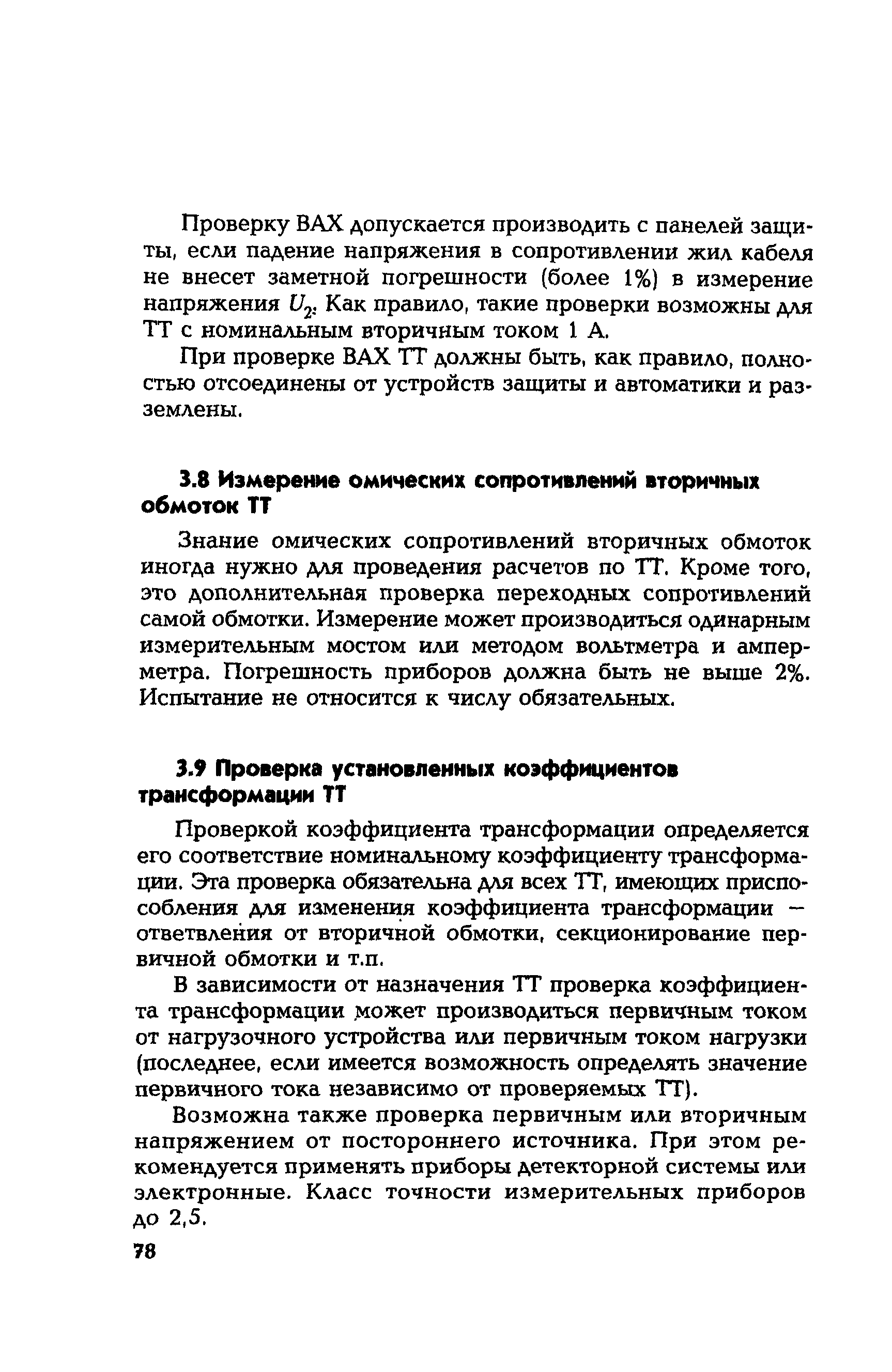

3.8 Измерение омических сопротивлений вторичных обмоток ТТ

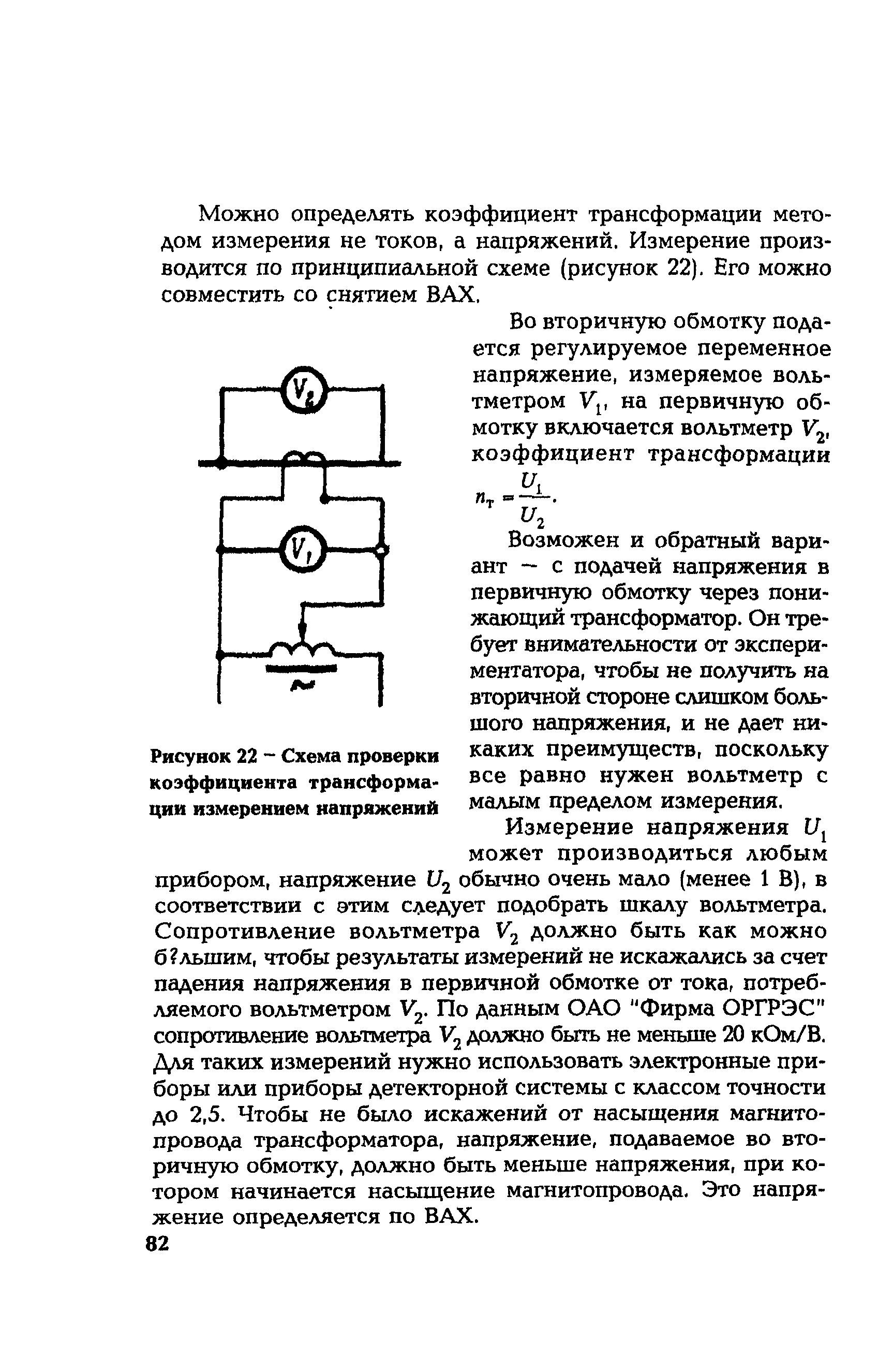

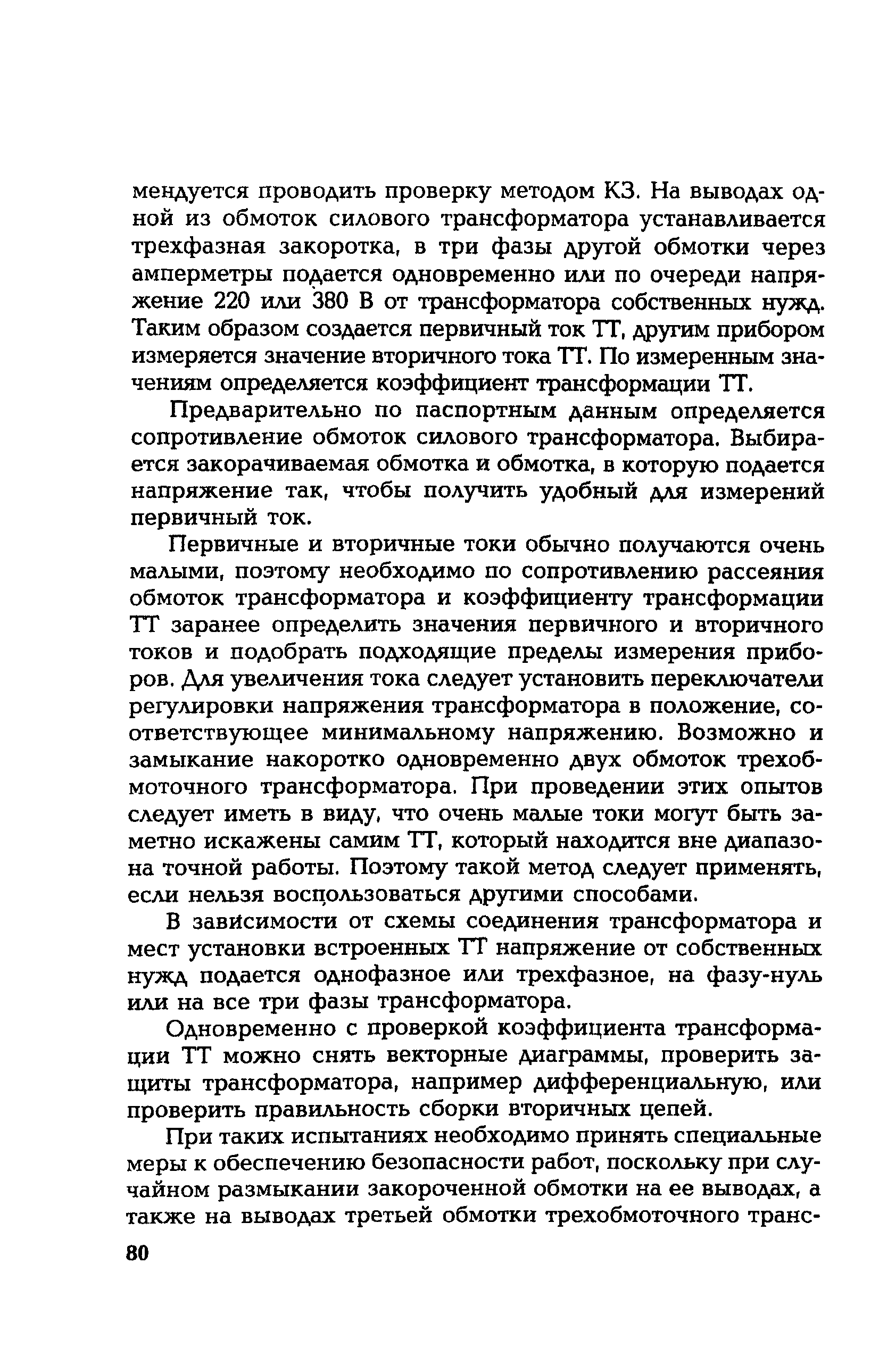

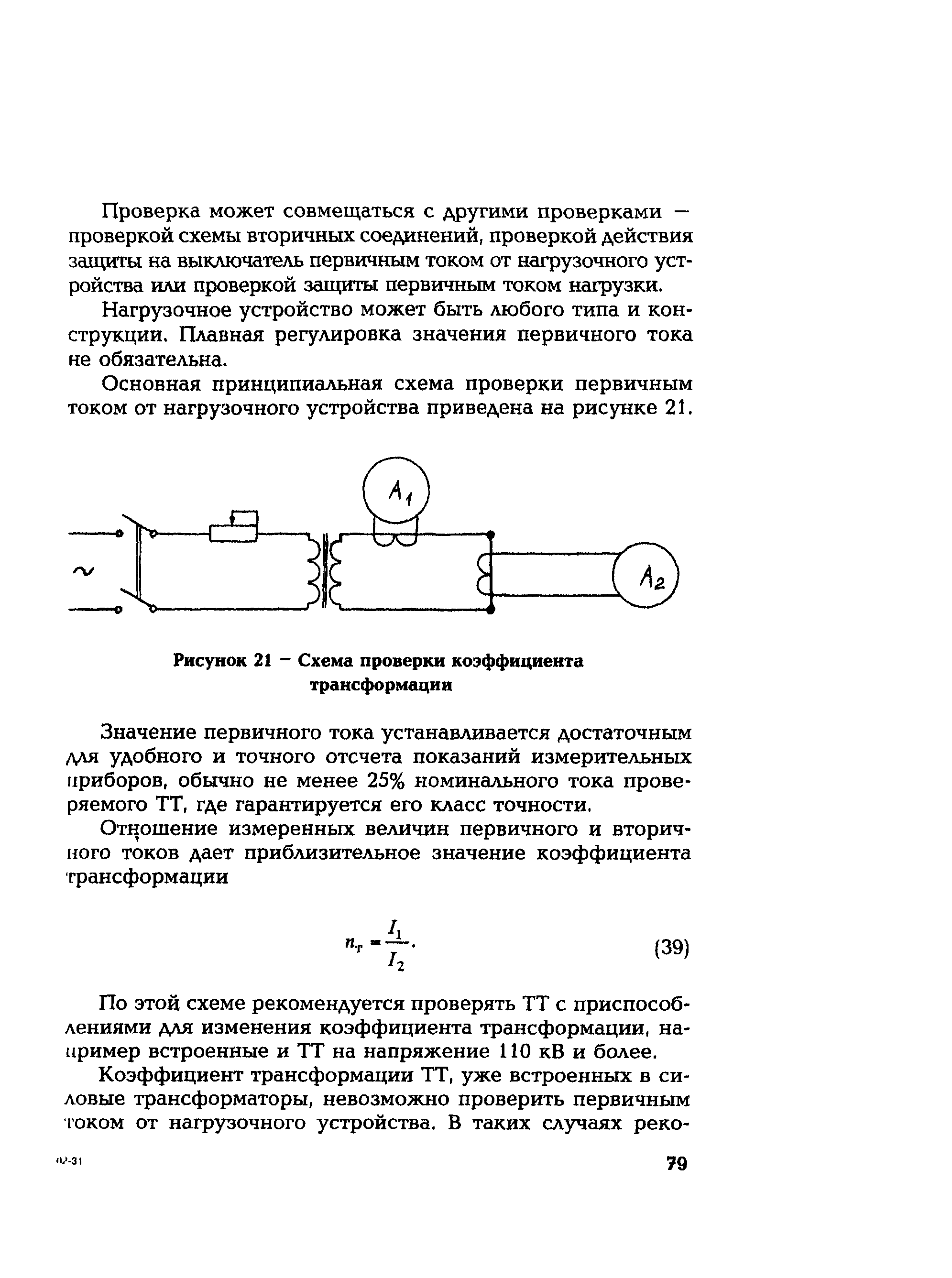

3.9 Проверка установленных коэффициентов трансформации ТТ

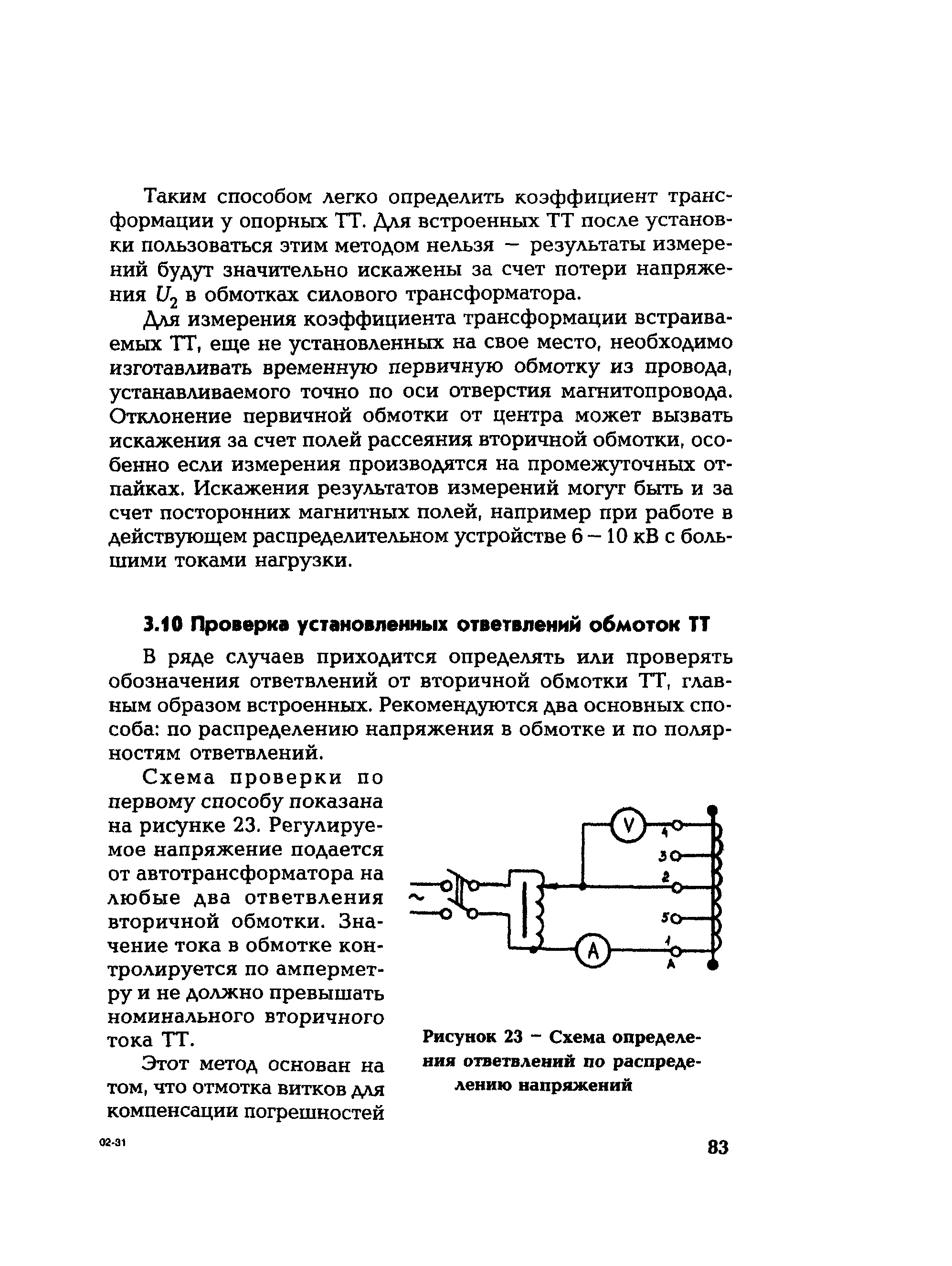

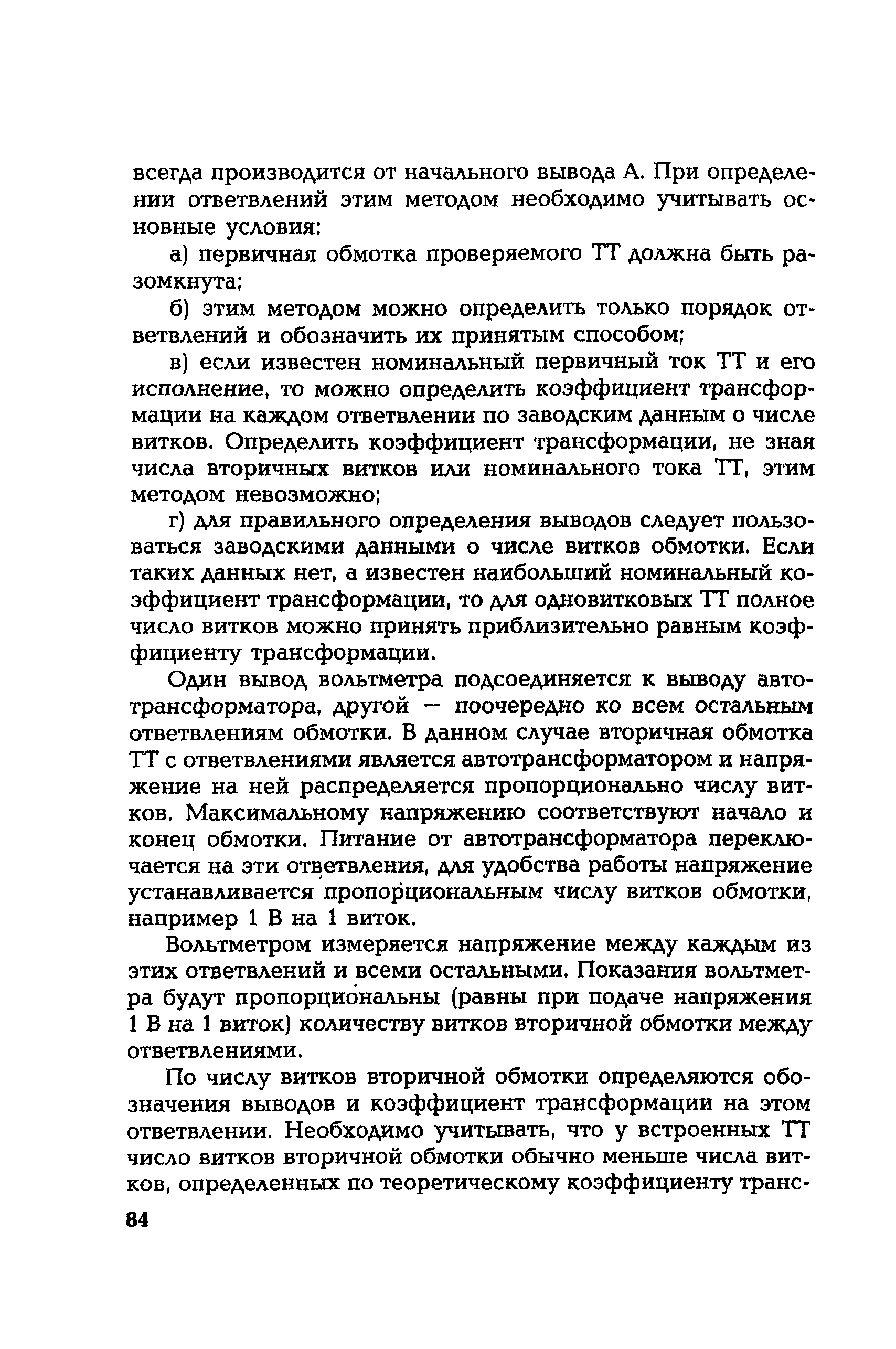

3.10 Проверка установленных ответвлений обмоток ТТ

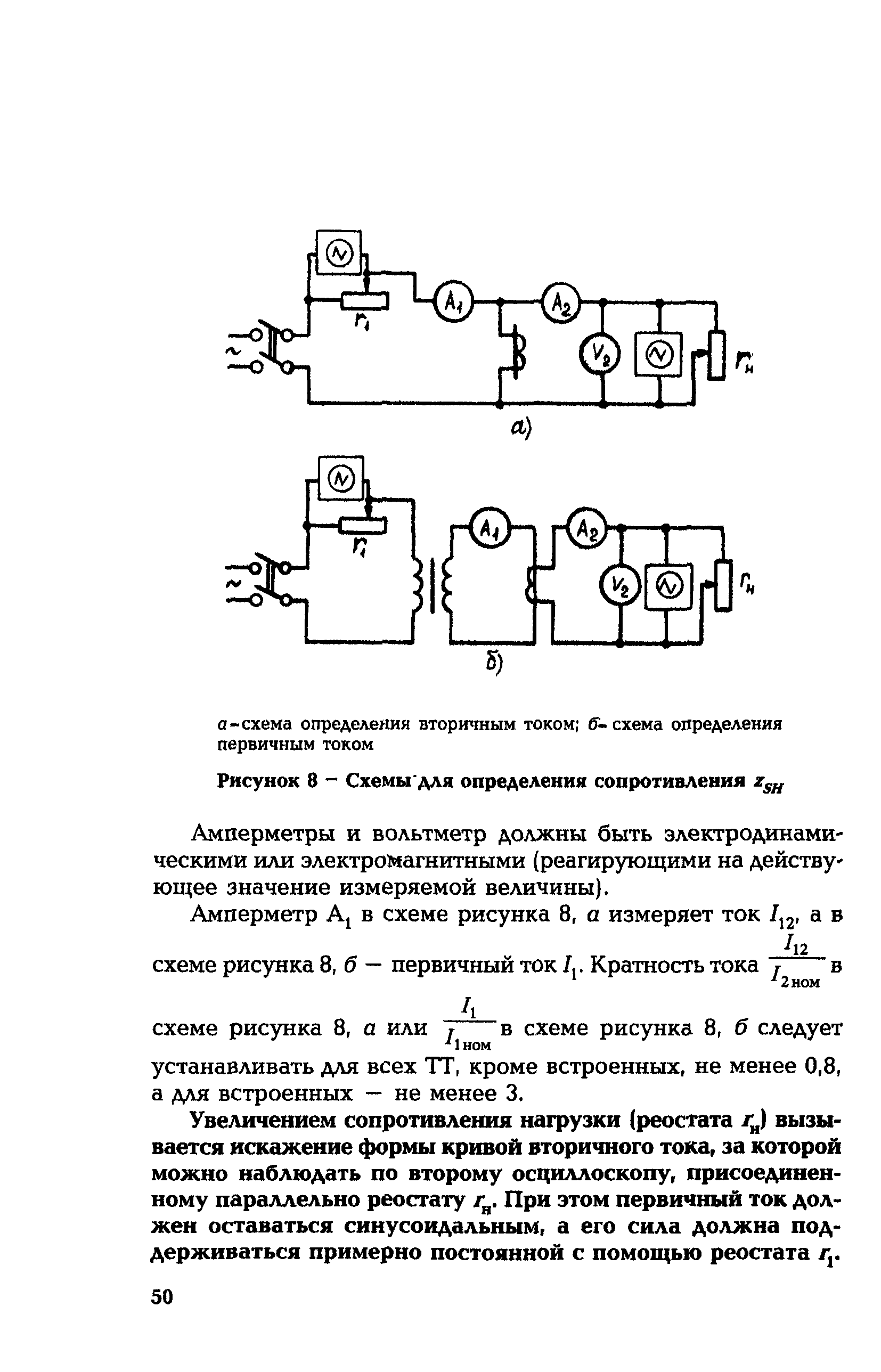

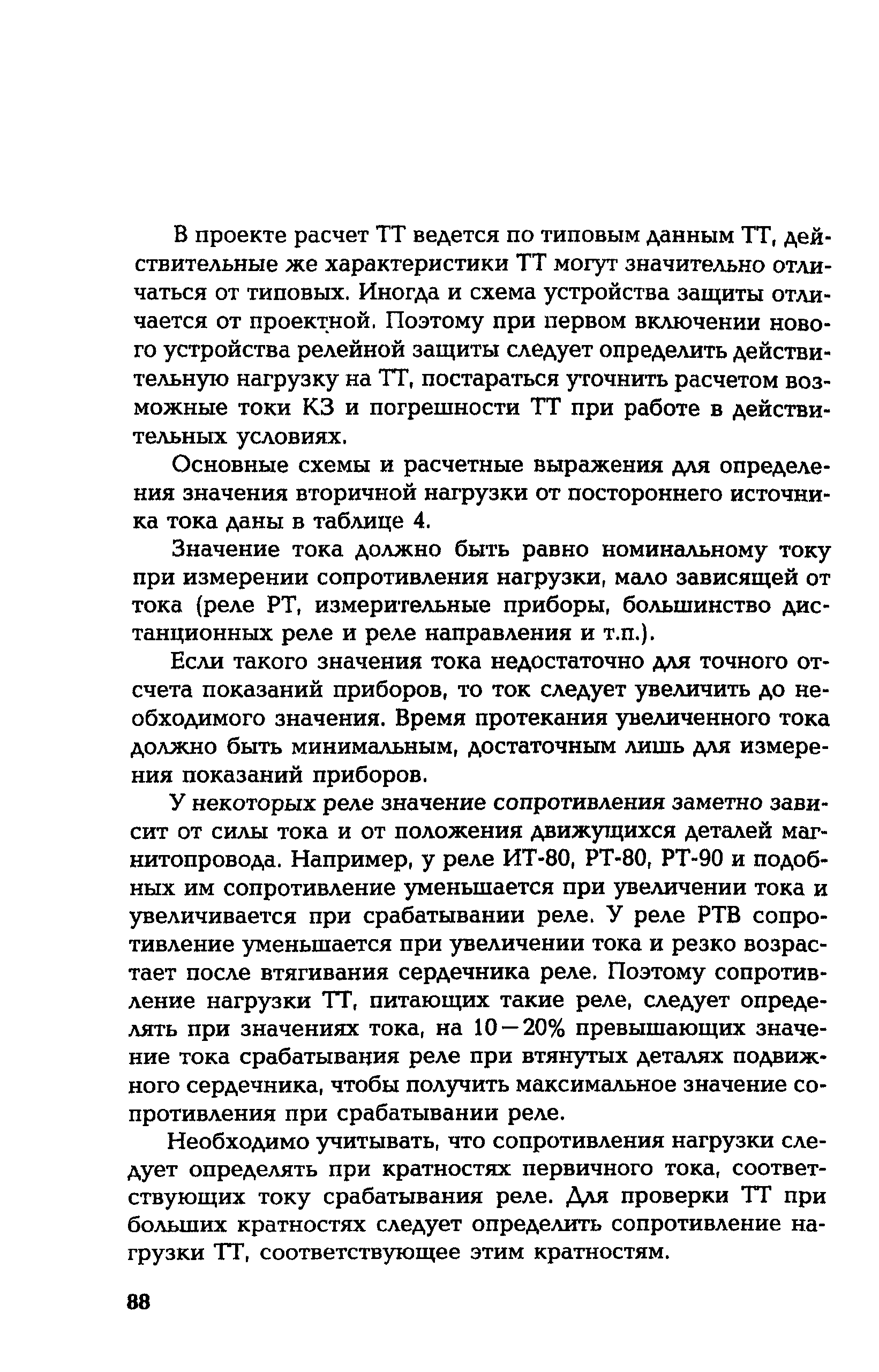

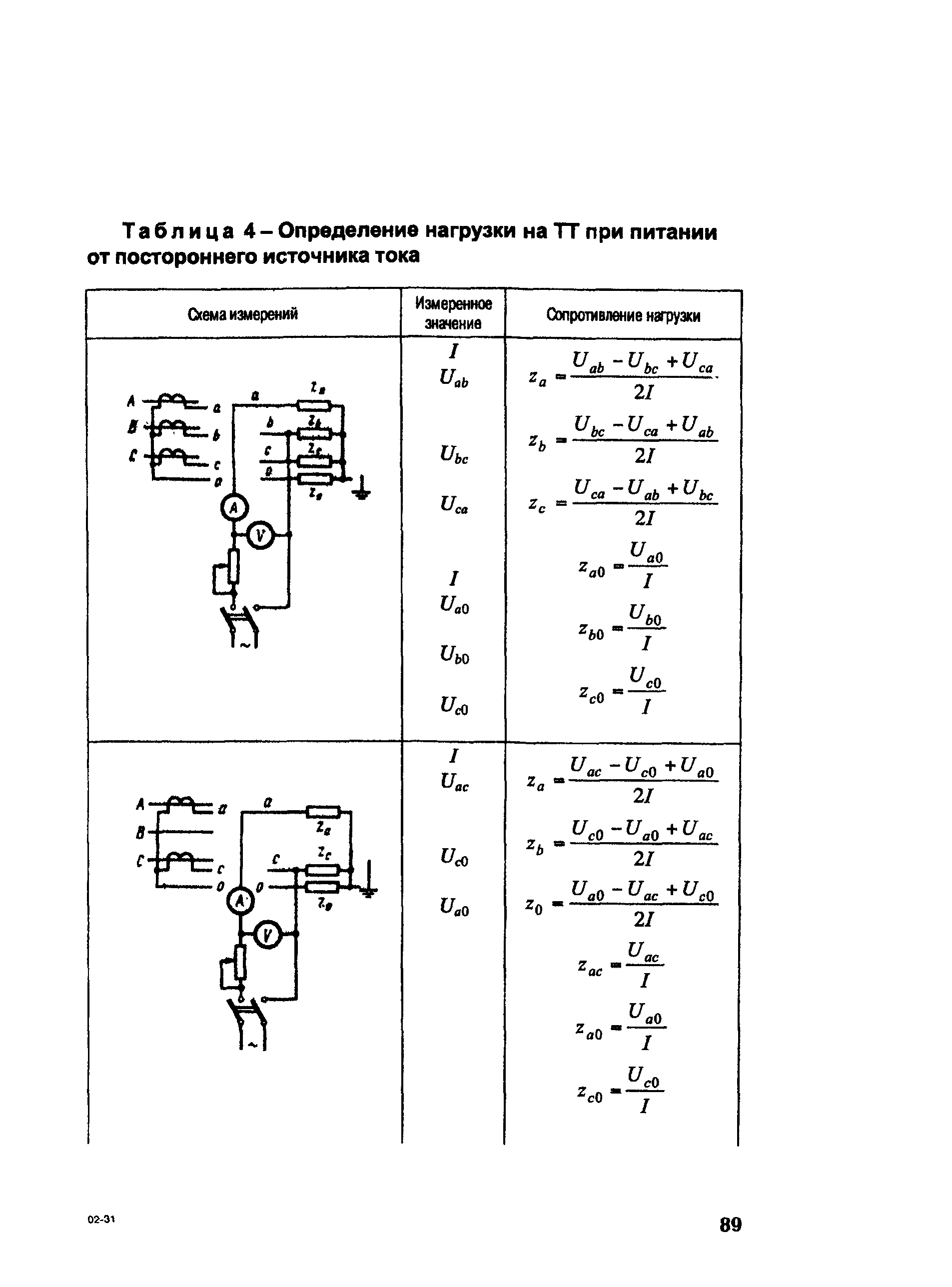

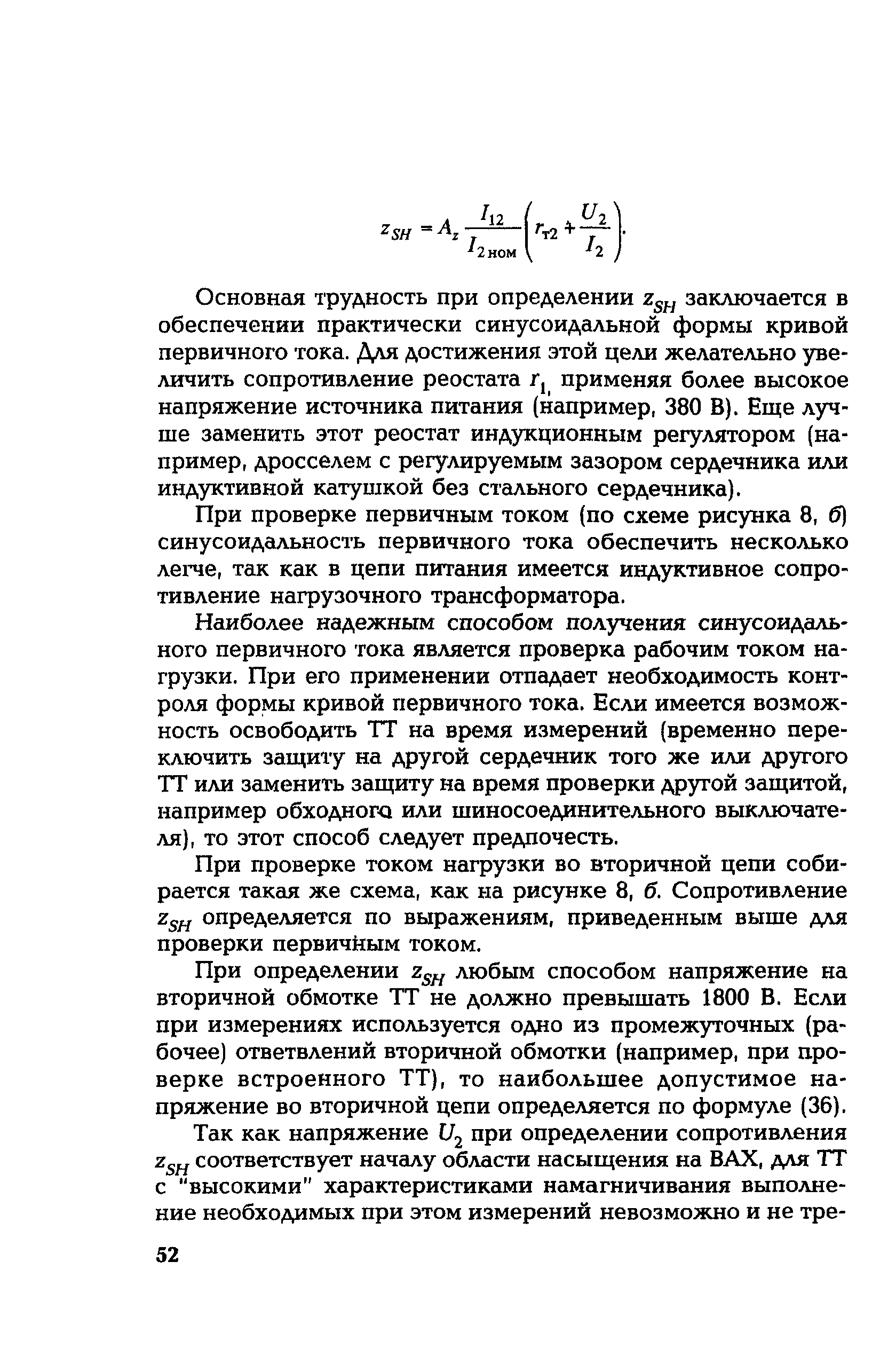

3.11 Определение сопротивления вторичной нагрузки на ТТ

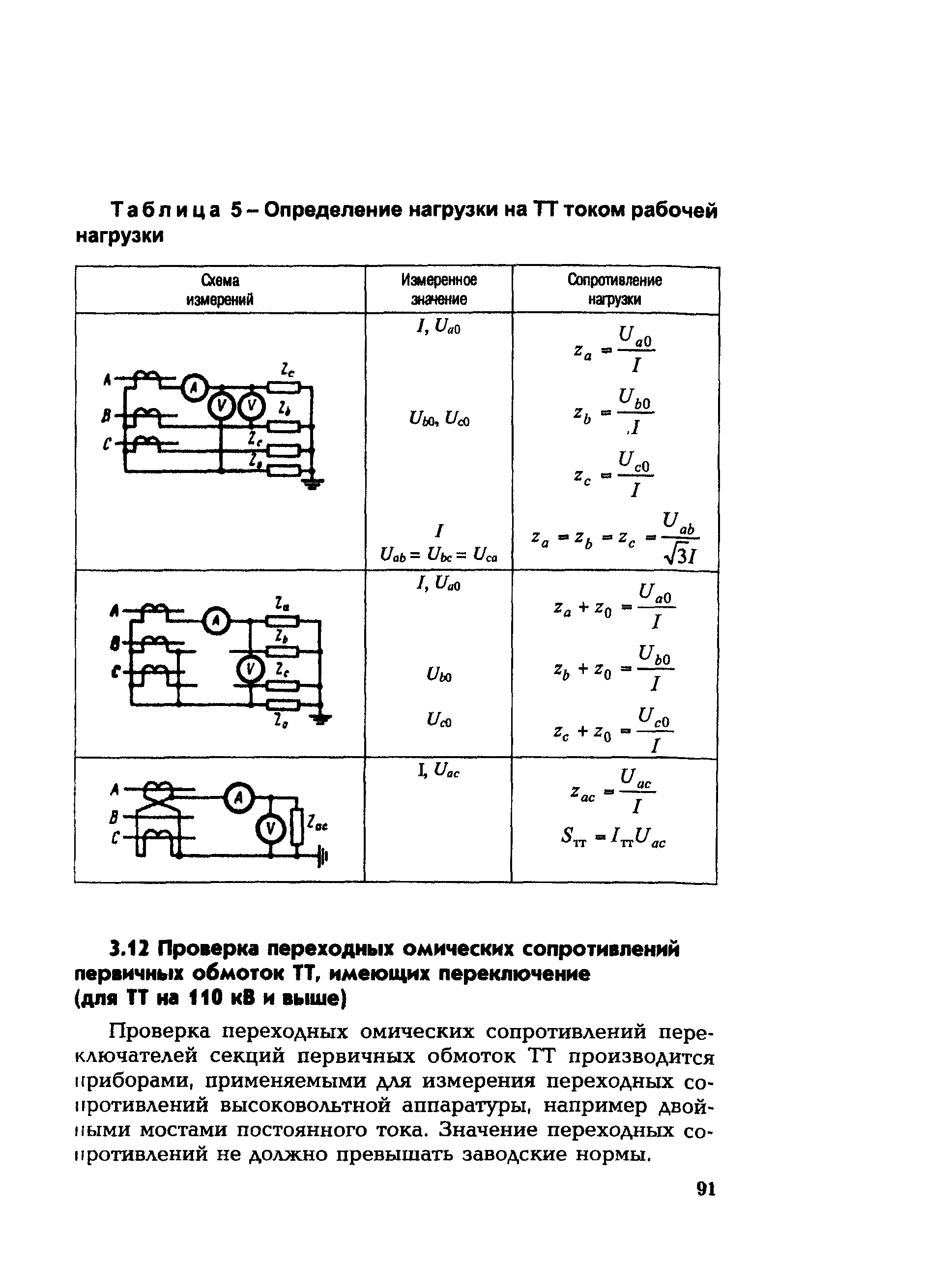

3.12 Проверка переходных омических сопротивлений первичных обмоток ТТ, имеющих переключение

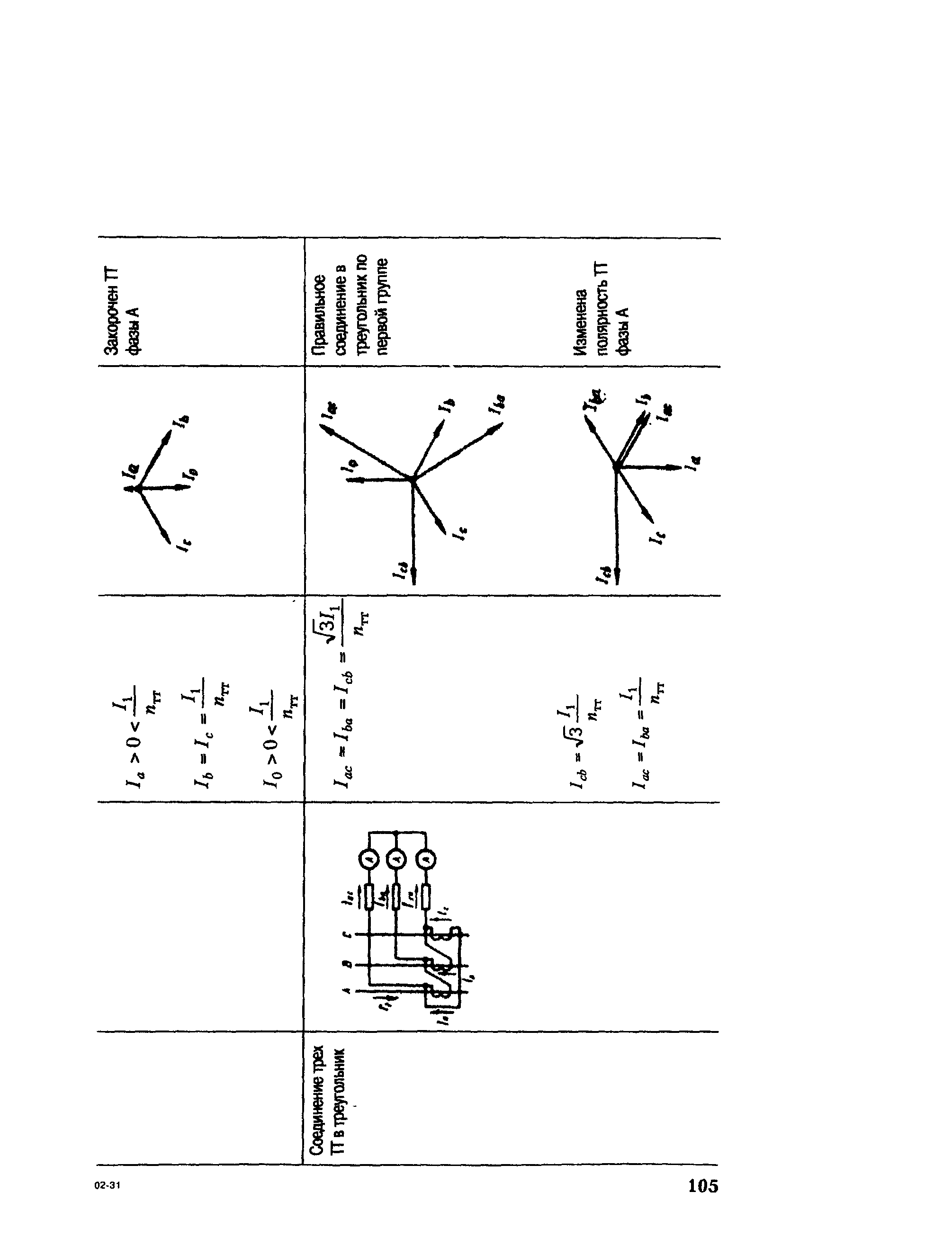

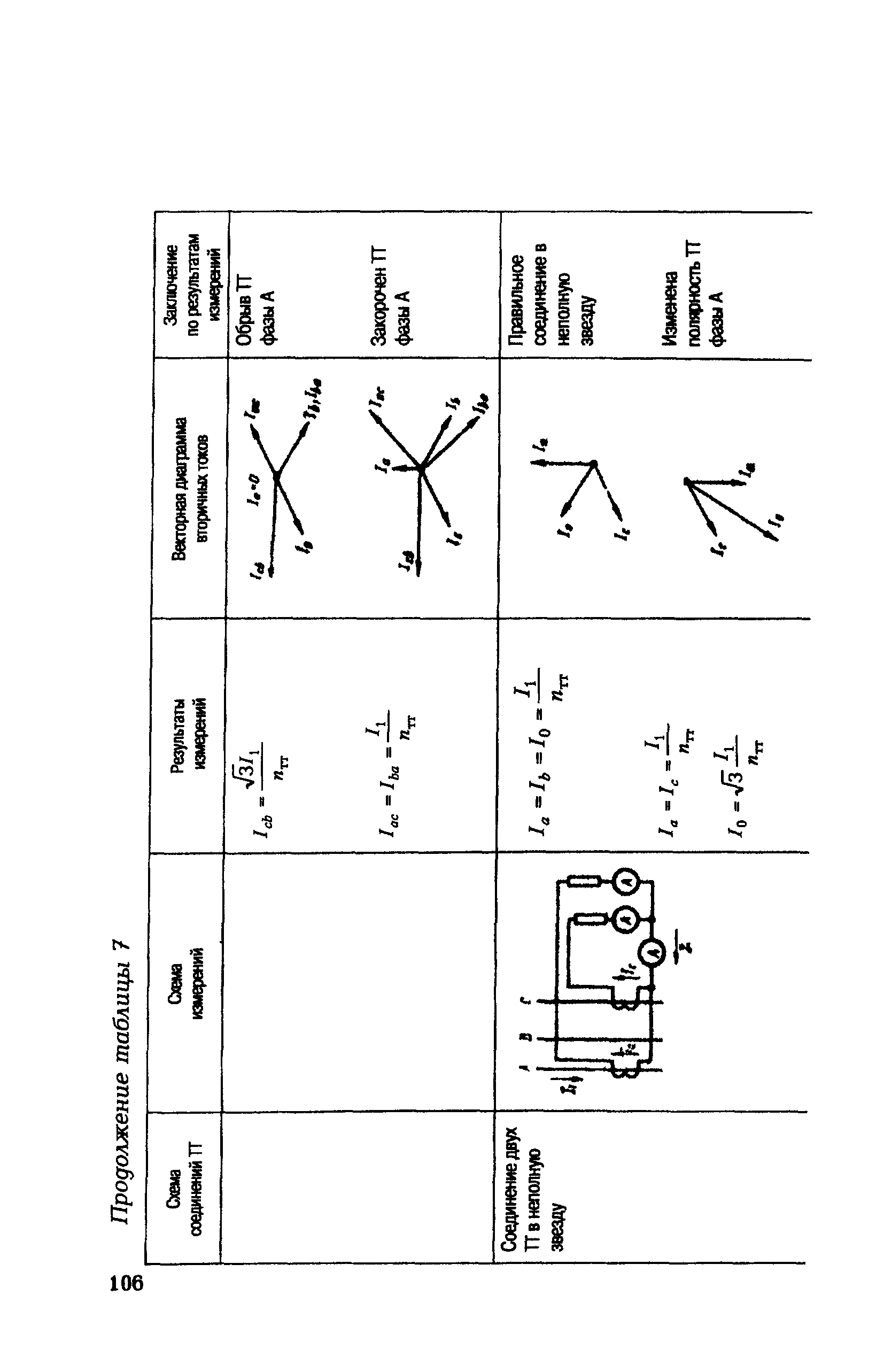

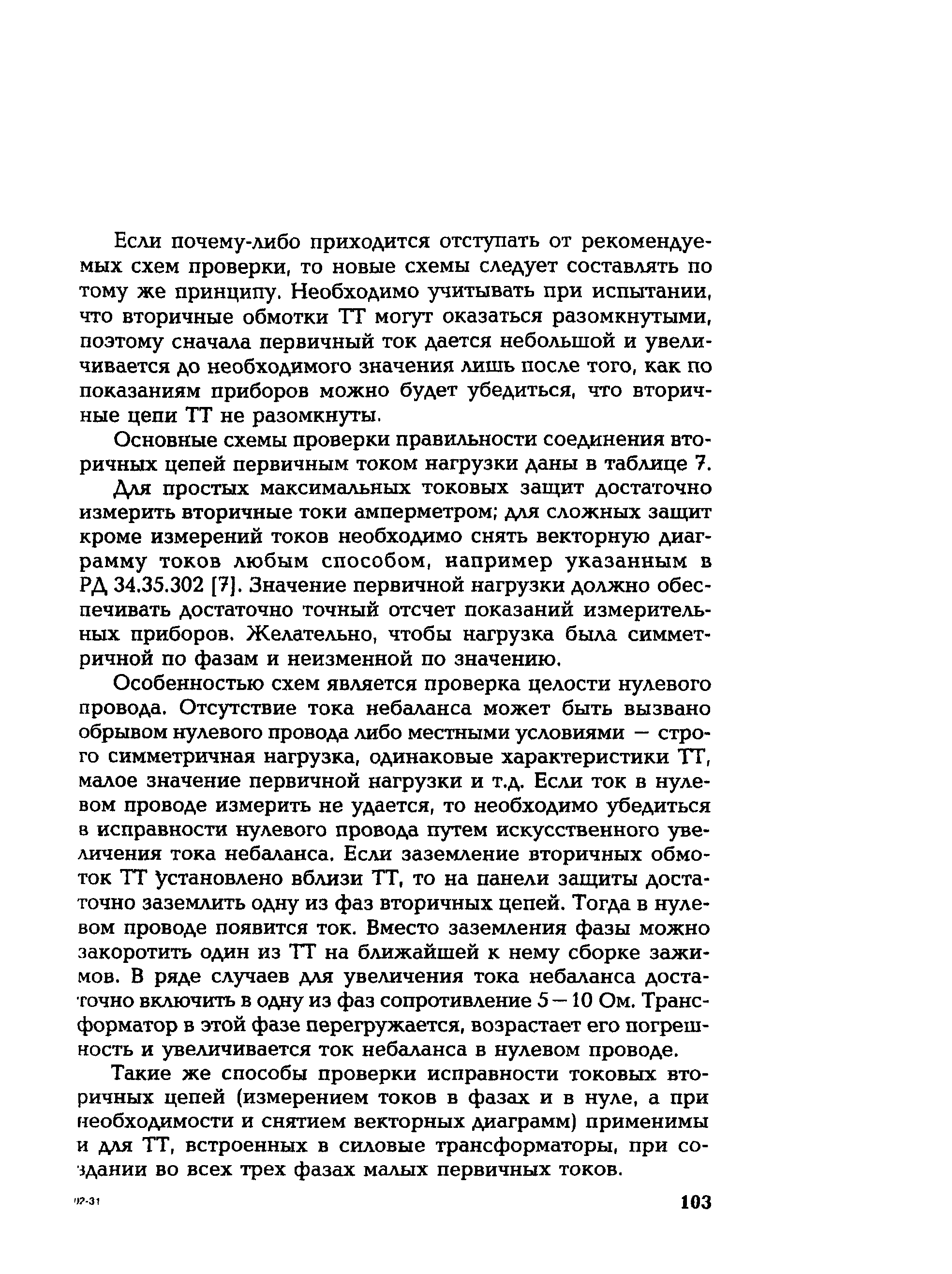

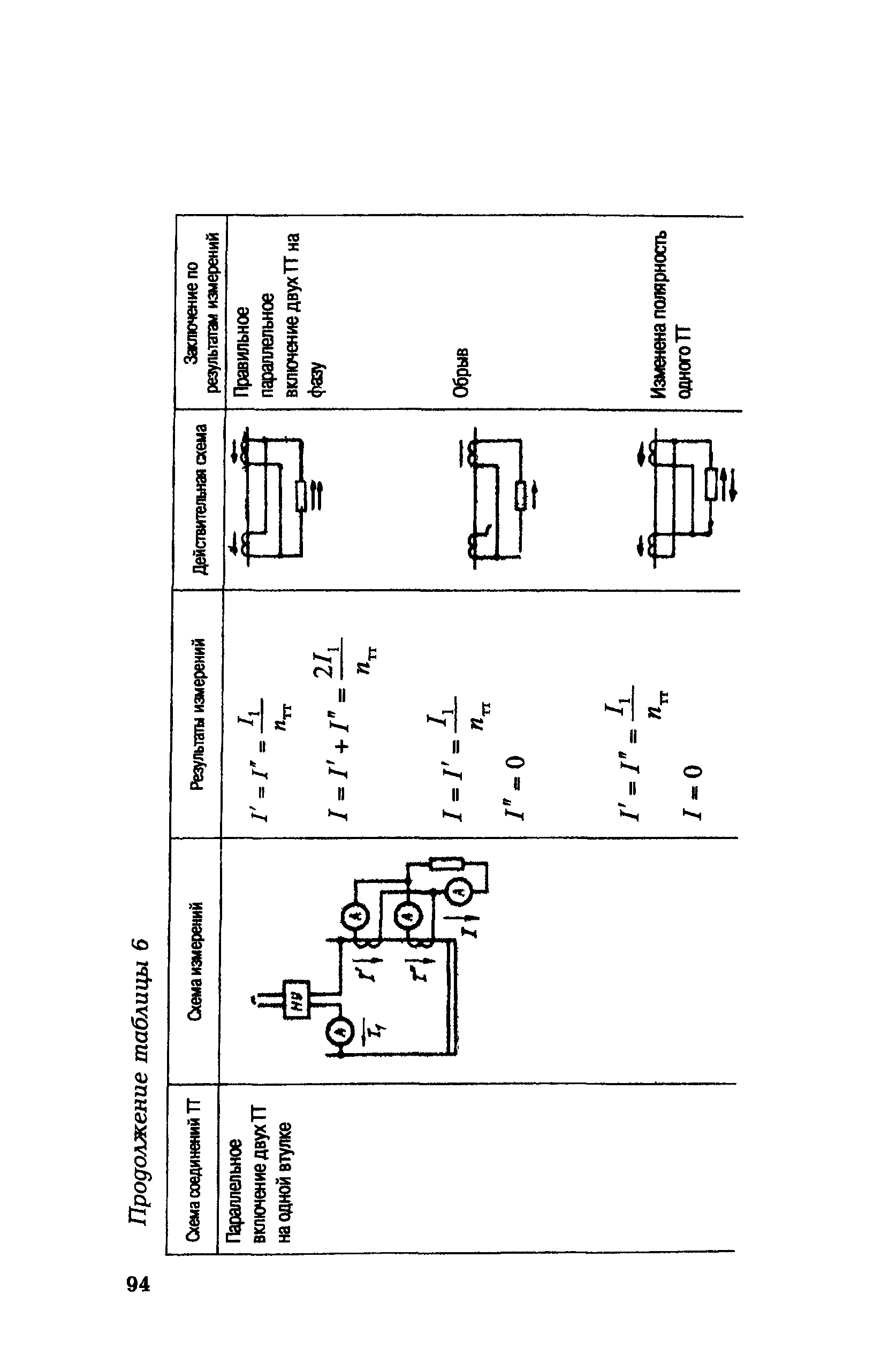

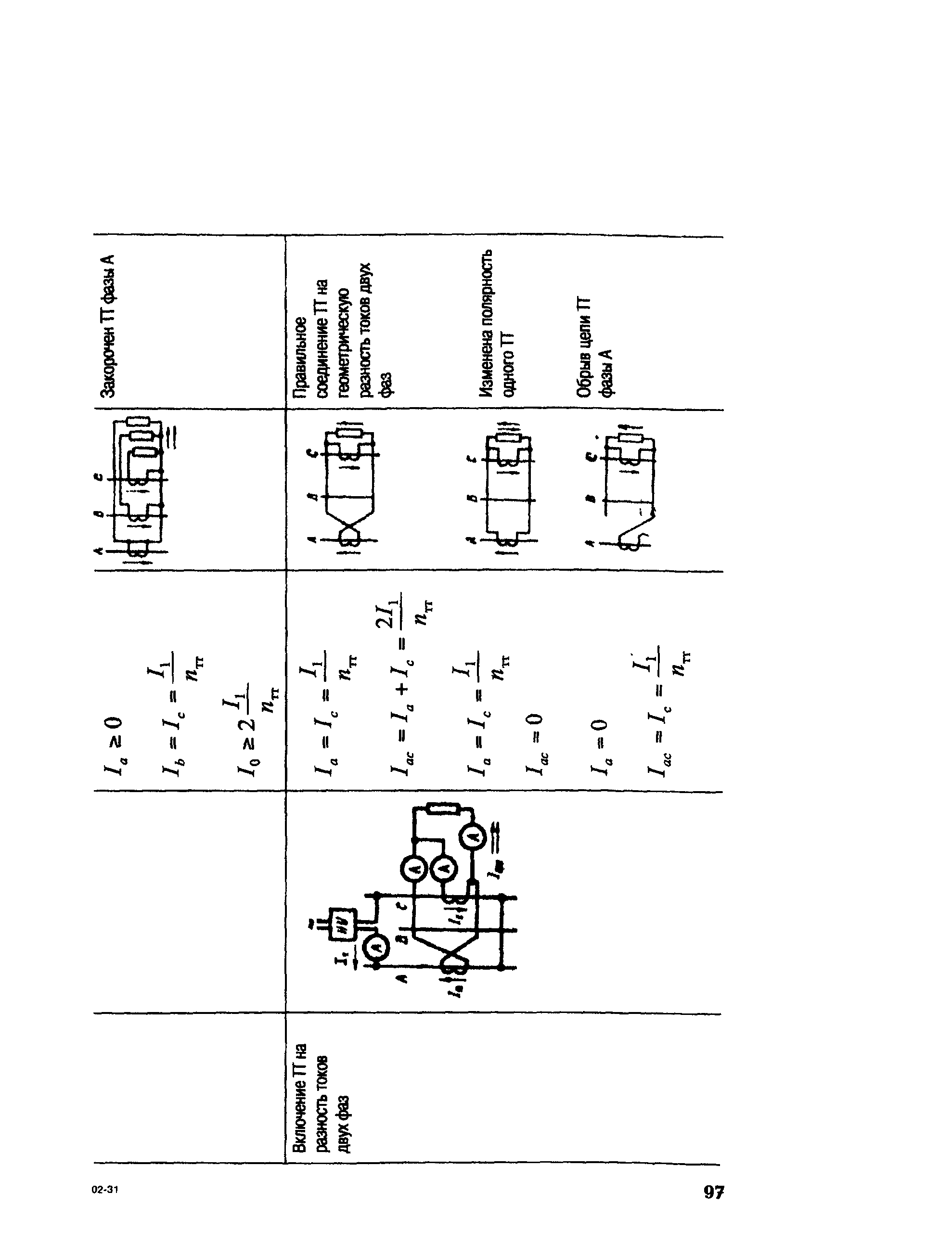

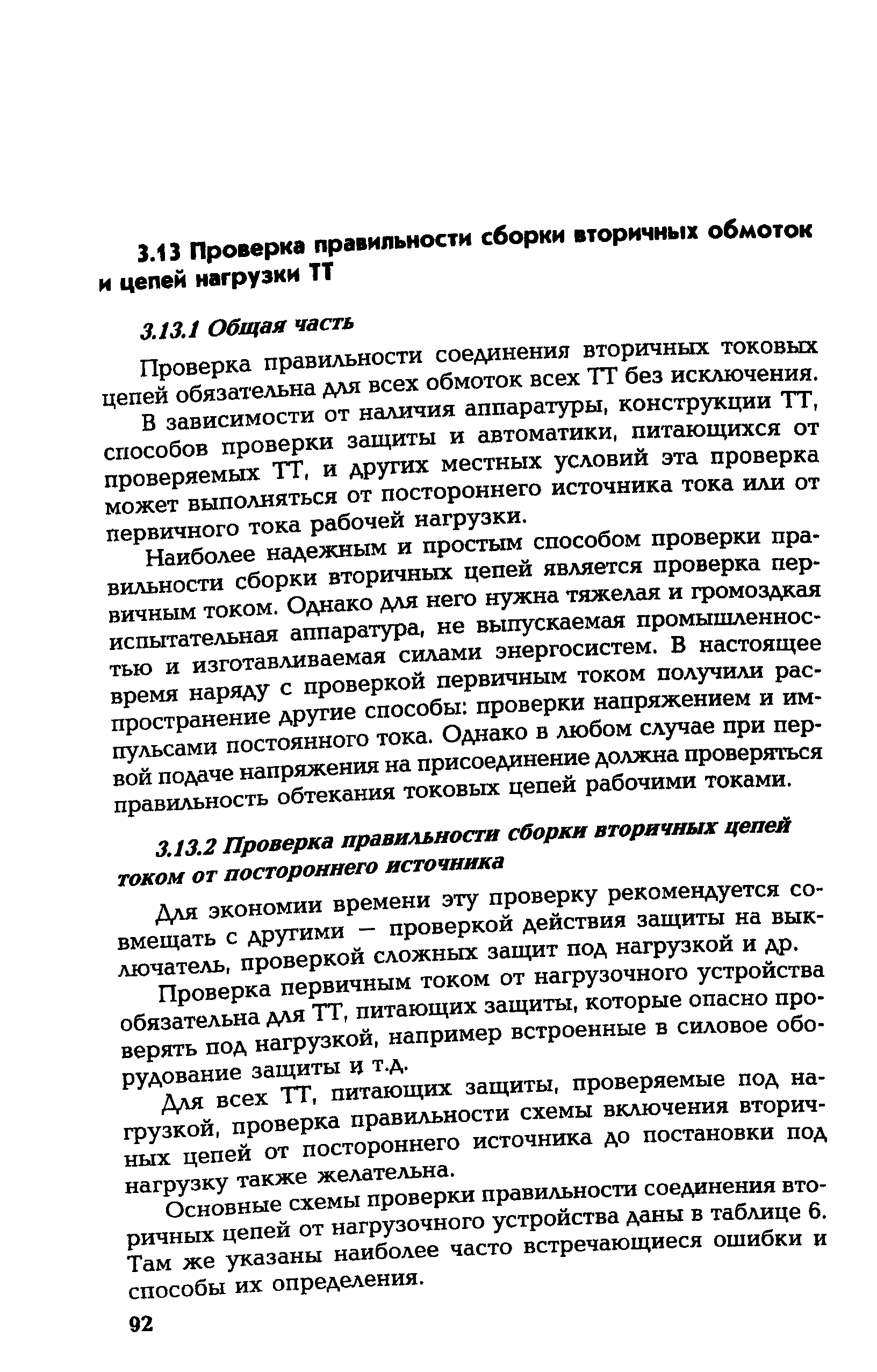

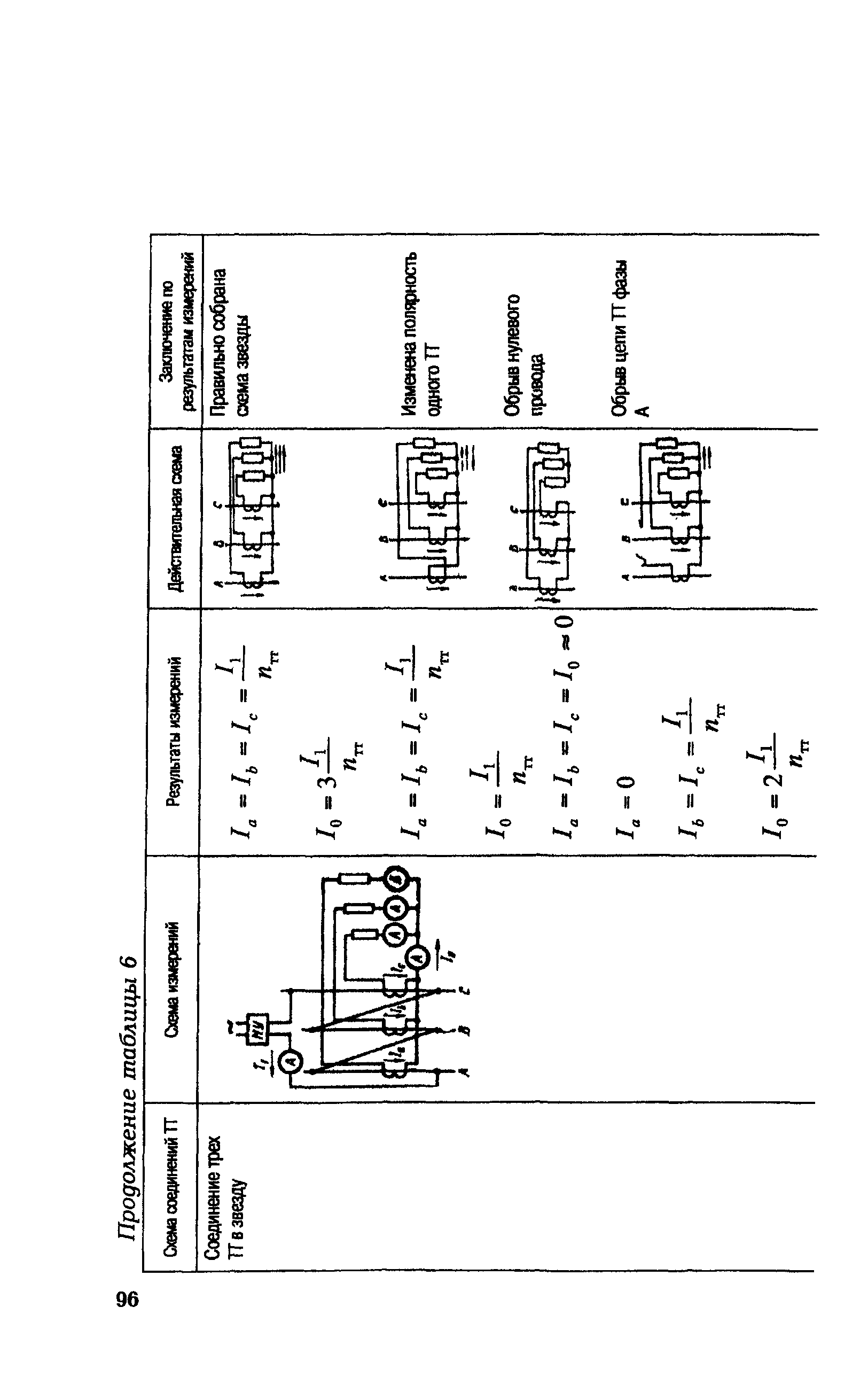

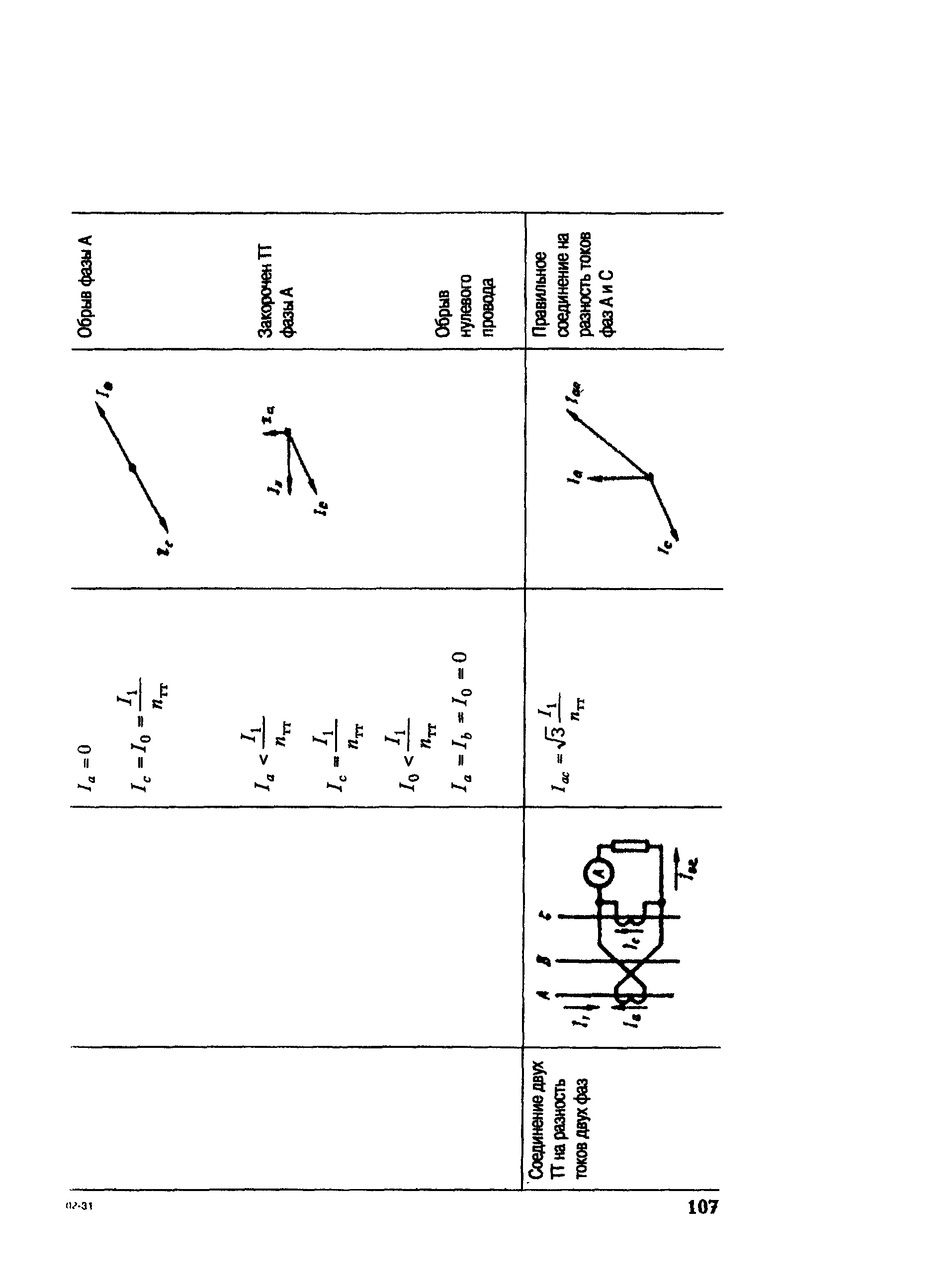

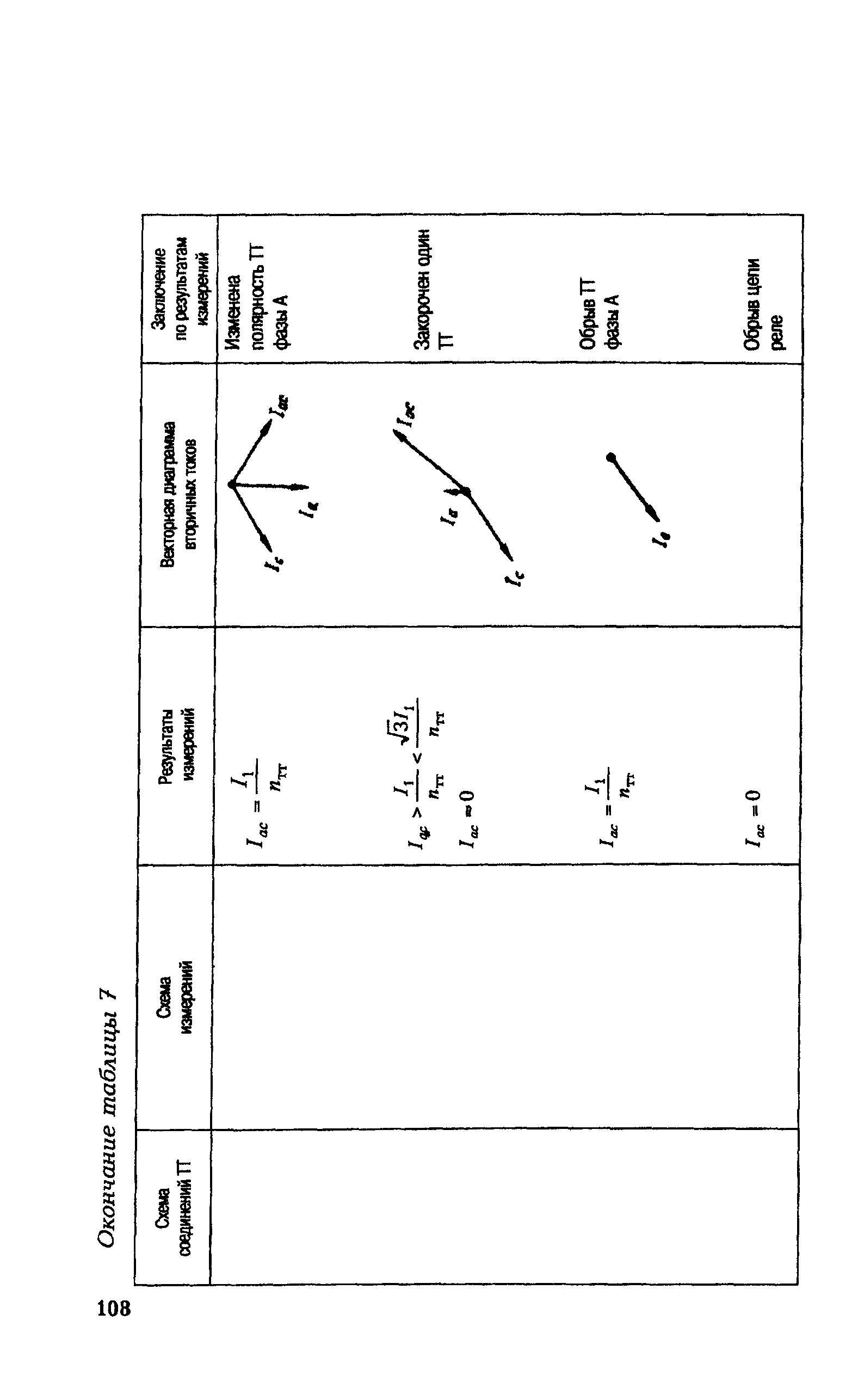

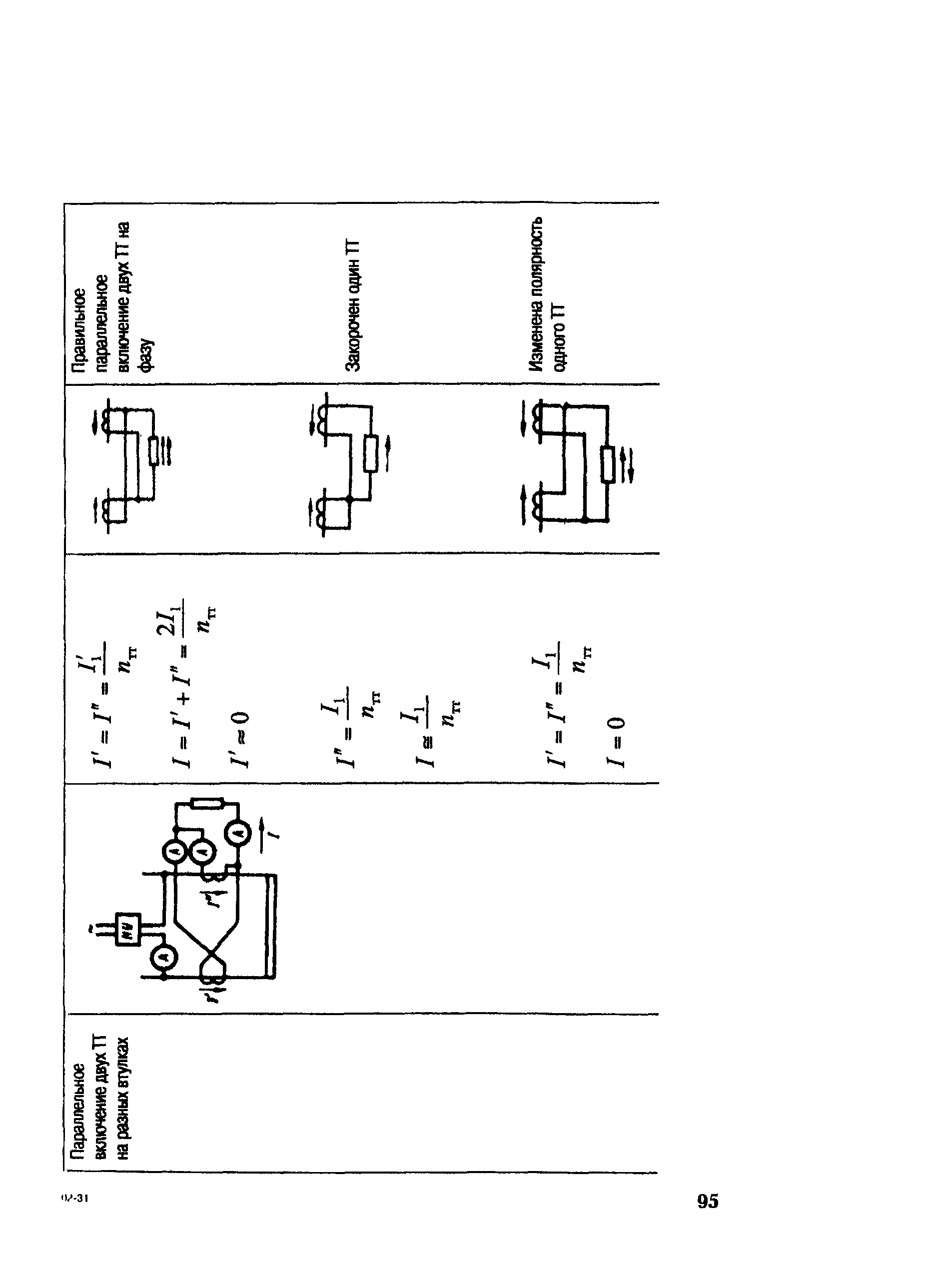

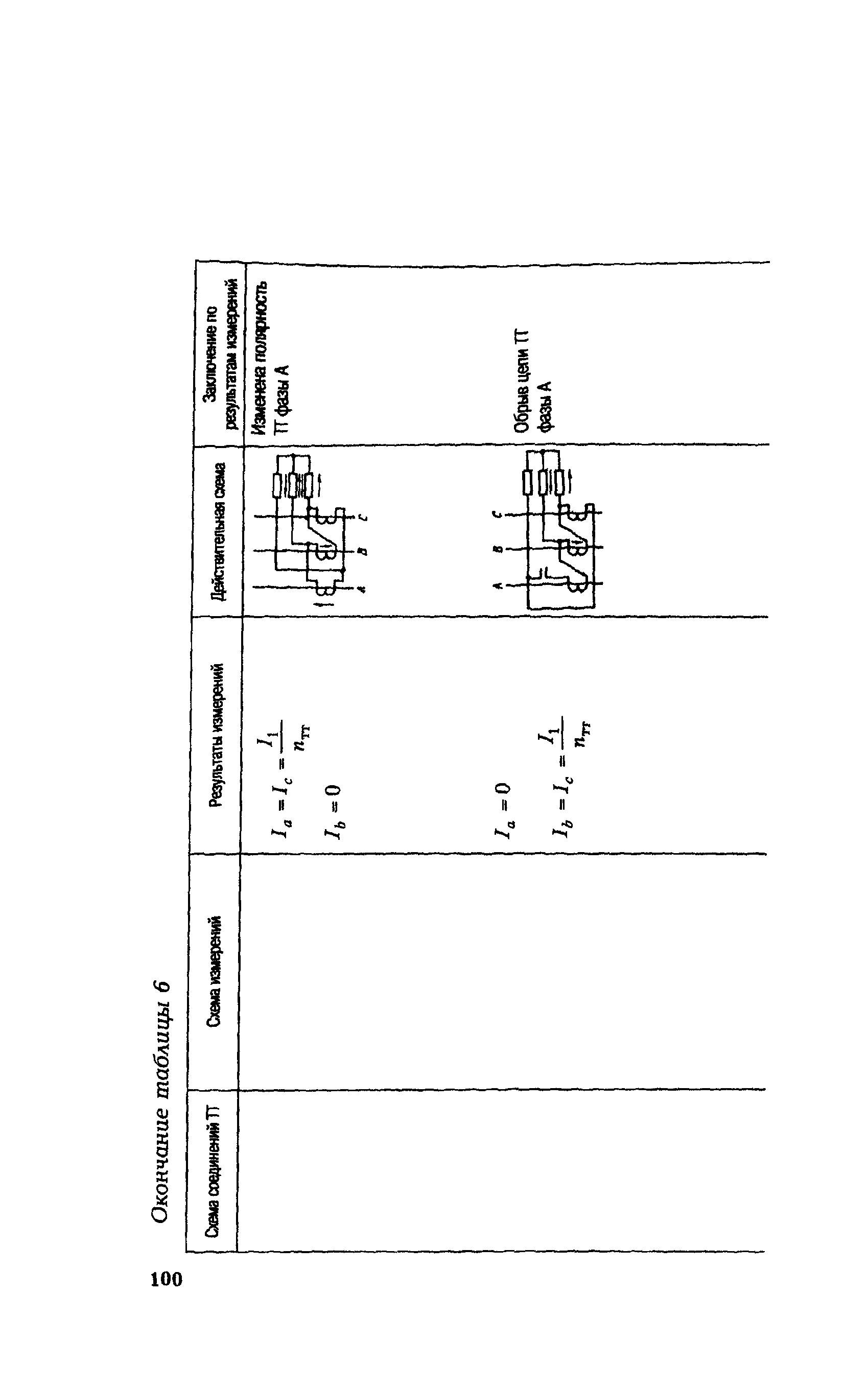

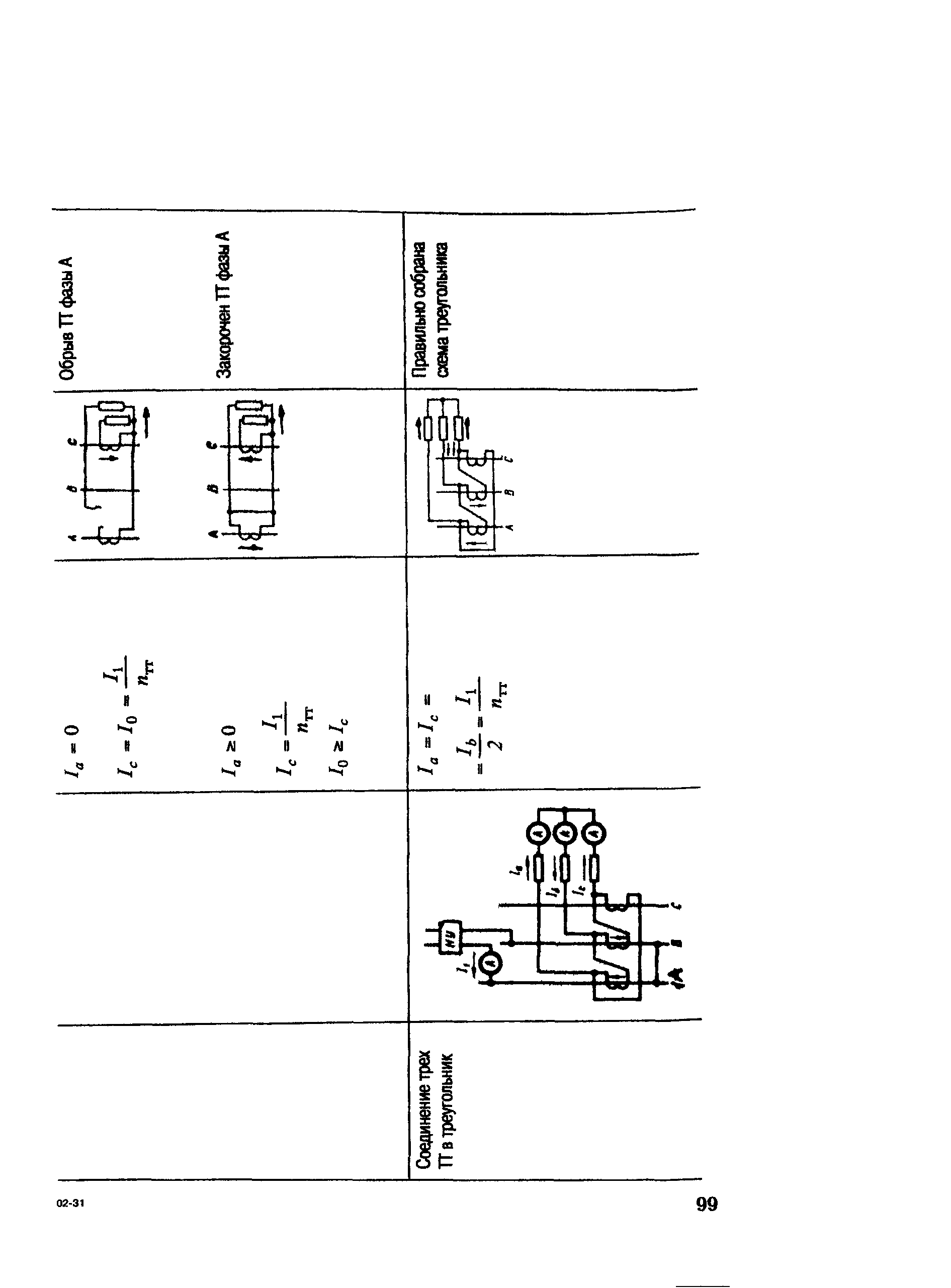

3.13 Проверка правильности сборки вторичных обмоток и цепей нагрузки ТТ
3.13.1 Общая часть

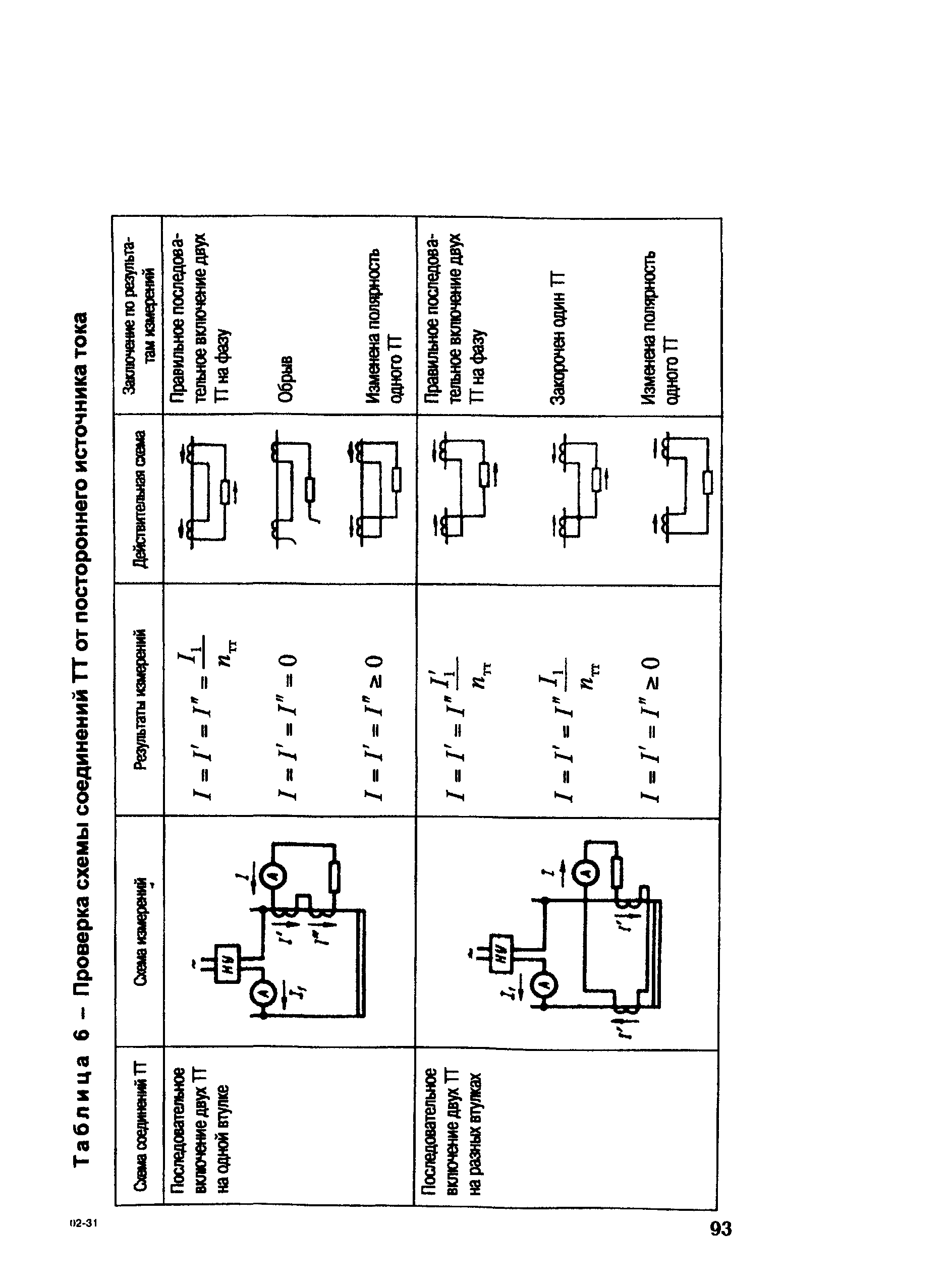

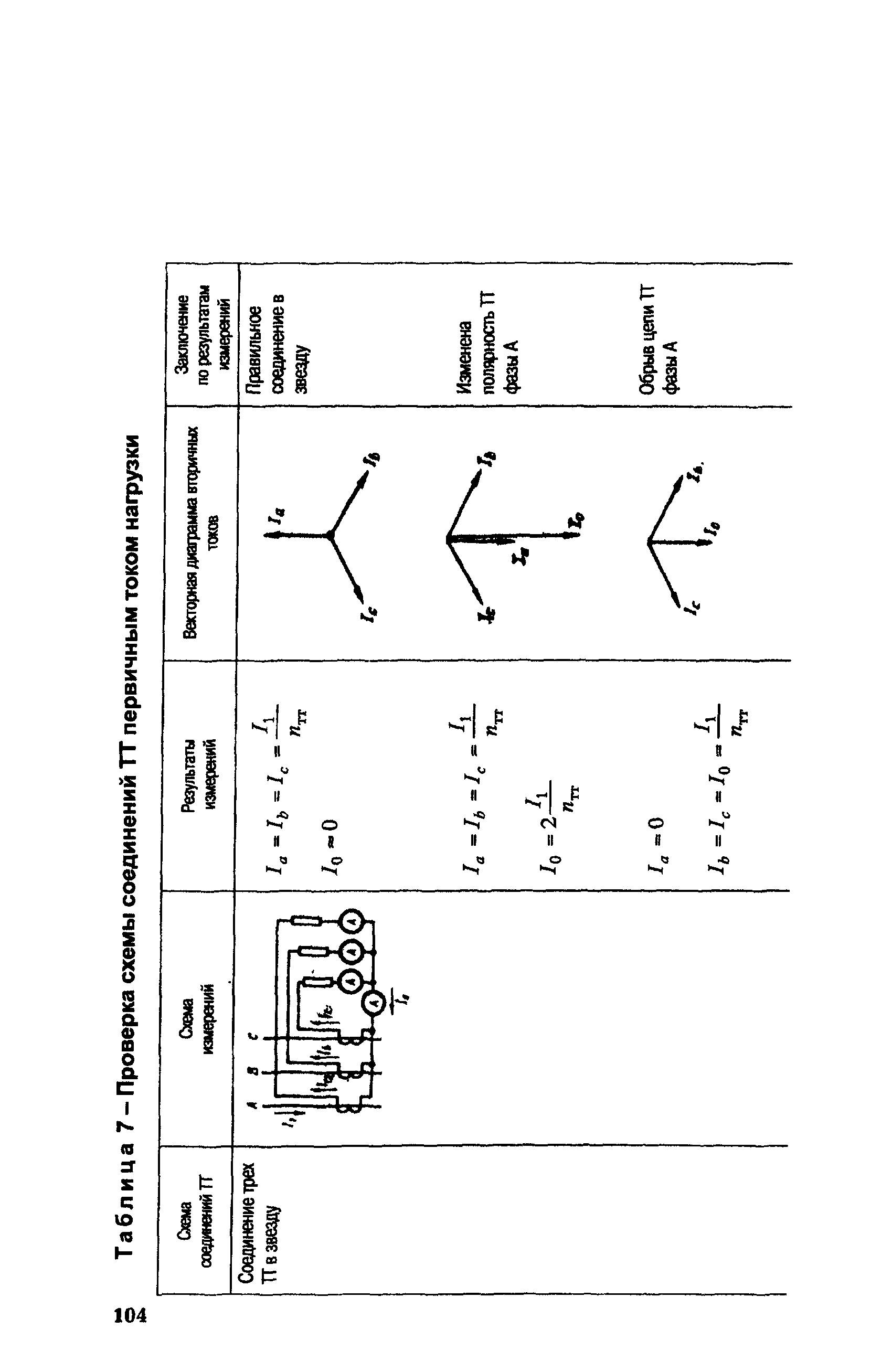

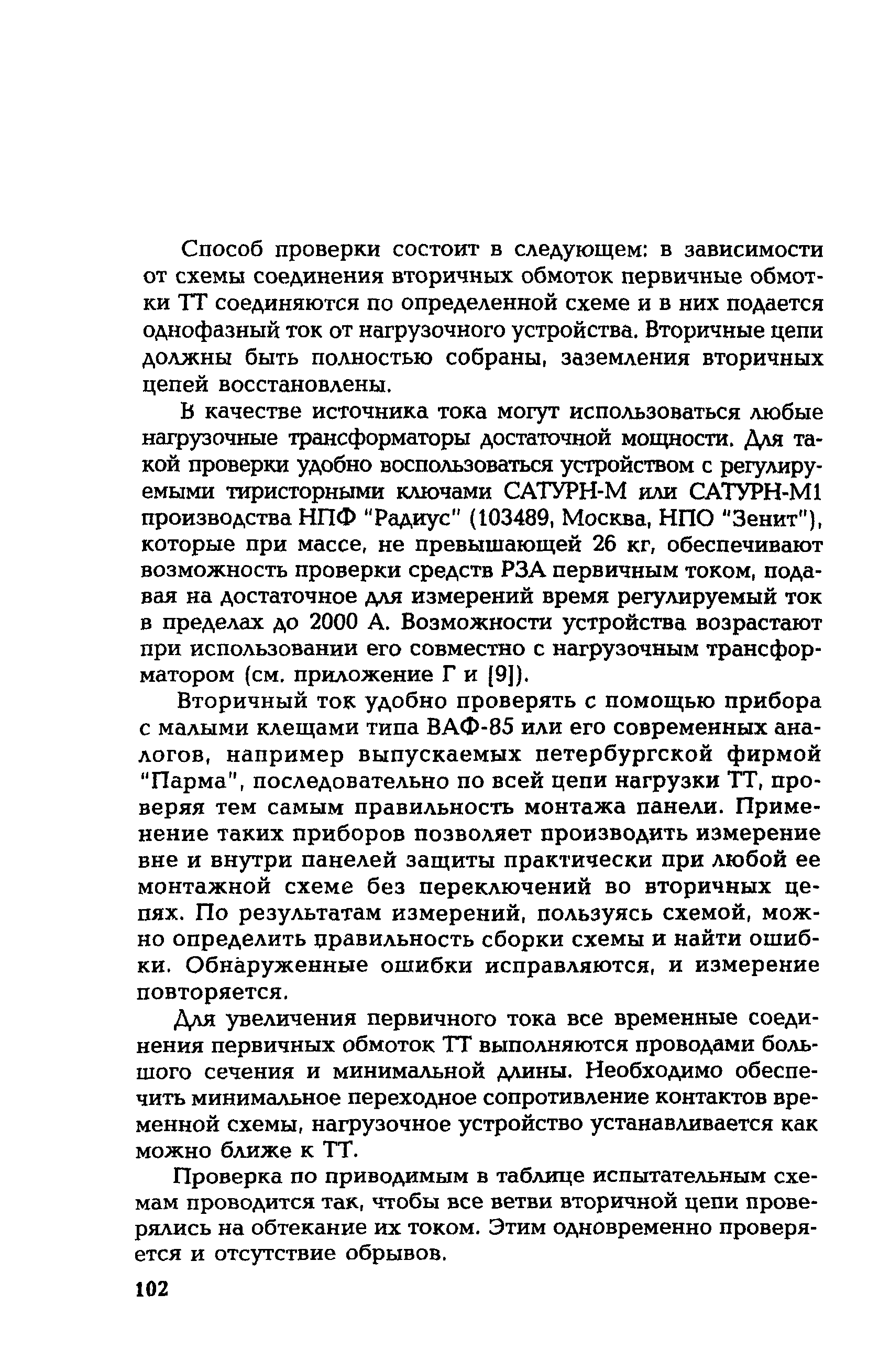

3.13.2 Проверка правильности сборки вторичных цепей током от постороннего источника

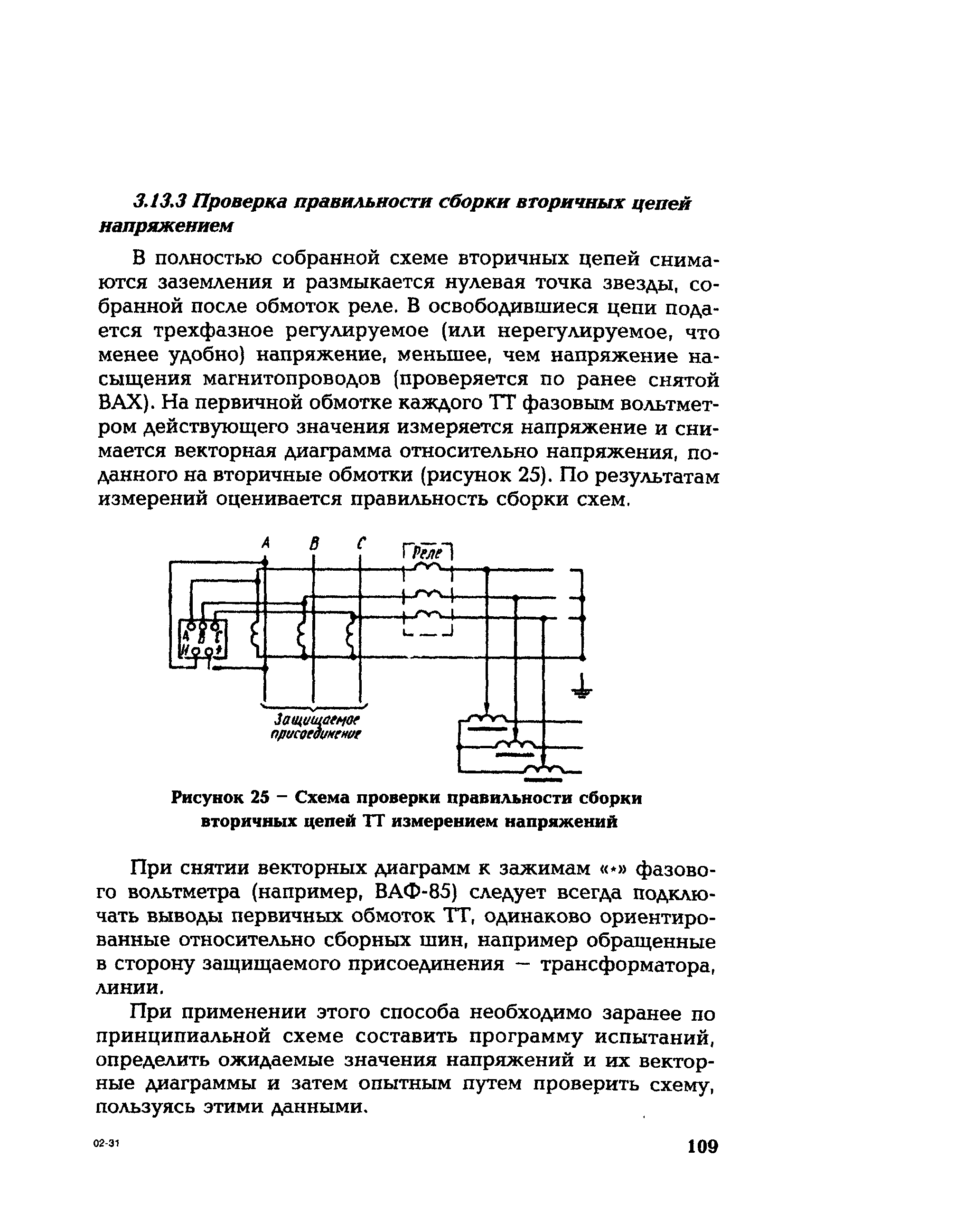

3.13.3 Проверка правильности сборки вторичных цепей напряжением

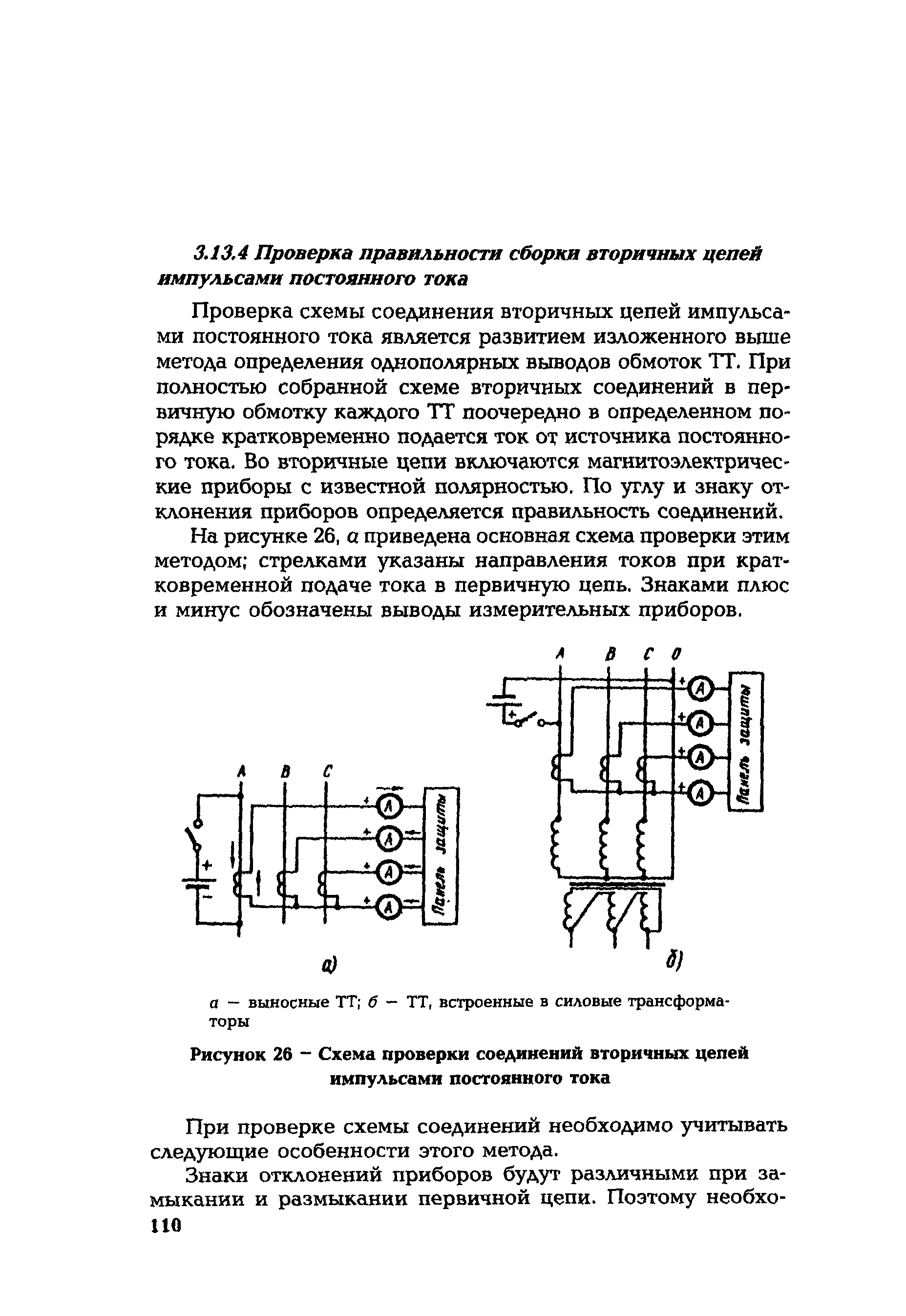

3.13.4 Проверка правильности сборки вторичных цепей импульсами постоянного тока

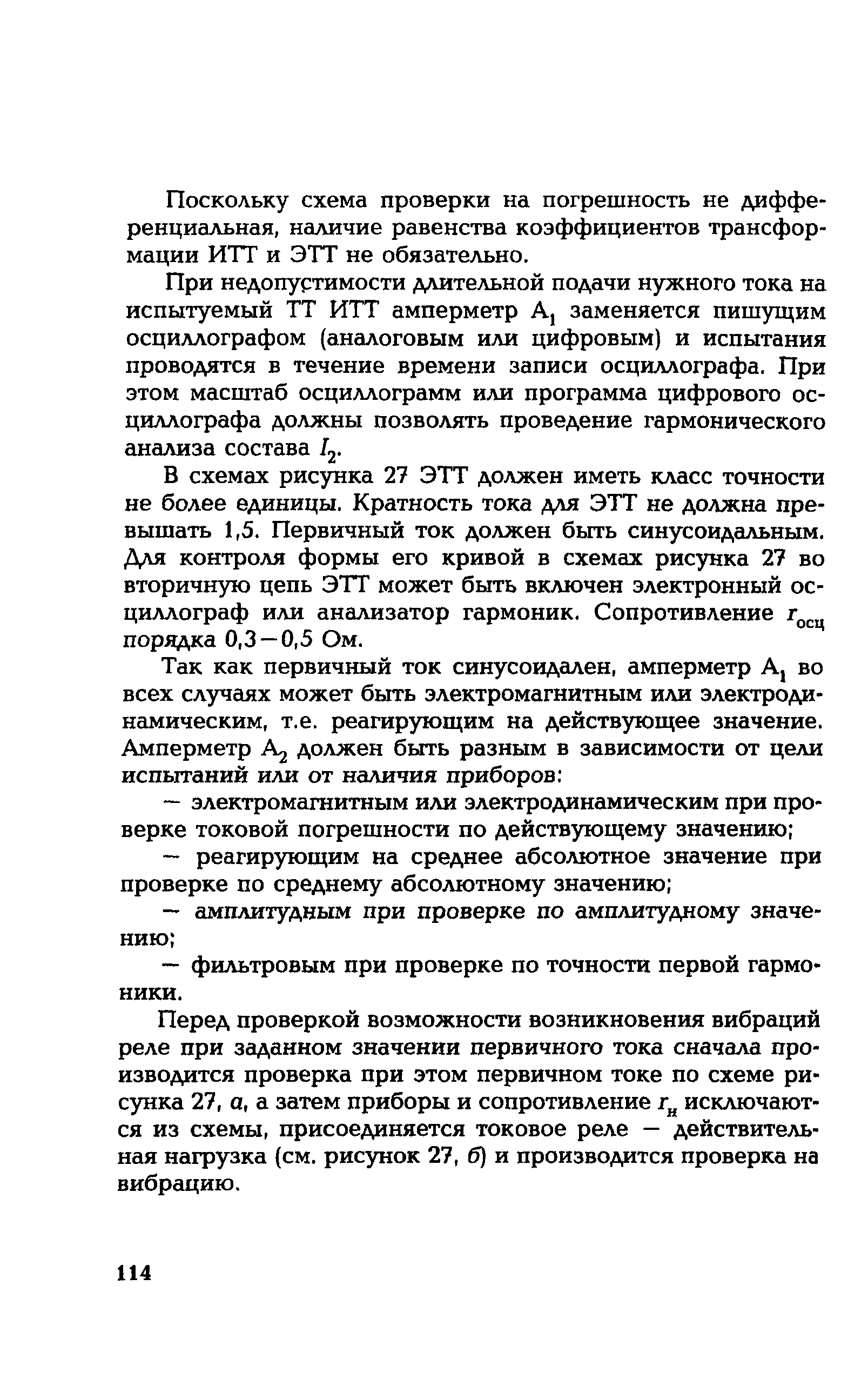

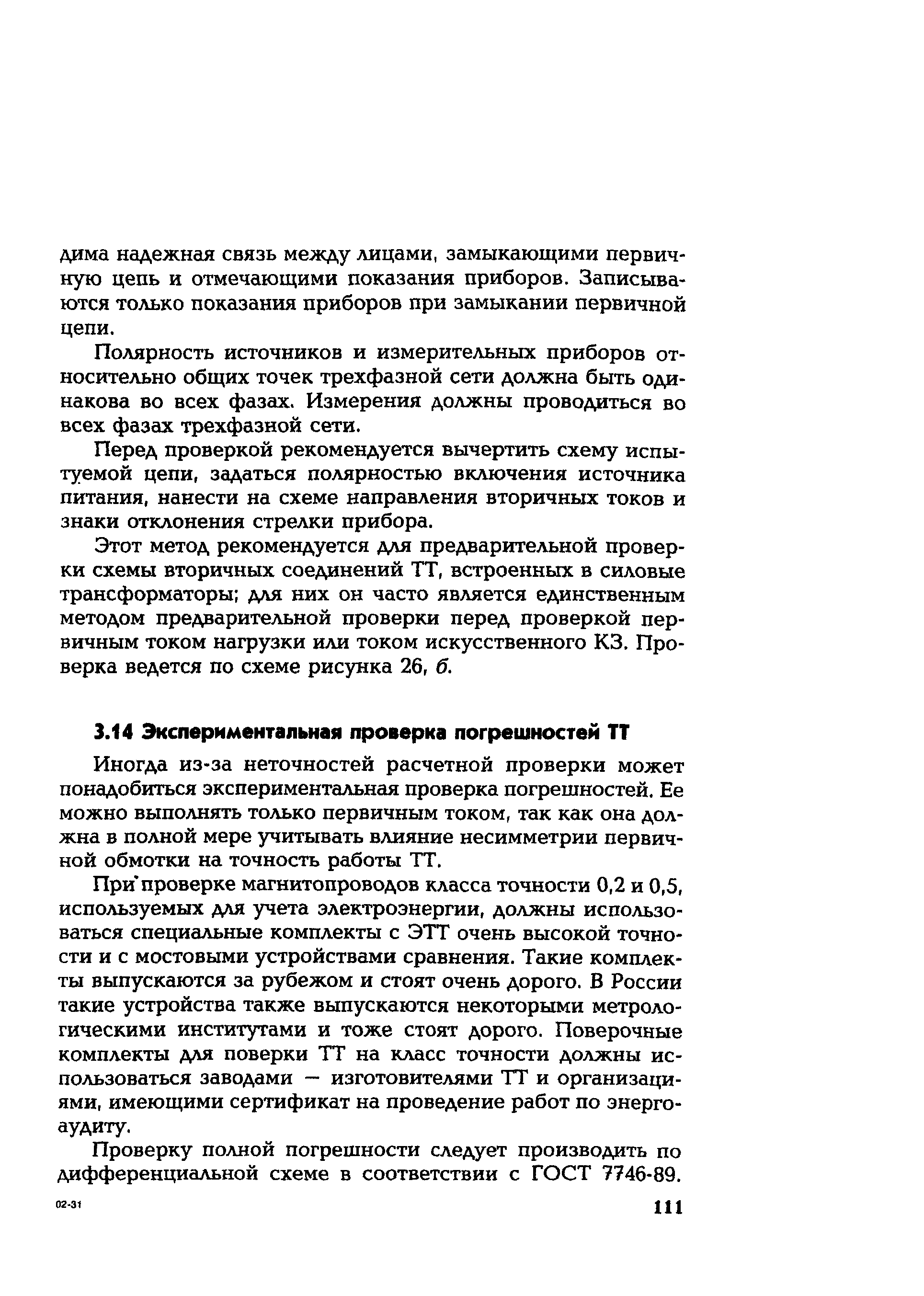

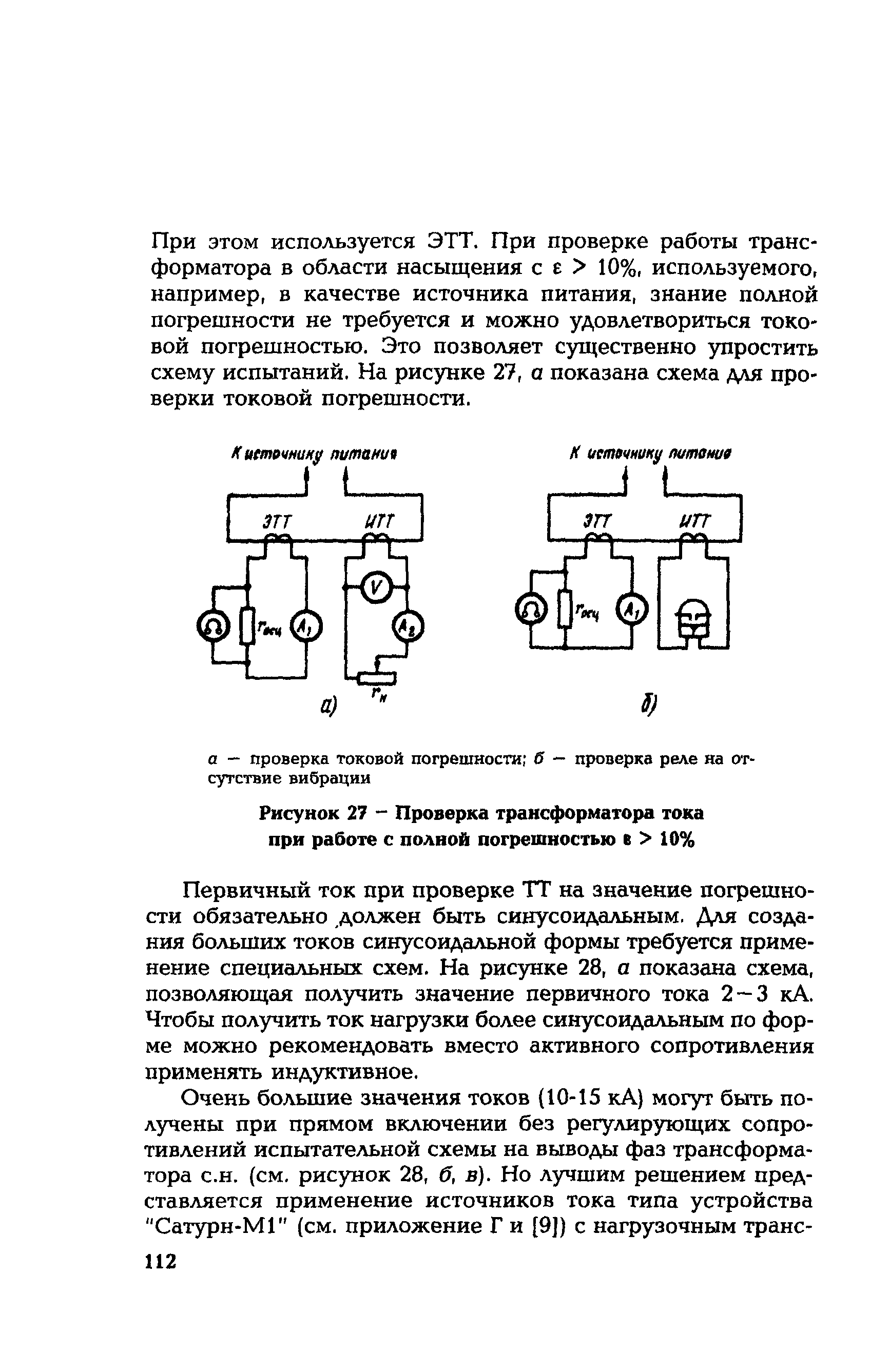

3.14 Экспериментальная проверка погрешностей ТТ

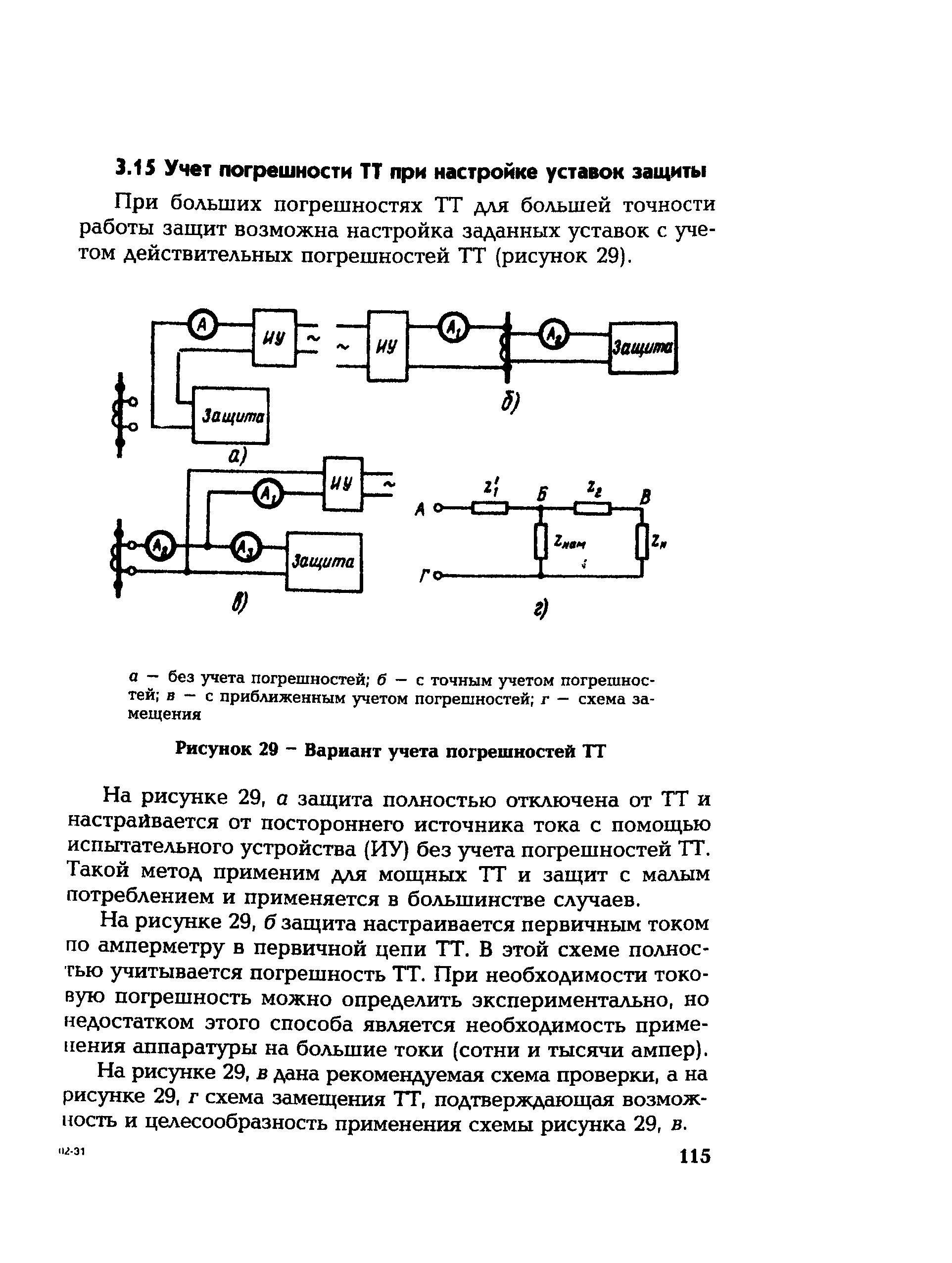

3.15 Учет погрешности ТТ при настройке установок защиты

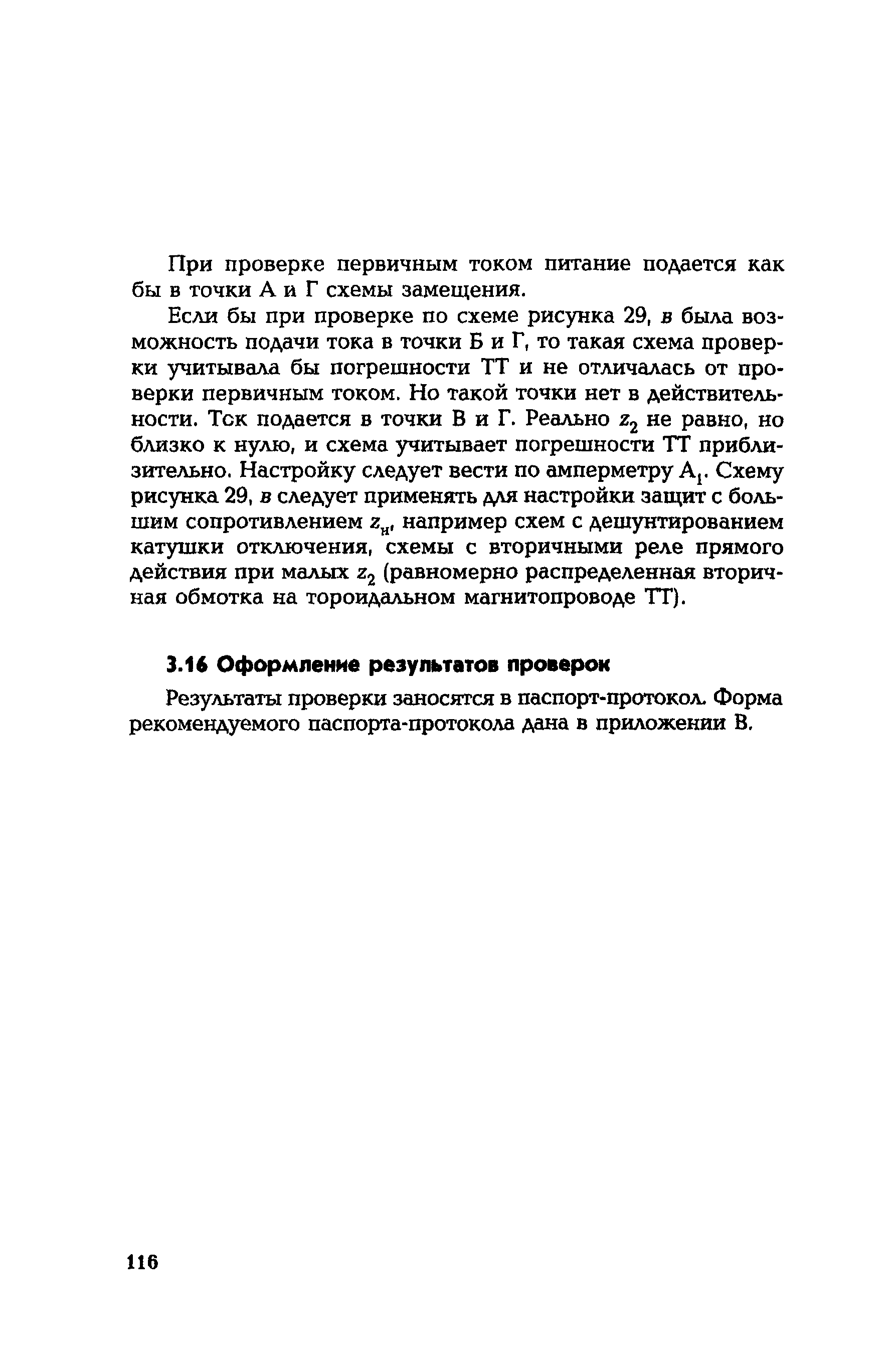

3.16 Оформление результатов проверок

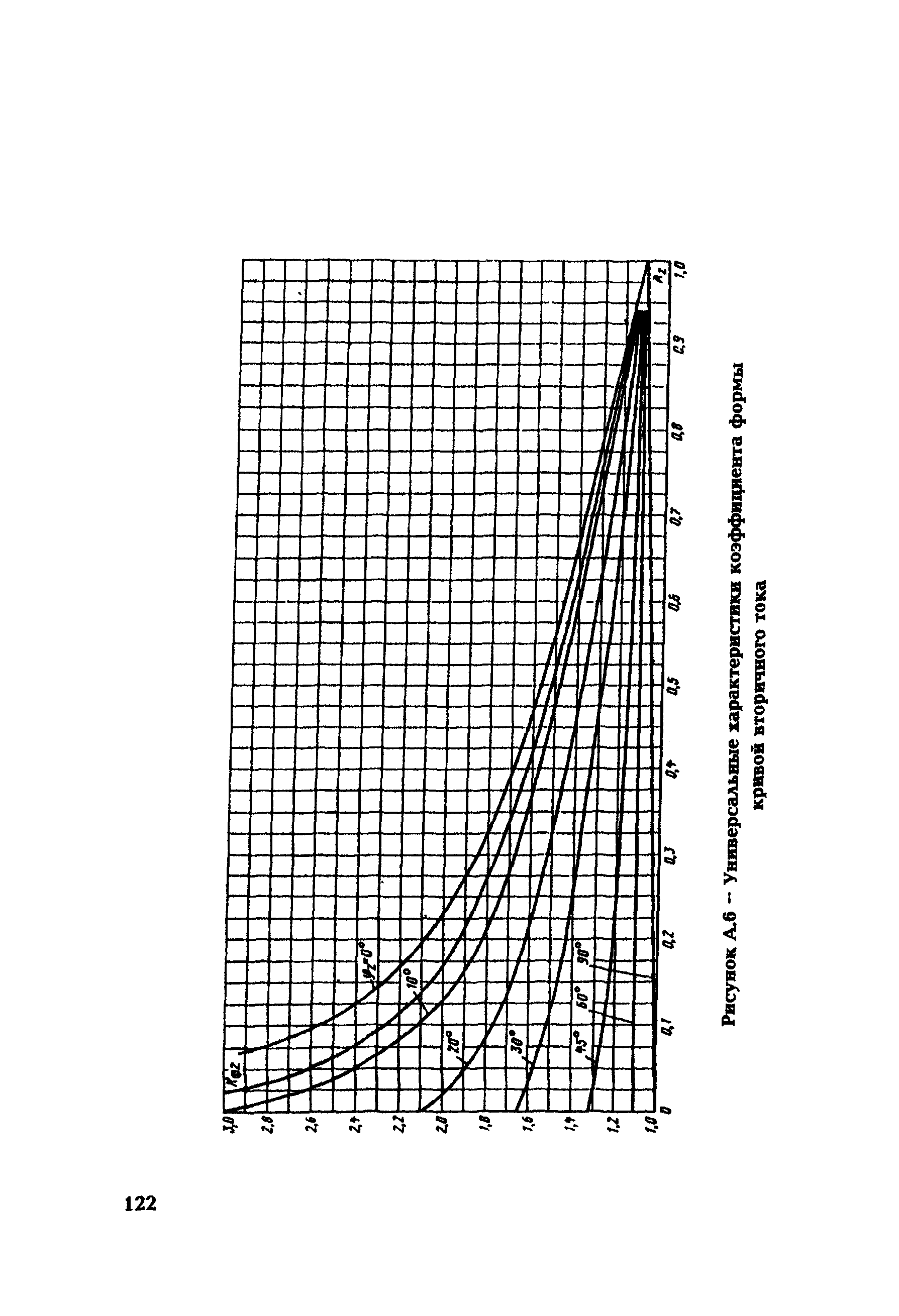

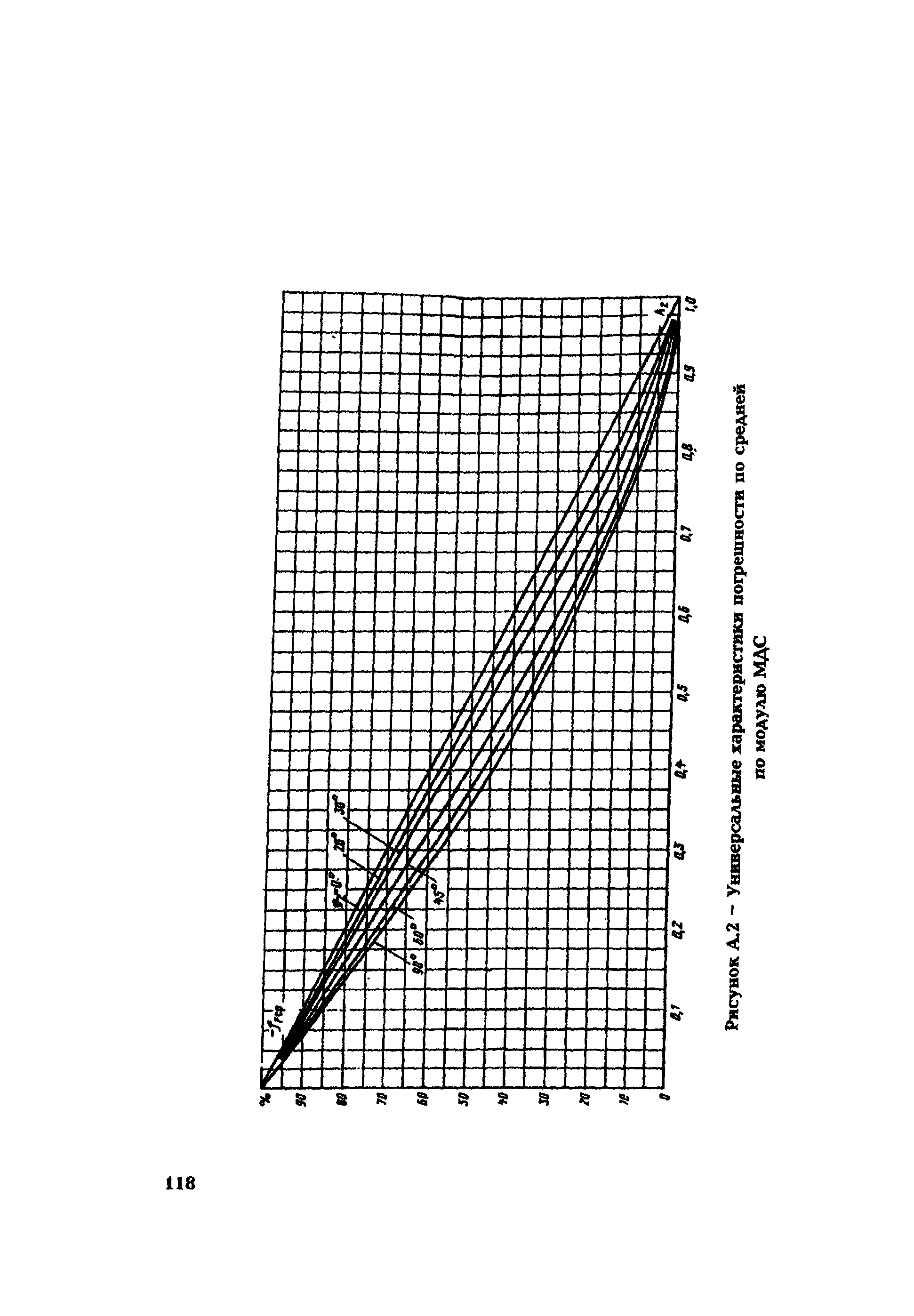

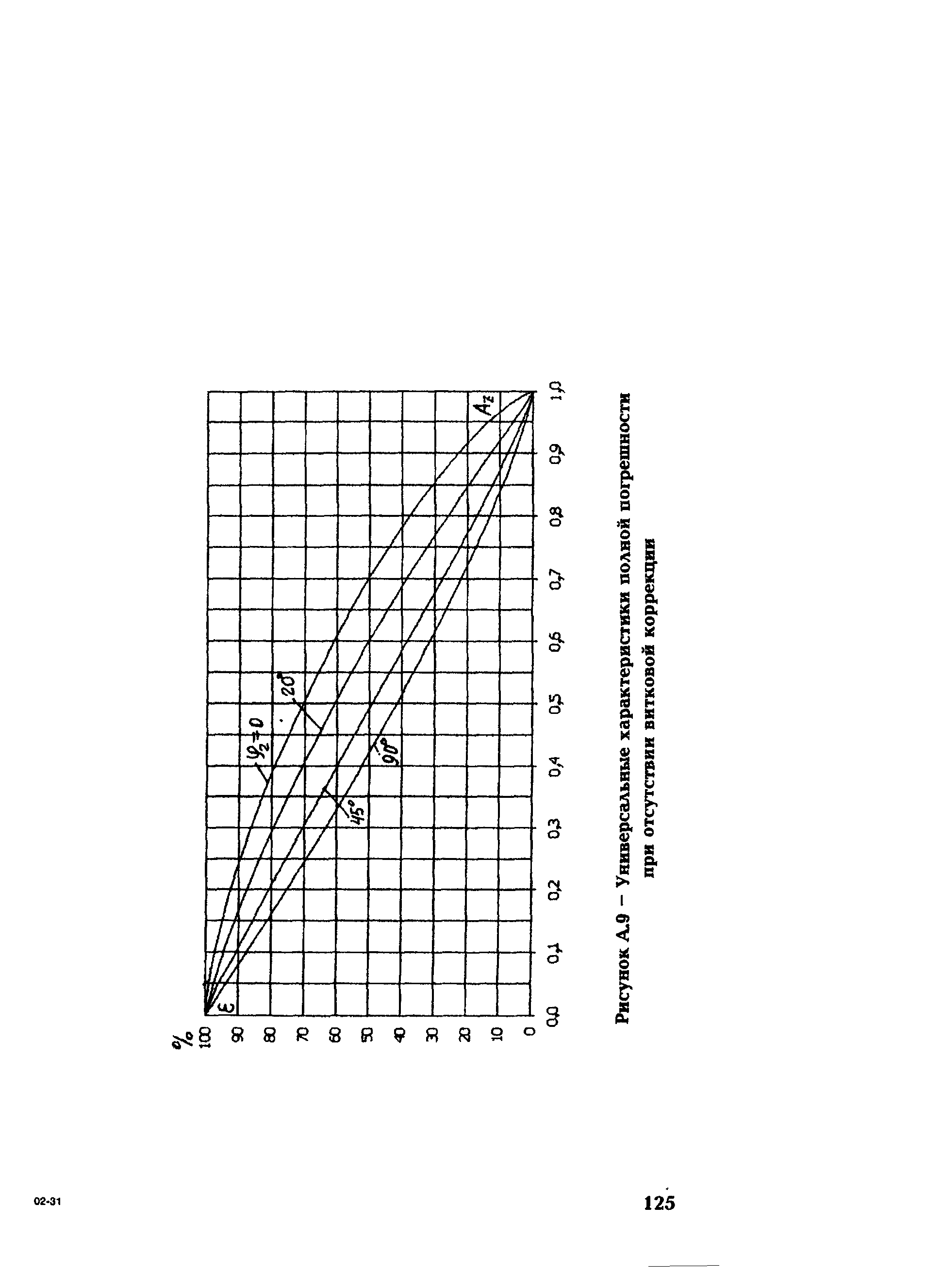

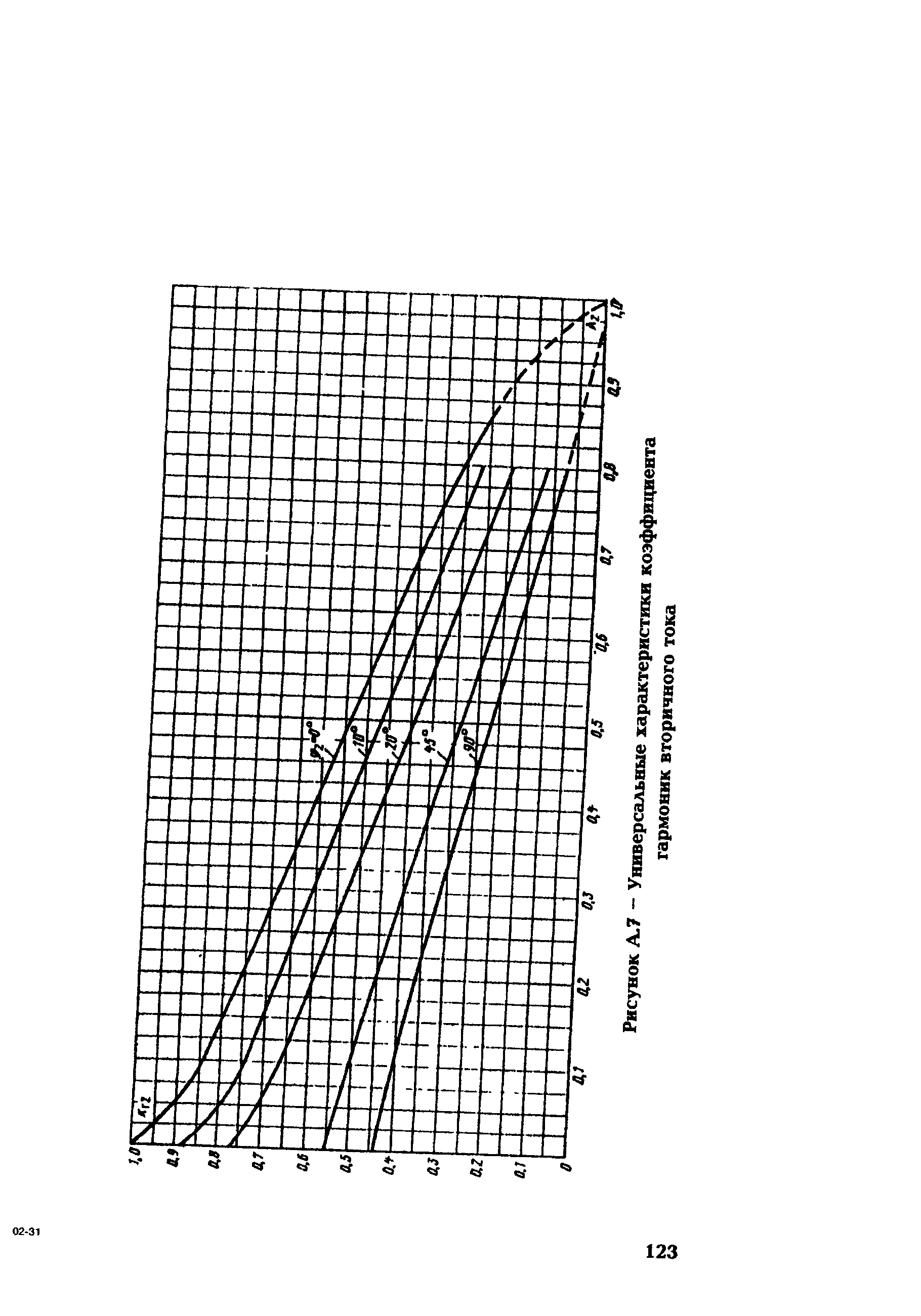

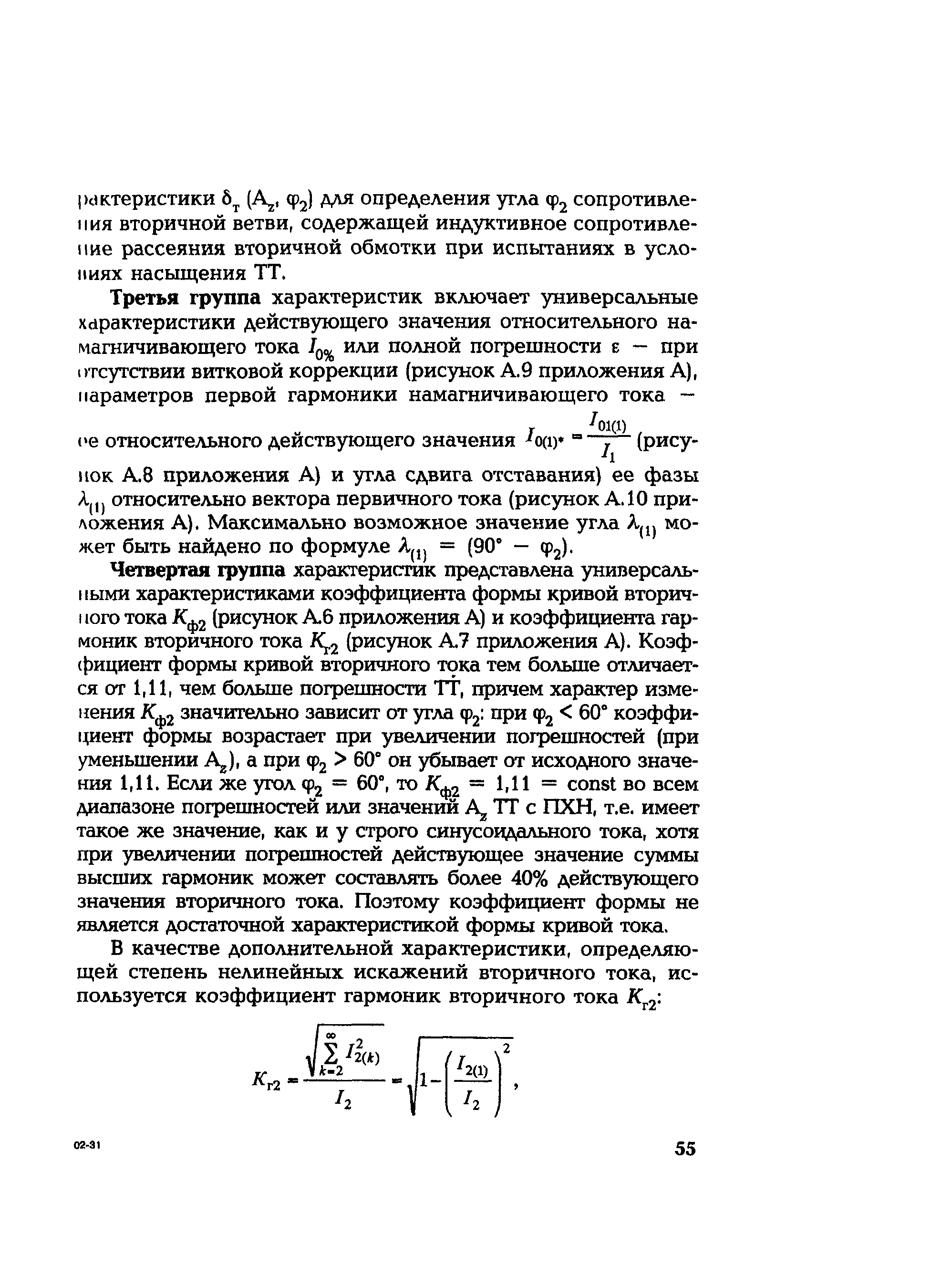

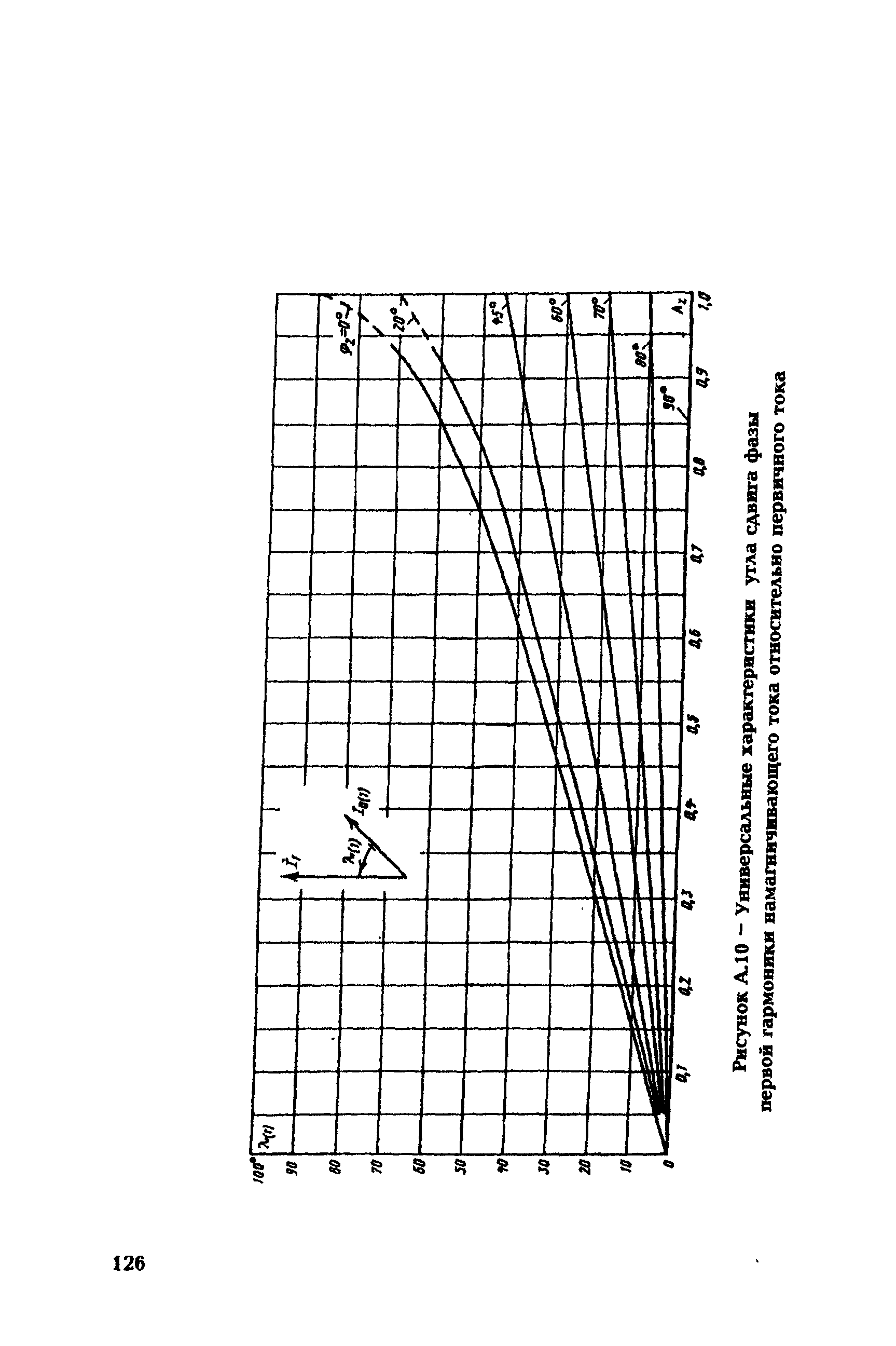

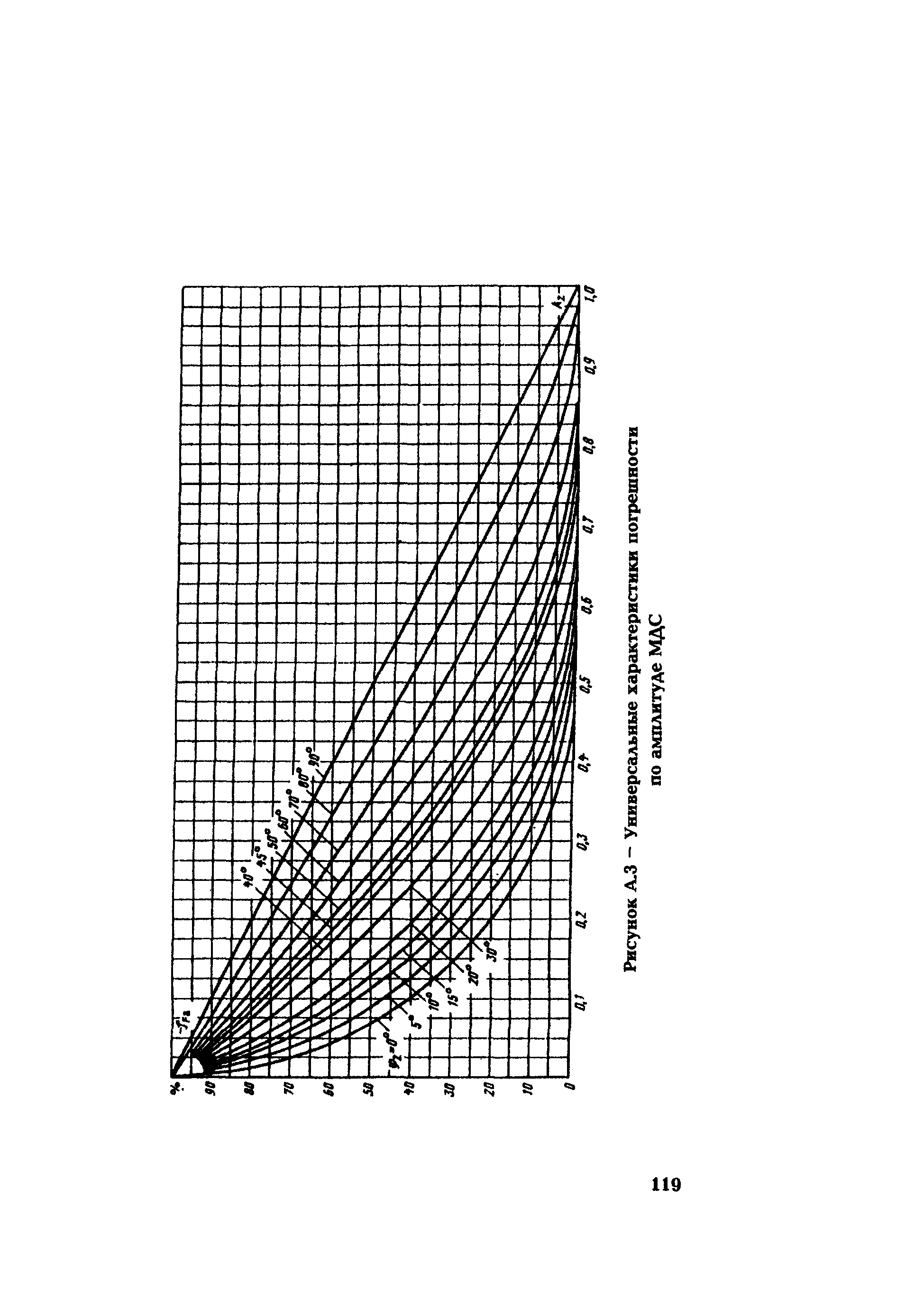

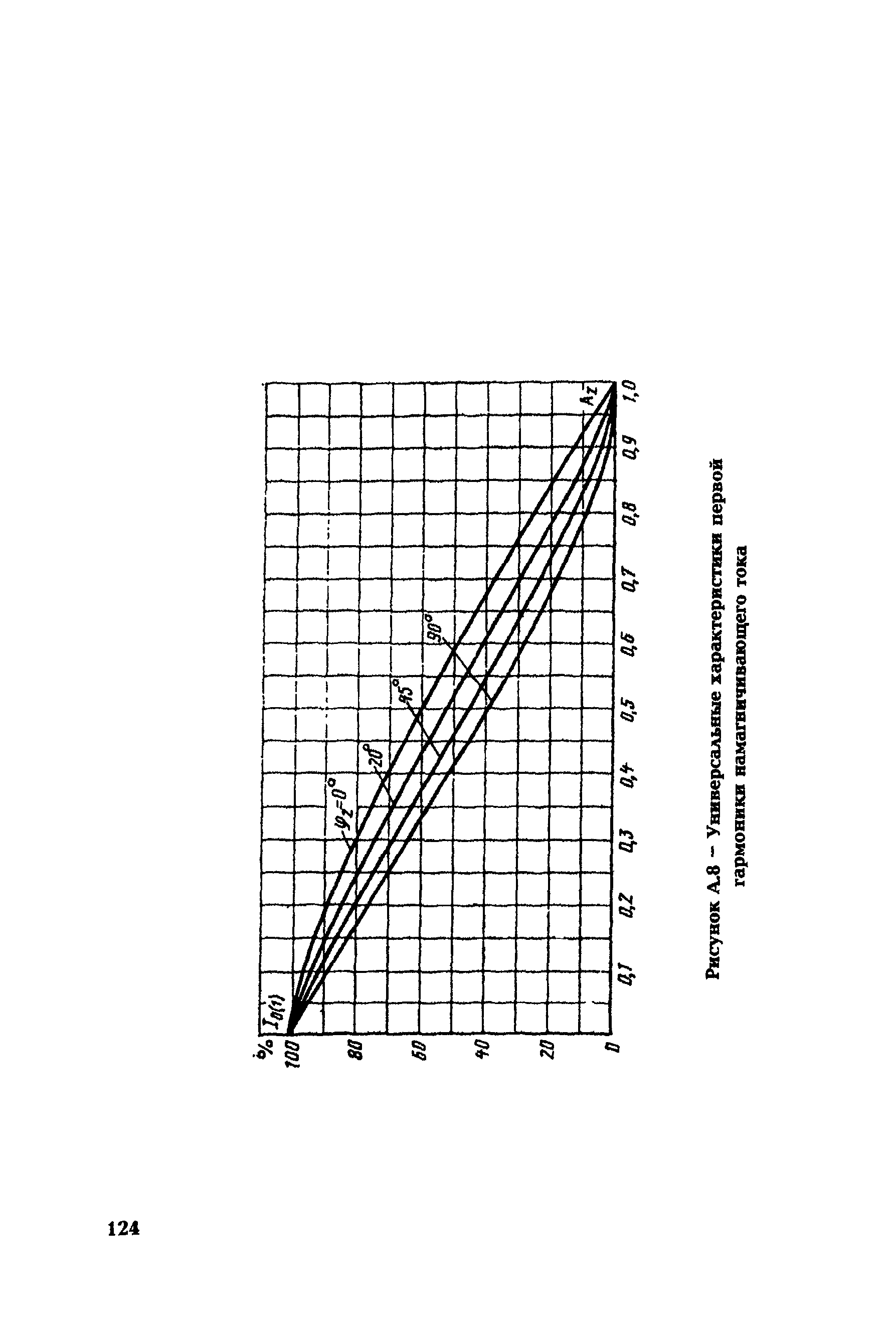

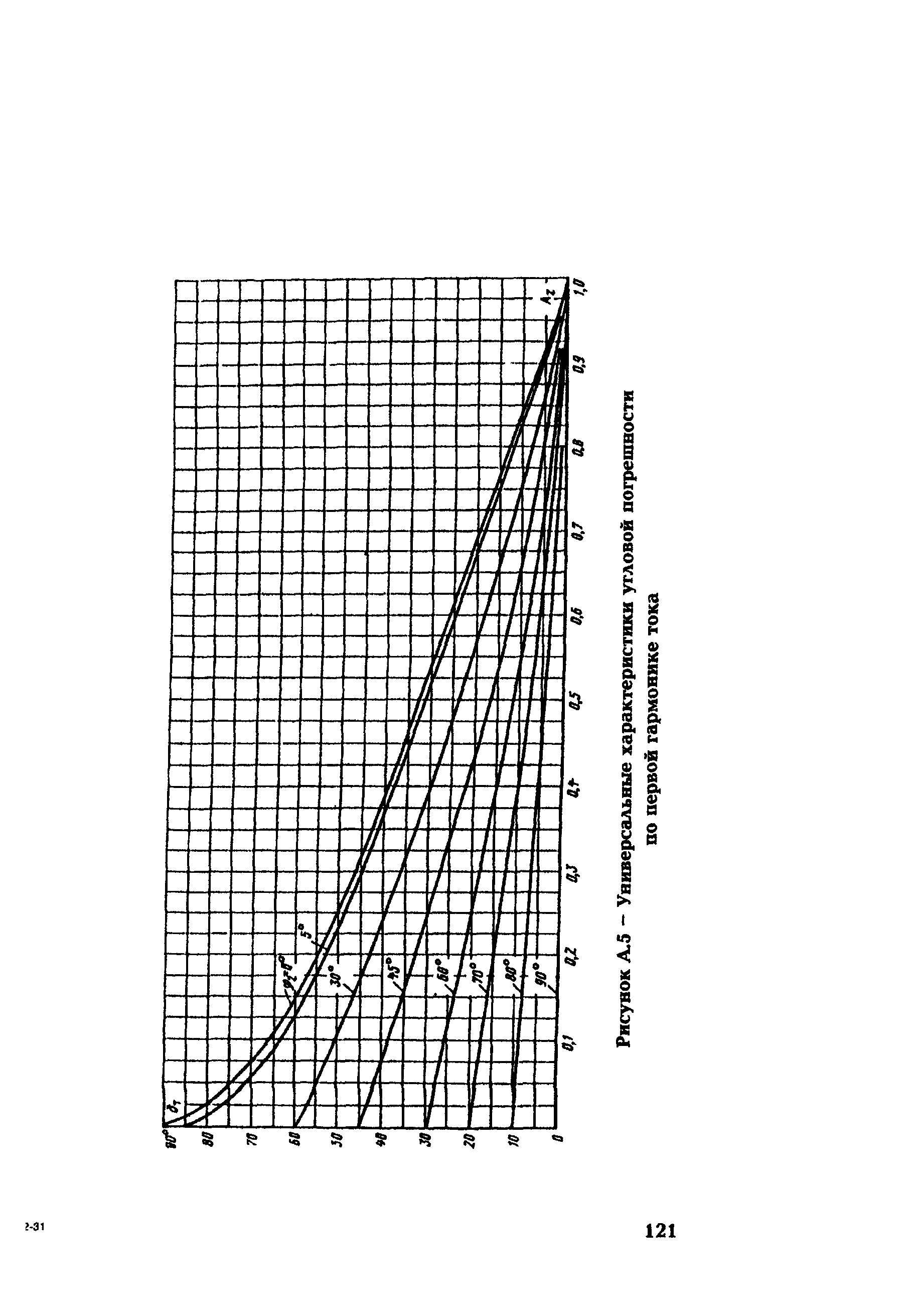

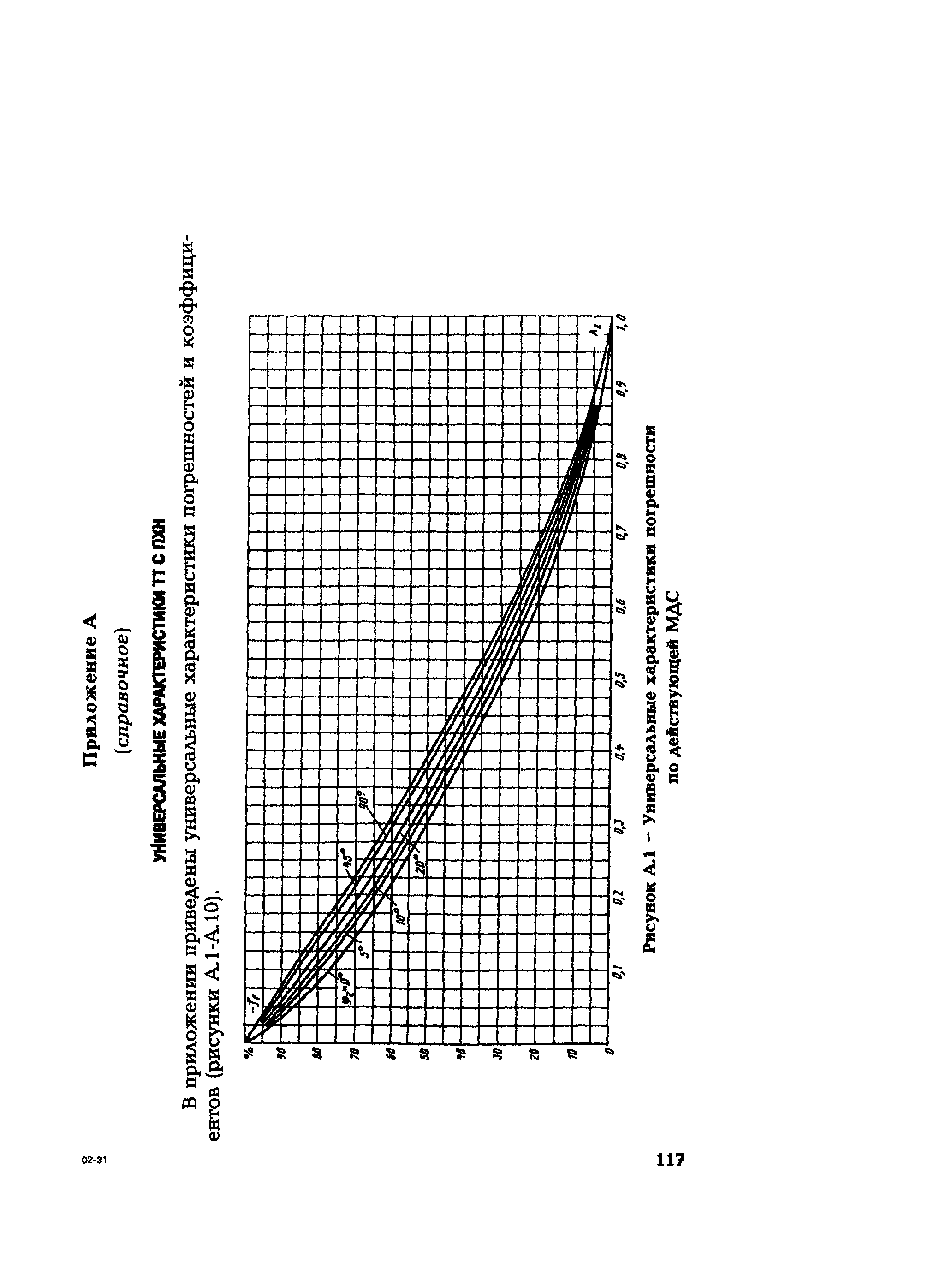

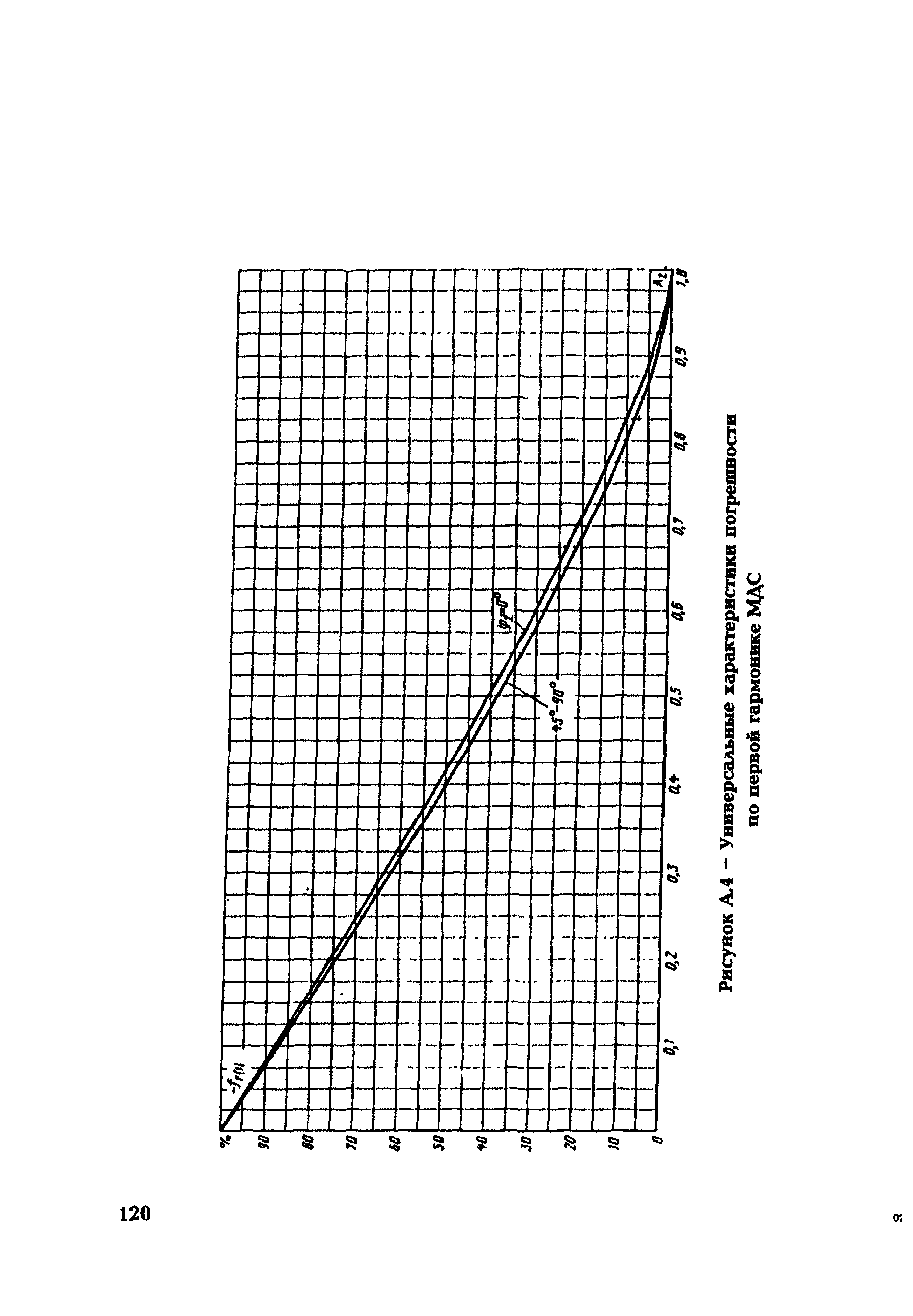

Приложение А Универсальные характеристики ТТ с ПХН

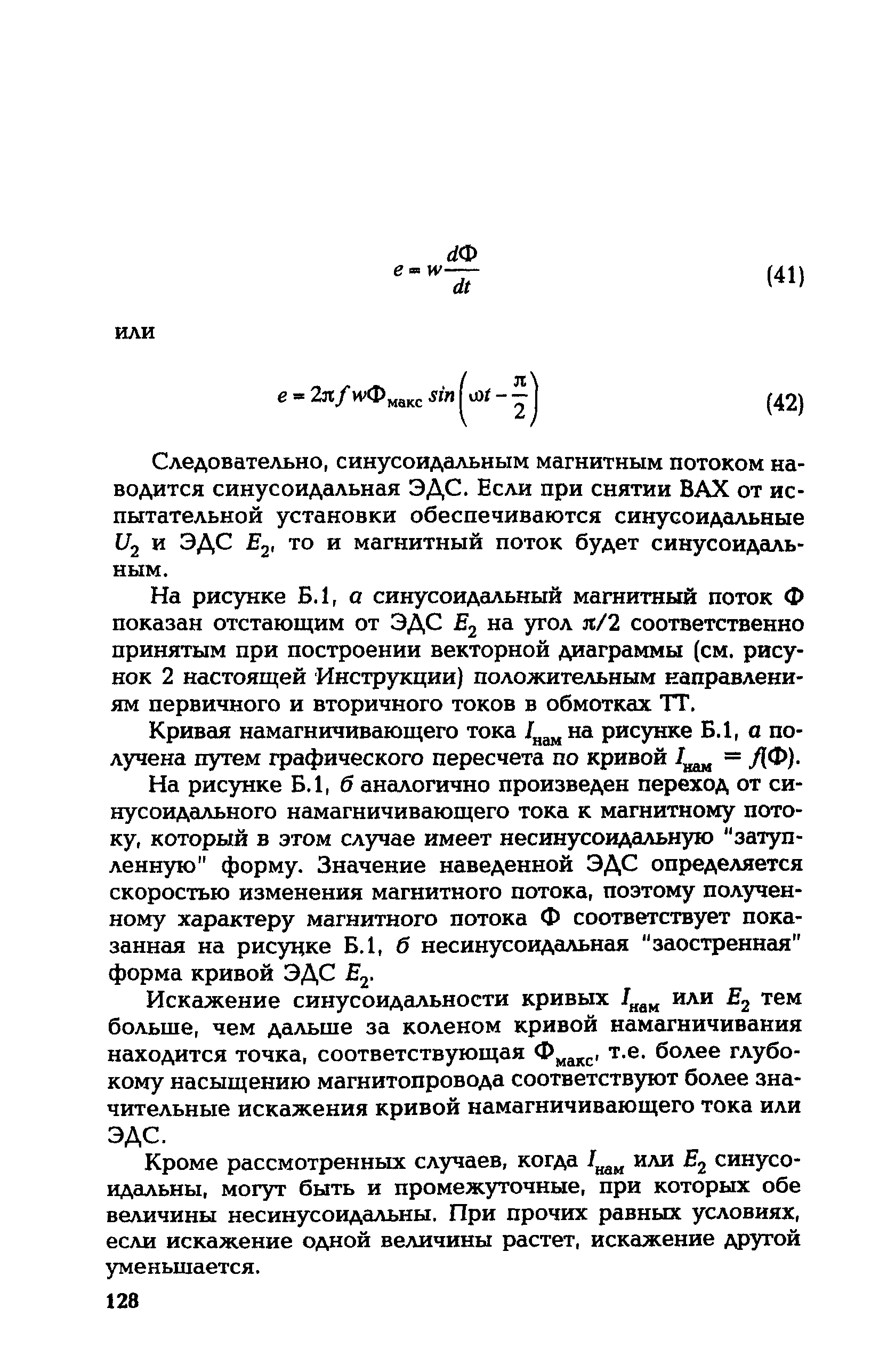

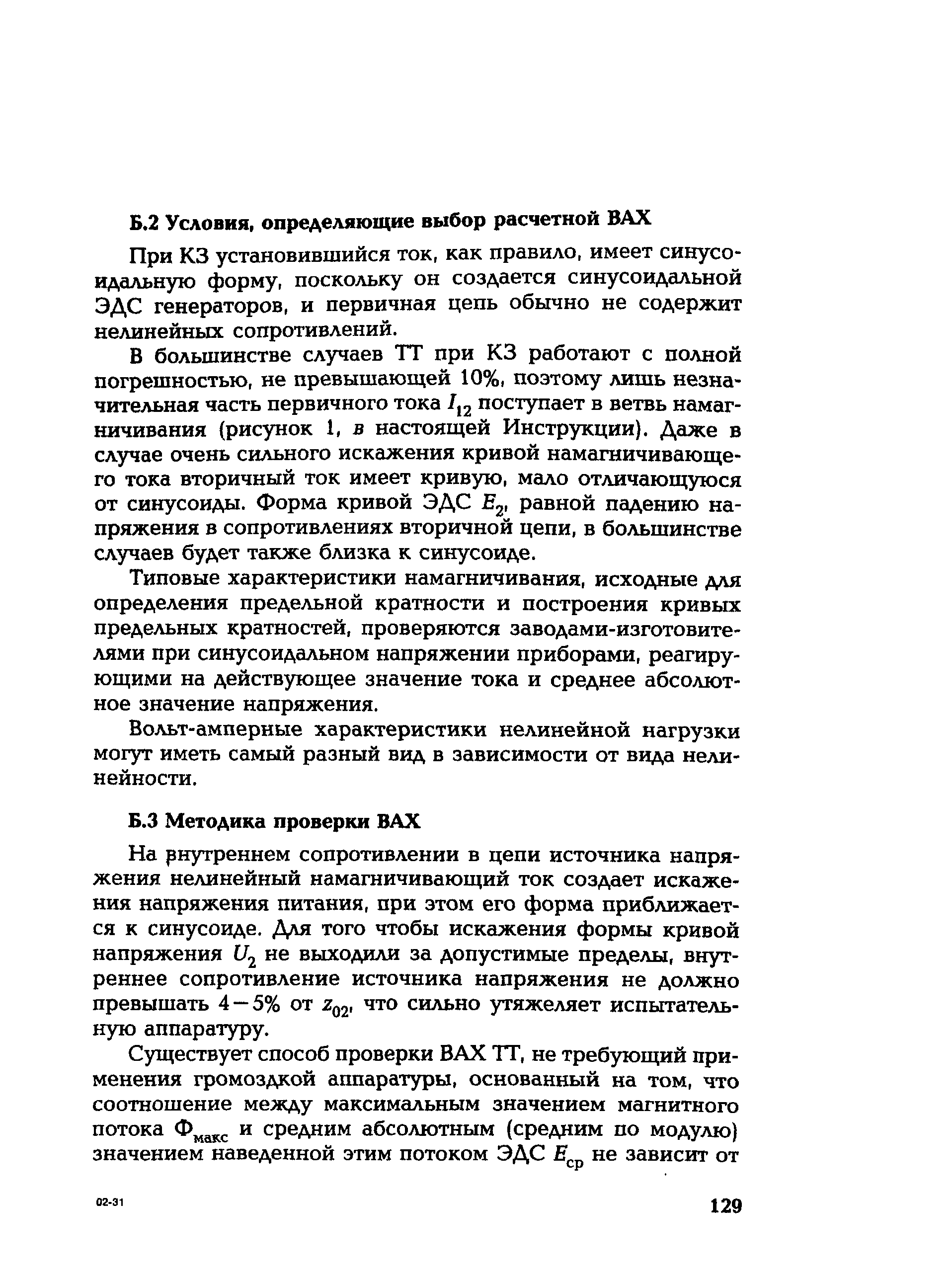

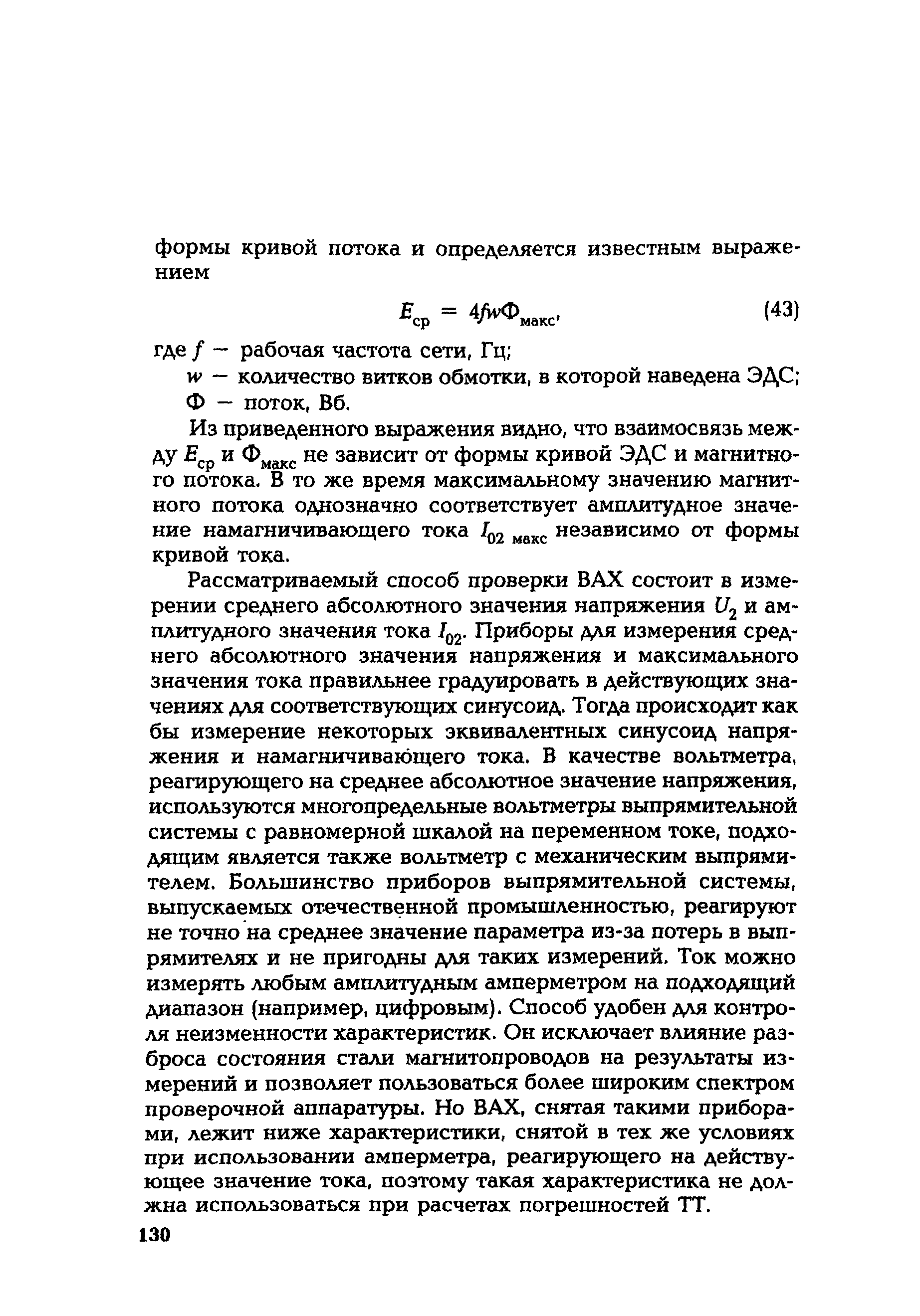

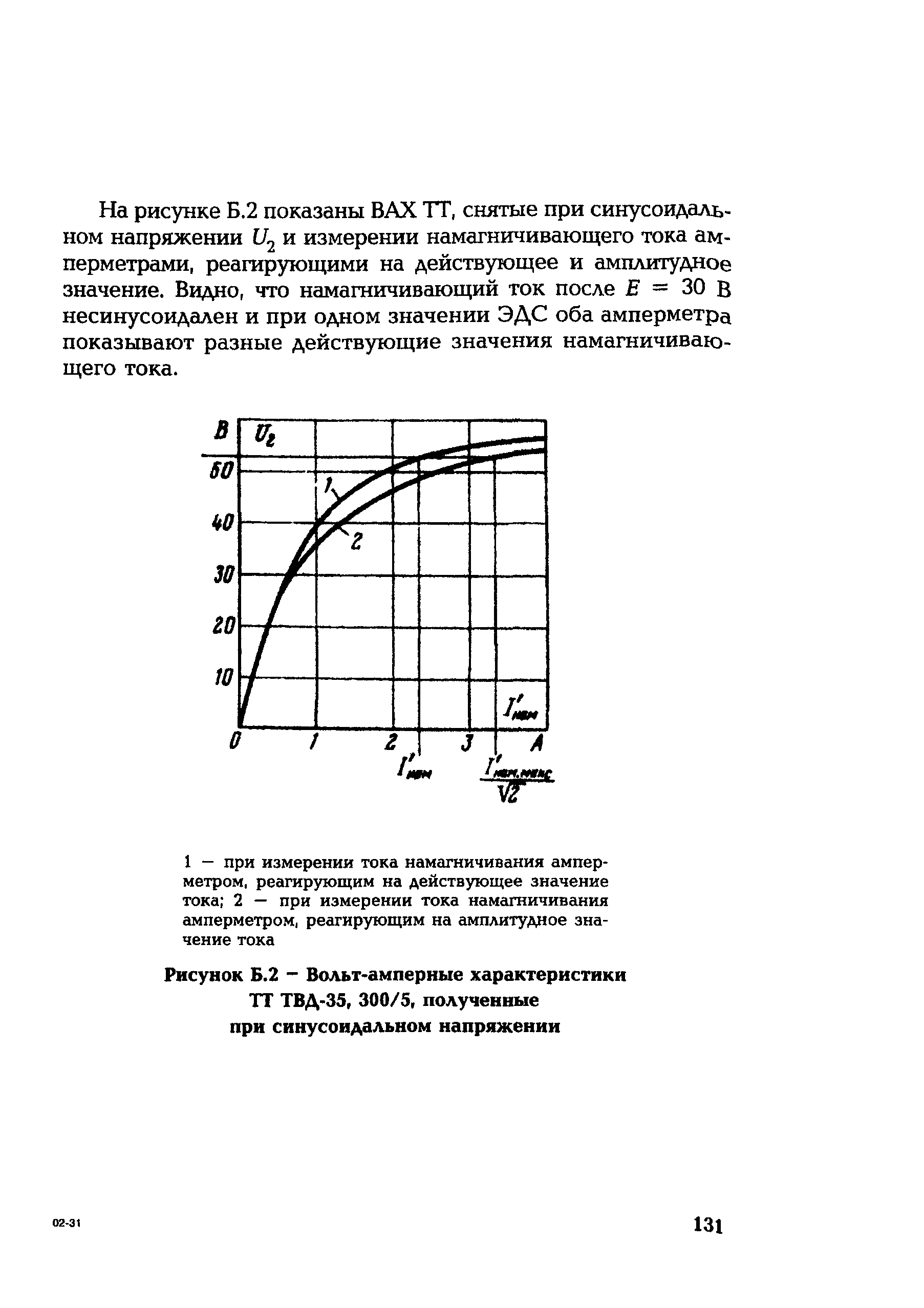

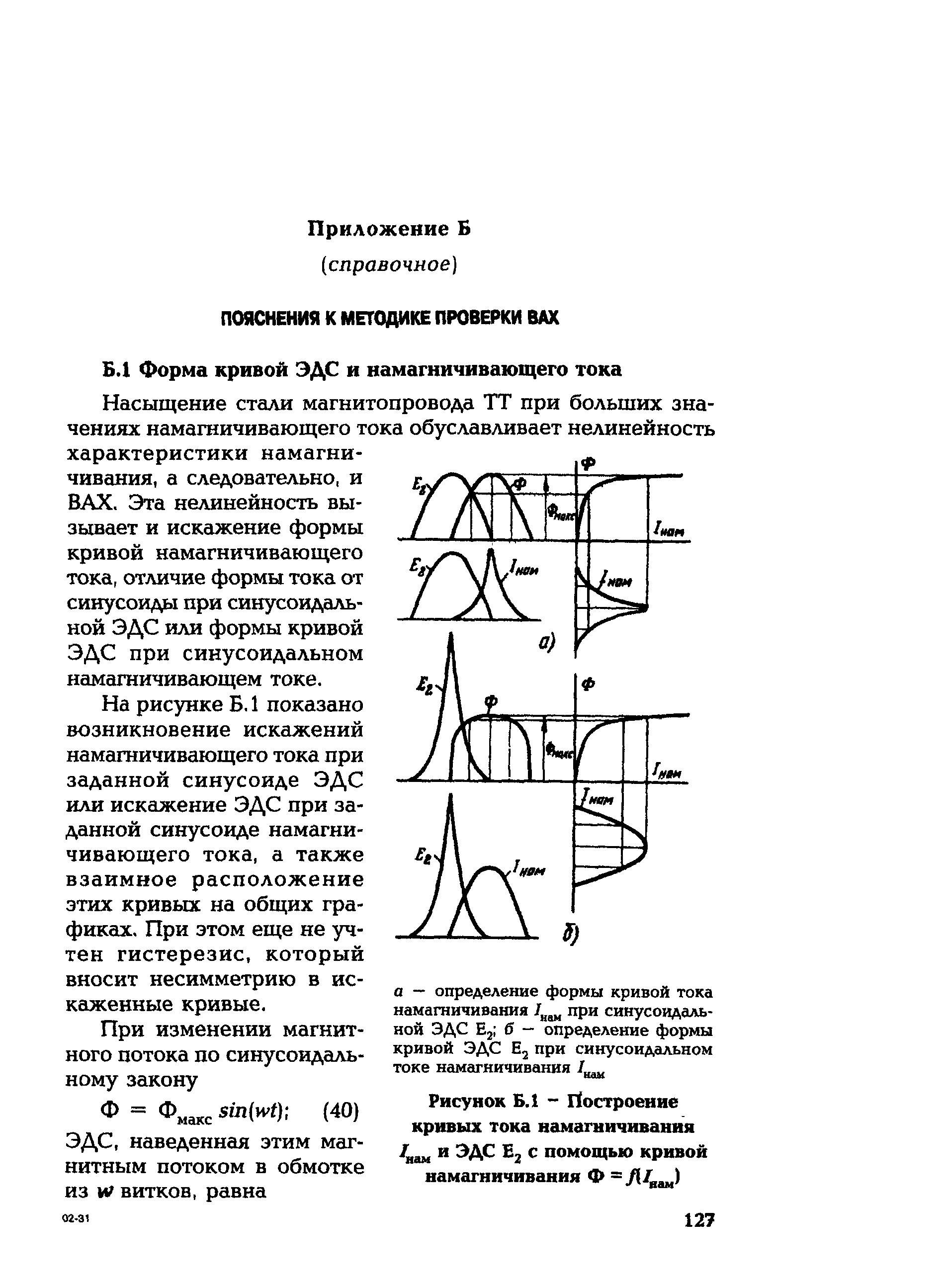

Приложение Б Пояснения к методике проверки ВАХ

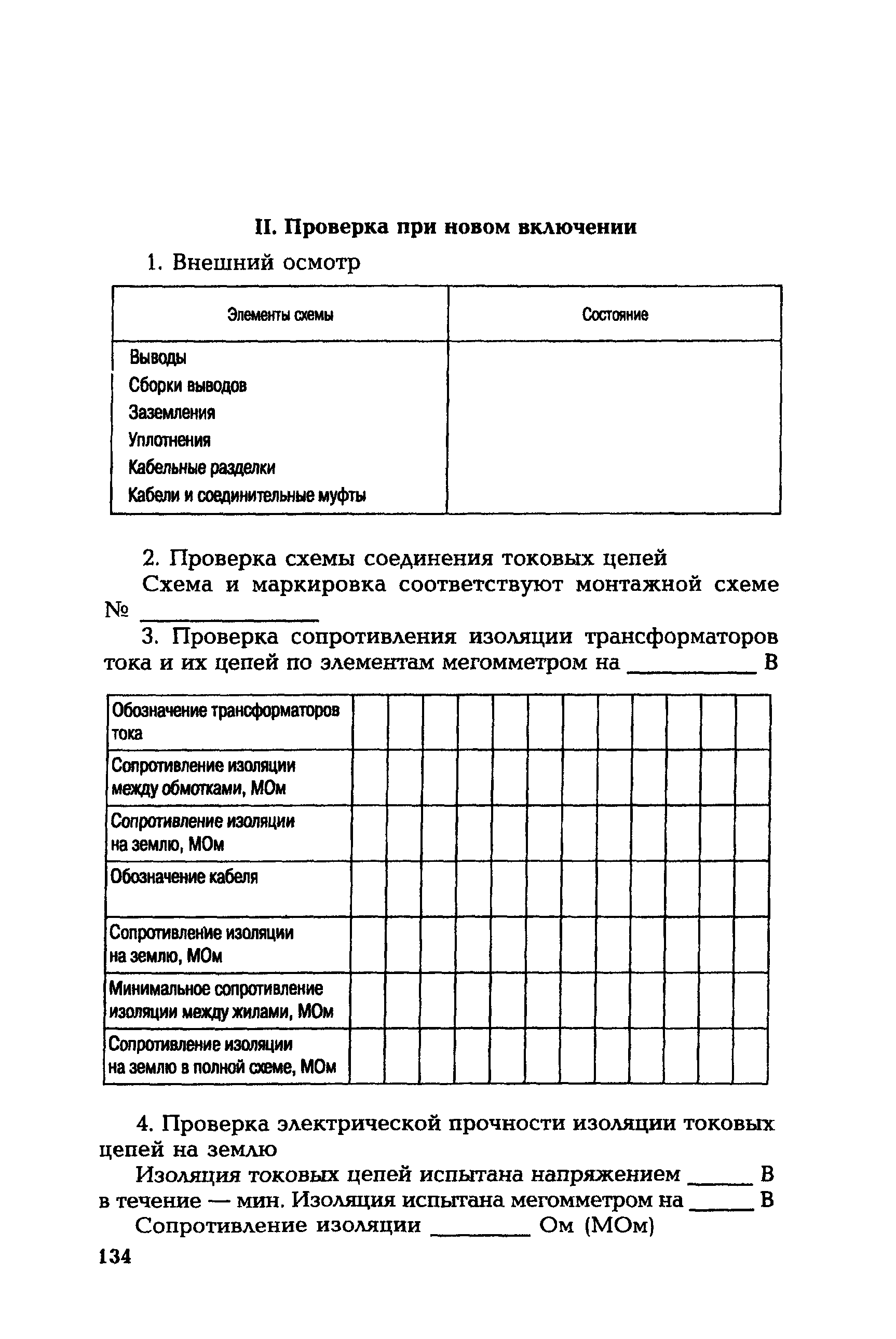

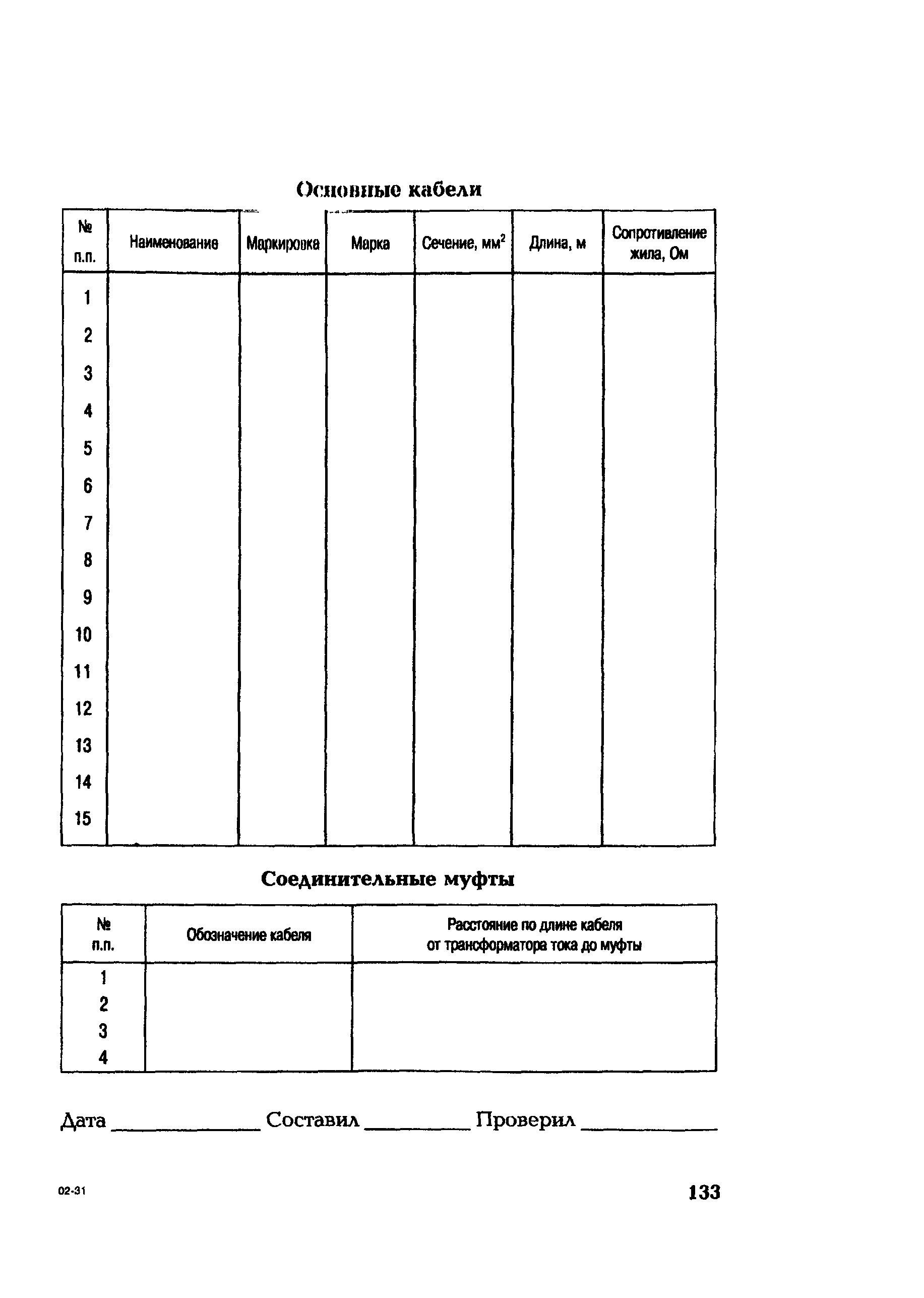

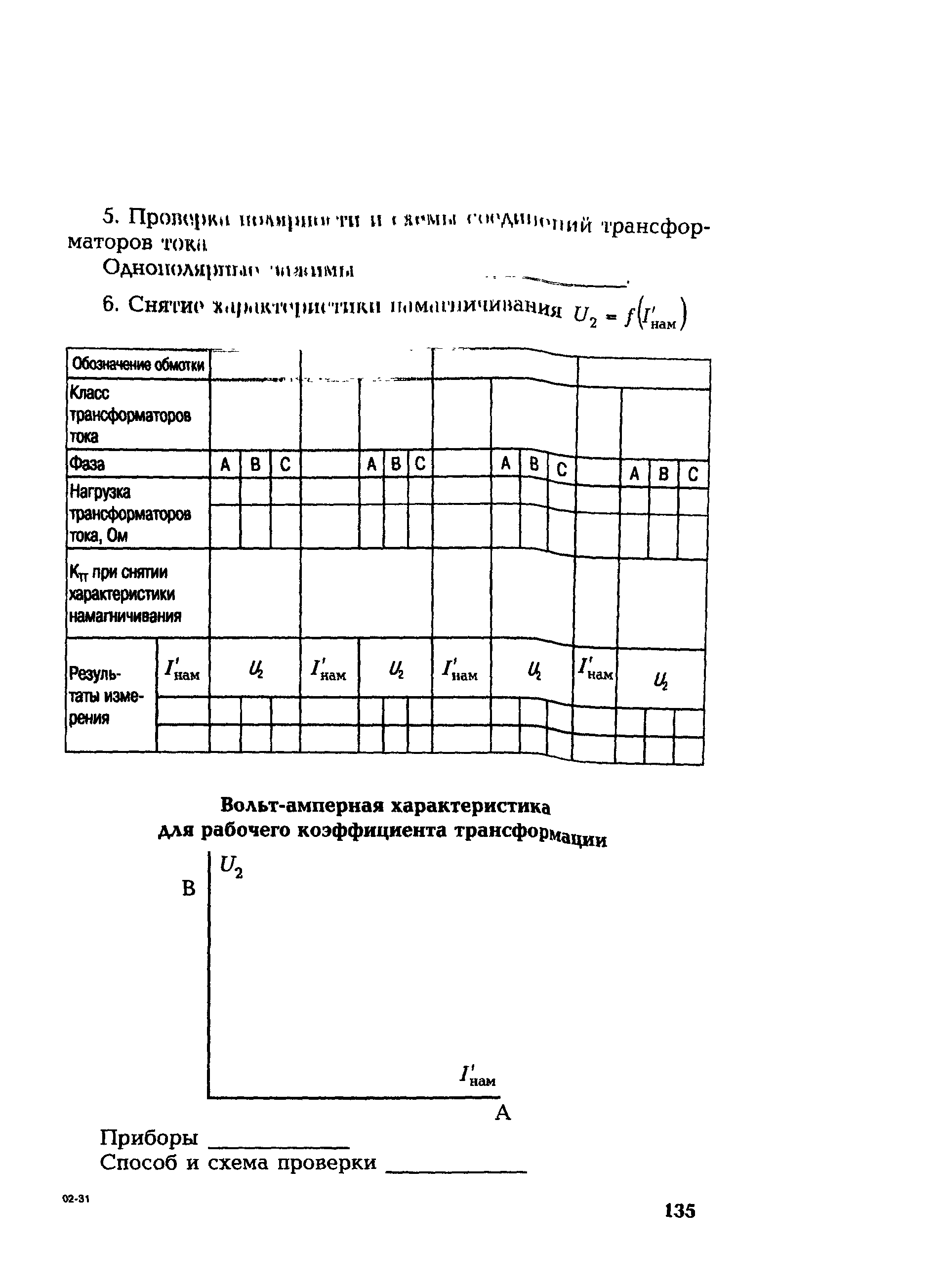

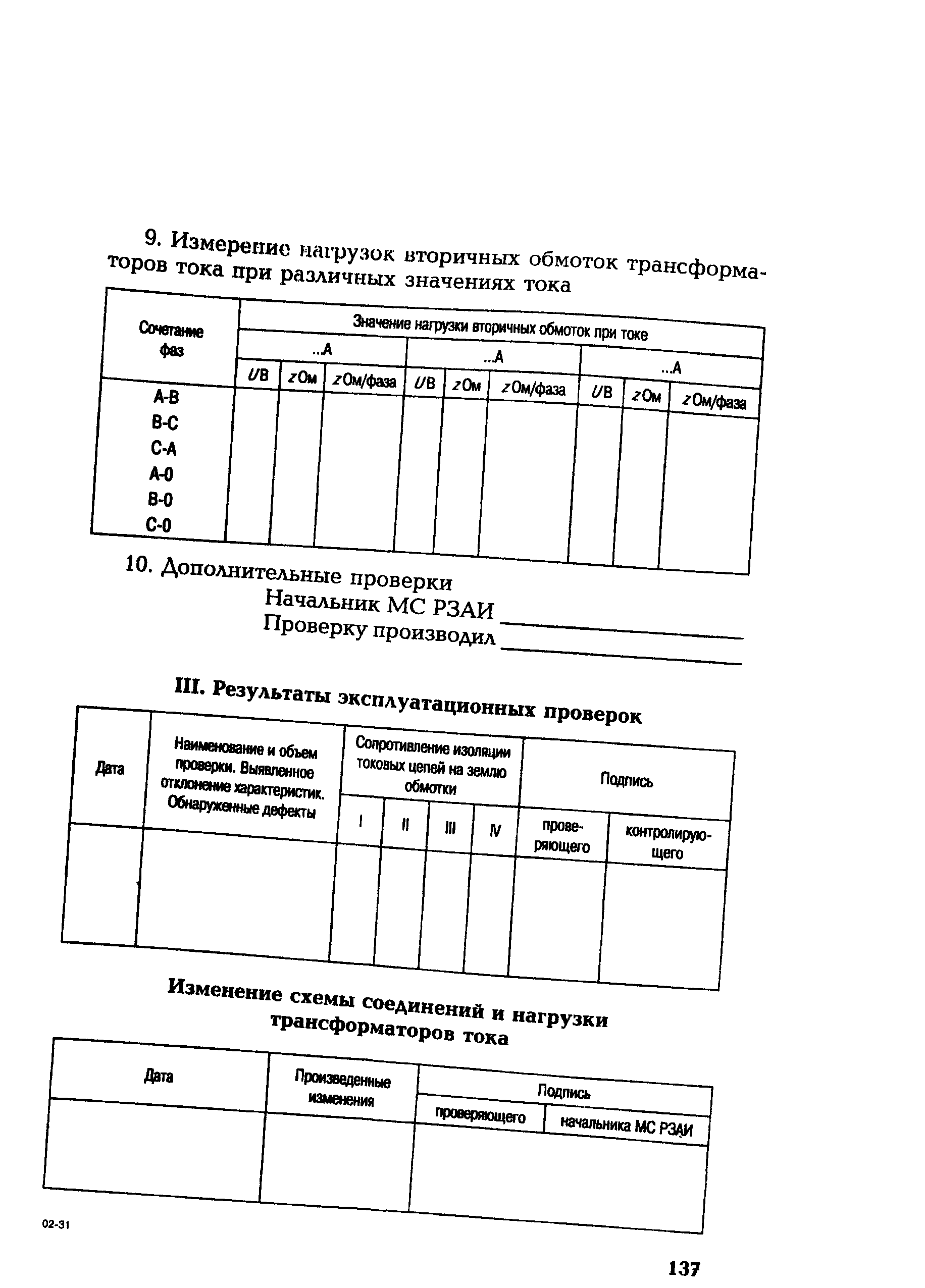

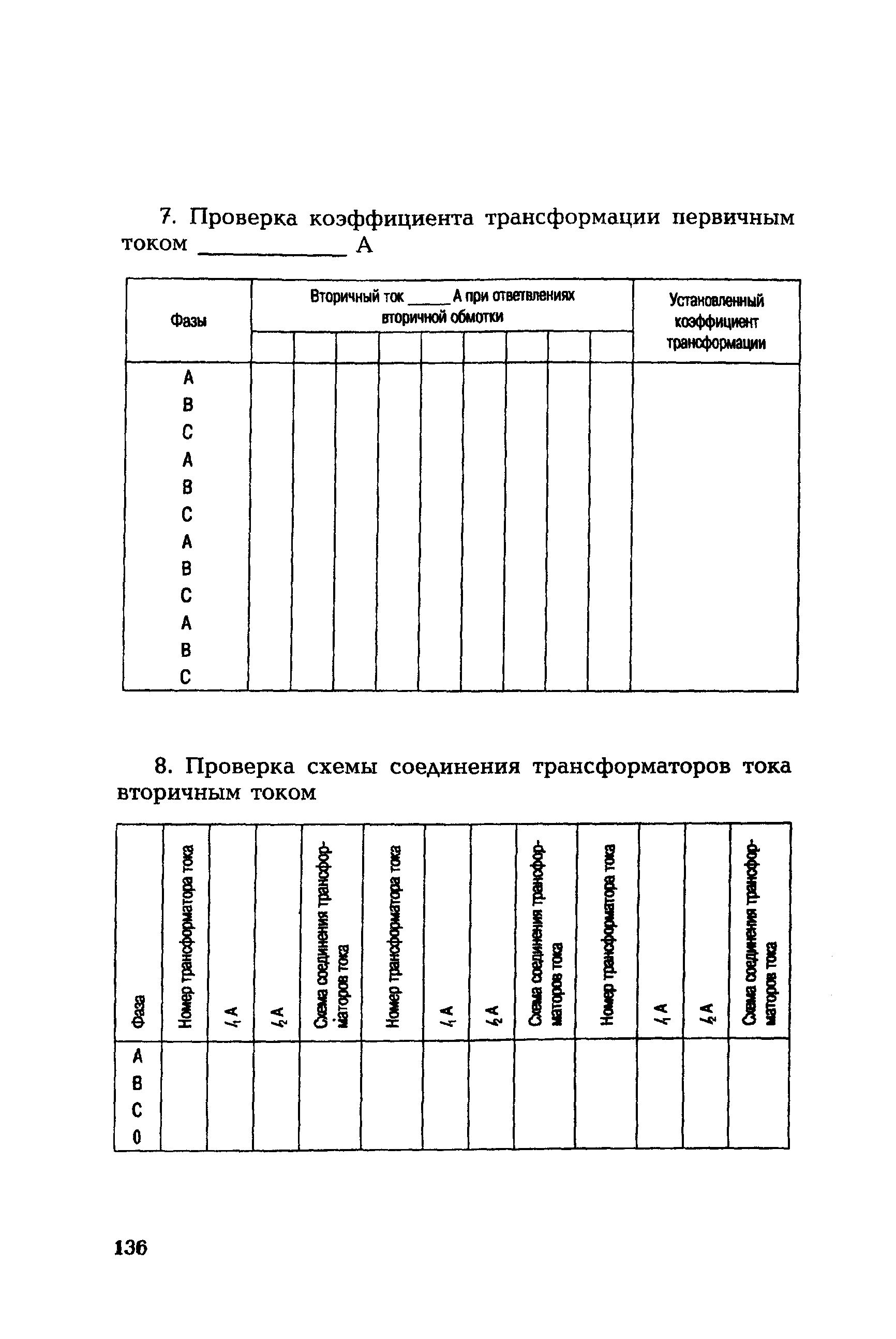

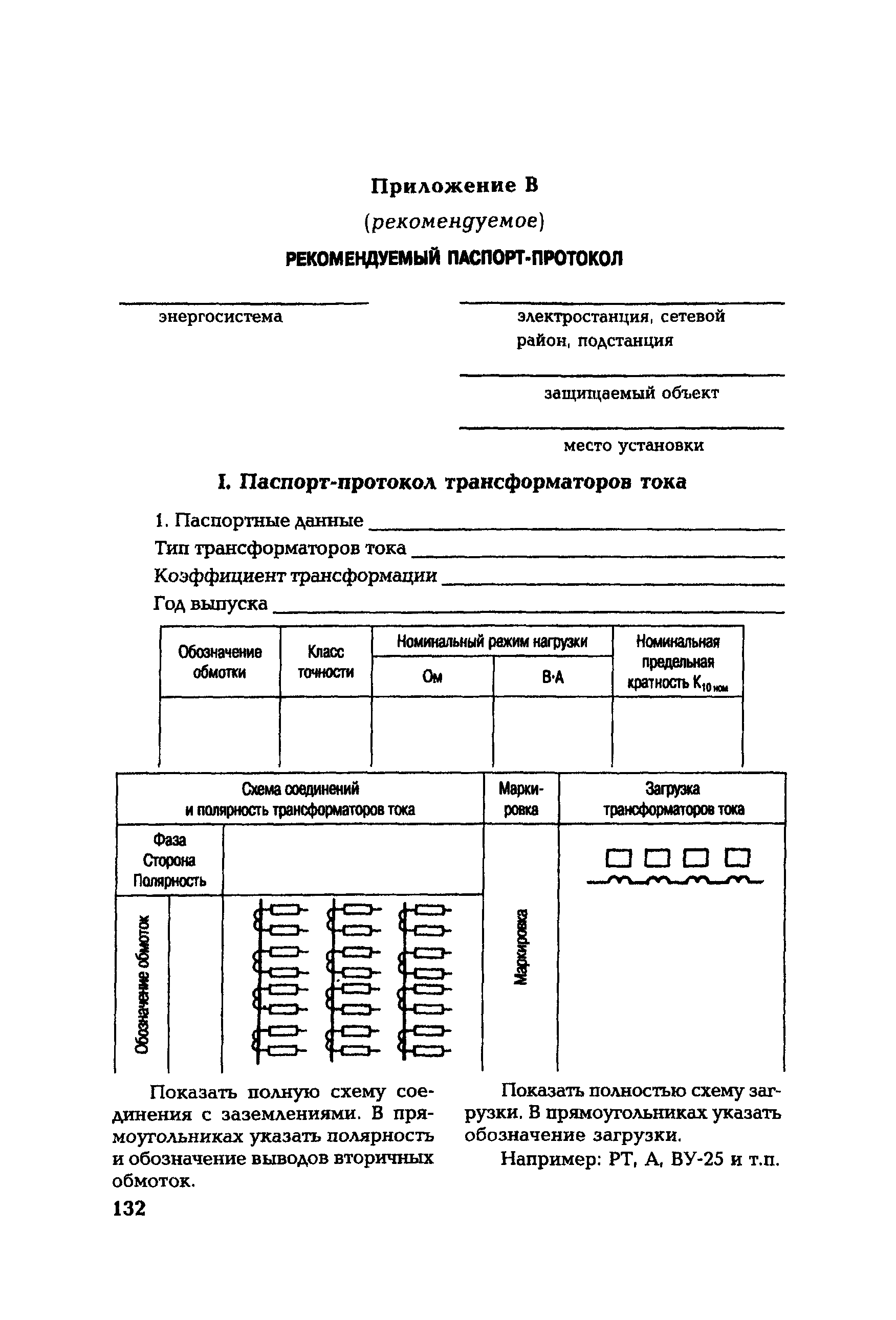

Приложение В Рекомендуемый паспорт-протокол

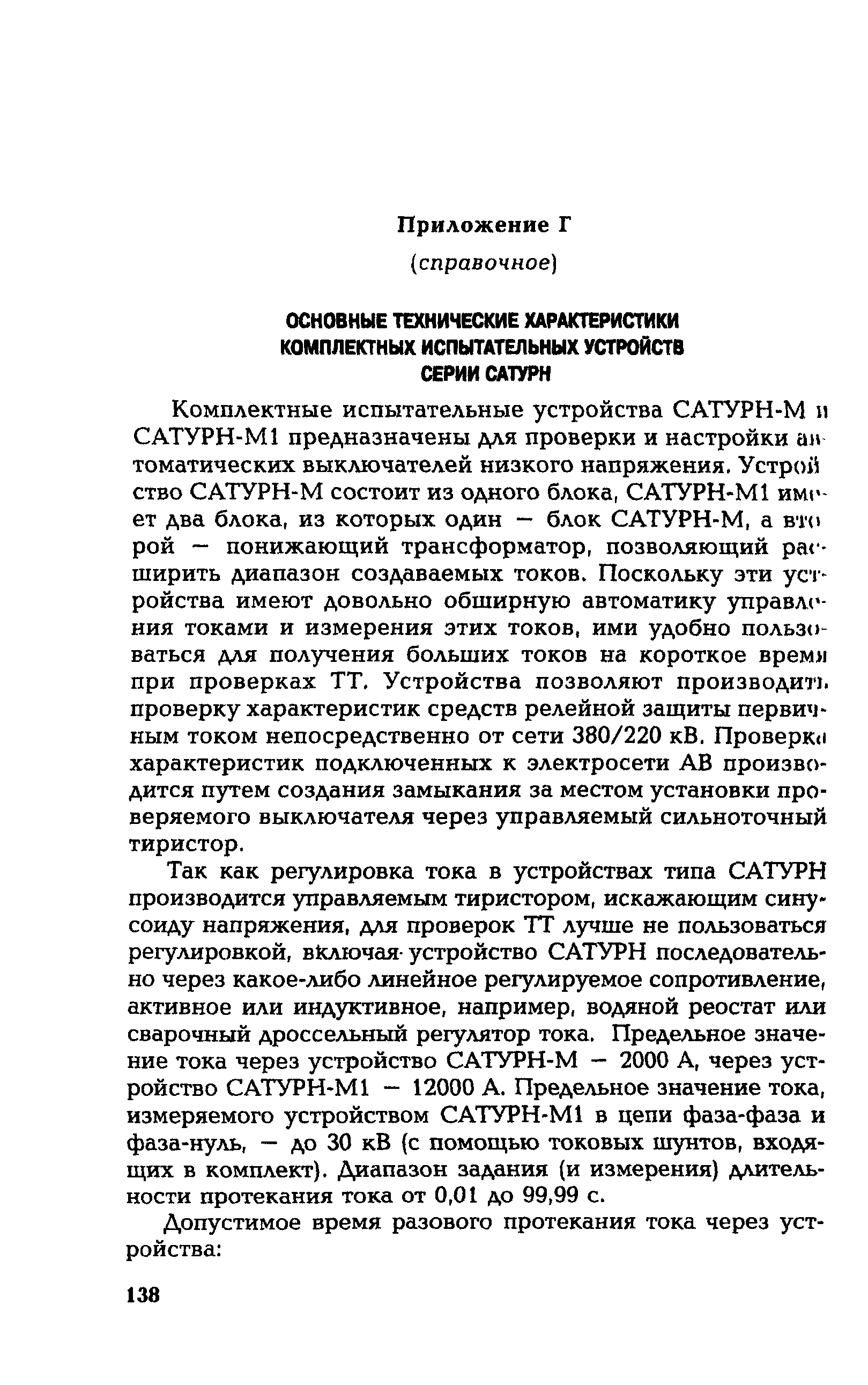

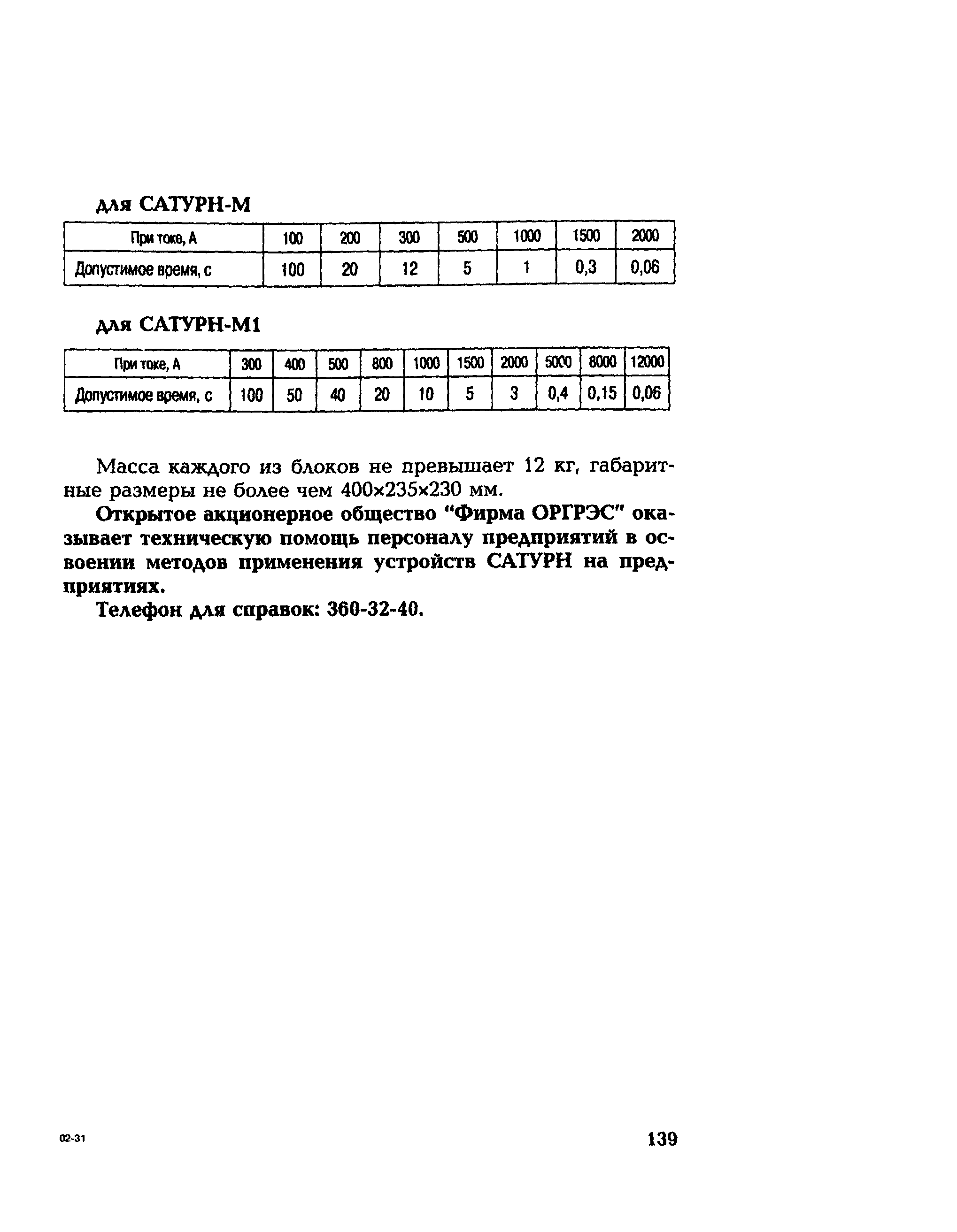

Приложение Г Основные технические характеристики комплектных испытательных устройств серии САТУРН

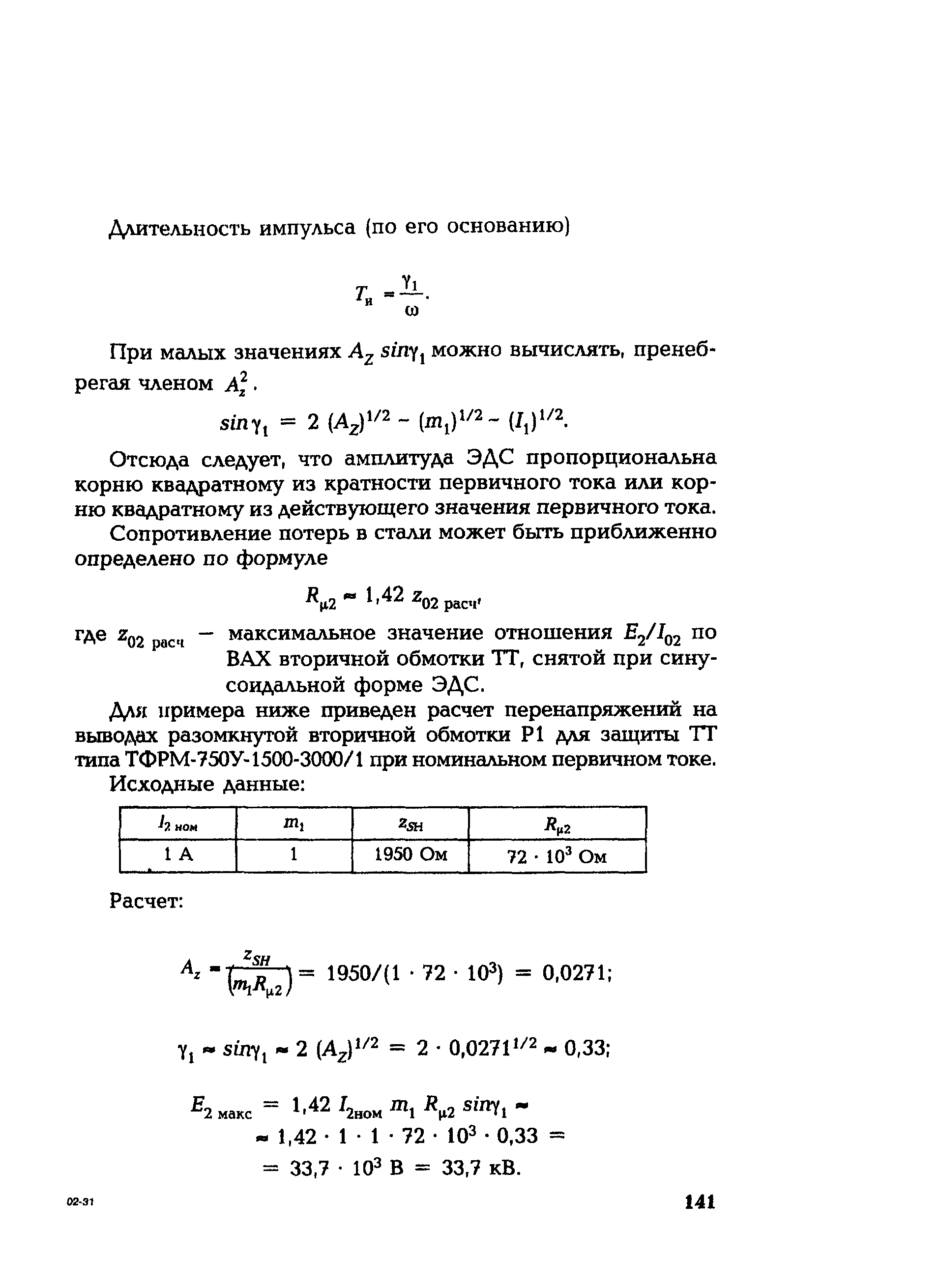

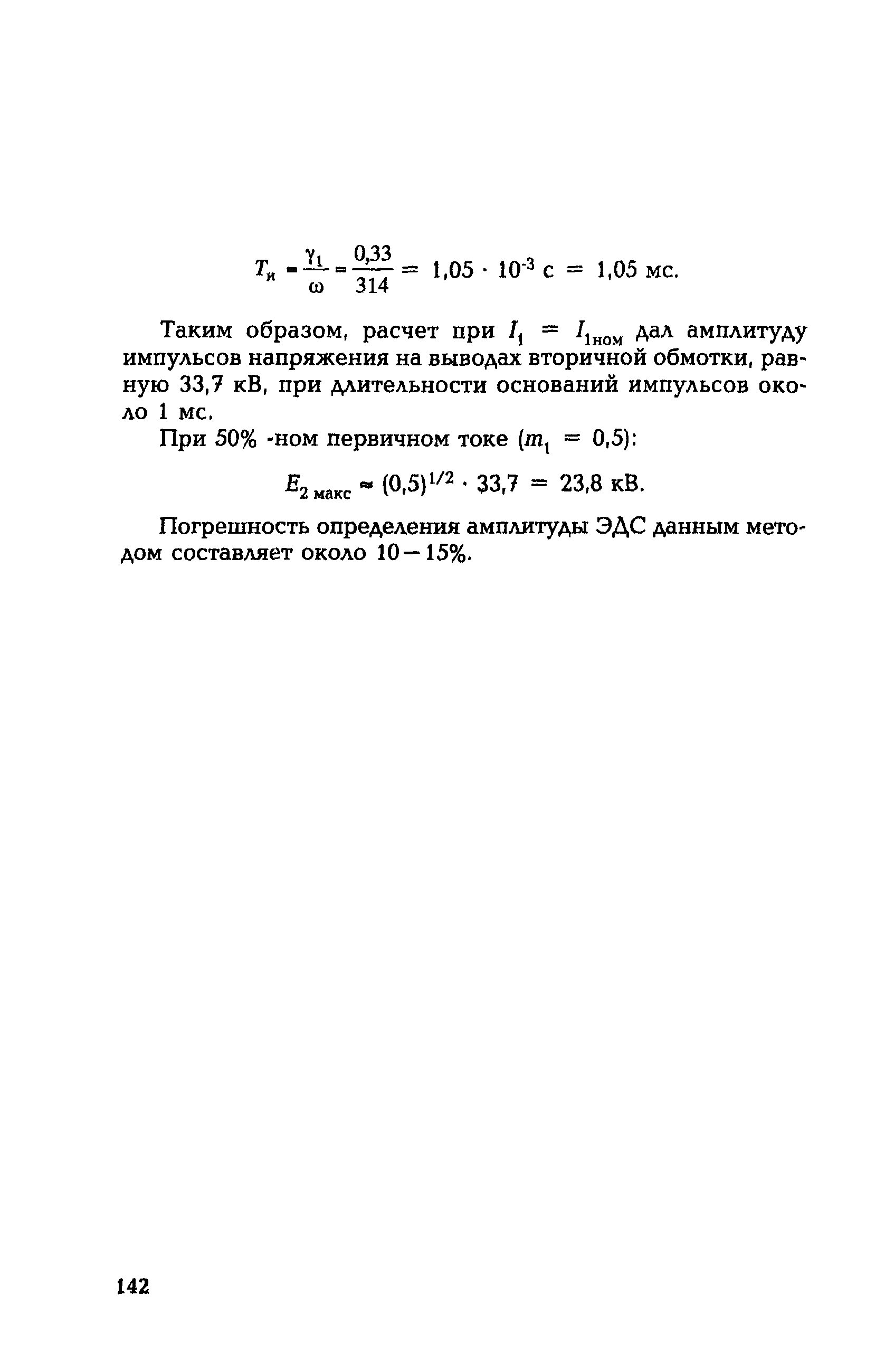

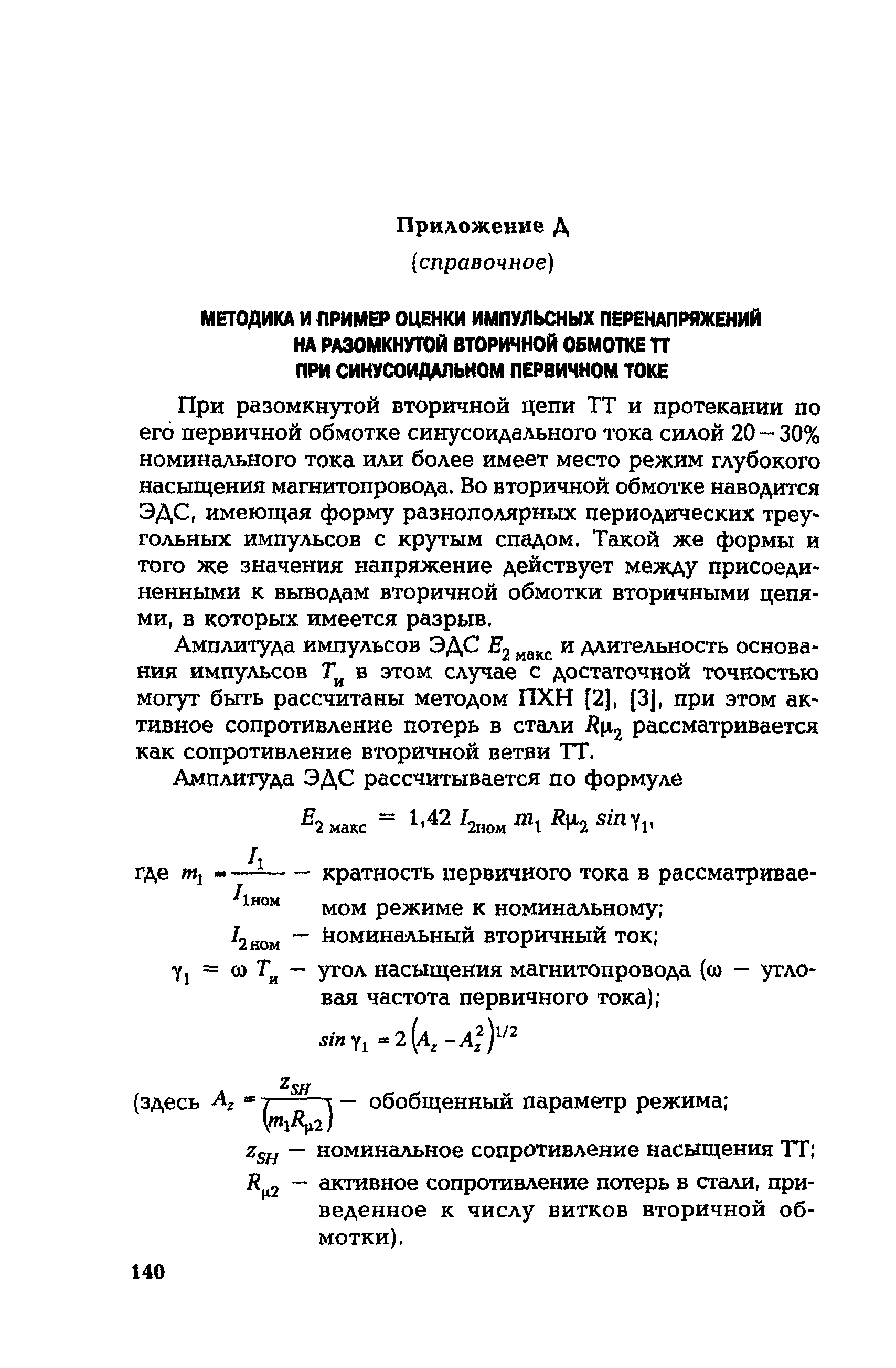

Приложение Д Методика и пример оценки импульсных перенапряжений на разомкнутой вторичной обмотке ТТ при синусоидальном первичном токе

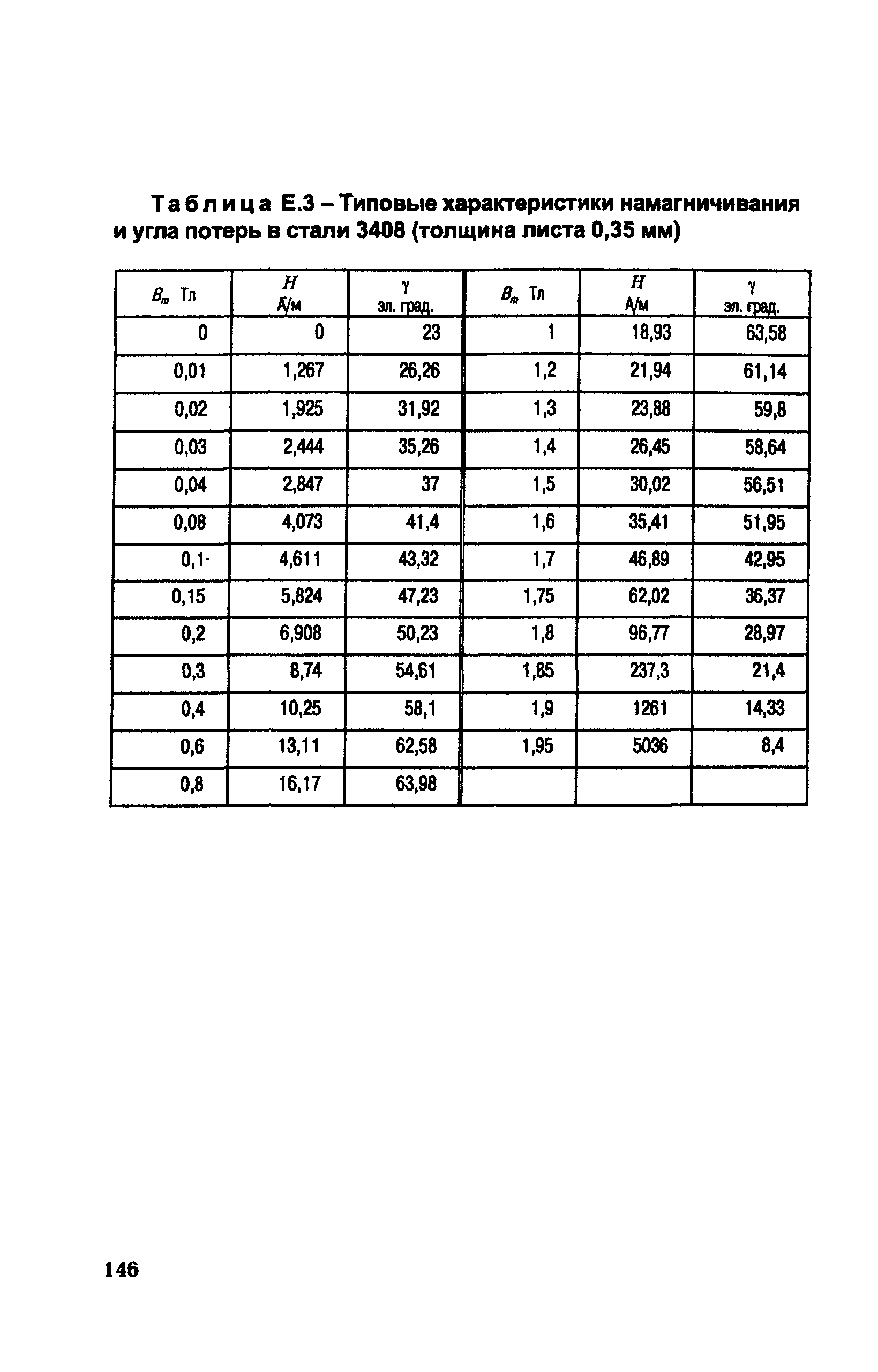

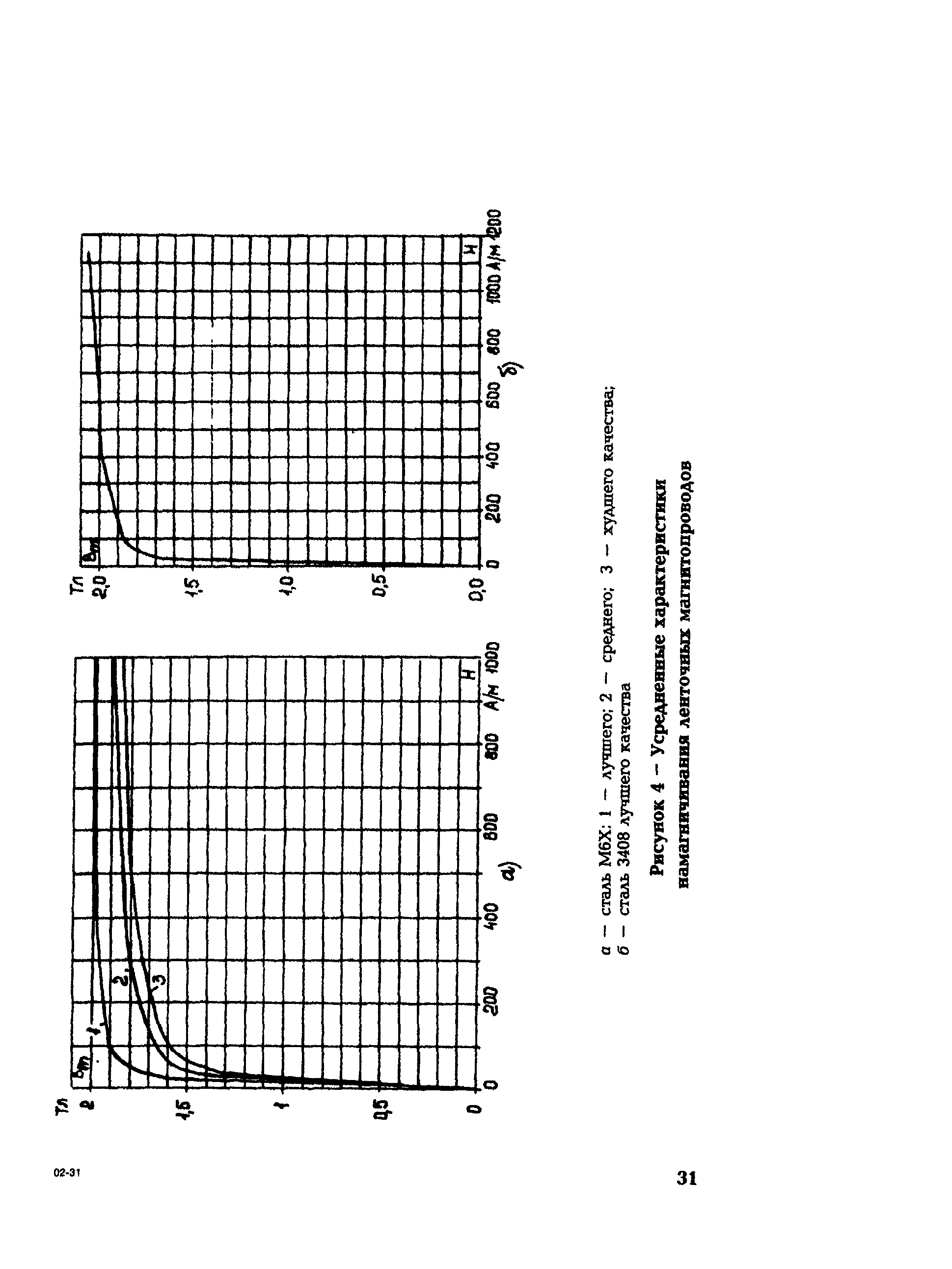

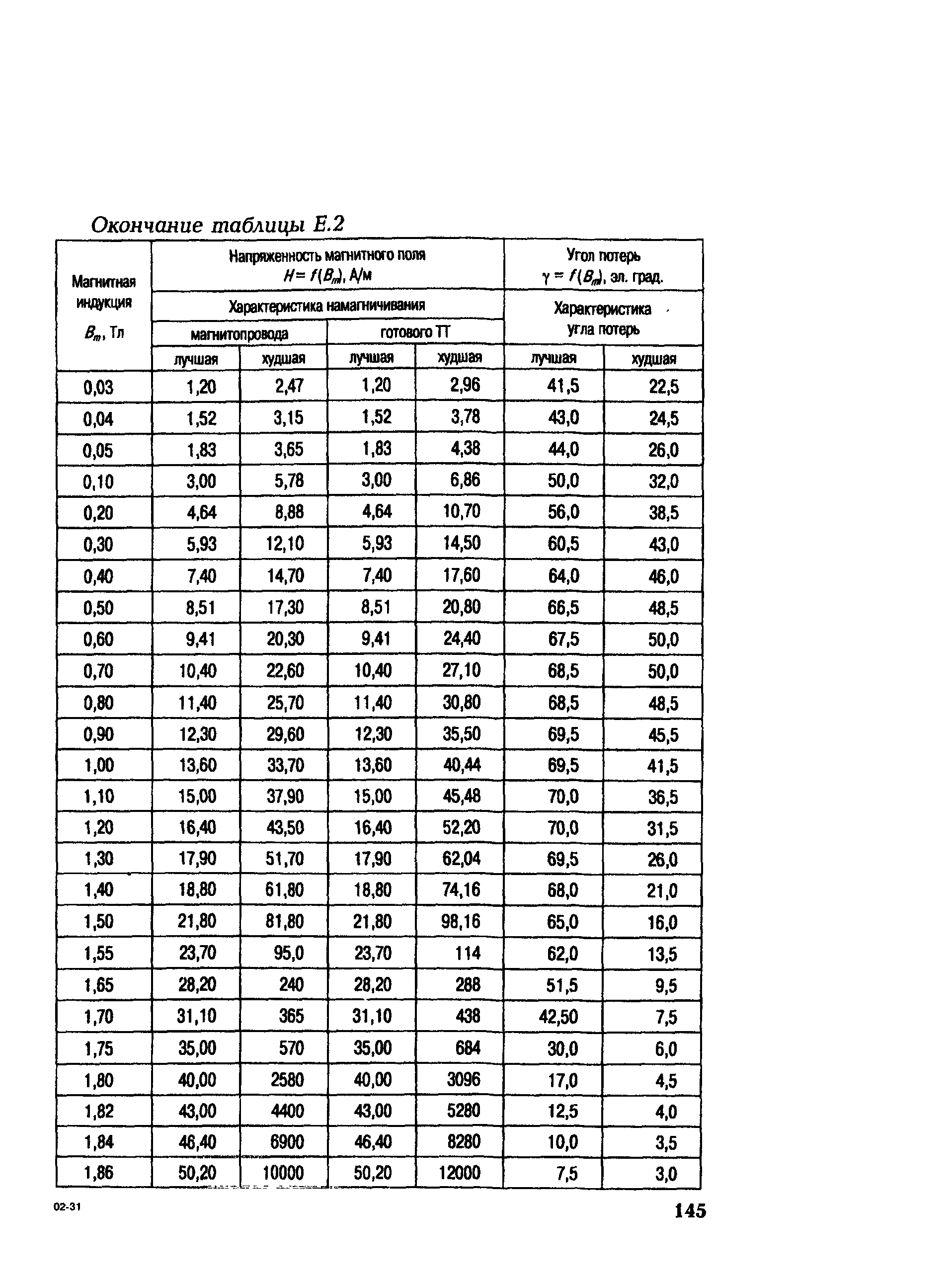

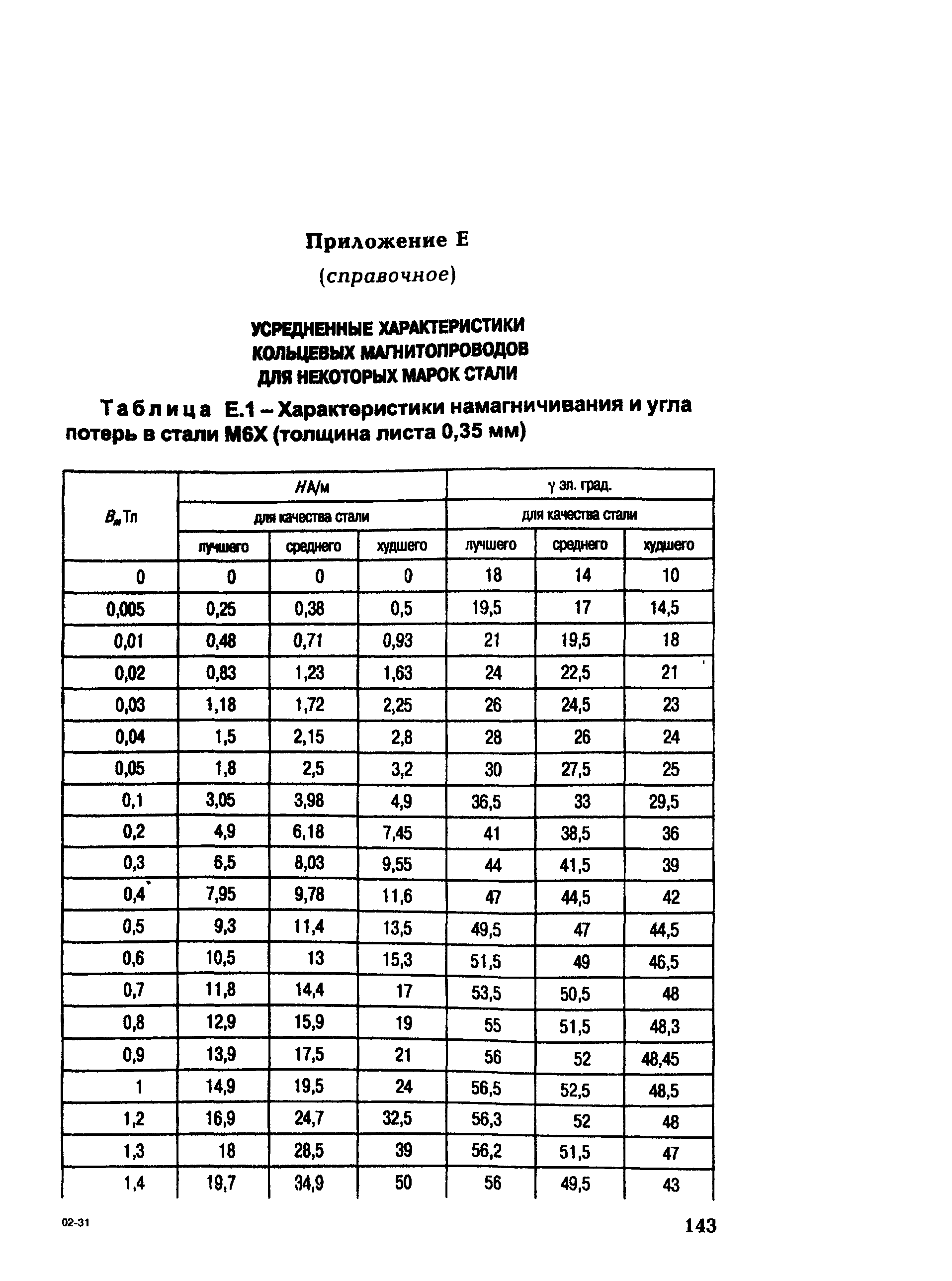

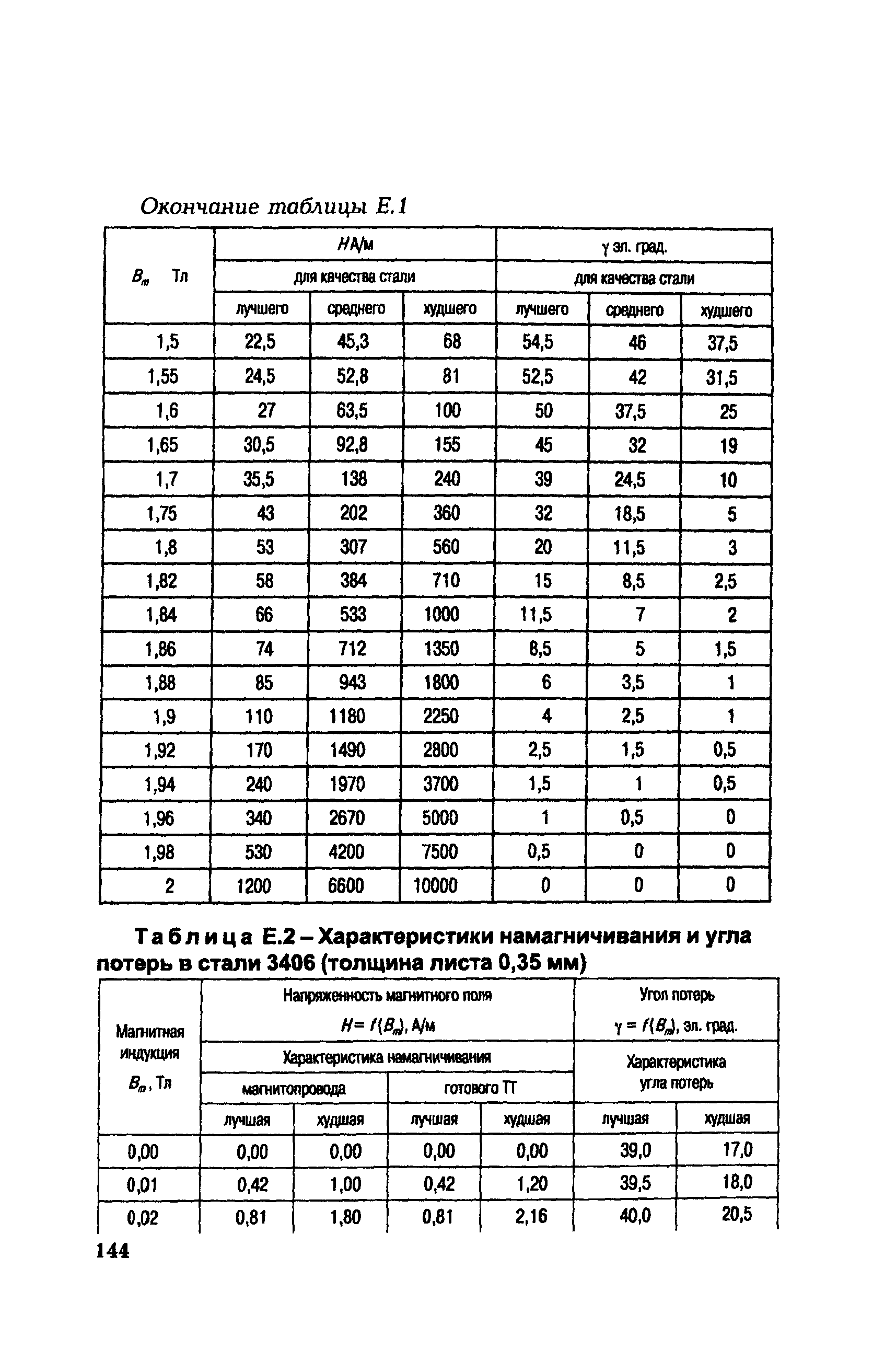

Приложение Е Усредненные характеристики кольцевых магнитопроводов для некоторых марок стали

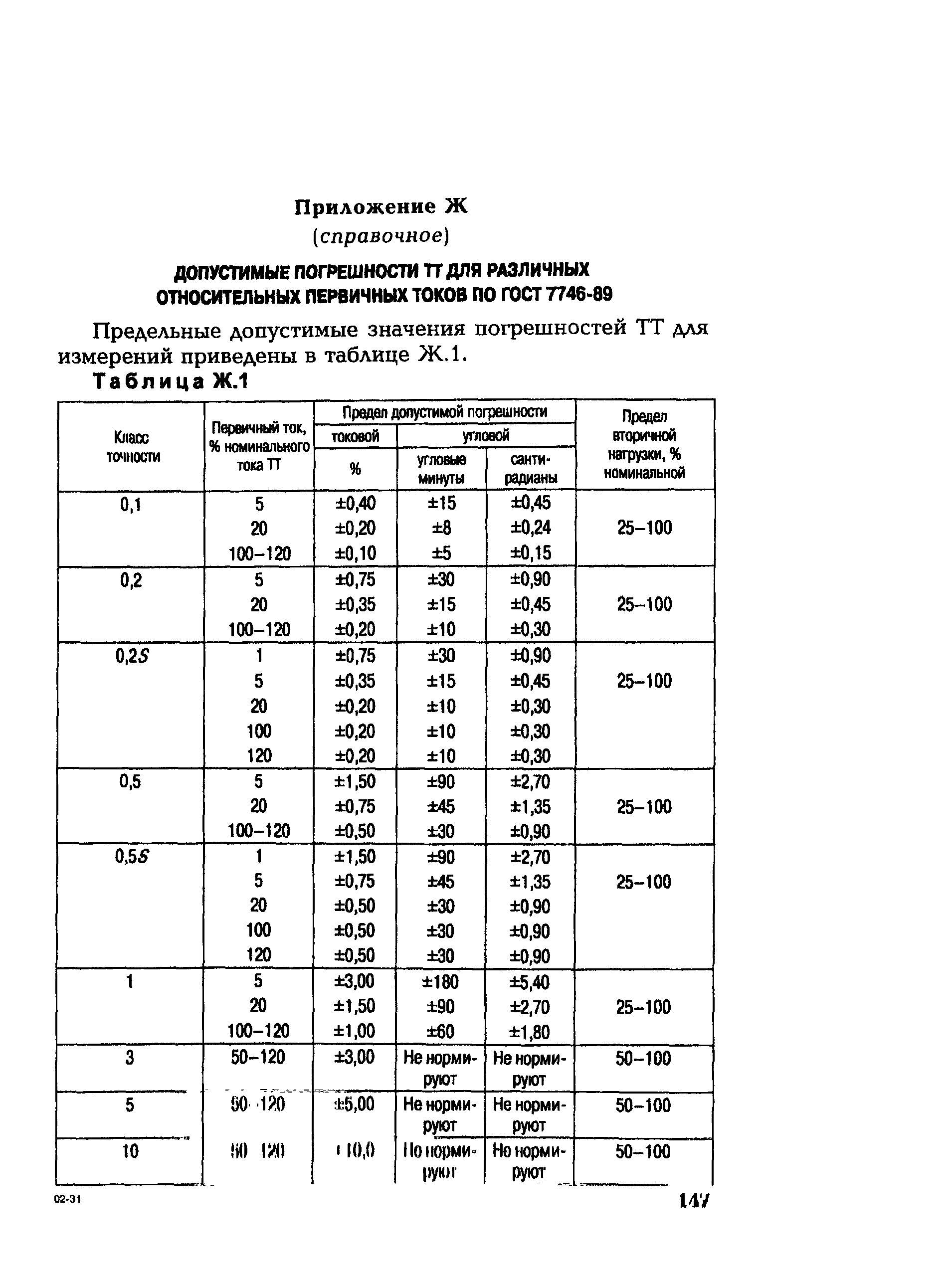

Приложение Ж Допустимые погрешности ТТ для различных относительных первичных токов по ГОСТ 7746-89

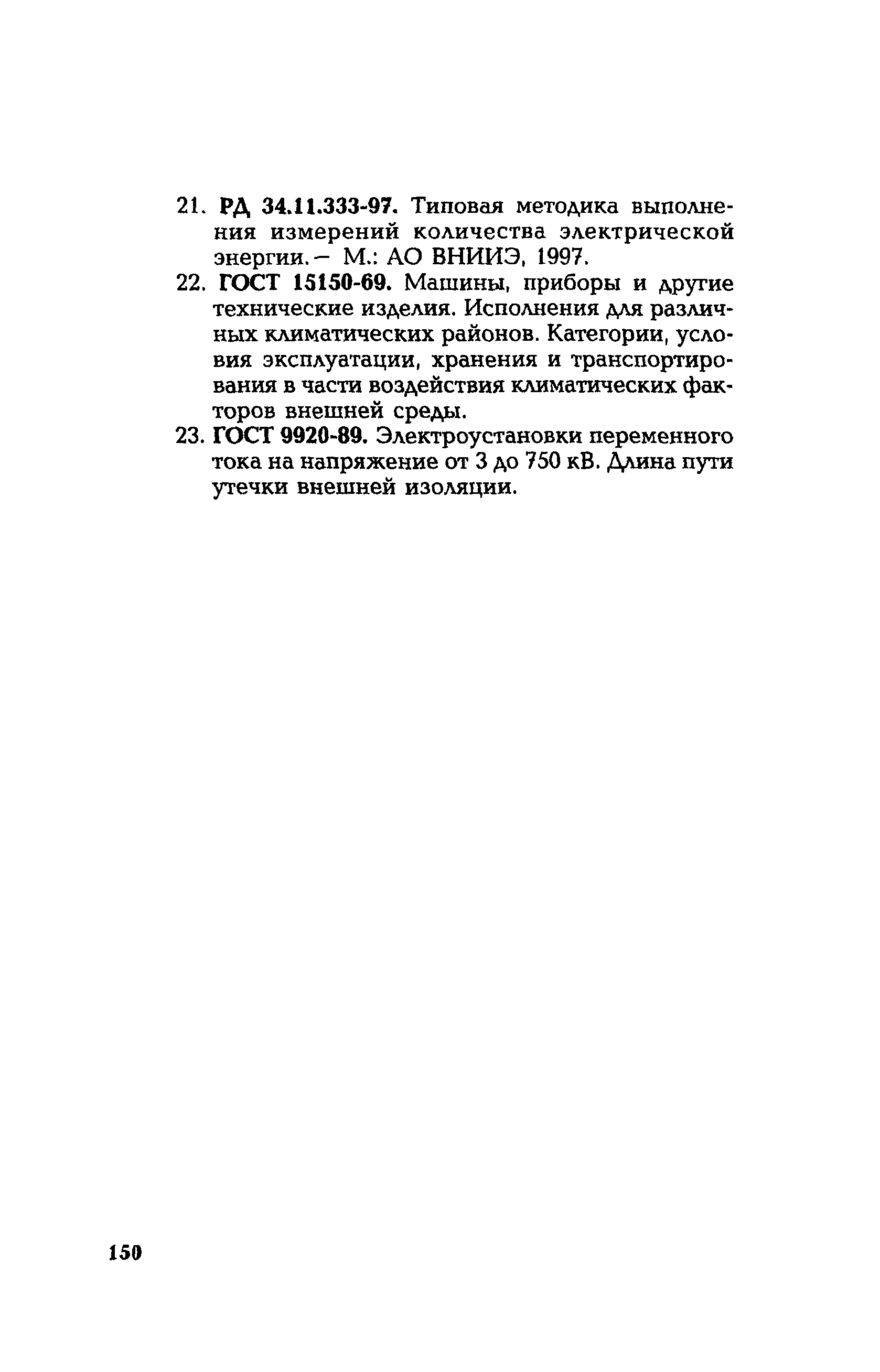

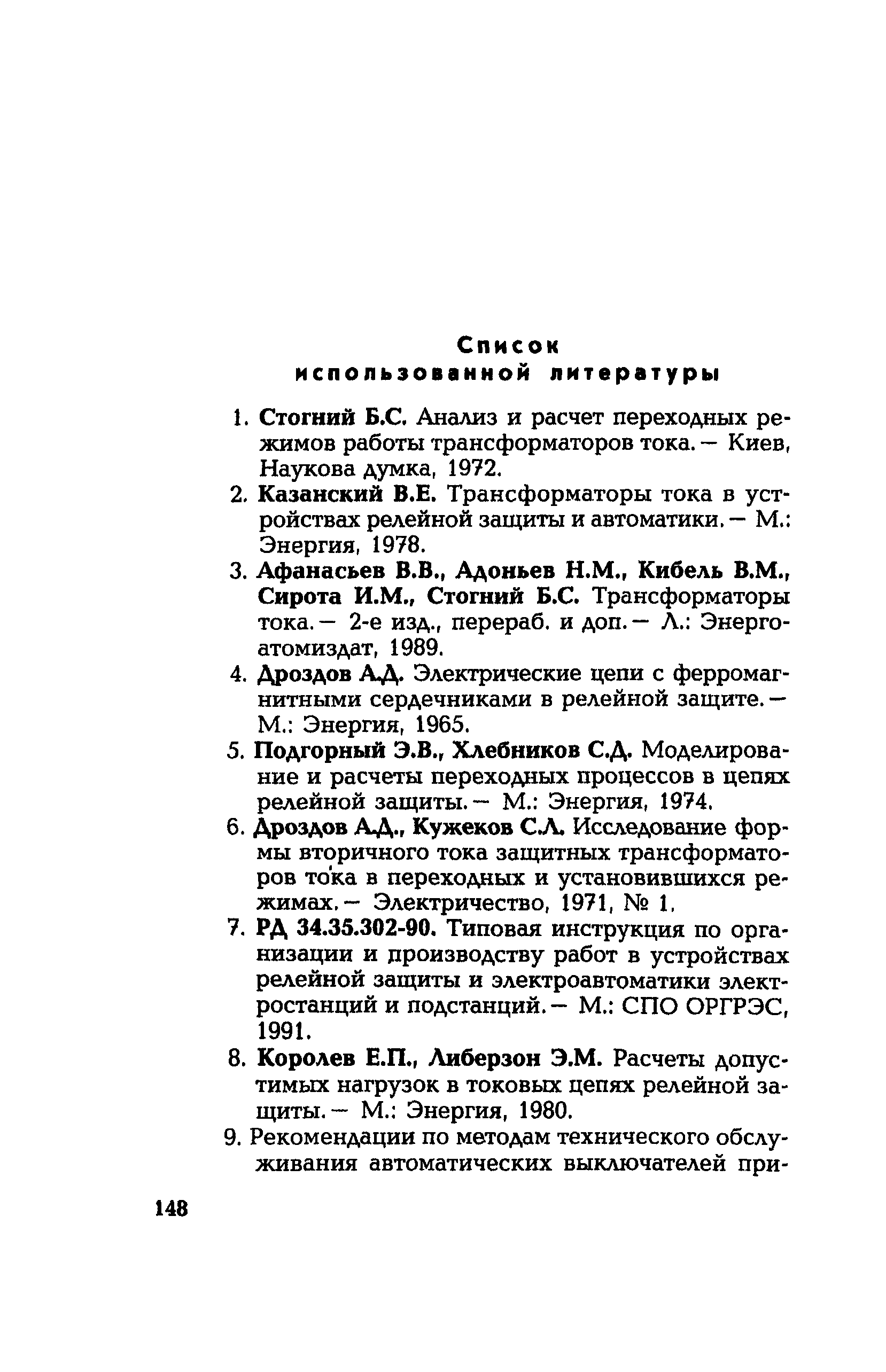

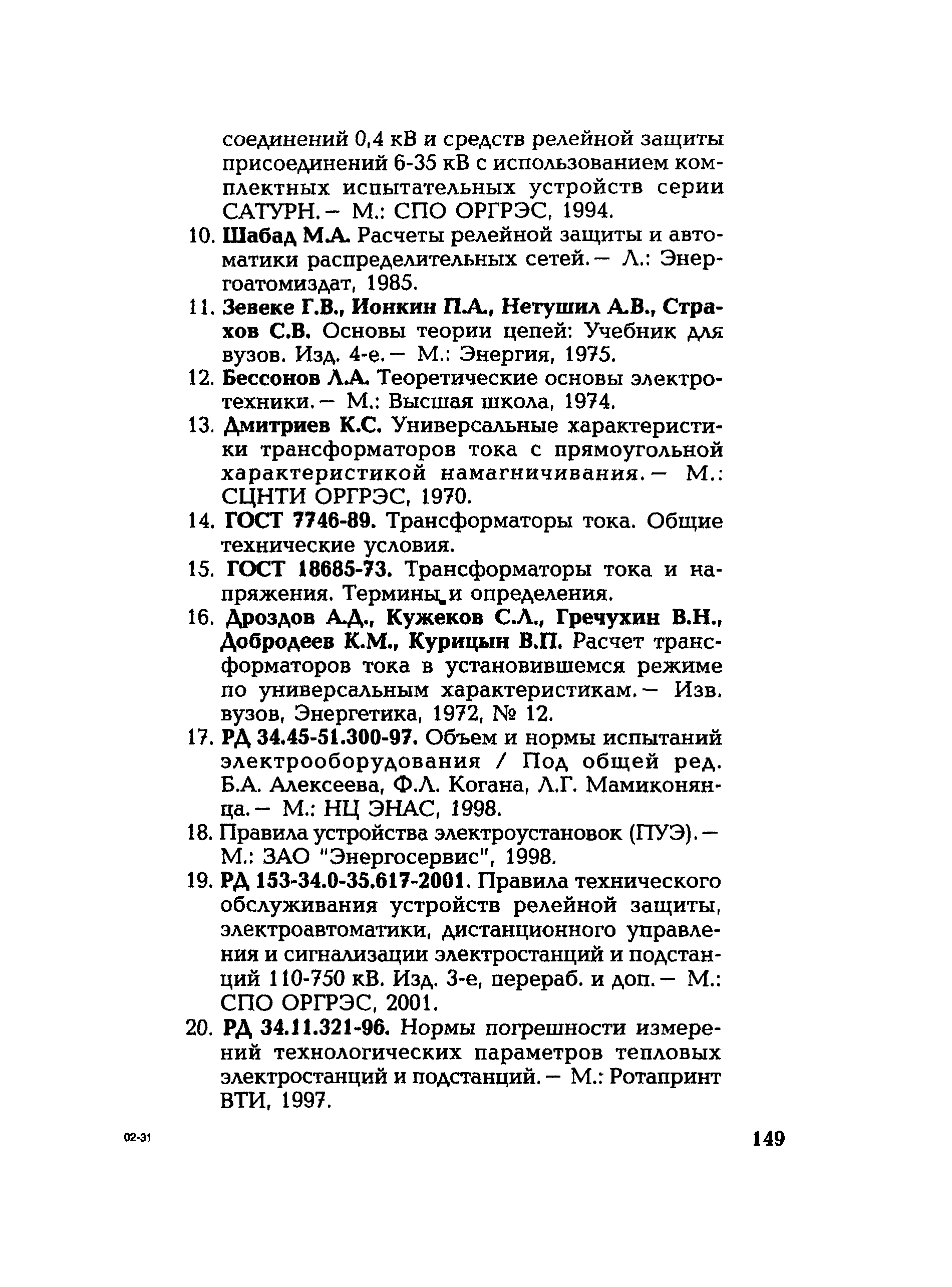

Список использованной литературы

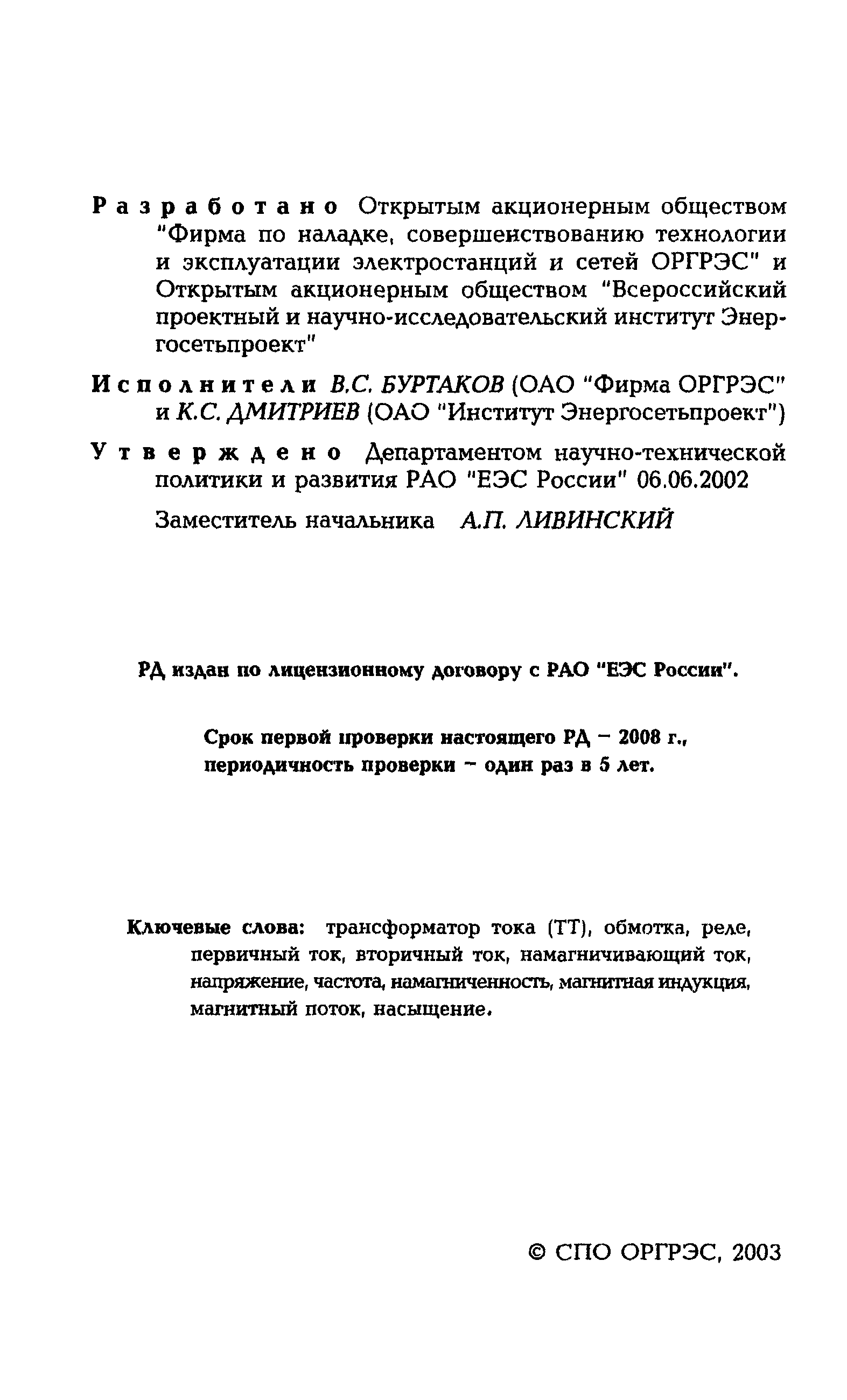

Разработан: Фирма ОРГРЭС
ОАО Институт Энергосетьпроект
Утверждён:06.06.2002 РАО ЕЭС России (UES of Russia RAO )
Расположен в:Техническая документация Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Электрическая арматура Реле Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Заменяет собой:
  • РД 34.35.301 «Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты» (издание второе, М.: Энергия, 1977)
