Скачать СТ СЭВ 2187-80 Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Основные размеры

Дата актуализации: 10.08.2017

СТ СЭВ 2187-80

Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Основные размеры

Обозначение: СТ СЭВ 2187-80
Обозначение англ: ST COMECON 2187-80
Статус:действует
Название рус.:Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Основные размеры
Название англ.:Electrical cylindrical connectors from 16 A to 200 A, 660 V of industrial purposes. Basic dimensions
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1982

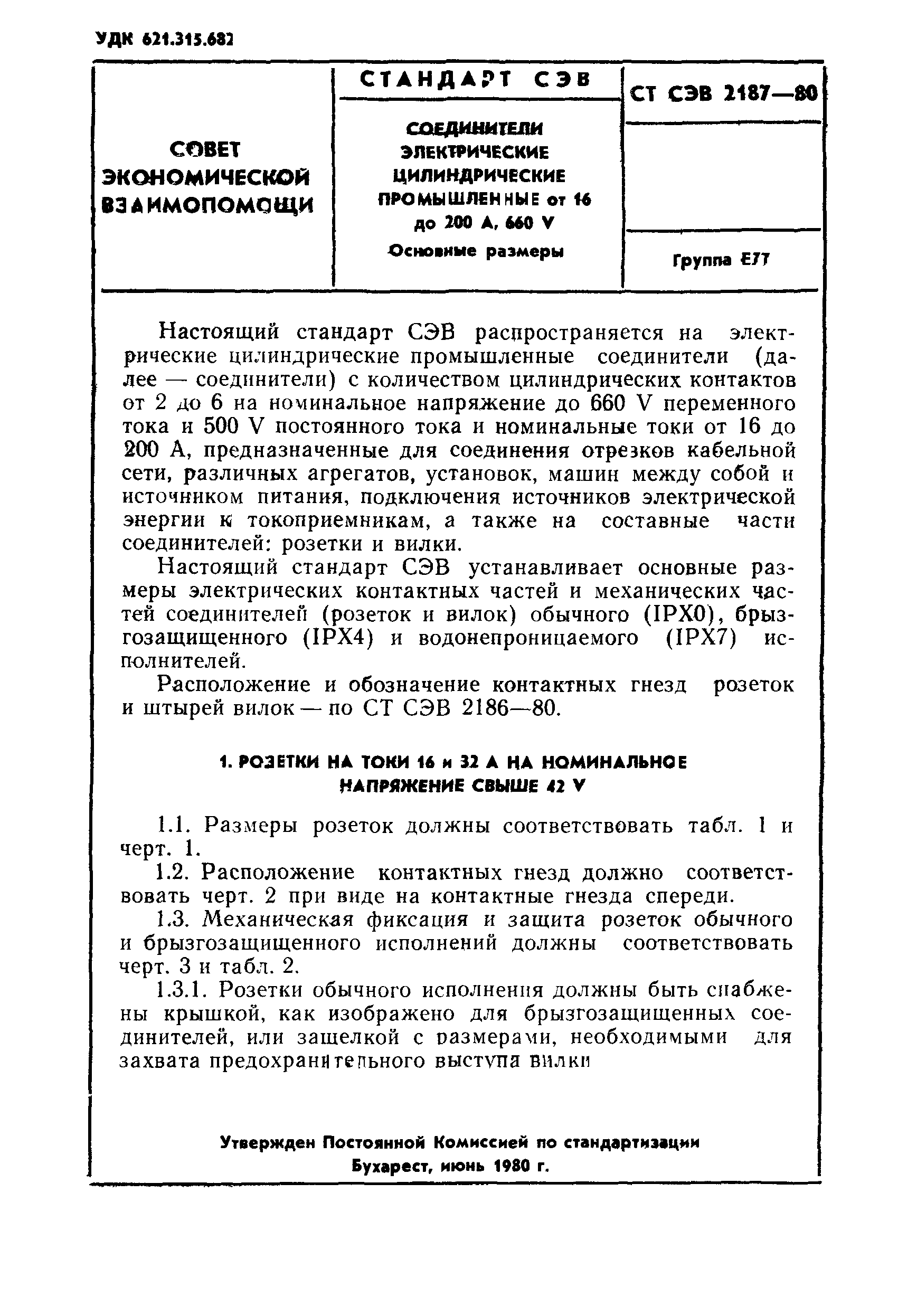

Область применения:Стандарт СЭВ распространяется на электрические цилиндрические промышленные соединители (далее - соединители) с количеством цилиндрических контактов от 2 до 6 на номинальное напряжение до 660 V переменного тока и 500 V постоянного тока и номинальные токи от 16 до 200 А, предназначенные для соединения отрезков кабельной сети, различных агрегатов, установок, машин между собой и источником питания, подключения источников электрической энергии к токоприемникам, а также на составные части соединителей: розетки и вилки. Стандарт СЭВ устанавливает основные размеры электрических контактных частей и механических частей соединителей (розеток и вилок) обычного (IPX0), брызгозащищенного (IPX4) и водонепроницаемого (IPX7) исполнителей.

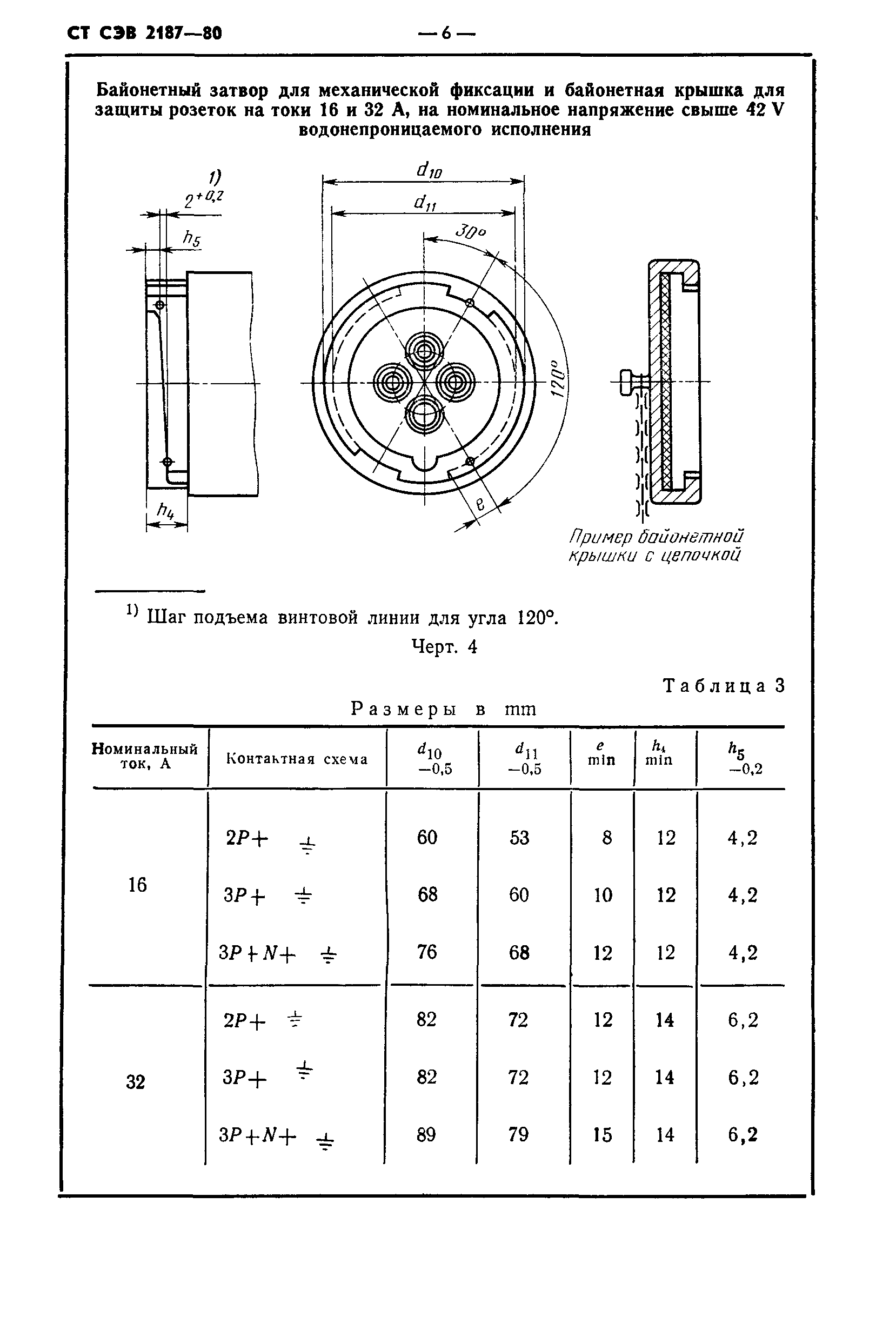

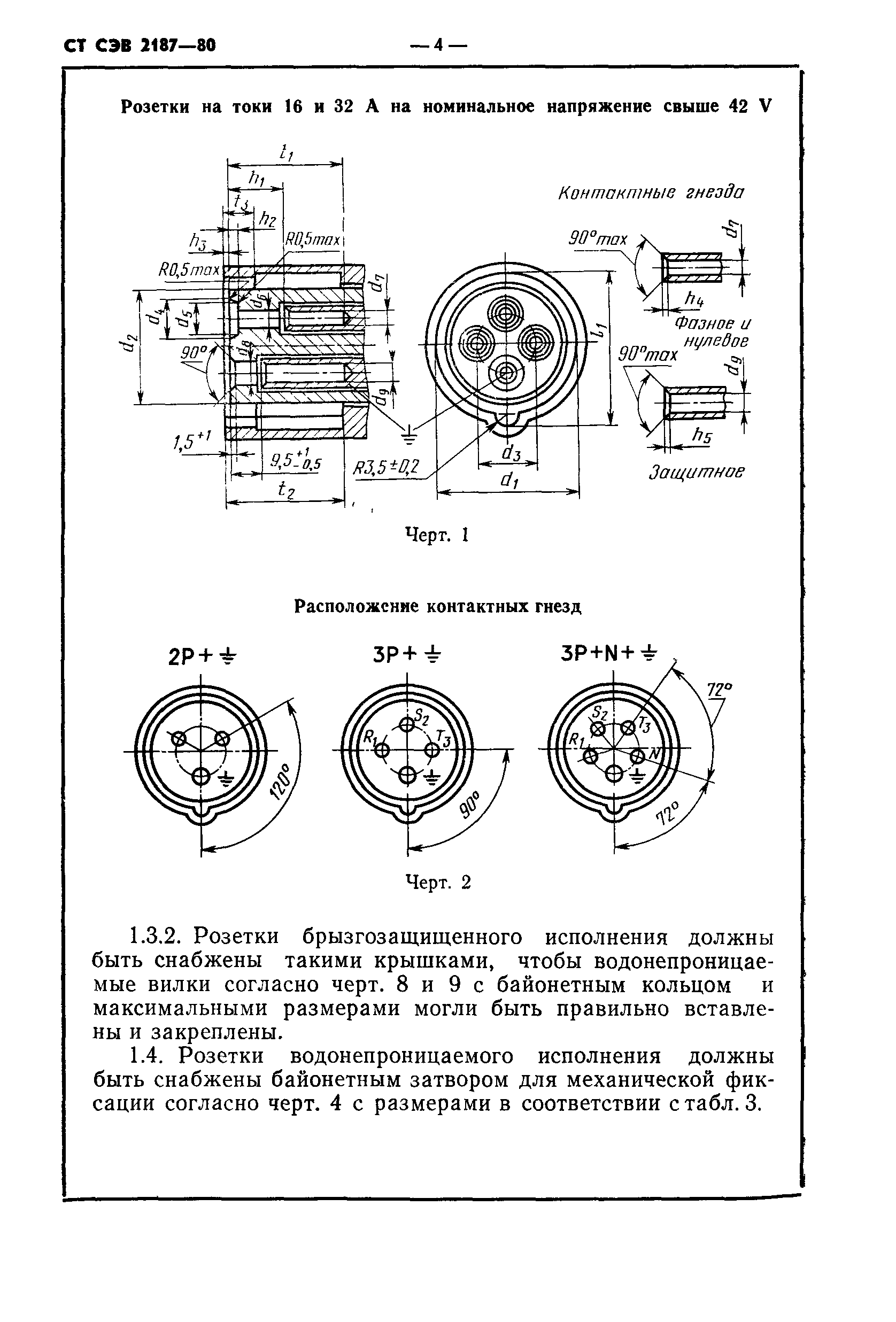

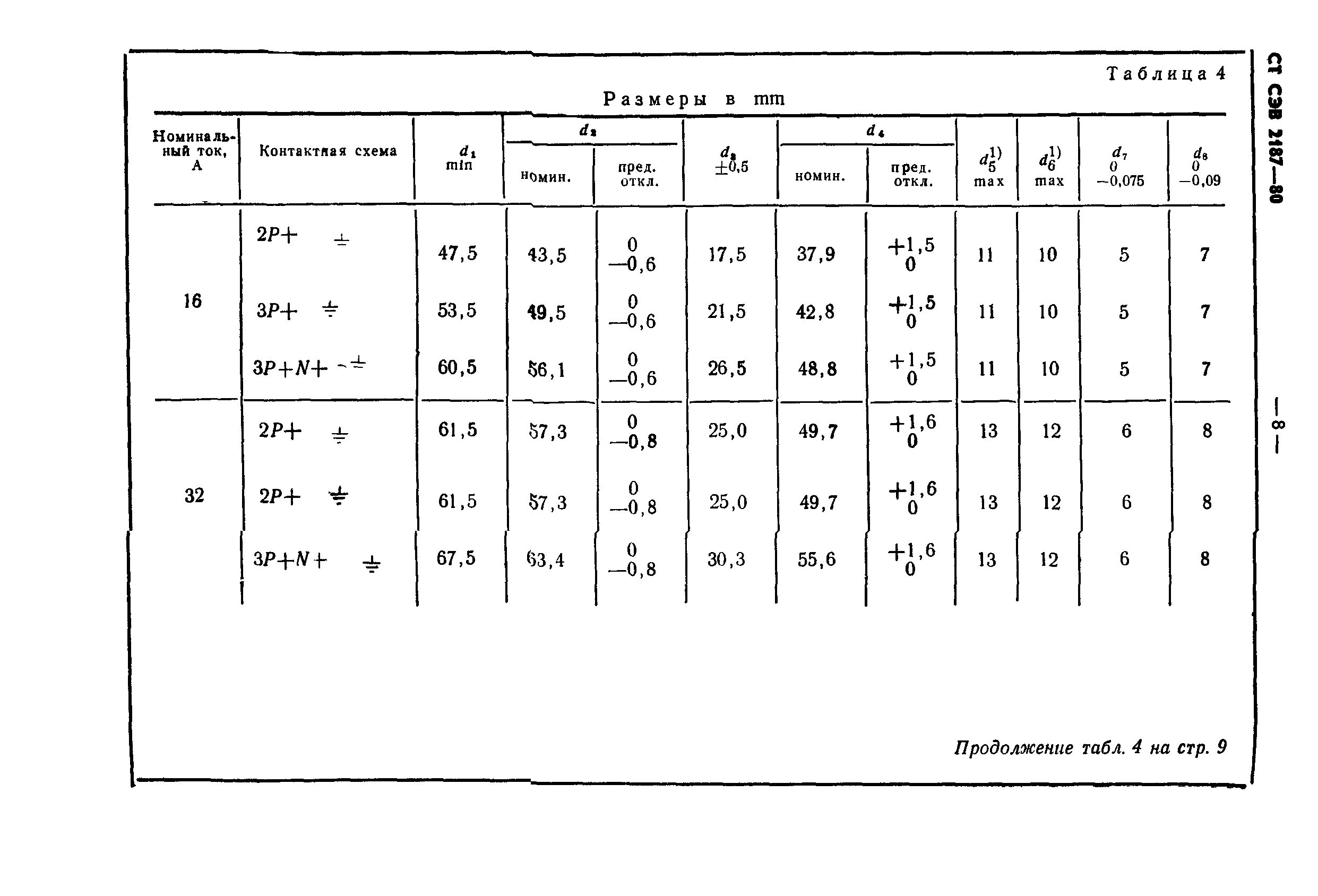

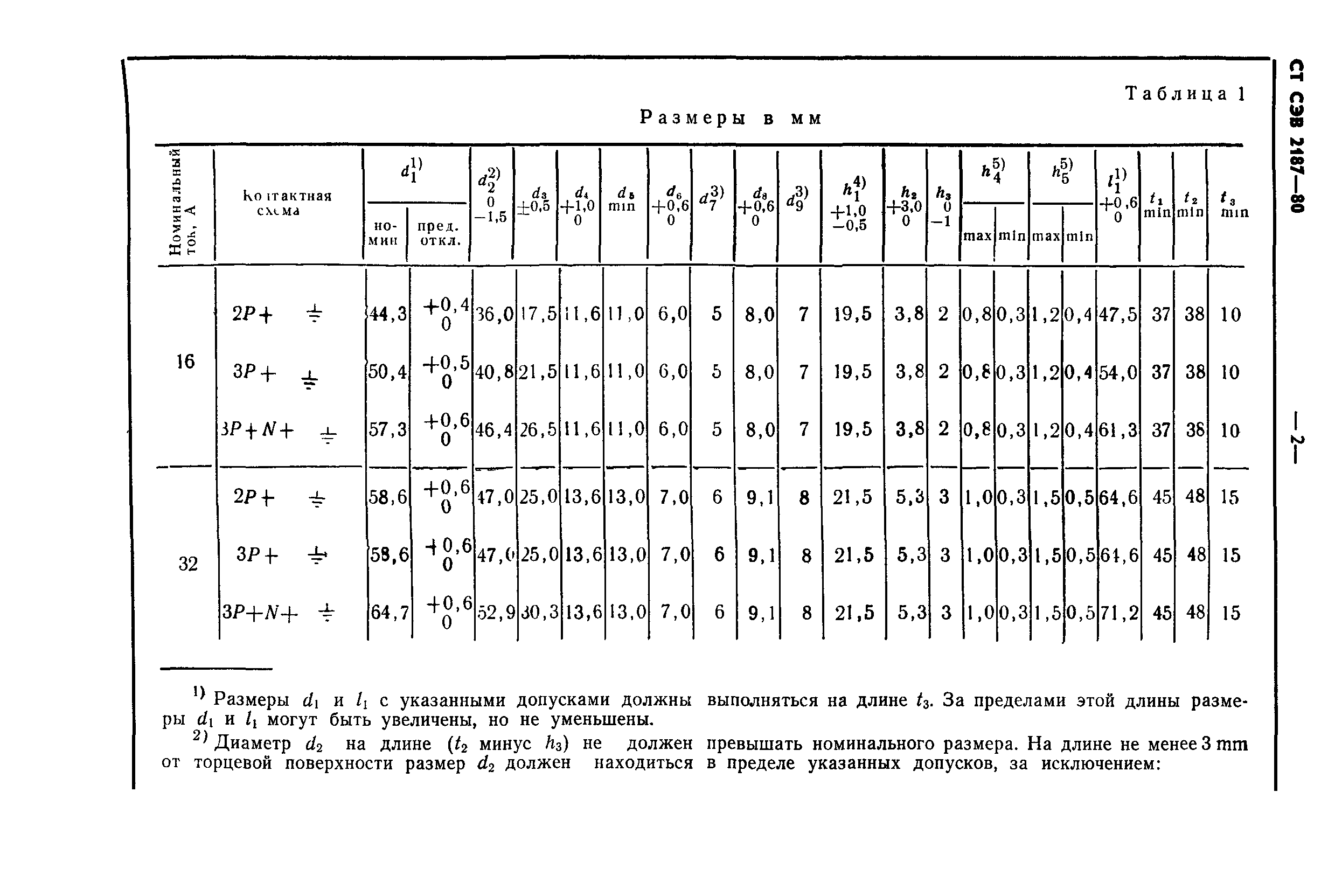

Оглавление:1. Розетки на токи 16 и 32 А на номинальное напряжение свыше 42 V

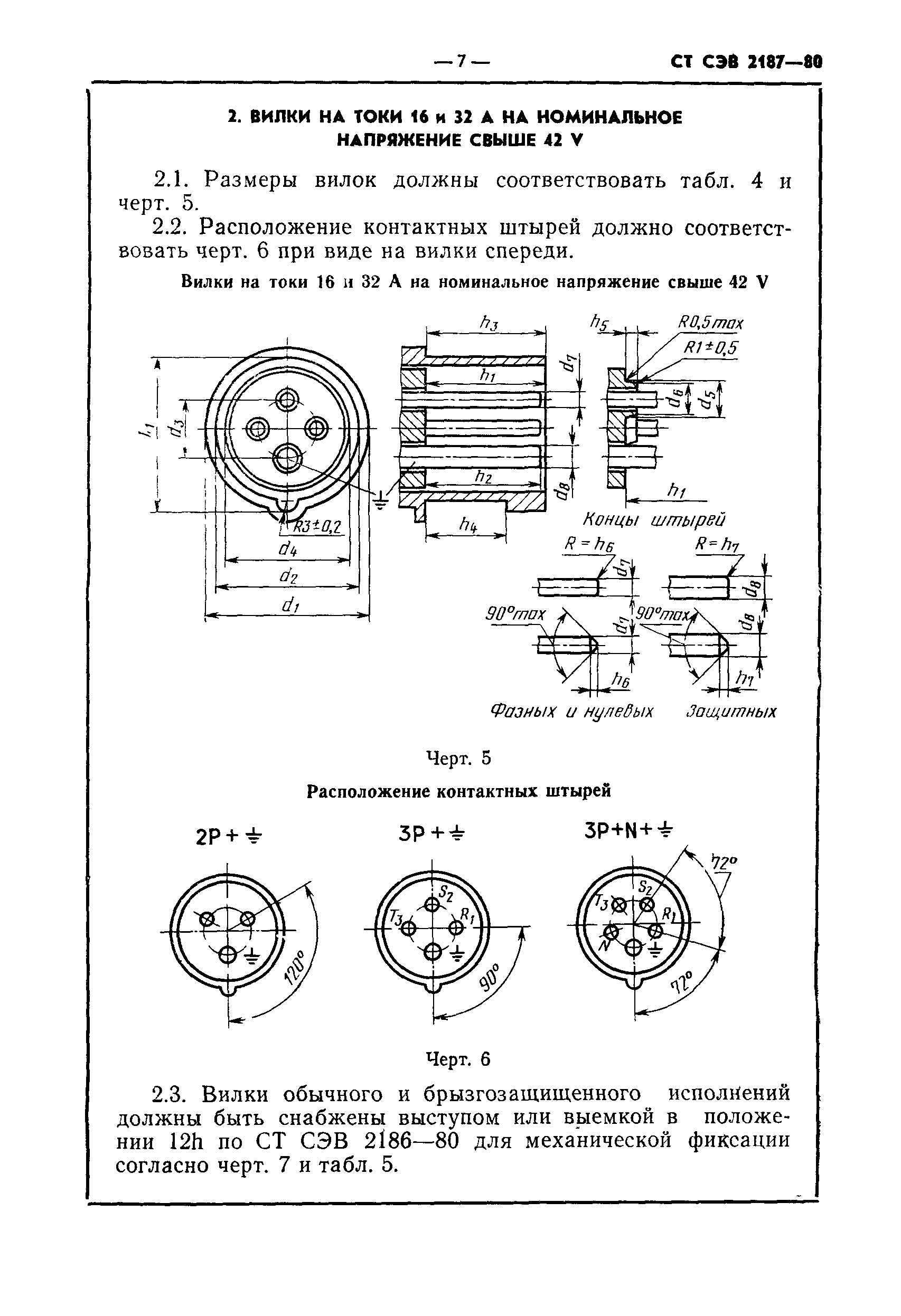

2. Вилки на токи 16 и 32 А на номинальное напряжение свыше 42 V

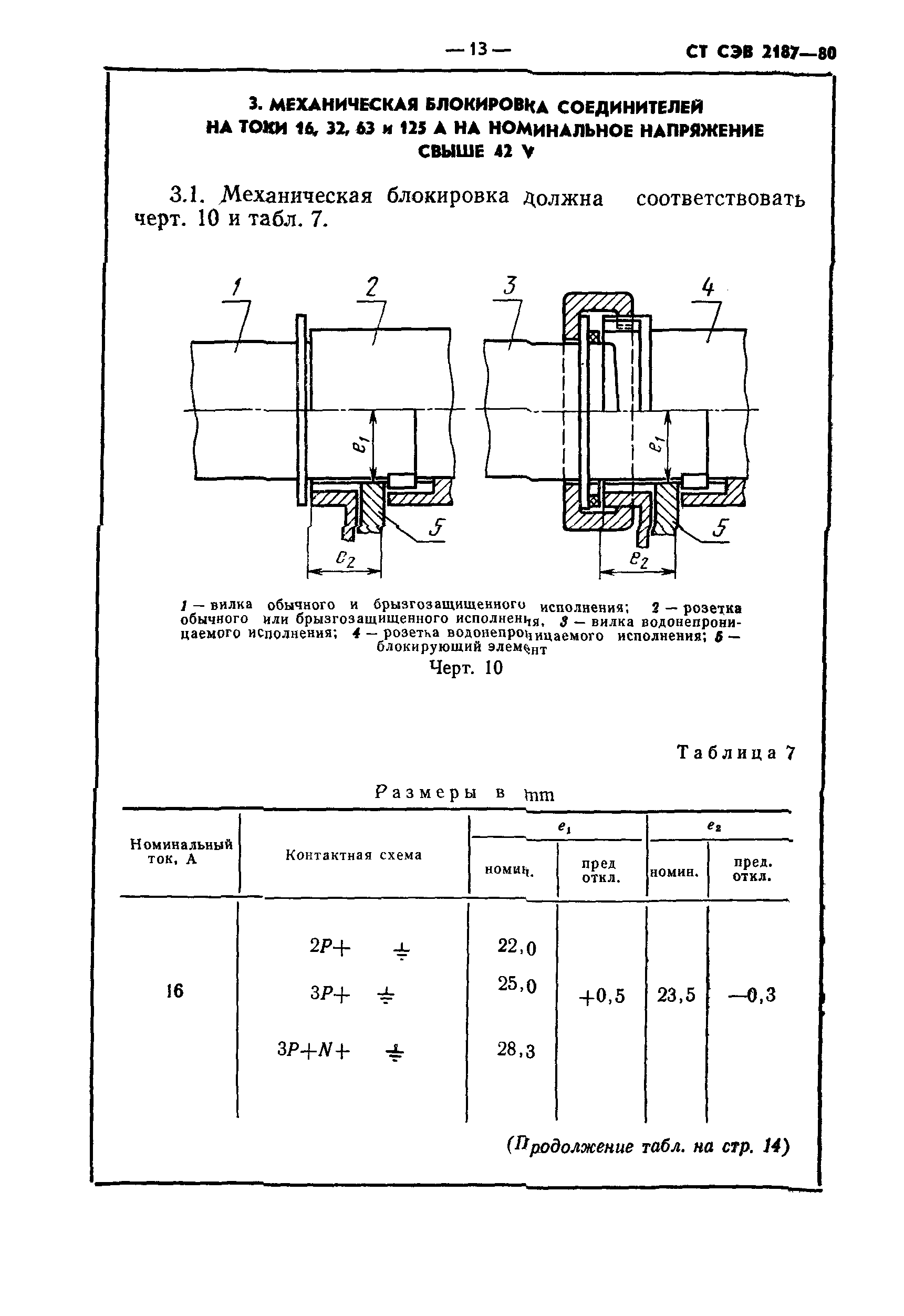

3. Механическая блокировка соединителей на токи 16, 32, 63 и 125 на номинальное напряжение свыше 42 V

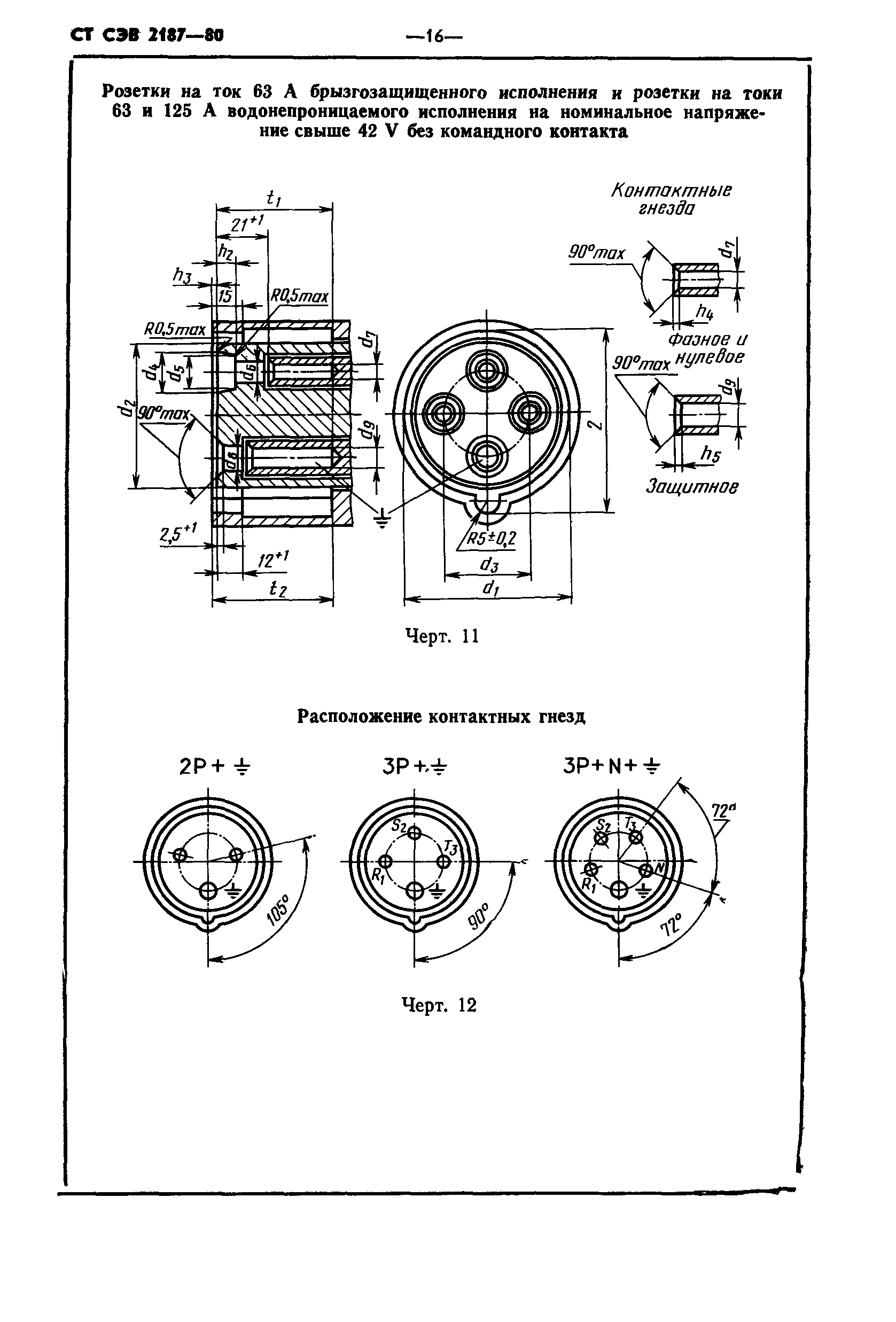

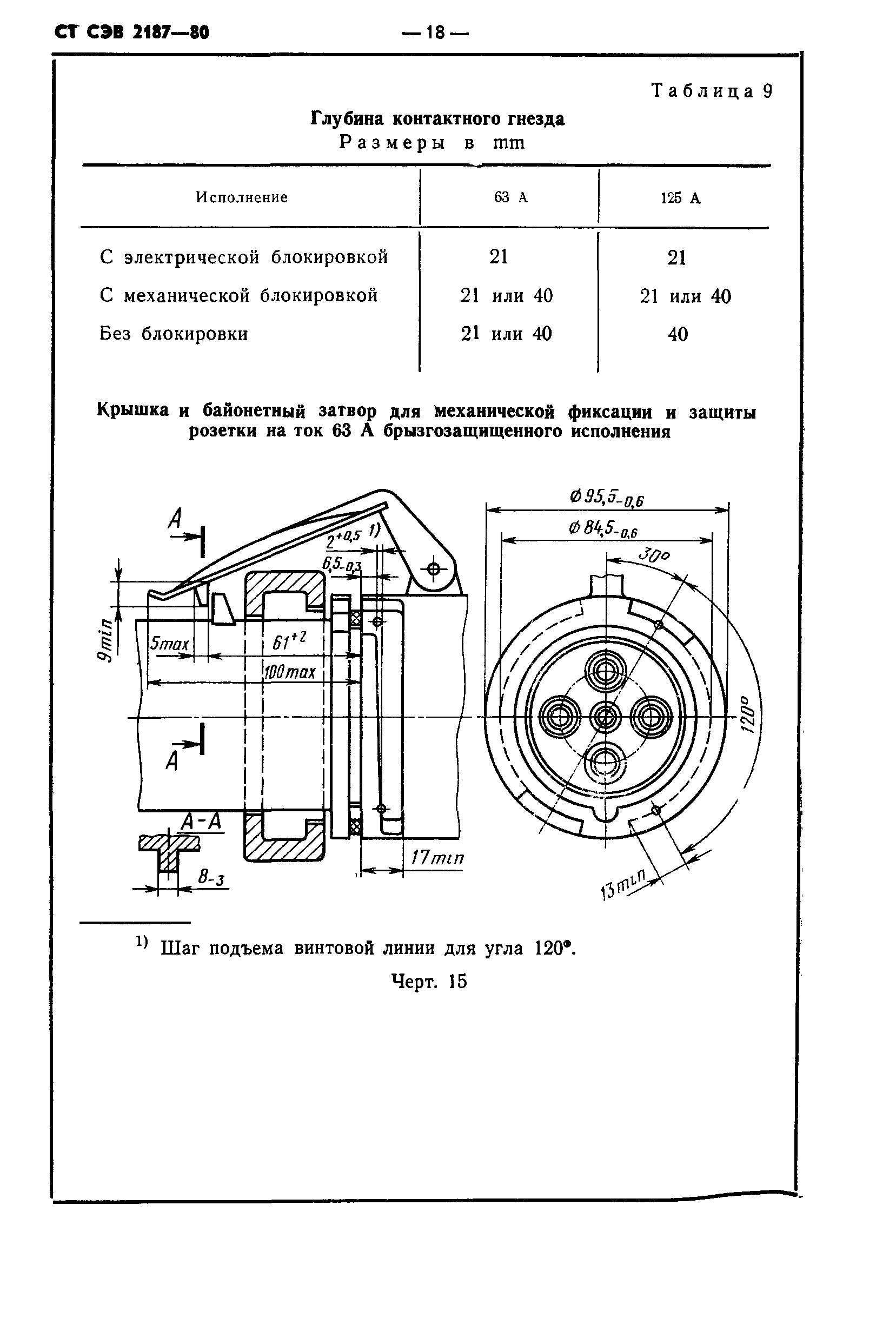

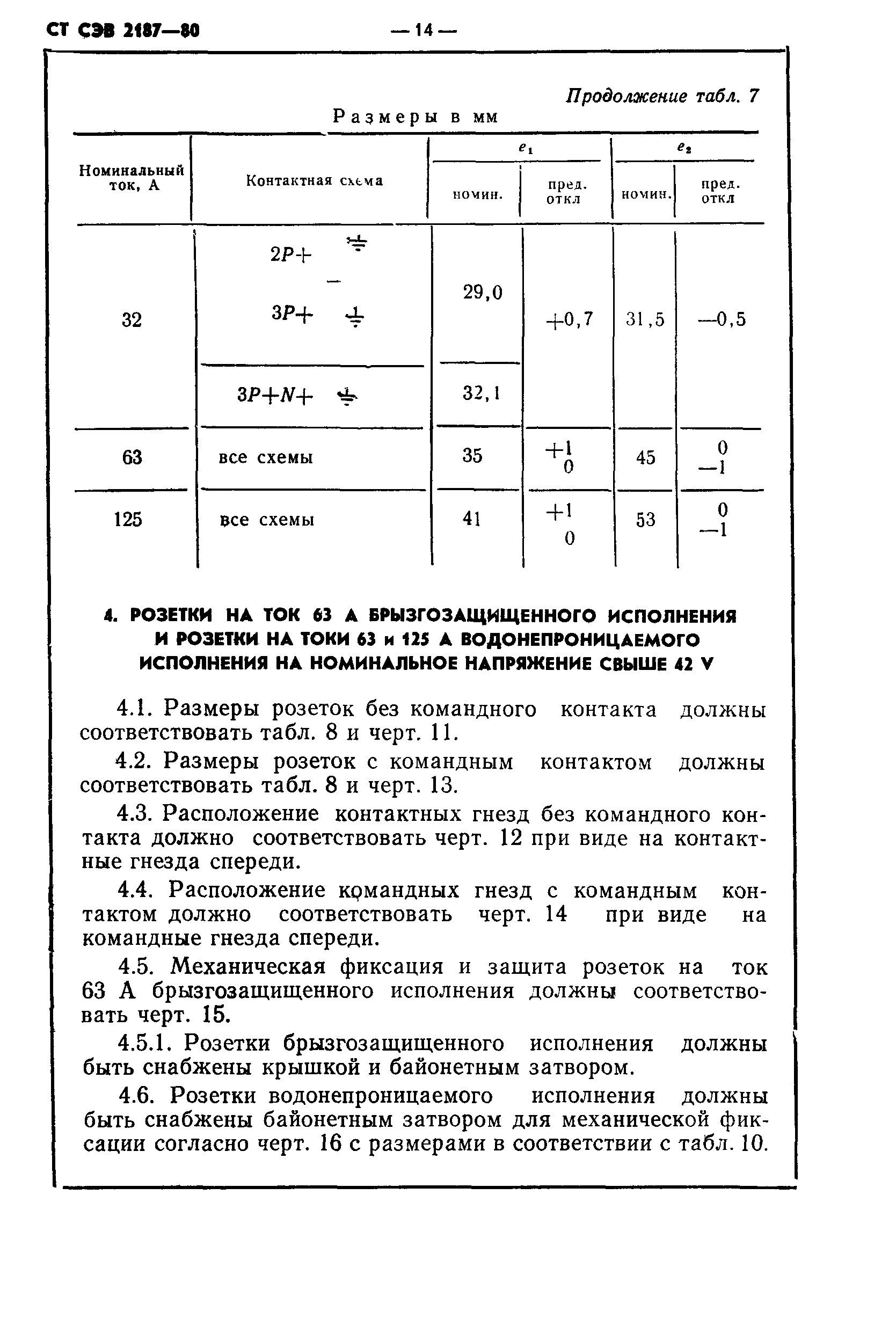

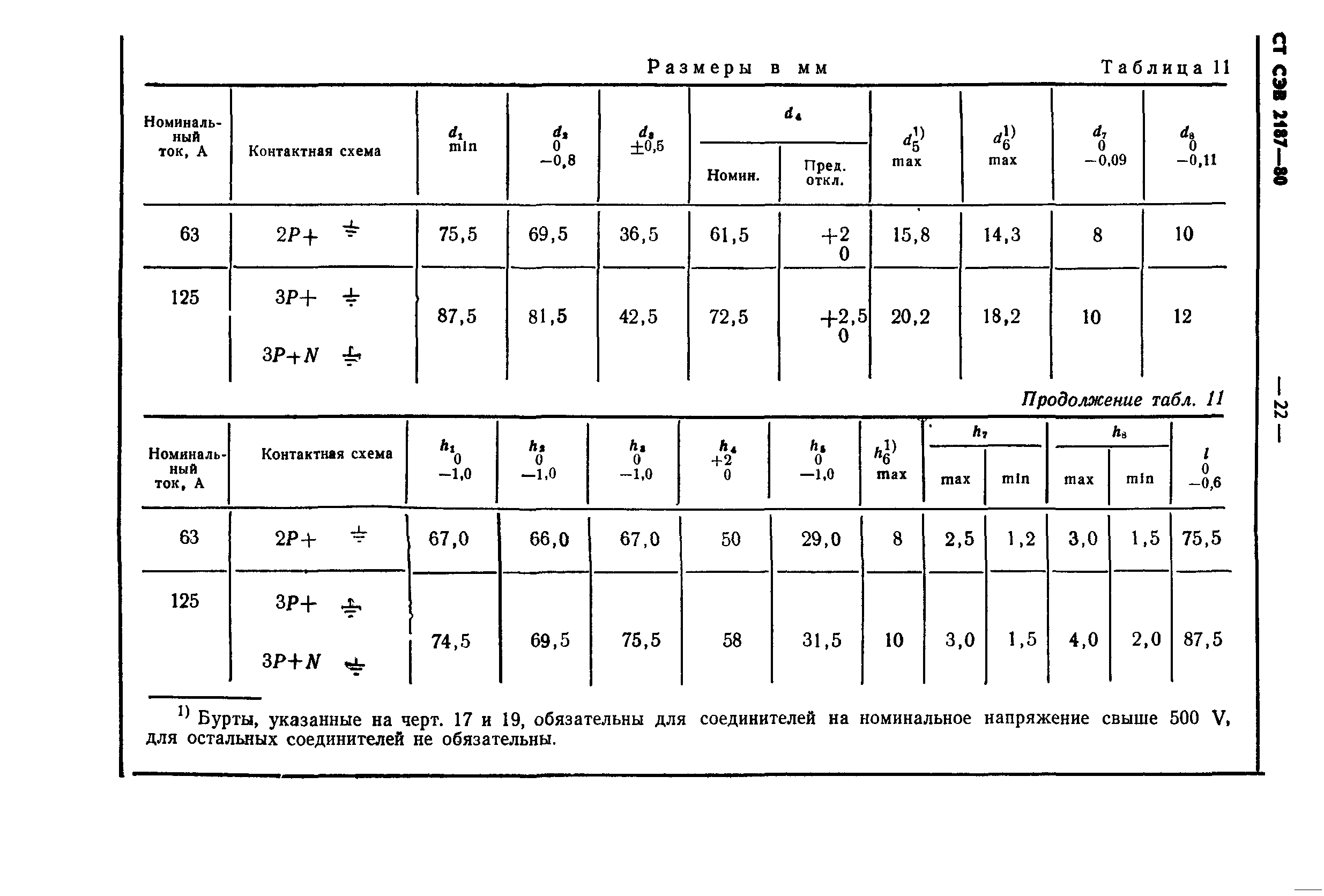

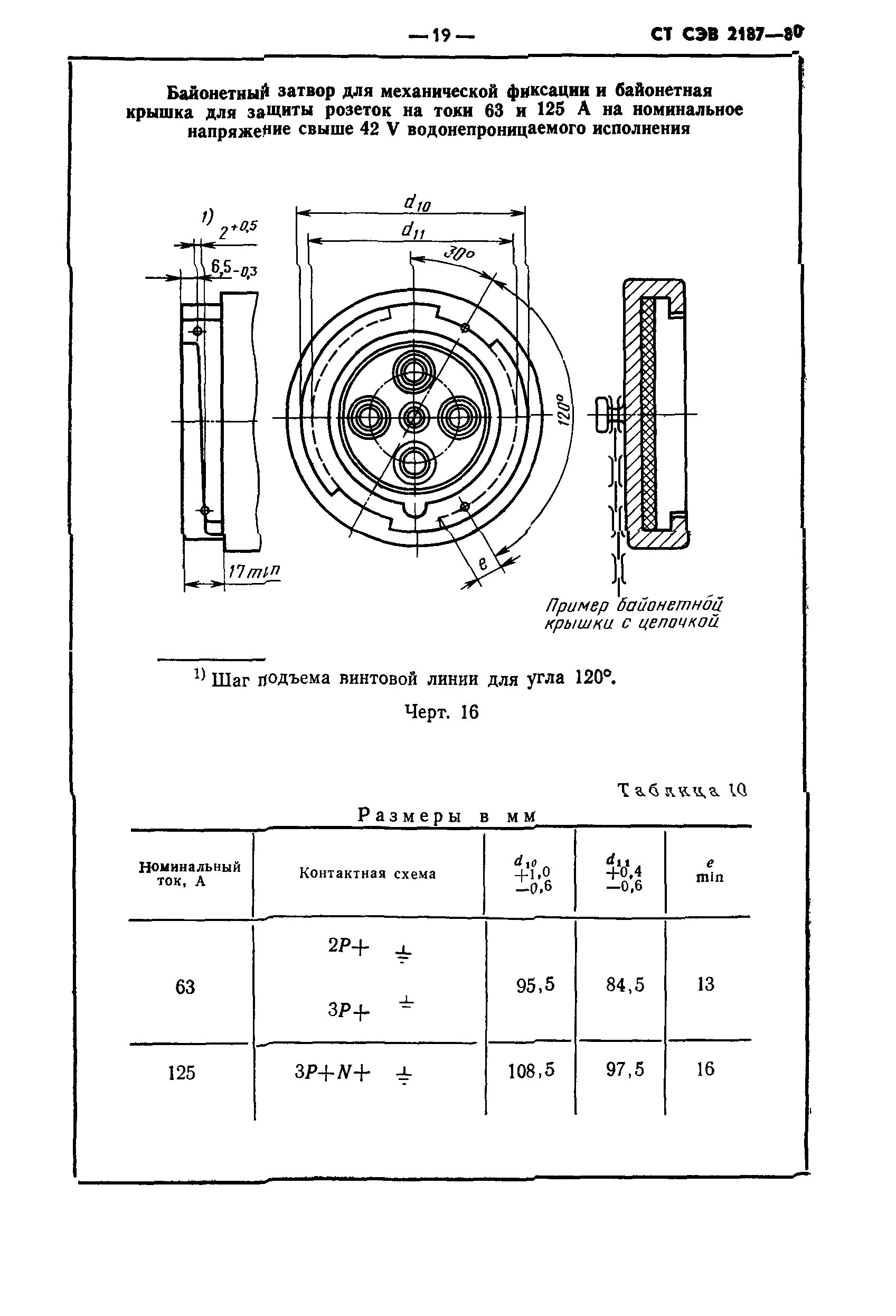

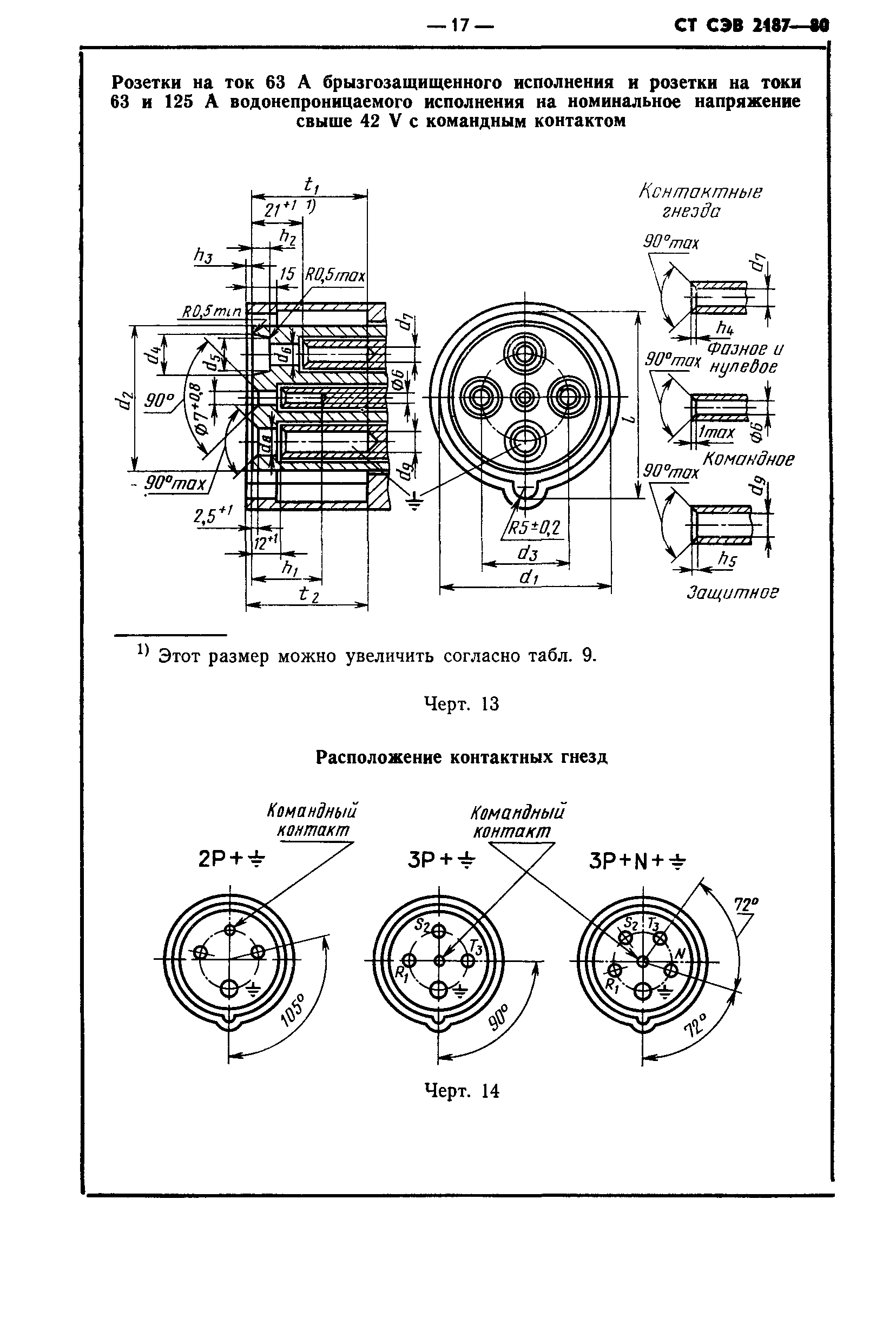

4. Розетки на ток 63 А брызгозащищенного исполнения и розетки на токи 63 и 125 А водонепроницаемого исполнения на номинальное напряжение свыше 42 V

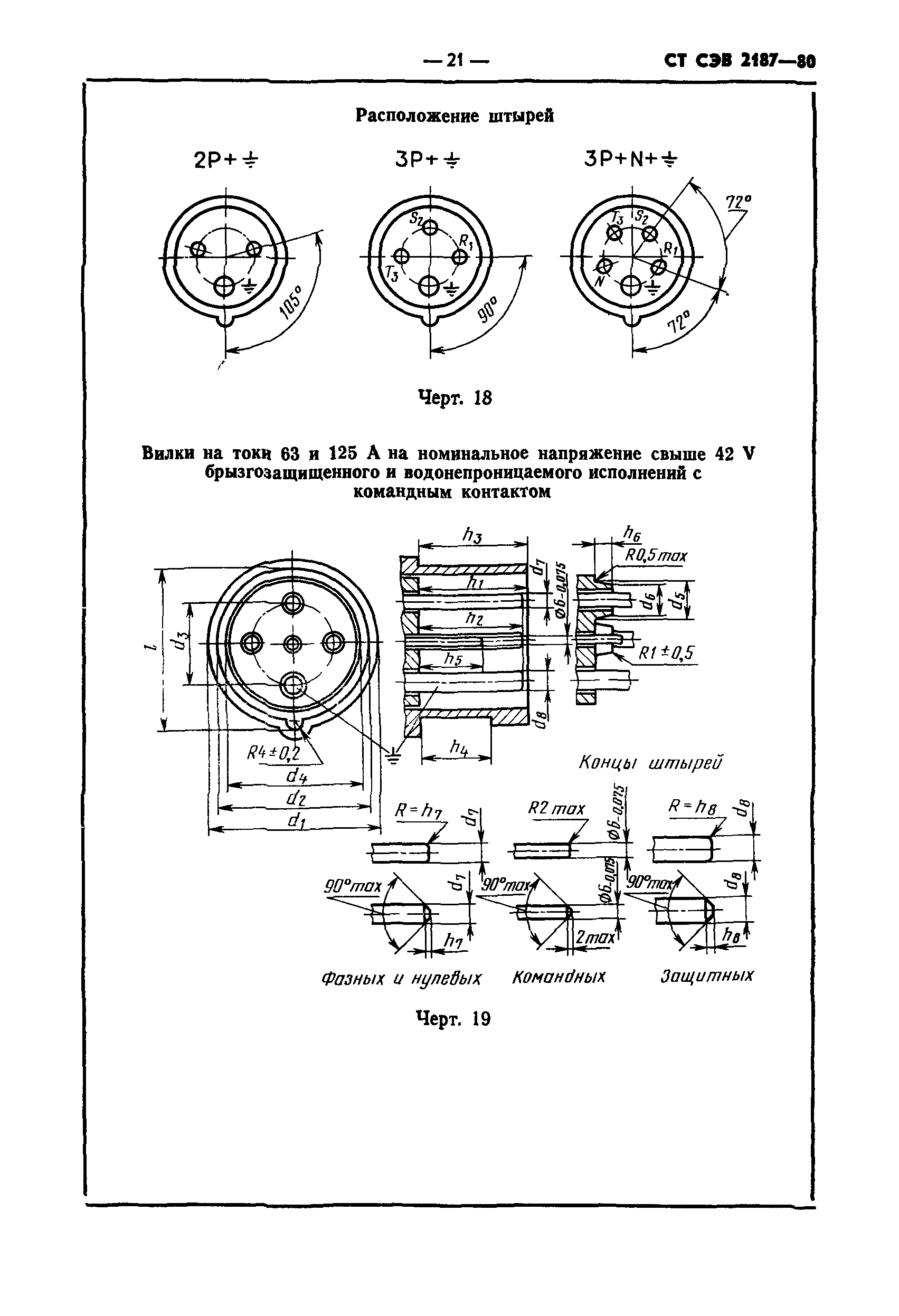

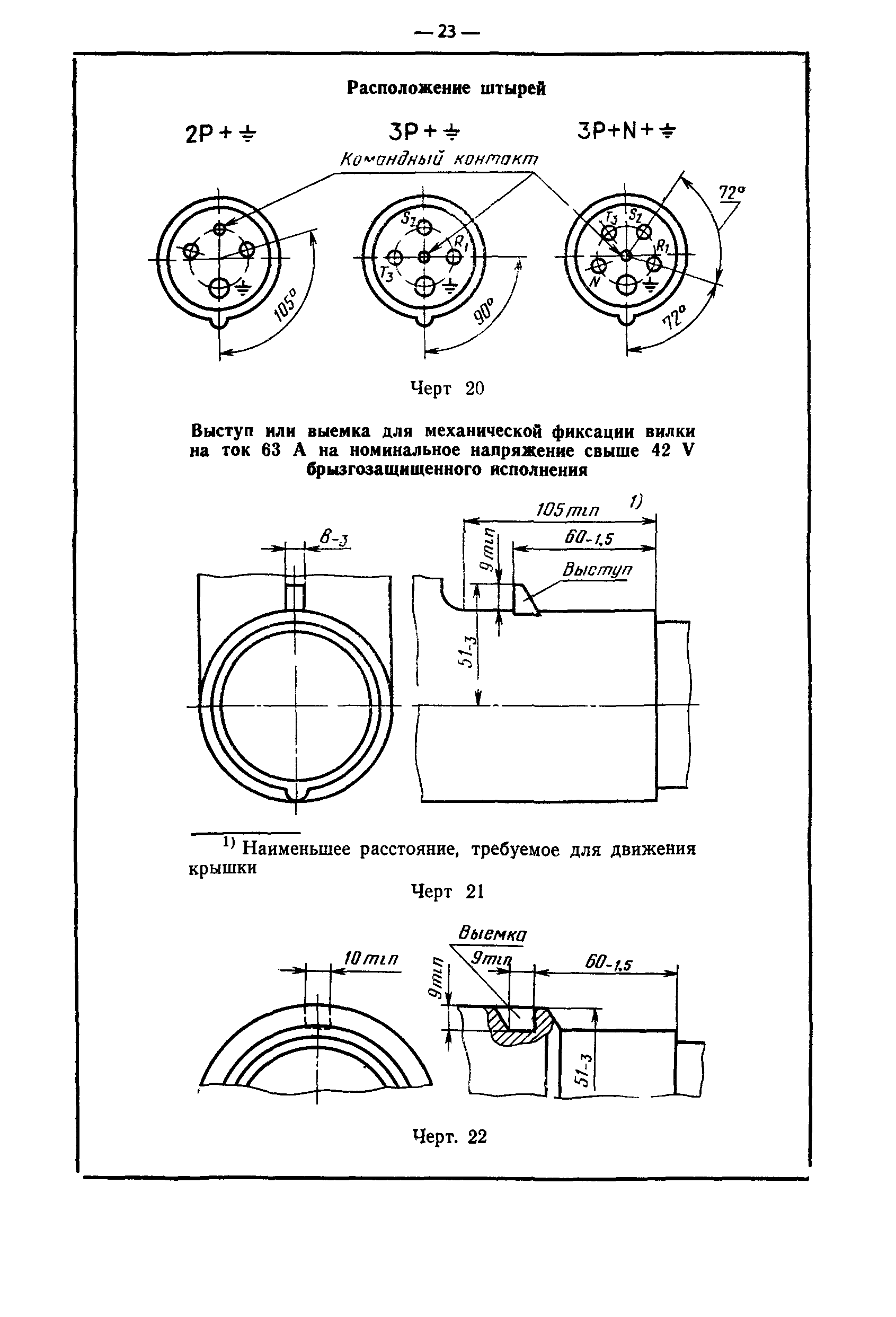

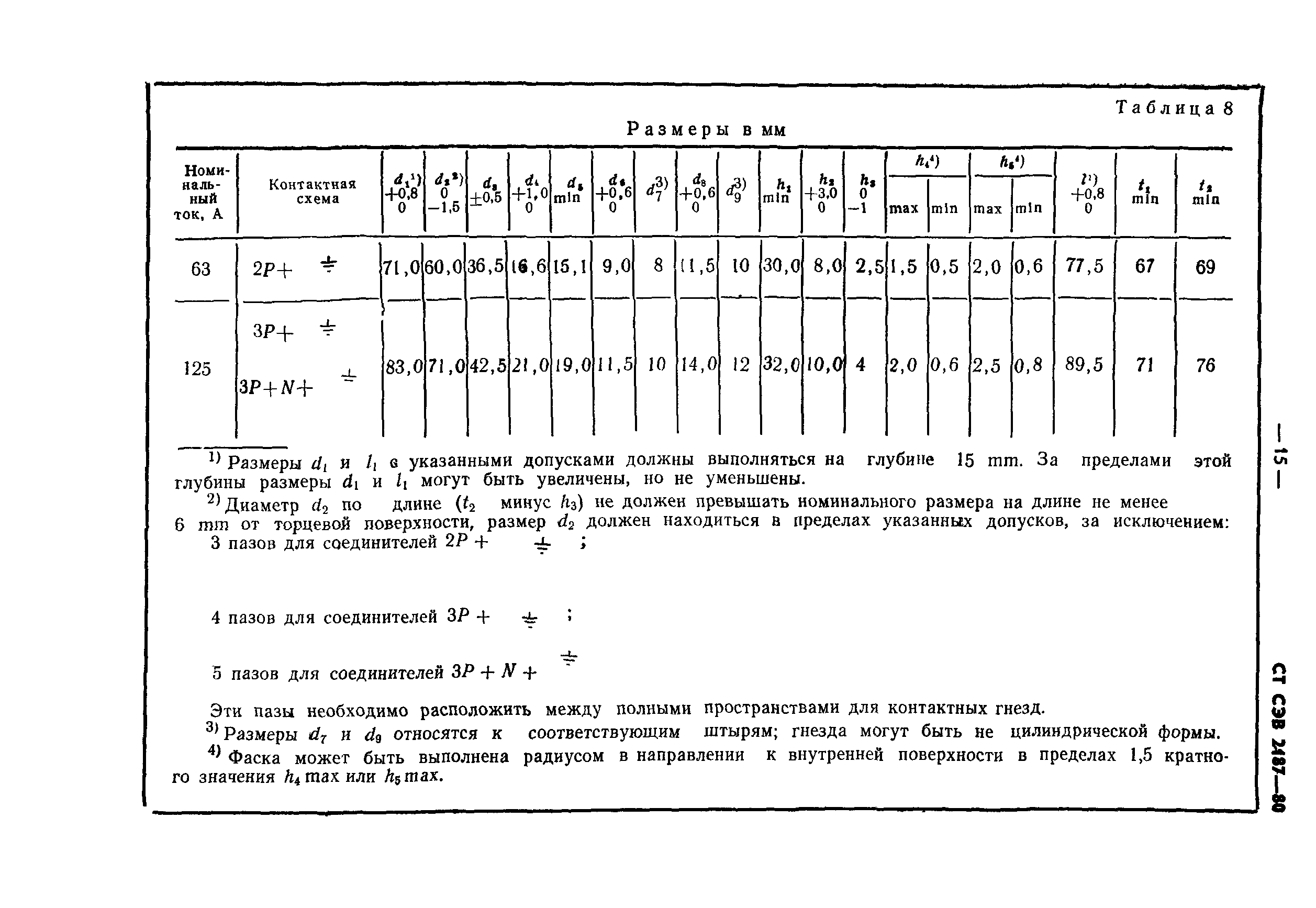

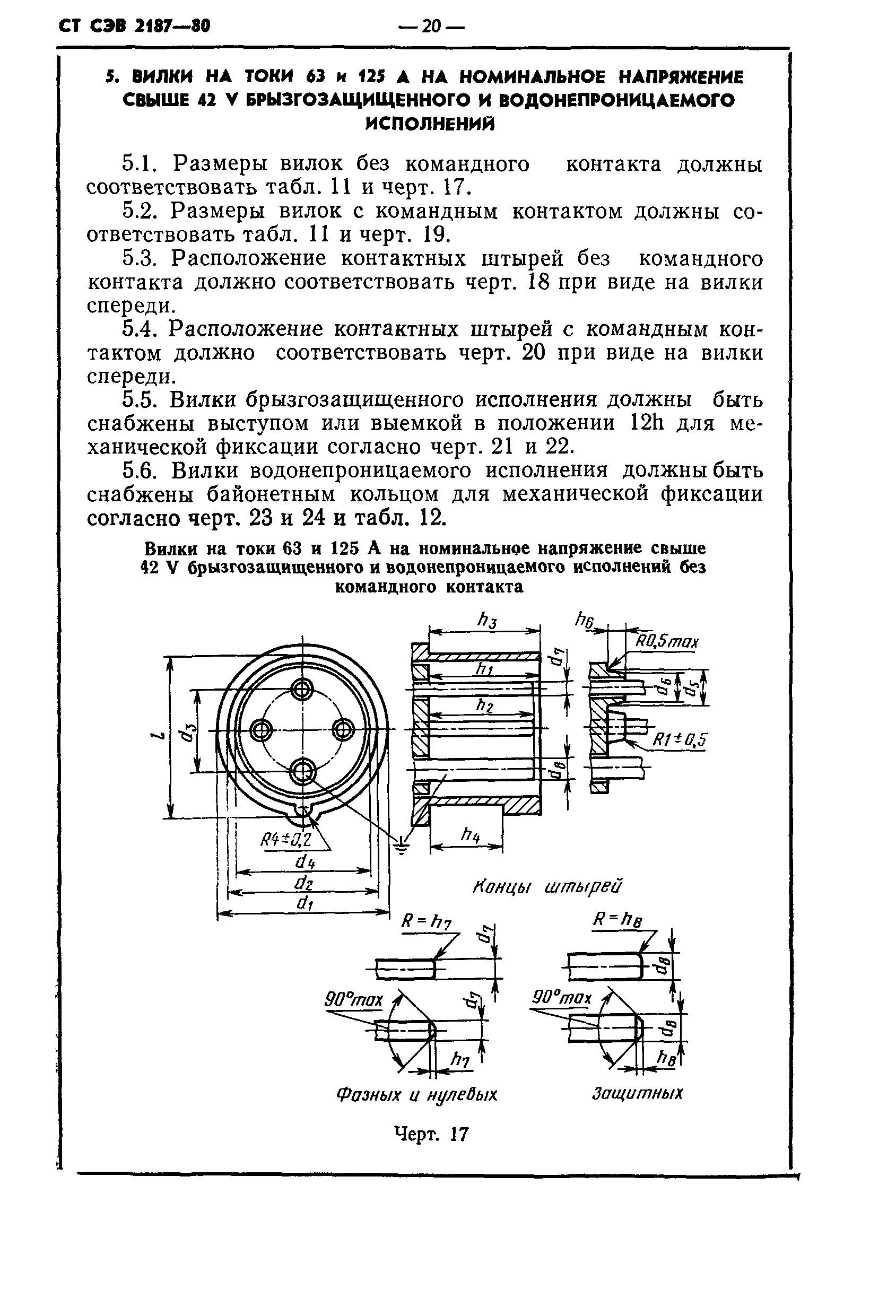

5. Вилки на токи 63 и 125 А на номинальное напряжение свыше 42 V брызгозащищенного и водонепроницаемого исполнений

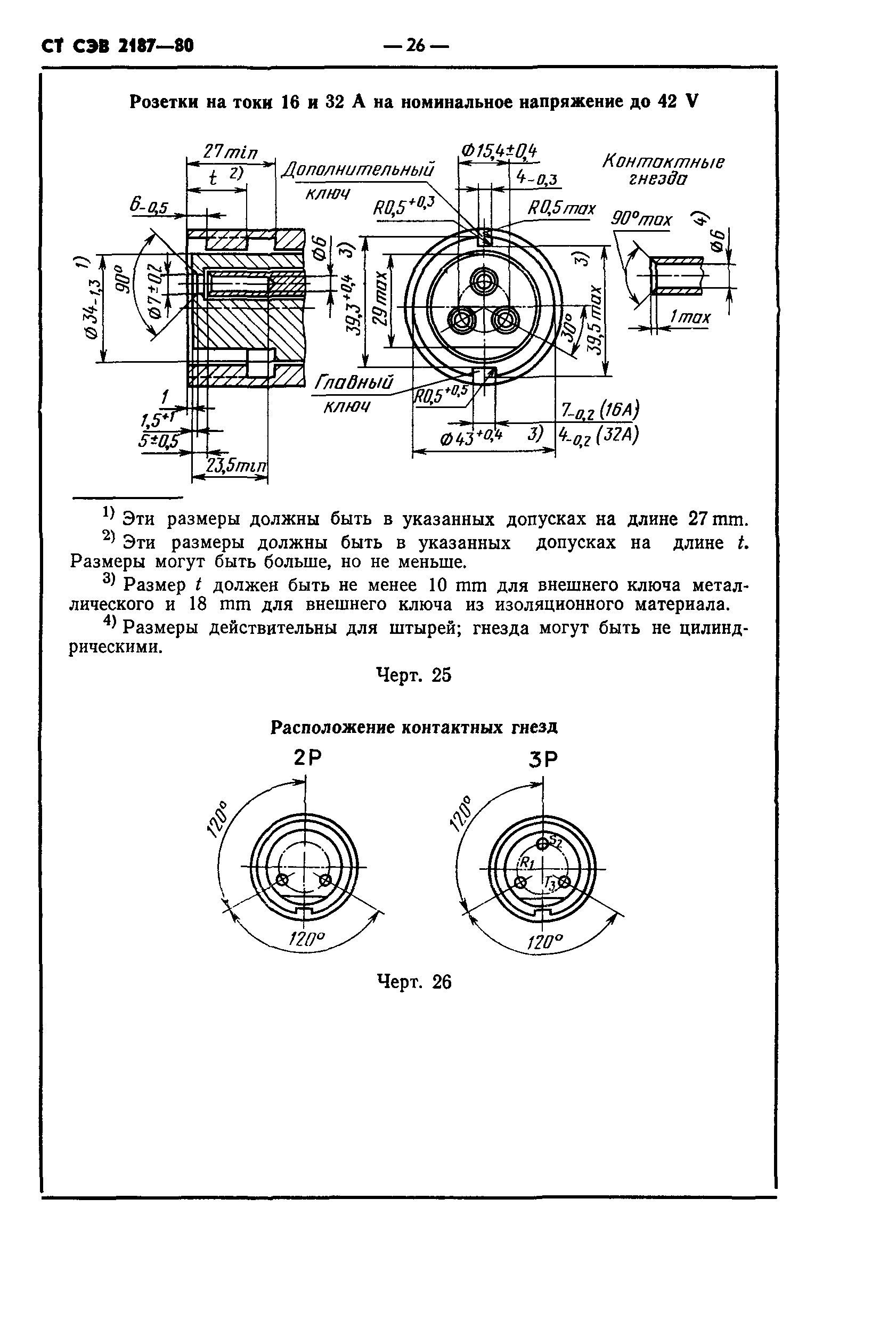

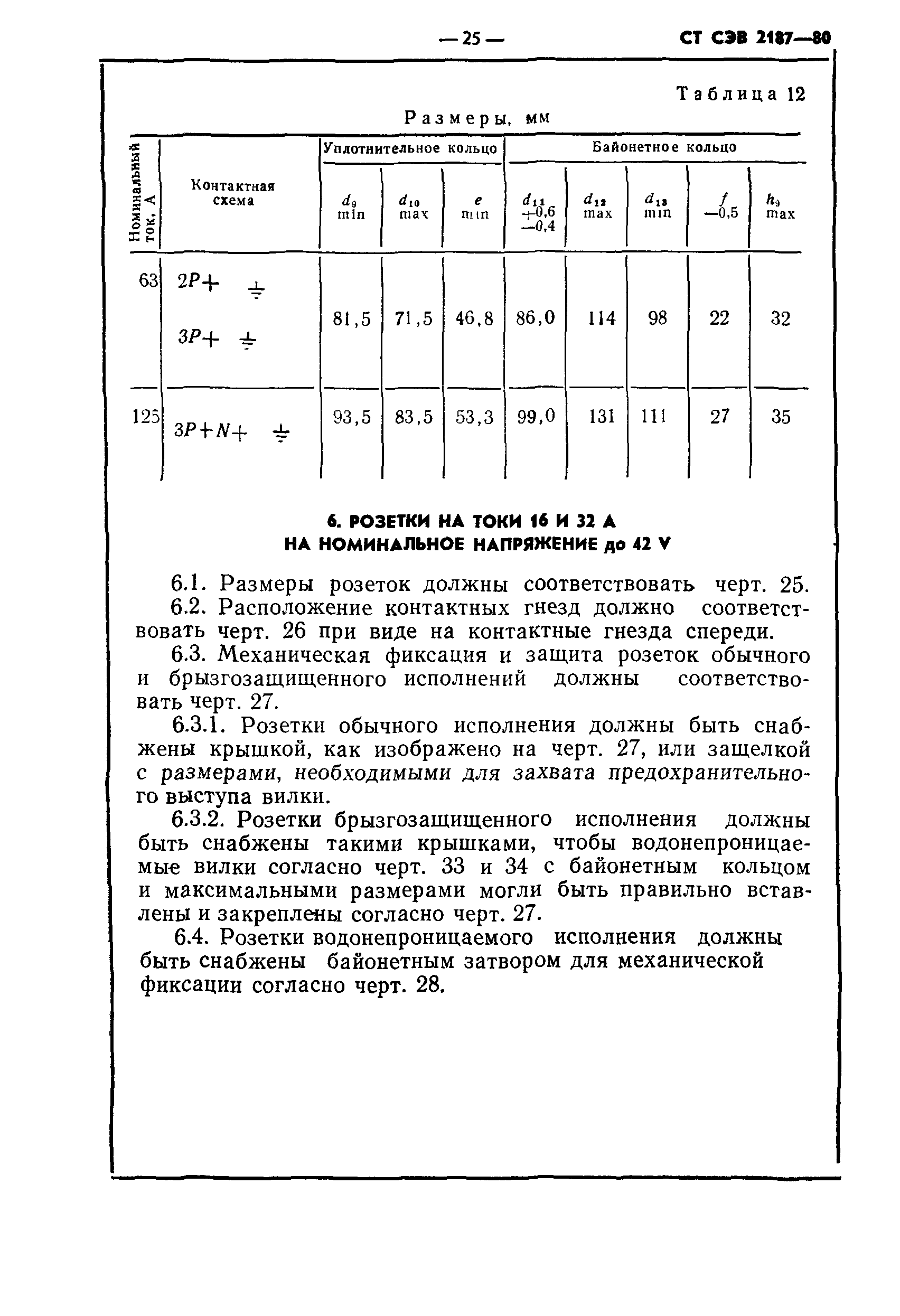

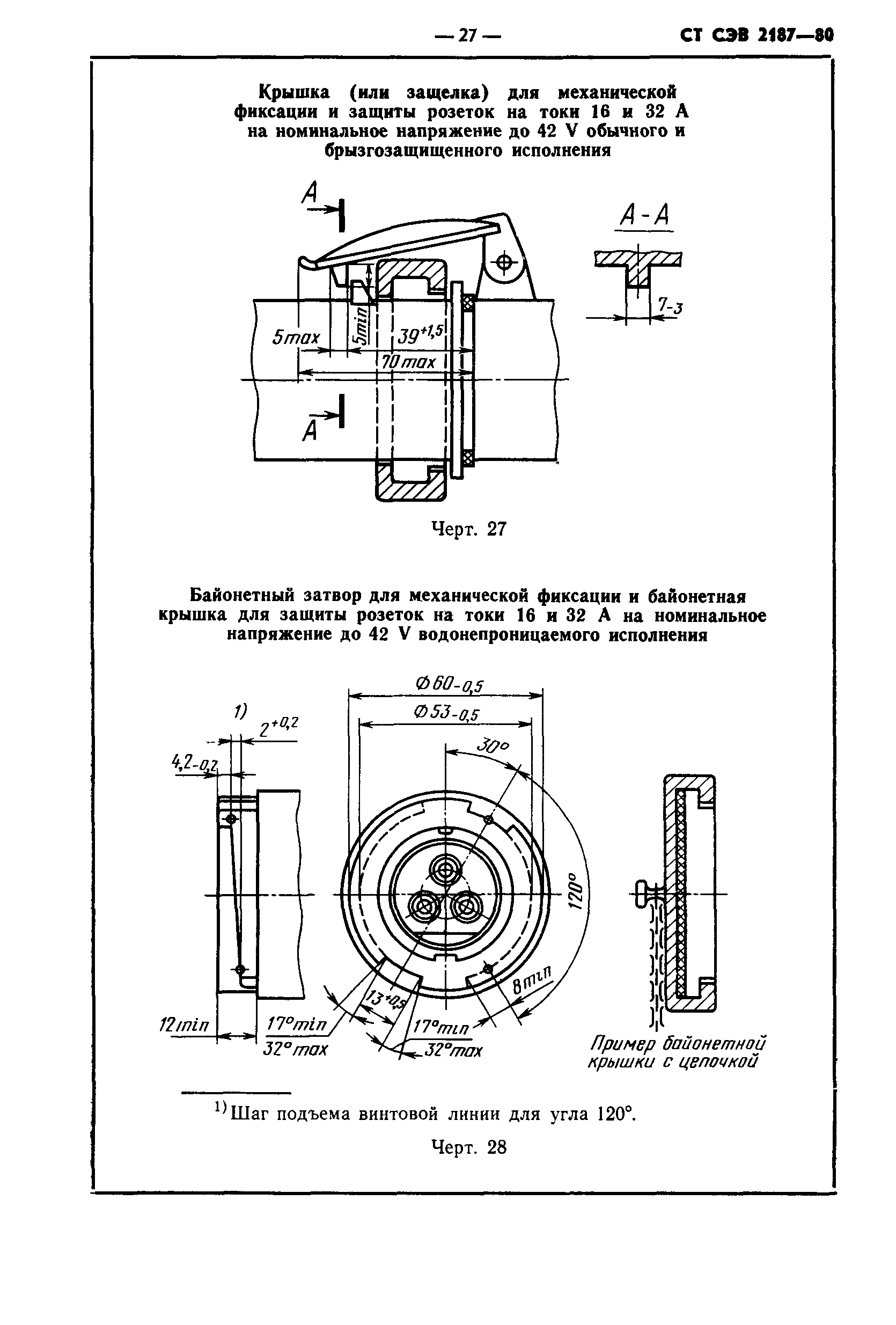

6. Розетки на токи 16 и 32 А на номинальное напряжение до 42 V

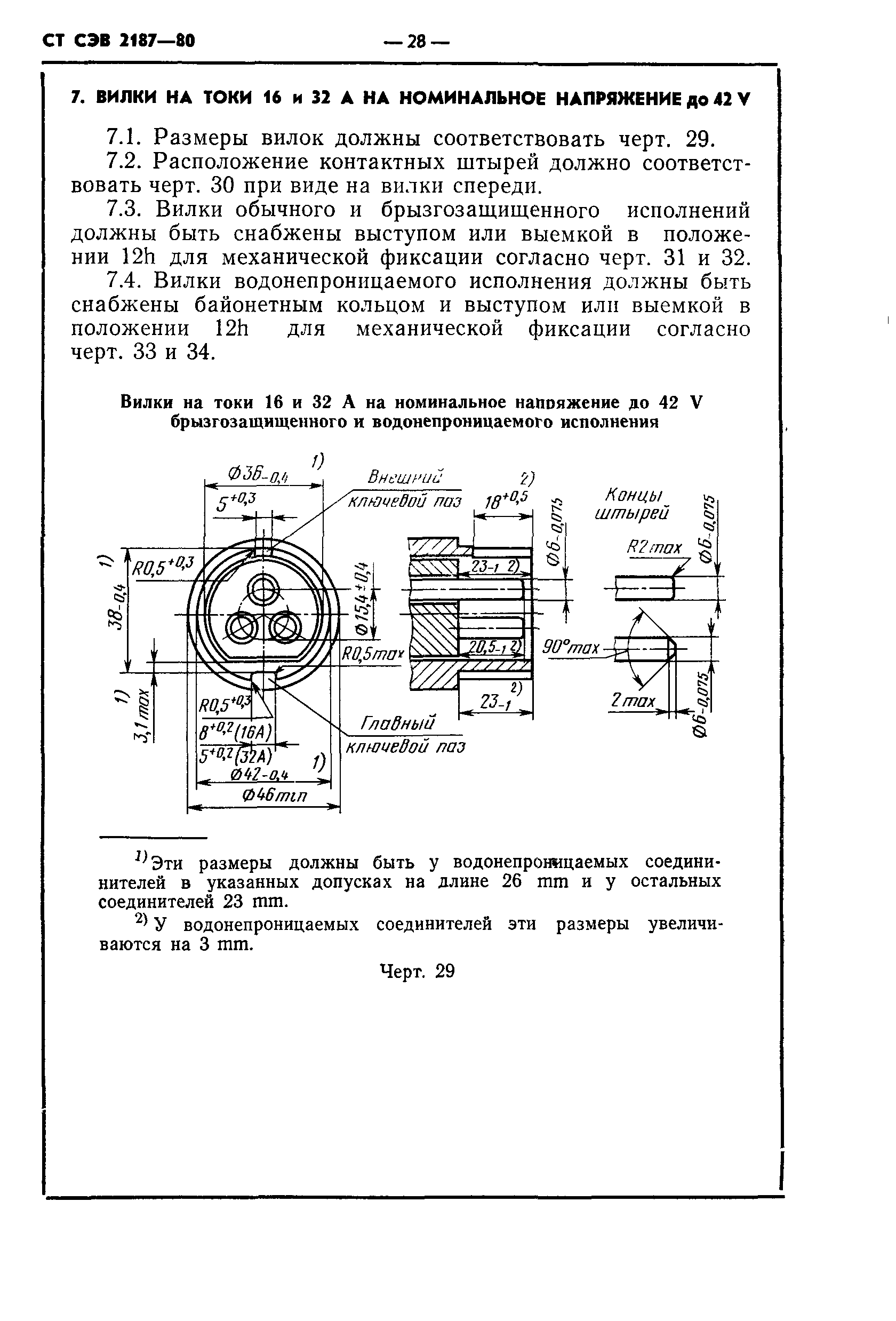

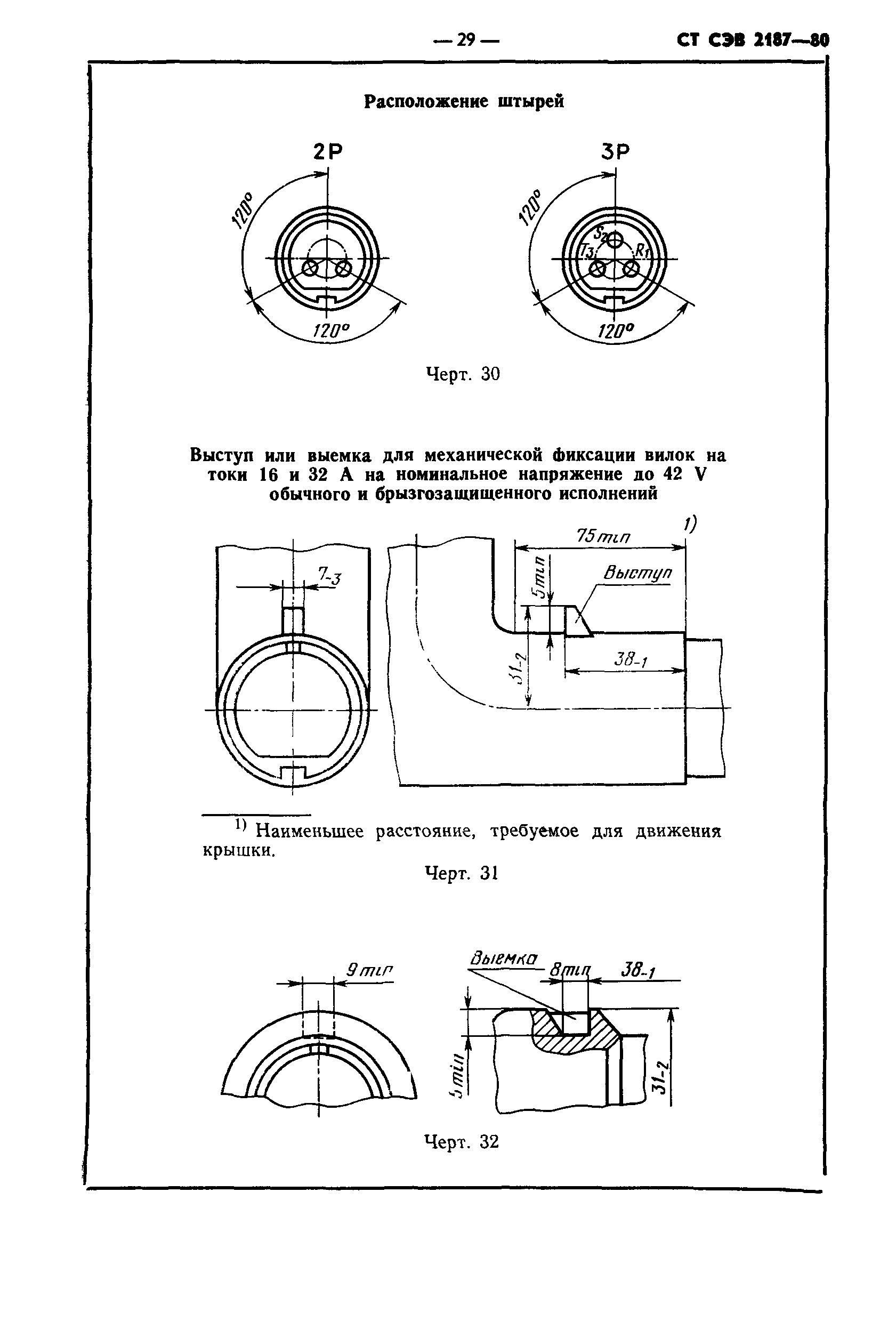

7. Вилки на токи 16 и 32 А на номинальное напряжение до 42 V

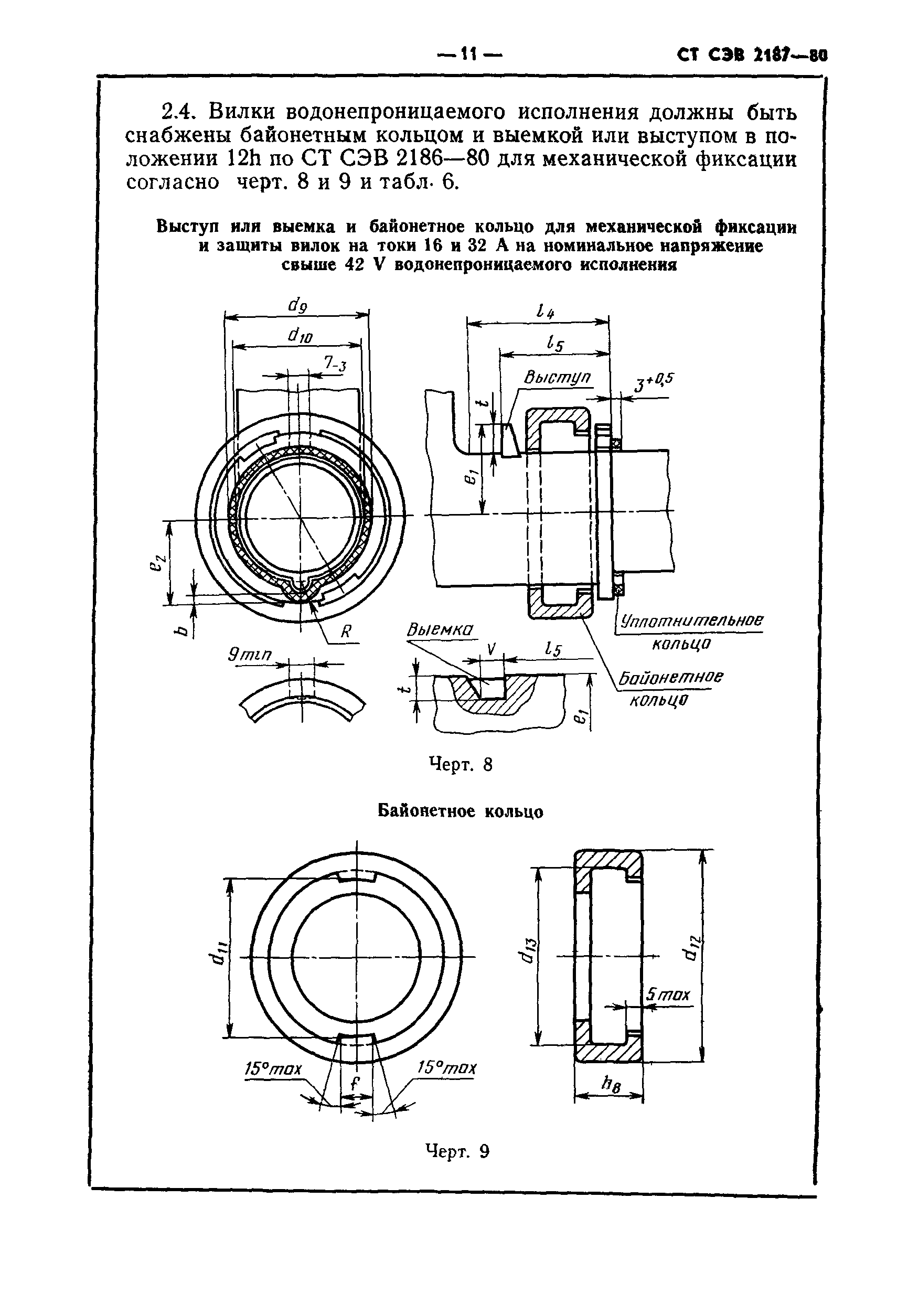

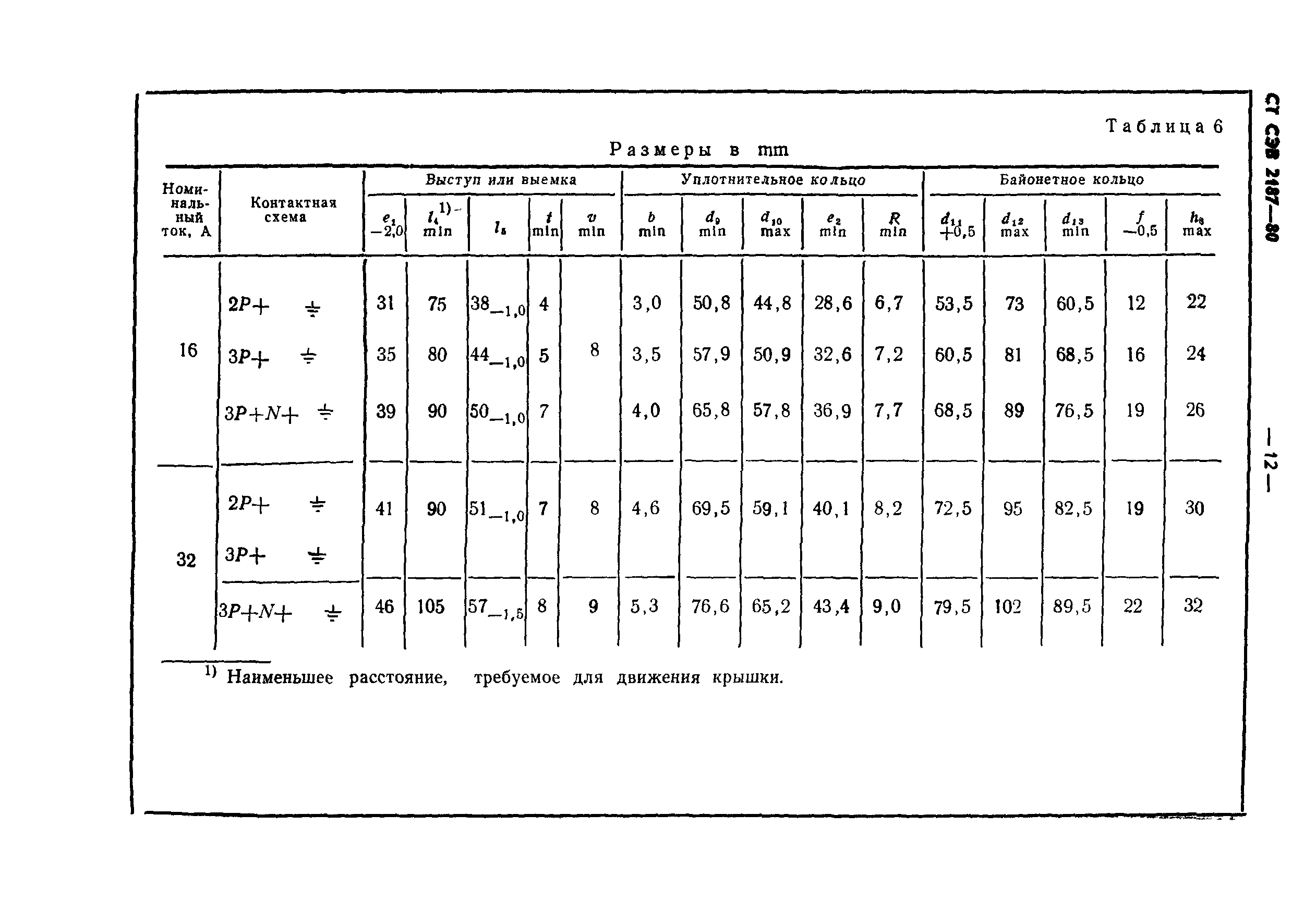

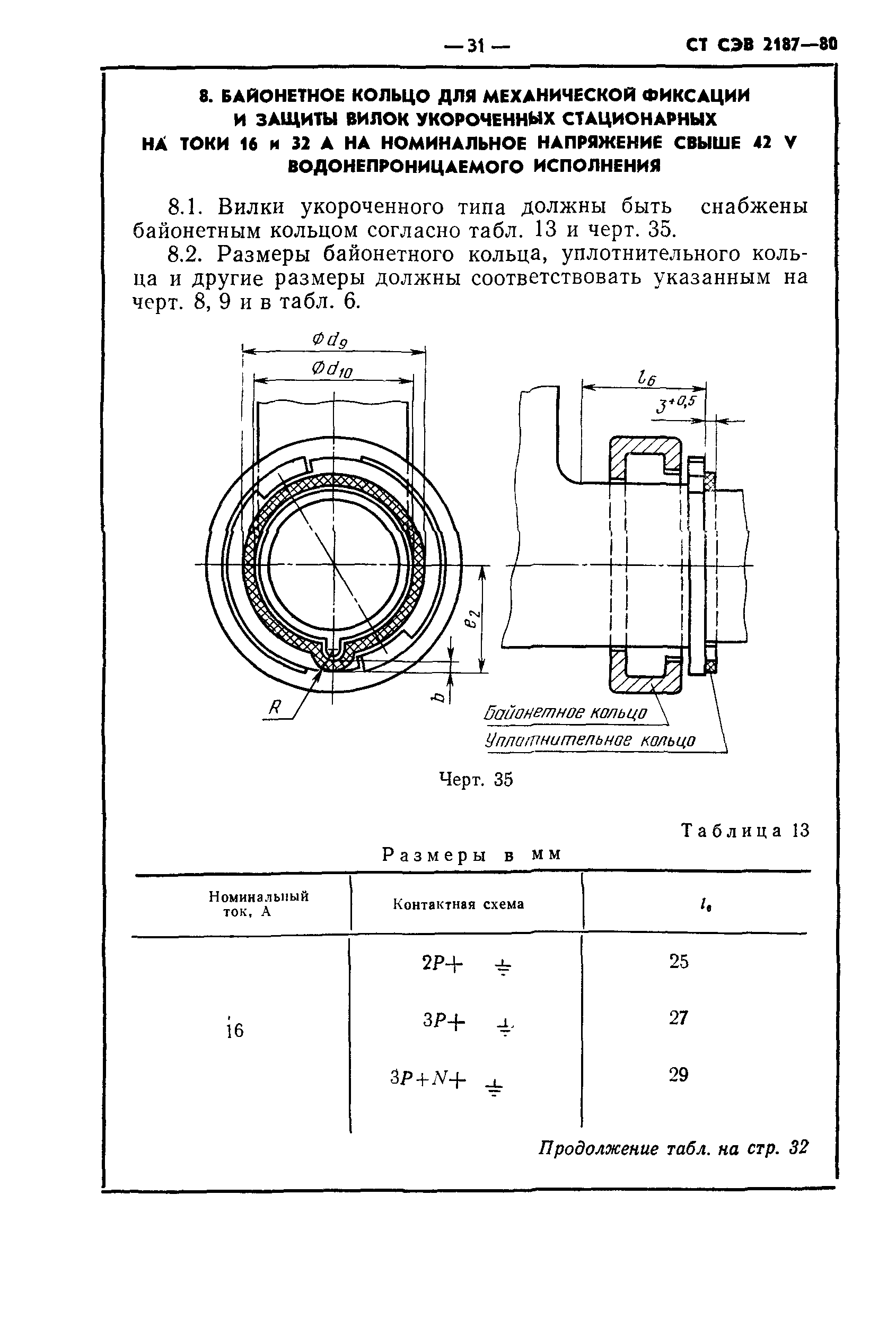

8. Байонетное кольцо для механической фиксации и защиты вилок укороченных стационарных на токи 16 и 32 А на номинальное напряжение свыше 42 V водонепроницаемого исполнения

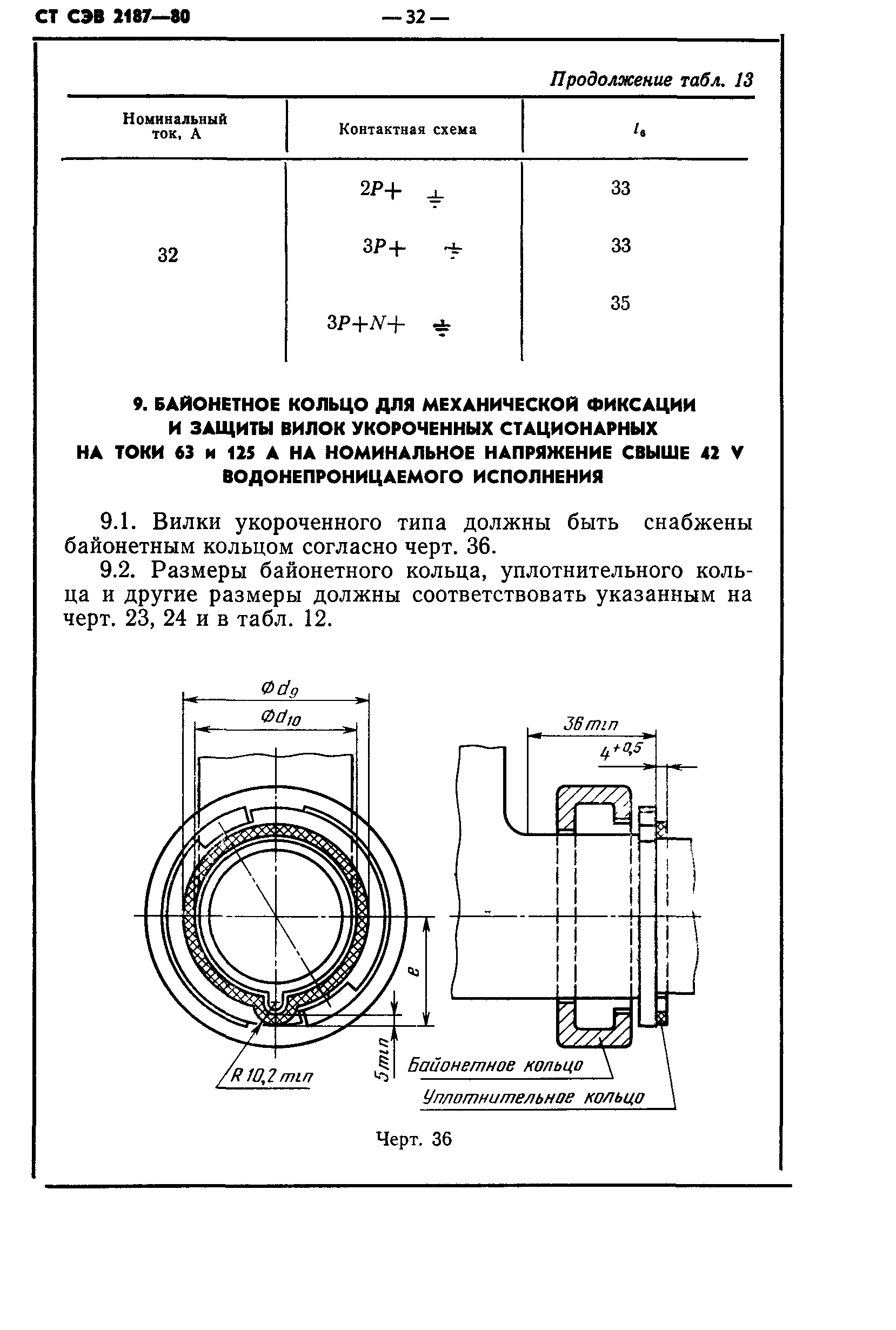

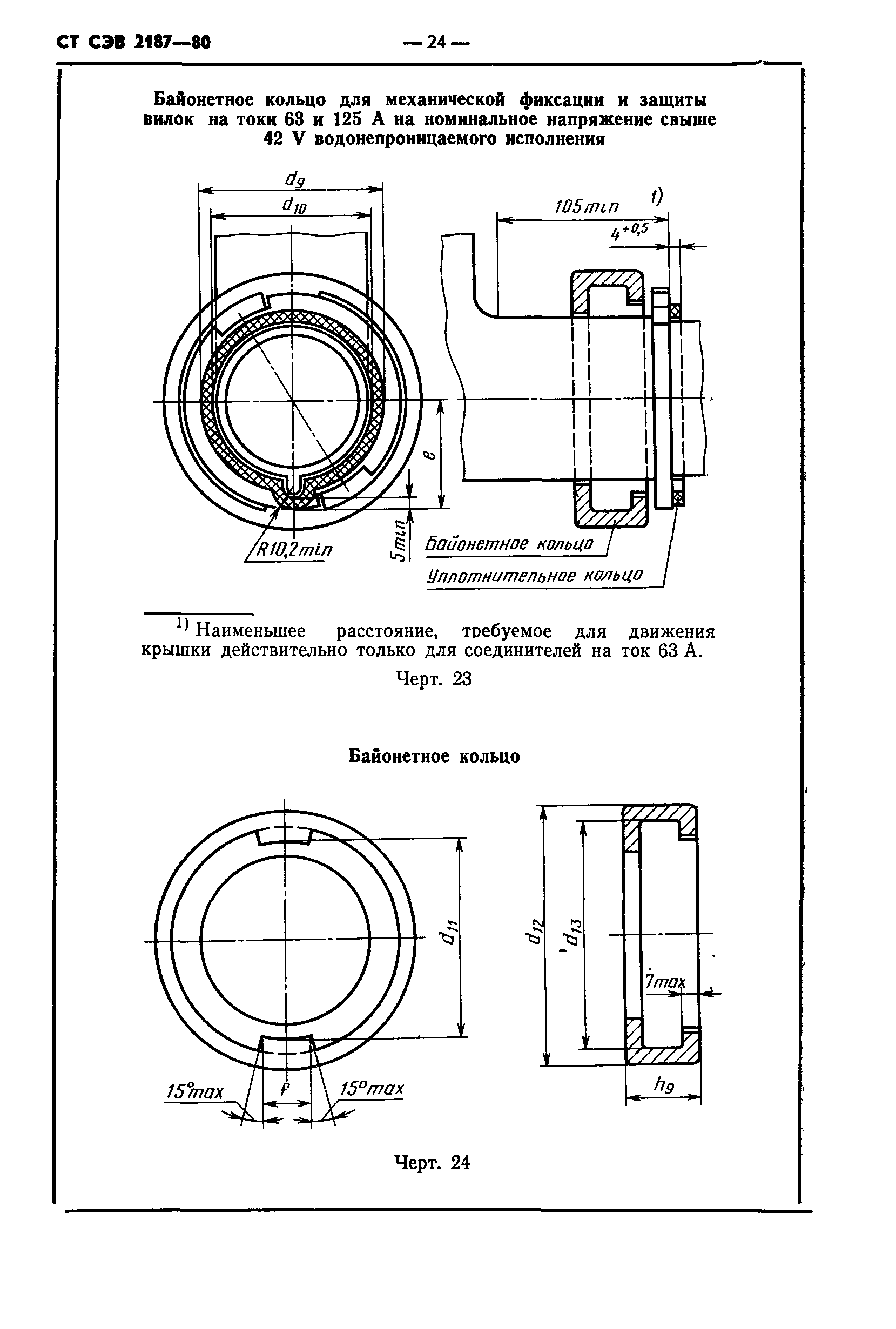

9. Байонетное кольцо для механической фиксации и защиты вилок укороченных стационарных на токи 16 и 125 А на номинальное напряжение свыше 42 V водонепроницаемого исполнения

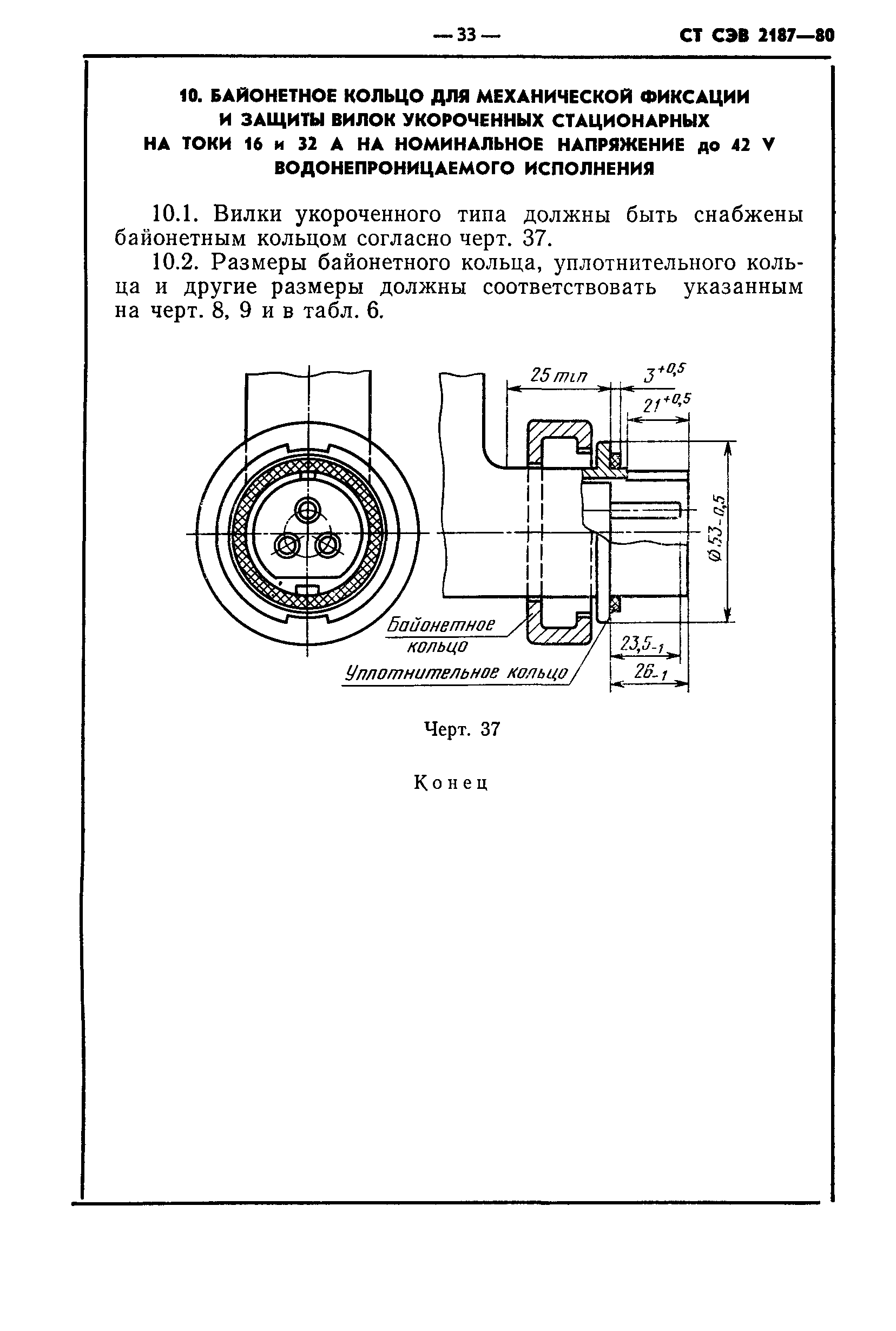

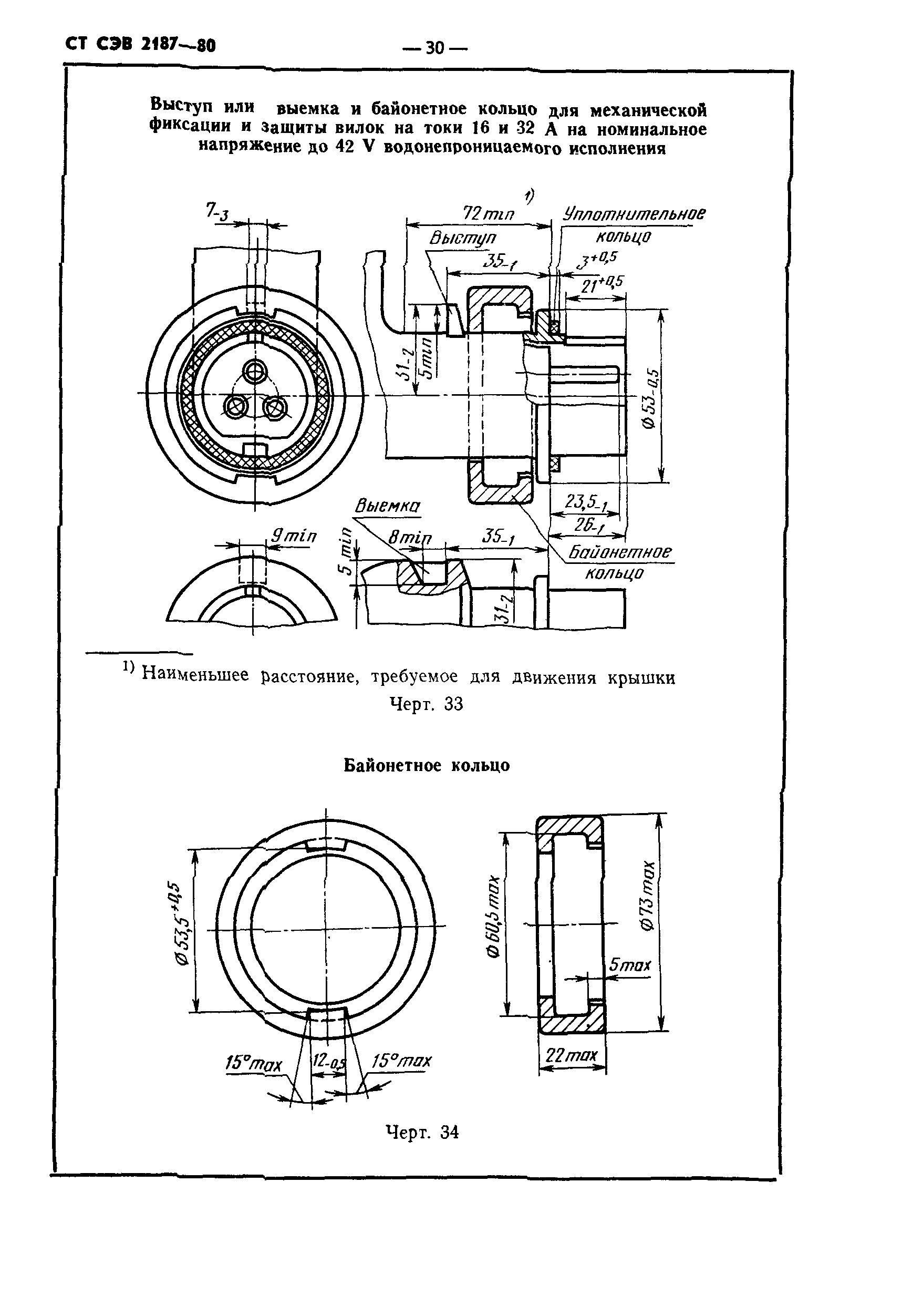

10. Байонетное кольцо для механической фиксации и защиты вилок укороченных стационарных на токи 16 и 32 А на номинальное напряжение до 42 V водонепроницаемого исполнения
Разработан: Делегация ЧССР в ПКС СЭВ
Утверждён:01.06.1980 Госстандарт СССР (USSR Gosstandart )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители
Нормативные ссылки:
СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80СТ СЭВ 2187-80
