Скачать РД 153-34.0-20.525-00 Методические указания по контролю состояния заземляющих устройств электроустановок

Дата актуализации: 10.08.2017

РД 153-34.0-20.525-00

Методические указания по контролю состояния заземляющих устройств электроустановок

Обозначение: РД 153-34.0-20.525-00
Обозначение англ: RD 153-34.0-20.525-00
Статус:действует
Название рус.:Методические указания по контролю состояния заземляющих устройств электроустановок
Название англ.:Procedural Guidelines for Inspection of Condition of Grounding Means for Electrical Installations
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.09.2000

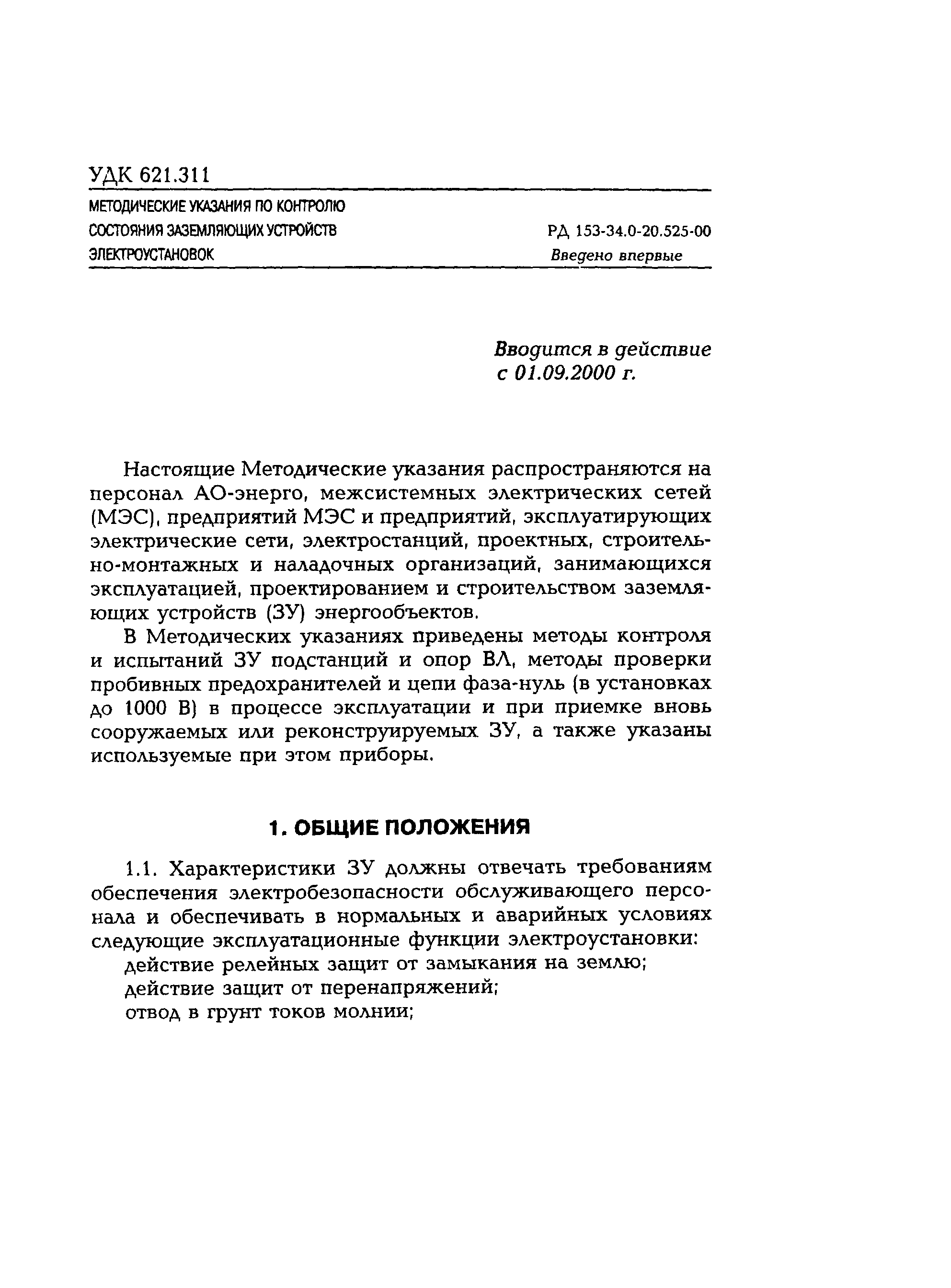

Область применения:Методические указания распространяются на персонал АО-энерго, межсистемных электрических сетей (МЭС), предприятий МЭС и предприятий, проектных, строительно-монтажных и наладочных организаций, занимающихся эксплуатацией, проектированием и строительством заземляющих устройств (ЗУ) энергообъектов. В Методические указаниях приведены методы контроля и испытаний ЗУ подстанций и опор ВЛ, методы проверки пробивных предохранителей и цепи фаза-нуль (в установках до 1000 В) в процессе эксплуатации и при приемке вновь сооружаемых или реконструируемых ЗУ, а также указаны используемые при этом приборы.

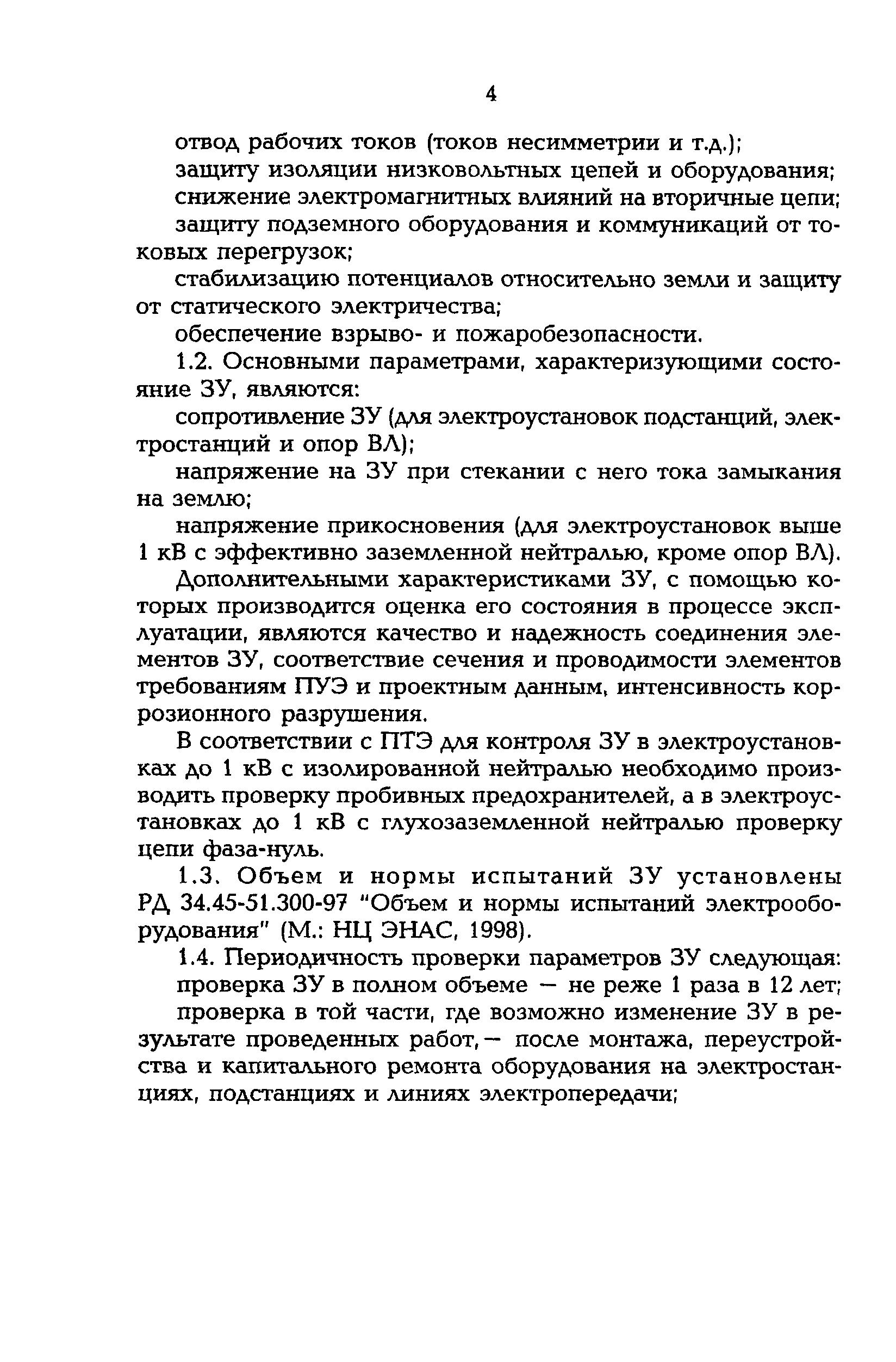

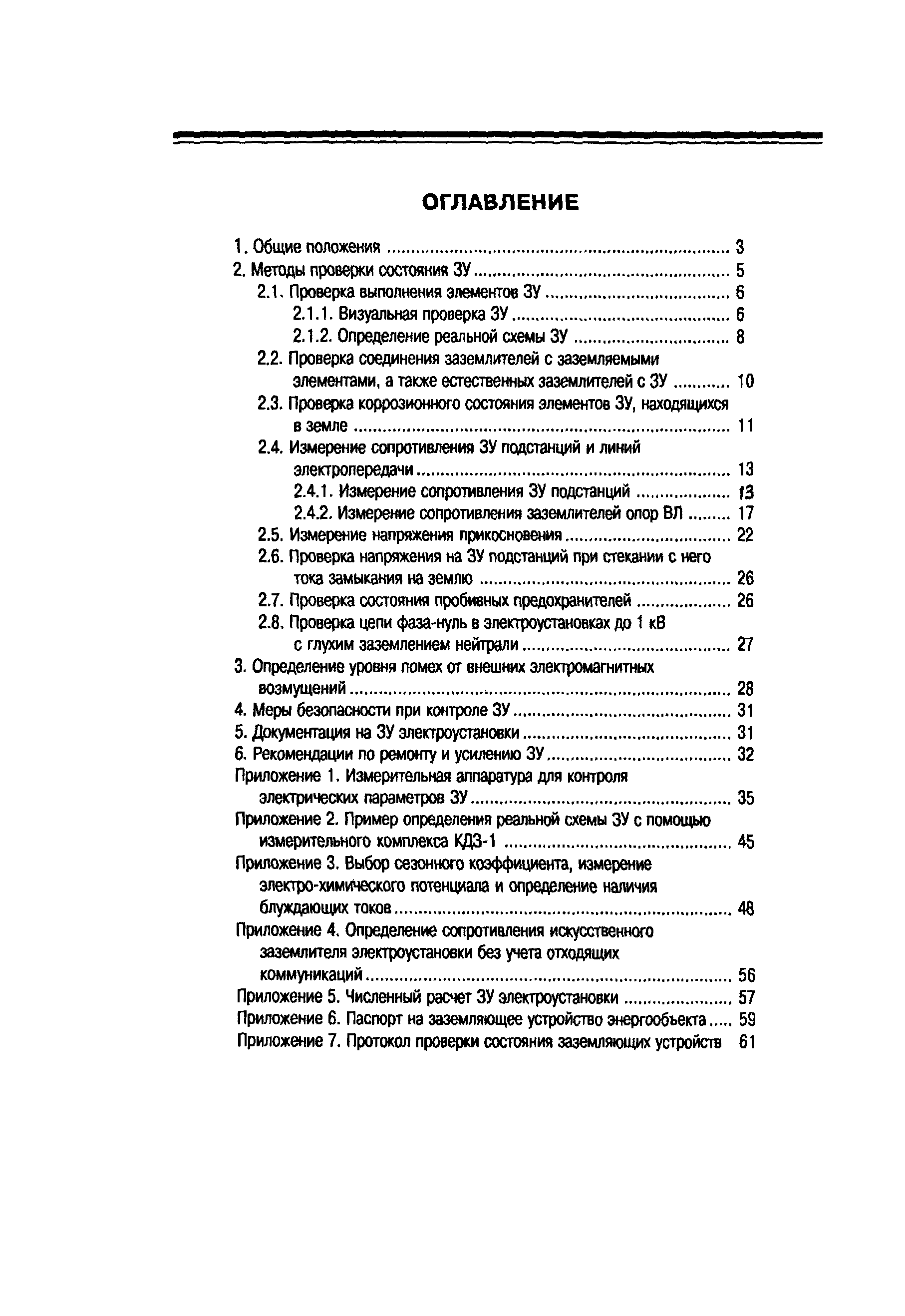

Оглавление:1 Общие положения

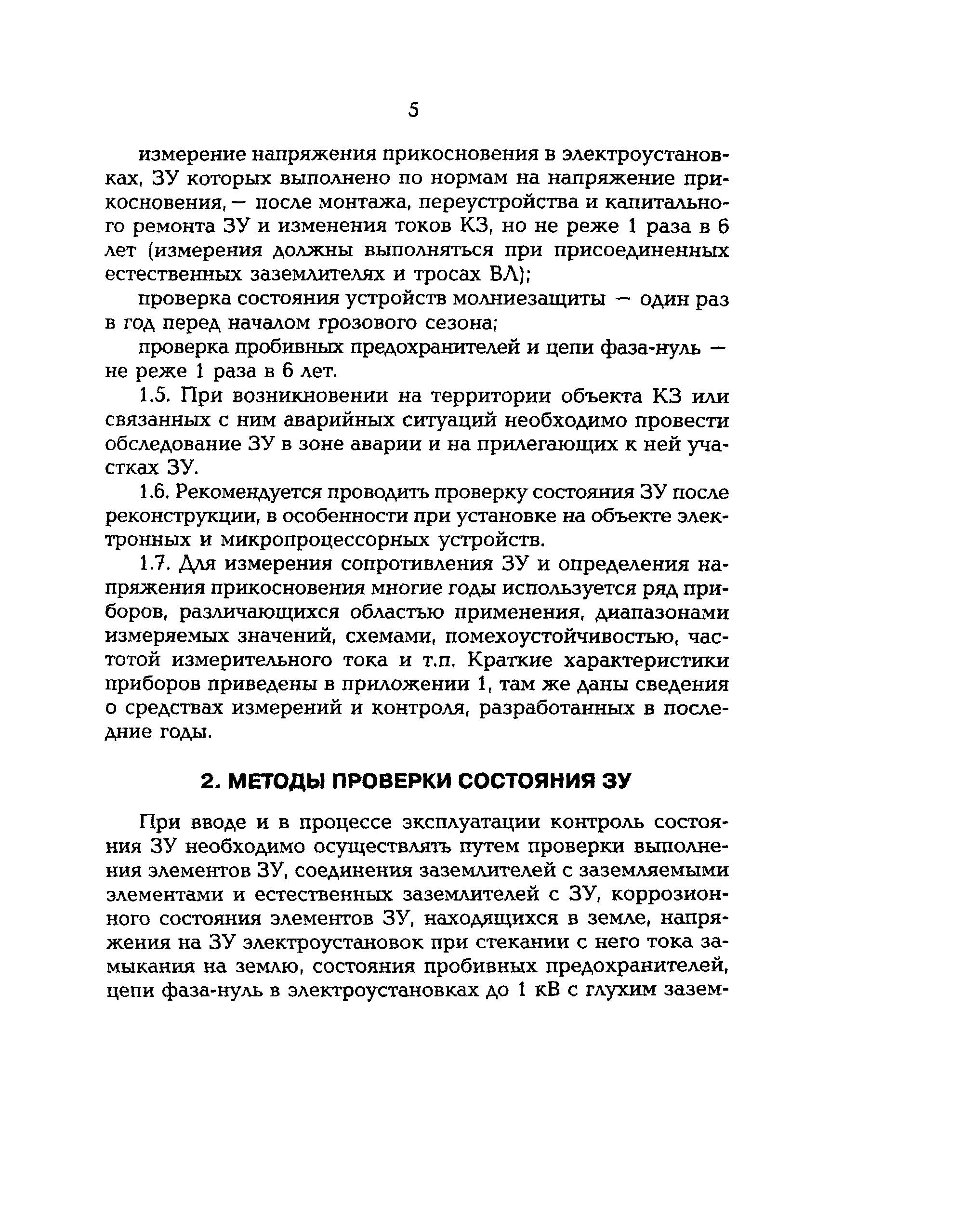

2 Методы проверки состояния ЗУ
   2.1 Проверка выполнения элементов ЗУ

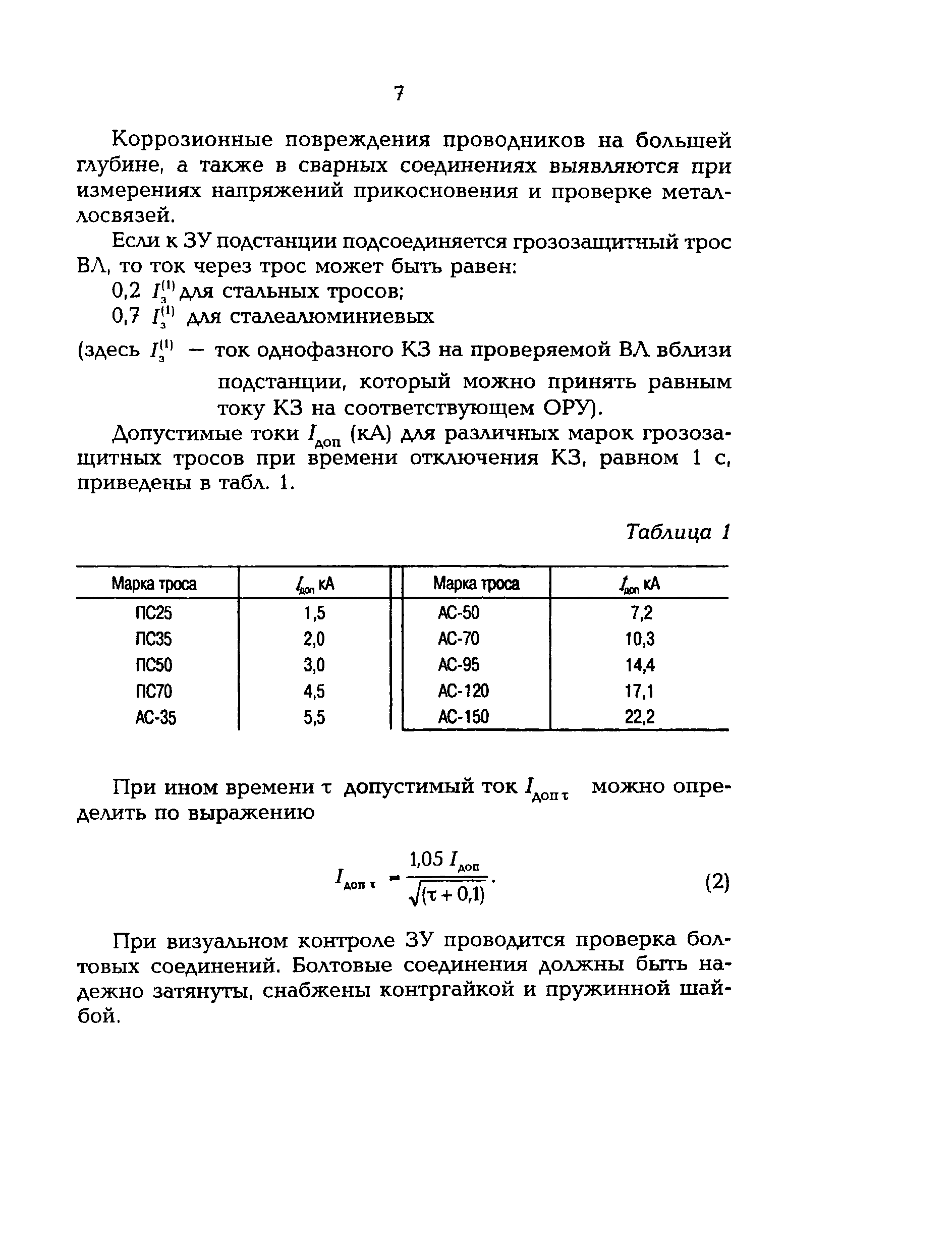

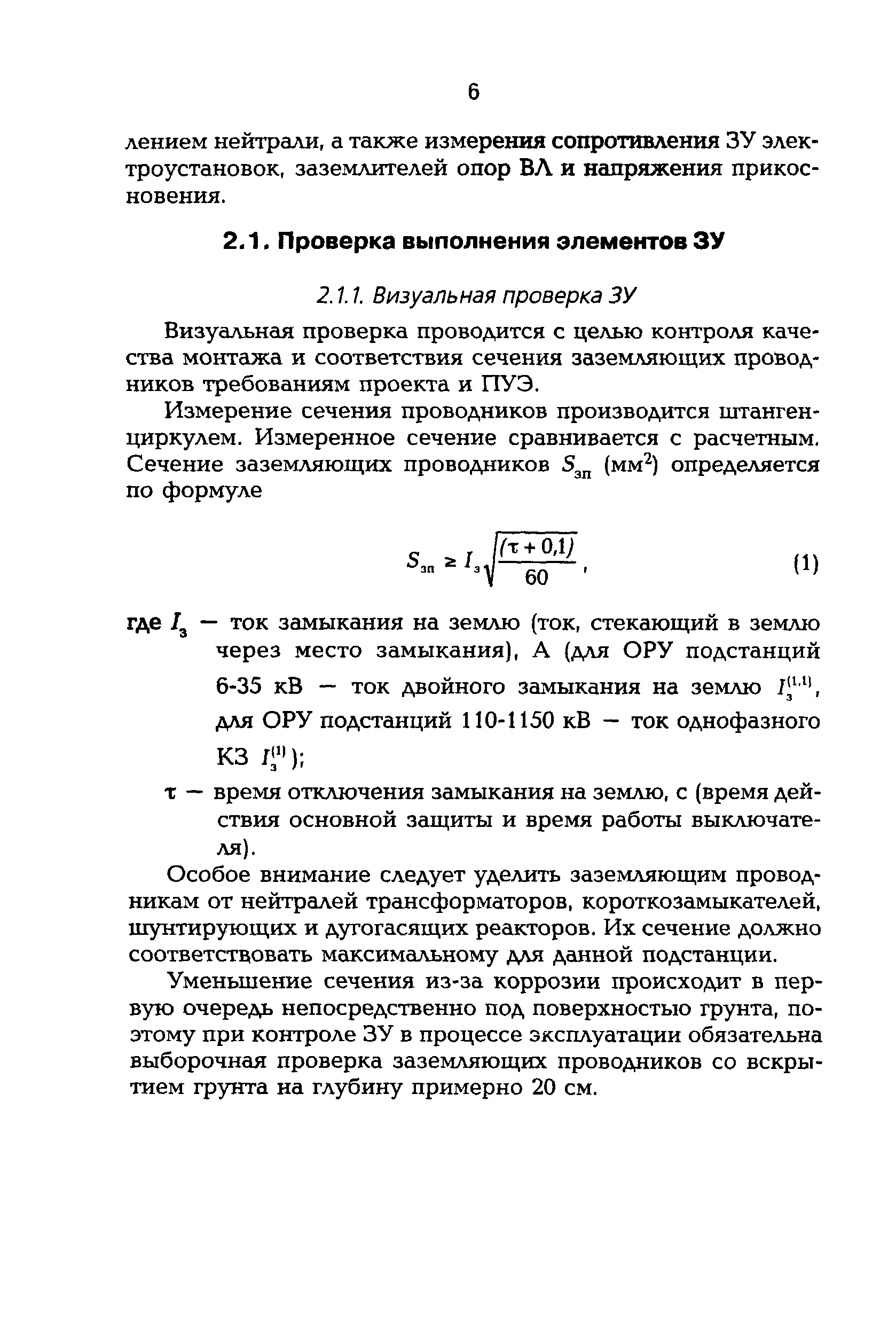

      2.1.1 Визуальная проверка ЗУ

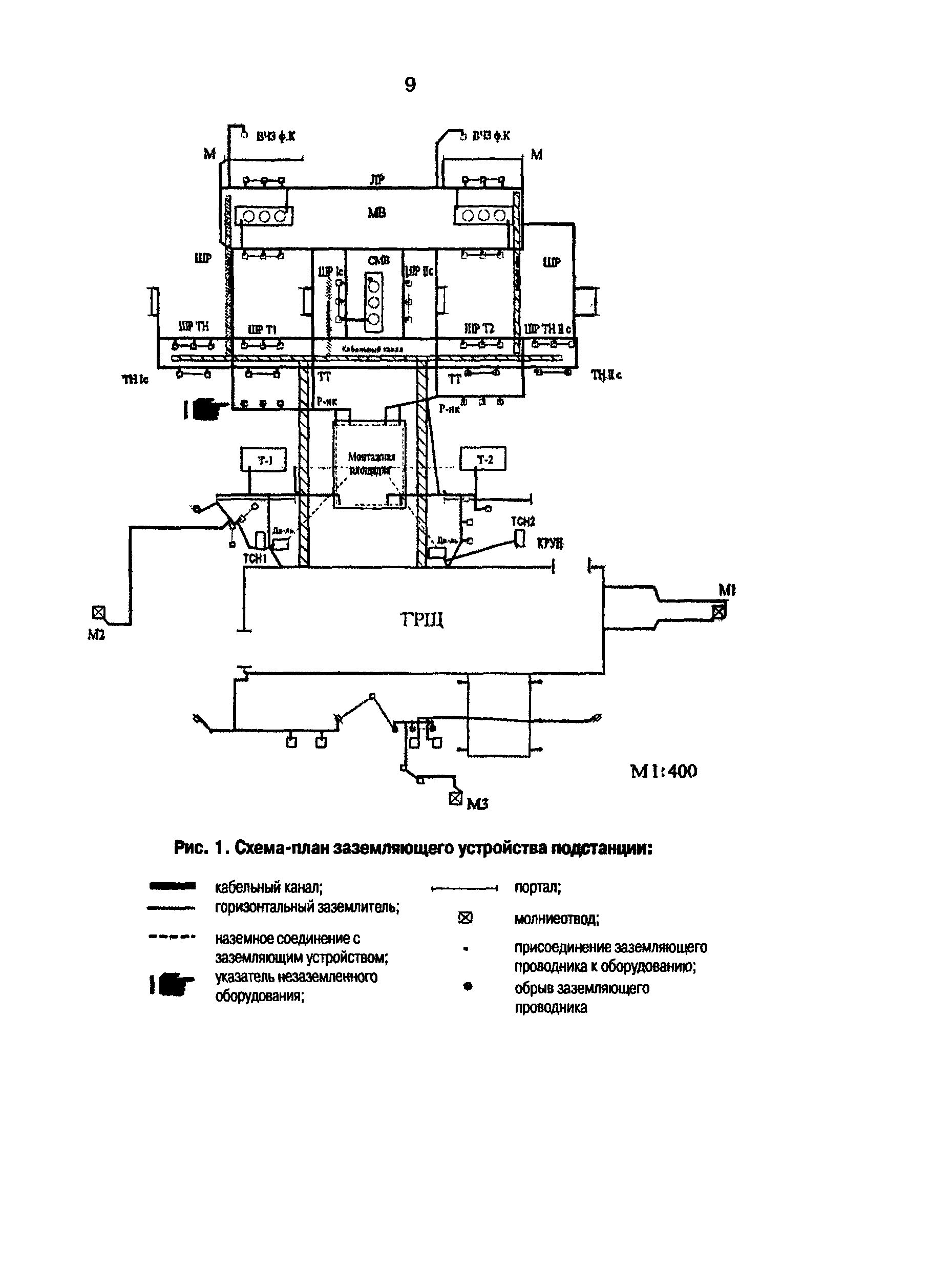

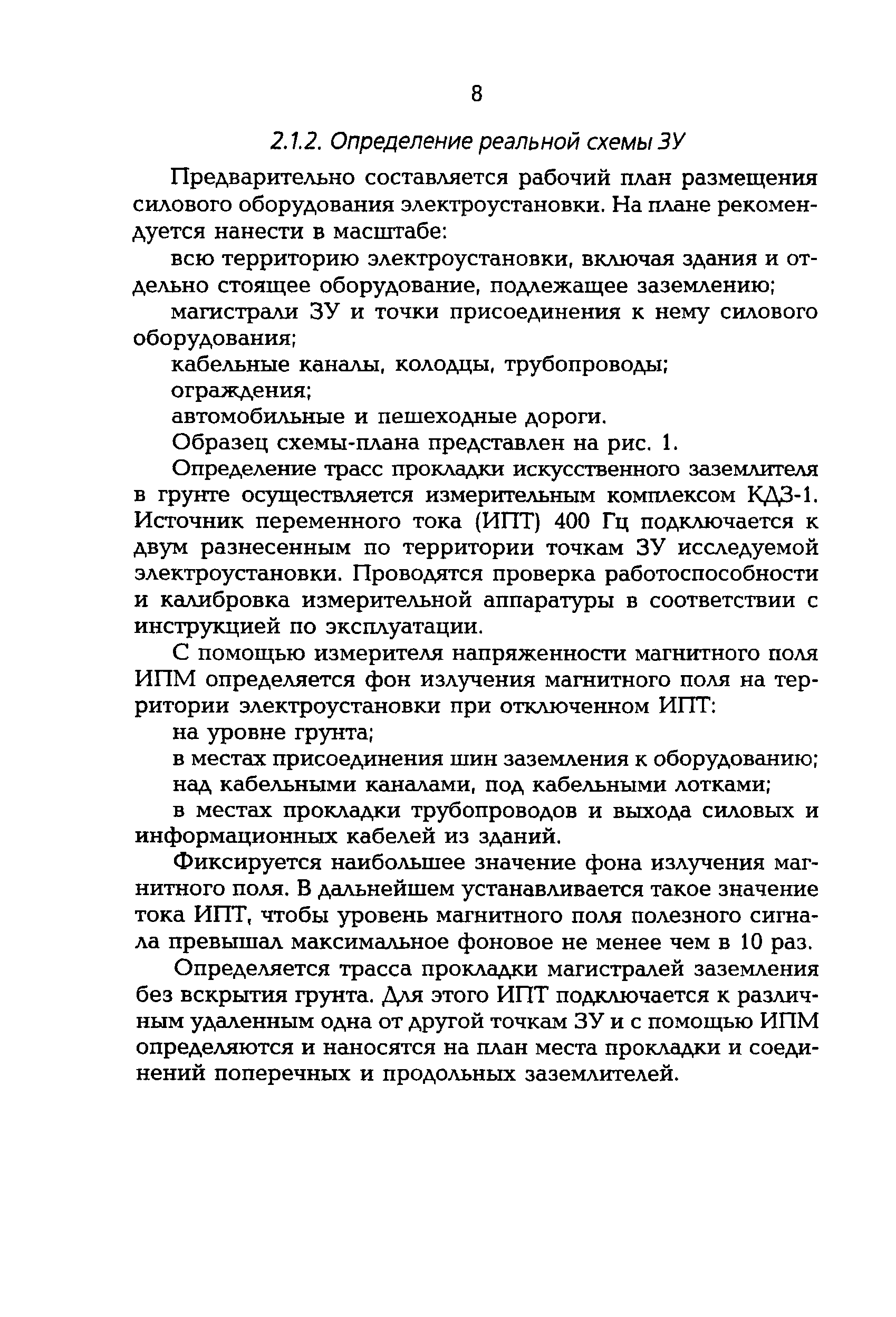

      2.2.1 Определение реальной схемы ЗУ

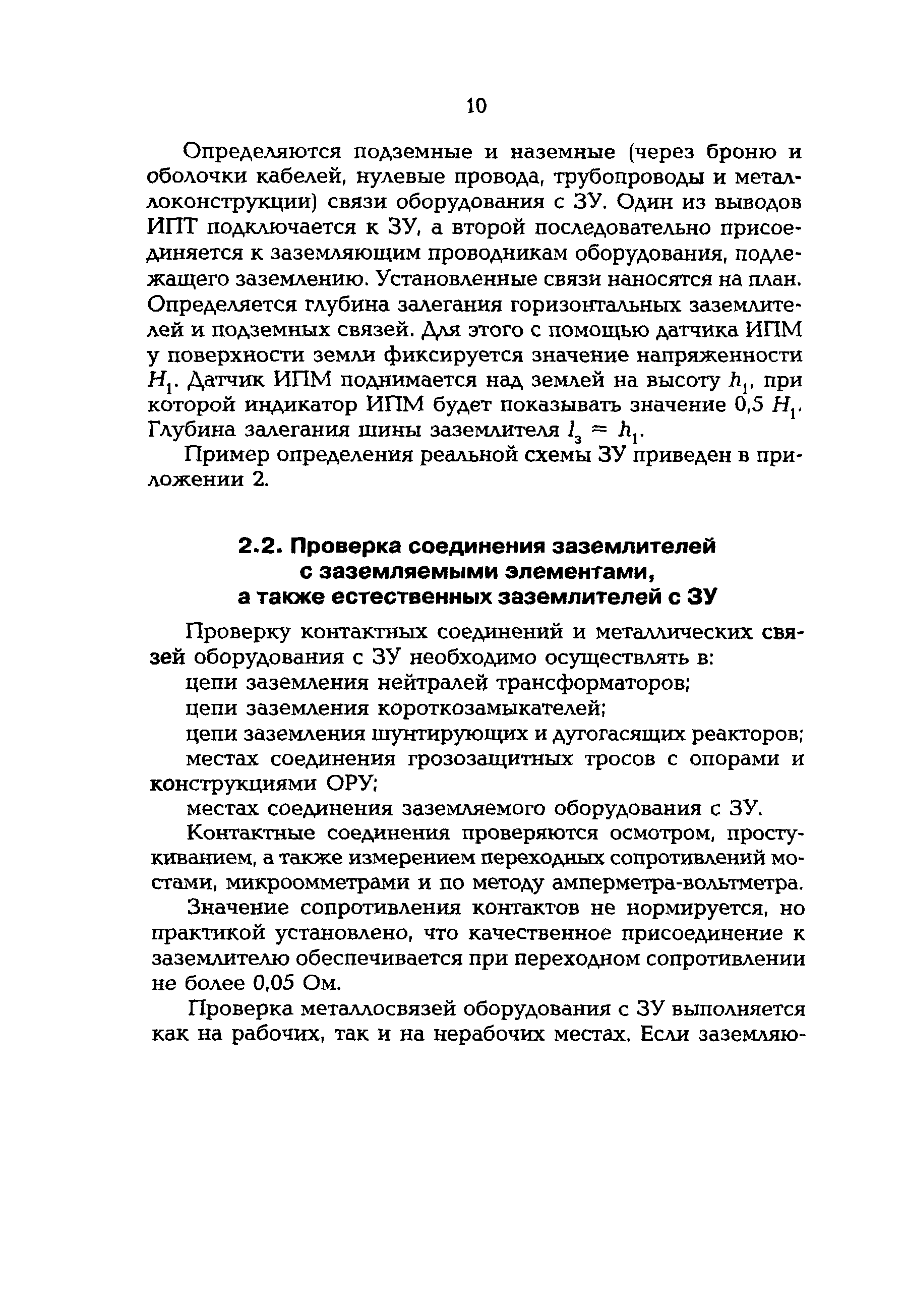

   2.2 Проверка соединения заземлителей с заземляемыми элементами, а также естественных заземлителей с ЗУ

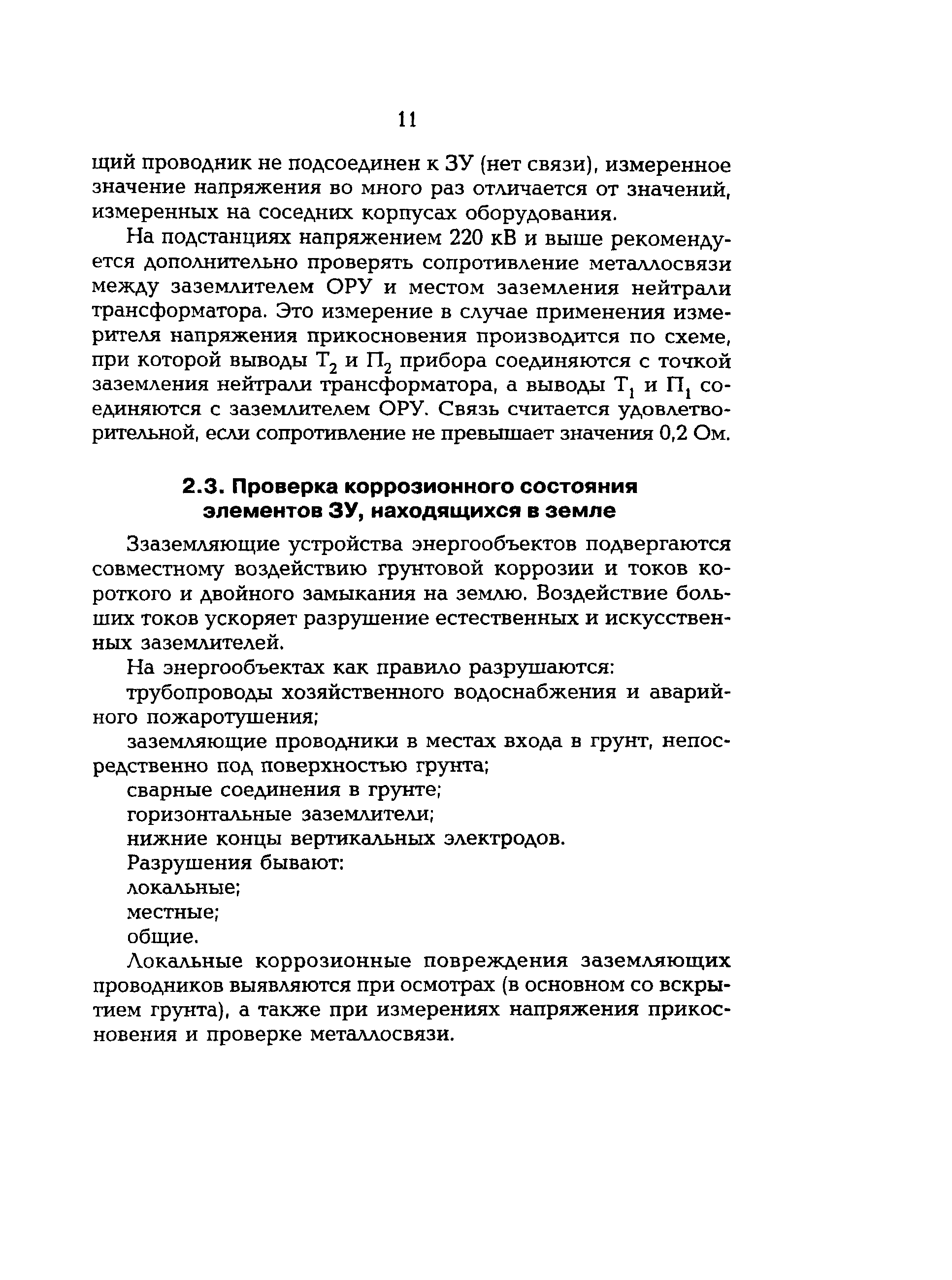

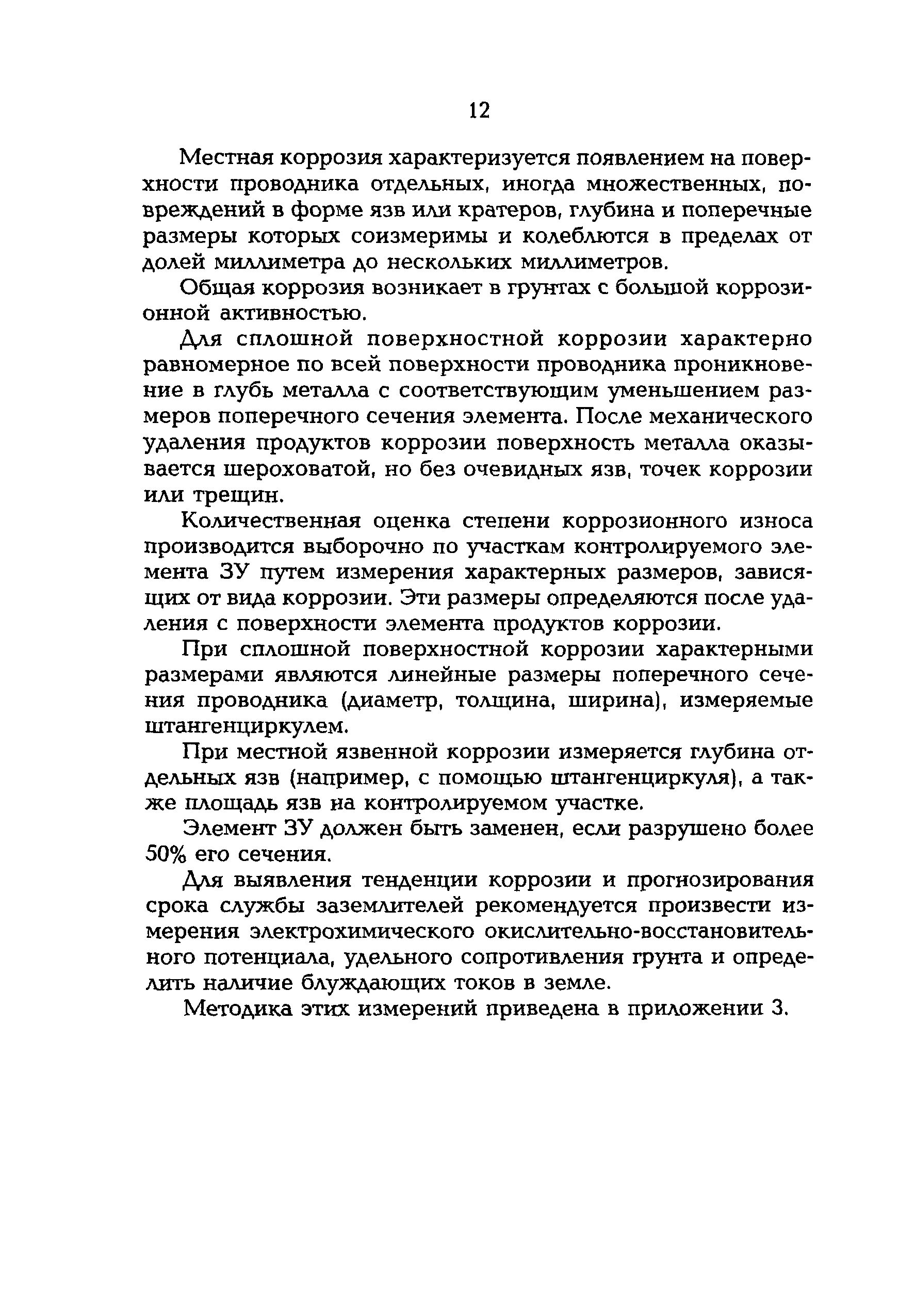

   2.3 Проверка коррозионного состояния элементов ЗУ, находящихся в земле

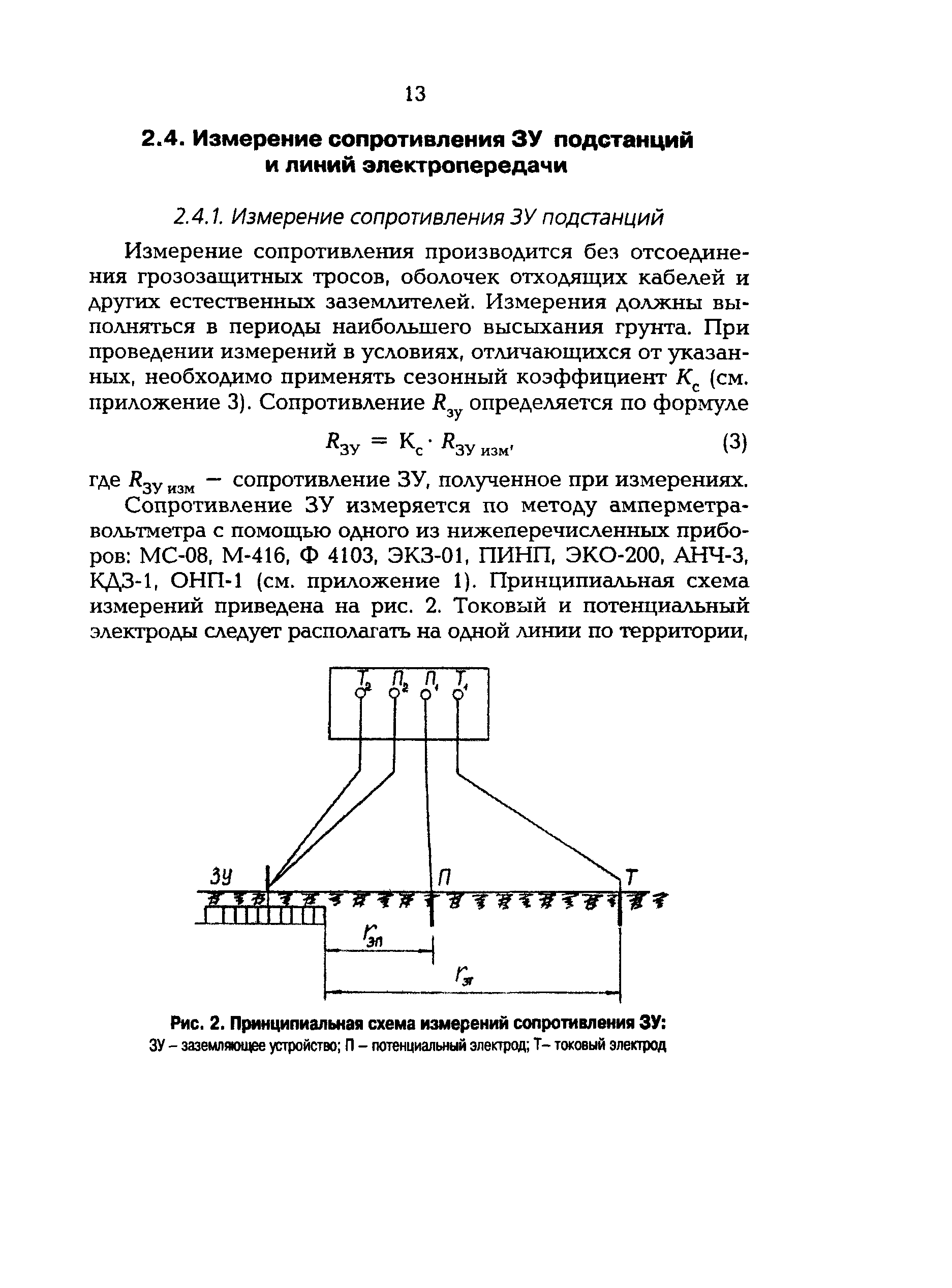

   2.4 Измерение сопротивления ЗУ подстанций и линий электропередачи

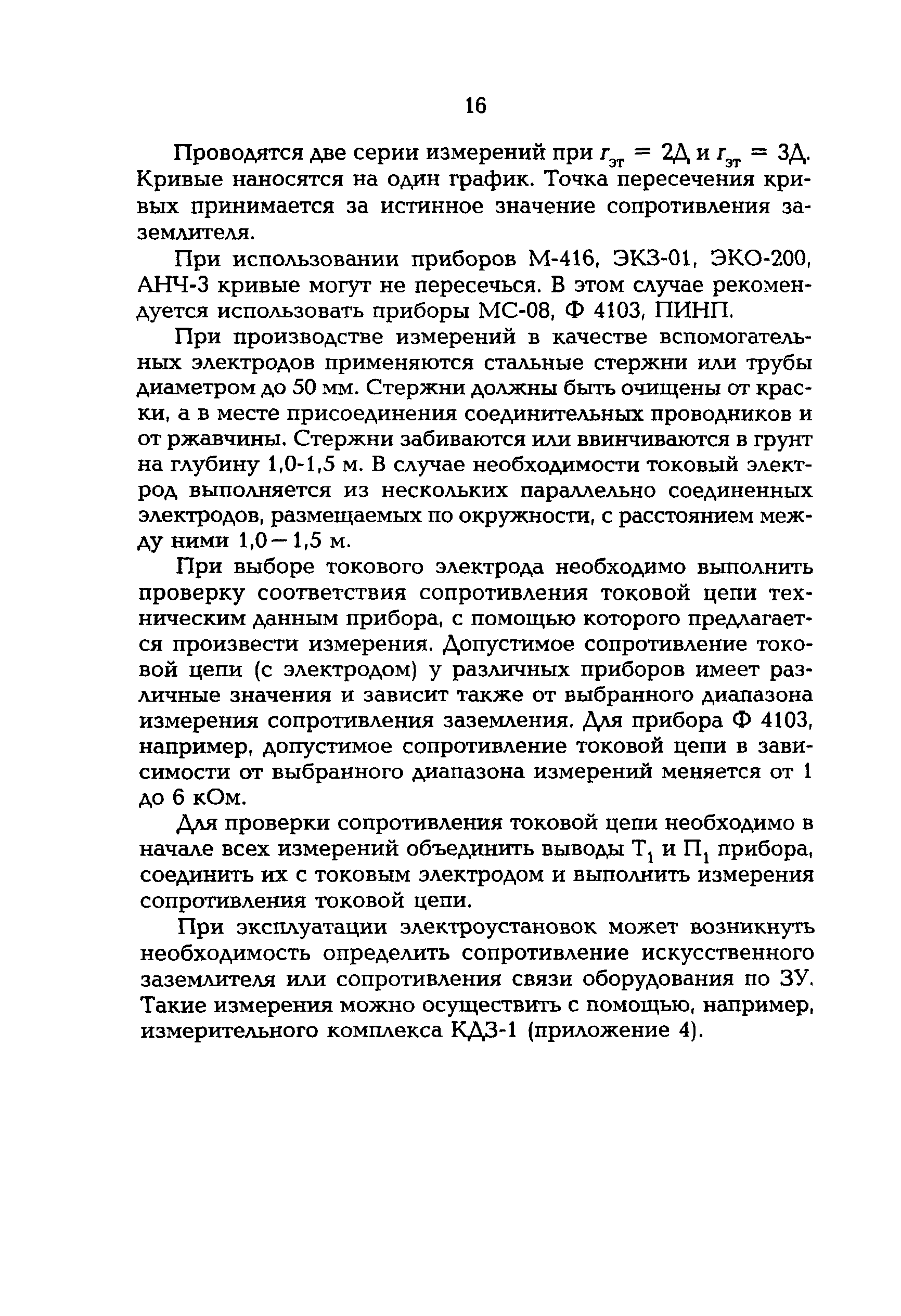

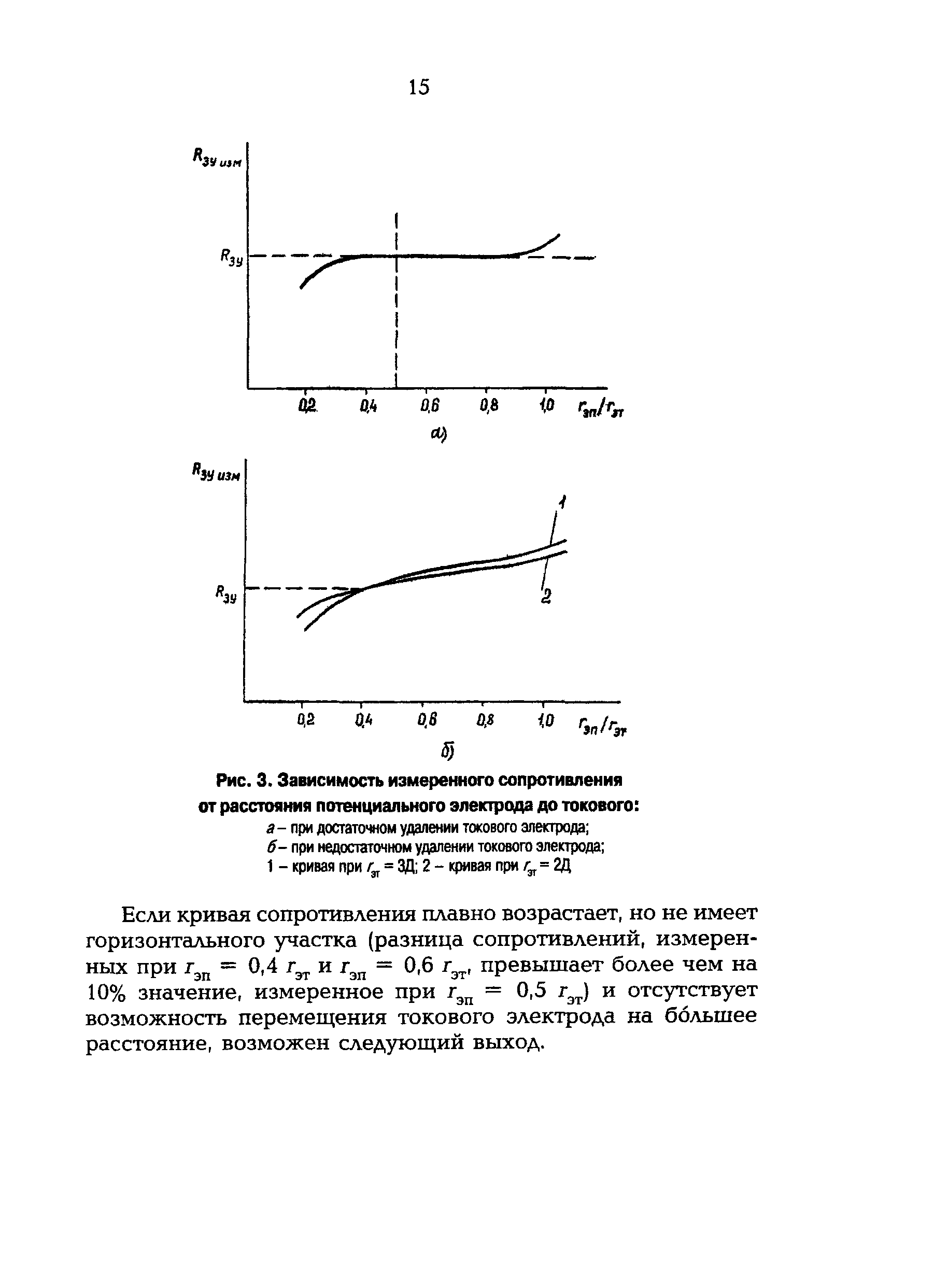

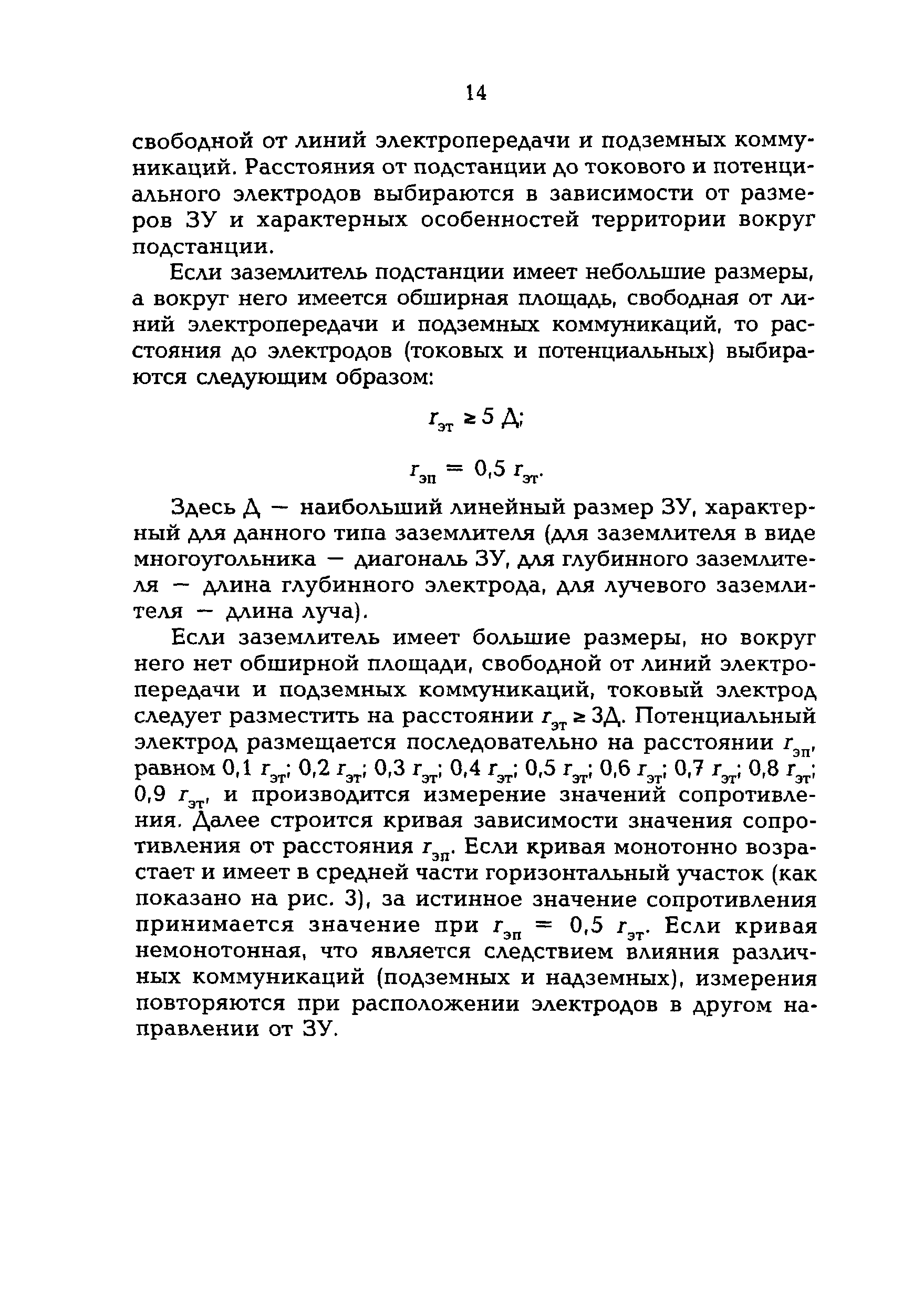

      2.4.1 Измерение сопротивления ЗУ подстанций

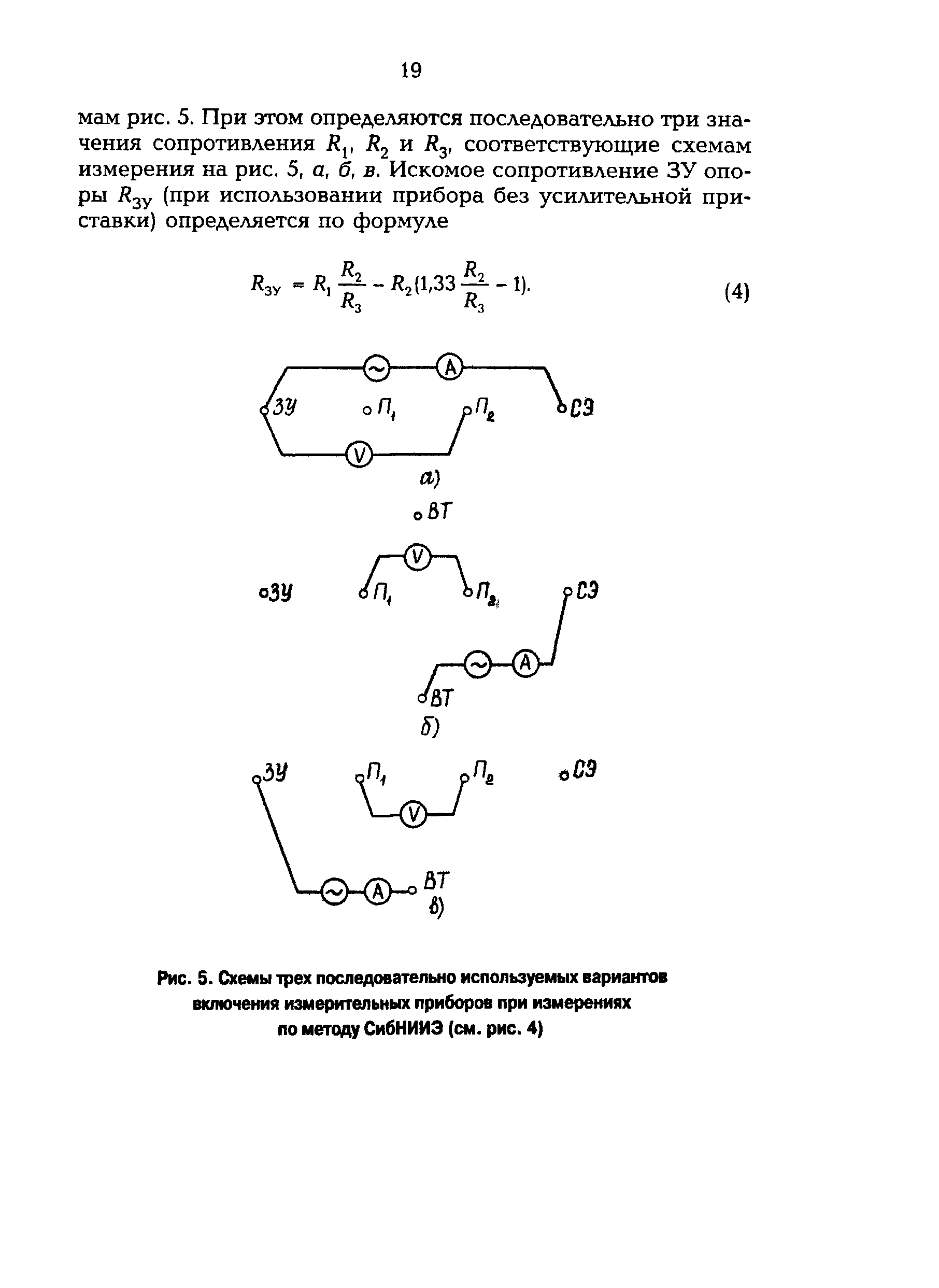

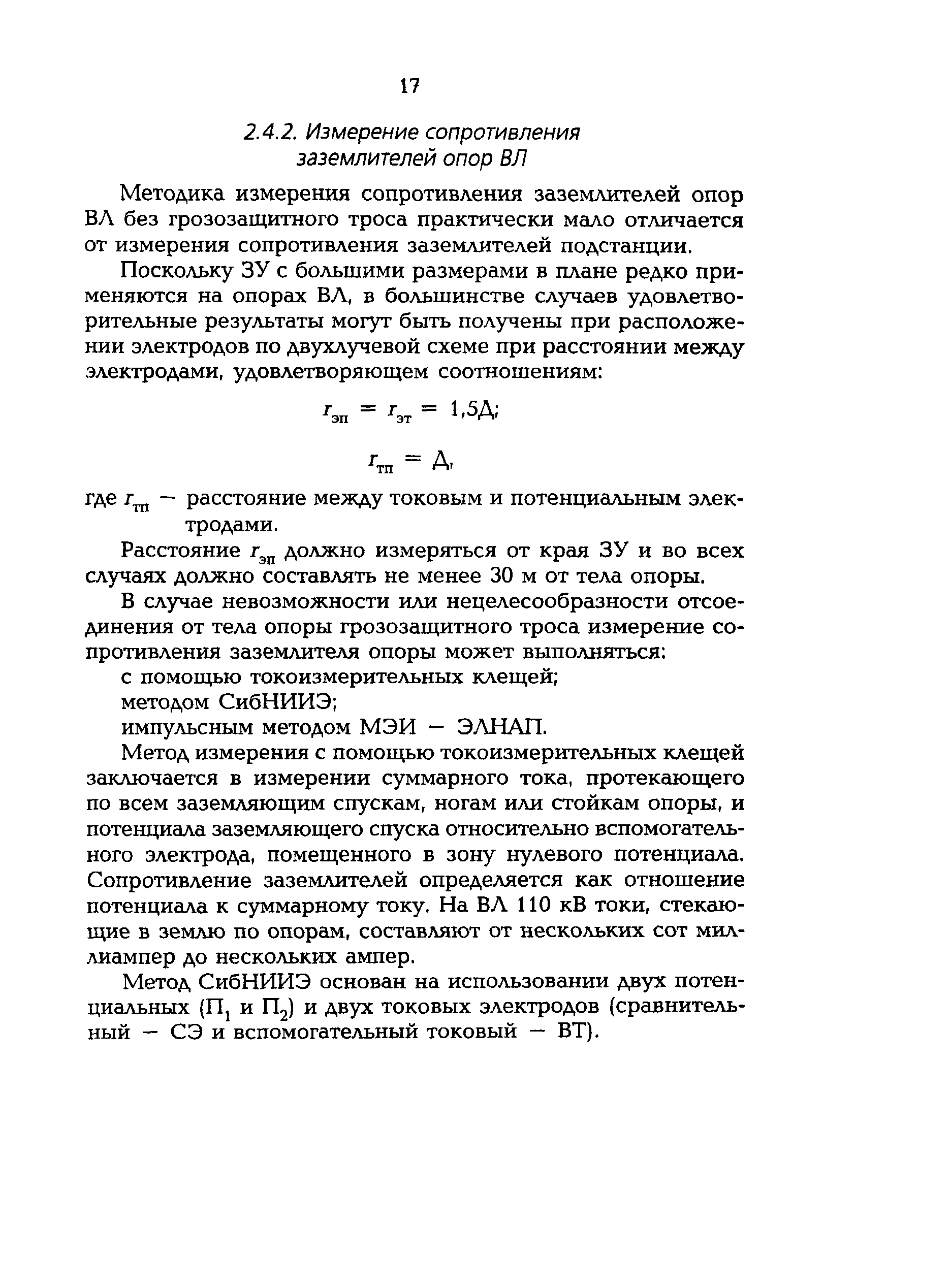

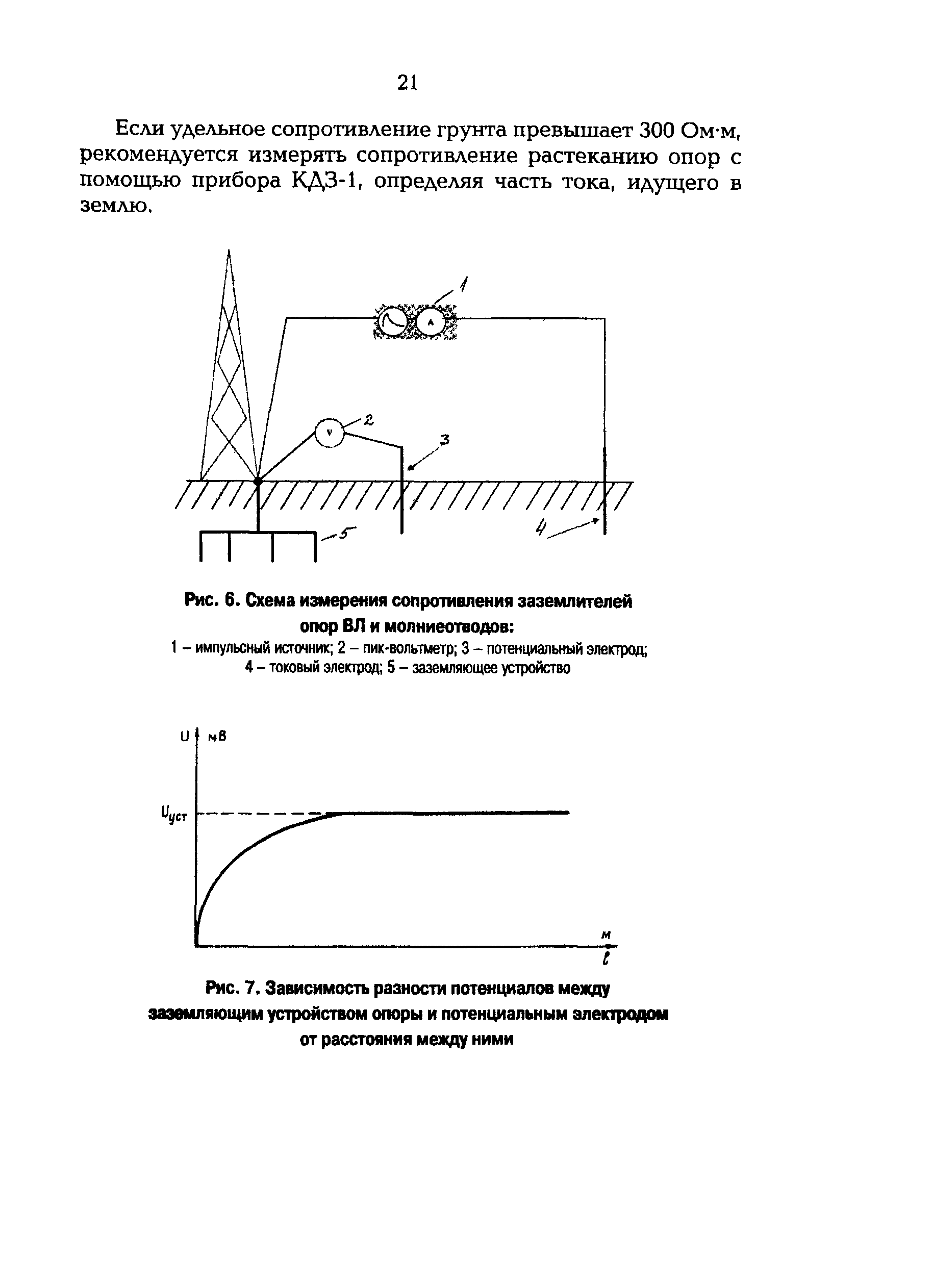

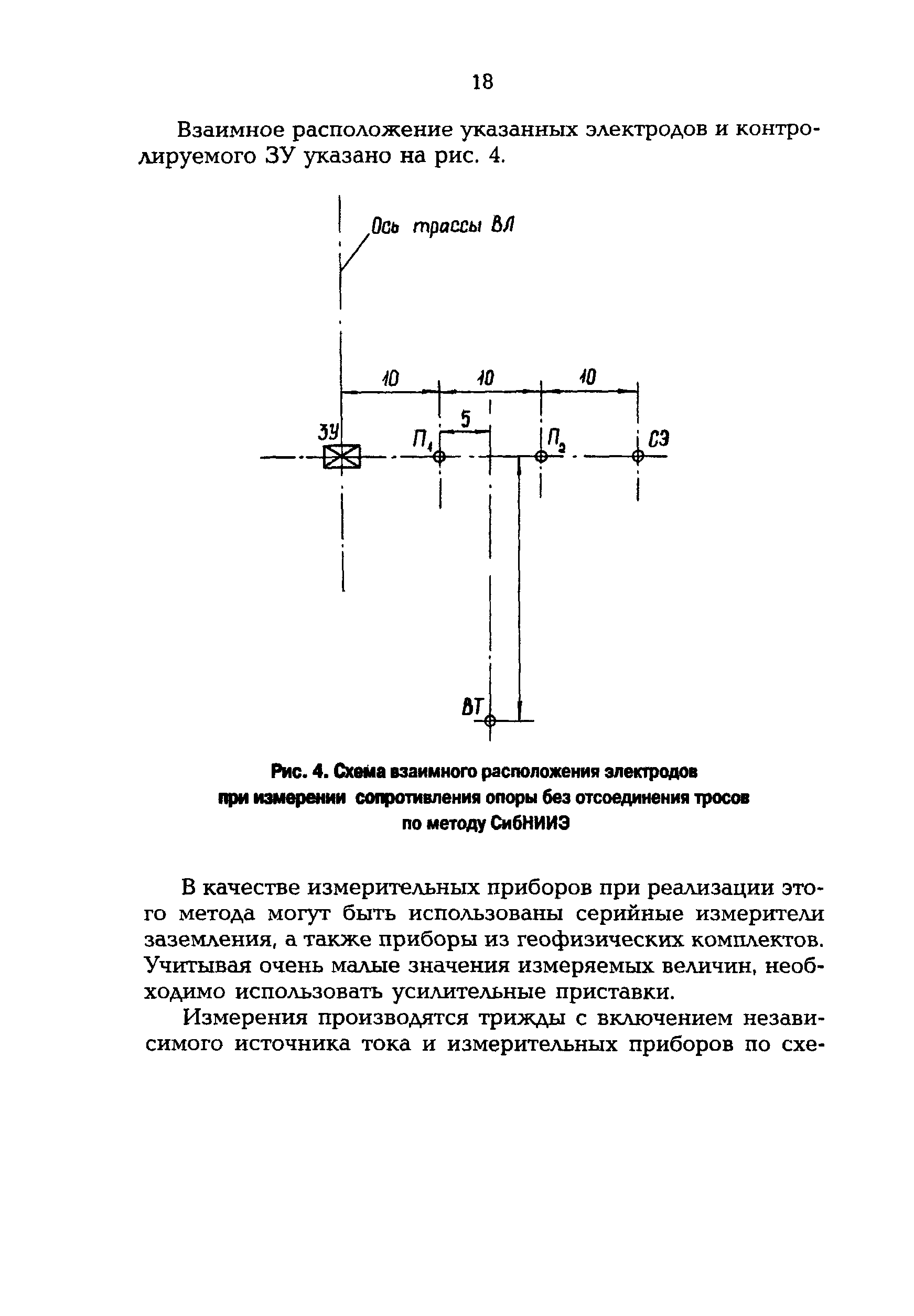

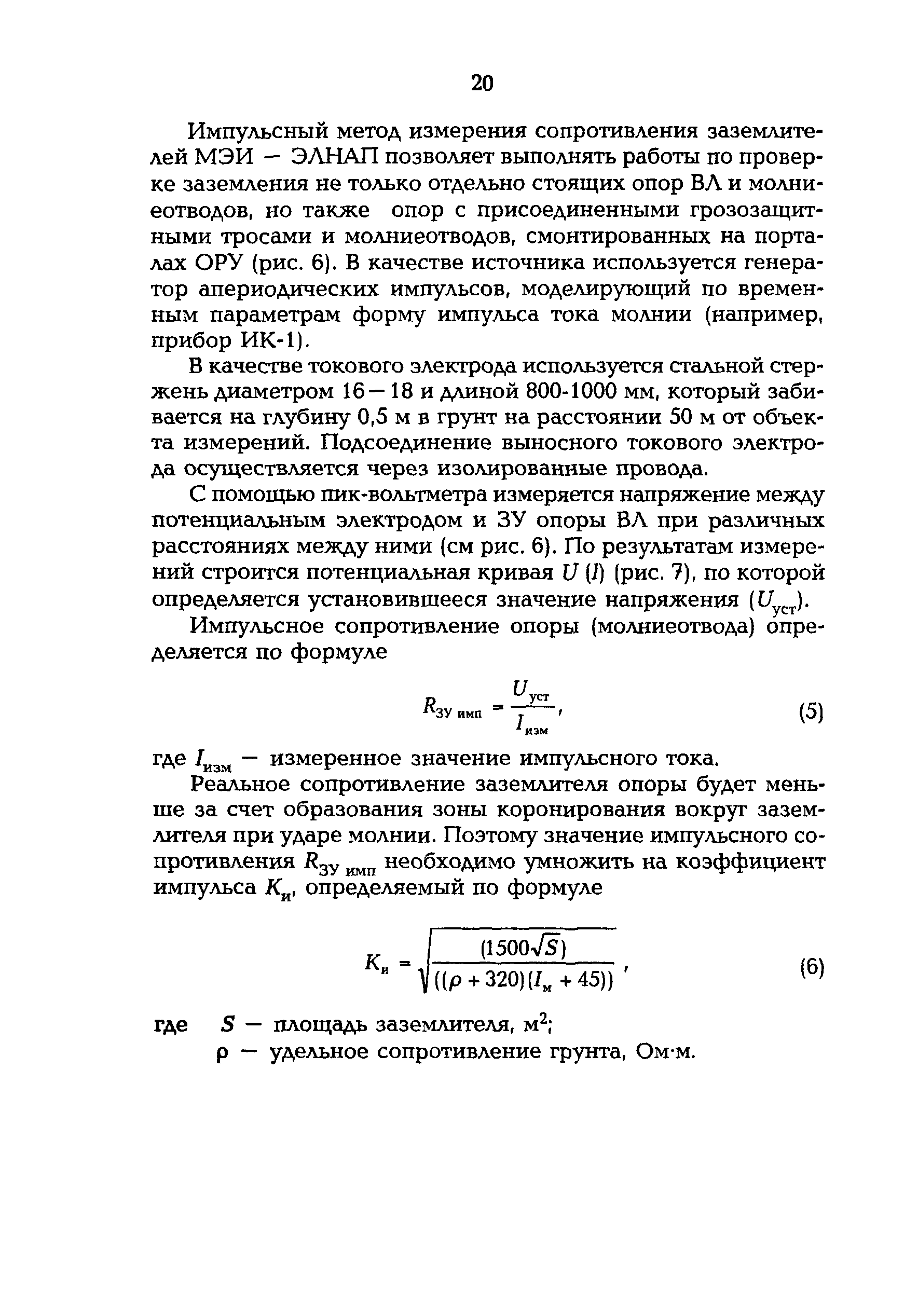

      2.4.2 Измерение сопротивления заземлителей опор ВЛ

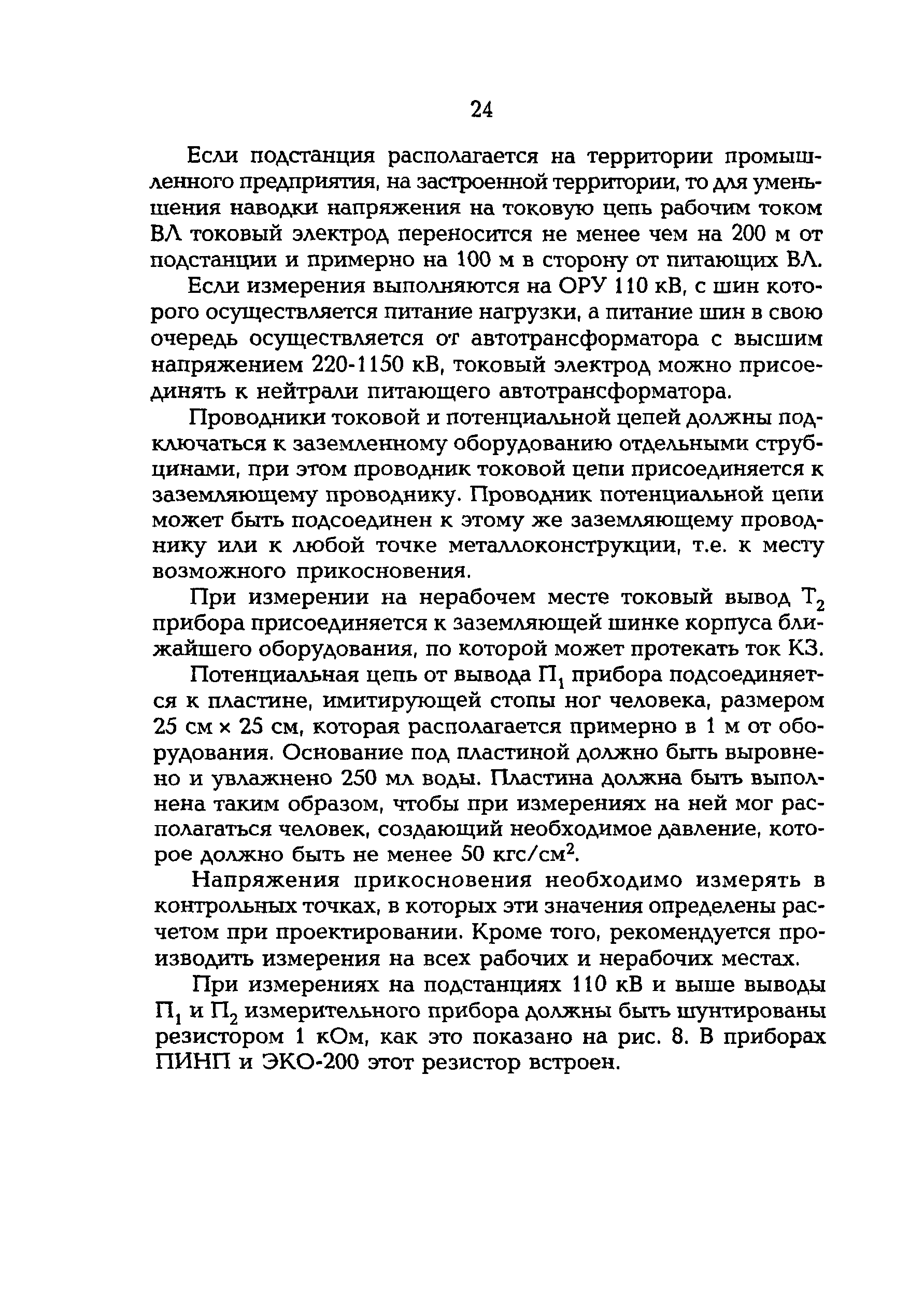

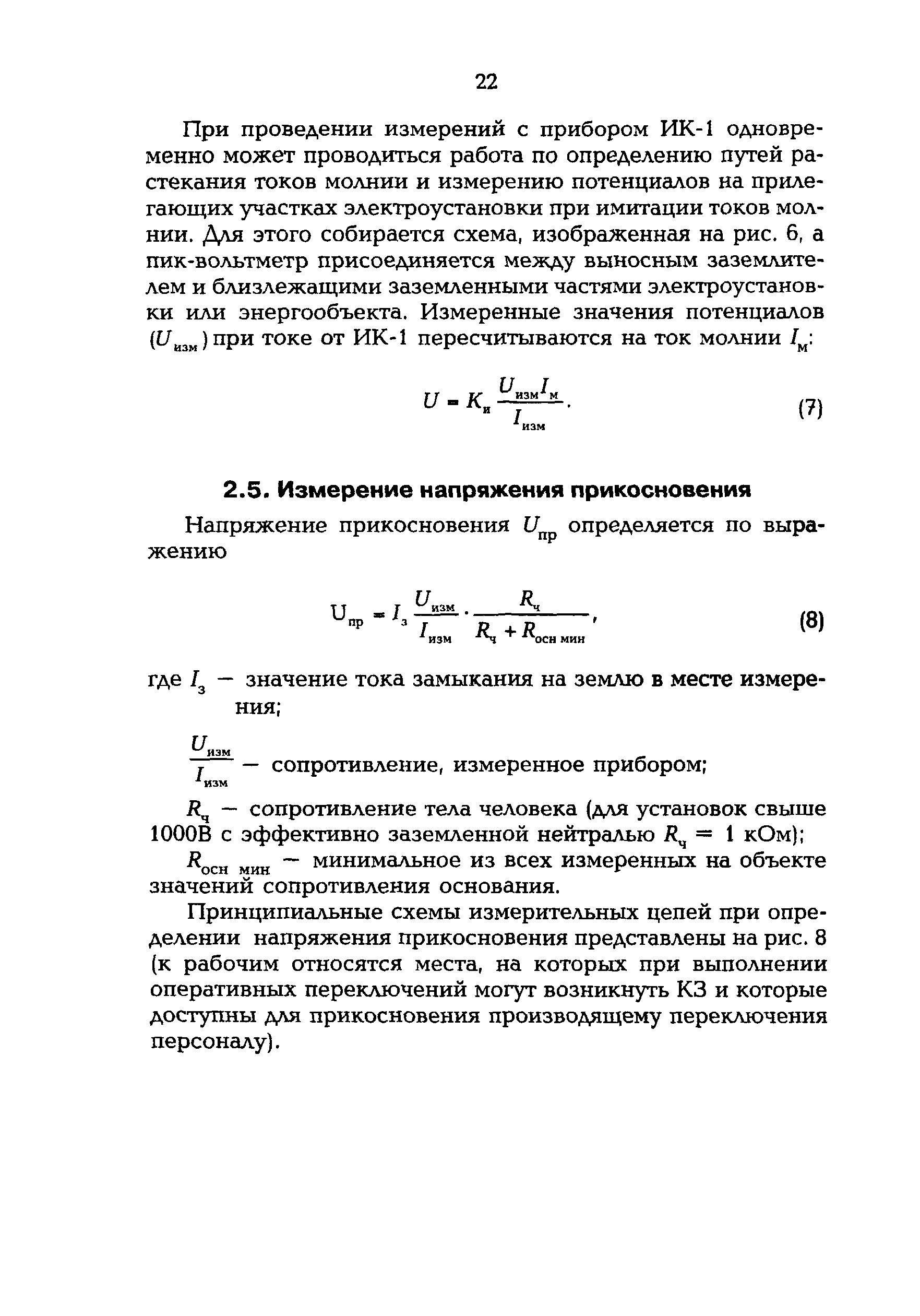

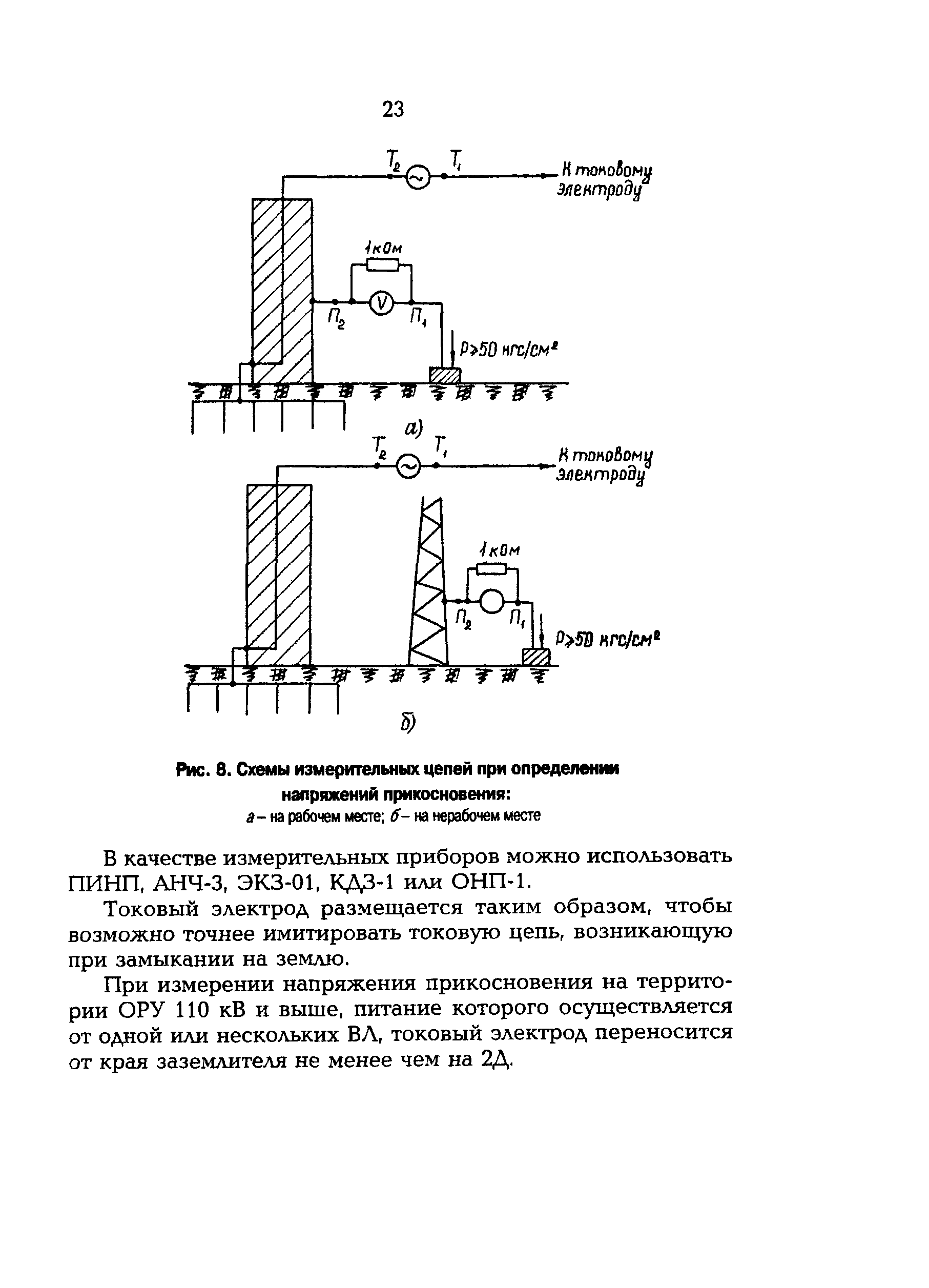

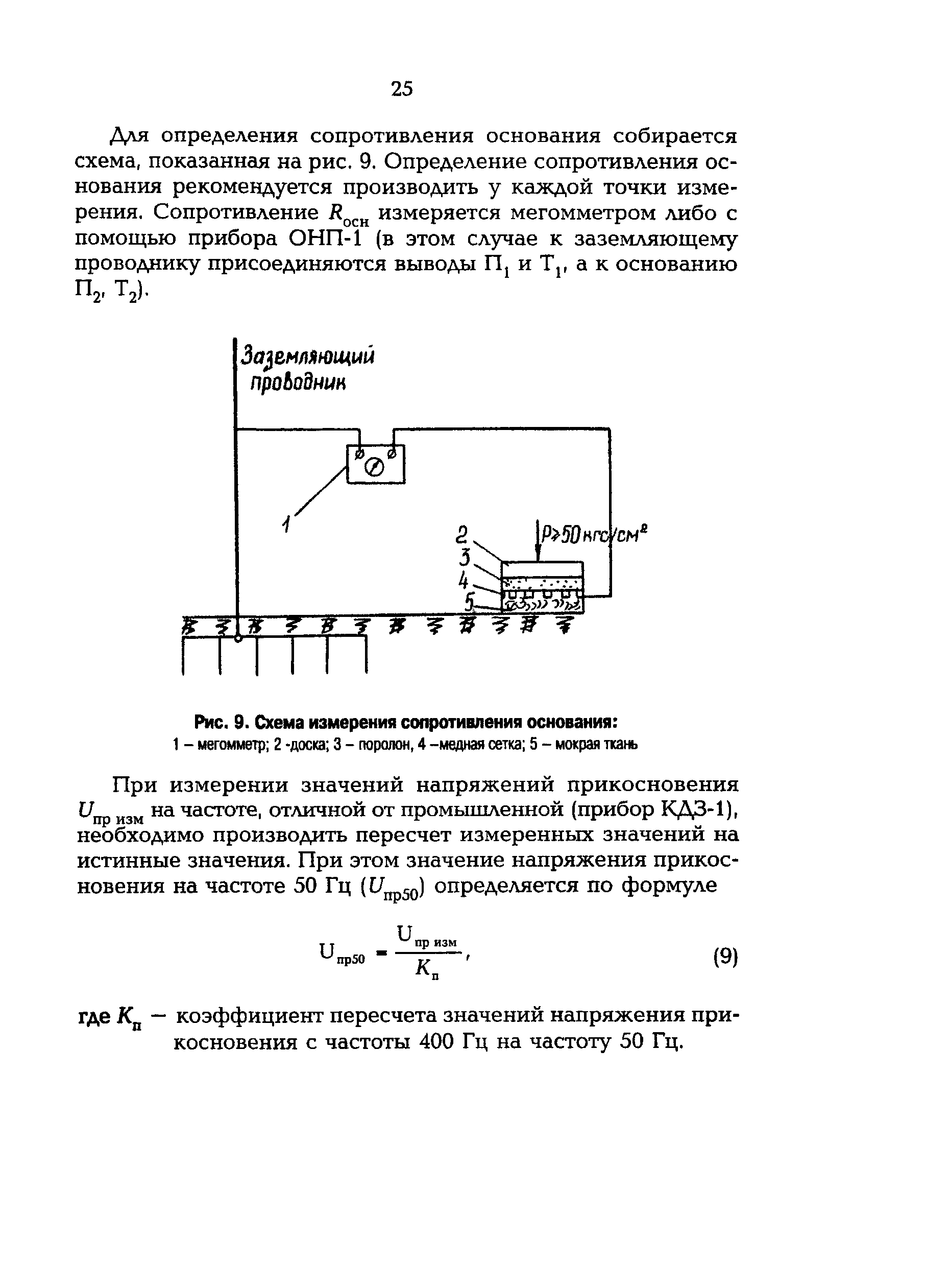

   2.5 Измерение напряжения прикосновения

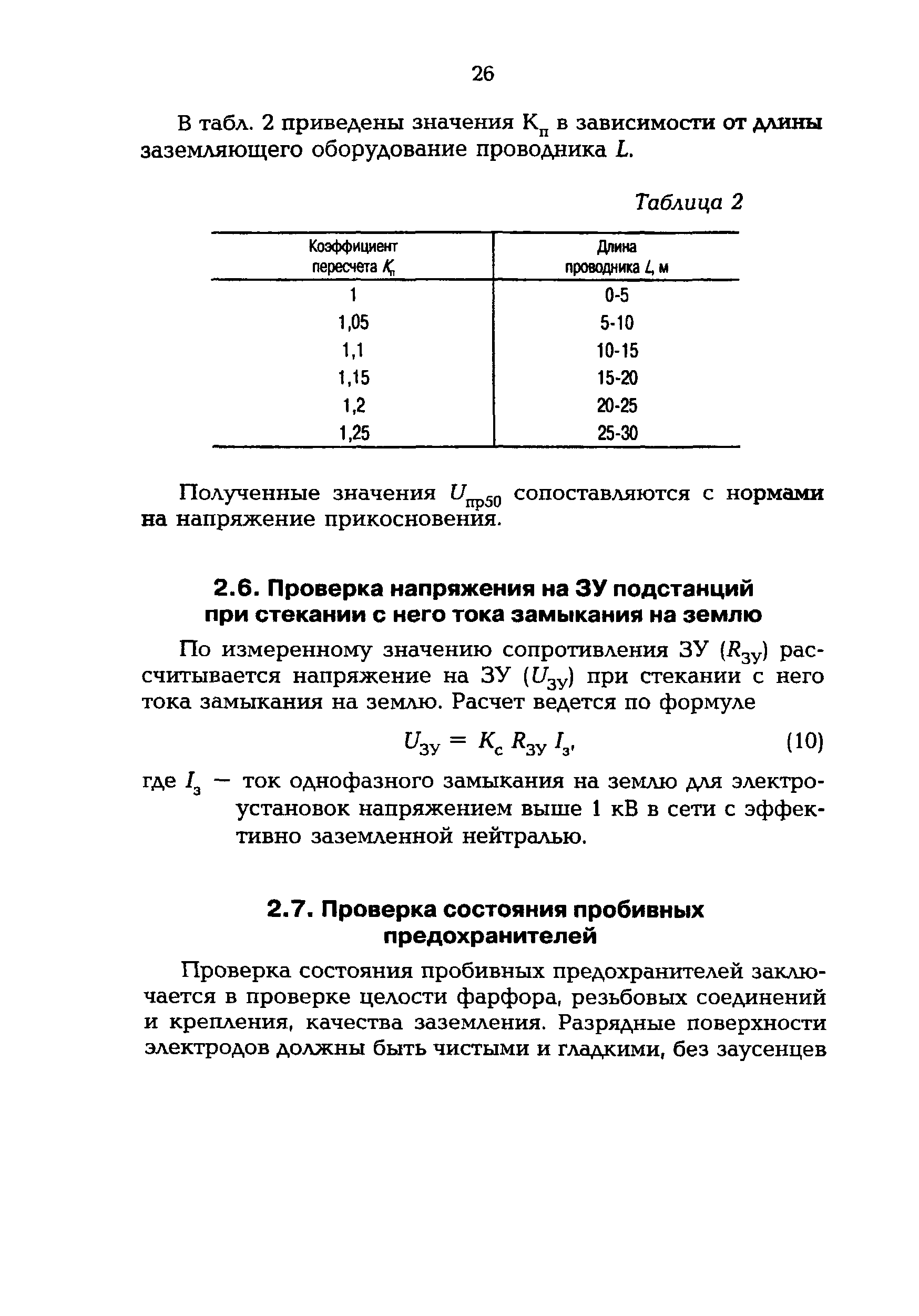

   2.6 Проверка напряжения на ЗУ подстанций при стекании с него тока замыкания на землю
   2.7 Проверка цепи фаза-нуль в электроустановках до 1 кВ с глухим заземлением нейтрали

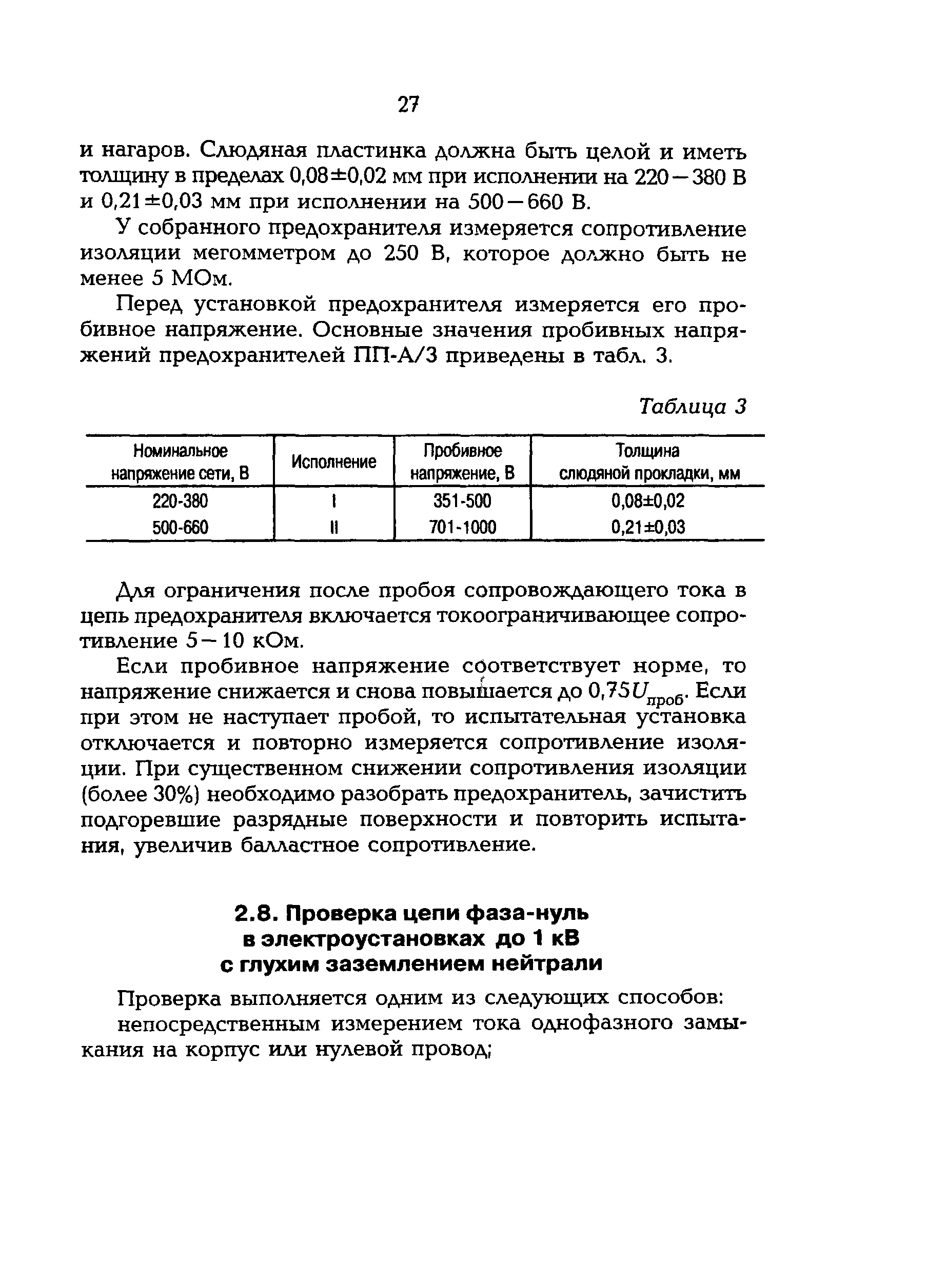

   2.8. Проверка цепи фаза-нуль в электроустановках До 1 кВ с глухим заземлением нейтрали

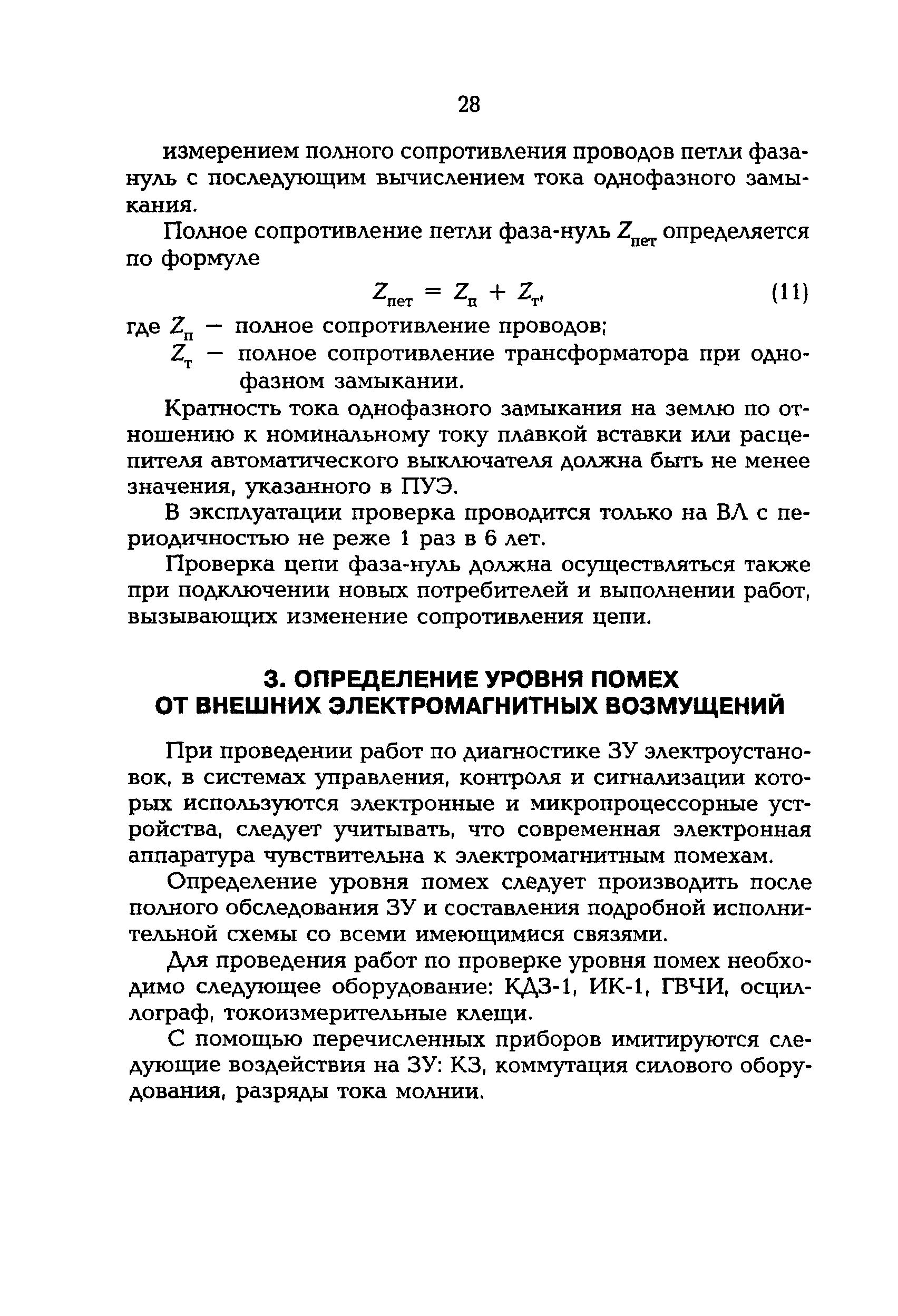

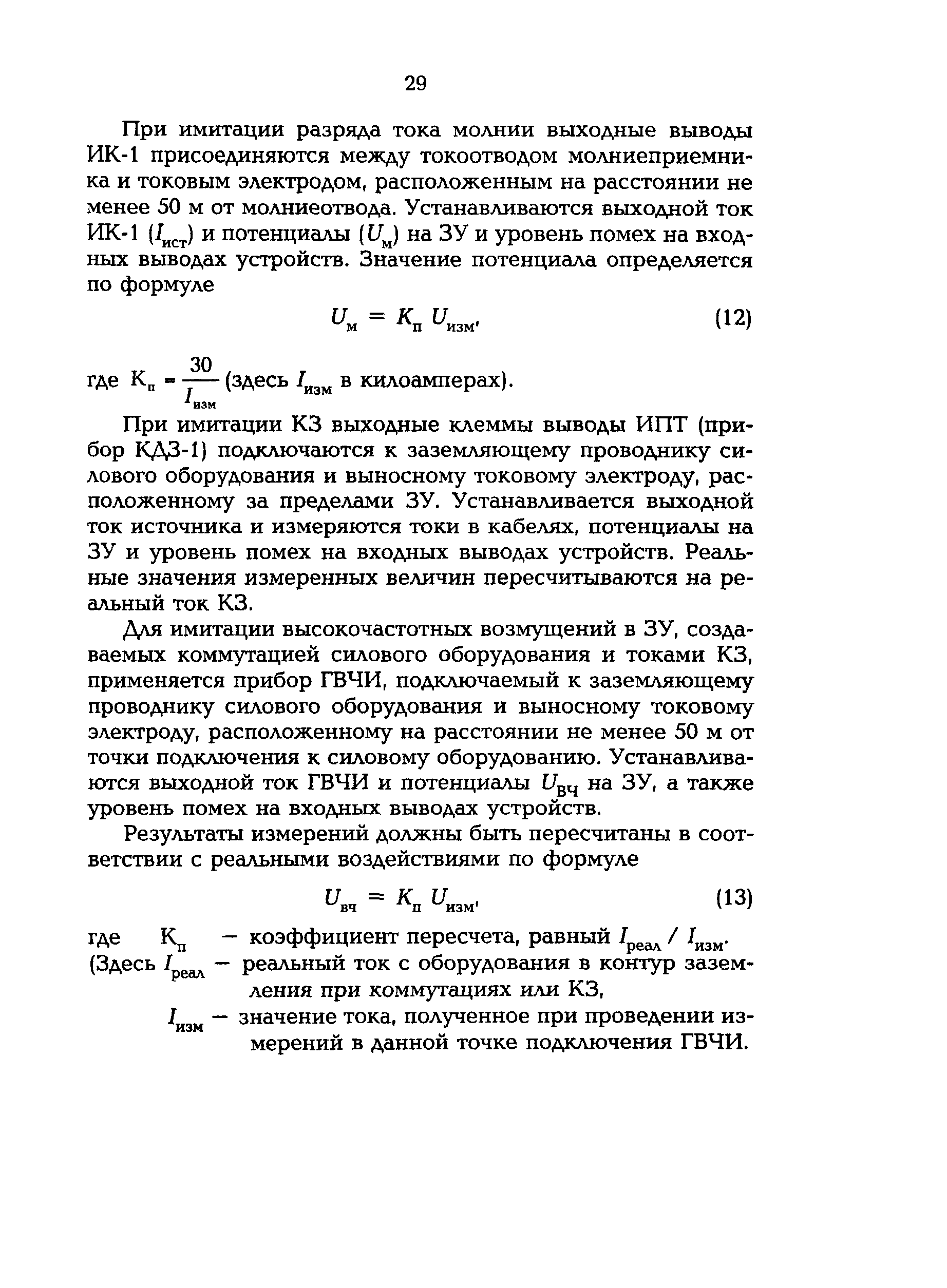

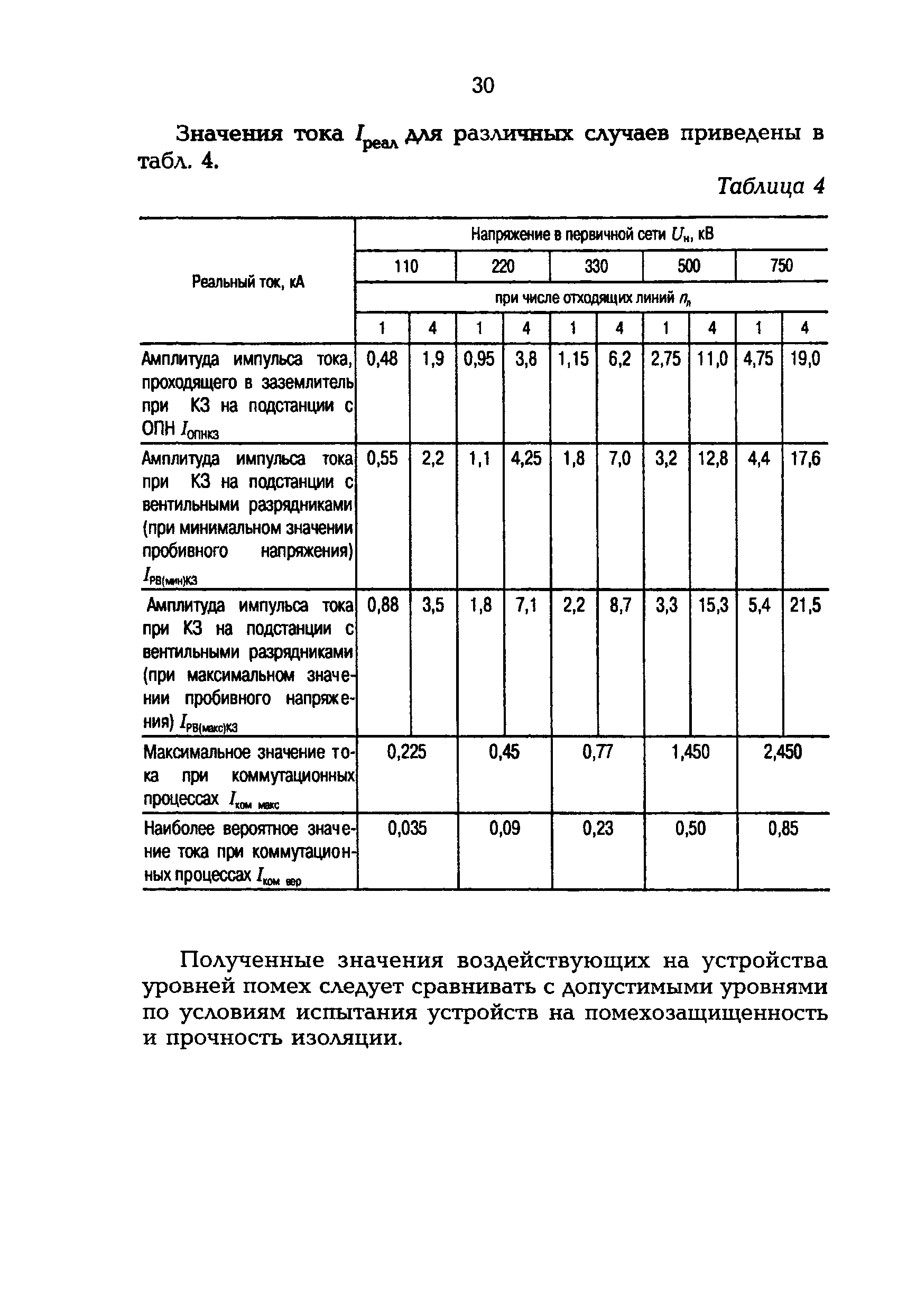

3 Определение уровня помех от внешних электромагнитных возмущений

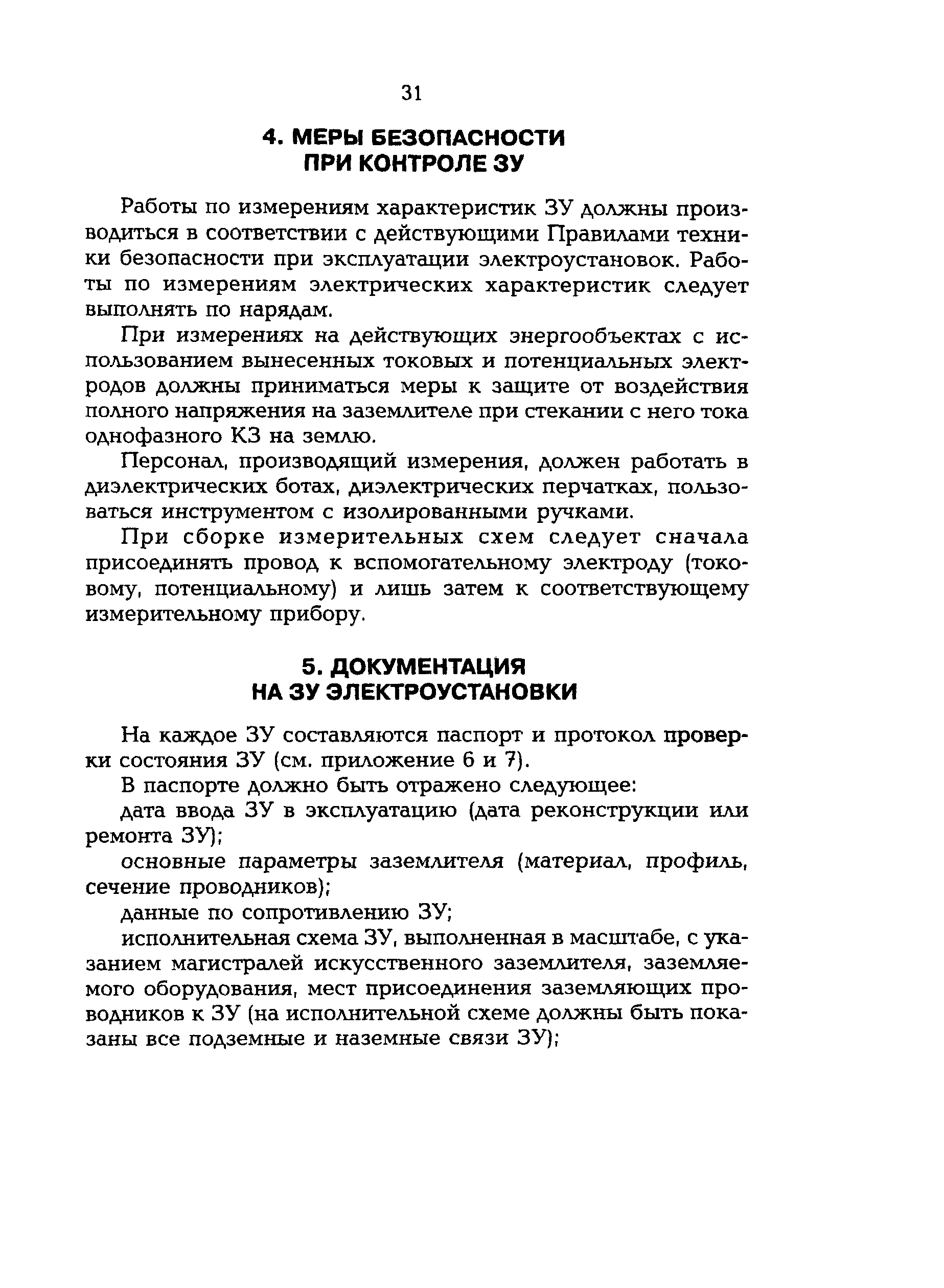

4 Меры безопасности при контроле ЗУ
5 Документация на ЗУ электроустановки

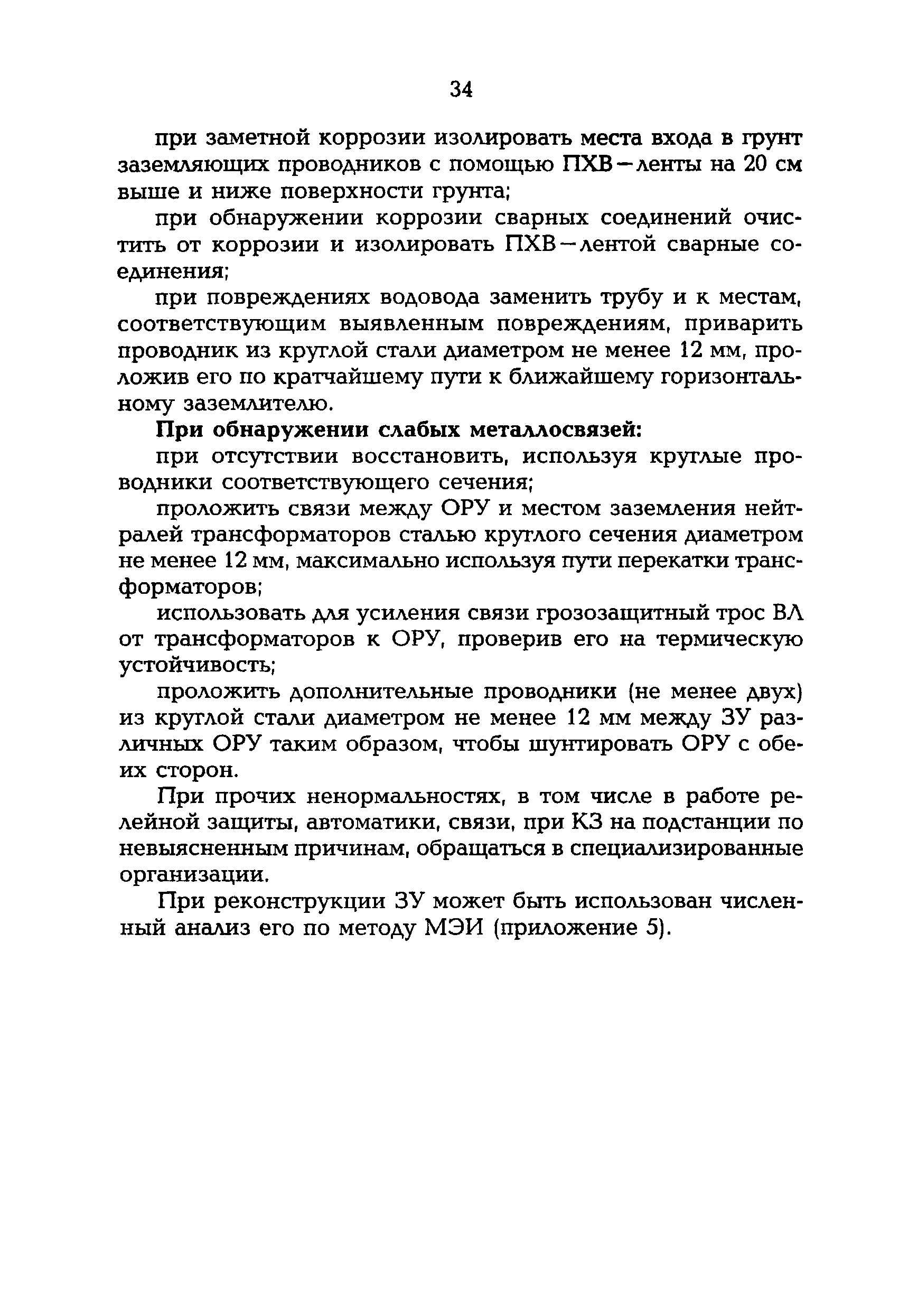

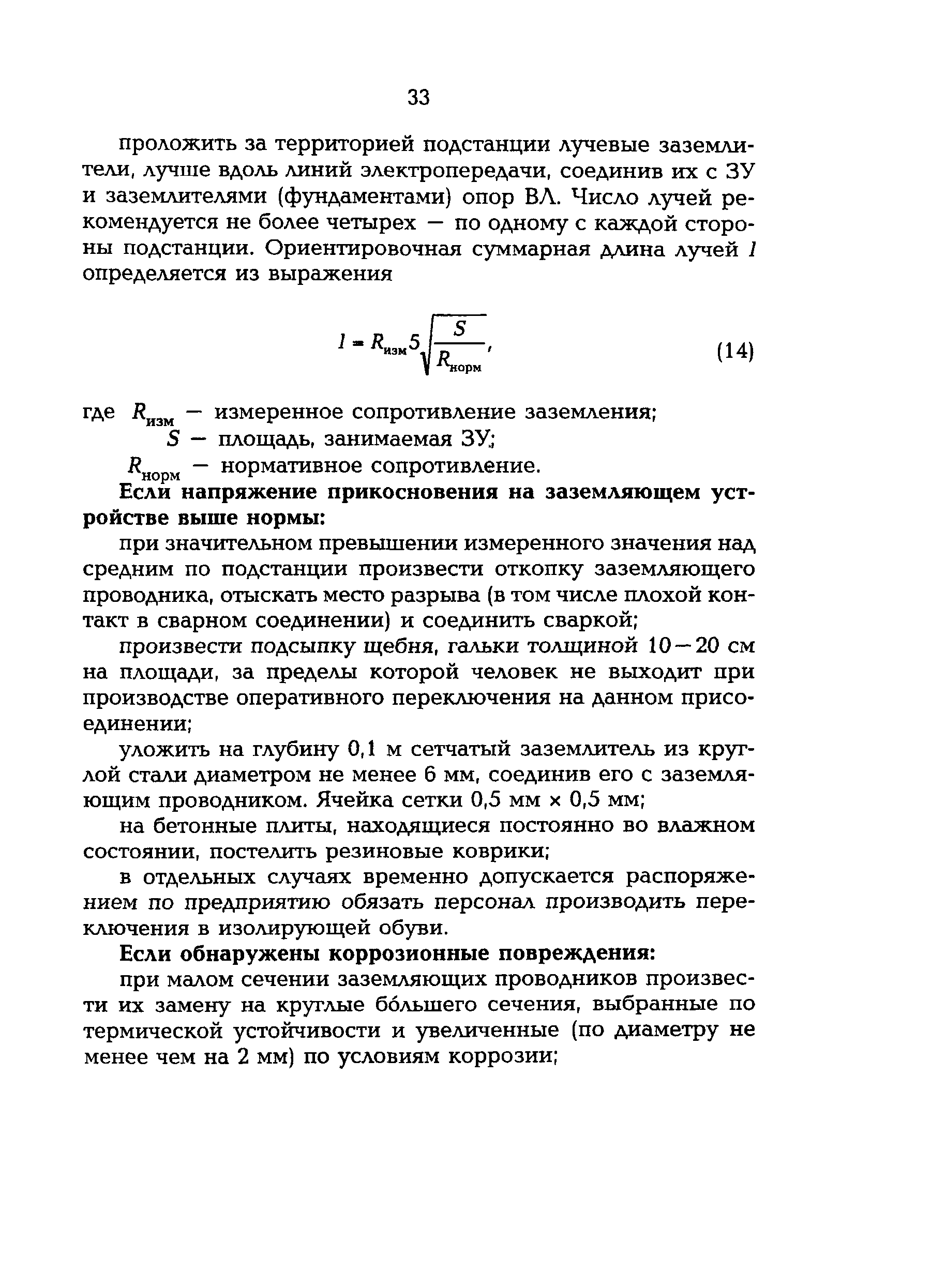

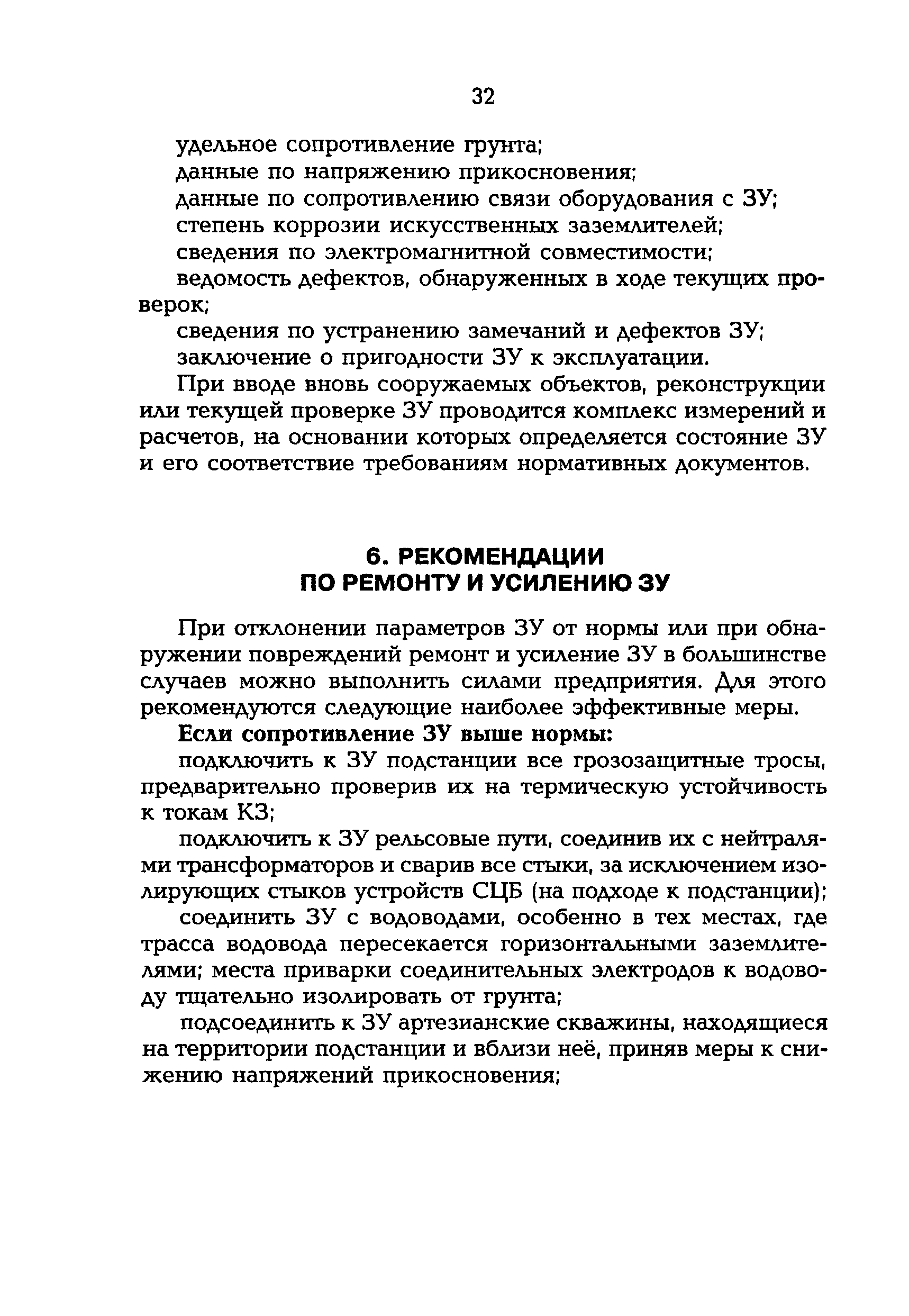

6 Рекомендации по ремонту и усилению ЗУ

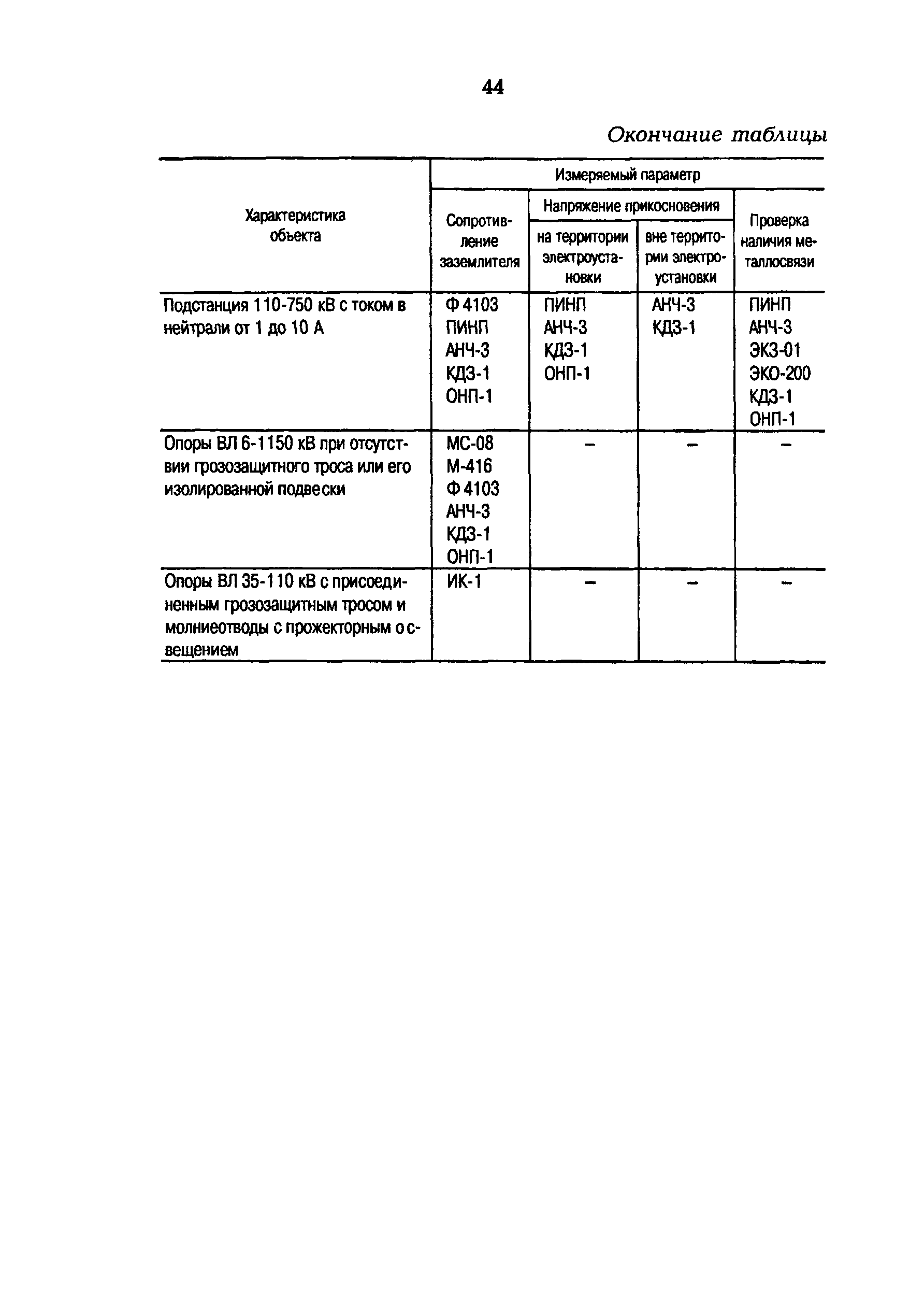

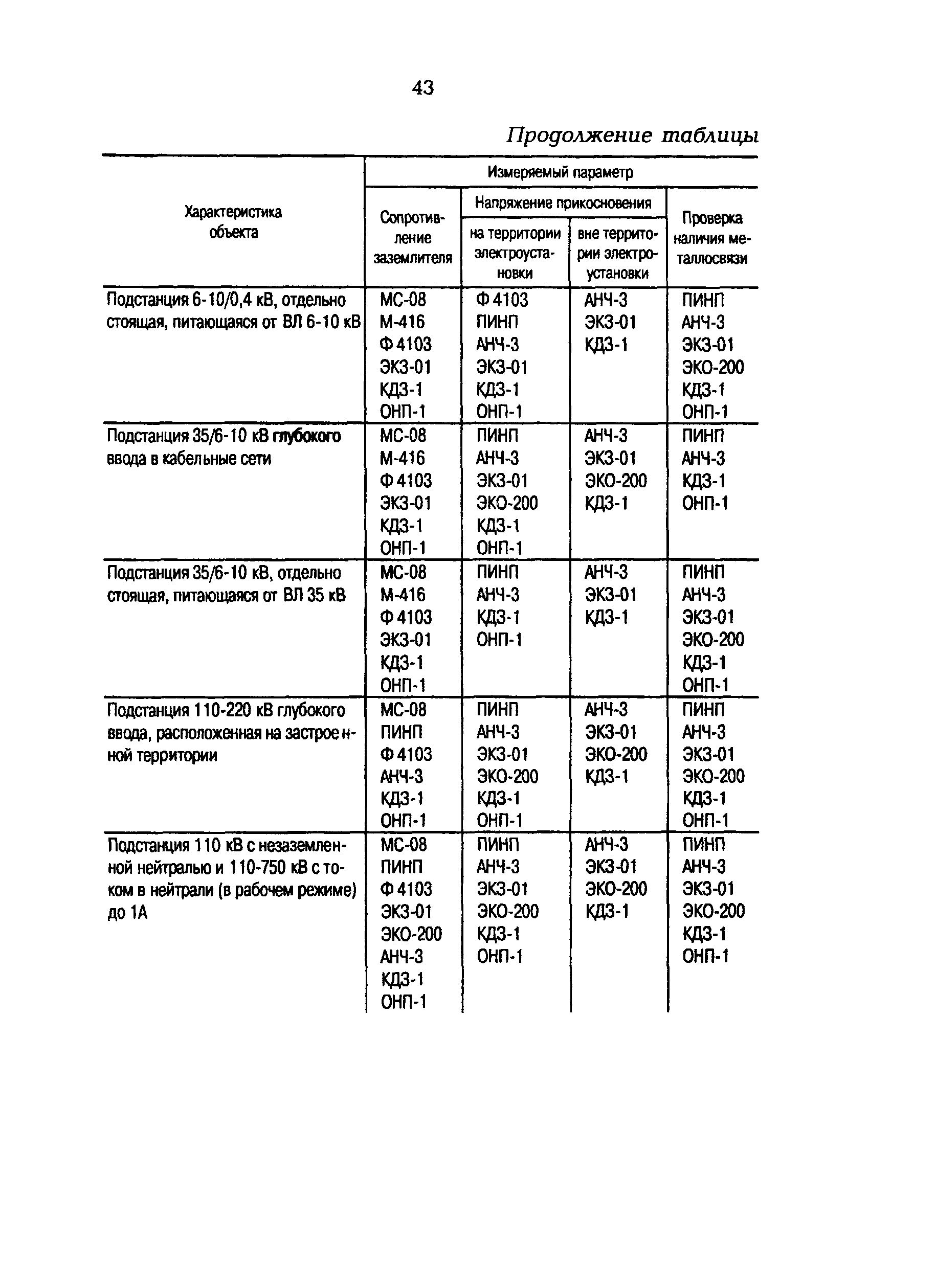

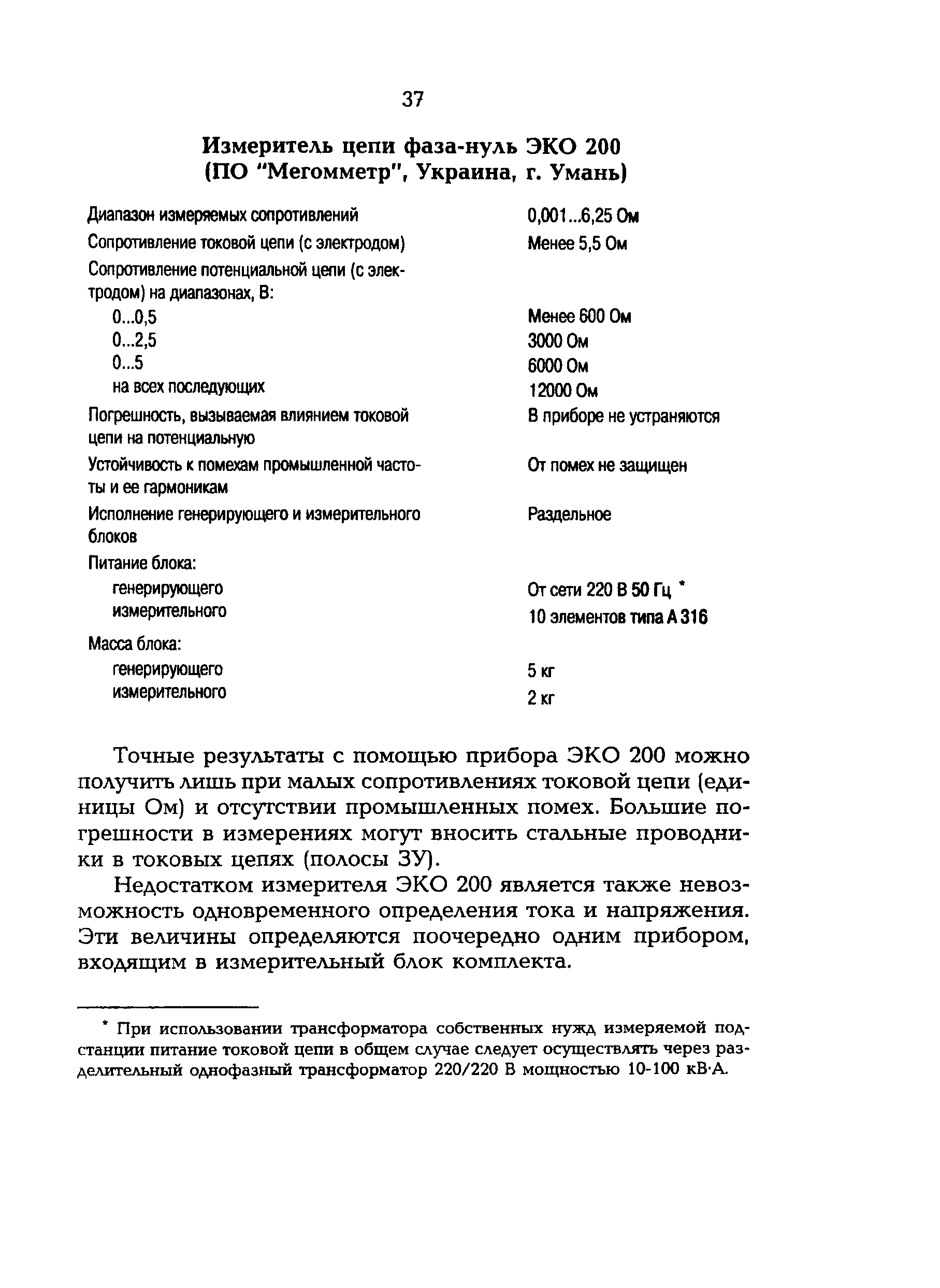

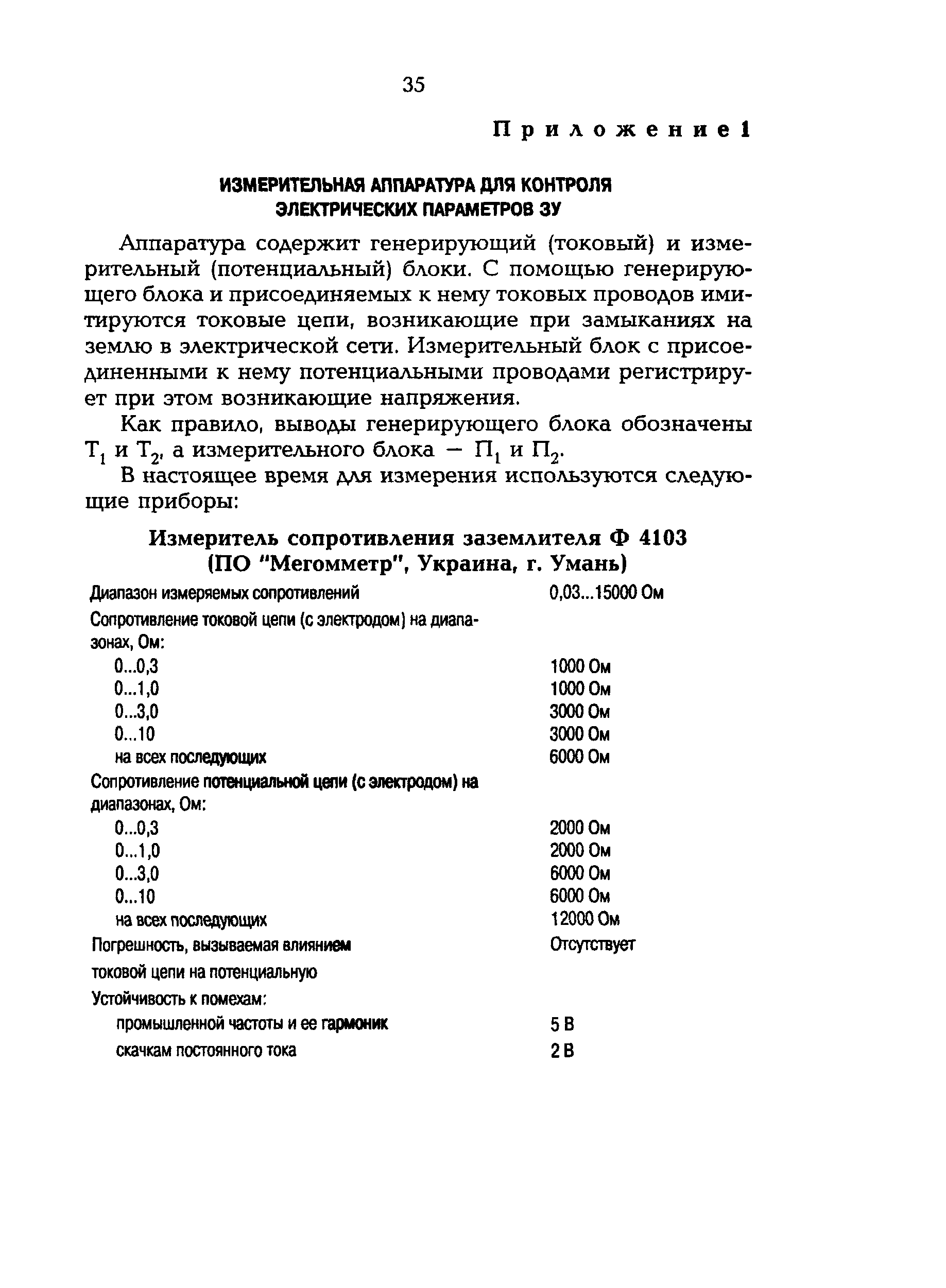

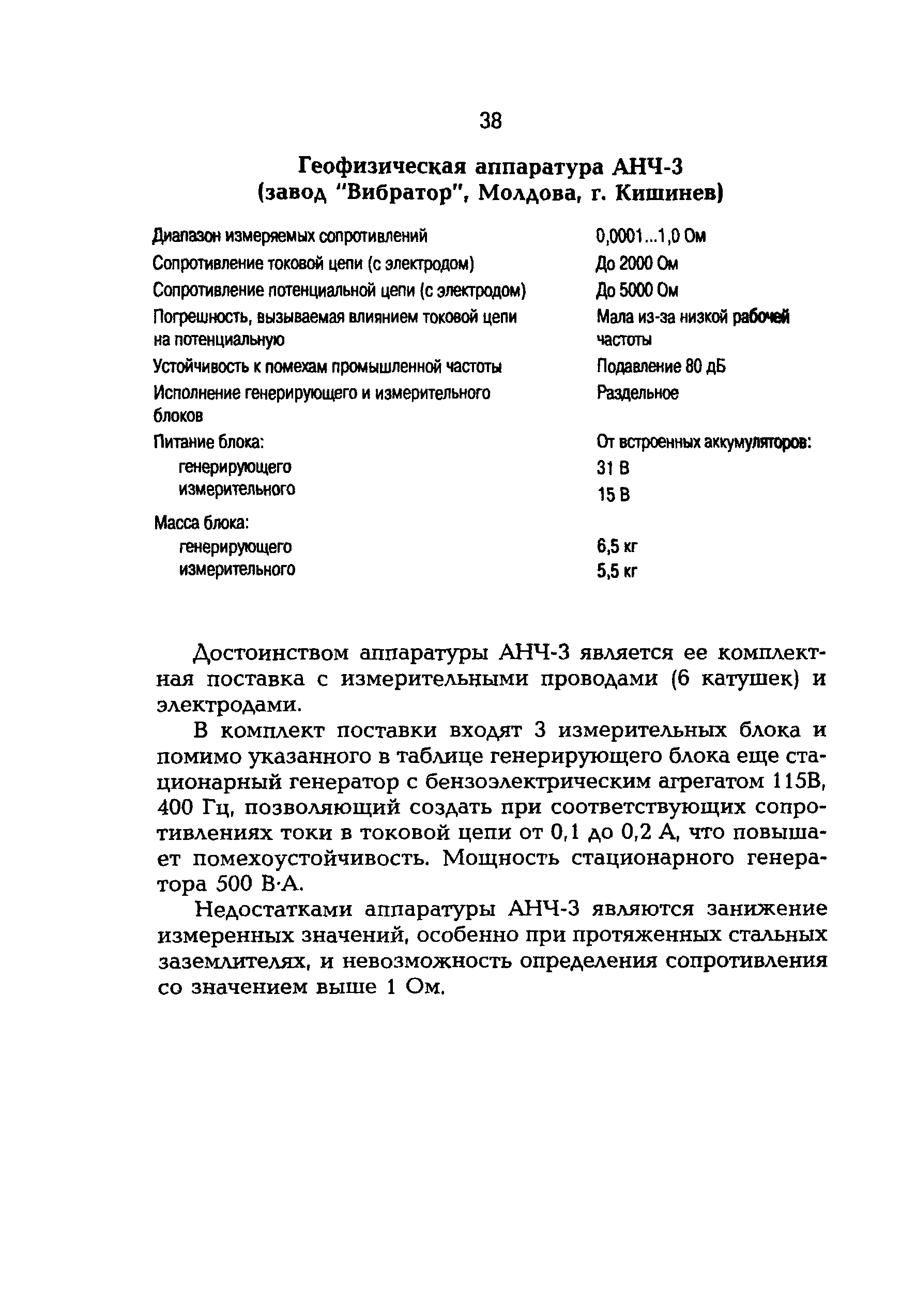

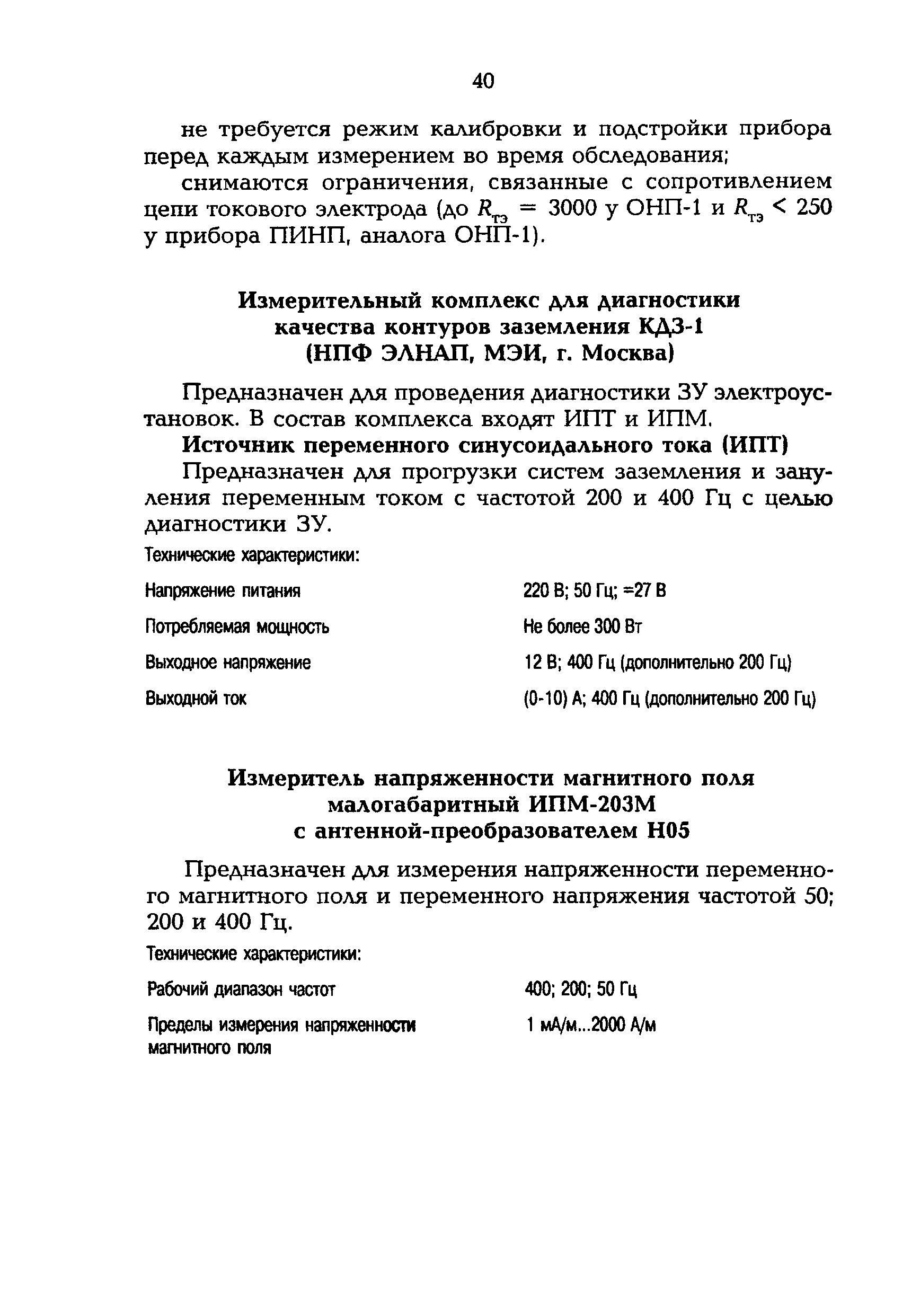

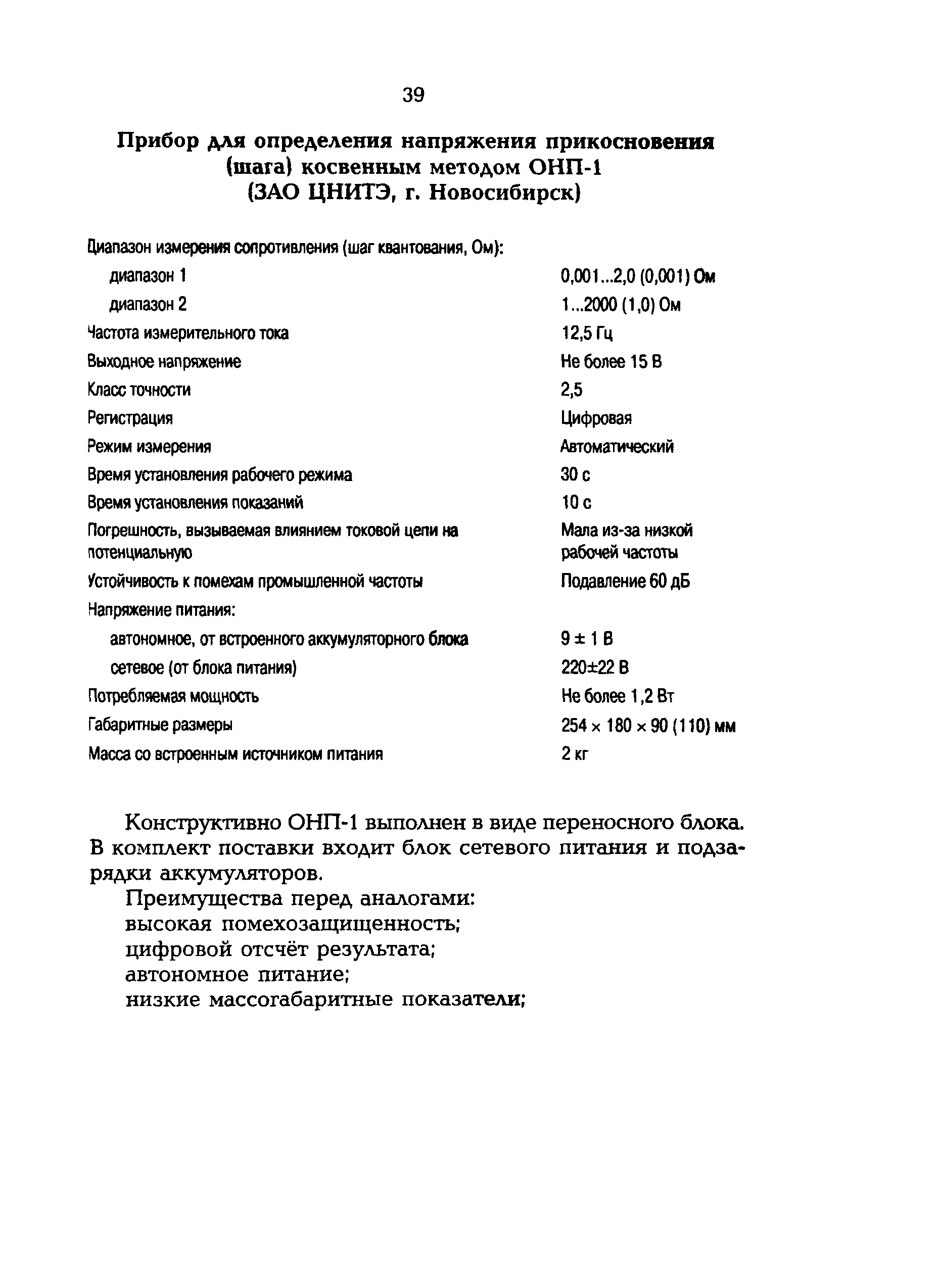

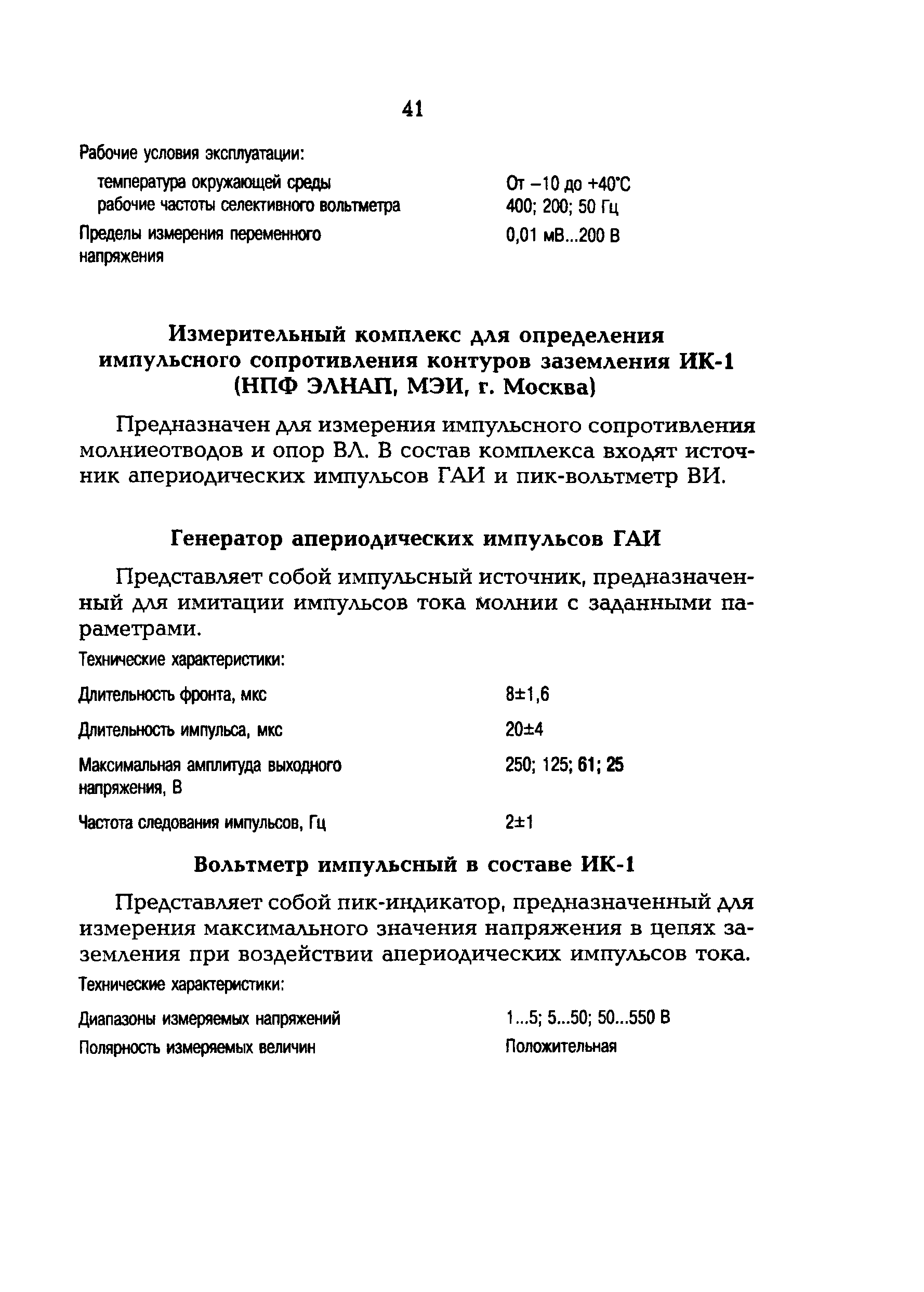

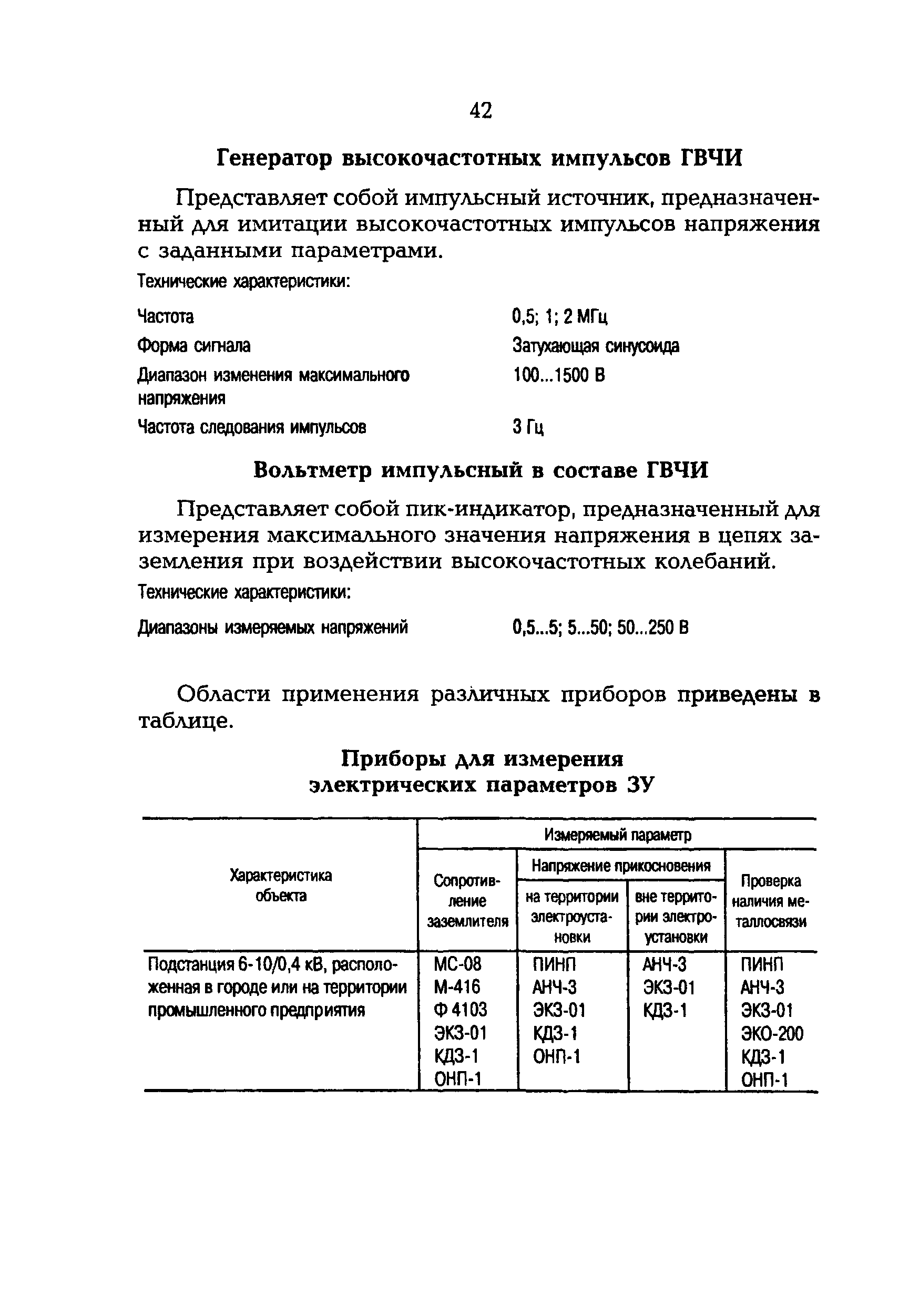

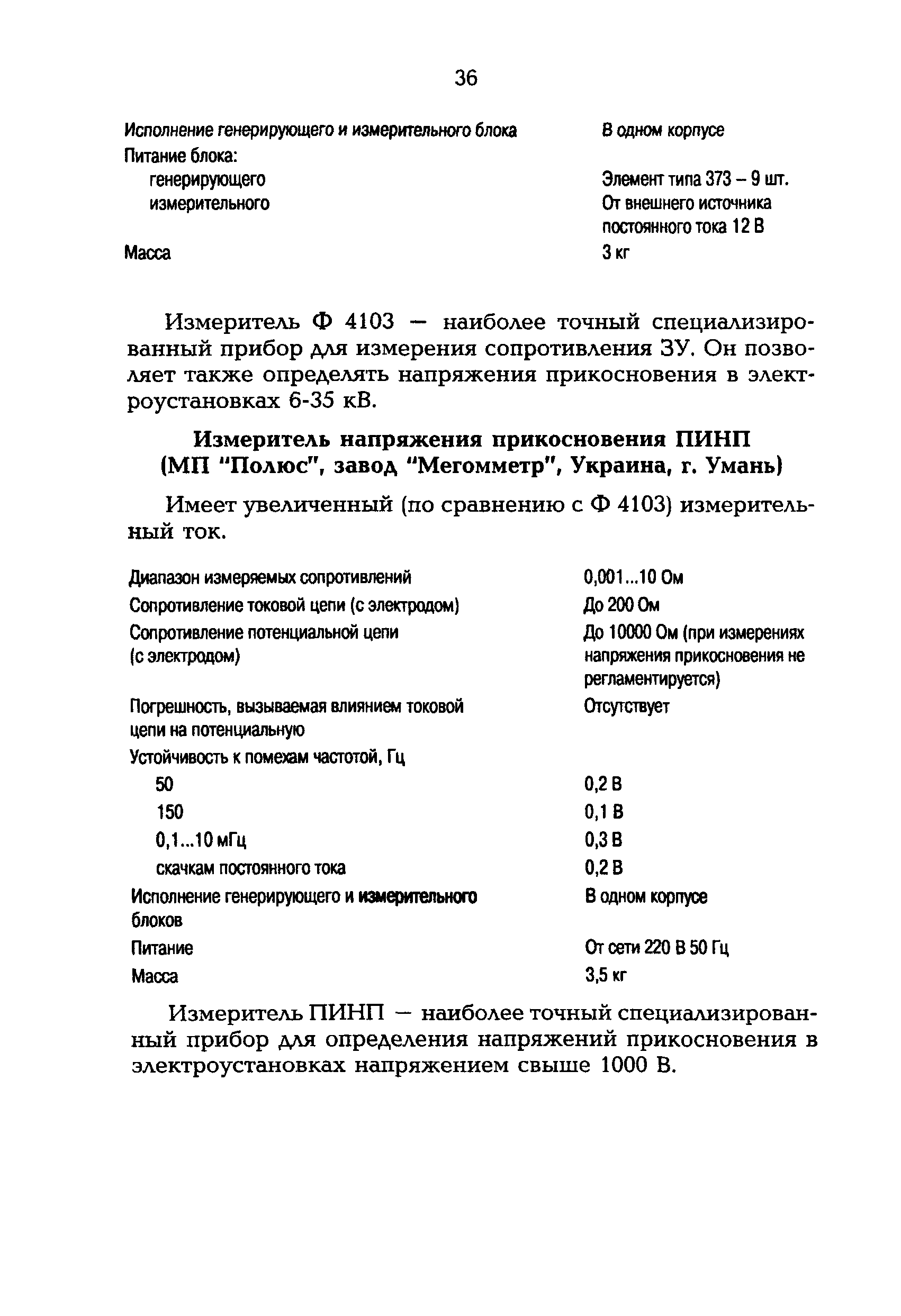

Приложение 1 Измерительная аппаратура для контроля электрических параметров ЗУ

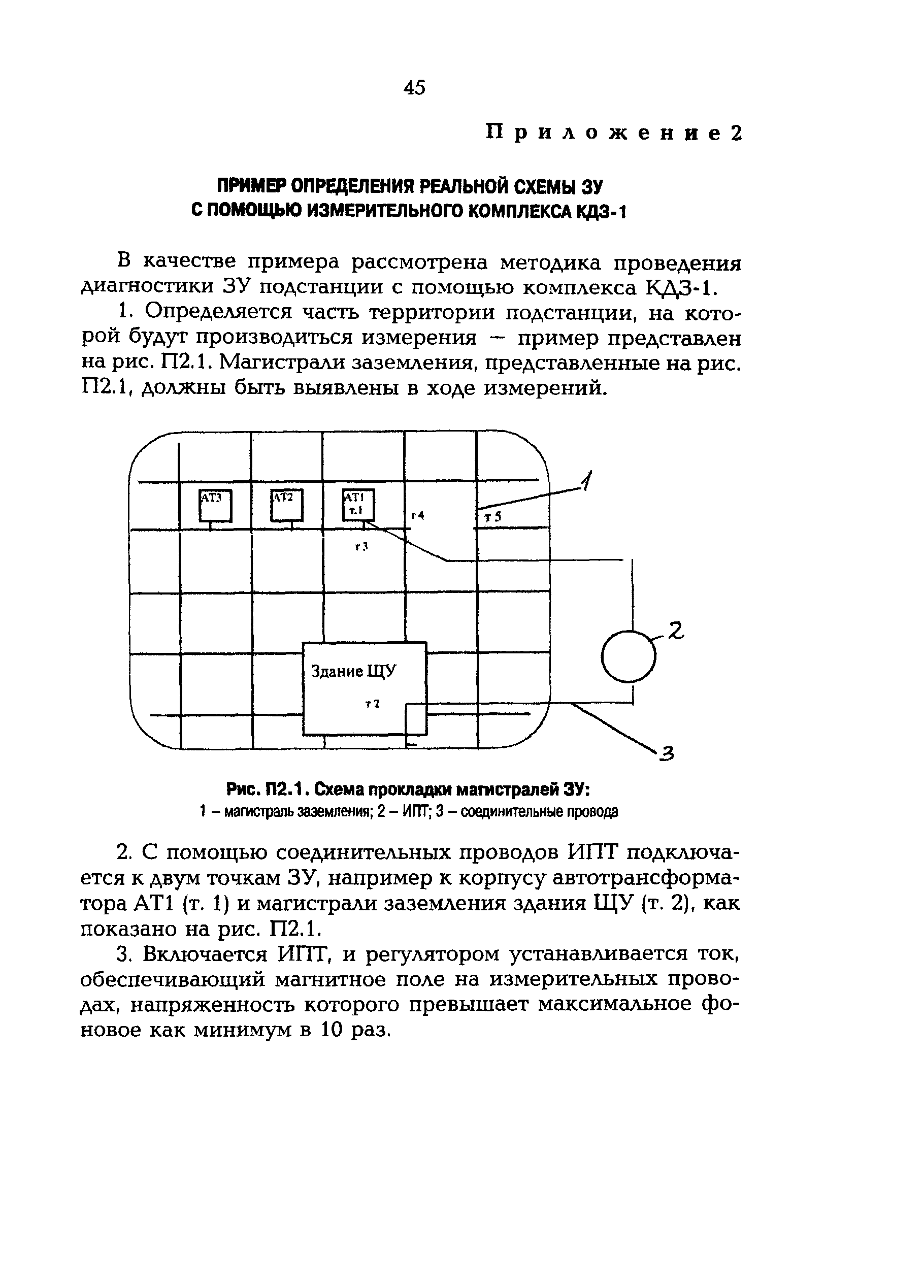

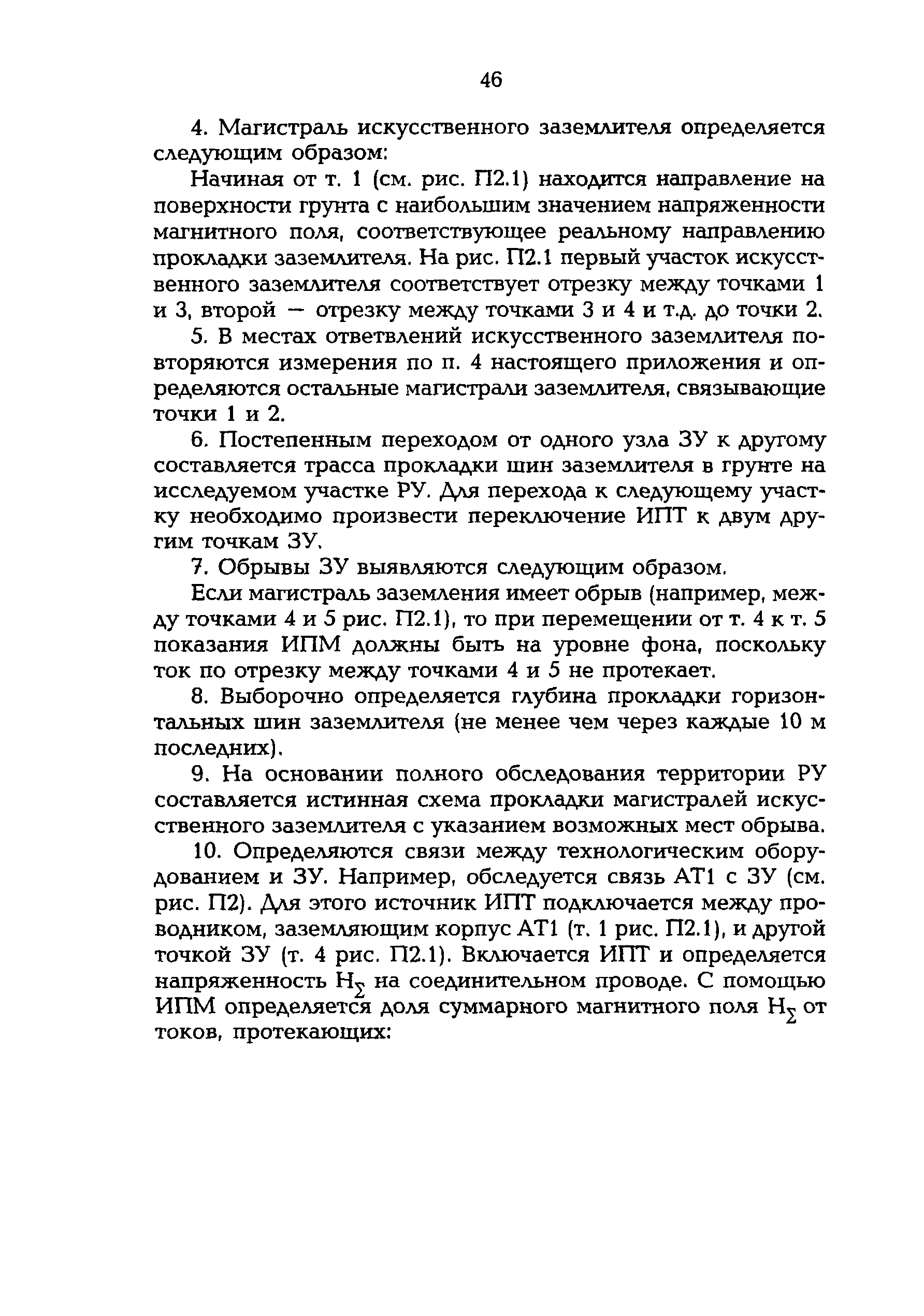

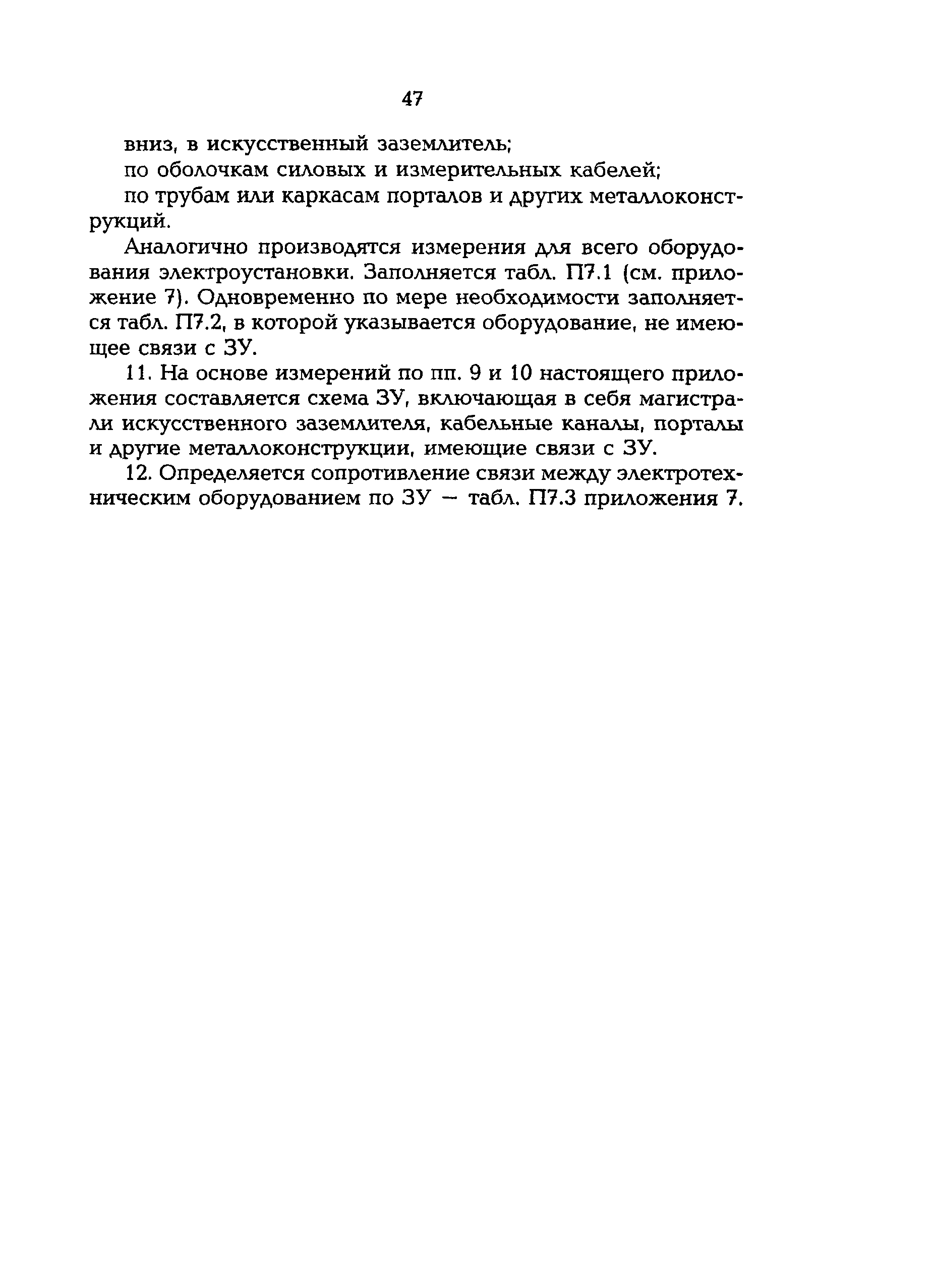

Приложение 2 Пример определения реальной схемы ЗУ с помощью измерительного комплекса КДЗ-1

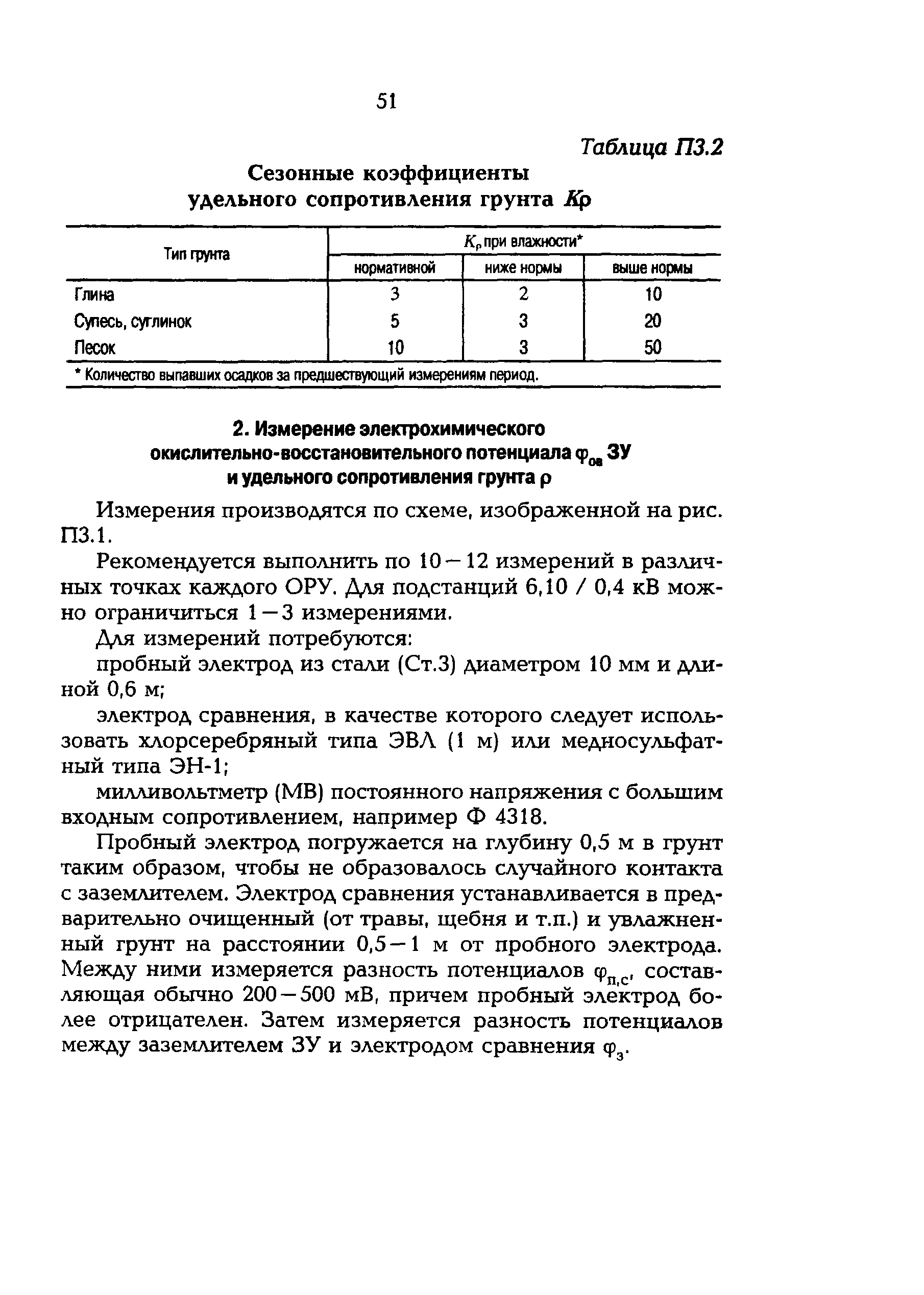

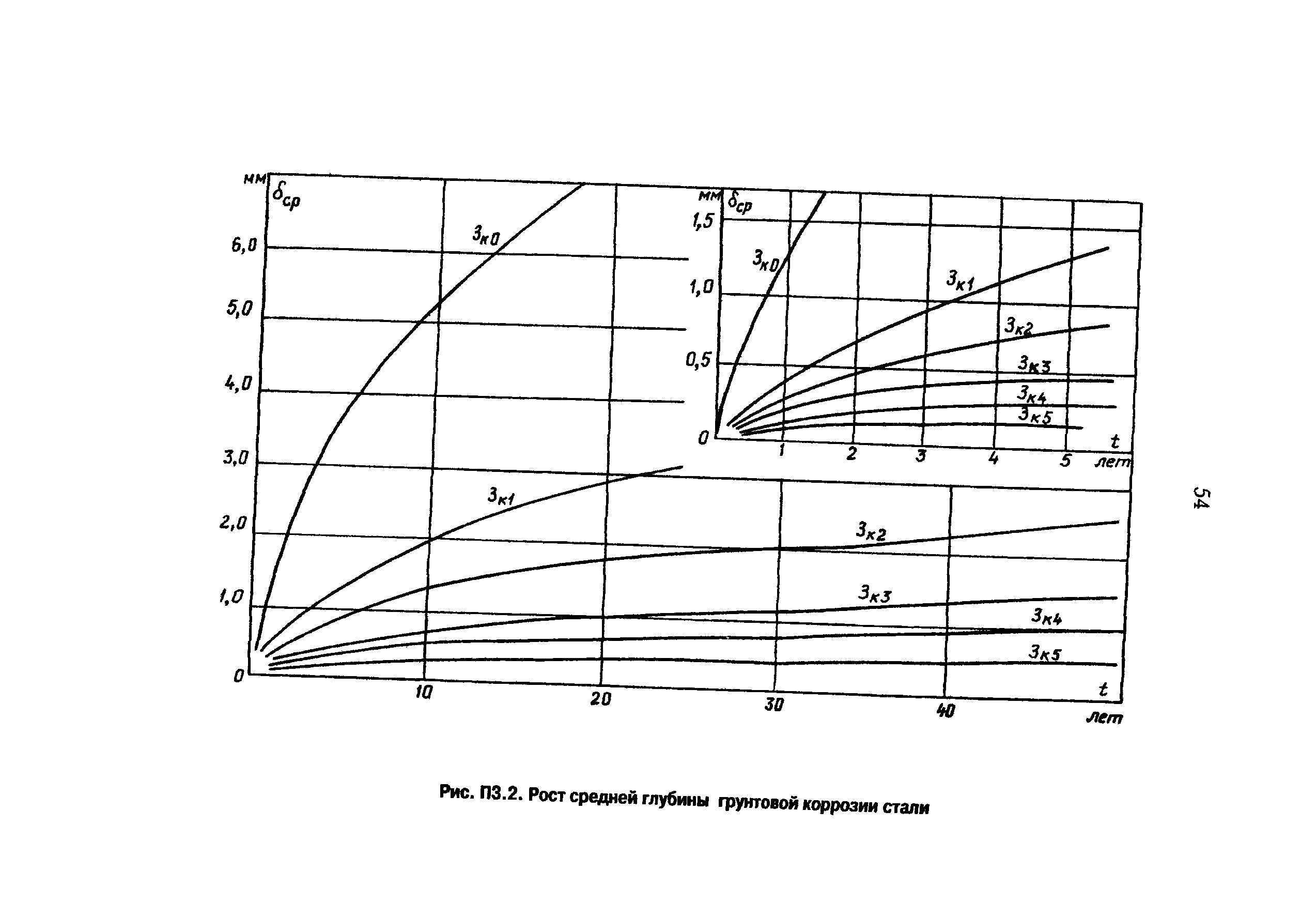

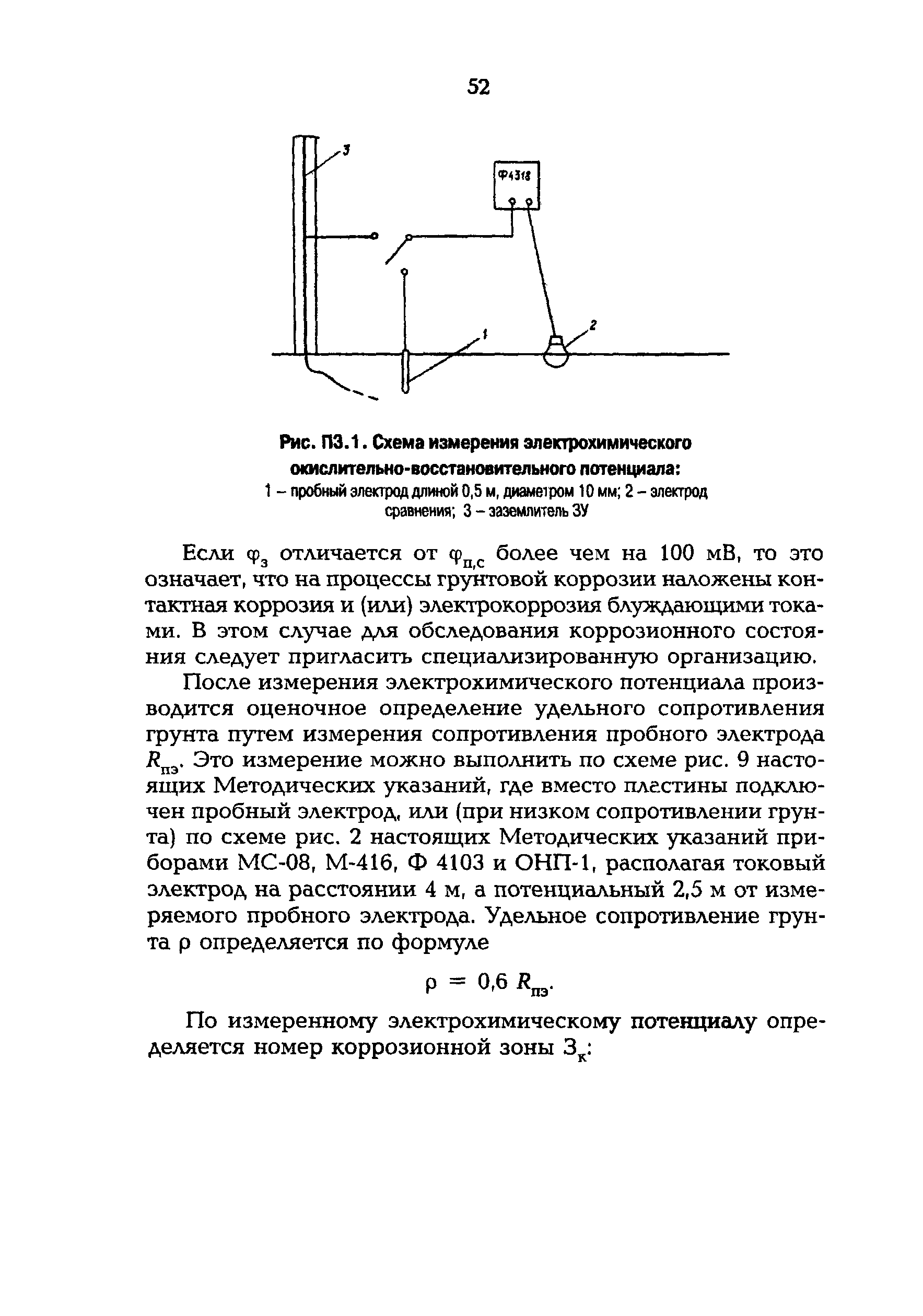

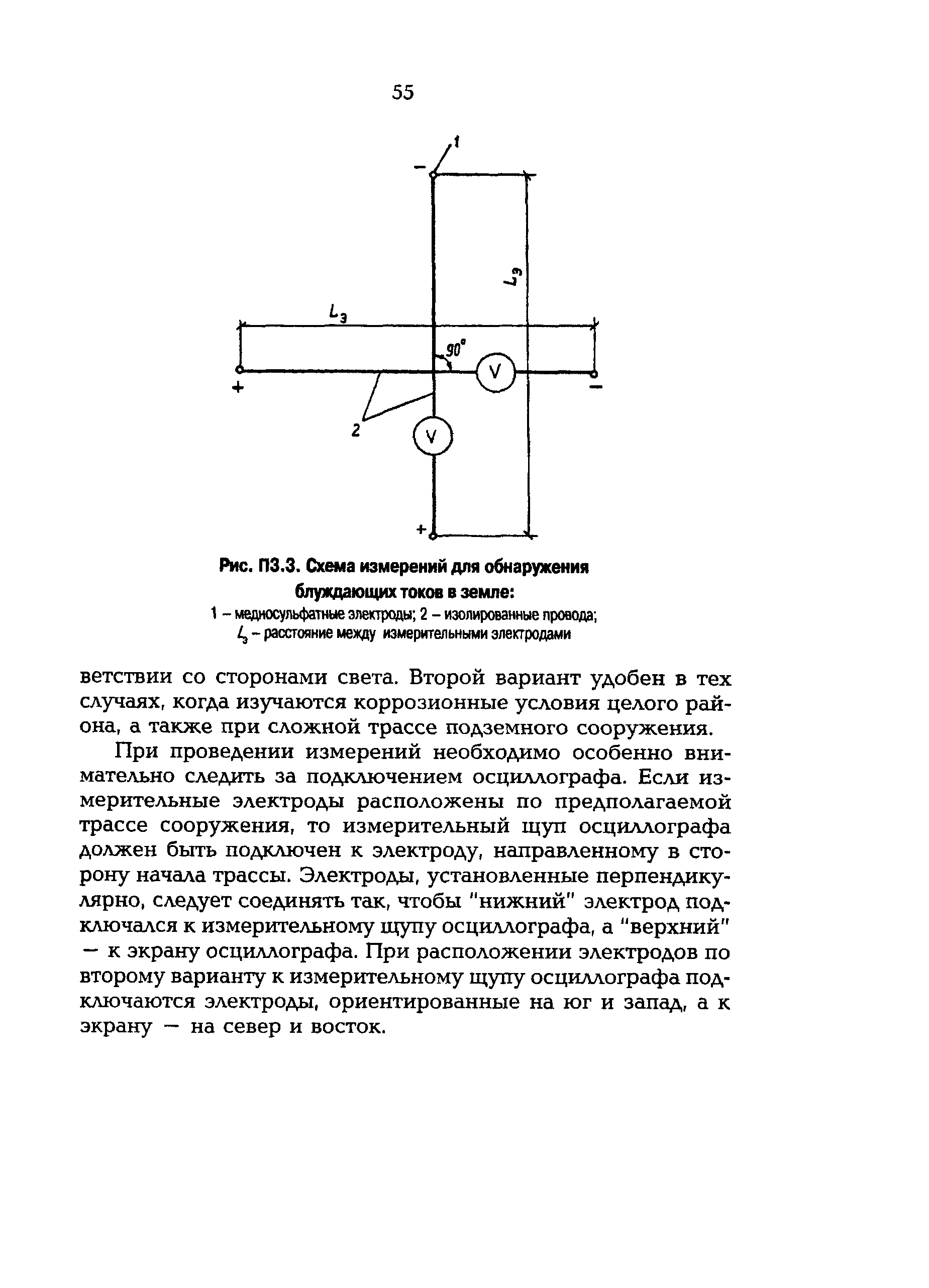

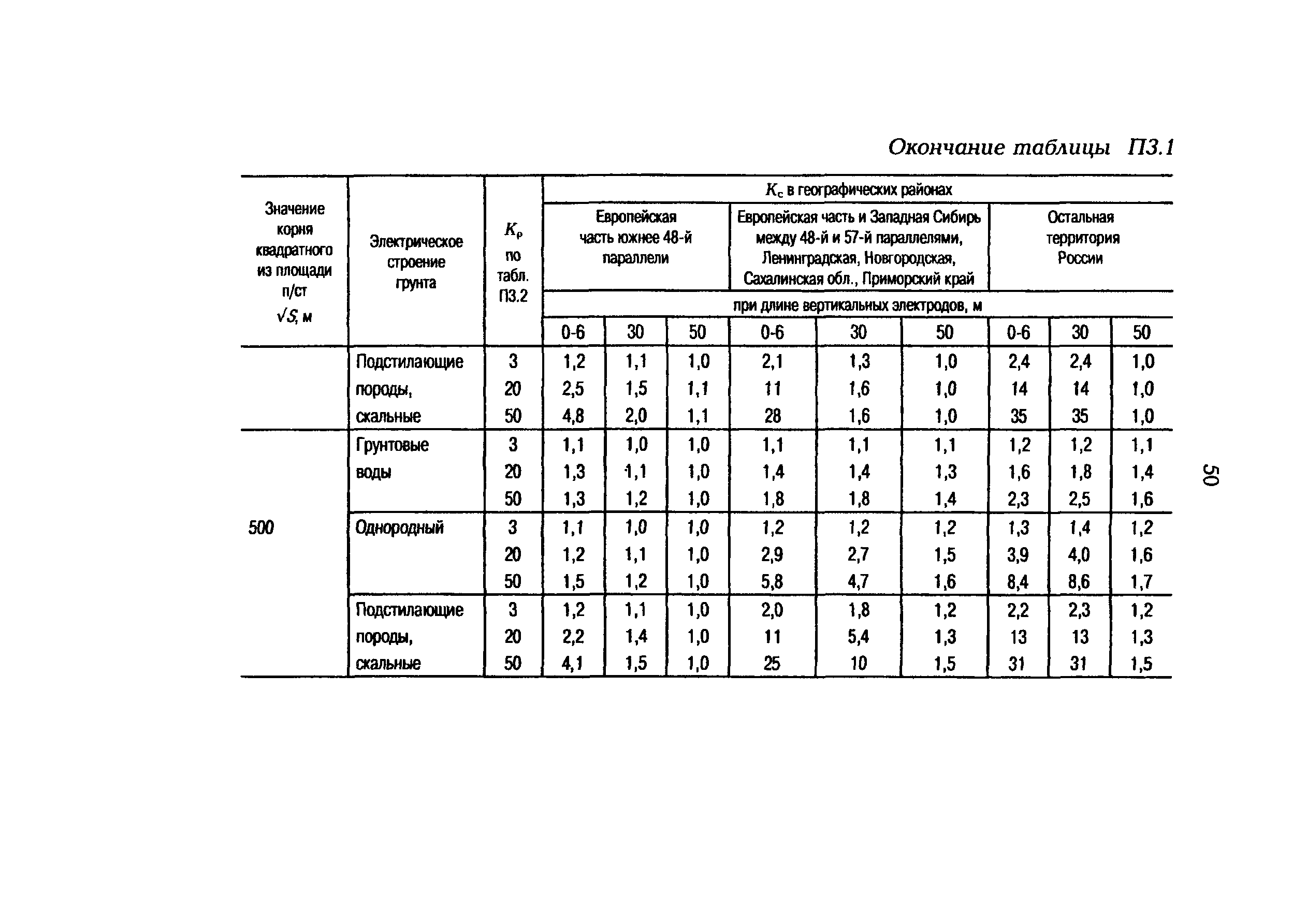

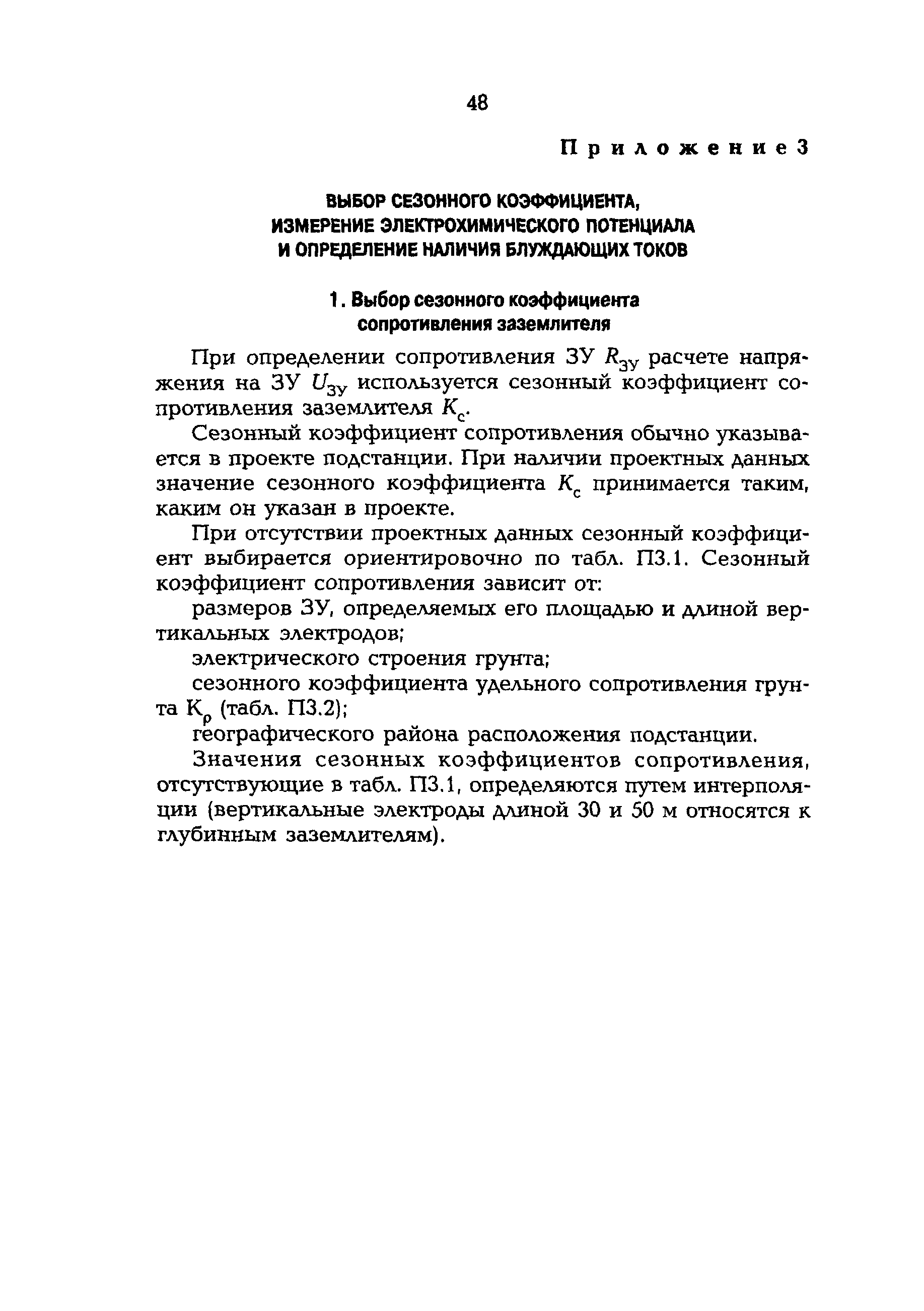

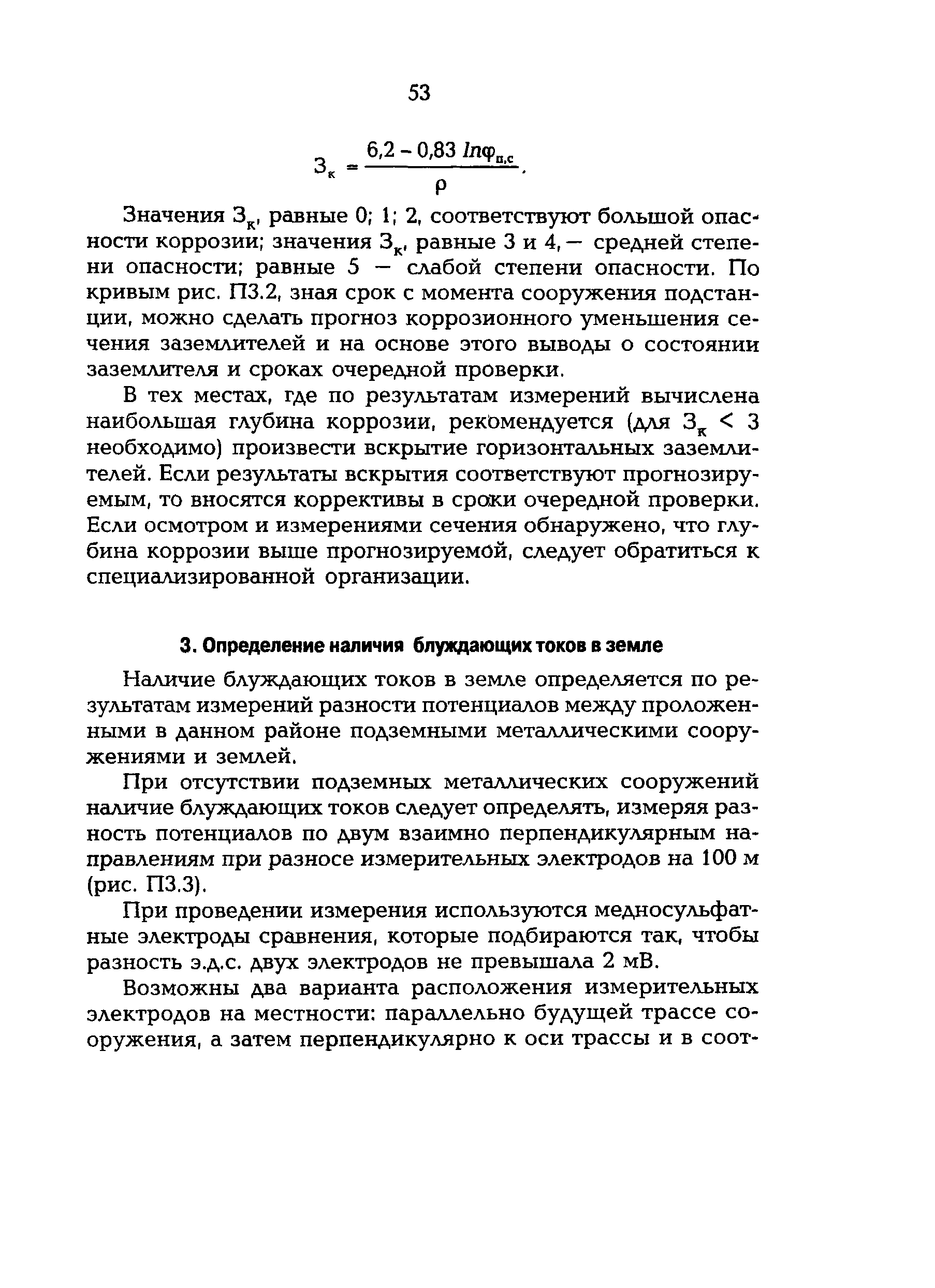

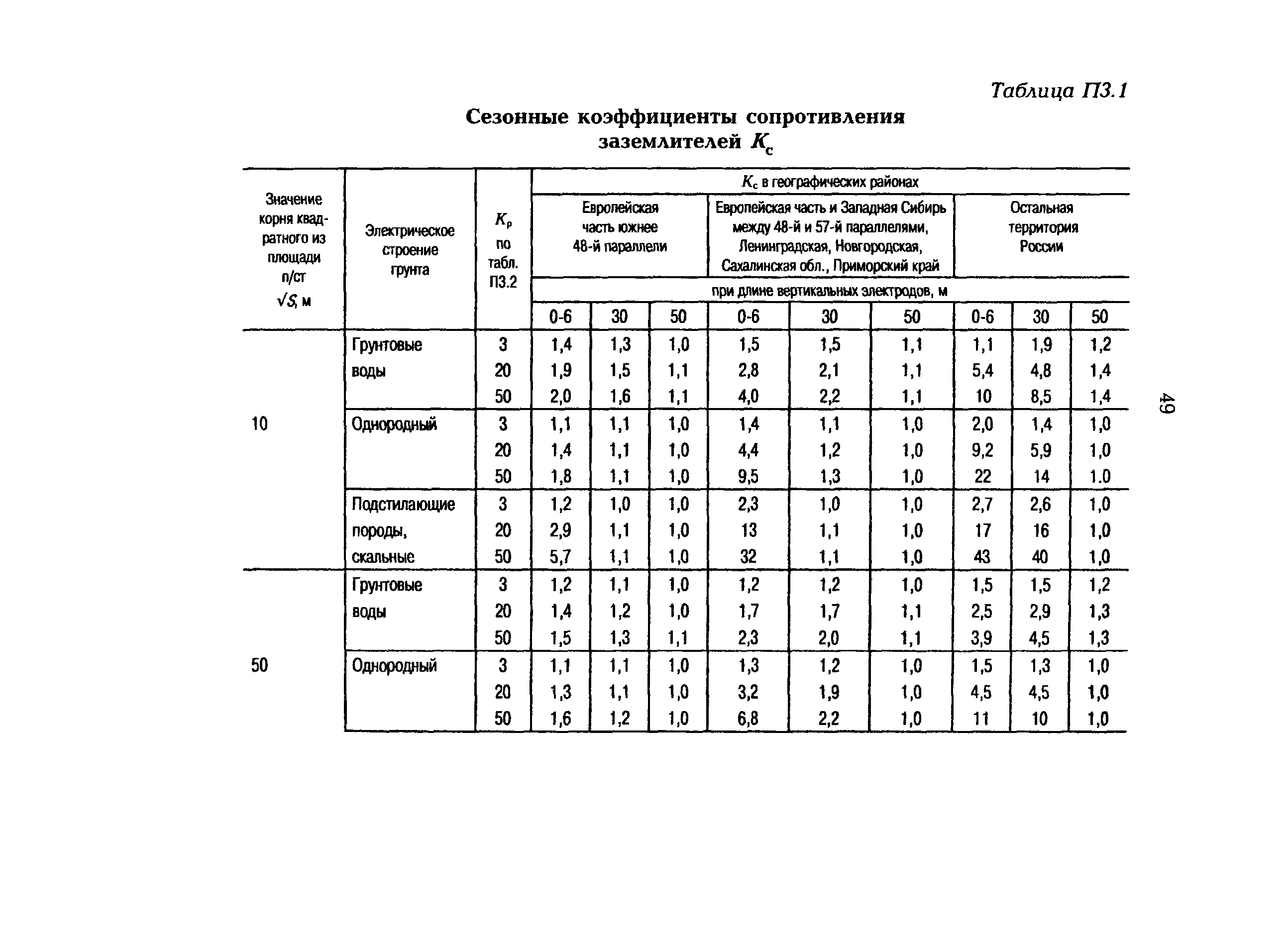

Приложение 3 Выбор сезонного коэффициента, измерение электро-химического потенциала и определение наличия блуждающих токов

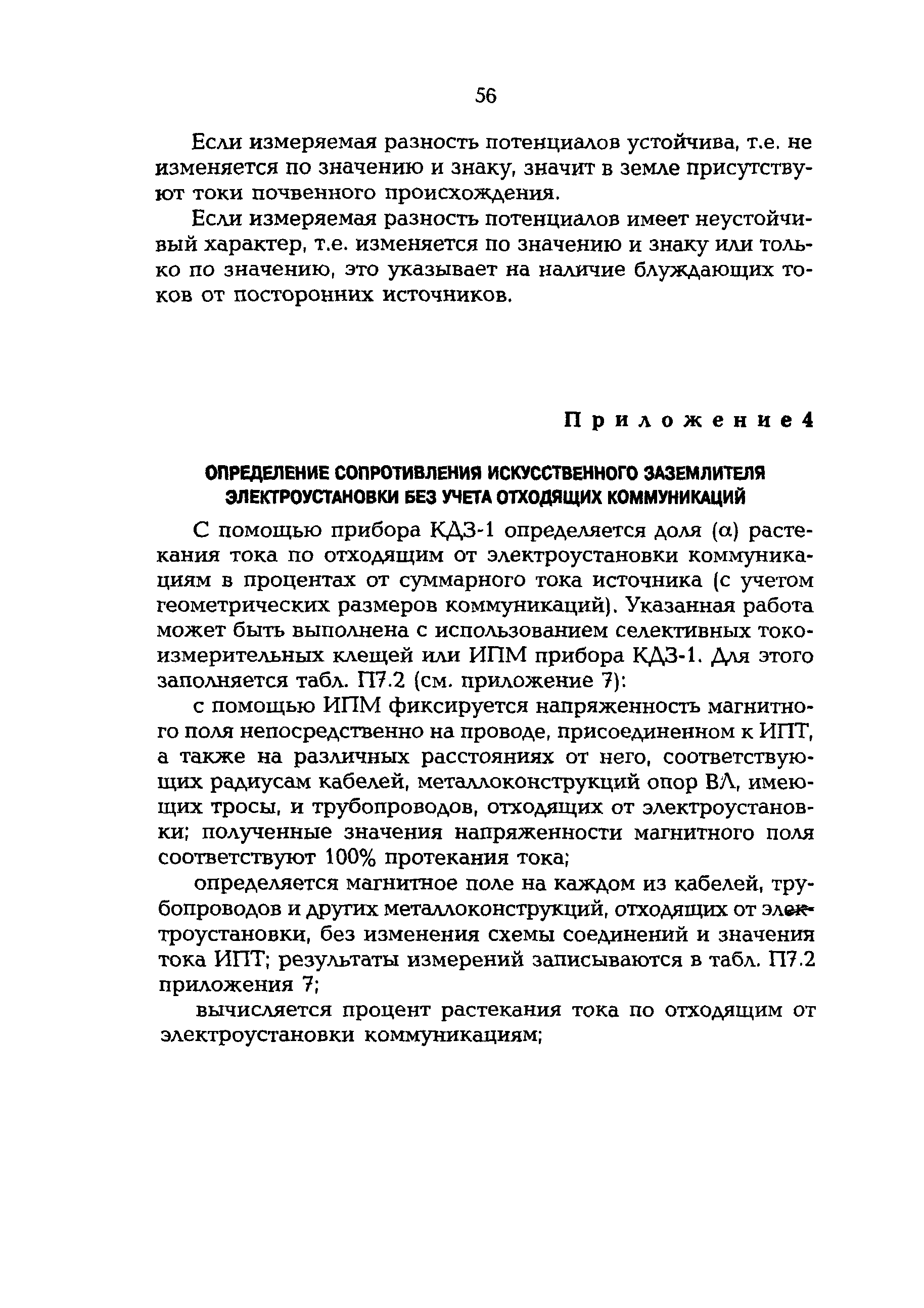

Приложение 4 Определение сопротивления искусственного заземлителя электроустановки без учета отходящих коммуникаций

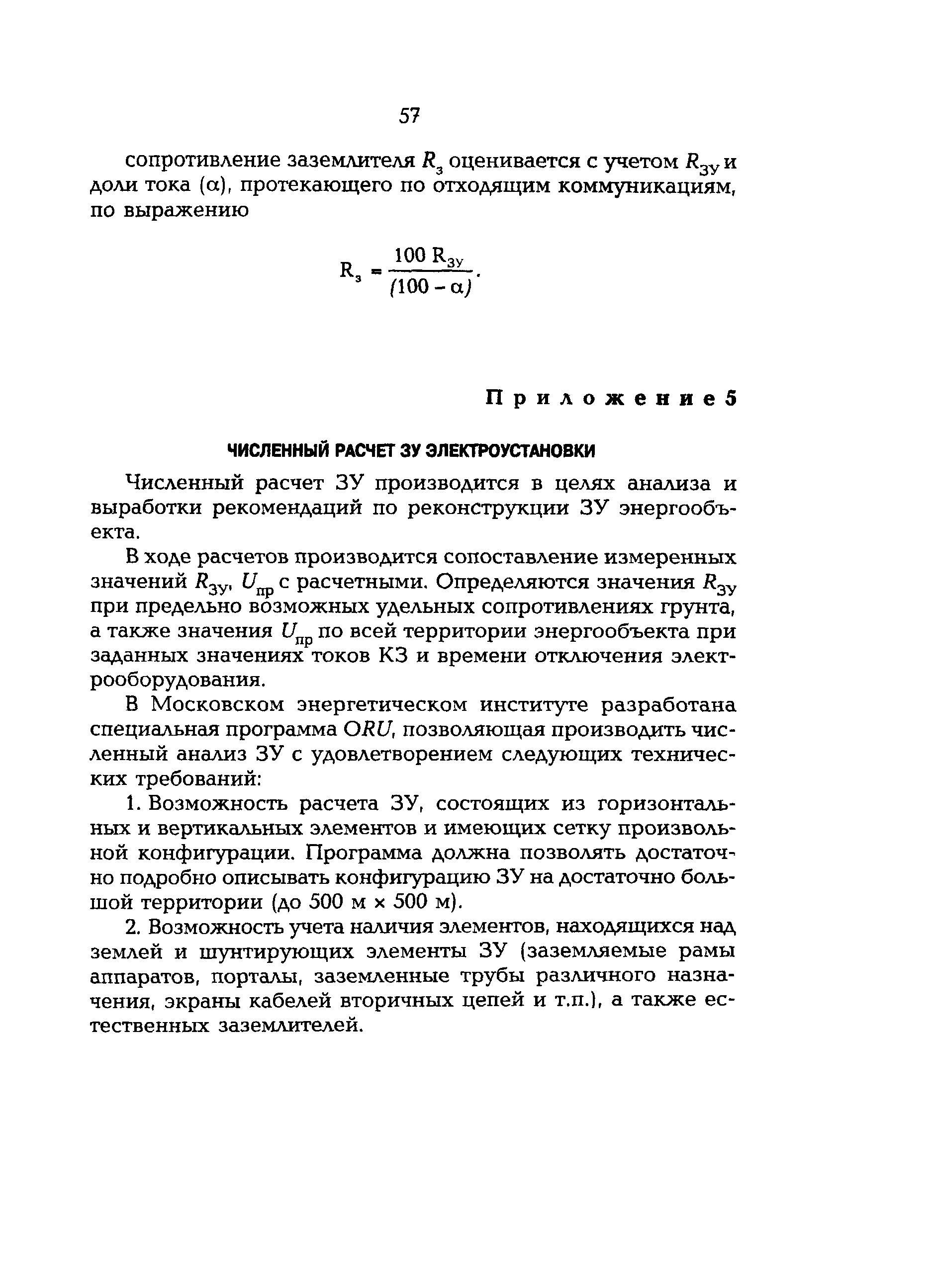

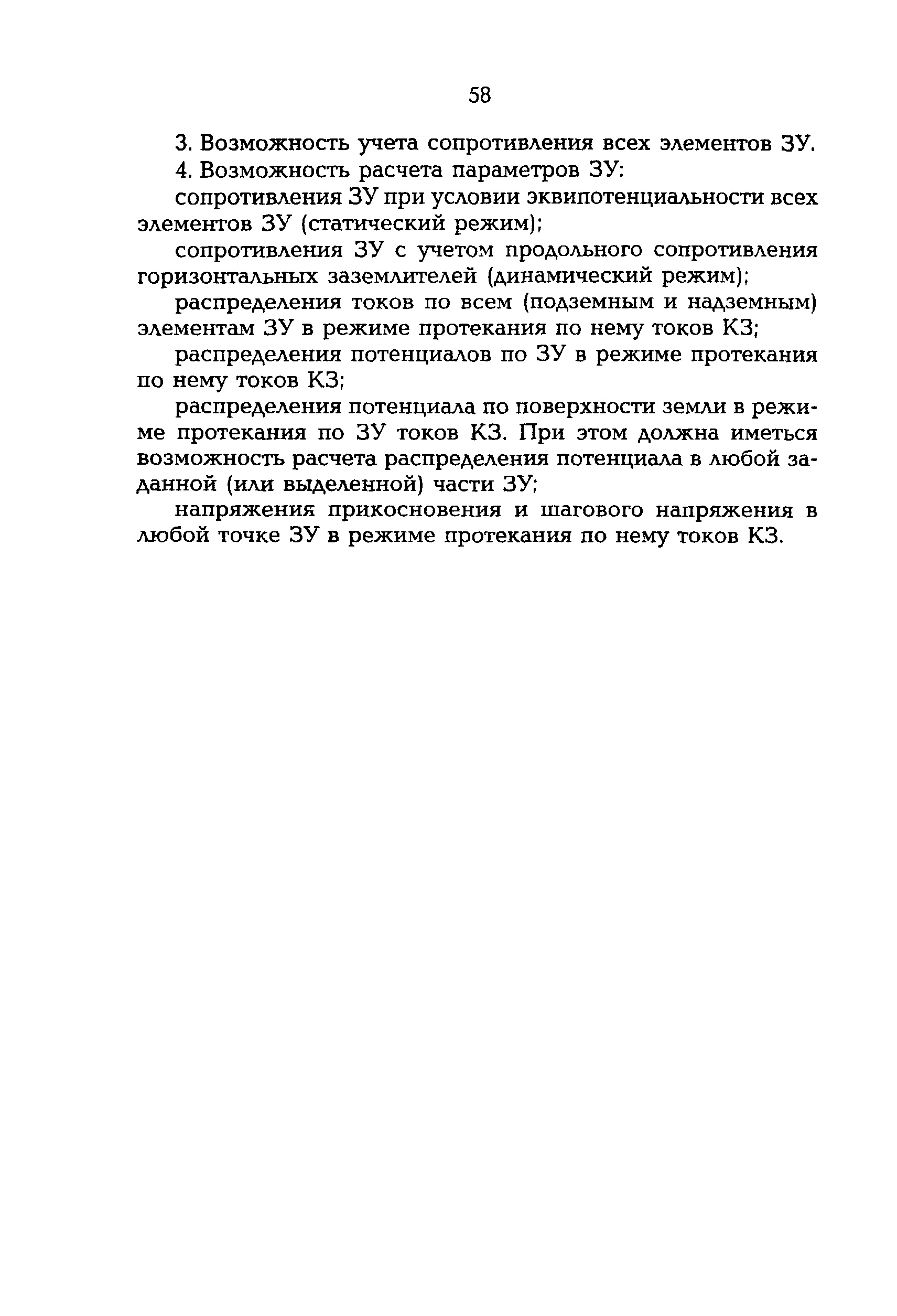

Приложение 5 Численный расчет ЗУ электроустановки

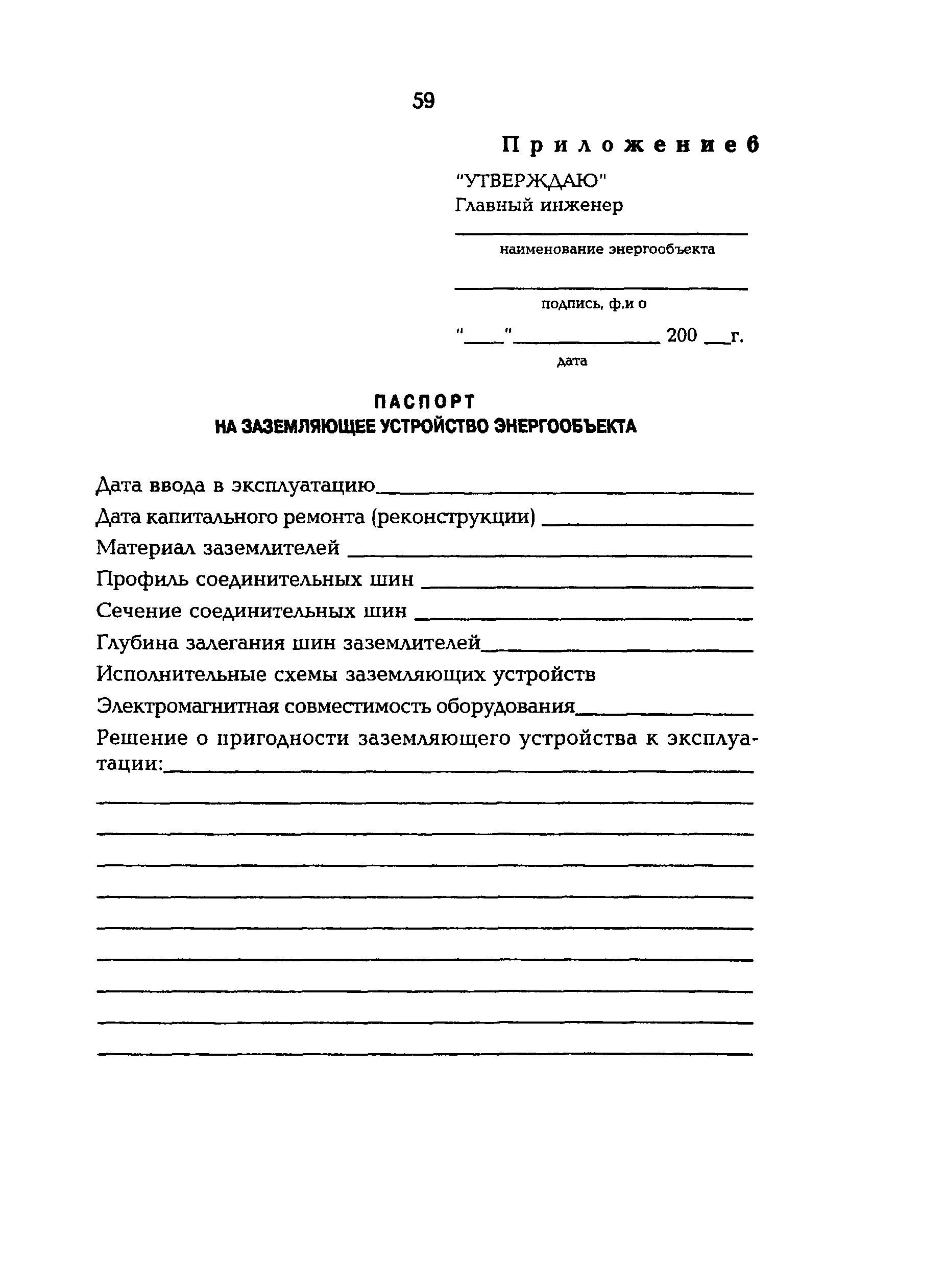

Приложение 6 Паспорт на заземляющее устройство энергообъекта

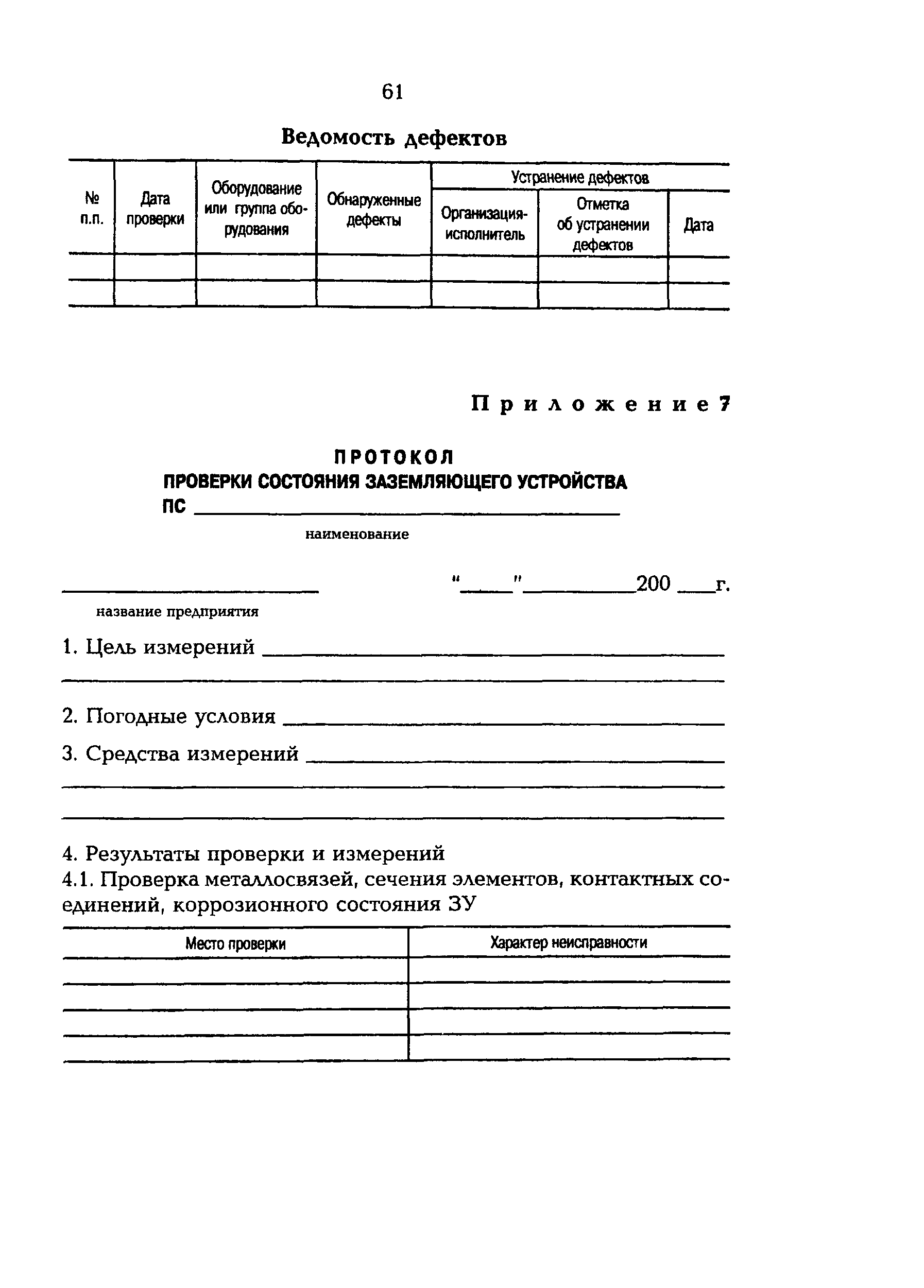

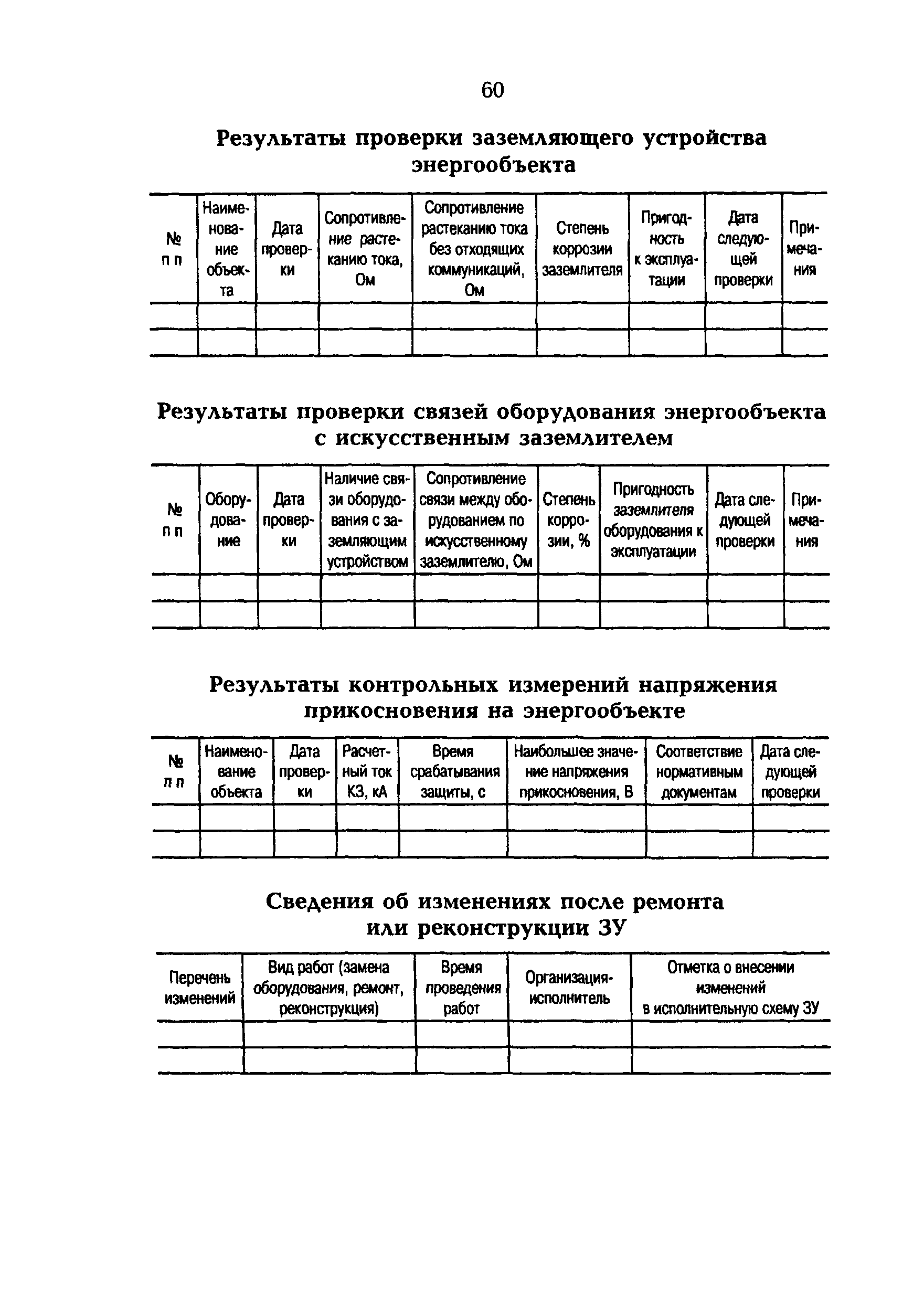

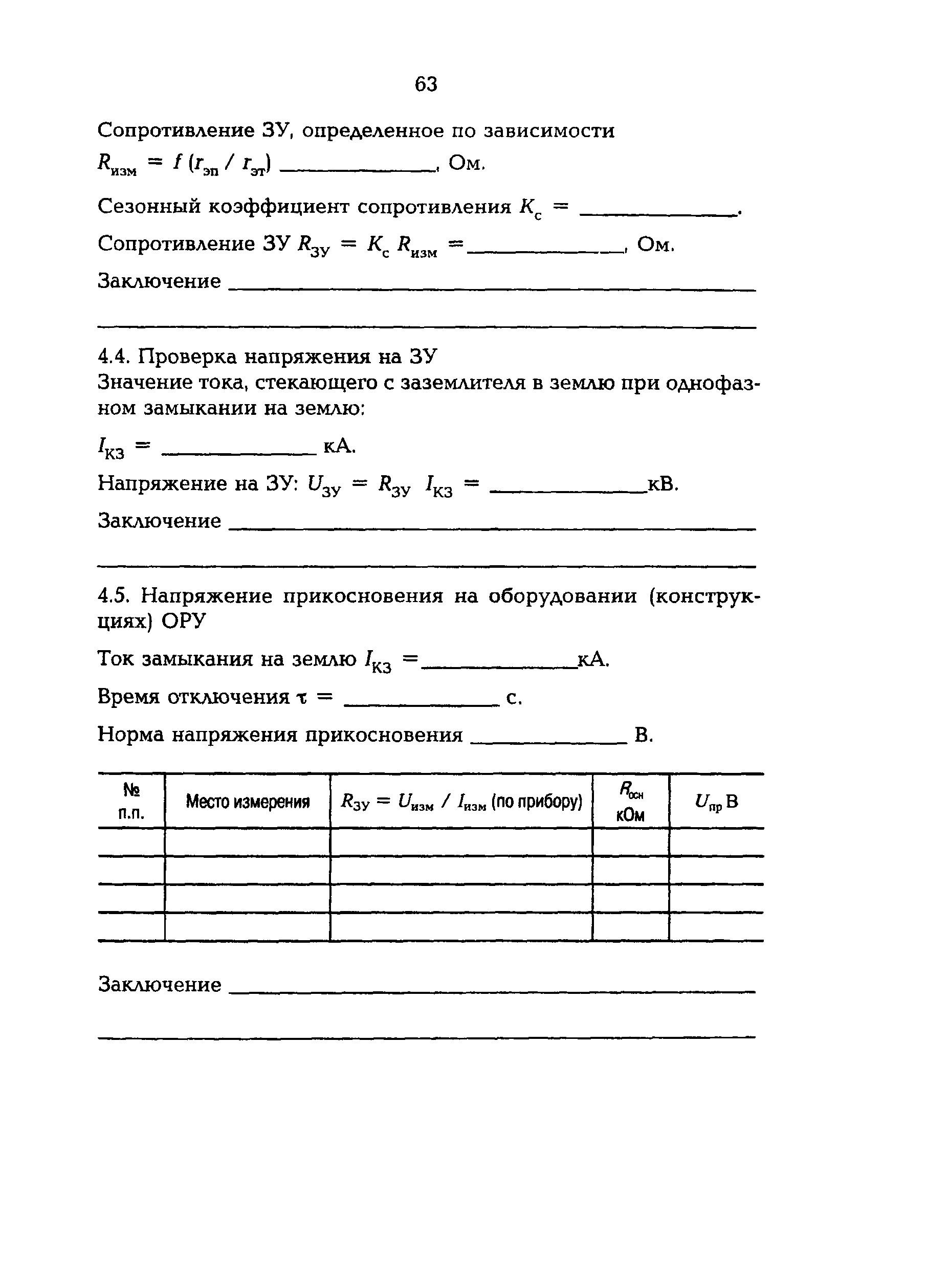

Приложение 7 Протокол проверки состояния заземляющих устройств

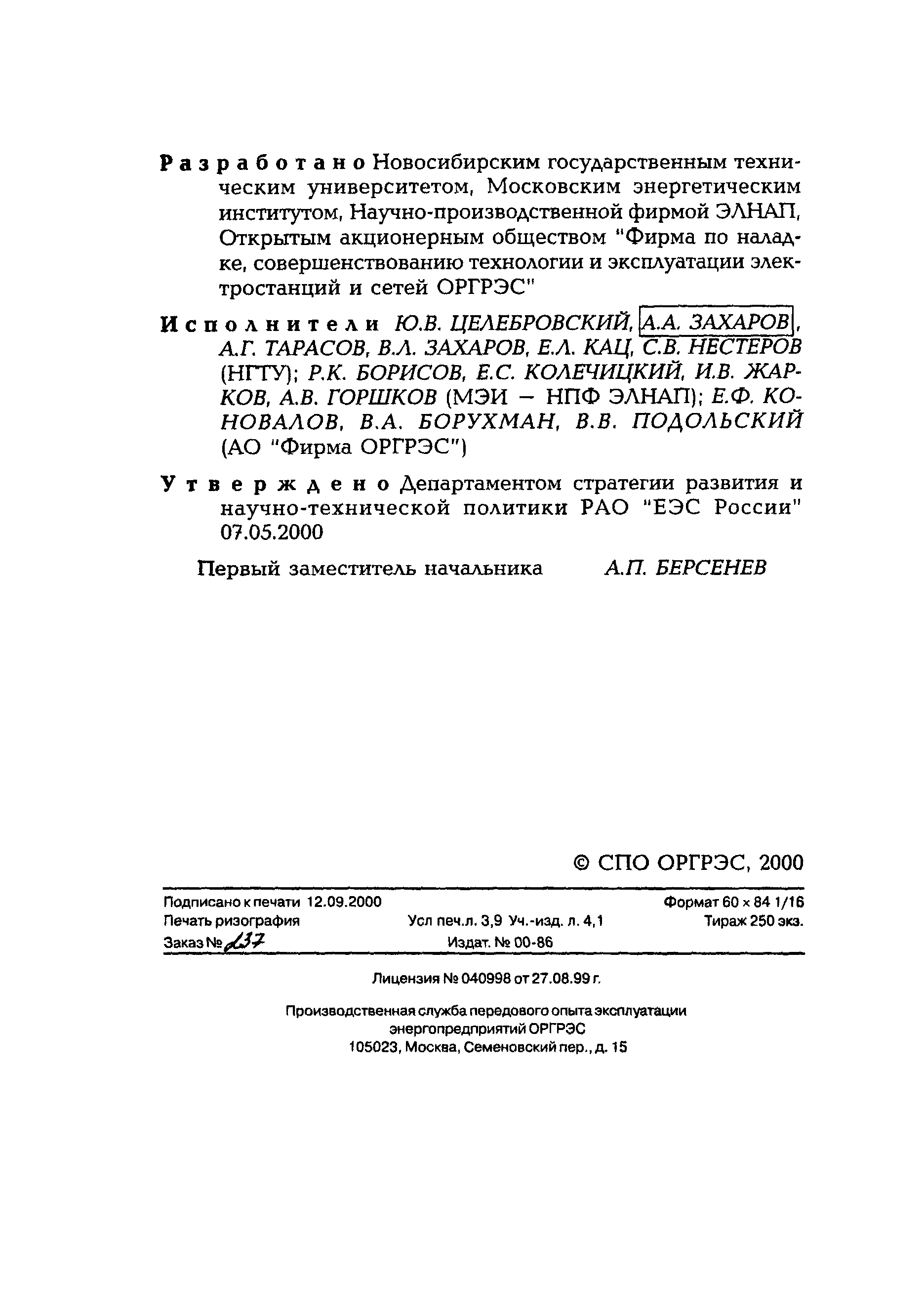

Разработан: АО Фирма ОРГРЭС
МЭИ
НГТУ
НПФ ЭЛНАП
Утверждён:07.05.2000 РАО ЕЭС России (UES of Russia RAO )
Издан: СПО ОРГРЭС (2000 г. )
Расположен в:Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Энергетика и теплотехника в целом Мостостроение Предприятия, объединения, энергосистемы
