РД 34.51.101-90

Инструкция по выбору изоляции электроустановок

Обозначение:	РД 34.51.101-90
Обозначение англ:	RD 34.51.101-90
Статус:	действует
Название рус.:	Инструкция по выбору изоляции электроустановок
Название англ.:	Guidelines for Selection of Insulation for Electrical Installations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1990
Область применения:	Инструкция распространяется на выбор изоляции электроустановок переменного тока на напряжения 6 - 750 кВ: воздушных линий электропередачи (ВЛ), внешней изоляции электрооборудования и изоляторов распределительных устройств (РУ) и трансформаторов. Инструкция не распространяется на выбор изоляции из полимерных материалов.

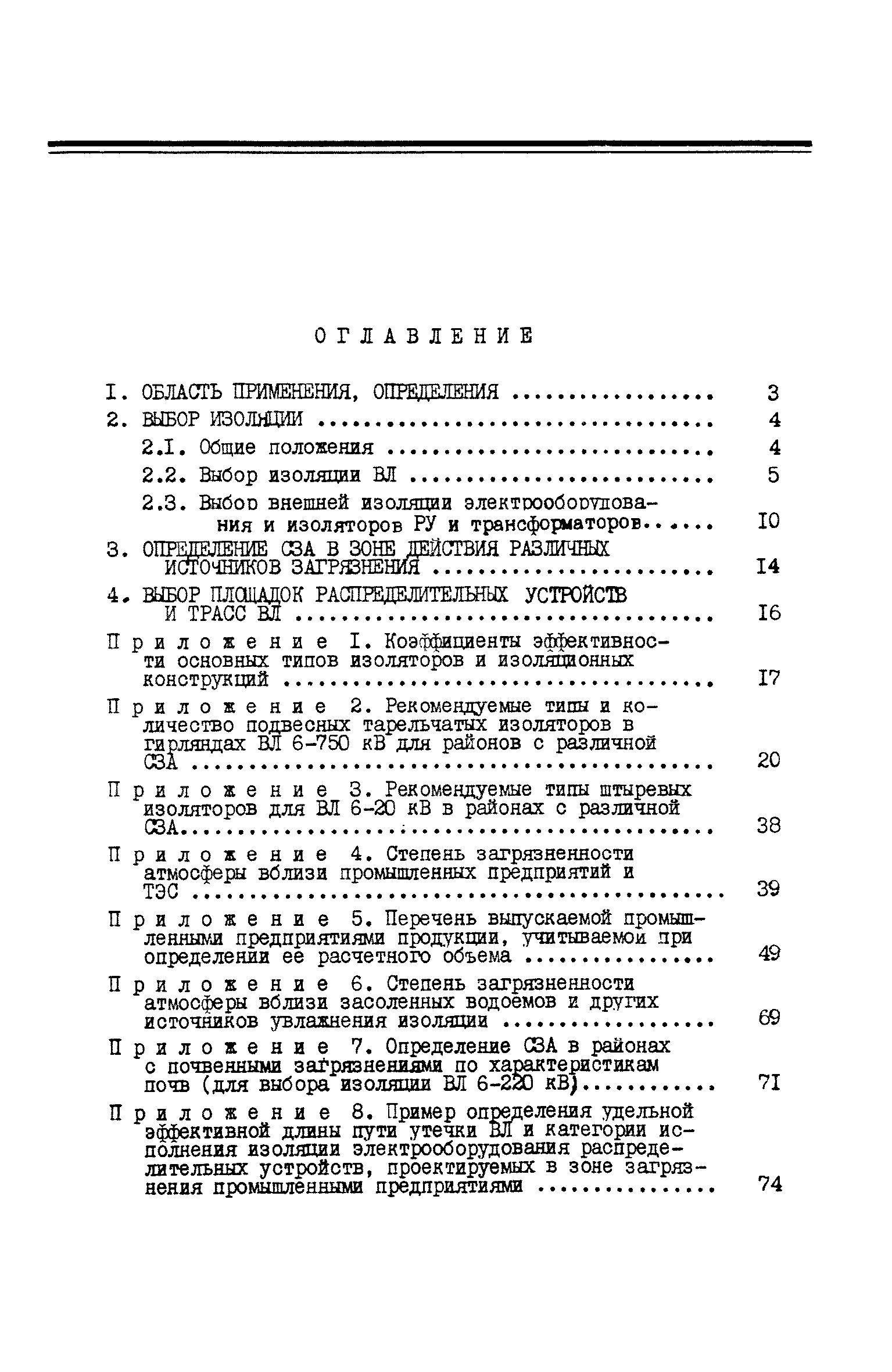

Оглавление:	1 Область применения, определения 2 Выбор изоляции    2.1 Общие положения    2.2 Выбор изоляции ВЛ    2.3 Выбор внешней изоляции электрооборудования и изоляторов РУ и трансформаторов 3 Определение СЗА в зоне действия различных источников загрязнения 4 Выбор площадок распределительных устройств и трасс ВЛ Приложение 1 Коэффициенты эффективности основных типов изоляторов и изоляционных конструкций Приложение 2 Рекомендуемые типы и количество подвесных тарельчатых изоляторов в гирляндах ВЛ 6 - 750 кВ для районов с различной СЗА Приложение 3 Рекомендуемые типы штыревых изоляторов для ВЛ 6 - 20 кВ в районах с различной СЗА Приложение 4 Степень загрязненности атмосферы вблизи промышленных предприятий и ТЭС Приложение 5 Перечень выпускаемой промышленными предприятиями продукции, учитываемой при определении ее расчетного объема Приложение 6 Степень загрязненности атмосферы вблизи засоленных водоемов и других источников увлажнения изоляции Приложение 7 Определение СЗА в районах с почвенными загрязнениями по характеристикам почв (для выбора изоляции ВЛ 6 - 220 кВ) Приложение 8 Пример определения удельной эффективной длины пути утечки ВЛ и категории исполнения изоляции электрооборудования распределительных устройств, проектируемых в зоне загрязнения промышленными предприятиями
Разработан:	НИИПТ Энергосетьпроект Сельэнергопроект
Утверждён:	23.04.1990 Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power )
Издан:	СПО Союзтехэнерго (1990 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Изоляция Электрическая изоляция в целом Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Государственного энергетического надзора Мостостроение Изоляторы
Заменяет собой:	И 34-70-009-83 «Инструкция по проектированию изоляции в районах с чистой и загрязненной атмосферой» (СПО Союзтехэнерго, 1984)
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам»
