Информационная система
«Ёшкин Кот»

Скачать базу одним архивом
Скачать обновления
История создания базы
Карта сайта

Скачать ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 1050-88

Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

Обозначение: ГОСТ 1050-88
Обозначение англ: GOST 1050-88
Статус:заменен
Название рус.:Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
Название англ.:Carbon structural quality steel gauged bars with special surface finish. General specifications
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.2015

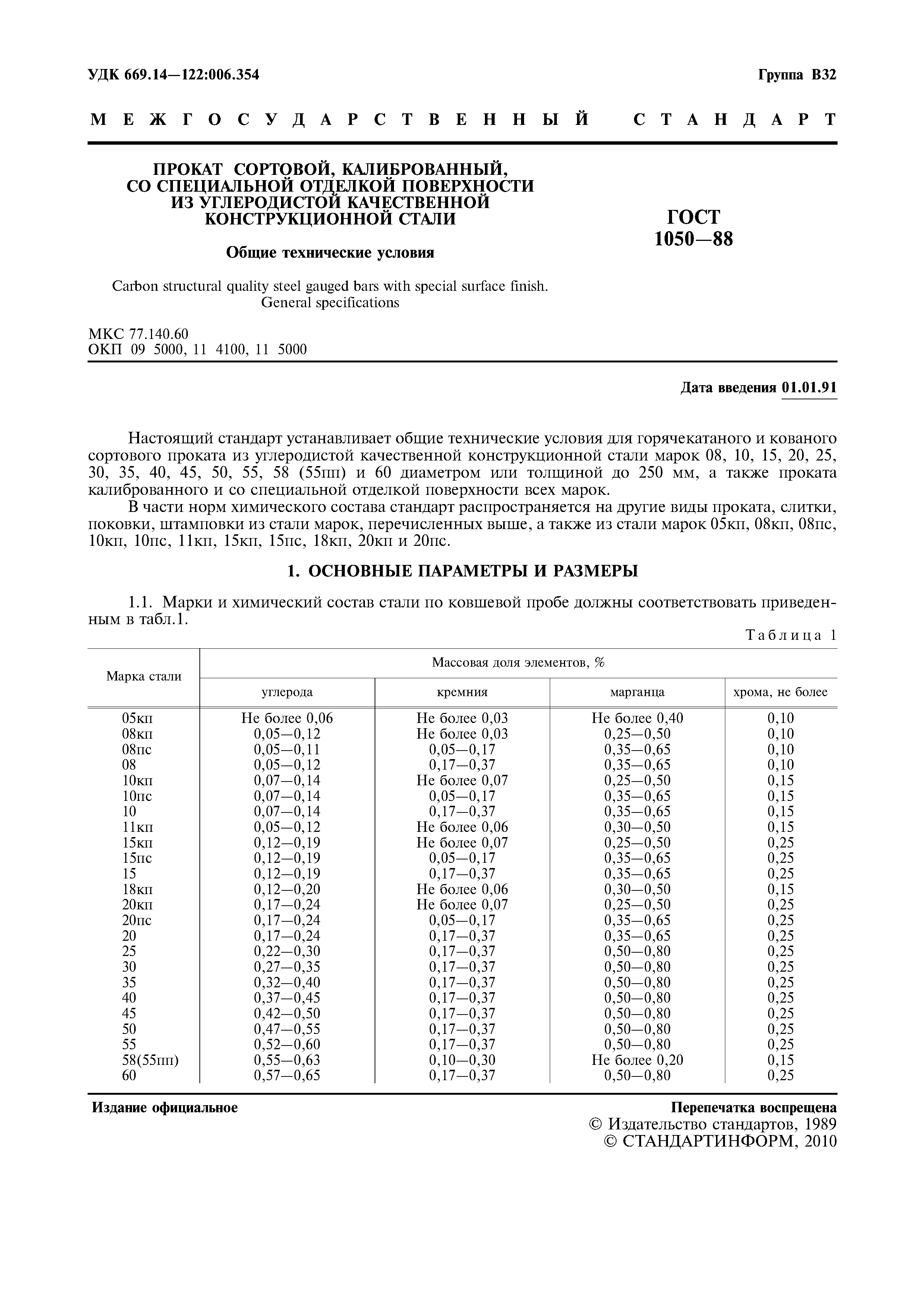

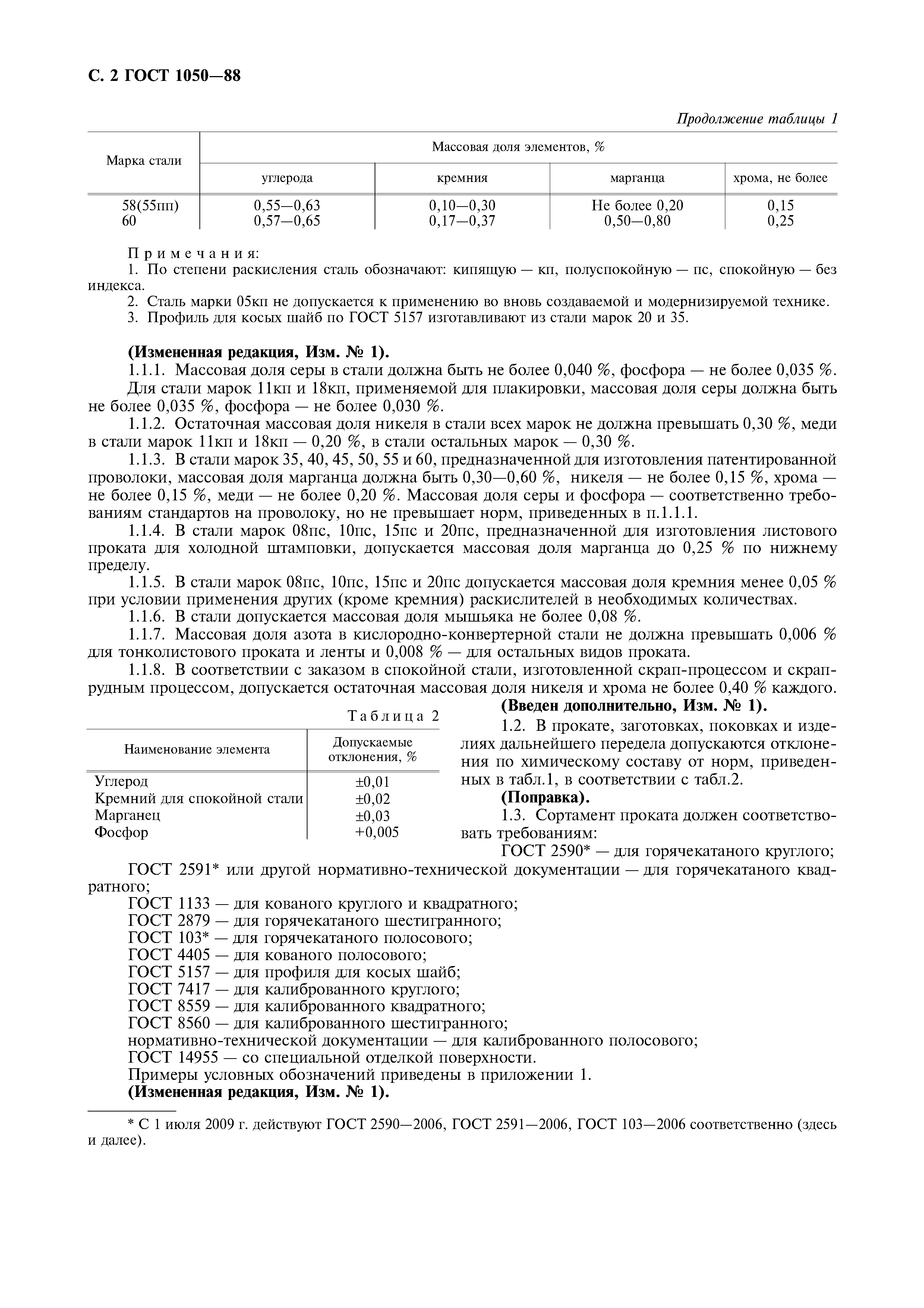

Область применения:Стандарт устанавливает общие технические условия для горячекатаного и кованого сортового проката из углеродистой качественной конструкционной стали марок 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58 (55пп) и 60 диаметром или толщиной до 250 мм, а также проката калиброванного и со специальной отделкой поверхности всех марок. В части норм химического состава стандарт распространяется на другие виды проката, слитки, поковки, штамповки из стали марок, перечисленных выше, а также из стали марок 05кп, 08кп, 08пс, 10кп, 10 пс, 11кп, 15кп, 15пс, 18кп, 20кп и 20пс.
Оглавление:1 Основные параметры и размеры

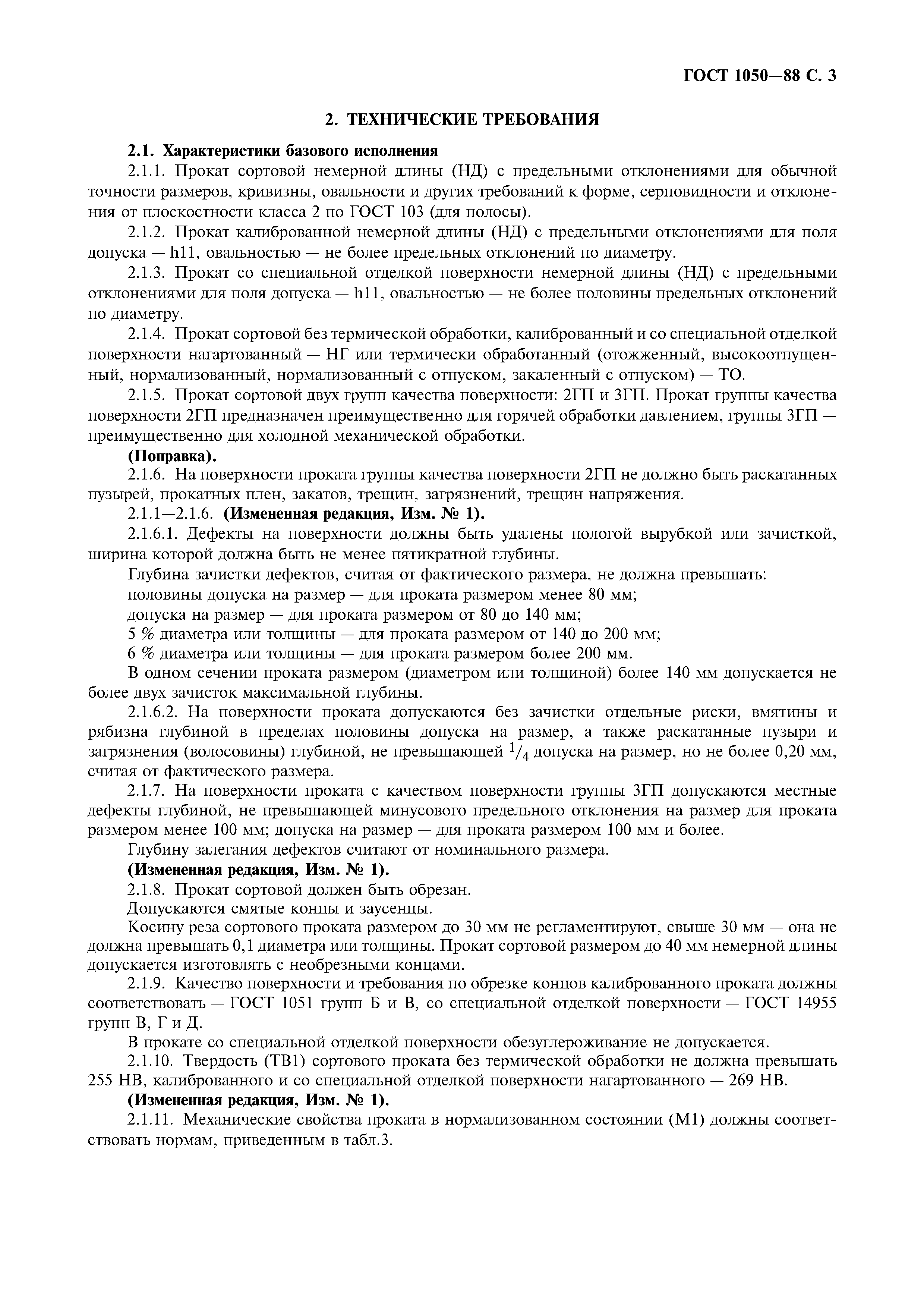

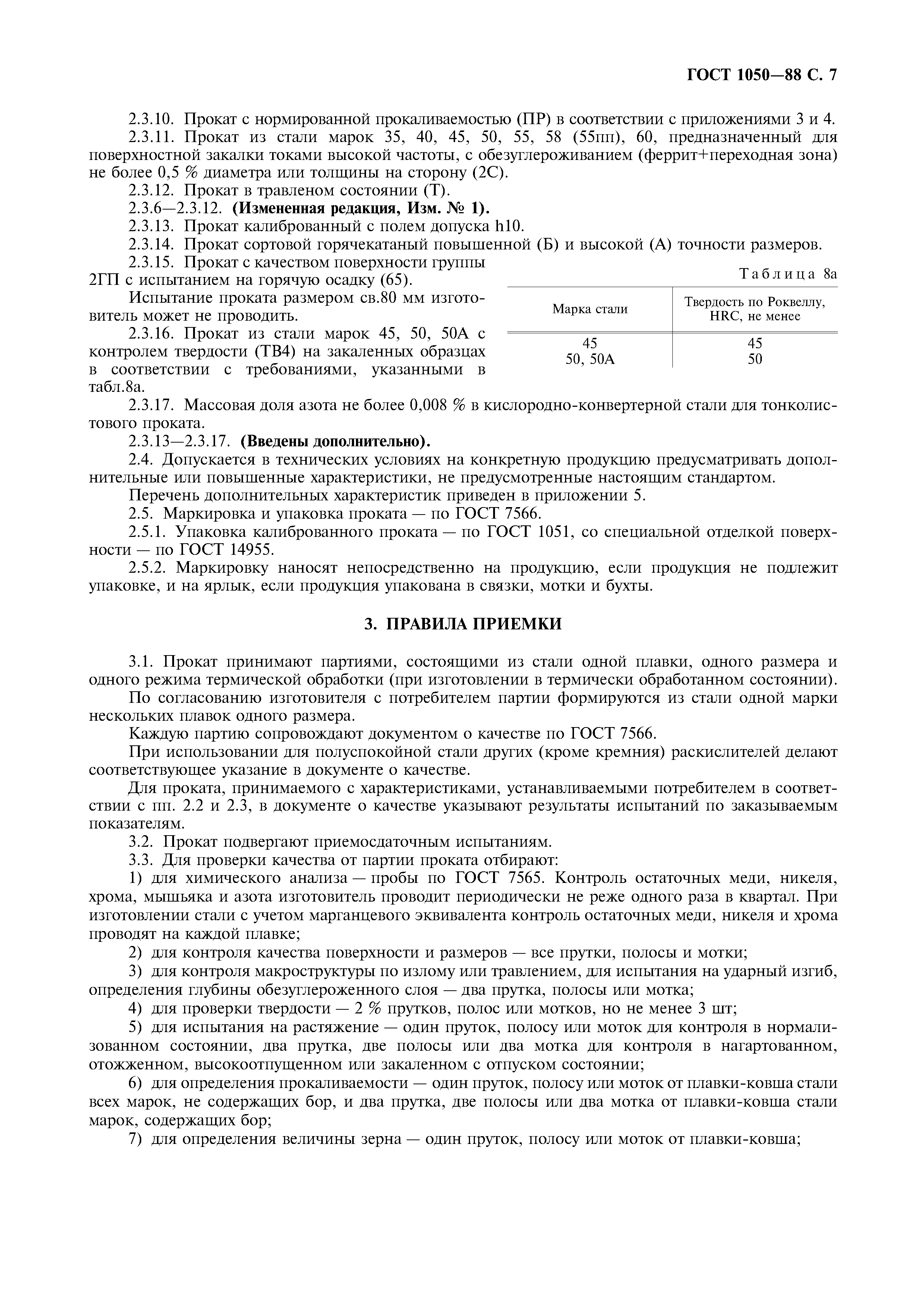

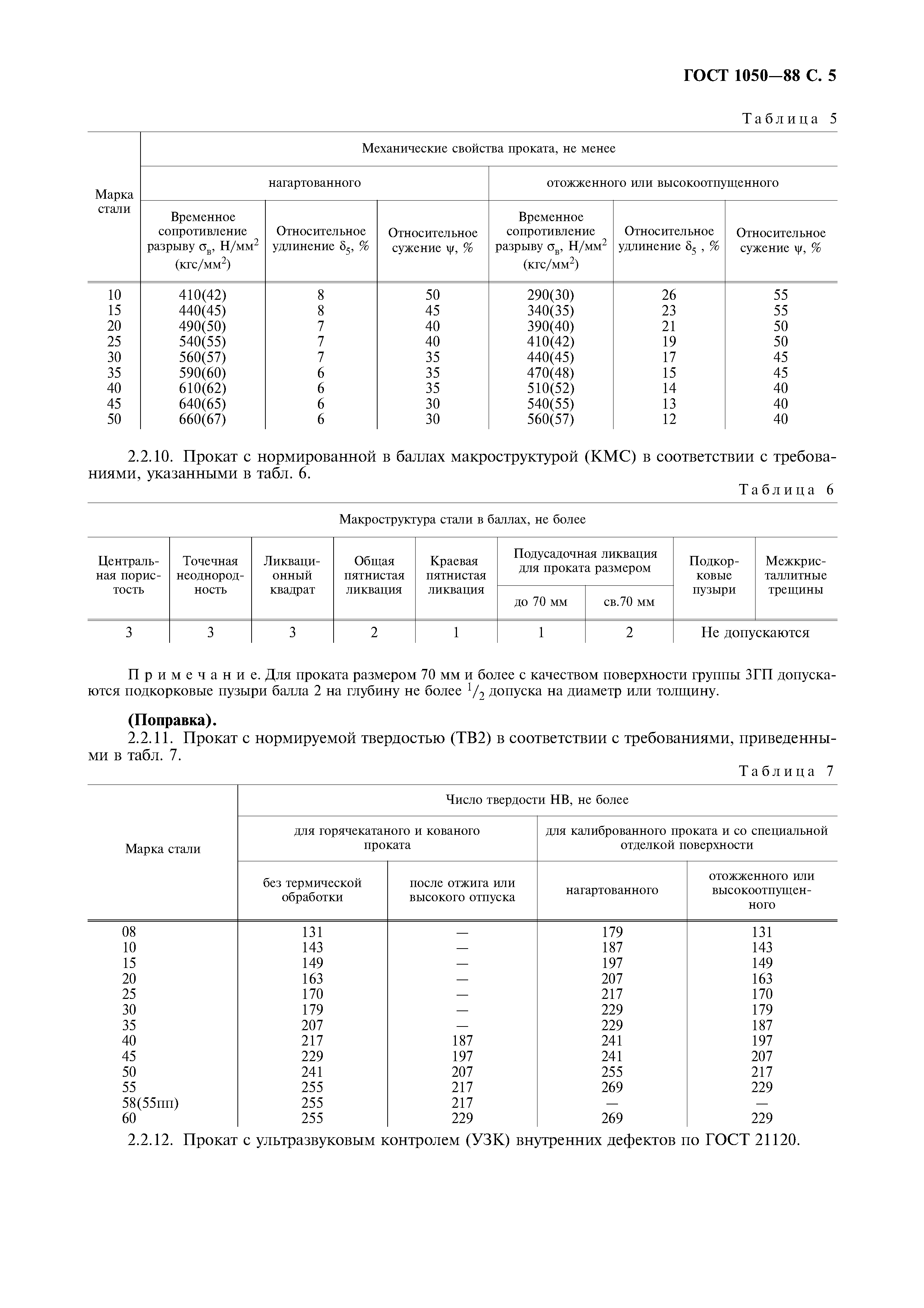

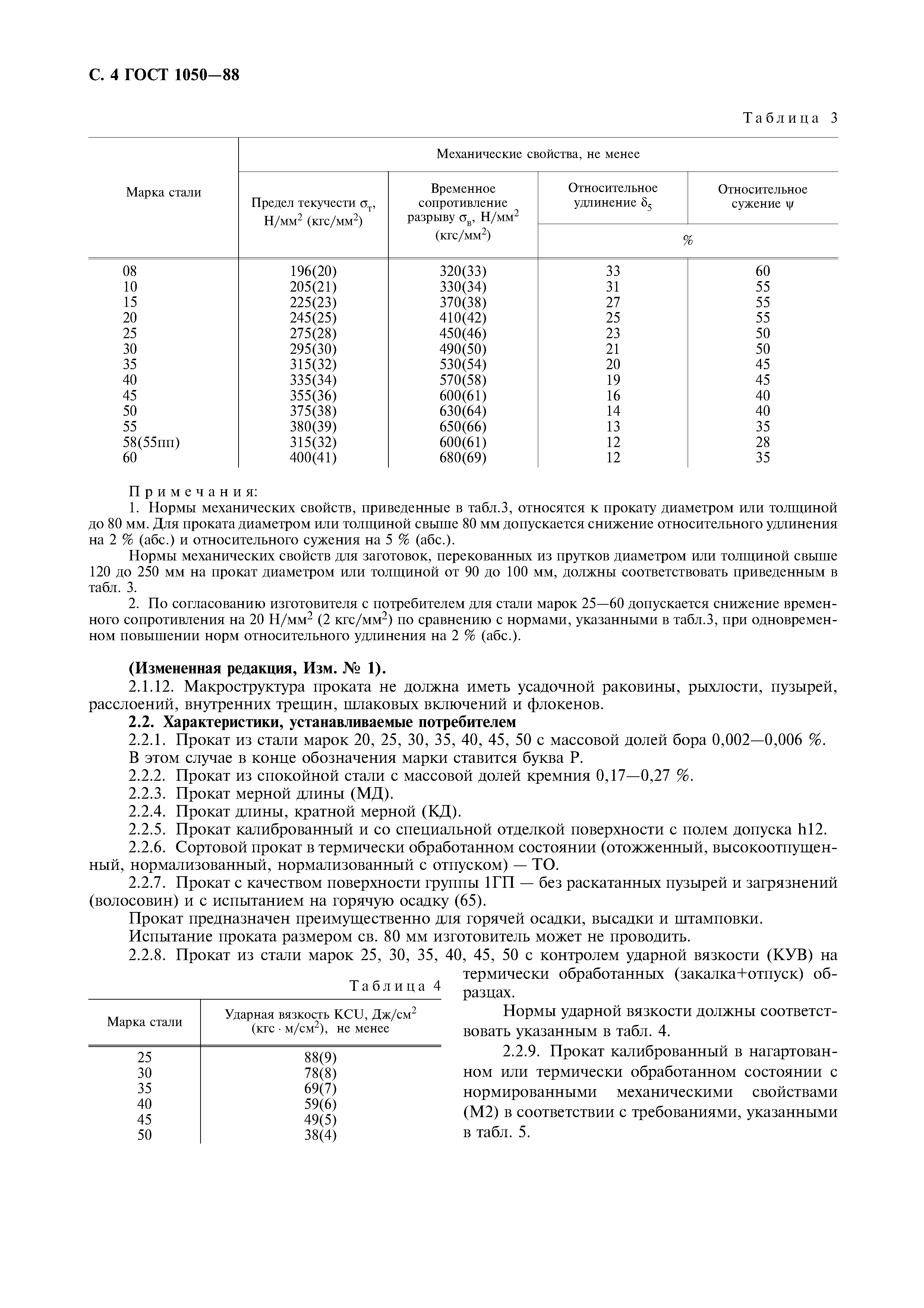

2 Технические требования
3 Правила приемки

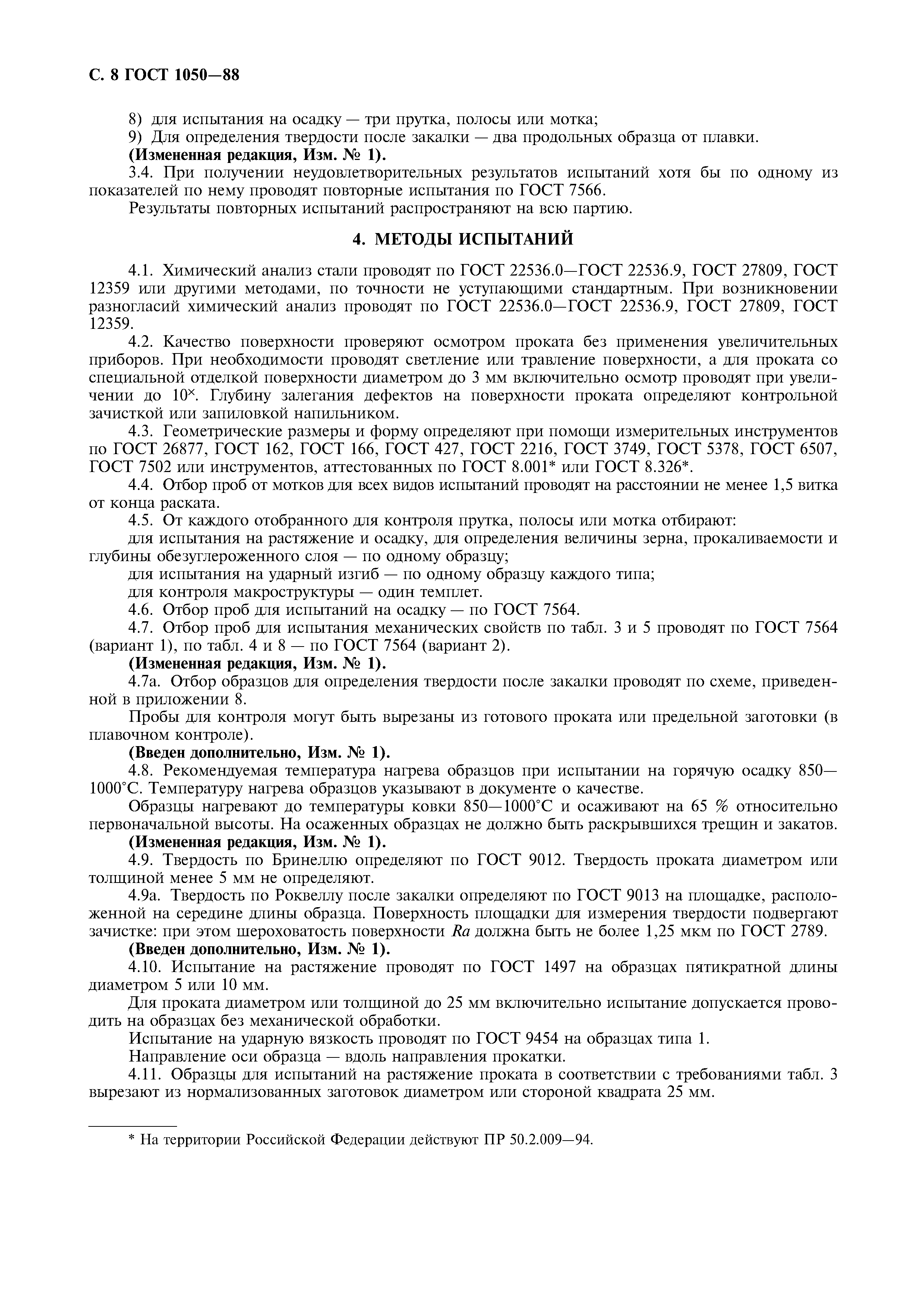

4 Методы испытаний

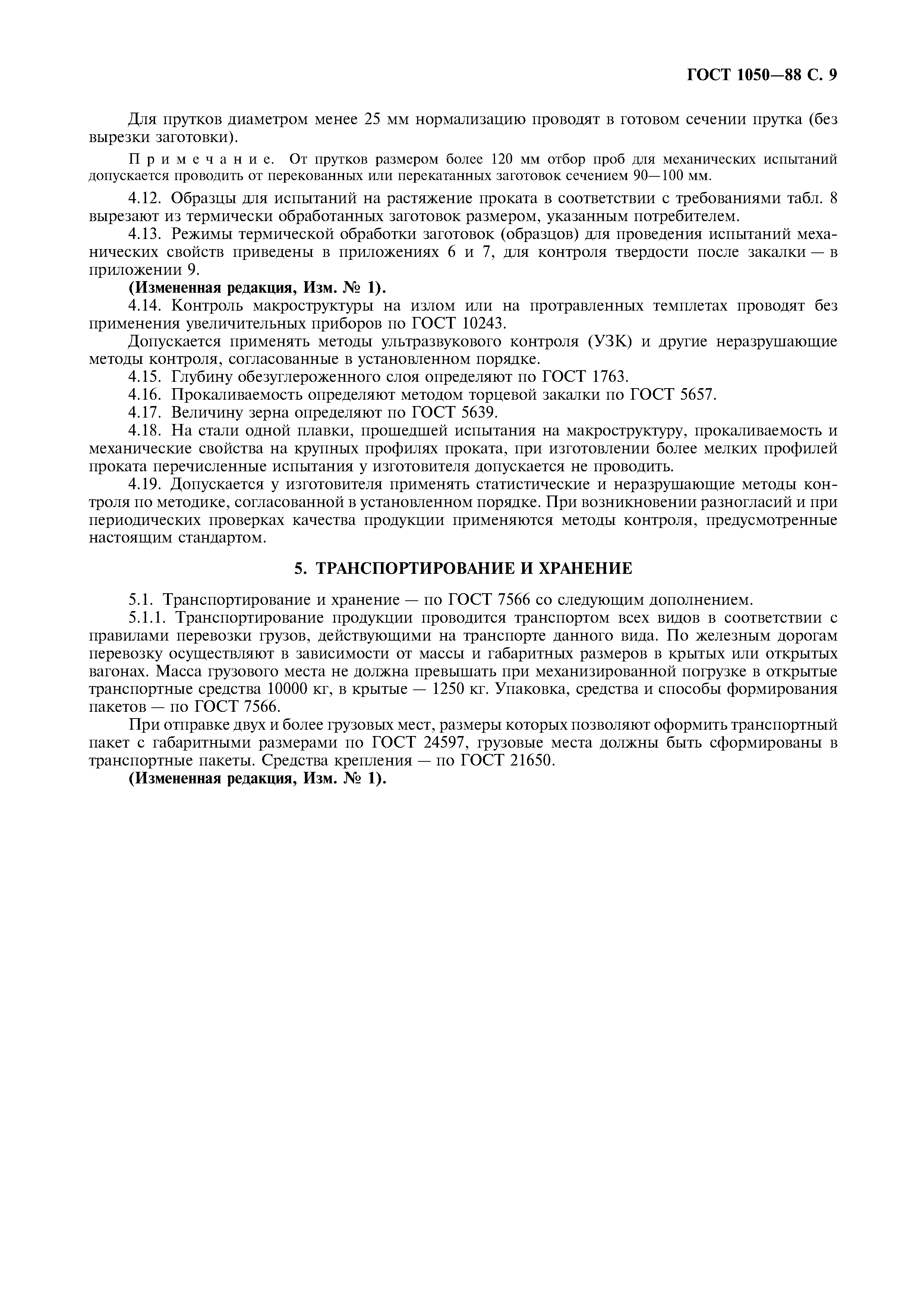

5 Транспортирование и хранение

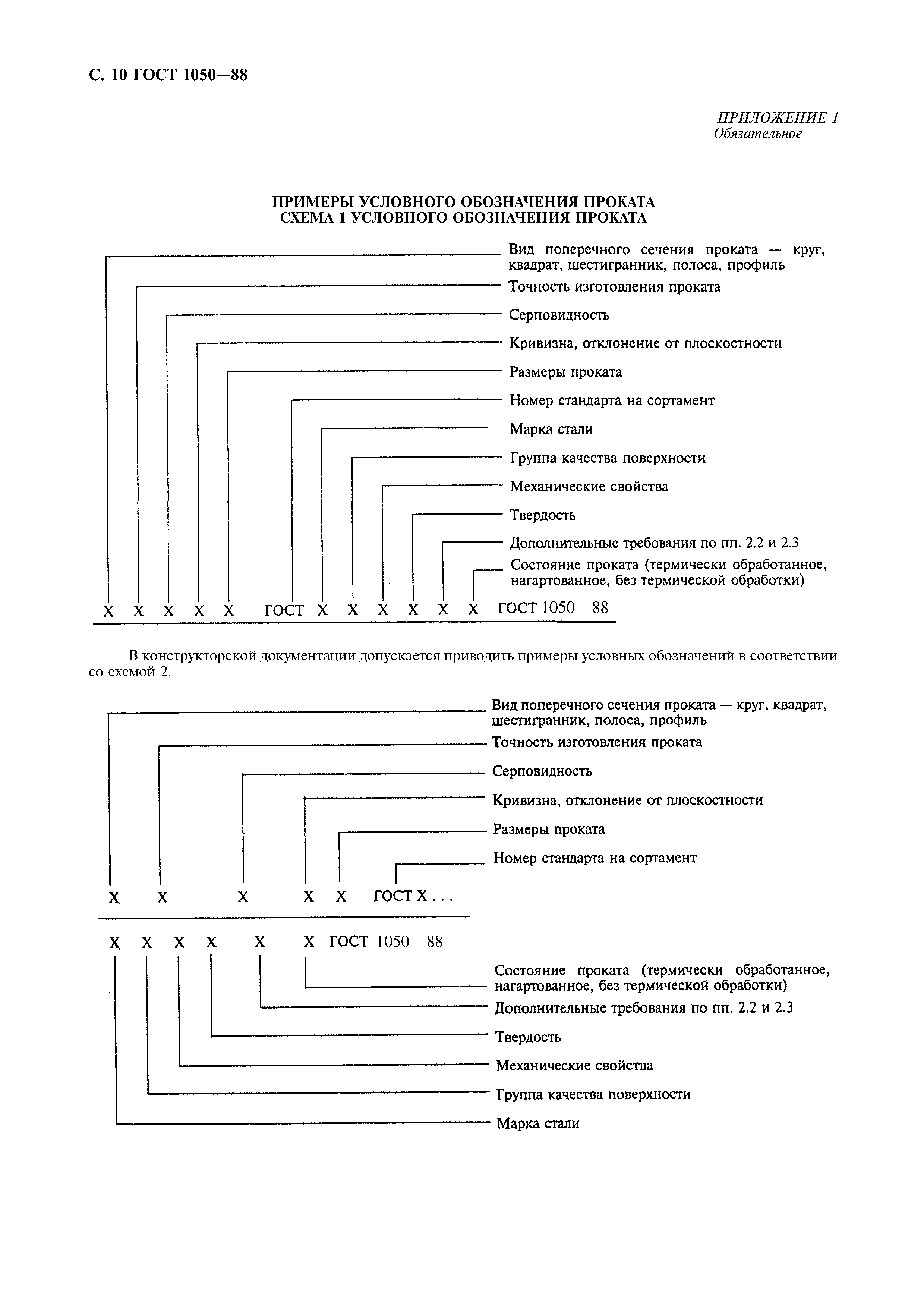

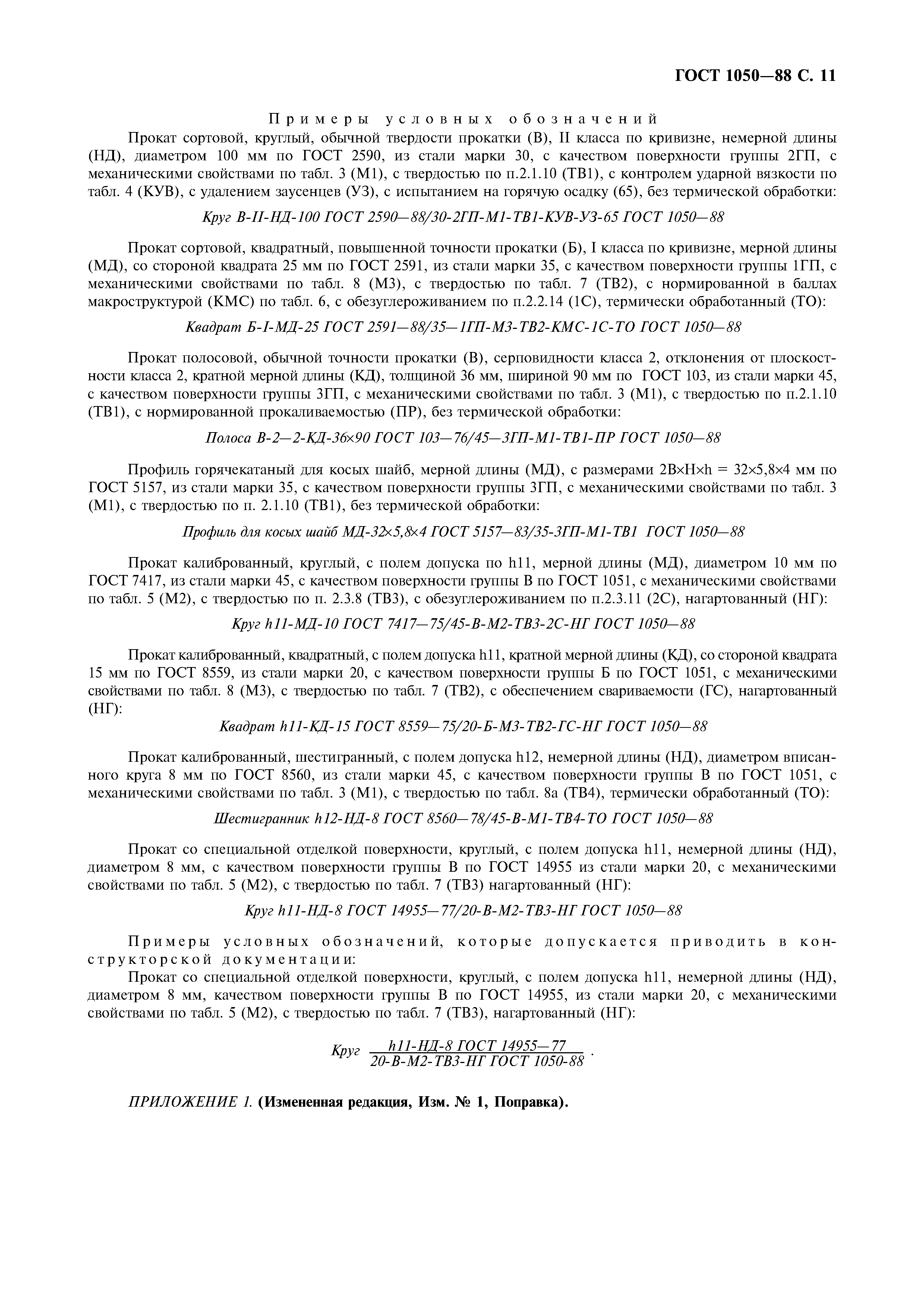

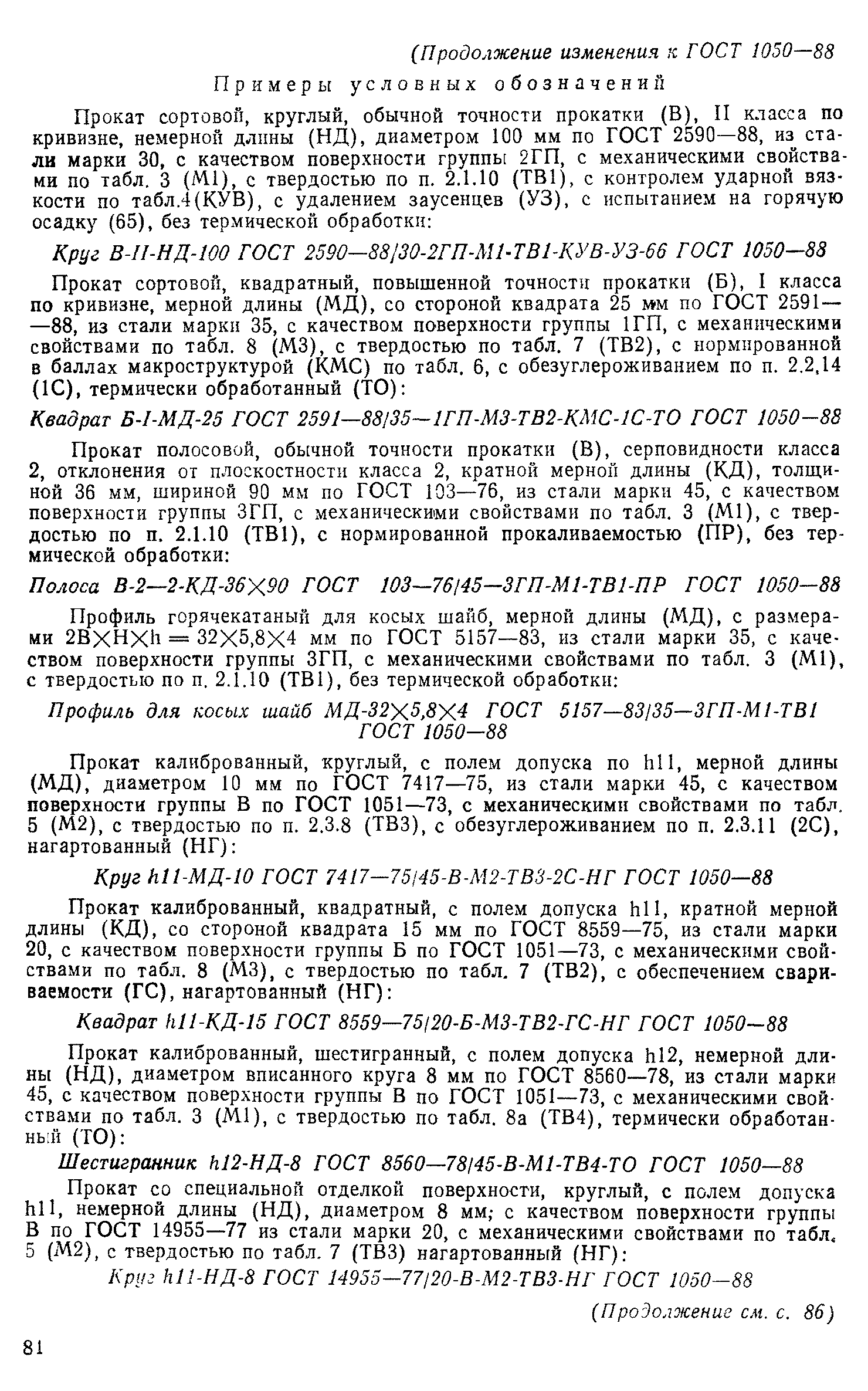

Приложение 1 (обязательное) Примеры условного обозначения проката

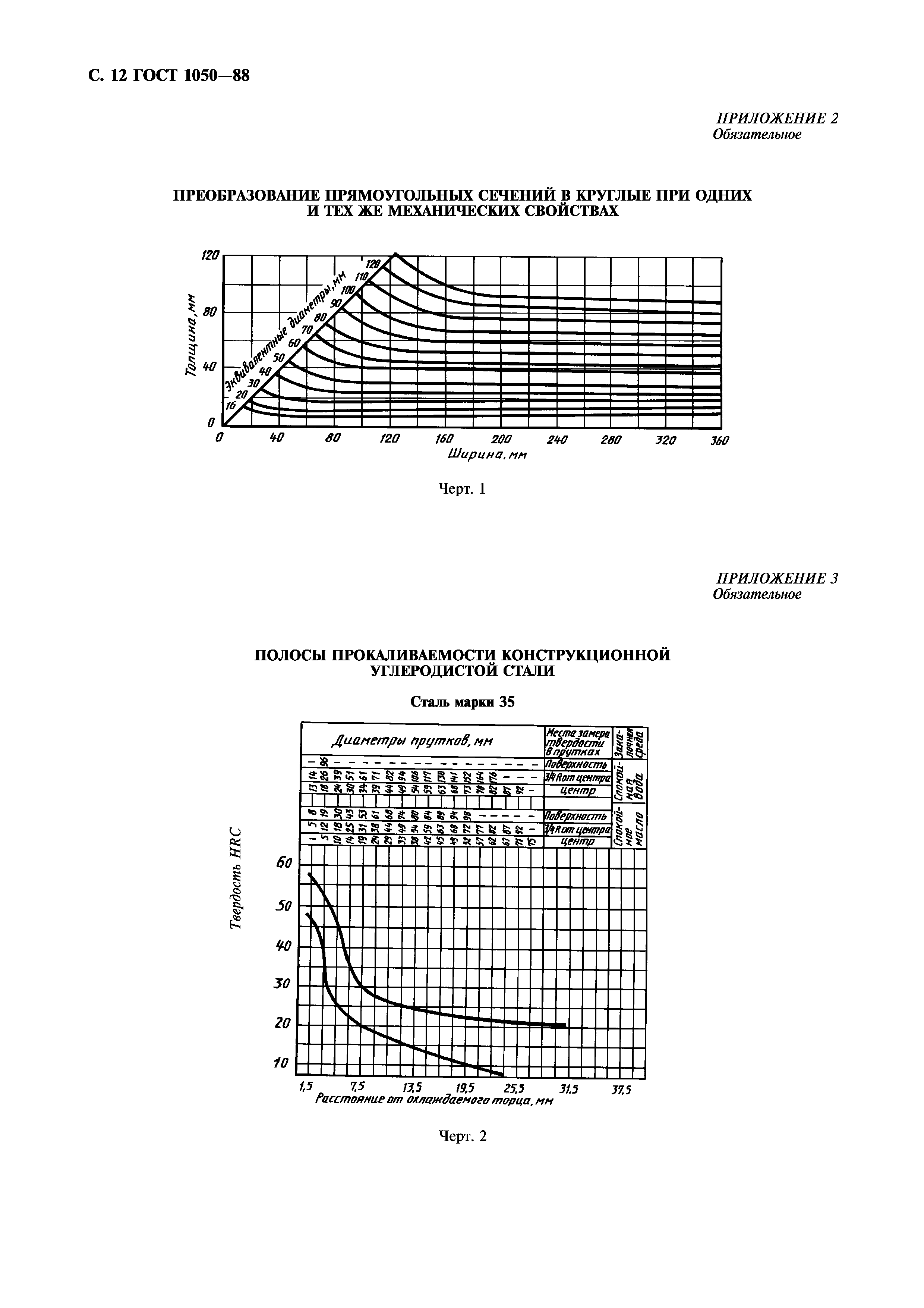

Приложение 2 (обязательное) Преобразование прямоугольных сечений в круглые при одних и тех же механических свойствах
Приложение 3 (обязательное) (Исключено, Изм. № 2)

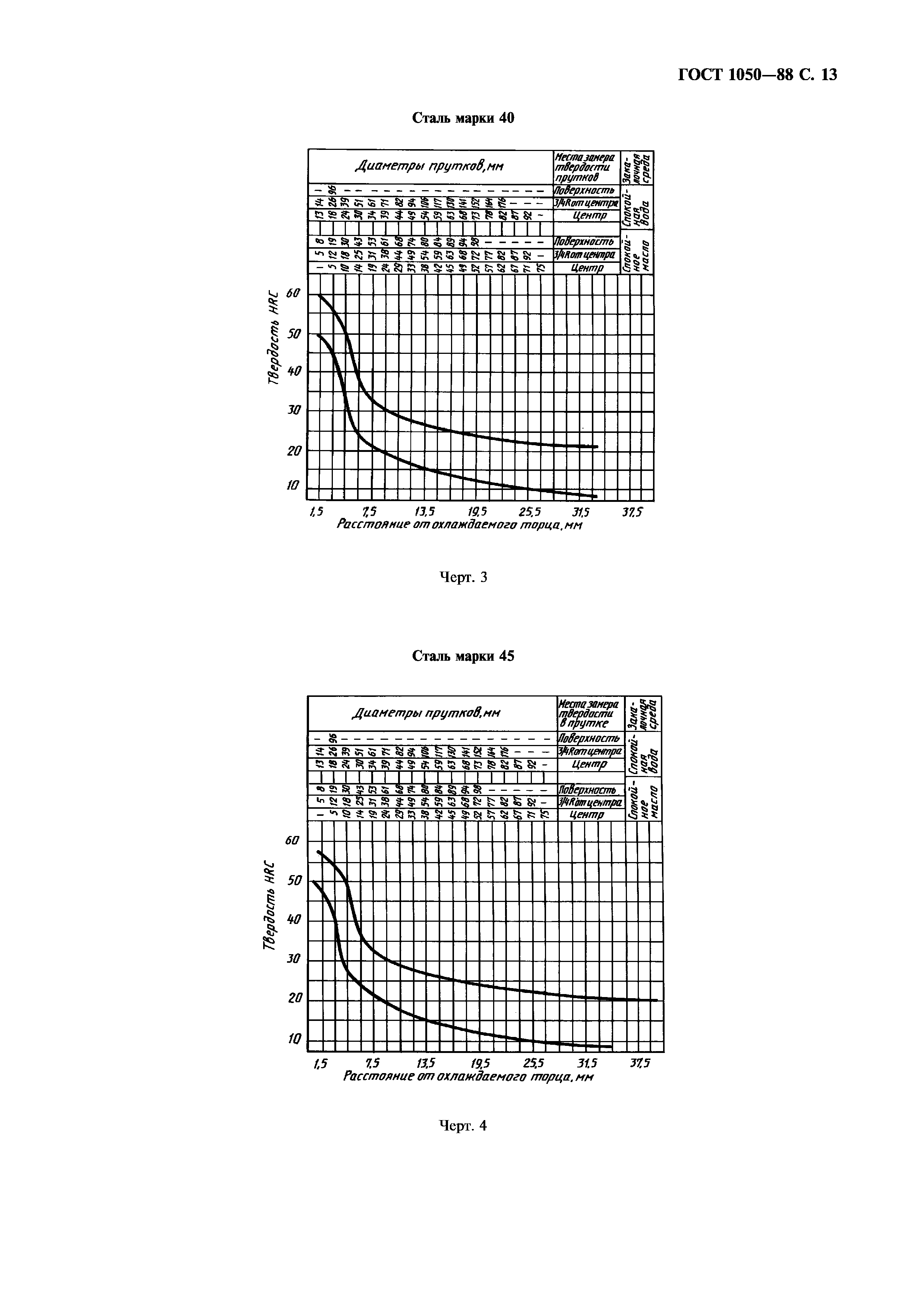

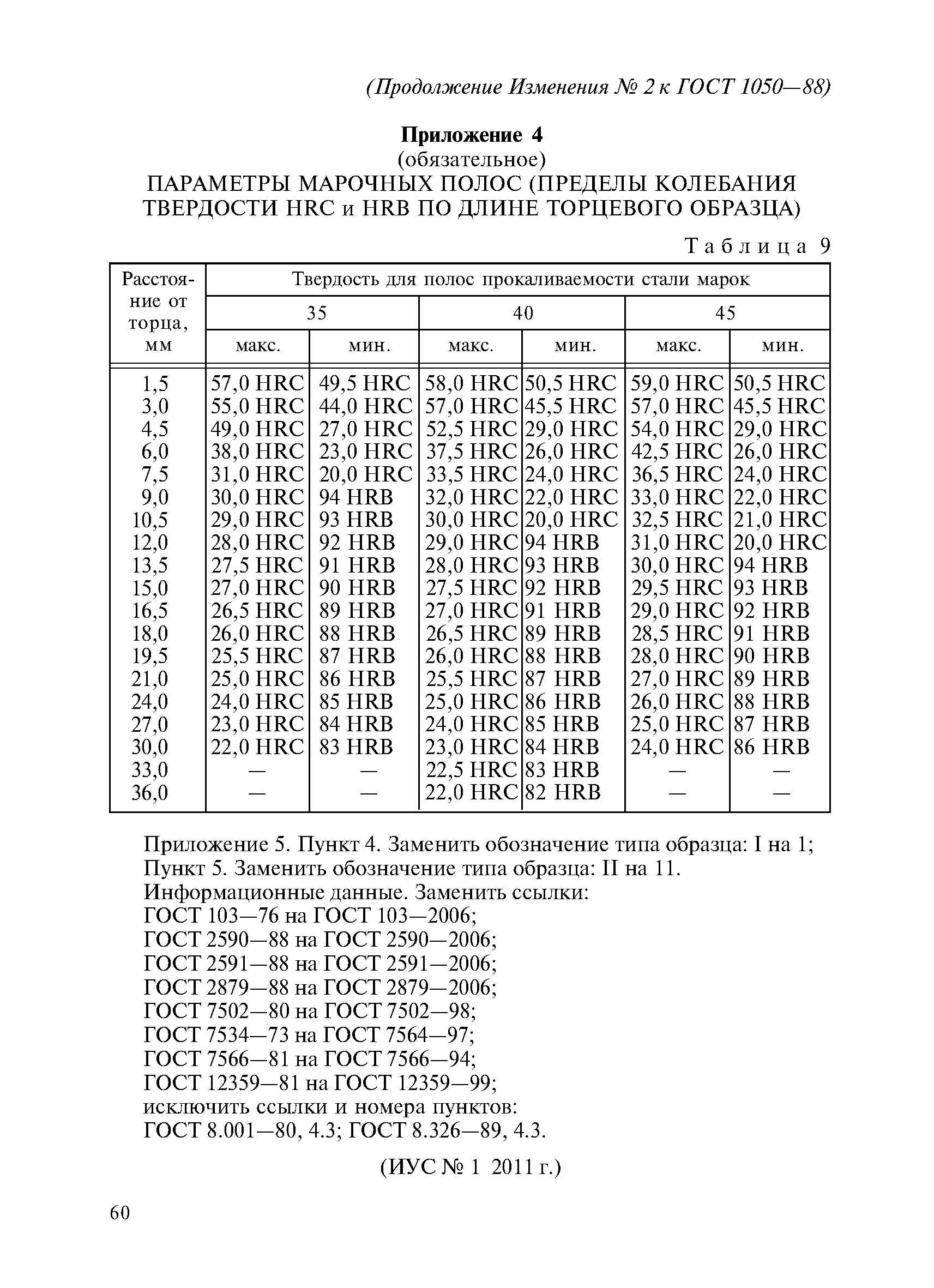

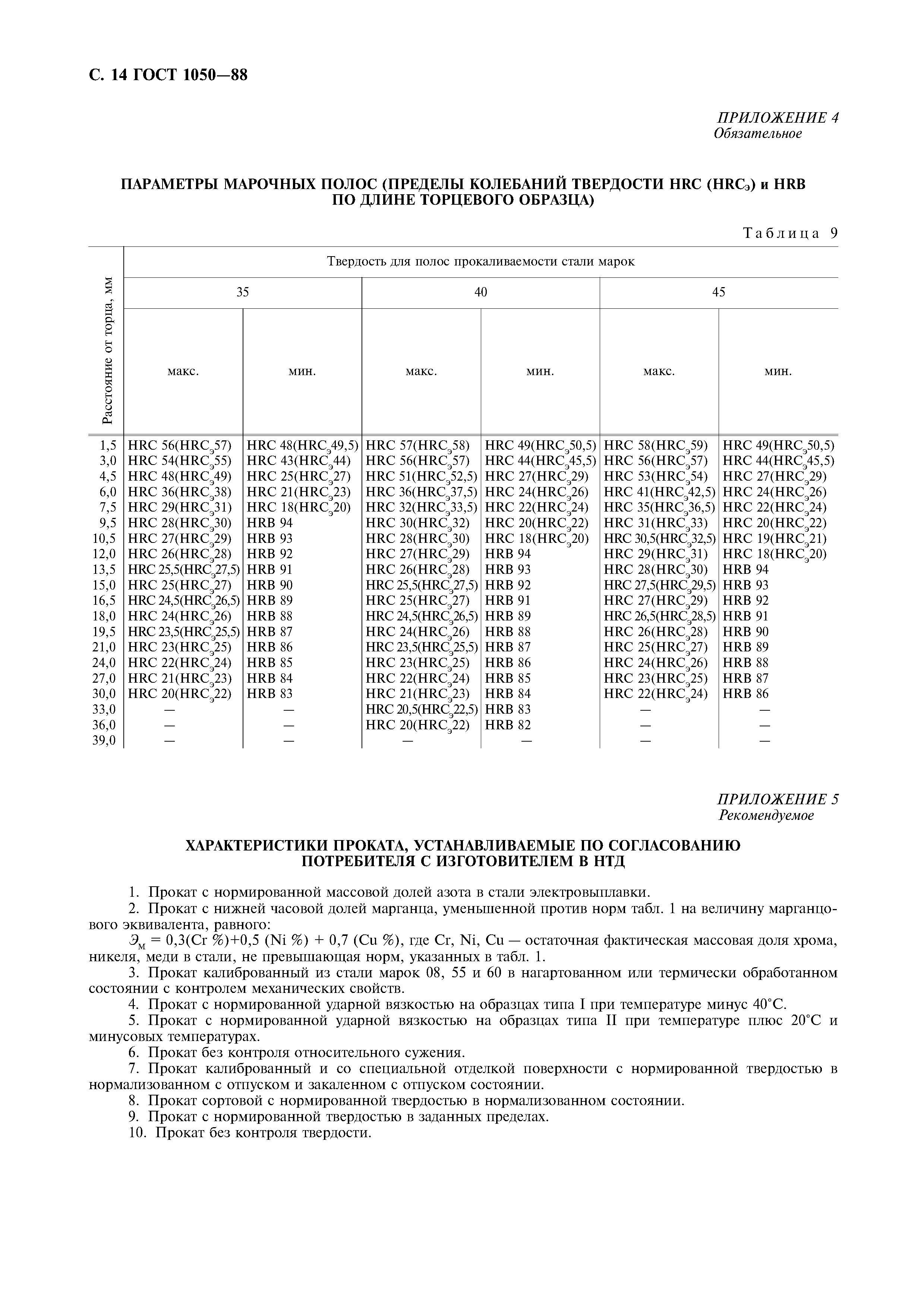

Приложение 4 (обязательное) Параметры марочных полос (пределы колебаний твердости HRC (HRCэ) и HRB по длине торцевого образца)

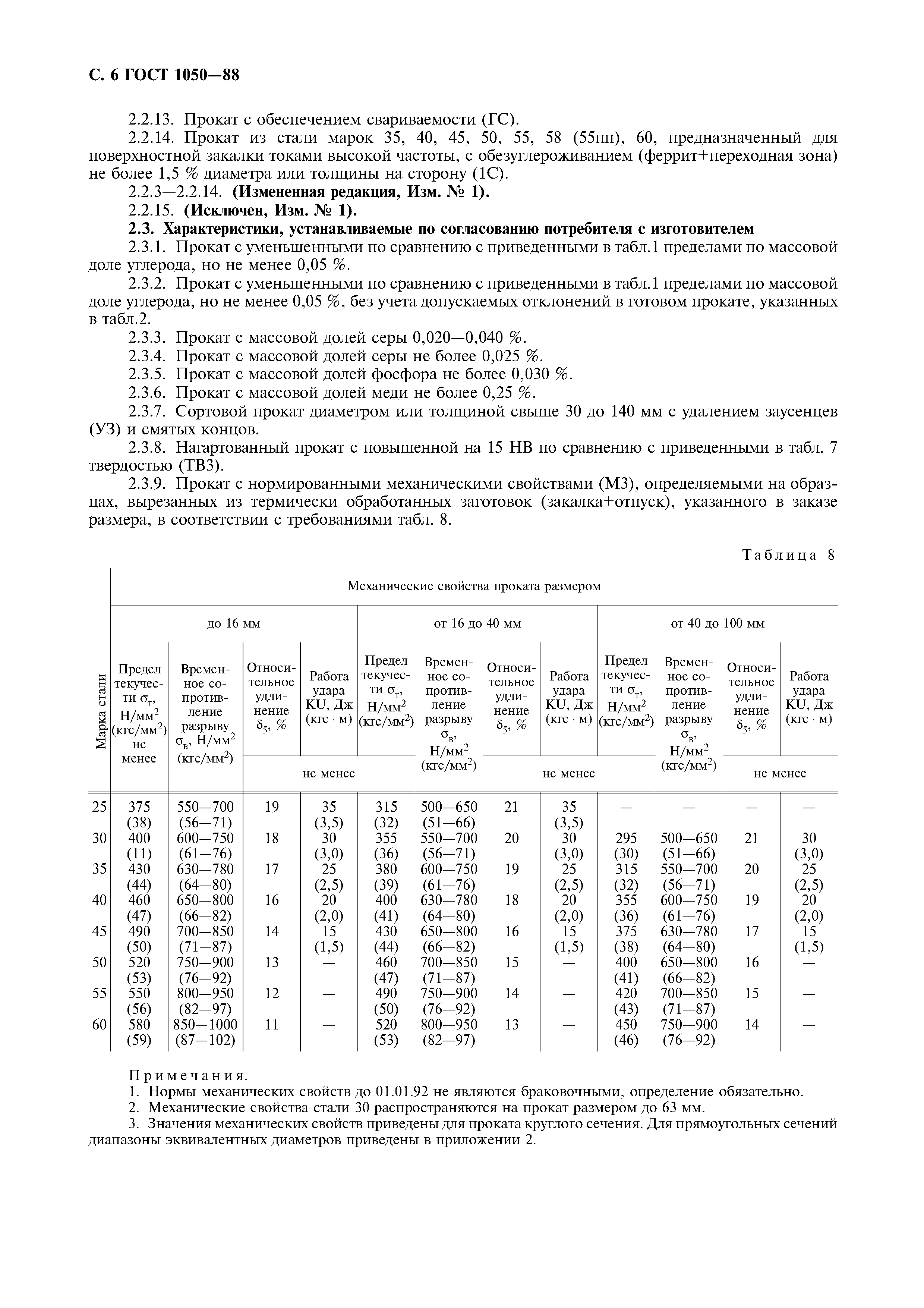

Приложение 5 (рекомендуемое) Характеристики проката, устанавливаемые по согласованию потребителя с изготовителем в НТД

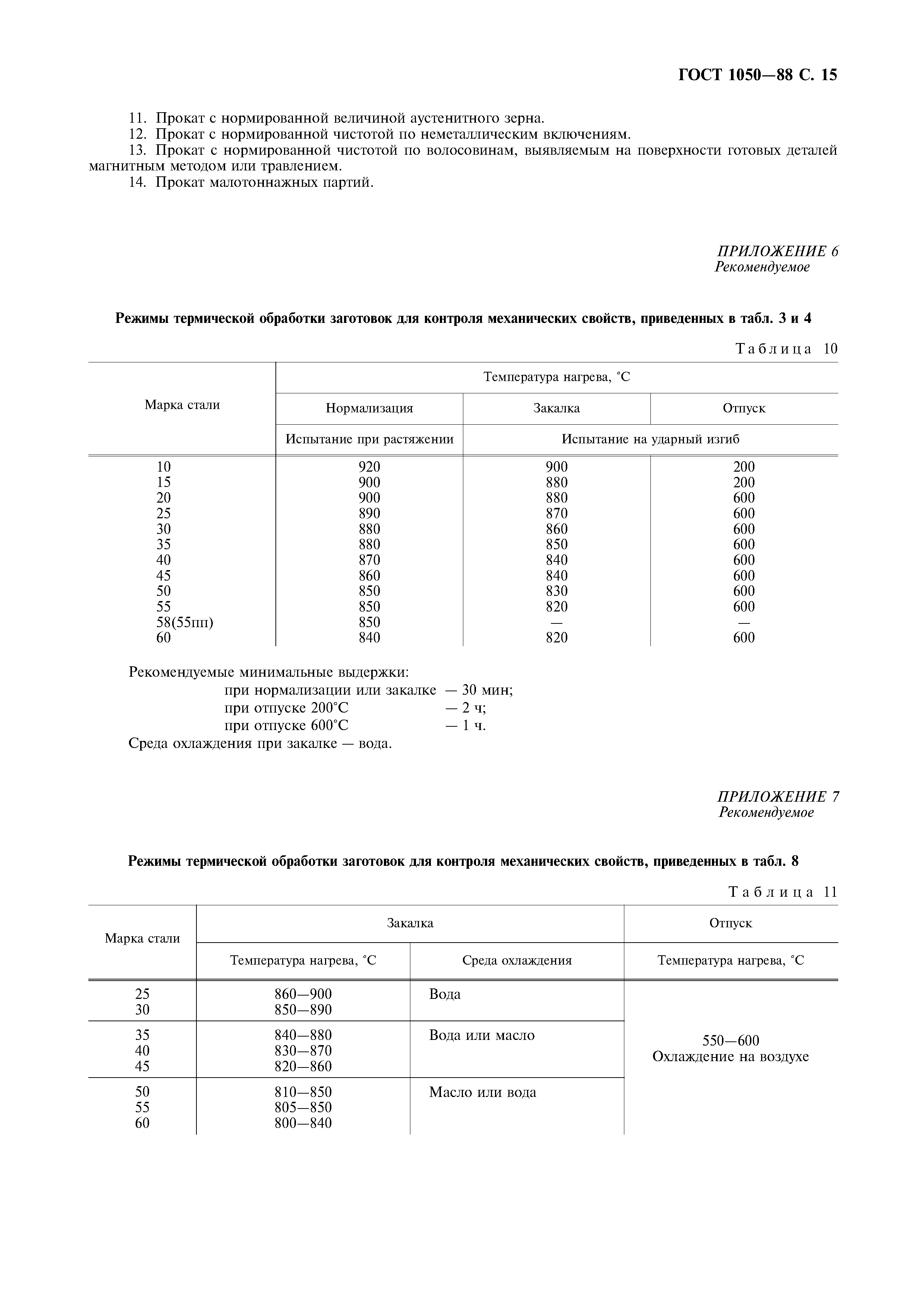

Приложение 6 (рекомендуемое) Режимы термической обработки заготовок для контроля механических свойств
Приложение 7 (рекомендуемое) Режимы термической обработки заготовок для контроля механических свойств

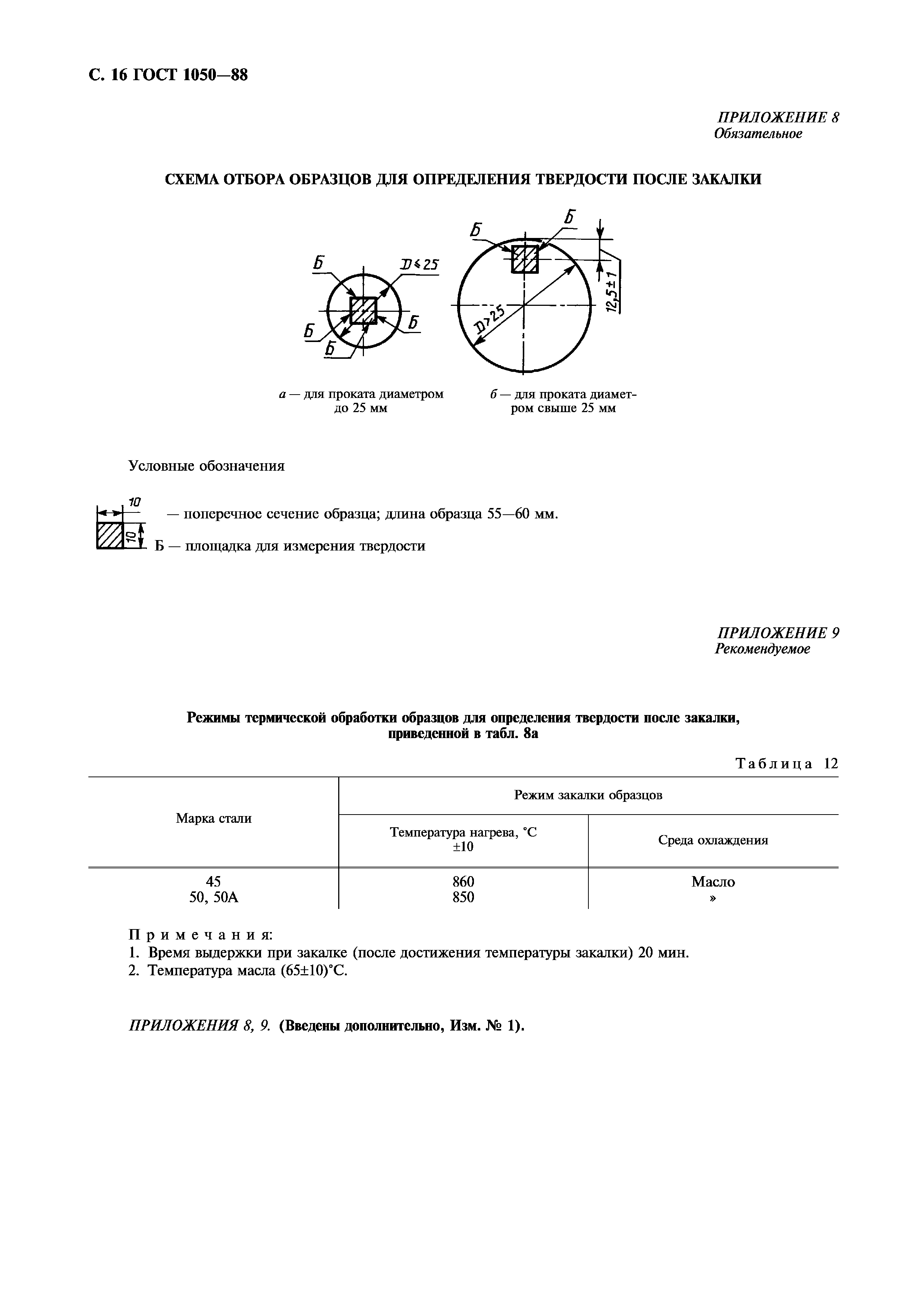

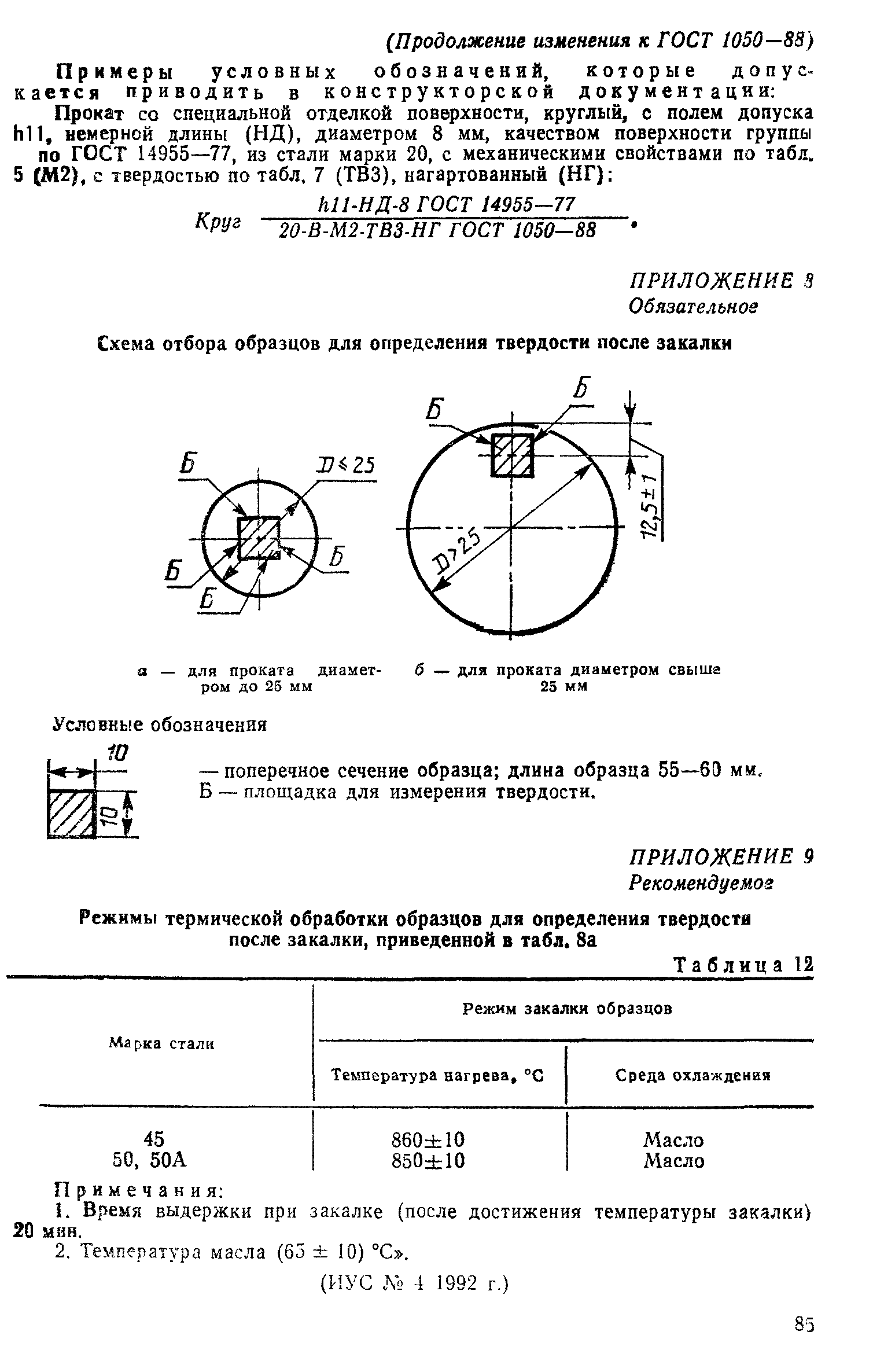

Приложение 8 (обязательное) Схема отбора образцов для определения твердости после закалки
Приложение 9 (рекомендуемое) Режимы термической обработки образцов для определения твердости после закалки

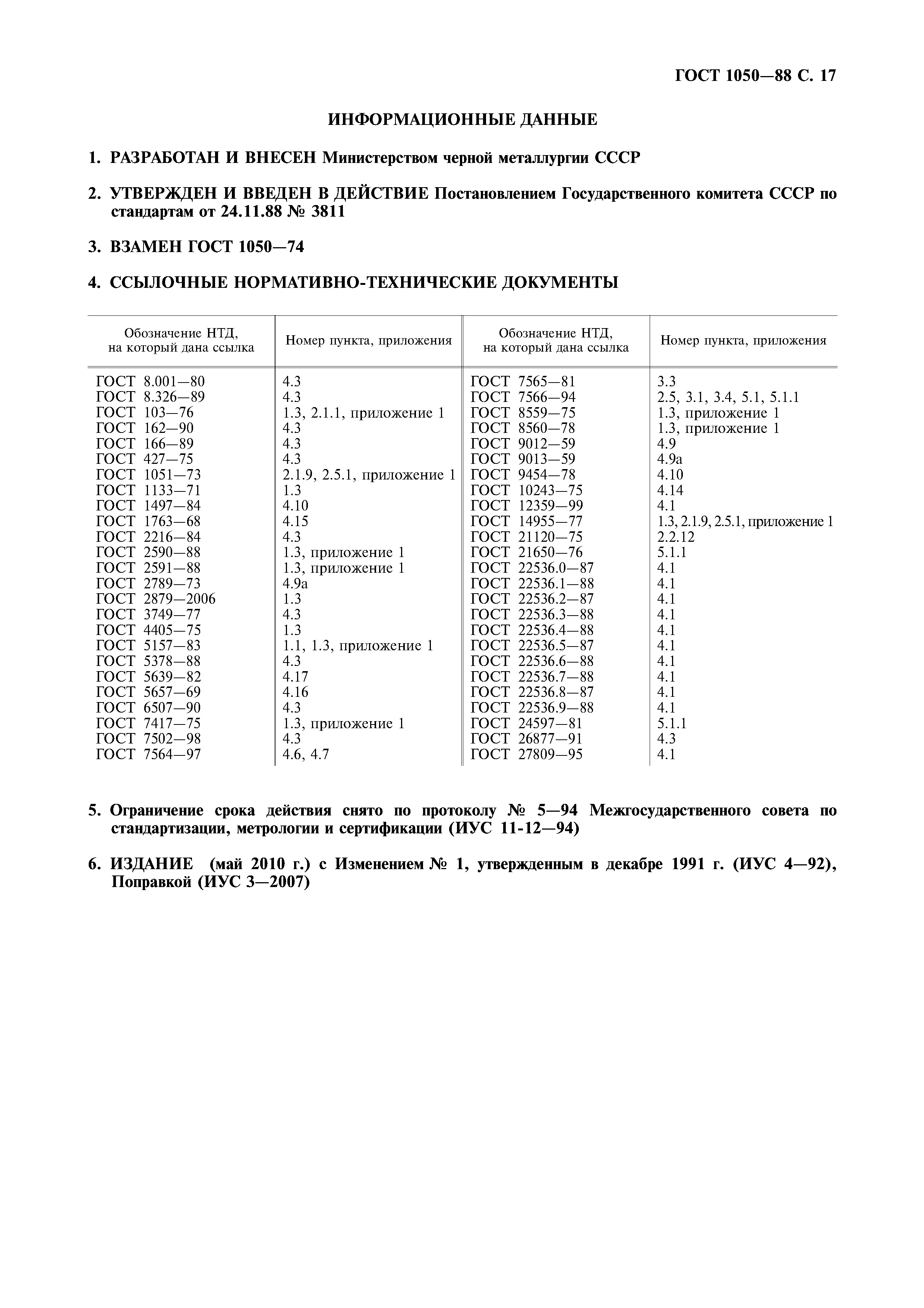

Разработан: Министерство черной металлургии СССР
Утверждён:24.11.1988 Госстандарт СССР (USSR Gosstandart 3811)
Издан: Издательство стандартов (1989 г. )
ИПК Издательство стандартов (1996 г. )
ИПК Издательство стандартов (2003 г. )
ИПК Издательство стандартов (2005 г. )
Стандартинформ (2008 г. )
Стандартинформ (2010 г. )
Расположен в:Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные прутки и катанка Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные прутки и катанка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия
Список изменений:
Заменяет собой:
  • ГОСТ 1050-74 «Сталь углеродистая качественная конструкционная»
Чем заменён:
Нормативные ссылки:
ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88ГОСТ 1050-88

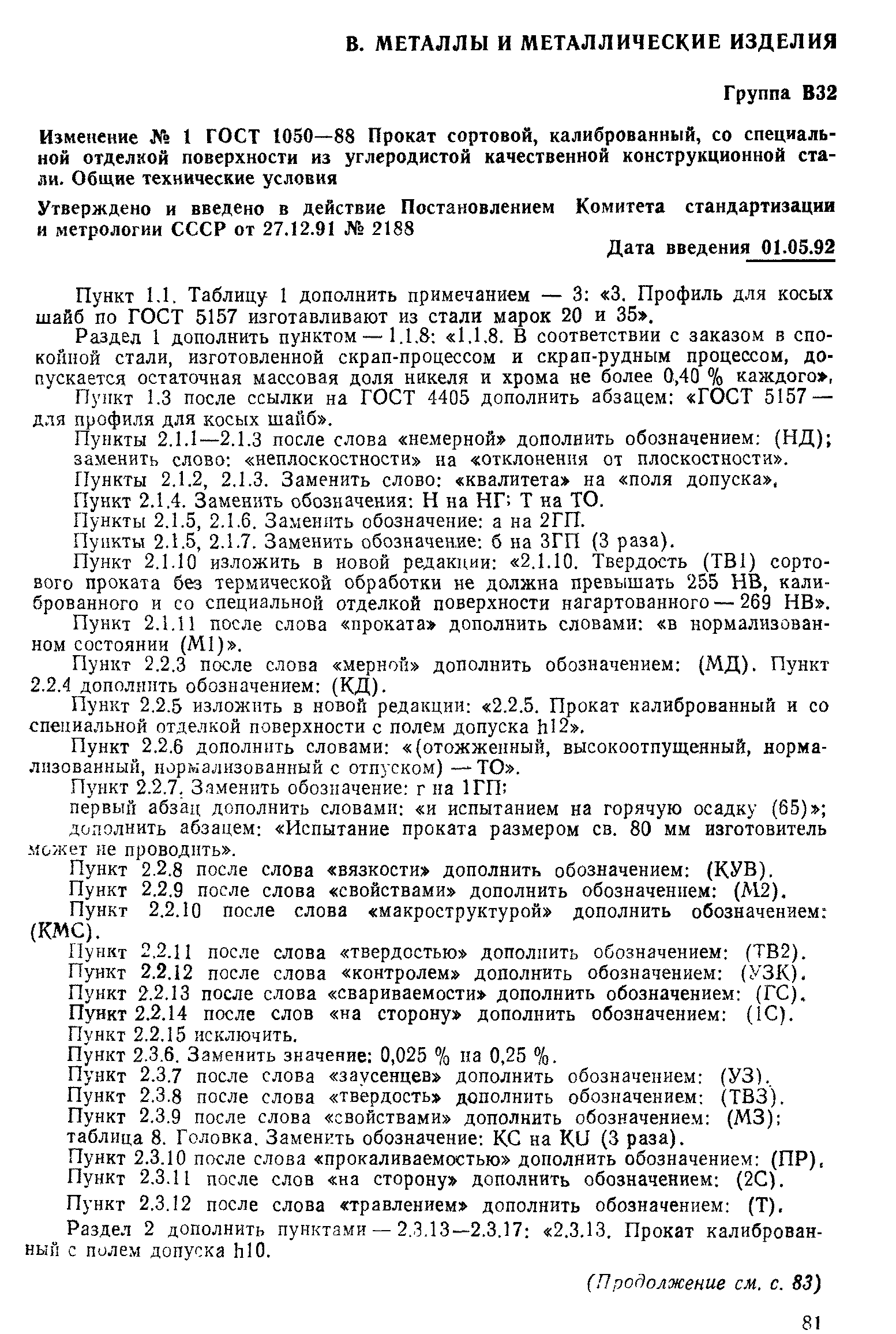

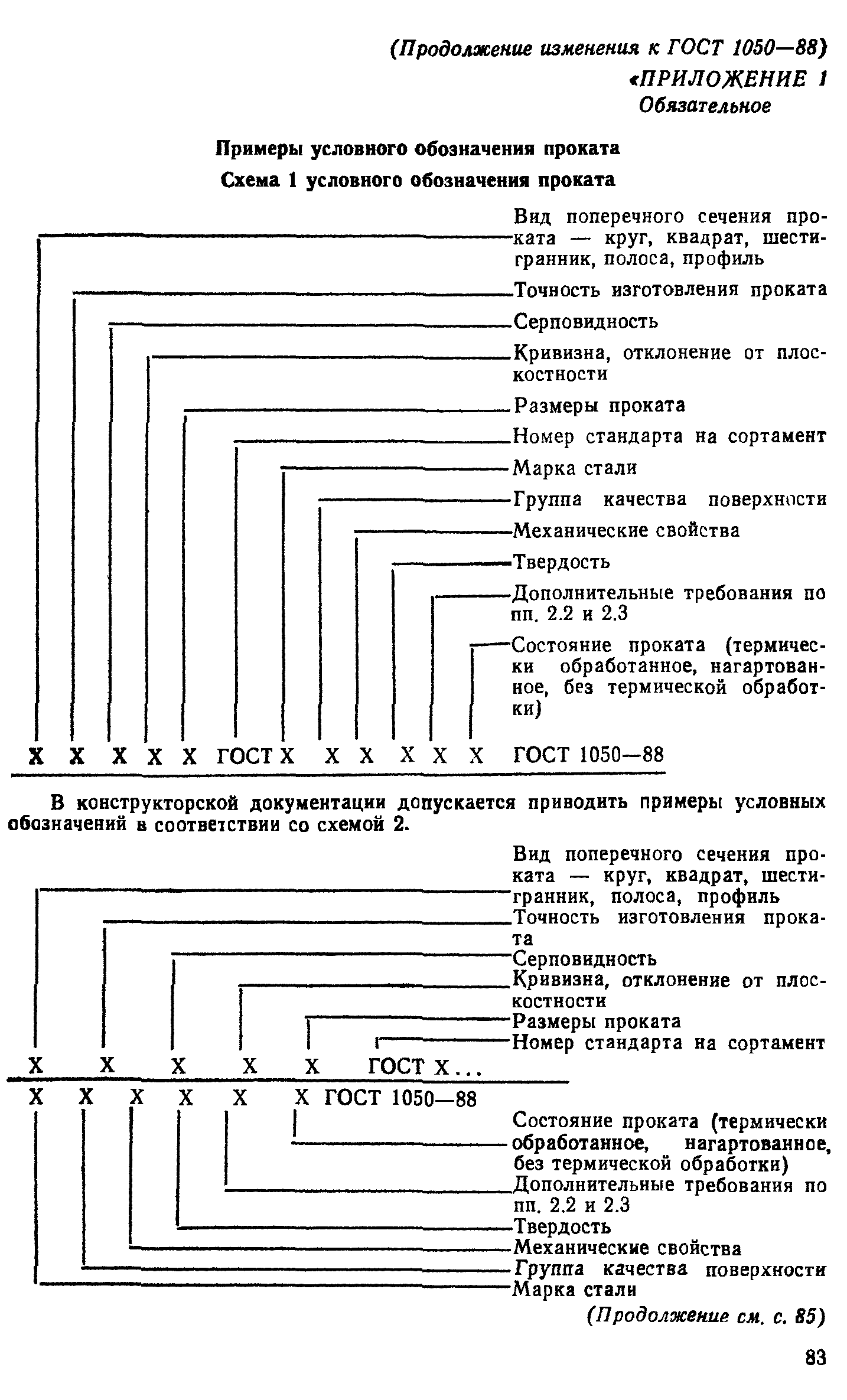

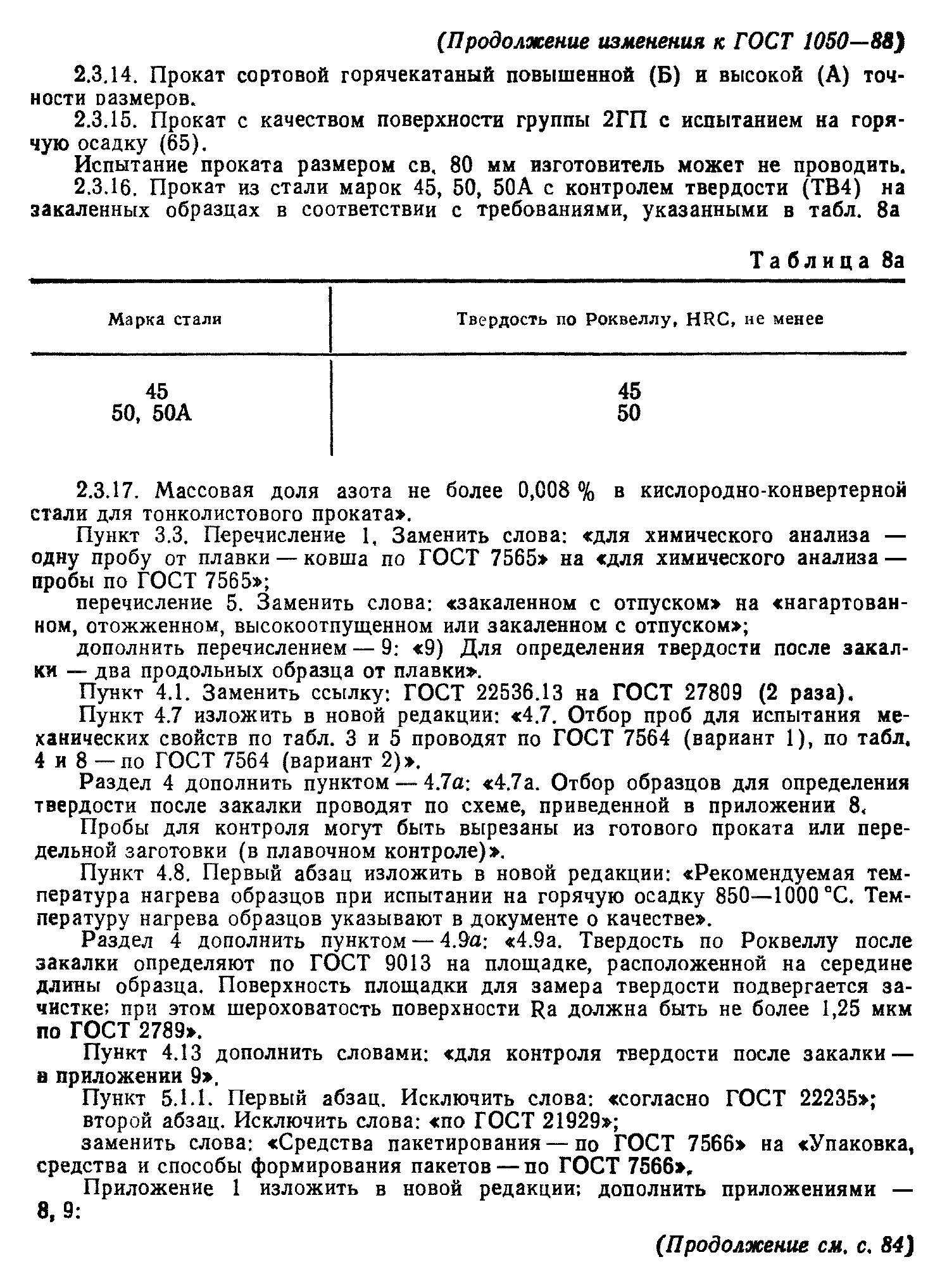

Текстовое изменение № 1 от 01.05.1992

№ 1№ 1№ 1№ 1№ 1

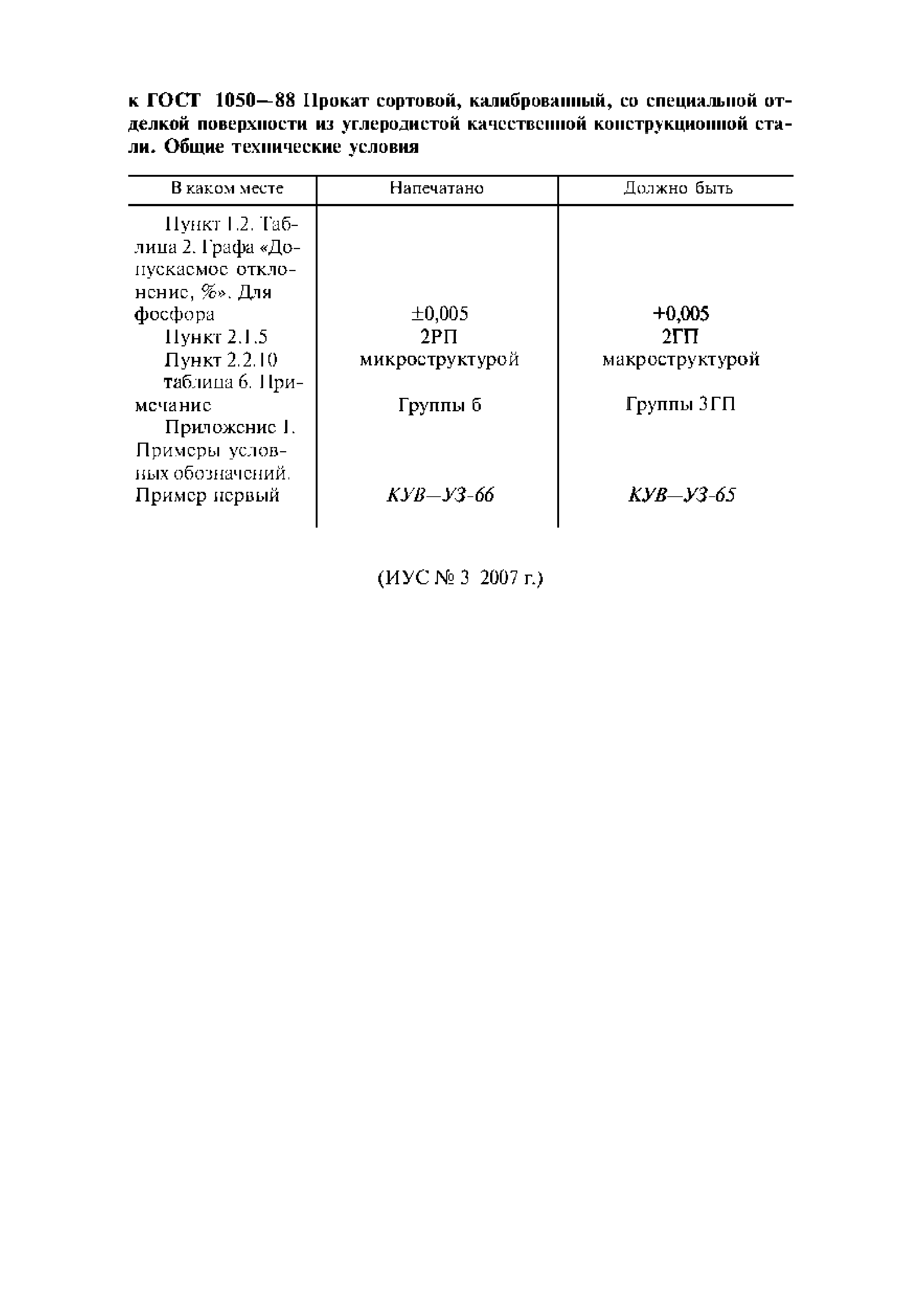

Текстовое изменение Поправка от 01.03.2007

Поправка

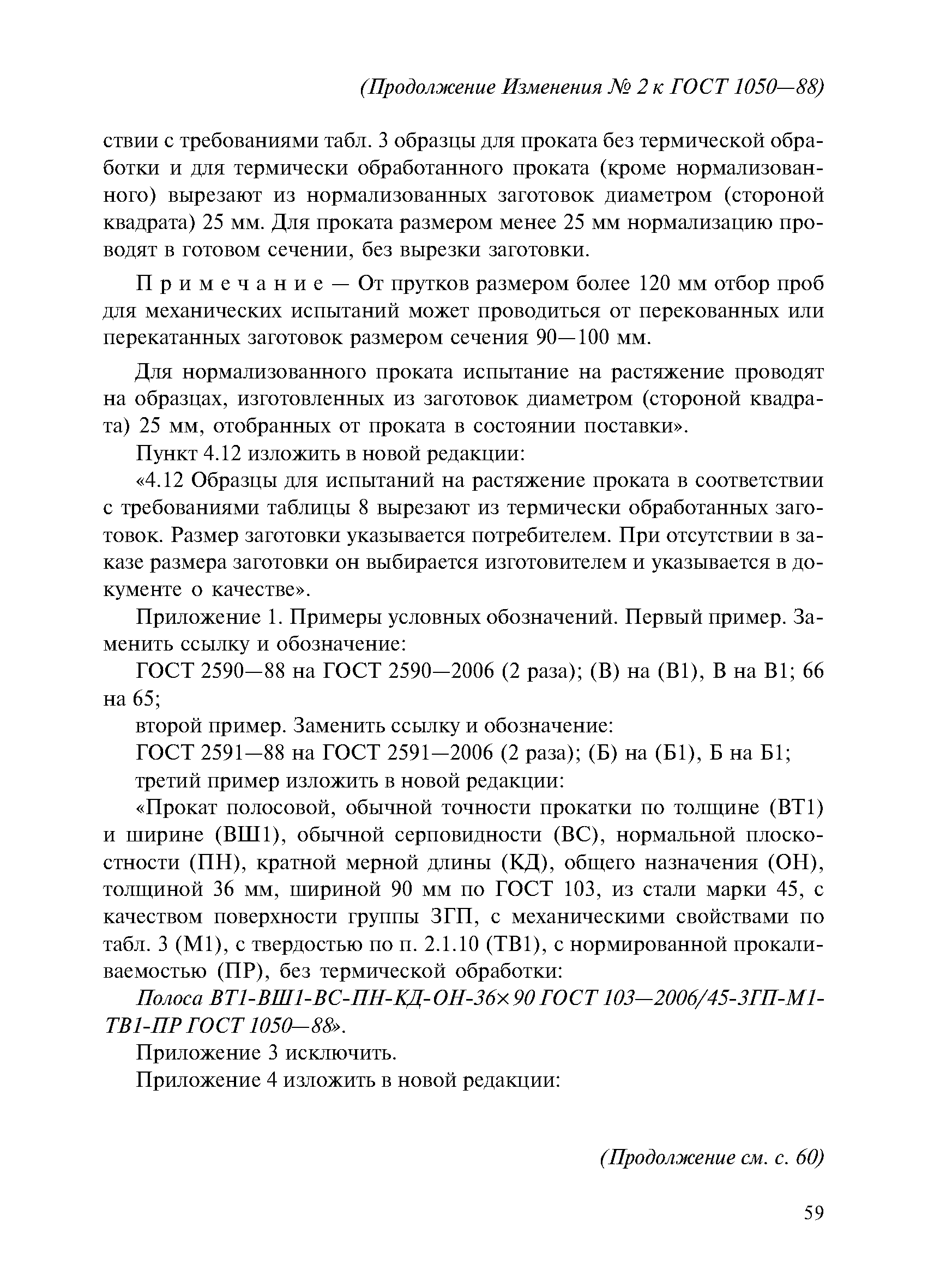

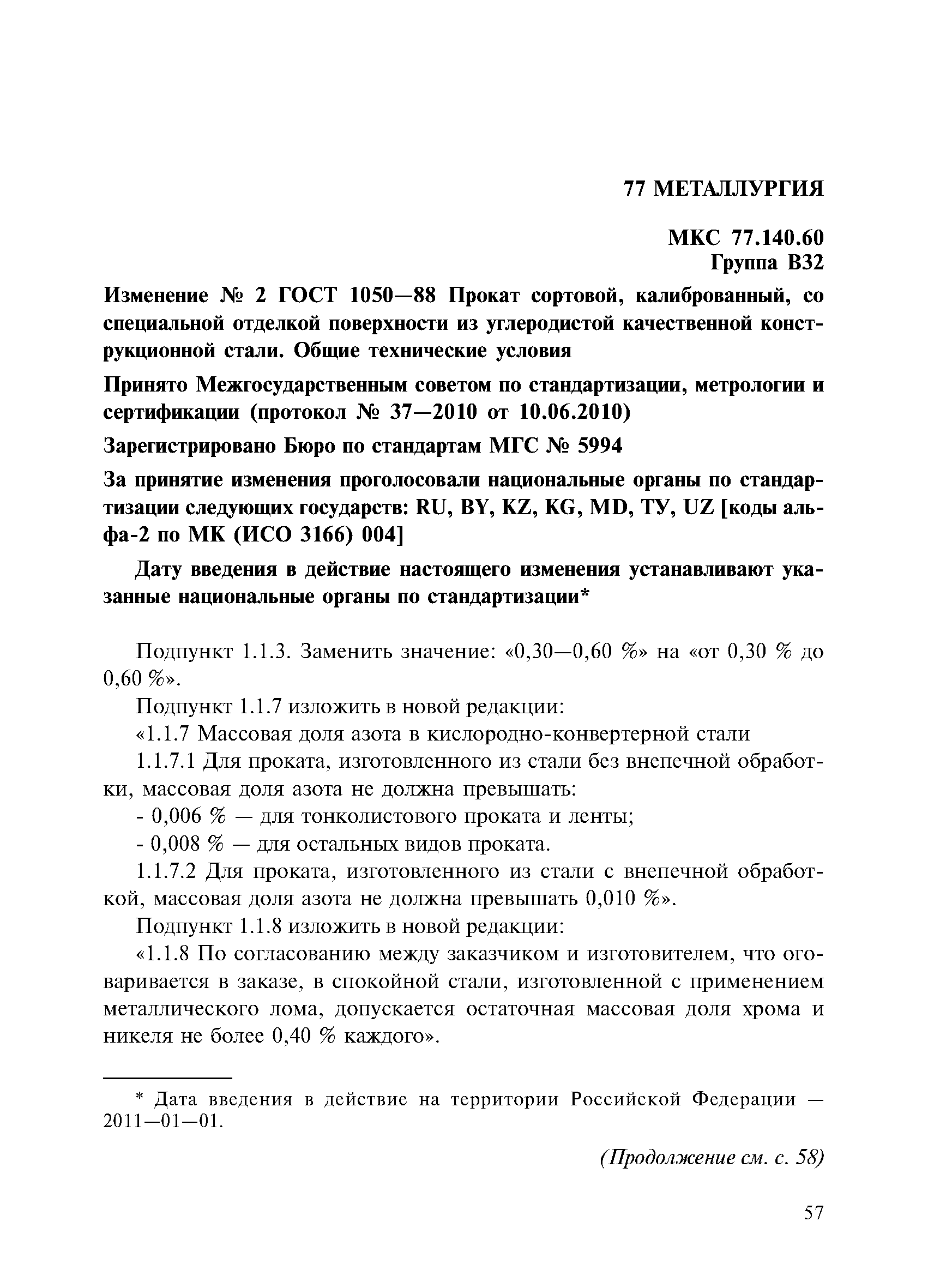

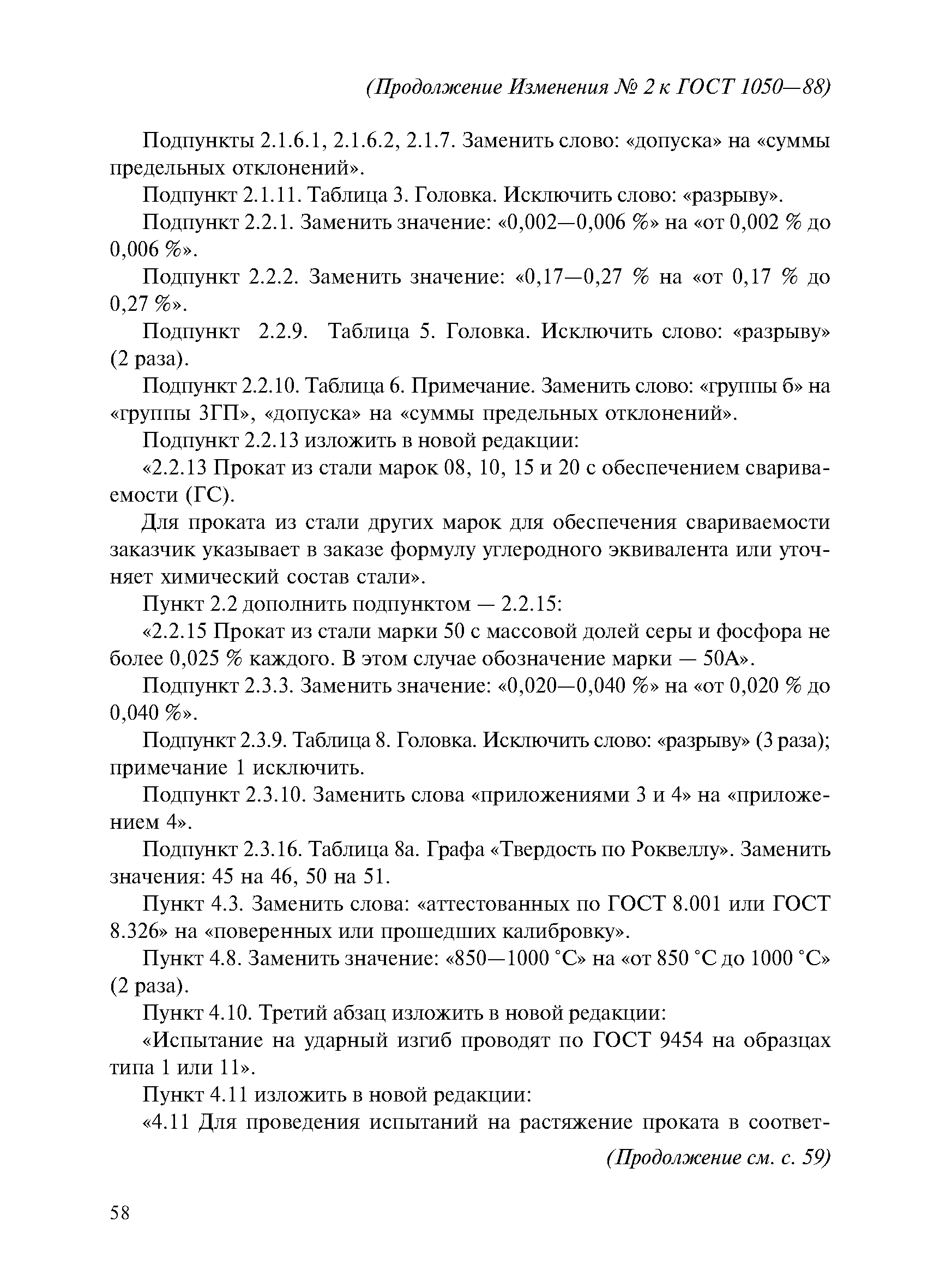

Текстовое изменение № 2 от 01.01.2011

№ 2№ 2№ 2№ 2

© 2013 Ёшкин Кот :-) Карта сайта
