СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
724.01-2009

ПРОБКИ ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ.

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.724.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 724.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПРОБКИ ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ.

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на пробки для глушения бобышек при гидравлических испытаниях трубопроводов тепловых станций и устанавливает их конструкцию и основные размеры.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 1051-73 Прокат калиброваный. Общие технические условия.

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски.

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. допуски. Посадки с зазором.

ГОСТ 20700-75 Болтьт, шпильки, гайки и шайбьи для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °С. Технические условия.

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению.

3 Конструкция и размеры

Конструкция и размеры пробок должны соответствовать указанным на рисунках 1 и 2 и таблице 1.

4 Технические требования

4.1 Материал пробок - прокат калиброваный из стали марки 35 по ГОСТ 1051.

4.2 Резьба метрическая - по ГОСТ 24705 с полем допуска 8g по ГОСТ 16093, проточка - по ГОСТ 10549.

4.3 Группа качества изделий - 4, категория III по ГОСТ 20700.

4.4 Масса пробок, указанная в таблице 1, - расчетная, приведена для справки.

4.5 Остальные технические требования - по СТО ЦКТИ 10.003.

4.6 Пример условного обозначения пробки исполнения 01 с резьбой М20×1,5:

ПРОБКА 20×1,5 01 СТО ЦКТИ 724.01

4.7 Пример маркировки:

* Размер для справок

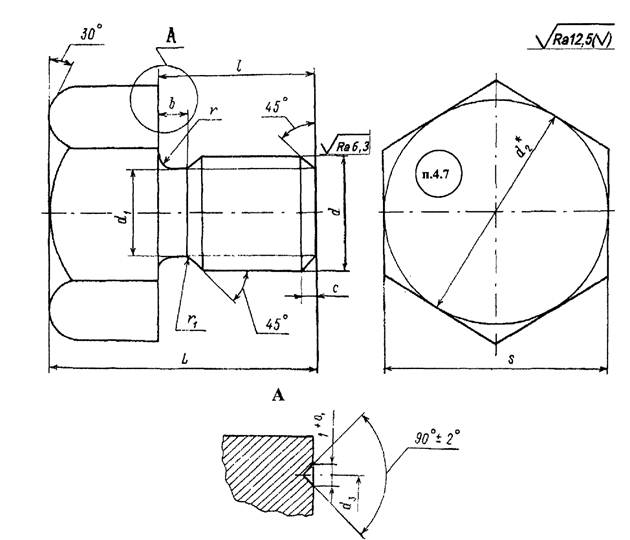

Рисунок 1

Остальное - см. рисунок 1

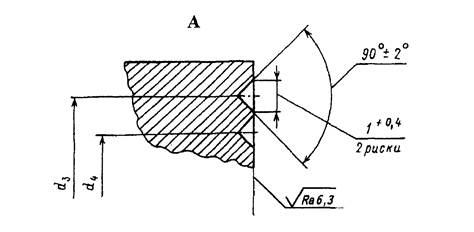

Рисунок 2

Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

d

d1

D2*

d3

d4

L ± 2

1 ± 0,6

b ± 0,5

S

r

r1

с

Масса,

кг

номин.

пред.

откл.

номин.

пред.

откл.

номин.

пред.

откл.

не

менее

01

1

M20×l,5

17,8

36

25

± 0,5

-

-

34

22

4,0

36

-1,0





1,6

0,15

02



М27×2,0

24,0

45

39



34



42

24

5,0

46

1

0,5



0,35

03

2

М33×2,0

30,0

50

50

± 0,8

45

± 0,8

48

30

55

-1,5

2,0

0,56

04



М39×2,0

36,0

65

56



48



53

32

5,6

65







0,81
