СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
462.04-2009

ПАТРУБКИ БЛОКОВ
С СОПЛАМИ И ДИАФРАГМАМИ
ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.462.07-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 462.04-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПАТРУБКИ БЛОКОВ С СОПЛАМИ И ДИАФРАГМАМИ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на патрубки блоков с соплами и диафрагмами, устанавливаемые на паропроводах тепловых станций с абсолютным давлением пара р = 4,31 МПа и температурой t = 340 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводьт пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированныс механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Конструкции и размеры

3.1 Конструкция и размеры патрубков должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

3.2 Допускается изготовление патрубков с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

4 Технические требования

4.1 Патрубки должны изготавливаться из двух частей - трубы (поз. 2) и поковки (поз. 1). Наименования деталей, входящих в патрубок, указаны в таблице 2.

4.2 Материал трубы - сталь марки I6ГС по ТУ 3-923 или ТУ 1310-030-00212179, материал трубы с камерой - поковка из стали марки I5ГС или I6ГС группы II категории Т по ОСТ 108.030.113.

4.3 Наплавленный металл - по СТО ЦКТИ 10.003.

4.4 Размеры швов устанавливаются предприятием-изготовителем в зависимости от толщины свариваемых элементов.

Нормы оценки качества сварного соединения согласно требованиям ПБ 10-573 (Приложение 8).

4.5 Масса патрубков, указанная в таблице 1, - расчетная, приведена для справки.

4.6 Остальные технические требования - по СТО ЦКТИ 10.003.

4.7 Пример условного обозначения патрубка исполнения 01 с условным проходом Dу600

ПАТРУБОК 600 01 СТО ЦКТИ 462.04

4.8 Пример маркировки:

01 СТО ЦКТИ 462.04



Рисунок 1

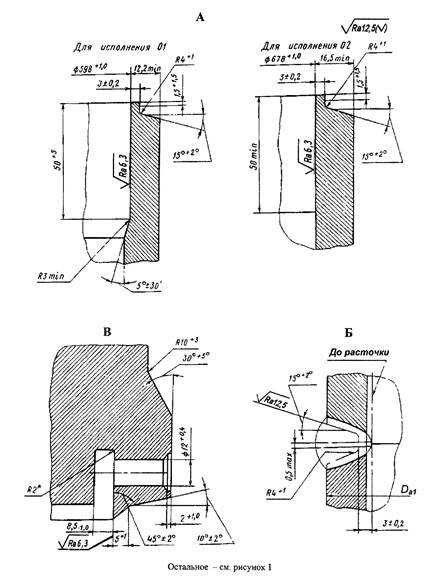

Рисунок 2

Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход Dy

Da*

DaI+2

D+2

D1 ± 0,1

d20+1

s*

s1

sk

b+0,6

c+0-4

h ± 0,5

l ± 0,8

l1+3

l2 ± 2

L ± 2, 5

Масса,

кг

не менее

01

600

630

630

684

632

586

17

14

24

50

6,5

12,5

40

70

180

1400

488

02

700

720

720

778

726

678

22

15

7,0

14,0

1450

589

____________________

* Размер для справок

Таблица 2

Исполнение патрубка

по СТО ЦКТИ 462.04

Труба с камерой

(поз. 1), 1 шт.

Труба (поз. 2), 1 шт.

01

02

Рисунок 1, 2

Рисунок 1, 2



Ключевые слова: тепловые станции, паропроводы, патрубки блоков, конструкция, размеры, материалы
