ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ СТО ЦКТИ 321.04-2009,
СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,
СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,
СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,
СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,
СТО ЦКТИ 038.01-2009,
СТО ЦКТИ 839.01-2009 ÷ СТО ЦКТИ 839.04-2009,
СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,
СТО ЦКТИ 724.01-2009

Санкт-Петербург

2010 год

«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
839.01-2009

БЛОКИ С ДИАФРАГМАМИ
ДЛЯ ТРУБОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.01-82, ОСТ 108.839.02-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

БЛОКИ С ДИАФРАГМАМИ ДЛЯ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на блоки с диафратмами, устанавливаемые на трубопроводах питательной воды, пара и горячей воды тепловых станций I, II и III категорий с абсолютным давлением и температурой среды:

для трубопроводов питательной воды

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.03-2009 Патрубки блоков с диафрагмами для трубопроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 839.04-2009 Диафрагмы блоков для трубопроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 839.06-2009 Сопла блоков для паропроводов тепловых станций. Конструкция и размеры

3 Конструкция и размеры

Конструкция и размеры тройника должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

4 Технические требования

4.1 Наименование и обозначение деталей, входящих в блок с диафрагмой, указаны в таблице 3.

4.2 Блок комплектуется четырьмя штуцерами, ввариваемыми на монтаже в отверстия «а» для отбора импульса давления. Штуцера изготавливаются по чертежам предприятия-изготовителя. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

Нормы оценки качества сварных соединений - согласно требованиям ПБ 10-573 (Приложение 8).

4.3 Наплавленный металл - по СТО ЦКТИ 10.003.

4.4 Выбор исполнения патрубков производится предприятием-изготовителем блоков с диафрагмами.

4.5 Блок с диафрагмой исполнения 31 допускается изготавливать с соплом 16 СТО ЦКТИ 839.06.

4.6 Смещение оси отверстия d20 относительно оси внутреннего диаметра D20 блока не должно превышать следующих значений:

0,6 мм - при D20 до 200 мм включительно.

1,0 мм - D20 свыше 200 мм до 500 мм включительно.

При контроле размеров D20 и d20 следует использовать стандарты на патрубки и рабочие чертежи на диафрагмы.

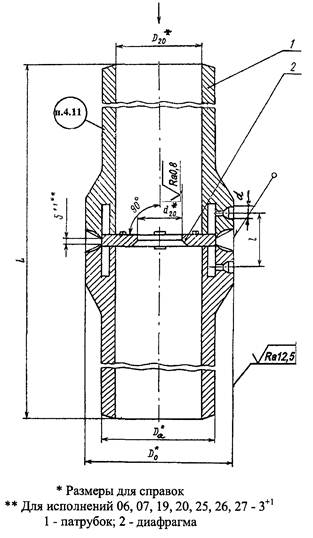

Направление движения среды

Рисунок 1

4.7 Масса блоков с диафрагмами, указанная в таблицах 1 и 2, - расчетная, приведена для справки.

4.8 Остальные технические требования - по СТО ЦКТИ 10.003.

4.9 Исполнение, указанное в скобках, применять по согласованию с предприятием- изготовителем.

4.10 Пример условного обозначения блока с диафрагмой исполнения 21 с условным проходом Dу150:

БЛОК С ДИАФРАГМОЙ 150 21 СТО ЦКТИ 839.01

4.11 Пример маркировки:

Таблица 1 - Блоки с диафрагмами, устанавливаемые на трубопроводах питательной воды

Размеры в миллиметах

Исполнение

Условный

проход Dy

Dа*

Dо*

d20*

d20*

l

L

Масса наплавленного металла, кг

Масса,

кг

номин

пред. откл.

номин

пред. откл.

p = 37,27 МПа, t = 280 °C

01

200

273

312

201

по расчету

69

+2

-1

1003

±5

6,2

265

02

250

325

365

243

1223

8,4

434

03

300

377

420

279

75

1373

13,0

663

(04)

350

465

505

347

1663

19,0

1106

05

400

530

600

404

85

1903

36,0

1673

p = 23,54 Мпа, t = 250 °C, р = 18,14 МПа, t = 215 °C

06

100

133

165

107

по расчету

53

+2

-1

563

±5

1,5

31,2

р = 23,54 МПа, t = 250 °C

07

65

76

105

58

по расчету

47

+2

-1

263

±5

0,42

8,1

08

150

194

225

160

55

783

2,2

77,5

09

175

219

258

181

863

3,2

106,0

10

225

273

310

225

1063

3,6

188,0

И

250

325

360

269

1243

5,4

302,0

12

300

377

420

313

61

1463

8,0

467,0

13

350

426

468

356

1633

10,0

660,0

р = 18,14 МПа, t = 215 °С

14

150

194

225

164

по расчету

55

+2

-1

823

±5

1,6

70,2

15

175

219

255

187

783

2,1

81,4

16

225

273

310

235

983

3,6

153,0

17

250

325

360

281

1283

4,0

253,0

18

300

377

420

325

1443

6,0

386,0

_________

* Размеры для справок

Таблица 2 - Блоки с диафрагмами, устанавливаемые на трубопроводах пара и горячей воды

Размеры в миллиметах

Исполнение

Условный проход Dy

Dа*

Dо*

d20*

d20*

l

L

Масса наплавленного металла, кг

Масса,

кг

номин

пред. откл.

номин

пред. откл.

p = 3,92 МПа, t = 450 °С, р = 4,31 МПа, t = 340 °С;
p = 7,45 МПа, t = 145 °С, p = 3,92 МПа, t = 200 °C

19

50

57

92

50

по расчету

43

+2

-1

213

±5

0,3

4,84

p = 3,92 МПа, t = 450 °C; p = 7,45 МПа, t = 145 °C

20

80

89

120

77

по расчету

43

+2

-1

333

±5

0,4

8,86

21

150

159

195

142

49

703

0,9

32,5

22

200

219

255

193

923

1,3

75,9

23

250

273

310

241

55

1143

2,1

135,0

24

300

325

360

287

1363

2,4

220,0

25

100

108

145

93

47

503

0,4

15,5

p = 4,31 МПа, t = 340 °C; p = 3,92 МПа, t = 200 °C

26

100

108

145

99

по расчету

47

+2

-1

503

±5

0,46

11,6

27

300

325

360

299

55

1363

2,4

176,0

28

350

377

420

351

1583

3,3

233,0

29

400

426

460

396

1763

2,4

300,0

30

450

465

505

433

1923

3,0

414,0

_________

* Размеры для справок

Таблица 3

Блок с диафрагмой по СТО ЦКТИ 839.01

Патрубок (поз. 1), 2 шт. по СТО ЦКТИ 462.03

Диафрагма (поз. 2), 1 шт. по СТО ЦКТИ 839.04

Штуцер, 4 шт.

Исполнение

p = 37,27 МПа, t = 280 °C

(см. п. 4.2)

01

01

02

01

02

03

04

02

03

05

06

03

(04)

(07)

(08)

(04)

05

09

10

05

Окончание таблицы 3

Блок с диафрагмой по СТО ЦКТИ 839.01

Патрубок (поз. 1), 2 шт. по СТО ЦКТИ 462.03

Диафрагма (поз. 2), 1 шт. по СТО ЦКТИ 839.04.

Штуцер, 4 шт.

Исполнение

p = 23,54 МПа, t = 250 °C; p = 18,14 МПа, t = 215 °C

(см. п. 4.2)

06

13

14

06

р = 23,54 МПа, t = 250 °C

07

11

12

07

08

15

16

08

09

17

18

09

10

19

20

10

11

21

22

11

12

23

24

12

13

25

26

13

p = 18,14 МПа, t = 215 °C

14

27

28

14

15

29

30

15

16

31

32

16

17

33

34

17

18

35

36

18

p = 3,92 МПа, t = 450 °C; p = 4,31 МПа, t = 340 °С;

p =7,45 МПа, t = 145 °C; p = 3,92 МПа, t = 200 °С

19

37

19

p = 3,92 МПа, t = 450 °C; p = 7,45 МПа, t = 145 °C

20

38

21

21

40

22

22

41

23

23

42

24

24

43

25

25

39

20

p = 4,31 МПа, t = 340 °С; p = 3,92 МПа, t = 200 °С

26

44

20

27

45

26

28

46

27

29

47

28

30

48

29



Ключевые слова: тепловые станции, трубопроводы, блоки с диафрагмами, конструкция, размеры
