ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
839.06-2009

СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.08-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.06-2009

СТАНДАРТ ОРГАНИЗАЦИИ

СОПЛА БЛОКОВ ДЛЯ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на сопла блоков, устанавливаемых на паропроводах тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С;

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С;

р = 4,31 МПа, t = 340 °С.

Конструкция и размеры сопел должны соответствовать рисункам 1 и 2 и таблице 1.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 10052-75 Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 14-1-643-73 Сталь сортовая жаропрочная марки 20Х12ВНМФ (ЭП428). Технические условия

ТУ 14-1-3987-85 Прокат сортовой стали марок 20 и 12Х1МФ. Технические условия

3 Конструкция и размеры

Конструкция и размеры сопел должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

4 Технические требования

4.1 Материал для изготовления сопел - сталь марки 20Х12ВНМФ (ЭП428) по ТУ 14-1-643. Допускается изготовление сопел исполнений 01 ÷ 23 из стали марки 12Х1МФ по ТУ 14-1-3987 группы II категории Т ОСТ 108.030.113, исполнения 24 - из стали марки 20 по ТУ 14-1-3987 группы II категории Т ОСТ 108.030.113, исполнения 25 из стали марки 16ГС по ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.

4.2 Размер d20, шероховатость рабочей поверхности и перпендикулярность входного торца к оси сопла окончательно должны контролироваться в собранном блоке с соплом.

4.3 Сопла изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта и СТО ЦКТИ 10.003.

4.4 Допускается проточка и наплавка рабочей поверхности сопел в соответствии с технологическим процессом, применяемым на предприятии-изготовителе.

4.5. Масса сопел, указанная в таблице 1, - расчетная, приведена для справки.

4.6 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

4.7 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

4.8 Пример условного обозначения сопла для блока исполнения 03 с условным проходом Dy200:

СОПЛО 200 03 СТО ЦКТИ 839.06

4.9 Пример маркировки:

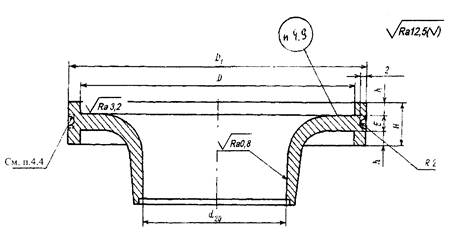

Рисунок 1

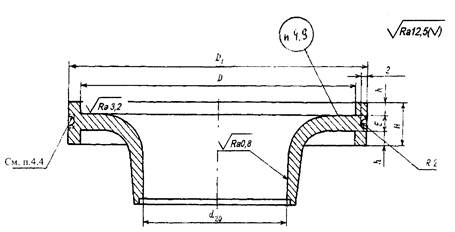

Рисунок 2

Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dy

D

D1+0,1

d20

E±0,2

h

Н+0,18

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

p = 25,01 МПа, t = 545 °C

01

2

150

-

-

177

по расчету

15

-

-

-

4,0

02

175

201

16

5,5

03

200

242

20

9,8

04

225

276

22

14,2

05

250

308

25

19,9

(06)

300

348

30

31,4

p = 13,73 МПа, t = 560 °C; p = 13,73 МПа, t = 545 °C

07

1

50

66

+0,74

74

по расчету

5

5,0

±0,2

15

0,2

08

100

112

±0,87

120

9

3,0

1,1

p = 13,73 МПа, t = 560 °C

09

2

150

-

-

186

по расчету

15

-

-

-

4,3

10

200

233

18

8,2

11

300

315

25

21,6

p = 13,73 МПа, t = 545 °C

12

2

175

-

-

197

по расчету

15

1

-

4,9

13

200

243

18

8,2

14

1

250

285

22

15,3

p = 13,73 МПа, t = 515 °C

15

1

65

73

+0,74

81

по расчету

5

5,0

±0,2

15

0,3

16

100

127

+1,00

135

10

2,5

0,7

17

125

149

157

12

1,5

2,4

18

2

150

-

-

186

15

-

-

-

4,4

19

175

209

16

5,8

20

225

259

20

11,5

21

250

299

25

20,3

22

350

394

30

40,7

p = 4,02 МПа, t = 545 °C

23

2

450

-

462

по расчету

25

-

-

-

56,4

p = 4,31 МПа, t = 340 °C

24

2

450

-

-

471

по расчету

20

-

-

-

53,0

25

600

632

30

95,0



Ключевые слова: тепловые станции, паропроводы, сопла, конструкция, размеры, материалы

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных
