ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.15-2009

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ШТАМПОВАННЫЕ ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.720.05-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.15-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРОХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

1 Область применения

Настоящий стандарт распространяется на равнопроходные штампованные тройники, изготавливаемые из поковок стали марки 12Х1МФ группы II категории Т по ОСТ 108.030.113, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С,

р = 13,73 МПа, t = 560 °С,

р = 13,73 МПа, t = 545 °С,

р = 13,73 МПа, t = 515 °С,

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 14-1-1529-2003 Заготовка трубная катаная и кованая для котельных труб. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 тройник штампованный: Тройник, изготовленный из поковки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

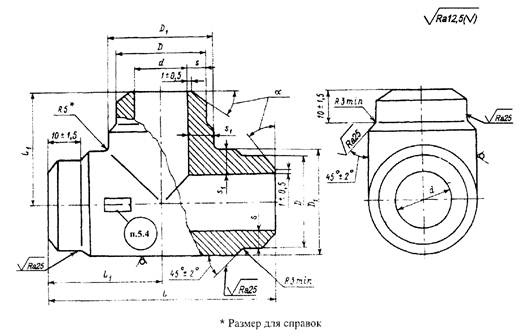

Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

5 Технические требования

5.1 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.2 Поковки группы II категории Т - по ОСТ 108.030.113. Остальные технические требования - по СТО ЦКТИ 10.003.

Допускается изготовление тройников исполнений 01 ÷ 06 из поковок стали марки 15Х1М1Ф по ТУ 14-1-1529 по размерам, указанным в таблице 1.

5.3 Пример условного обозначения равнопроходного штампованного тройника исполнения 02 с условным проходом Dy15:

ТРОЙНИК РАВНОПРОХОДНЫЙ 15 02 СТО ЦКТИ 720.15

5.4 Пример маркировки:

Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемых труб

D

D1

d

s

s1

α, град

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

Не менее

номин.

пред. откл.

р = 25,01 МПа, t = 545 °С; р = 13,73 МПа, t = 560 °С

01

10

16×4

17

+0,5

20

+1,1

8

+0,36

3,8

5,0

60

30

45

±2

0,15

-0,5

р = 25,01 МПа, t = 545 °С

02

15

28×7

29

+0,5

35

+1,3

14

+0,43

6,7

9,4

80

40

35

+2

0,58

-0,7

03

32

57×12

58

+1,0

63

+1,9

33

+0,62

11,7

14,0

130

65

-5

2,78

-1,0

р = 13,73 МПа, t = 545 °С

04

10

16×3,5

17

+0,5

20

+1,1

9

+0,43

3,3

4,5

60

30

45

±2

0,14

-0,5

05

20

28×5

29

35

+1,3

18

+0,52

4,7

7,3

80

40

35

+2

0,49

-0,7

06

50

76×11

77

+1,0

82

+2,4

54

+0,62

10,7

12,6

180

90

-5

5,15

-1,2

р = 13,73 МПа, t = 545 °C; р = 13,73 МПа, t = 515 °С; р = 4,02 МПа, t = 545 °С

07

10

16×2,5

17

+1,0

88

+1,1

11

+0,43

2,3

3,0

60

30

45

±2

0,11

-0,5

р = 13,73 МПа, t = 515 °C

(08)

65

76×9

77

+1,0

88

+2,4

58

+0,46

8,1

13,0

180

90

35

+2

5,42

-1,2

-5

р = 13,73 МПа, t = 515 °С; р = 4,02 МПа, t = 545 °С

09

20

28×3

29

+0,5

35

+1,3

22

+0,52

2,7

5,0

80

40

35

+2

0,45

-0,7

-5

р = 4,02 МПа, t = 545 °С

10

50

57×4,5

58

+0,5

63

+1,9

48

+0,62

4,2

6,2

130

65

35

+2

1,52

-1,0

-5

р = 13,73 МПа, t = 560 °C

11

15

28×6

29

+0,5

35

+1,3

16

+0,43

5,4

8,0

80

40

35

+2

0,54

-0,5

12

50

76×13

77

+1,0

82

+2,4

50

+0,62

12,6

14,5

180

90

-5

5,76

-1,2



Ключевые слова: тепловые станции, паропроводы, тройники равнопроходные штампованные, конструкция, размеры, материал
