ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р
³ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ СТО ЦКТИ 321.08-2009,

СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,

СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,

СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,

СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,

СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,

СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,

СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург
2010 год

«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
520.02-2009

КОЛЬЦА ПОДКЛАДНЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

4 ВЗАМЕН ОСТ 108.520.03-82

5 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 520.02-2009

СТАНДАРТ ОРГАНИЗАЦИИ

КОЛЬЦА ПОДКЛАДНЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на кольца подкладные для сварных тройниковых соединений паропроводов тепловых станций.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на стандарт:

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкдионной стали. Общие технические условия

3 Конструкция п размеры

Конструкция и размеры колец должны соответствовать указанным на рисунке 1 и в таблице 1.

4 Технические требования

4.1 Материал колец - сталь марок I2ХIМФ или I5ХIМIФ. Допускается применение стали марки 20 по ГОСТ 1050 или другой углеродистой стали спокойной или полуспокойной вьтплавки с содержанием углерода не более 0,24 %.

4.2 При изготовлении колец из труб, внутренний диаметр которых равен внутреннему диаметру кольца, обработка по внутреннему диаметру не требуется.

4.3 Разрешается изготавливать кольца из полосы с последующей заваркой зазора и зачисткой шва заподлицо.

4.4 Масса колец, указанная в таблице 1, - расчетная, приведена для справки.

4.5 Пример условного обозначения кольца подкладного диаметром d = 120 мм исполнения 12:

КОЛЬЦО 120 12 СТО ЦКТИ 520.02

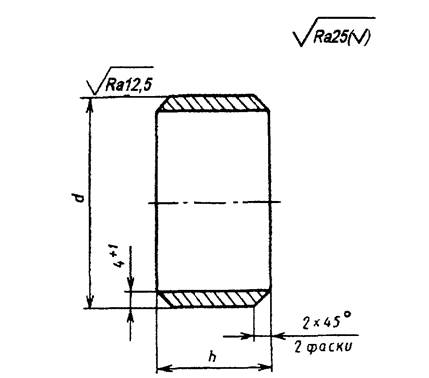

Рисунок 1

Таблица 1

Размеры в миллиметрах

Исполнение

d

h

Масса,

кг

Исполнение

d

h

Масса.

кг

номин.

пред.

откл.

номин.

пред.

откл.

номин.

пред.

откл.

номин.

пред.

откл.

01

22







0,058

15

150







0,807

02

31







0,088

16

164



50



0,885

03

38







0,112

17

170





0,918

04

50



30



0,152

18

155







0,835

05

57







0,175

19 1

186







1,209

06

62







0,191

20

192



60



1,248

07

71

-0,7



+5

0,221

21

206

-0,7

+5

1,342

08

84



0,309

22

210



1,368

09

90



35



0,332

23

240







1,830

10

93





0,352

24

250



70



1,907

11

100







0,371

25

282







2,156

12

120







0,513

26

328



80



2,872

13

124



40



0,531

27

370



110



4,462

14

130







0,557

28

415



130



5,922



Ключевые слова: тепловые станции, паропроводы, кольца подкладные, конструкция, размеры, материалы
