ТЕХНОЛОГИЧЕСКАЯ КАРТА ВЛ 35 - 500 кВ

ПОГРУЖЕНИЕ МЕТАЛЛИЧЕСКИХ СВАЙ В ЛИДЕРНЫЕ СКВАЖИНЫ АГРЕГАТОМ УВВС-60/10 В ПЛАСТИЧНОМЕРЗЛЫЕ
ГРУНТЫ ПОД ПРОМЕЖУТОЧНЫЕ ОПОРЫ BЛ 500 кВ

К-1-25-7

1. Область применения

1.1. Технологическая карта разработана на сооружение свайных фундаментов в пластичномерзлых грунтах I и II группы под промежуточные металлические опоры на оттяжках типа ПБ-1 ВЛ 500 кВ.

1.2. Принятая технология предусматривает прокол лидерных скважин Æ 250 мм агрегатом УВВС-60/10 трубчатым лидером и последующее вибровдавливание металлических свай марки СМ-8 и СМ-10 в пластичномерзлые грунты без крупнообломочных включений с температурами не ниже:

- для супесей

- 0,3 °C;

- для суглинков

- 0,7 °C;

- для глин

- 0,9 °C.

При наличии ледяных прослоек толщиною более 5 см и песчаных прослоек толщиною более 10 см, а также при наличии крупнообломочных включений возможность погружения металлических свай агрегатом УВВС-60/10 определяется пробными забивками. Этот способ погружения свай допускается применять и при более низких температурах грунтов, если возможность вибровдавливания подтверждена пробными сваями.

1.3. При привязке технологической карты к конкретному объекту и условиям строительства при разработке ППР необходимо уточнить калькуляцию и нормы расхода эксплуатационных материалов.

2. Организация и технология строительного производства

2.1. До начала работ по вибровдавливанию свай на строительной площадке должны быть выполнены работы, указанные в п. 4 Общей части сборника.

2.2. Устройство лидерных скважин и погружение свай производить ударновибровдавливающим сваепогружателем УВВС-60/10. Техническая характеристика агрегата приведена в технологической карте ТК-1-25-5.

2.3. Для проходки лидерных скважин в мерзлых грунтах применить лидер, состоящий из цельнотянутой трубы соответствующего диаметра и длины с толщиной стенок от 12 до 18 мм, см. рис. 2. На нижнем конце трубы приварен наконечник, выполненный в виде кольца, внутренняя и наружная конические поверхности образуют режущую кромку.

2.4. Согласно РСН 41-72, площадь поперечного сечения лидерных скважин принимают равной 0,75 - 0,95 площади поперечного сечения сваи. Глубина проходки лидерных скважин для бурозабивных свай не должна превышать глубины погружения свай.

В данной технологической карте Æ скважины принят 250 мм, глубина 7,0 м.

2.5. Последовательность производства работ на пикете и схема движения агрегата приведена на рис. 1.



Условные обозначения

 - места раскладки свай

116 - последовательность погружения свай

*     - направление движения агрегата УВВС-60/10



Экспликация

№№ поз.

Наименование

Кол. шт.

1

Погружаемые сваи С35-8

16

2

Сваепогружатель УВВС-60/10

1

4

Деревянные подкладки Æ 20 см, l = 1 м

16

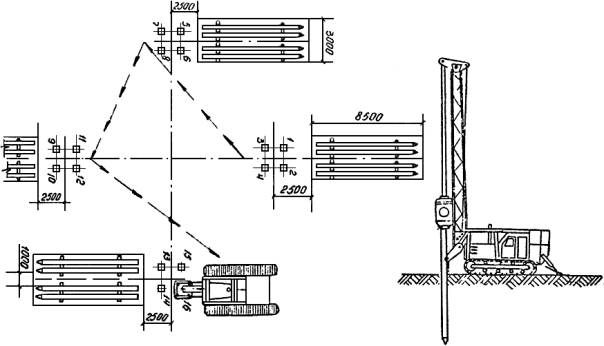

Рис. 1. Схема движения ударновибровдавливающего сваепогружателя УВВС-60/10 при забивке свай

2.6. Технологическая последовательность производства работ:

а) сваи выложить так, чтобы их оголовки находились вблизи точек погружения (рациональная схема раскладки свай для данного типа фундамента приведена на рис. 1);

б) при необходимости, подтаскивание сваи к агрегату производить через нижний отводной блок в пределах до 5 м;

в) агрегат с закрепленным к вибропогружателю лидером подъезжает к месту погружения сваи;

г) при помощи механизмов продольной и поперечной коррекции стрелу и лидерную трубу установить в вертикальное положение и опустить на точку прокола лидерной скважины;

д) опускают аутригеры и включают пригрузку, в зависимости от плотности грунта регулировать энергию удара вибромолота;

е) по достижении проектной отметки лидер вместе с керном грунта извлекают из скважины;

и) агрегат с лидером перемещается к точке прокола очередной скважины, технологическая последовательность производства работ при устройстве лидерных скважин приведена на рис. 2 К-1-25-6;

к) перерывы в работе при устройстве лидерных скважин не должны превышать 10 - 15 минут. Перед перерывами в работе, продолжительность которых превышает указанное предельное время, лидер должен быть освобожден от керна грунта;

л) после устройства всех лидерных скважин в кусте свай (2 или 4) отсоединяют от вибромолота лидерную трубу, и вибропогружатель приступает к погружению свай;

м) технологическая последовательность производства работ по вибропогружению свай см. технологическую карту ТК-1-25-5, п. 2.4.

2.7. Во время забивки постоянно проверять правильность направления сваи и направляющей стрелы сваепогружателя.

2.8. Отклонения от проектного положения забиваемых свай не должны превышать величин, приведенных в таблице № 2 Общей части.

2.9. Приемку свайного фундамента производить на основании перечня исполнительной документации, указанной в СНиП III-9-74 п. 8.15, 8.26.

2.10. При производстве свайных работ необходимо выполнять правила по технике безопасности, указанные в СНиП III-А.11-70, а также приведенные ниже основные требования:

а) запрещается находиться под сваей и лидерной трубой во время ее подъема и установки в наголовник;

б) все операции по опусканию и подъему вибромолота, подтягиванию сваи выполнять по сигналу электролинейщика V разряда;

в) запрещается производить строповку свай при ее подъеме и установке в наголовник за монтажные петли, строповку свай производить специальными тросами, см. узел 3, рис. 3 К-1-25-5;

г) в процессе работы запрещается находиться у работающего молота ближе чем на 3 м;

д) не допускается оставлять сваю, молот и лидерную трубу на весу во время перерывов в работе;

е) при силе ветра 6 баллов и более работы должны быть прекращены, молот опущен в крайнее нижнее положение;

и) каждый работающий на строительной площадке обязан строго выполнять требования «Правил пожарной безопасности при производстве строительных работ».

2.11. Работы по вибропогружению свай выполняется звеном рабочих в составе:

Профессия

Разряд

Количество

Машинист вибропогружателя

VI

1

Электролинейщик

V

1

Электролинейщик

III

1

ИТОГО:



3

2.12. Калькуляция трудовых затрат составлена на вибропогружение 16 металлических свай в предварительно проколотые лидерные скважины. Время погружения одной сваи условно принято 20 минут. Фактическую норму времени определить из пробного погружения 5-ти свай на характерных пикетах.

Результаты пробного погружения оформить актом. По результатам пробного погружения откорректировать калькуляцию трудовых затрат.

Калькуляция трудовых затрат

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на единицу, чел.-ч

Затраты труда на весь объем, чел.-день

§ 23-3-3 табл. 2 п. 5б, 6б (применить)

Прокалывание скважин лидером при помощи агрегата УВВС-60/10

1 скваж.







- электролинейщик



16

1,1

2,15

- машинист





0,55

1,07

Выпуск Т-32 § 1 табл. п. 1г, 2г (применить)

Вертикальное погружение металлических свай СМ-8 в лидерные скважины агрегатом УВВС-60/10

1 свая







- электролинейщик



16

2,0

3,9

- машинист





1,0

1,95



ИТОГО:

ч.-дн.





9,1

Примечание: 1. При производстве работ в зимних условиях учесть поправочный коэффициент для VI температурной зоны, см. ЕНиР «Общая часть», стр. 12.

2. Продолжительность рабочей смены принята 8,2 часа.

3. Технико-экономические показатели

3.1. Технико-экономические показатели определены на свайный фундамент, состоящий из 16-ти металлических свай.

3.2. Трудоемкость, чел.-дн.

- 9,1

Работа основного механизма, маш.-смен

- 3,02

Численность звена, чел.

- 3

Производительность труда рабочих за смену, пикет

- 0,33

Продолжительность забивки 16 свай, смен

- 3,02

4. Материально-технические ресурсы

4.1. Потребность в основных конструкциях.

Наименование

Марка

Ед. изм.

Кол-во на фундамент

Металлическая свая

СМ-8

шт.

16

4.2. Потребность в машинах, оборудовании, инструменте, материалах и приспособлениях.

№№ п.п.

Наименование

Тип

Марка, ГОСТ

К-во

Техническая характеристика

1

2

3

4

5

6

1

Ударновибровдавливающий агрегат

виброударный

УВВС-60/10

1

На базе трактора Т-100 МБ

2

Строп

ВК-1,0/3000-ХЛ

19144-73

2



3

"









4

Теодолит-нивелир

ТТХ



1



5

Рейка

РНТ

11158-69

1



6

Рулетка

РС-30

ГОСТ 7502-69

1



7

Отвес

ОТ-1500

1948-71

1



8

Уровень

УС-2-500

9560-67

1



9

Деревянные подкладки

-

-

16

Лес круглый Æ 20 см, дл. - 1 м

10

Ключ для разворота свай

-

-

1



11

Кувалда



11401-75

1

вес 5 кг

12

Лопата

ЛКО-2

3620-63

2



13

Лопата









14

Лом

ЛО-28

1405-72

1



15

Каска монтажника





4



16

Топор

А-2

1399-73

1



17

Аптечка

-

-

1

медицинская



4.3. Потребность в эксплуатационных материалах

№№ п.п.

Наименование

Ед. изм.

Норма на час работы механизма

Кол-во на принятый объем работ

1

Дизельное топливо

кг

9,5

235,6

2

Дизельная смазка

"

0,76

18,8

3

Бензин

"

0,23

5,7

Примечание: 1. При работе механизмов в зимнее время расход топлива и смазочных материалов увеличить на 10 %.

2. Часовые нормы расхода горюче-смазочных материалов приведены для средних величин загрузки двигателей.
