Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА

Москва

Стандартинформ

2007

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР)

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 мая 2006 г. № 93-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Декабрь 2007 г.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА

State system for ensuring the uniformity of measurements.
State verification schedule for means measuring volume and mass flow of gas

Дата введения - 2006-06-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объемного и массового расходов газа [рисунок А.1 (приложение А)] и устанавливает назначение государственного первичного эталона единиц объемного и массового расходов газа - кубического метра в час (м3/ч) и килограмма в час (кг/ч) (далее - государственный первичный эталон), его метрологические характеристики и состав, основные метрологические характеристики рабочих эталонов и порядок передачи размеров единиц расходов газа от государственного первичного эталона с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.017-79 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.400-80 Государственная система обеспечения единства измерений. Мерники металлические образцовые. Методика поверки

ГОСТ 8.558-93 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 29329-92 Весы для статического взвешивания. Общие технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Государственный первичный эталон

3.1 Государственный первичный эталон предназначен для воспроизведения и хранения единиц объемного и массового расходов газа и передачи их размеров с помощью рабочих эталонов рабочим средствам измерений в целях обеспечения единства измерений объемного и массового расходов газа.

3.2 Государственный первичный эталон состоит из следующих эталонных установок:

- исходной эталонной установки;

- эталонной установки с набором эталонных критических сопел;

- эталонной установки с набором эталонных критических микросопел.

Состав каждой эталонной установки:

- генератор расхода поверочной среды;

- система измерений массы поверочной среды;

- набор эталонных критических сопел;

- комплект компараторов объемного расхода поверочной среды;

- измерительный участок для монтажа поверяемых средств измерений;

- измерительно-вычислительный комплекс.

В состав государственного первичного эталона также входят следующие рабочие эталоны, заимствованные из других поверочных схем:

- прецизионные весы по ГОСТ 8.021 с диапазоном измерений от 0,5 до 1510,0 г и пределами допускаемой абсолютной погрешности не более 0,01 г;

- прецизионный цифровой барометр по ГОСТ 8.017 с диапазоном измерений от 0,75 до 1,15 бар и пределами допускаемой абсолютной погрешности не более 0,15 мбар;

- жидкостные эталонные термометры 2-го разряда по ГОСТ 8.558 с диапазонами измерений от 0 °С до 30 °С и пределами допускаемой абсолютной погрешности не более 0,1 °С;

- частотомеры 2-го разряда по ГОСТ 8.129 с пределами допускаемой относительной погрешности не более 1·10-4 %.

3.3 В качестве рабочей среды в эталоне используют воздух из помещений, в которых его эксплуатируют, при атмосферном давлении, температуре от 10 °С до 30 °С и относительной влажности до 80 %.

3.4 Диапазон расходов газа, воспроизводимых государственным первичным эталоном, составляет от 3 · 10-3 до 1 · 104 м3/ч (от 3,6 · 10-3 до 1,2 · 104 кг/ч), в том числе:

- от 3 · 10-3 до 100 м3/ч (от 3,6 · 10-3 до 120,0 кг/ч) на исходной эталонной установке;

- от 2 до 1 · 104 м3/ч (от 2,4 до 1,2 · 104 кг/ч) на эталонной установке с набором эталонных критических сопел;

- от 3 · 10-3 до 6 м3/ч (от 3,6 · 10-3 до 7,2 кг/ч) на эталонной установке с набором эталонных критических микросопел.

Примечание - Значения массовых расходов газа указаны для воздуха при давлении 760 мм рт.ст. и температуре 20 °С (293,15 К).

3.5 Государственный первичный эталон обеспечивает воспроизведение размеров единиц объемного и массового расходов газа со средним квадратическим отклонением результатов измерений S0, составляющим от 3,5 · 10-4 до 5,0 · 10-4 при 11 независимых измерениях, и неисключенной систематической погрешности Θ0, не превышающей 4 · 10-4.

3.6 Для воспроизведения единиц объемного и массового расходов газа с указанными погрешностями должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

3.7 Государственный первичный эталон применяют для передачи размеров единиц массового и объемного расходов газа рабочим эталонам и рабочим средствам измерений непосредственным сличением или сличением с помощью компаратора.

4 Рабочие эталоны

4.1 Рабочие эталоны, заимствованные из других поверочных схем

4.1.1 В качестве рабочих эталонов, заимствованных из других поверочных схем, используют эталонные гири 2-го разряда и весы по ГОСТ 8.021, эталонные деформационные измерительные преобразователи давления 2-го разряда и эталонные деформационные вакуумметры 3-го разряда по ГОСТ 8.017, эталонные мерники 1-го разряда по ГОСТ 8.400, частотомеры 2-го разряда по ГОСТ 8.129 и эталонные термометры 2-го разряда по ГОСТ 8.558.

4.1.2 Рабочие эталоны, заимствованные из других поверочных схем, применяют для поверки (калибровки) рабочих эталонов 1-го разряда методом косвенных измерений.

4.2 Рабочие эталоны 1-го разряда

4.2.1 В качестве рабочих эталонов 1-го разряда используют:

- поверочные расходомерные установки с набором эталонных критических сопел в качестве дозаторов объемного (массового) расхода поверочной среды с диапазонами измерений объемного расхода от 3 · 10-3 до 1 · 104 м3/ч (от 3,6 · 10-3 до 1,2 · 104 кг/ч) и пределами допускаемой относительной погрешности D0 не более 0,2 %;

- поверочные расходомерные установки с набором эталонных расходомеров в качестве первичных преобразователей объемного расхода поверочной среды с диапазоном измерений объемного расхода от 2 до 5 · 104 м3/ч (от 2,4 до 6,0 · 104 кг/ч воздуха при стандартных условиях) и пределами допускаемой относительной погрешности D0 не более 0,3 %;

- поверочные расходомерные установки, не имеющие в своем составе средств прямых измерений объемного расхода и основанные на косвенных методах измерений (колокольные газовые мерники, трубопоршневые установки и др.), с диапазоном измерений объемного расхода от 3 · 10-3 до 5 · 104 м3/ч (от 3,6 · 10-3 до 6,0 · 104 кг/ч) и пределами допускаемой относительной погрешности D0 от 0,25 % до 0,50 %.

4.2.2 В состав рабочих эталонов 1-го разряда могут быть включены:

- весы для статического взвешивания по ГОСТ 8.021 и ГОСТ 29329 с верхним пределом измерений до 20 кг и пределами допускаемой абсолютной погрешности не более 1 · 10-5 кг;

- эталонные мерники 1-го разряда по ГОСТ 8.400 вместимостью от 0,01 до 1,00 м3 с пределами относительной погрешности не более 0,02 %;

- эталонные деформационные измерительные преобразователи давления 2-го разряда по ГОСТ 8.017 с диапазоном измерений от 0,1 до 6,0 МПа и пределами допускаемой относительной по грешности D0 не более 0,06 % и эталонные деформационные вакуумметры 3-го разряда с диапазоном измерений от 0,1 до 0 МПа и пределами допускаемой относительной погрешности D0 не более 0,15 %;

- средства измерений температуры по ГОСТ 8.558 с диапазоном измерений от 0 °С до 100 °С и доверительной погрешностью 5 не более 0,1 °С при доверительной вероятности 0,95;

- частотомеры 2-го разряда по ГОСТ 8.129 с пределами допускаемой относительной погрешности D0 не более 1 · 10-4 %;

- средства измерений объемного расхода газа с высоким разрешением выходного электрического (частотного, аналогового или цифрового) сигнала.

4.2.3 Пределы допускаемой относительной погрешности рабочих эталонов 1-го разряда составляют от 0,2 % до 0,5 %.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений используют объемные и массовые расходомеры и расходомеры-счетчики газа с диапазонами измерений от 3 · 10-3 до 5 · 104 м3/ч (от 3,6 · 10-3 до 6,0 · 104 кг/ч).

5.2 Пределы допускаемой относительной погрешности D0 рабочих средств измерений составляют от 0,3 % до 4,0 %.

Приложение А

(обязательное)

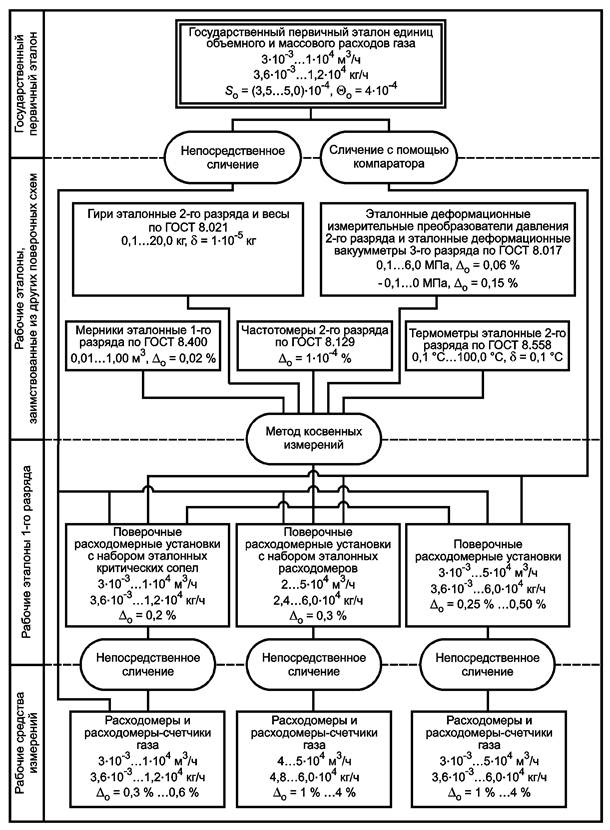

Государственная поверочная схема для средств измерений объемного и массового расходов газа

Рисунок А.1

Ключевые слова: государственная поверочная схема, объемный расход газа, массовый расход газа, государственный первичный эталон, рабочий эталон, рабочее средство измерений
