ОТРАСЛЕВОЙ СТАНДАРТ

ЗВЕНЬЯ

Конструкция и размеры

ОСТ 1 10231-71,
ОСТ
1 10232-71

На 7 страницах

Введен впервые

Распоряжением Министерства от 23 ноября 1971 г. № 087-16 дата введения 1/IV 1972 г.

1. Настоящий стандарт устанавливает конструкцию и размеры звеньев трех исполнений.

2. Конструкция и размеры звеньев должны соответствовать указанным:

- исполнения 1 - на черт. 1 и в табл. 1 и 2;

- исполнения 2 - на черт. 2 и в табл. 1 и 2;

- исполнения 8 - на черт. 3 и в табл. 1 и 2.

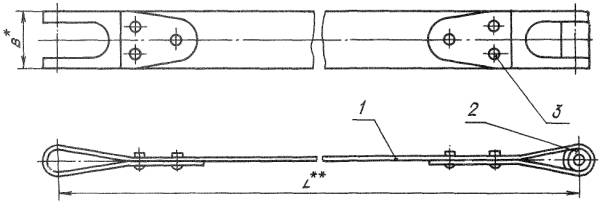

Черт. 1

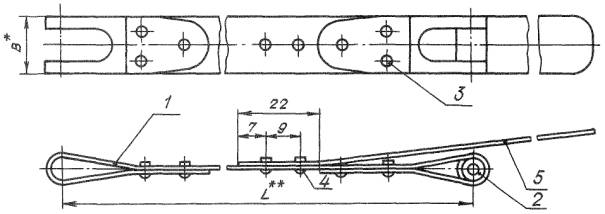

Черт. 2.

_____________

* Размеры для справок.

** Размер устанавливается конструктором.

Исполнение 3 - зеркальное отражение исполнения 1.

Остальное - см. исполнение 1

Черт. 3

Таблица 1

B,

мм

Расположение заклепок

B,

мм

Расположение заклепок



15

30



40

20

50



25

80




Таблица 2

Исполнение

Типоразмер

Обозначение

B, мм

l, мм

l1

мм

l2

мм

Поз. 1

Лента

Поз. 2

Валик

Поз. 3

Заклепка

Поз. 4

Заклепка

Поз. 5

Прокладка

Количество

Обозначение

Количество

Количество

1

1

2

1

Обозначение

Обозначение

1

1

1-1-L-ОСТ 1 10231-71

15

3,5

6

12

1-L-OCT 1 10233-71

1-1-ОСТ 1 10237-71

2,6-5-Кд-ОСТ 1 34073-85

6

-

-

1-1-L-ОСТ 1 10232-71

1-L-OCT 1 10234-71

1-1-ОСТ 1 10238-71

2,6-5-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-1-L-ОСТ 1 10231-71

1-L-OCT 1 10233-71

1-1-ОСТ 1 10237-71

2,6-5-Кд-ОСТ 1 34073-85

2,6-4-Кд-ОСТ 1 34073-85

1-ОСТ 1 10235-71

2-1-L-ОСТ 1 10232-71

1-L-OCT 1 10234-71

1-1-ОСТ 1 10238-71

2,6-5-Хим.Пас-ОСТ 1 34075-85

2,6-4-Хим.Пас-ОСТ 1 34075-85

1-ОСТ 1 10236-71

3

3-1-L-ОСТ 1 10231-71

1-L-OCT 1 10233-71

2-1-ОСТ 1 10237-71

2,6-5-Кд-ОСТ 1 34073-85

-

-

3-1-L-ОСТ 1 10232-71

1-L-OCT 1 10234-71

2-1-ОСТ 1 10238-71

2,6-5-Хим.Пас-ОСТ 1 34075-85

-

-

1

2

1-2-L-ОСТ 1 10231-71

20

5,0

2-L-OCT 1 10233-71

1-2-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

-

-

1-2-L-ОСТ 1 10232-71

2-L-OCT 1 10234-71

1-2-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-2-L-ОСТ 1 10231-71

2-L-OCT 1 10233-71

1-2-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

2,6-4-Кд-ОСТ 1 34073-85

2-ОСТ 1 10235-71

2-2-L-ОСТ 1 10232-71

2-L-OCT 1 10234-71

1-2-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

2,6-4-Хим.Пас-ОСТ 1 34075-85

2-ОСТ 1 10236-71

3

3-2-L-ОСТ 1 10231-71

2-L-OCT 1 10233-71

2-2-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

-

-

3-2-L-ОСТ 1 10232-71

2-L-OCT 1 10234-71

2-2-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

1

3

1-3-L-ОСТ 1 10231-71

25

6,0

8

16

3-L-OCT 1 10233-71

1-3-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

8

-

-

1-3-L-ОСТ 1 10232-71

3-L-OCT 1 10234-71

1-3-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-3-L-ОСТ 1 10231-71

3-L-OCT 1 10233-71

1-3-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

2,6-4-Кд-ОСТ 1 34073-85

3-ОСТ 1 10235-71

2-3-L-ОСТ 1 10232-71

3-L-ОСТ 1 10234-71

1-3-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

2,6-4-Хим.Пас-ОСТ 1 34075-85

3-ОСТ 1 10236-71

3

3-3-L-ОСТ 1 10231-71

3-L-OCT 1 10233-71

2-3-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

-

-

3-3-L-ОСТ 1 10232-71

3-L-ОСТ 1 10234-71

2-3-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

1

4

1-4-L-ОСТ 1 10231-71

30

8,0

4-L-OCT 1 10233-71

1-4-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

12

-

-

1-4-L-ОСТ 1 10232-71

4-L-ОСТ 1 10234-71

1-4-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-4-L-ОСТ 1 10231-71

4-L-OCT 1 10233-71

1-4-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

2,6-4-Кд-ОСТ 1 34073-85

4-ОСТ 1 10235-71

2-4-L-ОСТ 1 10232-71

4-L-ОСТ 1 10234-71

1-4-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

2,6-4-Хим.Пас-ОСТ 1 34075-85

4-ОСТ 1 10236-71

3

3-4-L-ОСТ 1 10231-71

4-L-OCT 1 10233-71

2-4-ОСТ 1 10237-71

3-5-Кд-ОСТ 1 34073-85

-

-

3-4-L-ОСТ 1 10232-71

4-L-ОСТ 1 10234-71

2-4-ОСТ 1 10238-71

3-5-Хим.Пас-ОСТ 1 34075-85

-

-

1

5

1-5-L-ОСТ 1 10231-71

40

10,0

5-L-OCT 1 10233-71

1-5-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

-

-

1-5-L-ОСТ 1 10232-71

5-L-ОСТ 1 10234-71

1-5-ОСТ 1 10238-71

4-6-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-5-L-ОСТ 1 10231-71

5-L-OCT 1 10233-71

1-5-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

2,6-5-Кд-ОСТ 1 34073-85

5-ОСТ 1 10235-71

2-5-L-ОСТ 1 10232-71

5-L-ОСТ 1 10234-71

1-5-ОСТ 1 10238-71

4-6-Хим.Пас-ОСТ 1 34075-85

2,6-5-Хим.Пас-ОСТ 1 34075-85

5-ОСТ 1 10236-71

3

3-5-L-ОСТ 1 10231-71

5-L-OCT 1 10233-71

2-5-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

-

-

3-5-L-ОСТ 1 10232-71

5-L-ОСТ 1 10234-71

2-5-ОСТ 1 10238-71

4-6-Хим.Пас-ОСТ 1 34075-85

-

-

1

6

1-6-L-ОСТ 1 10231-71

50

10

30

6-L-OCT 1 10233-71

1-6-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

-

-

1-6-L-ОСТ 1 10232-71

6-L-ОСТ 1 10234-71

1-6-ОСТ 1 10238-71

4-6-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-6-L-ОСТ 1 10231-71

6-L-OCT 1 10233-71

1-6-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

2,6-5-Кд-ОСТ 1 34073-85

6-ОСТ 1 10235-71

2-6-L-ОСТ 1 10232-71

6-L-ОСТ 1 10234-71

1-6-ОСТ 1 10238-71

4-6-Хим.Пас-ОСТ 1 34075-85

2,6-5-Хим.Пас-ОСТ 1 34075-85

6-ОСТ 1 10236-71

3

3-6-L-ОСТ 1 10231-71

6-L-OCT 1 10233-71

2-6-ОСТ 1 10237-71

4-6-Кд-ОСТ 1 34073-85

-

-

3-6-L-ОСТ 1 10232-71

6-L-ОСТ 1 10234-71

2-6-ОСТ 1 10238-71

4-6-Хим,Пас-ОСТ 1 34075-85

-

-

1

7

1-7-L-ОСТ 1 10231-71

60

7-L-OCT 1 10233-71

1-7-ОСТ 1 10237-71

4-7-Кд-ОСТ 1 34073-85

18

-

-

1-7-L-ОСТ 1 10232-71

7-L-ОСТ 1 10234-71

1-7-ОСТ 1 10238-71

4-7-Хим.Пас-ОСТ 1 34075-85

-

-

2

2-7-L-ОСТ 1 10231-71

7-L-OCT 1 10233-71

1-7-ОСТ 1 10237-71

4-7-Кд-ОСТ 1 34073-85

2,6-5-Кд-ОСТ 1 34073-85

7-ОСТ 1 10235-71

2-7-L-ОСТ 1 10232-71

7-L-ОСТ 1 10234-71

1-7-ОСТ 1 10238-71

4-7-Хим.Пас-ОСТ 1 34075-85

2,6-5-Хим.Пас-ОСТ 1 34075-85

7-ОСТ 1 10236-71

3

3-7-L-ОСТ 1 10231-71

7-L-OCT 1 10233-71

2-7-ОСТ 1 10237-71

4-7-Кд-ОСТ 1 34073-85

-

-

3-7-L-ОСТ 1 10232-71

7-L-ОСТ 1 10234-71

2-7-ОСТ 1 10238-71

4-7-Хим.Пас-ОСТ 1 34075-85

-

-


3. Отверстия под заклепки - по ОСТ 1 34102-80.

4. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

5. Для сборки звеньев из сталей 12Х17Г9АН4-М, 12X18H10T-H, 08Х18Н10-ПН допускается применять вместо заклепок контактную точечную сварку по ПИ 1.4.853-81.

Категория соединения - П.

Для лент с размером В = 15 мм диаметр литого ядра точки равен 3 мм.

6. После сборки звеньев с лентами из стали 20 головки заклепок (поз. 3) покрыть; эмаль ЭП-140, любой, 108 ОСТ 1 90055-85.

7. Маркировать обозначение и клеймить окончательную приемку на бирке.

Пример наименования и обозначения звена исполнения 1 типоразмера 1 с длиной L, с лентой из стали 20:

Звено 1-1-L-ОСТ 1 10231-71

То же с лентой 12Х17Г9АН4-М:

Звено 1-1-L-OCT 1 10232-71

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

5

-

-

-

5416



28/II-74

1/VII-74

2

6

-

-

-

6080



17/VII-75

1/I-76

3

1, 6, 7

-

-

-

7383



11.09.78

1.01.79 г.
