РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ





МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРЫ ВОЗДУХА
ЗА КАЛОРИФЕРАМИ ПАРОВЫХ КОТЛОВ
НА ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЯХ

РД 153-34.1-11.312-2000





Разработано Открытым акционерным обществом "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС"

Исполнители А.Г. АЖИКИН, В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС"

Свидетельство об аттестации МВИ от 13.09.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 04.10.2000 г.

Первый заместитель начальника А.П. БЕРСЕНЕВ



РД издан по лицензионному договору с РАО «ЕЭС России»



Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.







Ключевые слова: термопреобразователь сопротивления, измерительная система, обработка диаграмм, погрешность измерений, результат измерений.







МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРЫ ВОЗДУХА ЗА КАЛОРИФЕРАМИ

ПАРОВЫХ КОТЛОВ
НА ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЯХ

РД 153-34.1-11.312-2000

Взамен РД 34.11.312



Дата введения

2003 -

03 -

01



год -

месяц -

число



1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и проведении измерений с приписанной погрешностью температуры воздуха за калориферами паровых котлов (далее - температура воздуха) на тепловых электростанциях (ТЭС).

Измерительная информация по температуре воздуха используется при ведении технологического режима и расчетах технико-экономических показателей работы оборудования ТЭС.

Термины и определения приведены в приложении А.

С выходом настоящей Методики утрачивает силу "Методика выполнения измерений температуры воздуха за калориферами паровых котлов на тепловых электростанциях: МТ 34-70-043-87" (РД 34.11.312). - М.: СПО Союзтехэнерго, 1987.

2 УСЛОВИЯ ИЗМЕРЕНИЙ

2.1 Измерение температуры воздуха осуществляется измерительными системами, составные элементы которых находятся в различных внешних условиях.

2.2 Основной величиной, влияющей на измерительную систему температуры воздуха, является температура окружающей среды.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон измерения температуры окружающей среды, °С

Термопреобразователь сопротивления

5 - 60

Линия связи

5 - 60

Вторичный измерительный прибор

15 - 30

Агрегатные средства (АС) измерительной информационной системы (ИИС)

15 - 25

3 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

3.1 В качестве характеристик погрешности измерений температуры воздуха в соответствии с МИ 1317-86 [6] принимаются пределы относительной погрешности измерений.

3.2 Настоящая Методика обеспечивает измерение температуры воздуха со значениями пределов относительной погрешности измерений, приведенными в таблице 2.

Таблица 2

Измерительные системы

Пределы относительной погрешности измерений температуры воздуха, ± %

текущей

среднесуточной

Измерительные системы с регистрирующими приборами

1,2

1,6

Измерительные информационные системы

0,92

0,50

4 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

4.1 Номинальные значения температуры воздуха для различных электростанций составляют от 60 до 100 °С.

4.2 Место и форма представления и использования информации определяются согласно РД 34.35.101-88 [5].

4.3 Измерения температуры воздуха производятся контактным методом.

В качестве первичных измерительных преобразователей применяются термопреобразователи сопротивления типа ТСМ. Технические требования к ним должны соответствовать ГОСТ 6651-94 [3]. В качестве измерительных показывающих и регистрирующих приборов применяются автоматические мосты КСМ2.

4.4 Структурные схемы измерительных систем температуры воздуха могут отличаться количеством средств измерений (СИ), принципом передачи сигнала и представления информации.

Структурные схемы измерительных систем температуры воздуха с применением различных СИ приведены на рисунках 1 и 2.

1 - первичный измерительный преобразователь температуры;
2 - вторичный измерительный регистрирующий прибор;
3 - линия связи
Рисунок 1 - Структурная схема измерительной системы с регистрирующими приборами

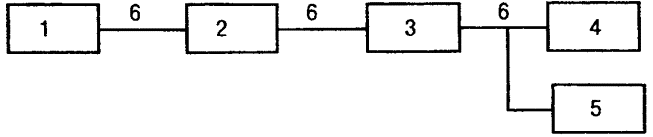

1 - первичный измерительный преобразователь температуры;
2 - устройство связи с объектом; 3 - центральный процессор;
4 - средство представления информации; 5 - регистрирующее
устройство; 6 - линия связи
Рисунок 2 - Структурная схема ИИС

4.5 Средства измерений, применяемые в измерительных системах температуры воздуха, приведены в приложении Б.

5 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

5.1 Средства измерений, применяемые для измерения температуры воздуха, должны иметь действующее калибровочное клеймо или сертификат о калибровке.

5.2 Монтаж термопреобразователей сопротивления на технологическом оборудовании должен производиться согласно СНиП III.05.07-85 [11].

5.3 Для уменьшения или исключения влияния изменения температуры окружающей среды в местах прокладки соединительных линий на сопротивление проводов присоединения каждого термопреобразователя сопротивления к измерительному прибору рекомендуется выполнять по трех - или четырехпроводной схеме.

5.4 При вводе в эксплуатацию и после ремонта измерительной системы или отдельных ее элементов производится внешний осмотр и проверяется правильность функционирования всех элементов измерительной системы.

5.5 При выполнении измерений температуры воздуха должны быть выполнены операции, предусмотренные техническими описаниями и инструкциями по эксплуатации СИ, входящих в измерительную систему температуры воздуха.

5.6 На каждом воздуховоде за калориферами устанавливается по одному термопреобразователю сопротивления. Чувствительный элемент термопреобразователей сопротивления должен находиться в середине сечения. Сечение выбирается по возможности на прямолинейном участке на расстоянии 2/3 длины этого участка от местного сопротивления по ходу движения воздуха из калориферов.

5.7 Диапазон измерения измерительного прибора должен выбираться так, чтобы номинальное значение температуры воздуха находилось в последней трети шкалы.

6 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1 Определение значений температуры воздуха при применении регистрирующих приборов производится таким образом:

6.1.1 Текущее значение температуры воздуха определяется по показаниям измерительного прибора.

6.1.2 Среднесуточное значение температуры пара  (°С) за -е сутки определяется путем обработки суточных диаграмм регистрирующих приборов планиметрами по формул

                                                                                (1)

где  - нормирующее значение температуры пара, °С;

 - показания полярного планиметра, см2;

 - длина ленты с записью значения температуры пара, см;

 - длина шкалы регистрирующего прибора, см.

6.2 Определение значений температуры воздуха при применении ИИС производится следующим образом:

6.2.1 Текущее значение температуры воздуха определяется при опросе измерительной системы с периодом не более 15 с.

6.2.2 Среднесуточное значение температуры воздуха  (°С) определяется по формуле

                                                                                               (2)

где m - число циклов опроса датчика температуры за интервал усреднения;

tj - текущее значение температуры в j - м цикле опроса, °С

6.2.3 Обработка результатов измерений и представление измерительной информации по температуре воздуха производятся АС ИИС автоматически.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Результаты измерений должны быть оформлены следующим образом:

7.1.1 При применении регистрирующих приборов:

- носитель измерительной информации по температуре воздуха - лента (диаграмма) регистрирующих приборов;

- результаты измерений температуры воздуха представляются в виде выходных форм на бумажном носителе.

7.1.2 При применении ИИС:

- носителем измерительной информации по температуре воздуха, результатам обработки данных и расчету погрешности измерения является электронная память АС ИИС;

- результаты обработки измерительной информации индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе.

8 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем температуры воздуха к эксплуатации осуществляется электрослесарем - прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем - прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.

9 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При эксплуатации измерительной системы температуры воздуха необходимо соблюдать требования РД 34.03.201-97 [8] и РД 153-34.0-03.150-00 [9].

Приложение А
(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [12], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [12], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [12], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [12], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [13], пп. 1.2 и 3.9

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [12], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б
(рекомендуемое)

СРЕДСТВА ИЗМЕРЕНИЙ ТЕМПЕРАТУРЫ ВОЗДУХА

Наименование и тип СИ

Передел основной допускаемой приведенной погрешности, ± %

Организация - изготовитель

Измерительные системы с регистрирующими приборами

Термопреобразователи сопротивления медные ТСМ

Класс допуска В

Фирма «Навигатор» (г. Москва)

Мосты автоматические показывающие и самопишущие КСМ 2

0,5 (по показаниям)
1 (по регистрации)

ПО «Львовприбор» (г. Львов)

Измерительные информационные системы

Термопреобразователи сопротивления медные ТСМ

Класс допуска В

Фирма «Навигатор» (г. Москва)

Агрегатные средства измерений ИИС

0,3
(канал)

-



Список использованной литературы

1. ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.

2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3. ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытаний.

4. РД 34.11.303-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях для контроля технологических параметров, не подлежащих государственному метрологическому надзору. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

5. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1996.

Изменение №1 к РД 34.35.101-88.- М.: СПО ОРГРЭС, 1999.

6. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

7. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

8. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

9. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

10. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

11. СНиП III.05.07-85. Системы автоматизации.

12. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

13. ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

СОДЕРЖАНИЕ

1 Назначение и область применения

2 Условия измерений

3 Характеристики погрешности измерений

4 Метод измерений и структура измерительных систем

5 Подготовка и выполнение измерений

6 Обработка и вычисление результатов измерений

7 Оформление результатов измерений

8 Требования к квалификации персонала

9 Требования техники безопасности

Приложение А Термины и определения

Приложение Б Средства измерений температуры воздуха

Список использованной литературы
