СТО ЦКТИ 321.11-2010

Отводы гнутые из жаропрочной хромистой стали марки Х10CrMoVNb9-1 для паропроводов тепловых станций с расчетным ресурсом 200000 часов. Конструкция и размеры

Обозначение:	СТО ЦКТИ 321.11-2010
Обозначение англ:	321.11-2010
Статус:	действует
Название рус.:	Отводы гнутые из жаропрочной хромистой стали марки Х10CrMoVNb9-1 для паропроводов тепловых станций с расчетным ресурсом 200000 часов. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2010

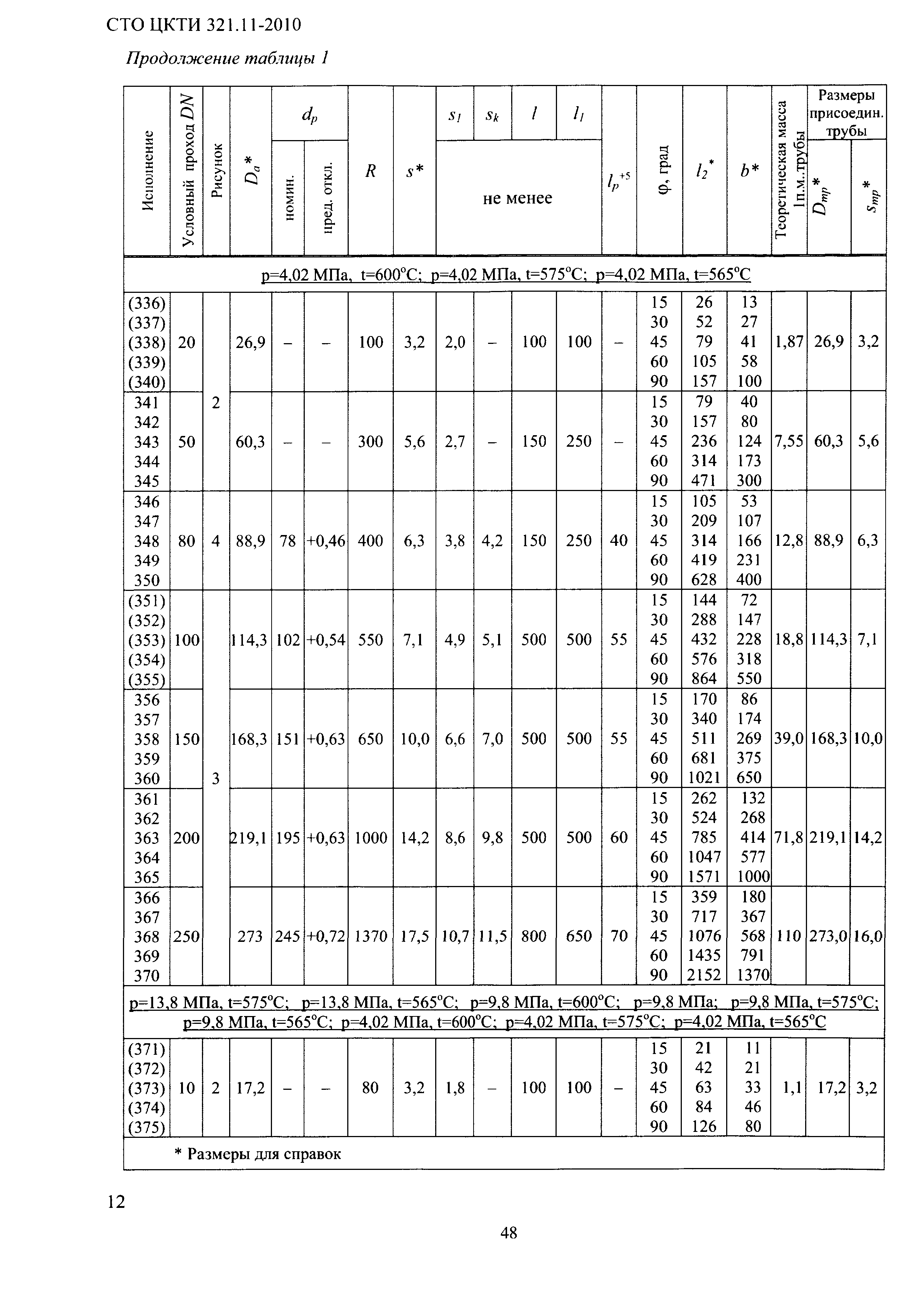

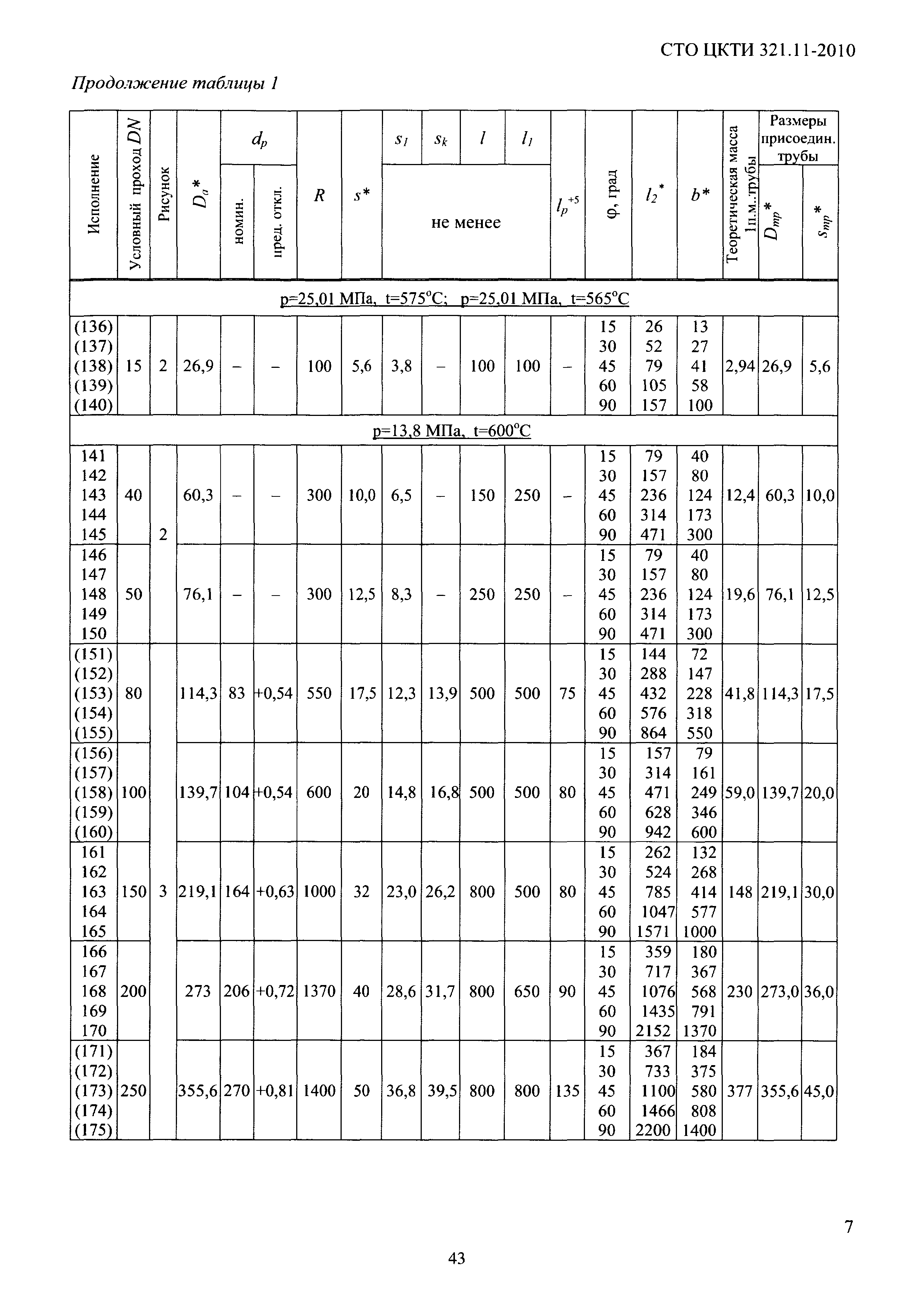

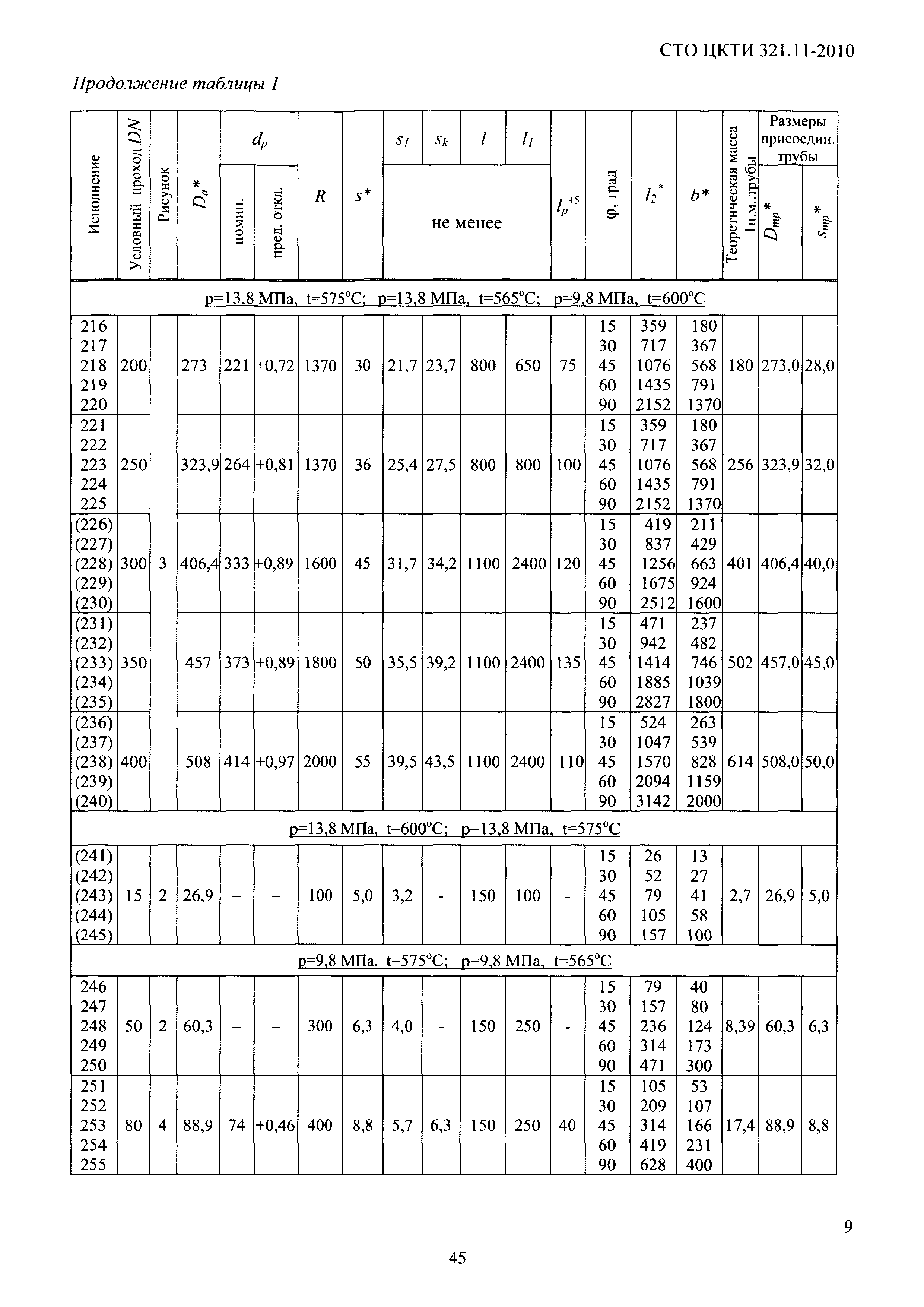

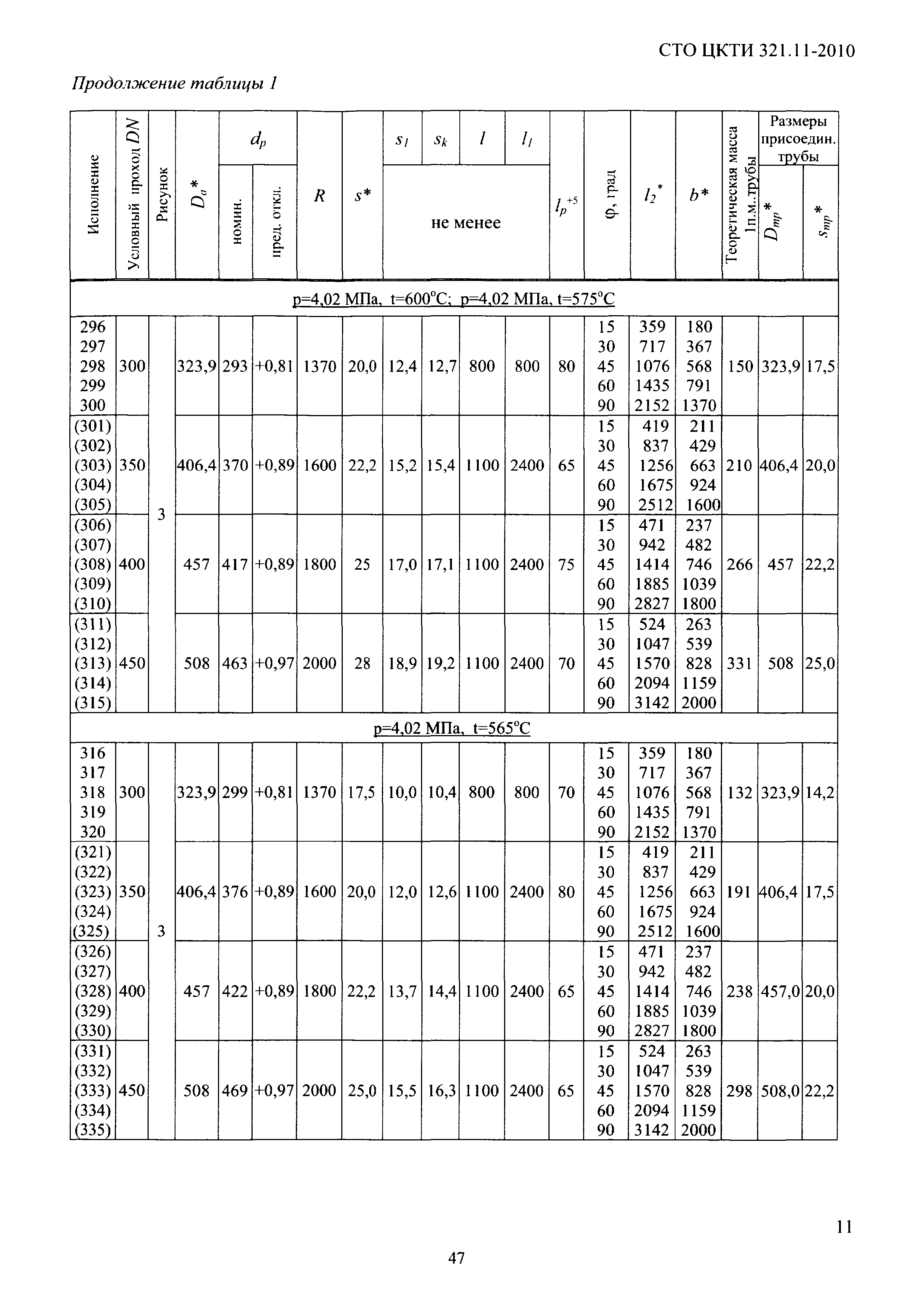

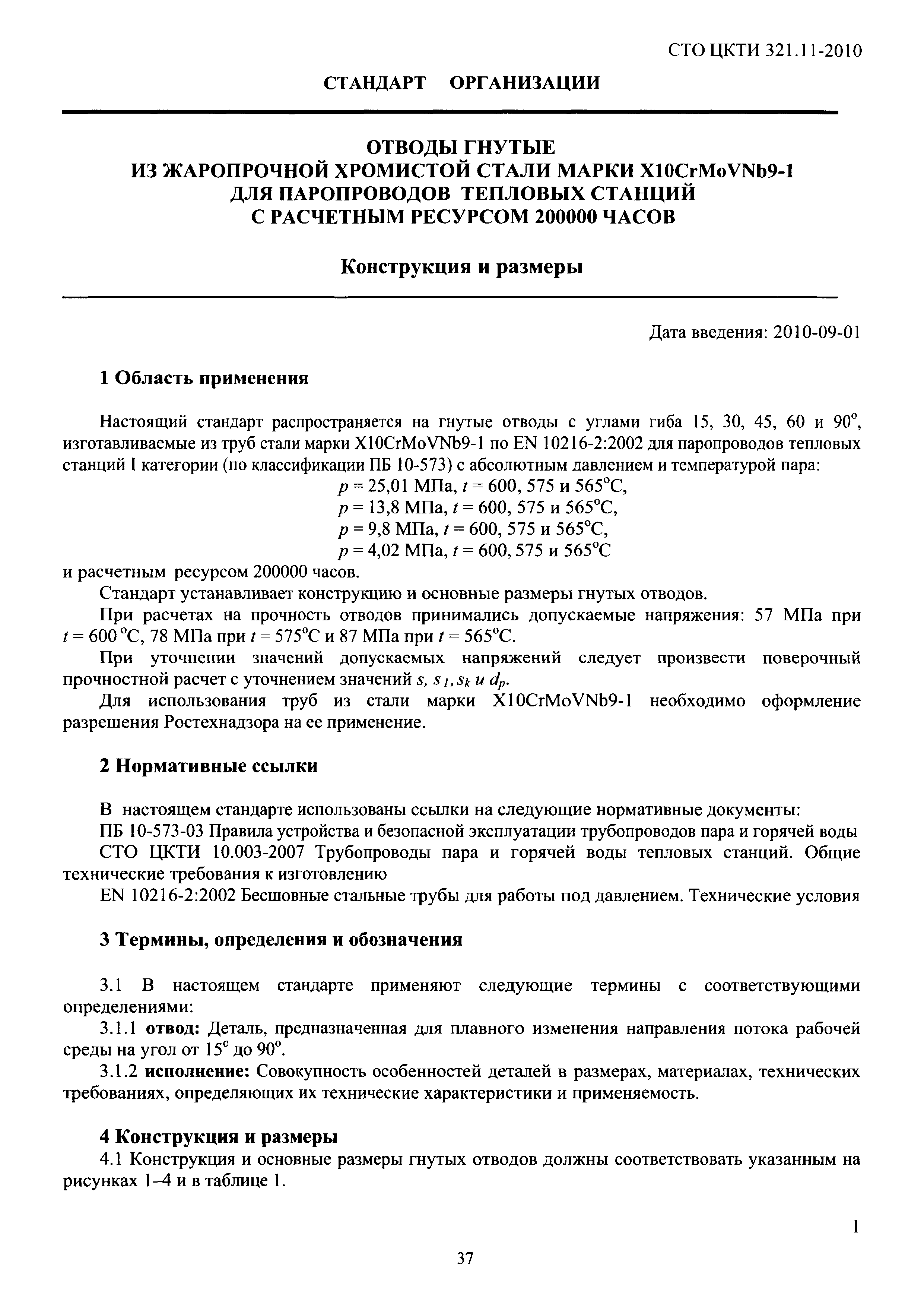

Область применения:	Стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90 градусов, изготавливаемые из труб стали марки Х10CrMoVNb9-1 по EN 10216-2:2002 для паропроводов тепловых станций I категории (по классификации ПБ 10-573) с абсолютным давлением и температурой пара: р=25,01 МПа, t=600, 575 и 565 градусов Цельсия; р=13,8 МПа, t=600, 575 и 565 градусов Цельсия; р=9,8 МПа, t=600, 575 и 565 градусов Цельсия; р=4,02 МПа, t=600, 575 и 565 градусов Цельсия и расчетным ресурсом 200000 часов.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Конструкция и размеры 5 Технические требования
Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ
Утверждён:	22.07.2010 ОАО НПО ЦКТИ (244)
Расположен в:	Техническая документация
Нормативные ссылки:	ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» СТО ЦКТИ 321.09-2010 «Отводы гнутые из мартенситной хромистой стали марки 10Х9МФБ-Ш для паропроводов тепловых станций с расчетным ресурсом 200000 часов. Конструкция и размеры» СТО ЦКТИ 321.10-2010 «Отводы крутоизогнутые из мартенситной хромистой стали марки 10Х9МФБ-Ш для паропроводов тепловых станций с расчетным ресурсом 200000 часов. Конструкция и размеры» СТО ЦКТИ 321.12-2010 «Отводы крутоизогнутые из жаропрочной хромистой стали марки Х10CrMoVNb9-1 для паропроводов тепловых станций с расчетным ресурсом 200000 часов. Конструкция и размеры» РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды»
