Скачать Серия 1.232-3 Выпуск 6/79. Указания по изготовлению панелей и применению их в проектировании и строительстве

Дата актуализации: 10.08.2017

Серия 1.232-3

Выпуск 6/79. Указания по изготовлению панелей и применению их в проектировании и строительстве

Обозначение:	Серия 1.232-3
Обозначение англ:	Series 1.232-3
Статус:	не действует
Название рус.:	Выпуск 6/79. Указания по изготовлению панелей и применению их в проектировании и строительстве
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Изделия серии предназначены для применения в проектах общественных зданий (предприятия торговли, общественного питания, бытового обслуживания, школы, детские учреждения и другие, а также административно-бытовых зданий при промышленных предприятиях и других зданиях

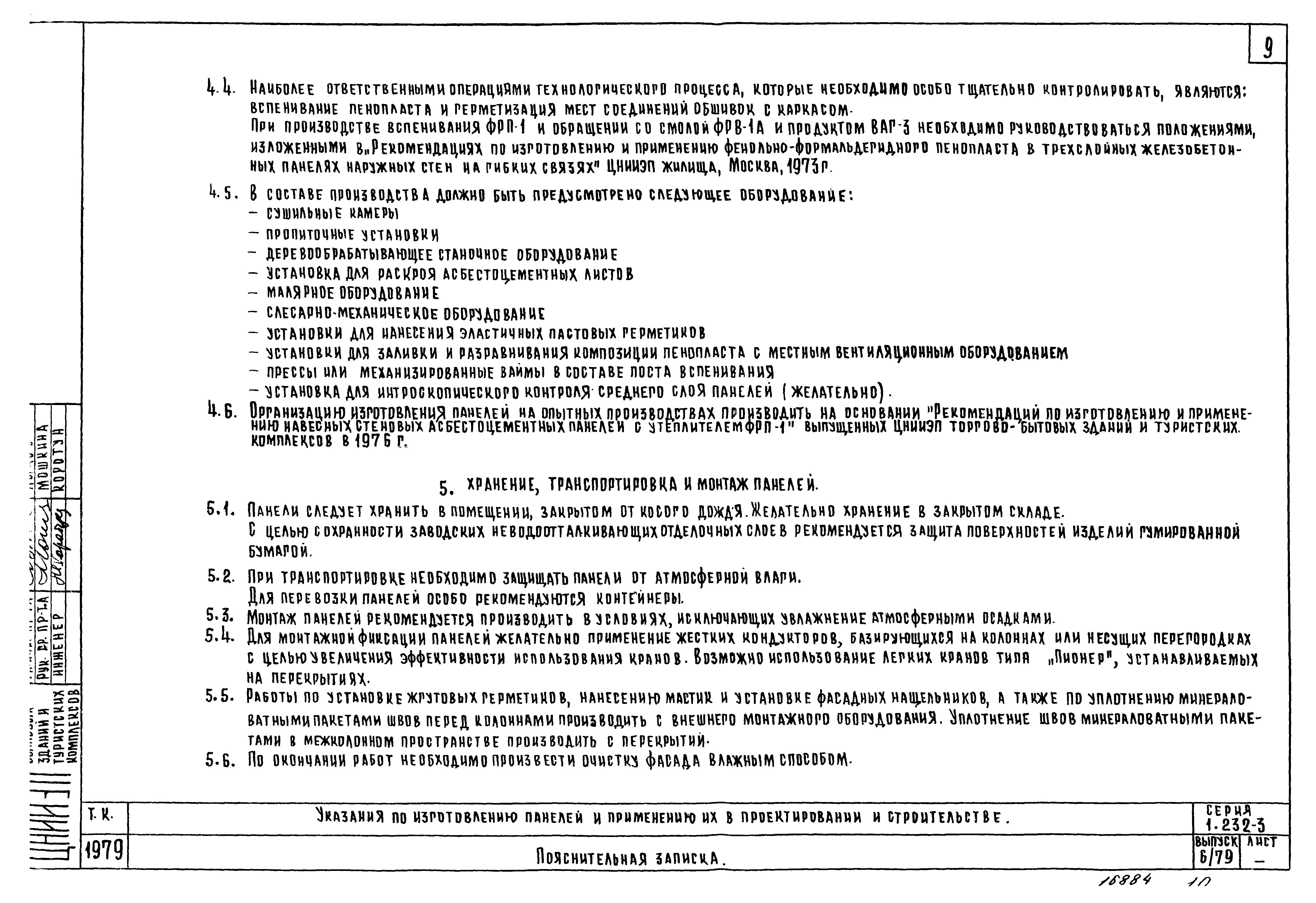

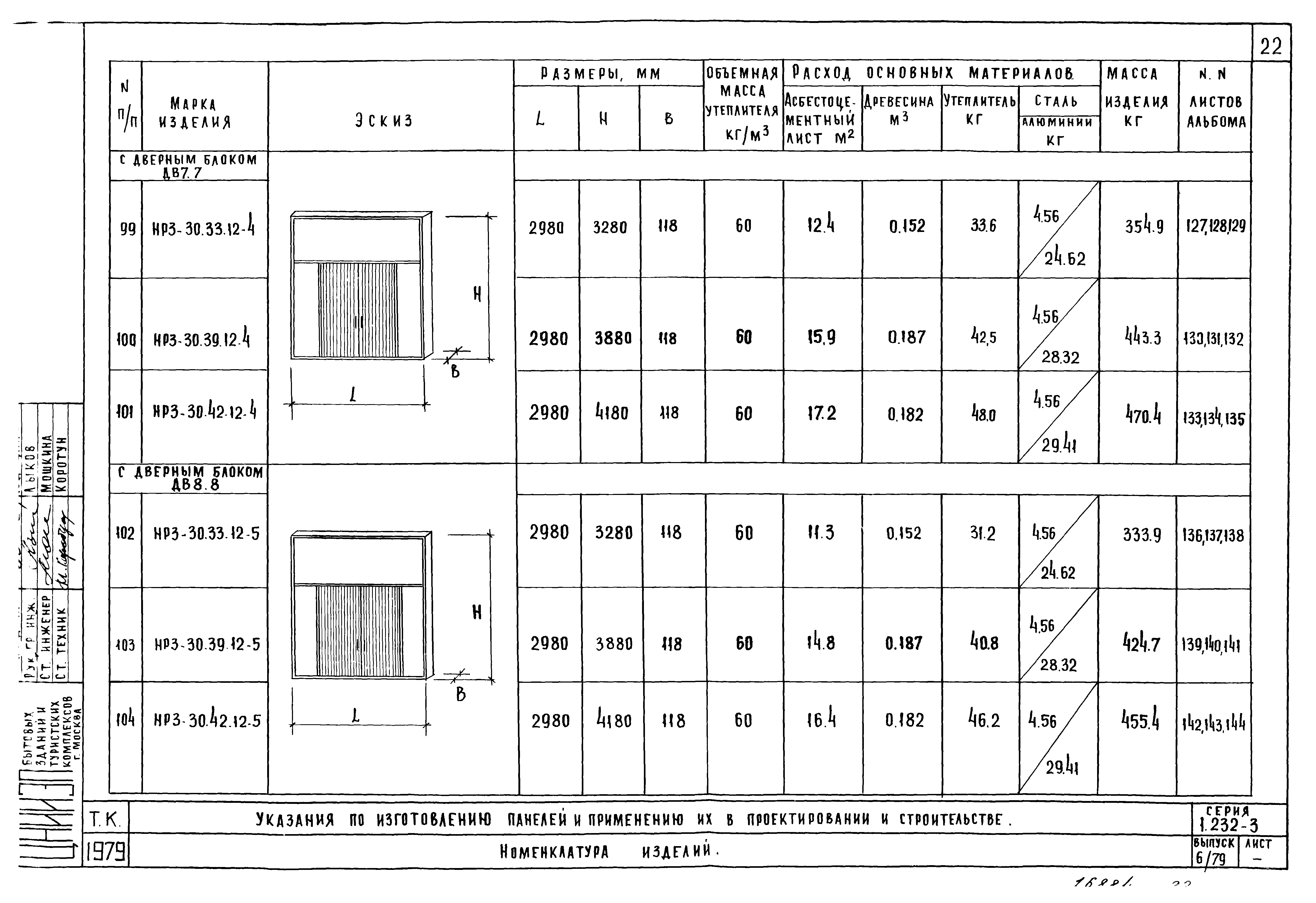

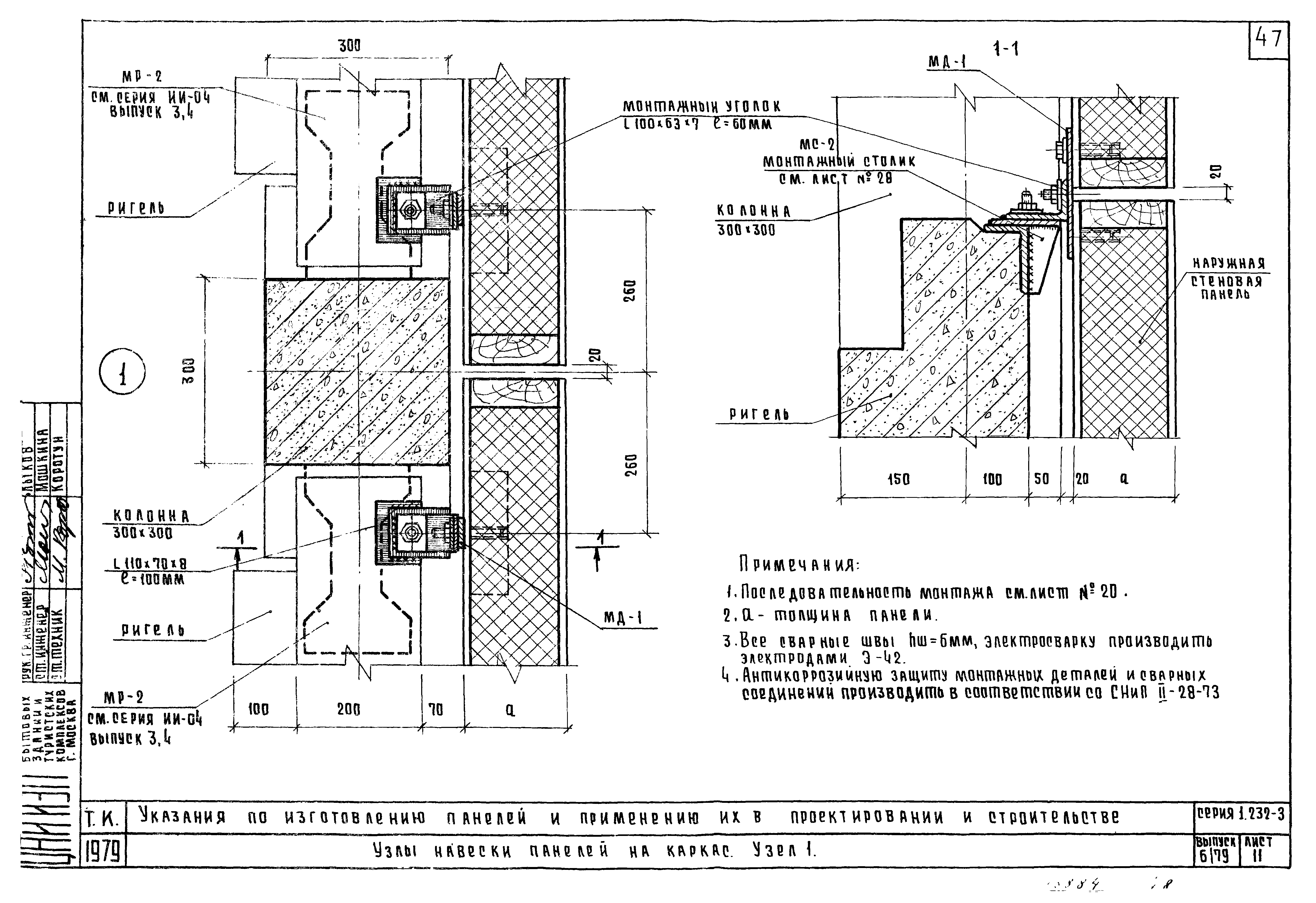

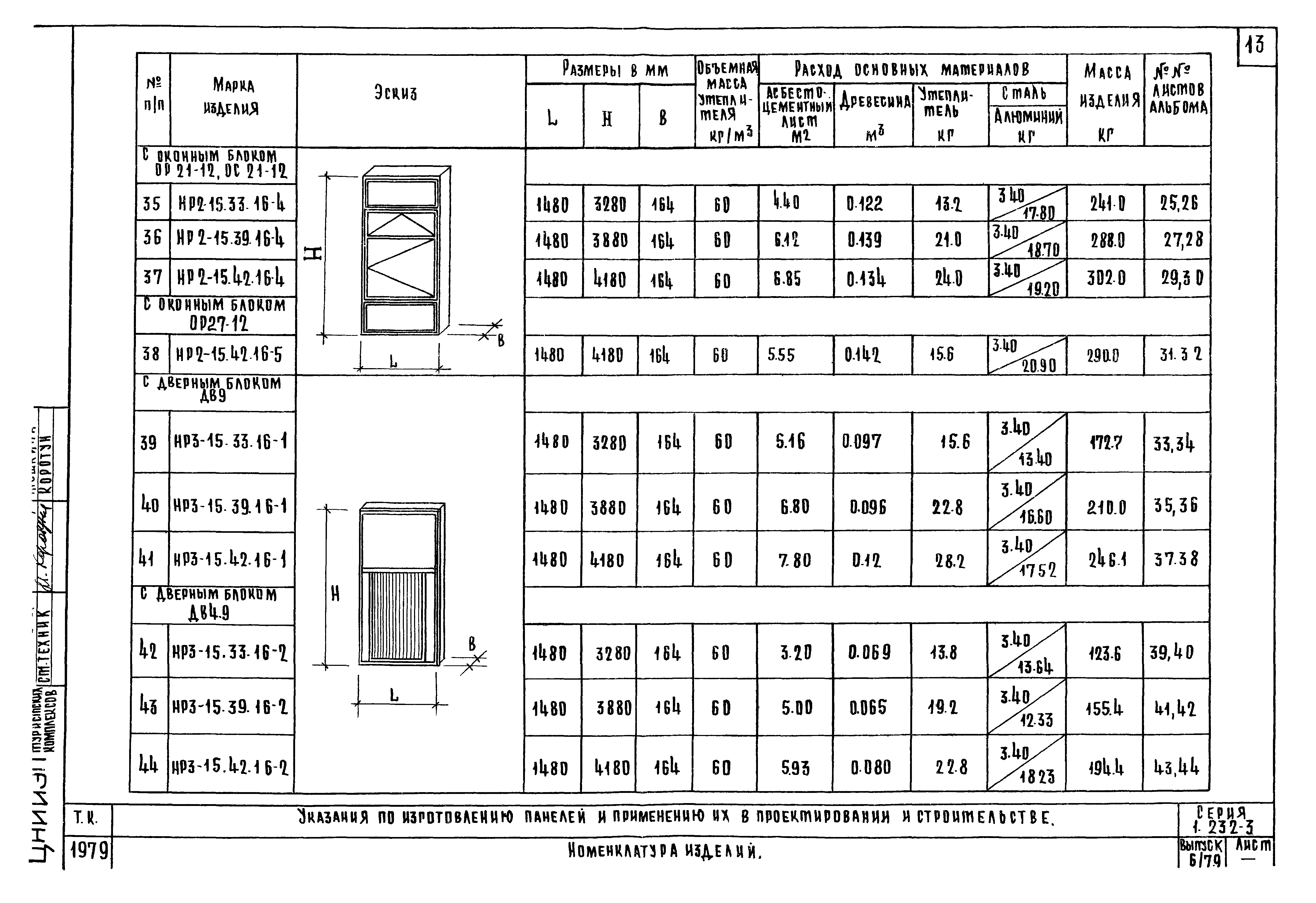

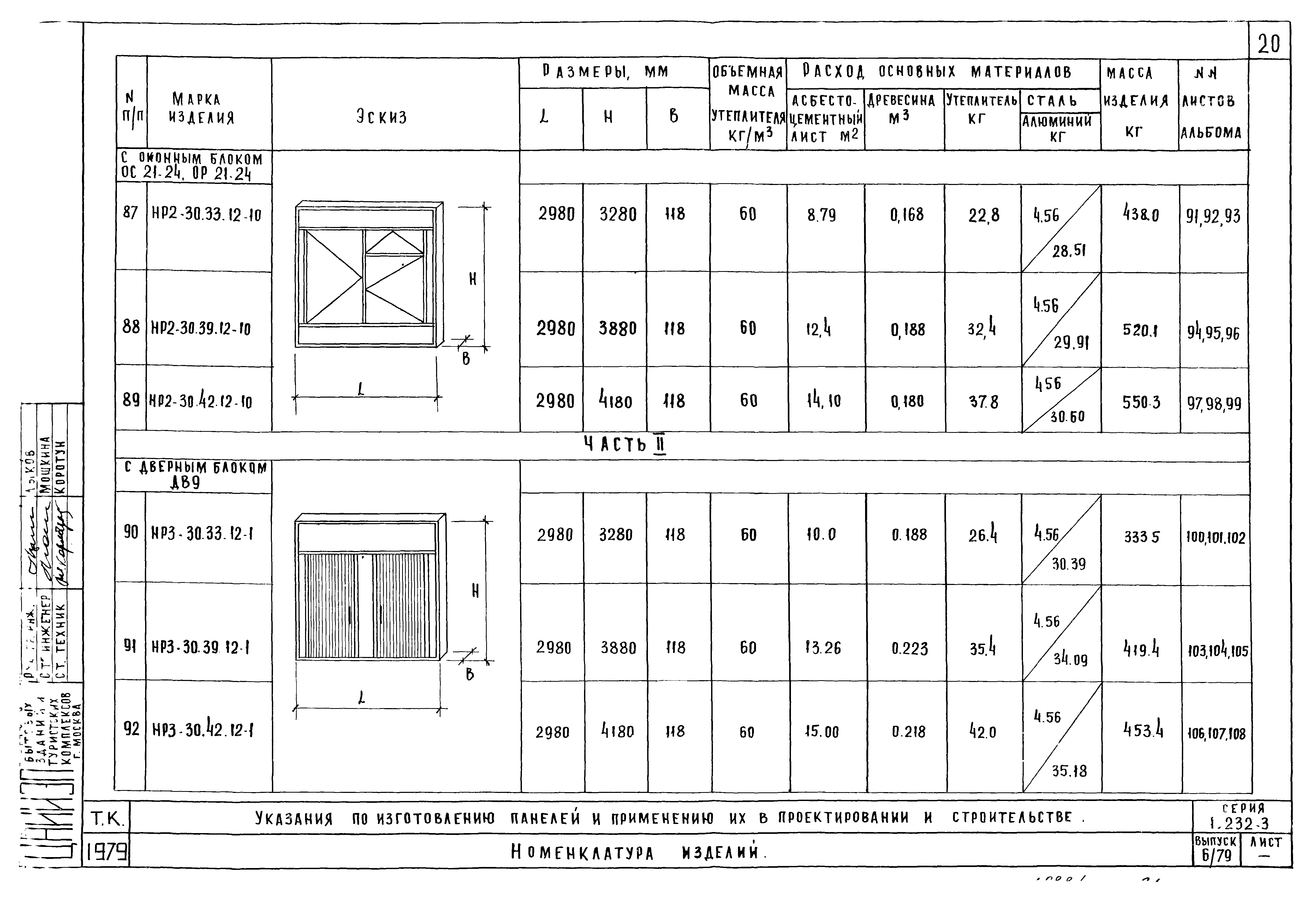

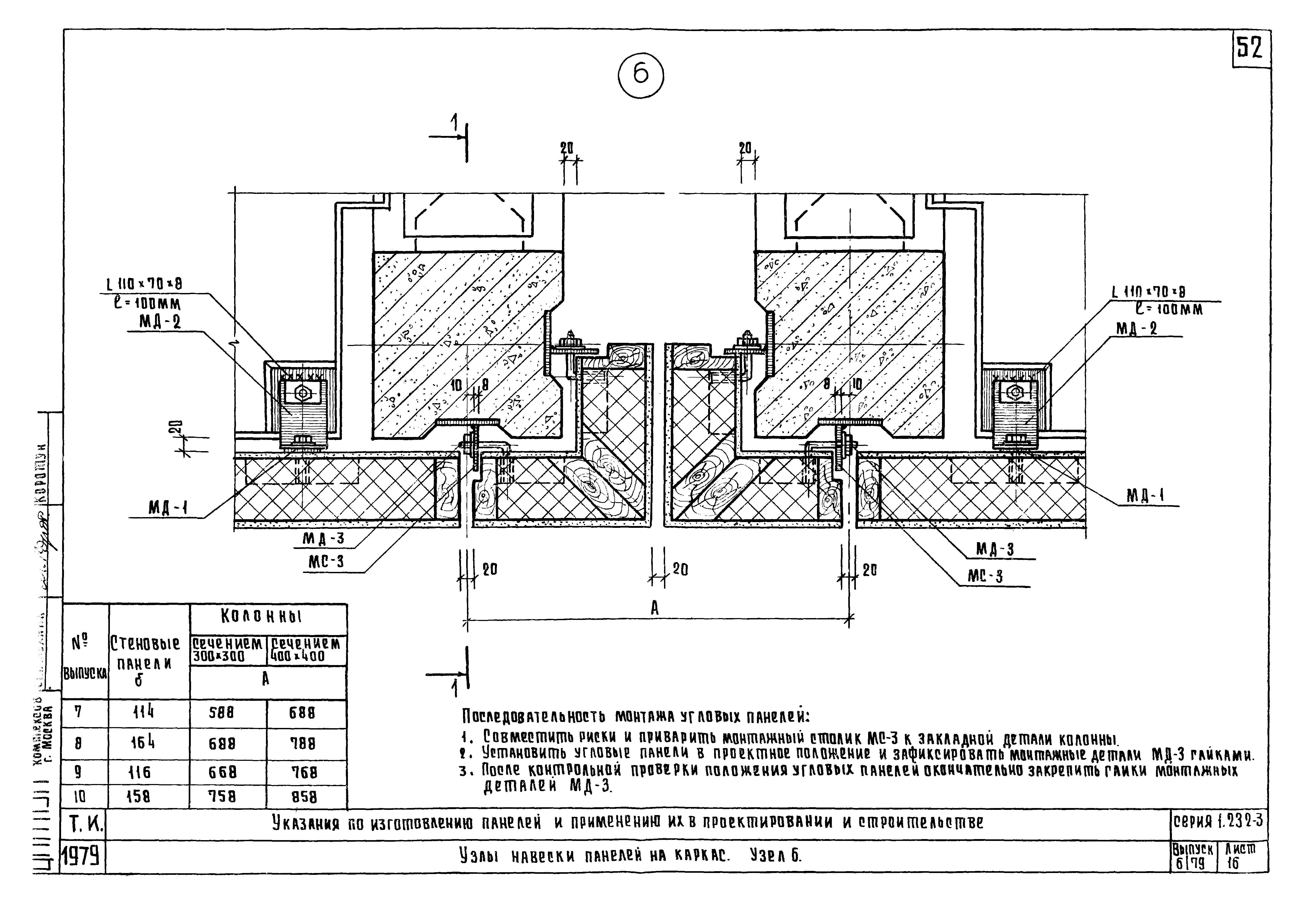

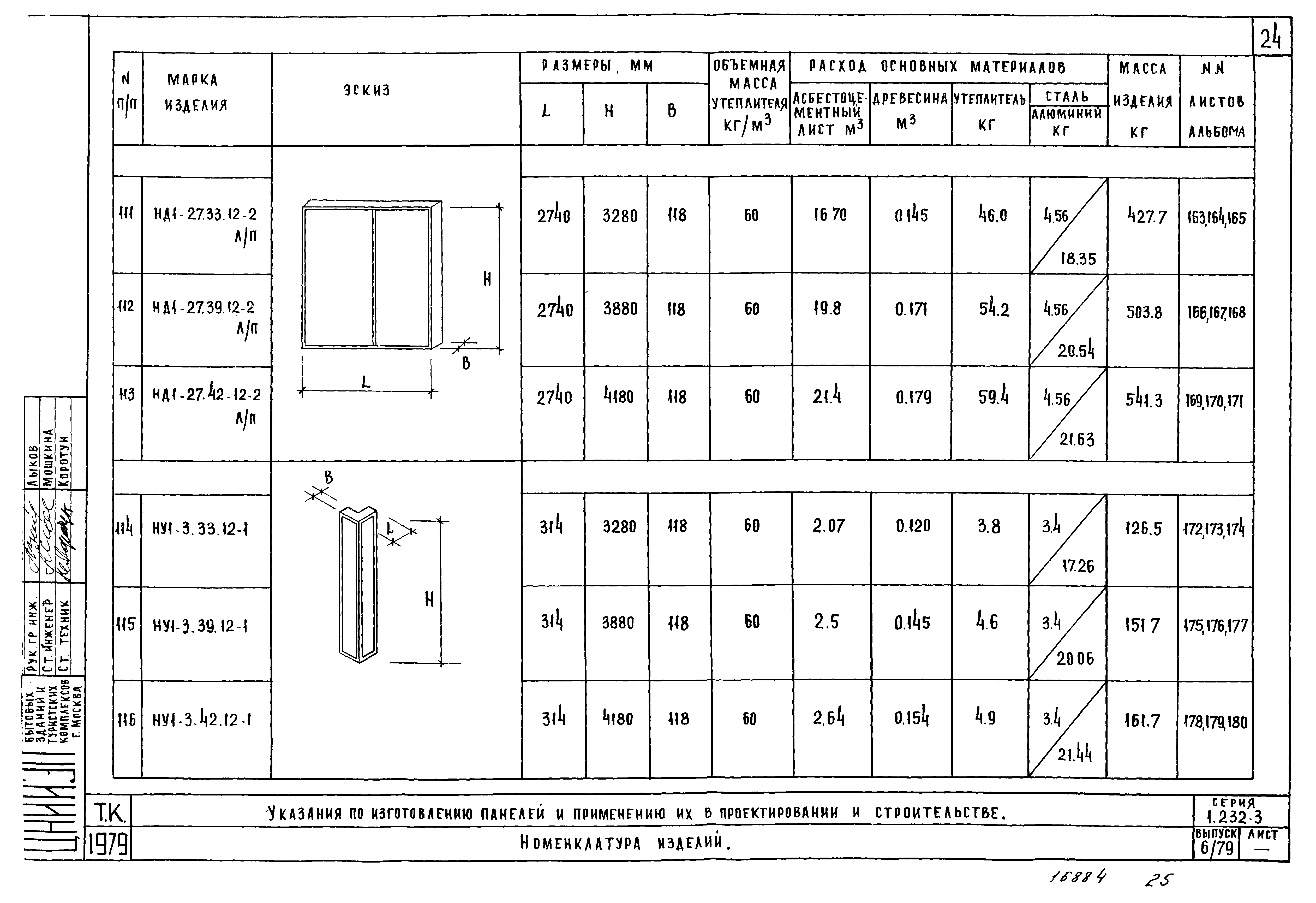

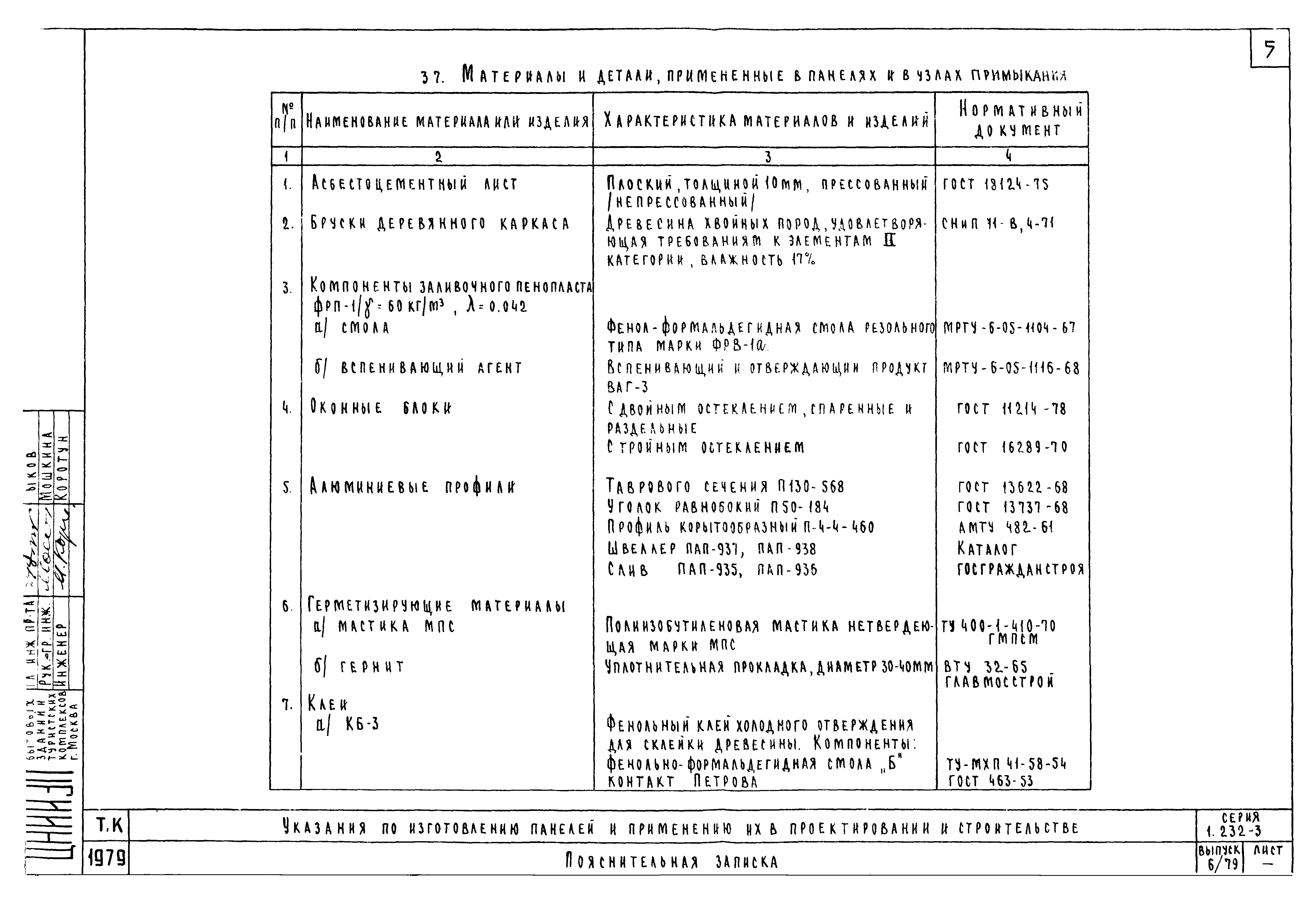

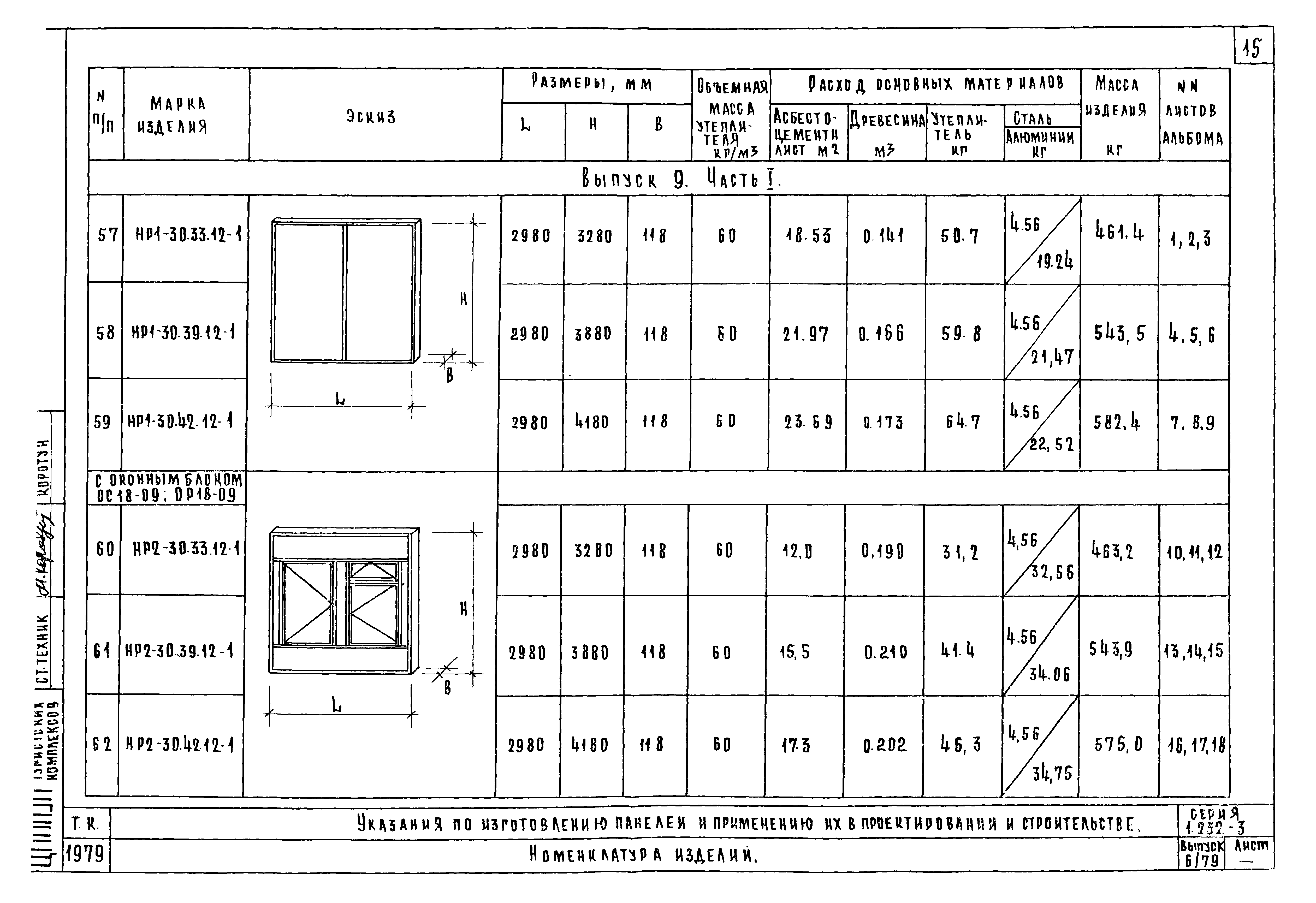

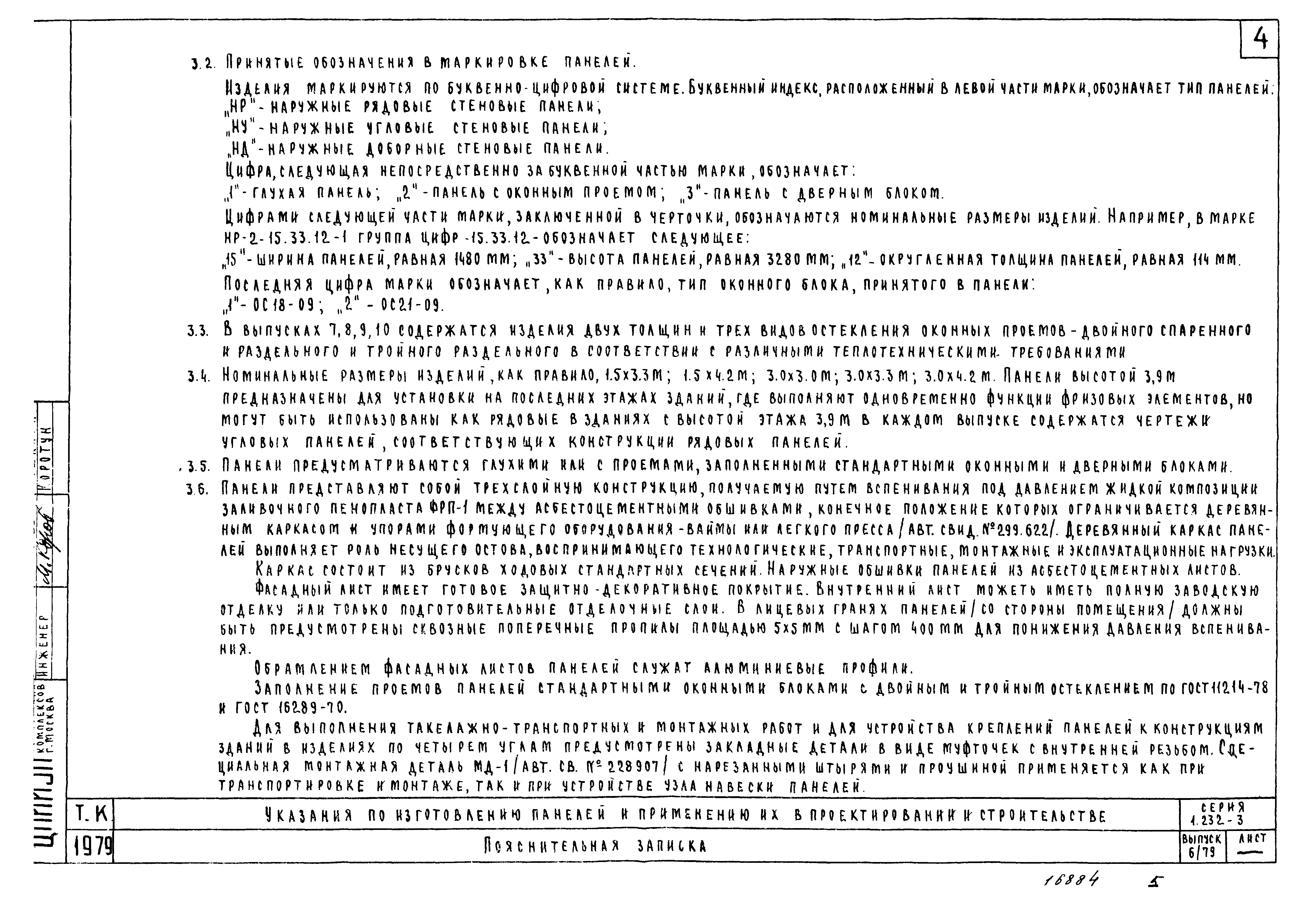

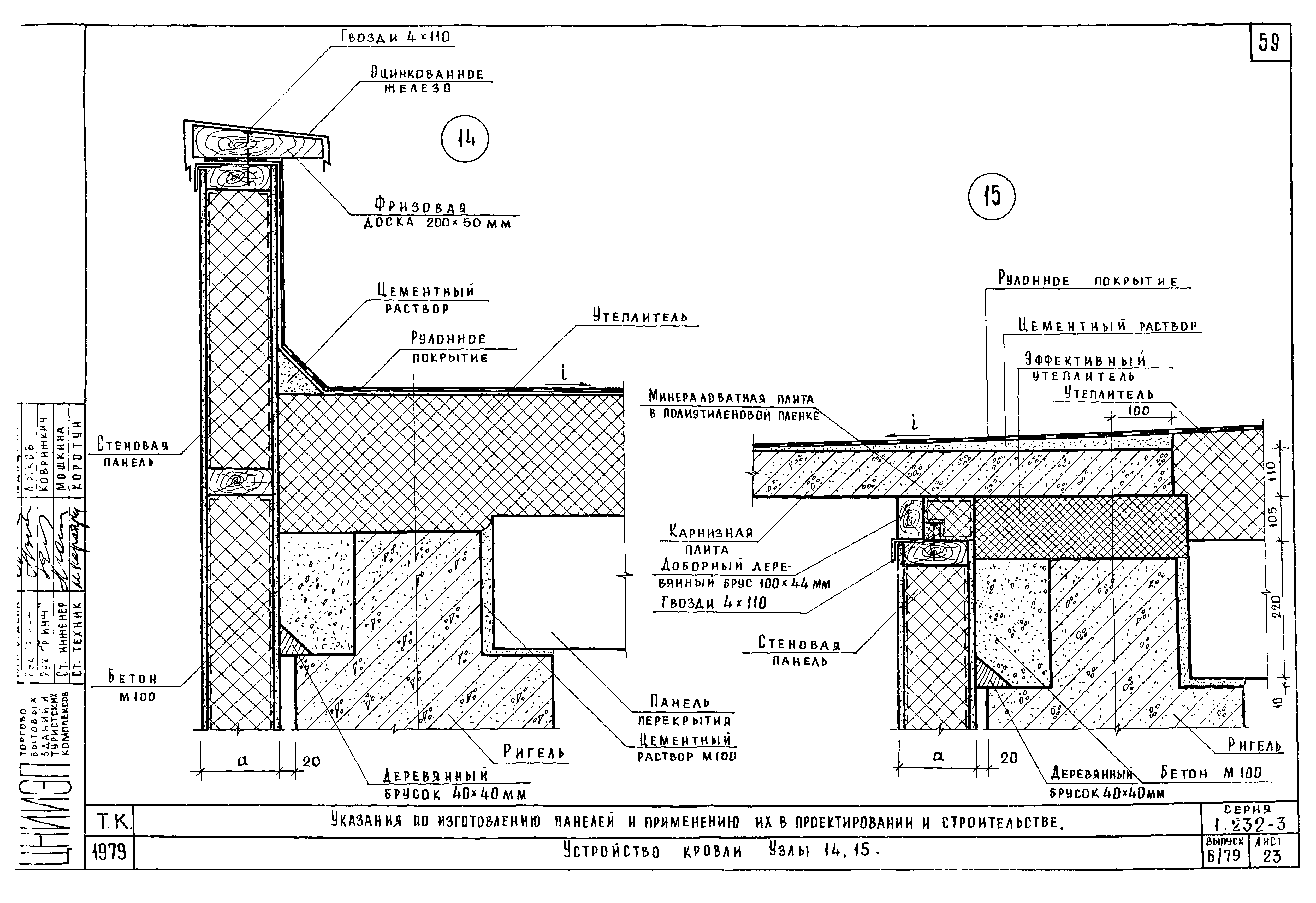

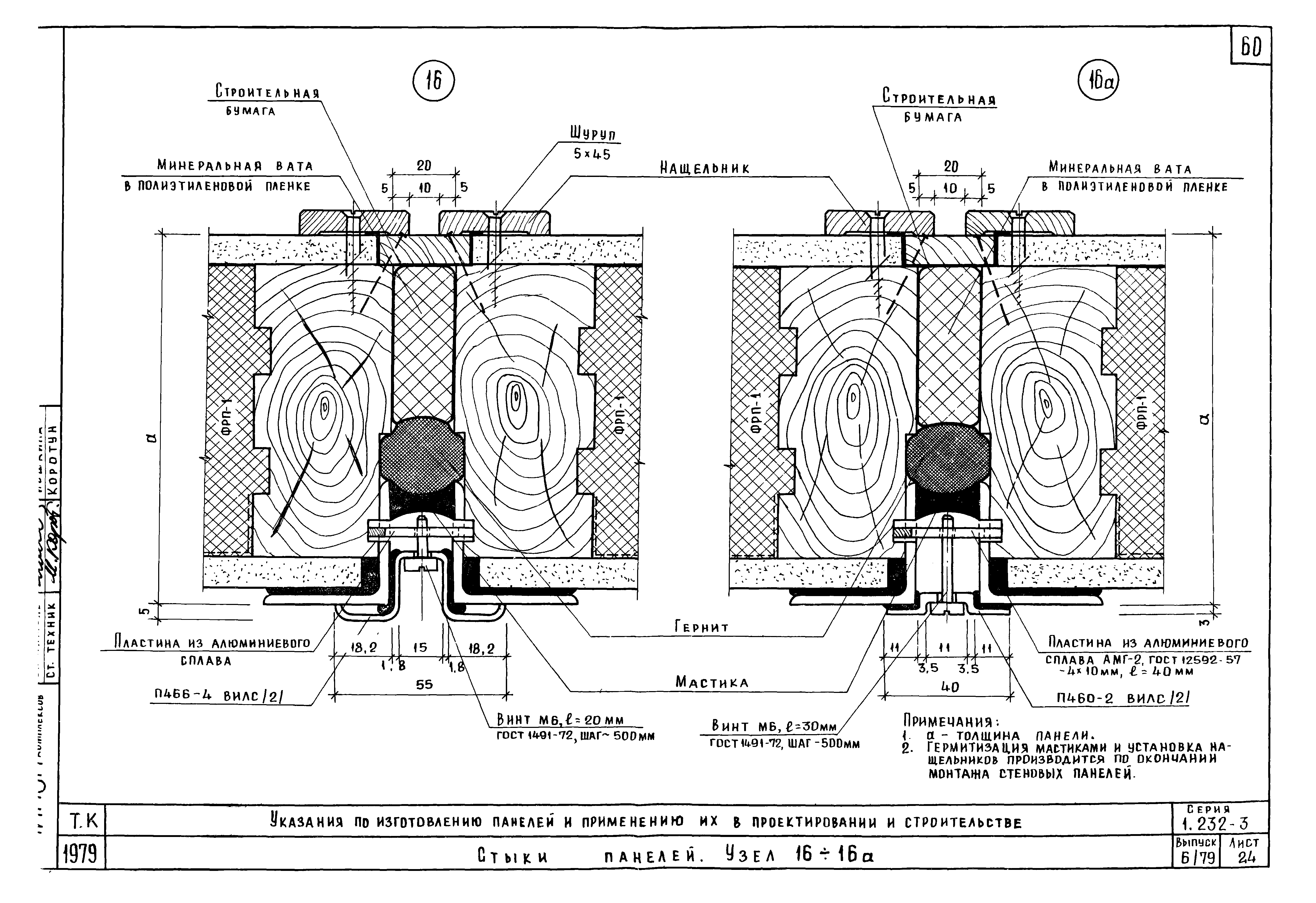

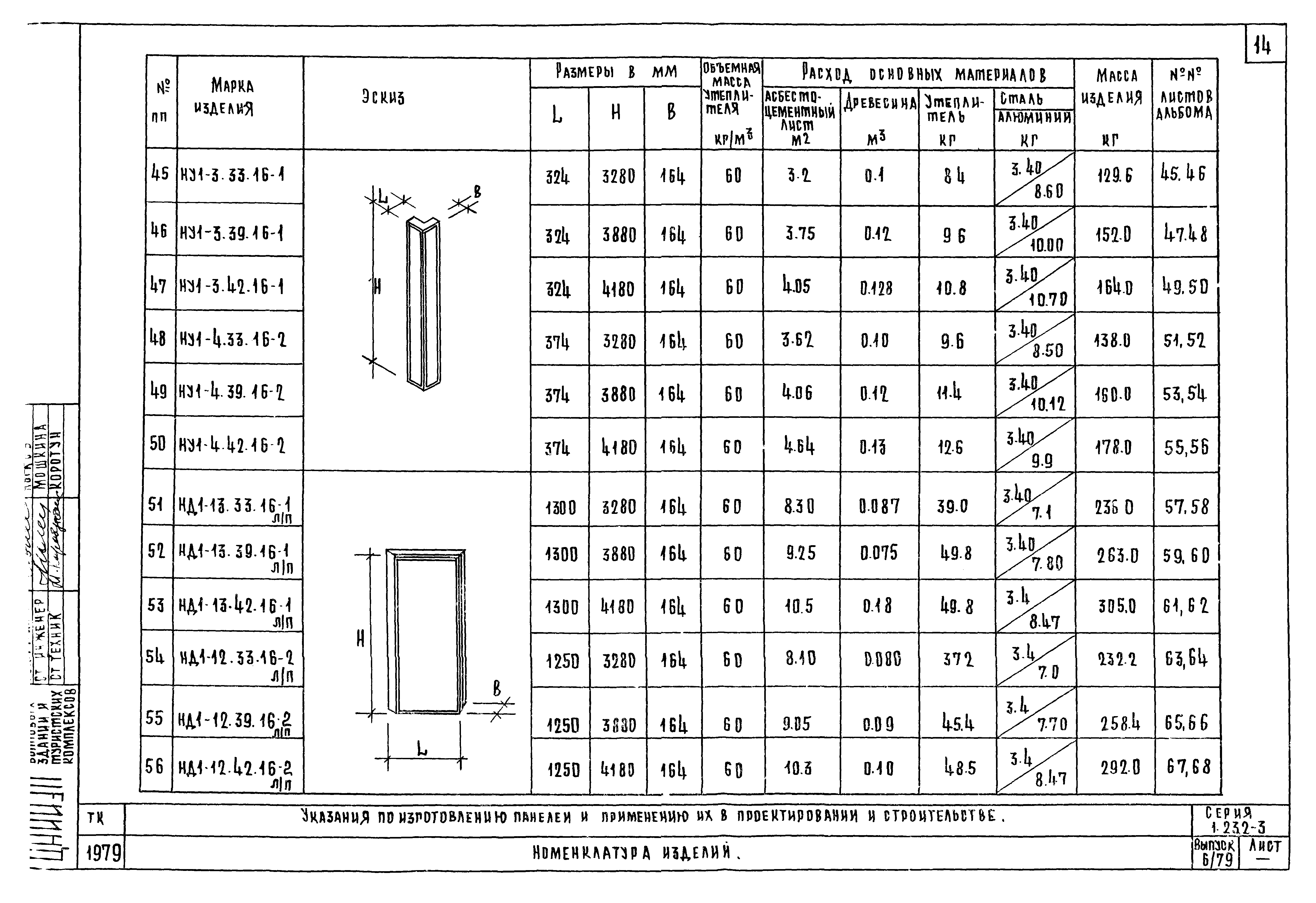

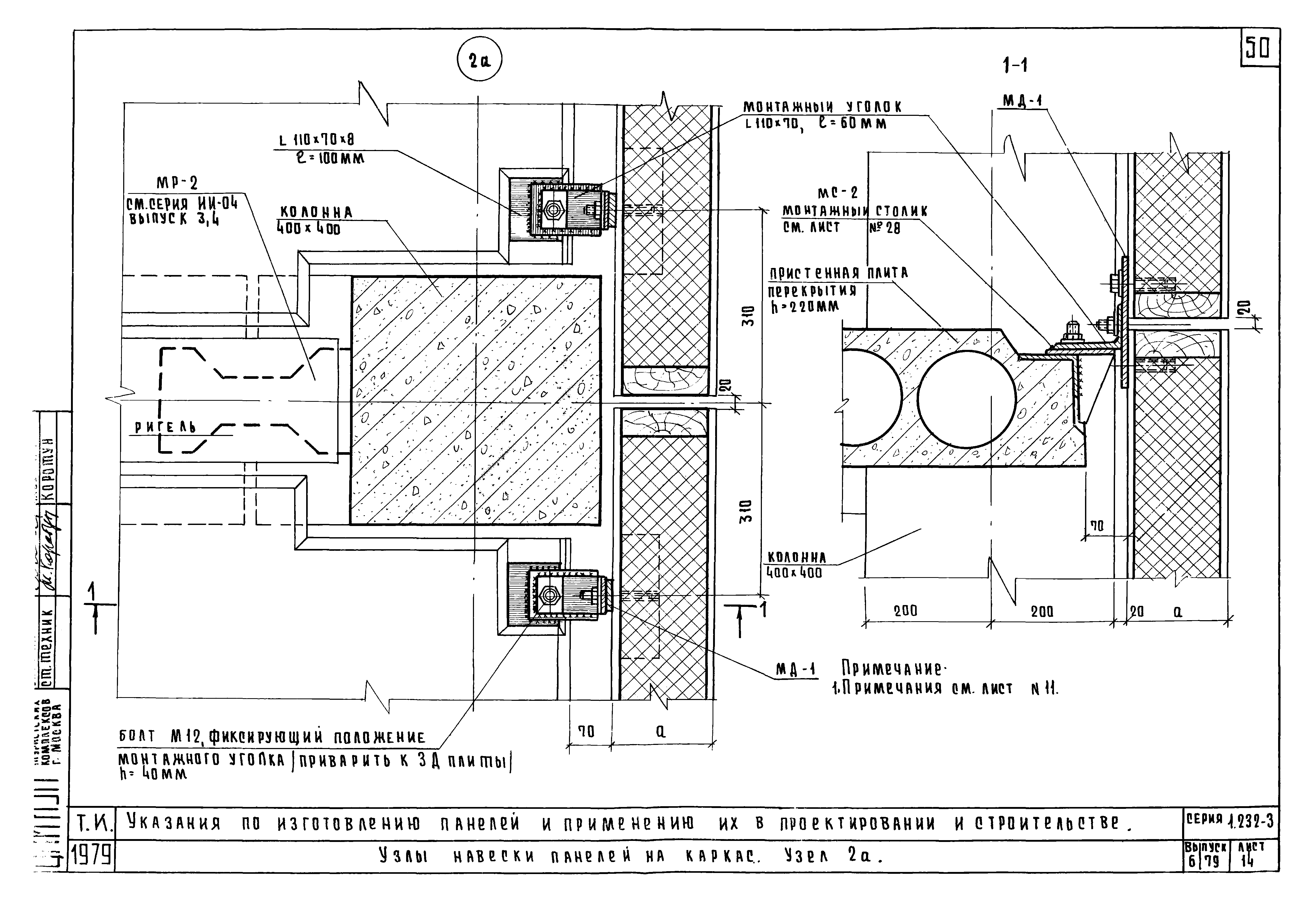

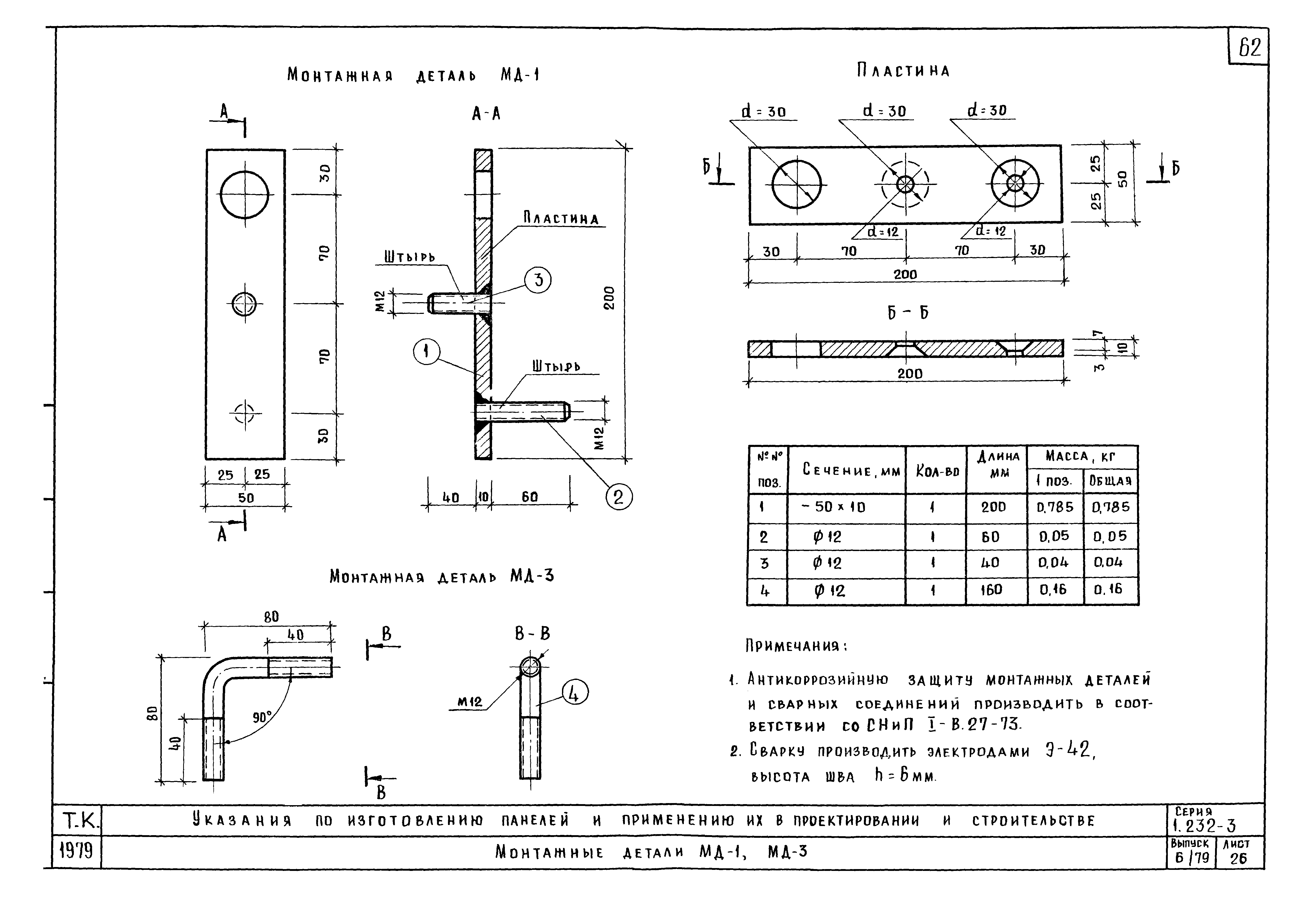

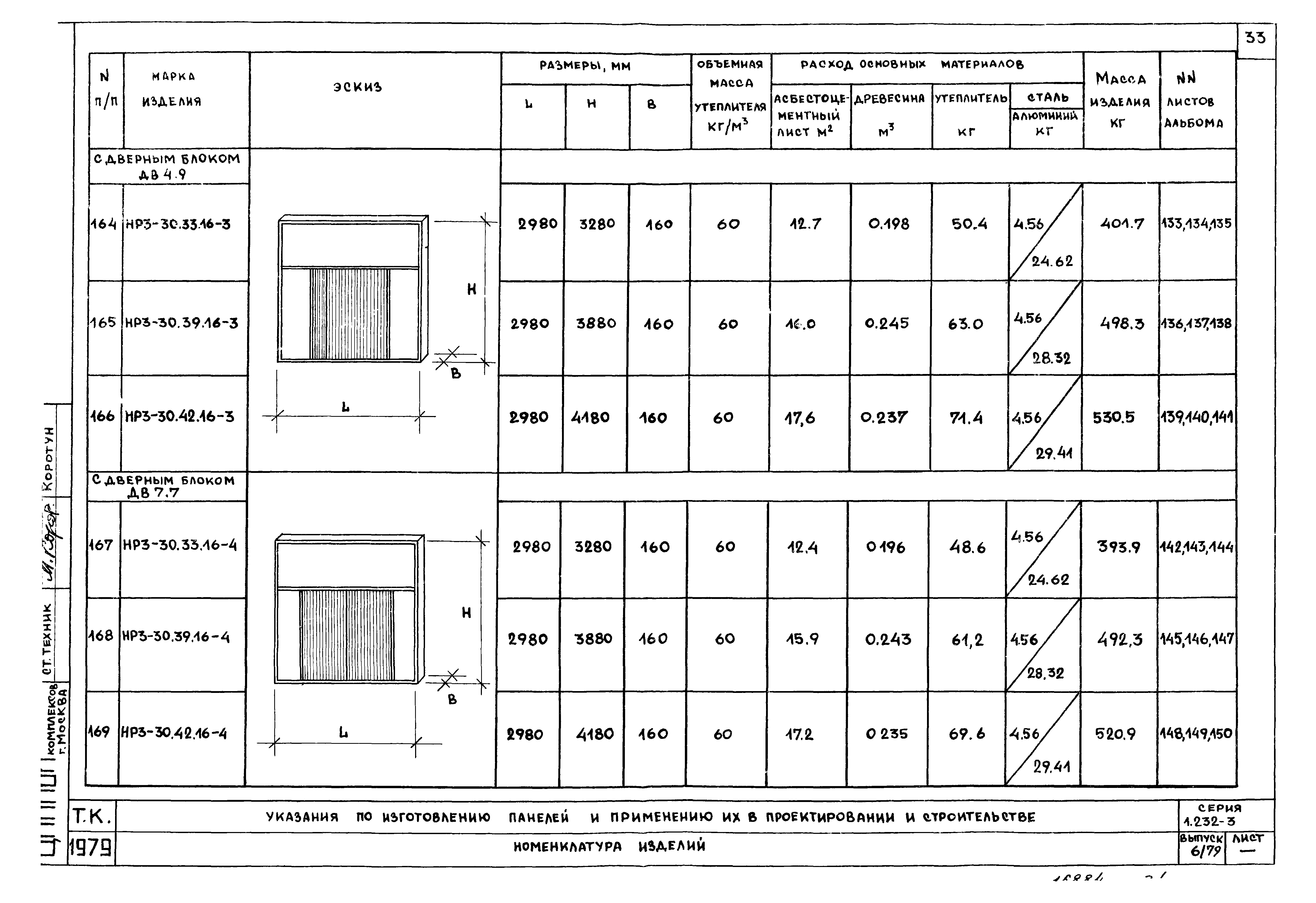

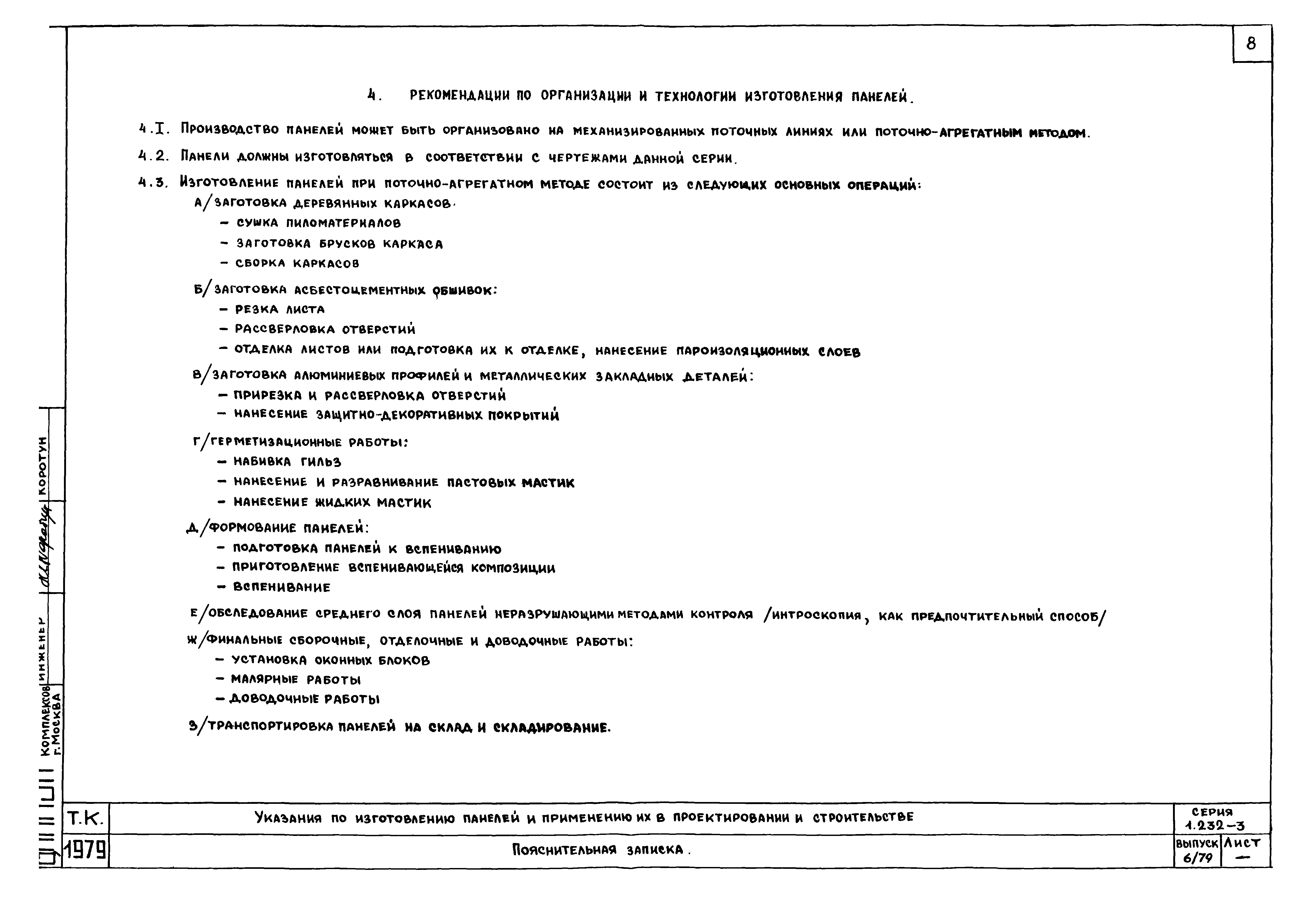

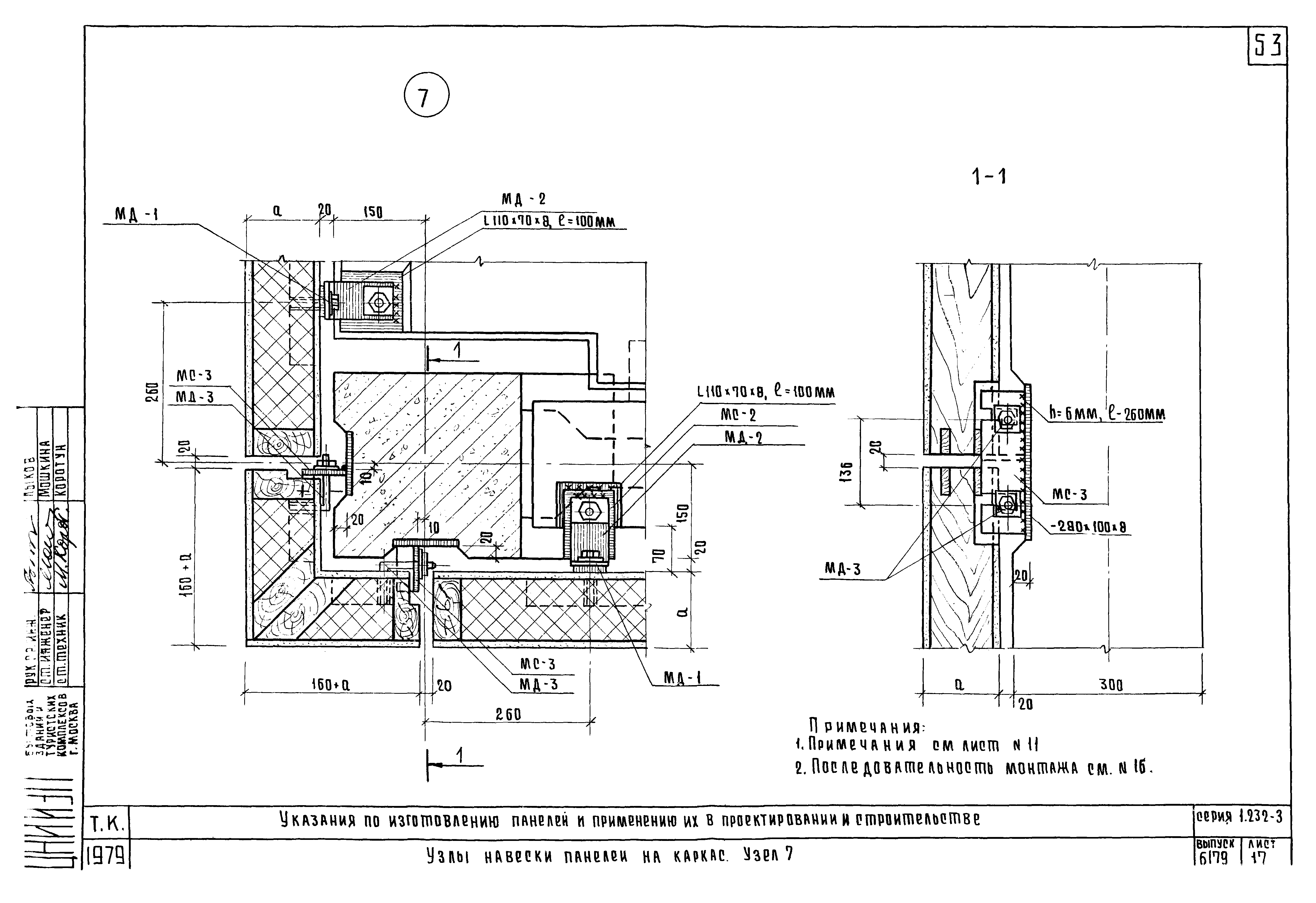

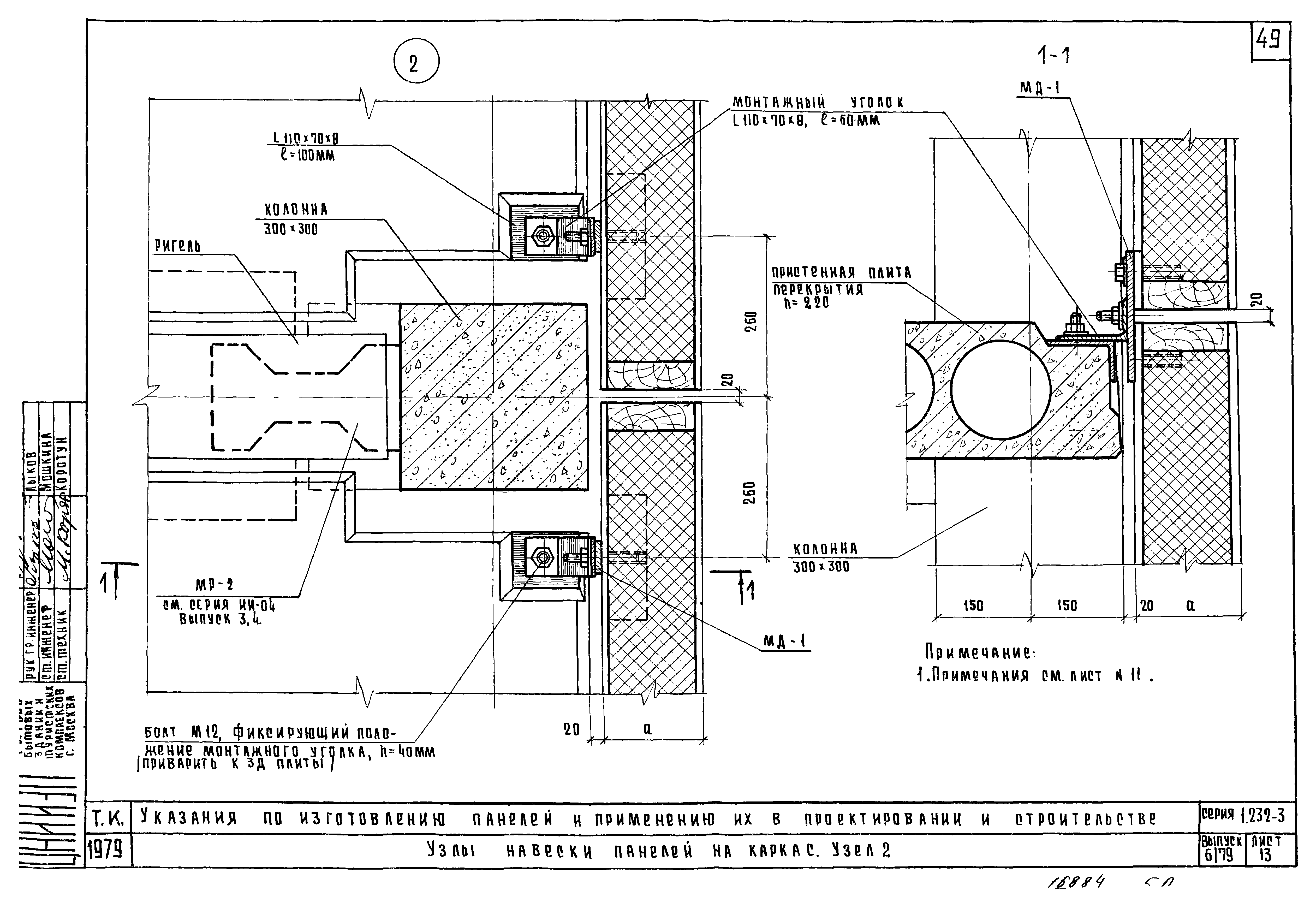

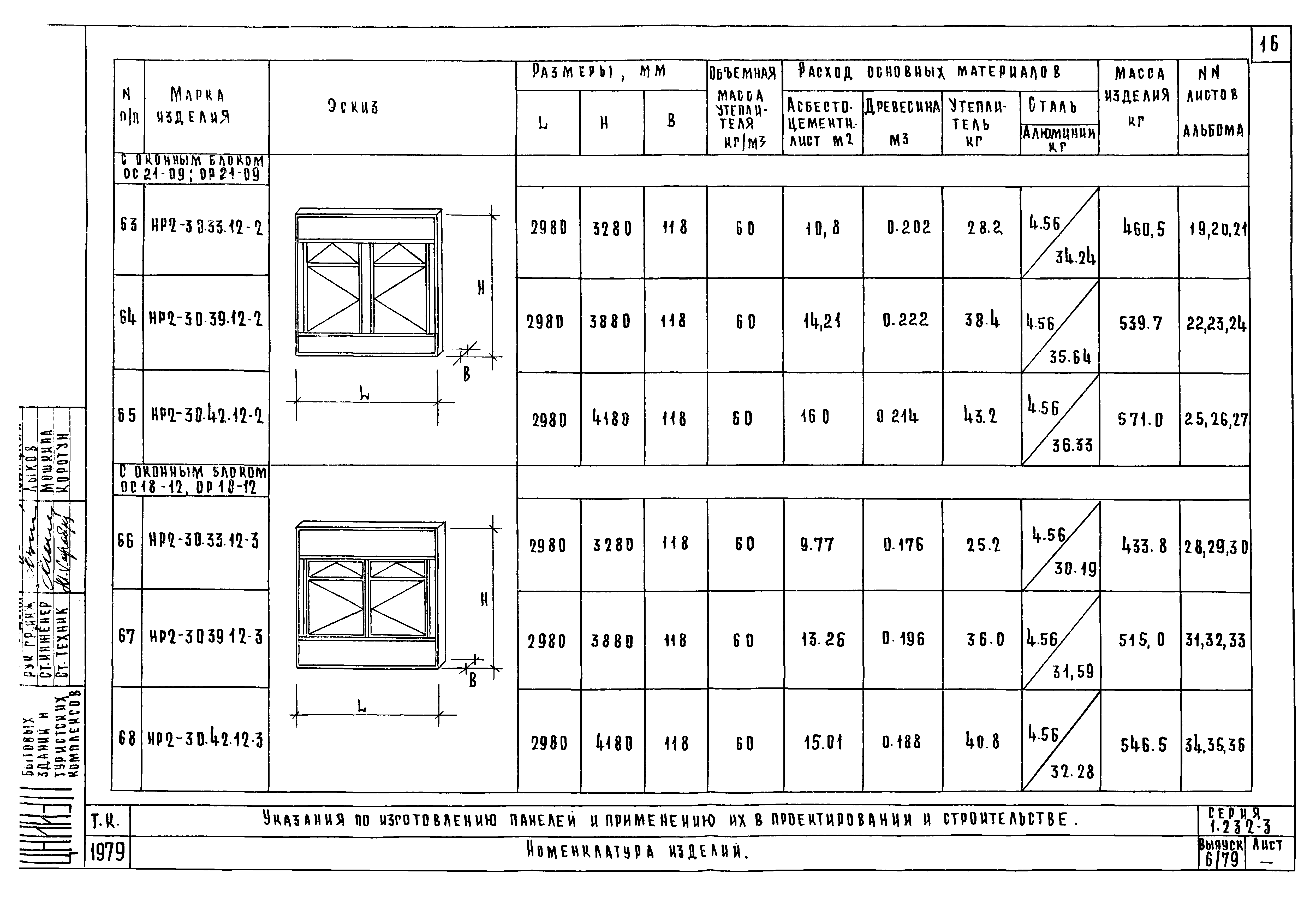

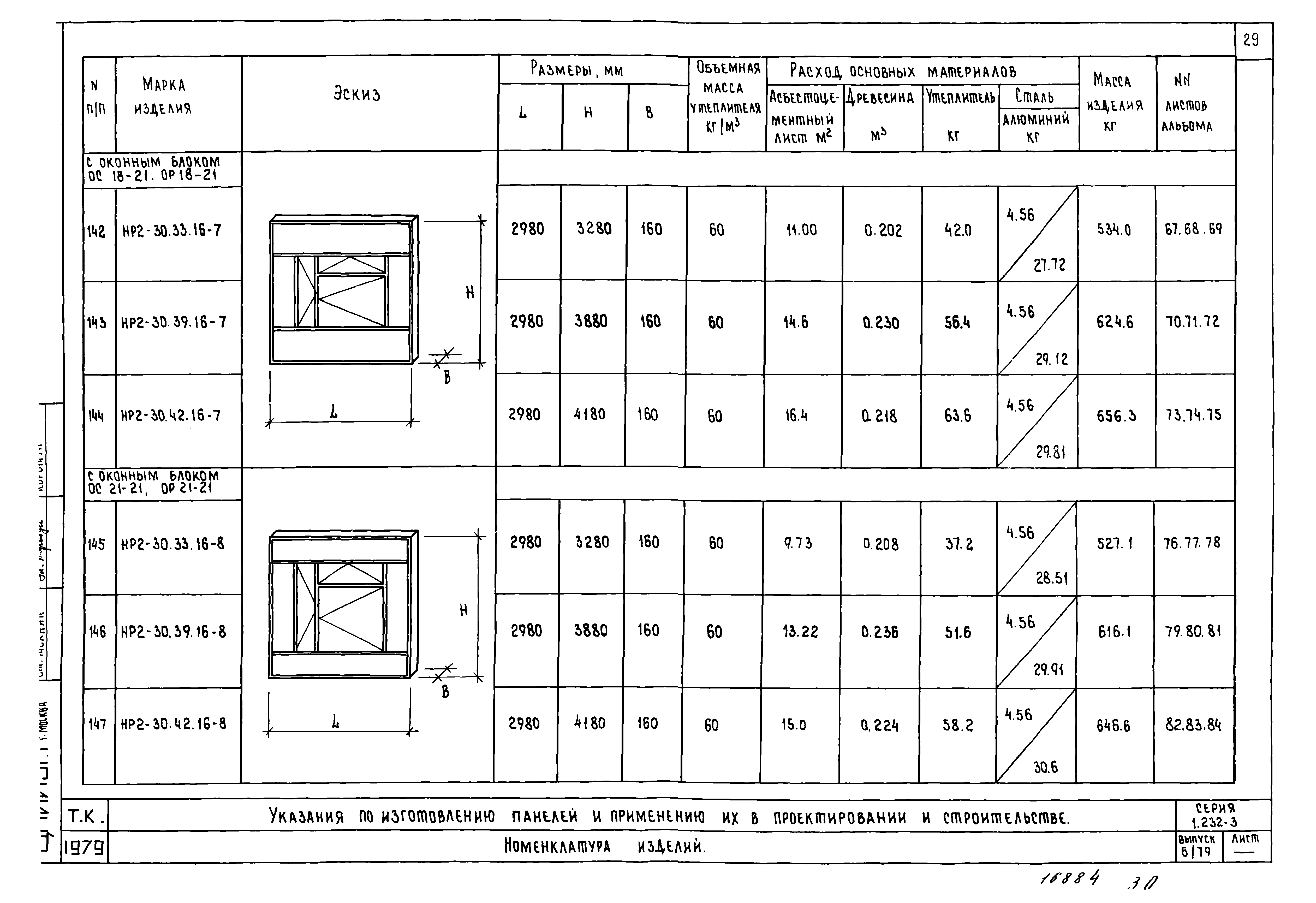

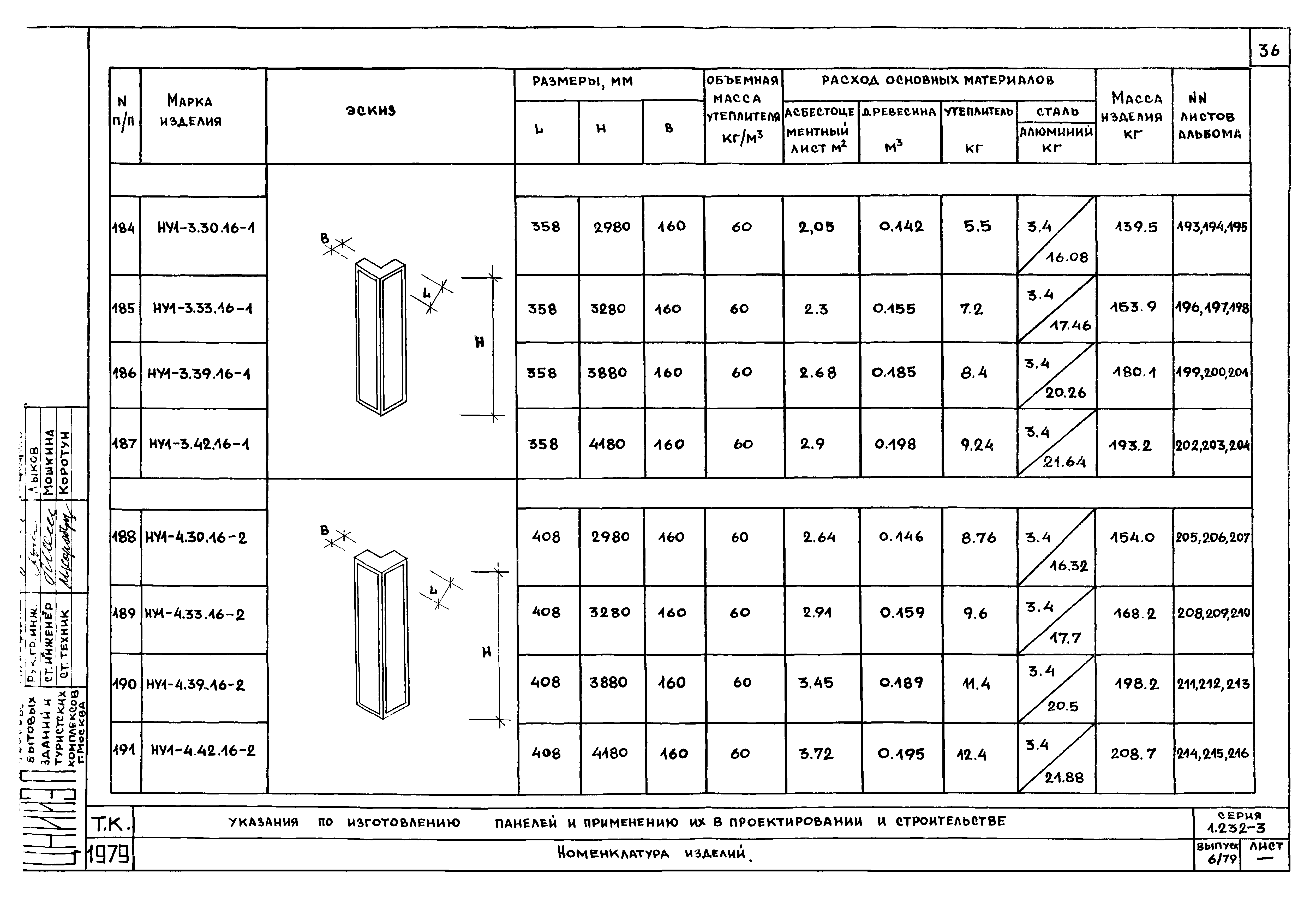

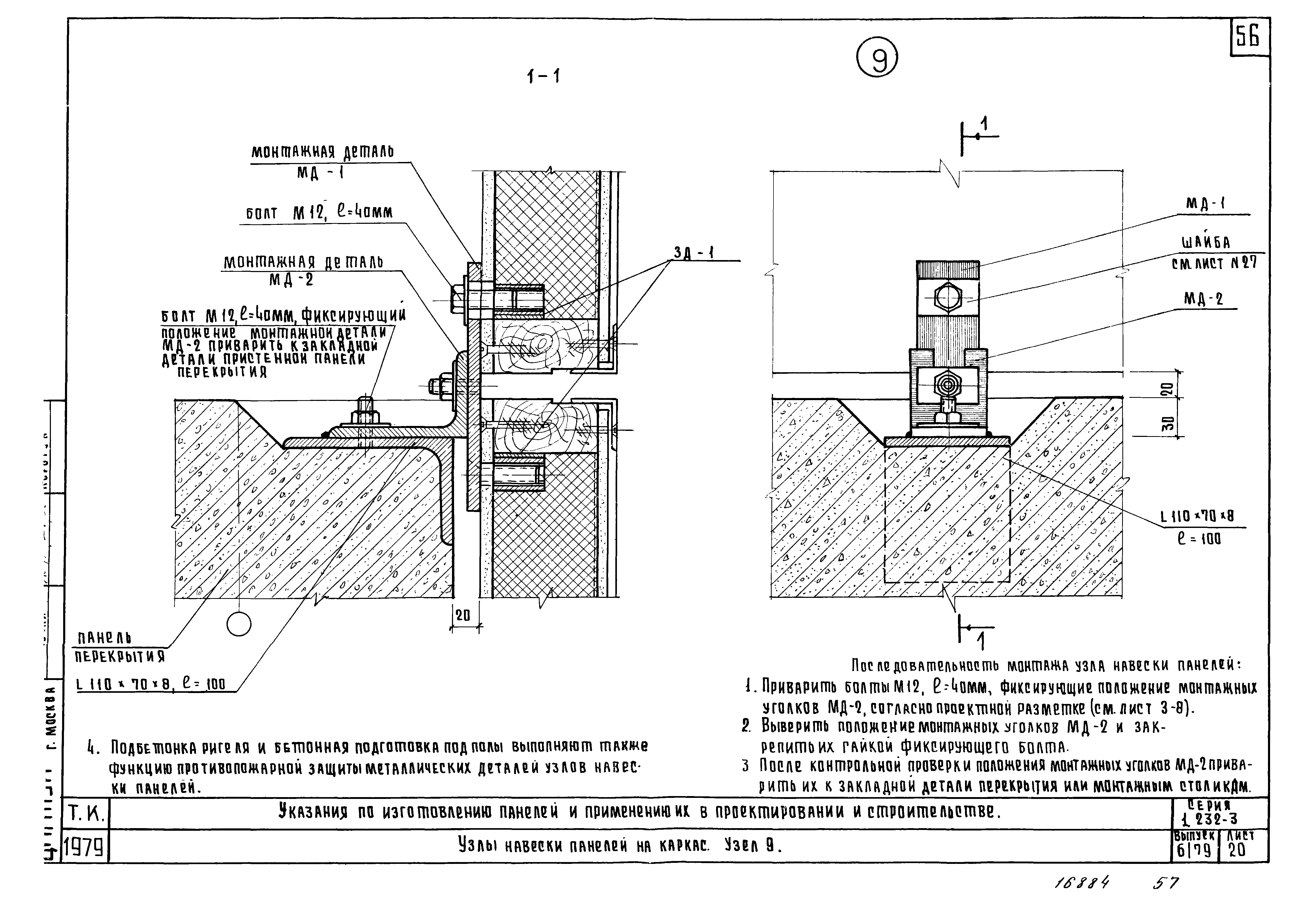

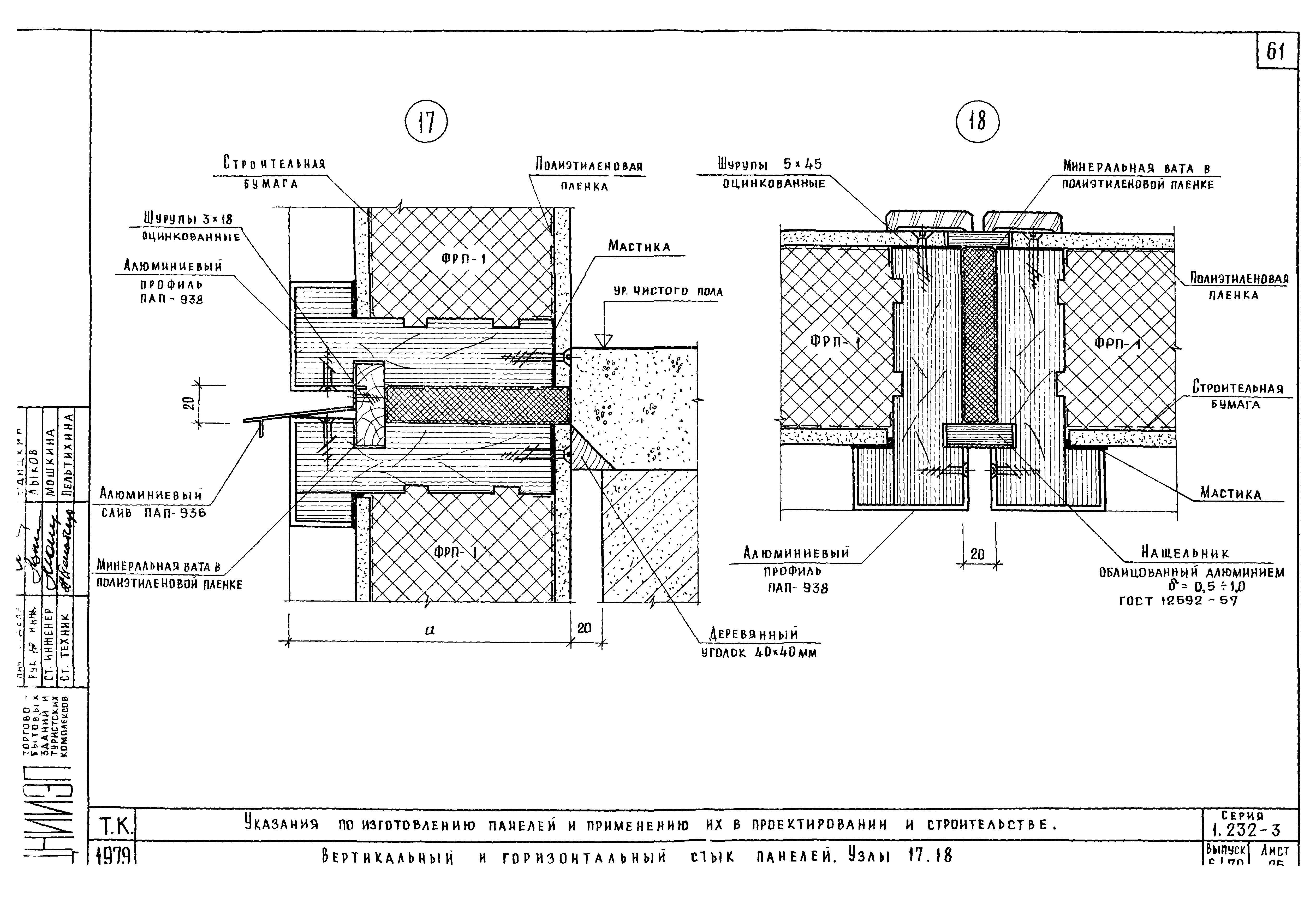

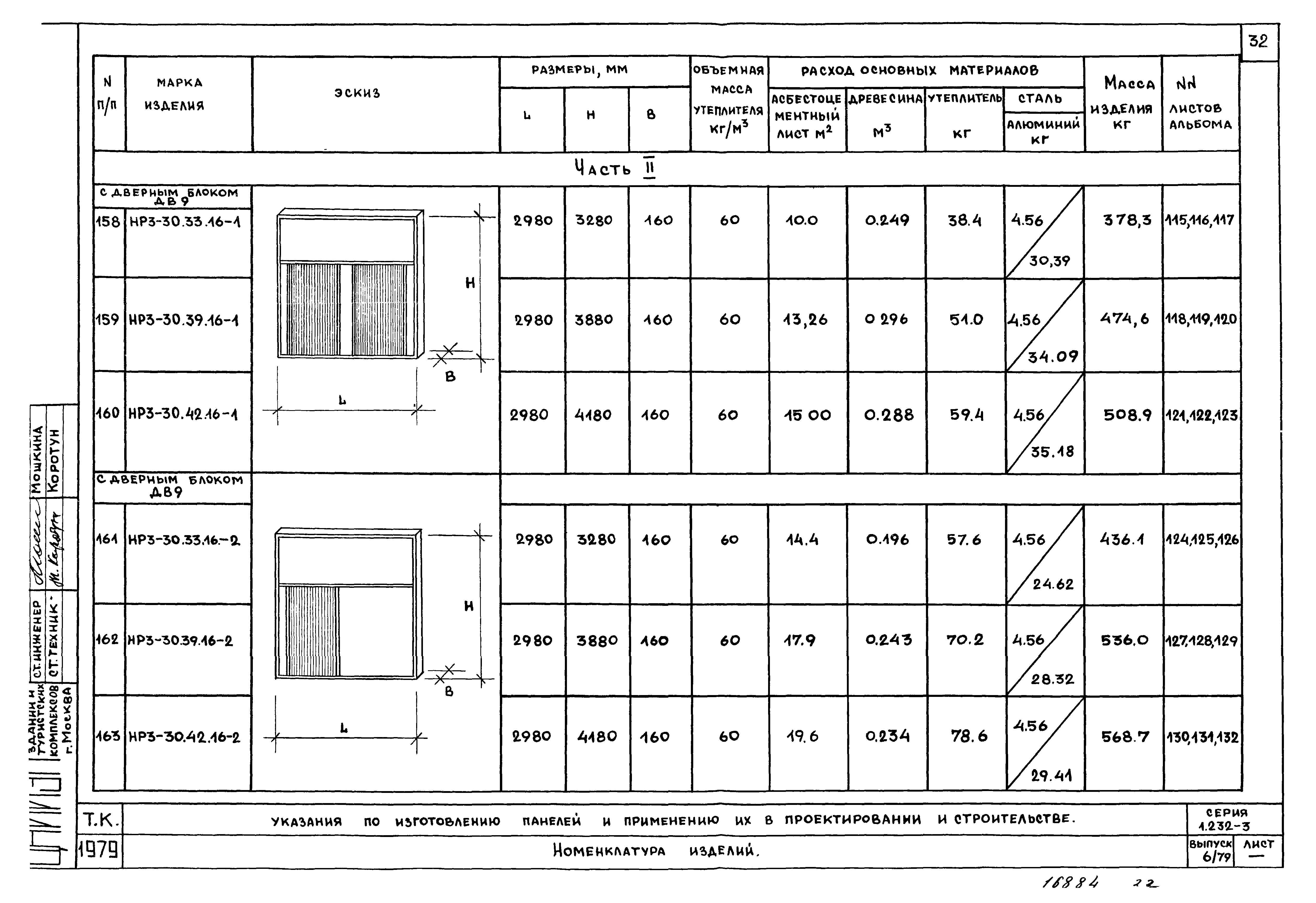

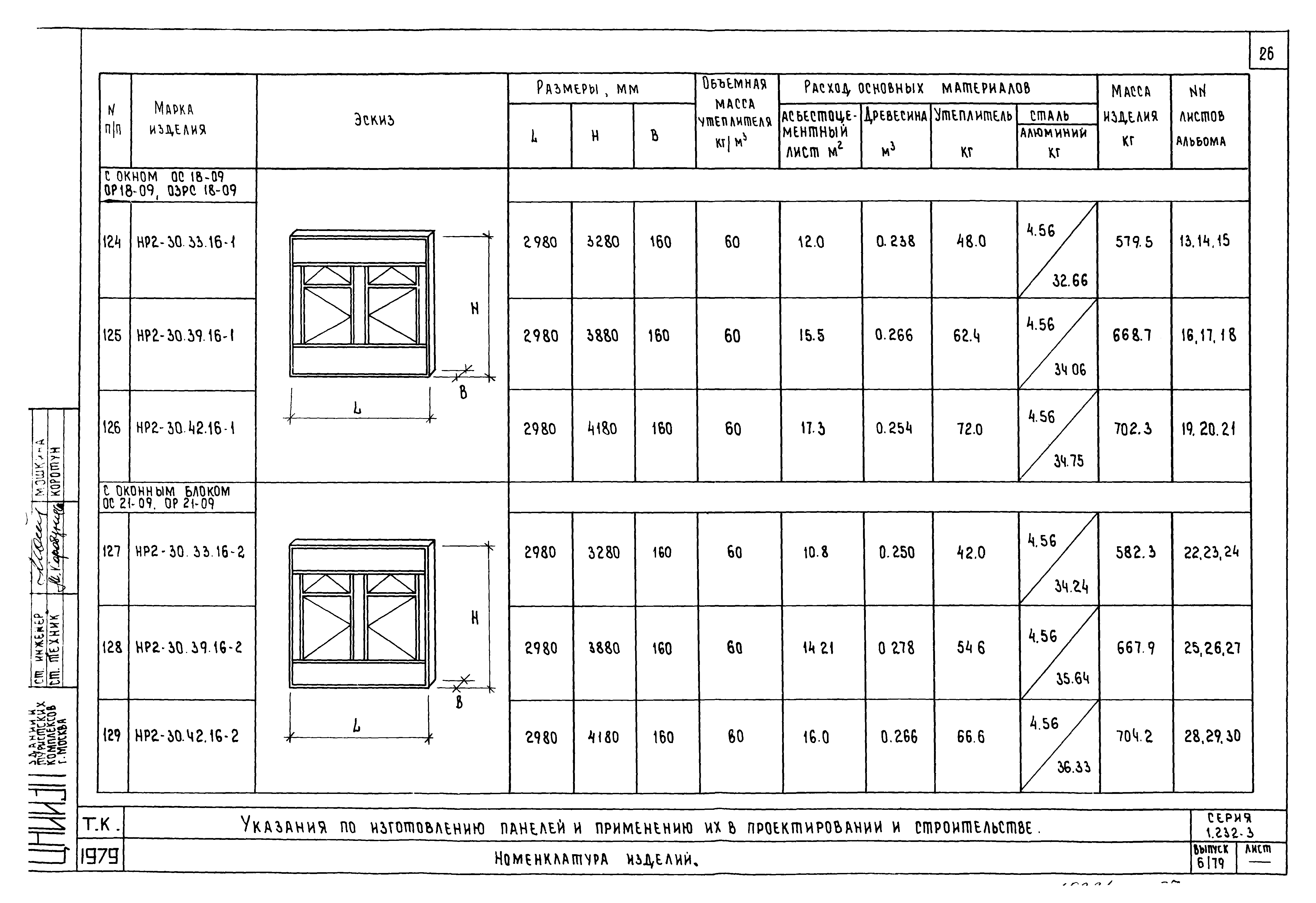

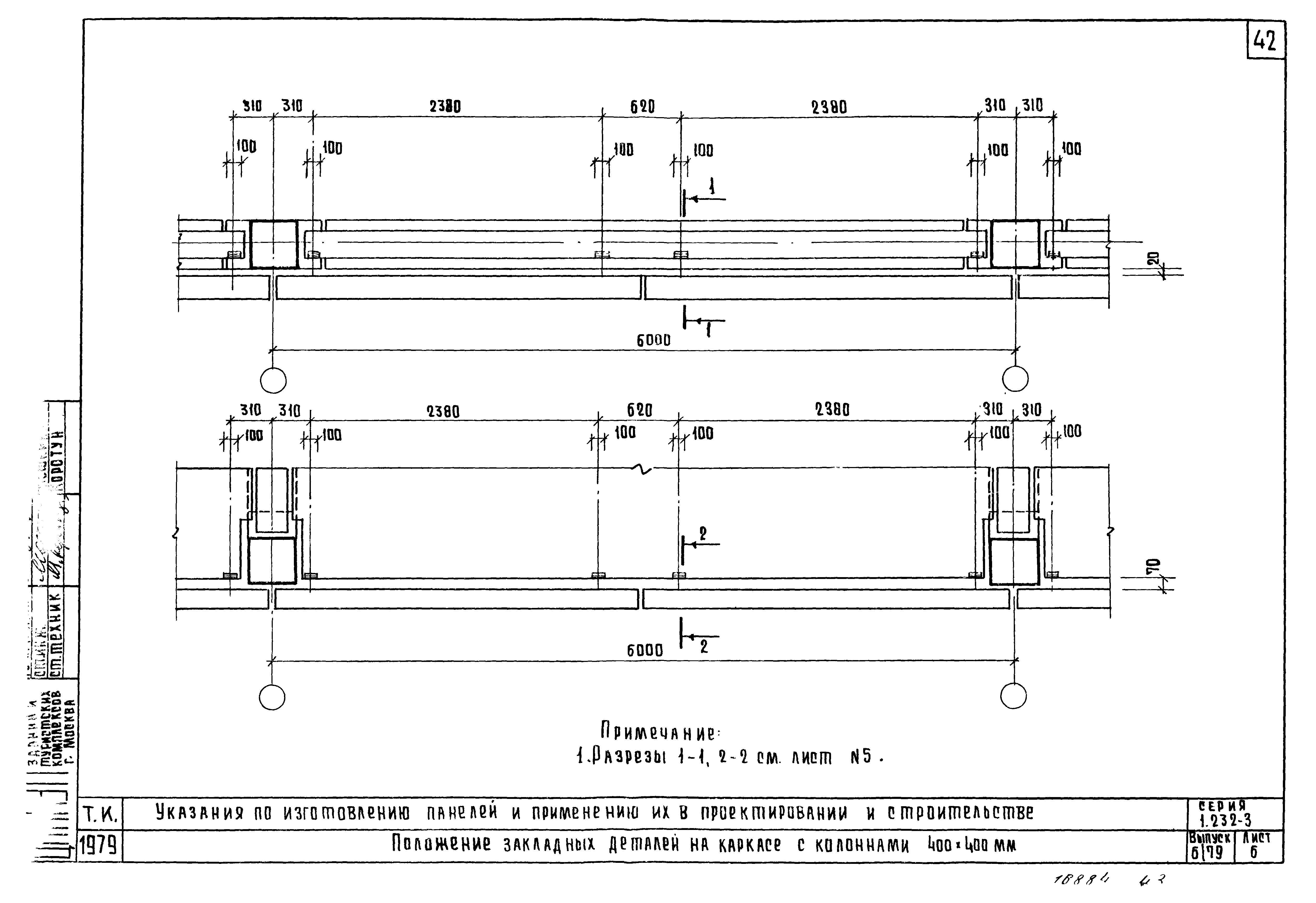

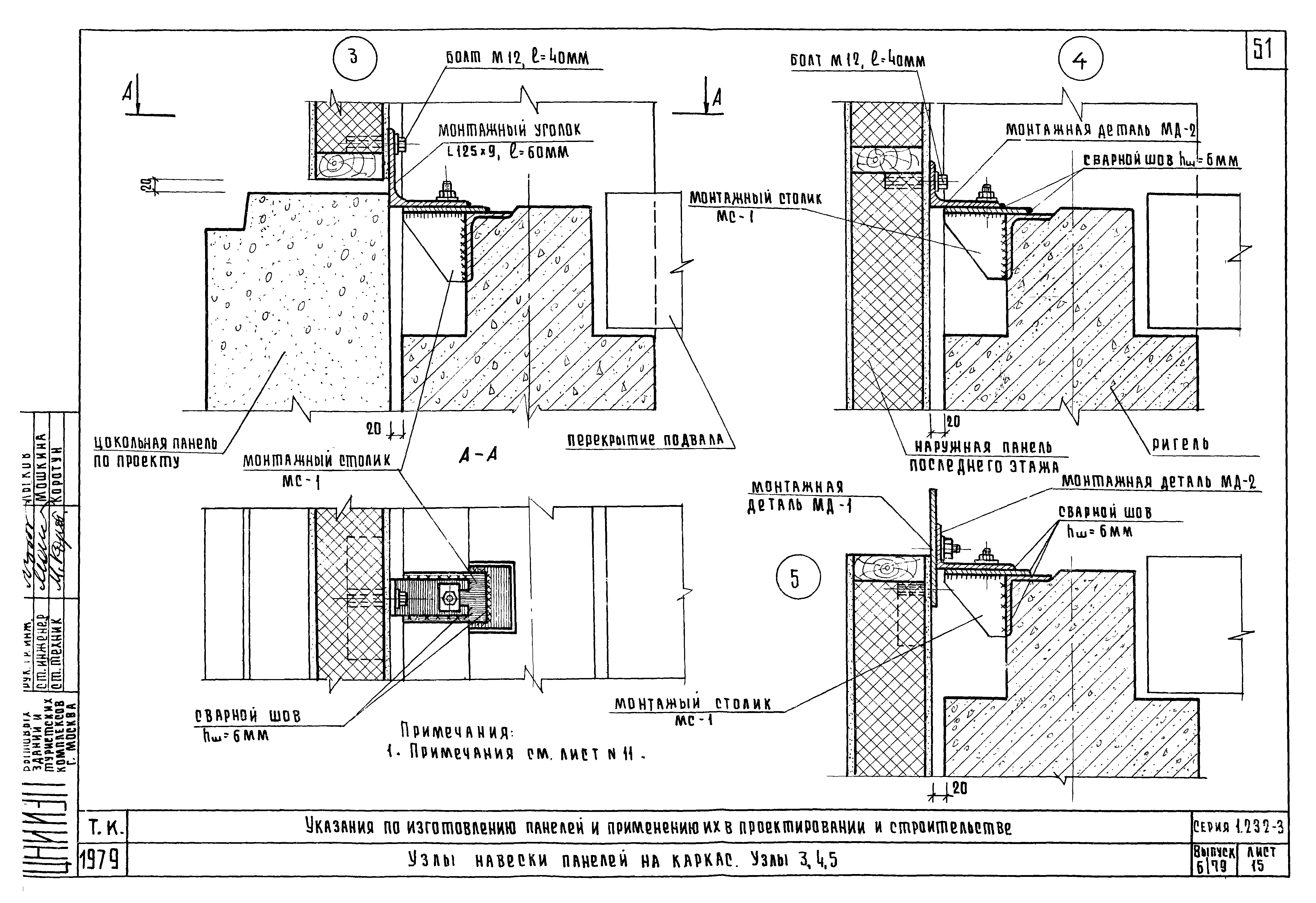

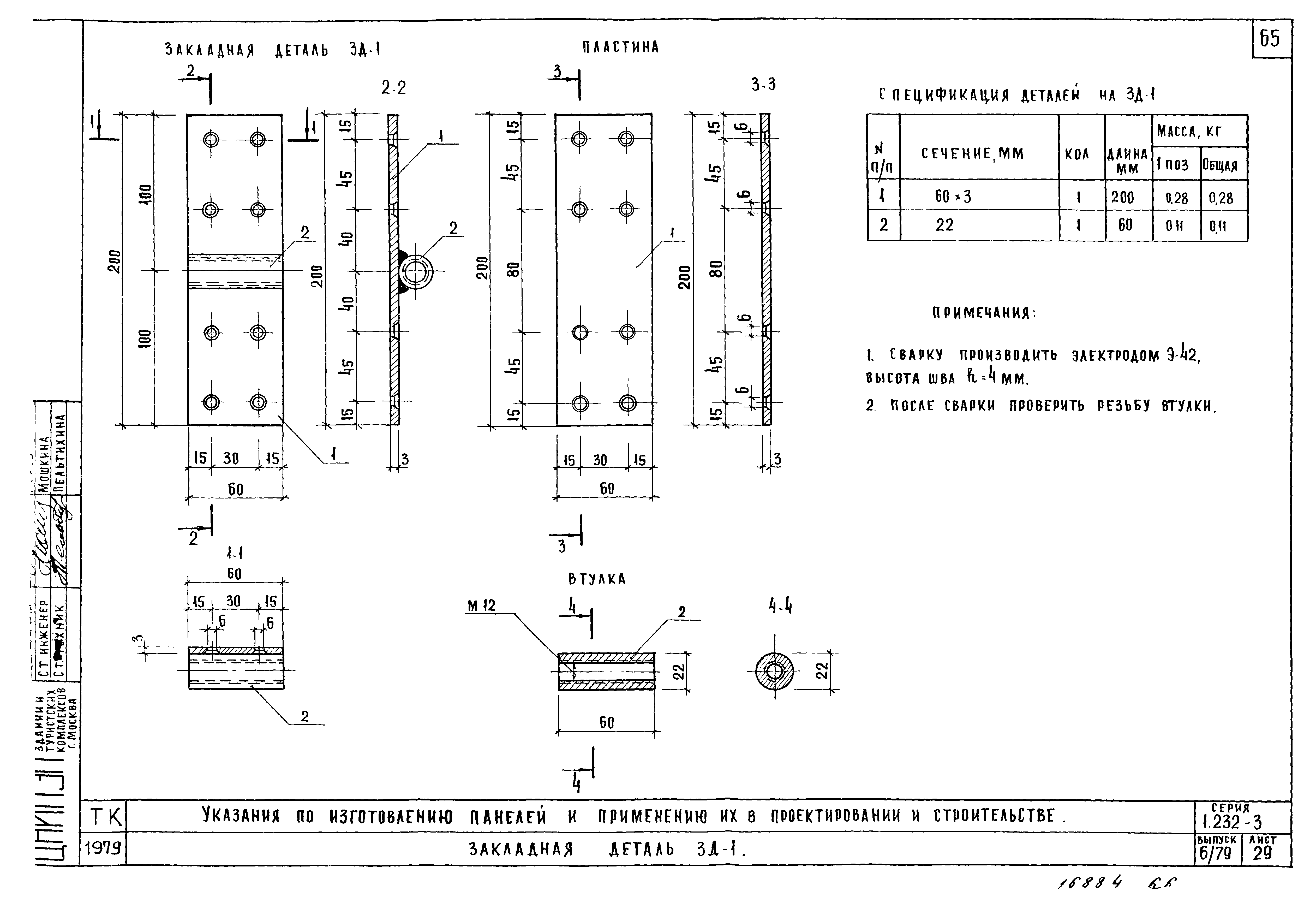

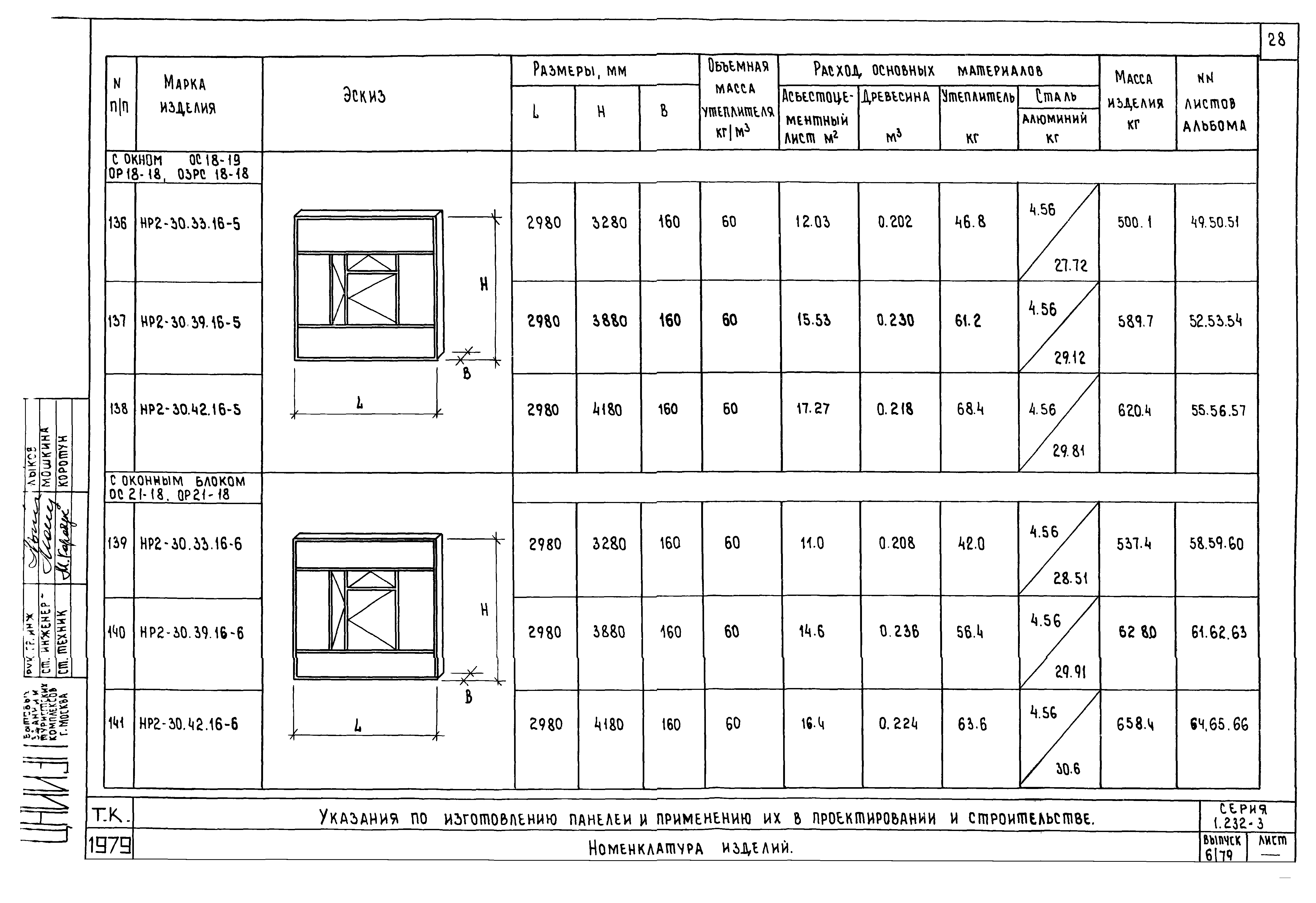

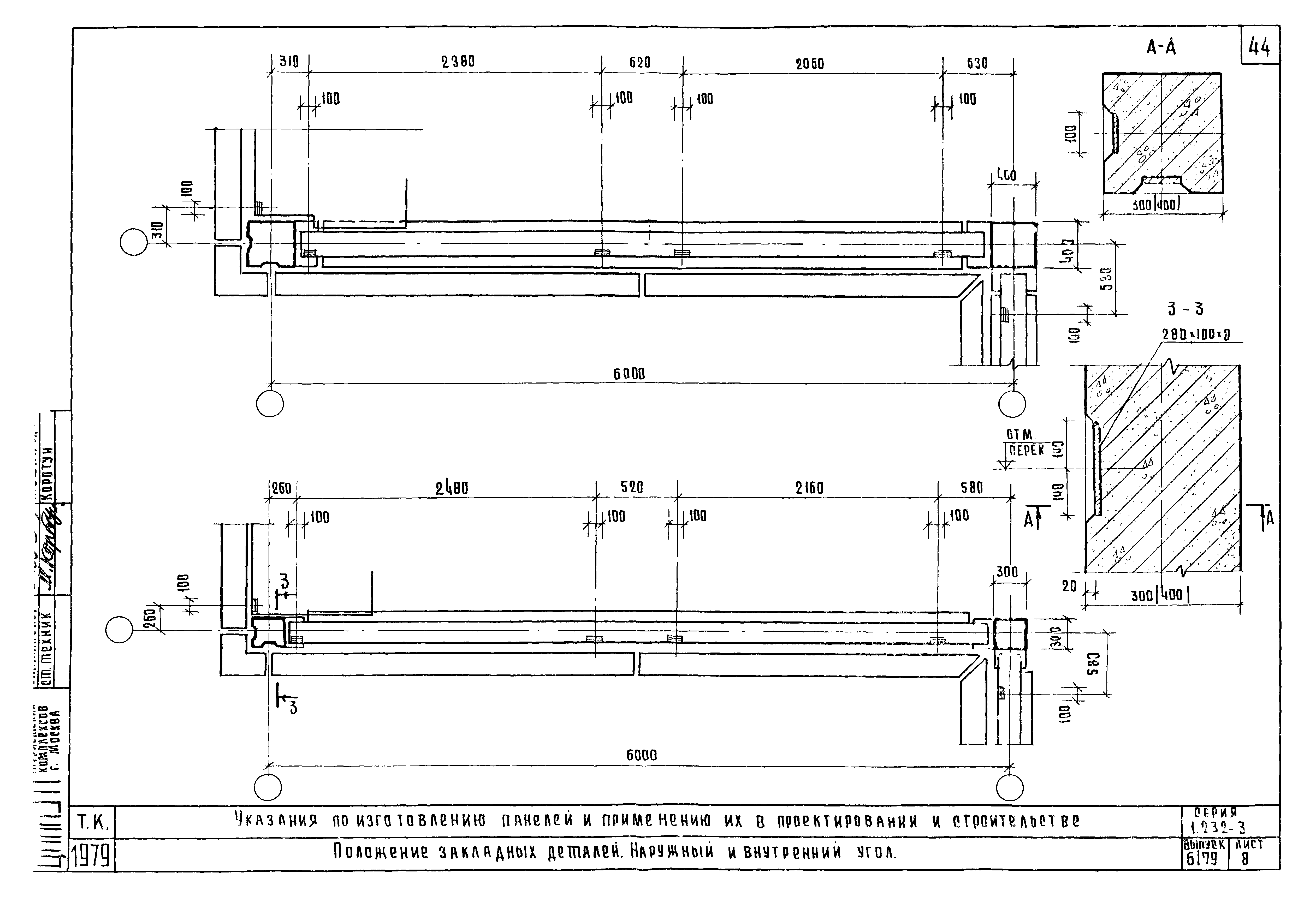

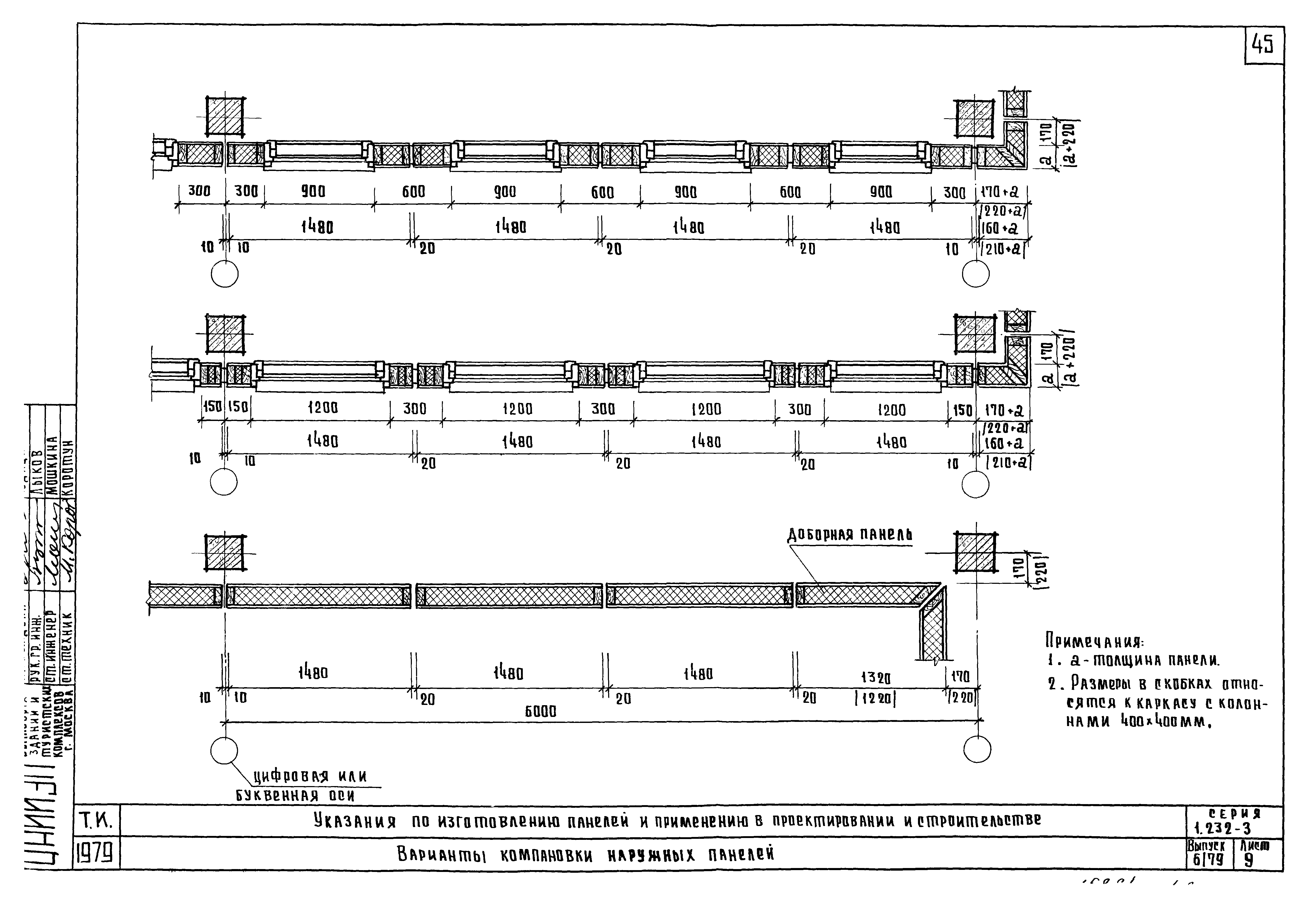

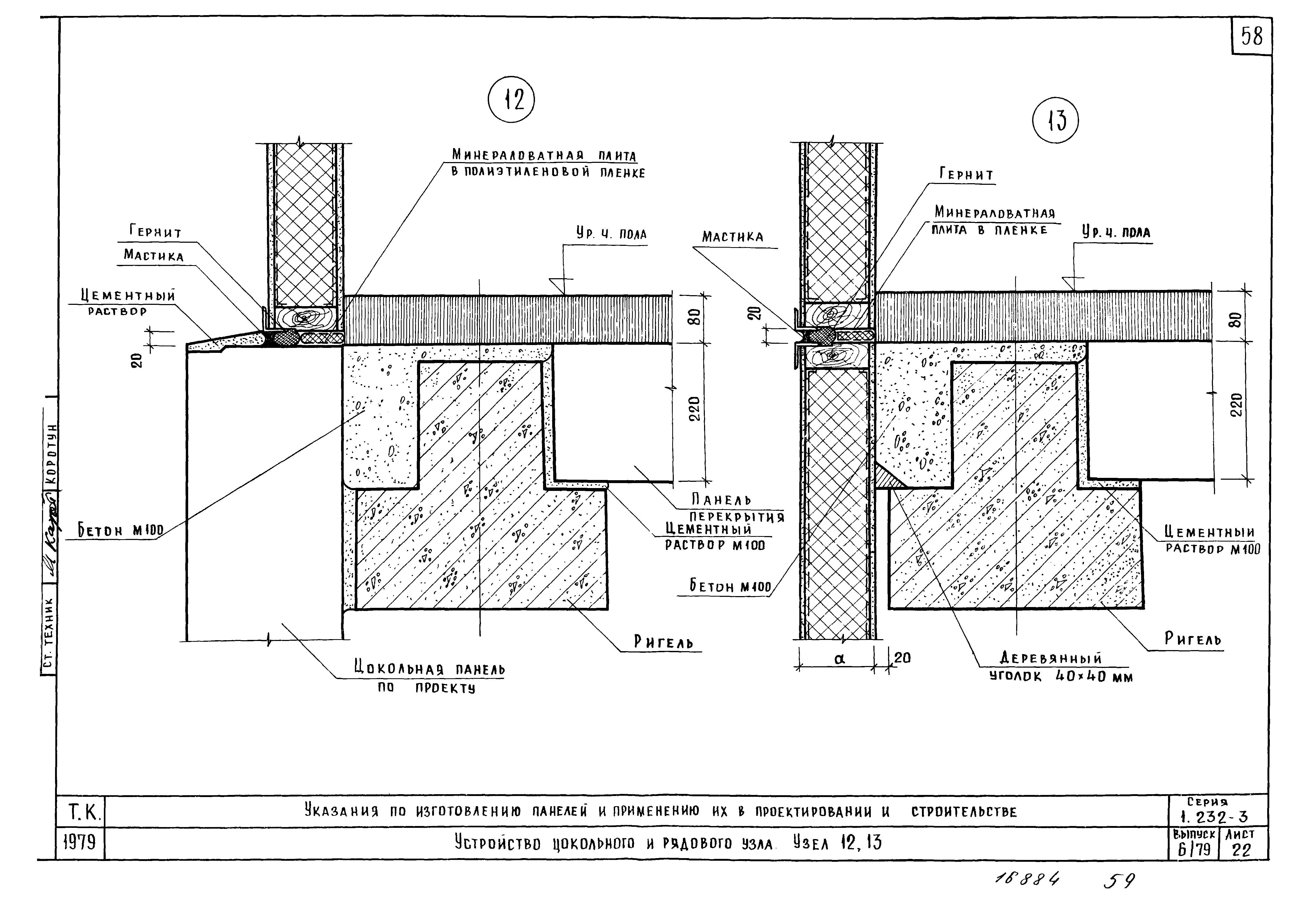

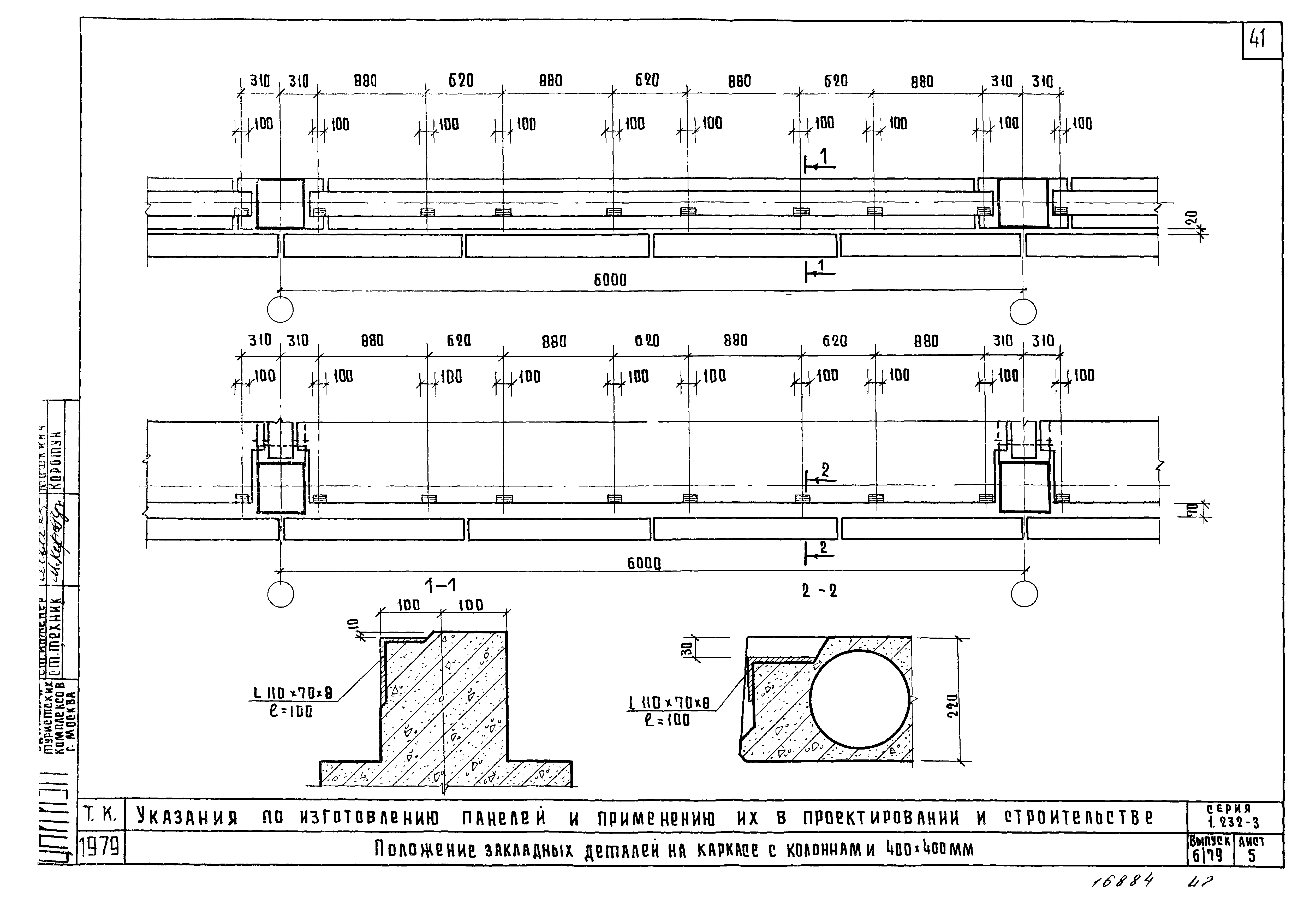

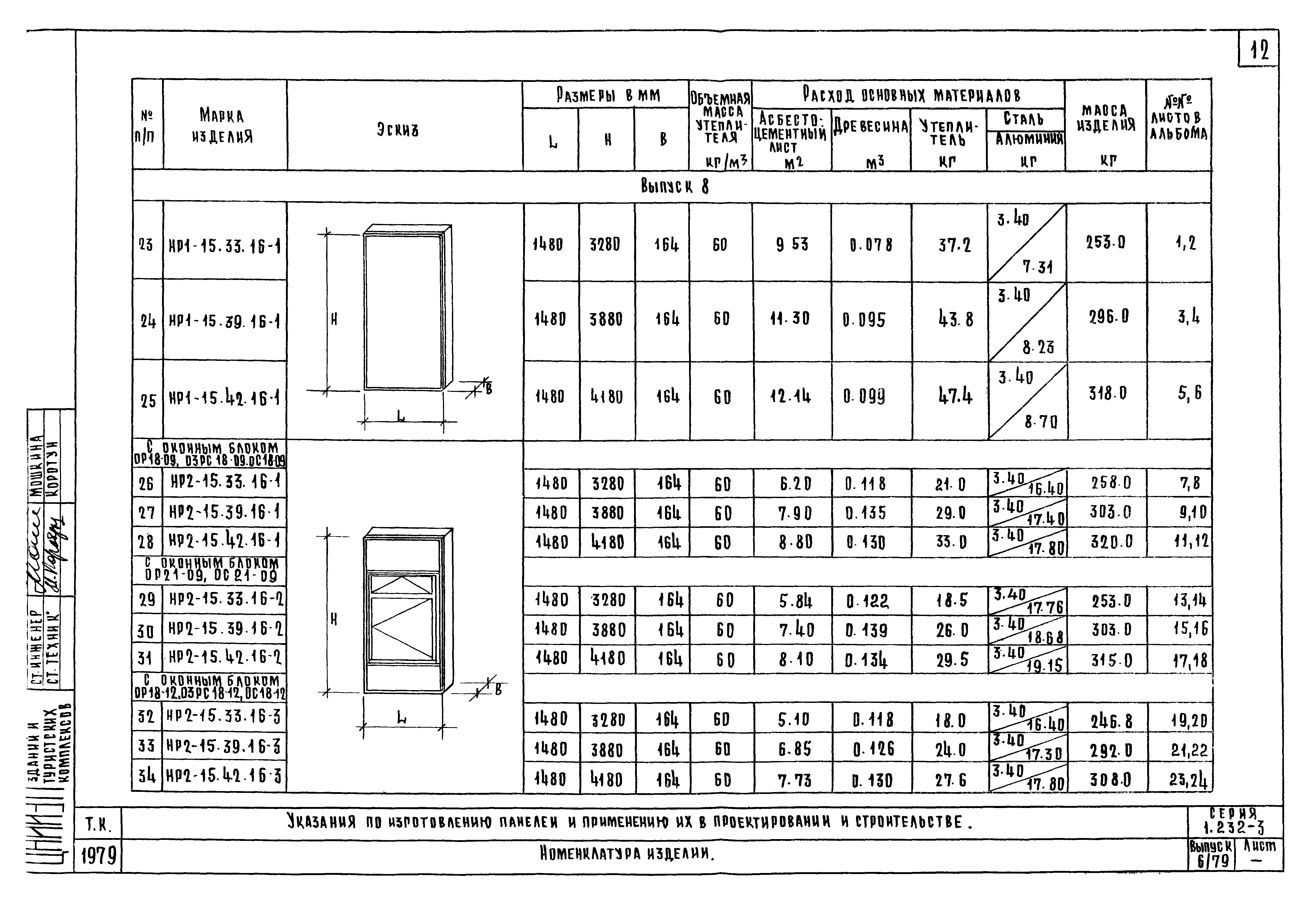

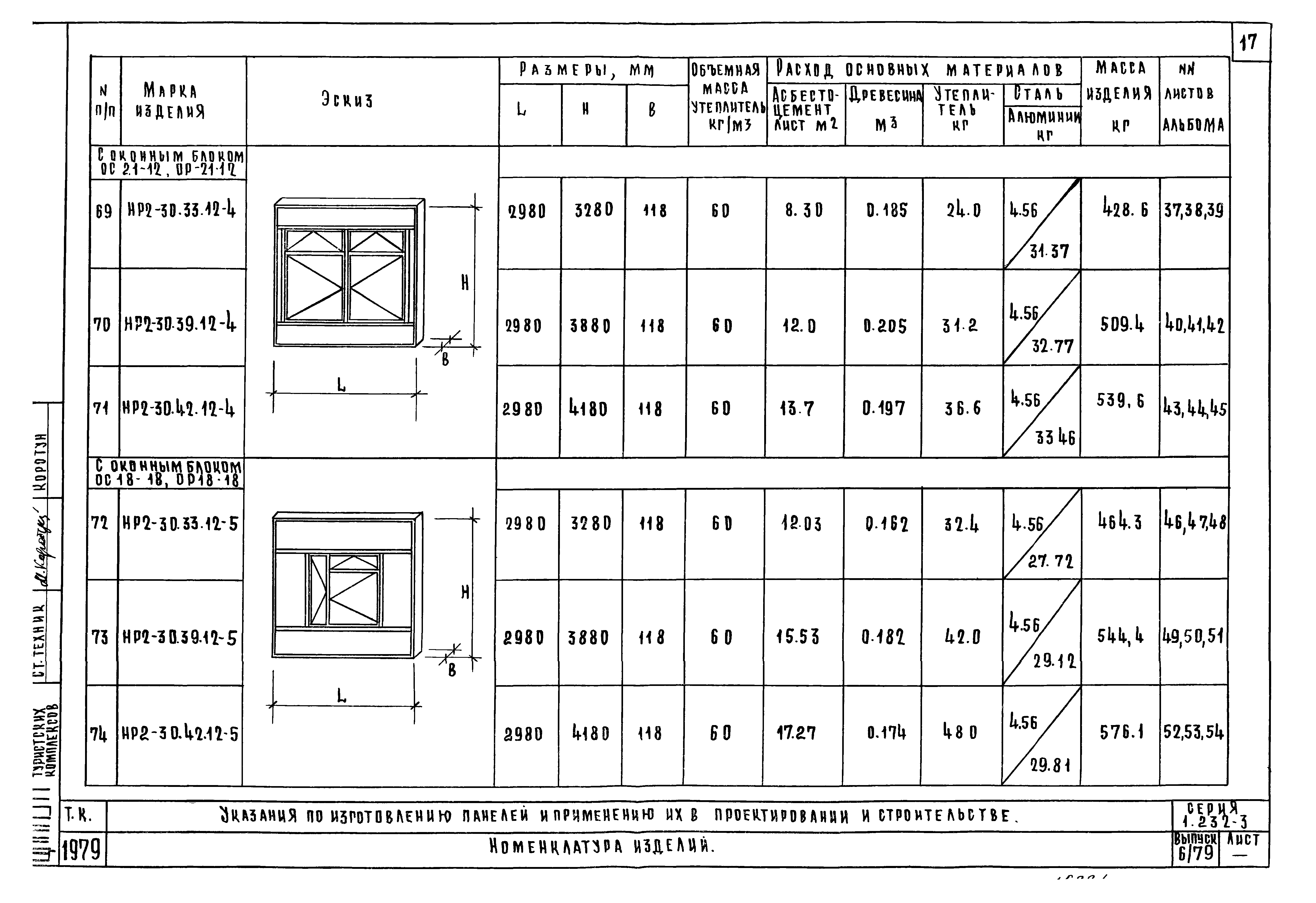

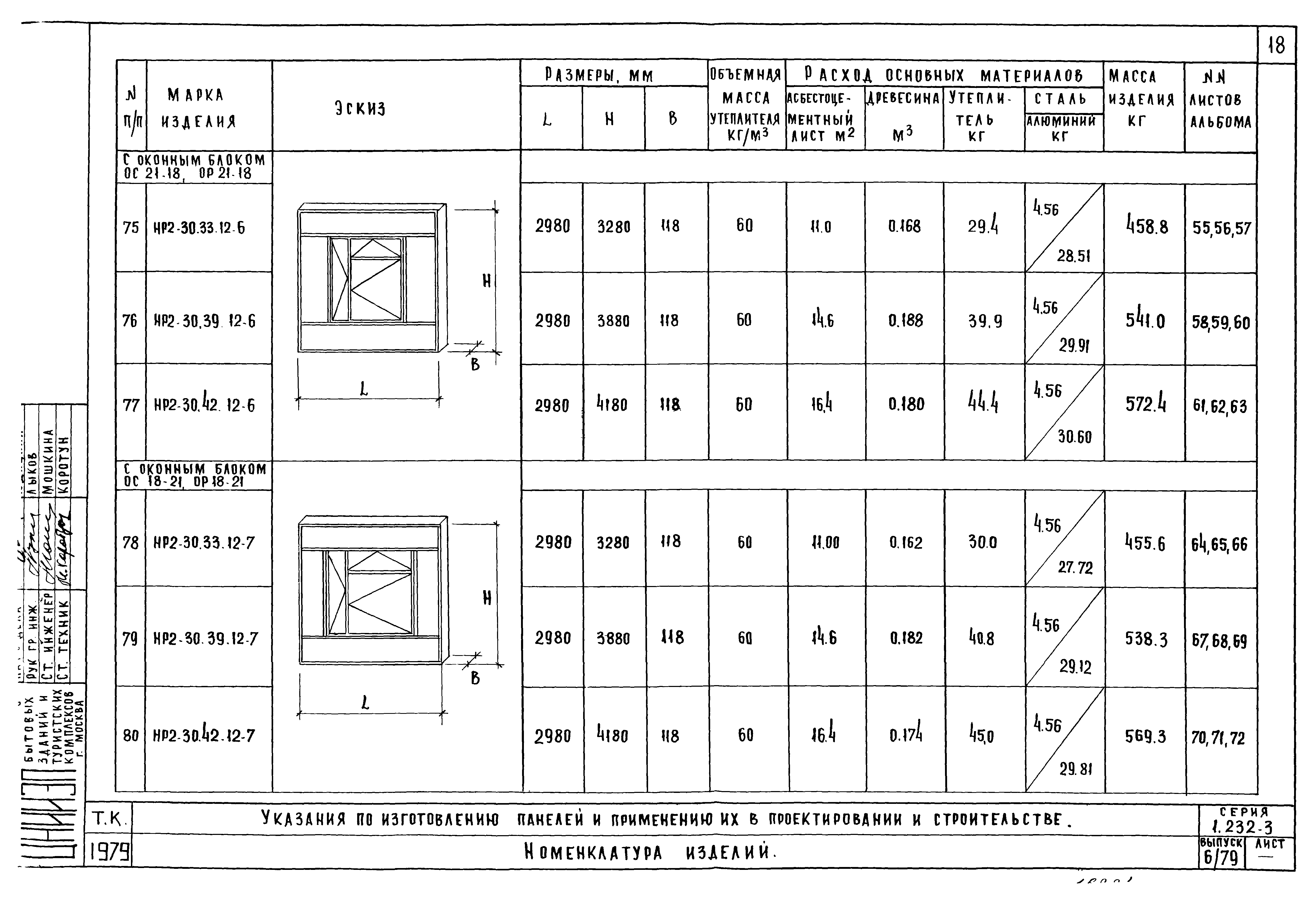

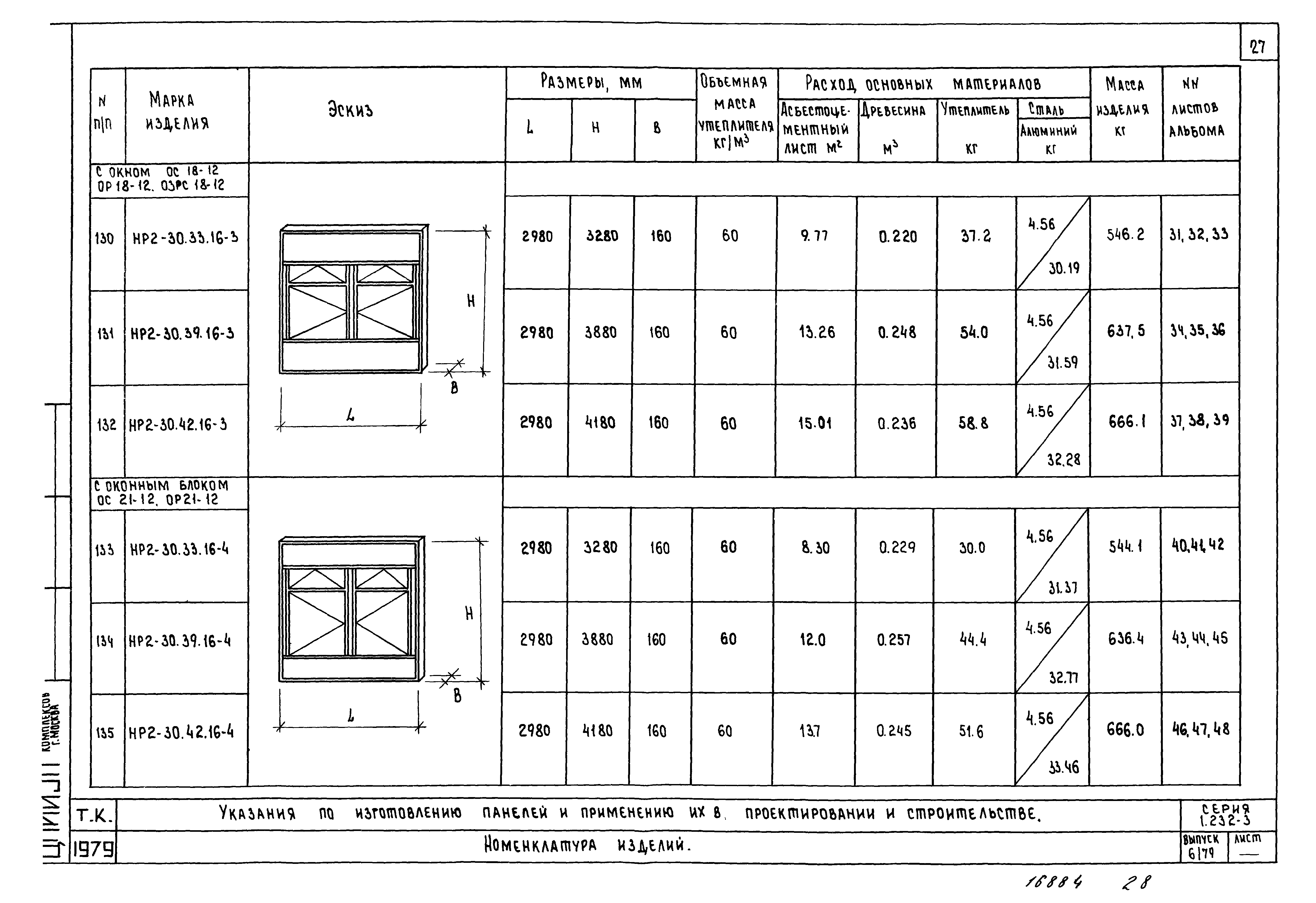

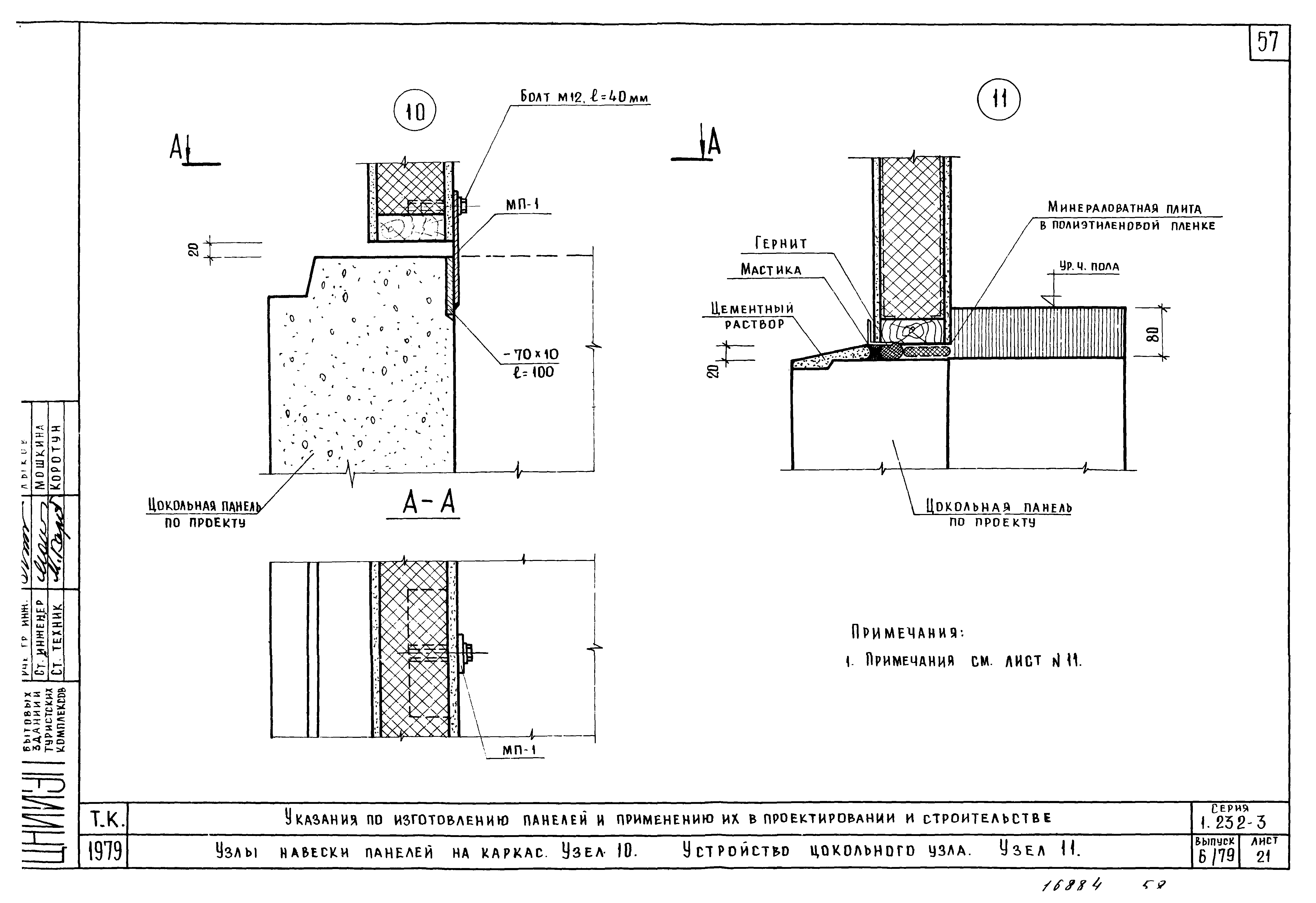

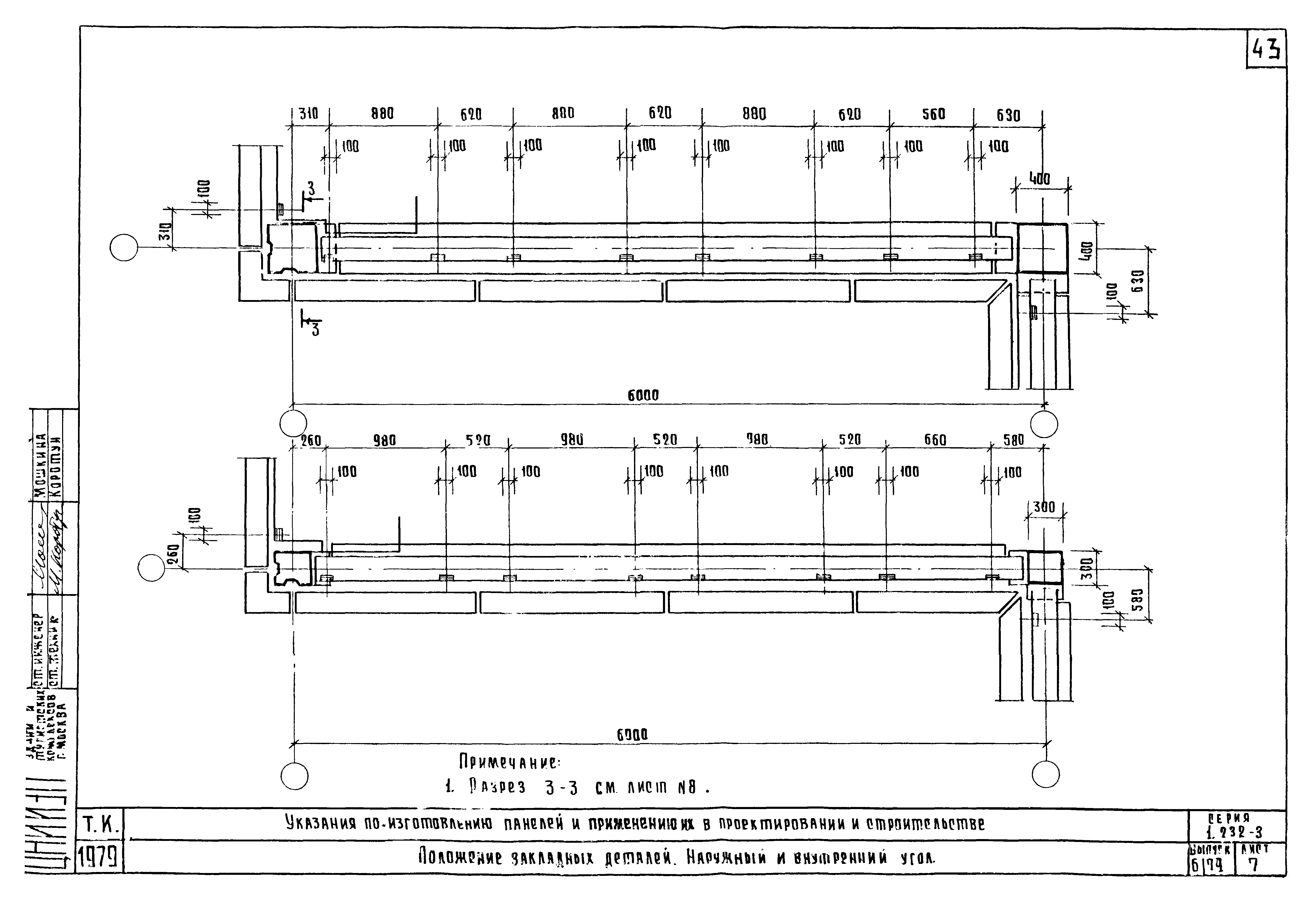

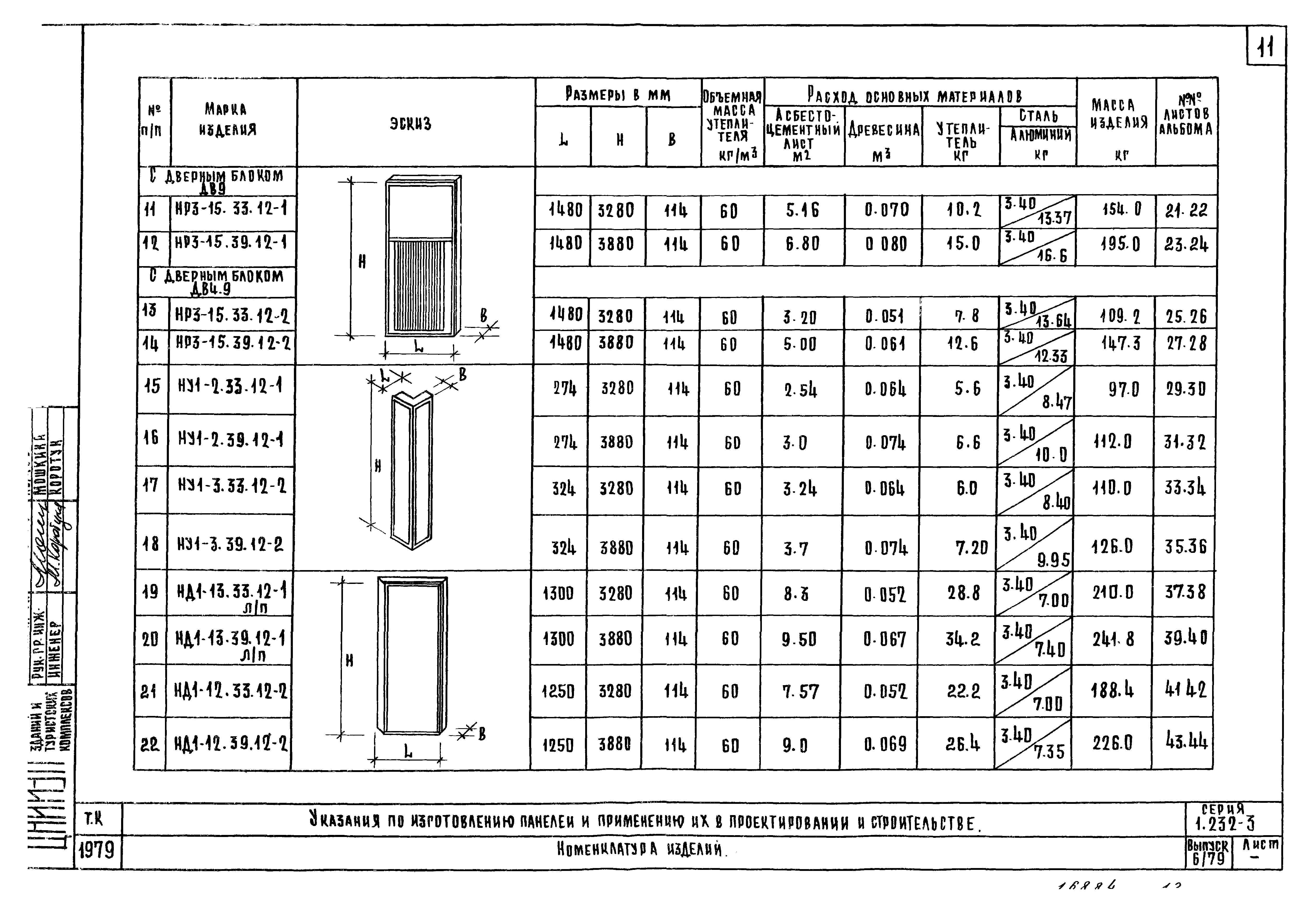

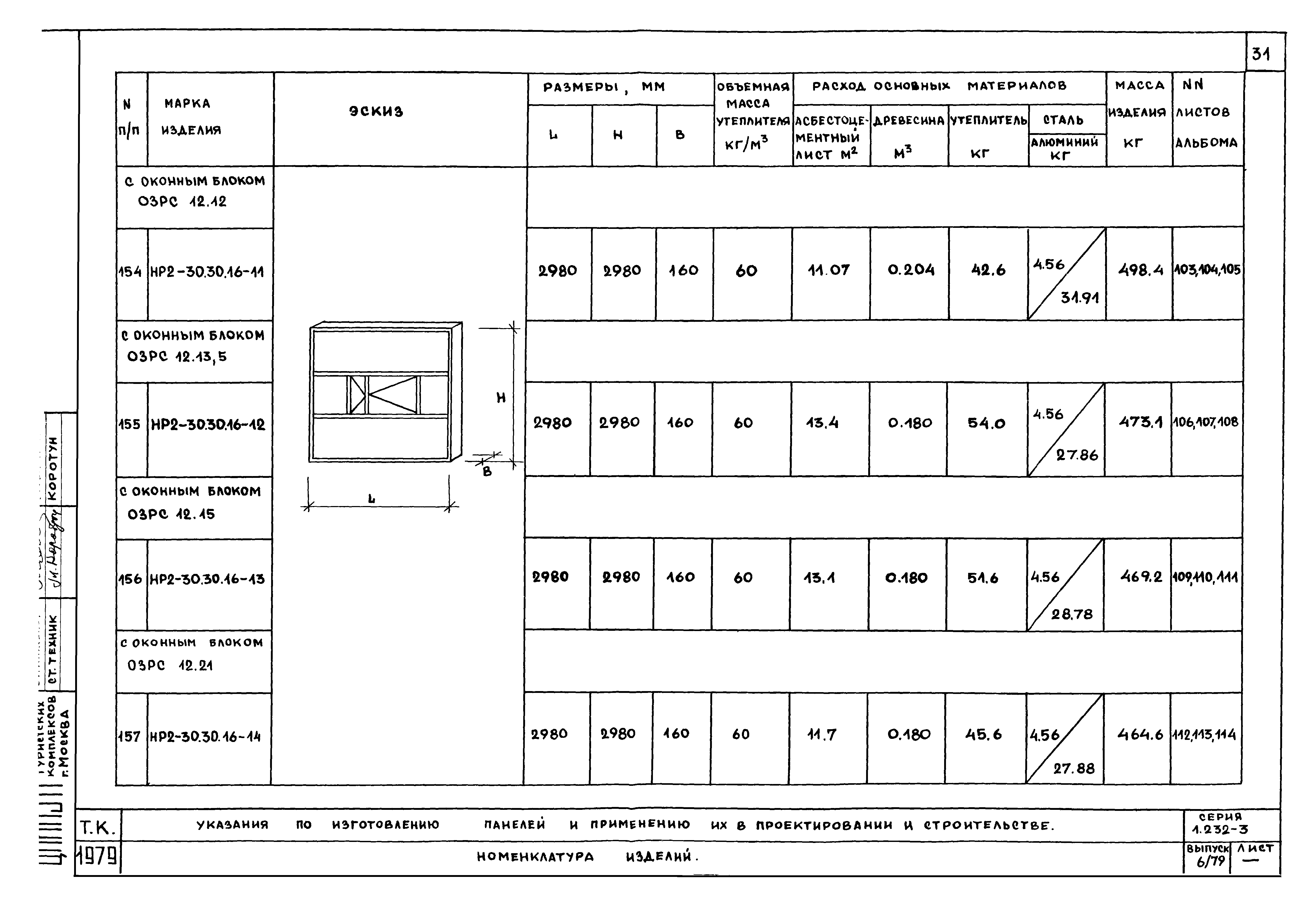

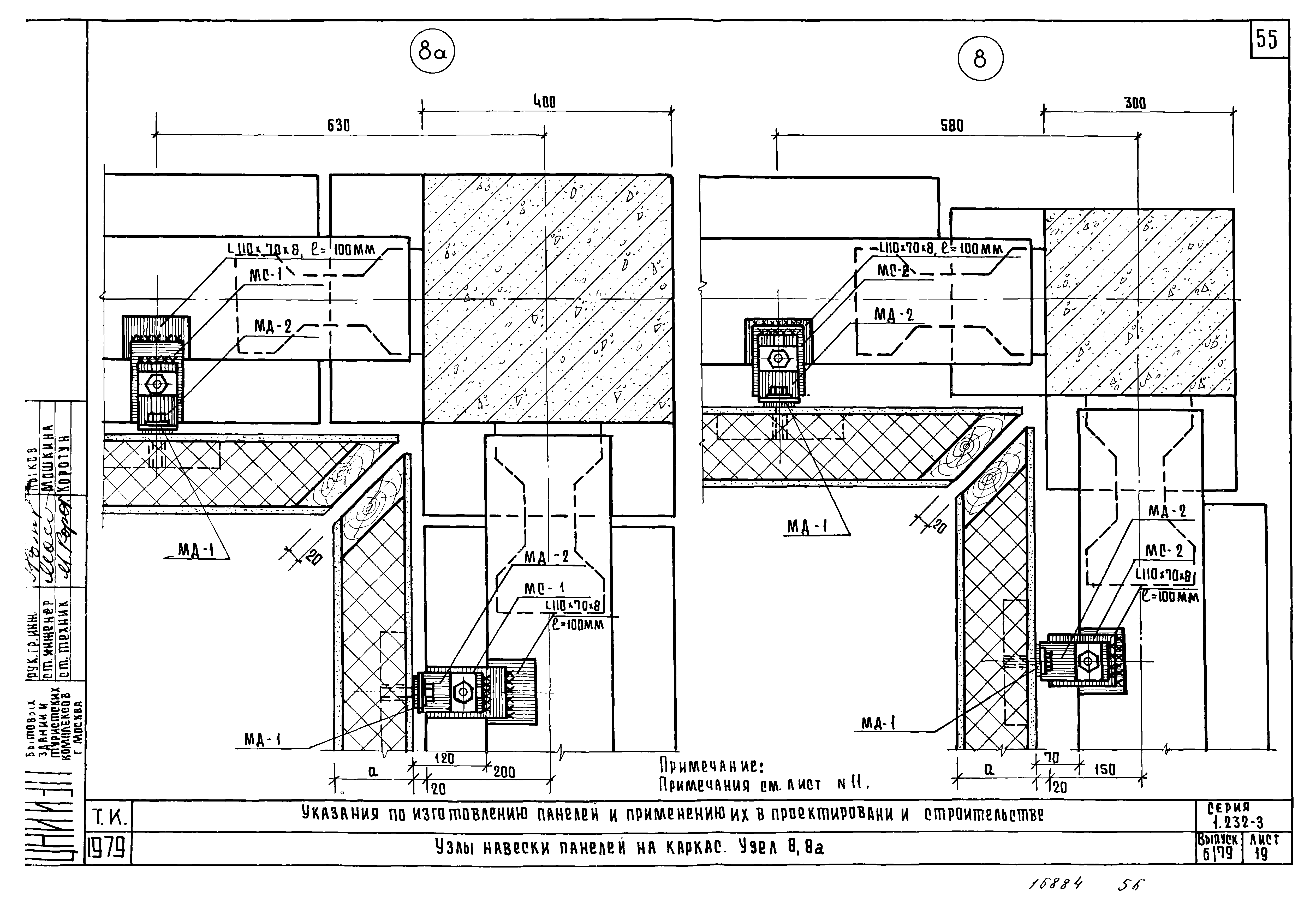

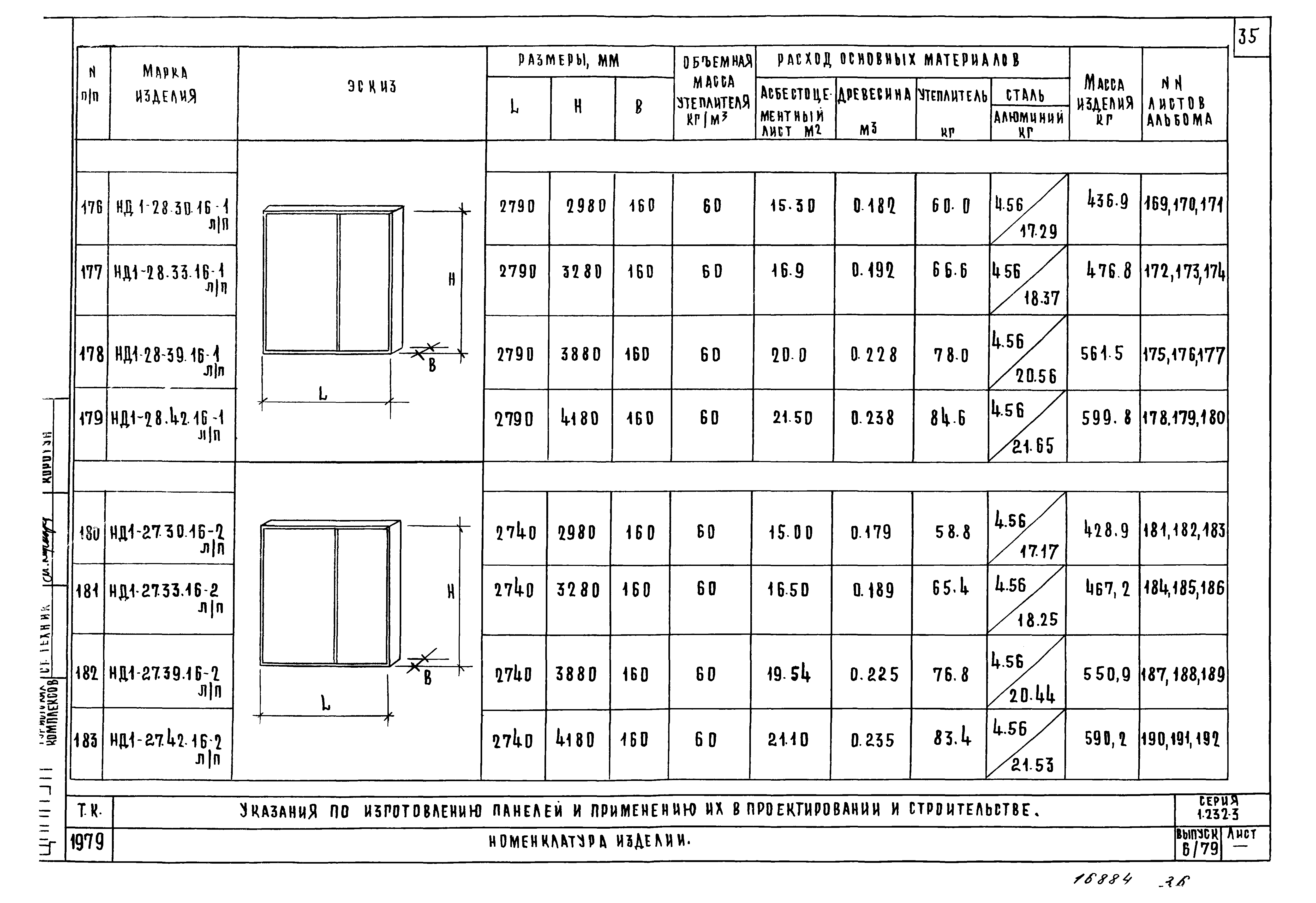

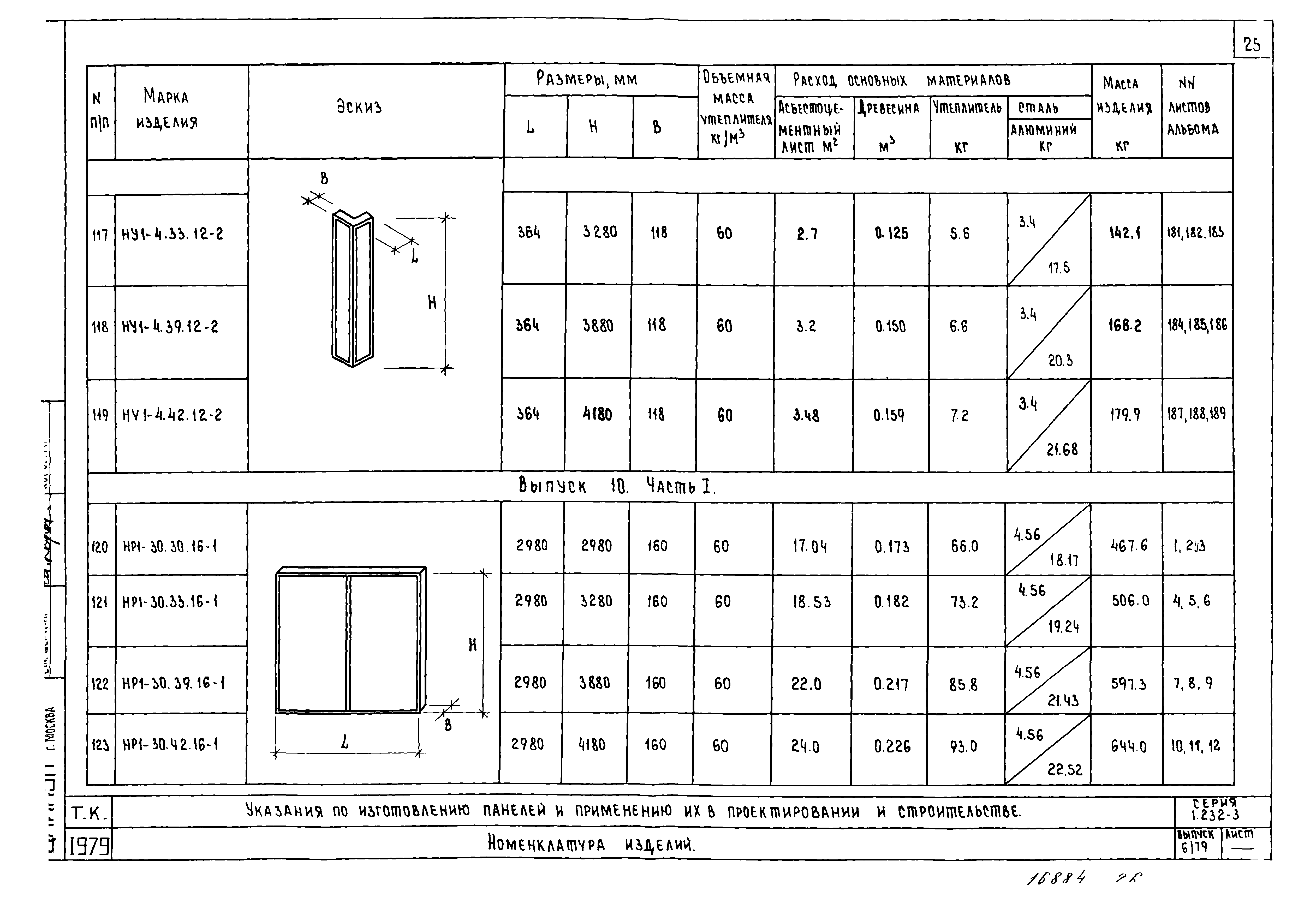

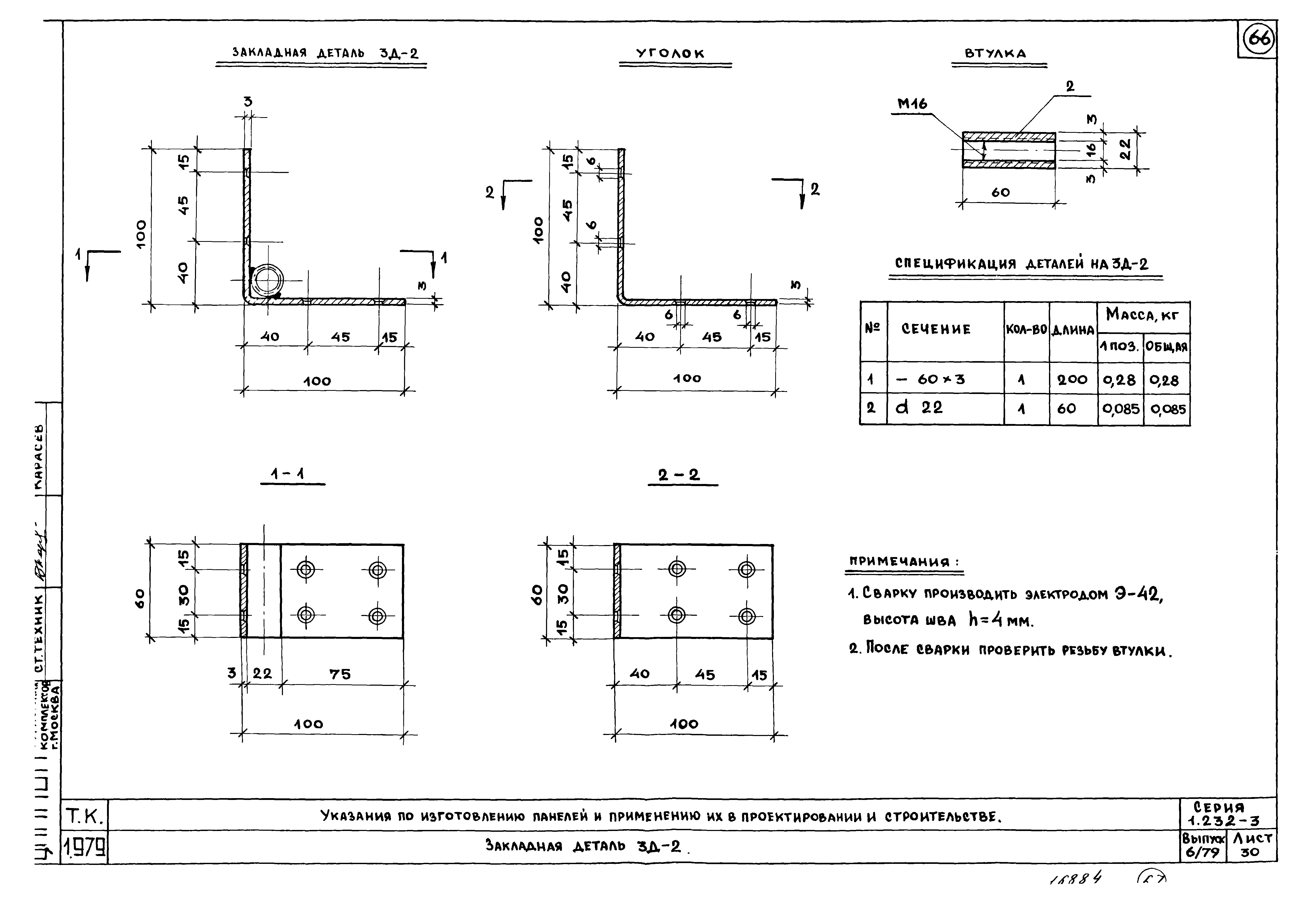

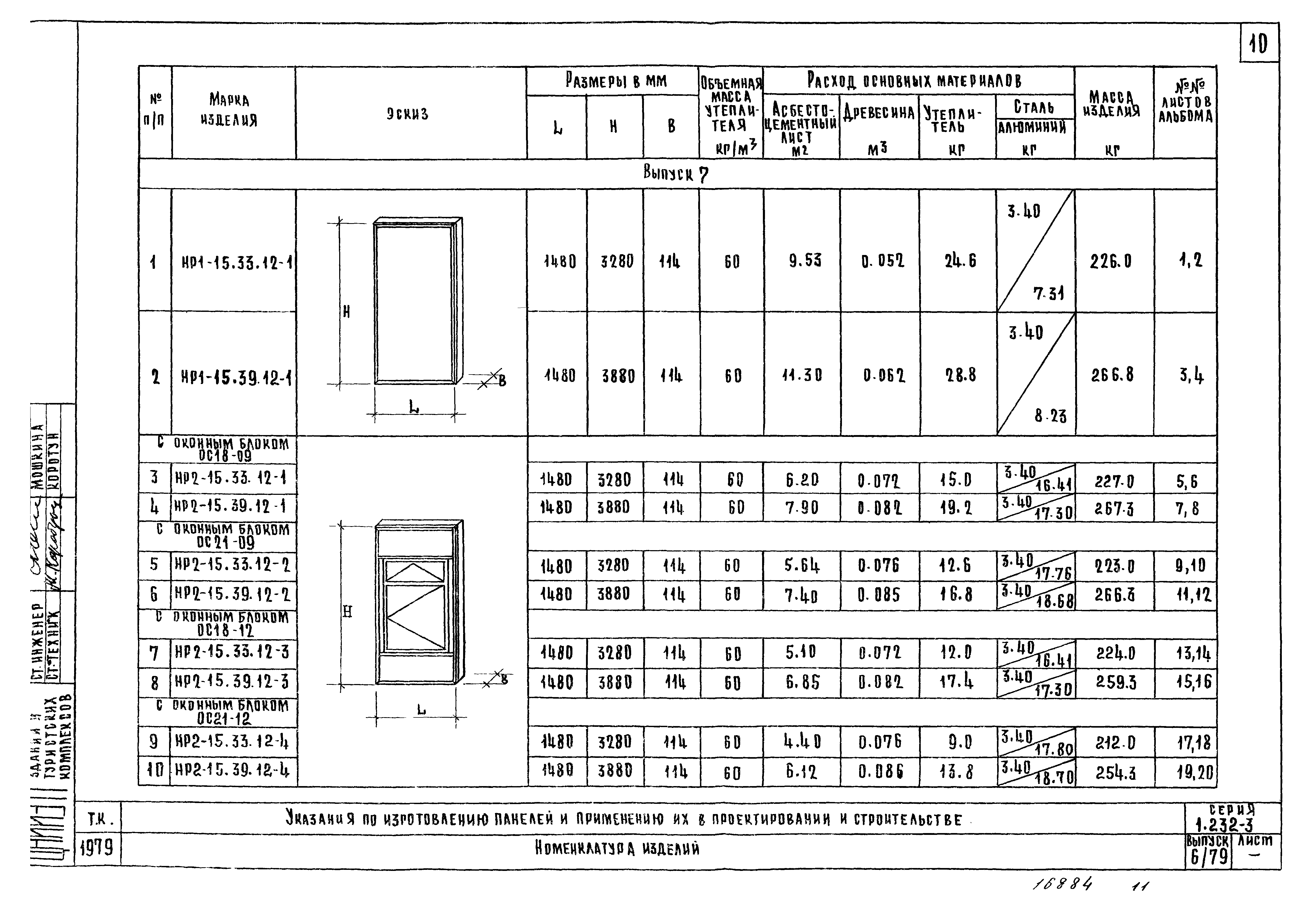

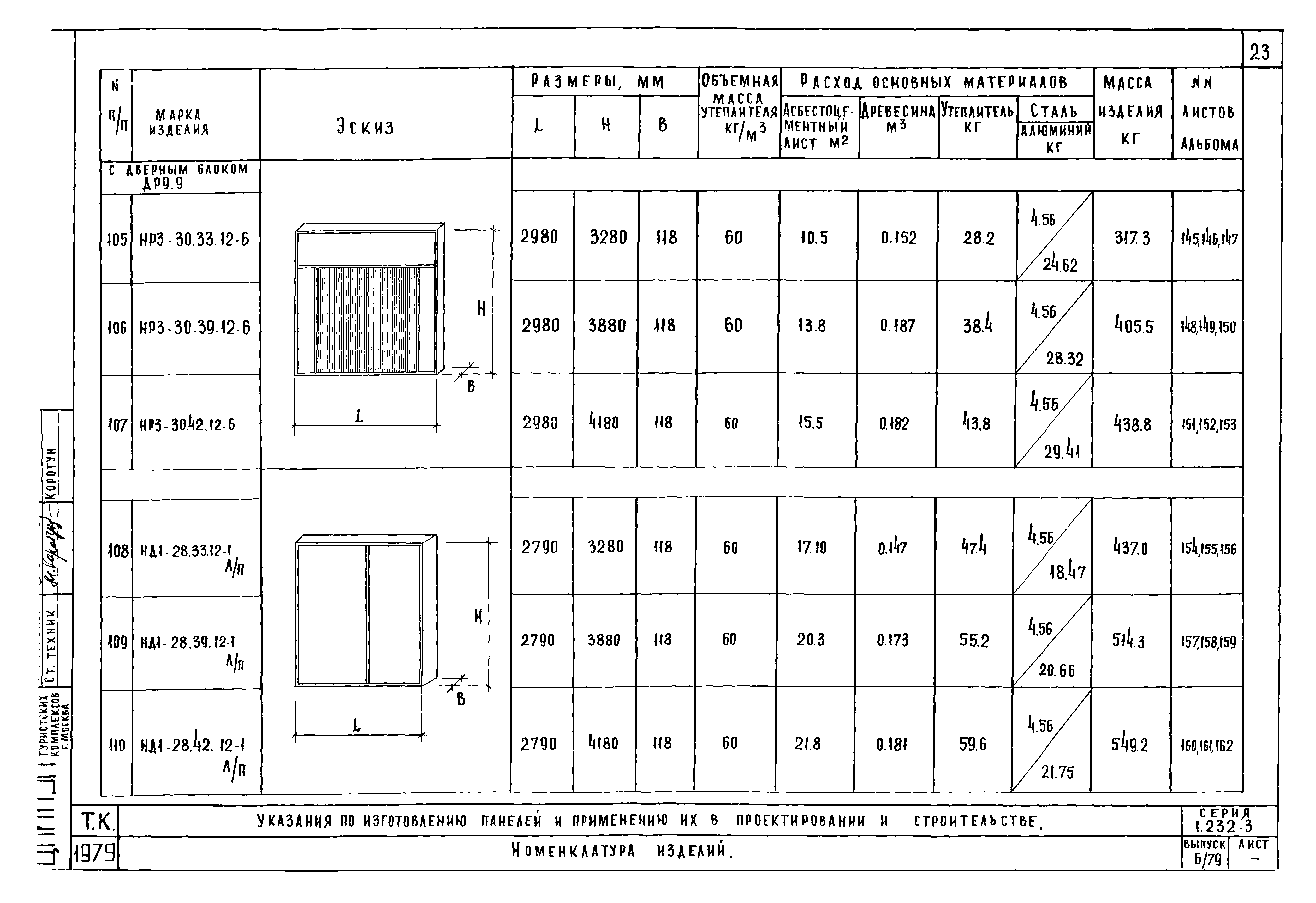

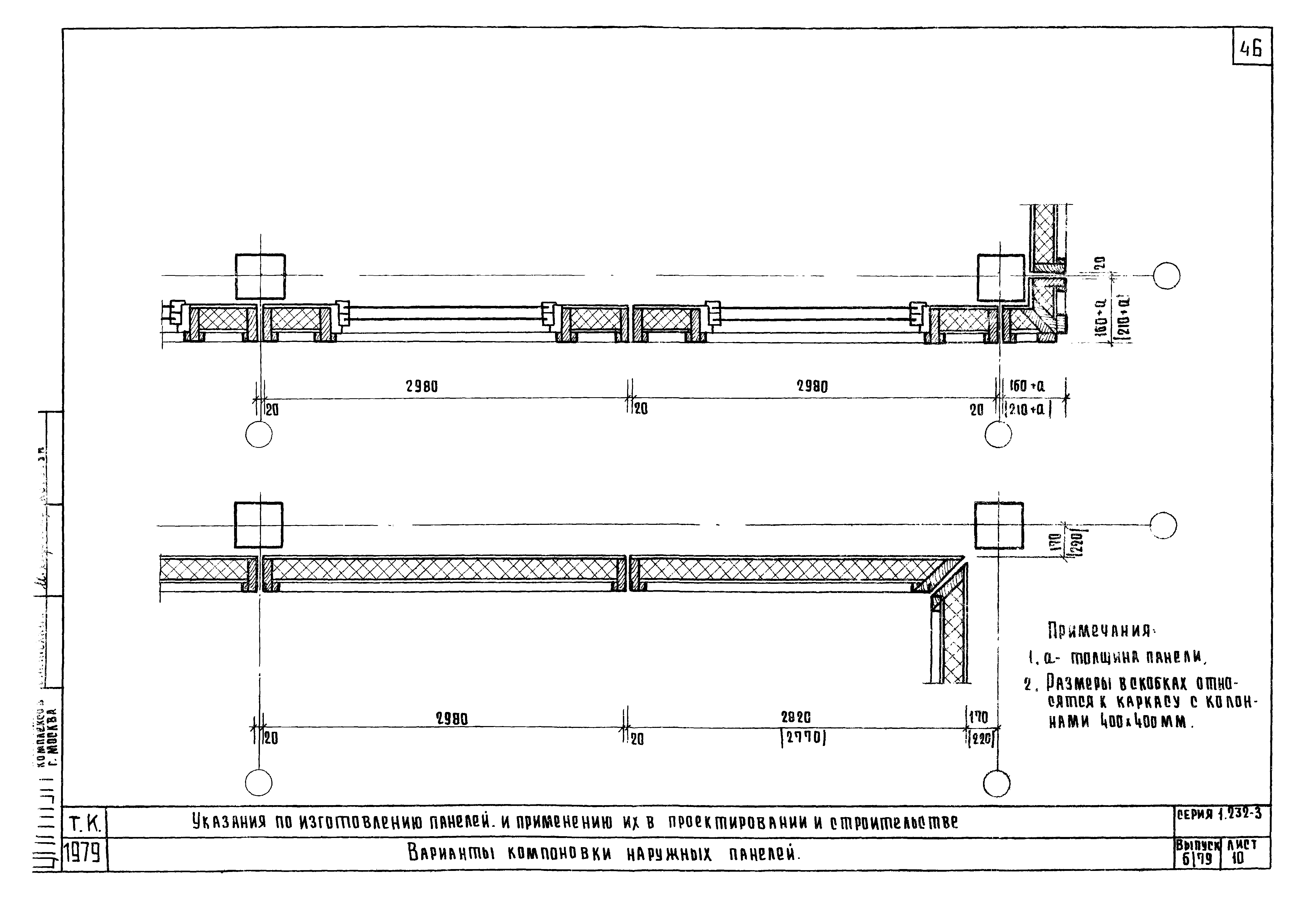

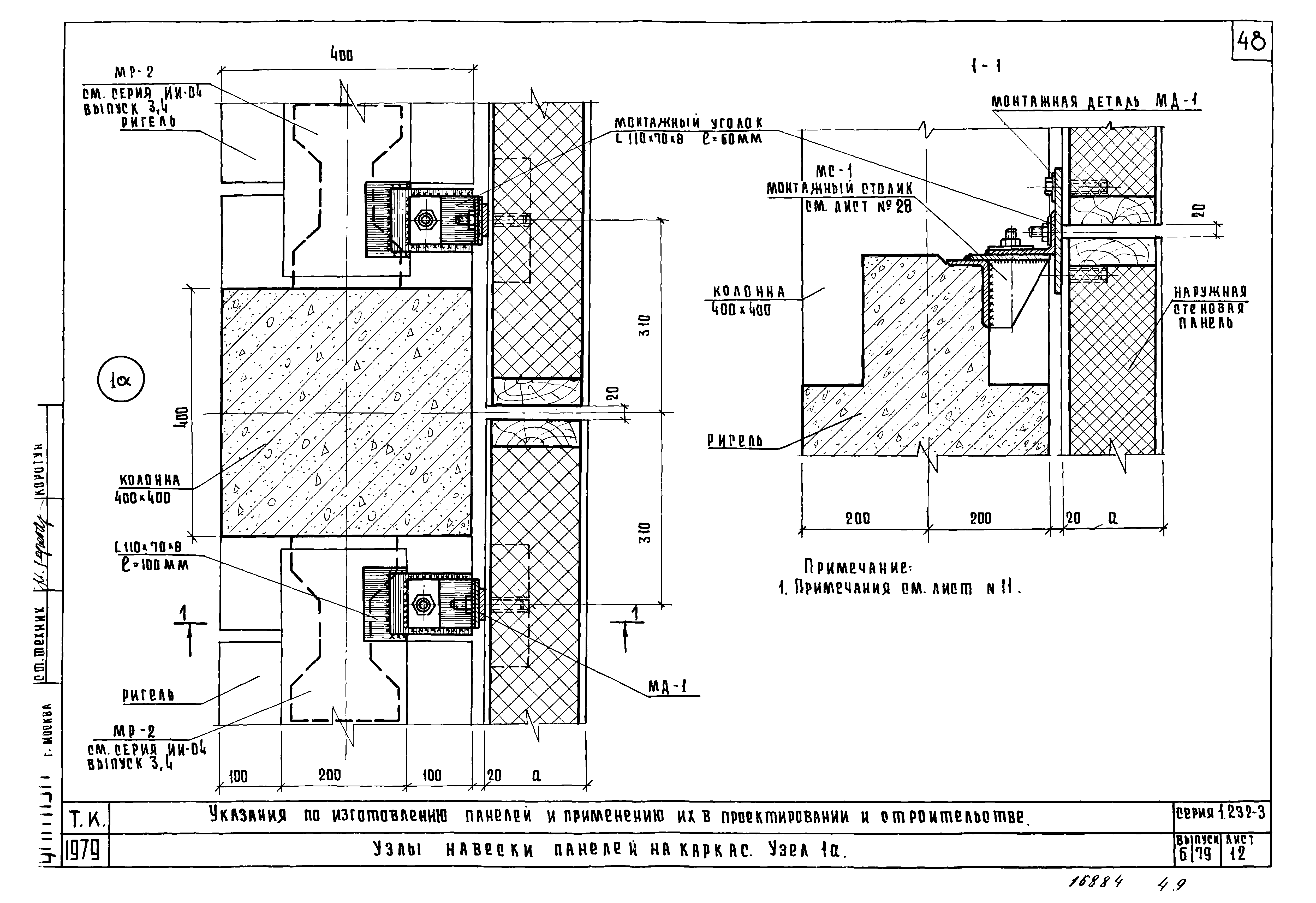

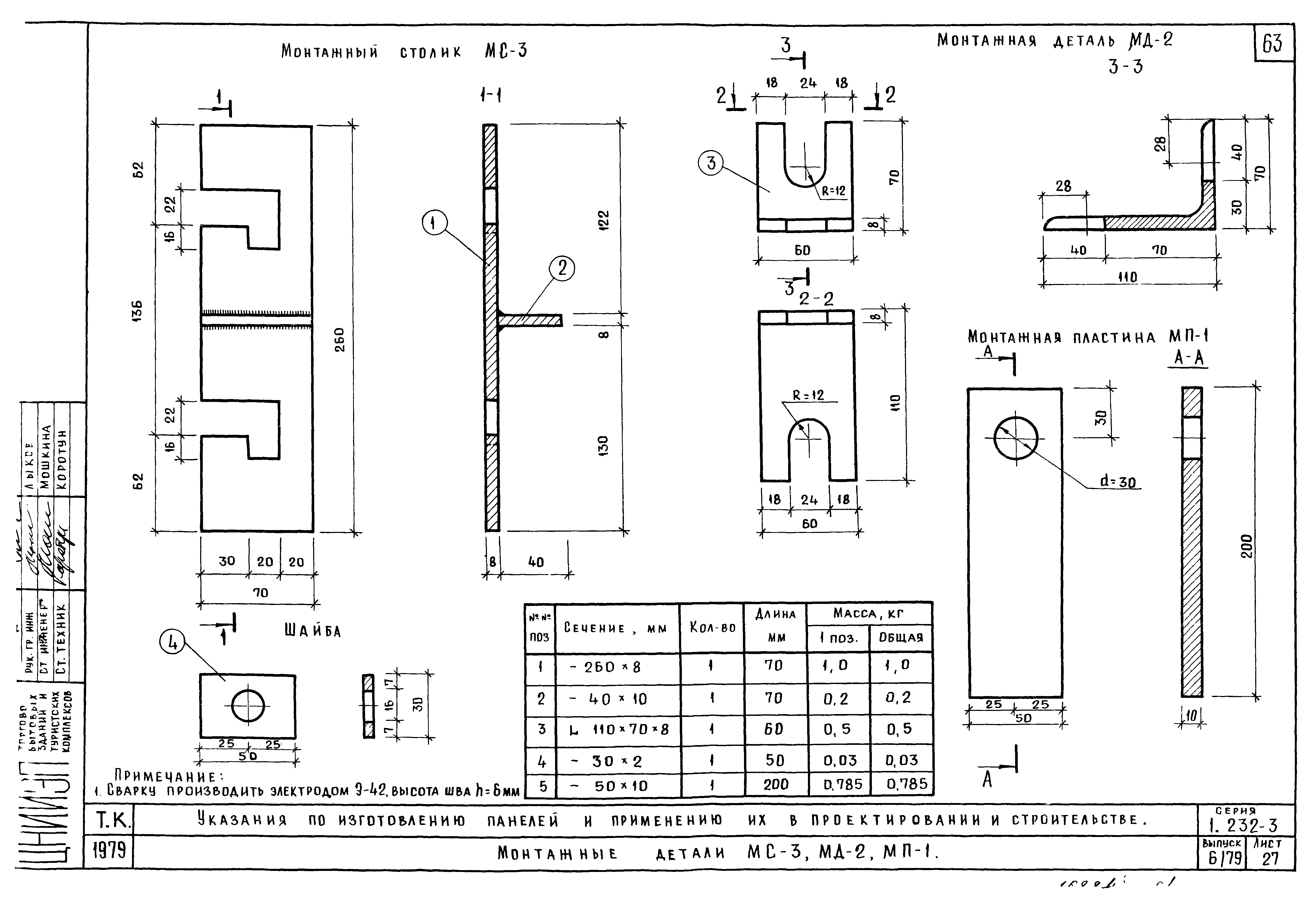

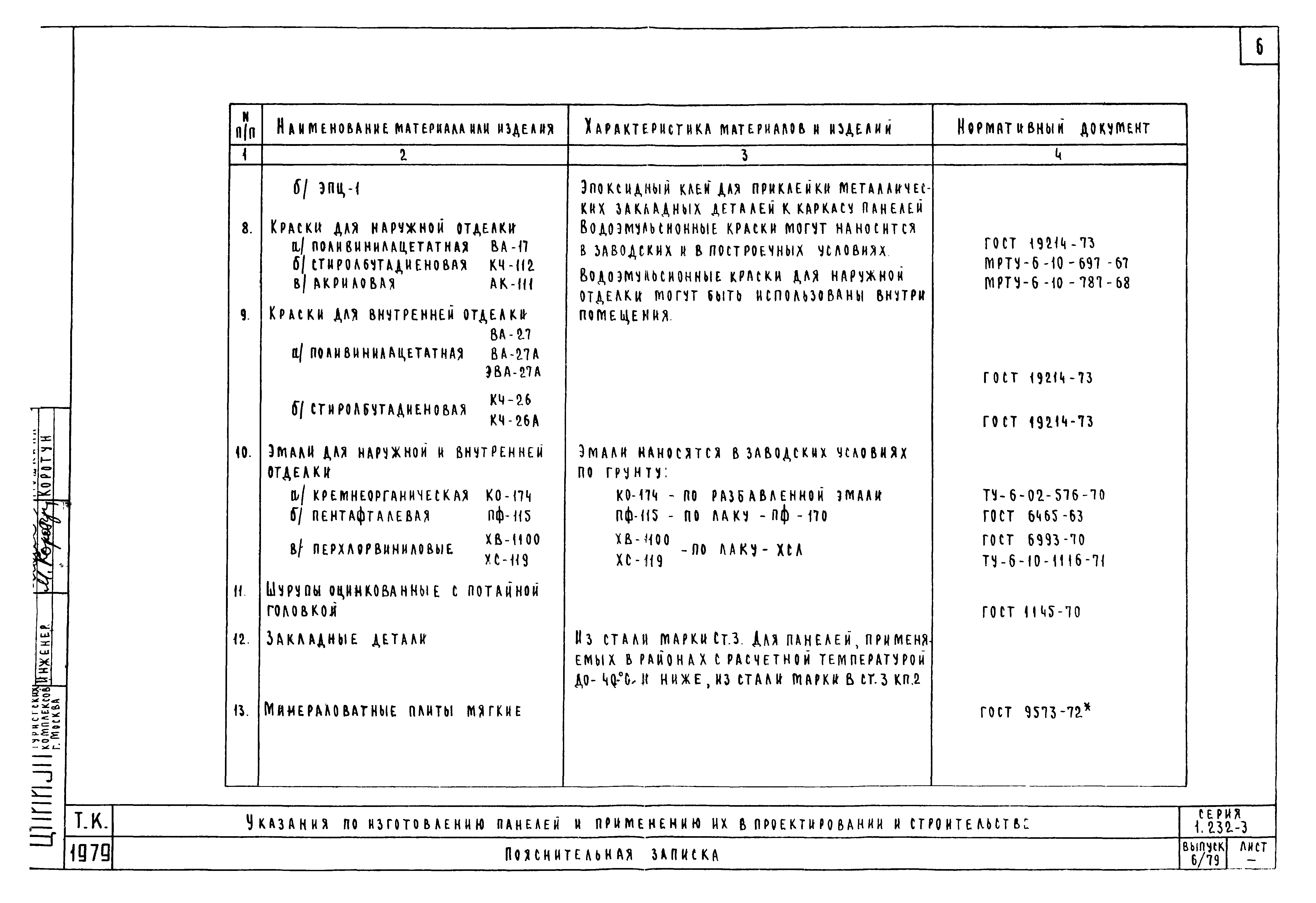

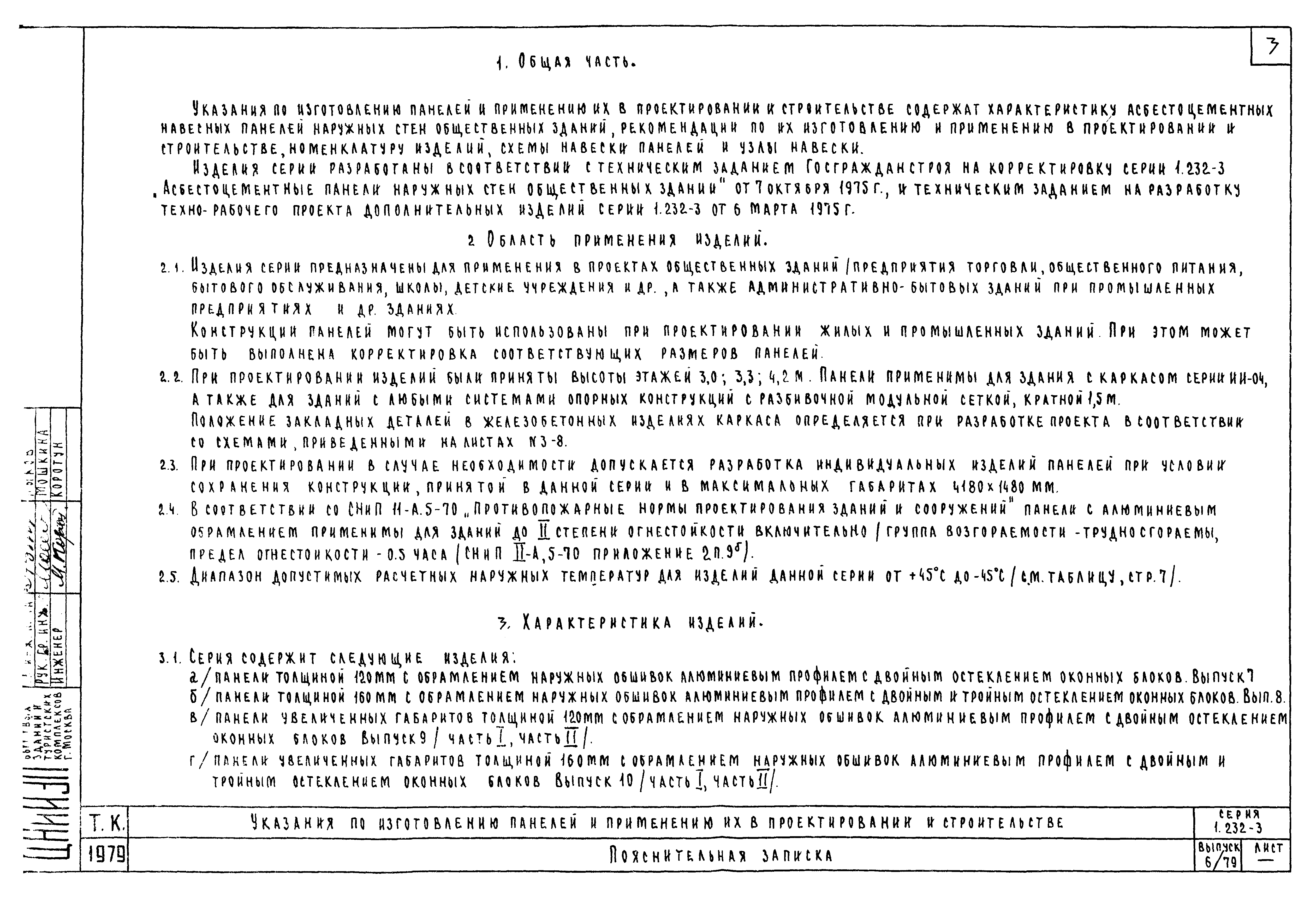

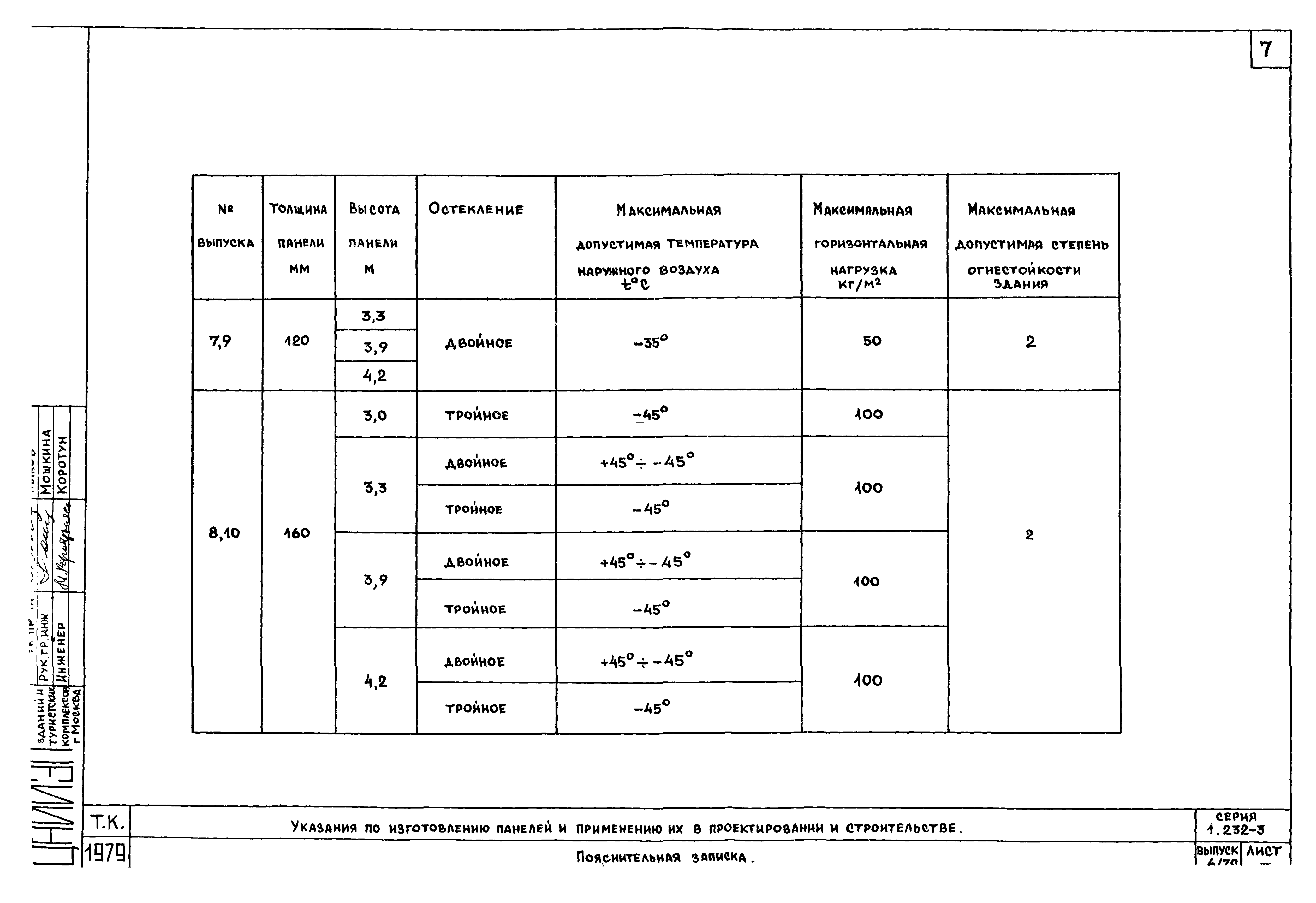

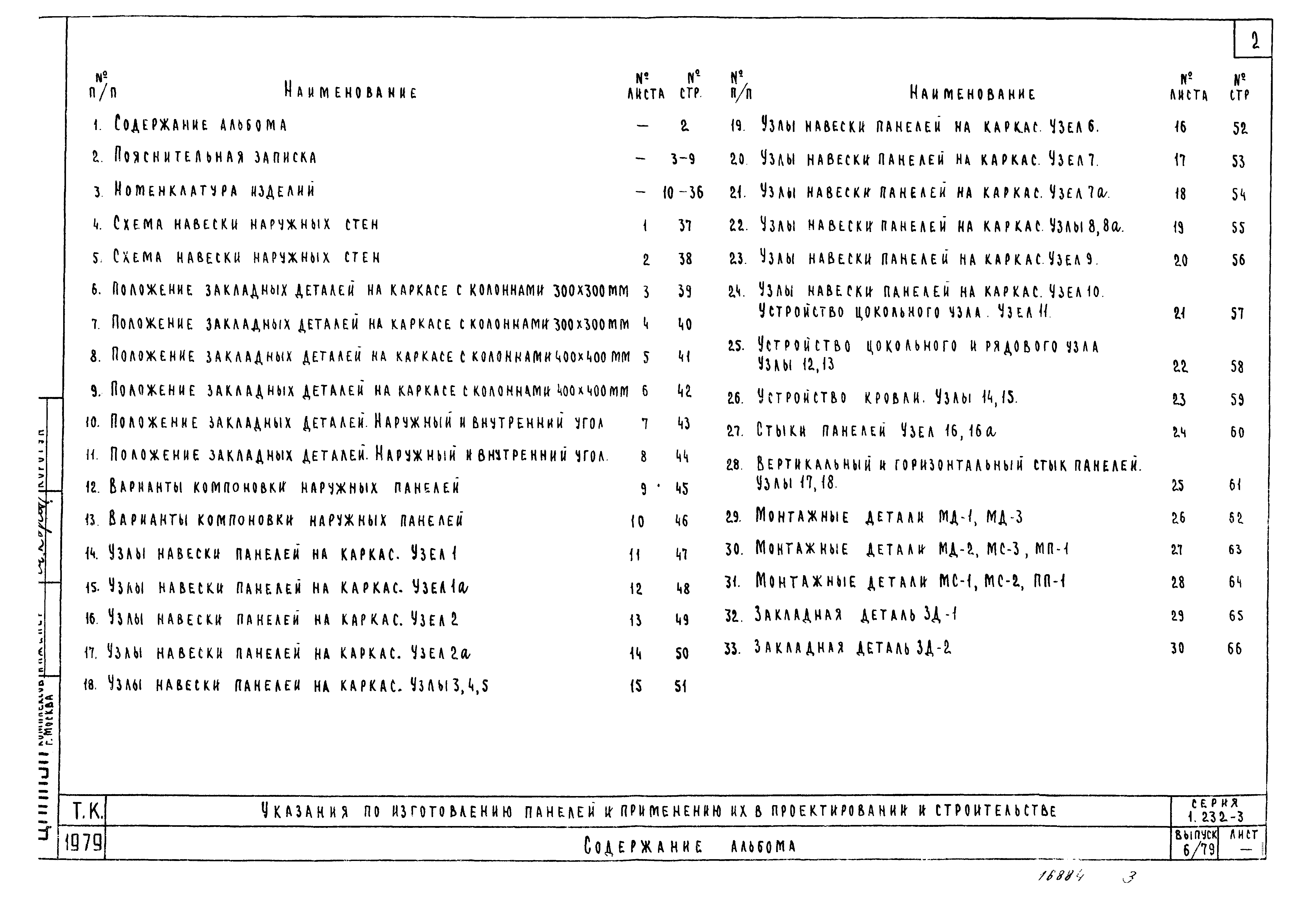

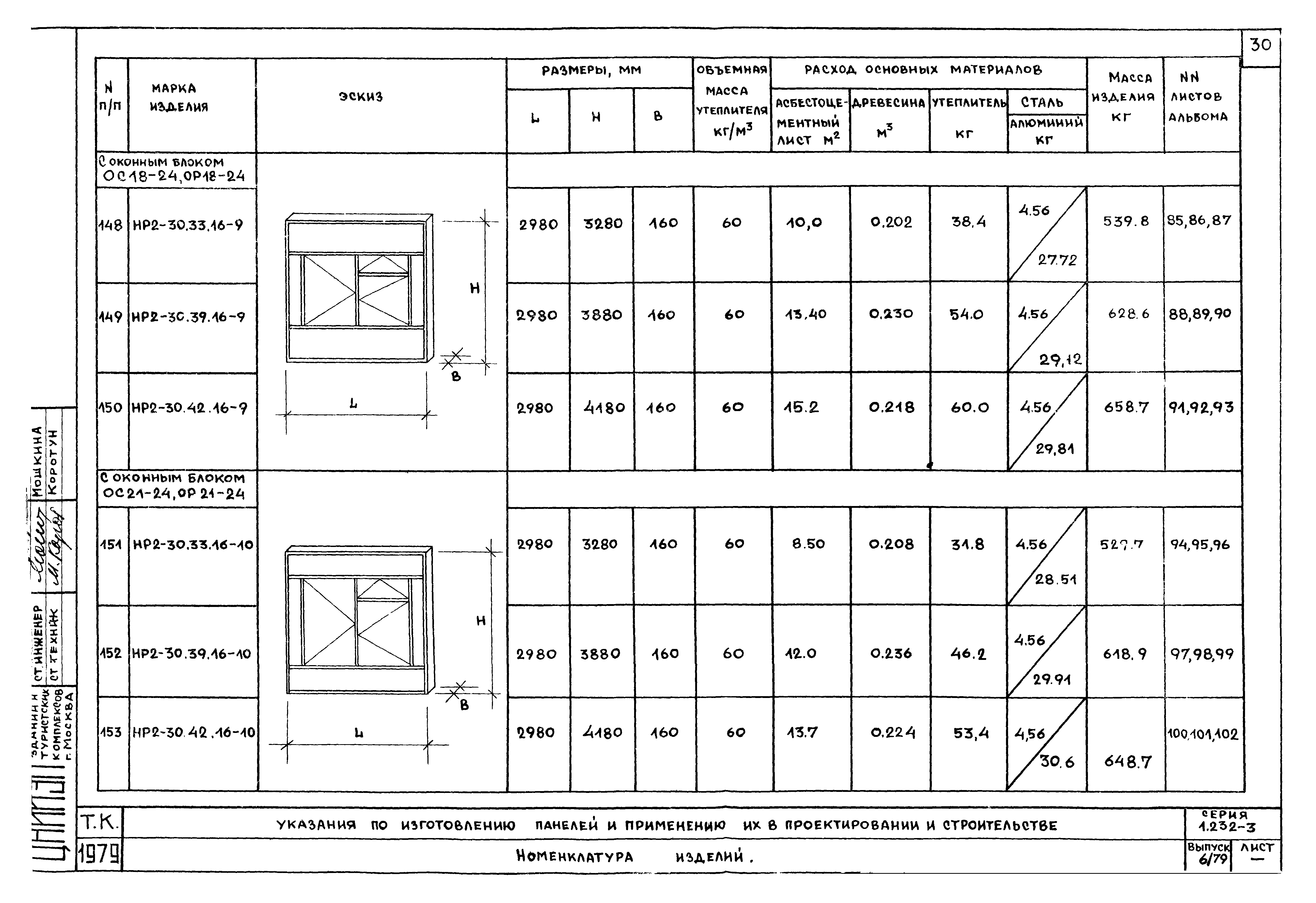

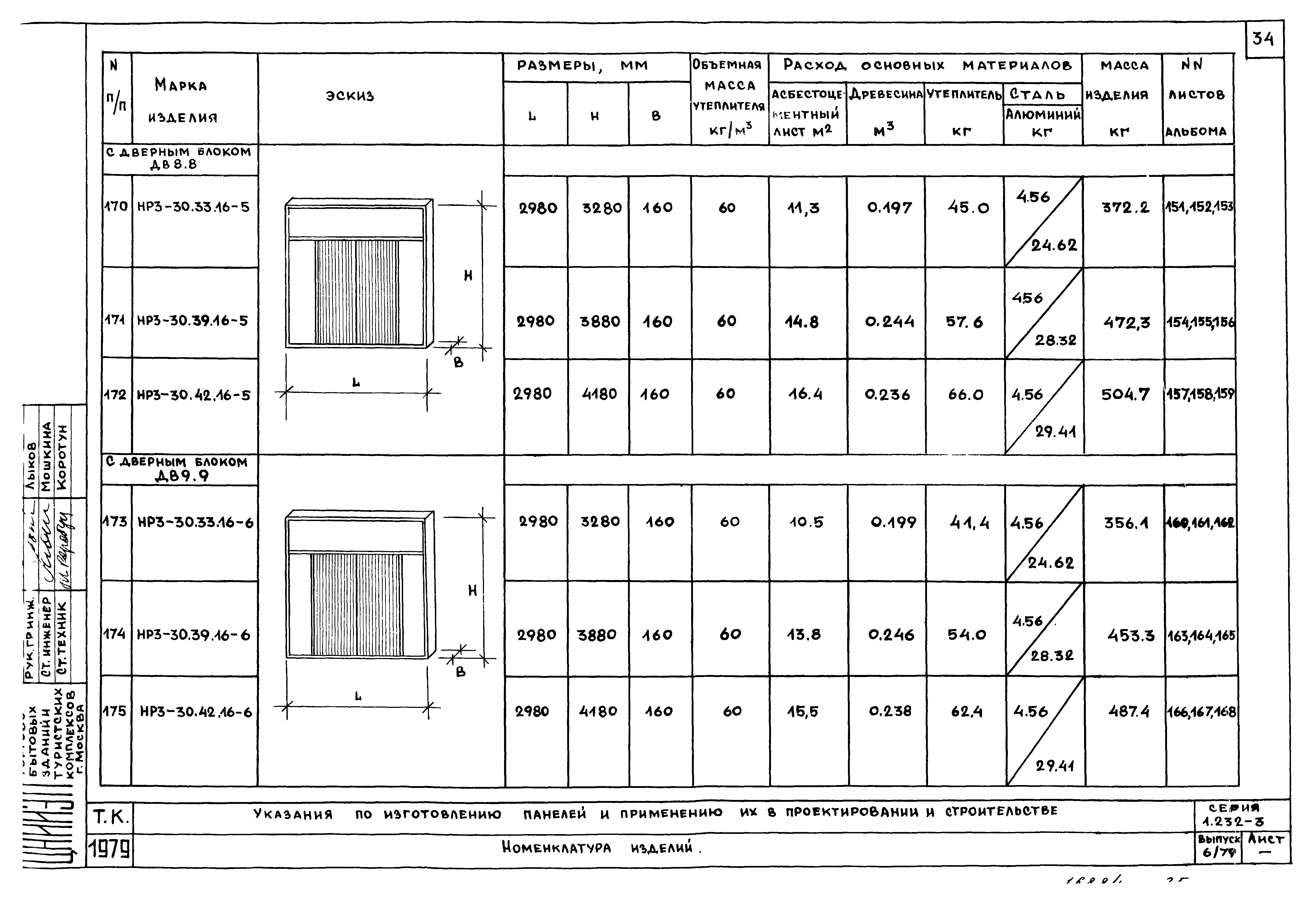

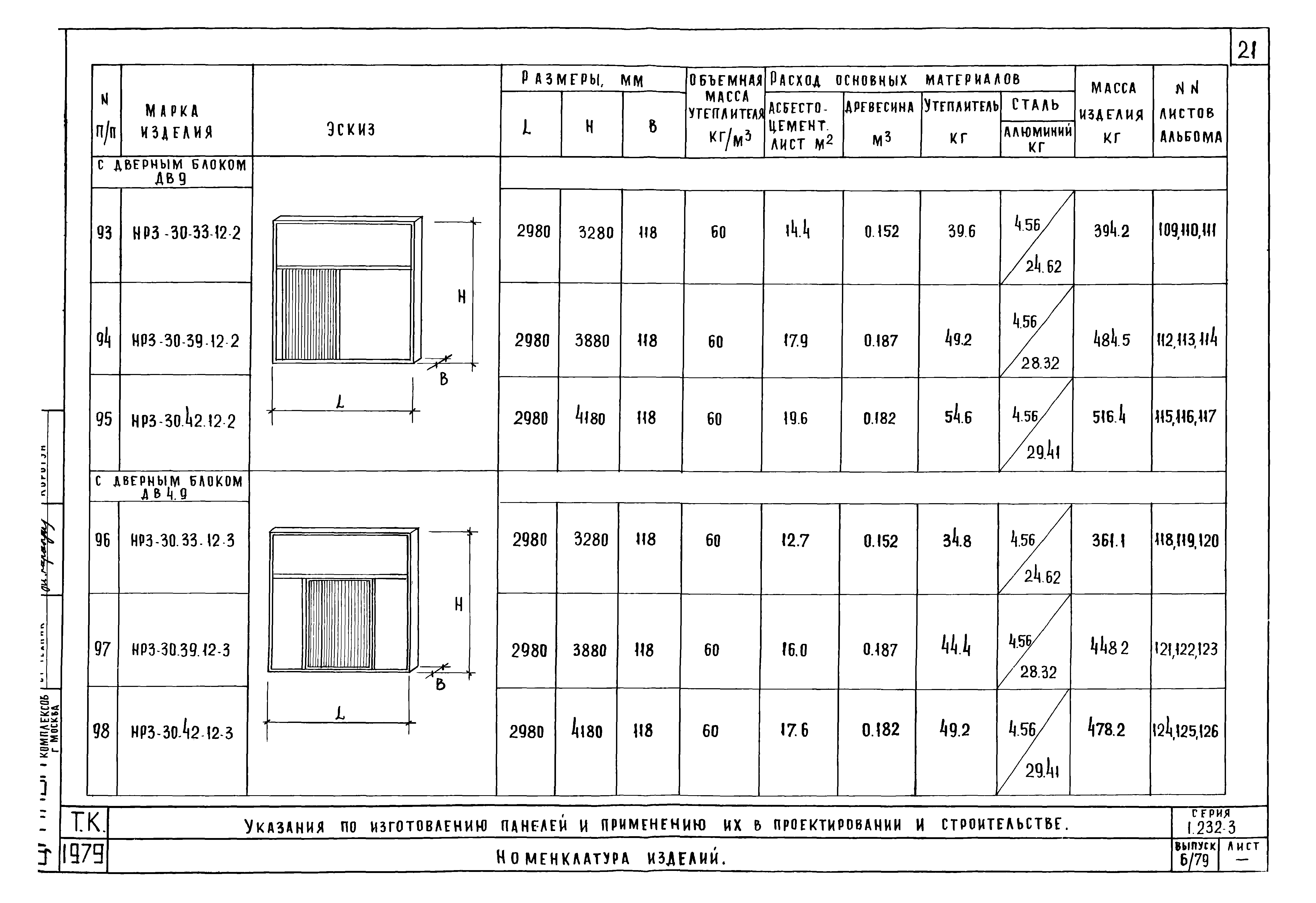

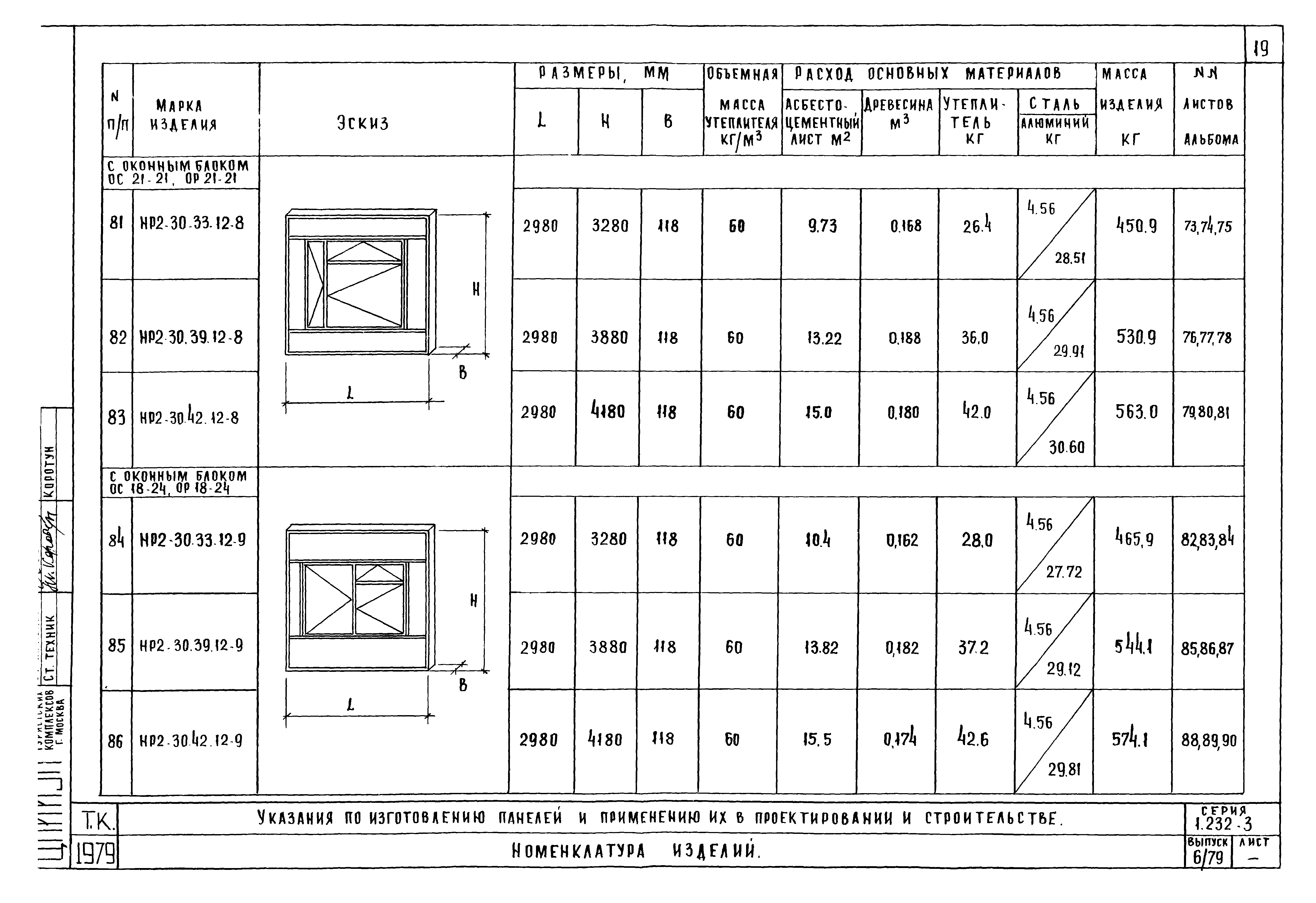

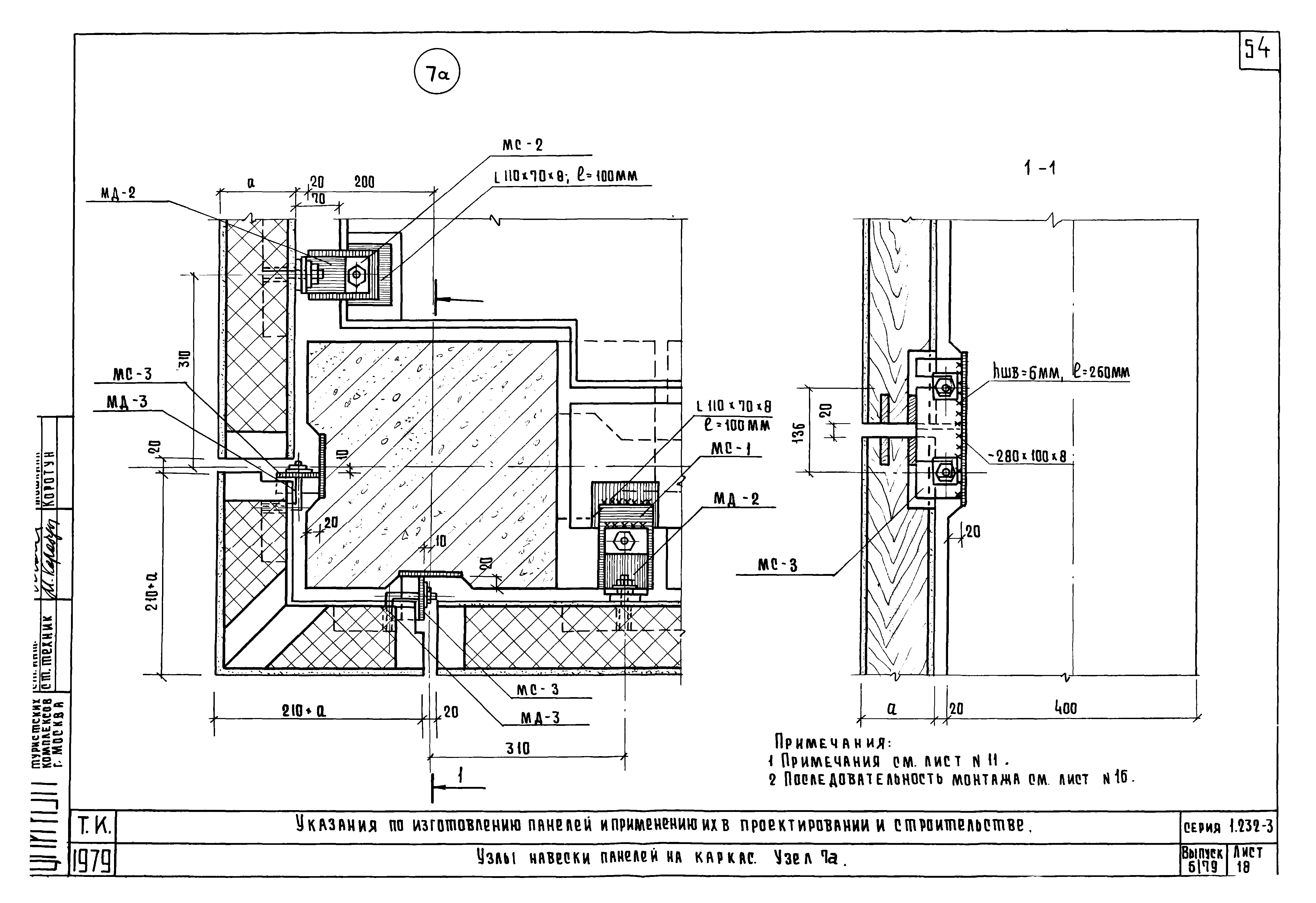

Оглавление:	Содержание альбома Пояснительная записка Номенклатура изделий Схема навески наружных стен Положение закладных деталей на каркасе с колоннами 300х300 мм Положение закладных деталей на каркасе с колоннами 400х400 мм Положение закладных деталей. Наружный и внутренний угол Варианты компоновки наружных панелей Узлы навески панелей на каркас. Узел 1 Узлы навески панелей на каркас. Узел 1а Узлы навески панелей на каркас. Узел 2 Узлы навески панелей на каркас. Узел 2а Узлы навески панелей на каркас. Узлы 3, 4, 5 Узлы навески панелей на каркас. Узел 6 Узлы навески панелей на каркас. Узел 7 Узлы навески панелей на каркас. Узел 7а Узлы навески панелей на каркас. Узлы 8, 8а Узлы навески панелей на каркас. Узел 9 Узлы навески панелей на каркас. Узел 10. Устройство цокольного узла. Узел 11 Устройство цокольного и рядового узла. Узлы 12, 13 Устройство кровли. Узлы 14, 15 Стыки панелей. Узел 16, 16а Вертикальный и горизонтальный стык панелей. Узлы 17, 18 Монтажные детали МД-1, МД-3 Монтажные детали МД-2, МС-3, МП-1 Монтажные детали МС-1, МС-2, ПП-1 Закладная деталь ЗД-1 Закладная деталь ЗД-2
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	01.08.1980 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (196)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.232-3 «Выпуск 6. Указания по изготовлению панелей и применению их в проектировании и строительстве»
Нормативные ссылки:	ГОСТ 18124-75 «Листы асбестоцементные плоские» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП II-А.5-70* «Противопожарные нормы проектирования зданий и сооружений» СНиП II-В.4-71* «Деревянные конструкции. Нормы проектирования» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» ГОСТ 11214-78 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры»
