ПКО-2010.6

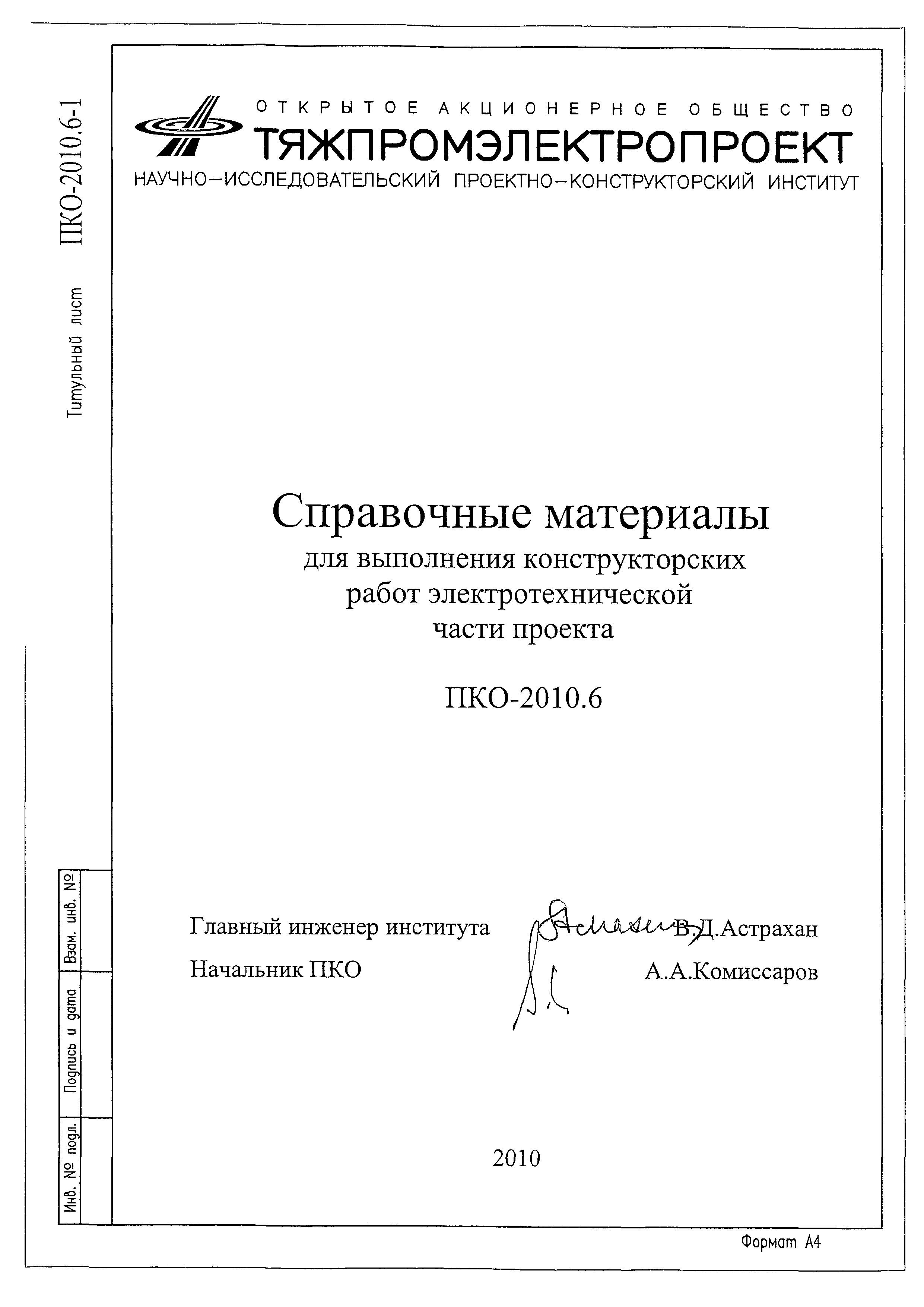

Справочные материалы для выполнения конструкторских работ электротехнической части проекта

Обозначение:	ПКО-2010.6
Обозначение англ:	ПКО-2010.6
Статус:	не действует
Название рус.:	Справочные материалы для выполнения конструкторских работ электротехнической части проекта
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Информационные материалы содержат сведения, необходимые конструкторам при выполнении ими рабочих чертежей электроконструкций, установочных чертежей, трубных и кабельных проводок, чертежей ошиновок, а также при составлении спецификаций оборудования, изделий и материалов.

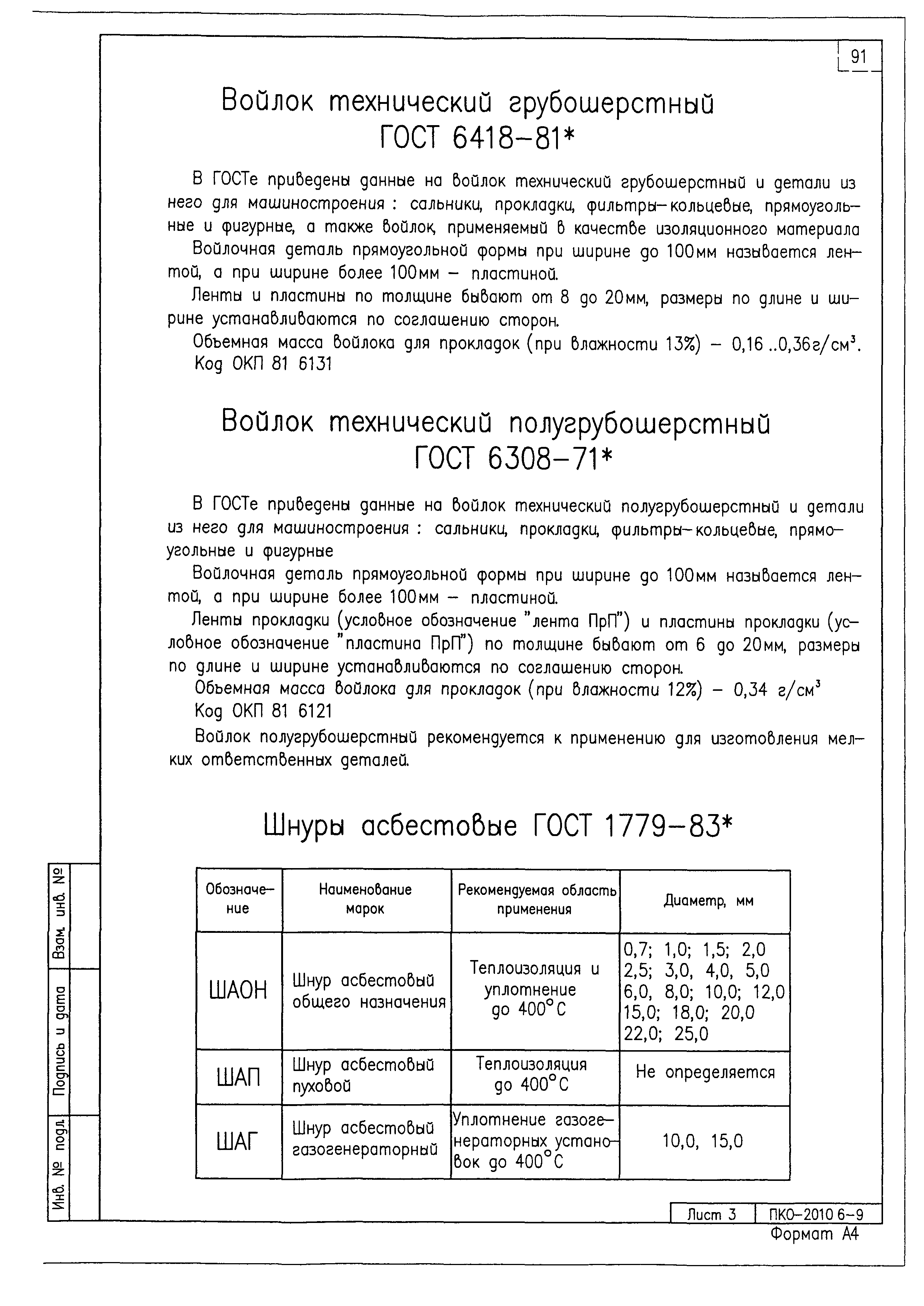

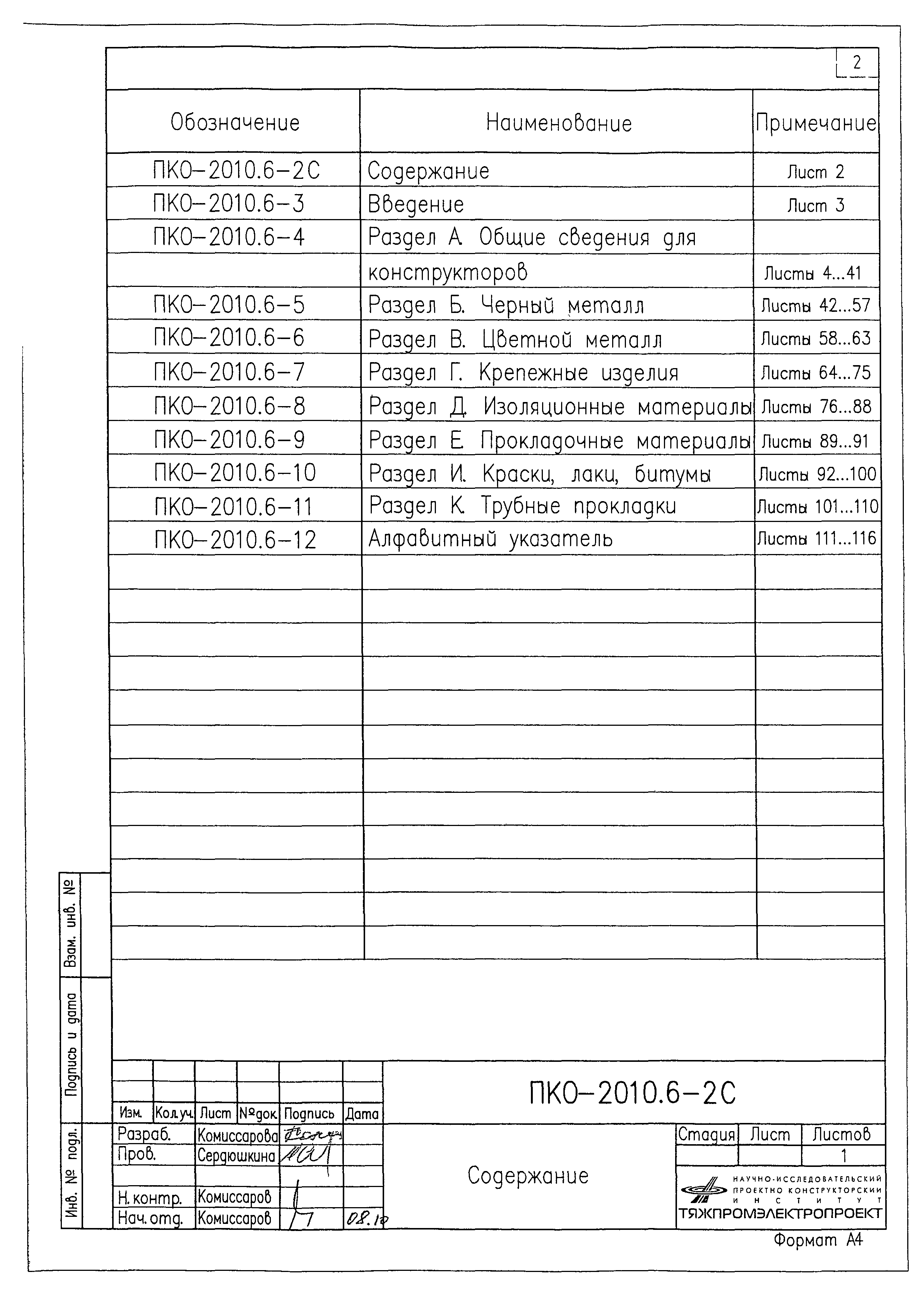

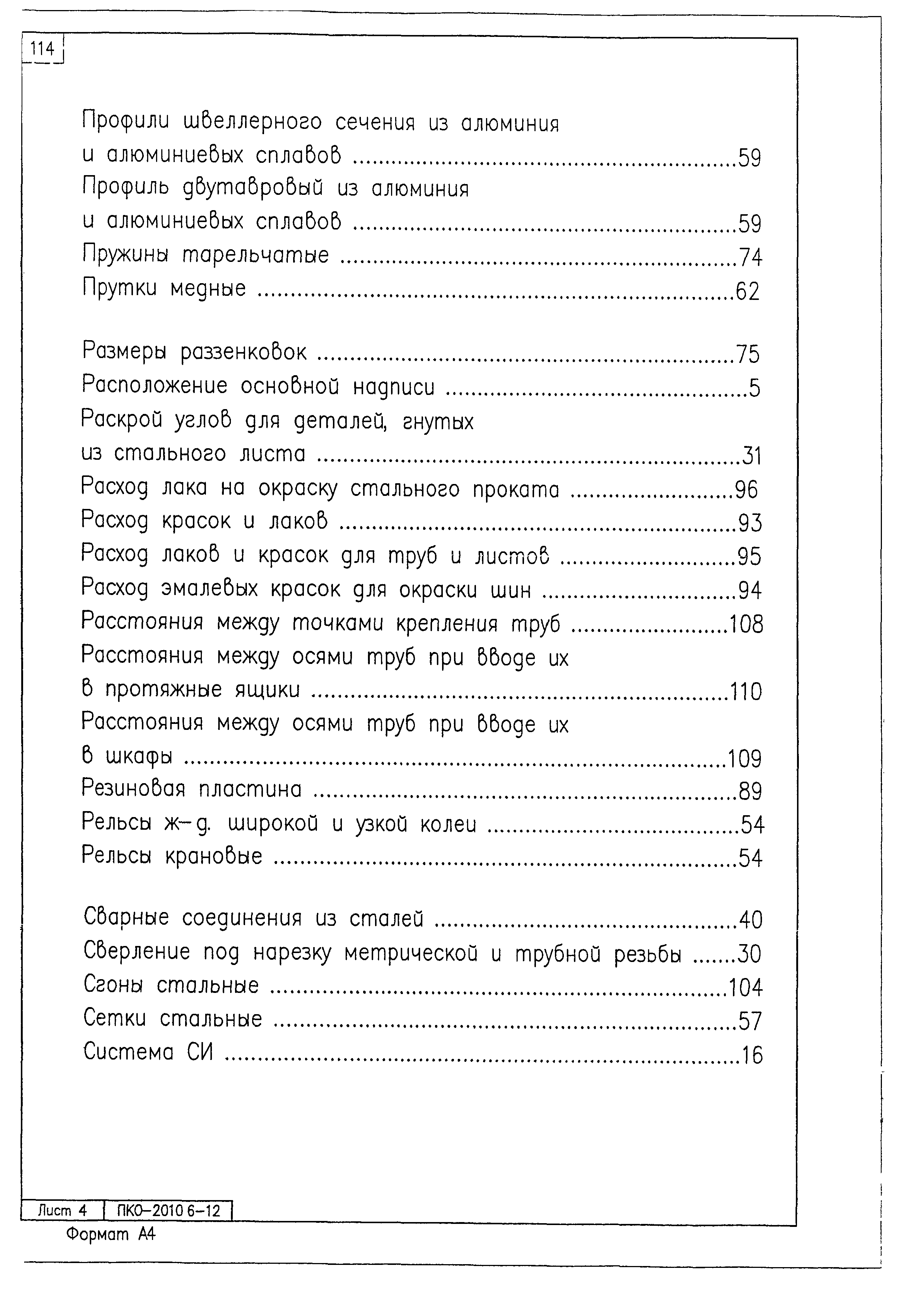

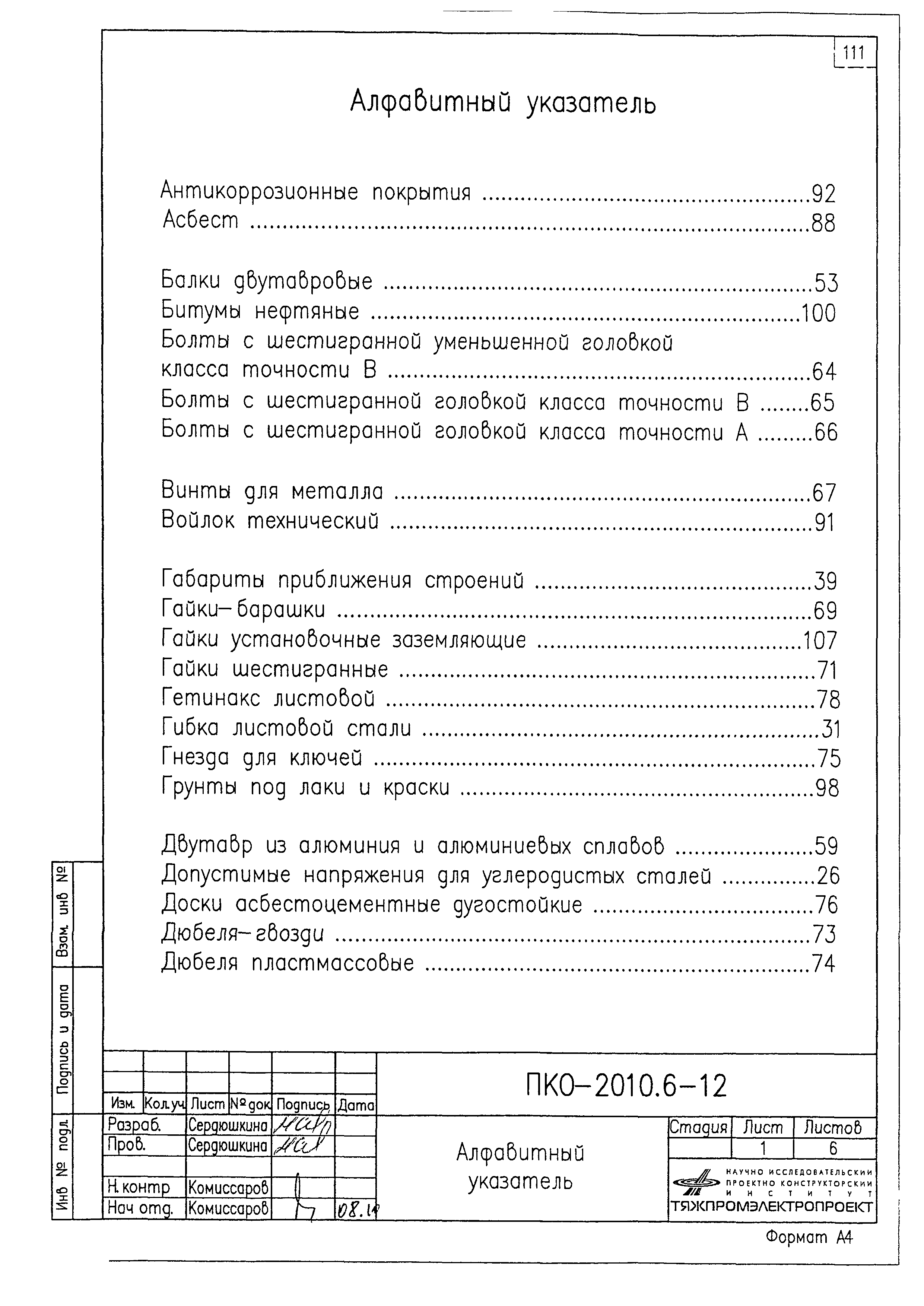

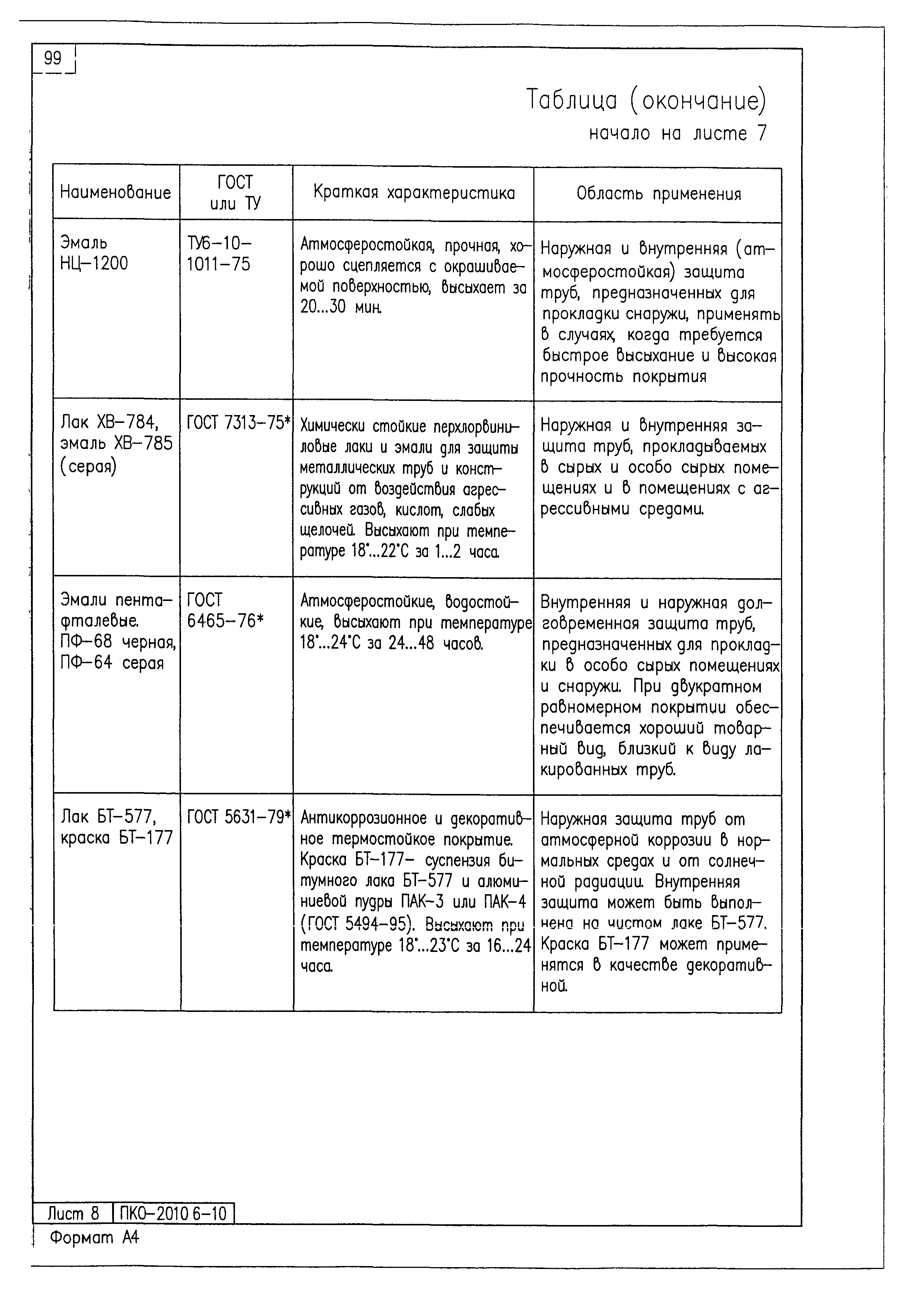

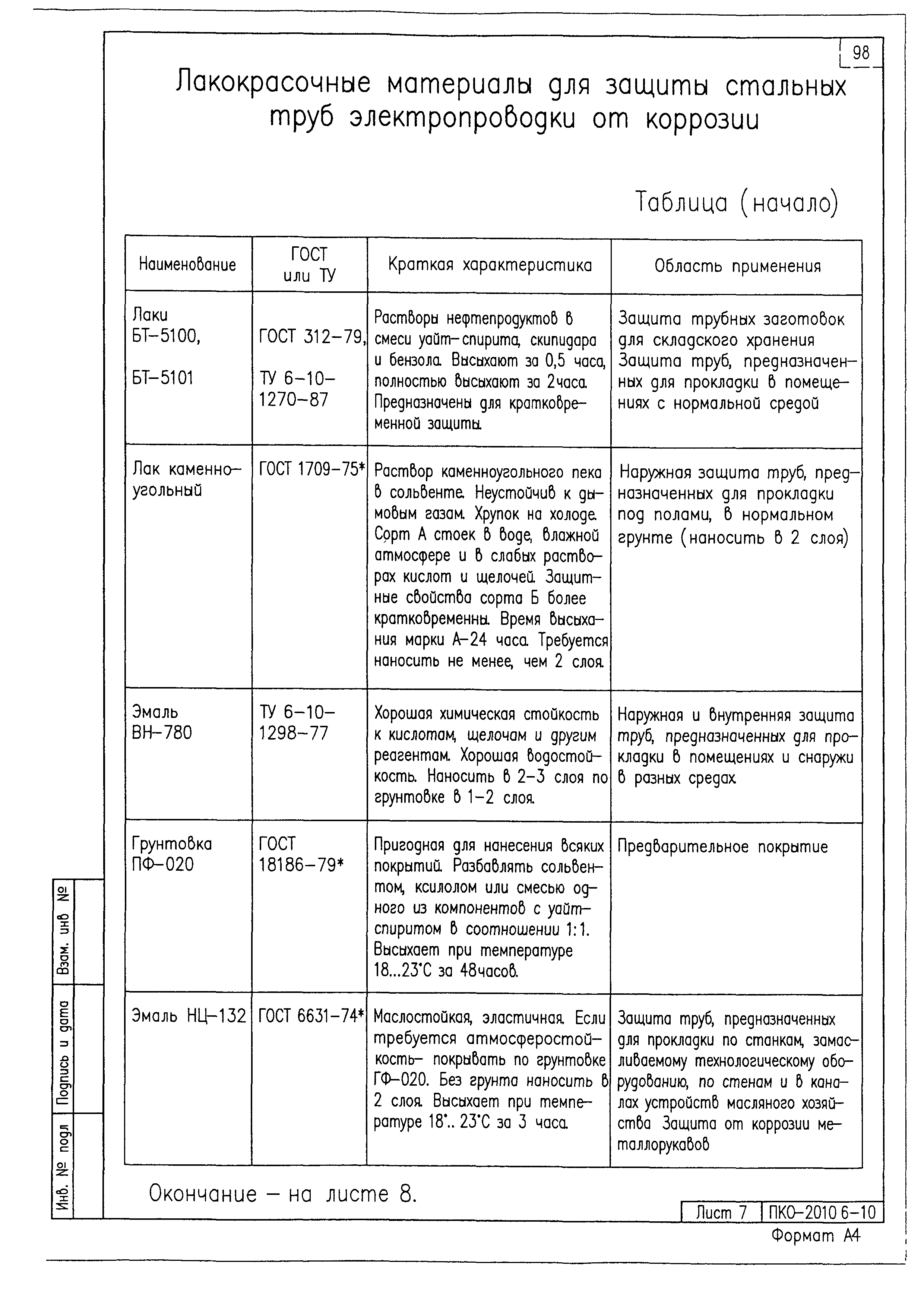

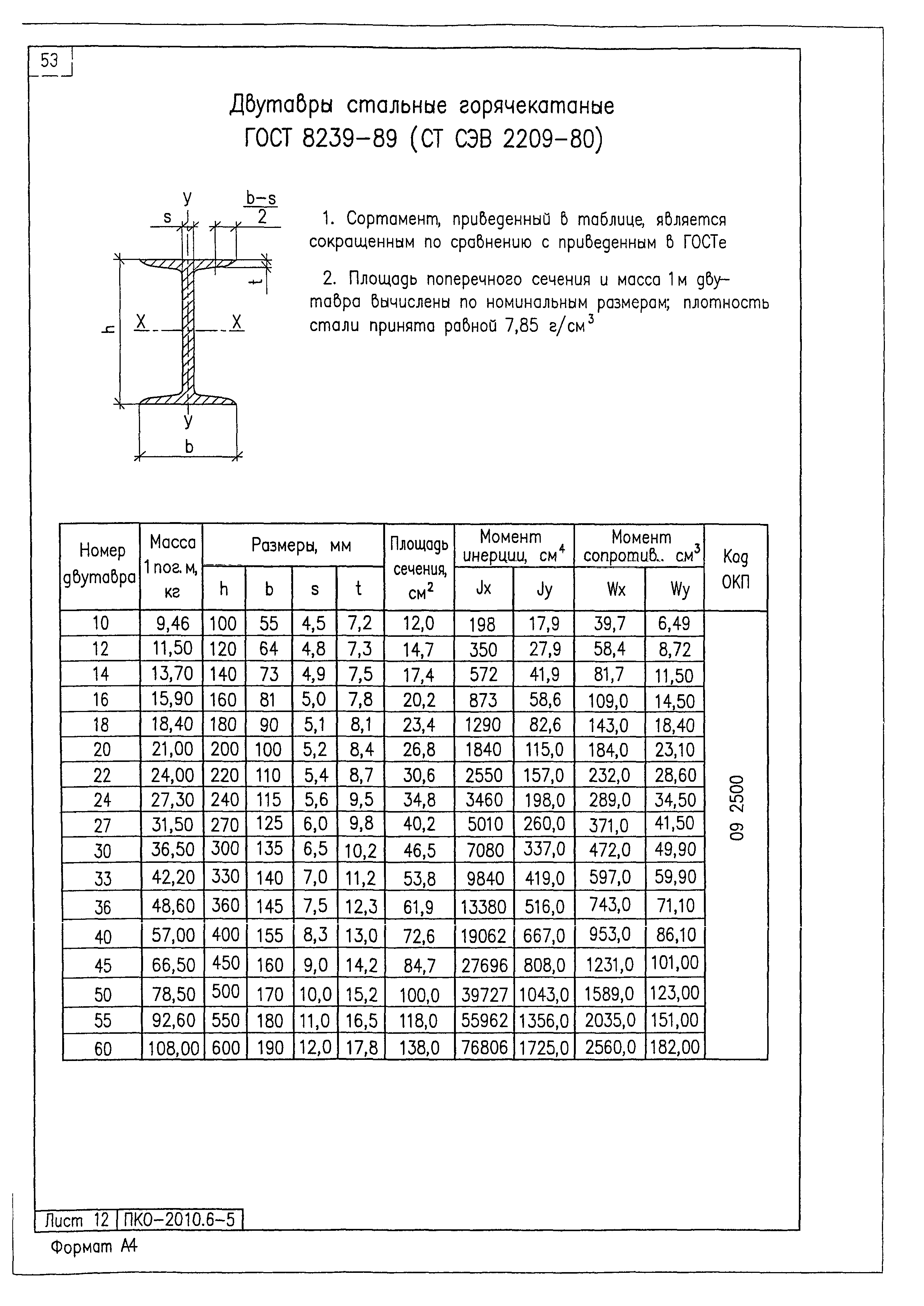

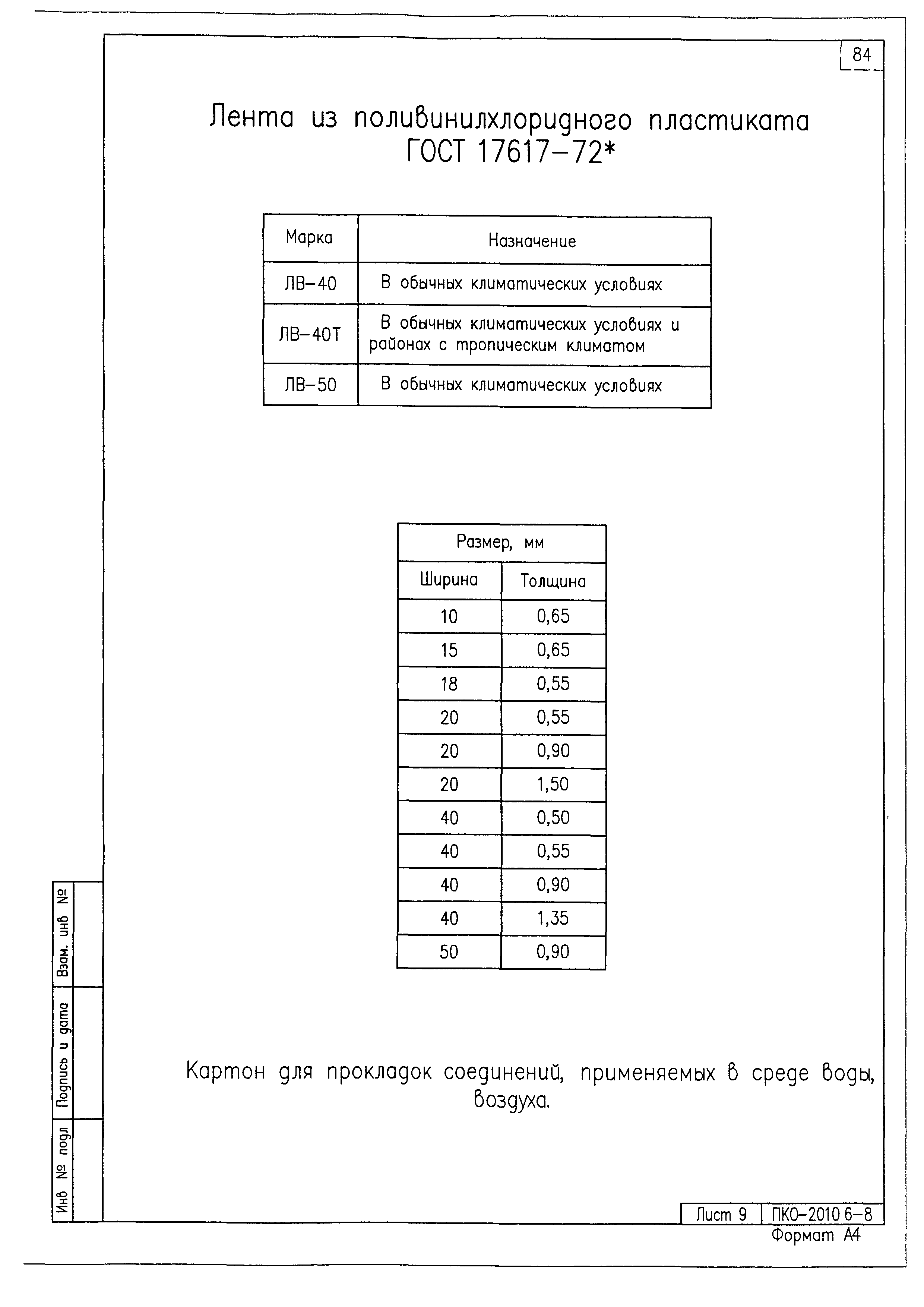

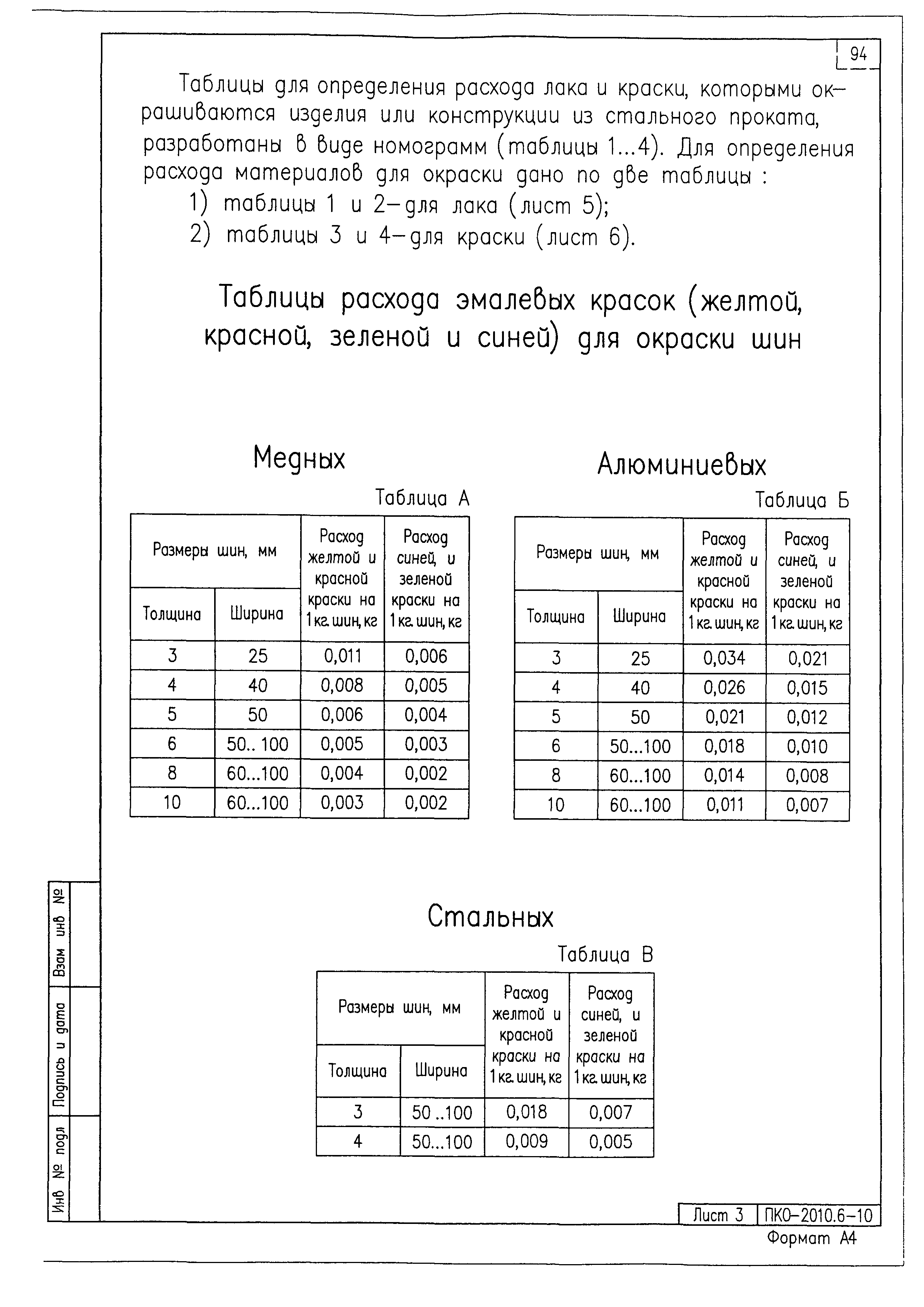

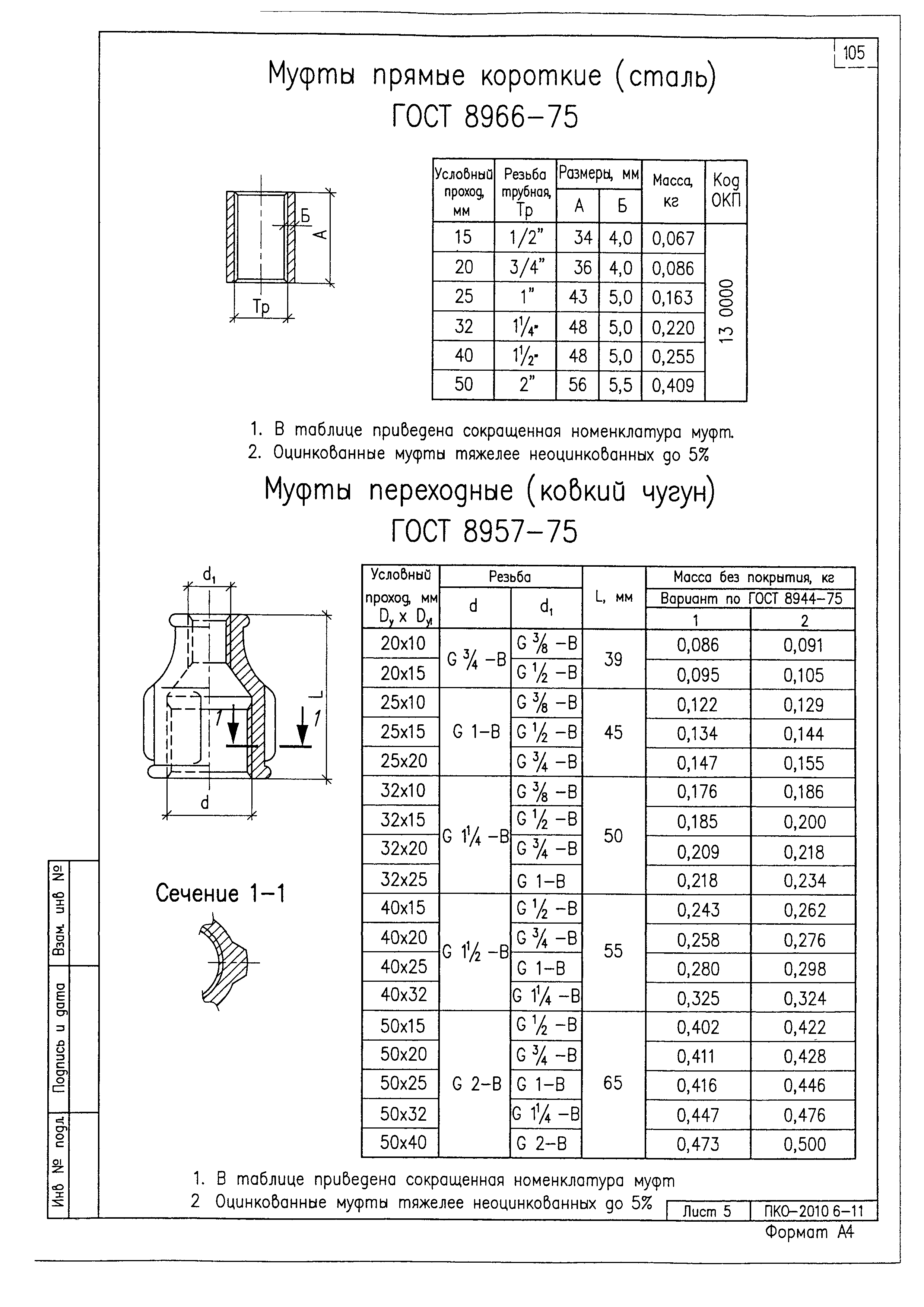

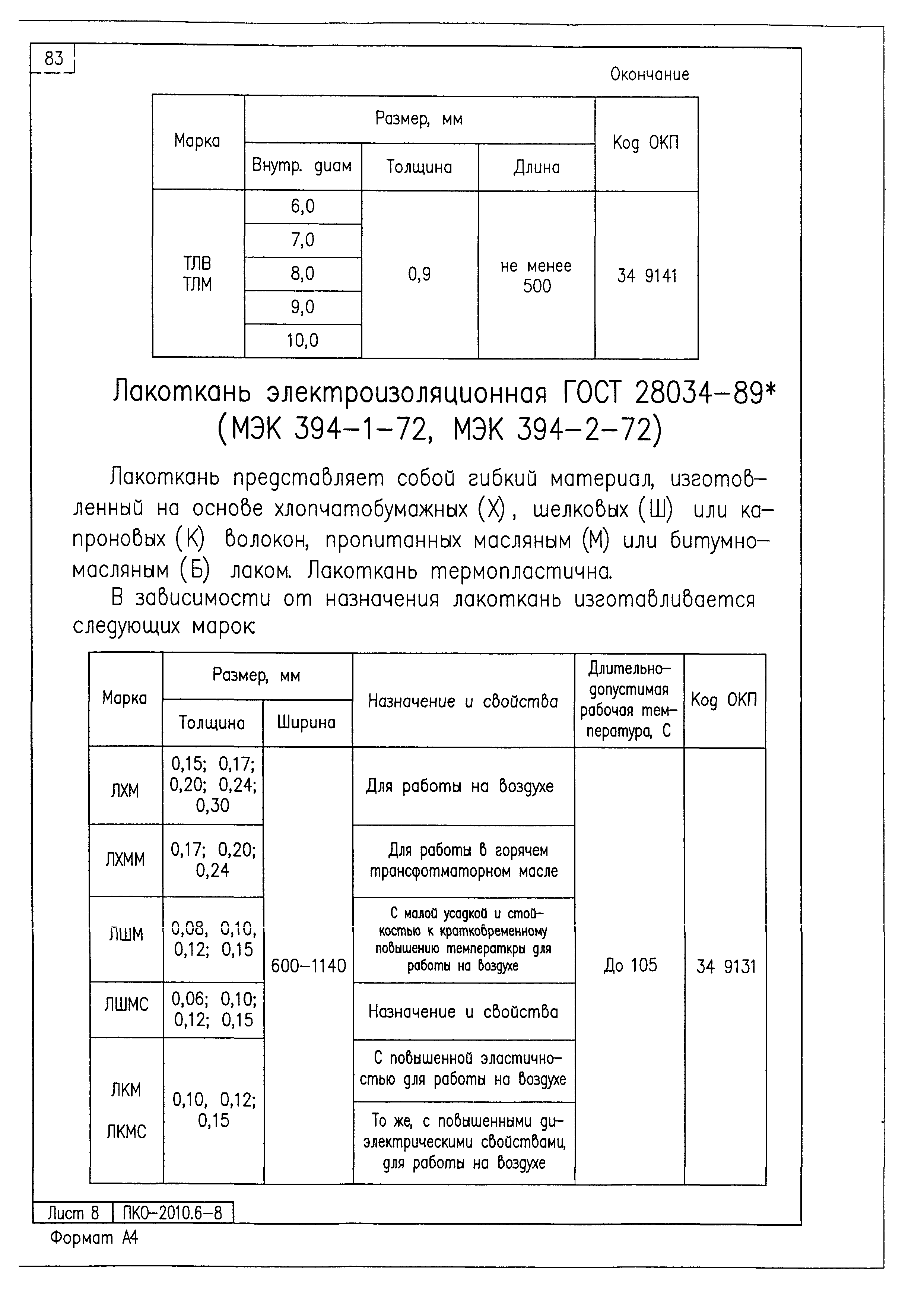

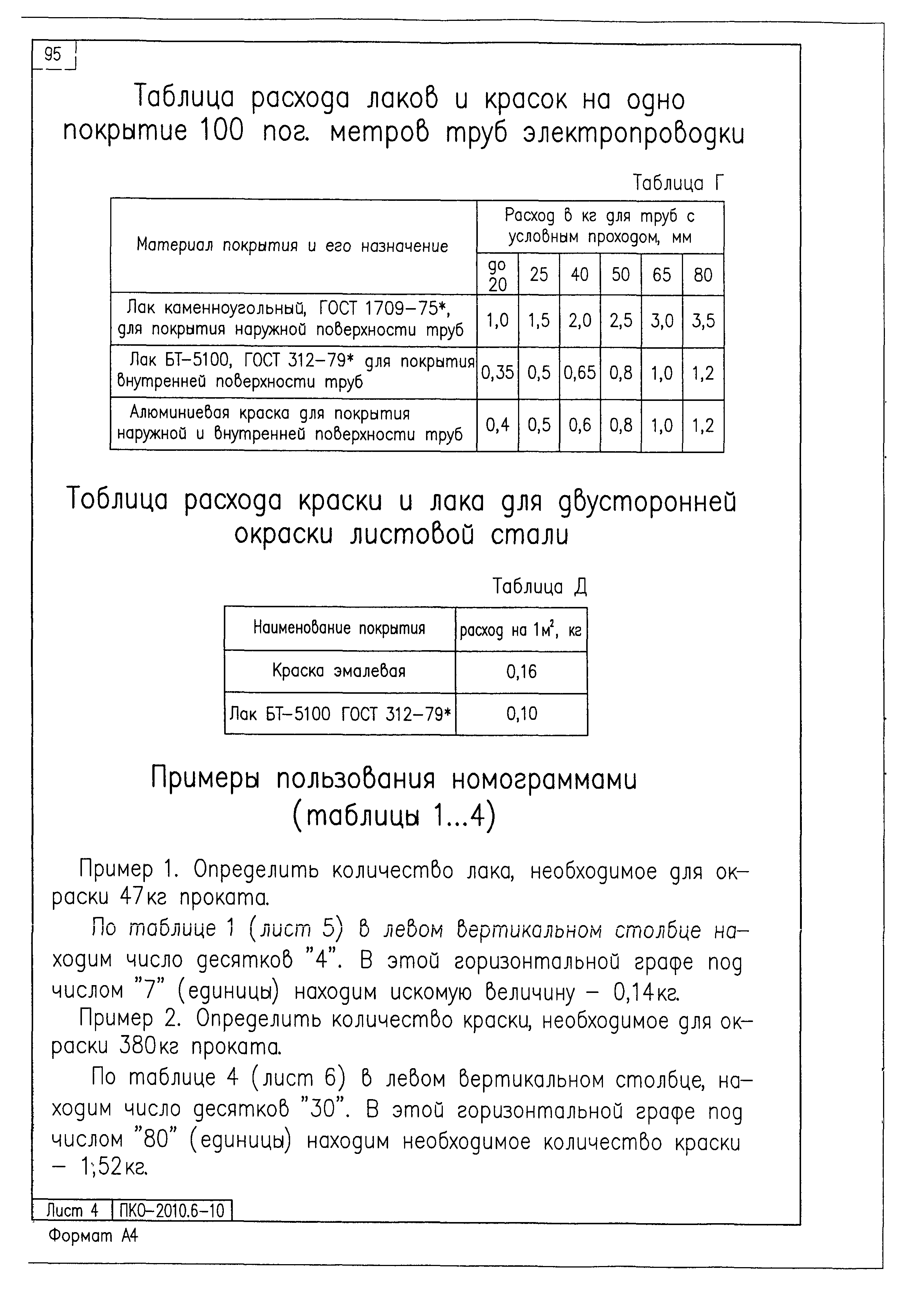

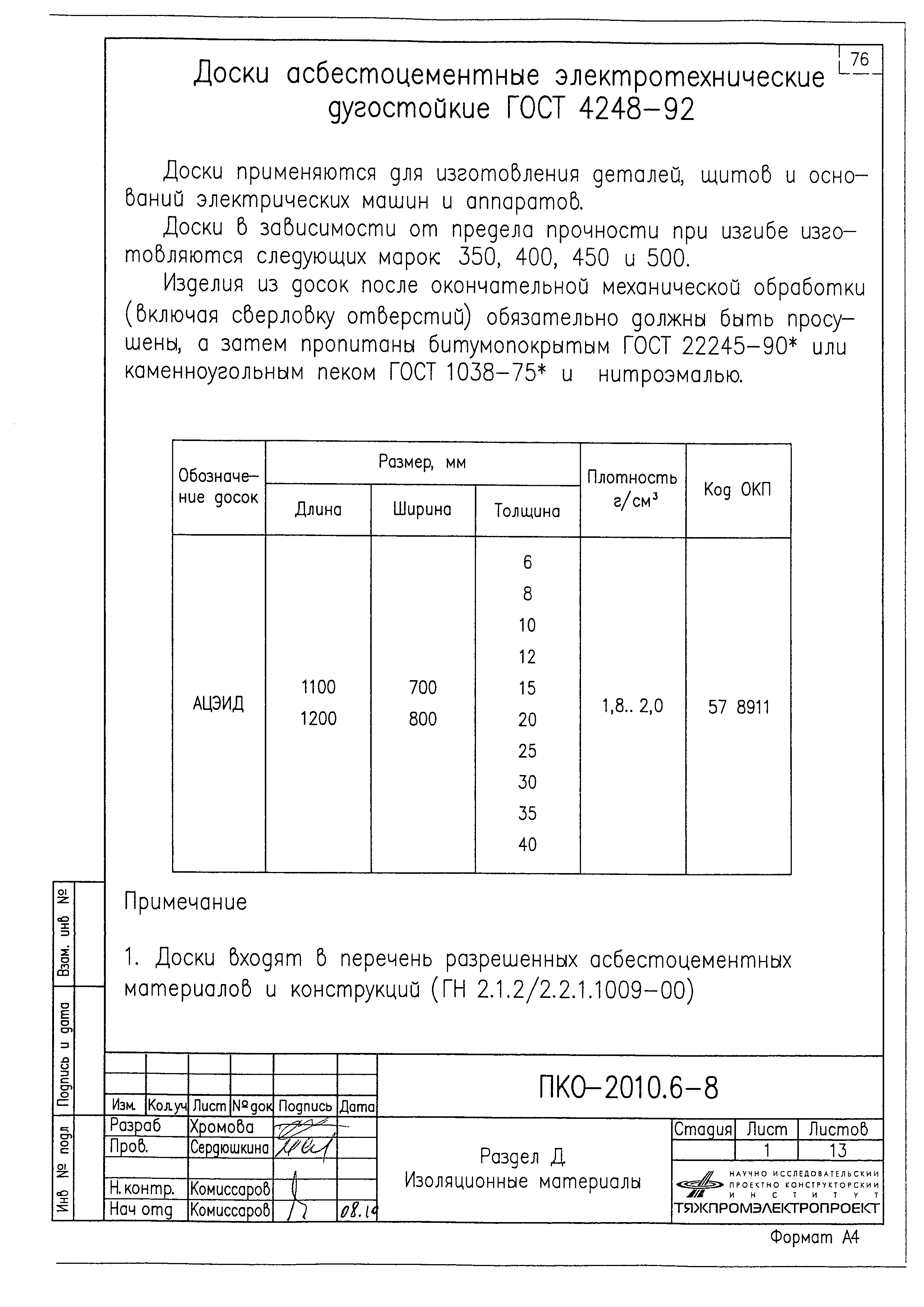

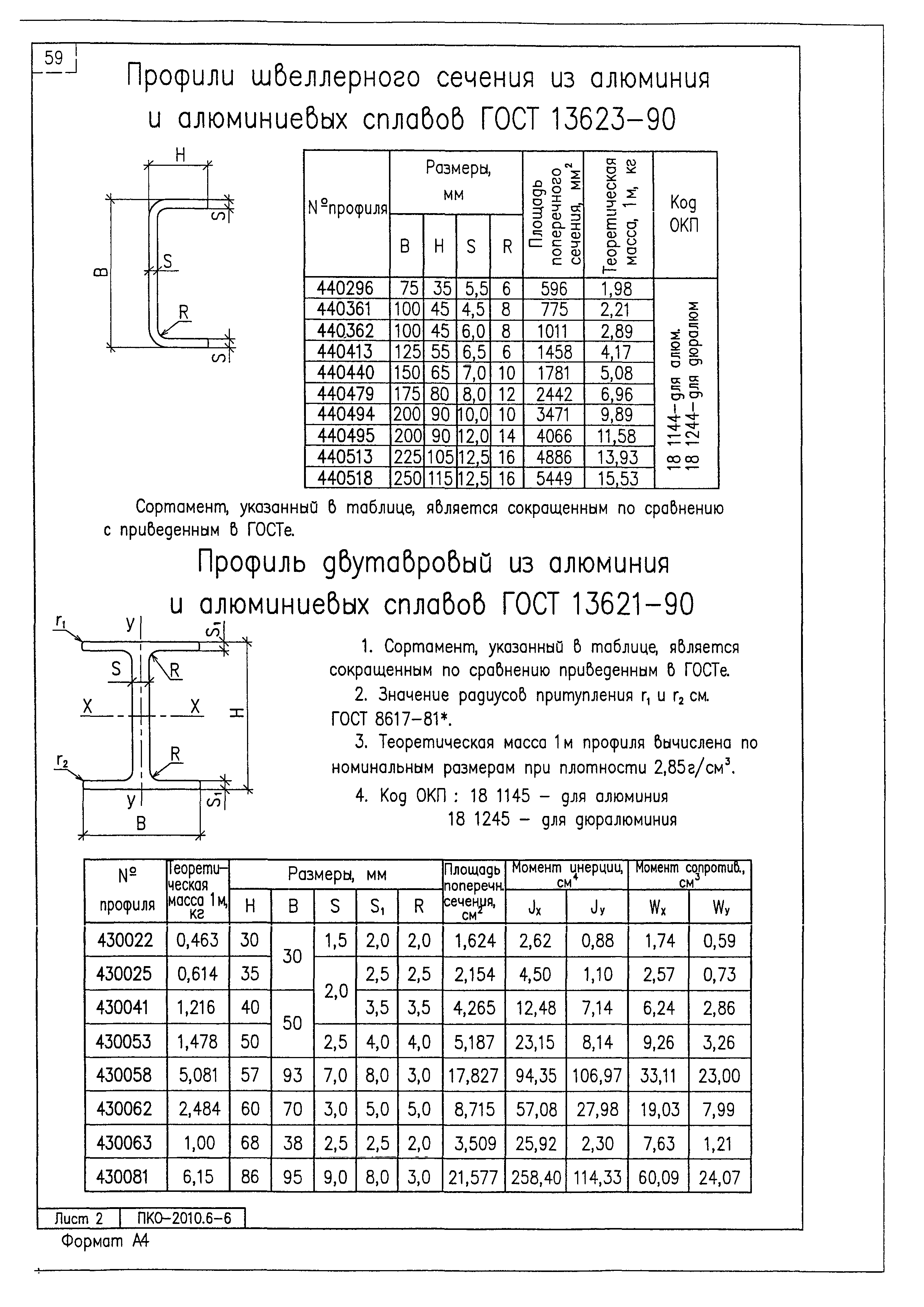

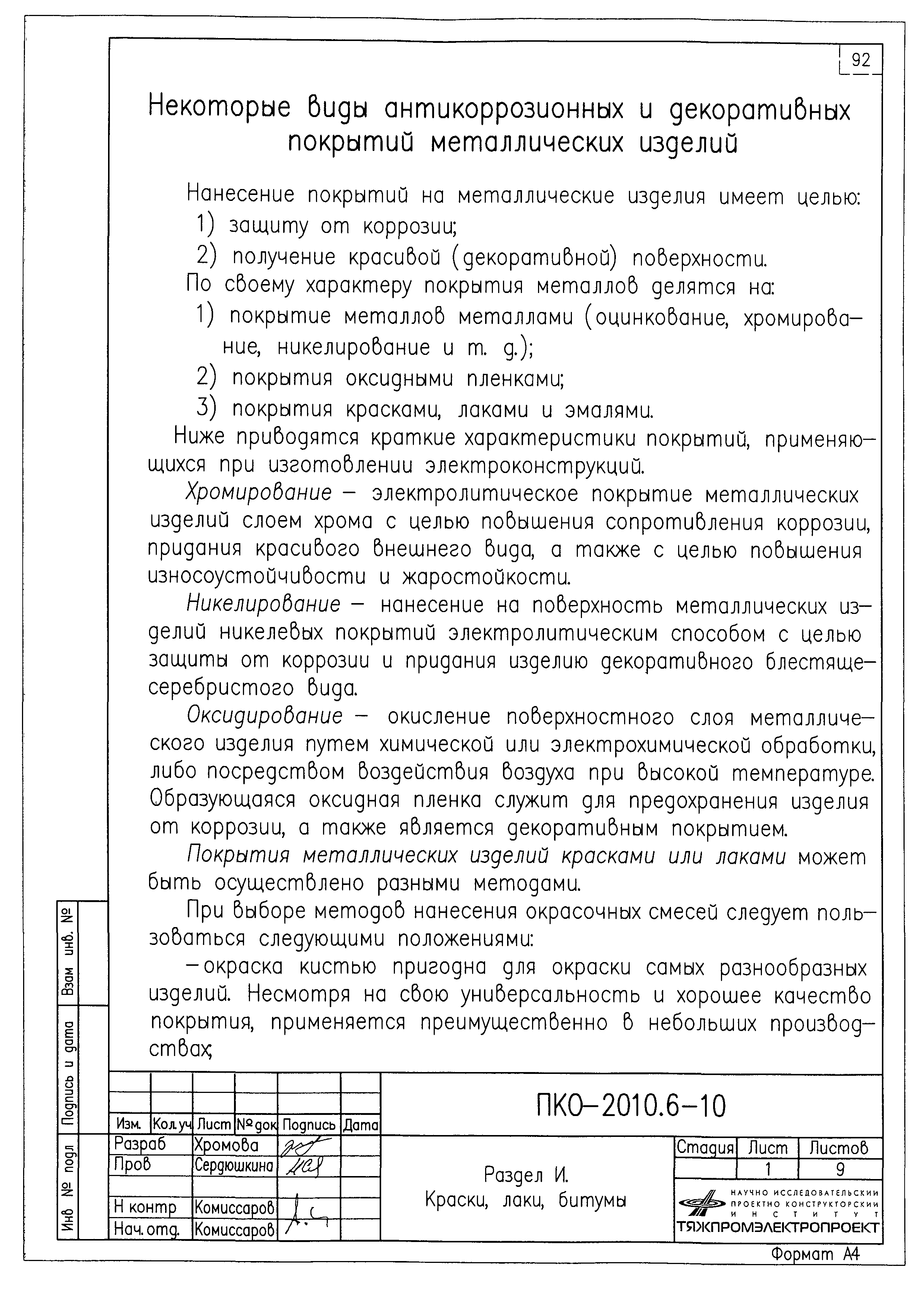

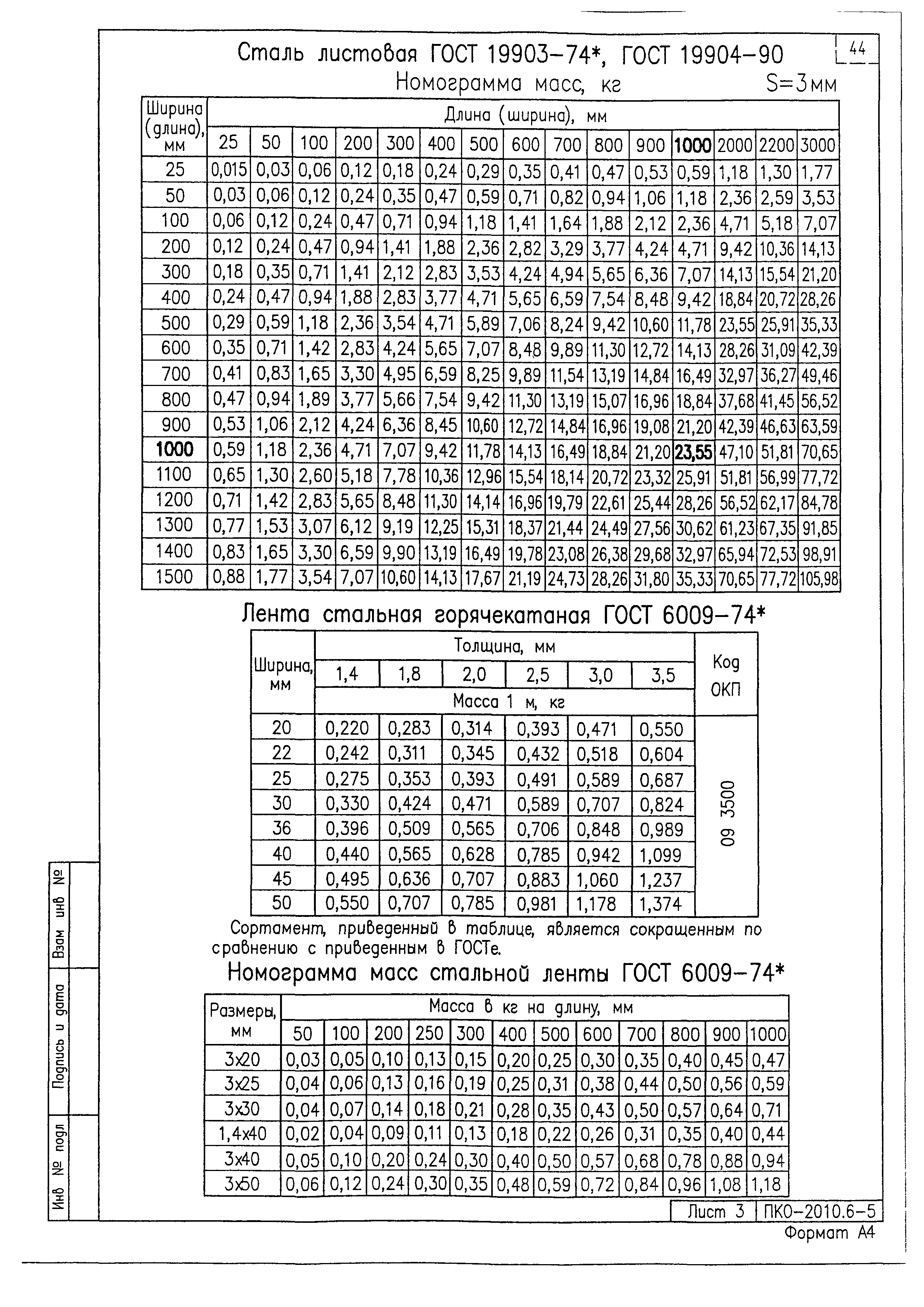

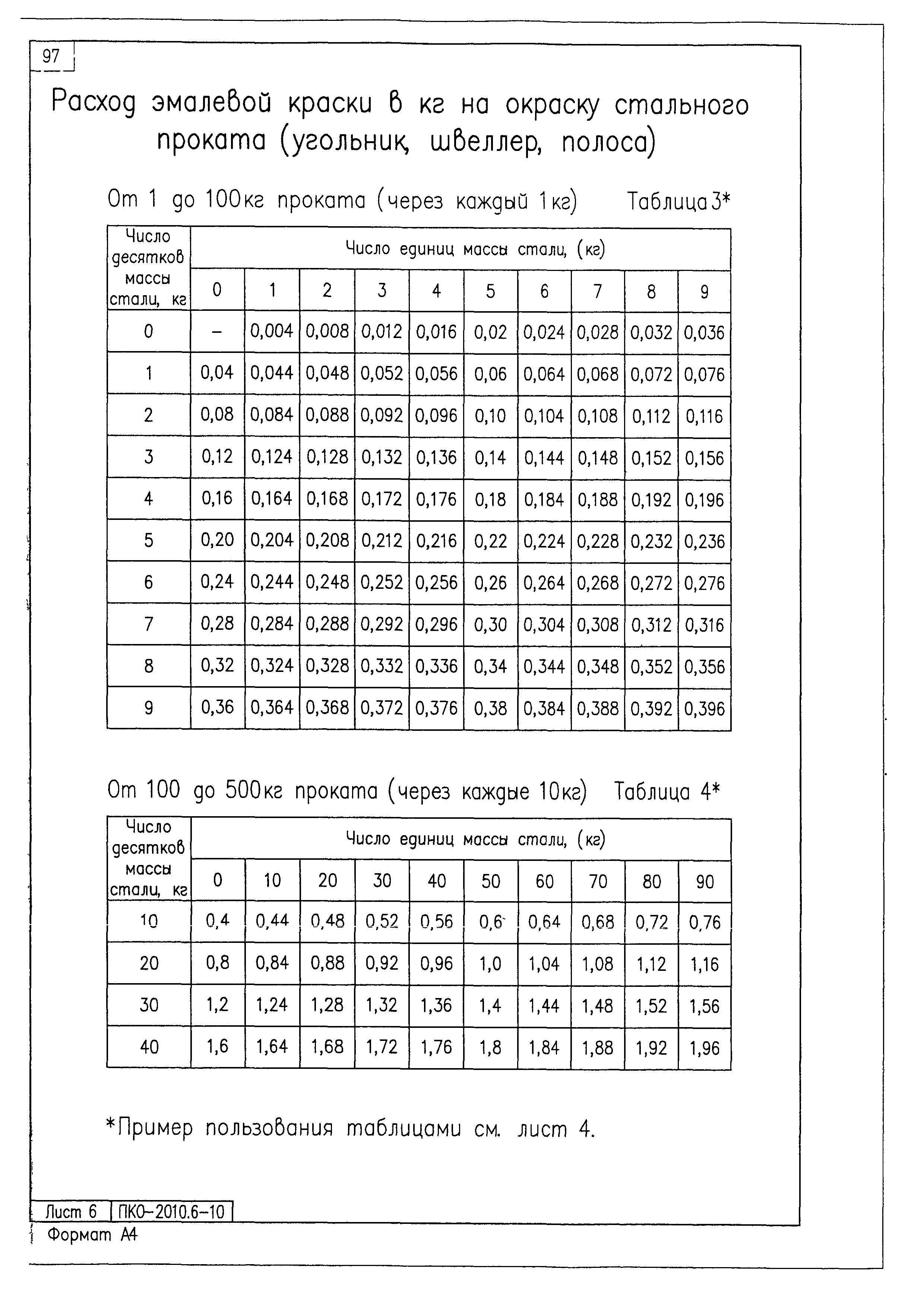

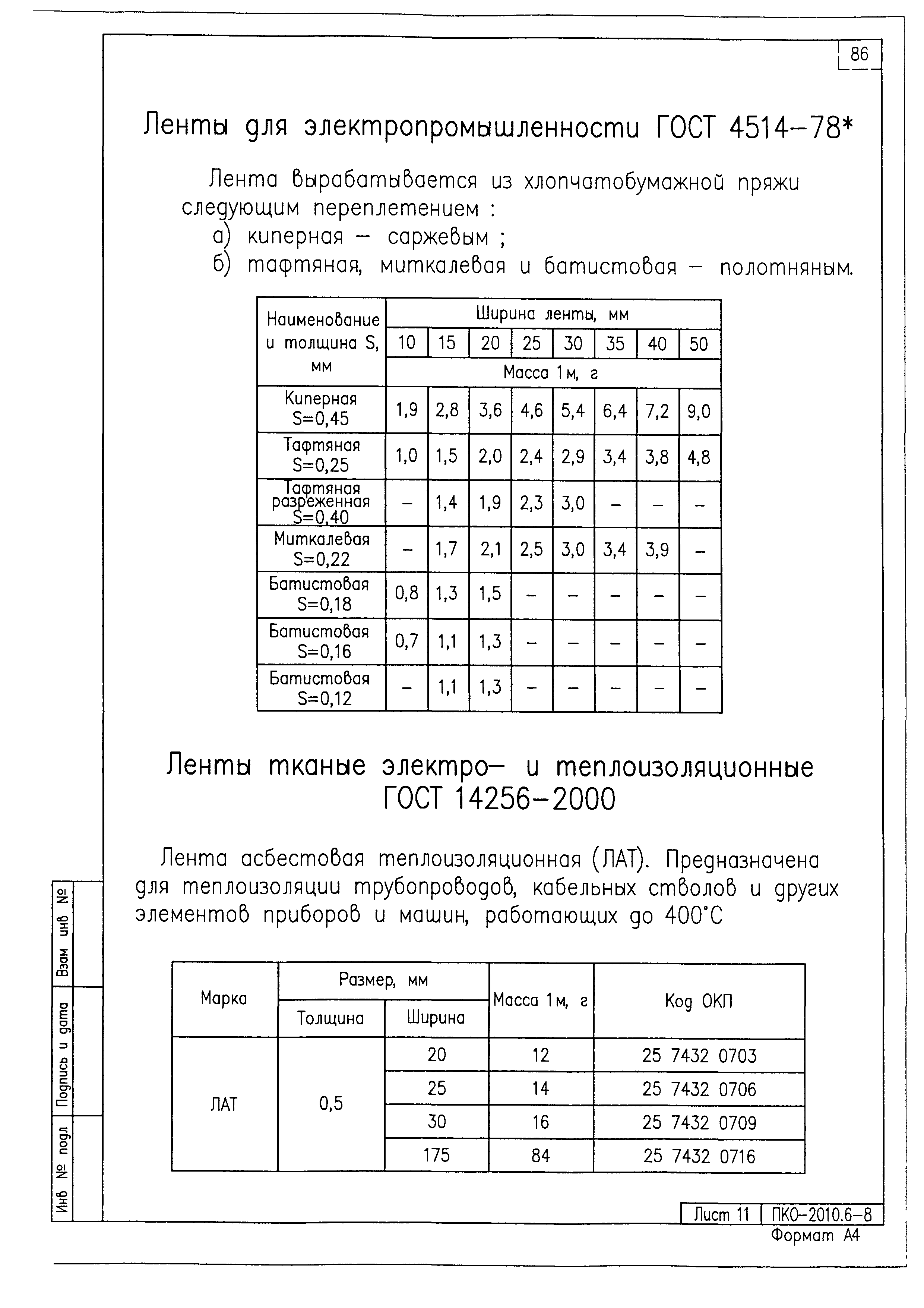

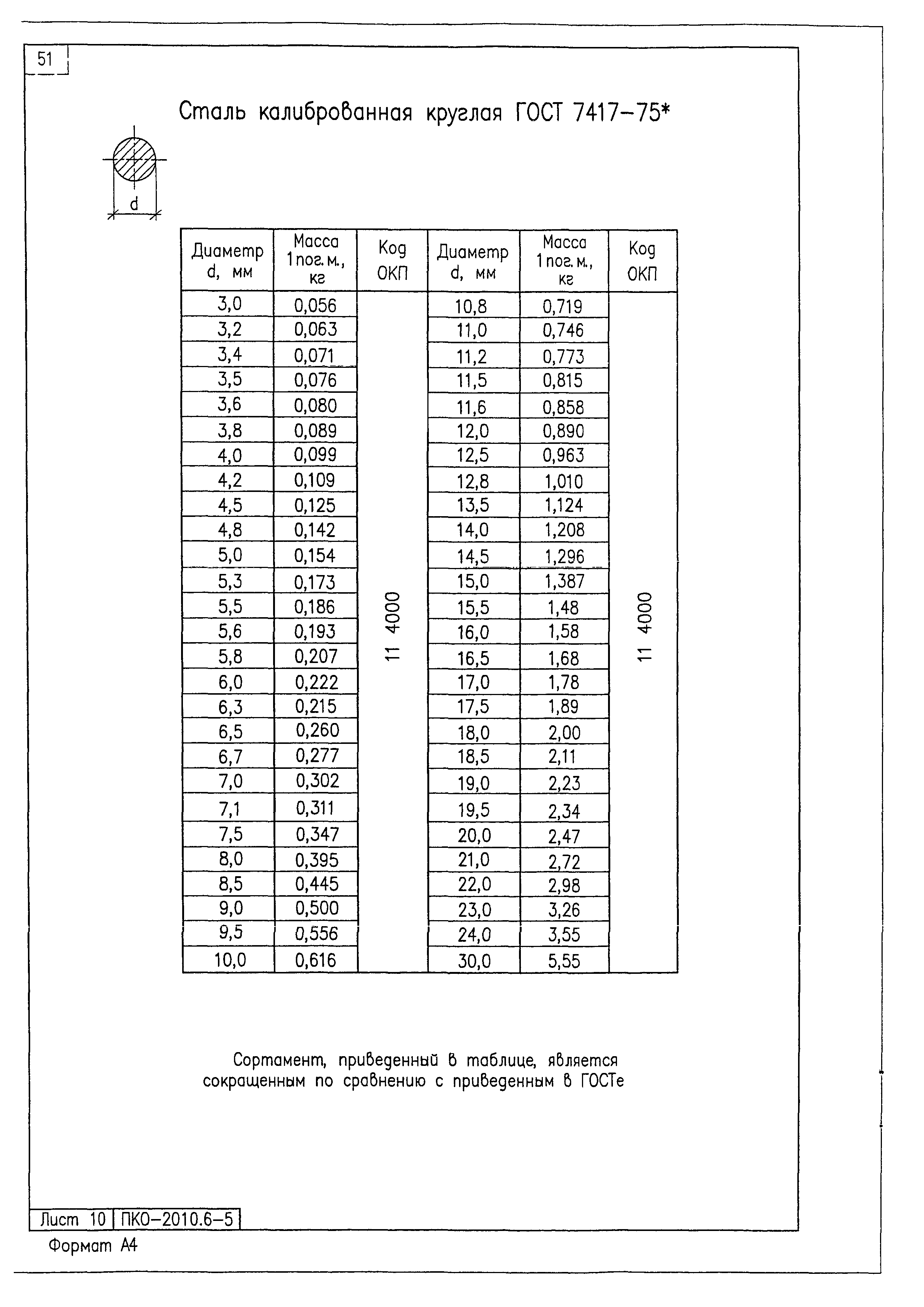

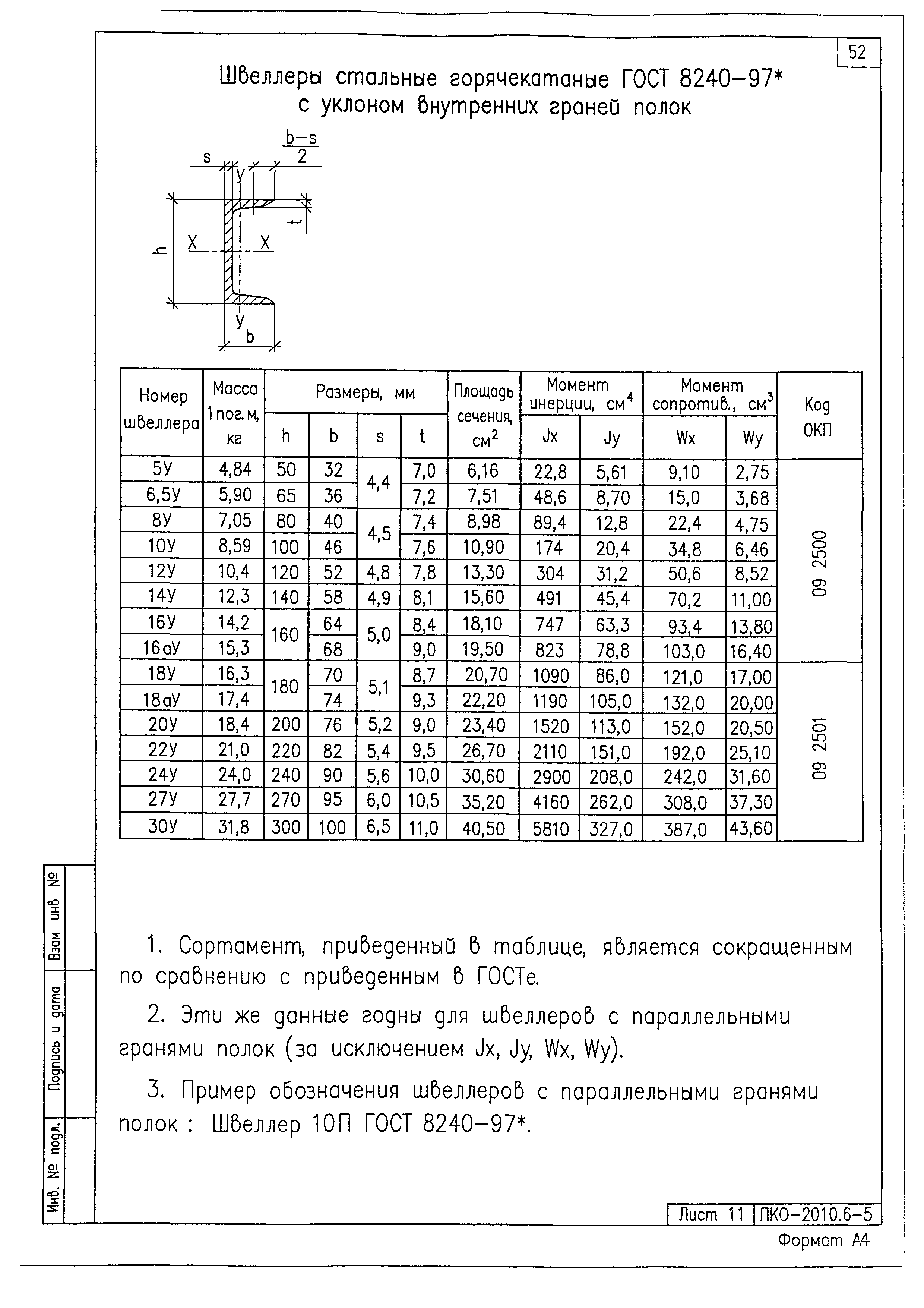

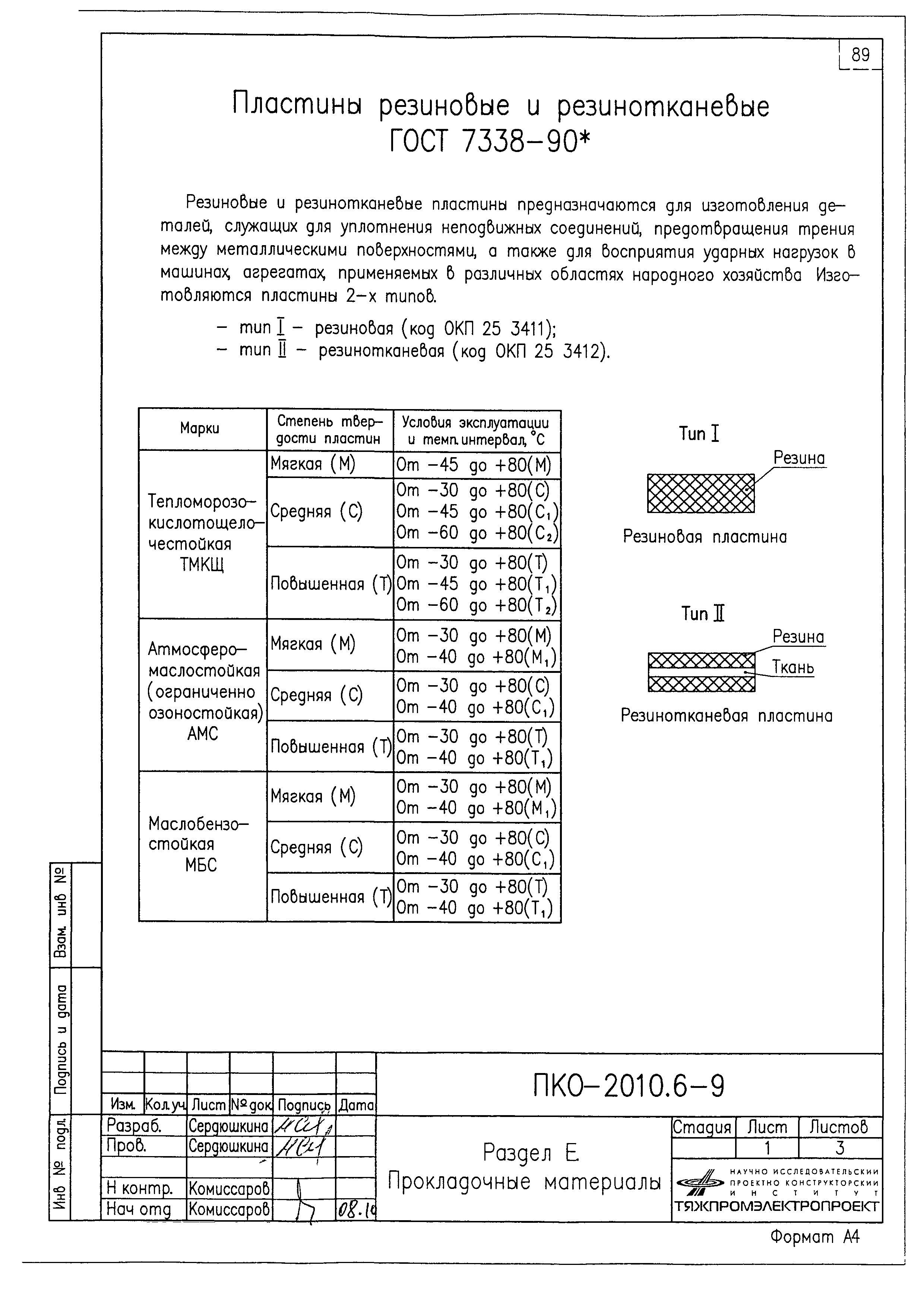

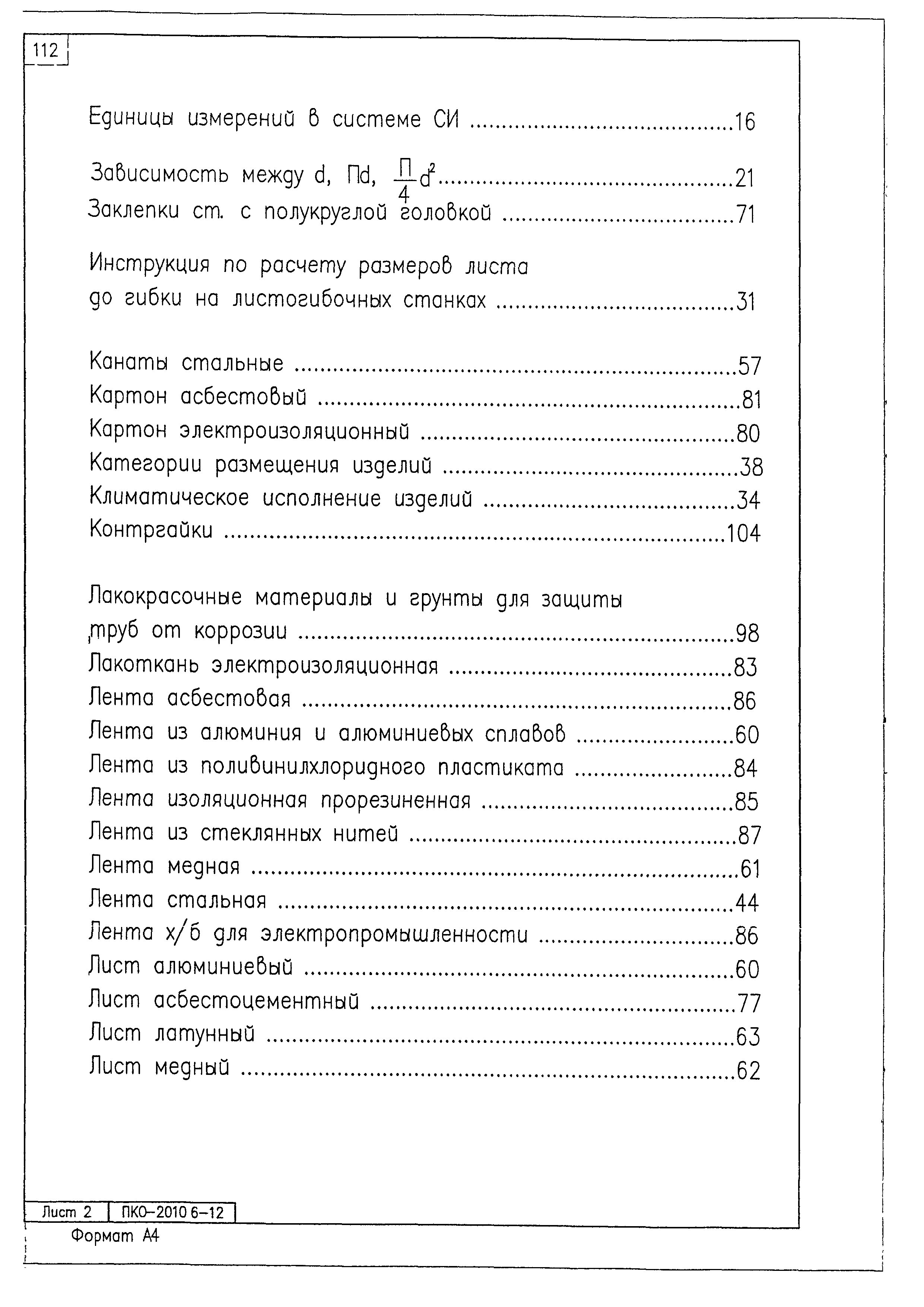

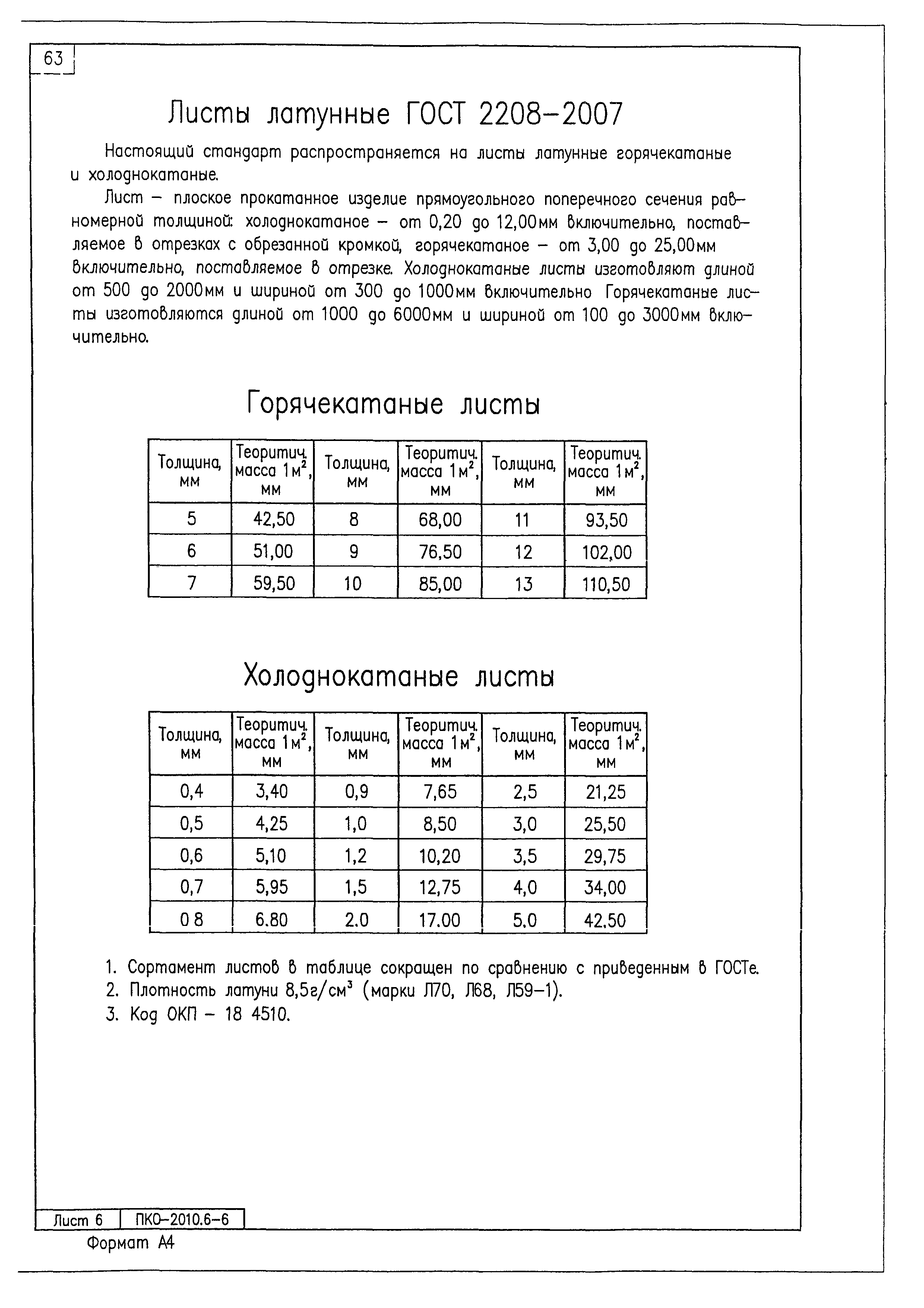

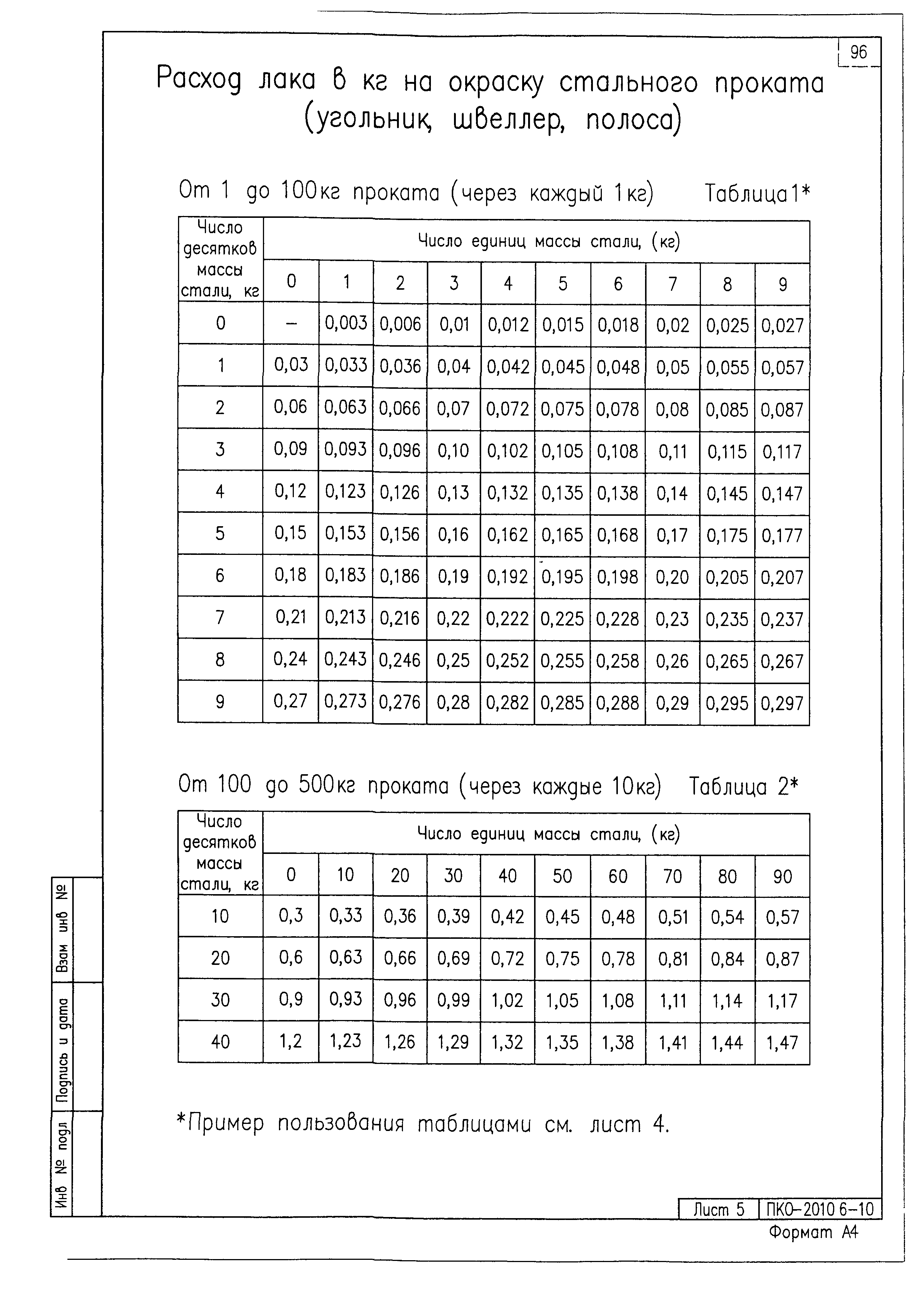

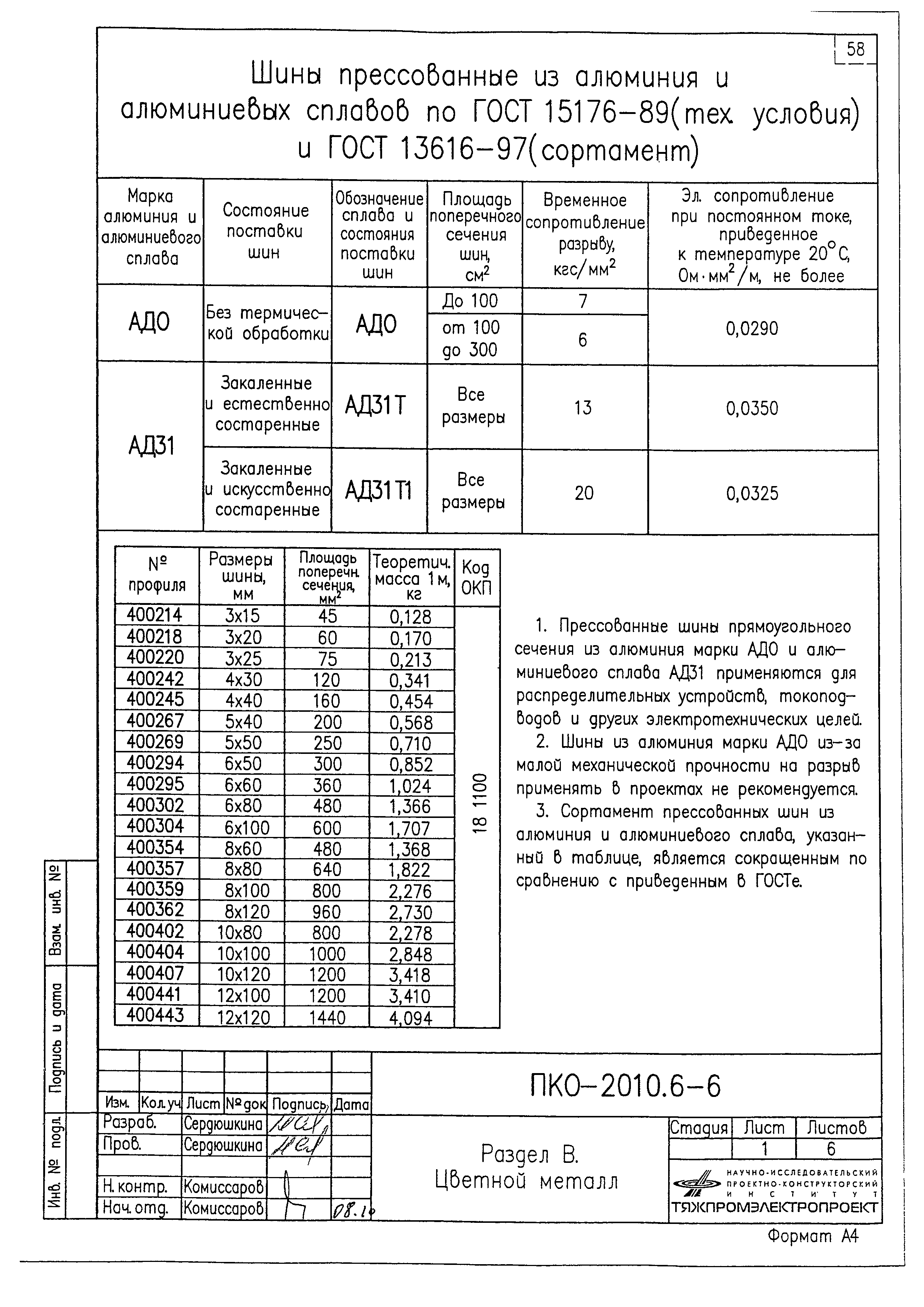

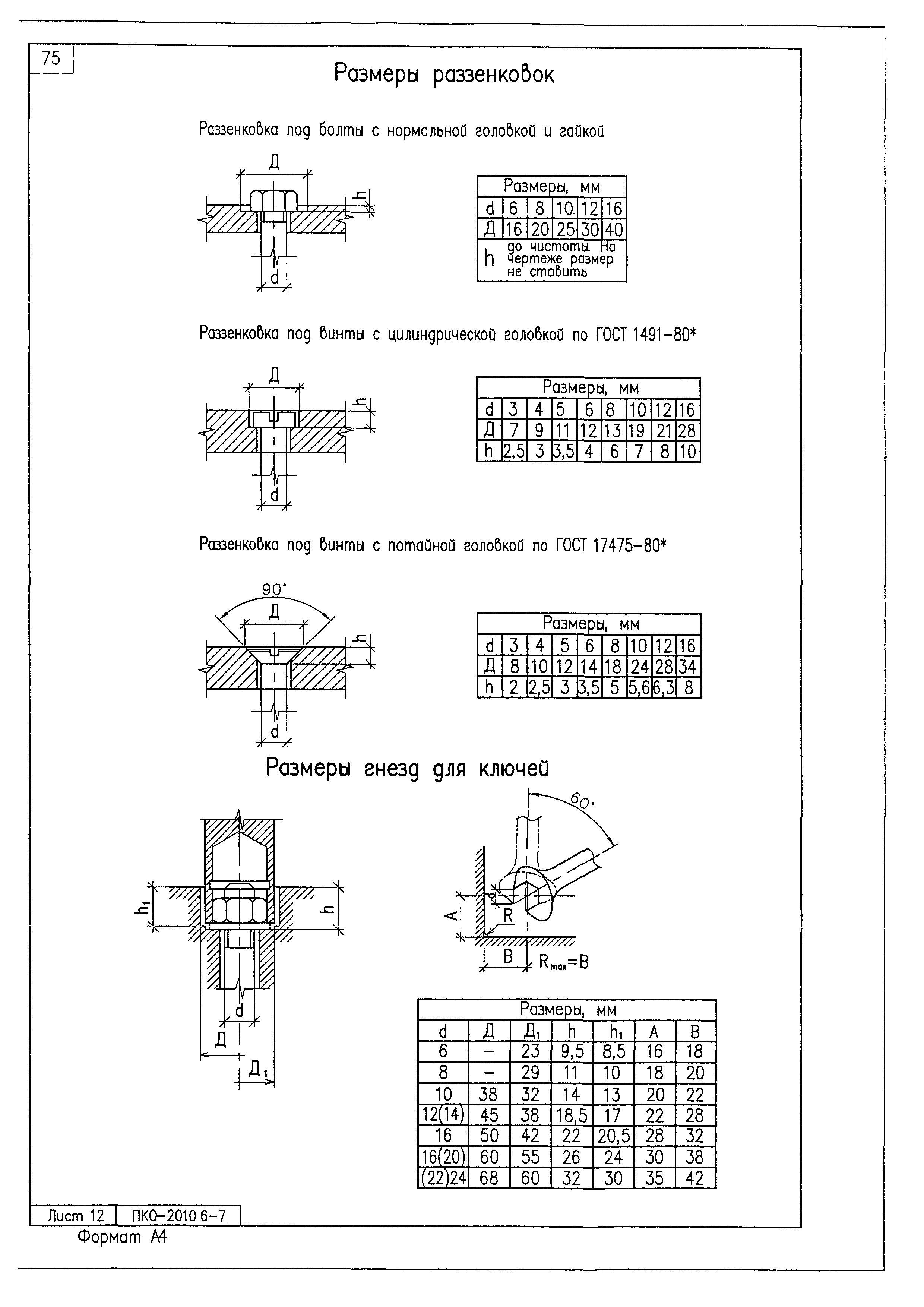

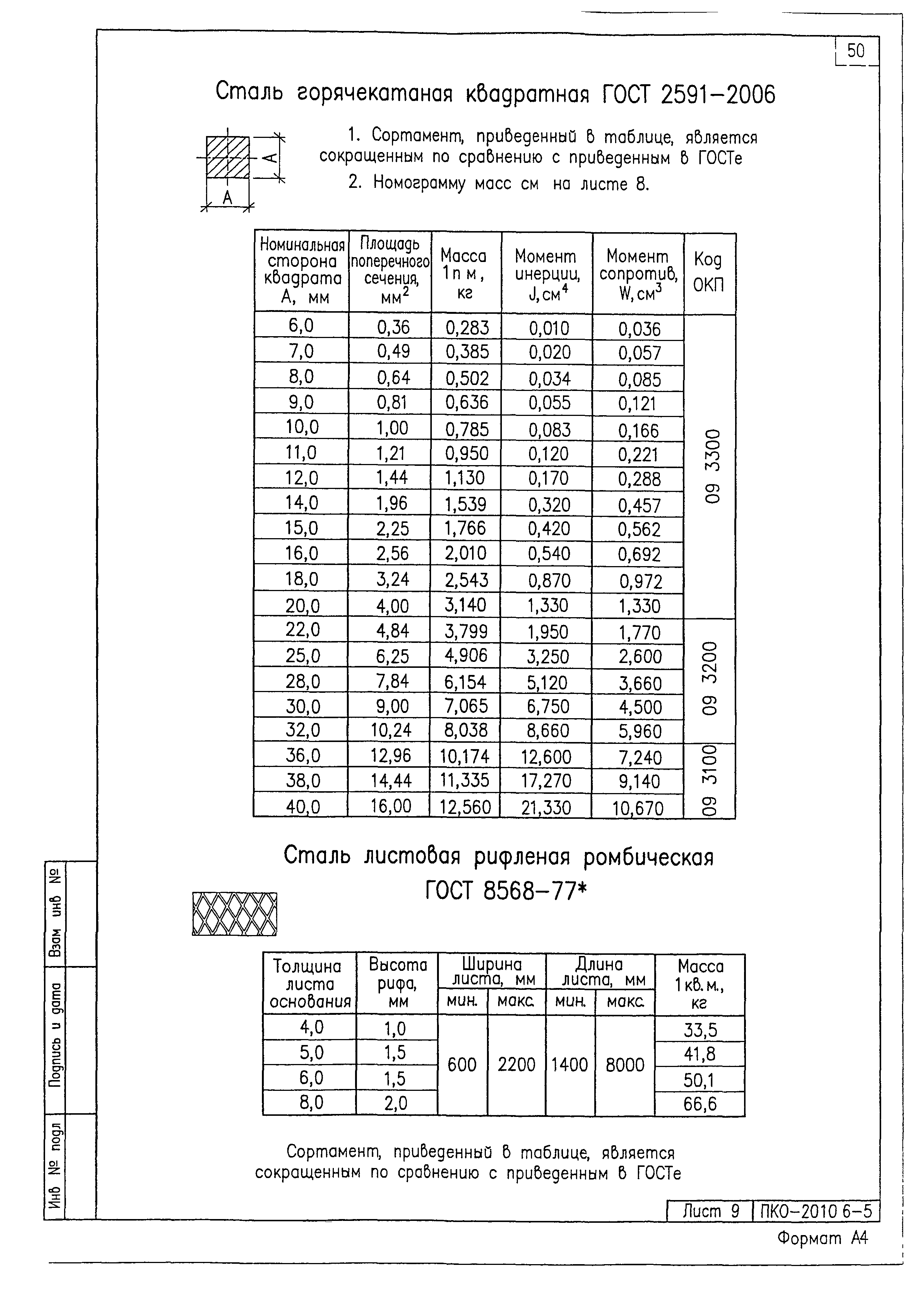

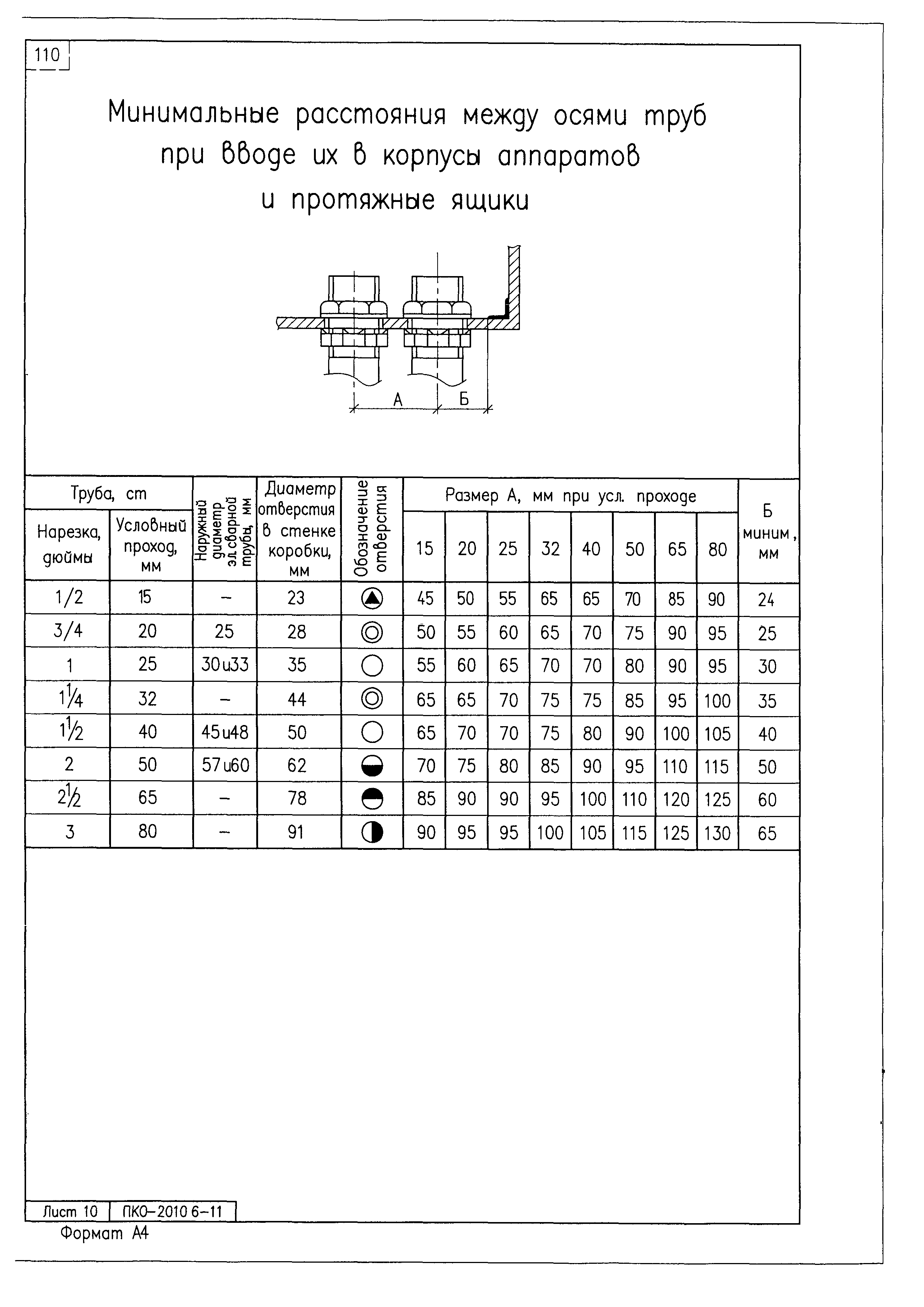

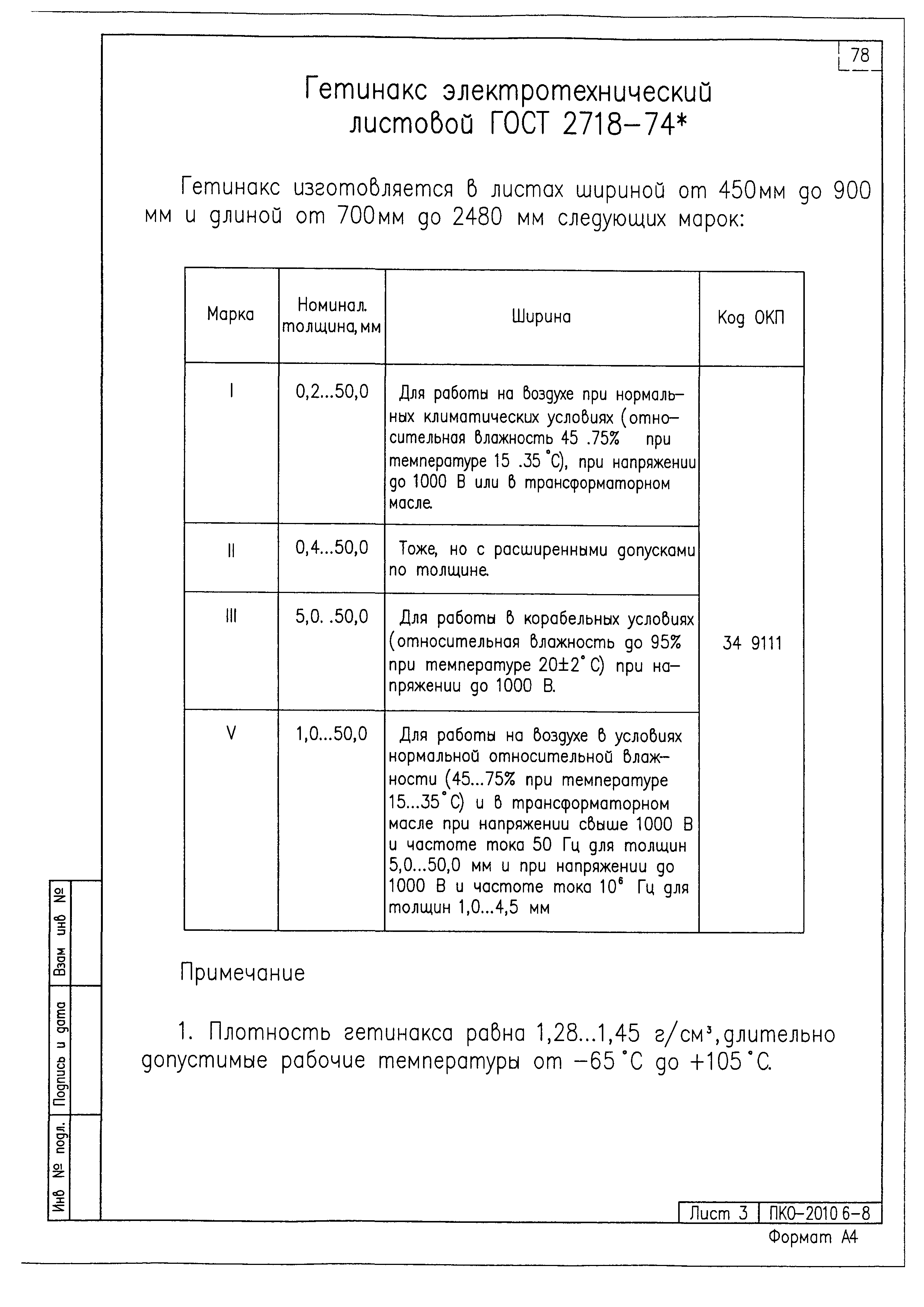

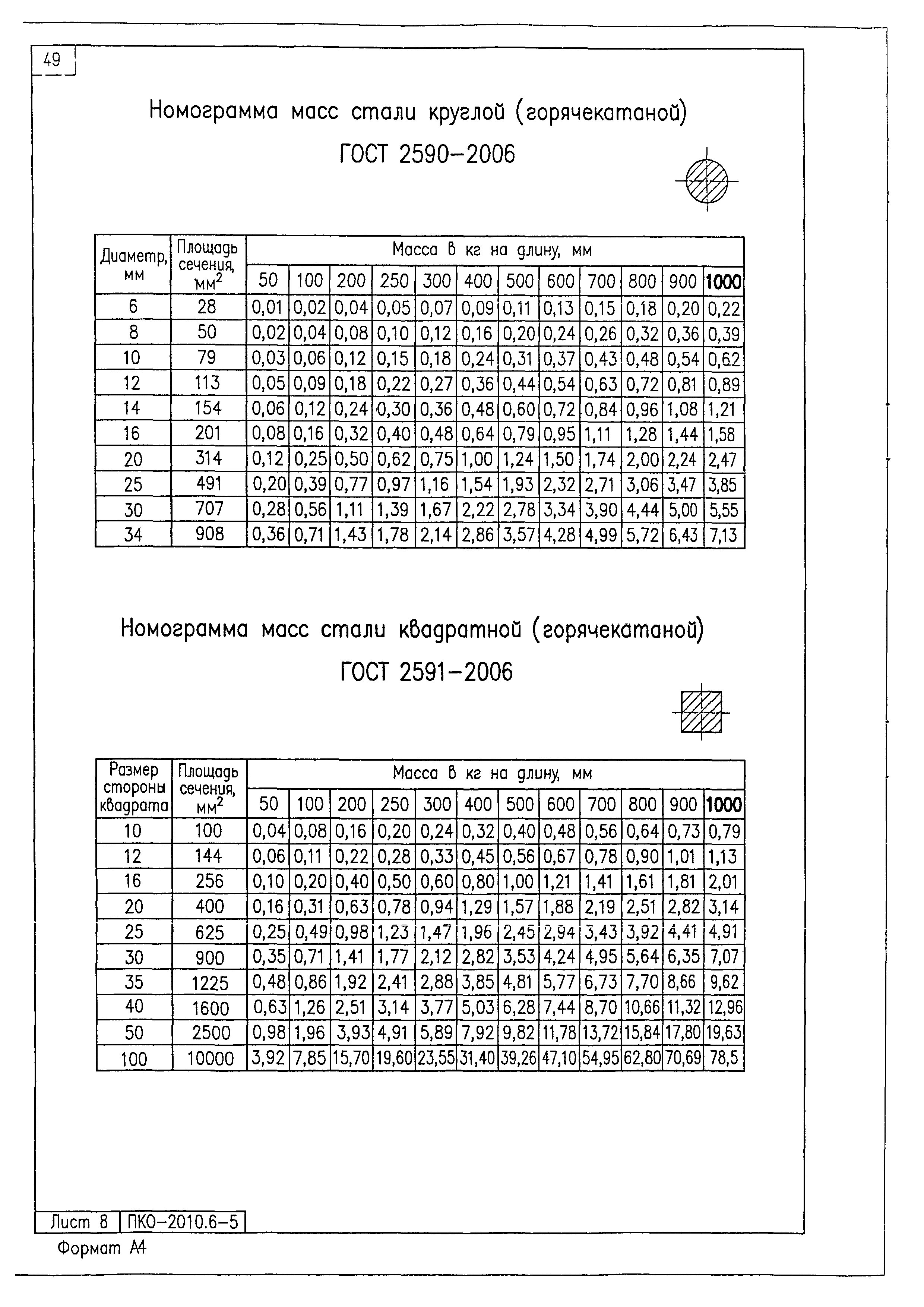

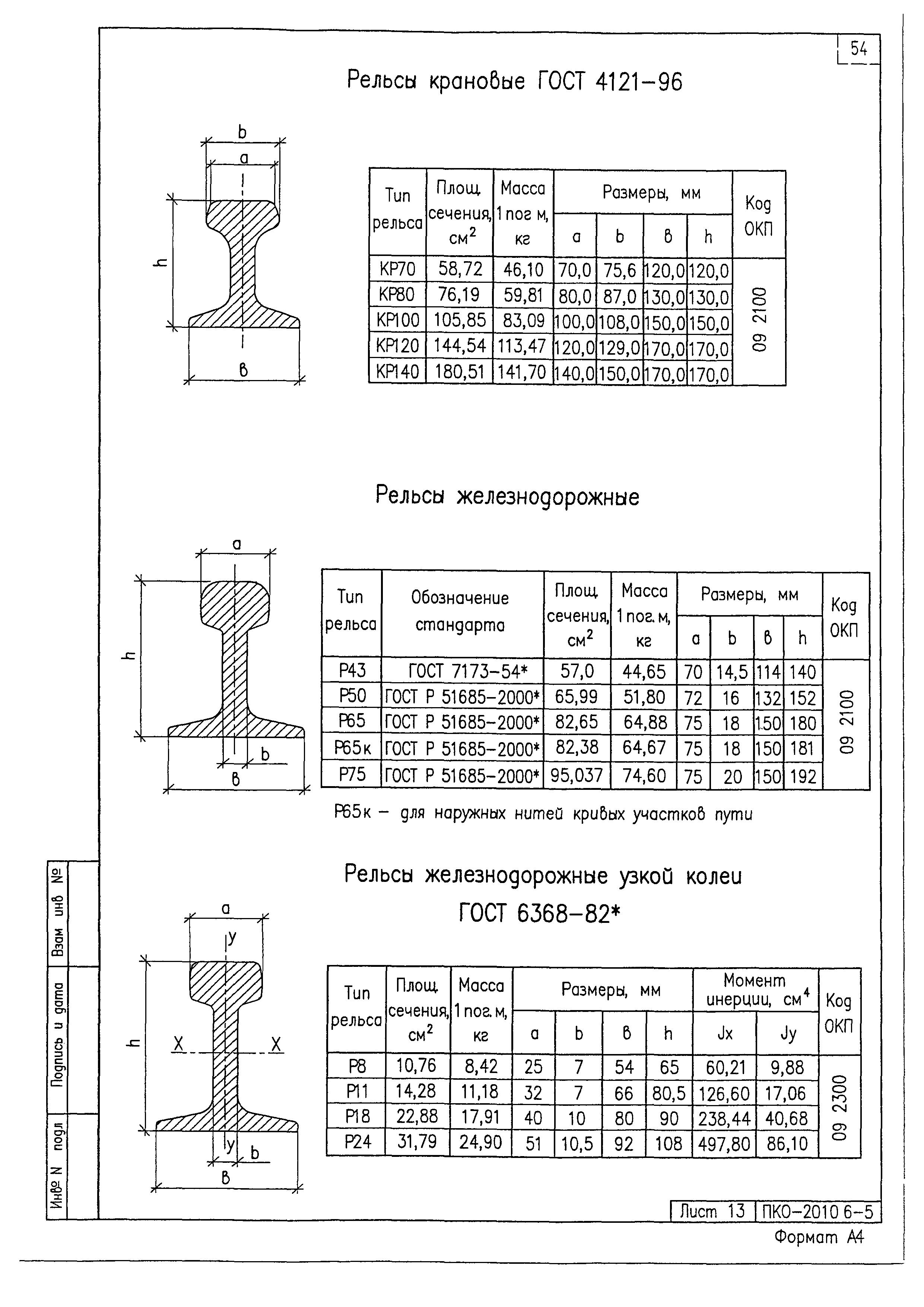

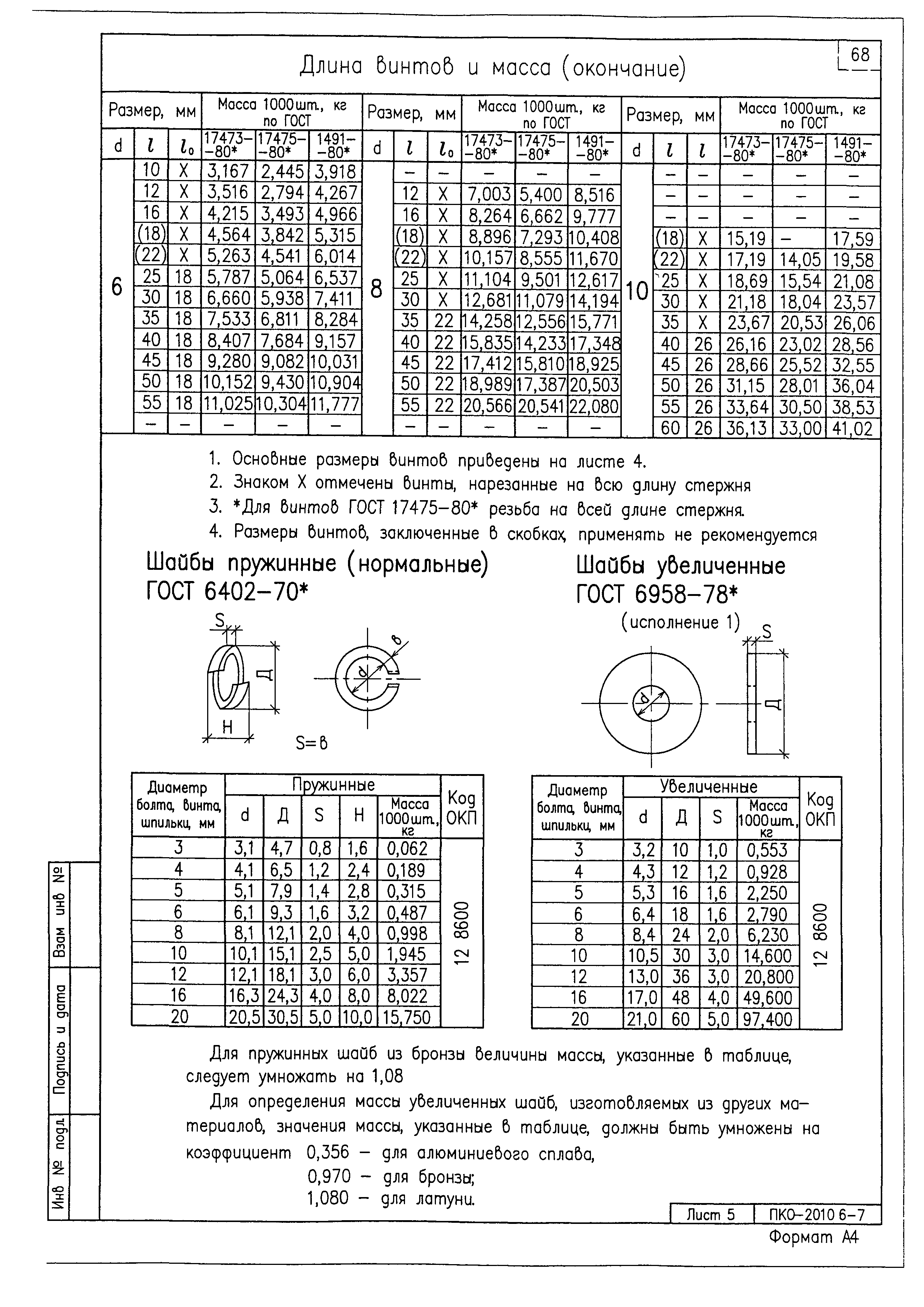

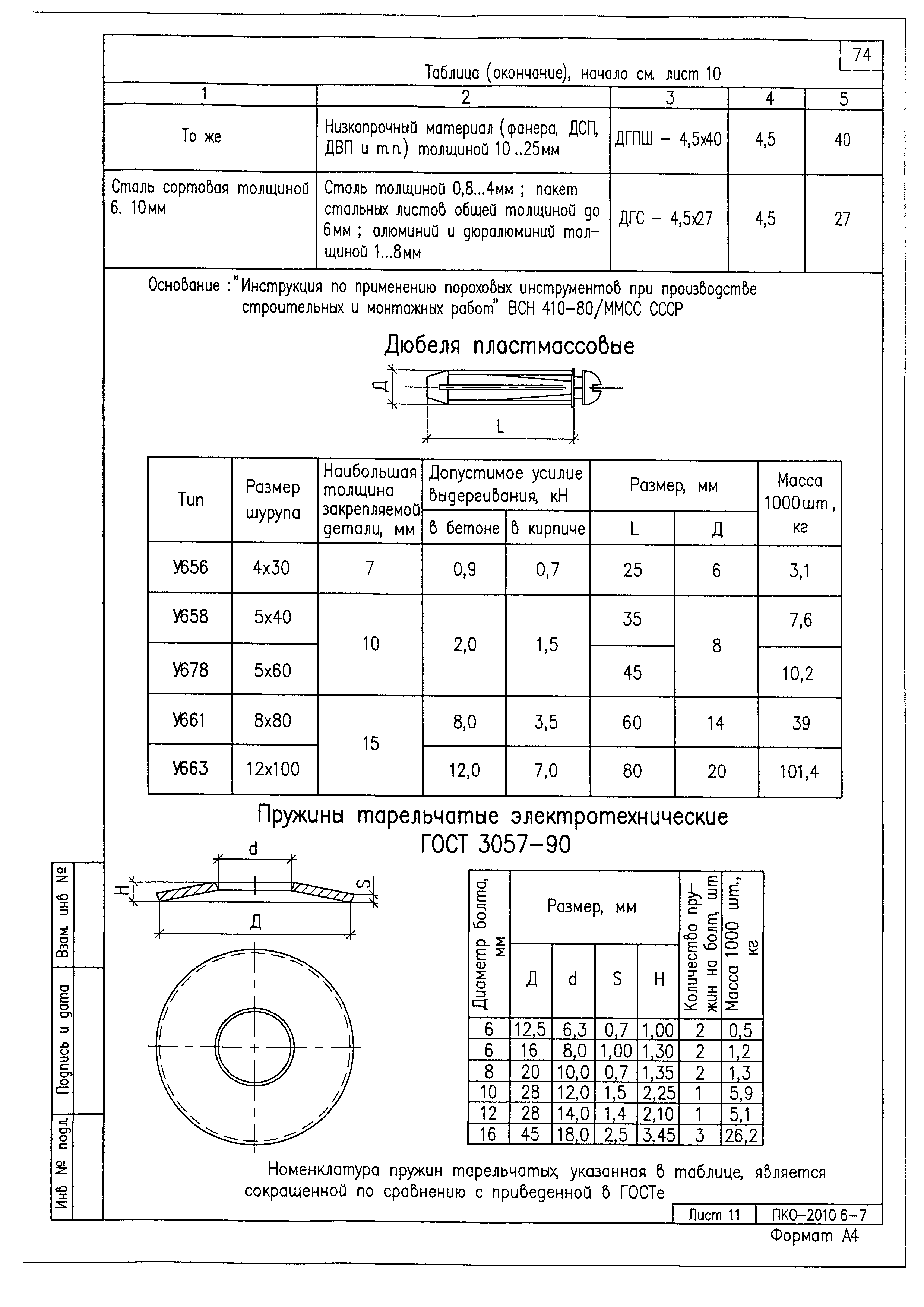

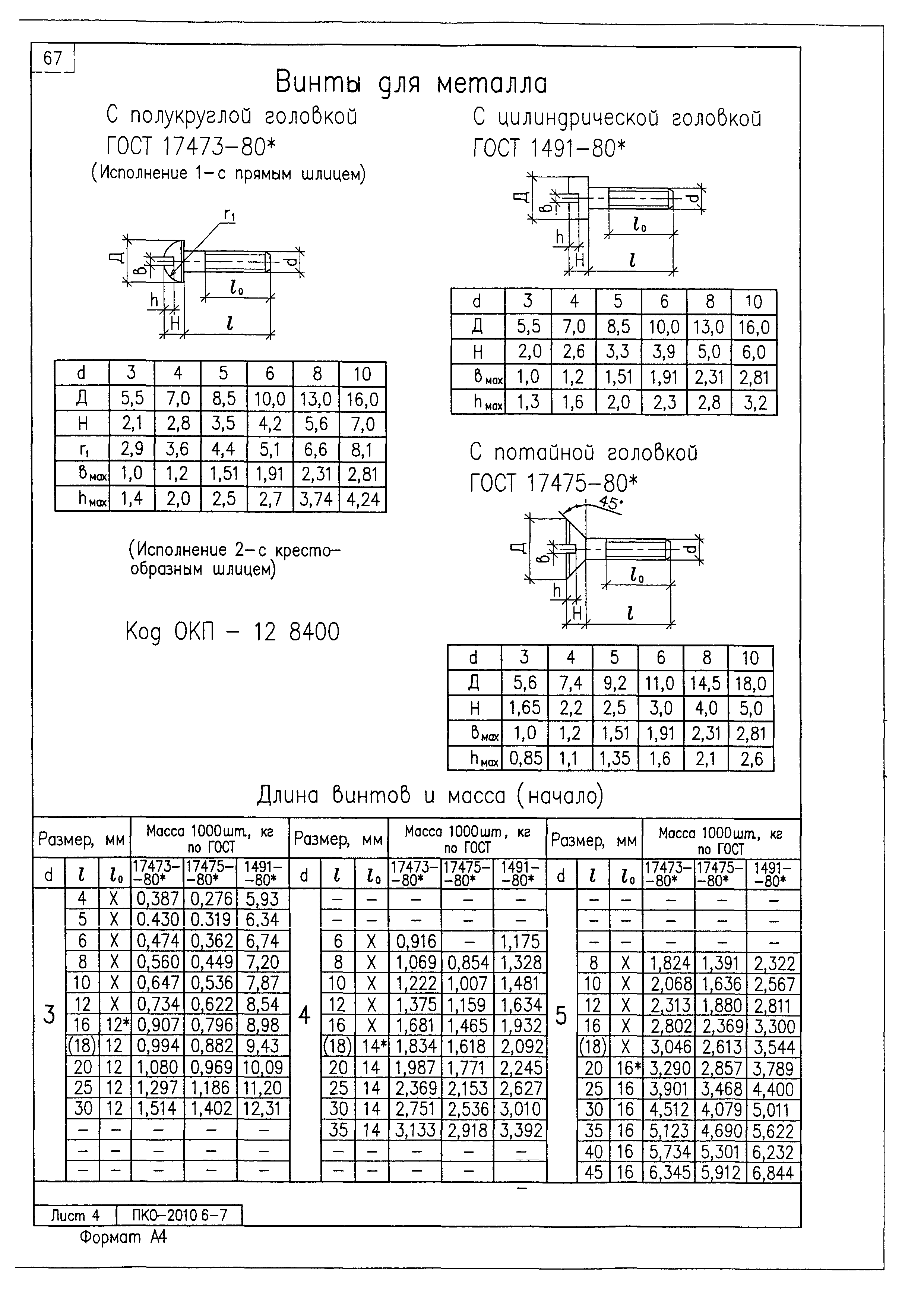

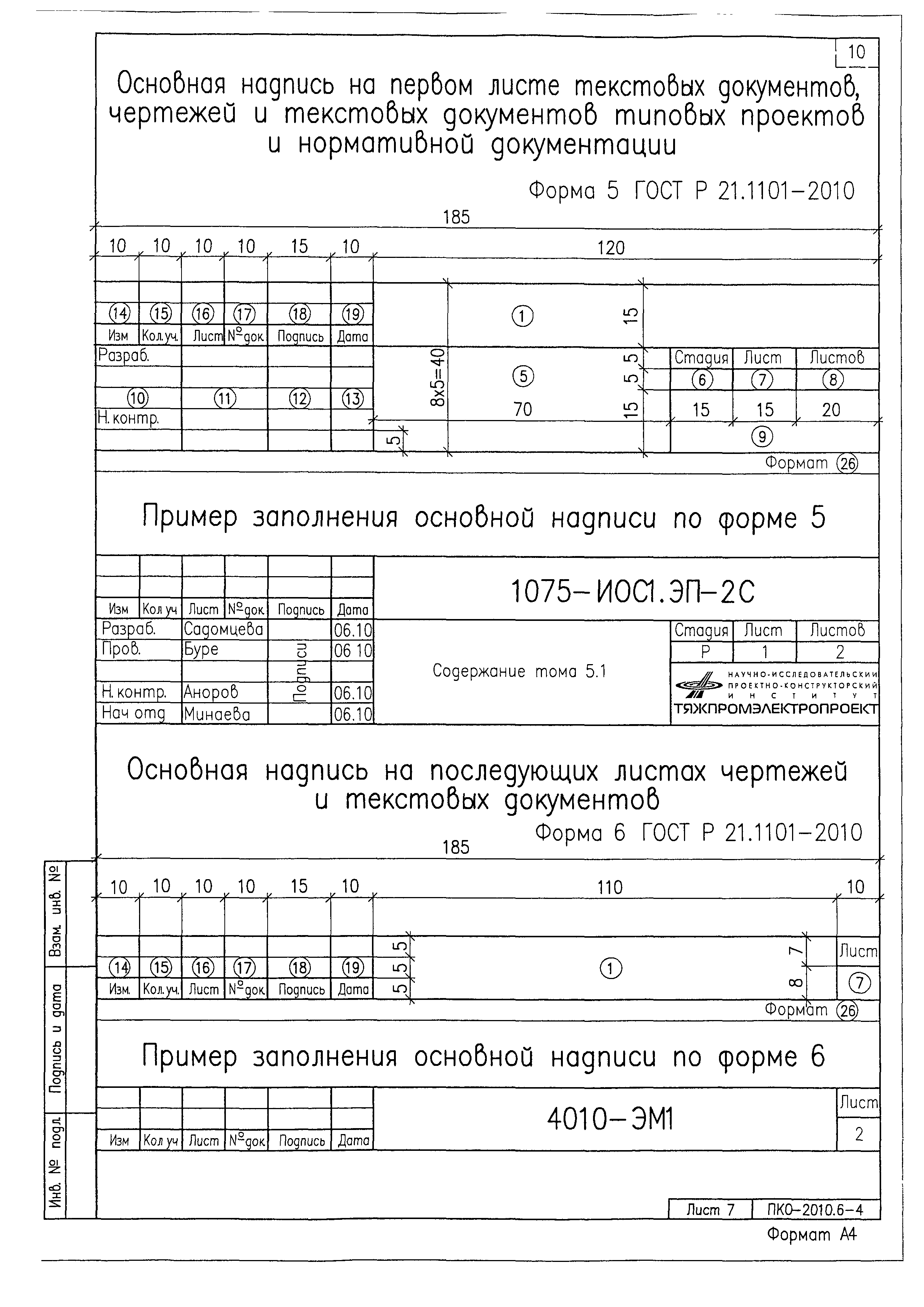

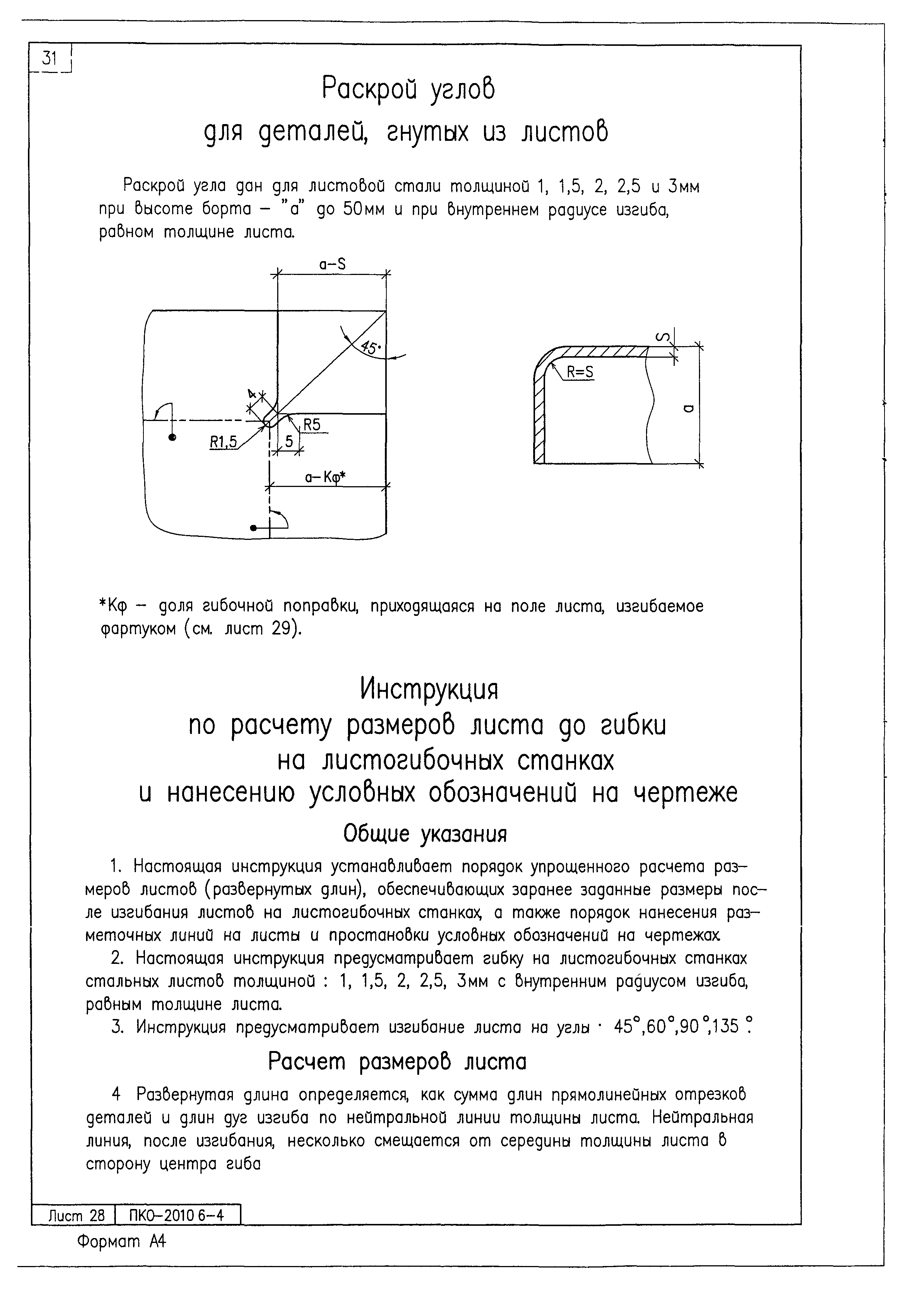

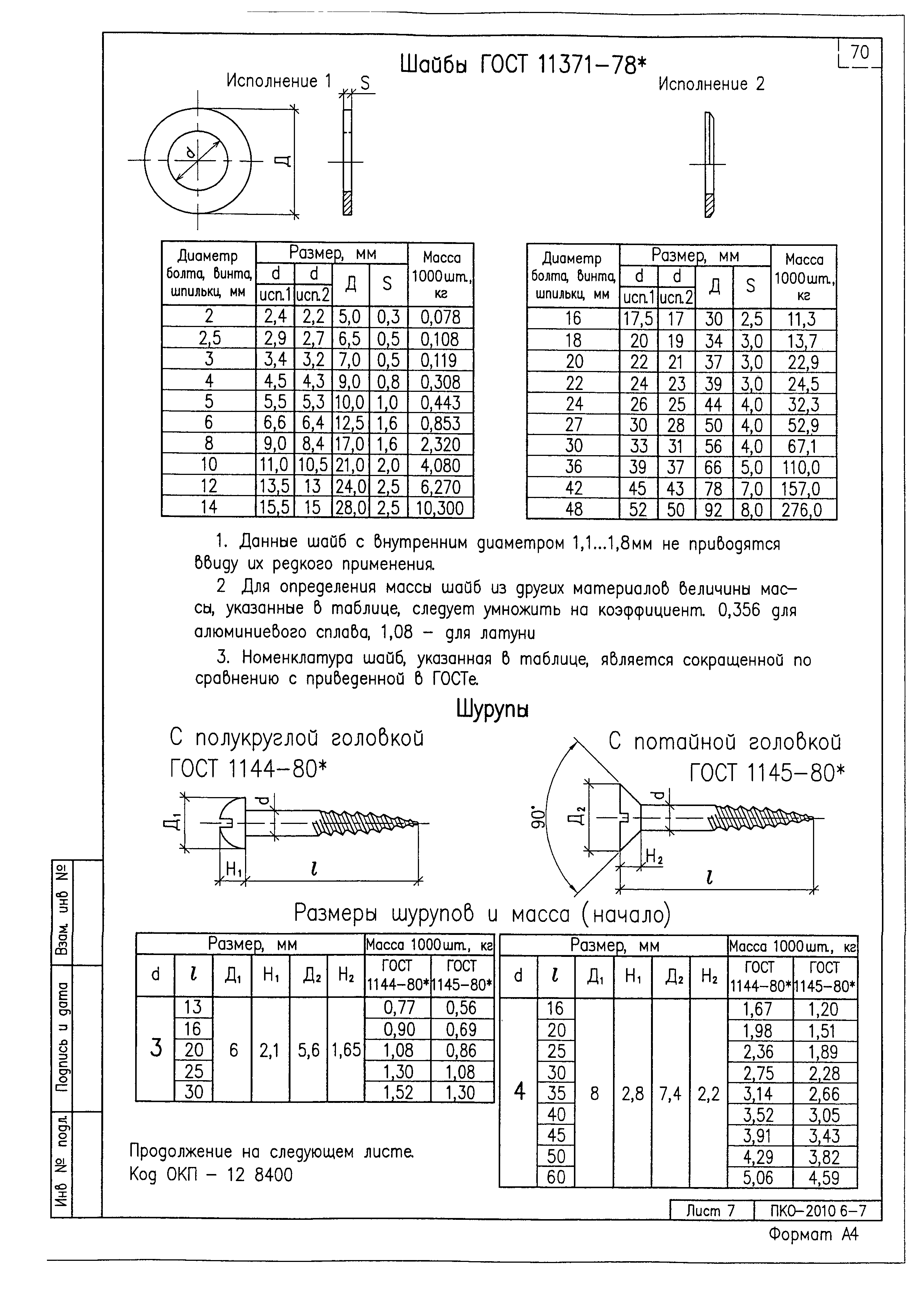

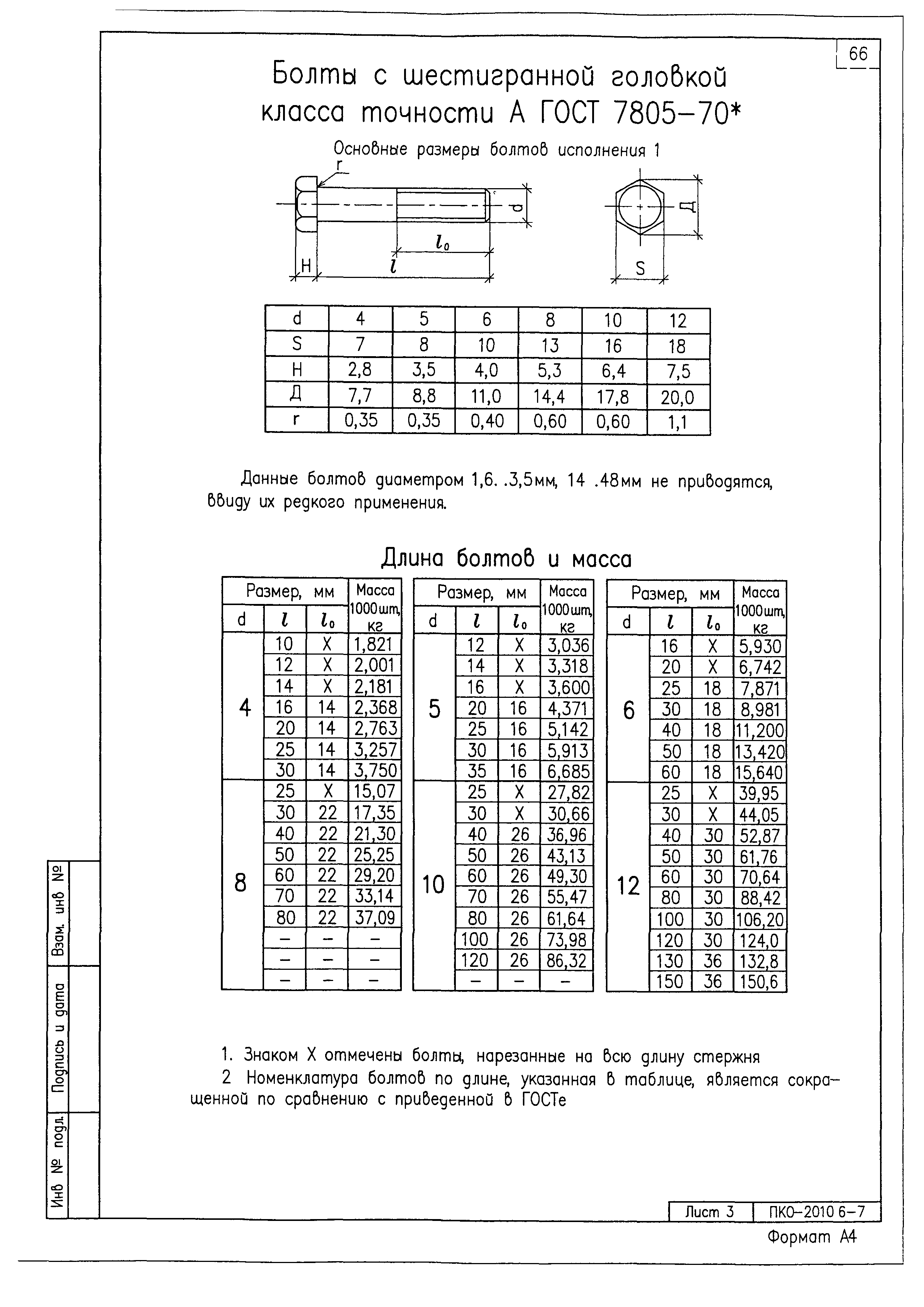

Оглавление:	Содержание Введение Раздел А. Общие сведения для конструкторов Раздел Б. Черный металл Раздел В. Цветной металл Раздел Г. Крепежные изделия Раздел Д. Изоляционные материалы Раздел Е. Прокладочные материалы Раздел И. Краски, лаки, битумы Раздел К. Трубные прокладки Алфавитный указатель
Разработан:	ОАО НИПИ Тяжпромэлектропроект
Утверждён:	ОАО НИПИ Тяжпромэлектропроект
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств

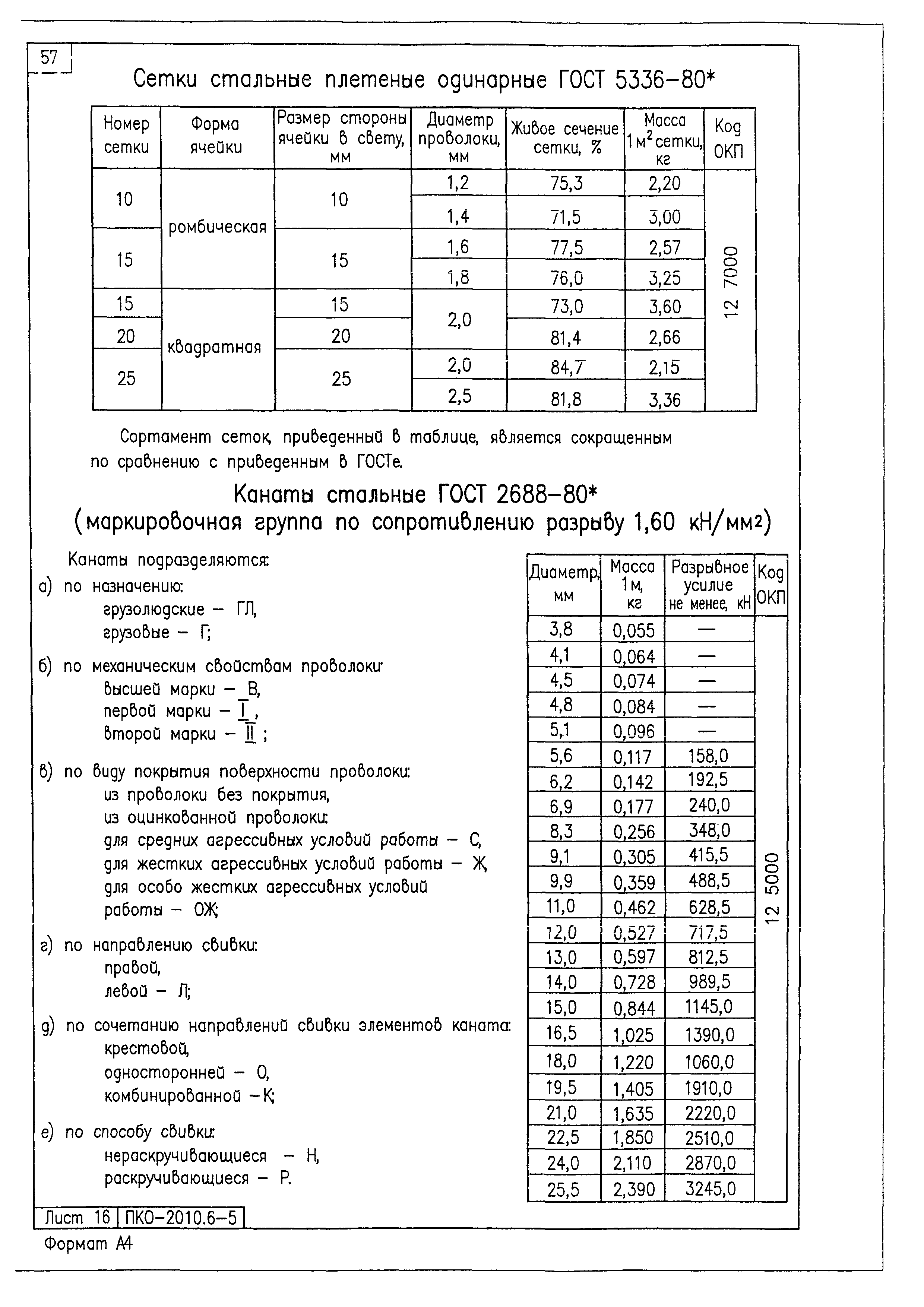

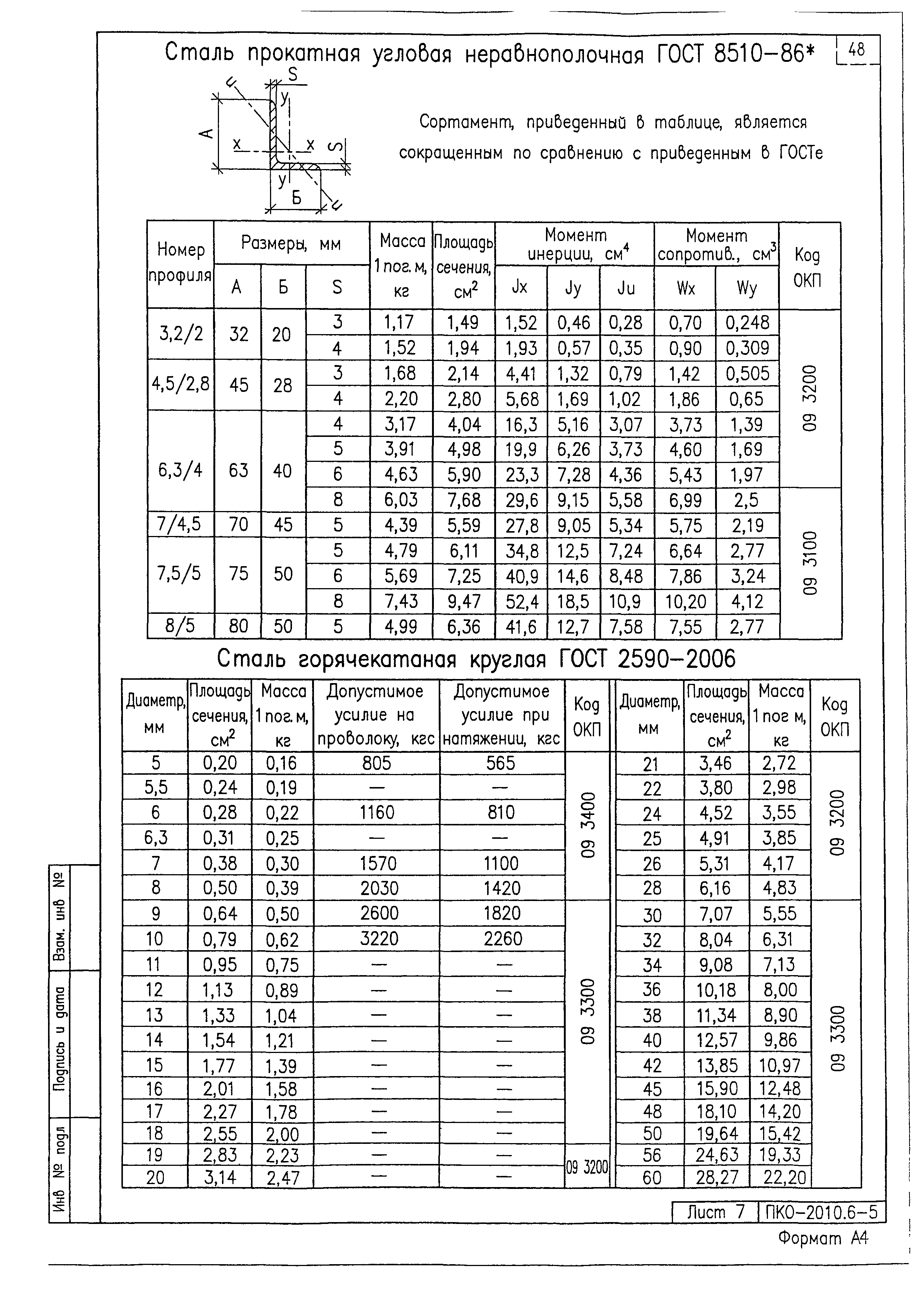

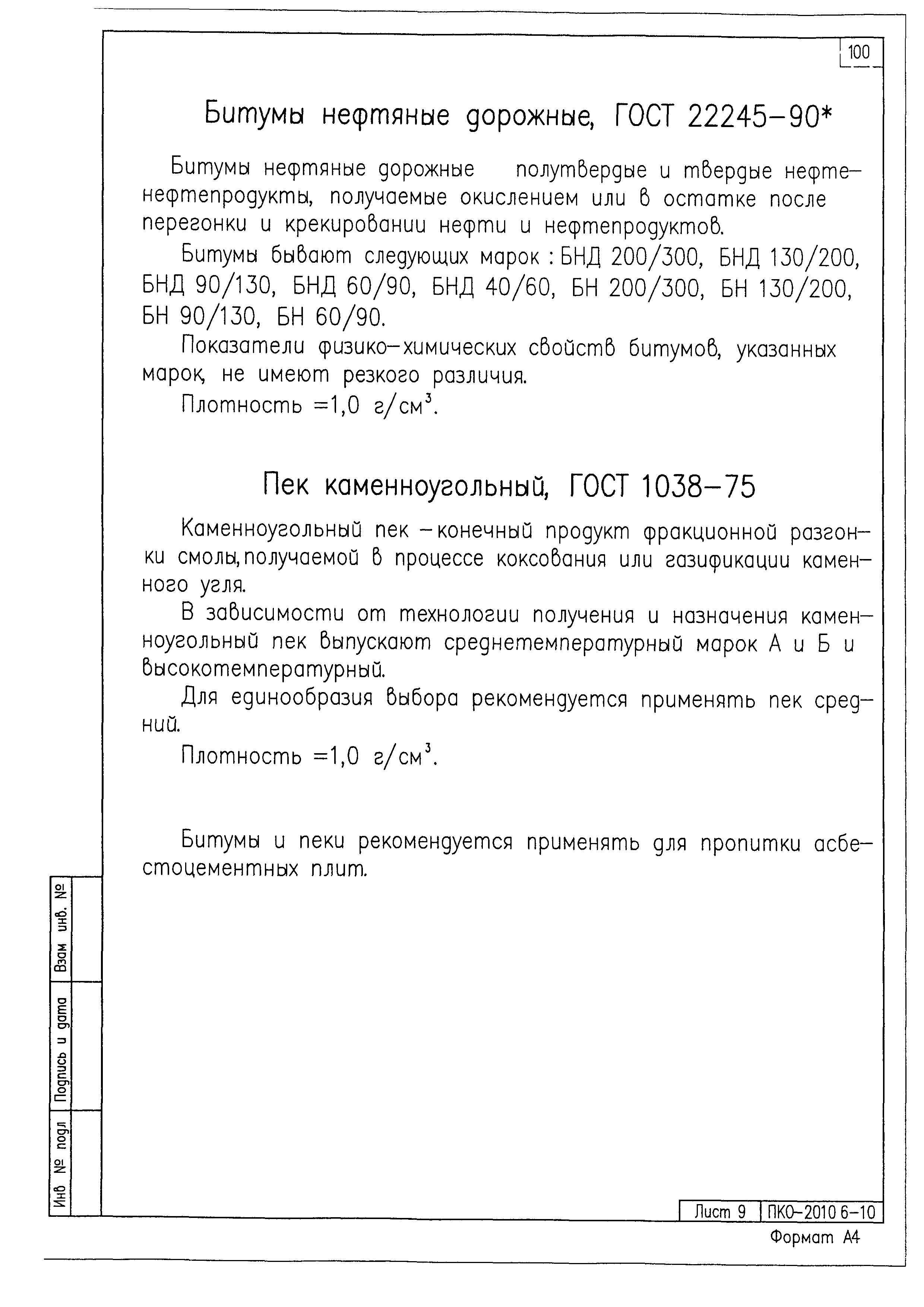

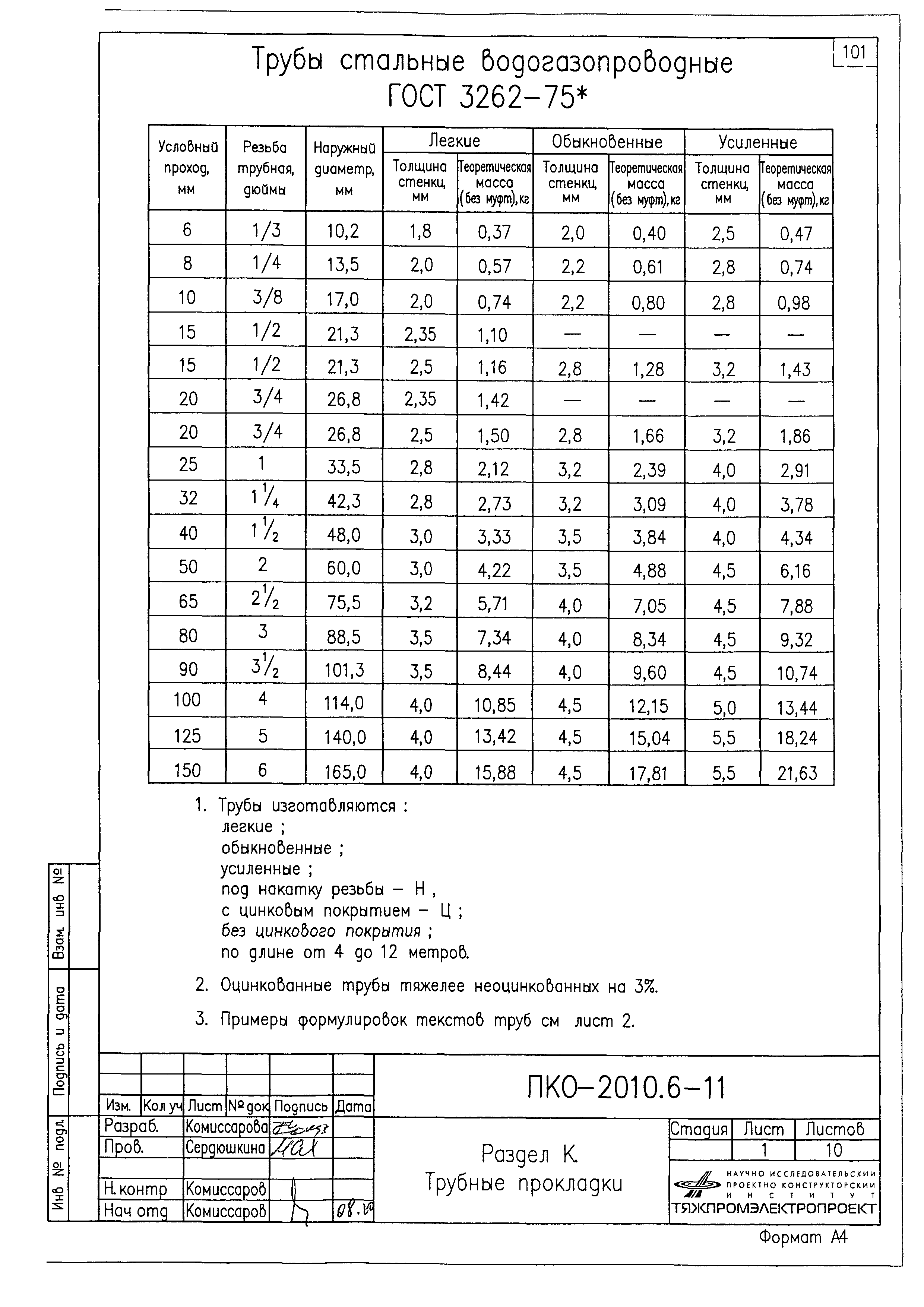

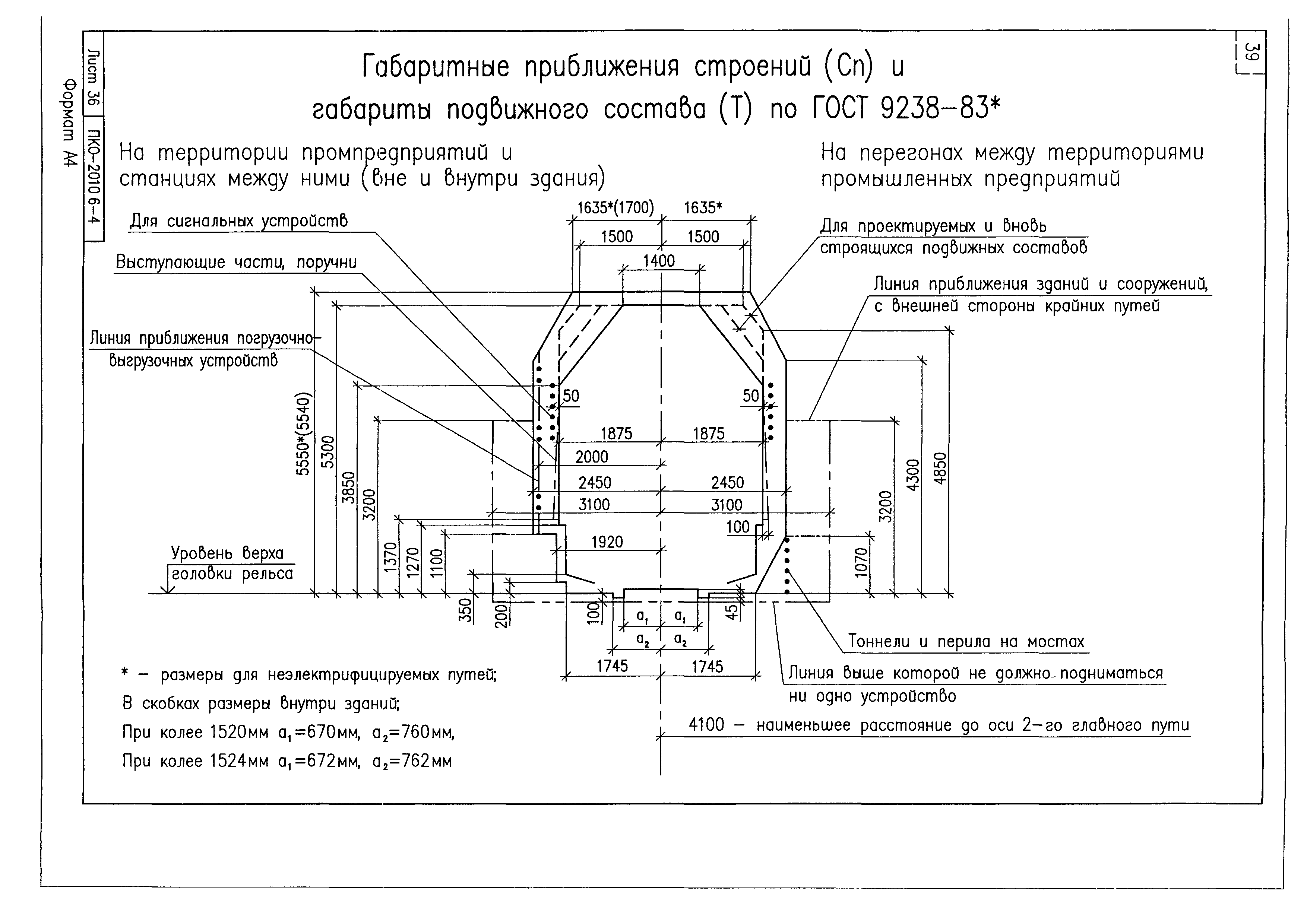

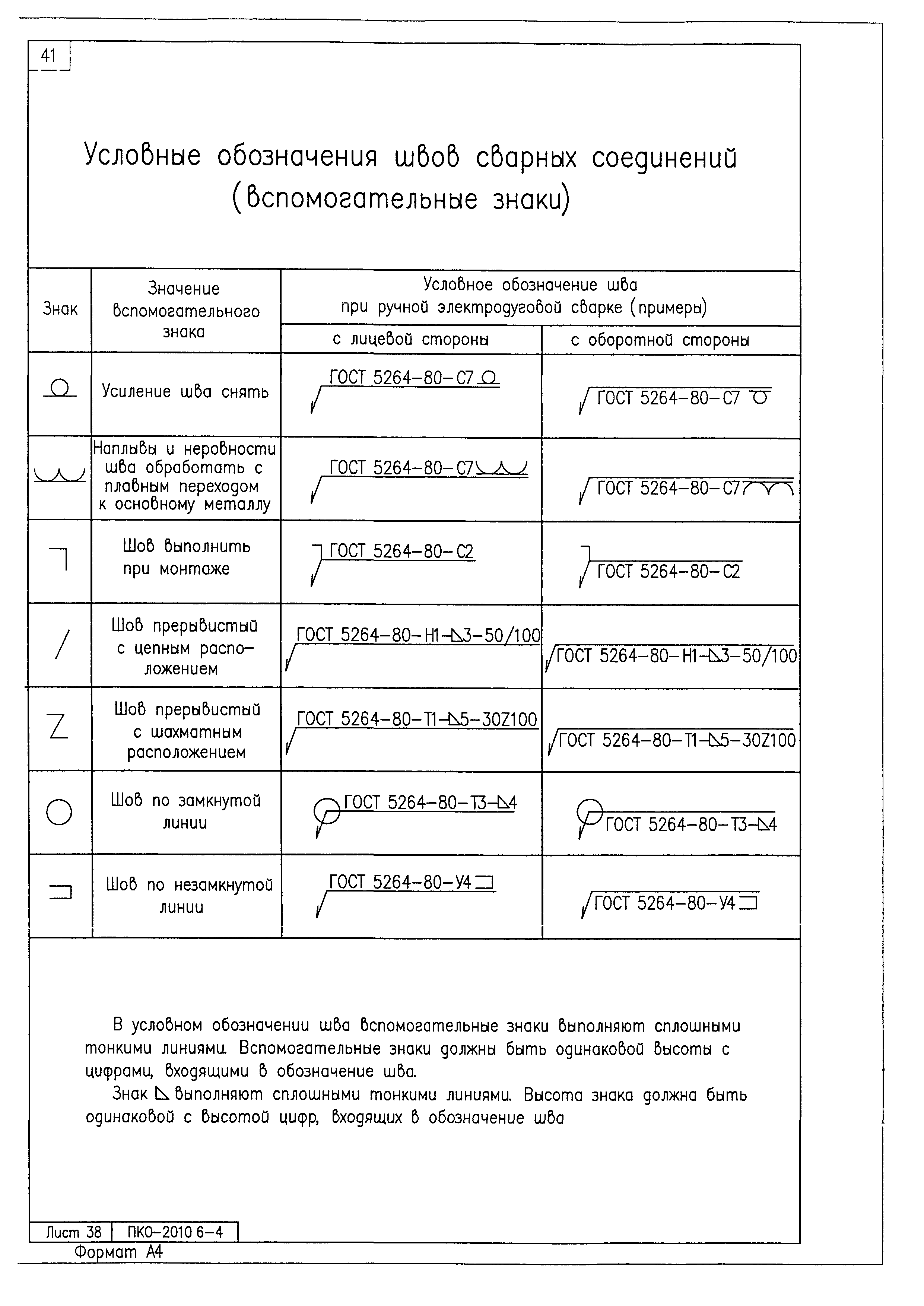

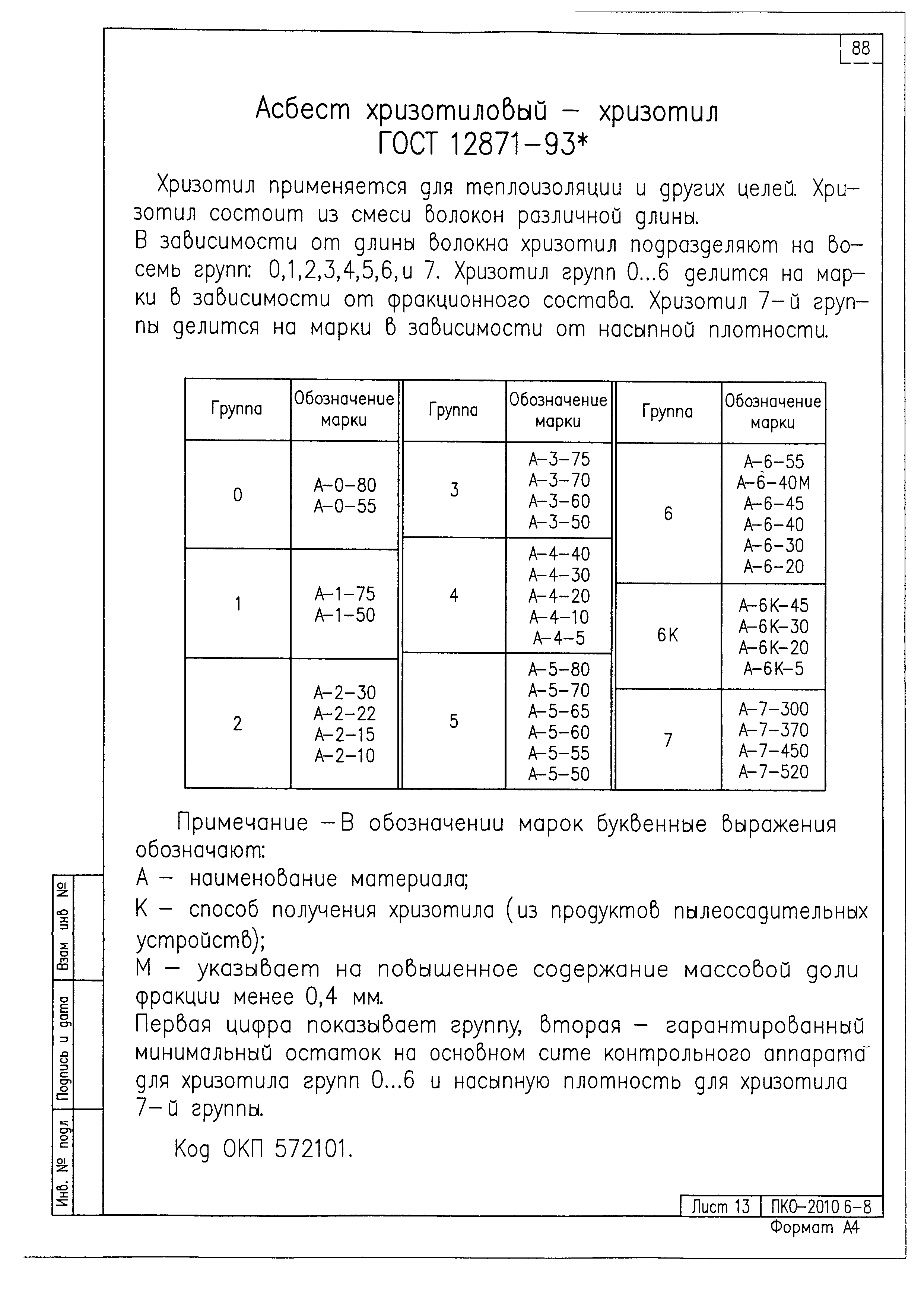

Нормативные ссылки:	СН 528-80 «Перечень единиц физических величин, подлежащих применению в строительстве» СНиП 3.05.06-85 «Электротехнические устройства» ГОСТ 9238-83 «Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм» ГОСТ 1839-80 «Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия» ГОСТ 18124-95 «Листы асбестоцементные плоские. Технические условия» ГОСТ 12871-93 «Асбест хризотиловый - хризотил. Общие технические условия» ГОСТ 22245-90 «Битумы нефтяные дорожные вязкие. Технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 4121-96 «Рельсы крановые. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5336-80 «Сетки стальные плетеные одинарные. Технические условия» ГОСТ 6009-74 «Лента стальная горячекатаная. Технические условия» ГОСТ 6368-82 «Рельсы железнодорожные узкой колеи типов Р8, Р11, Р18 и Р24. Конструкция и размеры» ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением. Технические условия» ГОСТ 8957-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты переходные. Основные размеры» ГОСТ 8960-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки. Основные размеры» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 2.302-68 «Единая система конструкторской документации. Масштабы» ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 7796-70 «Болты с шестигранной уменьшенной головкой класса точности В. Конструкция и размеры» ГОСТ 7805-70 «Болты с шестигранной головкой класса точности А. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 15176-89 «Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 10299-80 «Заклепки с полукруглой головкой классов точности В и С. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» ГОСТ 8966-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Муфты прямые. Основные размеры» ГОСТ 8968-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Контргайки. Основные размеры» ГОСТ 8969-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 Мпа. Сгоны. Основные размеры» ГОСТ 13726-97 «Ленты из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 2688-80 «Канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+1 о.с. Сортамент» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ 2162-97 «Лента изоляционная прорезиненная. Технические условия» ГОСТ 9347-74 «Картон прокладочный и уплотнительные прокладки из него. Технические условия» ГОСТ 10906-78 «Шайбы косые. Технические условия» ГОСТ 1038-75 «Пек каменноугольный. Технические условия» ГОСТ 12652-74 «Стеклотекстолит электротехнический листовой. Технические условия» ГОСТ 13616-97 «Профили прессованные прямоугольные полосообразного сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент» ГОСТ 13621-90 «Профили прессованные прямоугольные равнополочного двутаврового сечения из алюминиевых и магниевых сплавов. Сортамент» ГОСТ 13623-90 «Профили прессованные прямоугольные равнополочного швеллерного сечения из алюминиевых и магниевых сплавов. Сортамент» ГОСТ 17617-72 «Ленты из поливинилхлоридного пластиката. Технические условия» ГОСТ 19907-83 «Ткани электроизоляционные из стеклянных крученых комплексных нитей. Технические условия» ГОСТ 21228-85 «Целлулоид. Технические условия» ГОСТ 2718-74 «Гетинакс электротехнический листовой. Технические условия» ГОСТ 28034-89 «Лакоткани электроизоляционные. Общие технические требования» ГОСТ 2910-74 «Текстолит электротехнический листовой. Технические условия» ГОСТ 3032-76 «Гайки-барашки. Конструкция и размеры» ГОСТ 3057-90 «Пружины тарельчатые. Общие технические условия» ГОСТ 397-79 «Шплинты. Технические условия» ГОСТ 4248-92 «Доски асбестоцементные электротехнические дугостойкие. Технические условия» ГОСТ 434-78 «Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия» ГОСТ 4514-78 «Ленты для электропромышленности. Технические условия» ГОСТ 5937-81 «Ленты электроизоляционные из стеклянных крученых комплексных нитей. Технические условия» ГОСТ 6308-71 «Войлок технический полугрубошерстный и детали из него для машиностроения. Технические условия» ГОСТ 6418-81 «Войлок технический грубошерстный и детали из него для машиностроения. Технические условия» ГОСТ 9389-75 «Проволока стальная углеродистая пружинная. Технические условия» ГОСТ 14256-2000 «Ленты тканые электро- и теплоизоляционные. Технические условия» ГОСТ Р 52591-2006 «Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры» ГОСТ 1173-2006 «Фольга, ленты, листы и плиты медные. Технические условия» ГОСТ 1535-2006 «Прутки медные. Технические условия» ГОСТ 2208-2007 «Фольга, ленты, полосы, листы и плиты латунные. Технические условия» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» ГОСТ Р 21.1101-2009 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»
