АТК 26-18-11-96

Штуцера ввертные и проходные. Конструкция, размеры и общие технические требования

Обозначение:	АТК 26-18-11-96
Обозначение англ:	ATK 26-18-11-96
Статус:	действует
Название рус.:	Штуцера ввертные и проходные. Конструкция, размеры и общие технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1996

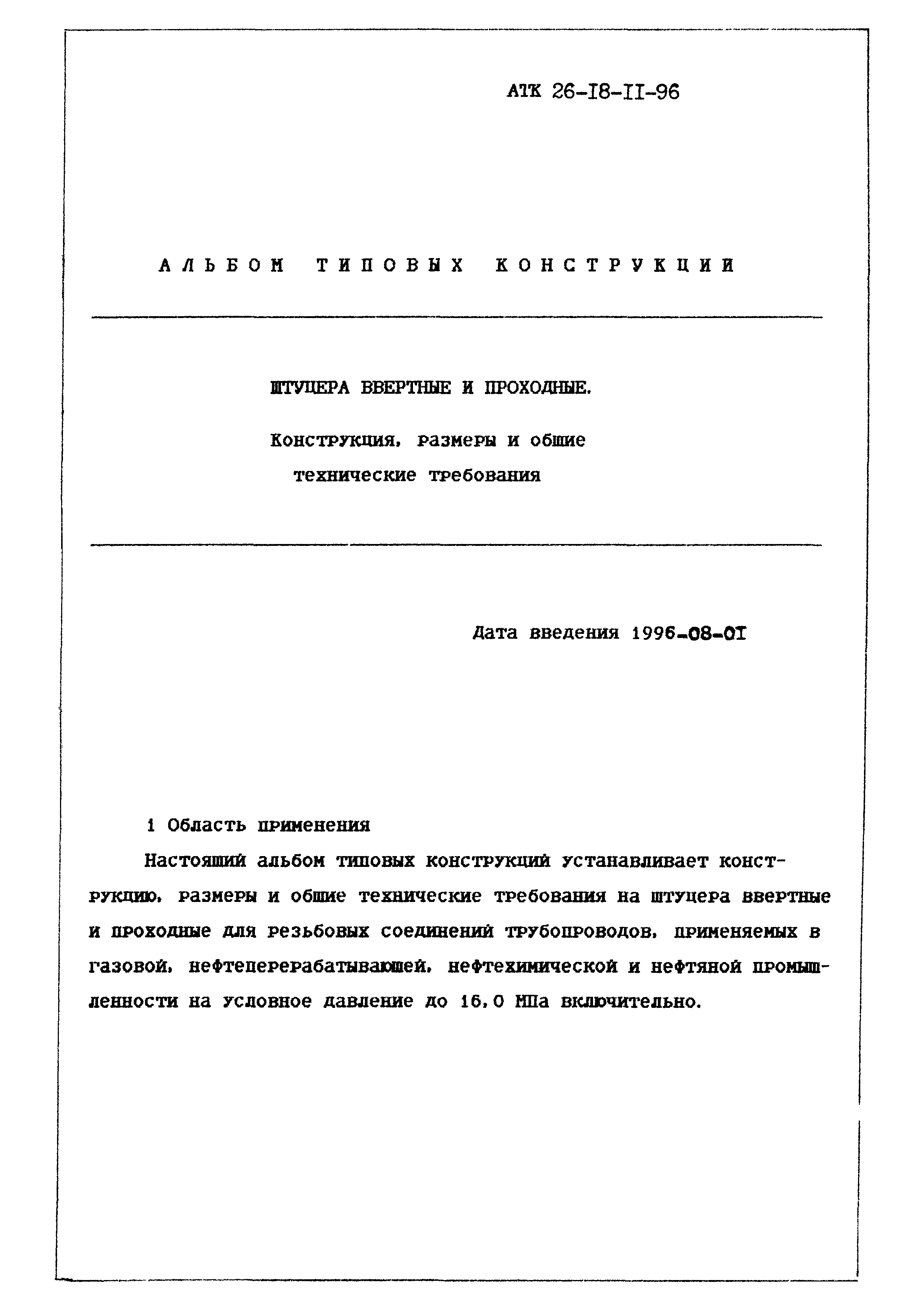

Область применения:	Альбом типовых конструкций устанавливает конструкцию, размеры и общие технические требования на штуцера ввертные и проходные для резьбовых соединений трубопроводов, применяемых в газовой, нефтеперерабатывающей и нефтяной промышленности на условное давление до 16,0 МПа включительно

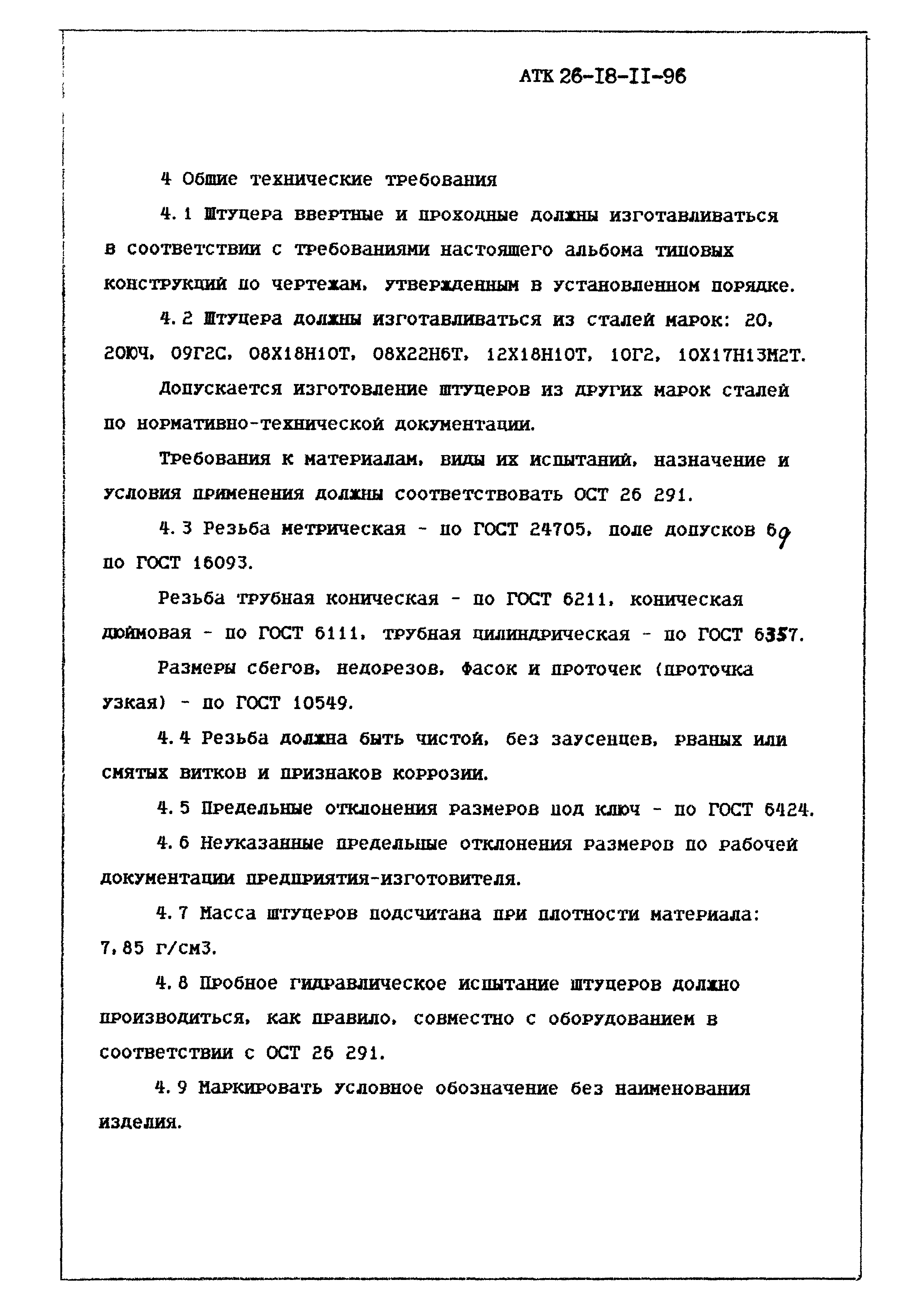

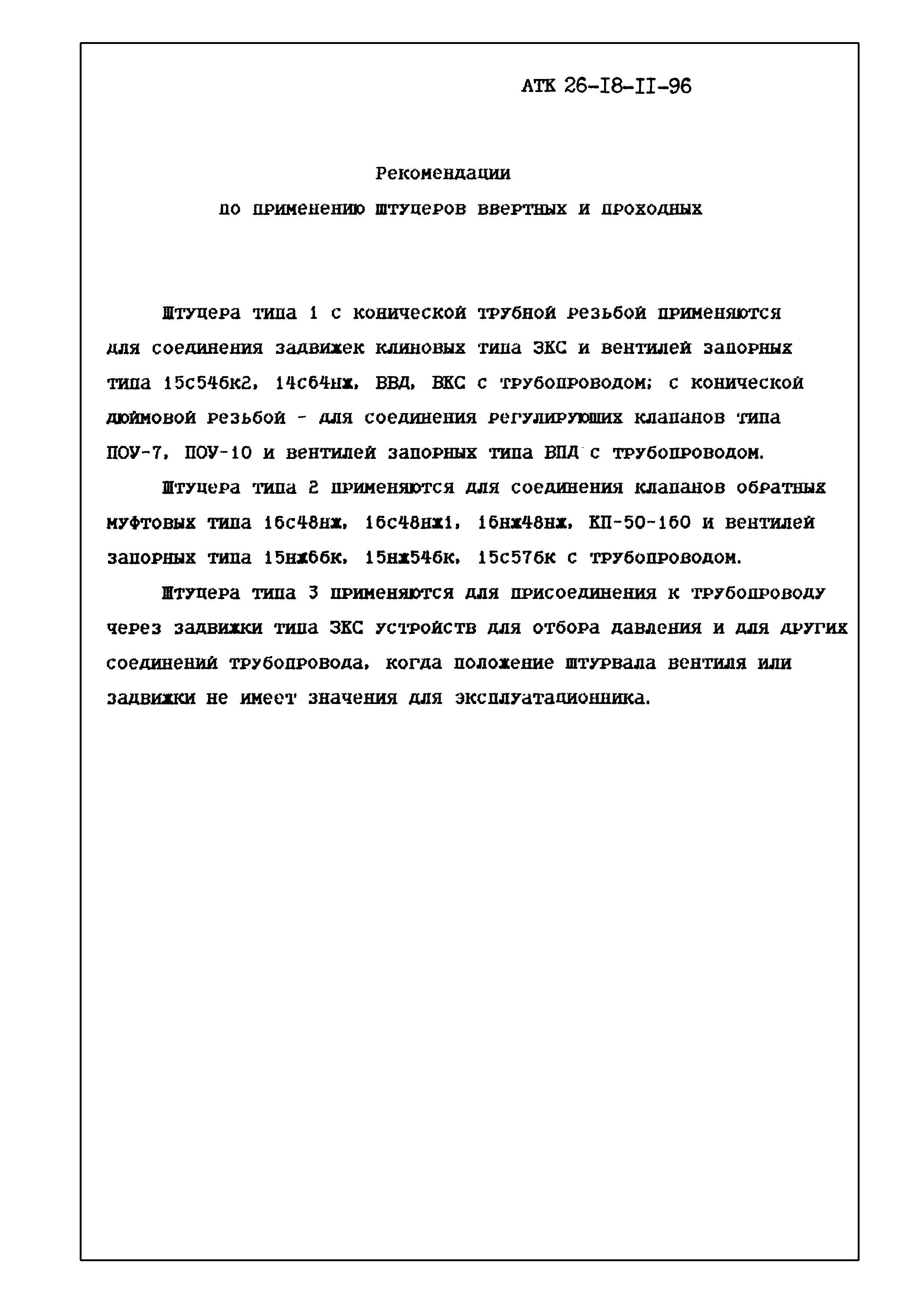

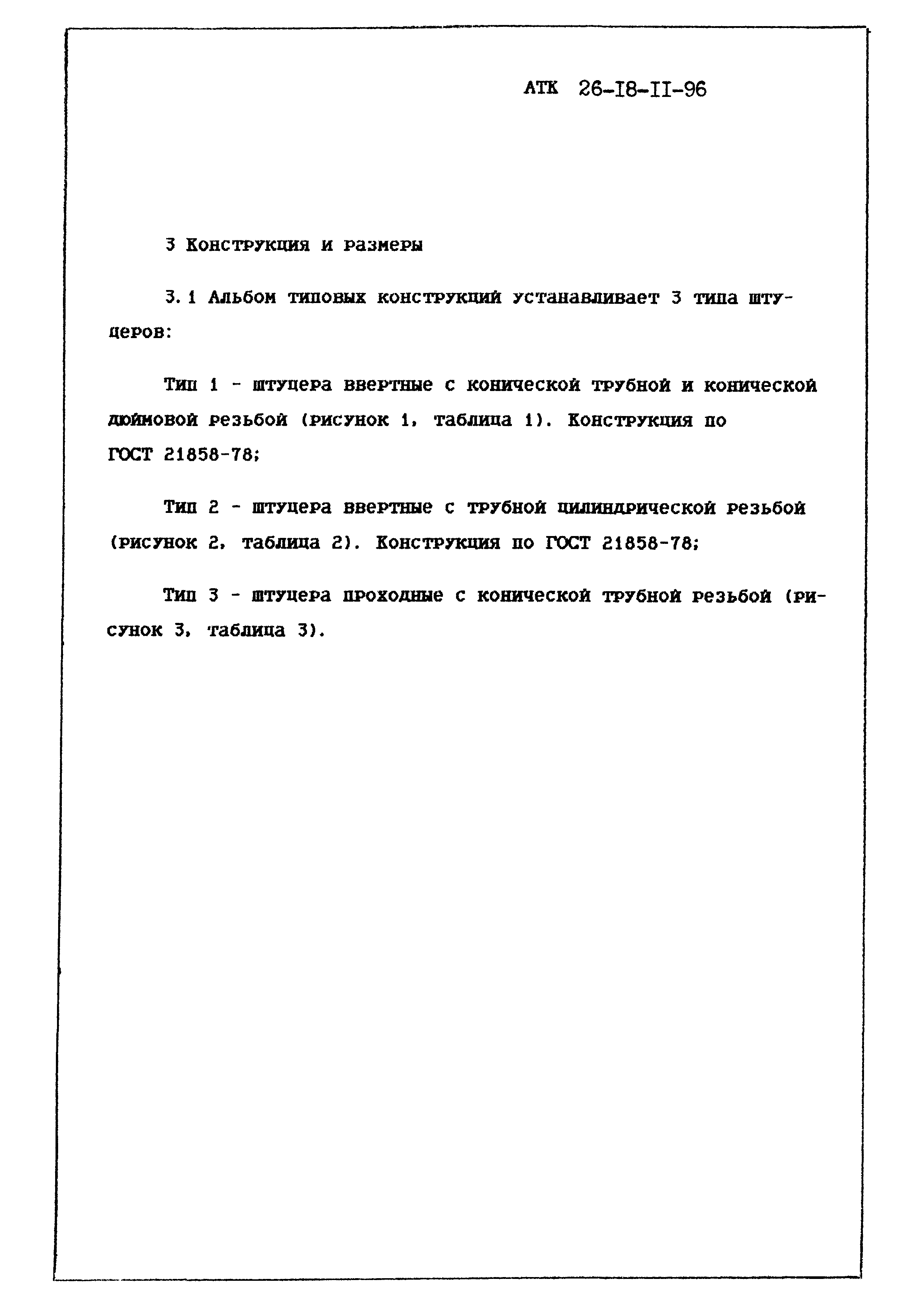

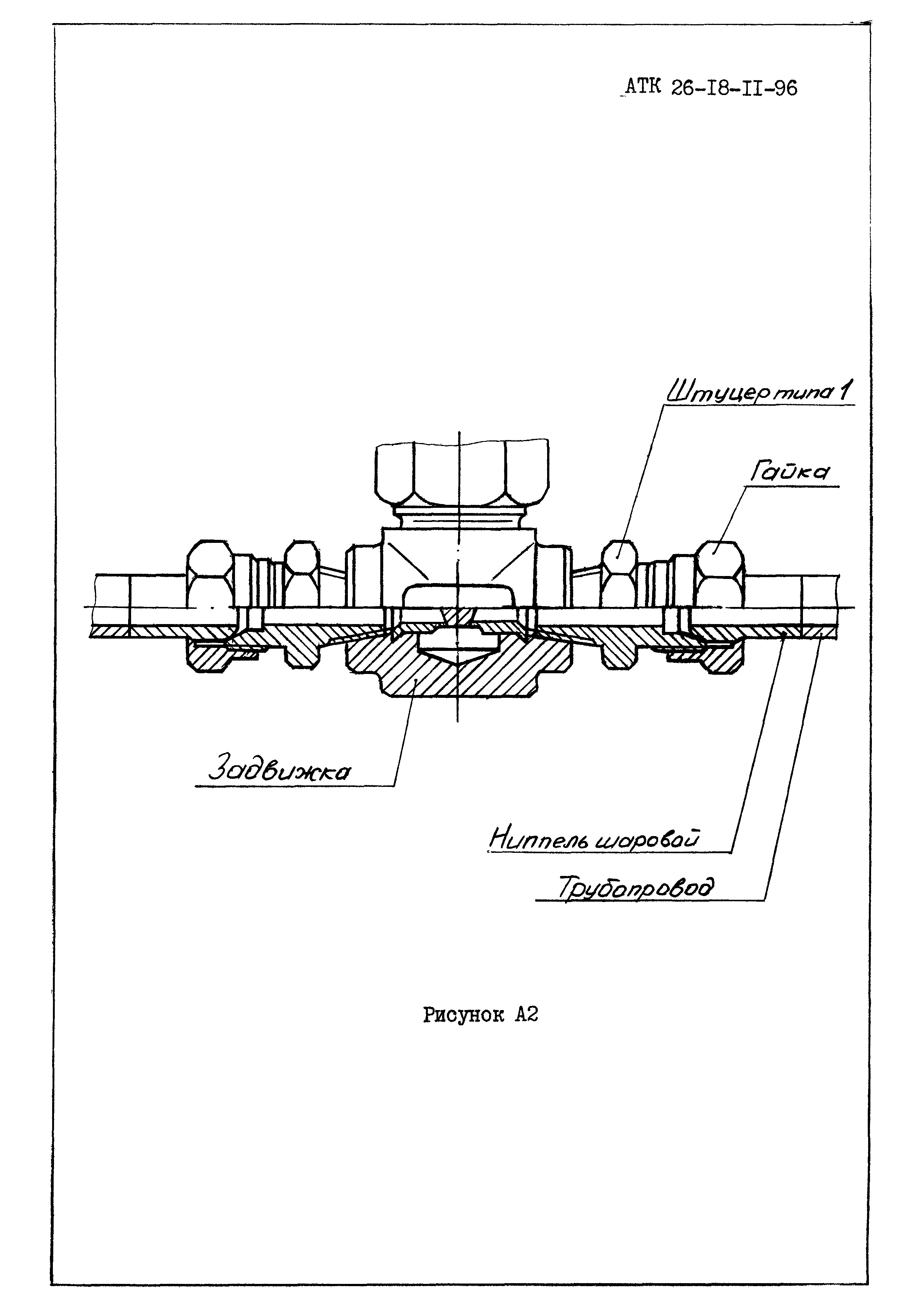

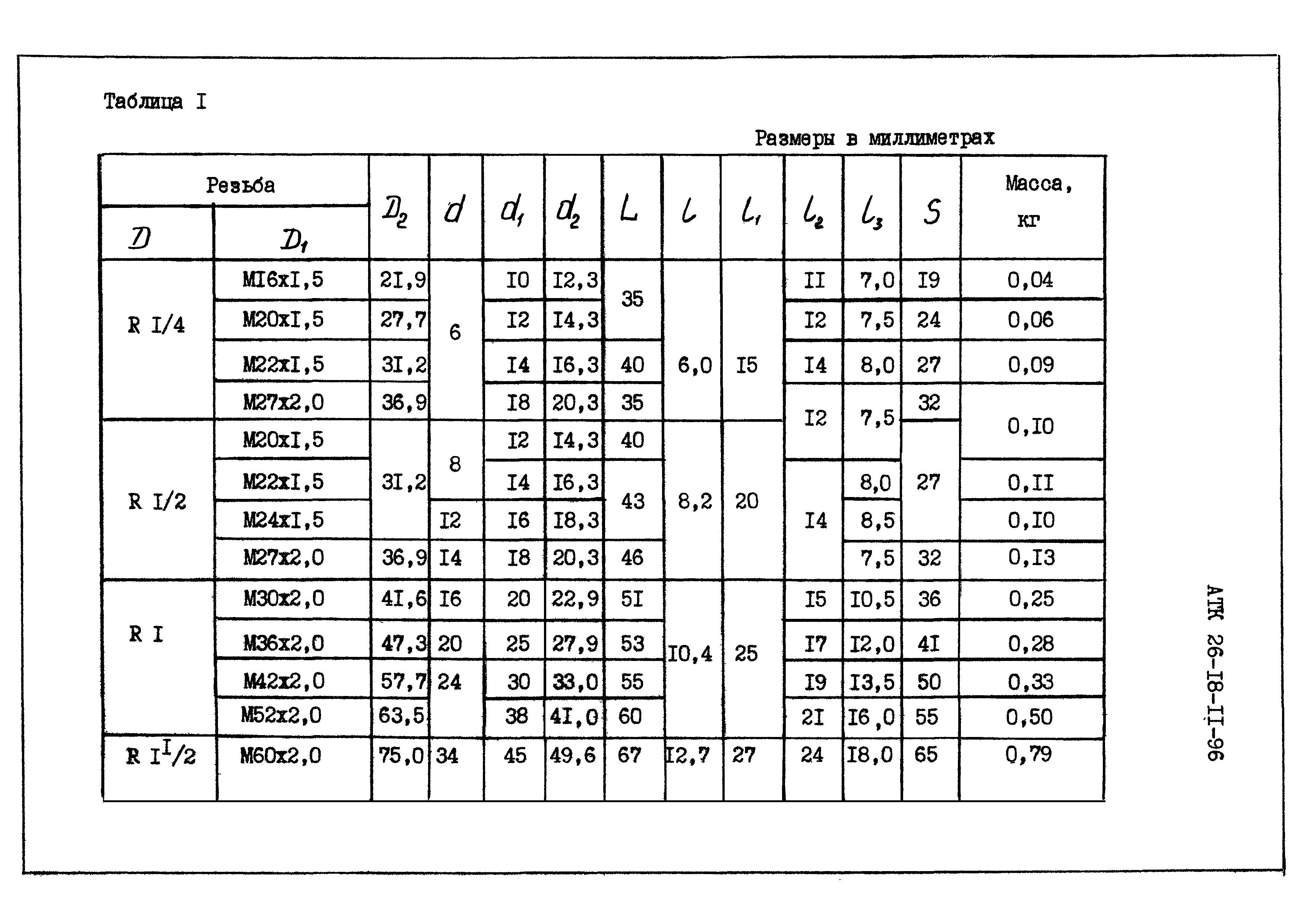

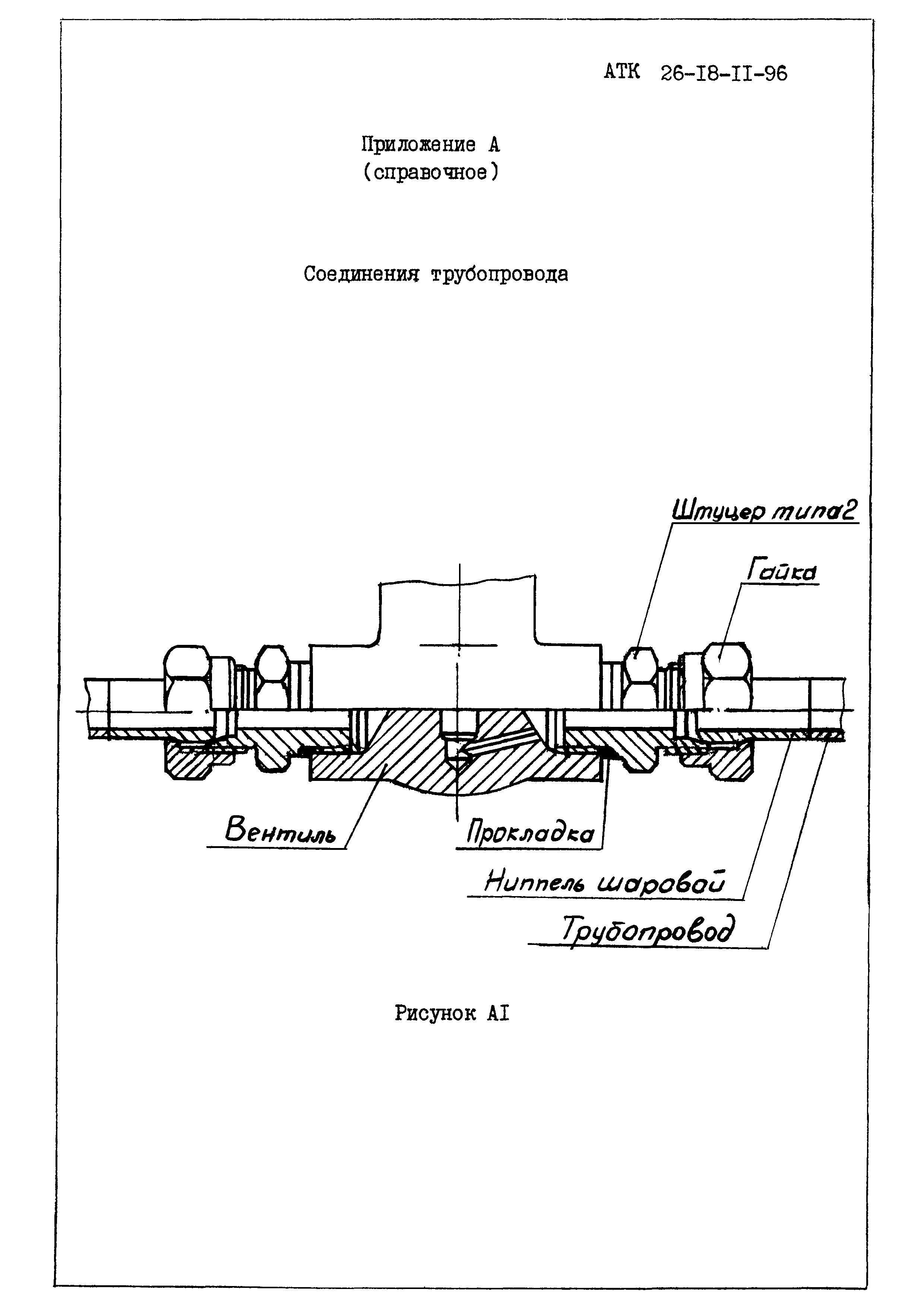

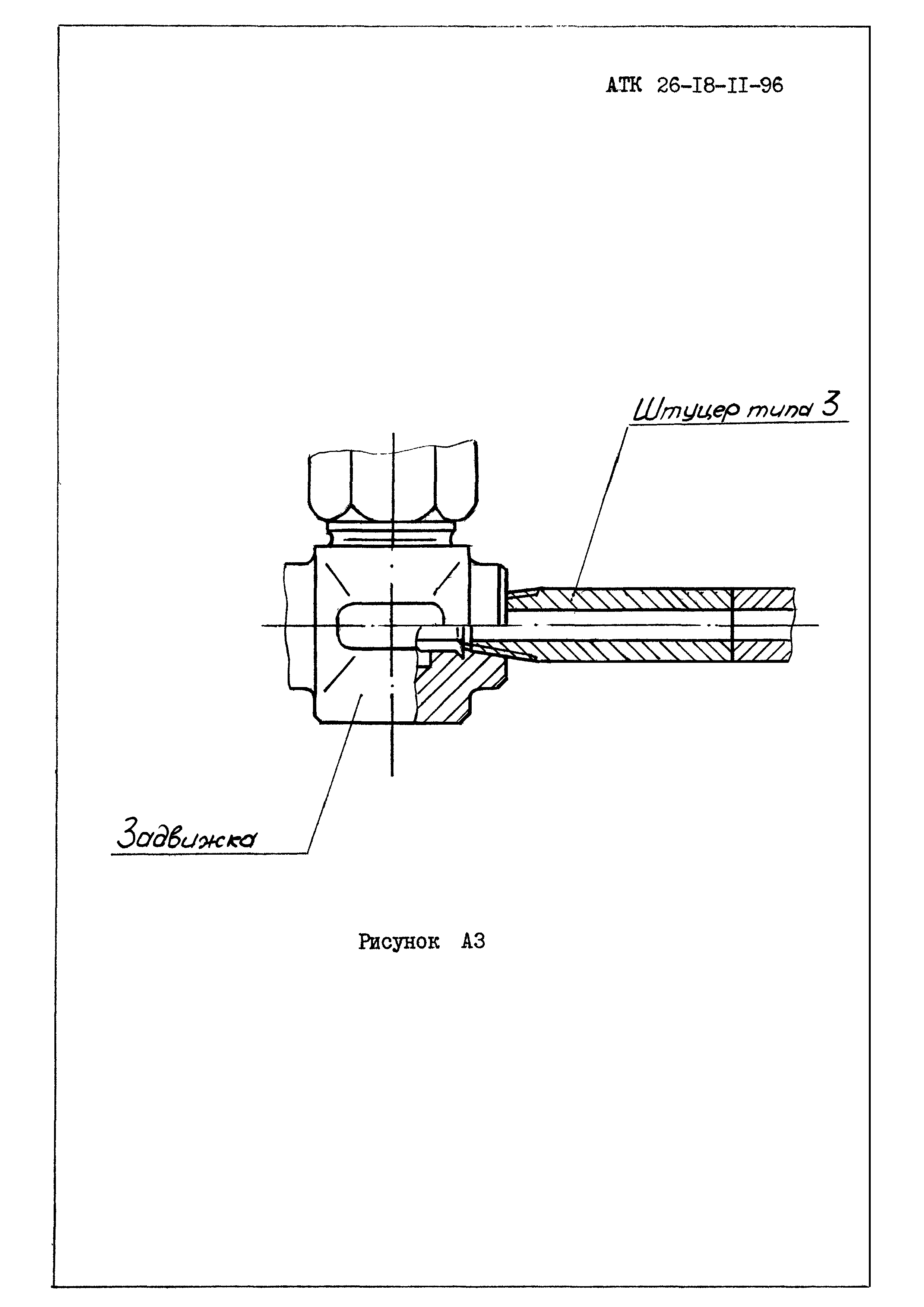

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Конструкция и размеры 4. Общие технические требования Приложение А. Соединения трубопровода Рекомендации по применению штуцеров ввертных и проходных

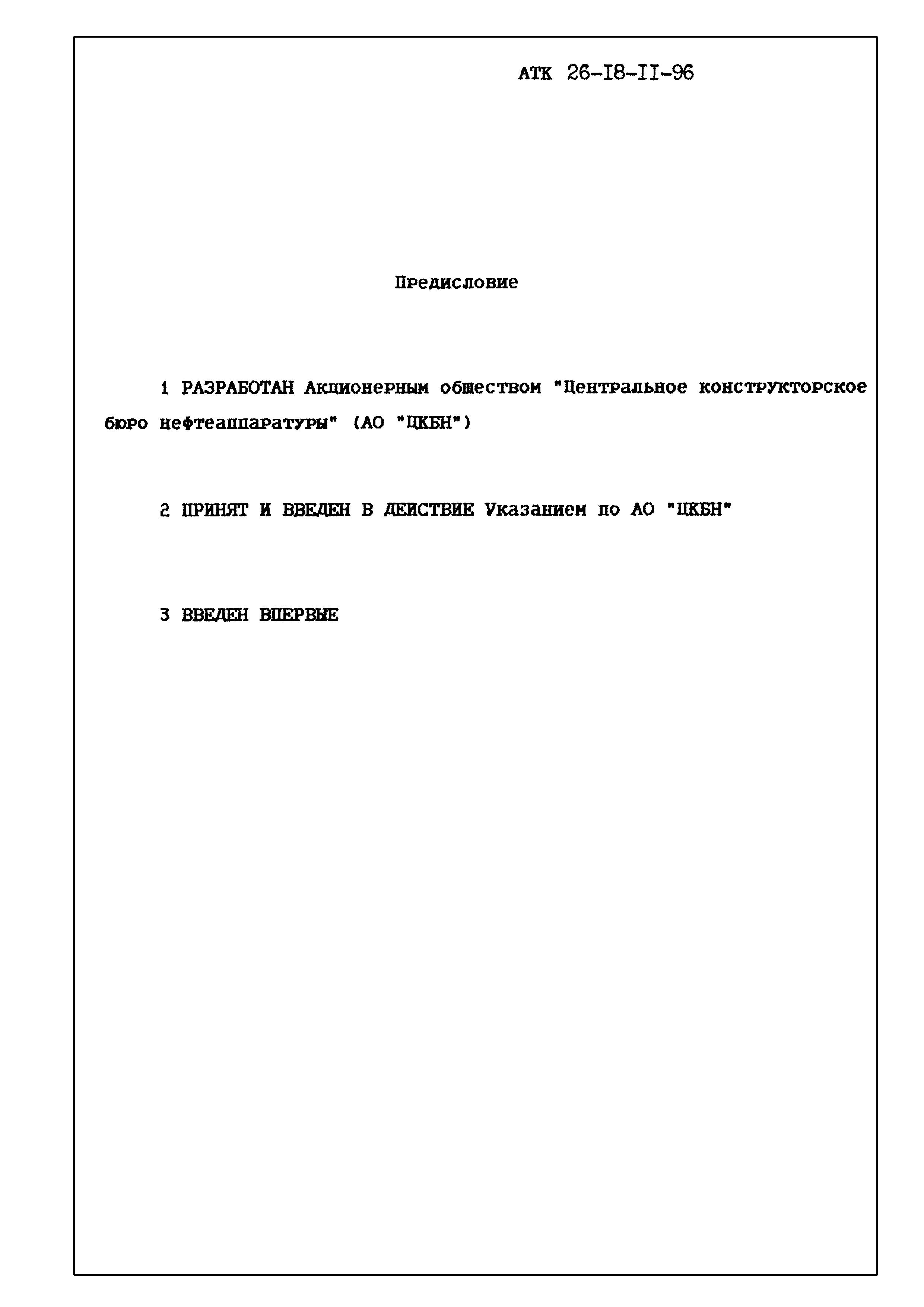

Разработан:	АО ЦКБН
Утверждён:	АО ЦКБН (TsKBN AO )
Издан:	АО ЦКБН
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Список изменений:	№ 1 от 15.04.1998

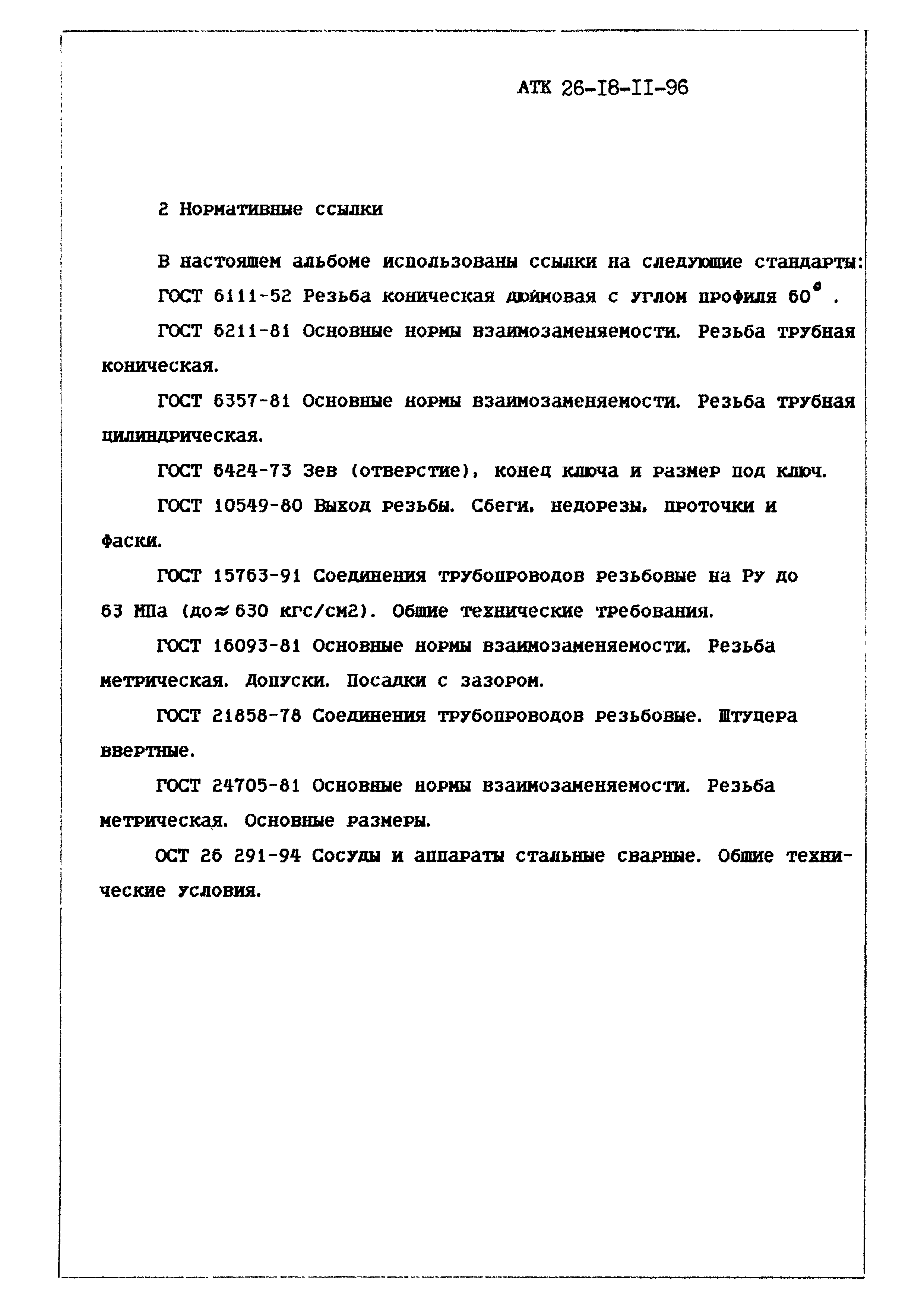

Нормативные ссылки:	ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 21856-78 «Соединения трубопроводов резьбовые. Штуцера проходные. Конструкция» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 6424-73 «Зев (отверстие), конец ключа и размер "под ключ"»

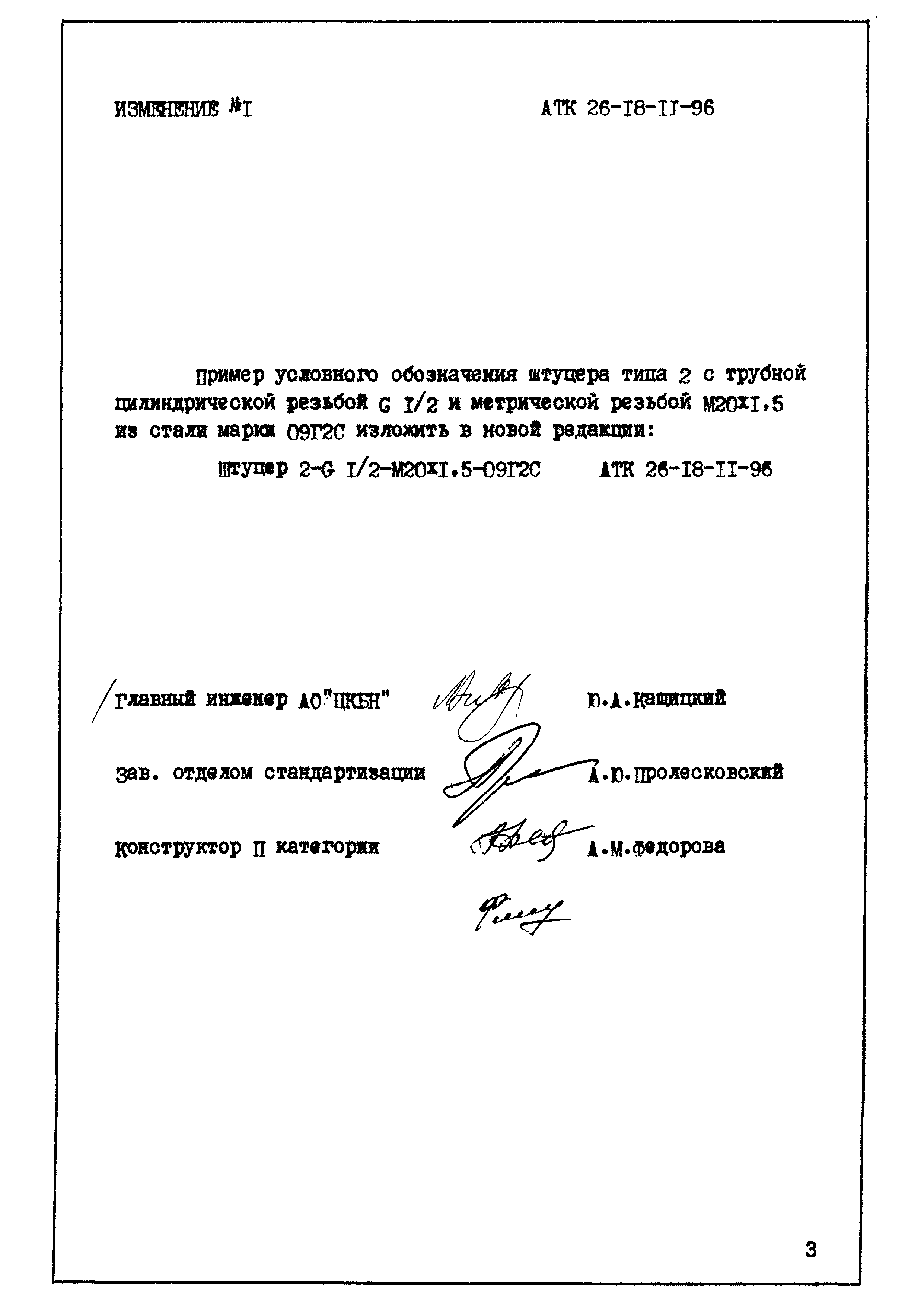

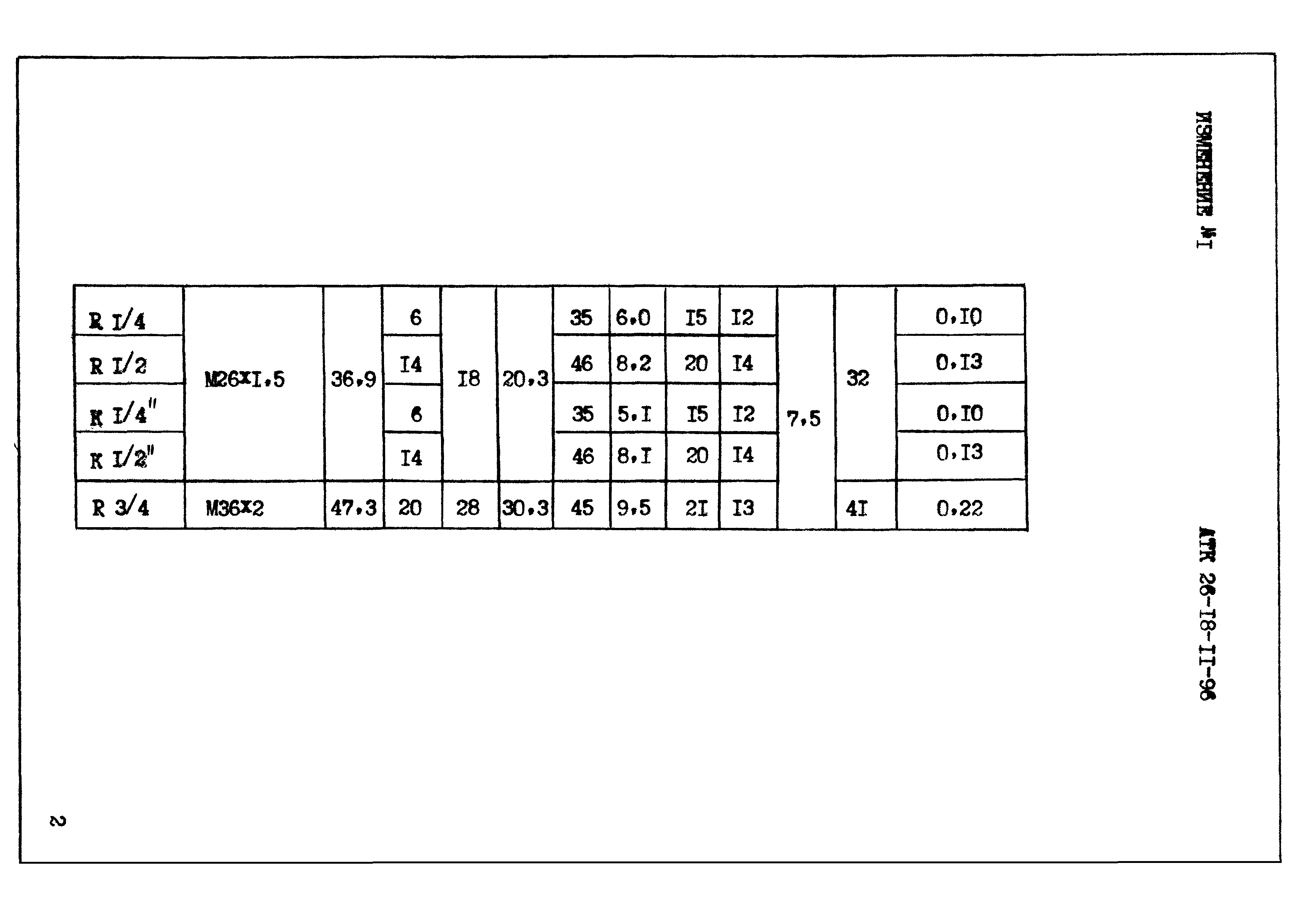

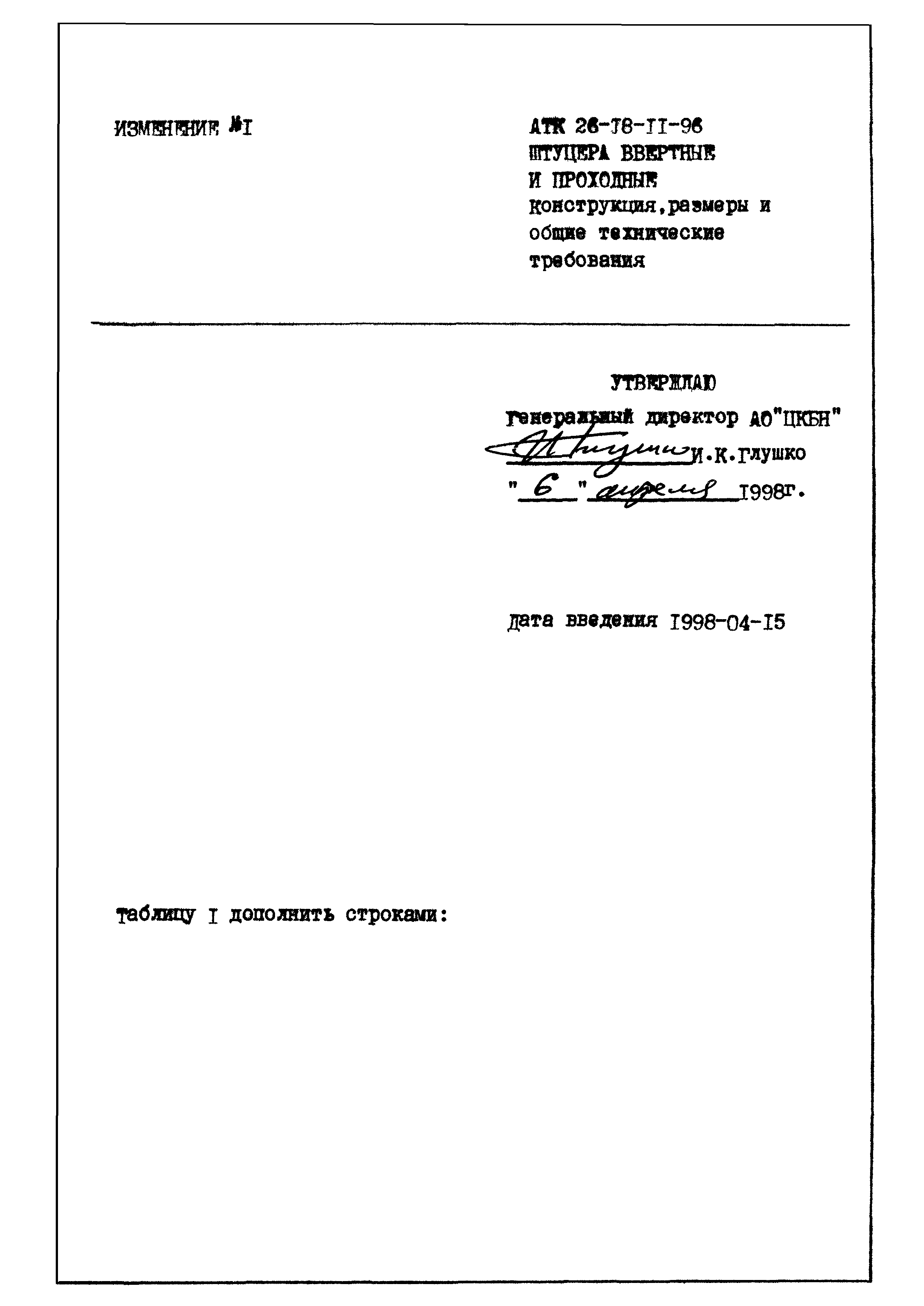

Текстовое изменение № 1 от 15.04.1998
