Скачать СТО 02494680-0056-2007 Стандарт организации. Слоистое разрушение сварных соединений строительных стальных конструкций. Требования при проектировании, изготовлении и монтаже

Дата актуализации: 10.08.2017

СТО 02494680-0056-2007

Стандарт организации. Слоистое разрушение сварных соединений строительных стальных конструкций. Требования при проектировании, изготовлении и монтаже

Обозначение:	СТО 02494680-0056-2007
Обозначение англ:	STO 02494680-0056-2007
Статус:	действует
Название рус.:	Стандарт организации. Слоистое разрушение сварных соединений строительных стальных конструкций. Требования при проектировании, изготовлении и монтаже
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.2007

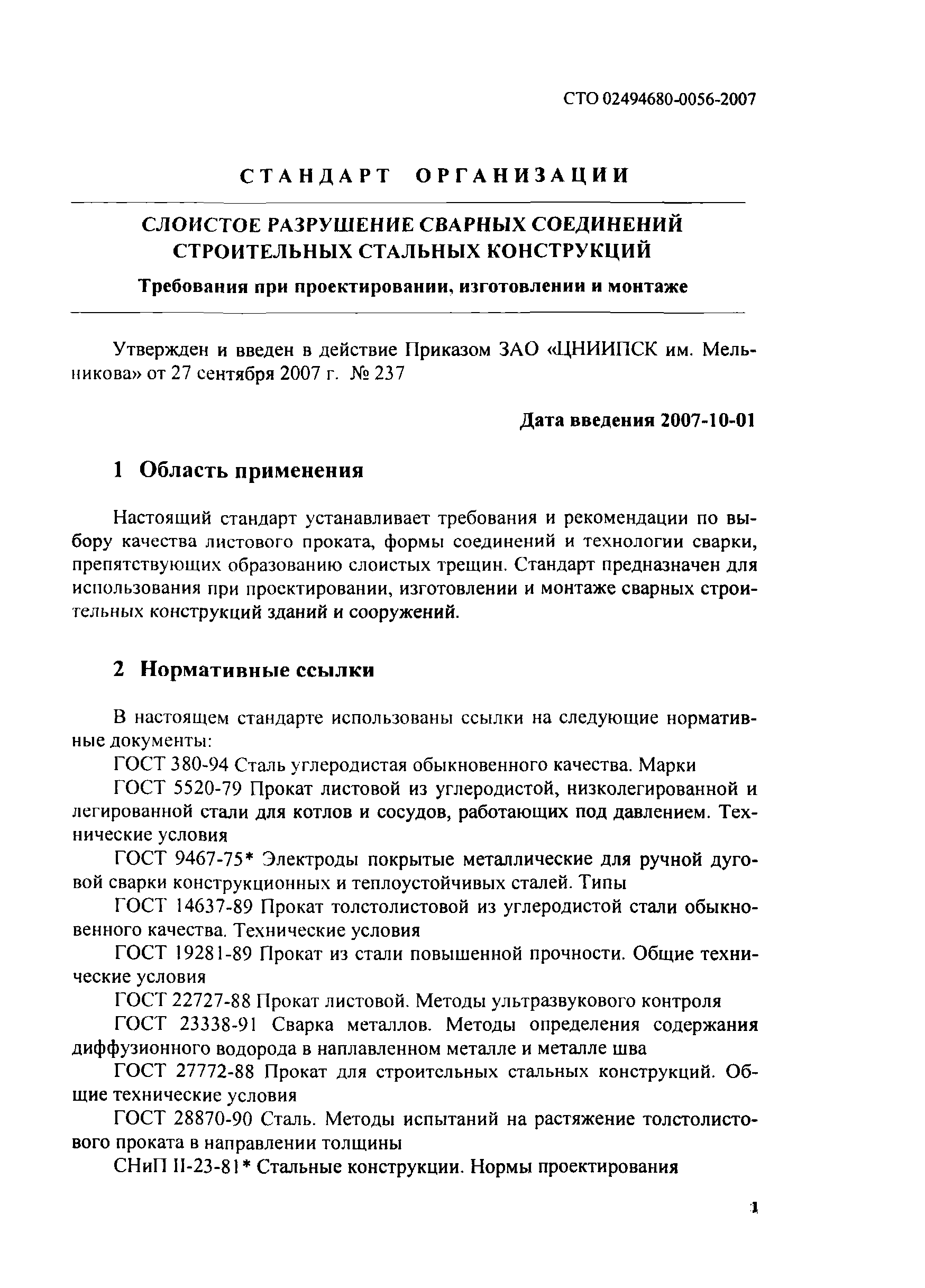

Область применения:	Стандарт устанавливает требования и рекомендации по выбору качества листового проката, формы соединений и технологии сварки, препятствующих образованию слоистых трещин. Стандарт предназначен для использования при проектировании, изготовлении и монтаже сварных строительных конструкций зданий и сооружений

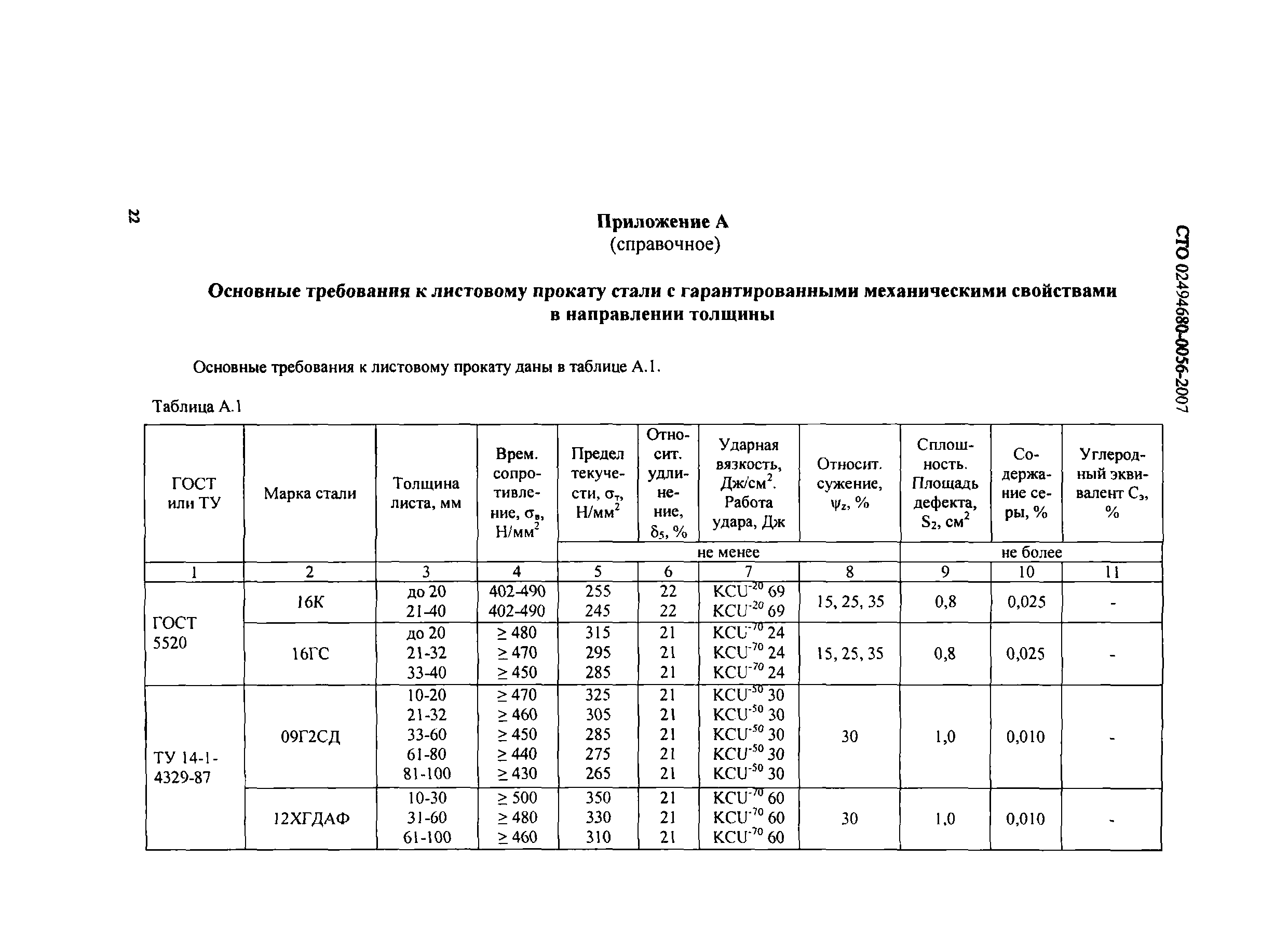

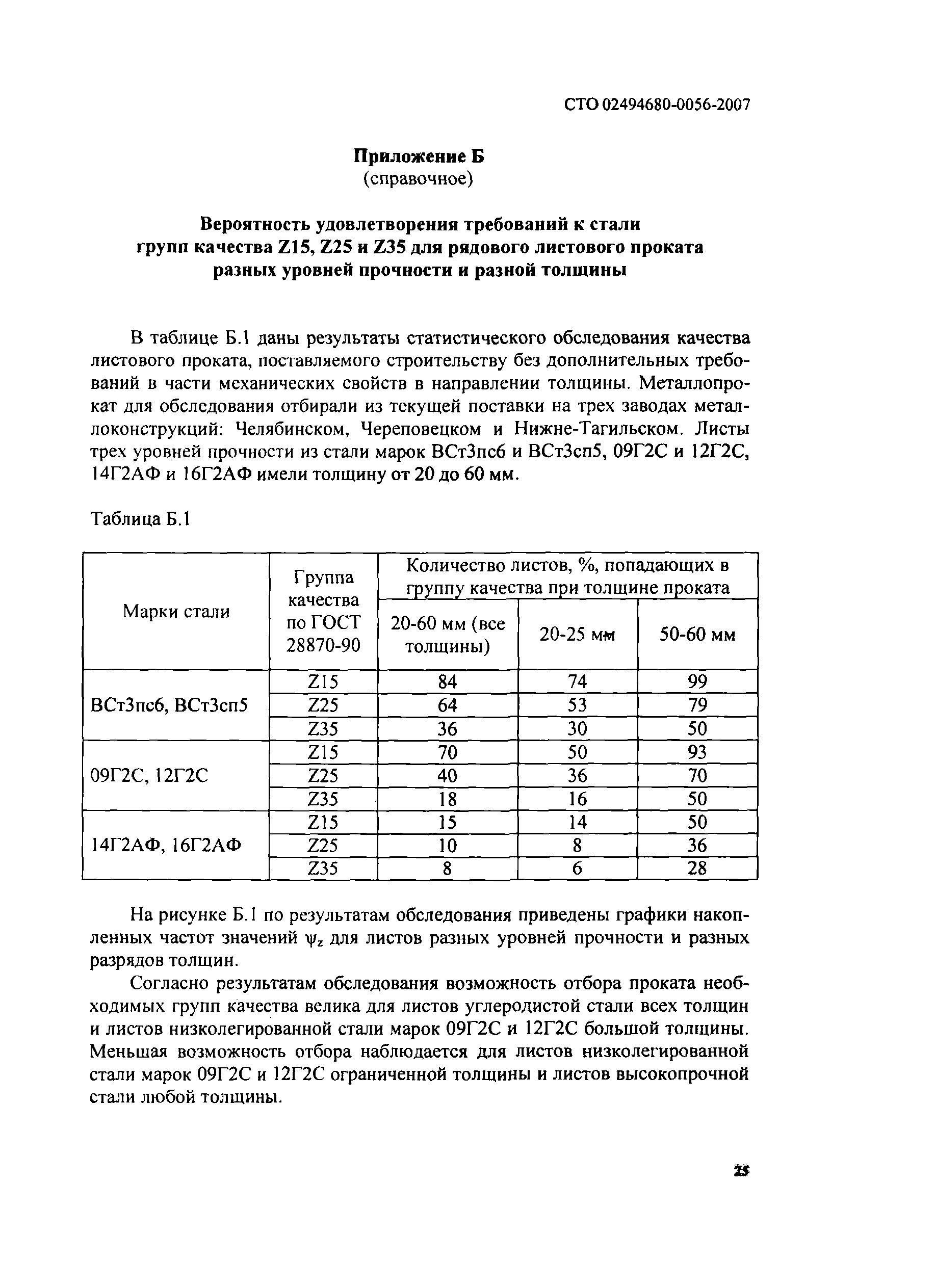

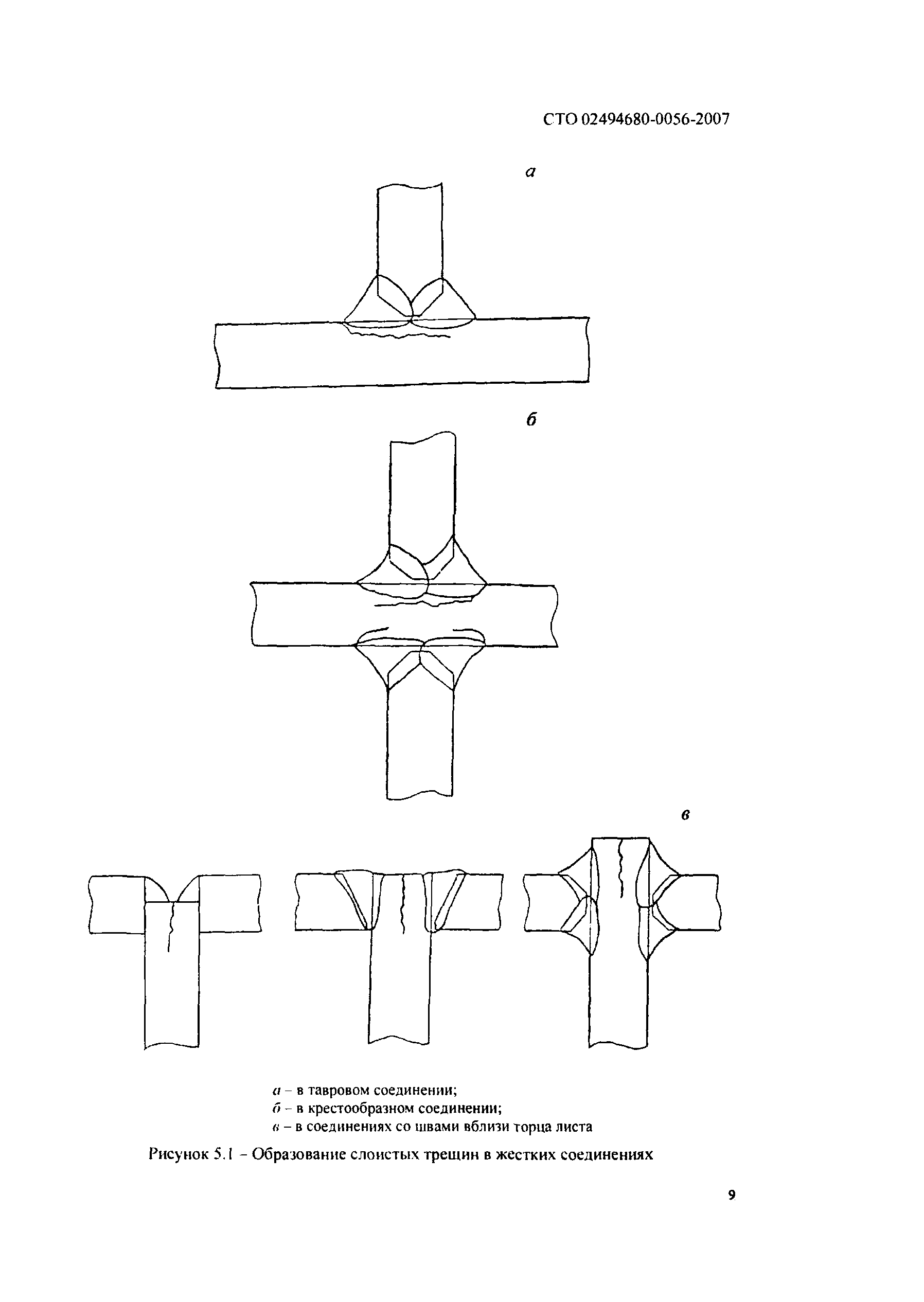

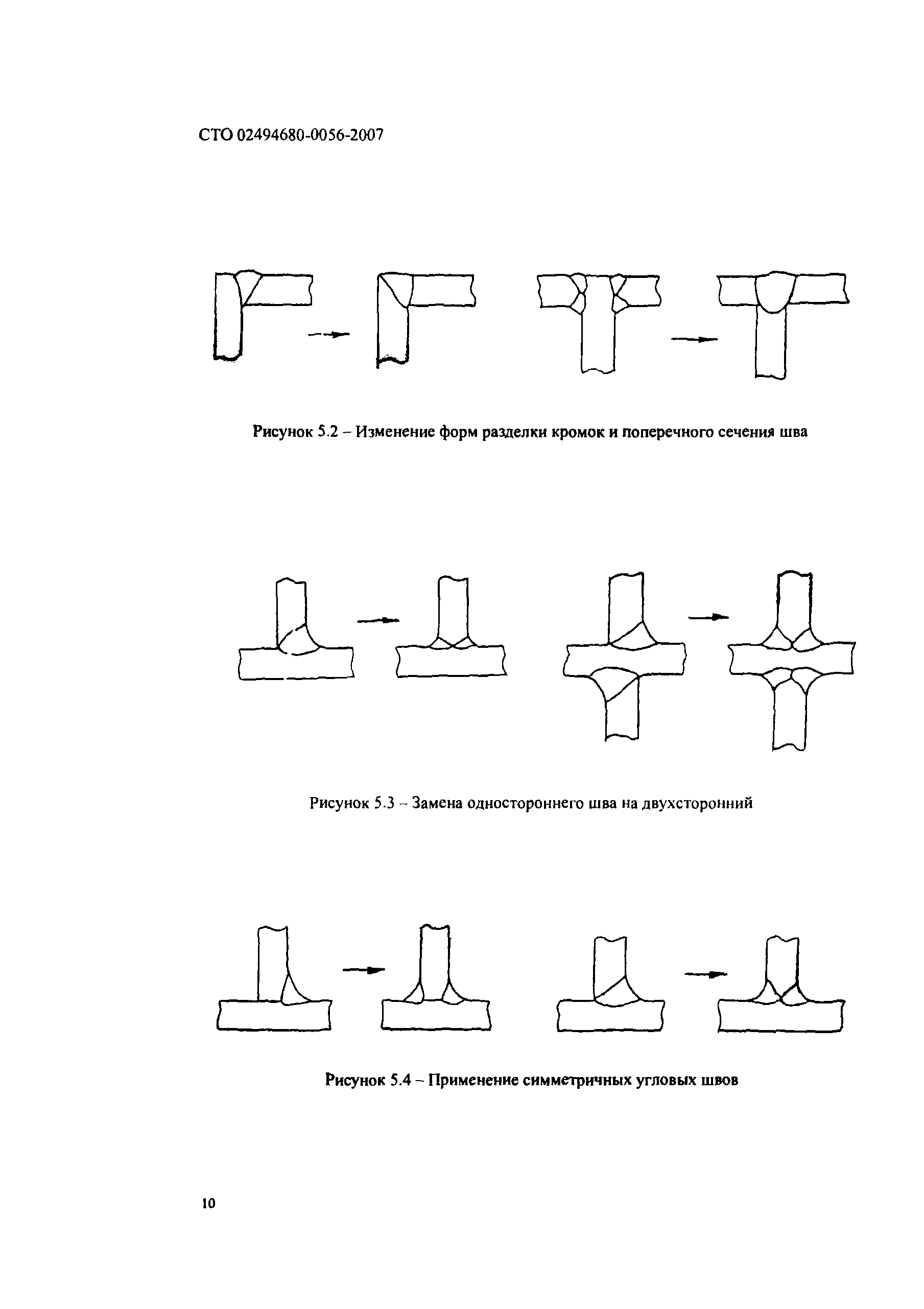

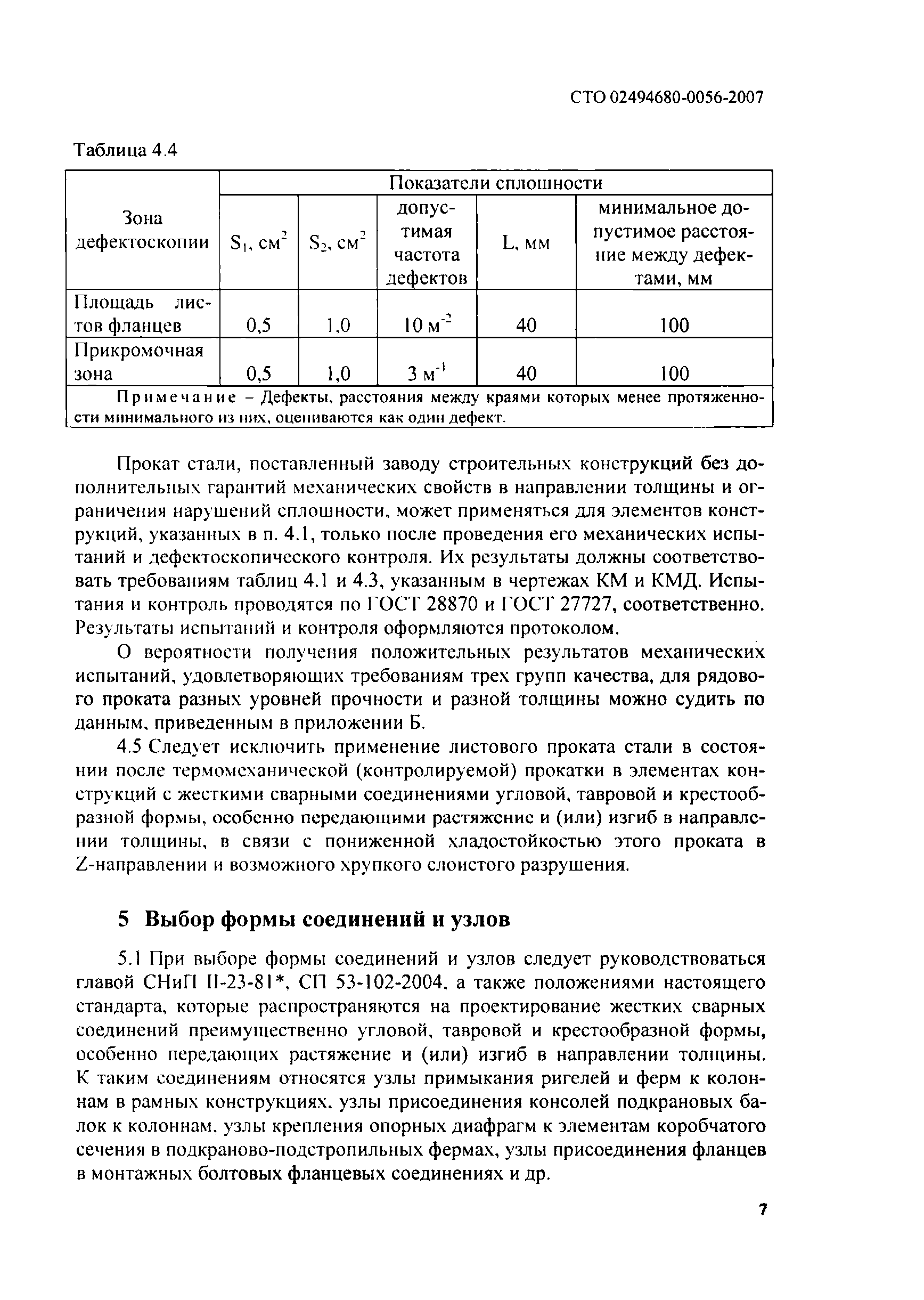

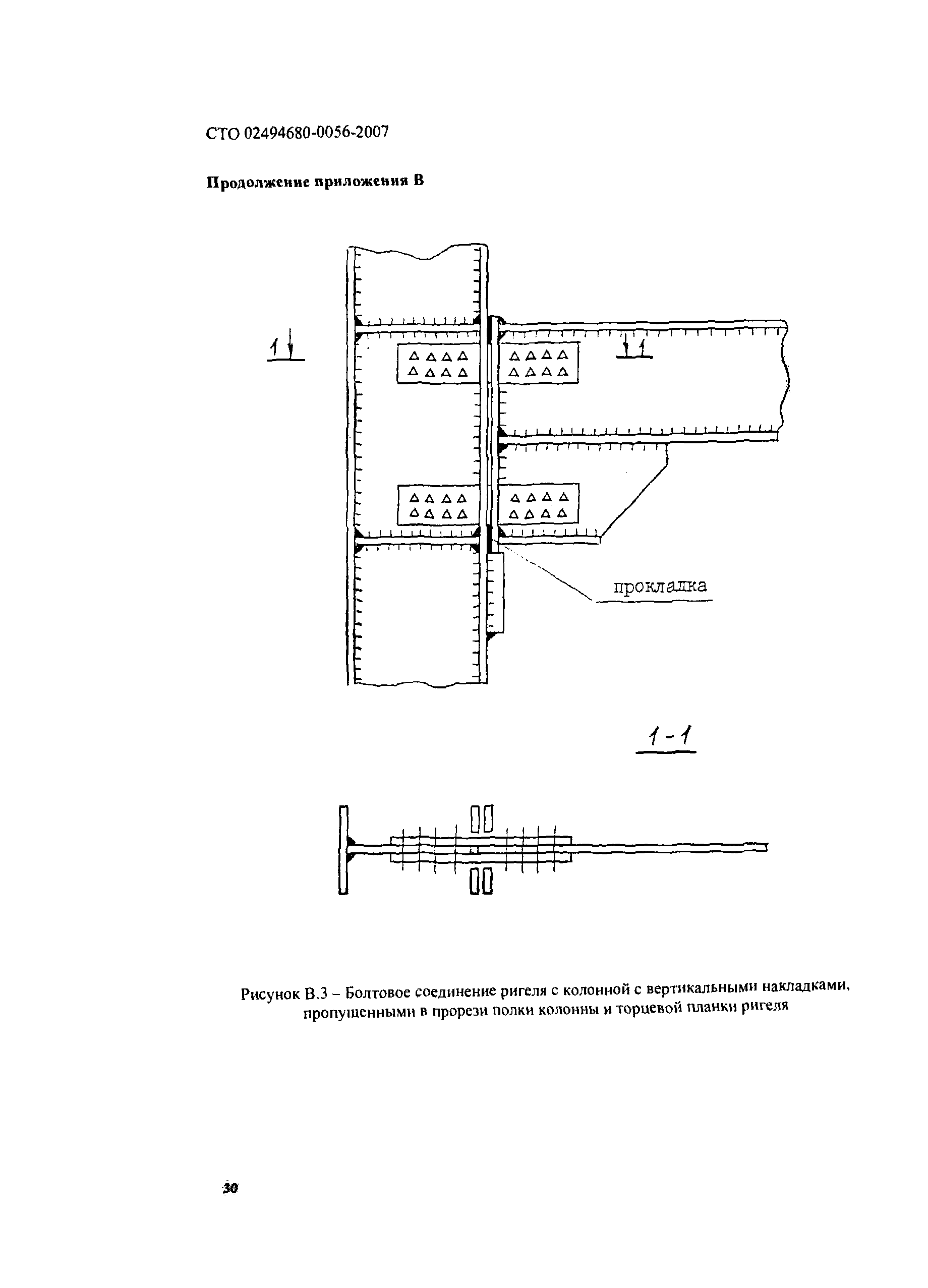

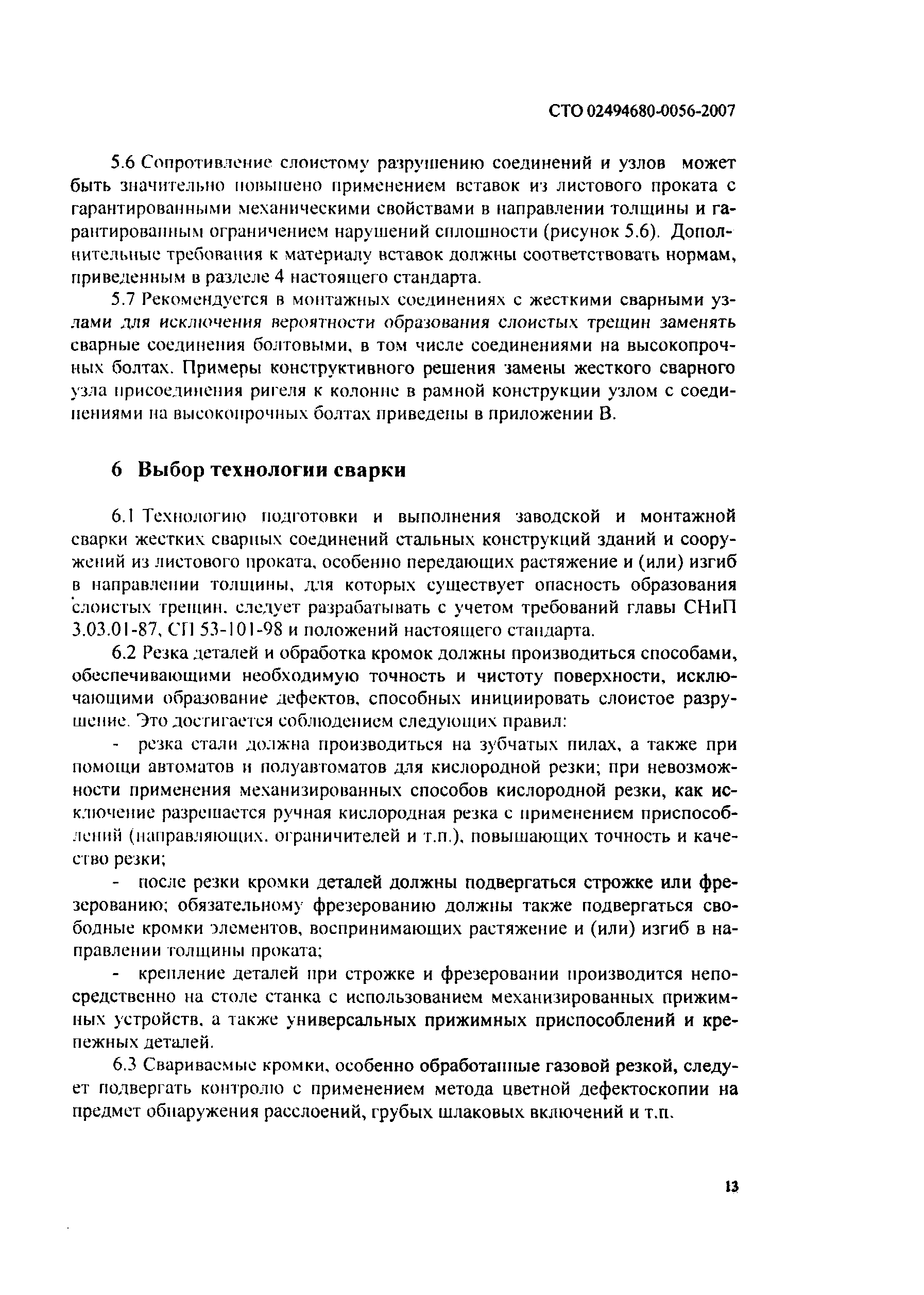

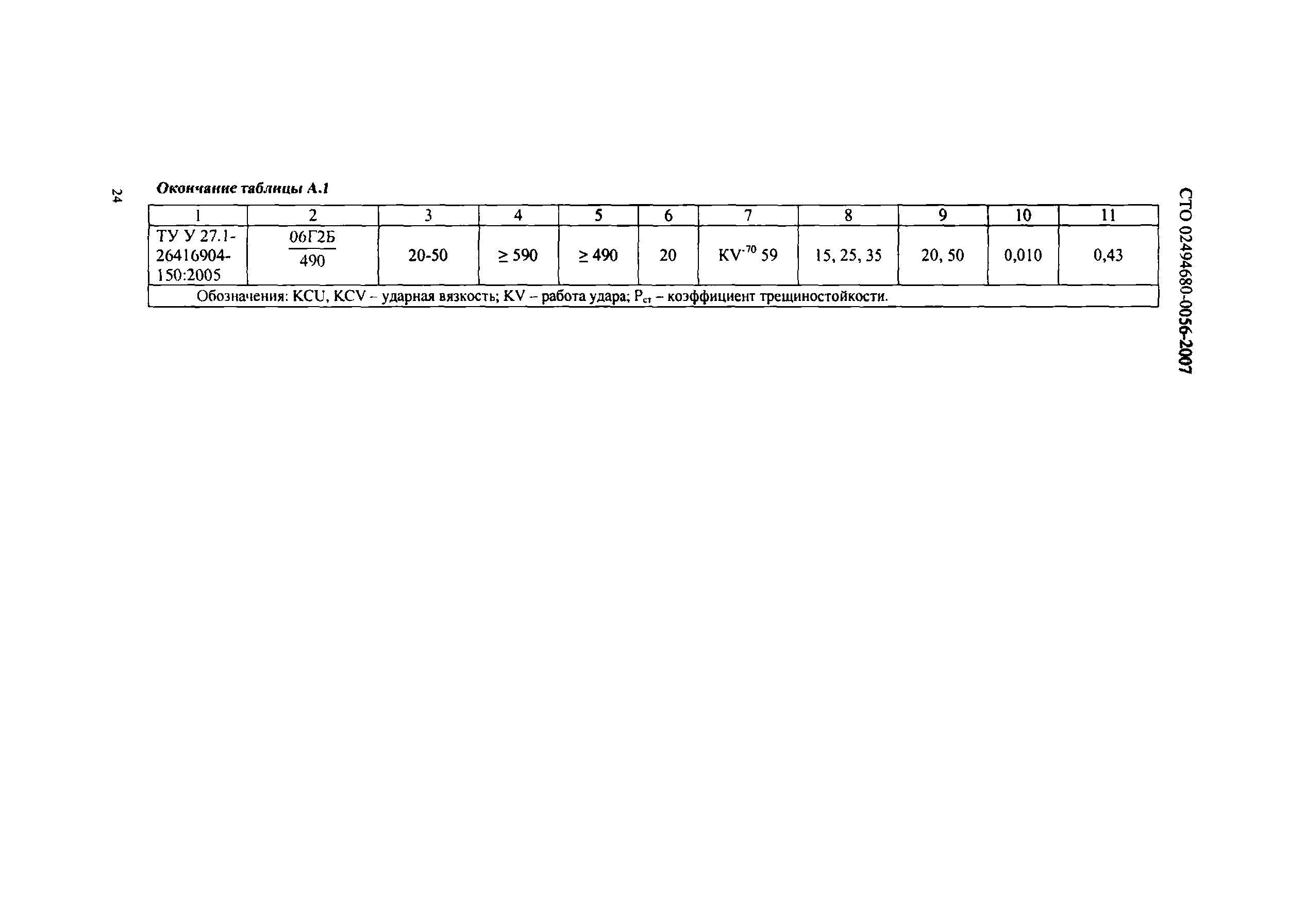

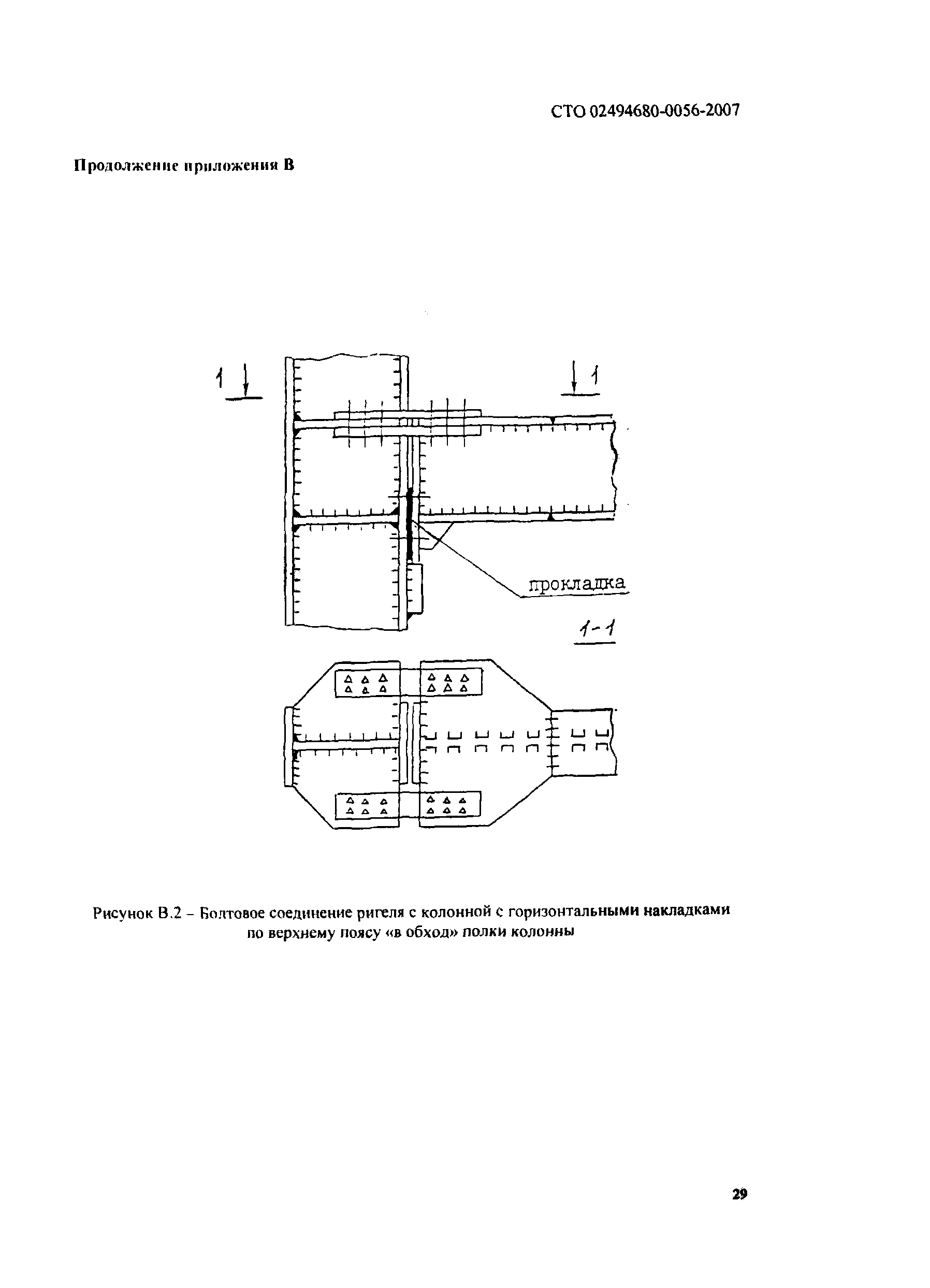

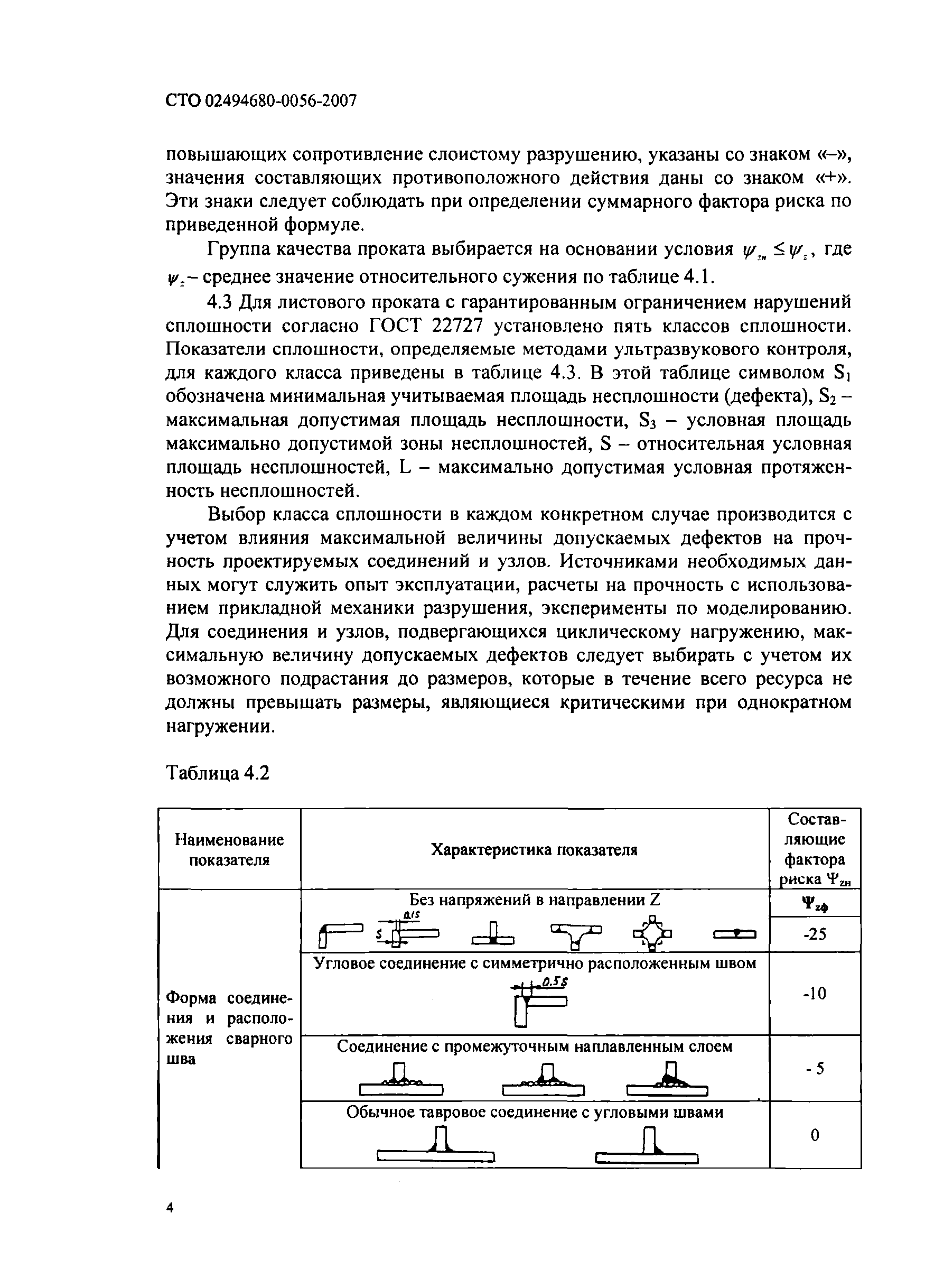

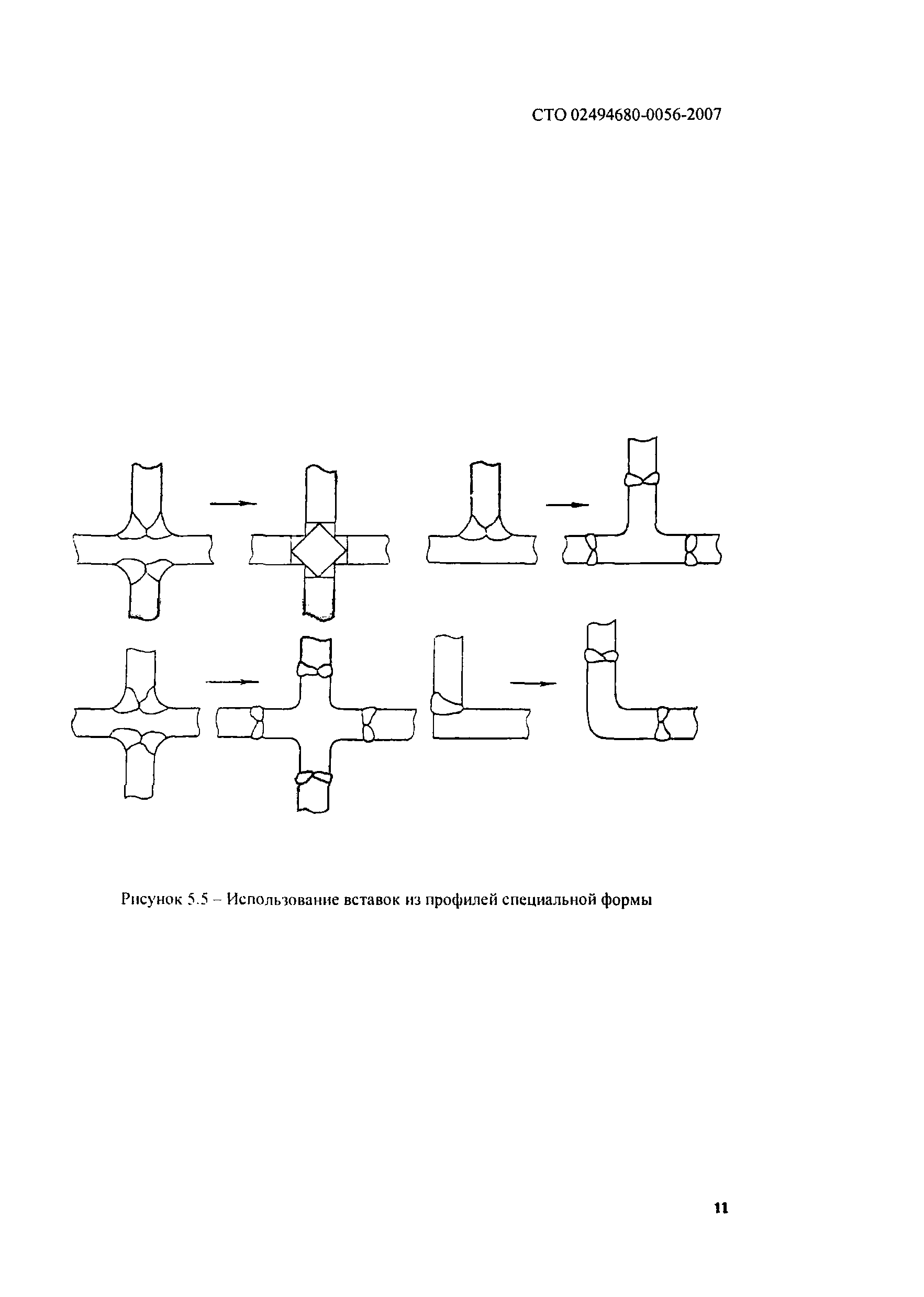

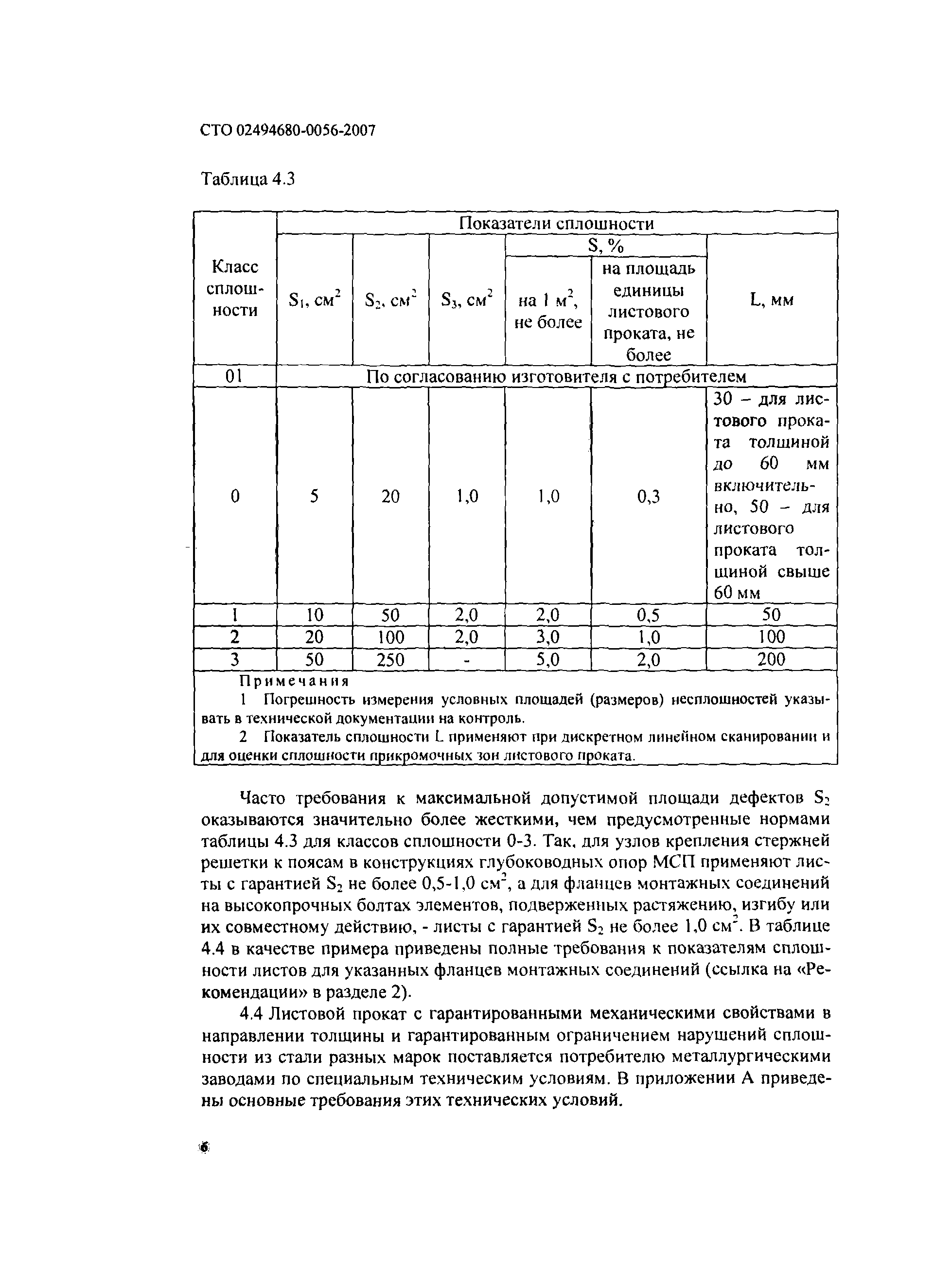

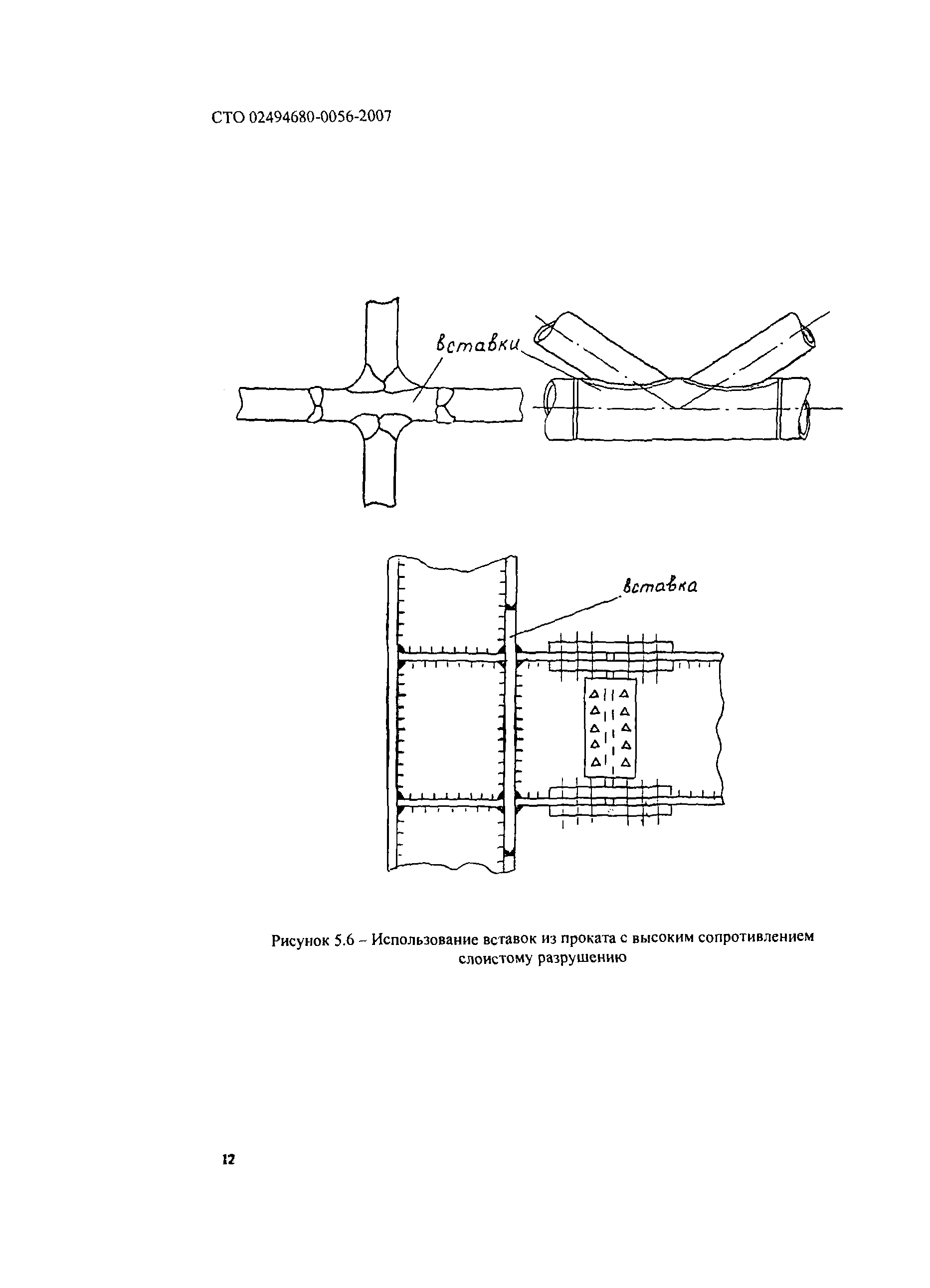

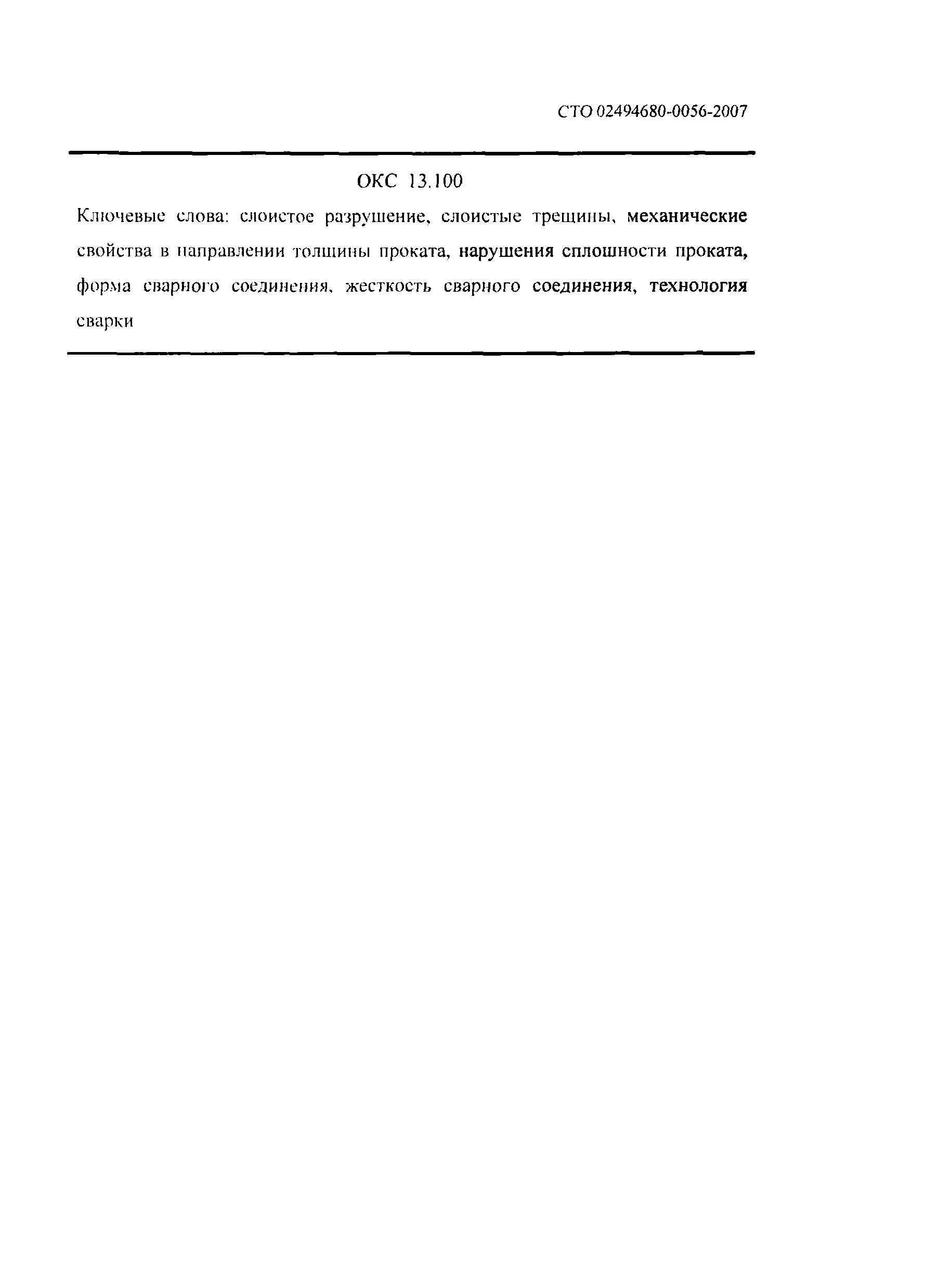

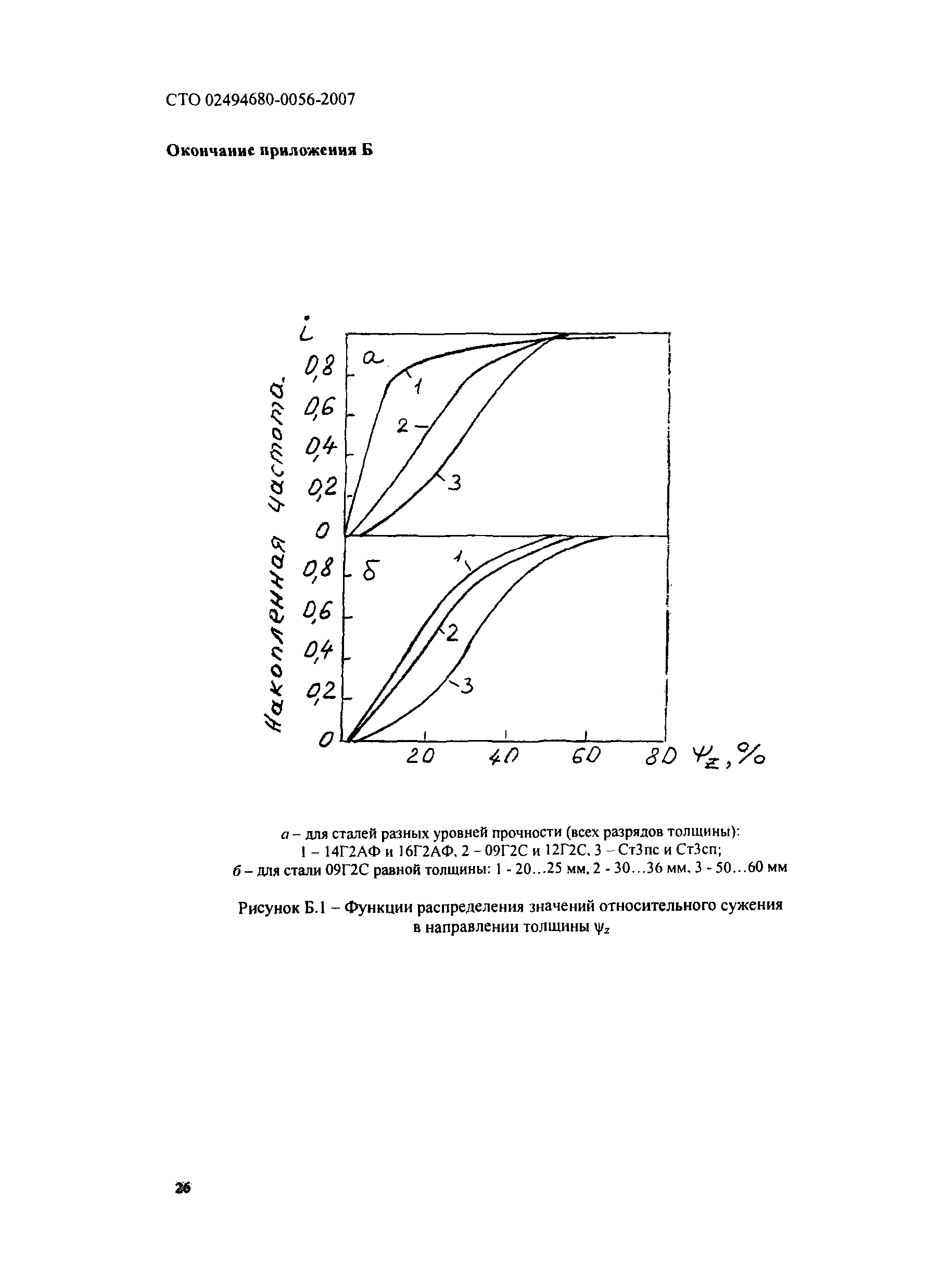

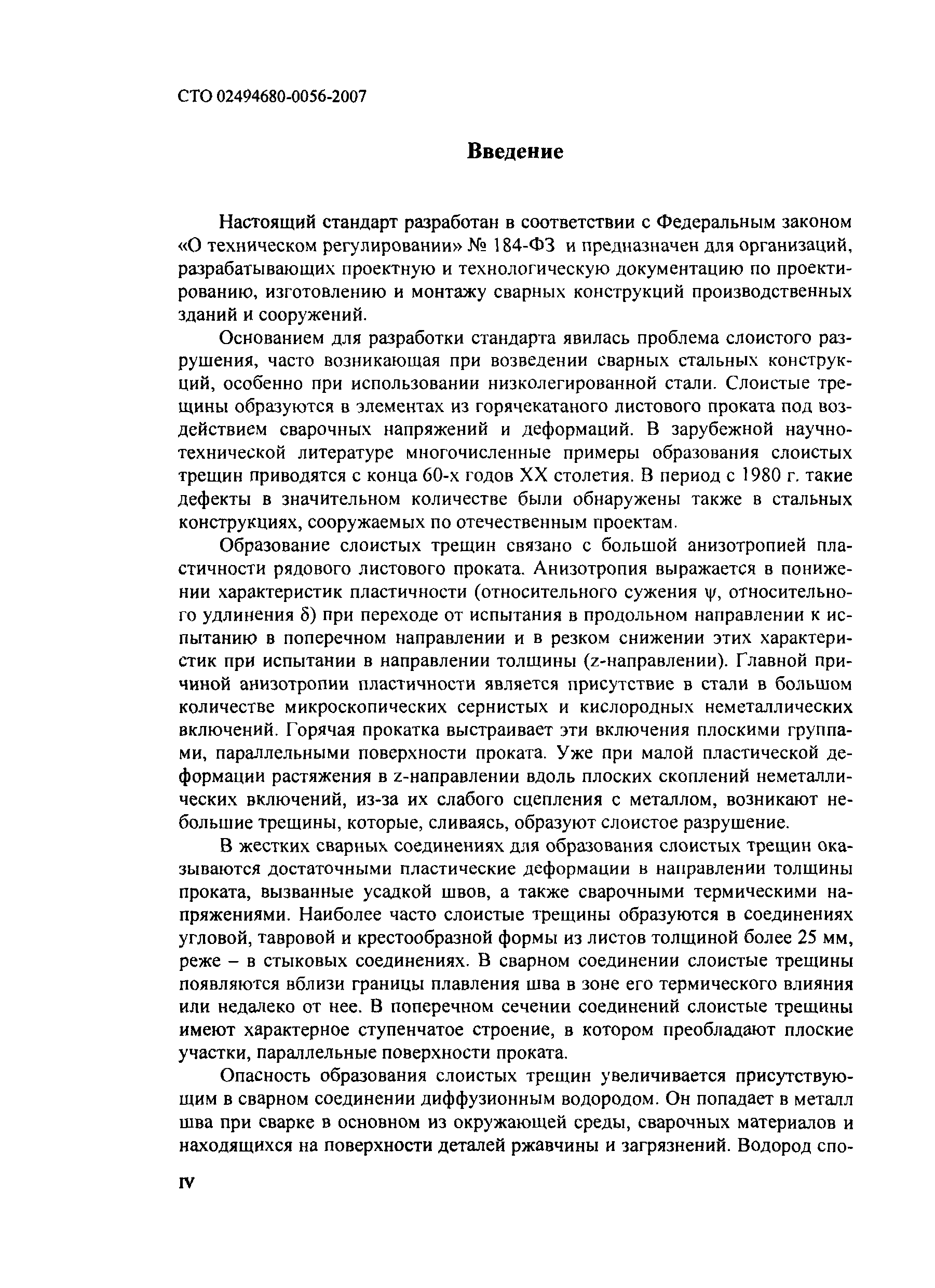

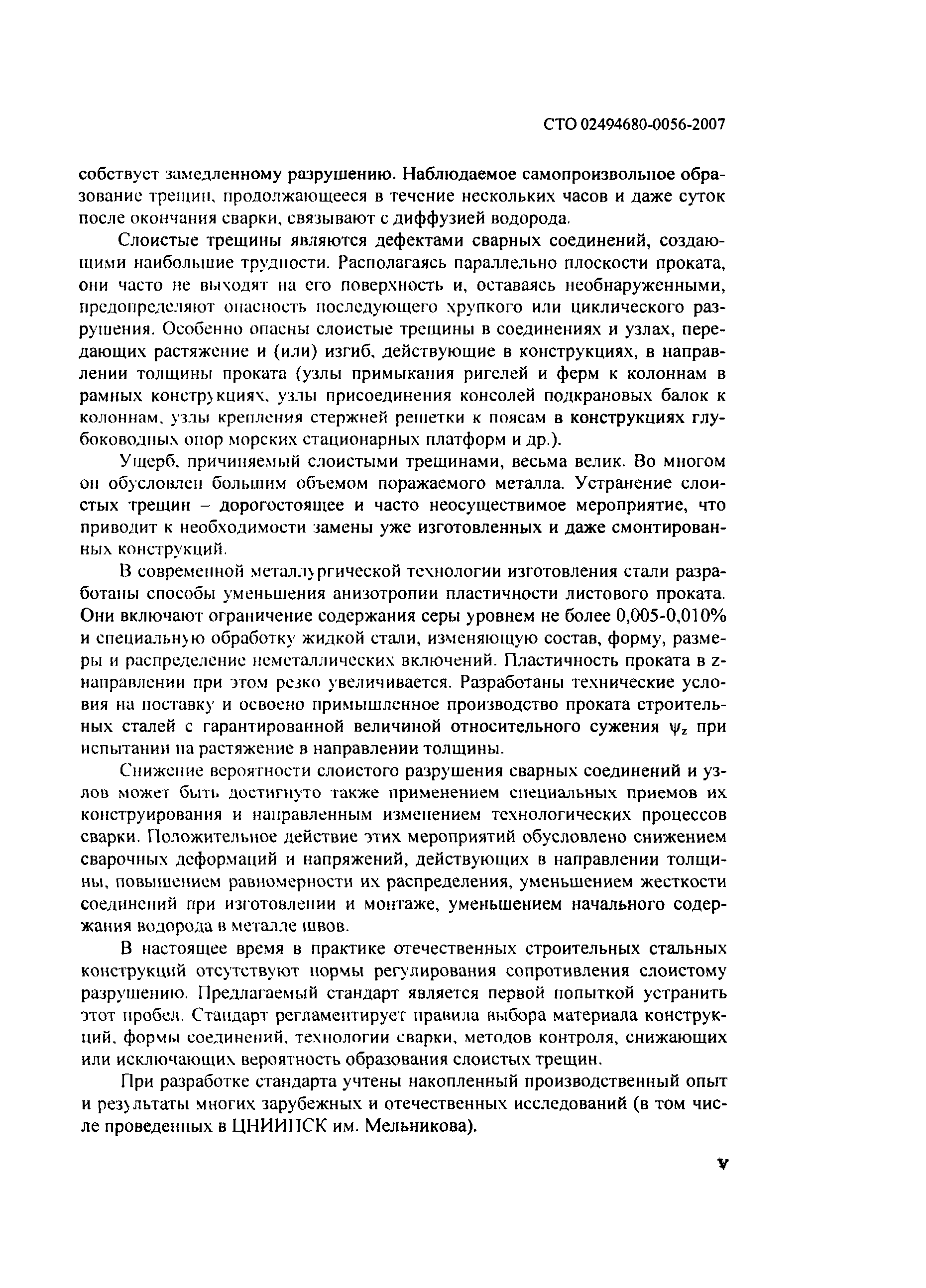

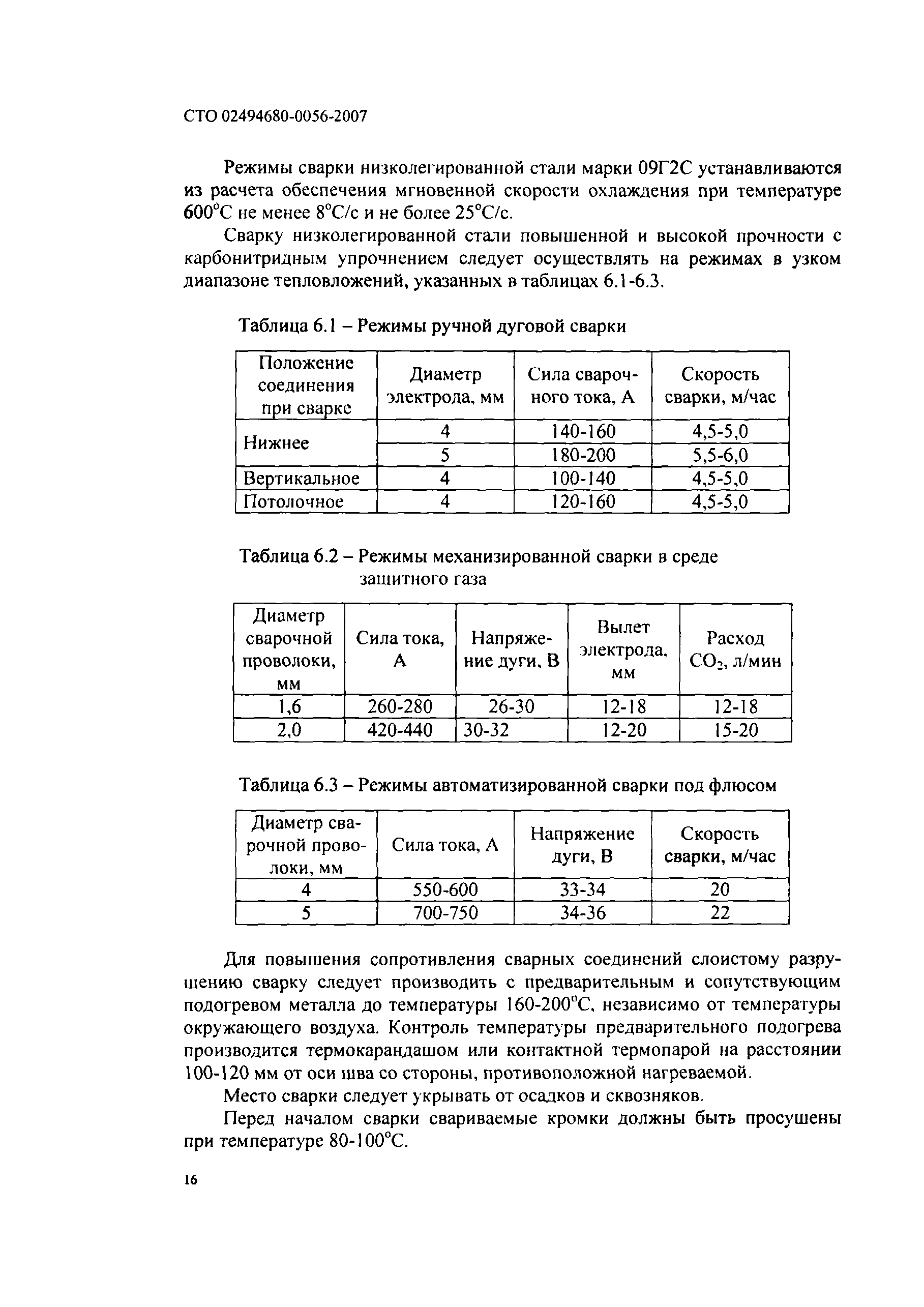

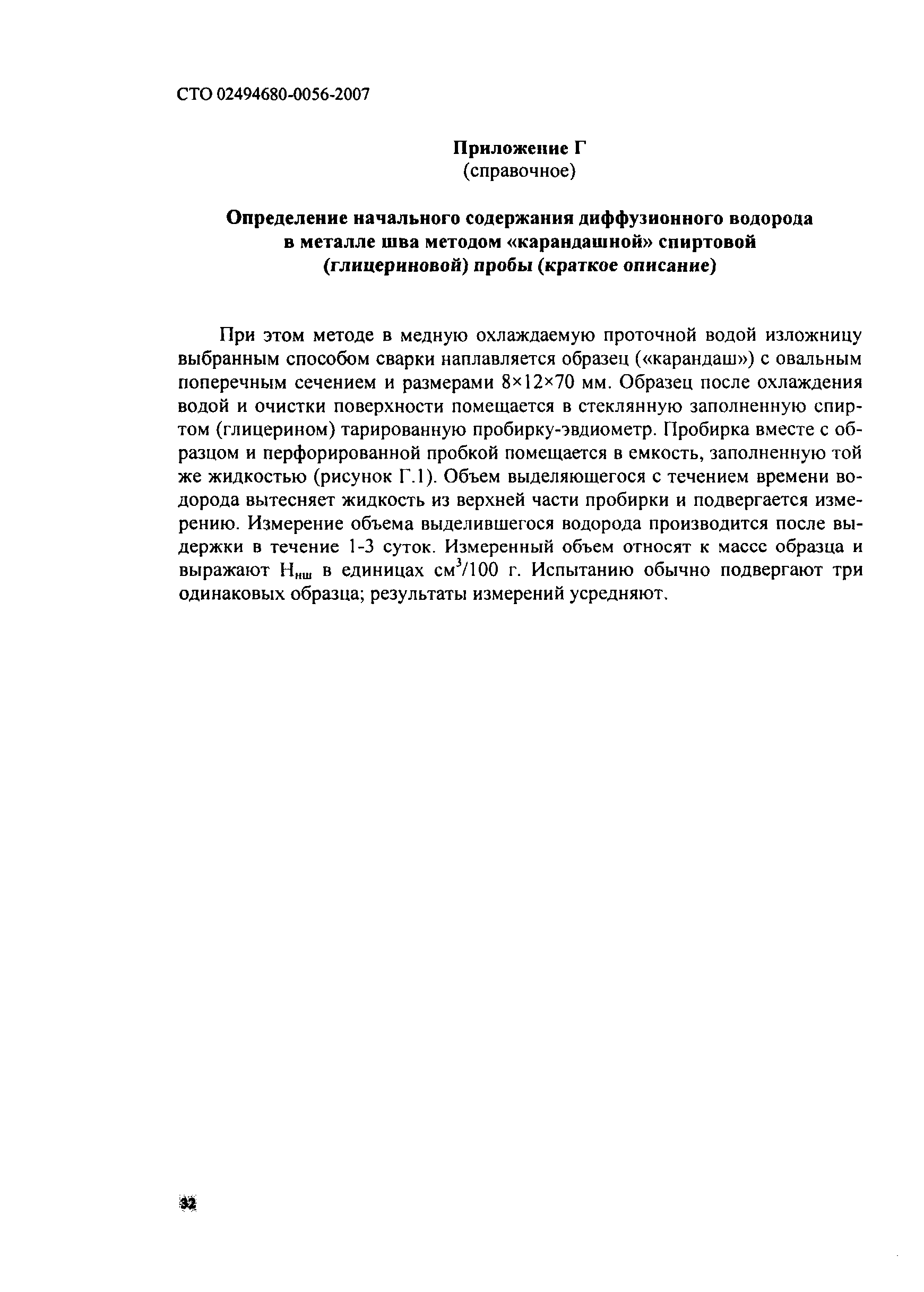

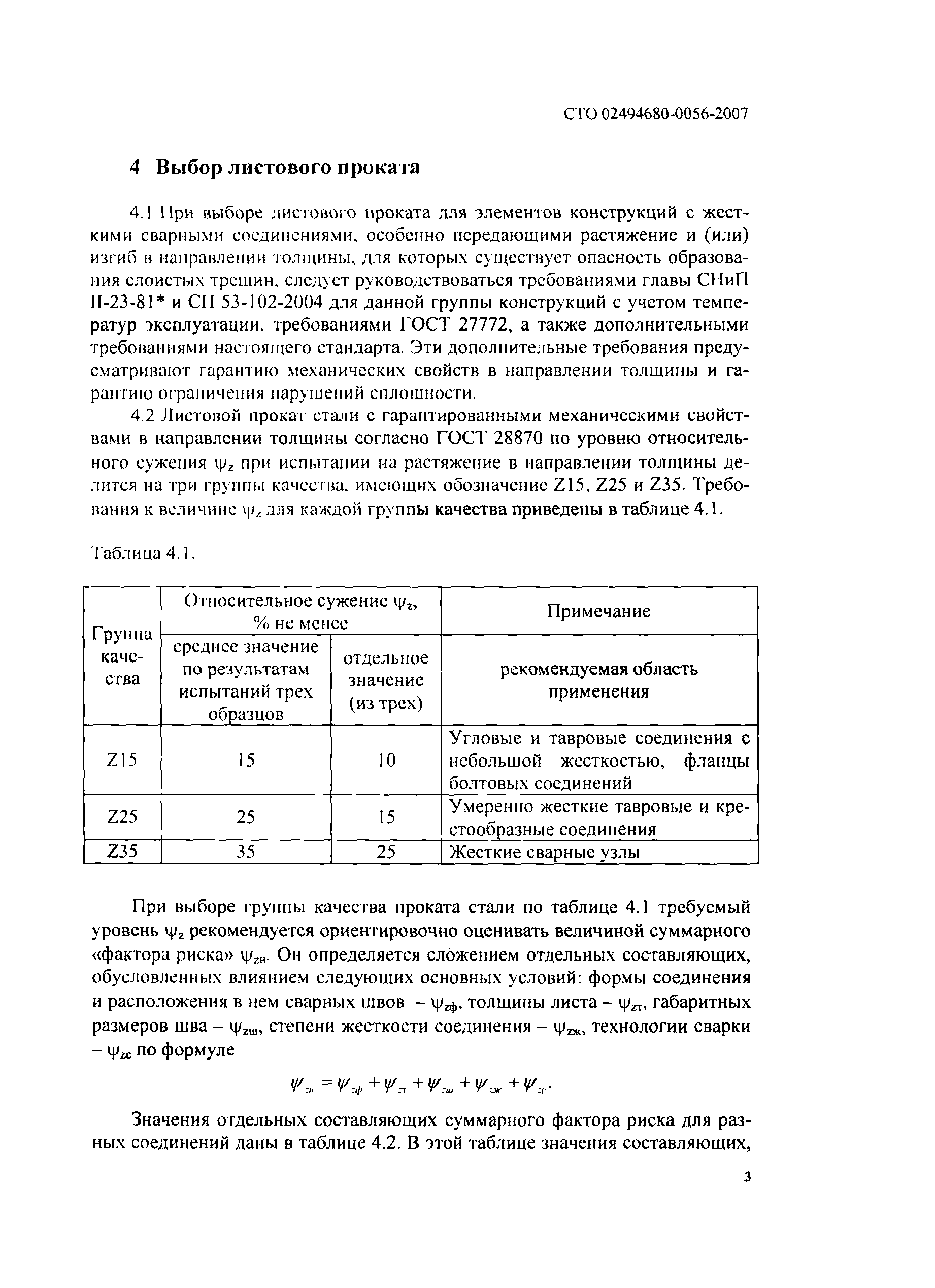

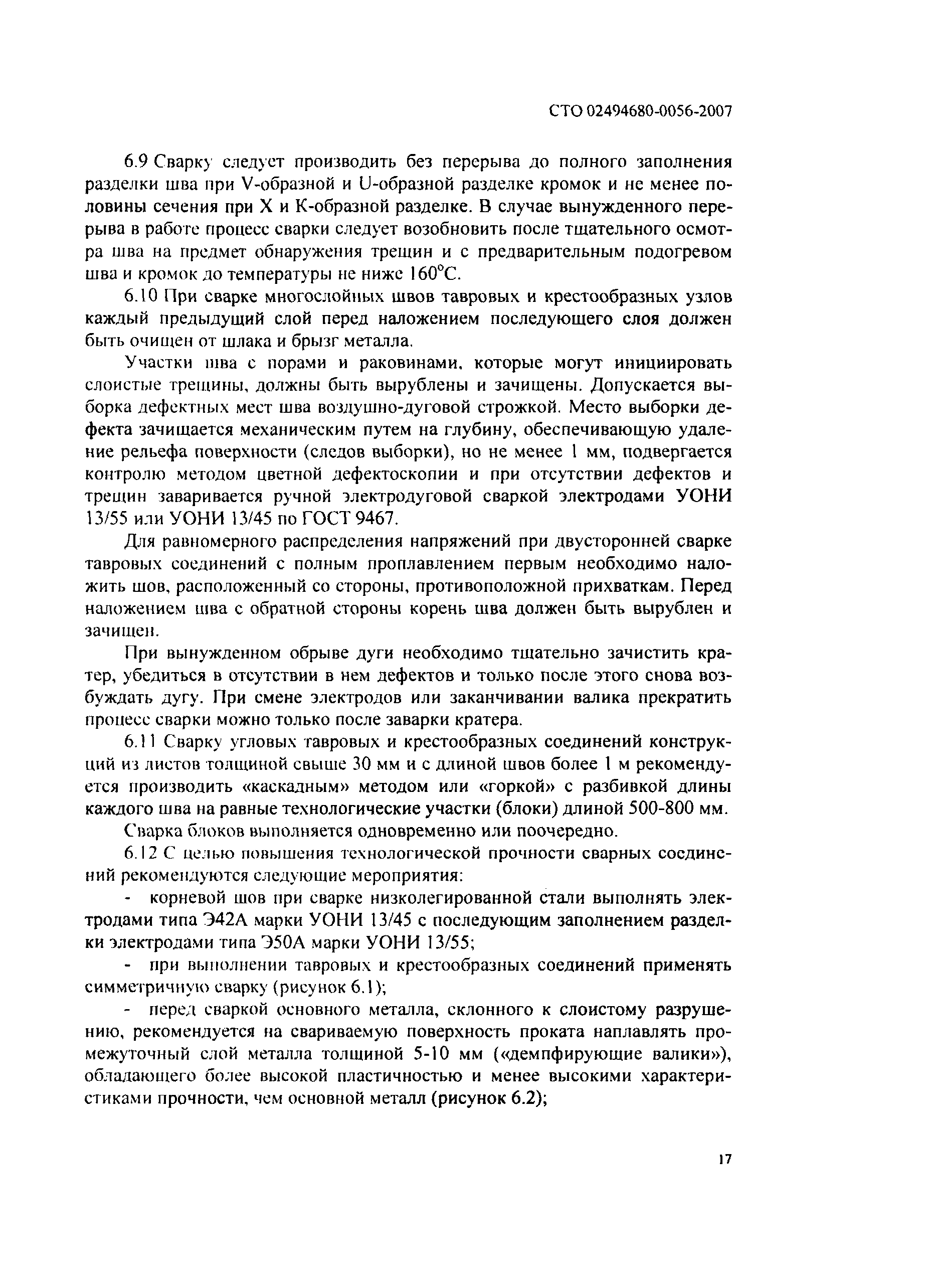

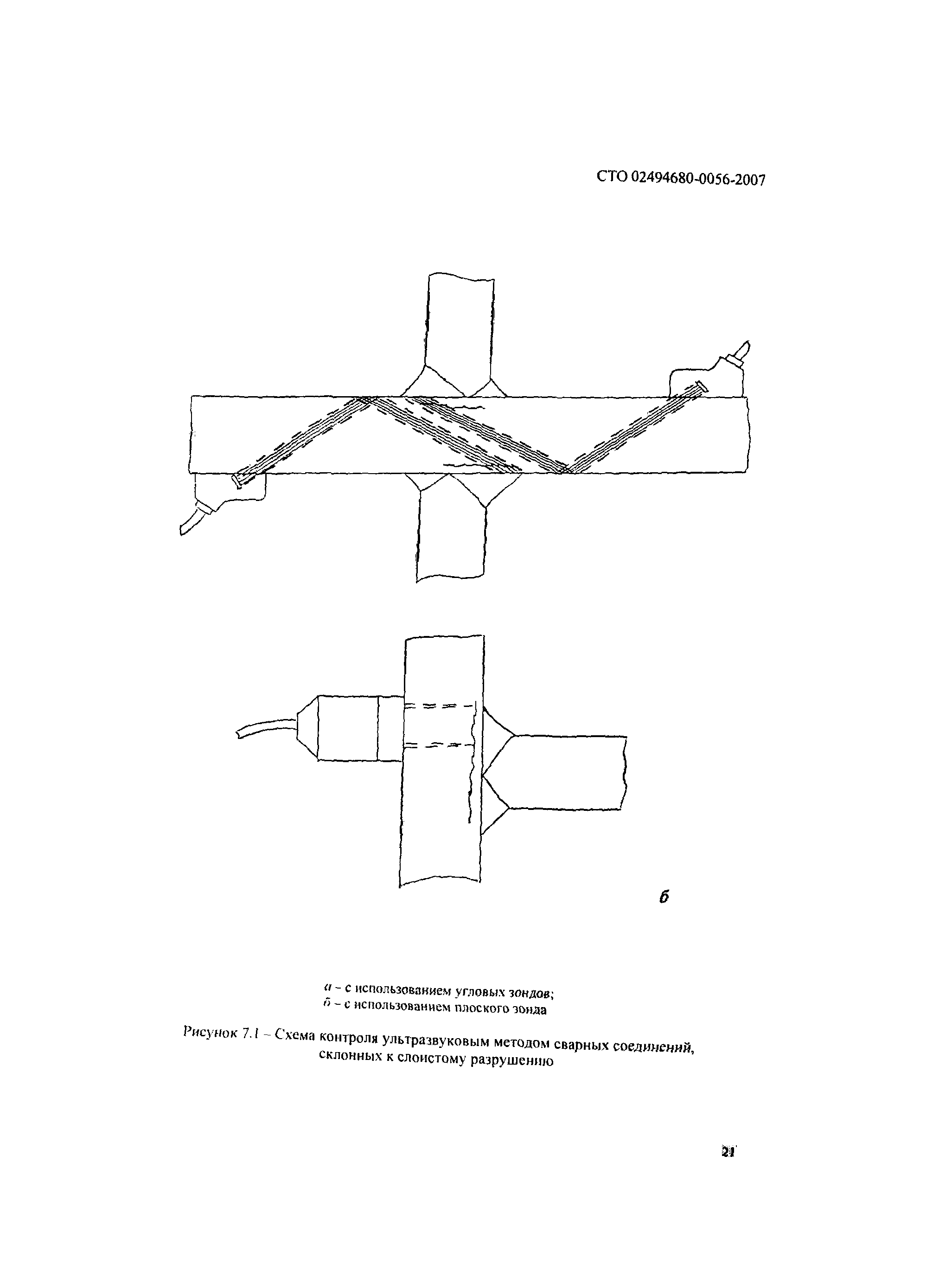

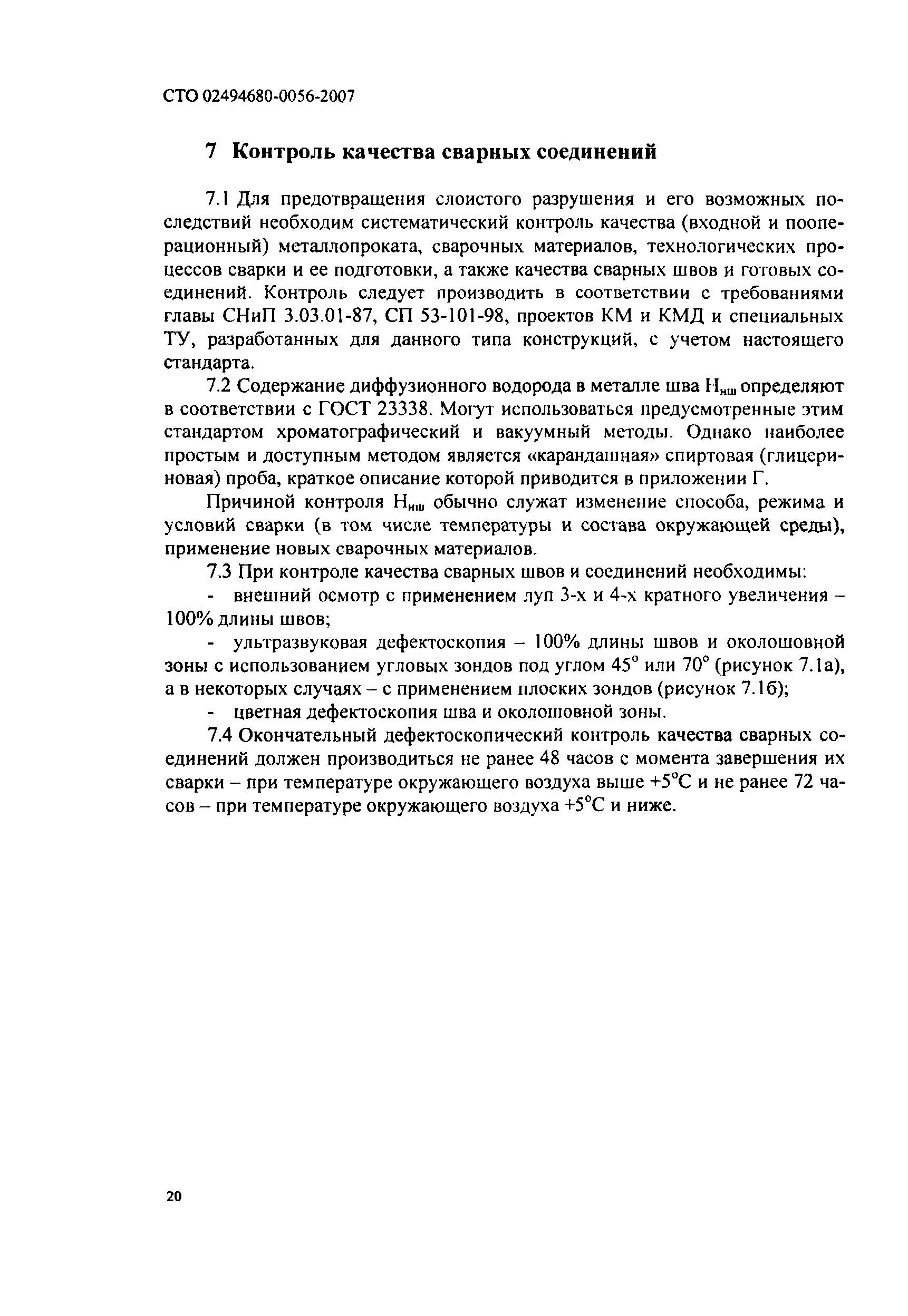

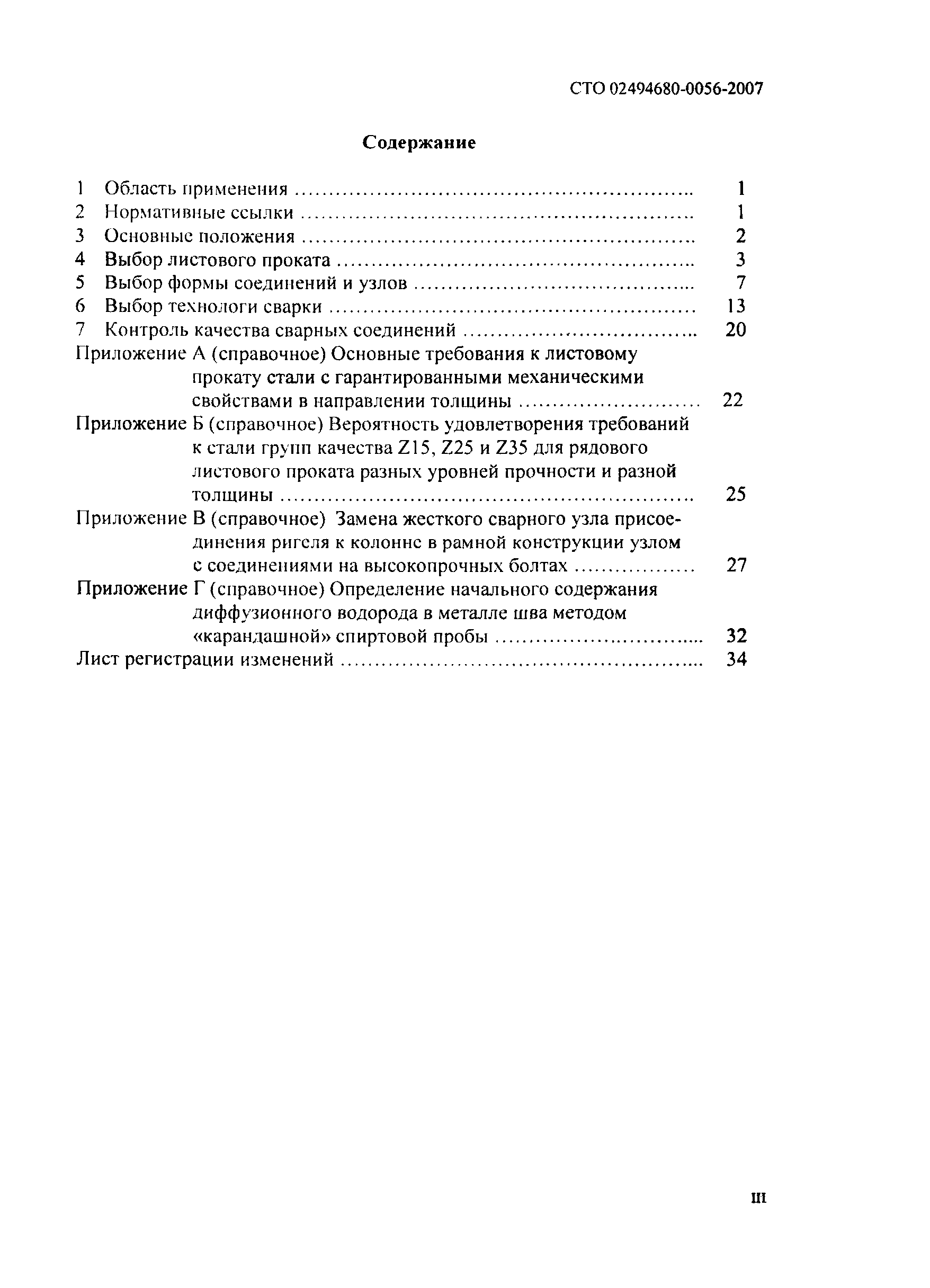

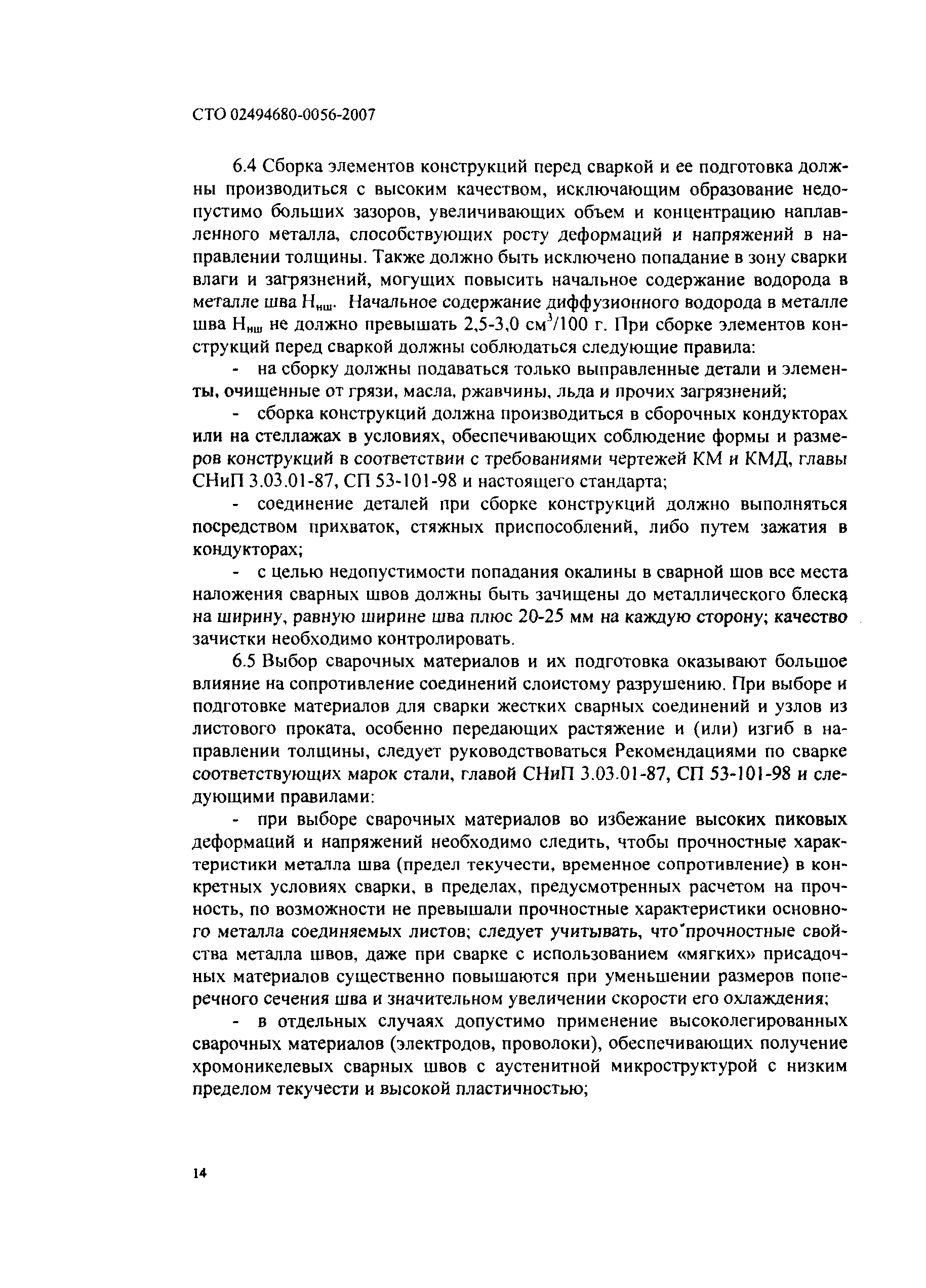

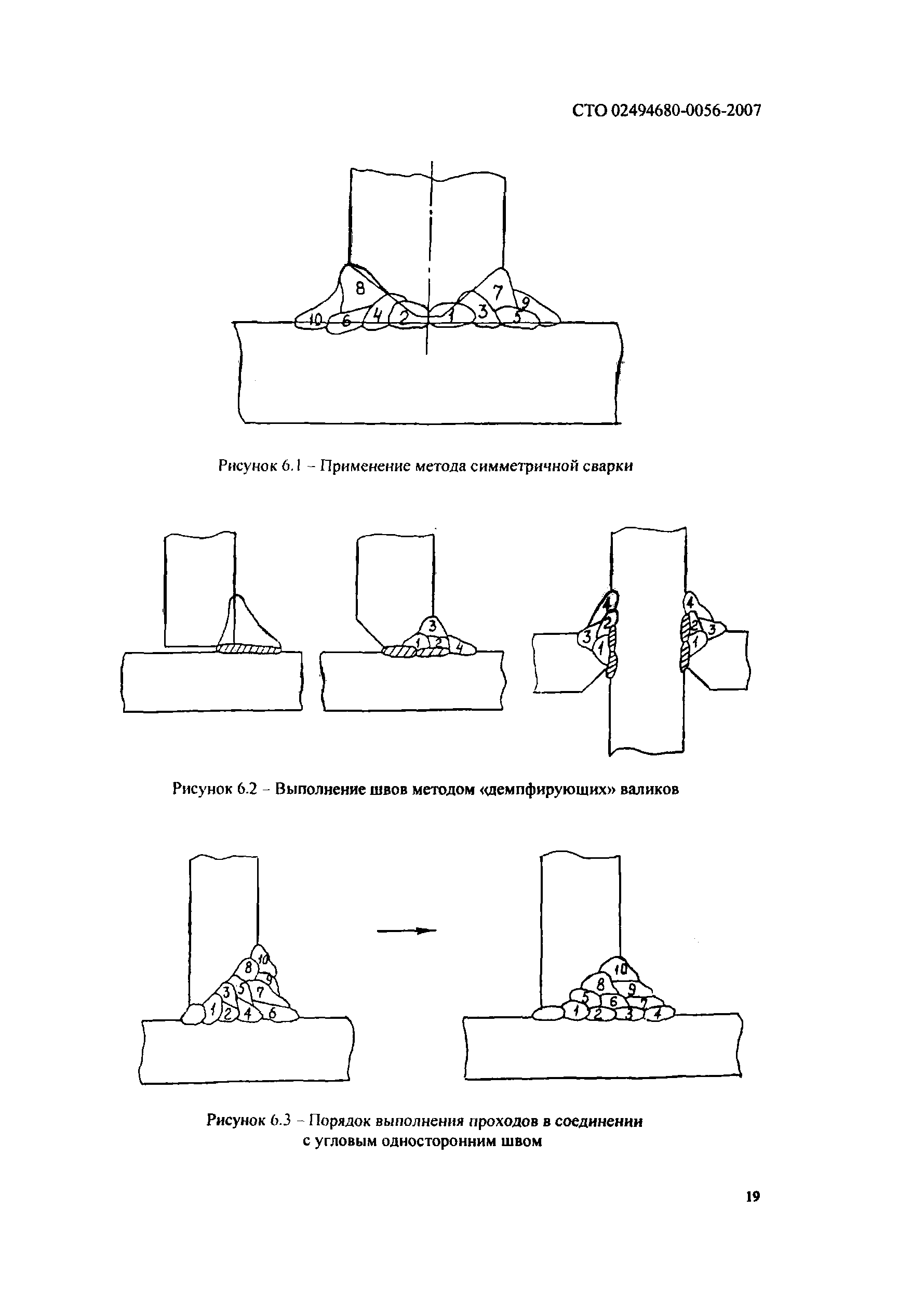

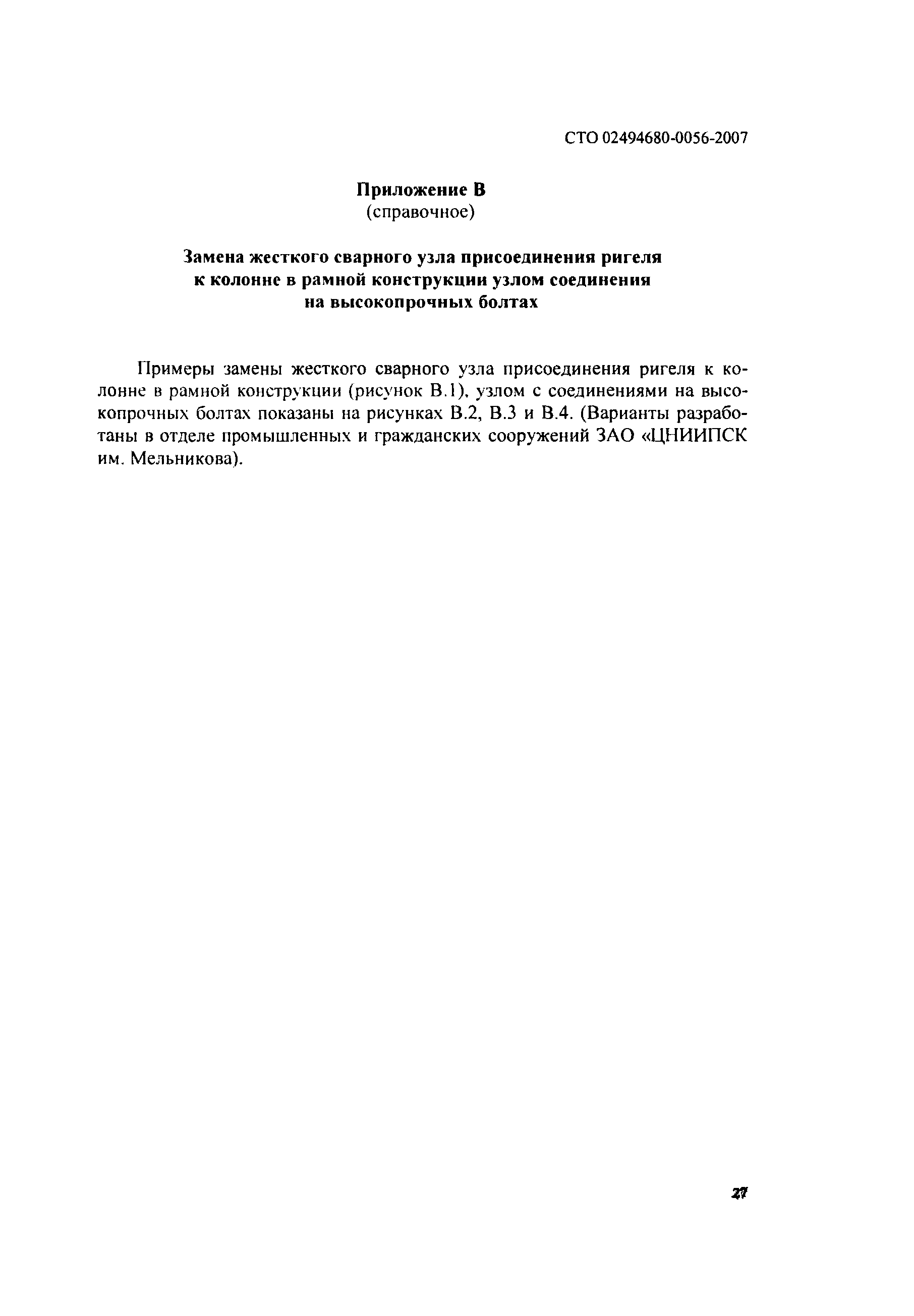

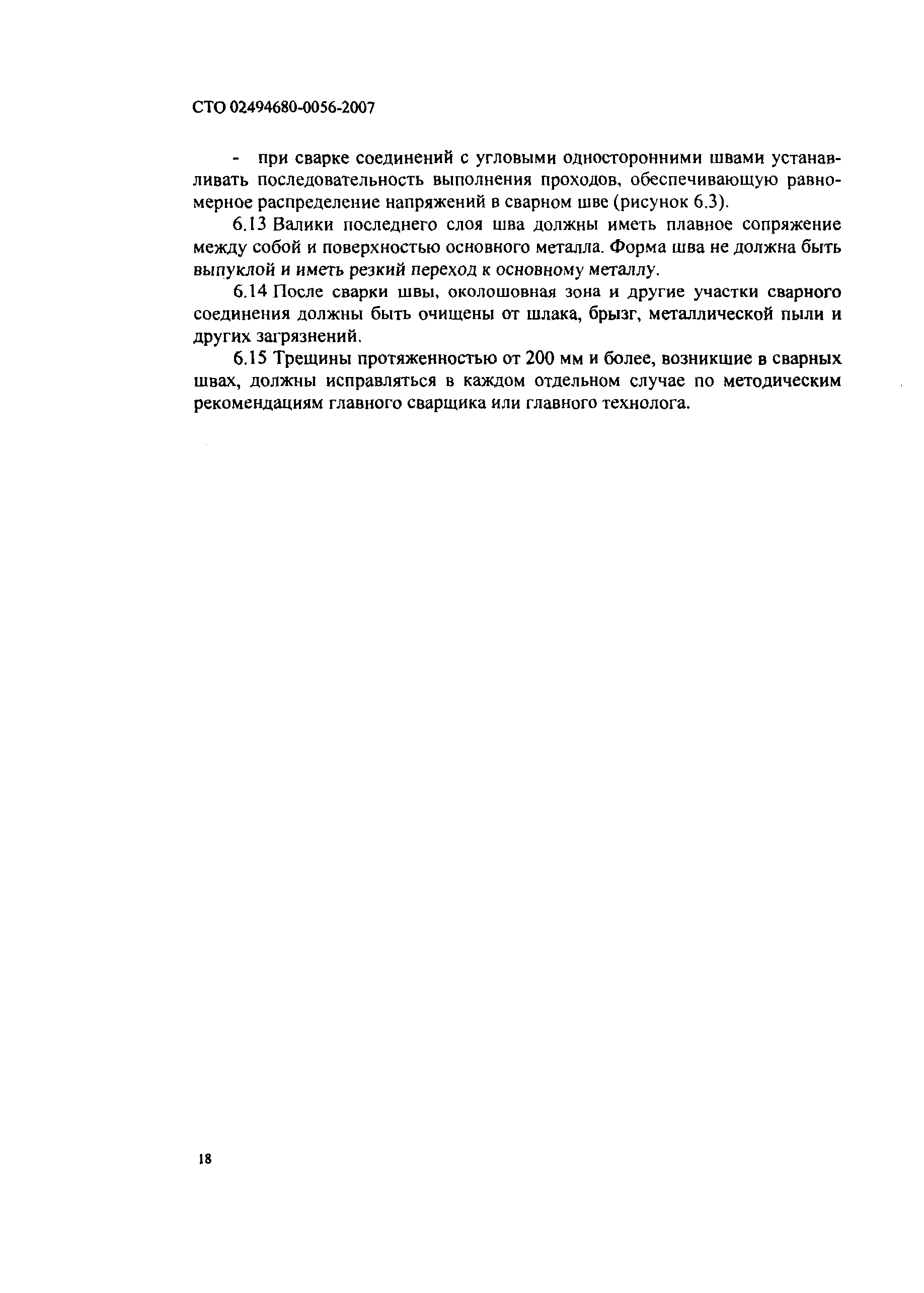

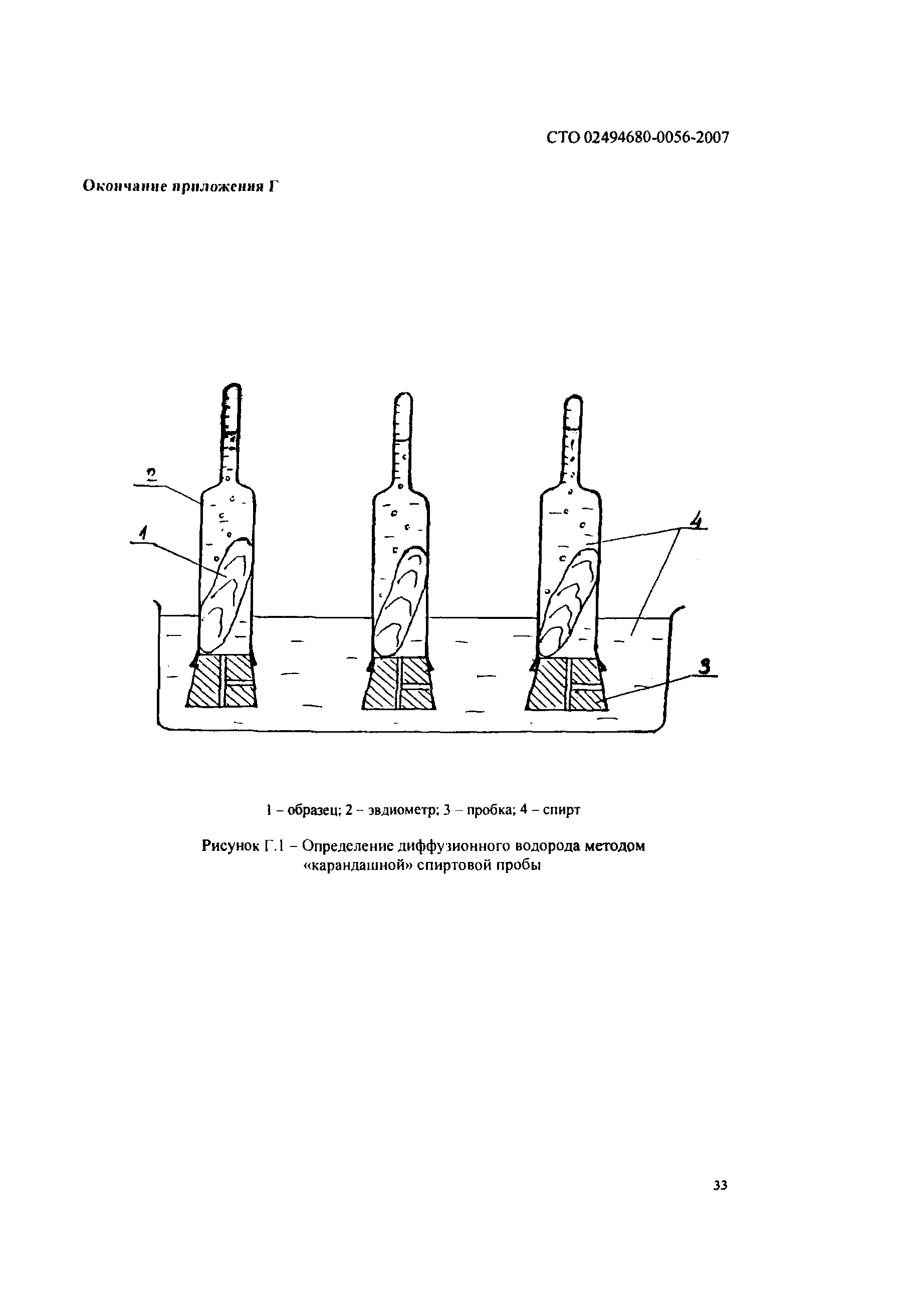

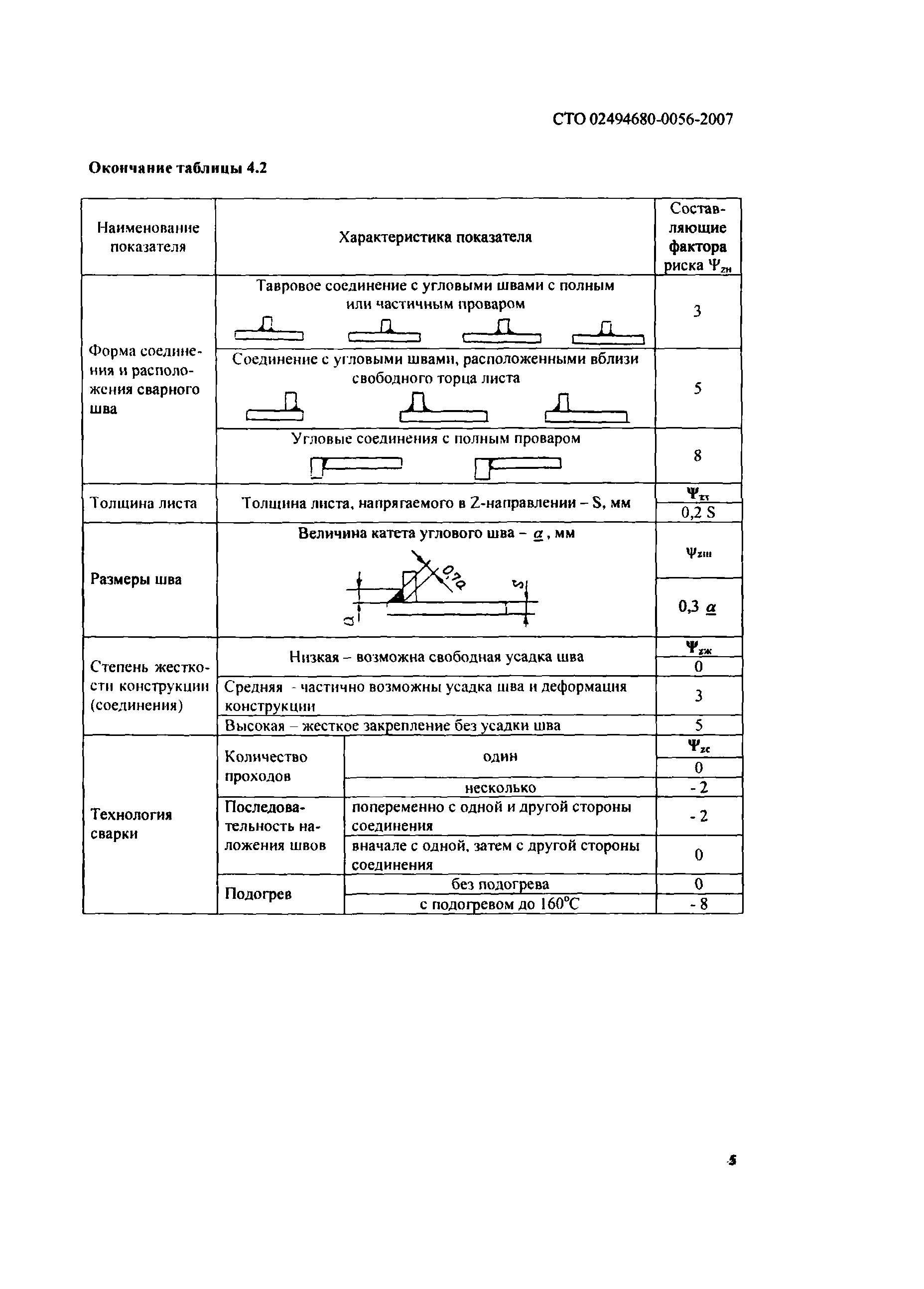

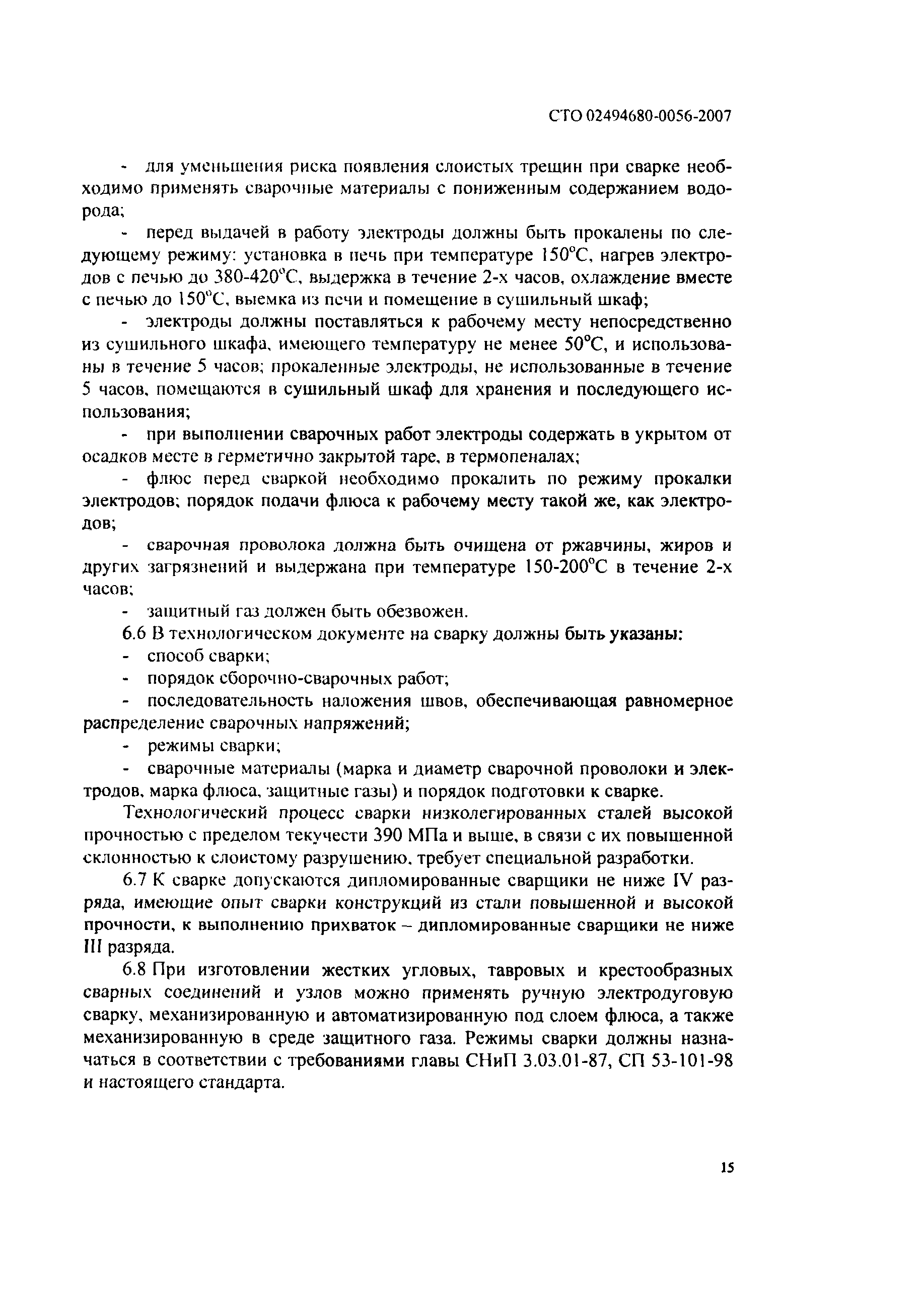

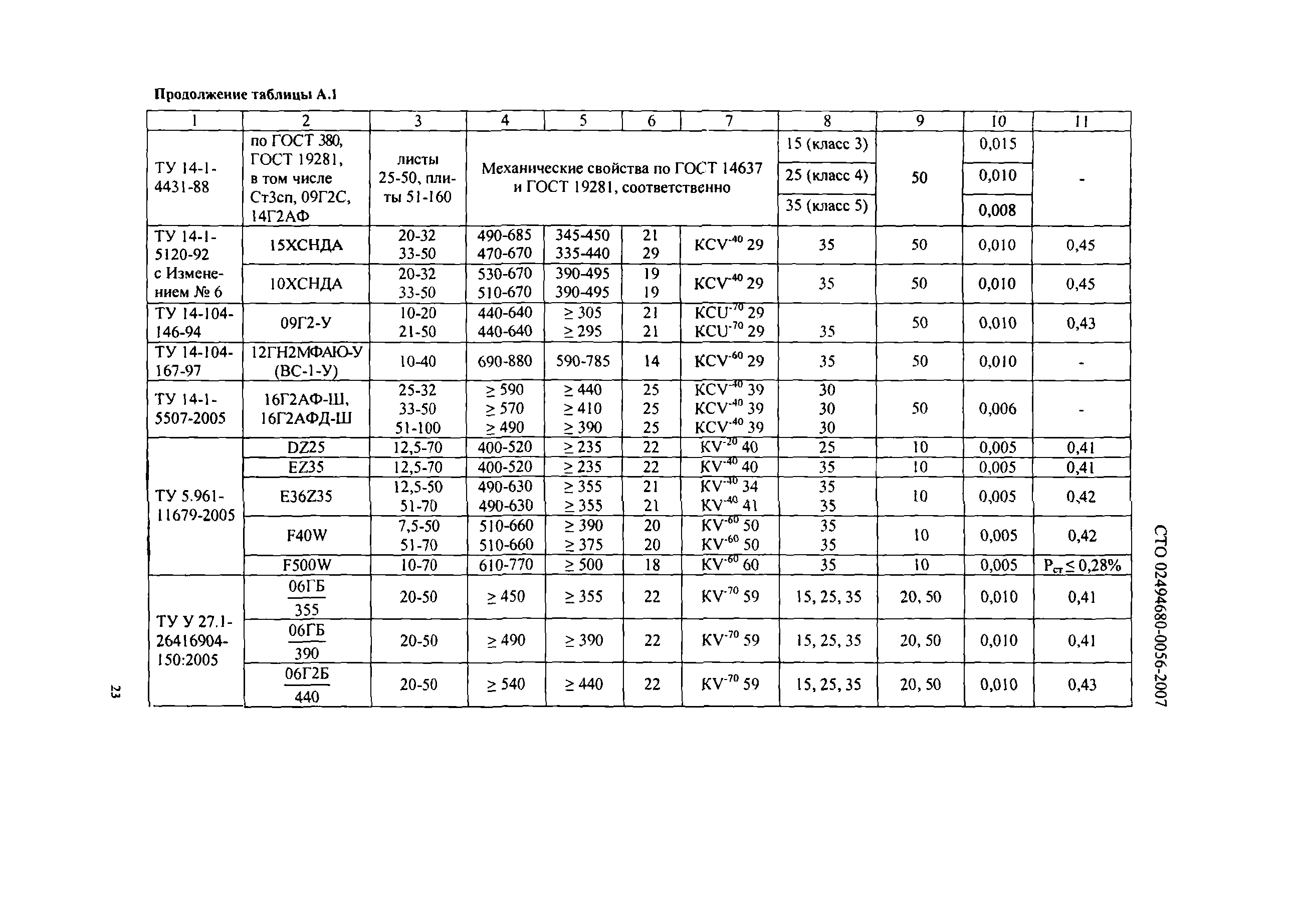

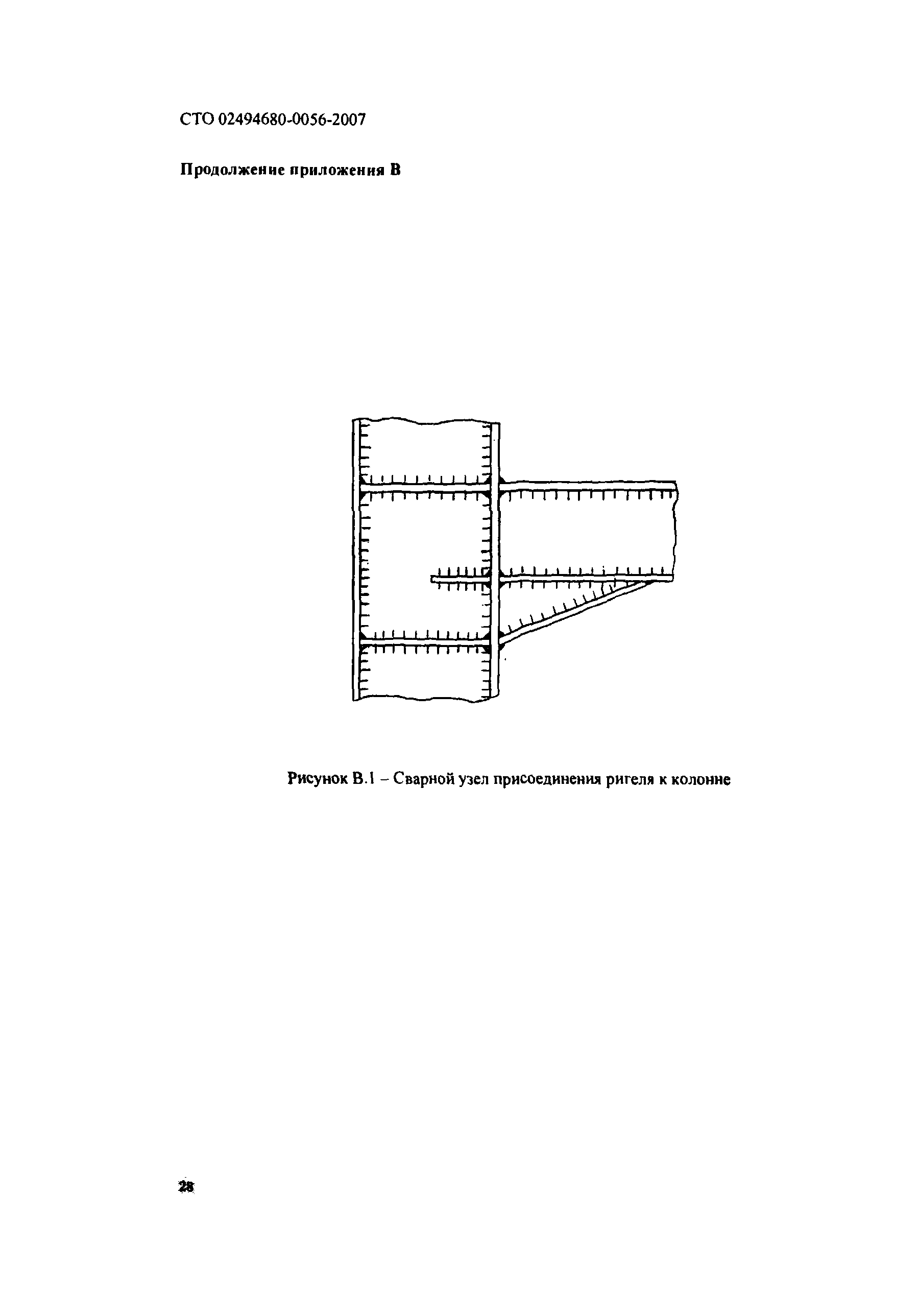

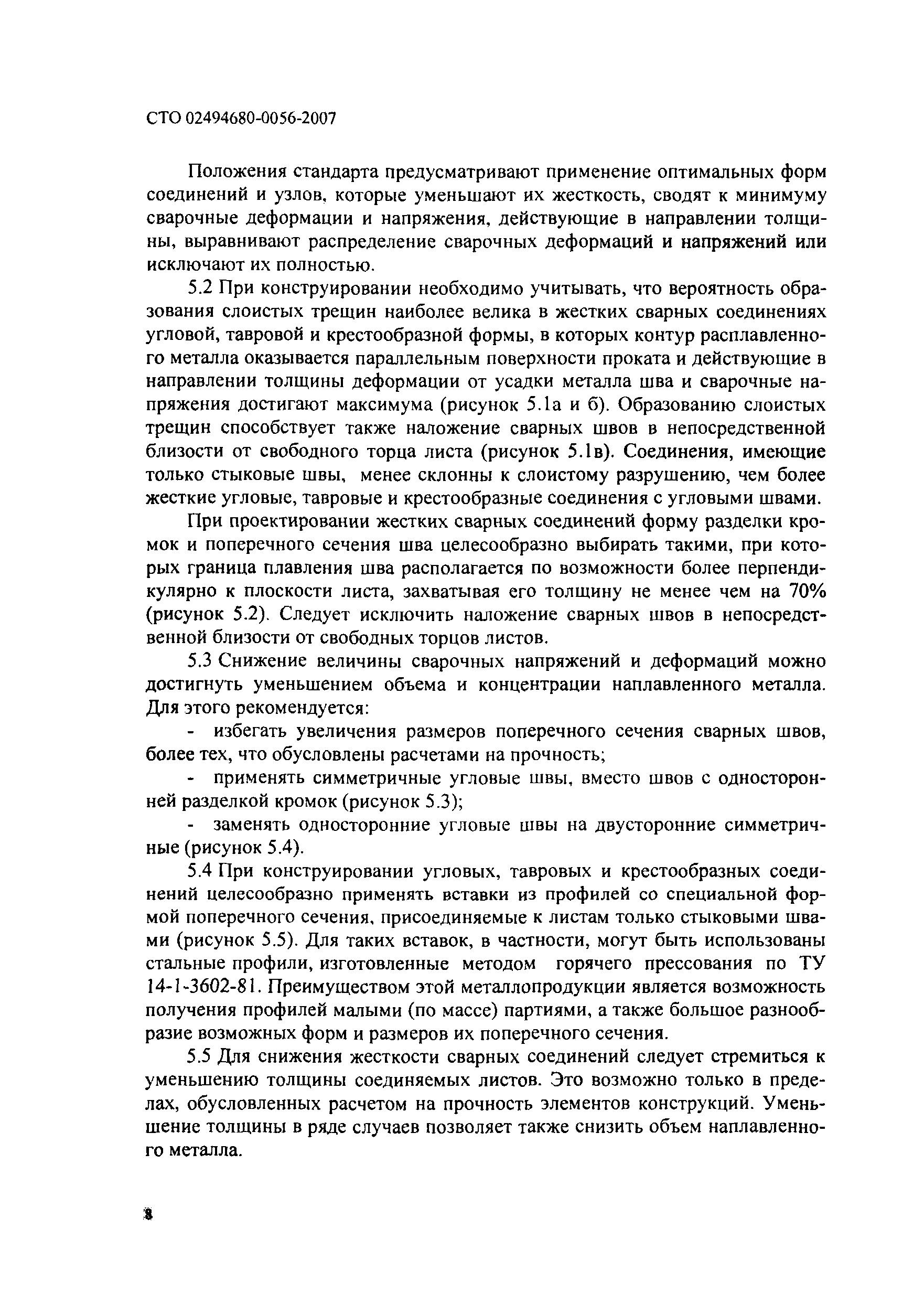

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Основные положения 4 Выбор листового проката 5 Выбор формы соединений и узлов 6 Выбор технологии сварки 7 Контроль качества сварных соединений Приложение А (справочное). Основные требования к листовому прокату стали с гарантированными механическими свойствами в направлении толщины Приложение Б (справочное). Вероятность удовлетворения требований к стали групп качества Z15, Z25, и Z35 для рядового листового проката разных уровней прочности и разной толщины Приложение В (справочное). Замена жесткого сварного узла присоединения ригеля к колонне в рамной конструкции узлом соединения на высокопрочных болтах Приложение Г (справочное). Определение начального содержания диффузионного водорода в металле шва методом "карандашной" спиртовой (глицериновой) пробы (краткое описание)

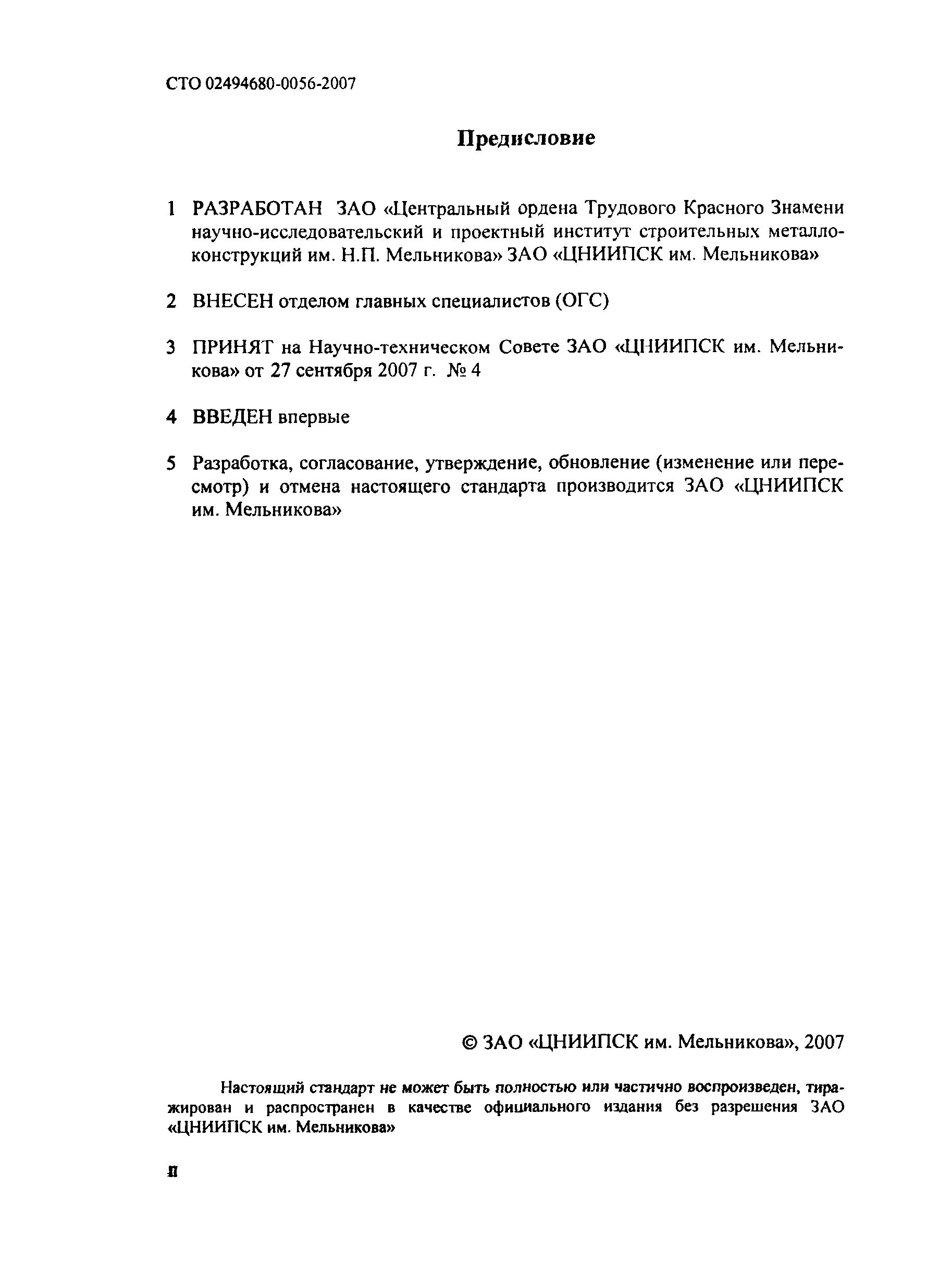

Разработан:	ЗАО ЦНИИПСК им. Мельникова
Утверждён:	27.09.2007 ЗАО ЦНИИПСК им. Мельникова (237)
Расположен в:	Техническая документация

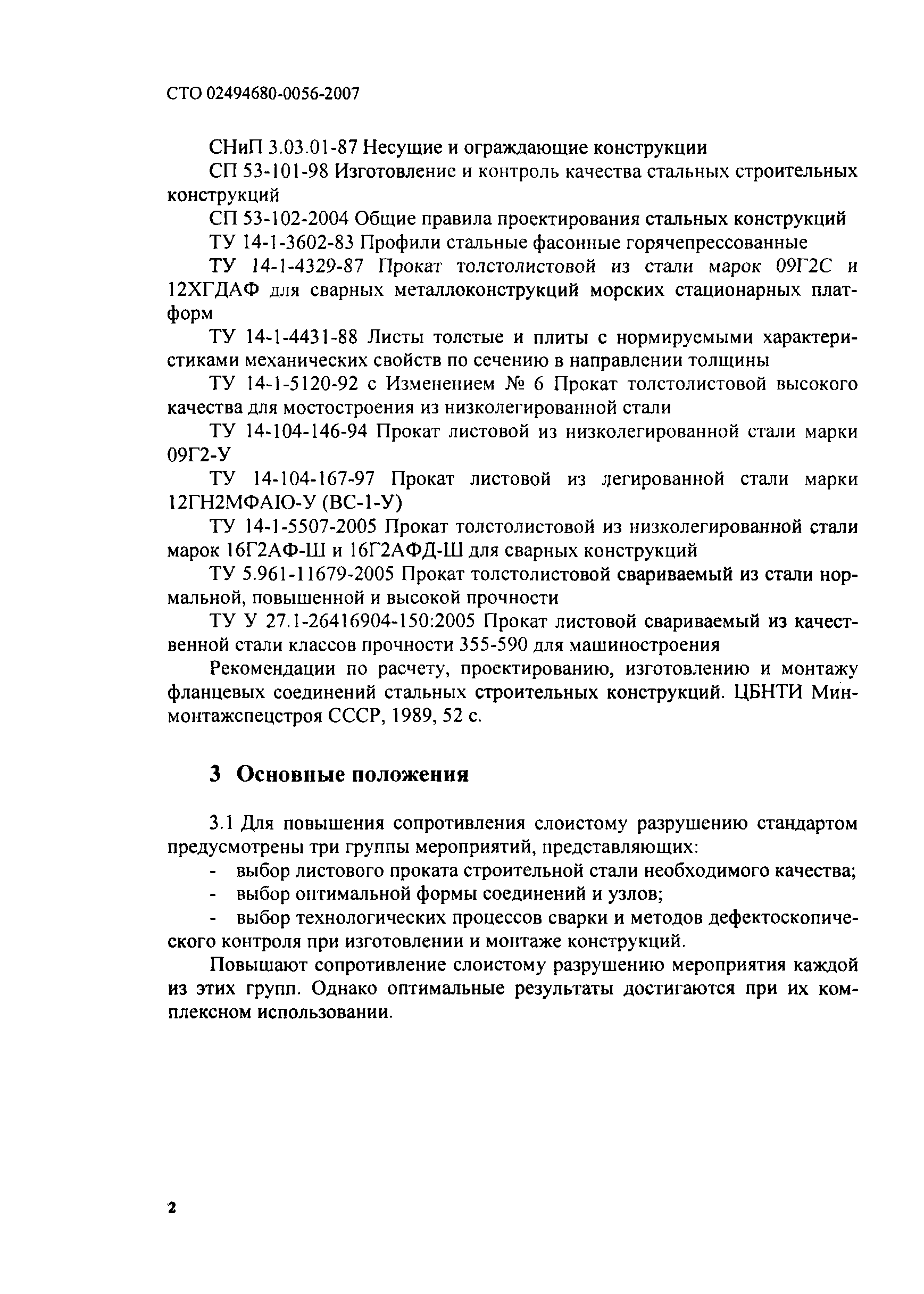

Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 28870-90 «Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины» СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 23338-91 «Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва» СП 53-102-2004 «Общие правила проектирования стальных конструкций» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» «Рекомендации по расчету, проектированию, изготовлению и монтажу фланцевых соединений стальных строительных конструкций» ТУ 14-1-5507-2005 «Прокат толстолистовой из низколегированной стали марок 16Г2АФ-Ш и 16Г2АФД-Ш. Технические условия» ТУ 14-1-4431-88 «Листы толстые и плиты с нормируемыми характеристиками механических свойств по сечению и в направлении толщины проката. Опытная партия. Технические условия» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 27727-88 «Печи индукционные тигельные сетевой частоты для выплавки чугуна для литья. Нормативы расхода энергии»
