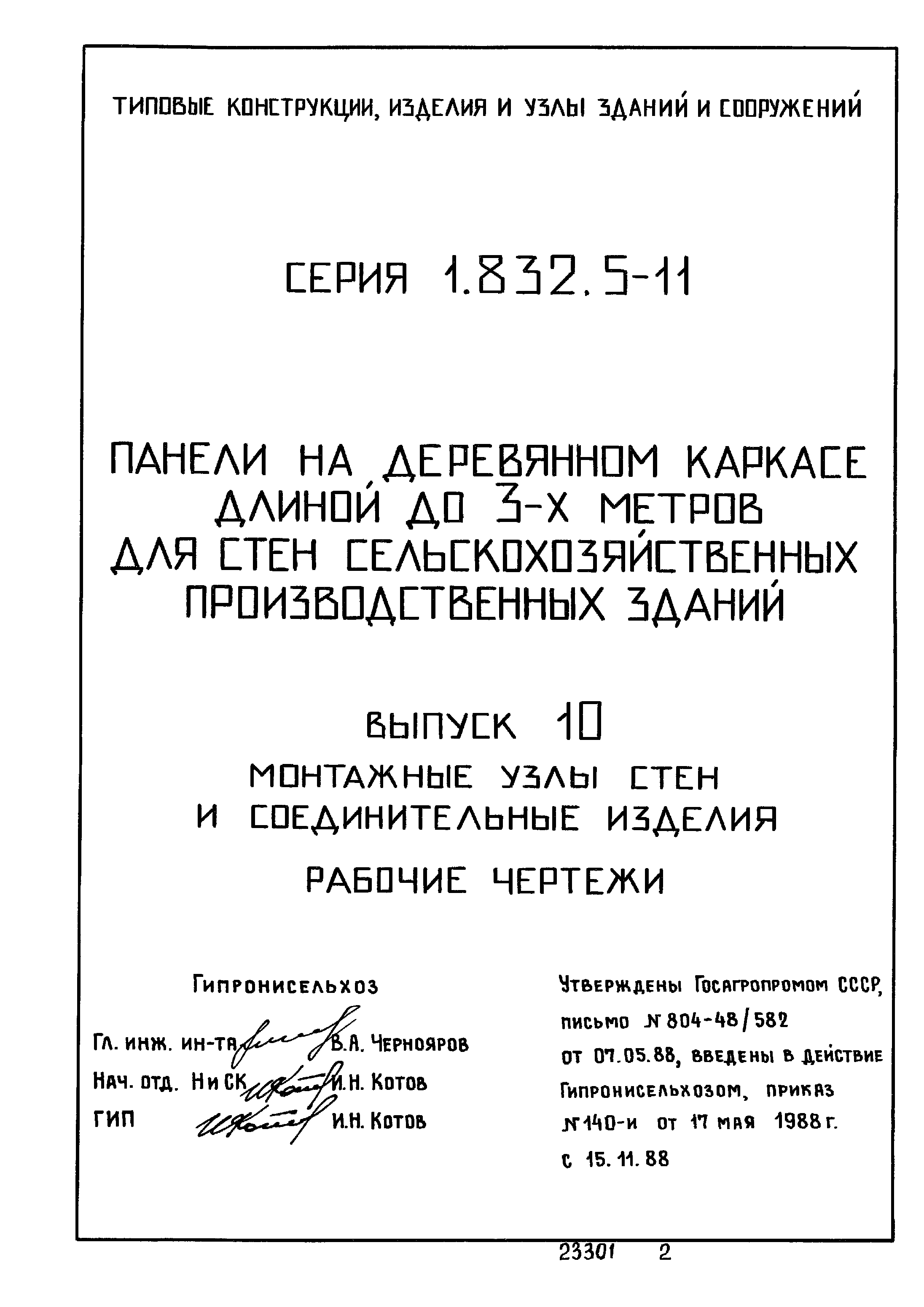

Скачать Серия 1.832.5-11 Выпуск 10. Монтажные узлы стен и соединительные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.832.5-11

Выпуск 10. Монтажные узлы стен и соединительные изделия. Рабочие чертежи

Обозначение:	Серия 1.832.5-11
Обозначение англ:	Series 1.832.5-11
Статус:	не определен законодательством
Название рус.:	Выпуск 10. Монтажные узлы стен и соединительные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.11.1988
Область применения:	Настоящий выпуск содержит рабочие чертежи монтажных узлов крепления панелей стен, элементов фахверка и соединительных изделий

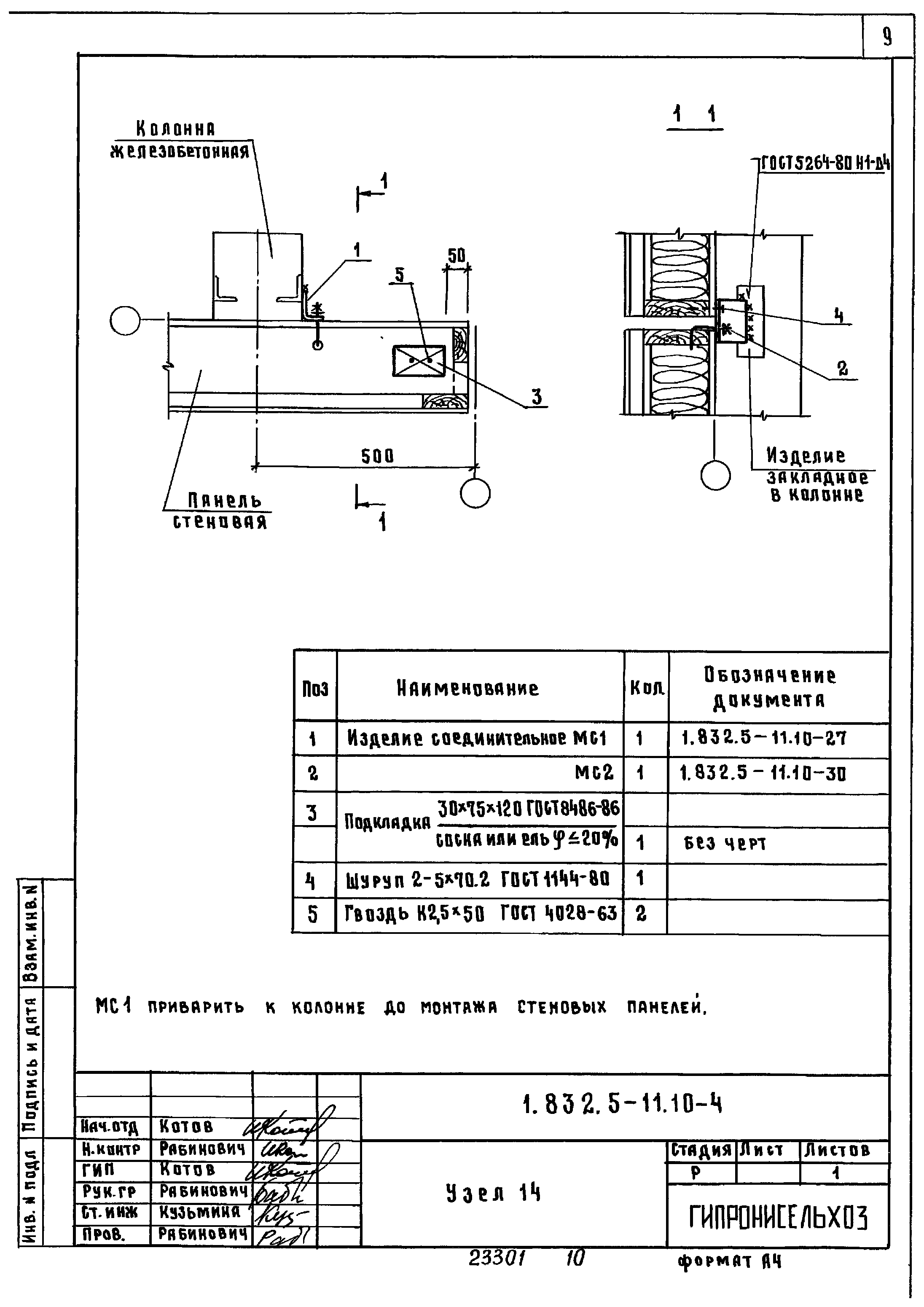

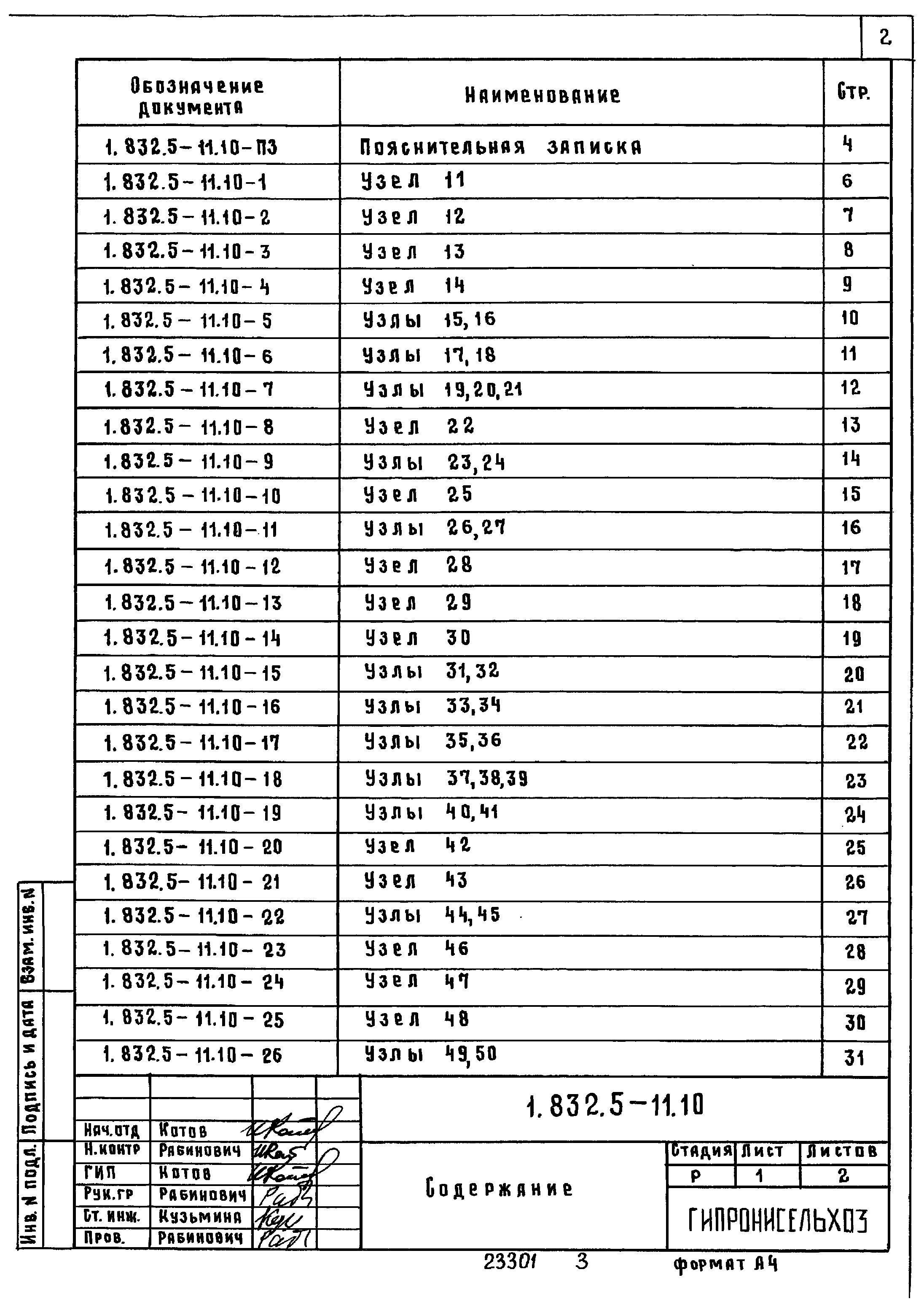

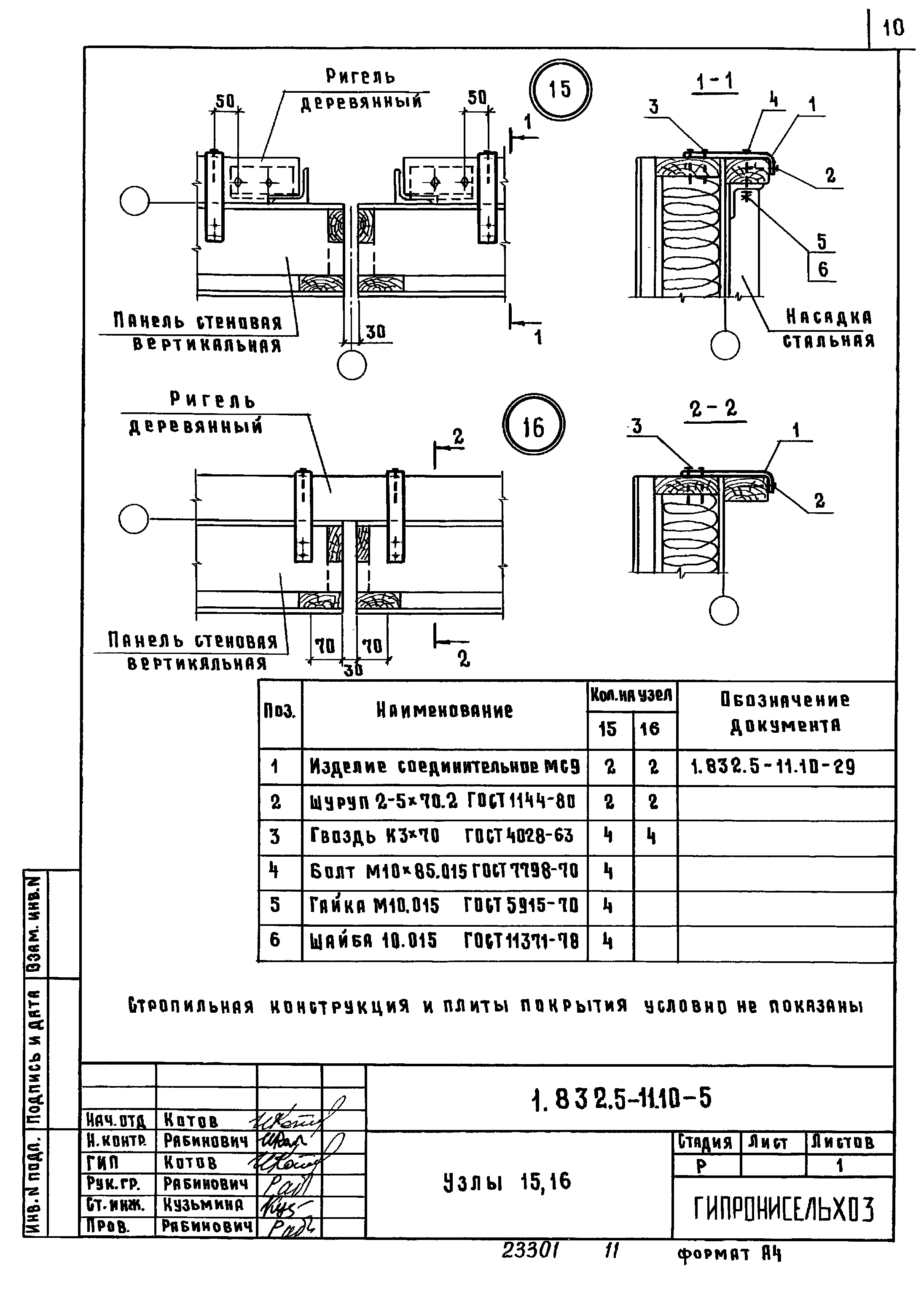

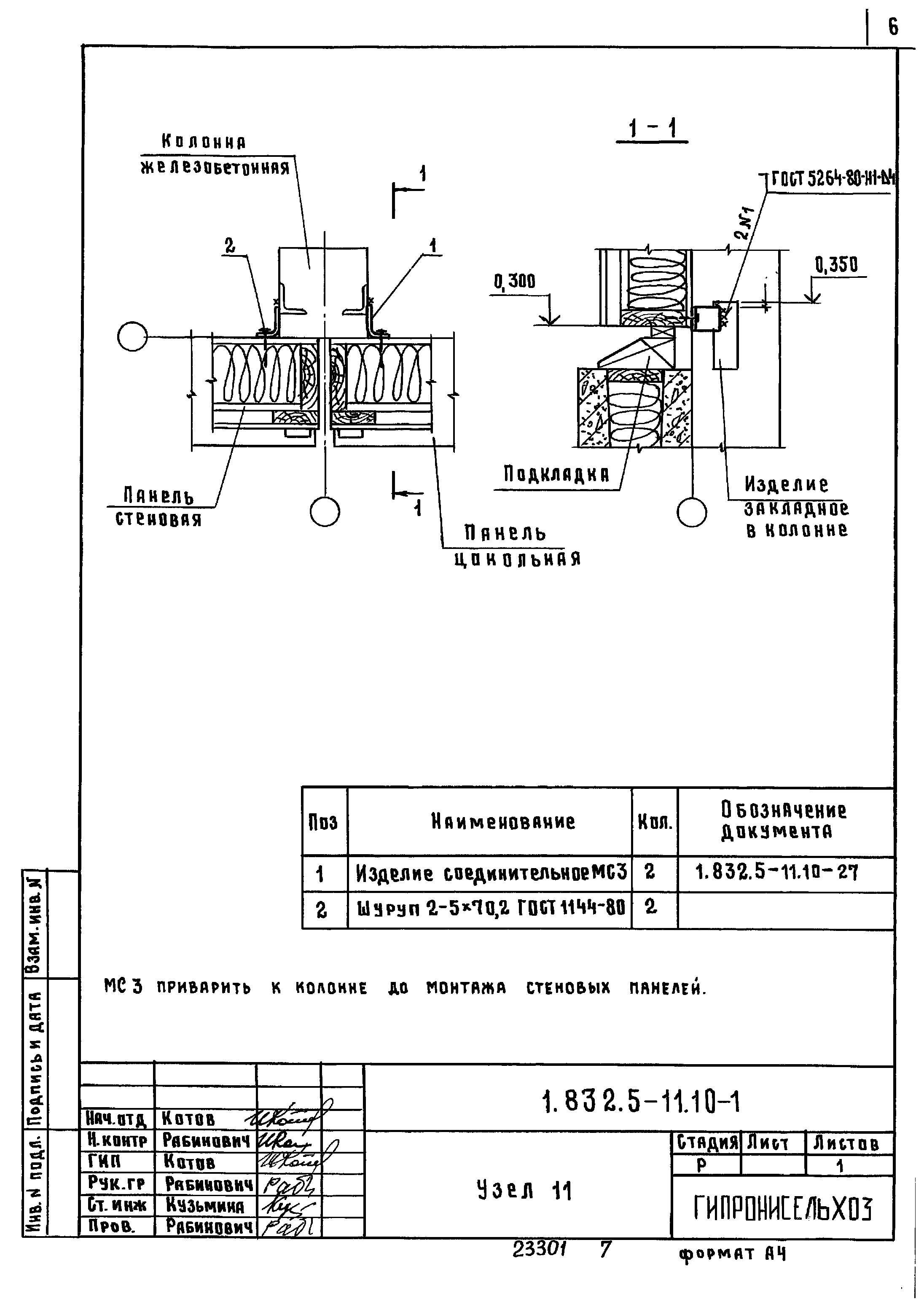

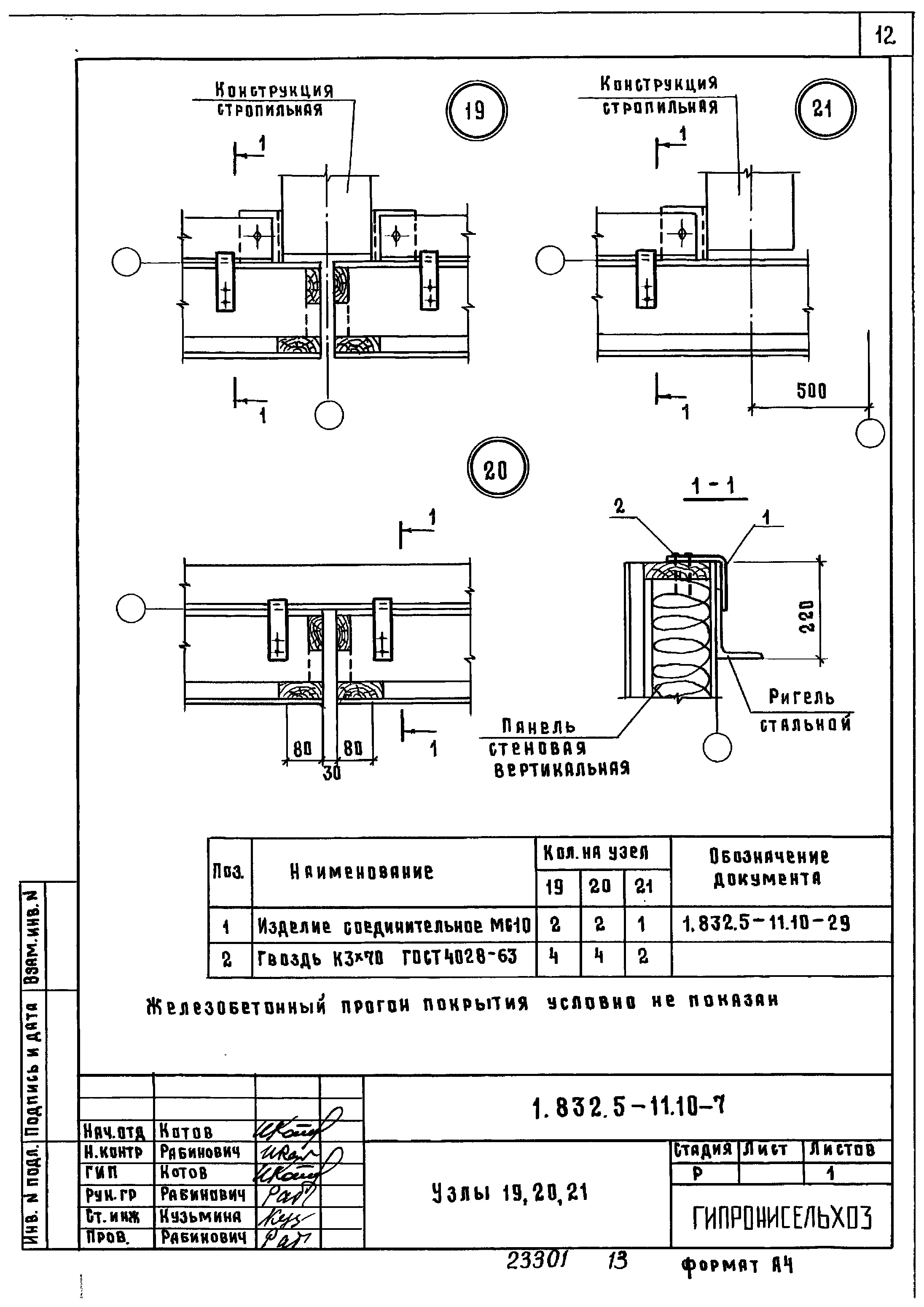

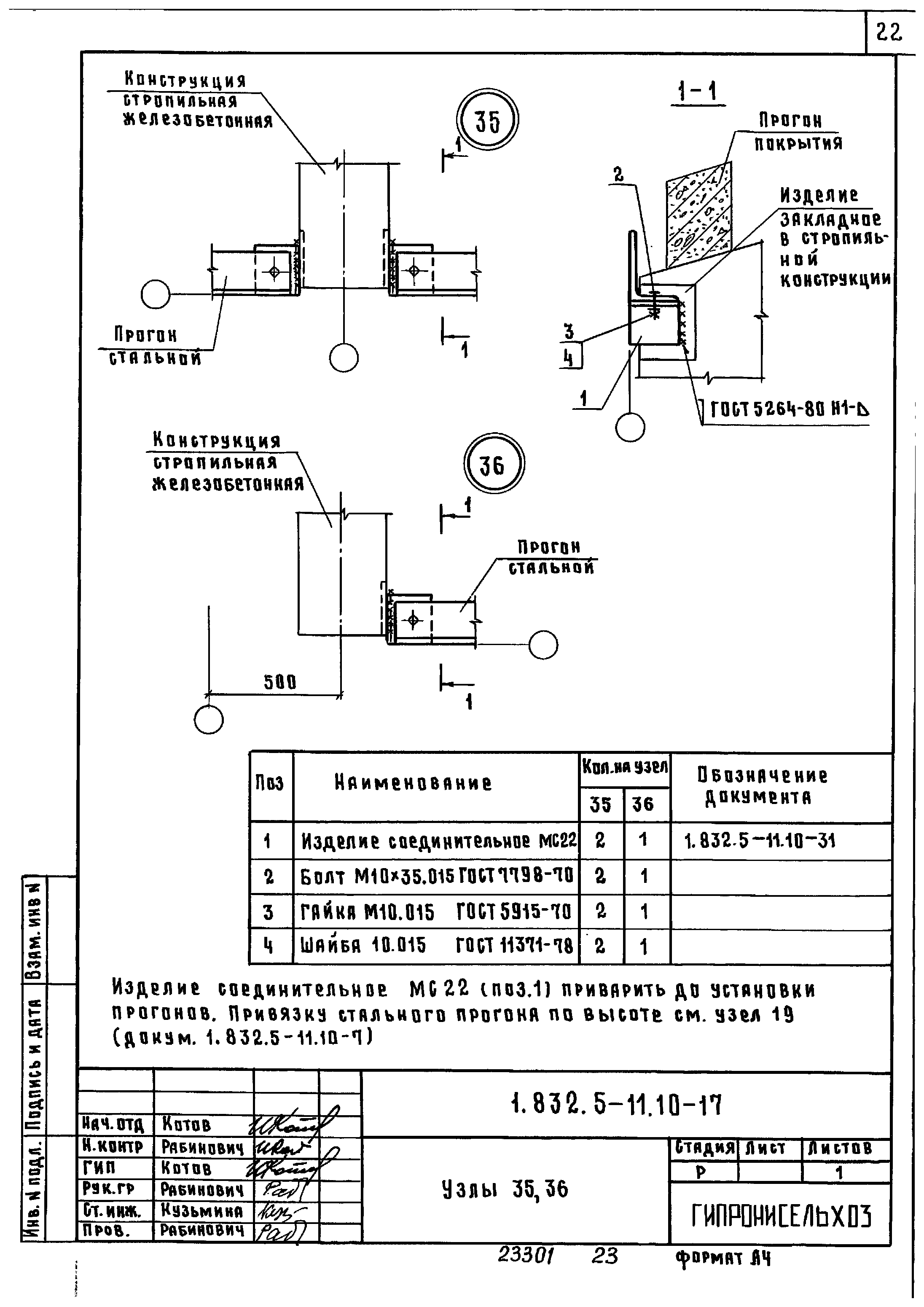

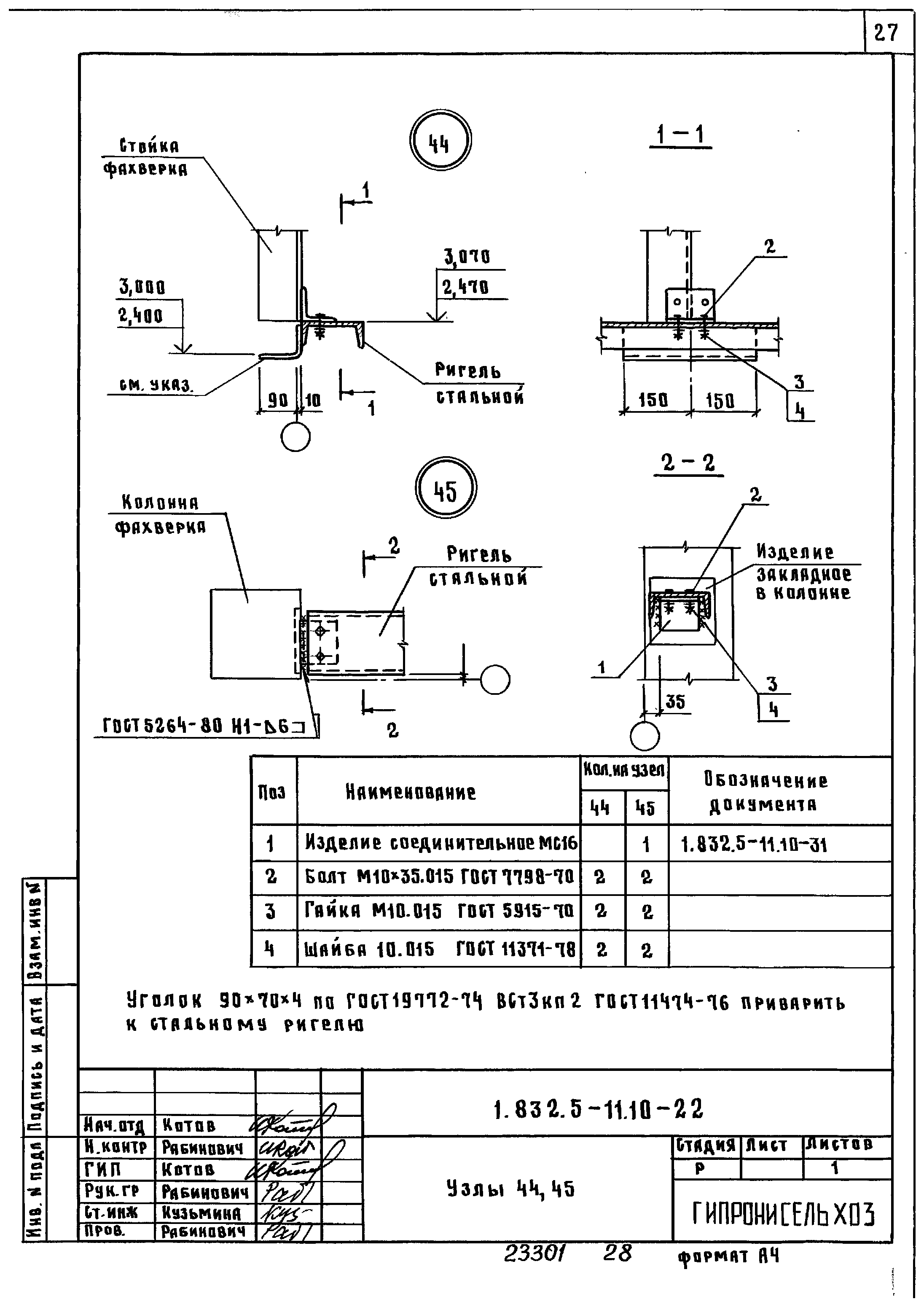

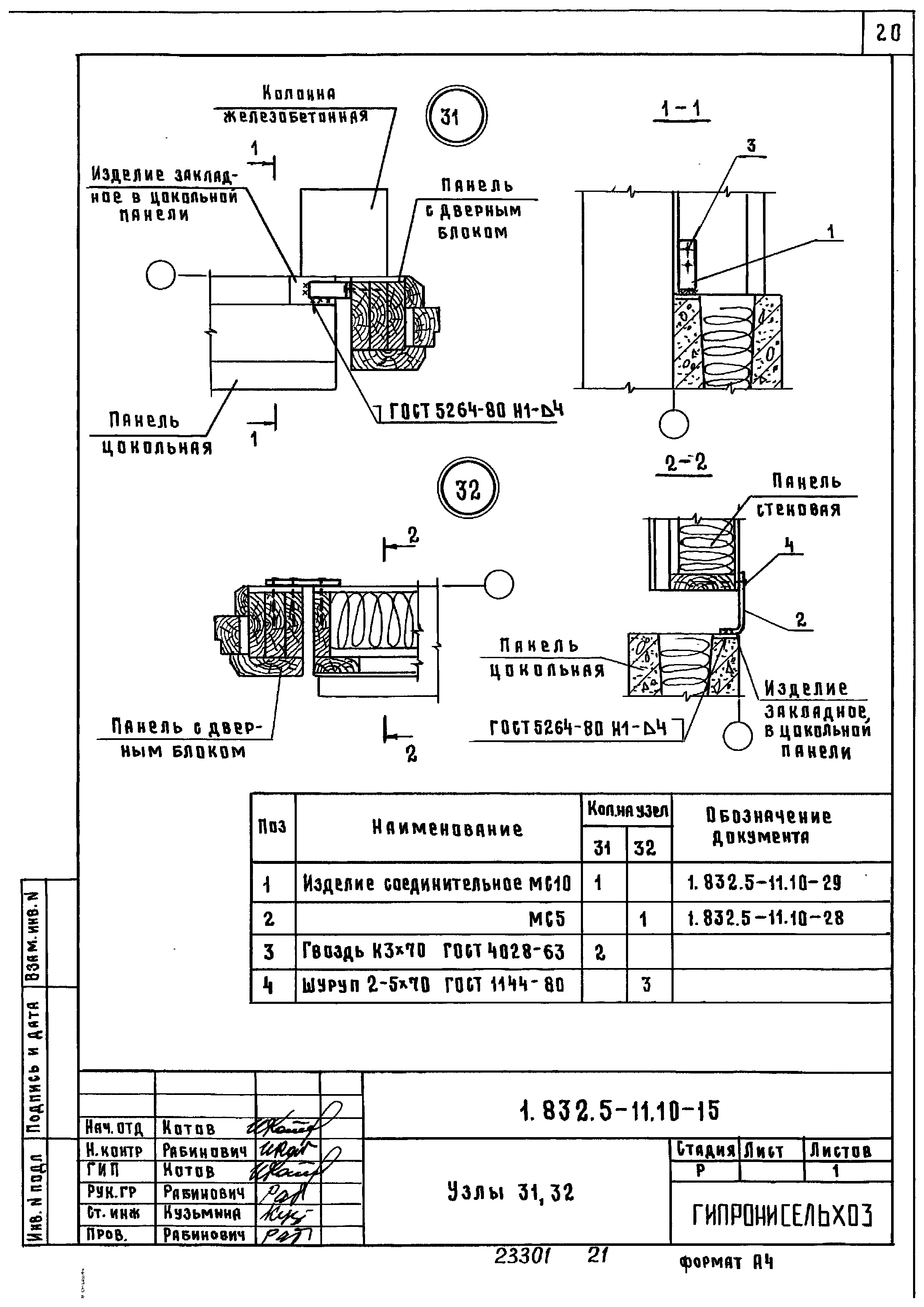

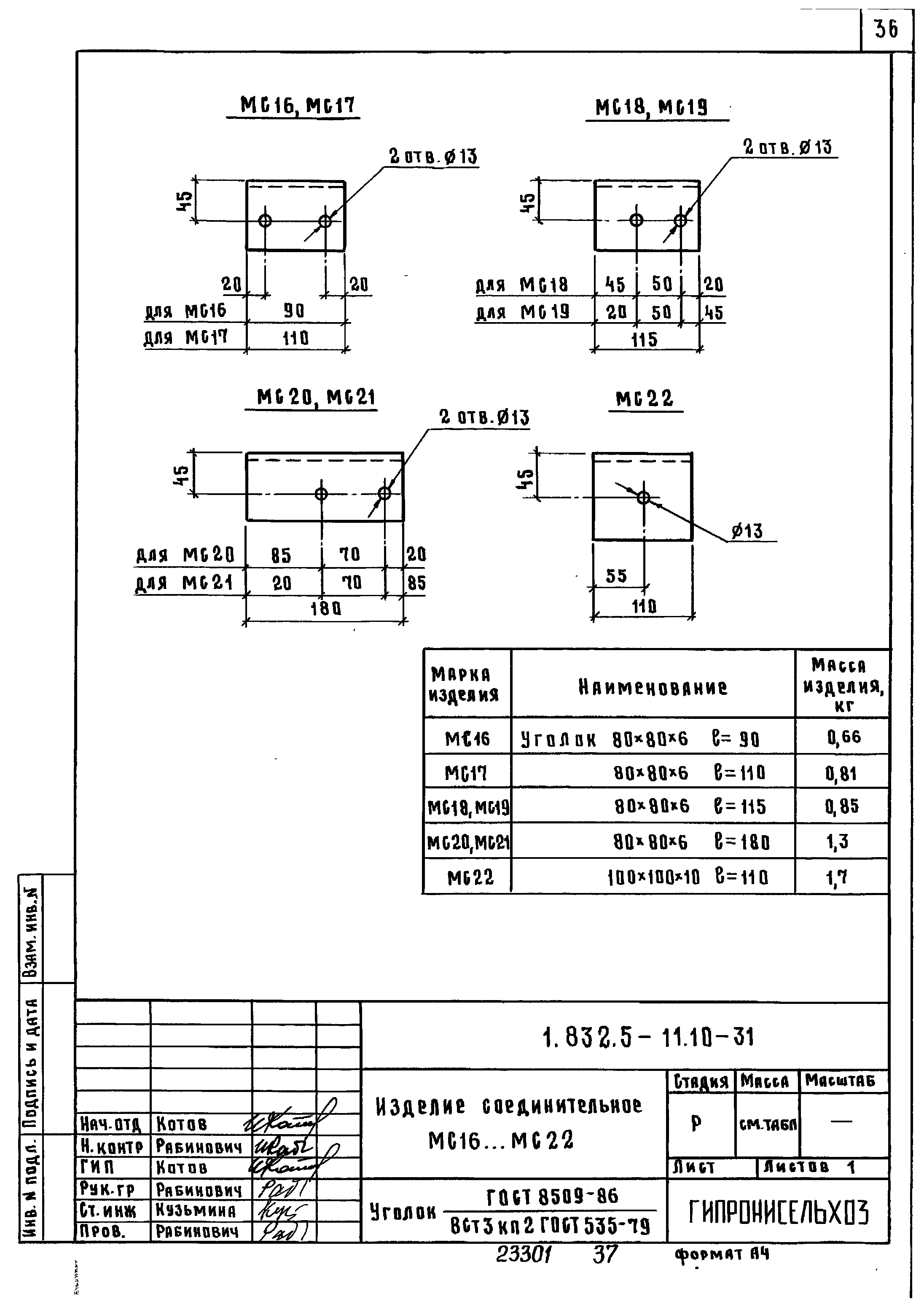

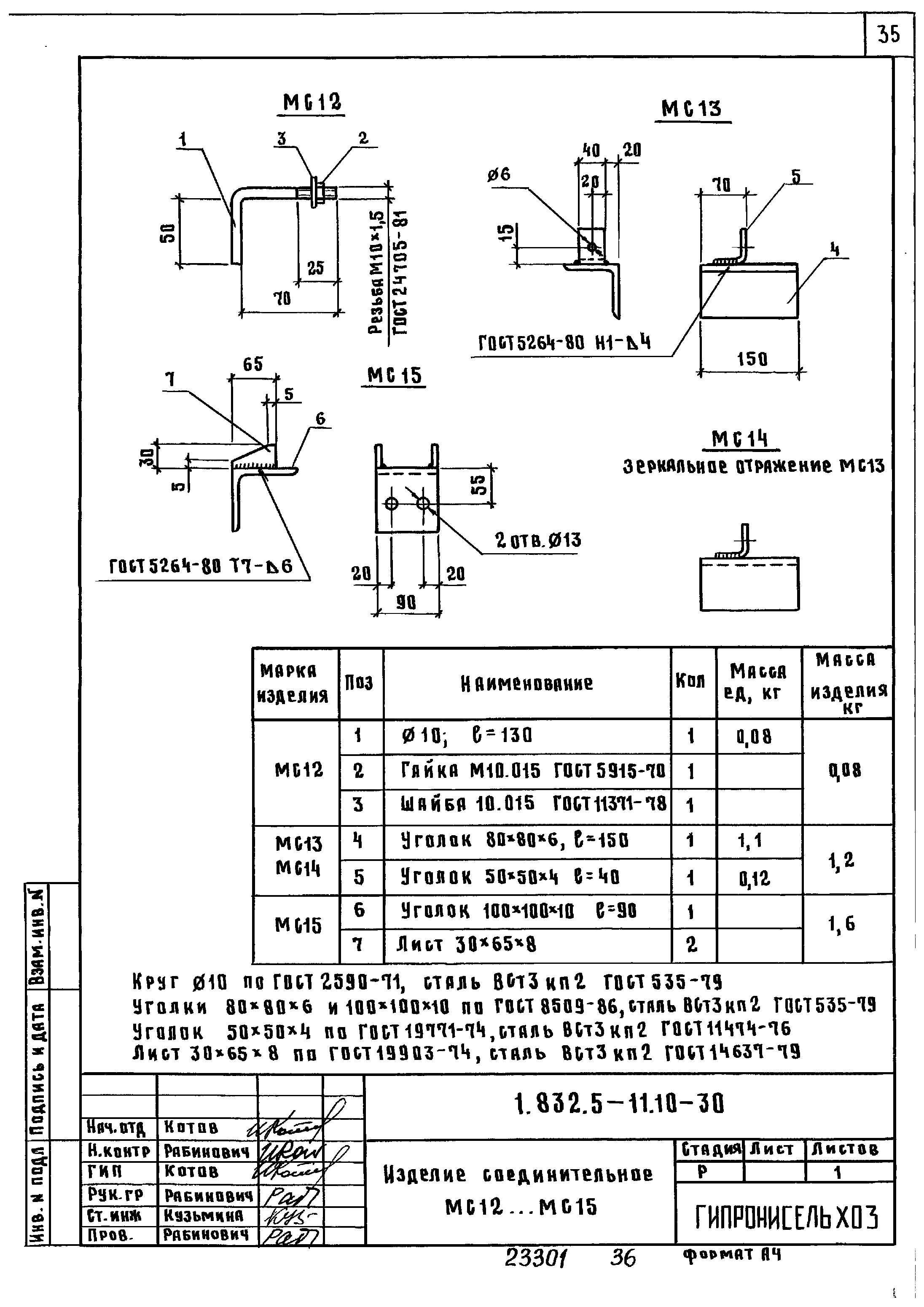

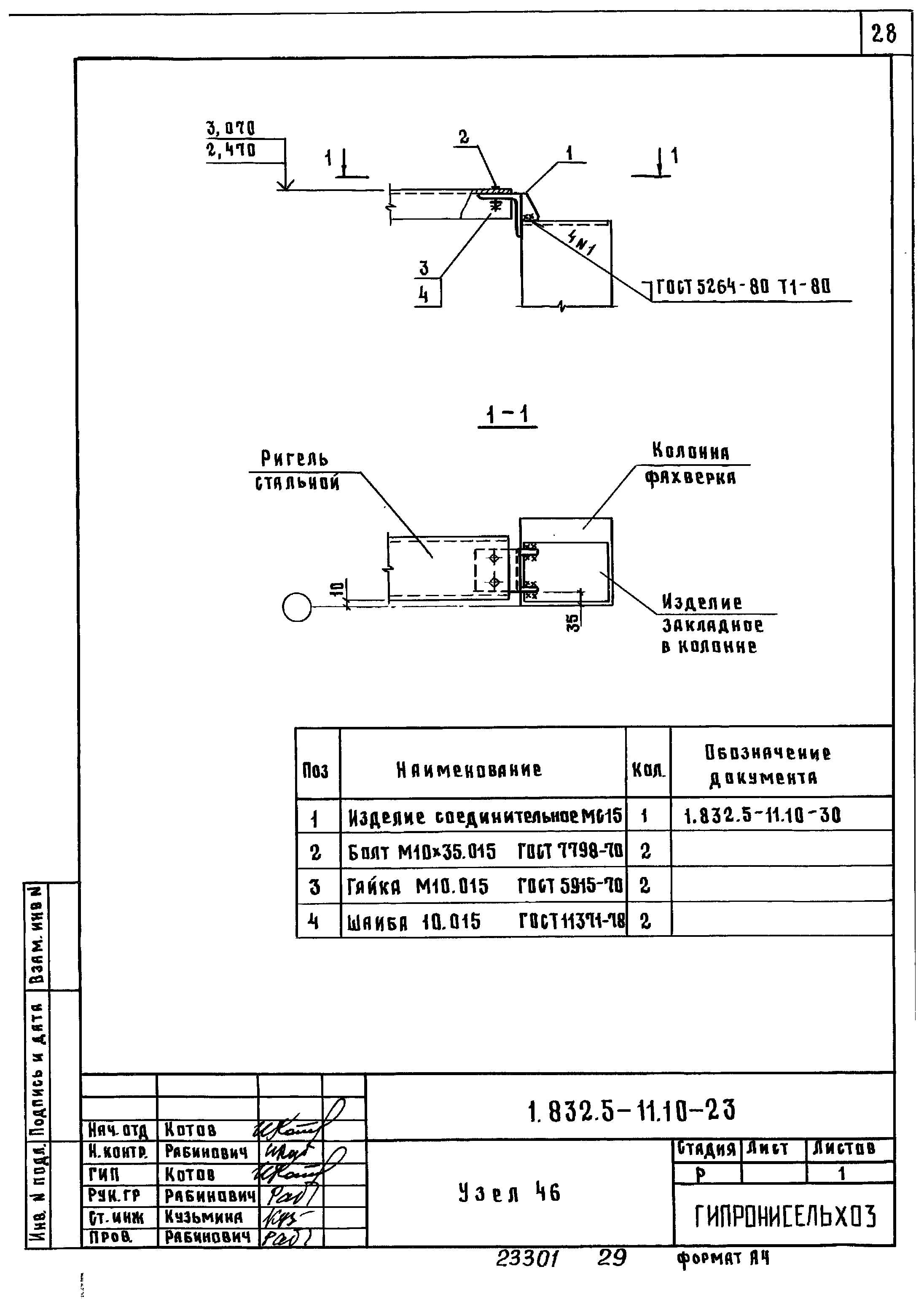

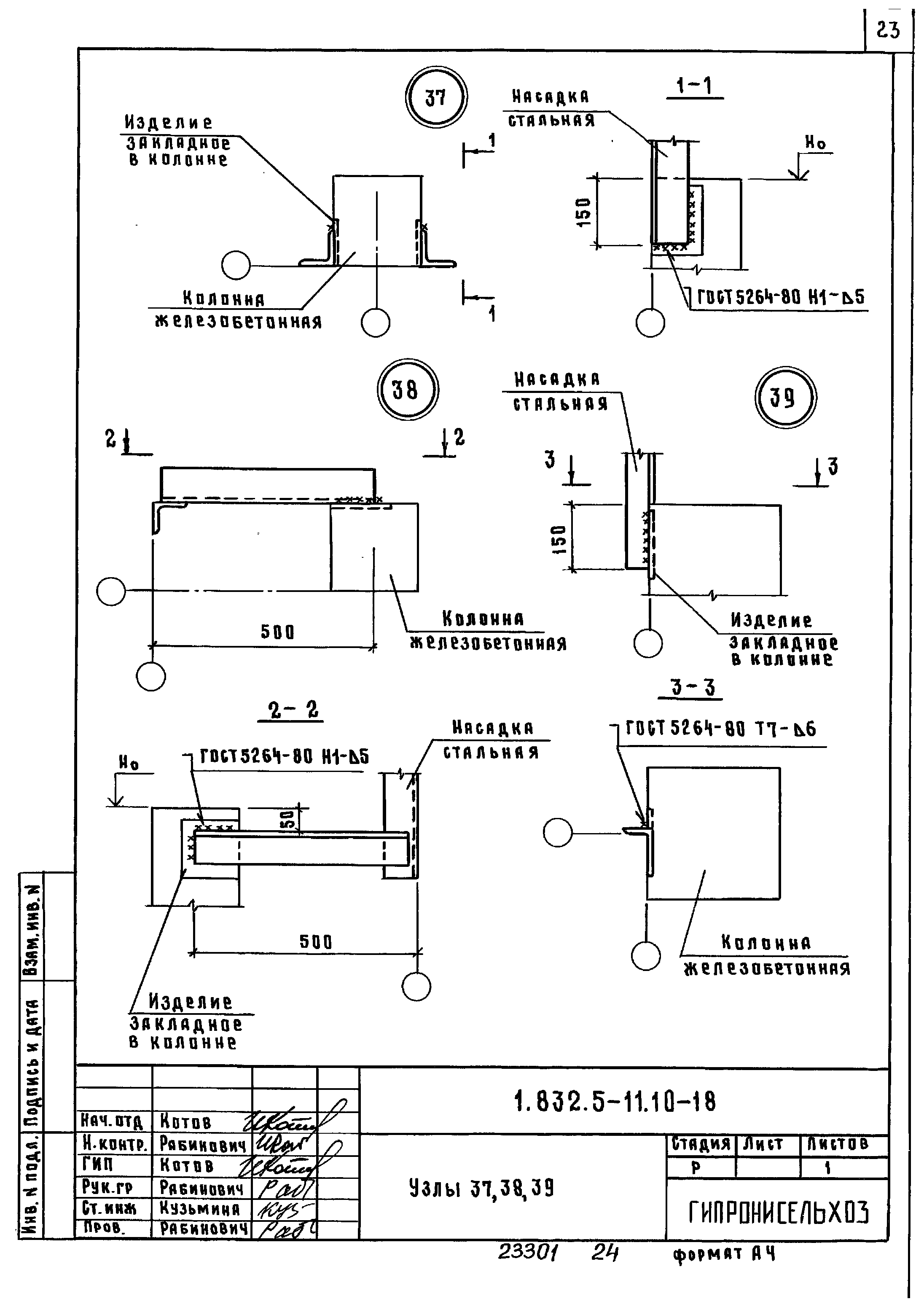

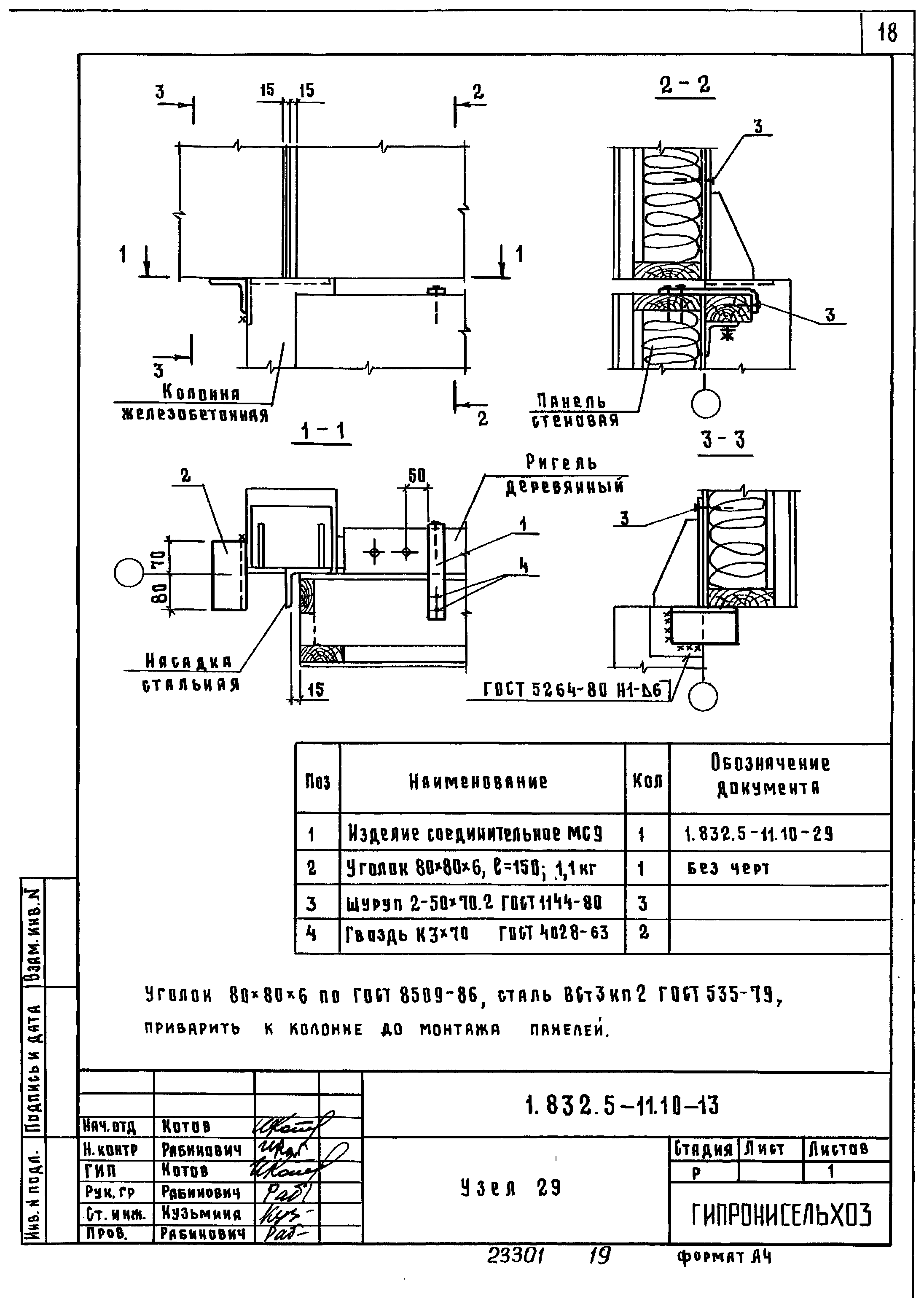

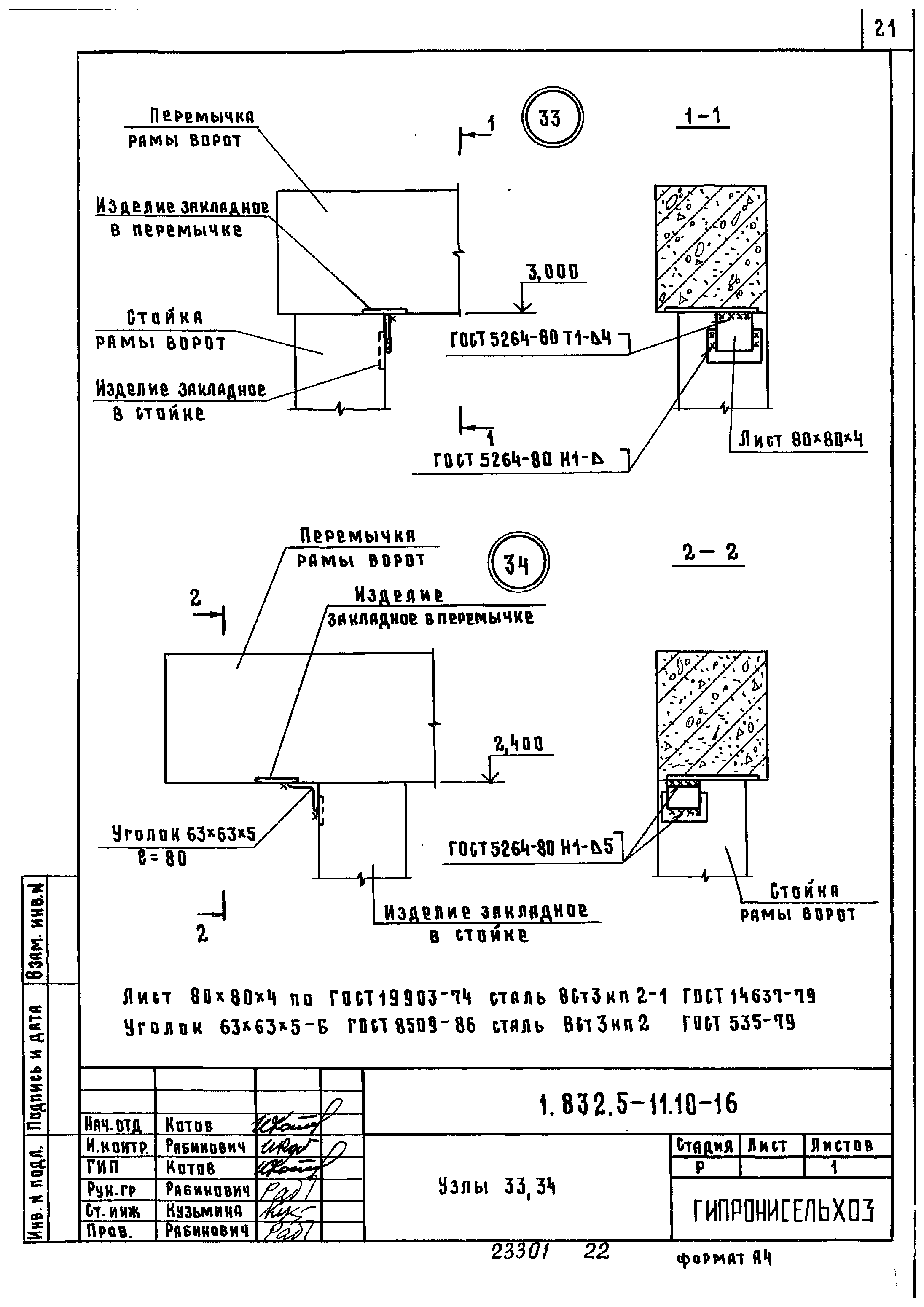

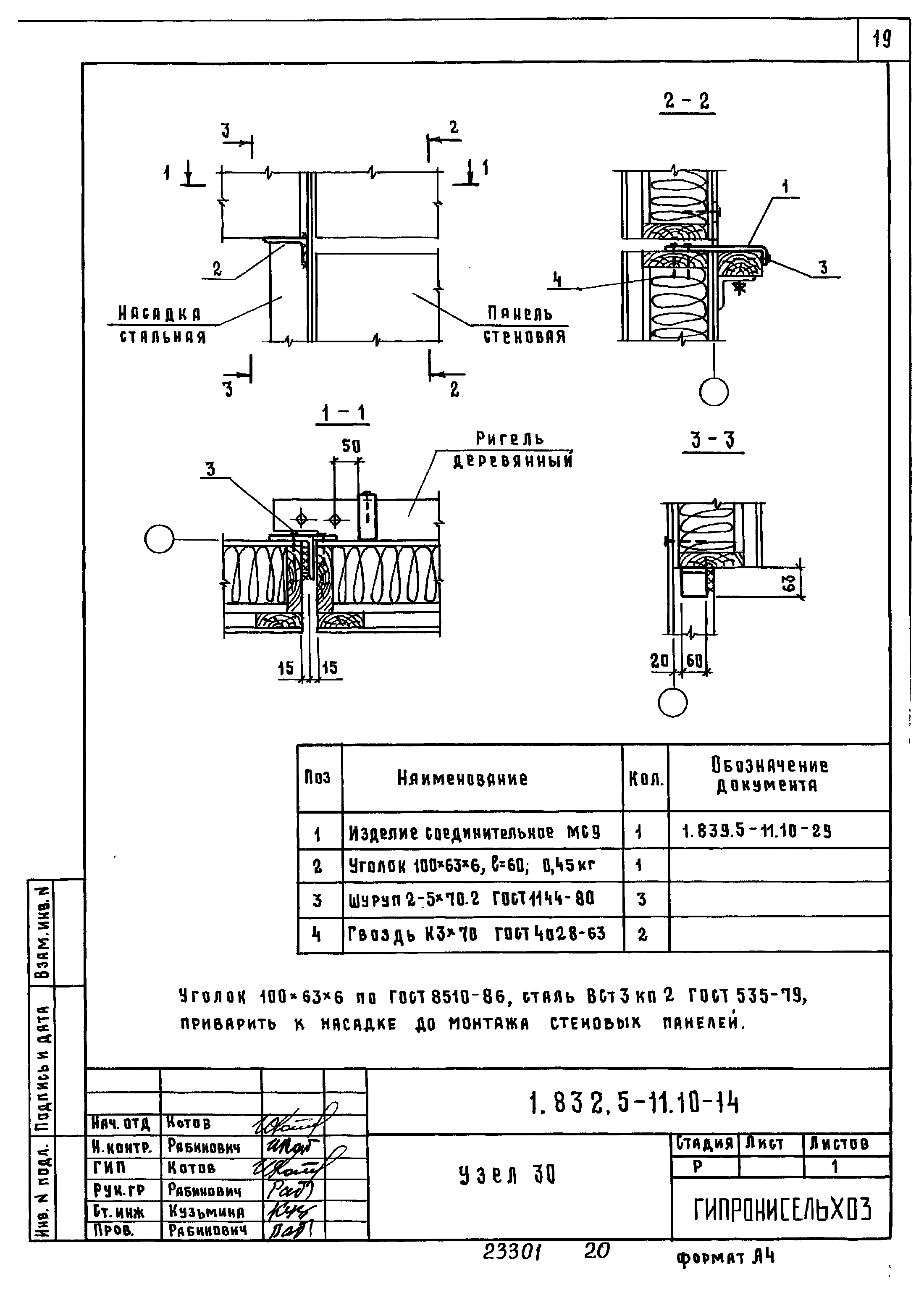

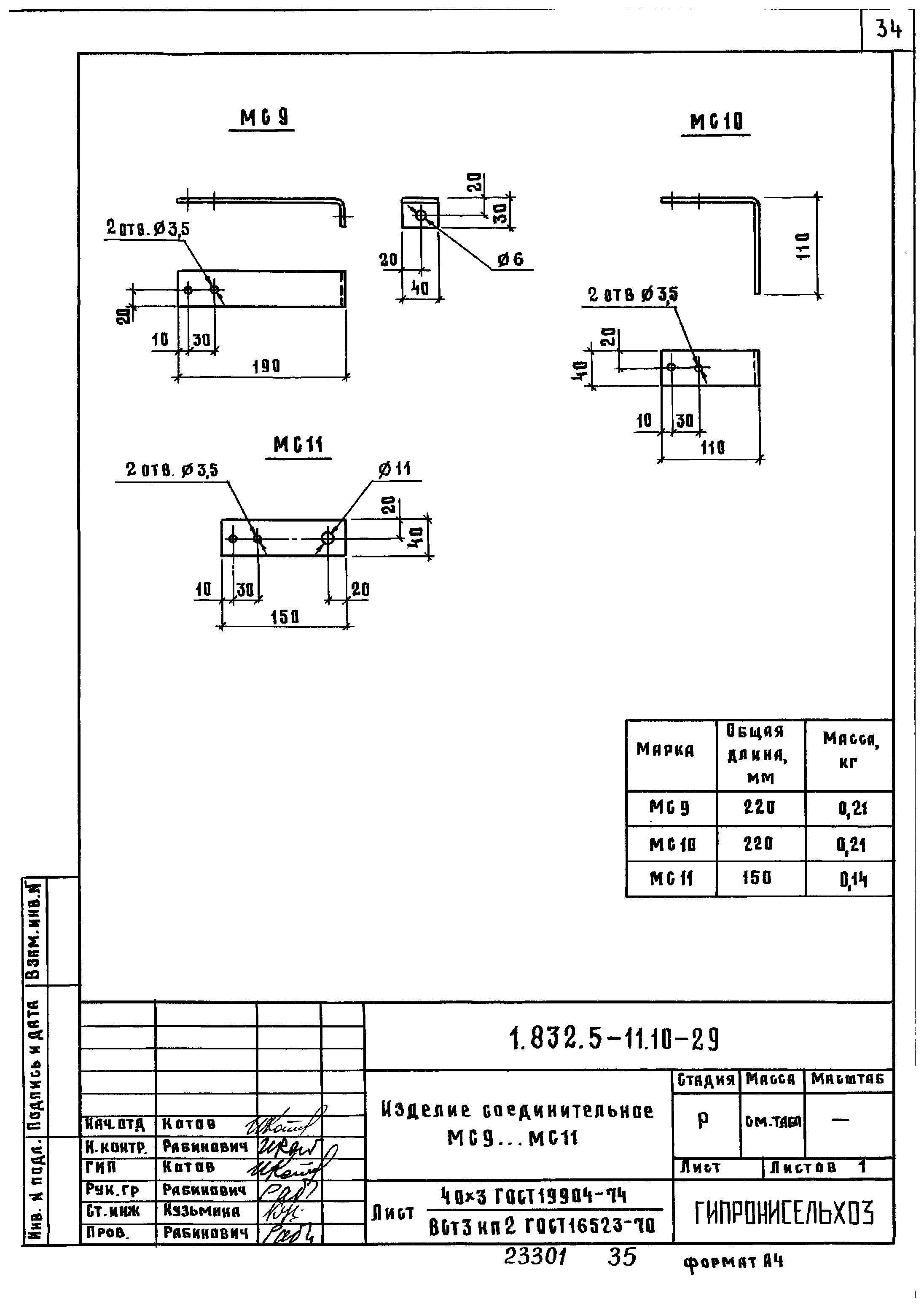

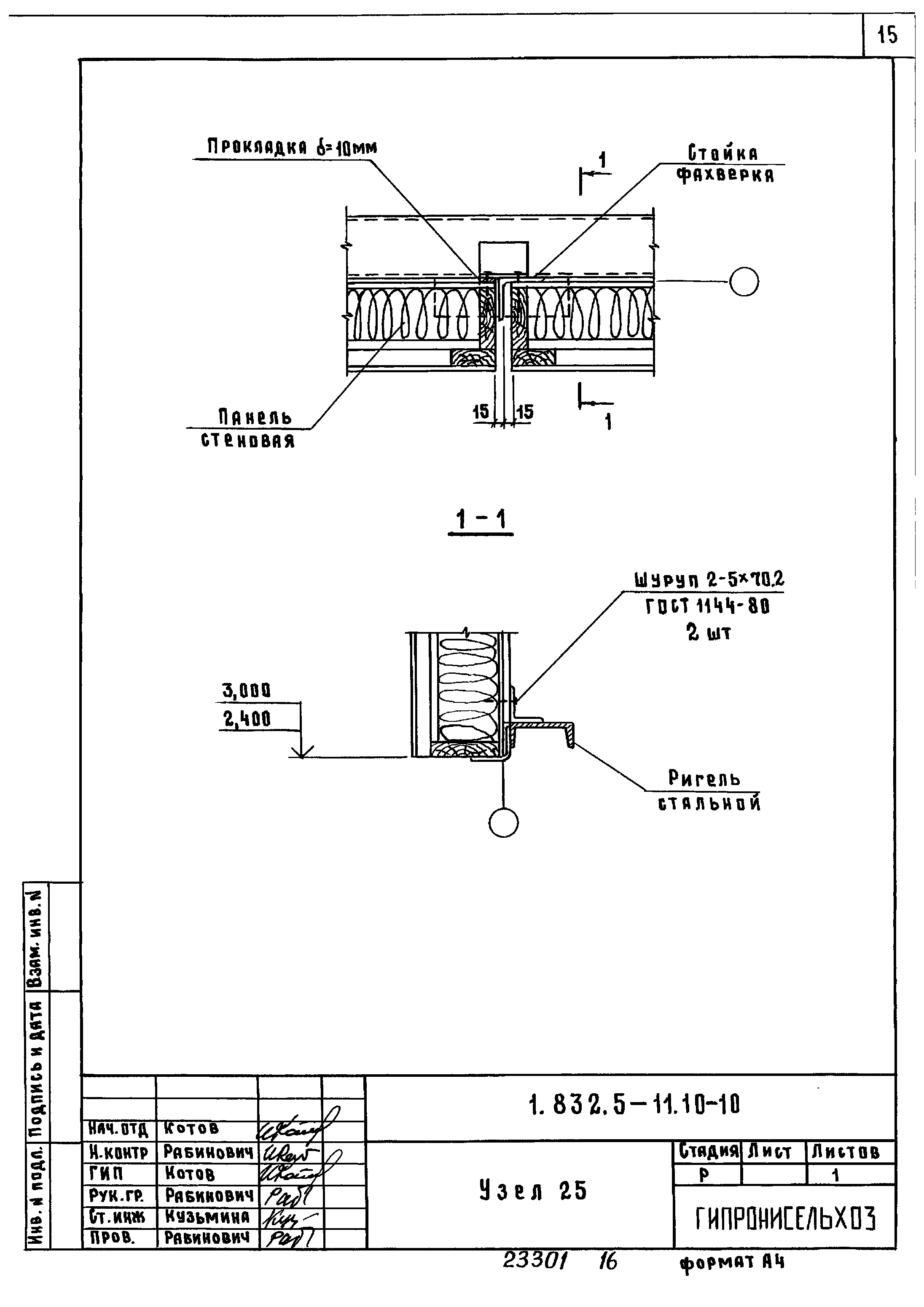

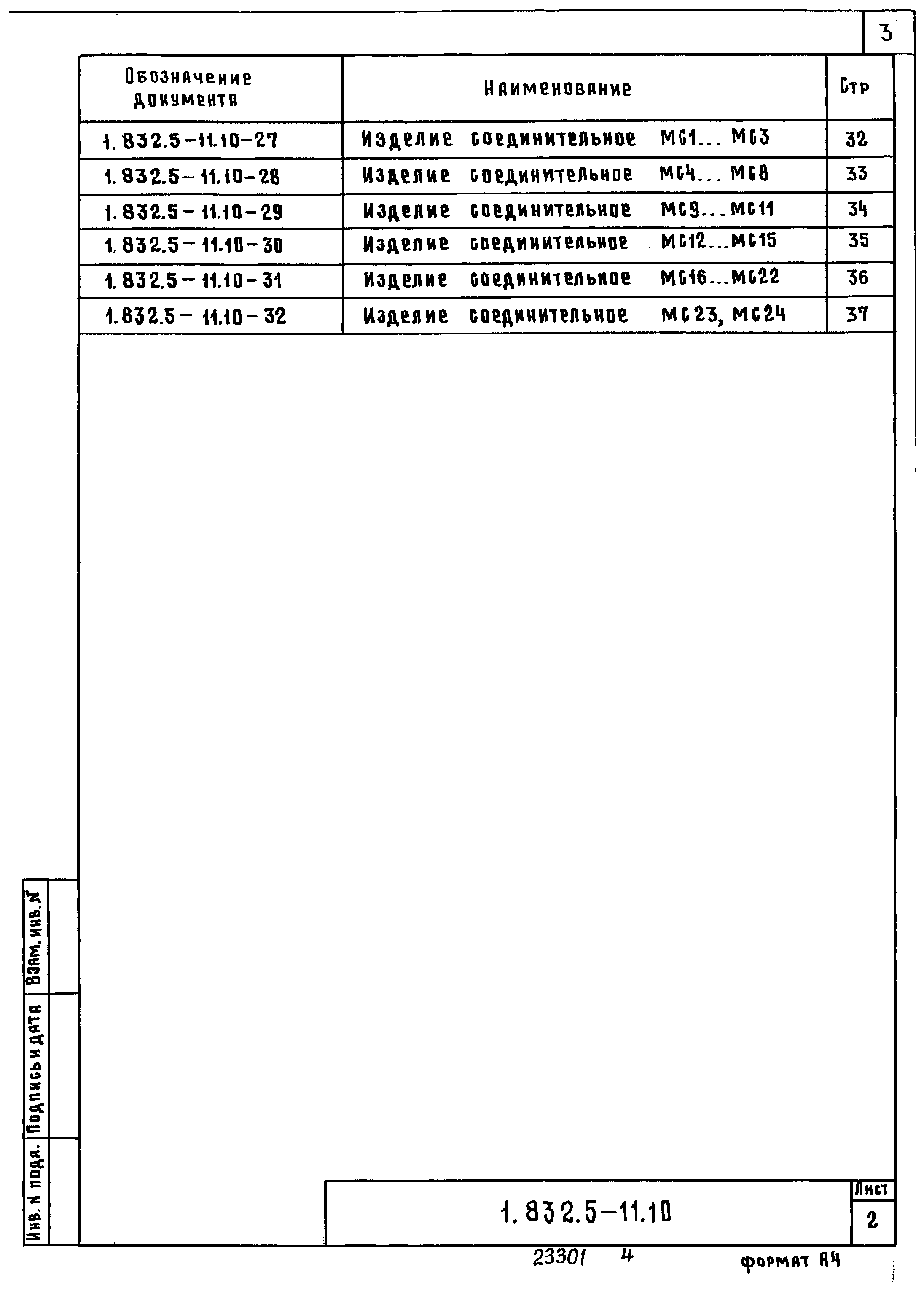

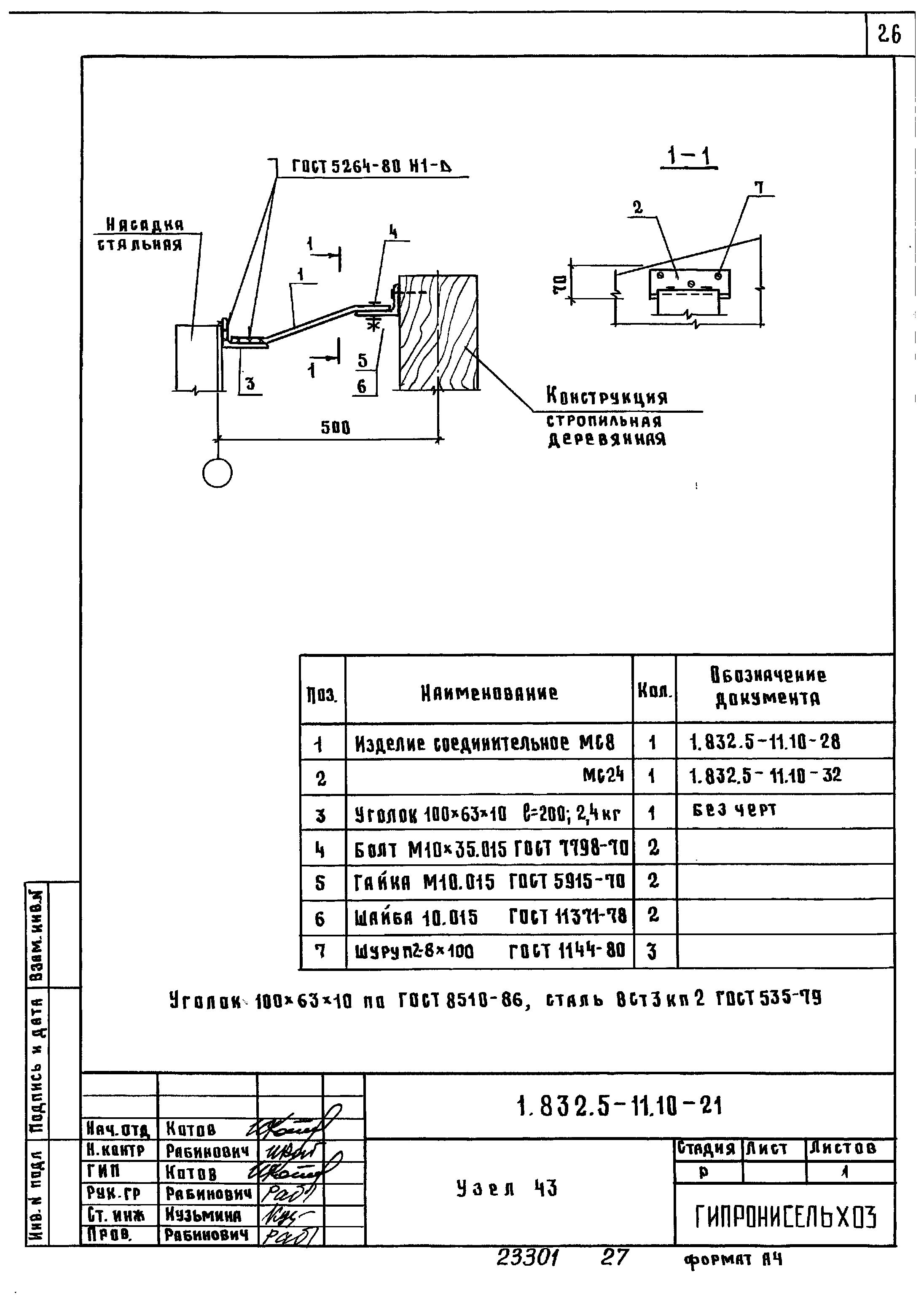

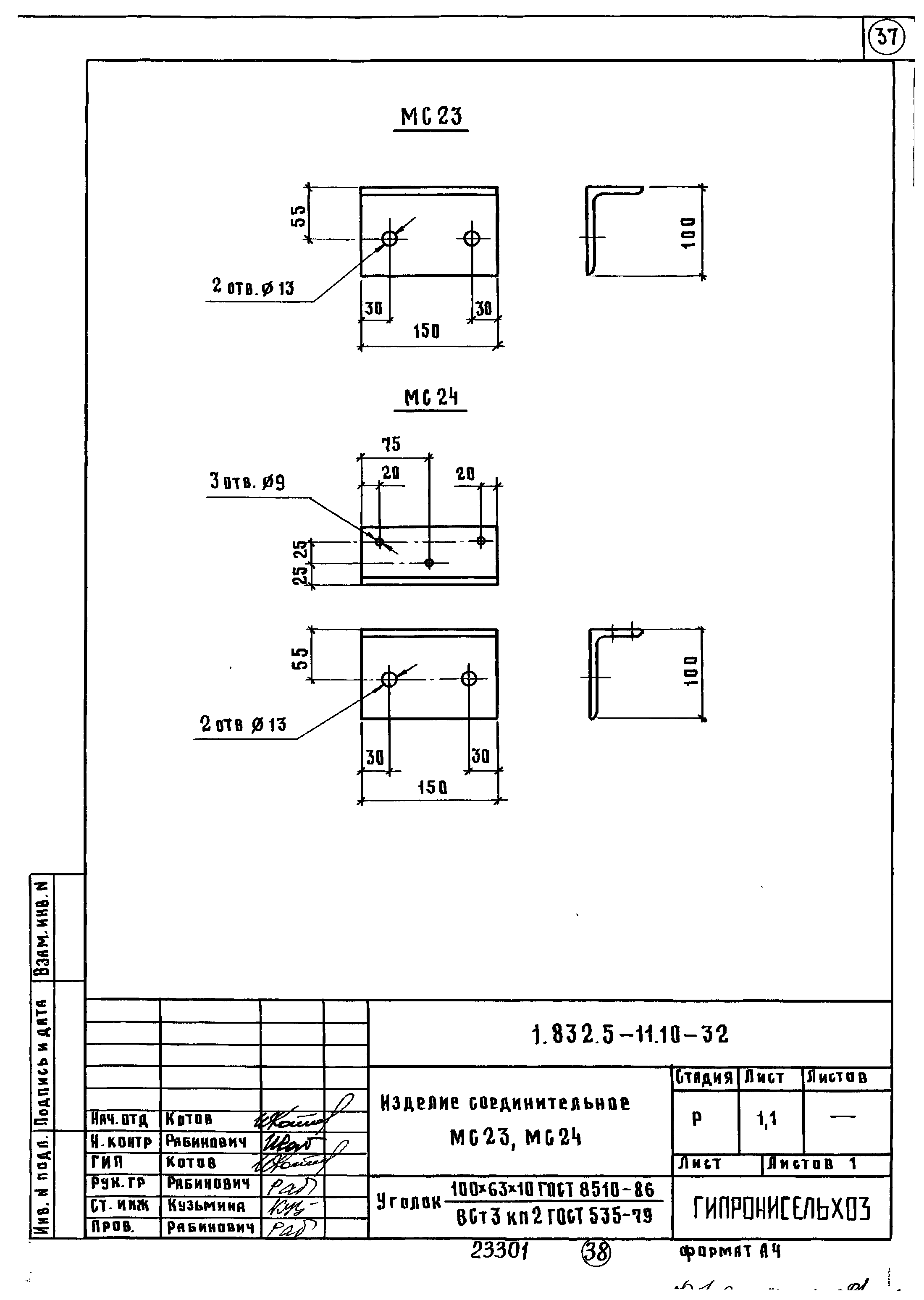

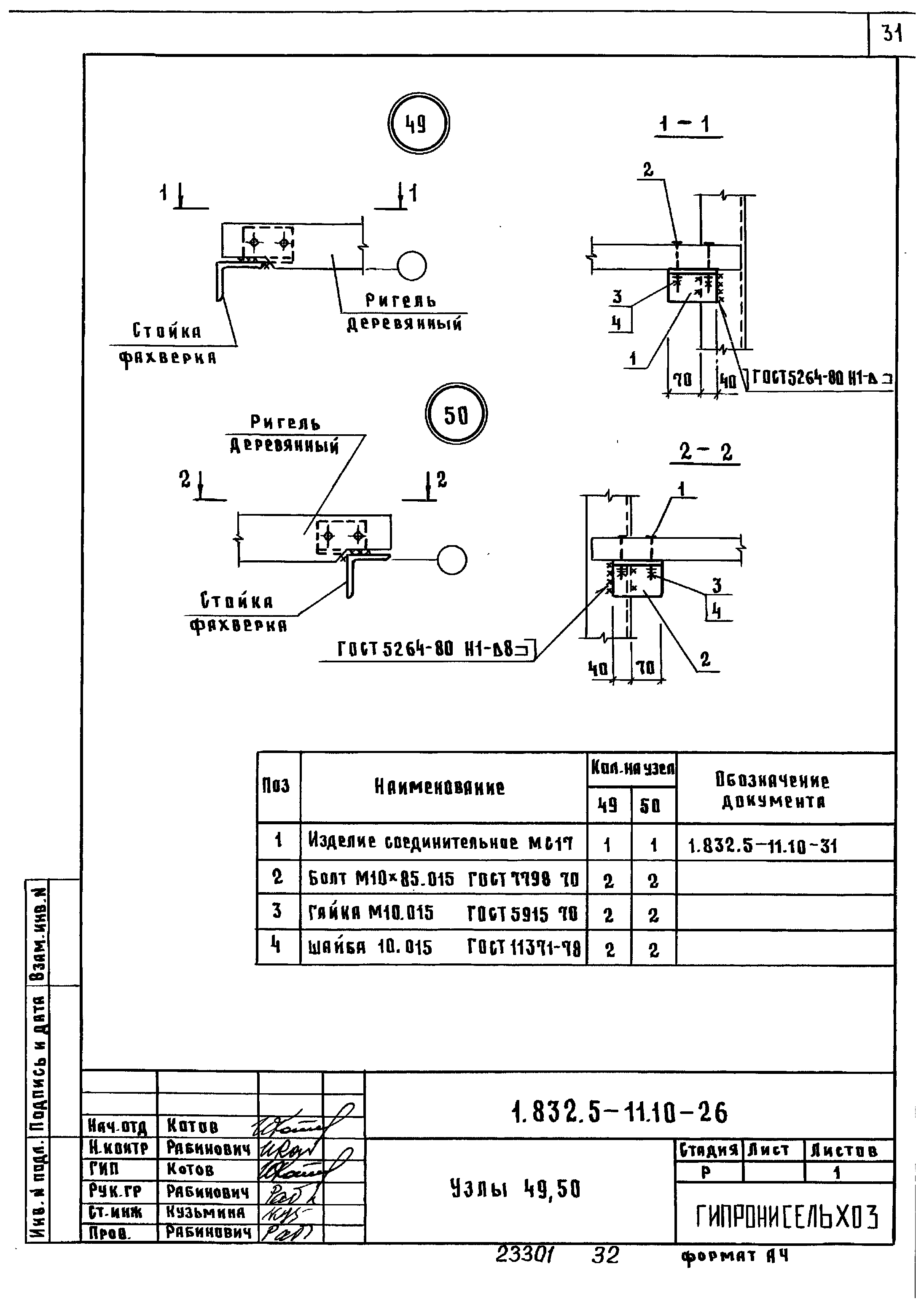

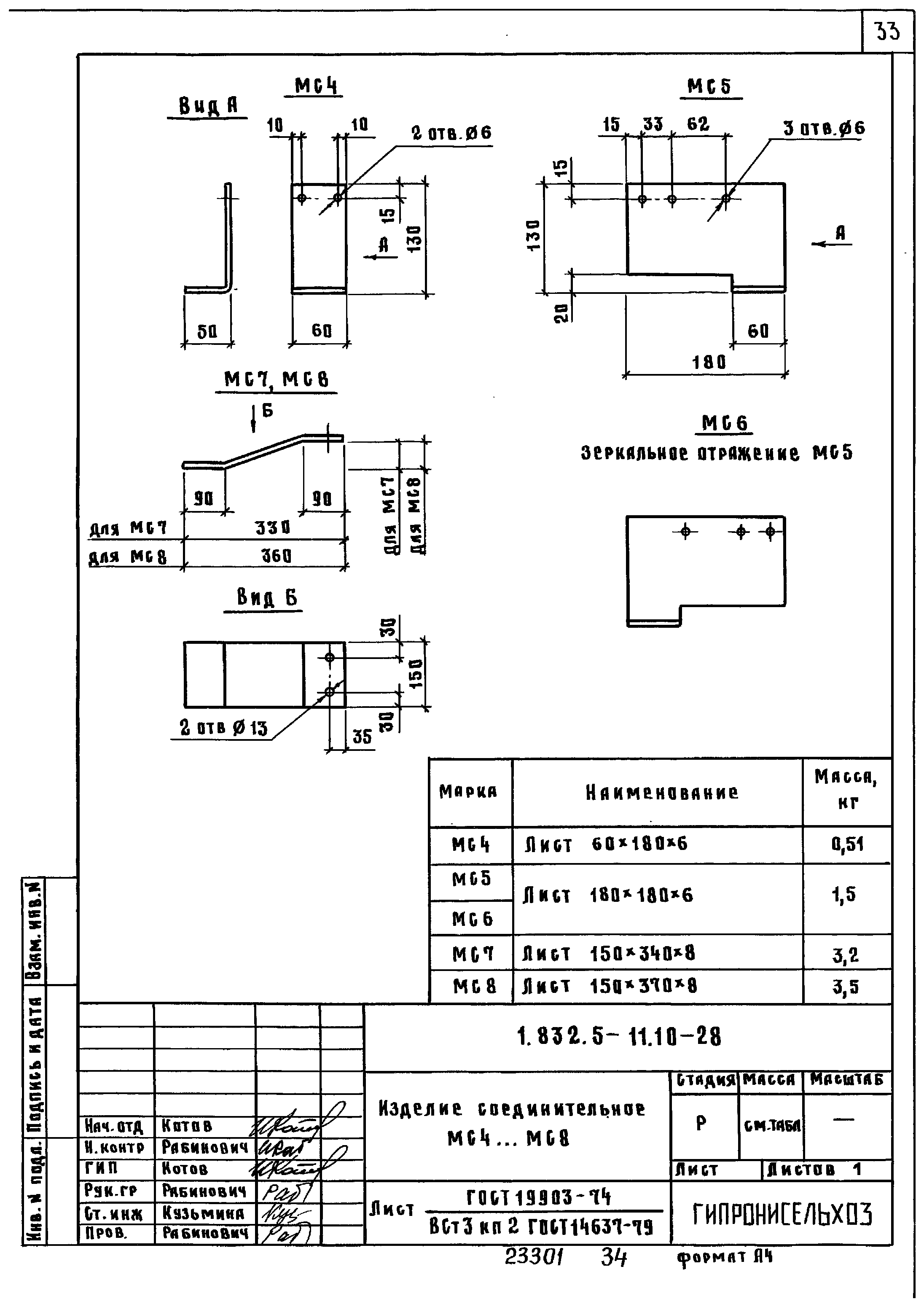

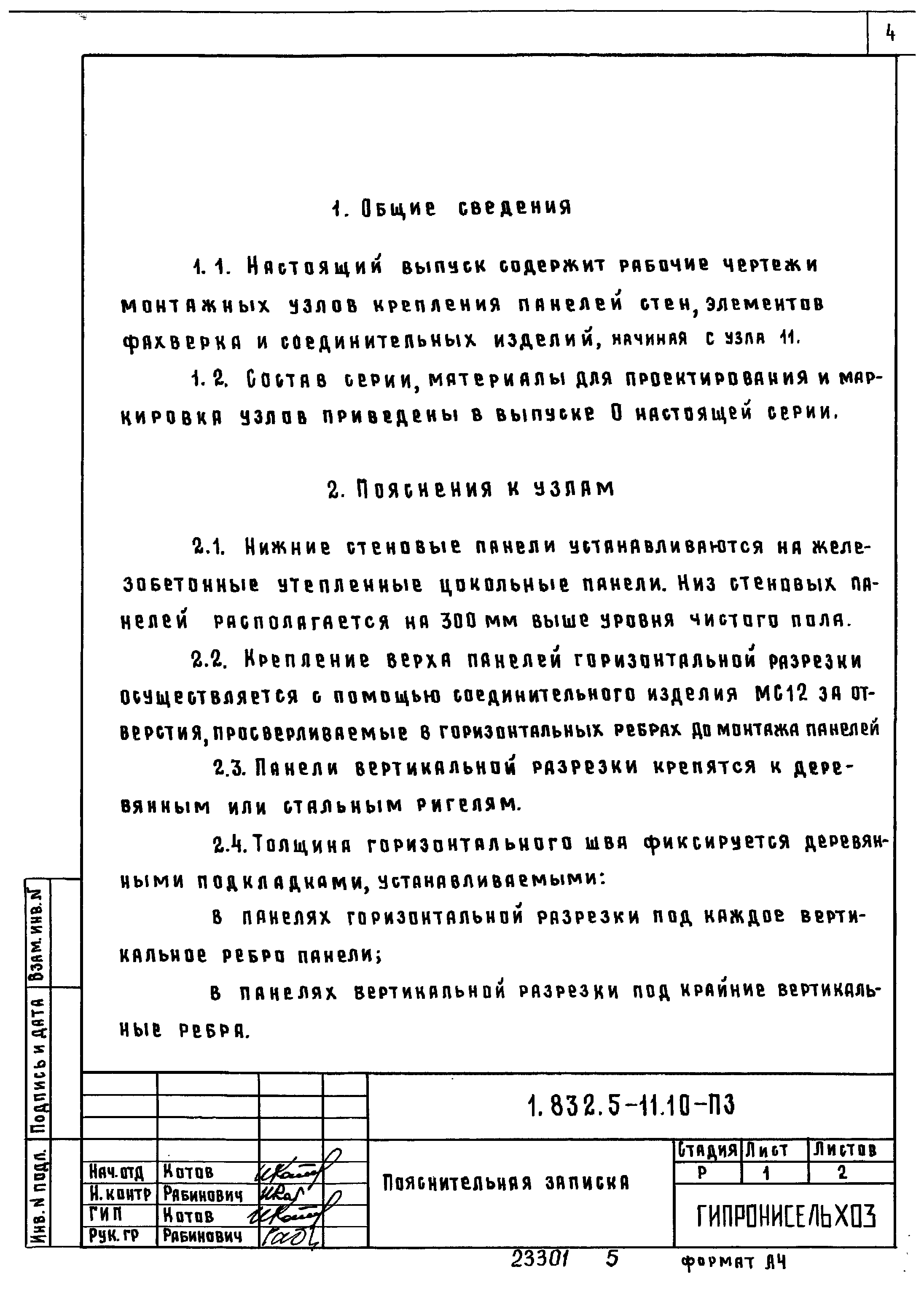

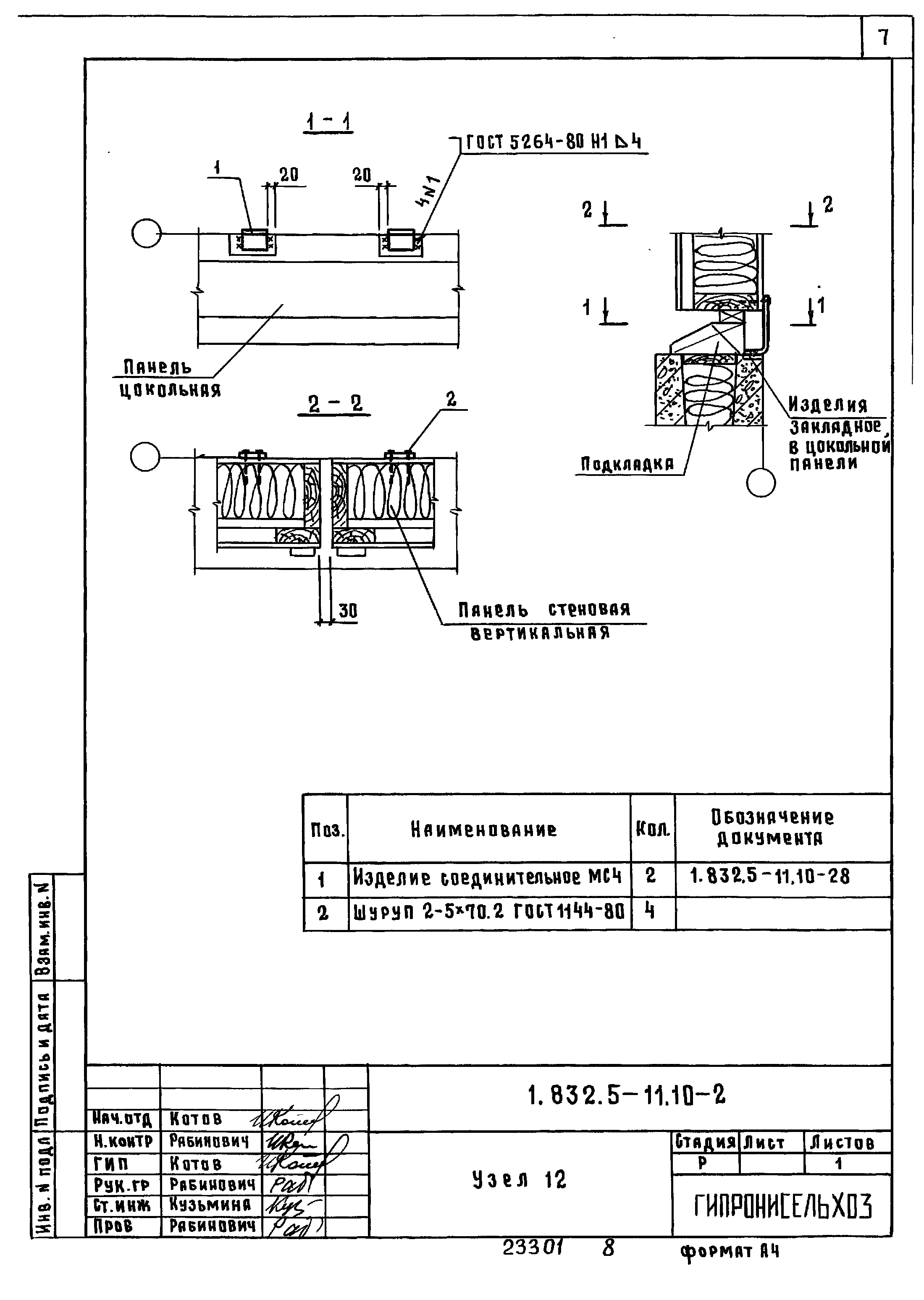

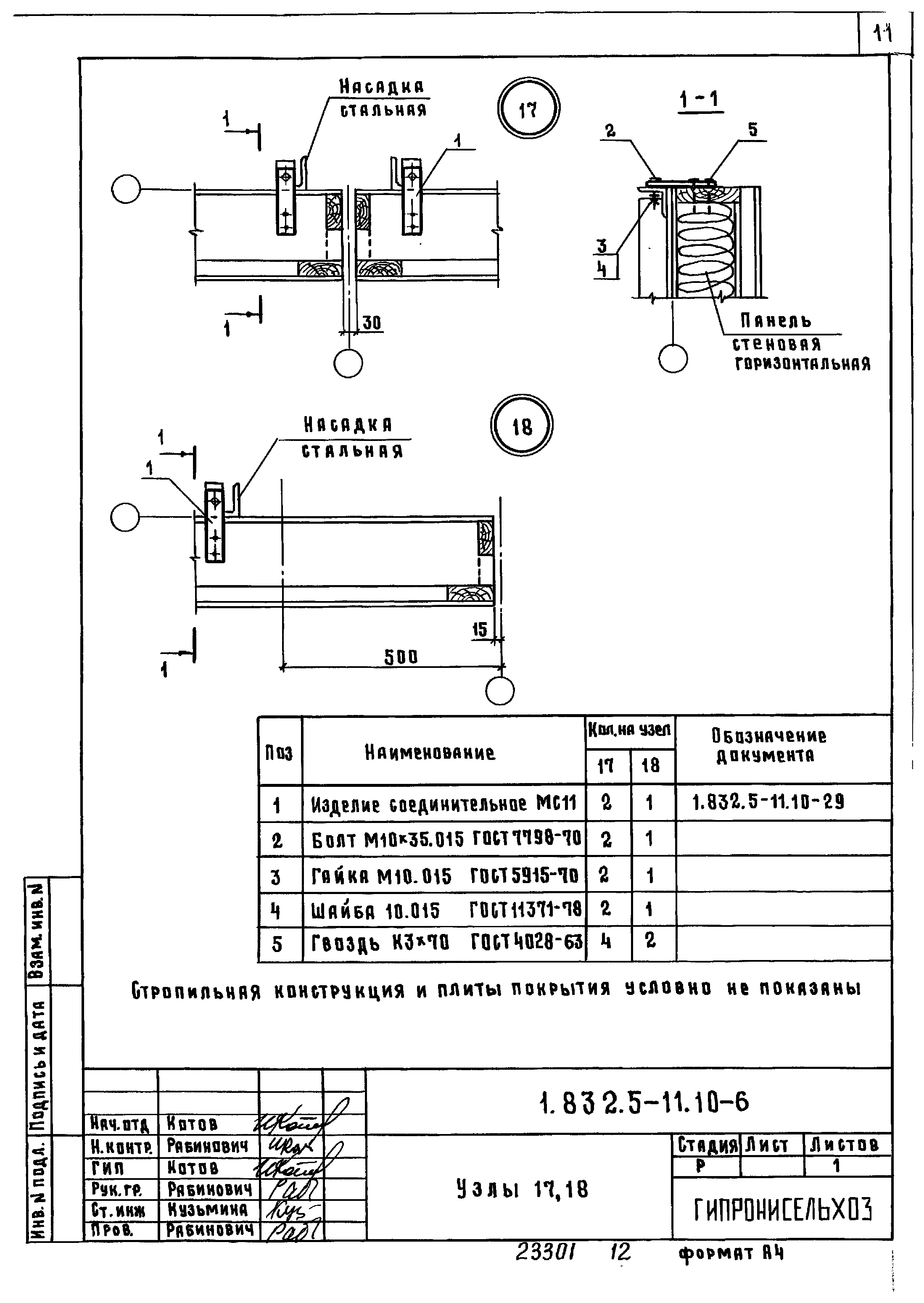

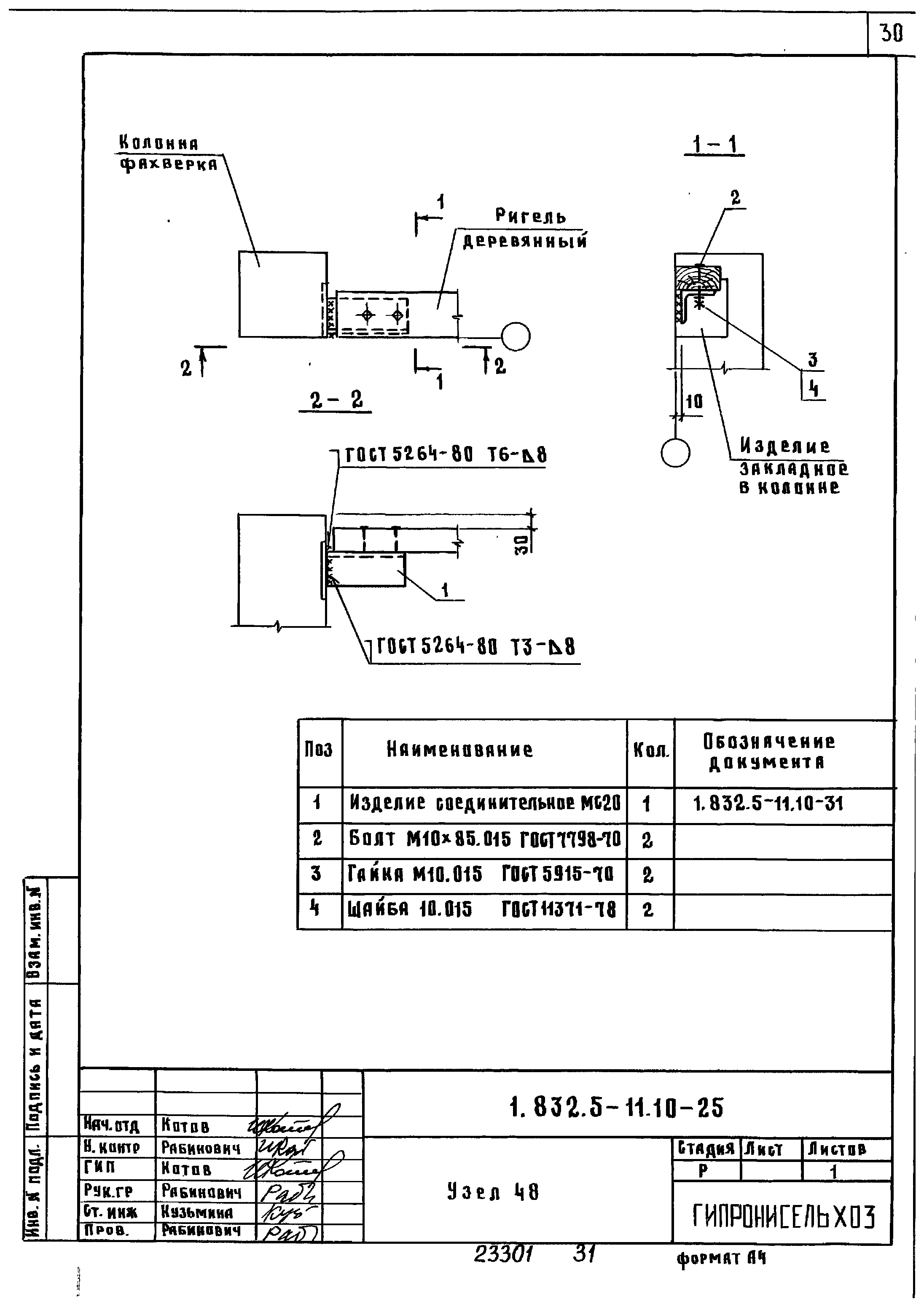

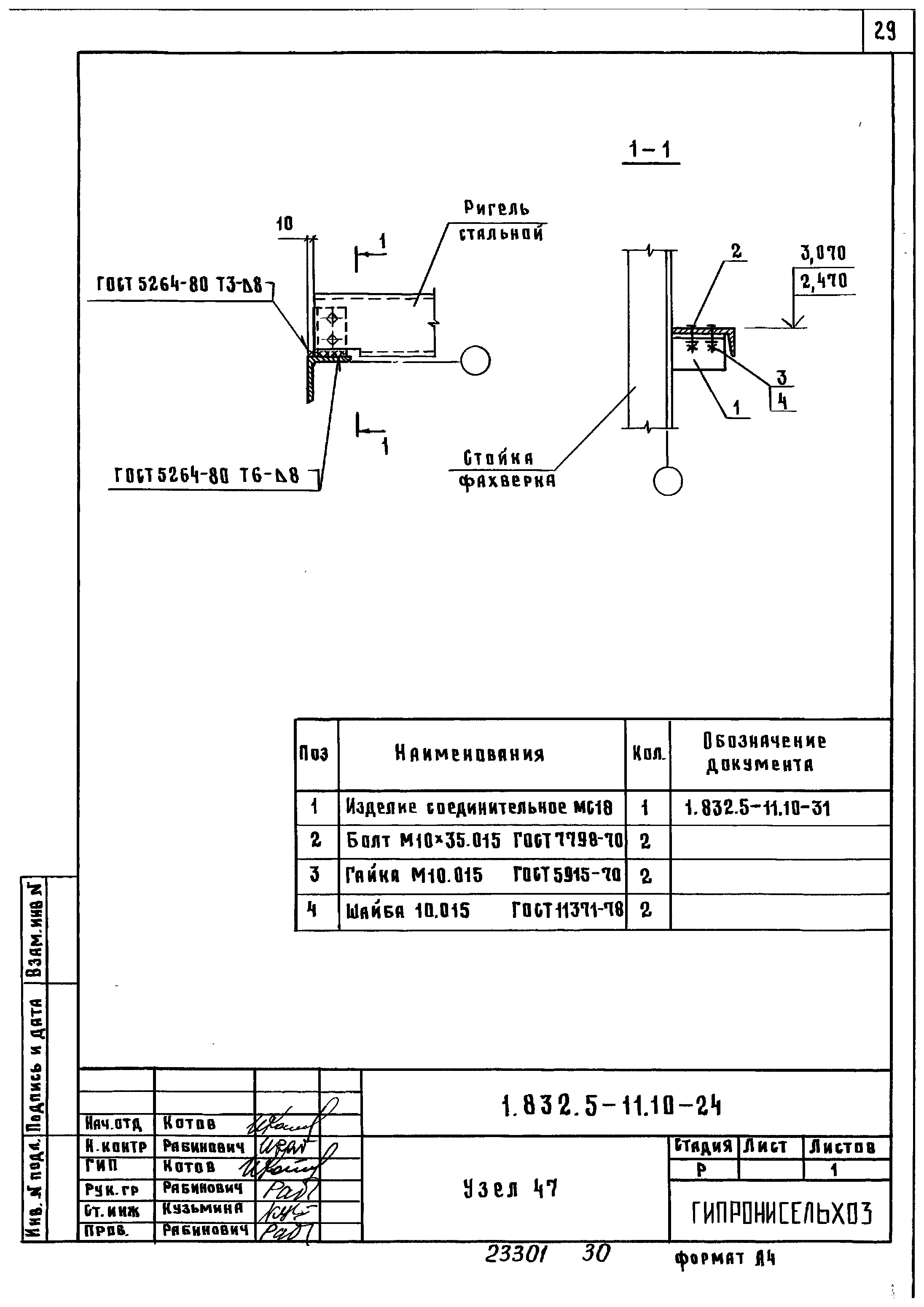

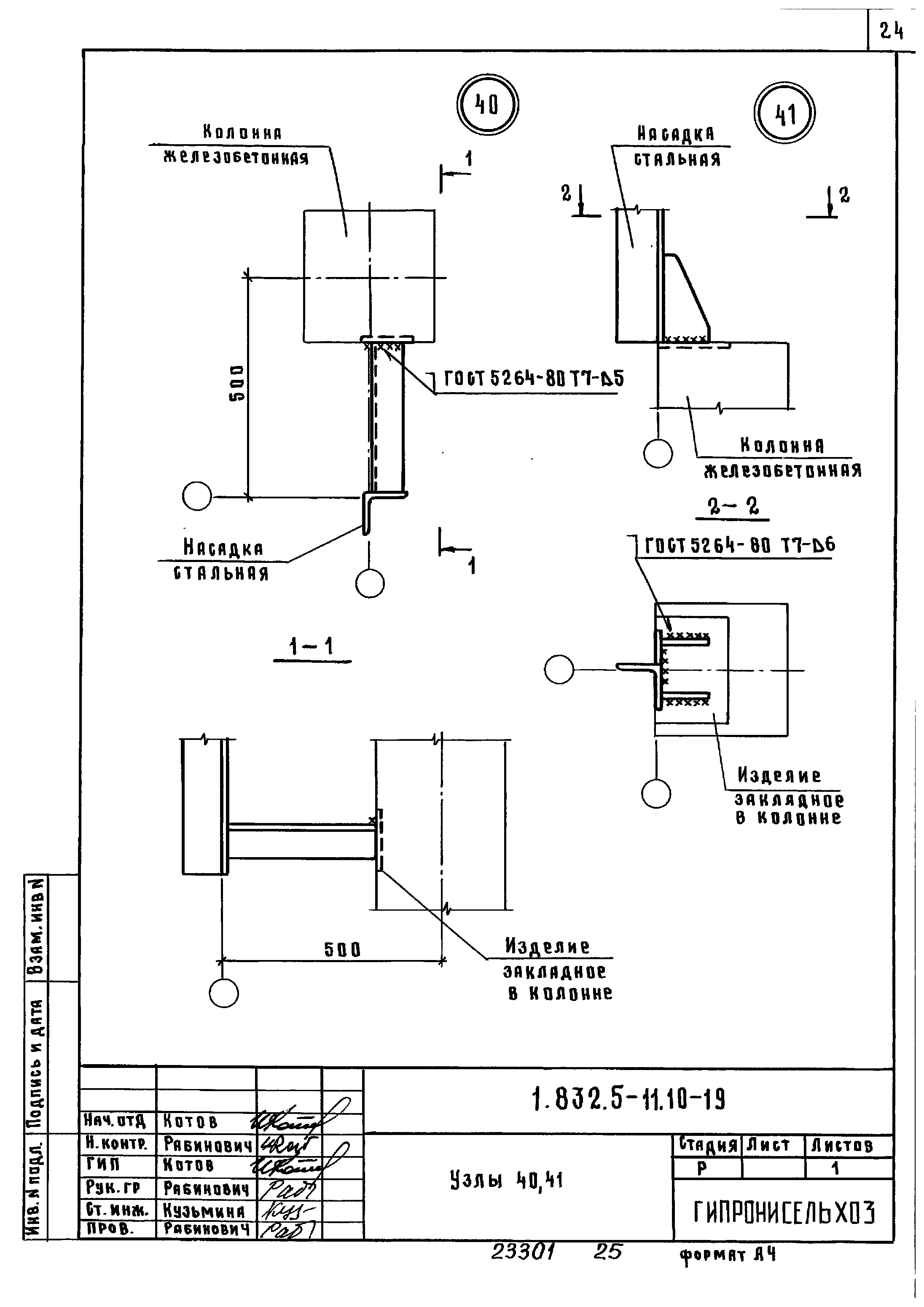

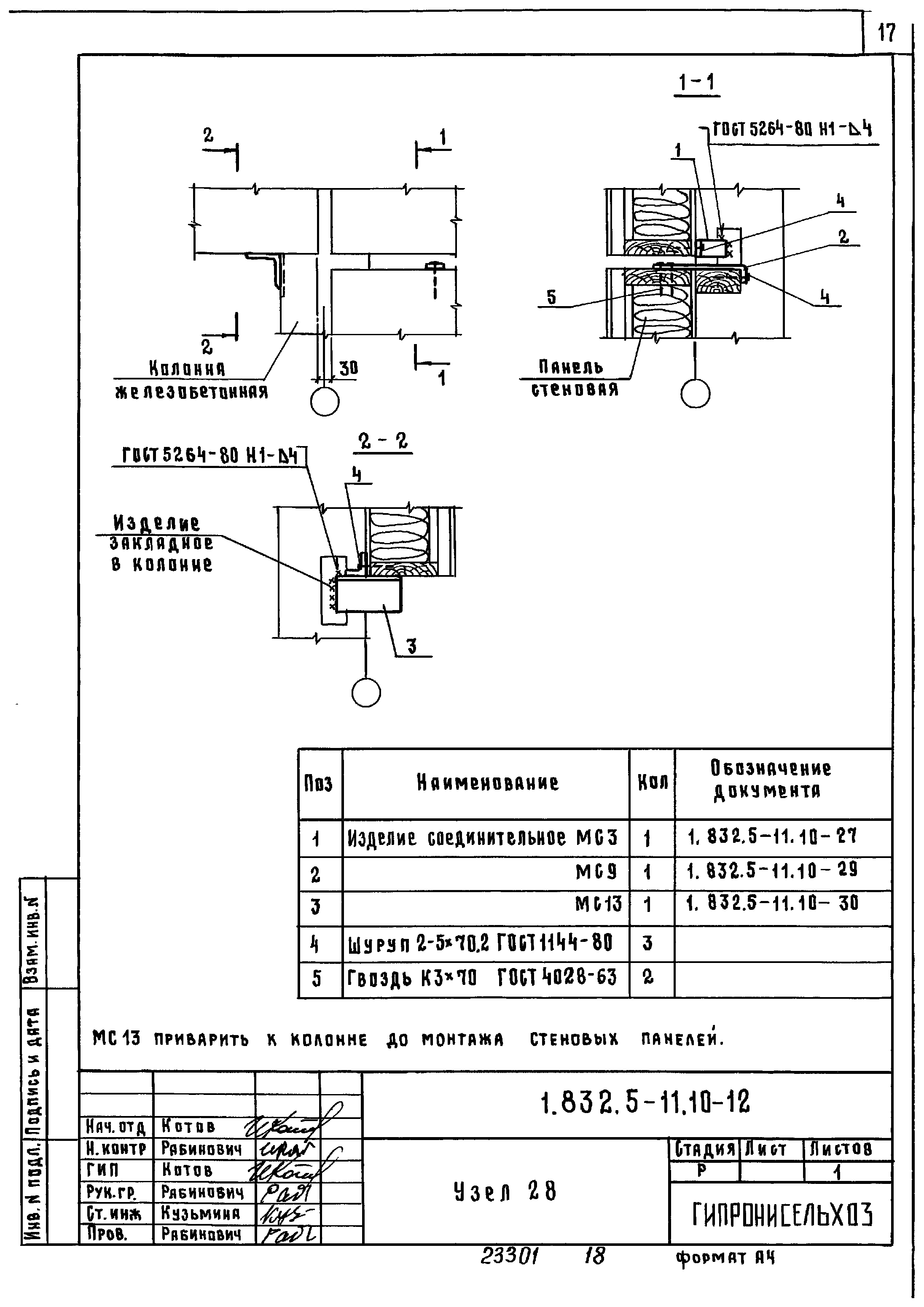

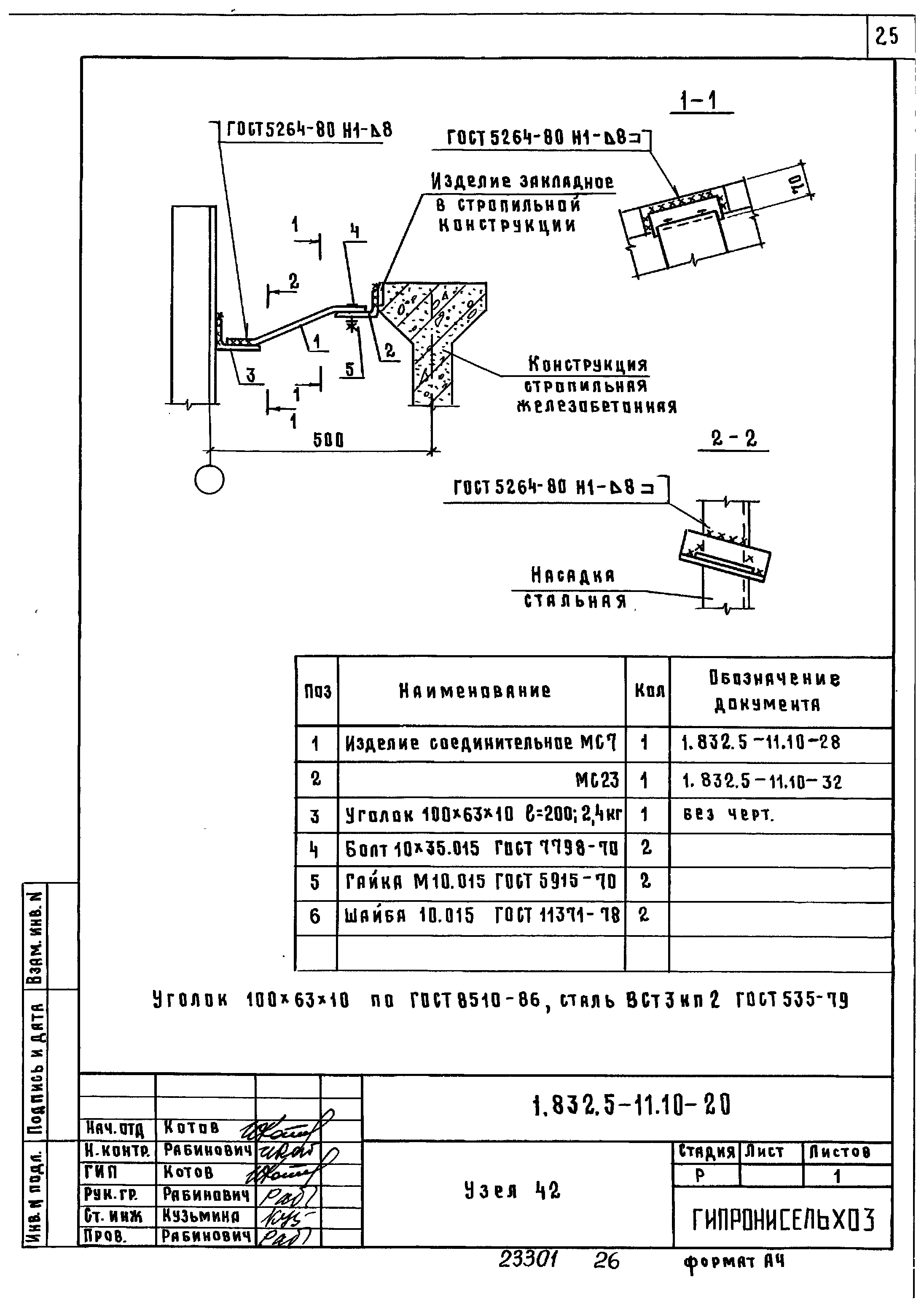

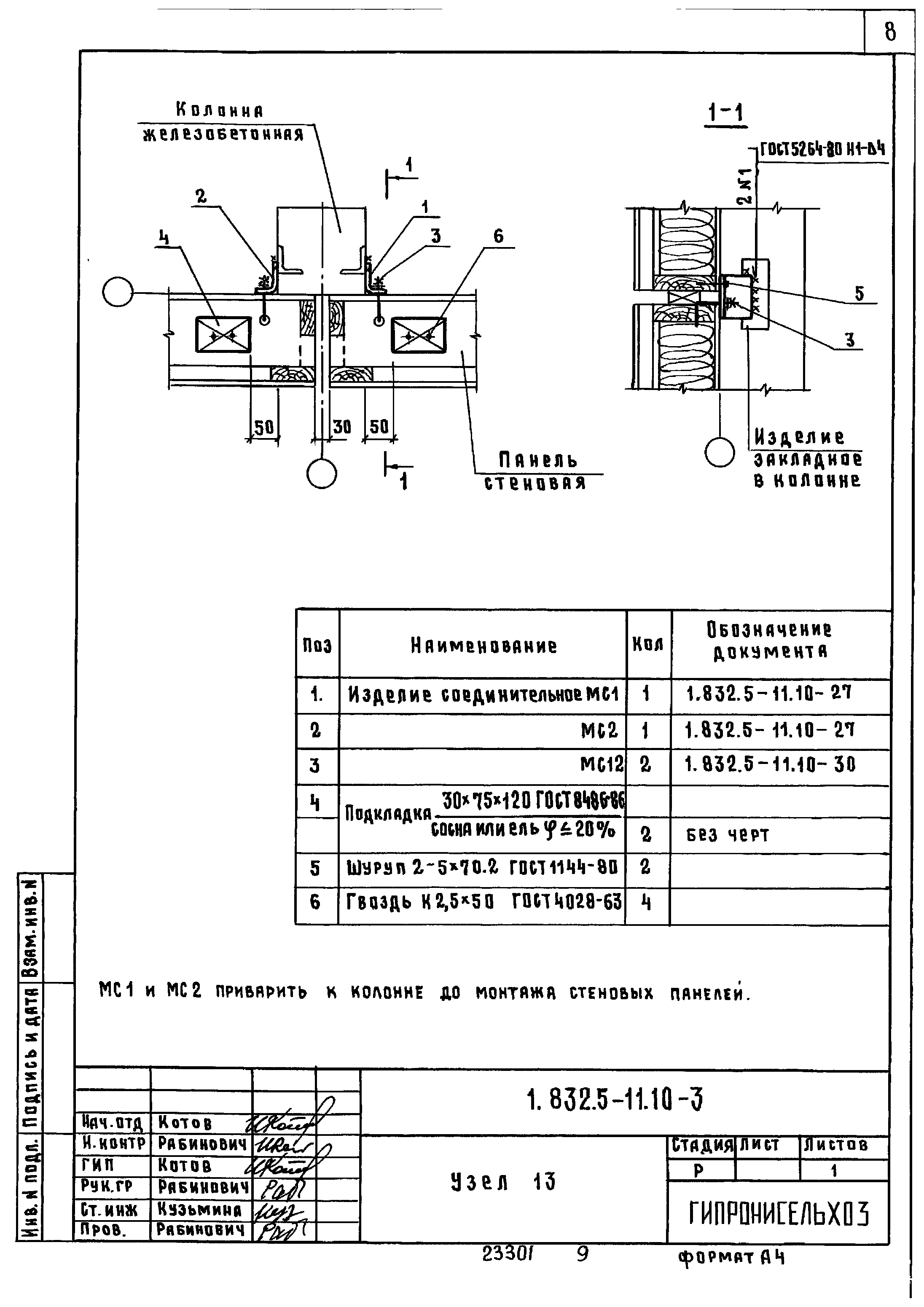

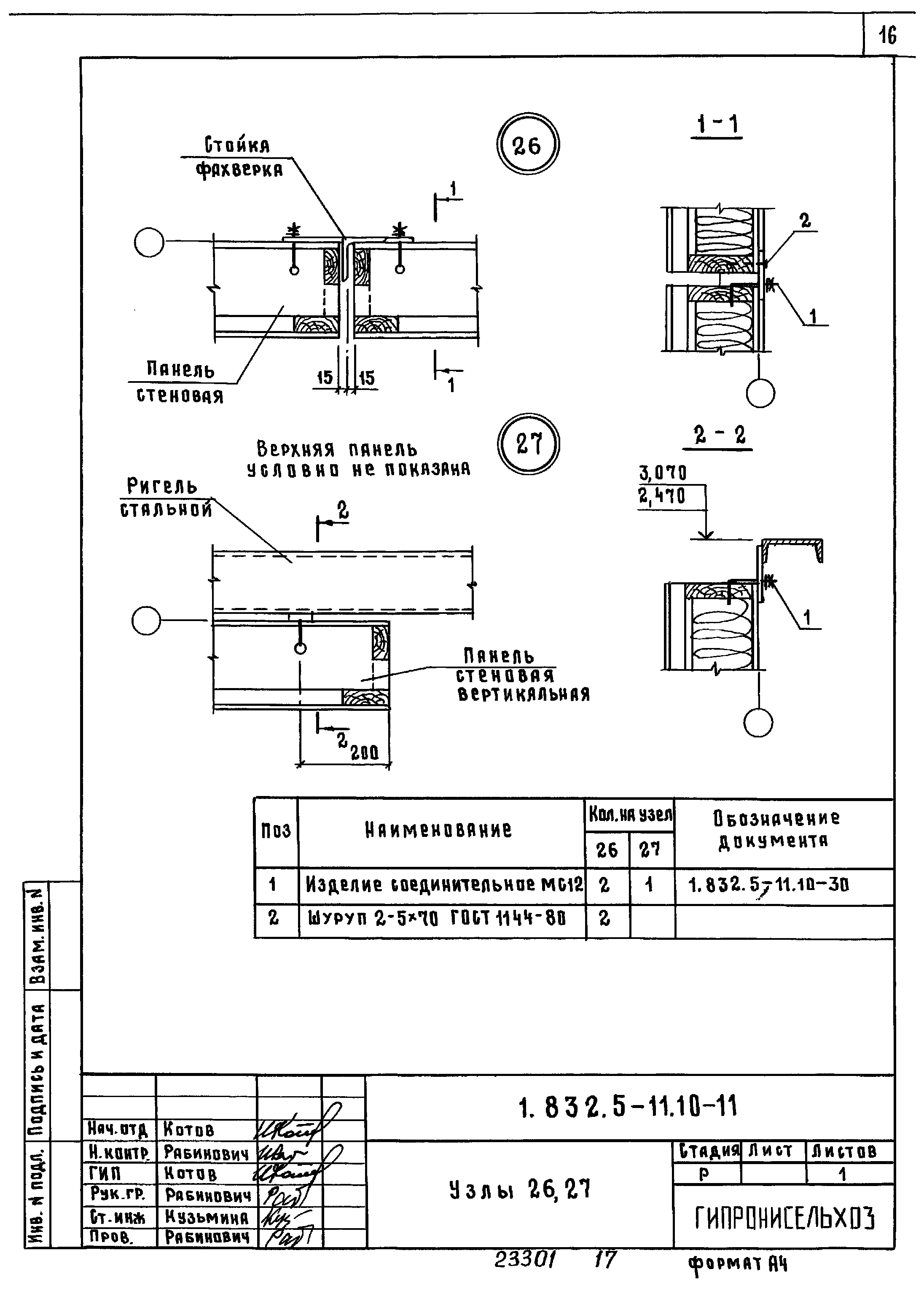

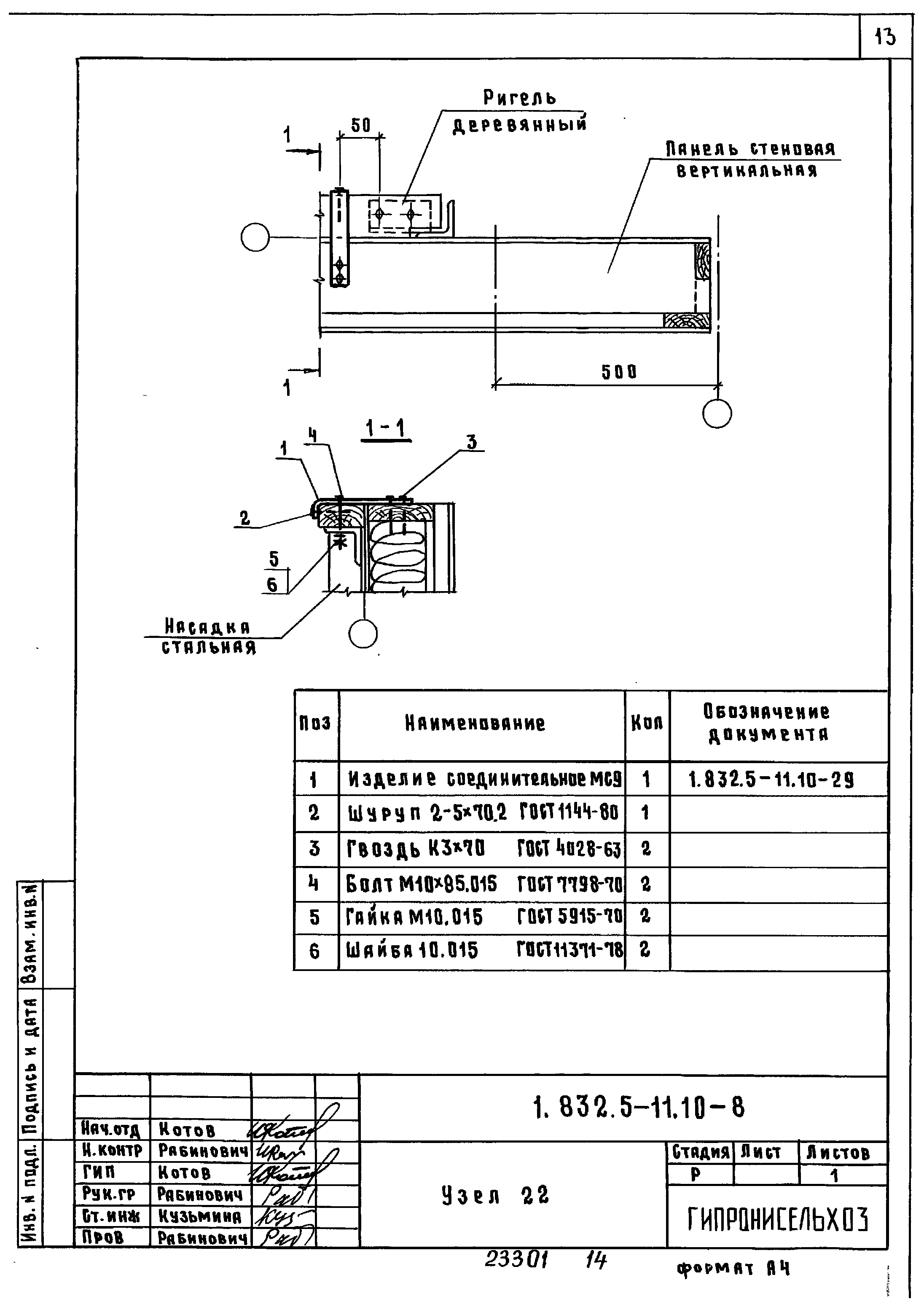

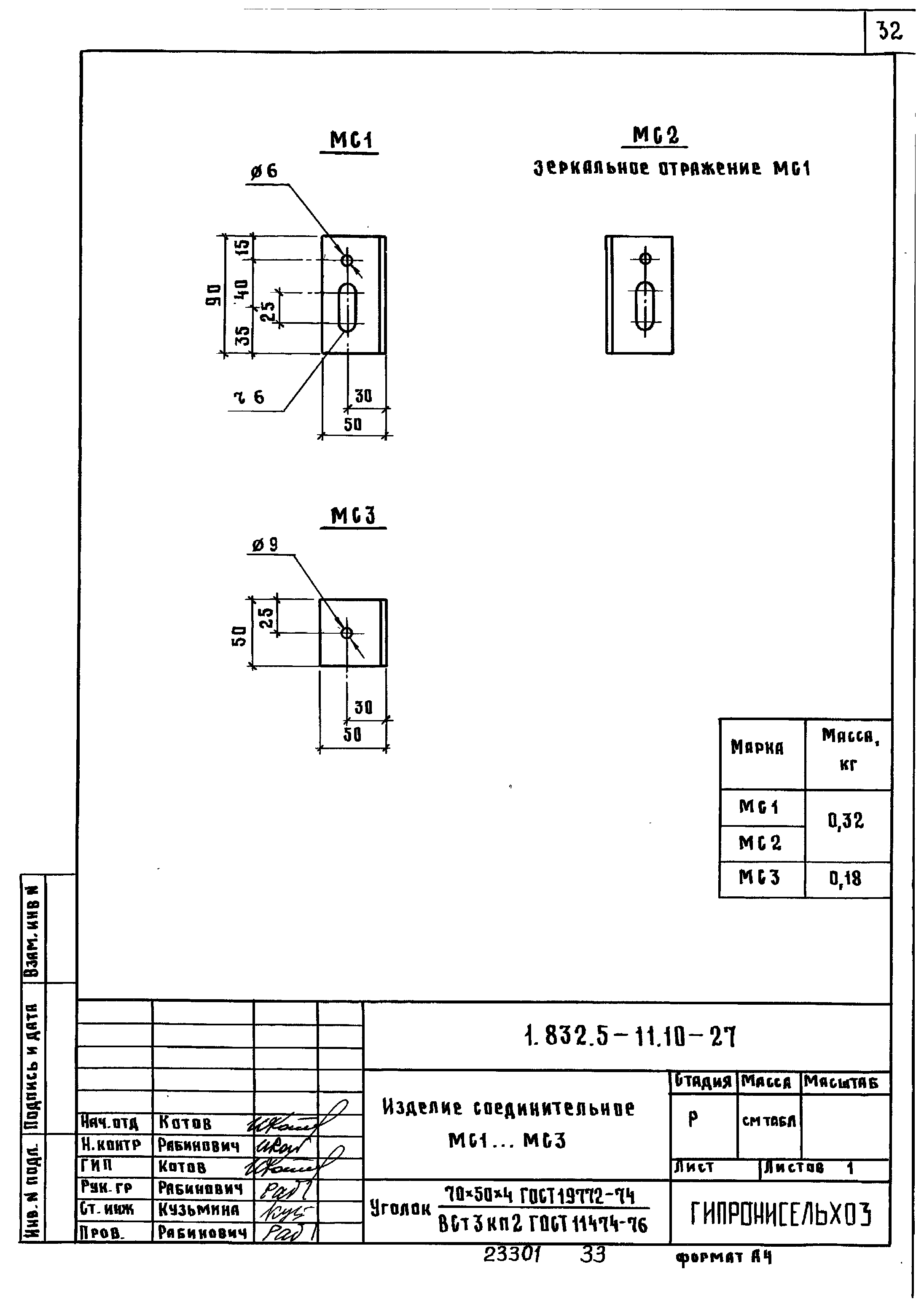

Оглавление:	1.832.5-11.10-ПЗ Пояснительная записка 1.832.5-11.10-1 Узел 11 1.832.5-11.10-2 Узел 12 1.832.5-11.10-3 Узел 13 1.832.5-11.10-4 Узел 14 1.832.5-11.10-5 Узел 15, 16 1.832.5-11.10-6 Узел 17, 18 1.832.5-11.10-7 Узел 19, 20, 21 1.832.5-11.10-8 Узел 22 1.832.5-11.10-9 Узел 23, 24 1.832.5-11.10-10 Узел 25 1.832.5-11.10-11 Узел 26, 27 1.832.5-11.10-12 Узел 28 1.832.5-11.10-13 Узел 29 1.832.5-11.10-14 Узел 30 1.832.5-11.10-15 Узел 31, 32 1.832.5-11.10-16 Узел 33, 34 1.832.5-11.10-17 Узел 35, 36 1.832.5-11.10-18 Узел 37, 38, 39 1.832.5-11.10-19 Узел 40, 41 1.832.5-11.10-20 Узел 42 1.832.5-11.10-21 Узел 43 1.832.5-11.10-22 Узел 44, 45 1.832.5-11.10-23 Узел 46 1.832.5-11.10-24 Узел 47 1.832.5-11.10-25 Узел 48 1.832.5-11.10-26 Узел 49, 50 1.832.5-11.10-27 Изделие соединительное МС1… МС3 1.832.5-11.10-28 Изделие соединительное МС4… МС8 1.832.5-11.10-29 Изделие соединительное МС9… МС11 1.832.5-11.10-30 Изделие соединительное МС12… МС15 1.832.5-11.10-31 Изделие соединительное МС16… МС22 1.832.5-11.10-32 Изделие соединительное МС23, МС24
Разработан:	ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	07.05.1988 Госагропром СССР (USSR Gosagroprom 804-48/582)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Серия 2.830-1 «Выпуск 4. Узлы стен из панелей с деревянным каркасом для сельскохозяйственных зданий»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 11474-76 «Профили стальные гнутые. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ТУ 14-1-3023-80 «Прокат листовой, широкополосный универсальный и фасонный из углеродистой и низколегированной стали с гарантированным уровнем механических свойств, дифференцированным по группам прочности» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» СНиП III-19-76 «Деревянные конструкции»
