Скачать Серия 1.811.1-4 Выпуск 1. Материалы для проектирования. Технические условия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.811.1-4

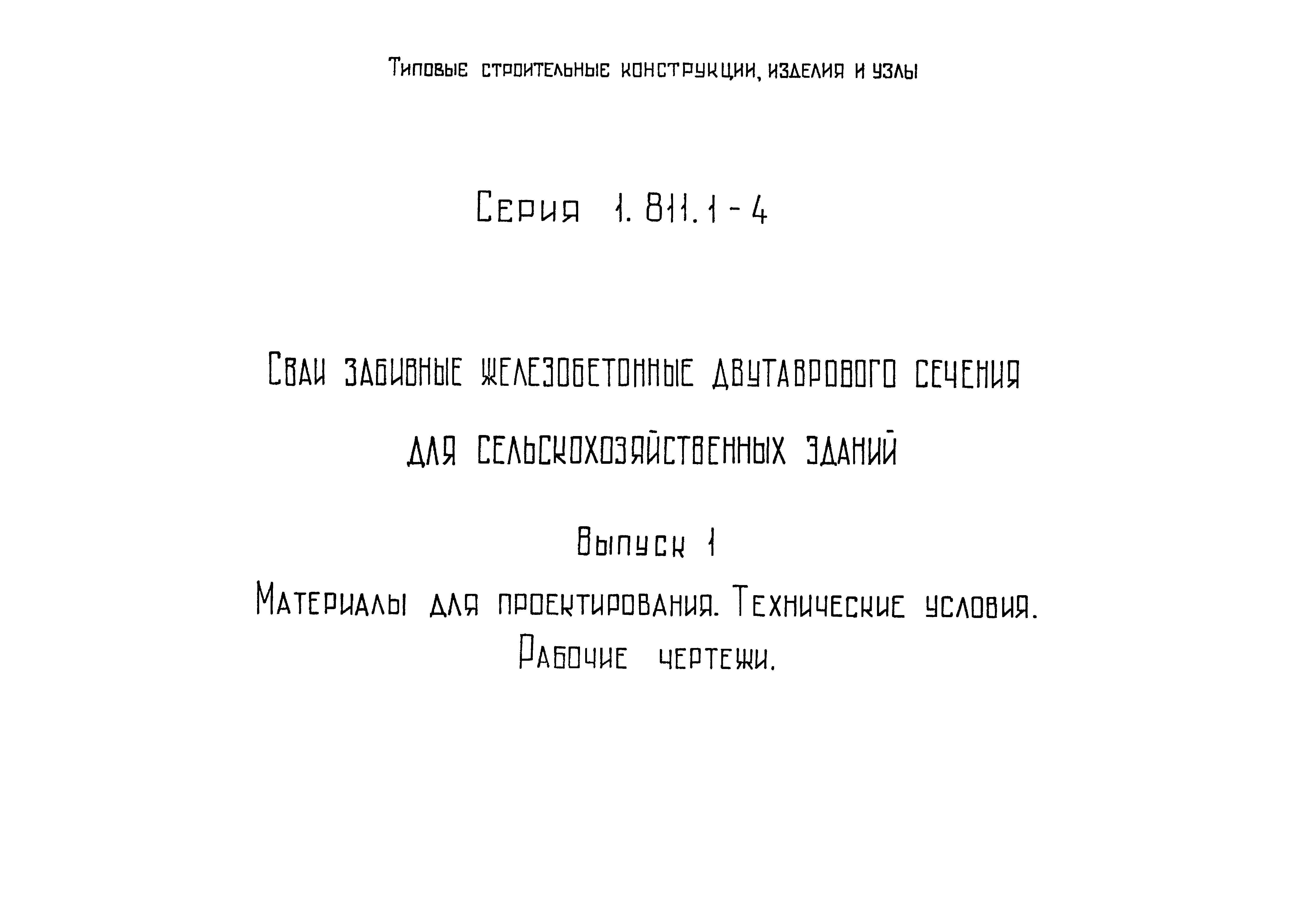

Выпуск 1. Материалы для проектирования. Технические условия. Рабочие чертежи

Обозначение:	Серия 1.811.1-4
Обозначение англ:	Series 1.811.1-4
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Материалы для проектирования. Технические условия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989

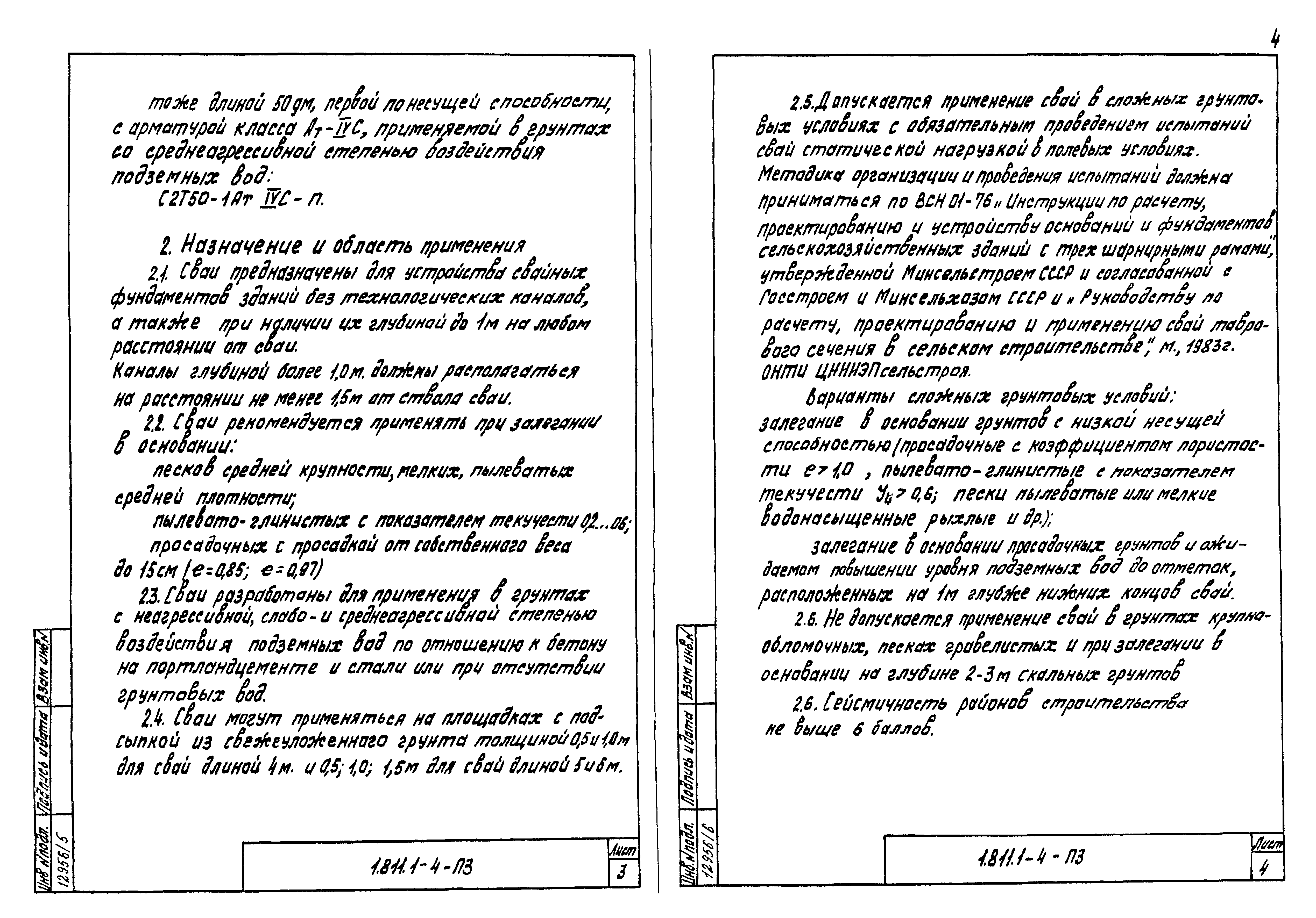

Область применения:	Сваи предназначены под типовые конструкции железобетонных трехшарнирных рам по серии 1.822.1-2/82 однопролетных сельскохозяйственных зданий с пролетами 12, 18 и 21 м. При наличии технологических каналов глубиной более 1 м расстояние их от ствола сваи должно быть не менее 1,5 м.

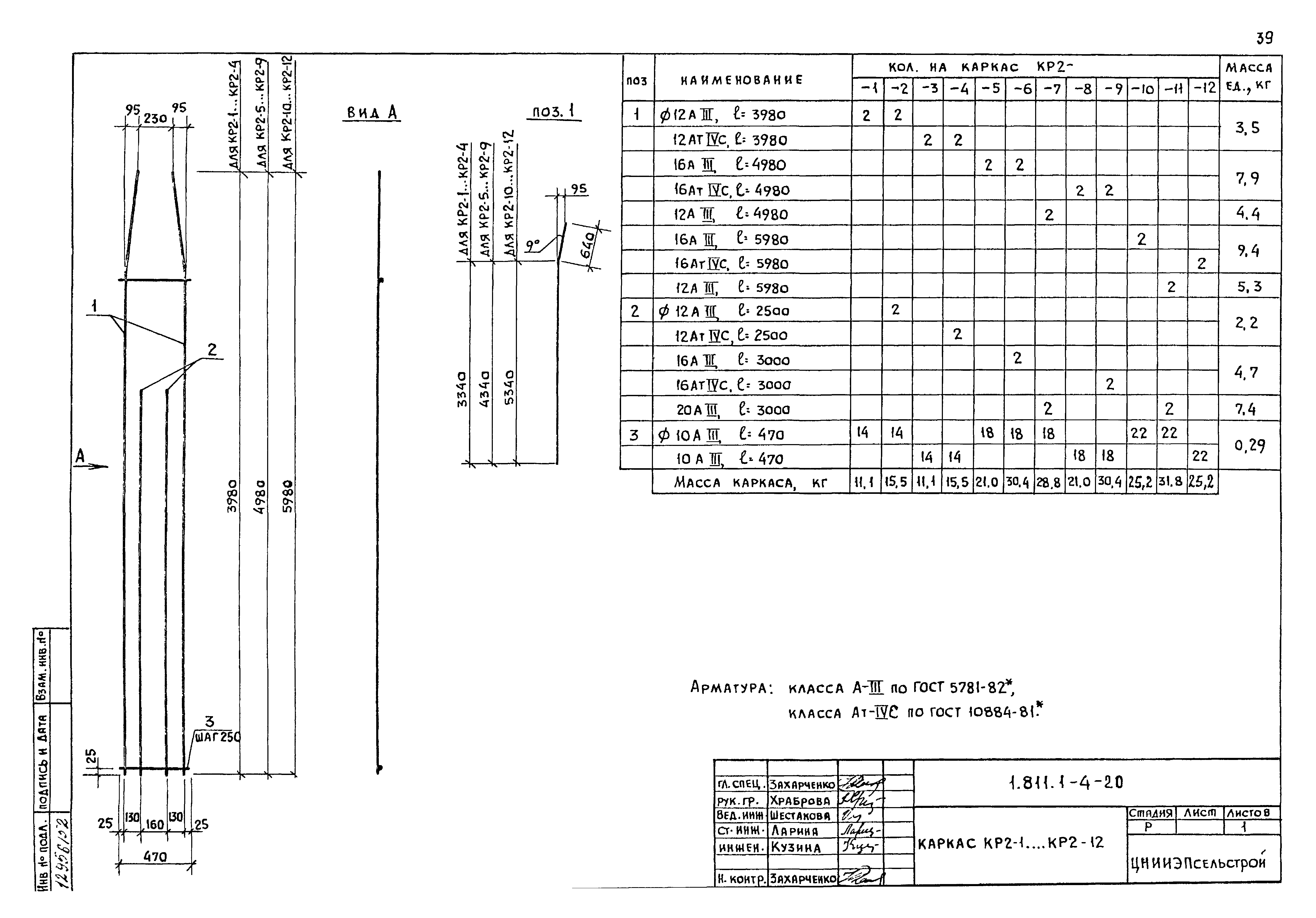

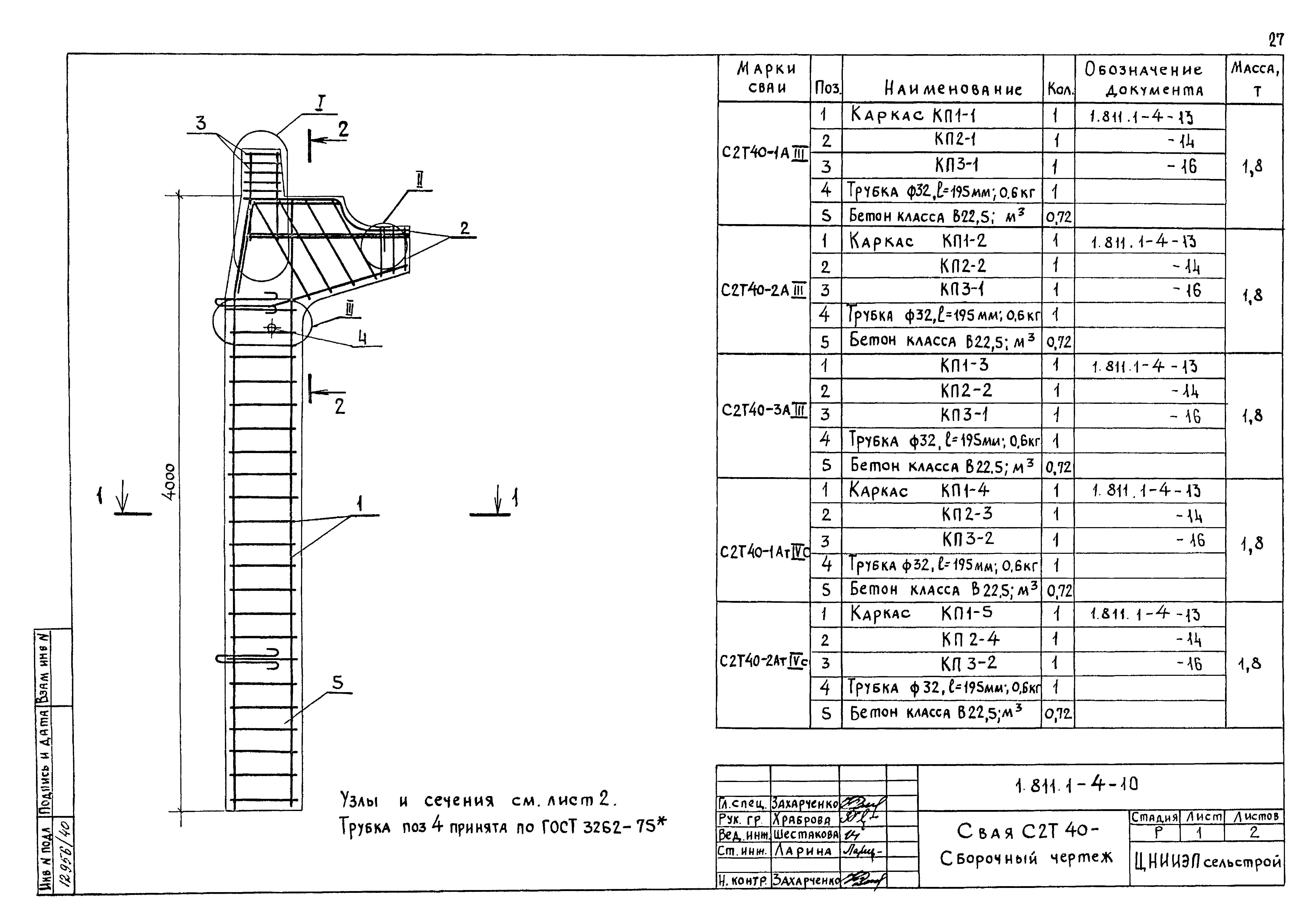

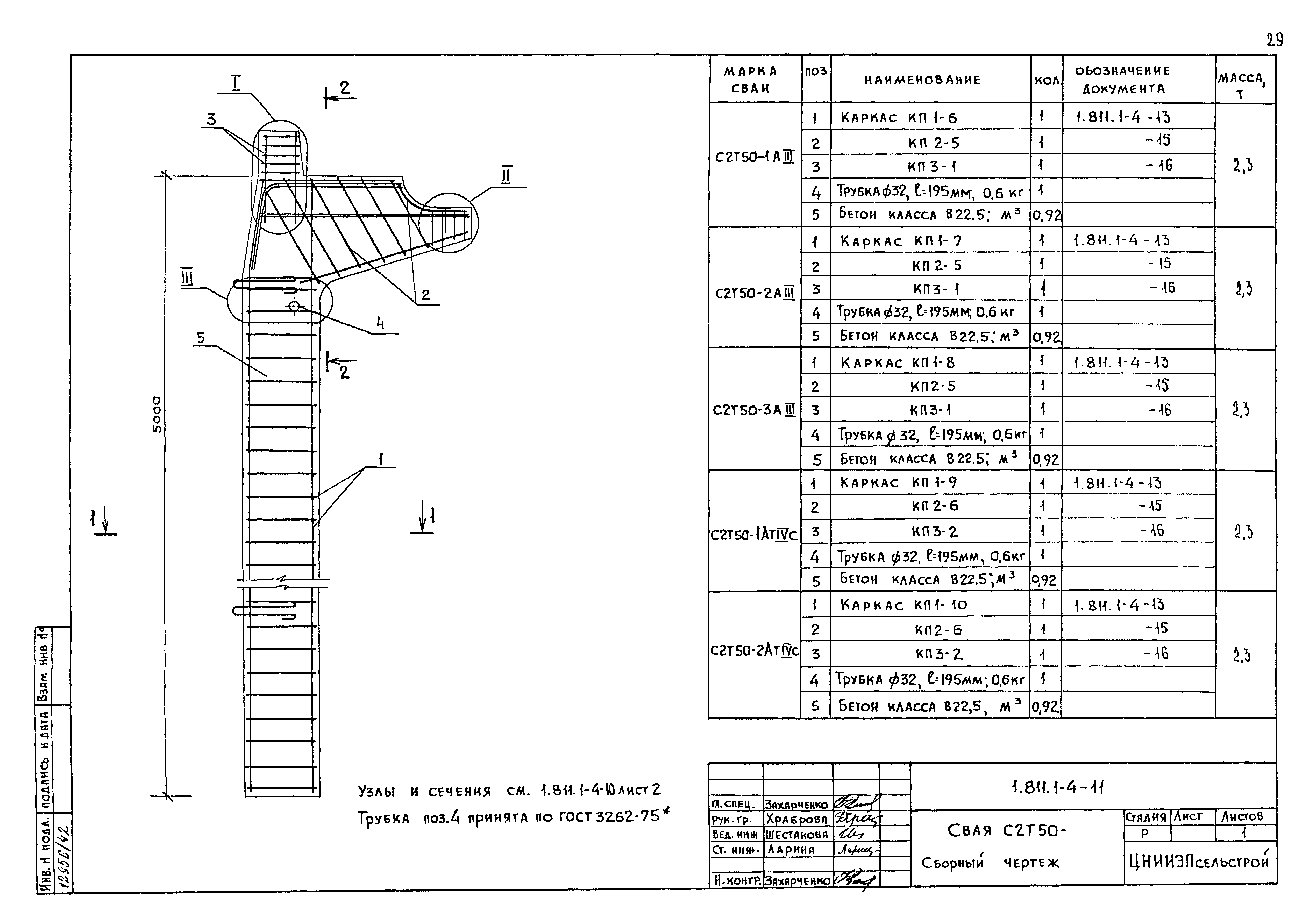

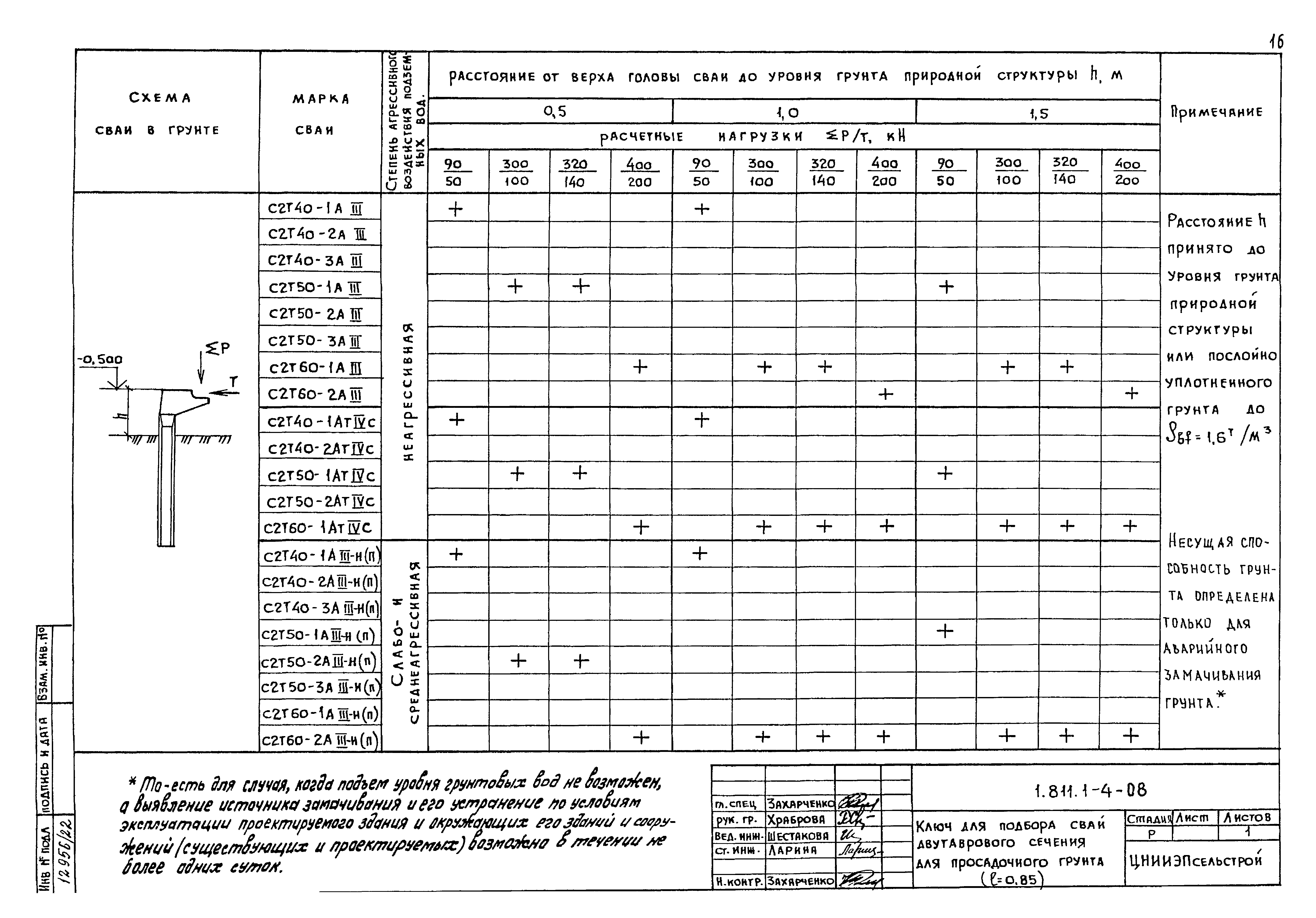

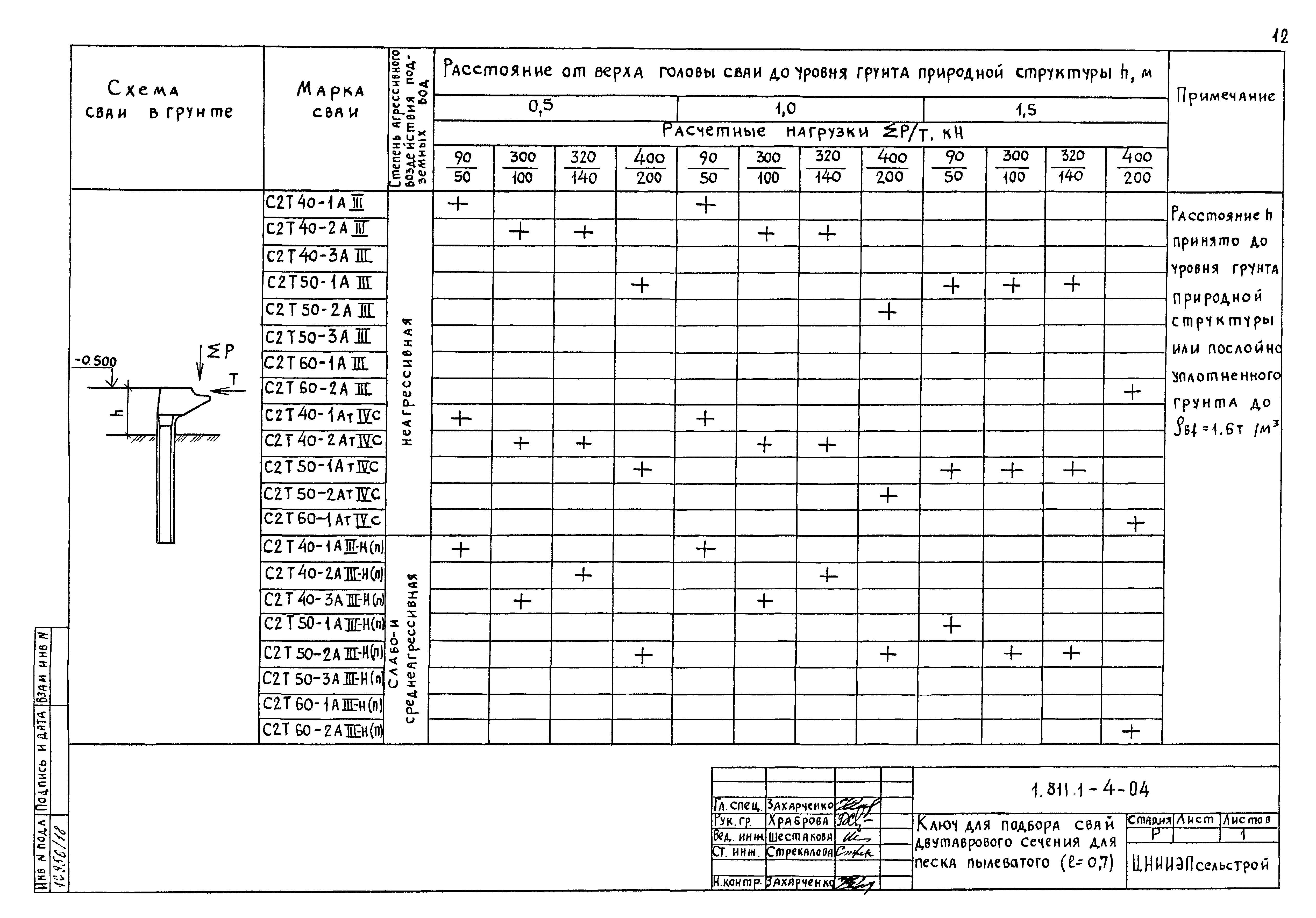

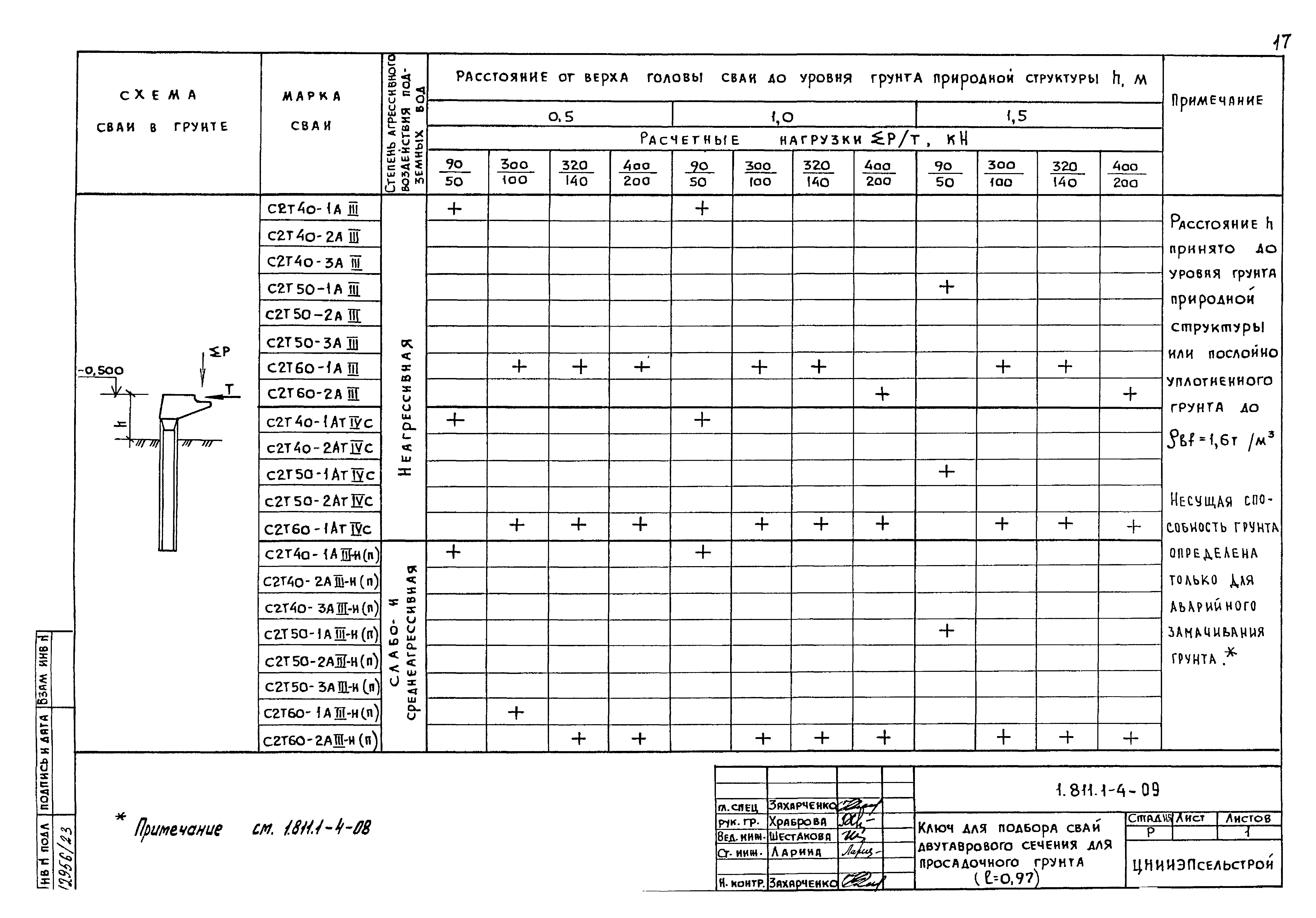

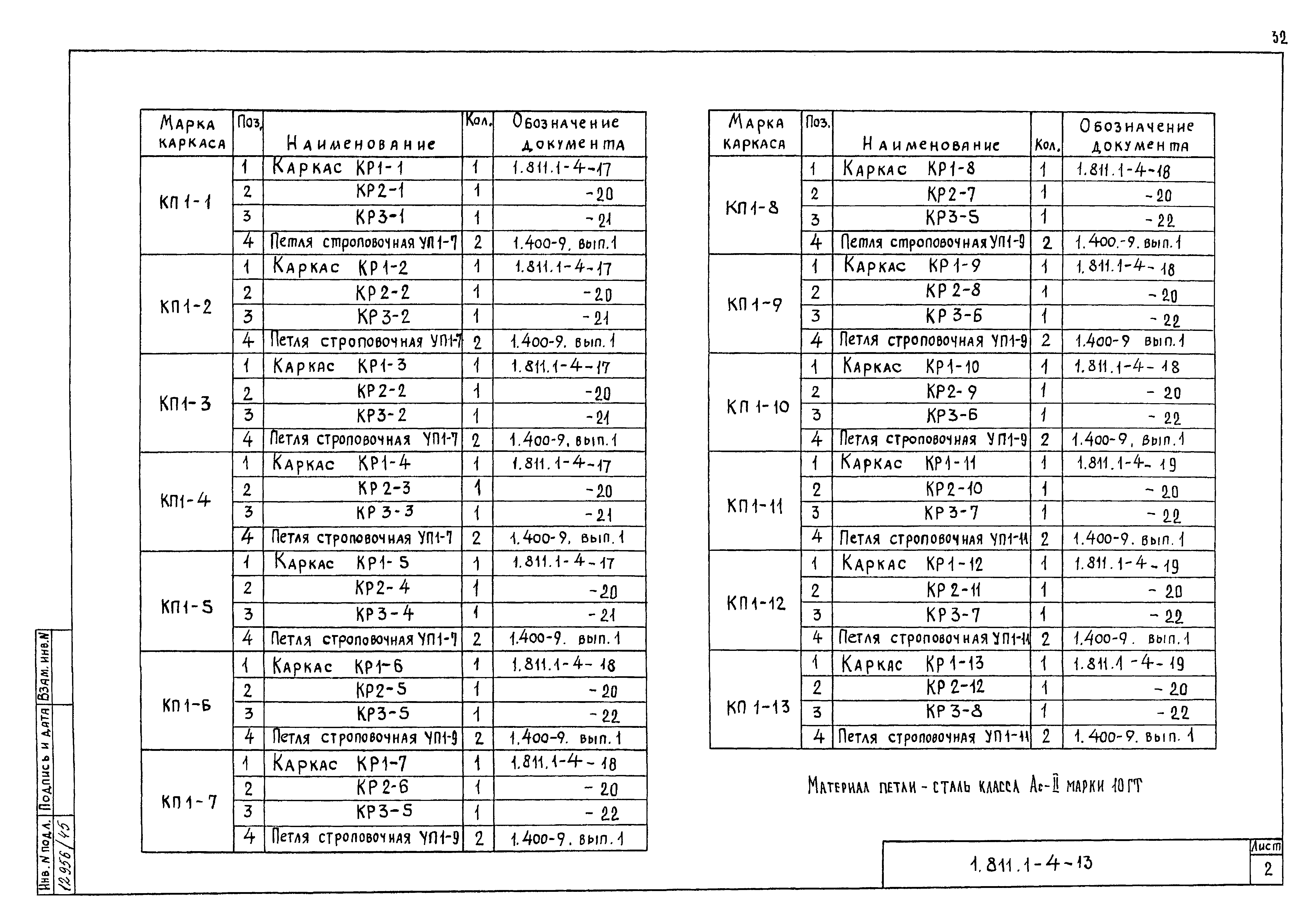

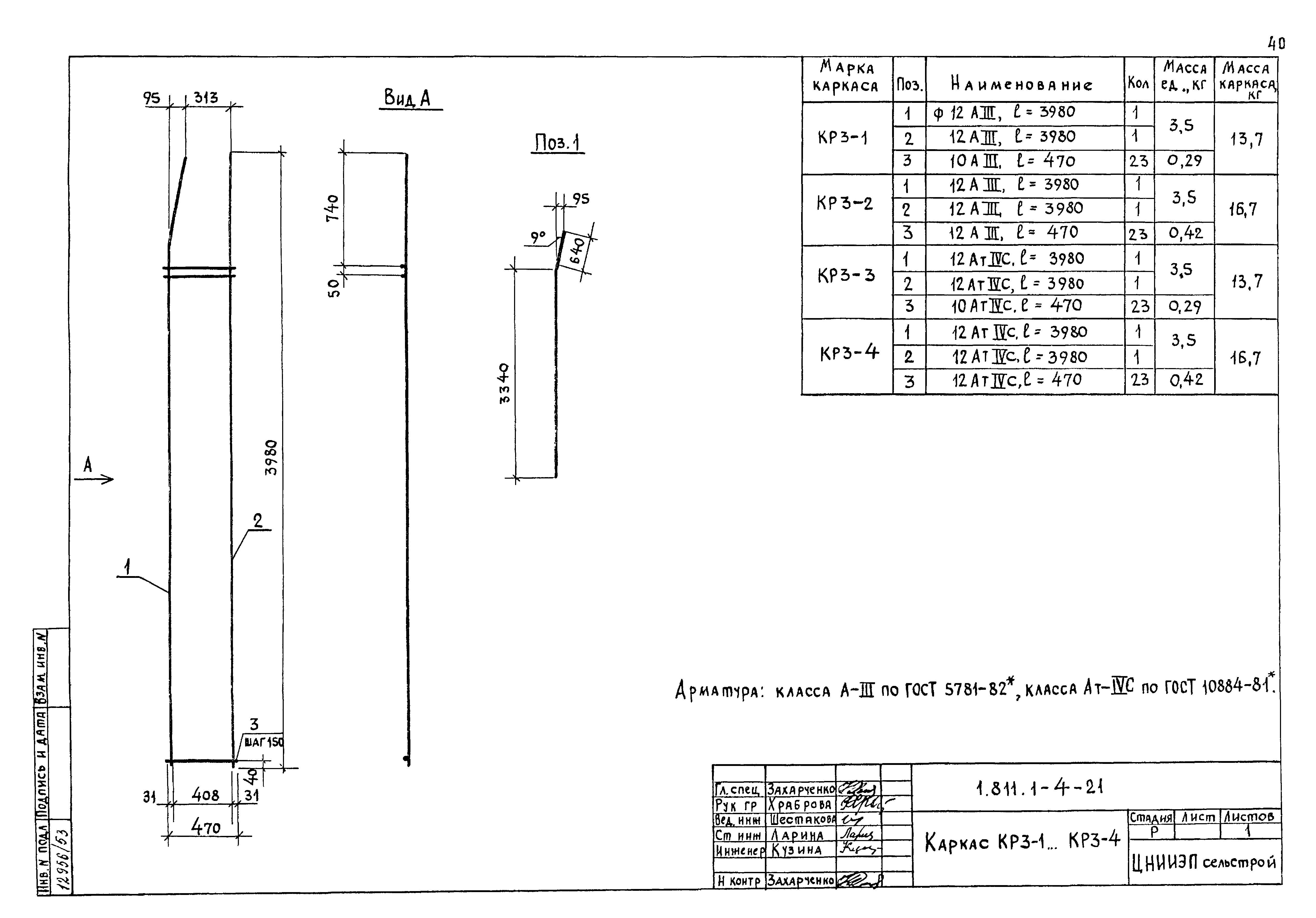

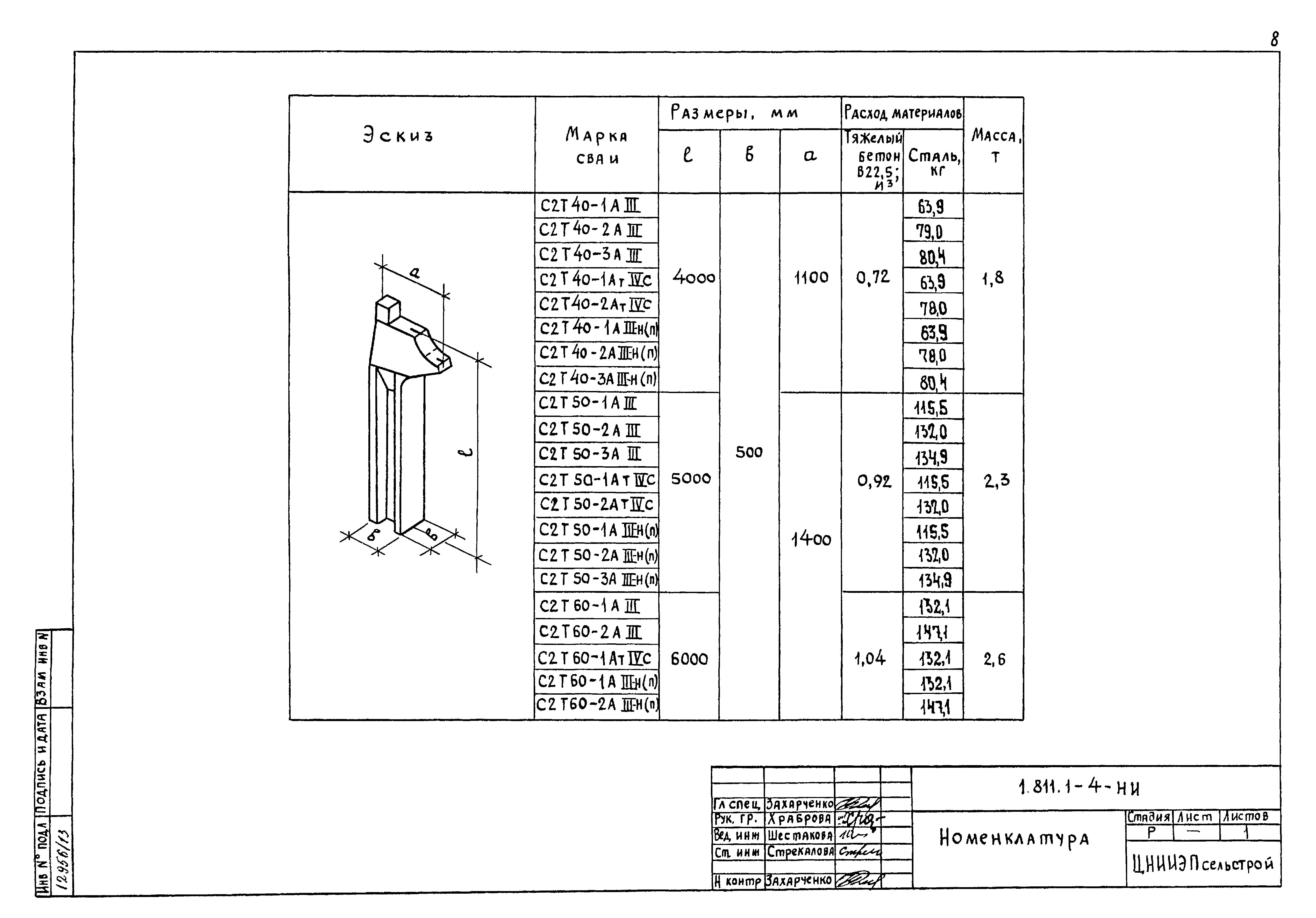

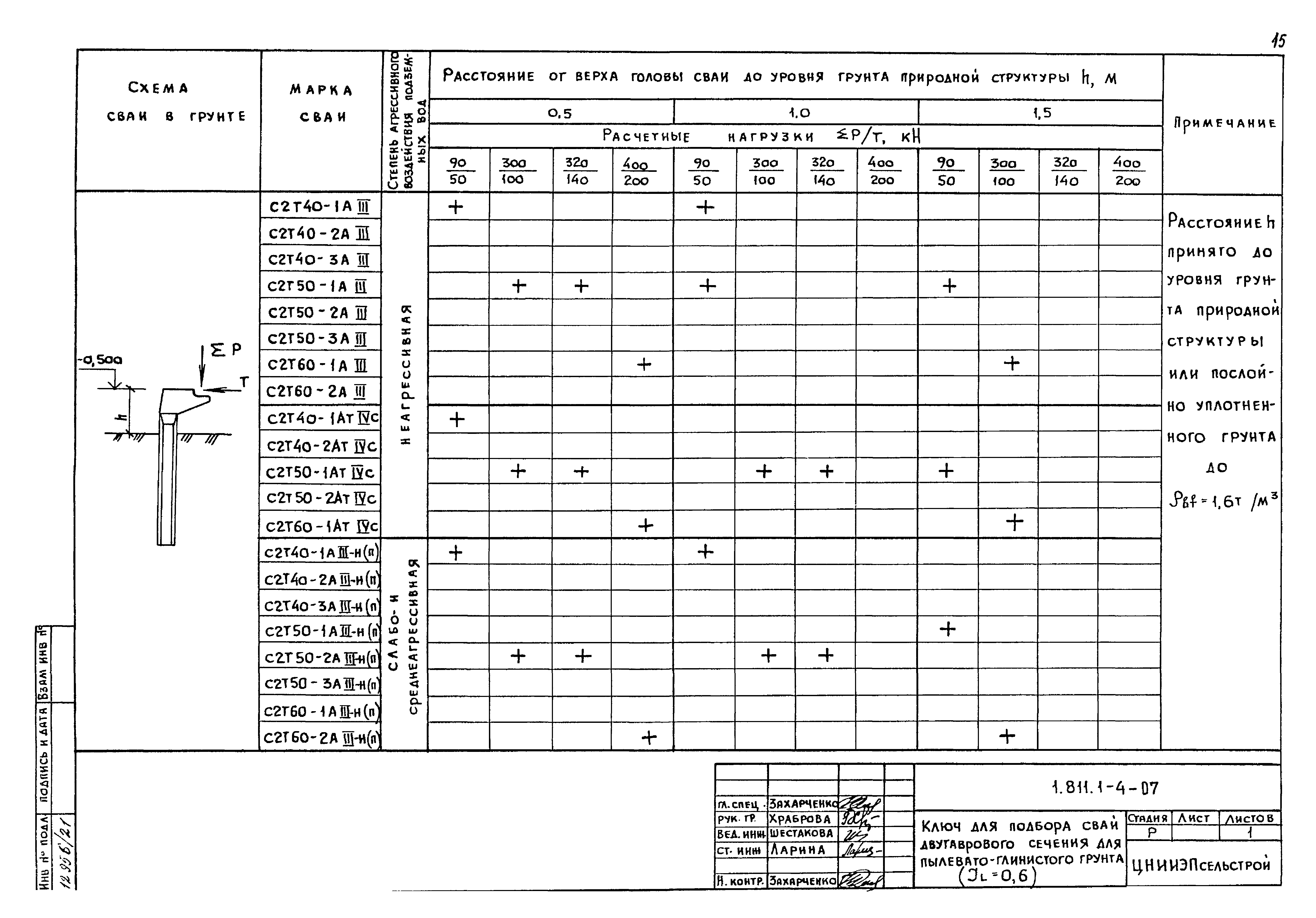

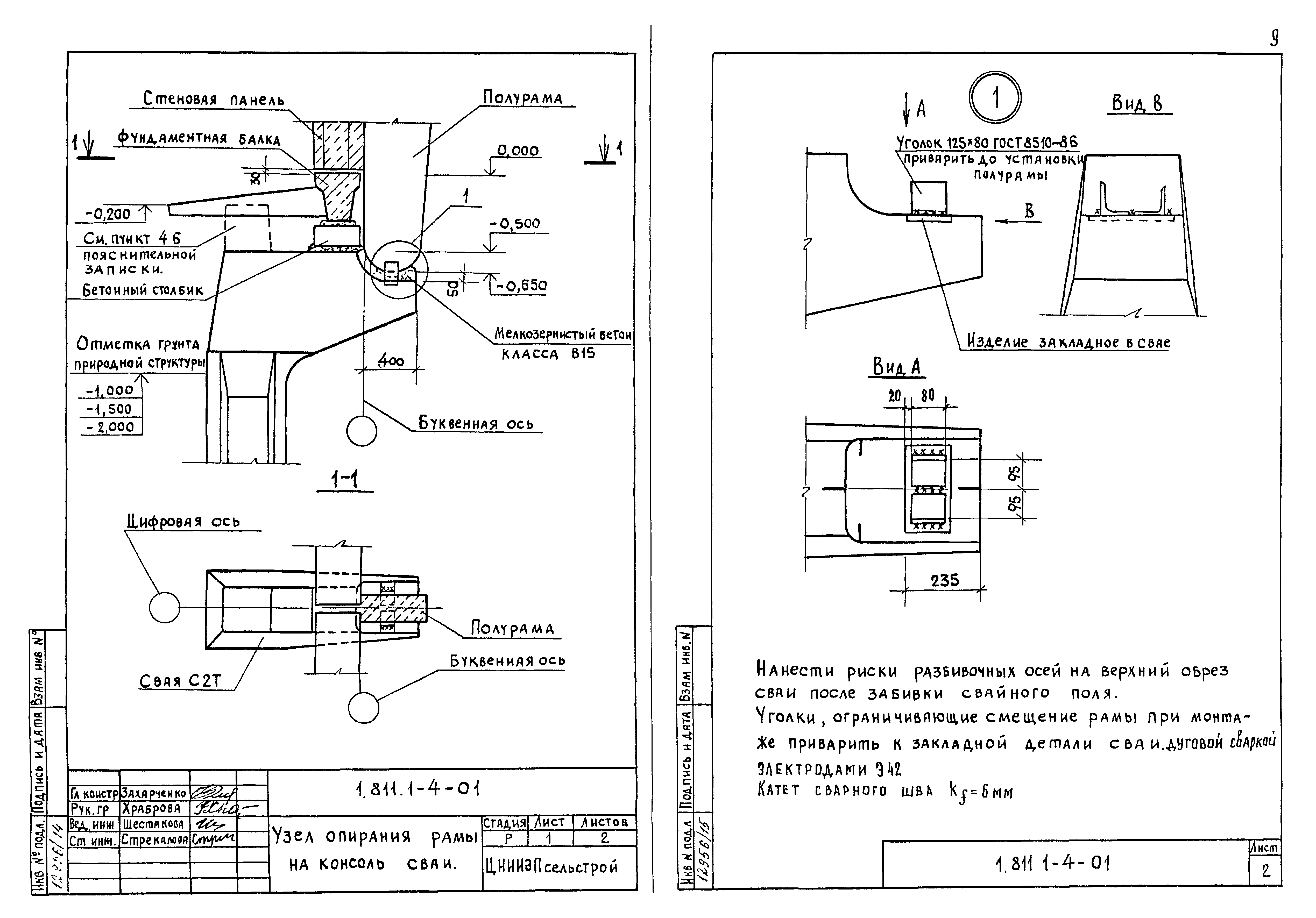

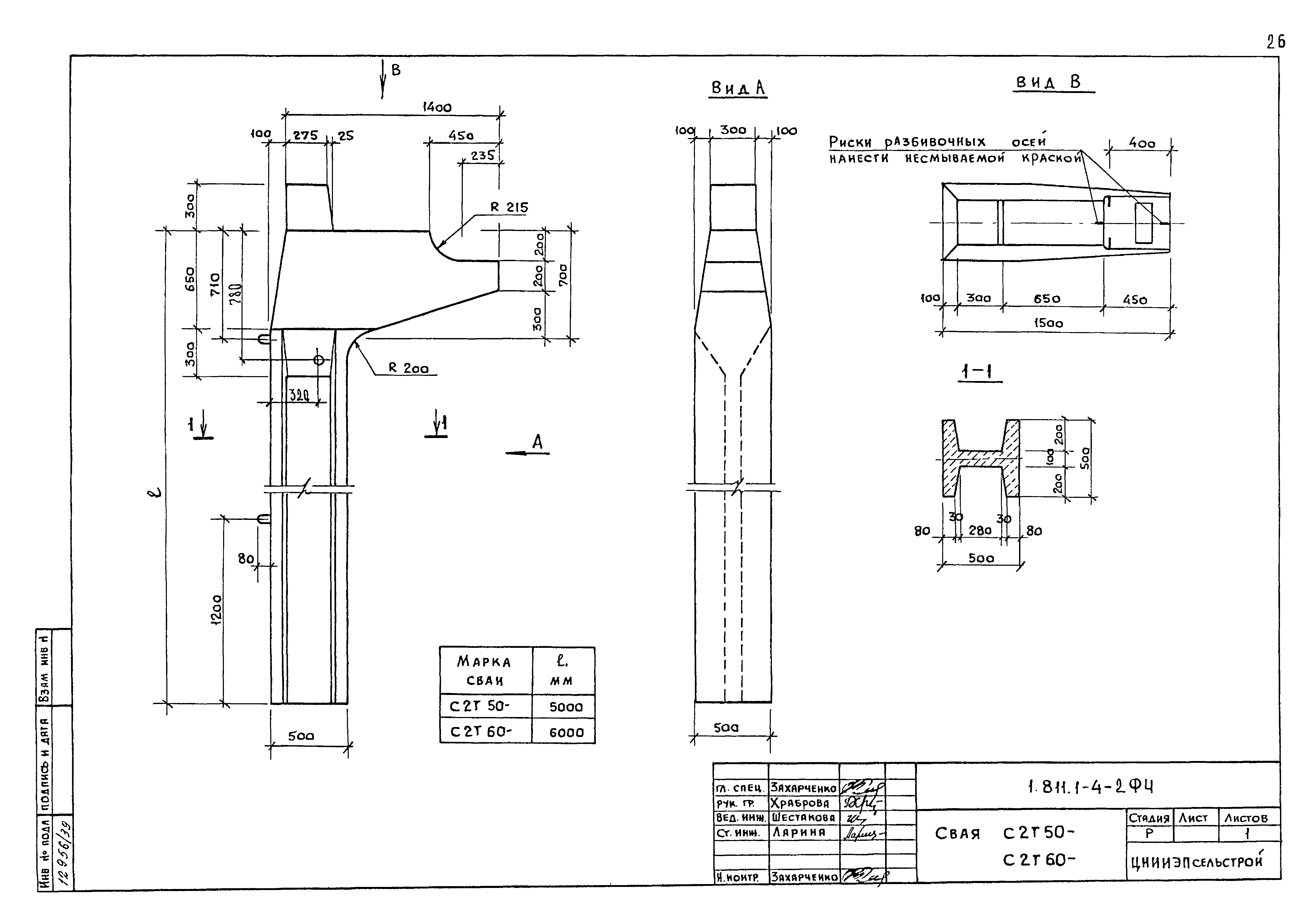

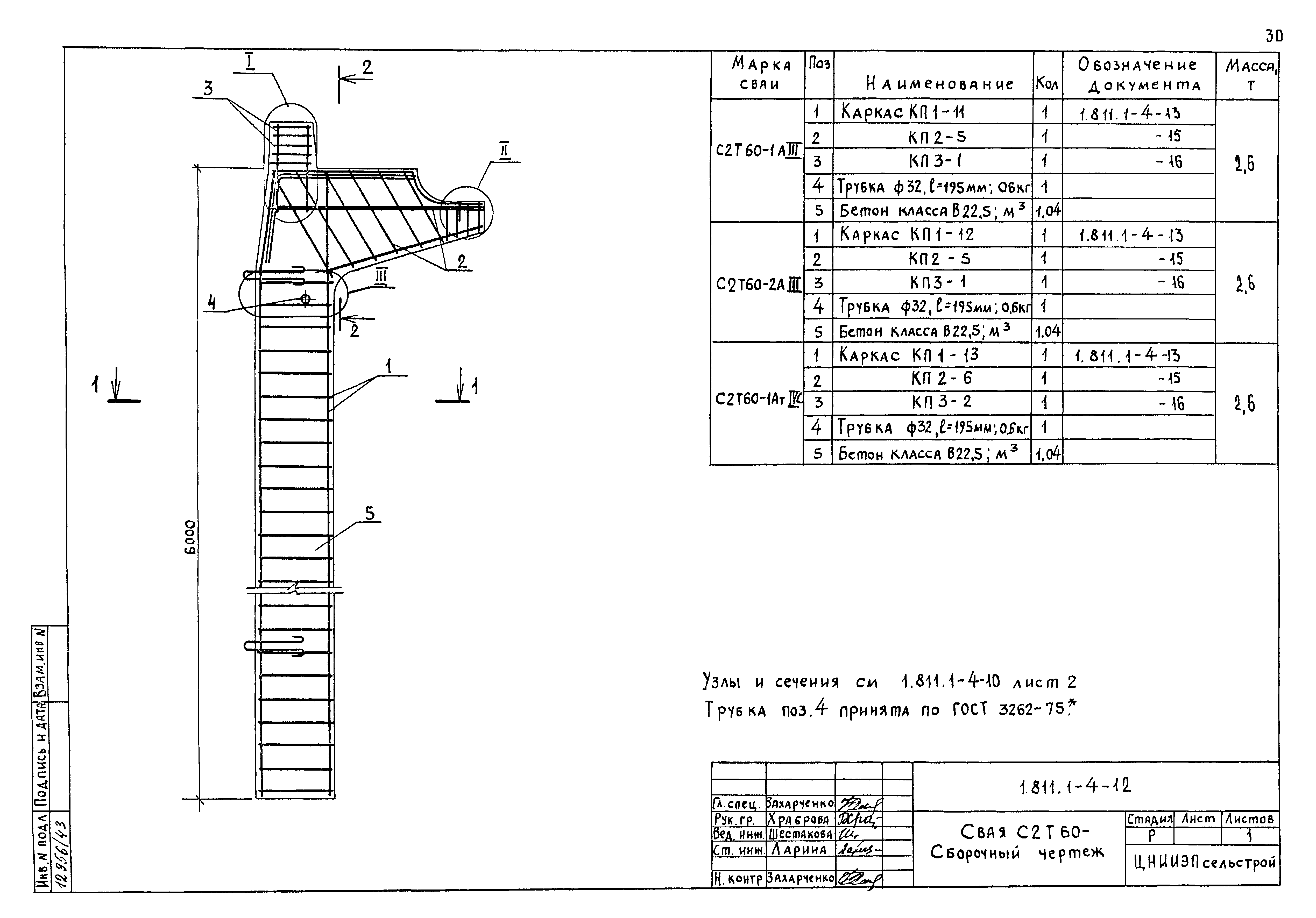

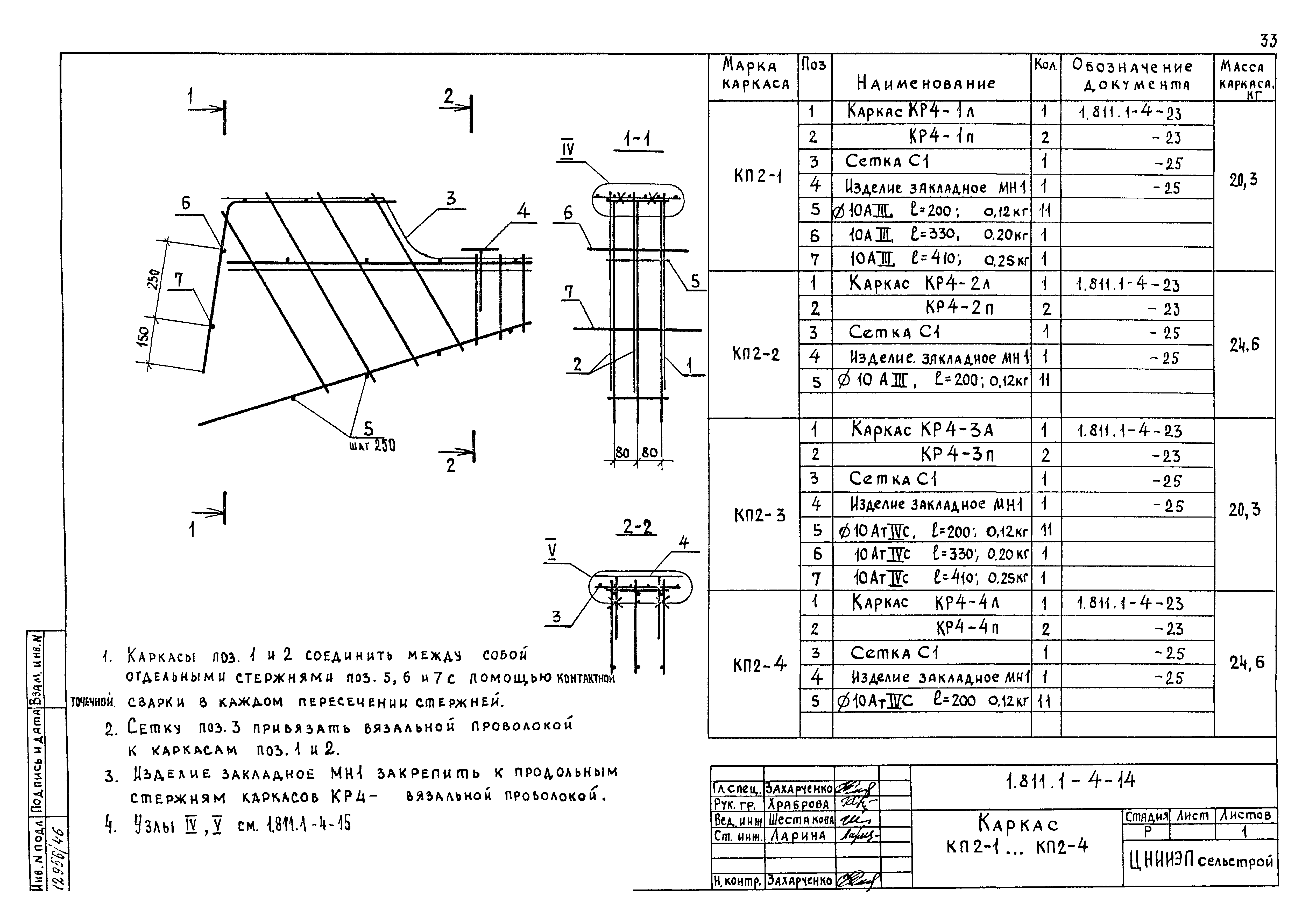

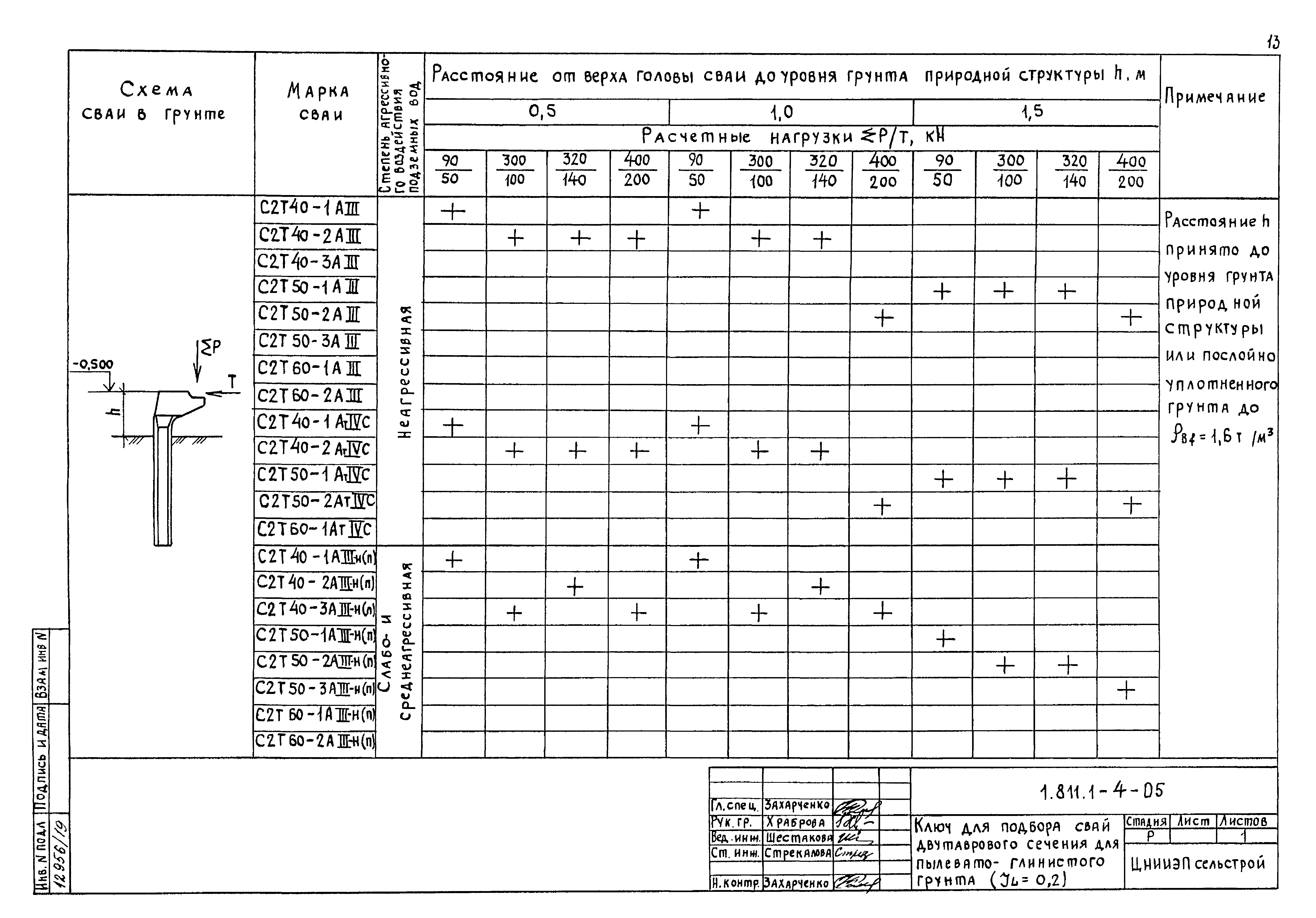

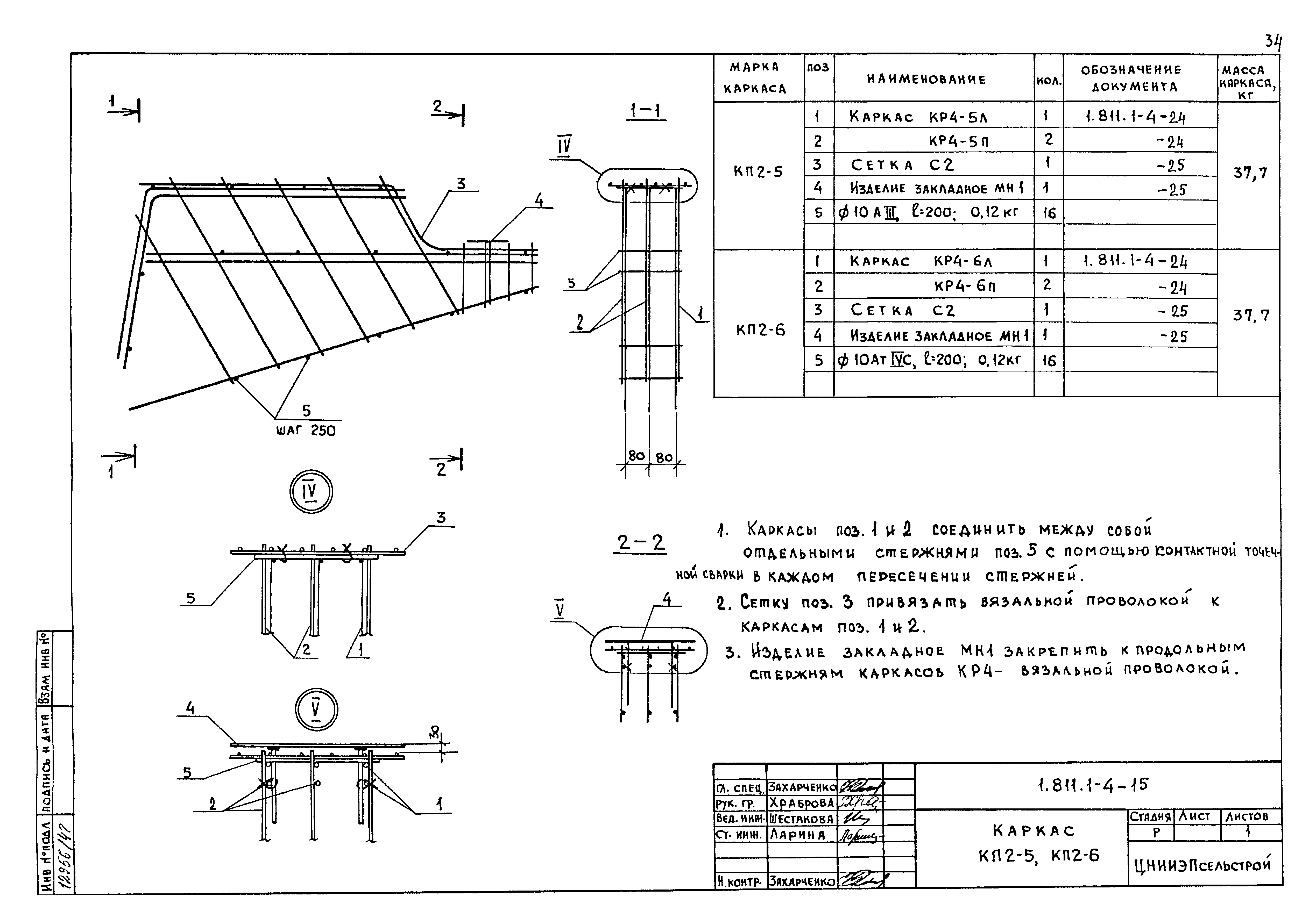

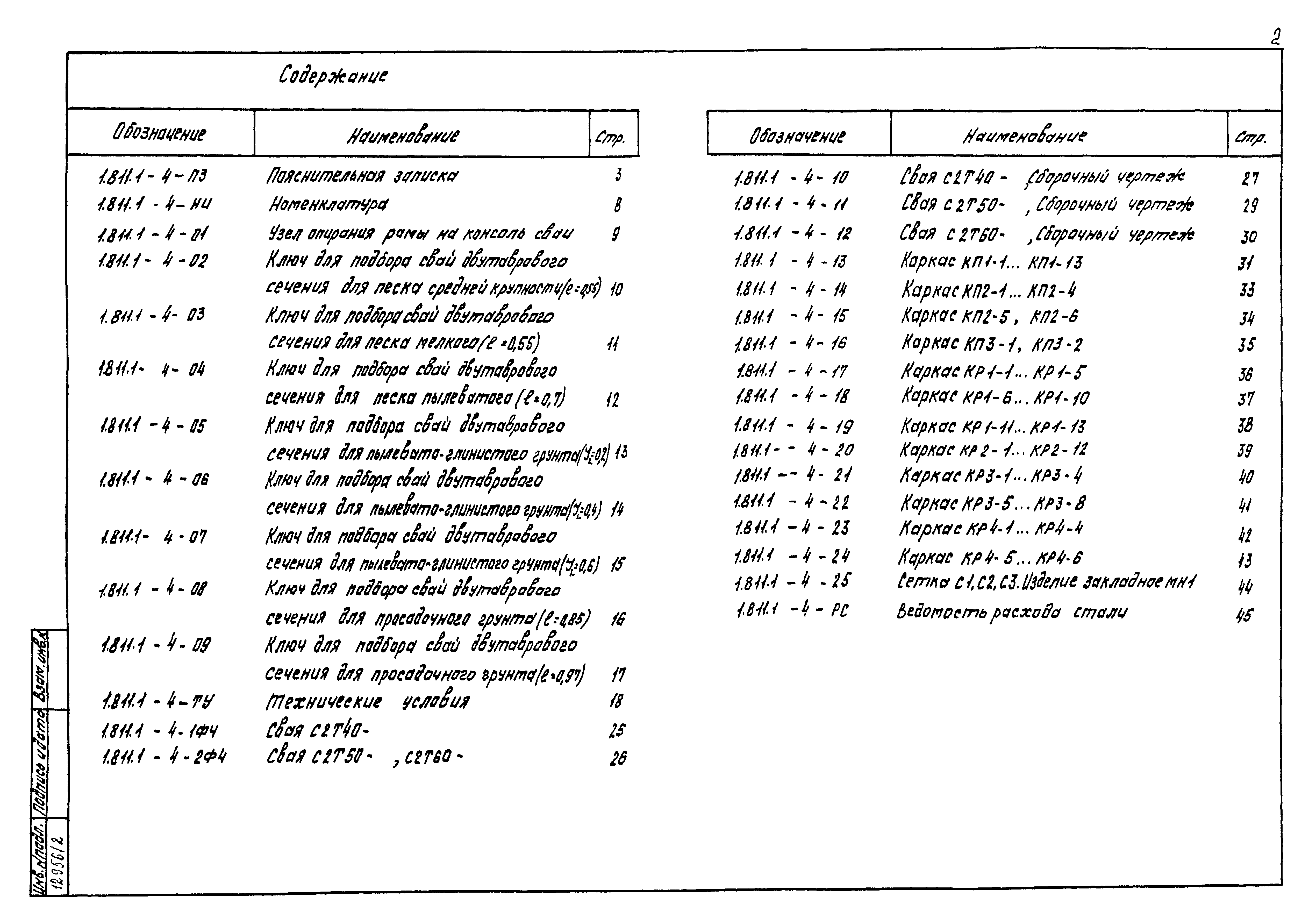

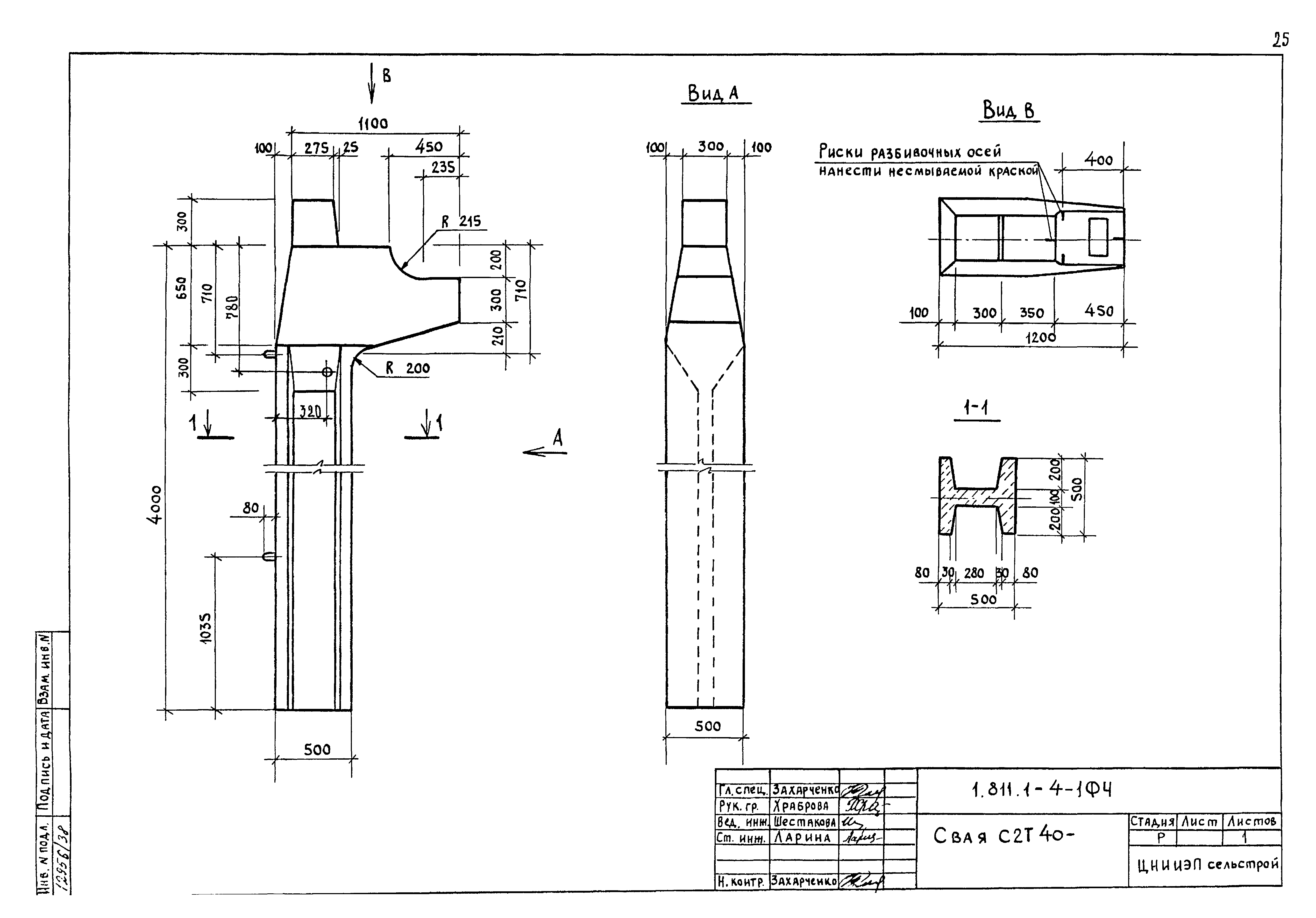

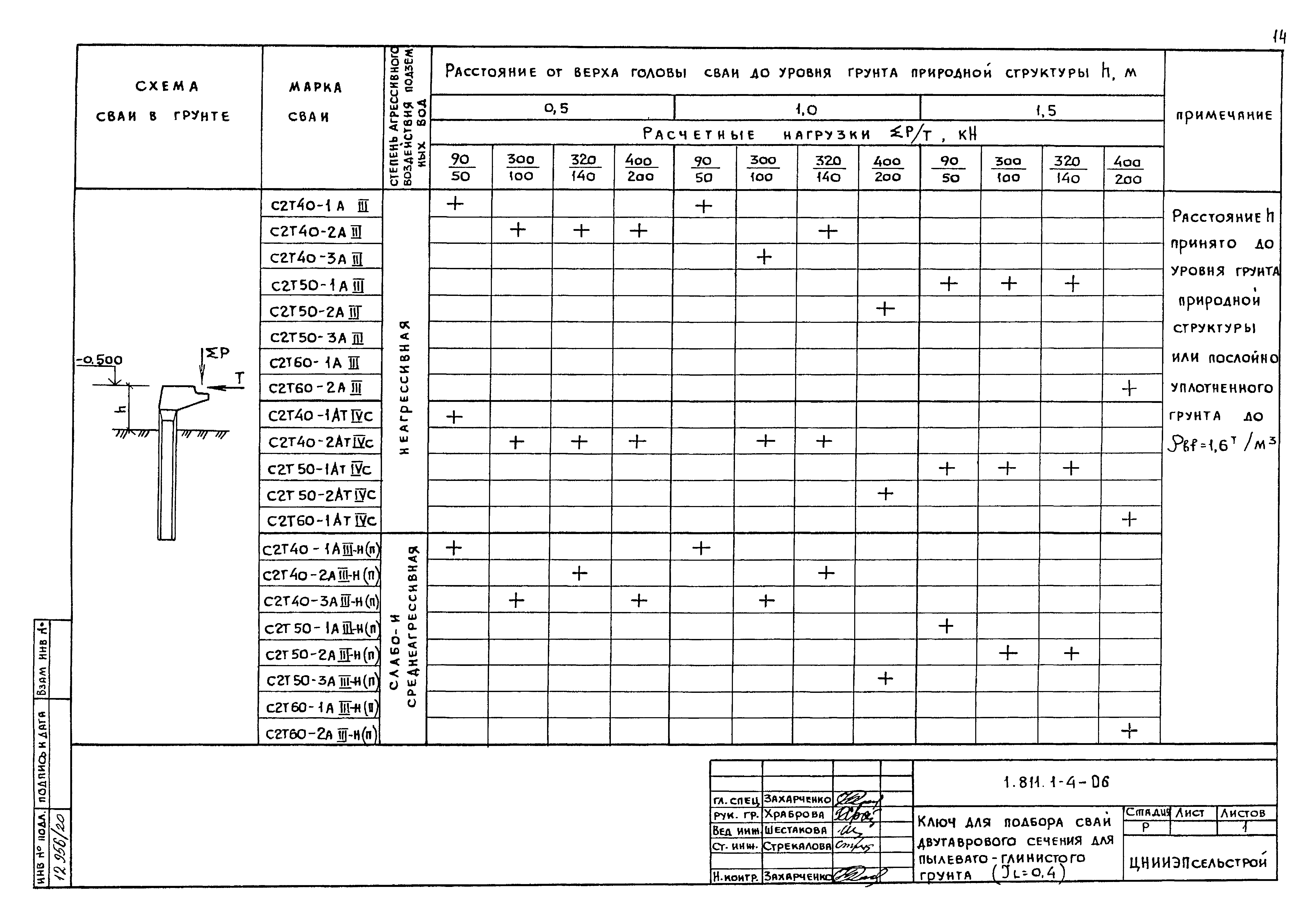

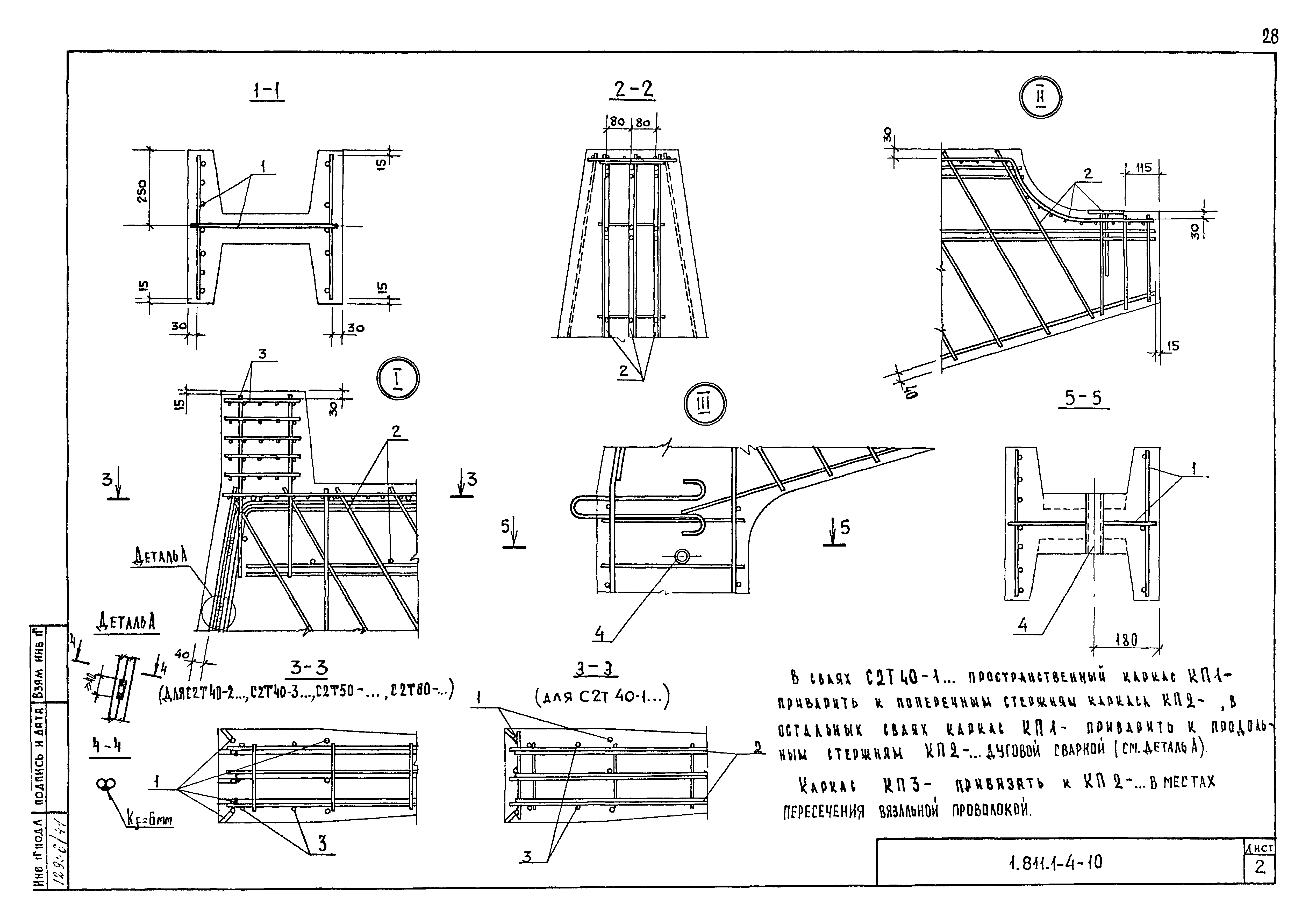

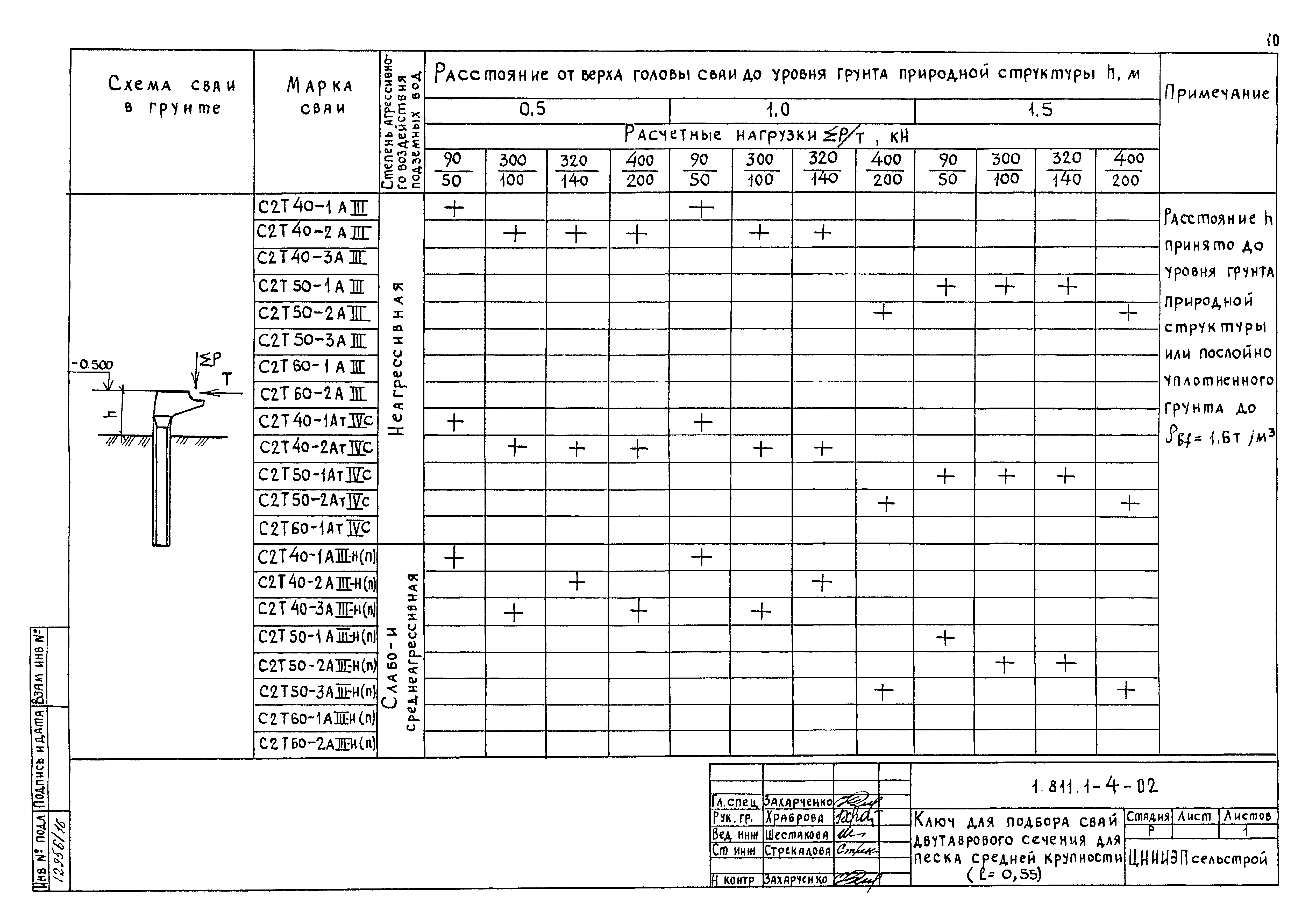

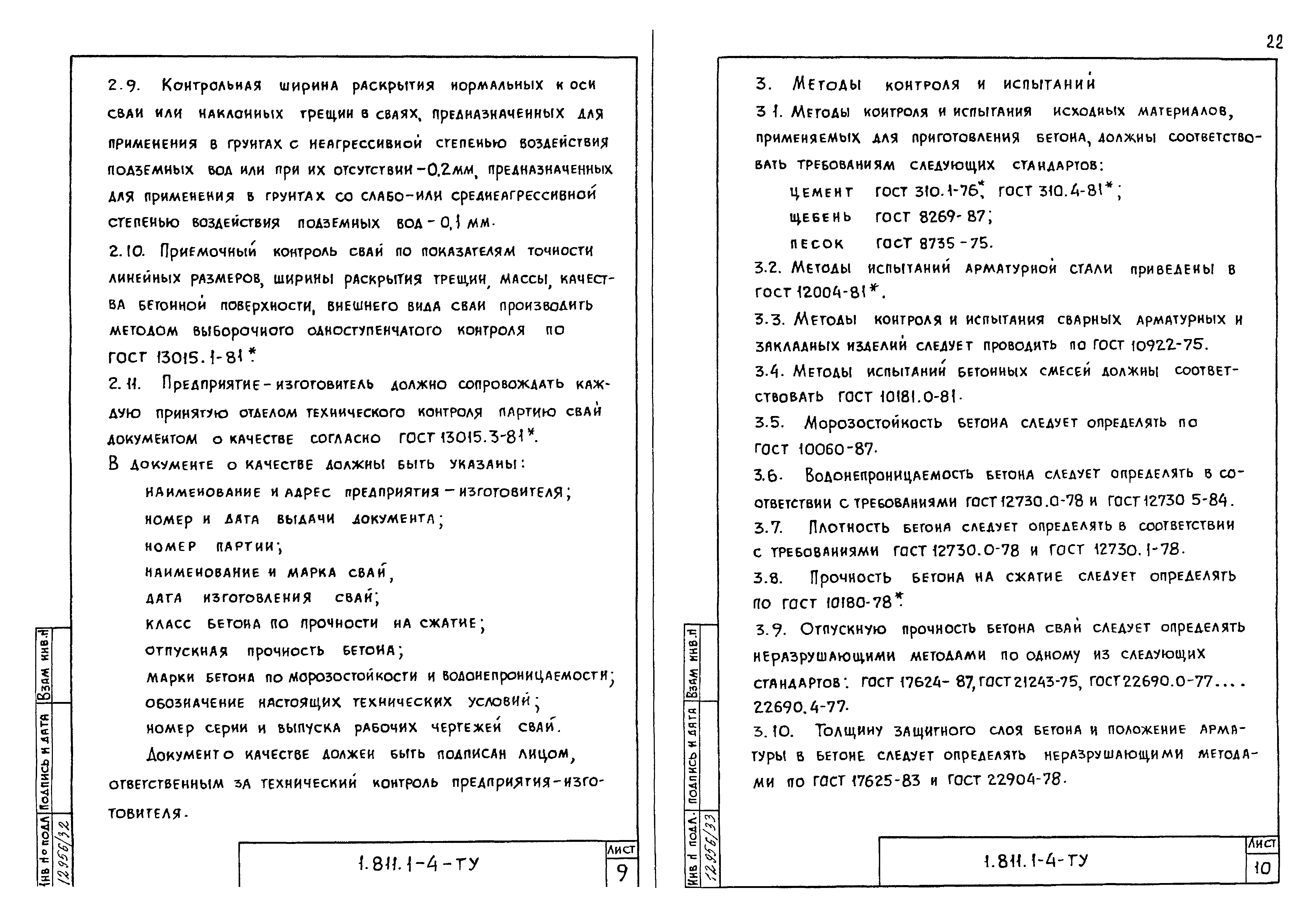

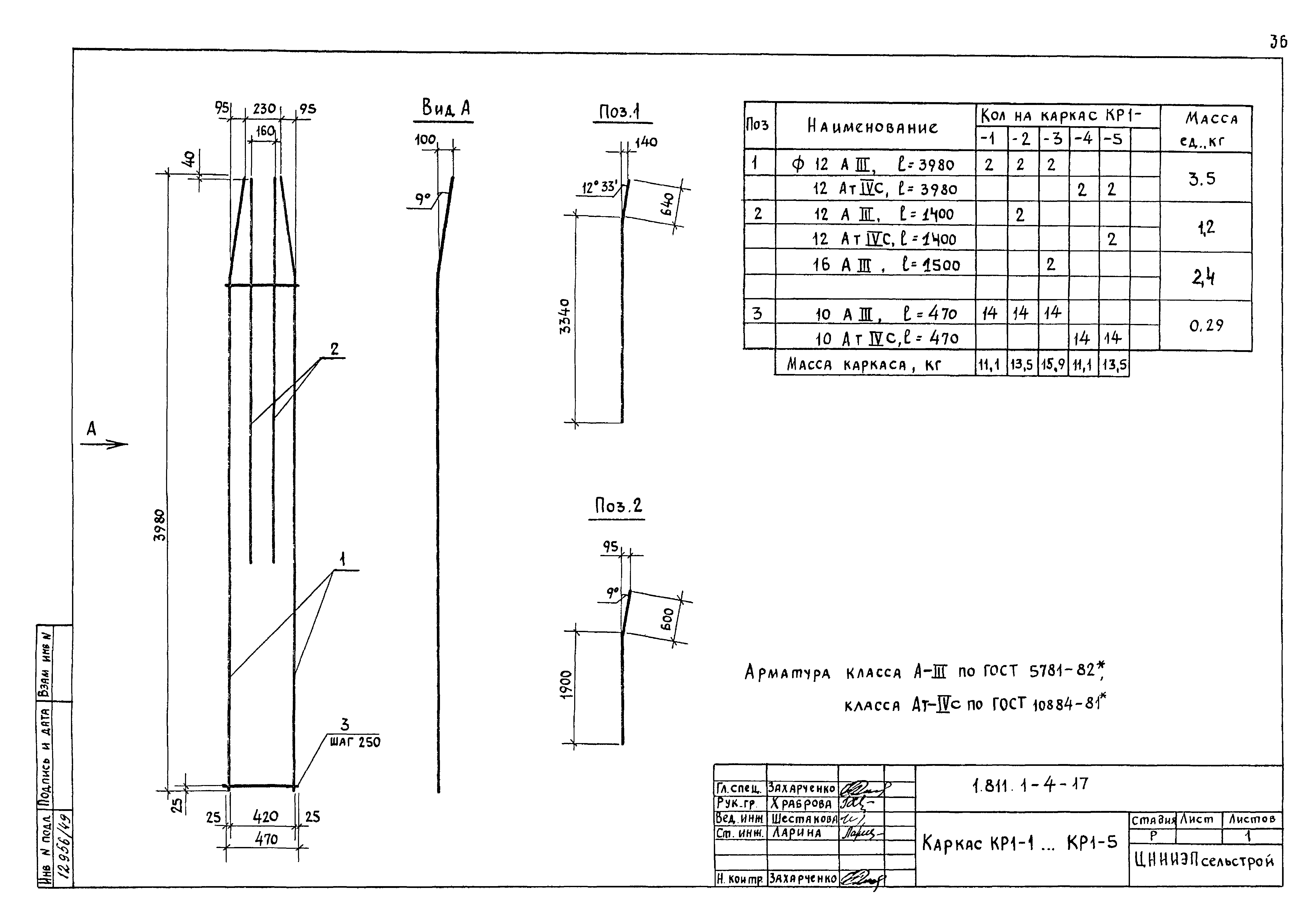

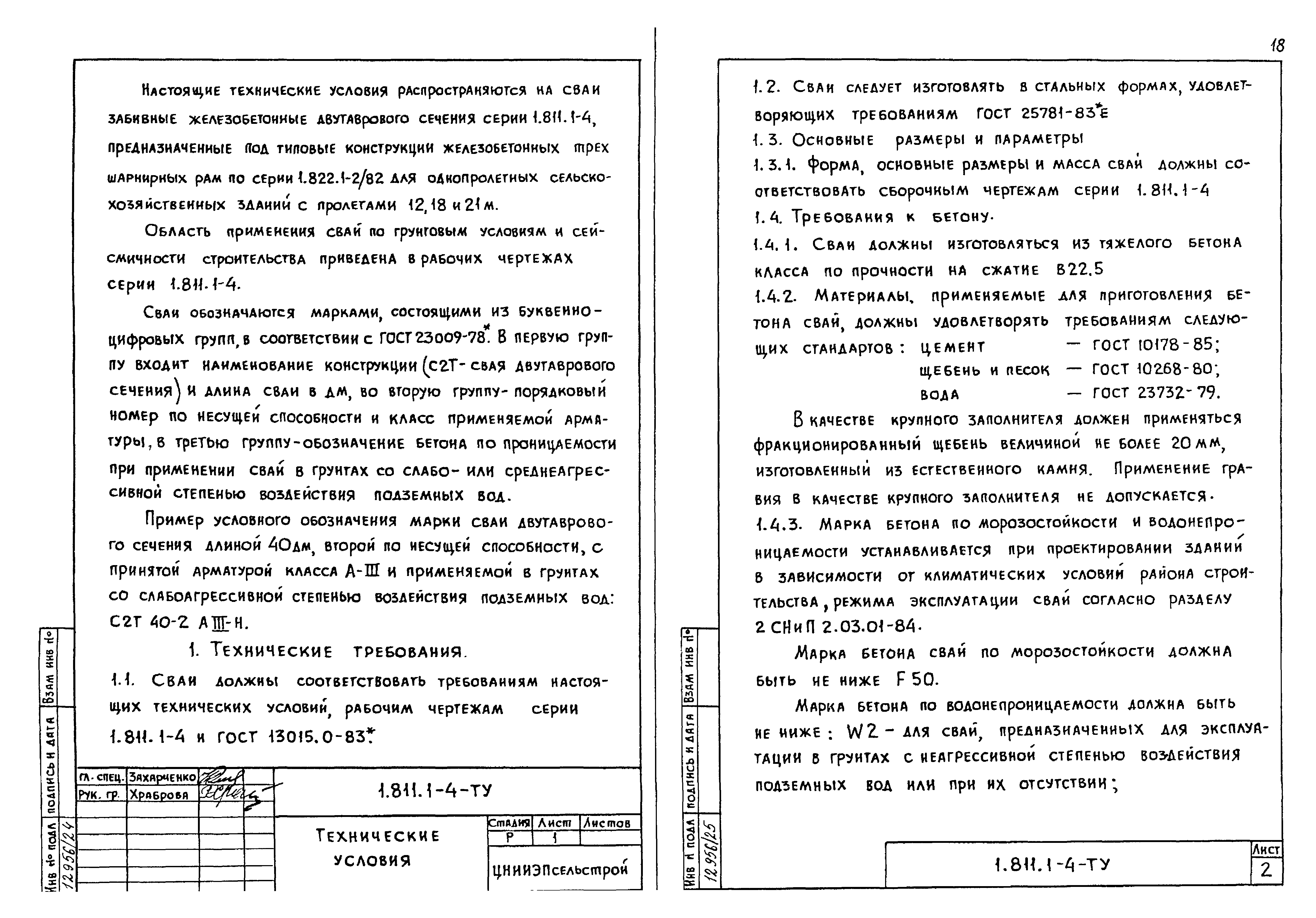

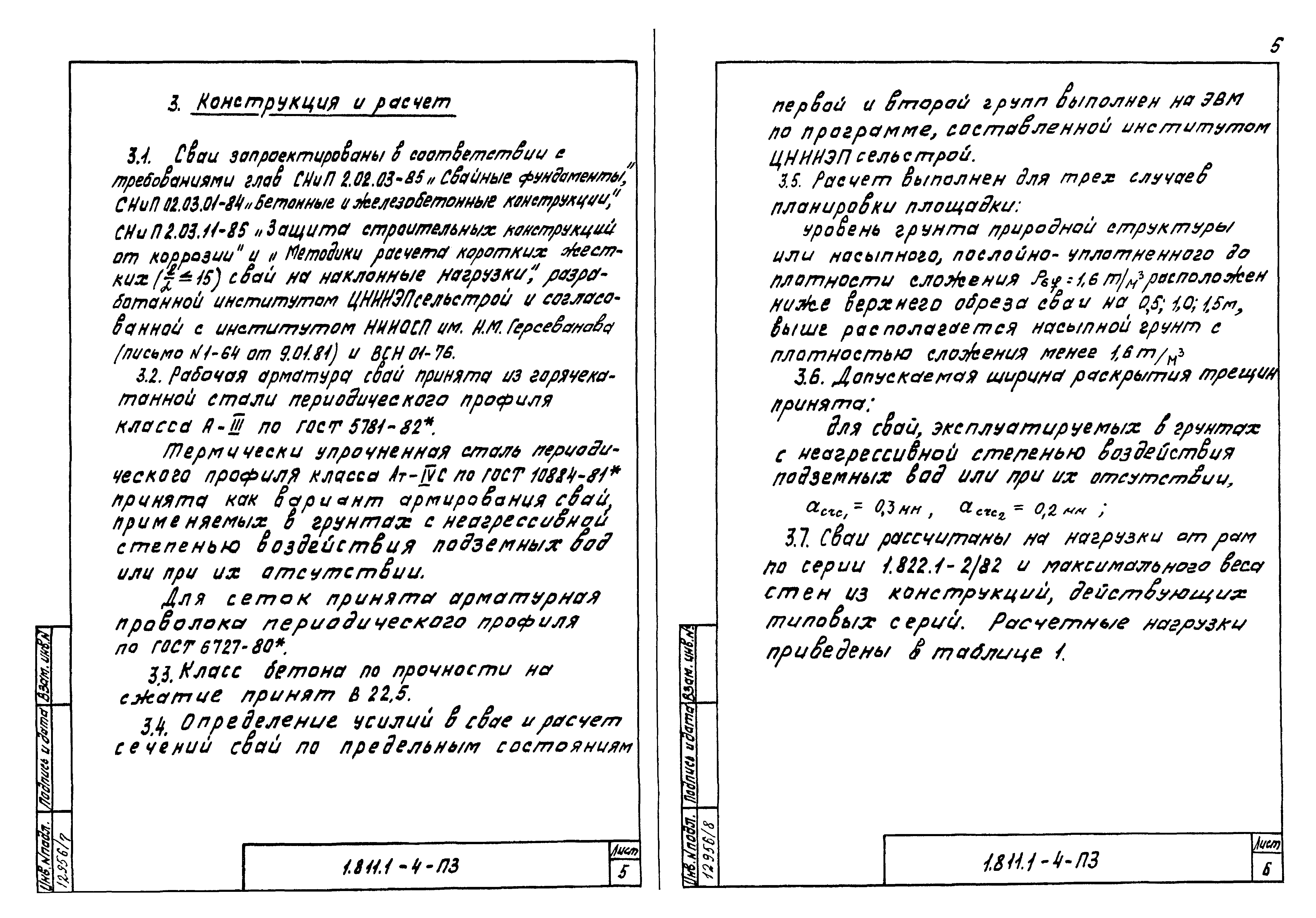

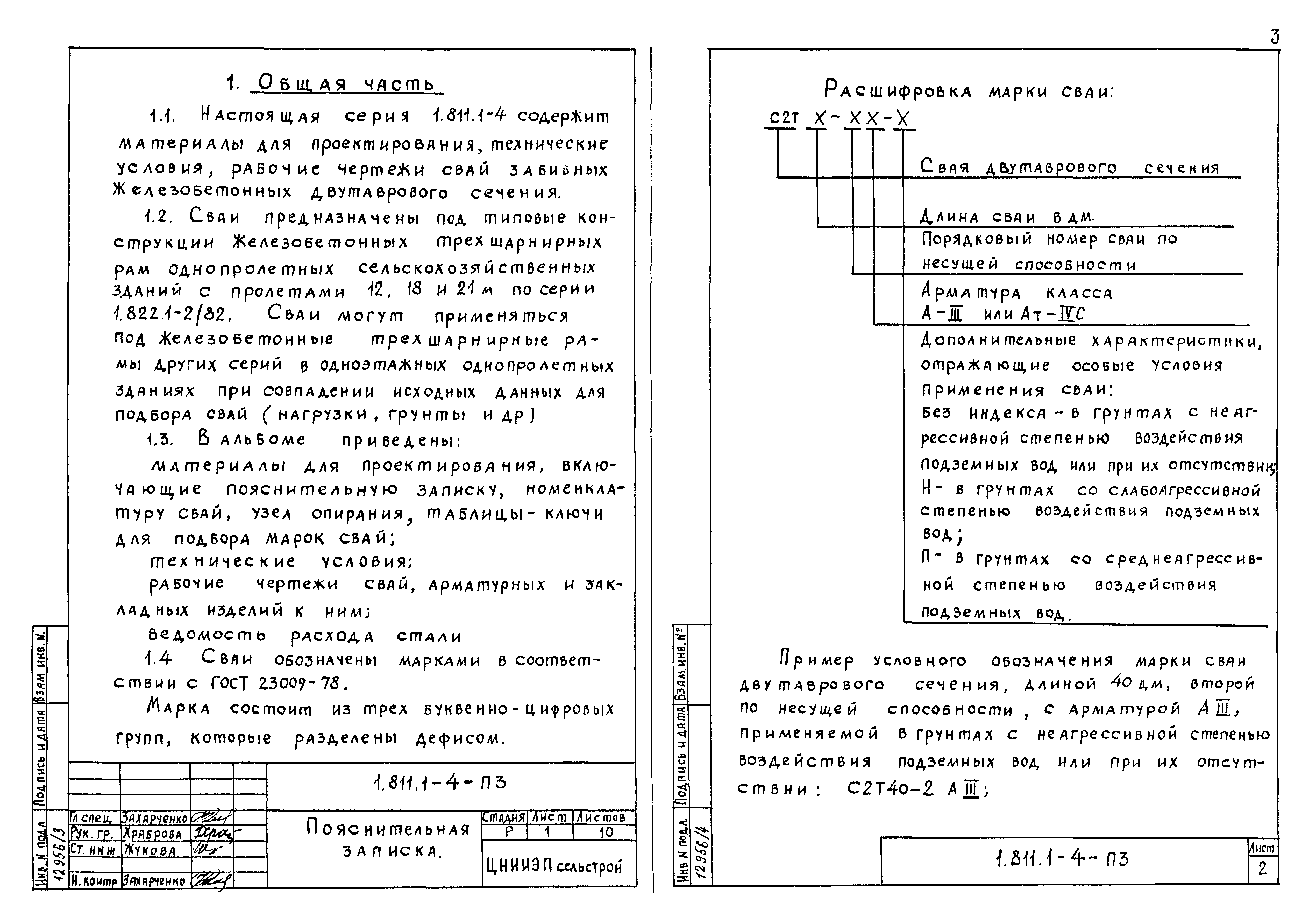

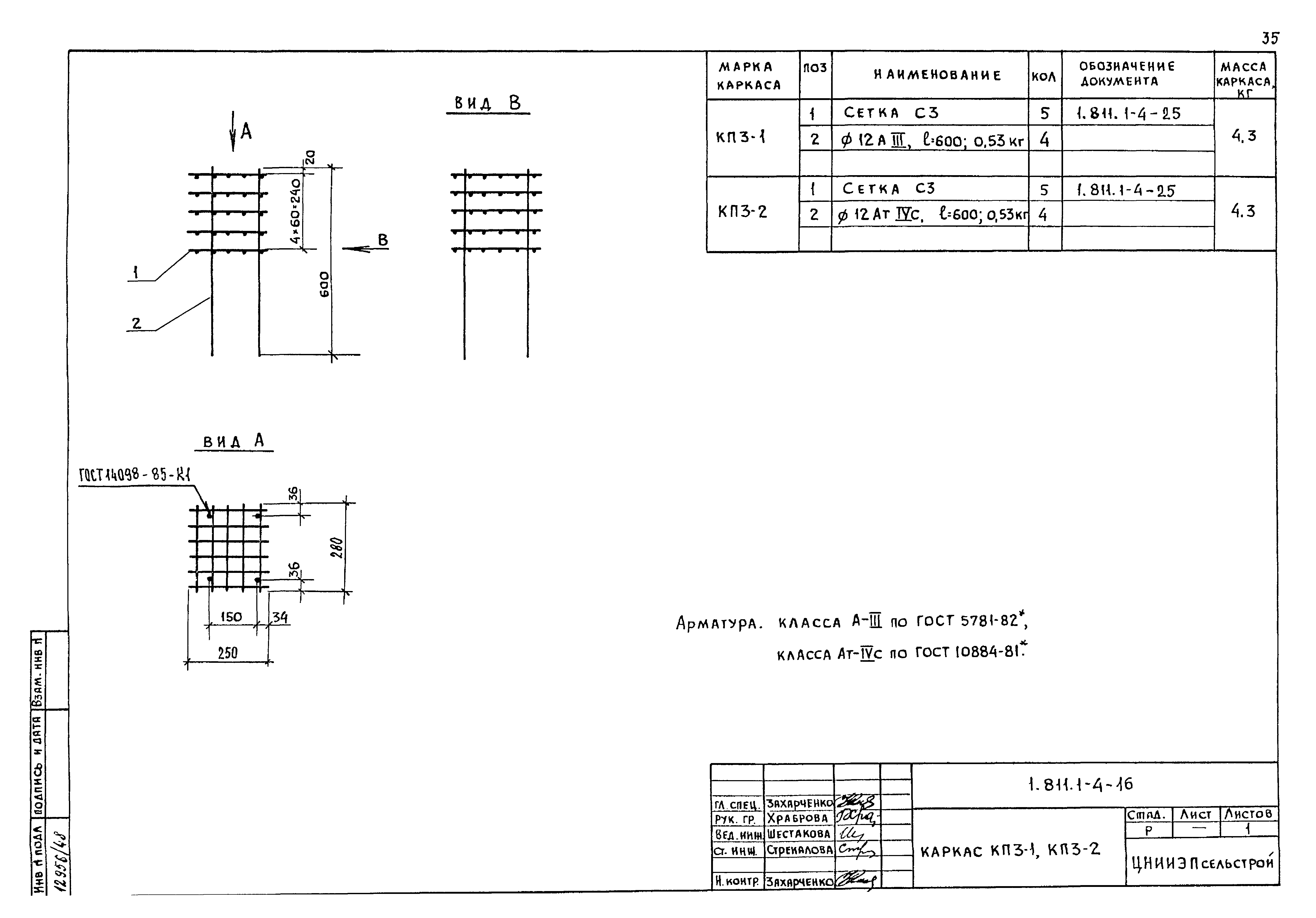

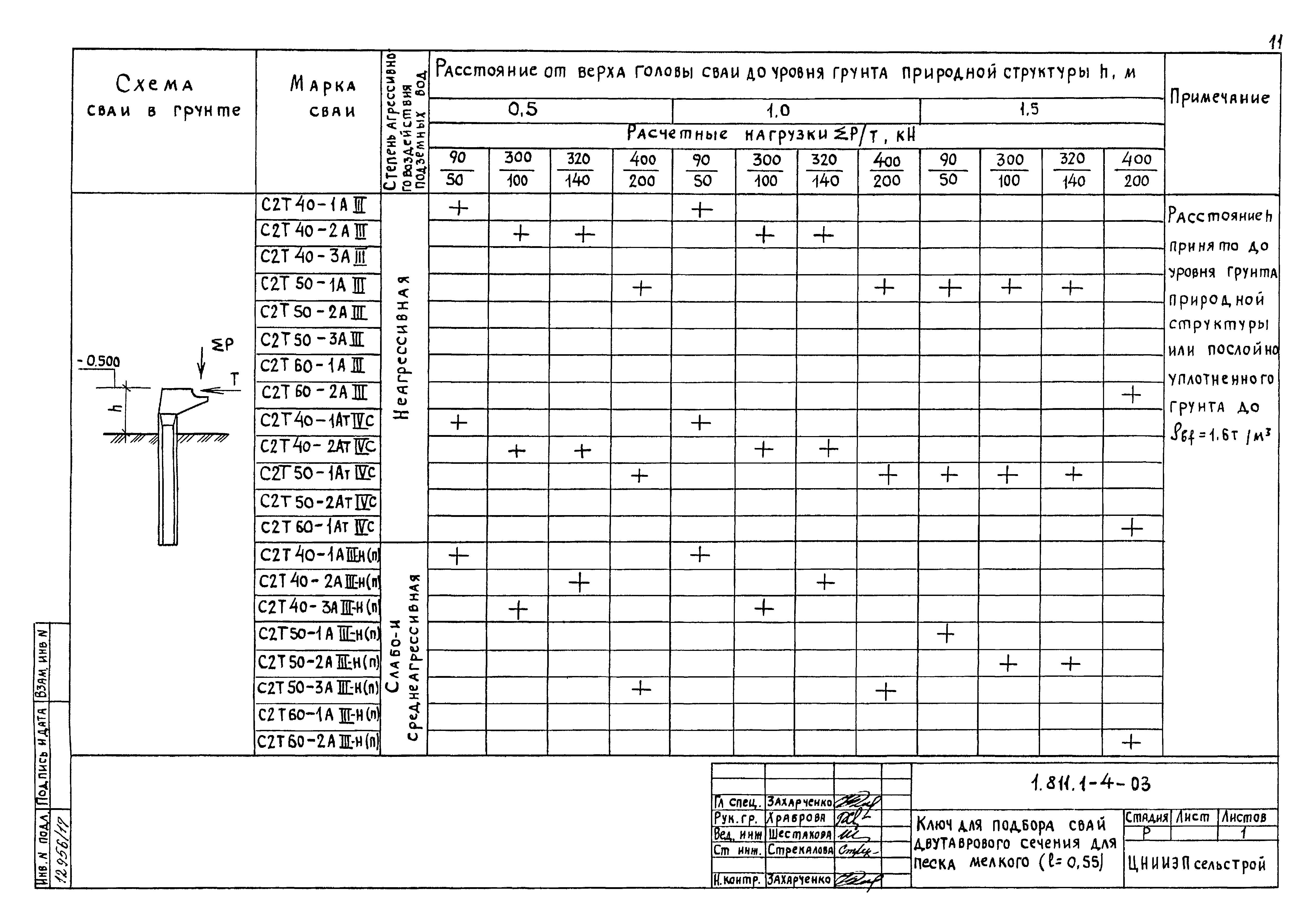

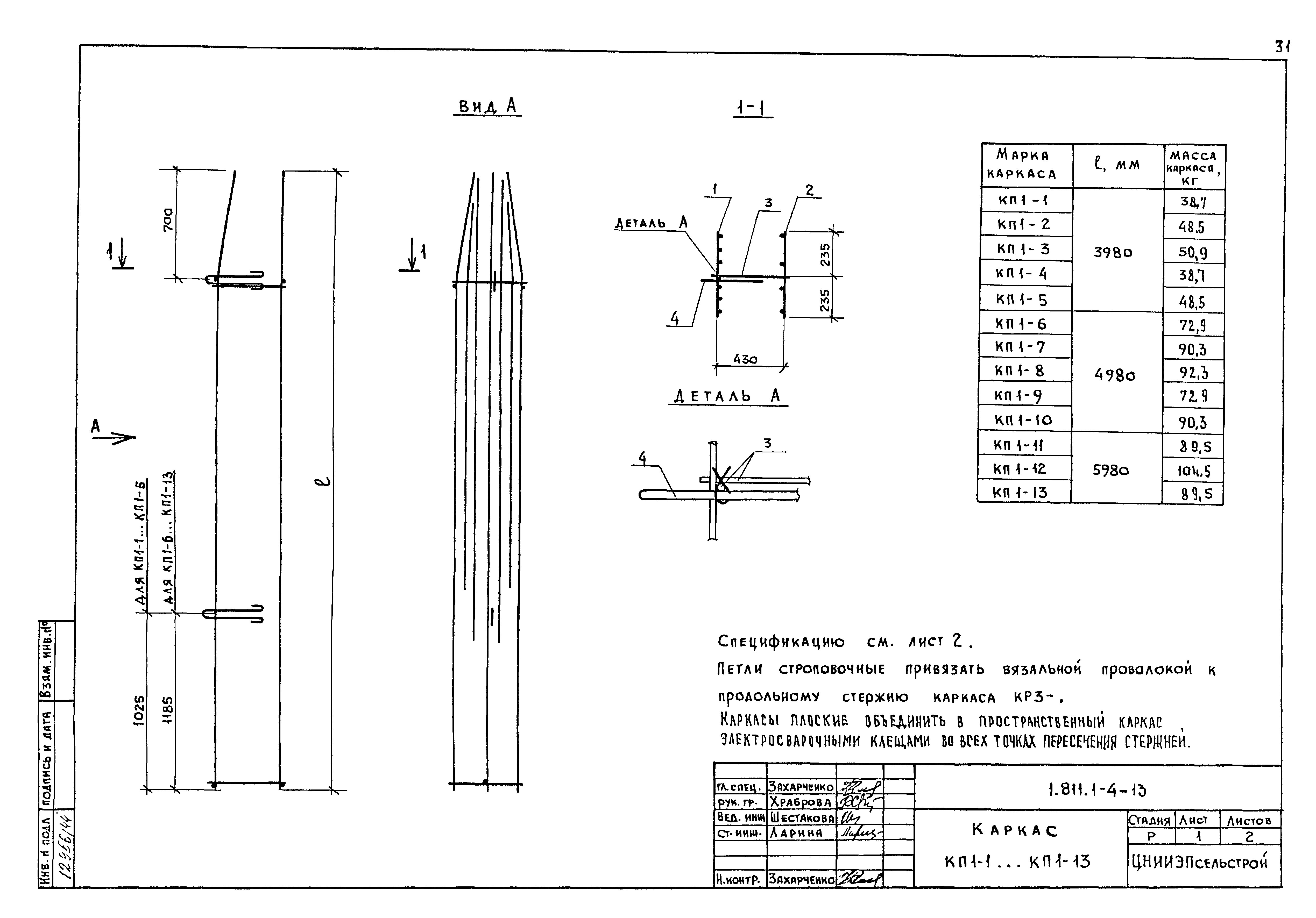

Оглавление:	1.811.1-4-ПЗ Пояснительная записка 1.811.1-4-НИ Номенклатура 1.811.1-4-01 Узел опирания рамы на консоль сваи 1.811.1-4-02 Ключ для подбора свай двутаврового сечения для песка средней крупности (l=0,55) 1.811.1-4-03 Ключ для подбора свай двутаврового сечения для песка мелкого (l=0,55) 1.811.1-4-04 Ключ для подбора свай двутаврового сечения для песка пылеватого (l=0,7) 1.811.1-4-05 Ключ для подбора свай двутаврового сечения для пылевато-глинистого грунта (J=0,2) 1.811.1-4-06 Ключ для подбора свай двутаврового сечения для пылевато-глинистого грунта (J=0,4) 1.811.1-4-07 Ключ для подбора свай двутаврового сечения для пылевато-глинистого грунта (J=0,6) 1.811.1-4-08 Ключ для подбора свай двутаврового сечения для просадочного грунта (l=0,85) 1.811.1-4-09 Ключ для подбора свай двутаврового сечения для просадочного грунта (l=0,97) 1.811.1-4-ТУ Технические условия 1.811.1-4-1Ф4 Свая С2Т40- 1.811.1-4-2Ф4 Свая С2Т50-, С2Т60- 1.811.1-4-10 Свая С2Т40-, Сборочный чертеж 1.811.1-4-11 Свая С2Т50-, Сборочный чертеж 1.811.1-4-12 Свая С2Т60-, Сборочный чертеж 1.811.1-4-13 Каркас КП1-1…КП1-13 1.811.1-4-14 Каркас КП2-1…КП2-4 1.811.1-4-15 Каркас КП2-5, КП2-6 1.811.1-4-16 Каркас КП3-1, КП3-2 1.811.1-4-17 Каркас КР1-1…КР1-5 1.811.1-4-18 Каркас КР1-6…КР1-10 1.811.1-4-19 Каркас КР1-11…КР1-13 1.811.1-4-20 Каркас КР2-1…КР2-12 1.811.1-4-21 Каркас КР3-1…КР3-4 1.811.1-4-22 Каркас КР3-5…КР3-8 1.811.1-4-23 Каркас КР4-1…КР4-4 1.811.1-4-24 Каркас КР4-5…КР4-6 1.811.1-4-25 Сетка С1, С2, С3. Изделие закладное МН1 1.811.1-4-РС Ведомость расхода стали
Разработан:	НИИЖБ НИИОСП им. Герсеванова Госстроя России ЦНИИЭП сельстрой Министерства сельского строительства СССР
Утверждён:	08.07.1988 Госагропром СССР (USSR Gosagroprom 4)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи

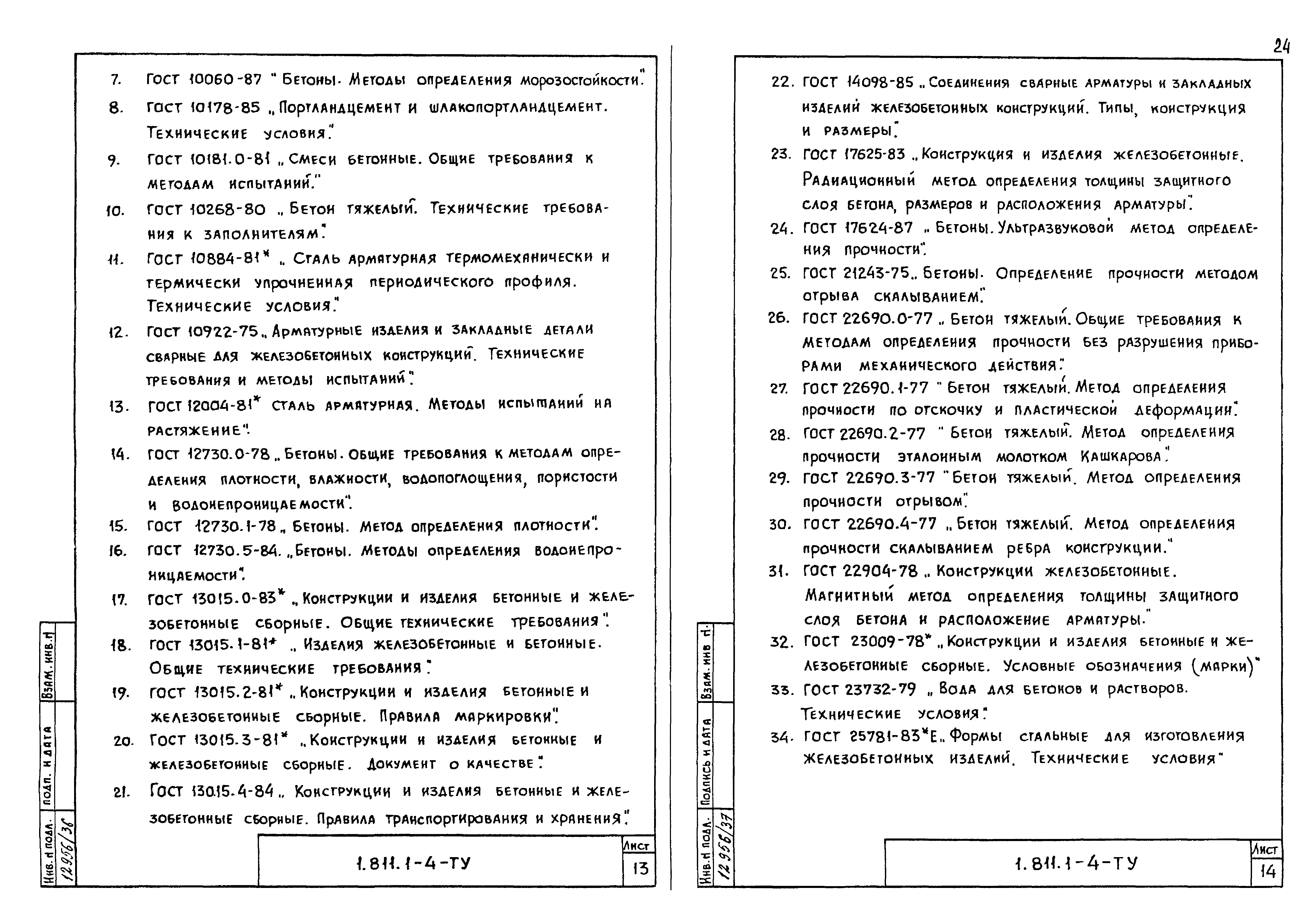

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.02.03-85 «Свайные фундаменты» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 17625-83 «Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 310.1-76 «Цементы. Методы испытаний. Общие положения» ГОСТ 310.4-81 «Цементы. Методы определения предела прочности при изгибе и сжатии» ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия» ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.1-78 «Бетоны. Методы определения плотности» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия» ГОСТ 8269-87 «Щебень из природного камня, гравий и щебень из гравия для строительных работ. Методы испытаний» ГОСТ 25781-83 «Формы стальные для изготовления железобетонных изделий. Технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 12004-81 «Сталь арматурная. Методы испытания на растяжение» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 10060-87 «Бетоны. Методы определения морозостойкости» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 10268-80 «Бетон тяжелый. Технические требования к заполнителям» ГОСТ 8735-75 «Песок для строительных работ. Методы испытаний» ГОСТ 21243-75 «Бетоны. Определение прочности методом отрыва со скалыванием» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 1.400-9 «Выпуск 1. Строповочные петли железобетонных конструкций из тяжелого бетона» Серия 1.822.1-2/82 «Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи» ГОСТ 22690.0-77 «Бетон тяжелый. Общие требования к методам определения прочности без разрушения приборами механического действия» ГОСТ 22690.1-77 «Бетон тяжелый. Методы определения прочности по откосу и пластической деформации» ГОСТ 22690.2-77 «Бетон тяжелый. Метод определения прочности эталонным молотком Кашкарова» ГОСТ 22690.3-77 «Бетон тяжелый. Метод определения прочности отрывом» ГОСТ 22690.4-77 «Бетон тяжелый. Метод определения прочности скалыванием ребра конструкции» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
