ОСТ 34-10-569-93

Компенсатор осевой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры

Обозначение:	ОСТ 34-10-569-93
Обозначение англ:	OST 34-10-569-93
Статус:	не определен законодательством
Название рус.:	Компенсатор осевой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

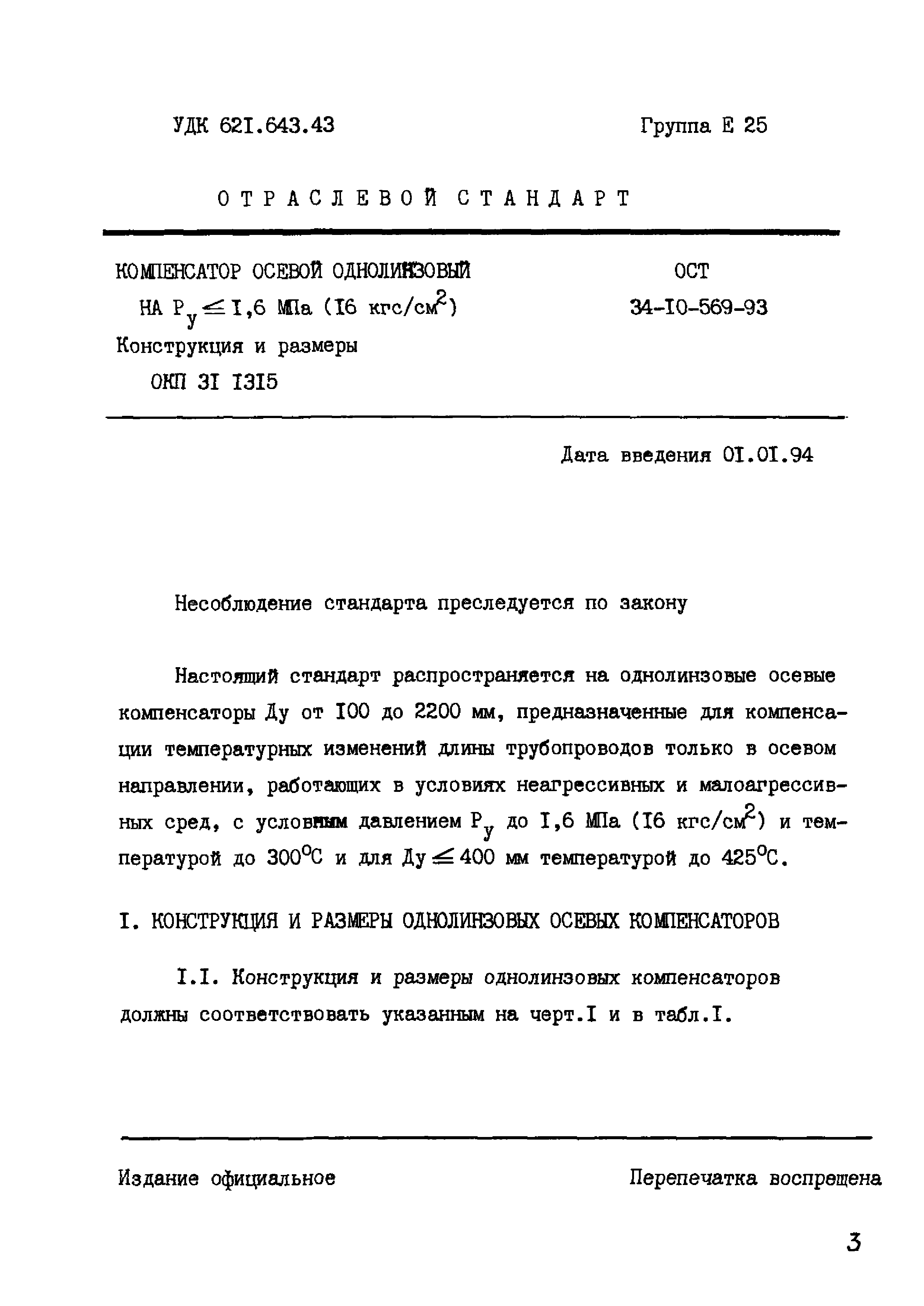

Область применения:	Стандарт распространяется на однолинзовые осевые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 градусов С и для Dу <= 400 мм температурой до 425 градусов Цельсия.

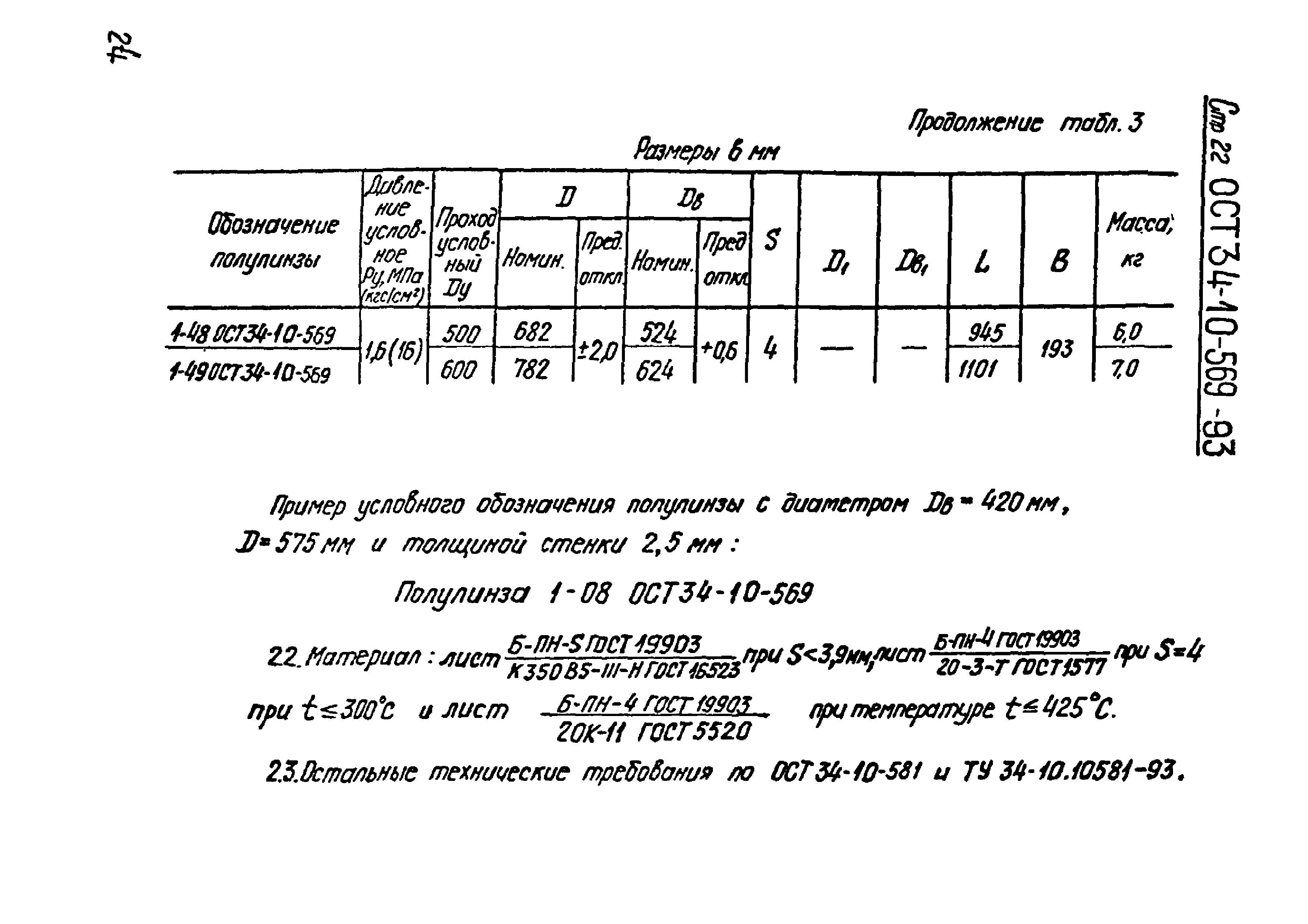

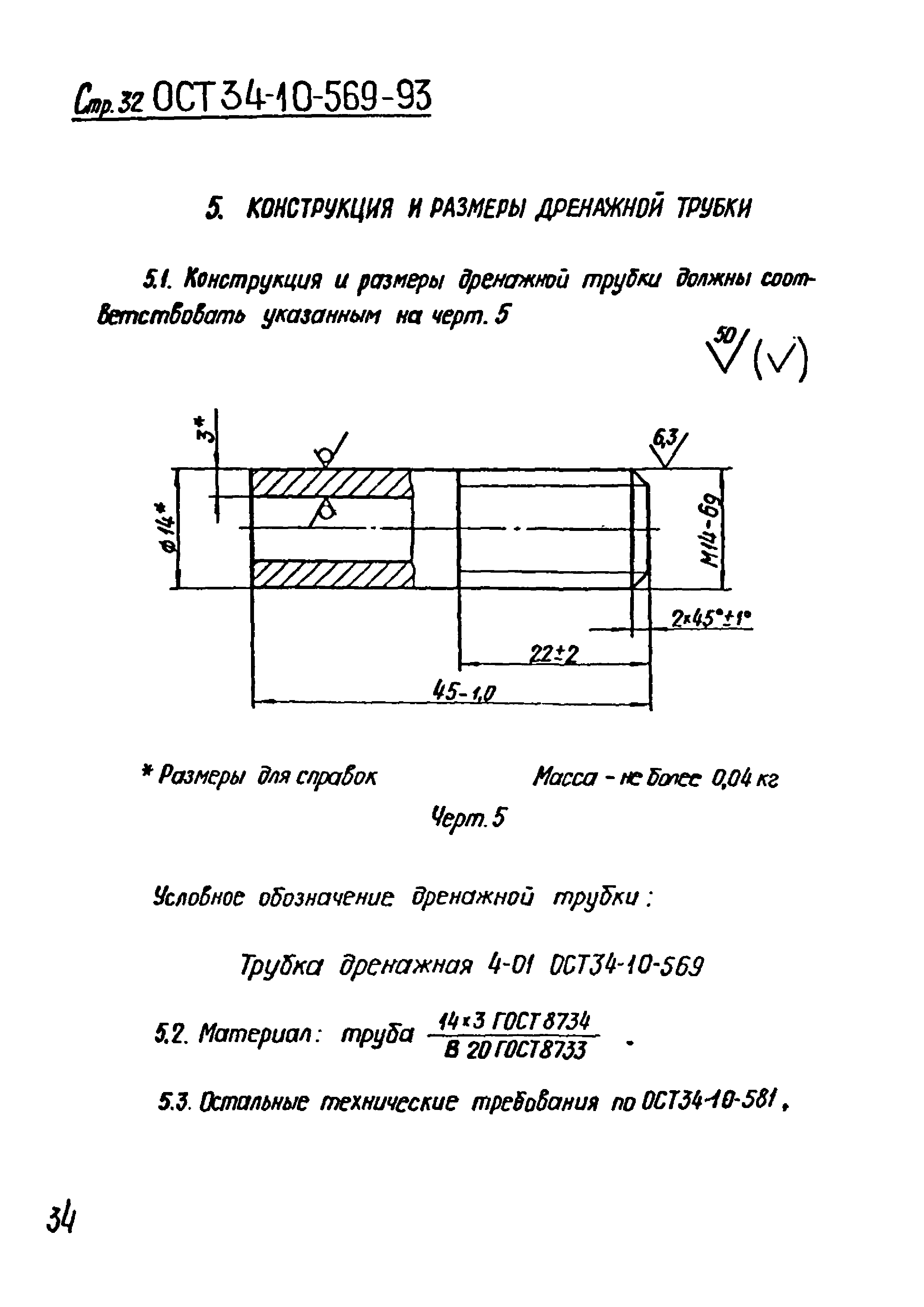

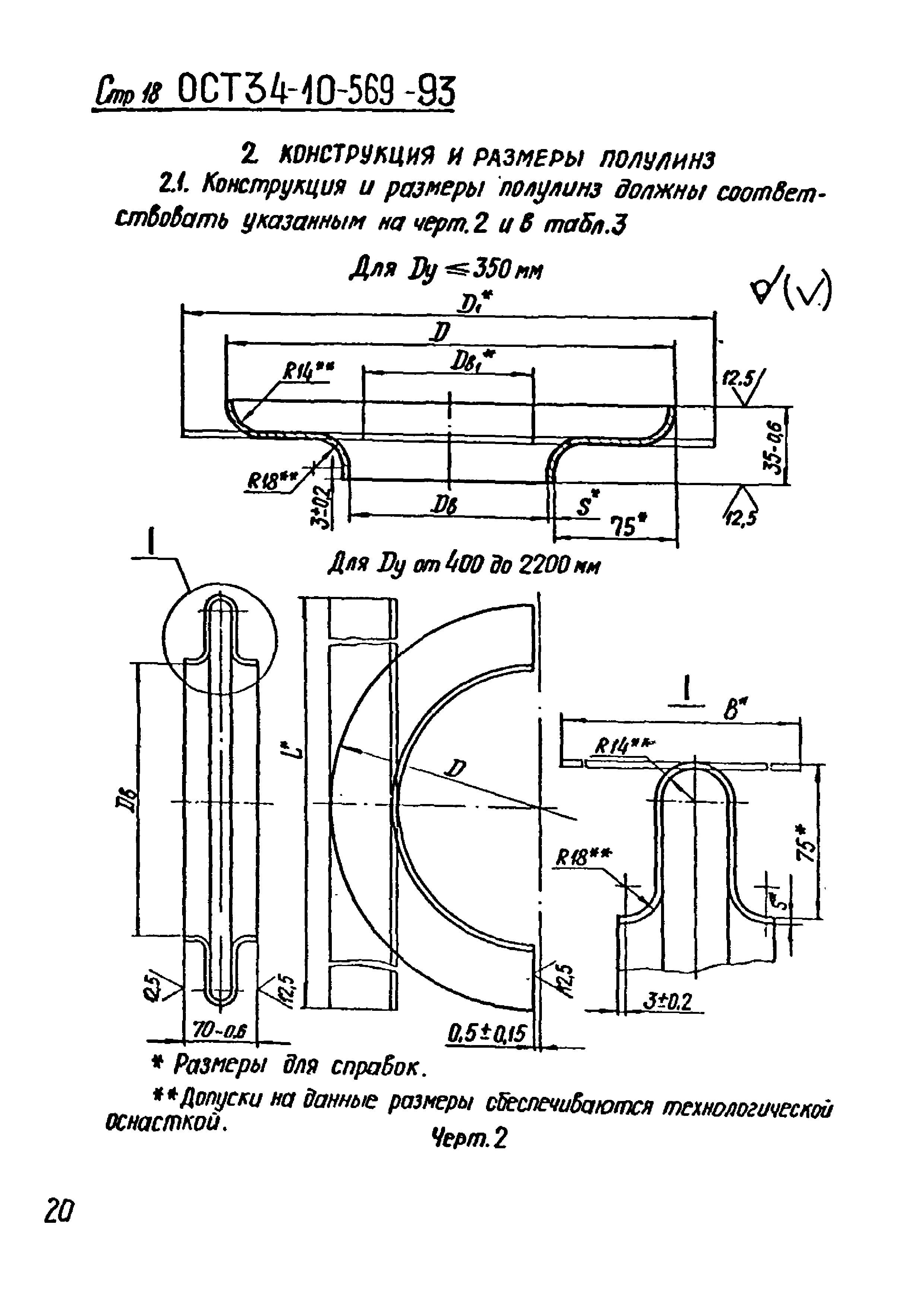

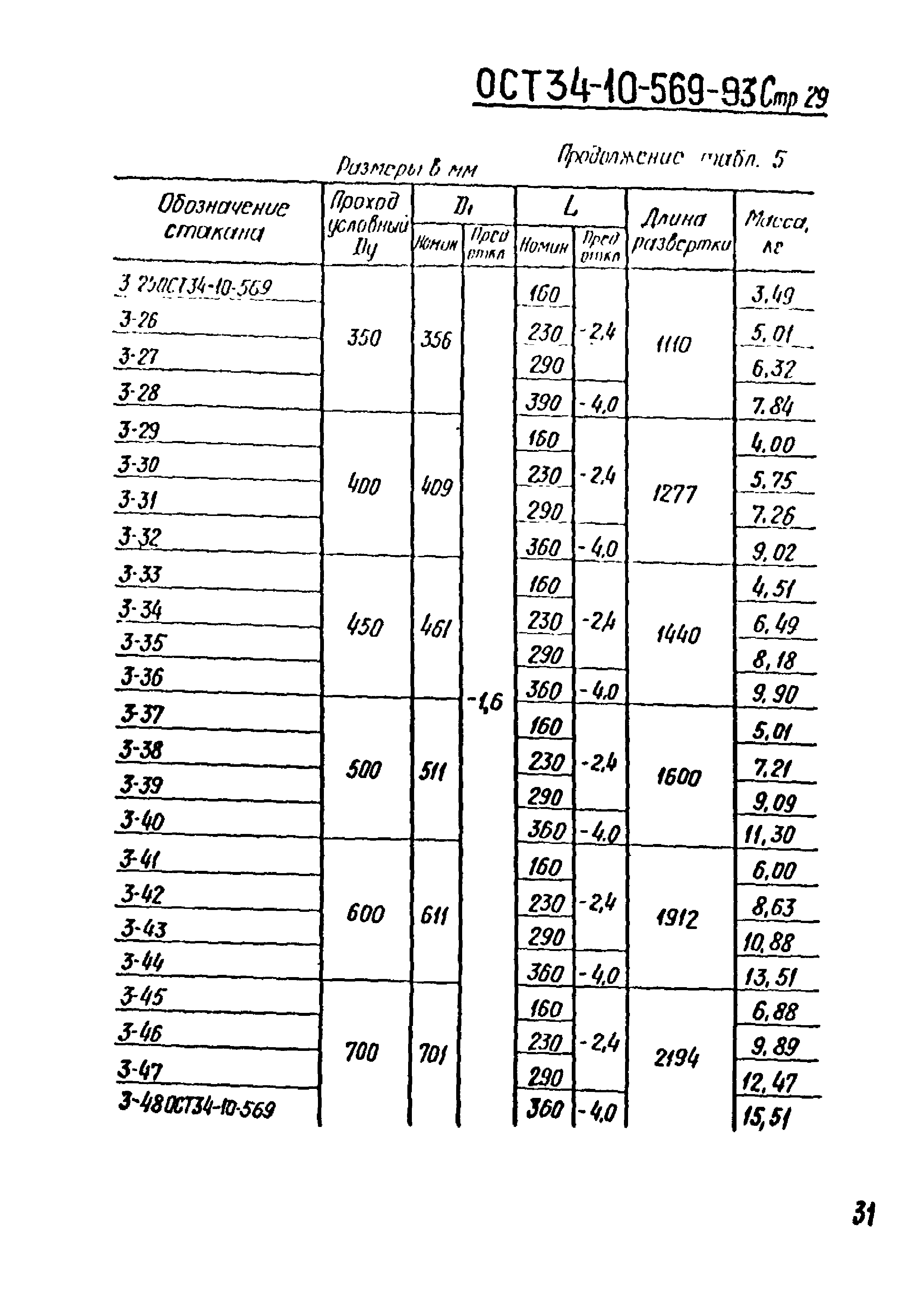

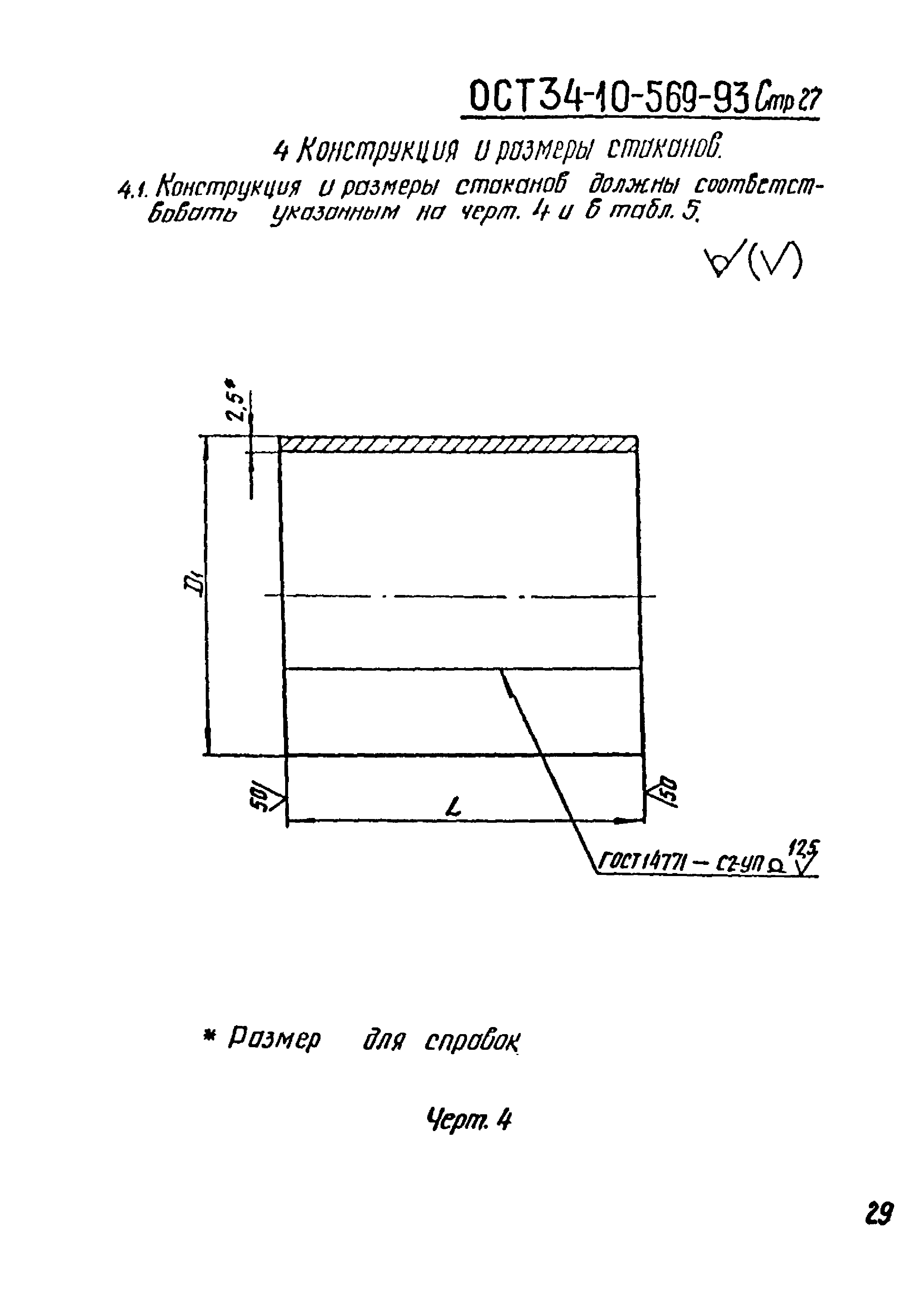

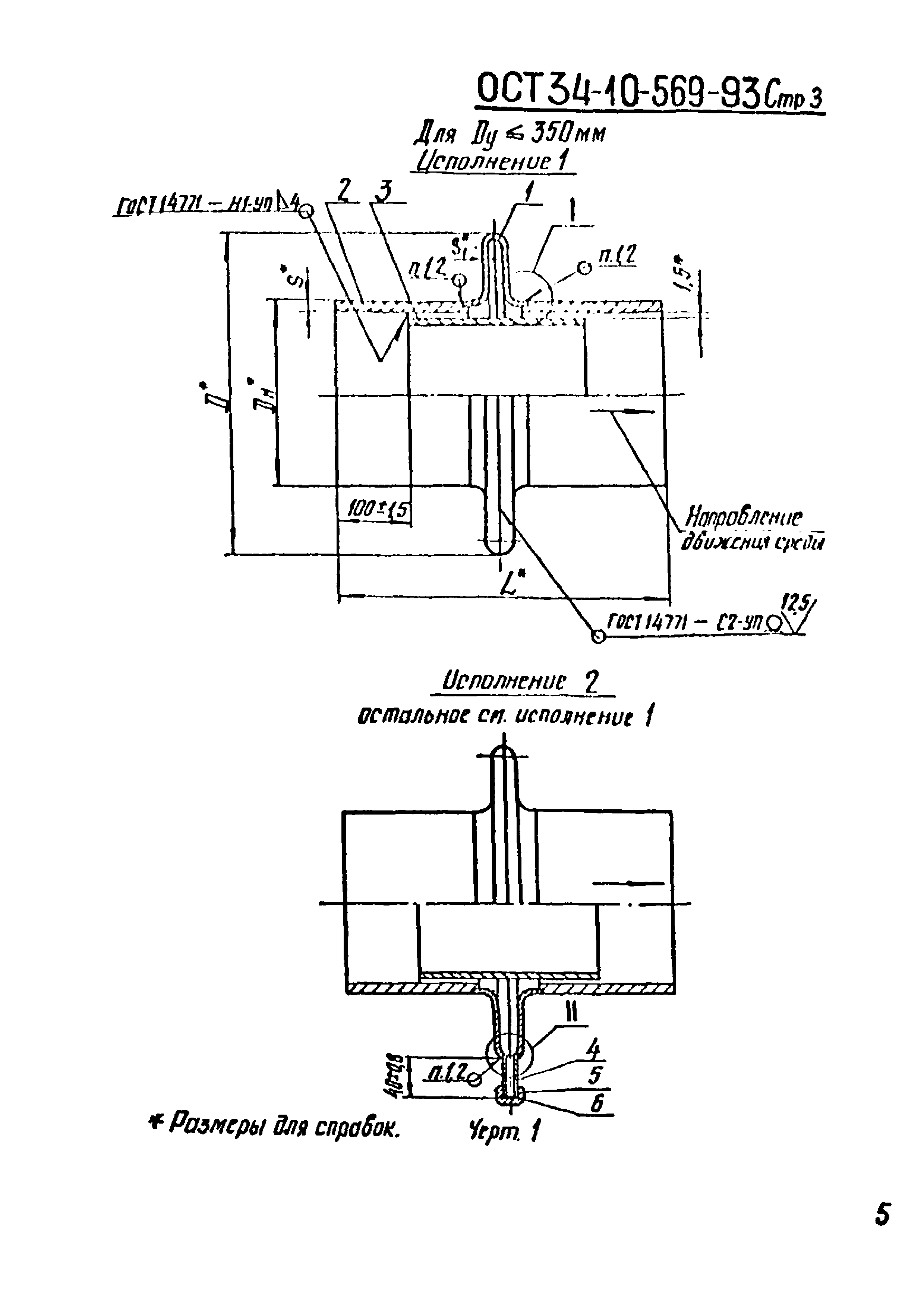

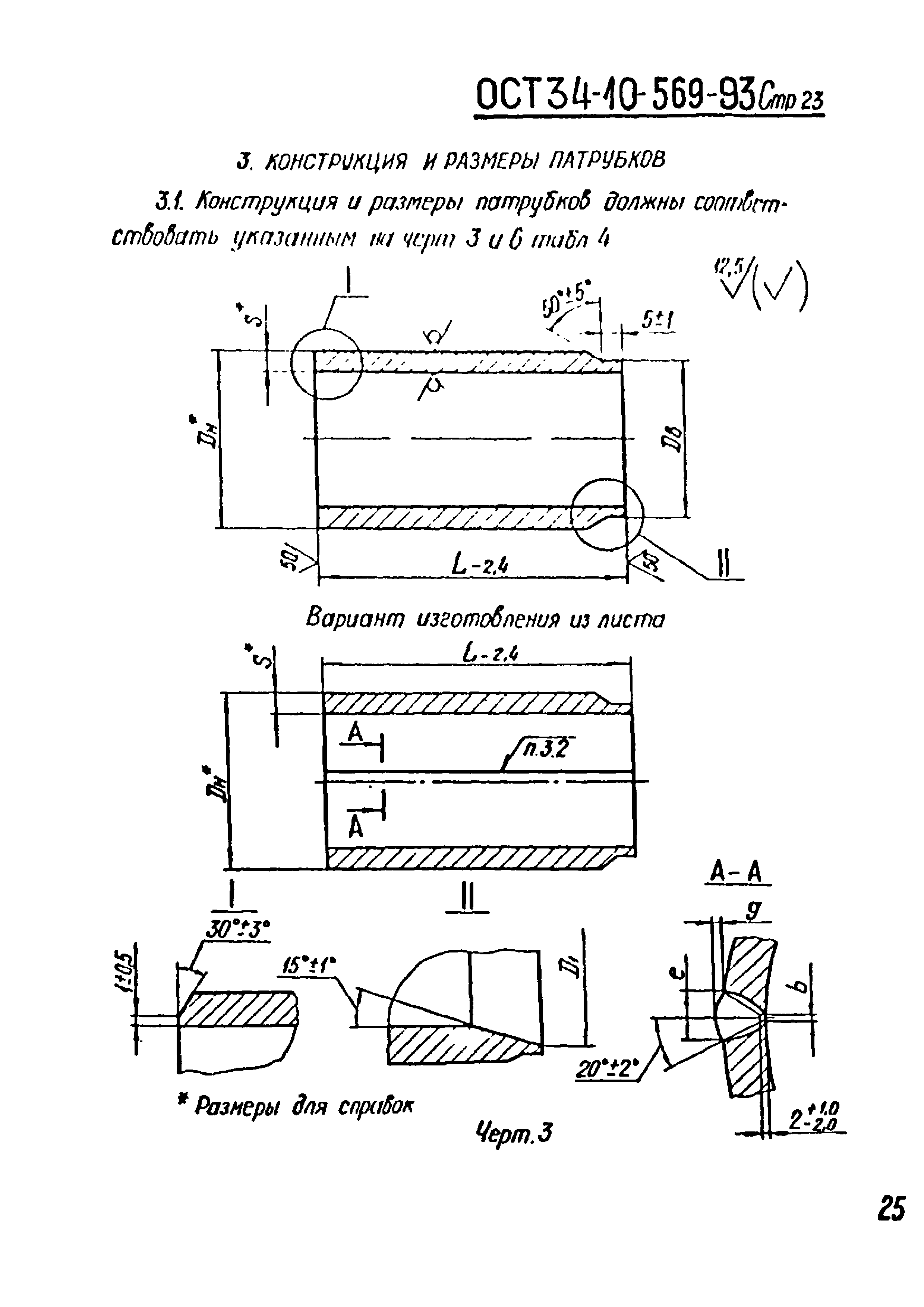

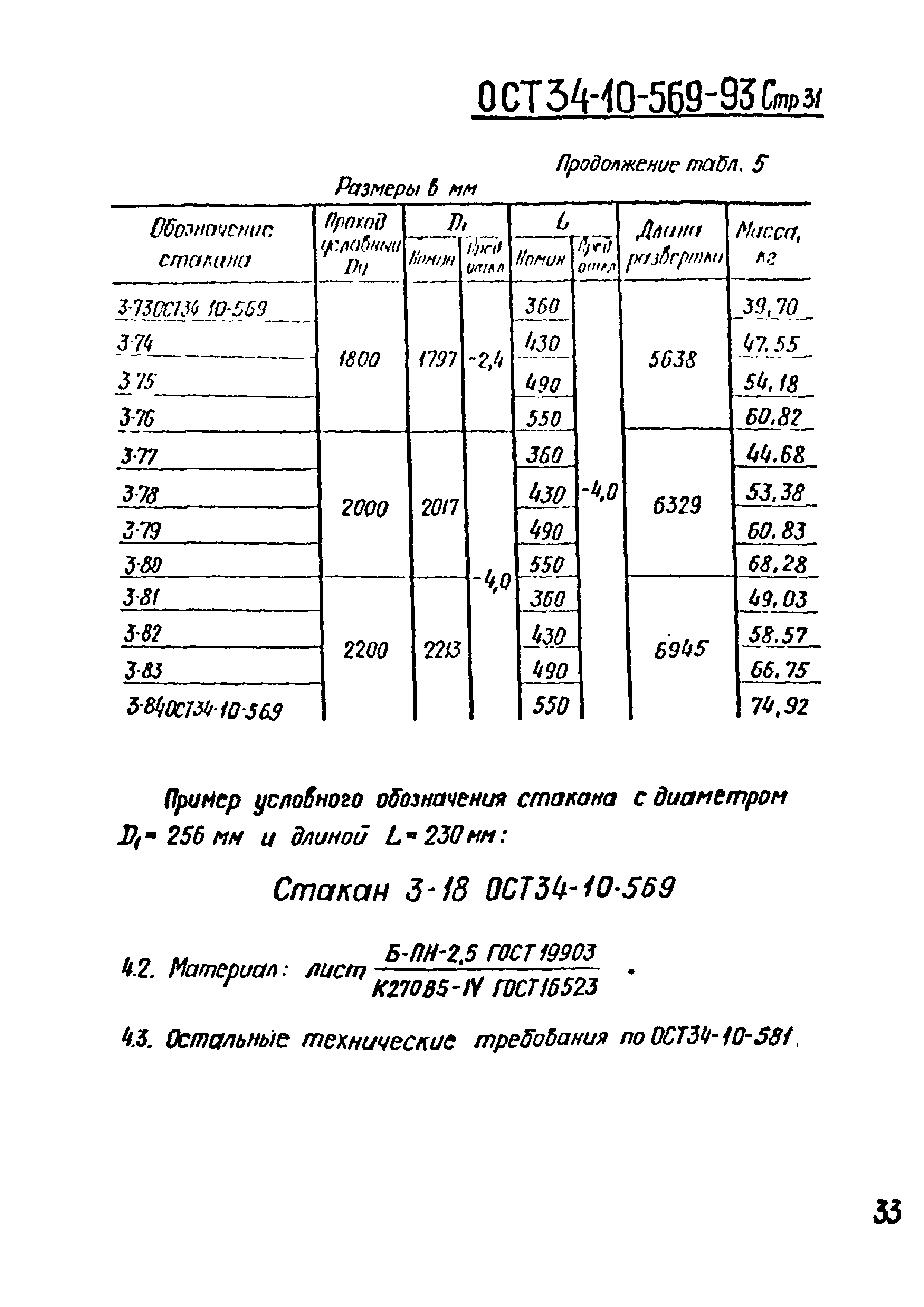

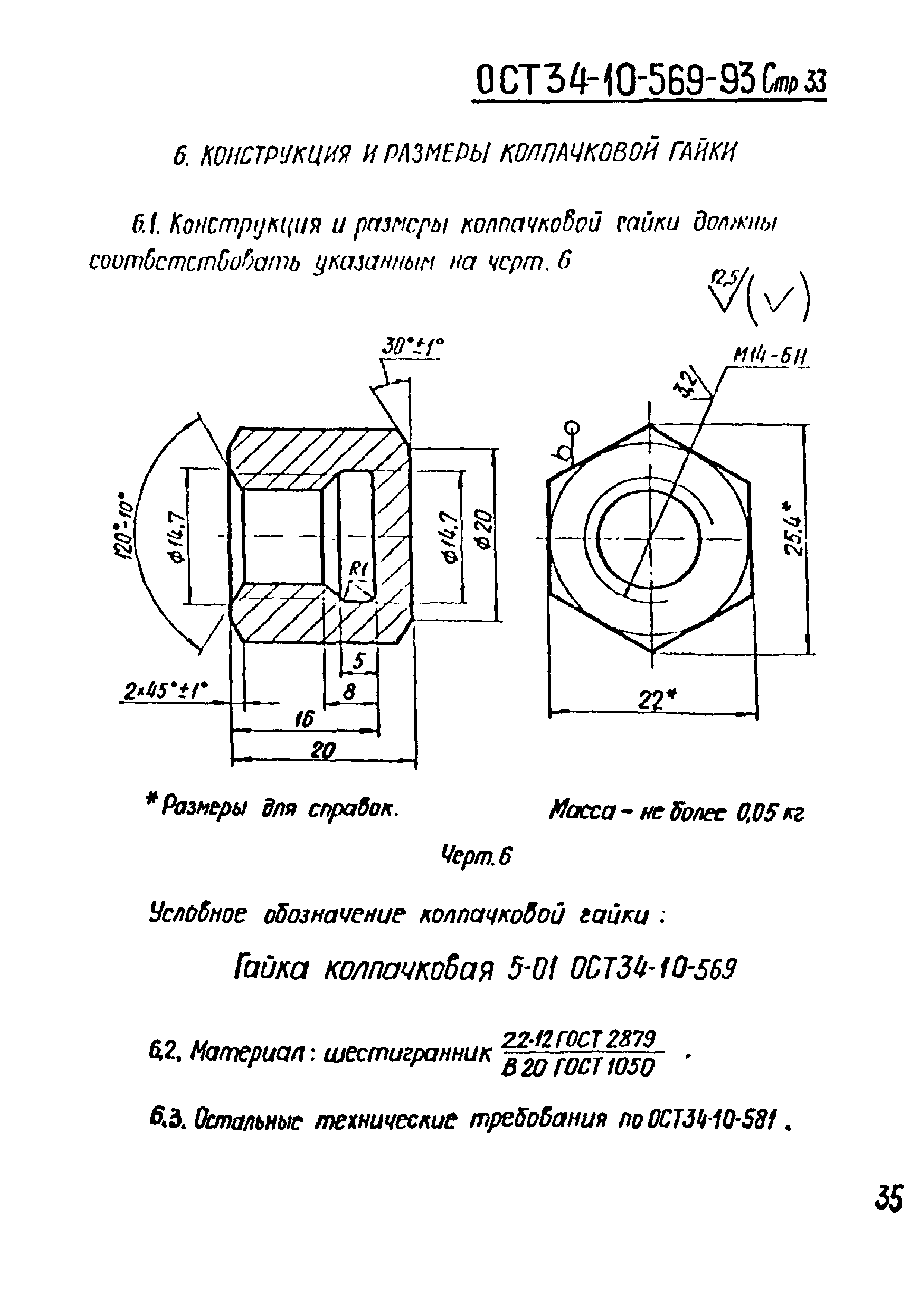

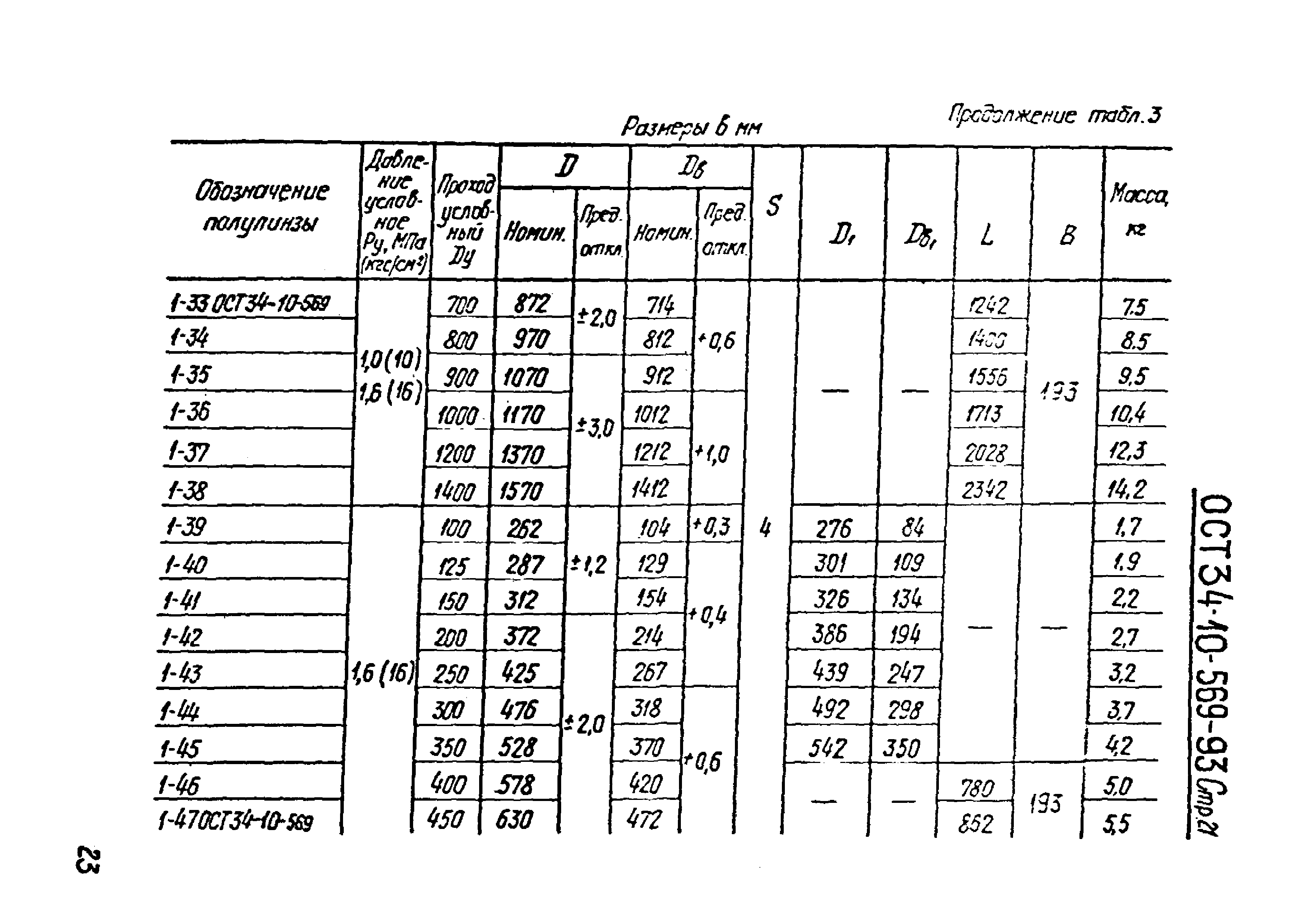

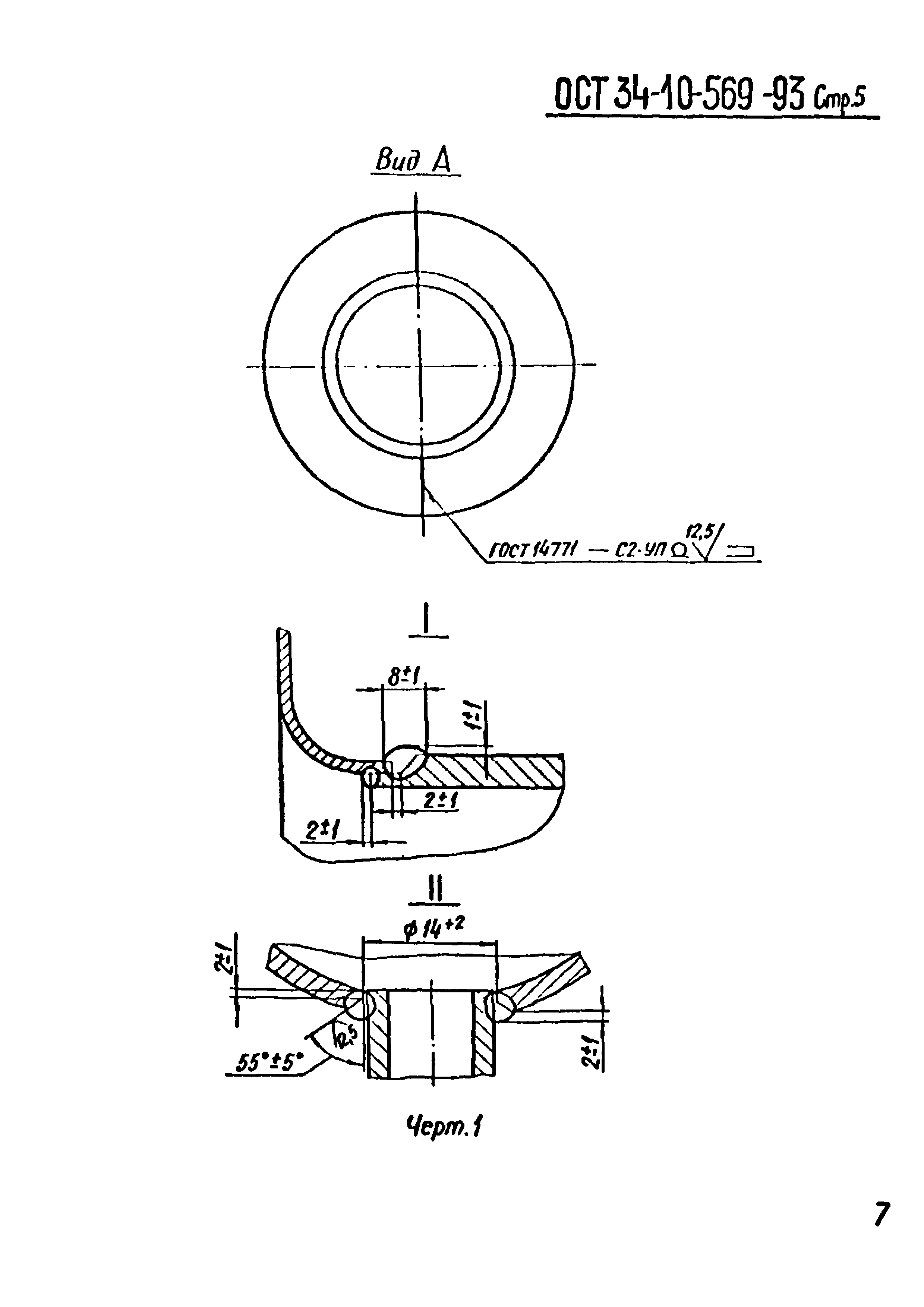

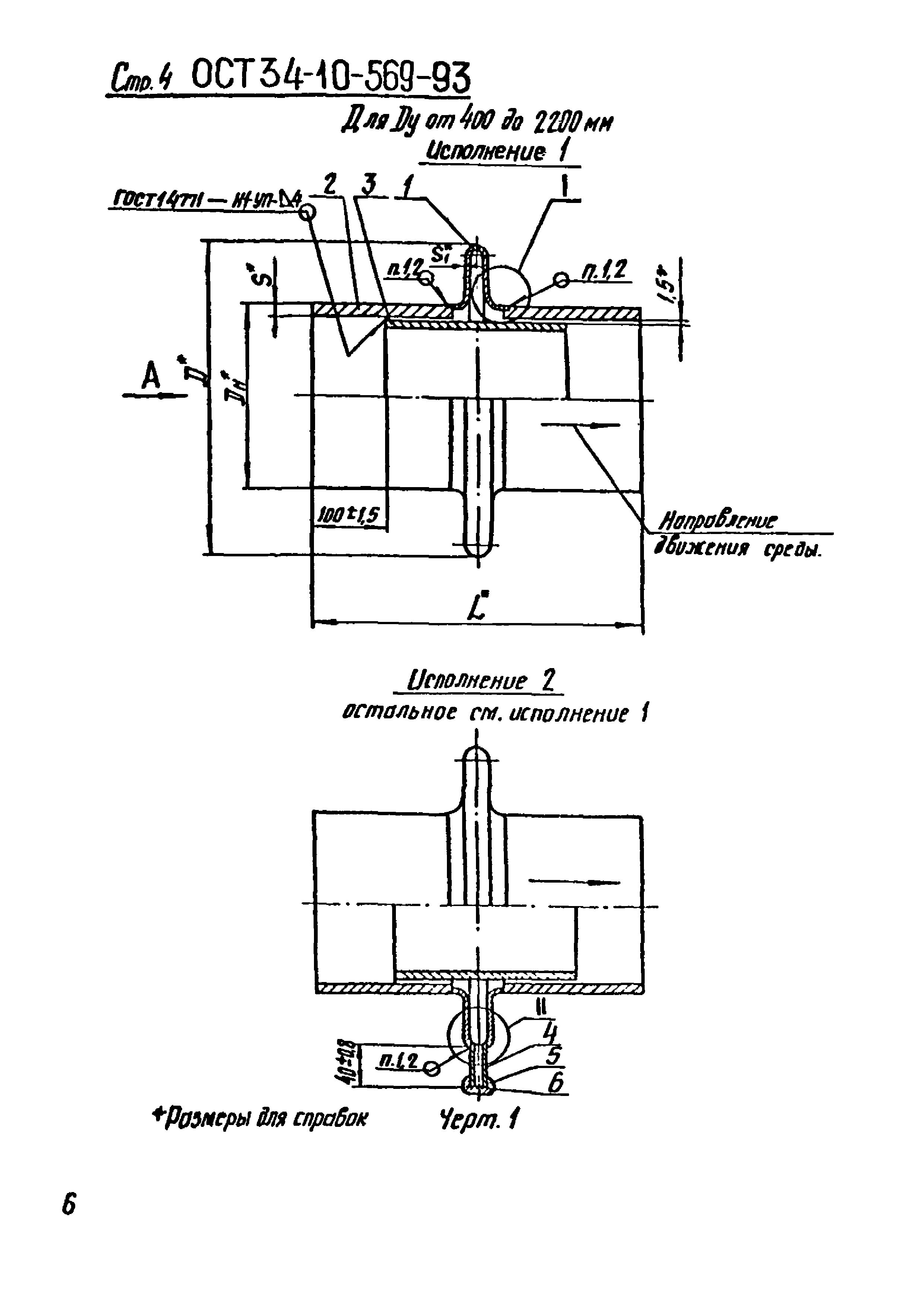

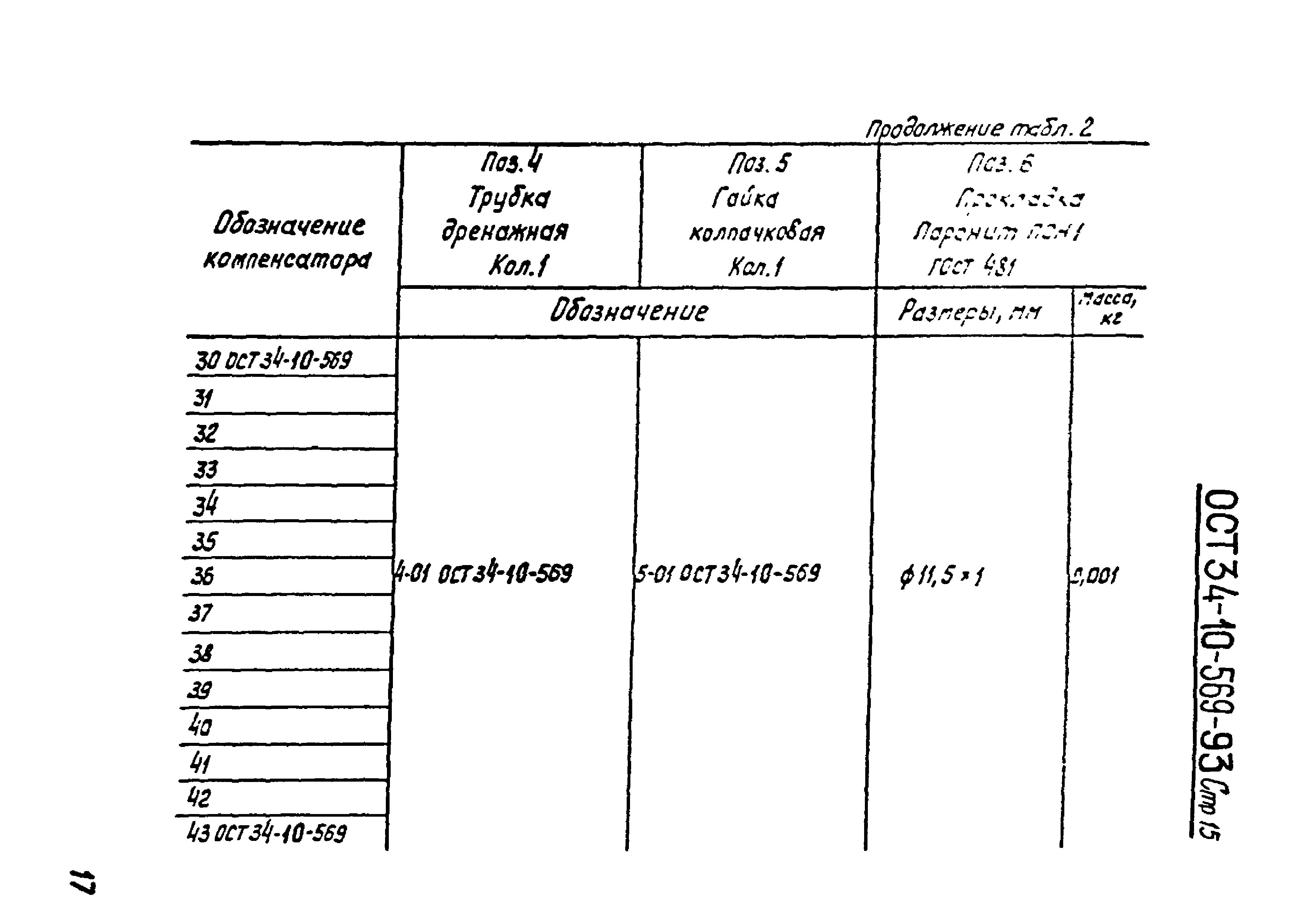

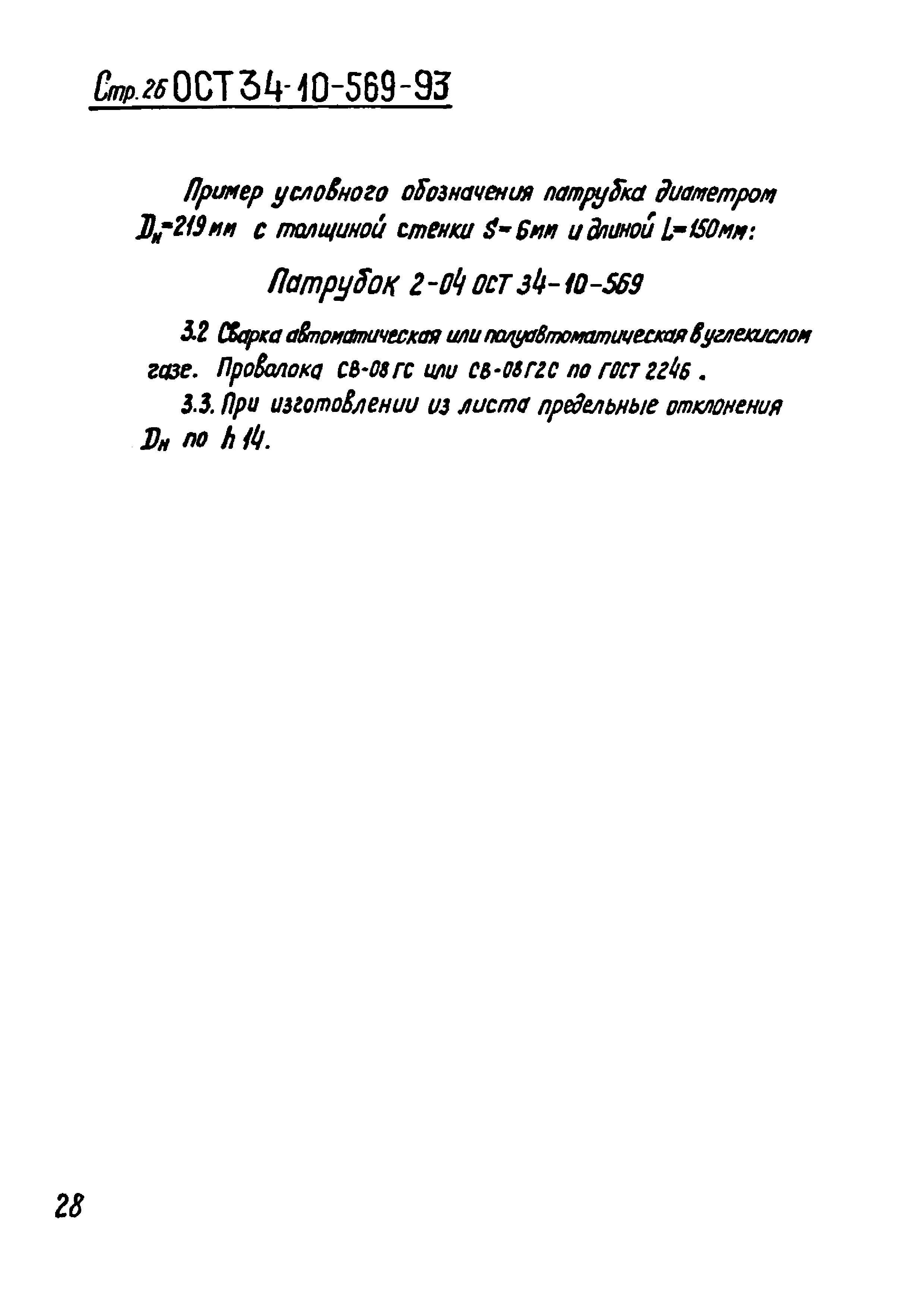

Оглавление:	1. Конструкция и размеры однолинзовых осевых компенсаторов 2. Конструкция и размеры полулинз 3. Конструкция и размеры патрубков 4. Конструкция и размеры стаканов 5. Конструкция и размеры дренажной трубки 6. Конструкция и размеры колпачковой гайки
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Заменяет собой:	ОСТ 34-42-569-82 «Компенсатор осевой однолинзовый на Ру<=1,6 МПа (16 кгс/см2). Конструкция и размеры»

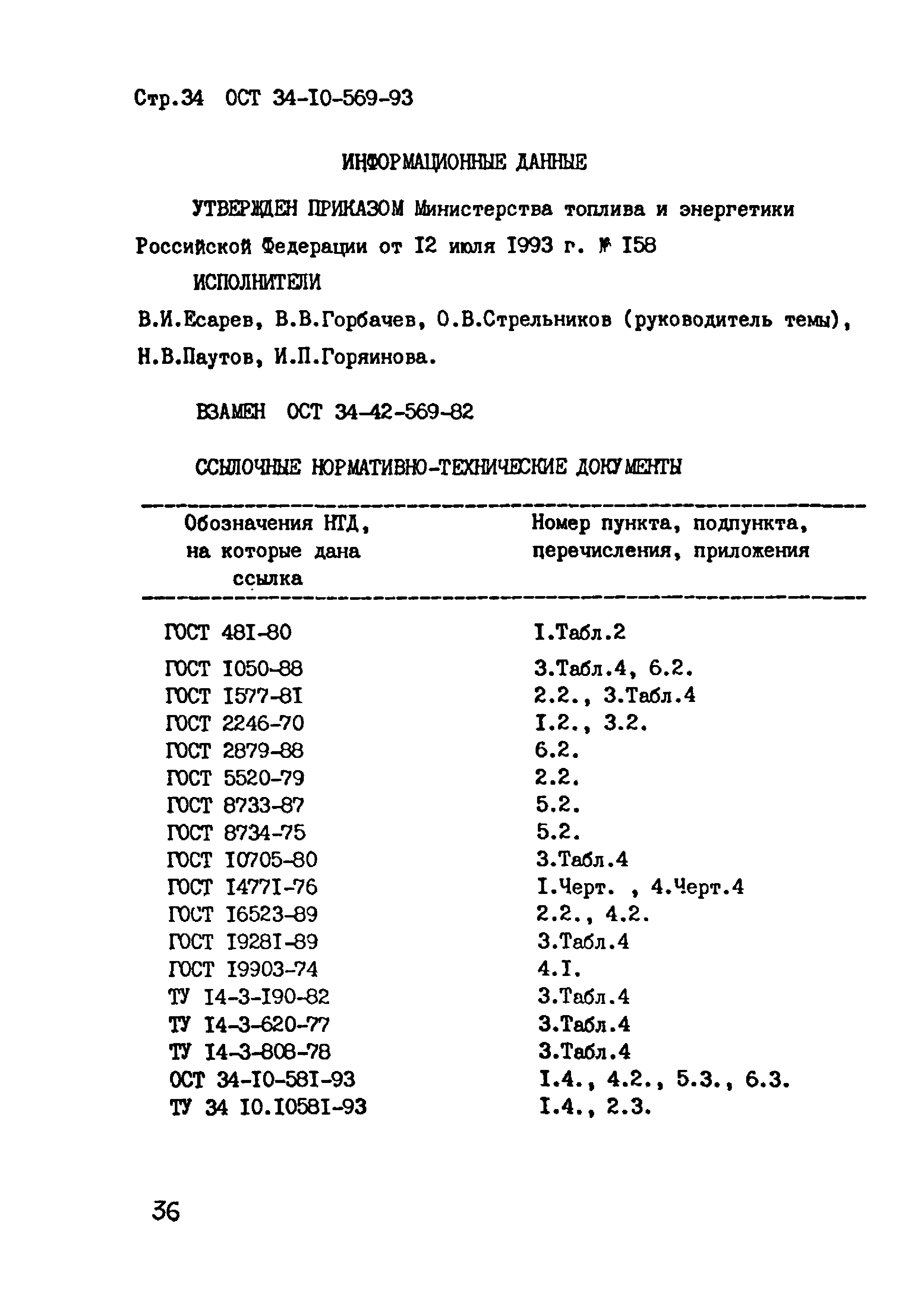

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 2879-88 «Прокат стальной горячекатаный шестигранный. Сортамент» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 16523-89 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ТУ 14-3-808-78 «Трубы электросварные спиральношовные из углеродистой стали 20 для трубопроводов атомных электростанций» ТУ 14-3-190-82 «Трубы стальные бесшовные для котельных установок и трубопроводов» ОСТ 34-10-581-93 «Компенсаторы линзовые на Pу <= 1,6 МПа (16 кгс/см2). Общие технические требования»
