Скачать ОСТ 26-01-135-81 Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний

Дата актуализации: 10.08.2017

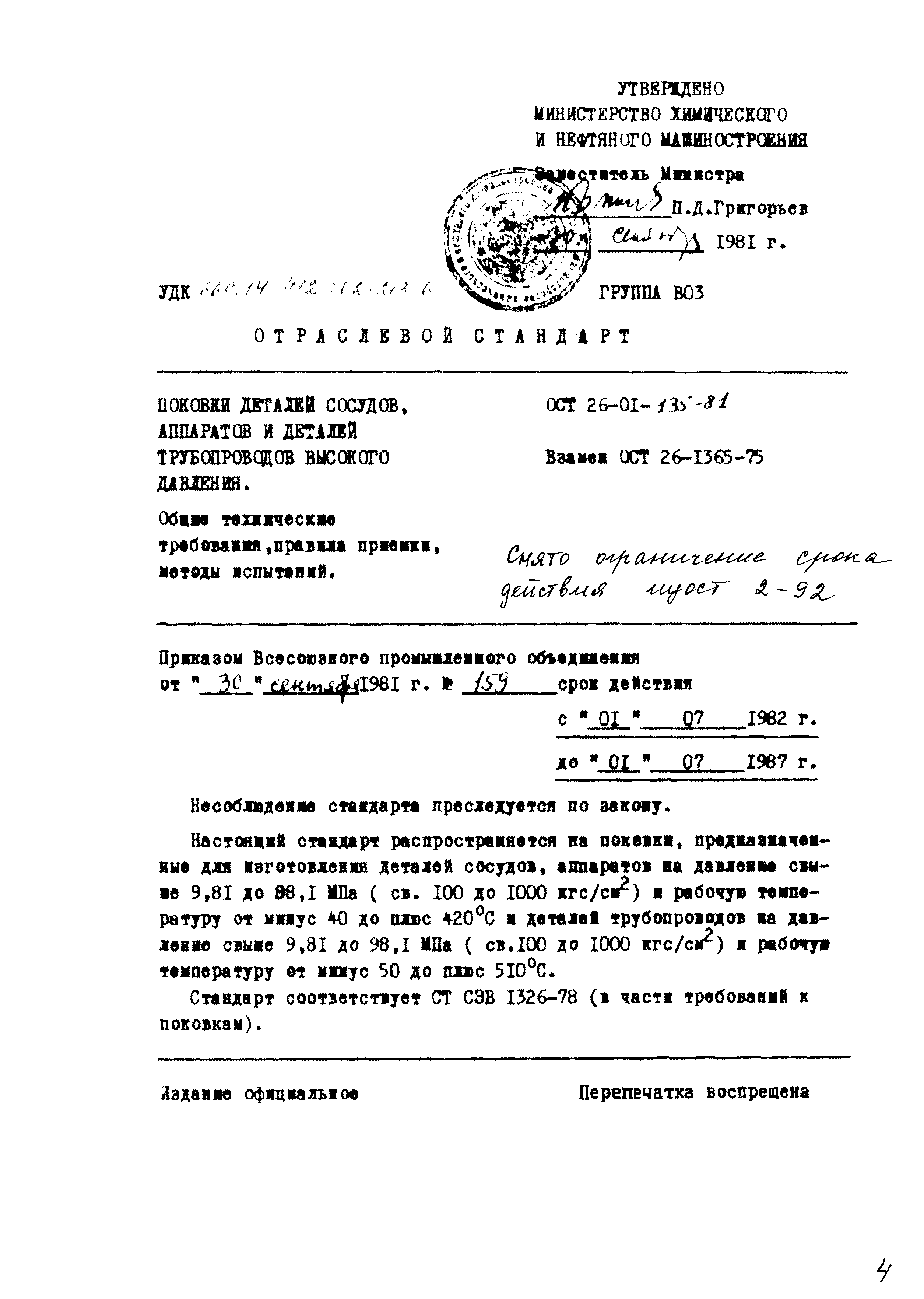

ОСТ 26-01-135-81

Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний

Обозначение:	ОСТ 26-01-135-81
Обозначение англ:	OST 26-01-135-81
Статус:	заменен
Название рус.:	Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2011
Область применения:	Стандарт распространяется на поковки цельнокованых корпусов, обечаек, патрубков, уплотнительных колец двухконусного и треугольного сечения с толщиной стенки до 300 мм, плоских и штампуемых днищ и крышек, трубных досок, фланцев, горловин сечением до 800 мм для сосудов на рабочую температуру от минус 40 до плюс 420 °С и давление св. 10 до 130 МПа (св. 100 до 1300 кгс/см2) и поковки деталей трубопроводов на рабочую температуру от минус 50 до плюс 510 °С, работающих под давлением св. 10 до 100 МПа (св. 100 до 1000 кгс/см2).

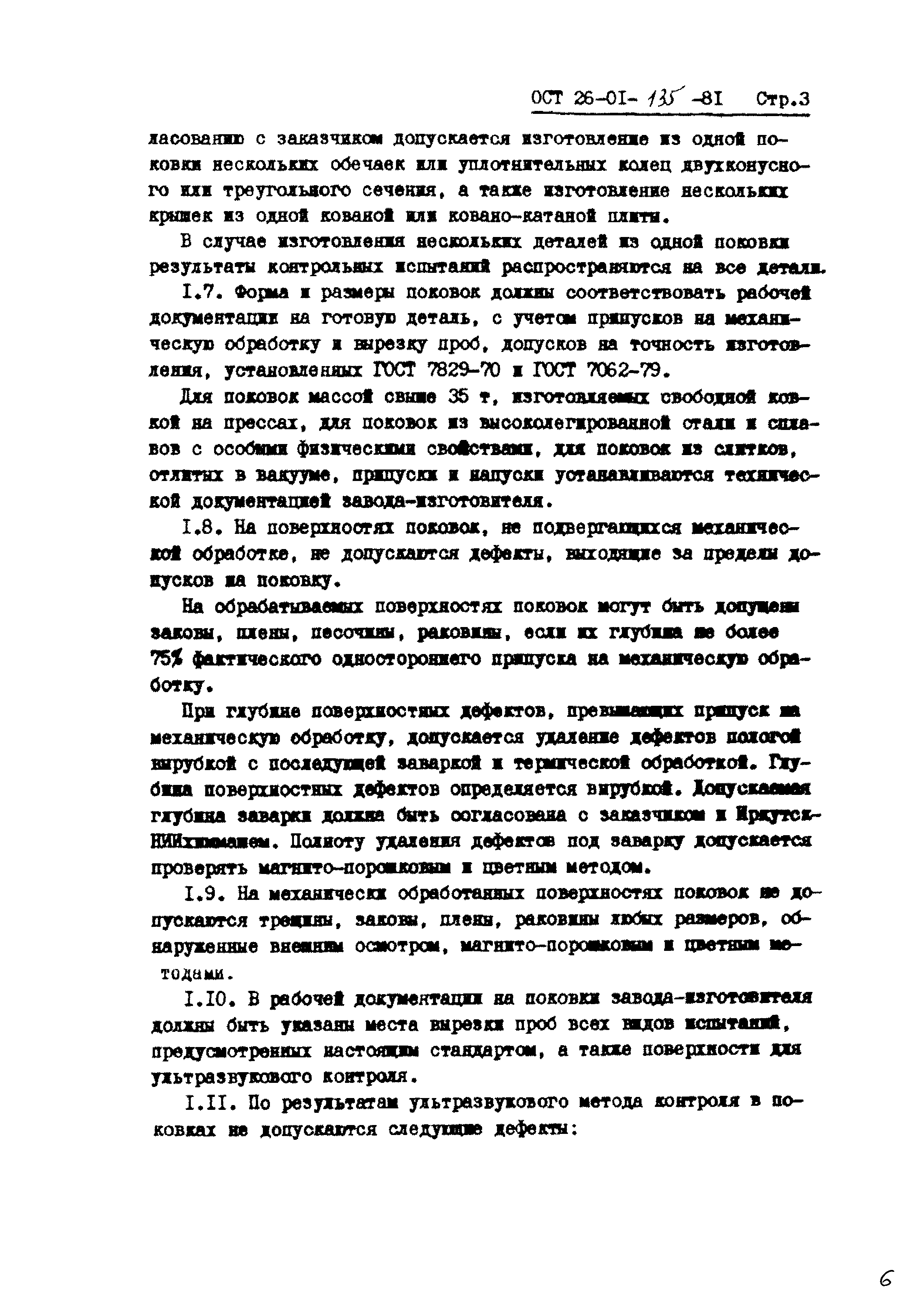

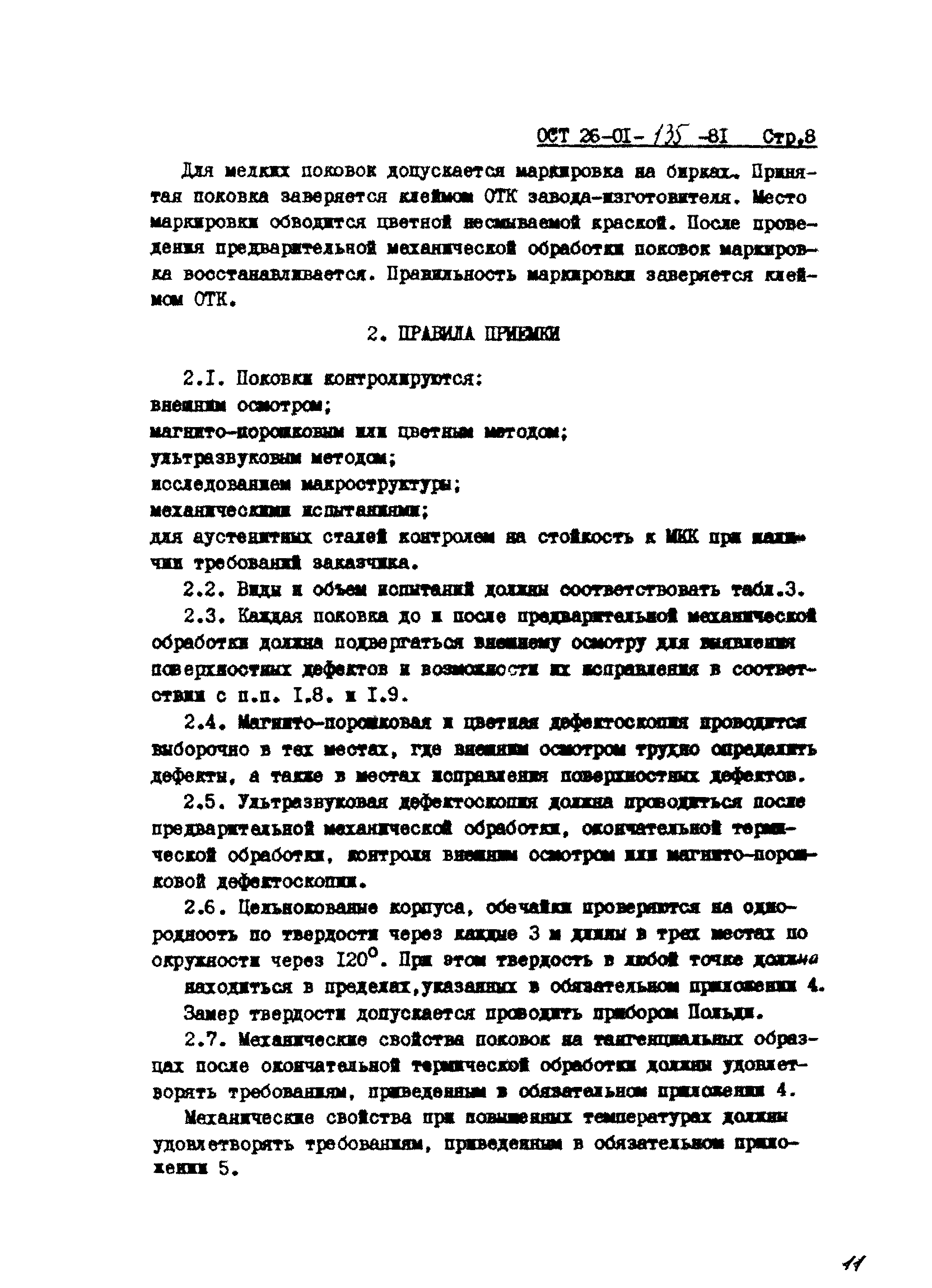

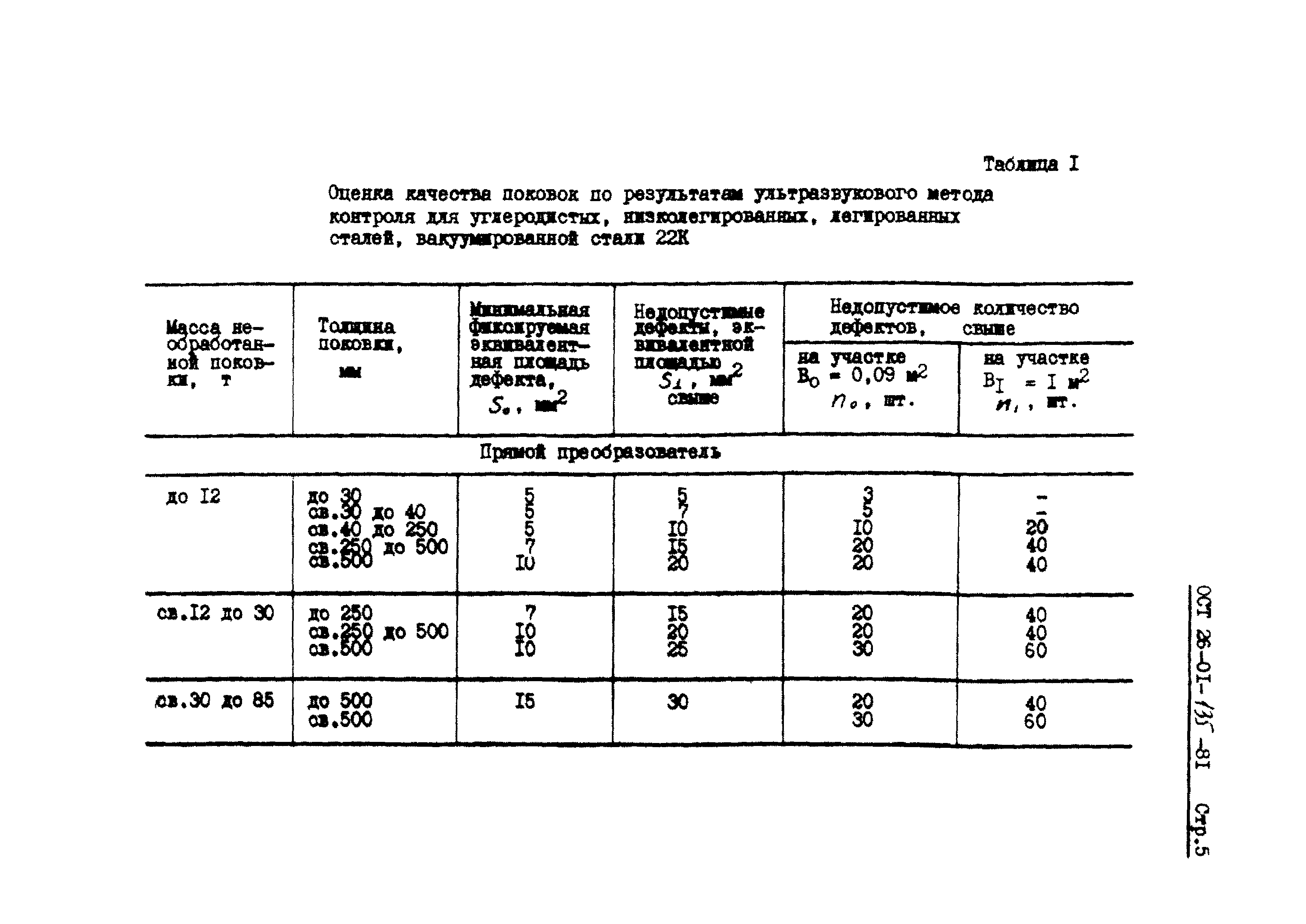

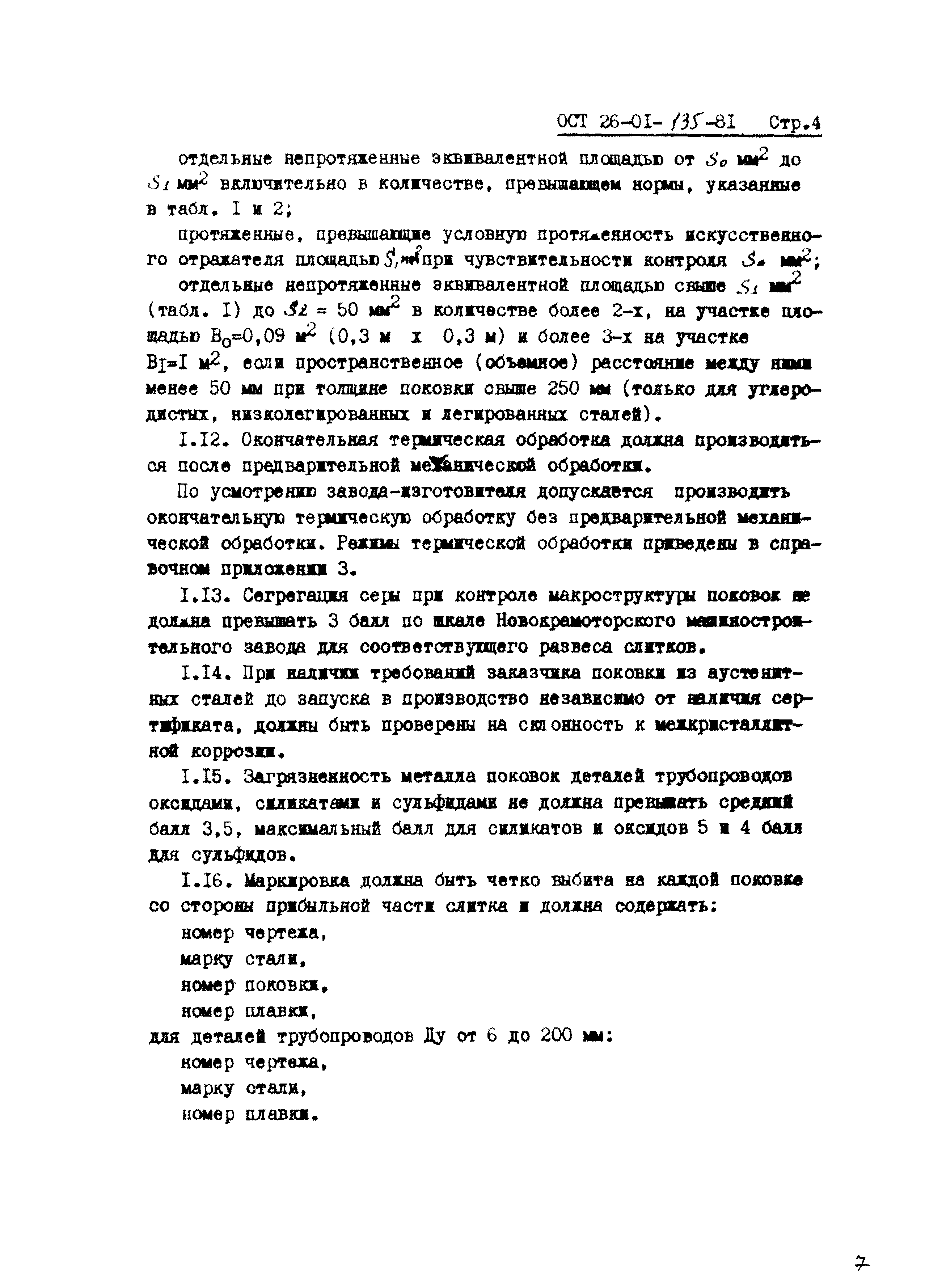

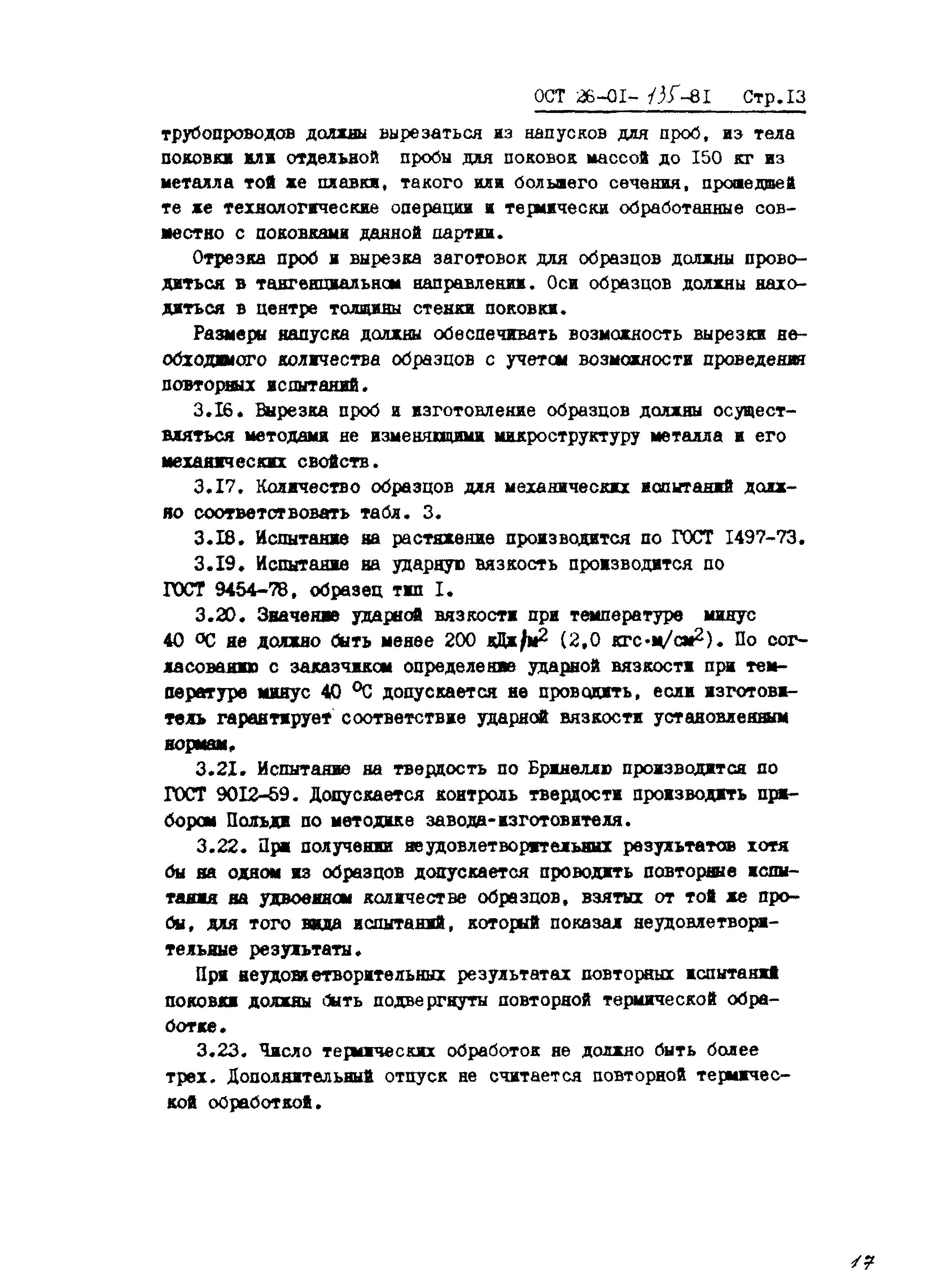

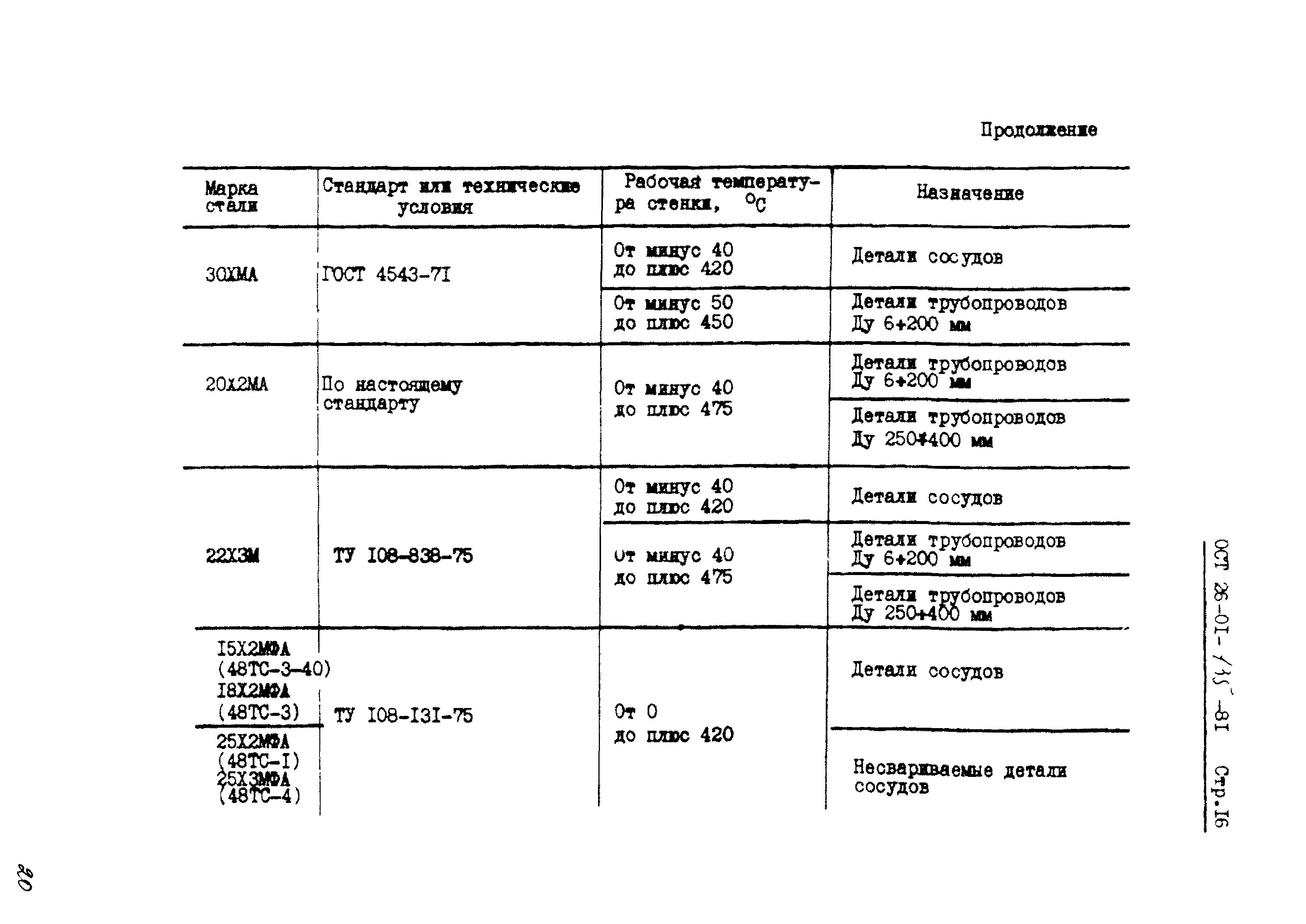

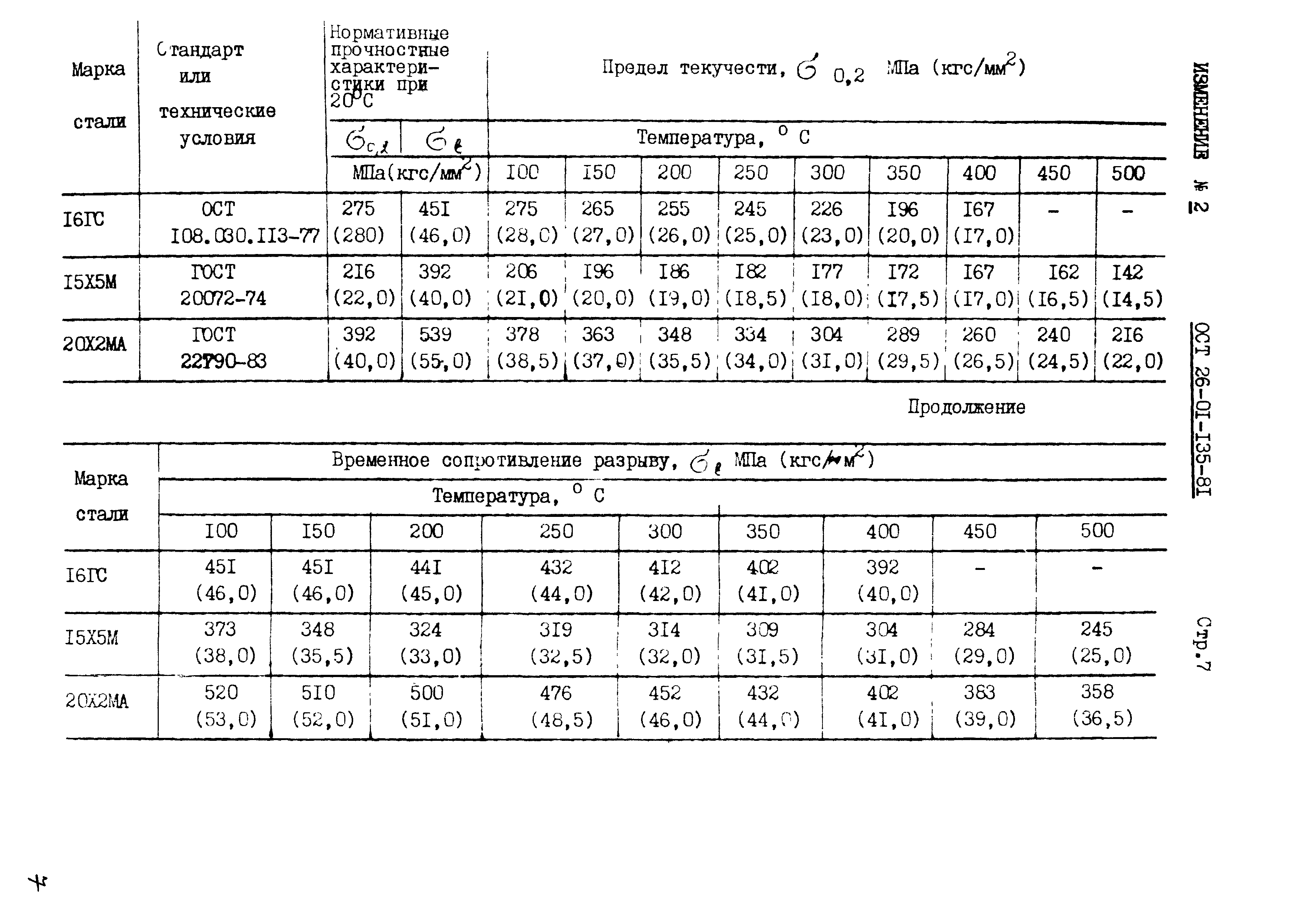

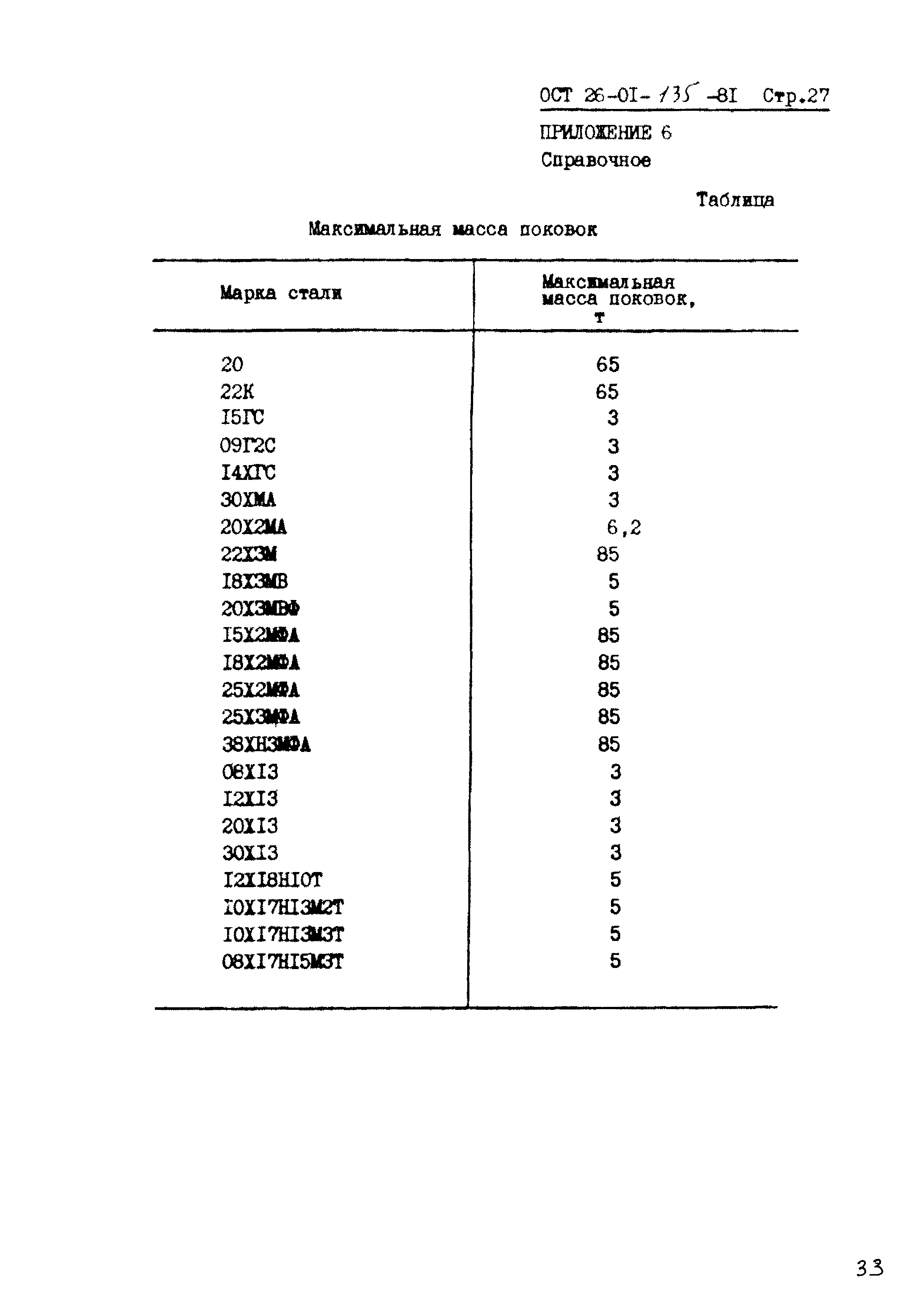

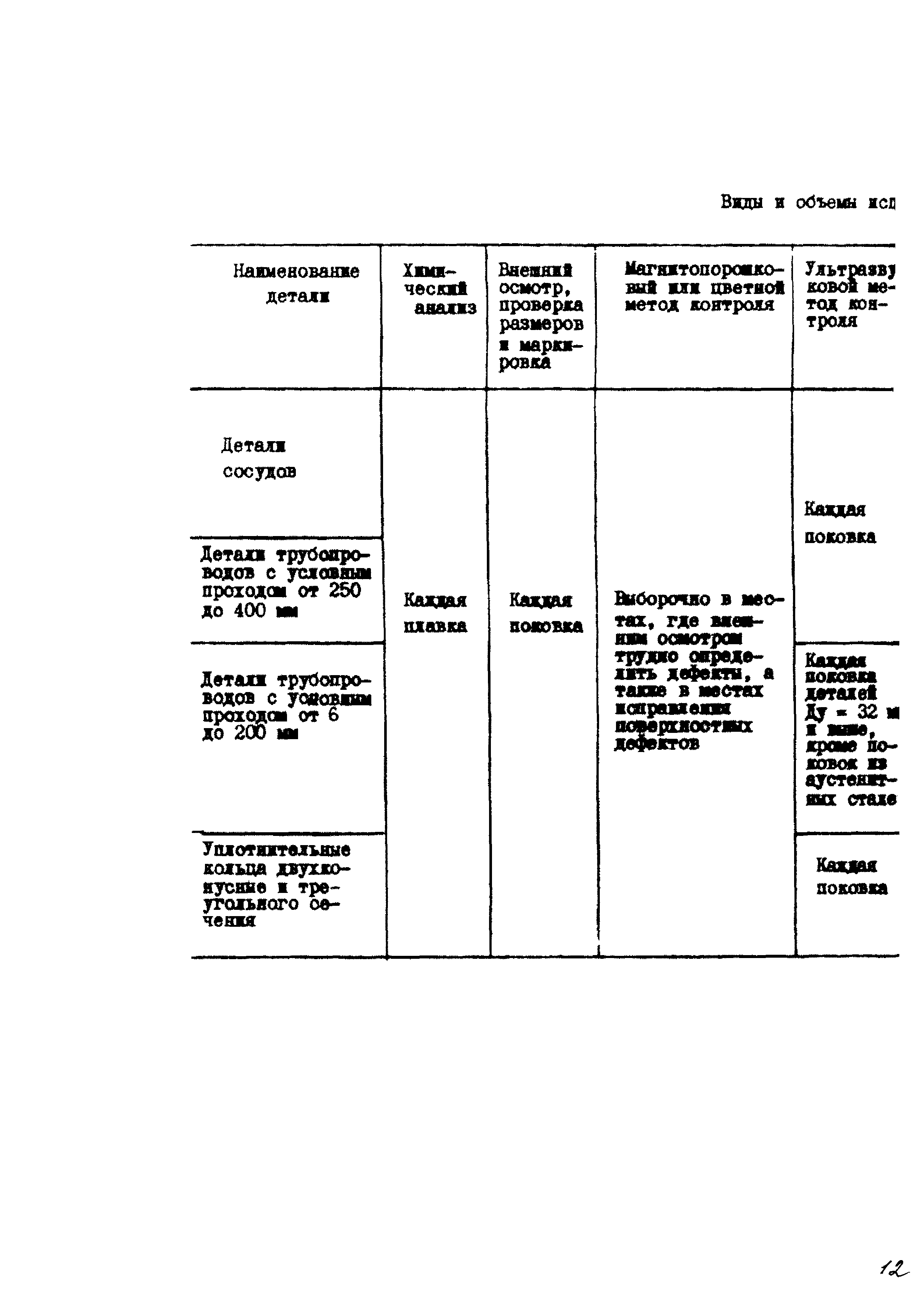

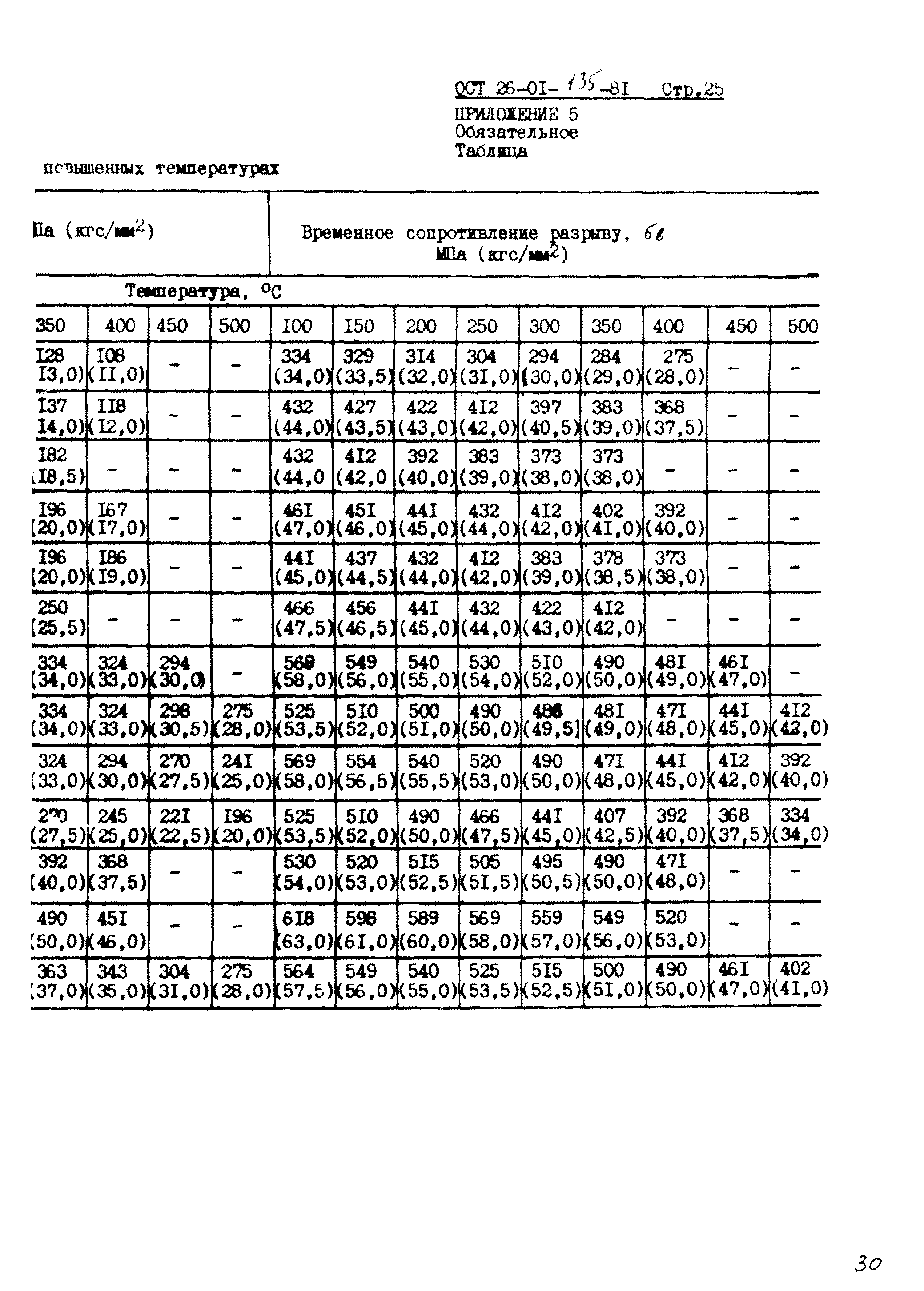

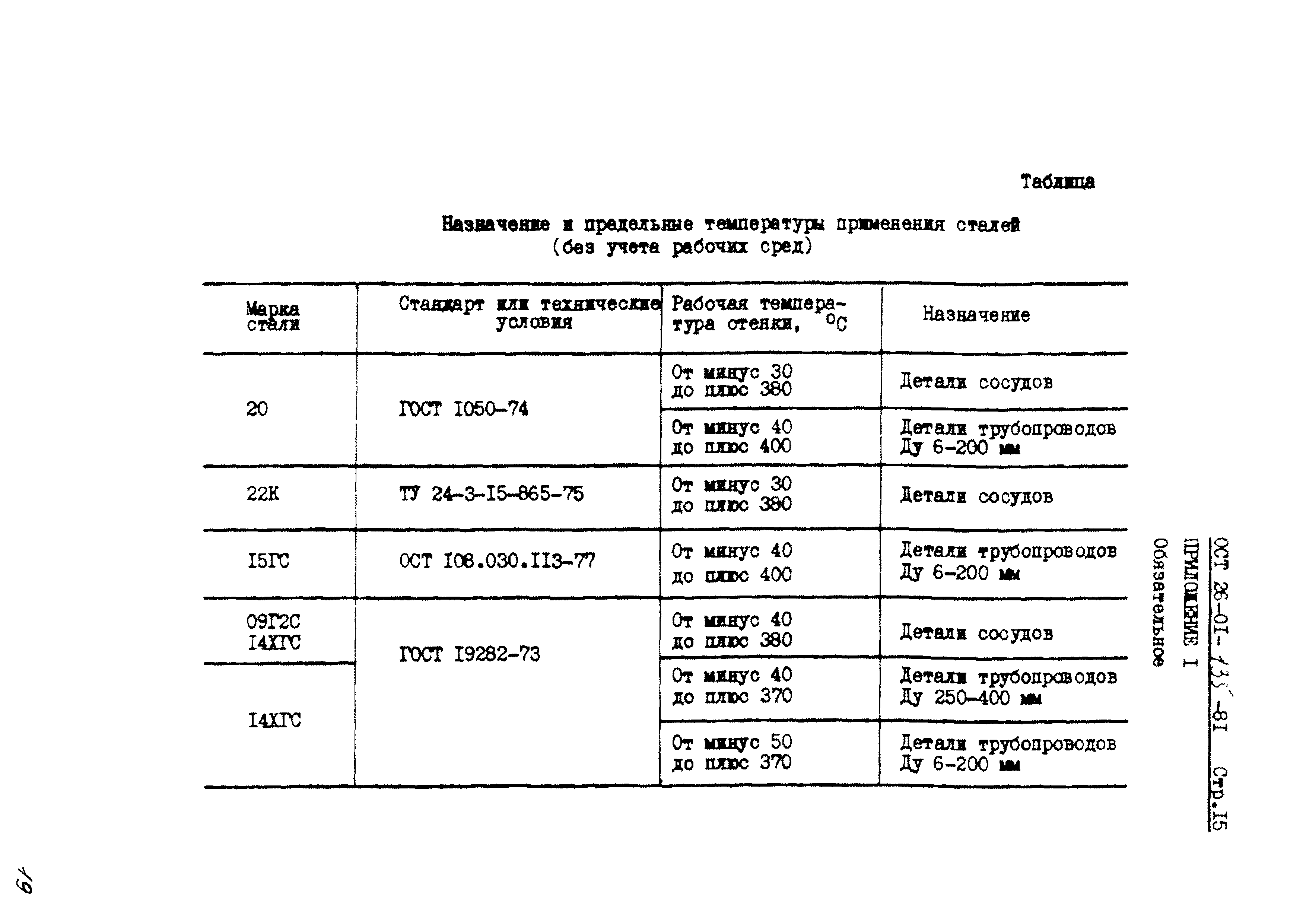

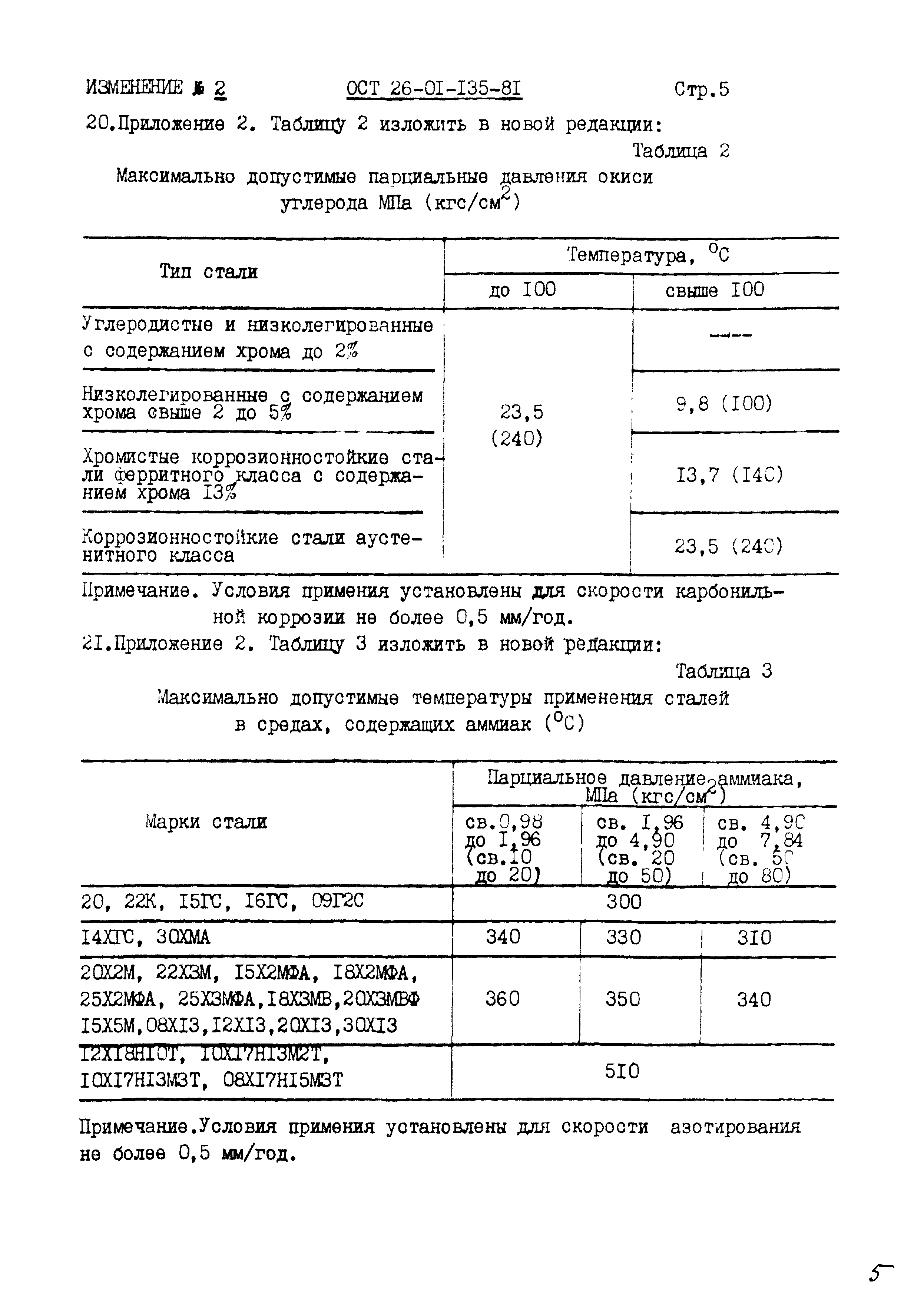

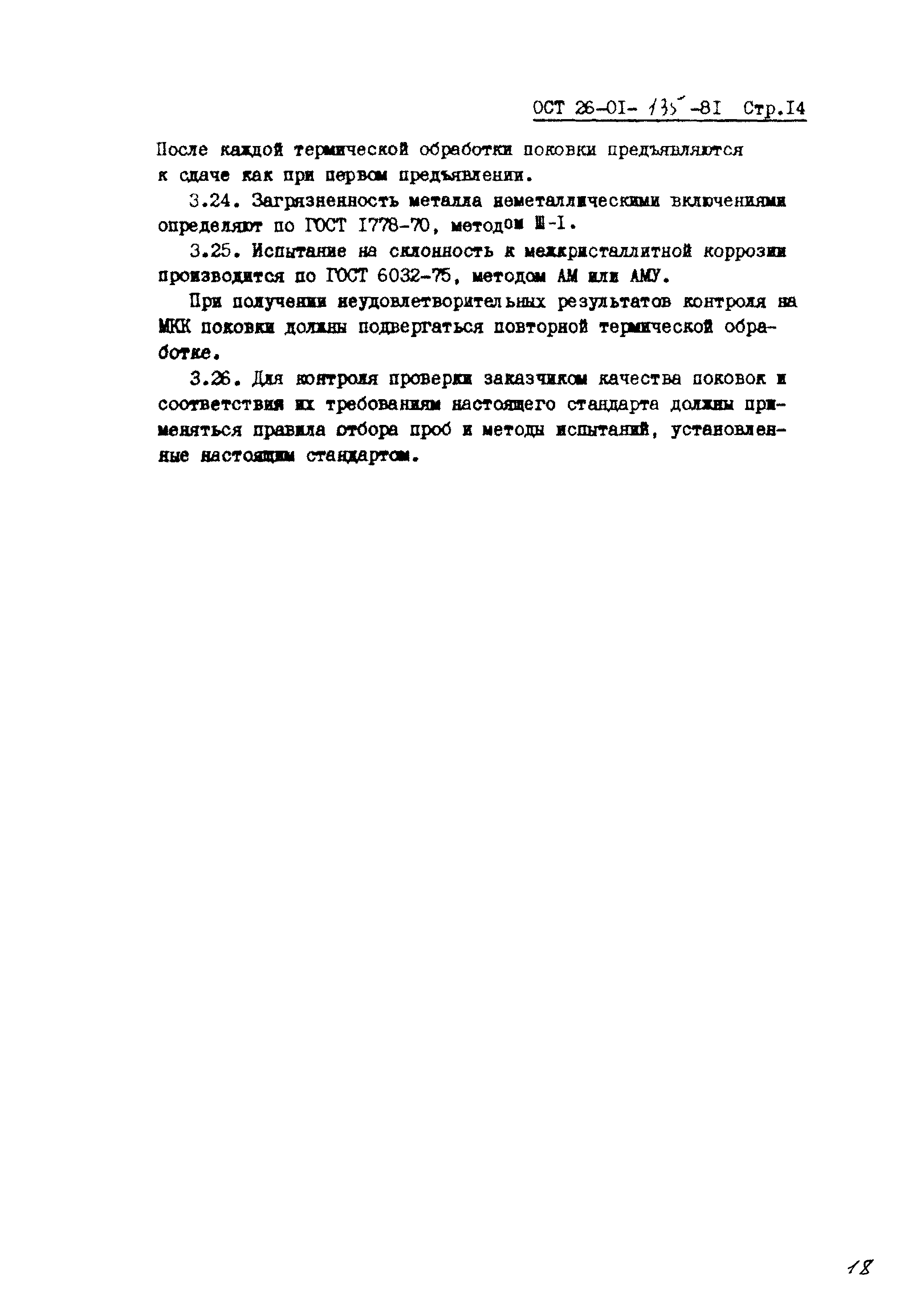

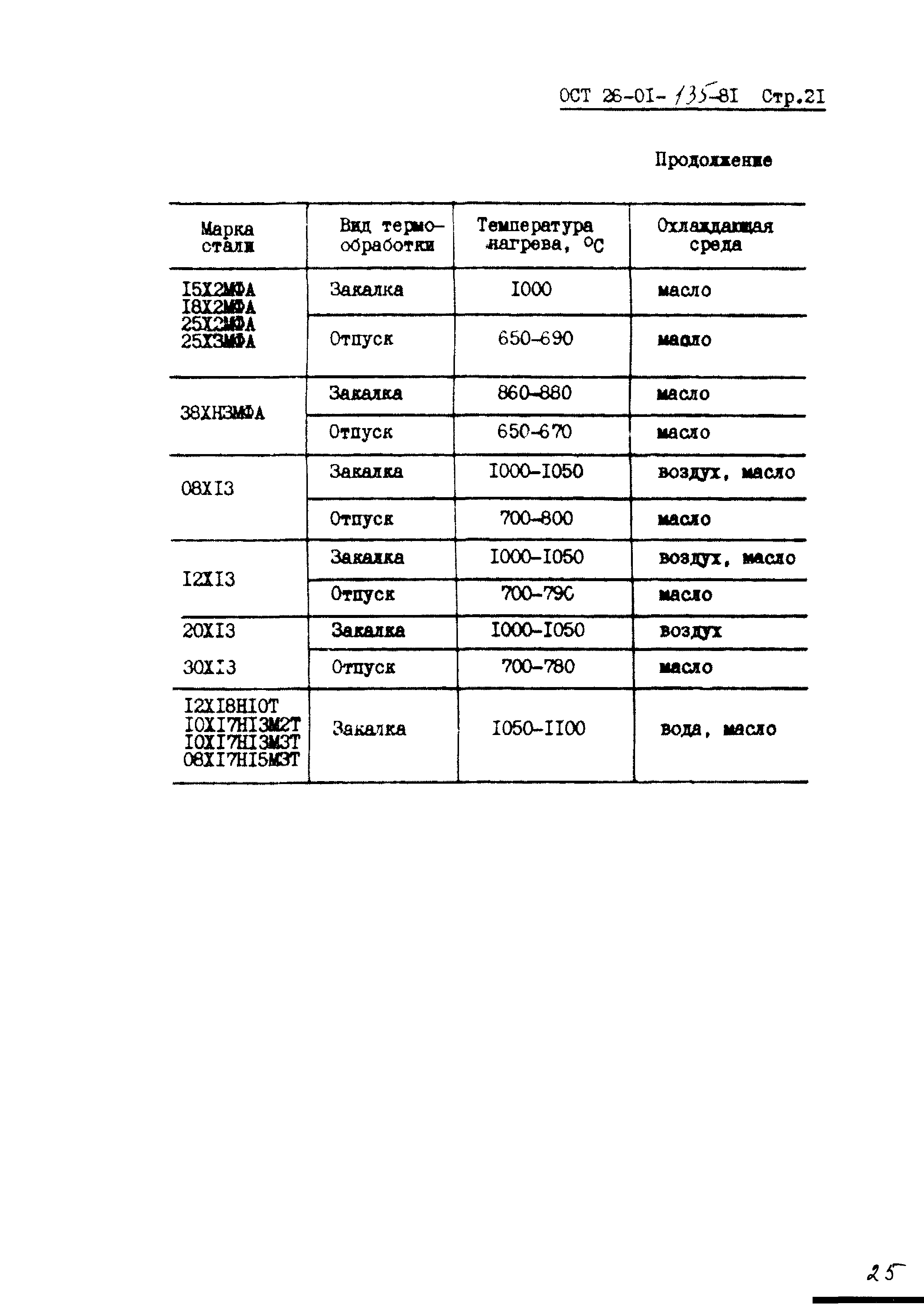

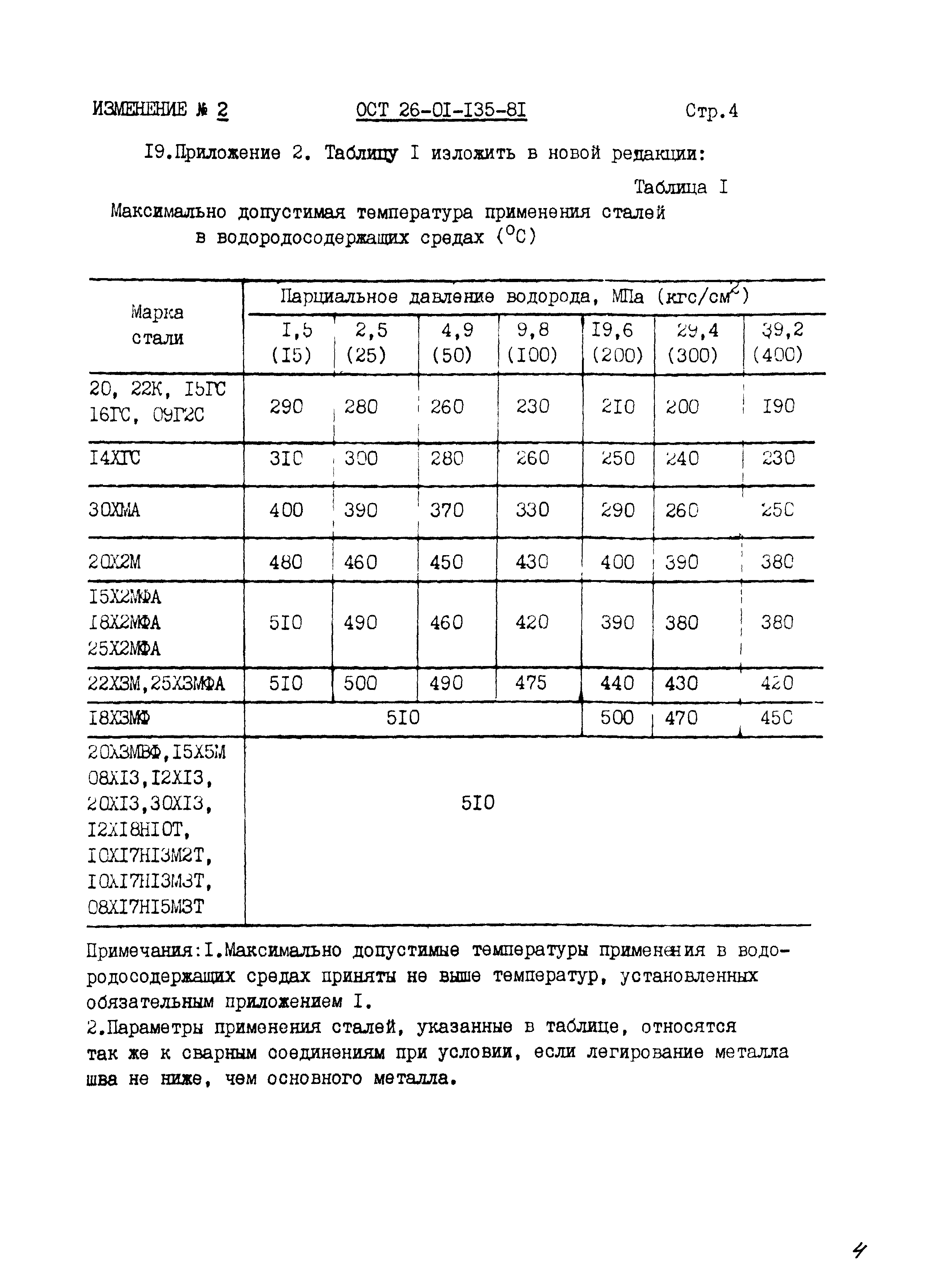

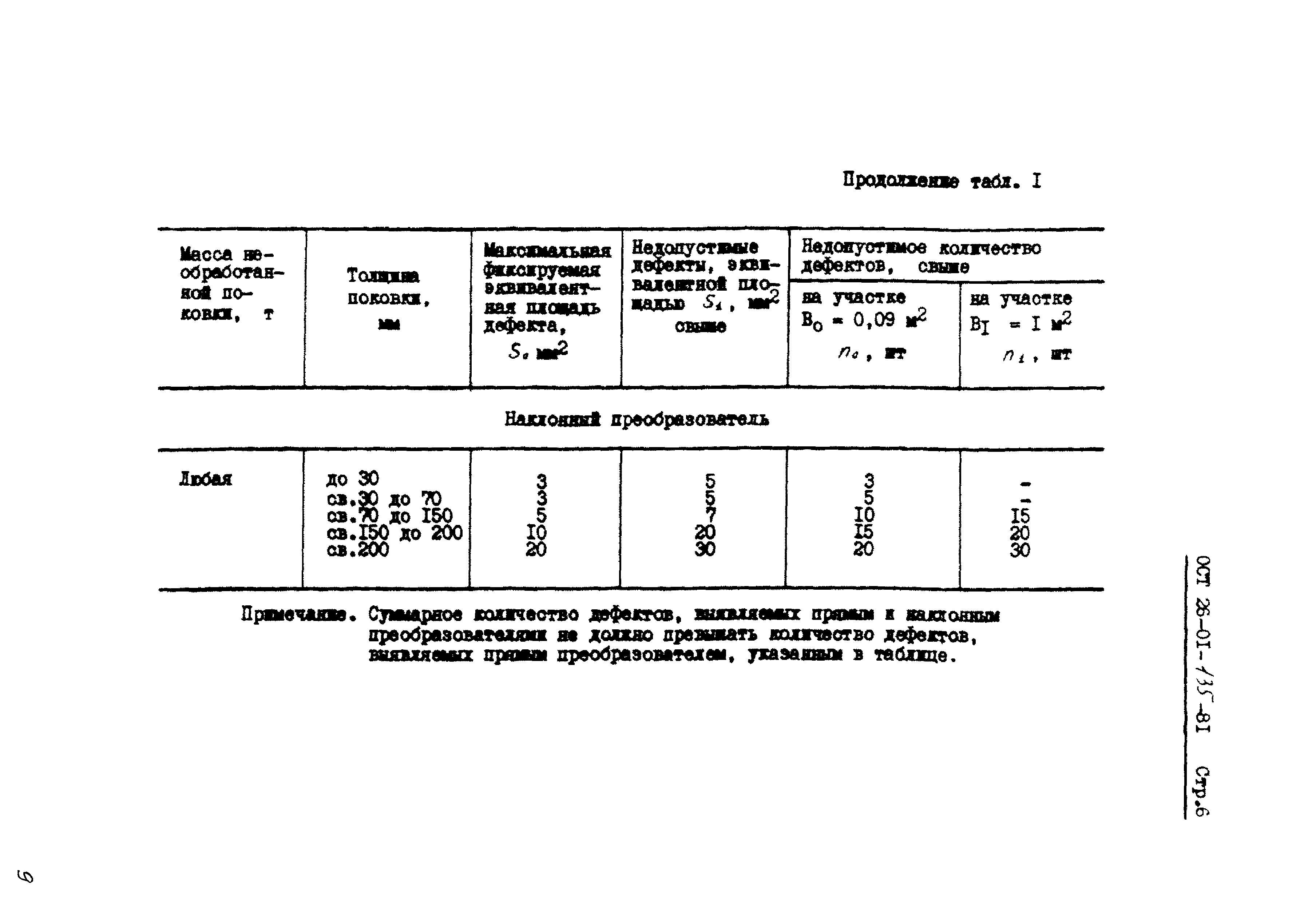

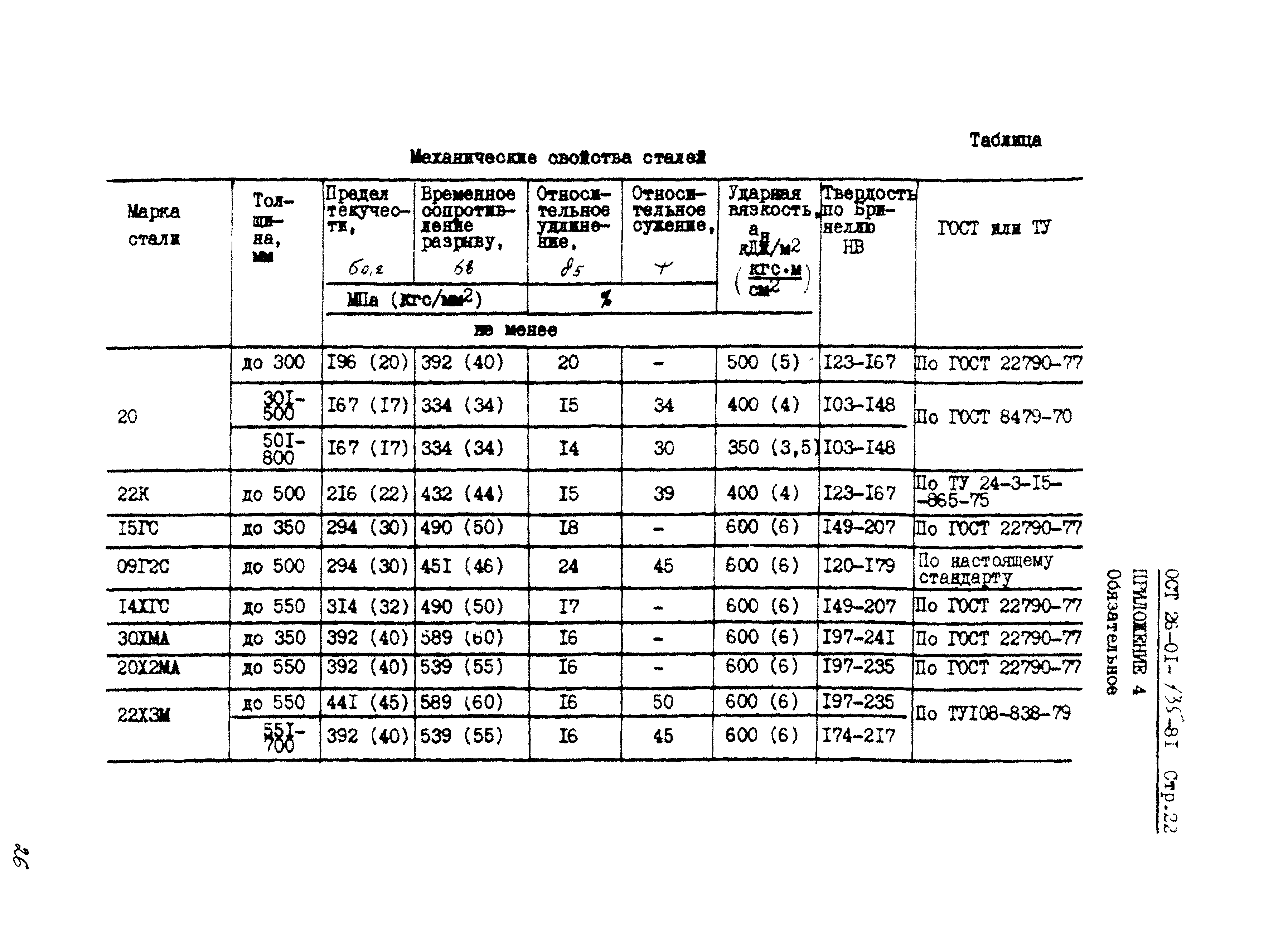

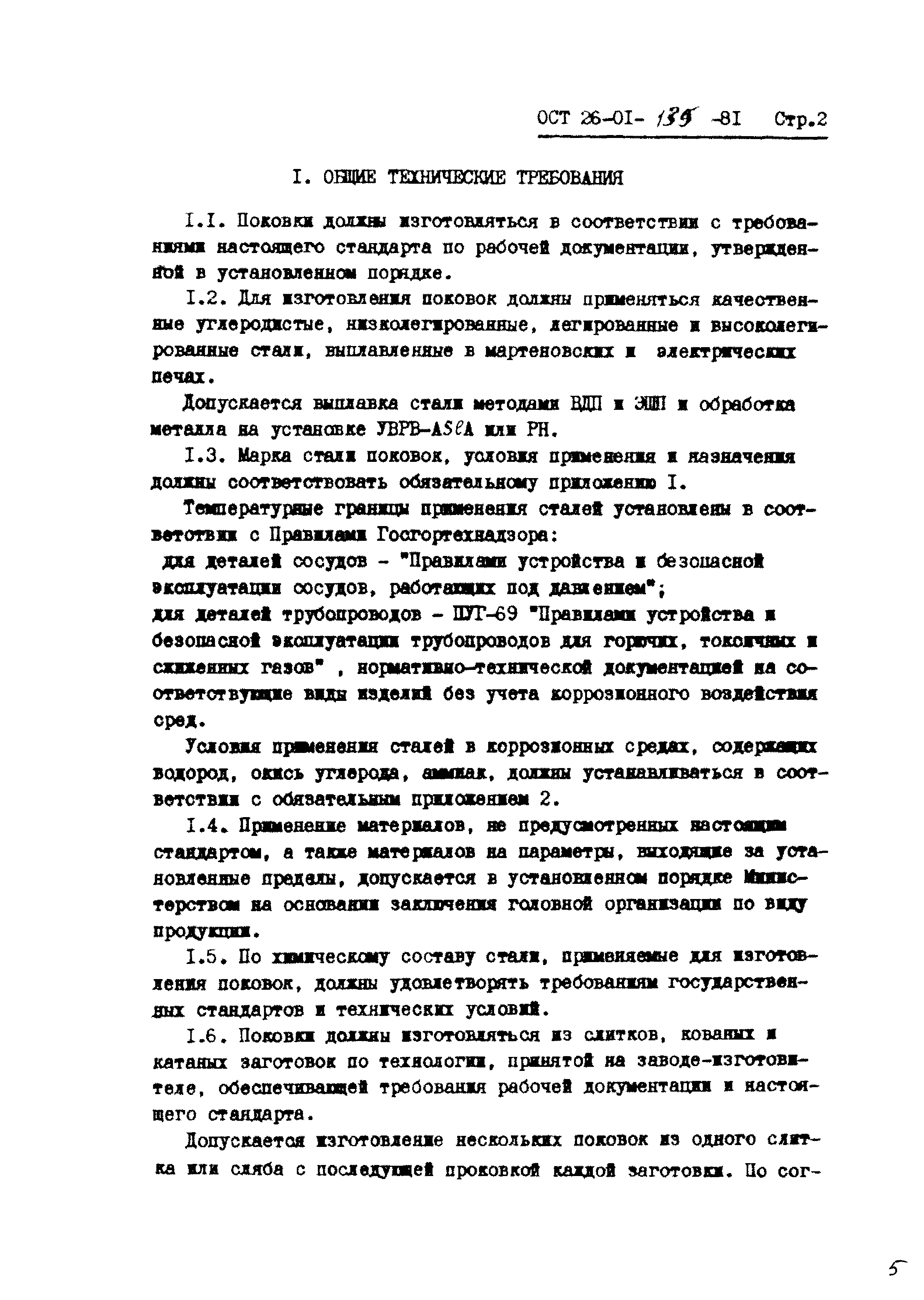

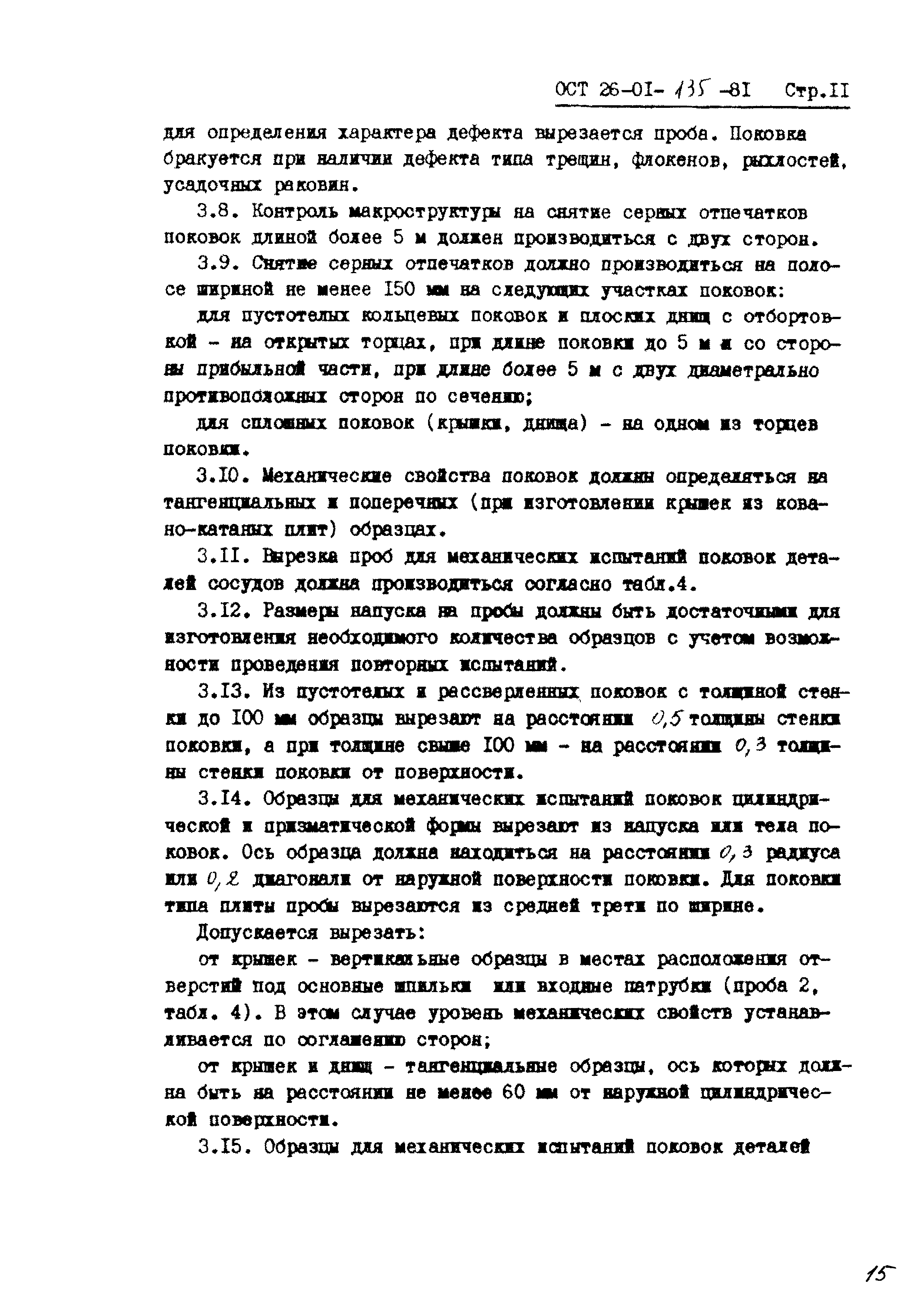

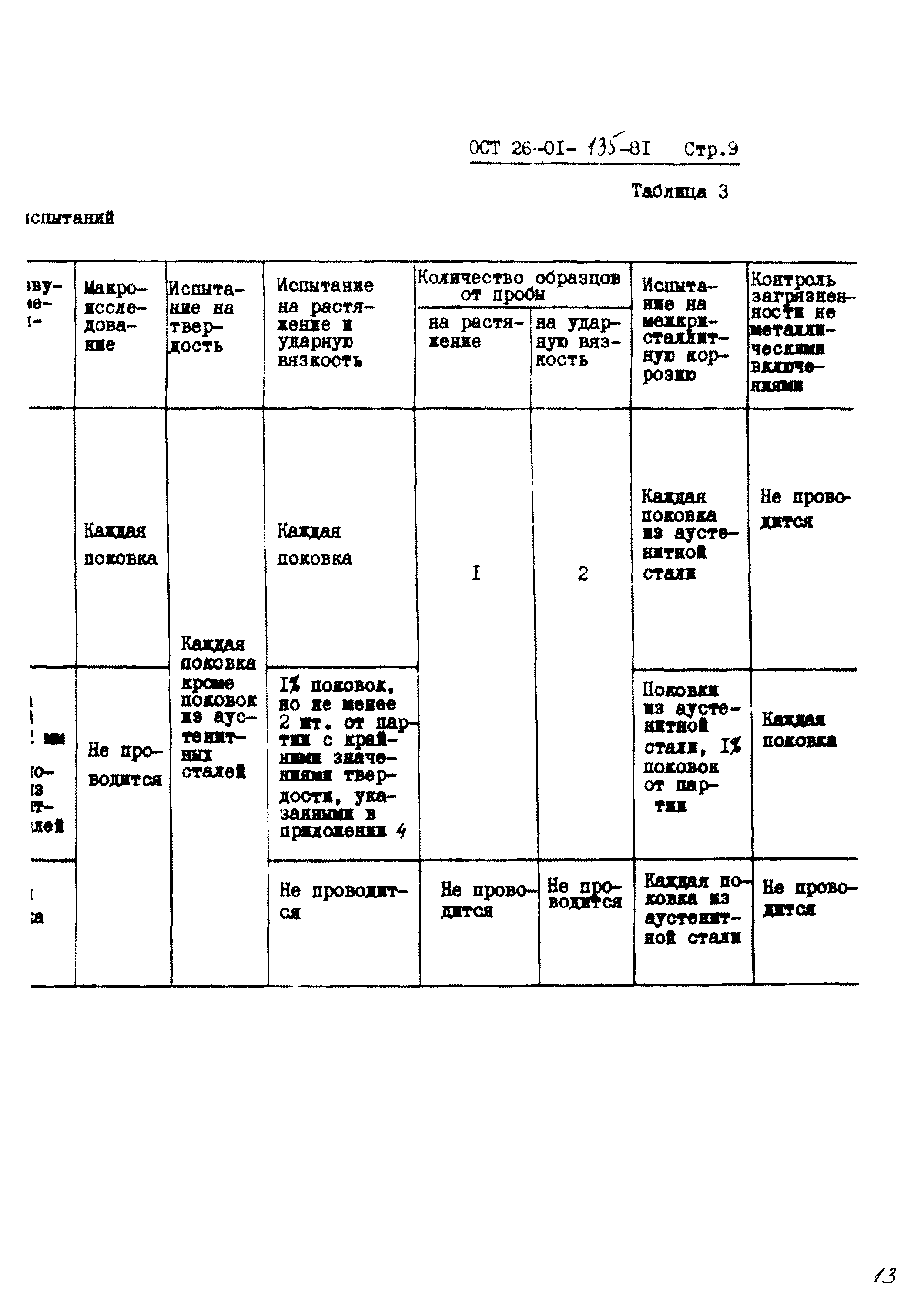

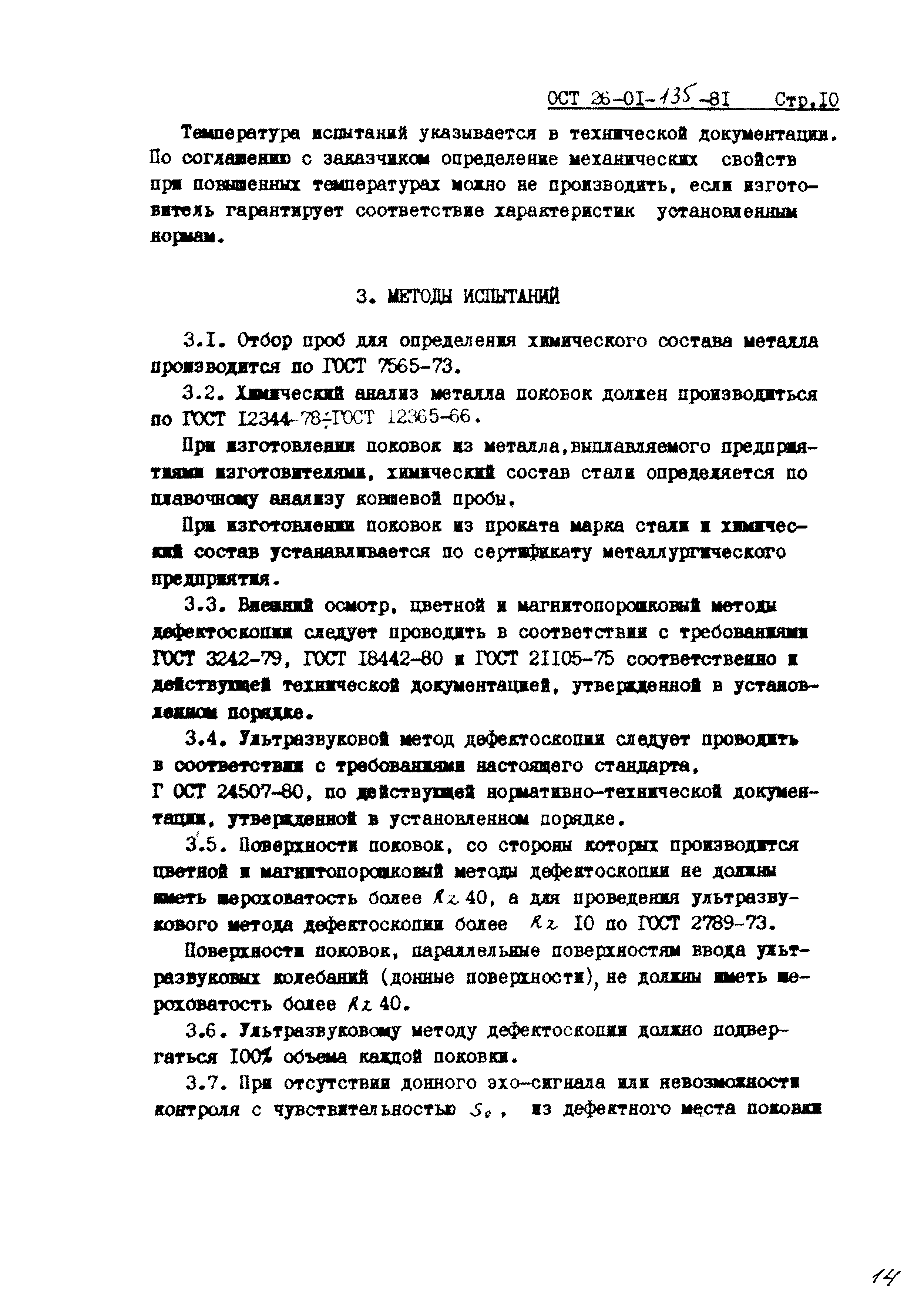

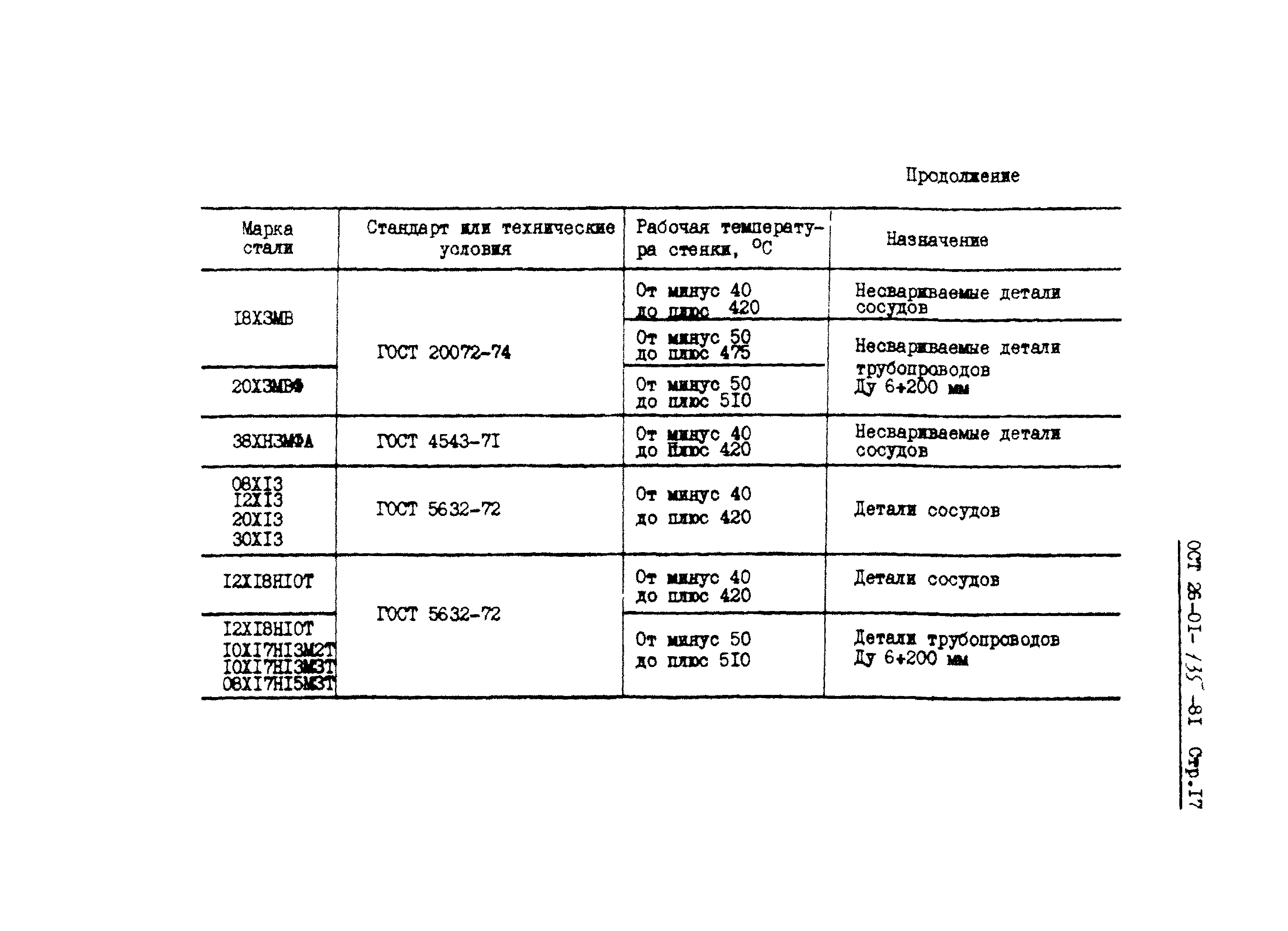

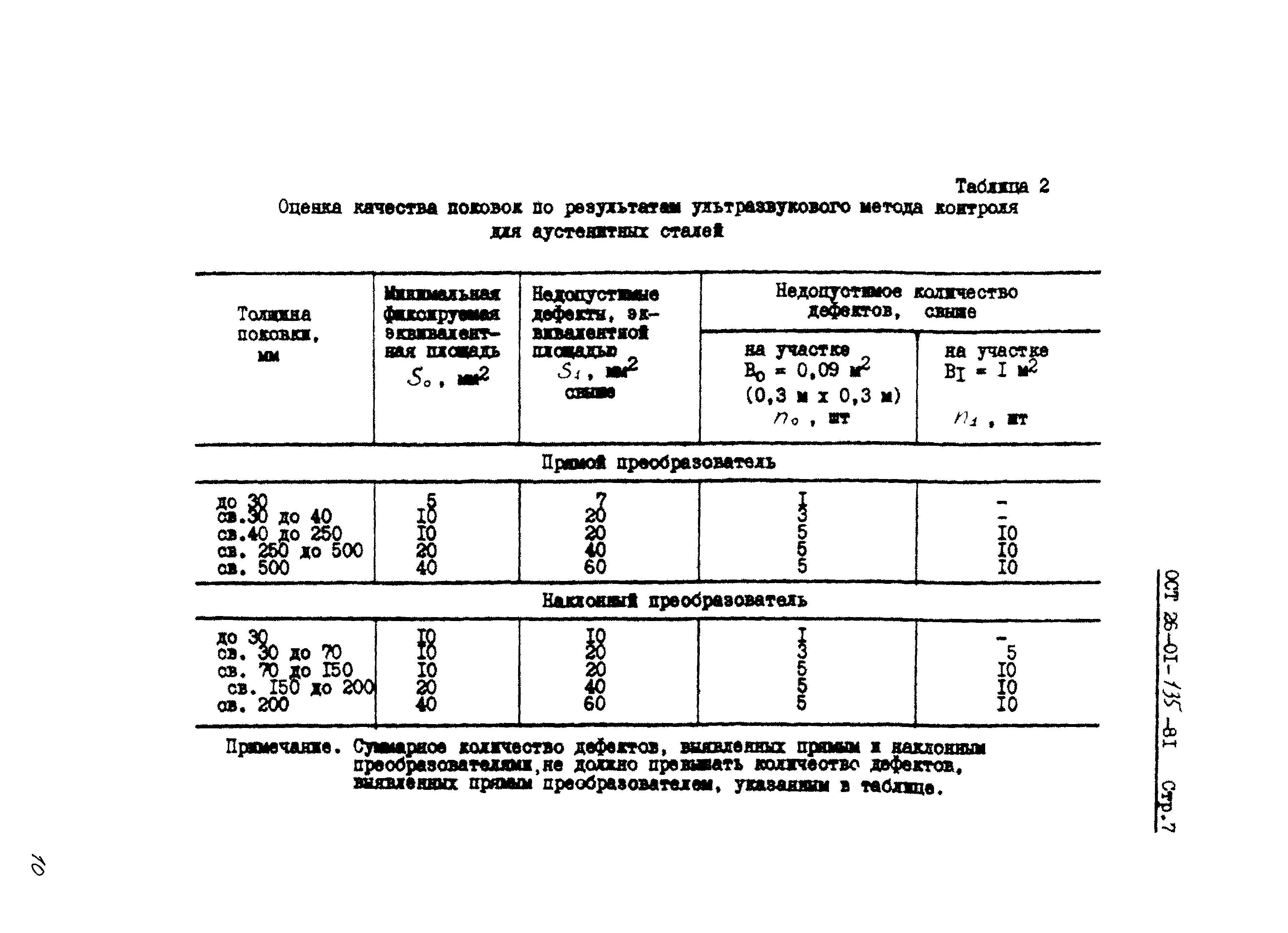

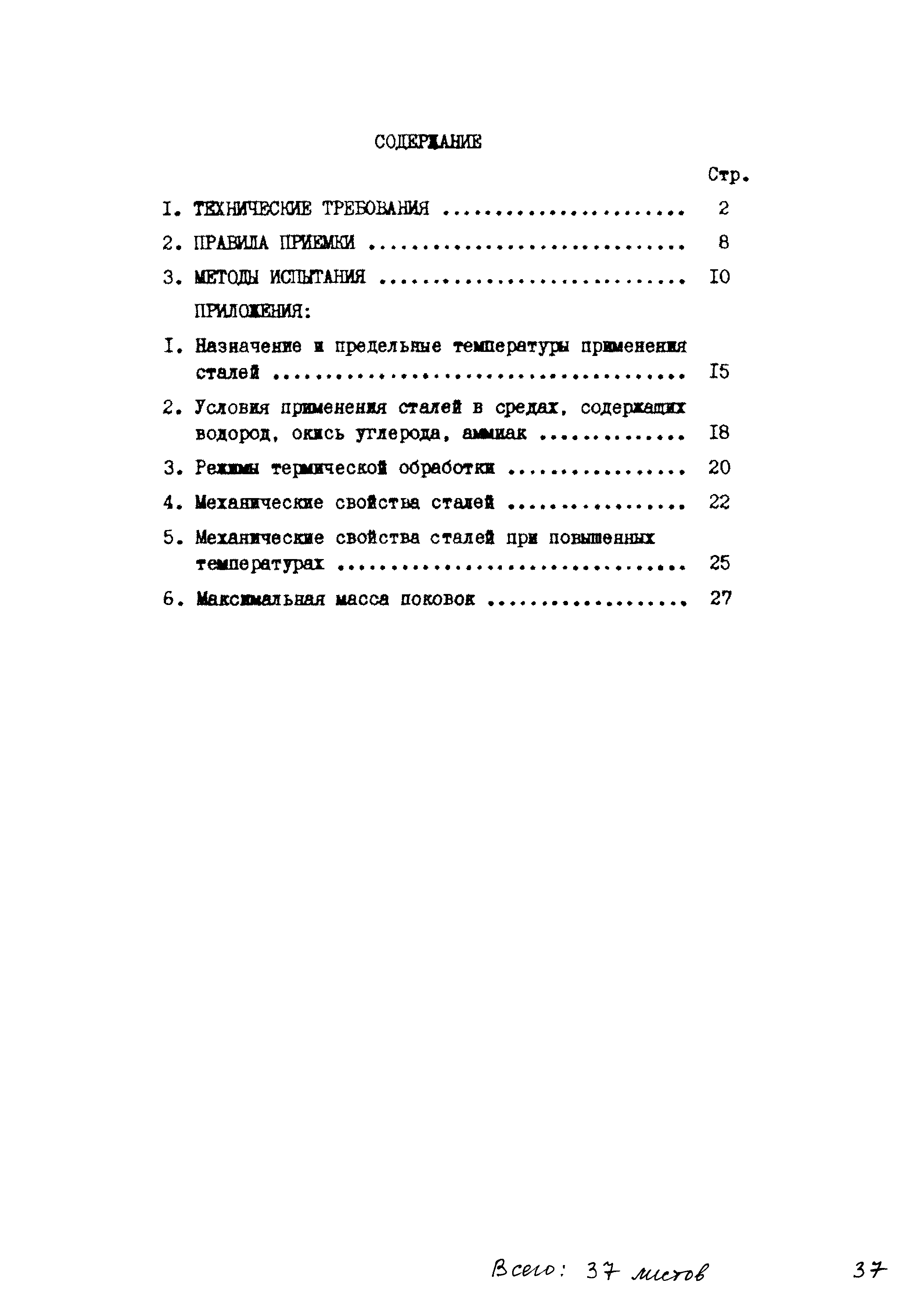

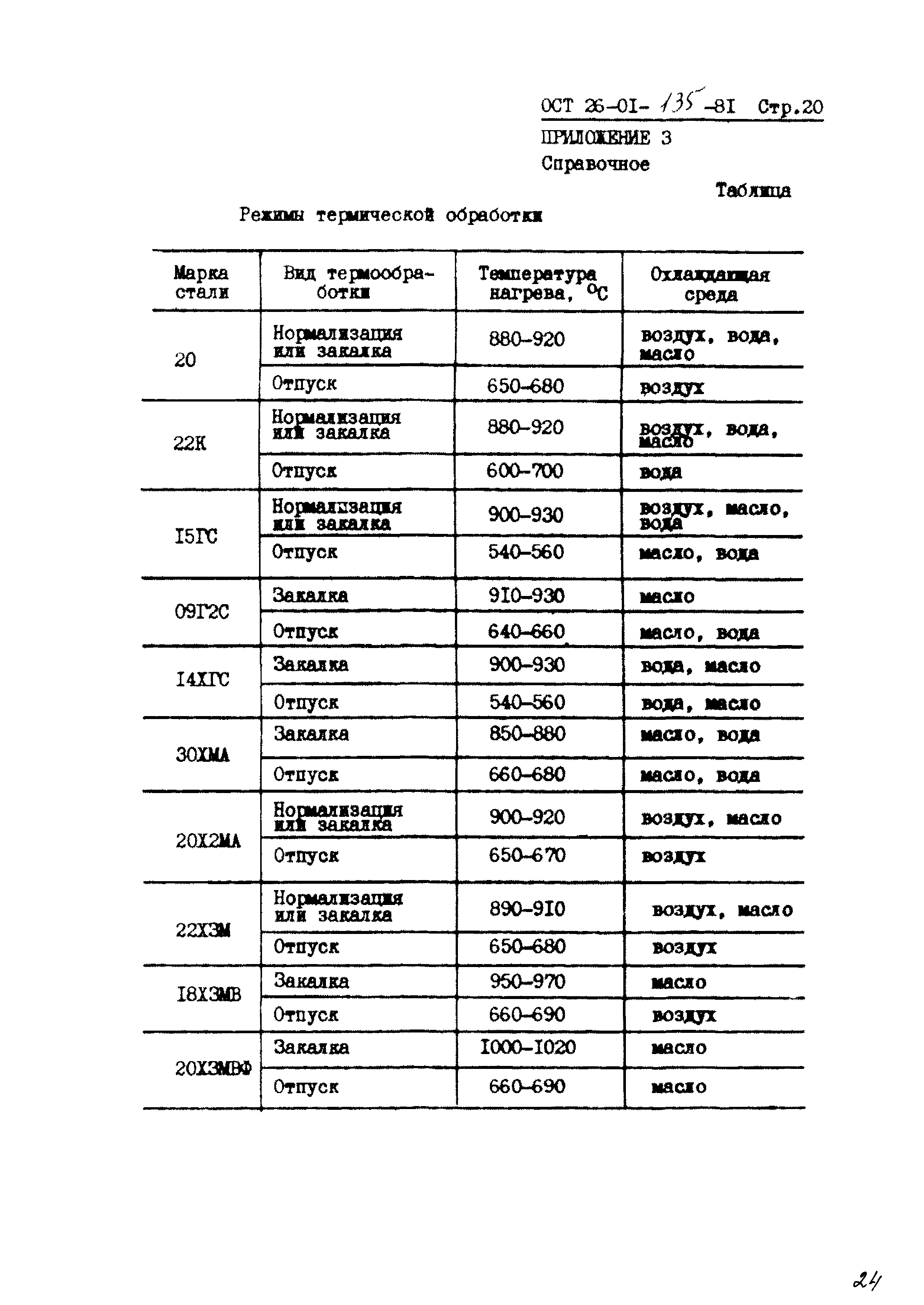

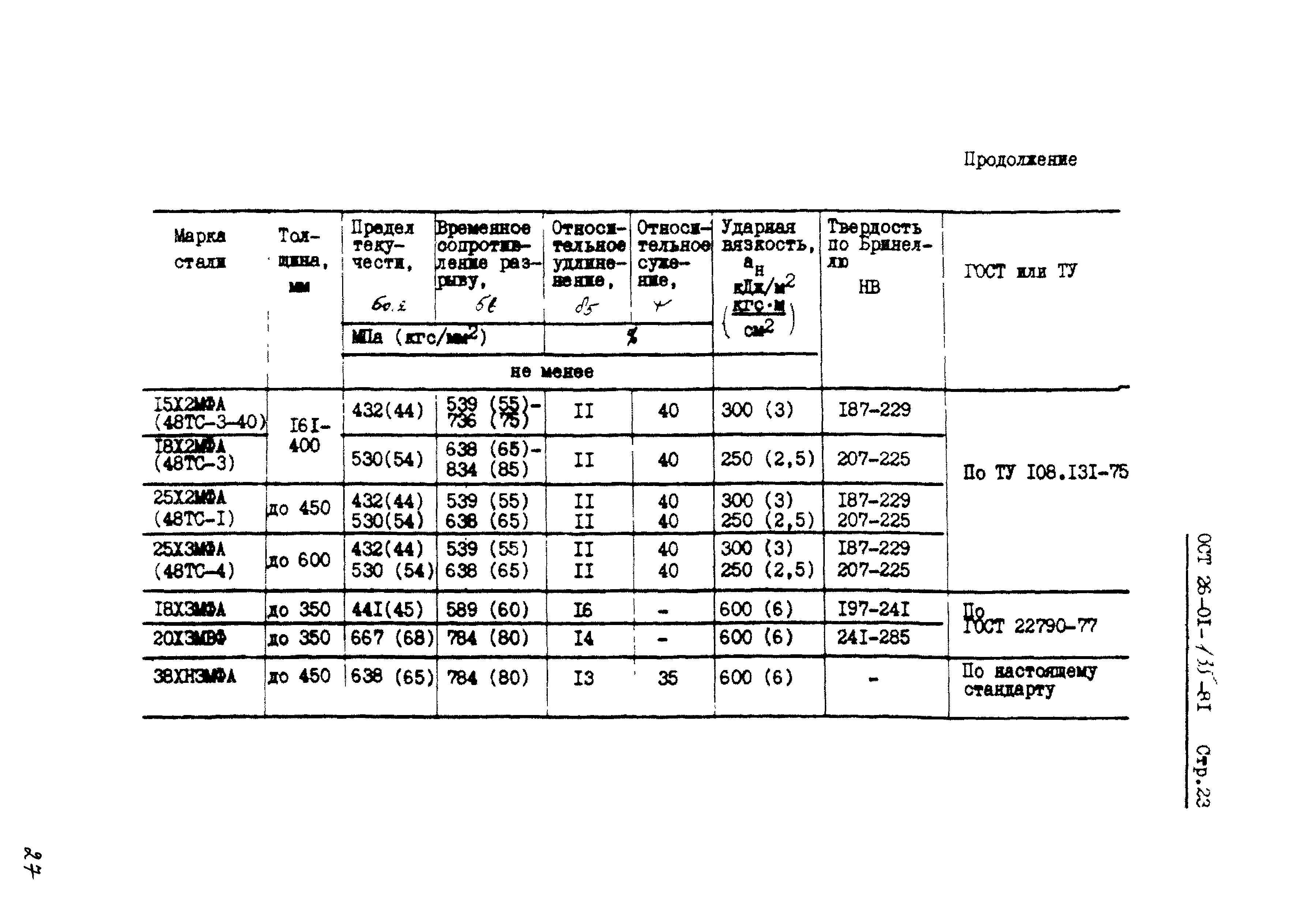

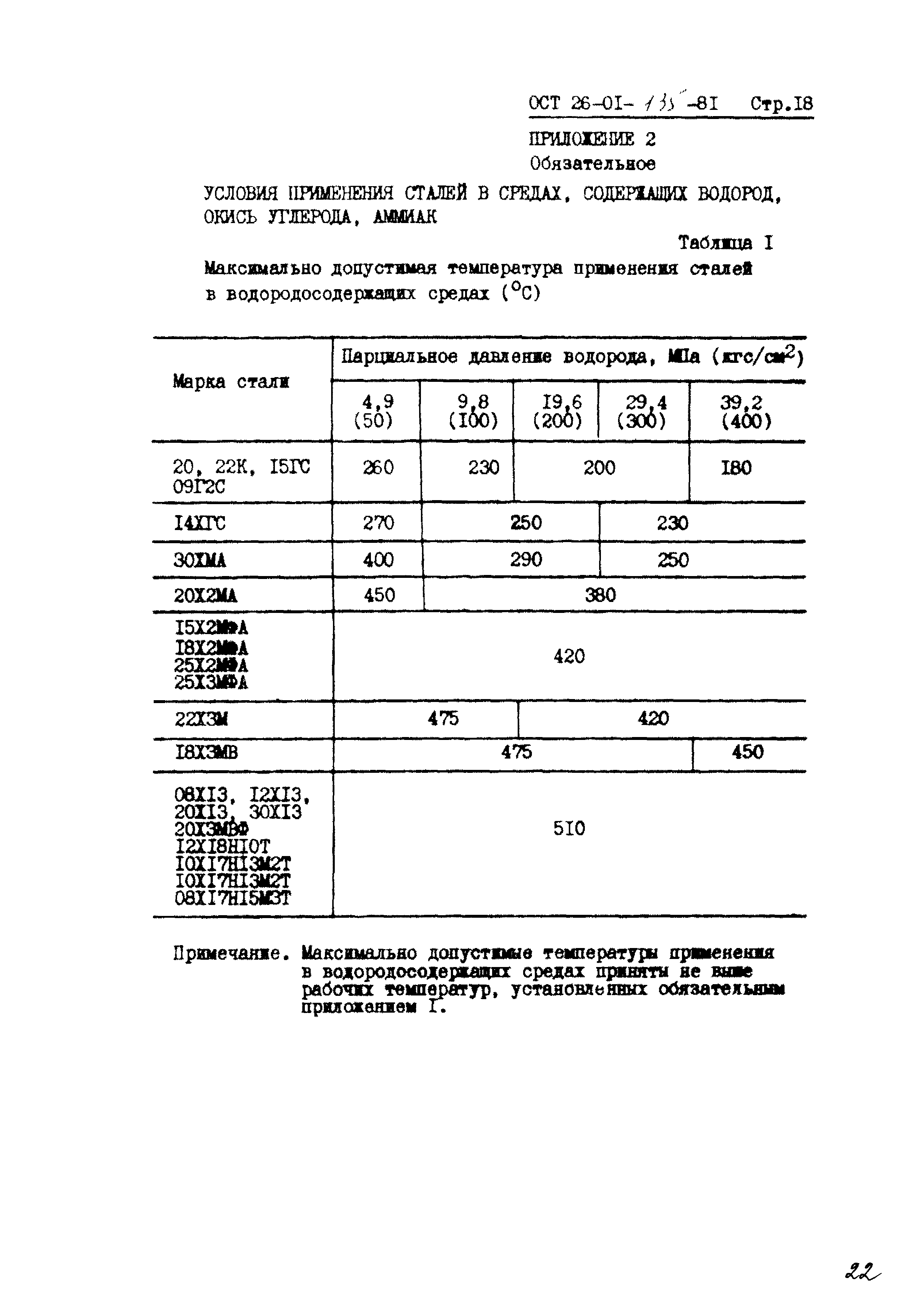

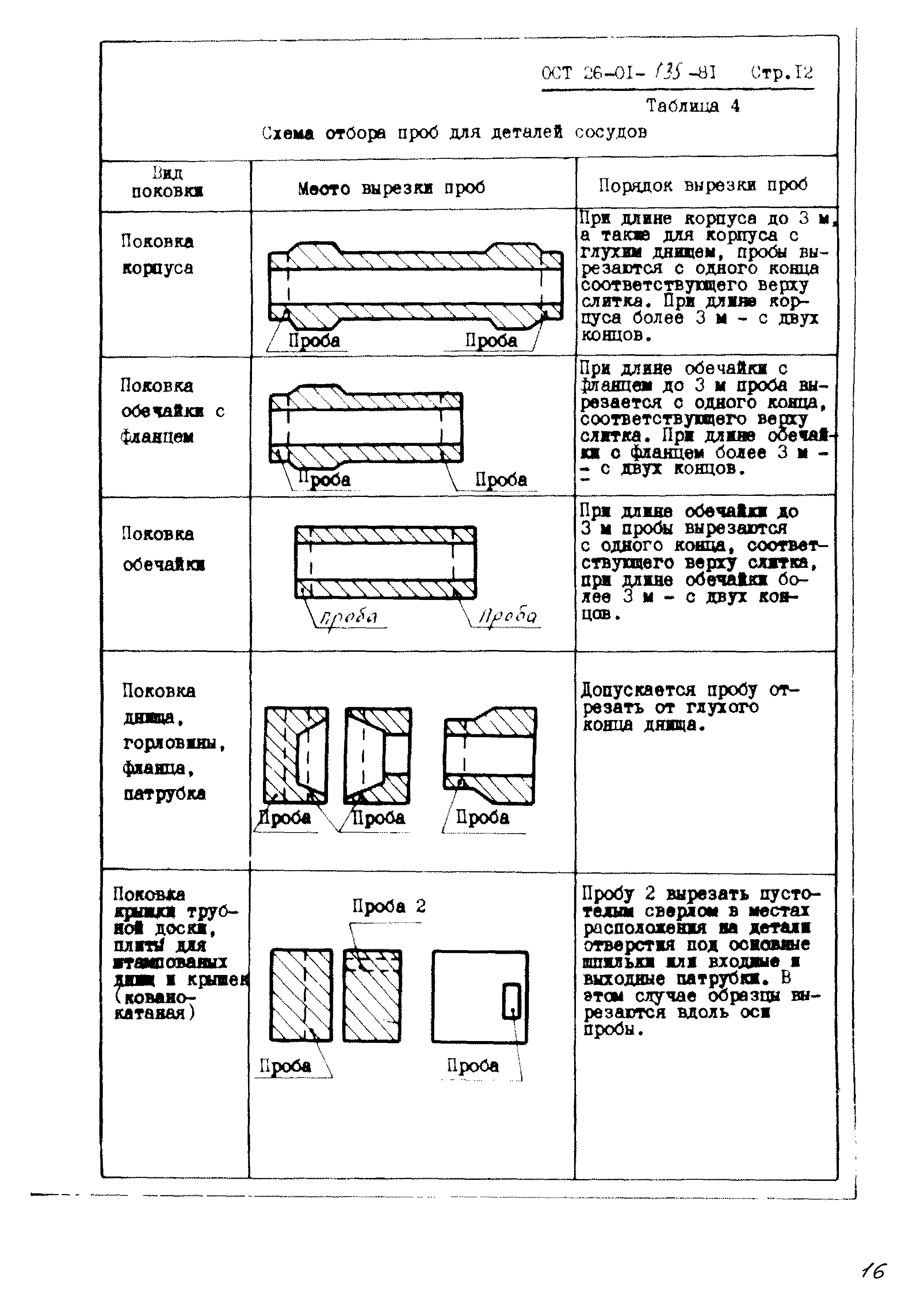

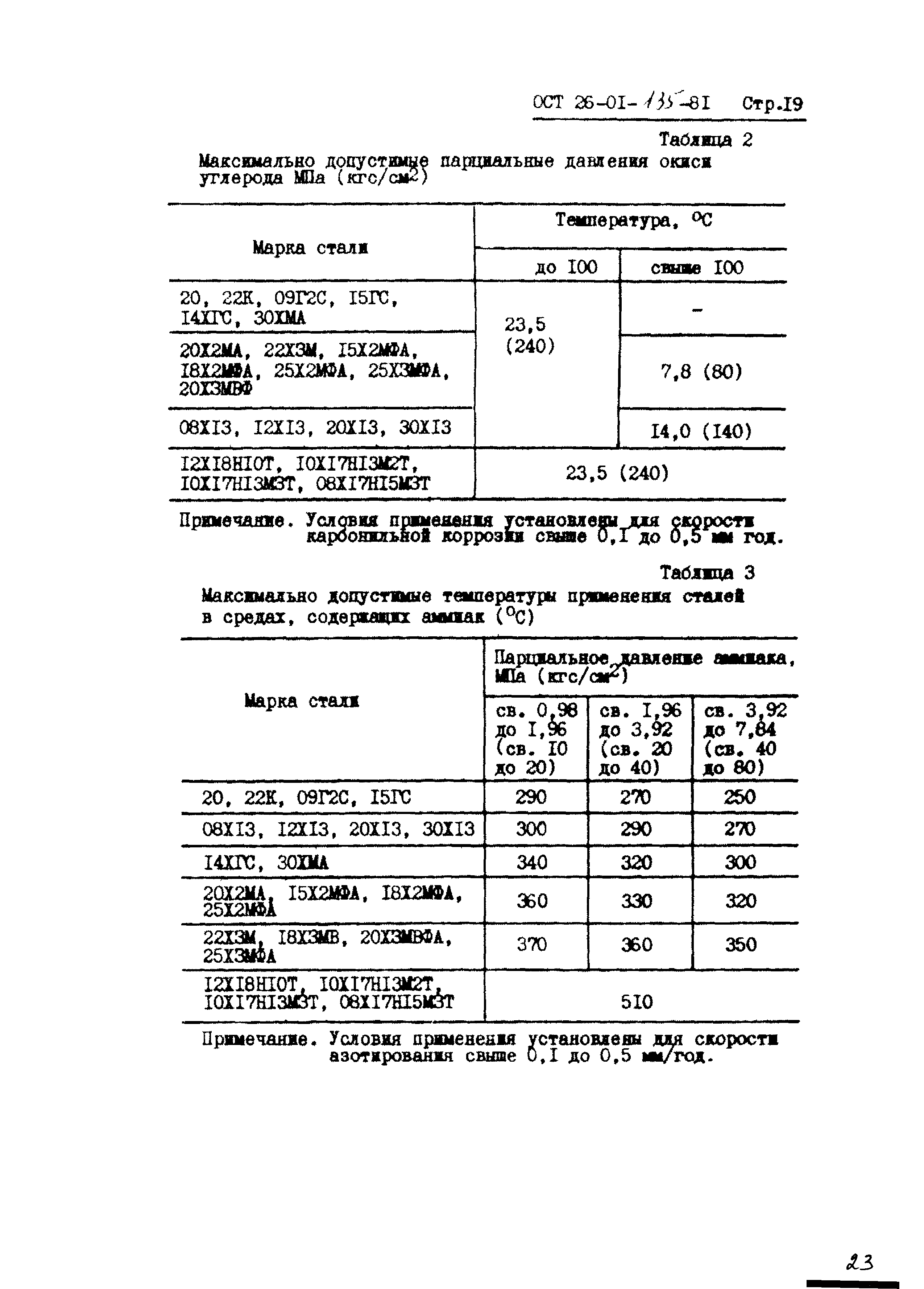

Оглавление:	1 Общие технические требования 2 Правила приемки 3 Методы испытаний Приложение 1 Назначение и предельные температуры применения сталей (без учета рабочих сред) Приложение 2 Условия применения сталей в средах, содержащих водород, окись углерода, аммиак Приложение 3 Рекомендуемые режимы термической обработки Приложение 4 Механические свойства сталей Приложение 5 Механические свойства сталей при повышенных температурах Приложение 6 Максимальная масса поковок
Разработан:	ВПО Союзхиммаш
Утверждён:	30.09.1981 Министерство химического и нефтяного машиностроения СССР (USSR Ministry of Chemical and Petroleum Machine Manufacturing ) 30.09.1981 ВПО Союзхиммаш (159)
Расположен в:	Техническая документация Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Чугунные и стальные поковки Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты

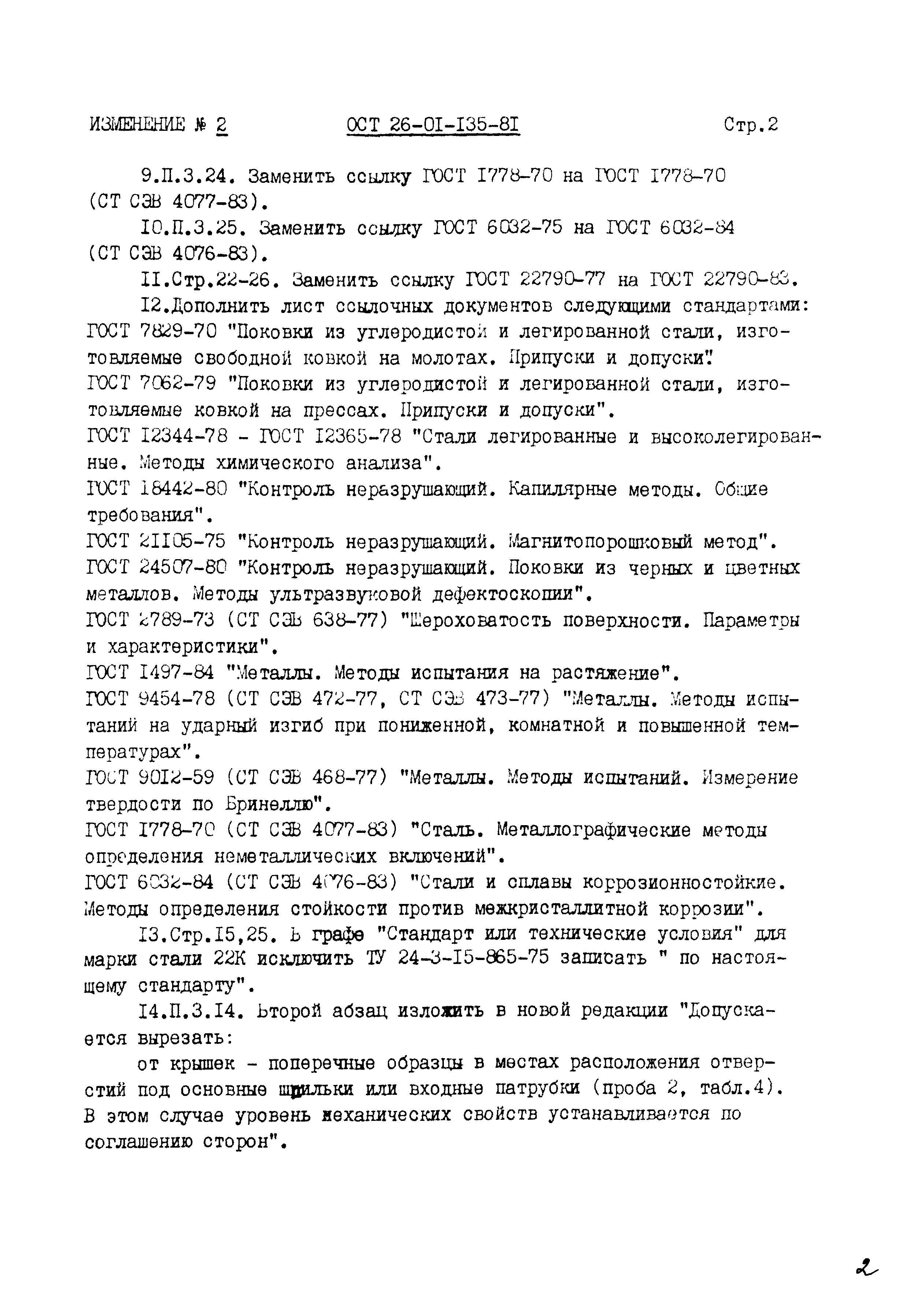

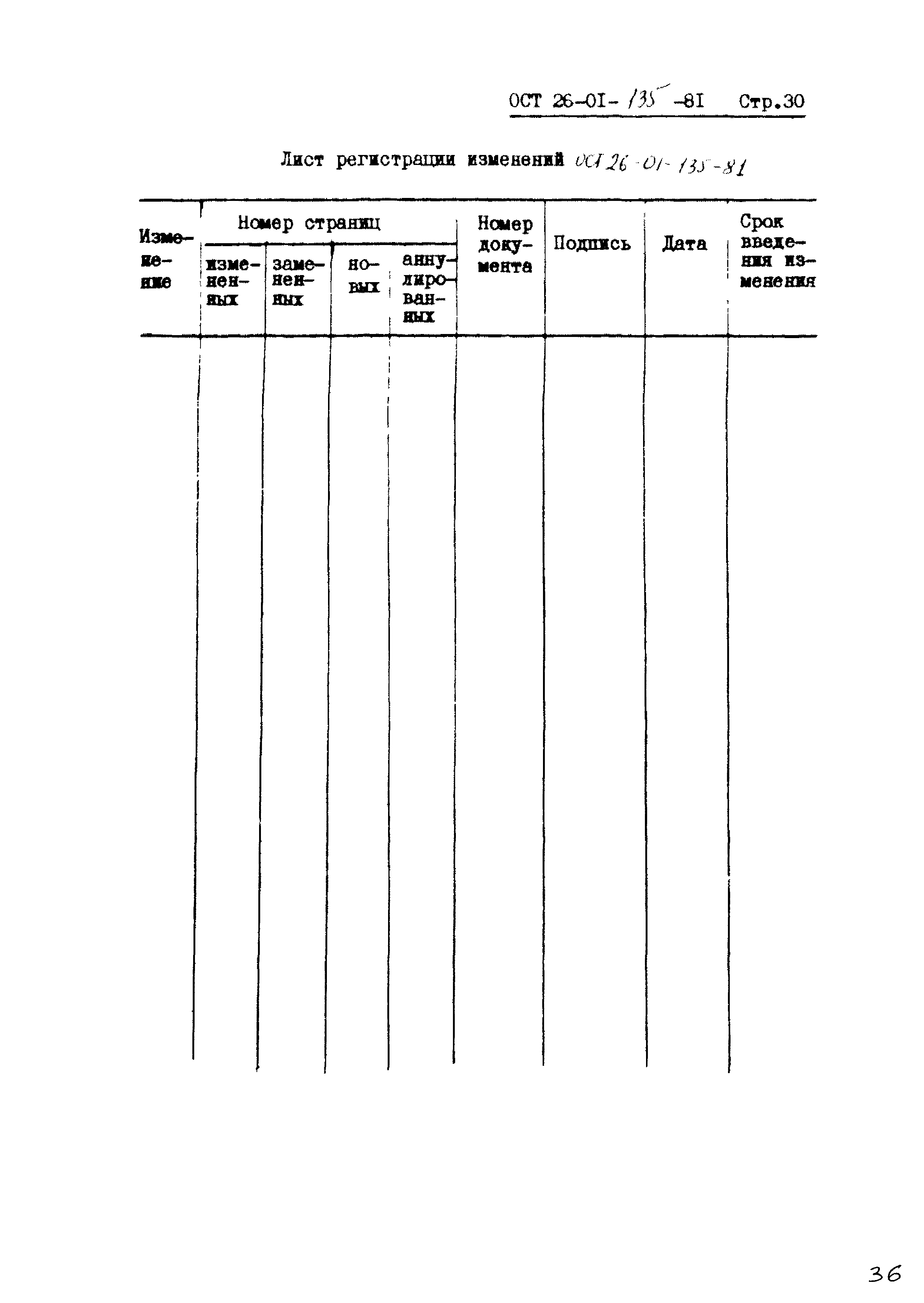

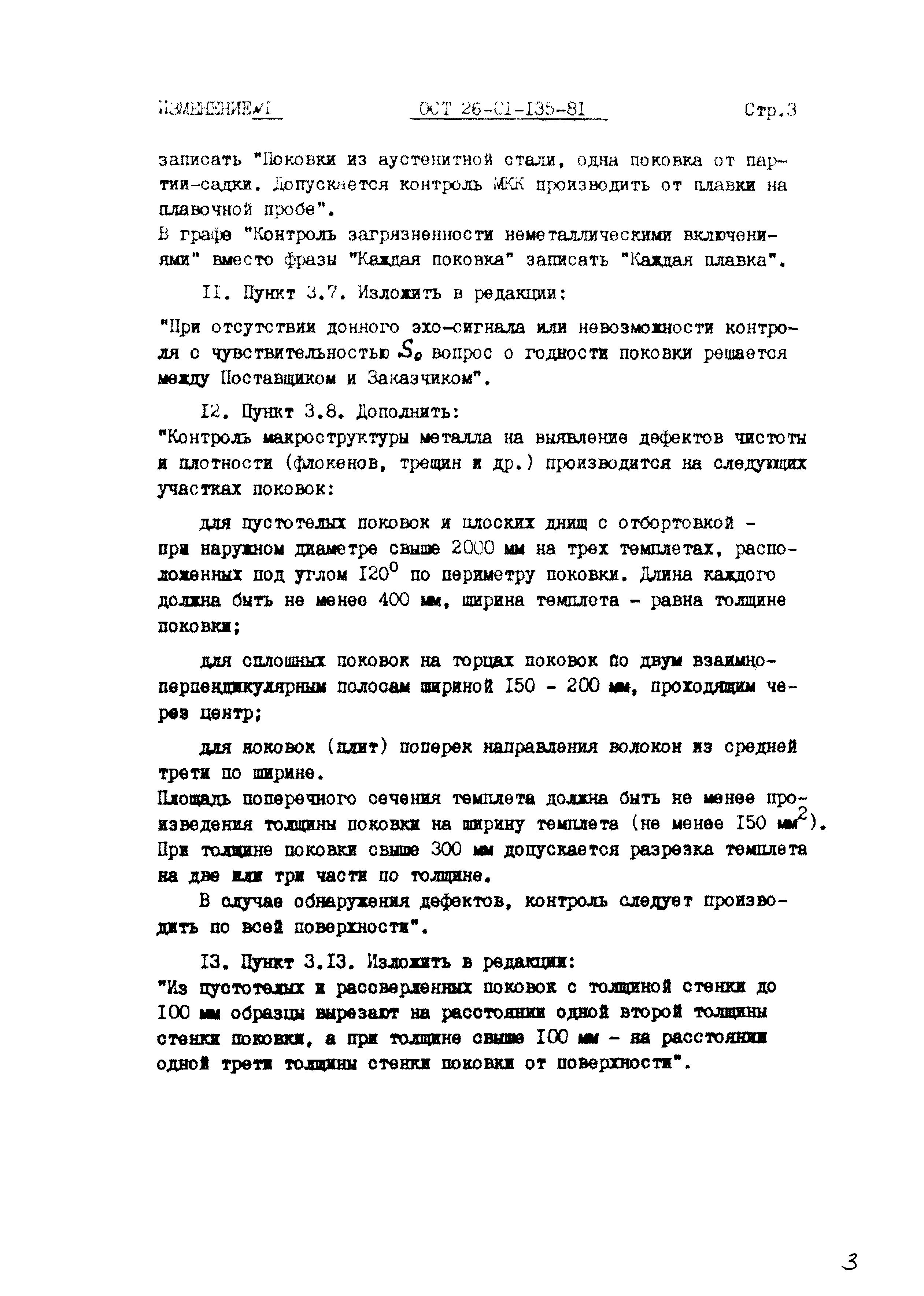

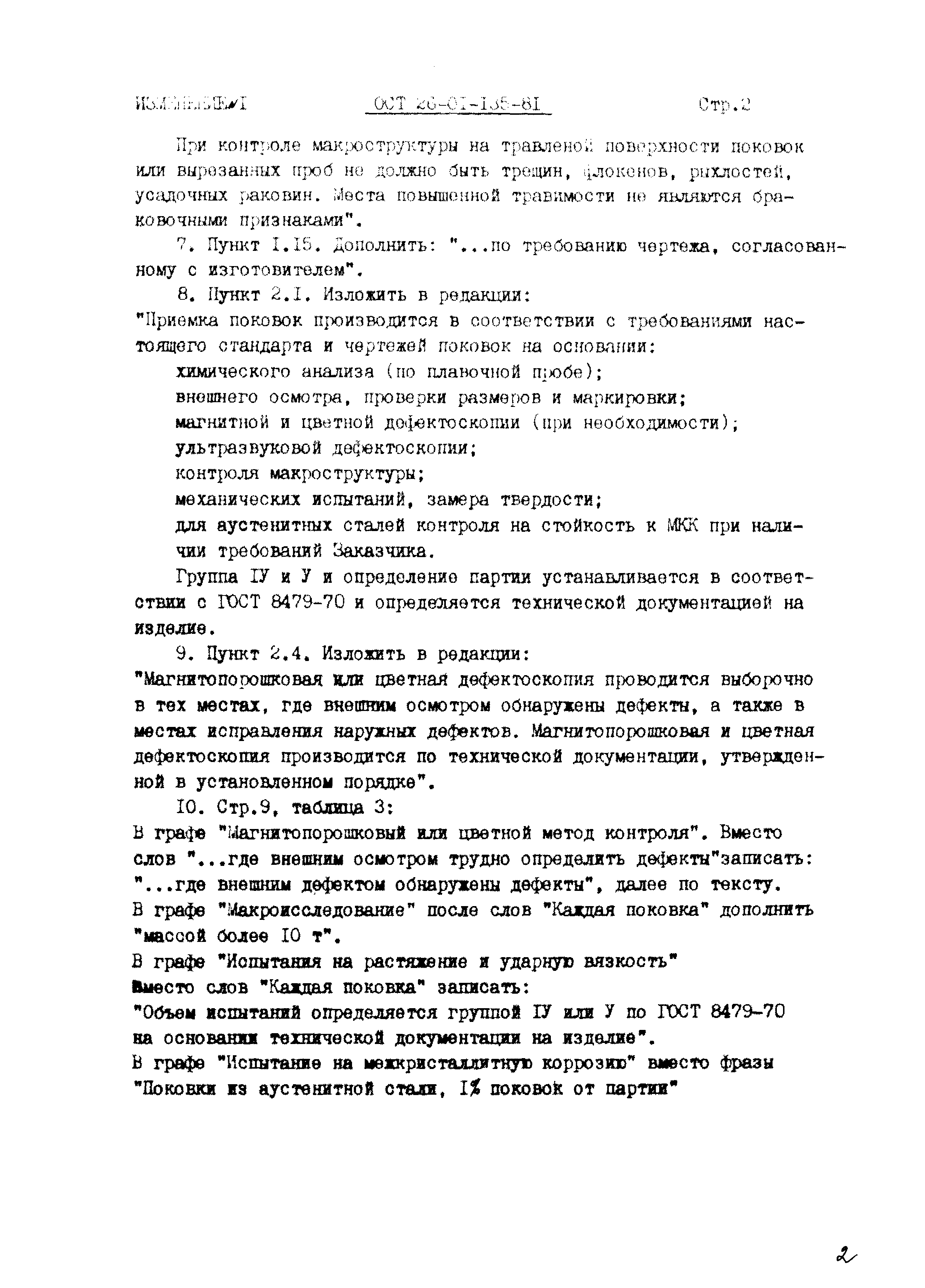

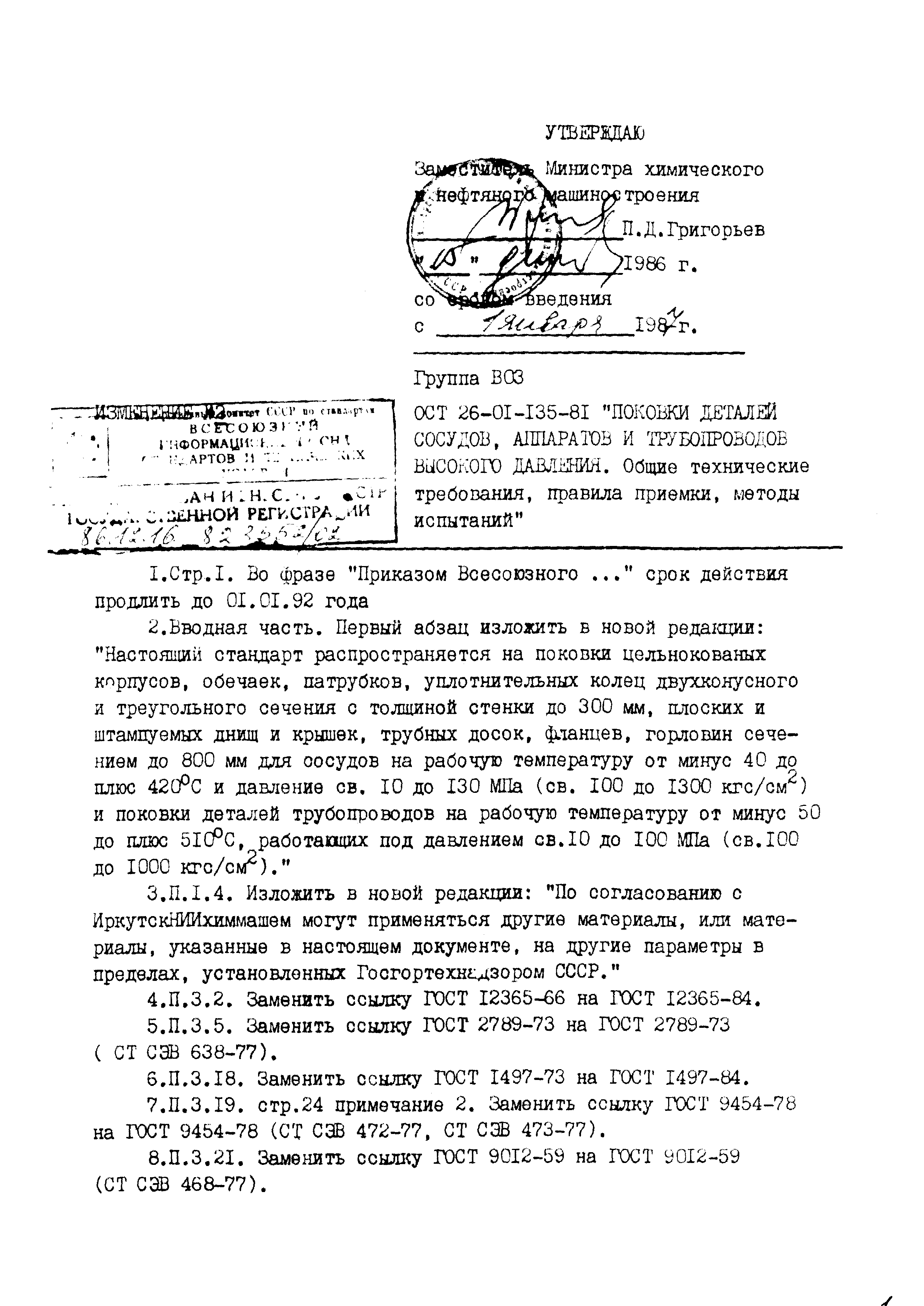

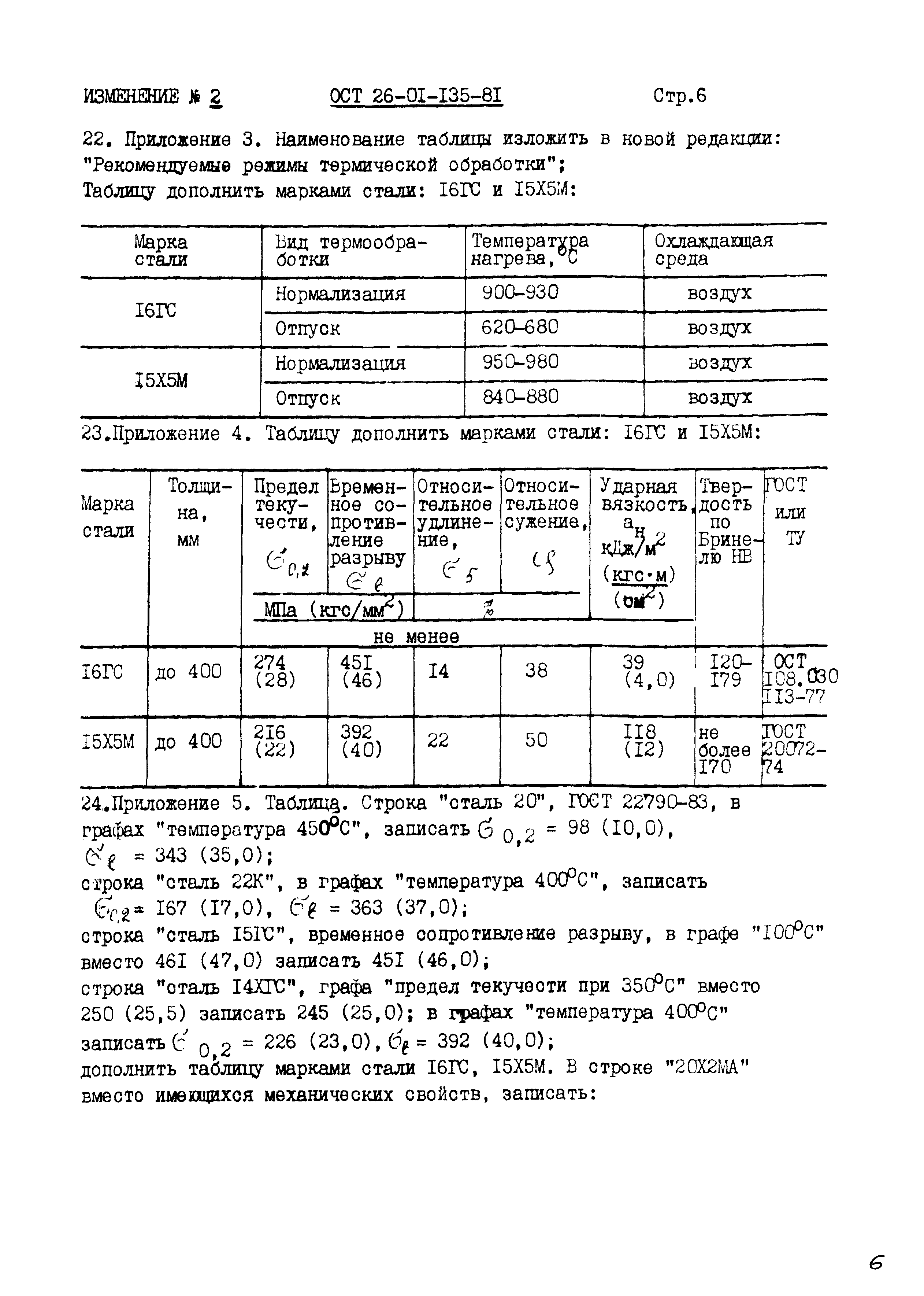

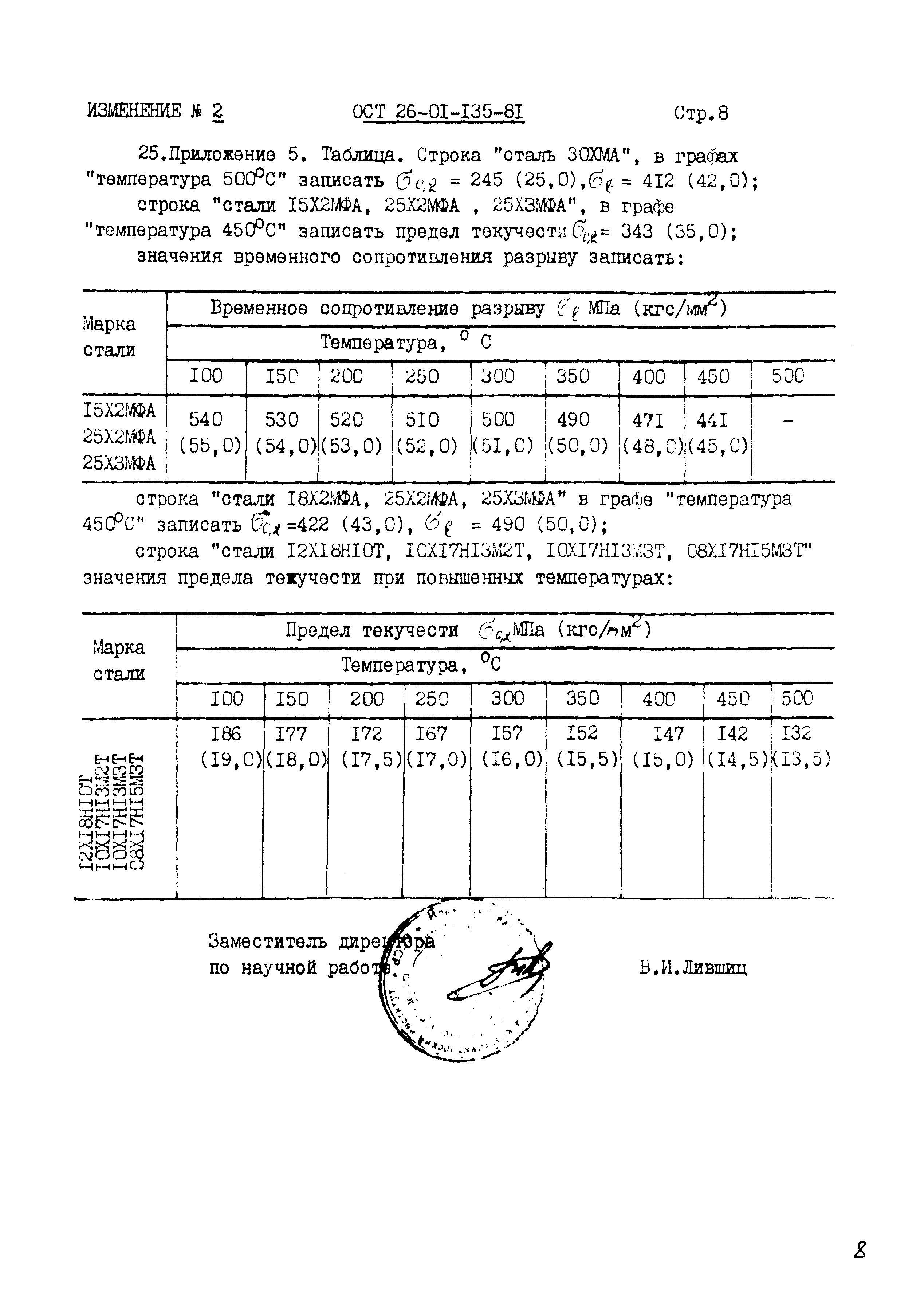

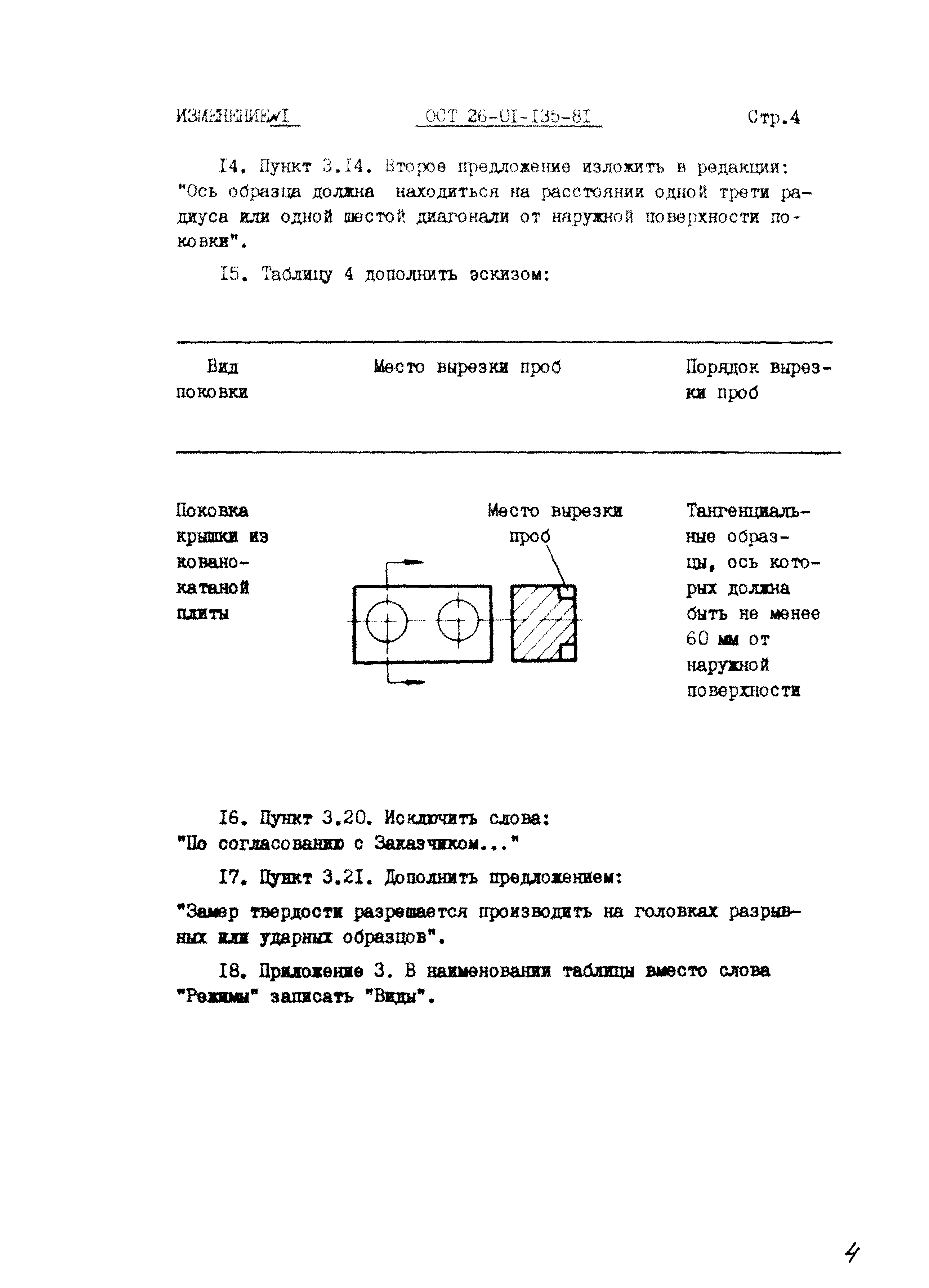

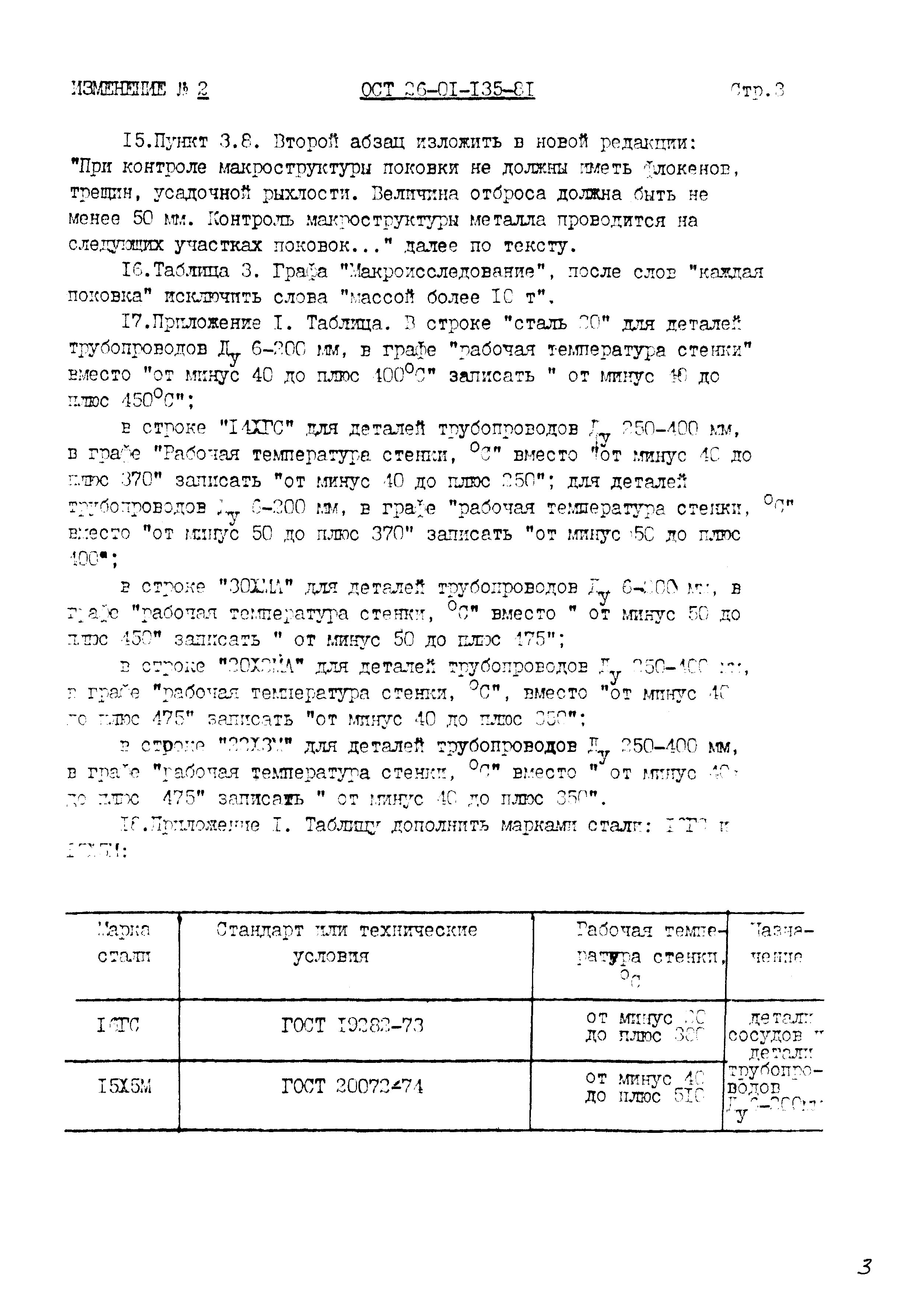

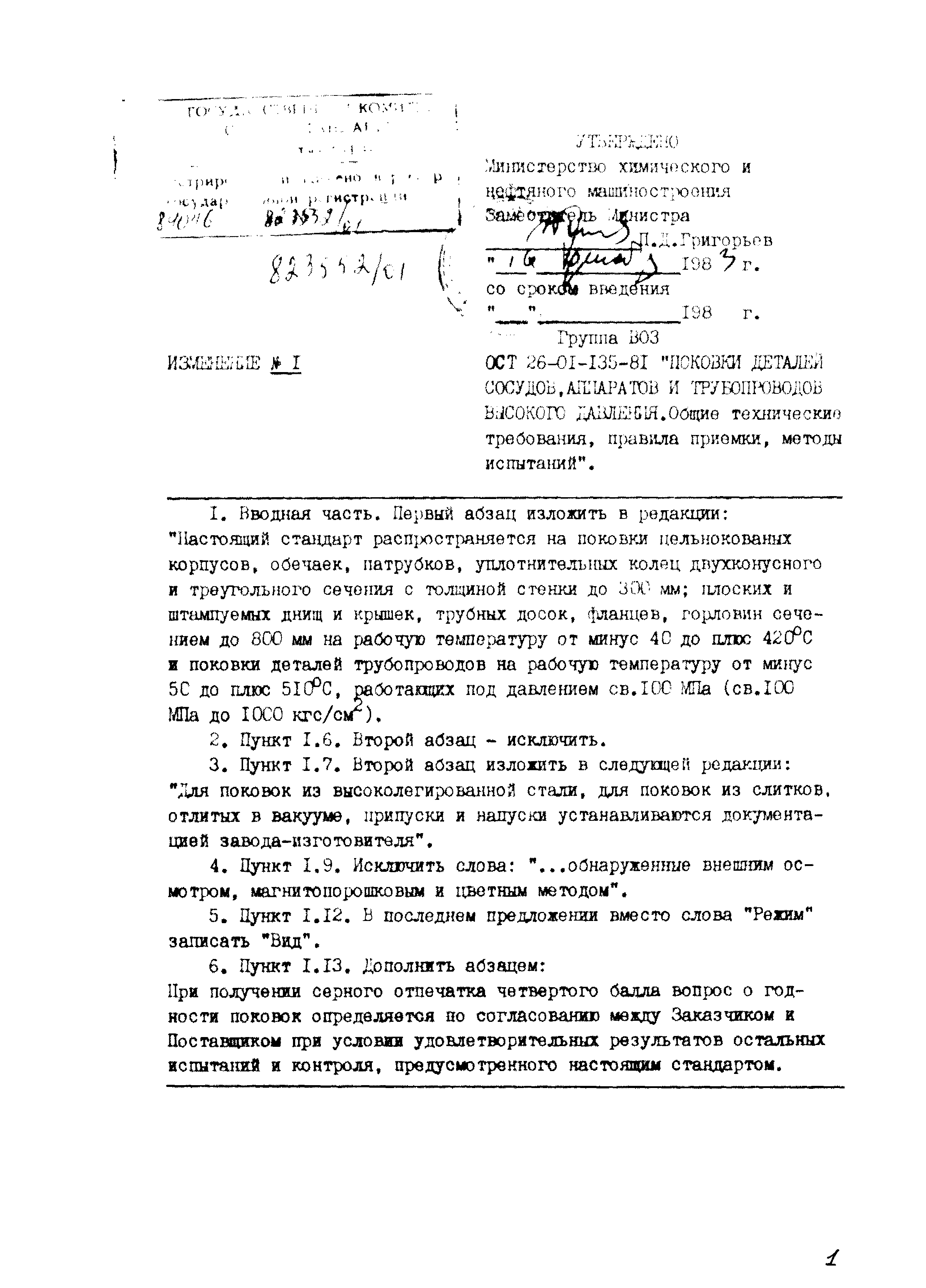

Список изменений:	№ 1 от 16.12.1983 № 2 от 01.01.1987
Заменяет собой:	ОСТ 26-1365-75 «Поковки деталей сосудов и аппаратов высокого давления. Общие технические условия»
Чем заменён:	СТО 00220227-006-2010 «Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования»

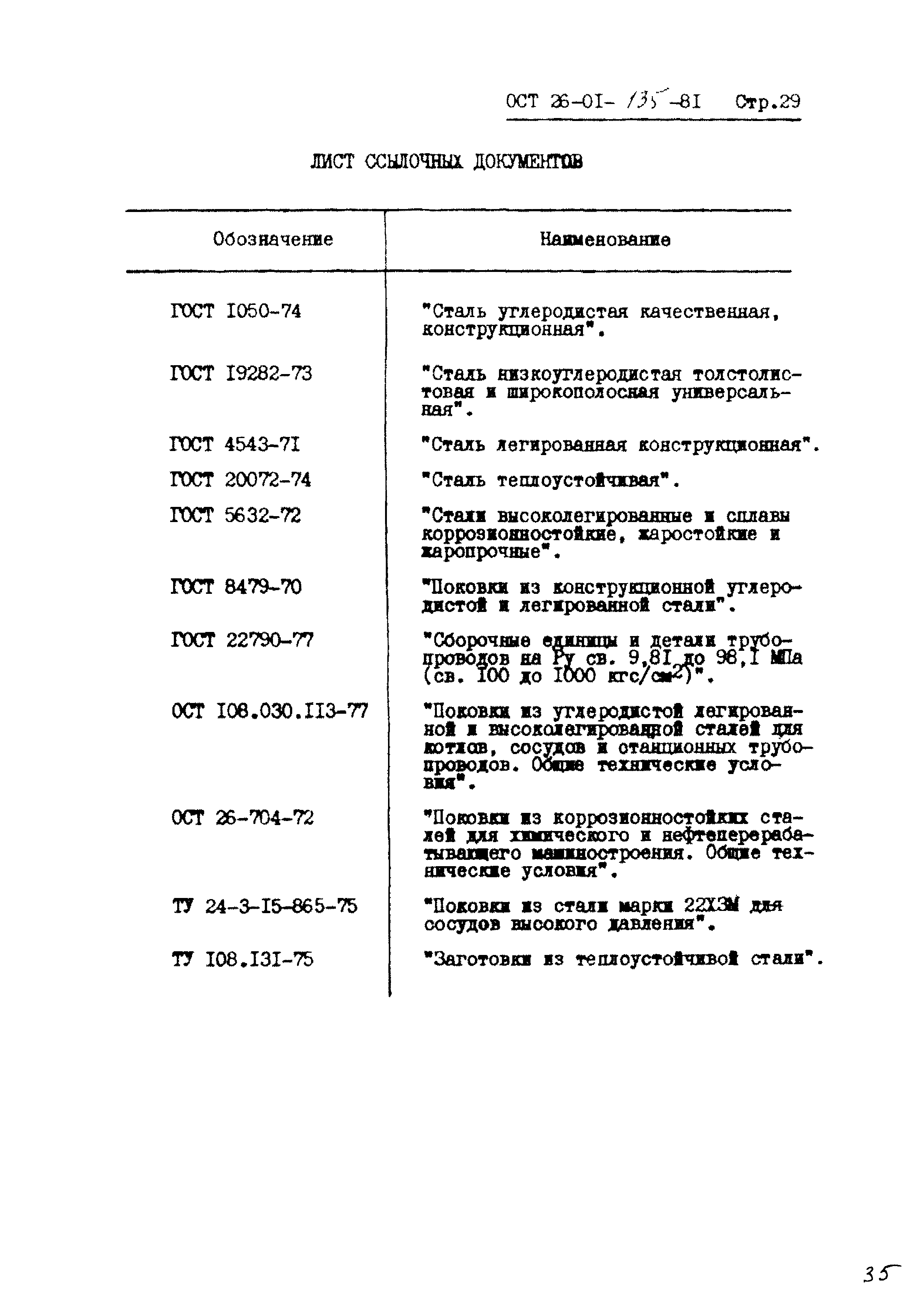

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 7829-70 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на молотах. Припуски и допуски» ГОСТ 7062-90 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на прессах. Припуски и допуски» ГОСТ 12365-84 «Стали легированные и высоколегированные. Методы определения циркония» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии»
