ГОСТ 23702-90

Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний

Обозначение:	ГОСТ 23702-90
Обозначение англ:	GOST 23702-90
Статус:	отменен в рф
Название рус.:	Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний
Название англ.:	Non-destructive testing. Ultrasonic transducers. Test methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015
Область применения:	Стандарт распространяется на ультразвуковые пьезоэлектрические преобразователи по ГОСТ 26266, имеющие рабочую область частот в диапазоне от 0,16 до 30,0 МГц и предназначенные для работы в составе ультразвуковых приборов неразрушающего контроля при эхо- и теневых методах контроля. Стандарт устанавливает обязательные требования к методам измерения основных параметров и испытаний ПЭП по пп. 2.3, 2.8, 2.18. при проведении испытаний и поверки. Перечень основных параметров ПЭП приведен в ГОСТ 26266.

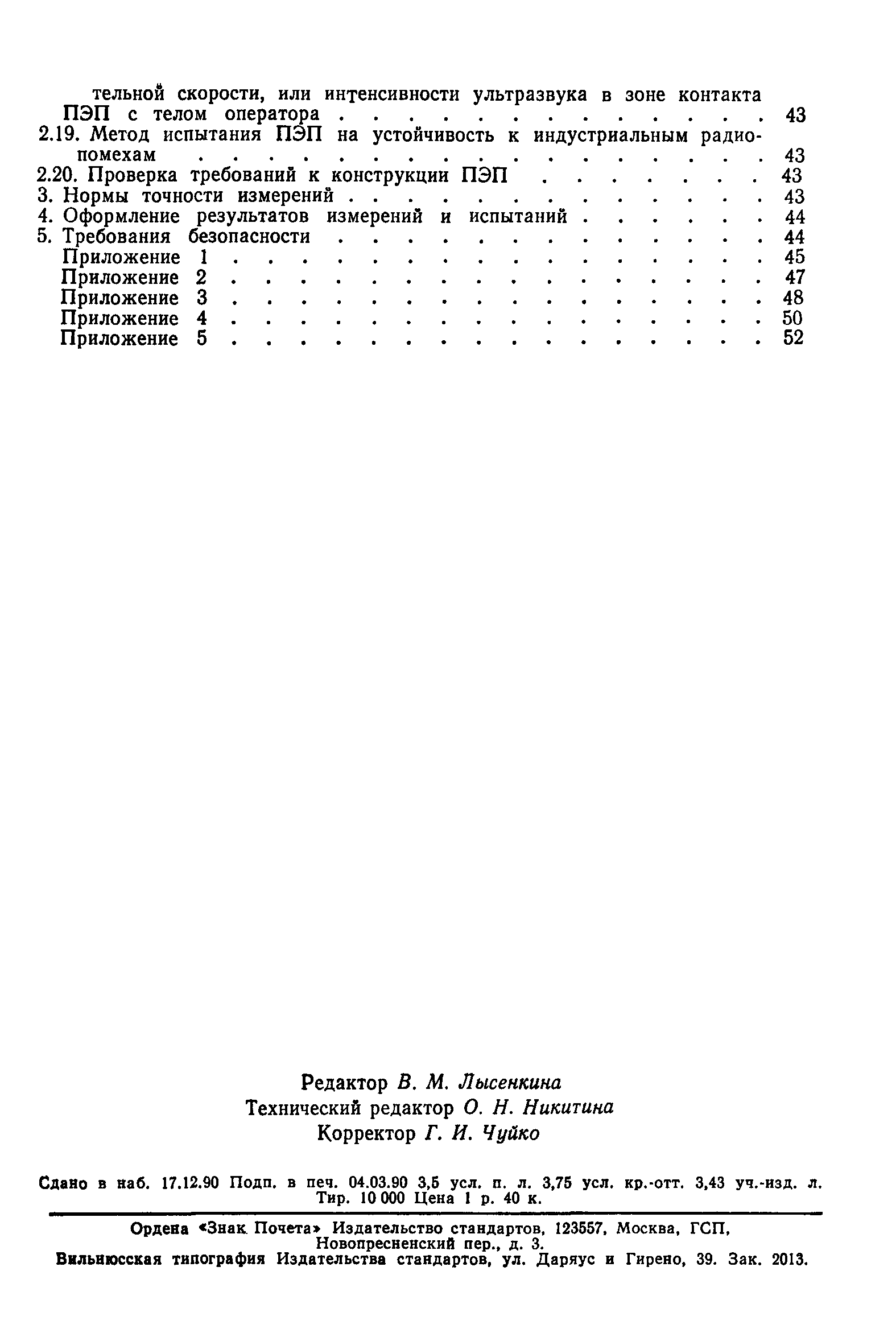

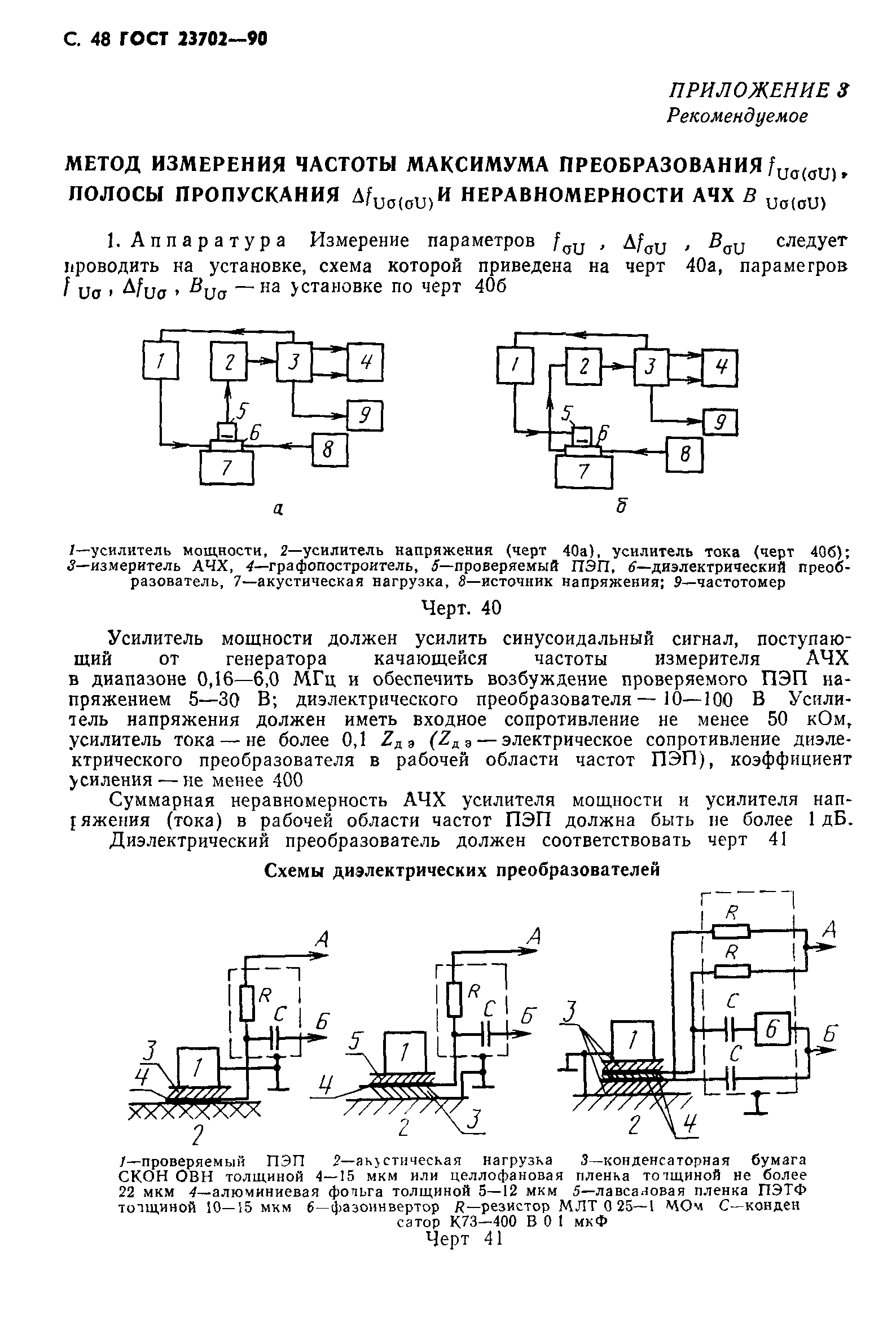

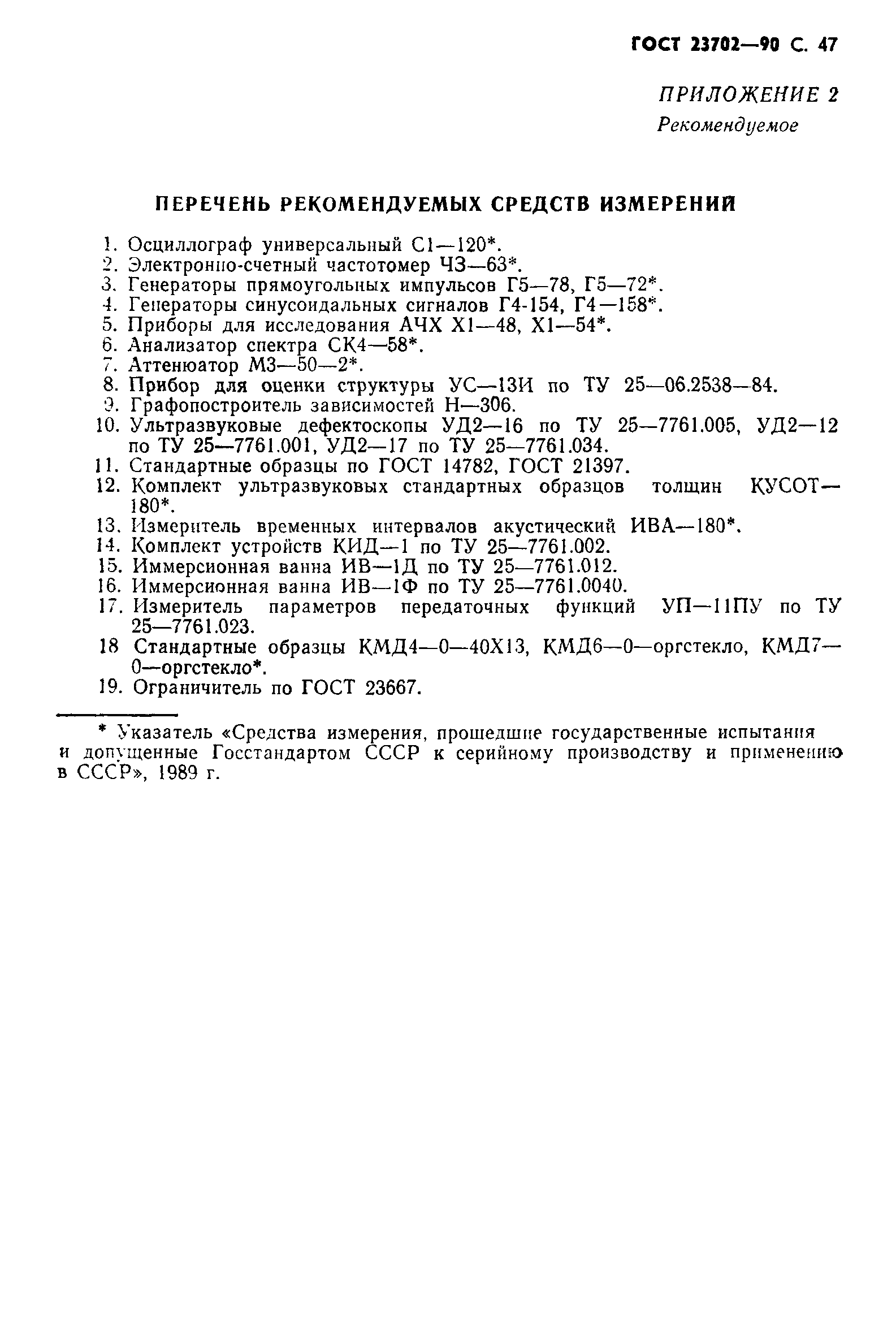

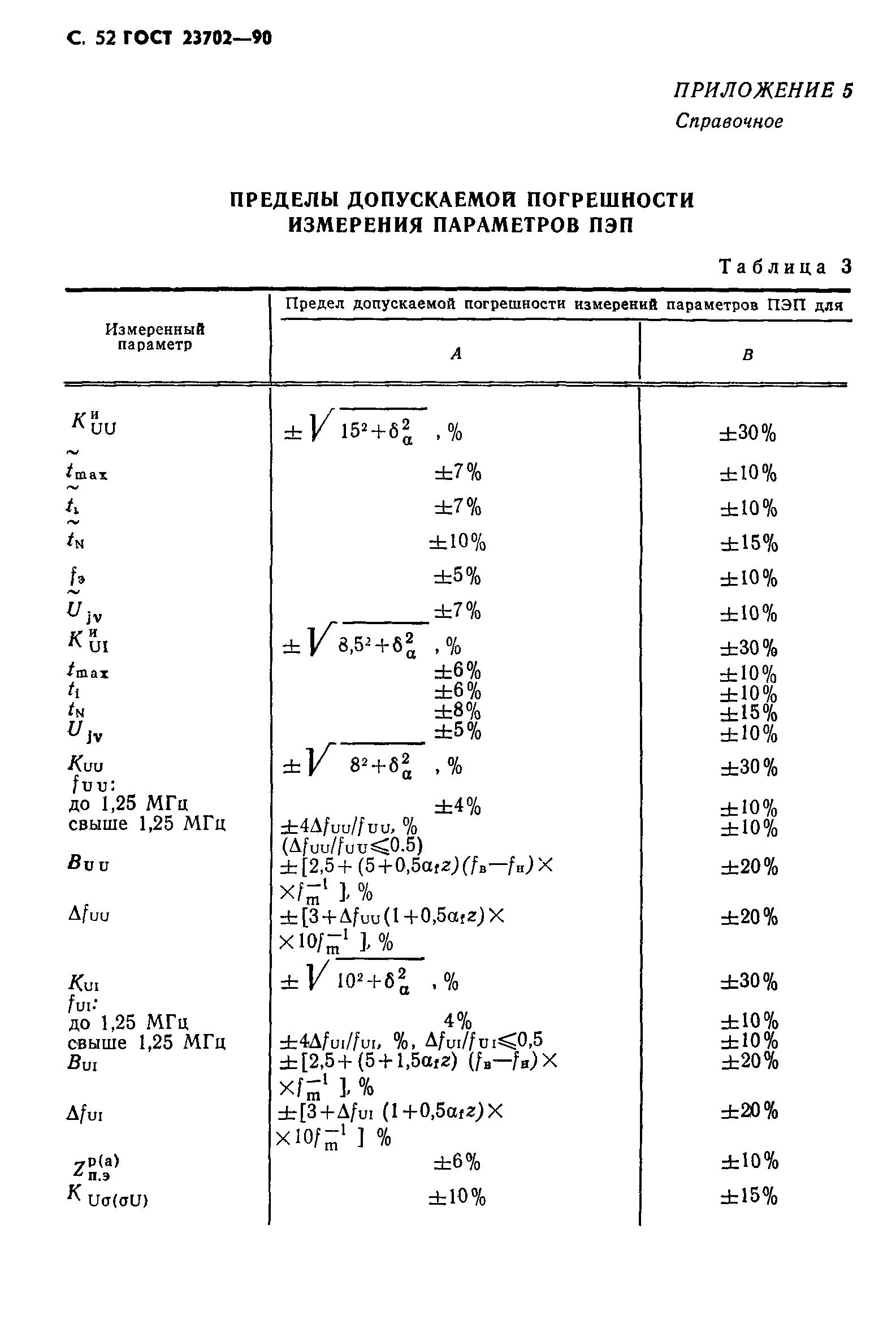

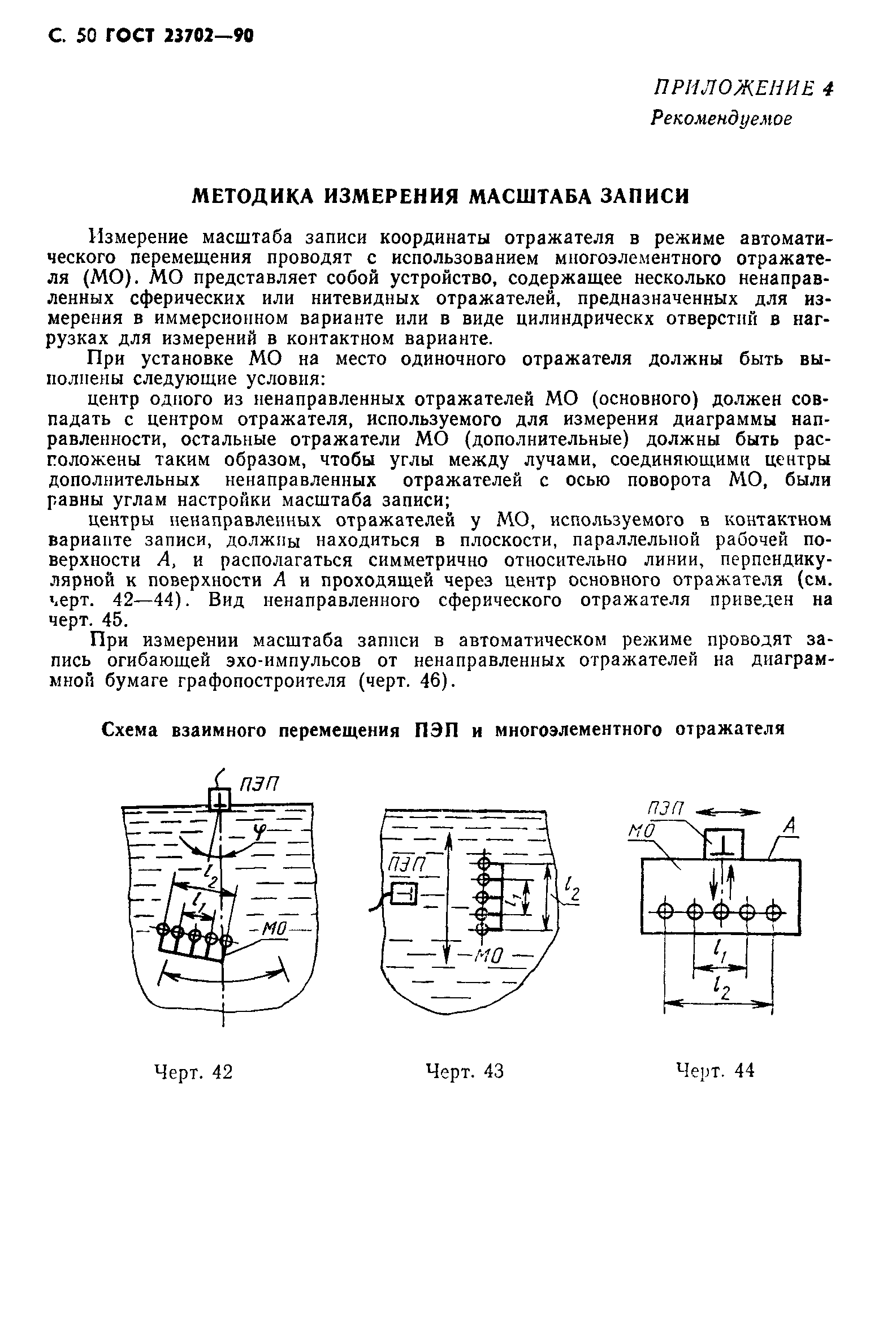

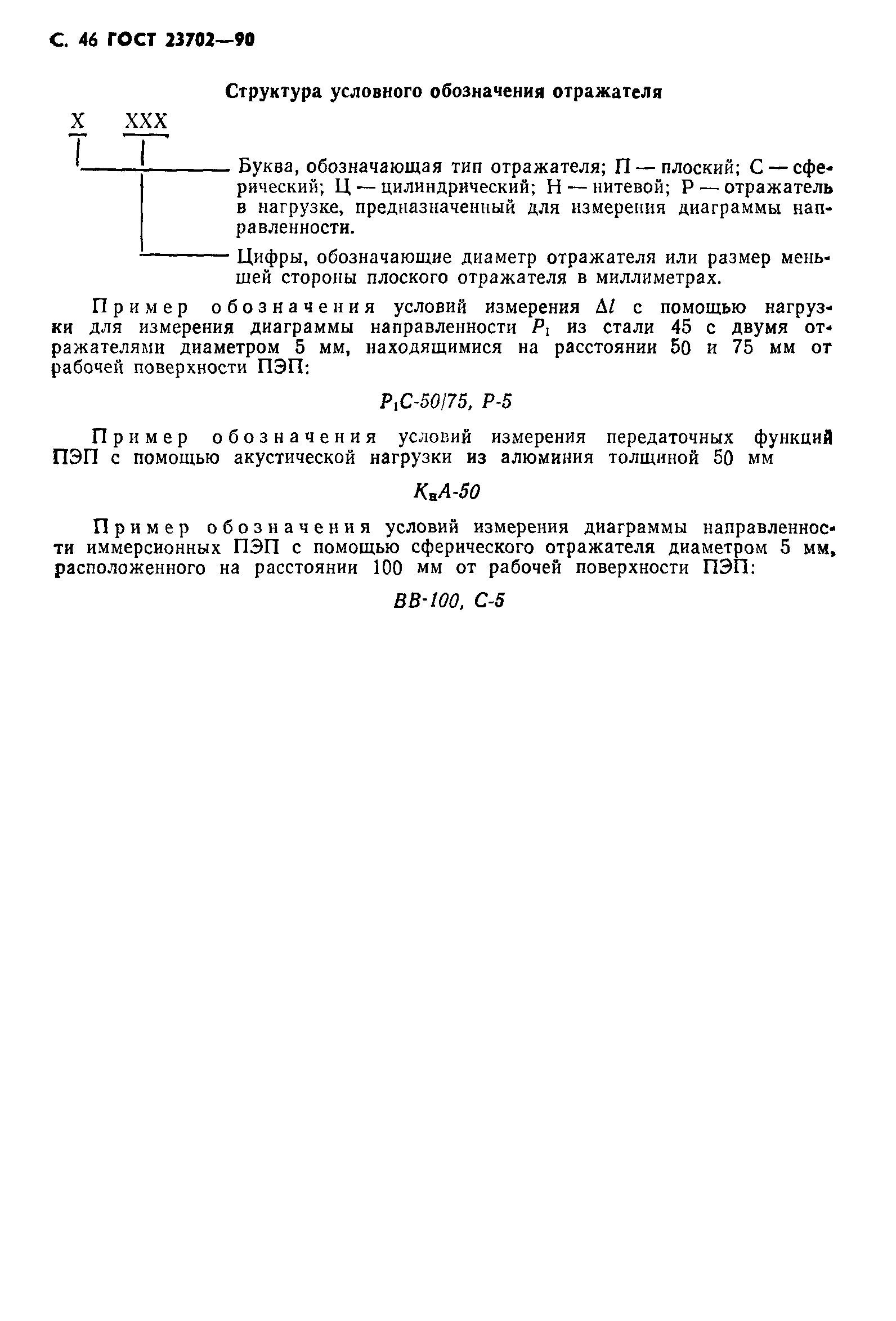

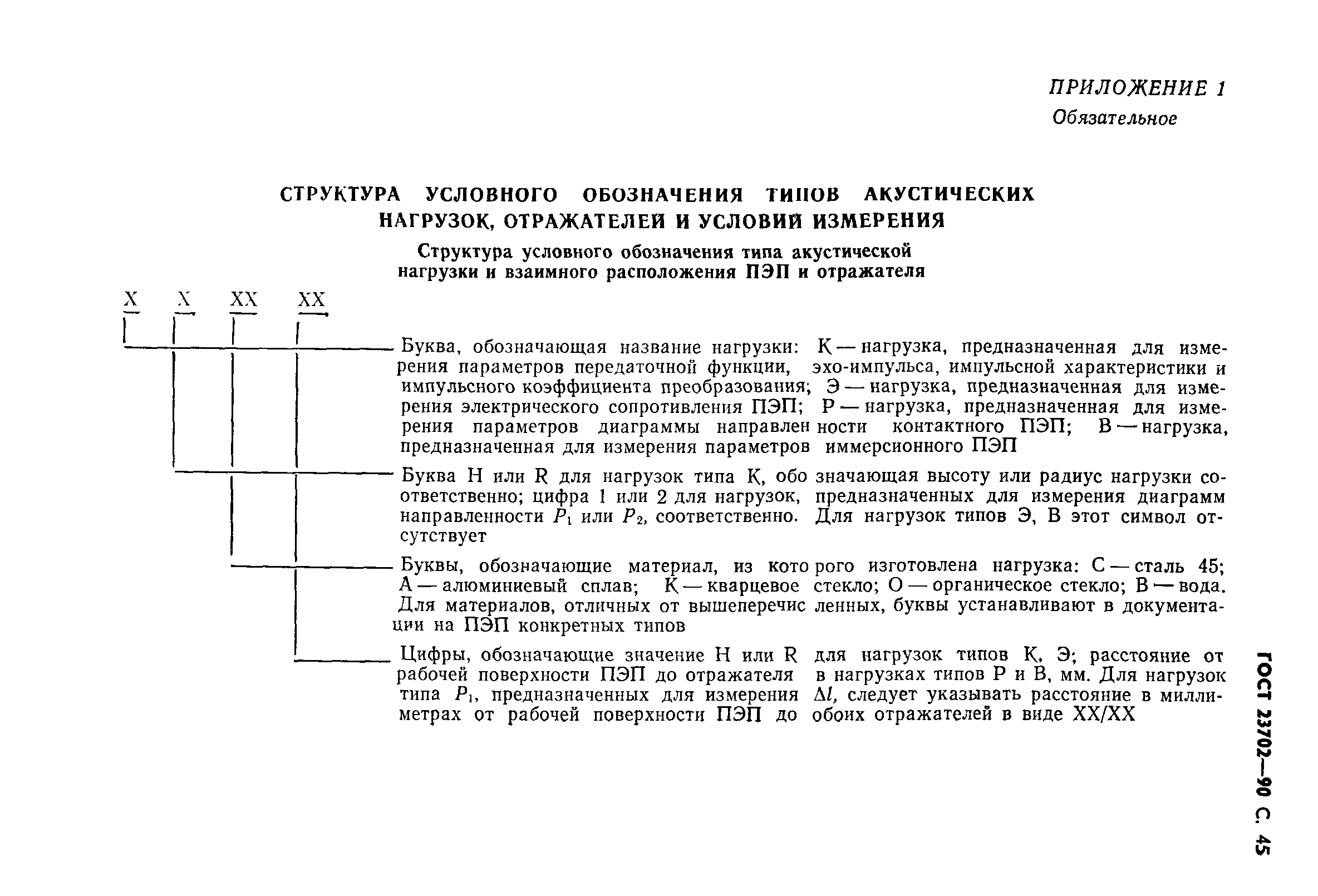

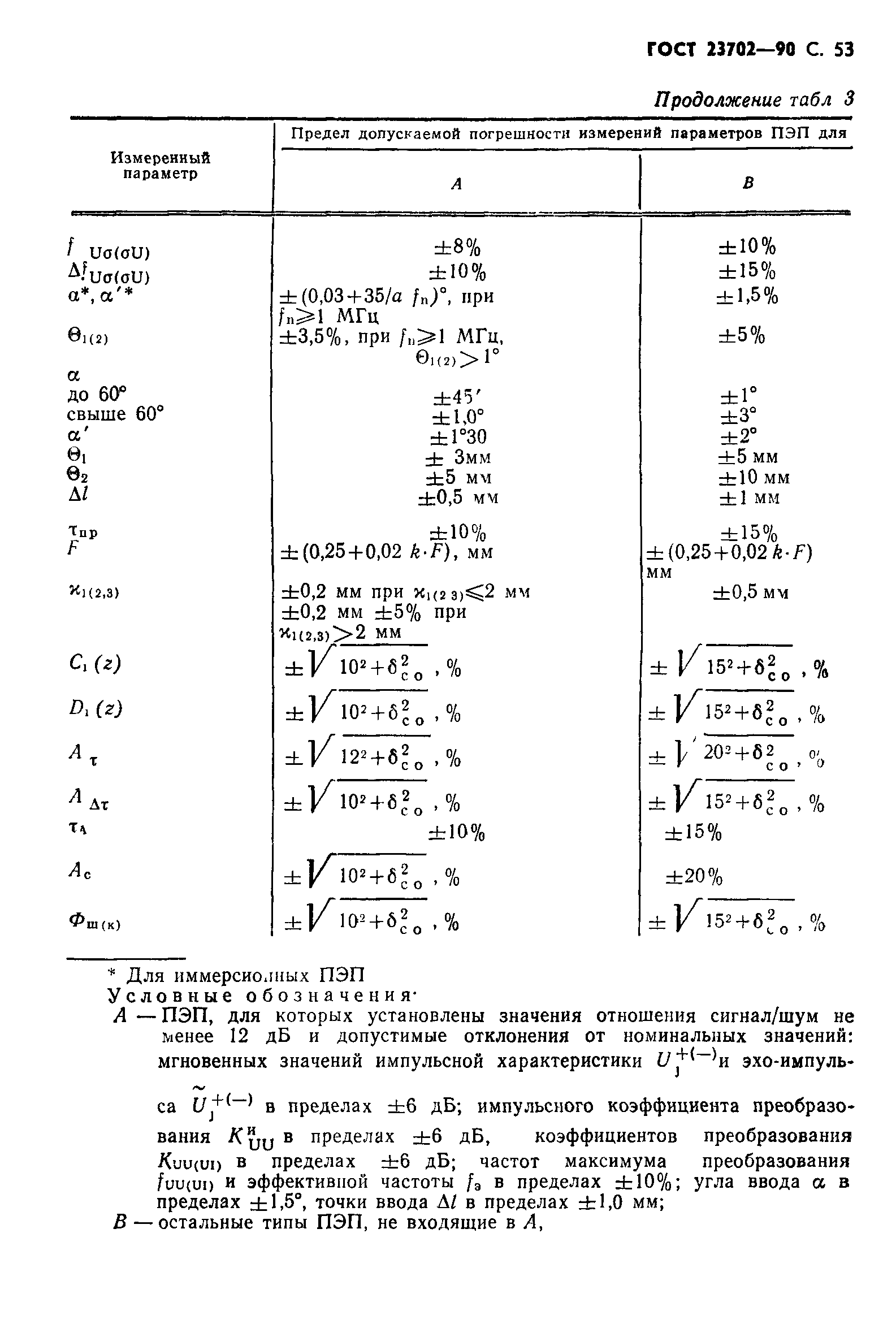

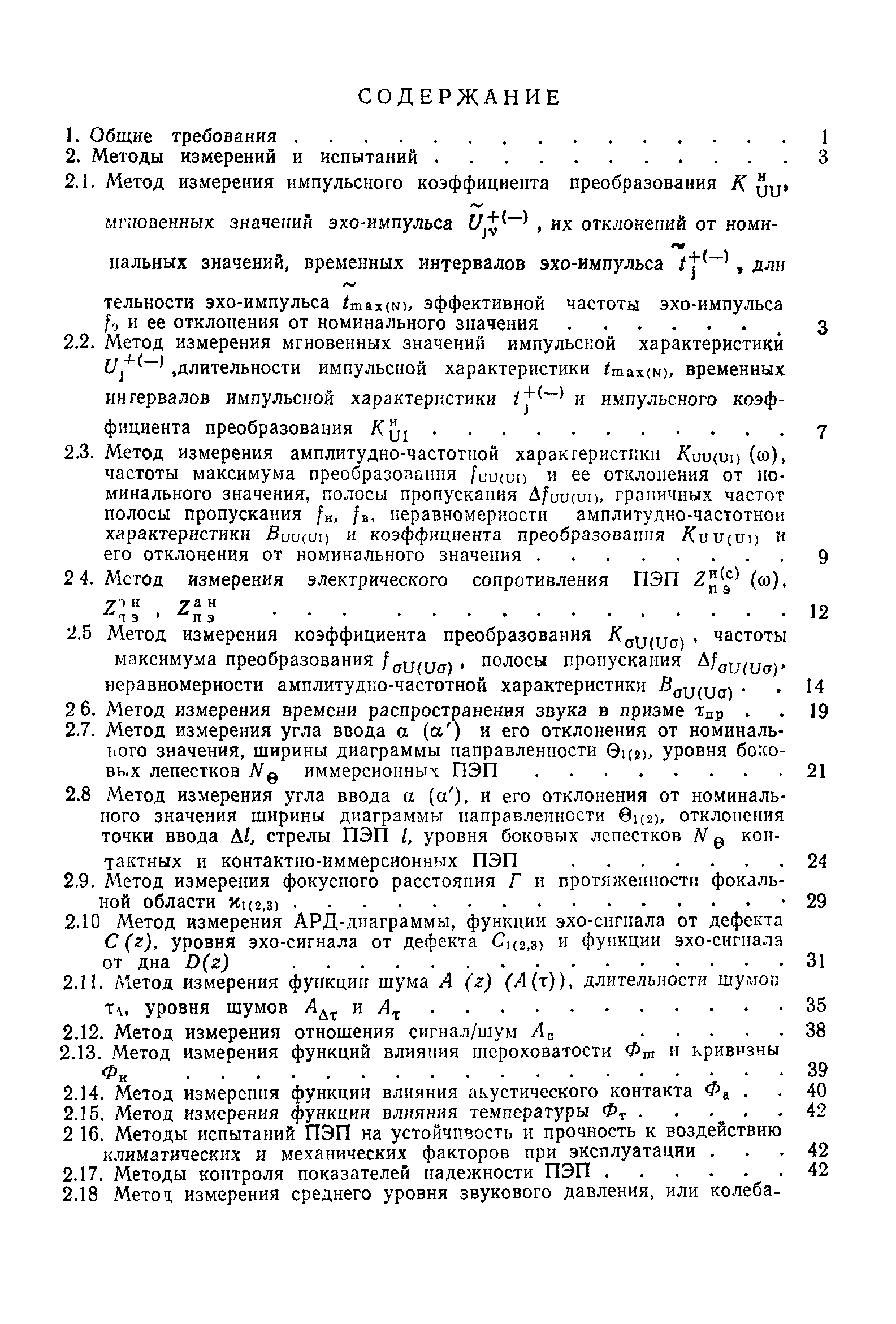

Оглавление:	1 Общие требования 2 Методы измерений и испытаний 3 Нормы точности измерений 4 Оформление результатов измерений и испытаний 5 Требования безопасности Приложение 1 (обязательное) Структура условного обозначения типов акустических нагрузок, отражателей и условий измерения Приложение 2 (рекомендуемое) Перечень рекомендуемых средств измерений Приложение 3 (рекомендуемое) Метод измерения частоты Приложение 4 (рекомендуемое) Методика измерения масштаба записи Приложение 5 (справочное) Переделы допускаемой погрешности измерения параметров ПЭП
Разработан:	Министерство электротехнической промышленности и приборостроения СССР
Утверждён:	26.11.1990 Государственный комитет СССР по управлениию качеством продукции и стандартам (2916)
Издан:	Издательство стандартов (1991 г. )
Расположен в:	Техническая документация Электроэнергия ИСПЫТАНИЯ Неразрушающие испытания Экология ИСПЫТАНИЯ Неразрушающие испытания
Заменяет собой:	ГОСТ 23702-85 «Контроль неразрушающий. Преобразователи ультразвуковые. Методы измерения основных параметров»
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 17622-72 «Стекло органическое техническое. Технические условия» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества» ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 12.1.001-89 «Система стандартов безопасности труда. Ультразвук. Общие требования безопасности» ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 12997-84 «Изделия ГСП. Общие технические условия» ГОСТ 15130-86 «Стекло кварцевое оптическое. Общие технические условия» ГОСТ 21397-81 «Контроль неразрушающий. Комплект стандартных образцов для ультразвукового контроля полуфабрикатов и изделий из алюминиевых сплавов. Технические условия» ГОСТ 21488-97 «Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 23667-85 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров» ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность»
