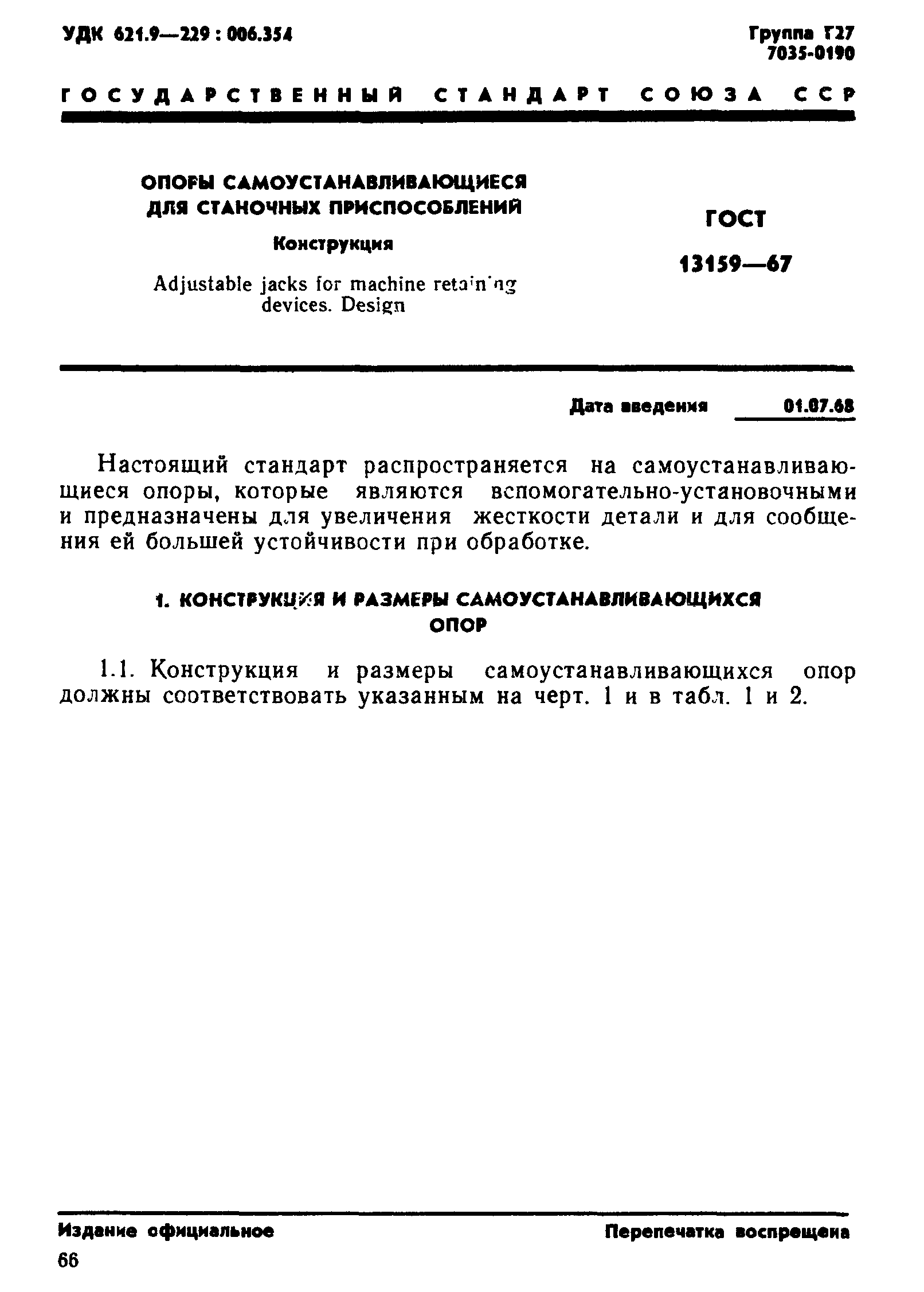

ГОСТ 13159-67

Опоры самоустанавливающиеся для станочных приспособлений. Конструкция

Обозначение:	ГОСТ 13159-67
Обозначение англ:	GOST 13159-67
Статус:	действует
Название рус.:	Опоры самоустанавливающиеся для станочных приспособлений. Конструкция
Название англ.:	Adjustable jacks for machine retaining devices. Design
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1968
Область применения:	Стандарт распространяется на самоустанавливающиеся опоры, которые являются вспомогательно-установочными и предназначены для увеличения жесткости детали и для сообщения ей большей устойчивости при обработке.

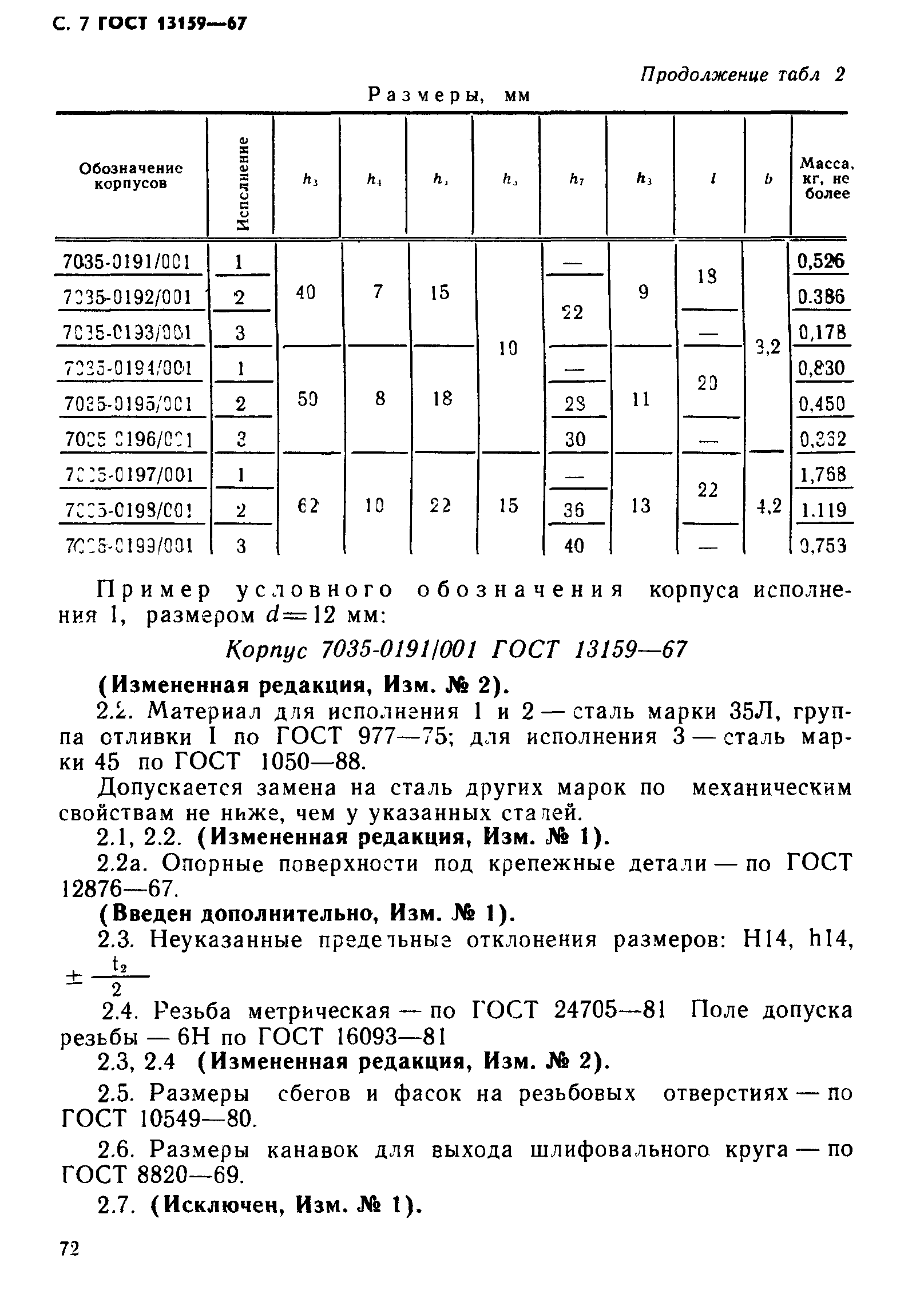

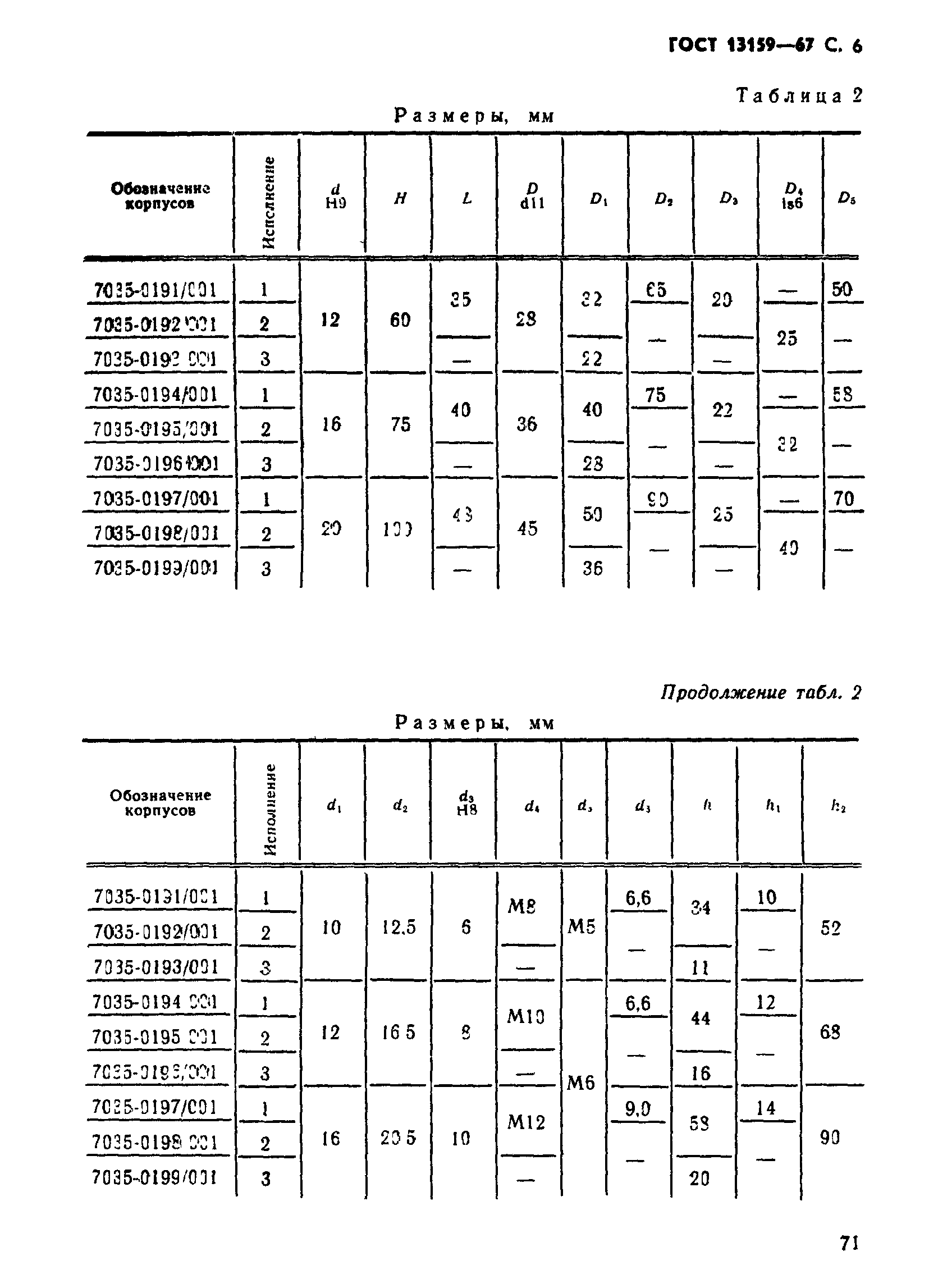

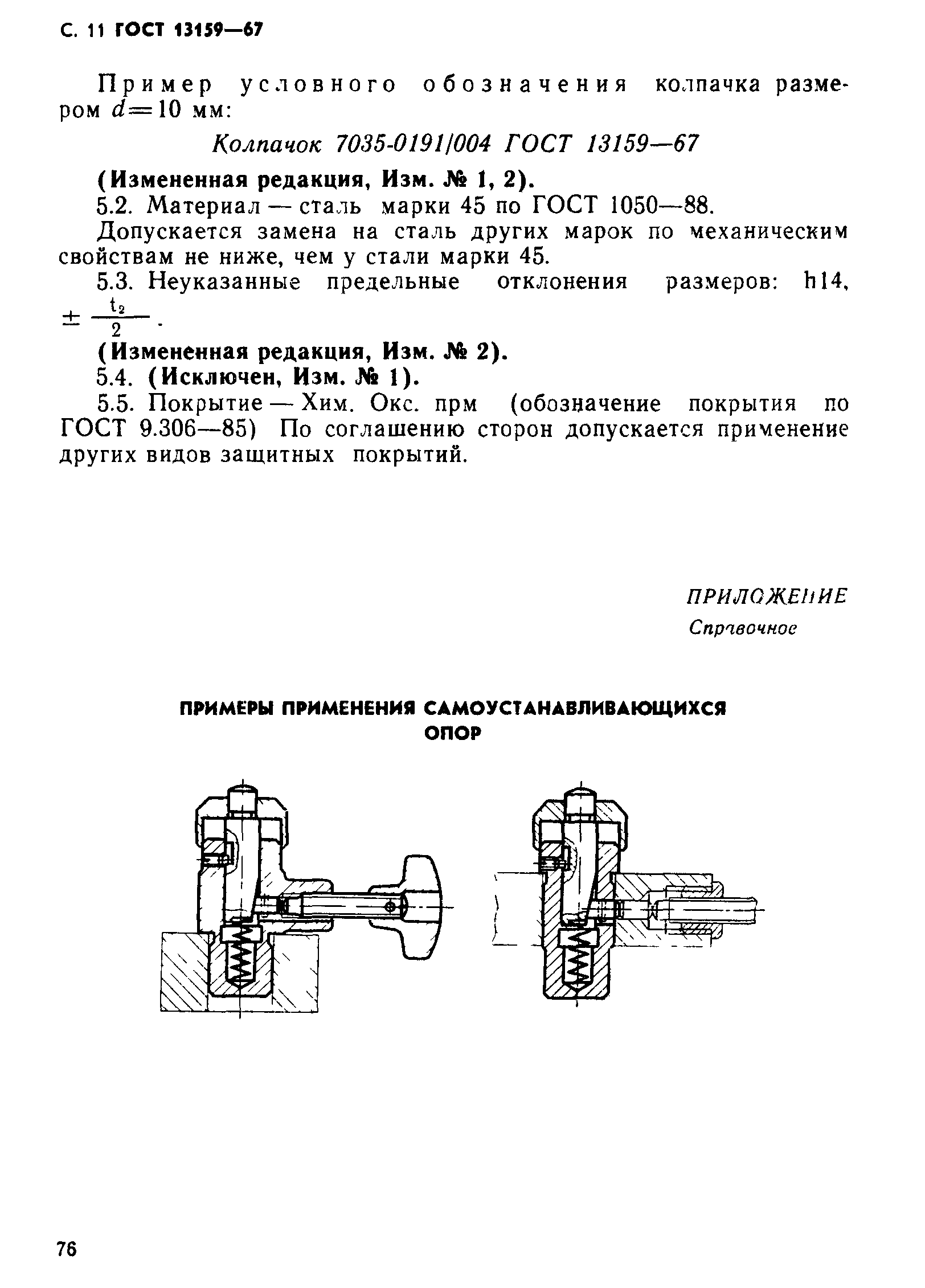

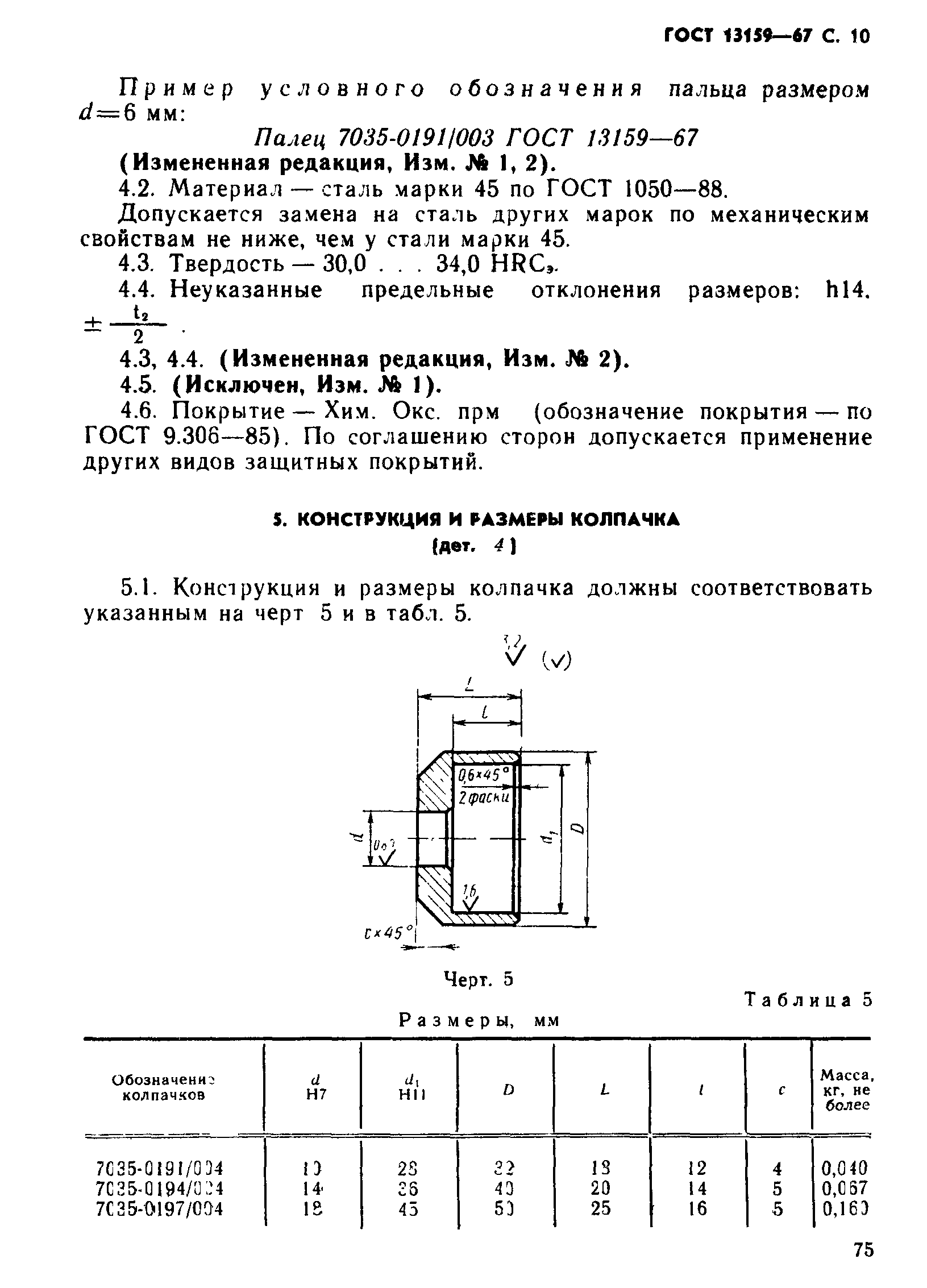

Оглавление:	1. Конструкция и размеры самоустанавливающихся опор 2. Конструкция и размеры корпуса (дет. 1) 3. Конструкция и размеры опорного штыря (дет. 2) 4. Конструкция и размеры пальца (дет. 3) 5. Конструкция и размеры колпачка (дет. 4) Приложение (справочное) Примеры применения самоустанавливающихся опор
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР Министерство тяжелого энергетического и транспортного машиностроения СССР
Утверждён:	18.08.1967 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 1377)
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов Экология МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
Список изменений:	№ 2 от 01.01.1989 (ИУС 6-88)
Заменяет собой:	МН 351-60 (Сведения из перечня "Указатель государственных стандартов СССР 1970 г.", Издательство комитета стандартов 1970)
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 12876-67 «Поверхности опорные под крепежные детали. Размеры» ГОСТ 13165-67 «Пружины сжатия для станочных приспособлений. Конструкция» ГОСТ 13428-68 «Винты нажимные с цилиндрическим концом для станочных приспособлений. Конструкция» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 3128-70 «Штифты цилиндрические незакаленные. Технические условия» ГОСТ 8820-69 «Канавки для выхода шлифовального круга. Форма и размеры»

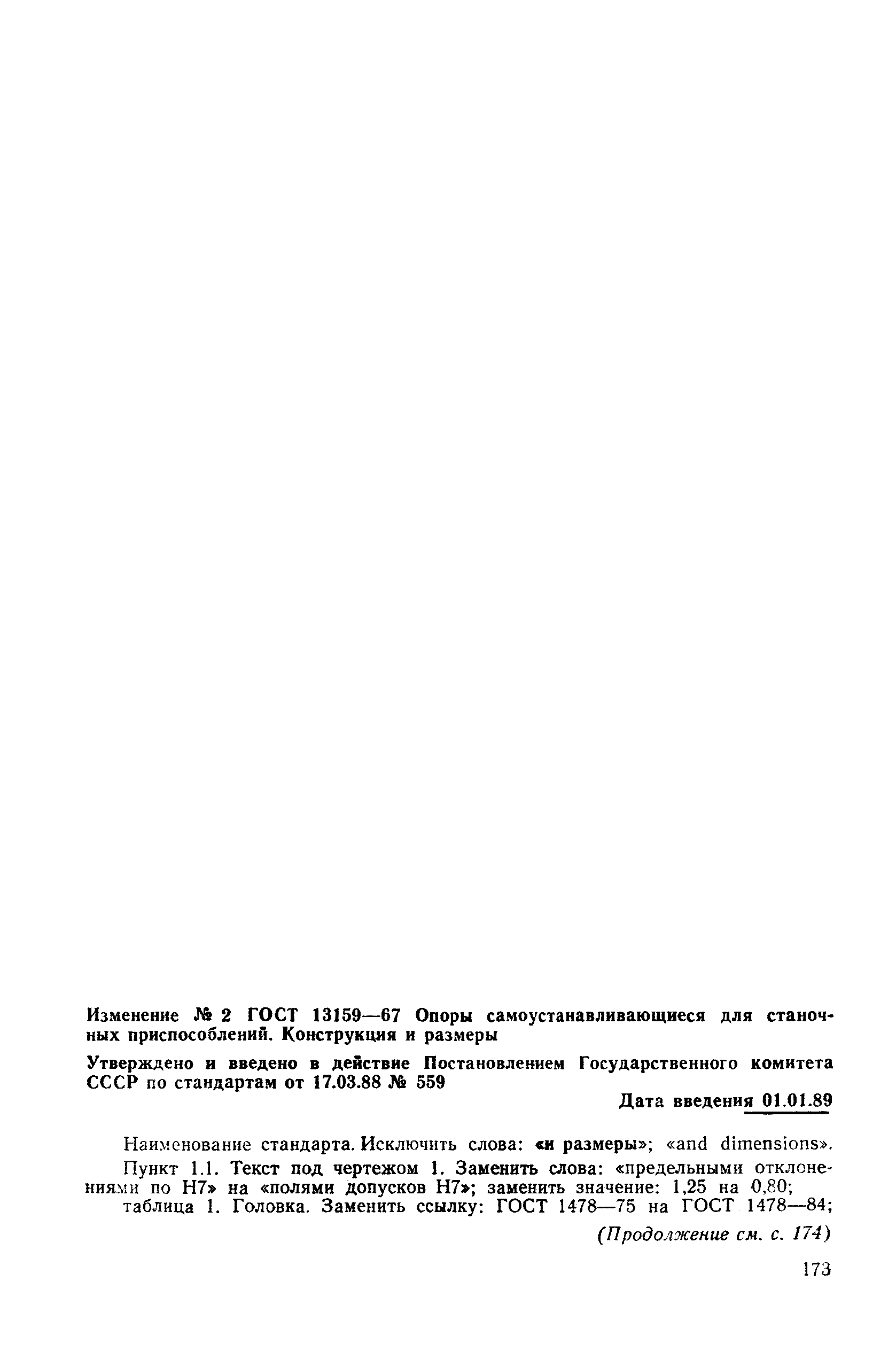

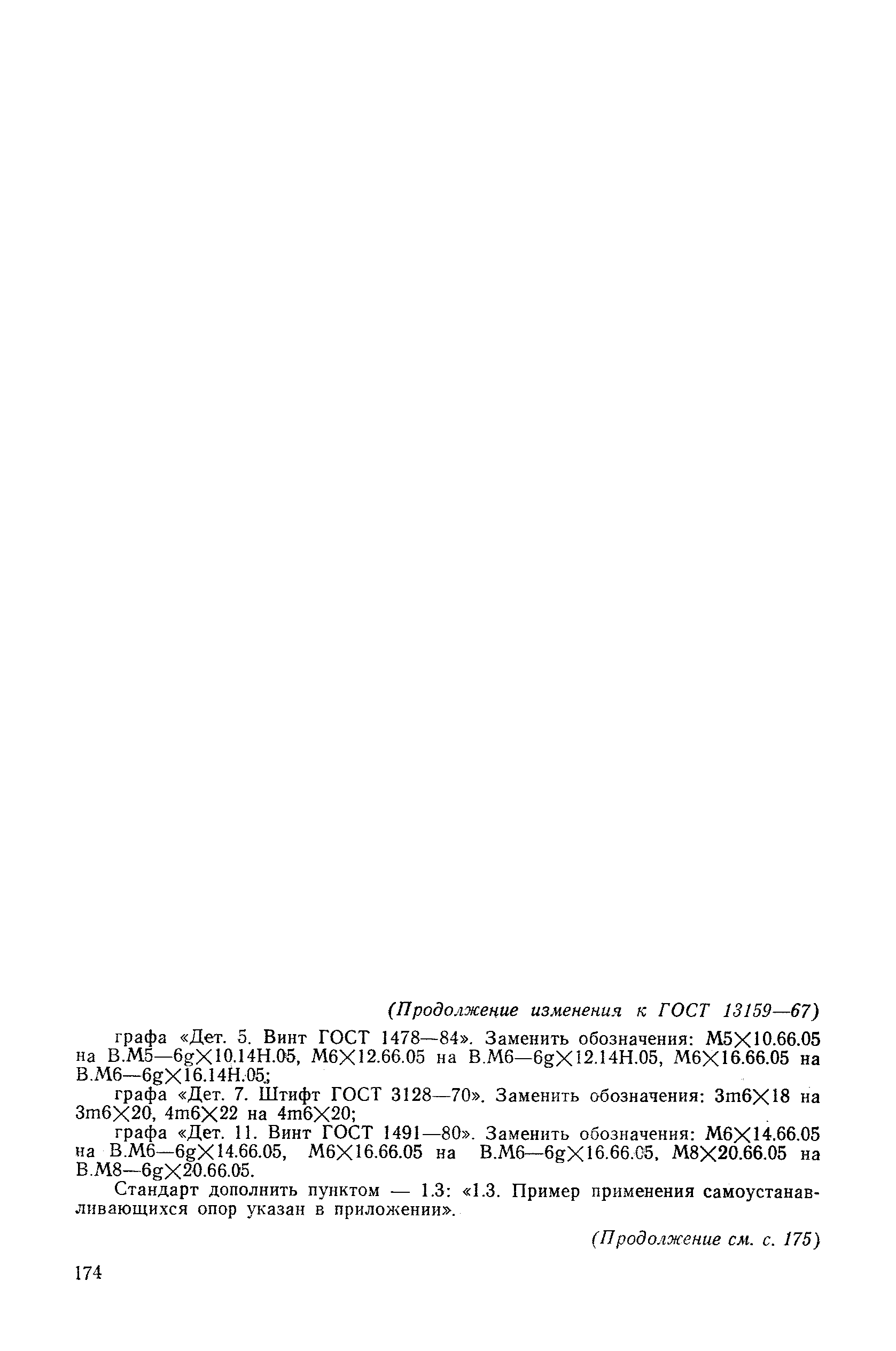

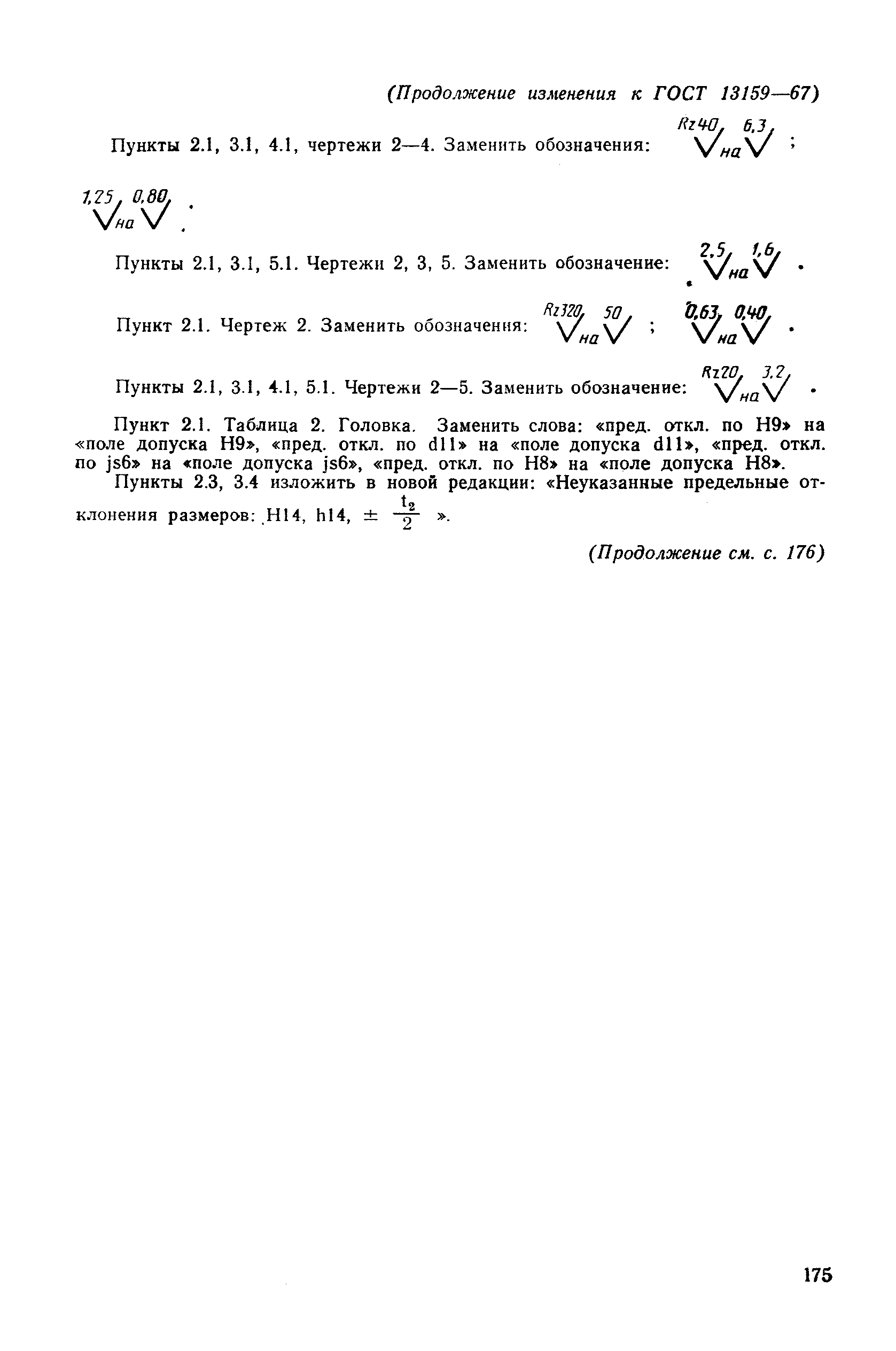

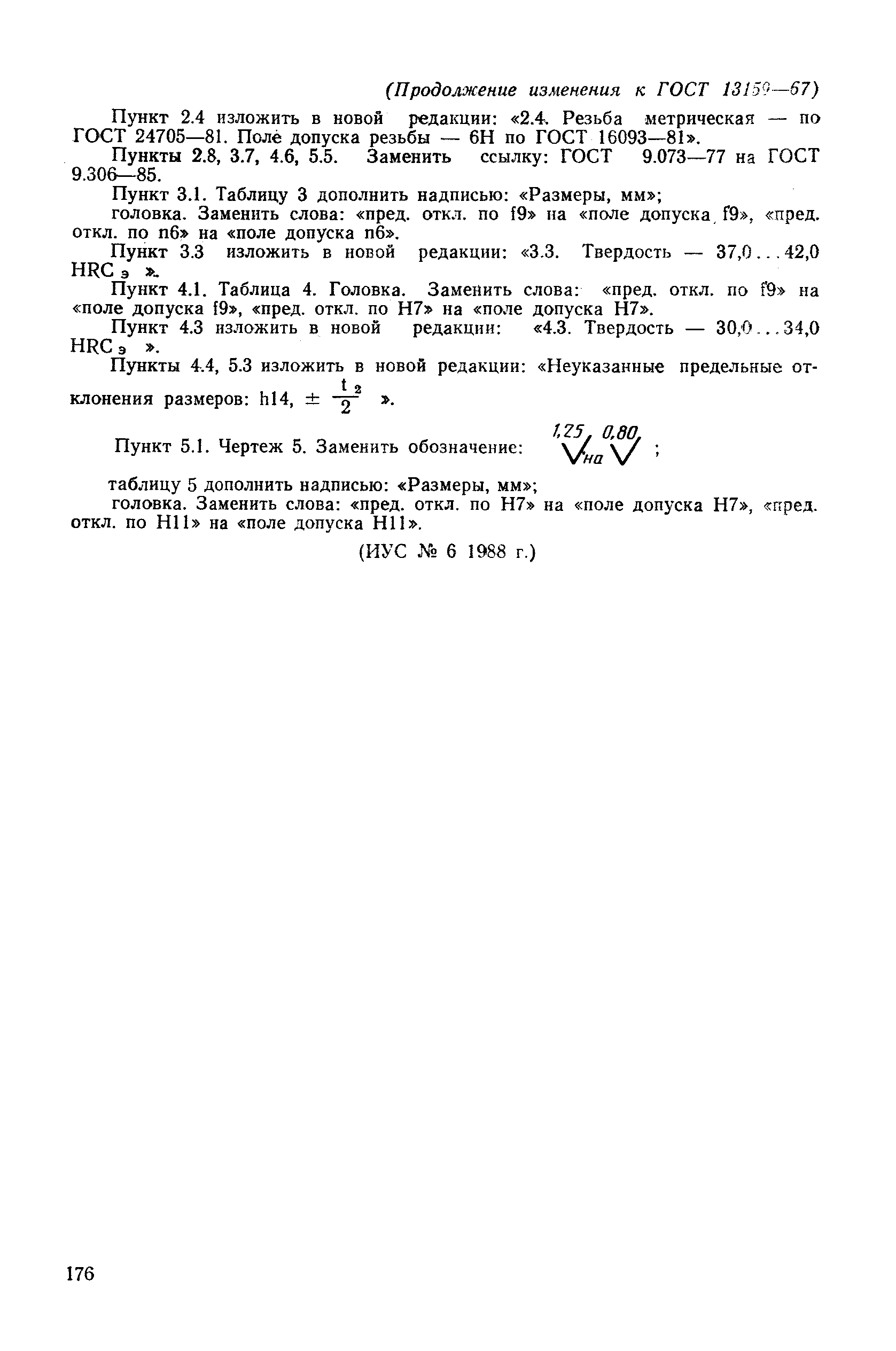

Текстовое изменение № 2 от 01.01.1989
