Скачать РД 10-69-94 Типовые технические условия на ремонт паровых и водогрейных котлов промышленной энергетики

Дата актуализации: 10.08.2017

РД 10-69-94

Типовые технические условия на ремонт паровых и водогрейных котлов промышленной энергетики

Обозначение:	РД 10-69-94
Обозначение англ:	RD 10-69-94
Статус:	исключен из реестра, указателя, перечня
Название рус.:	Типовые технические условия на ремонт паровых и водогрейных котлов промышленной энергетики
Название англ.:	Standard Technical Requirements for the Repair of Steam and Hot-Water Industrial Boilers
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	13.01.2015

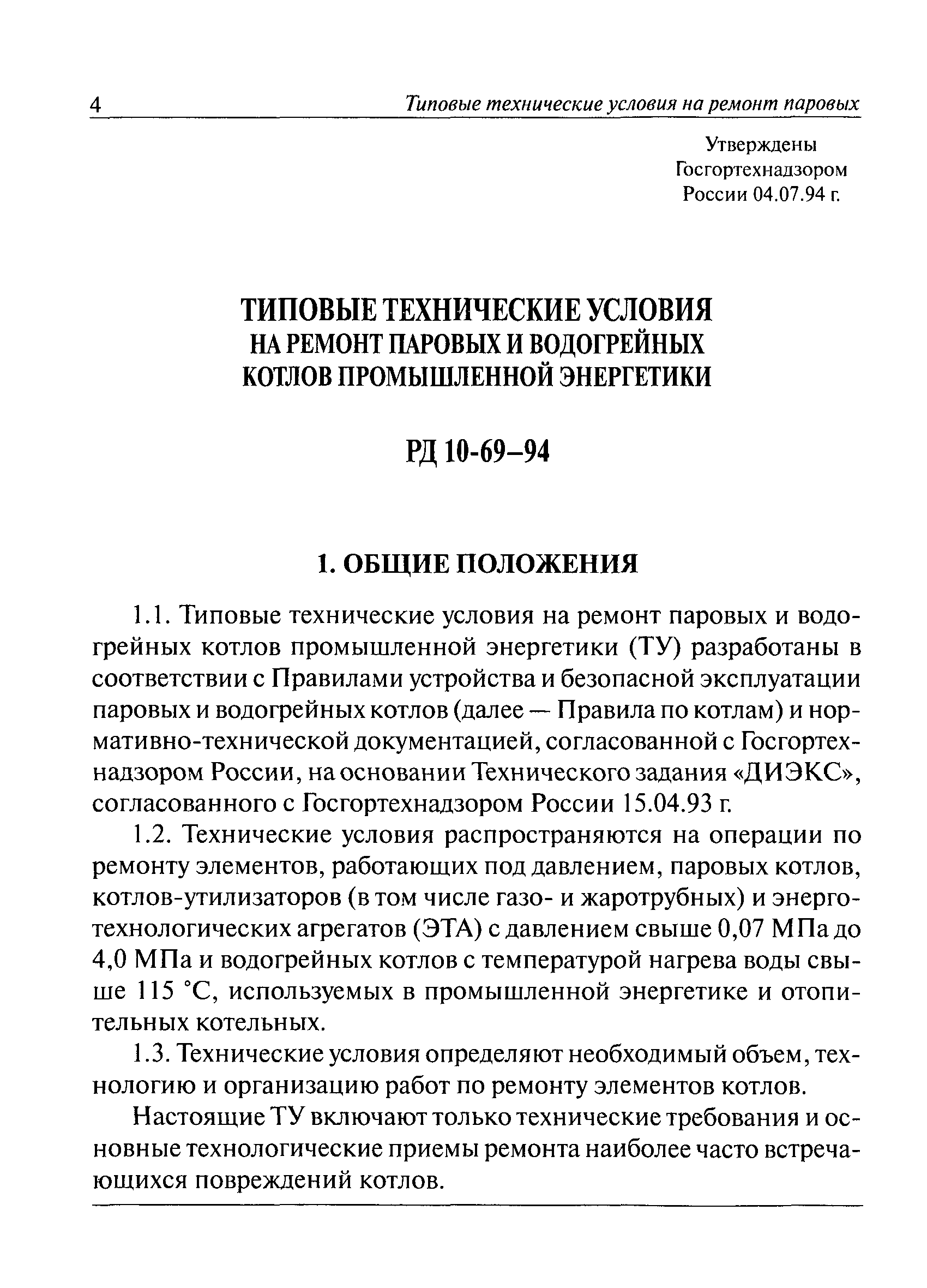

Область применения:	Технические условия распространяются на операции по ремонту элементов, работающих под давлением, паровых котлов, котлов-утилизаторов (в том числе газо- и жаротрубных) и энерготехнологических агрегатов с давлением свыше 0,07 МПа до 4,0 МПа и водогрейных котлов с температурой нагрева воды свыше 115 градусов Цельсия, используемых в промышленной энергетике и отопительных котельных.

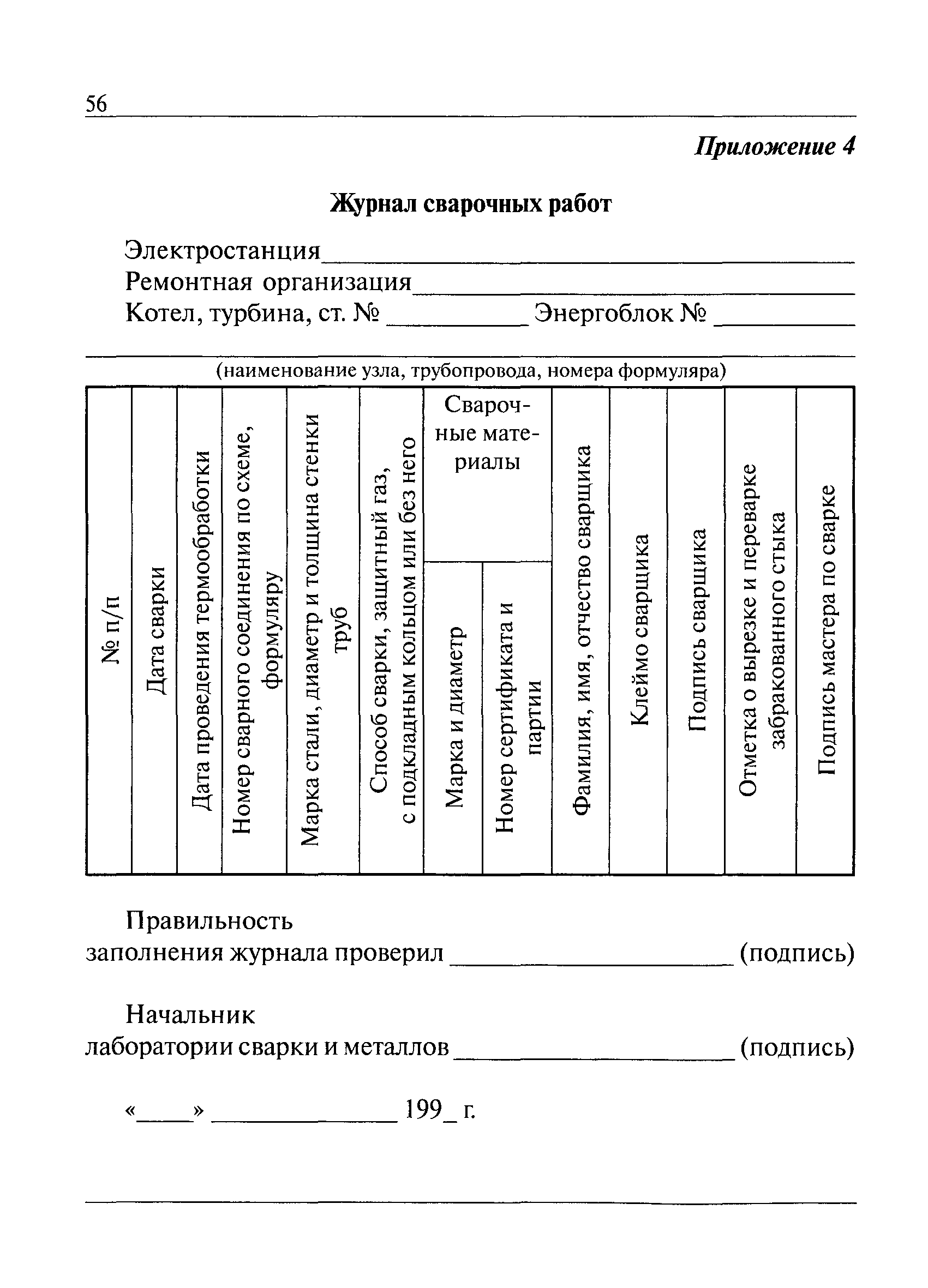

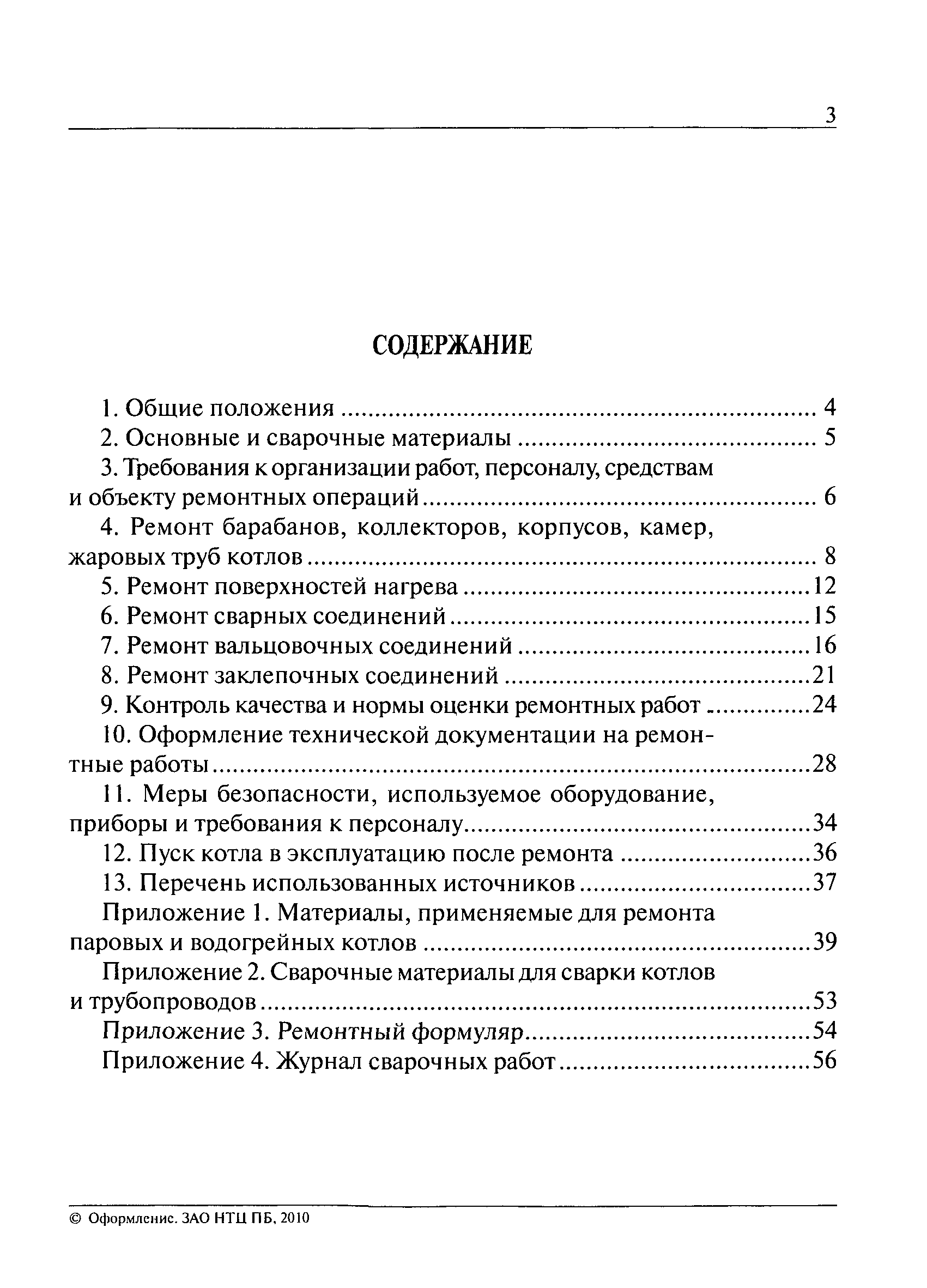

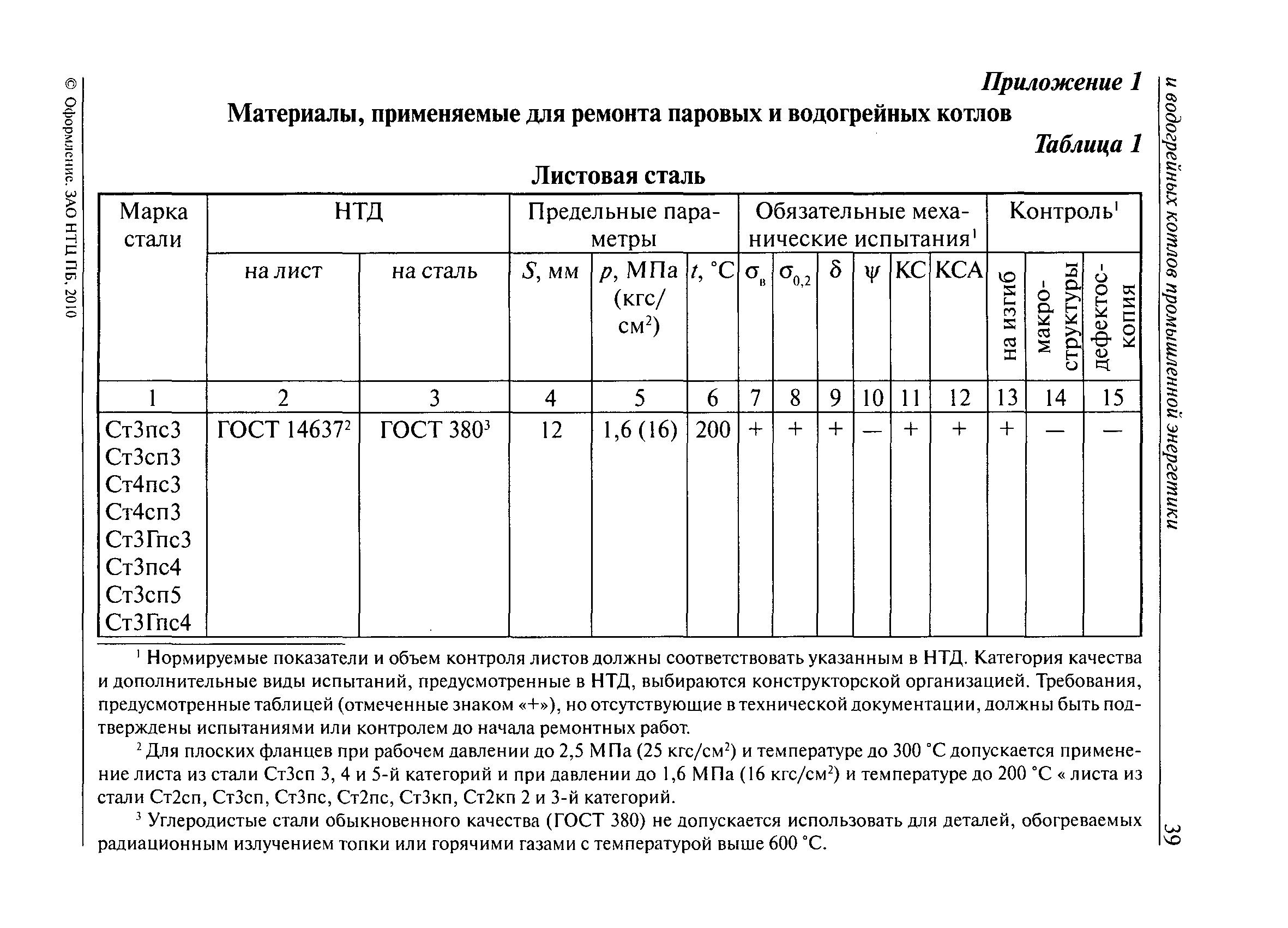

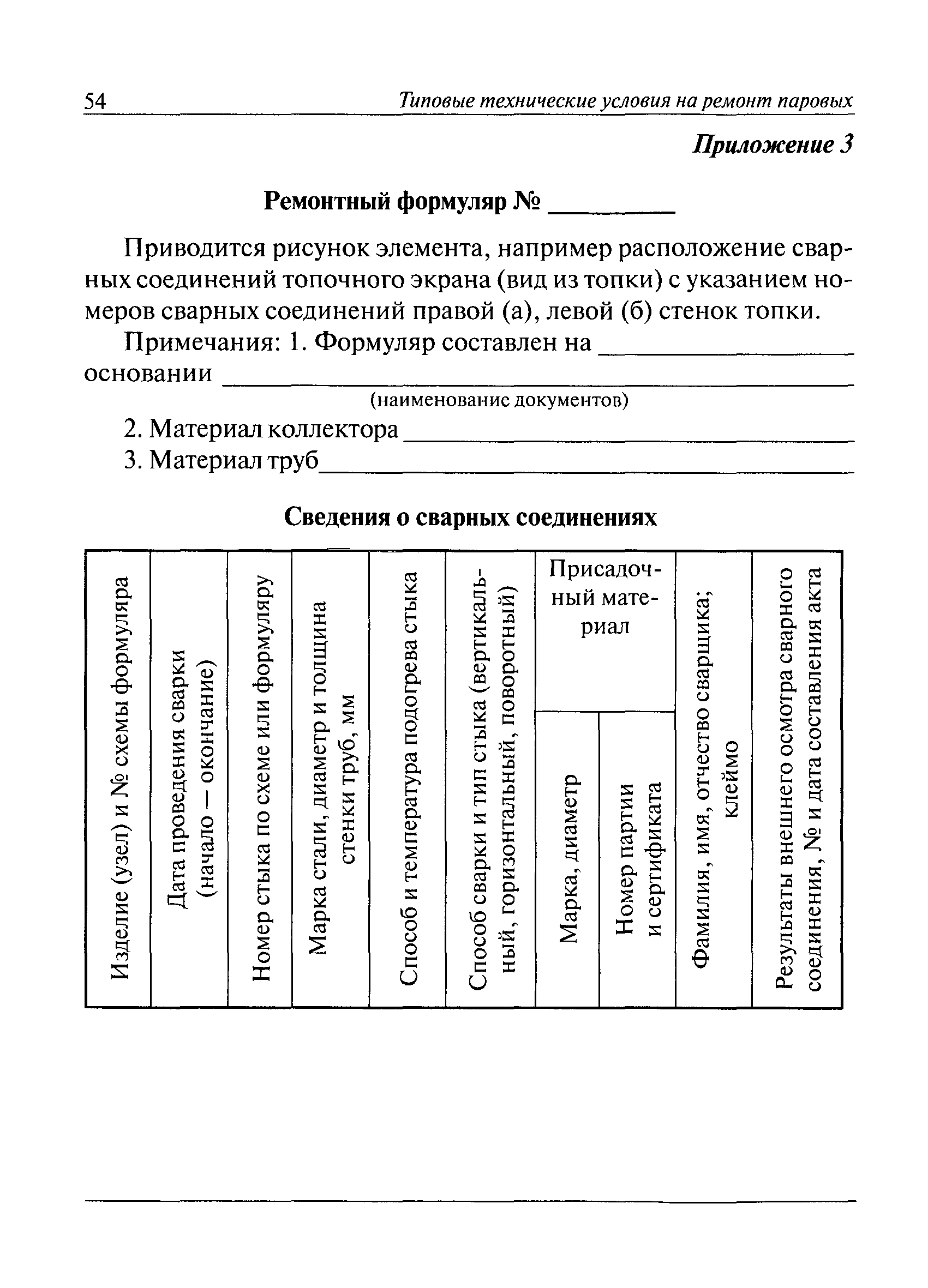

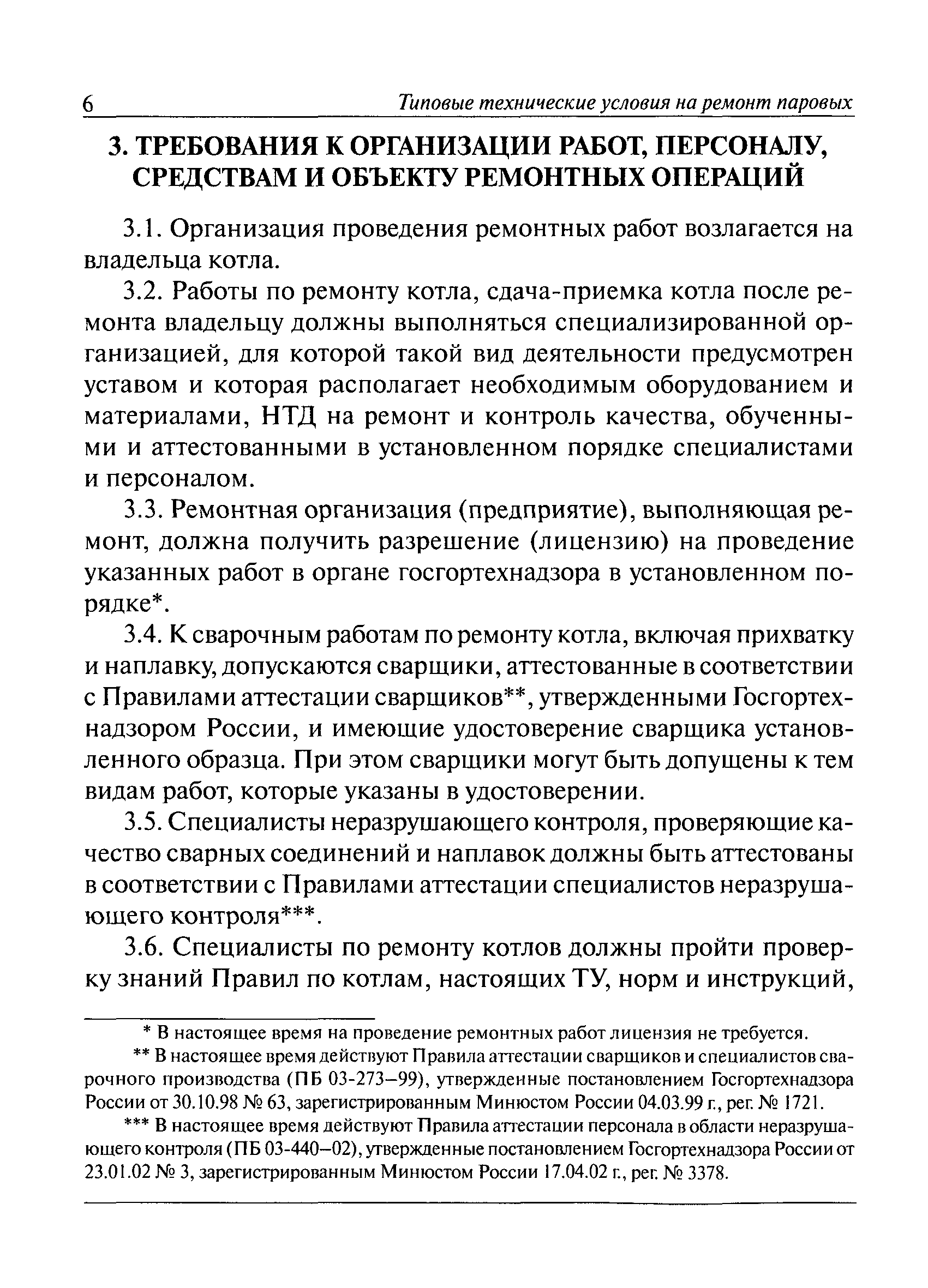

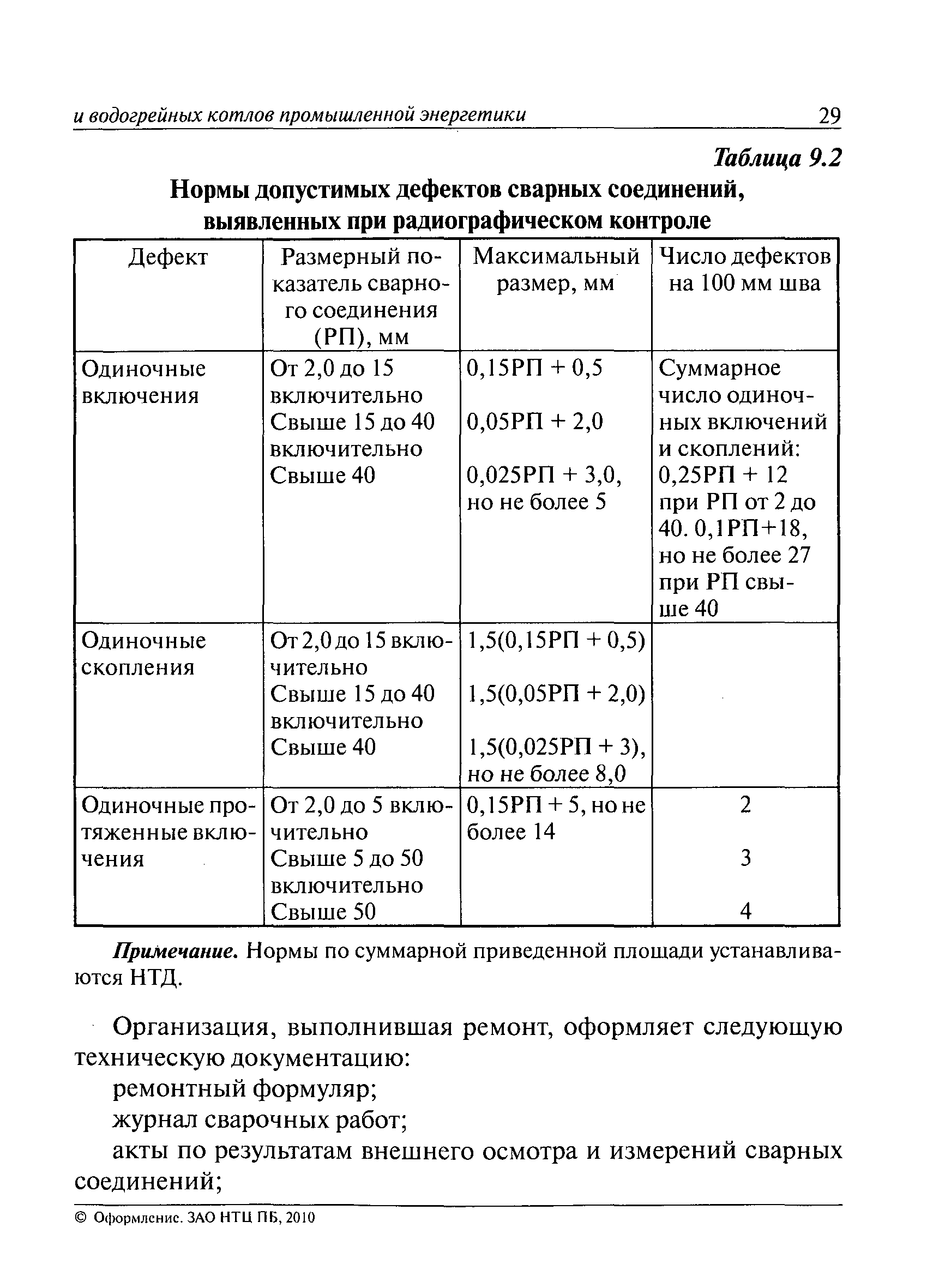

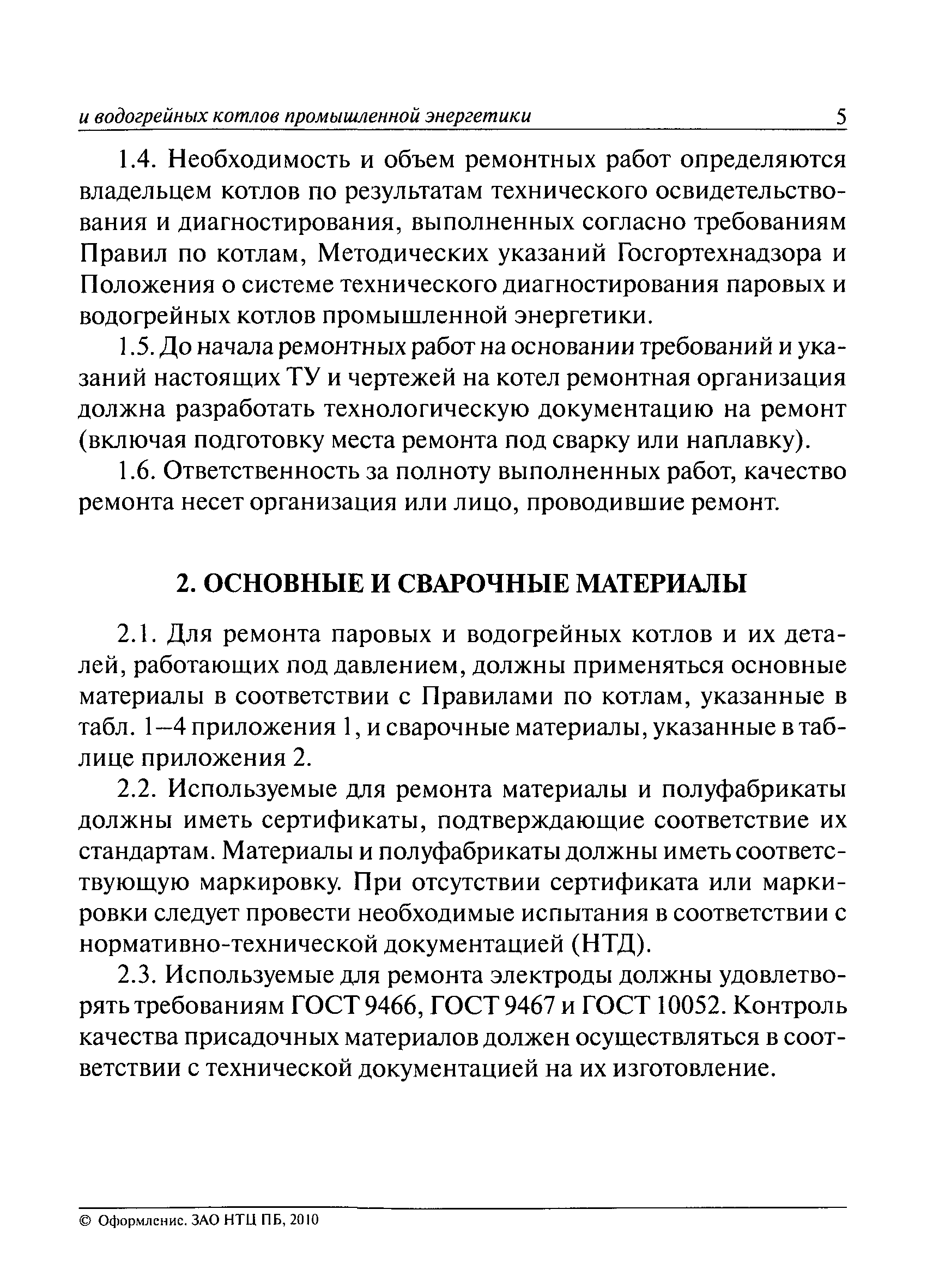

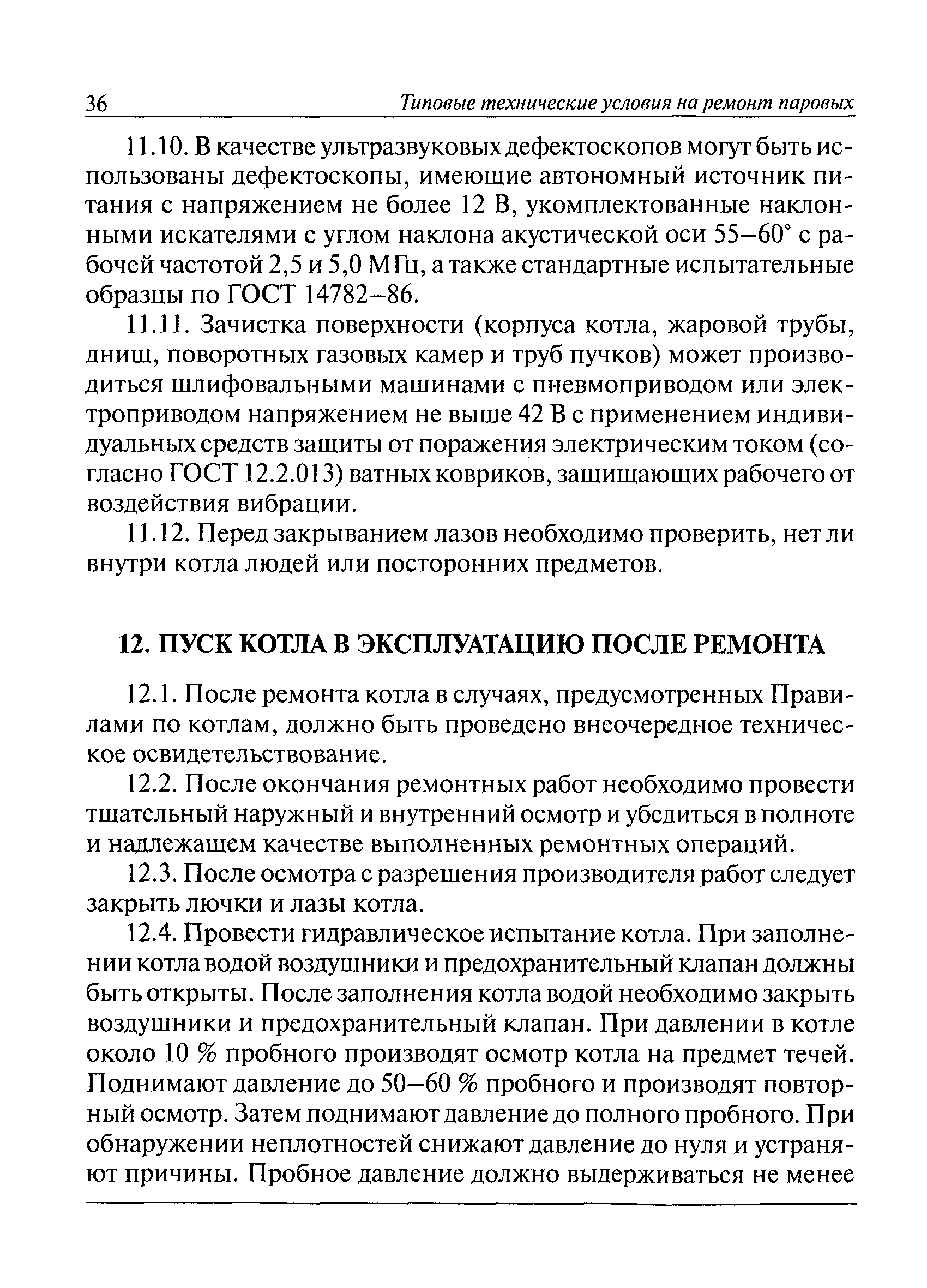

Оглавление:	1 Общие положения 2 Основные и сварочные материалы 3 Требования к организации работ, персоналу, средствам и объекту ремонтных операций 4 Ремонт барабанов, коллекторов, корпусов, камер, жаровых труб котлов 5 Ремонт поверхностей нагрева 6 Ремонт сварных соединений 7 Ремонт вальцовочных соединений 8 Ремонт заклепочных соединений 9 Контроль качества и нормы оценки ремонтных работ 10 Оформление технической документации 11 Меры безопасности при производстве ремонтных работ 12 Пуск котла в эксплуатацию после ремонта 13 Перечень использованных источников Приложение 1. Материалы, применяемые для ремонта паровых и водогрейных котлов Приложение 2. Сварочные материалы для сварки котлов и трубопроводов Приложение 3. Ремонтный формуляр Приложение 4. Журнал сварочных работ
Разработан:	Госгортехнадзор России
Утверждён:	04.07.1994 Госгортехнадзор России (Russian Federation Gosgortekhnadzor )
Издан:	АОЗТ ДИЭКС (1994 г. ) ЗАО НТЦ ПБ (2010 г. (Выпуск 50))
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Водонагревательное оборудование ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Горелки. Котлы Котлы и теплообменники Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Госгортехнадзора
Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний» ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 9550-81 «Пластмассы. Методы определения модуля упругости при растяжении, сжатии и изгибе» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 108.030.40-79 «Элементы трубные поверхностей нагрева, трубы соединительные в пределах котла, коллекторы стационарных паровых котлов. Общие технические условия» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» «Положение о системе технического диагностирования паровых и водогрейных котлов промышленной энергетики» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» ГОСТ 12.1.001-89 «Система стандартов безопасности труда. Ультразвук. Общие требования безопасности» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)» РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды» ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ОСТ 108.031.08-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Общие положения по обоснованию толщины стенки» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ОСТ 108.031.10-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Определение коэффициентов прочности» ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля»
