ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.22-2009

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ШТАМПОВАННЫЕ С ОБЖАТИЕМ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.104.15-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.22-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРХОДНЫЕ ШТАМПОВАННЫЕ С ОБЖАТИЕМ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штампованные равнопроходные тройники с вытянутой горловиной и обжатыми концами, изготавливаемые из труб или трубных заготовок из стали марки 12Х1МФ и 15Х1М1Ф по ТУ 14-3Р-55 или ТУ 1310-030-00212179, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 тройник штампованный: Тройник, изготовленный из трубы или трубной заготовки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунках 1 - 3 и в таблице 1.

4.2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Рекомендуемые размеры прямых участков подкатанной части уточняются при разработке технологического процесса. Допускается изготовление подкатанной части и без прямых участков.

5.2 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

5.3 Предельные отклонения наружного диаметра Da2 не должны превышать ±2 %.

5.4 Размер s1* обеспечивается технологией изготовления.

5.5 Проточку подкатанных концов диаметром dp допускается выполнять на длину не менее длины обжатой части тройника с выходом под углом (25 ± 2)°.

5.6 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.7 Остальные технические требования - по СТО ЦКТИ 10.003.

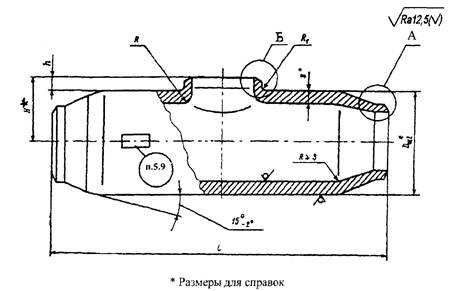

Рисунок 1

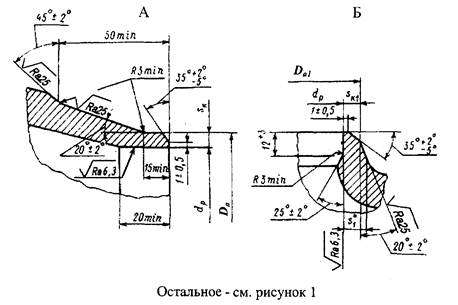

Рисунок 2

5.8 Пример условного обозначения тройника штампованного равнопроходного исполнения 02 с условным проходом Dy175:

ТРОЙНИК РАВНОПРОХОДНЫЙ 175 02 СТО ЦКТИ 720.22

5.9 Пример маркировки:

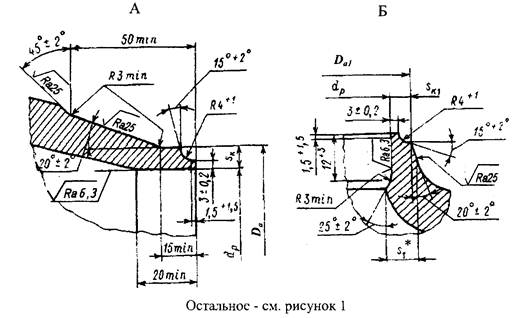

Рисунок 3


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dу

Наружный диаметр и толщина стенки присоединяемых труб

Da

Da1

Da2*

dр

L ± 5

Н*

h+5

s*

s1*

sk

sk1

R, не более

R1, не менее

Марка стали

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

p = 13,73 МПа, t = 560 °C

01

3

150

219×32

219

+3

219

+3

320

156

+0,63

1000

205

45

60

36

28,0

28,5

115

45

15Х1М1Ф

463,0

-1

p = 13,73 МПа, t = 545 °C

02**

3

175

219×28

219

+3

219

+3

340

164

+0,63

1000

220

50

60

36

24,0

24,5

115

45

15Х1М1Ф

463,0

-1

p = 13,73 МПа, t = 515 °С

03

3

100

133×14

133

+2

136

+2

205

106

+0,54

550

142

40

30

17

11,5

12,0

60

25

12X1МФ

85,7

-1

р = 4,02 МПа, t = 545 °C

04

2

100

108×7

108

+2

112

+2

150

96

+0,54

550

95

20

20

12

4,6

5,0

50

25

12X1МФ

39,0

-1

* Размеры для справок

** Для исполнения 02 предельное отклонение размера h - ±5






Ключевые слова: тепловые станции, паропроводы, тройники равнопроходные штампованные, конструкция, размеры, материалы
