СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.07-2009

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ
ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.104.05-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.07-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на переходные тройники с вытянутой горловиной и обжатыми концами, изготавливаемые из труб стали марки 15ГС по ТУ 14-3Р-55, для трубопроводов II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») пара и горячей воды тепловых станций с абсолютным давлением и температурой среды:



р = 3,92 МПа, t = 450 °С



Категория II.1



р = 7,45 МПа, t = 145 °C

Категория II.2



р = 4,31 МПа, t = 340 °С



р = 3,92 МПа, t = 200 °С



Категория III.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

4.2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника.

Допускается изготовление подкатанной части и без прямых участков.

5.2 Размеры радиусов сопряжения горловины с корпусом, высот и толщины стенки sk1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

5.3 Масса тройников - 16,1 кг - расчетная, приведена для справки.

5.4 Остальные технические требования - по СТО ЦКТИ 10.003.

5.5 Пример условного обозначения тройника переходного исполнения 02 с условными проходами Dy 100 и Dy 80:

ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 02 СТО ЦКТИ 720.07

5.6 Пример маркировки:

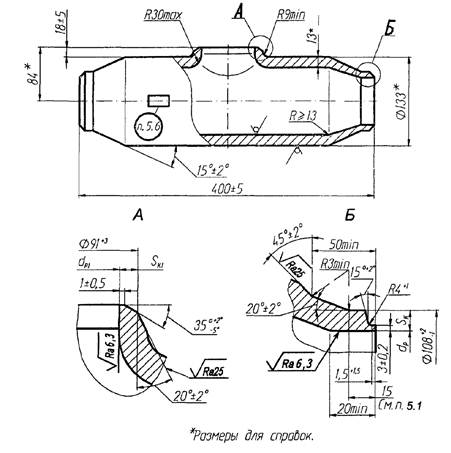

Рисунок 1

Рисунок 2

Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

dр

dр1

sk

sk1

Dy

Dy1

номин.

пред. откл.

номин.

пред. откл.

не менее

p = 3,92 МПа, t = 450 °С; p = 7,45 МПа, t = 145 °С

01

1

100

80

108×8

89×6

93

+0,54

77

+0,46

5,4

5,4

p = 4,31 МПа, t = 340 °С; p = 3,92 МПа, t = 200 °С

02

2

100

80

108×5

89×4,5

100

+0,54

80

+0,54

2,7

3,6
