СТ ЦКБА 031-2015

Арматура трубопроводная и приводные устройства к ней. Паспорт. Правила разработки и оформления

Обозначение:	СТ ЦКБА 031-2015
Обозначение англ:	031-2015
Статус:	действует
Название рус.:	Арматура трубопроводная и приводные устройства к ней. Паспорт. Правила разработки и оформления
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015

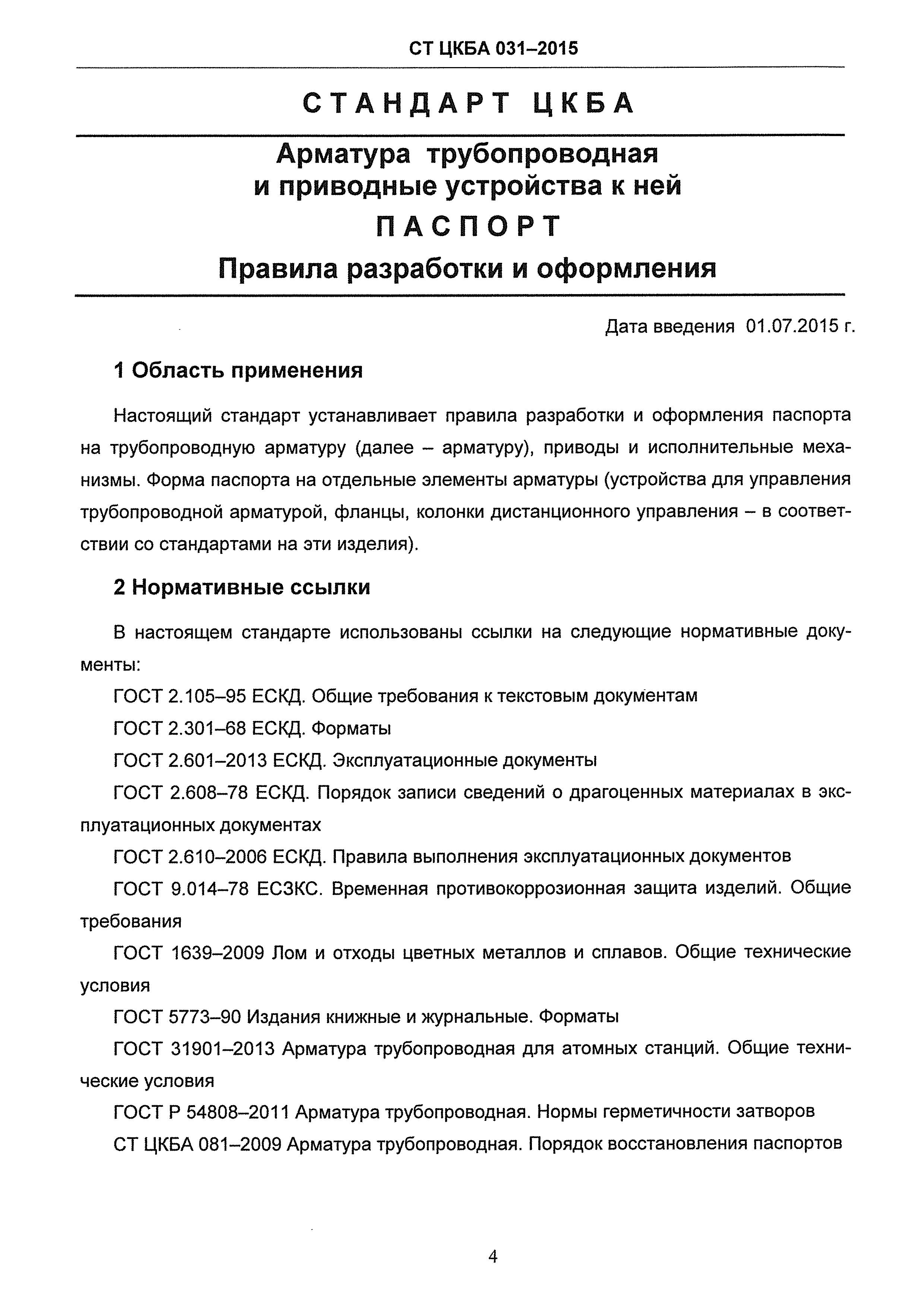

Область применения:	Стандарт устанавливает правила разработки и оформления паспорта на трубопроводную арматуру, приводы и исполнительные механизмы. Форма паспорта на отдельные элементы арматуры (устройства для управления трубопроводной арматурой, фланцы, колонки дистанционного управления - в соответствии со стандартами на эти изделия).

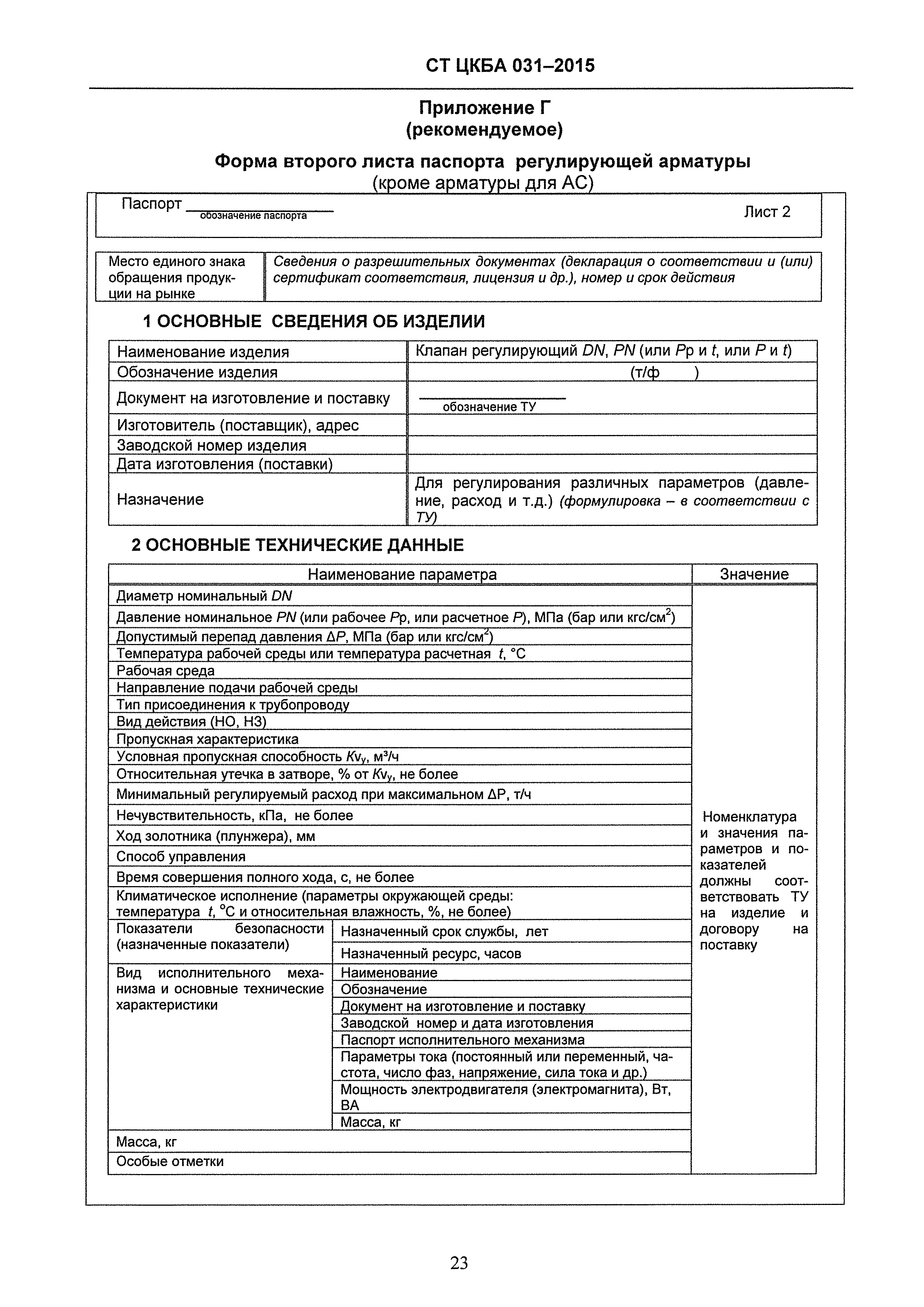

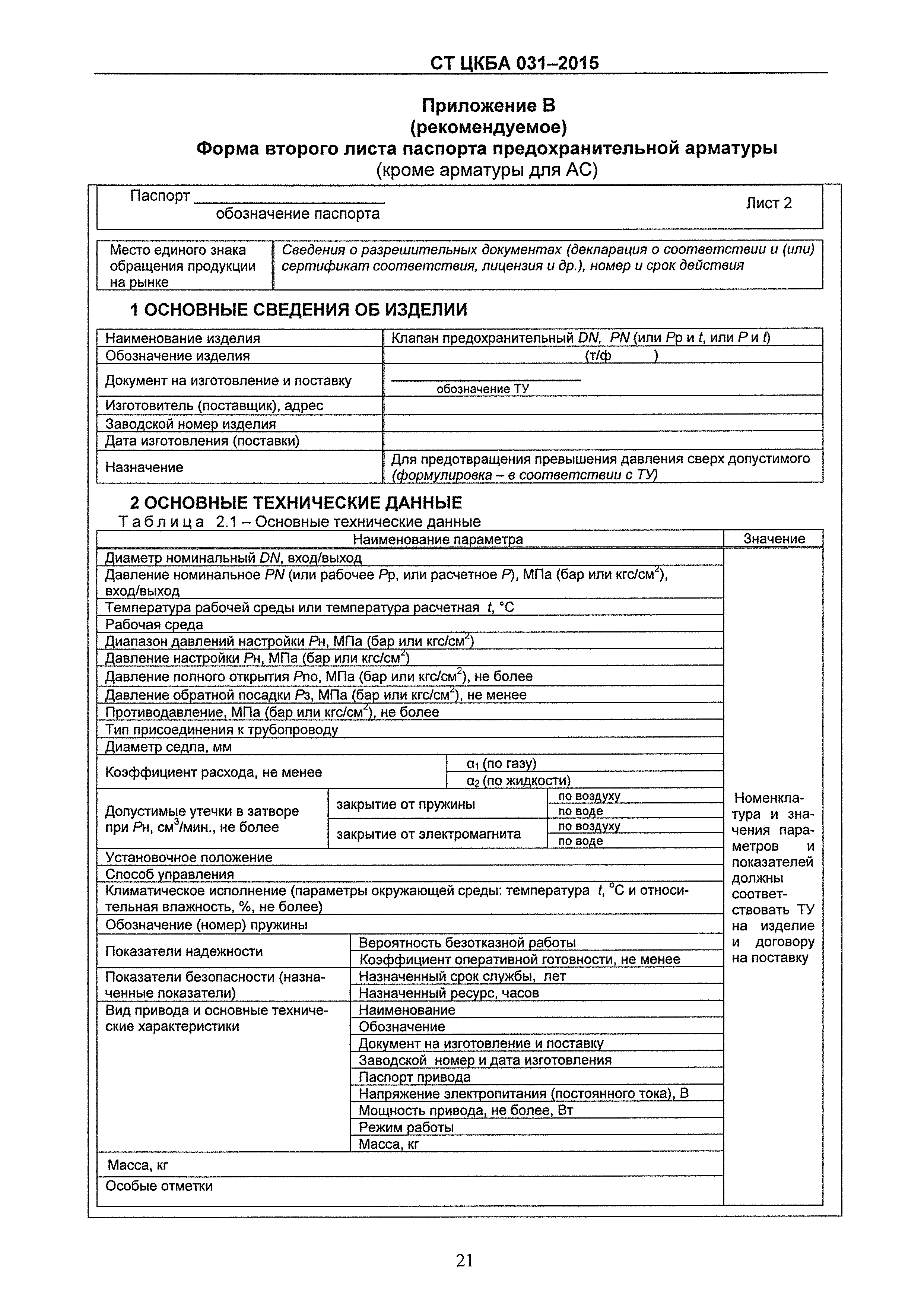

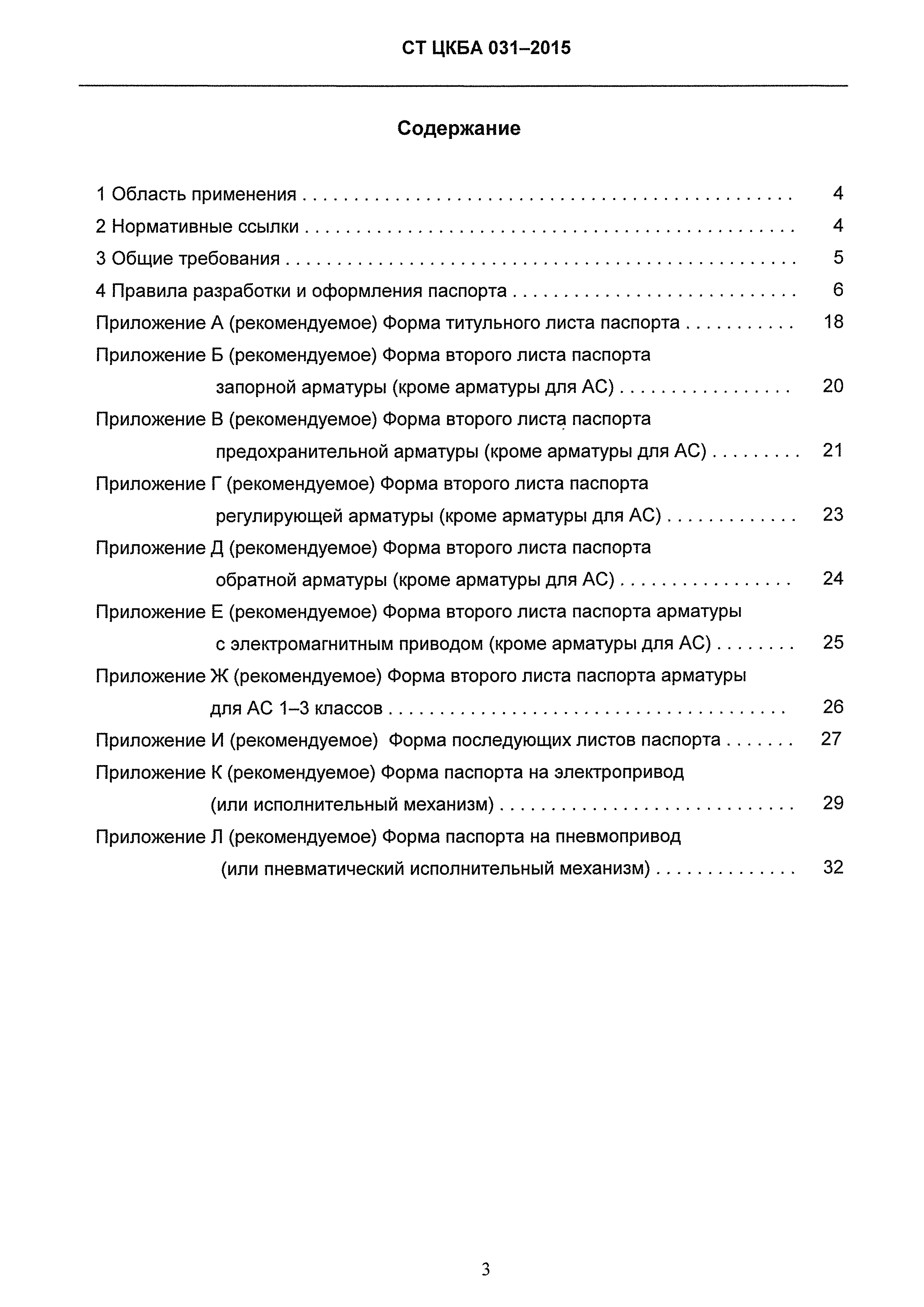

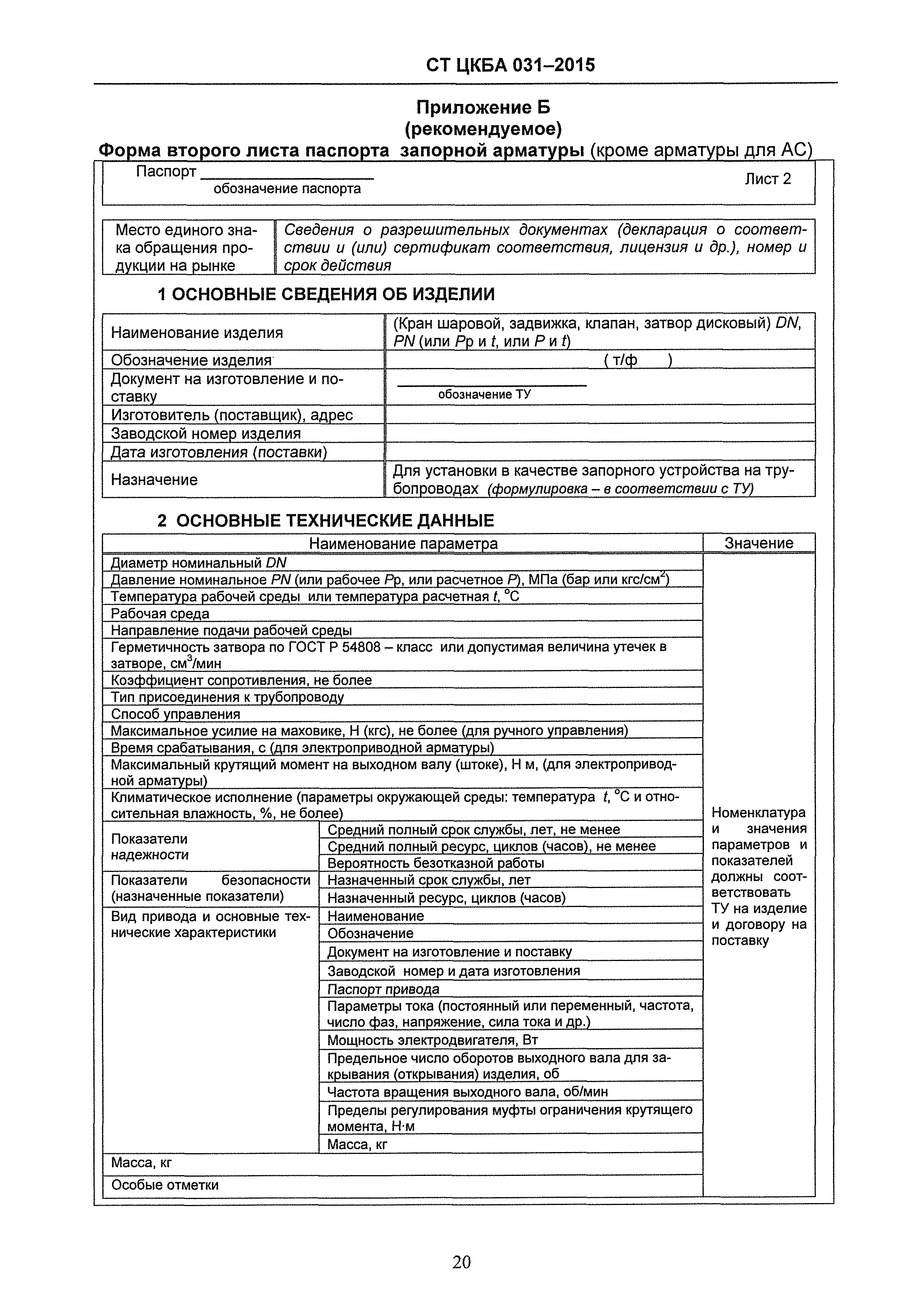

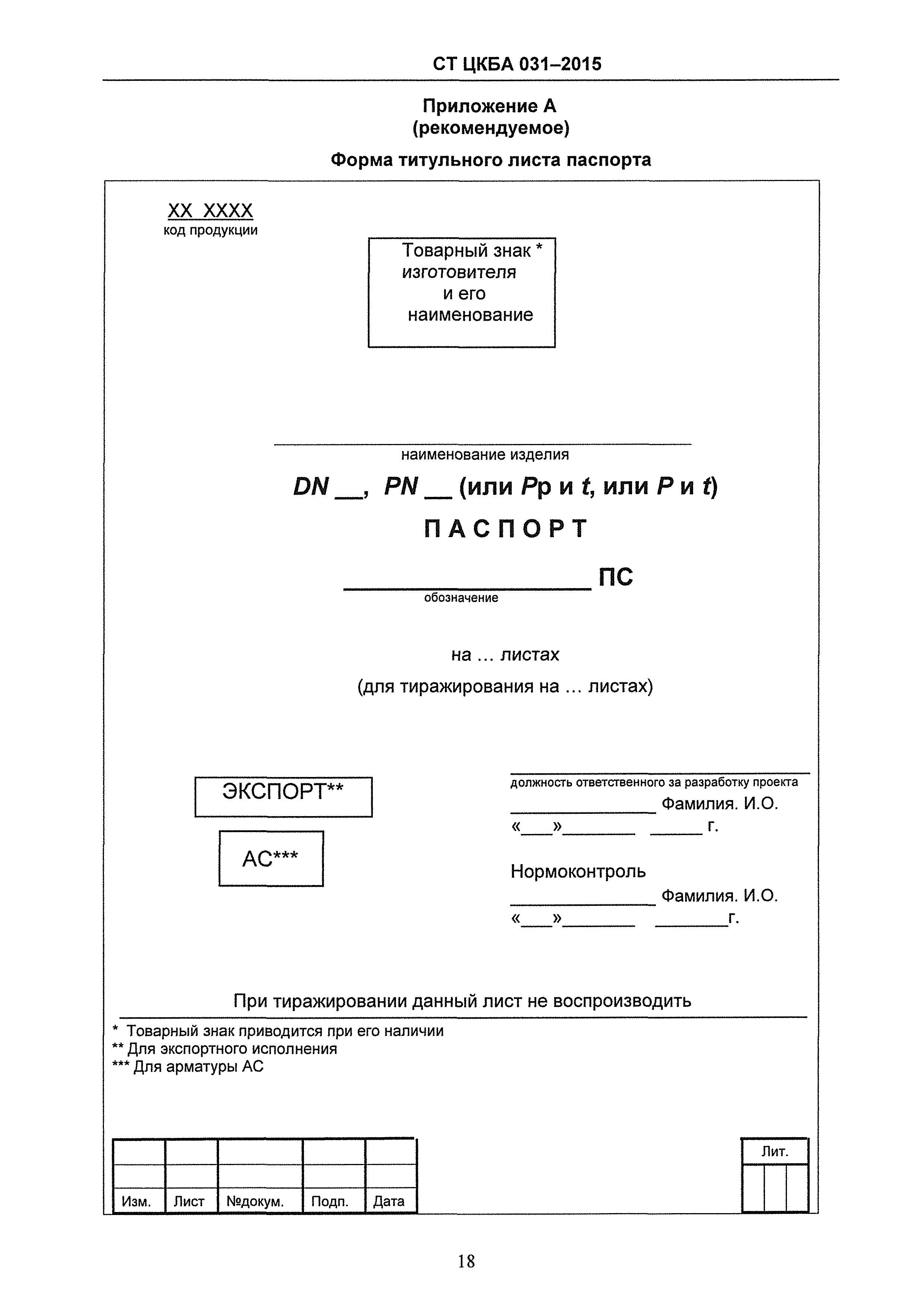

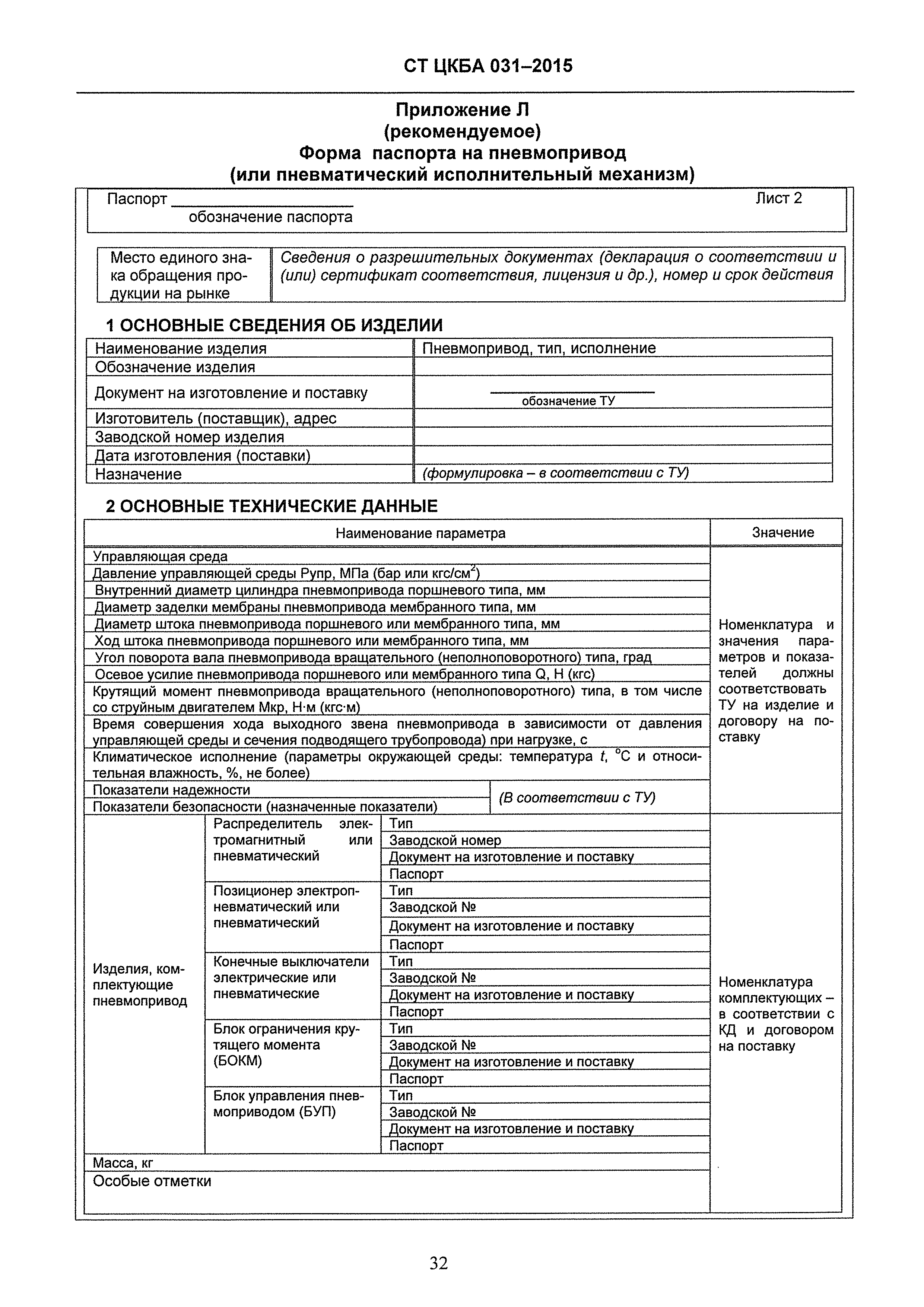

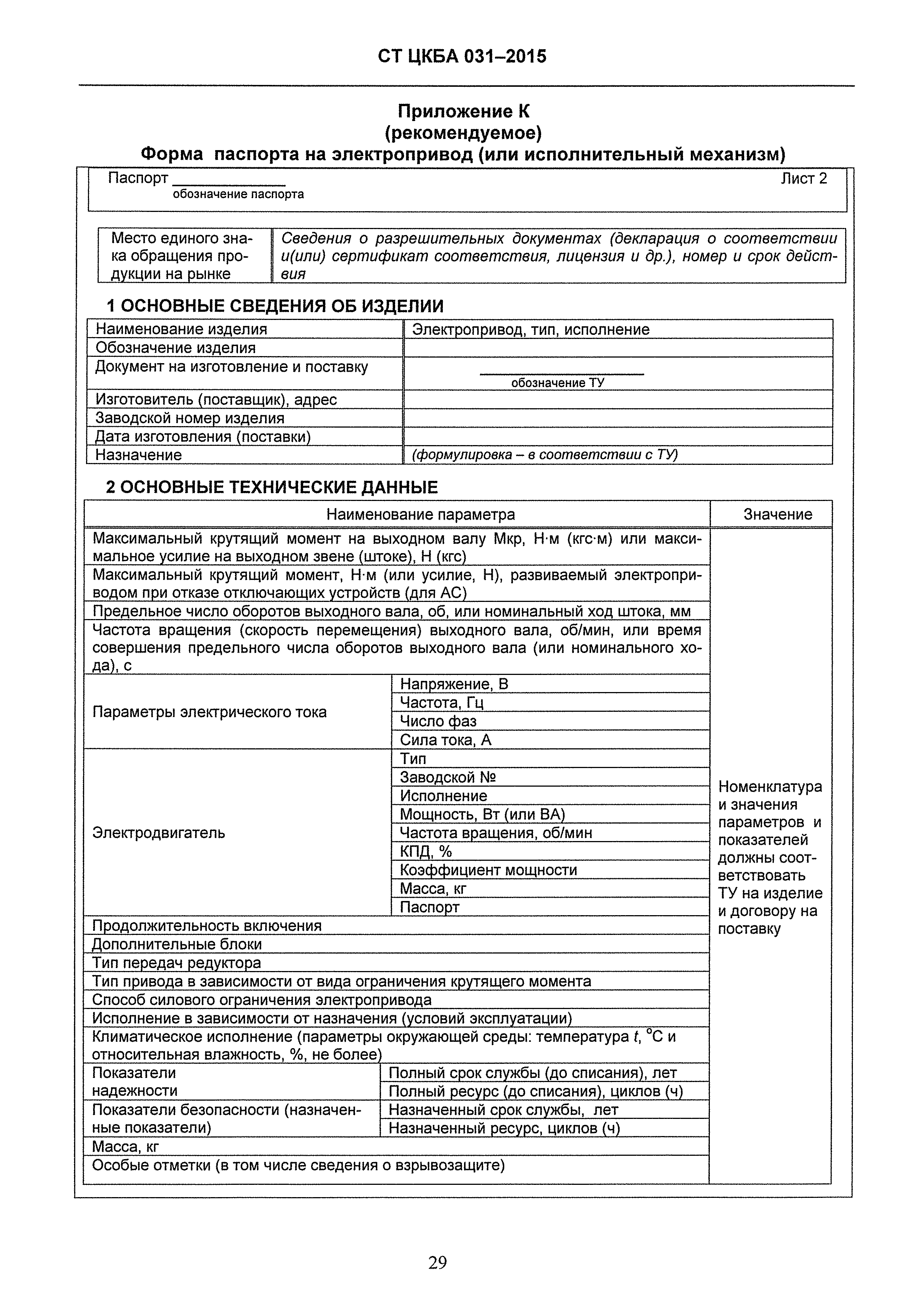

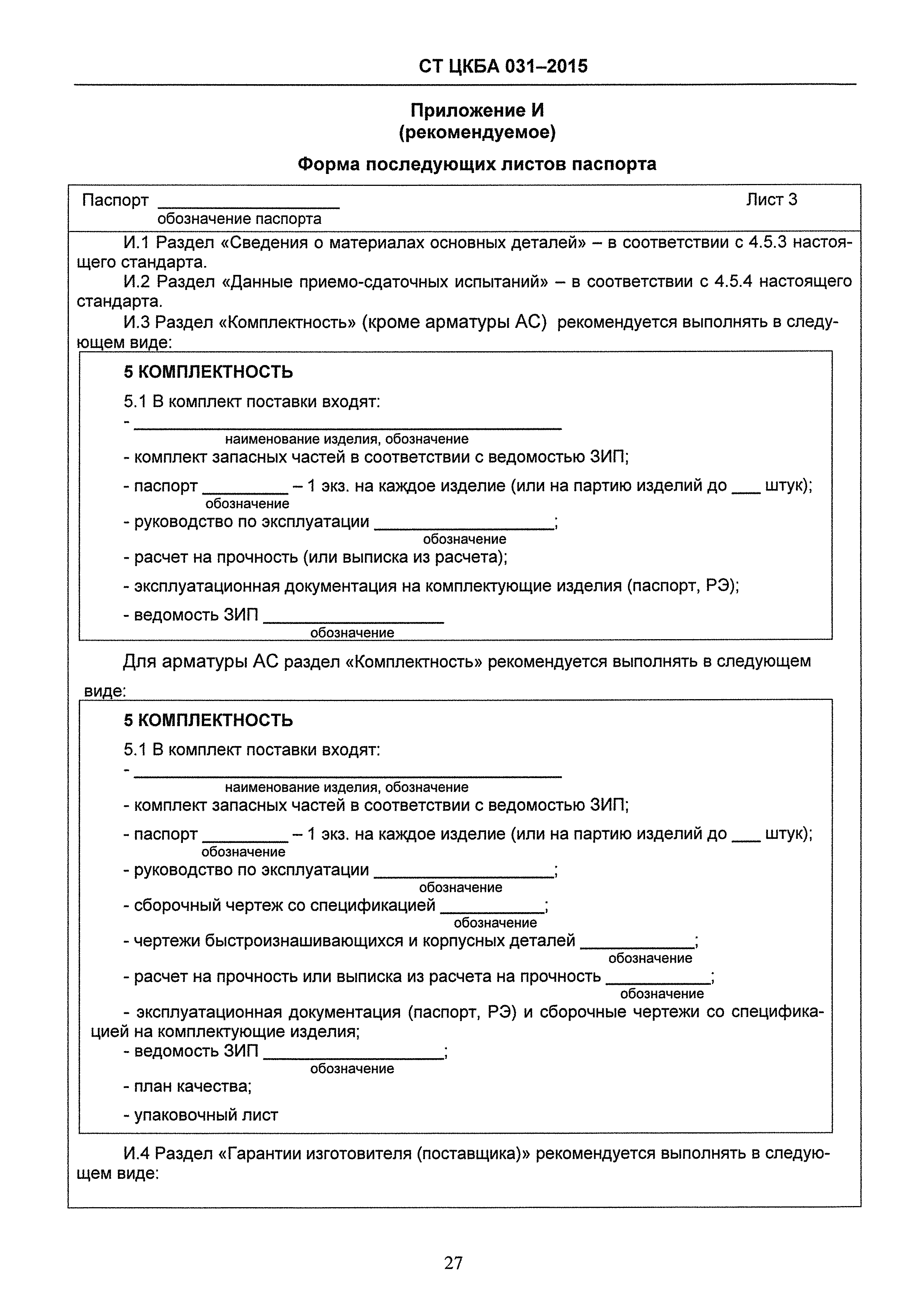

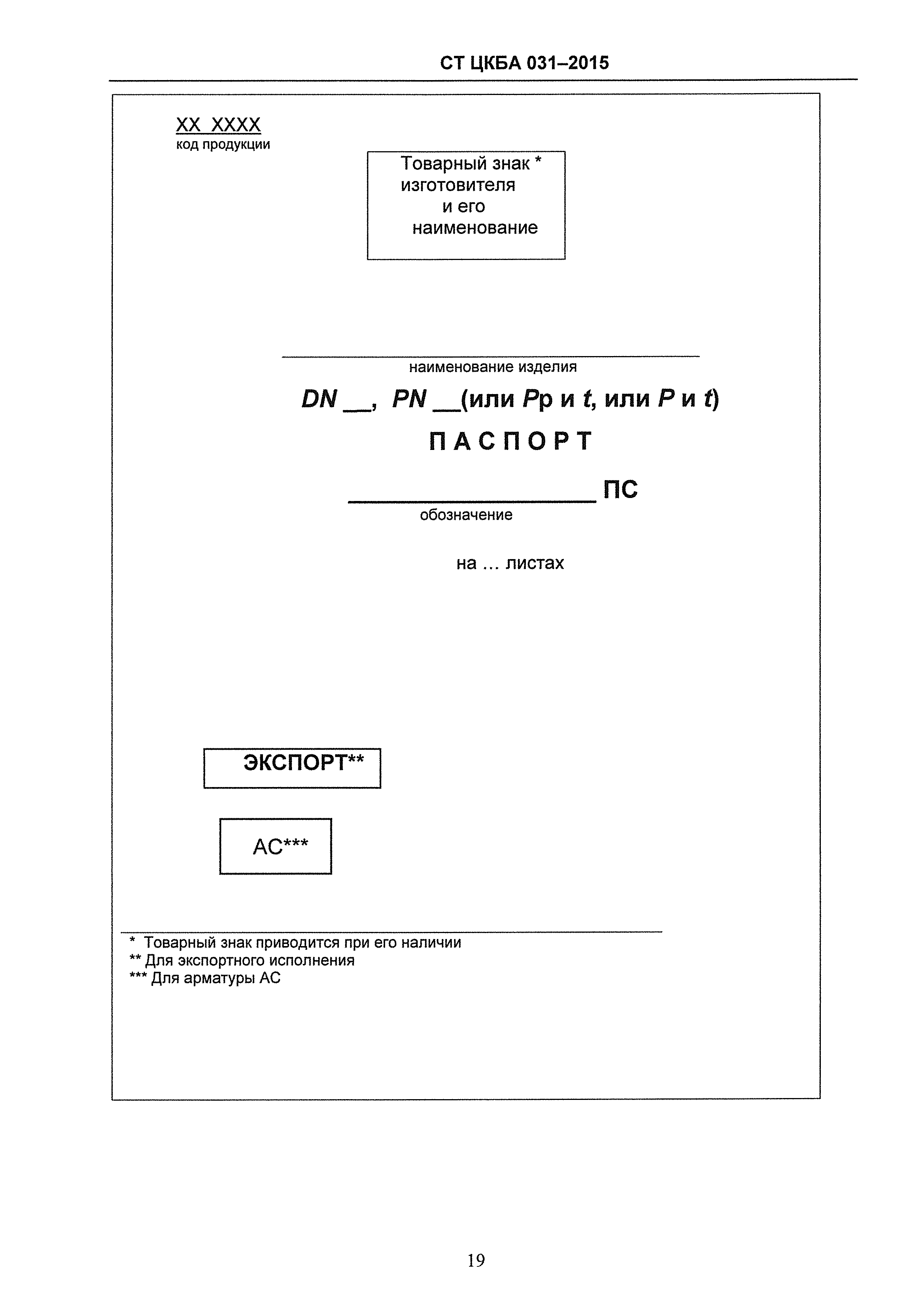

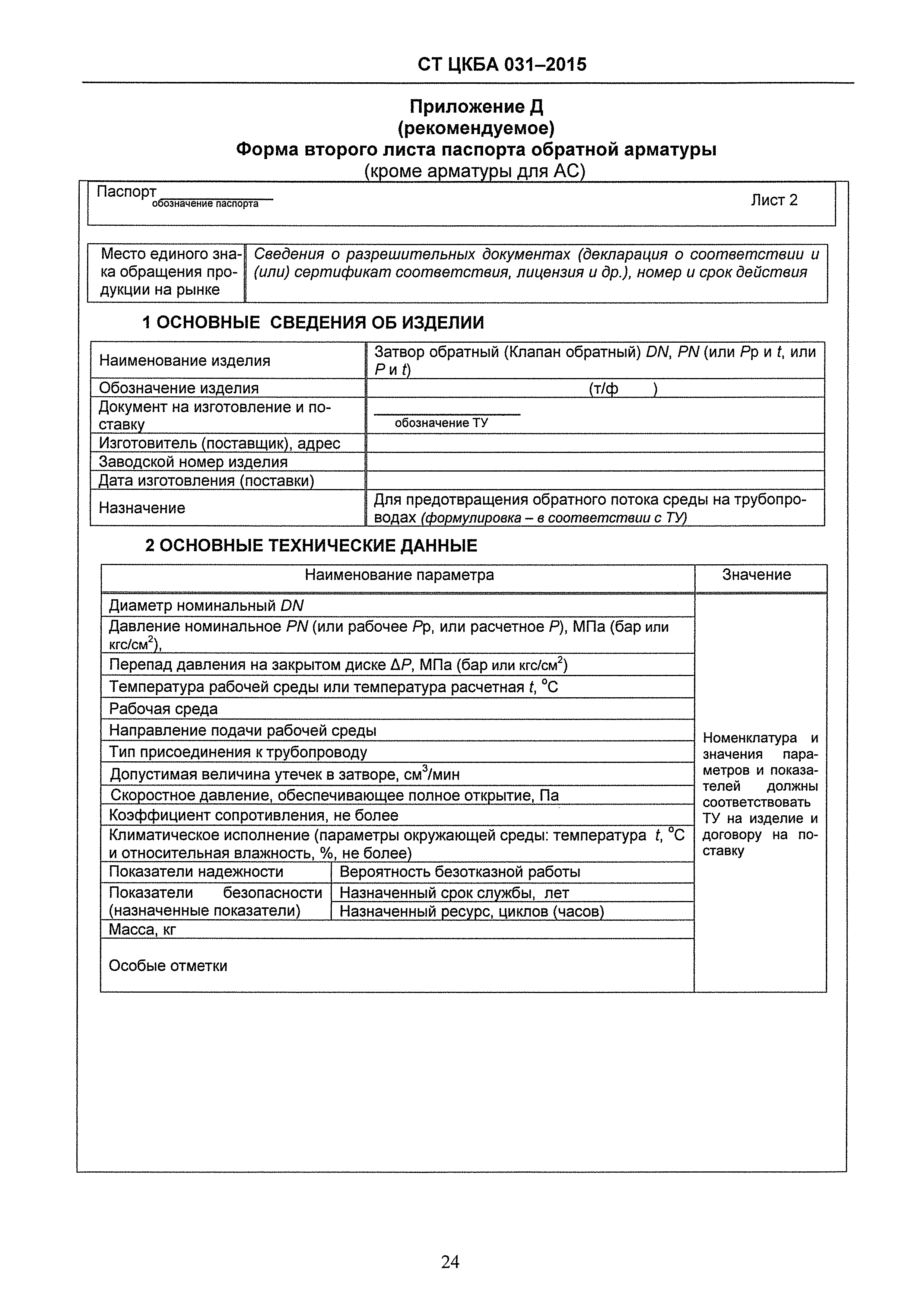

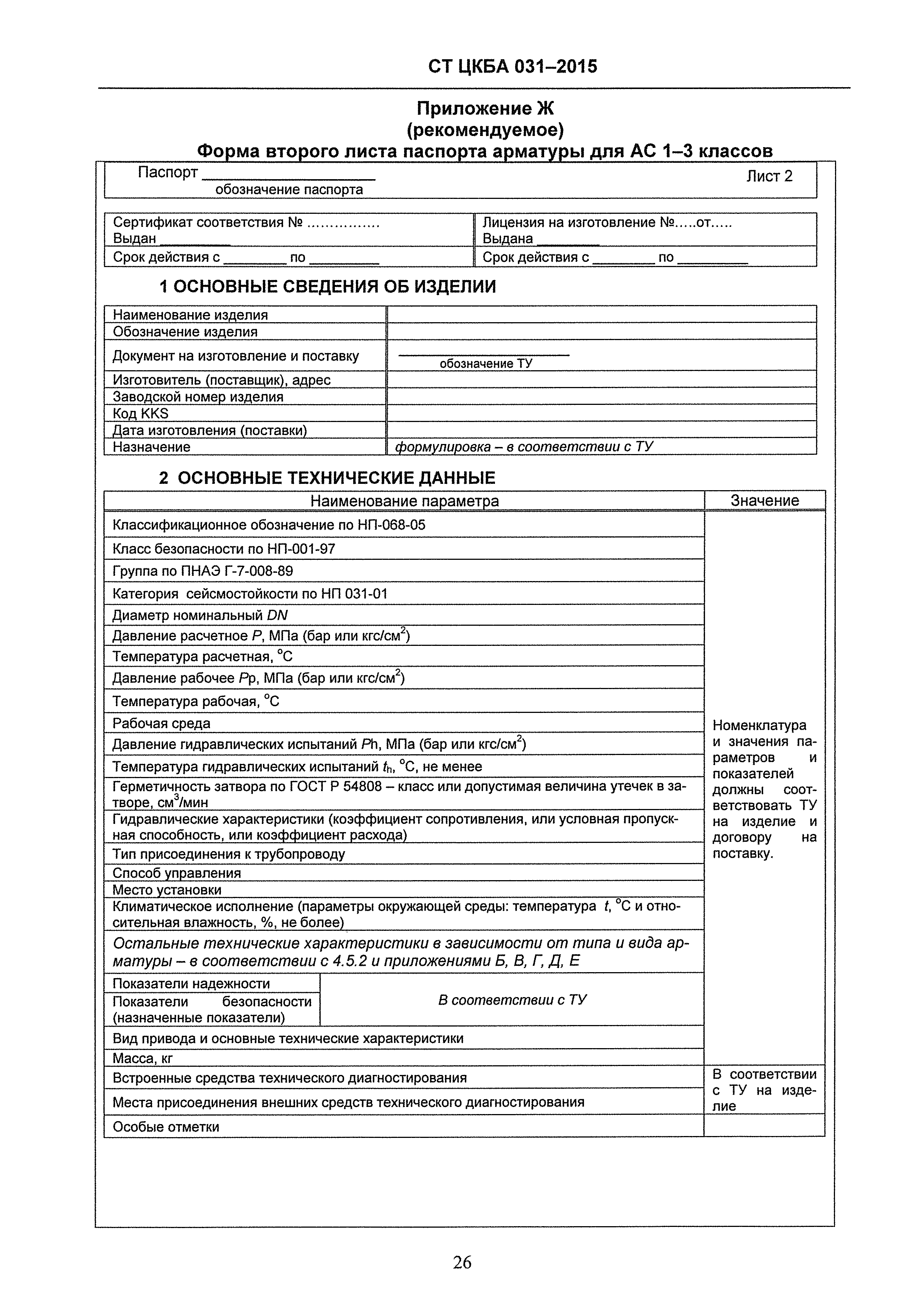

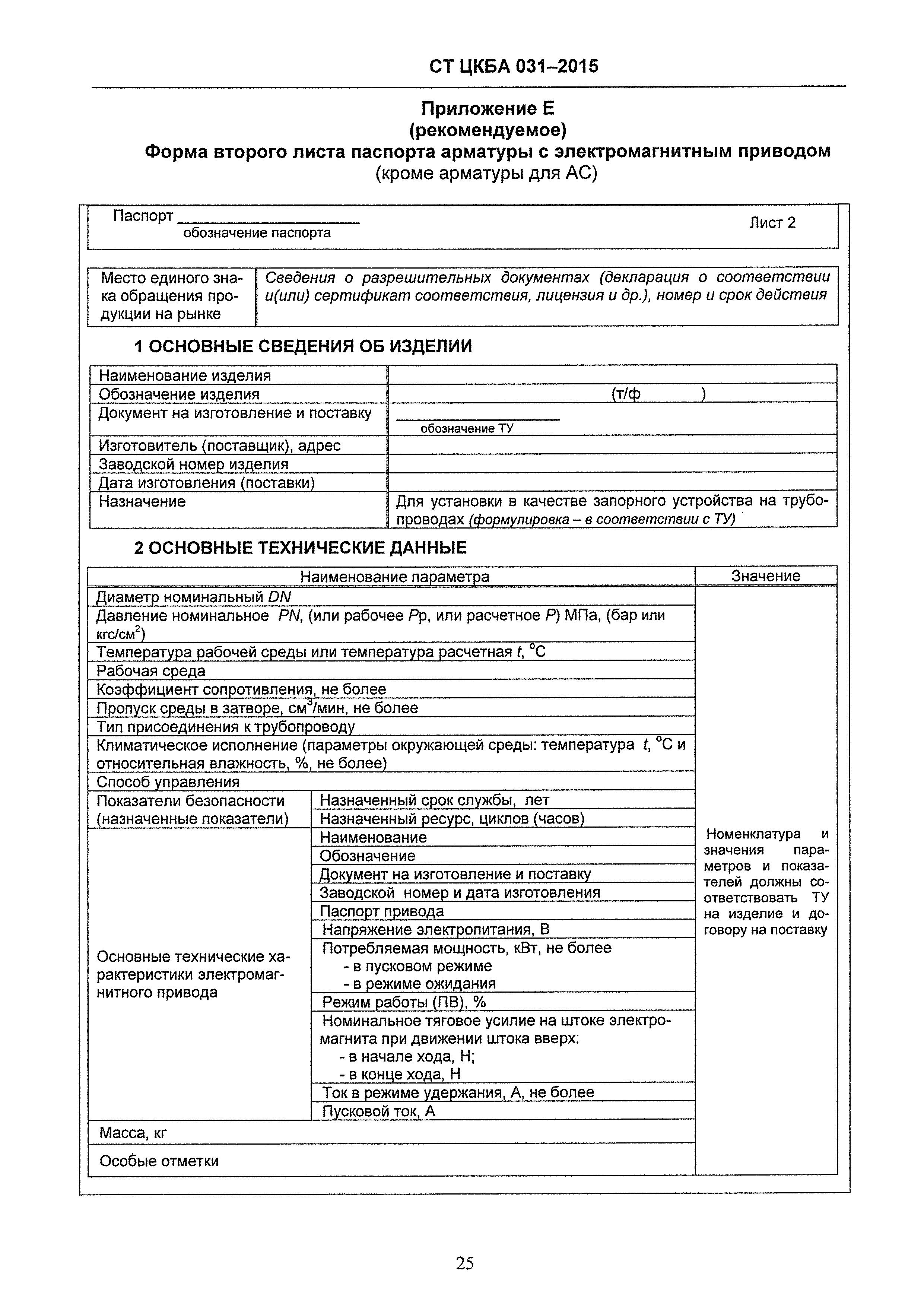

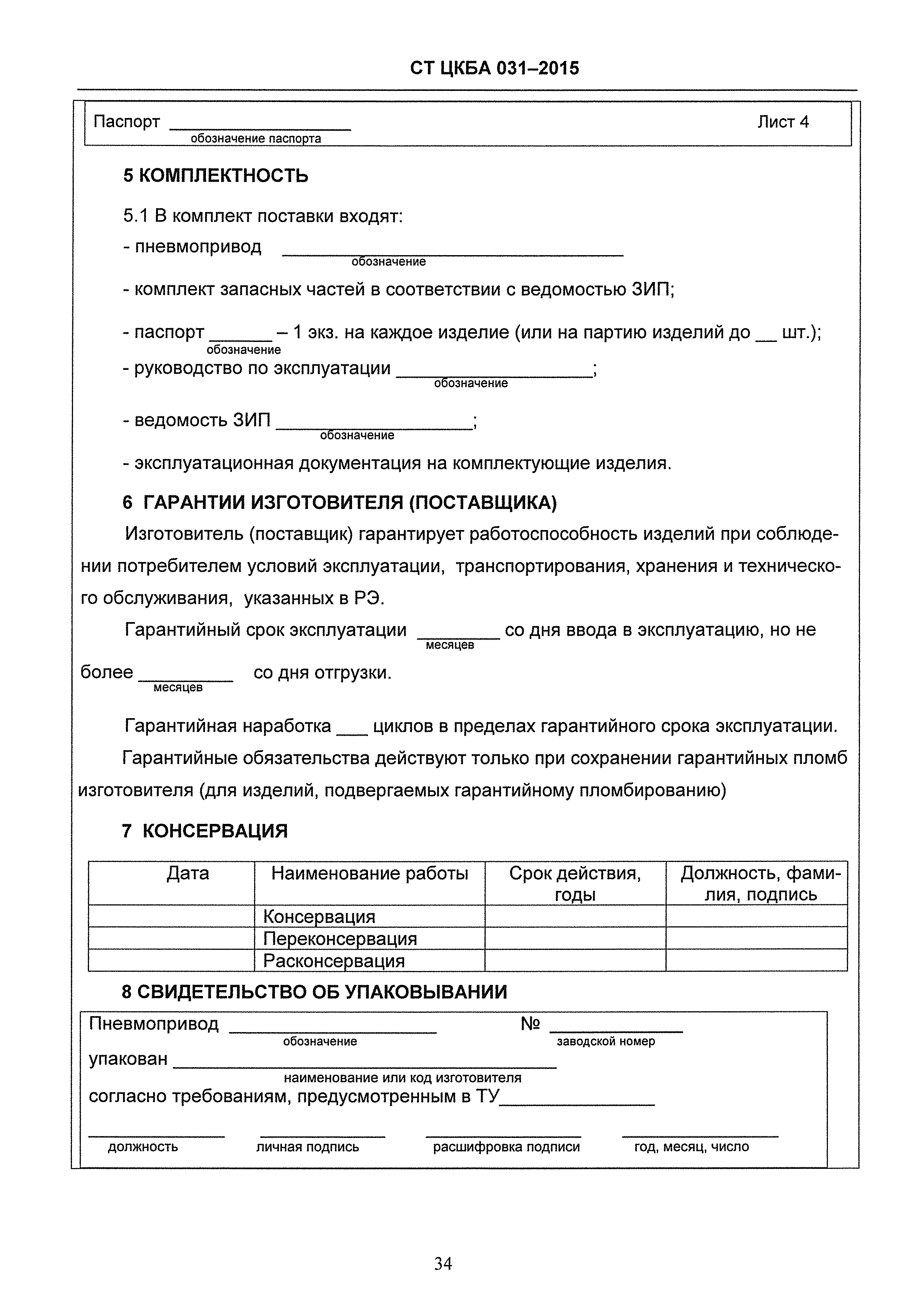

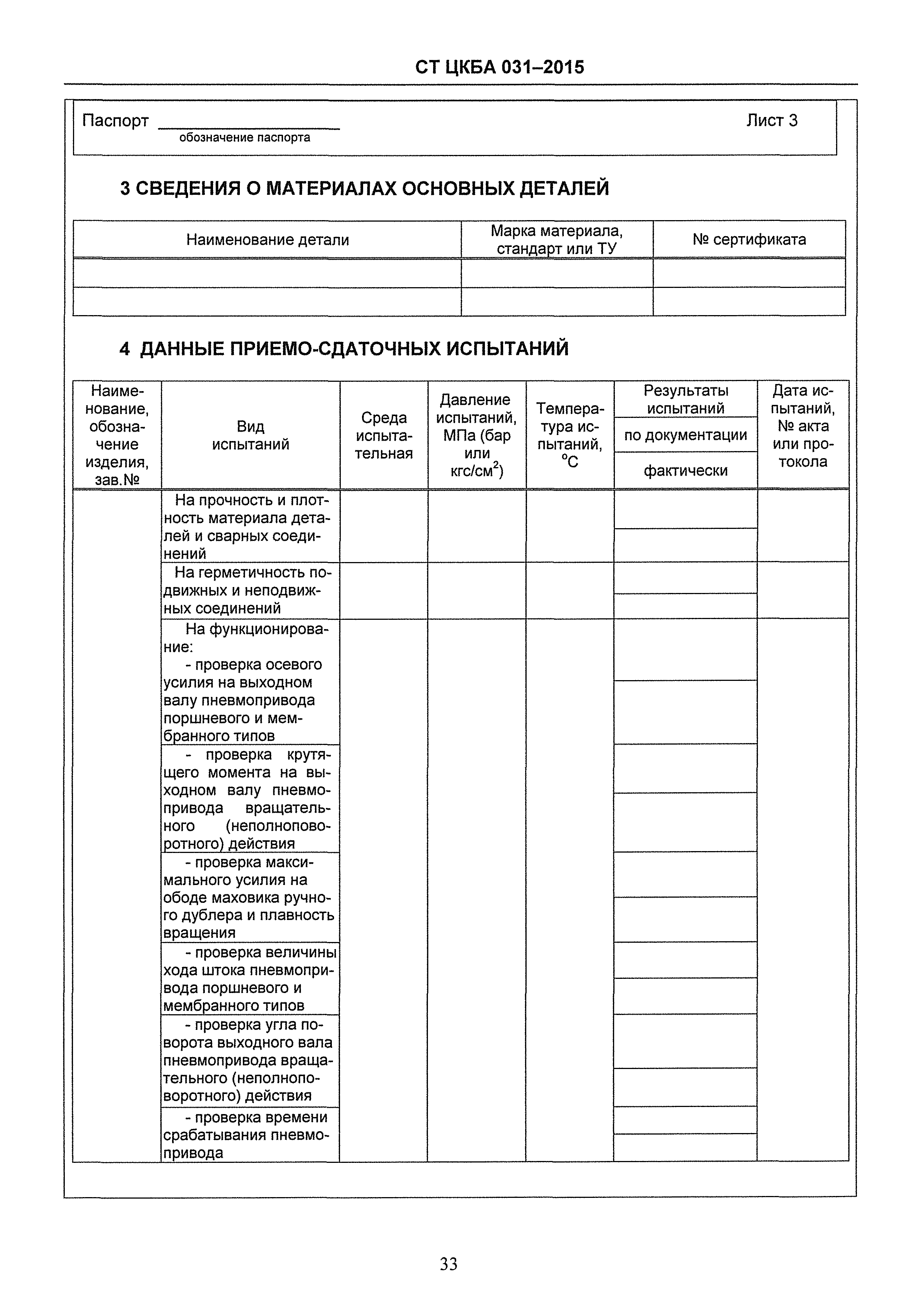

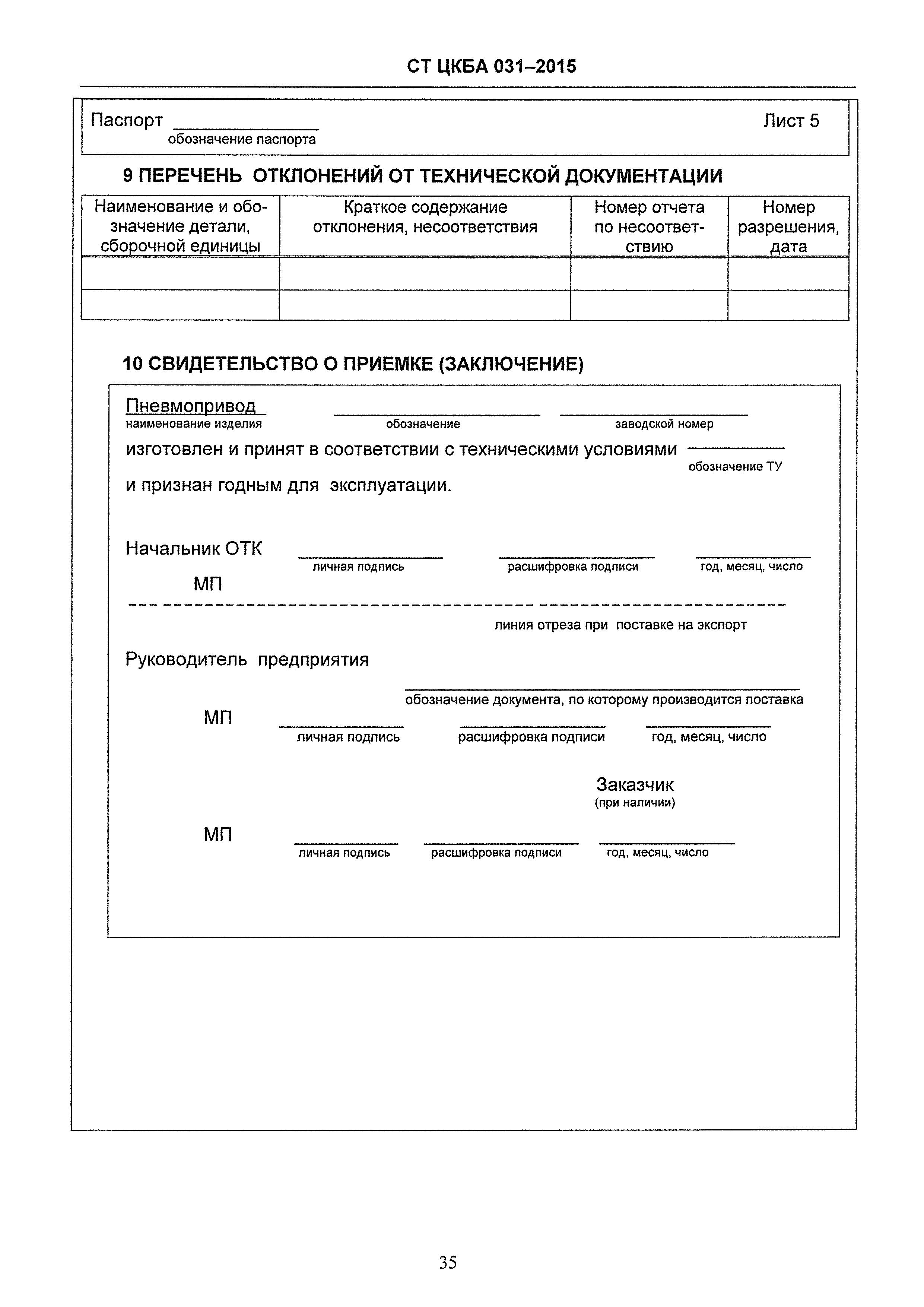

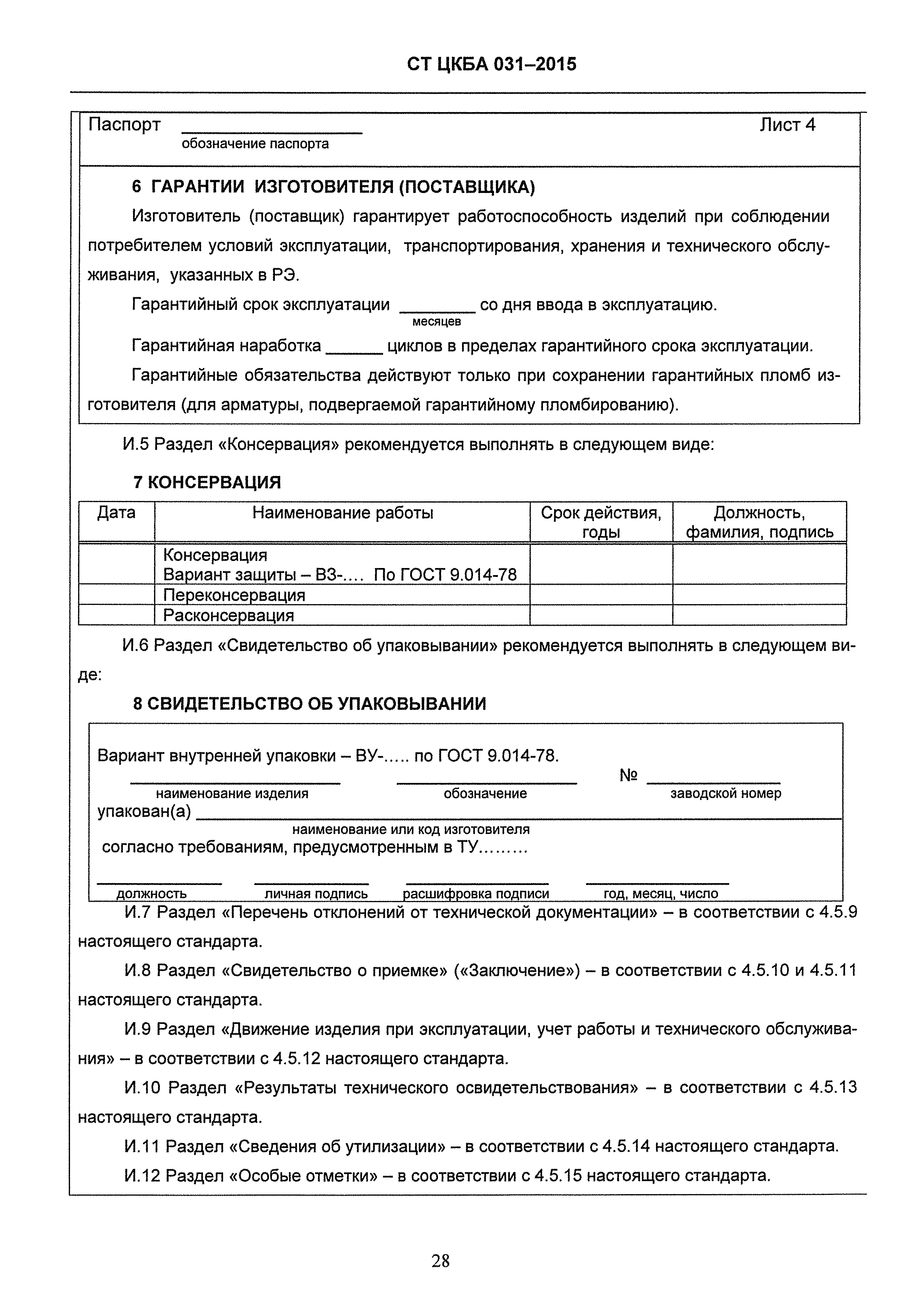

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие требования 4 Правила разработки и оформления паспорта Приложение А (рекомендуемое) Форма титульного листа паспорта Приложение Б (рекомендуемое) Форма второго листа паспорта запорной арматуры (кроме арматуры для АС) Приложение В (рекомендуемое) Форма второго листа паспорта предохранительной арматуры (кроме арматуры для АС) Приложение Г (рекомендуемое) Форма второго листа паспорта регулирующей арматуры (кроме арматуры для АС) Приложение Д (рекомендуемое) Форма второго листа паспорта обратной арматуры (кроме арматуры для АС) Приложение Е (рекомендуемое) Форма второго листа паспорта арматуры с электромагнитным приводом (кроме арматуры для АС) Приложение Ж (рекомендуемое) Форма второго листа паспорта арматуры для АС 1—3 классов Приложение И (рекомендуемое) Форма последующих листов паспорта Приложение К (рекомендуемое) Форма паспорта на электропривод (или исполнительный механизм) Приложение Л (рекомендуемое) Форма паспорта на пневмопривод (или пневматический исполнительный механизм)

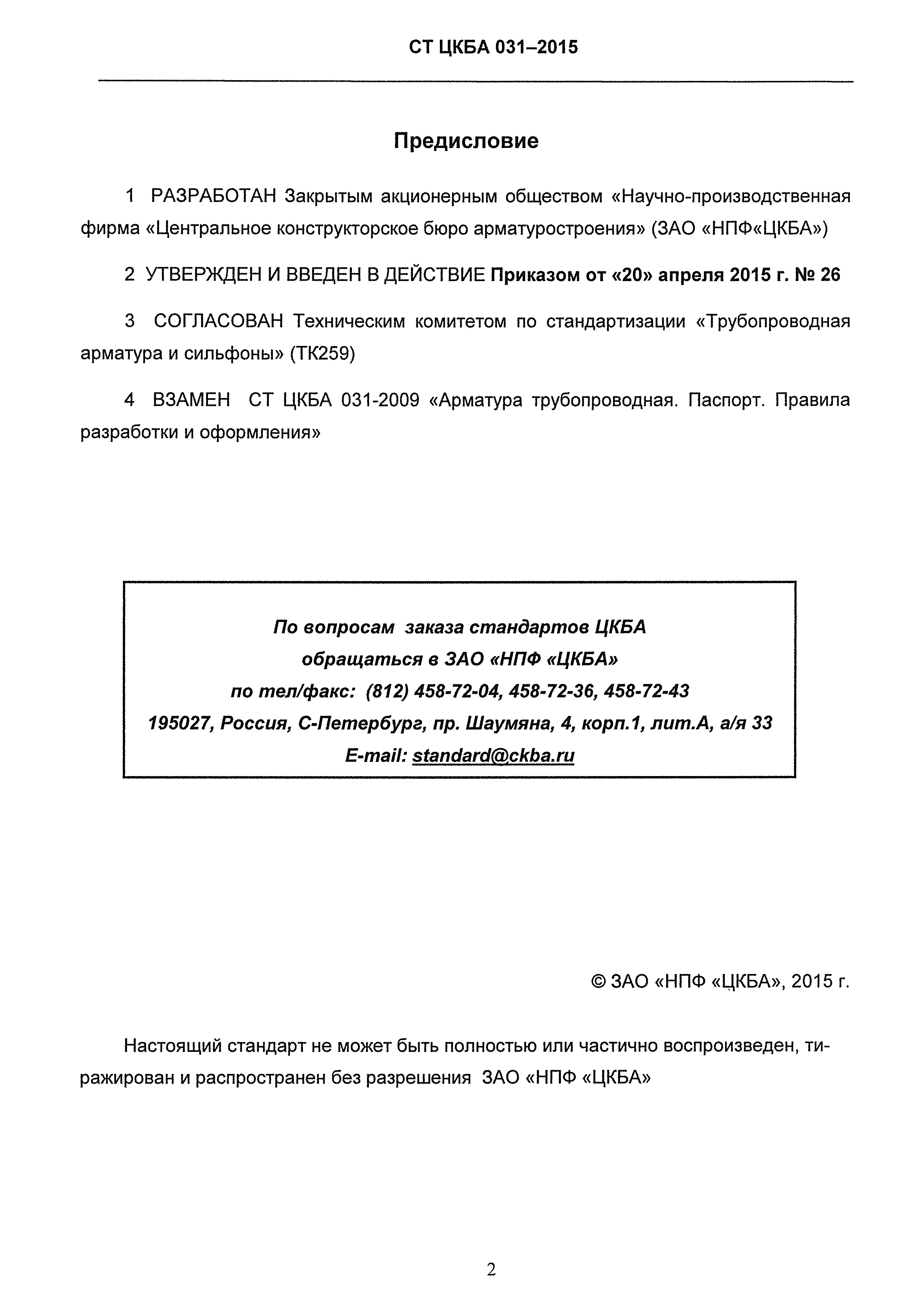

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	20.04.2015 ЗАО НПФ ЦКБА (26)
Принят:	Техническим комитетом по стандартизации Трубопроводная арматура и сильфоны (ТК 259)
Издан:	ЗАО НПФ ЦКБА (2015 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления»
Нормативные ссылки:	ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 2.608-78 «Единая система конструкторской документации. Порядок записи сведений о драгоценных материалах в эксплуатационных документах» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» НП 031-01 «Нормы проектирования сейсмостойких атомных станций» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» СТ ЦКБА 081-2009 «Арматура трубопроводная. Порядок восстановления паспортов» СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления» ГОСТ 1639-2009 «Лом и отходы цветных металлов и сплавов. Общие технические условия» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ 31901-2013 «Арматура трубопроводная для атомных станций. Общие технические условия» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 5773-90 «Издания книжные и журнальные. Форматы»
