Скачать ГОСТ Р ЕН 1010-5-2012 Оборудование полиграфическое. Требования безопасности для конструирования и изготовления. Часть 5. Машины для изготовления гофрокартона и машины для переработки плоского картона и гофрокартона

Дата актуализации: 10.08.2017

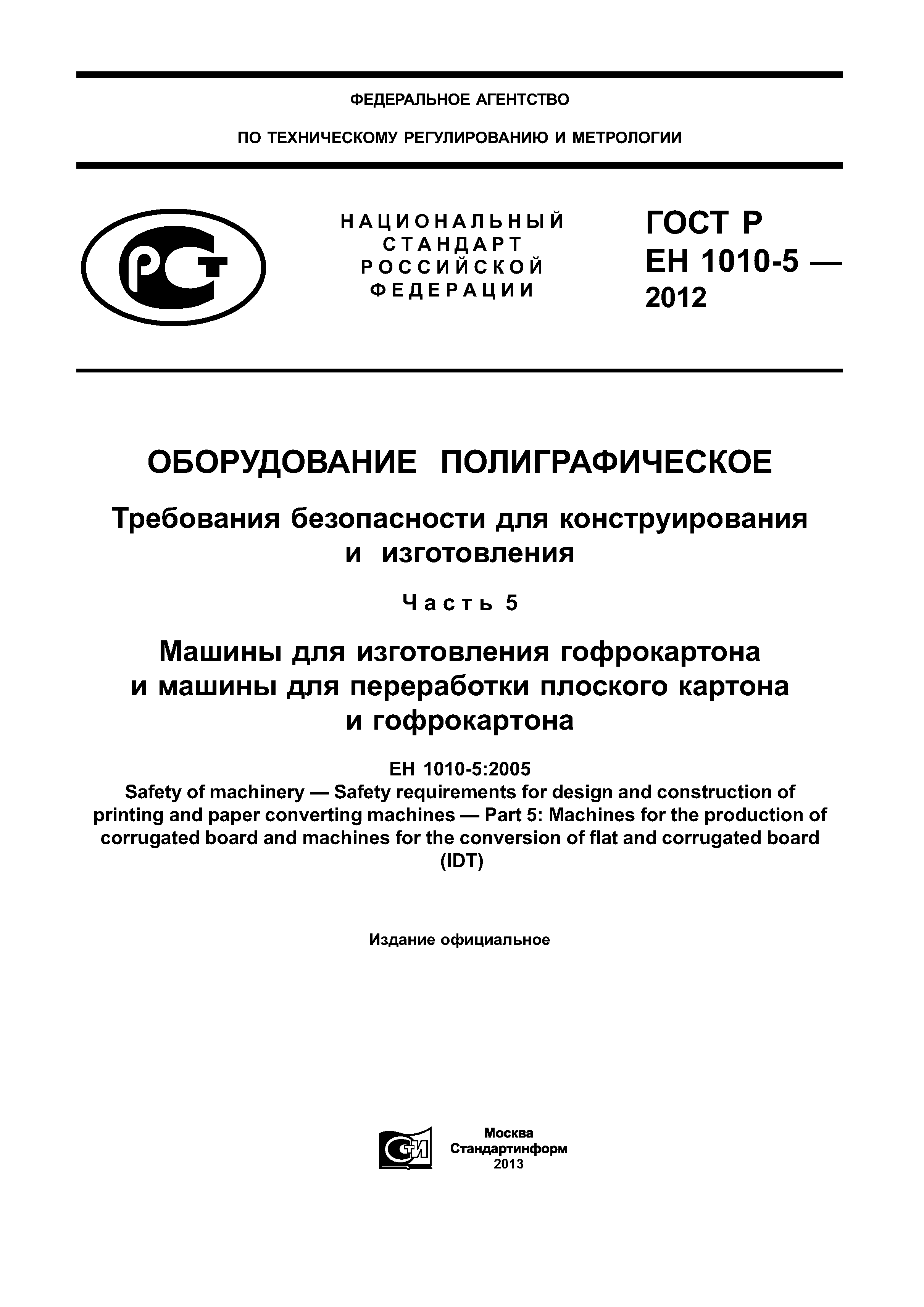

ГОСТ Р ЕН 1010-5-2012

Оборудование полиграфическое. Требования безопасности для конструирования и изготовления. Часть 5. Машины для изготовления гофрокартона и машины для переработки плоского картона и гофрокартона

Обозначение: ГОСТ Р ЕН 1010-5-2012
Обозначение англ: GOST R EN 1010-5-2012
Статус:действует
Название рус.:Оборудование полиграфическое. Требования безопасности для конструирования и изготовления. Часть 5. Машины для изготовления гофрокартона и машины для переработки плоского картона и гофрокартона
Название англ.:Printing machinery. Safety requirements for the design and construction. Part 5. Machines for the production of corrugated board and machines for the conversion of flat and corrugated board
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.01.2014
Область применения:Действие стандарта распространяется на: - машины и оборудование для изготовления гофрокартона; - фальцевально-склеивающие машины; - печатно-высекальные машины и агрегаты и ротационные высекальные машины (секционного типа, работающие в составе поточных линий для переработки плоского картона); - тигельные машины для высечки и рилевки (биговки) с ручной подачей; - плосковысекальные автоматы; - гильзонавивочные станки.

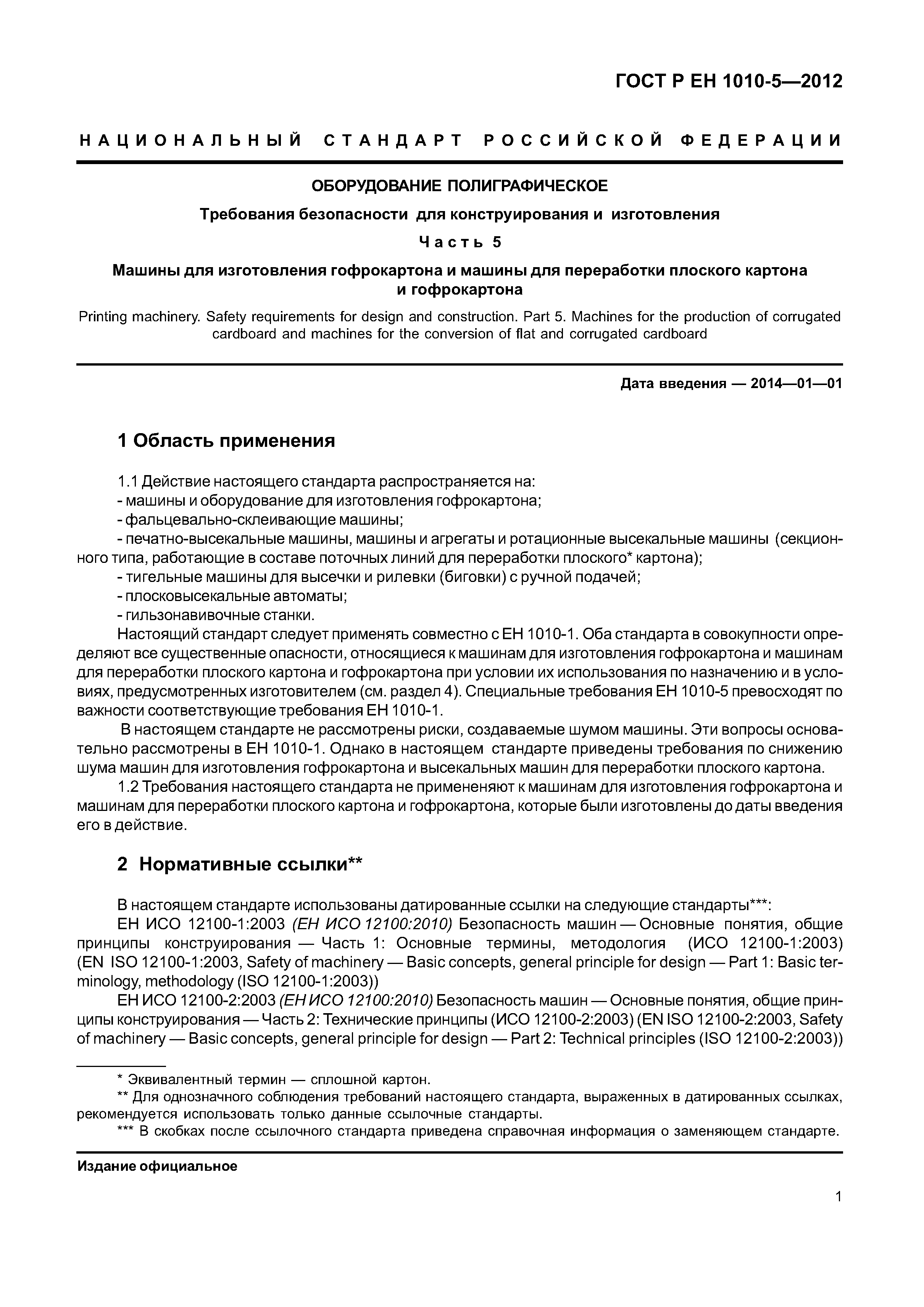

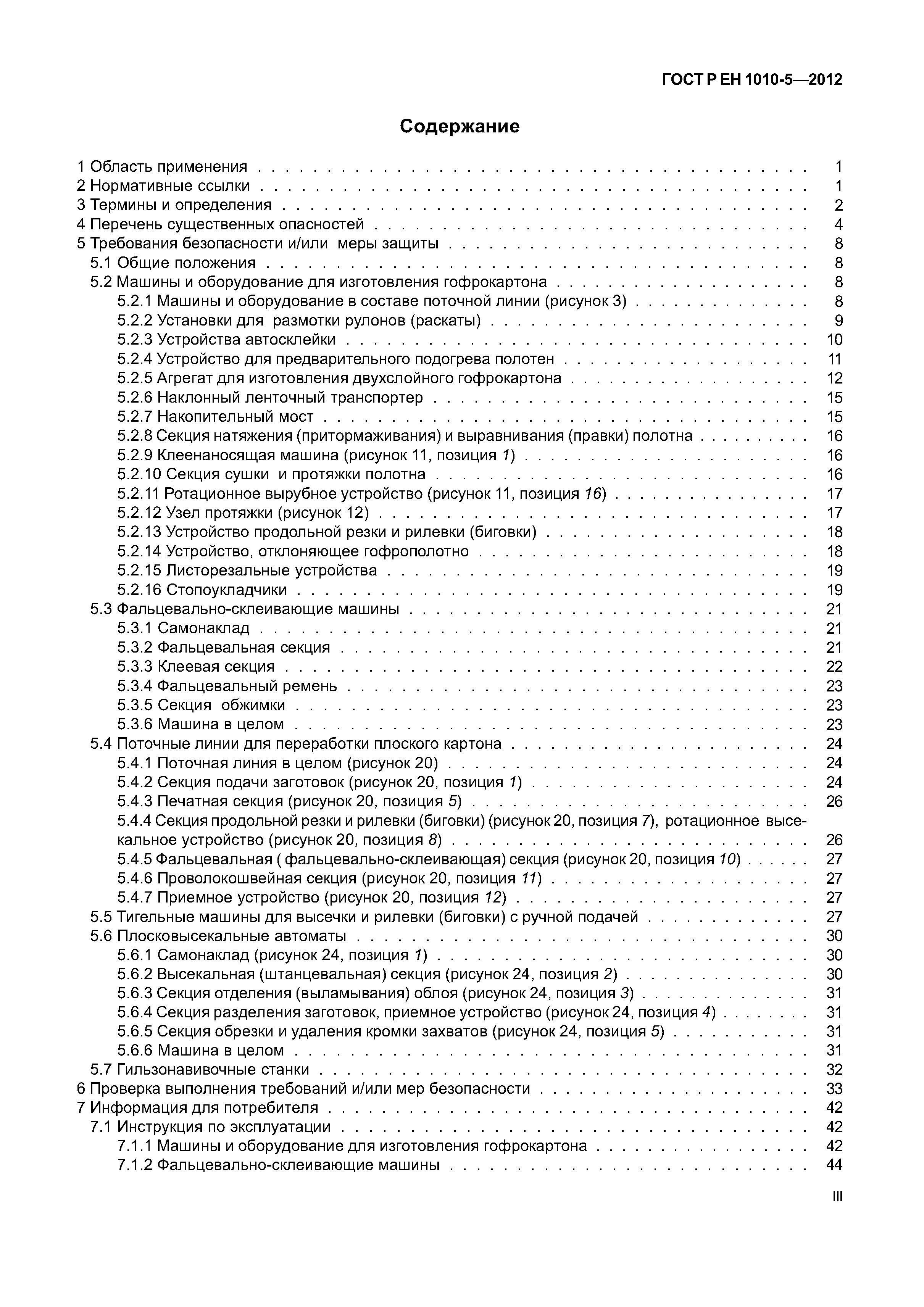

Оглавление:1 Область применения
2 Нормативные ссылки

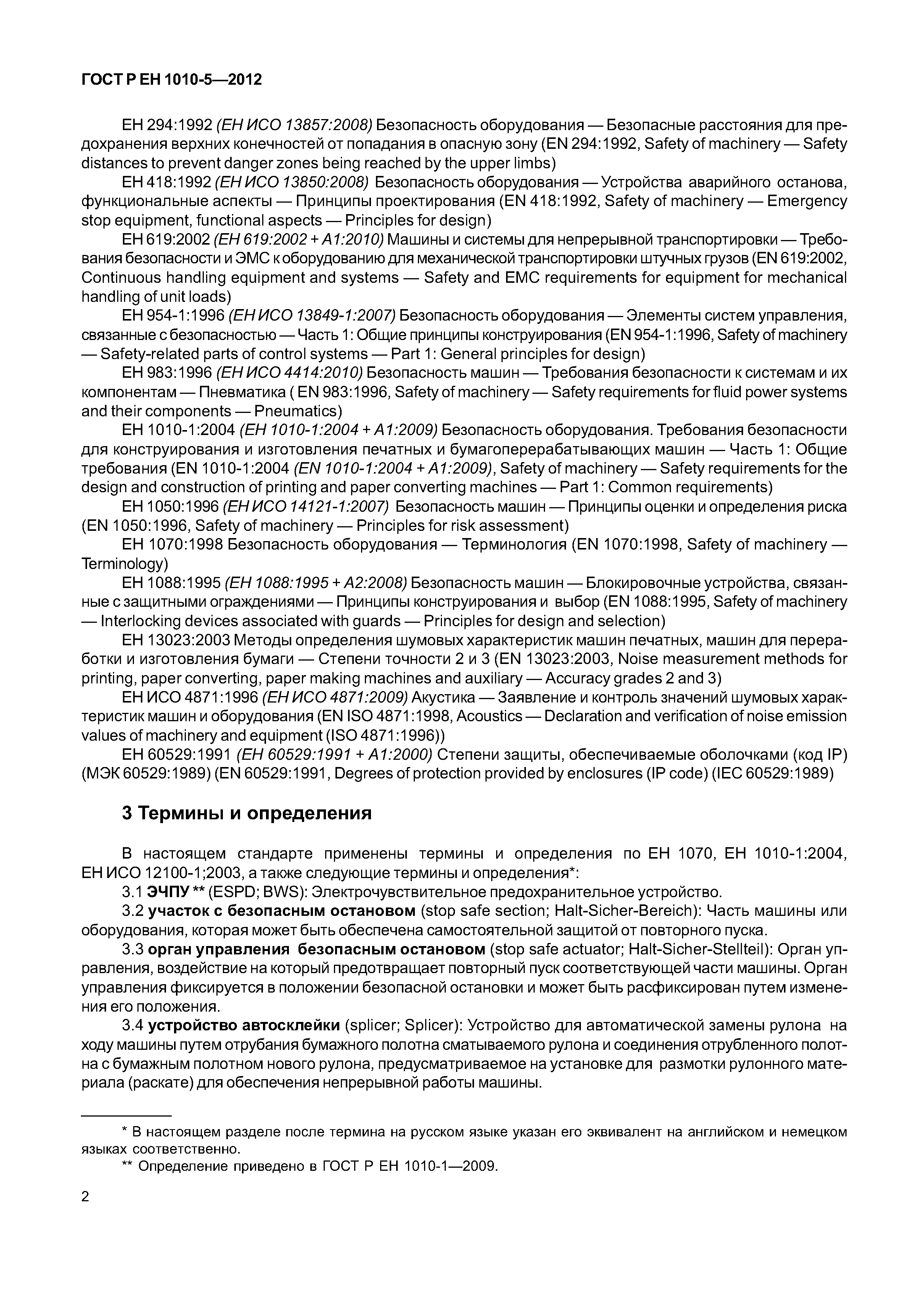

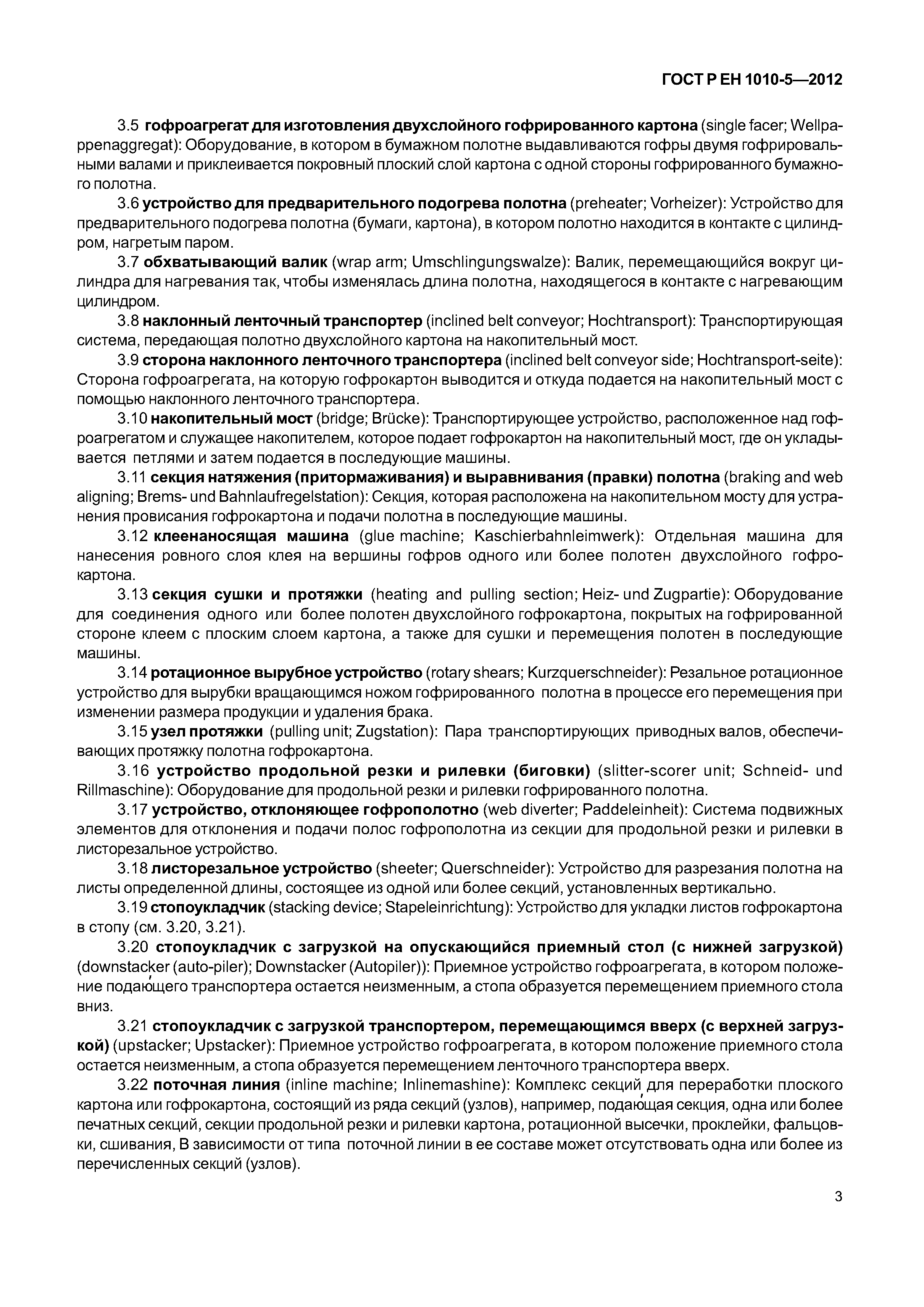

3 Термины и определения

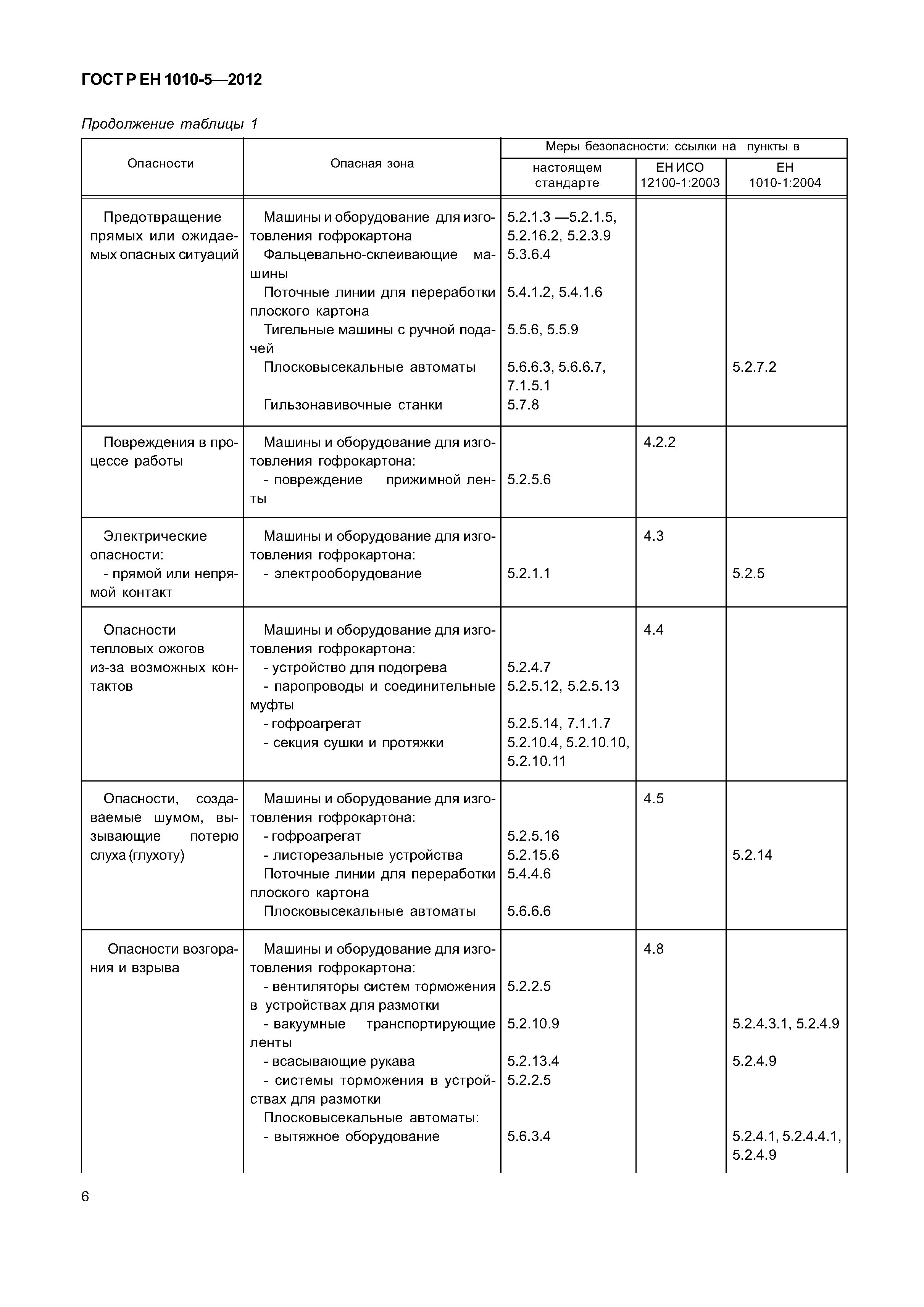

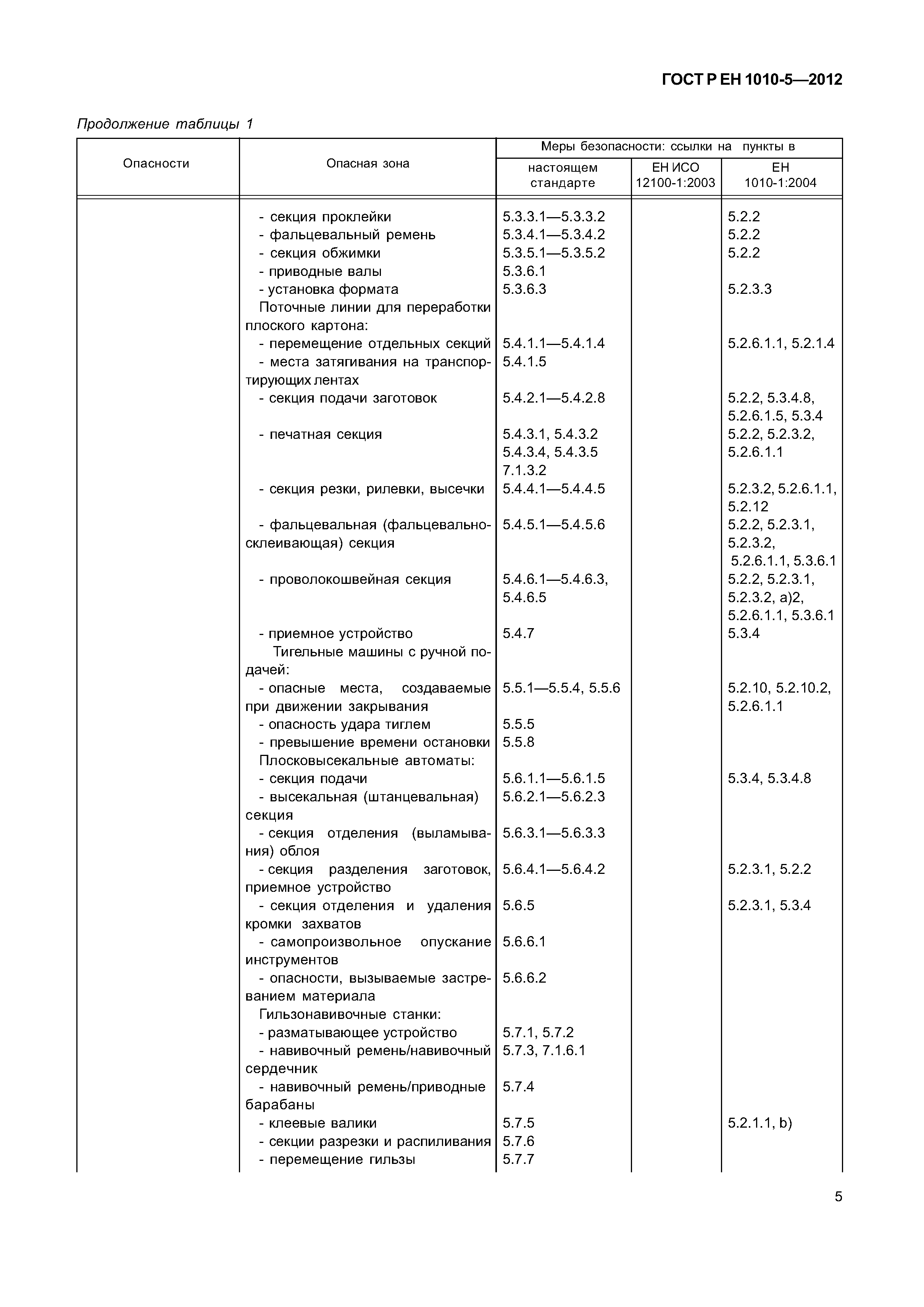

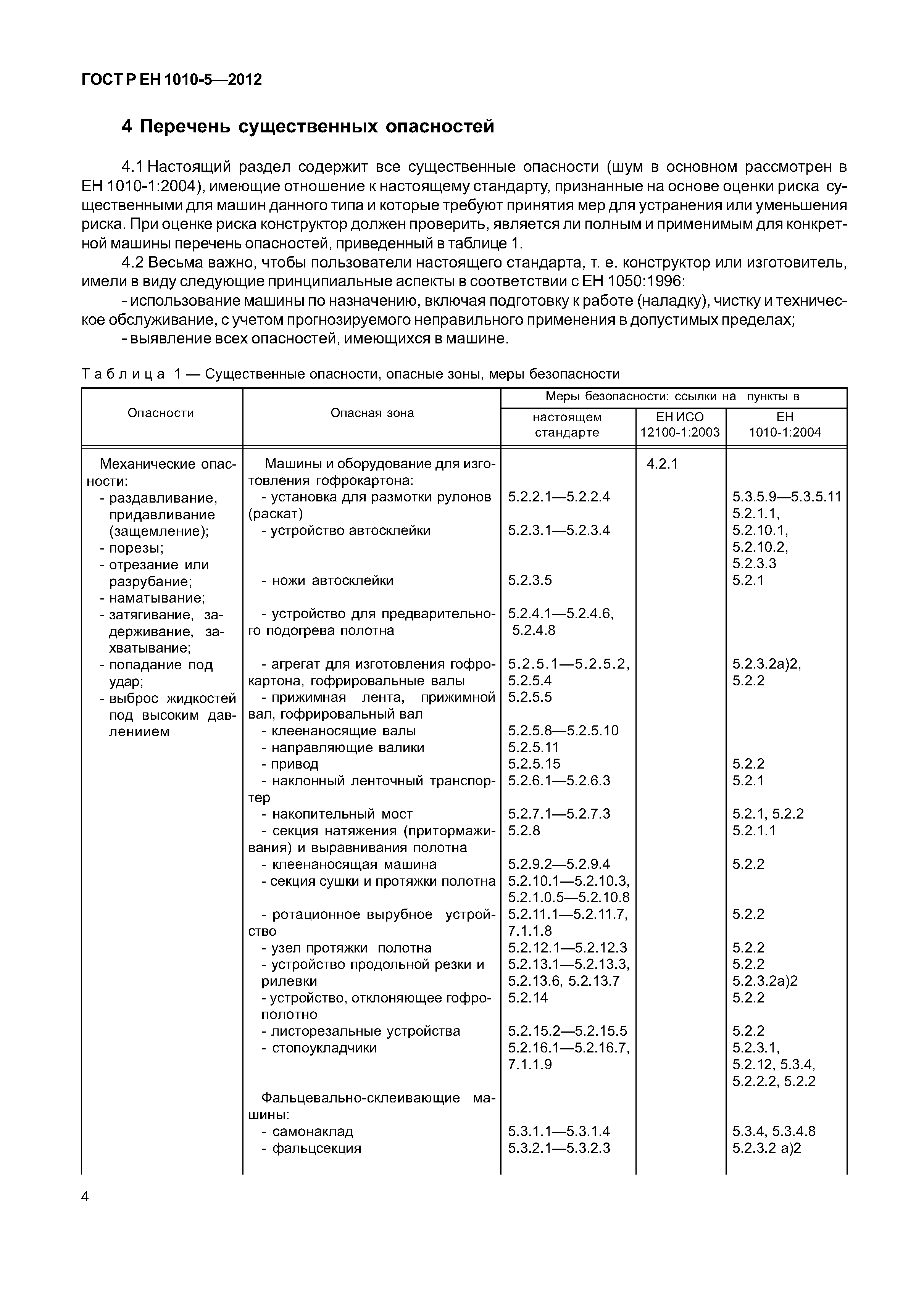

4 Перечень существенных опасностей

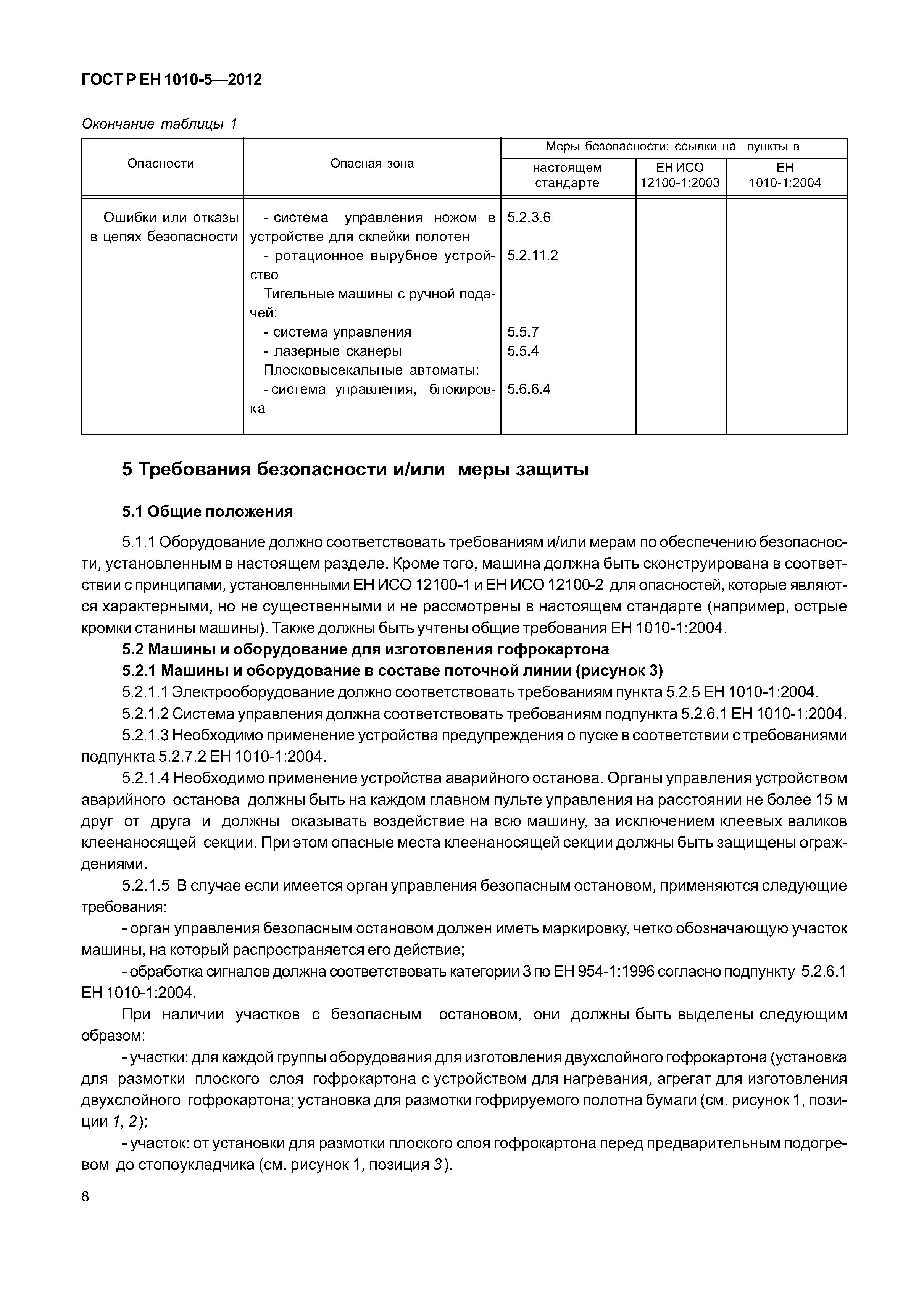

5 Требования безопасности и/или меры защиты
   5.1 Общие положения
   5.2 Машины и оборудование для изготовления гофрокартона

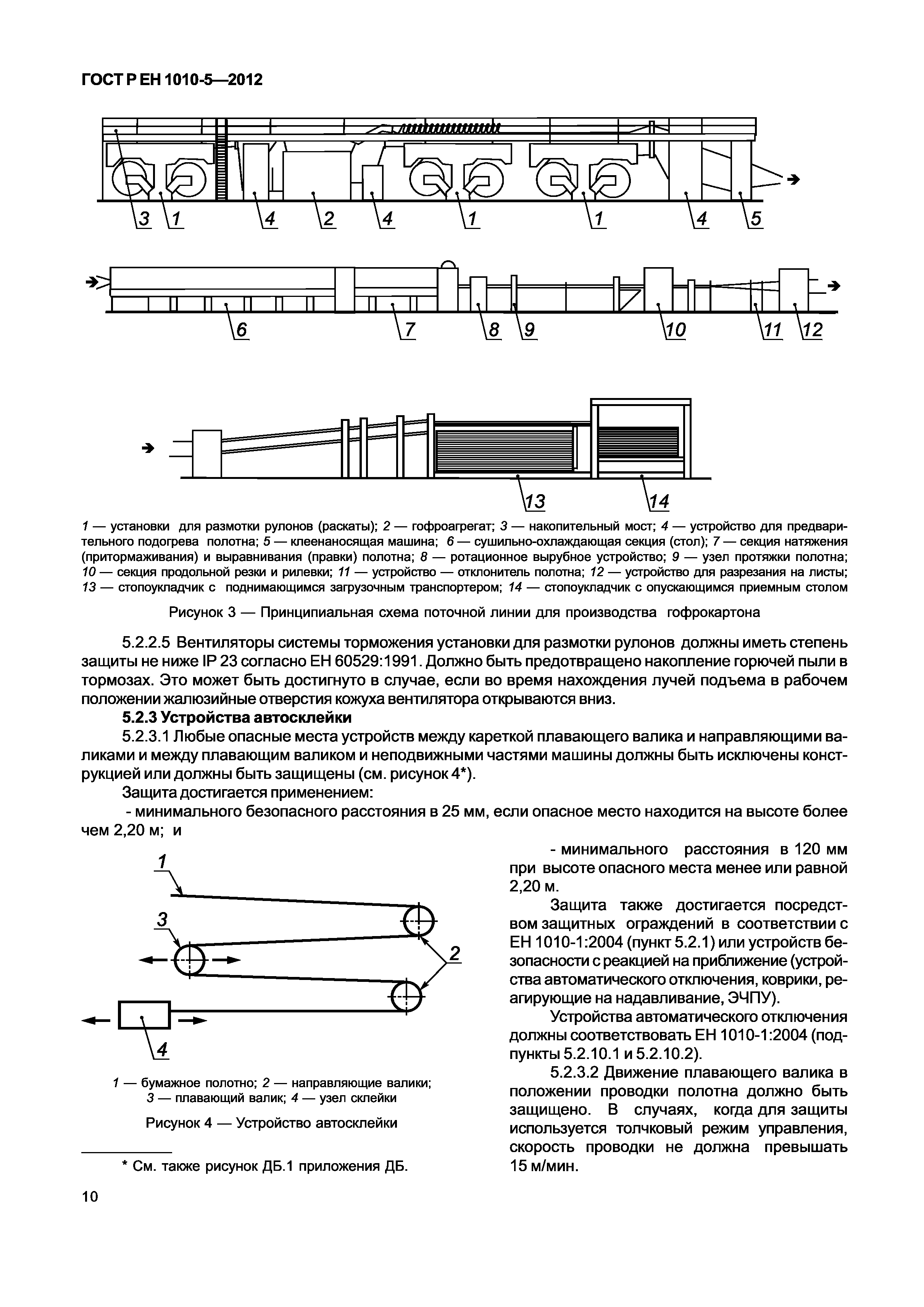

      5.2.1 Машины и оборудование в составе поточной линии (рисунок 3)

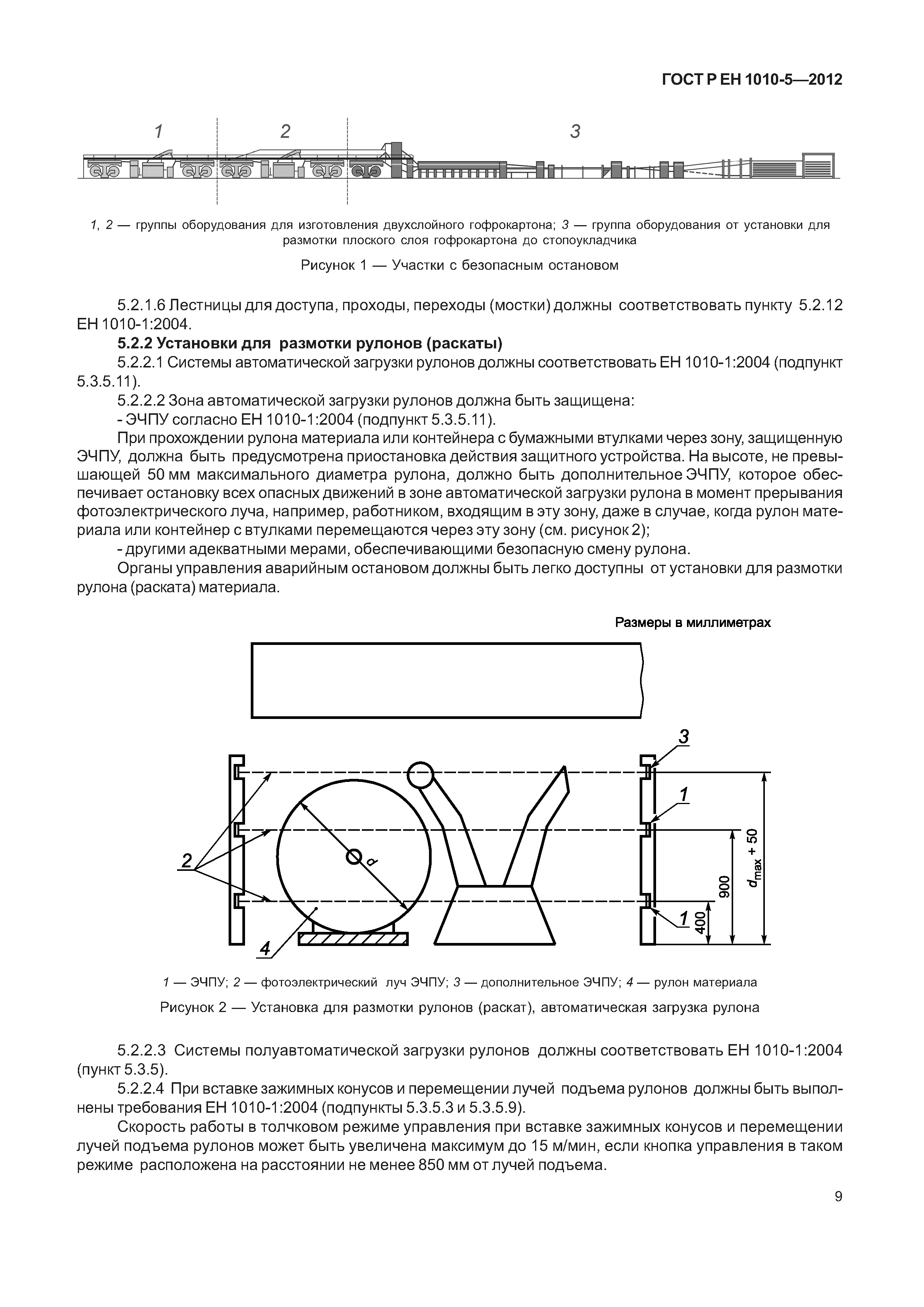

      5.2.2 Установки для размотки рулонов (раскаты)
      5.2.3 Устройства автосклейки

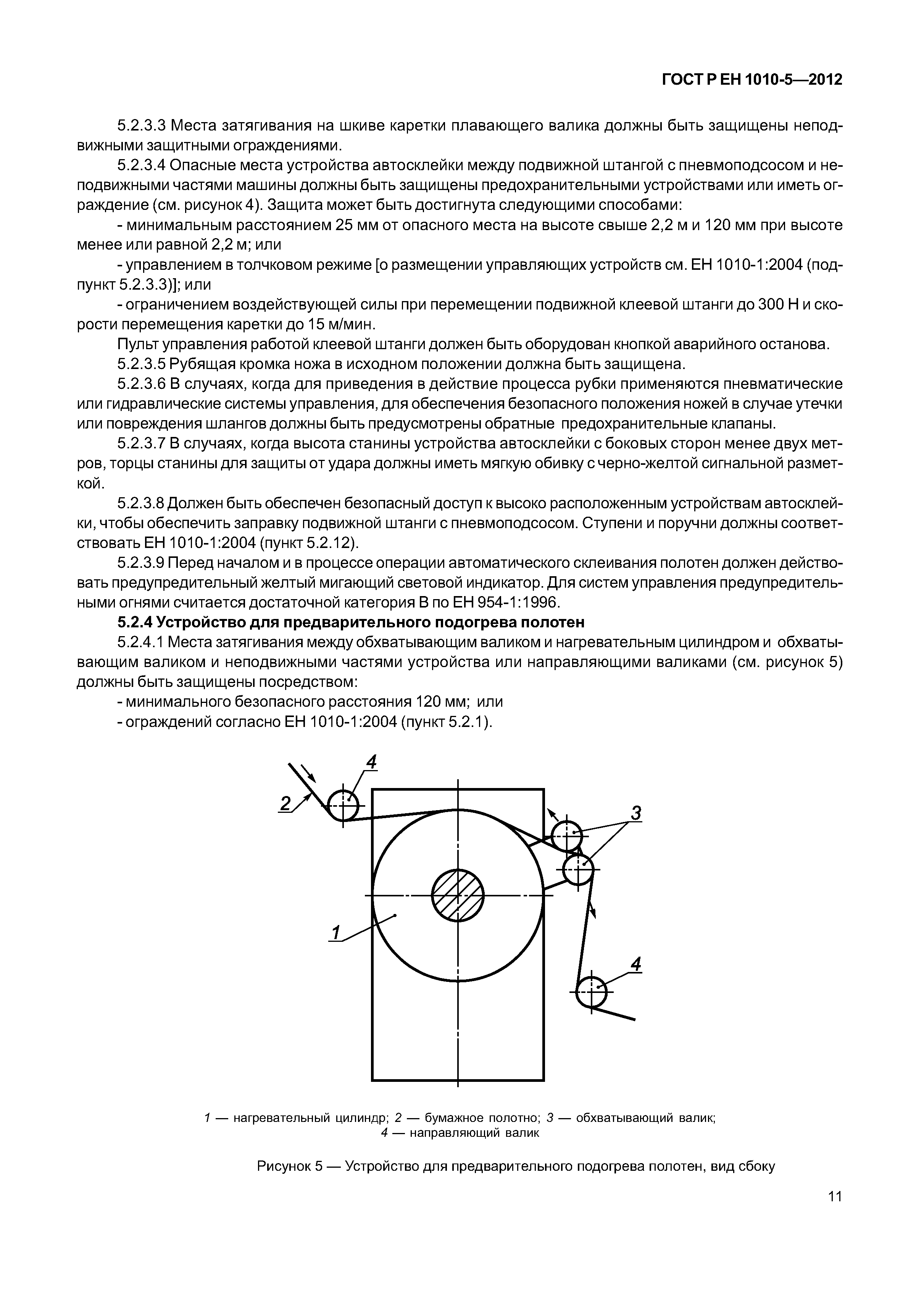

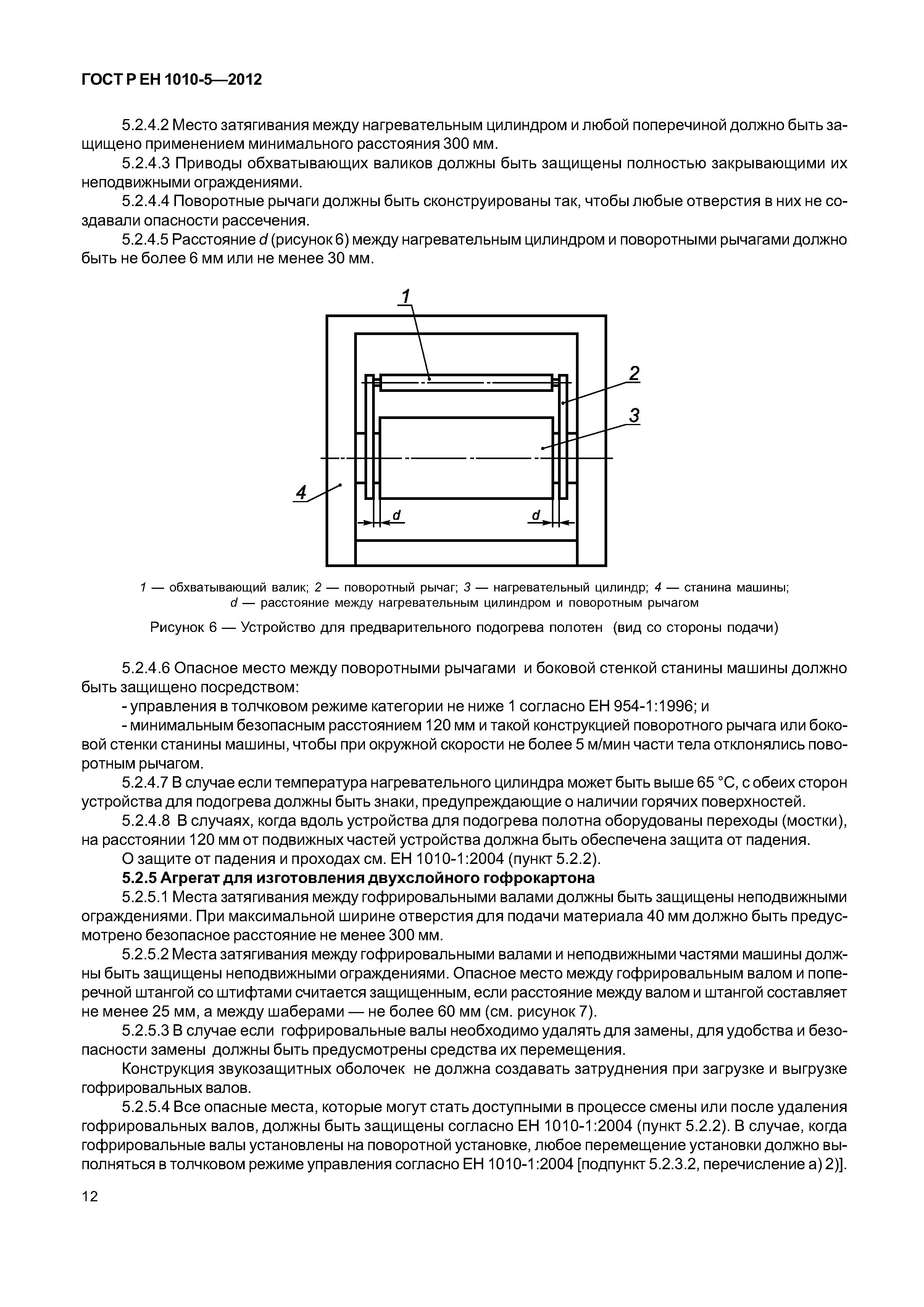

      5.2.4 Устройство для предварительного подогрева полотен
      5.2.5 Агрегат для изготовления двухслойного гофрокартона

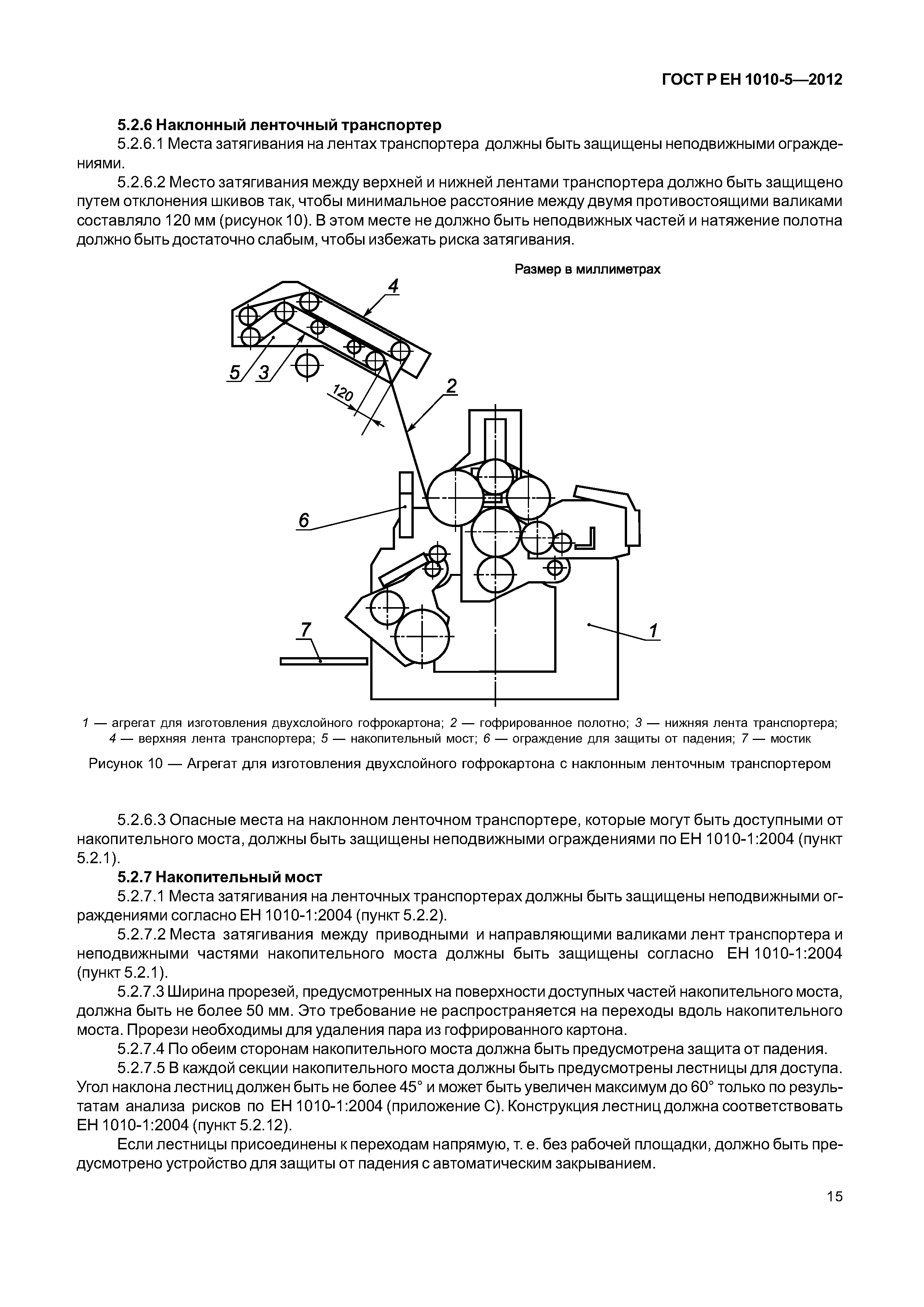

      5.2.6 Наклонный ленточный транспортер
      5.2.7 Накопительный мост
      5.2.8 Секция натяжения (притормаживания) и выравнивания (правки) полотна

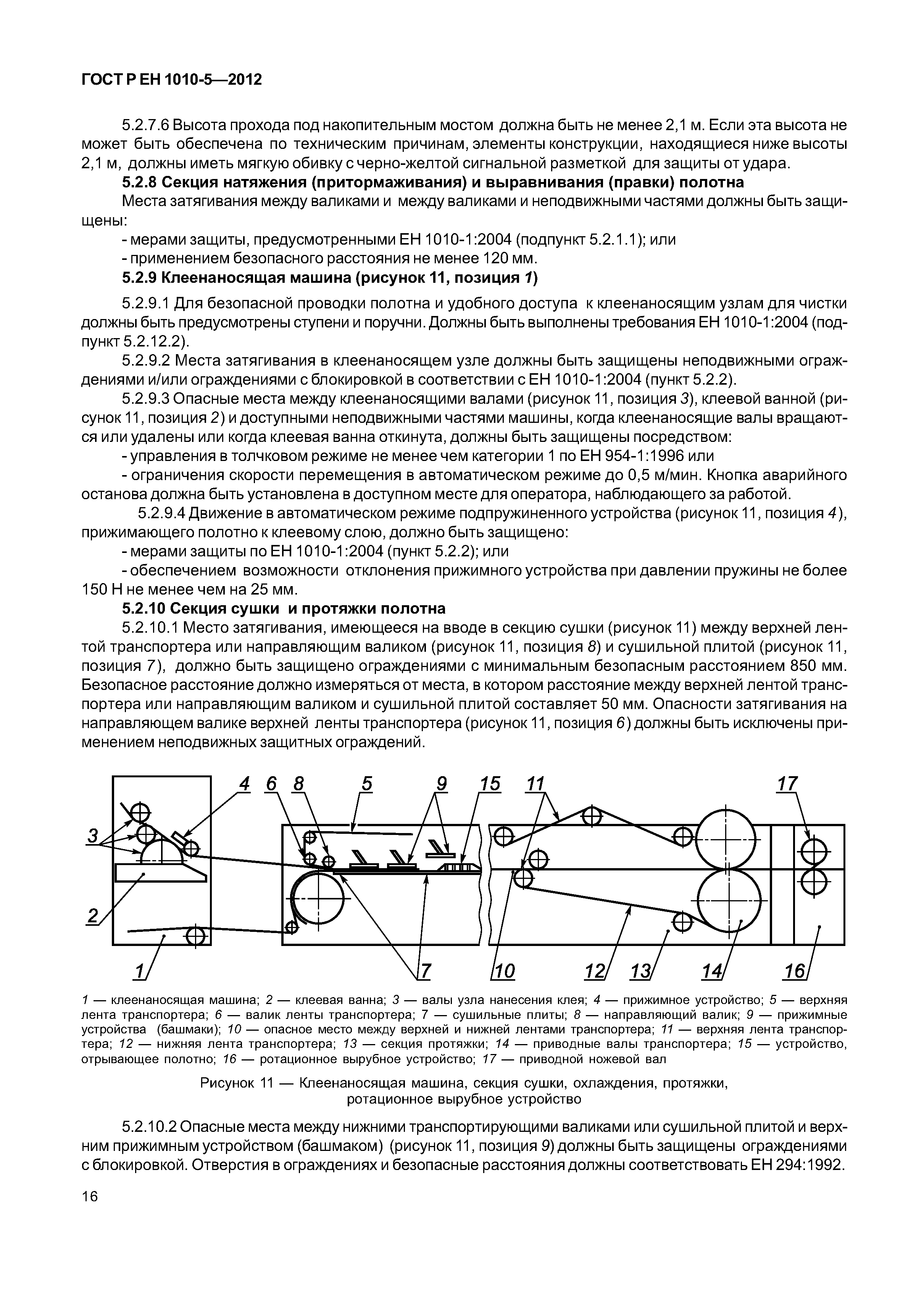

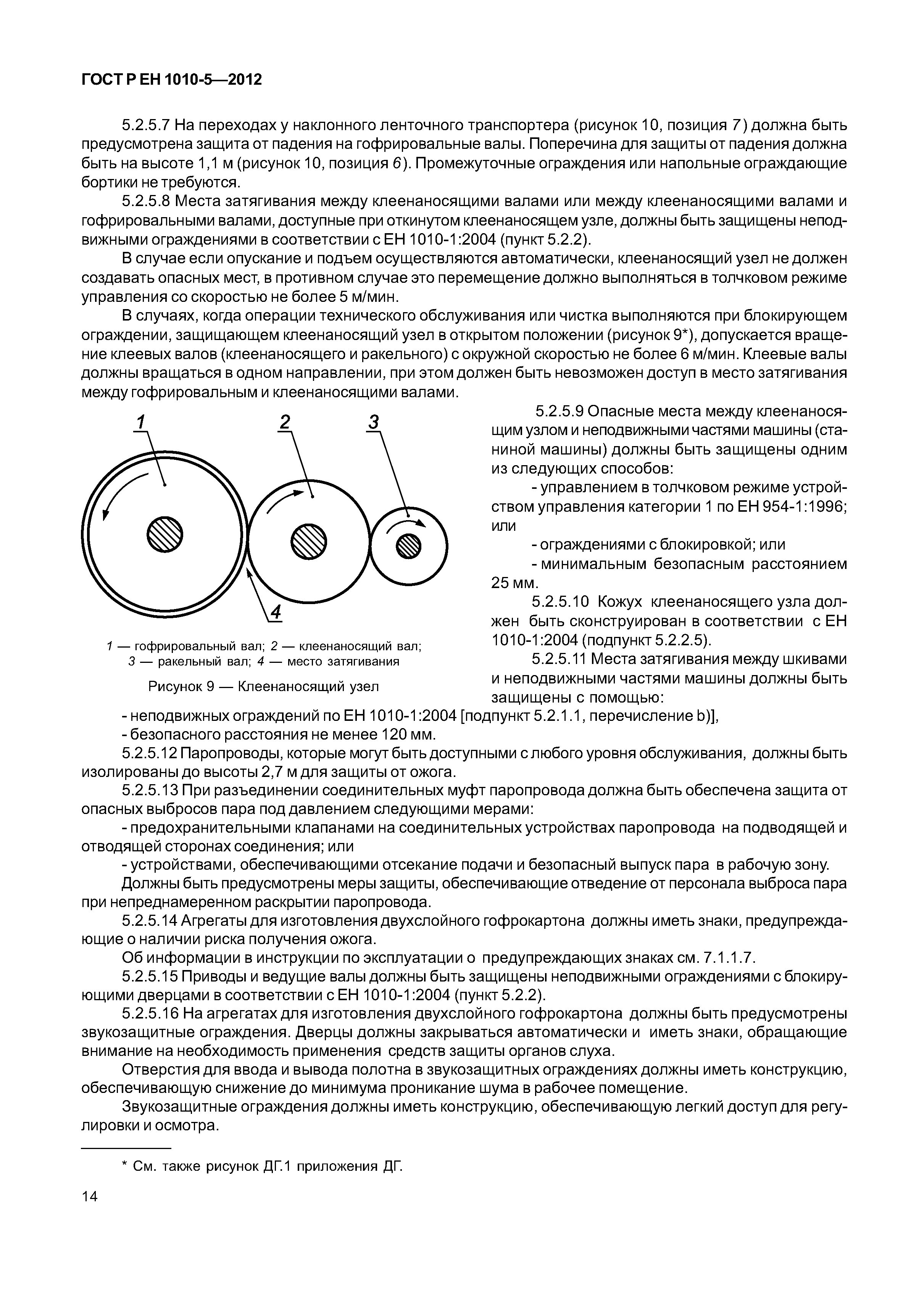

      5.2.9 Клеенаносящая машина (рисунок 11, позиция 1)
      5.2.10 Секция сушки и протяжки полотна

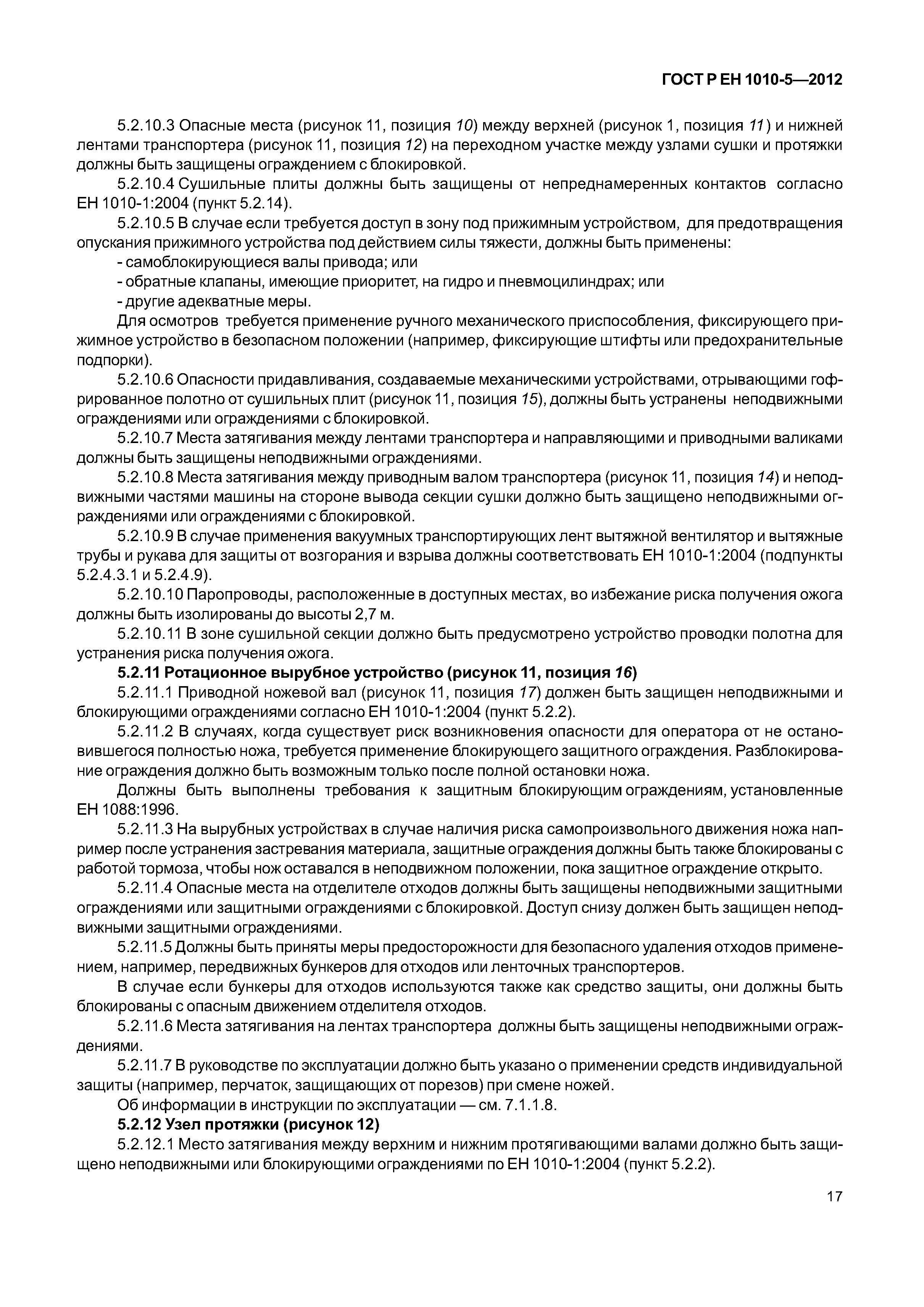

      5.2.11 Ротационное вырубное устройство (рисунок 11,позиция 16)

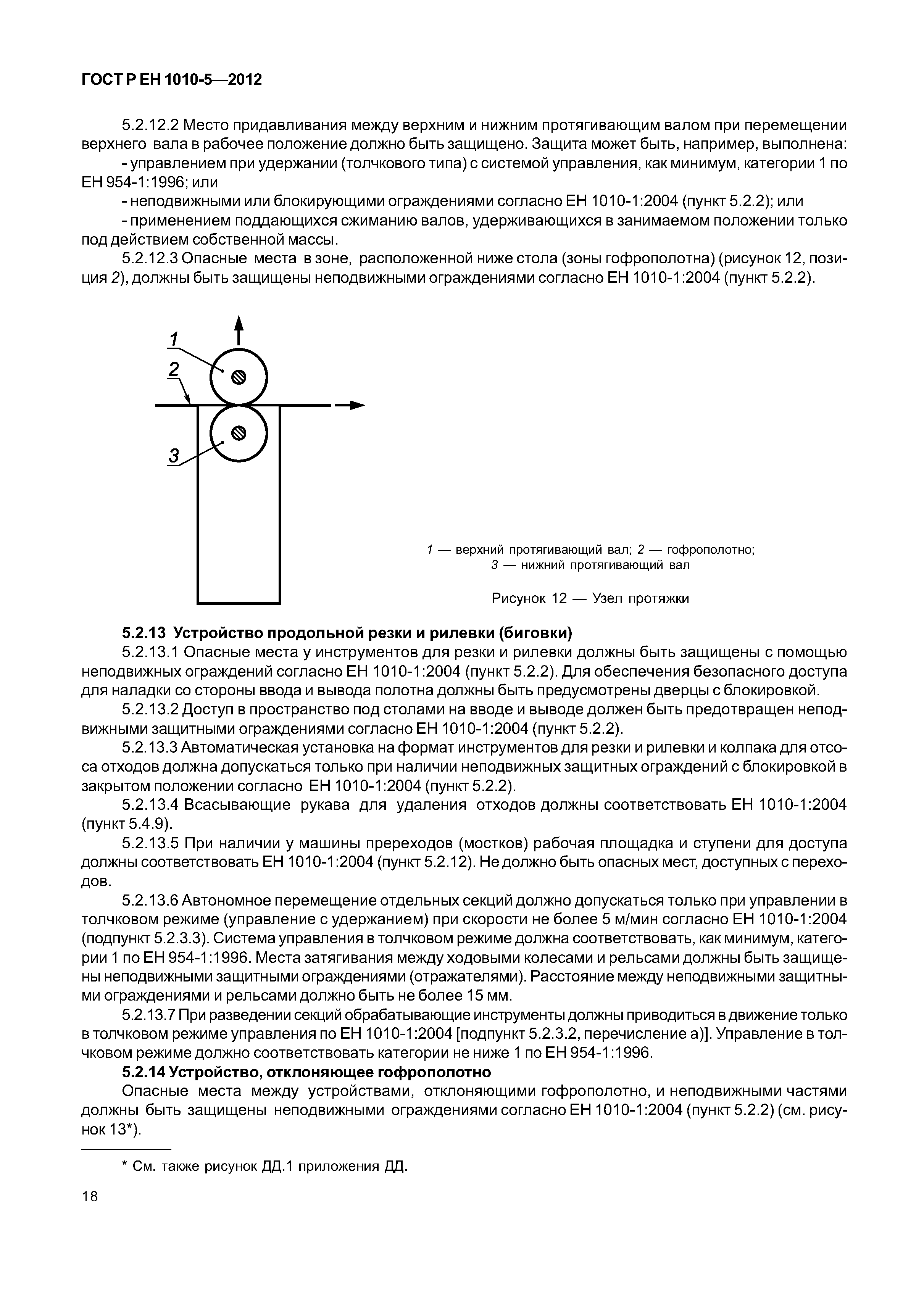

      5.2.12 Узел протяжки (рисунок 12)
      5.2.13 Устройство продольной резки и рилевки (биговки)
      5.2.14 Устройство, отклоняющее гофрополотно
      5.2.15 Листорезальные устройства

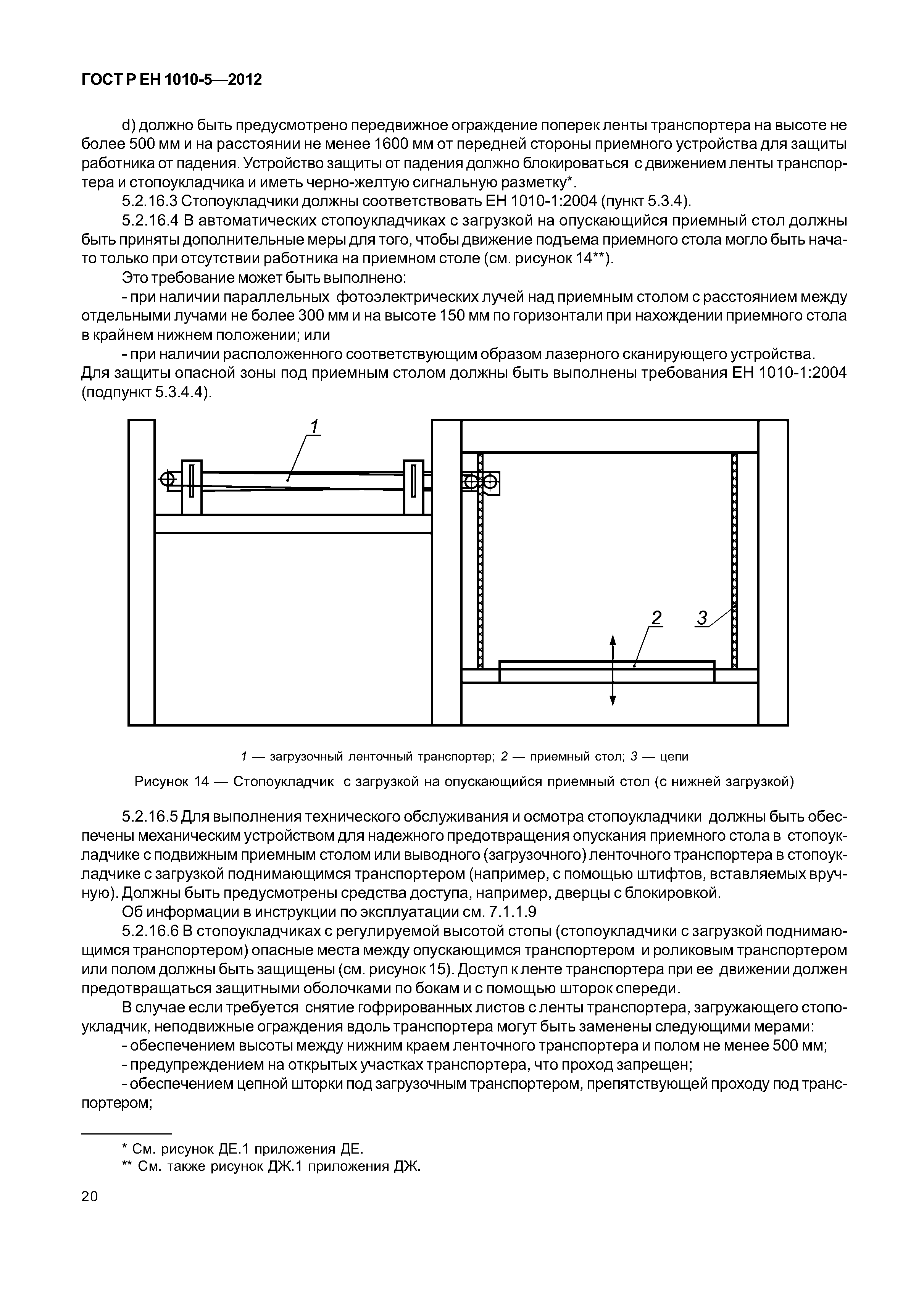

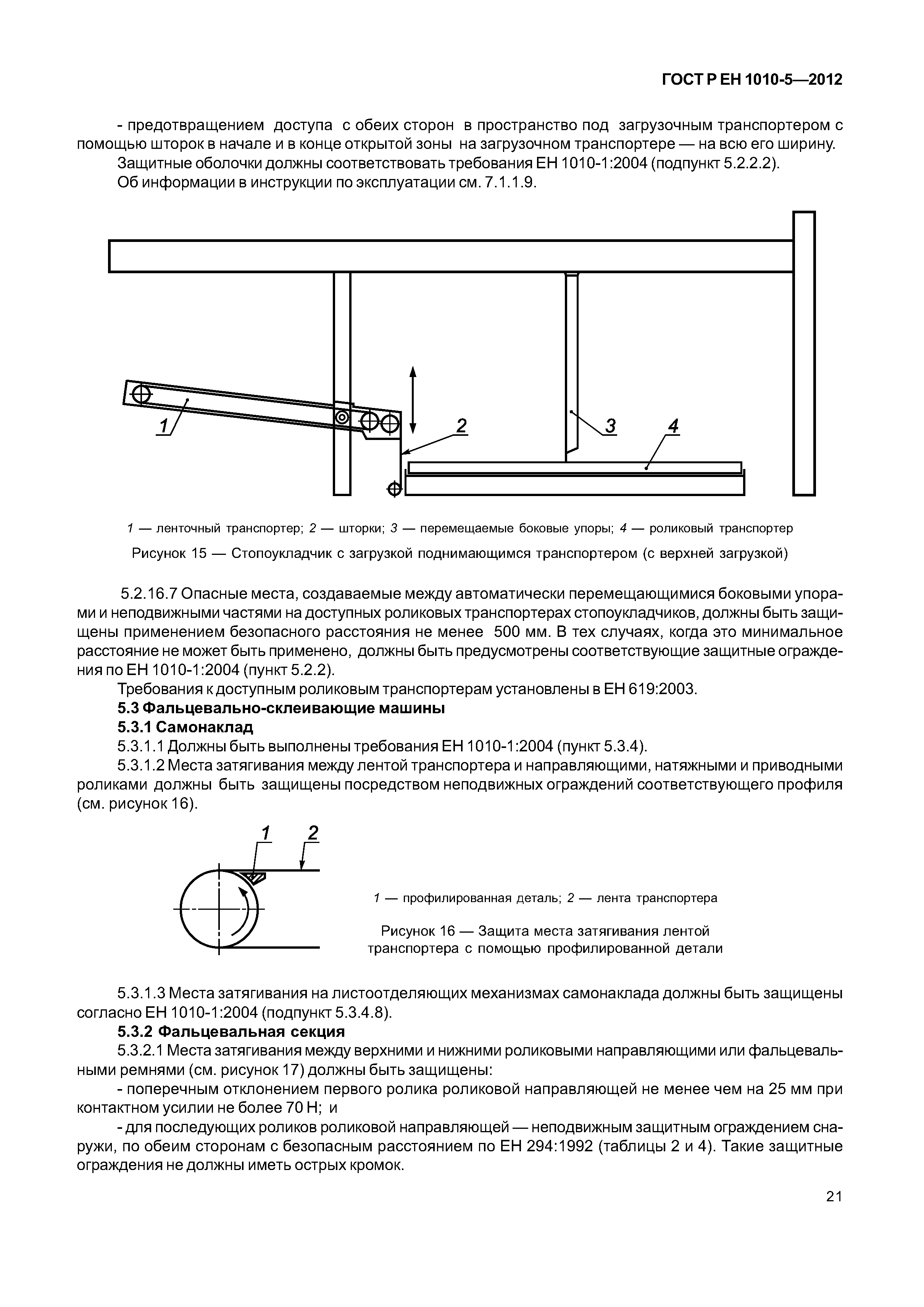

      5.2.16 Стопоукладчики
   5.3 Фальцевально-склеивающие машины
      5.3.1 Самонаклад
      5.3.2 Фальцевальная секция
      5.3.3 Клеевая секция
      5.3.4 Фальцевальный ремень

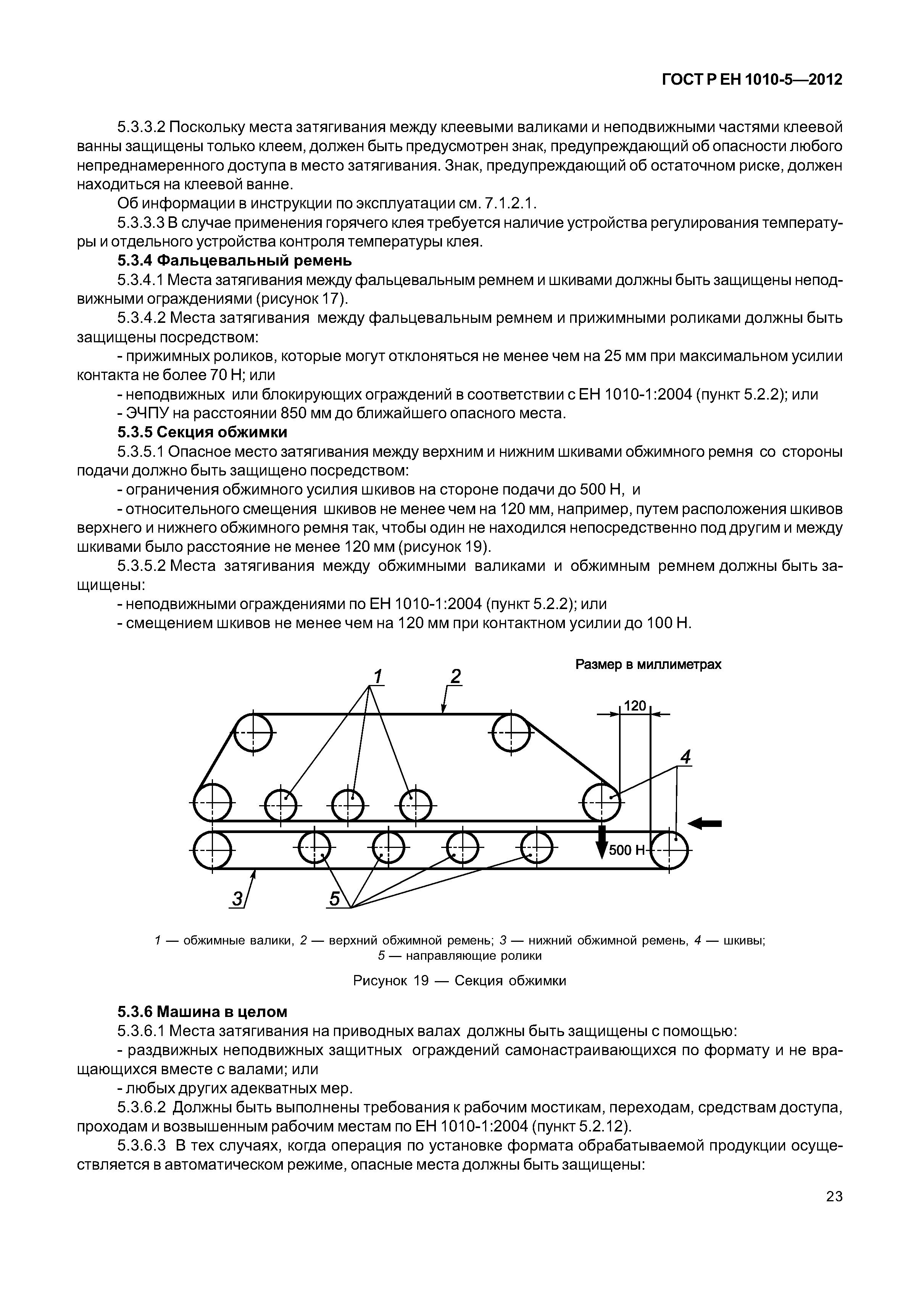

      5.3.5 Секция обжимки
      5.3.6 Машина в целом

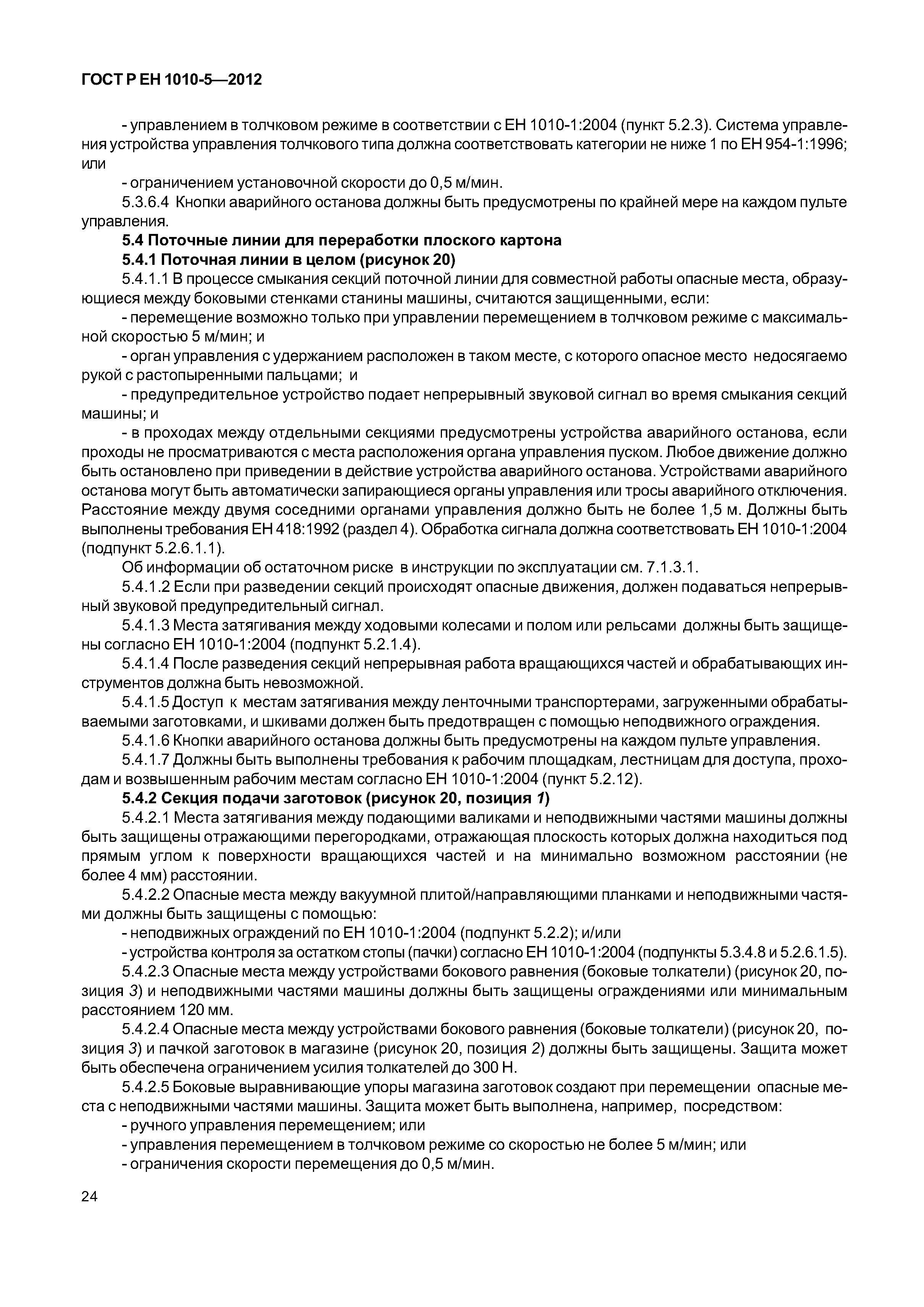

   5.4 Поточные линии для переработки плоского картона

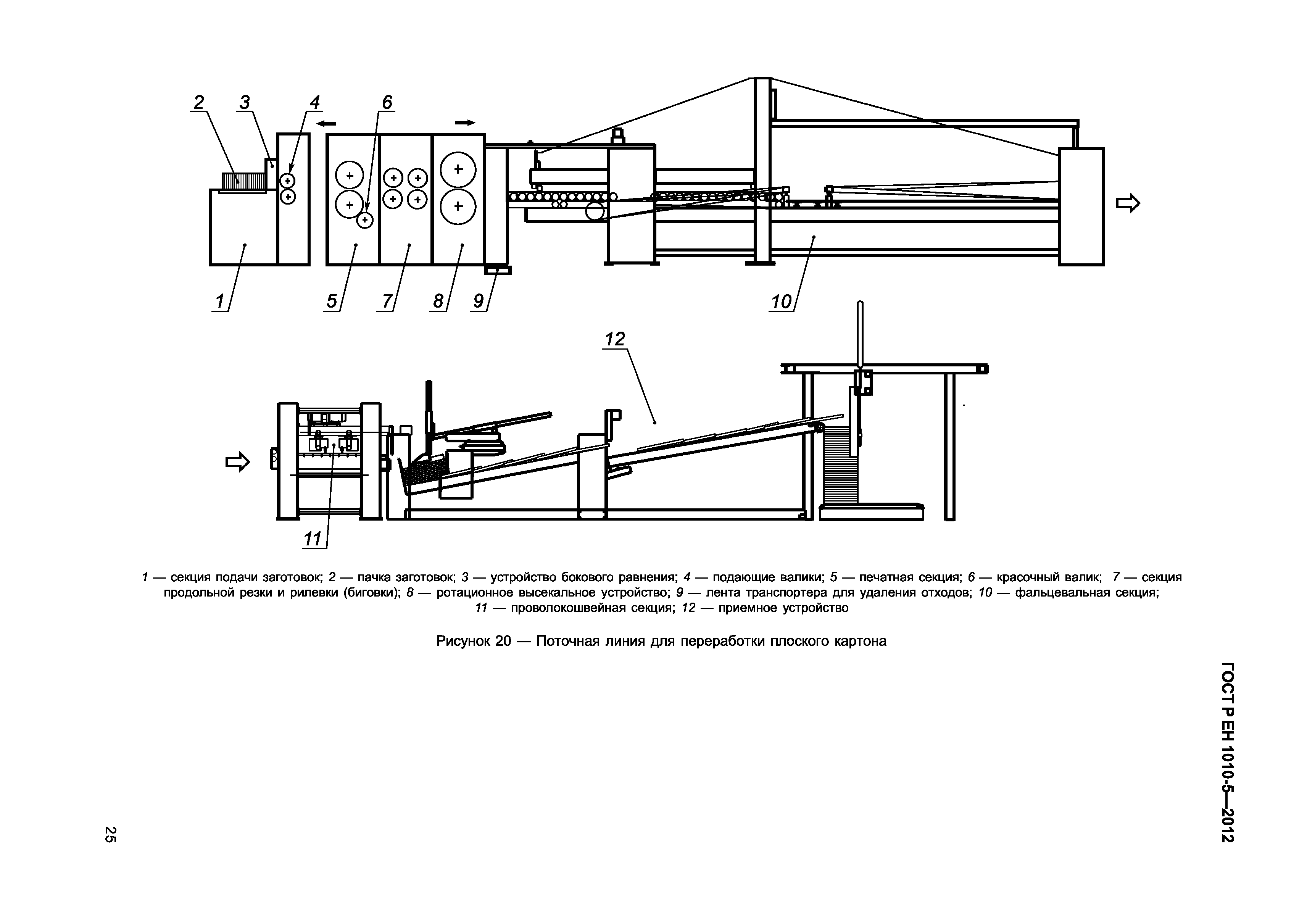

      5.4.1 Поточная линия в целом (рисунок 20)
      5.4.2 Секция подачи заготовок (рисунок 20, позиция 1)

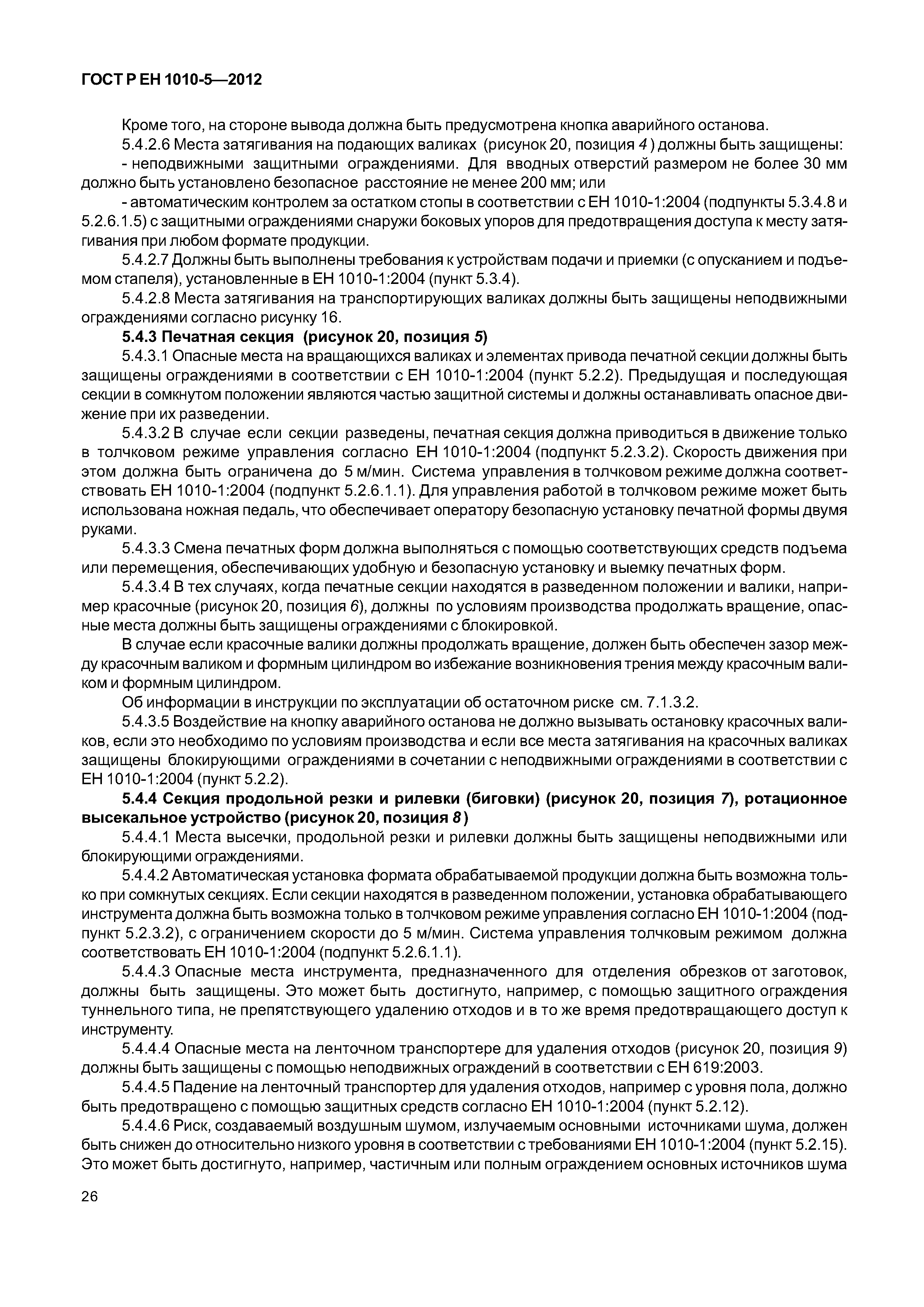

      5.4.3 Печатная секция (рисунок 20, позиция 5)
      5.4.4 Секция продольной резки и рилевки (биговки) (рисунок 20, позиция 7), ротационное высекальное устройство (рисунок 20, позиция 8)

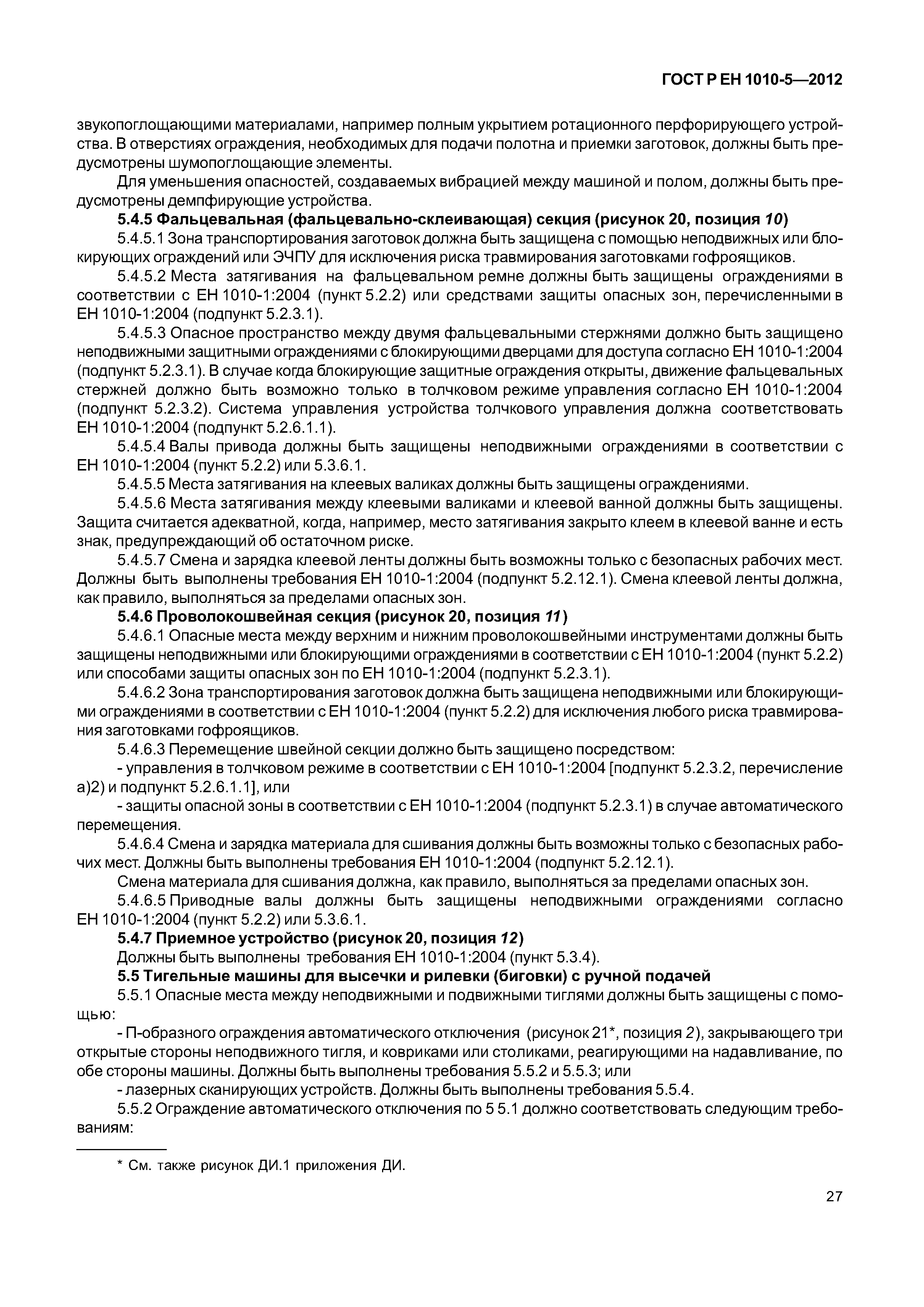

      5.4.5 Фальцевальная (фальцевально-склеивающая) секция (рисунок 20, позиция 10)
      5.4.6 Проволокошвейная секция (рисунок 20, позиция 11)
      5.4.7 Приемное устройство (рисунок 20, позиция 12)

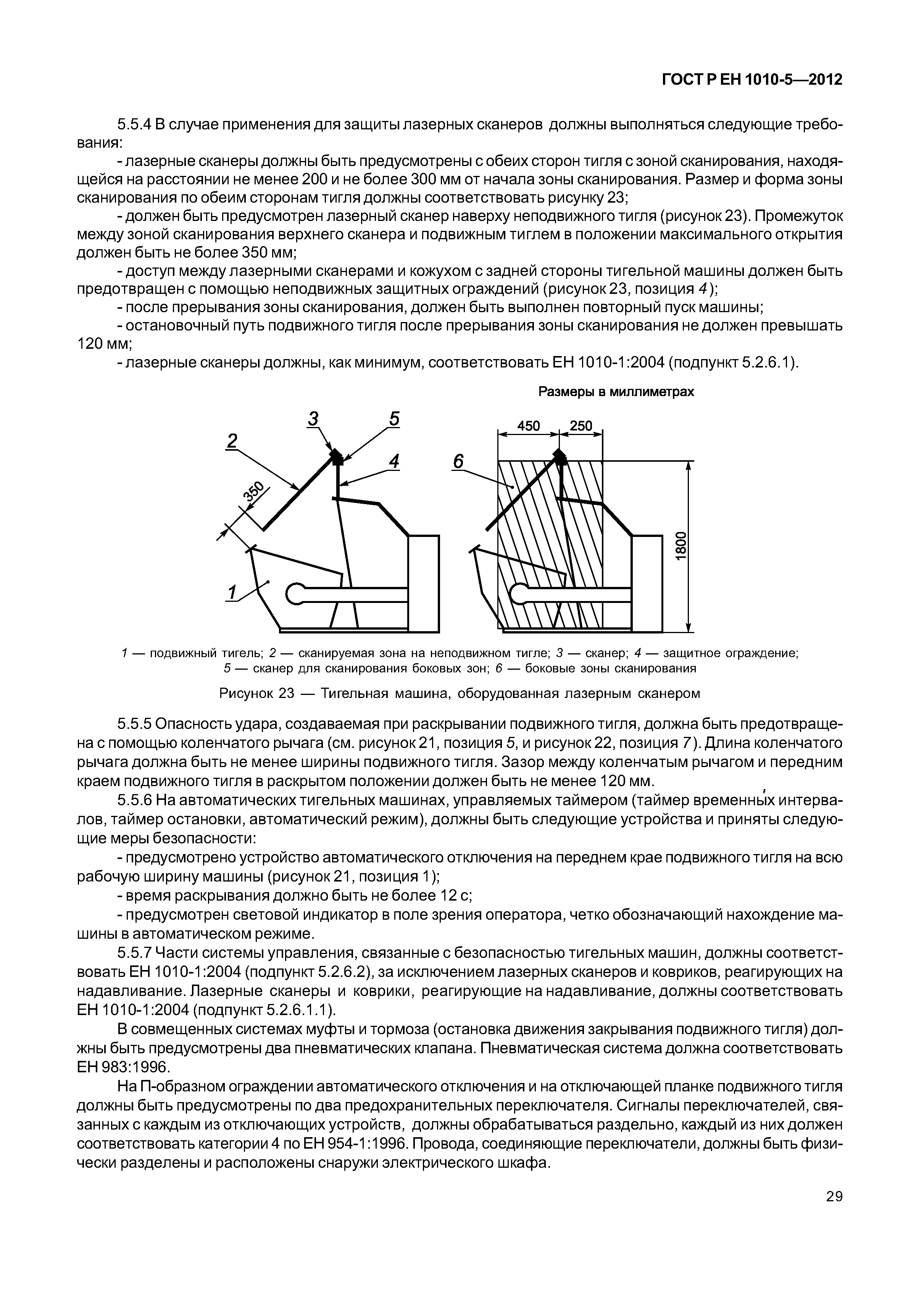

   5.5 Тигельные машины для высечки и рилевки (биговки) с ручной подачей

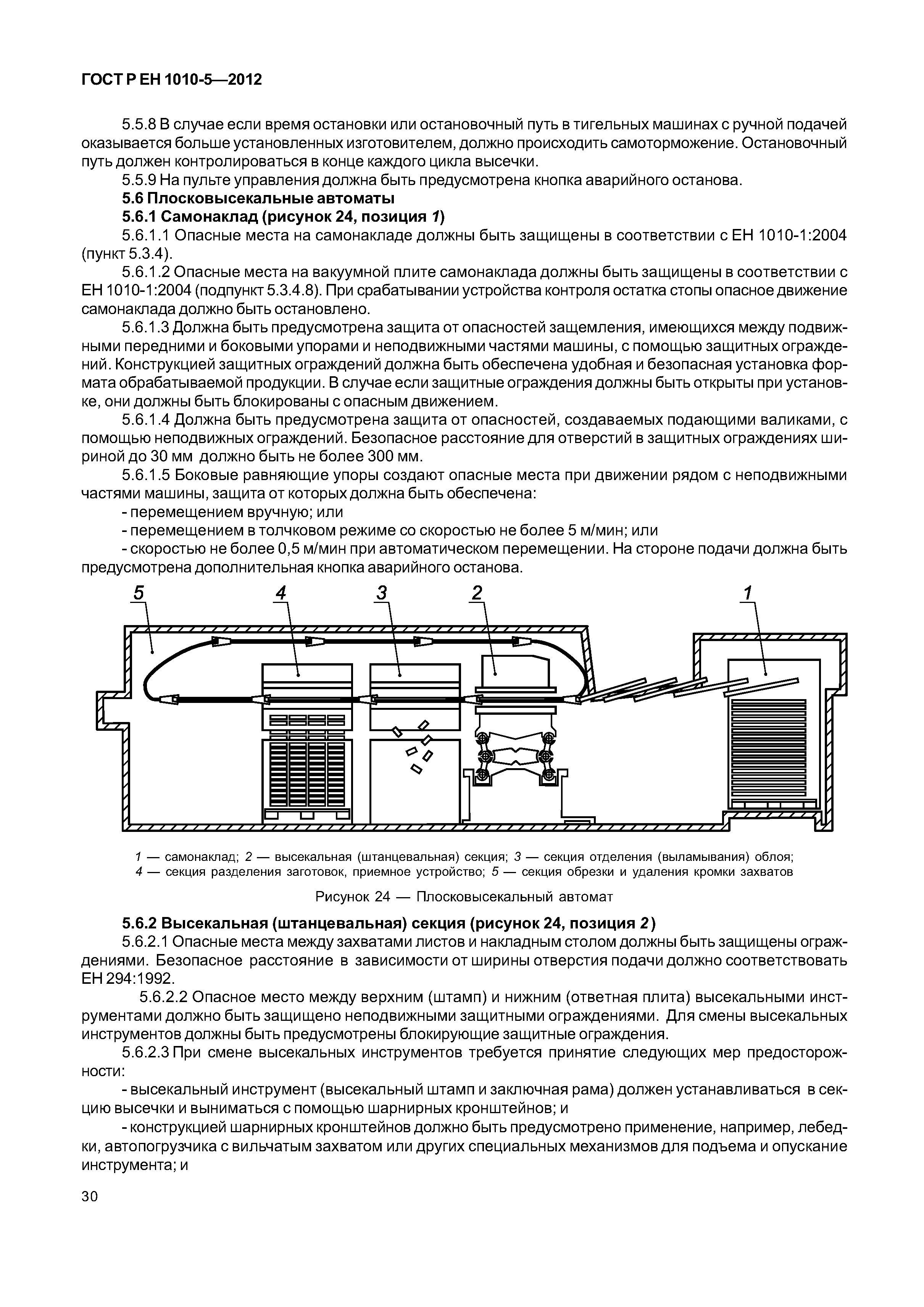

   5.6 Плосковысекальные автоматы
      5.6.1 Самонаклад (рисунок 24, позиция 1)
      5.6.2 Высекальная (штанцевальная) секция (рисунок 24, позиция 2)

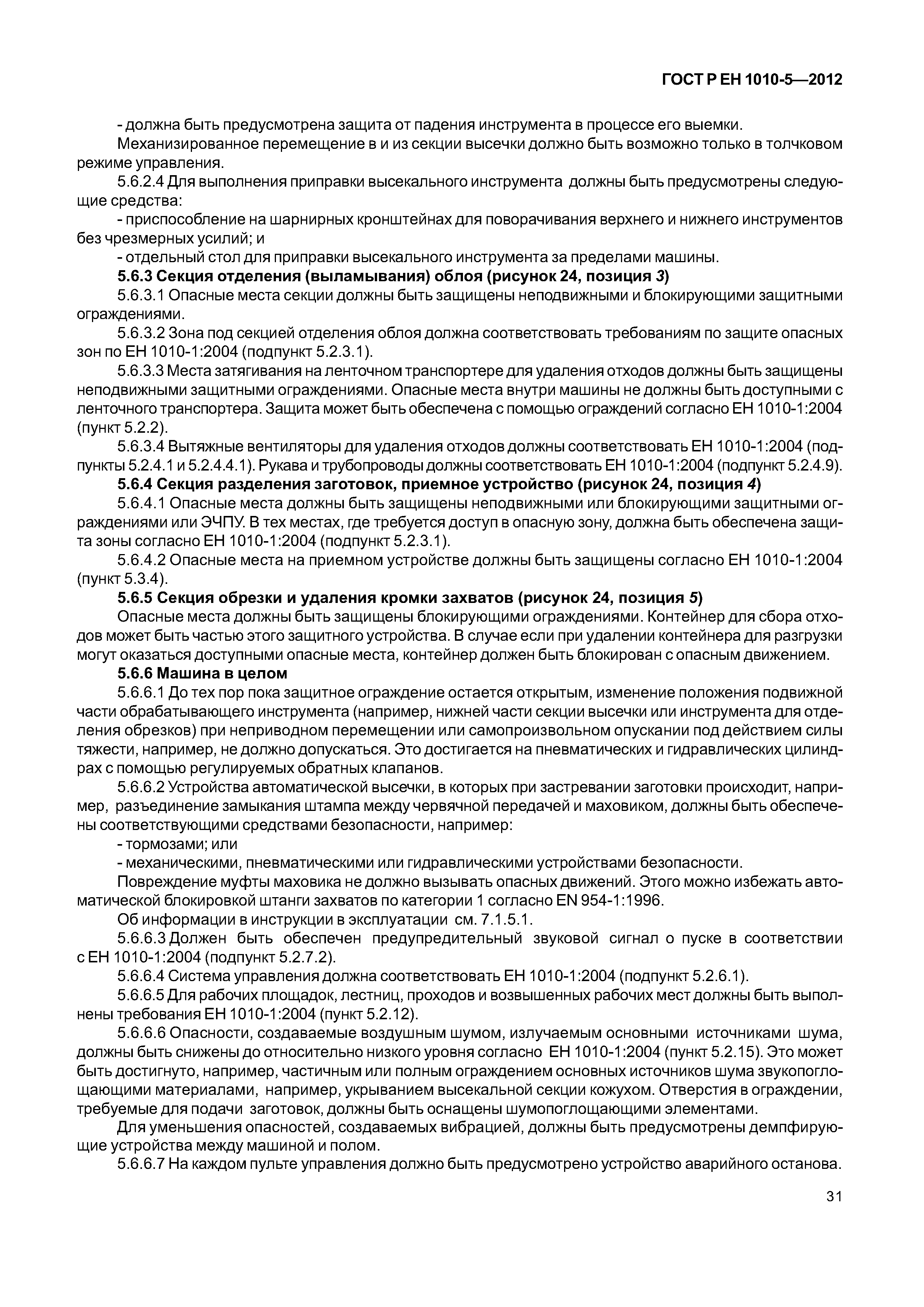

      5.6.3 Секция отделения (выламывания) облоя (рисунок 24, позиция 3)
      5.6.4 Секция разделения заготовок, приемное устройство (рисунок 24, позиция 4)
      5.6.5 Секция обрезки и удаления кромки захватов (рисунок 24, позиция 5)
      5.6.6 Машина в целом

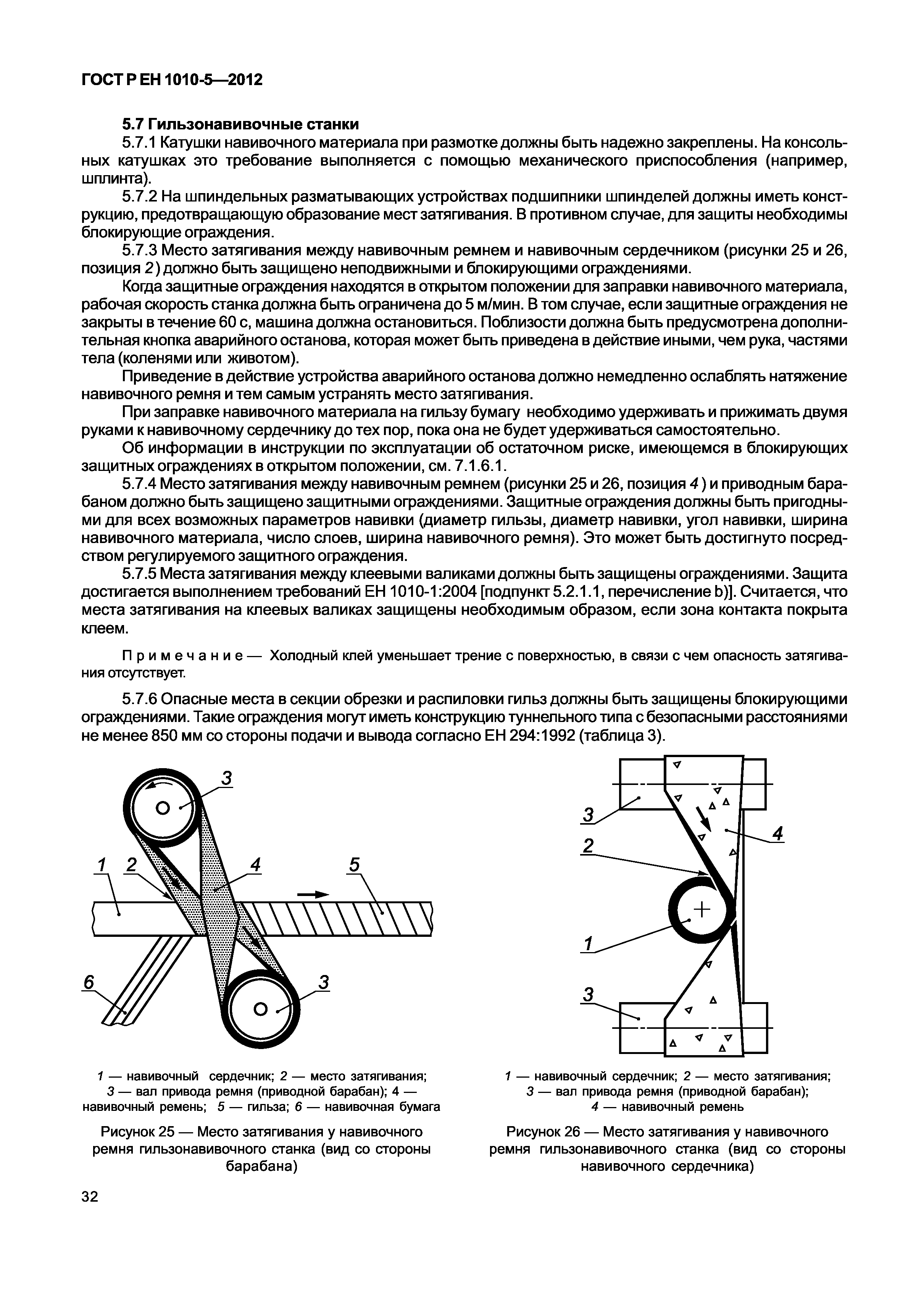

   5.7 Гильзонавивочные станки

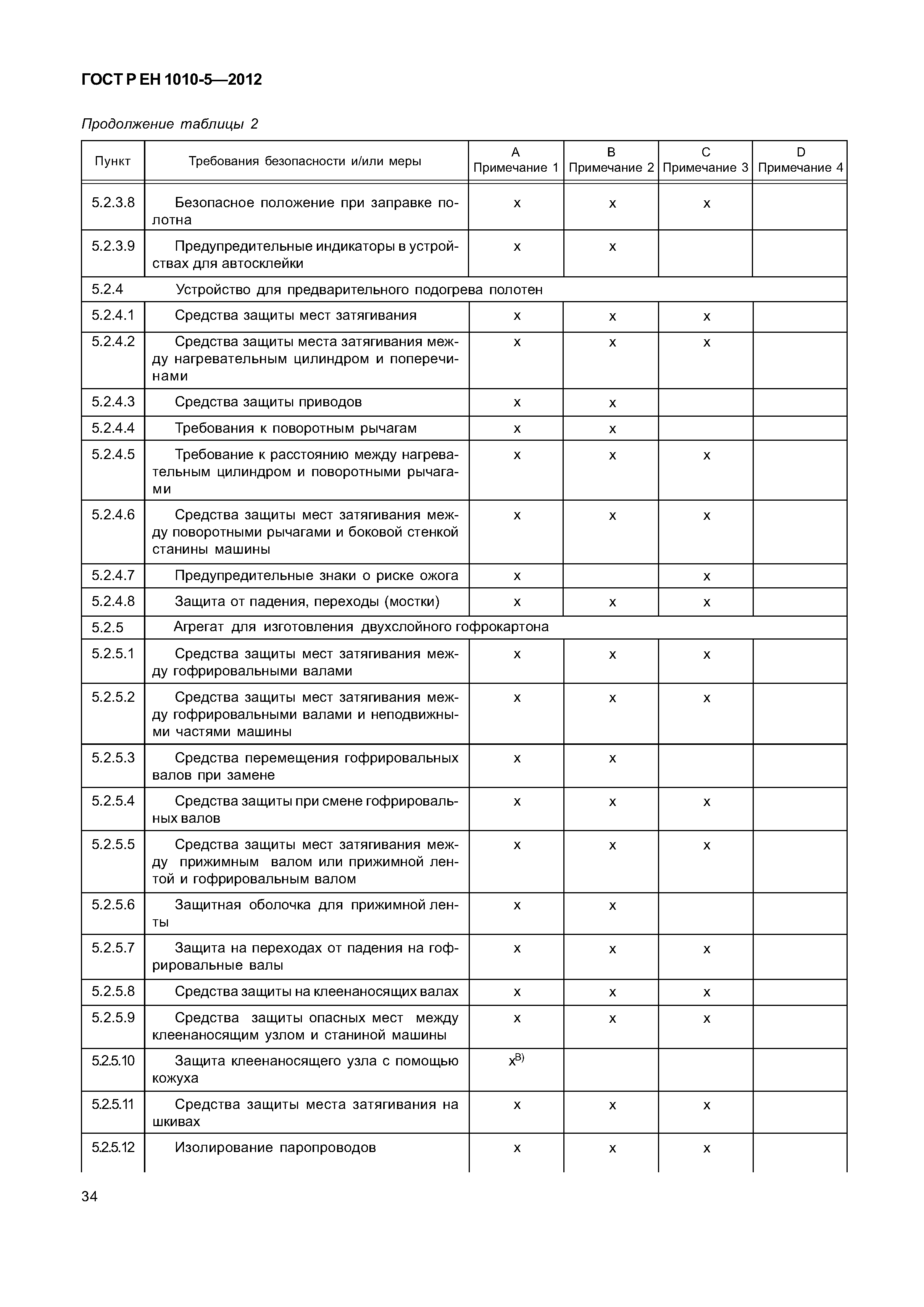

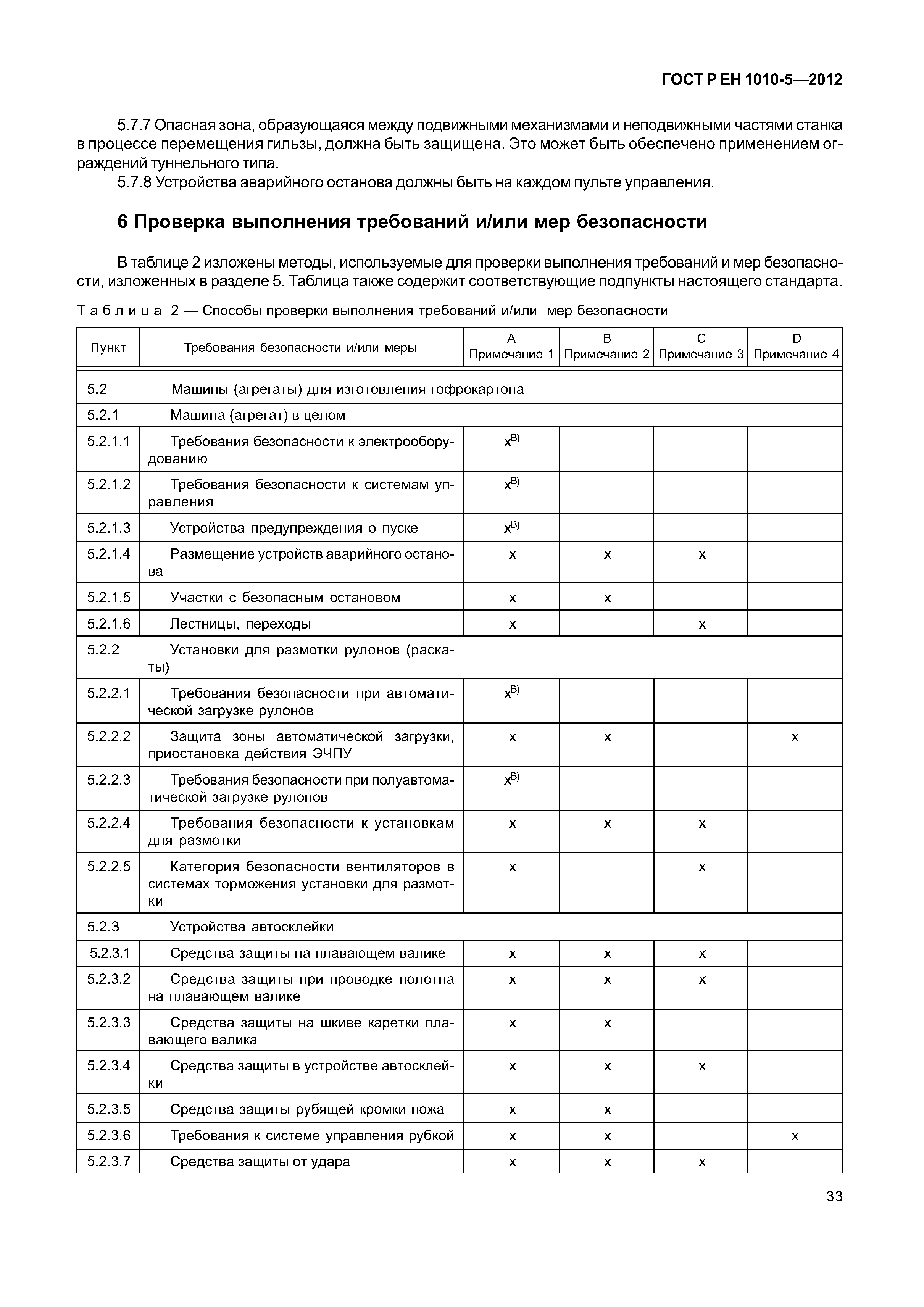

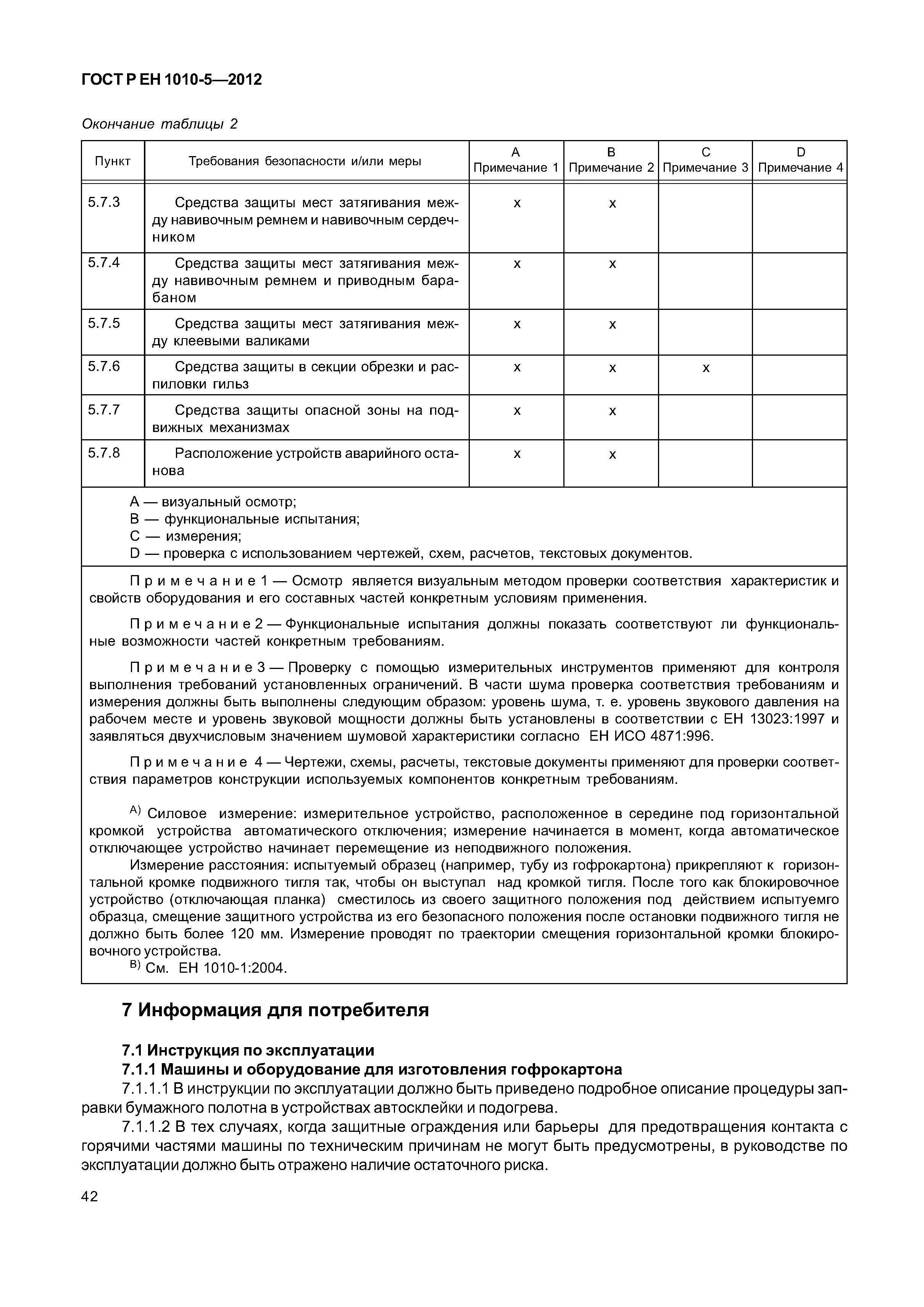

6 Проверка выполнения требований и/или мер безопасности
7 Информация для потребителя

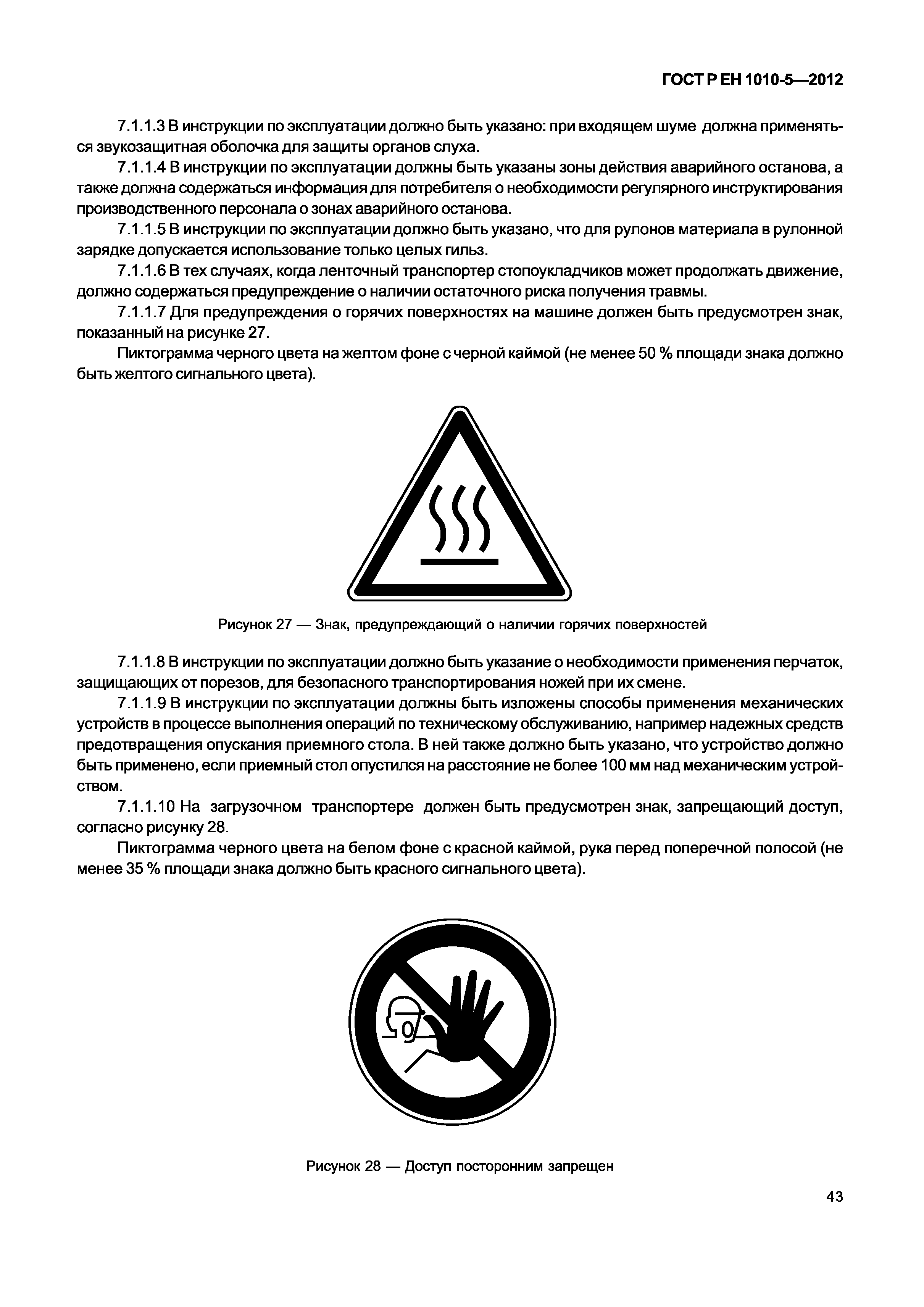

   7.1 Инструкция по эксплуатации
      7.1.1 Машины и оборудование для изготовления гофрокартона

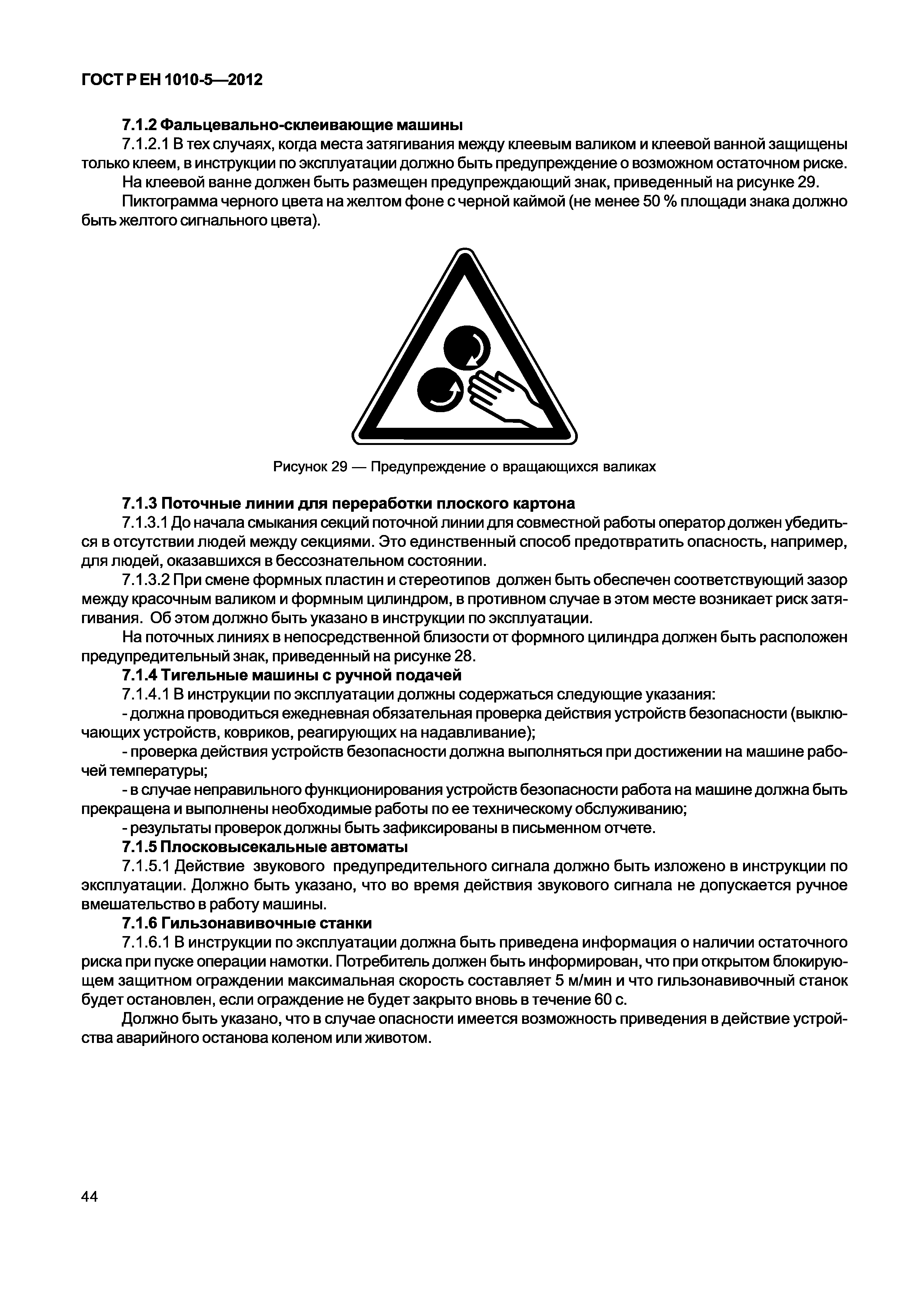

      7.1.2 Фальцевально-склеивающие машины

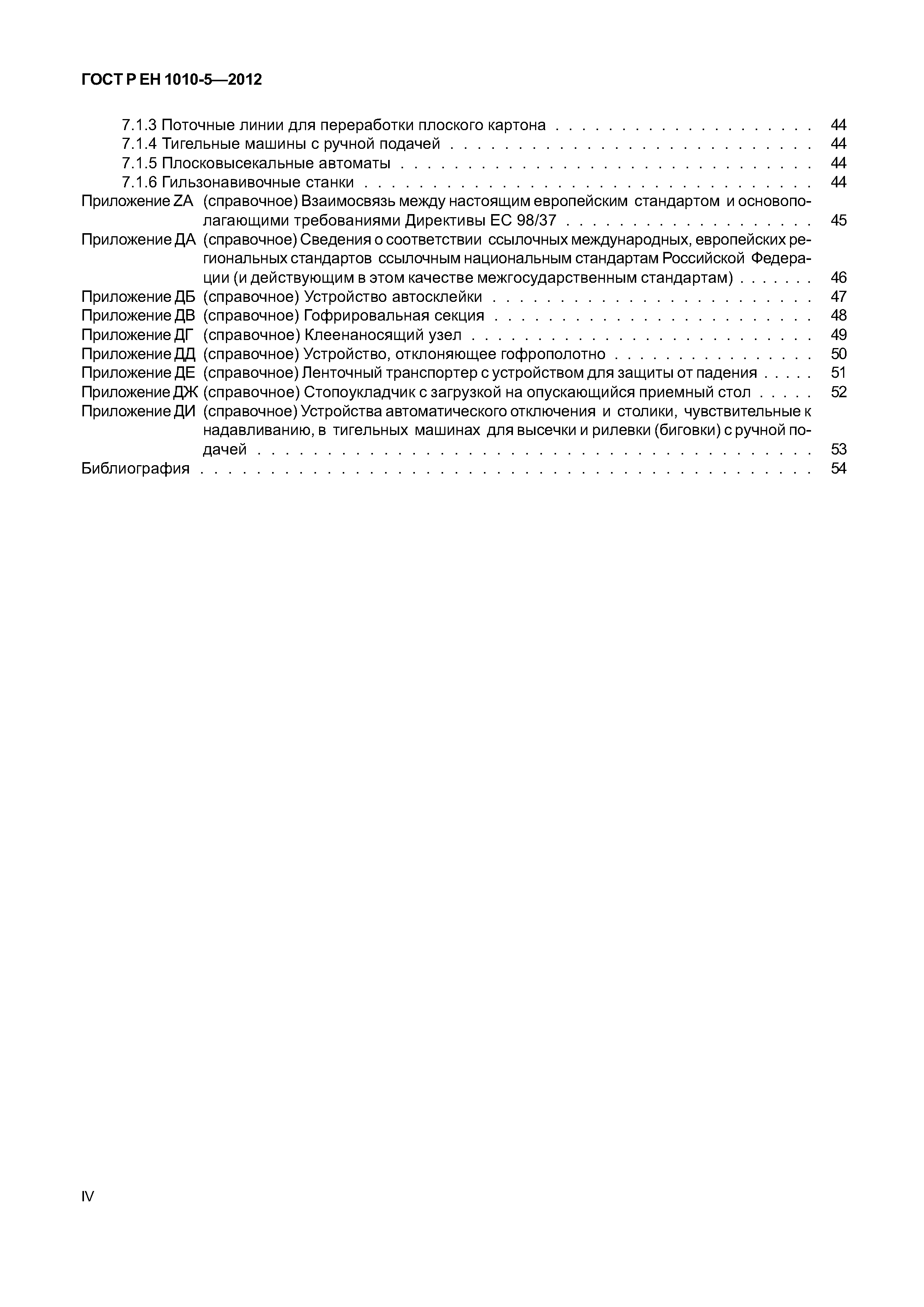

      7.1.3 Поточные линии для переработки плоского картона
      7.1.4 Тигельные машины с ручной подачей
      7.1.5 Плосковысекальные автоматы
      7.1.6 Гильзонавивочные станки

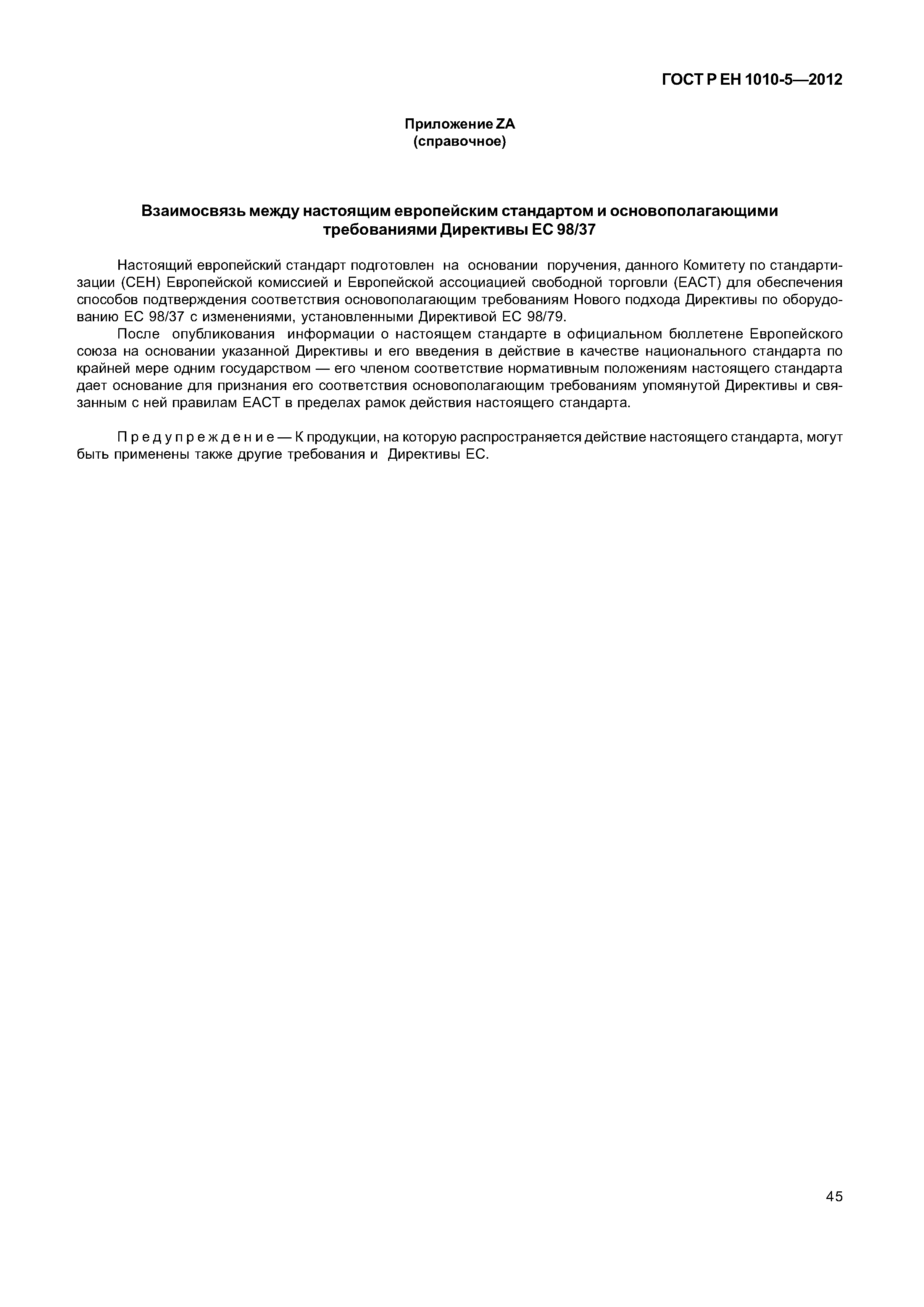

Приложение ZА (справочное) Взаимосвязь между настоящим европейским стандартом и основополагающими требованиями Директивы ЕС 98/37

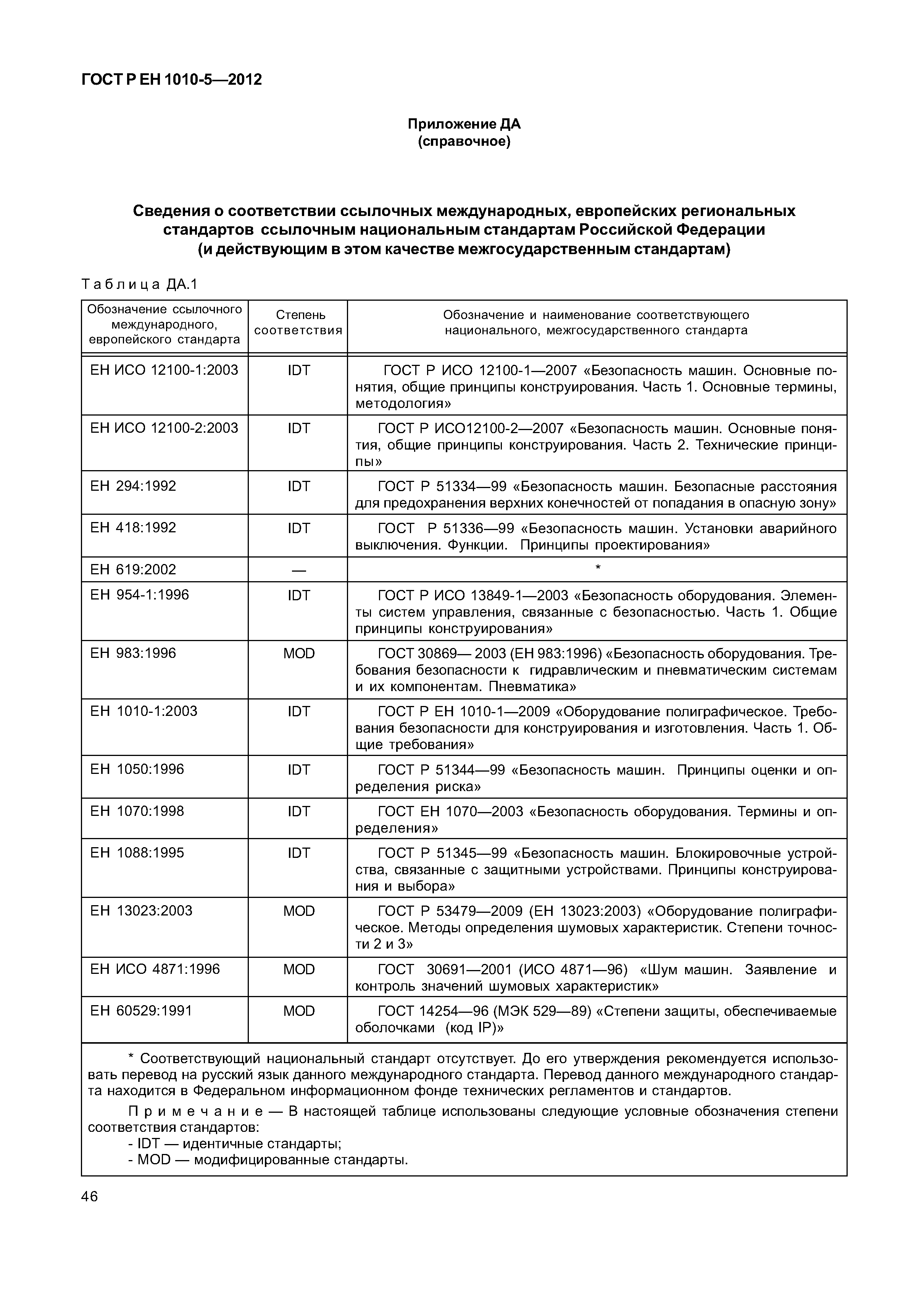

Приложение ДА (справочное) Сведения о соответствии ссылочных международных, европейских региональных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам)

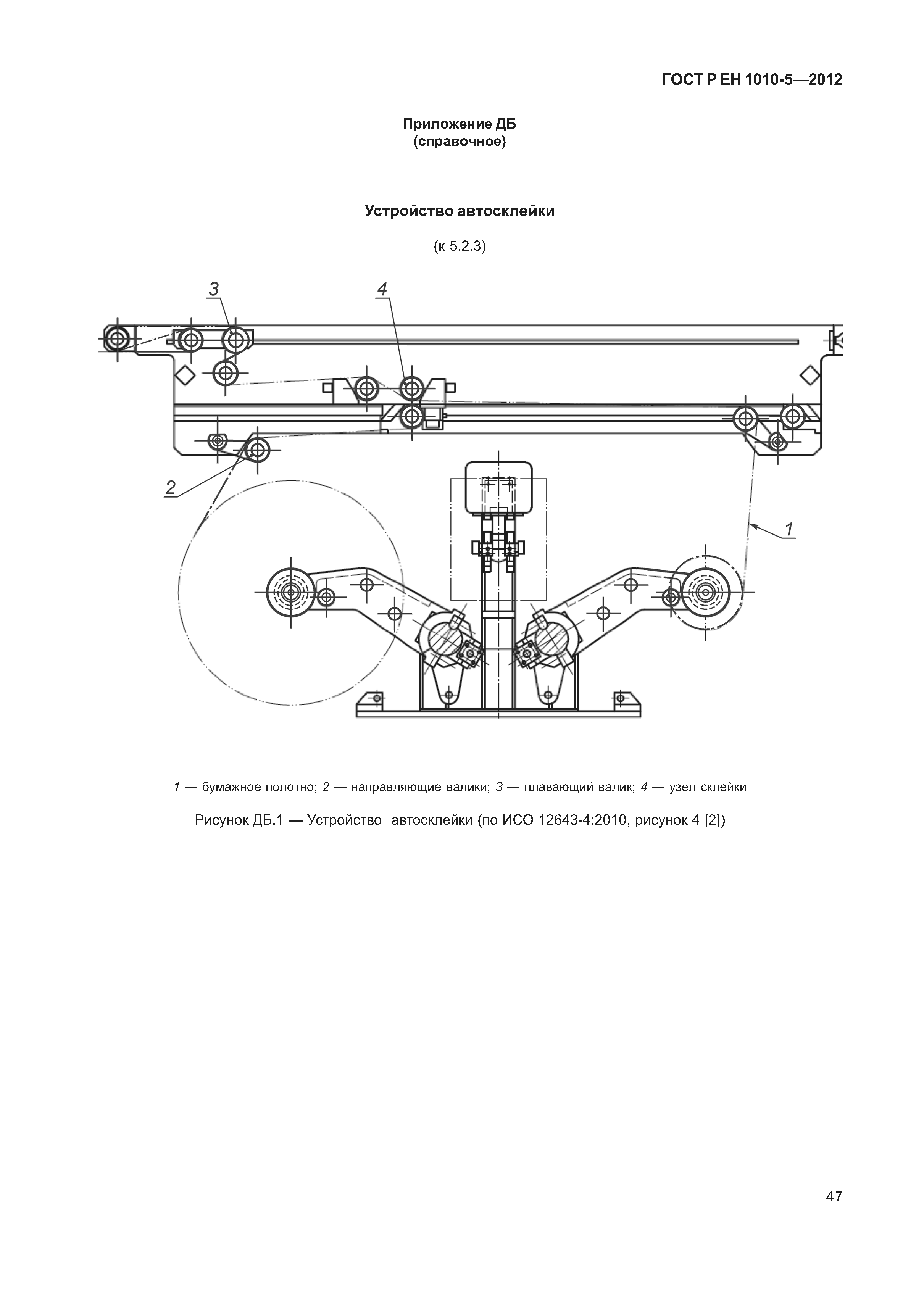

Приложение ДБ (справочное) Устройство автосклейки

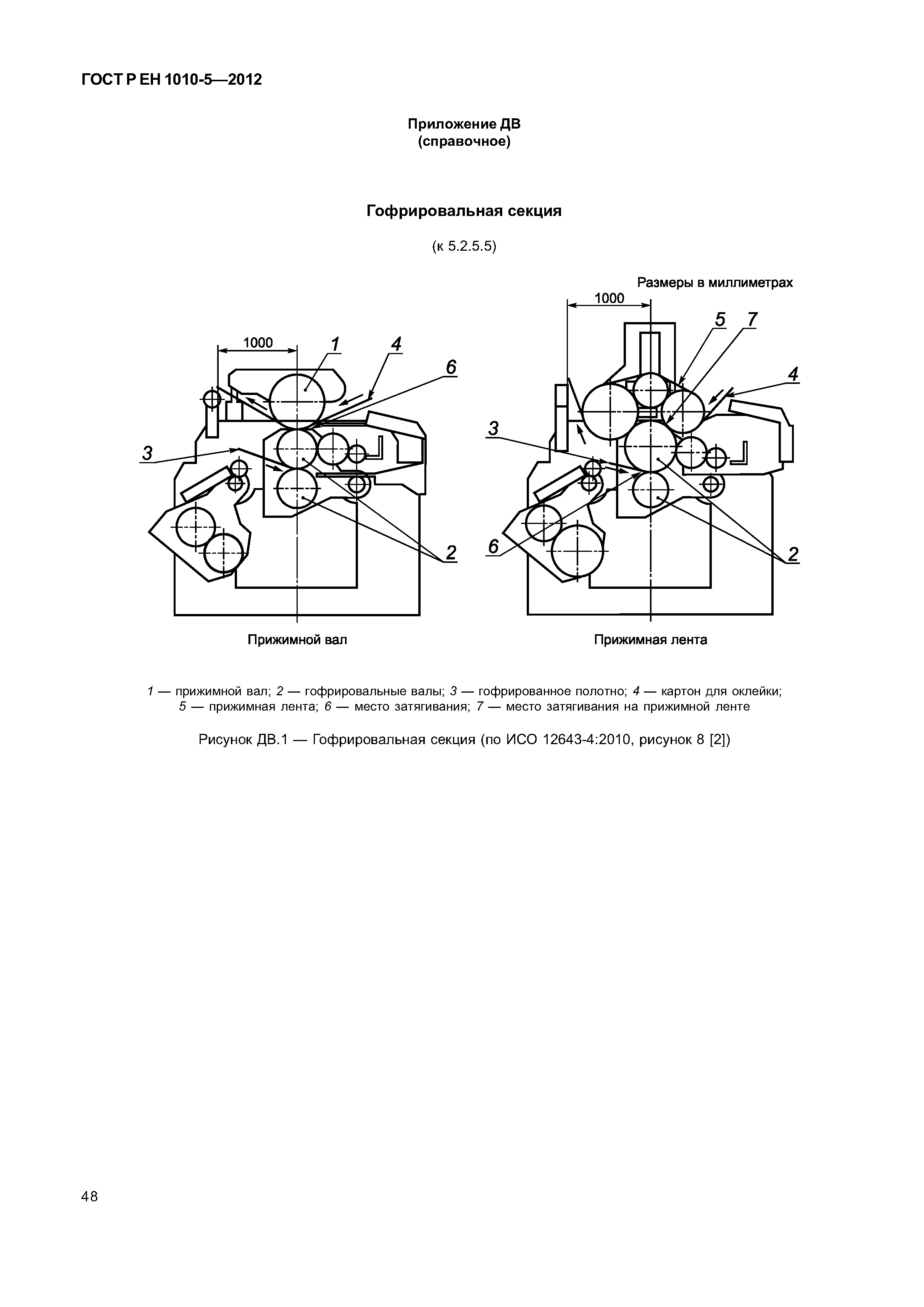

Приложение ДВ (справочное) Гофрировальная секция

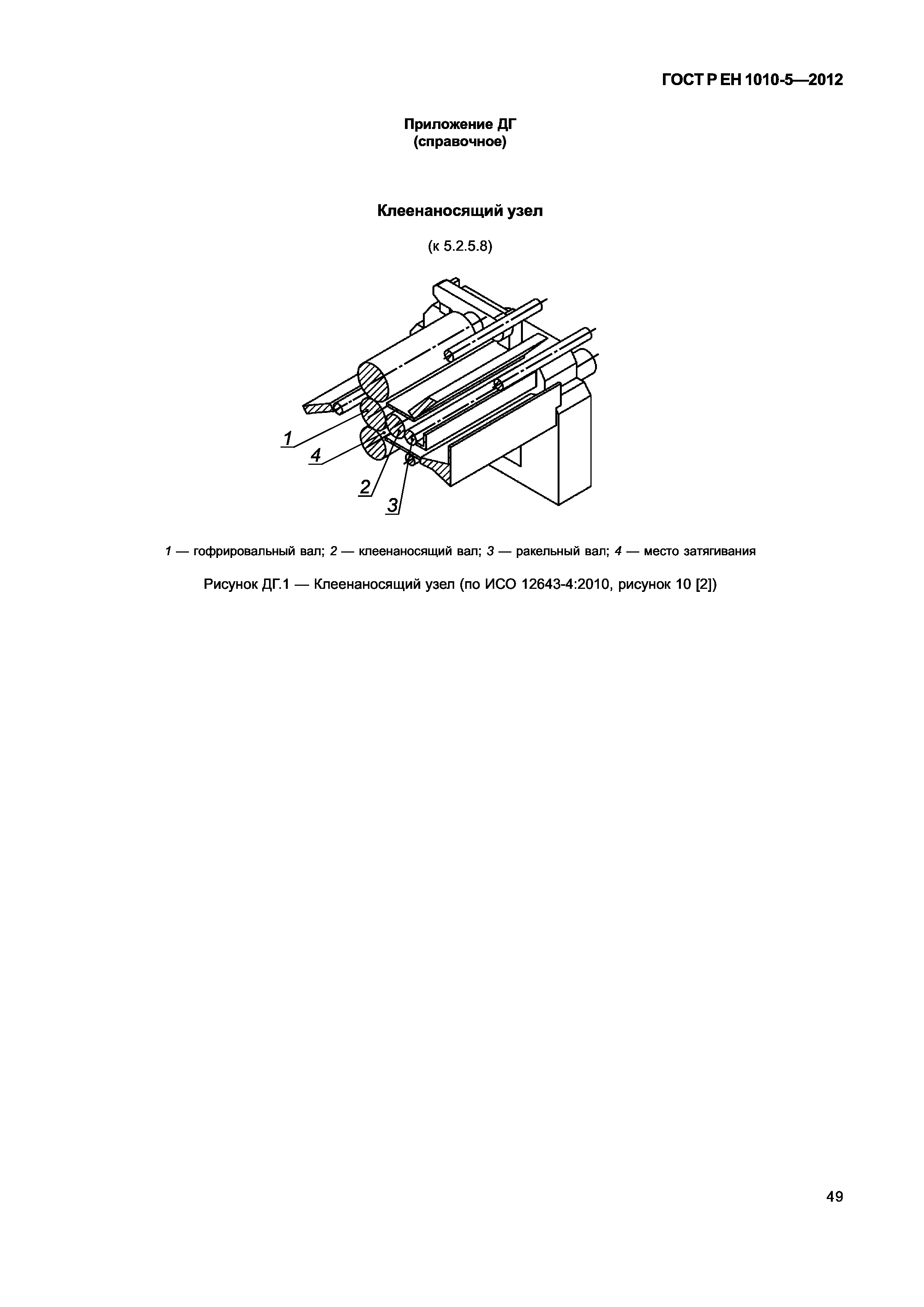

Приложение ДГ (справочное) Клеенаносящий узел

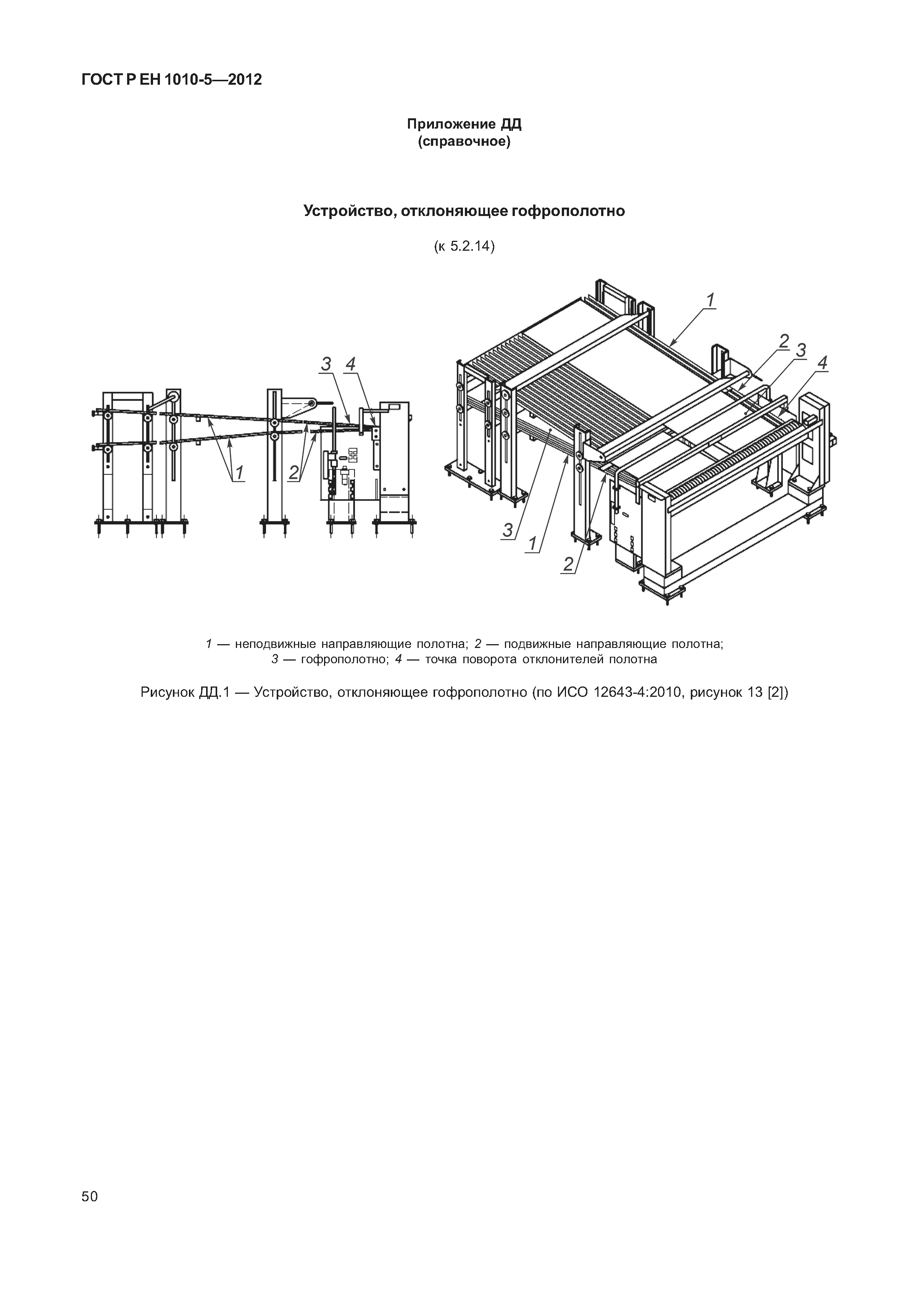

Приложение ДД (справочное) Устройство, отклоняющее гофрополотно

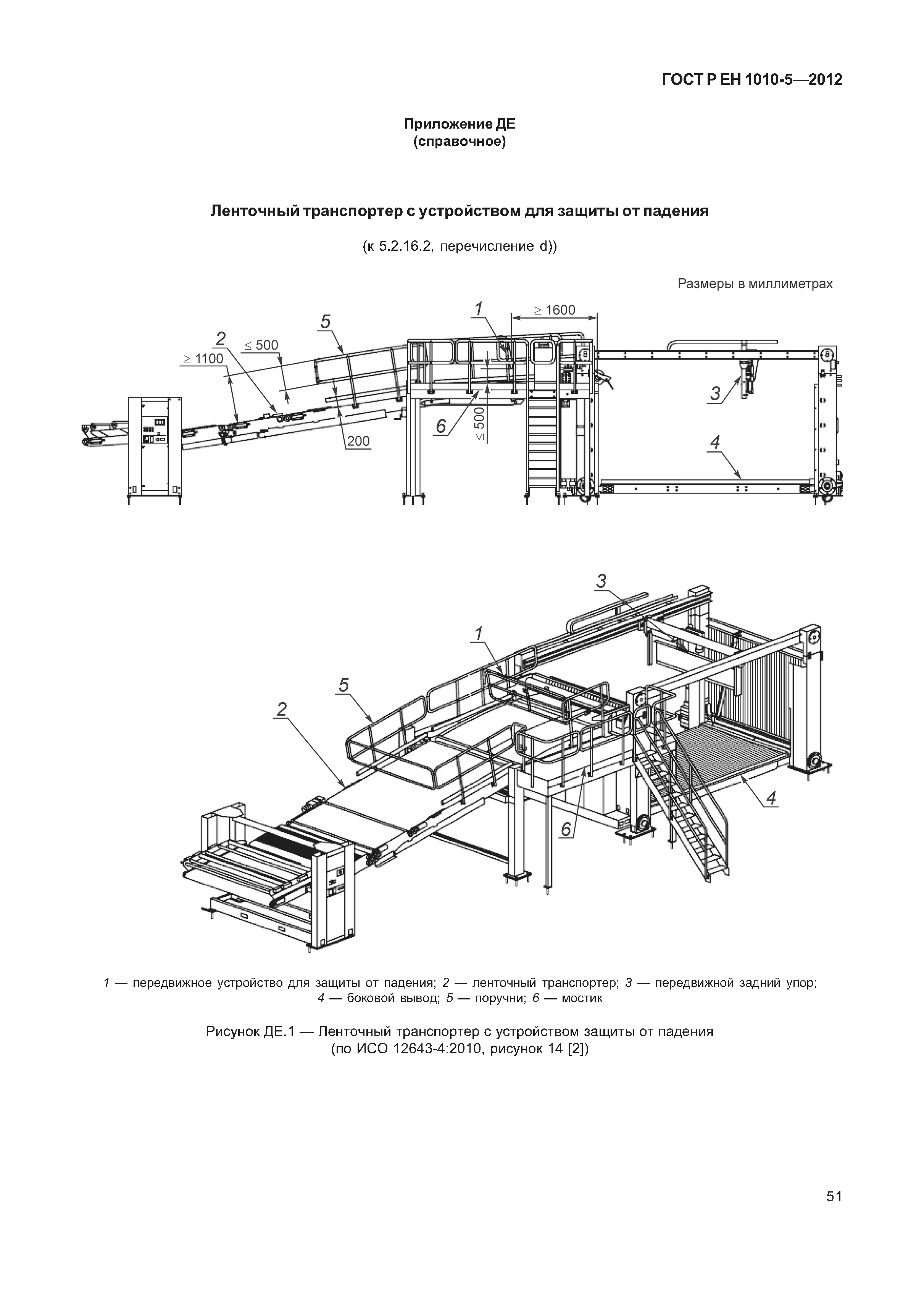

Приложение ДЕ (справочное) Ленточный транспортер с устройством для защиты от падения

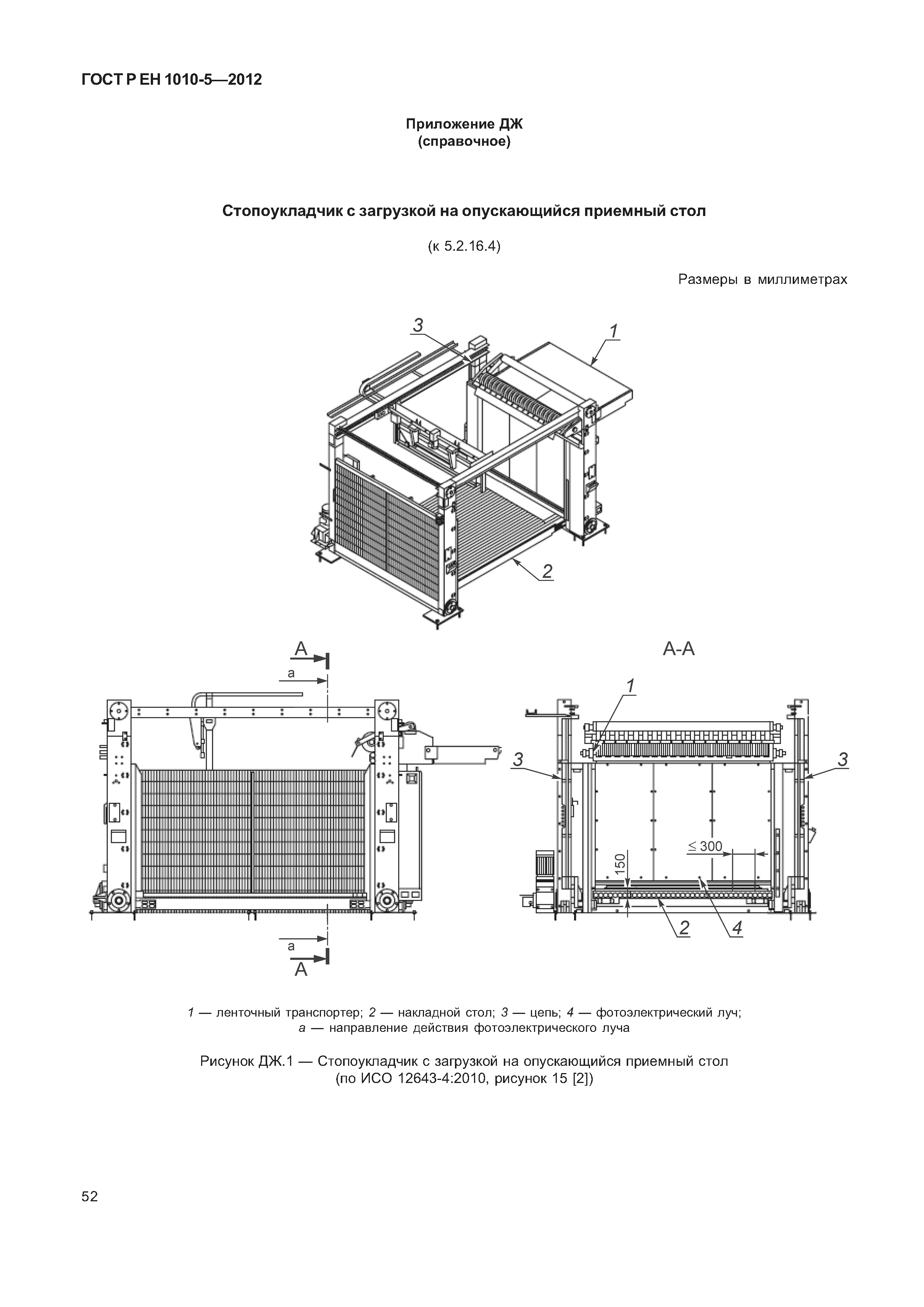

Приложение ДЖ (справочное) Стопоукладчик с загрузкой на опускающийся приемный стол

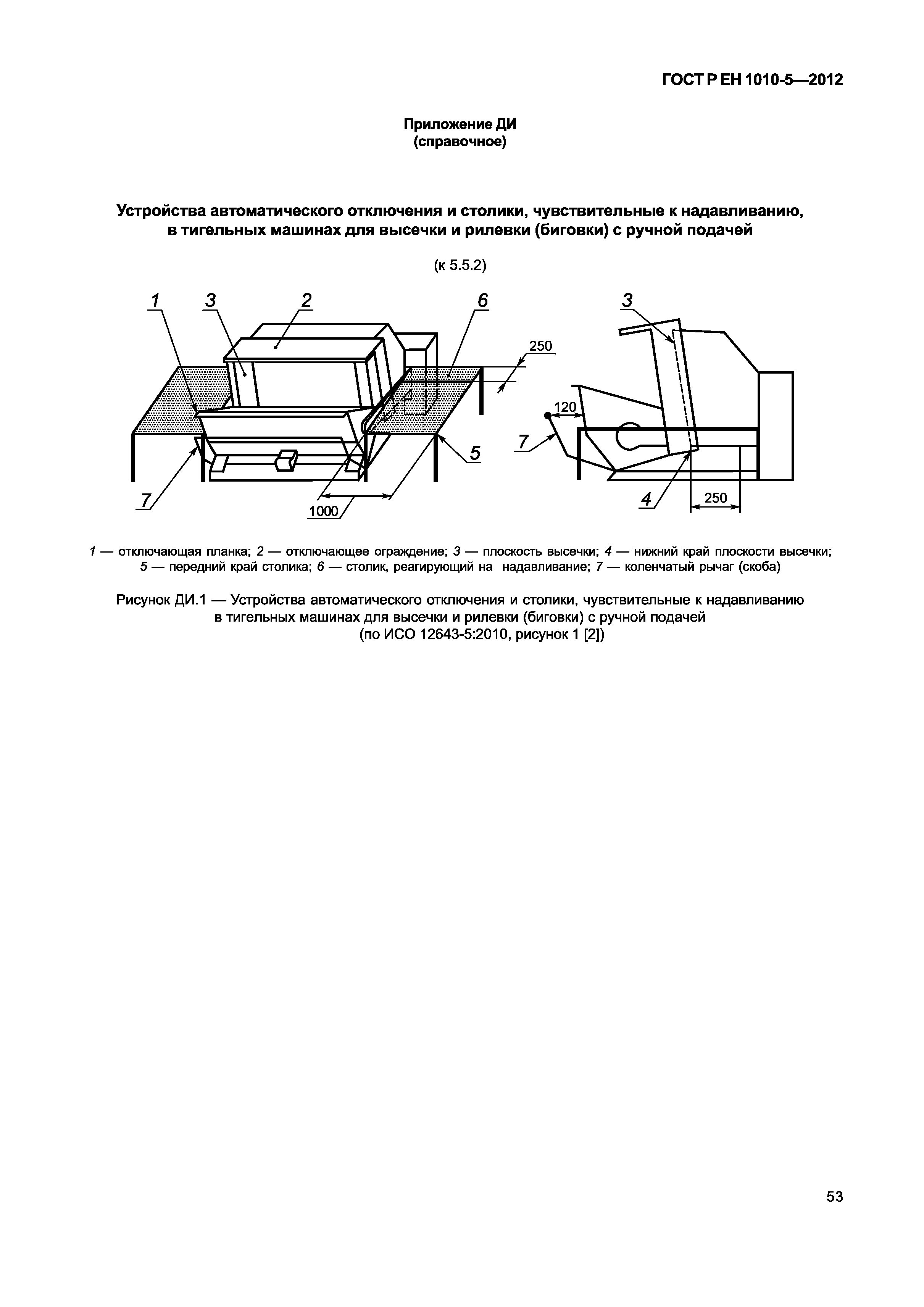

Приложение ДИ (справочное) Устройства автоматического отключения и столики, чувствительные к надавливанию, в тигельных машинах для высечки и рилевки (биговки) с ручной подачей

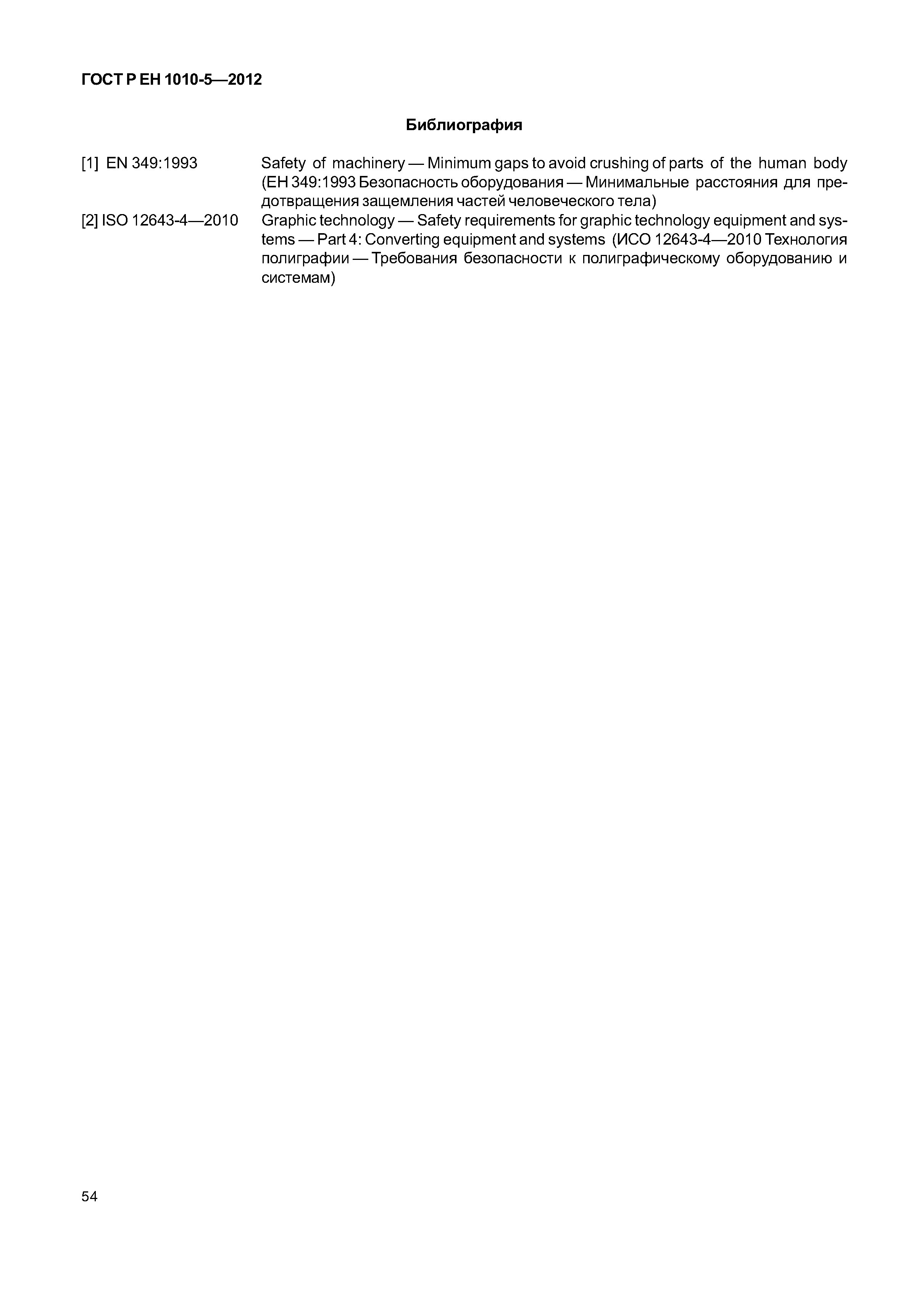

Библиография
Разработан: ЗАО Научно-исследовательский институт полиграфического машиностроения
Утверждён:14.06.2012 Федеральное агентство по техническому регулированию и метрологии (108-ст)
Издан: Стандартинформ (2013 г. )
Расположен в:Техническая документация Электроэнергия ЦЕЛЛЮЛОЗНО-БУМАЖНАЯ ПРОМЫШЛЕННОСТЬ Оборудование для производства бумаги Экология ЦЕЛЛЮЛОЗНО-БУМАЖНАЯ ПРОМЫШЛЕННОСТЬ Оборудование для производства бумаги
