СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.20-2009

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ШТАМПОВАННЫЕ ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.104.13-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.20-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной, изготавливаемые из труб или трубных заготовок стали марок 12Х1МФ по ТУ 14-3Р-55 и 15Х1М1Ф по ТУ 14-3Р-55, ТУ 1310-030-00212179-2007 или ТУ 3-923, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °С;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 тройник штампованный: Тройник, изготовленный из трубы или трубной заготовки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунке 1 и в таблице 1.

4.2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

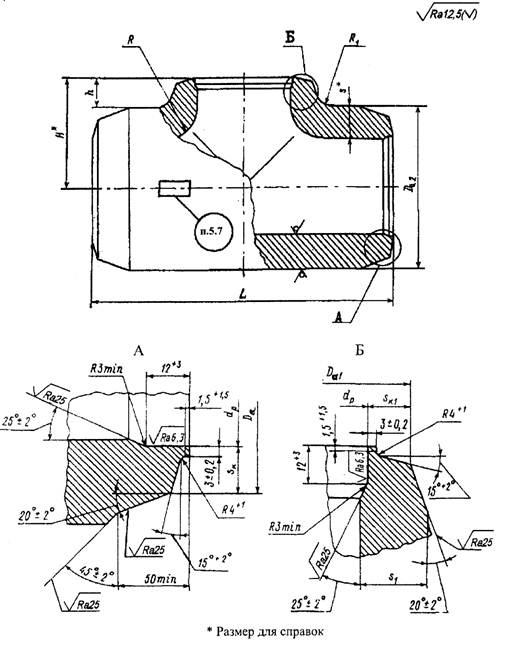

Рисунок 1

5 Технические требования

5.1 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.

5.2 Предельные отклонения наружного диаметра Dа2 не должны превышать ±2 %.

5.3 Размер s1* обеспечивается технологией изготовления.

5.4 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.5 Остальные технические требования - по СТО ЦКТИ 10.003.

5.7 Пример условного обозначения тройника штампованного равнопроходного исполнения 04 с условным проходом Dу250:

ТРОЙНИК РАВНОПРОХОДНЫЙ 250 04 СТО ЦКТИ 720.20

5.8 Пример маркировки:


Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход Dу

Наружный диаметр и толщина стенки присоединяемых труб

Da

Da1

Da2

dр

L ± 5

Н*

h+5

s*

s1*

sk

sk1

R, не более

R1, не менее

Марка стали (ТУ)

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

p = 13,73 МПа, t = 560 °C

01

200

273×36

276

±1,2

277

+3

320

203

+0,72

600

215

55

70

42

31,5

31,9

130

55

15Х1М1Ф ТУ 14-3Р-55 или ТУ 1310-030-00212179

295,0

02

300

377×50

380

±2,0

383

+4

460

281

+0,81

830

300

70

95

57

44,3

45,0

160

40

15Х1М1Ф ТУ 3-923 или ТУ 1310-030-00212179

774,0

p = 13,73 МПа, t = 545 °C

03

200

273×32

276

±1,2

277

+3

320

211

+0,72

600

220

60

70

42

27,3

27,8

130

55

15Х1М1Ф ТУ 14-3Р-55 или ТУ 1310-030-00212179

291,0

04

250

325×38

328

±2,0

330

400

251

+0,81

750

250

50

75

45

32,3

32,8

135

50

493,0

p = 13,73 МПа, t = 515 °С

05

125

159×16

161

±1,2

163

+2

185

128

-0,63

400

118

25

32

19

13,4

14,0

60

25

12X1МФ ТУ 14-3Р-55

54,3

06

150

194×20

196

198

225

156

500

148

35

36

21

16,5

17,0

70

30

15Х1М1Ф ТУ 14-3Р-55 или ТУ 1310-030-00212179

98,0

07

175

219×22

222

221

+3

245

176

153

30

40

24

18,5

19,0

108,0

08

225

273×26

276

277

320

222

+0,72

600

215

55

50

29

22,5

23,0

100

45

222,0

09

250

325×32

328

±2,0

330

380

263

+0,81

700

250

60

60

36

27,0

27,5

135

55

347,0

р = 4,02 МПа, t = 545 °C

10

150

159×9

161

±1,2

162

+2

176

142

+0,63

400

113

25

20

11

7,2

7.5

45

20

15Х1М1Ф ТУ 14-3Р-55

32,0

11

250

273×13

276

273

+3

295

248

+0,72

600

188

40

26

17

9,9

10,4

60

25

ТУ 14-3Р-55 или ТУ 1310-030-00212179

108,0

12

400

465×22

468

±2

465

+4

495

424

+0,97

850

323

75

40

24

20

19,5

85

40

15X1M1Ф ТУ 3-923 или ТУ 1310-030-00212179

388,0
