ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
462.06-2009

ШТУЦЕРА ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.462.09-82 ÷ ОСТ 108.462.10-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 462.06-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ШТУЦЕРА ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штуцера паропроводов тепловых станций, изготавливаемые из сортового проката, поковок и трубных заготовок сталей марок 12Х1МФ и 15Х1М1Ф.

Стандарт устанавливает конструкцию и основные размеры штуцеров для паропроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С,

р = 13,73 МПа, t = 560 °С,

р = 13,73 МПа, t = 545 °C,

р = 13,73 МПа, t = 515 °С,

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 штуцер: Деталь, предназначенная для присоединения к трубам арматуры, труб, продувок и др.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция, размеры и материал штуцеров должны соответствовать указанным на рисунках 1 - 5 и в таблицах 1 и 2.

4.2 Угол а не регламентируется.

4.3 Радиус обточки штуцера R* (рисунок 3) уточняется технологическим процессом, исходя из обеспечения угла раскрытия кромок разделки под сварку (50 ± 5)°.

4.4 Допускается изготовление штуцеров с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Предельные отклонения размера Da2: для исполнений 08, 09, 18, 22 ÷ 34 - по ТУ 14-3Р-55, для остальных - плюс 2 мм.

5.2 Масса штуцеров, указанная в таблицах 1 и 2, - расчетная, приведена для справки.

5.3 Поковки для изготовления штуцеров группы II категории Т - по ОСТ 108.030.113. Остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

5.4 Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем. Исполнения 23 - 26 и 31 - 34 допускается изготавливать из стали 12Х1МФ.

5.5 Для исполнений 08, 09, 26 и 27 шероховатость поверхности A.

5.6 Пример условного обозначения штуцера исполнения 05 с условным проходом Dу 50:

ШТУЦЕР 50 05 СТО ЦКТИ 462.06

5.7 Пример маркировки:

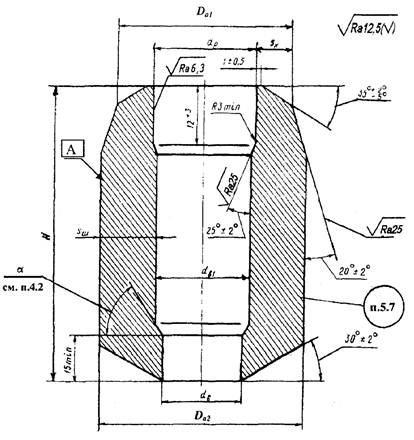

Рисунок 1

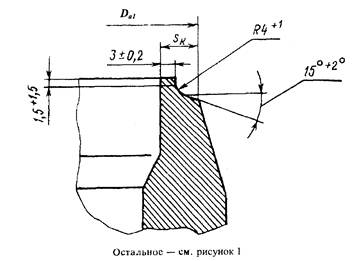

Рисунок 2

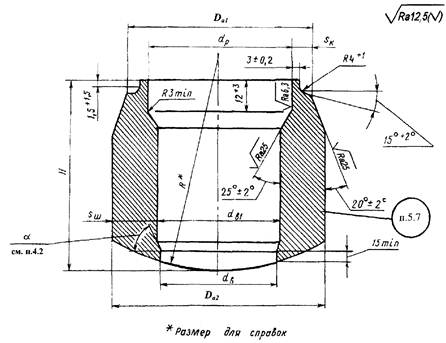

Рисунок 3

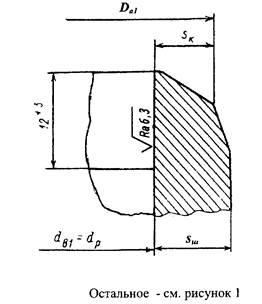

Рисунок 4

Рисунок 5


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемой трубы

Da1

Da2

dв

dвl

dp

Н ± 2

sш

sк

Марка стали (ГОСТ, ТУ)

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

р = 25,01 МПа, t = 545 °С

01

1

32

57×12

60

±1

65

22

+0,52

27

+0,52

33

+0,62

82

16,0

12,3

12Х1МФ
ГОСТ 20072

1,72

(02)

2

65

108×22

115

136

57

+0,74

61

+0,46

67

+0,46

125

35,0

22,8

12Х1МФ
Гр. II Т
ОСТ 108.030.113

10,20

03

100

159×32

166

180

71

79

97

+0,54

180

48,0

33,3

15Х1М1Ф
Гр. II Т
ОСТ 108.030.113

29,00

04

125

194×38

203

225

90

+0,87

98

+0,54

120

220

60,5

40,1

49,90

р = 13,73 МПа, t = 560 °С

05

1

50

76×13

76

±1

90

38

+0,62

44

+0,62

50

+0,62

100

17,0

11,5

12Х1МФ
Гр. II Т
ОСТ 108.030.113

3,80

р = 13,73 МПа, t = 515 °С

06

1

65

76×9

76

±1

90

50

+0,62

54

+0,46

58

+0,62

100

16,0

8,0

12Х1МФ
Гр. II T
ОСТ 108.030.113

3,00

р = 4,02 МПа, t = 545 °С

07

1

50

57×4,5

60

±1

65

38

+0,62

44

+0,62

48

+0,62

82

7,0

3,0

12Х1МФ
ГОСТ 20072

1,10

08

4

100

108×7

110

133

93

+0,87

96

+0,54

96

+0,54

125

15,2

5,0

12Х1МФ
ТУ 14-3Р-55

6,24

09

5

150

159×9

159

-

159

120

128

+0,63

142

+0,63

130

13,0

7,2

12Х1МФ
ТУ 14-3Р-55

6,92

Таблица 2

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемых труб

Da1 ± 1

Da2

dв

dвl

dp

R*

Н ± 5

sш

sк

Марка стали (ГОСТ, ТУ)

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

р = 25,01 МПа, t = 545 °С

(10)

3

65

108×22

116

120

50

+0,62

56

+0,46

67

+0,46

95

150

29,0

23,3

15Х1М1Ф
Гр. II Т
ОСТ 108.030.113

10,5

11

100

159×32

166

180

71

+0,74

79

97

+0,54

145

180

48,0

33,3

29,0

12

155

200

32,2

13

125

194×38

203

210

90

+0,87

98

+0,54

120

150

220

53,0

40,1

44,5

14

194×40

116

180

230

12Х1МФ
Гр. II Т
ОСТ 108.030.113

47,0

15

150

245×48

253

260

120

125

+0,63

151

+0,63

280

65,0

49,8

15Х1М1Ф
Гр. II Т
ОСТ 108.030.113

84,9

16

245×48

280

230

74,5

108,0

р = 13,73МПа, t = 560 °С

17

3

100

133×20

136

154

84

+0,87

90

+0,54

94

+0,54

190

180

29,0

17,6

15Х1М1Ф
Гр. II Т
ОСТ 108.030.113

17,5

18

3

150

219×32

219

241

150

+1,00

154

+0,63

156

+0,63

190

210

42,0

28,0

15Х1М1Ф
ТУ 14-3Р-55

42,6

19

200

273×36

278

280

155

167

203

+0,72

200

250

50,0

31,5

15Х1М1Ф
Гр. II Т
ОСТ 108.030.113

74,0

р = 13,73 МПа, t = 545 °С

20

4

50

76×11

76

90

50

+0.62

54

+0,46

54

+0.46



100

18

11

12Х1МФ
Гр. II Т
ОСТ 108.030.113

3,80

21

3

100

133×19

136

154

84

+0,87

90

+0,54

97

+0,54

190

180

29,0

15,8

12Х1МФ
Гр. II Т
ОСТ 108.030.113

17,8

р = 13,73 МПа, t = 515 °С

22

3

100

133×14

133

155

100

+0,87

103

+0,54

106

+0,54

140

120

23

11,5

15Х1М1Ф
ТУ 14-3Р-55

10,0

23

190

24

125

159×16

159

190

120

125

+0,63

128

+0,63

220

150

30

13,4

18,9

25

150

194×20

194

230

150

+1,00

154

156

230

36

16,5

26,4

26

175

219×22

219

245

164

170

176

160

35

18,5

28,6

р = 4,02 МПа, t = 545 °С

27

3

150

159×9

159

168

130

+1,00

135

+0,63

142

+0,63

220

130

14,0

7,2

12Х1МФ
ТУ 14-3Р-55

7,80

28

250

273×13

273

300

240

+1,15

245

+0,72

248

+0,72

230

200

25,0

9,9

35,0

29

280

30

320

31

365

15Х1М1Ф
ТУ 14-3Р-55
или
ТУ 1310-030-00212179

32

350

377×18

377

404

328

+1,30

334

+0,89

343

+0,89

280

270

32,0

13,0

79,5

33

320

34

365

* Размеры для справок
