Скачать СТО 70238424.27.100.078-2009 Системы КИП и тепловой автоматики ТЭС. Условия создания. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.27.100.078-2009

Системы КИП и тепловой автоматики ТЭС. Условия создания. Нормы и требования

Обозначение: СТО 70238424.27.100.078-2009
Обозначение англ: STO 70238424.27.100.078-2009
Статус:организационно-ограниченного применения
Название рус.:Системы КИП и тепловой автоматики ТЭС. Условия создания. Нормы и требования
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:29.01.2010
Область применения:Стандарт распространяется на вновь проектируемые и модернизируемые системы контроля и управления теплоэнергетическим оборудованием ТЭС с энергоблоками (агрегатами) мощностью не более 180 МВт, а также на отдельные объекты ТЭС: ХВО, мазутное хозяйство, газовое хозяйство и др., на которых по каким-либо причинам не может быть выполнена система управления на средствах вычислительной техники.

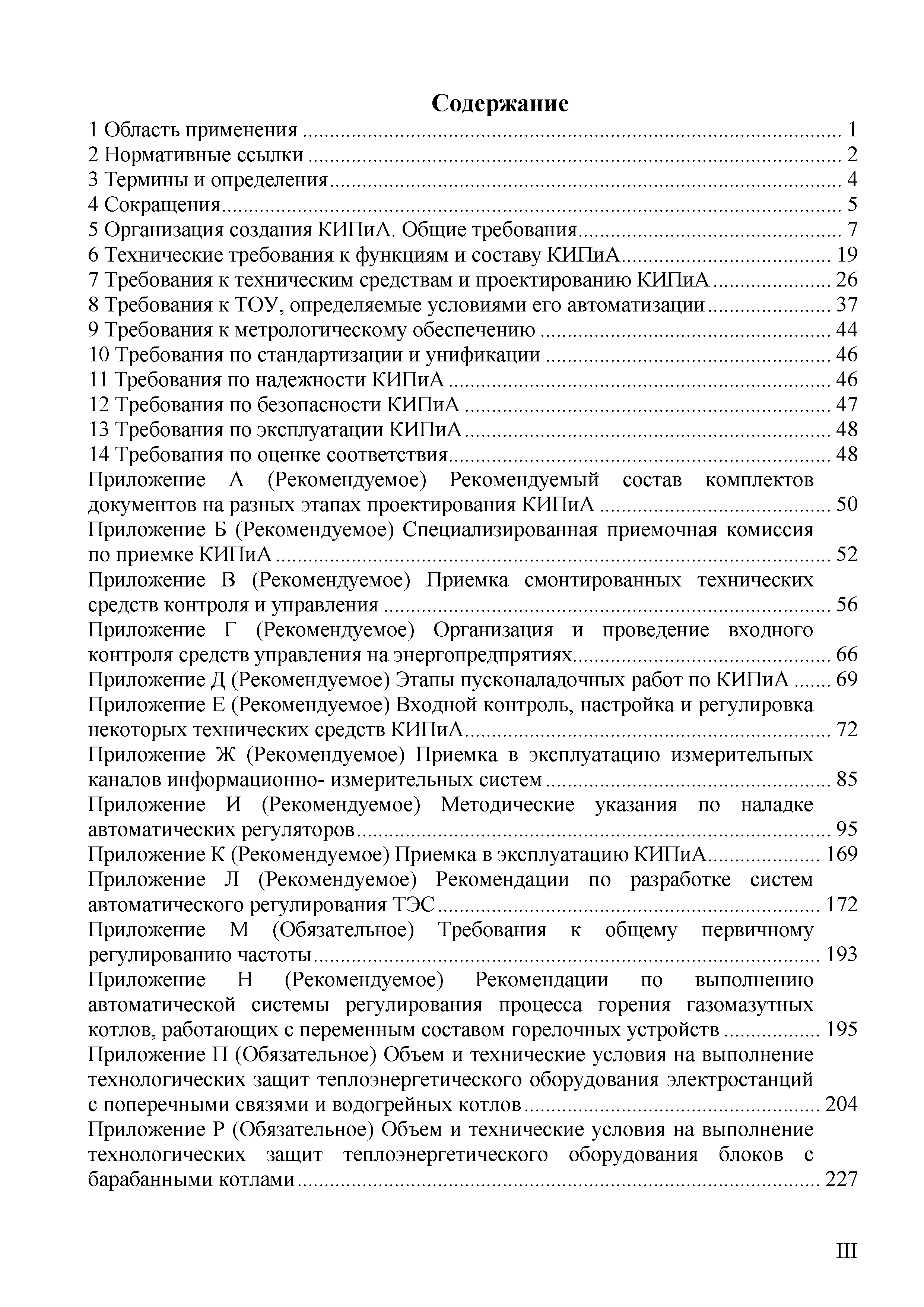

Оглавление:1 Область применения

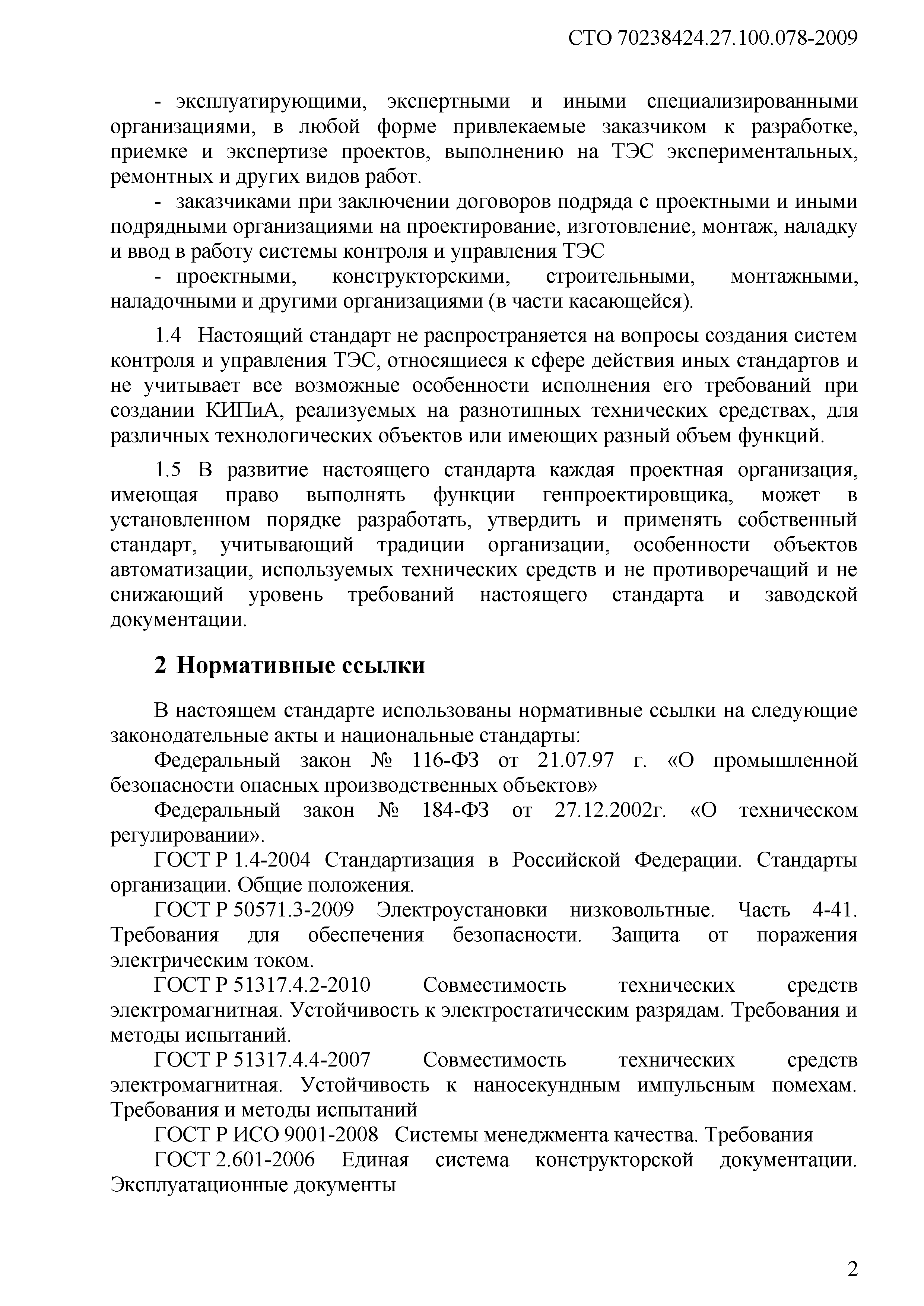

2 Нормативные ссылки
3 Термины и определения

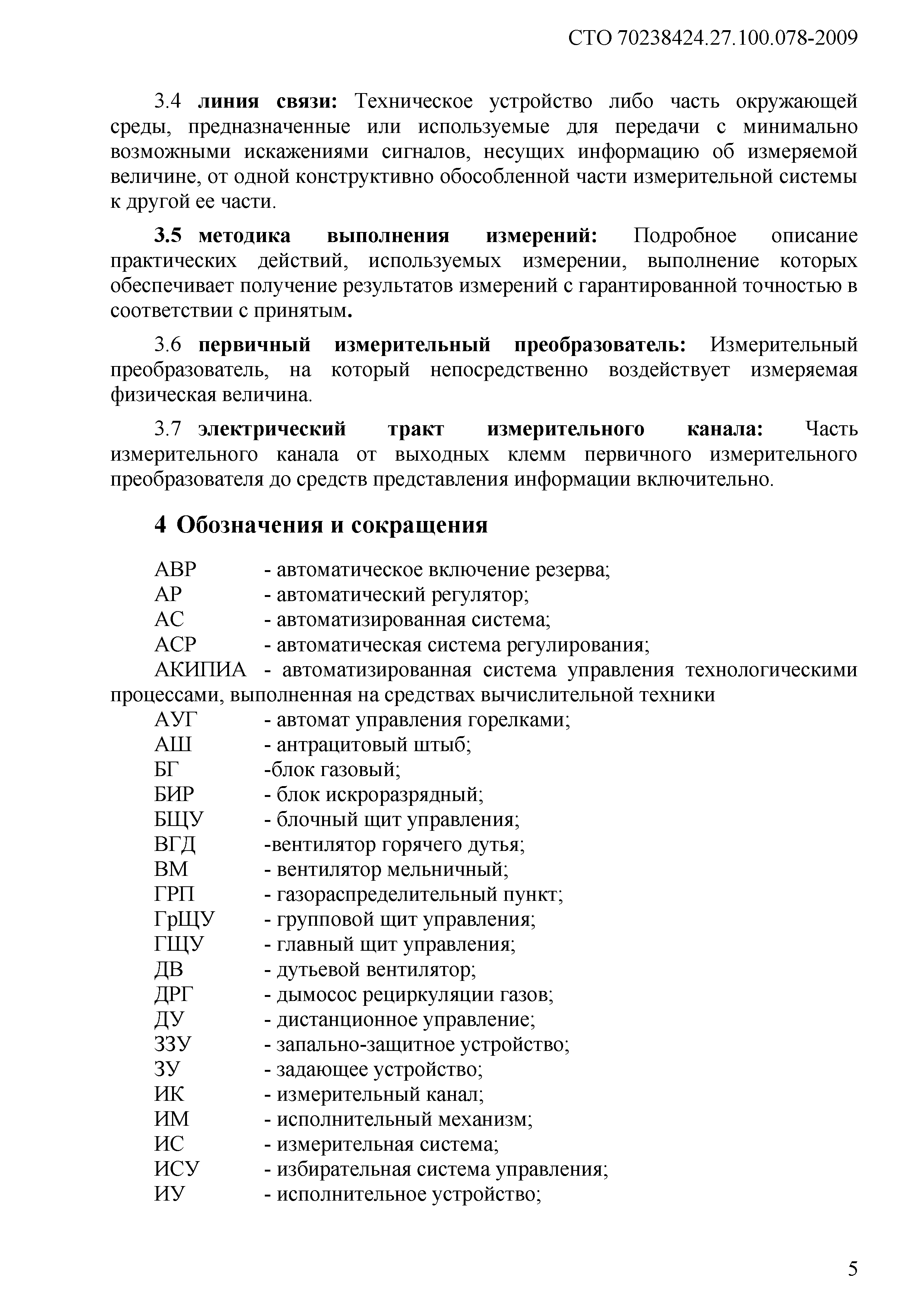

4 Обозначения и сокращения

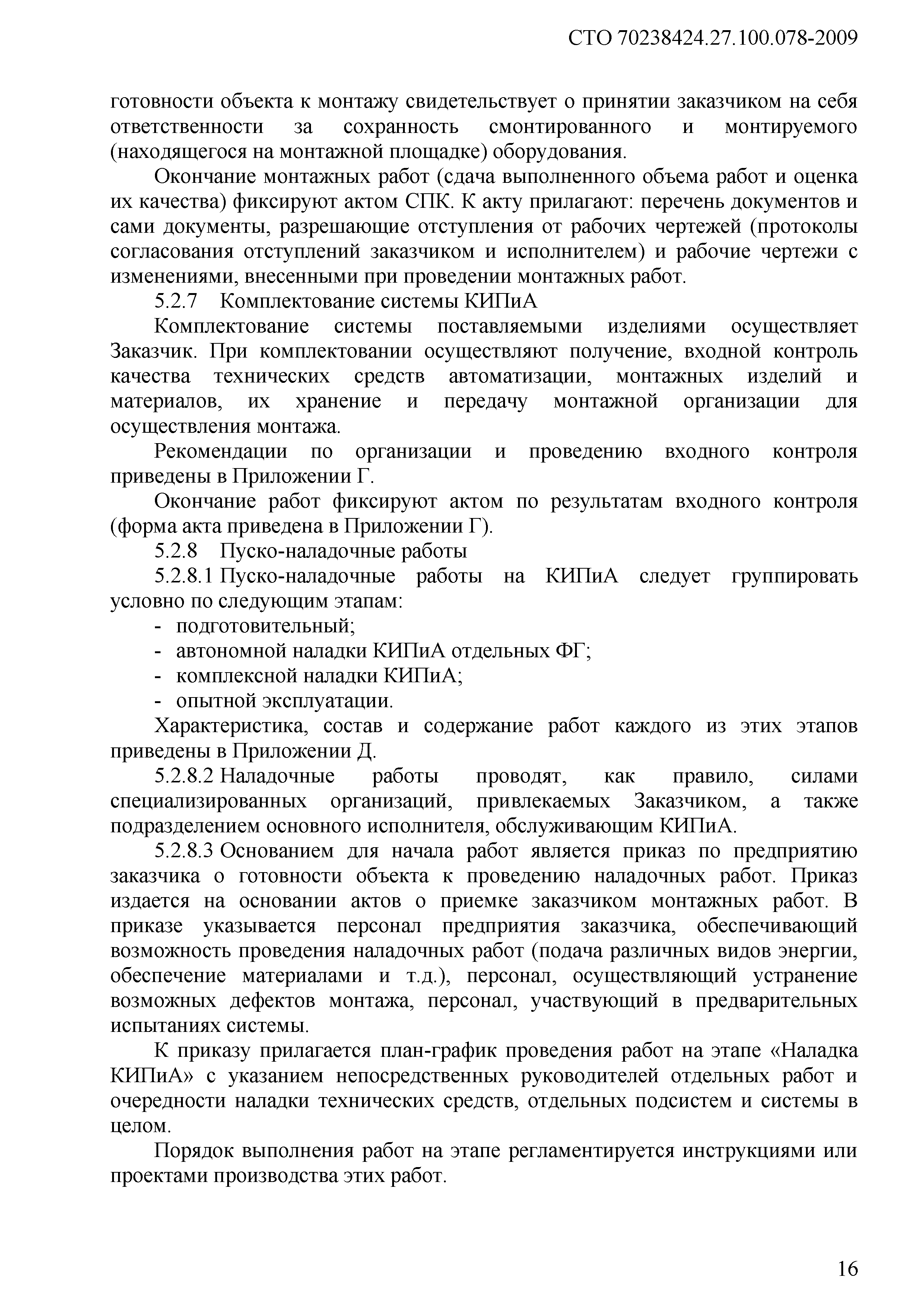

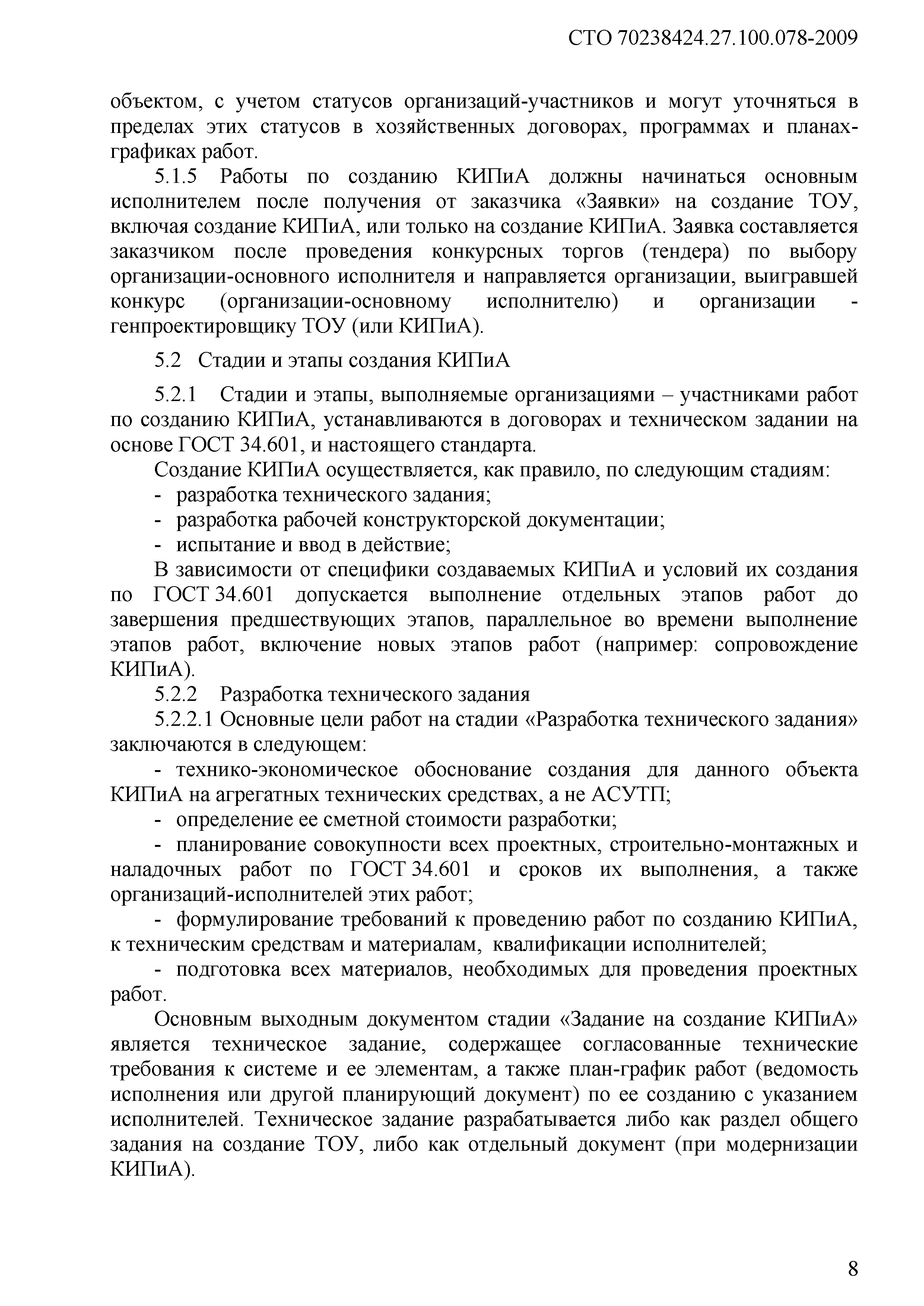

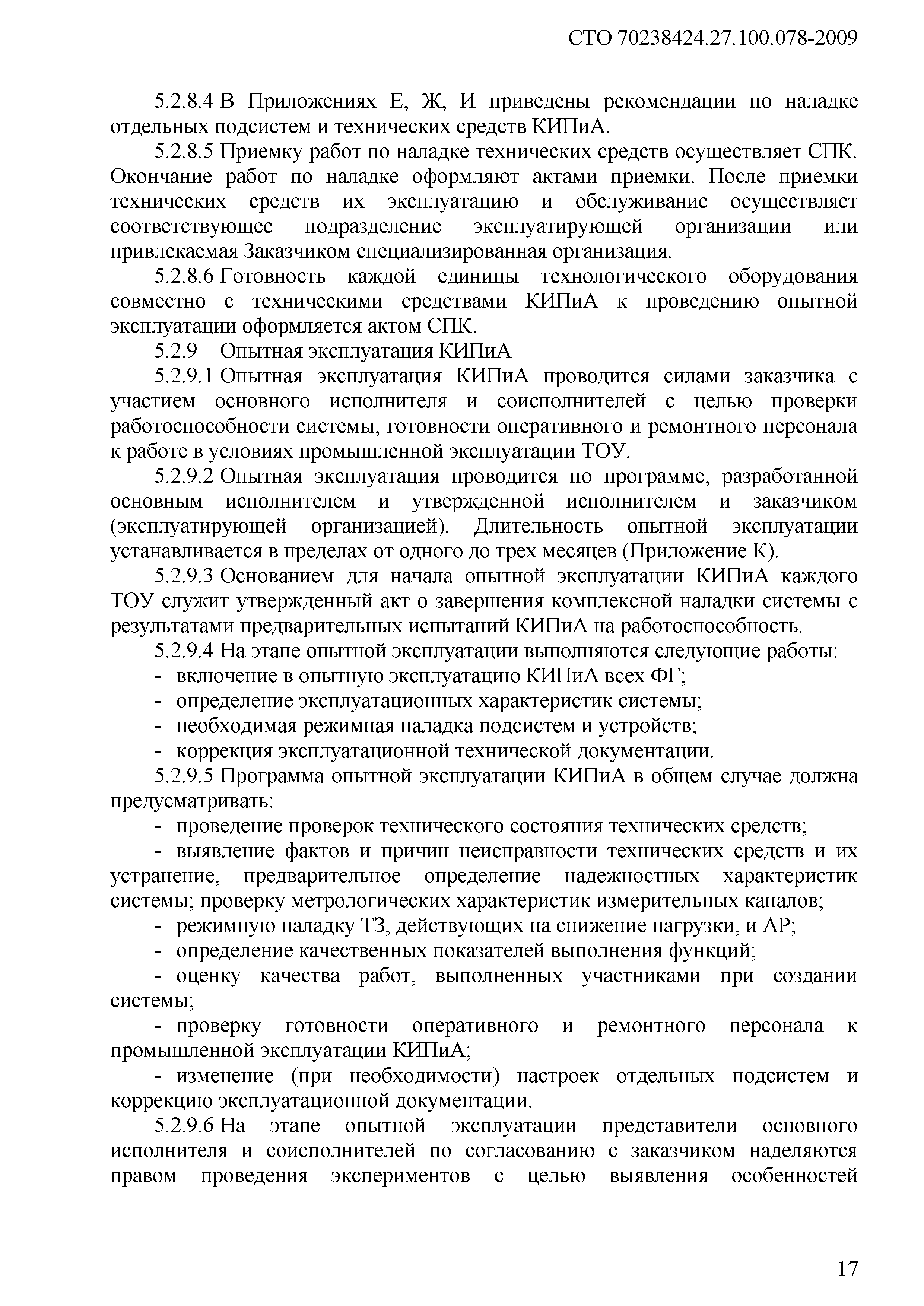

5 Организация создания КИПиА. Общие требования

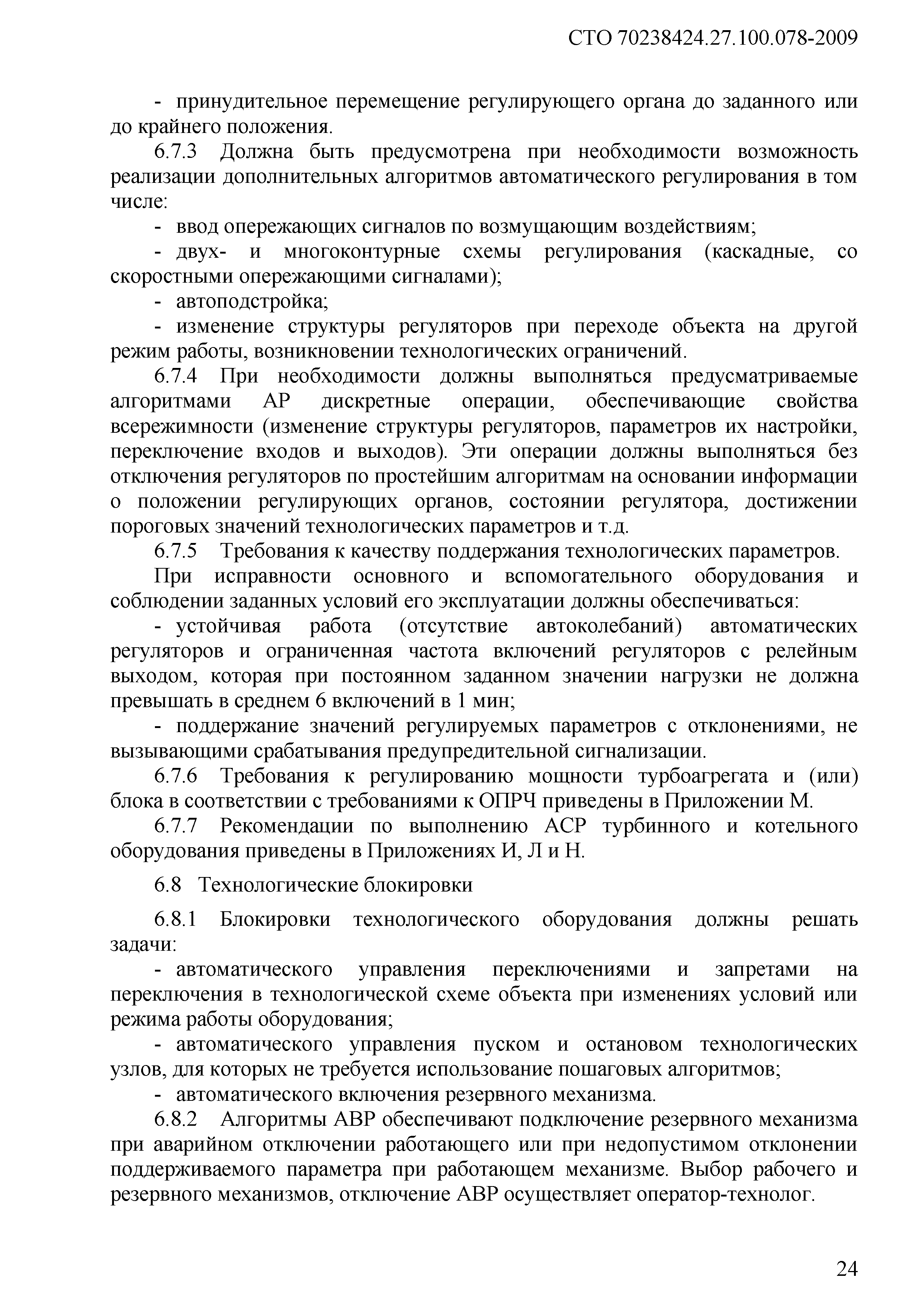

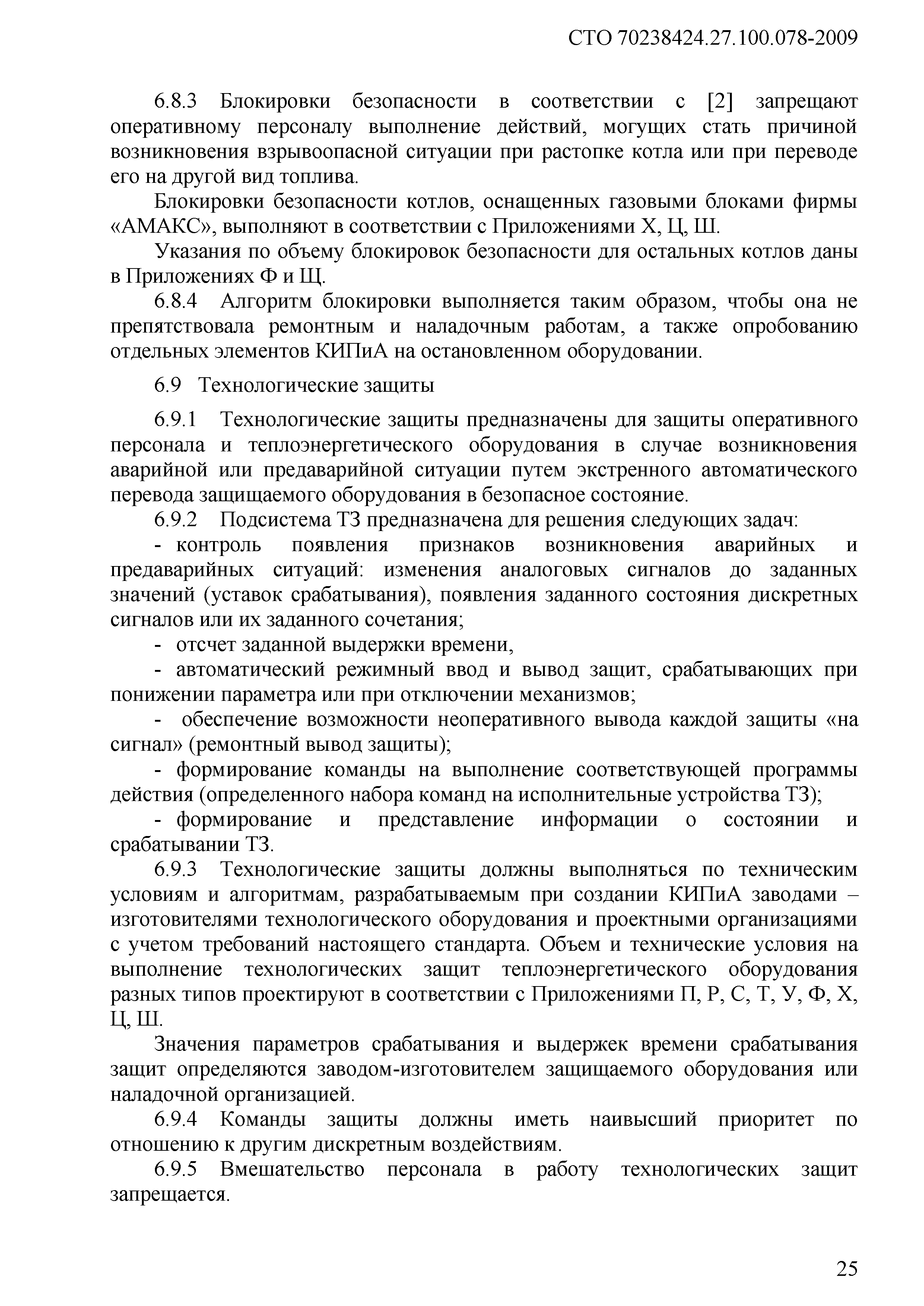

6 Задачи, функции и состав КИПиА

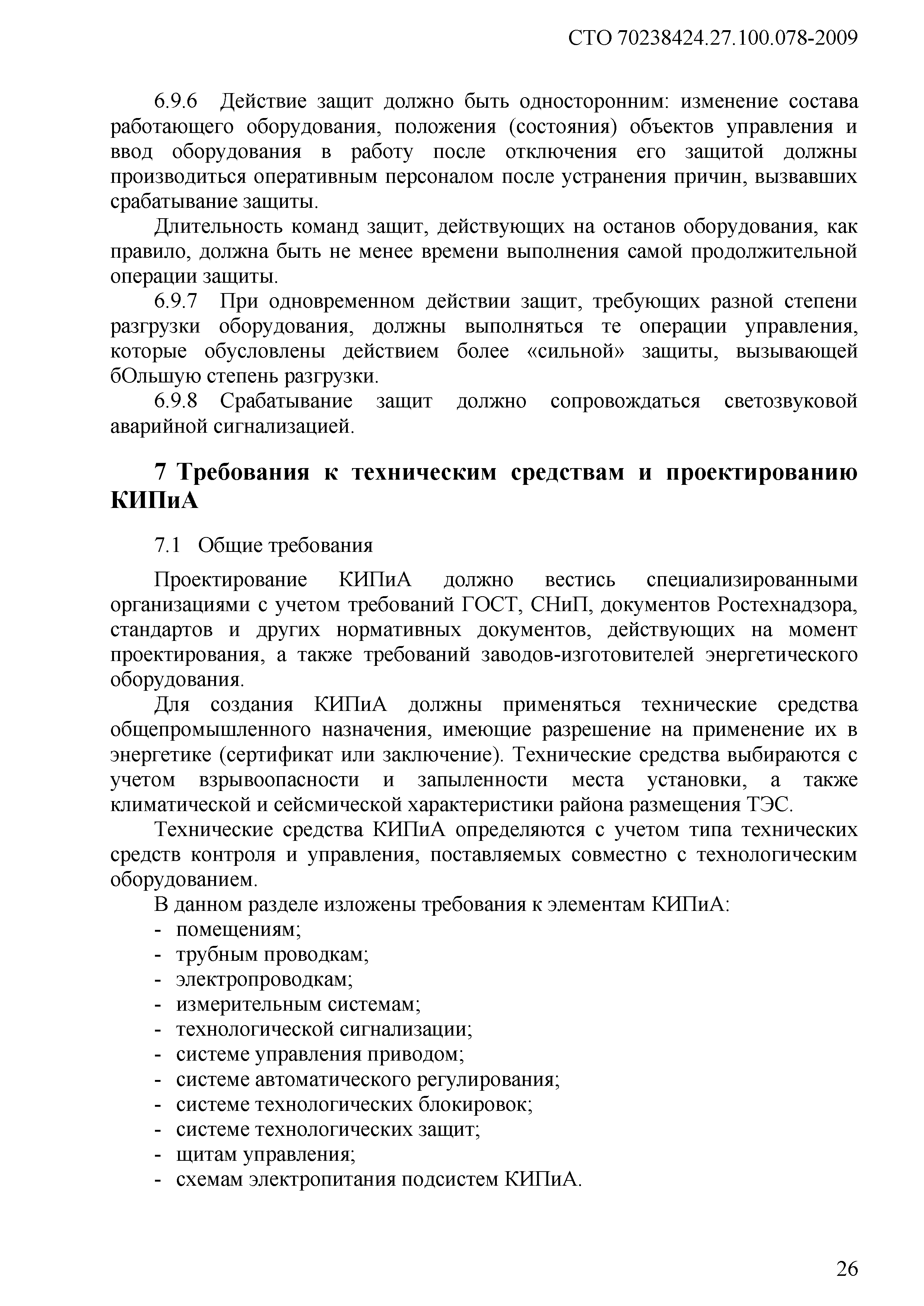

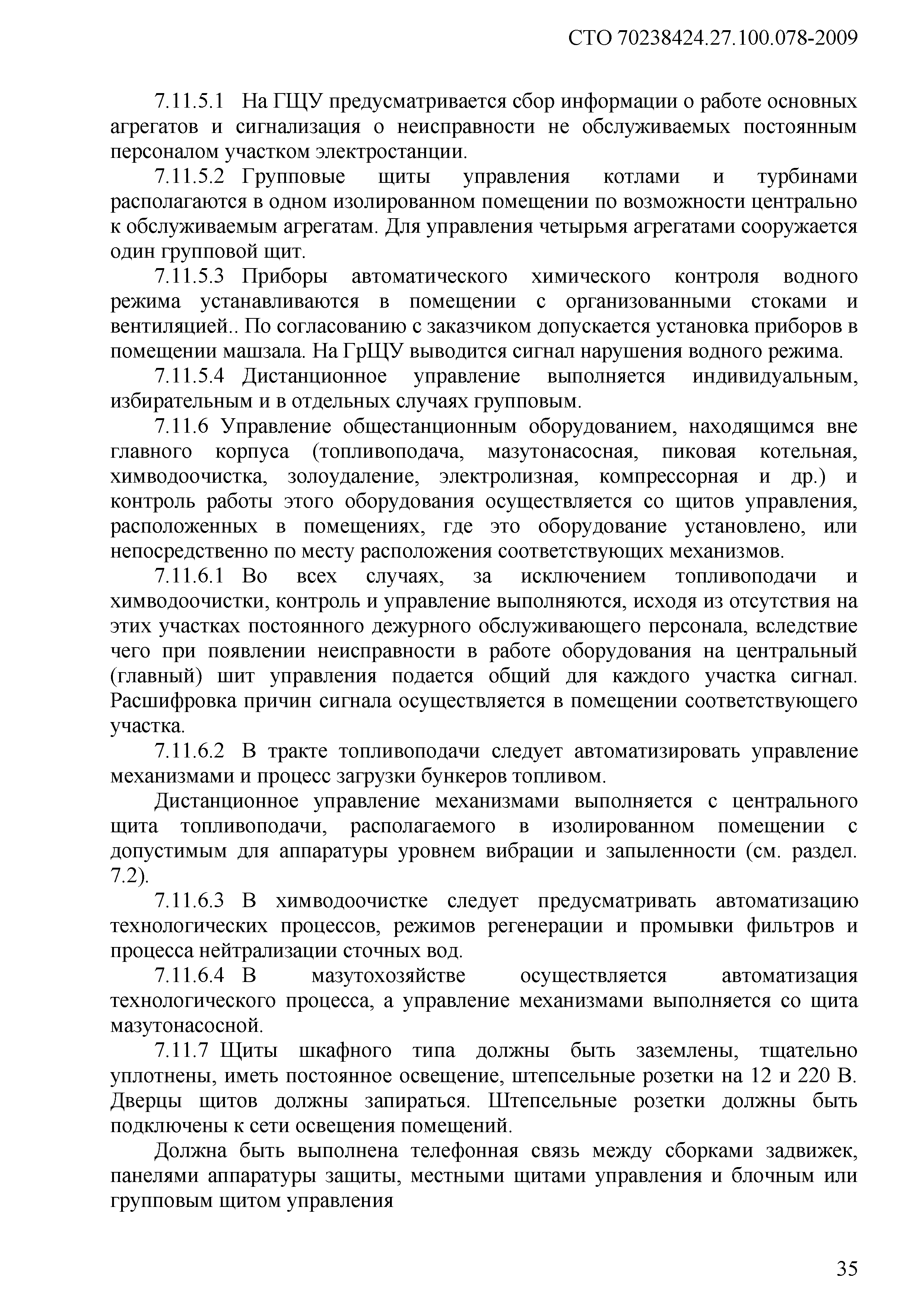

7 Требования к техническим средствам и проектированию КИПиА

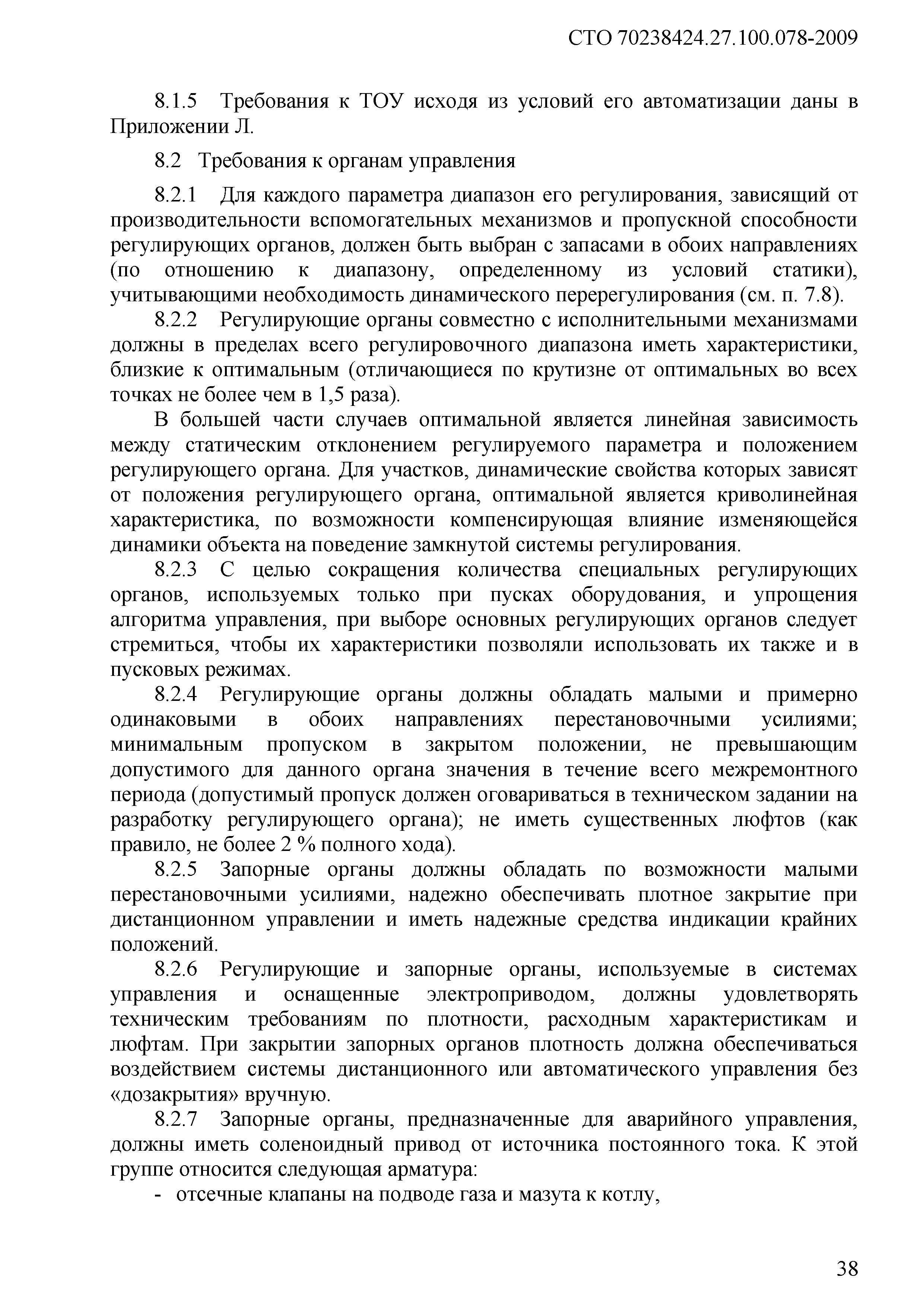

8 Требования к ТОУ, определяемые условиями его автоматизации

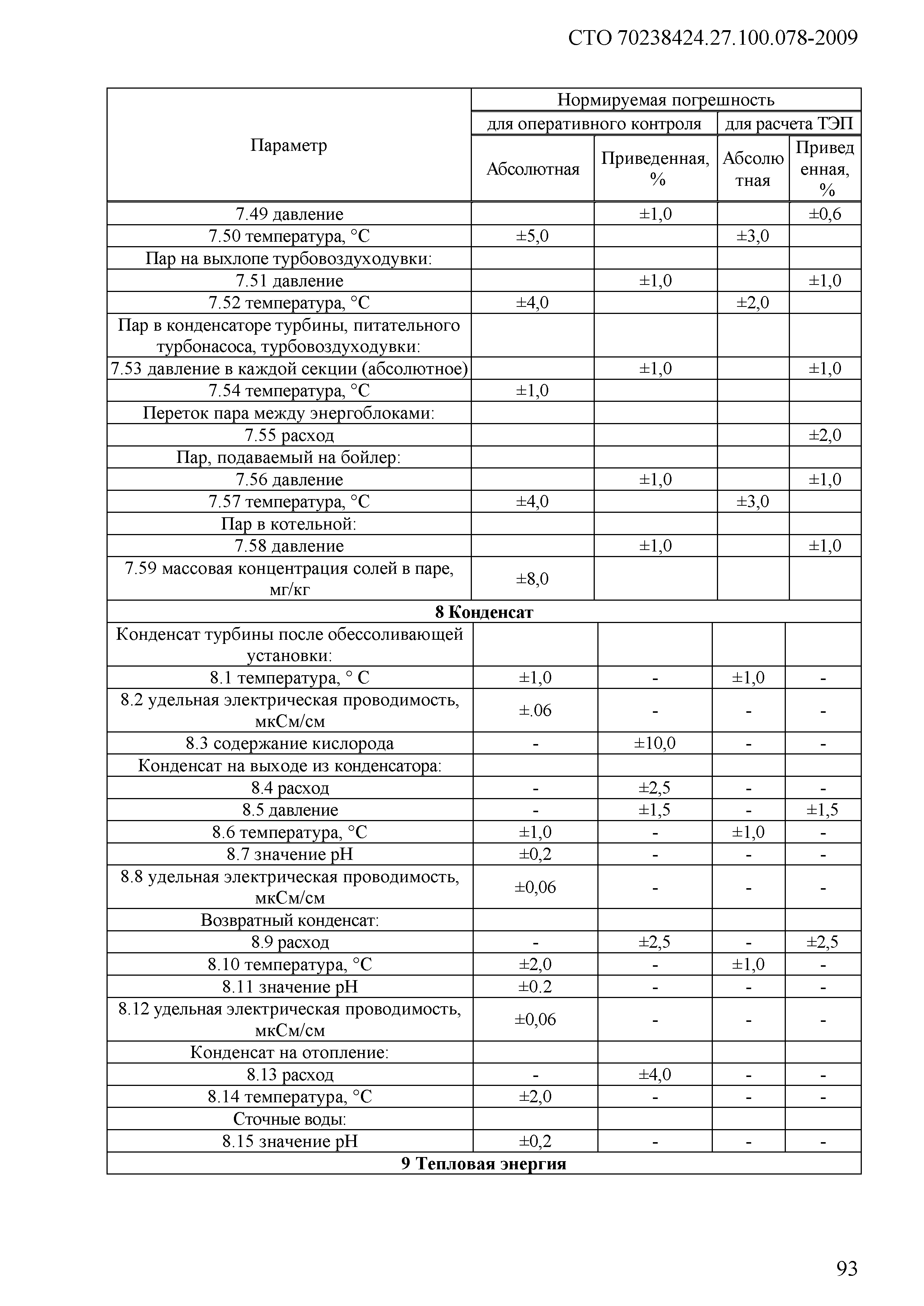

9 Требования к метрологическому обеспечению
10 Требования по стандартизации и унификации

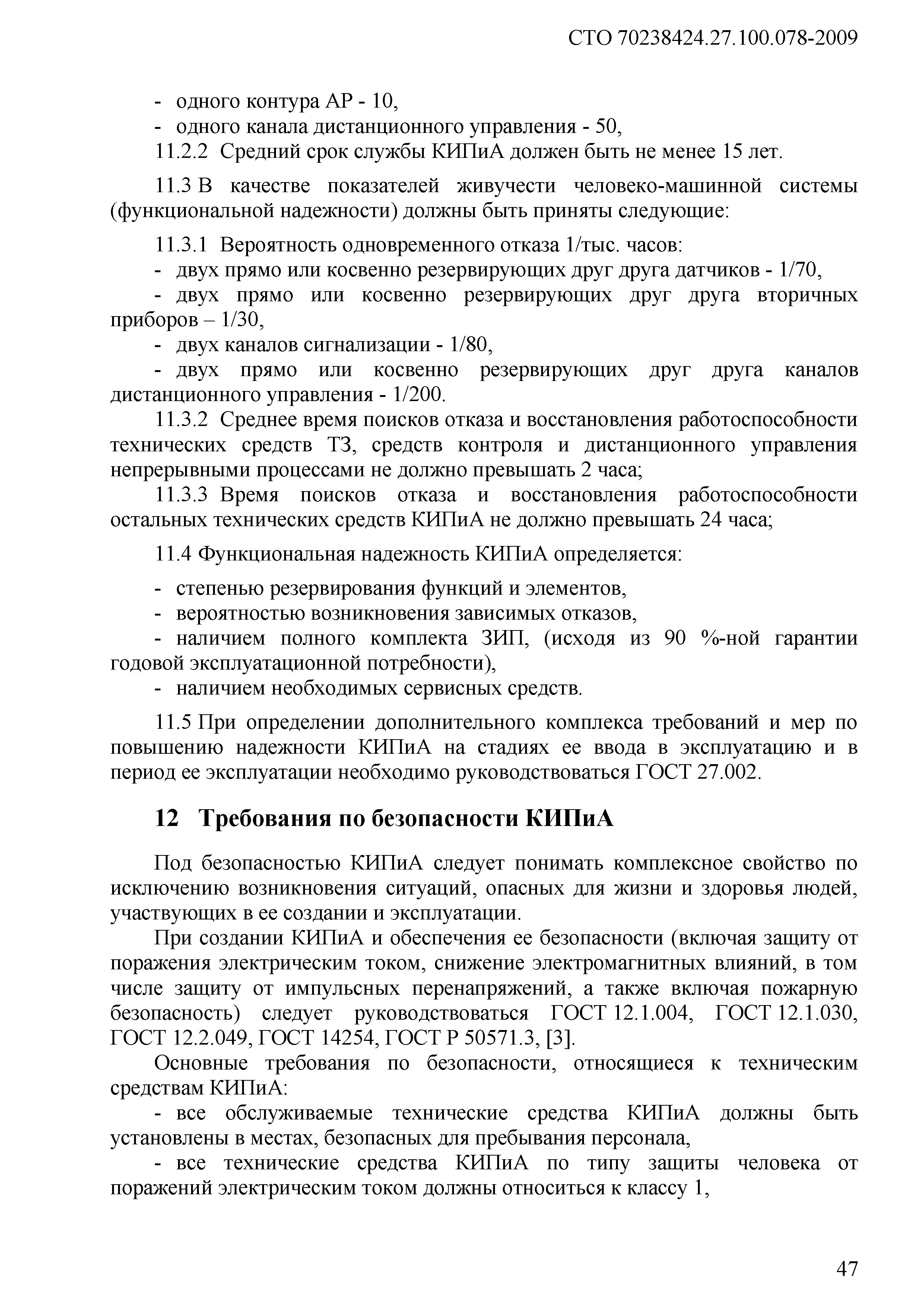

11 Требования по надежности КИПиА
12 Требования по безопасности КИПиА
13 Требования по эксплуатации КИПиА
14 Требования по оценке соответствия

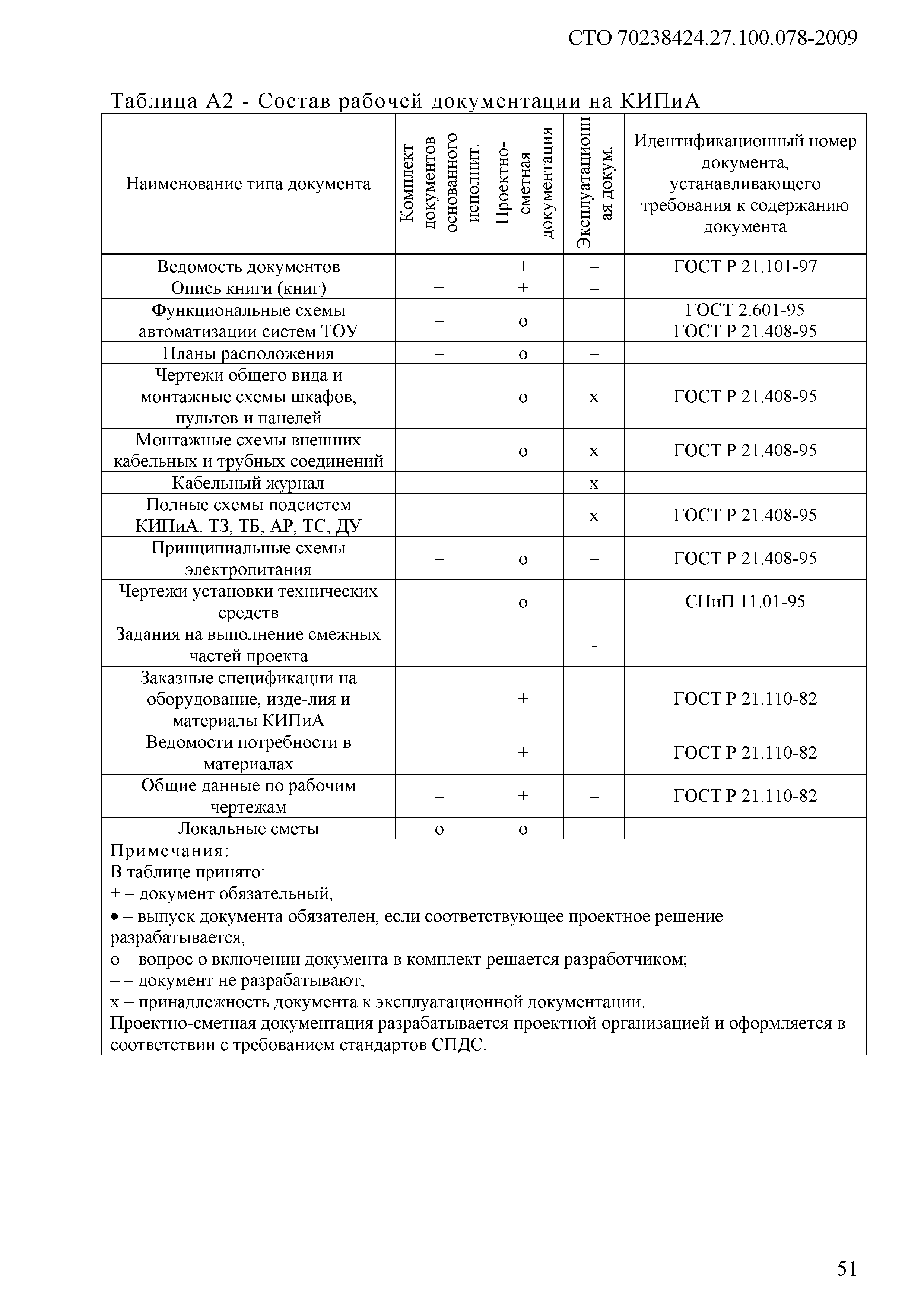

Приложение А (рекомендуемое). Состав комплектов документов на разных этапах проектирования КИПиА
Приложение Б (рекомендуемое). Специализированная приемочная комиссия по приемке КИПиА

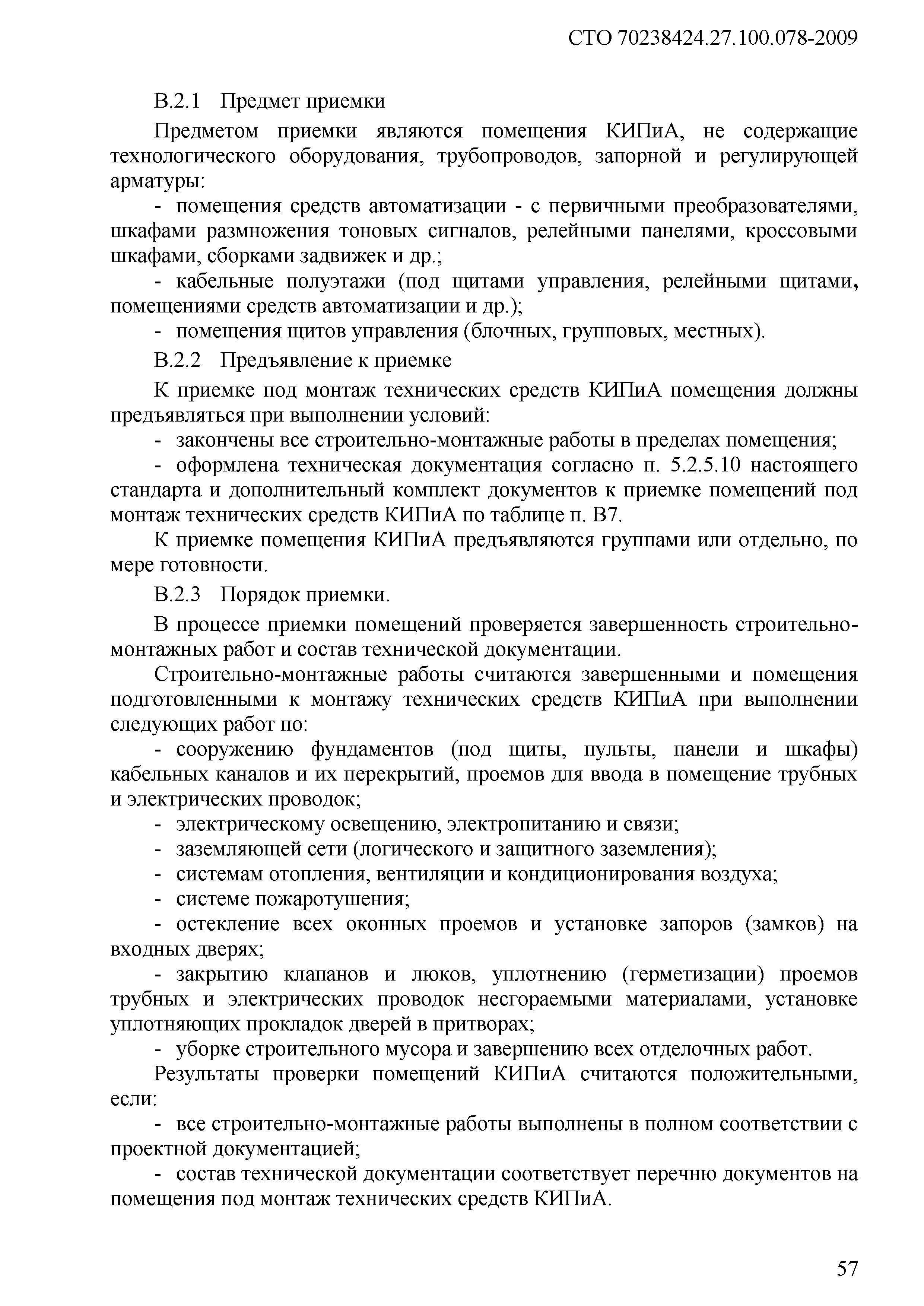

Приложение В (рекомендуемое). Приемка смонтированных технических средств контроля и управления
Приложение Г (рекомендуемое). Организация и проведение входного контроля средств управления на энергопредприятиях

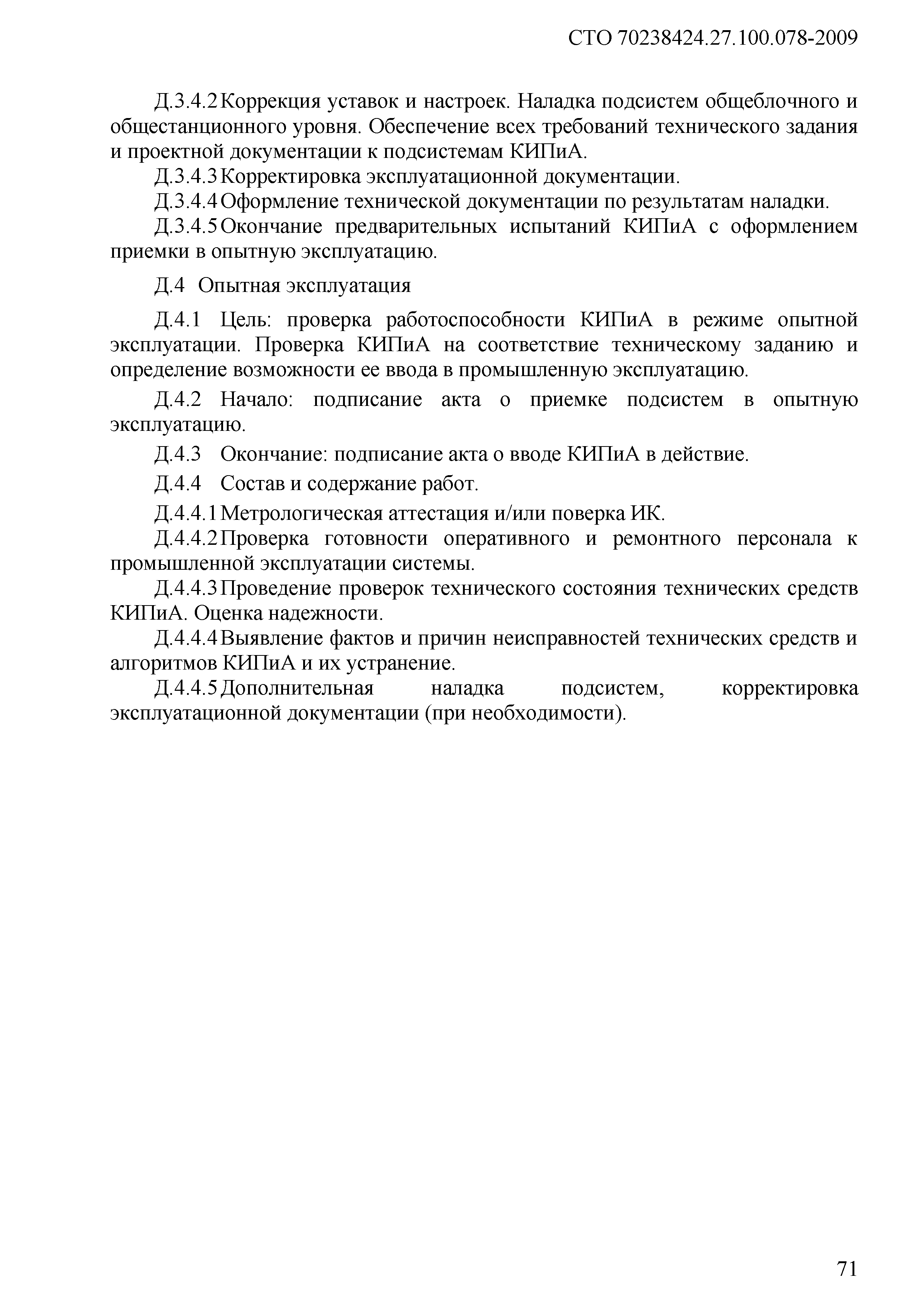

Приложение Д (рекомендуемое). Этапы пусконаладочных работ по КИПиА

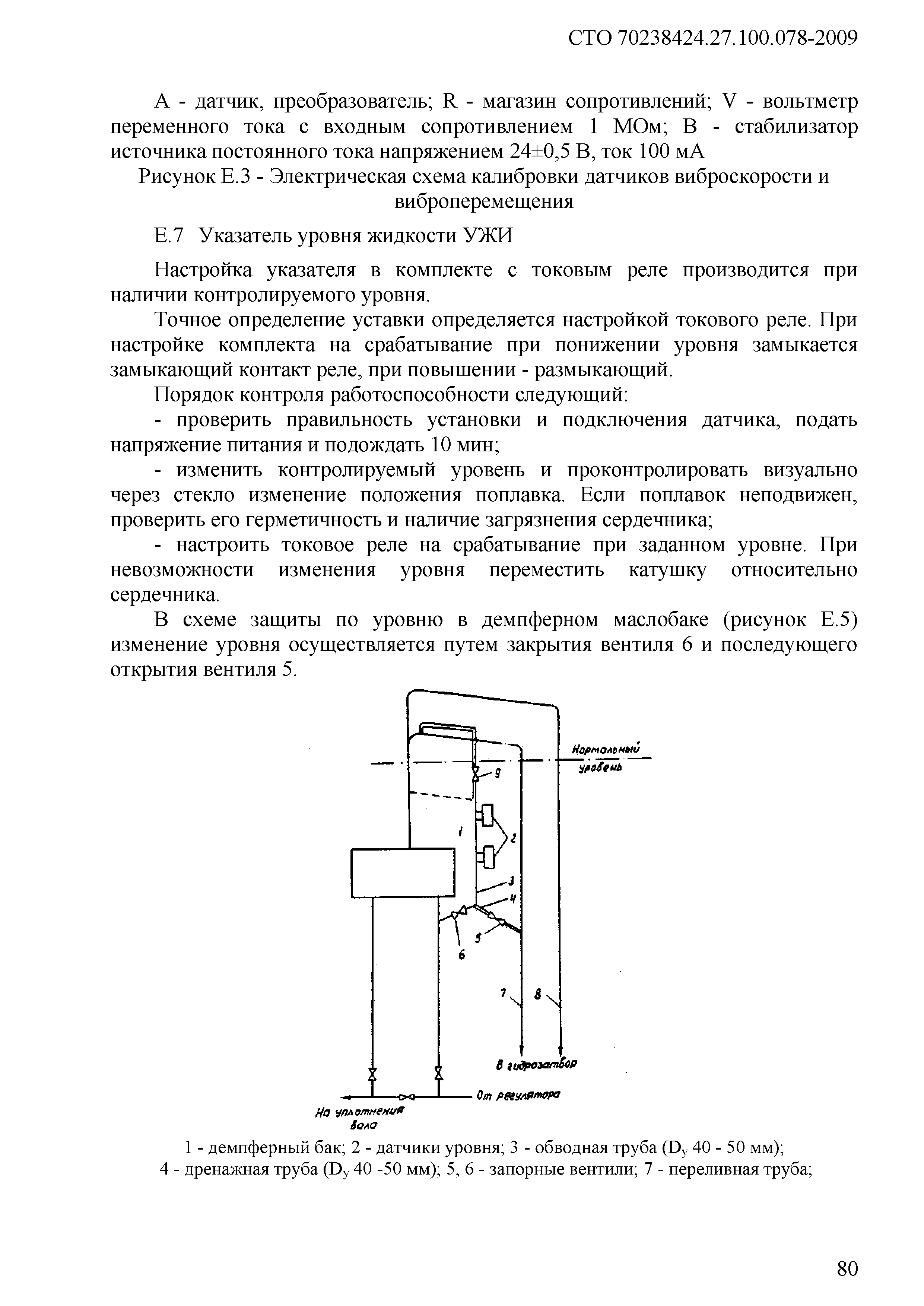

Приложение Е (рекомендуемое). Входной контроль, настройка и регулировка некоторых технических средств КИПиА
Приложение Ж (рекомендуемое). Приемка в эксплуатацию измерительных каналов информационно-измерительных систем

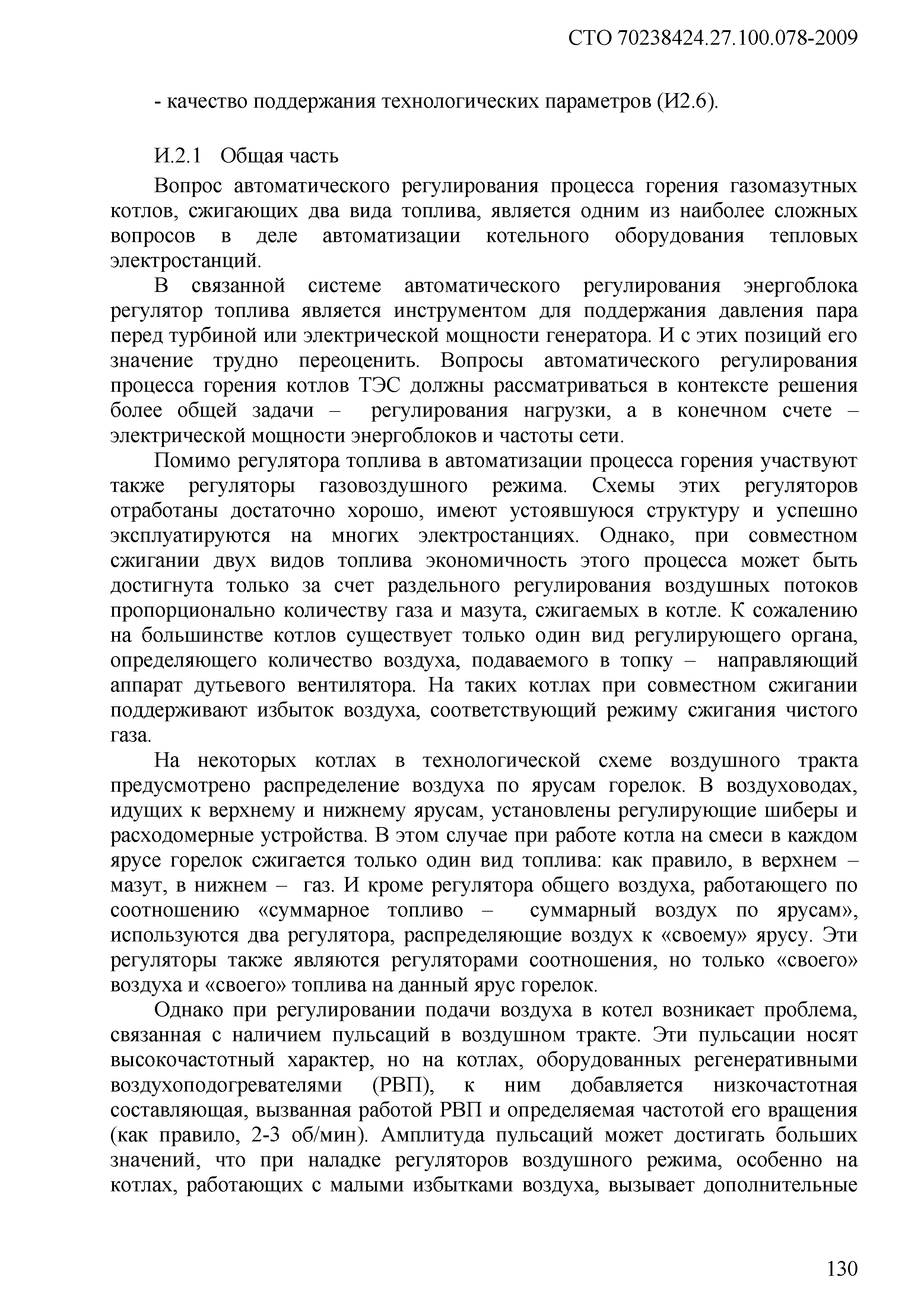

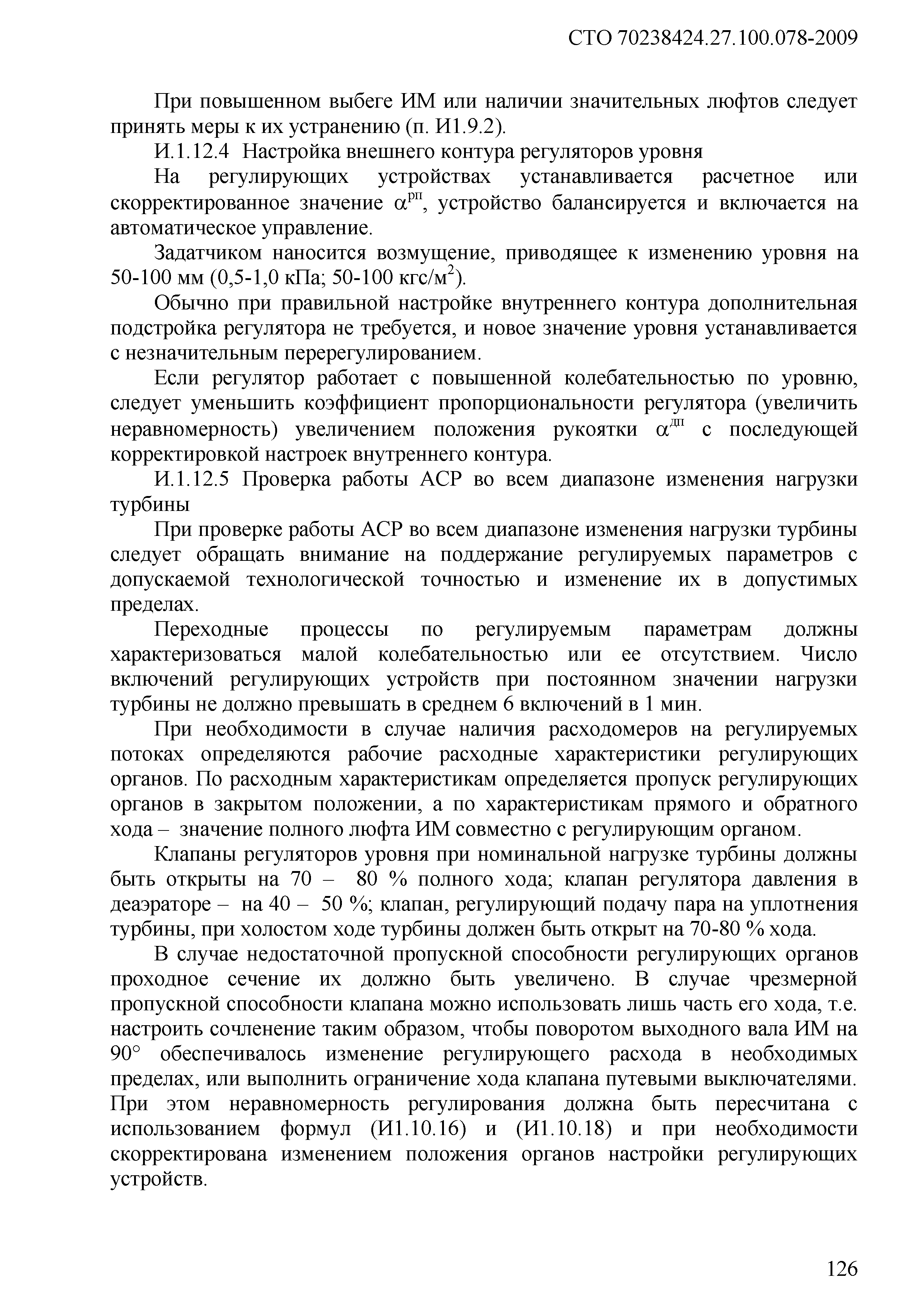

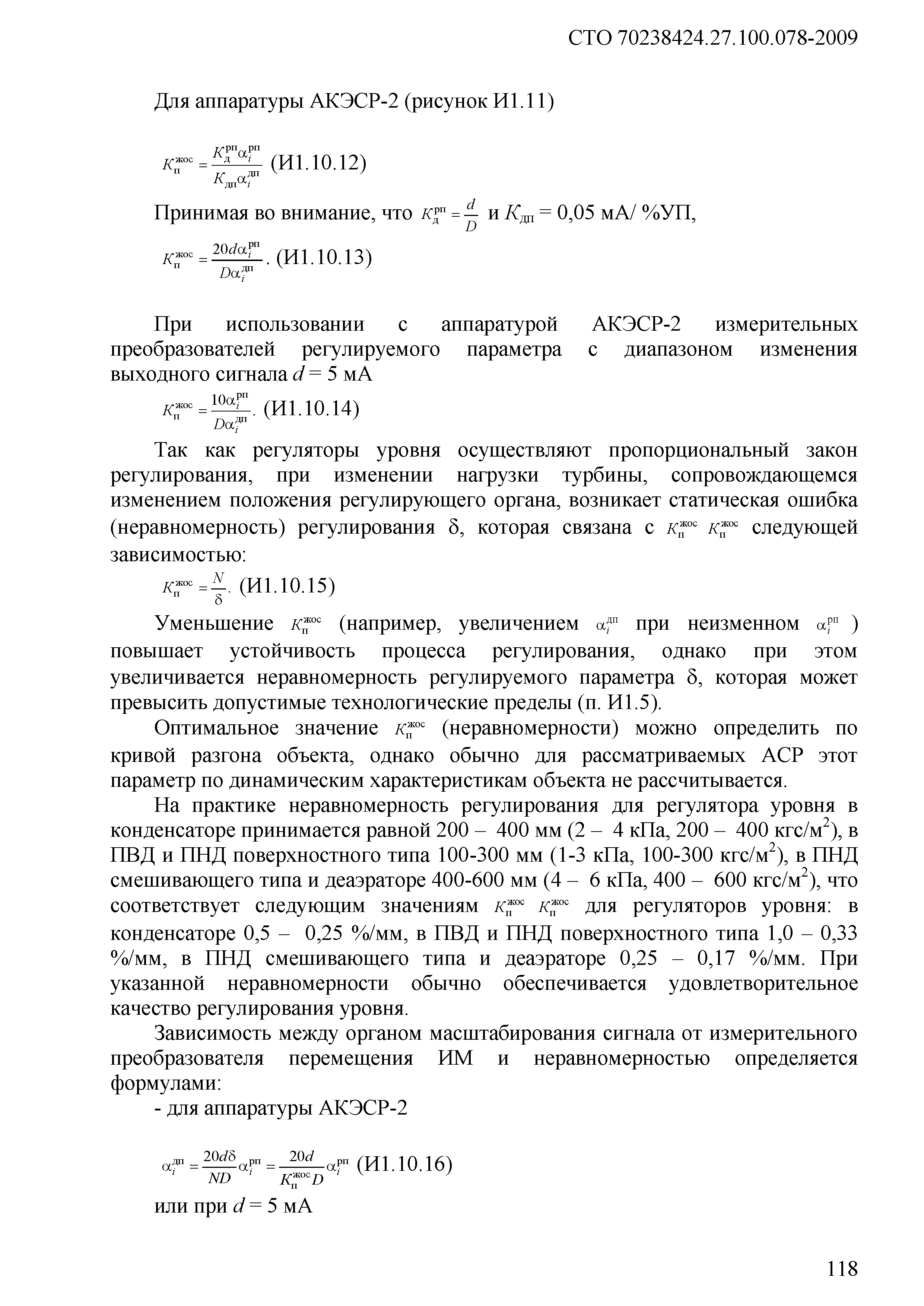

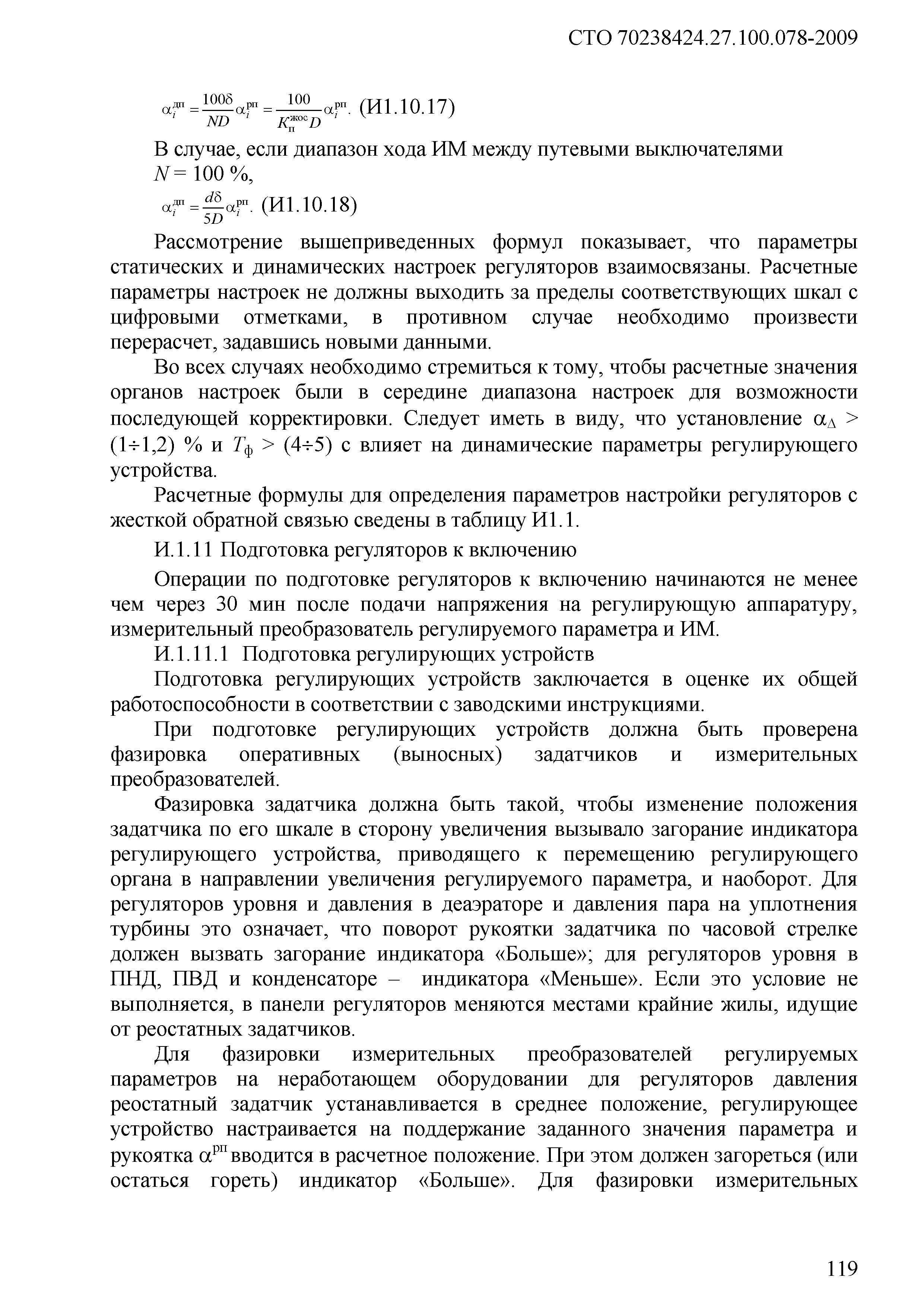

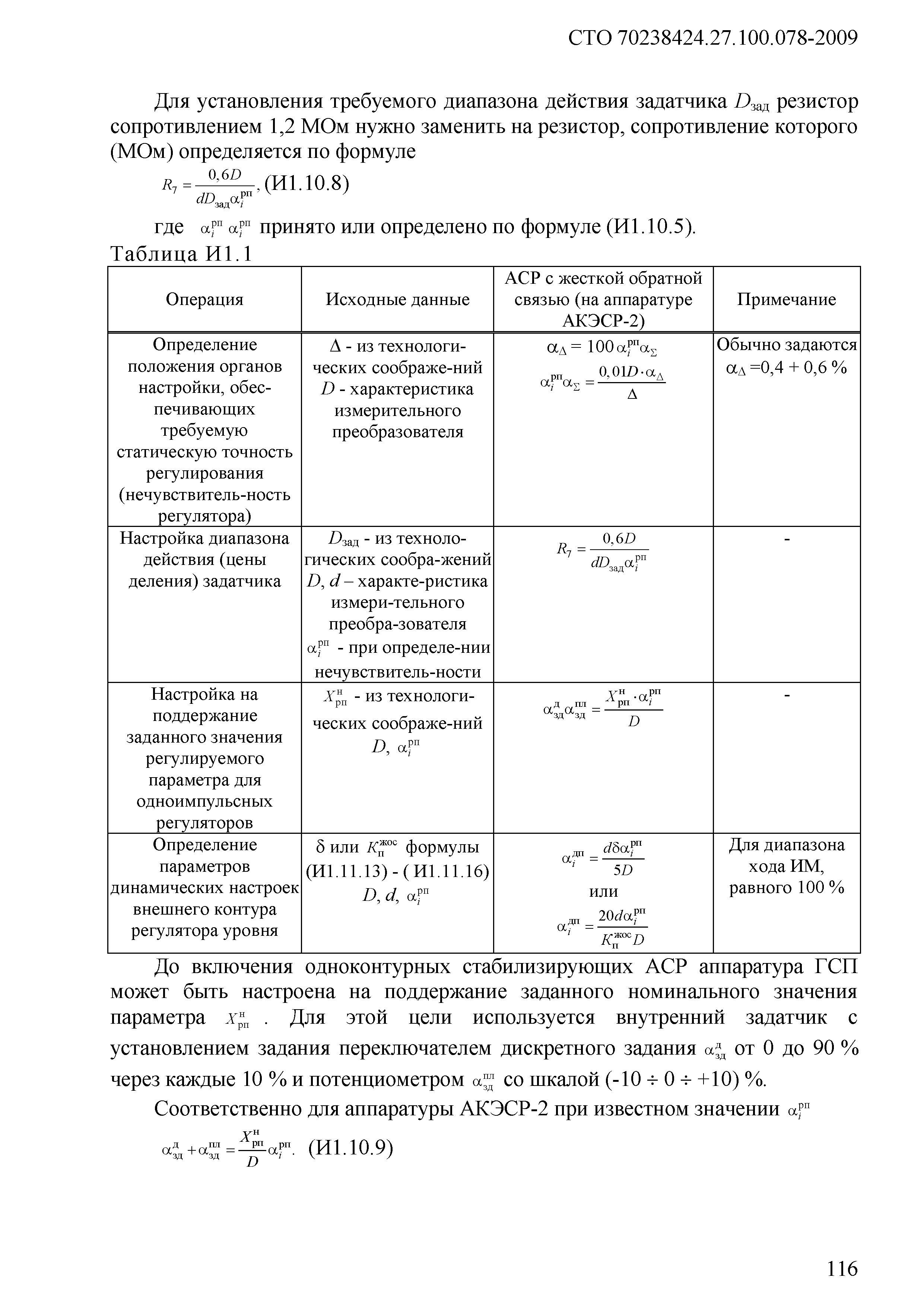

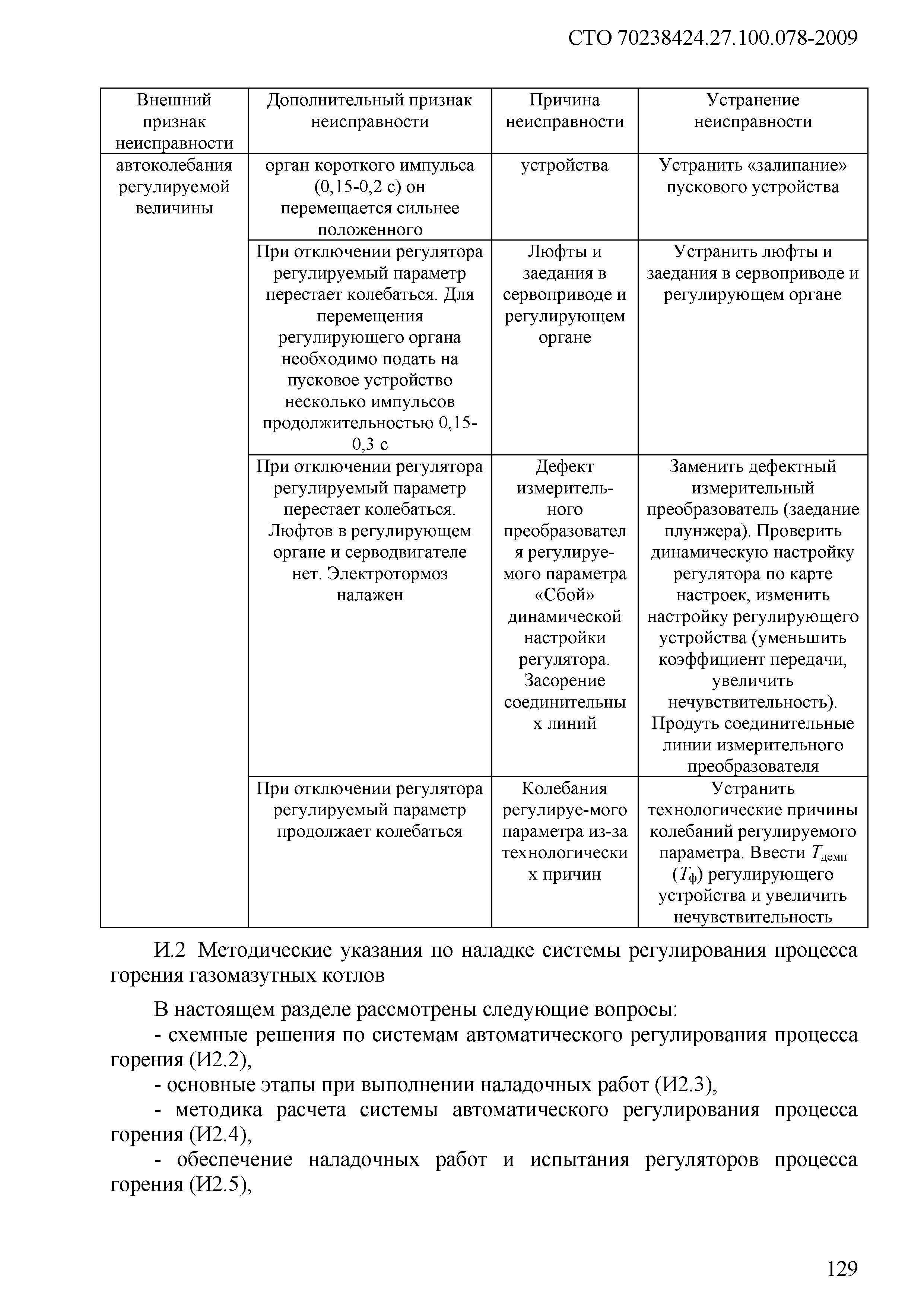

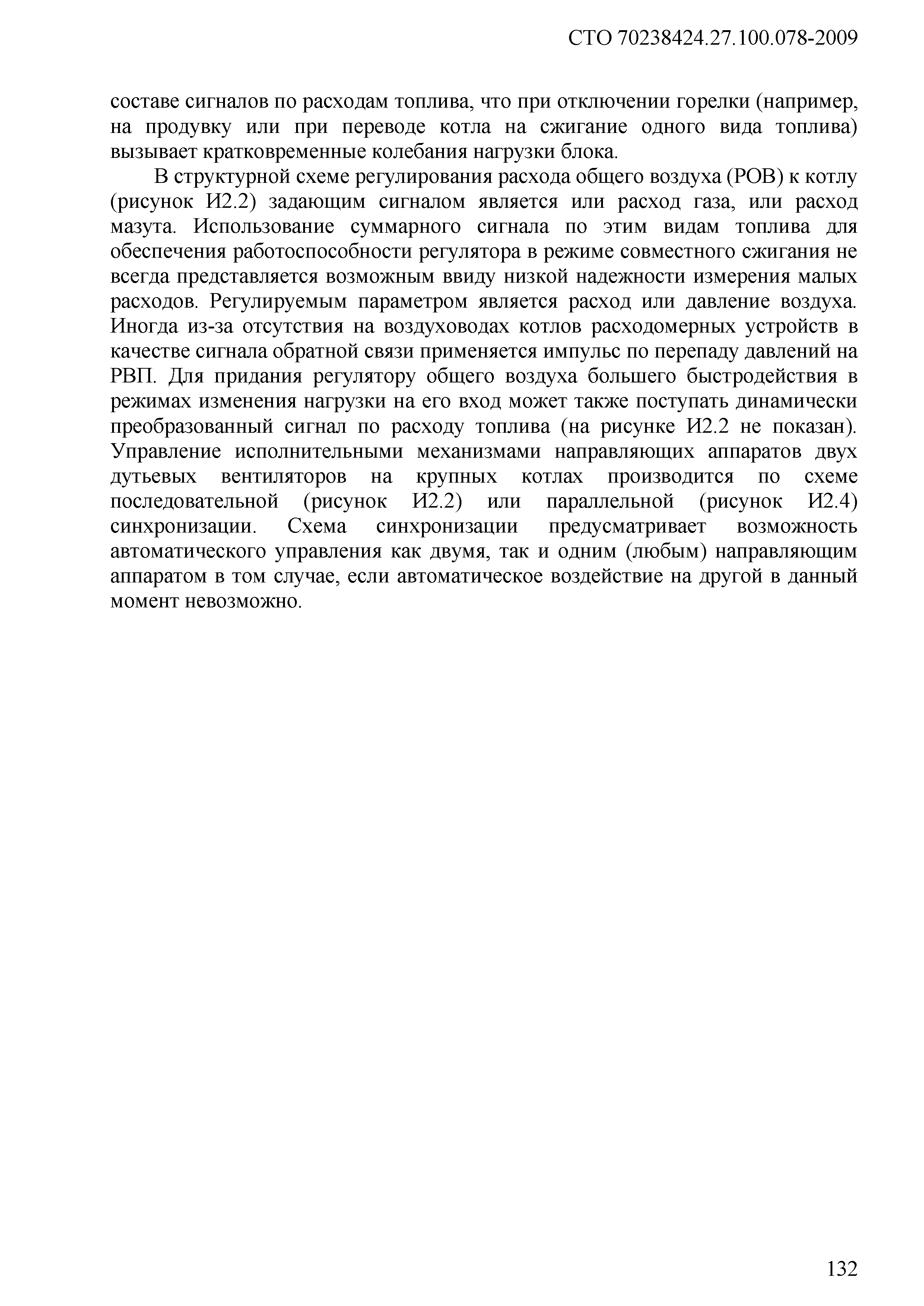

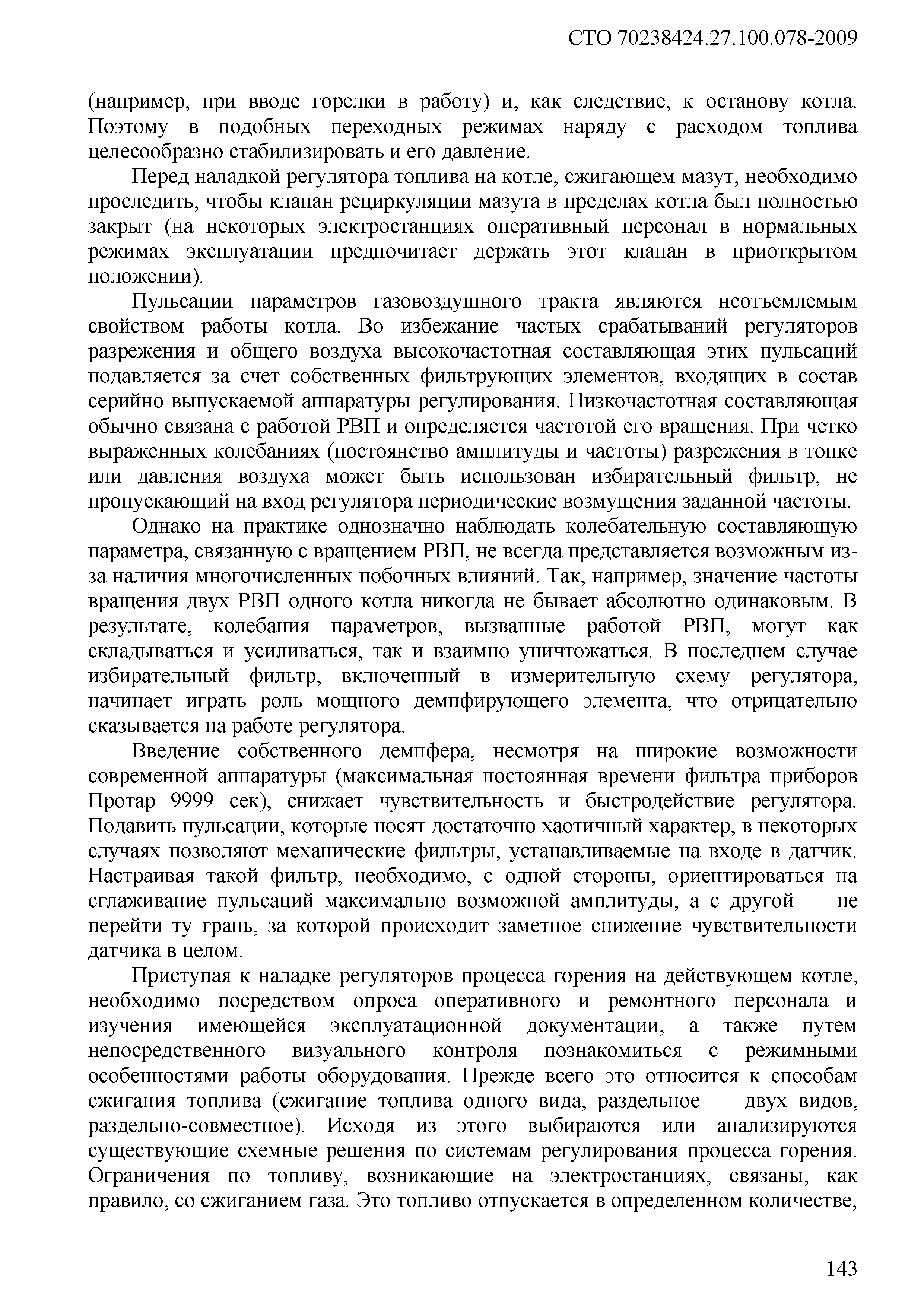

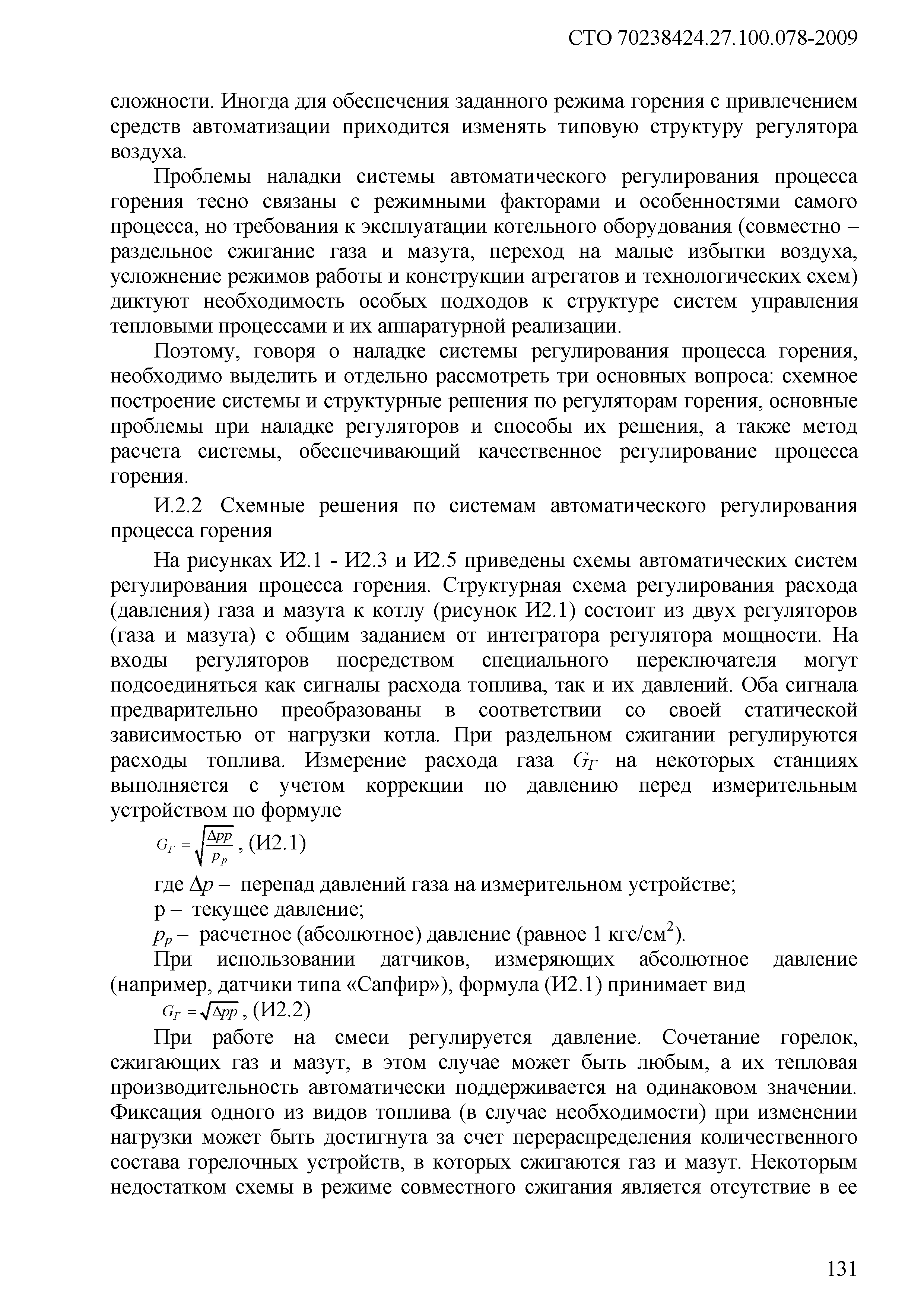

Приложение И (рекомендуемое). Методические указания по наладке автоматических регуляторов
Приложение К (рекомендуемое). Приемка в эксплуатацию КИПиА

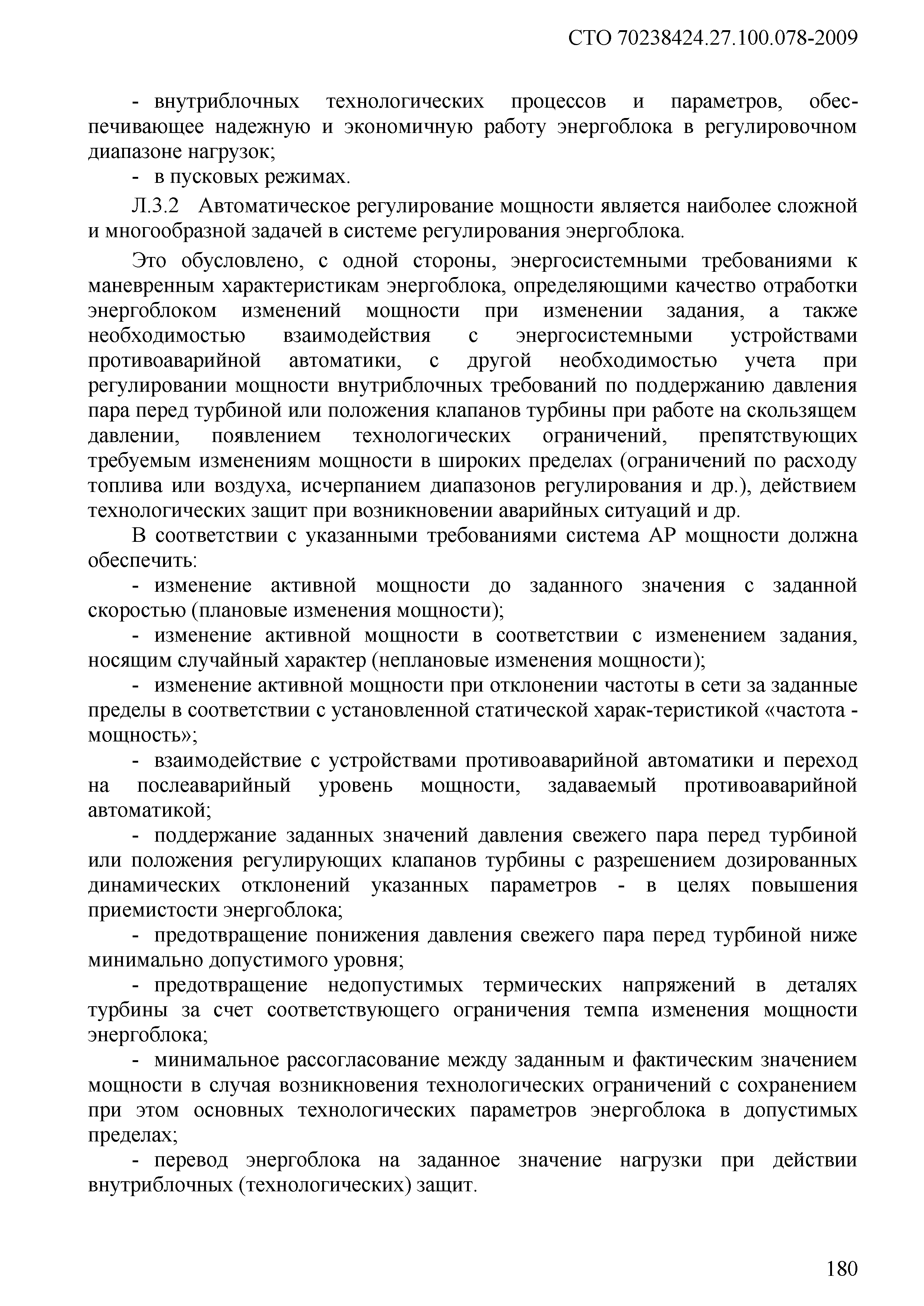

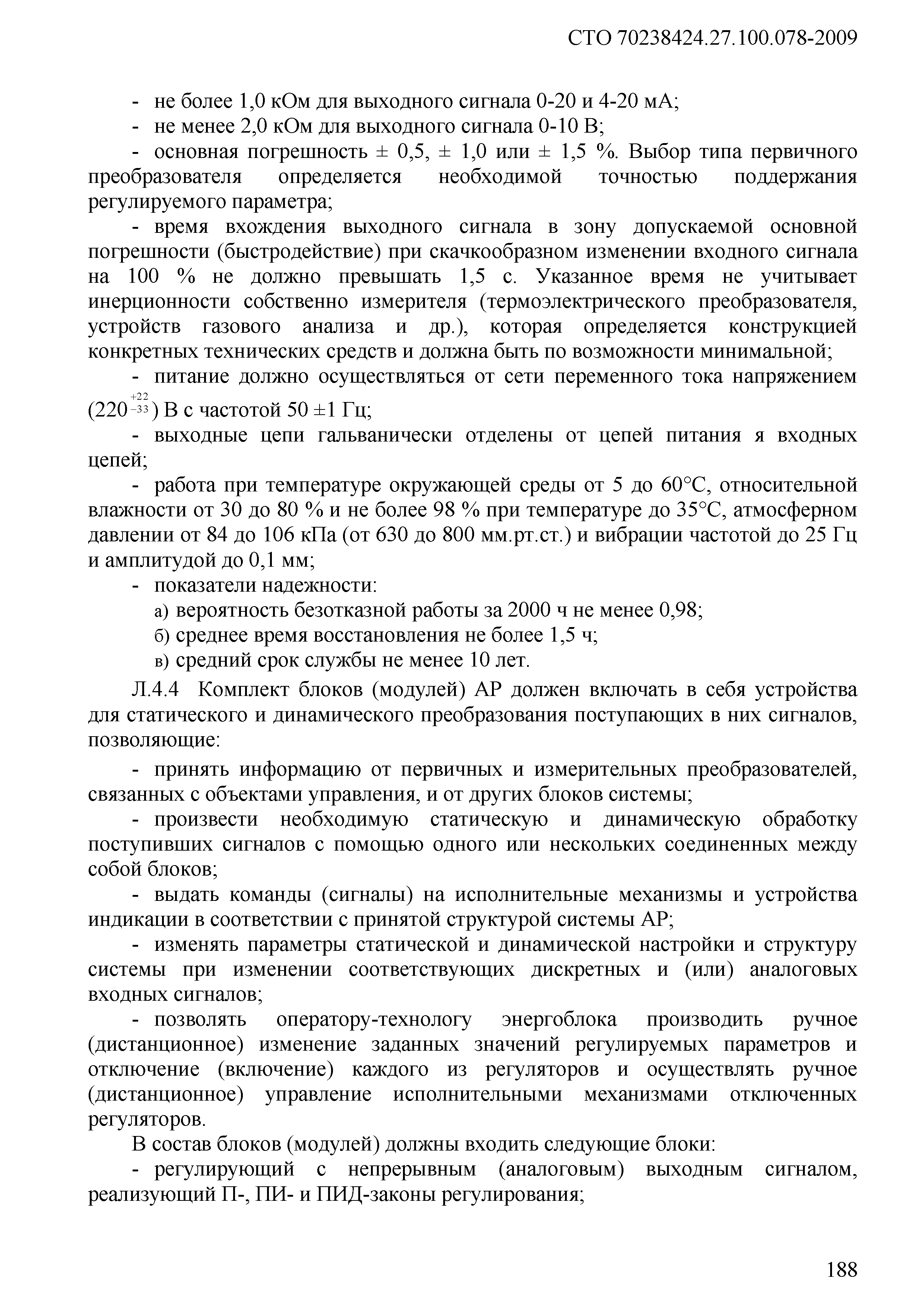

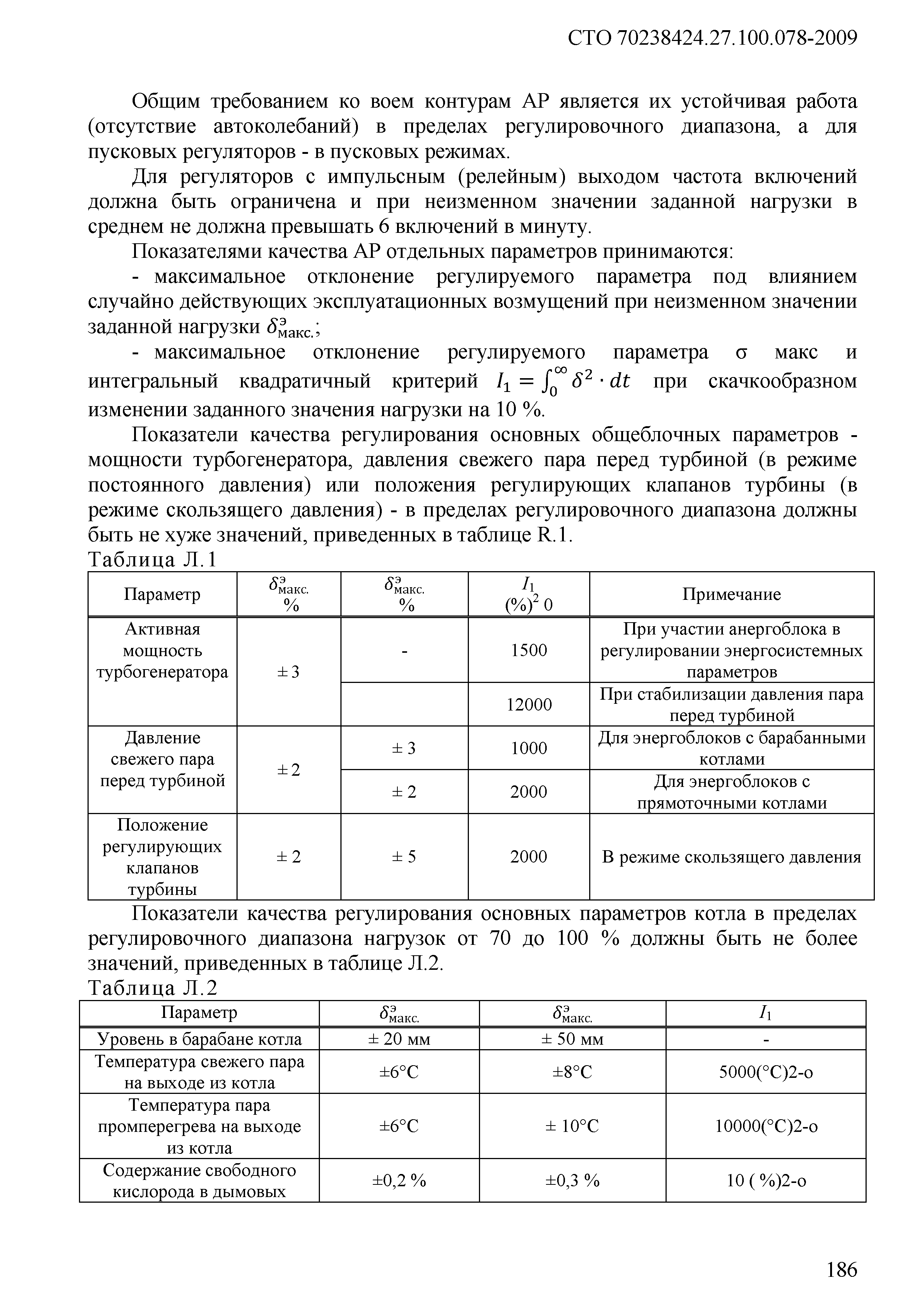

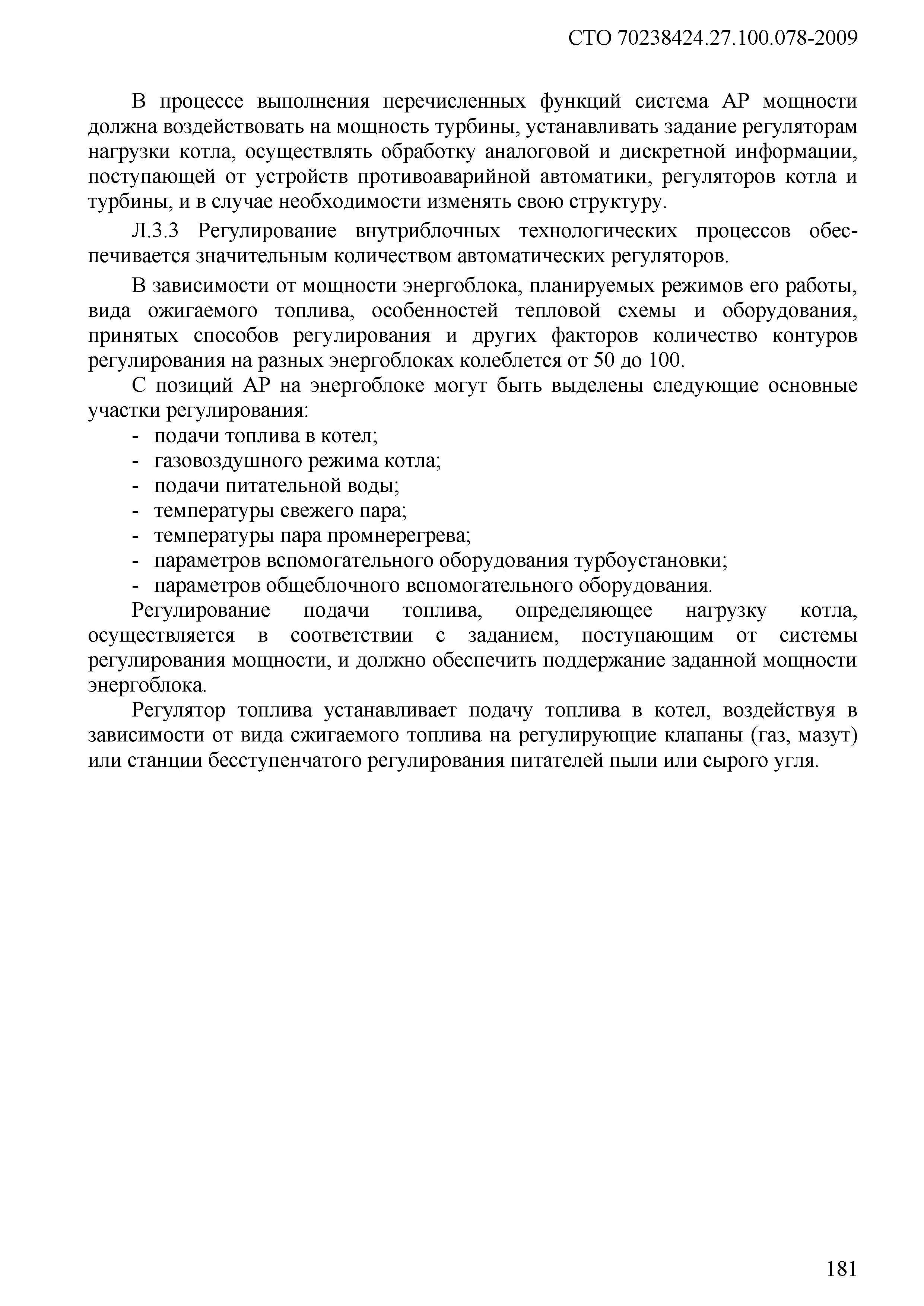

Приложение Л (рекомендуемое). Рекомендации по разработке систем автоматического регулирования ТЭС

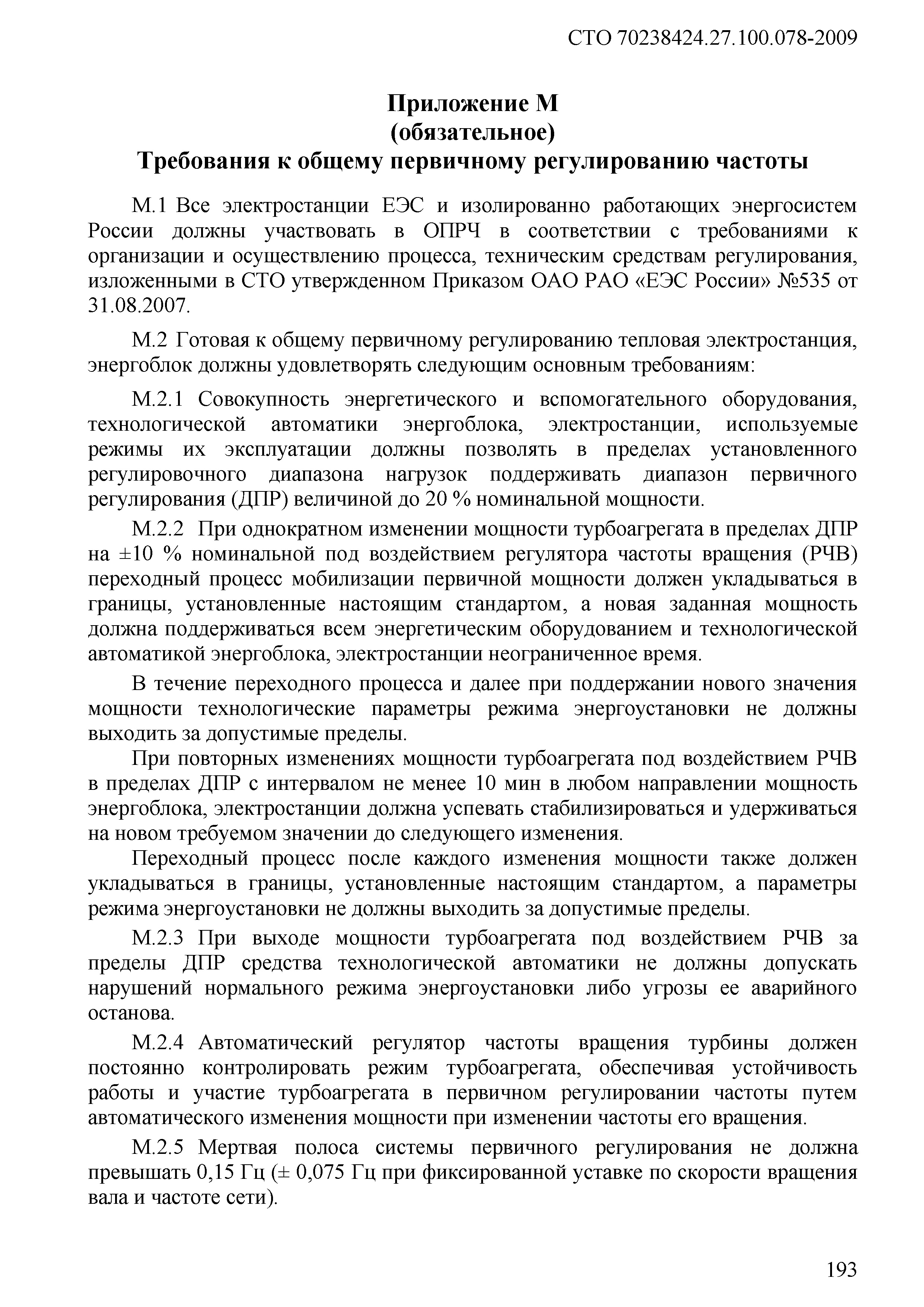

Приложение М (обязательное). Требования к общему первичному регулированию частоты

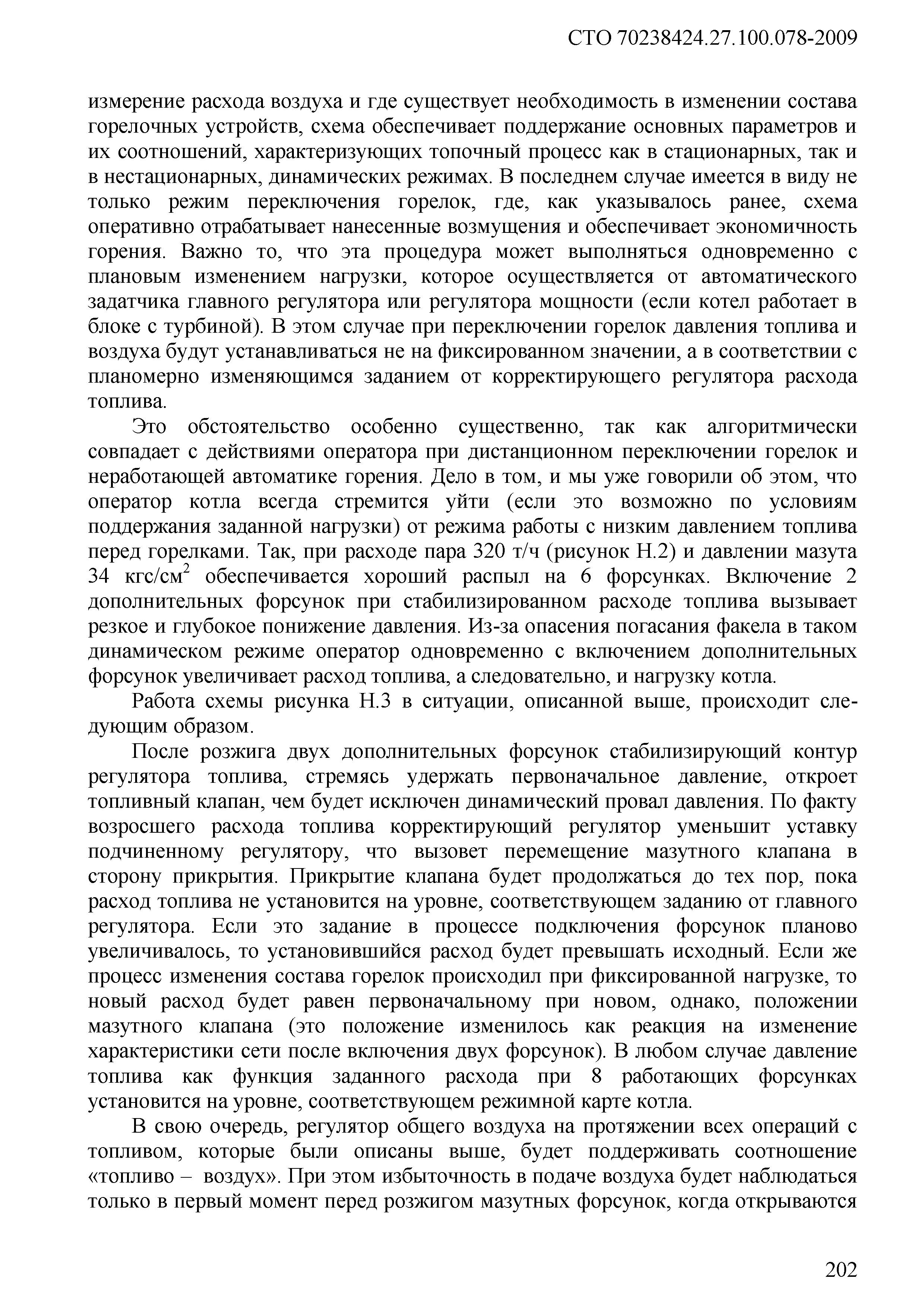

Приложение Н (рекомендуемое). Рекомендации по выполнению автоматической системы регулирования процесса горения газомазутных котлов, работающих с переменным составом горелочных устройств

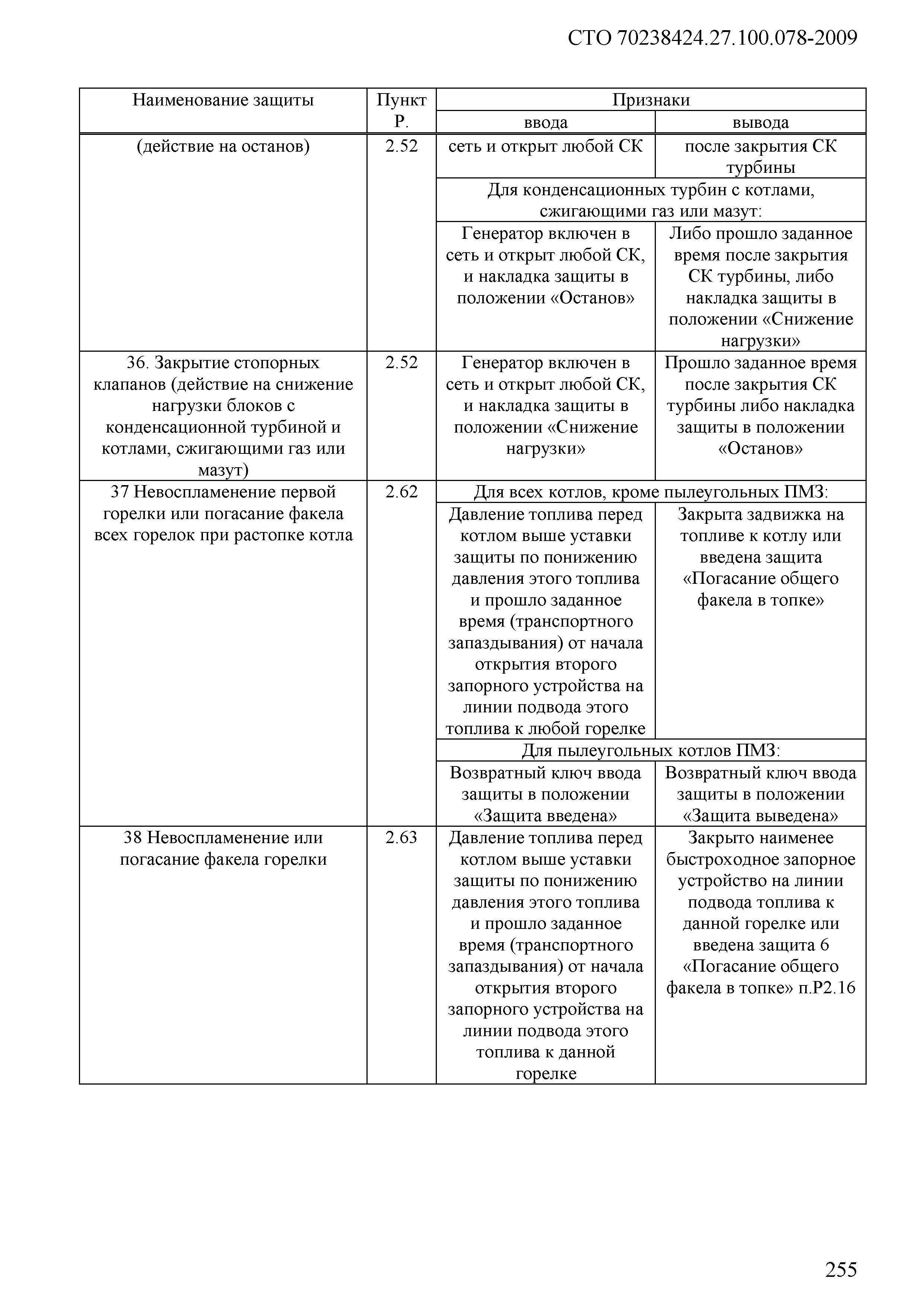

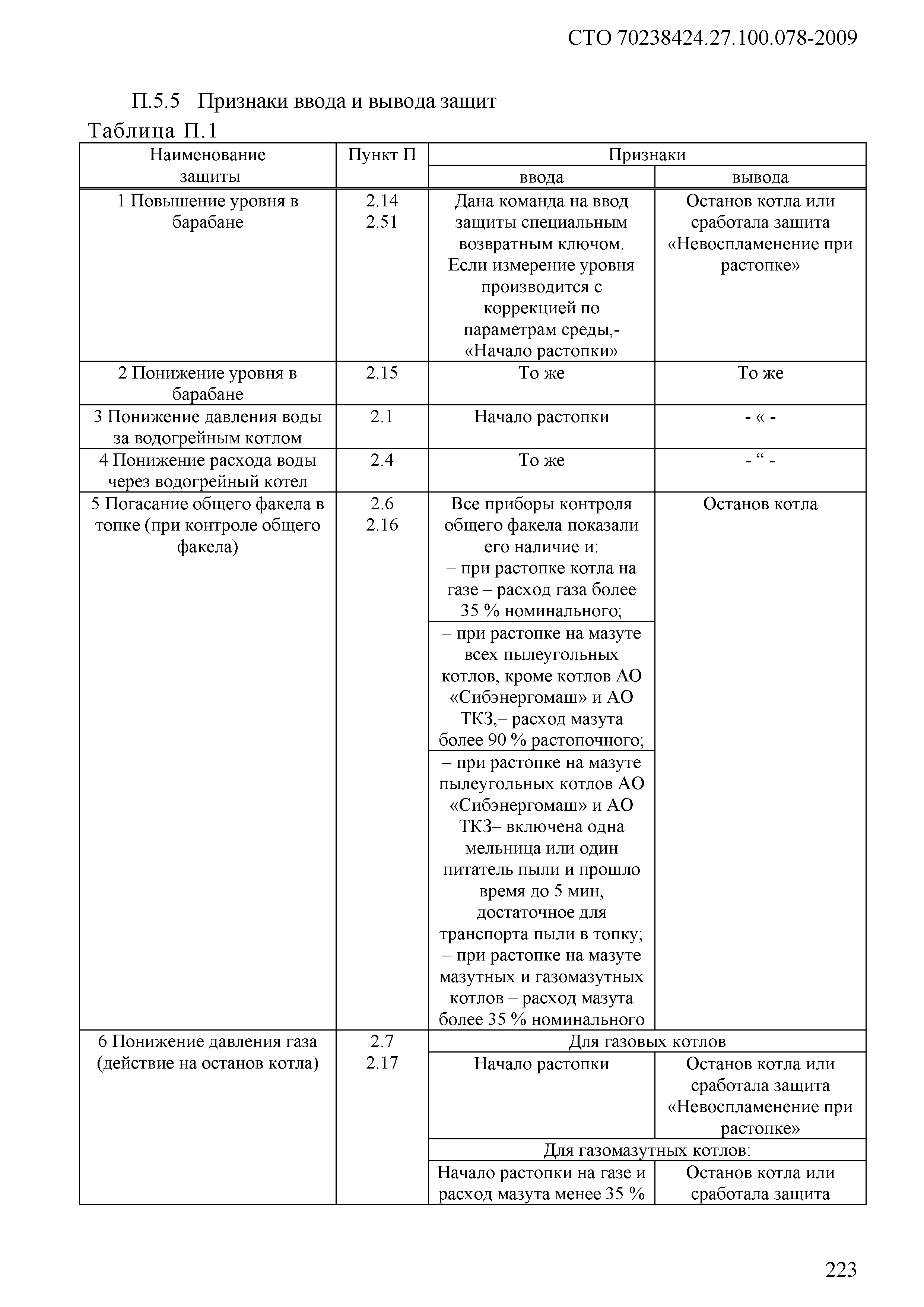

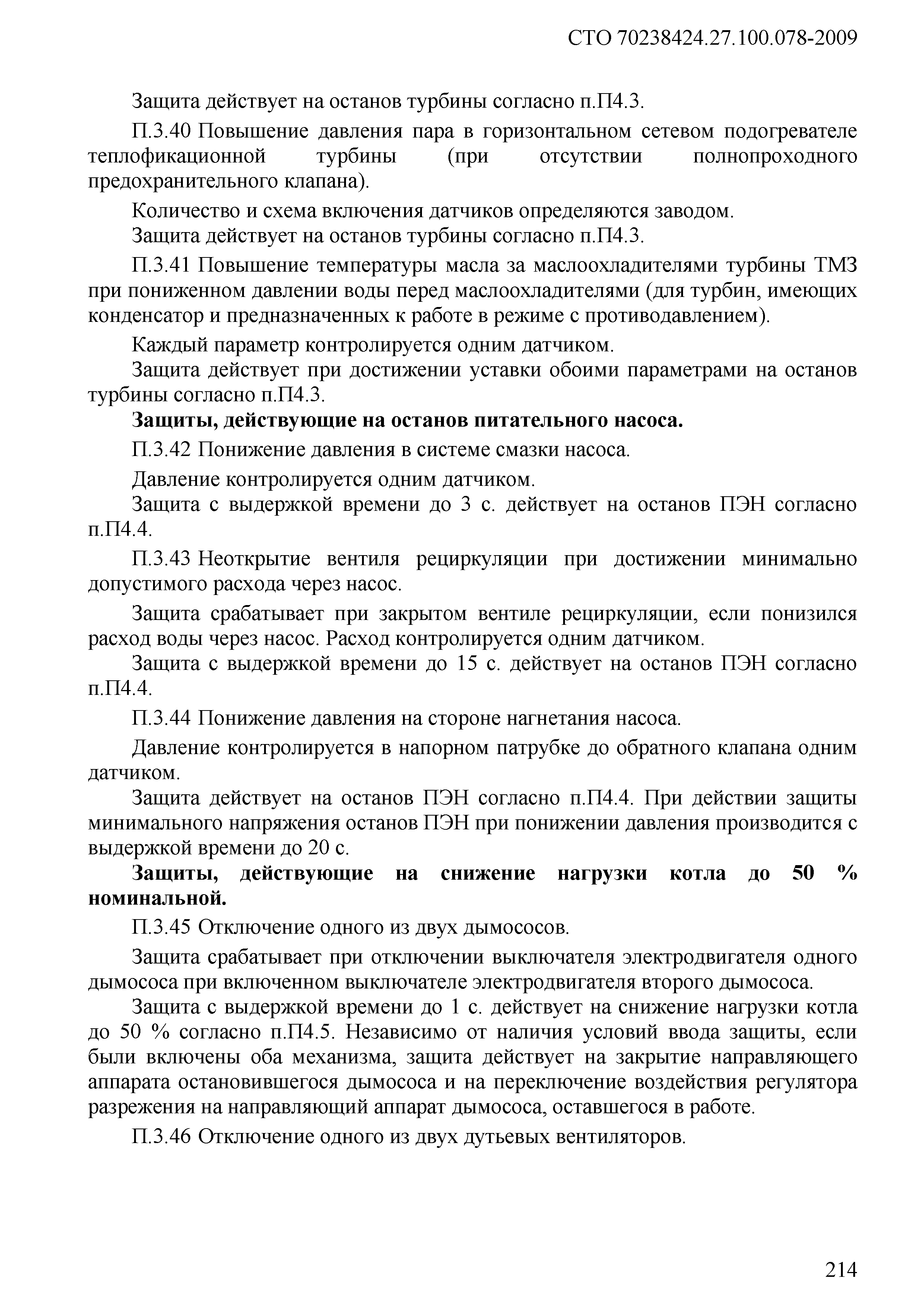

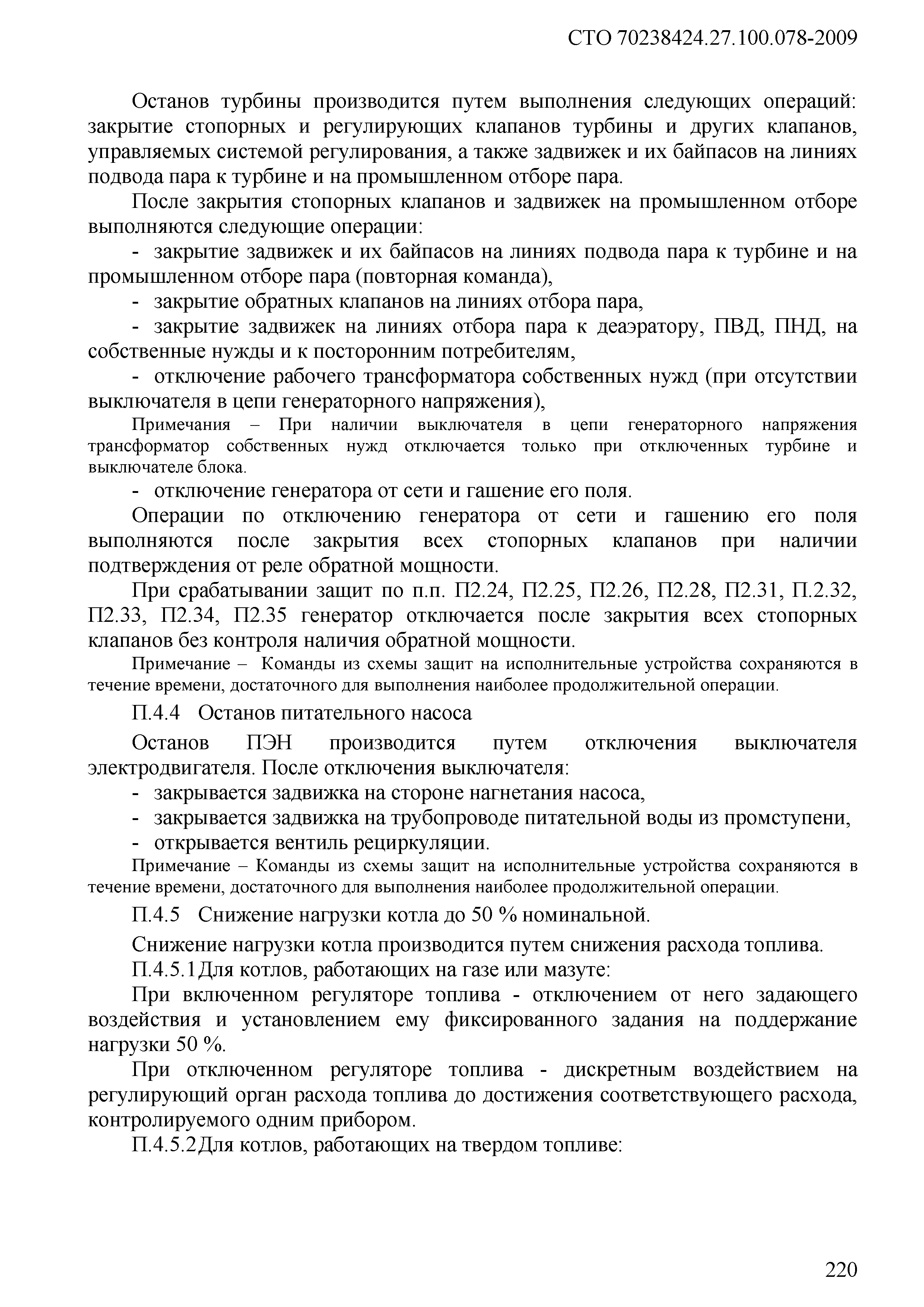

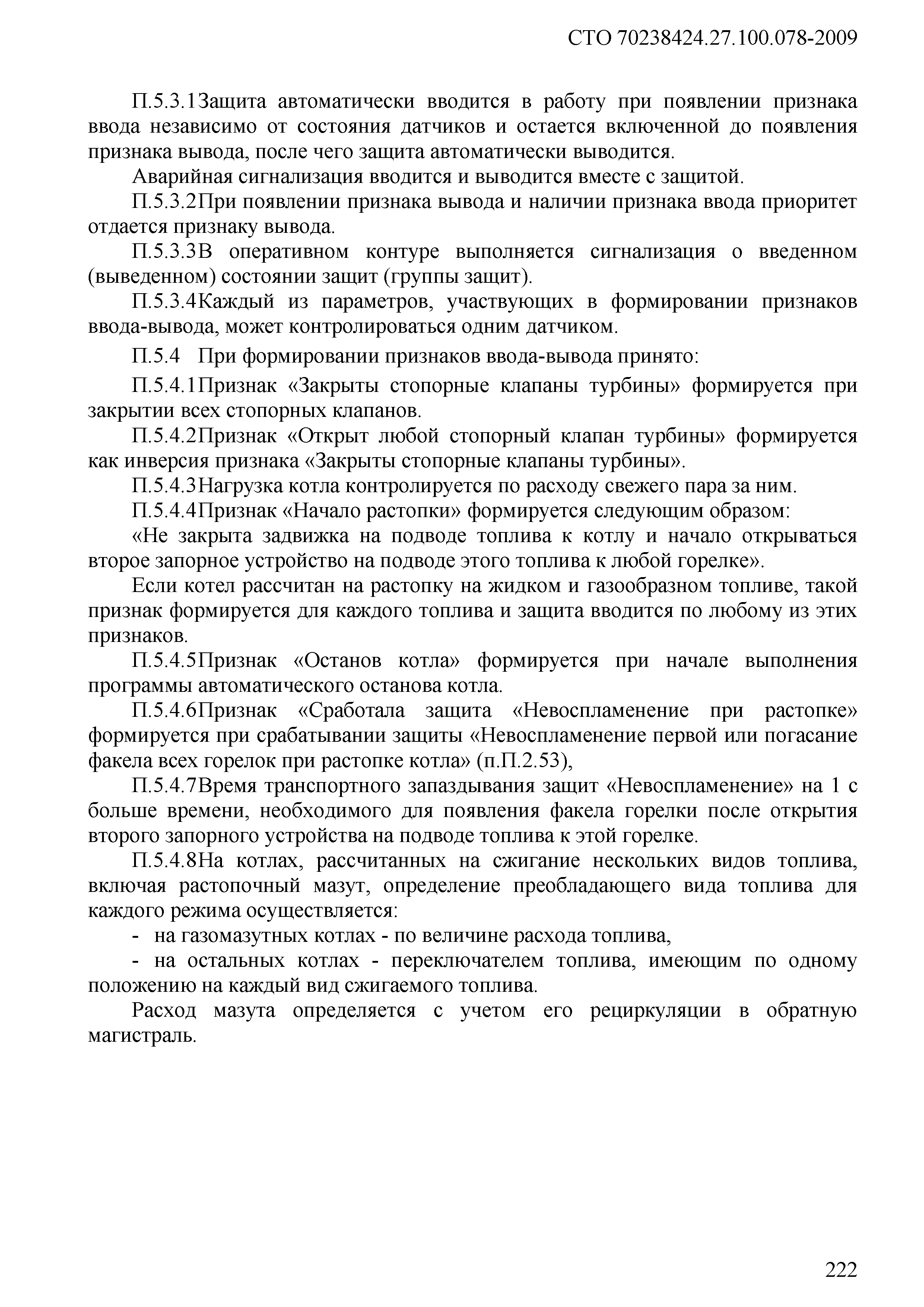

Приложение П (обязательное). Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования электростанций с поперечными связями и водогрейных котлов

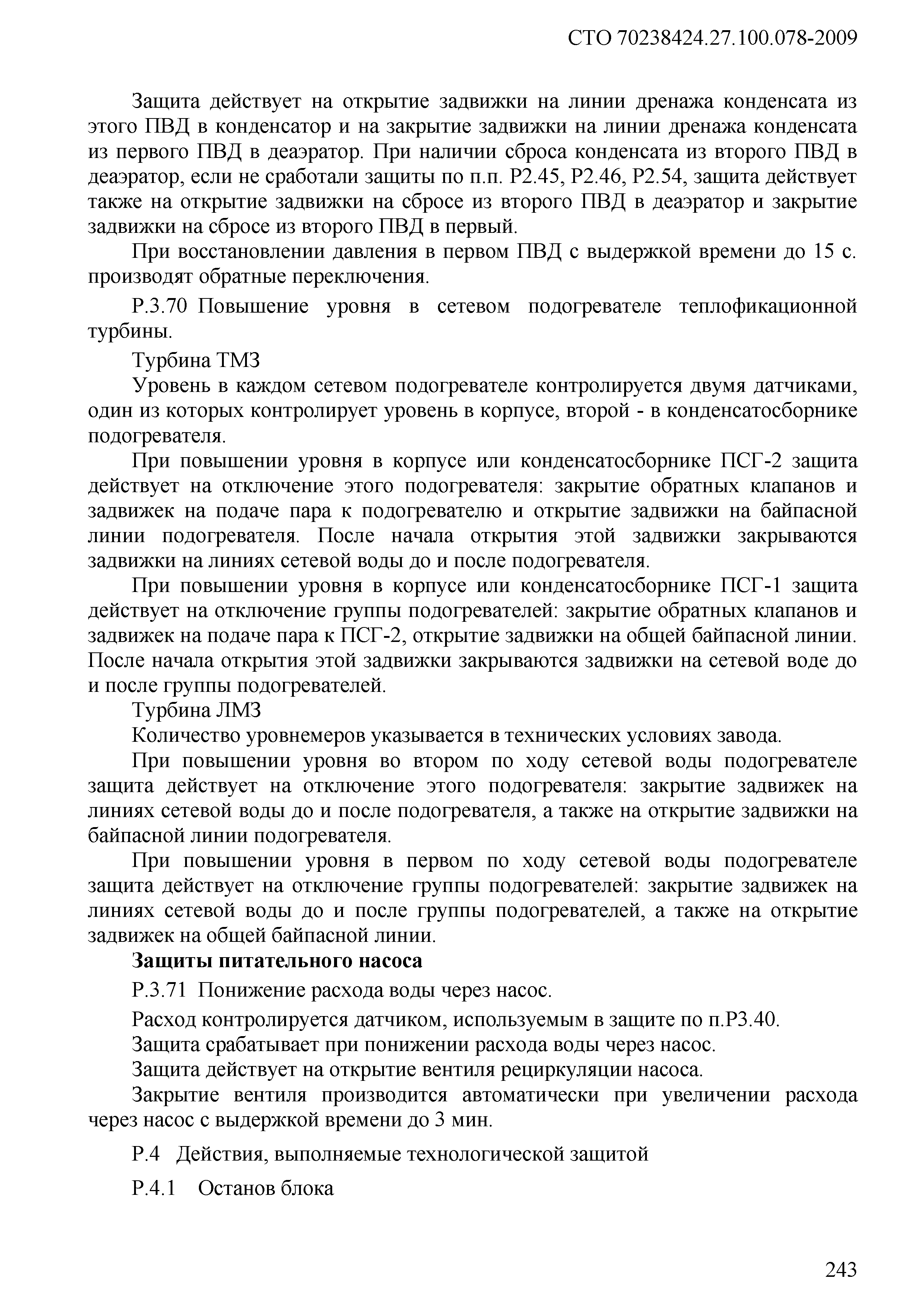

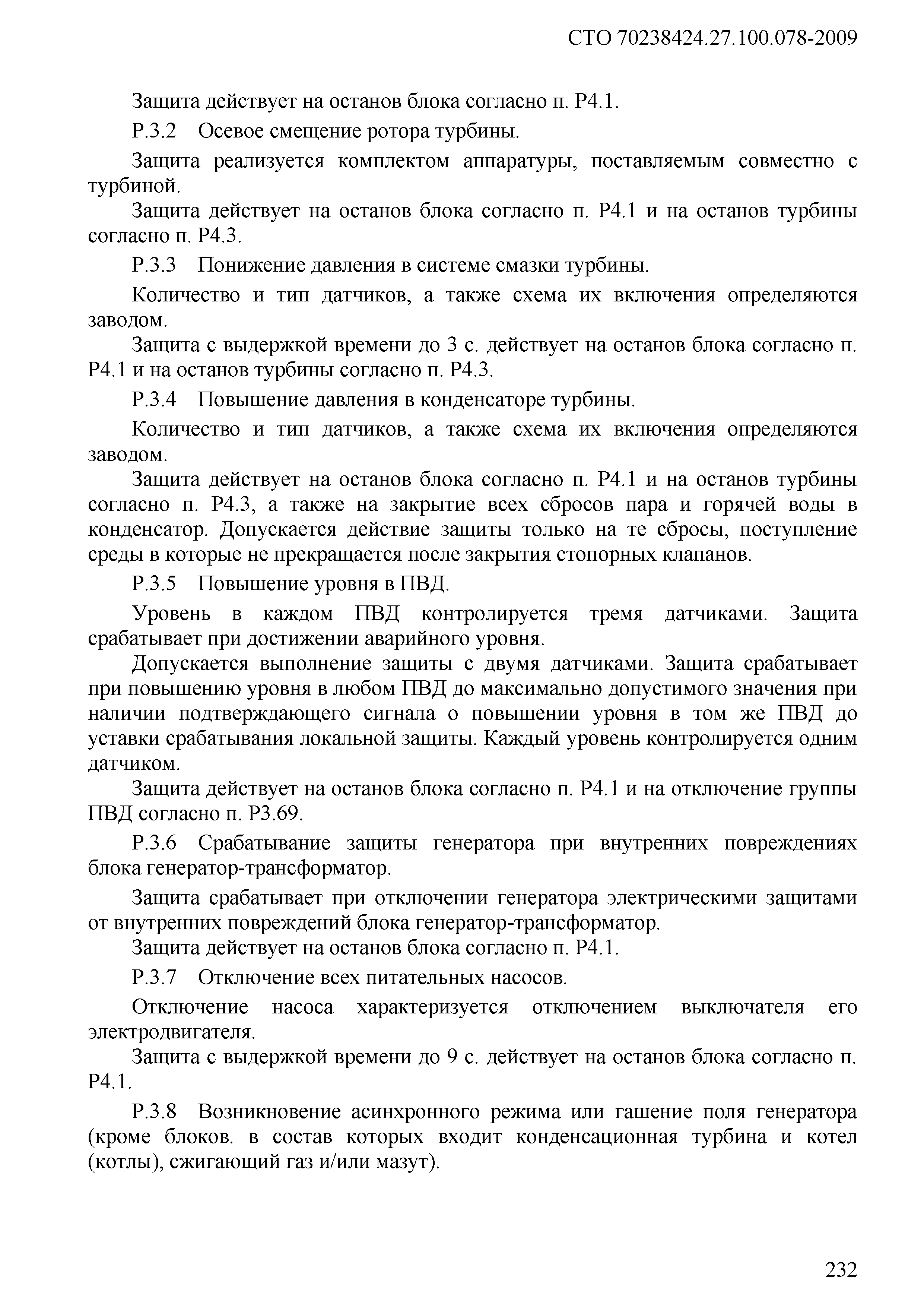

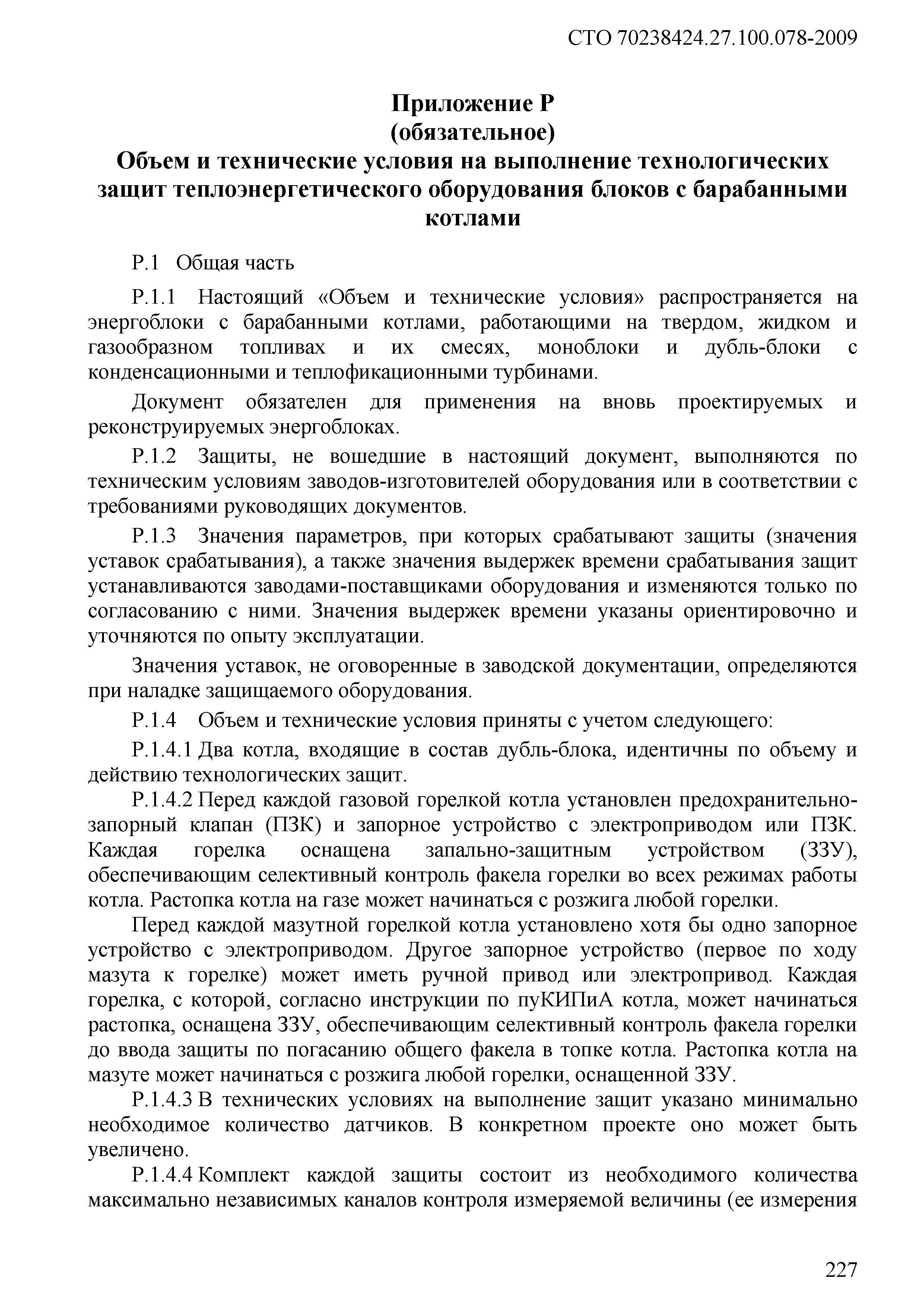

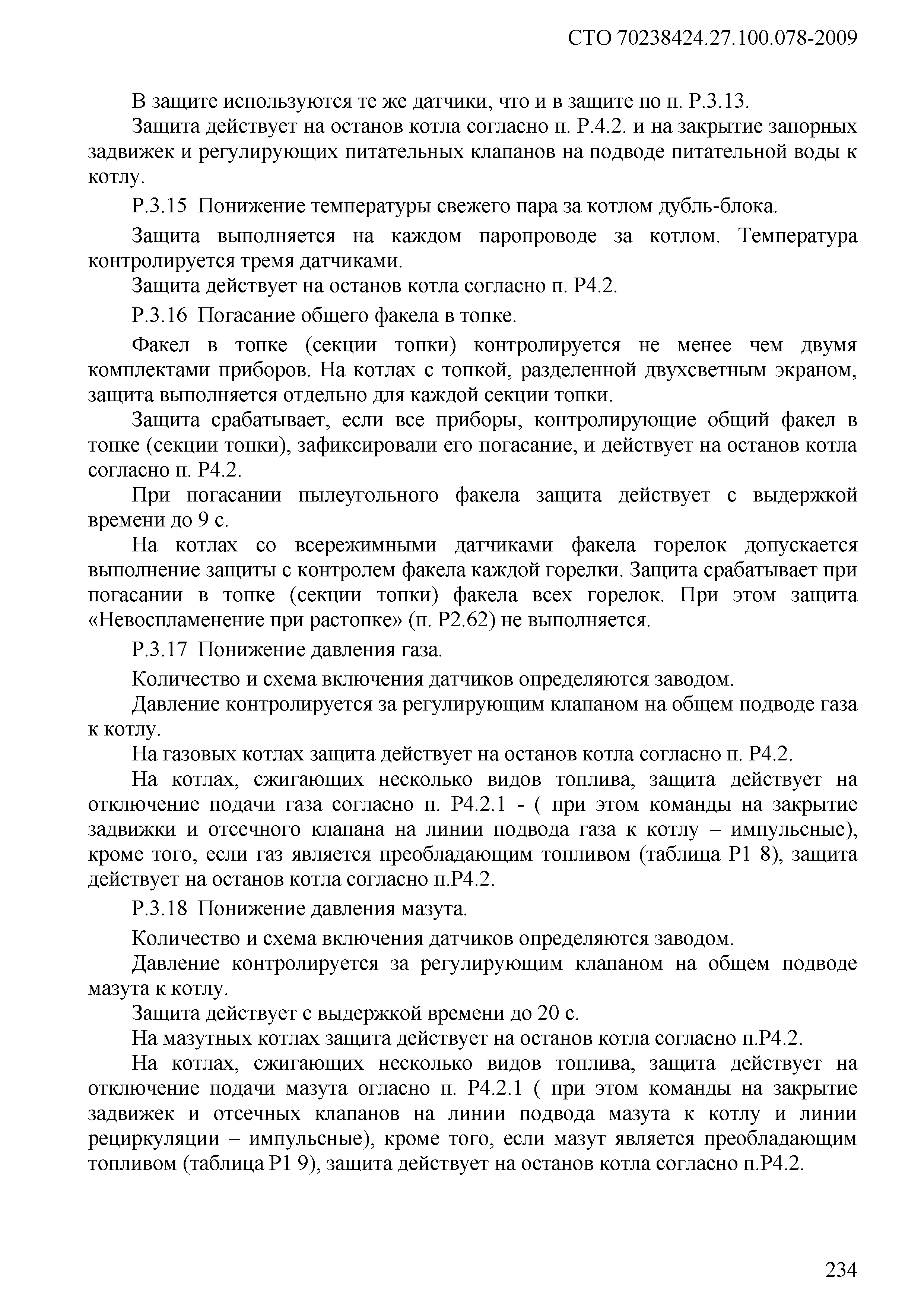

Приложение Р (обязательное). Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования блоков с барабанными котлами

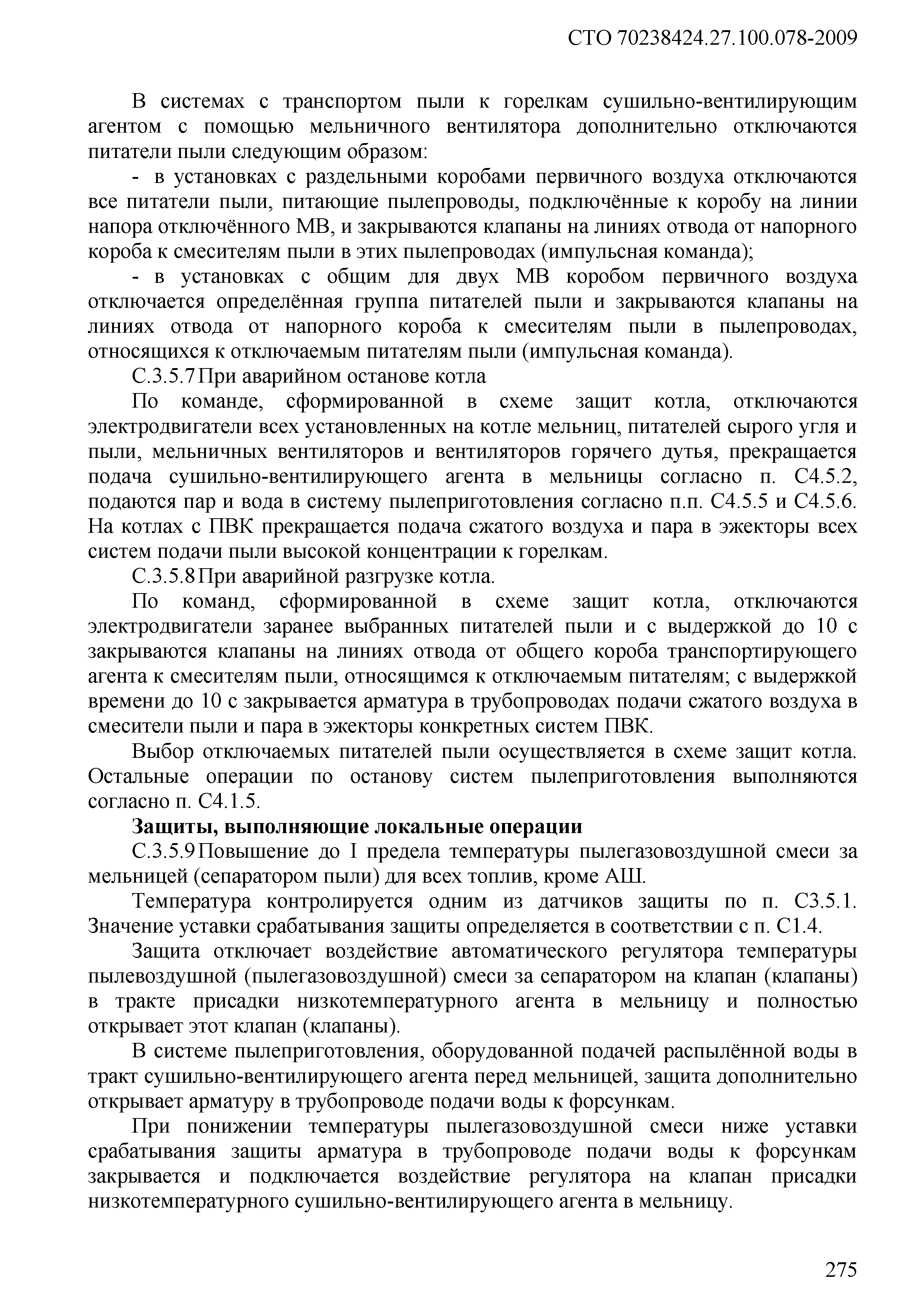

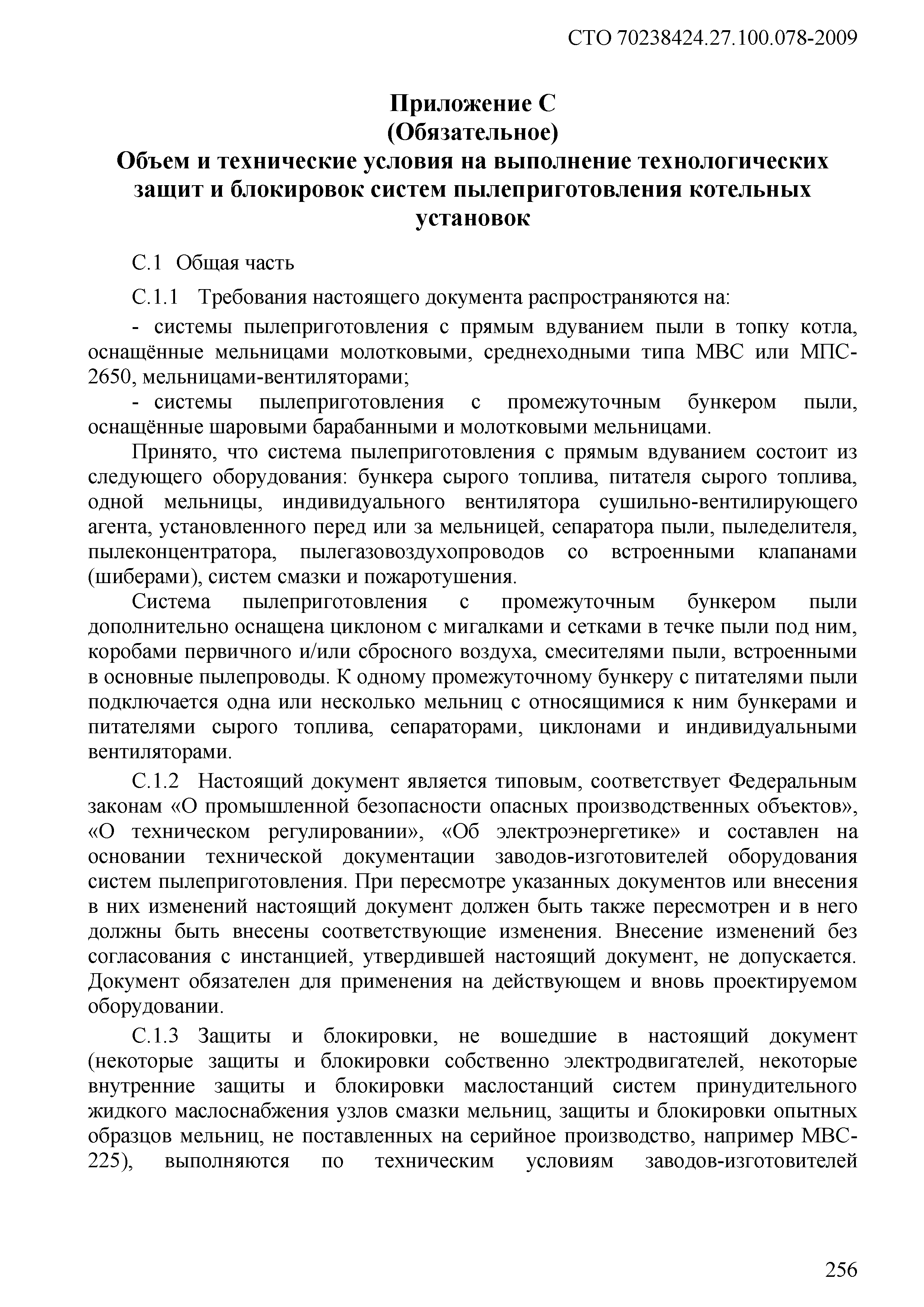

Приложение С (обязательное). Объем и технические условия на выполнение технологических защит и блокировок систем пылеприготовления котельных установок
Приложение Т (рекомендуемое). Объем и технические условия на выполнение технологических защит и блокировок оборудования топливоподачи ТЭС на твердом топливе

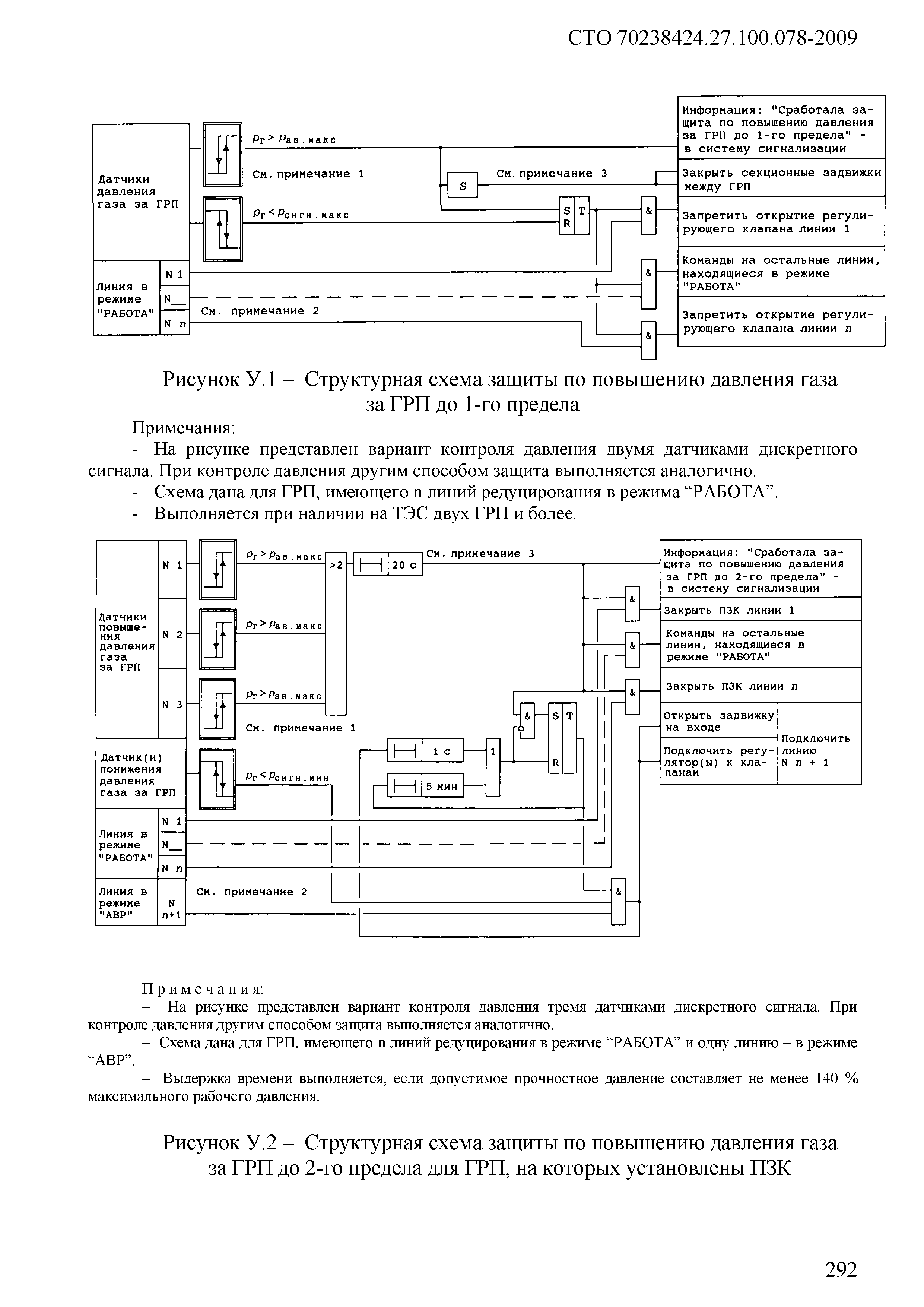

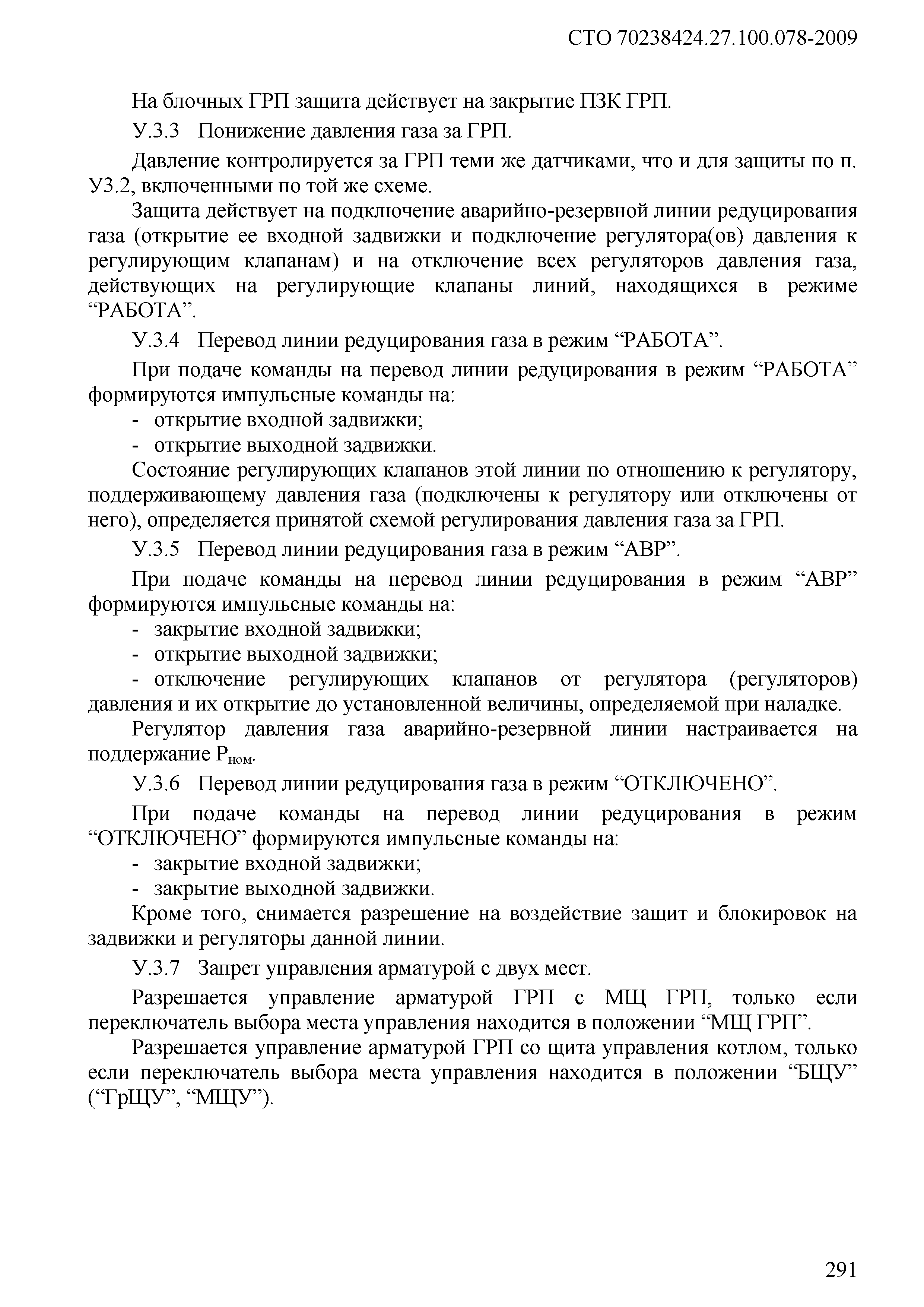

Приложение У (обязательное). Объем и технические условия на выполнение технологических защит и блокировок газорегуляторных пунктов

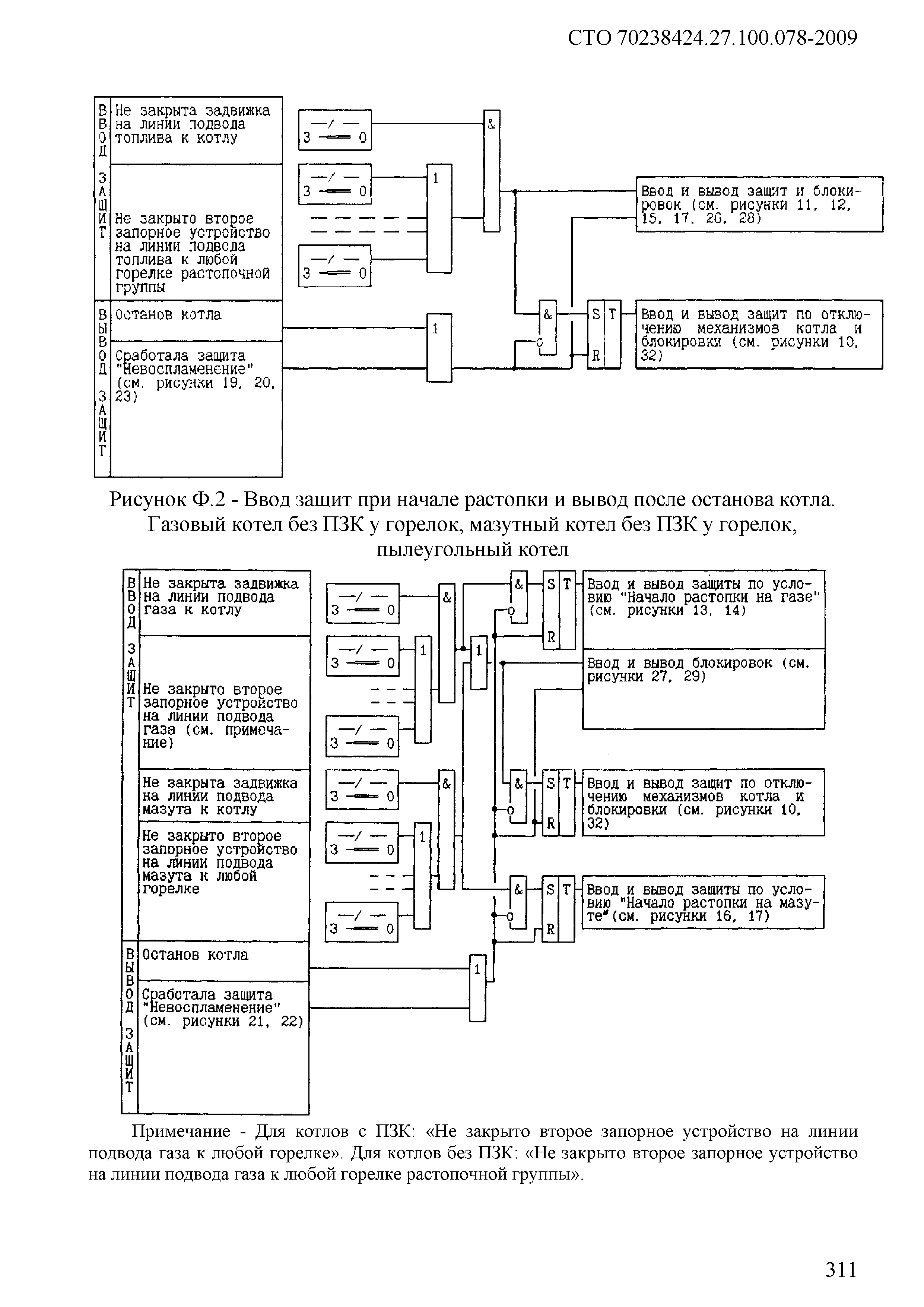

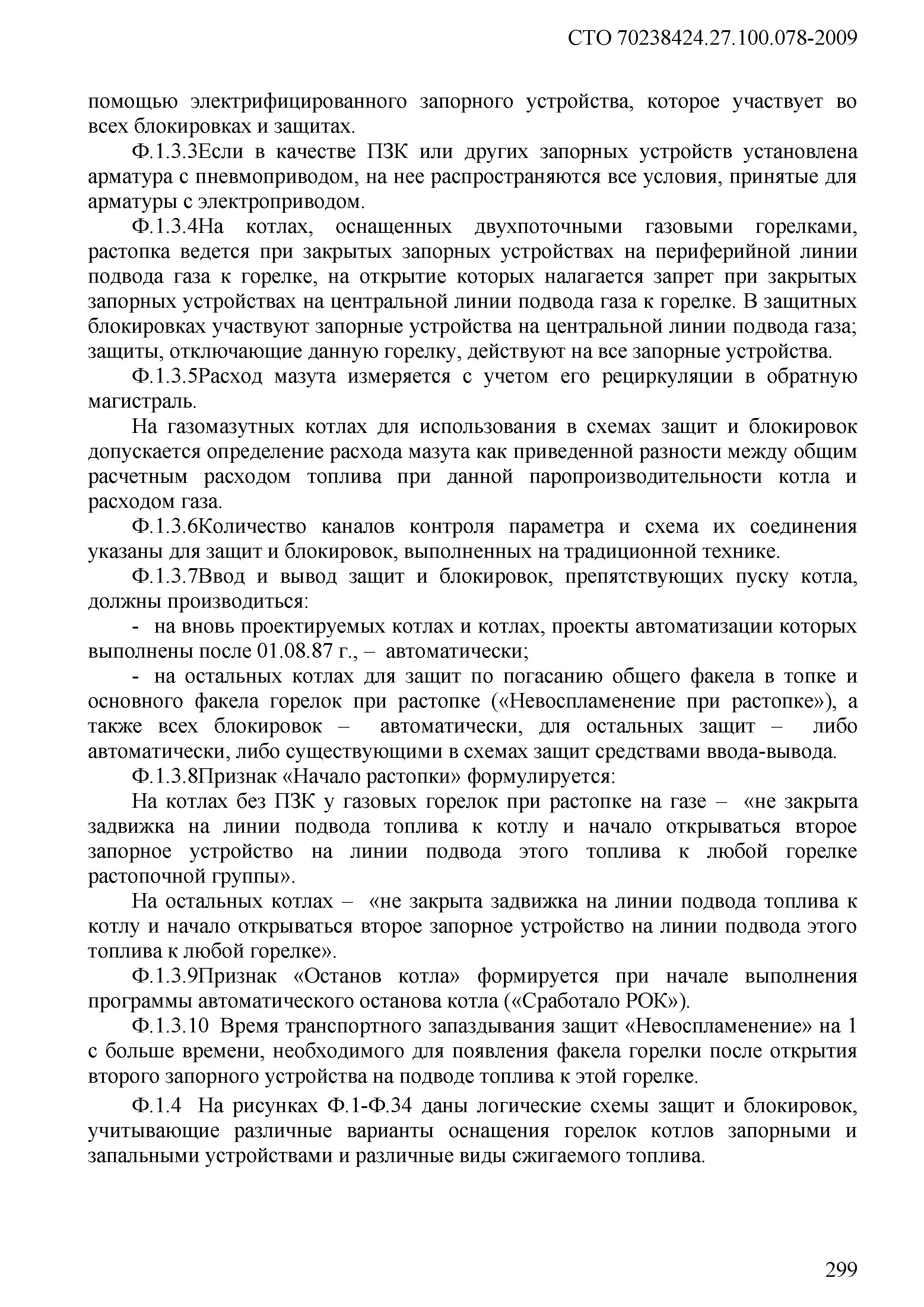

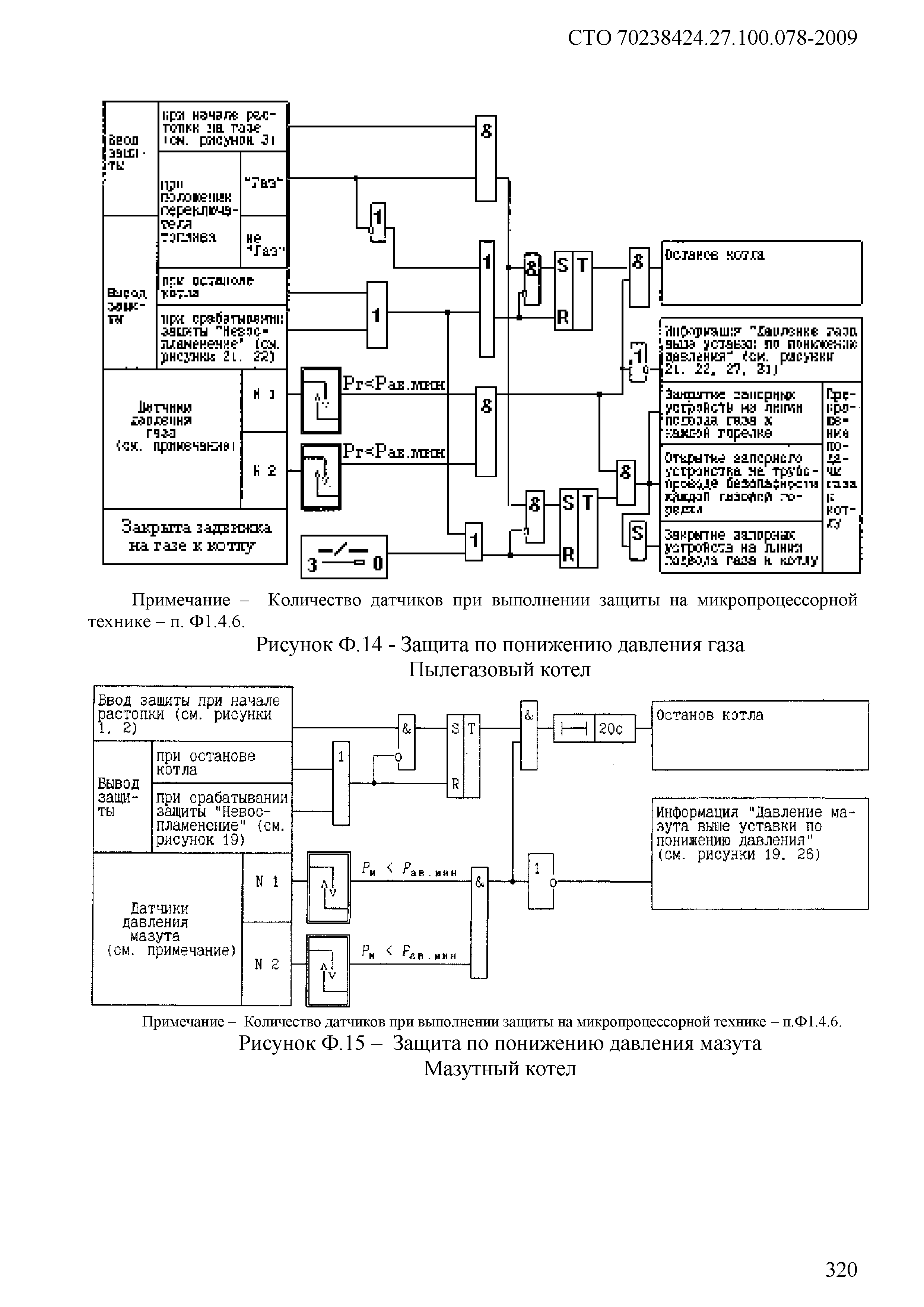

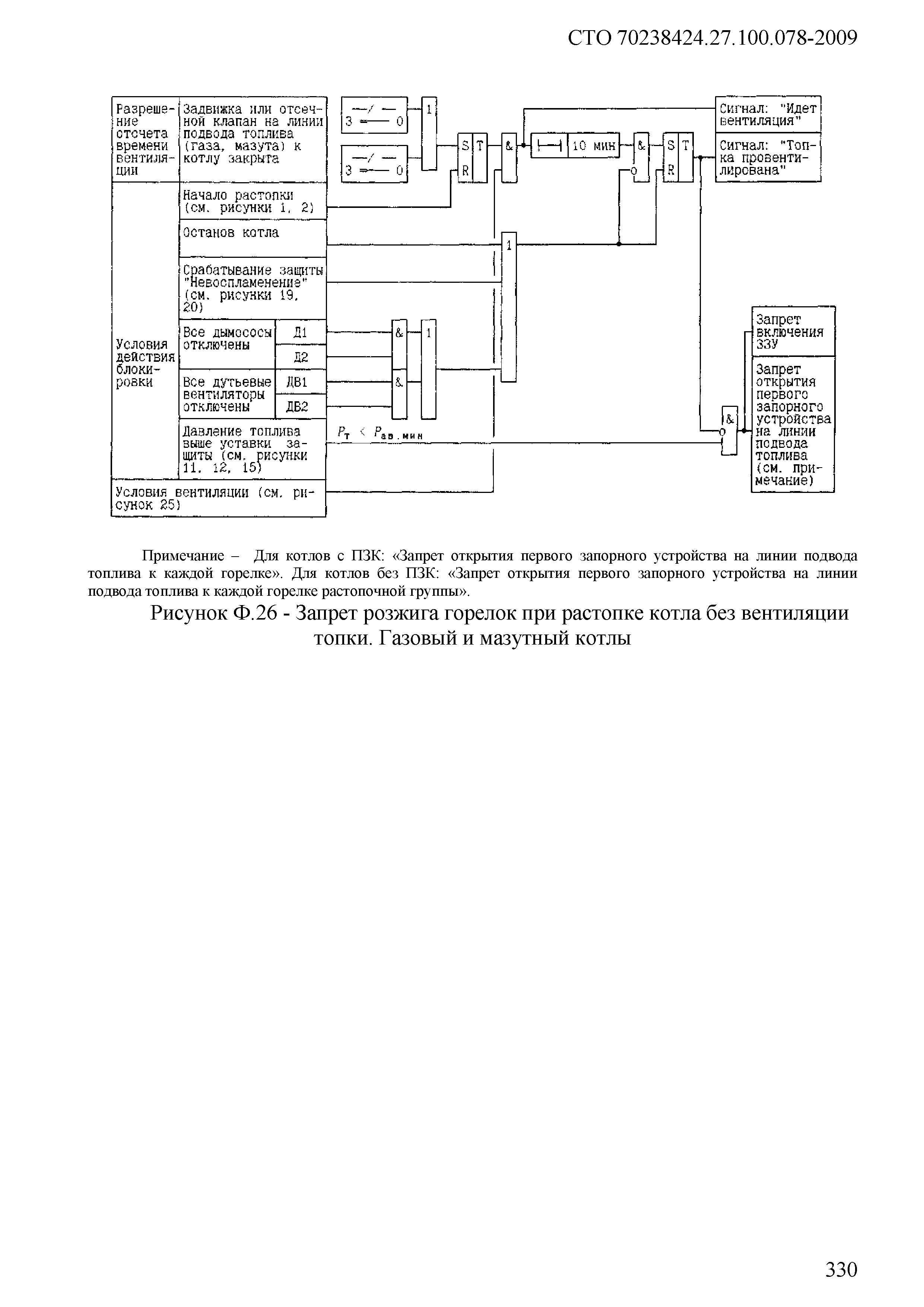

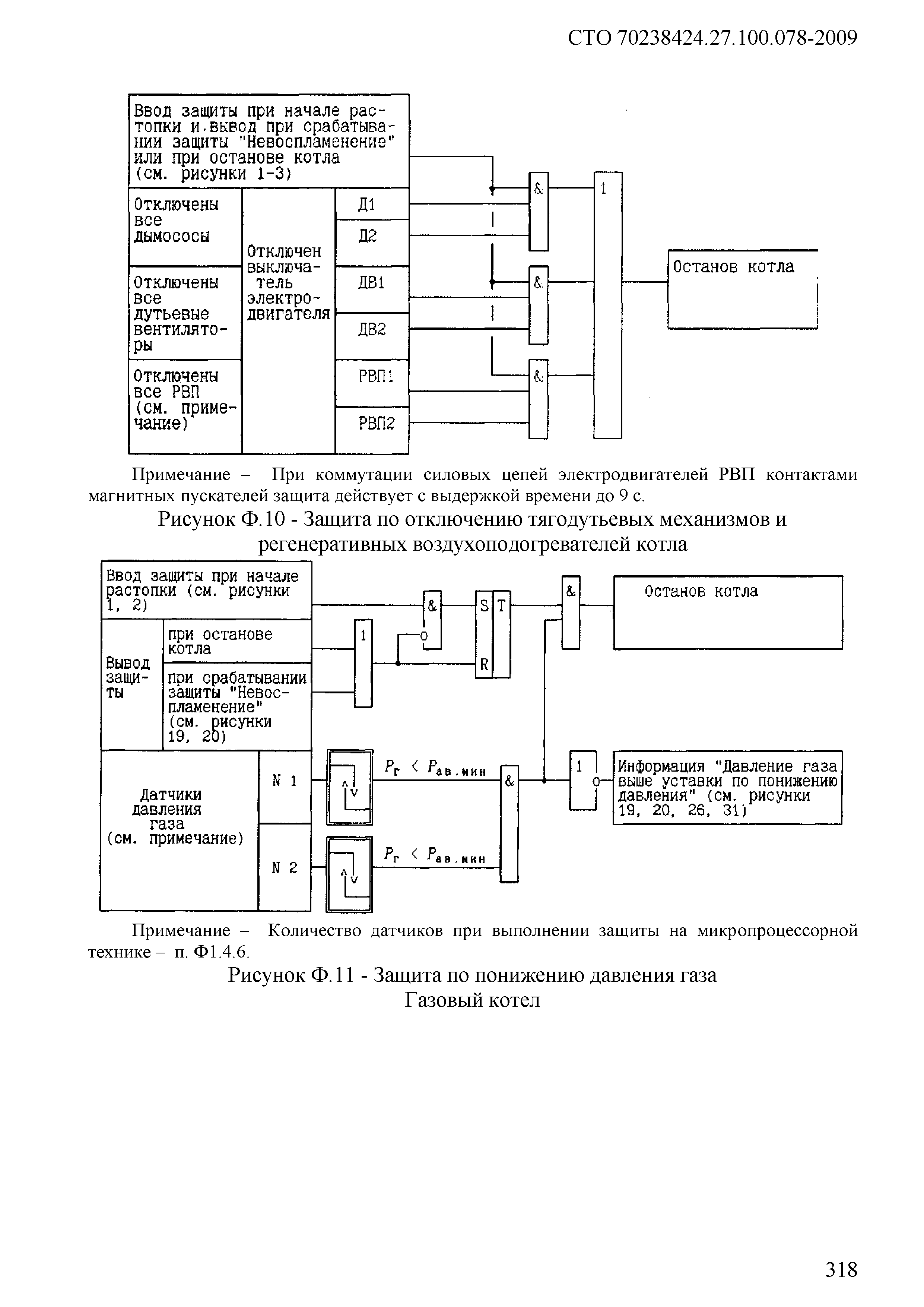

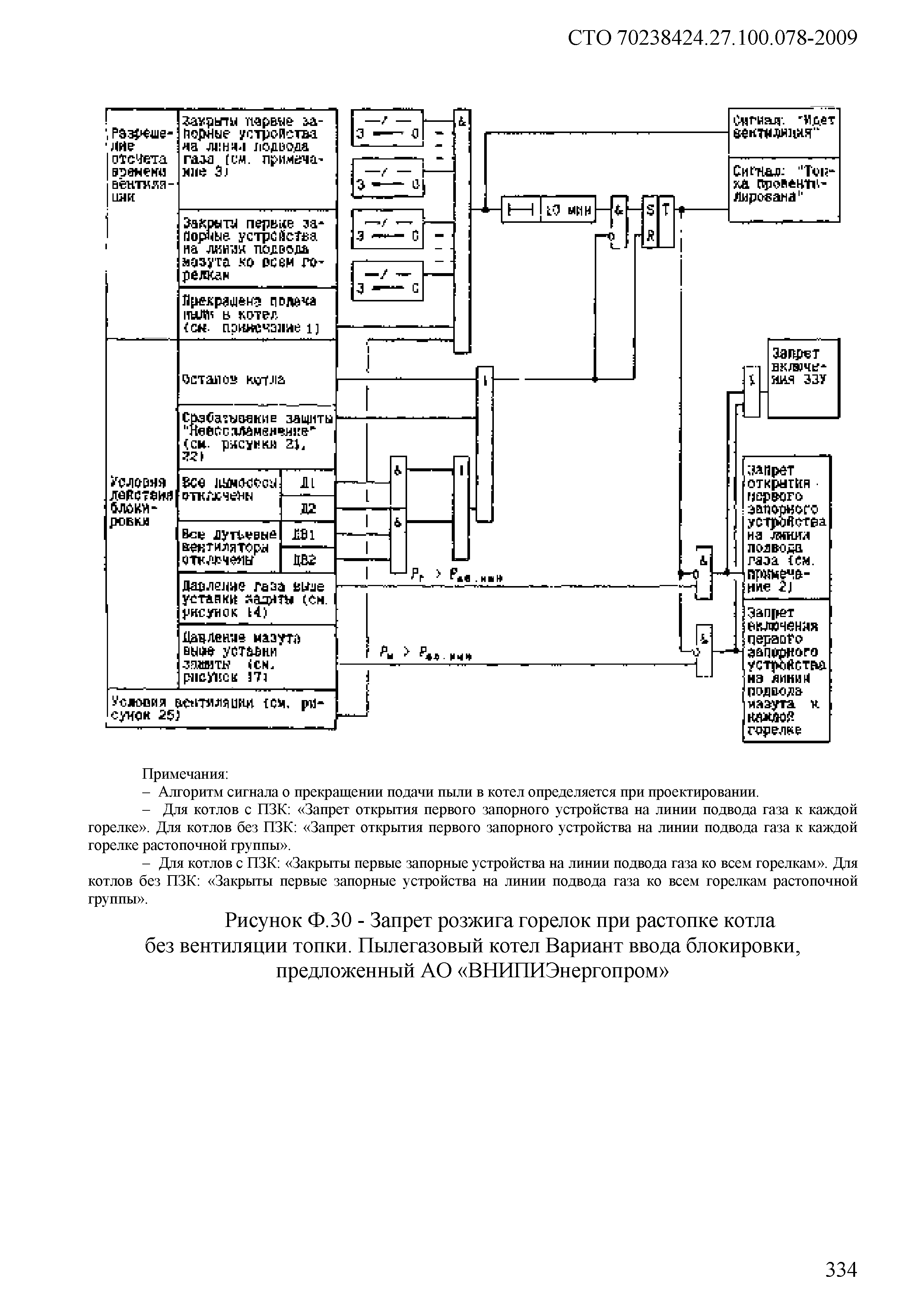

Приложение Ф (справочное). Технические условия на выполнение технологических защит и блокировок при использовании мазута и природного газа в котельных установках в соответствии с требованиями взрывобезопасности

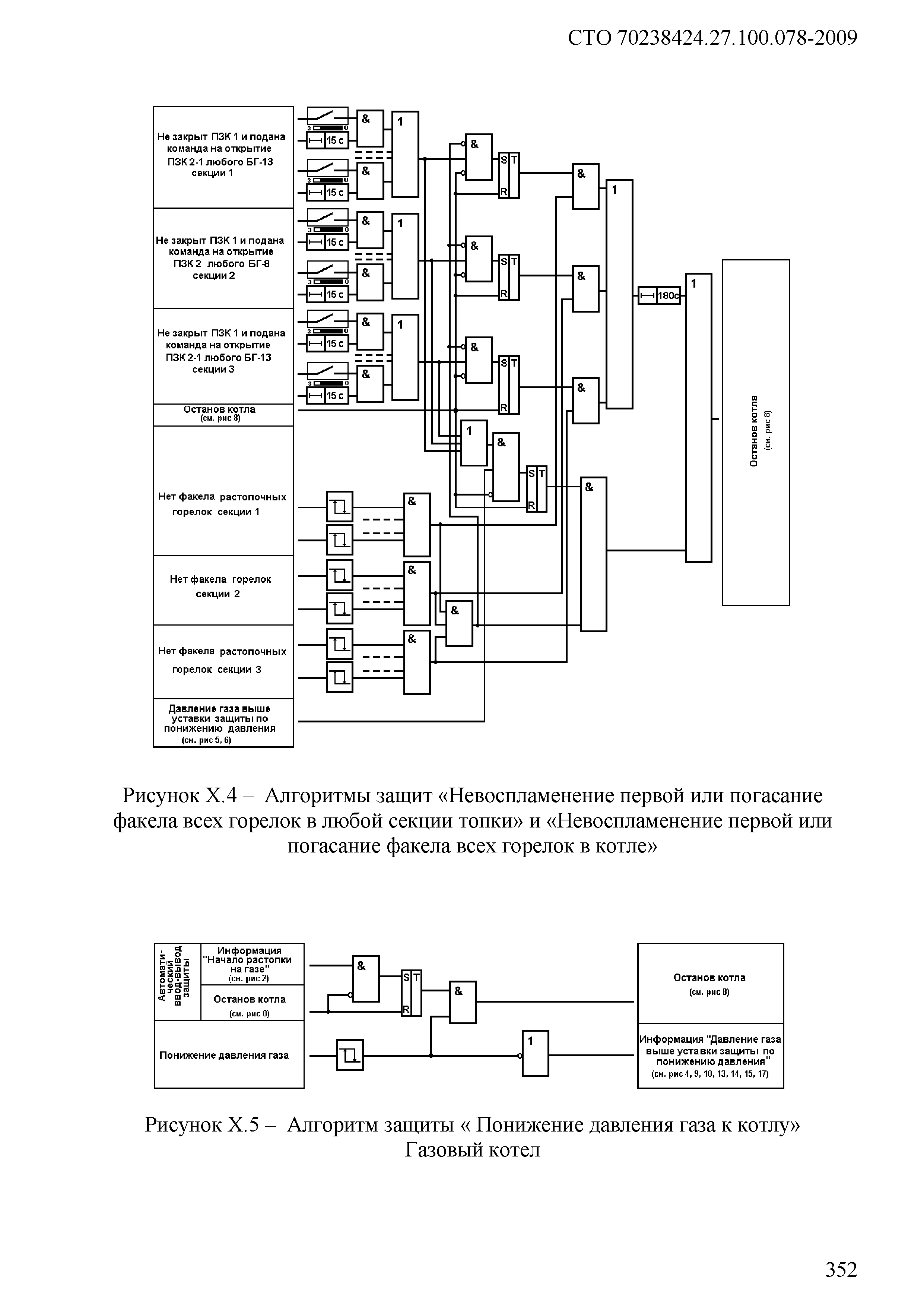

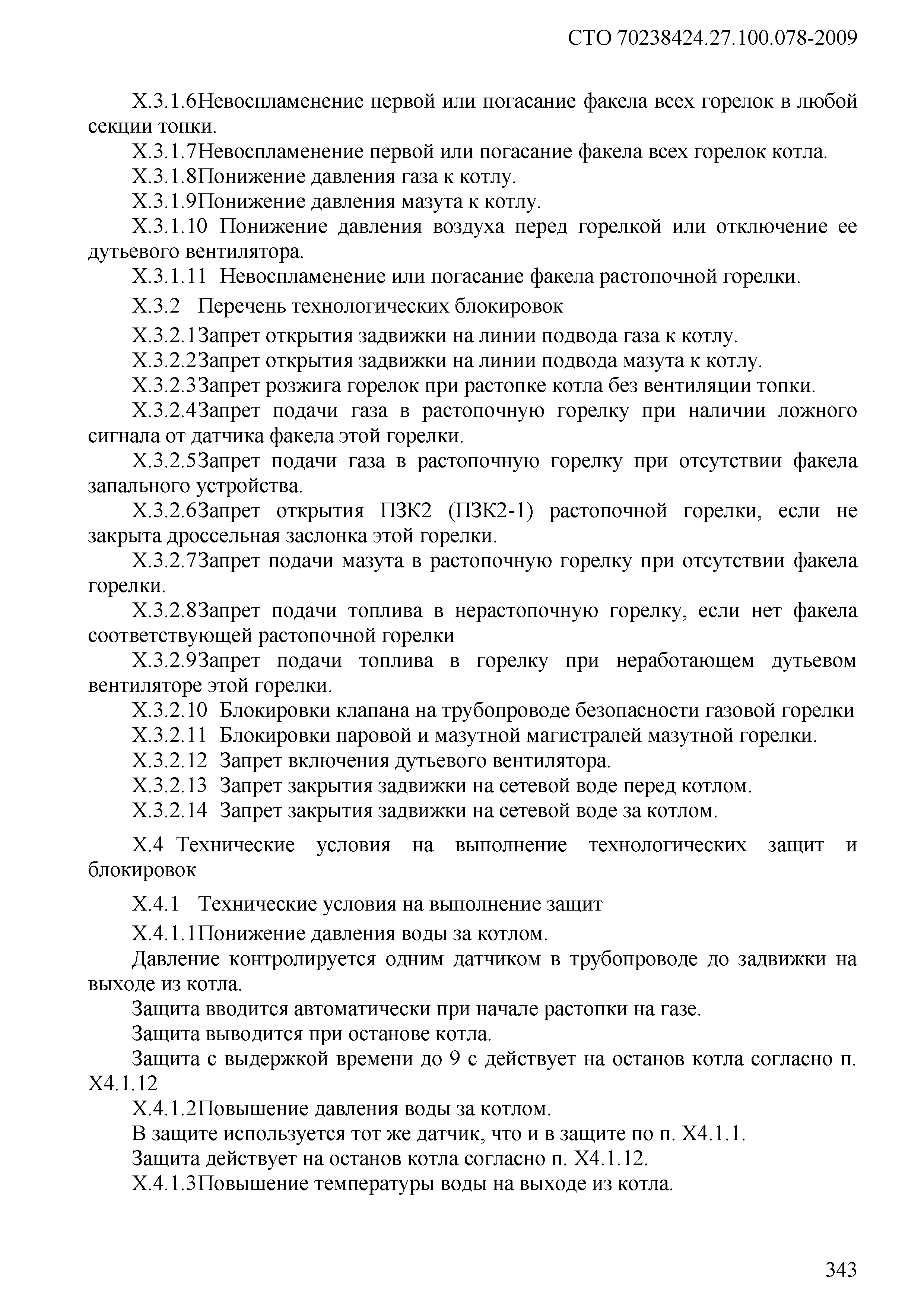

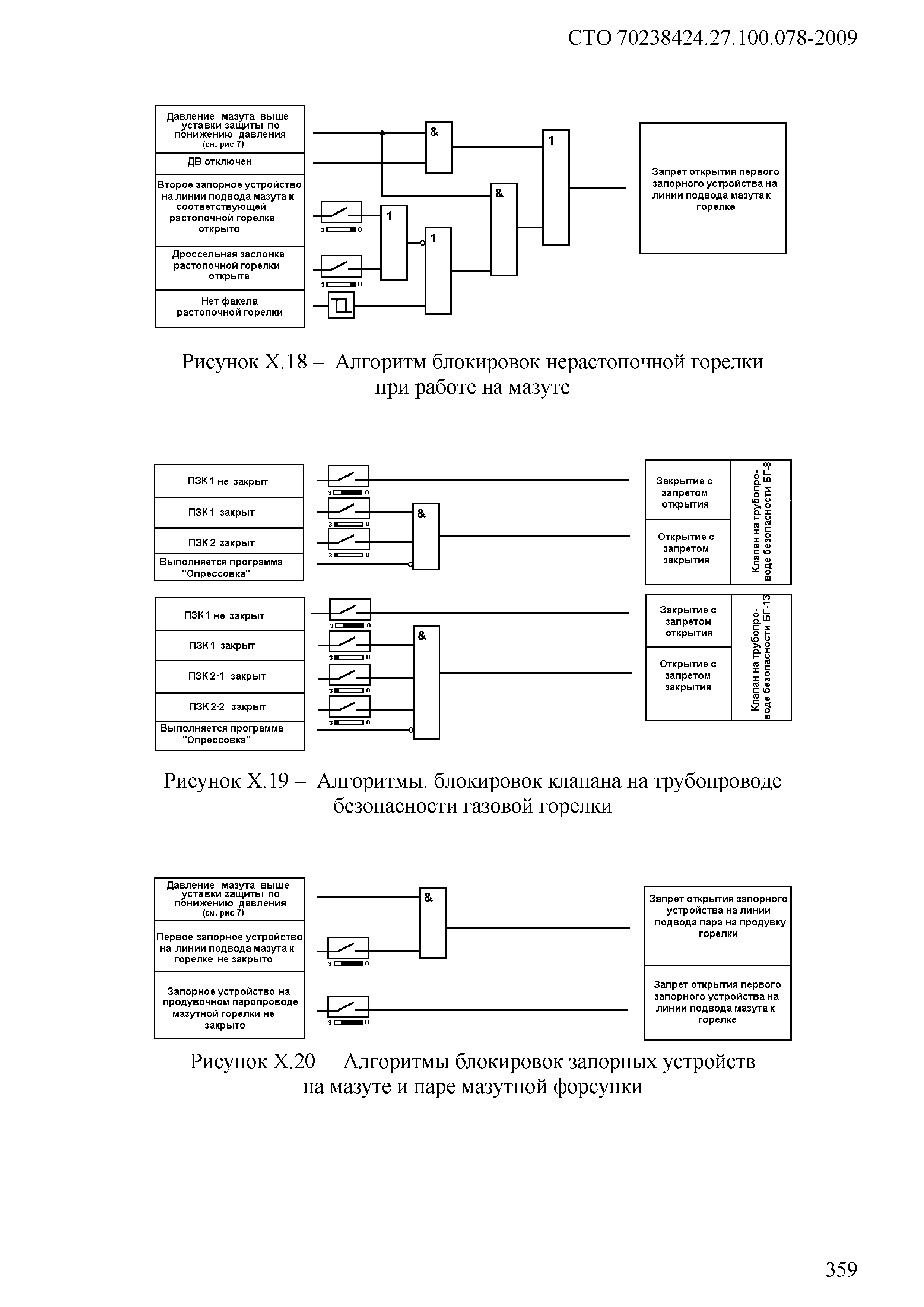

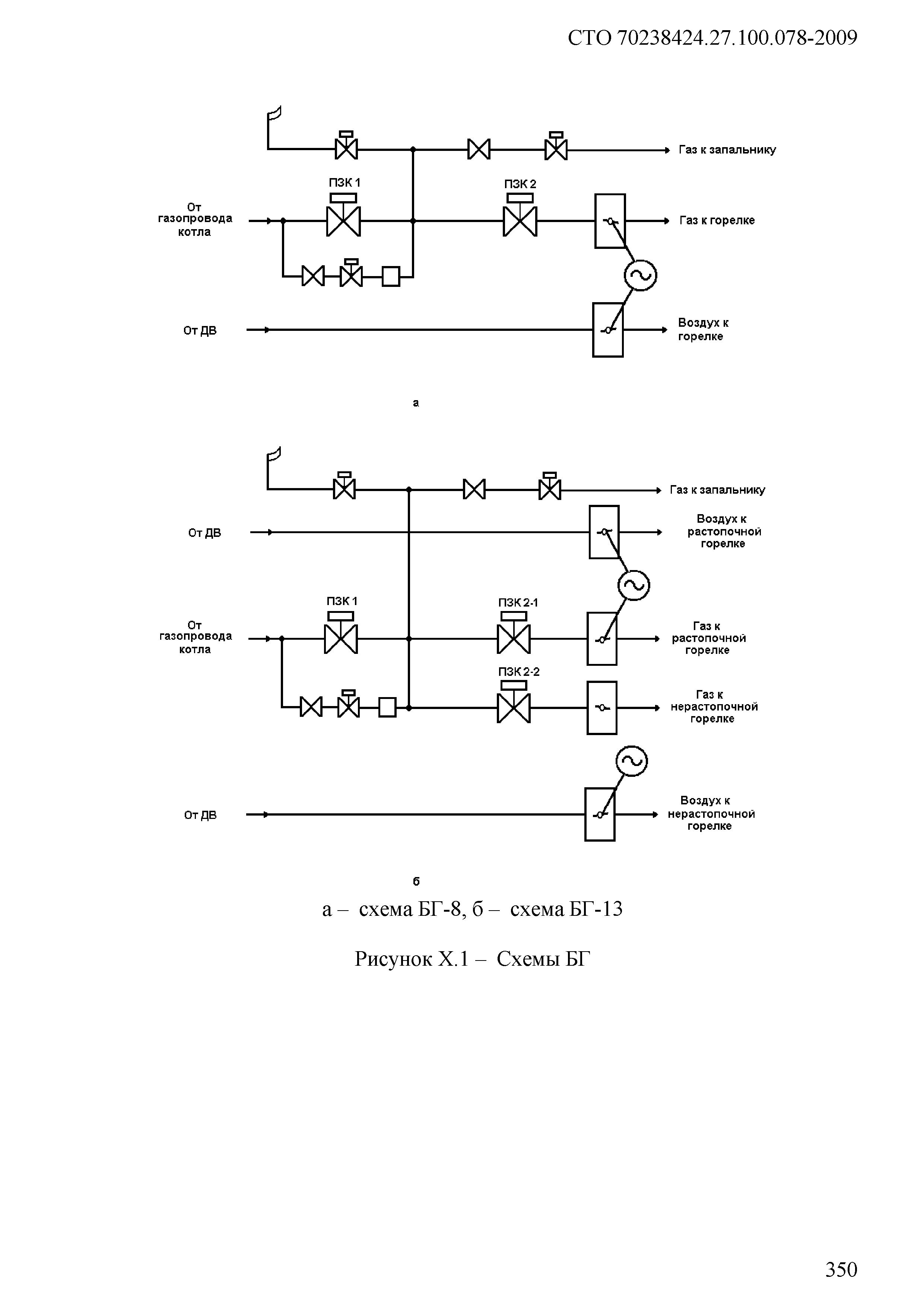

Приложение Х (обязательное). Технические условия на выполнение технологических защит и блокировок в соответствии с «Правилами безопасности систем газораспределения и газопотребления» для котлов типа ПТВМ-180, у которых на линии подвода газа к горелкам установлены газовые блоки фирмы ЗАО НПО «АМАКС»
Приложение Ц (обязательное). Технические условия на выполнение технологических защит и блокировок в соответствии с «Правилами безопасности в газовом хозяйстве» для котлов, у которых на линии подвода газа к горелкам установлены газовые блоки фирмы ЗАО НПО «АМАКС»

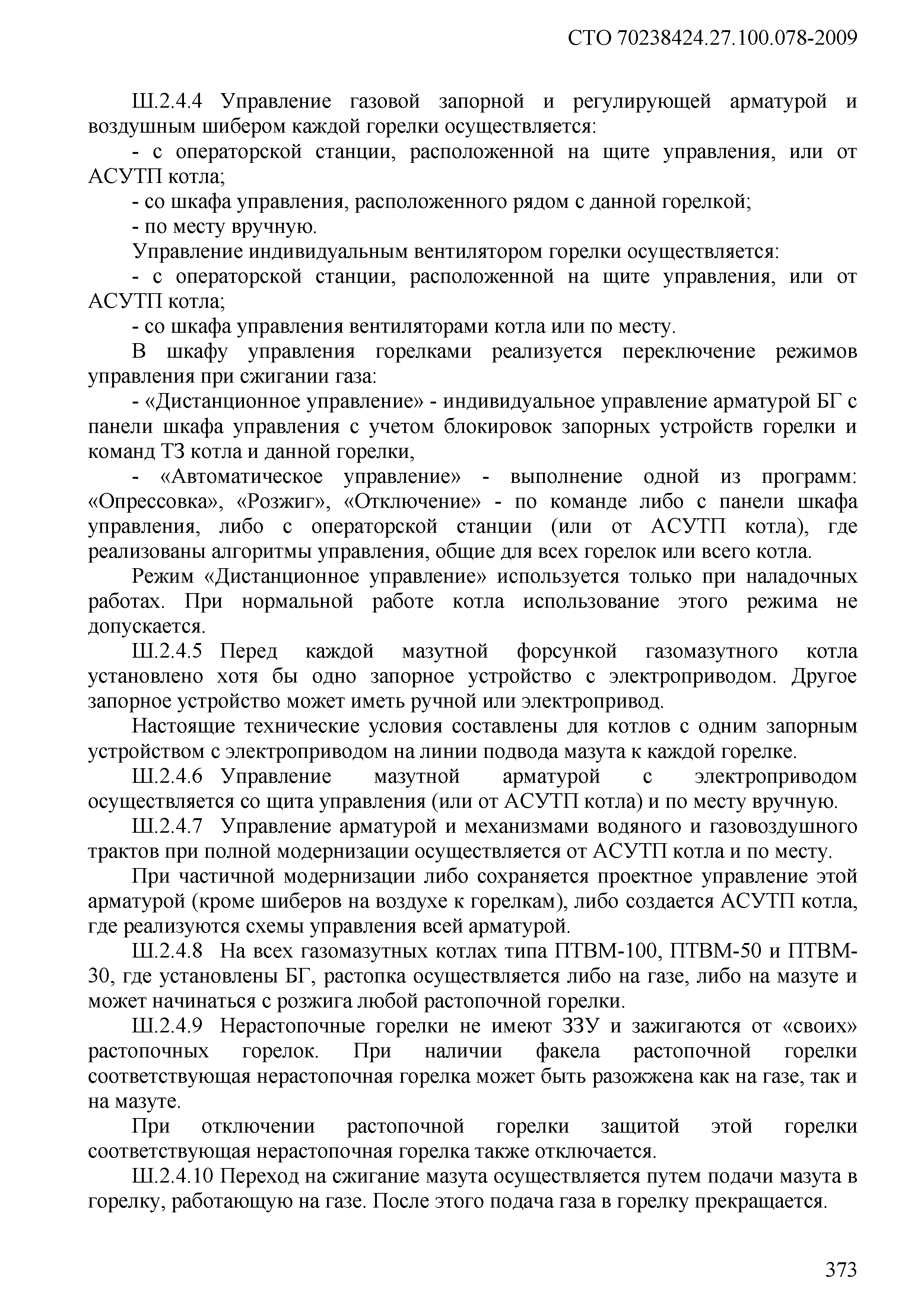

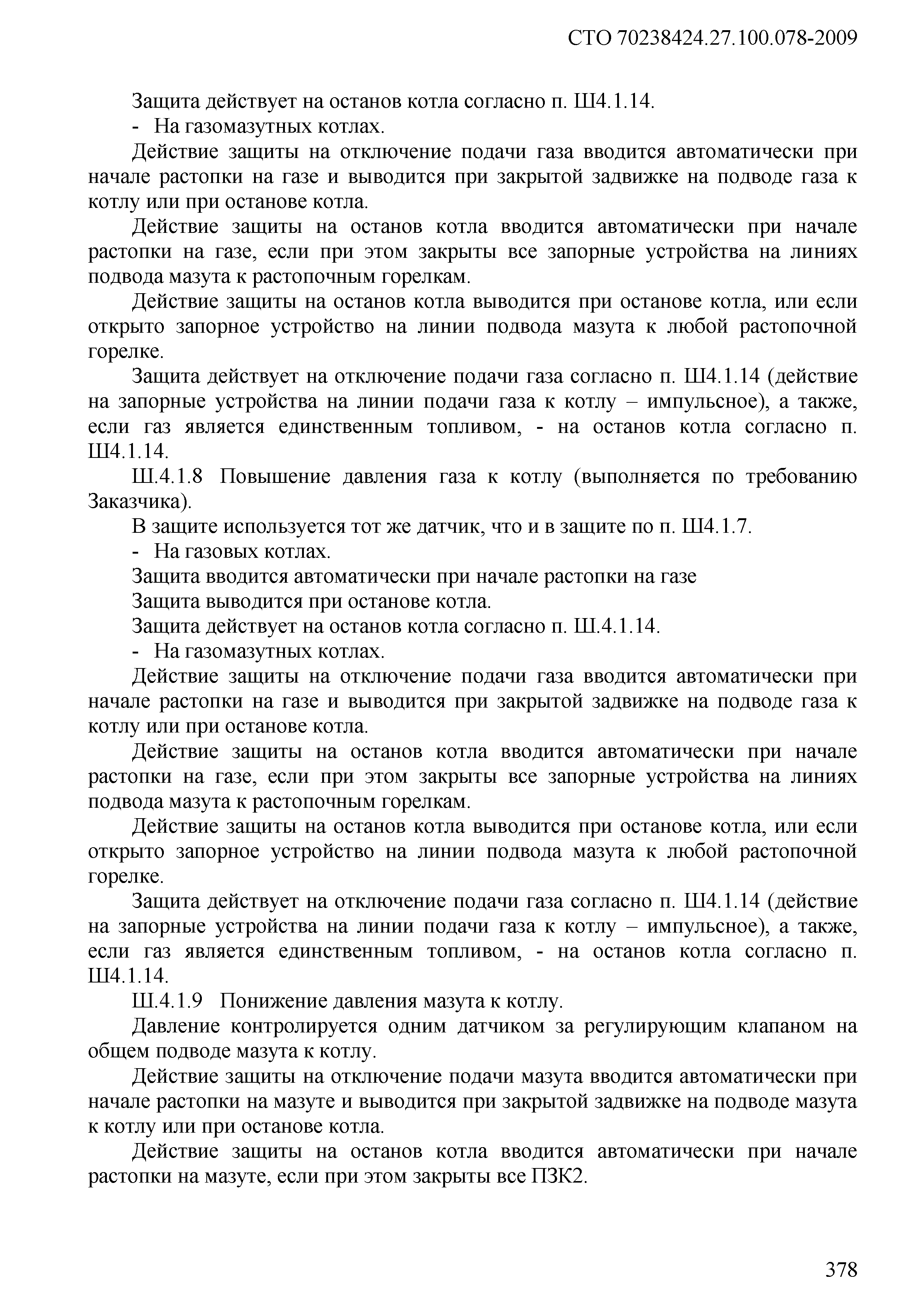

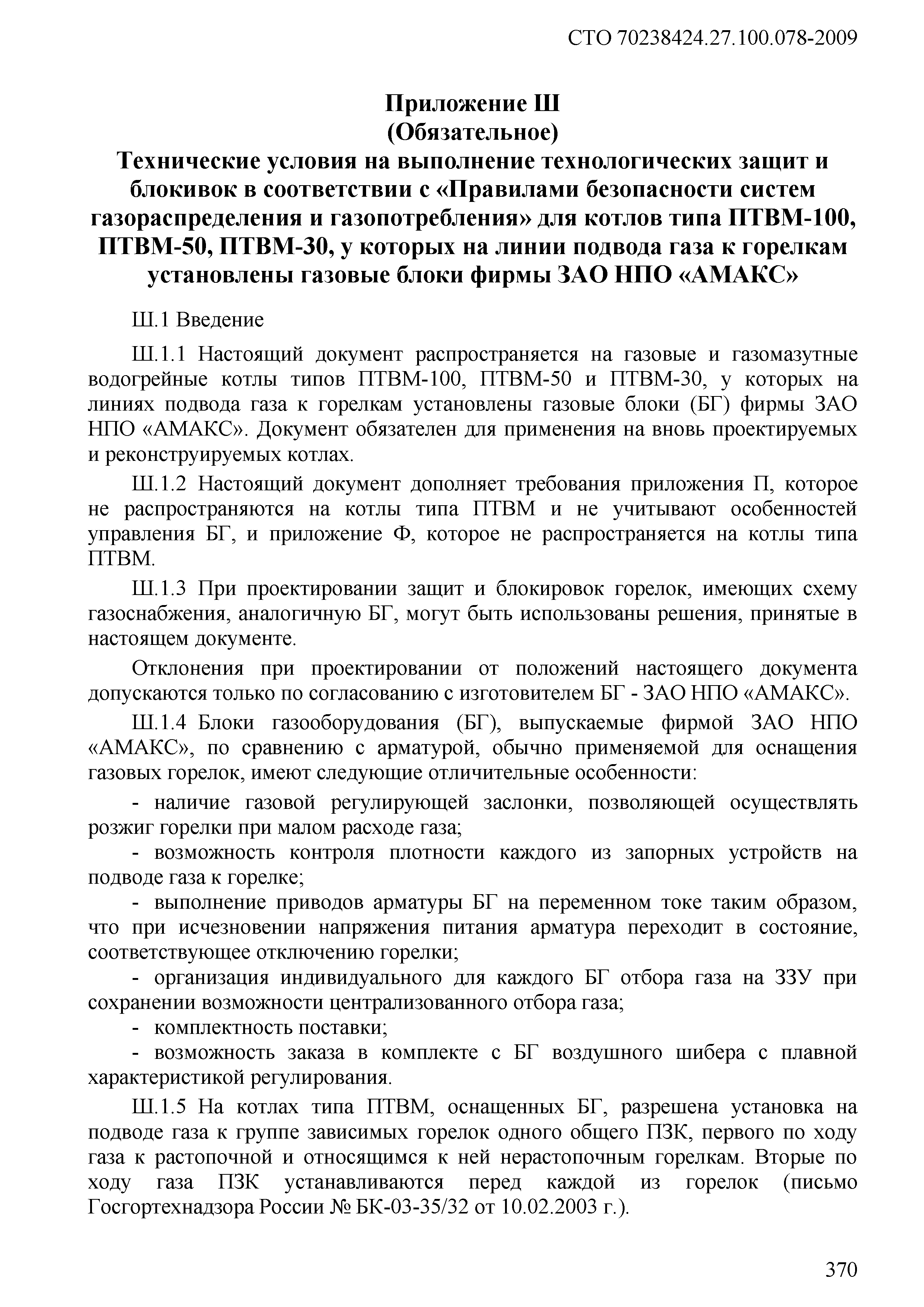

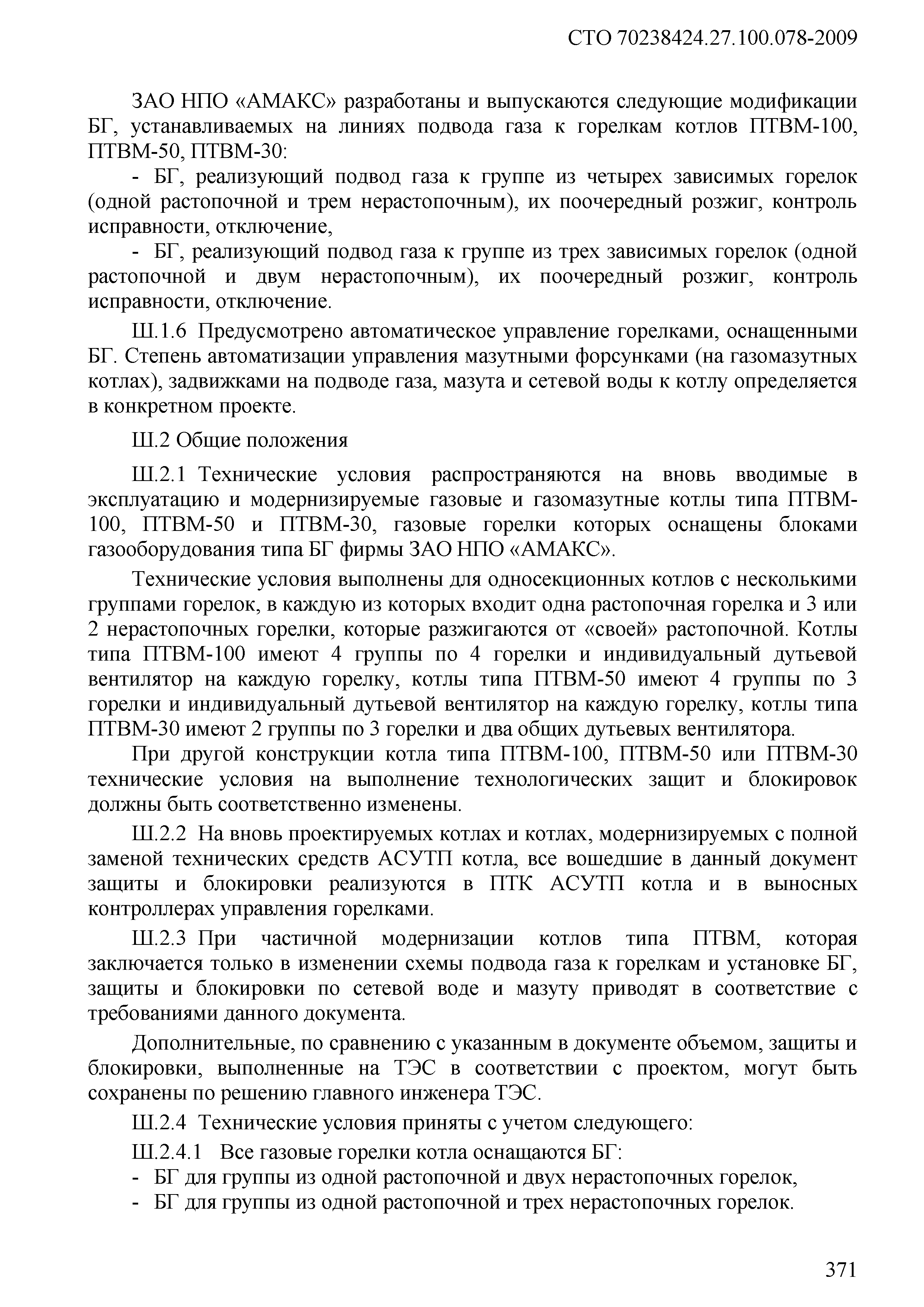

Приложение Ш (обязательное). Технические условия на выполнение технологических защит и блокировок в соответствии с «Правилами безопасности систем газораспределения и газопотребления» для котлов типа ПТВМ-100, ПТВМ-50, ПТВМ-30, у которых на линии подвода газа к горелкам установлены газовые блоки фирмы ЗАО НПО «АМАКС»

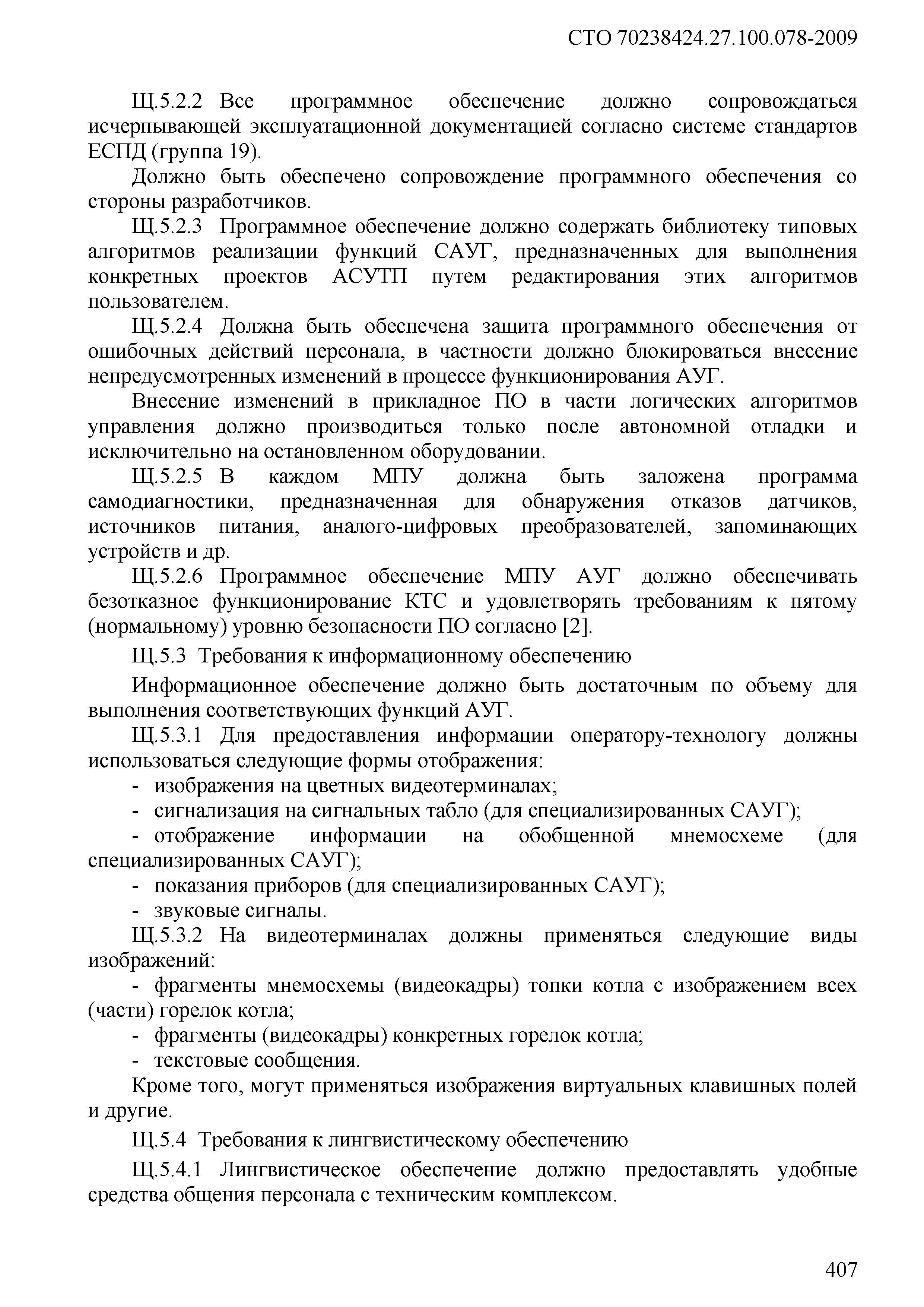

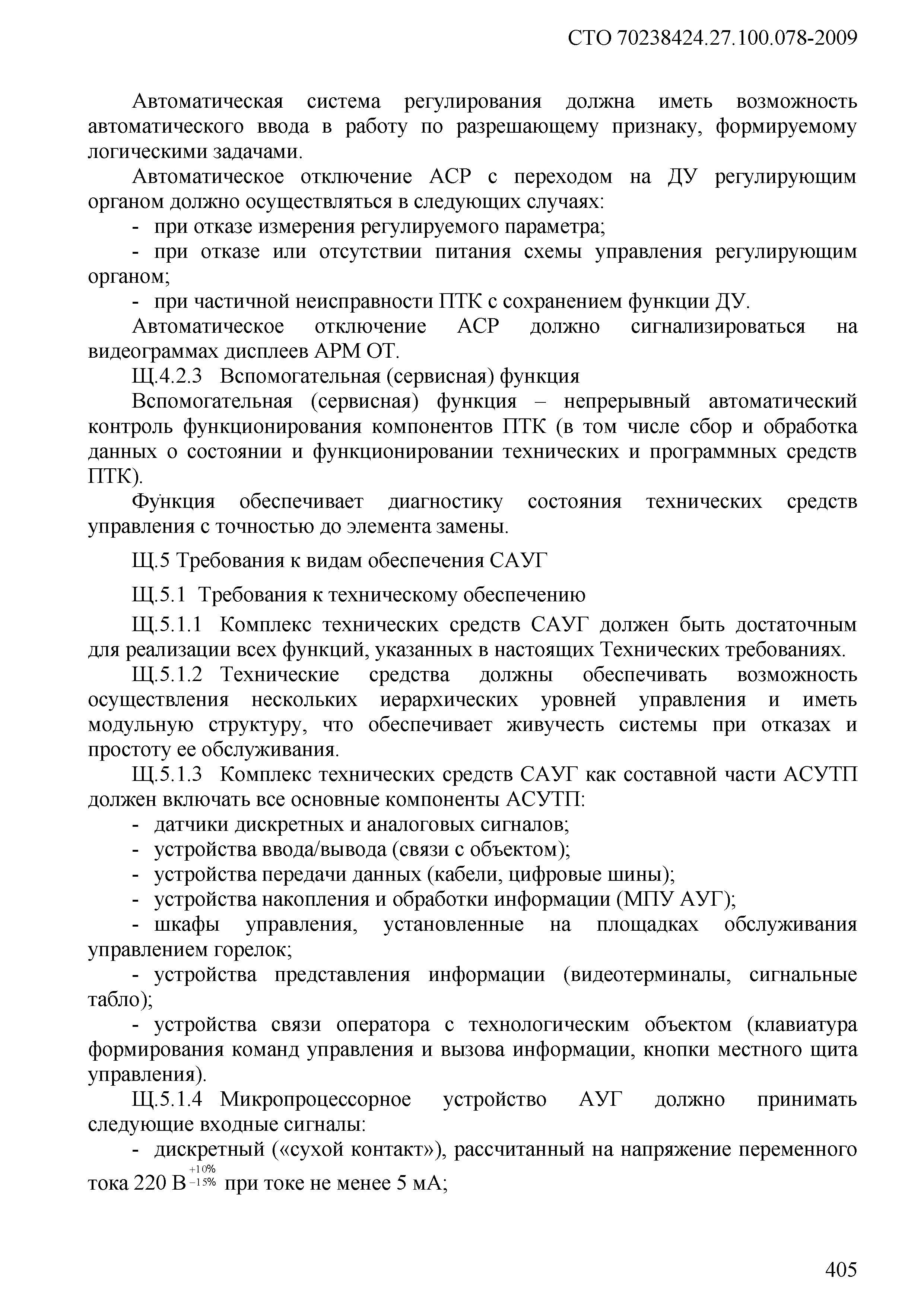

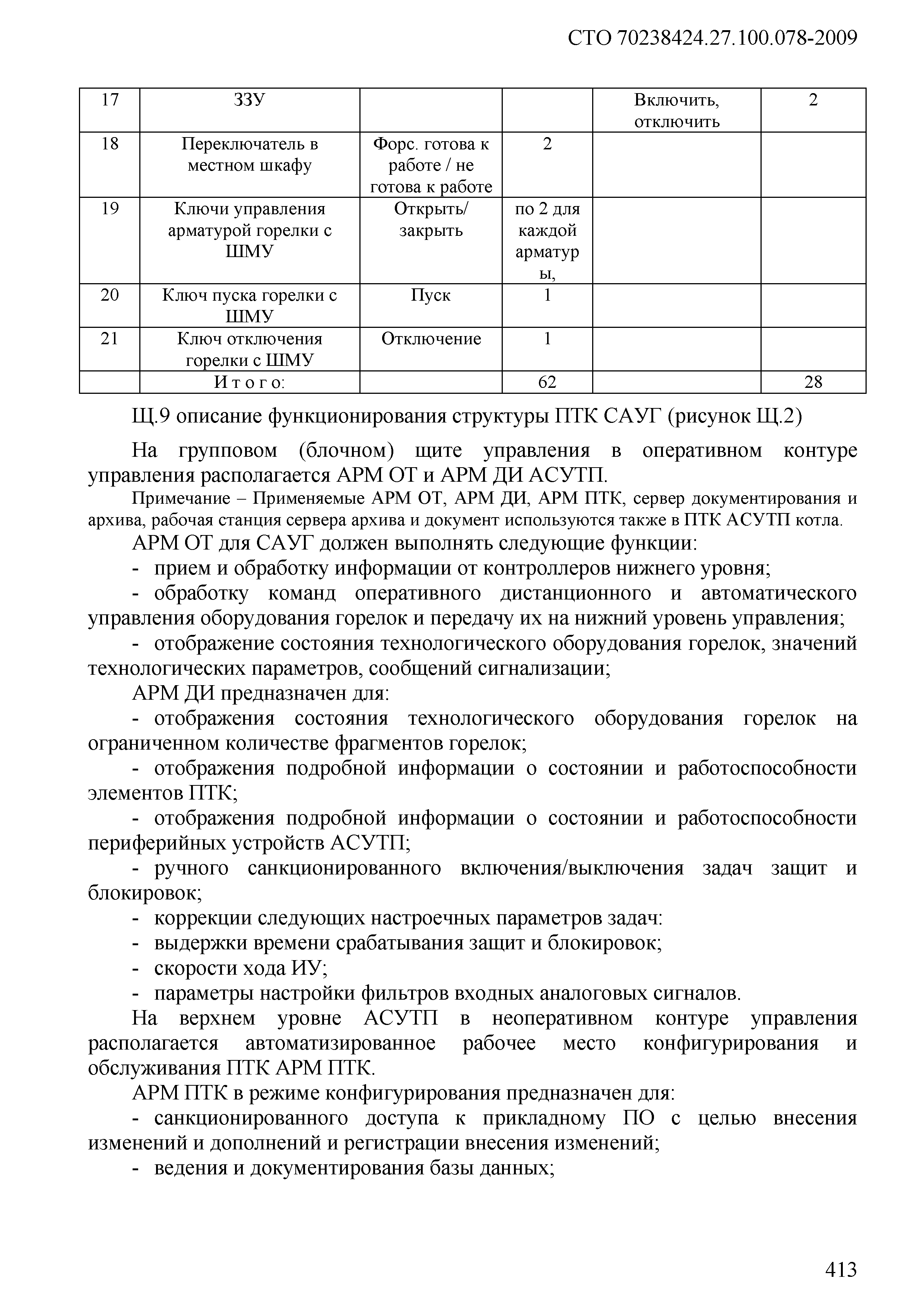

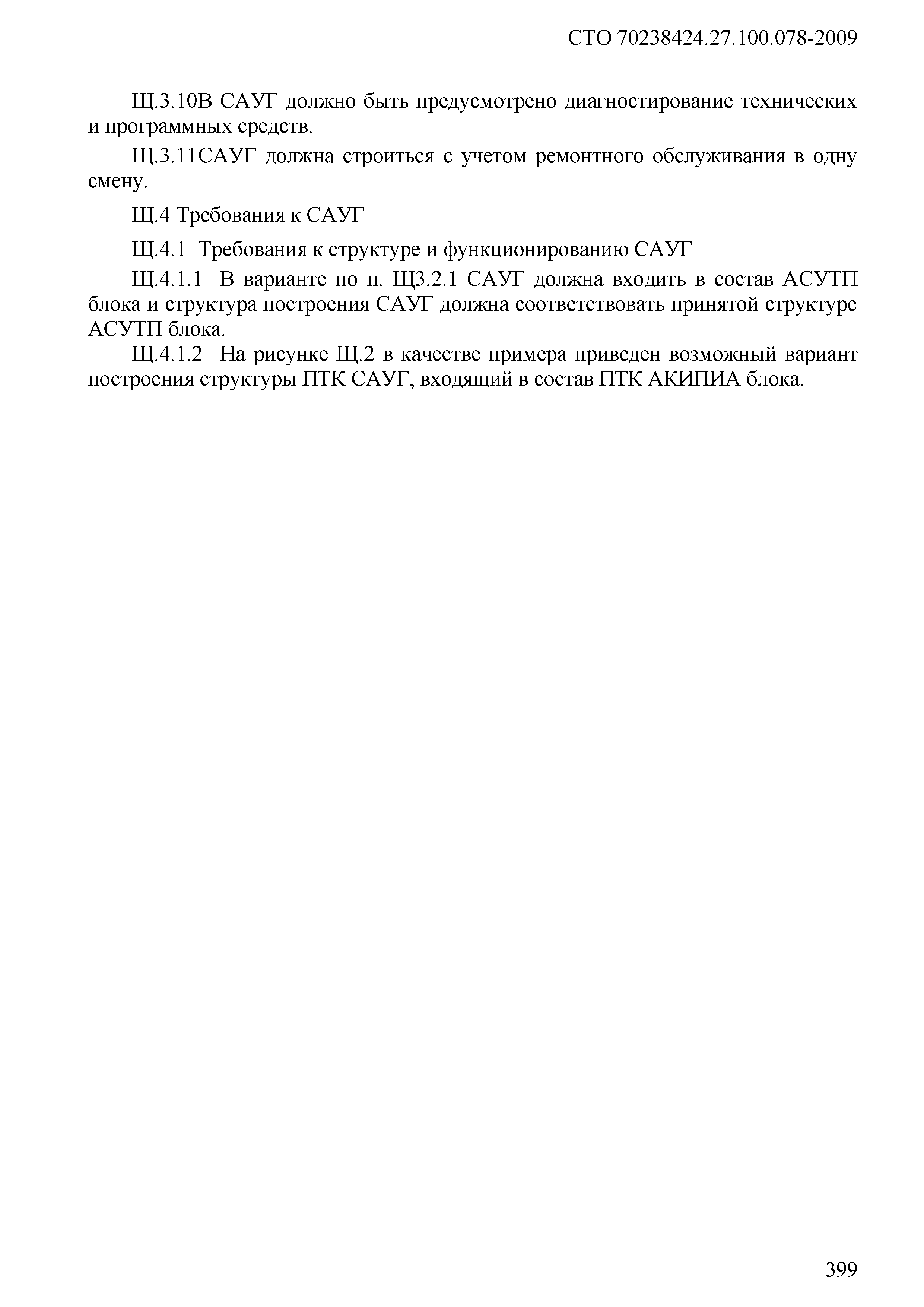

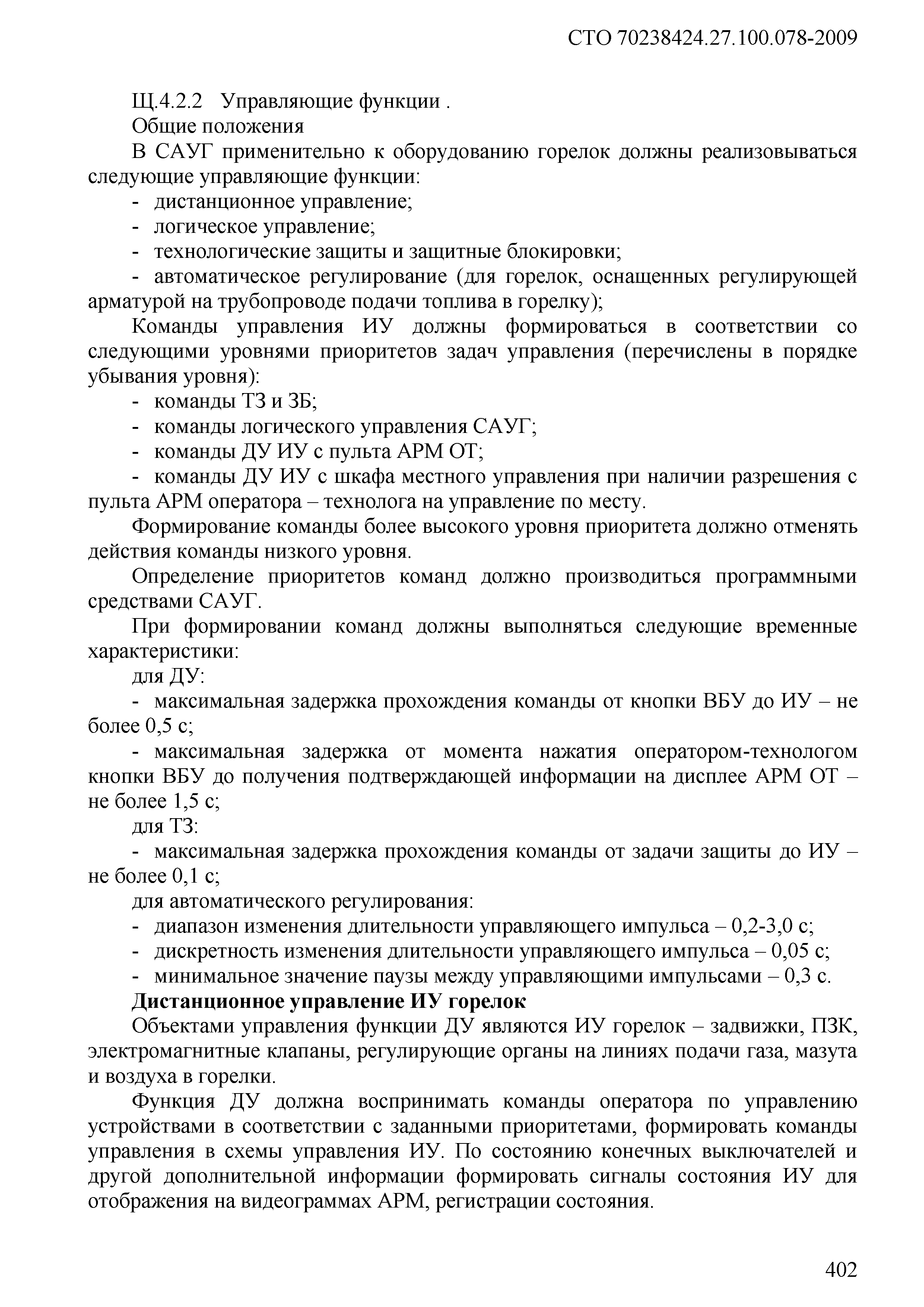

Приложение Щ (справочное). Технические требования на систему автоматизированного управления горелками газомазутного котла, способствующую повышению взрывобезопасности при розжиге горелок

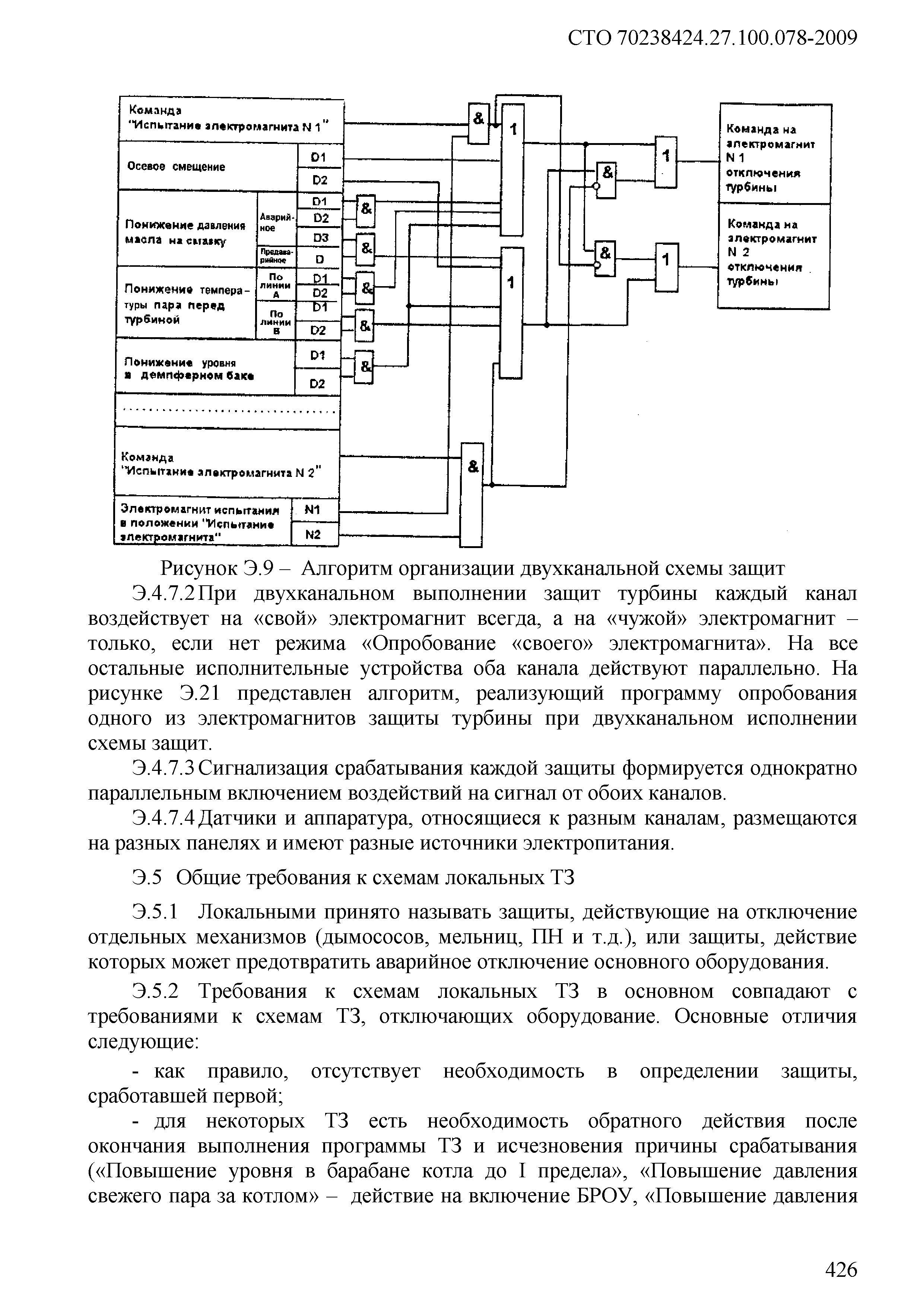

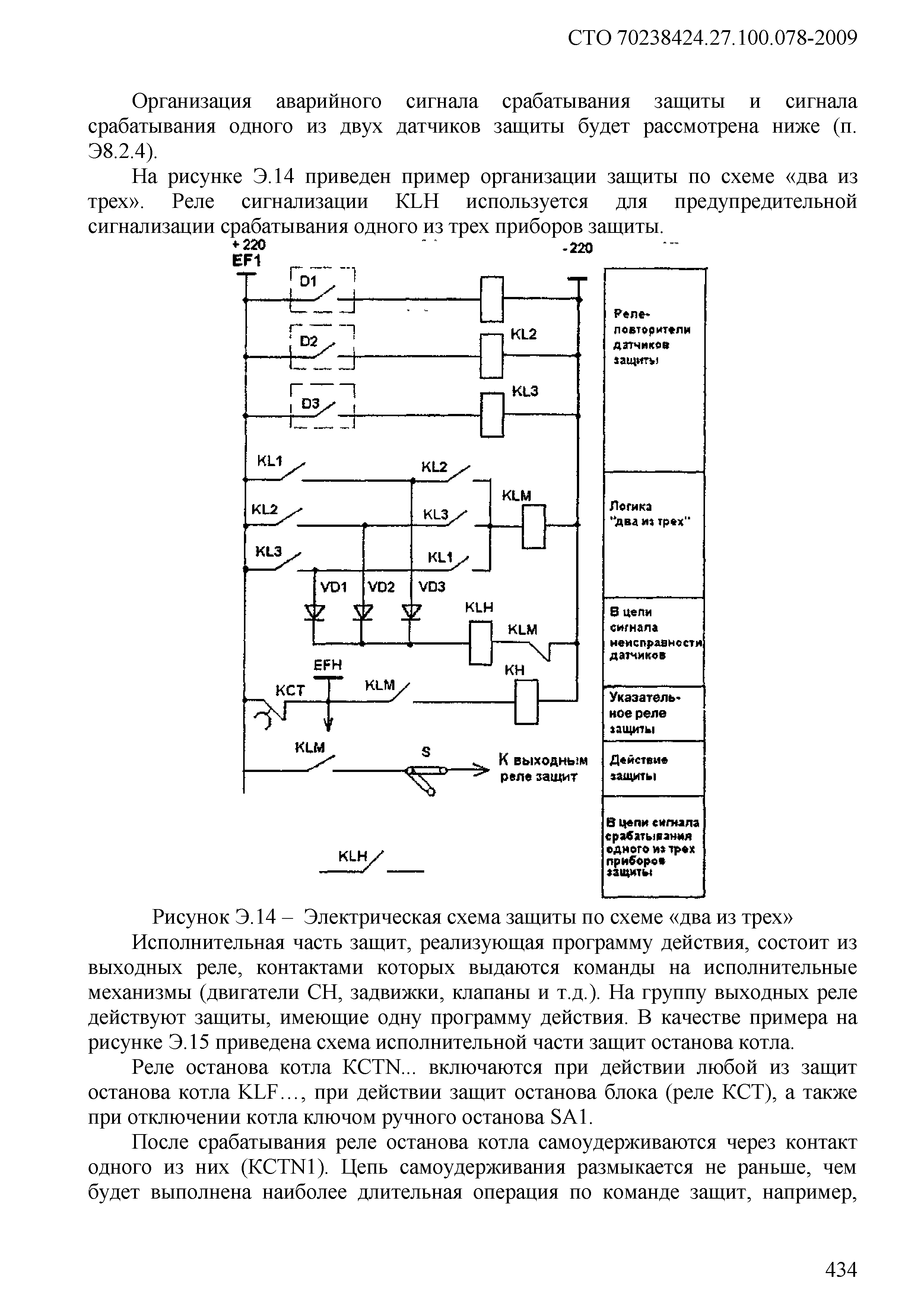

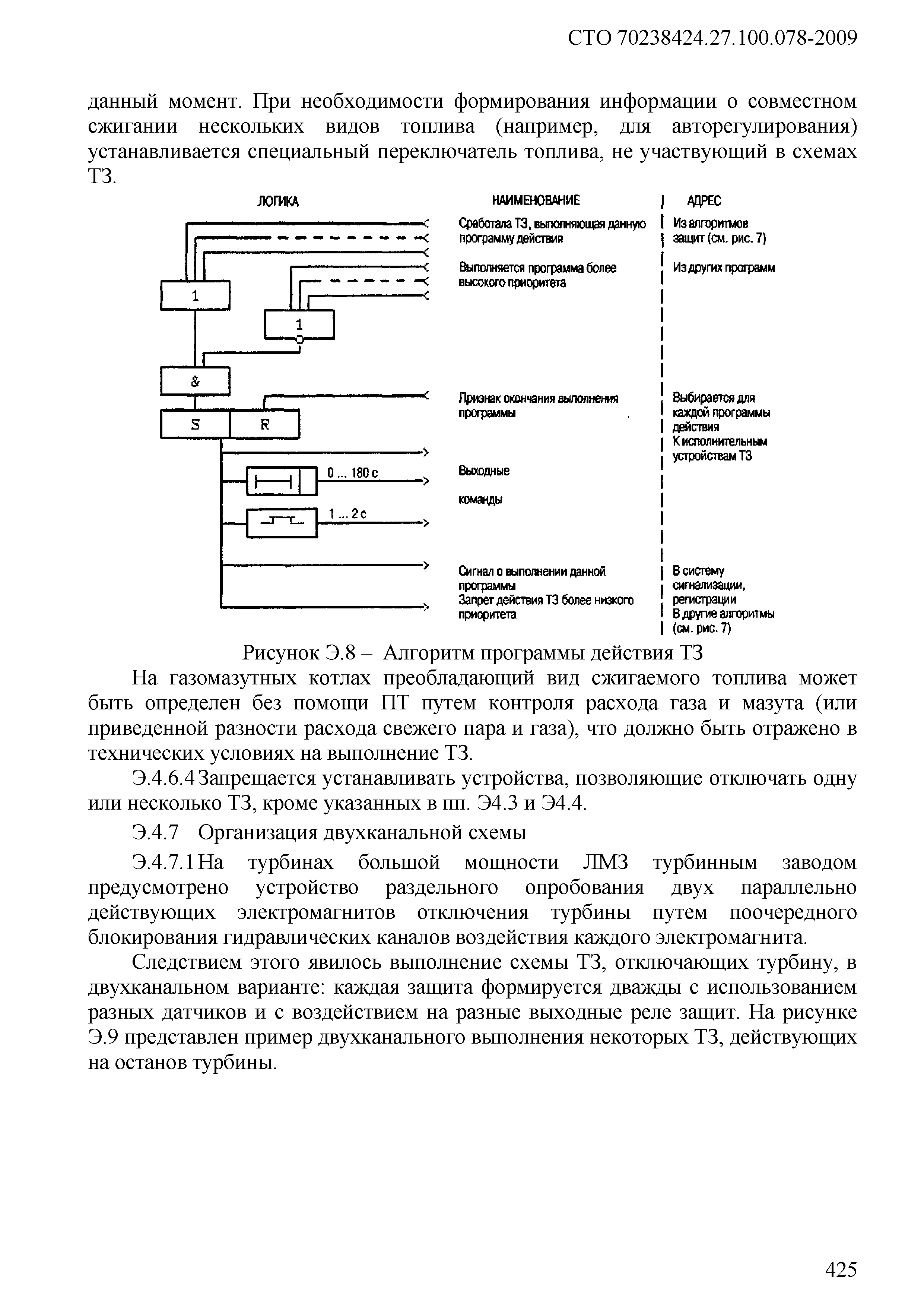

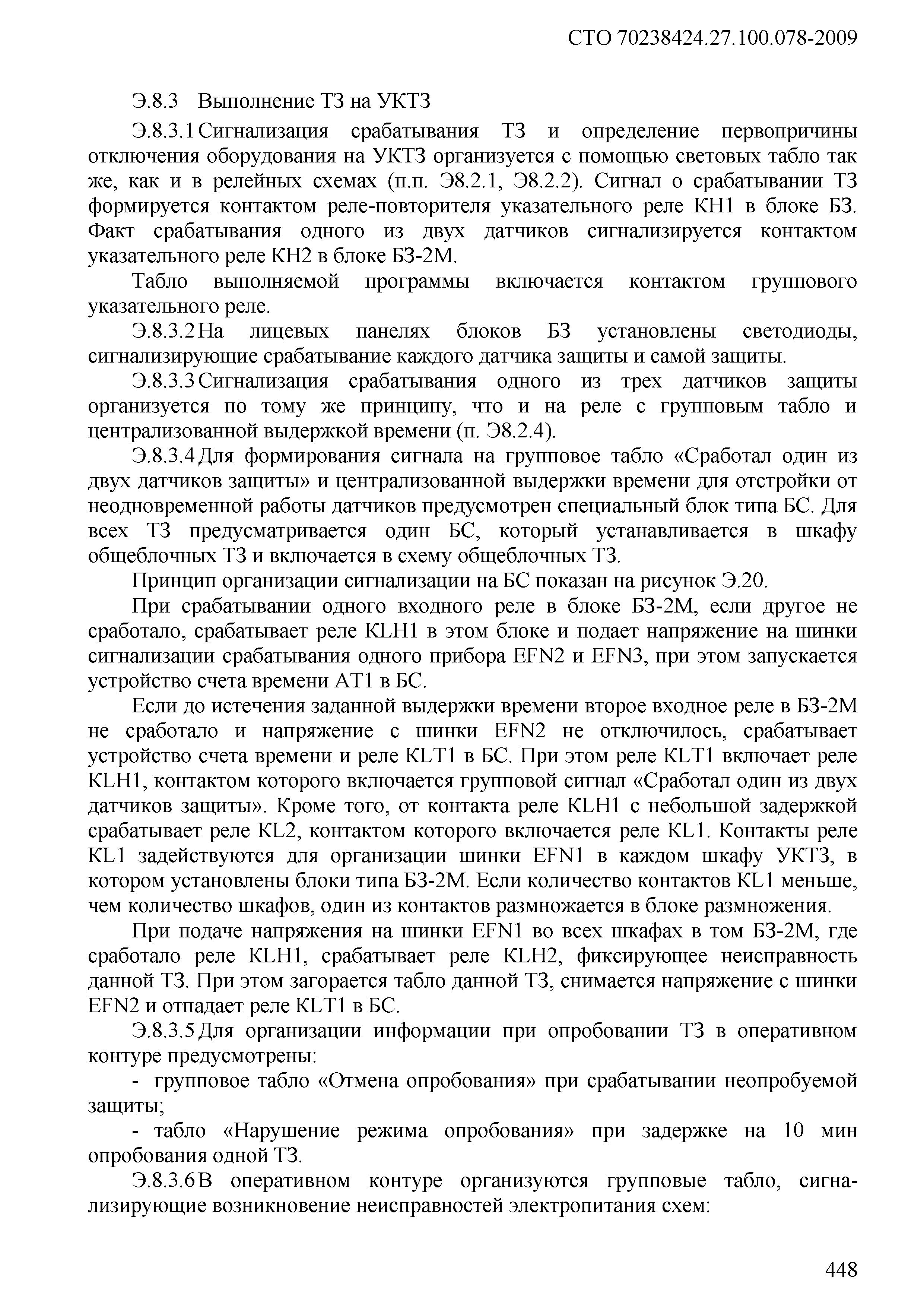

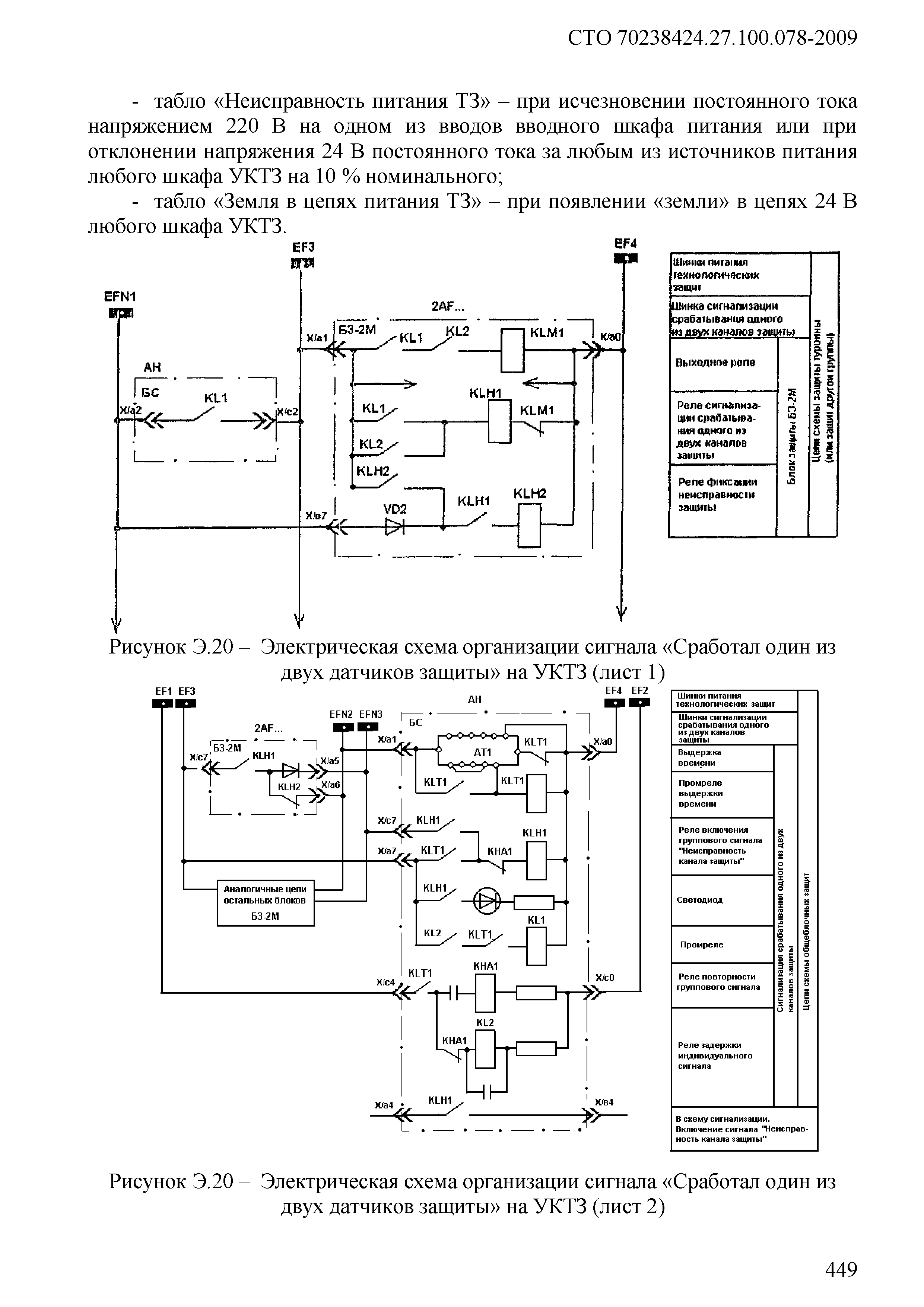

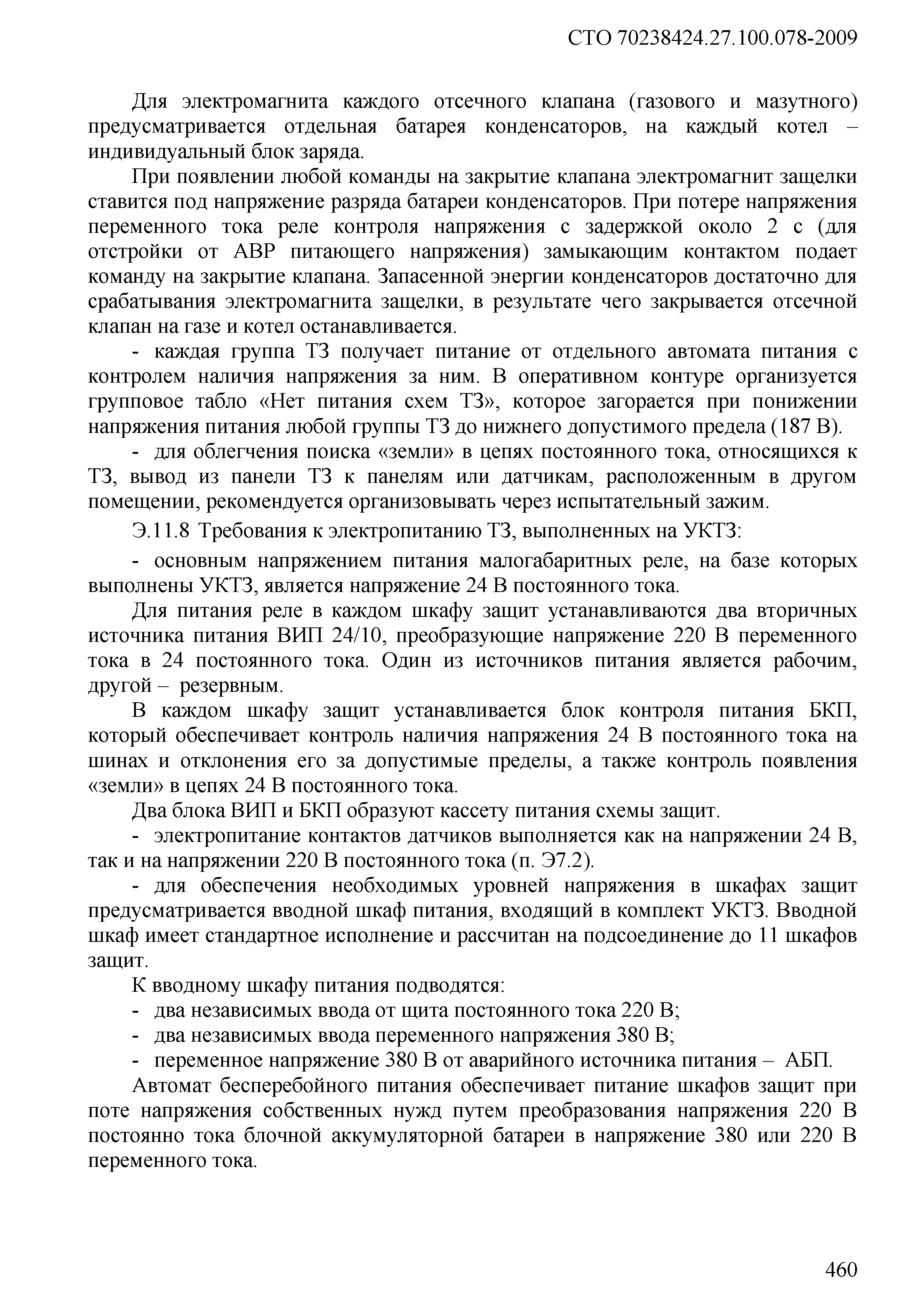

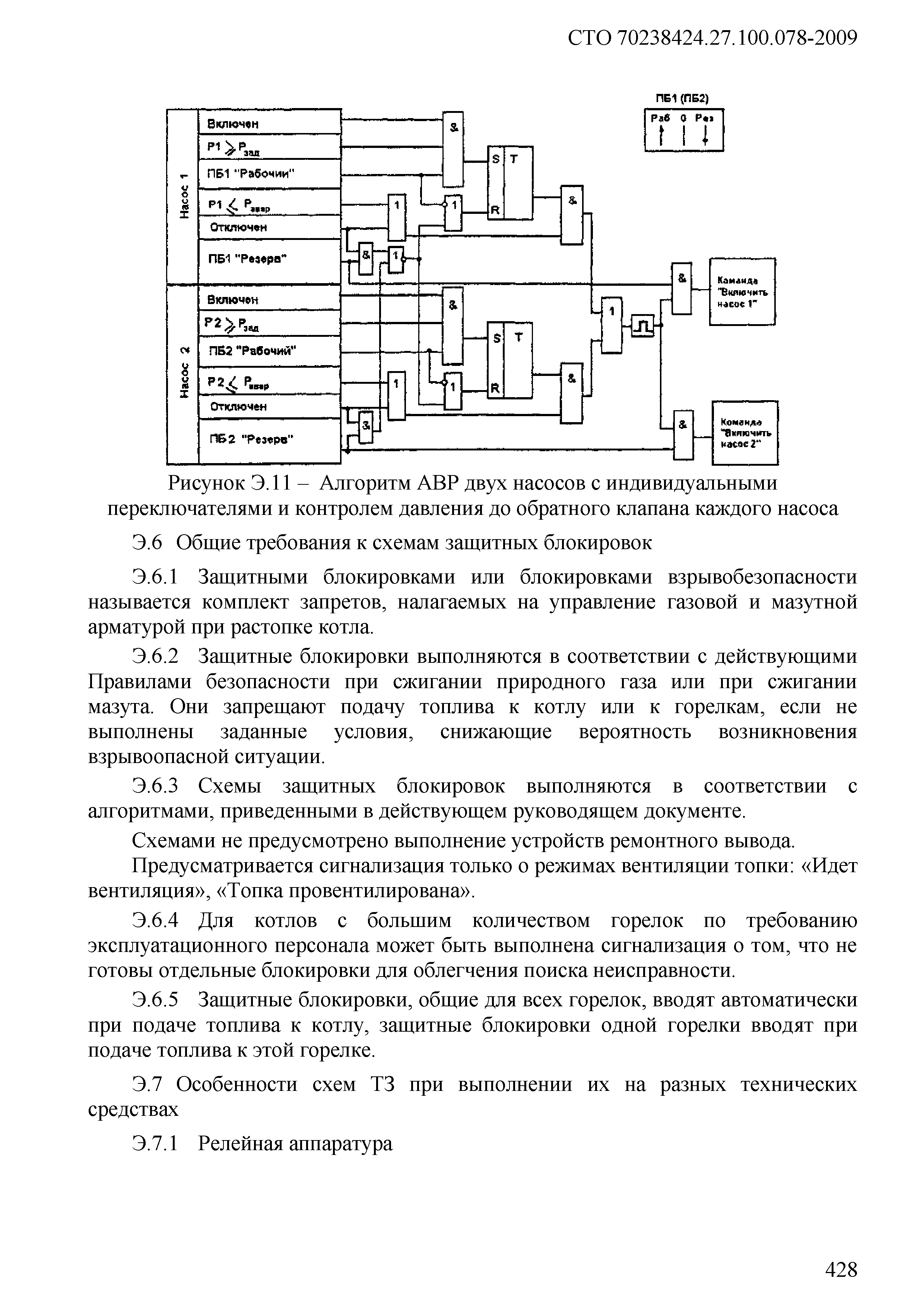

Приложение Э (рекомендуемое). Методические указания по выполнению схем технологических защит теплоэнергетического оборудования ТЭС

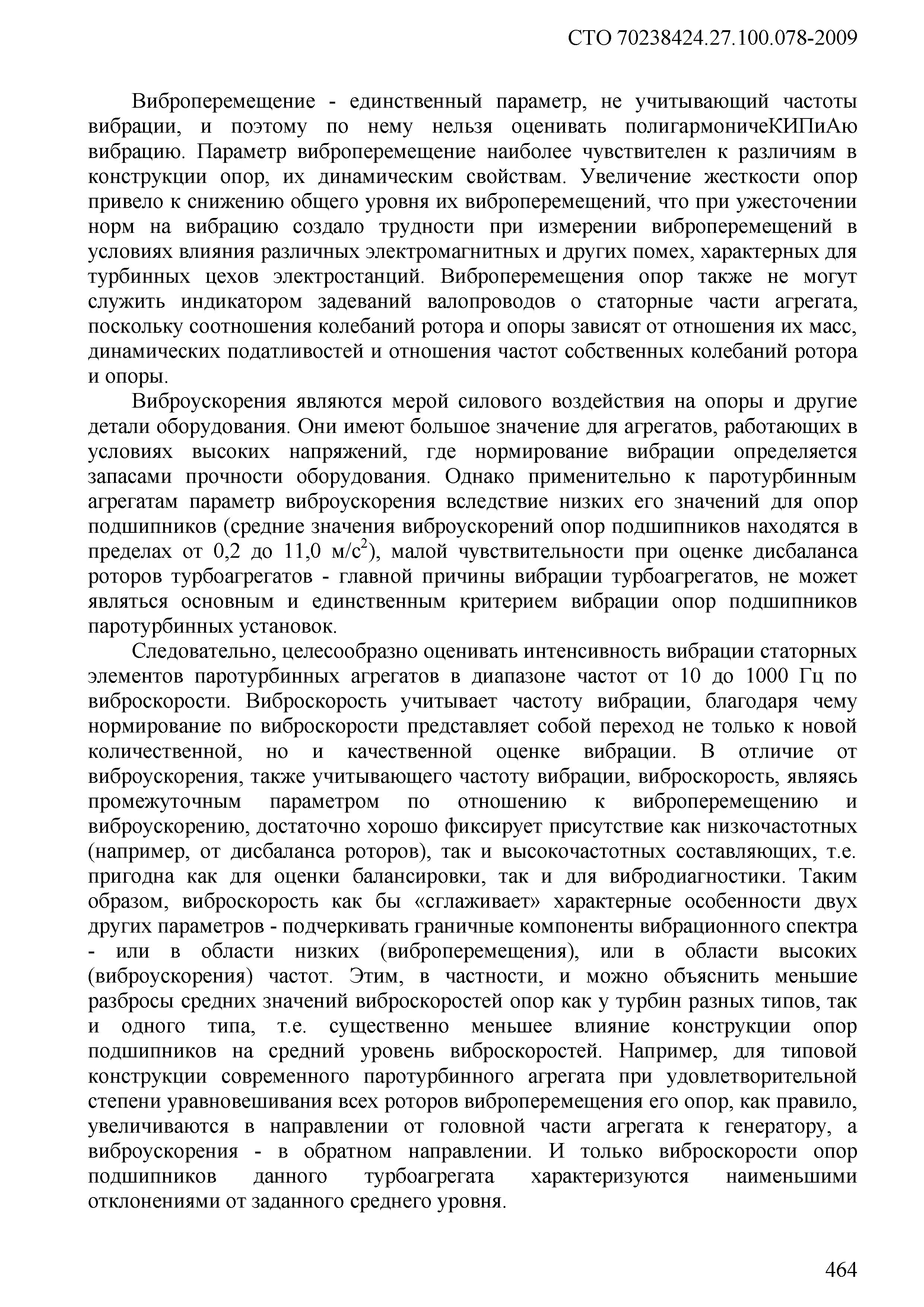

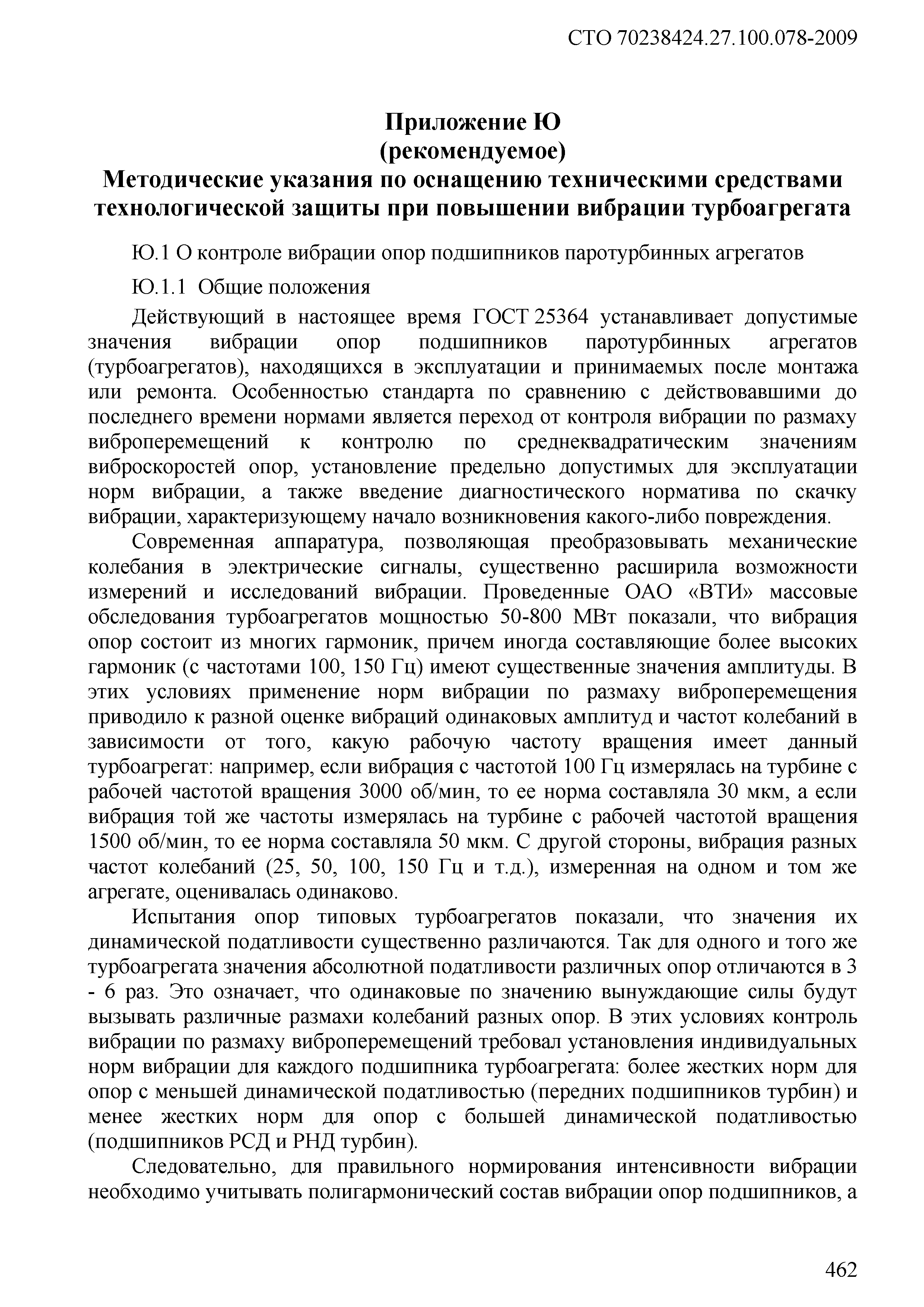

Приложение Ю (рекомендуемое). Методические указания по оснащению техническими средствами технологической защиты при повышении вибрации турбоагрегата

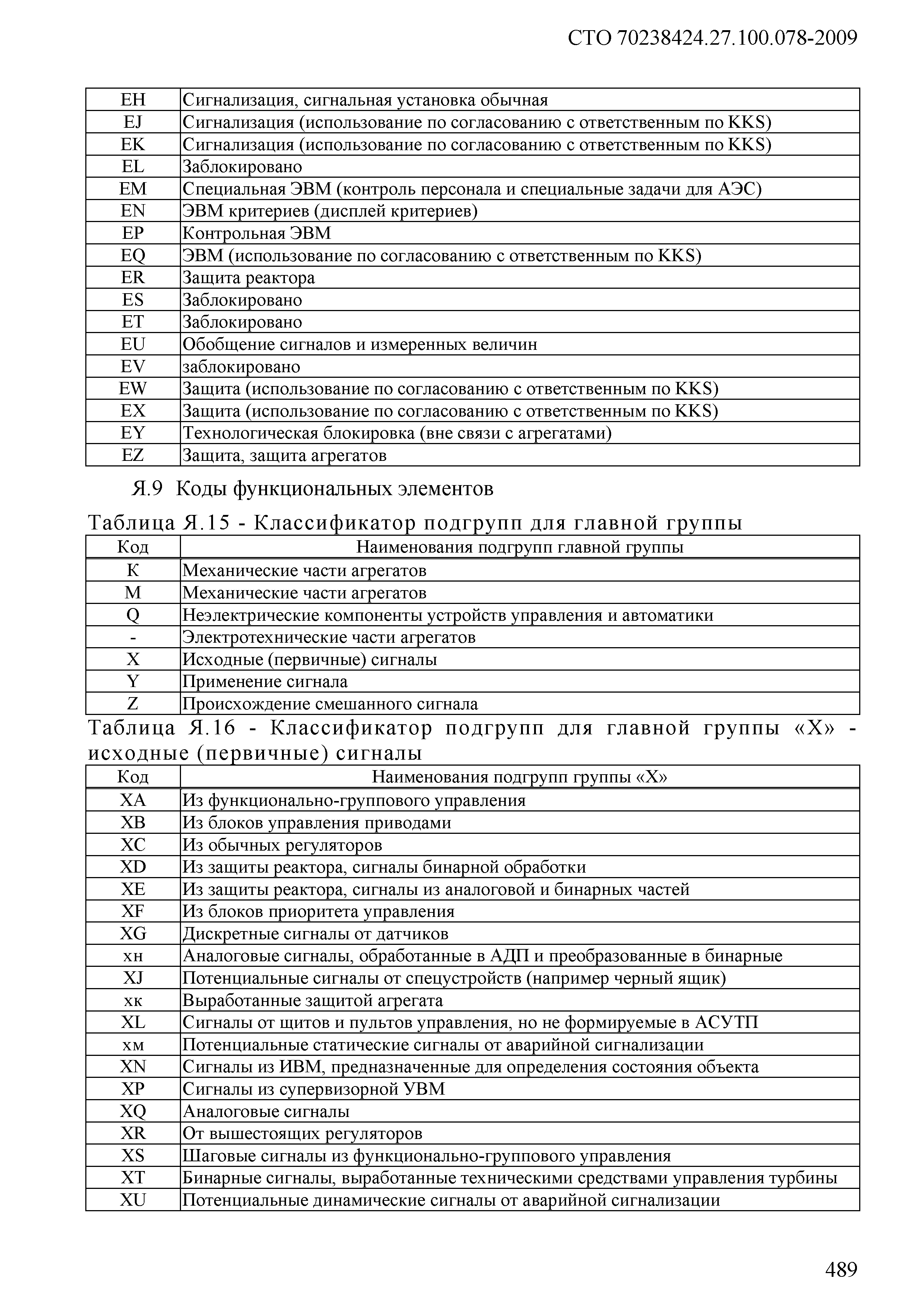

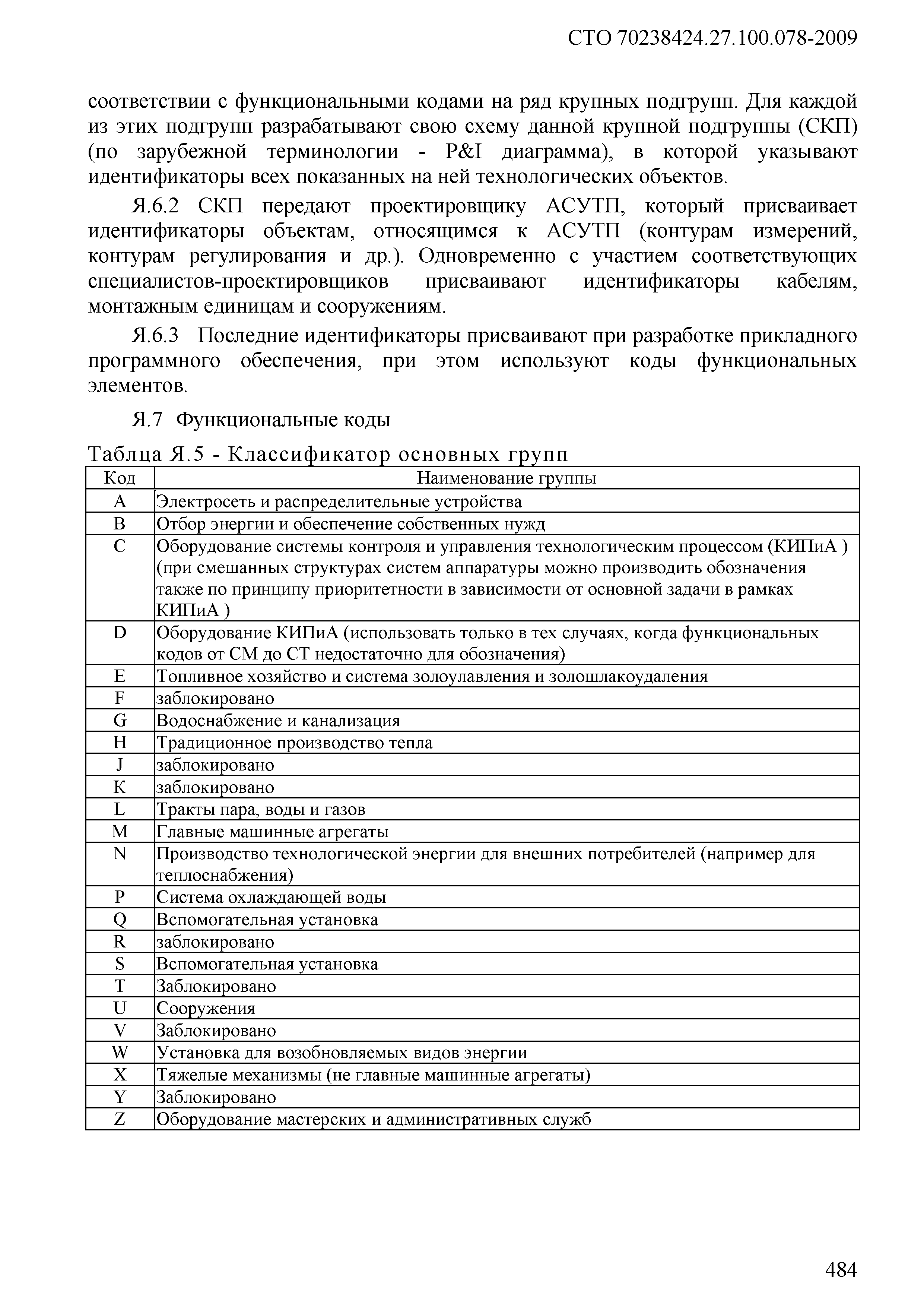

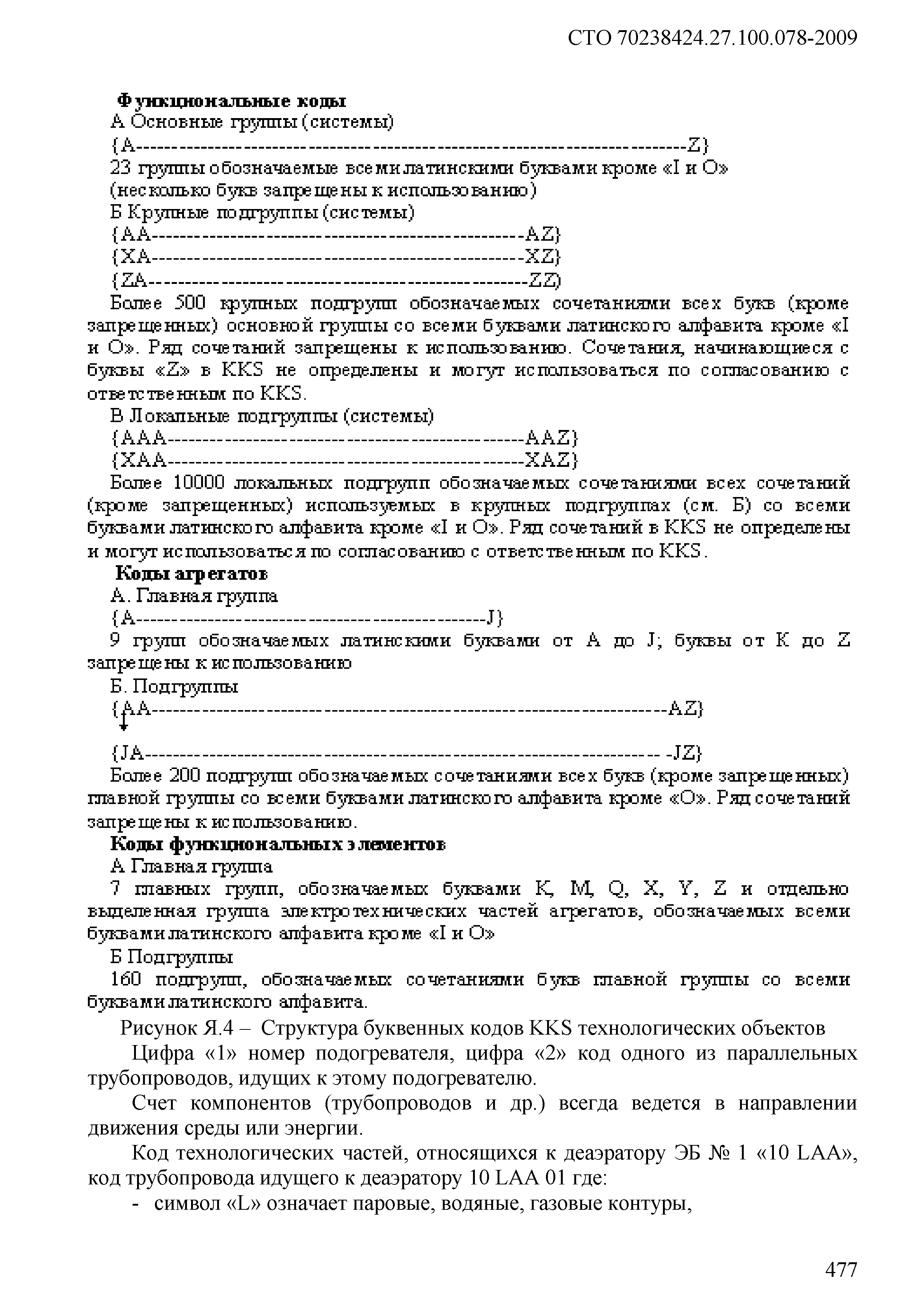

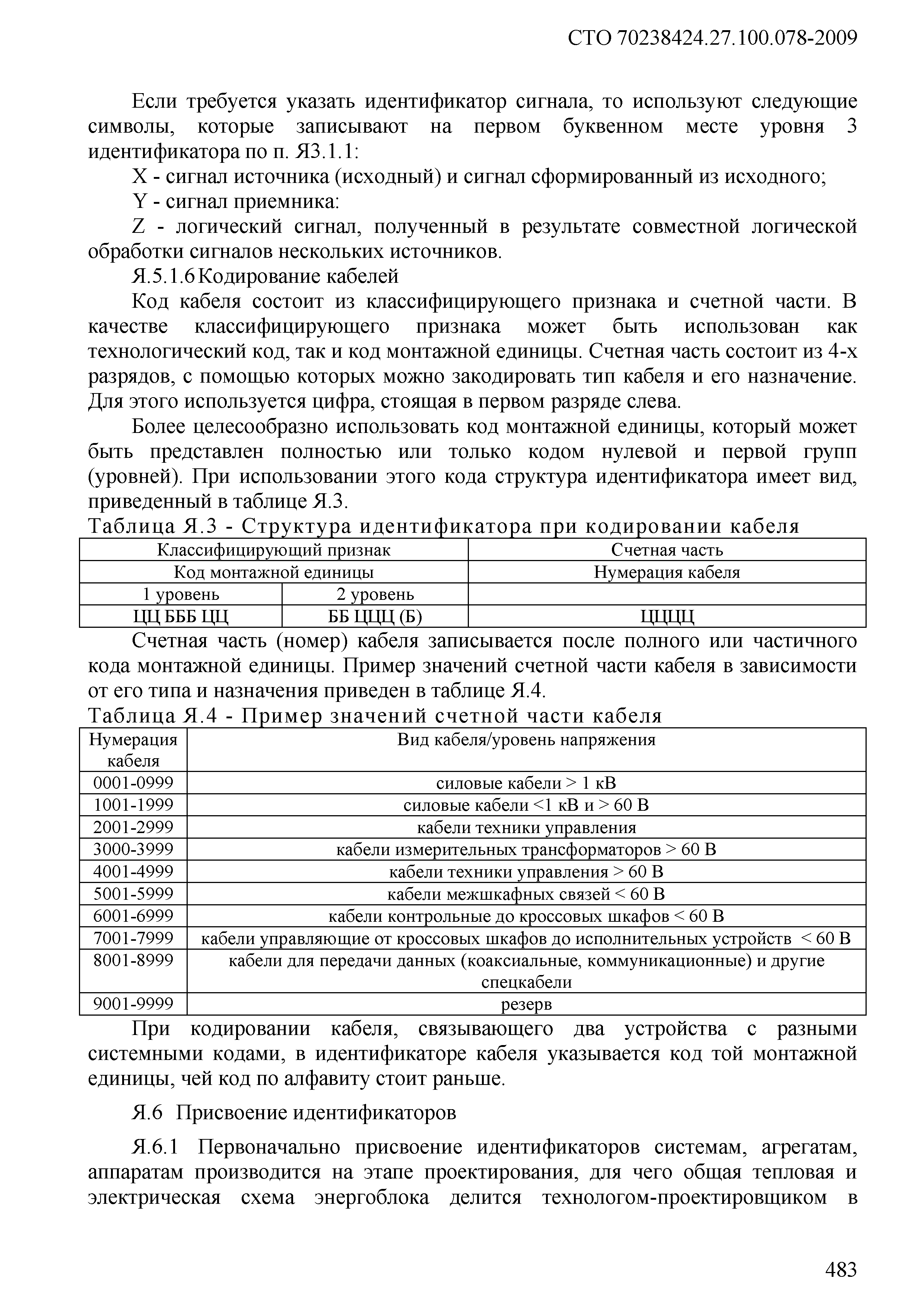

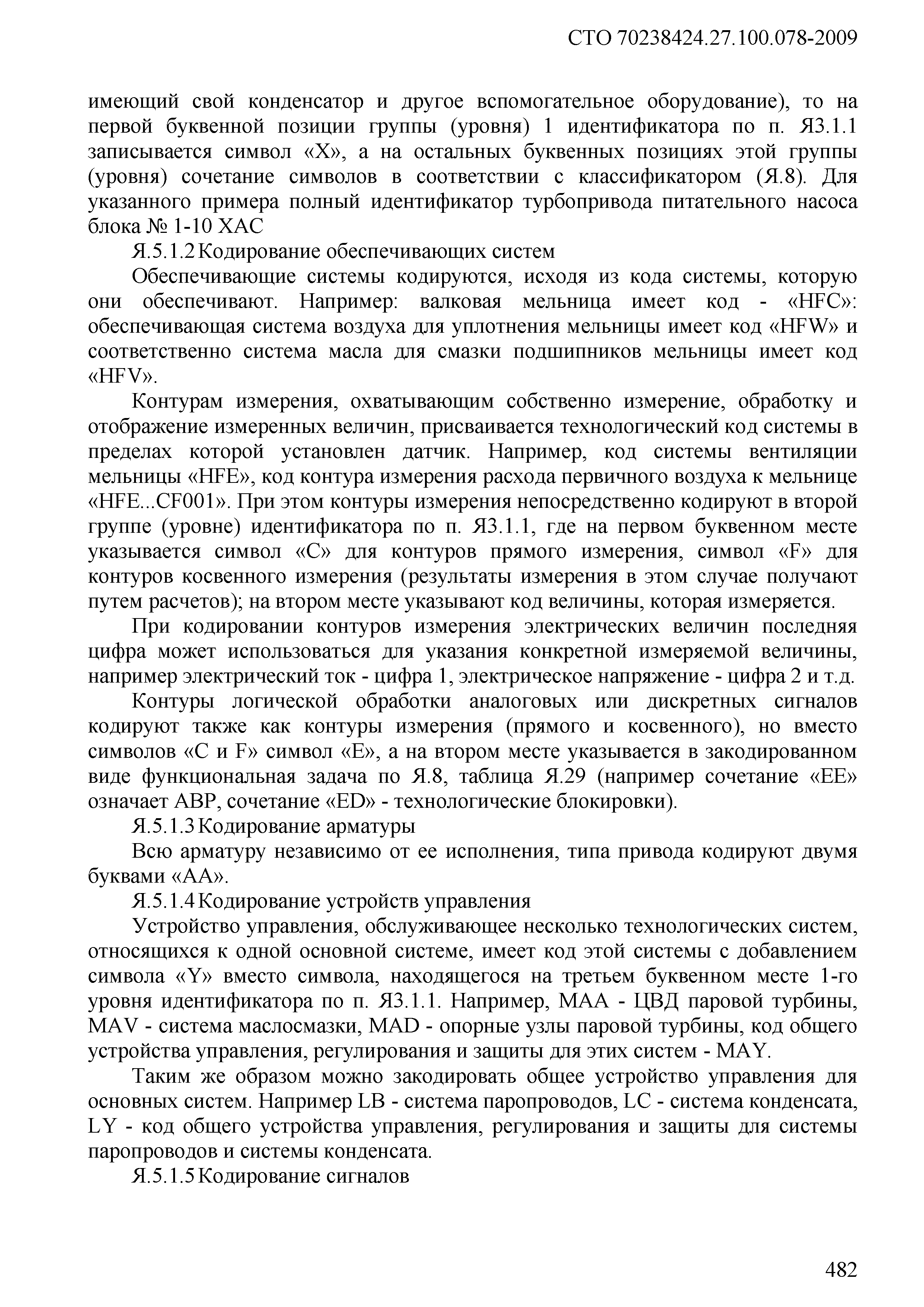

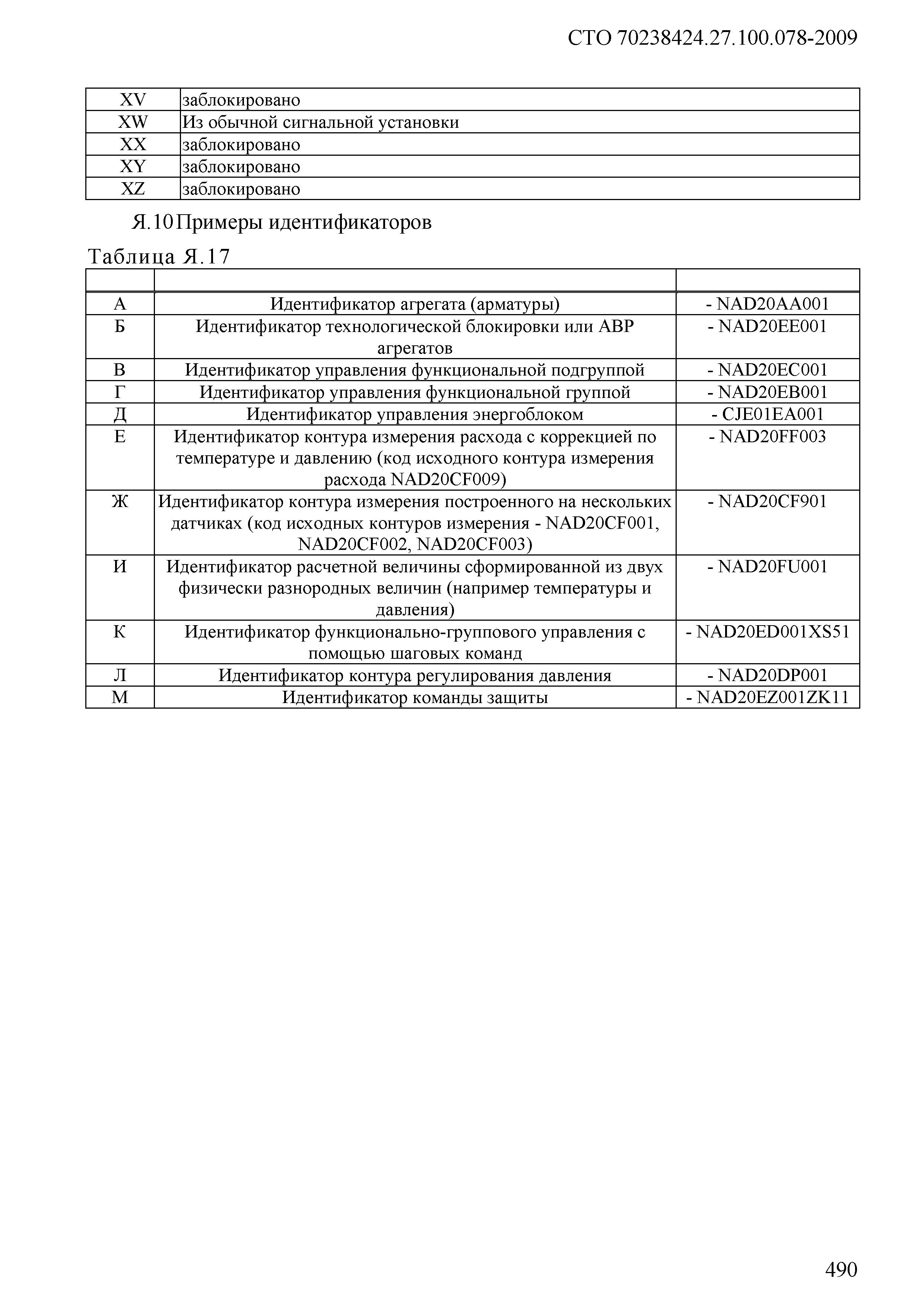

Приложение Я (рекомендуемое). Рекомендации по применению KKS. Основные положения

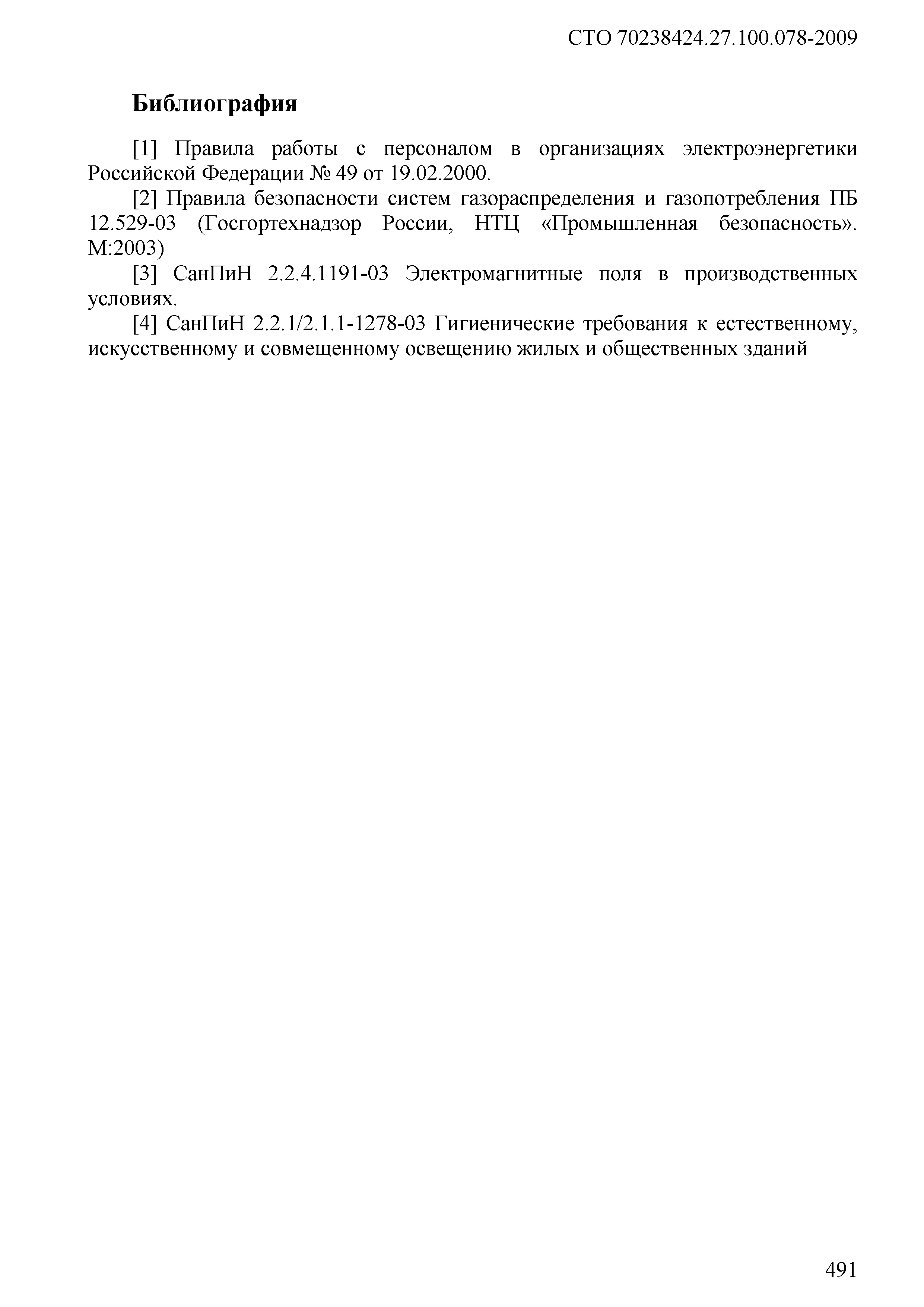

Библиография
Разработан: ОАО Инженерный центр ЕЭС - Филиал Фирма ОРГРЭС
Утверждён:31.12.2009 НП ИНВЭЛ (101/1)
Издан: НП ИНВЭЛ (2009 г. )
