Скачать СО 01-05-АКТНП-002-2004 Положение по автоматизации и телемеханизации объектов системы трубопроводного транспорта нефтепродуктов ОАО АК Транснефтепродукт

Дата актуализации: 10.08.2017

СО 01-05-АКТНП-002-2004

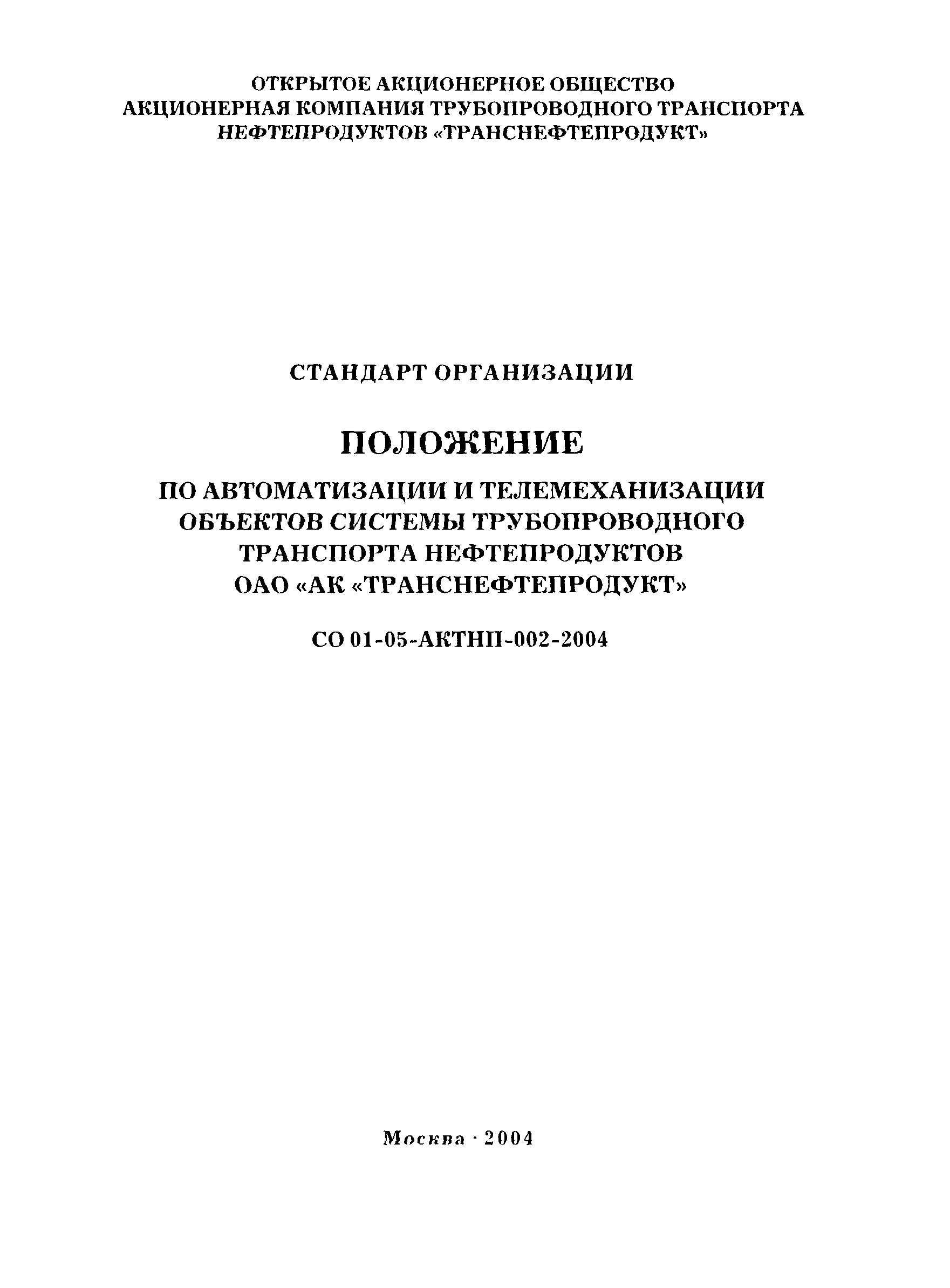

Положение по автоматизации и телемеханизации объектов системы трубопроводного транспорта нефтепродуктов ОАО "АК "Транснефтепродукт"

Обозначение: СО 01-05-АКТНП-002-2004
Обозначение англ: SO 01-05-АКТНП-002-2004
Статус:действует
Название рус.:Положение по автоматизации и телемеханизации объектов системы трубопроводного транспорта нефтепродуктов ОАО "АК "Транснефтепродукт"
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.2004
Область применения:Областью применения документа являются системы автоматизации и телемеханизации объектов системы трубопроводного транспорта нефтепродуктов: перекачивающих станций, наливных пунктов резервуарных парков и линейной части магистральных нефтепродуктопроводов. Стандарт организации определяет требования к средствам автоматизации и телемеханизации магистральных нефтепродуктопроводов. Стандарт не распространяется на нефтебазы, проектирование которых должно проводиться с учетом норм технологического проектирования складов нефти и нефтепродуктов, а также на узлы учета нефтепродуктов, проектирование которых должно осуществляться в соответствии с нормами проектирования узлов учета. Действие документа распространяется на все ведомственные организации и предприятия ОАО "АК "Транснефтепродукт", а также организации-подрядчики независимо от форм собственности и ведомственной принадлежности, участвующих в работах по разработке средств автоматизации, телемеханизации, автоматизированных систем и средств передачи данных, проектированию новых, реконструкции и техническому перевооружению действующих объектов системы трубопроводного транспорта нефтепродуктов. Действие документа распространяется на магистральные нефтепродуктопроводы ОАО "АК "Транснефтепродукт", расположенные как на территории Российской Федерации, так и на магистральные нефтепродуктопроводы ОАО "АК "Транснефтепродукт", расположенные на территории других государств, в части, не противоречавщей законодательству соответствующих государств. Установленные в документе требования могут уточняться проектной организацией в соответствии с требованиями изготовителя оборудования, конкретной технологической схемой объекта согласно заданию на его проектирование.

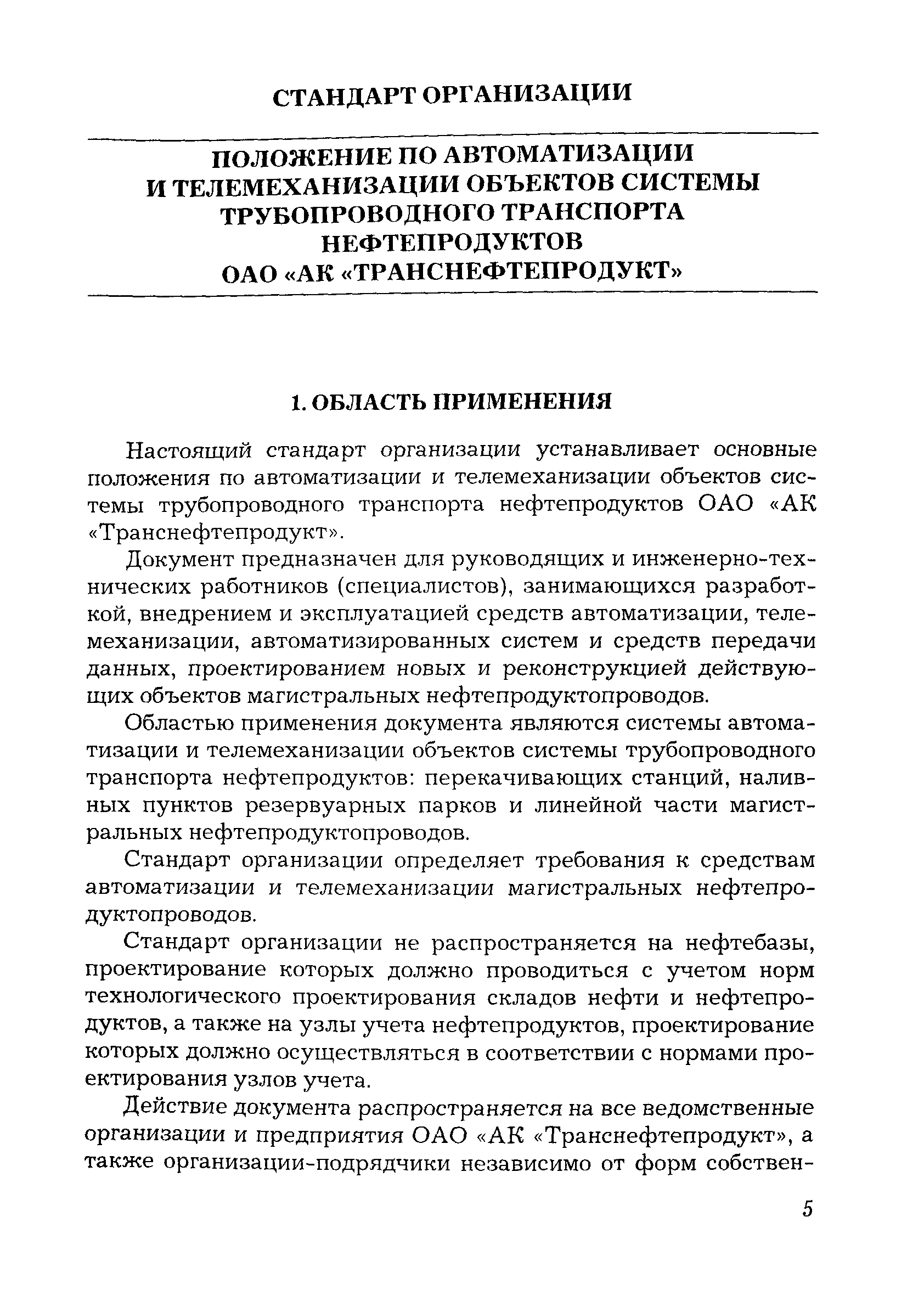

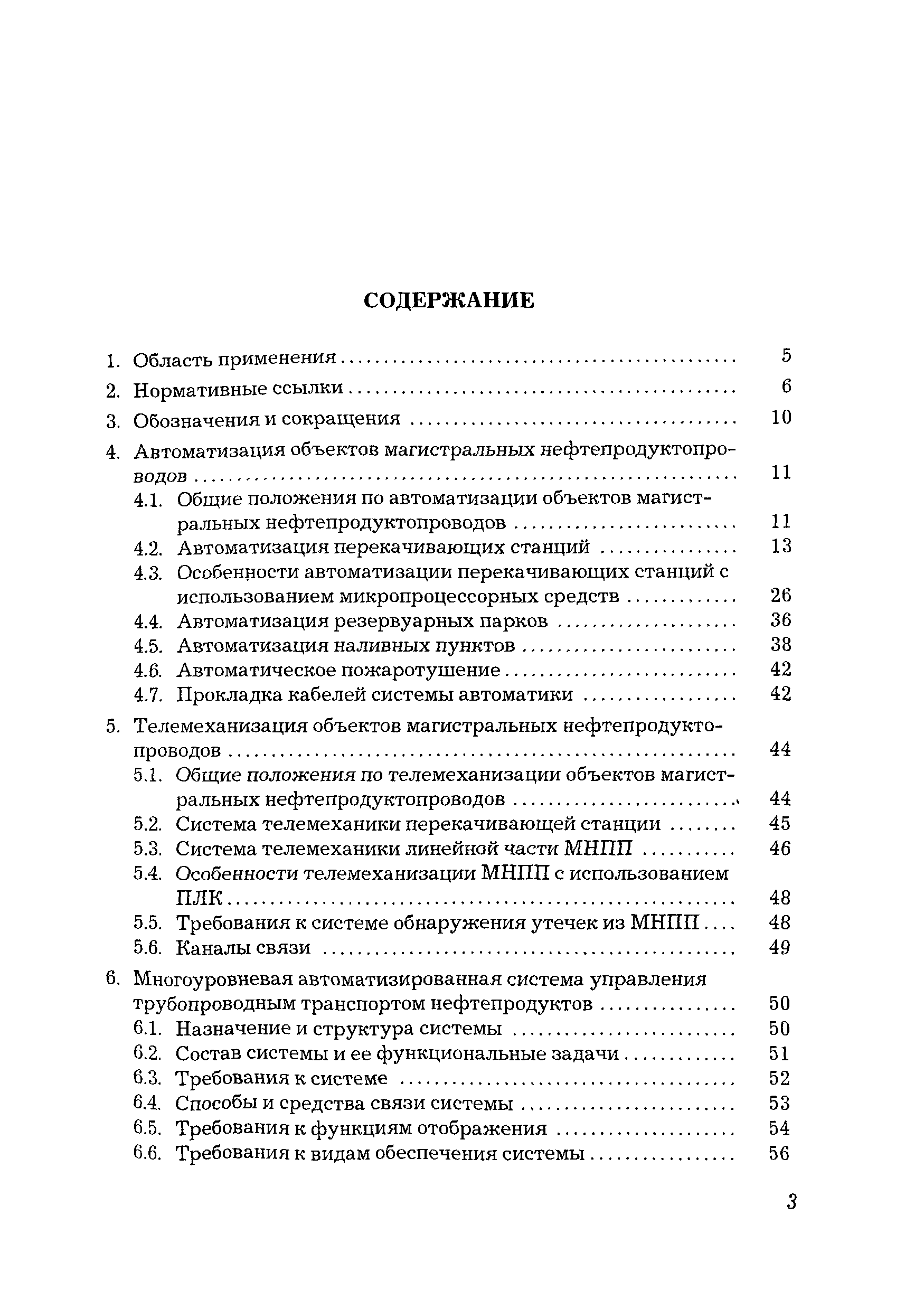

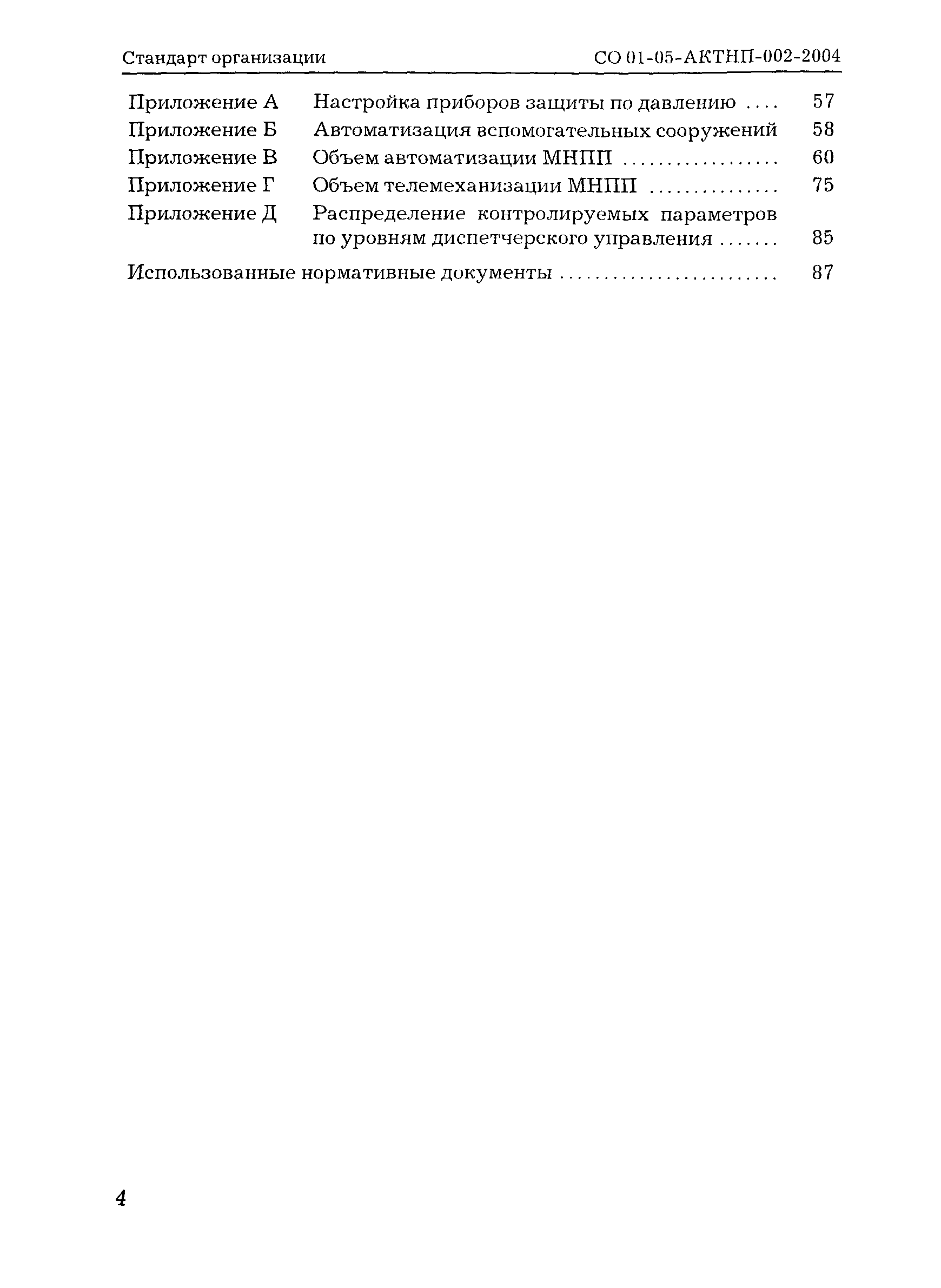

Оглавление:1 Область применения

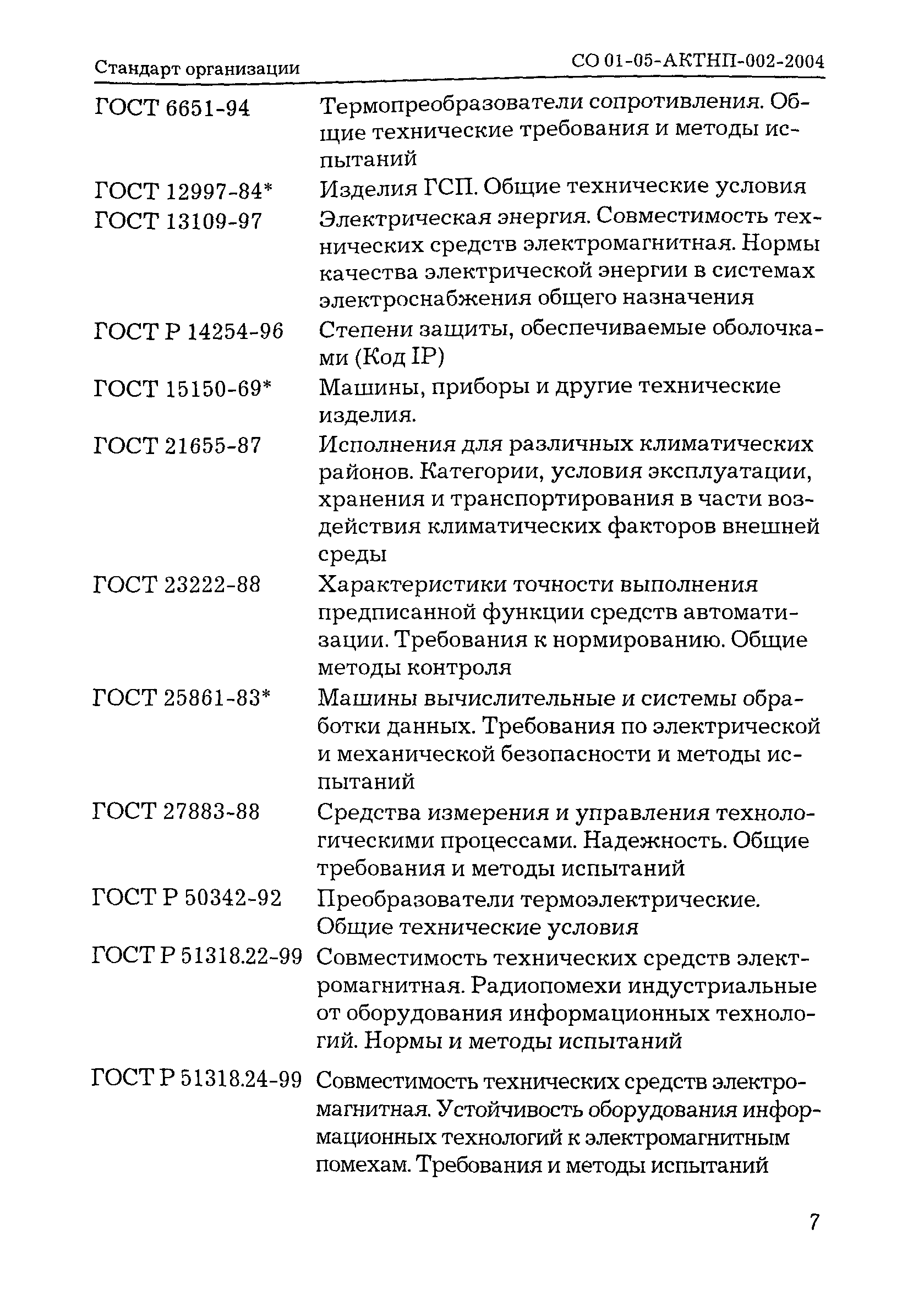

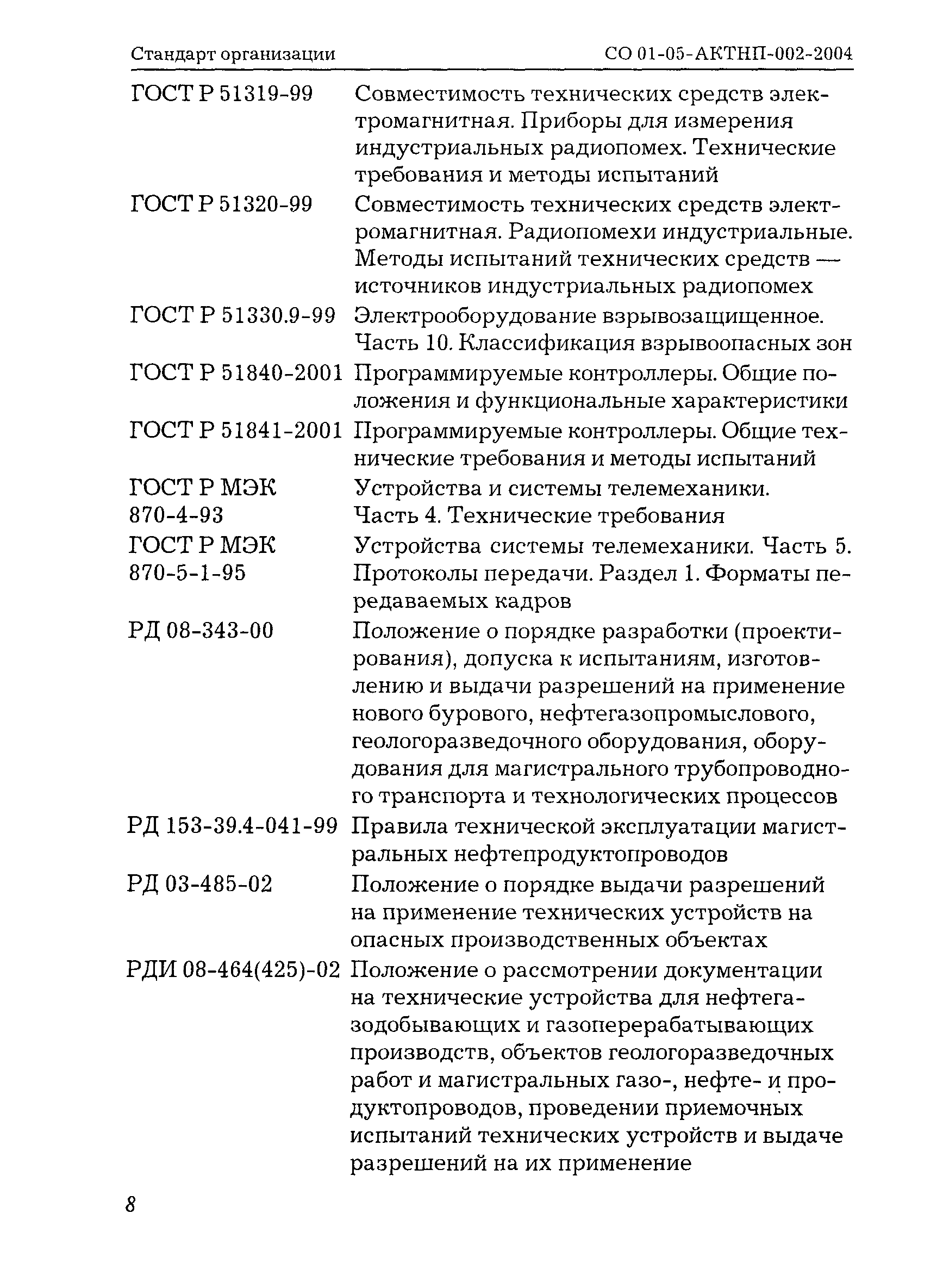

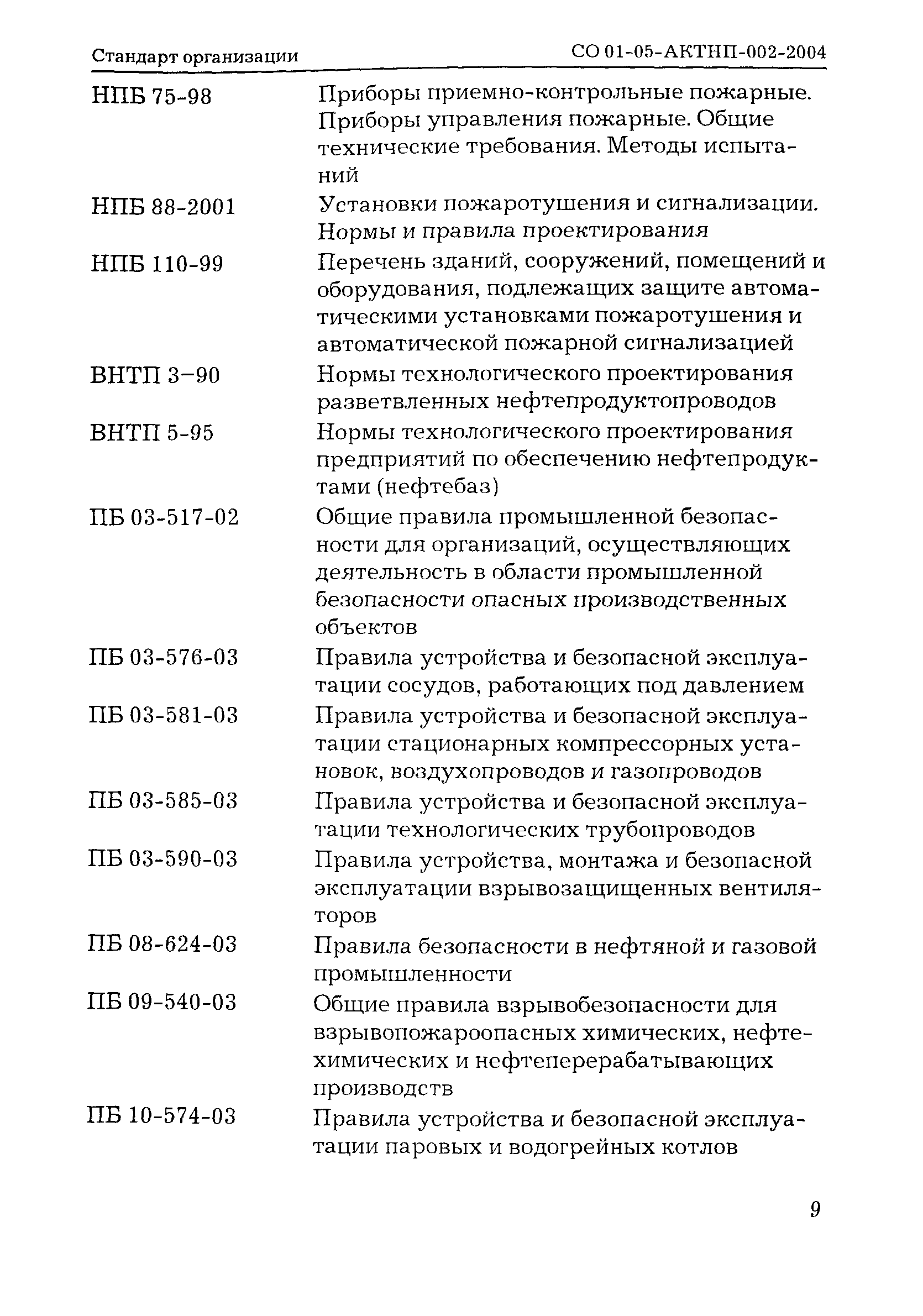

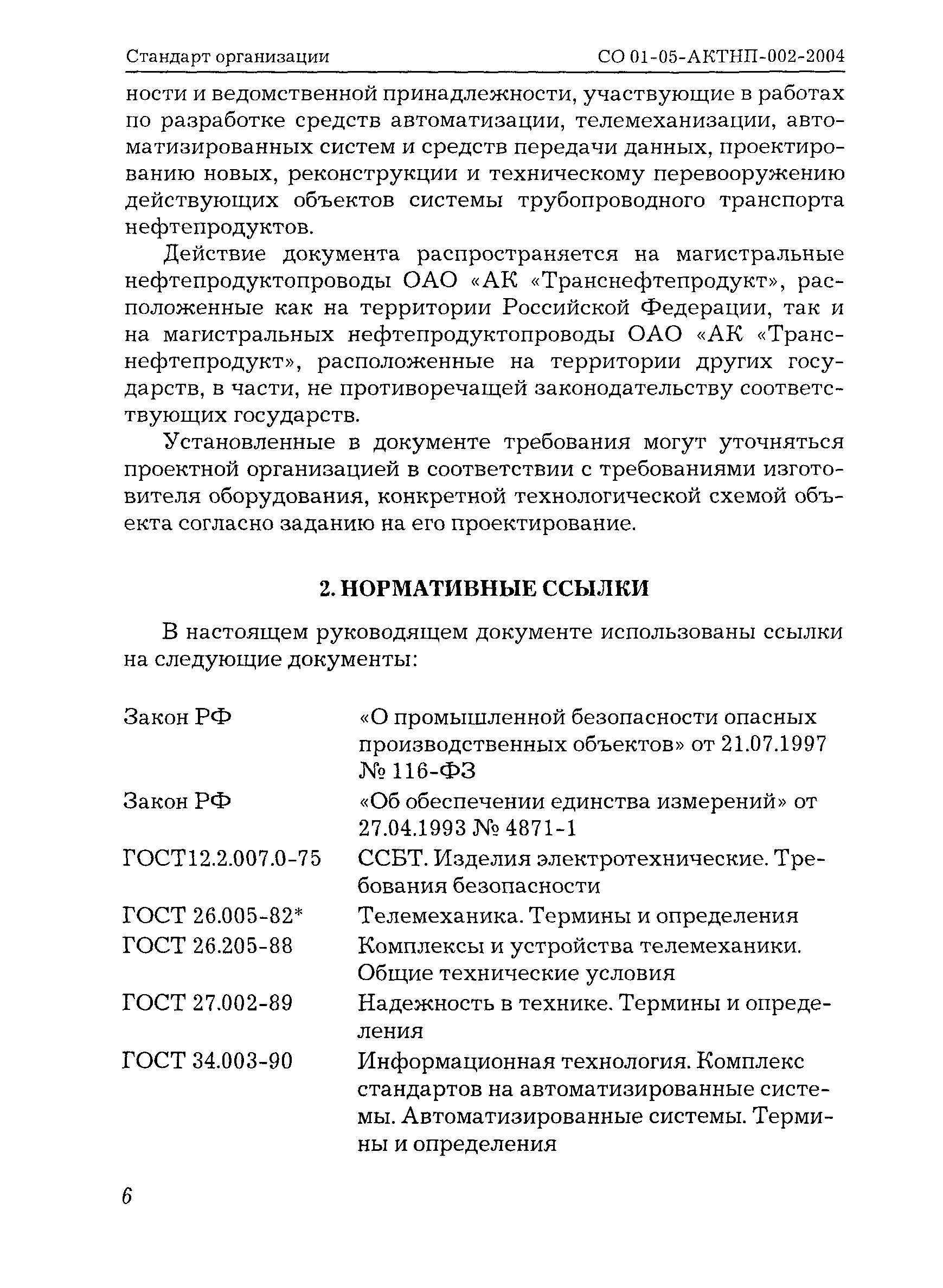

2 Нормативные ссылки

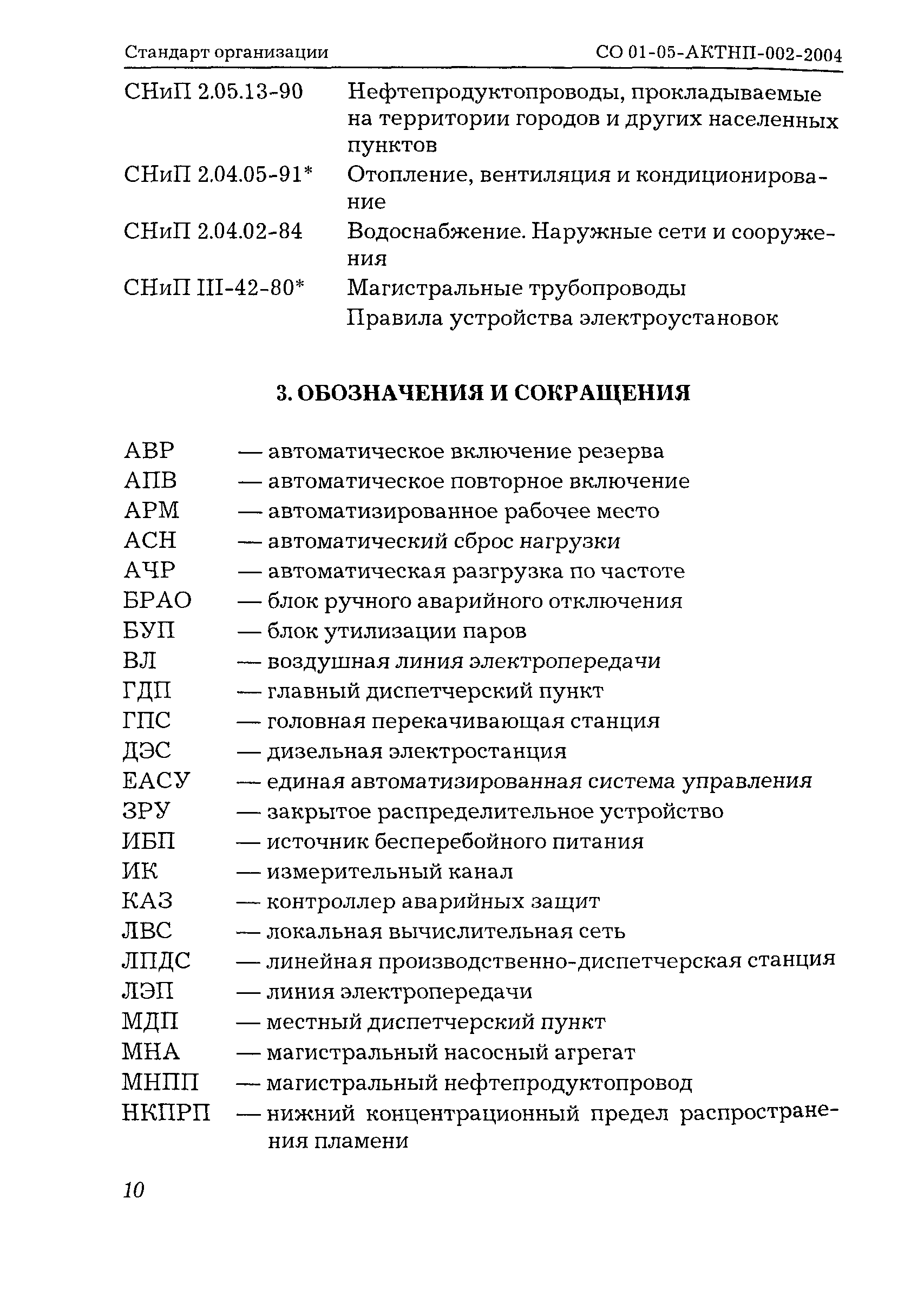

3 Обозначения и сокращения

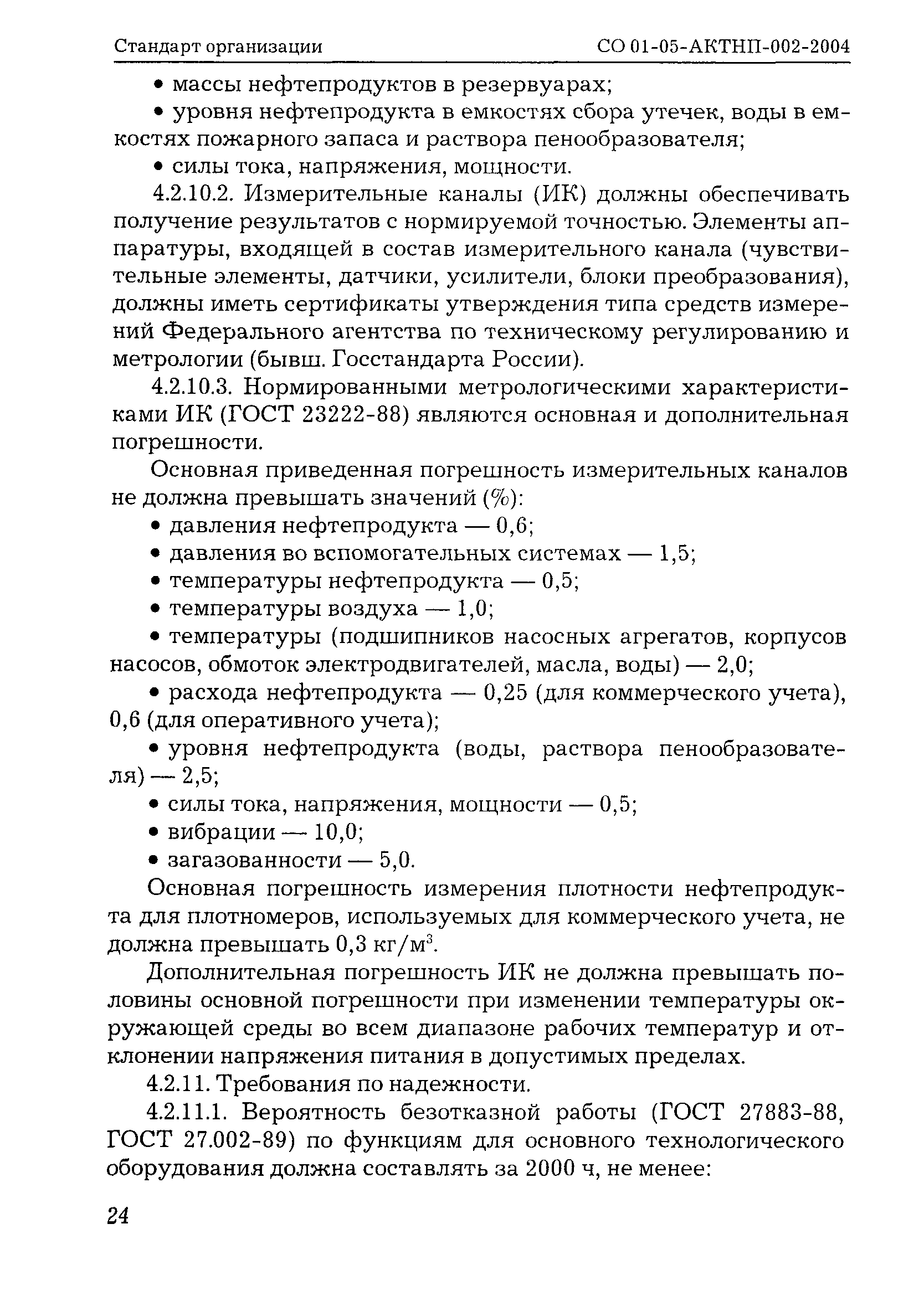

4 Автоматизация объектов магистральных нефтепродуктопроводов

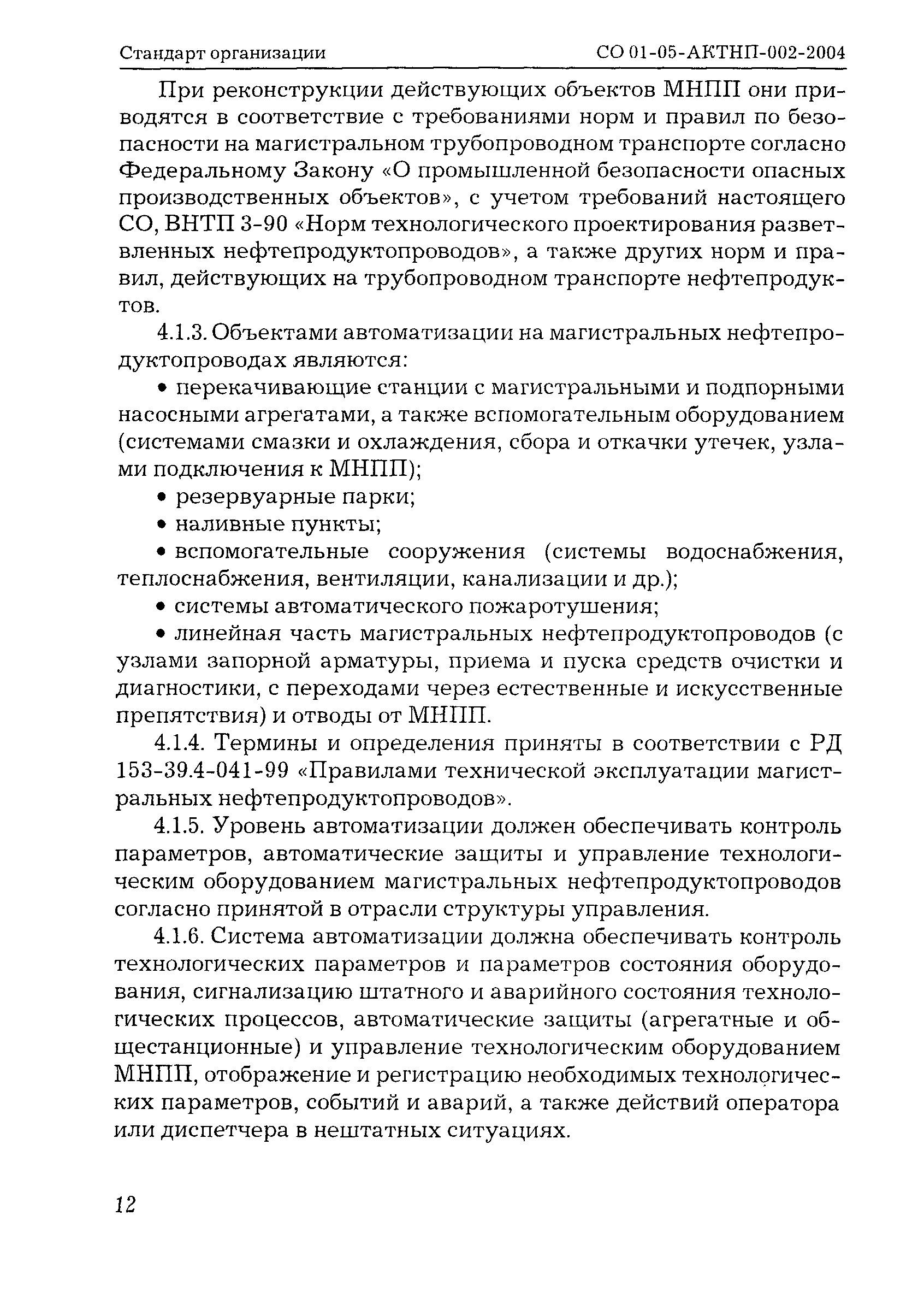

   4.1 Общие положения по автоматизации объектов магистральных нефтепродуктопроводов

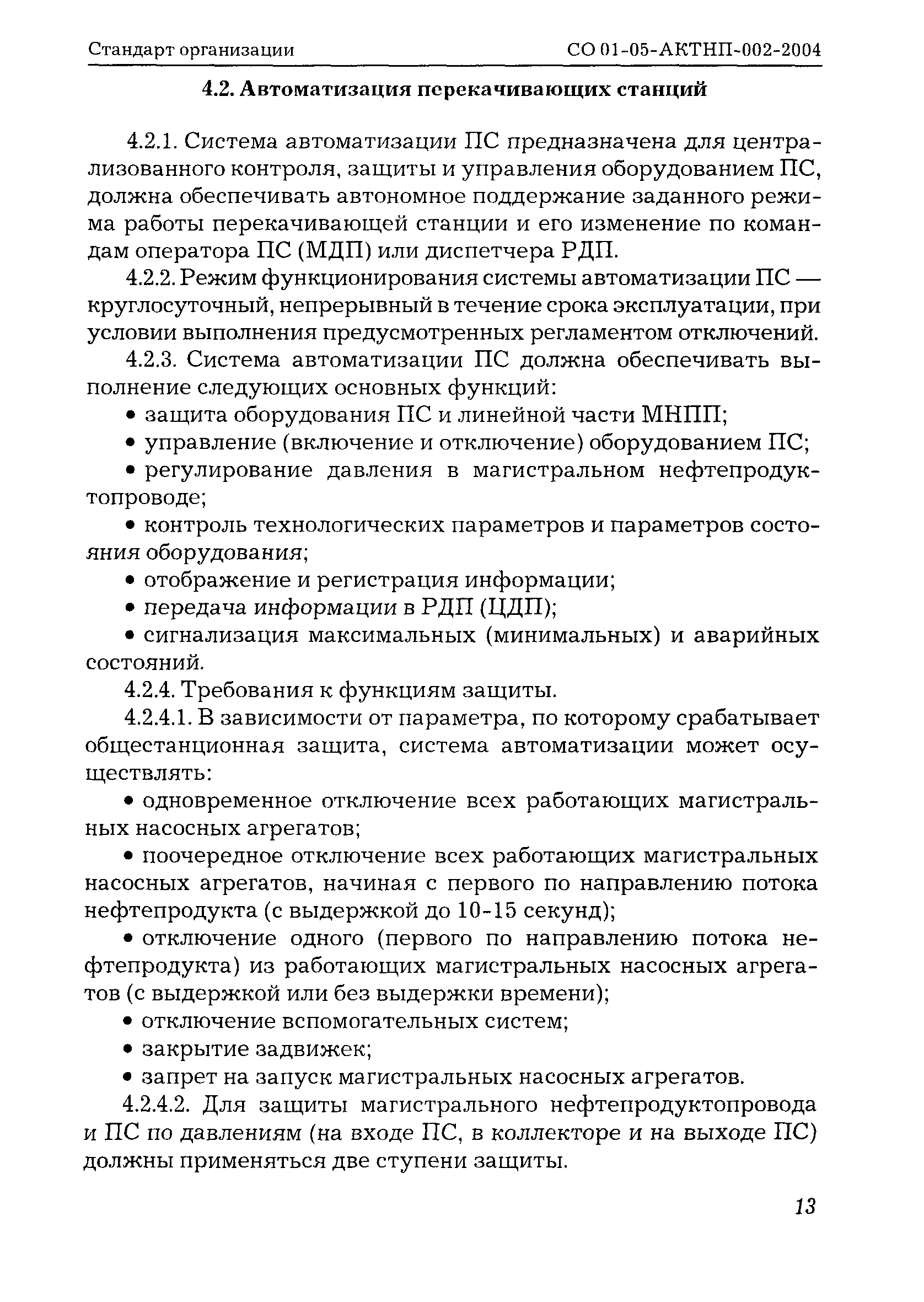

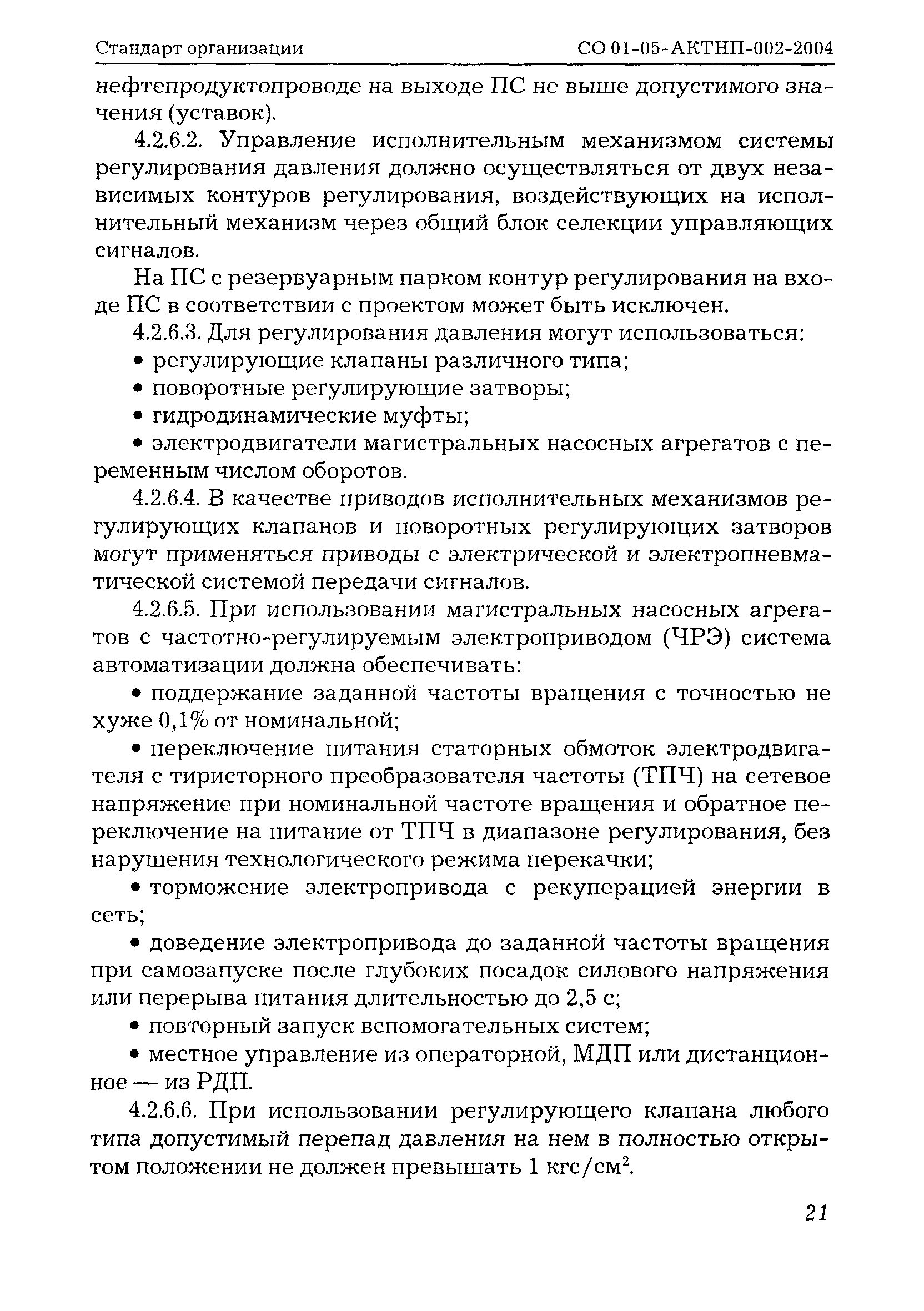

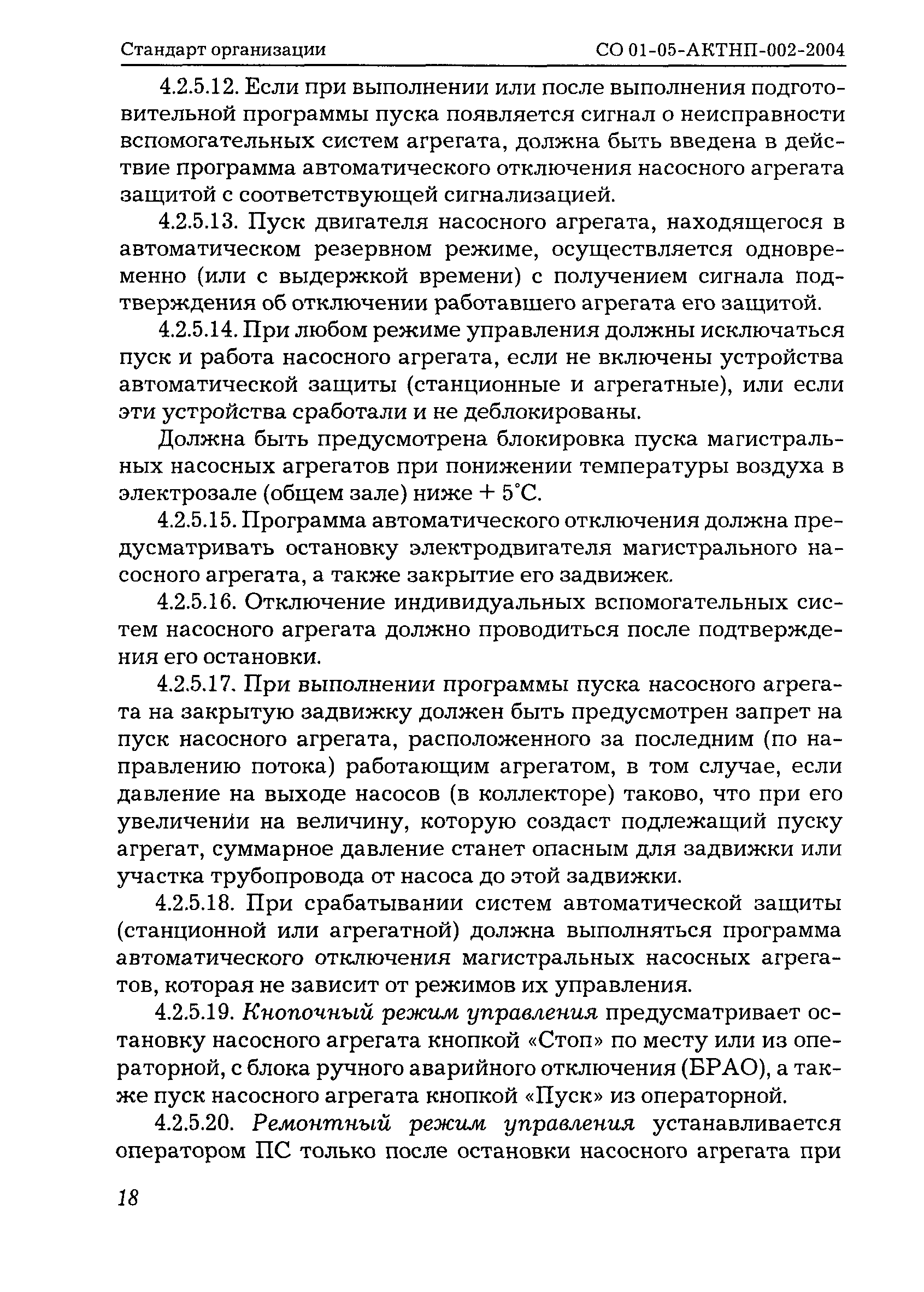

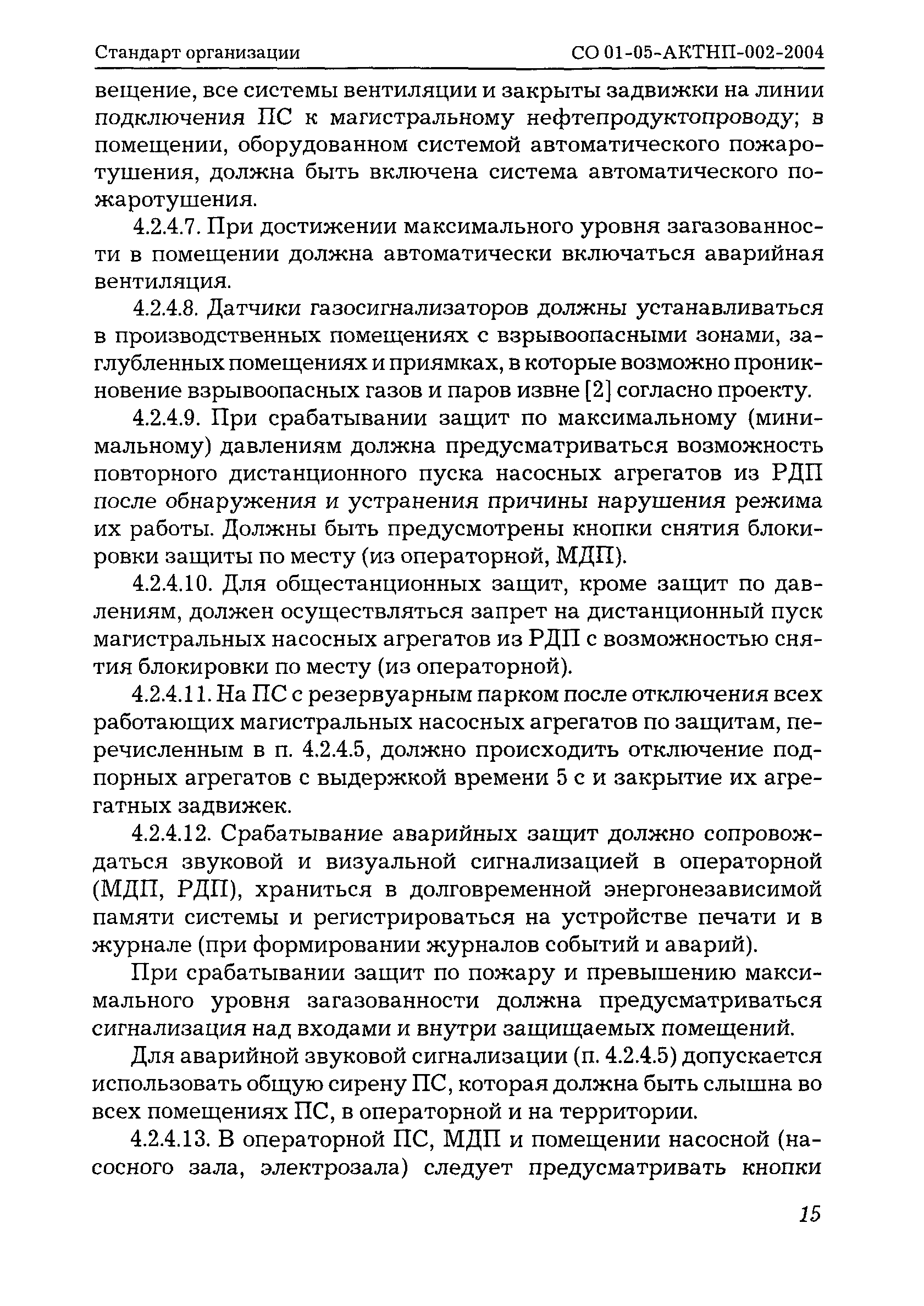

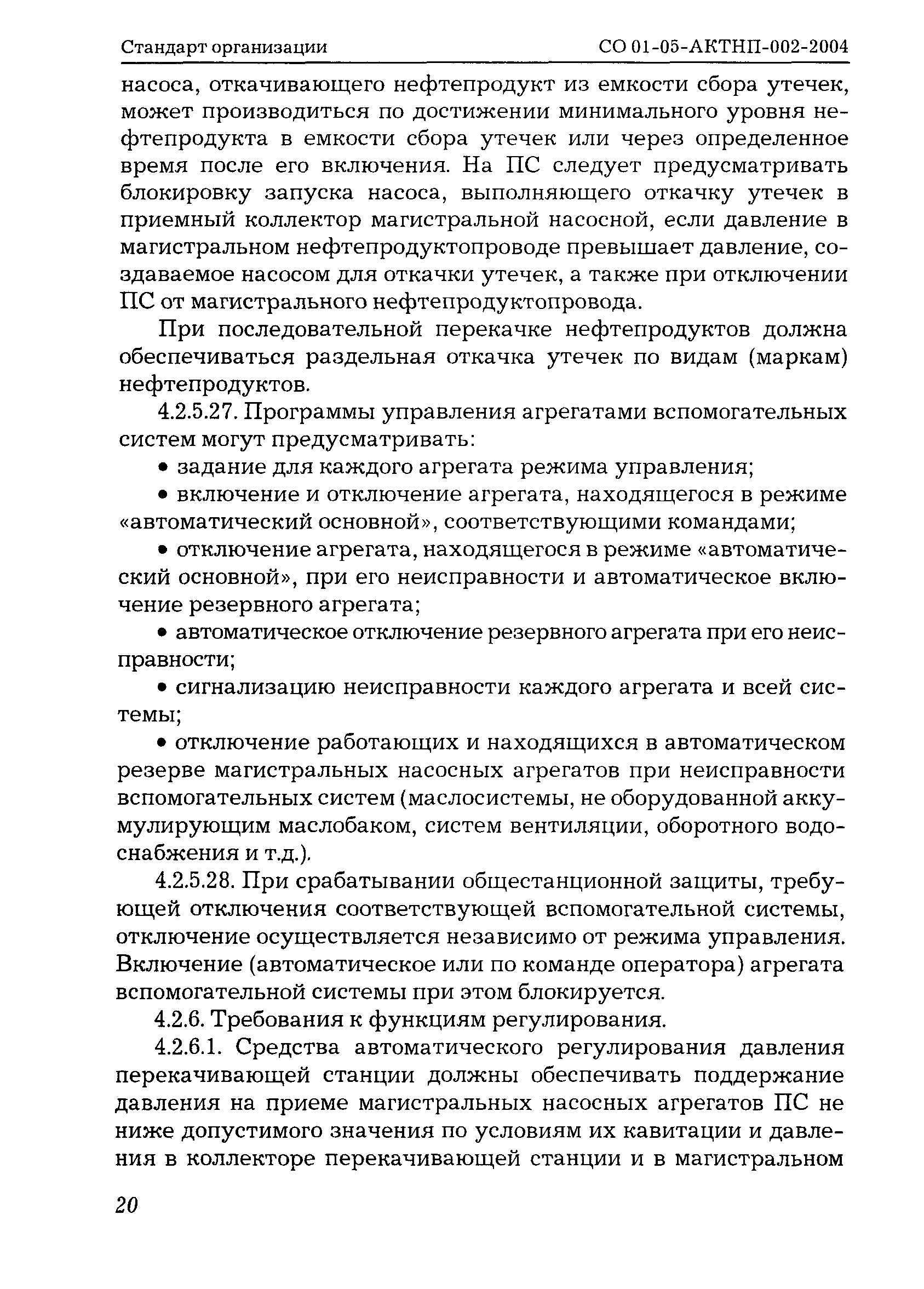

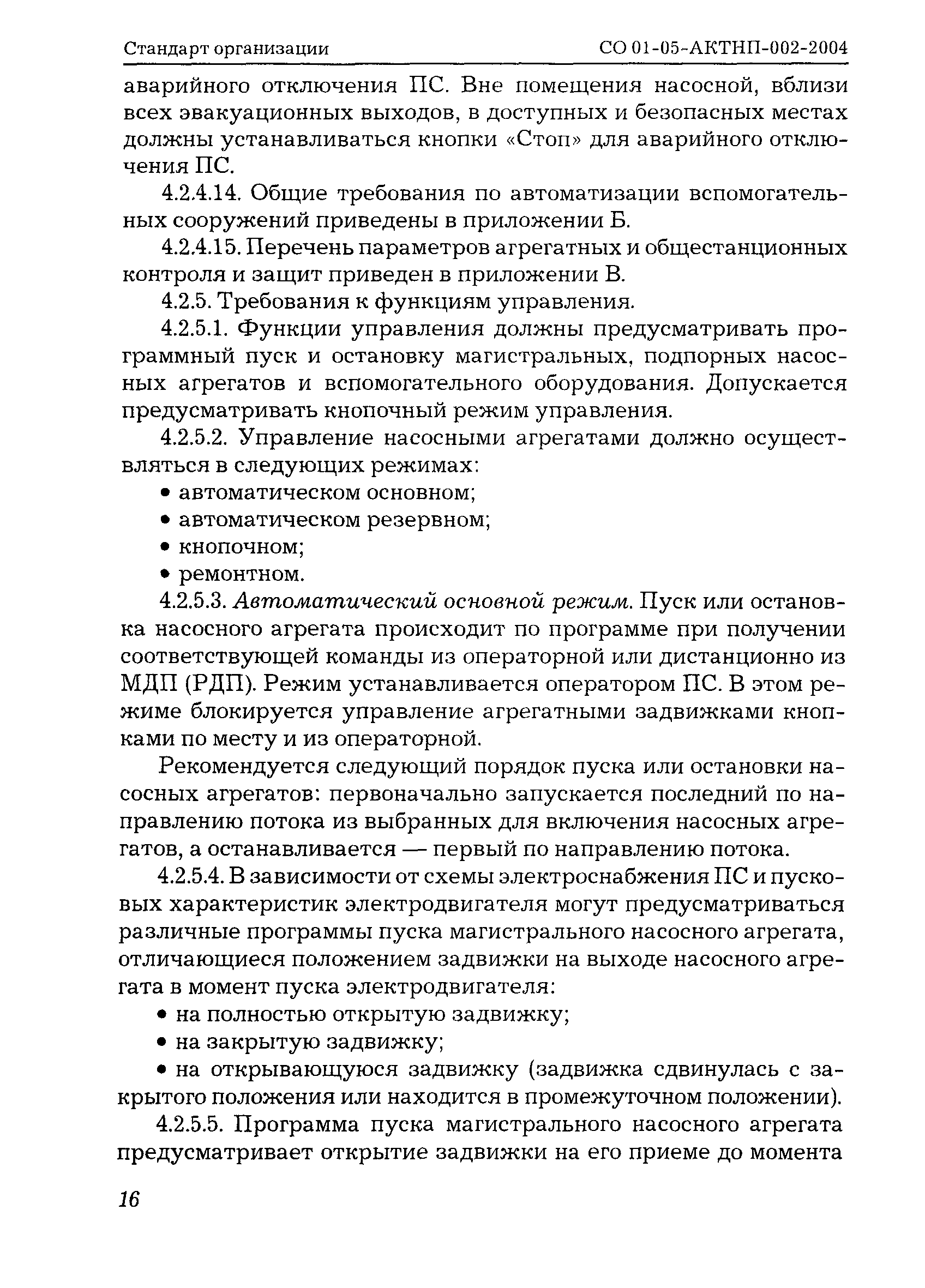

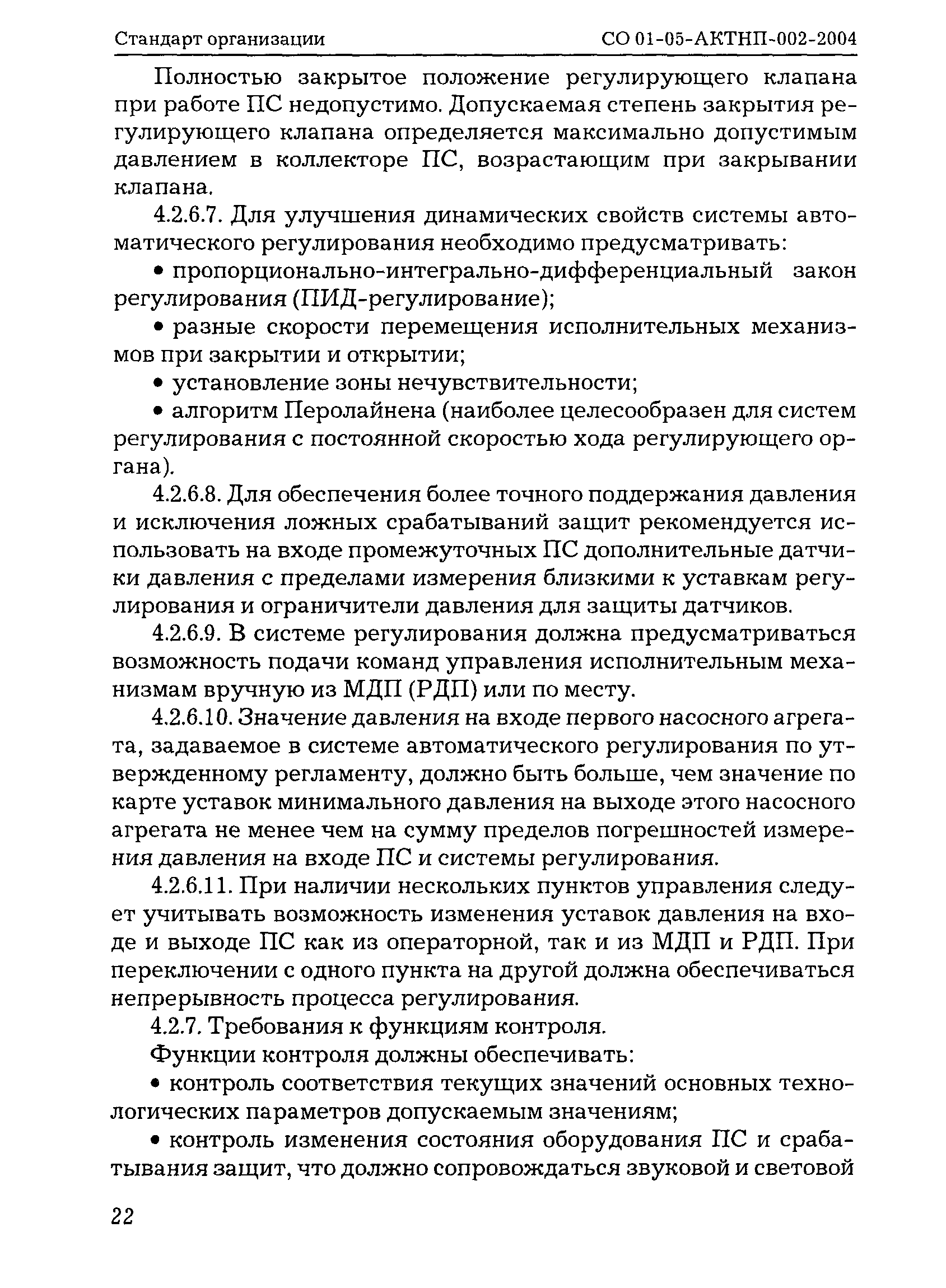

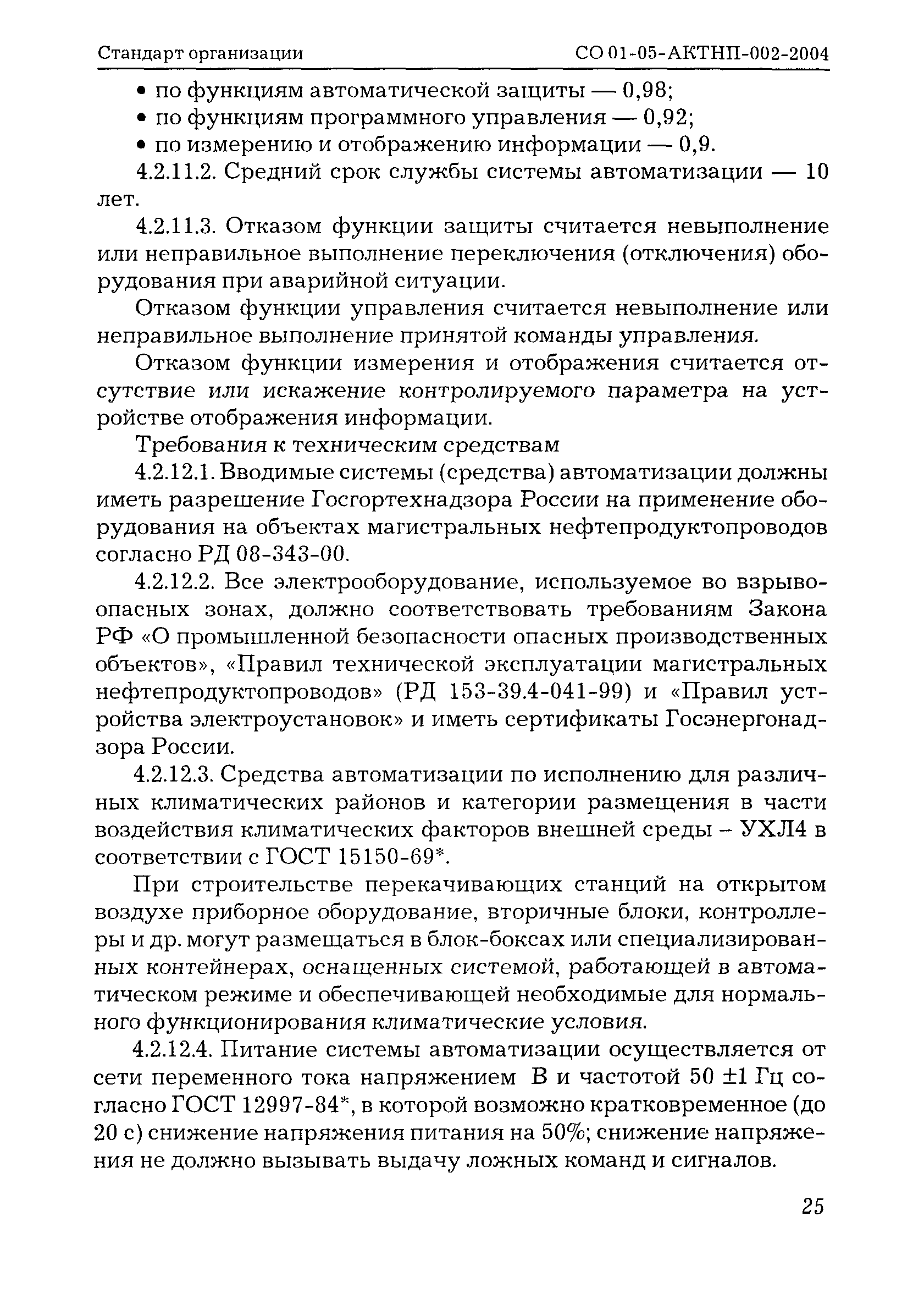

   4.2 Автоматизация перекачивающих станций

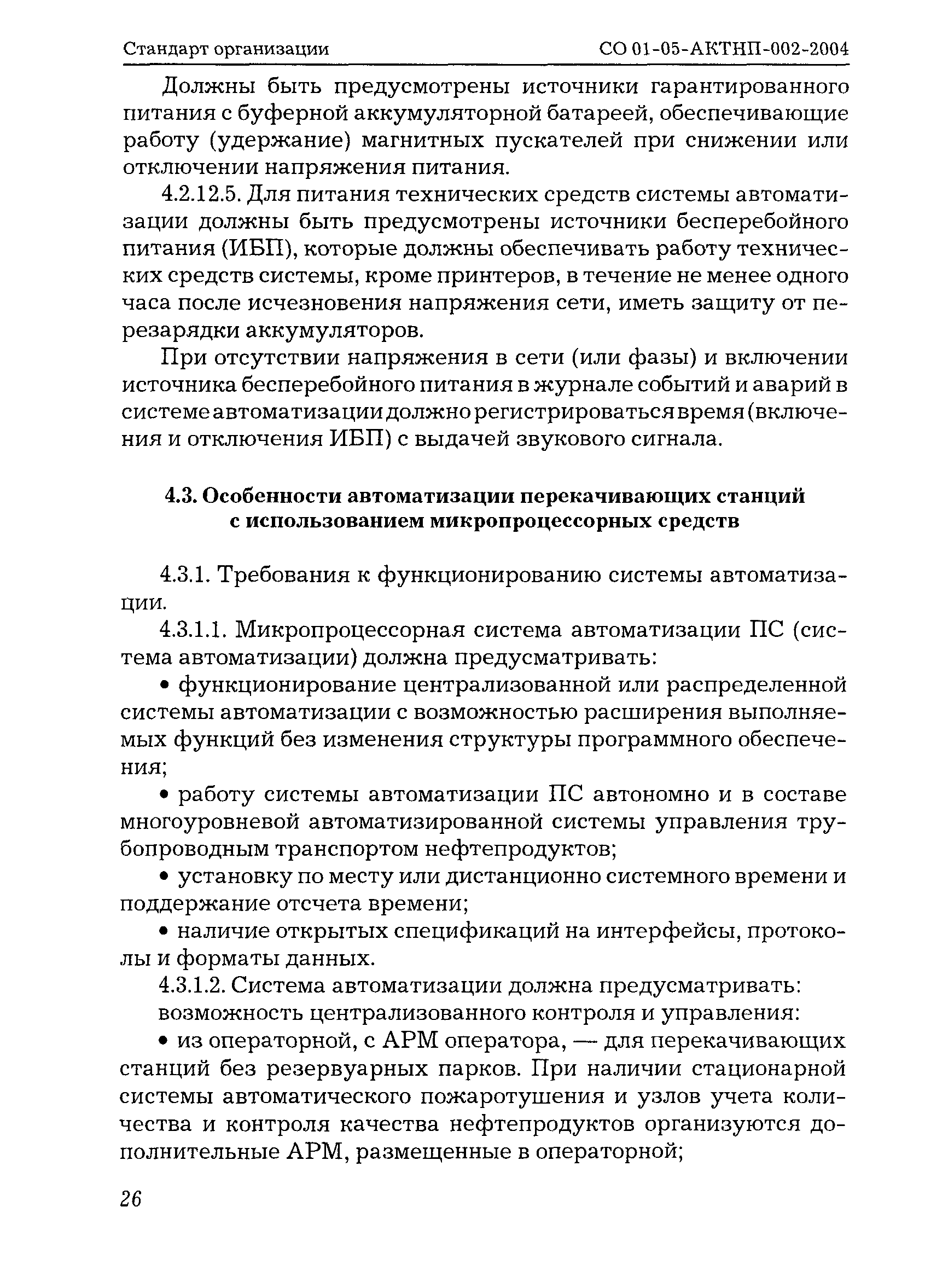

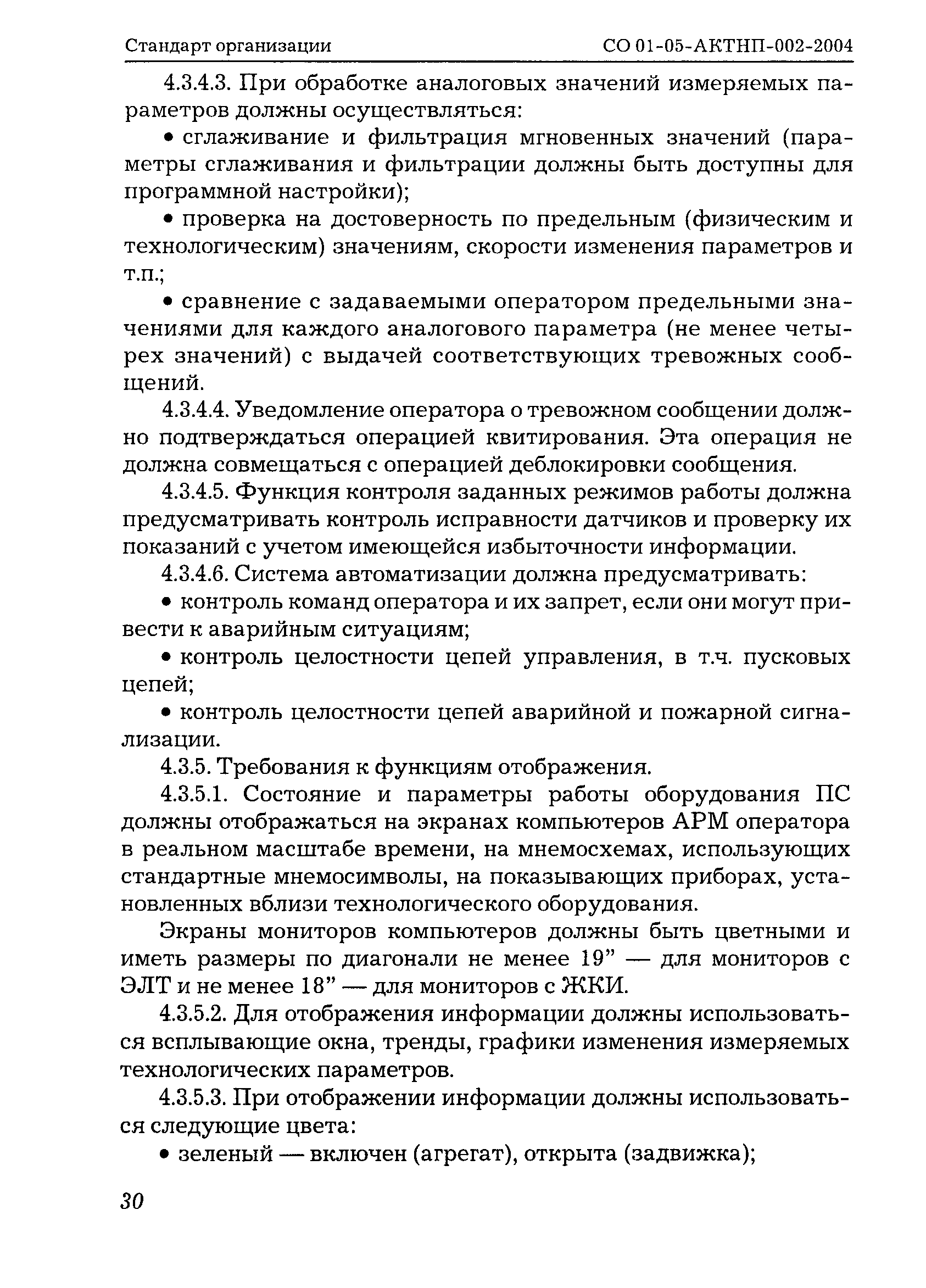

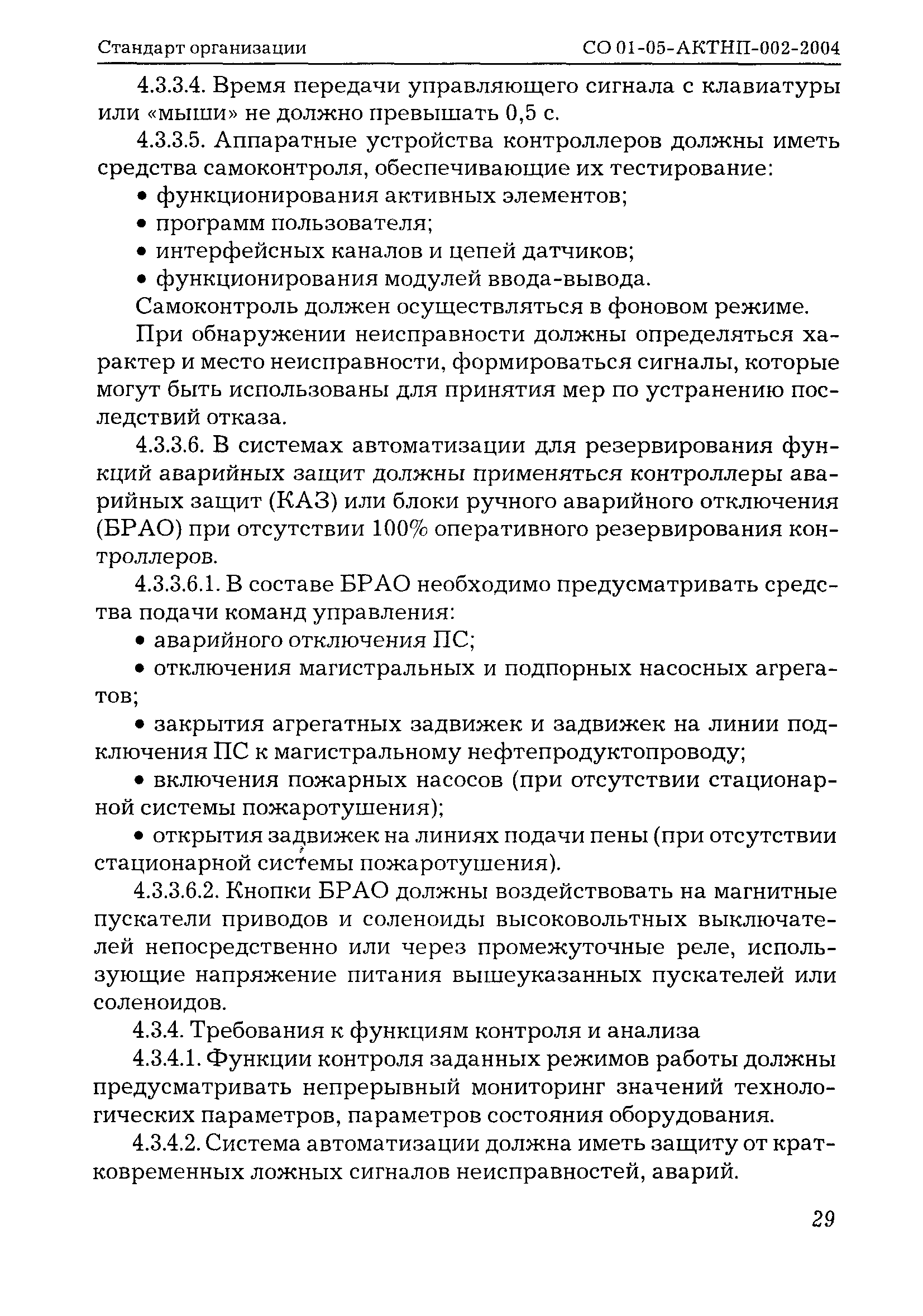

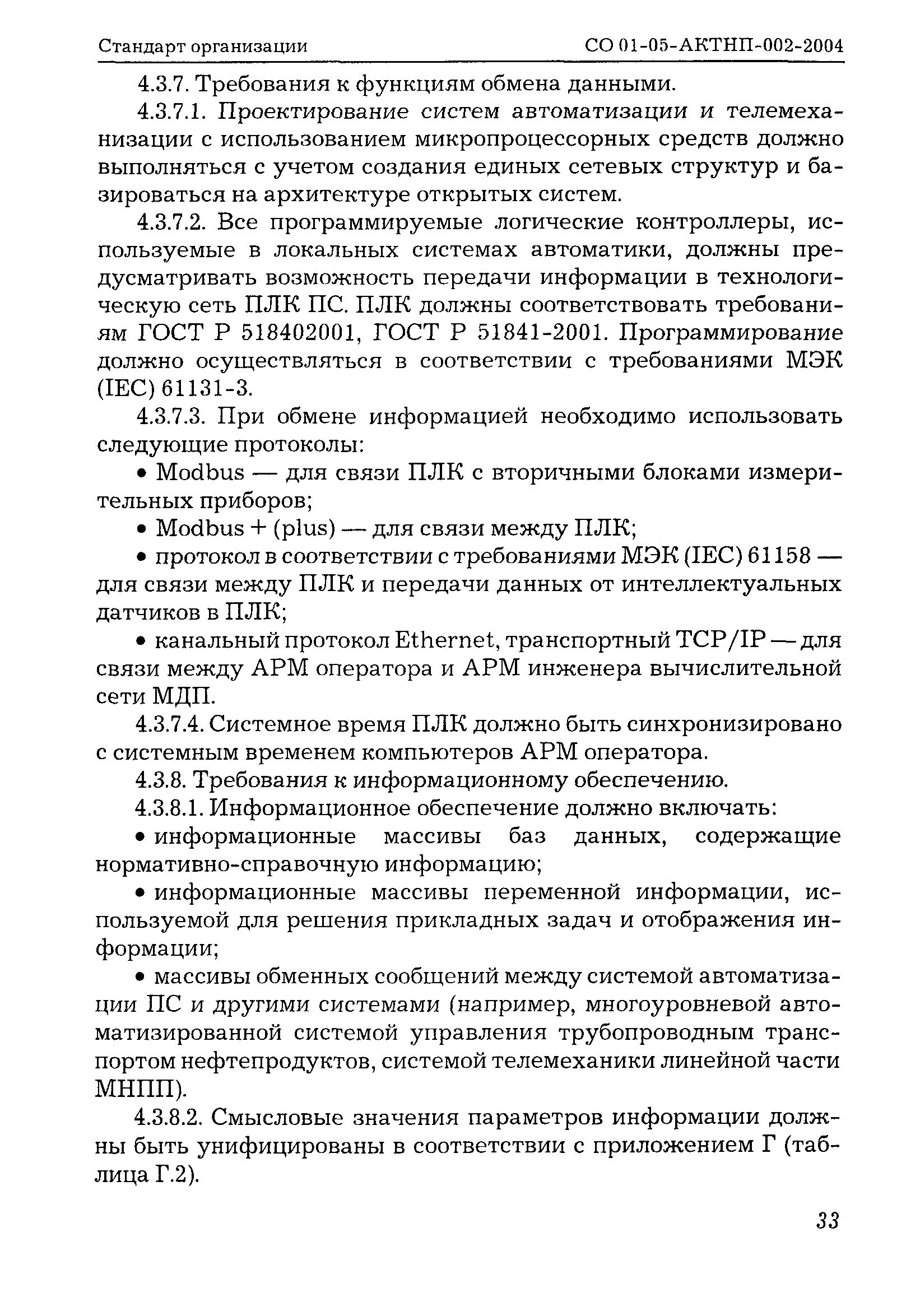

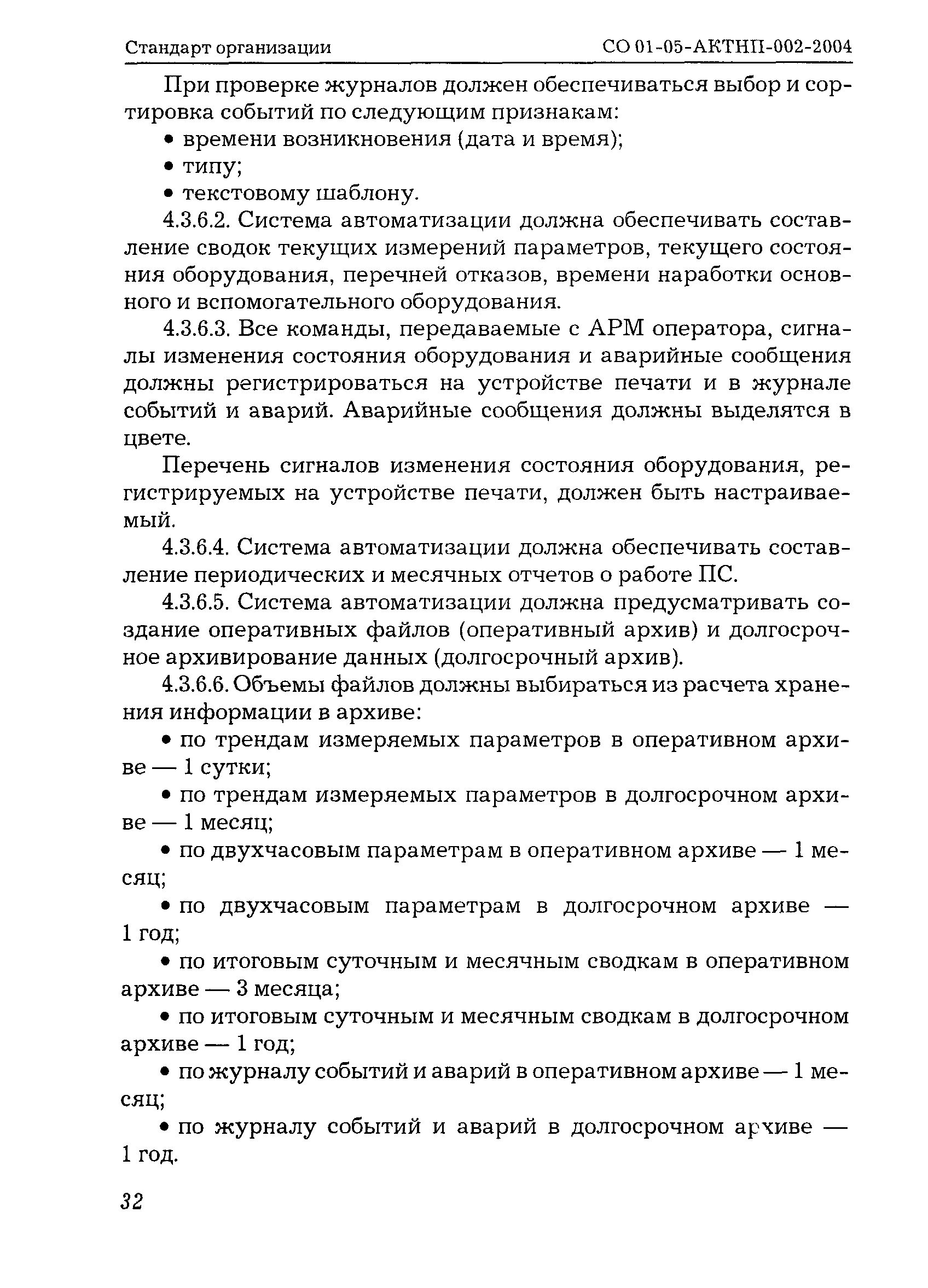

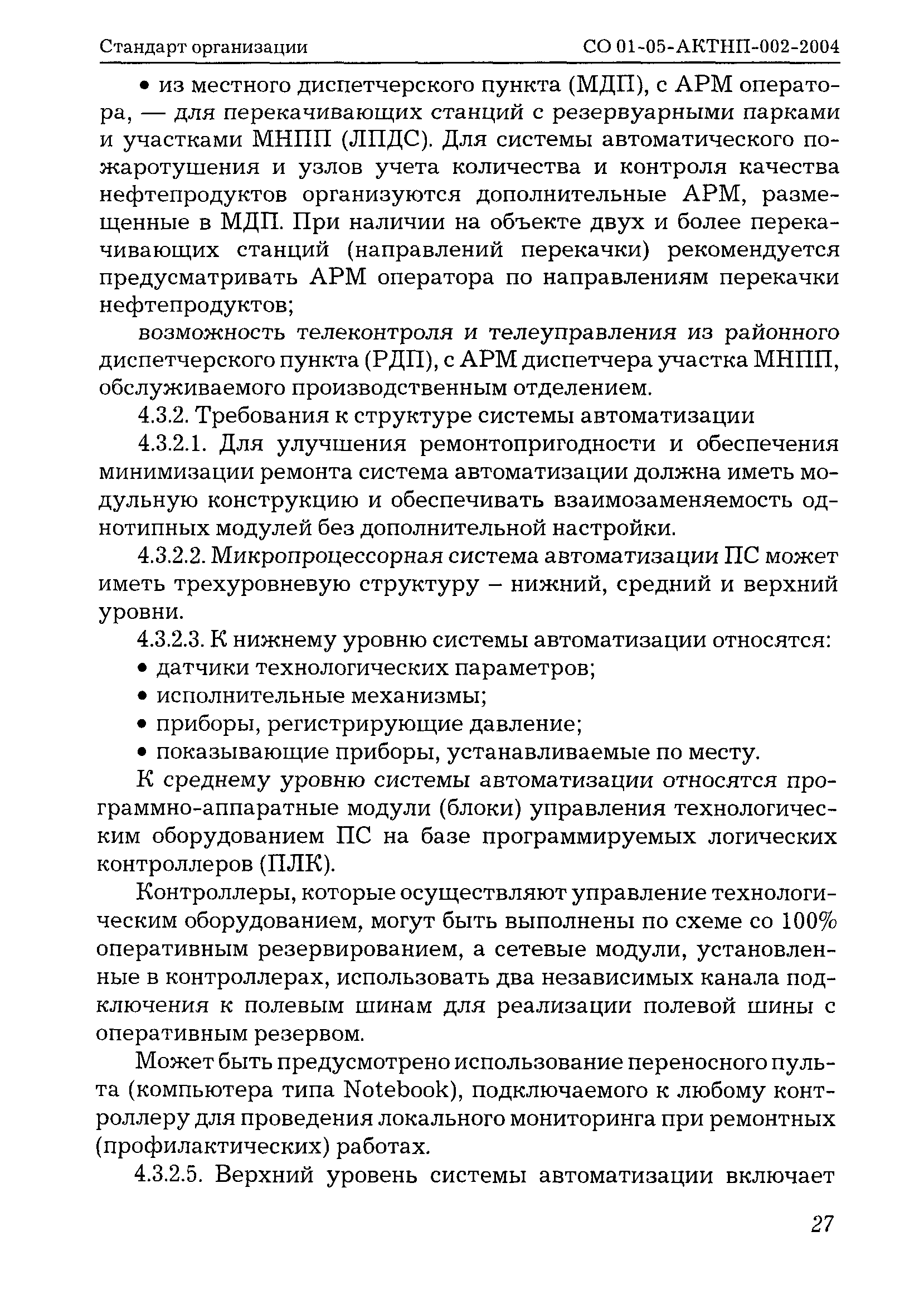

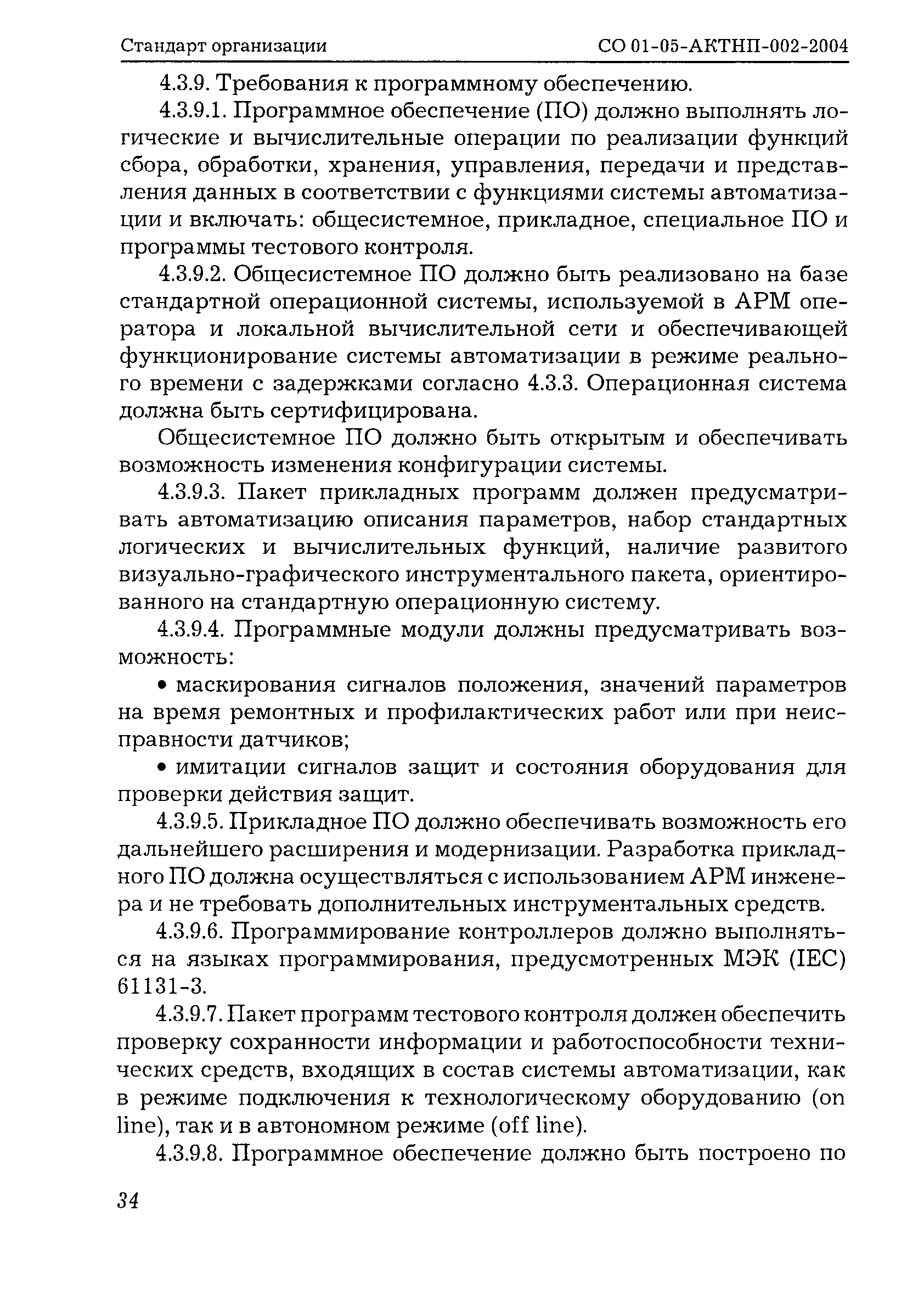

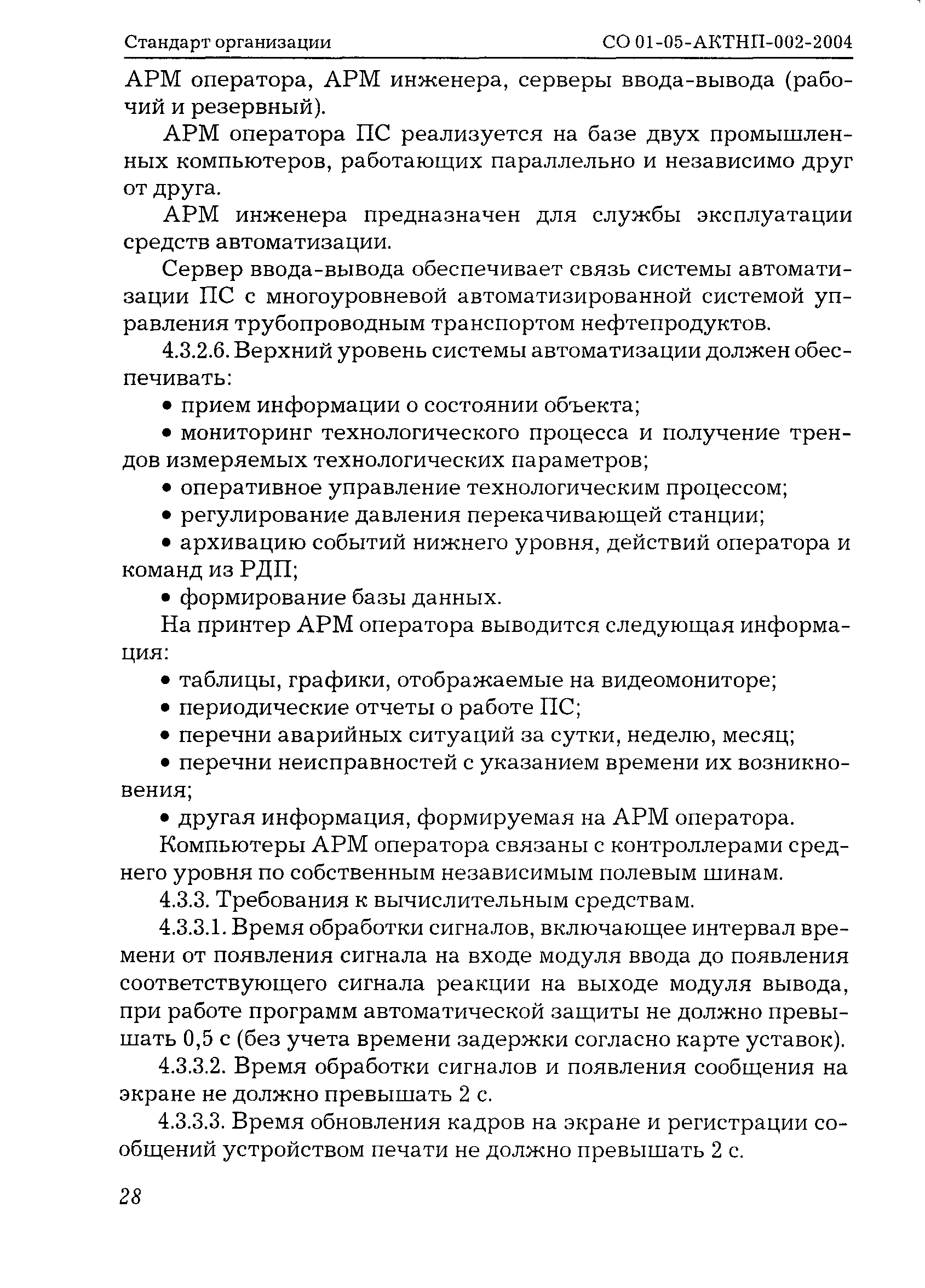

   4.3 Особенности автоматизации перекачивающих станций с использованием микропроцессорных средств

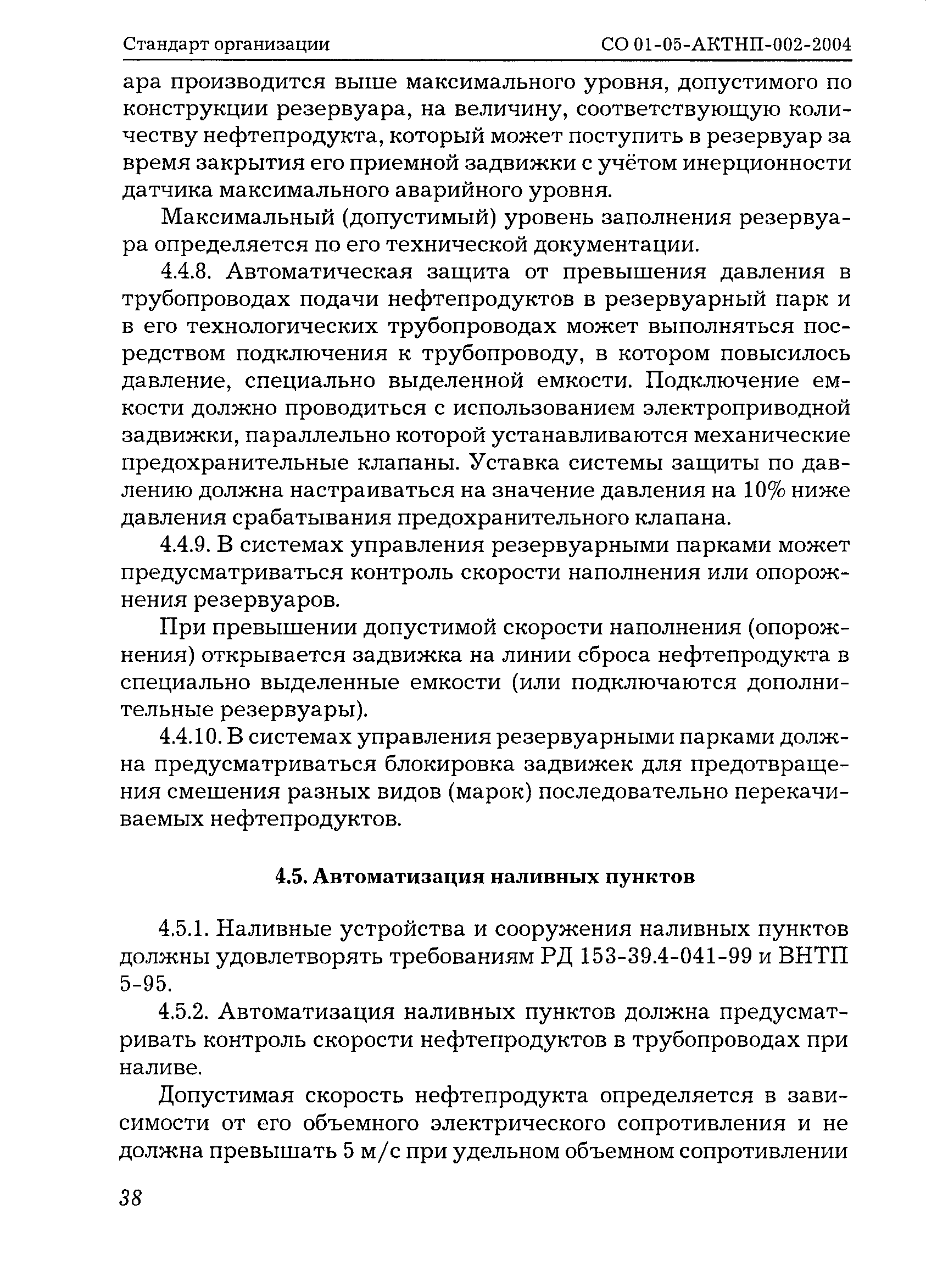

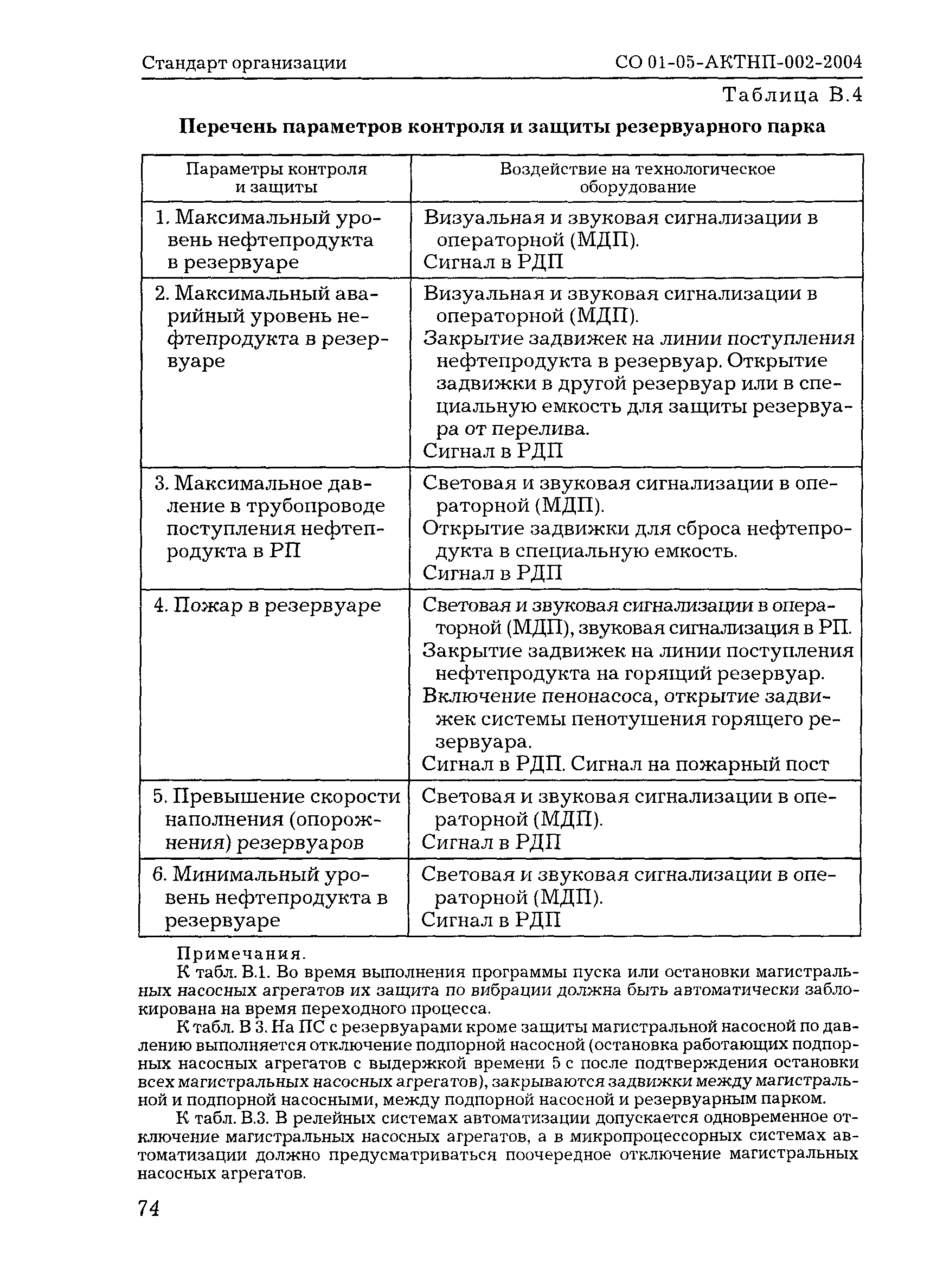

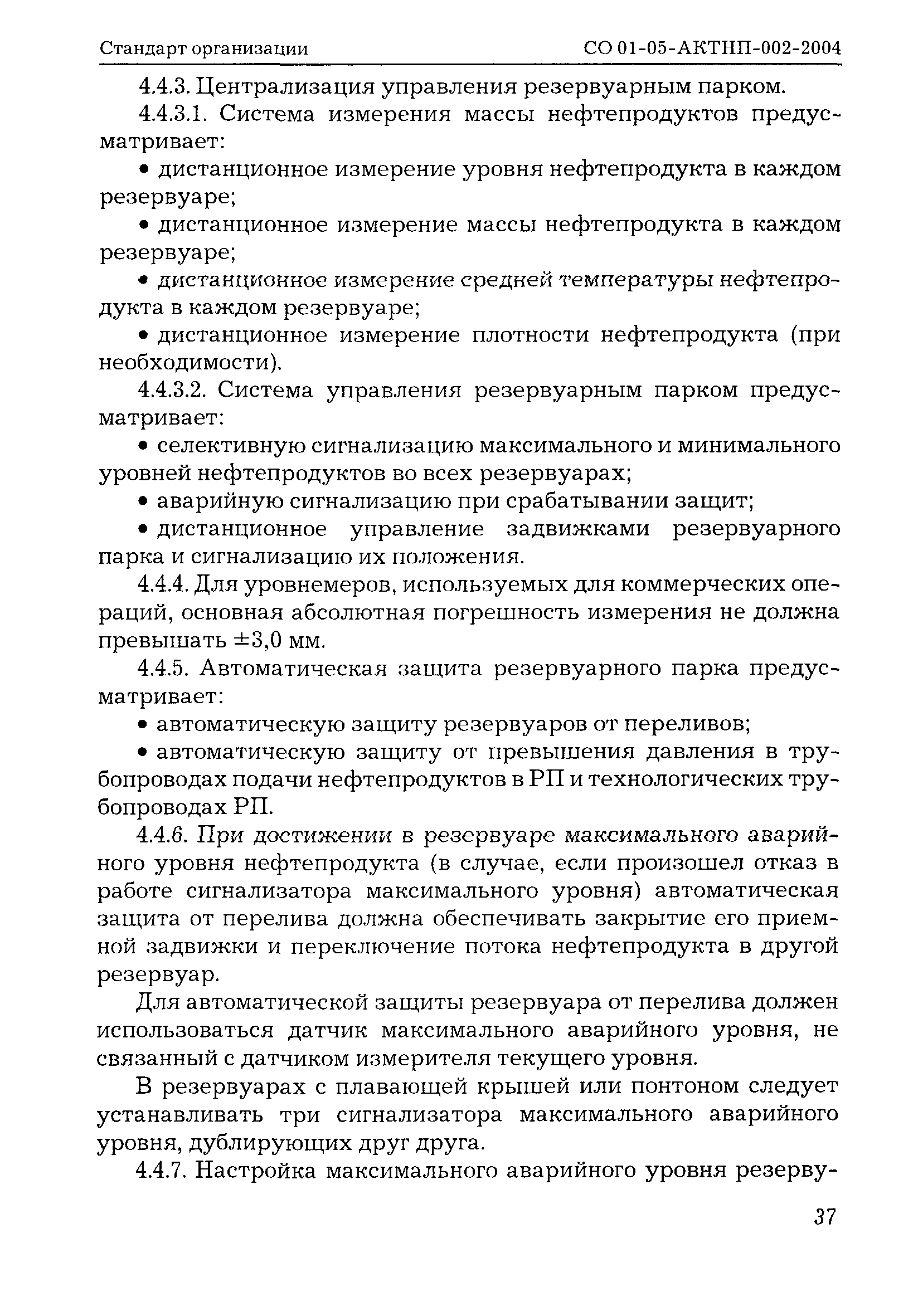

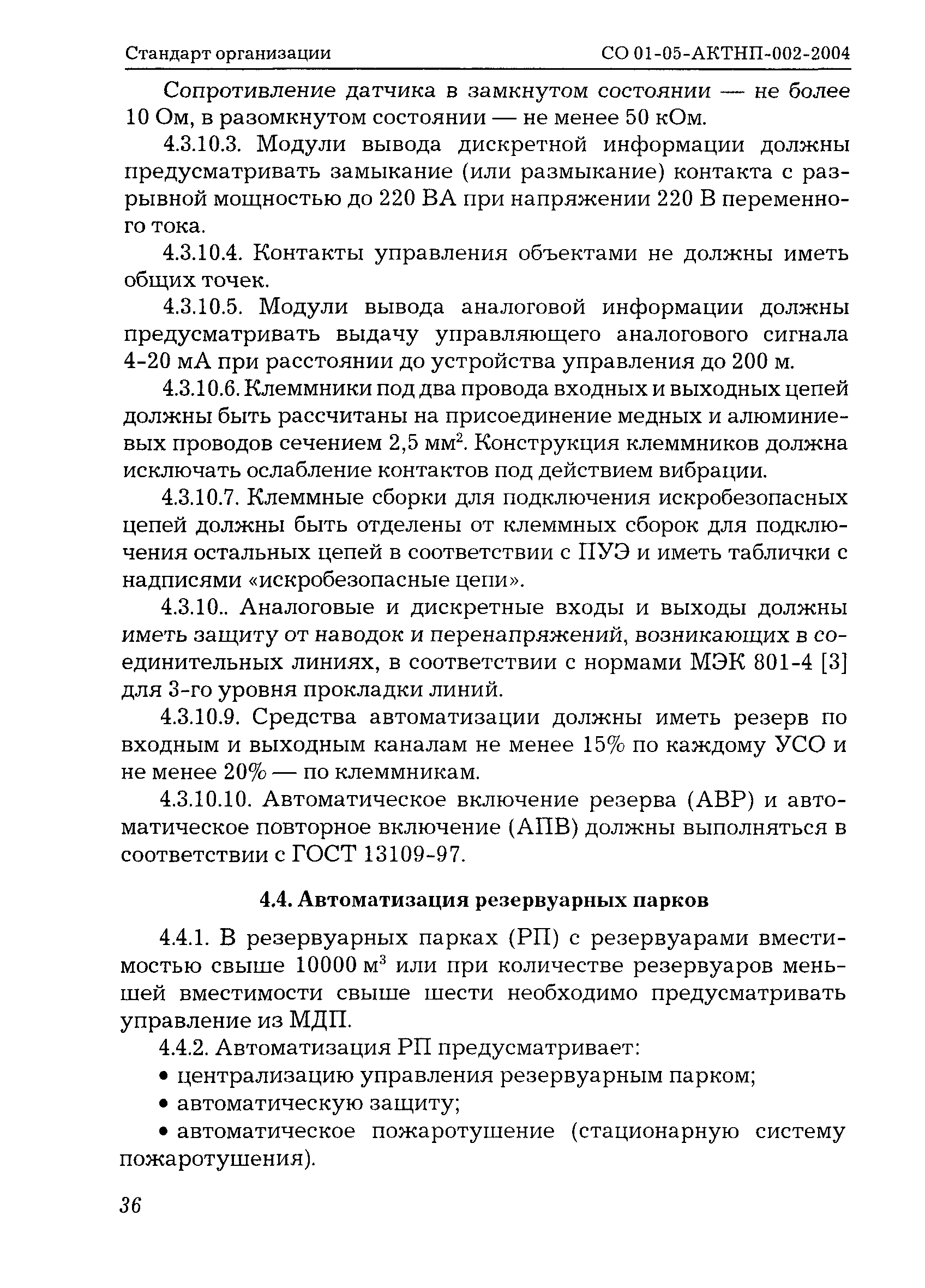

   4.4 Автоматизация резервуарных парков

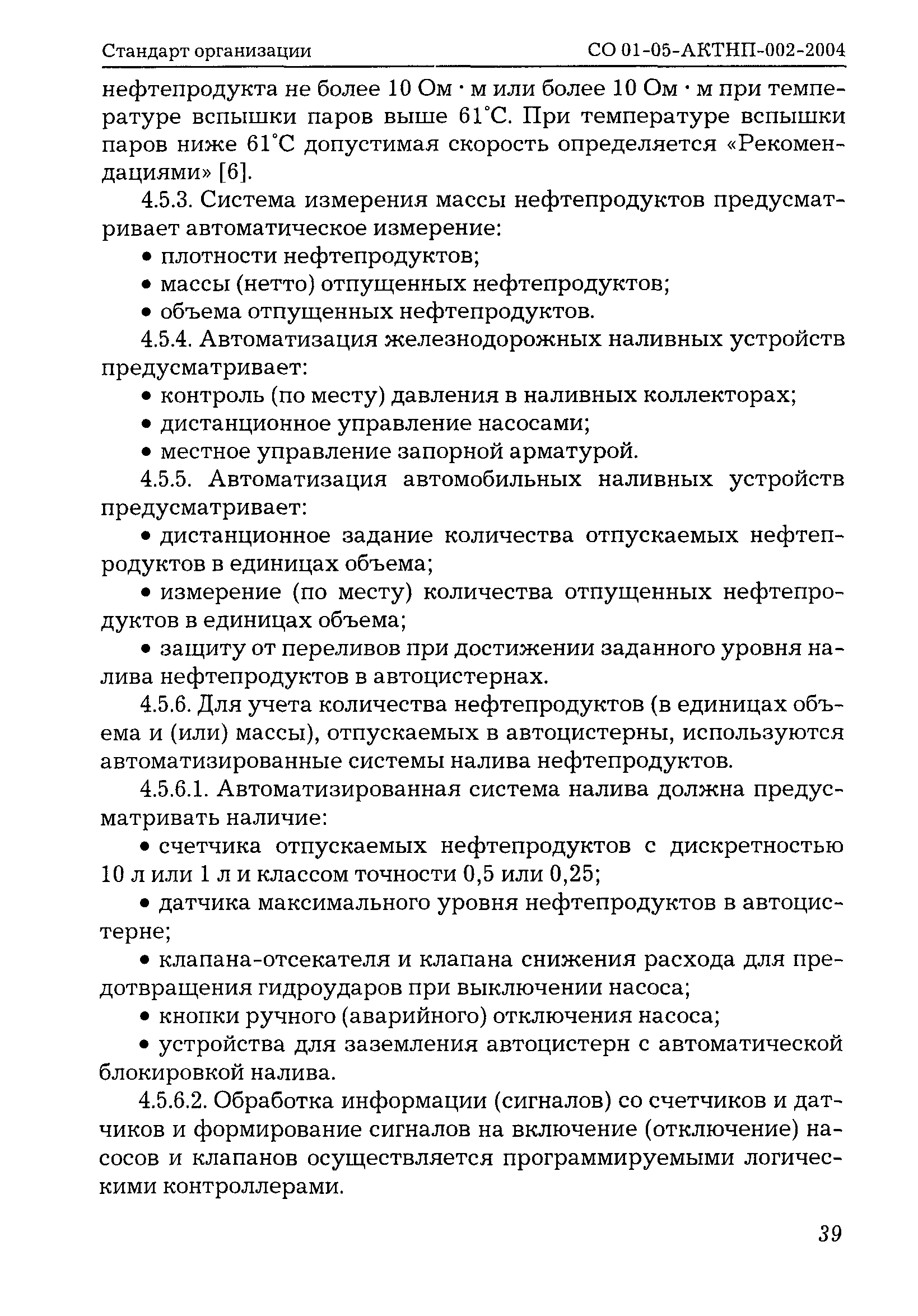

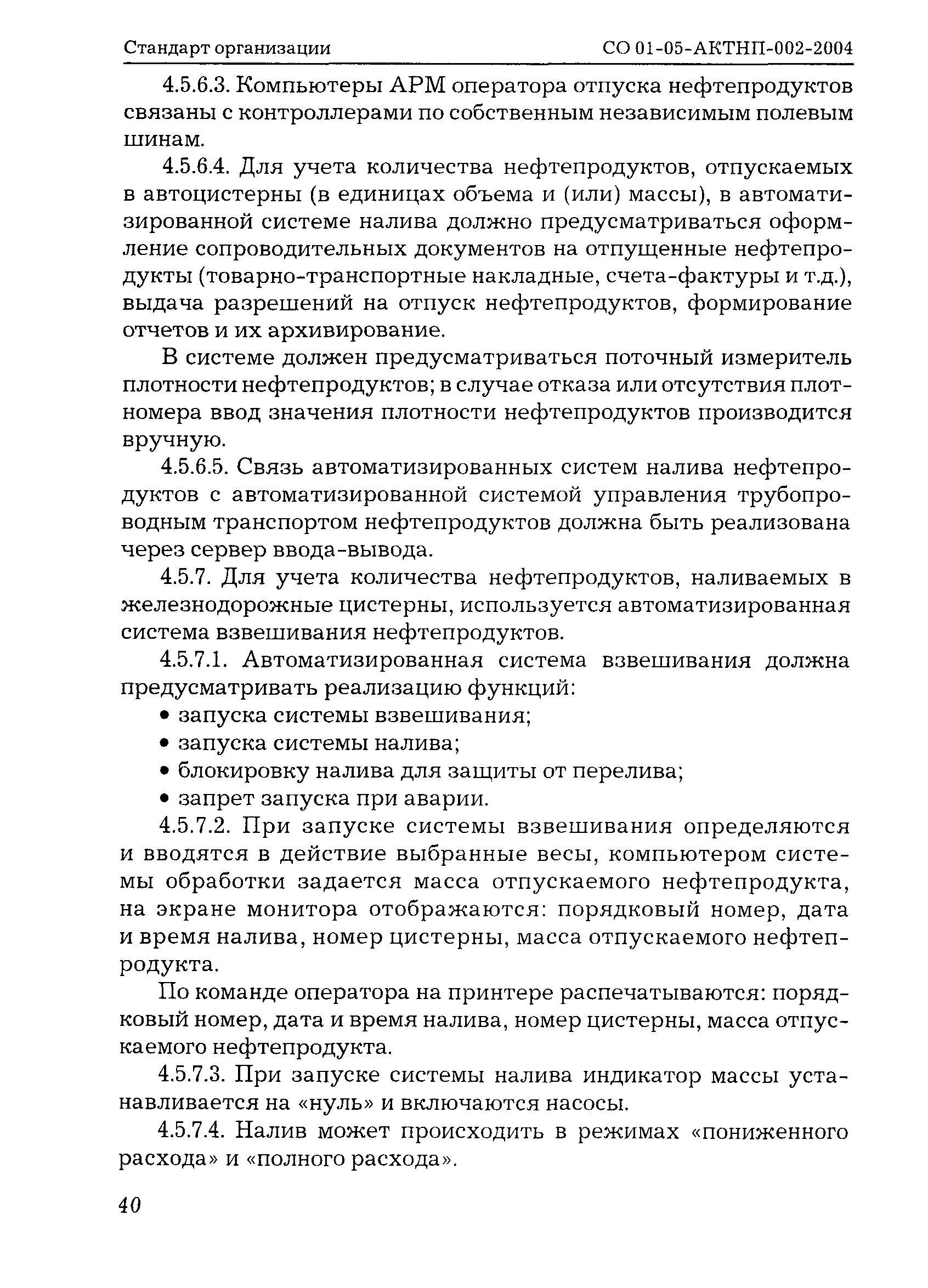

   4.5 Автоматизация наливных пунктов

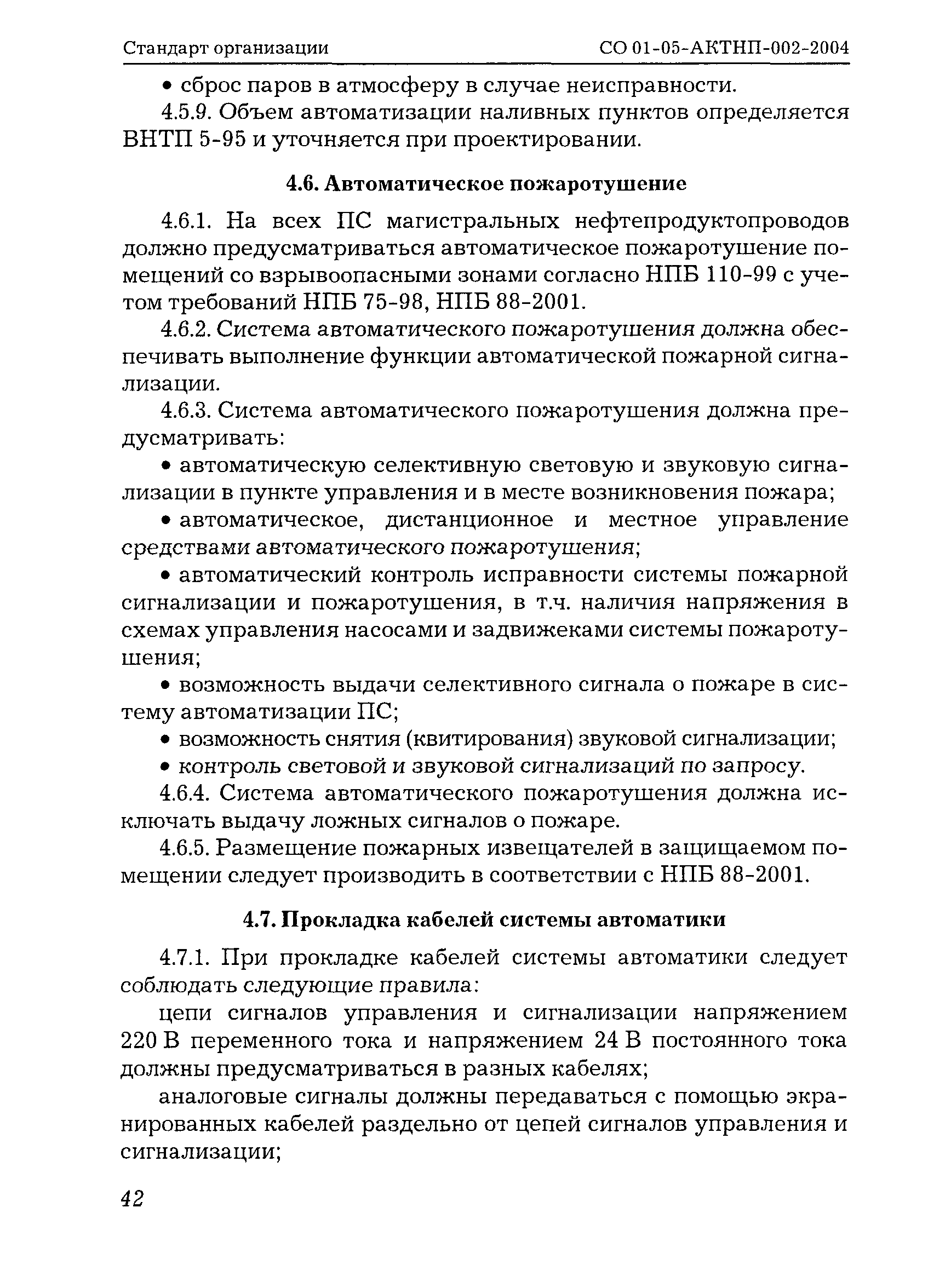

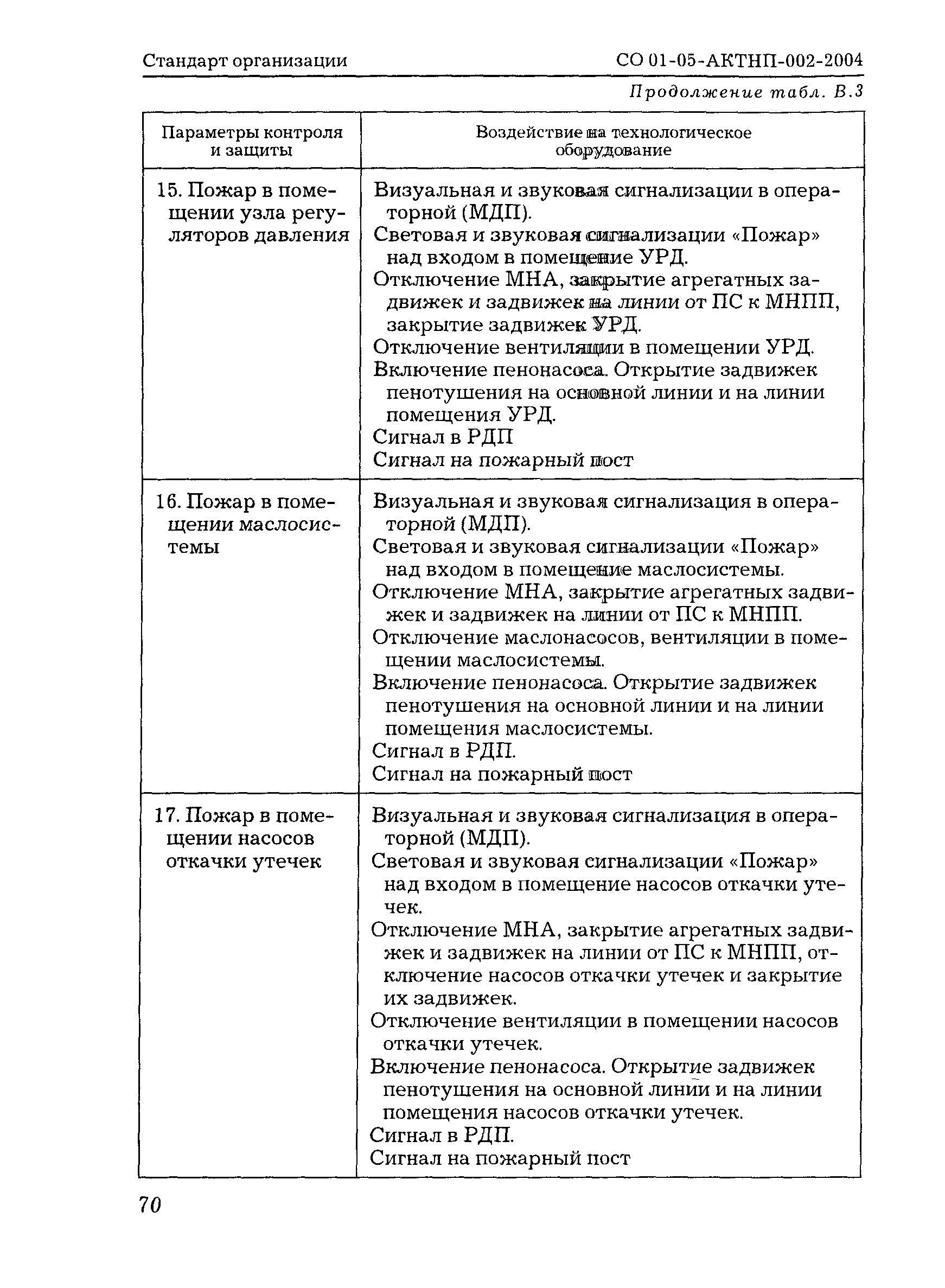

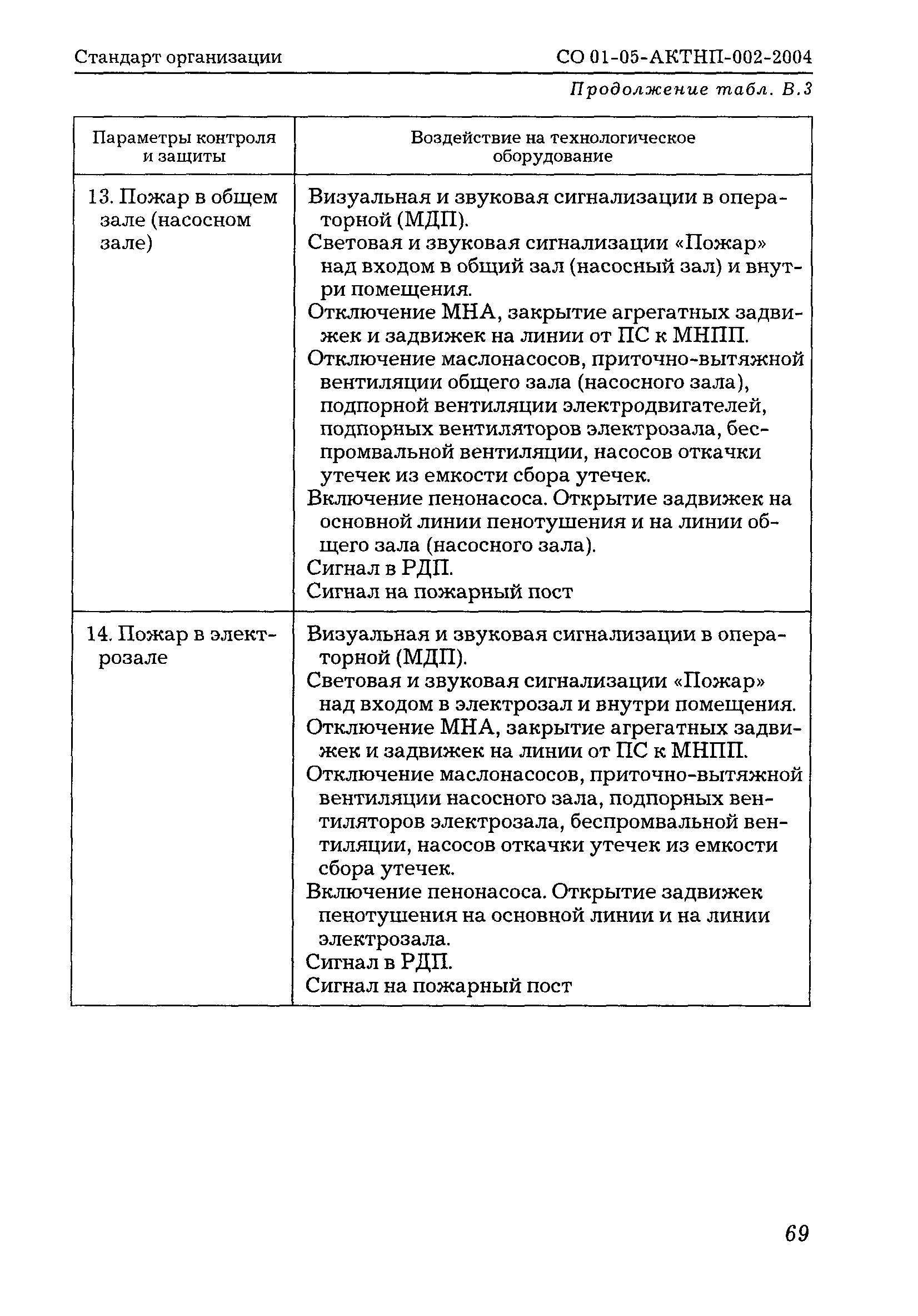

   4.6 Автоматическое пожаротушение

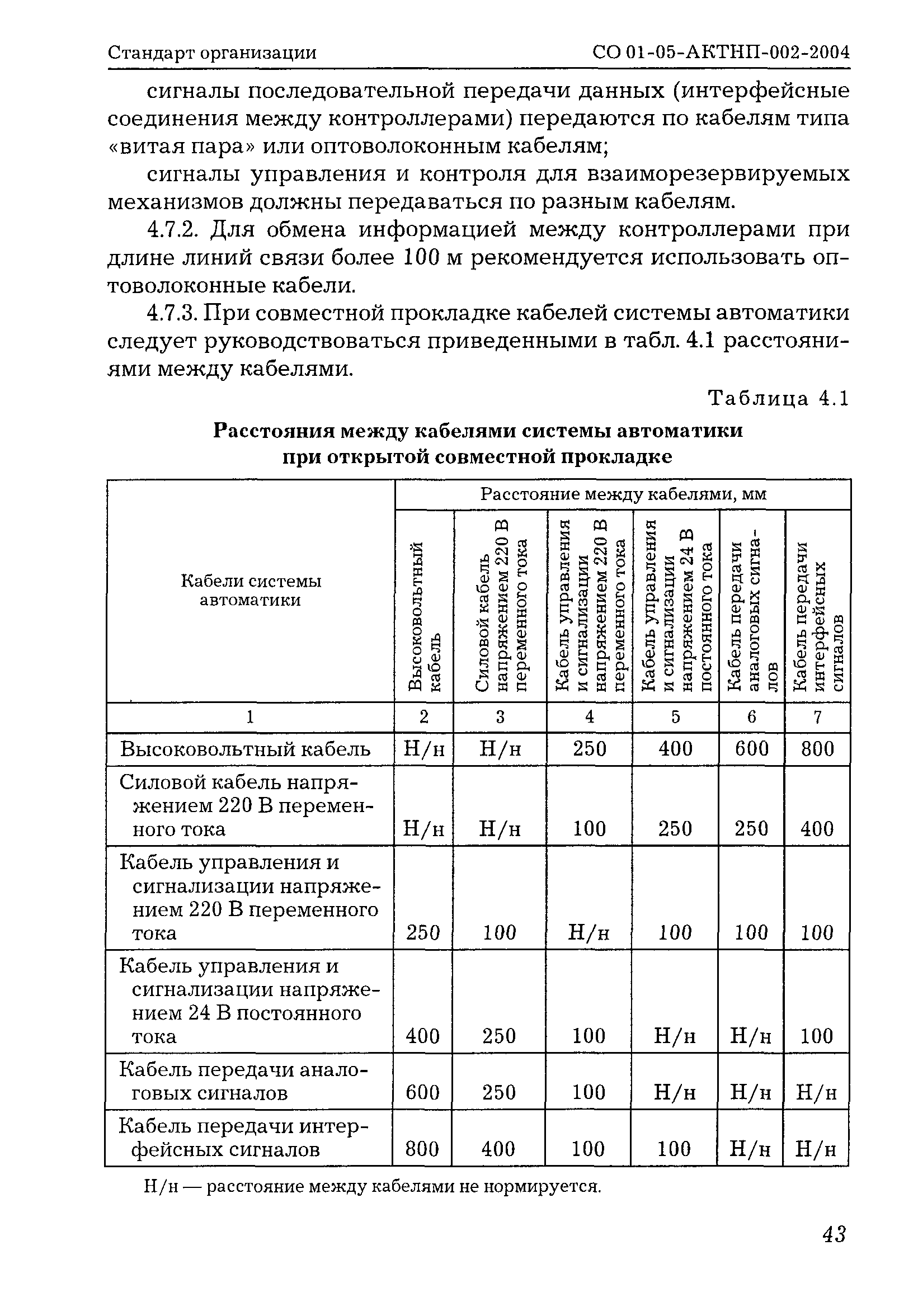

   4.7 Прокладка кабелей системы автоматики

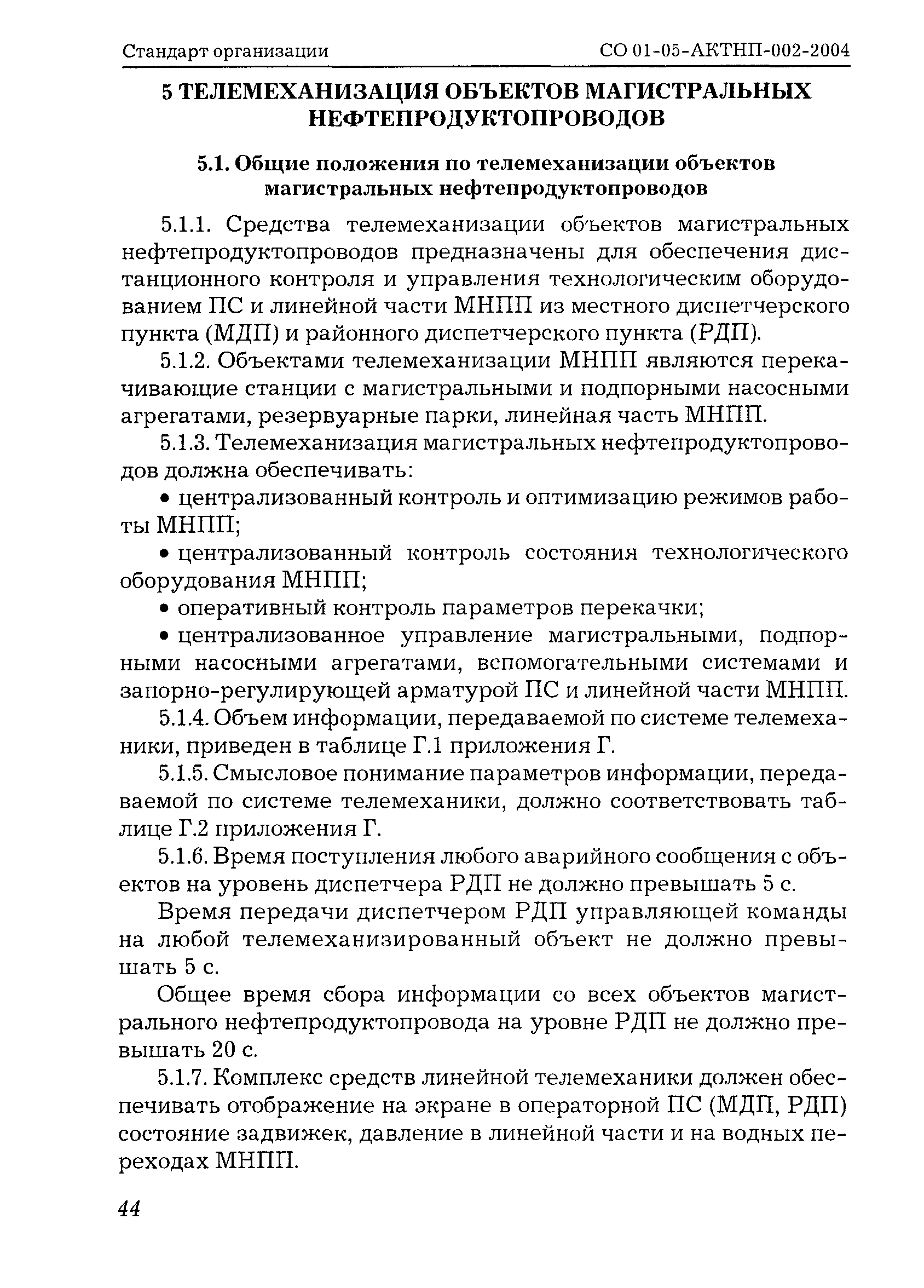

5 Телемеханизация объектов магистральных нефтепродуктопроводов
   5.1 Общие положения по телемеханизации объектов магистральных нефтепродуктопроводов

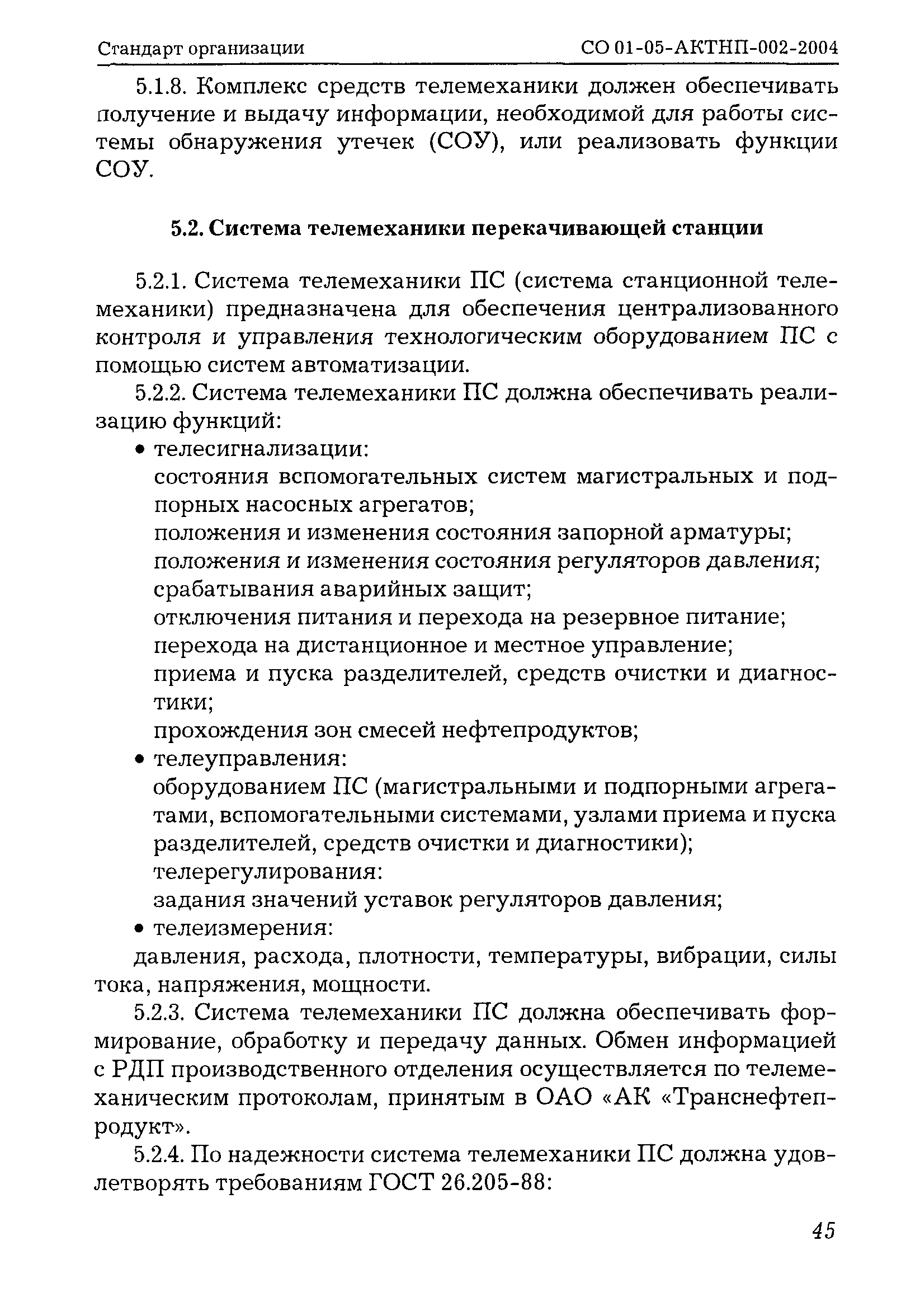

   5.2 Система телемеханики перекачивающей станции

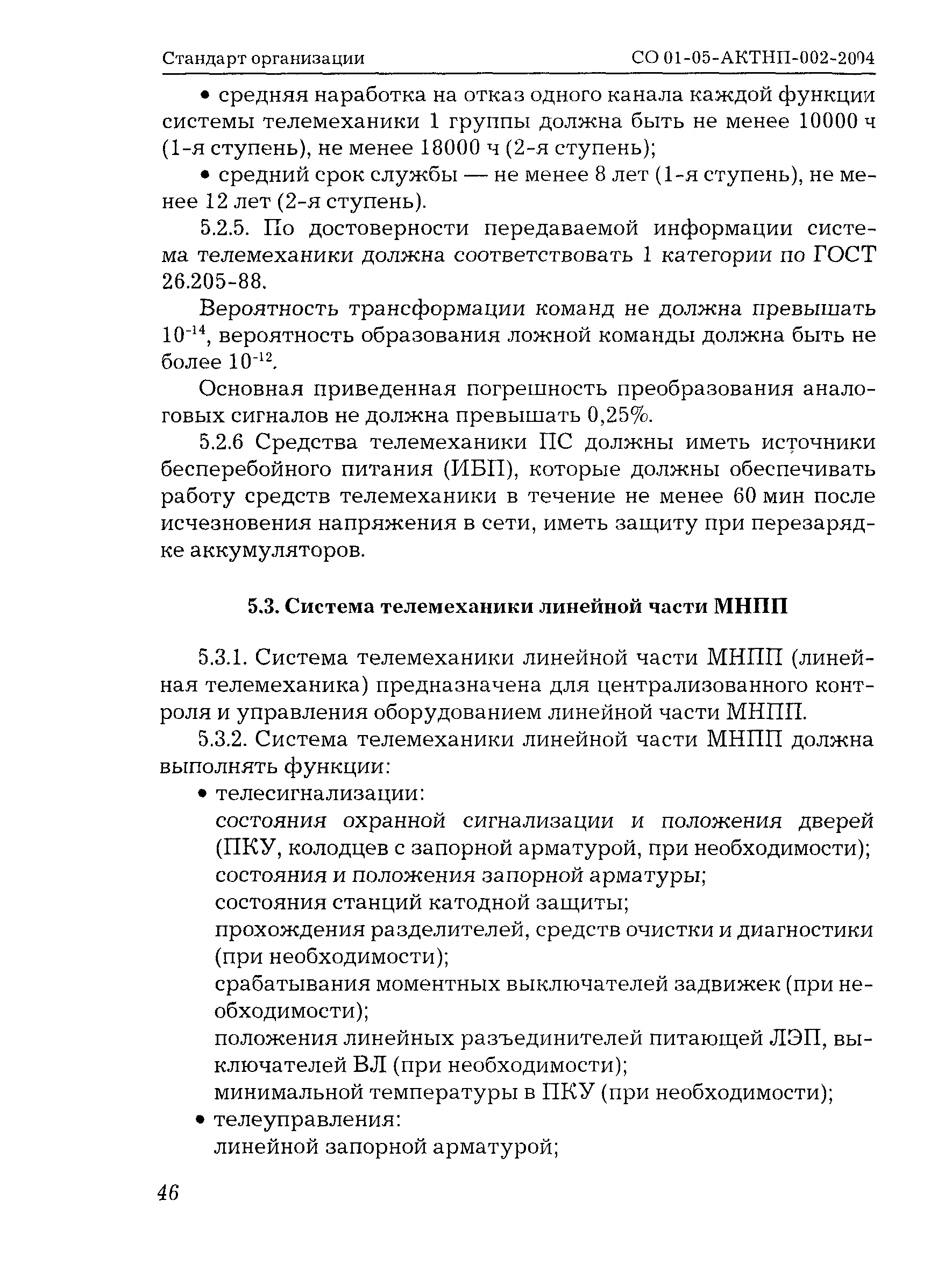

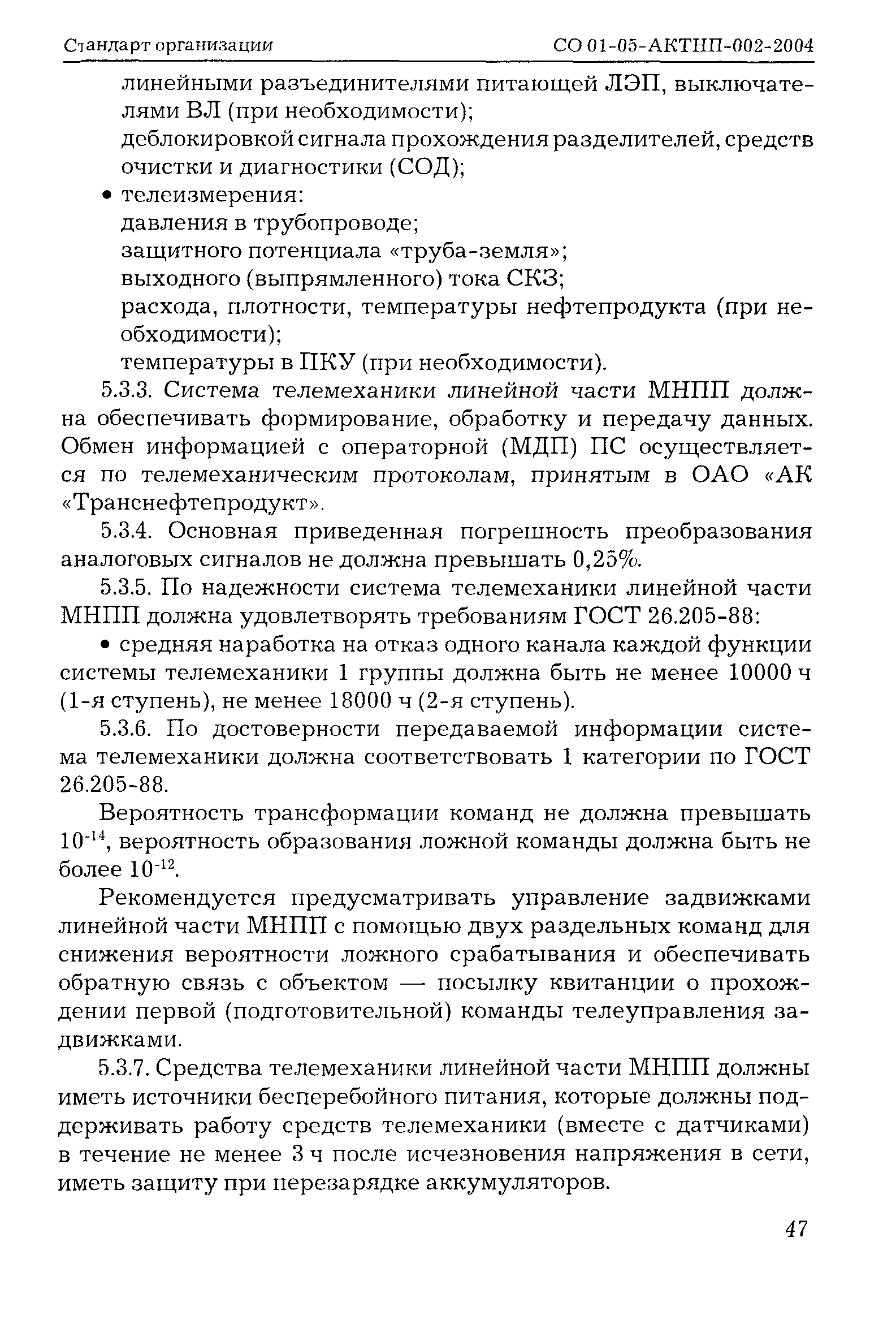

   5.3 Система телемеханики линейной части МНПП

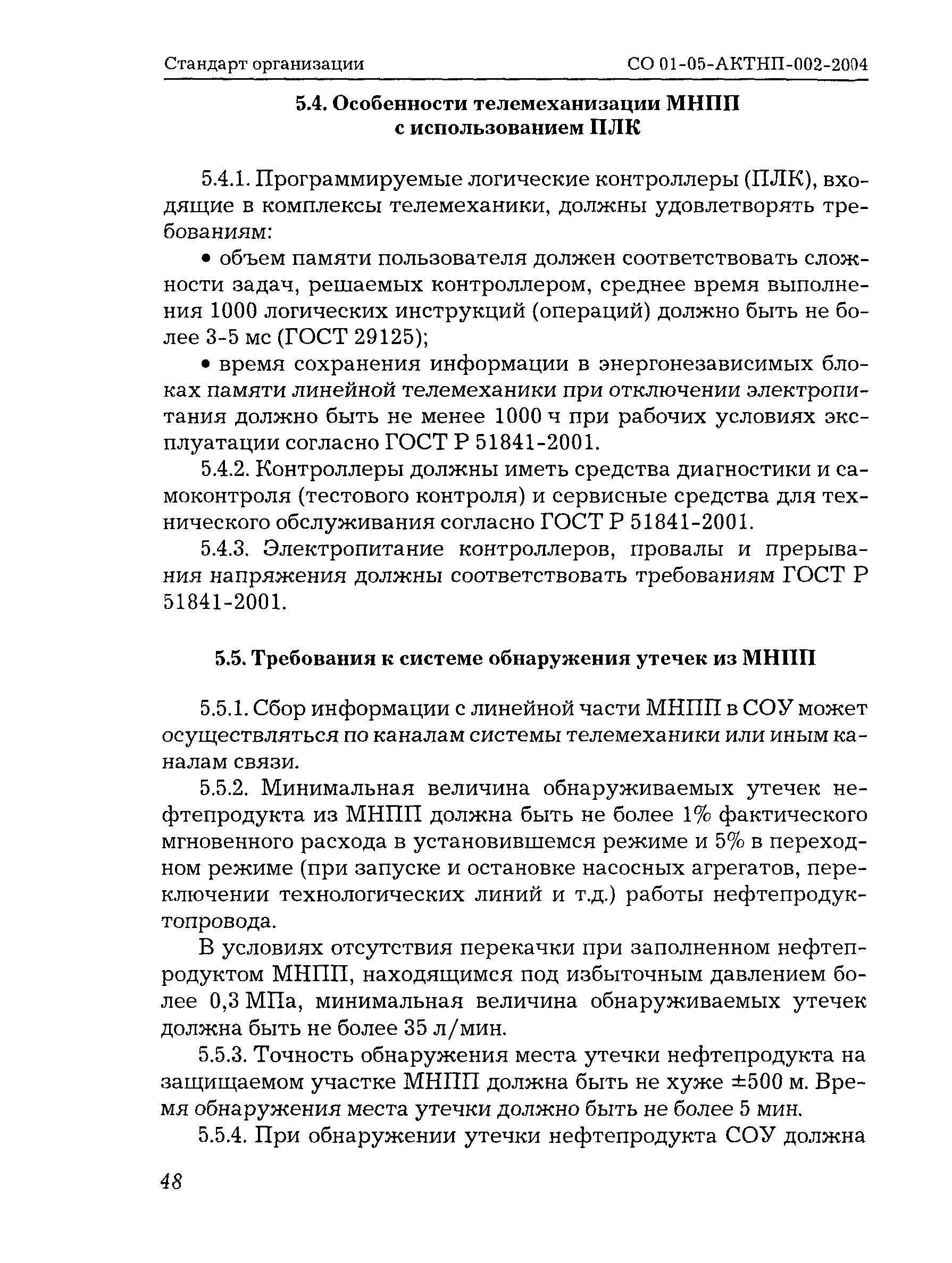

   5.4 Особенности телемеханизации МНПП с использованием ПЛК

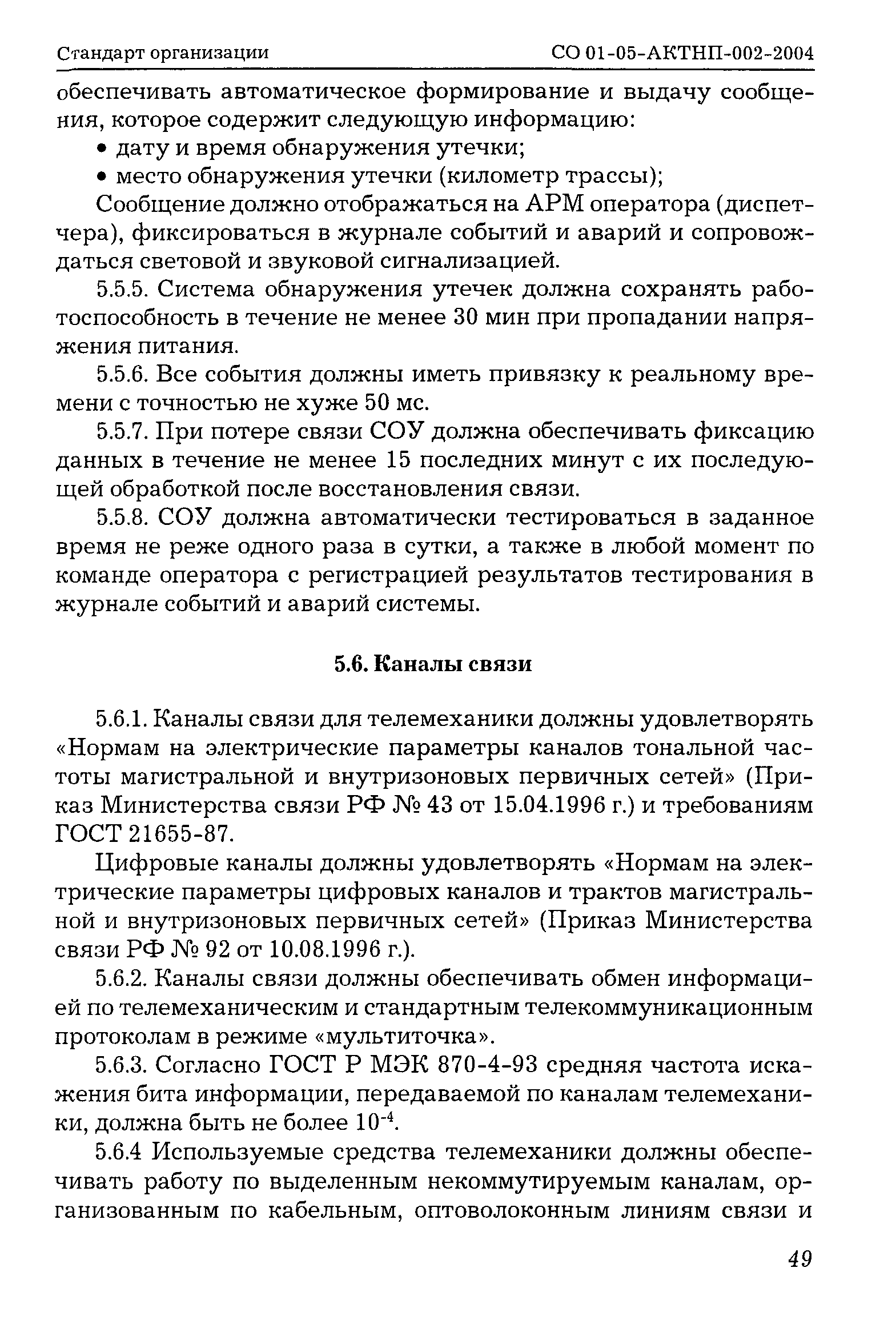

   5.5 Требования к системе обнаружения утечек из МНПП
   5.6 Каналы связи
6 Многоуровневая автоматизированная система управления трубопроводным транспортом нефтепродуктов
   6.1 Назначение и структура системы

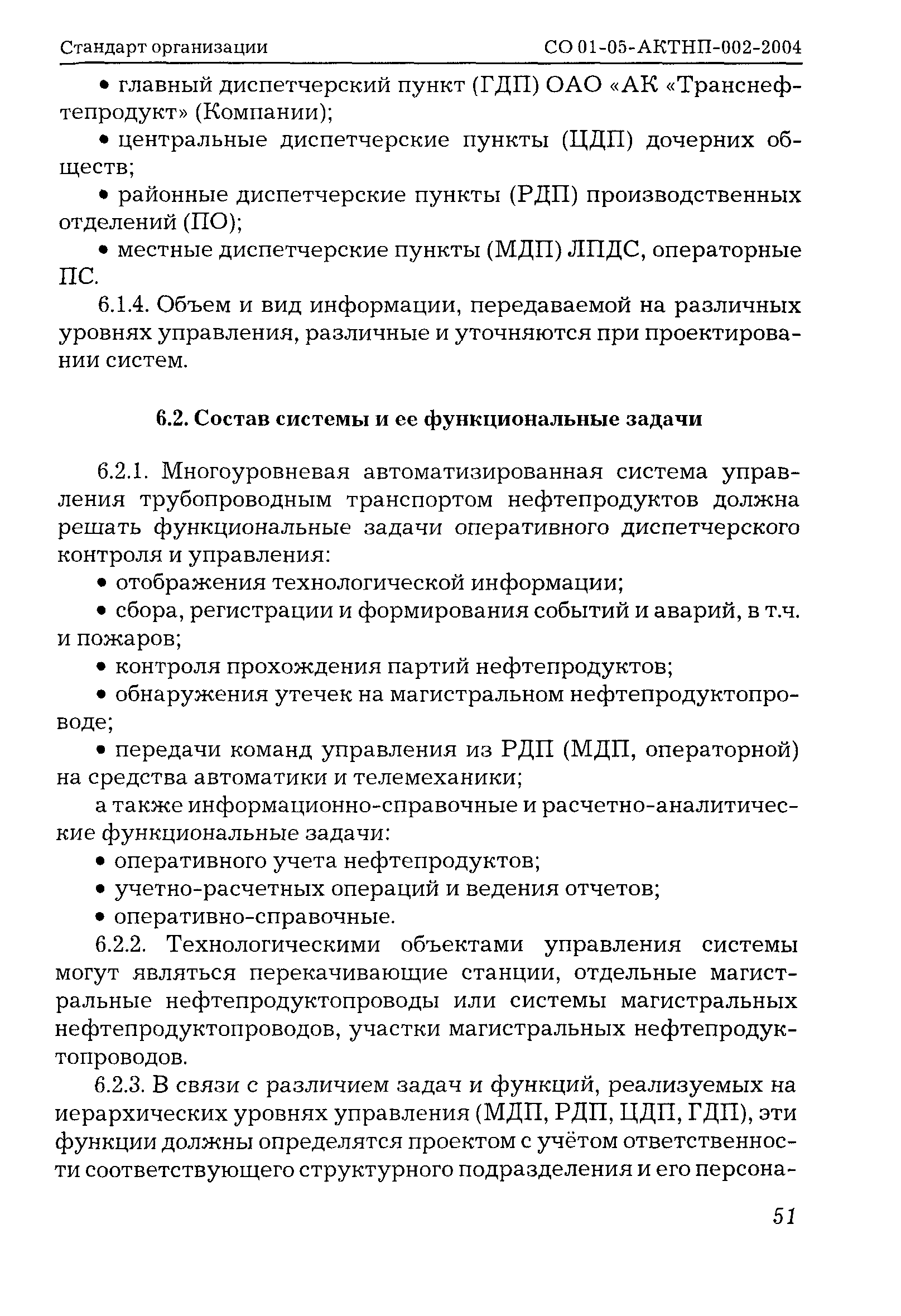

   6.2 Состав системы и ее функциональные задачи

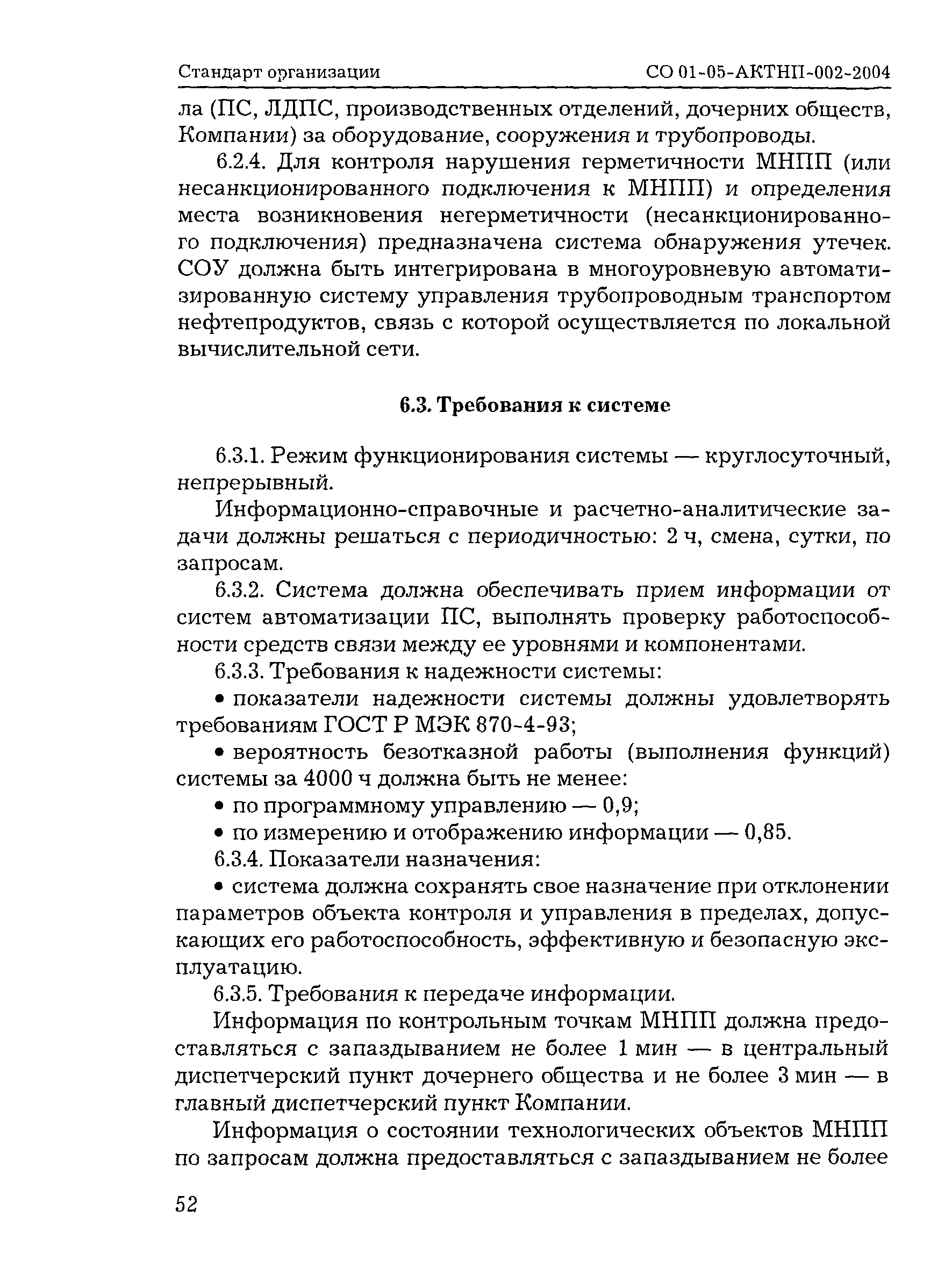

   6.3 Требования к системе

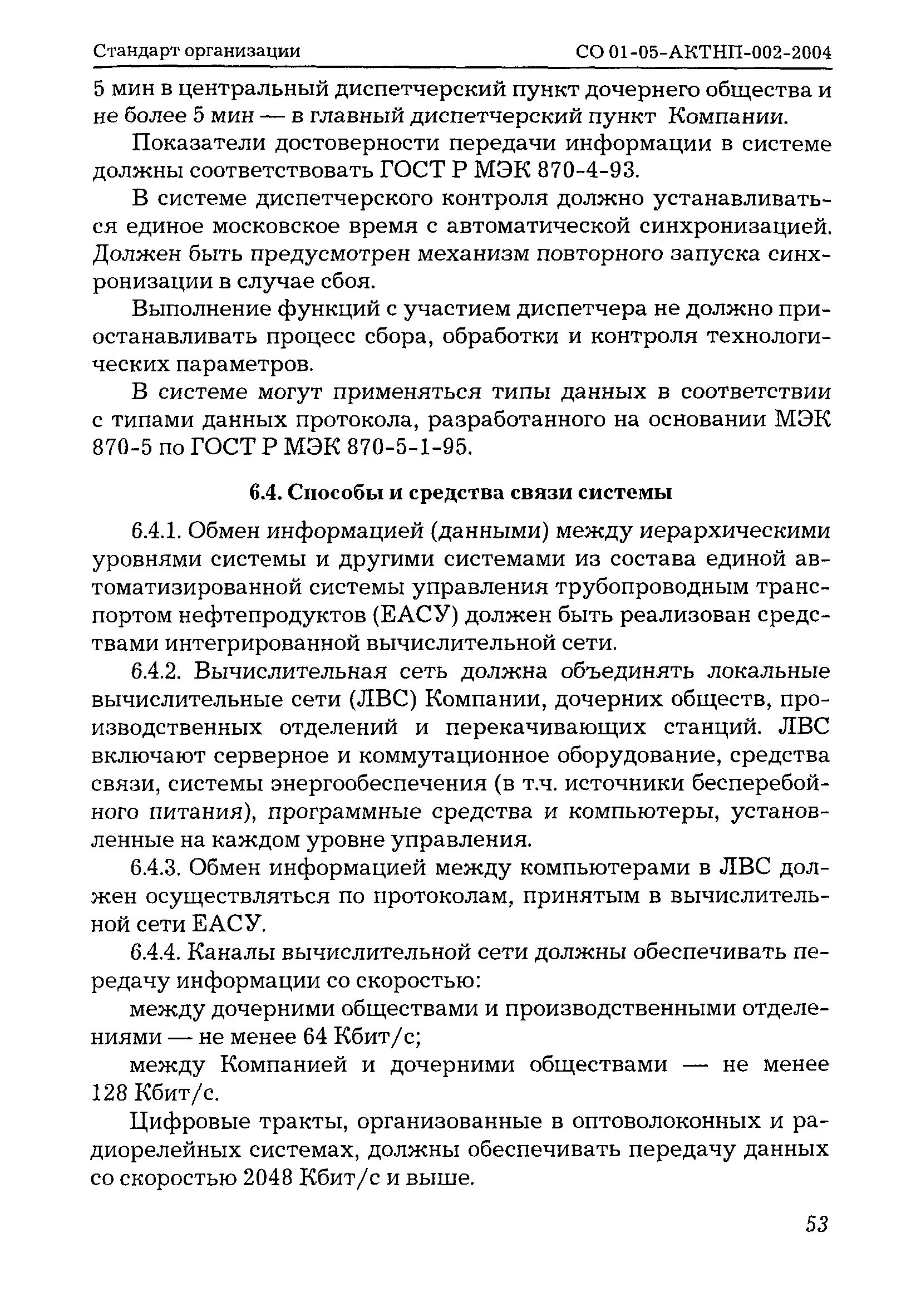

   6.4 Способы и средства связи системы

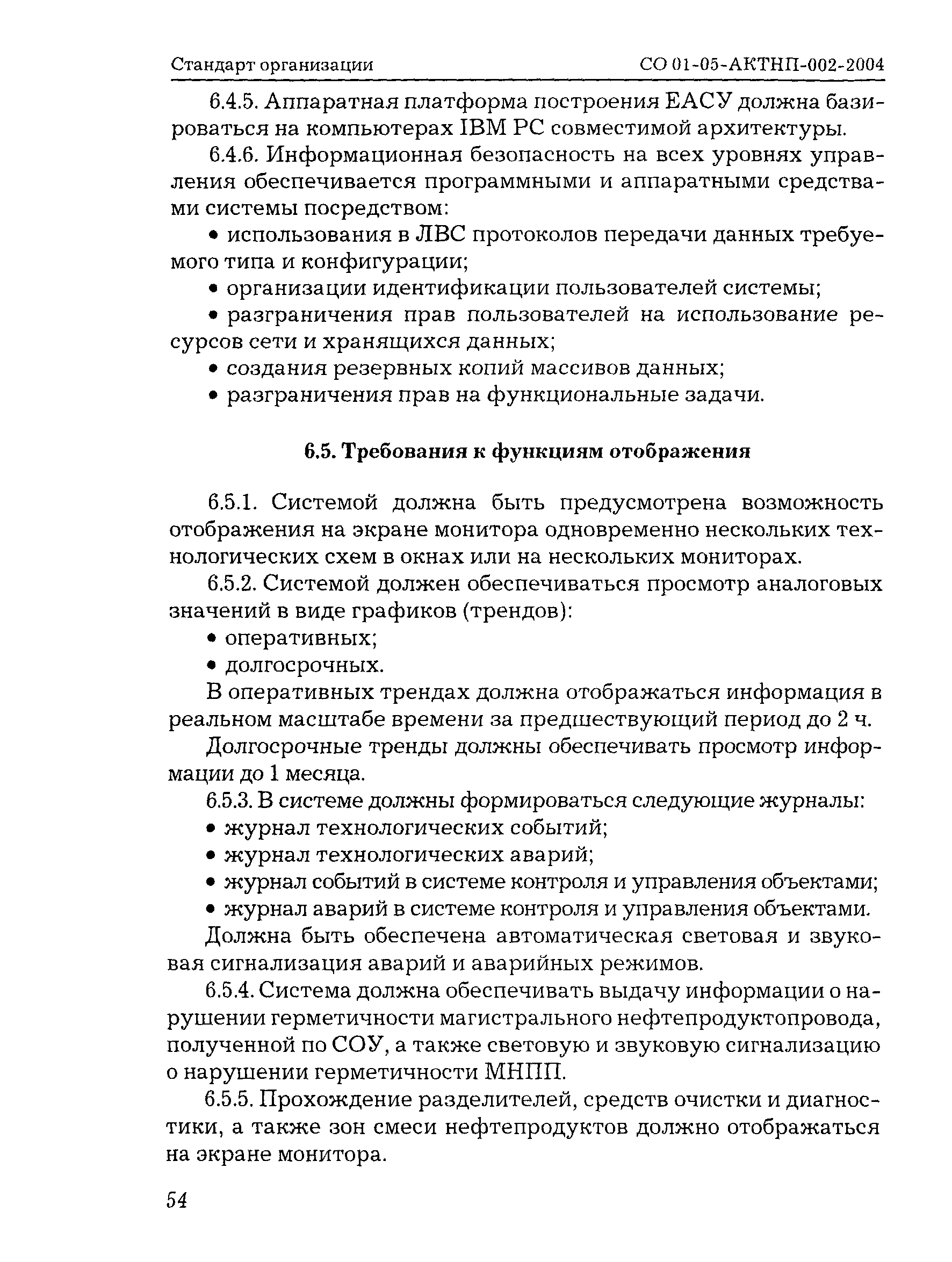

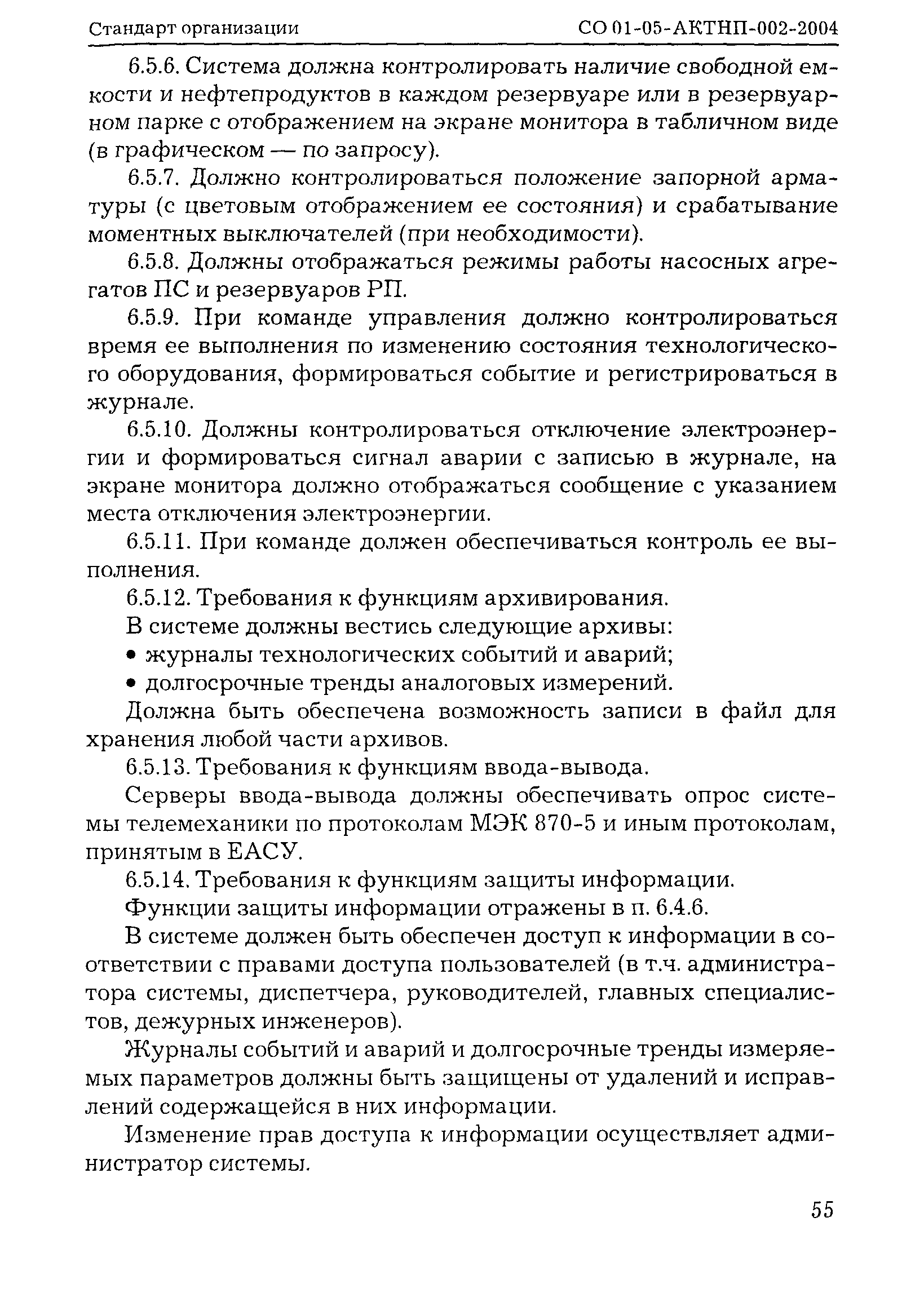

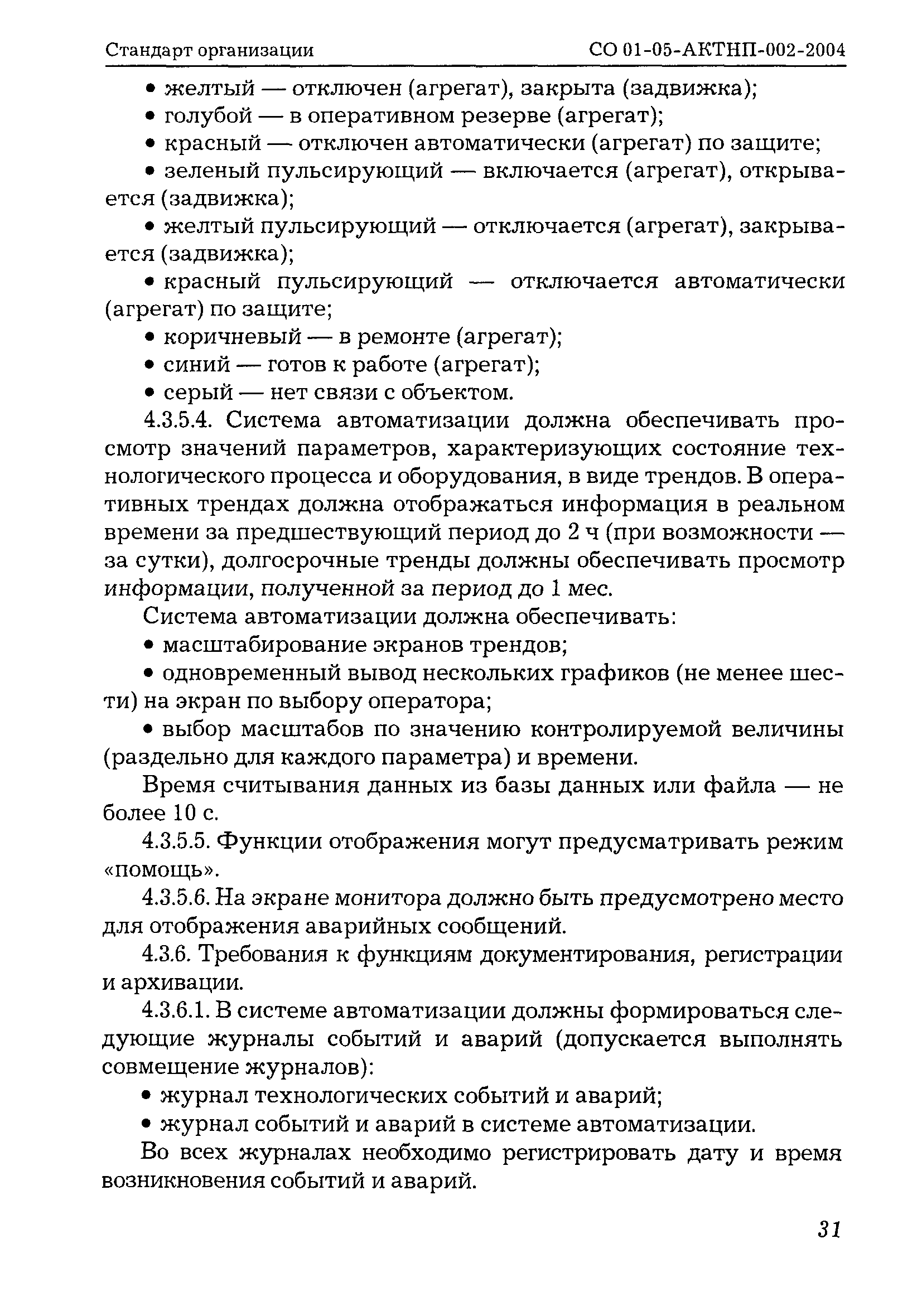

   6.5 Требования к функциям отображения

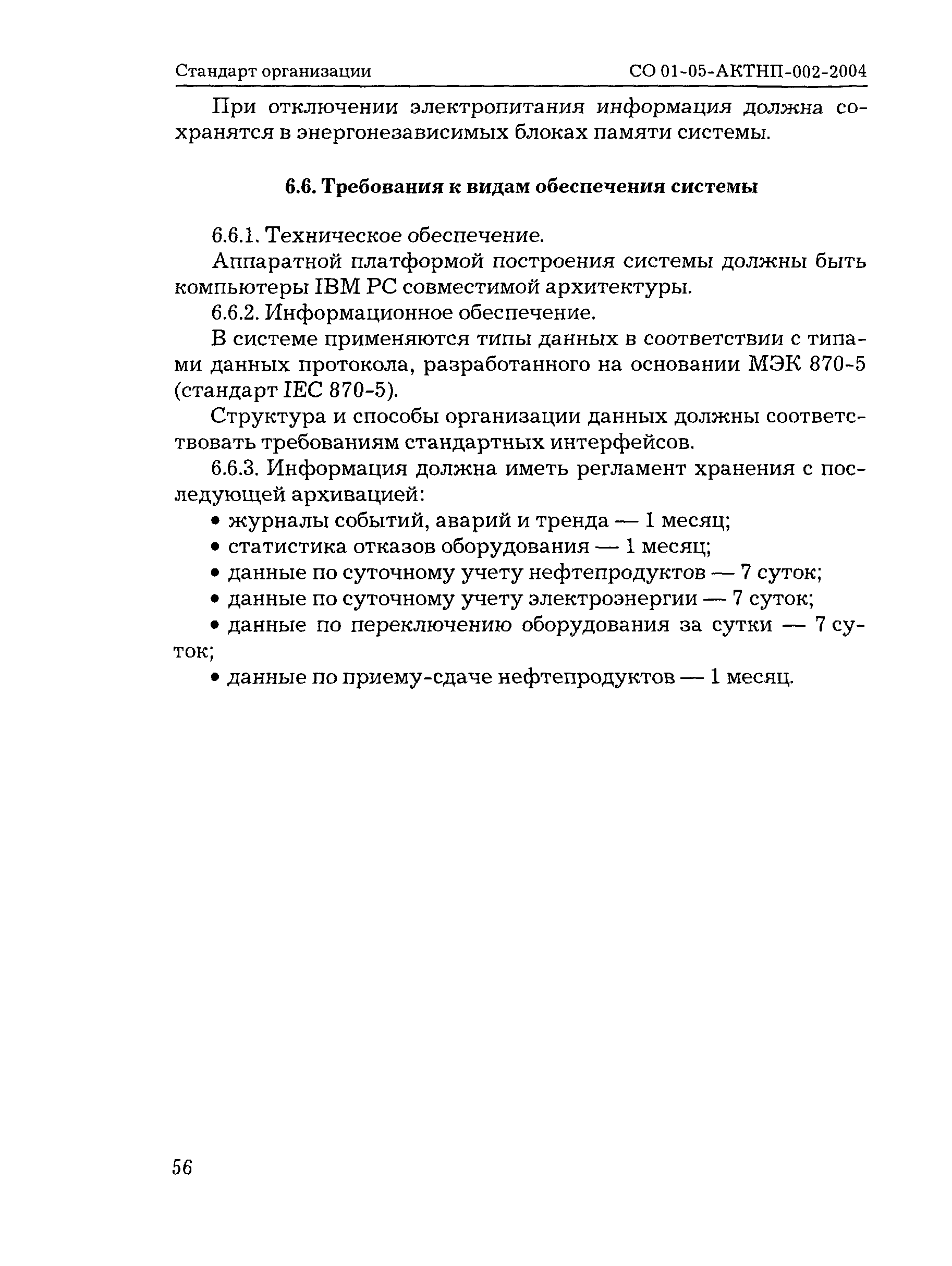

   6.6 Требования к видам обеспечения системы

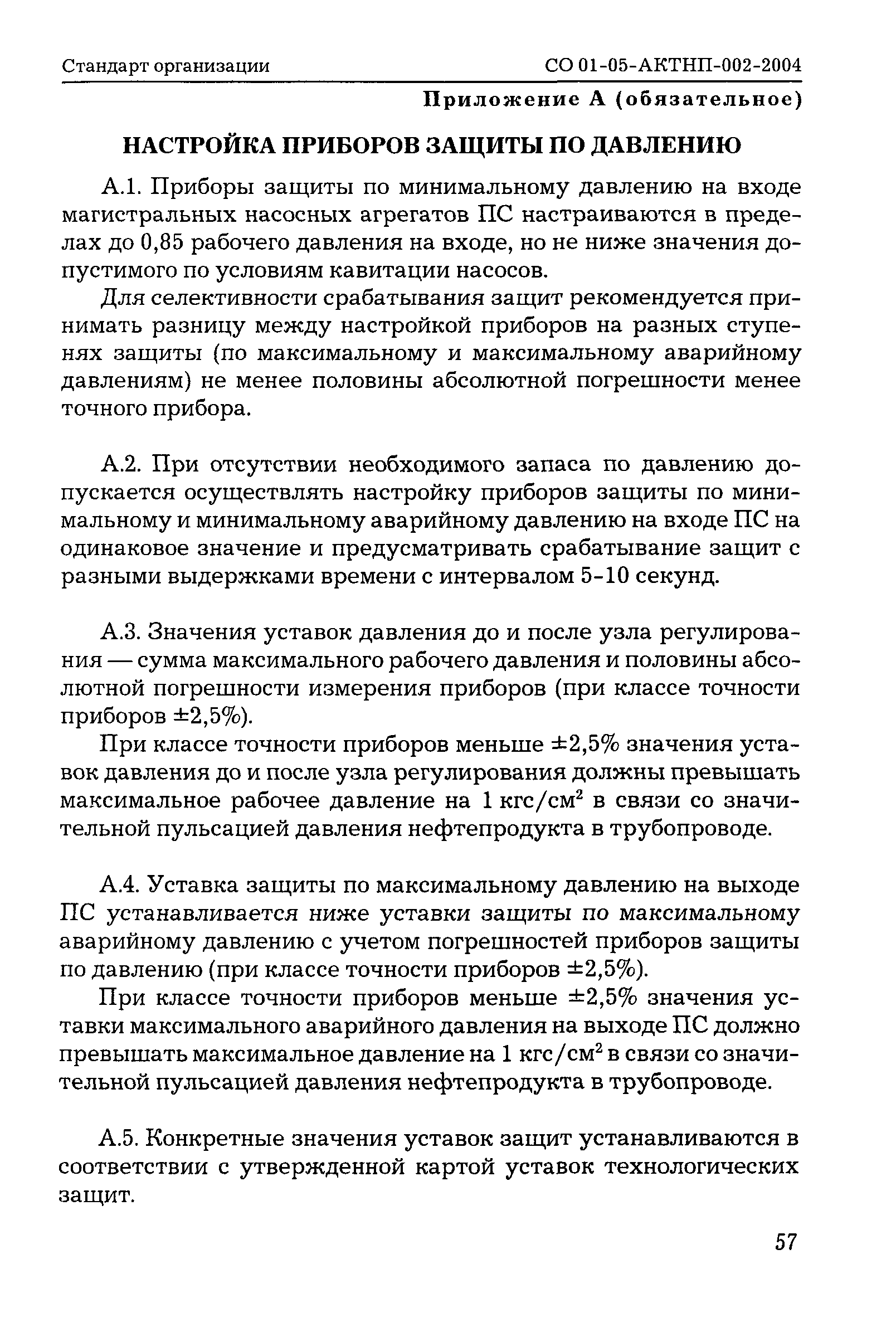

Приложение А Настройка приборов защиты по давлению

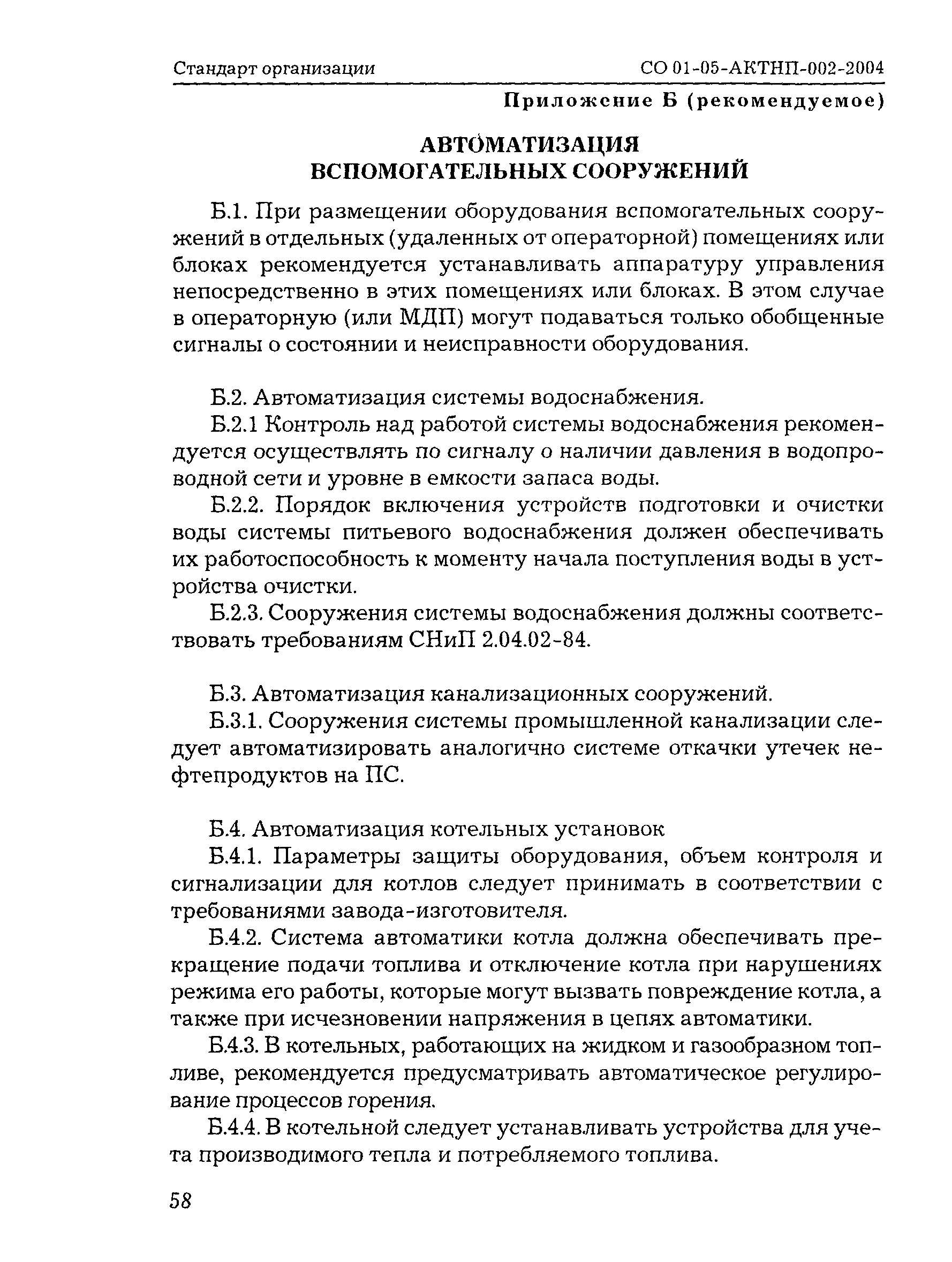

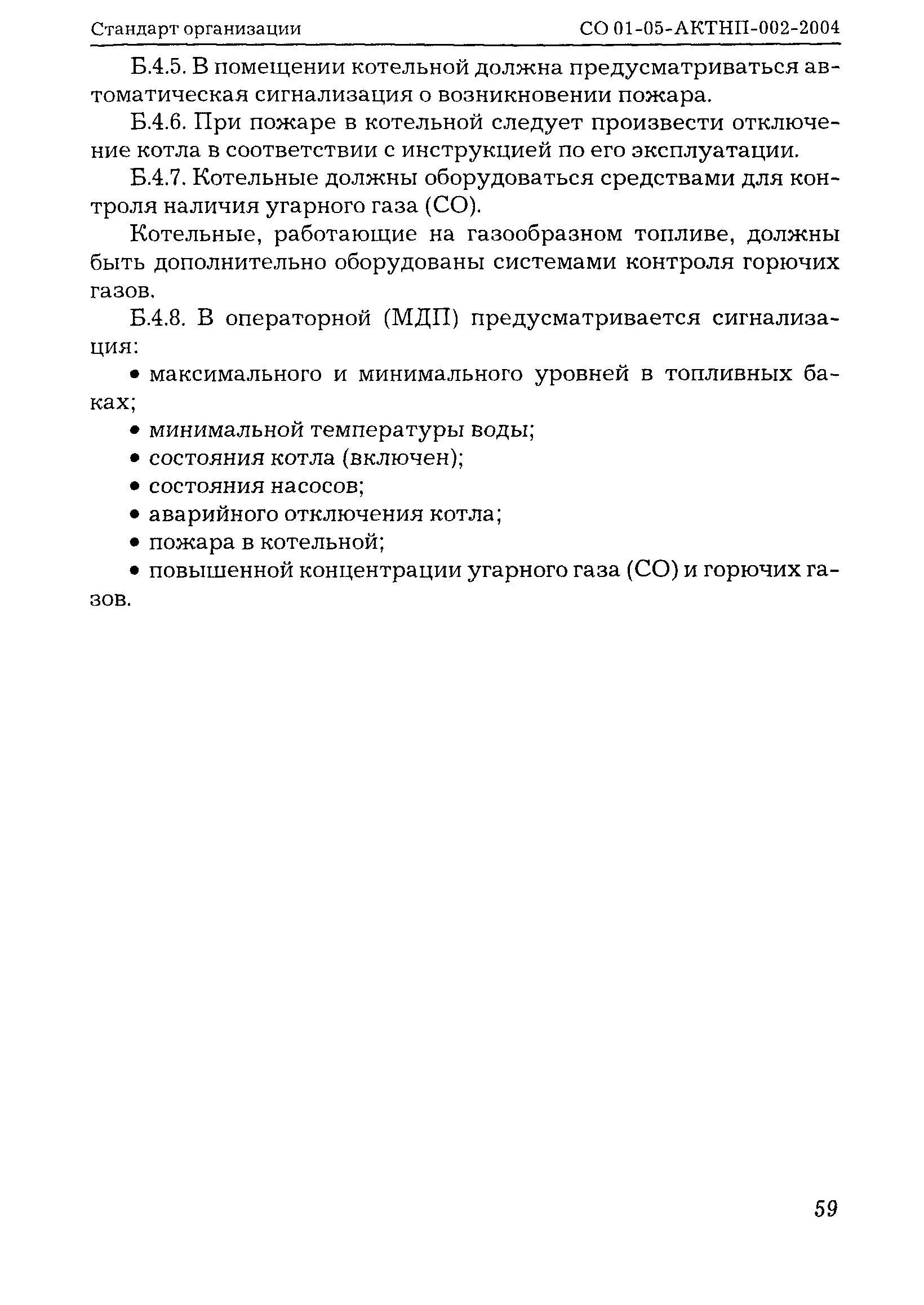

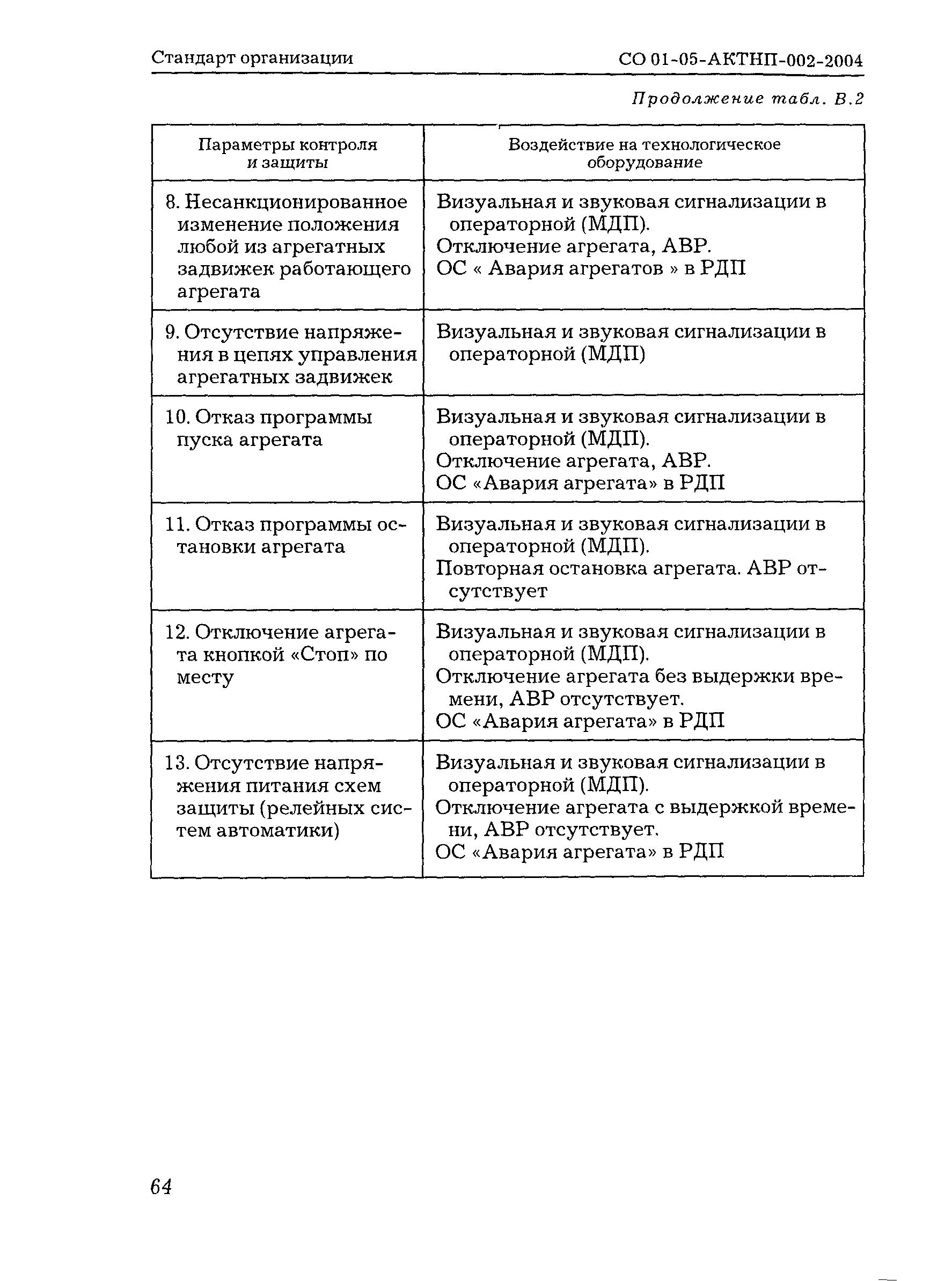

Приложение Б Автоматизация вспомогательных сооружений

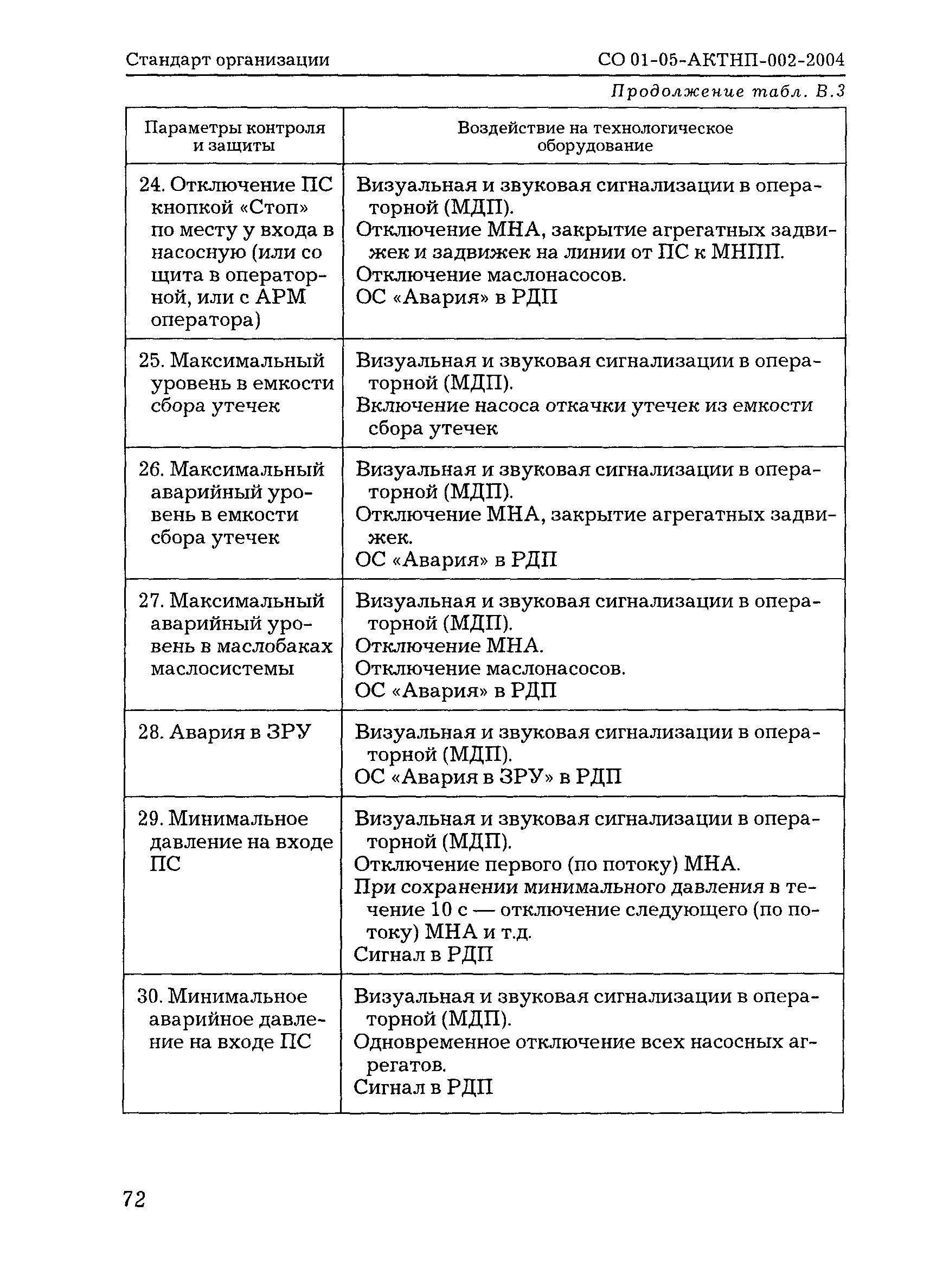

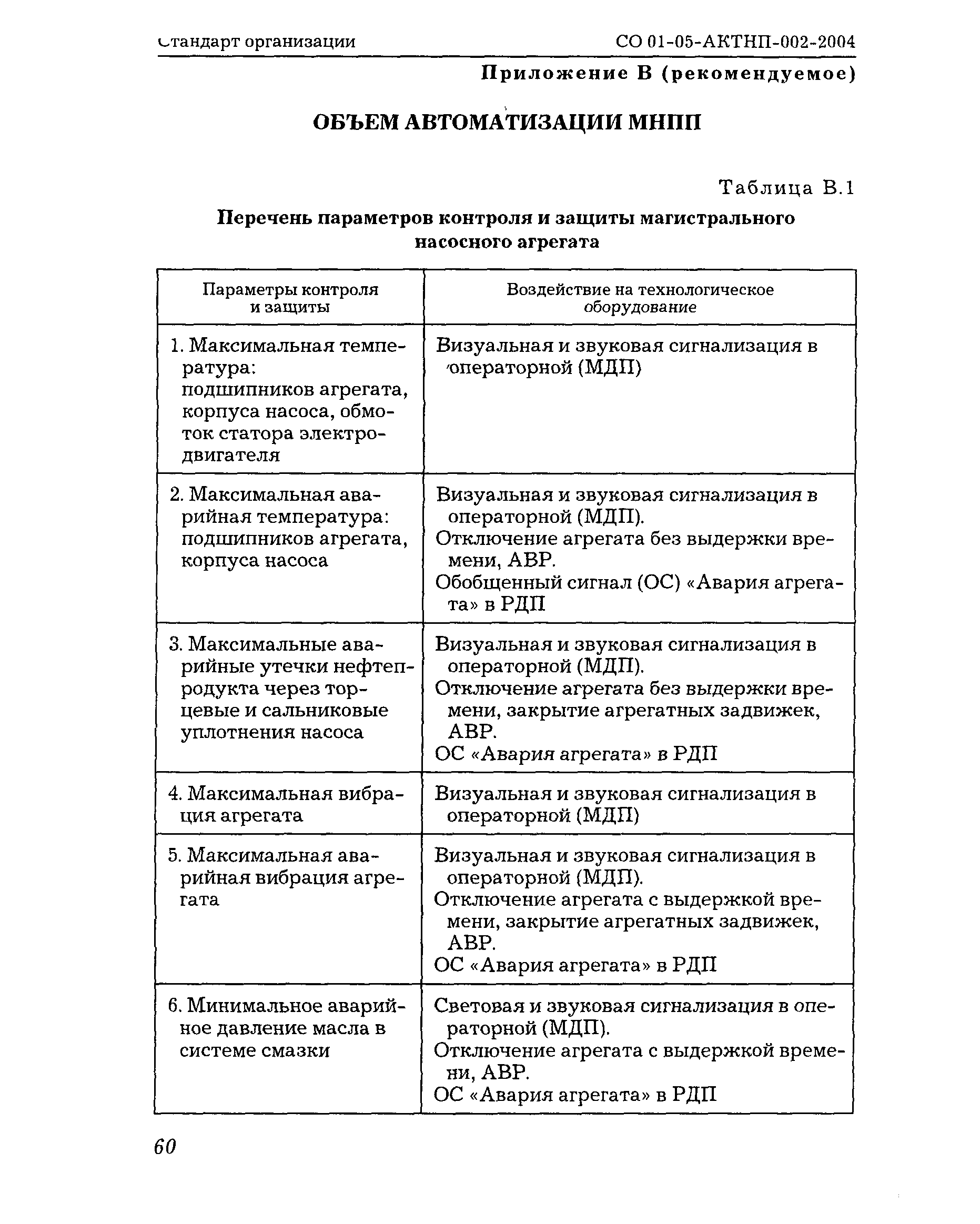

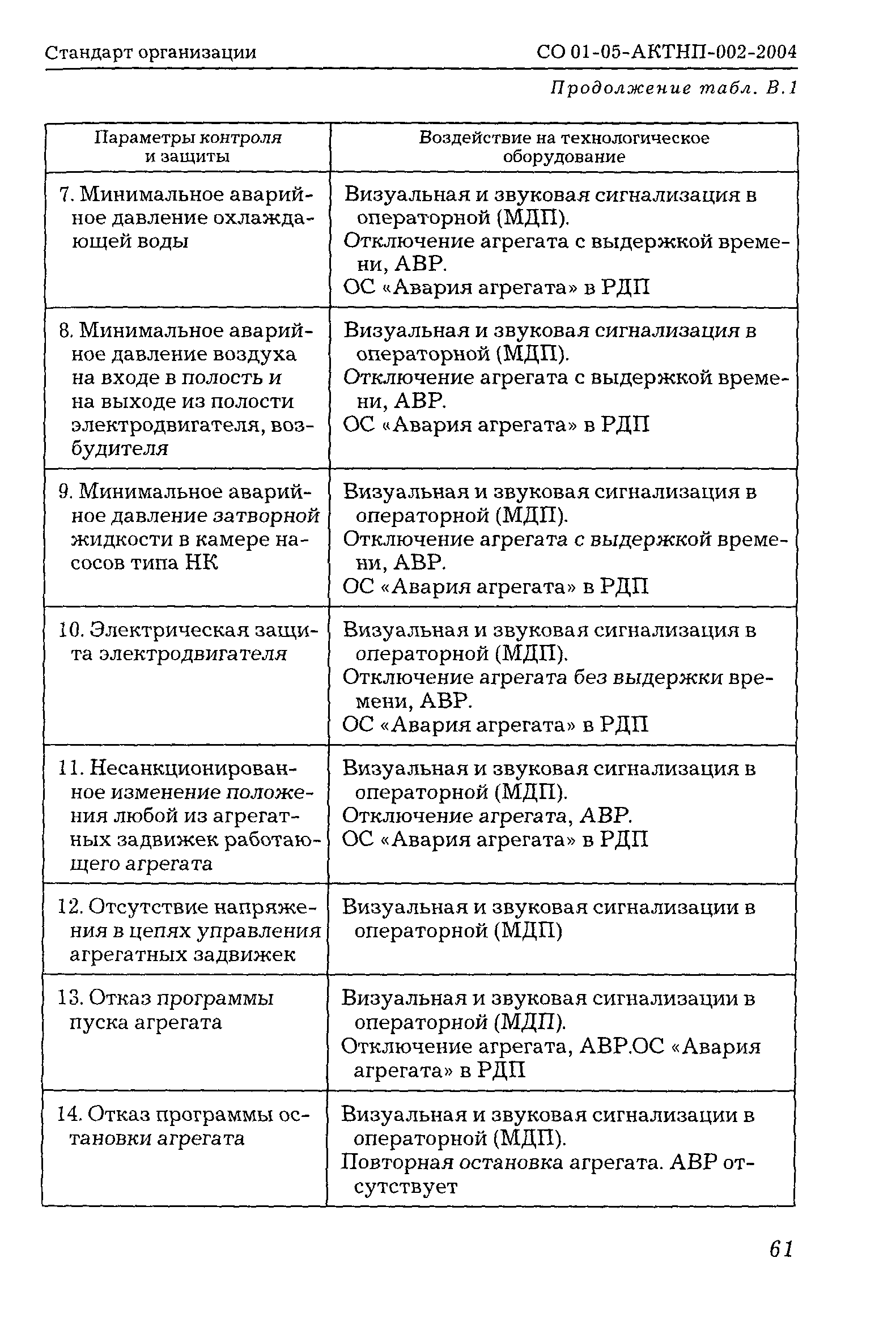

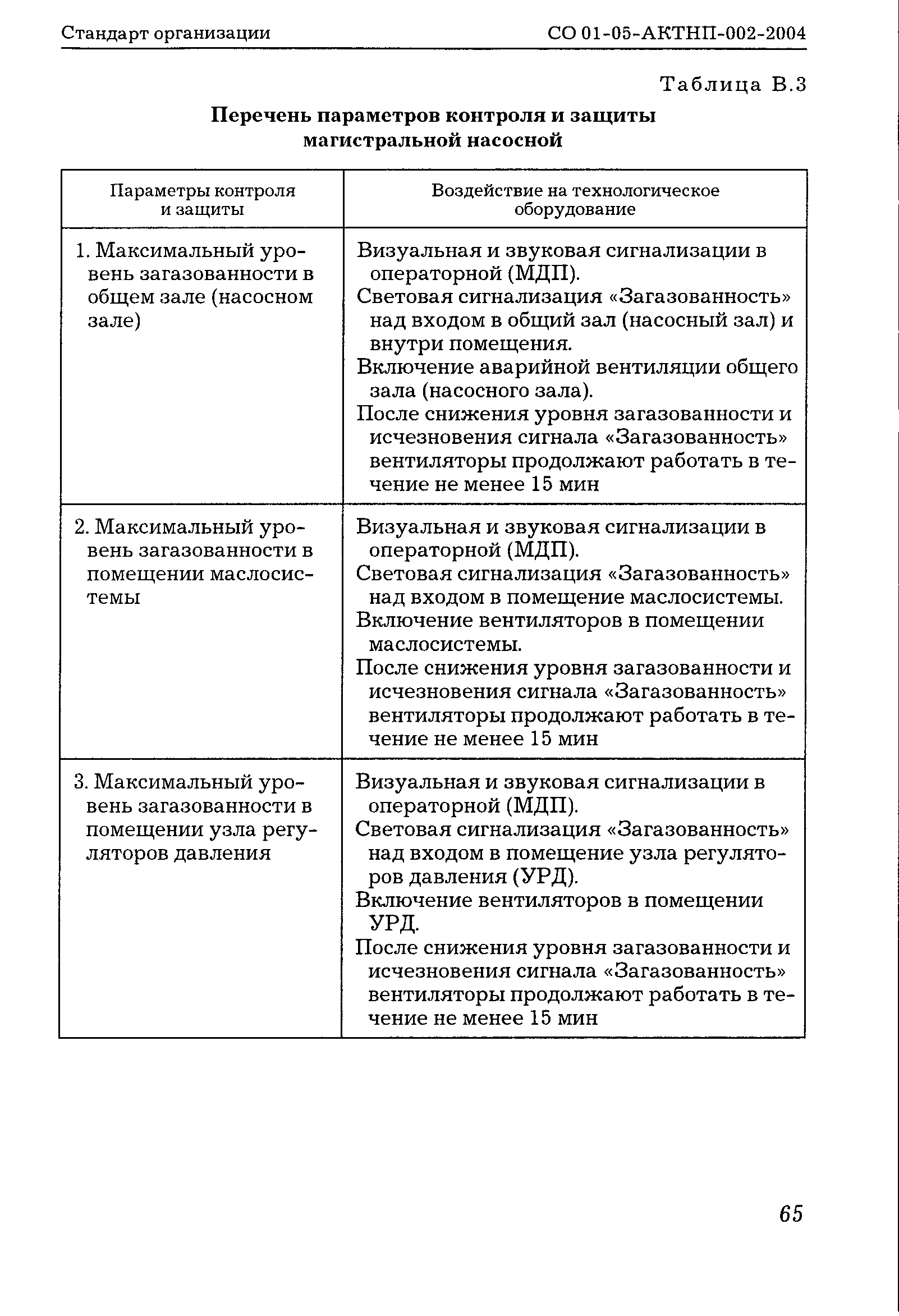

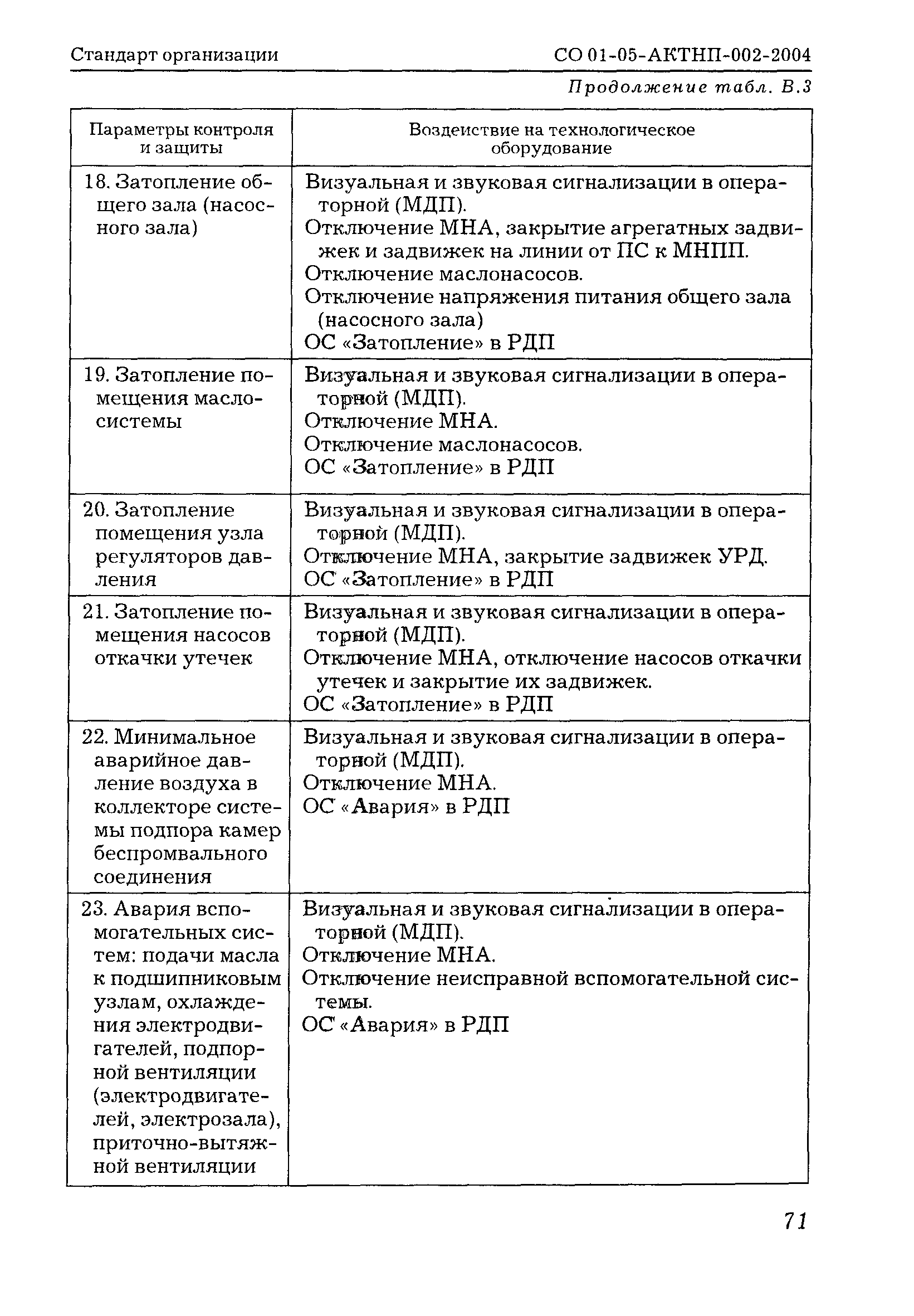

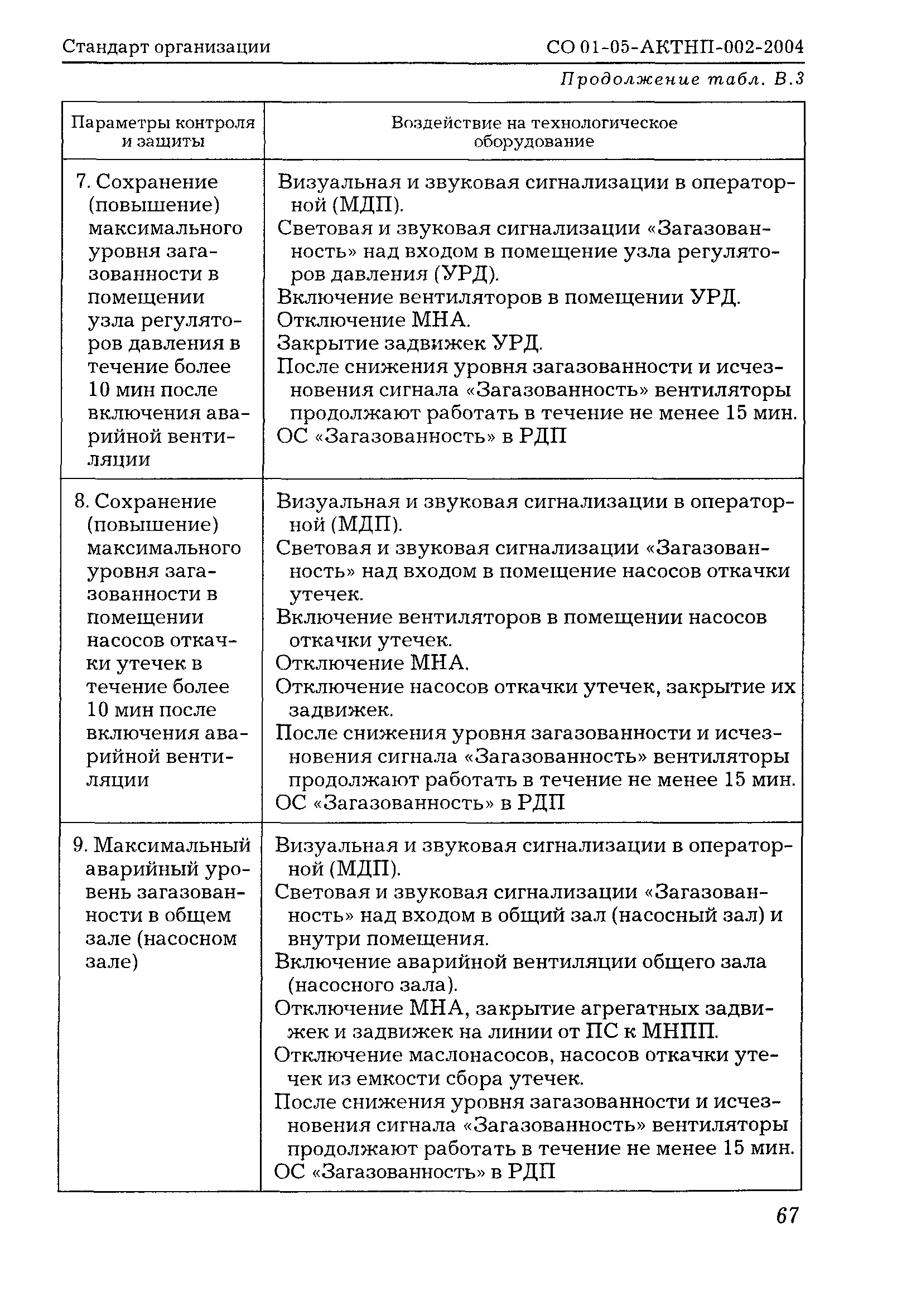

Приложение В Объекм автоматизации МНПП

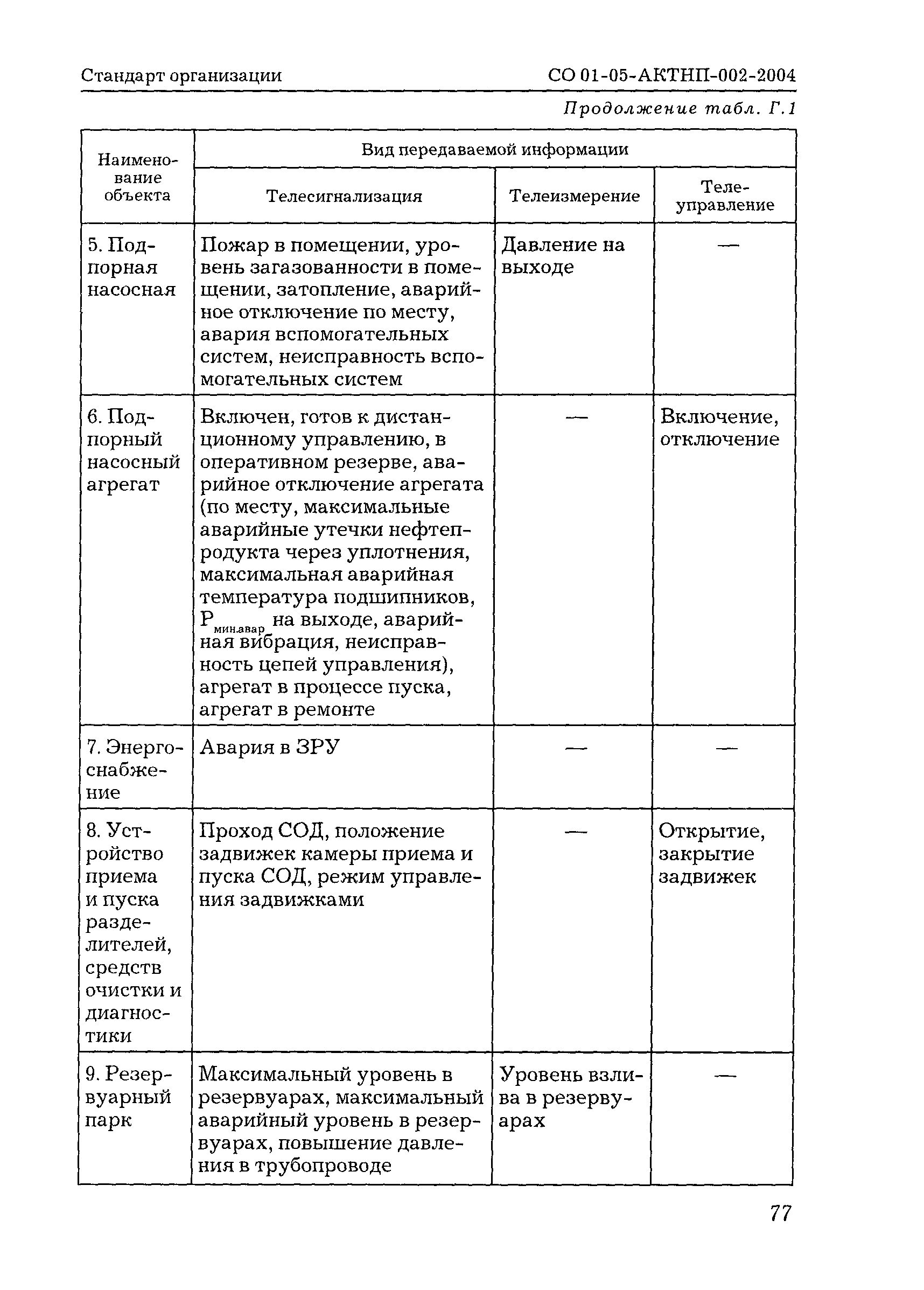

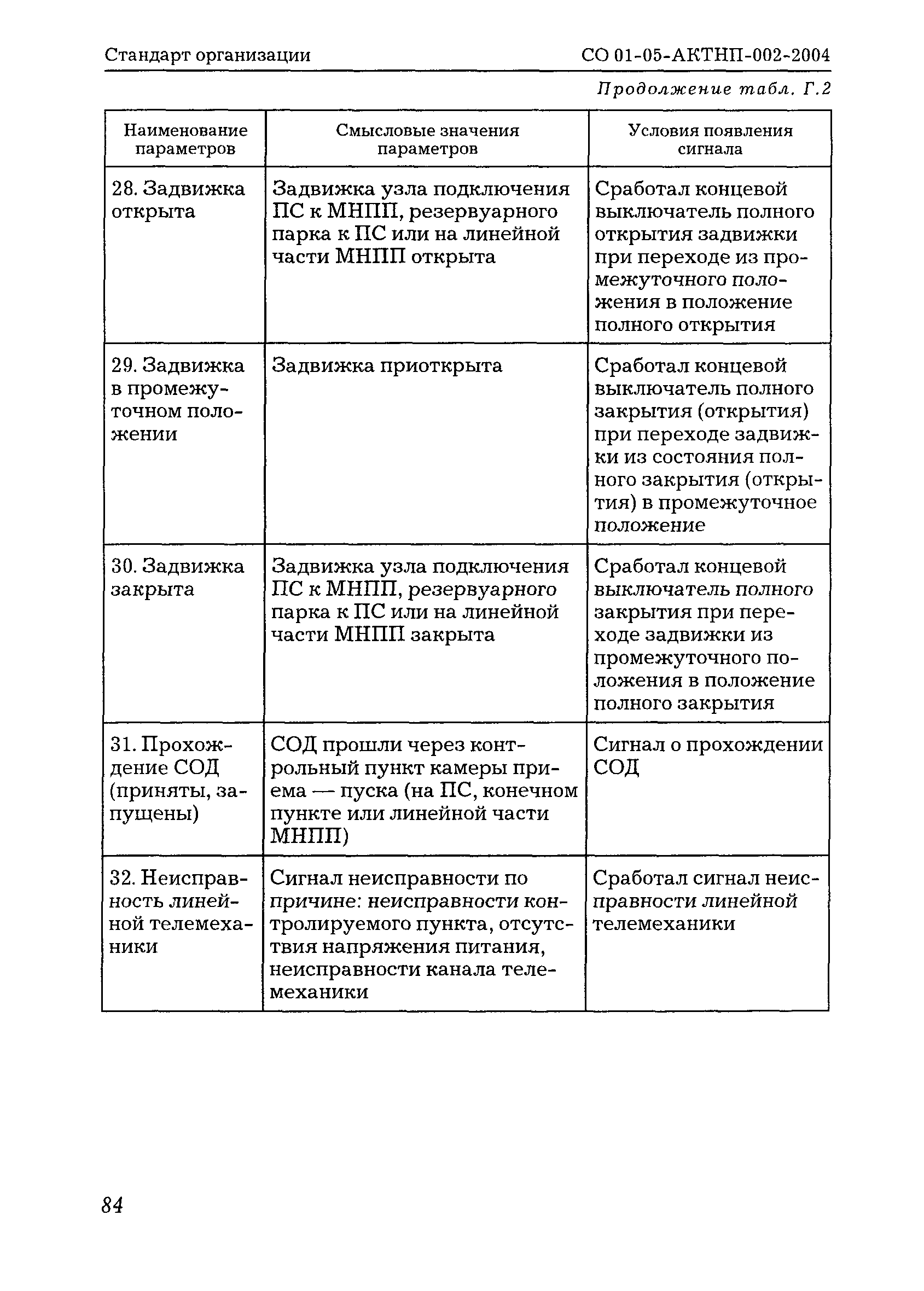

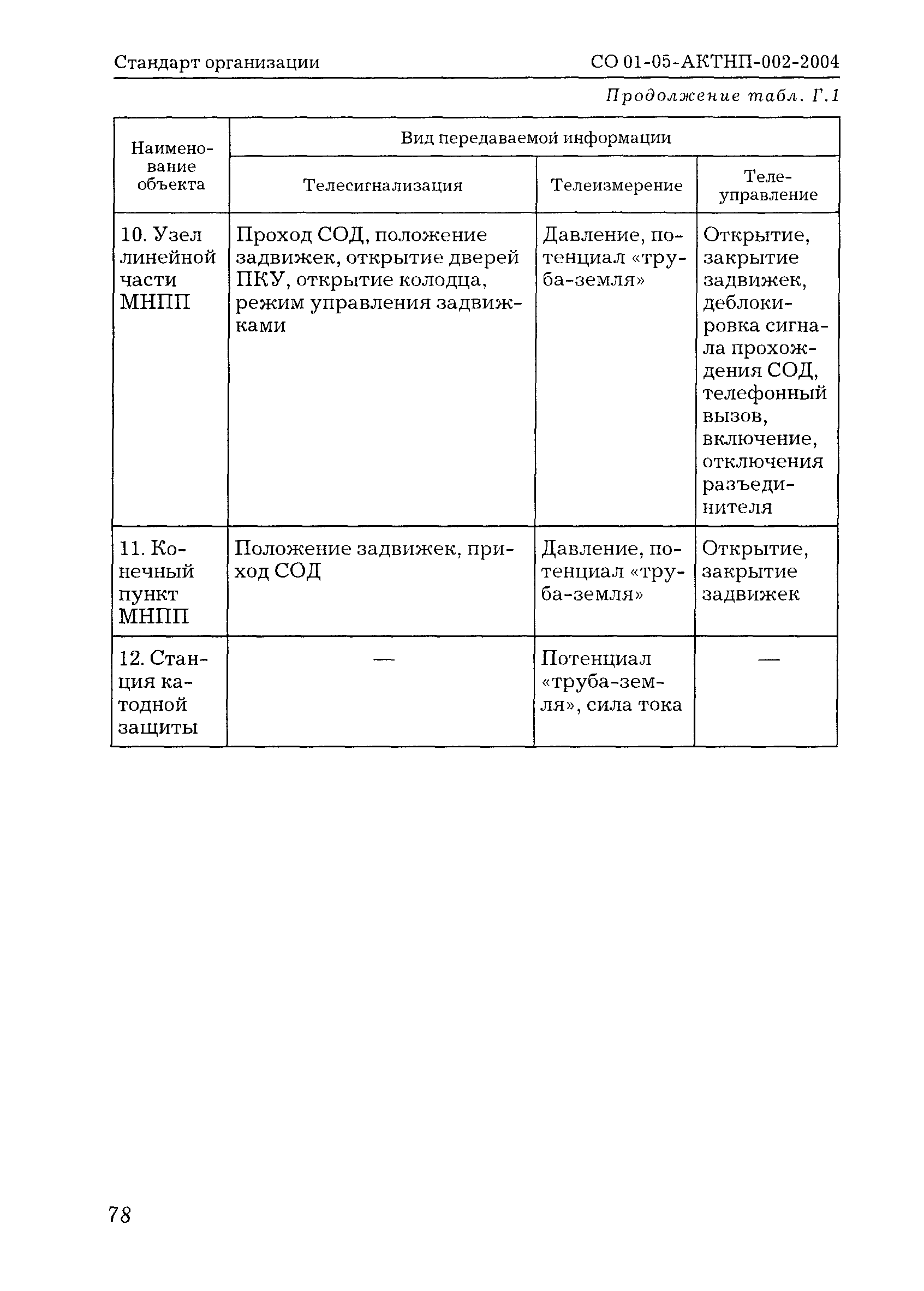

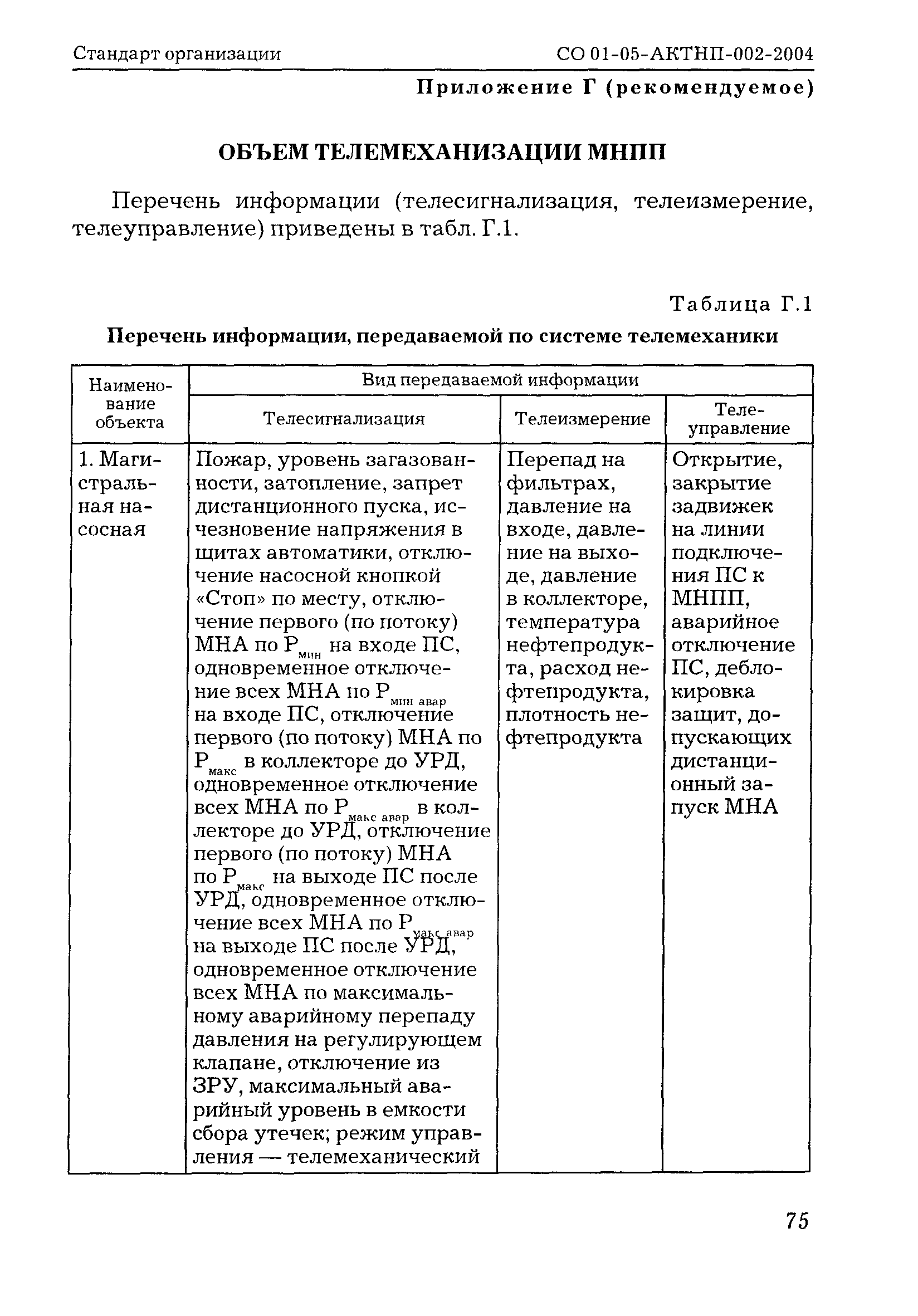

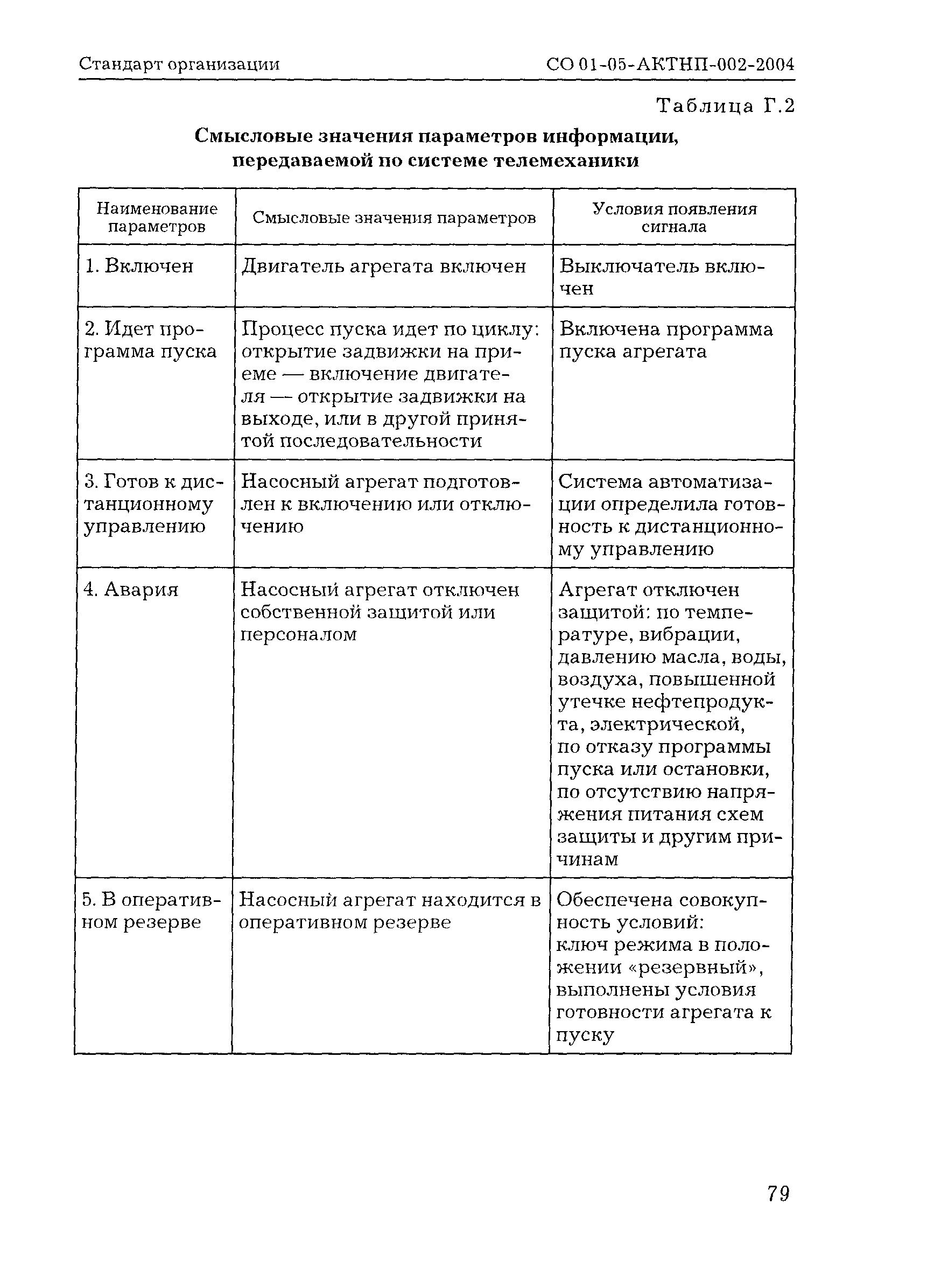

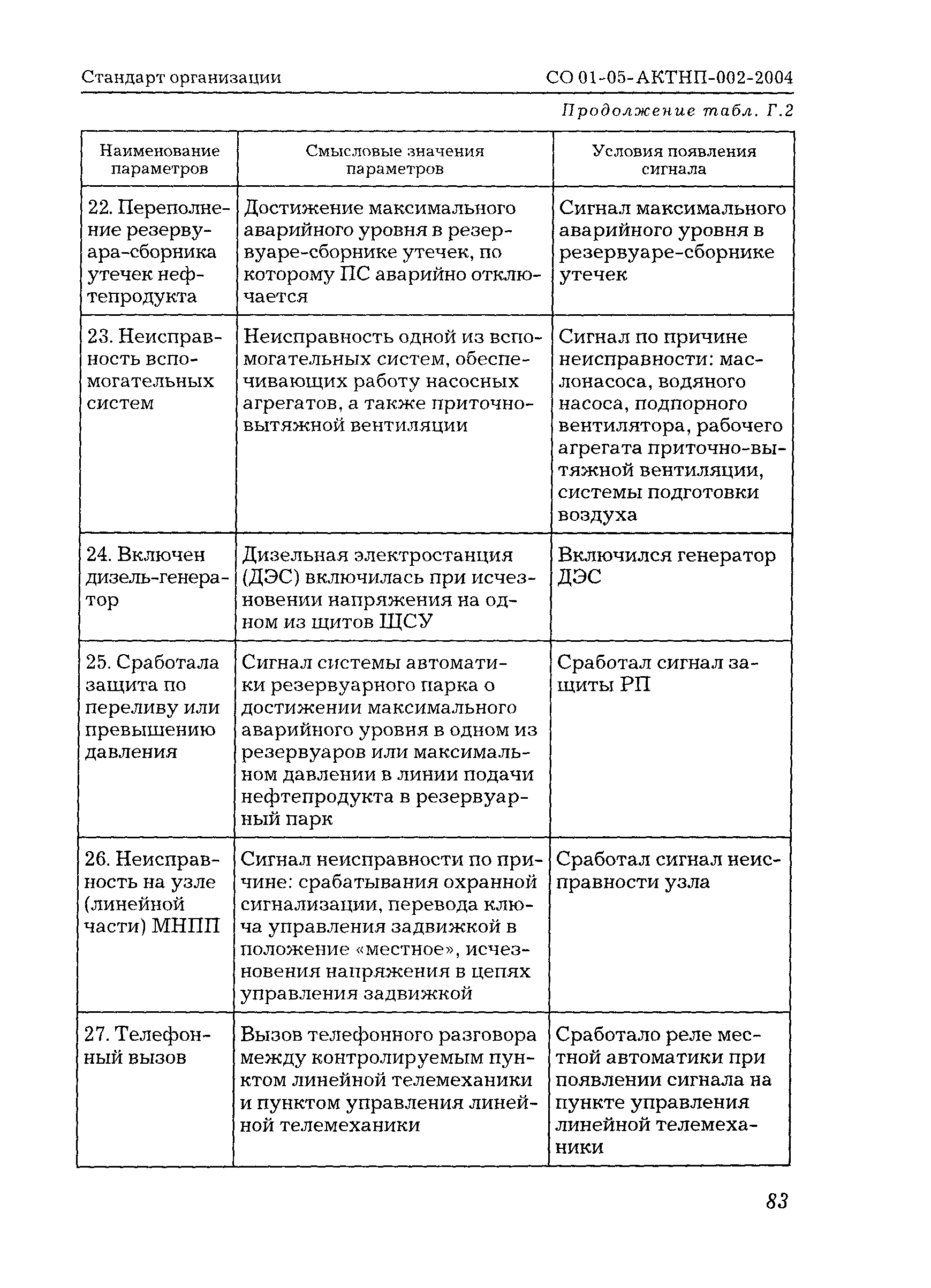

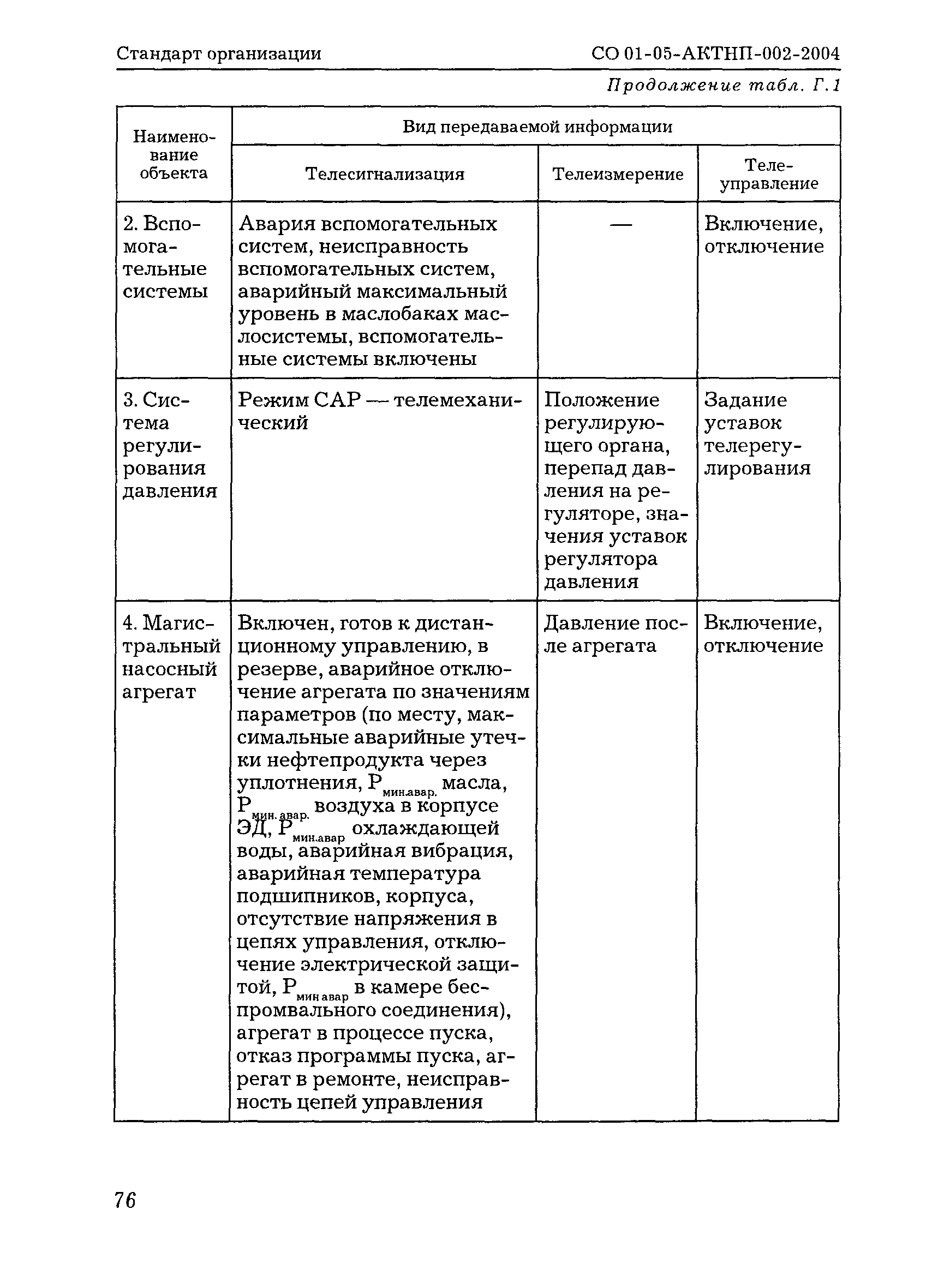

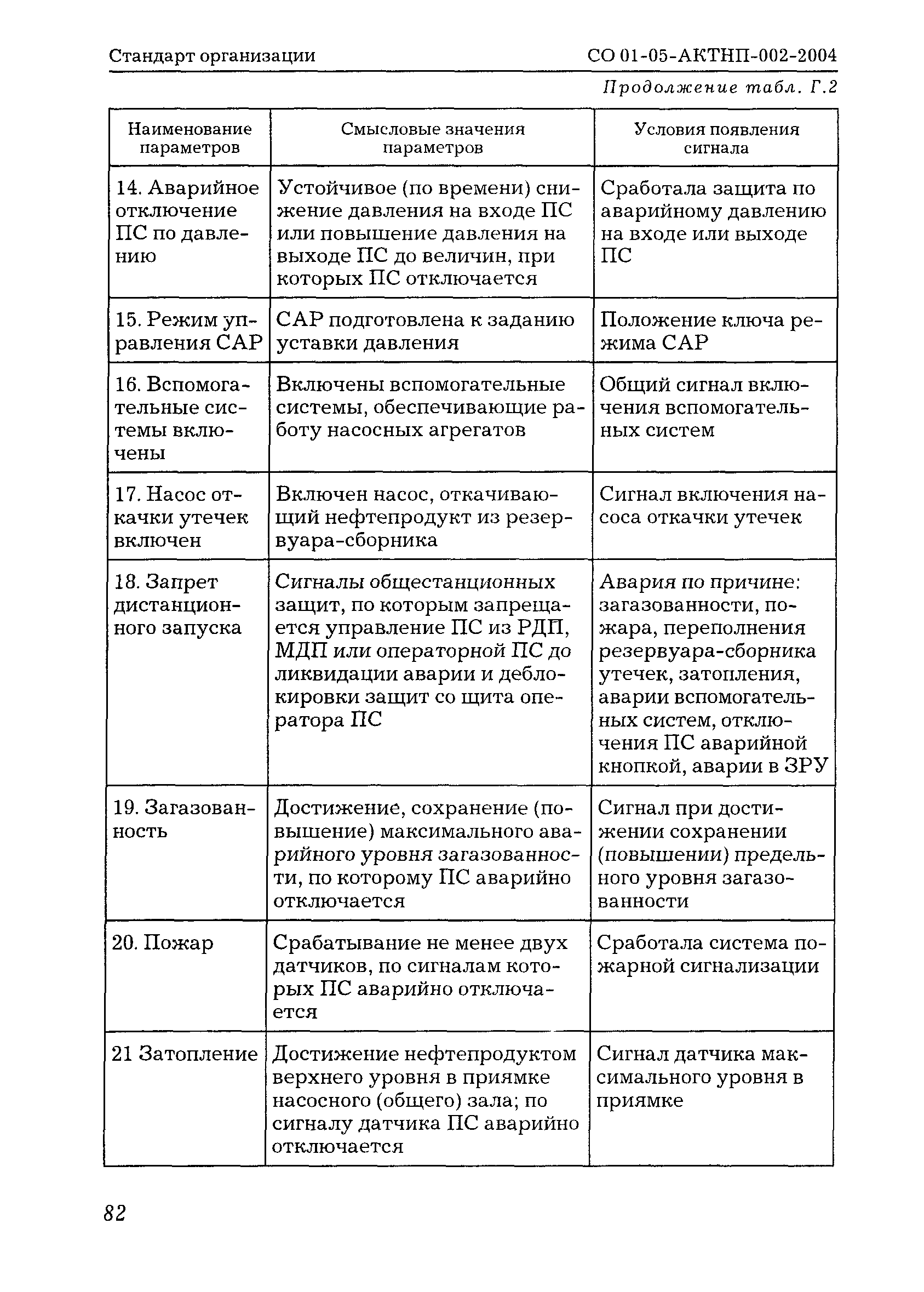

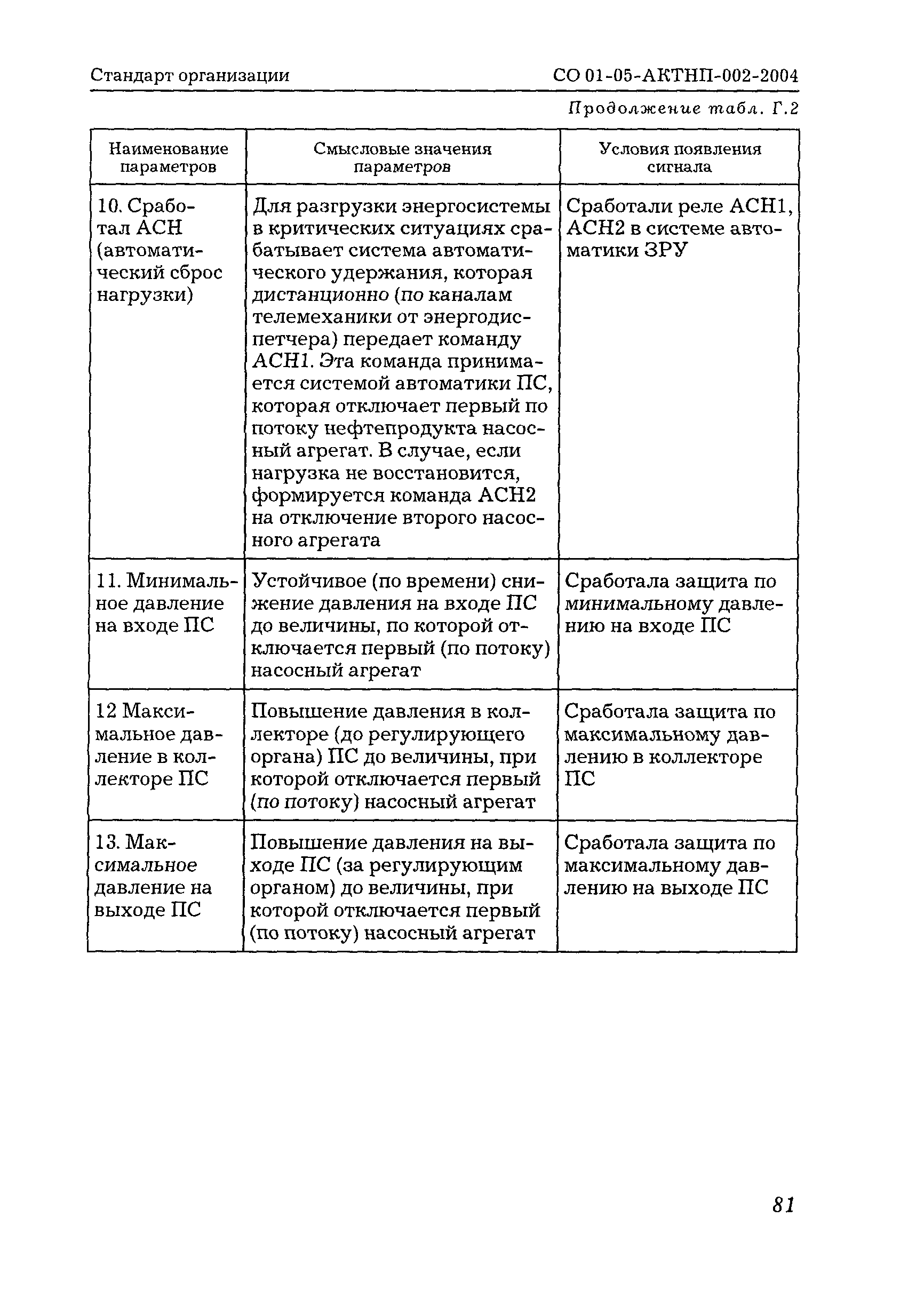

Приложение Г Объем телемеханизации МНПП

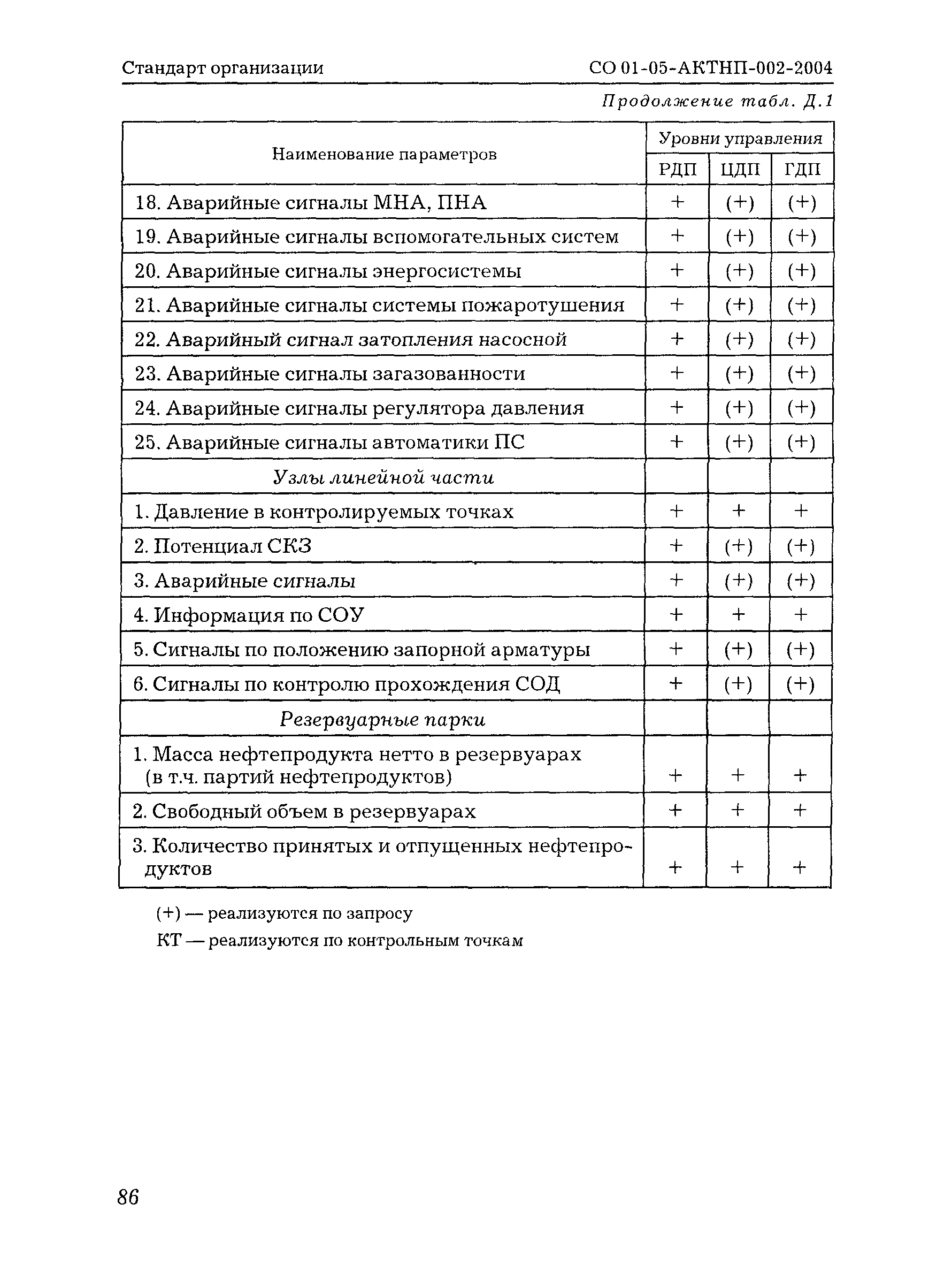

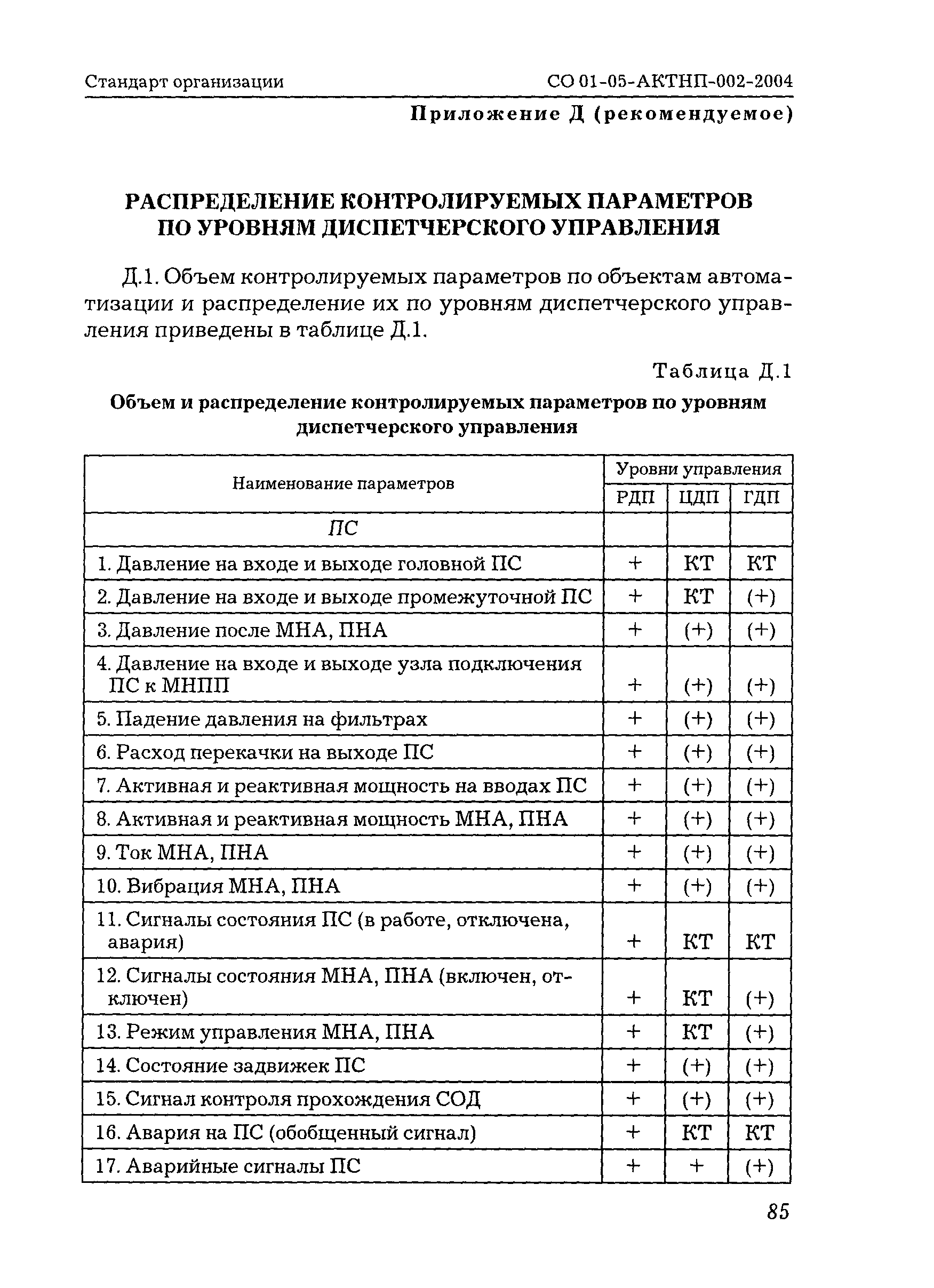

Приложение Д Распределение контролируемых параметров по уровням диспетчерского управления

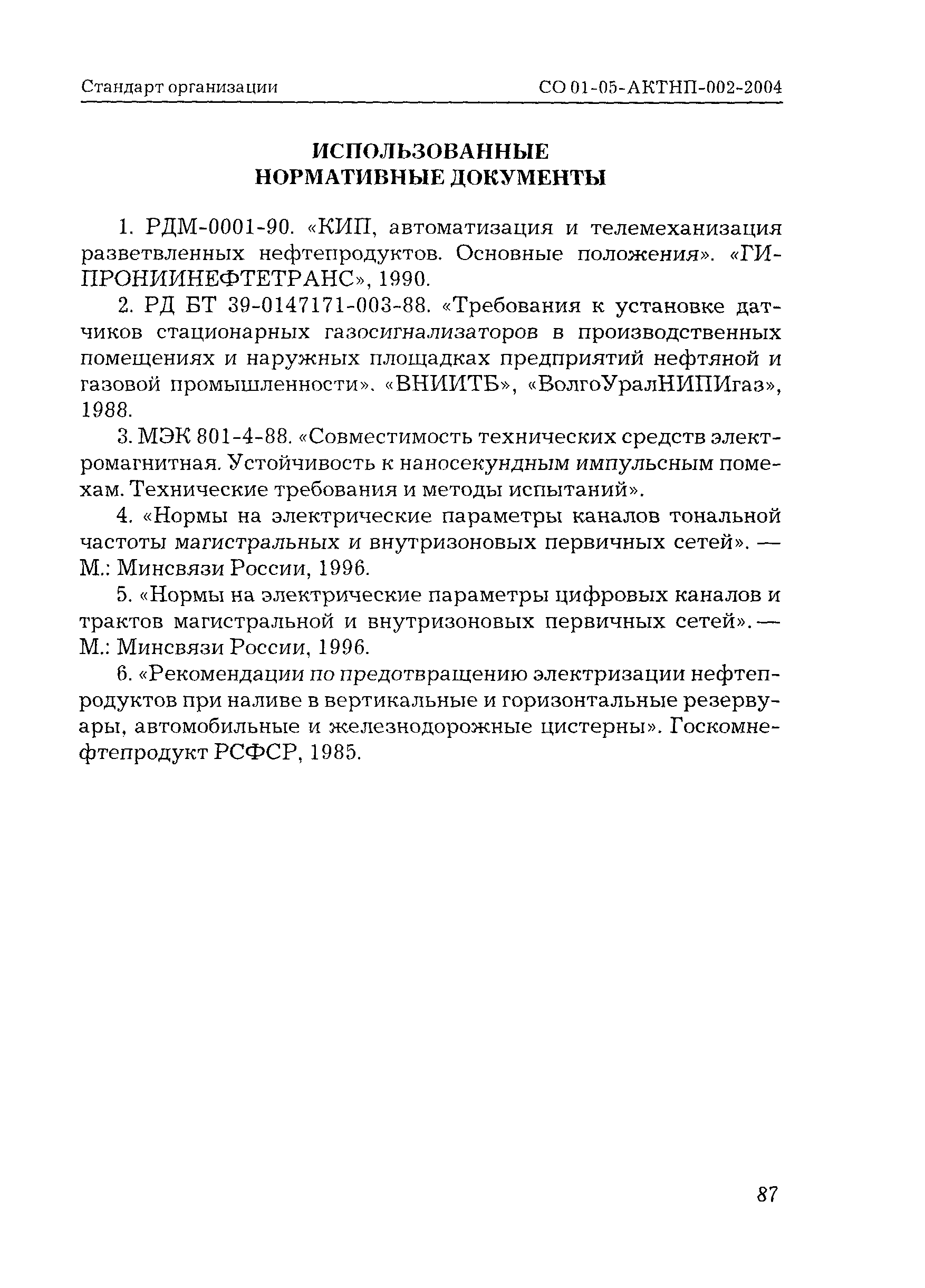

Использованные нормативные документы

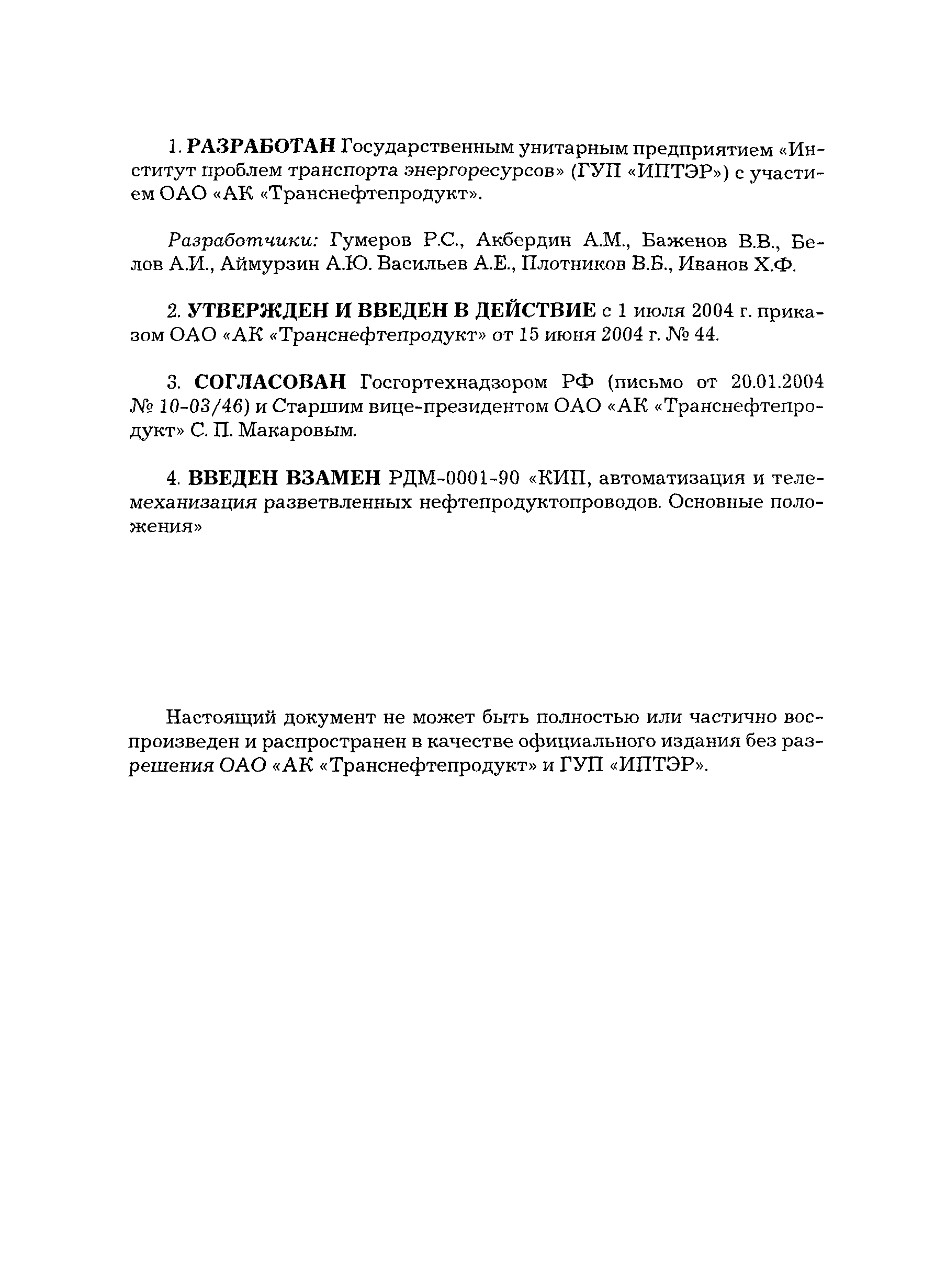

Разработан: ОАО АК Транснефтепродукт
ГУП ИПТЭР
Утверждён:15.06.2004 ОАО АК Транснефтепродукт (44)
Принят:20.01.2004 Госгортехнадзор РФ (Russian Federation Gosgortekhnadzor 10-03/46)
Издан: ОАО ЦНИИТЭнефтехим (2004 г. )
Расположен в:Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Транспортировка и хранение в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Заменяет собой:
  • РДМ 0001-90 «КИП, автоматизация и телемеханизация разветвленных нефтепродуктопроводов. Основные положения»
Нормативные ссылки:
