ПРОФИЛИ ПРОКАТА СТАЛЬНЫЕ
ГОРЯЧЕКАТАНЫЕ И ГНУТЫЕ

УНИФИЦИРОВАННЫЙ ПРОФИЛЬНЫЙ
СОРТАМЕНТ



Р 50-116-90





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



РЕКОМЕНДАЦИИ

РЕКОМЕНДАЦИИ

ПРОФИЛИ ПРОКАТА СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ И ГНУТЫЕ.

Унифицированный профильный сортамент

р 50-116-90

Настоящие рекомендации устанавливают унифицированный сортамент горячекатаных и гнутых профилей проката, допускающихся к применению без ограничения, не допускающихся к применению во вновь создаваемой и модернизируемой технике и подлежащих снятию с производства с 1991 г., а также основные требования к их разработке.

Рекомендации не распространяются на горячепрессованные, кованые, штампованные профили, горячекатаные и гнутые профили, изготовляемые для внутриотраслевого применения.

1. УНИФИЦИРОВАННЫЙ СОРТАМЕНТ ГОРЯЧЕКАТАНЫХ И ГНУТЫХ ПРОФИЛЕЙ ПРОКАТА

1.1. Унифицированный сортамент горячекатаных и гнутых профилей проката включает следующие виды проката:

заготовки;

прокат круглый;

прокат квадратный;

прокат шестигранный;

прокат полосовой;

уголки равнополочные и неравнополочные;

двутавры;

швеллеры;

фасонные профили отраслевого и специального назначения;

гнутые профили проката общего и специального назначения;

профили гофрированные;

профили высокой жесткости с периодически повторяющимися гофрами.

1.2. Унифицированный сортамент горячекатаных профилей проката, допускающихся к применению без ограничения, приведен в табл. 1, гнутых - в табл. 2.

1.3. Перечень горячекатаных и гнутых профилей, не допускающихся к применению во вновь создаваемой или модернизируемой технике и технологии металлообработки с 01.01.91 г., приведен в приложении 1.

2. ПОРЯДОК ПОСТАНОВКИ НА ПРОИЗВОДСТВО НОВЫХ И СНЯТИЕ С ПРОИЗВОДСТВА УСТАРЕВШИХ ГОРЯЧЕКАТАНЫХ И ГНУТЫХ ПРОФИЛЕЙ ПРОКАТА

2.1. Разработка и постановка на производство новых профилей проката осуществляется по ГОСТ 15.001.

2.2. Основные требования прокатного производства к разработке новых горячекатаных профилей приведены в приложении 2, гнутых профилей проката - в приложении 3.

2.3. Заявки или технические задания на разработку и освоение производства новых профилей должны содержать:

область применения;

расчет экономического эффекта от производства и применения в народном хозяйстве новых профилей проката;

заменяемую металлопродукцию;

ориентировочную потребность в новых профилях на пять лет (по годам) с начала промышленного производства.

2.4. Заявки или технические задания на новые профили проката представляются на заключение в головной институт Министерства черной металлургии СССР.

2.5. Снятие с производства устаревших профилей проката осуществляется путем отмены нормативно-технической документации или внесения в нее изменений, обуславливающих исключение этих профилей.

Таблица 1

Перечень
унифицированных горячекатаных профилей проката, допускающихся к применению без ограничения



Наименование профиля

Размеры, мм

Количество, шт.

Нормативно-техническая документация, по которой изготовляют профили



1. ЗАГОТОВКИ



1.1. Болванка обжатая (блюм)

140; 150; 160; 170; 180; 100; 200; 210; 220; 240 250; 260; 280; 300; 320; 360; 400; 450

18

ОСТ 14-13-75



1.2. Заготовка квадратная

40; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95; 100; 106; 110; 115; 120; 125; 130; 140; 150; 160; 170; 180; 190; 200; 210; 220; 240; 250

30

ОСТ 14-2-205-87



1.3. Заготовки осевые для подвижного состава железных дорог широкой колеи

190; 200; 205; 210; 215; 220; 230; 250; 265; 275; 300; 350

12

ГОСТ 4728-79



1.4. Заготовка трубная

70; 80; 85; 90; 95; 100; 105; 110; 115; 120; 130; 140; 150; 160; 170; 180; 190; 200; 210; 230; 240; 250; 270

23

ОСТ 14-21-77



13. Заготовка для мелющих шаров

30; 40; 50; 60; 70; 80; 90; 100; 110; 120

10

ТУ 14-2-133-74



2. СОРТОВЫЕ ПРОФИЛИ ОБЩЕГО НАЗНАЧЕНИЯ



2.1. Прокат круглый

5; 5,5; 6; 6,3; 6,5; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 25; 26; 27; 28; 29; 30; 31; 32; 33; 34; 35; 36; 37; 38; 39; 40; 41; 42; 43; 44; 45; 46; 47; 48; 50; 52; 53; 54; 55; 56; 58; 60; 62; 63; 65; 67; 68; 70; 72; 75; 78; 80; 82; 85; 90; 95; 100; 105; 110; 115; 120; 125; 130; 135; 140; 150; 160; 170; 180; 190; 200; 210; 220; 230; 240; 250

89

ГОСТ 2590-88



2.2. Прокат квадратный

6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 25; 26; 27; 28; 29; 30; 32; 34; 35; 36; 38; 40; 42; 45; 46; 48; 50; 52; 55; 58; 60; 63; 65; 70; 75; 80; 85; 90; 93; 95; 100; 105; 110; 115; 120; 125; 130; 136; 140; 145; 150; 160; 170; 180; 190; 200

65

ГОСТ 2591-86



2.3. Прокат шестигранный

8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 26; 26; 27; 28; 29; 30; 32; 34; 36; 38; 40; 41; 42; 43; 46; 47; 48; 50; 52; 53; 55; 56; 57; 60; 63; 65; 70; 75

45

ГОСТ 2879-88



2.4. Полоса

16´4; 5; 6; 7; 8; 9; 10; 12

413

ГОСТ 103-76



17´8



20´4; 5; 6; 8; 10; 12; 14



22´4; 5; 6; 8; 10; 12; 13



25´4; 5; 6; 8; 10; 12; 13; 14; 15; 16; 19; 20



27´12; 23



28´16; 17; 19



30´4; 5; 6; 8; 10; 12; 14; 16; 17; 18; 20; 22



32´4; 20; 24; 25



34´24; 27



36´4; 5; 6; 8; 10; 11; 12; 14; 16; 18; 20; 22; 23; 25; 26



39´24; 32



40´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 32



44´26



45´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 32; 36



50´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40



56´5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36



60´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45



63´14



65´4; 5; 6; 8; 10; 12; 14; 46; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45



70´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45



76´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 26; 28; 30; 32; 36; 40; 45



80´4; 5; 6; 7; 8; 10; 12; 14; 16; 18; 20; 22; 26; 28; 30; 32; 36; 40; 45; 50; 56



85´5; 6; 8; 10; 12; 14; 20; 26; 30; 32; 36; 40; 45



90´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 26; 28; 30; 32; 36; 40; 45; 50; 56; 60



100´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30 - 32; 36; 40; 50; 60



105´60



110´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 36; 40; 56



120´4; 5; 6; 7; 8; 10; 12; 14; 16; 20; 22; 25; 30; 36; 40; 50



130´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 25; 30; 32; 36; 40



140´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 36; 40



150´4; 5; 6; 7; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45; 50; 56; 60



160´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30



170´4; 5; 6; 10; 18; 20



180´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 36; 40; 50; 60



200´4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 40; 50; 60



2.5. Сталь полосовая инструментальная

4´12; 14; 16; 18; 20; 26; 30; 40; 45

116

ГОСТ 4405-75 (в части горячекатаных полос)



5´12; 14; 16; 20; 25; 30; 35; 40; 45



6´10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 36; 40; 45; 50; 60; 65



8´12; 14; 16; 18; 20; 22; 25; 30; 35; 40; 45; 50; 60; 65; 100



9´25; 30



10´16; 18; 20; 26; 30; 35; 40; 45; 50; 60; 65; 100; 120



12´16; 20; 22; 25; 28; 30; 35; 40; 45; 50; 60; 65; 100



14´16; 23; 22; 25; 30; 35; 40



16´20; 22; 25; 30; 32; 35; 40; 45



18´30; 60



20´25; 30; 35; 38; 40; 45; 50; 60; 70; 90



22´45; 50



25´30; 40; 50; 55; 60



30´35; 40; 46; 50



3. ФАСОННЫЕ ПРОФИЛИ ОБЩЕГО НАЗНАЧЕНИЯ



3.1. Уголки равнополочные

20´20´3; 4

118

ГОСТ 8509-86



25´25´3; 4; 5



28´28´3



30´30´3; 4; 5



32´32´3; 4



35´35´3; 4; 5



40´40´3; 4; 5; 6



45´45´3; 4; 5; 6



50´50´3; 4; 5; 6; 7; 8



56´56´4; 5



60´60´4; 5; 6; 8; 10



63´63´4; 5; 6



70´70´4,5; 5; 6; 7; 8; 10



75´75´5; 6; 7; 8; 9



80´80´5,5; 6; 7; 8; 10; 12



90´90´6; 7; 8; 9; 10; 12



100´100´6,5; 7; 8; 10; 12; 14; 15; 16



110´100´7; 8



120´120´8; 10; 12; 15



125´125´8; 9; 10; 12; 14; 16



140´140´9; 10; 12



150´ 150´10; 12; 15; 18



160´160´10; 11; 12; 14; 16; 18; 20



180´180´11; 12; 15; 18; 20



200´200´12; 13; 14; 16; 18; 20; 24; 25; 30



220´200´14; 16



250´250´16; 18; 20; 22; 25; 28; 30



3.2. Сталь угловая равнополочная экономичная

20´20´3; 4

40

ТУ 14-2-285-77



25´25´3; 4; 6



28´28´3



32´32´3; 4



36´36´3; 4



40´40´3; 4; 5



45´45´3; 4; 5; 6



50´50´3; 4; 5



56´56´4; 5



63´63´4; 5; 6



75´75´5; 6; 7; 8; 9



80´80´5,5; 6; 7; 8



90´90´6; 7; 8; 9



100´100´6,5; 7; 8; 10 12



3.3. Уголки неравнополочные

25´16´3

62

ГОСТ 8510-86



30´20´3; 4



32´20´3; 4



40´25´3; 4; 5



40´30´4; 5



45´28´3; 4



50´32´3; 4



56´36´4; 5



63´40´4; 5; 6; 8



65´50´5; 6; 7; 8



70´45´5



75´50´5; 6; 7; 8



80´50´5; 6



80´60´6; 7; 8



90´56´5,5; 6; 8



100´63´6; 7; 8; 10



100´65´7; 8; 10



110´70´6,5; 8



125´80´7; 8; 10; 12



140´90´8; 10



160´100´9; 10; 12; 14



180´110´10; 12



200´125´11; 12; 14; 16



3.4. Сталь угловая неравнополочная экономичная

25´16´3

18

ТУ 14-2-443-81



30´20´3; 4



32´20´3; 4



40´25´3; 4; 5



40´30´4; 5



45´28´3; 4



50´32´3; 4



63´40´4; 5; 6; 8



75´50´5; 6; 7; 8



3.5. Балки двутавровые



6

ГОСТ 8230-72



№ 10

100´55´4,5´7,2







№ 12

120´64´4,8´7,3







№ 14

140´73´4,9´7,5







№ 16

160´81´5´7,8







№ 18

180´90´5,1´8,1







№ 20

200´100´5,2´8,4







3.6. Двутавры с параллельными гранями полок



91

ГОСТ 26020-83



10Б1

100´55´4,1´5,7







12Б1

117,6´64´3,8´5,1







12Б2

120´64´4,4´6,3







14Б1

137,4´73´3,8´5,6







14Б2

140´73´4,7´6,9







16Б1

157´82´4´5,9







16Б2

160´82´5´7,4







18Б1

177´91´4,3´6,5







18Б2

180´91´5,3´8







20Б1

200´100´5,6´8,5







23Б1

230´110´5,6´9







26Б1

258´120´5,8´8,5







26Б2

261´120´6´10







30Б1

296´140´5,8´8,5







30Б2

299´140´6´10







35Б1

346´155´6,2´8,5







35Б2

340´155´6,5´10







40Б1

392´165´7´9,5







40Б2

396´165´7,5´11,5







45Б1

443´180´7,8´11







45Б2

447´180´8,4´13







50Б1

492´200´8,8´12







50Б2

496´200´9,2´14







55Б1

543´220´9,5´13,5







55Б2

547´220´10´15,5







60Б1

593´230´10,5´15,5







60Б2

597´230´14´17,5







70Б1

691´260´10´15,5







70Б2

697´260´12,5´18,5







80Б1

791´280´13,5´17







80Б2

798´280´14´20,5







90Б1

893´300´16´18,5







90Б2

980´300´16,5´22







100Б1

990´320´16´21







100Б2

998´320´17´25







100Б3

1006´320´18´29







100Б4

1013´320´19,5´32,5







20Ш1

193´150´6´9







23Ш1

226´155´6,5´10







26Ш1

251´180´7´10







26Ш2

255´180´7,5´12







30Ш1

291´200´8´11







30Ш2

295´200´8,5´13







30Ш3

299´200´9´15







35Ш1

338´260´9,5´12,5







35Ш2

341´250´10´14







36Ш3

345´250´10,5´16







40Ш1

388´300´9,5´14







40Ш2

392´300´14,5´16







40Ш3

396´300´12,5´18







50Ш1

484´300´11´15







50Ш2

489´300´14,5´17,5







50ШЗ

495´300´15,5´20,5







50Ш4

501´300´16,5´23,5







60Ш1

580´320´12´17







60Ш2

587´320´16´20,5







60Ш3

595´320´18´24,5







60Ш4

603´320´20´28,5







70Ш1

683´320´13,5´19







70Ш2

691´320´16´23







70Ш3

700´320´18´27,5







70Ш4

708´320´20,5´31,5







70Ш5

718´320´23´36,5







20К1

195´200´6,5´10







20К2

198´200´7´11,5







23К1

227´240´7´10,5







23К2

230´240´8´12







26К1

255´260´8´1,2







26К2

258´260´9´13,5







26КЗ

262´200´10´15,5







30К1

296´300´9´13,5







30К2

300´300´10´15,5







30К3

304´300´11,5´17,5







35К1

343´350´10´15







35К2

348´350´11´17,5







35К3

353´350´13´20







40K1

393´400´11´16,5







40К2

400´400´13´20







40К3

409´400´16´24,5







40К4

419´400´19´29,5







40К5

431´400´23´35,5







24ДБ1

239´115´5,5´9,3







27ДБ1

268´125´6´9,5







36ДБ1

360´145´7,2´12,3







35ДБ1

349´127´5,8´8,5







40ДБ1

399´130´6,2´9







45ДБ1

450´152´7,4´11







45ДБ2

450´180´7,6´13,3







30ДШ1

300,6´201,9´9,4´16







40ДШ1

397,6´302´11,5´18,7







50ДШ1

496,2´303,8´14,2´21







3.7. Швеллеры



36

ГОСТ 8240-72



№ 5

50´32´4,4´7







№ 5П

50´32´4,4´7







№ 6,5

65´36´4,4´7,2







№ 6,5П

65´36´4,4´7,2







№ 8

80´40´4,5´7,4







№ 8П

80´40´4,5´7,4







№ 10

100´46´4,5´7,6







№ 10П

100´46´4,5´7,6







№ 12

120´52´4,8´7,8







№ 12П

120´52´4,8´7,8







№ 14

140´58´4,9´8,1







№ 14П

140´58´4,9´8,1







№ 16

160´64´5´8,4







№ 16П

160´64´5´8,4







№ 16а

160´68´5´9







Л° 16аП

160´68´5´9







№ 18

180´70´5,1´8,7







№ 18П

180´70´5,1´8,7







№ 18а

180´74´5,1´9,3







№ 18аП

180´74´5,1´9,3







№ 20

200´76´5,2´9







№ 20П

200´76´5,2´9







№ 22

220´82´5,4´9,5







№ 22 П

220´82´5,4´9,5







№ 24

240´90´5,6´10







№ 24П

240´90´5,6´10







№ 27

270´95´6´10,5







№ 27П

270´95´6´10,5







№ 30

300´100´6,5´11







№ 30П

300´100´6,5´11







№ 33

330´105´7´11,7







№ 33П

330´105´7´11,7







№ 36

360´110´7,5´12,6







№ 36П

360´110´7,5´12,6







№ 40

400´115´8´13,5







№ 40П

400´115´8´13,5







3.8. Швеллеры экономичные



16

ТУ 14-2-230-75



№ 5

50´32´4,2´7







№ 6,5

65´36´4,2´7,2







№ 8

80´40´4,2´7,4







№ 10

100´46´4,2´7,6







№ 12

120´52´4,5´7,8







№ 14

140´58´4,6´8,1







№ 16

160´64´4,7´8,4







№ 18

180´70´4,8´8,7







№ 20

200´76´4,9´9







№ 22

220´82´5,1´9,5







№ 24

240´90´5,3´10







№ 27

270´95´5,8´10,5







№ 30

300´100´6,3´11







№ 33

330´105´6,9´11,7







№ 36

360´110´7,4´12,6







№ 40

400´115´7,9´13,5







3.9. Швеллер облегченный



1

ТУ 14-3-536-83



№ 5

50´32´4,2´6,8







4. ФАСОННЫЕ ПРОФИЛИ ОТРАСЛЕВОГО НАЗНАЧЕНИЯ



4.1. Рельсы для железнодорожного и промышленного транспорта



30





4.1.1. Рельсы железнодорожные широкой колеи типов



5





Р75

192´150´75´20



ГОСТ 16210-77



Р65

180´150´75´18



ГОСТ 8161-75

Р50

152´132´72´16



ГОСТ 7174-75



Р43

140´114´70´14,5



ГОСТ 7173-54



Р38

135´114´68´13



ТУ 14-2-706-86



4.1.2. Рельсы промышленные типа Р33

128´110´60´12

1

ТУ 14-2-297-78



ТУ 14-2-190-75



4.1.3. Рельсы контррельсовые типов



4





РК75

212´71´19´22



ГОСТ 26110-84



РК65

200´72´18´20



ГОСТ 9798-85



РК50

172´70´19´18



ГОСТ 9797-85



РК43

162´67´20´14,5



Черт. КР-43 ПКБ ЦП МПС



4.1.4. Рельсы остряковые типов



5





ОР75

исп. 1

152´130´77´60



ГОСТ 26168-84



исп. 2

152´140´76´60







ОР65

исп. 1

140´130´77,5´58



ГОСТ 17507-85



ОР50

112´130´74´58



ГОСТ 17508-85



ОР43

104´120´70´42



ГОСТ 6421-75



4.1.5. Рельсы железнодорожные узкой колеи типов



4





Р-24

108´92´51´10,5



ГОСТ 6368-82



Р-18

90´80´40´10







Р-11

80,5´66´32´7







Р-8

65´54´25´7







4.1.6. Рельсы контактные для метрополитена

118´80´90´20

1

ТУ 14-2-788-88



4.1.7. Рельсы для наземных и подвесных путей типа



3





Р-5

52´38´20´4,5



ГОСТ 19240-73



тавровые

70´82´16´4







двухголовые

160´40´8







4.1.8. Рельсы трамвайные желобчатые типов



2





Тв-65

180´180´116´58´12



ТУ 14-2-751-87



Тв-60

180´180´107´58´12







4.1.9. Рельсы крановые типов









КР70-Л

120´120´75,6´22

5





КР80-Л

130´130´80´28



ГОСТ 4121-76



КР100-Л

150´150´100´34



ТУ 14-2-676-86



КР120

170´170´129´44



ТУ 14-2-676-86



КР140

170´170´150´60



ГОСТ 4121-76



4.1.10. Рельсы усиковые УР65

180´150´97,5´30



ГОСТ 4121-76



4.2. Профили для рельсовых скреплений



1

ТУ 14-21-522-83



4.2.1. Подкладки костыльного скрепления к рельсам типов Р65 и Р75



33





Д65

360´151´33´25´9

2





СД65

330´151´29´29´9



ГОСТ 8194-75



4.2.2. Подкладки костыльного скрепления к рельсам типа









Р50



2

ГОСТ 12135-75



Д50

310´133´31´24´8







СД50

310´133´29´29´8







4.2.3. Подкладки костыльного скрепления к рельсам типов









Р43



1

ГОСТ 7056-77



Д43

290´116´31´24´8







4.2.4. Подкладки костыльного скрепления для кривых участков пути к рельсам типов









Р65 (ДН65)

380´152´33´25´18´9

2

Черт. 0908-000-01



Р65 (ДН65)

360´131´31´24´16´8



Черт. 0007-000-01



4.2.5. Подкладки раздельного скрепления к железнодорожным рельсам типов Р65 и Р75 КБ65

370´151´47,5´47,5´12







СК65

370´151´47,5´47,5´12



ГОСТ 16279-78



СК65

364´151´46,5´46,5´12



ТУ 14-2-647-85



КД

370´151´55,6´48´12



ТУ 14-2-638-85



4.2.6. Подкладки раздельного скрепления к железнодорожным рельсам типа Р50



3





КБ50, СК50

370´133´47,5´47,5´12



ГОСТ 16278-78





310´l20´53,5´36,5´17´15



ТУ 14-2-560-84



4.2.7. Подкладки костыльного скрепления к рельсам узкой колеи типов Р24 и Р18

200´22,5´8

1

ГОСТ 8132-81



4.2.8. Подкладки для железнодорожных рельсов узкой колеи типов РЗЗ, Р24, Р18

185´23,4´8

1

ТУ 14-2-670-86



4.2.9. Полоса для подкладок изолирующих стыков к рельсам типов Р65, Р50, Р43

320´29,2´17´10

1

ТУ 14-2-559-84



4.2.10. Полоса для подкладок к трамвайным желобчатым рельсам типов Тв-60 и Тв-65

290´183´28´19´10

1

ТУ 14-2-561-84



4.2.11. Накладки двухголовые к рельсам типов



3





Р65 и Р75

130´45,5´45,5´21



ГОСТ 8193-73



Р50

107´46´46´49



ГОСТ 19128-73



Р43

95,64´40´40´20



ГОСТ 19127-73



4.2.12. Полоса для накладок изолирующих стыков к рельсам типов



3

ТУ 14-2-412-80



Р65

156,1´109´38´2,1´12







Р50

130,6´402´33´18´12







Р43

101,26´95´30´19´12







4.2.13. Накладки к железнодорожным рельсам узкой колеи типов



3





Р33

86,4´28´18



ТУ 14-2-436-81



Р24

60,2´24´48



ТУ 14-2-472-82



Р18

57,8´49,5´14,5







4.2.14. Полоса для накладок к трамвайным желобчатым рельсам типов Тв-60 и Тв-65



2

ТУ 14-2-67-73



наружных

138,4´52,4´31,4







внутренних

116,7´52,4´29´20







4.2.15. Клеммы раздельного рельсового скрепления железнодорожного пути (ПК)

55´50´13´12

1

ГОСТ 22343-77



4.3. Профили для подушки стрелочных переводов

200´80´40´18

2

ТУ 14-1-3434-82



4.4. Профили для вагоностроения

240´42

34

ТУ 14-2-508-83



4.4.1. Швеллеры



10

ГОСТ 5267.1-78



№ 8В

80´45´6´9







№ 14В

140´60´8´9,5







№ 18В

180´110´8´10,5







№ 20В

200´73´7´11







№ 20В-1

200´75´9´11







№ 20B-2

200´100´8´11







№ 26В

260´90´10´16







№ 30В

300´86´7,5´13,5







№ 30В-1

300´87´9,5´13,5







№ 30В-2

300´89´11,5´13,5







4.4.2. Профиль зетовый



3

ГОСТ 5267.2-76



№ 4

40´40´4,5´6,5







№ 8

80´65´6,0´6,0







№ 10

100´75´6,6´6,5







4.4.3. Профиль зетовый для хребтовой балки усиленный

310´174´130´12´13´20,5

2

ГОСТ 5267.3-76



Облегченный

310´174´130´9´10,5´16







4.4.4. Профили М-образные для верхней обвязки

80´65´65´6

2

ГОСТ 5267.4-78



80´63´63´6

ТУ 14-2-576-84



4.4.5. Профиль двутавровый № 19 для хребтовой балки нормальный

190´75´7´9

1

ТУ 14-2-605-84



4.4.6. Профиль вагонной стойки облегченный

260´100´10´9

1

ГОСТ 5267.6-78, ТУ 14-1-2220-77



4.4.7. Профиль верхнего листа поперечной балки-рамы полувагона

170´41´8´7

1

ГОСТ 5267.7-78



4.4.8. Профиль упорных плит автосцепки

320´200´57

1

ГОСТ 5267.8-78



4.4.9. Профиль для клина автосцепки

93´33

1

ГОСТ 5267.9-78



4.4.10. Профиль для бандажных колец

18´16,5´10´10´11

1

ГОСТ 5267.10-78



4.4.11. Профиль порога вагона

134´50´8´9

1

ГОСТ 5267.11-78



4.4.12. Профиль для притвора двери

110´8´63´10

1

ГОСТ 5267.12-78



4.4.13. Профиль для обвязки двери

55´60´41´6´5

1

ГОСТ 5267.13-78, ТУ 14-2-677-84



4.4.14. Профиль для верхней обвязки

100´95´7

1

ГОСТ 5267.14-78



4.4.15. Профиль накладки крышки люка

45´15´5

1

ГОСТ 5267.15-78



4.4.16. Балка двутавровая с параллельными гранями полок № 55

550´200´10,3´15,3

1

ТУ 14-2-459-81



4.4.17. Балка двутавровая облегченная с параллельными гранями полок для вагоностроения № 60В

600´190´11,1´17,1

1

ТУ 14-2-392-80



4.4.18. Двутавр облегченный с параллельными гранями полок для вагоностроения № 70В

693´230´16,2´11,6

1

ТУ 14-2-754-87



4.4.19. Швеллеры для вагоностроения



4





№ 8В

80´45´5,5´9



ТУ 14-2-771-88



№ 14В

140´60´8´9,5



ТУ 14-2-461-181



№ 20В-2

200´100´8´11



ТУ 14-2-572-84



№ 26В

260´90´10´15



ТУ 14-2-572-84



4.5. Профили специальные для тракторов



36





4.5.1. Профили для башмака гусениц



3

ГОСТ 54212-73



№ 1

240´80´15







№ 3

235´74´14´10,5







№ 4

234´70´18´30







4.5.2. Профиль для башмака гусениц трактора









Т-500

289´90´22

1

ТУ 14-1-4108-86



4.5.3. Профиль для облегченного башмака гусениц трактора Т-130М

240´80´15

1

ТУ 14-2-597-84



4.5.4. Швеллер для трактора Т-150 24Т

240´85´14´9,5

1

ГОСТ 5422-73, ТУ 14-2-301-78



4.5.5. Швеллер для трактора Т-4А 20Т

200´185´80´10´7,5

1

ТУ 14-2-87-73



4.5.6. Швеллер для трактора ТТ-4А 18Т

180´80´18´11,5´8

1

ГОСТ 5422-73



4.5.7. Швеллер усиленный для тракторной рамы № 12

120´53´14´9

1

ТУ 14-2-367-79



4.5.8. Швеллер неравнополочный для лонжеронов трактора ТТ-4

240´70´60´6,5

1

ТУ 14-2-87-73



4.5.9. Сталь угловая неравнополочная для трактора

75´50´12

1

ГОСТ 5422-73



4.5.10. Профиль зетовый облегченный для трактора Т-150

170´59´36´5

1

ТУ 14-2-698-86



4.5.11. Профиль для опоры трактора

48´34´30´6

1

ГОСТ 5422-73



4.5.12. Профиль для опорной планки направляющего колеса трактора Т-4

112,5´42,5´12,5

1

ТУ 14-1-1553-75



4.5.13. Профиль для опоры рессоры и натяжного колеса трактора Т-130

70´32´25´12

1

ТУ 14-2-603-84



4.5.14. Профиль для опары накладки рамы тележки трактора T-130M

38´34´20´6

1

ТУ 14-2-684-86



4.5.15. Профиль полосовой желобчатый для обода катка гусеничных машин

132´35´27´16

1

ТУ 14-2-491-83



4.5.16. Профиль полосовой для лонжеронов трактора ТТ-4М

90´22

1

ТУ 14-1-3593-83



4.5.17. Профиль для внутренней опоры катка трактора Т-4А

56´22´14

1

ТУ 14-2-349-79



4.5.18. Профиль для опоры катка трактора

57,5´30´24´14

1

ТУ 84-423-78



4.5.19. Профиль для резьбовых планок опорных катков трактора Т-130

30´30

1

ТУ 14-1-1619-75



4.5.20. Профиль основания подвески трактора

264´120´52,5´22,5

1

ТУ 920-49-76



4.5.21. Сталь полосовая для траков гусеничного трактора

102´28

4

ТУ 14-2-268-77



102´28,5



105´28



105´28,5



4.5.22. Сталь полосовая для деталей трактора Т-100

102´28,5

2

ТУ 14-1-499-73



105´28,5



4.5.23. Профиль планки под болты подшипника трактора Т-4А

55´16

1

ТУ 14-2-366-79



4.5.24. Профиль полосовой для рамы трактора Т-4А

65´22

1

ТУ 14-2-395-79



4.5.25. Профиль угловой неравнополочный для лонжеронов трактора

112´80´12

1

ТУ 14-2-663-85



4.6.26. Профиль корытный для тележки трактора Т-4А/АП2

140´14´8

1

ТУ 14-2-675-86



4.5.27. Профиль для накладки рессоры тракторного прицепа

120´17´8

1

ТУ 14-2-694-86



4.6. Профили для сельскохозяйственных машин



71





4.6.1. Профиль корытный

26´14´4,5

1

ГОСТ 12492.4-72



4.6.2. Профиль низкокорытный

60´12´5

1

ГОСТ 12492.5-72



4.6.3. Профиль полосовой с утолщением

164´50´16´11

1

ГОСТ 12492.6-72



4.6.4. Профиль для ободьев колес

180´14´9´6

1

ГОСТ 12492.8-72



4.6.5. Профиль бичевой ребристый

45´16´8

1

ГОСТ 12492.9-72



4.6.6. Профиль для резцов болотных плутов

268´30´5

1

ГОСТ 12492.12-72



4.6.7. Профиль для ободьев колес болотных плугов

250´8´5

1

ГОСТ 12492.13-72



4.6.8. Профиль полосовой закрепленный

185´30

1

ГОСТ 12492.14-72



4.6.9. Профиль для крыла плоскореза

186´143´16´9

1

ГОСТ 12492.15-72



4.6.10. Профиль трапециевидный для долот

40´34,9´29

1

ГОСТ 12492.16-72



4.6.11. Профиль для крышек цапф

140´30´13,5

1

ГОСТ 12492.20-72



4.6.12. Профиль угловой равнобокий

40´40´6

1

ГОСТ 12492.21-72



4.6.13. Профили стальные горячекатаные для лемехов без утолщения



5

ТУ 14-2-760-87



122Б

122´9,5´3,5







125Б

126´12´4,0







160Б

160´12´4,0







167Б

167´12´4,0







230Б

230´10´4,0







4.6.14. Профили для лемехов со сплошным утолщением



4

ТУ 14-2-76087



105С

105´50´14´7´3







105У

105´50´17´7´2,5







114С

114´54´14´7´3







122C

122´62´17´9,5´3







4.6.15. Профили клиновые

85´11´4

2

ТУ 14-2-760-87



30´6´1,6



4.6.16. Профили для трапециевидных лемехов

112´10´4

1

ТУ 14-2-125-74



4.6.17. Профиль начальника

56´12

1

ТУ 14-2-384-79



4.6.18. Профиль для стойки предплужника

46´28´18

1

ТУ 14-1-396-72



4.6.19. Профили для ножей барабана силосоуборочных комбайнов

85´8´2,0

2

ТУ 14-2-709-87



85´10´2,2

ТУ 14-2-613-84



4.6.20. Профиль для ножа режущего барабана силосоуборочных комбайнов

105´8´2

1

ТУ 14-2-295-78



4.6.21. Профиль для лемеха культиватора-плоскореза КПП-2,2

80´8´2

1

ТУ 14-2-188-75



4.6.22. Профиль унифицированный для сельскохозяйственных кос

100´11,0´5

1

ТУ 14-2-787-88



4.6.23. Сталь квадратная со срезанными углами

36´36

1

ГОСТ 2591-88 с дополнительным соглашением



4.6.24. Профиль полосовой для изделий сельскохозяйственных машин

32´10

1

ТУ 14-2-563-84



4.6.25. Профили корытные для сельскохозяйственных машин

30´18´9´6

3

ТУ 14-2-346-79



36´21´9´6



40´21´8´5



4.6.26. Профиль для зуба детали ПБЖ 15,602

170´36´12´7

1

ТУ 14-2-365-79



4.6.27. Профили полосовые для зерноуборочных комбайнов

30´20´8,3´6,3

6

ТУ 14-2-555-83



40´22´8´6



40´22´10´8



36´22´8´6



45´22´8´6



45´22´10´8



4.6.28. Сталь полосовая для деталей сельскохозяйственных машин

30´6; 8; 10; 12

18

ТУ 14-2-354-79 ТУ 14-2-476-82



36´6; 8; 10; 12



40´6; 8; 10; 12



45´6; 8; 10; 12



40´8



40´10



4.6.29. Профили полосовые для стоек культиваторов

500´36´10

2

ТУ 14-2-493-82



500´40´10



4.6.30. Профиль для звена цепи транспортеров СП

40´8´34´6

1

ТУ 14-2-644-85



4.6.31. Профиль для ножей измельчителя смесителя кормов

76´20´9

1

ТУ 14-2-601-84



4.6.32. Профиль для зерноуборочных комбайнов

50´11´8

1

ТУ 14-2-567-84



4.6.33. Профиль полосовой для цепей транспортеров

40´34´6´4

1

ТУ 14-2-645-85



4.6.34. Профиль полосовой для ножей ковша погрузчика

136´40´10

1

ТУ 14-2-700-86



4.6.35. Профиля полосовые профильного сечения для деталей сельскохозяйственных машин

40´22´7´5

4

ТУ 14-2-702-86



40´22´12´8



40´22´8´5



40´22´10´7



4.7. Профили для автомобильной промышленности



99





4.7.1. Профиль для верхнего кольца поворотного круга автоприцепа

70´53´16´13

1

ГОСТ 12492.17-72



4.7.2. Профиль для нижнего кольца поворотного круга автоприцепа

55,5´55´26,5´13

1

ГОСТ 12492.18-72



4.7.3. Швеллеры



3

ГОСТ 19425-74



№ 18С

180´68´7´10,5







№ 18Са

180´70´9´10,5







№ 20С

200´73´7´11







4.7.4. Профили для основания ободьев:









Колеса St - 1020B грузовых автомобилей

128,4´27,8´15,7´3,8

1

ТУ 14-1-580-83



Колеса автомобиля ГАЗ-51 (облегченный)

174,4´33,5´14,5´4,5

1

ТУ 14-2-85-72



Колеса 6,0Б-20 автомобиля ГАЗ-53

187,6´33´17´4,2´4,0

1

ТУ 14-2-742-87



Колеса 7,0-20 автомобиля КамАЗ-5329

223,5´38´15,5´5,0´4,0

1

ТУ 14-2-397-80



Колеса 228Г-508 автомобиля ЗИЛ-131

257´18´19´5,0´5,5

1

ТУ 14-233-126-74



Колеса 254Г-508 автомобиля Урал-375Д

274´18´19´5,5´6,0

1

ТУ 14-233-126-74



Колеса автомобиля МАЗ-502

286´63´10,5´8

1

ТУ 14-1-3038-80



Колеса 6,00F-16

175,5´22´15´4,5

1

ТУ 14-2-554-83



Колеса 5,00Р-20; 5,00P-15 автопогрузчиков

156´28´17´4,6

1

ТУ 14-2-517-83



Колеса 7,0-20 автомобиля ЗИЛ-130 (с двухсторонними гофрами)

226´38´15,5´5,5´5

1

ТУ 14-2-678-86



Колеса 7,5В-20 автомобиля ЛАЗ-695 (с двухсторонними гофрами)

240´43´16,5´4,2´5,5

1

ТУ 14-2-678-86



Колеса 8,0В-20-03 автомобиля ЛИАЗ-677 (с двусторонними гофрами)

255,4´43´16,5´6,3´5,5

1

ТУ 14-2-678-86



Колеса 8,5В-20 автомобиля МАЗ-500 (с двухсторонними гофрами)

267´43´16,5´5,7´6,5

1

ТУ 14-2-678-86



4.7.5. Профили для бортового основания обода:









Колеса 4009-50В автомобиля Урал-5557

253´49´8´5,5

1

ТУ 14-2-551-83



Колеса 310-533 автомобиля КамАЗ-4310

160´20´9´5,5

1

ТУ 14-2-556-83



4.7.6. Профили для замочного основания обода:









Колеса 400Г-508 автомобиля Урал-5557

204´19´9´5

1

ТУ 14-2-551-83



Колеса 310-533 автомобиля КамАЗ-4310

200´49´7´5,5

1

ТУ 14-2-556-83



4.7.7. Профили для ободьев колес легковых автомобилей:



9

ТУ 14-1-2098-77



«Москвич 408»

180´3,0







«Москвич 407»

187´3,2







«Москвич 433»

195´3,2







ГАЗ-21

196´3,2







ГАЗ-24

187´3,35







М-20

185´3,35







ГАЗ-12, ГАЗ-13

225´4,0







ВАЗ-2101, 2102

172´2,5







ВАЗ-2103

187´2,5







4.7.8. Профили для бортовых колец:









Колеса 330-462 автоприцепа

25´20´8´6

1

ТУ 14-2-528-83



Колеса 7,0-20 автомобиля КамАЗ-5320

32´22´7´6,8

1

ТУ 14-2-501-82



Колеса 5,008-30 грузового автомобиля

32´23,6´10´6´5,5

1

ТУ 14-261-72



Колеса 7,0-20 грузового автомобиля

32´24´7

1

ТУ 14-2-434-81



Колеса 330-533 автомобиля Урал-377

33´27´8

1

ТУ 14-2-528-83



РР1099 - колеса грузовых автомобилей

36,1´25,8´4,25

1

ТУ 14-2-219-76



Колеса 8,5В-20 грузовых автомобилей

37´28´10´8

1

ТУ 14-2-434-81



Колеса 254Г-508; 228Г-508; 228Г-457 грузовых автомобилей

41´29´10´8

1

ТУ 14-2-434-81



Колеса 6,00F-16 прицепов КамАЗ

44´27,4´7´3

1

ТУ 14-2-405-80



Колеса 440-533 автомобиля КрАЗ-255Б

46´34´9

1

ТУ 14-2-484-82



Колеса 6,0Б-20 автомобиля ГАЗ-53

40´41´5,5´3,8

1

ТУ 14-2-213-76



Колеса 13,00-24 автомобиля МАЗ-537

62´48´11

1

ТУ 14-2-270-77



Колеса 15,00-29 автомобиля МАЗ-529

76´62´15

1

ТУ 84-338-72



Колес 7,5В-20; 8,0В-20; 8,5В-20 грузовых автомобилей

37´28´8´7

1

ТУ 14-2-434-81



4.7.9. Профили для замочных колец:



2

ТУ 14-2-219-76



PW-129

18´8







PW-204

22´10







Колеса 440-533 автомобиля КрАЗ

23,1´20´9

1

ТУ 14-1-1736-75



Колеса грузовых автомобилей

24,3´22,6´16,9´10

1

ТУ 14-2-236-76



Колеса 13,00-25 автомобиля БелАЗ-540

32´25´10

1

ТУ 14-1-540-73



Колеса 13,00-24; 15,00-28; 24,00-25 автомобилей МАЗ, МоАЗ

34´32´15

1

ТУ 84-342-72



Колеса 7,0-20 - 8,5В-20 автомобилей (в сдвоенном виде)

94,6´21,6´3

1

ТУ 14-2-622-85



4.7.10. Профили посадочных колец:









Колеса 330-533; 330-462; 440-533 грузовых автомобилей

62,5´18,4´7´6,5

1

ТУ 14-2-480-82



Колеса 15,00-21 автомобиля МАЗ-520

127´30´13´6,4

1

ТУ 14-2-81-73



4.7.11. Профиль установочного кольца колеса 330-462 и 440-533

27´26´16,6

1

ТУ 14-2-377-79



4.7.12. Профиль для замочной части обода:









Колеса 13,00-26; 15,00-33 автомобиля БелАЗ

180´24´10

1

ТУ 14-2-382-79



Колеса 440-533 грузовых автомобилей

58´19´6

1

ТУ 14-2-486-82



Колеса 16,00-28; 24,00-25 автомобилей МАЗ, МоАЗ

83´28´10

1

ТУ 84-340-72



Колеса 13,0-24 автомобиля МАЗ-537

82´28,5´12

1

ТУ 14-2-266-77



4.7.13. Профиль (подкат) для подвижного звена петли двери автомобиля ВАЗ

124,2´15´5,7

1

ТУ 14-1-1294-75



4.7.14. Профиль (подкат) для неподвижного звена петли двери автомобиля ВАЗ

148´15´4,9

1

ТУ 14-1-1293-75



4.7.15. Профили для петель двери автомобилей:









ГАЗ-24

154´21´8

1

ТУ 14-1-508-73



ГАЗ-53

185´76,75´11,8

1

ТУ 14-2-410-80



ГАЗ-51

202´20,5´8

1

ТУ 14-2-468-81



ВАЗ, «Москвич»

188,2´16´6,7

1

ТУ 14-1-2041-77



ЗИЛ-130

230´23´5,5

1

ТУ 14-2-182-75



ЗИЛ-164

186´26´20´5,5

1

ТУ 14-2-182-75



4.7.16. Профиль для кузовных петель автомобиля ГАЗ-51

208´16´8

1

ТУ 14-2-468-81



4.7.17. Профили для несущих рычагов домкратов:









№ 1

23´19´7

1

ТУ 14-2-128-74



№ 2

26´23´8

1

ТУ 14-2-128-74



№ 3

19´15´7

1

ТУ 14-1-2313-77



4.7.18. Профиль двутавровый специальный

31´28´8

1

ТУ 14-2-620-85



4.7.19. Балка двутавровая специальная № 8

80´56´5,5

1

ТУ 14-2-314-78



4.7.20. Профиль двутавровый для направляющих электропогрузчиков

140´75´12

1

ТУ 1-6-669-80



4.7.21. Профиль балочный СП5-2

178´90´15´24

1

ТУ 14-2-611-83



4.7.22. Балки двутавровые для подвесных путей толкающих конвейеров

101,6´67,5´4,8

1

ТУ 14-2-277-77



4.7.23. Швеллеры для автопогрузчиков:



2

ТУ 1-6-793-75



№ 18

180´73´12´10,5







№ 20

200´78´12´11







4.7.24. Швеллеры для направляющих электропогрузчиков

140´50´13

1

ТУ 1-6-669-80



124´48´10,5

1

ТУ 1-6-772-76



4.7.25. Швеллеры для металлоконструкций подвесных путей толкающих конвейеров

152,4´51,7´8´5,1

2

ТУ 14-2-277-77



152,4´63,5´8´5,1



ТУ 14-2-277-77



4.7.26. Профиль швеллерный СП5-1-178

65´18´24

1

ТУ 14-2-511-83



4.7.27. Профили для колец поворотных кругов автоприцепа:









нижнего

75´69´24´12

1

ТУ 14-1-3544-83



верхнего

70´66´16´12

1

ТУ 14-2520-83



4.7.28. Профиль для планки крепления оси верхнего рычага автомобиля М412

111´16,5´8

1

ТУ 14-309-63-75



4.7.29. Профиль полосовой для обода маховика

43´30

1

ТУ 14-126-309-76



4.7.30. Сталь лопаточная для снимания автомобильных шин

25´8

1

Черт. № ИП 3901273



4.7.31. Сталь полосовая для колец стартера

16´12

2

ТУ 14-1-2400-78



14´12



4.7.32. Сталь полосовая для деталей автомобилей

26´2,1

1

ТУ 14-1-341-72



4.7.33. Полоса специальная для деталей автомобилей

36´14

2

ТУ 14-2-665-84



32´14



4.7.34. Полоса специальная для двигателей автомобилей

36´16

1

ТУ 14-2-530-83



4.7.35. Профиль для опоры задней рессоры автомобилей

110´15

1

ТУ 14-1-788-75



4.7.36. Профиль для тормозных колодок автомобилей

39´34´3,2´3

1

ТУ 14-2-321-78



4.7.37. Профиль для упора замка двери автомобиля ГАЗ-51

44,7´14´11

1

ТУ 14-132-110-75



4.7.38. Профиль для автомобиля КрАЗ

38´12,5´7,5

1

ТУ 14-132-93-74



4.7.39. Профиль полосовой для шатунов

56´36

1

ТУ 14-1-248-72



4.8. Профили для угольной промышленности угольного и горного машиностроения



56





4.8.1. Профили горячекатаные СВП для крепи горных выработок



4

ГОСТ 18662-83



СВП-17

131,5´94´60´9,5







СВП-22

145,5´110´60´11







СВП-27

149,5´123´59,5´13







СВП-33

166´137´66´14,5







4.8.2. Балки двутавровые для армирования шахтных стволов:



2

ГОСТ 10425-74



14С

140´80´9,1´5,6







22С

220´110´12,3´7,5







4.8.3. Швеллер с отогнутой полкой для вагонеток



2

ГОСТ 21.026-75, ТУ 14-2-381-79



СП-10

100´56´40´9







СП-12

120´60´45´11







4.8.4. Профили для крепи горных выработок:



2

ТУ 14-2-703-86



КГВ21

146´118´52´63







КГВ26

160´130´67,5´6,9







4.8.5. Швеллеры специальные для армирования шахтных стволов



3

ТУ 14-2-193-75



№ 14

140´58´6







№ 16

160´63´6,5







№ 16а

160´65´8,5







4.8.6. Профили для корпусов стоек



2

ТУ 14-1-3442-82



ОМ20-1

80´74´40´7´5







412-23А

94´86´47´8´5,5







4.8.7. Профили для выдвижных частей стоек



2

ТУ 14-1-3442-82



ОМ20-2

55´29´6







412-24А

65´32´8´7







4.8.8. Профиль двутавровый для монорельсовых дорог

162´70´7

1

ТУ 14-2-640-85



4.8.9. Профили двутавровые для шарнирных верхняков



2





№ 8

81,3´35´6



ТУ 14-2-336-78



№ 10

100´40´6



ТУ 14-1-549-73



4.8.10. Профиль швеллерный для унифицированного конвейера

265´63´18

1

ТУ 14-1-1666-75



4.8.11. Профиль корытный для желобов стоек трения

210´40´9´7,5

1

ТУ 14-1-688-73



4.8.12. Профиль планки замковых соединений арочных крепей ПЗС-20

182´36´10

1

ТУ 14-2-471-82



4.8.13. Профили для хомутов шахтных стоек

140´15´10

2

ТУ 14-2-512-83



160´18´12



4.8.14. Профиль для лемеха скребкового конвейера

148´149´14´8

1

ТУ 14-2-568-84



4.8.15. Профиль угловой неравнополочный для конвейеров

170´100´9´12

1

ТУ 14-2-510-83



4.8.16. Профиль угловой для захватов комбайна M-170

170´55´18´16

1

ТУ 14-2-256-77



4.8.17. Профиль угловой для унифицированного конвейера

150´100´14´8

1

ТУ 14-2-179-75



4.8.18. Профиль угловой специальный

78´78´10´12

1

ТУ 14-1-581-73



4.8.19. Профиль ручья бара угольного комбайна Р-1

110´82´22´15,5

1

ТУ 14-2-265-77



4.8.20. Профиль опорной коробки скребкового конвейера СКР-11-20

26´15´5

1

ТУ 14-2-137-74



4.8.21. Профиль для пластины гусеничного полотна тяжеловоза ТГ-60

190´36´20

1

ТУ 14-2-296-77



4.8.22. Профили для боковины рештаков скребковых конвейеров



7





СП63

183´120´78´14

1

ТУ 14-1-3499-82



СП202

190´120´85´11

1

ТУ 14-1-3499-82



H160

160´95´60´10

1

ТУ 14-2-286-77



Н225

225´110´80´16

1

ТУ 14-2-629-85



СП245

245´140´100´20

1

ТУ 14-1-3499-82



СРЦ-70

100´64´35´10

1

ТУ 14-2-665-86



СР70М

95´69´10´9

1

ТУ 14-2-594-84



4.8.23. Профиль для скребков к конвейеру 1СР-7ОМ

59´54,5´36´11

1

ТУ 14-2-553-83



4.8.24. Профиль скребка для конвейера типа КСП

60´35´12

1

ТУ 14-2-474-82



4.8.25. Профиль полосовой для рештаков конвейеров СП87П

110´30´24

1

ТУ 14-2-454-81



4.8.26. Профиль полосовой для планки конвейера

69´16´40´12

1

ТУ 14-2-208-76



4.8.27. Профиль полосовой

45´10´3

1

ТУ 14-2-200-76



4.8.28. Сталь полосовая со скошенными кромками

146´50

1

ТУ 14-1-3438-82



4.8.29. Профиль для траковой цепи кабелеукладчиков

61´8

1

ТУ 14-2-550-83



4.8.30. Профиль для скребка конвейера С-50

43´32´8

1

ТУ 14-2-558-84



4.8.31. Профиль полосовой для рештака скребковых конвейеров

85´51´10´6

1

ТУ 14-2-593-84



4.8.32. Профиль угловой для реек подач очистных комбайнов Н-170

170´55´28´20

1

ТУ 14-3-549-83



4.8.33. Профиль для шахтных конвейеров СП87П

24,0´24´10

1

ТУ 14-2-571-84



4.8.34. Профиль для фланцев быстроразъемных соединений

58´51´30´17

1

ТУ 14-2-334-78



4.8.35. Профиль для хомутов быстроразъемных соединений

65´50´34´13

1

ТУ 14-2-586-84



4.8.36. Профиль трехгранный неравнобокий для решеток осадочных машин

24´9

1

ТУ 14-2-611-84



4.8.37. Профиль двутавровый для скребков

69´45´18

1

ТУ 14-2-609-84



4.9. Профили для химического и нефтяного машиностроения



6





4.9.1. Профили для труб реакторов нефтяной промышленности:



4

ТУ 14-132-119-75



Т-20

41´25´11,5´12







Т-22

29´20´10,8´14







Т-26

35´25´11,5´19







Т-36

35,8´20´10,8´14







4.9.2. Профиль для электролизеров ФВ-500

80´60´25´8

1

ТУ 14-2-562-84



4.9.3. Сталь полосовая для электролизеров

230´115

1

ТУ 14-2-199-76



4.9.4. Профиль для уплотняющих рамок коксовых печей

40´37´5´4´3

1

ТУ 14-100-1-74



4.10. Профили для строительства и гидротехнических сооружений



17





4.10.1. Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий



2

ГОСТ 7511-73



№ 2

42´30´3,3







№ 5

45´45´3,8







4.10.2. Балки двутавровые для подвесных путей



5

ГОСТ 19425-74



№ 18М

180´90´12´4







№ 24М

240´110´14´8,2







№ 30М

300´130´15´9







№ 36М

360´130´16´9,5







№ 45М

450´150´18´10,5







4.10.3. Профили тавровые для оконнорамных переплетов



4

ТУ 14-2-246-77



36´30´3,7







35´24´3,7







45´45´4,2







35´36´3,3







4.10.4. Профили стальные горячекатаные для шпунтовых свай



2

ГОСТ 4781-86



корытный ШК-1

400´110´10







плоский ШП-1

400´81´10







Корытные



2

ТУ 14-1-33-71



Л-IV

436´292´204,5´9,5´14,8







Л-V

466´332´196´11´21



ТУ 14-1-33-71



4.10.5. Профиль фасонный для сварного зетового шпунта

271,5´85´63´18

1

ТУ 14-2-566-84



4.10.6. Профиль стержня сороудерживающих решеток гидросооружений

140´14

1

ТУ 14-2-142-74



4.11. Профили для строительного, дорожного и коммунального машиностроения



20





4.11.1. Сталь прокатная для ножей землеройных машин типов



3

ГОСТ 17152-71



I

180´16´6







III

180´12´6







III

180´18´6







4.11.2. Профили для направляющих лифтов:



3





№ 1

130´l113´63´29´13´15



ТУ 1-6-723-75



№ 2

120´93´53´20´12´12,7



ТУ 1-6-723-75



№ 3

90´62´37´20´10´9



ТУ 14-2-203-76



4.11.3. Профили для ножей землеройных машин:

150´16´6



ТУ 14-2-196-76





150´12´4



ТУ 14-2-367-79





155´12´3



ТУ 14-2-801-88





180´12´6



ГОСТ 17152-71





250´16´10



ТУ 84-520-80





254´19´12







4.11.4. Швеллеры для экскаваторов









26ВС

260´65´10´6

1

ТУ 14-2-253-76



30сп

300´75´14´16

1

ТУ 14-2-284-77



4.11.5. Профиль корытный для поперечных балок-бульдозеров

190´80´72´10

1

ТУ 14-2-308-78



4.11.6. Профиль для прижима лифтовых направляющих

50´16´12

1

ТУ 14-2-660-85



4.11.7. Профиль фаскообразователя для металлоформы железобетонных изделий

50´10´5´3

1

ТУ 14-2-582-84



4.11.8. Профиль для ножа торфяного шнека

52´28´8

1

ТУ 14-2-399-80



4.11.9. Профили для башмаков гусениц экскаваторов

240´42´16

2

ТУ 14-2-564-84



240´42´20



4.11.10. Швеллер № 5 облегченный

50´32´4,2

1

ТУ 14-2-536-83



4.11.11. Профиль полосовой для ниппелей отопительных радиаторов

30´4´4

1

ТУ 14-2-529-83



4.12. Профили для электротехнической промышленности



15





4.12.1. Профили для полюсов генератора



6

ТУ 14-1-653-73



Г29-102/9

53´30´16´3







Г12-100/9

68´47´15,6´3,5







Г21-102/9

78,5´55´16,8´3







СТ22-102/9-Б

34´14,4´10,4´3







СТ28´102/9-Б

38,5´21´11,1´3







СТ30-102/9

42´22,8´11,4´3







4.12.2. Профиль для полюсов генератора

58´24´28´3

1

ТУ 14-1-2518-78



4.12.3. Профили для полюсного башмака:



2

ТУ 14-1-857-74



большого

40,5´9,6´3,3







малого

33´8,3´3,5







4.12.4. Профиль полосовой для оболочек шахтных пускателей

50´40´22´24

1

ТУ 14-2-580-84



4.12.5. Полоса профильная

50´22´15

1

ТУ 14-2-372-79



4.12.6. Профили для плашечных зажимов



2

ТУ 14-2-747-87



ПС-1

48´6







ПС-2

58´6







4.12.7. Профиль для полюсов рельсового тормоза ТРМ-5 (сдвоенный)

356´76´17

1

ТУ 14-2-523-83



4.12.8. Профиль тавровый для ветрениц электромашин № 2/13

11,5´9,5´2,5´1,75

1

ТУ 14-125-307-75



4.13. Профили для судостроения



40





4.13.1. Полособульб несимметричный



19

ГОСТ 21937-76



№ 5

50´16´4







№ 6

60´19´5







№ 7

70´21´5







№ 8

80´22´5







№ 9

90´24´5,5







№ 10

100´26´6







№ 12

120´30´6,5







№ 14а

140´33´7







№ 14б

1,40´35´9







№ 16а

160´36´8







№ 16б

160´38´10







№ 18а

180´40´9







№ 18б

180´42´11







№ 20а

200´44´10







№ 20б

200´46´12







№ 22а

220´48´11







№ 22б

220´50´18







№ 24а

240´52´12







№ 24б

240´54´14







4.13.2. Полособульб с выступом жесткости на полке









№ 5

50´16´4

1

ТУ 14-2-221-76



4.13.3. Полособульб симметричный для судостроения



15

ГОСТ 9235-76



№ 935

90´31´5







№ 1036

100´35,5´5,5







№ 1235

120´37,5´5,5







№ 1446

140´42´6







№ 1447

140´43,5´7,5







№ 1646

160´48,5´6,5







№ 1658

160´50´8







№ 1858

180´56,5´8,5







№ 2068

200´60,4´8,4







№ 22610

220´68´10







№ 271010

270´102´10







№ 30810

300´89´10







№ 30812

300´91´12







СПБ 1456

140´48´5,5



ТУ 14-2-687-86



СПБ 925

90´22´5,5



ТУ 14-2-666-85



4.13.4. Профиль зетовый 6/6

60´25´25´6

1

ТУ 14-2-387-79



4.13.5. Профили для колец иллюминаторов



2

ТУ 14-2-263-77



4.13.6. Профиль двутавровый

200´100´10´8

1

ТУ 14-2-646-85



4.13.7. Профиль стойки крупнотоннажного контейнера

220´60´14´8

1

ТУ 14-2-658-85



5. ФАСОННЫЕ ПРОФИЛИ ПРОКАТА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ



5.1. Сталь горячекатаная рессорно-пружинная



118

ГОСТ 7410.0-78



ГОСТ 7419.8-78



5.1.1. Сталь пружинная

Размеры по ГОСТ 2590-88; ГОСТ 2591-88; ГОСТ 103-76







5.1.2. Сталь рессорная полосовая

40´4,5; 5,5; 6

66

ГОСТ 7419.4-78, ТУ 14-1-4271-87



45´4,5; 5; 5,5; 6; 6,5; 8; 9



50´6; 7; 8



55´5,5; 6; 6,5; 7; 7,5; 8; 9; 9,5; .10; 11



60´8; 9



65´6; 7; 8; 9; 10; 11



70´8; 10



75´8; 9; 9,5; 10



76´6,5; 9,5



80´9; 10; 12



89´9,5; 10,5



90´10; 11; 12; 14; 16; 18



100´12; 14



102´10,5; 12; 14; 16



120´12; 14; 16



180´10; 12



150´12; 14



152´25; 35



5.1.3. Сталь рессорная трапециевидная ступенчатая

55´36´6; 6,5; 7

16

ГОСТ 7419.5-78



65´42´6; 6,5; 7; 8; 9; 10; 11



75´49´9; 11; 12



90´58´10; 11; 14



5.1.4. Сталь рессорная Т-образная

65´9´3,6

16

ГОСТ 7419.6-78, ТУ 14-1-3493-82



65´10´4



75´10´4



75´11´4,4



75´12´4,8



90´10´4



90´11´4,4



90´12´4,8



90´14´5,6



90´16´6,4



90´18´7,2



90´20´8



100´16´6,4



100´18´7,2



152´35´14



5.1.5. Сталь рессорная трапециевидная

45´25´6; 6,5; 7

9

ГОСТ 7419.7-78



65´35´6; 7; 8; 9; 10; 11



5.1.6. Сталь рессорная желобчатая

63×10; 18

12

ГОСТ 7419.8-78



76´7; 10; 11; 13



89´10; 13



100´13



110´13



120´12; 13



5.2. Профили стальные горячекатаные разных назначений



29

ГОСТ 5157-83



5.2.1. Профиль для косых шайб

32´16´5,8

4





40´20´6,2



60´30´7,3



80´40´8,4



5.2.2. Профиль для серпов

23´3´1

2





32´3´1



5.2.3. Профиль для коньков

40´4´3

1





5.2.4. Профиль для тормозных шин

129´65´25

1





5.2.5. Профиль сегментный

15´5

21





18´6



20´10



22´7



24´11



25´8



26´9



27´13



30´14



34´15



35´11



37´17



40´12; 14



45´13



50´20



60´20



65´20



5.3. Сталь инструментальная для напильников, рашпилей зубил и крейц-мейселей



58

ГОСТ 5210-82



5.3.1. Полосовая

16´4

10





21´5



25´6,5



30´7



34´7,5



35´7,5



39´8,0



39´9,0



44´9,0



48´10



5.3.2. Сегментная

16´4,5

7





21´6,0



25´7



30´8,5



35´10,0



40´11,0



45´13,0



5.3.3. Круглая

10

6





12



14



15



16



18



5.3.4. Квадратная

10

6





12



14



15



16



18



5.3.5. Трехгранная

9

10





10



11



12



13



15



18



21



24



27



5.3.6. Трапециевидная

13´3

7





14´5



15´3,5



18´4



22´5



27´6,5



33´7,5



5.3.7. Ромбическая

19´5

3





25´6,5



32´8



5.3.8. Рашпильная

23´5,5´4

2





27´7´5



5.3.9. Сталь полосовая с закругленными краями для зубил и крейц-мейселей

12´8

5





16´10



20´12



25´16



32´20



5.3.10. Шестигранная

19´5´1,5

2





24´7´1,5



5.4. Сталь грушевидная

12´18

1

ГОСТ 5678-75



5.5. Профиль специальный для подковных шипов

114×14×3,7

1

ГОСТ 21439-75



5.6. Сталь для буров



15





5.6.1. Сталь пустотелая круглая

32´9

3

ТУ 14-1-681-73, ТУ 14-1-1073-74



32´12,5



38´10



5.6.2. Сталь пустотелая шестигранная

22´6,5

3

ТУ 14-1-681-73



25´7,2



25´9,0



5.6.3. Сталь пустотелая с двумя продольными пазами

32´8,5

1

ТУ 14-1-1997-77



5.6.4. Сталь ромбическая витая

36´18´3,5

8

ТУ 14-1-548-72



38´20´3,5



40´18´3,5



42´18´3,5



43´20´3,5



47´18´3,5



47´20´3,5



54´22´3,5



5.7. Профили различной конфигурации



74





5.7.1. Профили тавровые симметричные

№ 1 - 53´60´8´6

17

ТУ 14-1-3896-85



№ 2 - 52´56´6´4



№ 3 - 40,5´62´7,5´4



№ 4 - 40,5´57´7,5´4



№ 5 - 40,5´57´6´4



№ 6 - 39,5´62´6,5´4



№ 7 - 39,5´62´4,5´3



8 - 38,5´57´6´4



№ 9 - 39,5´56´3,5´4



№ 10 - 38,5´60´3,5´4



№ 11 - 38´62´4,5´8



№ 12 - 38´57´5´3



№ 13 - 30´38´3´3



№ 14 - 28´45´6´4



№ 15 - 12,5´38´4´8



№ 16 - 60´90´20´12



№ 17 - 60´139´28´28



5.7.2. Профили тавровые несимметричные

№ 18 - 51´123´18´15

3

ТУ 14-1-3896-85



№ 19 - 46´102´11´8



№ 20 - 45´84´13´9



5.7.3. Профили угловые равнополочные

№ 21 - 50´50´6

7

ТУ 14-1-3896-85



№ 22 - 50´50´5



№ 23 - 45´45´



№ 24 - 45´45´5



№ 25 - 45´45´4



№ 26 - 40´40´4



№ 27 - 30´30´3



5.7.4. Профиль угловой, неравнополочный

№ 28 - 39´31´6´4,5

1

ТУ 14-1-3896-85



5.7.5. Профили швеллерные

№ 29 - 81´55´l3´18

2

ТУ 14-1-3896-85



№ 30 - 106´58´23´26



5.7.6. Профили трапециевидные для путевых шайб

9,9´8,5´7,1

3

ТУ 14-2-224-76



10,3,4´6,4



10,9´9,6´8,2



5.7.7. Профиль для обувной промышленности

25´6´2

3

ТУ 14-1-1798-76



35´6´2



52´7´2,5



5.7.8. Профиль колосниковый трехгранный для текстильных машин

24´10,2

1

ТУ 14-125-348-77



5.7.9. Профиль для шайб плосковыпуклых и плосковогнутых

34´3

2

ТУ 14-2-526-83



34´5,5



5.7.10. Профиль для клина топора

38×4×1

1

ТУ 14-125-380-78



5.7.11. Лента для конноподковных гвоздей

46,5´45´5´5,4´2,25

4

ТУ 14-2-88-73



48,5´47´5,4´5,4´2,4



53´51,5´5,8´5,8´2,4



60´58´6,2´6,4´2,5



5.7.12. Полоса бандажная профильная

158´25´15

1

ТУ 14-2-356-79



5.7.13. Профиль для унифицированных бандажей к изложницам

123´35´8

1

ТУ 14-2-497-82



5.7.14. Профиль для футеровки мельниц

90´103´97,4´50

3

ТУ 14-2-364-79



99´103´95,2´50



125´103´95,2´50



5.7.15. Профиль лонжерона

483´120´24

1

ТУ 14-2-490-82



5.7.16. Профиль полосовой для стеклорезных ножей

97´14,2´5,9

2

ТУ 14-1-2721-79



102´8,9´5,9



5.7.17. Профили для обувной промышленности

105´5,5´10

2

ТУ 14-136-307-82



5.7.18. Профили для швейных машин

50´4,5´2,7

2

СТП 175-4-79



44,6´6,3´2,9



5.7.19. Заготовка для вала турбобура

190´130

3

ТУ 14-1-724-74



160´110



150´100



5.7.20. Фасонные профили специальные

254´120´52,5´12

12

ТУ 920-49-76



226´120´68´19

ТУ 920-47-76



270´132´51´37,6

ТУ 920-69-78



275´76´43

ТУ 920-70-78



93,6´28,5´9

ТУ 920-54-76



150´25´17´6

ТУ 920-60-78



145´45´30´14

ТУ 920-31-75



192´26´17´6

ТУ 3-675-80



120´80´12

ТУ 920-96-80



152´25´12

ТУ 920-103-80



115´56´48

ТУ 920-123-82



250´78´30

ТУ 920-143-83



5.7.21. Профили угловые

55´55´13

2

ТУ 14-2-110-73



75´60´14



5.7.22. Профиль для втулок железобетонных труб

170´14´7

1

ТУ 14-2-610-84



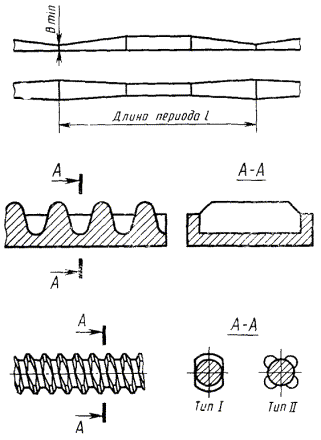

6. ПЕРИОДИЧЕСКИЕ ПРОФИЛИ ПРОКАТА



6.1. Сталь для армирования железобетонных конструкций

№ 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 55; 60; 70

19

ГОСТ 5781-82



6.2. Профили периодические продольной прокатки

Размеры по нормативно-технической документации



ТУ 14-2-635-85



ГОСТ 8319.1-75



ГОСТ 8319.13-75



ТУ 14-2-766-88



ГОСТ 12492.19-72



ТУ 14-2-745-87



ТУ 14-2-527-83



ТУ 14-2-478-82



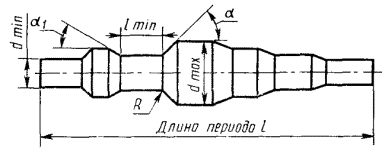

6.3. Профили периодические поперечно-винтовой прокатки

То же







6.3.1. Профили периодические поперечно-винтовой прокатки



55

ГОСТ 8320.1-83



ГОСТ 8320.13-83



6.3.2. Заготовки черновые сплошные катаные для осей

Размеры по согласованию между потребителем и изготовителем



ТУ 14-2-548-83



ТУ 14-2-661-85



Таблица 2

ПЕРЕЧЕНЬ
унифицированных гнутых профилей проката, допускающихся к применению без ограничения

Наименование профиля

Размеры, мм

Количество, шт.

Нормативно-техническая документация, по которой изготовляют профили

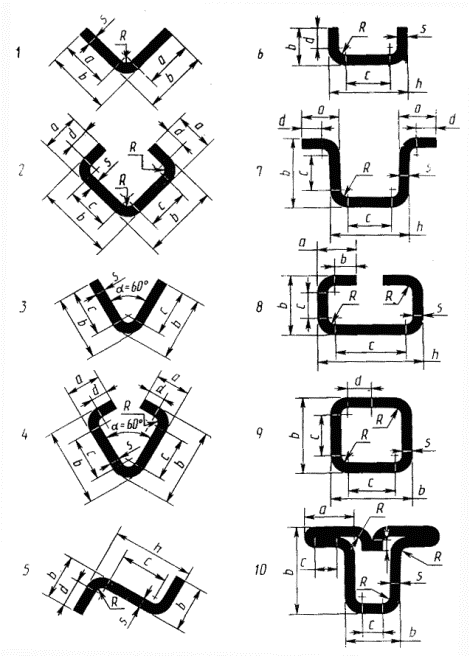

ГНУТЫЕ ПРОФИЛИ ПРОКАТА

1. Профили общего назначения

1.1. Уголки равнополочные

20´1; 1,5; 2

37

ГОСТ 19771-74

25´1,5; 2; 2,5; 3

30´1,5; 2; 2,5

35´2; 2,5; 3

40´2; 2,5; 3

50´2,5; 3; 4

55´3

60´3; 3,5; 4

70´3; 4

80´3; 4; 5; 6; 7

100´4; 5; 6

120´4; 5; 6

160´4

1.2. Уголки неравнополочные

25´20´1,5; 2

29

ГОСТ 19772-74

32´25´1,5; 2; 2,5

40´25´2; 2,5

60´40´3; 4

70´50´3; 4

80´63´4

85´35´4

90´70´4; 5

100´80´5; 6; 7; 8

110´90´5

120´100´6; 7; 8

130´80´5

152´100´5,5

155´100´6

180´140´6

200´100´3

250´100´8

1.3. Швеллеры равнополочные

25´26´2

195

ГОСТ 8278-83

25´30´2

28´27´2,5

30´25´3

30´30´2

32´25´3

32´32´2

38´95´2,5

40´20´2; 3

40´30´2; 2,5

40´40´2; 2,5; 3

42´42´4

ГОСТ 8278-83

43´45´2

45´25´3

45´31´2

48´70´5

50´30´2; 2,5

50´32´2,5

50´40´2; 2,5; 3; 4

50´47´6

50´50´2,5; 3; 4

50´60´4

60´26´2,5

60´30´2,5; 3

60´32´2,5; 3

60´40´2; 3

60´50´3

60´60´3; 4

60´80´3

60´90´5

63´21´2,2

65´40´4

65´75´4

68´27´1

70´30´2

70´40´3

70´50´3; 4

70´60´4

70´66´4

78´46´6

80´25´4

80´32´4

80´35´4

80´40´2,5; 3

80´50´4

80´60´3; 4; 6

80´80´3; 4

80´85´4

80´100´6

90´50´3,5

90´54´5

90´100´2,5

90´115´5

100´40´2,5; 3

100´50´3; 4; 5; 6; 7

100´60´3; 4

100´80´3; 4; 5

100´100´3; 6

100´100´8

100´160´4



ГОСТ 8278-83

104´20´2

106´60´4

108´70´6

110´26´2,5

110´50´4; 5

110´100´4

120´25´4

120´50´3; 4; 6

120´60´4; 5; 6

120´70´5

120´75´4

120´80´4; 5

120´90´7

120´105´8

130´135´8

140´40´2,5; 3

140´61´3; 4; 5; 6

140´70´5

140´80´4; 5

145´65´3

145´75´5

148´25´4

160´40´2; 3; 5

160´50´2,5; 4; 5; 6

160´60´2,5; 3; 4; 5; 6

160´70´4

160´75´8

160´80´2,5; 3; 4; 5; 6

160´103´3; 6

160´120´5; 6

160´160´6

170´60´4

170´70´5; 6

180´40´3; 4

180´50´4

180´70´5; 6; 7

180´80´4; 5; 6; 8

180´100´5; 6

180´130´8

185´100´3

200´50´3; 4

200´60´4

200´80´4; 6; 6

200´100´3; 5; 6

200´160´8

200´180´6

205´38´2,5

206´75´6



21´57´4



ГОСТ 8278-83

250´25´3

250´35´3

250´60´3; 4; 5; 6

250´90´8

250´125´6

270´100´7

280´140´5

300´80´6

300´100´6; 8

310´100´6

380´65´6

400´95´8

410´65´6

120´40´6

2

ТУ 14-2-287-77

250´25´4

1.4. Швеллеры неравнополочные

36´52´4

1

ГОСТ 14635-79

32´50´20´4

28

ГОСТ 8281-80

37´60´32´3

40´40´20´2

43´106´32´3

50´40´12´2,5

50´50´25´4

50´60´32´3

50´92´60´3

60´50´25´3

65´55´20´2,5

65´65´40´4

67´65´35´3

70´80´50´4

80´80´50´4

100´80´50´4; 5

100´100´60´4; 6

100´180´35´8

120´60´50´5

130´108´50´4

135´50´36´4

140´70´30´4

144´160´90´6

200´50´30´4

270´90´72´8

270´90´80´6

300´80´40´4

95´25´15´2,5

1

ГОСТ 7511-73

40´45´20´3

3

ТУ 14-2-341-78

50´48´15´3

90´80´50´4

1.5. Швеллеры равнополочные перфорированные

50´40´3; 4

5

ТУ 14-106-449-82

70´40´3

80´60´4

100´60´4

180´40´3; 4

3

ТУ 14-105-454-82

60´32´2,5

1.6. Профили зетовые

40´32´2

19

ГОСТ 13229-78

40´55´4

76´60´4

80´40´2

80´50´3

135´75´6

200´60´5

200´87´6

260´80´5

340´50´3

40´60´40´3

55´50´40´2,5; 3

55´65´40´3

65´45´40´2,5; 3

75´55´51´6

76´84´60´4

100´110´49´4

220´30´30´3

2

ТУ 14-2-341-78

265´50´20´3

1.7. Профили корытные равнополочные

40´32´28´4

34

ГОСТ 8283-77

40´32´32´3

45´50´40,5´4

50´50´16´1,2

50´60´32´2

51´31´24´2

51´37,5´28,5´3,5

51´44´28,5´3,5

54´19´25´3

54´43´22´2

55´57´30´2,5

55´62´30´2,5

56´30´27´2

60´30´32´2

60´40´30´3,2

60´40´42´2

60´40´22´2

70´32´32´3

80´36´28´3

80´60´32´3

80´60´54´4

80´80´40´4

82´80´50´6

ГОСТ 8283-77

90´30´22´2

100´87´20´3,5

100´100´56´5

120´80´57´7

120´120´60´5

120´120´61´6

124´40´20´2

220´40´40´4

240´70´50´6

305´97´21´3

365´120´18´4

40´40´30´2,5

1

ТУ 14-105-426-79

80´40´40´3

2

ТУ 14-2-341-78

80´80´31´3

1.8. Профили корытные неравнополочные

60´70´60´35´4

3

ГОСТ 14635-79

50´70´63´45´4

70´93´79´54´4

66´130´20´90´8

1

ТУ 14-105-426-79

140´100´65´40´8

1

ТУ 14-2-341-78

1.9. Профили С-образные равнополочные

62´66´17,5´3

10

ГОСТ 8282-83

100´50´10´2

100´80´35´5

120´55´18´5

160´50´20´3

160´60´32´4

300´60´50´5

400´160´50´3

400´160´60´4

550´65´30´4

30´30´11´3

1

ТУ 14-3-263-82

37´27´13´3

4

ТУ 14-2-341-78

80´50´24´4

300´80´35´4

80´70´24´4

1.10. Профили замкнутые несварные прямоугольные и квадратные

100´45´5

12

ТУ 14-2-456-92

100´50´4

100´100´5; 6

130´140´5

140´120´4

145´120´8

160´80´4; 7

175´80´3,5

180´120´4

240´85´6

l.11. Профили замкнутые сварные квадратные и прямоугольные

80´4

17

ГОСТ 26577-83

100´4; 5

110´3; 6

140´5; 7; 8

150´8

150´100´8

160´130´7

230´100´8

97´80´3

160´120´3

180´75´5

180´125´4; 5

80´5; 6

9

ТУ 14-2-361-79

100´6

120´8

120´80´4; 6

150´100´6

160´120´3; 4

140´6

4

ТУ 14-105-403-79

180´75´4; 6

220´100´5

2. Профили специального назначения

2.1. Профили специальные

38´95´5

13

ГОСТ 14635-79

89´32´25´4

2.1.1. Профили для тяжелого и транспортного машиностроения

130´89´30´4





93´155´90´4

155´114´30´8´2

156´225´190´7

160´120´6

177´31´4

254´235´35´5

282´214´5

385´190´25´4

400´46´78´4

500´50´68´32´3

110´135´55´6

14

ТУ 14-2-341-78

130´125´80´5

185´90´100´56´6

225´190´156´5

130´160´137´81´4

145´70´29´4

145´64´4

149´69´3

160´42´18´4

145´46´3

153´80´75´6

ТУ 14-2-341-78

165´133´4,5

381´66´55´6

500´50´68´3

2.1.2. Профили специальные для сельскохозяйственного и тракторного машиностроения

71´48´3; 3,9

56

ТУ 14-2-341-78

78´78´50´3,9

90´30´15´2

45´100´40´2

50´155´25´14´3

68´80´25´3

87´56´28´5

66´69´50´5

75´60´60´6

22´28´25´2,5

50´50´17´43´3

50´50´40´2

100´14´2

32´20´17´2

32´20´10´2

41´34´12´3

112´53´3,9

120´26´29´3,9

224´45´3

50´30´23´1,4

50´30´23,5´2

50´30´30´2,5

64´70´43´3

75´70´20´3

98´66´3

106´30´2,5

110´36´20´29´3

110´85´58´3

250´30´2,5

29´50´3,5

33´50´4

65´21´4

166´82´45´4

750´144´2,5

850´144´2,5; 3

80´86´78´5

50´50´50´22´4

70´41´15´4

110´28´20´50´2,5

58´18´3

74´82´10´2

63´130´80´6

62,5´30´30´2

120´45´25´3

155´28´3



ТУ 14-2-341-78

60´48´32´26´3

220´45´5

252´27´31´5

65´25´l

108´50´60´8

120´20´5

125´50´120´6

112´50´27,5´8´4

364´28´50´3

1

ТУ 14-2-143-74

2.1.3. Профили для автомобильной промышленности

35´21´10´2,5

21

ТУ 14-2-341-78

50´105´34´25´4

60´44´32´20´2

60´46´33´25´3

80´80´3,5

90´30´25´3

95´57´40´3

100´60´3

130´60´50´4; 5

120´76´683

135´85´70´5

130´85´30´3

138´67´28´3

100´9´3

174´107´4

182´80´28´25´5

100´88´37´20´5

247´96´163´5

455´152´57´6

540´175´4

60´50´30´124´3

3

ТУ 14-105-426-79

60´80´135´20´3

81´30´44´120´4

60´50´20´12´2,5

4

ТУ 14-2-374-79

61´33,8´31,6´28´2,8

78,8´58,8´28´31´2,8

101´92´36´10´3

2.1.4. Профили для строительства

160´160´60´5

5

ТУ 14-2-341-78

120´34´2

140´56´2

109´43´12´28´1,6

312´83´4

56´56´1,2

3

ТУ 14-105-278-81

180´27´1,2

180´30´20´1,2

40´20´80´20´3

4

ГОСТ 7511-73

60´10´2,5

90´65´10´4

117´19´52´50´3

2.1.5. Профили для электротехнической промышленности

50´30´30´2; 2,5

3

ТУ 14-2-341-78

109´35´4

2.1.6. Профили для дорожного и коммунального машиностроения

118´42´3; 4

5

ТУ 14-2-341-78

202´40´3

252´202´4

296´124´180´8

2.1.7. Профили для других отраслей народного хозяйства

97´66´6

6

ТУ 14-2-341-78

130´66´110´7

495´8´5

425´49´6

150´90´2

154,5´100´6

44´28´2

1

ТУ 14-2-463-81

80´70´70´58´2

1

ТУ 14-2-455-82

2.2. Профили гофрированные

1310´38´3

34

ГОСТ 10551-75

1094´31,5´1,5

1144´31,4´1,4

552´23´2

562´23´2

880´23,5´2,5

980´11,5´1,5

1095´23,5´2,5

885´29,6´1,6

885´29,8´1,8

945´29,6´1,6

900´21´2,6

915´21´2,5

1105´39´3

985´39´60´3

830´30´3

735´23´2

910´23´2

978´23´2

978´22,5´1,5

986´23´2

985´22,5´1,5

990´23´2

1030´23´2

1080´22,2´1,2

1080´22,5´1,5

1000´23,5´2,5

1160´23´2

ГОСТ 10551-75

975´14,5´2,5

1050´14,5´2,5

1210´13,5´1,5

1215´14,5´2,5

1035´31,4´1,4

1283´31,4´1,4

555´14´9´5

650´30´5

2

ГОСТ 14635-79

2.2.1. Профили листовые с трапециевидным гофром

900´60´4; 5

12

ГОСТ 9234-74

1000´60´5

900´50´2

900´60´3

1050´50´2

1050´60´3; 4

1200´60´3; 4

1000´30´2

1200´30´3

2.2.2. Профили гофрированные листовые

1290´23´2

140

ТУ 14-2-143-74

450´23´2

686´23´1,5

450´22,6´1,6

1140´38´3´3

1452,5´23,5´2,5

1115´22,8´1,8

1350´23´2

1360´23´2

692´8´1,5

995´12,5´2,5

1330´11,2´,2

1055´21,5´1,5

1230´100´8,5´1,5

1400´12,5´2,5

1350´8,5´1,5

1115´13´1

400´30´2

500´30´2

500´60´2

600´30´2

800´30´2

1080´16´2

1365´12,8´0,8

560´12,5´2,5

580´11,6´1,6

580´11,8´1,8

600´11,8´1,8

600´11,8´1,3

686´11,4´11,4

ТУ 14-2-143-74

686´12,5´2,5

580´22,8´1,8

985´22,2´1,2

1000´22,6´1,6

730´12,5´2,5

810´12,5´2,5

500´8,5´1,6

570´8,5´1,5

700´8,5´1,5

730´8,5´1,5

1230´8,5´1,5

995´11,5´1,5

995´12,´2,5

1100´13,5´2,5

1110´12´2

1170´12,5´2,5

1196´12´2

1220´12,5´2,5

1410´24´2

426´29,2´1,2

490´29,2´1,2

550´31,5´1,5

462´10´1

556´31,5´2,5

635´31,4´1,4

824´160´4

1158´30´6´3

700´80´3

420´30´2

646´30,5´2,5

1071´45´1,5

1198´45´1,5

1235´31,4´1,4

978´5,4´1,4

978´5´1

1115´6,5´l

1160´6,5´1

870´28´2,5

820´18´2

1038´45´1,5

1293´45´2

1045´30´2

830´29´2

1170´18,5´2,5

1440´12´2

1340´8´1,8

1400´23,8´1,8

757´20´1,4

ТУ 14-2-143-74

1300´10´2,5

660´12´1,2

1202´23´2,5

1240´50´16´2,5

1145´37´2

723´154´90´3

800´130´90´3

350´40´102´2

400´30´3

400´31´4

500´30´3

500´31´4

500´29´2

590´30´3

590´31´4

630´30´3

630´31´4

790´29,5´2,5

800´30´3

800´31´4

770´38´3

905´37,5´2,5

925´37,5´2,5

925´38´3

610´4,4´1,4

630´4,8´1,8

1087´44,9´1,4

1087´45´1,5

964´29,2´1,2

984´29,6´1,6

980´12,5´2,5

1094´31,4´1,4

1094´32´2

1094´33´3

1310´24´2

1300´6´2

1400´24´2

1225´7,8´1,8

1185´7,8´1,8

1185´7,8´2´1,8

945´8´2

1225´3,8´7,8´1,8

1185´4´8´2

1185´3,8´7,8´1,8

945´30´2

1020´30´2

1080´30´2

556´12´1



590´12´1



ТУ 14-2-143-74

580´12,4´1,4

610´12,4´1,4

1010´10´1

1094´10´1

645´130´90´3

620´23,2´1,2

670´23,2´1,2

610´166´12,4´1,4

2.2.3. Профили волнистые листовые

696´172´4

1

ТУ 14-2-191-75

975´34´1,5

5

ТУ 14-2-207-76

975´34,5´2

975´35´2,5

835´35´2; 2,5

2.3. Профили высокой жесткости с периодически повторяющимися гофрами

555´1´1725´40,5´4,5

18

ТУ 14-2-789-88

730´1´1725´48,5´4,5

1300´2´1725´39,6´3,6

900´2´478´12´3

776´3´785(825)´13´3

1500´4´470´12´3

1287´5´935´18´3

1350´5´745(2216)´20´5

1410´5´980´17,5´2,5

1410´5´980´18´3

1590´6´1535´36´5

1396´6´2000´8´1,4

635´3´785´10´2,5

686´3´785´10´2,5

1210´2´2000´35´5

1570´2´2000´35´5

615´2875´15´5

1235´2875´11´5

ПРИЛОЖЕНИЕ 1

Обязательное

Таблица 3

Перечень горячекатаных и гнутых профилей, не допускаемых с 01.07.91 к применению во вновь создаваемой или модернизируемой технике и технологии металлообработки

Наименование профиля и основные размеры, мм

Обозначение НТД

Горячекатаные профили



Заготовка трубная диаметром: 193; 215; 222; 260

ОСТ 14-21-77

Сталь горячекатаная квадратная 5; 31; 33; 37; 39; 41

ГОСТ 2591-88

Сталь горячекатаная шестигранная 44; 45; 67; 80; 85; 90; 95; 100

ГОСТ 2879-88

Полоса:

ГОСТ 103-76

11´5; 12´4; 5; 6; 7; 8

14´4; 5; 6; 7; 8

18´4; 5; 6; 7; 8; 9; 10; 12

20´7; 9; 11; 16

22´7; 9; 11; 14; 16; 18

25´7; 9; 11; 18

28´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 18; 20; 22

30´7; 9; 11

32´5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 22

36´7; 9

40´7; 9; 11; 28; 30

45´7; 9; 11; 28; 30

50´7; 9; 11

55´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22;25; 28; 30; 32; 36; 40

56´4; 7; 9; 11

60´7; 9; 11

63´4; 5; 6; 7; 8; 9; 10; 11; 12; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45; 50

65´7; 9; 11; 50

70´7; 9; 11

75´7; 9; 11

80´9; 11

85´4; 7; 9; 11; 16; 18; 22; 28; 50; 56; 60

90´7; 9; 11

95´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45; 50; 56; 60

100´7; 9; 11; 45; 56

105´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 26; 28; 30; 32; 36; 40; 45; 50; 56

110´7; 9; 11; 32; 45; 50; 60

ГОСТ 103-76

120´9; 11; 18; 28; 32; 45; 56; 60

125´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45; 50; 56; 60

130´7; 9; 11; 22; 28; 45; 50; 56; 60

140´7; 9; 11; 28; 32; 45; 50; 56; 60

150´9; 11

160´7; 9; 11; 28; 32; 36; 40; 45; 50; 56; 60

170´7; 8; 9; 11; 12; 14; 16; 22; 25; 28; 30; 32; 36; 40; 45; 50; 56; 60

180´7; 9; 11; 28; 32; 45; 56

190´4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40; 45; 59; 56; 60

200´7; 9; 11; 28; 30; 32; 36; 45; 56

Сталь полосовая горячекатаная

ГОСТ 4405-75

3´12; 20; 25; 30

4´10; 15; 35

5´10; 15

7´12; 14; 18; 30; 35; 40

8´27; 80; 120

10´14; 80; 90; 140; 160

12´75; 90; 120; 140; 160

15´22; 40

16´38:, 50; 60; 65; 80; 100; 130; 160

18´22; 25; 27; 34; 35; 42

20´22; 32; 47; 80; 100; 120; 160; 180

22´30; 35

24´45

25´35; 38; 135; 150; 200

30´170; 180; 200

40´210; 300

Сталь горячекатаная угловая равнополочная

ТУ 14-2-285-77

30´30´3; 4; 5

35´35´3; 4; 5

50´50´6; 7; 8

60´60´4; 5; 6; 8; 10

70´70´4; 5; 6; 7; 8; 5

75´75´5,0

80´80´10; 12

90´90´10; 12

100´100´14; 16

110´110´7; 8

125´125´8; 9; 10; 12; 14; 16

140´140´9; 10; 12

150´150´10; 12; 15; 18

160´160´10; 11; 12; 14; 16; 18; 20

180´180´11; 12; 15; 18; 20

200´200´12; 13; 14; 16; 18; 20; 24; 25; 30

220´220´14; 16

250´250´16; 18; 20; 22; 25; 28; 30

Сталь горячекатаная угловая неравнополочная

ТУ 14-2-443-81

56´36´4; 5

65´50´6; 6; 7; 8

70´45´5

80´50´5; 6

80´60´6; 7; 8

90´56´5,5; 6; 8

100´63´6; 7; 8; 10

100´65´7; 8; 10

110´70´6,5; 8

125´80´7; 8; 10; 12

140´90´8; 10

160´100´9; 10; 12; 14

180´110´10; 12

200´125´11; 12; 14; 16

250´160´12; 16; 18; 20

Балки двутавровые

ГОСТ 8239-72

№ 18а - 180´100´5,1´8,3

№ 20а - 200´110´5,2´8,6

№ 22 - 220´110´5,4´8,7

№ 22а - 220´120´5,4´8,9

№ 24 - 240´115´5,6´9,5

№ 24а - 240´125´5,6´9,8

№ 27 - 270´125´6´9,8

№ 27а - 270´135´6´10,2

№ 30 - 300´135´6,5´10,2

№ 30а - 300´145´6,5´10,7

№ 33 - 330´140´7´11,2

№ 36 - 360´145´7,5´12,3

№ 40 - 400´156´8,3´13

№ 45 - 460´160´9´14,2

№ 50 - 500´170´10´15,2

№ 55 - 550´180´11´16,5

№ 60 - 600´190´12´17,8

Двутавры тонкостенные с узкими параллельными полками

ТУ 14-2-205-76

№ 12 - 120´45´3,0´4,5

№ 14 - 140´50´3,2´4,7

№ 16 - 160´55´3,4´5,0

№ 18 - 180´60´3,6´5,3

№ 20 - 200´65´3,8´5,6

№ 22 - 220´70´4,0´5,9

№ 24 - 240´75´4,2´6,2

№ 27 - 270´80´4,5´6,6

№ 30 - 300´85´4,8´7,0

Швеллеры

ГОСТ 8240-72

14а; 14аП - 140´62´4,9´8,7

20а; 20аП - 200´80´5,2´9,7

22а; 22аП - 220´87´5,4´10,2

24а; 24аП - 240´95´5,6´10,7

Швеллеры тонкостенные с узкими параллельными полками

ТУ 14-2-204-76

№ 12 - 120´30´3´4,8

№ 14 - 140´32´3,2´5,6

№ 16 - 160´35´3,4´5,3

№ 18 - 180´40´3,6´5,6

№ 20 - 200´45´3,8´6,0

№ 22 - 220´50´4,0´6,4

№ 24 - 240´55´4,2´6,8

№ 27 - 270´60´4,5´7,3

№ 30 - 300´65´4,8´7,8

Сталь горячекатаная рессорно-пружинная:

ГОСТ 7419.2-78

Сталь пружинная полосовая с закругленными краями

35´5,5

40´6; 7

45´5; 7

75´10

Сталь пружинная прямоугольная

ГОСТ 7419.3-78

20´14

28´15

35´16

40´18

Сталь рессорная полосовая

ГОСТ 7419.4-78

40´3,5; 6,5; 7; 7,5; 8

45´3,5; 7; 7,5

50´3,5; 5,5; 6,5; 7,5; 9; 9,5; 10

55´3,5

57´9,86

60´3,5; 5,5; 6; 6,5; 7; 7,5; 9,5; 10; 11; 12

65´5,5; 6,5; 7,5; 9,5; 12

70´5,5; 6,5; 7; 7,5; 9; 9,5; 11; 12; 14

75´5,5; 6,5; 7,5; 11; 12; 14

80´5,5; 6,5; 8; 9,5; 11; 14; 16

85´5,5; 6,5

90´5,6; 6,5; 9,5

100´6,5; 10; 11; 16; 18; 20

106´16

120´6,5; 7; 10; 18; 20

130´6,5; 14; 16; 18; 20

150´16; 18; 20

Сталь рессорная трапециевидноступенчатая

ГОСТ 7419.5-78

45´29´6

45´29´6,5

45´29´7

55´36´8

55´36´9

65´42´12

75´49´7

75´49´8

75´49´14

90´58´12

90´58´16

90´58´18

90´58´20

100´65´11

100´65´12

100´65´14

100´65´16

100´65´18

100´65´20

100´78´16; 18; 20

Сталь рессорная Т-образная

ГОСТ 7419.6-78

65´11´4,4

65´12´4,8

75´9´3,6

75´14´5,6

100´11´4,4

100´12´4,8

100´14´5,6

100´20´8

120´16´6,4

120´18´7,2

120´20´8

Сталь рессорная трапециевидная

ГОСТ 7419.7-78

55´30´6; 6,5; 7; 8; 9

Профили стальные горячекатаные разных назначений:



профиль овальный

ГОСТ 5157-83

16´10´5

25´16´8

32´20´10

Профиль для косых шайб

ГОСТ 5157-83

100´50´9,5

Профиль для коньков

ГОСТ 5157-83

50´4,5´3,5

53´5´4

56´5´4

58´5´4

60´5´4

Профиль сегментный

ГОСТ 5157-83

30´10

50´12; 16

100´10; 12

120´12

Профиль для серпов

ГОСТ 5157-83

26´3´1

28´3´1

30´3´1

Рельсы крановые типов

ГОСТ 4121-76

КР70

КР80

КР100

Рельсы остряковые ОР50 (исполнение 2)

ГОСТ 17508-85

Подкладки рельсовые одноребордчатые для рельсов типа Р33

ГОСТ 7637-55

Подкладки рельсовые для железных дорог узкой колеи к рельсам типов:

ГОСТ 8142-81

Р18

Р24

Накладки рельсовые для железных дорог узкой колеи:

ГОСТ 8141-56

угловая для рельсов типа Р18

То же Р24

Профили для вагоностроения

ГОСТ 5267.5-78

Профиль двутавровый № 19 для хребтовой балки:

облегченный - 190´75´7´9

усиленный - 190´75´9´12

Профиль вагонной стойки нормальный 250´102´13´9

ГОСТ 5267.6-78

Профиль специальный для тракторов № 2 - 215´46´16

ГОСТ 5422-73

Профили для сельскохозяйственных машин:

ГОСТ 12492.1-72

Профиль двутавровый усиленный 70´53´21

Профиль двусторонне-усиленный 70´42´30´14

ГОСТ 12492.2-72

Профиль тавровый 75´75´8

ГОСТ 12492.3-72

Профиль одножелобчатый

ГОСТ 12492.7-72

120´40´15´10

140´40´15´10

140´40´13´10

Профиль для ободьев колес 120´54´9´6

ГОСТ 12492.8-72

Профиль подбичниковый 70´15´12´5

ГОСТ 12492.10-72

Сталь горячекатаная двухслойная фасонная полосовая для лемехов 220´10´3,5

ГОСТ 15894-70

Балки двутавровые для армирования шахтных стволов (С)

ГОСТ 19425-74

20С - 200´100´11,4´7

20Са - 200´102´11,4´9

22С - 220´110´12,3´7,5

27Са - 270´124´13,7´10,5

36С - 360´140´15,8´14,0

Швеллеры для автомобильной промышленности (С)

ГОСТ 19425-74

20С - 200´73´7´11

30С - 300´87´9,5´13,5

Профили горячекатаные СВП для крепи горных выработок:

ГОСТ 18662-83

СВП-14 - 121´88´55´7,8

СВП-19 - 131,5´94´60´8,5

Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий:

ГОСТ 7511-73

№ 1 - 55´25´4

№ 3 - 35´30´3,3

№ 4 - 35´24´3,3

№ 6 - 35´35´3,3

Сталь прокатная для ножей землеройных машин типов:

ГОСТ 17152-71

I - 250´18´6

300´18´10

360´25´10

II - 180´12´6

Полособульб несимметричный для судостроения № 5,5 - 55´17´4,5

ГОСТ 21937-76

Сталь горячекатаная для армирования железобетонных конструкций № 80

ГОСТ 5781-82

2. Гнутые профили проката



Уголки равнополочные

ГОСТ 19771-74

32´32´1,5

32´32´2

32´32´2,5

36´36´2

36´36´2,5

160´160´5

160´160´6

160´160´7

Уголки неравнополочные

ГОСТ 19772-74

40´25´1,5

40´32´2

40´32´2,5

40´32´3

50´36´2,5

50´36´3

50´36´4

80´63´5

80´63´6

90´70´6

90´70´7

160´125´7

160´125´8

130´60´6

110´60´3

200´100´6

Швеллер стальной гнутый равнополочный 50´40´4

ГОСТ 8278-83

Швеллер равнополочный 372´73´8

ТУ 14-2-287-77

Швеллеры неравнополочные

ГОСТ 8281-80

300´80´40´5

160´80´50´5

160´50´30´3

32´32´20´2

32´40´15´3

40´32´20´2

40´50´32´3

50´40´20´2

50´50´15´3

50´50´25´2; 3

50´60´32´4

60´40´20´2

160´50´30´4

60´60´32´3

80´50´25´3

80´60´40´3

80´80´40´3; 5

100´50´25´3

100´60´32´3

100´80´40´3

120´45´35´5

Профиль зетовый

ГОСТ 13229-78



80´40´3



35´30´14´3



Профили корытные равнополочные

ГОСТ 8283-77



50´31´22´2



55´62´30´2



55´62´30´3



60´30´20´1,5



60´30´27´2; 3



60´30´32´3



60´40´30´3



60´43´20´2



80´40´25´3



124´40´18´2



60´110´39´4



80´60´32´2,5



120´100´61´6



Профили С-образные равнополочные

ГОСТ 8282-83



400´160´50´5



410´65´30´4



65´32´8´1,6



65´32´8´1



Профиль замкнутый несварной прямоугольный 80´40´2,5

ТУ 14-2-456-82



Профиль замкнутый сварной прямоугольный 230´100´5

ГОСТ 25577-83



Профили специальные для вагоностроения

ГОСТ 14635-79



332´130´100´7



135´150´50´6



Профили специальные

ТУ 14-2-341-78



70´70´15´2



150´90´3



110´28´20´50´3



40´27´32´40´3



400´110´4



80´35´35´40´3



67´27´1



90´30´15´2



228´25´3



405´49´6



223´130´28´3



95´16´8´3



32´50´20´19´22´4



30´85´60´20´4



300´100´96´24´30´4



500´100´96´24´36´4



95´90´4

ТУ 14-105-426-79



Профили гофрированные листовые

ГОСТ 10551-75



345´23´2



752´20´14´1,4



1280´40´10´4



1276´31,5´1,5



1260´40´10´4



1070´22,4´1,4



1400´12,8´0,8

ТУ 14-2-143-74



564´12,4´1,4 (с шестью гофрами)



564´12,4´1,4 (с семью гофрами)



564´12´1



817´22´2



1310´24´2



1160´12´3



1200´11,4´1,4



1340´12,8´0,8



1300´10´3,5



556´13´l



400´23´46´2



430´28´73´2



945´29,5´1,5



1060´30´2



1120´12,5´140´2,5



1145´115´21´2,5



1130´20´1,5



525´20´2



1080´22,4´1,4



1025´22,5´1,5



1160´11,4´1,4



885´28´1,4



885´38´3



975´35´2



1000´37,2´800´2,2



1000´37,2´600´2,2



Профили высокой жесткости с периодически повторяющимися гофрами

ТУ 14-2-280-77



555´1´1703´40,5´4,5



590´2´940´12´2,5

ТУ 14-2-280-77



1300´2´1703´39,6´3,6



1010´4´2350´10´2,5



1295´4´2350´10´2,5



1250´6´927´8´1,4



1370´2´2000´30´5



ПРИЛОЖЕНИЕ 2

Справочное

1. ОСНОВНЫЕ ТРЕБОВАНИЯ ПРОКАТНОГО ПРОИЗВОДСТВА К РАЗРАБОТКЕ НОВЫХ ГОРЯЧЕКАТАНЫХ ПРОФИЛЕЙ

1. Фасонные профили

Фасонные профили изготовляют горячей прокаткой на мелко-, средне-, крупносортных и рельсобалочных станах различных типов, станах поперечно-винтовой прокатки.

Профили могут иметь различную конфигурацию (черт. 1) и массу 1 м длины от 0,5 до 300 кг.

Прокатка - высокопроизводительный способ производства, требующий высоких затрат на изготовление оснастки, поэтому основной предпосылкой производства новых горячекатаных профилей является массовое их применение в народном хозяйстве.

Минимальный объем заказываемой партии фасонных профилей должен составлять:

при массе 1 м длины, кг                             т

             от 0,5 до 3                                     250

               » 3 » 7                                          300

               » 7 » 15                                        500

               » 15 » 27                                      800

             св. 27                                            2000

Конфигурация разработанных профилей должна удовлетворять основным требованиям прокатного производства в части уклонов боковых граней, закруглений внутренних и наружных углов в зависимости от толщины сопрягаемых элементов, минимальных толщин, соотношений основных размеров элементов и др.

При разработке горячекатаных профилей сложной конфигурации минимальную толщину элементов устанавливают в зависимости от массы 1 м длины и от ширины элементов (табл. 4).

Таблица 4

Масса 1 м длины, кг

Ширина, мм

Минимальная толщина, мм

До 2

30 - 50

3

3 - 5

51 - 70

4

6 - 10

71 - 120

5

11 - 20

121 - 200

5,5

21 - 35

201 - 260

7 - 8

Св. 35

261 - 360

9 - 10

Размеры основных элементов профилей и допускаемые отклонения устанавливают, исходя из требований действующих стандартов на прокатную продукцию, аналогичную по форме и габаритным размерам новым профилям. Радиусы закруглений внутренних углов должны быть не менее минимальной толщины элемента профиля, наружных - не менее 0,3 средней толщины сопрягаемых элементов. Профили могут иметь обычную, повышенную и высокую точность.

При разработке двутавров, швеллеров, уголков, тавров, зетовых и полосовых профилей необходимо учитывать следующие дополнительные требования:

Двутавры (см. черт. 1)

Высота профиля Н - до 1000 мм.

Ширина полок В - до 400 мм.

Минимальная толщина стенки d для профилей высотой до 100 мм должна быть не менее 3 мм. Для профилей высотой от 100 до 200 мм ее вычисляют по формуле:

d = 4,5 + 0,007 (Н - 100);                                                   (1)

более 200 мм по формуле:

d = 5,2 + 0,013 (Н - 200).                                                   (2)

Толщина полок t может составлять от 1,1 до 5 d.

Двутавры могут быть с полками разной толщины.

Швеллеры (см. черт. 1)

Высота профиля Н - до 1000 мм.

Ширина полок В - до 400 мм.

Ширина меньшей полки В1 неравнополочных швеллеров должна быть не менее 0,5 В.

Минимальная толщина ступенчатой полки t1 должна быть не менее 0,4 t.

Уголки (см. черт. 1)

Ширина полок - от 20 до 250 мм.

Соотношение ширин полок  неравнополочных профилей не ограничивается.

Внутренний угол между полками a0 должен быть не менее 60°.

Внешний угол при вершине может быть срезан или скруглен.

Толщина в месте среза должна быть не менее толщины полок.

Для профилей с переменной толщиной полок соотношение толщин должна быть не более 2.

Для профилей с разнотолщинными полками допускается соотношение толщин не более 3.

Тавры (см. черт. 1).

Ширина полок профиля В - от 30 до 300 мм.

Для тавров шириной от 30 до 100 мм высота стенки Н должна быть не более 0,7 - 1,0 В, свыше 100 мм - не более 0,5 - 0,7 В.

Ширина полок низкотавровых профилей должна быть не более 350 мм, высота стенки при ширине свыше 30 мм - не более 80 мм. Уклоны внутренних граней полок и стенки профилей должны быть 2 - 5 %, минимальная толщина полок и стенки определяется по табл. 1.

Зетовые профили (см. черт. 1)

Высота профиля Н - до 330 мм.

Ширина полок В профилей высотой до 50 мм может быть 2 - 2,5 Н, более 50 - 0,5 - 0,7 Н.

Отношение толщины полок t к толщине стенки d, а также соотношение толщин полок профилей с разнотолщинными полками должно быть не более 2.

Угол наклона a - не более 30°.

Профили различной конфигурации (см. черт. 1)

Ширина профилей должна быть не более 300 мм.

Минимальную толщину элементов определяют по табл. 4.

1 - двутавры; 2 - швеллеры; 3 - уголки; 4 - тавры; 5 - зетовые профили; 6 - профили различной конфигурации

Черт. 1

2. Периодические профили продольной прокатки

Форма поперечного сечения профиля может быть овальной, квадратной, прямоугольной, трапециевидной и другой (черт. 2)

Основные требования на поставку периодических профилей продольной прокатки регламентированы ГОСТ 8319.0. Кроме того, при конструировании новых форм периодических профилей продольной прокатки необходимо руководствоваться следующим:

масса одного периода может быть от 2 до 110 кг;

длина периода не должна превышать 2100 мм.

Черт. 2

Минимальная толщина элементов профиля выбирается в зависимости от отношения массы одного периода к его длине:

Отношение массы периода к его длине, кг/м

Минимальная толщина элемента, мм

до 2

3

от 2 до 5

4

» 5 » 10

5

» 10 » 20

6

» 20 » 35

8

» 35 » 60

10

Отношение максимальной и минимальной площадей поперечного сечения при необходимости получения профиля без заусенца не должно превышать 1,7. Его увеличение приводит к образованию заусенца в области минимального сечения.

Предельное отклонение площадей сечения периодического профиля 3,5.

Уклоны наружных граней в поперечном сечении профиля должны быть не менее 2 % для сечения до 50´50 мм и не менее 9 % для сечений свыше 50´50 мм, уклоны внутренних граней должны быть не менее 5 и 7 % соответственно.

Радиусы сопряжения элементов поперечного сечения профиля должны быть не менее 3 мм

3. Периодические профили, получаемые поперечно-винтовой прокаткой

Любое поперечное сечение этих профилей имеет форму круга (черт. 3). Технические требования к профилям поперечно-винтовой прокатки - по ГОСТ 8320.0.

Черт. 3

При разработке новых периодических профилей, получаемых поперечно-винтовой прокаткой, следует руководствоваться данными, приведенными в табл. 5.

Таблица 5

Основные параметры профилей поперечно-винтовой прокатки

Параметры

Тип стана

120

осепрокатный (250)

Наибольший диаметр профиля, мм

130

240

Наименьший диаметр профиля, мм

50

130

Максимальная длина периода, мм

4000

2700

Наименьшая длина промежуточной части между двумя участками с большими диаметрами, мм

30

50

Максимальный угол перехода от большего диаметра к меньшему по ходу прокатки, a0

45

45

Максимальный угол перехода от меньшего диаметра к большему по ходу прокатки, a1

20

20

Минимальный радиус сопряжения смежных участков, мм

10

15

Максимальная масса одной штанги в состоянии поставки, кг

230

900

Новые фасонные и периодические профили, форма и размеры которых определяются перспективной конструкцией машин или технологией их изготовления, могут отличаться от приведенных требований.

Потребность в таких профилях рассматривается УкрНИИМетом для разработки новых технологических процессов, проектирования и строительства нового оборудования.

Решающим фактором при определении целесообразности освоения нового профиля и производства профилей является величина народнохозяйственной экономической эффективности производства и применения.

ПРИЛОЖЕНИЕ 3

Справочное

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАЗРАБОТКЕ НОВЫХ ГНУТЫХ ПРОФИЛЕЙ ПРОКАТА

Согласно техническим характеристикам действующих профилегибочных станов гнутые профили изготовляют из заготовок размеров, указанных в табл. 6.

Таблица 6

Толщина, мм

Ширина, мм

Высота формовки, мм

Минимальная монтажная партия для освоения нового профиля, т*

0,6 - 3

30 - 400

До 85

50

1 - 4

50 - 300

» 120

100

2 - 8

100 - 600

» 180

300

1 - 4

400 - 1500

» 200

500

10,5 - 2,5

300 - 1500

» 100

400

1 - 5

300 - 1650

» 50

400

*Приведенные размеры минимальных монтажных партий могут составлять общую годовую потребность двух или более предприятий.

Можно также разрабатывать гнутые профили, для производства которых требуются заготовки других размеров. При разработке нового профиля необходимо указать размеры всех его элементов и допускаемые отклонения. После представления этих данных в УкрНИИмет последним будут разработаны предложения по способу и технологии изготовления новых профилей.

Соотношения между размерами элементов профилей и их толщиной

Для профилей из углеродистых сталей с различной формой поперечного сечения минимальные соотношения размеров элементов и их толщины приведены на черт. 4 и в табл. 7.

Размеры определены условиями процесса профилирования и большей частью превышают принимаемые по расчету на устойчивость. Для профилей, приведенных на черт. 7, кроме С-образных, замкнутых и тавровых, высота сечения профиля является высотой его формовки.

Гнутые профили, изготовляемые из низколегированных сталей, могут иметь соотношения размеров элементов сечения и толщины такие же, как и профили, изготовляемые из углеродистых сталей. Однако для этих профилей желательно увеличить соотношения размеров элементов и толщины не менее чем в полтора раза, что позволит значительно улучшить качество профилей и уменьшить возможность появления поперечного прогиба элементов.

Размеры основных элементов профилей принимают с использованием нормальных линейных размеров (ГОСТ 6636). Основными элементами профилей считаются: для швеллеров - высота профиля, уголков - ширина полок, корытных и С-образных - размер стенки (основания), зетовых - высота профиля, замкнутых - ширина (высота) профиля, гофрированные листовых - ширина профиля, специальных - габаритные размеры.

1 - уголки равнополочные; 2 - уголки равнополочные с отбортовками; 3 - уголки равнополочные, угол между полками 60°; 4 - уголки равнополочные с отбортовками, угол между полками 60°; 5 - зетовые профили; 6 - швеллеры; 7 - корытные профили; 8 - С-образные профили; 9 - замкнутые квадратные профили; 10 - замкнутые тавровые

Черт. 4

Таблица 7

Минимальные размеры и высота формовки гнутых профилей проката

Тип профиля

Номер профиля по черт. 4

Размер элемента профиля, выраженный в толщинах

Высота формовки

а

b

с

d

е

h

Уголки равнополочные

1

-

10

-

8

-

-

Уголки равнополочные с отбортовками

2

5

10

6

3

-

-

Уголки равнополочные, угол между полками 60°

3

-

10

8

-

-

-

Уголки равнополочные с отбортовками, угол между полками 60°

4

5

10

6

3

-

-

Зетовые

5

-

5

3

3

-

7

Швеллеры

6

-

5

3

3

-

7

b

Корытные

7

5

7

3

3

3

7

b

С-образные

8

5

8

4

3

6

10

Замкнутые квадратные

9

-

10

6

3

6

-

Замкнутые тавровые

10

7

10

6

2

3

11

Радиусы внутренних закруглений профилей определяются в зависимости от пластических свойств профилируемого материала. Для профилей из углеродистых сталей они должны быть не менее толщины профилируемой заготовки, для профилей из низколегированных сталей - от 2 до 3,5 толщин.

В соответствии с этим радиусы внутренних закруглений профилей должны быть не менее:

       Толщина заготовки, мм                   1    2     3    4   5   6   7   8     9    10   11 12

Внутренний радиус кривизны, мм

       для углеродистых сталей                 1    2     4    5   7   8   10 12   13  15   16 18

       для низколегированных сталей       2    4     6    8   10 15 17 20   23  30   33 36

Длина профилей определяется условиями их изготовления и поставки. Минимальная длина полос должна быть не менее двойного расстояния между осями рабочих валков соседних клетей. Такая длина необходима для того, чтобы полоса одновременно находилась не менее чем в двух клетях. Максимальная длина профилей определяется условиями их транспортирования.

Профили изготовляют длиной 3 - 12 м - мерной длины, кратной мерной длины, немерной длины. Длина профилей оговаривается в заказе.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНЫ И ВНЕСЕНЫ Министерством металлургии СССР

РАЗРАБОТЧИКИ

Е.Л. Орлов, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; В.В. Калюжный, канд. эконом. наук; Е.И. Булгаков; Ж.И. Гордиенко, канд. эконом. наук; В.А. Ена, канд. техн. наук.; Г.В. Донец, канд. эконом. наук

2. УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.06.90 № 1758

3. ВВЕДЕНЫ ВПЕРВЫЕ

СОДЕРЖАНИЕ

1. Унифицированный сортамент горячекатаных и гнутых профилей проката. 1

2. Порядок постановки на производство новых и снятие с производства устаревших горячекатаных и гнутых профилей проката. 2

Приложение 1 Перечень горячекатаных и гнутых профилей, не допускаемых с 01.07.91 к применению во вновь создаваемой или модернизируемой технике и технологии металлообработки. 41

Приложение 2 Основные требования прокатного производства к разработке новых горячекатаных профилей. 48

Приложение 3 Основные требования к разработке новых гнутых профилей проката. 53

Информационные данные. 56





© 2013 Ёшкин Кот :-)
